Коллекторно смесительный узел – коллекторная группа, узел с насосом, смесительный, распределительный, какой выбрать, сборка своими руками, принцип работы, как собрать, виды

Содержание

Коллектор для теплого пола: виды, схемы подключения

Главная » Пол » Коллектор (смесительный узел) для водяного теплого пола

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Назначение и виды

Содержание статьи

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Пример коллектора для теплого пола со смесительным узлом и циркуляционным насосом

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение. Коллектор для теплого пола на 6 контуров

    Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).



Схема смесительного узла на основе двухходового клапана

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м

3/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

  • клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
  • если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
  • для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

НазваниеПодсоединительный размерМатериал корпуса/штокаПроизводительность (KVS)Максимальная температура водыЦена
Danfoss трехходовой VMV 151/2″ дюймлатунь/нержавеющая сталь2,5 м3/ч120°C146€ 10690 руб
Danfoss трехходовой VMV-20 3/4″ дюймлатунь/нержавеющая сталь4 м3/ч120°C152€ 11127 руб
Danfoss трехходовой VMV-251″ дюймлатунь/нержавеющая сталь6,5 м3/ч120°C166€ 12152 руб
Esbe трехходовой VRG 131-151/2″ дюймлатунь/композит 2.5 м3/ч110°C52€ 3806 руб
Esbe трехходовой VRG 131-203/4″ дюймлатунь/композит 4 м3/ч110°C48€ 3514 руб
Barberi V07M20NAA3/4″ дюймлатунь1.6 м3/чпредел регулировки — 20-43°C48€ 3514 руб
Barberi V07M25NAA1″ дюймлатунь1.6 м3/чпредел регулировки — 20-43°C48€ 3514 руб
Barberi 46002000MB3/4″ дюймлатунь4 м3/ч110°C31€ 2307руб
Barberi 46002500MD 1″ дюймлатунь8 м3/ч110°C40€ 2984руб

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

сбор и подключение насосно-смесительного узла (гребенки) к системе отопления

Коллектор для теплого пола — это распределительный узел, который перенаправляет теплоноситель от котла отопления по нескольким контурам системы обогрева полов. Но в зависимости от комплектации конструкции на него могут возлагаться и другие функциональные задачи. Например, обезвоздушивание системы, регулировка подачи объемов теплоносителя и контроль его расхода при помощи ручных или автоматизированных расходомеров. Этим фактически обеспечивается поддержание требуемой температуры в нагревательных контурах теплого пола (ТП).

Среди монтажников отопительных систем, из-за характерного внешнего вида коллектора, широко распространено его другое сленговое обозначение – «гребенка».

фото1

Так выглядит «гребенка»

Виды смесительных узлов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

фото2

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена.

Одна из таких моделей изображена на фото.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами.  Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.

Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер.

фото 3

Коллектор на три контура с интегрированными двухходовыми шаровыми кранами

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления.

Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

фото 4

Пример гребенки с регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами.

Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей. В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

фото 4

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.

От простого к сложному

Полностью укомплектованный коллектор для теплого пола может собираться по нескольким рабочим схемам. Тем не менее, у них у всех схожий принцип работы. Одна из типичных сборок, состоит из следующих элементов:

  1. фото6Кран на распределительную гребенку.
  2. Расходомеры (ротаметры).
  3. (а/b) Краны для слива теплоносителя с подающей и обратной линий соответственно.
  4. Ручные клапаны регулировки расхода теплоносителя.
  5. Манометр.
  6. Кран на обратку.
  7. Трехходовой клапан.
  8. Циркуляционный насос.

Рассмотрим наиболее значимые по функциональности элементы устройства, их основные типы и назначение.

Регулировка подачи теплоносителя

Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности.

Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных.  Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.

По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.

фото 7Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется.

При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.

Регулировка температуры теплоносителя

Регулировка температуры тёплого пола должна содержать два главных этапа.

Первый касается общей подготовки теплоносителя при его отборе из высокотемпературной отопительной системы первичного контура. Он осуществляется посредством взаимодействия элементов насосносно-смесительного узла (НСУ, рис. 6, поз. 7 и 8) или смесительно-регулировочного блока.

Обычно главными элементами первого этапа подготовки теплоносителя выступают циркуляционный теплонасос и автоматический трехходовой кран либо трехходовой кран-автомат без насоса. Задача смесительных узлов заключается в доведении температуры первичного теплоносителя (70-90°С) до приемлемых для водяного обогрева полов – 40-50°С.

Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел или собираться без него. Если отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок.

Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.

фото7

Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (фото).

Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.

фото 8Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов.

В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла.

Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике.

Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

фото 9

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить.

эксперт2

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Мы рекомендуем приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств.

Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Видео по теме

Предыдущая

Теплый полСовмещенное отопление: водяные полы и радиаторы

Следующая

Теплый полВодяной теплый пол без коллектора

монтаж коллектора + схемы подключения

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

  • параллельный;
  • последовательный;
  • комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

Типы смешивания

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

Комбинированный тип

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

  • трубопроводы-тройники;
  • клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
  • насос циркулярного типа;
  • оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

Смесительный узел

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На что обращаем внимание при покупке?

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Коллектор Фонтерра

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Термометры

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Контуры теплого пола

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Расположение коллекторов

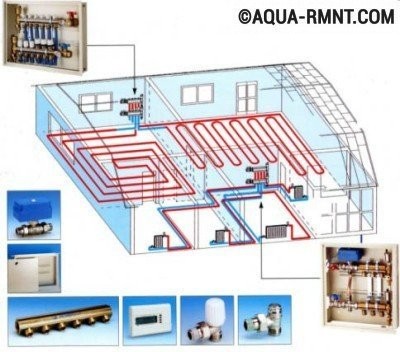

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

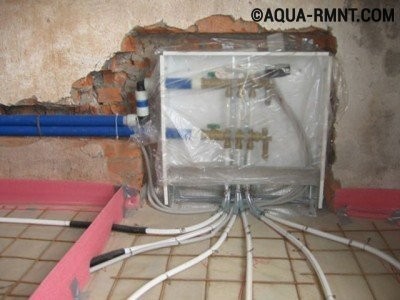

Расположение коллектора в стене

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

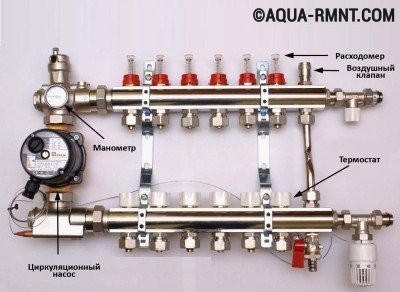

Схема работы коллектора

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Инструкция-схема

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

Что надо знать при выборе коллектора для водяного тёплого пола

смесительный узел
    Содержимое:
  1. Обязательно ли нужен смесительный узел
  2. Принцип работы коллектора теплого пола
  3. Как правильно собрать и подключить коллектор
  4. Как регулировать температуру пола коллектором
  5. Как выбрать коллектор для водяного пола
  6. Частые ошибки при сборке и установке коллектора

Для регулирования циркуляции теплоносителя и степени его нагрева в системе отопления устанавливают коллектор для водяного тёплого пола. Смесительный узел выполняет и другие функции: измеряет давление в системе отопления, обеспечивает равномерную подачу теплоносителя, помогает устранять воздух из контура отопления.

Коллектор использует простой принцип работы, но без его помощи система отопления, использующая больше чем один водяной контур, не сможет эффективно работать и отапливать помещение.

Обязательно ли нужен смесительный узел


составляющие коллекторной группы Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Принцип работы коллектора теплого пола


Смесительный узел для систем водяного теплого пола имеет простое, но достаточно эффективное устройство, состоящее из следующих узлов:
  • Циркуляционный насос – устанавливается на подаче теплоносителя. Насос позволяет установить и поддерживать необходимое давление в системе отопления, а также регулирует скорость циркуляции жидкости по водяному контуру.
  • Узел подмеса – по сути, представляет собой регулирующий клапан, отвечающий за подпитку водяного контура горячей водой. Принцип работы узла подмеса заключается в следующем — термодатчик дает сигнал на открытие клапана и добавление нагретого теплоносителя в систему до тех пор, пока температура жидкости не достигнет определенной заданной температуры. После этого подается сигнал на закрытие. В качестве датчика используется сервопривод для коллектора.
  • Распределительная гребенка – имеет несколько отводов для одновременного подключения нескольких водяных контуров. На гребенке установлены расходомеры, позволяющие контролировать расход теплоносителя по зонам.
  • Воздухоотводчик или система выпуска воздуха – самый простой коллектор не имеет клапана сброса воздуха. Обычно сепараторы устанавливают в уже готовых смесительных узлах, изготовленных известными производителями. Предназначение сепаратора состоит в автоматическом удалении воздуха из водяного контура.

Принцип работы и устройство коллектора водяного теплого пола несколько отличается от типа используемого клапана, регулирующего расход теплоносителя.

конструкция смесительного узла с подключением к котлу и контурам пола

Как правильно собрать и подключить коллектор


Обычно, монтажная схема коллектора водяного теплого пола вложена в комплект готового смесительного узла. Согласно плану, от мастера, выполняющего сборку, потребуется:




  • Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками. Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.
  • Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие. Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
  • Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.
    Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы.
  • Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.
  • Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.

На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.

Как регулировать температуру пола коллектором


Узел управления позволяет точно отрегулировать температуру циркулирующего теплоносителя. Для чего это нужно?

В обычных котлах вода нагревается в диапазоне от 60 до 85°С. Температура теплого пола согласно рекомендациям производителя, не должна превышать 30°С.

Регулировка коллекторной группой, выполняется следующим образом:

  • Смесительный клапан подмешивает к остывшей воде горячий теплоноситель. Процесс регулировки выполняется вручную либо с помощью сервопривода (не входит в базовую комплектацию коллектора и приобретается отдельно).
  • С помощью запорных кранов – узел регуляции полов в сборе имеет несколько шаровых отсекающих, обычно устанавливаемых на подачу и обратку для каждого запитанного контура. Запорные краны регулируют интенсивность подачи теплоносителя для каждой зоны системы отопления.
    Можно отбалансировать коллектор таким образом, чтобы установить наиболее комфортную температуру не только для разных, но даже отдельных участков в одной комнате. Насколько открывать расходомеры, зависит от необходимой интенсивности отопления.

Комплектующие для коллектора следует подбирать исключительно одного производителя. Еще лучше приобрести уже готовый смесительный узел. Как показывает практика, только в таком случае, схема подключения коллекторной группы, будет на 100% работоспособной.

Как выбрать коллектор для водяного пола


Устройство коллекторного шкафа позволяет выбрать разные системы регулирования и подачи теплоносителя. У каждого производителя существует несколько вариантов регулировочно-смесительного оборудования, но в основном выбор ограничен следующими устройствами.

  • Конструкция с трёхходовым клапаном – является универсальным устройством. Технология монтажа коллектора с трехходовым клапаном допускает дополнительную установку сервоприводов и погодозависимой автоматики. Обычно гидравлическую рамку устанавливают для больших помещений. После этого клапан сам создает оптимальное рабочее давление, регулирует температуру и подачу теплоносителя.
  • Двухходовая схема обвязки коллектора – особенностью такого решения является то, что, подогрев теплоносителя осуществляется в постоянном режиме. Смесительный узел работает как простой механизм. Подача нагретого теплоносителя осуществляется постоянно, но клапан регулирует количество подачи. В результате удается избежать перегрева и обеспечить равномерный прогрев помещения.
    Даже самые современные универсальные коллекторы с двухходовым клапаном имеют один существенный недостаток — невозможность использования для помещений свыше 200 м². Обязательной деталью для сборки коллектора с двухходовым клапаном, являются термостатические регулировочные узлы. Также потребуется использование расходомеров.

При выборе подходящего смесительного узла, следует обратить внимание на размеры коллектора. Существуют разные схемы смесительных узлов водяного теплого пола, зависящие от количества контуров, подключенных к системе отопления.

Самодельный распределительный коллектор можно собрать по личному усмотрению с любым количеством патрубков. Профессионалы советуют оставить несколько отводов для возможного увеличения контуров отопления в будущем.

Расчет параметров смесительного узла необходимо доверить профессионалам. Выполнить все необходимые подсчеты самостоятельно достаточно сложно. Специалисты подберут наиболее подходящие материалы для сборки узла.

коллекторный шкаф в сборе с инструкцией по расположению контуров

Частые ошибки при сборке и установке коллектора


Существует несколько распространенных ошибок, обычно допускаемых при сборке или установке смесительного узла:
  • Неправильные настройки балансировочного клапана. Расчет нагрузки на водяной контур высчитывают еще до монтажа системы отопления. Подачу воды выполняют по предварительно полученным результатам.
  • Отсутствие воздушного клапана в гребенке. Даже если в конструкции не предусмотрен сепаратор, его устанавливают в обязательном порядке. Появившиеся воздушные пробки являются основной причиной, по которой теплые полы теряют работоспособность.
  • Ошибки в расположении подающего коллектора. Подача теплоносителя осуществляется с верхней, а не нижней планки.
  • Установка нескольких насосов без использования обратных клапанов. Применение регулирующей арматуры в этом случае позволяет устранить вероятность циркуляции теплоносителя через отключенный насос. Принципиальная схема установки обратного клапана предназначена предотвратить утечку теплоносителя. Самостоятельно и правильно заполнить теплые полы заново достаточно проблематично.
  • Отсутствие грамотной схемы подключения водяного теплого пола без коллектора. Самостоятельная сборка коллектора достаточно сложный процесс, но при условии соблюдения рекомендаций, выполнить монтаж самостоятельно, возможно.
    При условии, подключения только одного водяного контура, можно вовсе обойтись без монтажа коллектора. В любом случае, потребуется правильно рассчитать тепловую нагрузку системы отопления, а для этого нужна помощь специалиста. Во время выполнения проекта будет рассчитан оптимальный вариант расположения коллекторного шкафа.

Правильный монтаж и последующую регулировку смесительного узла может выполнить исключительно специалист. Для установки требуется предварительно выполнить грамотный расчет тепловой нагрузки и составить подходящую схему отопления.

Как настроить байпас смесительного узла TIM JH-1036

Насосно-смесительная группа TIM JH-1036 имеет регулируемый байпас. Есть шкала с градацией от 0 до 5, но что означают эти цифры уже невозможно узнать после установки байпаса. Сложно понять и зачем он нужен, ведь в других смесительных узлах для теплого пола нет подобного приспособления.

Мне же пришлось очень подробно изучить работу байпаса смесительного узла в результате неправильного подключения его ввода и вывода к системе отопления.

После предыдущей установки смесительного узла TIM JH-1036 настроить байпас не было возможности, поскольку нет инструкции по его настройке, а конструкцию перед установкой не изучил — не снимать же его. Теперь перед установкой изучил и сфоткал внутреннее устройство смесительного узла.

Что регулирует байпас смесительного узла TIM JH-1036.

Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.

Обычно смесительный узел теплого пола имеет один параметр регулировки — температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки. И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.

балансировочный байпас по давлению можно увидеть на фото — самая правая причиндаль.

Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил — может кто подскажет.

Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:

Мало что понятно из этих схем.

Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:

Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.

Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.

Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).

За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.

При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.

Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания — и тепловая мощность отбора минимальна.

Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.

Экспериментальное выяснение значения, установленное байпасом.

Перед установкой байпаса не мешало бы убедится какому значению соответствует полное открытие и закрытие байпаса.

Только осторожно — края щели острые, как лезвия.

Если смесительный узел уже установлен, а наклейка со шкалой 0-5 наклеена иначе — можно произвести эксперимент.

Вращая регулировочный винт ключом на 10 выяснить в каком положении шкалы максимальный и минимальный расход воды на расходомерах коллектора теплого пола.

Если нет коллектора или расходомеров, что очень зря, можно найти максимальную и минимальные температуры при ограниченной температуре теплоносителя в основной системе (на входе в смесительный узел) и максимально возможной установке термостатической головки смесителя.

Температуру теплоносителя на котле ограничивается так, чтобы смеситель не справлялся с установленной температурой.

Как работает байпас смесительного узла TIM JH-1036.

Казалось бы: устанавливаем тепловую мощность смесительного узла на максимум, полностью закрывая прорезь байпаса — и все.

Но расходомеры коллектора теплого пола позволяют узнать, что байпасом регулируется не только тепловая мощность. При закрытии байпаса полностью поплавки расходомеров резко всплывают.

Оказывается, что расход воды через контура отопления при полностью открытом байпасе более чем в два раза больше, чем при полностью закрытом.

Это не удивительно — прокачивание воды сквозь камеру смешения требует затрат мощности насоса, что сказывается на скорости потока воды.

При максимальной тепловой мощности смесительного узла скорость потока воды по контурам теплого пола минимальна. Для равномерного прогрева всего контура теплого пола может быть потребуется включение насоса на вторую скорость,что увеличит шум системы отопления.

Выяснилось, что в моей системе достаточно минимальной тепловой мощности смесительного узла, чтобы обеспечить на подающем коллекторе температуры теплоносителя 32 градуса при открытых всех направлениях отопления теплым полом даже при старте холодного теплого пола.

Но в других случаях может оказаться что потребуется увеличение мощности отбора.

Как влияет на систему отопления установка байпаса смесительного узла TIM JH-1036.

Внимательно изучить работу смесительного узла пришлось в результате неправильного подключения смесительного узла к системе отопления.

Разное положение регулировки байпаса приводило к тому, что теплым был разный из патрубков присоединения смесительного узла к контуру отопления.

То-есть подача и обратка смесительного узла менялась местами при изменении положения регулировки байпаса. Мистика.

Так я выяснил что подключение осуществил не правильно, перепутав подачу и обратку в смесительный узел.

Теоретически, циркуляционный насос смесительного узла теплого пола никак не должен был влиять на контур котла отопления — насос смесительного узла отдает воду в той же точке, откуда и берет. Цркуляционный насос смесительного узла качает воду по контурам теплого пола, а циркуляционный насос котла прокачивает воду через камеру смешивания смесительного узла.

Но невольные эксперименты позволили выяснить, что даже минимальной мощности насоса смесительного узла при закрытом байпасе достаточно, чтобы осуществлять дополнительную циркуляцию еще и в основном контуре отопления.

Это возможно, если предположить что эквивалентная схема (по аналогии с задачами по электротехнике) системы отопления со смесительным узлом TIM JH-1036 получается такая:

Где «R1» и «R2» — сопротивления в камере смешивания, регулируемые байпасом.

«Контур котла» — старая система отопления с батареями и котлом.

Не зря на смесительном узле четко указано — какой патрубок должен быть подающим. На фото уже правильно подключенный смесительный узел.

Тут я решил, что все-таки не мешало бы ознакомиться с теоретическими основами работы водяных теплых полов в результате чего завел страницу со ссылками на теорию.

В качестве шутки.

Материала еще много, поэтому предлагаю отдохнуть и развлечься — узел, подобный TIM JH-1036, на AliExpress по цене намного дороже, чем в местных магазинах.

Два насосно-смесительных узла теплого пола в одной системе отопления.

У меня получилось в одной системе отопления два смесителя теплого пола.

Один я сделал сразу на первом этапе ремонта и установил его временно.

Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.

Но ничего не бывает более постоянного, чем временное.

И в новом месте установил еще один такой же смеситель.

Когда нибудь первый смесительный узел уберу — у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.

Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов.

На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.

Это как раз понятно при таком то подключении.

Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.

Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.

На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.

Значение установки байпаса 0.

Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.

Он подключен, как радиатор в однотрубную систему.

На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.

Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.

Проблем же с циркуляцией по одному контуру быть не должно.

Поэтому значение болта регулировки байпаса устанавливаем в 0.

Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.

Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.

Значение установки байпаса 5.

В этом случае наоборот — смеситель теплого пола подключен сразу к котлу параллельно однотрубной системе с батареями.

Проблем с обеспечением подачи требуемой тепловой мощности на смеситель нет.

А вот крутить 4 контура отопления будет уже не так легко, как один.

Поэтому значение регулировки байпаса ставим в 5.

Мы циркуляцию сквозь контур теплого пола делаем максимальной, а циркуляцию сквозь камеру смешивания минимальной.

Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему.

Еще записи по теме

Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

  • Техподдержка
  • Статьи
  • Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

Настройка насосно-смесительного узла не так сложна, как может показаться на первый взгляд, достаточно лишь понять, как какое-либо действие влияет на работу всей системы. Можно вычислить его настройку теоретически (этому посвящена статья «Насосно-смесительный узел VALTEC COMBI. Идеология основных регулировок»). Однако теория не всегда сходится с практикой, да и точнее всё-таки провести настройку на месте по показаниям термометров. Для того, чтобы правильно осуществить настройку без расчетов, необходимо иметь включенным котел и хотя бы минимальный теплосъёмом в помещениях. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон или каких-либо крупных тепловыделений (работающего камина и пр.).

Начнём с того, что опишем работу насосно-смесительного узла (рис. 1, 2).

Горячая вода из патрубка A поступает в насосно-смесительный узел, после чего через насос поступает в патрубок С, который подключается к подающему коллектору системы напольного отопления. Вода, проходя петли систем напольного отопления, делится на два потока. Часть воды идёт на смешение через байпас и клапан байпаса 3. Там она смешивается с новой порцией горячей воды из котла в такой пропорции, чтобы на входе в коллектор получилась необходимая температура воды.

Часть потока воды из патрубка B отводится обратно в котел через настроечный клапан первичного контура 5 в патрубок D. На термоэлементе термостатического клапана 1 либо на контроллере задается требуемая температура воды на входе в систему напольного отопления, при этом термоэлемент либо контроллер, отслеживая температуру в точке 4, приоткрывает или прикрывает термостатический клапан 1, увеличивая или уменьшая количество горячей воды из котла, подмешиваемой к общему потоку.

В большинстве случаев для настройки узла достаточно задать на термоэлементе либо контроллере требуемую температуру теплоносителя, которую необходимо подавать в теплый пол, и требуемую скорость насоса. Мощность, расход воды и разница температур между подающим и обратным трубопроводом взаимосвязаны между собой. К тому же, разница температур между подающим и обратным трубопроводом, как и температура настройки узла, влияют на среднюю температуру пола и его теплоотдачу.

В целом, мощность любой системы напольного отопления зависит от разницы между температурой воздуха и средней температурой на поверхности пола. Повышая эту среднюю температуру, мы повышаем мощность петли.

Теперь на примере рассмотрим – от чего зависит эта самая средняя температура пола. Предположим, что у нас имеется петля напольного отопления уложенная «змейкой», в которую подаётся вода с температурой 40 ˚С, при этом из петли возвращается вода с температурой 30 ˚С (рис. 3). Допустим при этом, что температуры в точках А и Б будут 30 и 25 ˚С соответственно. Средняя температура такого пола будет около 27,5 ˚С, что соответствует мощности 80 Вт/м².

Но такая работа пола, возможно, не будет устраивать владельца, так как разница температуры поверхности в точке А и в точке Б будет велика. И пользователь, стоя в точке А, будет ощущать перегретый пол, а в точке Б будет считать пол холодным. Данную проблему можно решить, увеличив расход воды. Допустим, мы увеличим расход воды в два раза. В этом случае температура в обратном трубопроводе будет увеличиваться. Причем при увеличении расхода в два раза разница температур между подающим трубопроводом и обратным снизится тоже в два раза и составит 40 ˚С на подаче и 35 ˚С на обратном трубопроводе. В точке А и Б температуры установятся приблизительно на уровне 30 ˚С и 27,5˚С а средняя температура пола вырастет примерно до 29,5 ˚С (рис. 4).

Чтобы снизить среднюю температуру пола до начального уровня и не допустить перегрева, достаточно снизить температуру воды, подаваемой в теплый пол. Если установить термостат на 38 ˚С, то температура в обратном трубопроводе установится примерно на уровне 32 ˚С, температуры в точках А и Б будут 29 ˚С и 26,5 ˚С. При этом средняя температура пола будет равна около 27,5 ˚С, то есть такая же, как и в первом примере, но разница температур между точкой А и Б на поверхности пола будет не столь значительна.

Чтобы выровнять температуру пола, можно применять схему «улитка», но ее надо предусмотреть ещё на стадии монтажа.

    Исходя из вышеописанных примеров, можно дать следующие рекомендации по настройке расходов и температур пола:
  • чем больше расход воды через контуры теплого пола, тем меньше разница температур на поверхности пола во всех помещениях. Мощность насоса (и соответственно расход) выставляется в зависимости от разницы температур на подающем и обратном коллекторе. Для петель, уложенных «змейкой», эта разница должна составлять 3–5 ˚С. Для петель, уложенных «улиткой», разница может быть увеличена до 3–10 ˚С.
    Таким образом, чтобы определить наиболее подходящую настройку насоса, необходимо задаться определенной скоростью насоса, и через полчаса замерить разницу температур между подающим и обратным коллектором. Если разница окажется слишком высокой, то скорость насоса необходимо увеличить, либо установить более мощный насос. Нет ничего страшного в том, что разница температур окажется маленькой, в этом случае нагрев помещения будет более равномерным по всей площади.
  • температура воды, подаваемой в коллектор системы напольного отопления, напрямую влияет на среднюю температуру пола, которая в свою очередь влияет на мощность. Чем выше температура, тем выше мощность. Но необходимо выбирать эту температуру так, чтобы максимальная температура пола не превысила 29 ˚С, иначе перегретый пол будет доставлять дискомфорт.

Но зачем же нужны остальные вентили и клапаны на узле, если достаточно выставить настройки насоса и термоэлемента? Дело в том, что насосно-смесительный узел VT.COMBI за счёт своей конструкции является очень универсальным устройством, способным успешно работать в различных системах. Универсальным его делает наличие дополнительных органов регулирования, которые позволяют расширить зону его работы и увеличить максимальную мощность.

Если требуется внедрить узел в систему со специфическими параметрами теплоносителя или «выжать» из узла максимум возможной мощности, то помимо установки термоэлемента в требуемое положение необходимо так же осуществить несколько простых операций по настройке.

Настройка балансировочного клапана байпаса (рис. 5)

    Для того чтобы лучше понять, на что влияет настройка этого клапана, рассмотрим две гипотетические ситуации:
  1. Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С.
    Термостатический клапан должен принять такое положение, при котором соотношение расходов теплоносителя с температурой 90 ˚С и 25 ˚С обеспечило температуру на выходе 30 ˚С (рис. 3).
    Не сложно догадаться, что такая задача решается обычной пропорцией, и соотношение расходов воды из котла к воде из обратки должно быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».
    Если настроечный клапан байпаса настроен в положение близкое к минимуму, то через него и будет проходить минимальное количество теплоносителя. Предположим, что клапан байпаса «3» открыт в такой позиции, что через него в данной системе проходит 12 л/мин. воды. Тогда термостатический клапан должен закрываться до тех пор, пока расход воды через него не будет равен 1 л/мин. В этом случае на выходе мы получим необходимые нам 30 ˚С с расходом 13 л/мин. (12 л/мин. холодной воды и 1 л/мин. горячей).
    А если начать открывать клапан байпаса? В этом случае расход теплоносителя через него начнет увеличиться. Предположим, что, открыв клапан до конца, мы получим расход 60 л/мин, при этом термостатический клапан займет такую позицию, чтобы пропускать в 12 раз меньше воды, т.е. 5 л/мин. В итоге мы получим те же 30 ˚С, но с расходом 65 л/мин. (60 л/мин. холодной воды и 6 л/мин. горячей).
    Таким образом, мы видим, что при минимальном и максимальном положении клапана байпаса узел поддерживает необходимый расход теплоносителя, но чем ниже настройка клапана, тем меньше расход будет обеспечивать такой узел, а как было сказано выше увеличение расхода через петли обеспечивает более равномерный прогрев помещения.
    Отсюда возникает вопрос – а зачем вообще закрывать клапан байпаса, если его закрытие приводит лишь к уменьшению расхода теплоносителя и как следствие уменьшение мощности системы? Чтобы ответить на этот вопрос представим себе другую гипотетическую ситуацию.
  2. Допустим, что котел настроен на 60 ˚С, при этом на входе в систему напольного отопления нам необходимо поддерживать 45 ˚С. Температура воды, возвращаемой из обратного коллектора составляет 35 ˚С (рис. 7).
    Как мы видим, пропорция горячей и холодной воды в этом случае должна измениться. Пропорция воды из котла и из обратки при этих температурах составит 1 : 1,5. На каждый литр воды из котла должно приходится 1,5 л воды из «обратки».
    Если настроечный клапан байпаса открыт в максимальное положение, то через него идет максимальный расход. Примем расход такой же, как и в предыдущем примере — 60 л/мин. В этом случае термостатический клапан должен открываться до тех пор, пока расход не будет равен 40 л/мин. Но клапан не может открываться бесконечно, и в какой-то момент он откроется до максимального своего положения.
    Если насос, установленный в этой системе, сможет обеспечить максимальный расход через термостатический клапан только 20 л/мин., то узел даже при полностью открытом клапане сможет обеспечить только 41 ˚С на выходе.
    Для того, чтобы узел смог обеспечить необходимую температуру 45 ˚С на входе в теплый пол, необходимо закрывать клапан байпаса до тех пор, пока пропорция воды не будет достаточной для того, чтобы обеспечить необходимую температуру теплоносителя на выходе из узла.

Исходя из вышесказанного, можно дать общие рекомендации по настройке этого клапана. В случае, если разница температур между температурой теплоносителя, поступающего из котла и температурой настройки узла велика, клапан необходимо открывать. Если температура теплоносителя из котла близка к требуемой температуре после смесительного узла, то клапан следует прикрывать. Но как же настроить точно узел в каждом конкретном случае, если температура теплоносителя, поступающая из котла и температура, которую необходимо поддерживать на входе в систему напольного отопления, не постоянны в течение года? Неужели придётся постоянно его подстраивать? Конечно же, нет! Задача монтажника – сделать так, чтобы узел смог обеспечить требуемую температуру в любой ситуации, которая может возникнуть во время эксплуатации, обеспечивая при этом максимальный расход теплоносителя. В остальные периоды узел будет поддерживать требуемую температуру теплоносителя за счёт термостатического клапана. По большому счету, монтажник задает максимальный диапазон температур, которые насосно-смесительный узел будет поддерживать. Если монтажник задаст слишком низкий диапазон, то узел не сможет обеспечить требуемую температуру в те моменты, когда из котла идёт теплоноситель с низкой температурой. Если монтажник задаст слишком высокий диапазон, то узел будет работать не на полную свою мощность.

Как уже было сказано выше, золотую середину можно найти, используя расчетные формулы, но можно и следующим образом – надо выставить на котле минимальную температуру, которую он будет поддерживать в течение года. Если котел в течение года будет настроен на одну и ту же температуру, то выставляется именно она. Далее с термостического клапана снимается термоголовка или сервопривод. Система в таком режиме должна проработать несколько часов, пока температура на входе в теплый пол не стабилизируется. Именно такой и будет максимальная температура, которую узел сможет поддерживать. Если эта температура намного выше той, которая необходима на входе в теплый пол, то клапан байпаса приоткрывается. В большинстве случаев желательно его открыть на позицию 3 и подождать от получаса до часа, после чего опять проверить температуру на входе в систему напольного отопления. Если она опять будет велика, то продолжать открывать клапан. Если температура будет на 2–5 ºС выше, то настройку можно считать оконченной. Если же температура после узла оказалась ниже требуемой, то балансировочный клапан байпаса следует зарывать. После окончания настройки на термостатический клапан обратно монтируется термоэлемент или сервопривод. Далее узел будет регулировать требуемую температуру самостоятельно.

Внимательный читатель, возможно, скажет: «А зачем эти сложности, если можно поставить трёхходовой клапан, у которого не надо настраивать клапан байпаса?». В какой-то степени читатель будет прав – узлы с трёхходовым клапаном устроены таким образом, что при увеличении потока воды из котла одновременно уменьшается поток воды через байпас, что позволяет обойтись без упомянутого выше балансировочного клапана байпаса. Но, к сожалению, на сегодняшний день не существует идеального узла, который бы без настроек и регулировок вписывался бы в любую систему отопления. И насосно-смесительные узлы с трёхходовым клапаном тоже не лишены недостатков, и тем более, их нельзя рассматривать как узлы, не требующие настройки.

На рис. 8 представлена схема насосно-смесительного узла собранная на базе трёхходового клапана VT.MR03 (рис. 9). Требуемая температура теплоносителя в таком узле достигается за счёт все той же пропорции воды, поступающей из котла и воды, поступающей из «обратки».

Рассмотрим работу такого узла на тех же примерах, что и в предыдущих случаях.

Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С. Как уже было сказано выше, пропорция воды должна быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».

Трёхходовой клапан за счёт термоэлемента займет такое положение, при котором из котла будет поступать 1 литр воды, а из байпаса будет поступать 12 литров. При этом, если температура воды на выходе из котла, допустим, снизится, то клапан займет новое положение, увеличив расход воды из котла и одновременно с этим уменьшив расход воды из обратного коллектора, таким образом, поддерживая необходимую температуру воды на входе в теплый пол.

К сожалению, в таком совершенном режиме узел работает только в теории. На практике часто встречаются ситуации, когда такой узел подает воду в систему напольного отопления почти без смешения. Из-за чего это происходит? Предположим, что в доме, отапливаемом напольной системой отопления, днем стало тепло (солнечная теплая погода) и все петли тёплых полов по сигналам термостатов закрылись. Узел стоит долгое время без расхода, так как все петли отключены. Вечером похолодало, и автоматика запустила работу петель напольного отопления. В течение дня вода, находящаяся в трубе между котлом и насосно-смесительным узлом, неизбежно остынет. Трёхходовой клапан в начальный момент времени будет находиться в полностью открытом положении (проход воды из котла будет максимально открыт, проход воды из байпаса будет закрыт). Далее, как только горячая вода из котла достигнет трёхходового клапана, он начнет закрываться, но приводы у клапана, как правило, имеют задержку минимум 2–3 минуты. Всё это время в петли теплого пола будет поступать теплоноситель с температурой близкой к 90 ºС. Скорость воды в петлях в основном составляет около 0,5 м/с. Таким образом, за 2 мин. до температуры 90 ºС прогреется по 60 м всех открытых петель, что, конечно же, не понравится жильцам такого дома.

Кроме описанного выше случая, такая ситуация часто возникает из-за гистерезиса котла при поддержании им определенной температуры. Гистерезис, это разница температуры воды, при которой котел отключается и включается. У некоторых котлов это значение может достигать 20–30 градусов. Получается, что котел, находясь в выключенном состоянии, не греет воду, и она потихоньку остывает до 60–70 ºС, затем, когда котел резко включится, может произойти такой же эффект резкого перегрева петель за счёт задержки трёхходового клапана.

Такие узлы, как VT.COMBI и VT.VALMIX (рис. 14) лишены такого недостатка, так у них смешение происходит постоянно, даже при полностью открытом термостатическом клапане. За счёт этого в этих узлах невозможно резкое увеличение температуры в петлях.

Узлы с трёхходовым клапаном, несмотря на вышеописанный недостаток все же имеют право на существование. Такие узлы хорошо себя зарекомендовали в системах с гидравлической стрелкой. Гидравлическая стрелка выравнивает колебания температур во вторичных контурах.

Установка перепускного клапана в насосно-смесительный узел с трёхходовым клапаном позволяет так же снять негативный момент, возникающий при остывании воды в трубе между котлом и узлом при длительном простое. Специально для таких случаев VALTEC выпустил готовый узел с трёхходовым клапаном MINIMIX, объединяющий в себе компактность и простоту настройки (рис. 10).

Настройка балансировочного клапана первичного контура (рис. 11)

Порой встречается такая ситуация, что при открытии балансировочного клапана байпаса до максимальной позиции (Кv = 5), температура на выходе из узла все равно остается слишком большой. Можно конечно оставить все как есть, ведь термостатический клапан во время своей работы уменьшит её до необходимого значения. Однако в таком режиме узел будет обладать недостатками узла с трёхходовым клапаном описанным выше. А именно, при резких колебаниях температур в первичном контуре узел может не успеть среагировать и подать в теплый пол теплоноситель с завышенной температурой.

Происходит это, как правило, из-за котлового насоса с чрезмерной мощностью. За счёт большого напора котлового насоса при открытом термостатическом клапане в узел поступает слишком большой расход котловой воды, для разбавления которой, не хватает расхода обратки даже с открытым балансировочным клапаном на байпасе.

Конечно же, эту проблему с точки зрения энергосбережения лучше решать, уменьшая мощность котлового насоса, но если его мощность выбрана, исходя из обеспечения необходимым расходом удаленных радиаторов, а на насосно-смесительном узле напор оказался большим из-за близкого расположения к насосу, то на выручку приходит как раз балансировочный клапан первичного контура. При помощи него можно ограничить максимальный расход котловой воды.

Его настройка схожа с настройкой балансировочного клапана байпаса. Если при настройке балансировочного клапана байпаса оказалось так, что он дошёл до максимального значения, при этом температура после узла все ещё слишком велика, то тогда приступаем к закрытию балансировочного клапана первичного контура. Его желательно закрывать постепенно по 0,5–1,0 оборотов, после чего следить за изменением температуры воды после узла. Как только температура после узла станет на 2–5 ºС выше требуемой, то настройку можно считать оконченной.

Настройка перепускного клапана (рис. 12)

К сожалению, на сегодняшний день многие производители насосно-смесительных узлов пренебрегают данным устройством, более того, многие даже не понимают, зачем перепускной клапан нужен, и вводят в заблуждение коллег сомнениями о его необходимости. На самом деле, у него несколько функций, он нужен для защиты насоса от работы на «закрытую задвижку», для предотвращения влияния петель теплого пола друг на друга во время регулировки и для поддержания узла в рабочем режиме в течение длительных простоев.


Перепускной клапан предотвращает работу на закрытую задвижку следующим образом: как только происходит закрытие сервоприводов, расход воды в контуре напольного отопления снижается. При снижении расхода воды через насос увеличивается напор. Перепускной клапан устроен так, что при достижении определенного перепада давлений он открывается. Таким образом, как только напор насоса достигнет определенной точки, это будет свидетельствовать о том, что насос работает при расходе близким к нулю. Максимальный напор, развиваемый насосом, указывается непосредственно на корпусе насоса и, как правило, выбирается из ряда 2, 4, 6, 8 метров водяного столба. Если поставить перепускной клапан на давление чуть меньшее максимального напора насоса, то он откроется, как только расход в системе упадет до минимума и предохранит его от перегрева. Конечно же, подобную защиту от работы «на закрытую задвижку» можно осуществить при помощи средств автоматики.

Например, коммуникатор VT.ZC6 отслеживает сигналы от всех термостатов, и, если все термостаты дали команду на закрытие, то он отключает насос и включает его только тогда, когда хотя бы один термостат даст команду на открытие сервопривода. Но данный коммуникатор не решает остальных проблем, которые решает перепускной клапан.

Вторая проблема — это выравнивание потоков теплоносителя и исключение влияния петель друг на друга. Данная проблема заключается в том, что при работе системы автоматики петли будут закрываться сервоприводами независимо друг от друга. При закрытии одних петель, расход воды на оставшихся петлях будет увеличиваться. Увеличение расхода воды происходит за счёт того, что стандартный трёхскоростной насос устроен таким образом, что при уменьшении расхода, он самостоятельно увеличивает напор, а в петлях теплого пола при увеличении напора создаваемого насосом увеличивается расход. Приведем конкретный пример:

Предположим, что у нас имеется насосно-смесительный узел с насосом 25/4, настроенным на скорость «2». К нему подключен коллекторный блок с пятью выходами. Так же предположим, что длина всех петель одинаковая, и при этом все петли настроены на одинаковый расход 2 л/мин (0,12 м³/ч). По графику (оранжевые линии на рис. 13) можно увидеть, что все петли при таком расходе (суммарный расход составит 0,6 м³/ч) будут иметь потерю давления 3 м вод.ст. (или 30 кПа).

Но что произойдет, если 4 из 5 петель закроют сервоприводы. В этом случае расход воды будет стремиться к расходу через одну петлю, т.е. 0,12 м³/ч. Но при этом такой расход будет идти и через насос. Насос же в свою очередь при изменении расхода, увеличит напор до 4 м вод ст. (зеленые линии на рис. 13). В свою очередь расход по единственной оставшейся петле увеличится. Данная задача выходит за рамки этой статьи и более подробно описана в статье «Особенности расчёта систем отопления с термостатическими клапанами». Стоит отметить, что в результате совместной работы оставшейся петли и насоса в итоге расход и напор установятся в среднем положении. Т.е. расход будет равен примерно 0,3 м³/ч. Отсюда мы видим, что расход воды в оставшейся петле увеличится с 2 до 5 л/мин.

Подобное увеличение расхода повлечет за собой увеличение температуры теплоносителя на выходе из этой петли, что в свою очередь увеличит среднюю температуру пола. Возможно, подобные колебания средней температуры пола для многих пользователей не являются проблемой, однако в грамотной системе отопления недопустимо, чтобы тепловой режим соседних помещений каким либо образом влиял друг на друга.

В этом случае перепускной клапан работает тем же образом, что и для защиты насоса. При закрытии петель напор насоса начинает расти. Перепускной клапан при увеличении напора открывается и перепускает часть теплоносителя в обратный коллектор. За счёт этого напор и расход теплоносителя остается практически неизменным во всех петлях. Для того чтобы перепускной клапан работал в этом режиме, необходимо его настроить на перепад чуть меньший, чем в первом случае. Если коллекторный блок оснащен расходомерами, то определить настройку достаточно просто. Для этого сначала во всех петлях настраивается требуемый расход теплоносителя. Затем выбирается самая короткая петля либо петля с наименьшим расходом. Как правило, это одна и та же петля. Далее при помощи регулирующих клапанов закрываются все петли кроме выбранной, при этом отслеживается изменение расхода в выбранной петле. Как только все петли будут закрыты, необходимо начать открывать перепускной клапан (уменьшать давление открытия). Клапан открывается до тех пор, пока расход воды в оставшейся петле не вернется к изначальному значению. На этом настройка перепускного клапана считается оконченной. Если после насосно-смесительного узла установлен коллекторный блок без расходомеров, то единственный известный автору статьи способ настройки перепускного – это рассчитать потерю давления в самой длинной петле и выставить это значение на клапане.


Как и ранее, данную функцию может взять на себя система автоматики. А именно – насос с частотным управлением типа VT.VRS25/4EA. У такого насоса есть режим, при котором он автоматически изменяет скорость вращения рабочего колеса при изменении расхода, поддерживая постоянный напор. Но подобные насосы, как правило, дороже обычных трёхскоростных наcосов, и их установка требует технико-экономического обоснования.

И наконец, функция поддержания узла в рабочем режиме в течении длительных простоев. Бывают ситуации, особенно в осенне-весенний период, когда средняя температура днём на улице достаточно высокая, и отопление большую часть дня не работает. Ночью температура на улице опускается, и в этот момент отопление включается. Вода в трубах в период простоя днём без циркуляции остывает, и когда автоматика вечером дает команду на запуск системы, требуется некоторое время, пока остывшая вода сменится горячей водой из котла.

Если система достаточно объёмная, то нагрев займет некоторое время. В случае же использования перепускного клапана насосно-смесительный узел будет работать и поддерживать температуру воды на заданном уровне в течении всего дня. При этом, если вода в самом узле остынет, то за счёт термостатического клапана узел подаст небольшое количество горячего теплоносителя в контур и оставит температуру на заданном уровне. Узел в любой момент будет готов подать воду с требуемой температурой в контур системы напольного отопления.

Как уже было сказано выше, функции перепускного клапана не всегда нужны, и при желании их могут на себя взять другие элементы, такие как коммуникаторы или насосы с частотным преобразователем.

Именно поэтому в 2016 году специалистами компании VALTEC был разработан насосно-смесительный узел VT.VALMIX (рис. 14). Данный узел оптимизирован и имеет более компактный корпус и, в отличие от узла VT.COMBI, не имеет встроенного перепускного клапана. Однако в этом узле, так же как и в узле VT.COMBI, имеется балансировочный клапан байпаса, балансировочный клапан первичного контура, которые позволяют осуществить его настройку практически для любой системы.

В конце статьи приведу наиболее часто встречающиеся вопросы, не освещенные выше и ответы на них:

Вопрос 1. Почему регулировка температуры воздуха в комнате, отапливаемой теплым полом, осуществляется только в режиме «открыто/закрыто»? Почему нельзя отрегулировать температуру, как на радиаторе — постепенным уменьшением расхода?

Действительно, можно осуществить регулировку систем напольного отопления «вентилем» и снижать мощность теплого пола, снижая расход через петли. Однако к теплому полу, в отличие от радиаторов, предъявляются дополнительные требования. Одно из таких требований — это распределение температур на поверхности пола. В случае, если разница температур по поверхности пола будет слишком высока, она будет явственно ощущаться человеком, что будет доставлять дискомфорт. Разница температур на поверхности пола зависит от шага укладки трубопроводов и разности температур воды на входе и выходе из петли теплого пола. И если шаг трубы во время эксплуатации вряд ли поменяется, то разность температур — это величина не постоянная, и зависит она в основном от расхода. Уменьшение расхода в два раза приведет к тому, что разница температур теплоносителя увеличиться в два раза.

Вопрос 2. У меня установлен насосно-смесительный узел и контроллер VT.K200. По графику регулирования контроллер должен поддерживать на входе в систему напольного отопления температуру 30 ºС. А у меня по факту термометр на самом контроллере показывает температуру 35 ºС. Почему так происходит?

В этом случае ситуация с завышенной температурой связана с тем, что балансировочный клапан байпаса закрыт сильнее, чем это требуется. Проверить это легко – если в тот момент, когда после узла завышена температура, сервопривод полностью закрыт (цилиндр сервопривода находится в нижнем положении) (рис. 15, 16), то это значит, что контроллер и так уже полностью перекрыл подачу горячей воды в насосно-смесительный узел и в данный момент просто находится в режиме ожидания пока температура в контуре теплого пола опять не опустится до необходимого уровня.


Это произошло из за того, что перед узлом резко выросла температура воды из-за запуска системы после простоя, либо из- за резкого пуска котла. Клапан не смог молниеносно среагировать на подобные изменения, и узел «зачерпнул» слишком много горячей воды.

Данная проблема решается увеличением позиции настройки балансировочного клапана байпаса и, если он и так настроен в максимальное положение, то балансировочным клапаном первичного контура.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

виды коллекторов и принципы их монтажа

В любом жилом помещении актуальным остается вопрос, связанный с утеплением полов. Самым распространенным решением такой проблемы выступает водяное утепление, ключевым элементом в котором является смесительный узел для теплого пола. Но прежде всего перед установкой коллектора, необходимо спроектировать трубную отопительную систему, по которой будет циркулировать теплая вода, и отапливать не только пол, но и все помещение. Конечно, проектирование это «громко» сказано, так как кроме длины и ширины комнаты, по сути, больше ничего знать не нужно.

После того, как длина и ширина определена, необходимо выбрать материал, из которого будет выполнена система. На сегодняшний день оптимальным выбором станут пластиковые трубы с алюминиевой прожилкой, они отлично проводят тепло и практически не имеют срока износа. Выбранный расходный материал, необходимо порезать по размерам помещения.

Пластиковые трубы для водяного теплого полаПластиковые трубы для водяного теплого пола

Обычно трубы раскладывают так, чтобы в результате получилась так называемая «змейка» или «улитка»

Количество изгибов такой «змейки» зависит от общей длины купленных труб и от требуемой отопительной эффективности. Конечно, чем больше изгибов, тем температура пола будет выше, и тем равномернее он будет прогреваться. Но на минимальные расстояния тоже есть нормативы.

В современном строительстве система теплых полов имеет следующую структуру: нижний слой делают теплоизоляционным, на него укладывается система спаянных между собой греющих труб, которые покрываются несущим слоем бетонной стяжки. Верхним укладывается чистовой слой из керамической или каменной плитки, а также из ламинированного паркета, именно эти виды напольных покрытий наиболее подходят для теплых полов.

Общая толщина «теплового пирога» колеблется в пределах 70-150 мм. Этот размер определяется требованиями, предъявляемыми к диаметру трубы, толщине теплоизоляции и толщине стяжки.

Назначение смесительного узла и принцип его действия

После того, как система из пластиковых труб спаяна и готова к использованию, следующим этапом является выбор смесительного узла.

Как было сказано в видео, коллектор для теплого пола – это оборудование, направленное на циркуляцию и регулировку теплоносителя по отопительной системе пола. Оно имеют две основные составляющие:

  • циркуляционный насос, осуществляющий циркуляцию тепловой воды в контуре теплого пола;
  • регулирующий клапан, подпитывающий контур горячей водой ровно на столько, насколько задана температура теплоносителя.

Существует два типа коллекторов: с трех и двух ходовыми клапанами.

Теплый пол можно монтировать непосредственно в бетонной стяжке. О том, как это делается, читайте в статье на нашем сайте: https://pol-master.com/tepliy-pol/teplyj-pol-pod-styazhku.html.

Коллектор на трех-ходовых клапанах

Первая конструкция основывается на использовании трех ходовых смесительных (коллекторных) клапанов. Задачей такого клапана является смешивание внутри себя горячей воды, поступающей от котла, с более холодной водой, идущей по «обратке» теплого пола. Такие клапана часто оснащают сервоприводами, позволяющими управлять как погодозависимыми контролерами, так и термостатическими устройствами.

Данный коллектор считается самым универсальным, но обладает некоторыми характерными недостатками:

  • Во-первых, имеет место вероятность, что по сигналу термостата клапан полностью откроется и впустит в систему горячую воду температурой 90 °С. Такой резкий скачек температуры, может привести к разрыву отопительных труб, из-за повышения давления в них.
  • Во-вторых, трех ходовые смесительные клапана имеют большую пропускную способность, что для теплых полов не очень хорошо, так как минимальное смещение регулировки клапана серьезно отразится на температуре пола.

Но, не смотря на эти недостатки этот вид коллекторов, является незаменимым в крупномасштабных системах отопления и в системах с погодозависимым регулированием.

Подробно об устройстве водяного теплого пола можно прочитать в материале: https://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Коллектор на двух-ходовых клапанах

Второй тип коллекторов использует двухходовые питающие клапаны. Большинство специалистов отдают свое предпочтение именному такому смесительному узлу и считают его наиболее правильным. Особенностью в работе является то, что смешивание теплоносителя с холодной водой из «обратки» происходит постоянно и теплые полы никогда не перегреются. Двух ходовой смесительный клапан имеют малую пропускную способность, что обеспечивает стабильное и плавное регулирование температуры. Они наиболее распространены, но имеют ограничения  в применении, их не целесообразно устанавливать в помещениях с площадью более 200 м².

Также неотъемлемой частью коллектора являются термостатические клапана и расходомеры. Последние обязательно должны присутствовать, из-за того, что в системе длина труб разная и если не поставить расходомер, то вода будет течь в трубах с меньшим гидравлическим сопротивлением, то есть в коротких. Регулятор расхода обеспечивает равномерную циркуляцию теплоносителя по всей системе. Термостатические регуляторы предназначены для изменения температуры отдельно в каждом контуре системы. При помощи термостатических головок теплый пол реагирует на изменения внешних условий и поддерживает заданную температуру.

Коллектор для водяного теплого пола в сбореКоллектор для водяного теплого пола в сборе

Так выглядит коллекторная система в сборе

О том, как самостоятельно произвести ремонт системы водяного или электрического теплого пола своими руками, расскажем тут: https://pol-master.com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola.html.

Преимущества коллекторной схемы устройства

Теплый пол с коллекторной системой отопления имеет массу неоспоримых достоинств, которые сделали его наиболее используемым в современной теплотехнической промышленности:

  • Гигиеничность. Теплые полы хорошо поддаются влажной уборке и дезинфекции, а за счет своей постоянной отапливаемости они быстро сохнут, что предотвращает появление вредной плесени и грибков, поскольку уничтожается среда существования вредных микроорганизмов.
  • Безопасность. Часто дети и даже взрослые забывают о высокой температуре отопительного оборудования и в результате получают сильные ожоги. При использовании теплого пола ожоги, царапины и другие травмы просто исключены.
  • Комфорт. Теплый пол создает незримый уют и повышенную комфортность, он излучает надежность и спокойствие.
  • Экономичность. Экономия энергии по сравнению с отопительными радиаторами в небольших домах достигает 30%, а в помещениях с большими габаритами до 50%.
  • Долговечность. Единственное, что подлежит износу в отопительной системе пола – это труба, минимальный срок службы, которой составляет 50 лет.

Надеемся, что теперь у вас появилось представление о таком сантехническом чуде, как коллектор. Пусть у вас все получится в самостоятельном устройстве такой системы. А если остались вопросы — задавайте в комментариях.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
