W59 Розетка телефон/компьютер в рамку категория 5 белая (RSI-251TK5E-1-86)

Код товара 9814168

Артикул RSI-251TK5E-1-86

Страна Россия

Наименование W59 РОЗЕТКА двойная RJ11+RJ45. 160В. 1А. кат.5E. механизм. БЕЛЫЙ

Упаковки 10 шт, 60 шт

Сертификат RU Д-FR.

МЮ62.B00825-20

Тип изделия Розетка телефонная

Способ монтажа Скрытый

Тип серии Рамочная

Степень защиты IP20

Цвет Белый

Количество постов 2

Крепление На шурупах

Материал изделия Пластик

Крышка Нет

Высота, мм 71

Глубина, мм 34

Ширина, мм 71

Масса, кг 0.0917

Климатическое исполнение УХЛ4

Количество фаз 1

Нормативный документ ГОСТ Р 51322.1-99 (МЭК 60884-1-94)

Номинальный ток,А 1

Дополнительная информация Разъем: RJ45 2×8(8)

Комплектация Механизм с лицевой частью

Не содержит галоген Да

Тип обработки поверхности Глянцевый

Функциональное назначение Крепление на защелках

Максимальное сечение подключаемого кабеля, мм2 2.5

Все характеристики

Розетка для компьютера, важные правила выбора и монтажа



Вступление

Мы настолько привыкли к наличию электропитания в наших квартирах и домах, что за рассказами и статьями о создании сайта упускаем главное. Без заранее подготовленной розетки для компьютера ни самый сложный компьютер, ни все идеи по созданию своего сайта не имеют значения. А вот правильно подготовленная розетка для компьютера позволит спокойно работать на нём долгие годы.

Розетка для компьютера

Говоря про розетку для вашего компьютера, мы не должны ограничиваться выбором самого электроустановочного изделия — розетки. Розетка для компьютера включает саму розетку, кабель питания и устройства защиты. Все элементы электропитания компьютера должны быть правильно выбраны, смонтированы и подключены.

Выбор материалов для розетки компьютера

Любой стационарный бытовой электроприбор имеет своё место в доме. Перед приобретением стационарного компьютера выбирается место его установки, наверняка покупается специальный стол. Не зря же стационарный компьютер называют настольным (desktop).

Однако в этой предпокупной суете практически не уделяется времени на подготовку розетки и линии электропитания для компьютера, а зря.

Скажем откровенно, компьютер не мощный электроприбор и мощность блока питания даже серьёзного игрового компьютера вряд ли превысит 300 Вт.

Более того многие продавцы оргтехники вообще не пишут в характеристиках компьютера его потребляемую мощность. Они по определению предполагают, что компьютер можно включить в любую бытовую розетку, как утюг.

Я вам скажу секрет. Это на самом деле так, компьютер можно включить в любую бытовую розетку. Однако для стабильной работы компьютера розетка для компьютера и линия его электропитания должны быть подготовлены.

Подготовка розетки для компьютера

Рассмотрим самый сложный вариант, когда у вас нет электрической розетки в месте установки стационарного компьютера.

В этом случае у вас два выхода: использовать удлинитель для подключения компьютера или провести отдельную линию электропитания для установки блока розеток для компьютера. Кстати для стационарного компьютера с принтером у вас должно быть как минимум три розетки.

Для отдельной линии электропитания компьютера вам понадобятся:

  • Электрический кабель;
  • Автомат защиты;
  • Блок электрических розеток.

Лучший вариант провести новую линию электропитания от квартирного электрощита до места установки компьютера. В этом случае при любой схеме электропитания квартиры, вы сможете обеспечить заземление компьютера.

Важно, чтобы материалы для монтажа компьютерной розетки должны быть качественные. Поэтому нужно выбирать продавца специализирующегося на продаже всех типов электро товаров, с широким ассортиментом продукции, работающим с частными лицами и организациями.

Рекомендую обратить внимание на интернет-магазин электро товаров Мир электрики, с центральным офисом в Москве. Там вы найдёте необходимый набор электротоваров для монтажа компьютерной розетки.

Электрический кабель для розетки компьютера должен быть медным, с одно проволочными жилами, сечение жил не менее 1,5 кв. мм.

Автомат защиты понадобится, если вы проводите новую линию электропитания от квартирного электрощита до розетки. Автоматический выключатель защитит компьютер и линию при коротком замыкании.

Если за компьютером будут работать (играть) дети, разумно вместо автомата защиты использовать дифференциальный автомат защиты. Он защитит не только компьютер, но и людей за ним работающих от токов утечки.

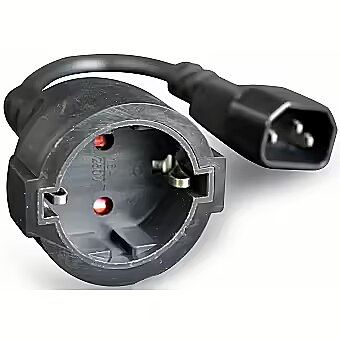

Розетки для компьютера должна быть качественной. Для встраиваемых розеток это розетки фирмы Legrand, Shneider, Viko. Для накладных розеток для компьютера это блоки Makel и Viko (недорогие) или накладные блоки Legrand и Shneider (более дорогая цена).

Розетки обязательно должны быть с заземлением, даже если в вашей квартире заземления нет. При отсутствии заземления, заземляющая клема розетки не подключается, а играет роль хорошего уплотнителя для прочной посадки компьютерной вилки в розетку.

Здесь стоит напомнить, что случайное отключение питания компьютера, например при плохом контакте вилки в розетке, нарушит работа его операционной системы со всеми вытекающими последствиями.

Монтаж розетки для компьютера

Если у вас есть навыки строительных и ремонтных работ, монтаж новой розетки для компьютера, даже при установке нового автомата защиты, не вызовет сложностей. Главное помнить о соблюдении мер электро безопасности. Если навыков нет, то эту работу выполнит любой электрик с допуском.

Заключение

Идеальная розетка для компьютера должна быть новой, с качественными подпруживающими контактами или контактами из упругой фосфористой бронзы, обязательно с заземлением. Отдельная защита группы электропитания компьютера желательна.

©joomla3-x.ru

Еще статьи




Сколько розеток нужно для компьютера – RozetkaOnline.COM

Планируя рабочее место для персонального компьютера дома или в офисе, важно правильно выбрать количество, тип розеток и места их установки.

В этой статье мы поговорим о электропроводке и точках подключения для компьютера и сопутствующей периферии.

Обычно, если рабочее место заранее не спланировано, для подключения используется одна розетка и подключенный к ней удлинитель. Так сделано у 70% домашних компьютеров, но это неправильно и небезопасно.

Лучший вариант – на этапе электромонтажа и ремонта заложить нужное количество розеток, а сколько и где мы сейчас обсудим. Тогда, при эксплуатации, вы не будете испытывать неудобств, имея надёжную систему.

В первую очередь рассмотрим из чего состоит современный компьютер, и что из этого требует подключения к сети.

Состав стандартного ПК для дома/работы:

Основные элементы, любого компьютера, подключаемые к 220В или другим сетям:

1. Системный блок – это основный элемент ПК и наиболее энергоёмкий из всего комплекта оборудования. Для его подключения используется стандартная вилка с контактами заземления и розетка – Schuko Type F, знакомая всем.

2. Монитор – без него не будет работать ни один ПК. Его также необходимо подключать к отдельному механизму.

3. Практически каждый современный ПК имеет доступ в интернет. Для этого до него, от вашей точки доступа (от роутера) обычно установленного провайдером, прокладывается кабель – UTP, витая пара. Для подключения же применяется интернет-розетка с разъемом Rj45.

4. Активные (со встроенным усилителем) аудиоколонки, которые воспроизводят звук – для них тоже требуется отдельная электрическая розетка.

В целом – это тот минимум электроустановочных компонентов, который необходимо иметь на рабочем месте: три розетки 220в и одна интернет-розетка – всего четыре поста.

Своим клиентам я рекомендую устанавливать большее количество розеток.

Так, если у вас есть принтер – он также требует подключения к электрической сети – это плюс еще механизм.

А для тех, кто много времени проводит за рабочим местом, будет актуальна проблема зарядки сотового телефона. Или довольно часто требуется подключить настольную лампу. И хотя это уже не относится напрямую к подключению ПК – но это элементарное удобство, обязательно предусмотрите хотя бы одну свободную розетку на такой случай.

Если подытожить – получается следующая конфигурация:

Как минимум 5 электрических розеток и одна интернет-розетка.

Размещение розеток для компьютера

Удобнее всего блоки розеток разместить на стене в следующем порядке:

Блок из трех розеток рядом с системным блоком, под столом – тот минимальный набор, о котором мы говорили в первую очередь. Из них 2 электрические, к которым подключается системный блок и монитор и интернет – rj45.

Блок из трех-четырех механизмов 220в на уровне рабочей поверхности (на уровне столешницы) – сюда подключаете то, что периодически может отключатся или должно быть мобильным: активная акустическая система, принтер, зарядное устройство для телефона, настольная лампа или еще что-то.

Это и есть состав оптимального набора розеток для персонального компьютера.

И даже используя современные моноблоки – компьютеры, совмещающие в одном корпусе: монитор, системный блок и акустику, которые для подключения требуют лишь: одну розетку 220В и RJ45. Вы не решаете проблему подключения принтера или другого дополнительного оборудования, запасные разъемы вам обязательно понадобятся. Поэтому, я советую всегда придерживаться описанных выше схем установки.

Электропроводка

Ниже представлена самая распространенная, схема прокладки проводов до компьютерных розеток – шлейфом.


Также можно прокинуть до каждого механизма свой отдельный питающий кабель от распределительной коробки – это будет еще надежнее, но такая работа более трудоёмкая и экономически более затратная.
Что касается мощности потребления ПК и сопутствующей периферии, используемых на стандартном рабочем месте – то она достаточно невелика. Редко превышает 1 кВт электрической мощности. Таким образом, все оборудование может подключаться к одной линии, проложенной стандартным медным кабелем ВВГнг-LS сечением 3 x 2,5мм, защищённой автоматическим выключателем номиналом 16А. И даже быть частью общей линии на розетки всей комнаты.

Наиболее удобная высота расположения розеток для компьютера на стене, следующая:

Блок механизмов для подключения системника и монитора, располагается на высоте 30см от пола, остальные же розетки над рабочей поверхностью – 80-90см от пола.

А сколько розеток для ПК сделано у вас, достаточно ли этого? Оставляйте свои мнения и комментарии, это будет интересно многим.

Компьютерная розетка: категории и технология подключения

Ключевым условием создания системы коммуникации является налаживание структурированной работы кабельной системы, которую невозможно реализовать без компьютерных розеток.

Какие виды разъемов для автоматизации связи предлагает современный рынок и какие особенности монтажа имеет компьютерная розетка, рассмотрим в статье.

Содержание статьи:

Компьютерная розетка и ее виды

Для подключения компьютерной техники и любого другого периферийного оборудования применяют компьютерную розетку стандарта RJ-45. Она соответствует единым нормам и стандартам связи, призванным автоматизировать большинство задач.

Устройство включает пластиковый корпус, внутри которого размещают от одного до четырех разъемов.

Компьютерная розетка представляет собой устройство, основная функция которого – передача соединения от сетевой карты компьютера к кабельным сетям

Для организации домашней сети чаще всего используют устройства, оснащенные одним или двумя разъемами. В приборах с двумя разъемами первый предназначен для соединения с идущим к компьютеру информационным кабелем, а второй – для коммутации с панч-панелью.

Передающий информацию кабель, именуемый как «», просто заводится в предназначенный ему модуль с контактом. Через другую витую пару информация уходит в сеть.

Телефонные модули стандарта RJ11 оснащены двухпарными разъемами с четырьмя контактами, а телекоммуникационные устройства типа RJ45 оснащены 8-ю контактами

Внешне компьютерный разъем RJ45 похож на телефонный аналог RJ11. Но главное отличие устройств – количество контактов. В телефонных моделях по 4 контакта, а в информационных – по 8 штук. По этой причине если компьютерную розетку RJ45 можно задействовать в качестве телефонной, то к разъему RJ11 компьютерную технику подключить уже не удастся.

Последовательность работ по установке большинства видов компьютерных розеток типична. Выполнить нужно ряд практически аналогичных этапов:

Галерея изображений

Фото из

Шаг 1: Подготовка устройства к монтажу

Шаг 2: Подключение компьютерной розетки

Шаг 3: Подключение проводов пружинными клеммами

Шаг 4: Установка крышки контейнера терминала

Шаг 5: Фиксация корпуса сетевой розетки на стене

Шаг 6: Крепление механизма розетки в корпусе

Шаг 7: Установка лицевой панели устройства

Шаг 8: Проверка работоспособности

Категории информационных розеток

От того, к какой категории принадлежит компьютерная розетка, зависит дистанция, на которую будет передаваться сигнал при минимальных искажениях, а также сама скорость передачи данных.

При оснащении офисных и бытовых сетей чаще используют такие виды розеток:

  • RJ-45 Cat.5 – предназначены для организации сетей 100BASE-TX с полосой частот 125 МГц при скорости передачи данных в пределах 100 Мбит/с.
  • RJ-45 Cat.5е – более «продвинутый» вариант, позволяющий передавать данные для двух пар в пределах 100 Мбит/с., для четырех пар – 1000 Мбит/с.
  • RJ-45 Cat.6 – предназначены для обустройства сетей “Gigabit Ethernet” и “Fast Ethernet”. Пропускная способность устройства до 1000Мбит/секунду.

Выделяют несколько основных параметров, по которым разделяются компьютерные розетки. Один из них – способ монтажа.

Наружные и внутренние точки подключения

В зависимости от способа монтажа приборы делятся на два типа:

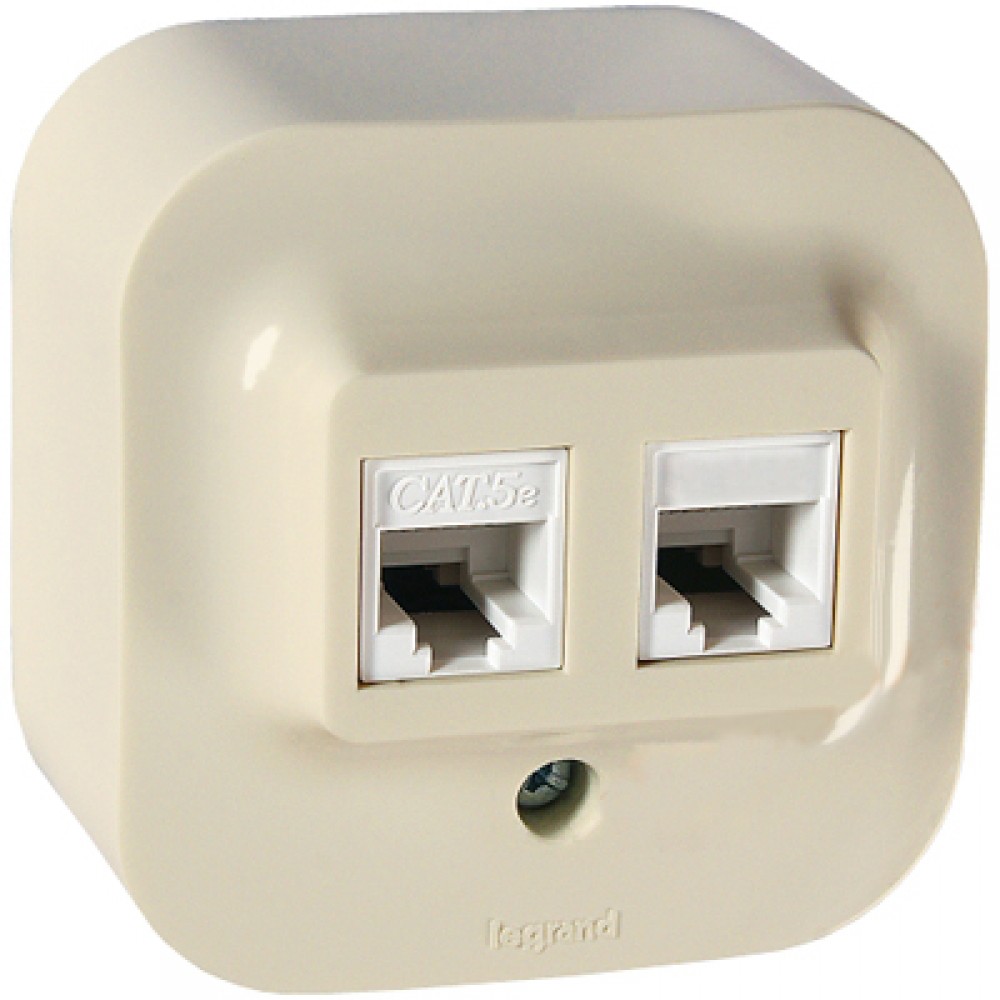

  • Внешние – применяют, когда устройство необходимо разместить на поверхности стены. На тыльной стороне устройства для наружного монтажа есть коннектор, оснащенный ножевыми контактами. Если в них вдавить провод, изоляция пробивается то жилы, благодаря чему существенно облегчается монтаж.
  • Внутренние – предполагают установку внутри монтажной коробки с заглублением устройства в полость бетонной, кирпичной или гипсокартонной стены. Коннектор таких устройств обычно съемный. Его снимают, а после установки в углубленный в стену подрозетник зажимают пластиковым винтом.

Корпуса устройств для наружной установки изготавливают из прочных технополимеров негорючего типа. Благодаря этому их наружная поверхность устойчива к воздействию УФ-лучей.

Применение внутренних розеток обеспечивает презентабельный внешний вид проводки, но усложняет процесс обслуживания оборудования в случае поломки

Укомплектованные и разборные модели

В зависимости от типа комплектации устройства делятся на два вида:

  • С встроенными модулями. В укомплектованные модели изначально встроена контактная плата и разъемы. В них предусмотрен неизменный тип экранирования.
  • Со сменными модулями. В устройствах этого типа модули отделены от лицевой панели. Такое решение позволяет составлять любые комбинации: «UTP» и «FTP» разных категорий – 3, 5, 6, 7.

Укомплектованные устройства со встроенными модулями доступны по стоимости и просты в монтаже. Но в случае поломки приходится заменять всю конструкцию.

Приборы со сменным модулем выигрывают в том, что их легко обслуживать, а гибкий модуль в случае необходимости не составит заменить в соответствии с потребностями системы

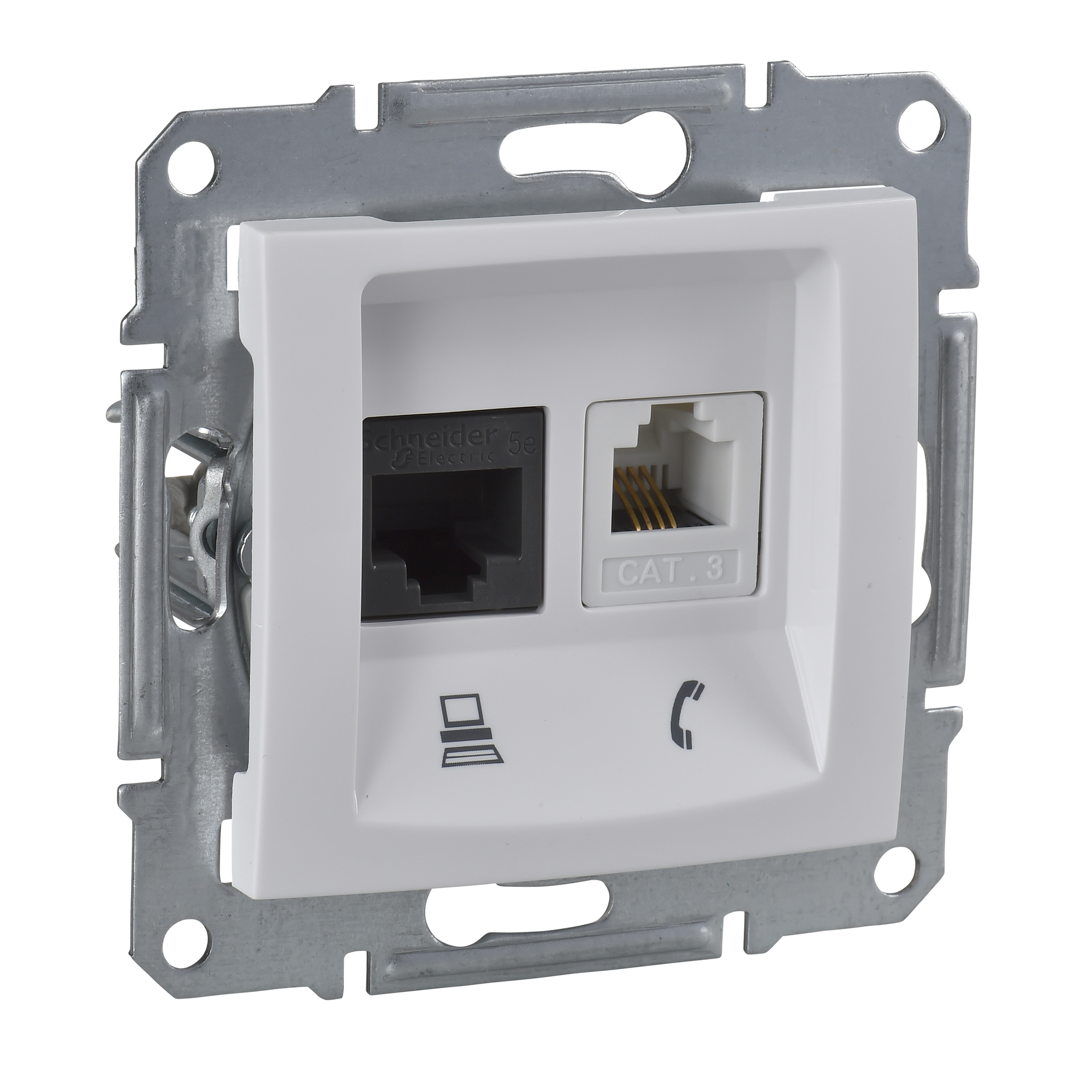

Главным критерием, которым следует руководствоваться при выборе устройства – наличие дополнительных портов. К примеру, при необходимости обслуживания нескольких единиц техники, стоит выбирать двойные розетки типа RJ-45. В двухмодульной моделе к одному порту RJ-45 может быть подсоединен компьютер, а ко второму RJ-11 – телефон.

Встречаются также модели, в которых оба модуля предназначены для подключения компьютерной техники. Но порты различаются между собой по категории и типу экранирования. Применение таких устройств позволяет сэкономить статью расходов, комбинируя модули под свои потребности и категорию оборудования.

Отдавайте предпочтение изделиям проверенных производителей. Это является гарантией того, что продукция произведена в соответствии с общепринятыми нормами и стандартами. Качественные устройства будут легко совмещаться с любым типом компьютерной техники и спокойно выдерживать напряжение российских сетей.

Требования к комплектующим устройства

Без набора комплектующих невозможно выполнить .

Отдельно придется приобретать:

  1. Кабель (lan) соответствующей категории.
  2. Коннектор(jack) – приспособление в виде восьмиконтактной вилки для подключения кабеля к порту компьютера.
  3. Патч-панель – обеспечивает возможность быстрого переключения между активным сетевым оборудованием и рабочими точками. Количество портов приспособления зависит от количества подключаемого оборудования и может варьироваться в пределах от 10 до 50.

Для подключения розетки RJ45 cat.5e потребуется четырехпарный экранированный кабель «витая пара», оснащенный общим фольгированным экраном типа КВПЭф-5е 4х2х0,52. В случае подключения модели RJ45 cat.6 потребуется тоже четырехпарный кабель «витая пара», но уже типа КВП-6 4х2х0,57.

Общепринятым вариантом разделки в России считается стандарт EIA-5688; его маркировочное обозначение отображается латинской литерой «В»

Восьмижильный кабель для интернета включает четыре витые пары. Второй по счету провод в каждой скрученной паре имеет белую изоляцию и промаркирован белой полосой.

Информационные кабели делятся на несколько категорий, начиная с третьей. Чем выше категория, тем более высокий стандарт передачи.

Для передачи данных в 1 Гб/с применяют двухпарные кабели, а в пределах 10 Гб/с – четырехпарные аналоги. Разница между ними в цене не большая. А потому, планируя в дальнейшем задействовать большее число проводников, лучше сразу приобретать четырехпарную сеть.

Кабели категории «3» и «5» задействуют для передачи данных при скорости в 100 Мбит/с., а категории, начиная с «5е» и выше – в 1000 Мбит/секунду

При установке точек подключения предпочтение стоит отдавать экранированным типам кабелей, которые наиболее защищены от помех. Экранированные кабели подходят для решения широкого спектра задач: телефония, смарт TV, Ethernet.

В случае в процессе монтажа оборудования не достаточно длины кабеля или один из его участков поврежден, можно задействовать переходник «гнездо-гнездо». При подключении коннектора для наращивания кабеля, чтобы избежать ошибок, нужно лишь ориентироваться на нанесенные внутри коробки цветовые указатели.

Переходник RJ45 «гнездо-гнездо» позволяет быстро соединить витые пары, оснащенные разъемом соответствующего стандарта, без ущерба потери сигнала

Выбирая пат-панель, ориентируйтесь на категорию розетки. В продаже встречаются устройства категории «5», «5е» и «6».

Конец информационного кабеля оснащают коннектором 8P8C, именуемом на профессиональном жаргоне как «джек». Он имеет прозрачный корпус, сквозь который видны разноцветные провода.

Этот элемент часто ошибочно называют RJ45. Но на самом деле RJ45 – это принятый стандарт, а точное название коннектора 8P8C. Сегодня для коннекта с оборудованием применяют общепринятый с 2001 года стандарт подключения витой пары жил TIA/EIA-568-B.

При подключении интернет-кабеля допускается применять две схемы: T568А и T568В. Но в нашей стране провода располагают в основном, применяя схему «В».

Стандарт подключения «витой пары» жил TIA/EIA-568-B подразумевает последовательность жил в таком порядке: (1-2) –бело-оранжевый с оранжевым, (3-4) – бело-зеленый с синим, (5-6) бело-синий с зеленым, (7-8) – бело-коричневый с коричневым

При подключении сетей 10BASE-T и 100BASE-Т используют стандарт TIA/EIA-568-А. Опасаться что, при подключении витой пары случайно можно что-то перепутать, не стоит. Современные модели роутеров, рассчитаны на оба варианта. Поэтому они способны автоматически перекидывать сигнал.

Правила расположения точек подключения

Если вы не фанат «гирлянд» переплетенных проводов, стоит серьезно подойти к вопросу размещения розеток. Ведь каждая манипуляция по установке и переносу точек подключения подразумевает как минимум косметический ремонт в помещении.

Подключение стационарного компьютера требует задействование как минимум пяти розеток. Поэтому оптимальным решением станет установка блока, включающего несколько точек: для модема, монитора, системного блока…

При выборе места под установку информационных розеток стоит ориентироваться прежде всего не на «евростандарт» – 15 см от уровня пола, а количество подключаемой техники

Справедливости ради стоит отметить, что допускается также подключение компьютерной техники без задействования розеток. Но такой способ монтажа слишком сложен в исполнении. Да и к тому же совершенно не оправдан, особенно в тех ситуациях, когда приходится работать с крупными сетями.

К тому же никто не может с уверенностью гарантировать, что в ближайшем будущем от этой точки подключения не будет «запитан» еще один смарт TV, компьютер или любой другой девайс.

Если требуется нарастить витую пару, подробный инструктаж по соединению отрезков интернет-кабеля .

Технология монтажа компьютерных розеток

В том, чтобы подключить компьютерную розетку своими руками, нет ничего сложного. Нужно лишь придерживаться в своих действиях заданной последовательности.

Выбор необходимых инструментов

Для проведения работ необходимо подготовить:

  • перфоратор, оснащенный коронкой соответствующего диаметра;
  • кроссировочный нож для снятия изоляции;
  • набор отверток;
  • тестер.

Помимо основного набора инструментов заранее стоит позаботиться о приобретении обжимных клещей. Этот инструмент стоит порядка 10 долларов. А потому для разовой работы имеет смысл взять его на прокат.

Подведение кабеля и монтаж подрозетника

Первым делом подводят кабель к точке монтажа. Его можно проложить открытым или закрытым способом. Первый способ предполагает прокладку кабеля в пластиковых коробах, оснащенных съемными крышками, или размещение за стенками плинтуса.

Разместив кабель накладным способом и «посадив» его на DIN-рейку, можно не только упростить процедуру монтажа, но и облегчить процесс обслуживания

Широкое распространение получил и так называемый модульнакладной способ, предполагающий закрепление кабеля на стене с помощью специальных дюбелей варианта «быстрый монтаж».

Для реализации второго способа проделывают штробы, в полость которых и прокладывают кабель. Для этого с помощью перфоратора, оснащенного специальной коронкой, проделывают круглую нишу в стене. Диаметр коронки должен совпадать с размером коробки.

Монтажную коробку точки подключения заглубляют в проделанное отверстие в стене и фиксируют с помощью шурупов и дюбелей

Конец подведенного кабеля отрезают, оставляя запас для возможности последующего многократного соединения. Лишний конец нужно аккуратно уложить по кругу внутри коробки, избегая переломов проводника.

Подключение контактов устройства

Чтобы подключить розетку, с помощью лезвий кроссировочного ножа снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Эту процедуру следует выполнять осторожно с тем, чтобы избежать повреждения изоляции проводников.

Под снятой изоляцией должны показаться четыре разноцветных пары проводников, скрученных по двое; в некоторых кабелях предусмотрен также тонкий экранирующий провод

Каждую пару аккуратно разравнивают. Зачищать их нет необходимости, поскольку само устройство платформы обеспечивает надежный контакт. С корпуса розетки снимают лицевую панель, откручивая фиксирующий его болтик.

Некоторые модели розеток оснащены специальными защелками, которые работают по типу зажимов. В таких моделях, чтобы снять часть фурнитуры и получить доступ к внутреннему механизму, нужно аккуратно повернуть расположенную по задней грани фиксатор-рукоятку.

Каждую жилу вкладывают в прорези розетки, ориентируясь на схему подключения с цветами под каждым номером, нанесенную на верхнюю грань устройства, либо же прилагаемую в инструкции к нему

Все жилы поочередно в соответствии с расцветкой вставляют в фиксатор. Конец каждой жилы фиксируют с помощью прижимного болта. Чтобы утопить каждую жилу как можно глубже, используют обратную сторону канцелярского ножа.

Цветовое кодирование маркировки всех клемм значительно упрощает процесс состыковки компьютерной розетки и . Не стоит переживать, если жила заходит не до конца. При возвращении фиксатора в исходное положение размещенные по бокам выемки протолкнут жилы до конца.

Когда все проводники завели в посадочные места, торчащие кусочки аккуратно обрезают.

Все о том, каким образом производится распиновка проводников витой пары, вы сможете .

«Сердцевину» с подключенными жилами устанавливают на прежнее место, проворачивая фиксатор-рукоятку в противоположном направлении

Применяя открытый способ монтажа, корпус устройства фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. При закрытом способе монтажа розетку заглубляют в подготовленное для нее гнездо, фиксируя посредством распорок.

На завершающем этапе с помощью тестера проверяют правильность подключения. Если тестера под рукой нет, можно в подключенную, но еще не установленную «сердцевину» просто воткнуть конец идущего к компьютеру кабеля.

Убедившись в правильности подключения, остается только прикрутить лицевую панель.

Заделка разъема в коннекторе

Для подключения коннектора с конца кабеля снимают изоляцию. Каждую пару раскручивают и выравнивают, направляя в разные стороны. Если предусмотрен экранирующий тонкий провод, его на время также отгибают в сторону.

При выкладывании пар в определенной последовательности ориентируются на описанную выше схему «В».

Плотно уложенные в один ряд провода выравнивают и обрезают, оставляя длину в 10-12 мм так, чтобы изоляция витой пары начиналась выше защелки

Витые пары с отрезанными концами проводов заводят в полость коннектора. Разъем при этом должен располагаться защелкой вниз. Каждый проводник укладывают на отдельную дорожку, стараясь протолкнуть его до упора.

Коннектор с уложенными в него проводами . Чтобы заделать разъем, нужно плавно свести ручки клещей вместе.

Выступы, имеющиеся в посадочных гнездах клещей, при надавливании пододвинут проводники к микроножам, а те уже прорежут защитную оболочку и обеспечат надежный контакт

В идеале, если корпус разъема «сажается» в гнездо нормально, никаких усилий прилагать не нужно. В случае необходимости перезаделки кабеля нужно лишь вновь отрезать конец и выполнить те же действия, но уже с другим «джеком».

Технология установки двойной розетки аналогична. Единственное – от роутера придется подвести два кабеля, поскольку параллельное соединение для сетевого оборудования не применяют.

Выводы и полезное видео по теме

Ролик #1. Пример монтажа розетки Viko RJ45:

Ролик #2. Как правильно выполнить обжим проводов:

Зная, как подключать интернет розетку, вы всегда можете модернизировать домашнюю сеть собственными силами. Главное – придерживаться схемы и не запутываться в цветовом обозначении проводов.

Хотите поделиться личным опытом в устройстве розетки для подключения компьютера или задать вопрос по заинтересовавшим моментам? Нашли недоработки в статье? Пишите, пожалуйста, комментарии в ниже расположенном блоке.

Компьютерная розетка RJ-45 — Что это такое? Основные разновидности и как подключить

Компьютерные розетки rj 45 сегодня широко используются в помещениях любого назначения для более удобного подключения устройств к сети интернет. Как правило, такие приборы монтируются в выбранных местах еще на стадии ремонта и отделки помещения, однако при необходимости их можно установить и по завершении ремонта. Благодаря продуманной конструкции выполнить подключение компьютерной розетки можно даже при наличии минимального практического опыта.
Содержание:

Основные разновидности компьютерных розеток

Современные компьютерные розетки по конструкции и особенностям установки делятся на два основных типа:

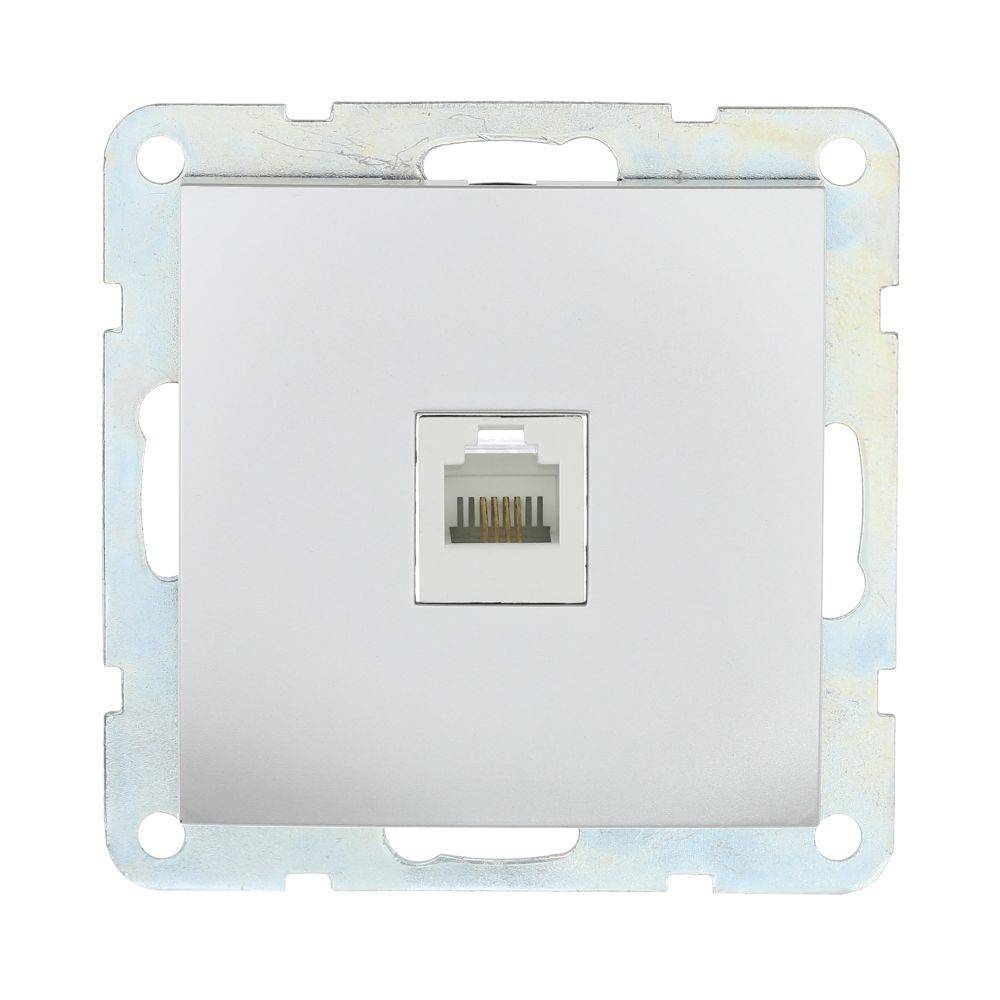

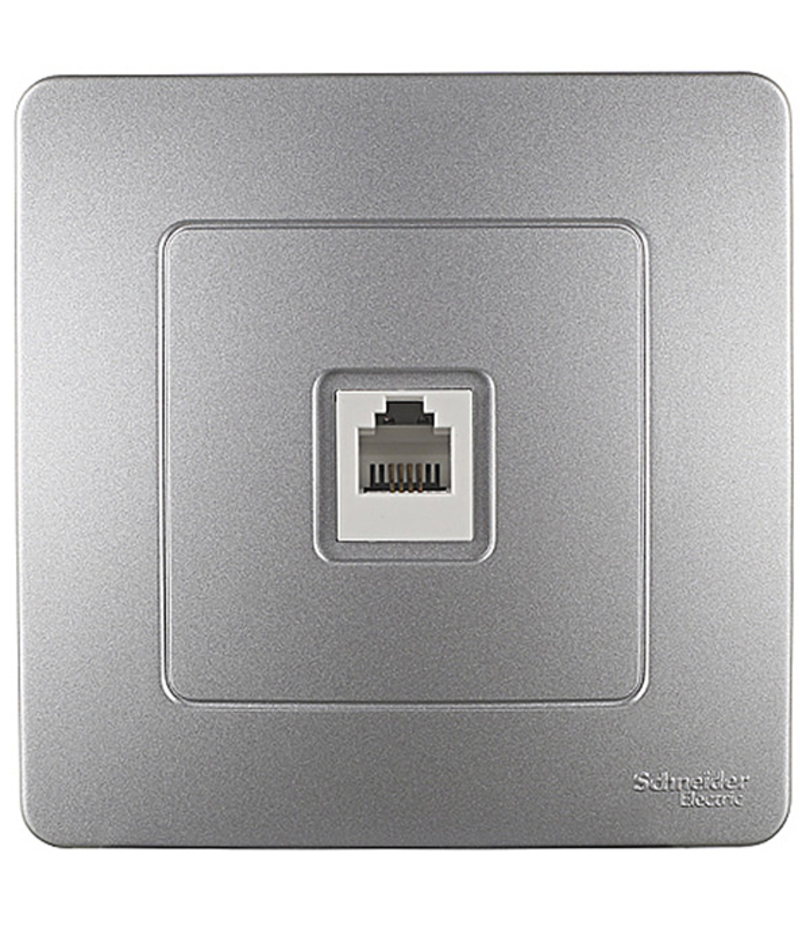

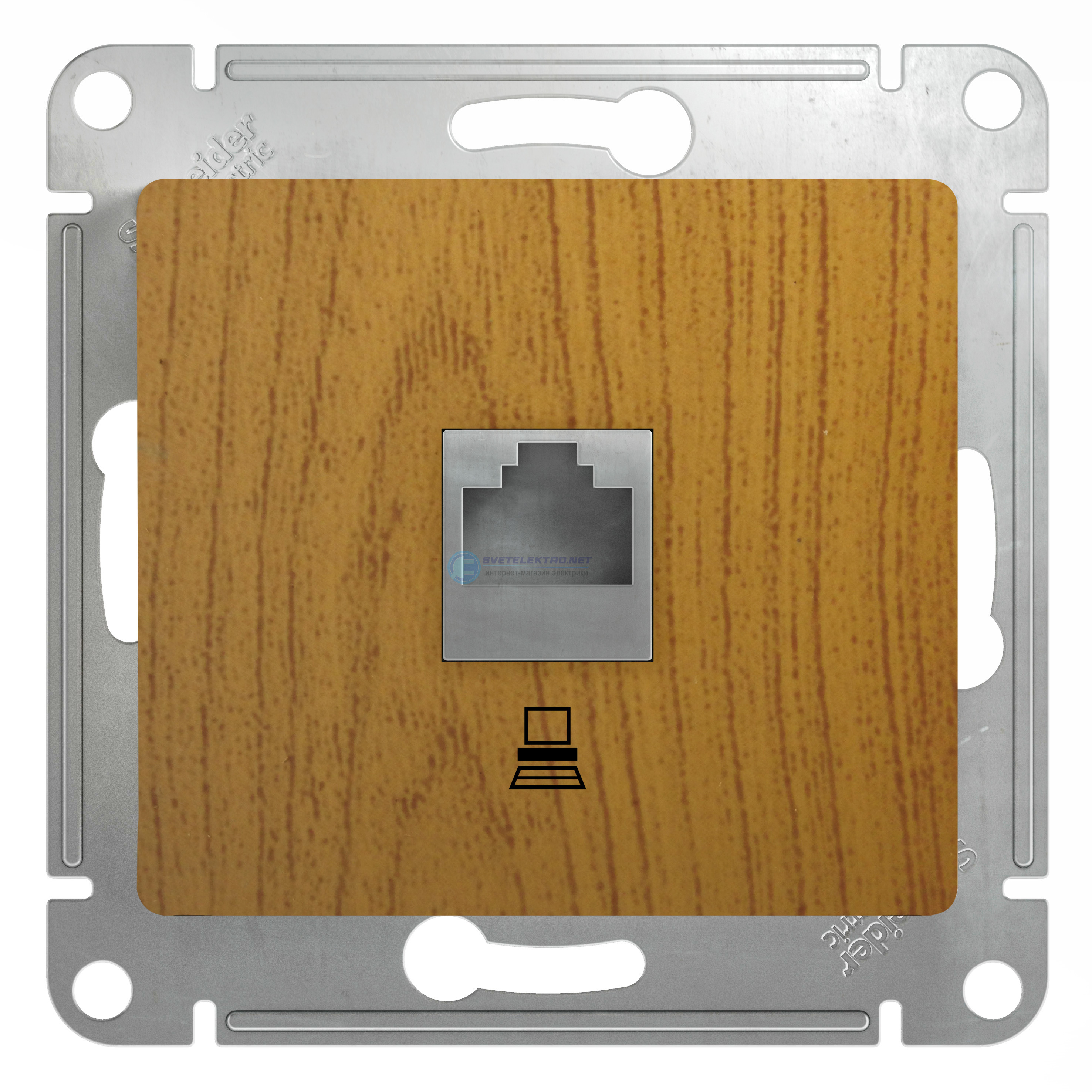

  • Встроенные.
    Такая розетка для компьютера имеет небольшие размеры и современный дизайн. Для фиксации розетки в выбранном месте пластиковый короб вмуровывается в стену с помощью специального алебастрового раствора, после чего в него устанавливается контактная часть. После подключения провода короб полностью закрывается небольшой пластиковой панелью, которая находиться в одной плоскости со стеной.
  • Внешние. Короб таких розеток устанавливается непосредственно на поверхность стены с помощью дюбелей и саморезов. После монтажа и подключения контактной части корпус закрывается специальным защитным колпачком.

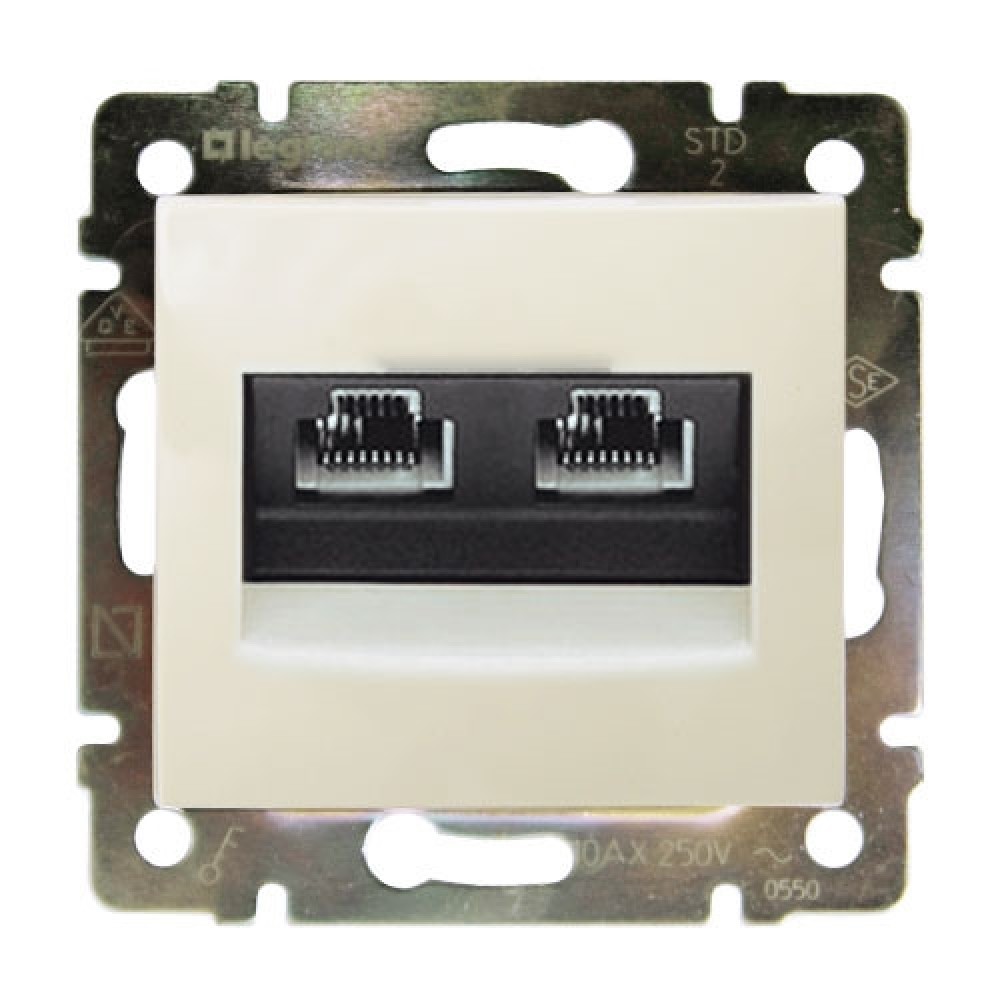

Компьютерная розетка в зависимости от модификации может иметь одну или две точки подключения. Несмотря на то, что по внешнему виду такие компьютерные розетки отличаются, принцип подключения у них является идентичным.

Подключение компьютерной розетки RJ-45

Кабель, подключаемый к компьютерной розетке, имеет восемь изолированных проводков, которые соединены в четыре «витые пары». В каждой паре одни провод полностью окрашен в определенный цвет, а второй либо покрыт серой обмоткой, либо на его поверхности нанесена тонкая полоска такого же цвета, как и у провода пару с которым он составляет. Провода свиты в пары для того, чтобы во время передачи данных «помогать» друг другу гасить возникающие электрические помехи.

Как правило, на контактной части розетки имеется специальная цветовая маркировка. При подключении необходимо следить за тем, чтобы цвет провода и маркировки совпадал. Пред началом работ необходимо освободить «витые пары» от обмотки и тщательно разровнять проводки для более удобного подключения. Старайтесь сделать это так, чтобы не повредить основную изоляцию проводников.

На поверхности контактной части розетки расположены специальные микроножи, которые прорезают изоляцию прижатого к ним провода и обеспечивают полноценный контакт проводников. Вам необходимо просто завести провод под хомут, после чего в соответствии с маркировкой подсоединить проводники к клеммам. После завершения установки проводников излишки зачищенного провода нужно удалить, а контактную часть установить в короб и закрыть ее лицевой защитной панелью.

Учитывая то, что в таких устройствах нет высокого напряжения, в дополнительной изоляции закрепленных проводов необходимость отпадает, а значит и монтаж компьютерной розетки существенно упрощается.

Внимание! При осуществлении работ, прежде чем монтировать подключенную контактную часть розетки в короб, лучше еще раз внимательно проверьте правильность подключения проводов.

Сегодня подключение розетки осуществляется по стандарту Т568 двумя основными способами «А» и «В». Однако учитывая особенности конструкции информационного кабеля, чаще всего подключение розеток осуществляется по методу «В».

Интернет кабель работает с минимальным напряжением, поэтому во избежание помех при передаче данный его следует располагать как можно дальше от электрической проводки. Если в соответствии со стандартами в вашем доме или офисе проводка проведена в стенах на высоте 20-25 сантиметров от потолка, то интернет кабель лучше вмонтировать ближе к плинтусу.


Нюансы подключения встраиваемых розеток

Как подключить компьютерную розетку встраиваемую? Принцип подключения такой розетки практически ничем не отличается от вышеизложенной схемы. Однако в силу особенностей конструкции встроенных розеток, могут возникнуть проблемы с их разборкой для подключения проводников к клеммам.

Современные производители предлагают нам информационные розетки контактная коробка, в которых находится под пластиковой крыльчаткой. Если вы купили именно такое устройство, то для того, чтобы добраться до клемм, вам достаточно провернуть крыльчатку по часовой стрелке.

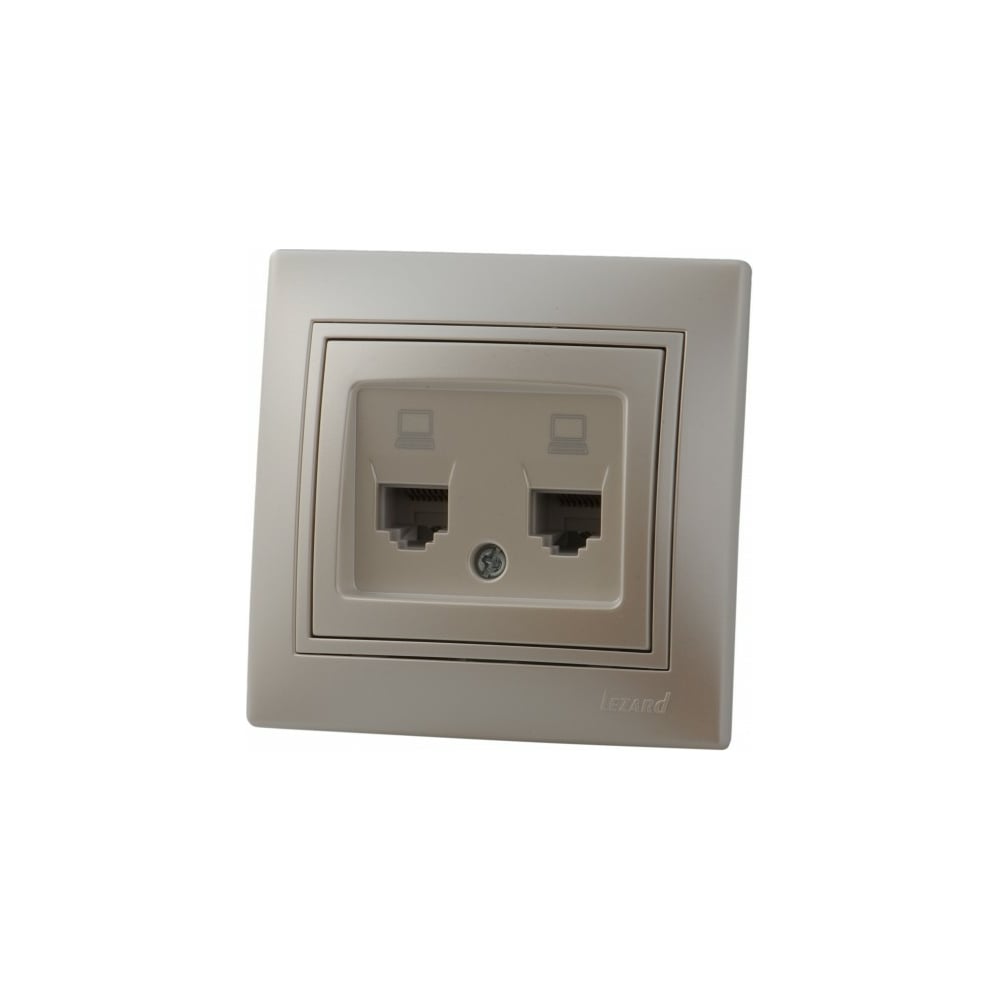

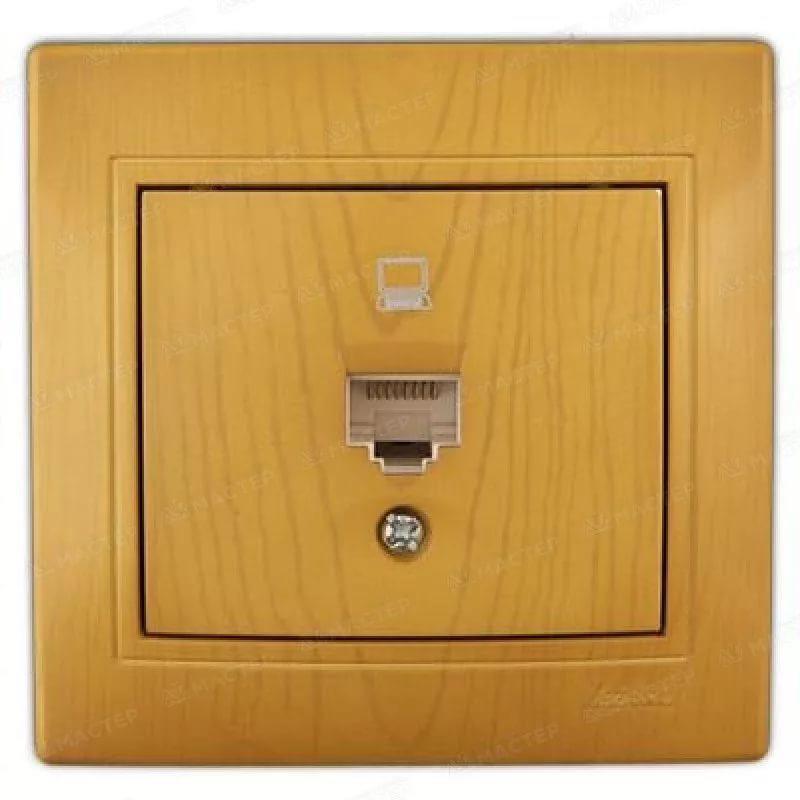

К примеру, розетка компьютерная rj 45 от компании «Лезард» разбирается еще более проблематично. В такой розетке лицевая панель и основная металлическая рама фиксируются на специальный болт, который раскручивается без особых усилий, а вот контактная пластина закреплена на зажимах.

Чтобы получить удобный доступ к клеммам необходимо снять пластиковую крышку, предназначенную для надежной фиксации проводников. Крышку можно убрать поддев ее со всех сторон отверткой. Когда, наконец, доступ к контактной пластине получен, встраиваемая розетка компьютерная подключается по схемам указанным выше.

Выбирая информационные розетки встраиваемые, помните о том, что они имеют более хлопотную схему установки. В данном случае монтаж компьютерных розеток rj 45 в короб предполагает не только выбор наиболее подходящего места для фиксации устройства, но и подготовку отверстия в стене для вмуровывания основной пластиковой коробки и вывода через нее информационного кабеля.

Если вы ранее не занимались подобными работами и сомневаетесь в том, что сможете самостоятельно разобраться во всех нюансах разборки и подключения розеток то лучше избавьте себя от всех хлопот и обратитесь за квалифицированной помощью к опытным специалистам.

115 фото монтажа, подключения и настройки

Одними из наиболее важных составляющих в системе коммуникации для корректной и налаженной работы кабельной системы являются компьютерные розетки. Более детально рассмотрим все особенности, возникающие при монтаже и виды розеток.

Какие бывают компьютерные розетки

Глядя на большое разнообразие товаров для кабельной системы – понимаешь, глаза просто разбегаются. Можно предварительно посмотреть фото компьютерных розеток, чтобы понимать, какие они бывают и заранее определиться, какая вам нужна.

Для того, чтобы подключить стандартную технику (к примеру, компьютеры), вам понадобится розетка RJ-45. Данный вид устройства отвечает всем нормам и стандартам связи, благодаря которым удается автоматизировать многие процессы.


Устройство состоит из корпуса из пластика, внутри которого может быть 1-4 разъема.

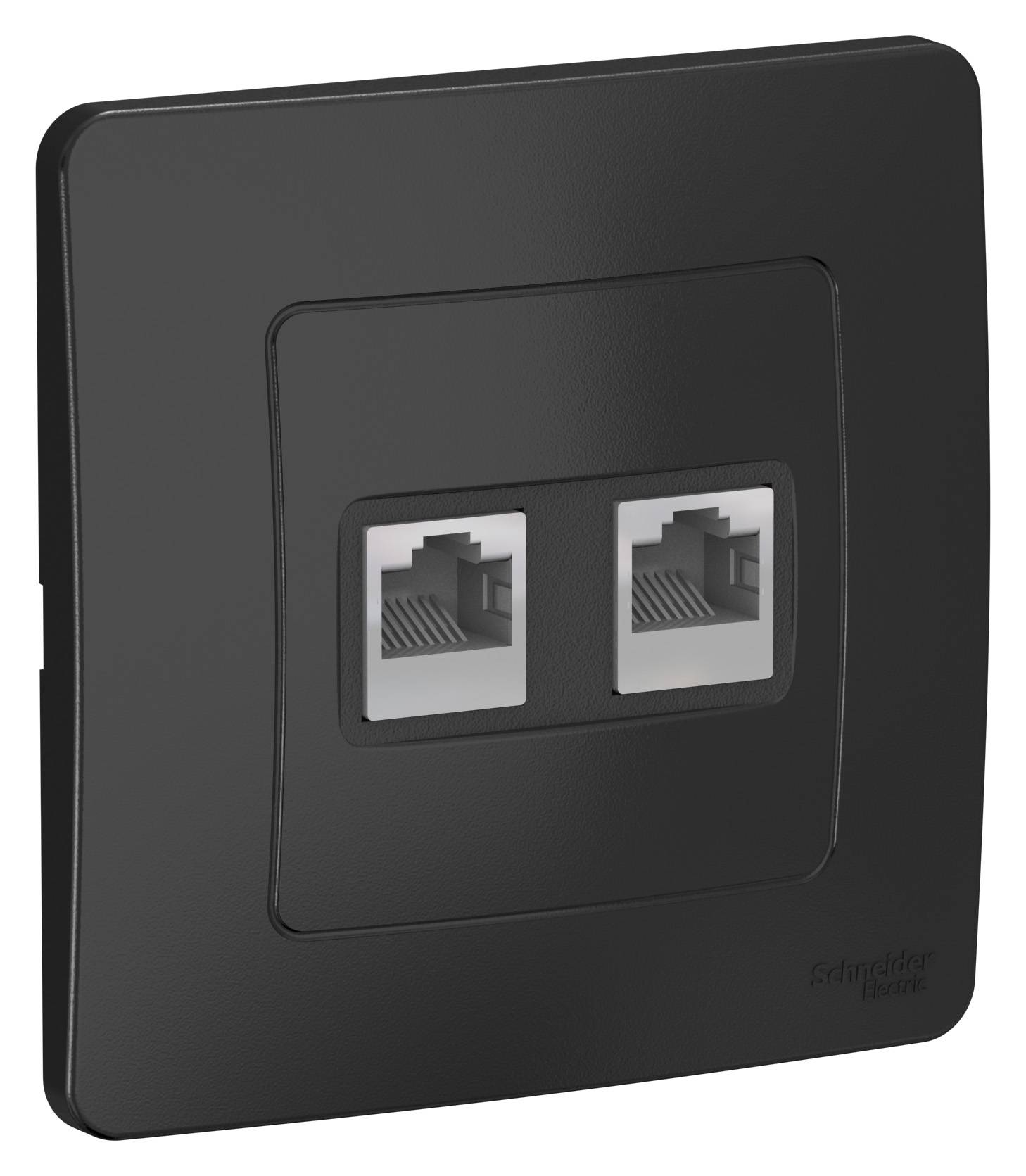

Для того, чтобы провести домашнюю сеть – понадобится двойная компьютерная розетка: первый разъем необходим для соединения с коммуникационным кабелем, другой – для коммуникации с Patch panel.

Витая пара (передает информацию) необходимо заводить в контакт с модулем. Еще одна витая пара необходима для того, чтобы передать в сеть информацию.

Какие бывают устройства?

Категория, к которой относится данный вид, влияет на определение расстояния, на который будет попадать чистый сигнал, без искажений. Также это влияет на то, как быстро будут передаваться данные. Большинству нужд достаточно будет следующих моделей розеток: RJ-45 Cat.5; RJ-Cat.5e; RJ-45 Cat6.

Для компьютерных розеток характерны несколько параметров, отличающих их. Способ установки – одна из характеристик, на которую следует обратить внимание.

Монтировать компьютерные розетки можно наружным и внутренним способом.

Внешние или накладные компьютерные розетки – идеальный вариант для размещения на стену. Для такого монтажа предусмотрен специальный коннектор на тыльной стороне.


Внутренние розетки – их устанавливают внутри установочной коробки. Розетку при этом необходимо углубить в стену. Такая категория имеет съемный коннектор. После того, как установят в стену утопленный в стену подрозетник, его необходимо зажать при помощи винта.

Для наружной установки, корпус розеток должен быть произведен из прочного технополимера. Он обязательно должен быть негорючим и устойчивым к УФ-лучам.

Виды компьютерных розеток

Какую розетку для компьютера выбрать? Устройства могут быть двух видов: иметь встроенные модули либо быть оборудованными сменными модулями. Модели со встроенными модулями оборудованы внутренней контактной платой и разъемами. Имеют неизменный тип экранирования. Данный вид имеет доступную цену. Привлекают простотой в установке. К сожалению, при поломке вам придется заменить полностью все устройство.

Второй вид устройств оборудованы модулем, который отделен от лицевой панели. Благодаря этому появилась возможность составить следующие комбинации: UTP, FTP, имеющих категории 3,5,6,7.

Советуем при выборе обращать внимание на количество дополнительных портом. В случае, если вам необходимо обслужить несколько компьютерных устройств – обратите внимание на двойную компьютерную розетку, таким образом вы сможете подключить к одному модулю компьютер, к другому – телефон.

На сегодняшний день не составит труда найти устройство, в котором оба модуля используются исключительно для того, чтобы подсоединить компьютерную технику. Порты могут отличаться по типу отзеркаливания и типом категории. Благодаря использованию таких розеток, вы сможете значительно сэкономить свои расходы.


Требования к комплектации

Для того, чтобы подключить подобное устройство, необходимо иметь все комплектующие. Для этого отдельно купите кабель нужной категории, коннектор (чтобы подключить кабель к компьютеру). Patch panel – поможет обеспечить быстрое соединение между рабочими портами и сетевым оборудованием.

Чтобы подключить RJ-45Cat.5e возьмите четырехпарную витую пару, которая имеет фольгированный экран. Кабель с восемью жилами включает в себя четыре витые пары. Каждый второй проводок в ней промаркирован белой полоской.

Монтаж самостоятельно

Наверняка вы задумывались, как подключить компьютерную розетку своими руками. Поверьте, это гораздо легче, чем вы думаете.


Подготовьте перфоратор (должен иметь необходимого размера коронку), кроссировочный нож, которым снимают изоляцию, отвертки и тестер.

Поведите кабель к точке установки. При необходимости проделайте штробы, и вложите провода. Используя лезвие, снимите наружный изоляционный слой. Кончик провода должен быть примерно 6 сантиметром. Старайтесь не повредить изоляцию проводников.

Разровняйте каждую пару. Все жилы необходимо вставить в фиксатор (согласно расцветки). Зафиксируйте прижимным болтом. Обрежьте торчащие куски. Проверьте правильность подключения, используя тестер.

Фото компьютерных розеток



Проверка открытых портов

В системах

Windows и Linux есть утилита netstat , которая выдаст вам список открытых портов на вашем компьютере.

В этих статьях показано, как использовать netstat в Windows и Linux.

Вы можете проверить состояние порта удаленных машин с помощью строки сканера портов nmap.

Вы можете установить NMAP в Windows, Linux и Apple. Его можно использовать с графическим пользовательским интерфейсом или как инструмент командной строки.

Вот полезная статья об использовании NMAP из командной строки.

Вот хорошее видео об использовании Nmap , а также описание процедур соединения TCP / IP, которое полезно для понимания портов.

Ссылки и ресурсы:

Основы TCP и UDP — Подключение к веб-сайту — Это для программистов, но здесь нет кодирования, только объяснение портов и сокетов.

Состояния подключения — если вам интересно, что означают установленные, прослушивающие и другие описания состояний. вот хорошая диаграмма состояний, к которой он относится.

Онлайн-тестер портов Набор инструментов для сканирования портов и тестирования веб-серверов.

Статьи по теме:

Оцените? И используйте Комментарии, чтобы сообщить мне больше

Типы сокетов ЦП | Small Business

Обновление процессоров в офисных компьютерах имеет большой смысл, учитывая, что, хотя технология процессоров значительно продвинулась вперед, другие компоненты живут дольше, прежде чем они устареют.Обновление представляет собой проблему, поскольку микропроцессоры бывают разных размеров и конфигураций корпусов, требующих разных разъемов. Если разъем материнской платы вашего компьютера не поддерживает новый форм-фактор процессора, вы не можете его использовать.

Разъемы ZIF

В большинстве современных процессоров используются специальные разъемы, которые позволяют вставлять микросхему с «нулевым усилием вставки». Вместо плотно прилегающих разъемов, таких как разъем для микросхемы памяти или слот для карты PCI, эти разъемы позволяют практически вставить микросхему ЦП.Как только он окажется на месте, вы поворачиваете рычаг, который фиксирует ЦП на месте. Чтобы удалить чип, просто поверните рычаг в другую сторону и вытащите его.

Ball or Pin

Процессорные сокеты бывают двух основных типов — массив с шариковой сеткой и массив с штыревой сеткой. Розетки PGA выглядят как шахматная доска с множеством квадратов. Они предназначены для удержания микросхемы ЦП с набором выводов, торчащих из нижней части. Разъемы BGA и наземной сети, которые обычно используются в портативных компьютерах и тестовых приложениях, предназначены для установки микросхем ЦП, не имеющих контактов.Разъемы BGA часто требуют пайки процессора.

Номера и расположение выводов

Разъемы различаются количеством выводов ЦП, которые они могут удерживать. Современные микросхемы ЦП передают 32 или 64 бита данных миллиарды раз в секунду в память компьютера, графическую систему, хранилище и другие системы, требуя сотен или тысяч физических соединений для поддержки передачи. Таким образом, если у вас 1155-контактный процессор, вам понадобится 1155-контактный разъем. В большинстве случаев вы не можете подключить микросхему ЦП с меньшим количеством контактов к сокету с большим количеством контактов, поскольку контакты, которые есть у ЦП, не будут совпадать ни с физическим разъемом, ни с его внутренней проводкой.

Intel и AMD Sockets

Два основных производителя процессоров — Intel и Advanced Micro Devices — используют разные и несовместимые разъемы. Сокеты Intel обычно называют по количеству контактов, которые у них есть, поэтому компьютер с подключением к процессору Socket 2011 имеет процессор с разъемом 2011 года. Разъемы AMD обычно имеют последовательную нумерацию, при этом доступны разъемы семейства AM и FM. Серверные и мобильные процессоры обоих производителей также часто используют сокеты, отличные от настольных процессоров.

Ссылки

Писатель Биография

Стив Ландер работает писателем с 1996 года, имея опыт работы в области финансовых услуг, недвижимости и технологий. Его работы публиковались в отраслевых изданиях, таких как «Minnesota Real Estate Journal» и «Minnesota Multi-Housing Association Advocate». Ландер имеет степень бакалавра политических наук Колумбийского университета.

Что такое сокет процессора на материнской плате

Что такое сокет процессора на материнской плате? Одним из основных компонентов материнской платы ПК является сокет ЦП.Этот компонент очень распространен на настольных компьютерах. Его очень сложно найти в ноутбуке.

Процессоры в большинстве портативных компьютеров припаяны, и их нелегко заменить из-за отсутствия этого разъема. Процессоры таких материнских плат, которые поставляются с процессорным сокетом, легко заменяются или обновляются.

Этот процессорный разъем легко найти в каждом обновляемом и собранном рабочем столе. Intel и AMD, две основные компании-производители процессоров, используют сокеты для ЦП с 1970 года, и они очень сильно разработали сокеты для ЦП.Ознакомьтесь с компонентами материнской платы .

Что такое сокет процессора на материнской плате? Macro CPU socket.CPU socket Основные компоненты компьютера. Разъем материнской платы

Разъем ЦП — это механический компонент, состоящий из ряда контактов; это часть, которая соединяет печатные платы и микропроцессоры с помощью различных механических и электрических соединений.

Этот разъем ЦП соединяет процессор с остальными компонентами компьютера. Косвенно можно сказать, что это электрический держатель микропроцессора.

С его помощью пользователи могут заменить процессор ПК без пайки. Большинство процессоров поставляются с фиксирующими зажимами, которые можно открыть, приложив небольшое усилие. Это помогает переработчикам оставаться в идеальном положении.

Типы сокетов ЦП

Land Grid Array (LGA) и Pin Grid Array (PGA) очень распространены в настольных компьютерах.

Оба они используют силу сжатия, чтобы обеспечить отличный механический контакт между материнской платой и процессором.

Он также защищает контакты сокета от повреждения при замене процессора.

Гнезда с нулевым усилием вставки (ZIF) очень часто используются в таких процессорах, которые имеют много контактов.

Розетки Ball Grid Array в настоящее время используются очень редко. Этот тип розеток требует пайки, а процесс замены процессоров в нем довольно сложен.

Срок службы сокета

Если пользователь не меняет процессор своего ПК часто, то сокет ЦП имеет очень редкую возможность выйти из строя.

В этом случае срок службы процессора ЦП такой же, как и у материнской платы. Пока материнская плата может служить, сокет ЦП может работать без сбоев.

Если в любом случае произойдет повреждение розетки или штифтов, пользователь должен ее заменить.

Итак, для увеличения срока службы процессорного сокета лучше проявлять осторожность при замене процессора любого компьютера.

Как это работает?

Большинство сокетов процессора сделаны из пластика. В нем очень часто встречается защелка или рычаг.

Вставив процессор в гнездо, пользователь должен заблокировать место с помощью рычага или защелки.

Это обеспечивает надежное механическое соединение между процессором и материнской платой.

При установке процессора в разъемы необходимо соблюдать осторожность и стараться не повредить контакты.

Популярные процессорные разъемы Intel и AMD

Как мы упоминали ранее в статье, AMD и Intel — две основные компании, лидирующие на рынке процессоров.Оба они использовали обновленные сокеты, на которые можно установить обновленные чипсеты и процессоры. Вот названия 10 процессорных сокетов, которые мы легко найдем на любом рабочем столе.

Этот сокет используется Intel. Он обычно используется с процессорами Core 8-го и 9-го поколений. Этот процессор совместим с чипсетами Q370, B360, Z390, Z370, Z370, h470, B365, h410.

Этот разъем LGA 1200 также используется Intel. Этот сокет обычно используется с процессорами Core 10-го поколения. Z490, h570, B460, h510 — чипсеты, совместимые с этим сокетом.

Этот разъем также используется с процессорами Core 10-го поколения и совместим с чипсетом X299.

Он был представлен Intel в 2008 году. Он может использоваться с Intel Core i7 (серии 600, 700, 800, 900), Intel Celeron (серия P4000), Intel Core i5 (серия 400, 500), Intel Pentium (P6000 серии), процессоры Intel Core i3 (серия 300). В этом сокете 988 контактов.

Это сокет процессора, наиболее часто используемый AMD. Этот сокет можно использовать с процессорами Ryzen 1000, 2000 и 3000.Он совместим с X470, B550, A300, X370, B450, A320, B350, X300, X570, чипсетами.

Этот разъем sTRX4 можно встретить в продуктах AMD. Можно найти этот сокет, где используется процессор Ryzen Threadripper 3000. Он совместим с чипсетом TRX40.

CPU Socket FAQ:

Как узнать, какой сокет CPU установлен на моей материнской плате?

Чтобы узнать имя или тип сокета ЦП, установленного в компьютере, необходимо использовать специальное программное обеспечение в этой системе с именем CPU-Z.После установки этого программного обеспечения вы можете легко найти название сокета ЦП в разделе «Пакет» вкладки «ЦП».

Какова функция сокета ЦП?

Главный девиз процессорного сокета — соединение процессора с остальной периферией ПК. Он также действует как держатель процессора. Краткий ответ на этот вопрос обсуждается выше под заголовком «Как это работает».

Сокет — это процессор?

Сокет — это механический держатель процессора.Дело не в процессоре или процессоре. Это помогает процессору оставаться на связи с остальной частью ПК. Он также играет решающую роль в процессе модернизации или замены процессора.

Сколько сокетов может быть у ЦП?

Обычно материнская плата содержит один разъем ЦП. Но в случае серверных компьютеров это исключение. Серверный компьютер должен хранить огромные данные. Значит, они должны быть более эффективными и мощными. Материнские платы серверных компьютеров изготавливаются специально. На материнской плате может быть два слота.Для очень большого сервера можно использовать две материнские платы, каждая из которых может иметь по два разъема для ЦП. Таким образом, в случае серверов количество процессоров или количество сокетов ЦП полностью зависит от объема данных.

Имеет ли значение тип сокета процессора?

Да, сокет ЦП поддерживает определенный тип процессора из определенного диапазона. Если какой-либо процессор не соответствует диапазону, высока вероятность полного разрушения всей системы.

Можно ли заменить сокет ЦП?

Да, разъем ЦП можно заменить.Но это сложный процесс. Так что лучше делать это опытному специалисту. Если случится какая-то авария, пострадает материнская плата.

Что такое разъем центрального процессора (ЦП)?

Что означает разъем центрального процессора (разъем ЦП)?

Разъем ЦП — это отдельный разъем между микропроцессором и материнской платой. Разъем ЦП — это отдельное крепление, используемое только для ЦП на материнской плате, чтобы обеспечить правильную установку микросхемы. Это облегчает доступ к процессору и предотвращает повреждение при установке или удалении блока.Разъем ЦП также имеет блокировку, предотвращающую перемещение ЦП, а его конструкция помогает надежно разместить радиатор над ЦП.

Большинство ПК и различные серверные системы имеют разъемы ЦП. Некоторые ноутбуки и определенные типы серверов не используют сокет ЦП, но имеют совершенно другой стиль процессора. Как правило, платформы сокетов ЦП имеют ключи для правильной установки.

Разъем ЦП также известен как слот ЦП.

Techopedia объясняет разъем центрального процессора (разъем процессора)

Современные сокеты и процессоры ЦП основаны на архитектуре массива выводов (PGA).PGA — это тип корпуса, используемый для интегральных схем (IC), таких как микропроцессор. По сути, это квадрат с булавками, которые расположены под упаковкой. Штифты расположены на расстоянии примерно 0,1 дюйма (2,54 мм) друг от друга, чтобы покрыть часть или всю нижнюю часть упаковки.

Гнездо ЦП имеет форму квадрата или прямоугольника и изготовлено из прочного и термостойкого пластика и металлических контактов для штырей или площадок, а также металлической защелки или рычага. Сотни крошечных отверстий покрывают поверхность пластикового корпуса, а цвет пластика обычно светло-коричневого или бордового, в зависимости от производителя.

В микросхемах с большим количеством выводов часто используются гнезда с заземляющей решеткой (LGA) или с нулевым усилием вставки (ZIF). Для розеток LGA применяется сильное усилие с помощью поверхностной пластины, а для розеток ZIF прикладывается усилие сжатия с помощью ручки. Каждый метод гарантирует, что при установке контакты не будут повреждены или сломаны.

Гнездо ЦП специально предназначено для конкретного ЦП и обычно не взаимозаменяемо с другими типами процессоров. Во многих случаях производители классифицируют розетки по группам.Сокет может быть идентифицирован на своей стороне по трех-пятизначному идентификационному номеру.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
