«Чем конденсационные газовые котлы отличаются от обычных?» – Яндекс.Кью
Автономная газификация и системы отопления. Лучшее предприятие России 2017 и…
ПодписатьсяКонденсационные котлы имеют такое название за счёт способности брать у продуктов сгорания теплоту, которая появляется во время конденсации пара: при сгорании газа выделяются вода и углекислый газ, жидкость испаряется, происходит выделение энергии. После конденсации пара выделенная теплота возвращается в систему, благодаря специальному теплообменнику, таким образом… Читать далее
Хороший ответНаписать комментарий
Ремонтно-строительная фриланс-платформа №1 в России. 130 000 мастеров… · remontnik.ruПодписатьсяВ них используется теплота конденсации водяных паров, которые есть в дымовых газах. То есть тепло не выбрасывается на улицу, а используется для нагрева теплоносителя.
1 · Хороший ответ1Написать комментарий
Эксперт в вопросах бытовой и дачной техники. Мой сайт — Expert-dacha.pro
ПодписатьсяГлавное отличие конденсационого от обычного газового котла — конденсационные модели на 20% экономнее используют топливо. Но и цена данных котлах выше на порядок, практически в два раза. Но на длинной дистанции выгоднее приобретать именно конденсационный котел Нагрев теплоносителя осуществляется по следующей схеме: 1. Жидкость нагревается в конденсационной камере. 2… Читать далее
Написать комментарий
Газовые топки IG – рациональное, практичное решение организации системы обогрева загородного дома, дачи. Безопасность и высокая эффективность – основные функциональные характеристики этого оборудования. Герметичные топки IG функционируют на сжиженном и природном газу. А прочесть о всех их преимуществах можно на https://kamin-sklad.ru/articles/kaminnye-topki/gazovye-topk… Читать далее
Написать комментарий
1. Принцип действия Традиционный котел. Продукты сгорания проходят через теплообменник, нагревают воду (теплоноситель) и затем отводятся в дымоход, сохраняя довольно высокую температуру: 110°С – 250°С, в зависимости от модели котла. Обычный котел для частного дома не позволяет снижать температуру дымовых газов менее 110°С: они начнут конденсироваться, образуя… Читать далее
Хороший ответНаписать комментарий
Проектирование и монтаж внутренних инженерных систем — отопления, водоснабжения… · amikta.ruПодписатьсяКонденсационные котлы – относительно новый тип отопительного оборудования, позволяющий достигать высоких показателей КПД за счет использования тепла, образующегося в процессе конденсации пара, выделяемого при горении. Конденсационные газовые котлы как правило служат для нагрева теплоносителя в пределах невысоких температур, достаточных для отопления помещений теплым… Читать далее
Написать комментарий
Что такое конденсационный газовый котел
Для обогрева своего дома вы решили приобрести самое современное котельное оборудование, использующее в качестве топлива природный газ. Благодаря новейшим техническим решениям эта водогрейная установка должна быть экономичной, экологичной, надежной и обеспечивать максимальный уровень комфорта при эксплуатации. Тогда конденсационный газовый котел – это то что вам нужно, среди агрегатов, сжигающих природный газ, ему нет равных.
Дополнительная энергия от сгорания газа
В действительности энергия выделяется в процессе горения, а фокус заключается в том, чтобы ее применить для нагрева воды. Чтобы понять суть процесса, достаточно вспомнить школьный курс физики. Для того чтобы воду превратить в пар, нужно затратить дополнительную энергию на переход из одного агрегатного состояния в другое. Эта энергия – удельная теплота парообразования и для воды ее значение равно 2256 кДж/кг или 627 Вт/кг, величина немалая. Конденсируясь, водяной пар отдает это же количество теплоты.
Устройство конденсационного котла
Горение – это химический процесс, в результате которого выделяется тепло, используемое для обогрева жилища. Природный газ СН
Вода переходит в пар, забирая ощутимую долю теплоты на парообразование, а конструкция конденсационного котла позволяет отобрать эту энергию обратно.
В обычных газовых установках водяные пары благополучно удаляются вместе с углекислым газом через дымоход наружу. Теплообменник с протекающей по нему водой, установленный на пути дымовых газов, заставляет пар конденсироваться на его поверхности, это и есть принцип работы конденсационного газового котла. При этом теплота парообразования, отобранная при горении газа, возвращается и передается теплоносителю. Соответственно, КПД простой водогрейной установки составляет 88—93%, а использующей принцип конденсации – 97—98%. Такая эффективность позволяет ощутимо экономить природный газ, стоимость которого неуклонно растет.
Особенности конструкции
Поскольку выпадающий конденсат содержит примеси кислот, теплообменники для отопительных агрегатов выполняются из нержавеющей стали. Теплоноситель из обратного трубопровода подводится к змеевику, его витки образуют кольцо, внутри которого располагается газогорелочное устройство. В идеале оно тоже имеет цилиндрическую форму, отверстия форсунок расположены по всей поверхности горелки и пламя распространяется во всех направлениях. Таким способом прогревается весь змеевик, водяной пар активно конденсируется на первой половине витков, где теплоноситель имеет низкую температуру.
Для выпадения конденсата требуется температура 59 ºС и ниже. В системах отопления температура воды в обратном трубопроводе колеблется от 30 до 60 ºС, что вполне приемлемо. Схема основных узлов, из которых состоит настенный газовый конденсационный котел, представлена на рисунке.
Камера сжигания – закрытого типа, с принудительным нагнетанием воздуха для горения. Поскольку вентилятор – самый шумный элемент конструкции, для конденсационных установок используются малошумящие модели, звук их работы практически не слышен. Воздух втягивается по наружному каналу двустенного коаксиального дымохода. Одновременно навстречу ему по внутреннему каналу выходят дымовые газы, отдавая тепло через металлическую стенку. Температура газов на выходе из конденсационного котла – менее 100 ºС.
Рекомендации по выбору конденсационного котла
Поскольку выбор типа котла сделан изначально, перед его покупкой следует найти ответы на вопросы:
- Какова потребная тепловая мощность на обогрев дома в холодный период?
- Есть ли необходимость подогревать воду для хозяйственных нужд, если да, то определить число ее потребителей.
- Уточнить расположение котельной установки в доме и выяснить, сколько для нее есть места.
- Заблаговременно предусмотреть возможность устройства дымохода и его тип.
Вопрос стоимости не затрагивается по умолчанию, поскольку конденсационные котлы выпускаются зарубежными производителями и имеют высокую цену.
Как правило, необходимую тепловую мощность высчитывают по упрощенному алгоритму: выясняют общую обогреваемую площадь дома и умножают ее на число 0,1, получая в результате мощность котла в киловаттах. Алгоритм исходит из того, что на отопление 100 м2 здания требуется 10 кВт тепловой энергии. Способ пригоден для помещений высотой не более 3 м и довольно точен для районов с умеренным климатом.
В силу своей конструкции конденсационные газовые котлы отопления имеют переменную мощность, которая зависит от температурного графика работы системы отопления.
Чем ниже температура теплоносителя в обратном трубопроводе, тем эффективнее работа конденсационной установки. Поэтому производители в техническом паспорте на изделие могут указывать две тепловых мощности:
- для температурного графика работы 80/60 ºС;
- для температурного графика работы 50/30 ºС.
У некоторых производителей эти графики могут несколько отличаться, — 75/60 ºС и 40/30 ºС соответственно. Как пример, приведем значения тепловой мощности для котла FERROLIEconceptTech. Для первого графика диапазон мощностей установки составляет 3.7–17.6 кВт, а для второго – 4—19 кВт, на это следует обратить внимание при выборе отопительного агрегата. В южных районах температура в подающем трубопроводе редко превышает 50 ºС и системы отопления там работают по второму графику, в то время как в северных регионах нормальная температура подачи – 80 ºС (1-й график).
Расположение котла
Конструкция газового котла с принудительной подачей воздушной смеси позволяет расположить его практически в любом помещении, так как он не забирает воздух из комнаты и оборудован закрытой камерой сгорания. Это позволяет установить агрегат, к примеру, на кухне. Лучше, когда он находится неподалеку от наружной стены, чтобы не пришлось делать длинный горизонтальный участок дымохода. В зависимости от интерьера можно выбрать настенный котел, вписав его между бытовой техникой либо напольную версию. Например, внешний дизайн напольного конденсационного агрегата Vitodens 222 – F бренда Viessmann отлично подходит для кухни, так как с виду он похож на большой холодильник.
Перед покупкой стоит внимательно изучить все конденсационные котлы конкретного производителя не только на предмет мощности, но и дизайна. Как настенные, так и напольные установки разных брендов имеют большой диапазон мощностей. Настенный агрегат можно приобрести от 3.5 до 110 кВт тепловой мощности, что позволит отапливать как несколько комнат, так и трехэтажный коттедж. Мощность бытовых напольных установок еще больше – до 320 кВт.
Если требуется обеспечить нагрев воды на хозяйственные нужды, есть смысл приобрести двухконтурный газовый котел конденсационного типа. Подбирать его следует по количеству потребителей горячей воды. Агрегаты с проточным теплообменником могут обеспечить 2—3 потребителя, если же их количество больше, стоит рассмотреть вариант со встроенным бойлером.
Определив место установки котла, нужно убедиться, что к нему есть возможность подвести дымоход. Самый простой вариант – вывести трубу горизонтально сквозь наружную стену, — такой вариант подойдет для одноэтажного дома. Для двух и более этажей он может стать неприемлемым, поскольку дым может задуваться ветром в окна верхних помещений. Здесь лучше установить традиционный вертикальный дымоход. Некоторые производители продают детали дымовой трубы в комплекте со своими котельными установками.
Заключение
Поскольку любой одноконтурный конденсационный газовый котел имеет достаточно высокую стоимость, его выбор сводится к подбору производителя, определению мощности, способу установки и наружному дизайну. Автоматикой и опциями, повышающими удобство и комфорт эксплуатации, снабжены все конденсационные агрегаты начиная от выносных пультов управления и заканчивая приложениями для мобильного телефона, с помощью которых можно управлять котлом на любом расстоянии.
Конденсационный газовый котел. Принцип работы. Плюсы и минусы

Сегодня во множественных магазинах и торговых центрах можно встретить довольно широкий ряд моделей отопительных котлов. Это и электрические котлы, и твердотопливные, и которые работают на природном газе. Типы котлов очень разнятся, и в данной статье мы поговорим о конденсационных отопительных котлах, о напольных и настенных вариантах и об истории их появления.
Что такое конденсационный газовый котел?
Газовые конденсационные котлы всё больше и больше завоевывают рынок, поскольку зарекомендовали себя как очень эффективные устройства. Конденсационные котлы имеют довольно серьезный показатель КПД. Он составляет почти 96%. В то время как у обычных котлов КПД едва ли доходит до 85%. Конденсационные котлы очень экономичны. Данные котлы очень популярны в Европе, поскольку у европейцев довольно остро стоит вопрос экономии топлива. Невзирая на немного большую стоимость конденсационного котла по сравнению с обычным, конденсационные газовые отопительные агрегаты довольно быстро окупаются. Котлы данного типа уверенно смотрят в будущее, потому что принцип их работы является самым перспективным на сегодняшний день.
История появления конденсационного газового котла
В далеких пятидесятых годах впервые стали появляться модели котлов конденсационного типа. Эти модели не были совершенны как сегодня, и за время своей эволюции претерпели множественные изменения. Ну уже в те далекие годы котлы данного типа демонстрировали довольно серьезные показатели экономии топлива. Этот важный фактор и по сей день является основным, который делает кондиционные котлы очень привлекательными для покупателей.
В те годы использовались теплообменники из чугуна или из стали, что делало их недолговечными. Под воздействием конденсата котлы быстро выходили из строя из-за сильнейшей коррозии. Лишь в семидесятых годах на смену чугуну из стали пришли новые материалы и технологии. Многие элементы котлов, в том числе и теплообменники, начали изготавливать из нержавеющей стали. Подобная модернизация в разы продлила срок службы конденсационного котла. Множественные эксперты сходятся в Едином мнении, что котлы данного типа в современном виде представляют собой надежные, очень экологичные, и очень эффективные в плане КПД отопительные устройства. Эксперты также считают, что кондиционные котлы ожидает очень перспективное будущее. В СССР тоже проводились исследования в этом направлении, но какого-либо серьёзного развития данная технология не получила.

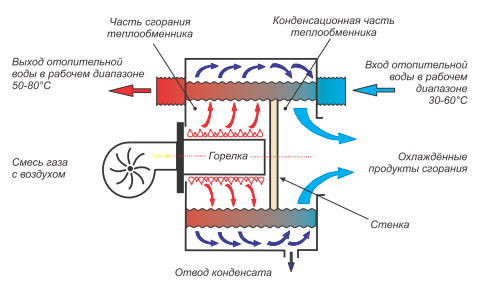

Принцип работы конденсационного котла


Принцип работы конденсационного котла

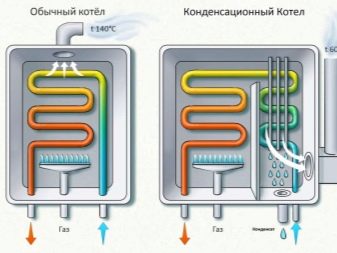

Принцип, по которому работают многие отопительные котлы, очень простой. Он включает в себя единственное действие — сгорание топлива. Как известно, при сгорании топлива выделяется определённое количество тепловой энергии. С помощью теплообменника энергия тепла передаётся теплоносителю, а далее с помощью циркуляции поступает в систему отопления. Циркуляция может осуществляться как принудительно, так и самотеком. Подавляющее большинство современных котлов используют принудительную циркуляцию теплоносителя.
В обычном котле через трубу дымохода уходит некоторое количество энергии тепла. Это тепло можно отбирать и использовать вторично. Попросту, обычный котел частично отапливает атмосферу водяным паром, который образуется при сгорании газа. Здесь как раз скрыта самая важная фишка. По принципу свое работы, конденсационные газовые котлы умеют сохранять и направлять опять в отопительную систему ту энергию пара, которая в обычном котле просто уходит в дымоход. Вся хитрость котла конденсационного типа заключается в его теплообменнике.
Конденсационный котел ориентирован на поглощении энергии, которая высвобождается при конденсации пара. Та же самая энергия тепла и поглощается водой, которая приходит в обратке, и которая предварительно охлаждает пар до температуры «точки росы», высвободив при этом тепловую энергию. Эта тепловая энергия и подлежит возврату в систему отопления, тем самым повышая эффективность конденсационного котла.
В настоящее время все теплообменники конденсационных котлов изготавливаются из антикоррозийных материалов. К ним относятся силумин или нержавеющая сталь. Для сбора конденсата в конденсационных котлах предусмотрена специальная емкость. Лишний конденсат отводится с помощью дренажа в канализацию.
Конденсат считается довольно агрессивной жидкостью. Поэтому в некоторых странах, перед тем как слить конденсат в канализацию, его нужно нейтрализовать. Для этой процедуры существуют нейтрализаторы. Нейтрализатор — это некая ёмкость, которая наполняется специальными гранулами. В состав этих гранул могут входить магний или кальций.
Как определить КПД конденсационного котла
На сегодняшний день существуют низкотемпературные и традиционные системы отопления. К низкотемпературным можно отнести системы, скажем, тёплый пол. Конденсационные устройства очень хорошо интегрируются в данные системы отопления и показывают высокие результаты эффективности в подобных системах. Всё это потому, что в этих системах отопления создаются очень хорошее условия, которые способствуют наилучшей конденсации. Если правильно смонтировать тандем из конденсационного котла плюс тёплый пол, то в данном случае можно вообще не использовать радиаторы. «Тёплый пол» вполне справится с задачей отопления помещения, не хуже системы, которая использует радиаторы. Всё это благодаря высокому коэффициенту полезного действия конденсационного котла.
Часто бытует мнение, что конденсационные газовые котлы обладают невероятным коэффициентом полезного действия, который даже уходит за 100%. Конечно же это не так. Всем известные законы физики работают везде и их никто не отменял пока еще. Поэтому такие заявления от производителей не более чем маркетинг.
Если же со всей объективностью подойти к вопросу оценки КПД конденсационного газового котла, то мы получим где-то около 95% КПД. Этот показатель во многом зависит от условий применения данного оборудования. Также эффективность можно повысить при помощи использования «погодозависимой» автоматики. С помощью этого оборудования можно добиться дифференцированного управления котлом, опираясь на среднесуточную температуру.

Дымоход
Удаление отработавших газов и подача воздуха в камеру сгорания в конденсационном котле осуществляется принудительно, так как котлы данного типа имеют закрытую камеру сгорания. Конденсационники довольно безопасны, потому что для их использования не нужен традиционный дымоход. Котлы данного типа используют коаксиальную или двухтрубную дымоудаляющую систему. Эти системы сделаны из пластика, так как конденсационник имеет ничтожно малую температуру продуктов сгорания. Применение дешевых материалов при изготовлении систем дымоудаления позволяет существенно снизить стоимость котла.
Нужно ли покупать конденсационный котел?
Как и традиционные газовые котлы, конденсационники бывают нескольких видов:

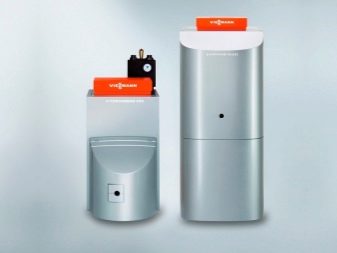

- Первый вид — это напольные котлы. «Напольники» обладают более высокой мощностью, которая порой доходит до 320 кВт и более.
- Второй вид — это настенные котлы, мощность которых составляет до 120 кВт.
Если возникает необходимость увеличения мощности, то несколько отопительных котлов можно объединить в единый отопительный кластер. Конденсационные газовые агрегаты имеют разное предназначение, и поэтому они бывают двухконтурные или одноконтурные. Двухконтурные конденсационные котлы помимо отопления занимаются еще и приготовлением горячей воды, в то время как одноконтурные конденсационники занимаются только лишь отоплением помещений.
Котлы данного типа имеют очень высокие показатели, которые в полной мере соответствуют всем самым серьезным требованиям, которые предъявляются соответствующими органами к отопительным котлам. Конденсационные котлы очень популярны в курортных зонах, в домах отдыха и прочих туристических местах. Всё дело в эффективности и в экологичности.
У конденсационного газового котла гораздо меньше вредных выбросов, почти в 10 раз меньше чем у обычного газового котла.
Плюсы конденсационных котлов
- Очень компактны;
- Имеют небольшой вес;
- Котлы данного типа имеют большой КПД;
- Конденсационники обладают достаточно глубокой модуляцией;
- Комплектуются недорогостоящей дымоотводящей системой;
- Котлы данного типа имеют очень хорошие показатели экологичности и не загрязняют окружающую среду;
- У данных котлов практически нет никакой вибрации;
- Малошумные, и это свойство делает их применение очень комфортным;
- Конденсационные котлы очень экономичны. Экономия топлива порой составляет 40%, что очень обрадует потенциальных покупателей.
Минусы конденсационных котлов
- Конденсационники ощутимо дороже обычного газового котла;
- В сильные морозы конденсационные котел несколько снижает свою эффективность, так как в системе отопления нужно повышать температуру теплоносителя, что не лучшим образом отражается на возможности конденсирования. В очень сильные морозы конденсационный котел зачастую переходит в режим работы, который схож с режимом работы обычного котла, и при этом КПД конденсационника снижается до 85%.
Заключение
Суммируя все плюсы и минусы можно с уверенностью сказать, что конденсационные газовые котлы — это правильный выбор вдумчивых и рачительный хозяев, которые заботятся о комфорте своего жилища, и которые очень ценят экономичность и эффективность. Перед тем как выбрать конденсационный котёл — посоветуйтесь с профессионалами, которые помогут вам не только с выбором правильного котла для ваших нужд, но и с правильной установкой и оформлением всех необходимых документов.
Как выбрать газовый котел?
Читайте так же:что это такое, принцип работы и плюсы и минусы настенных конденсатных моделей, выбираем теплообменник

Обогрев дома или иного здания далеко ушел от своего древнего прототипа. Давно уже нет необходимости кидать в «ненасытную» топку дрова или уголь. Но чтобы полностью реализовать преимущества современного оборудования, надо это самое оборудование хорошо знать.

Что это такое?
Конденсационный котел, в том числе работающий на газовом топливе, призван решать проблему подпитки теплого пола. Низкая (относительно) температура циркулирующей жидкости позволяет справляться с этой задачей эффективно. А также, по заявлениям поставщиков, удается на продолжительном отрезке времени сократить траты на приобретение энергоносителей. Если обратиться к информационным материалам производителей, можно наткнуться на упоминания о КПД на уровне 108-100%. Это кажется противоречащим законам термодинамики, тем более что лучшие котлы иных типов имеют КПД на уровне 90-95%.
Причина такой разницы состоит в том, что обычные котлы, сжигающие газ, не вовлекают в свою работу стадию испарения и конденсации. Прошедшие сквозь теплообменник горячие газы в конденсационном котле не улетают в дымоход, унося бесполезные несколько процентов тепловой энергии. Решение проблемы найдено в понижении температуры вытекающих газов до 55 градусов. Такая температура равняется точке росы при обычных условиях, пары воды при достижении этой точки конденсируются и выделяют тепловую энергию. Итак, главная особенность конденсационного котла — применение энергии, выделяющейся при фазовых переходах.

Плюсы и минусы
Конденсационные котлы современного образца не забывают об экологических проблемах. Использование скрытой тепловой энергии позволяет избежать возникновения конденсата. Особенностью работы этих систем является минимальное количество шума и комфорт при использовании. Но важно понимать, что конденсационный котел стоит дороже сопоставимых по мощности аналогов. Разовая солидная сумма позволяет окупить вложения когда-то в будущем, но выложить ее первоначально следует полностью.
В западноевропейских странах настенные и напольные конденсационные котлы используются очень активно, потому что там просчитывают дальние последствия. Кроме экономичности, работающее по этому принципу оборудование отличается повышенной безопасностью. Этот параметр поддерживается встроенной электронной системой. Цифровые панели не имеют ни ручек, ни рычагов — зато они работают вполне эффективно. Часть моделей оснащена мониторами, показывающими технические параметры, что позволяет не носиться туда и сюда, постоянно проверяя работу системы.
Важно: конденсационный котел нормально работает только при бесперебойной подаче газа или иного топлива. Не во всех местах в России она обеспечена, и жителям таких территорий, к сожалению, придется отказаться от своего решения.
Котлы потребляют примерно на 70% меньше горючего, нежели альтернативные конструкции. Настенный тип котла популярнее напольного формата. Зато последний отличается повышенным разнообразием ассортимента и может прогреть увеличенную территорию.
Конденсационный котел отличается от обычного конвекционного аппарата не только высоким КПД и энергоэффективностью. Низкая температура выходящих газов обуславливает такое отличие, как возможность строительства дымохода из пластмассы. При использовании горючего выделяется в атмосферу минимум вредных веществ. Конечно, оптимальные параметры достигаются исключительно при грамотном монтаже и качественном обслуживании. Здесь многое зависит и от самих людей.

Принцип работы
Конденсационный котел работает таким образом, что первый теплообменник подогревается при сжигании горючего, а второй отбирает тепло у сгоревших газов. Стенки вторичного аппарата концентрируют пар. Но чтобы конденсатный процесс не вызывал коррозии, производители применяют отличные сплавы. Они отбираются по принципу химической стойкости.
Чтобы вторичный контур отопления собирал максимум тепла, используют такие решения, как:
- прикрепление дополнительных спиралей;
- применение внутренних частей разнообразного сечения;
- монтаж конденсирующего теплообменника на возвратном ходу нагревательной системы.


Следует учесть, что наилучшие результаты при применении котлов конденсационного типа могут быть получены лишь при применении горелок новейшей конструкции. В них смешивание воздуха и подающегося газа проводится строго по оптимальной пропорции.

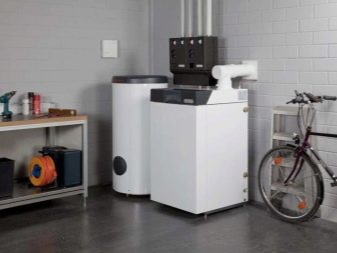

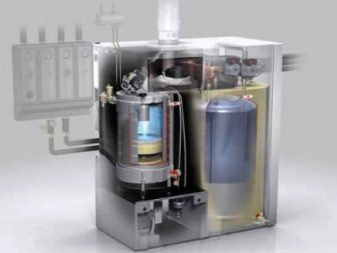

Газовые конденсационные котлы с бойлером позволяют решить проблему горячего водоснабжения даже при использовании отопительных систем, имеющих одноконтурный профиль.
Есть три основных варианта:
- встраивание бойлера в сам котел;
- добавление внешних резервуаров;
- применение бойлеров, работающих по схеме косвенного обогрева.
По статистике встраиваемый бойлер вместимостью 50 л позволяет закрыть потребности семьи из 3 или 4 человека в горячем водоснабжении на 100% без всяких затруднений. Следует учитывать, что наличие резервуара сужает выбор потребителя, нельзя вешать на стену, даже самую крепкую, конструкции объемом свыше 100 л. Бывает так, что котел изначально не оснащен бойлером — или даже оснащен, но работа его недостаточно эффективна. Решением проблемы оказывается монтаж выносных резервуаров. Совместимость с ними обеспечена практически у всех настенных газовых аппаратов.
Патрубки и насосы, обеспечивающие циркуляцию, в такой системе должны быть предназначены отдельно для отопления и для горячего водоснабжения. Общая емкость резервуара подбирается сообразно мощности котлов. Если она недостаточно велика, прогрев жидкости займет очень много времени или вовсе не выйдет на необходимую величину. Стандартный подход при заводской настройке автоматики котлов подразумевает первенство отопительного вектора. Как только теплоноситель охлаждается чрезмерно, датчик обнаруживает это и запускает подогревающий блок.


Чтобы горячая вода все время оставалась на одном и том же уровне температуры, котлы с бойлером оснащаются внутренним ТЭНом. Контроллер зависит от электрического питания и направляется автоматикой самого котла. Довольно интересный вопрос — получится ли применить бойлеры для обогрева.
Теоретически это возможно, однако есть целый ряд подводных камней.
- Большинство накопителей оснащается нагревателями всего на 1500 Вт. Этого хватит на прогрев 10 кв. м, но только при солидном утеплении и не слишком сильных ветрах, морозах.
- ТЭН, работая постоянно, значительно увеличит общее потребление электроэнергии.
- Протолкнуть воду по системе можно при помощи стандартной обвязки, но она не способна компенсировать слабость центрального звена.
Следует заметить, что конденсационные котлы бывают не только газовыми, но и дизельными; подобные конструкции выпускают даже многие именитые производители. Обещанный КПД несколько ниже, чем у работающих на газе аппаратов, однако и 98% – это чрезвычайно хороший показатель. Viessmann Vitorondens 222-F и 200-T — яркие примеры таких систем. Теплообменник производится из нержавеющих марок стали. В системах используется горелка универсального типа, способная применять какой угодно вид жидкого горючего.
Малый выброс вредных веществ обусловлен подготовкой смеси топлива и воздуха в идеальных пропорциях. Разработчики сумели оснастить эти аппараты комфортным управляющим блоком и сенсорным оборудованием. Источники тепла могут быть даже встроены в совершенно отлаженную отопительную систему. Современные конденсационные котлы оборудуются почти всегда особыми кожухами, которые дополнительно понижают шум. Их можно использовать благодаря этому даже в непосредственной близости от жилого пространства.

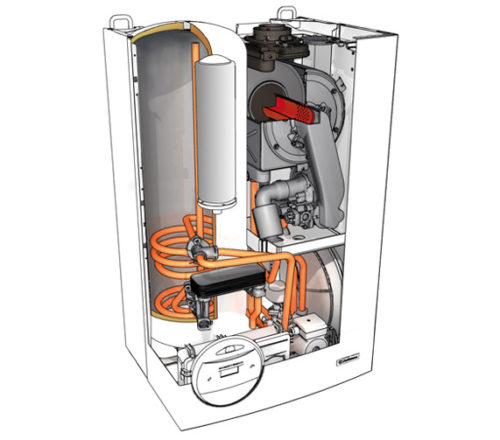

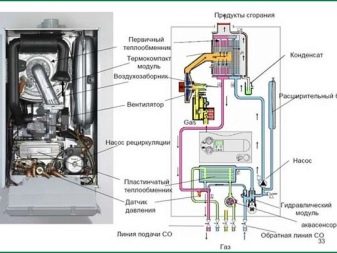

Устройство основных узлов
Даже общее знакомство с конденсационным отопительным оборудованием показывает, что оно устроено довольно сложно.
Основными составными частями его являются:
- отсек для сжигания горючего;
- аппарат, подающий это топливо;
- вентилятор, улучшающий нагнетание смеси;
- исходный теплообменник;
- охладительная камера, где смесь паров и газов остывает до температуры 56-57 градусов;
- теплообменник конденсационного контура;
- накопитель, собирающий конденсат;
- дымоход, по которому движутся охлажденные газы;
- насос, прокачивающий воду по отопительной системе.


Начальный обменник тепла плотно сопрягается с отсеком, где горит топливо. В этом обменнике образующиеся газы остывают немного, но все же еще прогреты сильнее, чем точка росы. На этой фазе особых отличий от классической конденсационной схемы нет. Потом дымовая смесь искусственно движется к теплообменнику №2, который охлаждает газовую массу меньше чем до 56 градусов. Конденсат, поделившись своим теплом с нагреваемой системой, уходит через трубу отвода в канализацию.
Но важно понимать, что конденсируется внутри котла не чистая вода, она насыщена неорганическими кислотами. Поскольку температура жидкости выше комнатной, агрессивность даже слабого раствора их значительно вырастает. Потому конструкторы стараются применять стойкие вещества — нержавеющие стали либо сплав кремния с алюминием.

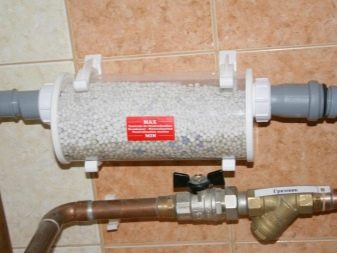

Чтобы сократить разрушительное воздействие кислот, рекомендуется ставить литые теплообменники. Сварной шов, даже выполненный очень качественно, оказывается входными воротами для едких веществ.


Дымоходы тоже делают из невосприимчивых к кислоте сталей либо пластиков. Горизонтальные фрагменты газового хода должны быть устремлены под наклоном. Такое решение позволяет перенаправить воду, появляющуюся в ходе конденсации водяных паров, обратно в котел. Так как покидающие конденсационный контур газы теряют температуру, не конденсировавшаяся прежде влага неизбежно будет осаждаться на стенках дымохода. Известно, что отопительные котлы обязаны вырабатывать различный объем тепла в зависимости от времени суток и погодных условий.
Регулировка производится с помощью горелки; модулируемый тип позволяет сделать такую настройку очень легко. Есть варианты с фиксированными степенями мощности, и тогда котловая автоматика просто реже дает команду на включение. В большинстве наиболее современных аппаратов ставятся все же модулируемые системы, которые считаются более адекватными и гибкими конструкциями. Величина потребления топлива определяется прежде всего общей мощностью отопительного оборудования и нагрузкой, которую оно несет. Конденсационные котлы устроены таким образом, что они плохо работают в высокотемпературных контурах и требуют слишком высокое качество воздуха.
Особенности выбора
Достоинства конденсирующих котлов вполне компенсируют их отдельные слабые места. Но чтобы реализовать все их преимущества, требуется учесть много тонкостей при выборе. Скрытая теплота, выделяющаяся при конденсации, варьируется в зависимости от применяемого топлива. Если использовать метан (проще говоря, природный газ), выделяющаяся теплота позволяет увеличить выход энергии на 11% по сравнению с простым горением. Сжиженный газ прибавляет 9%, а дизельное топливо наращивает выделение тепла на 6%.
Прочие разновидности горючего — не только жидкого, но и твердого, делают намного меньшую добавку энергии. Именно указанные выше виды горючего считаются наиболее перспективными для использования в конденсационных котлах. Конденсация воды, выделяющейся при сгорании твердого топлива, дается слишком малый эффект, поскольку обеспечивается очень сложным путем. Даже среди пеллетных аппаратов такой подход встречается редко. Усиливая охлаждение дымовых газов, можно увеличить отбор энергии.
Но парадокс в том, что при потере этими газами тепла отбирать фактически тепло будет сложнее. Аппаратура становится все сложнее, фактическая добавка энергии не оправдывает ожиданий. Кроме того, котлы способны работать при различных температурах воздуха, в неодинаковых режимах. И при этом следует избегать появления конденсата в дымоходе либо в котле.
Очень важно выбирать аппараты с минимальным количеством таких явлений.
Учитывая, что конвекционные котлы могут регулироваться только за счет работы горелки, желательно выбирать варианты с максимально сложными горелками и управляющими ими блоками. Битермические теплообменники стоят меньше, они проще в техническом плане. Но такие аппараты гораздо требовательнее обычных к качеству пропускаемой сквозь них воды. Если оно недостаточно велико, трубки очень скоро заполнятся слоем накипи. Неизбежно упадет эффективность работы системы.
Подобная опасность менее свойственна раздельным теплообменникам, однако они требуют добавления:
- вторичного теплообменника;
- крана с тремя ходами;
- систем, управляющих этим краном.


Чем выше необходимая мощность котла, тем меньше должно быть вспомогательных деталей. Предугадать их воздействие на практическую работу системы крайне сложно. Раньше всего по мере повышения выработки энергии нужно убирать встраиваемые расширительные баки и насосы с их окружением. Самые сильные котлы не имеют даже управляющих систем. Исправить ситуацию можно, приобретая специально подбираемые дополнительные системы и агрегаты.
Последняя новинка — насосы, которые позволяют регулировать темп кручения вала. Подобный аппарат сразу удорожает всю систему и усложняет ее. Придется ставить более совершенный, чем обычно, контроллер. Редко подобное оборудование установлено в самом котле, почти всегда приходится его докупать особо. А потому придется платить и за монтаж, и за более тщательную настройку.
Тем не менее специалисты полагают, что именно этим насосам принадлежит будущее. По их оценкам, уже к 2020 году почти все новые модели котлов станут оборудоваться такими системами. Дымоходы же в конденсационных котлах уже сейчас изначально отличаются от привычных моделей. Кроме применения стойких к кислотам материалов, характерно употребление коаксиальной схемы. Чаще всего две трубы в таких контурах делаются из пластмассы.
Важно: коаксиальные дымоходы не могут быть длиннее 5 м, что надо учитывать при выборе, как и предпочтительный выбор в стену.

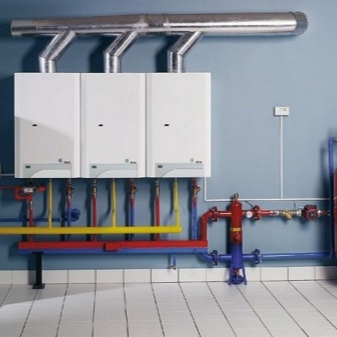

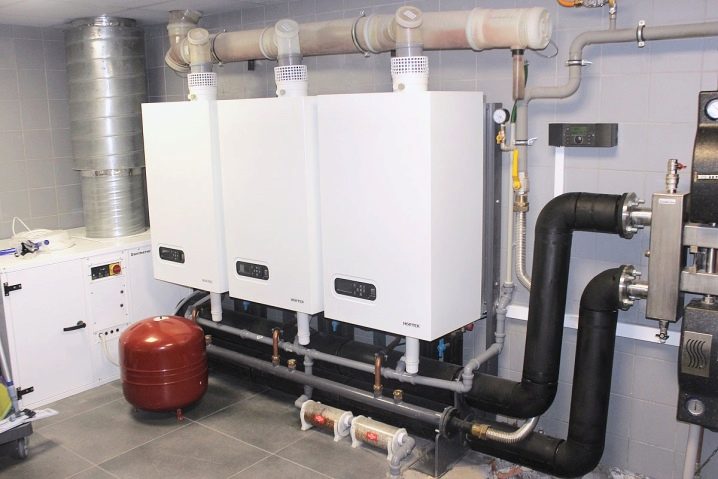

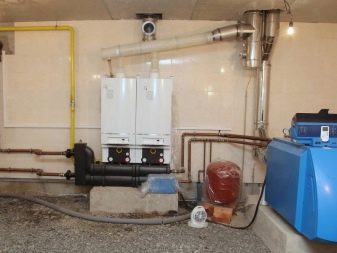

Иногда используются сразу несколько конденсационных котлов в виде каскада. Такие установки включаются все вместе только при очень сильных морозах. Увеличивается и надежность эксплуатации, когда один аппарат выходит из строя, можно его полностью остановить и распределить выпавшую нагрузку. Для наибольшей экономии стоит применять котлы с зависимой от погоды автоматикой.

Монтаж
Схема подключения конденсационного котла должна быть продумана максимально четко. Малейшая ошибка в ней может привести к появлению серьезных проблем при эксплуатации, обесценив все вложения. Следует учитывать, что конденсирующие котлы нельзя устанавливать в жилых комнатах, максимум — в кухнях. Идеальным решением оказывается выбор для установки отдельного изолированного пространства, где потолки подняты хотя бы на 220 см. Стены должны быть покрыты штукатуркой, а еще лучше — кафельной плиткой.
Идеальный пол — тот, что максимально ровен и покрыт негорючим слоем. Необходимо готовить проход шириной не менее 0,8 м; котельная комната, какой бы она ни была, оснащается остеклением минимум 0,3 кв. м на 10 куб. м внутреннего объема. Сам этот объем высчитывается в соответствии с генерируемой нагревателем мощностью. Запрещается использование котельных, не оснащенных канализацией. Каскадная группа конденсационных котлов подразумевает обособленный запирающий вентиль для каждого аппарата.


Котельную связывают с общей вытяжкой из дома; приток воздуха организуется либо при помощи вентилирующих решеток в дверях, либо напрямую с улицы.
Категорически запрещается крепить конденсирующий котел под наклоном, даже совсем небольшим. Особенное внимание стоит уделить пластиковым дымоходам и защите от конденсата.
Категорически неприемлемо использование всех материалов, рассчитанных на сопротивление значительному нагреву. Нельзя ставить стыки труб так, чтобы они хоть немного мешали необходимому движению конденсированной воды.


Рекомендации и отзывы владельцев
До горелки лучше установить вентилятор, чтобы повысить КПД сжигания топлива. Судя по отзывам потребителей, чем крупнее обогреваемая площадь, тем выше эффективность использования конденсационного котла. Дымоход должен быть оснащен принудительными вентилирующими средствами, а также быть максимально герметичным на всем протяжении. Крепление всех подвешиваемых частей инфраструктуры производится дюбелями.
Следует тщательно рассчитать необходимую емкость накопителя конденсата.


О том, как работает конденсационный котел, смотрите в следующем видео.
Конденсационные котлы отопления — газовые, низкотемпературная система отопления дома
Газовый котел может по праву считаться сердцем всей отопительной системы. Конденсационные котлы выделяются более новой и усовершенствованной конструкцией, благодаря им отопление стало еще более эффективным и экономичным.
Для того чтобы понять, насколько выгоднее приобрести конденсационный котел, необходимо сравнить его характеристики и параметры с газовым котлом. Продукты сгорания в простом газовом котле проходят через теплообменник устройства, поэтому некоторая часть тепла будет теряться. Это можно объяснить тем, что вместе с отработанными газами в атмосферу будет уходить и некоторая доля горячих паров. Конденсационный котел сохраняет эту тепловую энергию в виде пара, поэтому он считается более эффективным, чем простой газовый котел.

Конденсационный котел
Принцип работы конденсационного котла
После того, как пар охлаждается, он преобразуется в жидкость. Благодаря такому процессу конденсации будет высвобождаться некоторое количество тепла. В обычном котле во время его работы происходит борьба с таким явлением, как конденсация, а в случае с конденсационным котлом конденсация является полезным явлением. Процесс конденсации имеет место в теплообменнике, который, по сравнению с газовым котлом, имеет несколько больший размер. Этот компонент конденсационного котла отбирает тепловую энергию для отопительной системы.
Тепло, которое образуется при полном сжигании топливной единицы, с учетом пара, который высвобождается во время процесса конденсации, носит название «высшей» теплоты сгорания топлива.
«Низшей» теплотой сгорания будет называться количество теплоты без учета конденсационного тепла.

Принцип работы конденсационного котла
Конденсационные котлы отопления начали пользоваться популярностью относительно недавно, хотя принцип их работы был известен человечеству еще более 100 лет назад. На сегодняшний день благодаря технологическому прогрессу при изготовлении котлов начали использовать сплавы, которые обладают хорошей устойчивостью к коррозии и другим губительным процессам.
Особенности конденсационных котлов
Исходя из законов физики, необходимо понимать, что хоть незначительные потери тепла в любом случае неизбежны и КПД не достигнет 100%. По сравнению с газовыми котлами, конденсационные котлы характеризуются более высокой экономичностью. Этот показатель у конденсационных котлов выше примерно на 15-20%.
Рекомендуем к прочтению:

КПД конденсационного котла
Конденсационные котлы оснащены более современными горелками, что снижает на минимум вероятность неполного сгорания топлива. Вместе с отработанными газами выделяется намного меньше вредных веществ и также понижается температура отходящих газов, которая редко превышает отметку 40 градусов. Для таких котлов можно использовать и пластиковые дымоходы, что позволяет сэкономить на данном компоненте отопительной системы. Также уменьшаются затраты на установку дымоходов.
Что касается исполнения, то котлы конденсационные газовые настенные почти во всем схожи с газовыми котлами традиционного типа.
Чаще всего конденсационные котлы бывают настенного типа, однако встречаются и мощные напольные устройства. Такие котлы редко используются для жилых помещений. В основном, их можно встретить в офисных помещениях или на производстве.

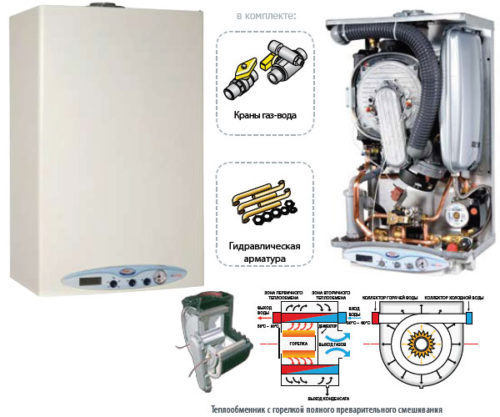

Настенный конденсационный котел
Главное отличие от обычных котлов состоит в том, что в конденсационных котлах теплообменник выполнен из материалов, обладающих хорошей устойчивостью к воздействию различных кислот. Обычно такими материалами служат нержавеющая сталь или силумин. За счет высокой кислотности и образуется конденсат, а он вызывает процесс коррозии, если будут использованы такие сплавы, которые применяются для изготовления котлов неконденсационного типа.

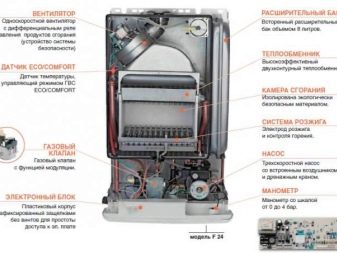

Основные узлы конденсационного котла
Теплообменник для конденсационных котлов может быть изготовлен в форме труб со сложным сечением. Это необходимо для того чтобы как можно больше увеличить объем теплообменника, тем самым, повысив эффективность работы конденсационного котла. В котлах такого типа перед горелкой монтирован вентилятор, который извлекает из газопровода газ и смешивает его с воздухом. Далее такая рабочая смесь направляется к горелке.
Дымоходные газы выходят из системы посредством дымоходов коаксиального типа.
Для изготовления таких дымоходов производители используют, в основном, пластик, обладающий хорошей термостойкостью. Насос, встроенный в газовые конденсационные котлы отопления, управляется посредством электроники и оптимизирует мощность котла, тем самым, позволяя сэкономить электричество.
Рекомендуем к прочтению:

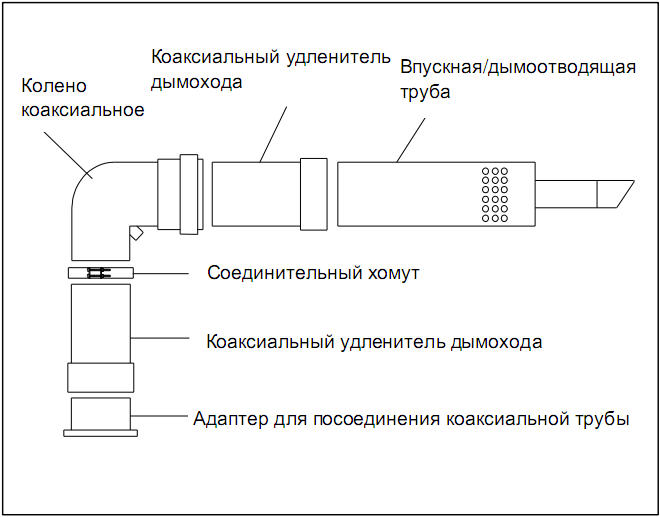

Коаксиальный дымоход
Эффективность работы котла во многом зависит и от параметров отопительной системы в целом. Если температура воды будет низкой, то конденсация водяного пара будет происходить более полно. Тем самым, значительная часть скрытого тепла будет возвращаться в отопительную систему. Это повлияет и на то, что показатель КПД конденсационного котла будет несколько выше.
Под конденсационный котел подойдет не всякая отопительная система. Система отопления должна быть рассчитана на не слишком высокую температуру теплоносителя.
То есть, это должна быть относительно низкотемпературная система отопления. В обратном контуре теплоноситель должен обладать температурой не выше, чем 60 градусов. Наружные условия не имеют никакого значения. Если на улице будет небольшой мороз, то температура теплоносителя в обратном контуре будет не ниже, чем 45-50 градусов. Таким образом, котел будет функционировать в конденсационном режиме.

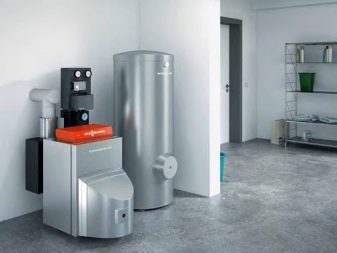

Напольный конденсационный котел
Низкотемпературные котлы отопления могут быть как с одним, так и с двумя контурами. Их можно использовать для организации отопительной системы или для горячего водоснабжения. Такие котлы могут различаться по параметрам мощности. Диапазон их мощности достаточно большой и составляет от 20 до 100 кВт. Такой мощности, которую предоставляет низкотемпературное отопление дома, хватает для любых бытовых условий.
Для промышленной области потребуется приобрести более мощный котел напольного типа.
Можно приобрести и различные комплекты для подключения конденсационных котлов. В перечень таких компонентов входят: нейтрализаторы конденсата, расширительные баки, различные предохранительные устройства, комплекты для системы отвода отработанных газов, комплекты трубной обвязки и многое другое.
Во многих европейских странах запрещено использование других котлов, кроме конденсационных. Это объясняется тем, что у них более высокий показатель КПД и они выбрасывают в атмосферу куда меньше вредных частиц. В таких странах государство заботится о своих людях, потому что запрещает использовать оборудование, которое не обладает хорошей экономичностью и низким уровнем безопасности с экологической точки зрения.
Что такое конденсационный котёл: его отличия
Сегодня для организации отопительной системы загородного дома применяются разные виды оборудования. Это приборы, функционирующие на дровах, газе или электрической энергии. В ассортименте магазинов представлены, как традиционные модели, так и современные, изготовленные по сложным схемах, но, тем не менее, просты в использовании. Помимо обычных котлов можно купить агрегаты конденсационные.
Конденсационные котлы стремительно завоёвывают рынок, и причина тому не только экологическая безопасность. Оборудование помогает существенно снизить расходы на топливо, обеспечивая КПД до 98%. Такие агрегаты представлены в ассортименте всех крупных фирм, которые занимаются изготовлением отопительного оборудования.
Более полвека назад появится первый конденсационный котёл. Что это такое, мало кто знал. Они были только по принципу действия похожи на современные агрегаты. Сегодня выпускают высококачественные приборы, при производстве которых применяются прочные и надёжные материалы, инновационные технологии.

Внутренность конденсационного котла
Особенности конденсационного котла
Конденсационные котлы обеспечивают максимальное сгорание топлива и минимальное количество продуктов сгорания. Согласно физическим законам КПД не может быть равен 100%. Какое-то количеств тепла всё равно расходуется. КПД конденсационных котлов максимальный, если сравнить со всеми известными видами отопительного оборудования.
Приборы оснащены горелками улучшенной конструкции, за счёт чего топливо и сгорает насколько, насколько это возможно, обеспечивая комфортную температуру в помещениях. В процессе переработки топлива выделяется незначительное количество вредных соединений. Дымоход для обслуживания такого оборудования может быть выполнен даже из пластика, так как температура отработанных газов не превышает 40 градусов.
Обратите внимание! Максимальная эффективность работы этого вида отопительного оборудования достигается только при правильной установке и обеспечении качественного обслуживания агрегата.
Принцип работы
Стоимость конденсационного оборудования на порядок выше, чем цена обычных котлов отопления. Чем это обусловлено? Каковы отличия в принципе работы разных видов отопительного оборудования?

Принцип работы конденсационного котла
В котлах традиционного исполнения топливо поступает в горелку, потом транспортируется в камеру сгорания, там перерабатывается в тепло и отработанные газы. Тепло направляется на нагревание теплообменника, по которому циркулирует вода и разносится по всей системе. Отработанные газы выходят через дымоход на улицу.
Казалось бы всё просто, но в воздух выделяются газы, температура которых 140 градусов. Они могли бы быть использованы с пользой. Именно этот нюанс был учтён при изготовлении конденсационных моделей. Принцип их работы следующий:
- Первый теплообменник нагревается в результате сгорания топлива и отдаёт тепло теплоносителю. Вода нагревается, циркулирует по трубопроводу, отдаёт тепло помещению.
- Конденсационный теплообменник забирает тепло отработанных газов, охлаждая их ниже точки росы.
- На стенках вторичного теплообменника собирается пар, продукты сгорания отдают своё тепло воде, а в воздух выходят газы, температуры которых не превышает 40 градусов. Это то, чем отличается конденсационный котёл от обычного.
Обратите внимание! Чтобы предупредить коррозию, которая может быть вызвана конденсатом, в процессе производства оборудования используются высококачественные сплавы, которые отличаются стойкостью к воздействию химических веществ и коррозии.
Устройство

Как устроен конденсатор в котле
Основным отличием инновационных приборов от обычных котлов является наличие двух теплообменников. Первый работает по традиционной схеме, забирает тепло из камеры сгорания и передаёт его теплоносителю, второй получает энергию из отработанных газов и перерабатывает её в дополнительное тепло. Этот теплообменник носит название конденсационного, отличается довольно сложной конструкцией.
Учитывая то, что температура продуктов сгорание довольно высокая, задание вторичного теплообменника в том, чтобы отобрать максимальное количество тепла. Это достигается при помощи таких решений:
- приваривание дополнительных элементов в виде спиралей к теплообменнику с целью увеличить область забора высокой температуры;
- более интенсивного добора добиваются за счёт использования внутренних элементов с разным сечением;
- конденсационный теплообменник устанавливают на обратный контур системы отопления.
Обратите внимание! Максимальная эффективность функционирования отопительного оборудования достигается за счёт использования в газовых котлах высокотехнологических горелок, которые в оптимальном количестве смешивают воздух и магистральный газ.
Ассортимент

Что входит в комплект при покупке конденсационного котла
На рынке представлен довольно широкий ассортимент отопительного оборудования этого типа. Между собой они отличаются мощностью, дизайном, габаритами, исполнением. Популярностью пользуются настенные котлы благодаря своим компактным размерам. Под них нет необходимости выделять отдельное помещение, их можно установить на кухне или в ванной. Мощность настенного конденсационного оборудования может существенно превышать мощность традиционных котлов. Показатель производительности отдельных агрегатов достигает 105 кВт.
Напольное оборудование этого типа используется реже. Котлы могут применяться для обогрева больших площадей. Их мощность колеблется в диапазоне от 87 до 628 кВт.
В продаже есть одноконтурные и двухконтурные модели. Последние кроме обогрева дома обеспечивают ещё и горячее водоснабжение. Они довольно производительны. Прибор, мощность которого 105 кВт, способен обеспечить тепло и горячую воду в доме площадью до 500 м.кв.
Преимущества оборудования
Конденсационные котлы отличаются рядом преимуществ по сравнению с традиционными отопительными проборами. Делают выбор в их пользу те, кто вкладывает деньги на перспективу. Установив конденсационный котёл у себя дома, вы получите эффективную, экономную отопительную систему. Основные достоинства оборудования:
- экономия топлива и денег до 35%;
- уменьшение количества отработанных газов, которые выбрасываются в воздух;
- возможность выполнения дымохода из пластиковых труб, что также помогает сэкономить средства;
- «умная» электроника, которая обеспечивает полностью автоматическое регулирование работы отопительного оборудования;
- длительный срок службы, которые достигается за счёт применения в изготовлении высококачественных, прочных материалов;
- стойкость к коррозии.
Из недостатков конденсационных котлов выделяют разве что высокую их стоимость. Действительно, оборудование стоит довольно дорого, однако, оно полностью оправдывает свою цену, так как позволяет существенно сэкономить на топливе.

Монтаж конденсационного котла
Каскадная схема монтажа
Если необходимо обогреть помещение большой площади (коттедж, особняк на несколько этажей, производственно помещение) используют каскадную схему монтажа. Её суть в том, что для обеспечения максимальной эффективности и экономности отопительной системы последовательно подключают несколько котлов низкой мощности. Такой приём позволяет в несколько раз повысить производительность всей системы или значительно снизить расходы на топливо. Регулировка всех приборов выполняется при помощи специального устройства, которое подключается ко всем котлам.
Каскад из конденсационных котлов — выгодное решение для больших площадей. Для управления системой подключается оборудование, в которое встроены датчики температуры и регуляторы подачи топлива. Это устройство предупреждает холостую работу котлов, выравнивает мощность, обеспечивая правильное распределение температуры в помещениях.
Перед тем как приступать к обустройству отопительной системы частного дома, следует ознакомиться с тем, что такое конденсационных газовый котёл. Выбрав для обслуживания системы это оборудование, вы обеспечите максимально эффективное и экономное функционирование отопительной системы.
Часто владельцев останавливает высокая стоимость инновационного оборудования. Но есть правильно провести расчёты, окажется, что конденсационные котлы искупят себя всего за два-три сезона. При соблюдении правил эксплуатации приборы прослужат на протяжении многих лет, обеспечивая комфорт и тепло в вашем доме.
Вас могут заинтересовать:
Конденсационный котел — ТеплоВики — энциклопедия отопления
Материал из ТеплоВики — энциклопедия отоплении
В обычном газовом котле продукты сгорания проходят через теплообменные поверхности котла, где отдают свою энергию теплоносителю (но не всю). Продукты сгорания уходят из котла и через дымоотводную систему выбрасываются в атмосферу. При этом некоторое количество теплоты теряется, поскольку вместе с газами уходит водяной пар, образовавшийся при сгорании топлива из воды, находящейся в природном газе в нормальном состоянии. Этот пар уносит с собой скрытую энергию парообразования, которую способен отобрать и передать системе отопления конденсационный котел.
Конденсационные котлы имеют перед теплообменником нагнетающий вентилятор с изменяемым числом оборотов, поэтому они сделаны с закрытой камерой сгорания и выбросом продуктов сгорания через коаксиальный дымоход. Управление числом оборотов вентилятора дает возможность всегда поддерживать оптимальное для сгорания соотношение воздуха и газа. Такое управление позволяет большинству котлов некоторое время без переналадки работать на сжиженном газе (его можно использовать как резервный). Конденсационный котел не всегда работает с максимально возможной эффективностью. Чтобы потери тепла с дымовыми газами были минимальными, в теплообменнике котла должна происходить конденсация водяных паров из дымовых газов. Это возможно тогда, когда температура хотя бы части теплообменной поверхности равна или ниже температуры точки росы. Для природного газа при обычных условиях она равна +57°С. Поэтому, чтобы котел работал в режиме конденсации, температура теплоносителя в обратной линии (по которой он возвращается из системы отопления в котел) должна быть не выше +57°С. Если это условие не выполняется, то тогда КПД конденсационного котла уменьшается, но все равно оно будет на 4-5% выше, чем КПД неконденсационного котла (за счет большой площади теплообмена и контроля соотношения газ/воздух во всем диапазоне мощности). КПД конденсационного котла тем выше, чем ниже температурный режим системы отопления. Поэтому наиболее эффективен такой котел при работе на водяные теплые полы (с температурой подачи +40…45°С). Отсутствие минимальной рекомендуемой температуры теплоносителя позволяет такому котлу работать с теплыми полами без специальных понижающих температуру приспособлений (но только при большой площади полов и, соответственно, большой тепловой инерционности системы отопления).
Практические рекомендации по применению конденсационных котлов:
- устанавливать их на специально рассчитанные под конденсационный котел низкотемпературные системы отопления (желательно не выше 60/40°С, максимум 70/50°С)
- применять только пластиковые (от специализированного производителя) или керамические дымоходы.
Применение конденсационного котла для отопления частного дома позволяет повысить комфорт системы отопления (за счет возможности работы котла при более низких температурах) и уменьшить расход газа на 15-20% (при правильном расчете системы отопления). При дифференцированном тарифе на природный газ в некоторых случаях уменьшение расхода газа на 20% приводит к уменьшению расходов на отопление в 1,5-2 раза.
Сравнение конструкции и характеристик конденсационных и обычных котлов
В обычном газовом котле продукты сгорания в виде горячих отходящих газов проходят через теплообменник котла, где отдают большую часть своей энергии теплоносителю. Большую, да не всю. Отходящие газы через дымоход выбрасываются в атмосферу, при этом теряется часть неиспользованной теплоты, поскольку вместе с газами уходит и водяной пар, образующийся при сгорании топлива. Именно этот пар и уносите собой скрытую энергию, которую способен сохранять и передавать системе отопления конденсационный котел.
Основное отличие конденсационного котла от неконденсационного – в специальном теплообменнике увеличенной площади, в котором продукты сгорания охлаждаются до значительно более низкой температуры (иногда ниже +40°С), чем у обычного котла. При охлаждении до низкой температуры водяной пар, содержащийся в дымовых газах, превращается в жидкость, высвобождая при этом определенное количество теплоты. Конденсация происходит в теплообменнике, который сделан из коррозионностойкого материала:
Для получения большой площади сгорания (для мощных котлов) из силумина делают отдельные секции, которые затем стягивают в один теплообменник (подобно чугунным напольным котлам).
Виды конденсационных котлов
Конденсационные котлы могут быть:
- настенными В настенном исполнении котлы обычно бывают мощностью до 100 кВт (в отдельных случаях до 120 кВт)
- напольными,
- одноконтурными
- двухконтурными
Принцип действия конденсационного котла
При охлаждении пар превращается в жидкость, то есть конденсируется, высвобождая при этом определённое количество теплоты. В обычном котле идет борьба с конденсацией, в этом же варианте конденсация только приветствуется. Конденсация происходит в специальном теплообменнике увеличенной площади, который и отбирает теплота для системы отопления. Количество теплотаты, которое может быть получено при полном сжигании единицы топлива, включая долю, высвобождаемую при конденсации пара, называется «высшей» теплотой сгорания топлива, в то время как-то же количество теплоты, но без учёта теплоты конденсации, называется «низшей» теплотой сгорания топлива. Кстати, принцип работы конденсационного котла был известен более ста лет назад, но эффективно использовать его стали относительно недавно — как только появилась возможность использования при изготовлении котлов устойчивых к коррозии сплавов и различных марок нержавеющей стали.
Преимущества конденсационных котлов
В технических характеристиках конденсационных котлов коэффициента полезного действия порядка 108-109%, но в любом случае более 100%. Понятно, что по законам физики потери энергии неизбежны и КПД не может превышать стопроцентную «планку». В этом и заключается суть такой величины КПД: для возможности сравнения тепловой эффективности конденсационных и обычных газовых котлов вычисление выполняется на основе значения низшей теплоты сгорания. Исторически сложилось так, что все физические расчеты велись на основании измеряемого значения низшей теплоты сгорания. Таким образом, это не реальный КПД, а сравнительный, или условный. Но и при вычислении КПД на основе значения высшей теплоты сгорания величина КПД конденсационных котлов получается достаточно высокой, и значительно выше, чем обычных газовых котлов.
Также среди преимуществ конденсационных котлов можно назвать их более высокую экономичность, примерно на 15-20% выше в сравнении с обычными. Кроме того, в таких котлах используются высокотехнологичные горелки, которые обеспечивают приготовление топливно-воздушной смеси в оптимальных для данного режима горения пропорциях(с непрерывным контролем соотношения «газ-воздух»), что сводит к минимуму вероятность неполного сгорания топлива. В результате в отходящих газах значительно снижается количество вредных выбросов, а низкая температура отходящих газов, зачастую ниже 400С, позволяет использовать дымоходы из пластмассы, что уменьшает затраты на их монтаж. По исполнению конденсационные котлы подобны традиционным. Обычно они выполняются в настенном варианте, хотя выпускаются и напольные конденсационные котлы высокой мощности, которые применяются в промышленных или офисных помещениях. Отличаются они от обычных котлов тем, что теплообменник в них иной и выполняется из кислотостойких материалов, таких как силумин или нержавеющая сталь. Ведь образующийся водный конденсат за счет повышенной кислотности может вызвать коррозию стали и чугуна, применяемых при производстве неконденсационных котлов. По форме теплообменник может выполняться, например, в виде труб сложного сечения с дополнительными спиралевидными ребрами. Все это делается для увеличения площади теплообмена и, соответственно, повышения эффективности работы котла. Кроме этого в конденсационном котле применен вентилятор, установленный перед горелкой, который «высасывает» из газопровода газ, смешиваете воздухом и направляет к горелке рабочую смесь газа с воздухом.
Преимущество конденсационного котлаКонденсационные котлы обеспечивают КПД 110%
Отопительная система с конденсационным котлом благодаря особой конструкции поверхностей нагрева теплообменника отбирает у продуктов сгорания не только явное тепло, но и теплоту конденсации водяного пара и передает это суммарное тепло в отопительную систему. Используя принятые термины, можно сказать, что в конденсационном котле располагаемым теплом является не низшая теплота сгорания топлива, которая упоминалась в предыдущих разделах и выпусках, а высшая теплота сгорания, которая включает также теплоту конденсации, или «скрытую теплоту парообразования», водяного пара, образующегося при сгорании углеводородного топлива. Обе эти величины относятся к количеству тепла, высвобождающемуся при сгорании. При этом высшая теплота сгорания дополнительно включает теплоту конденсации, которая в случае обычных котлов безвозвратно покидает отопительную установку через дымовую трубу.
Количественная оценка разности между высшей и низшей теплотой сгорания зависит от вида топлива. Для природного газа она составляет около 11%. Это приводит к тому, коэффициент полезного действия, который принято определять по низшей теплоте сгорания, при полной конденсации может теоретически доходить до 111%. В высокоэффективном теплообменнике конденсационного котла уходящие газы охлаждаются почти до температуры воды в обратной линии. При этом КПД приближается к 110% и, стало быть, практически достигает физической границы.
Степень использования теплоты конденсации зависит, в первую очередь, от температурного режима системы отопления. Чем ниже температура воды на входе в конденсационный аппарат, тем глубже могут быть охлаждены дымовые газы и тем более полно может быть использован эффект конденсации. Этому вопросу придается большое значение при использовании конденсационного котла в составе отопительных установок как новых, так и модернизируемых. Целью проектирования такой установки должно быть обеспечение как можно более полной конденсации при любой температуре воды в обратной линии отопительной системы. Естественно, при реализации этой задачи следует уделять внимание и температуре точки росы. Чем выше температура точки росы, тем лучше возможности использования теплоты конденсации.
Удаление дымовых газов
Удаление дымовых газов, как правило, осуществляется через коаксиальные дымоходы, обычно изготовляемые из термостойкого пластика. А управляемый электроникой насос оптимизирует мощность отопления, экономит электроэнергию и снижает шум от протекающего в отопительной системе теплоносителя.
Каким бы совершенным ни был котёл, эффективность его работы в значительной степени зависит от параметров системы отопления. Чем ниже температура воды, тем более полно будет происходить конденсация водяного пара, а значит, тем большая доля скрытой теплоты будет возвращаться в систему. Таким образом, тем выше будет и КПД котла. Разумеется, и систему отопления под конденсационный котел следует применять соответствующую, рассчитанную на более низкую температуру теплоносителя. При проектировании нужно ставить условие, чтобы температура теплоносителя в обратном контуре не превышала 60 °С при любых условиях снаружи. В таком случае при относительно низкой температуре, температура в обратной линии будет составлять около 45-50 °С и котел будет работать в режиме конденсации. Все необходимые условия соблюдаются в напольных системах отопления или системах низкотемпературного панельного отопления. Режим конденсации в этом случае обеспечивается в течение всего периода отопления. Необходимое условие для работы котла в конденсационном энергосберегающем режиме — температура теплоносителя на входе в котел менее 57 °С. Чем температура ниже, тем лучше будет происходить конденсация и тем выше будет КПД котла.
Но даже если установить такой котел на место старого обычного, не меняя систему отопления, все равно большую часть времени он будет работать с эффектом конденсации, то есть более эффективно, чем старый. Связано это с тем, что самые холодные дни составляют в нашем климатическом поясе порядка 10% длительности отопительного периода, следовательно, в течение девяти десятых этого периода конденсация возможна.
Наконец, конденсационные газовые котлы могут быть как одно-, так и двухконтурными, применяемыми как для отопления, так и для нагревания горячей воды, и мощность их может составлять 20-100 кВт. Для бытовых целей этого более чем достаточно, а для промышленного или офисного применения выпускаются более мощные модели в напольном исполнении. Предлагаются также комплекты для подключения котлов, расширительные баки, нейтрализаторы конденсата в зависимости от мощности установки, средства для нейтрализации, предохранительные устройства, а также комплекты трубной обвязки котлов и подключения гидравлической стрелки, системы отвода дымовых газов. В Европе это самый массовый тип отопительных приборов, а во многих странах установка любых других газовых котлов, кроме конденсационных, запрещена. Причина — более низкие выбросы вредных веществ и более высокий КПД. Так некоторые государства заботятся о своих гражданах, запрещая продавать не экономичное и не экологичное оборудование.
Практическое применение
Выбор системы отопления – теплый пол или радиаторное отопление – также влияет на экономичность конденсационной установки. Для отопительных систем с радиаторами часто принимают расчетную зимнюю температуру в подающей линии 70 градусов Цельсия и 50 градусов – в обратной линии. Решающей для создания условий конденсации является температура обратной воды. Она должна быть как можно ниже температуры точки росы. Даже если расчетная зимняя температура составляет минус 20 градусов, температура обратной воды как раз достигнет температуры точки росы. Таким образом, конденсационный котел весь год работает в области конденсации.
Чем ниже становится температура воды в обратной линии при уменьшении нагрузки, тем выше становится степень конденсации в конденсационном котле. Здесь необходимо отметить, что в течение отопительного сезона имеют место наружные температуры, превышающие расчетную зимнюю, поэтому обеспечиваются условия высокоэффективной эксплуатации конденсационного котла. Если вместо радиаторного отопления применяют систему теплого пола с температурой подачи 40 градусов и температурой в обратной линии 30 градусов, полнота конденсации становится еще выше. В результате в течение всего отопительного сезона температура обратной воды существенно ниже температуры точки росы. Условия работы конденсационного котла становятся оптимальными, и он работает еще более эффективно.
При использовании конденсационного котла образующийся конденсат составляет незначительную часть суммарного водоотведения и до теплопроизводительности 200 кВт может удаляться в канализационную сеть. При этом не следует ожидать отрицательного влияния на работу канализационной системы или осветлительных установок.
