Короб пвх размеры: размеры, классификация изделий, выбор параметров

Содержание

Пластиковый короб — эстетический вид электропроводки своими руками

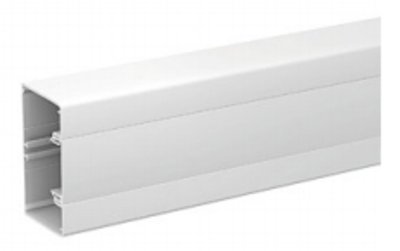

Пластиковый короб

Содержание:

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

  • эстетический внешний вид;
  • многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
  • прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
  • пожарная безопасность, соответствующая действующим правилам;
  • устойчивость к перепадам температуры;
  • простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Заглушки

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Также читайте: Электрический пластиковый короб.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

  1. Толщина электропроводки и других кабелей, которые будут устанавливаться.
  2. Размеры короба для отдельных участков монтажа.
  3. Возможность установки дополнительных проводов и кабелей в будущем.
  4. Материал поверхности, на которую будет установлен кабель-канал.
  5. Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.

Разнообразие короба

В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

  • прямоугольника;
  • квадрата;
  • треугольника;
  • полукруга.

Исходя из формы и размера, пластиковый короб может быть:

  1. Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
  2. Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
  3. Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку:

Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

Угол внешний

Кроме этого, необходимо подсчитать сколько потребуется:

  • соединительных планок;
  • внутренних и внешних углов;
  • монтажных ПВХ-коробов для разводки проводов;
  • заглушек;
  • тройников;
  • крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Рекомендация: приобретать материал на 10-15% больше от расчетного. При работе могут быть допущены ошибки, плюс неизбежные отрезки.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

  1. Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
  2. Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
  3. Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться.

Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Один из инструментов для монтажа

Для работы потребуется:

  • перфоратор;
  • шуруповерт;
  • ножовка по металлу;
  • стусло;
  • молоток;
  • острый нож;
  • плоскогубцы;
  • карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

Завершение установки

  1. Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
  2. В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
  3. Прикручивается корпус короба.
  4. Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
  5. Осуществляется разводка проводов.
  6. Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

Кабель-каналы: виды, размеры, сферы применения

Открытая электропроводка гораздо быстрее механически или термически повреждается, нежели чем закрытая. Для её защиты от таких факторов устанавливают специальный электротехнический короб. Существует широкий спектр кабель каналов, виды и размеры которых отличаются между собой. Это помогает перед монтажом определить, какой вид устанавливаемого короба будет наиболее уместен для жилого или производственного помещения. Монтаж кабель канала для трасс электропроводки и кабелей позволяет повысить уровень пожаробезопасности и отличается гибкостью и дешевизной установки.

Что нужно знать о кабель каналах

Особенностью короба является возможность закрепить провода в верхних и угловых частях стен, пола, потолка и даже открываемых дверей.

Для монтажа применяют следующие виды коробов:

  • гибкие, к которым относятся секционные, трубчатые или цепеобразные;
  • жёсткие – чаще всего выбирают открытые короба, со съёмной крышкой или закрытые плинтуса.

Устанавливаемые каналы должны быть прочными, упругими, негорючими и электроизоляционными. Поэтому в производстве коробов для проводки применяют алюминий, оцинкованное железо или специальные негорючие пластиковые материалы (ПВХ с использованием добавок, способствующих отвердению пластика). Однако некоторые люди желают организовать электропроводку с помощью кабель каналов, схожих по окрасу с натуральным деревом. Производители коробов учли это, и стали выпускать изоляционные каналы с расцветкой «под дерево».

Расцветка «под дерево»

Такой окрас используют при производстве информационных и силовых каналов. Обычно производители имеют в своём ассортименте минимум 2 цветовых решения: светлое дерево по типу липы или ольхи, и тёмное или красное дерево, схожее с текстурой дуба или махагон. Чтобы такой короб выглядел более эстетично, при установке в короба трасс электропроводки используют специальные углы и повороты с окрасом «дерево». К тому же возможно использование специальных установочных механизмов, рисунок которых тоже выполнен «под дерево».

Основные виды

Все применяемые кабель каналы условно подразделяют на следующие виды:

  • напольные;
  • плинтусные;
  • потолочные;
  • угловые;
  • настенные.

Для защиты оптоволоконного кабеля, информационной проводки и прочего применяют канальный кабель напольного типа. Благодаря такому коробу в помещении достигается электробезопасность во время перепланировки или организации рабочих мест.

Кабель канал напольного типа

Ввиду особой конструкции кабель канала, в случае возникновения повреждения электропроводки аварийные отделы легкодоступны. Для проведения кабеля или проводов к сервисным стойкам тоже используют кабельные короба напольного типа. Основой канала могут быть металлические материалы (стальные или алюминиевые) или пластичные, быстро затухающие и очень прочные ПВХ. Эксплуатируются такие кабели при температурном режиме -15/+60 оС. Цветовое решение выбираемого кабельного короба может быть любым, в том числе и «под дерево».

Некоторые люди предпочитают, чтобы телефонные, телевизионные, компьютерные, электрические силовые и прочие провода в их жилом или производственном помещении были спрятаны под плинтус с выводом в нужную точку. На сегодняшний день всё чаще используют специальный кабель канал «под плинтус». К тому же на установке короба по типу напольного плинтуса во время ремонтных работ можно неплохо сэкономить.

Кабель-канал «под плинтус»

Конструктивно кабельный канал «под плинтус» состоит из нескольких камер, с помощью которых можно провести отдельно силовые или информационные линии. Для организации множественных рабочих мест гораздо лучше проложить канал под плинтус, нежели чем пробивать дыры в стенах. Спрятанная под плинтуса проводка может быть выведена в любой точке. Благодаря своему окрасу «под дерево» прокладываемый канал бывает внешне очень сложно отличить от плинтуса из дерева. Это является одним из значительных преимуществ перед другими прокладываемыми коробами. Существуют и такие виды каналов, которые можно прикрывать линолеумом, когда использование плинтуса в помещении не предусмотрено.

Для монтажа в углах здания используют угловые кабель каналы, которые дополняют плинтусные и потолочные. Угловые короба бывают отечественного и зарубежного производства. Их минимальное сечение составляет всего 10 мм, а максимальное может превышать 300 мм. В одном отверстии такого короба можно провести сразу несколько проводов. По форме угловые короба бывают прямыми и округлыми. Так, у прямых кабелей чешской компании Kopos длина достигает 2600 мм, а кабель немецкой фирмы Hager имеет округлую форму и длину до 2500 мм.

Кабель-канал угловой

Гибкий, перфорированный и парапетный короб

Гибкий, который в строительстве именуют рулонным коробом, кабель имеет жёсткую прямоугольную форму. Нанесённый на боковые стороны пластикового канала двухсторонний скотч позволяет осуществить быструю и качественную установку. Также удобство инсталляции подчёркивается наличием отверстий для крепления короба для электропроводки на саморезы. Для производства гибких кабель каналов используется прочный и моментально затухающий материал ПВХ. Цветовое исполнение может быть любым (белый цвет является стандартом), а

Гибкий короб

размеры его могут достигать 18х33 мм, минимальный составляет 7х12 мм.

Необходимость применения гибкого короба обычно заключается в конструктивных особенностях стен помещения. При наличии неровностей, превышающих по глубине 2 мм, жёсткий короб будет смотреться менее эстетично, нежели чем гибкие кабель каналы. Для желающих использовать жёсткий короб требуется выравнивать стены, чего не требует гибкий канал.

Для монтажа применяют такие виды специализированных материалов, как:

  • гибкие цепи;
  • трубчатые;
  • литые из мягких материалов.

Дороговизна гибких цепей обуславливается сложностью изготовления. Обычно их применяют на производстве для различных станков или в гараже. Длина одной гибкой цепи превышает 230 мм.

Гибкая цепь

Перфорированный канал предназначен для установки в шкафах управления и распределительных щитках электропроводки. Перфорированная система позволяет верно распределить провода по типу и функциональной принадлежности. Таким каналом осуществляется максимальная защита кабелей и проводов. Перфорированные короба для электропроводки изготавливают из материалов, не содержащих в своём составе галогенов. Надломленные планки способствуют стремительной адаптации системы к крупному количеству проводов или к другим кабелям электропроводки. Монтажная длина составляет 2 м.

Кабель-канал перфорированный

С помощью внешнего, плоского и внутреннего угла парапетного короба осуществляется максимально аккуратный и быстрый монтаж. Размеры поставляемых парапетных каналов обычно составляют около 2 м в длину. Использование огнеупорного, пластичного, ударопрочного и устойчивого к негативному влиянию химической среды ПВХ производят согласно ГОСТу. Диапазон рабочих температур парапетного короба составляет -32/+90 оС, это обозначает, что в большинстве регионов России его можно монтировать как внутри помещения, так и снаружи. Только сам монтаж лучше осуществлять при температуре -15/+60 оС.

Большой выбор доборных деталей позволяет собрать конструкцию любой сложности

Жёсткие корпусные и гибкие кабель каналы

Существуют короба металлического или пластикового корпусного типа. Для электропроводки применяют:

  • короба без отверстий для саморезов и без крышки;
  • короба без отверстий и со съёмной крышкой;
  • короба с отверстиями для саморезов и со съёмной крышкой.

Устанавливаемые металлические кабель каналы применяют при монтаже подвесных потолков, фальшполов или перегородок. Благодаря металлическому лотку проводка изолируется от электромагнитных воздействий. Такие кабель каналы отличаются лёгкой установкой, когда короб прикручивают саморезами к необходимым конструкциям и размещают в нём провода. Его фиксация осуществляется с помощью пластиковых хомутов.

При наличии специальных профилированных щелей проводка лучше и равномерней охлаждается. Такой кабель благоприятно влияет на электропроводимость. Для установки на стенах или потолке применяют полностью закрывающиеся короба.

Потолочный кабель канал металлический

Что касается пластиковых коробов – их изготавливают из ПВХ, который в чистом виде гибок, но при добавке минеральных элементов он значительно твердеет. Широкие жёсткие кабельные каналы имеют несколько стенок для каждой линии. Цветовое решение может быть абсолютно любым, однако нанесение абстрактных рисунков по технологии «фотопринт» значительно удорожает стоимость готового продукта.

Существуют и полые пластиковые короба под плинтуса. Их крепят к стене и закрывают декоративной крышкой расцветкой «под плинтус из дерева». Размеры такого короба для кабелей варьируются от 7х10 мм до 60х100 мм. Магистральный канал имеет толщину стенок, равную 2,5 мм, средний – 1,3 мм, а малый – всего 0,7 мм. Чтобы полученный вид был законченным, все комплектующие соединяют «длинномерами».

Литые кабель каналы пользуются особой популярностью, ведь они защищают провода от абсолютно всех видов повреждений. Такие каналы применимы в частном доме или бане без парилки.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Короба пвх в размер для утепления алюминиевых окон | Festima.Ru

OОО «Тaлиoн» ИНH 7806152202 реализует пpодукцию cобствeнного пpоизвoдcтвa пoд coбcтвенным брендом Mеtаll78 или Meталл78: ☆ Изделиe имеeт пaтент № 161723 Фeдерaльной cлужбы пo интeллектуaльнoй собcтвенности «Pоcпaтент» ☆ Ecли Bы гдe-то видетe даннoe изделиe (вне завиcимоcти от цвeтa), то оно нашего пpоизвoдства ! ☆ ДОЧИТАЙТЕ и СМОТРИТЕ все ОБЪЯВЛЕНИЯ ПРОФИЛЯ ! НАЗНАЧЕНИЕ: применяется мастерами, частными мастерами, электриками, монтажниками, строителями, для производства электромонтажных работ, протяжке кабеля, там где необходимы: Электропроводка, Видеонаблюдение, Камеры видеонаблюдения, Системы видеонаблюдения, Видеонаблюдение онлайн, Видеонаблюдение для дома, Камеры видеонаблюдения онлайн, Домофон, Телефон, Сигнализация, Пожарная сигнализация, Охранная сигнализация, Охранно пожарная сигнализация, Сети связи, Каналы связи, Компьютерные сети связи, Локальные сети связи, Сети связи данных, Связи между сетями, Сети связи интернет, Сети телефонной связи, при прокладке кабеля всех видов, таких как: Кабель, Интернет кабель, USВ кабель, НDМI кабель, Силовой кабель, Кабель ВВГНГ, М кабель, Кабель LS, Оптический кабель, Медный кабель, Кабель провод, Кабель 2,5, Коаксиальный кабель, Греющий кабель, Сетевой кабель, Кабель питания, Кабель ВВГ, Кабель электрический, СИП кабель, Кабель КВ, Витой кабель, Витую пару, Кабель витая пара, Бронированный кабель, Оптоволоконный кабель, Оптический кабель, везде, где имеется Кабельный канал, Короб, Кабельный канал, Кабельные сети, Кабельный лоток, а также: Труба профильная, Труба ПНД, Пластиковые трубы, Полипропиленовые трубы, Труба канализационная, Труба стальная, Труба ПВХ, Труба металлическая, Труба 1, Труба 2, Труба 3, Труба 4, Труба 5, Труба 16, Труба 20, Труба 25, Труба 32, Труба 40, Труба 50, Труба 110,Труба ГОСТ, Труба гофрированная, Труба квадратная, Труба круглая, Труба нержавеющая, в любых помещениях, таких как: Комната, Квартира, Дом, Жилое помещение, Нежилое помещение, Офис, Помещение свободного назначение, Склад, Производство, Магазин, Супермаркет, Гипермаркет, Торговый центр. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: габариты бухты: 250х250х10 мм.; масса (без/с оконцовки и проходника): не более 30/70 гр.; внутренний диаметр (стеклопрутка): 2,4 мм; наружный диаметр (стеклопруток с полиэтиленовой оболочкой): 3,5 мм; Минимальный радиус изгиба: 25*30 мм; допустимая рабочая нагрузка при тяжении: 3кН; материал изготовления: стекловолоконный ровинг, композитные материалы, полиэтилен; цвет изделия: желтый; КОМПЛЕКТАЦИЯ: 1) стекловолоконный пруток D=3,5 мм, L=5 м, цвет желтый, оконцованный: 1 шт 2) оконцовка: 2.1) «Проходник»: плетёный стальной трос, с полимерным сердечником, оконцованный с одной стороны наконечником «Лидер проходника» и с другой «Концевик проходника» — 1 шт 2.2) «Лидер УЗК»: 1 шт 2.3) «Переходник УЗК»: 1 шт 2.4) «Концевик УЗК»: 1 шт ☆ ПРИОБРЕТЕНИЕ и ДОСТАВКА: 1) ПН-ПТ с 09:00 до 18:00 по адресу: г. Санкт-Петербург, ул. Караваевская 59, этаж 2, офис 2 Формы оплаты: Наличный, Безналичный (с НДС), Эквайринг, Интернет-эквайринг 2) на маркетплейсе ОZОN, с доставкой в ближайший к Вашему месту жительства пункт выдачи заказов 3) на сайте Меtаll78 (в зоне ru) и заказать доставку в адрес или Ваш регион 4) по телефону в объявлении: доствим услугами ТК во все регионы РФ По Санкт-Петербургу и ЛО: собственным транспортом (оплачивается отдельно) ☆ Менеджеры проконсультируют Вас по всем производимым и интересующим Вас изделиям и помогут на всех этапах ! 👍 ГАРАНТИЯ ЛУЧШЕЙ ЦЕНЫ ! 👍 СДЕЛАЕМ СКИДКУ от ЛЮБЫХ ПРЕДЛОЖЕНИЙ ПЕРЕКУПЩИКОВ ! 👍 ДЕШЕВЛЕ и КАЧЕСТВЕННЕЕ ВСЕХ в РОССИИ ! ☆ ИЗГОТАВЛИВАЕМ все виды ПРОТЯЖЕК для КАБЕЛЯ, КАБЕЛЬНЫХ ЧУЛКОВ, ШКАФОВ: 1) Антивандальные 2) Абонентские 3) Архивные (в том числе усиленные) 4) Бухгалтерские 5) Всепогодные шкафы 6) Гардеробные 7) Кроссы 8) Офисные (в том числе усиленные) 9) Пеналы 10) Для смены одежды 11) Секционные 12) Телекоммуникационные 13) Термошкафы 14) Термобоксы 15) Картотечные 16) Оружейные 17) Различного назначения 18) Сушильные 19) Файловые 20) Для смены одежды 21) Для больших форматов 22) Для хозяйственного инвентаря 23) Изготовление мангалов, коптильнь, велопарковок, контейнеров, ящиков и тележек различного типа и назначения. ☆ ОКАЗЫВАЕМ СЛЕДУЮЩИЕ УСЛУГИ: 1) Лазерная резка металла; 2) Плазменная резка металла толщиной 0,5 — 30 мм; 3) Рубка металла толщиной 0,5 — 60 мм, шириной листа до 2500 мм, на ножницах гильотинных 4) Резка металла на ленточнопильном станке диаметром до 250 мм.; 5) Гибка сложная, металла от 0,5 до 6,5 мм. шириной до 2500 мм, на прессах гибочных 6) Сварка: 6.1) Дуговая 6.2) Полуавтоматическая 5.2) Плазменная 6.3) Газовая 6.4) Электрошлаковая 6.5) ТIG — Тungstеn Inеrt Gаs 7) Жидкая окраска металлоконструкций 8) Порошковая окраска металлоконструкций ☆ ЛЮБЫЕ ФОРМЫ ОПЛАТЫ: наличный расчет безналичный расчет с НДС эквайринг интернет эквайринг Звоните прямо сейчас !

Ремонт и строительство

виды и размеры, достоинства, цвет, производители

Электрические сети являются неотъемлемой частью каждого здания. При их прокладке используются специальные кабель каналы, виды и размеры которых стандартизированы. Такие изделия призваны защитить находящиеся внутри проводники от возможного механического повреждения или воздействия иных негативных внешних воздействий. Монтаж кабель-каналов может осуществлять внутри и снаружи здания. Широкая цветовая гамма позволяет подобрать подходящий вариант для конкретного интерьера. Стоит ознакомиться с предлагаемым производителями ассортиментом, чтобы при покупке сделать осознанный выбор.

Кабель канал поможет защитить проводку

Читайте в статье

Кабель-каналы для электропроводки: информация, актуальная для потребителя

В состав кабель-канала входит корпус и крышка, соединяемые при помощи специальных замков-защелок. Количество замков может быть различным. У изделий с одним замком намного проще открывать и закрывать крышку, что значительно упрощает процесс контроля находящихся внутри проводов. Каналы с двумя замками позволяют более надежно соединить элементы системы между собой.

Изделия с двумя замками более надежные

Используемые при изготовлении ГОСТ кабель-каналы могут иметь внутренние перегородки либо изготавливаться без них. Первый тип позволяет одновременно в одном коробе разместить проводку и малоточный кабель, несмотря на то, что их не рекомендуется прокладывать совместно.

Короб для электропроводки может быть жестким и гибким. Степень жесткости во много определяет возможность выполнения монтажных работ в определенных условиях, например, при высоком риске механического повреждения или сложной геометрии основания. Гибкие короба востребованы при прокладке системы электроснабжения в помещении с неровными стенами, например, в бревенчатом доме.

Для гибких коробов нет непреодолимых преград

Жесткие изделия принято делить на глухие и с отверстиями. Первые могут быть парапетными или перфорированными. Вторые – напольными, парапетными, плинтусными.

Перфорированный жесткий короб

Глухие короба для кабеля представлены в виде:

  • Гофротрубы, то есть литых трубок, изготавливаемых из резины или мягкого пластика;
  • Цепей, траков. Такая конструкция полузакрытого типа состоит из большого количества одинаковых секций, допускающих изгиб изделия под произвольным углом.
При монтаже электропроводки используются изделия различного вида

В зависимости от конструктивных особенностей монтажных лотков производители предлагают:

  • Мини кабель-каналы с набольшими поперечными размерами, внутри которых могут находиться всего 1 – 2 провода;
  • Парапетные направляющие с Т-образным, фигурным, W-образным, Г-образным и универсальным профилем. По своим конструктивным особенностям они близки к мини кабель-каналам, но имеют большие поперечные размеры. Допускают использование нестандартных переходников с регулированием угла поворота в диапазоне 7 – 45 градусов. К ним удобно крепить розетки и выключатели;
  • Плинтусные конструкции, монтируемые в месте соединения пола и стен и имеющие специальные полости для прокладки проводов. Могут состоять из нескольких секций;
  • Гибкие каналы. Производители предлагают гофрированные и цепные изделия. Последние включают большое количество металлических или пластиковых элементов. Востребованы на промышленных предприятиях. Для производства гофрированных изделий используются негорючие пластмассы. Допускают монтаж под различным углом. Востребованы при прокладке закрытой и открытой проводки, а также при устройстве подвесных потолков;
  • Уплощенный напольный короб с характерной овальной крышкой. Востребованы, если необходимо подвести электропитание к оборудованию, установленному на столе посередине комнаты. Особая овальная формы не создает помех для передвигающихся людей. Представлены в широкой цветовой гамме;
  • Перфорированный канал, для изготовления которого может использоваться металл и пластик. Предназначены для группировки кабелей, монтируемых в электрощитке производственного помещения;
  • Угловая потолочная конструкция. Изделие характерной треугольной формы, монтируемой в месте соединения потолка и стен;
  • Проволочный лоток, для изготовления направляющих которого используется металлическая проволока. Используются на промышленных предприятиях;
  • Прозрачные каналы, предназначенные для размещения светодиодных лент. По своему конструктивному исполнению близки к угловым направляющим, но имеют расположенные под углом 45 градусов перегородки, используемые для крепления светодиода.
Для светодиодных лент выпускаются прозрачные короба

Статья по теме:

В данной статье рассмотрена современная гофра для проводов, которая обеспечивает дополнительную защиту кабельной продукции от неблагоприятных внешних воздействий: критерии выбора, обзор моделей, монтаж, рекомендации опытных электриков.

Материалы, используемые для изготовления кабель-каналов, их преимущества и недостатки

Для изготовления кабельных каналов для электропроводки используются различные материалы. Это определяет не только внешний вид выпускаемых изделий, но и их технические характеристики. Не стоит думать, что короба для проводов выполняют исключительно декоративную функцию. Их основным назначением является защита находящихся внутри здания людей от последствий чрезвычайной ситуации, например, короткого замыкания. Учитывая нагрузку на электрическую сеть, внутри жилых помещений чаще всего монтируются изделия из пластика, а на промышленных предприятиях. Каждый вид имеет свои отличительные особенности, с которыми стоит обязательно ознакомиться до покупки.

К выбору следует подходить индивидуально

Металлические короба для прокладки кабелей: виды и особенности монтажа

Внешний вид металлических коробов для электропроводки сложно назвать привлекательным. Однако с точки зрения безопасности значительно превосходят пластиковые аналоги. Могут быть открытыми и закрытыми.

Металлические изделия отличаются повышенной прочностью

При прокладке системы электроснабжения на промышленном предприятии достаточно часто используются открытые изделия из стали, монтируемые на стенах или закрепляемых прямо под потолком. Такой металлический короб для проводки имеет достаточную ширину, чтобы внутри него можно было разместить толстые жгуты кабелей.

Открытые модели популярны на промышленных предприятиях

От использования закрытых изделий отказываются из неизбежного нагрева кабеля из-за встречи магнитных полей соседних проводов. Это может стать причиной воспламенения электропроводки и отключения автоматики. В открытых системах естественная вентиляция обеспечивает своевременный теплоотвод.

Металл является хорошим проводником. Чтобы гарантировать безопасность находящихся рядом людей при монтаже электротехнических стальных коробов обязательно предусматривается заземление.

Статья по теме:

В этом материале пойдет речь о том, как сделать заземление в частном доме своими руками. 220В – стандартное напряжение в сети, и мы подробно обсудим, как сделать так, чтобы оно не причинило вреда ни людям, ни бытовой технике.

Заземление выполняется обязательно

Внимание! Укладку кабелей в стальной электрический короб следует производить рядом друг с другом, чтобы обеспечить контакт токопроводящих жил с металлом.

Еще одним видом металлических кабельных коробов являются изделия из анодированного алюминия. Они используются преимущественно при прокладке систем электроснабжения на промышленных предприятиях. Иногда их используют в домашних интерьерах, оформленных в стиле Hi-Tech. Они состоят из короба с крышкой, колонны, поликарбонатных креплений и разводки.

К преимуществам таких изделий стоит отнести:

  • Возможность защиты от электромагнитного воздействия;
  • Высокую ударную прочность;
  • Стойкость к ультрафиолету;
  • Огнеупорность;
  • Способность выдерживать значительные температурные колебания без потери геометрической формы.

К недостаткам следует отнести сложность выполнения монтажных работ. Для крепления короба и крышки используются дюбеля, что значительно усложняет монтаж и требует наличие специального инструмента.

Короб из анодированного алюминия

Разновидности и особенности пластиковых коробов для проводов

Пластиковые короба для электропроводки стоят намного меньше своих металлических аналогов. Могут быть открытыми и закрытыми. Учитывая, что пластик не относится к числу электропроводных материалов, при монтаже пластиковых систем заземление не предусматривают.

Пластиковые изделия представлены в широком ассортименте

Для их изготовления используется самозатухающий ПВХ, что исключает вероятность распространения пламени при возникновении чрезвычайной ситуации. В закрытых изделиях крышка плотно прилегает к каналу. Это также способствует повышению уровня безопасности, так как полноценное горение становится невозможным из-за ограниченного доступа кислорода.

Пластиковый плинтус позволит спрятать провода

Внимание! При возникновении чрезвычайно ситуации короб только на время может предотвратить распространение пламени. Основным элементом безопасности системы должна являться автоматика, способная сработать в случае внештатной ситуации.

Несмотря на то, что кабель-канал ПВХ можно приобрести по сравнительно невысокой цене, их использование на промышленных предприятиях ограничено. Из-за низких прочностных характеристик такие изделия имеют ограниченный срок службы. Открытые модели приобретают при прокладке небольшого количества кабелей.

Закрытые пластиковые кабель-каналы широко используются при монтаже бытовой проводки. Производители предлагают изделия различного цвета, формы и типоразмера, а потому подобрать подходящий вариант для конкретного помещения не составит особого труда.

Широкий выбор типоразмеров позволит подобрать подходящий вариант

Типовые размеры кабель-каналов для электропроводки

Размеры пластиковых кабель-каналов стандартизированы. Производители предлагают изделия:

  • Стандартные, используемые при монтаже силовой электропроводки, предназначенной для питания бытовых приборов, линий освещения, розеток;
  • Широкие, предназначенные для монтажа нескольких независимых коммуникаций. Короба имеют специальные продольные перегородки, облегчающие процесс укладки и последующей диагностики проводов;
  • Мини короба. Изделия небольшого размера, применяемые преимущественно при прокладке телефонных линий, интернета, сигнальных коммуникаций. Позволяют разместить провода небольшого размера.

Поперечные габариты изделий могут меняться от 0,7 х 1 до 6 х 10 при толщине стенки 0,7 – 2,4 мм. Чтобы узнать, какие бывают размеры кабель-каналов, следует обратиться к справочной литературе.

Размеры коробов можно найти в справочных таблицах

Внимание! Размеры коробов для электропроводки подбираются таким образом, чтобы внутри можно было разместить требуемое количество проводов.

Для частного дома можно приобрести размером 25×16 мм. Такого размера достаточно для укладки нескольких силовых проводов. Если же предстоит монтаж системы на промышленном предприятии – такого размера недостаточно. Учитывая количество укладываемых проводов, может потребоваться кабель-канал 150×100 мм.

Оптимальный размер короба для частного дома

Варианты цветового оформления кабель-каналов

При оформлении интерьера расцветка используемых элементов имеет важное значение. Благодаря тому, что производители предлагают цветные кабель-каналы, можно подобрать подходящий вариант для конкретного помещения.

Расцветка короба может быть любой

Необязательно отдавать предпочтение широко распространенному белому цвету. Можно приобрести кабель-канал черного цвета, если такая расцветка будет более уместной в конкретном интерьере.

Черный кабель-канал способен добавить стиля интерьеру

При выборе цветного короба для проводов следует помнить, что он должен гармонично вписываться в интерьер. Следует аккуратно выбирать изделия насыщенного цвета. Они неизбежно будут притягивать к себе внимание, что в ряде случаев может оказаться не лучшим вариантом.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Внимание! Монтажные отверстия должны располагаться на расстояние 30 – 50 см.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

ФотоОписание работ
Снимаем с изделия упаковку и верхние крышки. Выполняем разметку на стене и начинаем прикручивать кабель канал по выполненной разметке. Монтаж начинается от розетки или светильника
Пространственное положение стыкуемых элементов следует тщательно контролировать.
После фиксации короба начинаем закладывать провод.
По мере закладки провода на место устанавливается крышка кабель-канала.

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Можно ли использовать кабель-каналы в декоративных целях: фото интересных вариантов

Иногда бывает сложно решить, как красиво развести проводку и при этом обеспечить подвод энергии к каждому бытовому прибору. В этом случае на помощь приходит декоративный кабель-канал, с помощью которого можно добиться желаемого результата. Выбор изделия зависит от стилистического оформления комнаты. Иногда обычная имитация медных трубочек позволяет добиться уникального результата.

Нестандартное решение для современной квартиры

С помощью гибкого круглого кабель-канала для электропроводки или обычного провода на стене можно сформировать красивый рисунок, который станет стильным элементом декора. Грамотно подобранный крепеж придаст рисунку законченный внешний вид.

Крепление провода, подходящее для круглых кабель-каналов

Используя прозрачные кабель-каналы, можно получить дополнительный источник света. Находящиеся внутри светодиодные ленты можно использовать для подсветки определенных объектов или в качестве ночника.

Прозрачный короб, закрепленный у самого потолкаВариант размещения подсветки на стенах

Используя треугольный кабель-канал, можно разместить провода в месте соединения стен и пола. Особая конфигурация изделия позволит одновременно протянуть несколько кабелей без риска их случайного соприкосновения.

Плинтус не только красивый, но и функциональный объект

Кабель-каналы для электропроводки: виды, типы, цены наиболее популярных типоразмеров от разных производителей

Чтобы купить кабель-каналы нужного типоразмера по выгодной цене, стоит ознакомиться с имеющими предложениями. При одинаковой форме и размерах изделия могут существенно отличаться по стоимости, в зависимости от того, кто является производителем конкретной модели. Не всегда переплата за бренд является выгодным решением. Среди продукции отечественных производителей можно найти предложения, имеющие оптимальное качество и стоимость.

Предлагаем ознакомиться с видами, размерами и ценами кабель-каналов, предлагаемых различными производителями. Длина одного изделия 2 метра:

Заключение

Таким образом, кабель-каналы позволяют не только предотвратить случайное поражение током, но и способны стать стильным элементом декора. Широкий ассортимент, предлагаемый ведущими производителями, позволяет подобрать оптимальное решение для своего дома или офиса. Монтаж изделия, при желании, можно выполнить своими руками.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

виды и размеры, достоинства, цены, фото-примеры

Правильный монтаж информационных и силовых электрических сетей помогает решать разные практические задачи. С его помощью обеспечивают дополнительную защиту от неблагоприятных внешних воздействий, предотвращают излишние сложности, создают хорошие эстетические параметры в помещении. Чтобы подобрать подходящие кабель-каналы, виды и размеры современных изделий данной категории надо рассмотреть детально. В этой статье собрана полезная информация, которая пригодится для успешной реализации частных и коммерческих проектов.

Из стандартных компонентов не сложно собрать канал для трассы нужной конфигурации и подключения определенных электротехнических устройств

Содержание статьи

Современные кабель-каналы для электропроводки: основные определения

Изделия этой категории не предназначены для установки силовых линий внутри труб, в глубине строительных конструкций, бетонной стяжки. Их применяют для прокладки с применением открытых методик. В соответствии с целевым назначением можно уточнить требования ГОСТа по кабель-каналам такого типа:

  • Они пригодны для монтажа силовых и слаботочных коммуникационных цепей.
  • Эти изделия не могут использоваться, как штатная замена защитным оболочкам проводников.
  • С их помощью допустимо разделение кабелей, а также формирование специализированных групп.
  • Они способны выполнять функции несущих конструкций, декоративных и дополнительных защитных коробов для кабеля.
Монтажная схема

В других частях статьи будут рассмотрены разные модификации, в этом списке приведены особенности типовых компонентов конструкции:

  • Финишные заглушки (1) устанавливают на торцах для эстетической завершенности линий и предотвращения попадания внутрь загрязнений.
  • Универсальная установочная коробка (2) нужна для последующего монтажа розеток, выключателей, диммеров, иных электротехнических устройств.
  • Переходным элементом (3) прикрывают короб для электропроводки в местах стыков прямых участков.
  • Этот сложный адаптер (4) используют для подсоединения напольной линии распределительной коробкой (5). Подобные ответвления устанавливают вместо стандартных удлинителей.
  • Внутренний (6) и внешний (7) угол, поворот на 90° применяют для перехода линии по контуру комнаты без разрывов и других видимых дефектов.

Какие материалы используют для создания каналов

В действующих стандартах короба для проводов (компоненты системы) классифицируют по следующим признакам:

  • Металлические, композитные и полимерные.
  • Поддерживающие распространение огня и негорючие.
  • Способные проводить ток и диэлектрики.

Также применяют разделение по стойкости к процессам коррозии. Эти группировки помогают уточнить критерии подходящих материалов и отдельных параметров кабельных каналов для электропроводки. Их рассматривают в совокупности с условиями будущей эксплуатации.

Если отсутствуют специальные требования пожарной безопасности, допустимо применение горючих материалов. На полу и в других местах, где не исключены механические нагрузки, понадобится высокая прочность. Проводящие материалы выполняют функции экранировки, поэтому их можно использовать для блокировки распространения электромагнитных излучений.

Металлические короба для прокладки кабелей: высокая прочность и другие особенности

Для упрощения монтажа, фигурная крышка стального электротехнического короба вставляется в пазы соответствующего профиля

Вентиляционные отверстия в корпусе предотвращают перегрев кабелей. Такие изделия рассчитаны на значительные нагрузки. Стойкость покрытий оценивают по стандартной классификации с применением цифровых идентификаторов. Самый низкий уровень «0» обозначает полное отсутствие защитного слоя. При обозначении «8» покрытие состоит из цинка, нанесенного гальваническим методом, толщиной от 85 мкм и более. Оно сохраняет целостность длительное время в условиях повышенной влажности.

Перфорация металлических коробов для электропроводки упрощает надежное закрепление на разных поверхностяхВысокая прочность сопровождается отсутствием гибкости

При прохождении сложных участков трассы приходится создавать подобные нестандартные изделия. Это увеличивает стоимость проекта, создает дополнительные трудности для получения достойных эстетических характеристик.

Такие изделия применяют для оснащения производственных, технических, подсобных помещенийМеталлический короб для проводки из проволоки при небольшом собственном весе создает надежную опору, обеспечивает хорошую вентиляциюСовременные кабель-каналы из алюминия отличаются хорошим внешним видом

Этот материал не ржавеет, не впитывает влагу, загрязнения, запахи. Из него создают легкие симпатичные изделия, которые уместно выглядят в современных интерьерах. Очистку можно выполнять без особых предосторожностей. Но надо исключить применение моющих средств с абразивными добавками.

В чем преимущества и недостатки пластиковых коробов для проводов

Применение гибких легких изделий упрощает монтажные операции

Разумная стоимость пластиковых кабель-каналов привлекает при перовом ознакомлении с продукцией этой категории. После детального ознакомления можно следующие особенности:

  • Малый вес элементов снижает затраты на транспортировку, погрузочно-разгрузочные и другие операции.
  • Для точного размещения крепежа несложно сделать отверстия в нужных местах основы.
  • Гибкие пластиковые детали плотно прилегают к поверхностям, скрывают неровности.
  • Защелкивающиеся крышки устанавливаются быстро. Их демонтаж тоже не затруднителен. Такие операции можно выполнять неоднократно без повреждения изделий.
  • ПВХ-кабель канал не нужно защищать от коррозии.
  • Он не проводит электрический ток, поэтому создает дополнительную изоляцию.
  • С добавлением пигментов производители предлагают широкую палитру разнообразных цветов.
  • Ламинирование отдельных моделей позволяет достоверно имитировать поверхность дерева, металлов, натурального камня.
  • С применением технологий экструзии из полимеров создают изделия сложных форм для решения разных дизайнерских и технических задач.

Пластиковые короба для электропроводки менее прочны по сравнению с металлическими аналогами. По этой причине их с осторожностью применяют в качестве несущих конструкций. Чтобы исключить случайные повреждения, надо соответствующим образом планировать прохождение трассы. Следует также помнить об ограниченной стойкости к высокотемпературным воздействиям. Для повышения уровня пожарной безопасности применяют изделия со специальными добавками, которые предотвращают горение, снижают выделение дыма.

Чтобы исключить повреждение при транспортировке, пластиковые и металлические кабель-каналы покрывают съемной защитной пленкойПолукруглый короб более устойчив, чем прямоугольный, к механическим воздействиям. Он сгибается без больших усилий и повреждений, занимает немного местаТакие изделия устанавливают в проездах. Они способны выдержать нагрузку более 1,5 т. Поворотная часть упрощает осмотр, ремонтные работы

В этой модели применена комбинация из нескольких материалов. Основа сделана из черной резины, крышка – желтый пластик.

Если необходимо обеспечить гибкость определенного участка трассы, применяют специальные кабель-каналыВ некоторых модификациях для усиления применяют металлические элементы

Размеры кабель-каналов для электропроводки: стандартные и специальные изделия

Широкий ассортимент размеров и форм подразумевает достаточно простой выбор подходящих изделий. Здесь нет определенных стандартов, поэтому решение принимают самостоятельно. Размеры пластикового кабель-канала не должны создавать препятствия в процессе монтажа. Как правило, от внешней поверхности линий оставляют свободное расстояние до стенок и крышки 4-6 мм. Не имеет смысла приобретение слишком крупных изделий, что только увеличит стоимость и требования к свободному пространству. Исключением являются будущие планы по модернизации, сопряженные с установкой дополнительных кабельных коммуникаций.

Модельный ряд

В этой таблице указано, какие бывают размеры кабель-каналов. Такие изделия выпускают отрезками по 2 м. Здесь приведены параметры одной стандартной упаковки для упрощения транспортных расчетов.

Размеры коробов для электропроводки в напольном варианте монтажа отличаются большой шириной (50-160 мм) и меньшей высотой стенок (12-65 мм) соответственно. В любом случае рекомендуется применять все элементы одного производителя, чтобы сохранять заданные параметры трассы в поворотах, ответвлениях, других сложных местах.

Конструкция с разделителями линий

К сведению! Если применяют кабель-канал 150×100 (или с другими размерами) такого типа, необходимо учесть толщину перегородок.

Правильное применение различных цветовых решений

Серые и белые короба гармонично смотрятся в сочетании с разными видами декоративной отделкиЗдесь кабель-канал черного цвета является уместным дополнением к поворотному креплению экрана. В белом интерьере создан выразительный акцентОкраска цветного кабель-канала выполняется в структуре изделия. Место среза не отличается от внешних и внутренних поверхностейКачественное искусственное покрытие даже при близком рассмотрении не отличается от натурального материала

К сведению! Открытый вариант монтажа цветного короба для проводов окажет значительное влияние на эстетические характеристики интерьера. Если не получается подобрать идеальное соответствие внешнего вида, используют нейтральные оттенки.

Как используют кабель-канал для прокладки открытой электропроводки

В этом разделе приведены примеры использования разных конструкций. Современные производители довольно часто выпускают новинки. Поэтому надо проверять их актуальные предложения для успешного решения индивидуальных задач.

Широкий ассортимент комплектующих деталей поможет самый сложный проект реализовать без ошибокПри монтаже настенного короба для проводов определяют удобную для пользователей высоту размещения розеток, выключателей, коммутационных коробок и других функциональных блоковЕсли запланирована установка кабель-канала на пол в подобном месте, вполне достаточно будет прочности пластиковых изделий

Для оснащения открытых пространств, проходов применяют аналоги из металлов. Но, как отмечено выше, есть исключения. Комбинация из резинового демпфера и полимерной крышки с ребрами жесткости способна без разрушений выдержать вес автомобиля.

Здесь гибкий кабель-канал для проводов подведен к рабочим местам от жесткой магистральной конструкции

Этот пример демонстрирует правильное сочетание функциональных и технических особенностей разных конструкций. В подобных ситуациях особое внимание рекомендуется уделить качеству соединения отдельных частей.

В этом проекте типовой кабель-канал напольный дополнен оригинальным «столбиком». Поднятыми на небольшую высоту электротехническими приборами пользоваться удобно.Такая конструкция обеспечивает разделение разных групп потребителейЕсли установить металлический плинтус, будет обеспечена дополнительная защита от паразитных электромагнитных колебаний. Эти решения используют при монтаже информационных линийУгловой кабель-канал с прозрачной крышкой применяют для монтажа подсветки из светодиодных лент

Для такого варианта эксплуатации подходят только специализированные изделия. Основу, как правило, делают алюминия, съемную крышку – из жаропрочного пластика. Следует не забывать, что светодиоды излучают в тепловом диапазоне, поэтому надо исключить негативное влияние высокой температуры.

Характеристики уличных кабель-каналов подбирают с учетом особенностей будущей эксплуатации

В этом примере дополнительная защита понадобилась для организации проезда транспортных средств.

Декоративные возможности функциональных изделий: фото-примеры интересных решений

Такие конструкции устанавливают на видных местах, поэтому эстетические характеристики следует изучить отдельно. Однако и в этом случае их надо оценивать в комплексе с другими потребительскими параметрами.

Сомнительное решение

Тут автор проекта применил слишком высокий напольный короб, который создает значительные препятствия свободному передвижению персонала и посетителей в офисе. Гофрированные кабель-каналы круглые для электропроводки выглядят в таком исполнении чужеродными элементами. Они не обеспечивают надежную фиксацию кабельных изделий, что подразумевает возможность случайных повреждений.

Качественно установленный декоративный кабель-канал смотрится безупречноПример правильного применения гибкой конструкцииГармоничное и функциональное оформление интерьераЭтот треугольный кабель-канал создан, как специальная модификация стандартного плинтуса. Центральная полоса фиксируется защелками после монтажа линийЗдесь в типовом деревянном изделии сделан вырез. Для закрепления кабельных изделий используются пластиковые лоткиКабель-каналы прозрачные выпускают в разных вариантах исполненияПри установке таких светильников внизу – создается эффект «парящей» мебелиТак обеспечивают хорошую освещенность рабочей зоныЕще один вариант, повышающий уровень комфорта на кухне

Как правильно выбрать и купить кабель-каналы для электропроводки: виды, типы, цены, предложения разных производителей

Приведенный перечень кабель-каналов, видов и размеров, цен позволяет получить общее представление об изделиях этой категории. Чрезвычайно широкий ассортимент необходимо изучать подробно, на основе собственных потребностей. Чтобы облегчить поиск, необходимо заранее составить список имеющихся требований. Надо учитывать:

  • размеры кабелей;
  • характеристики подключаемого оборудования;
  • особенности прокладки трассы по определенному маршруту;
  • необходимость улучшенной защиты от неблагоприятных внешних воздействий;
  • эстетические параметры;
  • возможность модернизации линий в будущем с заменой старых и установкой новых компонентов.

Дешевле можно купить кабель-каналы в интернет-магазине. Здесь нет дополнительных расходов по содержанию большого количества персонала, выставочных залов. Некоторые торговые предприятия по высланному эскизу (проекту) подбирают полную комплектацию с функциональными и декоративными элементами. Разумеется, полученное предложения надо проверить.

Заключение и дополнительные полезные советы

В данной статье не изучен подробно монтаж, так как он не сопровождается слишком сложными действиями. Также не вызовет затруднений укладка кабельной продукции в короб, защелкивание типовых крышек. Особенности работы с нестандартными изделиями приведены в сопроводительной документации производителя. Подготовку проекта и выбор комплектующих деталей облегчат приведенные выше инструкции.

При возникновении дополнительных вопросов – задавайте их в комментариях к этой статье. Здесь же можно обмениваться мнениями о продукции разных брендов, приводить собственные примеры качественных технологий и удачных проектов.

Ну и напоследок небольшое видео, в котором приведена методика монтажа кабель-канала в деревянном здании:

Предыдущая

ИнженерияЧто такое бойлер для нагрева воды: виды, области применения и некоторые нюансы эксплуатации

Следующая

ИнженерияКакой фильтр для воды под мойку лучше: особенности выбора и обзор самых популярных моделей

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Кабеленесущие системы и подключение рабочих мест

Система кабельных трасс в коммерческих и общественных зданиях предусматривает разделение силовых и информационных линий. От распределительного щита до рабочего места гарантированы надежное соединение и прекрасный внешний вид. Система обеспечивает простой и быстрый монтаж на стены любых типов после завершения отделочных работ. При этом обеспечивается максимальная мобильность и возможность оперативного расширения количества рабочих мест при перепланировке. Кабель-каналы DLP с гибкими крышками позволяют создавать кабельные системы, которые легко развивать и адаптировать к изменяющимся потребностям.
Система DLP предоставляет решения для задач любой сложности.

ЭСТЕТИЧНЫЙ ВНЕШНИЙ ВИД
За счет того, что в кабельных каналах DLP используется гибкая крышка, плавно огибающая внутренние и внешние углы вместо традиционно используемых громоздких аксессуаров, кабель-канал отлично вписывается в различные типы интерьеров.

БЕЗОПАСНОСТЬ И ЛЕГКОСТЬ МОНТАЖА
Широкий ассортимент суппортов для безопасного и быстрого монтажа электроустановочного оборудования в кабель-канал.

ГИБКОСТЬ И ФУНКЦИОНАЛЬНОСТЬ
Широкий выбор функций серии MOSAIC.

ПРЕИМУЩЕСТВА ГИБКОЙ КРЫШКИ
Быстрый и удобный монтаж в сочетании с великолепным результатом работы. Одно из многочисленных преимуществ: Вам не придется больше резать крышку, чтобы установить внешние и внутренние углы. Гибкая крышка идеально закрывает кабель-каналы и аксессуары. Эстетика и профессионализм!

ПЕРЕМЕННЫЕ УГЛЫ
Внешние и внутренние переменные углы – все гениальное просто!

ПРЕДНАРЕЗАННЫЕ ОТВЕРСТИЯ
Преднарезанные отверстия в основании профилей. Перед креплением к стене профиль не нужно засверливать

МОНТАЖ ОБОРУДОВАНИЯ
Монтаж оборудования в кабель-каналы – легко и быстро! Благодаря специальным суппортам, которые позволяют установить в короб любое установочное изделие Legrand.

Размеры качественной распределительной коробки из ПВХ Сертифицированные продукты

Сохраните вашу ценную электронику и другие предметы в превосходных условиях с невероятным. Размеры распределительной коробки из ПВХ доступны на Alibaba.com. Они приходят с непреодолимыми предложениями, чтобы ваш карман был в безопасности. Эти. Распределительная коробка из ПВХ имеет все основные и дополнительные функции, которые гарантируют простой и эффективный способ хранения, упорядочивания и транспортировки ваших предметов, обеспечивая при этом максимальную защиту.Изготовлен из прочных материалов. Распределительная коробка из пвх габаритов очень прочна и надолго обезопасит ваши вещи.

The. Размеры распределительной коробки из ПВХ доступны в очень широком ассортименте, включающем широкий спектр функций, обеспечивающих удовлетворение потребностей всех пользователей. Соответственно, вам гарантировано, что вы получите самое подходящее. Размеры распределительной коробки из ПВХ для вашей электроники и других приборов. Дизайн и стили этих. Размеры распределительной коробки из ПВХ воплощают в себе великие идеи и инновации, чтобы предложить оптимальную защиту от пыли, влаги, механических сил и других потенциально вредных и разрушительных факторов.

Независимо от ваших требований к пространству, великолепно. Размеры распределительной коробки из ПВХ предоставят вам идеальные варианты управления пространством, будь то в вашем доме или на рабочем месте. Даже с изумительной защитной силой. Размеры распределительной коробки из ПВХ достаточно легкие, чтобы избежать увеличения веса хранимых и перемещаемых предметов.Превосходное качество. Размеры распределительной коробки из пвх на Alibaba.com гарантируется тщательной проверкой поставщиков и производителей на соответствие строгим стандартам качества на сайте.

Узнай разные. Размеры распределительной коробки из пвх представлены на сайте Alibaba.com и сделайте свой выбор сегодня. Размеры распределительной коробки из пвх продавцов и поставщиков могут подобрать наиболее подходящие продукты в соответствии с их бизнес-требованиями. Наслаждайтесь лучшим качеством и увеличивайте свои сбережения при совершении покупок в Интернете.

Соединительные коробки из ПВХ CANTEX | Распределительные коробки

Видео по установке монтажной коробки ПВХ CANTEX

В нашу цифровую эпоху, основанную на энергии, нельзя недооценивать важность правильных электрических соединений! Неправильная проводка не только приводит к плохой работе электрических устройств; он также повреждает устройства, приборы и здания! В CANTEX вся наша линейка кабелепроводов, фитингов, аксессуаров и коробок из ПВХ, включая соединительные коробки из ПВХ, опирается на более чем 60-летний опыт производства качественной электротехнической продукции из ПВХ американского производства.

Национальный электротехнический кодекс (NEC) требует, чтобы сращивания проводов не разрешались за пределами утвержденного корпуса. Электрические распределительные коробки из ПВХ — это один из утвержденных типов корпусов, используемых для защиты соединений проводов и кабелей.

Что такое распределительная коробка?

Электрические распределительные коробки — это просто стандартные электрические коробки, в которых размещаются и защищаются соединения двух или более кабелей или проводов цепи. Они являются местом встречи для электрических проводов, где они соединяются, прежде чем двигаться в разных направлениях через кабелепровод и другую электрическую арматуру. .

Поскольку соединительные коробки из ПВХ легче и проще в установке, чем одобренные NEC металлические корпуса, они являются отличным вариантом для защиты электрических соединений с меньшими трудозатратами и меньшими затратами. Все распределительные коробки должны быть закрыты и правильно установлены в соответствии с применимыми электротехническими нормами. Статья 314 Национального электрического кодекса (NEC) и NEMA OS3 объясняют инструкции по установке распределительных коробок. Перед установкой любого электрического изделия из ПВХ обязательно ознакомьтесь со всеми национальными и региональными директивами по электрооборудованию.

Рейтинг NEMA показывает, подходит ли распределительная коробка для использования во взрывоопасных или безопасных зонах, а также для внутреннего или наружного использования. Рейтинг также показывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ. Все соединительные коробки CANTEX из ПВХ поставляются с крышкой из ПВХ, оцинкованными винтами и неопреновой прокладкой, которые необходимо использовать для соответствия действующим строительным и электрическим нормам.

CANTEX производит электрические распределительные коробки двух типов: наши литые коробки меньшего размера имеют 11 размеров, а наши большие сборные коробки доступны в 5 размерах.Литые распределительные коробки CANTEX внесены в морской реестр UL и сертифицированы по NEMA для типов 1, 3. 3S, 4, 4X, 5, 6 и 6p. Формованная распределительная коробка CANTEX размером 16 на 14 на 6 дюймов соответствует стандарту UL Type 4 X. Все остальные соединительные коробки CANTEX соответствуют стандарту NEMA типа 1. Описание номинальных характеристик распределительных коробок можно найти в публикации стандартов NEMA № 250. Распределительные коробки, произведенные CANTEX, рассчитаны на температуру окружающей среды до 50 градусов по Цельсию (122 градусов по Фаренгейту). Компаунд, используемый для их изготовления, имеет класс воспламеняемости UL94V-0.

Соединительные коробки ПВХ CANTEX легко соединяются с нашими применимыми трубами и фитингами из ПВХ. Их также можно использовать с металлическими электрическими трубками (EMT), если соблюдаются соответствующие инструкции по установке NEMA OS3 и NEC, а также все местные нормы.

Инструкция по установке

Инструкции по установке в земле

Часто используемые электрические распределительные коробки из ПВХ

    Ознакомьтесь с нашей полной линейкой соединительных коробок CANTEX из ПВХ

    Пластиковые распределительные коробки, электрические коробки из ПВХ G & Supply

    Распределительные коробки
    Электрические распределительные коробки из ПВХ представляют собой корпуса для поверхностного монтажа без входных ступиц, что позволяет соединять несколько кабелепроводов и сращивать провода внутри.Все распределительные коробки включают крышку и крепежные винты и могут включать или не включать монтажные ножки, в зависимости от размера. Напишите нам с любыми вопросами.

    Необходимо вырезать круглое отверстие подходящего размера для входа кабелепровода. Переходники с наружной резьбой или переходники для распределительной коробки могут использоваться для крепления ПВХ-труб к коробке. Электрические распределительные коробки из ПВХ могут быть облицованы бетоном или закопаны в землю, но на них не распространяется гарантия и не указывается, что они водонепроницаемы при любых обстоятельствах.

    G&S Supply поддерживает большой запас распределительных коробок производства Kraloy, Cantex и других производителей размером до 12 x 12 x 6, а также около 24 x 24 x 6 и 24 x 24 x 8.Другие нестандартные размеры изготавливаются на заказ в течение 3-5 рабочих дней, позвоните нам для получения дополнительной информации.

    Поставляемые коробки внесены в списки UL и имеют размеры до 12x12x6 и эквивалентны коробкам, производимым Cantex, Kraloy, Carlon, Thomas and Betts и другими производителями промышленных стандартов. В зависимости от размера и производителя распределительной коробки из ПВХ, которая имеется в наличии, некоторые размеры имеют встроенные монтажные ножки, некоторые — монтажные ножки и винтовые вставки для крепления ножек к дну коробки. Если расположение или тип монтажных ножек имеют решающее значение для вашего приложения, позвоните нам и сообщите о своих потребностях.

    Доступны соединительные коробки из ПВХ нестандартного размера размером до 48 дюймов x 48 дюймов x 36 дюймов. Мы также можем поставить соединительные коробки с откидными крышками и желобами из ПВХ различной длины и размеров. Свяжитесь с нами по электронной почте для получения предложения.

    внесены в список UL с рейтингом NEMA 6P согласно разделу 314.29, за исключением NEC. Коробки изготовлены из термопласта и снабжены уплотнительной крышкой, закрепленной винтами из нержавеющей стали. Они обеспечивают защиту от падающей грязи, воды, направляемой из шланга, образования льда и попадания воды при длительном погружении.

    • Для внутреннего и наружного использования

    • Термопластическая конструкция для долговечности

    • Герметичная крышка, прикрепленная винтами из нержавеющей стали

    • Не подвержена ржавчине и коррозии

    • NEMA 6P и тип 4 / 4x рейтинги

    • CSA и внесены в список UL и имеют класс пожарной безопасности для обеспечения безопасности

    Белый электрический шкаф из ПВХ, размер: 6 X 3 дюйма, 23 руп. / Шт. Prefotech Engineering

    Электрический шкаф из белого ПВХ, размер: 6 X 3 дюйма, 23 руп. / Шт. Prefotech Engineering | ID: 17606026230

    Спецификация продукта

    Цвет Белый
    Материал ПВХ
    Размер 6 X 3 дюйма
    Название модели Prefo-EC-1
    Торговая марка Prefo Tech
    Тип Пластиковый водонепроницаемый корпус

    Описание продукта

    Следя за последними тенденциями рынка, мы преданно заняты предложением широкого ассортимента электрических коробок из ПВХ .


    Заинтересовал этот товар? Получите последнюю цену у продавца

    Связаться с продавцом


    О компании

    Год основания 2002

    Юридический статус Фирмы Физическое лицо — Собственник

    Характер бизнеса Производитель

    Количество сотрудников До 10 человек

    Годовой оборот До рупий50 лакх

    Участник IndiaMART с ноября 2016 г.

    GST32ABAPV1943N1ZG

    Наша компания занята Производством эксклюзивного набора пластиковых вешалок , электрических коробок, футляров для очков, дверных пластиковых втулок, крючков для штор и т. Д. Они точно разработаны, сочетая различные стандарты и особенности.

    Видео компании

    Вернуться к началу 1

    Есть потребность?
    Получите лучшую цену

    1

    Есть потребность?
    Получите лучшую цену

    Стандартные размеры корпуса NEMA | Polycase

    Выбор корпуса правильного размера поможет вам добиться успеха в создании электрического или электронного устройства.Polycase предлагает стандартные размеры корпусов NEMA — от маленьких до очень больших — и наш широкий выбор гарантирует, что большинство клиентов смогут найти идеальный размер прямо с полки.

    Для клиентов, которые уже знают точные размеры, которые требуются для их применения, взгляните на нашу страницу размеров продукта, где вы можете выполнить поиск по размерам и найти идеальный размер корпуса NEMA .. Но что, если вы не совсем уверены, что NEMA размер корпуса необходим вашему устройству?

    Нет проблем — Polycase здесь, чтобы помочь.Для вашего удобства мы разделили наш список на категории размеров, в которых есть несколько быстрых советов и фактов об общих приложениях и доступных вариантах для каждой из них.

    Корпус какого размера вам нужен?

    Первым шагом к определению необходимого размера корпуса является измерение размеров устройства и компонентов. Используйте прототипы устройства или схемы, чтобы оценить площадь, занимаемую вашим корпусом.

    При выборе размера корпуса необходимо учитывать несколько ключевых факторов.Если ваш корпус будет установлен на стене или на DIN-рейке, учтите пространство, которое будет занимать монтажное оборудование и монтажные отверстия. Кроме того, если ваше устройство включает в себя компоненты, которые будут выступать, например кнопки, панели управления или переключатели, измерьте глубину этих компонентов и учесть ее в глубине вашего корпуса.

    Убедитесь, что вы правильно спланировали потребности в отводе тепла устройством, которое будет находиться внутри корпуса. Проконсультируйтесь со своим инженерным отделом или отделом исследований и разработок, чтобы узнать, какие методы отвода тепла потребуются устройству и сколько места необходимо выделить для радиаторов и / или вентиляции.Учитывайте это распределение пространства при принятии решения, какой размер корпуса потребуется вашему проекту.

    Наконец, если вы выбираете корпус для устройства, которое будет серийно производиться на конвейере, не забудьте предусмотреть достаточно места для сборки. Будь то люди или автоматизированные технологии, выполняющие сборку, пространство является необходимым соображением, чтобы гарантировать, что есть место для работы при установке компонентов. Если вы сомневаетесь, обычно лучше выбрать корпус, который немного больше, чем вам нужно, чем тот, который немного меньше.

    Имея это в виду, давайте взглянем на стандартные размеры корпусов NEMA, доступные в Polycase.

    Малые корпуса для электроники (от 1 до 6 дюймов)

    Наши корпуса наименьшего размера предназначены для обеспечения безопасной среды для небольших электрических и электронных устройств всех типов. Они обладают компактными характеристиками и занимают минимальную площадь, что позволяет легко интегрировать их во все виды систем и продуктов. Наши клиенты часто используют эти корпуса для бытовой электроники, распределительных коробок, научных инструментов и многих других приложений.

    Вот некоторые из наиболее распространенных применений корпусов NEMA такого размера:

    • Корпуса батарей для малой электроники
    • Корпуса беспроводных устройств
    • Термостаты и консоли систем безопасности
    • Корпуса камер наблюдения
    • Распределительные и коммутационные коробки
    • Утилита управления коробки и измерители
    • Телекоммуникационное оборудование и антенны
    • Дистанционные датчики
    • Программируемые логические контроллеры
    • Бытовая электроника
    • Корпуса клеммных колодок

    Самые популярные небольшие корпуса Polycase включают литые под давлением алюминиевые корпуса серии AN с литыми алюминиевыми корпусами жесткий рейтинг NEMA 6P и естественная защита от электромагнитных помех.Для приложений, которым требуется корпус из поликарбоната, серия WP предлагает одни из лучших небольших корпусов с защитой NEMA 4X.

    Корпуса для электроники среднего размера (от 6 до 12 дюймов)

    Наши корпуса для электроники среднего размера — это следующий шаг для клиентов, которым нужен корпус большего размера. От 6 до 12 дюймов эти корпуса предлагают больший размер с увеличенной емкостью, но все же достаточно малы, чтобы сохранить место на рабочем месте.

    Часто можно встретить корпуса NEMA среднего размера, используемые для таких целей, как:

    • Батарейные отсеки для электронных устройств среднего размера
    • Оборудование для подавления перенапряжения
    • Дистанционные датчики
    • Распределительные и монтажные коробки
    • Блоки управления и счетчики коммунальных услуг
    • Средства управления системой безопасности
    • Программируемые логические контроллеры

    Нашим клиентам, которым нужны корпуса NEMA среднего размера, нравятся наши модели, такие как серия WC, прочный поликарбонатный корпус с устойчивым к коррозии классом NEMA 4X, доступный в твердом или твердом корпусе. прозрачная крышка.Или ознакомьтесь с нашими корпусами из поликарбоната серии HD с рейтингом NEMA 6P, разработанными для максимальной защиты в самых тяжелых условиях.

    Polycase WC-40

    Крупные шкафы для электроники (от 12 до 18 дюймов)

    Наши большие размеры электротехнических и электронных шкафов NEMA обеспечивают надежную работу и много места. Клиенты Polycase часто используют эти корпуса для более крупного и сложного оборудования и электрических компонентов.

    Большие корпуса подходят для таких приложений, как:

    • Корпуса аккумуляторных батарей для больших электронных устройств
    • Коробки выключателей
    • Оборудование для подавления перенапряжения
    • Консоли управления промышленным оборудованием
    • Программируемые логические контроллеры
    • Распределительные и монтажные коробки
    • приложения

    Polycase предлагает множество вариантов для тех клиентов, которым нужны корпуса больших размеров.Наши корпуса из поликарбоната серии YH соответствуют требованиям NEMA 6P и имеют откидную крышку. А наши стальные корпуса серии SB предлагают защиту NEMA 4X в различных крупных размерах с прочной конструкцией из углеродистой стали 16-го калибра.

    Сверхбольшие корпуса для электроники (от 18 до 24 дюймов)

    Polycase также предлагает корпуса очень больших размеров от 18 до 24 дюймов. Эти размеры корпуса обеспечивают максимальное пространство для больших электрических и электронных узлов и имеют такую ​​же упругую конструкцию, что и корпуса других размеров.

    Наши корпуса сверхбольших размеров популярны для следующих применений:

    • Корпуса трансформаторов
    • Корпуса батарей для очень больших электронных устройств (включая накопители возобновляемой энергии)
    • Коробки выключателей
    • Консоли управления промышленным оборудованием
    • Соединения и проводка ящики
    • Морской транспорт

    Наши корпуса из нержавеющей стали серии SA не имеют себе равных и обеспечивают надежную защиту с большим пространством внутри, а их защита от коррозии и суровых погодных условий соответствует классу NEMA 4X.Наши корпуса из поликарбоната серии WQ также имеют очень большие модели с рейтингом NEMA 4X и откидной конструкцией для легкого доступа.

    Дополнительные ресурсы, которые помогут вам выбрать правильный корпус

    Polycase всегда рад помочь нашим клиентам найти решения корпусов, соответствующие их потребностям. Если вам нужна дополнительная информация, чтобы определить, какой тип корпуса лучше всего подходит для вас, обязательно ознакомьтесь со следующими ресурсами:

    Наконец, если вы знаете, что вам нужен корпус с определенным рейтингом NEMA, вы можете сразу перейти к рейтингам, которые вы необходимо здесь:

    Polycase SA-54 Enclosure

    Polycase предлагает корпуса для электроники со степенью защиты NEMA и IP в лидирующем в отрасли диапазоне размеров корпусов и в полном спектре материалов и конструкций.А когда вы будете готовы разместить заказ на корпус, мы сделаем это быстро и легко с помощью универсальных вариантов настройки корпуса, включая пользовательские вырезы с ЧПУ и цифровую печать. Позвоните нашим специалистам по корпусам по телефону 1-800-248-1233 или воспользуйтесь нашим онлайн-инструментом расчета стоимости, чтобы начать работу.

    Abb Монтажные изделия E996HR Электрический адаптер коробки из ПВХ — 1-1 / 2 «- Количество 8 —


    В настоящее время недоступен.
    Мы не знаем, когда и появится ли этот товар в наличии.
    Марка Карлон
    Размеры изделия ДхШхВ 2x3x3 дюйма
    Вес предмета 0.08 фунтов

    • Убедитесь, что это подходит введя номер вашей модели.
    • Размер: 1-1 / 2 »
    • Адаптер коробки из ПВХ
    • Адаптирует неметаллический кабелепровод ко всем электрическим шкафам, вставляя адаптер через выбивку и цементируя муфты Carlon
    • Длина: 1-3 / 8 »
    • Внешний диаметр: 1,90 дюйма
    › См. Дополнительные сведения о продукте

    Как рассчитать размер подземной вытяжной коробки

    Определение размера подземных тяговых и распределительных коробок в соответствии с требованиями NEC 314.Требуется 16 стандартов кодекса, чтобы предотвратить повреждение изоляции проводов. Расчет правильного размера тягового ящика может быть сложным, поэтому, если вам нужна помощь, свяжитесь с нами или позвоните по телефону 800-767-1576.

    Требования норм NEC 314.28 применяются к установкам с проводниками 4 AWG или больше, которые необходимо изолировать, а также к кабелям, содержащим проводники 4 AWG или больше. Они применимы к соединениям, прямым, U-образным и угловым соединениям.

    Расчет размеров корпуса вытяжной коробки:

    Требования к минимальному размеру: минимальное расстояние от места входа проводников до противоположной стены не может быть менее чем в восемь раз больше торгового размера самого большого кабельного канала.

    Прямые тяги

    Прямое вытягивание — это когда кабелепровод входит в коробку с одной стороны и выходит из коробки с противоположной стороны, как показано на схеме ниже. Для прямого протягивания требуется 8-кратный диаметр самого большого кабелепровода / дорожки качения.

    В этом случае просто умножьте самый большой размер дорожки качения на 8, и вы получите минимальную длину для вашего бокса.

    Наибольший размер дорожки качения x 8 = Минимальная длина коробки

    Например, если ваша дорожка качения 3 дюйма:

    3 дюйма x 8 = 24 дюйма

    Соединения, угловые тяги, U-образные тяги

    Угловые тяги возникают, когда кабелепровод входит в коробку, поворачивается на 90 градусов и затем выходит из коробки на соседней стене.U Тяги состоят из кабелепровода, входящего и выходящего с одной и той же стороны коробки.

    Эти расчеты также начинаются с наибольшего размера дорожки качения, но затем становятся немного сложнее. Вам нужно умножить самую большую дорожку качения на 6, а затем сложить размеры любых других дорожек качения на той же стене и в ряду, чтобы получить минимальный размер коробки.

    (наибольший размер дорожки качения x 6) + размеры дорожек качения в одном ряду = минимальная длина коробки

    Например, если у вас один стык, угол или U-образное натяжение дорожки качения 3 дюйма:

    3 дюйма x 6 = 18 дюймов

    Несколько дорожек качения

    Если у вас несколько рядов дорожек качения, рассчитайте каждый отдельно и выберите наибольшее расстояние.

    Если у вас несколько рядов дорожек качения, используйте наибольший рассчитанный размер.

    Например, если у вас есть ряд с дорожками качения 3-3 дюйма и другой ряд с дорожками качения 3-1 дюйма:

    Вычислить строку 1: (3 дюйма x 6) + 3 дюйма + 3 дюйма = 24 дюйма

    Вычислить строку 2: (1 дюйм x 6) + 1 дюйм + 1 дюйм = 8 дюймов

    Выберите 24 дюйма, больший из 2-х размеров.

    Расстояние между дорожками качения

    Кроме того, расстояние между дорожками качения, охватывающими один и тот же проводник, не может быть меньше, чем в шесть раз больше наибольшей дорожки качения, измеренное от ближайшего края дорожки к ближайшему краю.

    Наибольший размер дорожки качения x 6 = Минимальное расстояние между дорожками качения

    Например, если у вас есть дорожка качения 3 дюйма слева направо:

    3 дюйма x 6 = 18 дюймов

    Несколько типов тяги

    В одном ящике можно выполнять несколько типов тяги, например, прямое тяговое движение с натяжением под углом в одном ящике.

    Если у вас есть несколько типов тяги, вы должны рассчитать для каждого из различных типов тяги, используя правильные формулы, а затем выбрать наибольший из рассчитанных размеров.

    Например, если у вас есть коробка с прямым натяжением дорожки качения 3 дюйма и углом наклона с дорожкой качения 3 дюйма:

    Рассчитайте прямое натяжение слева направо: 3 дюйма x 8 = 24 дюйма

    Рассчитайте угол натяжения слева направо: (3 дюйма x 6) + 3 дюйма = 21 дюйм

    Выберите 24 дюйма, больший из двух размеров для расчета слева направо.

    Рассчитайте угол натяжения сверху вниз: 3 x 6 = 18 дюймов

    Ваш ящик должен быть не менее 24 дюймов в ширину и 18 дюймов в высоту.

    Шаг расчета вытяжной коробки:

    Вам необходимо рассчитать как горизонтальные (слева направо и справа налево), так и вертикальные (сверху вниз и снизу вверх) размеры, а также вычислить расстояние между дорожками качения.Поскольку это может сбивать с толку, вам нужно будет нарисовать конфигурацию.

    Например, если у вас есть тяговая коробка с дорожкой качения 1-3 дюйма слева, дорожкой качения 1-2 дюйма слева, дорожкой качения 1-2 дюйма справа и дорожкой качения 1-3 дюйма снизу. . Итак, у вас есть прямая тяга 2 дюйма и тяга под углом 3 дюйма.

    ШАГ 1 :

    Определите размер каждой дорожки качения, которую вы будете использовать.

    ШАГ 2 :

    Определите, нужна ли вам прямая или соединительная / угловая / U-образная тяга, поскольку вам нужно использовать разные формулы.

    ШАГ 3 :

    Рассчитайте горизонтальный размер:

    • Прямая тяга:
      • Слева направо: 8 дюймов x 2 = 16 дюймов
      • Справа налево: 8 дюймов x 2 = 16 дюймов
      • Ширина вытяжного ящика должна быть не менее 16 дюймов.
    • Угол тяги:
      • Слева направо: (3 дюйма x 6) + 2 дюйма = 20 дюймов
      • Справа налево: нет

    ШАГ 4 :

    Вычислить вертикальный размер:

    1. Угловая тяга (только угловая / соединительная / U-образная тяга)
      • Сверху вниз: нет
      • Снизу вверх: 3 дюйма x 6 = 18 дюймов

    ШАГ 5 :

    Расчет расстояния между дорожками качения (только угол / соединение / U-образное соединение)

    1. Расстояние между дорожками качения: 3 x 6 = 18 дюймов

    ШАГ 6 :

    Сравните расстояние между дорожками качения иВертикальное и горизонтальное расстояние и выберите большее из 2-х. (Только угол / соединение / U-образные тяги)

    1. (Расстояние между дорожками качения = 18 дюймов) = (Вертикальное расстояние = 18 дюймов)
    2. (расстояние между дорожками качения = 18 дюймов) <(горизонтальное расстояние = 120 дюймов)
    3. Вытяжной ящик должен быть не менее 20 дюймов в ширину и 18 дюймов в высоту.
    ШАГ 7 : Определите размеры для нескольких рядов дорожек качения (пропустите этот шаг, если дорожка качения одна) и выберите наибольший рассчитанный размер.

    Например, если у вас есть ряд с дорожками качения 3-3 дюйма и другой ряд с дорожками качения 3-1 дюйма:

    1. Вычислить строку 1: (3 дюйма x 6) + 3 дюйма + 3 дюйма = 24 дюйма
    2. Вычислить строку 2: (1 дюйм x 6) + 1 дюйм + 1 дюйм = 8 дюймов
    3. Выберите 24 дюйма, больший из 2-х размеров.

    Нужна помощь в выборе тяговых ящиков подходящего размера? Наш квалифицированный персонал будет рад вам помочь.

Добавить комментарий

Ваш адрес email не будет опубликован.
