Короб размеры – как правильно сделать расчет своими руками в машину, корпус для саба под 12 дюймов чертеж и схемы, установка Стелс в авто, 15, ремонт, как рассчитать объем в литрах самому, размеры, 10, какой лучше собрать, из обычного динамика, виды, изготовление из МДФ, ДСП, на трубе, из чего лучше, самодельный фазоинверторный, 8, из активного пассивный, мини, 4, для двух, проверить настройку, типы, красивый, из какого материала, закрытый

Содержание

Пластиковые короба для электропроводки: размеры

Скрытый способ прокладки электропроводки является предпочтительным, поскольку увеличивается пожаро,- и электробезопасность, а также исключается возможность ее повреждения. Но часто возникают ситуации, когда возможен только открытый способ, например, в деревянном доме. На фото ниже изображен один из распространенных вариантов такой прокладки. Здесь применяется пластиковый короб для проводки, с установкой которого справится большинство домашних мастеров.

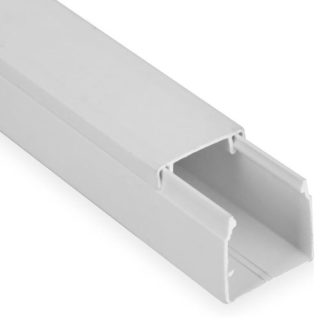

Короб

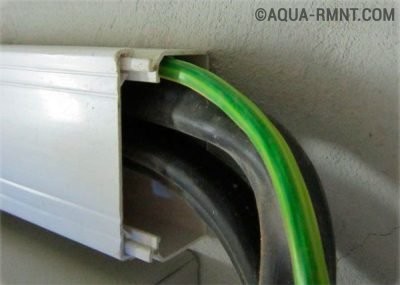

Открытая электропроводка в коробе

Устройство

В поперечном сечении короб для электропроводки может быть прямоугольным или квадратным.  Он состоит из двух частей:

  1. Основание. Оно представляет большую часть конструкции и состоит из днища и боковых стенок. Для крепления к стене в нем могут быть отверстия под крепеж. Если их нет, то придется сверлить самостоятельно. Боковые стенки выполнены с выступами, служащими замком для соединения с верхней частью.
  2. Верхняя часть. Она также состоит из основания и небольших боковых стенок с незначительными углублениями на внутренних краях, предназначенными для соединения с замком основания.

После установки короба и выполнения монтажа проводки, верхняя часть прижимается к основанию до фиксации в замке. На рисунке изображены короба разных сечений в сборе.

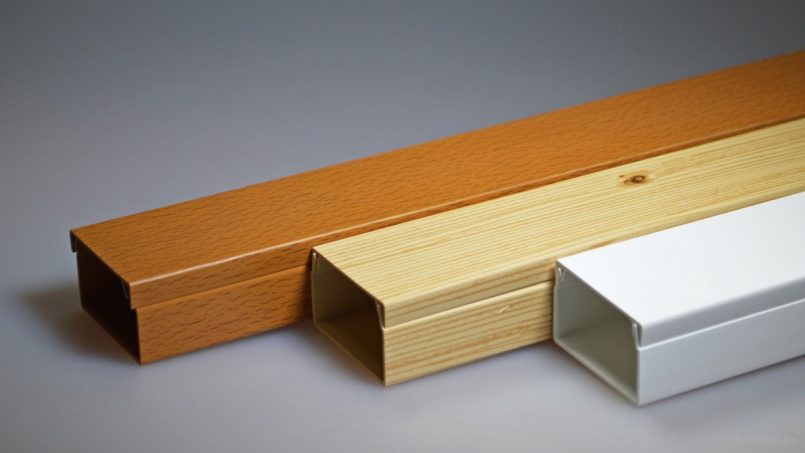

Короба

Пластиковые короба разных сечений для проводки

Достоинства пластиковых коробов следующие:

  • низкая цена;
  • небольшая себестоимость;
  • устойчивость к влаге, огню, агрессивным средам;
  • достаточная прочность;
  • электробезопасность;
  • широкая цветовая гамма;
  • возможность монтажа розеток и выключателей на верхней части;
  • легкость монтажа и механической обработки.

Металлический короб делается из алюминия или нержавеющей стали, устойчивой к внешним воздействиям окружающей среды. Для защиты от коррозии применяются покрытия из цинка или алюмоцинка (сплав цинка с алюминием). Изделия с покрытиями дешевле, чем из нержавеющей стали. Их низкая электрическая безопасность требует установки кабелей с качественной изоляцией.

Металлические кабель-каналы не рекомендуется устанавливать в помещениях, где высокая влажность.

Классификация кабель-каналов

Открытая проводка может быть выполнена на изоляторах. При грамотном исполнении она будет выглядеть привлекательно, но этот способ подходит далеко не для каждого интерьера. Укладка в гофротрубе приемлема больше для подсобных помещений. При современном подходе к открытой проводке лучшим вариантом является короб (кабель-канал), обладающий следующими преимуществами:

  • эстетичный вид;
  • безопасная эксплуатация проводки;
  • легкий доступ к кабелям и проводам;
  • не поддерживает горение.

Кабель-канал – это П-образный профиль. Он крепится на поверхности, затем в него укладывается проводка, которая закрывается крышкой на защелках. Изделия производят в виде “палок” длиной 2 м.

Производят также более сложные конструкции коробов с внутренними перегородками. Они снабжаются одной общей или раздельными крышками, а кабели укладываются в разные каналы.

Короб

Пластиковый короб с внутренними перегородками для проводки

Конструктивно короба различаются следующим образом:

  1. Мини кабель-каналы (рис. а ниже). Применяются при прокладке проводов к компьютерам, телефонам и телевизору. Они малозаметны и не ухудшают интерьер помещений.

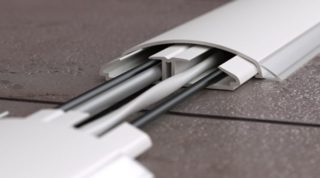

  2. Напольные (рис. б). Имеют форму овала и не мешают передвижению по комнате.
  3. Парапетные (рис. в). Чаще всего применяются в жилых домах, административных зданиях, офисах. В них прячут провода от бытовой техники.

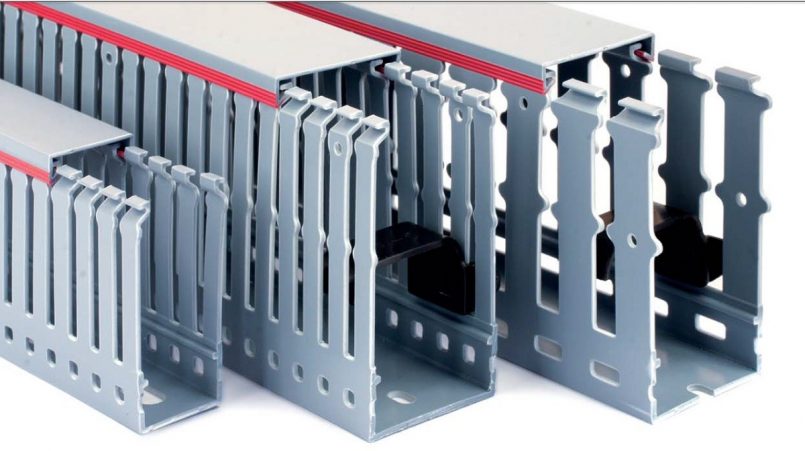

  4. Перфорированные (рис. г). Боковые стенки короба выполняются с прорезями, что позволяет уменьшить вес конструкции.
  5. Плинтусные (рис. д). Электротехнический плинтус выполняется с каналами для кабеля. Широко распространен в жилых помещениях, так как не нарушает их дизайн.
  6. Гибкие (рис. е). Перфорированная форма позволяет сгибать короб в соответствии с профилем поверхности. Особенно устройства нужны при архитектурных неровностях и изгибах. Форма выполняется прямоугольной или круглой. В качестве материалов применяются пластик и резина.
  7. Угловые (рис. ж). Кабельный канал выполняется в виде потолочного плинтуса. В нем удобно делать электропроводку под потолком, на стыках со стенами.
  8. Прозрачные (рис. з). Нашли применение для размещения в них светодиодных лент.
  9. Проволочная сетка (рис. и). Это один из самых дешевых видов кабельного лотка, применяемого в технических помещениях или на складах. В них не оседает пыль, и создаются благоприятные условия для вентиляции.
  • Лестничные (рис. к). В них можно прокладывать много кабеля, поскольку профили выдерживают значительные нагрузки.

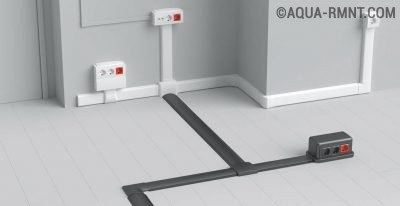

Кабель-каналы

Популярные виды кабель-каналов для электропроводки

Выбор кабельного короба

Самыми практичными в применении являются изделия из пластика. Они легче по весу и в обработке. Короб легко подогнать по месту при монтаже. Особым преимуществом является изолирующее свойство материала.

Рассчитав необходимое количество короба, заказанный метраж следует увеличить на 10-30 %. При его недостатке в дальнейшем будет трудно найти добавку. Не стоит экономить на фурнитуре, придающей проводке законченный вид: уголки, повороты, тройники и др.

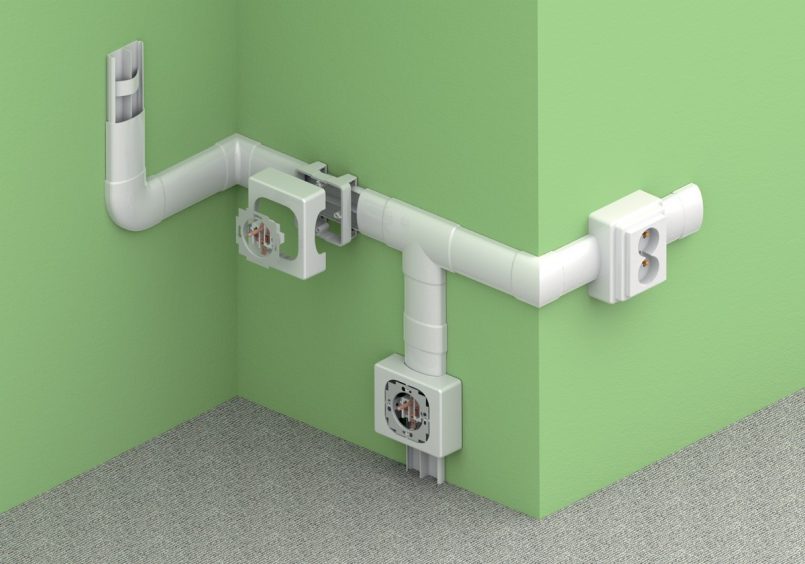

Короб

Внешний вид короба с фурнитурой

Особенно тщательно следует рассчитать необходимое количество фурнитуры, когда короба выбираются по цвету. Если в дальнейшем придется докупать недостающие детали, трудно будет найти нужный цветовой оттенок.

Сечение короба определяют по формуле:

S = (N∙d)/K, где

  • S – сечение короба, мм3;
  • N – количество кабелей, шт.; d – диаметр кабеля, мм;
  • K=0,45 – коэффициент, учитывающий свободную укладку кабеля, она не  должна быть слишком плотной.

Если кабель-канал выбрать меньшего сечения, крышка будет неплотно закрываться, а проводка может перегреться при слишком плотной укладке.

Перед покупкой следует выполнить следующие действия:

  1. Выбрать места установок и требуемое количество светильников, выключателей, розеток и другой фурнитуры.
  2. Начертить схему открытой проводки в доме или квартире.
  3. Рассчитать необходимый метраж и размеры коробов в соответствии с сечениями и количеством кабелей.
  4. Подобрать нужный инструмент и крепеж для монтажа.
  5. Определиться с материалами коробов. Плюсами металлических изделий являются прочность и пожаробезопасность. Достоинства пластиковых коробов упоминались ранее. При этом следует учесть такой недостаток, как их деформация от нагрузки проводами. При этом крышка может не совпадать с корпусом и ее придется посадить на клей.

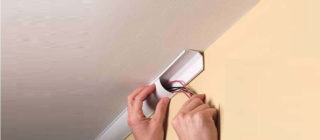

Особое внимание следует уделить кабель-каналам, проложенным по потолку. Под весом кабеля крышка может открываться, поэтому соединение нужно выбирать более прочное.

Выбор модели

Вид кабель-канала зависит от типа помещения. Для проводки в каркасном доме применяются металлические короба. Они монтируются в подвесных потолках, в перегородках и фальшполах. Короб прикручивается к основанию саморезом и в него производится укладка кабелей, которые крепятся к каналу хомутами из пластика.

В квартире или доме открытую проводку делают по стенам или потолку. Модель короба можно выбрать по цвету. На некоторые устройства наносится рисунок методом фотопринта. Это стоит дороже, но такая модель выглядит как элемент дизайна.

Самыми лучшими считаются изделия из алюминия производства немецких или итальянских компаний. Внешняя сторона крышки у них имитирует натуральные материалы, например, дерево.

Желательно выбирать короба с перегородками для разделения шлейфов. Крышку лучше выбирать с защелками с двух сторон (рис. а ниже). Односторонний замок держит ее хуже.

Короба

Короба с защелками: а – с двух сторон; б – с одной стороны

Монтаж короба под электропроводку

Короб подбирается под величину сечения кабеля. Здесь также требуются монтажные коробки для соединения жил. Короба классифицируются по размерам в мм:

  • микро-каналы – 13х7 – 16х13;
  • мини-каналы – 33х10 – 40х16;
  • обычные размеры – 100х40 – 300х80.

Поверхность основания должна быть ровной и отделанной. К гипсокартону короб крепят мелкими саморезами. Для не очень ровных стен короба устанавливаются с провисом, без натяжки.

В стенах делаются отверстия, в которые вставляются дюбели для крепления оснований. Лишние части отрезаются ножовкой по металлу. Затем укладываются кабели и закрываются крышкой. Жесткие кабели укладывать сложнее. Их выравнивают по мере прокладки. Здесь лучше подойдут короба с продольными перегородками.

От проемов трассу следует прокладывать на расстоянии не менее 100 мм, а от потолка – 150 мм.

Не стоит забывать об установке на линии распределительных коробок, облегчающих ремонт проводки.

Видео про проводку

Как устроена проводка в кабель-канале в деревянном доме, рассказывается в видео ниже.

При монтаже открытой проводки в коробах существует много нюансов. Главным здесь является выполнение требований безопасности. Хозяин квартиры должен знать способы выбора коробов и правила их установки, чтобы сделать монтаж самостоятельно или проверить качество прокладки у электромонтажников.

Оцените статью:

виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры

Электрическая проводка является источником повышенного риска с точки зрения пожарной безопасности. Короткое замыкание между двумя проводниками противоположных полюсов приводит к нагреву и воспламенению изоляции. Кроме того, соприкосновение с оголёнными проводниками представляет опасность для здоровья и жизни человека. Чтобы понизить уровень опасности и сделать эксплуатацию электропроводки безопасной, её укладывают в специальные пластиковые короба. О них и пойдёт речь далее.

Что такое короб для электропроводки

Электромонтажный короб, или кабель-канал, представляет собой электротехническое изделие, предназначенное для установки кабелей и проводов на стены, пол или потолок. Форма кабель-канала может быть прямоугольной или треугольной, поперечное сечение выглядит как замкнутый профиль, внутри которого прокладываются силовые или слаботочные провода. В отличие от гофры, которая выполняет сходные функции, электромонтажный короб является разборным и состоит из внутренней полости канала и крышки. Основное место применения электротехнического короба — организация сетевого обеспечения там, где внутренняя проводка не считается целесообразной.

Кабельные каналы

Силовые или слаботочные кабели разводятся в коробах в тех случаях, когда монтаж скрытой проводки не является целесообразным

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

  • простота монтажных работ;
  • мобильность;
  • доступность коммуникаций для модернизации или ремонта;
  • возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
  • масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе.

Доступность проводки в кабель-канале

При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.

Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Устройство кабель-канала

Электротехнической промышленностью выпускаются различные виды монтажных коробов из различных материалов. Основная масса производится из пластика и металла. Но иногда короба изготавливают из электротехнического картона, стекловолокнистых материалов и даже из дерева.

В зависимости от размеров и предназначения существуют различные виды кабель-каналов. Но общим конструктивным принципом короба считается его замкнутость и способность вмещать линии электропередач в закрытом пространстве. В отличие от лотков, которые служат для опоры электропроводки при монтаже, кабельные каналы укомплектованы крышками, которые должны легко сниматься и надеваться. Крепление крышки может быть на защёлках, шурупах, болтах, а также на клею или на хомутах.

Фотогалерея: виды кабельных каналов

Видео: устройство кабельной проводки в пластиковых коробах под дерево

Выбор короба для электропроводки и расчёт его размеров

Для того чтобы выбрать оптимальный вид и размер кабель-канала, рассмотрим основные виды монтажных коробов в свете их предназначения и применения.

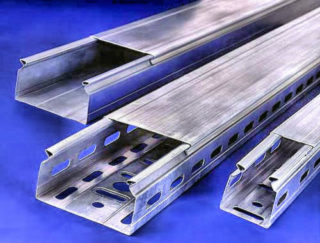

Металлические короба

Материалом для производства таких коробов служит прокатная листовая сталь. Чаще всего применяют оцинкованные листы, срок их службы превосходит обычный металл. В зависимости от предназначения бывают перфорированные и цельнометаллические короба. Преимуществом перфорированных изделий считается меньший вес, цельнометаллические короба отвечают более высоким требованиям безопасности. Существуют также герметические рукава из металла, которые служат для разводки кабелей на особо опасных участках — в непосредственной близости с водопроводными, газовыми и другими приборами.

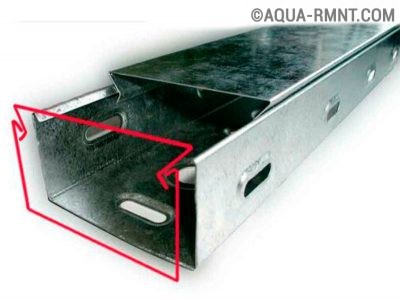

Металлический электротехнический короб

Металлические короба применяются в местах повышенной опасности возгорания или при возможном контакте с агрессивными химическими веществами

Деревянные кабель-каналы

Современной промышленностью короба из дерева не выпускаются. В некоторых особых случаях мастера самостоятельно монтируют кабель-канал из деревянных элементов, исходя из конкретики ситуации. При этом используется принцип «пенала». Основное требование к такому коробу — возможность быстрого доступа к скрытой в нём проводке.

Пластиковые монтажные короба

Короба из пластмассы пользуются на сегодняшний день самым широким спросом. Благодаря низкой цене, удобству использования, внешним данным и высокой надёжности, пластиковые кабель-каналы приобрели большую популярность как среди строителей, так и среди профессиональных электриков.

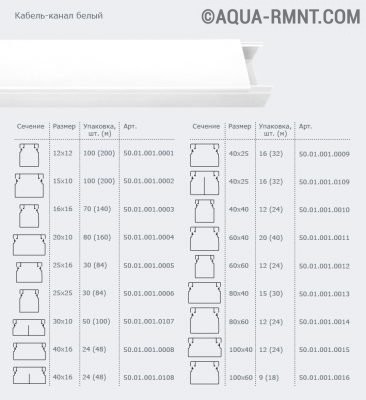

Виды и размеры пластиковых кабель каналов

Производители выпускают широкий ассортимент пластиковых кабельных каналов разнообразных форм и размеров

Многообразие размеров, форм и расцветок пластмассовых коробов позволяет подобрать нужный вид кабель-канала для решения любой задачи. Пластик, из которого они выпускаются, обладает различными свойствами — от повышенной пожарной безопасности до водонепроницаемости. Качественная пластмасса имеет хорошие экологические показатели, не вредна для здоровья и не содержит вредных летучих веществ.

Огромным плюсом пластиковых электромонтажных коробов является доступность многочисленной фурнитуры: наружных и внутренних угловых переходников, заглушек, соединительных муфт. Всё это значительно облегчает труд монтажника, ускоряет время установки и придаёт линии электропередачи законченный вид.

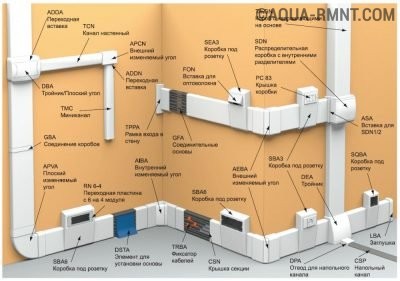

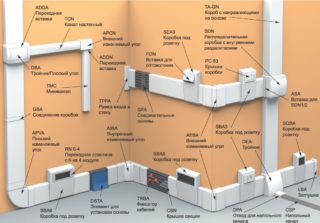

Виды пластиковых кабельных каналов и дополнительных устройств к ним

Для того чтобы кабельная трасса смотрелась законченной и эстетически привлекательной, производители выпускают разнообразные аксессуары и фурнитуру к пластиковым коробам

Кроме всего прочего, пластик очень прост в обслуживании, не накапливает пыль, моется и при необходимости быстро заменяется.

Как рассчитать размер кабельного канала

Для того чтобы правильно подобрать размер кабель канала, нужно заранее знать количество проводов, которые будут в нём располагаться. Одним словом — нужна продуманная электрическая схема, рабочий проект, в соответствии с которым приобретается электротехническое оборудование. Обычно объём короба определяют исходя из сечения проведённых в нём кабелей. К нему добавляется допуск (при необходимости) для закладки двух-трёх проводов в будущем. Не секрет, что со временем наше жилище обрастает всё новыми видами коммуникаций. Ещё вчера никто не слышал об интернете, а сегодня он в каждом доме, а это значит, что есть необходимость провести ещё один дополнительный кабель к рабочему столу.

Прокладка кабелей в коробе

При необходимости в кабель-канале можно оставить запас на 2–3 провода для будущего расширения сети

При выборе короба нужно учитывать и назначение проводов, которые будут в нём находиться. Так, для слаботочных кабелей совсем необязательно покупать металлический или герметический кабель канал. Нет нужды тратиться также и на теплостойкий короб — в телефонных, телевизионных и компьютерных проводах протекают малые токи, которые не опасны с точки зрения возгорания. Зато при прокладке силовых линий нужна именно максимальная степень защиты от коротких замыканий, приветствуется герметичность и негорючесть материала.

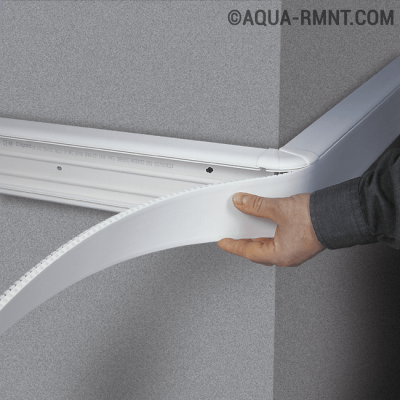

Виды крепления крышки кабель канала

Крышка монтажного кабель канала должна плотно закрепляться на коробе. Для этого используются разнообразные способы и приспособления.

  1. В металлических коробах чаще всего используются винтовые крепления — болты, шурупы, а также — хомуты и защёлки.
  2. В пластмассовых изделиях больше всего распространено крепление при помощи защёлок или плотного прилегания крышки на основной корпус.Крепление крышки короба

    В пластиковых коробах крышка чаще всего крепится на защёлки в пазах корпуса

  3. Иногда, при особо малых размерах короба, крышка приклеивается на водостойкий клей, который можно без ущерба для конструкции применять несколько раз. В основном рекомендуется клей на основе ПВА. Он прекрасно держит крышку, но при необходимости её можно легко снять, очистить от старого клея и закрепить снова тем же способом.

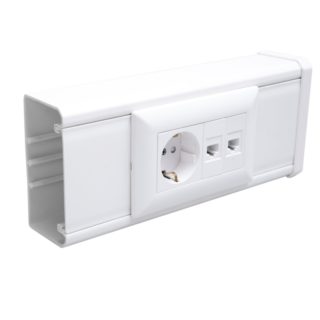

Особой популярностью пользуются сегодня кабель каналы, совмещённые с другими элементами интерьера. Ярким примером такого симбиоза служит пластиковый или деревянный плинтус, внутри которого предусмотрено пространство для прокладки кабелей. Причём это относится не только к напольным плинтусам, но и к потолочным.

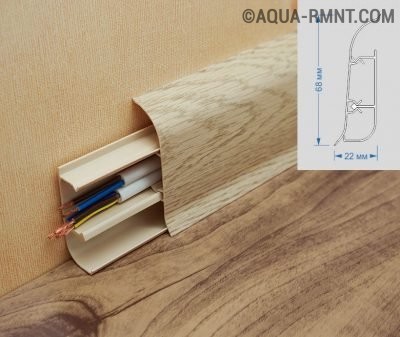

Кабель канал в пластиковом напольном плинтусе

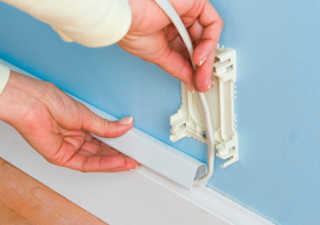

Новые кабели в комнате удобно заложить в специальные каналы напольного плинтуса

Это тем более удобно, что после установки плинтуса можно неоднократно снимать его верхнюю крышку и добавлять (или уменьшать) количество проводов до тех пор, пока позволяет свободное пространство. Правда, при этом нужно соблюдать осторожность, чтобы не повредить пластмассовые пазы, в которых она крепится.

В деревянных плинтусах крышки нет, прокладка провода может осуществляется только один раз, во время его установки.

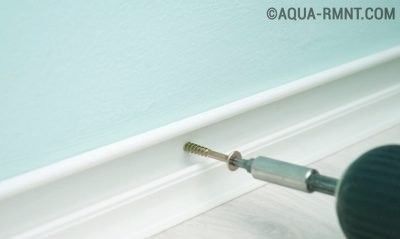

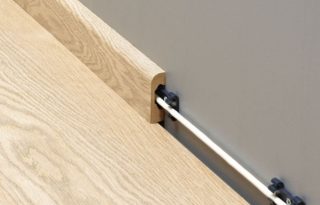

Кабель канал в деревянном плинтусе

В деревянный плинтус кабель можно уложить только во время ремонта помещения

Важной характеристикой монтажного короба является его стойкость к горению. Металлический кабель канал имеет в этом смысле большое преимущество перед всеми остальными. В то же время, разработаны и испытаны пластики, которые не только препятствуют горению, но и являются «самозатухающими», т. е. гасящими образовавшийся огонь. Стоимость таких изделий несколько выше, но в местах повышенного риска возгорания не стоит экономить на безопасности. Соответствие кабель-канала имеющимся требованиям можно уточнить в техническом паспорте изделия.

Документом, регулирующим противопожарные нормы при прокладке кабелей и кабель каналов, является Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности». Основные требования изложены в ст. 82. Пункты 6,7,8. А также в «Своде правил 6.13130.2009.», разработанных МЧС России.

Производители кабель каналов

С тех пор как возможность применения кабельных коробов была сформулирована и одобрена на законодательном уровне, спрос на них вырос до небывалых размеров. Поэтому все ведущие электротехнические компании наладили производство и сбыт этого вида продукции. Была проведена строгая сертификация и испытания каждого вида каналов, поэтому информации, предоставленной в техническом паспорте монтажного короба, можно смело доверять.

Из зарубежных фирм, которые у всех на слуху, достойным производителем являются компании LEGRAND, SIMON ELECTRIC, FERON и другие.

Из отечественных производителей можно выделить такие компании как «Национальная электротехническая компания Морозов», фирма «ЭРА» и компания «РОСЭЛ» и многие другие.

Видео: наружная проводка в деревянном доме в кабель-канале

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

  1. Подготовительные работы.
  2. Крепление короба.
  3. Укладка кабелей.
  4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

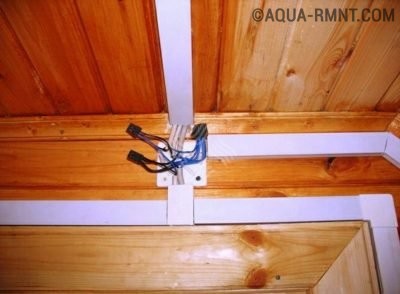

Монтаж кабельной трассы производится в следующей последовательности:

  1. Разобрать, сняв с него верхнюю крышку.
  2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию.Крепление кабель-канала

    Крепить короб лучше всего через каждые 50 см

  3. Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным.Монтаж кабель-канала на клей

    Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным

  4. Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки.Маркировка проводов

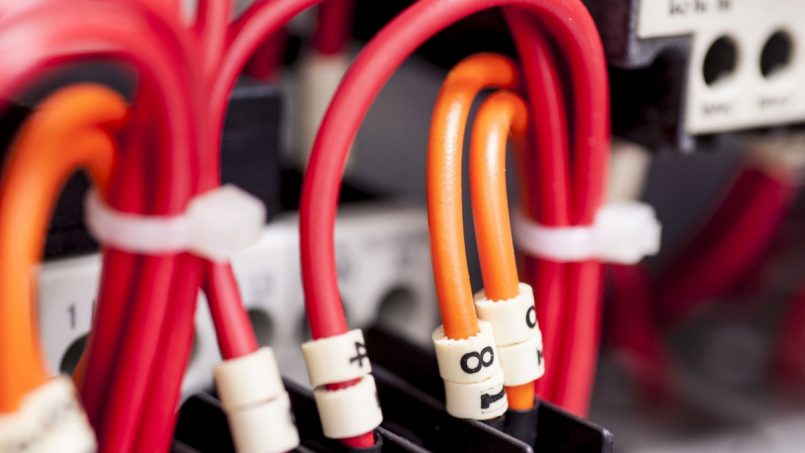

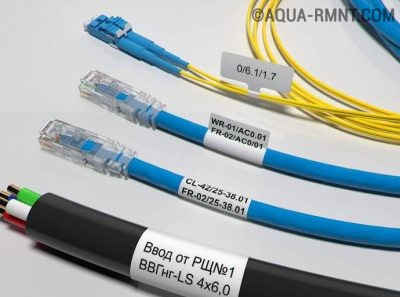

    Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем

  5. Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги.Закрывание короба крышкой

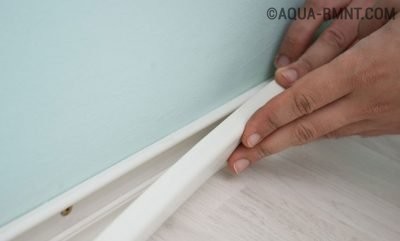

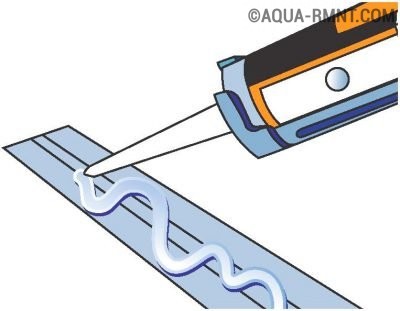

    Края монтажного короба перед закрытием можно смазать герметиком

Видео: установка короба под проводку

Использование электромонтажных коробов для установки и дополнительной изоляции сетевых линий энергоснабжения обеспечивает надёжное размещение проводников тока, их сохранность и длительный срок эксплуатации.

размеры, крепление и укладка проводов

Содержание:
  1. Как выбрать пластиковый короб
  2. Подготовка к монтажу
  3. Крепление кабель-каналов
  4. Укладка в короба кабелей и проводов
  5. Монтаж короба

В некоторых случаях единственным вариантом электрической сети выступает наружная проводка. Смонтировать ее можно разными способами. Наибольшей популярностью пользуются пластиковые короба для электропроводки, размеры которых зависят от количества и сечения укладываемых проводов. Короба также известны под названием кабель-каналов. Пластиковые короба в полной мере обеспечивают электро- и пожарную безопасность и выглядят намного привлекательнее металлических и гофрированных труб.

Как выбрать пластиковый короб

В первую очередь определяются размеры кабель-канала. Правильный выбор предполагает свободную укладку кабелей во внутреннее пространство короба. При этом, рекомендуется делать определенный запас на случай прокладки проводов в будущем. Горизонтальные элементы, расположенные наверху вдоль потолка, должны быть больше тех, которые отходят вертикально к выключателям и розеткам.

Необходимо заранее просчитать и общую длину коробов. Стандартная длина пластикового короба составляет 2 метра, поэтому запас нужно брать в пределах 15-20%. Это связано с неизбежным браком и заранее запланированными отходами изделий. Цвет пластиковых коробов дляпроводов подбирается по собственному вкусу, в соответствии с интерьером помещения.

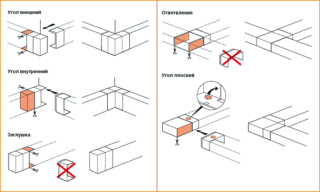

Многие известные производители комплектуют пластиковые короба дополнительной фурнитурой — внутренними и внешними углами, тройниками, переходами, заглушками, стыками и другими элементами. Благодаря им, внешний вид коробов значительно улучшается, а монтажные работы выполняются быстрее. Следует обращать внимание на качество изделий, особенно это касается замков и защелок. Некачественный замок просто не способен удерживать крышку, которая будет постоянно выпадать. Иногда наоборот, приходится слишком сильно ударять по крышке, отчего пластмасса лопается и короб для проводов приходит в негодность.

Подготовка к монтажу

Вначале выполняется подготовка потолка и стен помещения. При отсутствии нормальной геометрии, перепадах и неровностях, качество монтажа будет чрезвычайно низким. Между поверхностями стен и коробов обязательно появятся щели, короба будут искривлены и выровнять их будет невозможно. Поэтому необходимо обязательно выполнить выравнивание потолков и стен. Непосредственный монтаж рекомендуется проводить после того, как закончена финишная отделка помещения.

Перед монтажом следует подготовить весь необходимый инструмент. Пластик можно резать острым ножом или пилить полотном. Наиболее эффективной и производительной считается болгарка. Разметка коробов выполняется простым карандашом. Крепление осуществляется в соответствии с материалом стен помещения. Во многих случаях конструкции просто приклеиваются жидкими гвоздями и другими видами клея. Укладка кабеля производится только после полного высыхания приклеенных поверхностей.

Крепление кабель-каналов

К деревянным стенам короба крепятся обычными шурупами, через отверстия, просверленные заранее. Крепление к бетонным или кирпичным стенам осуществляется дюбелями и шурупами. Короб с отверстиями прикладывается к стене, по ним выполняется разметка. Затем в бетоне или кирпиче сверлятся отверстия под дюбели, в конце прикручивается короб отверткой или шуруповертом.

Нужная длина каждого элемента определяется путем замера рулеткой или путем прикладывания его непосредственно к стене. Выравнивание по горизонтали контролируется строительным уровнем, а по вертикали – отвесом. В некоторых случаях используются строительные уголки. Крышки коробов разрезаются и складываются отдельно.

Особое внимание уделяется стыкам в местах переходов с вертикального на горизонтальное направление. После того, как короб закрылся крышкой, не должно быть видимых щелей и других отверстий. Большинство проблем решается путем использования различной фурнитуры. Короба, задействованные на угловых переходах, должны быть одинаковых размеров. Для Т-образных соединений это требование уже не актуально, поскольку в магистральном канале можно просверлить отверстие любого размера под отходящий кабель.

Укладка в короба кабелей и проводов

Укладка кабелей в короба считается довольно ответственным и трудоемким процессом. В некоторых конструкциях для удобства предусмотрены продольные внутренние перегородки, чтобы уложенный кабель не выпадал обратно, пока не закроется крышка. Рекомендуется укладывать в кабель-канал весь заранее отмеренный кабель. Качественный замок крышки должен удерживать весь уложенный кабель и раскрываться под действием его собственного веса. Разметку нужно выполнять таким образом, чтобы не было совпадения стыков крышек и стыков коробов. В этом случае вся уложенная линия будет выглядеть, как единое целое.

Когда монтируются пластиковые короба для электропроводки, размеры и торцовка их крышек имеет большое значение, особенно, когда отсутствует фурнитура. Проблемными становятся места угловых переходов и Т-образных стыков, а также те точки, где должны устанавливаться заглушки. При отсутствии заглушек, крышка обрезается немного больше, чем короб и подгибается так, чтобы закрывался торец. Подобные приемы хорошо действуют только в отношении кабель-каналов с небольшим сечением, крышки которых обладают слабой жесткостью.

По окончании укладки кабеля, не стоит заклеивать крышку или зашивать короб гипсокартонными листами. В будущем это существенно затруднит замену или прокладку проводов.

Монтаж короба

пластиковые, металлические, соединительные и декоративные

Содержание статьи:

Любое помещение, особенно жилое, имеет систему электроснабжения. Она обеспечивает работу электрических приборов и освещения. Для создания электросети используются разные проводники – кабели, шнуры, провода. Они могут монтироваться открытым и скрытым способом. Во всех случаях для дополнительной защиты изделия применяются специальные короба и кабели, которые не допускают механического воздействия, а также уменьшают негативное воздействие окружающей среды. В продаже можно найти различные виды таких изделий со своими отличиями, требованиями к эксплуатации и характеристиками.

Что такое короб для электропроводки

Кабель-канал для проводки

Современные провода имеют большую прочность и надежность, а также устойчивость к климатическим условиям. Но этого не всегда достаточно, поэтому для улучшения безопасности применяются короба для электропроводки. Это изделия прямоугольной формы разных размеров и длины, в которые укладываются кабели. Обычно применяются при открытом способе проведения проводки.

Канал состоит из следующих деталей:

  • Основание (лоток). Это половина короба с основанием и боковыми стенами. В нем могут проделываться отверстия, благодаря которым изделие можно закреплять на стене и выполнять разводку проводов. В случае отсутствия таких отверстий приходится самостоятельно их сверлить в заранее отмеченных местах. Для фиксации верхней части на боковых стенках есть специальные выступы. Они являются замком.
  • Верхняя часть (крышка). По конструкции такая же, как и основания. По внутреннему периметру есть углубления для выступов с боковых стенок для фиксации. Наружная часть представляет собой гладкую поверхность, иногда с узорами.

Когда проводники проложены в основание, наверх надевается верхняя часть и закрывается. Она должна надежно фиксироваться и легко открываться. Важно заранее в магазине проверить этот факт, иначе эксплуатировать изделие будет проблематично.

Материалы коробов

В зависимости от типа проводки используются разные материалы. Для открытой подходят металлические, деревянные, короба электротехнические пластиковые. Их выбор зависит от внешнего вида комнат, финансовых возможностей покупателя, количества проводов и внешних климатических условий.

Металлические короба

Металлический короб для проводки

Это прочные и надежные конструкции, исключающие риск повреждения открытого кабеля от механических воздействий. Изготавливаются из материалов, устойчивых к образованию коррозии. К недостаткам можно отнести низкую электробезопасность материала. Если неправильно проложить провода или использовать изделия с плохой изоляцией, металл может привести к поражению электрическим током человека. Также металлические изделия недопустимы во влажных помещениях (ванная, подвал, чердак), так как вода приводит к снижению срока эксплуатации. Антикоррозийные короба стоят дороже.

Для установки короба металлического требуется специальный инструмент для работы по металлу – ножовка, ножницы, дрель. Не в каждом доме есть такие приспособления, а цена их достаточно высока.

Деревянный короб

Деревянный плинтус, выполняющий роль кабель-канала для проводов

Подобные изделия используются нечасто, хотя они имеют свои преимущества. К положительным моментам относятся:

  • Экологичный природный материал. Он не выделяет вредных веществ, а также не вызывает сложностей при утилизации.
  • Является диэлектриком и не проводит электрический ток. По этой причине в него можно укладывать проводники без изоляции. В случае повреждения изоляционного слоя человек не пострадает.
  • Безопасность. Позволяется использовать даже в помещениях с проводами с обычной изоляцией.
  • Эстетичный внешний вид. Деревянные короба особенно хорошо впишутся в комнату в стиле кантри.

Основные недостатки:
  • Быстрый выход из строя при несоблюдении условий эксплуатации. Особенно опасно влияние влаги на древесину.
  • Повышенная пожароопасность. Древесина может загореться от малейшей искры.
  • Возможное короткое замыкание может стать причиной возгорания самого изделия и всего помещения.

Изделия из дерева практически не используются. Но если владелец дома решил их поставить, следует обработать короба специальными защитными средствами.

Для монтажа потребуется ножовка по дереву и дрель. Они позволят просверлить дыры в основании детали для фиксации на стену.

Пластиковые короба

Кабель-канал из пластика

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

  • Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
  • Массовость производства пластмассовых изделий благодаря развитости современных технологий.
  • Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
  • Устойчив к механическим воздействиям.
  • Непроводимость электрического тока.
  • Возможность применения в условиях повышенной влажности.
  • Простота подключения и протяжки проводов.
  • Не требуется специальный инструмент.
  • Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Монтаж разных видов каналов

Напольный короб

Условно каналы можно разделить на несколько групп по месту установки. Они будут иметь свои особенности.

Напольные

Эти конструкции применяются с целью защиты информационной проводки и оптоволоконных кабелей. Обеспечивают высокий уровень электробезопасности при перепланировке.

Конструкция позволяет легко добраться до поврежденных деталей в случае аварийной ситуации. Кроме того подобные кабельные каналы применяются для подведения проводников к сервисным стойкам.

Основой является сталь или алюминий. Обеспечивается высокая прочность и работа при температурах от -15°С до +60°С.

Плинтусные

Такие кабельные короба напольные имеют в своем составе несколько камер, в которые могут укладываться силовые и информационные линии отдельно друг от друга. Как понятно из названия, такие устройства рекомендуется прокладывать под плинтусом, а не по стенам.

Вывести уложенную под плинтус электропроводку можно в любой удобной пользователю точке. Важным визуальным преимуществом является окраска таких коробов. Обычно их делают под дерево, благодаря чему их сложно отличить от обычного деревянного плинтуса.

Угловые

Использование углового кабель-канала

Подобные изделия являются дополнительными к потолочным и плинтусным коробам. Имеют размеры сечения от 10 мм до 300 мм и выше. Позволяют проводить несколько кабелей одновременно. По форме бывают прямые и округлые.

Настенные

Для прокладки проводников по стенам используются короба, выполненные из ПВХ материала. Для их установки не требуются специальные знания и навыки, также они имеют небольшой вес. Могут крепиться как на специальные фиксаторы, так и на клеевую основу.

Парапетные

Парапетный кабель-канал под розетки и выключатели

Пластиковые короба для проводки имеют внешние, плоские и внутренние углы, позволяющие максимально быстро и аккуратно произвести монтаж. Продаются длиной около 2 метров. Диапазон рабочих температур составляет от -32°С до +90°С. Монтировать рекомендуется при температурах от -15°С до +60°С.

Гибкие

Рулонные или гибкие соединительные коробки имеют форму прямоугольника. К боковым стенкам прикрепляется двухсторонний скотч для быстрой и качественной установки. Также есть отверстия, позволяющие выполнить крепление саморезами к поверхности. В качестве материала короба используется мгновенно затухающий ПВЗ с повышенной прочностью.

Имеет широкое цветовое разнообразие. Минимальный размер составляет 7х12 мм, максимальный 18х33.

Критерии выбора каналов

Виды соединений кабель-каналов

Для правильного выбора короба электрического для электропроводки нужно учитывать ряд факторов.

  • Размеры приспособления. Провод должен без трудностей умещаться в канал, но при этом не должно оставаться большое количество места. Также заранее нужно продумать, сколько кабелей будет помещено в один канал.
  • Материал короба. Определяется местом установки, климатическими условиями, финансовыми возможностями покупателя.
  • Короба для электропроводки имеют определенную длину. Рекомендуется их брать с небольшим запасом.
  • В случае укладки кабелей в доме рекомендуется брать легкие короба из пластика или металла, подходящие под дизайн помещения.
  • Обязательно потребуется приобрести дополнительную фурнитуру (фиксаторы, соединительные элементы). Она позволит надежно закрепить короб на поверхности.
  • Все крепежные детали и заглушки для расключения должны быть на месте. Важно проверить, открывается ли короб для кабеля руками. Мастер не должен прилагать больших усилий, чтобы снять верхнюю часть.
  • Внешний вид должен подходить под цвета комнаты, розеток, выключателей.

Не следует открывать электромонтажные кабель-каналы острыми предметами, такими как нож или отвертка. Они могут поцарапать короба, даже если они металлические. Также может быть поврежден сам кабель и его изоляция.

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления

Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

  • Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
  • Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
  • Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
  • Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Рекомендации по монтажу

Схемы соединения кабель-каналов

Соблюдение инструкции по монтажу является обязательным пунктом при проведении работ. Есть ряд советов и рекомендаций, которые помогут облегчить установку и сделать ее более надежной.

  • Стена перед установкой короба должна быть выровнена. В ином случае надежное крепление короба не получится осуществить.
  • Если нужно соединить кабель-каналы в углах или сделать разветвления, нужно делать надрез под углом 45°.
  • Разрешено крепление каналов в вертикальной и горизонтальной плоскости без пересечений. Иные способы прокладки запрещены.
  • Перед тем как закрепить конструкцию, нужно сделать разметку поверхности с помощью карандаша.
  • Укладка кабель-каналов начинается с углов. Далее прокладываются сами линии.

Эти несложные советы помогут мастеру в создании качественной и надежной электропроводки в коробах.

Кабель каналы: виды, размеры, цвета, монтаж

Один из способов открытой прокладки проводов в квартирах и домах — кабель каналы. Они используются в тех случаях, когда скрытая прокладка по каким-то причинам невозможна или нежелательна.

Определение, строение, назначение

Содержание статьи

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.

Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод. При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок. Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.

Некоторые виды кабель каналов могут быть разделены внутри перегородками

Некоторые виды кабель каналов могут быть разделены внутри перегородками

Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т.п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).

Материал — металл или пластик. Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай.

Виды и размеры

Виды кабель каналов отличаются друг от друга в основном формой, только в некоторых используется специальные материалы — например, прозрачный пластик или алюминий и его сплавы.

Есть разные модели для разных случаев

Есть разные модели для разных случаев

Плинтусные кабель каналы

Если хотите скрытно проложить кабели и не долбить при этом стены — присмотритесь к плинтусным кабель каналам. Это своеобразные пластиковые плинтуса, во внутренние полости которых укладываются провода. Есть они в разном цвете, подойдут к оформлению в разных стилях.

Пластиковые кабель каналы плинтусного типа

Пластиковые кабель каналы плинтусного типа

Производители целые системы плинтусных кабельных каналов кроме длинных лотков выпускают целый ряд дополнительных устройств, позволяющих собрат конструкцию любой формы. Это наружные и внутренние углы, разной формы отводы, заглушки, монтажные и мультимодульные коробки, на которые можно установить выключатели и розетки.

Также есть вариант с установкой розеток прямо на уровне плинтуса. Для пожилых людей этот вариант не лучший, а для молодежи низкие наклоны не проблема. Зато не так привлекает внимания.

Розетку можно установить прямо на уровне плинтуса

Розетку можно установить прямо на уровне плинтуса

Данный тип кабель каналов выпускается в разных цветовых вариациях — от белого, серого и черного до окраски имитирующей древесину и металлическую поверхность. Недостаток — довольно высокая цена, хотя она не сравниться с оплатой за штробление стен.

Доступные размеры изделий SL Hager — 20*50 мм, 20*70 мм, 15*100 мм, 25*100 мм. Фирма Legrand  (Легранд) имеет две серии: мини с размерами — 20*12,5 мм, 32*12,5 мм, 40*12,5 мм, 32*16 мм, 40*16 мм, 60*60 мм, 60*20 мм, 75*20 мм. Вторая серия — DPL имеет следующие размеры: 35*80 мм, 35*105 мм, 50*80 мм, 50*105 мм, 50*150 мм, 65*150 мм.


Еще видео о другой системе плинтусных кабель каналов.



p;



Напольные

Этот тип кабельных коробов отличается и формой с способом монтажа. Он устанавливается на пол, потому с одной стороны имеет округлую форму, благодаря чему не мешает передвигаться. Выпускается из ударопрочного пластика или алюминия. Форма при этом одинаковая.

Напольные кабель-каналы не мешают передвигаться

Напольные кабель-каналы не мешают передвигаться

Напольные лотки для кабелей используются как часть системы — когда надо подвести проводку к столу или осветительному прибору, который находится далеко от стен. Он с успехом заменяет переноски и удлинители.

Как определяются размеры напольных кабель каналов

Как определяются размеры напольных кабель каналов

Можно в продаже найти следующие размеры:

  • 50*12 мм;
  • 75*17 мм;
  • 92*20 мм;
  • 160*65 мм;

Цветовая гамма не отличается разнообразием: обычно есть серый, белый и черный. Стыки двух полос, углы и повороты можно оформить при помощи фасонных изделий подходящего размера. Сначала монтируются нижняя часть, укладываются проводники, после чего защелкивается крышка.

Правила монтажа напольных кабель каналов фирмы Legrand

Правила монтажа напольных кабель каналов фирмы Legrand

Затем в нужных местах устанавливаются аксессуары — углы, стыки. Они сделаны таким образом, что просто защелкиваются, обеспечивая надежную фиксацию. При этом даже сохраняется степень защиты (обычно IP40).

Парапетные

Парапетные кабель-каналы (называют их еще магистральными) по строению похожи на плинтусные. Немного отличаются формой, но в основном тем, что монтируются выше уровня пола. Также состоят из различных элементов, позволяющих собрать любую конфигурацию.

Парапетные пластиковые лотки для кабеля

Парапетные пластиковые лотки для кабеля

Используются в основном в офисах или на предприятиях. Если монтируют подобные конструкции в частных домах или квартирах, то стараются подобрать в цвет отделки стен. Закрывают обычно трассы, соединяющие наружные и внутренние блоки кондиционеров.

Размеры могут быть такими:

  • ширина 80 мм, 100 мм, 120 мм, 150 мм;
  • высота 40 мм, 55 мм, 60 мм.

К каждому типу сечения есть набор фасонных элементов — наружных и внутренних углов, заглушек, разветвителей и т.д. Может быть несколько цветов, но основные — это белый и молочный. Остальные найти довольно тяжело.





Мини

Уменьшенная версия парапетных кабельных каналов, в которые можно проложить некоторое количество проводников — телевизионный, телефонный, для интернета.

Такие варианты в квартирах и домах используются чаще

Такие варианты в квартирах и домах используются чаще

При использовании данной продукции углы оформляют не специальными фасонными деталями, а запиливая короб под нужным углом (обычно 45° только с учетом того, внутренний он или наружный).

Размеры могут быть такие:

  • ширина 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 40 мм, 60 мм, 80 мм, 100 мм.
  • высота — 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 40 мм, 60 мм.

Комбинации этих размеров дают большое число вариантов. Есть широкие и низкие, есть узкие и высокие, так что выбор есть и можно подобрать.

Угловые

Угловые кабельканалы благодаря своей конструкции могут устанавливаться на стыке стены и потолка или вместо плинтуса. При аккуратном исполнении углов (их надо тоже отрезать ножовкой под нужным углом) смотрятся они как декоративный элемент.

Этот вид кабельных каналов монтируются в углах - на стыке потолка и стены

Этот вид кабельных каналов монтируются в углах — на стыке потолка и стены

Недостаток — в них не так много места как в плинтусных, и стенки тоньше, так что велика вероятность повреждения при прокладке внизу. Наиболее распространенные размеры — 40*40 мм, так что много кабелей в них не уложишь.

Для светодиодных лент

Это разновидность углового варианта кабельных лотков. Отличаются они тем что крышка сделана из прозрачного или полупрозрачного пластика.

Некоторые виды лотков для светодиодных лент

Некоторые виды лотков для светодиодных лент

Монтируются под потолком в углах, на нижней панели кухонных шкафов или в самих шкафах и шкафчиках. Проводку в них не прокладывают, потому организация внутреннего пространства совсем иная — делают площадку на которую удобно крепить ленту из светодиодов. Ее положение выбирают исходя из необходимого направления светового потока.

Металлические лотки для прокладки кабеля

Этот тип продукции в частных домах используется в основном для прокладки проводки в горючих стенах — при строительстве каркасных домов или панельных. Внутри стены и потолочного перекрытия располагают лотки, в них протягивают кабели, в нужных местах выводят через обшивку стен или потолка.

Примеры металлических лотков: цельные, перфорированные, проволочные

Примеры металлических лотков: цельные, перфорированные, проволочные

Также некоторые виды (проволочные кабель каналы) используют при устройстве освещения натяжного или подвесного потолка. С их использованием резко сокращается время на монтаж, ведь вместо установки большого количества мелкого крепежа надо прикрепить несколько подвесов для лотков, а в них затем уложить все кабели.

Размеры металлических кабельных лотков:

  • ширина от 50 мм, 80 мм, 100 мм, 150 мм, 200 мм и дальше до 600 мм с шагом в 100 мм;
  • высота — 50 мм, 80 мм, 100 мм;
  • длина одного куска — 3м.

Так что получится подобрать под любое количество проводников.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет улоюить

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен.

Правила монтажа пластиковых кабельных лотков

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

советы по выбору и обзор достоинств и недостатков применения (120 фото)

Основная функция электро коробов – защита наружной проводки от негативного воздействия окружающей среды, различных воздействий механического характера. Благодаря подобному способу изолирования проводов, повышается пожарная безопасность. Изоляция такого рода не даст огню распространиться и создать серьёзную опасность

Краткое содержимое статьи:

Плюсовые качества и недостатки

Дополнительным плюсом устройства проводов в коробах считается быстрая замена кабелей на новые в случае их выхода из строя.

При возникшей необходимости модернизировать кабельные сети, то есть заменить провода, уложенные в короба, провести замену самих герметизирующих изделий на аналогичные виды других параметров, с серьёзными проблемами сталкиваться не приходится.  Достаточно открыть крышку, проложить несколько дополнительных нитей или провести полную замену проводов, либо самих кабель каналов на большие по сечению или из более качественного материала.

Проложить в одном коробе можно сразу несколько типов кабелей. Они могут быть силовыми, представлять линии телефонной связи, кабельного телевидения, сеть интернета. Некоторые виды коробов выпускаются с размещением внутренних перегородок. Это можно считать ещё одним плюсом.

Довольно часто такие изделия берут те, кто решил провести монтаж кабельных каналов своими руками. Как уже было заявлено выше, есть возможность заключить в один короб сразу несколько линий, проведя при этом их чёткое типовое разделение.

Недостаток коробов заключается в их наружном монтаже. Для многих это выглядит несколько не эстетично. Особенно когда приходиться убирать большое количество проводов.

Почтовые коробки для посылок — типы, основные размеры, схема сборки коробов

Содержание

  1. Требования к почтовой коробке
  2. Особенности изготовления почтовых коробок
  3. Почтовые коробки старого образца
  4. Почтовые коробки нового образца
  5. Преимущества новых почтовых коробок от производителей
  6. Схема сборки почтовой коробки

Картонная коробка — самый универсальный и популярный вид упаковки. С развитием российской и мировой интернет-торговли она становится еще более востребованной. Особенно — коробка почтовая. Ежедневно десятки и сотни тысяч товаров поступают в отделения Почты России, равно как и отправляются из них к своим адресатам.

Это и бандероли — небольшие коробочки для содержимого весом до 1 кг, и посылки с грузом от 1 до 10 и даже до 20 кг. Какой должна быть эта самосборная картонная тара? Рассмотрим этот и другие вопросы детально и без лишних отступлений.

Требования к почтовой коробке

почтовая коробка

Коробки для посылок реализует как сама Почта России в своих отделениях (это упаковка с ее  фирменным логотипом), так и непосредственно производители, которые изготавливают ее в точном соответствии с установленными стандартами. В любом почтовом отделении обязаны принять посылку или бандероль в вашей собственной картонной упаковке, если она соответствует всем действующим требованиям.

  • Коробка должна быть герметично закрыта и надежно защищать содержимое от механических воздействий, влажности и умеренных химических воздействий.
  • Изделие должно хорошо противостоять ударным нагрузкам, выдерживать локальные проколы и удары, быть устойчивым к плоскостному и торцевому сжатию и к вибрациям.
  • Поверхность гофроупаковки должна быть чистой, без надписей, логотипов сторонних организаций, без остатков использованного скотча.
  • Коробка не должна быть проклеена новым скотчем — эту работу выполняет сам приемщик отправления на почте.
  • Содержимое посылки не должно свободно перемещаться внутри коробки, оно должно быть зафиксировано внутри. Для заполнения остающегося свободного пространства используются бумага, мягкая полимерная обертка, пенополистирол и другие материалы.
  • Коробка не используется повторно. Однако не секрет, что это правило нередко нарушается самими клиентами Почты России, когда самосборная упаковка разбирается и собирается заново, но только уже с изнаночной стороны.

Если все эти требования соблюдены, но при этом у вас отказываются принять отправление, можно попросить вызвать заведующую отделением или позвонить с претензией на горячую линию Почты России по федеральному бесплатному номеру: 8-800-200-58-88.

Особенности изготовления почтовых коробок

К гофрокартону, который идет на изготовление почтовой коробки, предъявляются очень высокие требования по прочности, жесткости и другим показателям. Поэтому для ее производства используется только картон высокого качества, а именно — из свежей или переработанной целлюлозы.

Материал подвергается термической обработке, обрабатывается клеевой пропиткой и далее три слоя соединяются в один трехслойный лист гофрокартона.

Листы просушиваются, после чего разрезаются в соответствии со стандартными схемами. На этапе производства на них наносится и современный фирменный логотип Почты России с указанием размера коробки (S, M, L, XL).

Вас могут заинтересовать:

Почтовые коробки старого образца

почтовая коробка нового образца вид 1почтовая коробка нового образца вид 2

До января 2017 года Почта России использовала коробки старого образца — это ставшие уже привычными гофрокороба синего цвета с нанесенным на них логотипом Почты России. В соответствии с действовавшими на то время стандартами они изготавливались в шести стандартных размерах (указаны ниже в собранном виде).

  • Тип А (№6) — самые крупные по размеру унифицированные короба для посылок. В них можно упаковать достаточно габаритные предметы, например, каркасные сумки или картины. Размер 425x265x380 мм.
  • Тип Б (№5) — короба той же длины и ширины, но меньше по высоте. Подходят для упаковки аксессуаров, посуды, обуви. Стандарт — 425x265x190 мм.
  • Тип В (№4) — коробки удлиненной формы, меньшей ширины, чем у типа В. Отлично подойдут для упаковки предметов такой же формы — термосов, бутылок, обуви и т. д. Параметры: 425x165x190 мм.
  • Тип Г (№3) — хорошо подходит для упаковки небольших предметов. Стандартные размеры этой упаковки — 265x165x190 мм.
  • Тип Д (№4) — 165x215x100 мм — подойдут для небольших предметов интерьера, аксессуаров, электроники.
  • Тип Е (№5) — 220x185x50 мм — подходят для гаджетов, небольших аксессуаров и подарков.

Отдельные размеры посылочных коробок предусмотрены для почтовых отправлений 1 классом. Это:

  • Тип Е1 — 220х185х50 мм
  • Тип Ж1 — 175х120х100 мм

В настоящее время выпуск коробов такого размера для Почты России прекращен, их выдача на почте также прекращена. Однако почтовые отделения продолжают беспрепятственно принимать отправления в такой таре. Она достаточно востребована, перевозится транспортными компаниями и продолжает выпускаться профильными производителями.

Почтой России отдельно установлены требования к нестандартным размерам отправлений. В соответствии с ними максимальная длина короба может достигать 1,05 м.

Почтовые коробки нового образца

почтовая коробкапочтовая коробка



Коробки, используемые Почтой России с 2017 года, имеют как новые размеры, так и новый дизайн — фирменное синее изображение (небоскребы Москва-Сити) на буром картоне. Количество вариантов размеров сокращено до четырех.

Тип

Размеры в собранном виде

Тип S

260х170х80 мм

Тип М

300х200х150 мм

Тип L

400x270x180 мм

Тип XL

530x360x220 мм

Интересные конструкции:

Преимущества новых почтовых коробок от производителей

Современные производители изготавливают эту почтовую упаковку в строгом соответствии с действующими стандартами (ТУ ОП 5471-005-47376014-04). В ряду преимуществ:

  • При покупке напрямую от производителя такая коробка будет стоить в 2-3 раза дешевле, чем если бы вы покупали ее на Почте России (сама организация конечно же их не производит, а заказывает у тех же изготовителей). Это немаловажно, например, для интернет-бизнеса, в котором ежедневный счет отправлений идет на десятки, сотни и тысячи единиц.
  • Используется высококачественный картон, как правило, это гофрокартон марки Т-23.
  • Размеры изделий в точности соответствуют типам S, М, L, XL.
  • Товар отгружается в картонных листах, что значительно упрощает логистику доставки.
  • Конструкция самосборная, схема сборки — та же, что и у старых образцов. Сборка выполняется в считанные секунды и не требует никаких инструментов и дополнительных материалов.
  • К отправке такие коробки принимаются Почтой России без ограничений, достаточно соблюсти простые и немногочисленные требования, о которых написано выше.

Важно! Отсутствие логотипа Почты России на коробках нового образца не является препятствием для того, чтобы коробка была принята в почтовом отделении.

Схема сборки почтовой коробки

Ниже представлена краткая схематичная инструкция по сборке почтовой коробки нового образца всех 4 типов.

Развернутый лист гофрокороба кладется на ровную поверхность.

почтовая коробка

Клапаны малых боковин поднимаются перпендикулярно плоскости листа.

почтовая коробка

Клапаны складываются пополам, их нижняя часть заворачивается внутрь.

почтовая коробка

Днище с большими боковинами заворачивается, боковины вставляются в нишу коробки.

почтовая коробка

Клапаны заворачиваются внутрь и фиксируются.

почтовая коробка

Остается только крышка

почтовая коробка

Клапаны крышки также загибаются

почтовая коробка

Клапаны вставляются в специальные прорези.

почтовая коробка

Собранная и закрытая почтовая коробка готова!

почтовая коробка

Заказать изготовление почтовых коробок в строгом соответствии с действующими стандартами вы можете в компании «Контур-ПАК».

Отправить ответ

avatar
  Подписаться
Уведомление о
