Что такое распределительная коробка

Монтаж распределительной коробки: установка, расключение

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Виды распред коробок

По материалу корпуса коробки делятся на:

1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

   Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.


   С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

   Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.

4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Монтаж распределительной коробки своими руками

Поскольку речь идет об экономии, рассмотрим, как правильно подключить распределительную коробку в общую электросеть. Перед тем, как выполнить монтаж проводов в распаечной коробке, ее следует надежно закрепить. Способ установки в зависимости от типа коробки различается. Общее одно: перед началом работ проводятся тщательные расчеты и наносится разметка, которая затем фиксируется на схеме энергоснабжения помещения.

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
   Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
   Примерная схема базовых коробок выглядит так:

2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

• Классическое подключение, с использованием распаечной коробки.
  В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
• Проводка для светильника без распаечных коробок.
  В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

• Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
• Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Важно! Перечисленные способы позволяют выполнять разводку кабеля с использованием разных проводников: например, алюминий и медь. В данном случае металлы не соприкасаются, и электрокоррозия не грозит потерей контакта.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

   Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

   Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.

4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

• Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
• «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.

• После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Итог

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Видео по теме

Хорошая реклама

Распаячные коробки | ehto.ru

Какие бывают распаячные коробки, их назначение в электропроводке, типы распаячных коробок и способы их монтажа, все это вы узнаете из этой статьи.

Распаячные коробки, они же коробки распределительные, они же коробки разветвительные, предназначены для расключения или распайки проводов электропроводки, для их распределения по розеткам и системе освещения квартиры.

Чем расключение отличается от распайки

Принципиально, нет разницы в расключении и распайки. И то и другое это соединение нескольких проводов для распределение токовых потоков ( разводки электропроводки). Разница в способах соединения. Распайка это скручивание проводов с их последующей сваркой или пайкой или без нее, а расключение  это подключение проводов или жил кабелей к клеммам какого-либо устройства, включая соединительные клеммы или разъемы, например разъемы WAGO.

Но вернемся к распаячным (распределительным) коробкам.

Виды распаячных коробок

Распаячные или распределительные коробки делятся по способу их монтажа. Бывают распределительные коробки скрытой и открытой установок. Соответственно, первые предназначены для скрытой электропроводки, вторые, для открытой электропроводки.

Общее устройство распаячной коробки

Распаячная (распределительная) коробка состоит из корпуса, крышки и отверстий для проводов или кабелей. Отверстия для проводов имеют резиновые уплотнители, которые обеспечивают их герметичный вход в коробку. На фото вы видите, что прокладки имеют конусную форму. Каждый ряд конуса прокладки соответствует кабелю определенного сечения. Если нужно ввести в коробку кабель сечением 3×2, 5 мм, то срезаете две верхние «ступеньки» прокладки и кабель плотно войдет в срезанный уплотнитель.

Степени защиты распаячных коробок

Распаячные коробки для открытой электропроводки имеют разные степени защиты IP. Чаще всего это IP=54, иногда IP=55.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Коробки под подвесными потолками

Под подвесными потолками ставятся коробки для открытой электропроводки с возможным доступам к ним. Доступ придумывает каждый, как может. Либо делают потайной люк, либо ставят встроенный светильник под коробкой, либо игнорируют это правило и замуровывают коробки под потолком до аварии.

Где нельзя ставить разветвительные коробки

Разветвительные коробки не ставятся вблизи открытой воды, рядом со стояками водопровода, под мойками и рядом с источниками постоянного или временного тепла (плиты, кондиционеры с обогревом, радиаторы отопления).

Как и где искать распределительные коробки в старых домах

Если вы делаете ревизию электропроводки или ее ремонт, то вам нужно будет найти скрытые коробки.

В домах старой постройки, можно только гадать, где расположили  коробки с распайками проводов.

Чаще всего, первая коробка будет над входом в квартиру. Должны быть коробки над выключателями в квартире (вправо, влево 50 см).

Сложнее с ванной и туалетом, здесь распайка может быть где угодно. Например, в панельных домах серии П44 и им подобным (с раздельным санузлом), распределительная коробка объединена с блоком выключателей на ванну и туалет.

Искать распайки достаточно просто. Возьмите отвертку с тяжелой рукояткой. Возьмитесь,  за жало отвертки, и простукивайте рукояткой все стены под потолком. Где стоит коробка или сделана распайка прямо в стене, звук будет глухой, его сразу слышно.

На этом про распаячные коробки все!

©Ehto.ru

Статьи по теме

Похожие посты:

Поделиться ссылкой:

классы защиты, как правильно выбрать для дома

Содержание статьи:

Коробки ответвительные на стене – это электромонтажные конструкции, предназначенные для защиты коммуникационных электрических сетей в местах их соединения от пагубных факторов окружающей среды. Монтируются устройства практически везде, где коммутируются кабели или электрическая проводка с напряжением не более 1000 В.

Назначение и применение

Ответвительная коробка KF 0202 B, Hensel

Существует много разновидностей ответвительных коробов. Они могут отличаться по форме, размерам, материалу изготовления. Однако задача у них одна – скрыть содержимое от разрушающих факторов окружающей среды. Каждая модель оснащена крышкой.

Применяется электромонтажная конструкция не только в домашних условиях, но и в промышленности для крепления и ответвления проводов при установке скрытой проводки. Есть практика монтажа таких конструкций при проведении открытой проводки, но внешний вид при этом оставляет желать лучшего.

Основные задачи, которые стоят перед устройством:

• Защита от механического, термического и химического воздействия.
• Эстетичное оформление электромонтажа кабелей в местах соединения токопроводящих жил.

Ответвительные коробки применяются чаще всего для осветительных и силовых электрических магистралей постоянного и переменного тока с напряжением не более 660 В и слаботочной проводки. Монтировать конструкции можно не только внутри помещений, но и на улице.

Классификация по типам

Коммутационные конструкции делятся на несколько видов в зависимости от назначения.

• Для соединения и защиты стыков кабельных магистралей с напряжением не более 1 кВт, например, КОС, КРП, КВП, У997М, У994, У197 и т.д. Также их могут устанавливать вместе с системой УХЛ.
• Коробка со стандартным размером (100*100*50 мм) используется для проведения открытой и скрытой проводки в домашних условиях. Например, КО100, КТО100, КУ100, КТ100, КС100, КМ100.
• Ответвительные конструкции, предназначенные для хранения и защиты мест соединения линий проводного вещания УК2Р и УК2П.



  У997М

  Распредкоробка для наружной проводки



  УК2-Р




Также по типам конструкции делятся на протяжные и тросовые для воздушных линий и распределительные коробки к шинопроводу (ШРА).

Класс защиты

К числу основных характеристик ответвительных коробок относится класс защиты согласно ГОСТу №1425496. Имеет вид IPXX, где последние две комбинации – цифровое обозначение. Первая цифра указывает устойчивость к воздействию пыли, а вторая влаги.

Пыле- и влагозащищенные конструкции имеют больший вес и размеры. На стоимости класс защиты тоже отражается. Чем больше цифры, тем надежнее защита, тем выше цена.

Выбор для домашней электропроводки

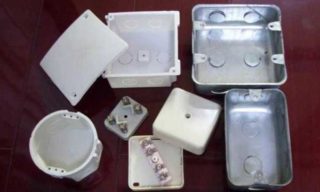

Металлические и пластиковые распределительные коробки для скрытой проводки

Коробка распределительная для скрытой проводки и открытой выбирается в зависимости от устанавливаемого типа магистрали.

• Для наружных проводов требуется использовать накладные ответвительные конструкции (они монтируются непосредственно на поверхности стены).
• Если проводка скрытая, необходимы встраиваемые модели, предназначенные для монтажа в стене.

Для использования в домашних условиях вовсе не обязательно приобретать модификации с высоким классом защиты. Полностью герметичная конструкция может потребоваться, если устанавливать ее будут около дома на улице.

Большинство современных моделей оснащено специальными клеммами, которые в значительной степени упрощают процесс установки. Также есть коробки, оснащенные предохранителем, который при коротком замыкании в аварийном порядке отключает электропитание. Дополнительное преимущество в том, что оснащение клеммами и зажимами отражается на стоимости незначительно.

При выборе нужно проанализировать материал, из которого изготовлена стена, поскольку от этого будет зависеть способ крепления. В бетонную стену или из кирпича коробы монтируют на строительный раствор, для стен из гипсокартона предусмотрены специальные крепления.

Лучше отдавать предпочтение проверенным брендам. Стоимость, как правило, выше, но качество сборки более надежное.

Установка ответвительной коробки

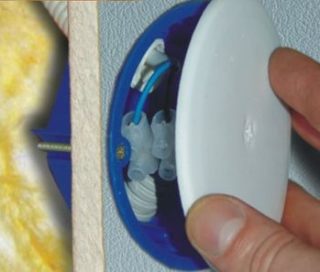

Установка коробки в гипсокартон

Во время монтажа электромонтажной конструкции лучше руководствоваться всеми гласными и негласными правилами. Линии проводов, как правило, проходят на высоте или под потолком, следовательно, коробы монтируются там же, чтобы не тратить лишние метры дорогостоящего кабеля. Однако важно обеспечить свободный доступ к конструкции на случай нештатных или аварийных ситуаций.

Если электропроводка протянута в пространстве между натяжным потолком и основой стены, коробки нужно размещать ниже уровня фальш-потолка. Концы токопроводящих жил требуется выводить вниз. Это может вызвать свои сложности, но в дальнейшем при ремонте и обслуживании поставленные задачи выполнить будет значительно проще.

После установки важно, чтобы целостность конструкции не была нарушена. Крышка должна закрываться плотно и надежно, не стоит внутреннее пространство сильно забивать проводами, лучше установить новый короб больших размеров или рядом еще один.

Модернизация, обслуживание и ремонт проводки невозможен без вскрытия ответвительных коробок, поэтому при прокладывании проводки важно составить корректную схему, в которой указано количество и место расположения электромонтажных конструкций, какое количество линий в них входит. Прежде всего это касается устройств, предназначенных для скрытой проводки.
