Применение распределительных коробок
Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.
Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.
Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра. Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях.
У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.

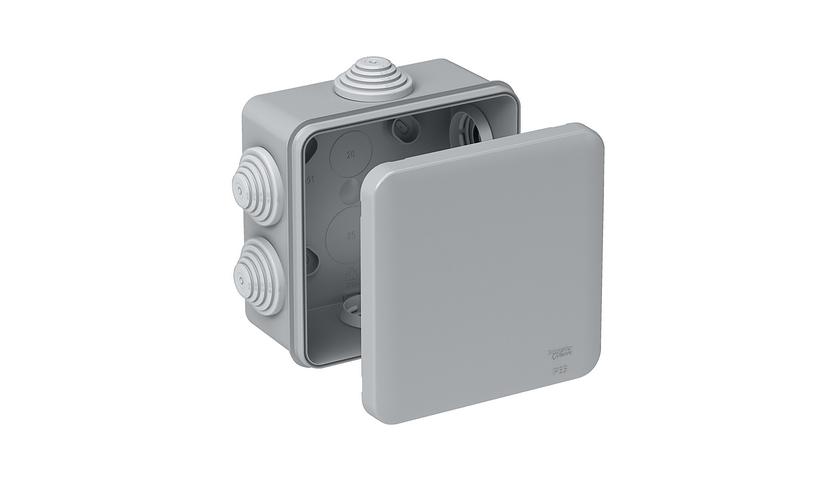

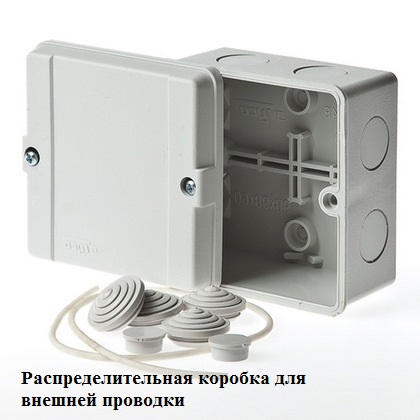

Распредкоробка для наружной проводки называется ещё накладной.Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55, имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.
Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.

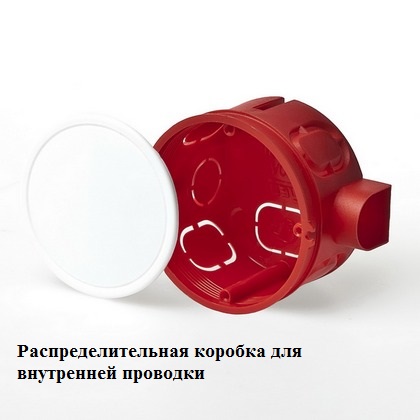

Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.

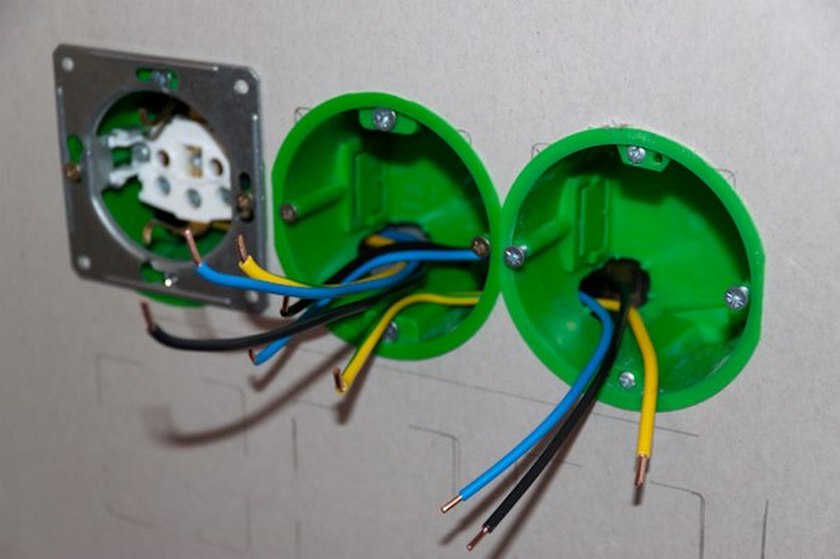

Другой вид монтажных коробок — подрозетники — используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение — фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.
Советы и рекомендации
Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей. В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки — как в целях безопасности, так и из соображений удобства обслуживания.
Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.
Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта. Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к «горячим» и «нейтральным» кабелям.
Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.
С ассортиментом распределительных коробок торговой сети «Планета Электрика» Вы можете ознакомиться в каталоге.
Распределительная коробка — назначение, установка. Соединение проводов в распределительной коробке
Распределительная коробка представляет собой пластиковую коробку с крышкой, по торцам которой имеются отверстия для ввода провода. По типу, распределительные коробки выполняются для открытой и скрытой проводки.
При монтаже открытой электропроводки, коробки устанавливают поверх стен, для скрытой — утапливаются в стене и закрепляются там с помощью штукатурных смесей.
Устанавливают распределительные коробки в стене таким образом, чтобы крышка была видна снаружи с возможность доступа к проводам.
Это необходимо, во-первых, для первичного соединения проводов, во-вторых, если в будущем в процессе эксплуатации электропроводки возникнут неисправности, связанные с исчезновением напряжения (такое бывает из-за потери контакта соединения), ремонт электропроводки начинается именно с распределительной коробки.
Назначение распределительной коробки
Для обеспечения надежного и равномерного распределения электроэнергии в доме, электропроводку разделяют на несколько отдельных магистралей.
Так для каждого помещения прокладывается отдельный питающий провод к которому подключаются все штепсельные розетки, выключатели освещения, люстры и прочие потребители этого помещения.
Концы питающих и потребляющих проводов сводятся в одну точку и соединяются между собой в распределительной коробке. Это основное назначение распределительной коробки.
Устанавливаются распределительные коробки в угловых косяках помещения на высоте 20-30 см от потолка (в зависимости от высоты помещения). Чтобы распределительная коробка не портила внутренний дизайн помещения ее можно заклеить обоями или скрыть под легким слоем шпаклевки, обязательно запомнив предварительно место ее расположения.
Соединения проводов в распределительной коробке.
Соединяются провода в распределительной коробке обычной скруткой или пайкой. Можно соединять провода с помощью специальных сжимов или пластиковых колодок. Оголенные части провода после этого обматываются изолентой.
На рисунке представлена схема соединения распределительных коробок в двухкомнатной квартире.
Как видно из рисунка в каждой комнате устанавливается отдельная коробка, от которой разводятся предварительно рассчитанные по сечению питающие провода на розетки, выключатели освещения и люстры.
Распределительная коробка №4, питающая электроприемники ванной комнаты, преднамеренно в ней не установлена. Это сделано потому, что по правилам безопасности запрещено устанавливать в помещениях с повышенной влажностью такие устройства.
| Правила ПУЭ 7.1.47. — в ванных комнатах, душевых и санузлах в зонах 0, 1 и 2 не допускается установка распределительных и соединительных коробок. |
Понравилась статья — сохрани на стену!
Для чего нужна распределительная коробка?
Не так уж много найдется людей, которые не знают, что такое распределительная коробка. Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.
Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.
Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.
Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.
В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.
Основная цель распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.
Распределительная коробка изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.
По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).
Можно ли обойтись вообще без распредкоробок?
Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы, чтобы иметь возможность уложить в них несколько рядов провода.
В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.
В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.
На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.
Где и как устанавливать распределительные коробки?
Распределительные коробки устанавливают на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.
При скрытой проводке коробки заделываются в стену, – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.
ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.
При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.
Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами. При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте. Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.
При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.
При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.
Как соединять провода в распределительной коробке?
В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.
Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологичен, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.
Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.
После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.
Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.
Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.
Понравилась статья — сохрани на стену!
Распределительная коробка
Качественно выполненный монтаж электропроводки – залог спокойной и безопасной жизни в доме. Стоит однажды выполнить работу с соблюдением всех требований безопасности – и больше никогда не сталкиваться с искрящими розетками и подозрительным запахом гари, который заставляет срочно вскрывать стены и потолки.
Для всех типов электросетей понадобится распределительная коробка, которая станет незаменимым помощником в деле преодоления перепадов напряжения и других проблем с электричеством.
Распределительная или разветвительная?
Разветвительная (ответвительная) коробка изготавливается из огнестойкого пластика. Коробки такого типа используют не только в обычных бытовых или промышленных условиях, но и для установки пожарной сигнализации и охранных систем.
Часто возникает вопрос: разветвительная и распределительная коробка – разные понятия или одно и то же?
Коробки бывают двух типов:
- Распределительная (разветвительная) – применяется для ответвления электропроводов в наружной или внутренней проводке;
- Установочная – применяется для закрепления розеток, переключателей и других изделий на стене. Если установочная коробка имеет крышку, она может применяться как ответвительная.
Распределительная коробка – это пластмассовая ёмкость с крышкой, в торцах бокса есть входы для проводов. Существует две разновидности распредкоробок:
- для открытой проводки;
- для закрытой проводки.
Коробку для внутренней проводки нельзя применять для проведения внешних соединений.
При монтировании наружной проводки коробки устанавливают на поверхности стен, при внутренней – заглубляют в толщу стены и закрепляют штукатуркой. Во втором варианте крышка коробки остаётся не поверхности стены так, чтобы при необходимости её можно было снять и проверить состояние проводов.
Для чего нужна распределительная коробка
Чтобы разумно распределить нагрузку в домашней сети и избежать коротких замыканий, электросеть делят на несколько магистральных направлений. В каждую отдельную комнату проводится основной провод, к которому подключаются точки доступа (перключатели, лампы, розетки). В разветвительной коробке соединяются подающие провода и потребляющие линии.
Коробки могут различаться по размеру и по внешнему виду. Помимо непосредственной защиты от горения, они должны защищать соединения кабелей от механического повреждения и попадания грязи и воды. Если не предохранить стыки проводов от этих факторов, может случиться короткое замыкание или ослабление контакта.
Где устанавливать
Распредкоробки монтируют в углах, отступив примерно 25 сантиметров от потолка.
К крышке коробки должен быть свободный доступ, чтобы можно было при необходимости производить ремонт соединений проводов.
Если в доме возникли неполадки с электричеством, пропало напряжение в точках доступа потребителей, все восстановительные действия начинаются именно с разветвительной коробки.
Монтаж проводов в коробке
Электропровода совмещаются согласно их назначению: заземление, фаза и общий. Жилы в кабеле отмечаются разным цветом изолирующего материала, так что не сложно определить порядок их спайки.
Алюминиевые провода хрупкие и ломкие, поэтому нужно периодически проверять крепость их соединений.
Соединение проводов в коробке осуществляется методом скручивания или спайки. Верхний слой изоляции провода снимается, оголяется жила на шесть-семь сантиметров. Провода соединяются способом витой пары и прижимаются плоскогубцами. В одном таком соединении не должно быть больше четырёх проводов. Кончик свинченных проводов нужно залить припоем, используя паяльник. Сверху место соединения обматывается несколькими слоями изоленты. Изолента бывает хлопковой или виниловой Хлопок более устойчив к нагреванию, он выдерживает до восьмидесяти градусов, а винил начинает течь уже при пятидесяти. Минус х/б ленты в том, что она впитывает влагу из воздуха. Так что лучше первые пару слоёв обмотки сделать из хлопка, а последний – из винила Скрутка укладывается в коробку и плотной закрывается крышкой. Такое соединение будет надёжным и долговечным (при соблюдении правильного расчёта нагрузки).
Профессионалы используют для этой цели пластиковые зажимы или колодки. Эти приспособления имеют изолированные углубления для провода с закрепляющим винтом. Провода заводятся в углубления и зажимаются специальным гребнем. Лишние отделения удаляются. Есть однозажимные клеммники, которые закрепляются при помощи винта или рычага. Такие изделия производят из изолирующего материала и не нуждаются в дополнительной защите. Возможность случайного прикосновения к проводу у них исключена.
Одна из главных составляющих грамотно организованной электропроводки – распаячная коробка. Её устанавливают на пути от общего распределительного щита в помещение.
Главное требование к распаячной коробке – устоять в случае аварийной ситуации и предотвратить дальнейшее возгорание по проводке. Цены на такие коробки разные, но не стоит на них экономить – от этого элемента проводки непосредственно зависит безопасность жилья. Следует отметить, что от качественно выполненных соединений проводов зависит, будет ли нагреваться коробка. Какой бы надёжной она не была, она не сможет ответить за все ошибки мастера.
В советские времена для монтажа открытой проводки применялись металлические разветвительные коробки. Их преимущество в том, что они более жаростойкие, чем пластиковые. Порой умельцы применяли для этих целей даже обычные консервные банки. В современном электромонтаже металлические коробки применяют в основном на промышленных предприятиях или в деревянных домах, где проводка заключена в трубы. В быту их выбирают все реже из-за дороговизны и некоторых специфических аспектах работы с таким материалом.
Коробки из металла обязательно нужно заземлять.
Для наружных распределительных коробок не предусмотрено заглубление в стены. Этот электротехнический элемент выпускается в разных модификациях, отличаясь по цвету, форме и размерам. Традиционно, это квадратный бокс с входами для проводов, который защелкивается пластиковой крышкой. На круглых коробках крышки могут крепиться клипсами или винтами. Обычно закрывающие пробки одеваются с усилием. Самое важное при работе – не потерять крышку, так как такие изделия не продаются отдельно. В коробках иногда предусмотрено большее количество входов для кабеля (трёх и четырехрожковые).
Распаячные коробки для скрытой проводки различаются для сплошных и полых стен. У предназначенных для полых поверхностей есть специальные прижимные лапки на крепежах.
Иногда вместо распредкоробки умельцы применяют подрозетники, закрывая их самодельными крышками. Важно, чтобы этот материал был огнестойким и герметичным, иначе от такой коробки не будет толку.
Последнее время в продаже появились боксы с комплектом клемм и контактными группами. Стоит учитывать, что не во всех случаях такой стандартный набор отвечает требованиям конкретной сети. Нагрузка стандартных клеммников ограничена. В таком случае лучше воспользоваться привычным СИЗом.
Как монтировать коробки
Разветвительные коробки, как правило, располагают под самым потолком или на 20 сантиметров ниже его в углах помещения. При расстановке мебели важно, чтобы она не ограничивала доступ к этому элементу электропроводки. Бокс коробки не должен иметь трещин и сколов.
Если соединения проводов не помещается в ёмкости, не нужно уплотнять и заталкивать провода, а стоит приобрести коробку большего размера или рядом установить вторую такую же.
При монтаже следует составить план-схему расположения элементов электропроводки, чтобы, при необходимости, не пришлось их долго искать. При скрытой проводке коробки скрываются под слоем штукатурки или обоев, чего нельзя допускать.
Главное условие успешного монтажа электросети в доме – внимание к мелочам. Чтобы правильно распределить возможную нагрузку, нужно предварительно составить план-схему проводки. Все соединения в ответвительных коробках должны быть надёжно заизолированы. В этом случае проживание в доме будет безопасным и не омрачится неприятностями с электричеством.
Оцените статью:Коробка распределительная или распаечная
Профессиональный подход в электромонтаже это залог качественно собранной электрической сети. Одним из основных элементов электрической сети является коробка распределительная. В ней осуществляются все основные соединения и ответвления в электрической сети. От выбора и способа монтажа распределительной коробки зависит сохранность электрических соединений.
В первую очередь распределительные коробки можно разделить по способу монтажа:
- Распределительная коробка для наружной установки
- Распределительная коробка для внутренней установки
Степени защиты распределительных коробок:
- IP 20 – для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
- IP 30 – для оборудования, которое можно использовать исключительно в сухих помещениях. Не имеет защиты от влажности.
- IP 44 – для оборудования, которое можно ограниченно использовать на улице, в местах защищенных от прямого воздействия пыли и струй воды, под навесами и козырьками, в помещениях с повышенной влажностью
- IP 55 – для оборудования, которое подвержено атмосферным воздействиям, защищены от пыли и кратковременного попадания струй воды – одни из самых распространенных в электромонтаже распределительных коробок. Чаще всего производители электротехнических изделий указывают именно эту степень IP
- IP 65 – для оборудования, которое подвержено сильным атмосферным воздействиям, полностью защищены от пыли и попадания струй воды, могут использоваться на улице в любых условиях.
- IP 67 – для оборудования, которое подвержено сильным атмосферным воздействиям, расположенные на земле или непосредственно в грунте
- IP 68 – допускается погружать в воду, глубина погружения указывается дополнительно для изделия.
Итак, в зависимости от условий эксплуатации мы можем выбрать подходящий для нас вариант. Для квартирной электропроводки основным видом распределительных коробок будут РК со степенью защиты IP 55. Они удовлетворяют потребности квартирной электропроводки в 99% случаев.
Для соблюдения степени IP в процессе монтажа и расключения распределительной коробки следует соблюдать требования. Вводы в такие распределительные коробки защищены сальниками, в которых прорезается отверстие, соответствующее диаметру кабеля, трубы пвх или гофры.
Распределительные коробки для внутренней установки. Их основное отличие от распределительных коробок наружной установки в том, что для монтажа требуется предварительно подготовить основание. Их можно разделить на два вида:- распределительная коробка для установки в бетон (кирпич)
- распределительная коробка для установки в гипсокартон
При монтаже распределительной коробки в стену необходимо позаботиться о том, чтобы к ней по возможности был доступ и конечно же не забывать где данная распределительная коробка находится. По возможности нужно учитывать и эстетическую составляющую, ведь не в каждый дизайн впишутся крышки от распределительных коробок. Если эту работу доверить профессионалам, то многие проблемы отпадают сами собой. Потому что мастера своего дела хорошо знают как сделать свою работу. Распределительные коробки утапливаются в стену на такую глубину, чтобы крышка распределительной коробки располагалась в одной плоскости с финишной шпаклевкой. Тогда, при оклейке обоев или покраске, распределительная коробка не будет заметна в большинстве случаев, а при необходимости доступ к ней будет возможен. Так же можно задекорировать крышки распределительных коробок под дизайн квартиры. Важно при этом позаботится о том, чтобы была возможность снять крышку распределительной коробки без разрушения стен.
Можно ли вообще обойтись без распределительных коробок? В большинстве случаев, в квартирной электропроводке можно свести количество распределительных коробок к минимуму, тем самым расположив их в местах, где они не сильно окажут влияние на интерьер и в то же время к ним будет свободный доступ. А в некоторых случаях можно обойтись и вовсе без них. Но об этом вы можете почитать в соответствующей статье о Проводке без распределительных коробок.
Качественная установка распределительной коробки это сохранность электрического соединения и минимальные влияния на интерьер вашего помещения. О том как правильно расключить коробку распределительную наша отдельная статья. Главное что нужно запомнить:
- От правильного выбора распределительной коробки зависит дальнейшая сохранность электрических соединений.
- выбирая распределительные коробки открытой установки соблюдайте требования по монтажу для того что бы сохранить степень IP
- при монтаже распределительной коробки скрытого монтажа позаботьтесь о том, что бы к распределительной коробке был свободный доступ.
Правильно подобранная, установленная и расключенная распределительная коробка на протяжении всего срока службы вашей электрической сети вас не побеспокоит и скорее всего вы о ней быстро забудете. Но все это возможно только в том случае, если работы проводят профессиональные электромонтажники. Доверяя работу профессионалам вы заботитесь в первую очередь о себе.
Для чего нужны распаечная коробка, клеммник и самозажимная колодка
Каждый из нас хотя бы раз обращал внимание на коробки или «лючки» под потолком и знает, что там располагаются провода. Если вы ремонтировали домовую проводку или просто заглядывали в эти люки, то знаете несколько больше — там скрученные между собой провода.
Для чего нужны распределительные коробки
Распределительная коробка (она же соединительная, распаечная и даже «распаечная коробка с клеммами») действительно служит для соединения проводов, но не для того, чтобы их просто срастить, сделав длиннее, а для сборки схемы электрической проводки на ограниченном участке. К примеру, в комнате есть розетка, люстра и выключатель к ней. Все это электрохозяйство нужно подсоединить к электрощиту, расположенному в подъезде. Действия очевидны: тянется один провод на розетку, второй — на лампочку, а в средине последнего врезается выключатель. Но можно сделать и так:
Пример монтажной схемы квартирной электропроводки
От счетчика, висящего в подъезде, прокладывается силовой провод в коридор. Там устанавливается основная соединительная коробка (1). От нее делается разводка в каждую из комнат, в том числе и в нашу с люстрой. В комнате устанавливается еще одна коробка (2) и к ней подводятся отдельные провода от каждого из потребителей — ламп и розеток, — а также от выключателя.
Что такая схема дает? Во-первых, провода на сборку электрической схемы пойдет значительно меньше, особенно если у вас там четыре розетки, трехрожковая люстра, три настенных бра и четыре выключателя. Ведь все лампы и розетки одной комнаты будут питаться по одному вводному проводу, проложенному до комнатной распредкоробки.
Во-вторых, подобную конструкцию гораздо проще дефектовать при той или иной неисправности. Если, скажем, у вас потухла люстра, вам достаточно залезть в комнатную распределительную коробку и тем или иным способом (к примеру, прозвонкой обесточенной линии или указателем напряжения при линии подключенной) вычислить поврежденный участок. Все в порядке (точнее, непорядок не здесь) — двигаетесь по коробкам в сторону электросчетчика.
Ну и, в-третьих, — это главное, — ремонтировать такую схему намного проще. Не нужно разносить практически всю квартиру, срывая обои и выдирая горелый провод вместе со штукатуркой. Затем делать новую штробу, прокладывать новый провод, замазывать, красить, клеить. Восстановление питания даже самой дальней розетки ограничится лишь легким однокомнатным погромом до ближайшей распределительной коробки.
Использование распределительных устройств не только облегчает монтаж, но и делает его наглядным и ремонтопригодным
Надежность распредкоробок
При рассмотрении такой схемы сразу же возникает вопрос: как использование коробок повлияет на надежность всей конструкции? Столько соединений, да еще и по одному проводу так много потребителей… Именно поэтому бытует мнение, что распредкоробки — это зло.
Стоит слегка разочаровать скептиков. При правильно выбранных распределительных коробках и типах соединения проводов соответствующего сечения надежность практически не пострадает. Она несколько снизится при, скажем, потопе сверху (коробки зальет водой), но, во-первых, эта ситуация нештатная, во-вторых, правильно сделанное соединение и не такое переживет. Ну а если конкретно у вас потопы регулярны, можете использовать специальные водозащищенные распределительные коробки с клеммами. И вообще, даже если надежность электропроводки и снизится на пару процентов, дело того стоит, поскольку вам не придется разносить весь дом для поиска малейшей неисправности, а затем рушить окончательно, чтобы эту неисправность устранить.
Какие устройства бывают
Современные устройства бывают двух типов:
- Внутренние или скрытые.
- Внешние или накладные.
Распаечные коробки для скрытой проводки (справа) и накладного типа
Первые используются, как правило, для монтажа скрытой проводки, вторые — наружной. Материал для их изготовления используется самый разнообразный — от обычного или негорючего пластика до металла. Последние рекомендуется заземлять, хотя это частенько не делается из лени или по халатности. И те и другие могут иметь как обычное исполнение, так и водозащищенное или даже герметичное. Два последних используются в помещениях повышенной опасности — сырых и взрывоопасных (подвалы, склады, суда и пр.). Отличия между внутренними и внешними коробками составляют не только эстетика, но и удобство монтажа. К примеру, гораздо проще при скрытой проводке использовать внутренние распределители.
Типы соединения проводов
Это, пожалуй, основной пункт, влияющий на надежность всей схемы. Обычно для соединения проводов используются:
-
Скрутка. - Спайка.
- Сварка.
- Обжимка.
- Клеммные колодки под винт.
- Зажимные и самозажимные клеммники.
Скрутка считается самым ненадежным методом соединения, но, тем не менее, если скрутка выполнена качественно, а материал проводов однородный, то и такое соединение вполне допустимо и простоит десятилетия. Конечно, со временем провода окисляются, и из-за плохого контакта места скруток начинают греться. Сильнее греются — быстрее окисляются. Сильнее окисляются — еще больше греются. Результат такого процесса понятен — отгорание соединения в лучшем случае. В худшем — пожар. Если провода выполнены из разнородных металлов (скажем, алюминий и медь), то скручивать их вообще нельзя. Они представляют собой гальваническую пару и при протекании тока окислятся очень быстро.
Соединение методом скрутки
Спайка. Очень неплохой метод, но требует от электрика умения работать с паяльником. Кроме того, некоторые материалы (тот же алюминий) паяются весьма неохотно и требуют специальных флюсов. Ну и последнее «против» — не всегда на объекте есть хотя бы одна розетка под напряжением.
Соединение методом обычной пайки
Сварка. Исключительно надежны метод. Провода скручиваются, а затем конец скрутки сплавляется при помощи специальной горелки или электрической дуги. Недостатков такого метода два — необходимо специальное оборудование + навыки, а при использовании дуговой сварки еще и розетка под напряжением. Кроме того, сварить между собой разнородные металлы весьма проблемно, а зачастую и невозможно из-за разности температур плавления (те же медь и алюминий).
Соединение методом сварки
Обжимка. Суть метода состоит в следующем. Два провода соединяются скруткой, сверху надевается цилиндрическая гильза, которая при помощи специального инструмента или подручными средствами (те же молоток с импровизированной наковаленкой) обжимается, надежно фиксируя соединение. Материал гильзы обычно берется тот же, что и для проводов. Если соединить нужно разнородные металлы, то гильза берется железная, а провода не скручиваются, а располагаются в гильзе один напротив другого. Обжимают провода одной гильзой, но отдельно каждый.
Соединение методом обжимки
Колодка под винт. Некоторые коробки имеют в своем составе колодки, в которых соединение проводов можно произвести при помощи отвертки, затянув их под винт (как в розетке или выключателе). Такое соединение достаточно надежно и простоит года, если вы, конечно, как следует затянете клеммные винты. Под «как следует» подразумевается не «как можно сильнее», а «сильно в разумных пределах». Иначе вы просто передавите провод винтом или сорвете резьбу.
Соединение через винтовую колодку
Колодка под зажим. Здесь вместо винта используется пружинящий «зубастый» контакт, оснащенный нажимной планкой. Нажимаете на планку, вставляете в специальное отверстие провод, отпускаете планку. Зубы клеммы буквально впиваются в провод, обеспечивая надежный контакт. Такое соединение удобно при монтаже, может использоваться для соединения многожильного провода, но плохо держит токовую нагрузку. Если вы не собираетесь монтировать сильноточные цепи, то, в принципе, и такое соединение годится.
Колодка зажимная

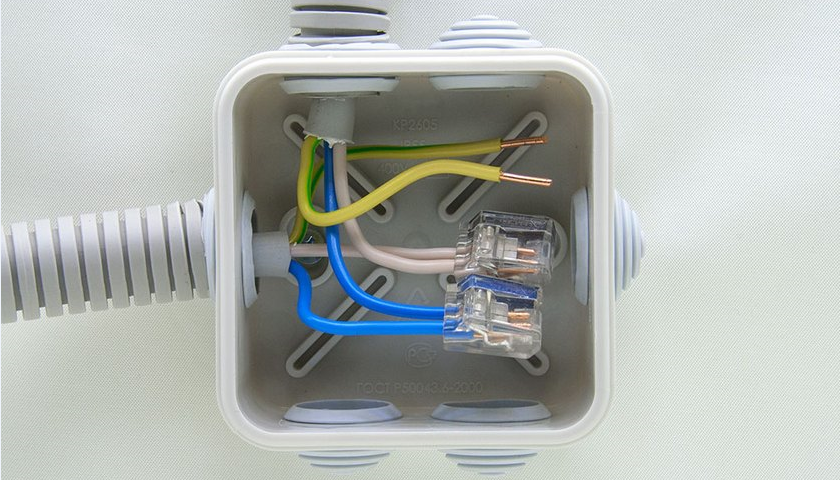

Самозажимные колодки. Такие колодки вообще не требуют усилий с вашей стороны. Работают они по принципу «всунул-не-высунешь». Зачищаете провод и вставляете в отверстие колодки. Специальная пружина обеспечивает надежный контакт, а «зубастая» часть зажима предотвращает самопроизвольное рассоединение. Недостатки такого типа зажимов — одноразовость (выдернуть провод из такой колодки без повреждения самой клеммы зачастую невозможно) и относительно малый ток нагрузки. Такие устройства весьма удобны для быстрого монтажа маломощного оборудования — люстры, вентиляторы и прочее , — особенно если монтаж производится многожильным проводом. Для распредкоробки же его можно считать не совсем удачным, как и предыдущий.
Соединение самозажимной колодкой
Какой тип соединения лучше использовать
Тут все зависит от ваших навыков, возможностей и требуемой надежности и долговечности соединения. Практически все они, кроме двух последних, при правильно выполненных работах отвечают этим требованиям. Самым надежным соединением, конечно, является сварка. Затем идут пайка, обжимка, затяжка под винт, скрутка и, наконец, зажимные и самозажимные клеммы.
Критерии выбора распаечной коробки
Выбирая распаечную коробку, следует учитывать следующие критерии:
- Тип устройства. Прежде всего, определитесь, какие коробки вам нужны — потайные или накладные. Если проводка скрытая, и углубления в стене под распределитель сделать реально, то, конечно, предпочтительнее потайные коробки. Они практически не портят интерьер, а завести в них утопленные в штробы провода не составляет труда. Если проводка наружная, то и коробки должны быть накладные.
- Размеры. Заранее прикиньте, как много соединений будет в распределителе, какого они будут типа. Исходя из этого и ориентируйтесь по размерам и форме (круглая, квадратная). В маленькую коробочку если все и влезет, то монтаж, а в последующем и ремонт, будут сложными. Чрезмерно большая коробка — лишние работы по разрушению стен (потайная конструкция) и ужасная эстетика (накладная конструкция).
- Материал. Если вы не ставите коробку на уровне пинка (плеча, локтя, ведра в руке и т. д.), которым можете случайно ее разбить, то тут особой разницы нет. Все зависит от ваших личных предпочтений, вкусов и финансовых возможностей.
- Метод соединения проводов. Это самый важный момент, но он был рассмотрен выше. Единственное, если вы не найдете устройство с колодкой на нужное число проводов, то можете купить обычную пустую коробку подходящего размера, а клеммники нужного типа просто докупить отдельно.
Распредкоробки бывают большие и маленькие, круглые и квадратные, пластмассовые и металлические, с клеммами и без. Какую выбрать — решать вам, исходя из конкретных условий, навыков и возможностей.
Распределительная коробка для электропроводки
Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.
История появления
Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.
Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.
Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.
Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.
Почему называется по-разному?
Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.
Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.
Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.
Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.
Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.
Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.
Всегда ли она нужна?
Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.
А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.
Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.
У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.
Виды
Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.
По способу установки
В первую очередь они разделяются в зависимости от способа установки:
- Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
- Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.
По материалу
Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.
Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).
С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.
По другим параметрам
Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:
- их назначение;
- количество вводов;
- класс защиты.
Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.
Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.
Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:
- IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
- IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
- IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
- IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
- IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.
Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.
Правила монтажа
Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:
- Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
- К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
- При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
- Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
- Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
- В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
- В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.
Монтаж
Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).
Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.
Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.
Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?
