Кран букса виды: правильный выбор и замена «сердца» смесителя

Содержание

Кран букса. Особенности и принцип работы. Разновидности кран буксы

Не каждый новичок в сантехнике знает, что такое устройство, как кран-букса, является разновидностью запорного механизма системы водопровода в квартире. К сожалению, всё рано или поздно выходит из строя. И если при полном закрытии вентиля вода продолжает течь, тогда требуется замена именно кран букса. Раньше подобные элементы оснащались резиновыми вставками, имеющими довольно ограниченный срок службы. На этом фоне выгодно отличается керамическая кран-букса.

Кран букса — это запорный механизм, которым оснащаются смесители и некоторые типы вентилей

Особенности и принцип работы

Прежде всего, следует сказать, что такие детали имеют определённые размеры и стандарты. При этом типовая конструкция  кран-буксы из керамики позволяет монтировать ее даже на смесители, в которых переключение воды с горячей на холодную и наоборот выполнялось ранее аналогичными элементами, но с резинками. Однако этот подход требует тщательного подбора конкретной модели.

Керамический запорный кран букса обладает следующими особенностями:

  • довольно продолжительный срок эксплуатации. Поэтому ремонтировать керамическую кран буксу приходится редко, а легче её поменять вместе со смесителем, который пришёл в негодность;
  • для получения максимального напора вентиль достаточно повернуть на пол-оборота. Однако, полуоборотная запорная кран букса нравится не всем пользователям. Вместе с тем, опыт появляется и при небольшой практике. Это же касается и ремонта данной детали, например, когда кран букса запорная для смесителя не выкручивается;
  • подобные изделия плохо переносят воздействие транспортируемой по инженерной коммуникации воды с обилием песка. Он создаёт выработку керамики. Вместе с тем, керамическая крановая букса не особо страдает в водопроводных системах, оснащённых специальными фильтрами для удержания мелких частиц;
  • если сравнивать с ценой изделий с резиновыми прокладками, следует сказать, что керамический запорный кран букса стоит дороже. Однако по отношению с затратами на смеситель, это вполне допустимые расходы;
  • немаловажный фактор – простота ремонта и замены подобных систем. От исполнителя не требуется наличия специального образования.

Керамическая кран букса — это современный тип подобных деталей, который не требует установки резиновых прокладок

Совет! При замене кран буксы этого типа на рынок лучше прийти с демонтированной деталью, чтобы продавец смог выбрать наиболее подходящую модель. Из-за того, что такие конструкции со временем дорабатываются и модернизируются, поиски точно такого же изделия могут быть безуспешными.

Основным элементом керамического крана буксы 1/2 дюйма является каркас. На нём крепятся две пластины с отверстиями. Устанавливают их в специальные пазы. Вполне естественно, что в качестве сырья для изготовления пластин используются керамические материалы. Когда вентиль поворачивается, происходит смещение подвижной части кран буксы, в результате чего отверстия либо совмещаются, открываясь, либо, наоборот, сдвигаются, закрываясь.

Обратите внимание на то, что керамический запорный кран букса ¾ дюйма имеет обычно более крупные зазоры, однако на рынке присутствуют модели со строго определённым диаметром, благодаря которым можно создавать конкретный поток.

Разновидности

Было бы несправедливо обойти вниманием факт наличия на рынке других видов кран буксы.

1. Кран букса запорная червячная. Это своего рода «классика жанра». Своему названию такая букса для крана обязана специальному валу поворотного штока. Снаружи на корпус нанесена резьба для подсоединения к смесителю и на нём же имеются грани под определённого размера гаечный ключ.

Червячная кран букса применялась в качестве запорного механизма не одно десятилетие, но она имеет массу недостатков

Расположенные внутри шлямбуры бывают следующих видов:

  • с направляющими для запорного подвижного клапана;
  • с резьбой, витки которой нарезаны обратно червячному валу.

В изделиях с червячной крановой буксой первого варианта исполнения ручки вентиля вращаются относительно смесителя в одной плоскости.

Шток крепится к шлямбуру подвижно посредством шайбы или специальной скобы. Внутренние поверхности штока оснащены специальными уплотнительными кольцами, сальниками, препятствующими протечке сквозь соединение воды.

На защитной обечайке имеется закреплённая винтом запорная прокладка. Вся эта конструкция крепится неподвижно непосредственно к штоку или к клапану. Снаружи запорная деталь оборудована головкой со шлицевым или квадратным сечением и отверстием, внутри которого нарезана резьба для крепёжного болта.

2. Шаровая букса. Простота конструкции – вот отличительная особенность буксы для крана данного типа. Здесь роль запорного элемента играет обыкновенный металлический шар со сквозным отверстием. Как такая деталь работает интуитивно понятно: для перекрытия воды достаточно повернуть её на четверть оборота.

Кран букса для душа имеет такое же строение, как и в обычном кране, и заменить ее несложно

Как заменить кран буксу для переключения душа

Приняв решение заменить старый запорный элемент на новый, необходимо помнить, что кран букса это такая деталь, которая для разных моделей смесителей имеет свои конструктивные особенности.

Полезно знать! На смесителях, собранных на территории нашей страны, используется кран букса запорная с маховиком квадратной формы. Зарубежные изделия отличаются соединением под ручку и длиной.

Другой отличительной характеристикой данных изделий является диаметр резьбы. В случае необходимости замены запорной детали с сечением в полдюйма при поиске новой проблемы не возникнут. Найти кран буксу с маховиком и с резьбой три четверти дюйма намного сложнее: во многих магазинах она просто отсутствует в продаже.

После приобретения нужной детали, прежде чем приступать к её установке, необходимо перекрыть оба вида водоснабжения — холодное и горячее. Для выполнения работ у вас под рукой должен иметься следующий простейший инструмент:

  • разводной или газовый ключ;
  • плоскогубцы;
  • плоская и крестовая отвёртка.

Замена в ванной кран букса предполагает выполнение следующих мероприятий:

  • с маховика снимается верхний колпачок;
  • снимается вентиль крана. Для этого откручивается скрытый под колпачком крепёжный болт;
  • после того, как снимете «барашек», обратите внимание на резьбу. При наличии на ней следов окисления и эксплуатационного мусора, зачистите поверхность наждачной бумагой (нулёвкой) или металлической щёткой;
  • чтобы добраться до пришедшей в негодность детали, со смесителя снимается фурнитура и прочая атрибутика. С этого момента и начинается замена самого кран букса. Чтобы снять старый запорный элемент, его необходимо просто выкрутить ключом. Но что делать с не выкручивающейся кран буксой? Сначала следует попробовать метод раскачки, крепко охватив «облизавшиеся» грани шлямбура трубным ключом. Если это не поможет, можно путём использования химических средств, ослабить резьбовое соединение, после чего вновь попытаться извлечь не откручивающуюся кран буксу. В конце концов, решить проблему поможет термический метод. Прогревайте строительным феном часть корпуса смесителя с резьбой до тех пор, пока вам не удастся открутить шлямбур от руки;
  • сняв неисправную деталь, прочистите резьбу от загрязнений;
  • далее резьба новой кран буксы для душа в смесителе с переключателем на кран подачи холодной/горячей воды обматывается в несколько слоёв паклей или ФУМ-лентой, после чего сама деталь плотно закручивается на место старой.

При замене кран буксы важно обращать внимание на ее размер и диаметр посадочного отверстия в смесителе

Взаимозаменяемость кран букс

Очень часто встаёт вопрос целесообразности замены постоянно подтекающей кран буксы червячного типа на буксу для крана керамическую. Найти ответ на него не так-то просто. В этом контексте немаловажно знать, требуется ли установка нового крана, или достаточна лишь замена вышедшего из строя кран букса. При подборе ориентиром является диаметр посадочного отверстия. То есть в данном случае речь идёт о размерах кран буксы, которыми характеризуется ее часть, закручивающаяся в смесительный прибор.

Важно! Размеры должны совпадать с диаметром гнезда.

Также нужно изучить, как устроена часть под маховик. В деталях от зарубежных компаний решающее значение имеет количество насечек. А вот кран букса запорная для смесителя от отечественных производителей имеет эту часть, выполненную в виде четырёхгранника.

Вывод очевиден. Если устанавливается новый керамический импортный кран букса, заменить нужно будет и сам маховик.

Если же рассматривать такой показатель, как длина, то здесь всё гораздо проще. У многих подобных деталей его значения идентичны. Таким образом, замена керамического кран букса не сопряжена со сложностями.

Возможные неисправности керамических кран букс в смесителях для душа и их устранение

К основным видам неисправностей запорных элементов данного типа можно отнести:

  • износ на штоке уплотнительных колец;
  • износ на штоке уплотнительной шайбы;
  • скол керамических пластин.

Чтобы определить, какая именно часть кран буксы вышла из строя, нужно разобрать ее

В этих случаях вы можете попытаться выполнить ремонт вышедшего из строя кран букса и сэкономить на покупке нового. Но сначала его нужно разобрать. Для этого:

  • вытащите уплотнительное кольцо, которое удерживает пластины, из нижней части детали;
  • достаньте пластины;
  • выдерните при помощи плоской отвёртки фиксатор, удерживающий в корпусе шток;
  • вытащите шток.

Затем тщательно изучите всё. Если повредились пластины, замените их и соберите буксовый элемент.

Достав из корпуса шток, обратите внимание на плоское колечко. Эта шайба со временем истирается, из-за чего шток поднимается выше. По этой причине должное сжатие между пластинами не обеспечивается, и появляются протечки воды. Устранить их можно двумя способами:

  • заменить саму шайбу;
  • наклеить полоску изоленты в месте соединения верхней пластинки с поворотником.

В случае износа уплотнительных колец на штоке вода может проникать через корпус. В душевых смесителях это бывает редко, но случается. Для устранения такой неисправности просто замените эти колечки новыми. Если их в данный момент нет, аккуратно вытащите кольцо из паза, намотайте совсем немного ФУМ-ленты и поставьте на место. При правильном подходе такой метод обеспечения герметичности демонстрирует высокие результаты. И ещё один плюс – это экономия. Ведь новый керамический запорный кран букса обойдётся дороже.

Кран-буксы – что это? Выбираем между резиной и керамикой

Кран-букса — это внутренний элемент смесителя, отвечающий за открытие и закрытие водного потока. Именно от качества этой детали зависит срок службы сантехники, ее слаженная и надежная работа. Кран-буксы разделяют на два вида — резиновые и керамические. О плюсах и минусах этих изделий рассказываем в нашей статье.

Резиновые против керамических: какие купить кран-буксы для смесителя

Резиновые кран-буксы — доступные и распространенные устройства. Чтобы открыть воду понадобится повернуть вентиль около 2-4 раз, а это в свою очередь приводит к быстрому изнашиванию смесителя. Главная деталь изделия — резиновая прокладка, которая при необходимости легко меняется. Применять резиновые кран-буксы рекомендуется для домов, где установлены насосные станции. Резина не боится ржавчины и плохой воды, поэтому такие смесители служат дольше всего.

Керамические кран-буксы — новое слово в сфере сантехники. В отличие от резиновых собратьев они имеют много преимуществ:

  • открывают воду с полуоборота
  • имеют долгий срок службы
  • гарантируют плавный ход и низкий уровень шума
  • открывают воду не полностью, обеспечивая экономию ресурсов.

Вместе с тем керамические кран-буксы боятся грязной воды и имеют низкую устойчивость к ржавчине. Если в дом вода подается насосной станцией, рекомендуется устанавливать специальный фильтр. В противном случае керамические кран-буксы быстро выходят из строя. Если в резиновой модели достаточно поменять только прокладку, то при поломке керамического изделия заменой одной детали не обойтись — придется покупать новую кран-буксу.

При всех плюсах и минусах двух изделий эксперты советуют выбирать керамические кран-буксы, которые отвечают самым высоким требованиям современных пользователей. Они надежны, долговечны и удобны.


Выбираем керамические кран-буксы оптом от производителя на сайте Гала-Центр

Все рано или поздно выходит из строя и требует замены. Если керамическая кран-букса отжила свое, важно подобрать качественный аналог. Для этого нужно знать точные характеристики изделия:

  • Размер. Керамические кран-буксы в наличии следующих размеров: 1/2 “ и 3/8 “.
  • Тип вентиля. Смесители комплектуются крестообразными и квадратными вентилями. Поэтому прежде, чем отправляться в магазин сантехники, уточните, какие именно вам следует приобрести кран-буксы.

На сайте Гала-Центр представлен широкий ассортимент сантехники и различных аксессуаров, позволяющих осуществлять ремонт смесителей. В каталоге представлены резиновые и керамические кран-буксы разных размеров под квадрат и крест. В ассортименте универсальные аксессуары и специальные модели для смесителей Rain 300-900 серии. Оформляйте заказ и получайте бесплатную доставку в любой регион России.

Кран букса для смесителя: керамическая и червячная; ремонт

Кран букса для смесителя – вещь на первый взгляд незаметная, но ее поломка приводит к неприятным последствиям, способным нарушить покой жильцов назойливым шумом и трудностями при открывании крана. О том, что кран-букса в смесителе износилась и ее пора менять, мы узнаем по текущей воде из закрытого крана  и характерным тарахтящим звукам. Неисправность этой детали доставляет много неприятностей , но от них можно быстро избавиться, заменив буксу. Прежде чем говорить о ее замене, давайте разберемся, какие бывают кран-буксы, рассмотрим отличия между ними, а также, какие достоинства и недостатки есть у каждой из них.

Различают два вида кран-букс:

  1. Обыкновенные червячные с резиновыми манжетами.
  2. Буксы нового поколения с керамическими вставками.

Отличаются они длиной и количеством шлицов. На импортном смесителе их 20 и 24 (под ручку). Отечественный смеситель имеет квадратный крепеж под ручку, снабженный фиксирующим винтом. Также отличия состоят в диаметре резьбовой части, той, которая вкручивается в кран. Наиболее распространенным диаметром считается ½ дюйма, реже встречается диаметр ¾. Покупку новой кран-буксы лучше производить при наличии старой, которую можно будет показать продавцу, а тот подберет деталь аналогичной конфигурации.

Кран-букса для смесителя обыкновенная и с керамическими вставками

Кран-букса для смесителя с резиновыми манжетами ↑

Этот тип букс имеет червячный принцип действия и резиновую прокладку в конце выдвижного штока. Для полного закрытия необходимо от двух до четырех оборотов. Такая букса имеет следующий принцип работы: резиновая прокладка внутри клапана прижимается к нему, перекрывая путь воде. Резиновая прокладка быстро изнашивается, но ее можно легко заменить. Прокладка может быть выполнена из различных сортов резины, от чего во многом и зависит длительность ее эксплуатации.

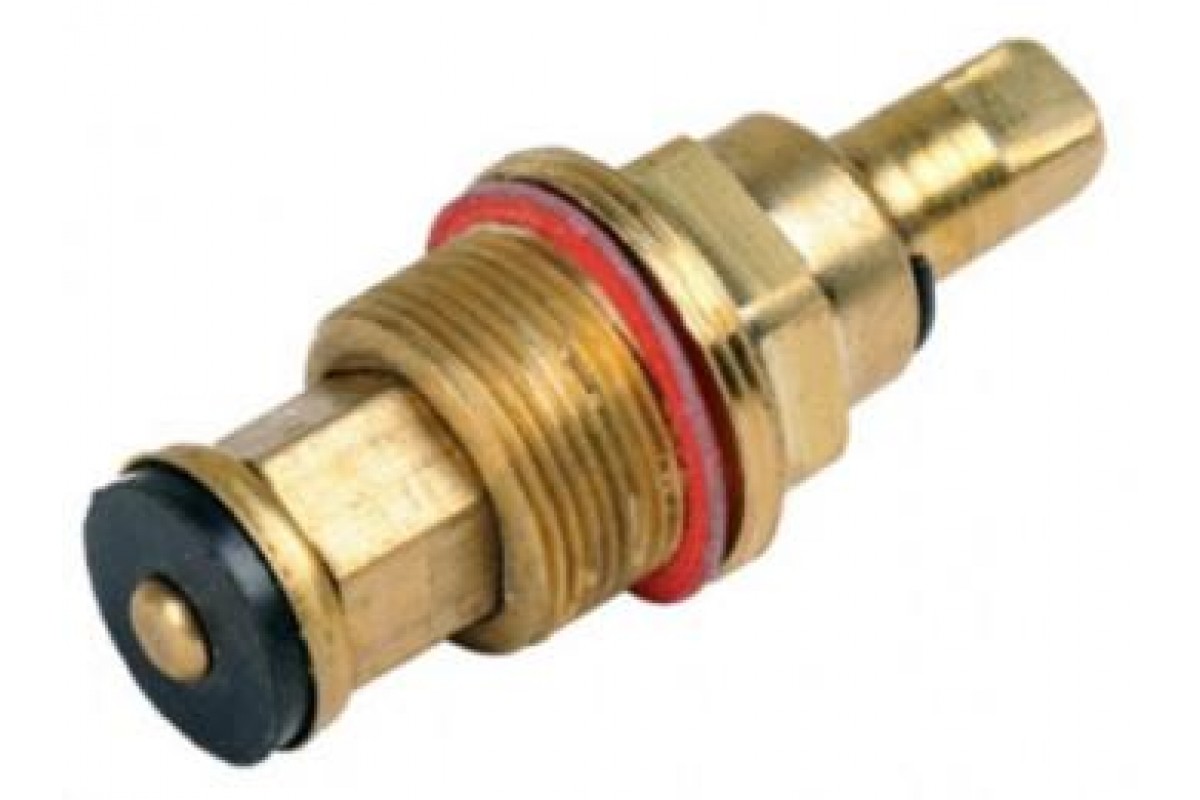

Кран-букса с резиновыми манжетами

Достоинства

  1. Есть возможность поменять прокладки, без замены всей кран-буксы.
  2. Низкая стоимость прокладок.
  3. Возможность самостоятельного изготовления прокладки из резины.

Разобранная кран-букса с резиновыми манжетами

Недостатки

  1. Небольшой срок эксплуатации.
  2. Большое количество оборотов от открытия до закрытия.
  3. Существенное ухудшение плавности хода со временем, что приводит к необходимости более сильного закручивания крана.
  4. Характерный неприятный шум, вызванный резонирующим вентилем. Резонанс при этом возникает, если прокладка изношена. Этот фактор может пагубно сказаться на работе водопроводных коммуникаций.

Замена манжеты червячной кран-буксы

Кран-букса с керамическими вставками ↑

Основу данной кран-буксы составляют две керамические вставки, выполненные в виде пластин и снабженные идентичными отверстиями. От полного открытия до закрытия ручки совершается пол-оборота.

Керамические вставки в кран-буксу

Конструкция буксы предусматривает жесткую фиксацию одной из пластин внутри ее корпуса. Вторая пластина фиксируется на штоке, а к штоку, в свою очередь, крепится маховик. Когда ручка крана поворачивается, отверстия пластин совмещаются таким образом, что через них вода начинает поступать в смеситель. Заменить керамические составляющие можно, но это сделать не так просто, как в случае с резиновыми прокладками, так как вставки придется подбирать индивидуально по размеру буксы. Проще купить и установить новую буксу.

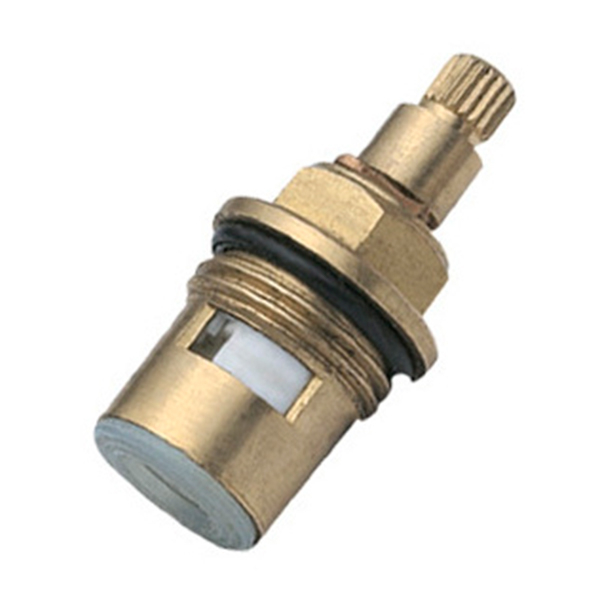

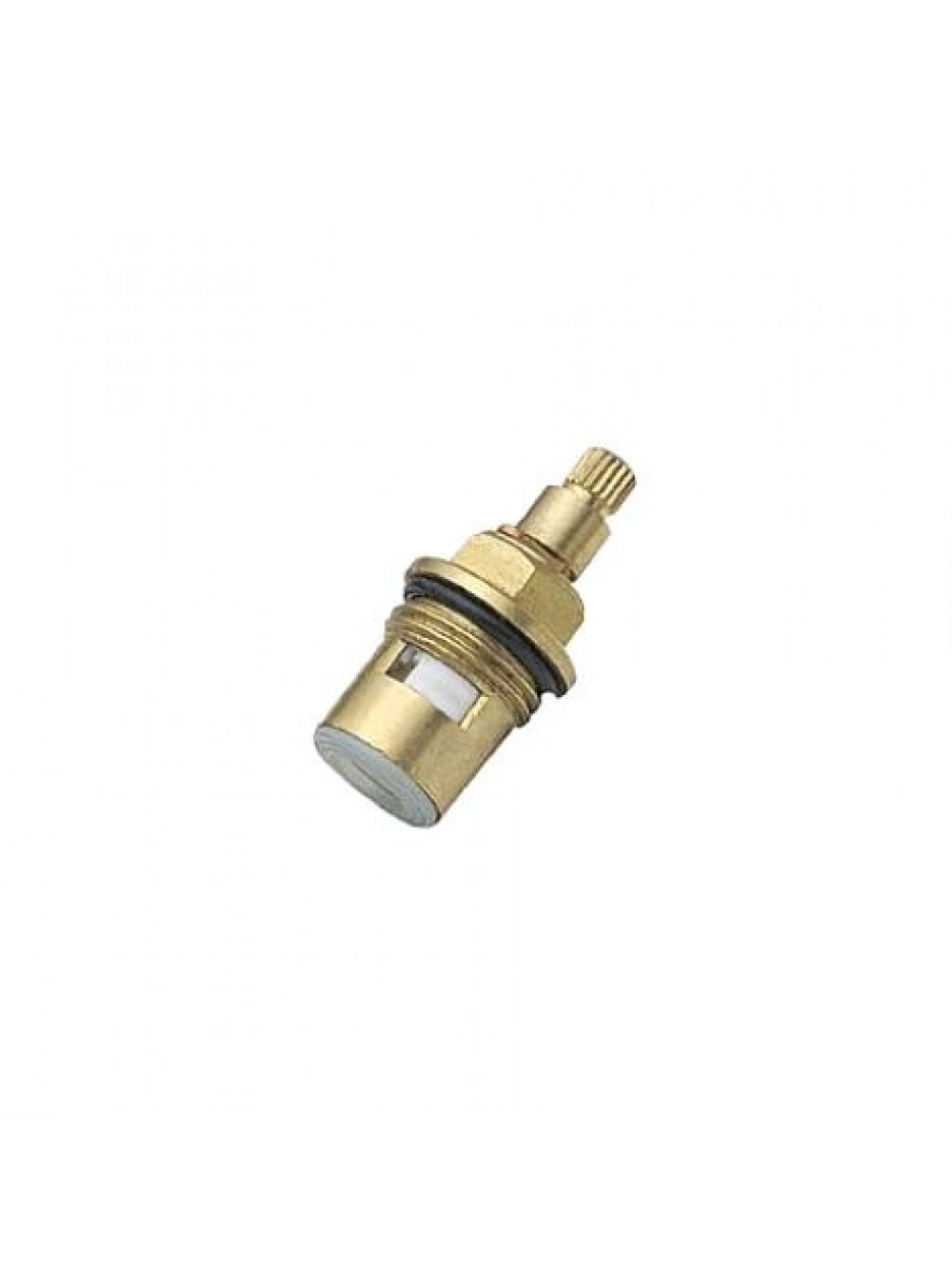

Кран-букса с керамическими вставками

Достоинства

  1. Продолжительный период эксплуатации.
  2. Удобство использования: чтобы открыть воду, нужно всего пол-оборота.
  3. Минимальный уровень шума при работе.
  4. Плавность хода ручки.

Устройство кран-буксы с керамическим клапаном

Недостатки

  1. Стоимость выше, чем у моделей с резиновыми прокладками.
  2. Работа буксы будет затруднена, если в воде есть песок и прочие грубые примеси, поэтому для бесперебойной эксплуатации системы лучше установить фильтр тонкой очистки воды.

Сравнение устройства керамической и червячной кранбуксы

Чтобы осуществить замену кран-буксы, необходимо произвести следующие действия:

  1. Перекрыть стояки с холодной и горячей водой. При этом необходимо убедиться в том, что вода действительно не поступает, для этого нужно открыть на всю мощность оба крана.
  2. Далее берется какой-нибудь плоский предмет, например, нож или отвертка, и с помощью него снимается цветная пластиковая заглушка. Ее необходимо сначала поддеть, а затем снять.
  3. Под снятой заглушкой расположен винт, его необходимо отвинтить. Если букса импортная, то на буксе может быть фиксатор из пластика, который тоже нужно снять.

    Выкручиваем расположенный под пластиковой заглушкой винт

  4. Затем снимается ручка. Здесь могут возникнуть трудности в виде закиси на шлицах, в таком случае их необходимо отмочить или воспользоваться специально предназначенными для этого съемниками;
  5. После снятия маховика появляется доступ к кран-буксе, которую необходимо отвинтить разводным ключом. Если букса снабжена контрящей гайкой, то сначала она отпускается, после чего выкручивается букса.

    При помощи разводного ключа отворачиваем кран-буксу

Установка новой кран-буксы осуществляется в обратном порядке. При замене кран-буксы можно изменить направление ее поворота. Для этого выкручивается стопорный винт, который вкручен в шток буксы. Потом данный винт вкручивается с обратной стороны, что обеспечивает поворот буксы в другую сторону.

Рем.комплект для восстановления кран-буксы с керамическими вставками

Если замена кран буксы в смесителе покажется слишком сложной задачей или просто не окажется в доме необходимых инструментов, тогда имеет смысл доверить эту работу мастеру. Опытный специалист аккуратно осуществит данную процедуру, избавив вас от назойливого звука и обеспечив плавное открывание крана и, как следствие, бесперебойную работу всей водосточной системы в дальнейшем.

Пригодилась статья? Расскажите друзьям:

Устройство кран буксы: керамической и червячной

Кран-букса – один из основных элементов смесителя, предназначенный для контроля поступления воды в кран или душевую лейку. Другое его название – вентильная головка. Большинство возникающих со смесителем неисправностей связанно именно с ним. Для проведения качественного ремонта необходимо хорошо знать устройство кран буксы, разбираться в ее разновидностях и составляющих частях. Рассмотрим подробнее данный вопрос.

Виды кран буксы

Визуально вентильные головки различных видов практически идентичны, но имеют отличия в плане характеристик и внутреннего устройства. Наиболее распространённые из них следующие:

  1. Червячные. Изделия старого образца, которые начали применяться ещё во времена СССР. Внутри снабжены резиновой прокладкой, которая при повороте ручек перекрывает подачу воды. Благодаря этой особенности подобные кран буксы носят ещё название «резиновые».

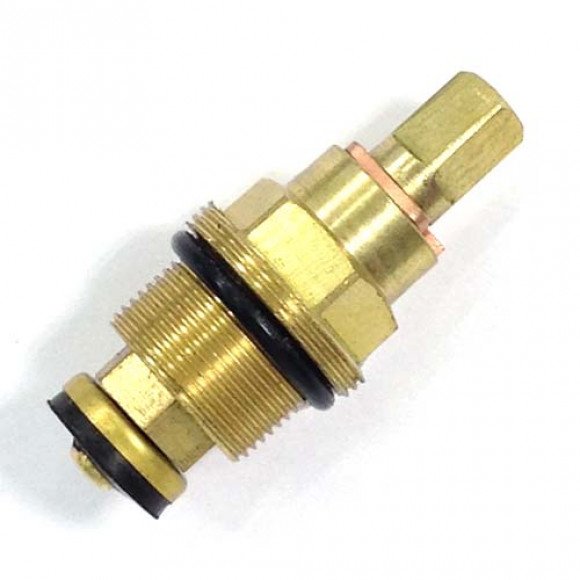

    Червячная кран букса

  2. Керамические. Их конструктивная особенность – наличие внутри двух дисков, изготовленных из керамики. Один всегда находится в неподвижном состоянии, а другой приводится в движение поворотом ручки смесителя. Величина расстояния одного диска от другого изменяет напор воды.

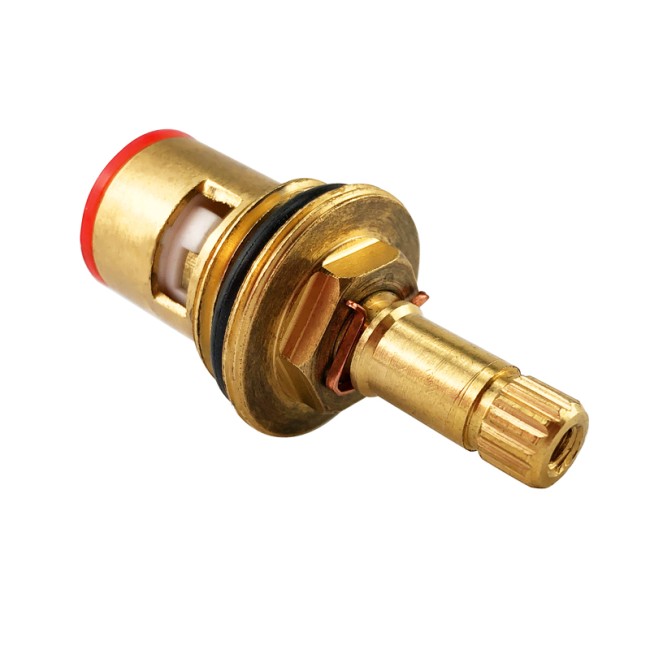

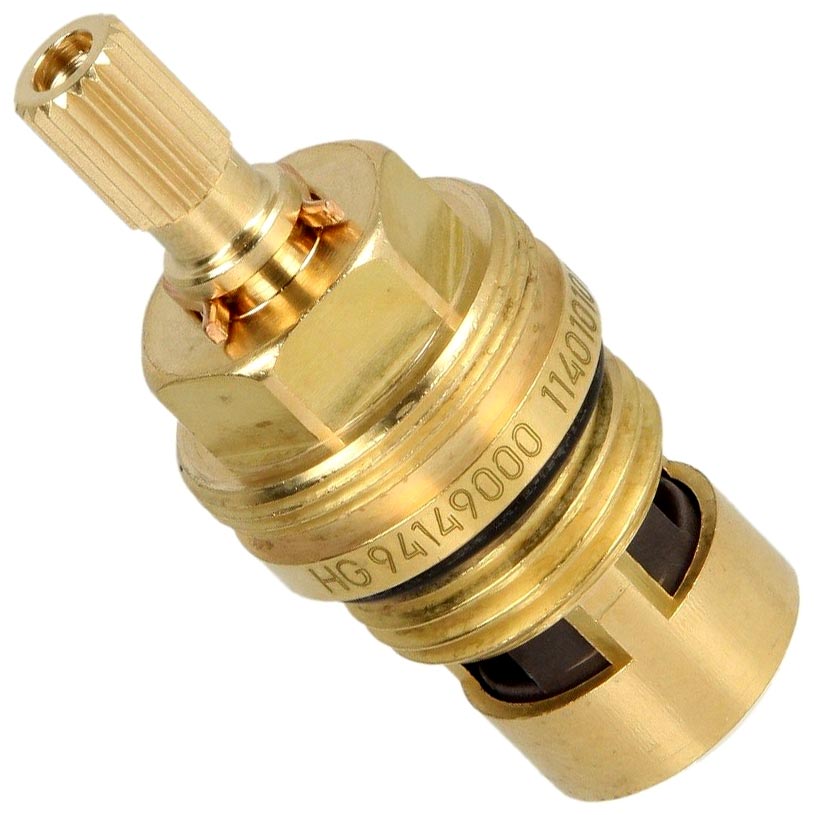

    Керамическая кран букса

Устройство червячной кран буксы смесителя

Внутри неё находится выдвигаемый шток. При вращении ручек смесителя он перемещает относительно седла клапана резиновую прокладку. Когда последняя прижимается вплотную – вода перекрывается. Качество и долговечность такого изделия зависит от используемого при производстве сорта резины. Заменить прокладку довольно просто, как и изготовить самому.

Устройство червячной кран буксы

Преимущества червячных вентильных головок:

Между тем подобные кран буксы имеют ряд существенных недостатков:

  • малый срок службы прокладок;
  • неудобство в эксплуатации, заключающееся в необходимости совершать множество поворотов ручек горячей и холодной воды для достижения подходящего напора и температуры;
  • постепенное снижение плавности подачи, сопровождающееся возникновением резонанса и шума.

Устройство керамической кран буксы

В изделиях данного вида регулировка напора воды производится небольшим движением руки. Основной элемент конструкции – два диска из керамики с отверстиями одинаковой величины. Один диск зафиксирован на корпусе, а другой соединён со штоком, на котором расположена ручка смесителя. При изменении положения последнего, диск смещаются, увеличивая или уменьшая напор воды.

Устройство керамической кран буксы

Такое изделие достаточно сложно поддаётся ремонту. В большинстве случаев из-за невозможности найти подходящий диск для замены оказывается проще приобрести новую кран буксу. Другие недостатки:

  • большая стоимость по сравнению с червячными;
  • необходимость установки фильтров для тонкой очистки из-за чувствительности к жёсткой воде.

Однако керамические кран буксы обладают существенными преимуществами:

  • продолжительный срок службы,
  • удобство в использовании,
  • низкий уровень шума,
  • сохраняющийся в ходе эксплуатации плавный ход.

Особенности выбора

Кран букса водопроводного крана не зависимо от устройства прослужит долго, если была изготовлена из качественных материалов. Здесь выбор заключается лишь в специфике использования, так чтобы открутить керамическую кран буксу потребуется четверть оборота вентиля, а червячную – 1-1,5 оборота. Первая разновидность является более новой, в то время как вторая – постепенно уходит в прошлое.

Керамические кран буксы служат дольше, но ремонт их нецелесообразен. Быстрее и проще будет полностью их заменить. Резиновые в этом плане для некоторых людей оказываются более предпочтительным вариантом. При необходимости их можно просто извлечь из смесителя, снять старые и установить новые прокладки, после чего продолжить эксплуатацию. Частота такой замены напрямую зависит от качества используемой резины – на ней лучше не экономить.

Ванная своими руками — ТаВанная.ру Обзор кранов Букса, их устройства и ремонта — Ванная своими руками

Кран — не самый надежный элемент сантехники в вашем доме. Со временем они это проявляют, образовывая протечки, неприятный шум и сложность в перекрытии воды. Чаще всего кран букса требует замены для простого решения сложившейся проблемы. Сегодня мы поговорим о его разновидностях, особенностях выбора и замены.

Содержание статьи

  • 1 Виды
    • 1.1 Червячные
    • 1.2 Керамические
  • 2 Нюансы выбора
  • 3 Замена

Виды

Сейчас кран букса делится на два основных типа:

  • Червячные;
  • Керамические.

Они обладают своими особенностями конструкции, преимуществами и недостатками.

Поговорим о каждом отдельно.

Червячные

Для процедуры полного закрытия или открытия требуется совершить 2-4 оборота ручки крана. Устройство основано на червячном принципе работы. На выдвигаемом штоке расположена прокладка из резины. Она прижимается к седлу клапана и перекрывает воду. Такую прокладку легко заменить, изготовить самостоятельно. Их выполняют из резины разных сортов, от чего во многом зависит срок эксплуатации устройства.

К сильным сторонам можно отнести:

  • Доступная стоимость прокладок;
  • Возможность изготовить прокладку из подручного куска резины;
  • Отсутствие необходимости сложного ремонта;
  • Широкая распространенность.

Но вместе с преимуществами следует принимать во внимание недостатки, которые характерны для уже несколько устаревших типов кран буксы. Возможно, они повлекли за собой появление керамических аналогов и концентрацию потребителей вокруг них:

  • Непродолжительный срок службы резиновой прокладки;
  • Потребность в совершении нескольких поворотов для перекрытия и открытия воды;
  • Потеря плавности хода с течением времени;
  • Резонанс и неприятный шум;
  • Постепенное разрушение водопроводной сети.

Керамические

Устройство крана Букса

Полный цикл открытия-закрытия требует всего пол оборота. Такая кран букса имеет главный элемент конструкции — две керамические пластины, на которых имеются одинаковые отверстия.

Одну пластину прочно фиксируют в корпусе буксы, а вторую крепят на штоке, на котором держится ручка смесителя. При повороте маховика смещается или совмещаются на пластине отверстия, тем самым открывается или перекрывается подача воды.

Заметим, что такое устройство починить не просто. Поменять только пластину не получится, поскольку требуется отыскать аналогичную. Проще сразу поменять буксу полностью.

К преимуществам, которыми обладает устройство такого типа, относят:

  • Высокий срок службы;
  • Потребность всего в пол обороте для закрытия и открытия крана;
  • Плавный ход;
  • Меньший уровень создаваемого шума.

Но есть и негативные моменты:

  • Стоит несколько дороже, чем кран букса с резиновой прокладкой;
  • Не очень любят взаимодействие с загрязненной водой;
  • Требуют установки фильтра тонкой очистки, если в водопроводной воде присутствует песок.

Нюансы выбора

Сегодня устройства vidima и grohe зарекомендовали себя с очень хорошей стороны, пользуются заслуженным спросом среди потребителей. Но чтобы не ограничивать ваш выбор только на устройствах vidima и grohe, ознакомьтесь с основными правилами выбора.

  1. На рынке кран букса представлена в широчайшем ассортименте, их разновидностей множество. Это усложняет выбор неопытным людям, которые мало разбираются в сантехнике. Иногда даже специалисту сложно подобрать нужный вариант. Потому первый совет — выкрутите свою старую буксу, прихватите ее с собой и покажите продавцу. Так он быстро найдет аналог.
  2. Определитесь с типом. Нельзя сказать, что керамическая кран букса существенно дороже резиновой. Разница в цене есть, но небольшая. Зато керамическое устройство vidima и grohe намного проще и удобнее в эксплуатации, обеспечивает длительный срок службы. С другой стороны, заменить резиновую прокладку заметно легче, нежели ремонтировать керамический аналог. Потому внимательно подумайте и сделайте выбор.
  3. Если меняется кран букса старого, отечественного смесителя, современные решения могут не подойти. Там используются свои особые типы.
  4. Обратите внимание на маховик смесителя импортного производства. Не редко они имеют крестообразную форму. Это говорит о том, что обычная кран букса фирмы vidima и grohe не подойдет, а следует искать элемент с двойной резьбой.
  5. Остальные типы маховиков имеют лишь одну резьбу, на которую монтируется смеситель. В таком случае устройства vidima и grohe наверняка окажутся кстати.

Замена

Фото схемы устройства крана

Если кран букса износилась и уже не справляется со своими обязанностями, ее необходимо заменить. Сделать это не сложно, даже не обладая особыми навыками работы с сантехническими приборами.

Следуйте инструкции шаг за шагом, и тогда все получится.

Перед тем как поменять кран буксу, обязательно перекройте подачу воды. Это первоочередное действие, которое требуется выполнить.

  1. С маховика нужно снять верхний колпачок. Если он эксплуатировался длительное время, не снимался, могут возникнуть определенные сложности. Вооружитесь пассатижами, чтобы снять элемент. Под колпачком вы увидите болт. Он откручивается достаточно легко, тем самым извлекается крановый вентиль.
  2. Вентиль также придется открутить с усилием, если металл начал окисляться. Сняв его, очистите болт и резьбу от скопившейся грязи, также прочистите маховик внутри.
  3. Снимите фурнитуру крана, которая иногда плотно сидит. Если без инструмента не справиться, обязательно подложите под него кусочек ткани. Это позволит избежать повреждений поверхности.
  4. Снимите фурнитуру. Так вы откроете себе доступ к буксе. Выкручивайте ее.
  5. Демонтировав буксу, очистите резьбу смесителя. Это поможет новой буксе плотно и надежно сесть на новое место.
  6. Примерьте новую буксу, убедитесь в соответствии размеров, отверстий, резьбы. На буксы vidima и grohe специалисты советуют намотать пару слоев фомки. За счет этого резьба уплотнится, элемент сможет держаться надежнее.
  7. Если вы предварительно качественно зачистили устройство, установка не займет много времени и сил.
  8. Сборку выполните в обратной последовательности.
  9. Следите за тем, насколько сильно затягивается керамическая пластина. Перетянув, керамический диск лопнет и придется покупать новый. Используйте контргайку для плотной установки.
  10. Включайте подачу воды, проверяйте результат проделанной работы. Если все функционирует, значит, вам удалось своими руками починить кран буксу.

Качественная кран букса фирмы vidima, grohe способна прослужить длительное время на благо вашего комфорта. Но даже самые надежные модели grohe со временем дают слабину, требуют замены.

Ремонт — это зачастую нецелесообразное мероприятие, если речь идет о керамических пластинах. Тут проще заменить весь элемент полностью. А с резиновыми гораздо проще. Достаточно разобрать кран, извлечь кран буксу, заменить старые прокладки на новые и продолжать пользоваться устройством. При этом отдавайте предпочтение высококачественной резине. От нее зависит степень надежности и продолжительность службы кран буксы после выполненного ремонта.

Не обязательно прибегать к помощи специалистов для выполнения простых ремонтных работ по сантехнике. Но если нет времени, возможности или желания провести такое ремонтно-восстановительное мероприятие самостоятельно, обращайтесь к проверенным мастерам.

Кран букса для однорычажного смесителя, смеситель для кухни однорычажный

Оглавление Скрыть ▲ Показать ▼

Обычно кухонные смесители эксплуатируются гораздо чаще, чем смесители в ванной. Поэтому смеситель на кухне должен отличаться прочностью, надежностью и долговечностью. Большинство потребителей предпочитают использовать смеситель для кухни однорычажный.

Однорычажный смеситель для кухни

Применение на кухне именно однорычажного смесителя объясняется удобством его управления. Стоит все лишь поменять положение крана, а не откручивать, в попытке отрегулировать до нужной температуры, попеременно два вентиля. Кроме того, смеситель для кухни однорычажный значительно экономит воду за счет быстрой регулировки температуры воды.

Виды крана буксы

Как известно, не обойтись в кухонном смесители без такой детали, как кран букса для однорычажного смесителя. В основном используются краны буксы червячные или же керамические. Червячные считаются устаревшими, они снабжены резиновой манжетой и обеспечивают 2-4 оборота ручки до полного закрытия. А резиновая прокладка предназначена для герметичности крана. Прокладка недорого стоит и вполне легко меняется. Но минусом резиновой прокладки является ее быстрый износ.

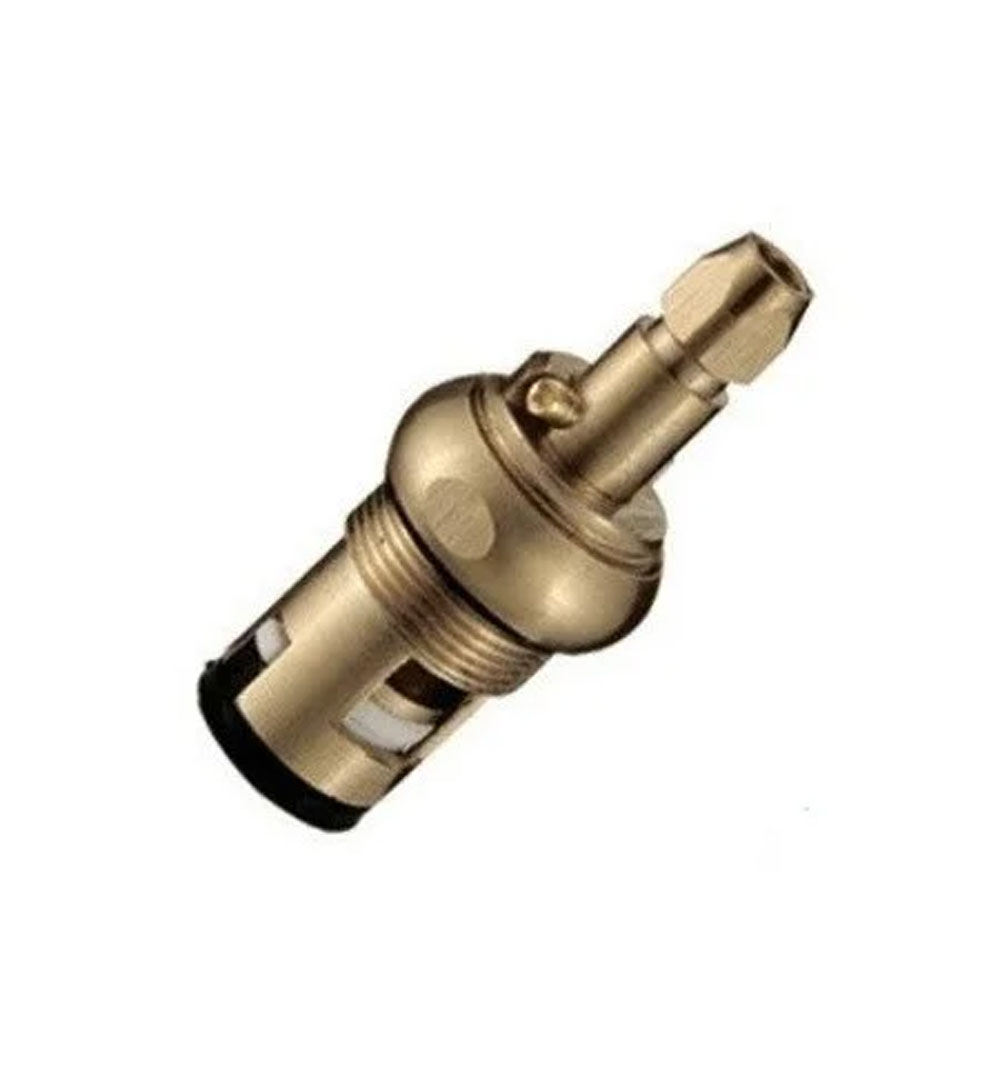

Керамический кран букса для однорычажного смесителя более современен. Удобно в нем то, что от положения закрытого до открытого всего-то пол оборота ручки.
Герметичность керамического крана буксы обеспечивается жестко закрепленными в буксе керамическими пластинами, у которых симметрично расположены отверстия одинаковой конфигурации.

Керамический кран букса хорош в плане длительного срока эксплуатации, однако весьма чувствителен к качеству воды. Весомыми недостатками керамического крана буксы являются:

  • Затруднительность ремонта;
  • Относительно высокая цена.

Отличия между кран-буксами

Краны буксы отличаются между собой устройством. Так, на отечественных крепеж под ручку квадратной формы с фиксирующим винтом, а на импортных для крепления ручки проделывается 20 или же 24 шлица. Отличаются у буксы и диаметр резьбовой части. Наиболее распространен кран букса с полудюймовой резьбой.

Если смеситель на кухне начинает при повороте издавать нехарактерные звуки или из него капает вода даже при плотно закрытом положении, то, вероятнее всего, потребуется замена крана буксы. Но выбрать кран буксу нужно именно под свой смеситель. Поэтому рекомендуется в строительный магазин обращаться прямо со своей старой деталью, чтобы подобрать идентичную.

Кран букса. Как выбрать и поменять своими руками

Керамика берет верх


   Все смесители горячей и холодной воды через некоторое время выходят из строя. В их конструкции предусмотрены быстро изнашивающиеся элементы это кран букса для смесителя. В смесителях изготовленных в старые советские времена это резиновые прокладки. Время не стоит на месте и смесители начали совершенствоваться, заменяя резиновые или бронзовые быстроизнашивающиеся детали на керамические.

   Керамика это не глина из которой делают посуду. Это порошкообразные смеси различных металлов спекаемые при высоких температурах. Они обладаю качествами превышающими современные стали.  Благодаря повышенной твердости керамические детали в десятки раз долговечнее резиновых.

Кран букса в смесителе — Фото 02

   Керамические изделия обладают такими полезными свойствами:

  • механическая прочность,
  • твердость,
  • химическая и термическая стойкость,
  • не ржавеют.

   Недостатки:

  • высокая стоимость по сравнению с резиновыми.

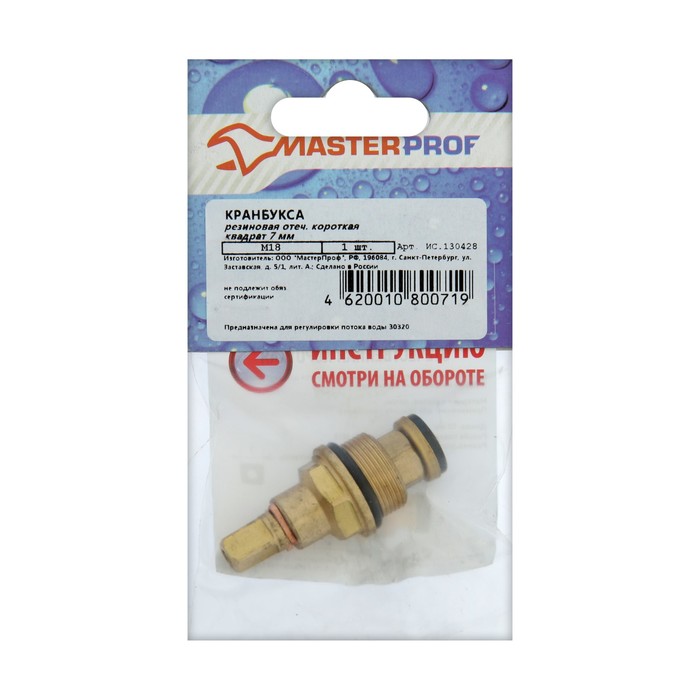

Кран букса с резиновыми вставками


Рис.1 Кран букса резиновая


   На рис. 1 видим кран буксу в сборе. Это кран букса для смесителя старой конструкции. Внизу видно резиновую вставку. Именно ее и надо менять. Кроме нижней вставки (прокладки) есть еще и резиновое уплотнительное кольцо на резьбе вверху. Следует иметь в виду, что если к смесителю подведены две трубы с горячей и холодной водой, то кран букс в смесителе будет две, и менять надо ту которая вышла из строя. На рисунке показана кран букса для смесителя «под квадрат». Ее шток в верхней части имеет форму квадрата. В случае крайней необходимости резиновую прокладку можно изготовить самому из подручных материалов.

Рис.2 Кран букса в разрезе

   Домашний ремонт кран буксы в смесителе не будет проблемой если знать ее устройство. На разрезе показана принципиальная ее конструкция. Перекрывание воды в трубопроводе происходит при вращении «барашка» крана вправо или влево. Шток с резиновой вставкой опускается и перекрывает движение воды. На этом рисунке импортное изделие имеющее шток со шлицами. Все резьбы в кран буксах правые. То есть, закрываем вправо, открываем влево.

   Резиновые вставки стоят дешево, но быстро выходят из строя и требуют частой замены.

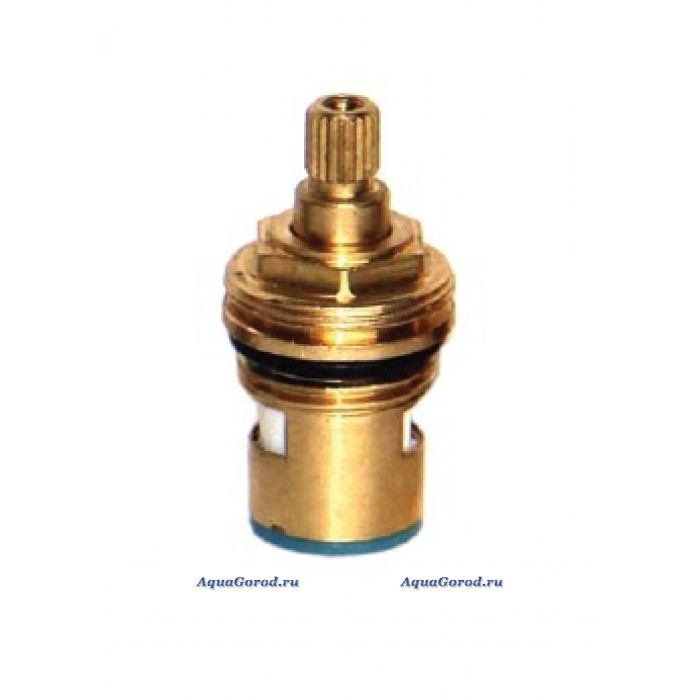

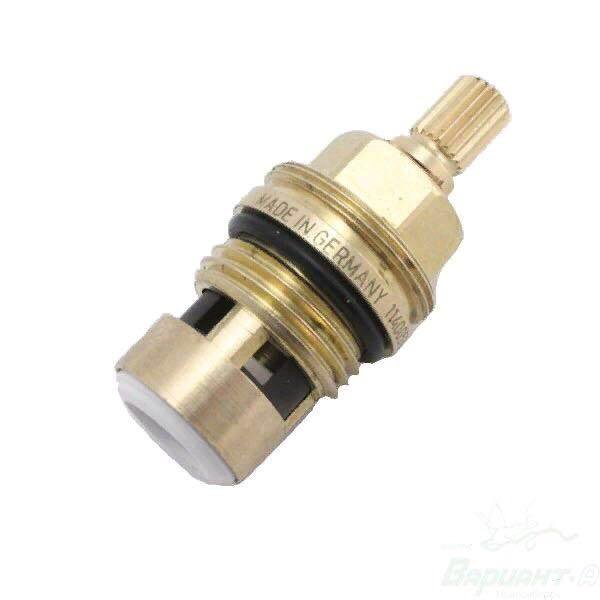

Кран букса керамическая


Рис.3 Кран буксы из керамики


   На рис.3 видно конструкцию керамической кран буксы. Ее отличие в том, что отверстие для пропуска воды находится в корпусе. Вода может поступать в кран только в случае совпадения отверстий в керамических пластинах. Керамика чувствительна на взвесь песка в воде. Если вода плохо очищена, то микроскопические крупинки песка будут способствовать пропуску воды и дребезжанию смесителя.  Ремонт кран буксы в смесителе состоит в замене керамических вставок и очень редок.

Совет: При покупке керамики следует убедиться не Китай ли ее производитель ибо их качество уже вошло в поговорку.

Виды керамических пластин


Рис. 4 керамические пластины

   На рис.4 показаны различные виды керамических пластин, но принцип их работы один и тот же. Это та часть кран буксы, которая из быстроизнашивающейся перешла в разряд долго изнашивающихся. При хорошем качестве воды такие пластины служат десятки лет.

Советы: Покупать керамические пластины лучше у сертифицированных продавцов или больших торговых центрах.

Замена кран буксы


Рис.5. Вентиль пропускной



   Менять кран буксу в смесителе можно только на идентичную. Для этого необходимо смеситель разобрать. Прежде чем его разбирать, необходимо перекрыть воду в трубе во избежание небольшого наводнения. Для этого необходимо перекрыть вентиль. Он находится перед смесителем и может иметь вот такой вид.

   Это современные шаровые краны. В таком положении вода свободно проходит в трубе. Для перекрывания воды его лепестки необходимо повернуть на 90 градусов.



Рис.6 Кран шаровой

   Если на подводящей трубе такого крана нет, значит, необходимо искать перекрывающий кран на трубе большего диаметра. Он может иметь такой вид.

   Для перекрывания воды ручку необходимо повернуть на 90 градусов. Если и такого вентиля нет, то необходимо перекрывать воду на стояке, который идет снизу вверх с первого и до последнего этажа.





Хороший совет: Не ремонтируйте смеситель, не перекрыв воду. Это чревато скандалом с соседями снизу.

Инструменты


   Для ремонта смесителя необходимо иметь такие инструменты:

  •  Ключ разводной

Этим ключом с раздвижными губками можно отвернуть любую гайку.

  • Кроме ключа необходимо иметь отвертку и пассатижи.

Необходимые инструменты — Фото 03

Советы: Чтобы не покупать ключ, его можно одолжить у любого знакомого автолюбителя.

Процесс замены кран буксы


   Вопрос, как снять кран буксу со смесителя, может возникнуть неожиданно. Перед разборкой смесителя нужно убедиться нет ли воды в трубе. Для этого нужно открыть любой другой смеситель или кран на линии. Если вода не течет можно приступать к работе. Для того чтобы поменять детали в смесителе нужно проделать несколько простых операций:

Замена кран буксы — Фото 04

  1. Снять декоративные колпачки или накладки при помощи отвертки или ножа. Они изготовлены из пластмассы или могут быть металлические и насажены в отверстие с небольшим натягом.
  2. Открутить винт, который фиксирует маховик и снять его.
  3. Сверху кран буксы могут быть декоративные втулки. Снять и их.
  4. При помощи ключа открутить буксу и осмотреть ее.
  5. Если в ней изношена резиновая прокладка, то заменить ее на новую. Для этого необходимо отвернуть винт, который ее держит.
  6. Заменить кран буксу в смесителе и в обратной последовательности вставить декоративные втулки, маховик, винт, декоративные колпачки.
  7. Открыть пропускные краны на трубе и проверить смеситель на подтекание воды. При правильной установке смеситель работает сразу.

   Советы:

  • перед заменой деталей смесителя необходимо слить воду из трубы,
  • все детали необходимо складывать по порядку их демонтажа, чтобы потом после сборки не было «лишних» запчастей,
  • затягивать детали смесителя нужно «с чувством меры», чтобы не сорвать резьбу,
  • если устанавливаем старую кран буксу после замены прокладки, то очищаем резьбу при необходимости от наслоений.

Замена керамической кран буксы


   Процесс замены керамической буксы аналогичен выше изложенному. Они разборные и можно поменять износившиеся керамические вставки, если удастся купить подходящие в магазине. Проще купить и заменить кран буксу в смесителе в сборе, а не по деталях.

Как купить и не ошибиться?


   Перед покупкой необходимо уяснить какая кран букса подлежит замене. Наша или импортная? Импортные имеют на штоке шлицы в количестве 20 или 24. Отечественная кран букса для смесителя таких шлиц не имеет. Их штоки сделаны в виде квадрата.  Все изделия касающиеся водопровода измеряют в дюймах. Они имеют размеры 0,5 и 3/8 дюйма.

Выбор кран буксы — Фото 05

   Советы:

  • при покупке импортной кран буксы необходимо удостовериться в качестве воды. Для этого нужно набрать воды и дать ей отстояться. Если осадок есть, то нужно или покупать запчасть с резиновой прокладкой или ставить фильтр тонкой очистки перед смесителем,
  • чтобы ничего не напутать при покупке нужно взять кран буксу с собой в магазин и показать ее продавцу,
  • смесители с резиновыми прокладками для перекрытия воды делают 2-4 оборота маховика,
  • смесители с керамикой для перекрытия воды делают пол оборота.

Трехосный мобильный кран Либхерр с длинной стрелой

Мобильный кран Либхерр LTM 1060-3.1 — это 66-тонная машина, которая имеет высоту 157 футов. длинная телескопическая стрела — самая большая стрела в трехосной линейке от Liebherr.

Ballast Concept

При общей массе 39,6 т и нагрузке на ось 13,2 т он включает балласт 6 т, шины 16,00, вихретоковый тормоз, привод 6х6 футов и крюк. При нагрузке на ось 13,2 т в конструкции реализована особая конфигурация балластной пластины.В зависимости от кранового оборудования и требуемой грузоподъемности транспортного средства балласт может составлять 4,1 т, 4,7 т, 5,4 т или 6,1 т.

Для увеличения грузоподъемности предусмотрено 8 т дополнительного балласта, так что машина может использоваться с максимальным балластом 14 т. Для стран, где отсутствует ограничение по нагрузке на ось 13,2 т: LTM 1060-3.1 движется со скоростью прибл. 16,5 т на ось с максимальным балластом.

Travel Gear Technology

31 фут. длинное шасси всего 8.4-фут. широкая, с шинами 445/95 R 25 (16.00 R 25). Радиус поворота, измеренный над кабиной водителя, составляет всего 25 футов, а радиус балласта остается в пределах 11,6 футов. Ширина опоры 21 фут достигается с помощью одинарных телескопических скользящих балок. Там, где пространство ограничено, также можно использовать уменьшенную ширину опоры до 15 футов или 7,5 футов. Кран автоматически выравнивается во время опоры.

Машина оснащена пневматическим дисковым тормозом, который обеспечивает большее тормозное усилие, которое остается неизменным даже при высоких температурах тормозов по сравнению с обычными барабанными тормозами.Увеличенный срок службы также способствует повышению эффективности. Дисковые тормоза оснащены индикаторами износа.

В новом LTM 1060-3.1 используется активная система рулевого управления задним мостом в зависимости от скорости. Это значительно снижает износ шин. Водителю доступно пять различных программ рулевого управления, которые можно выбрать для различных дорожных ситуаций.

Шестицилиндровый рядный двигатель Либхерр в шасси развивает мощность 270 кВт / 367 л.с. и максимальный крутящий момент 1700 Нм.Усилие передается на оси крана через 12-ступенчатую коробку передач ZF-AS-Tronic. Двухступенчатый распределитель обеспечивает минимальную скорость медленного передвижения в маневренном режиме. В машине установлена ​​антиблокировочная тормозная система.

Длинная телескопическая стрела

Шестисекционная стрела 157 футов. длинная телескопическая стрела LTM 1060-3.1 выдвигается и выдвигается с помощью телескопической системы быстрого действия Telematik. С 31-футовой. до 52 футов. длинная откидная стрела, машина достигает высоты подъема до 207 м.и вылет стрелы до 157 футов. Откидной удлинитель можно установить под углом 0 °, 20 ° или 40 °. Для работы с двумя крюками, второй подъемный механизм, 8 футов. в наличии монтажная стрела и петушиный шкив.

Определение нагрузки и LICCON2

В гидравлической системе электрическое управление с определением нагрузки обеспечивает точность рабочих операций. Одновременно можно задействовать до четырех движений. В зависимости от требований, предъявляемых крановщиком к грузоподъемной задаче, механизм поворота можно легко переключить с «открытого» на «гидравлически заблокированное».

В LTM 1060-3.1 используется система управления краном Liebherr LICCON2. Мобильный, многофункциональный блок управления и индикации — Bluetooth-терминал BTT — предназначен для функций модернизации. У машиниста крана есть возможность прикрепить и снять блок крюка на бампере крана с визуальным контактом с помощью дистанционного управления лебедкой и цилиндром подъема вылета телескопической стрелы.

Система управления мобильным краном Liebherr LICCON2 позволяет преобразовать ее в полную систему дистанционного управления краном.Помимо соответствующего программного обеспечения на кране, все, что требуется, — это консоль с двумя главными переключателями, к которым подключается существующий BTT. Консоль также может использоваться для других кранов с элементами управления LICCON2, запрограммированными для дистанционного управления.

Источник: Горячая линия для кранов и такелажных работ

Мостовые краны | Ace Industries

Мостовые краны

используются для перемещения особо тяжелых или громоздких грузов через надземное пространство на промышленных объектах.Их использование позволяет экономить место на полу и оставлять проходы свободными, в отличие от вилочного погрузчика или другого подъемного устройства для материалов. Мостовые краны поднимают, опускают и перемещают груз по горизонтали под управлением оператора вручную или с помощью беспроводного управления. Они, как правило, имеют сравнительно низкие затраты на техническое обслуживание и имеют наибольшую высоту подъема для более высокого вертикального штабелирования и эффективного использования пространства. Безопасность оператора обеспечивается отсутствием препятствий на пути наезда.

Ace Industries разрабатывает и производит мостовые краны для всех типов применений, от простых рабочих станций до сложных подъемных систем по индивидуальному заказу.

Однобалочный кран: Мостовой кран, использующий одну мостовую балку, прикрепленную к двум подкрановым путям / концам. грузовики. Эта балка моста или однобалочная опора поддерживает подъемный механизм или подъемник, который «движется» по нижнему фланцу мостовая балка.

Двухбалочный кран: Подвесной мостовой кран с двумя мостовыми балками, установленными на взлетно-посадочной полосе (конец) грузовики.Обычно в этом типе крана используется подъемная тележка с верхним ходом, которая перемещается по верхней части двух мостов. балки на собственном комплекте колес тележки / тележки. Крюк от тали «падает» между двумя балками моста. Высота под краном увеличивается за счет использования этой конфигурации подъемника / крана.

Верхний ходовой кран: Электрический мостовой кран с концевыми тележками, поддерживаемыми на рельсах, прикрепленных к верх подкрановых путей.

Подходящий кран: Электрический мостовой кран с концевыми тележками, поддерживаемыми на рельсах, прикрепленных к нижние полки балки; или опирается на нижние полки балок. Эти балки составляют подкрановый путь.

Терминология по мостовым кранам | Konecranes

Общие термины и описания для мостовых кранов.

А

ДОПОЛНИТЕЛЬНЫЙ ПОДЪЕМНИК: Дополнительный подъемный механизм обычно имеет меньшую грузоподъемность и более высокую скорость, чем основной подъемник.

ОСЬ, ФИКСИРОВАННАЯ: Вал, закрепленный в концевой тележке, вокруг которого вращается колесо.

ОСЬ, ВРАЩАЮЩАЯСЯ: Вал, который закреплен в колесе и вращается на подшипниках, закрепленных в концевой тележке.

B

СРОК СЛУЖБЫ ПОДШИПНИКА: Срок службы подшипника качения B-10 — это минимальный ожидаемый срок службы в часах 90% группы подшипников, работающих при данной скорости и нагрузке.

ПОДШИПНИК, СМАЗОЧНЫЙ НА СРОК СЛУЖБЫ: Подшипник качения, снабженный уплотнениями и высокостабильной стойкой к окислению консистентной смазкой, позволяющей работать подшипнику без повторной смазки в течение не менее указанного срока службы B-10.

БЛОК, НАГРУЗКА: Сборка крюка, вертлюга, подшипников, шкивов, штифтов и рамы, подвешенных на подъемных тросах. В блоке «короткого типа» крюк и шкивы установлены на одном элементе, называемом вертлюгом. В блоке «длинного типа» крюк и шкивы установлены на отдельных элементах. (Опорный элемент для шкивов называется шкивом шкива, а опорный элемент для крюка — цапфой.)

БЛОК, ВЕРХНИЙ: Фиксированный блок из шкивов, подшипников, штифтов и рамы, расположенный на поперечинах тележки и поддерживающий грузовой блок и его груз с помощью тросов.

BOGIE: Тележка с коротким концом, прикрепленная к концу одной балки (или к соединительному элементу, если на балку используется более одной тележки). Этот тип концевой тележки используется, когда на кране требуется более четырех колес из-за конструкции взлетно-посадочной полосы.

BOGIE, EQUALIZING: Короткая тележка, которая гибко соединяется с одной балкой (или соединительным элементом) с помощью штифта, на котором тележка может колебаться, чтобы уравнять нагрузку на два колеса тележки.Эта конструкция использует очень жесткую концевую стяжку между балками.

BOGIE, FIXED: Короткая тележка, жестко соединенная с одной балкой. Между балками используется гибкая концевая стяжка, позволяющая уравновешивать нагрузки на колеса за счет крутильного прогиба балок и изгиба концевой стяжки.

СТРЕЛА (ДЛЯ ПОРТОВЫХ КРАНОВ): Расширение взлетно-посадочной полосы для тележек, которое можно поднимать или убирать, чтобы получить разрешение для перемещения козлового крана.

СТРЕЛА (ПОДЪЕМНЫХ КРАНОВ): Горизонтальный элемент, установленный на тележке, позволяющий поднимать и опускать груз в любой точке, кроме непосредственно под подъемным барабаном или тележкой.

ТОРМОЗ: Устройство, кроме двигателя, используемое для замедления или остановки движения посредством трения или силовых средств.

ТОРМОЗ, Вихревой ток: Устройство для управления скоростью груза в направлении подъема или опускания путем приложения дополнительной нагрузки к двигателю. Эта нагрузка возникает в результате взаимодействия магнитных полей, создаваемых регулируемым постоянным током в катушках статора, и индуцированными токами в роторе.

ТОРМОЗ, УДЕРЖАНИЕ: Фрикционный тормоз для подъемника, который включается автоматически и предотвращает движение при отключении питания тормоза.

ТОРМОЗ, МЕХАНИЧЕСКАЯ НАГРУЗКА: Автоматический тип фрикционного тормоза, используемый для управления нагрузками в направлении опускания. Это однонаправленное устройство требует от двигателя крутящего момента для снижения нагрузки, но не создает дополнительной нагрузки на двигатель при подъеме груза.

ТОРМОЗ, СТОЯНОЧНЫЙ: Фрикционный тормоз для моста или тележки, автоматически включаемый при отключении питания крана.

ТОРМОЖЕНИЕ, КОНТРОЛЬ: Метод управления скоростью путем отвода энергии от движущегося тела или передачи энергии в противоположном направлении.

ТОРМОЖЕНИЕ, ПРОТИВОДЕЙСТВИЕ МОМЕНТУ (ЗАГЛУШКА): Метод управления скоростью путем изменения полярности напряжения в линии двигателя или последовательности фаз для создания крутящего момента в направлении, противоположном вращению двигателя.

ДИНАМИЧЕСКОЕ ТОРМОЖЕНИЕ: Метод управления скоростью с использованием двигателя в качестве генератора с рассеиванием энергии в резисторах.

ТОРМОЖЕНИЕ, ВИХРЕННЫЙ ТОК: Метод управления или снижения скорости с помощью электрического индукционного тормоза нагрузки.

АВАРИЙНОЕ ТОРМОЖЕНИЕ: Метод замедления привода при отсутствии питания. Тормозное усилие может быть установлено в результате действия оператора или автоматически при отключении питания привода.

ТОРМОЗ, ГИДРАВЛИЧЕСКИЙ: Метод управления или снижения скорости посредством вытеснения жидкости.

ТОРМОЗНЫЕ СРЕДСТВА: Метод или устройство, используемое для остановки / удержания движения за счет трения или силы.

ТОРМОЗ, МЕХАНИЧЕСКИЙ: Метод управления или снижения скорости за счет трения.

ТОРМОЗ, ПНЕВМАТИЧЕСКИЙ: Метод управления или снижения скорости с помощью сжатого газа.

РЕГЕНЕРАЦИОННЫЙ ТОРМОЗ: Метод управления скоростью, при котором электрическая энергия, вырабатываемая двигателем, возвращается в систему питания.

ТОРМОЗ, ОБСЛУЖИВАНИЕ: Метод замедления движения крана во время нормальной работы.

МОСТ: Часть крана, состоящая из одной или нескольких балок, тележек, концевых стяжек, пешеходных дорожек и приводного механизма, которая несет тележку или тележки.

BRIDGE TRAVEL: Движение крана в направлении, параллельном подкрановому пути.

БАМПЕР (БУФЕР): Устройство для уменьшения удара, когда движущийся кран или тележка достигает конца разрешенного пути или когда два движущихся крана или тележки соприкасаются. Это устройство может быть прикреплено к мосту, троллейбусу или остановке взлетно-посадочной полосы.

С

КАБИНА: Кабина оператора для управления краном.

КАБИНА, ОБЫЧНАЯ: Кабина оператора, используемая для управления краном с кабиной.

КАБИНА, СКЕЛЕТ: Кабина оператора, используемая для периодических операций с кабиной крана с обычным напольным или дистанционным управлением.

КАМЕРА: Небольшая вертикальная кривая, направленная вверх, придаваемая балкам для частичной компенсации прогиба из-за номинальной нагрузки и веса частей крана.

КОНСОЛЬНАЯ РАМА: Элемент конструкции, поддерживающий тележку настенного крана,

ЗАЗОР: Минимальное расстояние от любой части крана до точки ближайшего препятствия.

КОЛЛЕКТОРЫ ТОКА: Контактные устройства для сбора тока от проводов взлетно-посадочных полос или мостов.

ПРОВОДНИКИ, МОСТ: Электрические проводники, расположенные вдоль мостовой конструкции крана, передающие сигналы управления и мощность на тележку (и).

ПРОВОДНИКИ, ВПП (ГЛАВНАЯ): Электрические проводники, расположенные вдоль подкранового пути, передающие сигналы управления и мощность на кран.

КОНТРОЛЛЕР: Устройство или группа устройств, которые служат для управления заданным образом мощностью, подаваемой непосредственно на устройство, к которому оно подключено.

КОНТРОЛЛЕР, РУЧНОЙ: Контроллер, все основные функции которого выполняются устройствами, управляемыми вручную.

КОНТРОЛЛЕР, ПРУЖИННЫЙ ВОЗВРАТ: Контроллер, который при отпускании автоматически возвращается в нейтральное (выключенное) положение.

ПАНЕЛЬ УПРАВЛЕНИЯ: Сборка компонентов (магнитных, статических, гидравлических, пневматических и т. Д.), Которая регулирует поток энергии к или от двигателя или другого оборудования в ответ на сигналы от главного выключателя, кнопочной станции и т. Д. пульт дистанционного управления, автоматическая программа или другое подобное устройство.

ПРОТИВОТОРНЫЙ МОМЕНТ: Метод управления, при котором мощность двигателя реверсируется для создания крутящего момента в направлении, противоположном вращению двигателя.

КРЫШКА: Верхняя или нижняя пластина коробчатой ​​балки.

КРАН: Машина для подъема и опускания груза и перемещения его по горизонтали, с подъемным механизмом, являющимся неотъемлемой частью машины.

КРАН, АВТОМАТИЧЕСКИЙ: Кран, который при активации работает в соответствии с заданным циклом или циклами.

КРАН, РАБОТАЮЩИЙ С КАБИНОЙ: Кран, движения которого контролируются оператором с помощью контроллеров, расположенных в кабине, прикрепленной к крану.

КРАН, КОНСОЛЬНЫЙ КРАН: Козловой или полукрановый кран, у которого балки или фермы моста выступают в поперечном направлении за подкрановый путь с одной или обеих сторон.

КРАН, С НАПОЛЬНЫМ УПРАВЛЕНИЕМ: Кран, движения которого контролируются оператором с помощью контроллеров, содержащихся на подвесной станции, подвешенной к крану.

КРАН, ПОРТОВЫЙ: Кран, аналогичный мостовому крану, за исключением того, что мост для перевозки тележки или тележек жестко поддерживается на двух или более опорах, движущихся по неподвижным рельсам или другому пути.

КРАН, ОБРАБОТКА ГОРЯЧИХ РАСПЛАВЛЕННЫХ МАТЕРИАЛОВ (ПОВЕРХНОСТЬ): Мостовой кран, используемый для транспортировки или разливки расплавленного материала.

КРАН, УПРАВЛЯЕМЫЙ ВРУЧНУЮ: Кран, подъемный механизм которого приводится в движение за счет тяги бесконечной цепи, или механизм передвижения которого приводится в движение таким же образом, либо путем ручного перемещения груза или крюка.

КРАН, НАРУЖНЫЙ: Мостовой или козловой кран, который работает на открытом воздухе и для которого отсутствуют приспособления для хранения в зоне, обеспечивающей защиту крана от погодных условий. Внутренний кран, который может периодически работать на открытом воздухе, не классифицируется как наружный кран.

КРАН, НАРУЖНЫЙ ПОХОД ДЛЯ ХРАНЕНИЯ: Козловой кран особого типа с длинными пролетами и длинными опорами, обычно используемый для хранения сыпучих материалов, таких как руда, уголь, известняк или песок.Этот тип крана обычно имеет один или два конца консольных балок со сквозными опорами.

КРАН, ПОДЪЕМНЫЙ: Кран с одно- или многобалочным подвижным мостом, несущий подвижный или фиксированный подъемный механизм и передвигающийся по подвесной неподвижной путевой конструкции.

КРАН, ПОЛЯРНЫЙ: Мостовой или козловой кран, передвигающийся по круговой взлетно-посадочной полосе.

КРАН С СИЛОВЫМ ПРИВОДОМ: Кран, механизм которого приводится в действие электрическим, пневматическим, гидравлическим или внутренним сгоранием.

КРАН, РАБОТАЮЩИЙ НА ПУЛЬФЕ: Кран, движения которого контролируются оператором с помощью контроллеров, расположенных в диспетчерской, либо в стационарной или подвижной кабине или платформе, которая не зависит от крана.

КРАН, ДИСТАНЦИОННО-УПРАВЛЯЕМЫЙ: Кран, движения которого контролируются оператором с помощью контроллеров, содержащихся в переносной рабочей станции, не прикрепленной к крану.

КРАН, ПОЛУГРУППА: Портал с одним концом моста, жестко поддерживаемым на одной или нескольких опорах, которые движутся по фиксированному рельсу или взлетно-посадочной полосе, а другой конец моста поддерживается концевой тележкой, движущейся по эстакаде или взлетно-посадочной полосе. .

КРАН, РЕЖИМ ОЖИДАНИЯ: Кран, не обслуживаемый регулярно, который используется время от времени или периодически по мере необходимости.

КРАН, СТЕНА: Кран, имеющий консольную раму с тележкой или без нее и опирающийся на боковую стену или ряд колонн здания. Это передвижной тип и работает на взлетно-посадочной полосе, прикрепленной к боковой стене или колоннам.

КРИТИЧЕСКАЯ НАГРУЗКА: Согласно определению Комиссии по ядерному регулированию, «критическая нагрузка — это нагрузка определенного размера или вида], которая при определенных условиях, если ее сбросить, может привести к повреждению, ведущему к неприемлемому выбросу радиоактивности или нарушению способности безопасно остановите завод.”

CREEP SPEED: Очень медленная, постоянная, непрерывная, фиксированная скорость движения подъемника, тележки или моста: обычно устанавливается на уровне от 1% до 10% от нормальной скорости полной нагрузки.

D

ПРОГИБ, МЕРТВАЯ НАГРУЗКА: Вертикальное смещение балки моста из-за ее собственного веса плюс вес постоянно прикрепленных к ней частей, таких как пешеходная дорожка, приводной механизм, двигатель и панели управления. Прогиб от статической нагрузки полностью компенсируется изгибом балки.

ПРОГИБ, ЖИВАЯ НАГРУЗКА: Вертикальное смещение балки моста из-за веса тележки и номинальной нагрузки.

НАЗНАЧЕННОЕ ЛИЦО: Лицо, выбранное или назначенное работодателем или его представителем в качестве компетентного для выполнения определенных обязанностей.

ДИАФРАГМА: Вертикальная пластина (или канал) между стенками фермы, которая служит для поддержки верхней крышки
и рельса моста и для передачи сил нагрузки от колеса тележки на стенки.

ТОЧКА СДВИГА: Точка на главном переключателе движения движения или на ручном контроллере, поддерживающем тормоз] отпущена, когда двигатель не запитан. Это позволяет двигаться по инерции.

ПРИВОД: Узел двигателя и редуктора, используемый для приведения в движение моста или тележки.

БАРАБАН: Цилиндрический элемент, вокруг которого наматываются канаты для подъема или опускания груза.

DYNAMIC: Метод управления скоростью с использованием двигателя в качестве генератора, при этом энергия рассеивается в резисторах.

E

EDDY CURRENT: Метод управления или снижения скорости с помощью электрического индукционного тормоза нагрузки.

END TIE: Элемент конструкции, который соединяет концы балок моста для сохранения прямоугольности моста.

КОНЕЦ ГРУЗОВИК: Узел, состоящий из конструктивных элементов, колес, подшипников, осей и т. Д., Который поддерживает балку (балки) моста или поперечину (балки) тележки

EQUALIZER: Устройство, компенсирующее неравномерную длину или растяжение веревки.

EXPOSED: Относится к опасным объектам, которые не охраняются или не изолированы, и с которыми можно случайно коснуться.

F

УГОЛ ФЛОТА: Угол, образованный тросом и канавкой барабана или канавкой шкива в плоскости, в которой находится канат, и параллелен оси барабана или шкива.

ТРАССА: Тротуар с поручнями и подножками, прикрепленный к мосту или тележке для доступа.

G

ПОРТАЛЬНАЯ ПОЛОСА: Элемент конструкции, который поддерживает балку моста или концевую стяжку на пороге.

ИЗМЕРИТЕЛЬ: Расстояние по горизонтали от центра рельсов моста.

БАЛКА, МОСТ: Основная горизонтальная балка крана, которая поддерживает тележку, поддерживается концевыми тележками и расположена перпендикулярно взлетно-посадочной полосе.

ПЕРЕДАЧА, ПРИВОД (ПЕРЕДАЧА «A» / «G1»): Балка моста, к которой крепятся двигатель моста и редуктор (и). Для кранов, имеющих привод на каждой балке, это балка, к которой крепятся панели управления и / или кабина.

ФЕРМА, ПРОХОЖДЕНИЕ (ФЕРМА «B» / «G2»): Мостовая балка, к которой не прикреплен мостовой привод, но которая обычно несет мостовые проводники.

БАЛКА, ВПП: Горизонтальная балка, прикрепленная к колоннам здания

БАЛКА, ВСПОМОГАТЕЛЬНАЯ (АУТРИГГЕР): Дополнительная балка, сплошная или решетчатая, расположенная параллельно балке (ам) моста для поддержки пешеходных переходов, панелей управления, кабины оператора и т. Д., Чтобы уменьшить скручивающие силы, которые могут в противном случае навязывают.

H

ПОДЪЕМНИК: Механический блок, который используется для подъема или опускания груза.

ПОДЪЕМНИК, ВСПОМОГАТЕЛЬНЫЙ: Дополнительный подъемный механизм, обычно предназначенный для работы с более легкими грузами с более высокой скоростью, чем основной подъемник.

ПОДЪЕМНЫЙ, ГЛАВНЫЙ: Основной подъемный механизм, предназначенный для подъема и опускания номинального груза крана.

ПОДЪЕМНОЕ ДВИЖЕНИЕ: Движение, которое поднимает или опускает груз.

ПОДХОД НА КРЮК, КОНЕЦ: Минимальное горизонтальное расстояние, параллельное взлетно-посадочной полосе, между осевой линией крюка и лицевой стороной стены (или колонн) в конце здания.

ПОДХОД НА КРЮК, СТОРОНА: Минимальное горизонтальное расстояние, перпендикулярное взлетно-посадочной полосе, между осевой линией крюка (основного или вспомогательного) и осевой линией рельса взлетно-посадочной полосы.

КРЮК, С ЗАЩЕЛКОЙ: Тип крючка с механическим устройством, закрывающим горловину крючка.

I

ДЮЙМОВ (ДЮЙМОВ): См. «Пробежка». Часто используется неправильно для обозначения «медленной скорости».

Дж

JOG (INCH): Для перемещения крюка, тележки или моста в серии коротких прерывистых приращений за счет мгновенного срабатывания контроллера.

L

ЛЕВЫЙ КОНЕЦ: Ссылка на детали или размеры слева от осевой линии пролета, установленные, если смотреть на сторону приводной балки крана.

ПОДЪЕМ (ХОД КРЮКА): Максимальное вертикальное расстояние, на которое может перемещаться крюк, определяется длиной троса и / или количеством канавок на барабане.

ПОДЪЕМНЫЕ УСТРОЙСТВА: Устройства, которые не закрепляются на подъемных тросах, например, прицепные ковши, магниты, грейферы и другие дополнительные устройства, используемые для облегчения работы с определенными типами грузов.Вес этих устройств следует рассматривать как часть номинальной нагрузки.

ОГРАНИЧИТЕЛЬНОЕ УСТРОЙСТВО: Устройство, которое приводится в действие какой-либо частью или движением механической тали, тележки или моста для ограничения движения.

КОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ: Электрическое устройство, приводимое в действие мостом, тележкой или подъемником для отключения цепи, установления новой цепи или подачи предупреждения.

НАГРУЗКА: Общий вес на грузовом блоке или крюке.

НАГРУЗКА, МЕРТВА: Нагрузка (и) на часть крана, которая остается в фиксированном положении относительно рассматриваемого элемента.

НАГРУЗКА, НАГРУЗКА: Нагрузка, которая перемещается или изменяется относительно рассматриваемого элемента. Для тележки временная нагрузка складывается из номинальной нагрузки и веса блока. Для моста временная нагрузка складывается из номинальной нагрузки и веса тележки.

НАГРУЗКА, НОМИНАЛЬНАЯ: Максимальная статическая вертикальная нагрузка, на которую рассчитан кран или индивидуальный подъемник.

НАГРУЗОЧНЫЙ БЛОК: Комплект крюка или скобы, вертлюга, подшипника, шкивов, штифтов и рамы, подвешенных на подъемном канате или грузовой цепи. Это должно включать любые приспособления, закрепленные на подъемных тросах.

LOAD FLOAT: Система управления, которая позволяет бесступенчато управлять подъемником в направлении подъема или опускания в диапазоне около 04% от полной номинальной скорости, а также позволяет неподвижно подвешивать груз на очень короткое время. при отпущенном удерживающем тормозе (ах).

LOCKOUT / TAGOUT: Размещение замка / бирки на устройстве отключения энергии в установленном порядке.

M

ГЛАВНЫЙ ПОДЪЕМНИК: Первичный подъемный механизм, предназначенный для движения накатом. подъем и опускание номинального груза.

ГЛАВНАЯ ТЕЛЕЖКА: Тележка с прикрепленной к ней кабиной оператора.

ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ: Устройство с ручным управлением, которое управляет работой контакторов и / или вспомогательных устройств электрического управления.

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Способ управления или снижения скорости за счет трения.

MESSENGER TRACK: Горизонтальный элемент, установленный вдоль поручня или балки, поддерживающий подвижные держатели, к которым подвешены проволочные гирлянды. Провода с гирляндами могут использоваться для передачи тока от моста к тележке или от моста к подвесному блоку управления.

N

МЕХАНИЧЕСКИЙ ПРИВОД БЕЗ НАБЕРЕГА: Привод, который автоматически замедляет троллейбус или мост при отключении электроэнергии.

НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • КРАНЫ С КАБИНОЙ: Условия, при которых кран выполняет функции в пределах первоначальной конструкции. В этих условиях оператор находится у устройств управления работой, и на кране нет другого человека.
  • НАПОЛЬНЫЕ КРАНЫ: Условия, при которых кран выполняет функции в пределах первоначальной конструкции. В этих условиях оператор находится у устройств оперативного управления, которые прикреплены к крану, но управляются оператором, отключенным от крана, и на кране нет человека.
  • ДИСТАНЦИОННЫЕ КРАНЫ: Условия, при которых кран выполняет функции в пределах первоначальной конструкции. В этих условиях оператор находится у устройств управления работой, которые не прикреплены к какой-либо части крана.

О

ПЕРЕГРУЗКА: Любая нагрузка на крюк, превышающая номинальную.

P

ЧАСТИ ЛИНИИ: Количество веревок, поддерживающих грузовой блок.

ПОДВЕСНАЯ СТАНЦИЯ: Органы управления, подвешенные к крану, для управления агрегатом с пола.

ДИАМЕТР ШАГА: Расстояние, измеренное через центр барабана или шкива, от центра до центра каната, проходящего по периферии барабана или шкива.

PLUG: Для управления контроллером таким образом, чтобы полярность напряжения линии двигателя или последовательность фаз менялись на обратную до того, как вращение двигателя остановилось, тем самым создавая противодействующий крутящий момент, который действует как тормозящая сила.

ПОДКЛЮЧАТЕЛЬНОЕ РЕЛЕ: Токовое реле, используемое на панели управления мостом или тележкой, которое определяет ток во вторичной цепи двигателя переменного тока и ограничивает обратный крутящий момент двигателя до первой контрольной точки до тех пор, пока вращение двигателя не остановится.В панели управления постоянного тока реле выполняет ту же функцию, устанавливая запатентованный

ОСНОВНОЕ УСТРОЙСТВО ВЕРХНЕГО Предела: Первое устройство, которое при срабатывании ограничивает подъемное движение в направлении вверх.

R

РЕЛЬС, МОСТ: Путь, поддерживаемый балкой (балками) моста, по которой перемещается тележка.

РЕЛЬС, ВПП: Путь, поддерживаемый балками подкранового пути, по которым перемещается кран.

RAIL SWEEP: Устройство, прикрепленное к крану и расположенное перед ведущими колесами крана для устранения препятствий.

НОМИНАЛЬНАЯ НАГРУЗКА (МОЩНОСТЬ): Максимальная нагрузка, указанная производителем, для которой спроектирован и изготовлен кран или индивидуальный подъемник
.

ПРАВЫЙ КОНЕЦ: Ссылка на детали или размеры справа от зрителя от осевой линии пролета, установленные, если смотреть на сторону приводной балки крана.

REEVING: Система, в которой веревка проходит вокруг барабанов или шкивов.

ВПП: Комплект рельсов, балок, балок, кронштейнов и каркаса, по которому перемещается кран.

S

ВТОРИЧНОЕ НАПРЯЖЕНИЕ: Наведенное напряжение холостого хода в роторе двигателя с фазным ротором (токосъемником) в состоянии покоя, измеренное на контактных кольцах при номинальном напряжении, приложенном к первичной (статорной) обмотке.

СЕРВИСНАЯ ПЛАТФОРМА: Средство, предоставляемое рабочим для выполнения технического обслуживания, осмотра, регулировки и ремонта кранов.

ВАЛ, КРЕСТОВИНА (КВАДРАТНЫЙ ВАЛ) (ПРИВОДНОЙ ВАЛ): Вал (ы), увеличивающий длину моста, используемый для передачи крутящего момента от двигателя к колесу (колесам) на каждом конце моста.

БЛОК: Рифленое колесо или шкив, используемое с тросом для изменения направления и точки приложения тягового усилия.

ШКИВ, НЕЗАПУСКНОЙ (УРАВНИВАТЕЛЬ): Шкив, используемый для выравнивания натяжения в противоположных частях каната. Из-за небольшого движения его не называют ходовым шкивом.

ШКИВ, РАБОТАЮЩИЙ: Шкив, который вращается при подъеме или опускании грузового блока.

БОКОВАЯ ТЯГА: Часть тяги подъемника, действующая горизонтально, когда подъемные линии не работают в вертикальном направлении.

ПОРОГАНЫ: Горизонтальные конструктивные элементы, которые соединяют нижние концы двух или более опор козлового крана на одном пути.

SPAN: Горизонтальное расстояние от центра до центра между рельсами взлетно-посадочной полосы.

ВОЗВРАТ ПРУЖИНЫ: Устройство, используемое на ручном контроллере, главном переключателе или кнопке для автоматического возврата устройства в нейтральное положение при отпускании оператором.

СТОП: Устройство для ограничения движения тележки или мостового крана.Это устройство обычно прикрепляется к неподвижной конструкции и обычно не обладает способностью поглощать энергию.

ВЫКЛЮЧАТЕЛЬ, АВАРИЙНЫЙ ОСТАНОВ: Переключатель с ручным приводом для отключения питания независимо от обычных рабочих органов управления.

ВЫКЛЮЧАТЕЛЬ, ПРЕДЕЛ: Устройство, которое приводится в действие движением части машины или оборудования с механическим приводом для изменения или отключения электрической, гидравлической или пневматической цепи, связанной с машиной или оборудованием. выключатель, главный (разъединитель крана): выключатель на кране, управляющий основным питанием от проводов подкранового пути.

SWITCH, MASTER: Переключатель, который определяет работу контакторов, реле или других дистанционно управляемых устройств.

ВЫКЛЮЧАТЕЛЬ, ГЛАВНЫЙ, ПРУЖИННЫЙ ВОЗВРАТ: Главный выключатель, который при отпускании автоматически возвращается в нейтральное (выключенное) положение.

ВЫКЛЮЧАТЕЛЬ, ОТКЛЮЧЕНИЕ ВПП: Переключатель, обычно на уровне пола, контролирующий подачу основного питания на проводники взлетно-посадочной полосы.

ВЫКЛЮЧАТЕЛЬ, КЛАПАН: Устройство для замыкания, размыкания или изменения соединений в электрической, гидравлической или пневматической цепи.

т

МОМЕНТ, ЗАБЛОКИРОВАННЫЙ РОТОР: Минимальный крутящий момент, который двигатель с короткозамкнутым ротором будет развивать в состоянии покоя, для всех угловых положений ротора при номинальном напряжении, приложенном при номинальной частоте. Не применимо к двигателям с фазным ротором (токосъемным кольцом).

МОМЕНТ, ОТКЛЮЧЕНИЕ ДВИГАТЕЛЯ: Максимальный крутящий момент, который развивает двигатель с короткозамкнутым ротором или фазным ротором (токосъемным кольцом) при номинальном напряжении, приложенном при номинальной частоте, без резкого падения скорости.

МОМЕНТ ПРИ ПОЛНОЙ НАГРУЗКЕ ДВИГАТЕЛЯ: Крутящий момент, развиваемый электродвигателем (A.C. или D.C.) для выработки номинальной мощности при номинальной скорости полной нагрузки.

МОМЕНТ, ПОДЪЕМ ДВИГАТЕЛЯ: Минимальный крутящий момент, развиваемый двигателем с короткозамкнутым ротором или с фазным ротором (токосъемным кольцом) в период ускорения от состояния покоя до скорости, при которой возникает момент пробоя. Для двигателей с короткозамкнутым ротором со скольжением 8% или более тяговый момент, момент отключения и пусковой момент равны и возникают при нулевой скорости.

ТРОЛЛЕЯ: Устройство, которое перемещается по рельсам моста и поддерживает грузовой блок.

TROLLEY TRAVEL: Движение тележки.

ГРУЗОВИК: Узел, состоящий из рамы, колес, подшипников и осей, который поддерживает балки моста, концевые стяжки мостового крана или порог козлового крана.

ДВУБЛОКИРОВКА: Случайный физический контакт между грузовым блоком и верхним блоком или другой частью тележки.

U

ВЕРХНИЙ БЛОК: Фиксированный блок, расположенный на тележке, который с помощью системы шкивов, подшипников, штифтов и рамы поддерживает грузовой блок и его груз.

Вт

WEB PLATE: Вертикальная пластина (и), соединяющая верхний и нижний фланцы или накладки балки.

КОЛЕСНАЯ БАЗА: Расстояние от центра до центра крайних колес моста или тележки, измеренное параллельно рельсу.

НАГРУЗКА НА КОЛЕСО, МОСТ: Вертикальная сила (без удара), создаваемая на любое колесо моста суммой номинальной нагрузки, веса тележки и веса моста, когда тележка расположена на мосту таким образом, чтобы обеспечить максимальную нагрузку.

НАГРУЗКА НА КОЛЕСО, ТРОЛЛЕЯ: Вертикальная сила (без удара), создаваемая на любое колесо тележки суммой номинальной нагрузки и веса тележки.

29 CFR § 1910.180 — Гусеничные локомотивы и автокраны. | CFR | Закон США

§ 1910.180 Гусеничные тепловозы и автокраны.

(a) Определения, применимые к этому разделу.

(1) Гусеничный кран состоит из вращающейся надстройки с силовой установкой, рабочими механизмами и стрелой, установленной на основании, снабженной гусеничными гусеницами для передвижения.Его функция заключается в подъеме и повороте грузов на различные радиусы.

(2) Локомотивный кран состоит из вращающейся надстройки с силовой установкой, рабочими механизмами и стрелой, установленной на основании или вагоне, оборудованном для передвижения по железнодорожным путям. Он может быть самоходным или приводиться в движение внешним источником. Его функция заключается в подъеме и повороте грузов на различные радиусы.

(3) Автокран состоит из вращающейся надстройки с силовой установкой, рабочим оборудованием и стрелой, установленной на автомобильном грузовике, оборудованном силовой установкой для передвижения.Его функция заключается в подъеме и повороте грузов на различные радиусы.

(4) Колесный кран (вагонный кран) состоит из вращающейся надстройки с силовой установкой, рабочими механизмами и стрелой, установленной на основании или платформе, оснащенной осями и колесами на резиновых колесах для передвижения. База обычно приводится в движение двигателем в надстройке, но может быть оборудована отдельным двигателем, управляемым от надстройки. Его функция заключается в подъеме и повороте грузов на различные радиусы.

(5) Аксессуар — это второстепенная деталь или сборка деталей, которая способствует общей функции и полезности машины.

(6) Назначен означает, что работодатель или представитель работодателя возложили на него определенные обязанности.

(7) ANSI означает Американский национальный институт стандартов.

(8) Индикатор угла (стрела) — это аксессуар, который измеряет угол наклона стрелы к горизонтали.

(9) Ось вращения — это вертикальная ось, вокруг которой вращается надстройка крана.

(10) Ось означает вал или шпиндель, с которыми или вокруг которых вращается колесо.На грузовых и колесных кранах это относится к автомобильному типу оси в сборе, включая кожухи, зубчатую передачу, дифференциал, подшипники и монтажные приспособления.

(11) Ось (тележка) означает две или более осей автомобильного типа, установленных тандемно в раме так, чтобы разделять нагрузку между осями и допускать вертикальные колебания колес.

(12) Основание (опора) — это передвижное основание или носитель, на котором устанавливается вращающаяся надстройка, например, легковой автомобиль, грузовик, гусеничный ход или колесная платформа.

(13) Стрела (кран) представляет собой элемент, шарнирно прикрепленный к передней части вращающейся надстройки с внешним концом, поддерживаемым тросами, ведущими к порталу или А-образной раме, и используется для поддержки подъемных приспособлений.

(14) Угол стрелы — это угол между продольной осевой линией стрелы и горизонталью. Продольная осевая линия стрелы представляет собой прямую линию между осевой линией штифта опоры (пяточного пальца) стрелы и осевой линией шкива шкива острия стрелы.

(15) Подъемник стрелы — это подъемный барабан и система складывания каната, используемая для подъема и опускания стрелы.Канатная система может состоять из живой тросовки или комбинации троса и подвески.

(16) Упор стрелы — это устройство, используемое для ограничения угла наклона стрелы в самом верхнем положении.

(17) Тормоз — это устройство, используемое для замедления или остановки движения посредством трения или силовых средств.

(18) Кабина — это корпус, закрывающий вращающийся механизм надстройки и / или рабочее место оператора. На автокранах отдельная кабина прикрывает место водителя.

(19) Муфта — это фрикционное, электромагнитное, гидравлическое, пневматическое или принудительное механическое устройство для включения или выключения мощности.

(20) Противовес — это груз, который дополняет вес машины и обеспечивает устойчивость при подъеме рабочих грузов.

(21) Назначенный означает, выбранный или назначенный работодателем или его представителем как обладающий квалификацией для выполнения определенных обязанностей.

(22) Барабан представляет собой цилиндрические элементы, вокруг которых наматываются тросы для подъема и опускания груза или стрелы.

(23) Под динамикой (нагрузкой) понимаются нагрузки, передаваемые на машину или ее компоненты движущимися силами.

(24) Портал (А-образная рама) представляет собой конструктивную раму, выступающую над надстройкой, к которой прикреплены опорные тросы стрелы.

(25) Удлинитель — это удлинитель, прикрепленный к точке стрелы, чтобы обеспечить дополнительную длину стрелы для подъема определенных грузов. Удлинитель может быть на одной линии со стрелой или смещен под разными углами.

(26) Нагрузка (рабочая) означает внешнюю нагрузку в фунтах, прилагаемую к крану, включая вес грузового оборудования, такого как грузовые блоки, скобы и стропы.

(27) Грузовой блок (верхний) означает комплект из крюка или скобы, вертлюга, шкивов, штифтов и рамы, подвешенных к точке стрелы.

(28) Грузовой блок (нижний) означает комплект из крюка или скобы, вертлюга, шкивов, штифтов и рамы, подвешенных на подъемных тросах.

(29) Грузовой подъемник — это подъемный барабан и система складывания каната, используемая для подъема и опускания грузов.

(30) Значения грузоподъемности — это номинальные параметры крана в фунтах, установленные производителем в соответствии с параграфом (c) этого раздела.

(31) Аутригеры — это выдвижные или фиксированные металлические рычаги, прикрепленные к монтажной базе, которые опираются на опоры на внешних концах.

(32) Зажим рельсовый означает металлическое устройство в виде клещей, установленное на вагоне крана локомотива, которое может быть присоединено к рельсам.

(33) Резервирование означает систему канатов, в которой канат перемещается вокруг барабанов и шкивов.

(34) Канат означает стальной канат, если не указано иное.

(35) Боковая нагрузка означает нагрузку, приложенную под углом к ​​вертикальной плоскости стрелы.

(36) Резервный кран — это кран, который не используется регулярно, но используется время от времени или периодически по мере необходимости.

(37) Стоячая веревка (растяжка) — это поддерживающая веревка, которая поддерживает постоянное расстояние между точками крепления к двум компонентам, соединенным веревкой.

(38) Структурная компетентность означает способность машины и ее компонентов выдерживать нагрузки, возникающие в результате приложенных нагрузок.

(39) Надстройка означает вращающуюся верхнюю рамную конструкцию машины и установленного на ней рабочего оборудования.

(40) Под поворотом понимается поворот надстройки для перемещения грузов в горизонтальном направлении вокруг оси вращения.

(41) Механизм поворота означает механизм, обеспечивающий вращение надстройки.

(42) Тали представляют собой совокупность канатов и шкивов, предназначенных для подъема и тяги.

(43) Транзит означает перемещение или транспортировку крана с одной рабочей площадки на другую.

(44) Под перемещением понимается функция перемещения машины из одного места в другое на рабочем месте.

(45) Механизм перемещения — это механизм, обеспечивающий перемещение.

(46) Колесная база означает расстояние между центрами передней и задней осей. Для многоосной сборки центр оси для измерения колесной базы берется за середину сборки.

(47) Отводной трос (вспомогательная лебедка) представляет собой отдельную тросовую систему с меньшей грузоподъемностью и более высокой скоростью, чем у основной лебедки.

(48) Головка лебедки — это катушка с механическим приводом для перемещения грузов посредством трения между волокном или тросом и катушкой.

(б) Общие требования —

(1) Заявление. Этот раздел применяется к гусеничным кранам, локомотивным кранам, колесным кранам как грузового, так и самоходного колесного типа, а также к любым их модификациям, которые сохраняют те же основные характеристики. Этот раздел включает только краны вышеуказанных типов, которые в основном приводятся в действие двигателями внутреннего сгорания или электродвигателями и в которых используются барабаны и тросы. Исключаются краны, предназначенные для обезвреживания железнодорожных и автомобильных аварий.Требования этого раздела применимы только к машинам, которые используются в качестве подъемных кранов.

(2) Новое и существующее оборудование. Все новые гусеничные, локомотивные и автокраны, построенные и используемые 31 августа 1971 г. или после этой даты, должны соответствовать проектным требованиям Американского национального стандарта безопасности для гусеничных, локомотивных и автокранов, ANSI B30.5-1968, который включен посредством ссылки, как указано в § 1910.6. Гусеничные, локомотивные и автокраны, построенные до 31 августа 1971 г., должны быть модифицированы для соответствия этим проектным спецификациям к 15 февраля 1972 г., если не будет доказано, что кран не может быть осуществимо или экономически изменен и что кран в значительной степени соответствует требованиям. с требованиями этого раздела.

(3) Назначенный персонал. Только уполномоченному персоналу разрешается управлять краном, на который распространяется данный раздел.

(c) Грузоподъемность —

(1) Значения грузоподъемности — где устойчивость определяет грузоподъемность.

(i) Запас устойчивости для определения значений грузоподъемности со стрелами установленной длины при установленных рабочих радиусах для различных типов крановых креплений устанавливается путем взятия процентной доли нагрузок, которая создает условия опрокидывания или балансировки с стрелу в наименее устойчивом направлении относительно крепления.Значения грузоподъемности не должны превышать следующие проценты для кранов с указанными типами монтажа в условиях, предусмотренных параграфами (c) (1) (ii) и (iii) данного раздела.

Тип крановой установки Максимальная грузоподъемность (в процентах от опрокидывающих нагрузок)
Локомотив без опор:
Штанги 60 футов или меньше 85
Штанги более 60 футов 85
Локомотив с полностью выдвинутыми выносными опорами 80
Гусеничный трактор, без выносных опор 75
Гусеничный ход с полностью выдвинутыми выносными опорами 85
На грузовике и на колесах без выносных опор или с полностью выдвинутыми выносными опорами 85

(ii) Следующие положения регулируют применение значений параграфа (c) (1) (i) этого раздела для локомотивных кранов:

(a) Опрокидывание с использованием выносных опор или без них происходит, когда половина колес, наиболее удаленных от груза, отрывается от рельса.

(b) Кран должен стоять на рельсах с уклоном в пределах 1%.

(c) Радиус груза — это расстояние по горизонтали от проекции оси вращения на опорную поверхность рельса до погрузки до центра вертикальной линии подъема или подъемного механизма с приложенной нагрузкой.

(d) Опрокидывающие нагрузки, на основании которых определяются номинальные значения, должны применяться только в статических условиях, то есть без динамического воздействия подъема, опускания или раскачивания.

(e) Вес всех вспомогательных погрузочно-разгрузочных устройств, таких как подъемные блоки, крюки и стропы, следует рассматривать как часть номинальной нагрузки.

(iii) Положения, регулирующие применение значений параграфа (c) (1) (i) этого раздела для гусеничных, грузовых автомобилей и колесных кранов, должны соответствовать Кодексу испытаний на устойчивость кранов под нагрузкой, Общества автомобильной промышленности. Engineers (SAE) J765, который включен посредством ссылки, как указано в § 1910.6.

(iv) На эффективность этих предшествующих факторов устойчивости будут влиять такие дополнительные факторы, как свободно подвешенные нагрузки, гусеница, ветер или состояние грунта, состояние и накачивание резиновых шин, длина стрелы, надлежащая рабочая скорость для существующих условий и, в целом бережная и грамотная эксплуатация.Все это необходимо учитывать пользователю.

(2) Таблица грузоподъемности. К каждому крану должна быть предоставлена ​​прочная и прочная таблица характеристик с четко читаемыми буквами и цифрами, которая должна быть надежно прикреплена к кабине крана в месте, легко видимом для оператора, сидящего за своим пультом управления.

(г) Инспекционная классификация —

(1) Первоначальный осмотр. Перед первым использованием все новые и модернизированные краны должны быть проверены на соответствие положениям этого раздела.

(2) Регулярный осмотр. Процедура проверки кранов, находящихся в регулярной эксплуатации, подразделяется на две общие классификации, основанные на интервалах, через которые должны проводиться проверки. Интервалы, в свою очередь, зависят от характера критических компонентов крана и степени их подверженности износу, износу или неисправности. Две общие классификации обозначены здесь как «частые» и «периодические» с соответствующими интервалами между проверками, как определено ниже:

(i) Частый осмотр: с интервалом от дня до месяца.

(ii) Периодическая проверка: интервалы от 1 до 12 месяцев или в соответствии с рекомендациями производителя.

(3) Частый осмотр. Такие элементы, как следующие, должны проверяться на наличие дефектов с интервалами, определенными в параграфе (d) (2) (i) данного раздела, или в соответствии с конкретными указаниями, включая наблюдение во время работы на предмет любых дефектов, которые могут появиться между регулярными проверками. Любые недостатки, такие как перечисленные, должны быть тщательно изучены, и должно быть определено, представляют ли они угрозу безопасности:

(i) Все механизмы контроля неправильной настройки, мешающие правильной работе: Ежедневно.

(ii) Все механизмы контроля чрезмерного износа компонентов и загрязнения смазочными материалами или другими посторонними веществами.

(iii) Все предохранительные устройства на случай неисправности.

(iv) Износ или утечка в воздушной или гидравлической системе: ежедневно.

(v) Крюки крановые с деформациями или трещинами. Для крючков с трещинами или более чем на 15 процентов превышающих нормальное отверстие горловины или более чем на 10 ° изгиба от плоскости разогнутого крючка.

(vi) Запасовка каната за несоблюдение рекомендаций производителя.

(vii) Электрическое оборудование на предмет неисправности, признаков чрезмерного износа, скопления грязи и влаги.

(4) Периодическая проверка. Полные осмотры крана должны проводиться с интервалами, которые обычно определены в параграфе (d) (2) (ii) этого раздела, в зависимости от его деятельности, серьезности эксплуатации и окружающей среды, или как конкретно указано ниже. Эти проверки должны включать требования параграфа (d) (3) настоящего раздела и, кроме того, такие пункты, как следующие.Любые недостатки, такие как перечисленные, должны быть тщательно изучены, и должно быть определено, представляют ли они угрозу безопасности:

(i) Деформированные, треснувшие или корродированные элементы конструкции крана и стрелы.

(ii) Ослабленные болты или заклепки.

(iii) Треснувшие или изношенные шкивы и барабаны.

(iv) Изношенные, потрескавшиеся или деформированные детали, такие как пальцы, подшипники, валы, шестерни, ролики и запорные устройства.

(v) Чрезмерный износ деталей тормозной системы и системы сцепления, накладок, защелок и трещоток.

(vi) Показатели нагрузки, угла наклона стрелы и других индикаторов во всем диапазоне на предмет существенных неточностей.

(vii) Бензиновые, дизельные, электрические или другие электростанции за ненадлежащую работу или несоблюдение требований безопасности.

(viii) Чрезмерный износ звездочек цепной передачи и чрезмерное растяжение цепи.

(ix) Устройства рулевого управления, торможения и блокировки хода на предмет неисправности.

(x) Чрезмерно изношенные или поврежденные шины.

(5) Краны не используются регулярно.

(i) Кран, который простаивал в течение одного месяца или более, но менее 6 месяцев, должен пройти осмотр в соответствии с требованиями пункта (d) (3) настоящего раздела и пункта (g) ( 2) (ii) данного раздела перед вводом в эксплуатацию.

(ii) Кран, который простаивал в течение шести месяцев, должен пройти полную проверку в соответствии с требованиями параграфов (d) (3) и (4) настоящего раздела и параграфа (g) (2) (ii). ) данного раздела перед вводом в эксплуатацию.

(iii) Резервные краны должны проверяться не реже одного раза в год в соответствии с требованиями параграфа (d) (3) этого раздела и параграфа (g) (2) (ii) этого раздела. Такие краны, которые подвергаются неблагоприятной окружающей среде, следует проверять чаще.

(6) Протоколы осмотра. Сертификационные записи, включающие дату осмотра, подпись лица, проводившего осмотр, и серийный номер или другой идентификатор крана, который был осмотрен, должны производиться ежемесячно по критически важным элементам в использовании, таким как тормоза, крановые крюки и т. Д. веревки.Эта сертификационная запись должна храниться в легкодоступном месте.

(д) Тестирование —

(1) Эксплуатационные испытания.

(i) В дополнение к испытаниям прототипа и мерам контроля качества, каждый новый производственный кран должен быть испытан производителем в объеме, необходимом для обеспечения соответствия эксплуатационным требованиям данного параграфа, включая такие функции, как следующие:

(а) Механизмы подъема и опускания грузов.

(b) Механизмы подъема и опускания стрелы.

(c) Механизм поворота.

(d) Механизм передвижения.

(e) Устройства безопасности.

(ii) Если весь производственный кран не поставляется одним производителем, такие испытания должны проводиться при окончательной сборке.

(iii) Должны быть доступны сертифицированные результаты испытаний производственного крана.

(2) Испытание при номинальной нагрузке.

(i) Должны быть доступны письменные отчеты, показывающие процедуры испытаний и подтверждающие адекватность ремонта или изменений.

(ii) Испытательные нагрузки не должны превышать 110 процентов номинальной нагрузки при любом выбранном рабочем радиусе.

(iii) Если необходимо изменение рейтинга:

(a) Гусеничные, грузовые и колесные краны должны быть испытаны в соответствии с Рекомендуемой практикой SAE, Кодекс испытаний на устойчивость под нагрузкой крана J765 (апрель 1961 г.).

(b) Локомотивные краны должны быть испытаны в соответствии с параграфом (c) (1) (i) и (ii) этого раздела.

(c) Отчет об испытаниях по повторной оценке должен быть легко доступен.

(iv) Никакие краны не должны быть модернизированы сверх первоначальной номинальной грузоподъемности, если такие изменения номинальных характеристик не одобрены производителем крана или сборщиком, выполняющим окончательную сборку.

(f) Процедура технического обслуживания — Общие. После регулировки и ремонта кран не должен эксплуатироваться до тех пор, пока не будут переустановлены все ограждения, повторно активированы предохранительные устройства и не будет снято оборудование для технического обслуживания.

(г) Проверка каната —

(1) Беговые канаты. Тщательная проверка всех используемых канатов должна производиться не реже одного раза в месяц, и протокол сертификации, включающий дату проверки, подпись лица, проводившего проверку, и идентификатор канатов должен быть подготовлен и храниться в файле, где легко доступны.Все проверки должны проводиться назначенным или уполномоченным лицом. Любое ухудшение, приводящее к заметной потере первоначальной прочности, должно быть тщательно изучено, и необходимо определить, будет ли дальнейшее использование веревки представлять угрозу безопасности. Некоторые из условий, которые могут привести к заметной потере прочности, следующие:

(i) Уменьшение диаметра каната ниже номинального из-за потери опоры сердечника, внутренней или внешней коррозии или износа внешних канатов.

(ii) Количество оборванных внешних проводов и степень распределения концентрации таких оборванных проводов.

(iii) Изношенные внешние провода.

(iv) Коррозия или обрыв проводов на концевых соединениях.

(v) Коррозионные, потрескавшиеся, погнутые, изношенные или неправильно установленные торцевые соединения.

(vi) Сильное перегибание, раздавливание, разрезание или отрывание.

(2) Веревки прочие.

(i) Сильный износ и / или обрыв троса может произойти на участках, контактирующих с выравнивающими шкивами или другими шкивами, где ход троса ограничен, или с седлами.Особое внимание следует уделять проверке канатов в этих местах.

(ii) Весь трос, который простаивал в течение месяца или более из-за остановки или хранения крана, на котором он установлен, должен быть тщательно осмотрен перед использованием. Этот осмотр должен быть на всех типах повреждений и должен выполняться назначенным или уполномоченным лицом, разрешение которого требуется для дальнейшего использования каната. Сертификационная запись, которая включает дату проверки, подпись лица, проводившего проверку, и идентификатор проверяемой веревки должна быть подготовлена ​​и храниться в легкодоступном месте.

(iii) Особое внимание следует уделять проверке невращающегося каната.

(ч) Обработка груза —

(1) Размер загрузки.

(i) Ни один кран не должен быть нагружен сверх номинальной нагрузки, за исключением целей испытаний, как предусмотрено в параграфе (e) этого раздела.

(ii) Когда должны обрабатываться нагрузки, которые ограничиваются структурной способностью, а не устойчивостью, необходимо убедиться, что вес груза был определен с точностью плюс-минус 10 процентов до его подъема.

(2) Присоединение груза.

(i) Подъемный трос не должен наматываться на груз.

(ii) Груз должен быть прикреплен к крюку с помощью строп или других одобренных устройств.

(3) Перемещение груза.

(i) Работодатель должен гарантировать, что:

(a) Кран выровнен и, при необходимости, заблокирован надлежащим образом.

(b) Груз хорошо закреплен и правильно сбалансирован в стропе или подъемном устройстве до того, как он будет поднят более чем на несколько дюймов.

(ii) Перед началом подъема необходимо отметить следующие условия:

(a) Подъемный трос не должен перегибаться.

(b) Линии, состоящие из нескольких частей, не должны скручиваться друг вокруг друга.

(c) Крюк должен переноситься над грузом таким образом, чтобы предотвратить раскачивание.

(iii) Во время подъема необходимо следить за тем, чтобы:

(a) Нет резкого ускорения или замедления движущегося груза.

(b) Груз не касается препятствий.

(iv) Боковая нагрузка стрел должна ограничиваться свободно подвешенными грузами. Запрещается использовать краны для волочения грузов вбок.

(v) Запрещается поднимать, опускать, раскачивать или перемещаться, пока кто-либо находится на грузе или крюке.

(vi) Оператор не должен переносить грузы над людьми.

(vii) На автомобильных кранах нельзя поднимать грузы над передней частью, за исключением случаев, когда это одобрено производителем крана.

(viii) Оператор должен проверять тормоза каждый раз, когда нагрузка приближается к номинальной, поднимая ее на несколько дюймов и нажимая на тормоза.

(ix) Выносные опоры должны использоваться, когда груз, который должен обрабатываться на этом конкретном радиусе, превышает номинальную нагрузку без выносных опор, указанную изготовителем для этого крана. Если используются поплавки, они должны быть надежно прикреплены к выносным опорам. Деревянные блоки, используемые для поддержки выносных опор, должны:

(a) Быть достаточно прочным, чтобы предотвратить раздавливание.

(b) Не иметь дефектов.

(c) Иметь достаточную ширину и длину, чтобы предотвратить смещение или опрокидывание под нагрузкой.

(x) Ни груз, ни стрела не должны опускаться ниже точки, в которой на их барабанах остается менее двух полных витков каната.

(xi) Перед подъемом грузов локомотивными кранами без использования выносных опор, должны быть применены средства, предотвращающие перенос груза пружинами тележки.

(xii) Когда два или более крана используются для подъема одного груза, одно назначенное лицо несет ответственность за операцию. От него требуется проанализировать операцию и проинструктировать весь персонал, участвующий в правильном размещении, установке груза и выполняемых движениях.

(xiii) При транспортировке должны быть приняты следующие дополнительные меры предосторожности:

(a) Стрела должна находиться в соответствии с направлением движения.

(b) Надстройка должна быть защищена от вращения, за исключением случаев преодоления поворотов, когда в кабине находится оператор или стрела поддерживается на тележке.

(c) Пустой крюк должен быть привязан или закреплен иным образом, чтобы он не мог свободно качаться.

(xiv) Перед перемещением крана с грузом назначенное лицо несет ответственность за определение и контроль безопасности.Такие решения, как положение груза, положение стрелы, опора на грунт, маршрут движения и скорость движения, должны соответствовать его определениям.

(xv) Кран с грузом или без груза не должен перемещаться со стрелой настолько высокой, что она может отскочить назад о кабину.

(xvi) При вращении крана следует избегать резких пусков и остановок. Скорость вращения должна быть такой, чтобы нагрузка не выходила за пределы радиусов, на которых ее можно контролировать. Если вращение груза опасно, необходимо использовать бирку или ограничительную линию.

(xvii) Когда кран должен работать на фиксированном вылете, должна быть задействована защелка подъема стрелы или другое устройство принудительной блокировки.

(xviii) Запрещается перемещать канаты на головке лебедки без ведома оператора.

(xix) При использовании головки лебедки оператор должен находиться в пределах досягаемости рычага управления силовой установкой.

(4) Удерживание груза.

(i) Оператору не разрешается покидать свое место за пультом управления, пока груз находится в подвешенном состоянии.

(ii) Никому не разрешается стоять или проходить под грузом на крюке.

(iii) Если груз должен оставаться в подвешенном состоянии в течение значительного периода времени, оператор должен удерживать барабан от вращения в направлении опускания, активизируя средства принудительного управления на рабочем месте оператора.

(i) Прочие требования —

(1) Зажимы рельсовые. Запрещается использовать рельсовые зажимы в качестве средства ограничения опрокидывания локомотивного крана.

(2) Балласт или противовес.Краны не должны эксплуатироваться без полного балласта или противовеса, установленного производителем, но автокраны, сбросившие балласт или противовес, могут временно эксплуатироваться с особой осторожностью и только для легких грузов без полного балласта или противовеса в место. Балласт или противовес на месте, указанные изготовителем, не должны быть превышены.

(3) Кабины.

(i) Необходимая одежда и личные вещи должны храниться таким образом, чтобы не мешать доступу или работе.

(ii) Инструменты, канистры с маслом, отходы, дополнительные предохранители и другие необходимые предметы должны храниться в ящике для инструментов, и им нельзя разрешать свободно лежать в кабине или около нее.

(4) Заправка.

(i) Заправка небольших переносных контейнеров должна производиться с помощью канистры утвержденного типа безопасности, оснащенной автоматической закрывающейся крышкой и пламегасителем. См. Определение утвержденного в § 1910.155 (c) (3).

(ii) Запрещается заправка машин при работающем двигателе.

(5) Огнетушители.

(i) В кабине или поблизости от крана должен находиться углекислый газ, сухой химикат или аналогичный огнетушитель.

(ii) Обслуживающий и обслуживающий персонал должен быть ознакомлен с использованием предоставленных огнетушителей и уходом за ними.

(6) Краны локомотивы поворотные. Кран-локомотив не должен поворачиваться в положение, при котором железнодорожные вагоны на соседнем пути могут удариться о него, пока не будет установлено, что вагоны не перемещаются по соседнему пути, и не будет установлена ​​надлежащая защита флагов.

(j) Работа в районе воздушных линий. Информацию о работе вблизи воздушных линий электропередач см. В § 1910.333 (c) (3).

[39 FR 23502, 27 июня 1974 г., с поправками, внесенными в 49 FR 5323, 10 февраля 1984 г .; 51 FR 34561, 29 сентября 1986 г .; 53 FR 12122, 12 апреля 1988 г .; 55 FR 32015, 6 августа 1990 г .; 61 FR 9239, 7 марта 1996 г.]

Крановые колеса и шкивные колеса

«Мы изобретаем колесо каждый день, поэтому вам тоже не нужно…»

Irwin Car and Equipment, более века признанный экспертом в колесных сборках и тяжелом рельсовом погрузочно-разгрузочном оборудовании, поставляет стандартные и индивидуальные двухфланцевые крановые колеса и крановые колеса в сборе, козловые и тележные колеса, а также шкив. колеса для всех приложений.

Крановые колеса

Irwin Car доступны в диаметрах от 6 дюймов до 36 дюймов и более. Мы также проектируем и производим колеса любой конфигурации для вашего конкретного проекта. Мы всегда готовы дать конкретные рекомендации, когда эти колеса необходимо интегрировать в полные колесные узлы, или помочь вам в устранении неполадок в существующих приложениях или проблемах. Irwin Car производит колеса и колесные диски для всего рынка Северной Америки, а также поставляет нашу качественную продукцию по всему миру.

Irwin рассматривает и оценивает каждое колесо крана, колесо шкива и колесо крана в сборе, и мы предоставляем ценные отзывы о способах снижения износа, увеличения срока службы колес и подшипников, упрощения обслуживания или увеличения грузоподъемности. Мы применяем наш опыт для работы для вас в каждом проекте, выполняя расчеты конструкции крановых колес, составляя спецификации материалов крановых колес, рекомендации по подкрановым рельсам ASCE, предоставляя чертежи крановых колес для вашего утверждения для каждого проекта. От портала контейнерного крана и узлов колес тележки до мостов кранов EOT, колес и узлов тележки — Irwin является вашим партнером в обеспечении долгосрочной надежности, низких эксплуатационных расходов и рентабельности инвестиций.

Наш обширный инвентарь колесных заготовок из углеродистой и легированной стали в сочетании с нашими современными возможностями черновой и чистовой обработки с ЧПУ (до 54 дюймов в диаметре) делает срочную доставку и поломки нашей специализацией. В дополнение к двухфланцевым крановым колесам, Irwin Car производит крановые колеса с коническим протектором, колеса с плоским протектором без фланца, колеса с выпуклым радиусом протектора, опорные ролики и узлы, дробильные колеса и т. Д. Irwin Car and Equipment стремится поддерживать ваш бизнес в движении и помогать вам снова в сети, потому что мы понимаем, что ваше потерянное время — это потеря денег.

Наши стандартные поставки и сроки выполнения являются самыми короткими в отрасли, а ускоренные поставки почти всегда доступны по запросу.

И поскольку мы разрабатываем и производим все наши колеса и колесные узлы на собственном предприятии, у нас есть возможность установить любой тип колеса на любой тип колесного узла для выполнения поставленной задачи. Мы можем установить колеса любого диаметра, стиля или типа на любую из нашей линейки стандартных или нестандартных колесных узлов на месте, чтобы помочь вам решить ваши проблемы мобильности с максимальной эффективностью и стоимостью.

Irwin Car может поддержать ваши операции, независимо от того, являетесь ли вы OEM-производителем или конечным пользователем, и мы будем рады выполнять небольшие заказы без каких-либо дополнительных сборов за установку, чтобы вы вернулись в нужное русло. Независимо от того, работаете ли вы с мостовыми кранами, козловыми кранами, контейнерными кранами или судовыми разгрузочными кранами, Irwin может оказать вам поддержку в виде колес и / или комплектных колесных узлов. Узлы привода и промежуточного колеса мостового крана Irwin, узлы привода козлового крана и промежуточного колеса, узлы колес тележки и шкивные колеса позволят вам оставаться в сети и на ходу.

Если у вас нет письменной спецификации или чертежа, Irwin Car может перепроектировать вашу деталь и изготовить ее в соответствии с исходными спецификациями, чтобы вернуть вас в строй быстро и с минимальными затратами.

И, имея более 20 000 конструкций колес и колес в сборе, эксплуатируемых в самых суровых условиях, мы с гордостью заявляем, что «мы каждый день изобретаем колесо, поэтому вам не придется».

Irwin Сквозное качество

Irwin Колеса для автомобильных кранов, промышленные колеса и колеса шкивов производятся в целом в соответствии со стандартами термической обработки, химии и механическими требованиями, изложенными в ASTM A-504, CMAA (70-4.13.2) и AISE (T.R. 6, 1996, 3.7 и 3.7.1) для крановых колес промышленного класса, изготовленных из дегазированной в вакууме стали высочайшего качества. Типичные марки материалов включают стали AISI C-1045, C-1055, C-1070, 4140 и 4340. Все наши краны и промышленные колеса проходят нормализацию перед термообработкой, проходят запатентованный процесс закалки, немедленно закаливаются, а затем отпускаются до стабильного диапазона твердости, требуемого для применения или конструкции.

Специальные материалы и процессы твердости также доступны для специальных применений.

Колеса автомобильного крана Irwin

могут быть испытаны на неразрушающий контроль по запросу или по мере необходимости, с UT (ультразвуковым) испытанием согласно ASTM A-388 и испытанием MT (влажные магнитные частицы) согласно ASTM A-275.

Пакеты полной документации QC / QA хранятся в файле для каждого заказа, который мы обрабатываем, и доступны по запросу для ваших записей контроля качества.

Программы чулок крановых колес

Если у вас есть определенные колеса, которые вам всегда нужны или которые вы всегда используете, будь то из-за наличия парка идентичных кранов или плохих рельсов, которые преждевременно изнашивают ваши колеса, Irwin Car готов поддержать ваши операции, работая с вами над созданием запаса. план, адаптированный к вашим потребностям.Независимо от того, требуются ли вам портальные колеса, мостовые колеса, колеса тележки или шкивные колеса (или полные сборки) на регулярной основе, Irwin Car поддержит вас, предоставив вам все необходимое для поддержания вашего бизнеса с наилучшими возможными поставками «точно в срок». … Помогая устранить как можно больше аварийных ситуаций.

Свяжитесь со старшим вице-президентом Дэвидом Фитцпатриком ([email protected]) по телефону 724-864-8900 x 116 для получения дополнительной информации и обсуждения ваших конкретных потребностей.

Восстановленный кран и тяжелые колеса в сборе

В дополнение к нашему новому крану и нестандартным промышленным колесам и колесным узлам для тяжелых условий эксплуатации, команда Irwin Car and Equipment специализируется на восстановлении и ремонте ваших существующих колес и осей.

Независимо от того, требуются ли вашим узлам новые оси, подшипники, корпуса подшипников или капитальный ремонт, Irwin Car and Equipment может вернуть вас в производство как можно скорее, часто по цене, намного меньшей, чем покупка новых колесных узлов, и они будут полностью отправлены вам обратно. собран, покрашен, смазан и готов к установке.

Irwin также рада установить с вами программы обслуживания / обмена для ваших часто используемых предметов, чтобы предоставить вам экономичные восстановленные узлы, хранящиеся на складе для вашего удобства, чтобы ваши операции продолжались.

Свяжитесь со старшим вице-президентом Дэвидом Фитцпатриком ([email protected]) по телефону 724-864-8900 x 116 для получения дополнительной информации и обсуждения ваших конкретных потребностей.

Irwin Стандартные перекрестные ссылки на колеса крана для автомобилей и оборудования

Номер стандартной колесной секции Irwin Car Wheel Interchange Number Диаметр колеса или протектора. Диаметр фланца. Ширина обода колеса (фунты) Ширина протектора Длина ступицы Диаметр ступицы Номинальный вес готовой продукции
WCL-121 ICEW-121 12 ″ 14 ″ 4 ″ 2-1 / 4 ″ 5 ″ 6 ″ 130
WCL-122 ICEW-122 12 ″ 14 ″ 4-1 / 2 ″ 2-1 / 2 ″ 5-1 / 2 ″ 6 ″ 150
WCL-123 ICEW-123 12 ″ 14 ″ 5 ″ 3 ″ 6 ″ 7 ″ 175
WCL-151 ICEW-151 15 ″ 17 ″ 4 ″ 2-1 / 4 ″ 5 ″ 8 ″ 205
WCL-152 ICEW-152 15 ″ 17 ″ 4-1 / 2 ″ 2-1 / 2 ″ 5-1 / 2 ″ 8 ″ 230
WCL-153 ICEW-153 15 ″ 17 ″ 5 ″ 3 ″ 6 ″ 8 ″ 250
WC-151 ICECW-151 15 ″ 17 ″ 5-1 / 2 ″ 3-1 / 4 ″ 6 ″ 9-1 / 2 ″ 285
WCL-181 ICEW-181 18 ″ 20 ″ 4-1 / 2 ″ 2-1 / 2 ″ 5-1 / 2 ″ 9 ″ 310
WCL-182 ICEW-182 18 ″ 20 ″ 5 ″ 3 ″ 6 ″ 9 ″ 345
WC-181 ICECW-181 18 ″ 20 ″ 5-1 / 2 ″ 3-1 / 4 ″ 6 ″ 10-1 / 2 ″ 385
WC-182 ICECW-182 18 ″ 20 ″ 6-1 / 2 ″ 4 ″ 7 ″ 10-1 / 2 ″ 460
WCL-211 ICEW-211 21 ″ 23 ″ 5 ″ 3 ″ 6 ″ 10 ″ 440
WC-211 ICECW-211 21 ″ 23 ″ 5-1 / 2 ″ 3-1 / 4 ″ 6 ″ 11 ″ 455
WC-212 ICECW-212 21 ″ 23 ″ 6-1 / 2 ″ 4 ″ 7 ″ 11 ″ 560
WC-213 ICECW-213 21 ″ 23 ″ 7-1 / 2 ″ 4-7 / 8 ″ 8 ″ 12 ″ 665
WCL-241 ICEW-241 24 ″ 26 ″ 5 ″ 3 ″ 6 ″ 10 ″ 560
WC-241 ICECW-241 24 ″ 26 ″ 5-1 / 2 ″ 3-1 / 4 ″ 6 ″ 11-1 / 2 ″ 575
WC-242 ICECW-242 24 ″ 26 ″ 6-1 / 2 ″ 4 ″ 7 ″ 11-1 / 2 ″ 705
WC-243 ICECW-243 24 ″ 26 ″ 7-1 / 2 ″ 4-7 / 8 ″ 8 ″ 13-1 / 2 ″ 845
WC-244 ICECW-244 24 ″ 26 ″ 8 ″ 5-1 / 2 ″ 8-1 / 2 ″ 15 ″ 1020
WC-271 ICECW-271 27 ″ 29 ″ 5-1 / 2 ″ 3-1 / 4 ″ 6 ″ 11-1 / 2 ″ 695
WC-272 ICECW-272 27 ″ 29 ″ 6-1 / 2 ″ 4 ″ 7 ″ 13-1 / 2 ″ 860
WC-273 ICECW-273 27 ″ 29 ″ 7-1 / 2 ″ 4-7 / 8 ″ 8 ″ 13-1 / 2 ″ 1020
WC-274 ICECW-274 27 ″ 29 ″ 8 ″ 5-1 / 2 ″ 8-1 / 2 15 ″ 1155
WC-301 ICECW-301 30 ″ 32 ″ 6-1 / 2 ″ 4 ″ 7 ″ 13-1 / 2 ″ 1005
WC-302 ICECW-302 30 ″ 32 ″ 7-1 / 2 ″ 4-7 / 8 ″ 8 ″ 13-1 / 2 ″ 1200
WC-303 ICECW-303 30 ″ 32 ″ 8 ″ 5-1 / 2 ″ 8-1 / 2 ″ 15 ″ 1345
WC-361 ICECW-361 36 ″ 38 ″ 6-1 / 2 ″ 4 ″ 7 ″ 13-1 / 2 ″ 1470
WC-362 ICECW-362 36 ″ 38 ″ 7-1 / 2 ″ 4-7 / 8 ″ 8 ″ 13-1 / 2 ″ 1685
WC-363 ICECW-363 36 ″ 38 ″ 8 ″ 5-1 / 2 ″ 8-1 / 2 ″ 15 ″ 1910

Марка материала и твердость колеса

Стандартный материал колес крана Irwin ДОСТУПНЫЕ ДИАПАЗОНЫ ЖЕСТКОСТИ
AISI C-1045 / C-1050 320-400 Bhn, 43-47 RC
AISI C-1055 / C-1060 320-400 Bhn, 43-47 Rc, 50-55 Rc, 58-62 Rc
AISI C-1070, 4140, 4340 320-400 Bhn, 43-47 Rc, 50-55 Rc, 58-62 Rc и по мере необходимости

Мостовые краны типов 101 | Колумбус Маккиннон

Типы мостовых кранов: что лучше всего подходит для вашего применения?

Есть пять различных типов мостовых кранов.Мы определим каждый и как выбрать подходящий для вашего приложения.

Крановые системы | Как сделать | Подъемное и подъемное оборудование | Коламбус Маккиннон | 30 апреля 2021 г.

При выборе крана для вашего применения важно понимать, какие типы кранов доступны, а также какие функции и преимущества они предоставляют. Получив эту информацию, вы сможете принять наилучшее решение, соответствующее вашим потребностям, с учетом класса крана, требований к пространству и вашего бюджета.

В этом блоге мы рассмотрим преимущества и варианты использования всех пяти типов мостовых кранов, а также различные доступные конфигурации.

Вот пять основных типов кранов:

  • Мостовые краны
    — однобалочные и двухбалочные
    — верхние ходовые и нижняя подвеска
  • Кран козловой
  • Краны монорельсовые
  • Консольные краны
  • Краны для рабочих станций

Краны мостовые

Мостовые краны состоят из моста с двумя параллельными подъездными путями, соединенными передвижной мостовой балкой.Две взлетно-посадочные полосы поддерживаются неподвижными колоннами, а мост движется по взлетно-посадочным полосам с концевыми тележками с каждой стороны. Мостовые краны часто используются в промышленных условиях и могут иметь самую высокую грузоподъемность среди мостовых кранов. Конфигурации мостовых кранов включают:

Сравнение одинарной балки и двойной балки

  • Однобалочные мостовые краны состоят из одного балочного моста, перемещающегося по каждой взлетно-посадочной полосе, поддерживаемого концевой тележкой. Тележка и подъемник в этой конфигурации обычно находятся под навесом.Однобалочные мостовые краны лучше всего подходят для грузоподъемности до 15 тонн и пролетов до 65 футов.
  • Двухбалочные мостовые краны состоят из двух балок, пересекающих взлетно-посадочные полосы, поддерживаемых с каждой стороны концевой тележкой. Тележка и подъемник могут быть как на верхнем, так и на нижнем подвесе. Двухбалочные мостовые краны идеально подходят для работы с грузоподъемностью более 15 тонн, с высокими рабочими циклами и пролетами более 65 футов.

Верхний ход vs.underhung
Это относится к зоне на мосту, где установлена ​​и работает тележка и подъемная система.

  • Конфигурации с верхним ходом идеально подходят для подъема очень тяжелых грузов, поскольку тележка и подъемник поддерживаются опорными колоннами взлетно-посадочной полосы.
  • В конфигурации под навесом тележка и подъемник соединены и движутся вдоль нижнего фланца моста. Подвесная тележка и конфигурации подъемника — отличный способ максимизировать пространство на вашем предприятии.

Краны козловые

У козловых кранов тележка и подъемная система по-прежнему перемещаются по мосту, но они опираются на опоры, а не на взлетно-посадочные полосы. Это делает их идеальными для наружного применения, где нельзя установить колонны. Например, на верфях или железнодорожных станциях для этих целей обычно используются стационарные или гусеничные козловые краны.

Козловые краны

универсальны и доступны в регулируемом и переносном исполнении.Козловые краны также полезны, когда подъем не требуется часто, например, при ремонте двигателей или кузовном цехе.

Краны монорельсовые

Монорельсовые краны хорошо подходят для производственных и сборочных линий. В этих кранах тележка и подъемник соединены с двутавровой балкой, проходящей по нижнему фланцу. Монорельсовые краны обычно перемещаются по прямой линии, но их можно настроить в соответствии с конкретными задачами, например, эта монорельсовая система для автоматизированной сборки автобусов .

Консольные краны

Консольные краны идеально подходят для участков, где отсутствует достаточная высота над головой и структурная опора, предлагая универсальные и экономичные решения для ваших потребностей в подъеме. Они не могут перемещаться по объекту, поэтому стреловые краны имеют ограниченное движение, но могут использоваться в качестве дополнения к обычным мостовым кранам и монорельсовым путям. Их также можно использовать в бухтах и ​​вдоль стен или боковых сторон магазинов. Консольные краны могут быть установлены на полу или на стене и могут перемещаться на 180 или 360 градусов.

Краны для рабочих станций

Краны для рабочих станций имеют эргономичный и удобный дизайн для легких приложений (до 2 тонн) и повторяющихся задач. Доступные во множестве размеров и грузоподъемности, краны для рабочих станций могут быть сконфигурированы как навесные системы или отдельно стоящие конструкции на вашем предприятии. Кран ProPath Workstation Crane Unified Industries, например, сочетает в себе лучшие в отрасли закрытые алюминиевые рельсы с интеллектуальными решениями для транспортировки материалов, которые помогают повысить безопасность, время безотказной работы и производительность на вашем предприятии.

Dolly up! — Американские краны и транспорт

Тележки стрелы

— отличное решение для транспортировки кранов. Иногда они — единственное решение.

Тележка стрелы необходима в двух случаях. Первый — когда нагрузки на ось крана превышают допустимые нагрузки или расстояние между осями недостаточно велико для того, чтобы кран соответствовал законам о мостах для штатов или провинций, в которых он работает. Вторая ситуация — когда кран можно легально перемещать без тележки, но тележка используется для перевозки части всего противовеса крана, что устраняет необходимость в тележке с противовесом.В этом случае тележка стрелы делает работу более эффективной.

В первом сценарии часто используются крупногабаритные вездеходные краны, а во втором сценарии обычно используются автокраны. Владельцам кранов также необходимо определить, можно ли буксировать противовес на кране или тележке в тех штатах, в которых они работают.
Но бывают случаи, когда даже с тележкой кран нельзя законно перемещать в определенных областях, по словам Тони Низа, вице-президента Nelson Manufacturing.

«В этом случае прицеп для запуска стрелы можно использовать для снятия стрелы во время транспортировки по дороге, а затем установить по прибытии на строительную площадку без использования вспомогательного крана», — сказал он. «Потребность в тележке и даже в тележке определенного типа и конфигурации оси продиктована требованиями местного веса оси».
Например, 200-тонный AT, скорее всего, можно будет перевезти в Нью-Джерси или Нью-Йорк вообще без тележки, сказал он.

«Этому же крану в Техасе или Британской Колумбии может потребоваться только тележка с тандемной осью, в то время как в Иллинойсе может потребоваться трехосная тележка», — сказал Нисе.«Переместите этот же подъемный кран в Калифорнию, ему потребуется ширина разворота 2 + 1. Миннесоте может потребоваться четырехосная тележка с четырьмя замкнутыми сцепленными осями. Если бы этот кран эксплуатировался в Альберте, он, вероятно, был бы оборудован пятиосной тележкой на роликах 3 + 2 ».
Достаточно сказать, что это гораздо больше, чем «Мне нужна тележка для моего крана», — сказал Нисе. Есть много переменных.

Кристал Дилеман из компании

Transworld Manufacturing сказал об этом так: «В каждом штате действуют уникальные законы для мостов и веса, и модели кранов могут быть настроены по-разному в зависимости от этих законов.Тележка со стрелой идеально подходит для распределения веса крана на большее количество осей, чтобы разрешить использование оборудования в различных областях ».

Изменяющиеся требования
Дастин Хатсон, который продает тележки стрелы для HMR Supplies, сказал, что тележка стрелы позволяет более тяжелым кранам распределять вес по большему количеству осей, что позволяет перемещаться по дорогам и мостам с ограниченным весом.
«На Среднем Западе действуют законы о морозах, которые также изменяют величину веса, которую каждая ось может иметь весной и осенью, когда у нас есть заморозки и оттаивания», — сказал он.«Это варьируется от штата к штату, и это то, что каждый покупатель должен учитывать при проектировании подъемной тележки, чтобы гарантировать, что они могут путешествовать туда, куда им нужно, особенно если они путешествуют по границам штата».

Густаво Анзола, менеджер по продажам Greenfield Products, сказал, что, поскольку в каждом штате есть свои правила для самоходных мобильных кранов, тележка со стрелой для конкретной модели крана может выглядеть и работать совершенно по-разному в зависимости от региона, в котором она будет работать.

«Полная масса этих машин обычно превышает допустимую, и требуется помощь тележки стрелы, чтобы распределить полную массу между дополнительными осями», — сказал он.«Тележки стрелы различаются по количеству осей и расстоянию между осями, что зависит от конкретного состояния (состояний) регулирования избыточного веса DOT, в котором может работать кран и тележка стрелы. Редко бывает универсальное решение».

Недавно безопасность подъемных тележек была поставлена ​​под сомнение, особенно в Канаде. Производители подъемных тележек серьезно относятся к этим вопросам и вопросам безопасности.

«Мы тратим значительные ресурсы на то, чтобы проектировать и производить самые безопасные и надежные продукты», — сказал Нисе.«Мы смотрим на все, от структурной целостности до операционных процедур и всего, что между ними. Мы постоянно изучаем отзывы клиентов, чтобы найти меры по повышению безопасности, которые, по их мнению, мы должны включить ».

Nelson выпустил «Руководство по безопасности тележки для тележки стрелы», в котором рассматривается возможность срабатывания тормозов тележки и непреднамеренного скатывания тележки, что может привести к защемлению оператора между передней частью тележки и задней частью тележки.

«Это произошло, когда не была соблюдена процедура подсоединения тележки, не использовались противооткатные упоры, которые Nelson поставляет вместе с тележками, и когда воздушные линии, подающие воздух к тележке, были подключены неправильно», — сказал он.«Несмотря на то, что для возникновения такой ситуации необходимо выполнить три или четыре действия неправильно, это очень серьезная проблема, и к ней следует отнестись серьезно. Тележки Nelson теперь оснащены вторичным блокировочным клапаном тормоза, который предотвращает эту потенциальную опасность ».

По словам Дилемана, безопасность является приоритетом номер один при разработке тележки со стрелой. «Резервное копирование крана / тележки — это место, где чаще всего происходит повреждение, поэтому мы посвятили так много НИОКР разработке опции реверсивного рулевого управления и ремня ограничителя сочленения», — сказала она.«Однако безопасность в дизайне может зайти так далеко. Производители стремятся сделать краны и тележки надежными, но неизбежно образование и культура безопасности являются наиболее важными. Несчастный случай обычно является кульминацией нескольких недостатков ».

HMR Supplies ‘Хатсон предположил, что после определения правильности подключения пользователи должны обучить и попрактиковаться в использовании тележки стрелы.

«Мы все часто предполагаем, что« Я делал это раньше »,« Я водил грузовик с прицепом »или« Я управлял другим краном и тележкой », и это не означает, что новый кран и тележка будут вести себя одинаково », — сказал он.«Различия в длине, подвеске (пружинная или пневматическая), варианты поворотной оси, [они] — все это может повлиять на то, как этот кран и тележка будут двигаться и справляться. Проведите немного времени во дворе и убедитесь, что соединение надежно и водителю / оператору удобно маневрировать в новой конфигурации. Я также рекомендую, чтобы кто-нибудь проследовал за краном во дворе, чтобы убедиться, что все выглядит правильно, правильно движется [и тому подобное] »

В прошлом году Американская ассоциация аренды кранов (CRAC) учредила комитет по безопасности подъемных тележек.

«Мы стремимся решить проблемы, связанные с управлением подъемным краном и тележкой при движении по дороге», — сказал Нисе. «По нашему мнению, эти опасения связаны с множеством факторов, и мы работаем с этим комитетом, чтобы можно было завершить фактическое тестирование».

Что касается веса осей, Nelson заверяет, что его конструкции должны иметь минимум 60 процентов веса на осях крана и максимум 40 процентов на осях тележек.
«Это правило 60/40 помогает гарантировать, что кран находится под контролем», — сказал Нисе.«Наша команда также работает над дополнительной инициативой по улучшению управляемости тележки и скоро приступит к испытаниям. Мы не хотим предлагать это усовершенствование рынку до тех пор, пока не будем уверены, что действительно улучшаем управляемость и не создаем чего-то непредвиденного ».

Не то же самое, что управлять краном
Путешествие с тележкой стрелы — это не то же самое, что управлять краном.
«Эти два агрегата должны работать в гармонии, и водитель должен осознавать эту хрупкую взаимосвязь», — сказал Дилеман.«Легально переместиться на север от 200 000 фунтов с несколькими осями и длиной до 100 футов — нелегкий подвиг. По мере того как машины становятся больше и длиннее, современный оператор должен быть в курсе меняющихся условий и учитывать большее количество переменных ».
Отношения важны, — сказал Хатсон.

«Если у вас есть прочный фундамент для производителей кранов, вы можете легко получить необходимую информацию и задействовать свою внутреннюю команду инженеров и производителей, чтобы убедиться, что все элементы работают вместе», — сказал он.
Однако по мере того, как кран и его компоненты увеличиваются в размерах и весе, каждая группа должна проявлять осторожность, чтобы свести к минимуму любые потенциальные проблемы, сказал он. «Вот почему не существует« стандартной »тележки», — сказал Хатсон.

Это также привело к появлению новой категории оборудования, которое часто называют «пусковыми установками».

«Иногда стрела бывает слишком тяжелой, чтобы ее можно было поставить на тележку, и снять ее проще и дешевле», — сказал Хатсон. «По мере того, как краны продолжают становиться больше, тяжелее и длиннее, эта линейка продуктов может стать более популярной.”

По словам Анзолы, тележки для стрелы

представляют собой сложное оборудование, и работа с отдельными производителями кранов имеет решающее значение.

«Все начинается с проектирования, чтобы обеспечить учет всех сценариев экстремальных и наихудших нагрузок в каждом проекте», — сказал он. «Два основных компонента тележки стрелы, основание (шасси) и башня (деталь, которая соединяется со стрелой), подвергаются компьютерному 3D-анализу, чтобы обнаружить любую потенциальную проблему и подтвердить, что уровни напряжений находятся в пределах проектно допустимых.Точки соединения со стрелой (кронштейны стрелы) обычно предварительно устанавливаются производителем крана, но в некоторых случаях это не так. Если имеются кронштейны стрелы, они должны быть проверены и утверждены непосредственно производителем крана ».

Разработано для обеспечения безопасности
Еще одним аспектом безопасности тележки стрелы является процедура подсоединения и отсоединения тележки стрелы.

«Требуется надлежащее обучение и изучение руководства оператора для обеспечения правильного использования функций безопасности, добавленных к тележке стрелы», — сказал Анзола.«Конструкции Greenfield Products включают в себя клапан пружинного тормоза, который должен приводиться в действие перед отпусканием тормозов тележки стрелы. В прошлом были случаи, когда тормоза тележки стрелы непреднамеренно отпускались сразу после подсоединения тормозных магистралей к крану. Пружинный тормозной клапан обычно устанавливается на тележке со стороны пассажира и требует, чтобы масленщик или оператор подошли к стороне тележки, чтобы отпустить тормоза. Это позволяет персоналу избежать опасностей до того, как отпустить тормоза тележки стрелы.”

Все тележки стрелы Greenfield оснащены противооткатными упорами, которые требуются каждый раз, когда тележка стрелы отсоединяется от стрелы.

Безопасность тележек со стрелой вызывает беспокойство, потому что они предназначены для перемещения со стрелой над кабиной / передней частью, а не в режиме прицепа.
«Из-за ограничений по весу, налагаемых на эти краны, тележки стрелы должны быть как можно более легкими, но при этом обладать прочностью, необходимой для того, чтобы выдерживать множество различных дорожных условий, в которых они находятся», — сказал Анзола.«Но вся безопасность тележки со стрелой начинается с должным образом обученного и внимательного водителя / оператора, который понимает свой путь, грунтовые условия и уникальные аспекты управления краном на шоссе общего пользования».

Переменные в кране, дорожных требованиях и т. Д. Делают универсальную «готовую» тележку нереальной.
«Nelson предлагает несколько« стандартных »шасси с нашими наиболее распространенными осями и характеристиками», — сказал Нисе. «Мы храним на складе многие из более стандартных башен стрелы и сварных конструкций нижнего шасси, чтобы обеспечить быстрое выполнение работ для наших клиентов.
Но эти стандартные компоненты подходят только для 40% приложений, — сказал он.

Дилеман сказал, что большинство тележек для стрел TransWorld спроектированы для конкретного крана в определенном регионе.

«Каждая модель крана отличается и может быть сконфигурирована по-разному», — сказала она. «Для одного крана в одном районе может потребоваться двухосная тележка с прямой рамой, тогда как для того же крана в другом районе может потребоваться трехосная тележка с шарнирно-сочлененной стрелой. Мы предварительно создаем стандартные размеры рамы, чтобы сократить время выполнения заказа.«Тележки стрелы
HMR имеют стандартную пневмоподвеску, обеспечивающую ход подвески и плавный ход», — сказал Хатсон.

«Большая часть проектных работ связана с башнями, которые соединяются с краном», — сказал он. «Эта работа по проектированию имеет решающее значение для обеспечения надлежащего соединения с краном и для обеспечения того, чтобы тележка могла выдерживать усилия, возникающие при движении, остановке и повороте».
По большей части тележки стрелы зависят от модели крана.
«Конструкция тележки стрелы была изменена производителями кранов, а также внесены изменения в семейство моделей кранов», — сказал Хатсон.«Например, линейка Grove GMK может иметь три или четыре различных конфигурации тележек стрелы, которые не являются взаимозаменяемыми».

Спрос на тележки для стрелы высокий, хотя 2016 год был не лучшим. Большинство OEM-производителей прогнозируют небольшое улучшение в 2017 году. Хатсон сказал, что рыночные ставки на подъемные краны и осадки, но рынок стабилен. По мере того, как конструкции становятся выше, а компоненты становятся тяжелее, потребуются краны большего размера.

«Поскольку эти компоненты необходимо перевозить по всему миру, а на большинстве дорог существуют ограничения по весу, рынок тележек для стрелы останется сильным», — сказал он.«Мы начали проявлять интерес со стороны клиентов на международном уровне, поскольку несколько стран начали вкладывать значительные деньги в свою инфраструктуру (дороги, канализация, вода, электричество, оптоволокно), и они не хотят повредить ее, управляя подъемными кранами и другим тяжелым оборудованием через дорогу. дороги, где такие правила или законы не существовали или не применялись ранее ».

Анзола сказал, что потребность в тележках для стрелы постоянно.

Спрос стабильный
«Никакие серьезные изменения в разрешении на превышение веса или нормативных актах не привели к увеличению продаж или необходимости в конкретной тележке для подъемной стрелы», — сказал он.

«Спрос на тележки для стрелы напрямую связан с продажей новых кранов. После падения цен на нефть в конце 2014 года спрос снизился, но остается относительно стабильным ».

Nelson имеет долгую историю в сфере производства тележек, и их философия помогла им продвинуться на рынках, которые они обслуживают.
«В компании Nelson наша философия заключается не в том, чтобы« вот что мы можем предложить », а в том,« что вам нужно? ». Наша цель — не продать покупателю тележку или прицеп со стрелой, а продать ему решение для его транспортных потребностей.Ни для кого не выгодно продавать продукт кому-то, если он не соответствует или не превышает его потребности. Знания наших сотрудников — это причина номер один, по которой Nelson предлагает лучшие в отрасли решения для крановых перевозок ».

Дилеман сказал, что опыт работы с краном помогает компании TransWorld конкурировать.
«TransWorld — единственный производитель, владеющий краном более 70 лет», — сказала она. «Мы строили для себя тележки со стрелой и другие специальные крановые транспортеры, когда их не было из внешних источников.У нас была возможность испытать наши конструкции на собственном автопарке в течение многих лет, потому что у нас был цех с полным спектром услуг, команда инженеров, дополняющая парк из более чем 80 единиц, и несколько лучших операторов и водителей тяжелых грузовиков. Хотя мы больше не обслуживаем парк кранов, мы по-прежнему стремимся постоянно производить лучший продукт на рынке. Мы постоянно ищем способы улучшить нашу продуктовую линейку. Наши многочисленные патенты подтверждают это ».

HMR Supplies рассматривает тележку как спроектированное решение, которое должно сэкономить время и деньги.

«Большинство людей считают подъемную тележку неизбежным злом», — сказал Хатсон. «Мы преуспеваем в разработке индивидуальных тележек, которые помогают клиентам работать умнее и эффективнее. Вот почему мы усердно работаем, чтобы узнать, как заказчик использует оборудование, а затем предоставить решение, которое подойдет им. Мы производим качественное движущееся оборудование почти 30 лет и имеем подтвержденный опыт качества, долговечности и обслуживания клиентов. Другое преимущество, которое у нас есть, заключается в том, что одна из наших дочерних компаний — это крановый сервис, поэтому мы используем продукты, которые мы проектируем, проектируем и производим.”

По словам Анзолы,

Greenfield предприняла шаги по внедрению инноваций и добавлению в тележки стрелы функций, которые ранее не были доступны.

«Компания Greenfield известна своей доступностью устройств, которые могут показаться изготовленными по индивидуальному заказу, но благодаря наличию материалов и гибкости производства мы можем производить устройства с нуля очень эффективно», — сказал он. «Greenfield также выделяется, когда решение с тележкой для стрелы требует дальнейшего изучения с DOT и нормативными актами, чтобы сделать кран и тележку для стрелы законными.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
