Крепеж для проводов к стене – Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Содержание

Крепление кабеля к стенам, потолку, в штробе, к столбу

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

Содержание статьи

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

  • Оптимальное расстояние между двумя элементами 40-50 см.
  • В местах поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
  • Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте. Установка фиксаторов для кабеля

    Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

Надо стараться сделать кабель незаметным....

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм. Несколько видов кабельных скоб для степлера

    Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

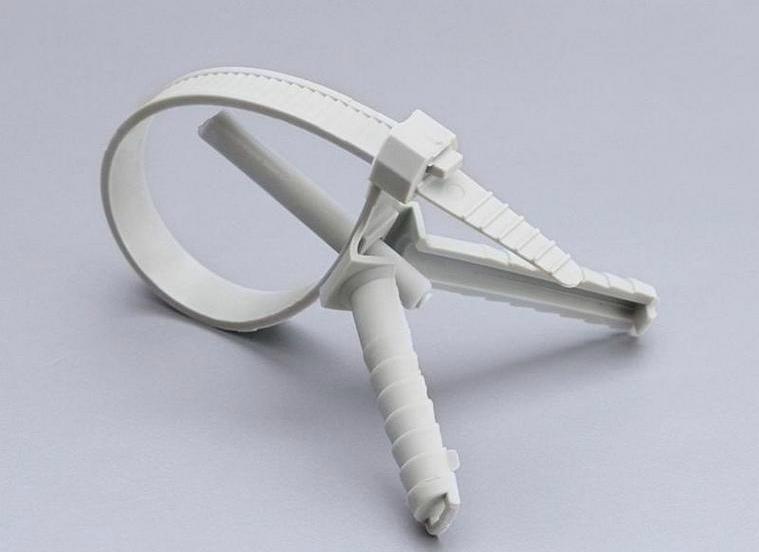

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей. Дюбель-стяжка - быстрый монтаж

    Дюбель-стяжка — быстрый монтаж

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа. Дюбель клипсы бывают двух видов - для плоских и круглых кабелей

    Дюбель клипсы бывают двух видов — для плоских и круглых кабелей

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке. Дюбеля с площадками под стяжку

    Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

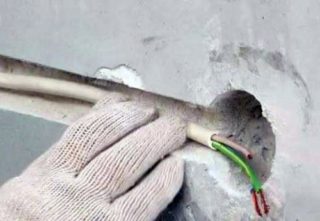

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

  • Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается». Гипсовый раствор хорошо удерживает кабели в штробе

    Гипсовый раствор хорошо удерживает кабели в штробе

  • Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж. Стяжка или дюбель-стяжка позволяет закрепить провод в штробе

    Стяжка или дюбель-стяжка позволяет закрепить провод в штробе

  • Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников. Самодельные держатели для кабелей

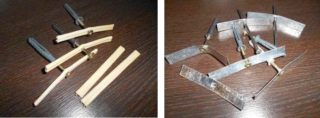

    Самодельные держатели для кабелей

  • Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.



Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

  • Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов). Разбить на пучки

    Разбить на пучки

  • Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого. Использовать алюминиевую перфорированную ленту

    Использовать алюминиевую перфорированную ленту

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Устройство проводки при монтаже подвесного потолка

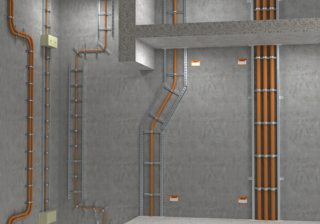

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление троса к столбам

Крепление троса к столбам

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Как подвесить кабель к тросу

Как подвесить кабель к тросу

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Несколько вариантов крепления кабеля к столбу

Несколько вариантов крепления кабеля к столбу

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

  • ответвительные — для установке на столбах и опорах в местах поворотов трассы;
  • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
  • фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

как закрепить, все способы, чем крепить провода на стене

Крепление кабеля к стене производится разными способами: хомутами, скобами и т. д. Выбор подходящего варианта делается с учетом целевого назначения помещения, условий эксплуатации. Принимают во внимание и вид материала, из которого построена стена. Разные крепежные элементы предназначены для фиксации кабеля, который отличается по характеристикам (с изоляцией, без короба, многожильный и т. д.).

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

  • тонкие, мягкие;
  • плотные;
  • твердые.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Твердые материалы: бетон, кирпич. На таких стенах крепятся дюбеля, а затем уже держатели на винтах (скобы, хомуты, стяжки и т. д.). Когда нужно установить кабель на кирпичной, бетонной стене, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составить 1 мм.

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

Кабель-каналы

Существующие разновидности изготавливаются из:

  • оцинкованной стали;
  • пластика;
  • алюминия.

Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:

  • магистральные;
  • парапетные.

Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

Крепление с помощью клипс

Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.

Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

Существует еще вариант фиксации этого изделия с помощью клеящей односторонней ленты. Крепление провода к стене в данном случае не требует сверления поверхности. Разновидность клипс подбирается с учетом вида материала основы.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

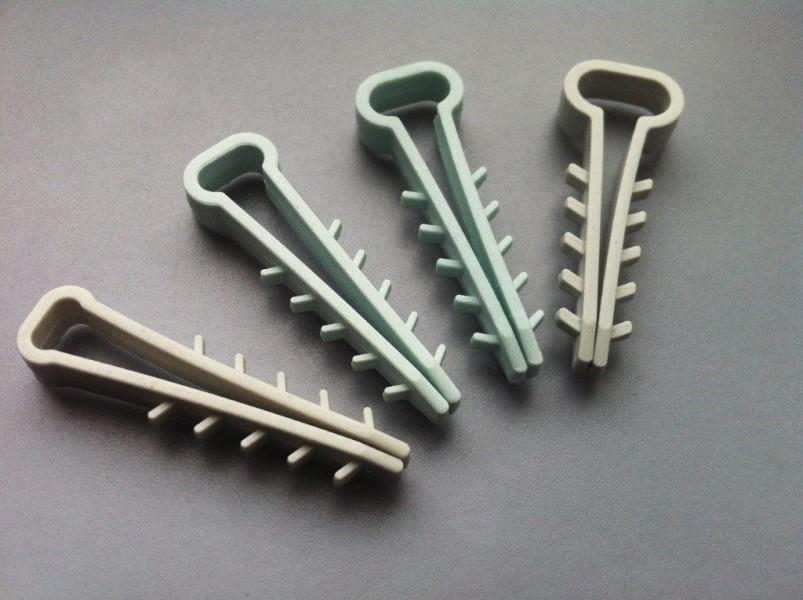

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

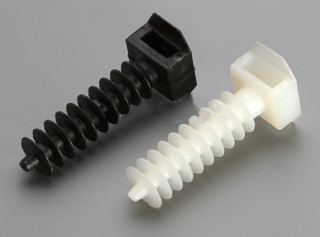

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

Как закрепить провода силового кабеля на стене - все способы

Как закрепить провода силового кабеля на стене - все способы

дюбеля-хомуты, клипсы, скобы для крепления к стене и потолку

Крепёж для кабеля играет важную роль в безаварийной доставке электроэнергии от поставщика потребителю. Провода и кабели в зданиях и сооружениях различного назначения прокладывают как внутри, так и снаружи ограждающих конструкций. Скрытая проводка больше относится к укладке бытовых электросетей в теле стен. Не менее актуальны способы крепления кабелей к стенам. Для этого используют дюбель-хомуты различной конструкции.

Разновидности крепёжа

Разновидности крепёжа

Особенности выбора дюбель-хомута

Для крепления проводов и кабелей важен правильный выбор вида наружного крепежа. Это зависит, прежде всего, от диаметра проводной продукции, её удельного веса, структуры стен и потолка.

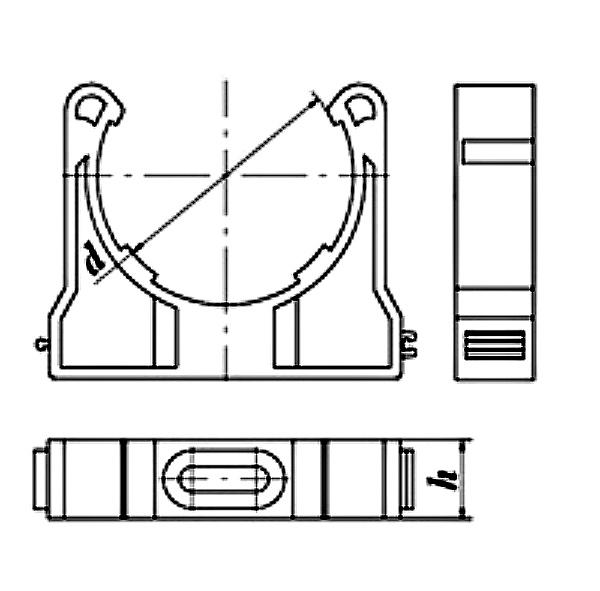

Конструкция

Принцип строения пластикового хомута для электропроводки заключается в том, что петля охватывает кабель и в конце складывается в стержень (дюбель) с внешними шипами. Простейшая конструкция дюбель-хомута представляет собой полосу из ПВХ шириной 6-8 мм, которая сложена в форме зубчатого стержня.

Пластиковый держатель

Пластиковый держатель

Анкерный крепёж, предназначенный для удержания кабеля большого сечения или сразу нескольких проводов, выглядит в виде двух прорезиненных металлических полуколец, где нижний элемент имеет металлический резьбовой держатель. Полукольца смыкаются винтами, продетыми через отверстия в отливах сегментов. Крепёж комплектуется пластиковыми дюбелями.

Анкер

Анкер

Преимущества и недостатки

Дюбель-хомуты для крепления кабелей обладают немалыми достоинствами:

  • пластиковые изделия избавляют от массы отдельных деталей, таких как хомуты, дюбели и шурупы;
  • простота монтажа значительно сокращает сроки монтажа провода на стене и на потолке помещения;
  • ПВХ изделия выдерживают температурный диапазон от -40 до +800С;
  • хомуты нечувствительны к ультрафиолетовому излучению;
  • в случае ремонта крепёж легко и быстро демонтируют;
  • виды изделий рассчитаны на различные нагрузки в зависимости от сечения проводников.

К недостаткам относится следующее:

  • при высокой температуре пластиковые элементы могут деформироваться;
  • установка анкерных хомутов возможна только в бетоне и кирпичной кладке;
  • наружный крепёж не применяется в квартирах и помещениях общественных зданий.

Применение

Пластиковые дюбель-хомуты рассчитаны на крепление кабеля к стене диаметром до 25 мм. Петлевидные элементы изготавливают чаще всего из нейлона. Их применяют для того, чтобы закрепить провода на вертикальных ограждениях. На внутренней стороне скобы изготовитель часто указывает диапазон размеров поперечного сечения кабеля или группы проводов. Например, надпись 11-18 мм означает, что хомут не удержит проводник диаметром 20 мм.

Для электропроводки по потолку используют крепёж, состоящий из отдельного пластикового дюбеля и стяжки, которая крепится шурупом или продевается через пазы опорной площадки.

Для тяжёлых кабельных сетей устанавливают анкерные металлические дюбель-хомуты. Для этого перфоратором сверлят бетон, кирпич, газобетон.

Важно! Крепление кабеля к потолку и стенам из дерева представляет собой гвоздь с пластиковой или металлической планкой. Гвоздевые скобы применяют для монтажа проводки не только по дереву, но по фанере и ДСП.

Разновидности изделия

Крепёж для кабеля делится на две группы – это пластиковые и металлические дюбель-хомуты.

Пластиковый крепёж

Полимерные скобы бывают с круглой и прямоугольной петлёй. Первый вид предназначен для фиксации проводов радиального сечения. Вторые изделия используют для плоского кабеля.

Крепёж для плоского кабеля

Крепёж для плоского кабеля

Конструкция

Конструктивно различают три типа пластикового крепежа:

  • скоба;
  • вертолёт;
  • установочная площадка.
Скоба

Пластиковая полоса, сложенная вдвое, имеет на внешней стороне концов зубцы. Стандартные изделия рассчитаны на охват проводов ø 6-12 мм. Такой крепёж называют ёлочкой. Его используют для открытой проводки двужильного кабеля к приборам освещения, выключателям и розеткам.

Вертолёт

Народное название получил распорный дюбель-хомут из-за сходства раскрытых лепестков с винтом вертолёта. Концы изделия внутри отверстия в массиве стены распираются клином, который вбивают между ветками дюбеля. Благодаря этому, хомут выдерживает довольно большой вес проводной продукции. Максимальный охват «вертолёта» составляет 32 мм.

Вертолёт

Вертолёт

Установочная площадка

Площадки крепят к ограждениям шурупами или самоклейками. Они представляют собой пластиковые квадраты с отверстием посередине и боковыми отливами с пазами. Если стена деревянная, то площадки просто привинчивают саморезами. В бетоне нужно просверлить перфоратором отверстие, затем в него вбивают пластиковый дюбель. Шуруп через монтажную дыру ввинчивают в полимерный стержень. Через пазы продевают стяжку, которую затягивают на кабеле.

Установочная площадка

Установочная площадка

Материал

Для изготовления хомутов используют полимеры трёх видов:

  • нейлон;
  • полиэтилен;
  • полипропилен.
Нейлон

Самый распространённый полиамидный материал – нейлон, обладает отличными механическими свойствами. Мягкие изделия в то же время способны выдерживать довольно большую нагрузку эксплуатации при температуре до 850С, что удовлетворяет запросы большинства потребителей.

Полиэтилен

Дешёвый полимер не выдерживает воздействия ультрафиолета. Поэтому полиэтиленовые дюбели-хомуты применяют только в закрытых помещениях. Со временем крепёж становится хрупким. Поэтому им фиксируют провода небольшого удельного веса.

Полипропилен

Материал схож с полиэтиленом. Его отличие состоит в том, что в пластик добавляют набор стабилизаторов. Из-за этого полипропиленовые стяжки обладают более высокой прочностью, но и они не переносят прямой солнечный свет.

Металлический крепёж

Дюбель-хомуты из стали применяют для ограждающих конструкций из плотных массивов – это бетон и кладочные материалы. В общем, металлический крепёж используют там, где требуется надёжная и долговечная фиксация габаритных электросетей.

Опорная часть сделана в виде резьбового стержня, входящего в тело пластикового дюбеля. Верхушка выполнена из двух разъёмных полуколец или прижимной скобы. По строению различают несколько типов металлических дюбель-хомутов для крепления кабеля:

  • хомут клоп;
  • ленточный хомут;
  • анкер дюбель-хомут.
Хомут клоп

Крепёж предназначен для проводов небольшого сечения. Изделие может быть оснащено однолапковой скобкой для крепления кабеля или двусторонним прижимом. Клоп охватывает кабели от 6 до 38 мм. Хомут выдерживает нагрузку до 10 кг. В месте соприкосновения проводника и крепления кабель дополнительно обматывают термостойкой лентой.

Ленточный хомут

Верхушка дюбеля снабжена стяжкой в виде полимерной ленты. Пластиковую полосу изготавливают с армированными вставками из стекловолокна. Длина стяжки – 140 мм, позволяет варьировать величину охвата нужного размера.

Ленту заводят таким образом, чтобы саморез входил в дюбель через полосу. Данный способ увеличивает несущую способность крепежа для проводов до 15 кг. Используют такой крепёж в основном для вертикальной фиксации кабеля.

Анкер

Несмотря на массивность, анкерный хомут монтировать несложно. Стержень ввинчивают в установленный дюбель усилием руки. Благодаря разъёмным кольцам, аварийный участок сети меняют на новый кабель, не демонтируя крепёж. Достаточно удалить верхние полукольца, и кабель свободно снимают со стены.

Варианты креплений кабеля

Крепления для кабелей и проводов могут выполняться в нескольких вариантах:

  1. Кабель-стяжка с отверстием под дюбель.
  2. Монтажная площадка в виде квадрата.
  3. Клипсы для гофрированной трубы.
  4. Металлическая скоба.
  5. Площадка с самоклеящейся подложкой.

Кабель-стяжка с отверстием под дюбель

Стяжка кабельная с отверстием под дюбель – это усовершенствованная конструкция стандартного изделия. Её применяют для крепления одиночного кабеля либо пучка проводников. Данное крепление для различных проводов позволяет обходиться без дополнительных промежуточных деталей. Петлю затягивают вокруг кабеля. Саморез вбивают через отверстие хомута в стандартный дюбель.

Стяжка с отверстием под дюбель

Стяжка с отверстием под дюбель

Крепёж изготавливают из нейлона. Замковый проём позволяет зубчатой ленте двигаться только в одну сторону. Стяжку демонтируют резкой ленты.

Монтажная площадка в виде квадрата

Опорные платформы сделаны из нейлона. Изделия бывают трёх видов:

  • с отверстием для дюбеля или винта;
  • платформа с дюбелем;
  • крепёж на клейкой основе.

Все типы изделий имеют пазы для продевания ленты стяжки. Полимерные платформы имеют квадратную форму. Их размеры – 19х19, 28х28, 40х40 мм.

Клипсы для гофрированной трубы

Чтобы изолировать поверхность кабелей от внешних негативных факторов, их протягивают в гофрированные трубы. Для крепления гофры на стенах и потолке используют клипсы для проводов.

Конструкция клипсы

Конструкция клипсы

Крепёж необходим для фиксации гофрированных труб на вертикальных ограждениях внутри помещений. Клипсы для крепления кабелей имеют скобы-защёлки. Они под усилием разгибаются, пропуская трубу внутрь, и сразу защёлкиваются. В основании изделий сделаны отверстия под дюбели или шурупы.

Клипсы для крепления кабеля в гофрированной трубе имеют следующие рабочие диаметры: 16, 20, 25, 32, 40 и 50 мм.

Металлическая скоба

Скобы металлические используют как надёжное крепление проводов на стенах. Крепёж имеет технологические отверстия, через которые скобы крепят с помощью шурупов, саморезов или пристреливают дюбельным пистолетом.

Металлические изделия могут быть с одной или двумя лапками. Двухкомпонентные держатели состоят из двух скоб, соединённых через отливы винтами. Нижнее ложе имеет отверстие под саморез дюбеля. Он имеет международную маркировку, указывающую диаметр охвата.

Например, GN 20 означает однолапковую скобу с диаметром охвата 19-20 мм. CZ 16 – двухлапковый держатель диаметром 16-17 мм. Двухкомпонентную скобу с внутренним диаметром 31-32 мм обозначают, как С 32.

Площадка с самоклеящейся подложкой

Изделия представляют собой пластиковые квадраты с выступами в виде пазов для стяжек. Тыльная сторона покрыта двухсторонним скотчем.

Площадки-самоклейки используют, когда надо прикрепить провода к стене, не нарушая целостности поверхности ограждения. Крепёж относится к деталям быстрого монтажа.

Площадки самоклейки

Площадки самоклейки

Параметры

Технические показатели дюбель-хомутов из пластика частично регламентируются отечественными ТУ. Государственная регистрация (ГОСТ) не поспевает за появлением новых видов крепежа. Поэтому при выборе изделий приходится ссылаться на европейские стандарты – DIN и ISO.

Если крепление состоит из нескольких деталей, то полиамидные дюбели регламентируются ГОСТом 26998-86. Анкерные хомуты характеризуются диаметром охвата и длиной держателя.

Монтаж изделий

Каждый вид креплений проводов монтируется особым способом. Схемы монтажа опорных точек для кабелей учитывают структуру ограждений, удельный вес кабельной продукции, направление по вертикали и горизонтали проводки, а также углы поворотов и состояние окружающей среды в помещении.

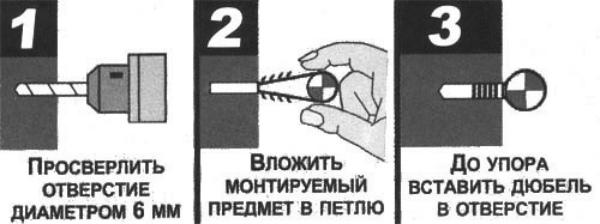

Установка пластикового держателя

Установка пластикового держателя

На основе анализа этих данных определяют вид и параметры крепежа, его количество, технологию монтажа. После этого выполняют схему прокладки трассы электропроводов.

Расчёт количества дюбелей

На величину потребности в дюбелях влияют такие факторы, как максимальный вес кабеля, приходящийся на 1 монтажную опору, нагрузка «на вырыв», длина промежутка между точками фиксации.

Дополнительная информация. Завод-изготовитель в сопроводительной документации обычно предоставляет рекомендательную информацию по монтажу крепежа. На её основе производят расчёт количества дюбелей.

Скрытый электромонтаж

Монтаж сетевых трасс в штробах или кабель-каналах может потребовать установку дополнительного крепежа в виде дюбель-хомутов. В пробитых выемках стен провода обычно фиксируют алебастром.

Однако при прокладке большого количества проводов или кабеля большого сечения нагрузка на гипс может его разрушить. Поэтому прямо в штробах устанавливают дюбель-хомуты, которыми разделяют пучок на группы проводников. В некоторых случаях к стяжкам крепят бирки с обозначением данного провода.

То же самое делают при прокладке электросетей в пластиковых коробах. Закреплённая группа проводов или кабелей будет надёжно удерживаться хомутами в канале и не сможет вывалиться наружу.

Дюбель-хомут для кабеля плоского сечения

Крепёж оснащен рамкой, рассчитанной на плотное вхождение плоского провода в проём хомута определённого размера. Монтаж крепежа происходит следующим образом:

  1. Точки крепления кабеля наносят на стену с помощью шнура, уровня и маркера.
  2. В зависимости от материала стены, в ней просверливают посадочные места для дюбелей дрелью или перфоратором.
  3. Держатели хомутов вставляют в отверстия.
  4. Кабель продевают в рамки хомутов так, чтобы он не провисал.

Самоклеящаяся площадка

Данные изделия требуют особых условий монтажа. Это состояние поверхности, к которой будут клеить опоры. Клеевой материал представляет собой двухсторонний скотч.

Окрашенные, лакированные, пластиковые стены хорошо удерживают клейкие элементы. Практически все виды обоев обладают высокой адгезией и надёжно удерживают пластиковый крепёж.

Самоклеящиеся площадки относятся к изделиям быстрого монтажа. Устанавливают их довольно просто. С тыльной стороны квадратиков снимают защитную плёнку, сами площадки прижимают рукой к поверхности стены. В пазы продевают стяжки и затягивают их на проложенных проводах.

Обратите внимание! Клейкая основа «боится» повышенной температуры и низкой влажности окружающей среды помещения. При 450 и выше клей «потечёт» и потеряет несущую способность. Сухой воздух сделает самоклейку твердой, и площадка отпадёт от стены.

Фиксация кабельными хомутами

Согласно плану, на стены наносят разметку точек монтажа крепежа. Перфоратором или дрелью высверливают посадочные места для держателей пластиковых и анкерных опор.

В зависимости от конструкции, хомуты крепят саморезами в дюбелях, ввинчивают анкеры в дерево или просто вставляют в отверстия сложенные зубчатые концы стяжек.

Открытый электромонтаж

Способ открытого электромонтажа применяют для прокладки кабельных и проводных сетей в нежилых помещениях. Это касается зданий производственного и складского назначения. Открытая проводка в жилых домах предусмотрена в случае, если постройка состоит из деревянных конструкций.

Как зафиксировать тонкий кабель

Для этого используют пластиковые хомуты с гвоздём. Тонкий провод лёгок и не требует высокой несущей способности крепления. Маленькие гвоздики хорошо держатся в отделочном слое стен. Обычно данный крепёж используют для прокладки телевизионных и интернетовских кабелей.

Гвоздевая скоба для тонкого кабеля

Гвоздевая скоба для тонкого кабеля

Фиксация низковольтного кабеля при помощи клипс

Клипсы удобно применять для удержания кабеля в стенах, возведённых из мягкого материала, такого как дерево. Монтажная площадка имеет два отверстия. Используя шуруповёрт, клипсы крепят саморезами. Кабель вдавливают в проём опоры до полного защёлкивания скобок изделия.

Крепление провода с помощью шуруповёрта

При больших объёмах монтажа дюбель-хомутов без шуруповёрта просто не обойтись. Чтобы каждый раз вкручивать отвёрткой саморезы в дюбели, потребуются много времени и большие физические усилия работника. Электроинструмент с аккумуляторной батареей обеспечит высокую производительность прокладки электросетей.

Устройство кабель-каналов

Пластиковые короба обладают рядом преимуществ, таких как:

  • конструкции обладают малым весом;
  • простота монтажа обеспечивает быструю прокладку коммуникаций;
  • короба скрывают неэстетичный вид скопления проводов на стенах;
  • доступность электросети во время ремонта или укладки дополнительного провода.

Дюбель-хомуты обеспечивают надёжное крепление и безопасность электропроводки. Большой ассортимент крепежа на рынке электротехники позволяет сделать точный выбор в пользу того или иного вида.

Видео

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Крепление проводов - разные методыСегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Кабеля крепятся при помощи скобДостоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Маскируем провода - разные методыЭтот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Крепление кабеля к стене - привлекательное решенеиЕсли бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Специальные клипсы помогают закрепить проводПодобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

  • к деревянной поверхности клипсы крепим при помощи саморезов;
  • в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Способы крепления для кабелей и проводовЭтот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Монтажный короб для маскировки проводовОтдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

  1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
  2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

Крепление для кабеля. Виды и устройство. Применение и особенности

Для закрепления электропроводки применяются различные приспособления, обеспечивающие надежное удержание кабеля и препятствующие его провисанию. Крепление для кабеля используется для его фиксации к твердой поверхности или натянутому тросу.

Виды креплений по способу монтажа
По способу монтажа крепления можно разделить на два вида:
  • Открытой фиксации.
  • Скрытой фиксации.
  • Специальной фиксации.

Открытой применяются в тех случаях, когда электропровод будет закреплен на участке стены без дальнейшего укрытия штукатуркой, фальш-стеной или декоративными элементами. Такие крепления обеспечивают аккуратную фиксацию, максимально облагораживая инженерные системы электрификации.

Крепежные элементы скрытой фиксации служат исключительно для удержания кабеля. Они не несут декоративную функцию, поскольку система проводов в дальнейшем будет укрыта от стороннего взгляда. Крепление для кабеля скрытой фиксации дешевле, но при его выборе следует учитывать, что общие затраты на монтаж будут выше, поскольку понадобятся дополнительные материалы для оштукатуривания или строительства фальш-стены.

Крепление для кабеля открытой фиксации
Существует несколько конструкций креплений для открытой фиксации проводов:
  • Кабель-каналы.
  • Клипсы.
  • Скобы.
  • Монтажные площадки.
  • Изоляторы.

Кабель-каналы являются самым дорогостоящим, но при этом аккуратным и привлекательным способом крепления проводов. Данная конструкция представляет собой прямоугольную пустотелую трубку со съемной лицевой панелью. Сначала проводится фиксация к стене кабель-канала, после чего в него заводятся провода. Внешне остается видимым только вытянутый трубообразный аккуратный короб. Данная конструкция не только скрывает электросеть, но и обеспечивает дополнительную защиту от механического повреждения. Такой способ выбирают для обустройства жилых и коммерческих помещений – офисов, торговых центров, магазинов, спортзалов и пр.

Клипсы используются для закрепления кабеля, который проведен сквозь гофрированную трубу. Такой способ больше подходит для технических помещений, где эстетическая привлекательность не столь важна. Клипса обеспечивает надежную фиксацию гофры, не позволяя ей болтаться или выгибаться. При выборе крепления клипсового типа необходимо обращать внимание на его размер, поскольку возможна несовместимость с диаметром гофры. Клипса фиксируется к стене с помощью самореза.

Скобы довольно простой для монтажа тип крепления. Принцип его использования подразумевает фиксацию скобы к стене или потолку с помощью гвоздя или шурупа. При этом крепеж не дожимается до конца. После этого под его выступающую шляпку заводится провод, и скоба окончательно притягивается к поверхности. Данная конструкция подразумевает плотное прижатие к стене, поэтому согласно правилам технике безопасности разрешается сочетание скоб только с многослойными проводами, имеющими минимум двойную изоляцию. Обычно скобочное крепление для кабеля применяют для систем связи или кабельного TV.

Монтажные площадки являются специализированным крепежным элементом. Они позволяют провести монтаж к гладкой поверхности, не пробивая ее гвоздем или шурупом. Площадки просто приклеиваются, что позволяет провести быстрый монтаж, даже не имея в распоряжении специализированного инструмента, такого как дрель, молоток, отвертка или шуруповерт. Такое крепление будет уместным для кафеля, плитки, мебели и прочих гладких поверхностей, которые нужно сохранить. Перед приклеиванием площадки необходимо провести обезжиривание места наклейки, что позволит добиться максимальной надежности. На внутренней стороне площадки необходимо снять защитную ленту как у двухстороннего скотча, в результате чего откроется липкая поверхность.

Изоляторы представляют собой керамический или пластиковый бочоночек, который крепится к стене. На нем фиксируется сам провод, предварительно скрученный в пучок. Нужно отметить, что такой способ хоть и выглядит довольно отталкивающе, обеспечивает довольно высокий уровень безопасности. Кабель практически не прикасается к стене, а сами бочоночки сделаны из непроводящего ток материала. Данный крепеж используется на деревянных постройках. Его можно встретить в банях и домах из бруса. Также его выбирают при оформлении интерьера в ретро стиле, поскольку такой способ монтажа был единственным известным на начальном этапе электрификации и практиковался вплоть до 60-х годов прошлого века.

Крепления скрытой фиксации
Для скрытой фиксации электрокабеля применяется несколько типов креплений:
  • Дюбель-хомут.
  • Дюбель-стяжка.
  • Зажимы.
  • ПП крепления.

Дюбель-хомут – это очень дешевое и простое в использовании крепление, которое обеспечивает довольно надежную фиксацию проводов. Его конструкция представляет собой согнутый пополам пластиковый пруток, который огибает провод и концами заталкивается в сделанное сверлом отверстие в стене или потолке. Его используют для крепления к кирпичной или бетонной поверхности. Стоит отметить, что степень фиксации хомута довольно слабая, но он может сочетаться с проводами различного сечения. Несмотря на довольно хлипкое соединение, такой тип крепления вполне практичен, поскольку в большинстве случаев используется для фиксации электропроводов в штробах, где все будет в дальнейшем оштукатурено. Расстояние между дюбелями должно составлять до 60 см.

Существует также более сложная конструкция дюбель-хомут со стяжкой. Она позволяет сначала закрепить все дюбеля по периметру, а уже потом вставлять провод и затягивать его с помощью специального ремешка. К преимуществам такого типа можно отнести возможность одновременного удержания целого пучка кабелей. Дюбель со стяжкой имеет распор, поэтому может выдерживать нагрузку до 8 кг. Его установка допускается в бетонные и кирпичные стены.

Крепление для кабеля в виде зажима довольно распространенный тип фиксаторов. Они представляют собой дюбель с хомутом, прижимаемым шурупом. В отличие от обычных дюбель-хомутов, зажим позволяет проводить демонтаж для установки нового кабеля в старое крепление. Для распорки в зажимах используется металлический шуруп, что добавляет им прочности. При выборе такого фиксатора нужно следить за соответствием диаметра зажима толщине кабеля.

ПП крепление представляет собой пластиковый дюбель с боковыми рожками, которые прижимают кабель к стене. Использование такого типа возможно только с хорошо изолируемым проводом. Существует несколько разновидностей ПП дюбелей рассчитанных под разное сечение электропроводов. При необходимости соединение можно демонтировать, для этого нужно просто извлечь распорный клин из дюбеля и вытащить его за рожки.

Крепления для специальной фиксации

Крепление для кабеля специальной фиксации применяют для проведения укладки провода в сложных условиях, в частности для соединения с натянутым тросом. Для этого можно использовать специализированные подвесы или обычные стяжки. Подвесы обеспечивают жесткую фиксацию, не допуская перетирание провода в случае воздействия на него ветра. Подвес не позволят контактировать проводу с тросом, что исключает передачу заряда, в случае повреждения на изоляции.

Обычные стяжки тоже эффективный способ крепления, но только в тех случаях, когда кабель не подвержен постоянному раскачиванию, поскольку они не позволяют обеспечить неподвижное удержание. Стяжки могут обеспечить только плотное соединение, поэтому при повреждении изоляции вполне вероятно, что заряд сможет переходить на трос.

Как выйти из положения, если нет заводского крепления

Заводское крепление для кабеля является не единственным способом фиксации проводов. При отсутствии специализированных материалов вполне можно обойтись подручными средствами.

Самым простым способом является использование обрезки кабеля с двумя жилами. Необходимо нарезать его на отрезки длиной около 7 см. После этого нужно найти центр у каждого отрезка и пробить его шурупом. Фиксируя самодельное крепление в стену, и прикладывая к нему кабель, нужно просто скручивать концы проводков, тем самым обеспечивая удержание. Такой способ выглядит не эстетично, но если проводка будет спрятана в штукатурке или за гипсокартонном, то вполне сгодится и он.

Вместо проводов вполне можно нарезать полоски листового металла, но для этого нужно иметь ножницы. Такие полоски обеспечат более привлекательную фиксацию, без выступающих хвостиков. В качестве материала для создания отрезков можно использовать не только листы жести, но и совсем подручные материалы – консервные, пивные и кофейные банки.

Похожие темы:

особенности крепления, дюбель-хомуты и дюбель стяжки

Содержание статьи:

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

  • основная задача крепления – обеспечение надежности фиксации без провисаний;
  • на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
  • винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
  • крепление производится с максимальным расстоянием между точками 50 см;
  • укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
  • провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;
  • при наличии натяжного или подвесного потолка штробление не производится;
  • для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

Алебастр

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод. Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

  • Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
  • Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
  • Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

  • Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
  • Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
  • Перфорированные полосы. Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.
  • Скобы из оцинкованных листов. Материал нужно нарезать на полосы 1 см в толщину и согнуть скобы. Изделия подходят для крепежа кабеля на стенках, потолке. Они располагаются с шагом 50-80 см и прихватываются гвоздями.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом. Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

  • стяжками – дюбельными или монтажными площадками;
  • клипсами под размер сечения;
  • на подвесы или внутрь профилей потолка из ГКЛ;
  • в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

  • кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
  • специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
  • скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

Как правильно крепить кабель канал к стене и потолку? Инструкция +Видео

Можно фиксировать на любой поверхностиКак кабель канал крепить к бетонной стене и потолку. Немалый интерес к тому, как крепить кабель канал к стене и потолку, будет проявлять тот человек, которого полностью не устраивает внешний вид пола или стены, которая завешена/застелена огромным количеством перекрученных проводов. Кроме того, с точки зрения вероятности появления пожара такие жгуты достаточно опасные.

Более того, иногда дети и домашние животные принимают их за игрушку, та и надоедает спотыкаться и цепляться за шнуры.

Естественно, что стационарный провод, как правило, прячут при ремонте в стену, но если вы позже купили кондиционер или купили своему ребенку новенький стационарный ПК, штробить обновленную после ремонта поверхность ради одного провода будет жалко, и тогда вас выручить электротехнический короб.

Общие сведения

Особенности материала

Обычный вид кабель канала – это белый короб с квадратным или прямоугольным сечением, но всегда можно выбрать изделие другого цвета и формы по своему вкусу. Благодаря низкой цене, простоты установки и использования распространен именно пластиковый вариант, который можно крепить на стену из всех материалов. Часто в напольном плинтусе есть отделение для одного кабеля, так как не рекомендуется использовать больше одного провода в канале, для прокладывания нескольких проводов потребуется докупать многофункциональный короб.

Порядок крепления кабель канала на стену

Во время строительства нового дома или же капитального ремонта электрическую проводку прокладывают иначе, а именно монтируют внутри стен, т.е. получается закрытый способ. Такие работы включают в себя нарезание штроб. А что же делать, если материал стены не подходит для того, чтобы скрывать провода (к примеру, если речь идет о деревянной бане),  или же нет желания проводить ремонт в облаке пыли, требуется запитать приборы?

В таком случае электрическую проводку следует установить открытым способом. Идеальным вариантом будет использование электротехнического короба. Но перед тем как крепить кабель канал к стене, особенно если вы планируете сделать это своими руками, желательно хорошенько разобраться во всех нюансах.

Классификация

Использование кабель канала дает возможность закрепить кабель на любом основании – кирпичном, бетонном, гипсокартонном, каменном и из пеноблока. При этом способы крепления будут разными. В зависимости от того, в каком помещение будет прокладывание кабеля, т.е. схематическое расположение линии проводки и количества проводов, рекомендуем использовать короба разных типов. Их детальная классификация есть в таблице. Строительный рынок дает возможность выбрать изделие под определенные условия использования. Самый дорогой вариант – это алюминиевые кабель каналы, а самый дешевый – пластиковые. Последние стоит брать, но лишь в том случае, если они не возгораются, а лишь плавятся.

Подготовка, разметка поверхности

Открытый способ монтажа предъявляет высокие эстетические требования – все обязательно должны быть параллельно и ровно. В таком случае короб должен быть закреплен по линии разметки. Такую линию проводят при помощи строительного уровня (или же лазерного, водяного), рулетки, угольника, линейки, отбивки и маркера (карандаша).

Такой процесс следует разделить на этапы:

  • Вначале составьте схему прокладывания электрической проводки самым удобным и рациональным способом.
  • Линии на стене следует нанести при помощи отбивки по уровню, а все разветвления должны быть строго под прямым углом.
  • На них следует по плану отметить расположение коробок распределения, а также выключатели и розетки.
  • По ходу работы можно вносить корректировки, если они нужны.

Углы и повороты вы можете сделать сами. В конце подчитайте общую длину полос разметки, а также число установочных точек, углов и поворотов. Это даст возможность заказывать точное количество рабочего материала. Углы и повороты можно купить уже  в готовом виде, а можно сделать своими руками из кабель канала. Использование первого варианта приведет к тому, что расходы увеличатся, но в это же время работа на сложных участках будет ускорена, а внешний вид трассы станет лучше, нежели при использовании элементов собственного изготовления.

Сделать углы своими руками несложно, но для этого потребуется дополнительные герметики для того, чтобы заделывать швы. При наличии лазера разметку можно не делать. Короба для установки можете нарезать заранее для больших участков, а можно и во время действия. В первом случае потребуется выполнение точных замеров при помощи рулетки по линиям разметки.

После этого рабочий материал следует нарезать на нужные отрезки, а после этого можно устанавливать. Здесь очень важна точность измерения. Проще всего выполнять работу по принципу «примерка – отрезать – зафиксировать». Наносить ровные линии разметки и использовать готовые комплектующие дает возможность кабель канал, который будет эстетично смотреться в помещении.

2 лучших способа

Главными достоинствами является:

  • Возможность установить все своими рукамиВозможность установить все своими руками.
  • Провода будут изолированы друг от друга.
  • Внешний вид конструкции приемлемый.
  • Можно фиксировать на любой поверхности.

Итак, как прикрепить кабель канал к стене? Есть два отличный способа.

  1. Короб с единой секцией, с односторонней крышкой. Идеальный вариант, если требуется протянуть кабель от ПК/телевизора до входа в квартиру, или же спрятать шнур к розетке.
  2. Короб с двумя секциями с двусторонней крышкой. Это отличный вариант, если два кабеля идут к одном направлении.

Если же у вас больше проводов, придется устанавливать друг над другом несколько кабель каналов. Но в таком случае лучше подумать о том, чтобы прокладывать штробы, если подключение стационарное, а приборы, к которым ведут кабеля, владелец не собирается перемещать.

Иногда люди смущаются из-за формы электротехнического короба. Она может показаться кому-то грубой, не вписывающейся в интерьер. Хотим вас обрадовать – кабель канал есть во многих видах, и можно найти мягкие, скругленные абрисы. Поискать такой канал придется немного дольше, но и назвать его дефицитным товаром сложно. Способ достаточно простой в исполнении, но есть один недостаток – при необходимости кабель канал можно будет демонтировать лишь с кусками отделки/штукатурки. Помимо этого, если у вас далеко не идеальные стены, то между поверхностью и коробом останется неравномерный зазор, а это не слишком привлекательно визуально и такую конструкцию лучше не эксплуатировать. Но если вы уверены в том, что демонтаж не потребуется, а ваши стены ровные, используйте эту инструкцию.

  • Разрежьте кабель канал по размеру, приложите к полу, стене или потолку и проверьте соответствие разметки и плотность стыкования деталей.
  • Клеевой состав или жидкие гвозди нанесите волнистой линий с изнаночной стороны отрезка. Ширина волны должна быть равна 1.5 ширины от кабель канала.
  • Далее прижмите элемент на несколько секунд к поверхности и тут же уберите. Подождите, пока оставшийся след клея на стене станет гуще.
  • После верните кабель канал на место и хорошенько прижмите, на этот раз как можно крепче, чтобы он хорошо взялся на стену.

Часто для того, чтобы усилить надежность крепления кабель канала к стене и потолку, можно использовать забитые гвозди или вкрученные шурупы (все зависит от материала стены). Частный случай клеевого способа = это установка кабель каналов на основе которых уже есть клеевой состав. Но такой вариант не вызывает доверия, и из-за этого его тоже дополняют саморезами.

Второй вариант более затратный, зато в разы надежнее и есть возможность безопасного демонтажа. С раскроенного кабель канала следует снять крышку, т.е. верхнюю часть. После этого основание следует приложить к стене и прямо сквозь него просверлить отверстие в стене. Если основание выполнено из железобетона, блоков или кирпича, лучше воспользоваться перфоратором. Шаг отверстий должен быть от 0.4 до 0.5 метров. При большой кривизне стен дистанцию можно сократить, чтобы установить короб  по всему периметру так, чтобы он хорошо прилегал к поверхности. Основание убираем, а в отверстия можно вкрутить пластиковые детали дюбелей. Нижнюю  половину можно приставить обратно и зафиксировать уже при помощи основной части крепления.

Теперь осталось проложить провод и поставить крышку на место. Все, вопрос крепления кабель канала можно считать решенным. Какой из способов вам понравился больше, тот и используйте, но совет следующий – при выборе клеевого состава, хотя бы изредка используйте дюбеля.

На  что крепить?

Да, как уже было упомянуто, способ установки будет зависеть от материала стен. Пластиковый кабель канал поможет замаскировать небольшие дефекты поверхности, но желательно, чтобы они было уложены на выровненном основании. Есть несколько способ для крепления. Такой метод идеально подойдет для гипсокартонных перегородок и деревянных стен. для этого следует взять особые саморезы по дерева с длиной в 4 см. Не используйте слишком длинные саморезы. Шаг крепления от 0.4 до 0.5 метра, если в коробе будет много кабелей, то нагрузка на него будет больше, или же если стены неровные, то в обоих случаях следует сделать шаг меньше. Вкручивать саморезы следует при помощи шуруповерта. Проделать отверстия в кабель канале или стене заранее не требуется.

Дюбели-гвозди

Порядок крепления кабель канала на стенуНа кирпичной или бетонной стене моно закрепить кабель канал при помощи дюбелей. Для этого потребуется перфоратор с буром, толщина которого будет 0.6 см. Вначале сделайте отверстия в коробе через каждые 4-5 см. Такой способ называют самым быстрым. После этого короб к бетонной стене можно прикрепить при помощи особого пистолета. Если требуется крепить кабель канал к бетонной стене на металлический профиль или металл с толщиной до 0.2 см, используем «клопов» — саморезы по металлу. Способ такой же, как крепить короб на дерево при помощи саморезов.

Оформляем углы

В процессе монтажных работ для электрической проводки в кабель канале может потребоваться изготовление угловых стыков в углу комнаты или между горизонтальной и вертикальной частью канала на стене. Для того чтобы сделать стык в углу помещения, конец кабель канала следует подрезать с той стороны, которая будет примыкать к углу, под углом в 45 градусов. Начинайте установку с угла.

Для создания стыка горизонтальной и вертикальной части кабель канал следует отрезать под углом в 45 градусов, но в иной плоскости. Можно сделать иначе – подрезать крышку на полную ширину короба. Небольшие дефекты всегда можно замазать при помощи герметика.

Установка розеток

Чтобы сделать кабель канал для розетки, возле него на стену нужно прикрепить подрозетники. Провода к розетке подсоедините после того, как будут уложены провода в короб. Далее сверху наденьте крышку розетки.

Прокладывание кабеля

Чтобы удобно проложить кабель в короб для электрической проводки, можно использовать временный держатель, к примеру, отрезки крышки. Перед монтажом крышки их следует убрать, а после удобно уложить кабель и сразу защелкнуть часть крышки над ним. Начинайте с углом, и в них установите небольшие отрезки крышки, а после отмерьте и установите те отрезки, что длиннее на прямой части канала.

Плинтус и кабель канал

Кабель канал в плинтусе – это великолепная комбинация, которая дает возможность одновременно провести кабель канал и скрыть шов между полом и стеной. Для того чтобы узнать, какая длина плинтуса вам требуется, следует точно измерить весь периметр комнаты и прибавить к этой длине 9% от значения, которые потребуются на обрезки. Также вам потребуется фурнитура – внутренние и внешние уголки, соединители, заглушки на торцы. Профиль выпускают в стандартной длине 250 см.

Плинтус может быть посередине с кабель каналом или даже состоять из профиля, который прикреплен к стене и заглушки, а во втором случае кабель канал будет находиться между заглушкой и профилем.

В независимости от типа конструкции, устанавливать такой плинтус можно несколькими способами:

  • На жидкие гвозди.
  • На саморезы.
  • На дюбеля.

Крепить кабель канал на гипсокартон можно на клей или саморезы, а для кирпичной и бетонной стены потребуется просверлить отверстия и позабивать в них дюбеля. Приклеивать кабель канал советуют лишь на ровную поверхность, так как в местах с дефектами он может начать отклеиваться. Для маскировки дефектов стены советуем в таких местах дополнительно крепить плинтус, чтобы не появлялись щели.

Чтобы установить плинтус на наружном угле, его нужно прижать к стене и сделать отметку на расстоянии 0.3 см от угла, а после от этой метки отпилить профиль и заглушку (для этого удобнее всего использовать ножовку по дереву/металлу и стусло) и установить на стену. После этого на угол поставьте специальный уголок, который может быть с кронштейнами или просто вставляться.

Начинать установку плинтуса лучше с угла комнаты. На видных местах устанавливайте цельный плинтус, а если в пределах стены требуется аккуратная стыковка двух отрезков, используйте особые соединители из пластика, на торцы – заглушки. Также плинтус дает возможность распределять провода по группам, к примеру, провода, к которым не нужен частый доступ (от Интернета, кабельного телевидения), и их можно расположить под основой плинтуса. Остальное поместите в кабель канал, который будет закрыт заглушкой.

Порог и кабель канал

Чтобы крепить кабель канал на пол, следует установить порог с коробом в промежутке между напольным покрытием двух разных комнат. Как и плинтус, он будет иметь основу и крышку. В зависимости от модели, основу можно устанавливать при помощи саморезов или же есть самоклеющиеся основы.

Демонтажные работы

Во время повреждения кабель канала или в процессе ремонтных работ в квартире его иногда требуется демонтировать. Для этого нужно будет:

  • Отключить электрическое питание.
  • Снять крышку короба.
  • Открутить элементы крепежа.

После того, как вы достанете кабель, его можно будет использовать повторно. Так, установить кабель канал можно собственноручно и даже без профессиональной подготовки.

Отправить ответ

avatar
  Подписаться
Уведомление о
