Крепление для спутниковой антенны: Кронштейны и для крепления эфирных и спутниковых антенн

Содержание

инструктаж по монтажу спутниковой тарелки —

инструктаж по монтажу спутниковой тарелки

Спутниковые антенны последние годы несколько утратили свою значимость для социума. Причина – появление в продаже цифровых ТВ приставок. Тем не менее, это оборудование остаётся востребованным и особенно при условии проживания населения за пределами городской зоны.

Приобрести оборудование не проблема, а вот установка спутниковой антенны вполне может стать серьезной задачей при самостоятельном подходе к монтажу. Однако задачу можно существенно облегчить, если обладать базовыми знаниями. Мы расскажем о том, как производится инсталляция на примере популярной системы «Триколор».

Содержание статьи:

Базовые понятия потенциального мастера

Даже если иметь дело с традиционной телевизионной антенной, и в таких случаях установки требуются хотя бы минимальные знания и навыки. Спутниковое оборудование является куда более сложным в сравнениях с обычным ТВ приёмом.

Если для обычного оборудования есть два главных понятия – кабель и штекер, системе, где осуществляется приём от спутника, присущ целый ряд технических понятий:

  1. Телевизионный спутник.
  2. Антенна спутниковая.
  3. Конвертор.
  4. Держатель-мультифид.
  5. Кронштейн.
  6. Ресивер.

Рассмотрим подробнее каждый из составных элементов спутникового оборудования.

Телевизионный спутник – источник сигнала, который требуется принять антенной. Соответственно, чтобы иметь приём постоянного сигнала, необходимо постоянное направление антенны на спутник.

Аппарат на геостационарной орбите Земли, по сути, стандартный космический спутник, но главный функционал такого аппарата – трансляция телевизионного сигнала

Существуют различные спутники и разные конструкции антенн, однако принцип настройки для всех практически одинаков.

Для данной технологии телевизионного приема используется спутниковая антенна, которая представляет собой диск «тарелку» разного диаметра, оснащенную устройством преобразования – конвертером.

Часть оборудования – антенна, обеспечивающего уверенный приём сигнала телевизионного приемника от спутника. Учитывая частоту передаваемого сигнала, антенна выглядит несколько иначе, чем конструкции традиционного приёма

Это модуль небольших геометрических размеров, обычно цилиндрической формы, прилагаемый непосредственно к «лицевой» части спутниковой антенны.

Дисковая антенна имеет специальную конструкцию, которая позволяет не просто принимать телевизионный сигнал, но дополнительно концентрировать и направлять в одну точку – именно на конвертер. Он, по сути, является первичным усилителем сигнала, от которого сигнал поступает по кабелю на ресивер.

Один из составляющих компонентов спутниковой «тарелки», которому необходимо уделять особое внимание при монтаже, обеспечивая высокую степень герметичности конструкции

Для закрепления модуля используется специальный штанговый держатель. Устройство под названием «мультифид-держатель» – это та же штанга-держатель, только несколько модифицированная. Позволяет размещать несколько конвертеров для работы с разными спутниками.

Кронштейн – это, собственно, механическая конструкция, которая собирается из комплектующих частей и закрепляется в предполагаемом месте установки спутниковой антенны. Как правило, таким местом выступает стена здания, реже стропильная система крыши.

Так называемый «мультифид» – простыми словами – расширенная штанга. Это держатель сразу нескольких конвертеров, рассчитанных принимать сигналы разных спутников

Электронный модуль обработки принятого телевизионного сигнала, с последующим выводом информации на экран телевизионного приёмника получил название ресивер.

Существуют различные варианты конструкций ресиверов в зависимости от производителя. Однако конкретный производитель, как правило, комплектует оборудование с учётом соответствия антенны и аппарата.

Конструкция кронштейна предполагает не просто обычное стационарное крепление. Механическая часть имеет простую, но вполне эффективную систему сдвига по вертикали и горизонтали

Поэтому любой приёмник (ресивер) согласовать с любой «неродной» антенной довольно проблематично. Этот момент стоит учитывать перед тем, как своими руками устанавливать в доме и проводить под современный телевизор.

Приемный модуль – он же «ресивер» сигнала, который не нуждается в установке подобно спутниковой антенне, но требует некоторых настроек со стороны конечного пользователя

Выбор подходящего места для оборудования

Прежде всего, следует выбрать оптимальное месторасположение спутниковой тарелки. Что нужно понимать под термином «оптимальное»? Конечно же, полностью свободную область по направлению на передающий спутник.

То есть, на заданном направлении исключается нахождение каких-либо предметов, подобных:

  • зданиям;
  • деревьям;
  • рекламным плакатам и т.п.

Также рекомендуется обеспечить максимально возможную близость размещения остального оборудования (ресивера, телевизора) к точке монтажа спутниковой антенны. Это не критичные требования, но выполнение этих требований будет способствовать упрощению настройки аппаратуры.

Настроечная антенная схема: 1 – направление «север»; 2 – направление «юг»; 3 – азимутальное направление; 4, 7 – угол по месту инсталляции относительно расположения спутника; 5 – телевизионный спутник; 6 – спутниковый сигнал

Традиционно «тарелки» ставят на стене здания рядом с оконным проемом либо монтаж делается на стороне стены, являющейся частью конструкции балкона (лоджии).

Инструкция запрещает монтаж непосредственно внутри балконной зоны, тем более остекленной. Также монтировать оборудование следует в точках отсутствия возможного падения осадков в виде снега и льда с кровли.

Пошаговая инструкция монтажа тарелки

Предварительно необходимо выполнить сборку конструкции спутниковой антенны так, как эта процедура описывается прилагаемой инструкцией. Как правило, антенны поставляются в разобранном виде. Поэтому конструкцию следует собрать, применяя поставляемые в комплекте аксессуары.

Далее рассмотрим пошаговую установку спутниковой тарелки.

Шаг #1 – крепеж кронштейна-держателя антенны

Опять же, учитывая работу с фирменным продуктом, где все установочные элементы и компоненты рассчитаны под соответствующую нагрузку, проводят работу по установке анкерных болтов в стене здания.

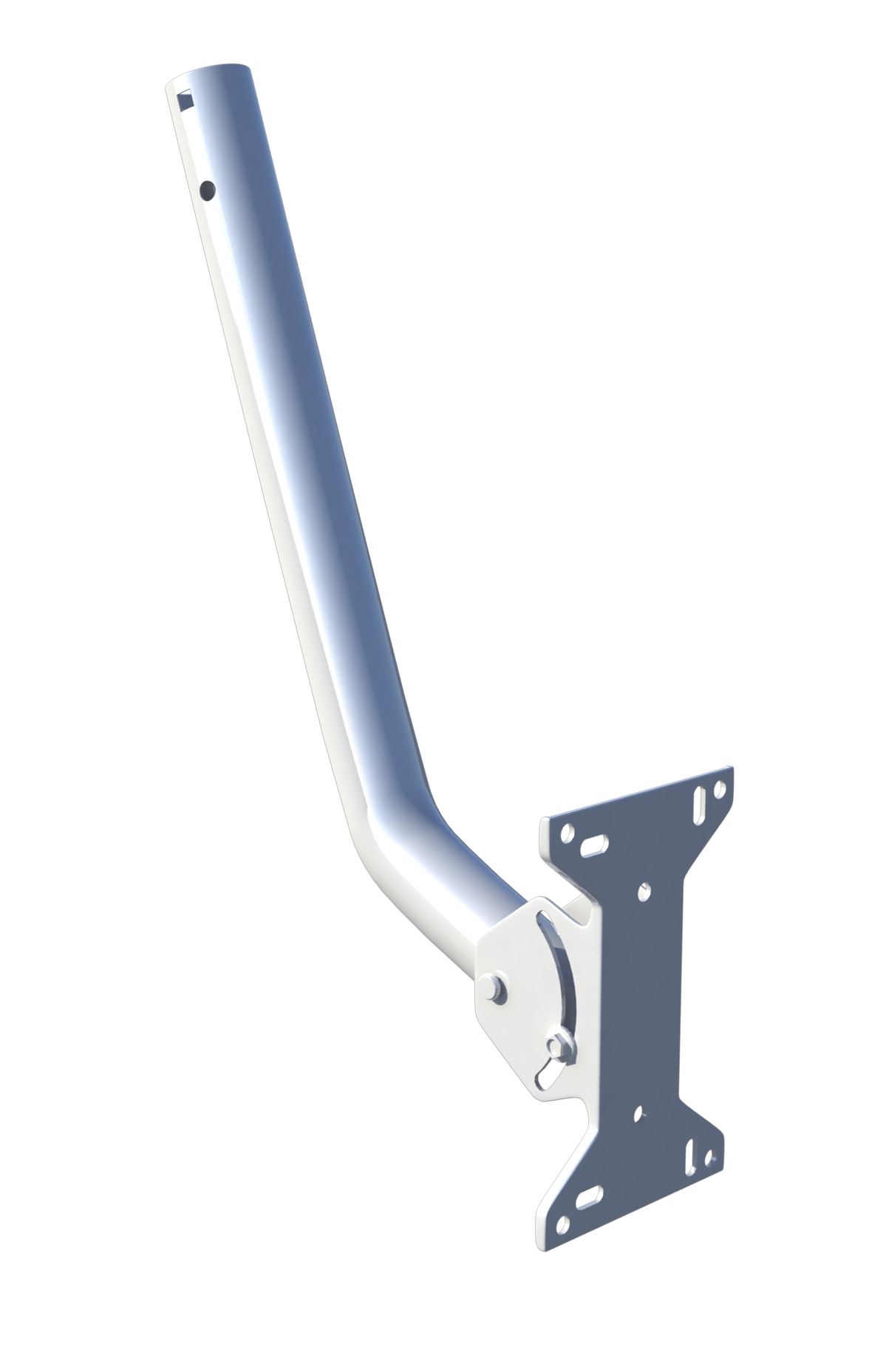

Один из вариантов антенных кронштейнов, которые используются для надежной, крепкой установки спутниковой «тарелки». Изначально к стене крепится опорная труба, а уже к трубе закрепляется непосредственно антенный кронштейн

Делается эта работа стандартным образом, при помощи инструмента для работы с бетоном. После внедрения анкеров, крепят на установленных анкерах опорную штангу, а на штангу металлический кронштейн.

Шаг #2 – инсталляция антенного конвертера

Инсталляцию предварительного усилителя сигнала – конвертера, проводят строго по инструкции, где отмечаются все тонкости размещения этого компонента.

Сам конвертер следует закрепить в опорном кольце так, чтобы обеспечивалась безупречная герметичность прибора. Даже небольшое проникновение влаги внутрь грозит нарушить работу устройства

Шаг #3 – подключение кабеля на конвертер

На текущем этапе выполняется подключение кабеля, который обычно также входит в комплект, к модулю конвертера. Подключение осуществляется посредством входящего в комплект поставки специального разъема «F».

Пример качественно подключенного кабеля на стороне конвертера. Хорошо видна удачно выполненная герметизация области подключения, что обеспечит стабильную работу усилителя на долгий период времени

Область подключения требуется тщательно герметизировать, например, силиконовым герметиком. Кабель от места включения аккуратно и без лишних усилий протягивается по телу штанги-держателя конвертера. Он через равные промежутки фиксируется пластиковыми стяжками или другим способом.

Шаг #4 – закрепление спутниковой тарелки

Подготовленную «тарелку» инсталлируют на кронштейн, при этом регулировочные винты до упора не затягивают – оставляют ослабленными.

Такой подход необходим по той простой причине, что дальше (после монтажа) последует процедура точной настройки на спутник. Соответственно, «тарелку» придётся перемещать как по вертикали, так по горизонтали.

Установленная, полностью настроенная своими руками бытовая «тарелка», готовая вознаградить своего мастера высококачественной телевизионной картинкой, принятой от спутника

Отдельно стоит провести инструктаж по инсталляции F-разъема на коаксиальном кабеле. Эта операция имеет свои особенности. Конечную область кабеля (примерно на длину 15 мм) необходимо освободить от первого изоляционного слоя.

Но снимать изоляцию нужно с учётом сохранения целостности экранной оплетки, присутствующей под слоем изоляции. Затем снимается второй слой изоляции на длине около 10 мм. Так освобождается центральная медная жила. Далее на зачищенный концевик накручивают до упора разъем, пропустив медный проводник в соответствующее отверстие.

Как настроить установленную антенну?

Обычно инструкция монтажа «тарелки» содержит таблицу, где указываются сведения по азимуту и углу – настроечные параметры по направлению. Параметры указаны, как правило, для местности, где расположены крупные населенные пункты.

Следует подобрать из перечня близлежащую территорию и взять параметры угла, азимута под настройку. Далее по этим параметрам выставить зеркало антенны, перемещая «тарелку» в плоскостях вертикали и горизонтали.

Это будет «грубая» настройка. После которой кабель антенны подключают к ресиверу, а приёмник, соответствующим образом (тоже через соединительный кабель) к телевизионному приемнику. Далее останется только скорректировать параметры угла и азимута, добиваясь максимально качественной картинки на экране ТВ.

Настроечная таблица на основе месторасположения крупных населенных пунктов, где указывается предпочтительный параметр угла и азимута под направление антенны

Любой ресивер по умолчанию имеет сервис контроля уровня принимаемого сигнала. Используя этот функционал, можно с высокой точностью провести настройку оборудования. Однако свои коррективы в настройку могут вносить погодные условия. Поэтому рекомендуется выполнять мероприятия по настройке при условиях ясного безоблачного небосвода.

Добившись появления устойчивого, достаточно сильного контрольного сигнала на экране ТВ, гайки крепления зеркала на кронштейне завинчивают до упора. Оборудование на этом считается установленным и настроенным.

Далее уже переходят к обычному пользовательскому просмотру с использованием карт доступа или через бесплатные доступные каналы. Как , выбирать каналы и открывать доступ – всё это есть в инструкции пользователя.

Если для регулярного просмотра телепередач тарелку устанавливают на даче, чаще всего принимаемый антенной сигнал требует улучшения из-за значительной удаленности ретранслятора. В этой ситуации поможет , с правилами выбора которого ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Ниже демонстрируется видео материал, где домашний мастер на личном опыте поясняет все тонкости установки “тарелки”.

Соответственно, весь процесс снимается на видеокамеру, поэтому читателю наглядно показывается, как собственными руками выполнить монтаж спутниковой антенны:

Несмотря на видимые и невидимые сложности, проявляющиеся в процессе установки спутниковой «тарелки», справиться своими руками с такой работой вполне по силам. Главный момент – скрупулезный сбор, обработка актуальной информации и, конечно же, внимательное изучение сопроводительной инструкции.

Хотите рассказать о том, как устанавливали и настраивали спутниковую антенну собственными руками? Располагаете информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фотоснимки.

Крепление спутниковой антенны.

class=»eliadunit»>
Установка опоры спутниковой антенны
(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны, зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить

установку спутниковой антенны. В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны, не превышает 0.

5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка, или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны.
Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая опора спутниковой антенны выбрана, следует особенно задуматься о том, каким способом она будет закреплена…

Крепление спутниковой опоры

При установке спутниковой антенны, очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся

конструкция спутниковой антенны, будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся  отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью

анкерных саморасклинивающихся болтов (не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты
Анкерный болт для плотного бетона и кирпича. Диаметр засверливаемого отверстия должен соответствовать диаметру анкерного болта. Универсальный анкер. Применяется для мягких пенистых бетонов без засверливания отверстия. специальный анкер для пенобетона

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) Анкер в собранном и разобранном виде (тип 1). (Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера.

Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Здесь показан анкерный болт, изображенный выше на Фото 1.



Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем. Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта. И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

Здесь показан анкерный болт, изображенный выше на Фото 2.

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5…10 мм больше длинны всего анкерного болта. Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия, и потом сверлить, старайтесь эти работы проводить довольно точно, так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия, взяв кусочек виниловой или резиновой трубки (40…50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие, ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны.







Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом.

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.







Демонтированный Г-образный кронштейн
с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке. То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).



Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны, вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

class=»eliadunit»>

Установка и настройка спутниковой антенны своими руками

То, что спутниковое телевидение – одна из вершин современной технологии, известно всем. Но есть такой принцип: все гениальное просто. С абонентскими устройствами спутникового телевидения обращаться несложно, и установка спутниковой антенны своими руками вполне под силу гражданину, не умеющему пользоваться паяльником и напрочь забывшему закон Ома. Но аккуратность, сообразительность, точный глаз и верная рука нужны обязательно, как и умение пользоваться компасом и элементарные знания по астрономии.

А документы на него нужны?

Нужно ли согласовывать домашнее спутниковое телевидение в каких-то инстанциях, регистрировать, получать разрешение? Нет, не нужно. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите список каналов, то многие окажутся отмечены звездочкой, восклицательным знаком или каким-то еще значком. Это – платные каналы. Чтобы их смотреть, нужно купить карточку-ключ. Если вы заранее знаете, какие из платных каналов вам нужны, приобрести карточку на них можно вместе с ресивером, или в компании, занимающейся спутниковым вещанием.

Однако, если вы живете многоквартирном доме, то для установки антенны на стену или на крышу потребуется разрешение владельца или эксплуатирующей здание организации. Но если антенна закреплена за ограждение балкона, а несущие конструкции при ее установке не трогались, то разрешения не нужно.

Правда, при этом антенна будет сильнее шататься под ветром, и в плохую погоду прием будет неустойчивым. Поэтому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В России крупнейшая из таких – Триколор.

Общие сведения о спутниковом вещании

Вещательные спутники располагаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на такой высоте равна скорости вращения Земли, поэтому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите называется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это нужно учитывать при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, обратным долготе места. Как видны некоторые стационарные спутники из Гринвича, показано на рисунке.

Пример 1: долгота центра Воронежа – 39 градусов 15 минут восточная. Точка стояния спутника Eutelsat II F4 – 7 градусов к востоку, т.е. из Гринвича этот спутник виден под 7 градусов к востоку. Если бы Eutelsat II F4 висел точно над нулевым меридианом, антенну для его приема нужно было бы поворачивать на 39 градусов 15 минут в сторону Гринвича, т.е. к западу. А поскольку Eutelsat II F4 уже «сдвинут» на 7 градусов к Воронежу, антенну нужно повернуть к западу на 32 градуса 15 минут.

С Земли стационарная орбита «видна» на небосклоне в виде так называемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора меняется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой линии на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.

В конкретном географическом пункте наивысшая точка пояса Кларка расположена точно на юге, а ее угловая высота равна обратной географической широте места: 0 на полюсах и 90 градусов на экваторе. Поэтому в высоких широтах прием спутникового телевидения затруднен или вовсе невозможен: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Пример 2: географическая широта центра Воронежа – 51 градус 20 минут северная. Наивысшую точку пояса Кларка видно отсюда под 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут точно на юге.

Спутники излучают сигналы не во все стороны, это было бы слишком расточительно. Передающие антенны спутников – направленные, и «освещают», как правило, территорию страны-владельца, или регион, на который ведется вещание. Поэтому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуть более 10 градусов. Однако на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответствующей площади, а весь такой спутник нужно выводить на орбиту тяжелым носителем. Поэтому широковещательных спутников не так уж много.

Видео: базовые моменты направления спутниковой антенны

Спутниковое ТВ – дома

Скажем сразу: ручная юстировка (т.е. ориентирование на нужный спутник) остронаправленной антенны – дело тонкое. Тут решают дело не теоретические знания, а опыт, рабочие навыки («память мускулов») и просто чутье. Поэтому при покупке «тарелки», хотя бы в том же Триколор ТВ, лучше сразу заказать и установку с юстировкой. У набивших руку мастеров дело это спорится, так что услуга такая не чрезмерно дорога.

Однако, даже если вы и не большой любитель делать все , после бури или шквального снегопада антенну, возможно, придется переюстировать. Поэтому далее будет описана и процедура юстировки. Но прежде чем юстировать, антенну с оборудованием нужно выбрать, приобрести и установить.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

  • Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
  • Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
  • Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
  • Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Выбор антенны

Выбор собственно антенны сводится к определению ее диаметра. Для домашнего приема в южных регионах достаточно «тарелки» диаметром 60 см; в местах от Санкт-Петербурга и севернее для устойчивого приема нужно зеркало антенны диаметром 1,2 м.

Многие думают, что большой «тарелкой» легче «поймать» спутник. Как раз наоборот. Большое зеркало обеспечивает сигнал большего уровня и качества, но достигается это сужением диаграммы направленности, так что большой «тарелкой» «поймать» спутник как раз труднее. Антенны с большой апертурой используются более всего как источники сигнала для систем наземного вещания и в других случаях, когда требуется дальнейшая трансляция.

Если вы собираетесь принимать несколько спутников, то нужно вместе с антенной приобрести и мультифит – монтажную планку для установки нескольких конверторов с возможностью регулировки их положения по отдельности. Как правило, продавцы сразу спрашивают: «Одно гнездо или мультифит?». В любом случае, в мультифит можно поставить и один конвертор, а потом добавить еще; стоит же мультифит недорого. Так что лучше сразу покупать «тарелку», укомплектованную мультифитом.

Выбор конвертора

Следующий этап – выбор конвертора. Конвертор – это та самая «головка», которая преобразовывает сигнал от спутника, хорошо «пробивающий» атмосферу, в сигнал для ресивера, который обычная электроника может обрабатывать без особых сложностей.

Конверторы бывают трех типов: с круговой поляризацией, с переключаемой H-V и с фиксированной. Первые – наименее чувствительные, но могут принимать любой сигнал. Последние – самые чувствительные, но для приема сигналов с разной поляризацией их необходимо поворачивать на 90 градусов. В обычных условиях приема лучше использовать конвертор круговой или переключаемый.

Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которых существенно зависит уровень и качество сигнала), а также защищенность конвертора от погодных влияний (он ведь снаружи) сильно меняются от модели к модели и от производителя к производителю. Конкретную модель, подходящую по цене, лучше выбирать по рекомендациям продавца антенны и отзывам опытных абонентов.

Ресивер и оборудование

А вот от модели ресивера в бытовых условиях качество и уровень сигнала почти не зависят. Тут нужно ориентироваться на сервисные функции и цену. Одно лишь условие: если вы собираетесь смотреть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О совместимости стандартов можно не заботиться: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования нужно приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с английского делают, чтобы не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник нужно переключать питание на соответствующую «головку».

Установка антенны

Какой должна быть правильная установка спутниковой тарелки, видно на рисунке. Важное обстоятельство: монтажная часть («шея») трубостойки (выделена зеленым) должна быть строго вертикальной в двух плоскостях. Иначе юстировка антенны превратится в долгий мучительный труд.

Место для установки антенны нужно выбирать тщательно. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема используются зеркала косого падения. Куда на самом деле «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосклона, пояснений не требует.

Если вы живете в частном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее вдвое, что весьма сказывается на качестве приема.

Сначала монтируется одна лишь трубостойка. Комплект из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее прежде всего выверять вертикальность трубостойки.

Крепление спутниковой антенны с стене нельзя делать саморезами в пластиковых дюбелях – антенна со временем «уйдет». Нужно использовать цанговые шпильки длиной не менее 200 мм и диаметром не менее 8 мм, на них надевают опорную плиту и закрепляют гайками с контргайками.

Видео: пример монтажа тарелки

Юстировка спутниковой антенны

Инженерный компас

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

  1. Брать азимут можно одним взглядом, не шевеля компас.
  2. Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
  3. Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Примечание: магнитное склонение в средних широтах не сильно меняется от места к месту. Достаточно узнать, каково оно в областном городе.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

  • Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
  • Включаем режим поиска сигнала.
  • Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
  • Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания». Для зеркала 1,2 м шаг 2 градуса.
  • Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
  • Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
  • Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
  • Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Внимание! Юстировку делаем, стоя за зеркалом и держа рукой кронштейн конвертора. За зеркало ворочать нельзя – оно может погнуться, а от любого предмета, оказавшегося в апертуре антенны или перед головкой конвертора, сигнал пропадет.

Дополнительные каналы приема
  1. Подключаем к ресиверу следующий конвертор. В меню выставляем его параметры.
  2. НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
  3. Убеждаемся, что «поймали» то, что нужно, как описано выше.
  4. Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
  5. Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Видео: как поймать стабильный сигнал

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Как настроить спутниковую антенну самостоятельно: установка и настройка

Спутниковое телевидение на протяжении последних нескольких лет не является роскошью для большинства людей в Российской Федерации. Именно поэтому оно популярно не только в больших городах, но и довольно отдаленных от них селах. Для того чтобы иметь хороший сигнал и качественную картинку, очень важно понимать, как правильно установить спутниковую антенну и настроить её.

Выбор места установки спутниковой антенны

Для того чтобы спутниковый сигнал был сильным и качественным, на его пути не должно быть никаких препятствий. Именно поэтому эксперты советуют устанавливать антенну именно в тех местах, вблизи которых нет деревьев, других зданий, рекламных щитов и т.д.

Также обязательно стоит учитывать некоторые другие факторы, такие как:

  • близость к телевизору;
  • доступность для владельца.

Если спутниковая антенна находится близко к телевизору в доступном для человека месте, её будет довольно легко установить и настроить. Лучше всего для монтажа подходит крыша дома. Несмотря на это, антенну можно закрепить на балконе или же фасаде здания. Специалисты не рекомендуют проводить ее монтаж внутри застекленных балконов и в местах, где возможно интенсивное попадание на конструкцию осадков: дождевой воды и снега.

Собираем антенну

Процесс сборки антенны должен осуществляться в полном соответствии с ее инструкцией по эксплуатации. Во время выполнения данного процесса, очень важно бережно и максимально тщательно обращаться с зеркалом. Ни в коем случае не стоит наносить ему каких-либо механических повреждений, которые способны изменить его геометрию. Прежде всего это касается зеркал, которые выполнены из алюминия. После сборки антенны обязательно требуется проверить прочность затяжки всех без исключения крепежей.

Наиболее важный момент сборки заключается в установке спутникового конвертора (LNB – low-noise block downconverter). Корректность его поляризации напрямую влияет на качество сигнала, который в итоге будет принимать антенна. Для того чтобы повысить его, необходимо экспериментальным путем осуществлять ручную регулировку головок вокруг их оси. В наиболее выгодной позиции конвертор необходимо в итоге закрепить.

Обратите внимание! Если после установки антенны невозможно осуществить регулировку конвертора, этот процесс необходимо выполнить заблаговременно. Некоторую дополнительную информацию о сборке можно получить у продавца приспособления.

Перед процессом установки специалисты рекомендуют привязать антенну на страховочные тросы. Таким образом можно предотвратить случайное ее падение с высоты.

Установка кронштейна и антенны

Для того чтобы установить кронштейн, понадобится перфоратор или же специальный ударный механизм, предназначенный для сверления отверстий в кирпиче либо бетоне.

Специалисты рекомендуют осуществлять установку кронштейна антенны на анкерные болты с функцией расклинивания. Его лепестки при затягивании болта внутрь стены расходятся во все стороны. Таким образом удается создать действительно надежное крепление.

Обязательно нужно обратить внимание на такие особенности установки кронштейна:

  1. Если стены выполнены из кирпича, лучше всего подойдут анкерные болты М8 или Н10.
  2. При работе с кирпичными стенами анкерные болты диаметром более 16 миллиметров лучше не применять.
  3. Если сооружение выполнено из высокопрочного старого кирпича, разрешается использование анкерных болтов для отверстий диаметром свыше 20 миллиметров.
  4. Вокруг отверстия под болты специалисты рекомендуют оставлять большую часть кирпича, так как в растворе крепеж удерживается довольно плохо.
  5. Не стоит осуществлять установку кронштейна ближе длины 4 кирпичей к углу здания и высоты 4 кирпичей к крыше сооружения. Это может привести к образованию трещин.
  6. Не рекомендуют использовать анкерные болты для крепления антенны на стены, выполненные из шлакобетона или блоков низкой плотности.
  7. Сильное затягивание анкерных болтов может привести к образованию высокой силы сжатия, что нередко приводит к частичному разрушению кирпича.

Для установки кронштейна необходимо осуществить разметку стены. После этого нужно выполнить просверливание в соответствующих местах. Далее следует протянуть анкерные болты вместе с кронштейном. Их затягивание необходимо выполнять до упора. В конце нужно проверить крепеж на прочность.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

  • в углу оконной рамы;
  • в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

  • срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
  • аккуратное загибание проволоки на оболочку;
  • снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
  • накручивание F-коннектора;
  • укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

  1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
  2. Для спутника Astra 5. 0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов.

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

  • подсоединение кабелей к головкам;
  • заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Регулировка углов поворота антенны и конвертера

Настройку нужно начинать с центральной головки. Тарелка должна быть при этом выставлена с небольшим подъемом по отношению к горизонту. Дальше нужно включить тюнер, выбрать спутник из центрального конвертера и начать поиск сигнала с головки. Для этого достаточно всего лишь опускать и поворачивать саму антенну.

Качество сигнала будет отображаться на телевизоре в виде шкалы в процентах. Они должны быть как можно большими – примерно в районе 68-80%. Для этого тарелку необходимо медленно поворачивать в разные стороны. Не прикрывая при этом зеркало. После нахождения идеального положения антенну нужно зафиксировать.

Если антенна по горизонтали и вертикали настроена правильно, нужно начать регулировать центральный конвертер. Для этого его следует медленно прокрутить в одну или другую сторону, увеличив таким образом качество сигнала на несколько процентов.

Угол поворота дополнительных головок регулируется независимо от центральной. Их направление может быть совершенно другим – в зависимости от того, где находится спутник, сигнал которого они ловят.

Прибор для настройки спутниковой антенны

Для того чтобы облегчить процесс регулировки углов поворота антенны и конвертер, можно использовать специальный прибор китайского производства. Существует несколько моделей таких приспособлений. Наиболее популярной их них является Satfinder Find Meter LNB Dish DirecTV.

Как настроить телевизор?

Наиболее простой этап установки спутниковой антенны – это настройка телевизора. Для этого нужно провести тестирование доступных каналов. В большинстве случаев они выстраиваются в произвольной последовательности. На это влияет прежде всего частота вещания.

Телевизор можно настраивать посредством пульта дистанционного управления. Каждый канал необходимо пересмотреть. При обнаружении проблем следует дополнительно отрегулировать оборудование.

Поиск спутника и каналов

Используя ресивер, можно выполнить поиск спутника и каналов без дополнительного оборудования. Для этого на место расположения антенны необходимо перенести тюнер и небольшой телевизор. Вместо этого можно найти помощника, который будет следить за качеством сигнала в комнате.

Распространённые ошибки монтажа и подключения

Если установка и подключение спутниковой антенны выполняется самостоятельно, могут возникнуть такие ошибки:

  • недостаточный размер зеркала;
  • неправильный подбор поляризации;
  • отсутствие защитного кожуха;
  • использование неподходящего кабеля;
  • некачественный обжим в местах соединения.

Если вышеперечисленные проблемы во время установки не возникли, тарелка в итоге будет работать максимально качественно и надежно.

Крепление спутниковой антенны — кронштейн

Казалось бы говорить то не о чем но все таки крепление спутниковой антенны – главный элемент всей конструкции. Все же именно на нем держится.





Перед установкой спутниковой антенны главное хорошо подобрать место установки. И если с обзором на спутник все хорошо, то нужно приступать.

В некоторых случаях можно обойтись без кронштейна.





Есть же на домах выступающие трубы. Ну к примеру для аналоговых антенн. Если она хорошо держится и не болтается нам подойдет в самый раз.

Когда нужно настраивать на восточное направление и спутники низко над горизонтом – труба нам будет мешать при установке. В таком случае нужно подискать место получше.

Некоторые умельцы устанавливают даже на столбы или деревья.





При установке спутниковой антенны на вертикальную стену следует учесть ее состояние. Будет ли держатся на ней наша антенна?

Бывают стены из пустотелых кирпичей или блоков, в таком случае установка спутниковой антенны немного усложнится, Может понадобится заполнить пустоты, и позже уже устанавливать. В любом случае проще и надежней использовать для крепления анкеры а не дюбели.



Выбор кронштейна для установки спутниковой антенны.

При выборе кронштейна для крепления спутниковой антенны нужно учесть его длину. Расстояние от стены важная деталь. При коротком кронштейне спутниковая антенна может упрется в стенку одним краем что не позволит настроить ее на нужный спутник.

Кронштейн для крепления спутниковой антенны не  очень сложная конструкция и можно сделать его самому. Но купить как всегда проще причем выбор очень большой.





В некоторых случаях крепление приходится делать самому. Если вынос слишком большой или очень большая спутниковая антенна.

Так же можно крепить к горизонтальным поверхностям. Выбор готовых креплений как всегда большой. В любом случае главное – антенна должна держатся намертво, а то будет пропадать сигнал и малейший ветер сведет нашу работу к нулю.

При установке  антенны на большой высоте может понадобится страховочный трос, который крепится отдельно. Все зависит от ваших условий.

Заземление – важная деталь. При попадании молнии в антенну или вблизи ее может выйти из строя все ваше спутниковое оборудование. Заземление поможет застраховаться от этого.

Крепите антенны получше что бы они нив коем случае не падали.







Деформации на спутниковой антенне сложно устранить, а на голове у прохожего еще тяжелее.



Установка спутниковой антенны

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Установка кронштейна для антенн на различные поверхности

  1. Главная
  2. Статьи
  3. Общая информация
  4. Установка кронштейна для антенн на различные поверхности

30. 03.2017

Надежная фиксация внешней антенны на стене в выбранном месте обеспечивает устойчивость сигнала и безопасность проходящих внизу людей. Особенно важна прочность при монтаже «тяжелых» антенн и спутниковых тарелок с высокой парусностью.

Способ крепления кронштейна зависит от материала, использованного при постройке дома. В сложных случаях для использования не пригодны стандартные дюбель-болты.



Кирпич, бетон, полнотелое дерево (брус, бревно)




Способ крепления самый простой, ведется по стандартной методике:

  1. Перед сверлением выясните, где располагается проводка, с помощью металлоискателя.
  2. Произведите разметку под отверстия.
  3. Просверлите отверстия (для бетонных и кирпичных стен подходит перфоратор; если стена деревянная, используйте электродрель).

    Процесс сверления кирпичной стены довольно прост, но вы можете столкнуться с некоторыми сложностями. Например, прожженный кирпич необходимо сверлить на низких оборотах в сочетании с активацией ударной функции. Пережженный кирпич можно узнать по черному цвету пыли.

    Начинать сверление кирпичной стены под отверстие в 12 мм необходимо со сверла 4-6 мм. Им достигается планируемая глубина, затем ширина отверстия расширяется сверлом 10 мм. Достигнув необходимой глубины, аналогичное действие стоит повторить со сверлом в 12 мм.

  4. Продуйте отверстия сквозь трубку малого диаметра, чтобы удалить мусор.
  5. Поместите в отверстия дюбели с полиэтиленовыми пробками (обычно используют диаметр 12-14 мм)
  6. Закрепите кронштейн: болт-глухарь вверните в каждое отверстие и затяните шурупами с шестигранной головкой, фиксируя кронштейн. На бетонной стене используйте анкер вместо болта-глухаря.
  7. Соберите «тарелку» согласно инструкции.
  8. Подключите измерительный прибор (Sat-Finder) и, опираясь на его показания, разверните тарелку под оптимальным углом.
  9. Протяните к

Установка спутниковой антенны | Официальный сайт Триколора

Если вы планируете установить и настроить оборудование самостоятельно, ознакомьтесь с инструкцией ниже. Также вы можете обратиться в фирменный салон Триколора или к авторизованному дилеру.

ШАГ 1: Выберите место для установки антенны.

Выберите место для установки антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.


ШАГ 2: Соберите антенну

  1. Соберите антенну согласно инструкции по эксплуатации.
  2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
  3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
  4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
    • Соберите антенну согласно инструкции по эксплуатации.
    • Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
    • Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
    • Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
  5. Прикрепите кабель к дуге конвертеродержателя пластиковыми стяжками или изоляционной лентой.
  6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.
  7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.
  8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.

ШАГ 3: Отрегулируйте антенну

  1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице.


    Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а для приёма телеканалов используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5°. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.

  2. В соответствии с инструкцией по эксплуатации цифрового приёмника подключите к нему кабель, идущий от конвертера. Разделку F-разъёма производите по методике, приведенной выше.
  3. Подключите приёмник к телевизору согласно инструкции по эксплуатации и включите его.

ШАГ 4: Настройка телепоказа

Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня силы и качества сигнала используйте окно инфобаннера, дважды нажав красную кнопку «f1» или «i» (при необходимости также нажмите зеленую кнопку).

Если уровень сигнала менее 70%*, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

Глядя на эти шкалы уровня силы и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум до значений указанных в таблице ниже.

Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Если у вас не получается настроить антенну, рекомендуем вам обратиться к дилеру, который приедет к вам, и настроит приём телеканалов. Выберите ближайшего дилера.

*Уровень силы и качества сигнала в зависимости от модели и версии ПО приемника:

 Модель приёмника

Версия ПО

Уровень силы и качества сигнала

GS B210, GS U210, GS U210CI, GS B211, GS B212, GS E212

3.8.98

не менее 40%

GS В527, GS В528, GS B5210

 4.11.350

GS B621L

4.10.535

не менее 30%

GS B520, GS B522, GS B521, GS B531M, GS B531N, GS B532M, GS B533M, GS E521L, GS B521H, GS B521HL, GS C592, GS B534M, GS B5310, GS B5311

4.11.469

GS U510, GS E501, GS Е502, GS C591, GS C5911

4.2.1103

GS А230

4.5.1194

не менее 50%

GS 8304

1.6.1

не менее 70%

GS 8302

1.25.322

DTS-53/L, DTS-54/L

2.68.1

HD 9303, HD 9305

1.35.324

GS 8307, GS 8308, DRS 8308

1.8.340

GS 6301

1.8.337

DRS 8305, GS 8305, GS 8306

1.9.160

Крепления для спутниковой антенны — Крепление на опоре для штатива Непроницаемая для крыши опорная плита, длинная опорная мачта и мачта. Крепление трубы Wal-Mount NPRM Non-Pen

Крепления и Оборудование

Типы монтажных принадлежностей Системы кронштейнов антенн и приспособления для установки антенны Изделия для монтажа спутниковой антенны / антенны Непроницаемая крыша Крепление — Wikipedia DIRECTV Long Brace для DIRECTV Slim Line Dish (DTV DIRECTV Стандартная мачта с J-образным креплением для тонкой антенны антенны спутникового телевидения Портативные / устанавливаемые на крышу спутниковые телевизионные антенны — спутниковые крепления — Dish Network KU Band C Band Directv Штативы, непроникающие крепления на крыше, башни и универсальные настенные крепления на крыше.Полярный mount- Wikipedia для спутникового спутника DUAL AXIS MOUNT Skyware Global — 1,2 AZ / EL 3-дюймовая заглушка для Slimline — NPRMA3 — Башня на мачте Крепление на трехмачтовую мачту Крепление dbs Крепления Andrews AZ / EL 3 «крышка NPRM, крепление на столб 1 5/8» OD, 72 «длинная прямая мачта J-Mount для тонкой тарелки с длинной и короткой распоркой, длина нестандартной длины

Настенное крепление — Проникающее и непроникающее крепление на крышу — Крепление на столб — Антенная мачта — NPRM — Крепление на крышу — опора — карнизная мачта — кронштейн — Википедия

3 ‘ Foot Dish Штатив

Описание: Небольшой легкий штатив, который можно установить за считанные минуты.Фактически это довольно раздражает. Слишком светло, ветер сдувает. я действительно терпеть не могу указывать блюдо на эту штуку … Попытайтесь получить EZRV или просто сделайте один из цветочного горшка и столба забора. приходит со съемными ножками, уровнем и компасом но все равно того не стоит.

WG3POD Данные Лист

EZRV Штатив для тарелки 2 ‘

EZRV 3-футовый штатив для тарелок

Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали Этот штатив для спутниковой тарелки отлично работает там, где нет сверления и допускается постоянный монтаж.Этот штатив также отлично работает с системой спутникового телевидения вашего кемпера или трейлера. Идеально для дома на колесах владельцев. Самонесущая сверхмощная башня Tri-Pod из Гальванизированная труба 1-1 / 4 дюйма. Держатель мачты паука прикреплен к ножки тройника с твердыми болтами 1/4 дюйма и специальными контргайками.

3EZRV Данные Лист

EZRV Штатив для тарелки 5 ‘

Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали.это Штатив для спутниковой антенны отлично работает там, где не требуется сверление и постоянный монтаж разрешен. Этот штатив также отлично сочетается с вашим система спутникового телевидения для кемперов или прицепов. Идеально подходит для владельцев домов на колесах. Я поддержка сверхмощной башни Tri-Pod из оцинкованной стали толщиной 1-1 / 4 дюйма трубки. Держатель мачты паука прикреплен к стойкам трипода твердым Болты 1/4 «и специальные контргайки.

5EZRV Данные Лист

EZRV Штатив для тарелок 10 футов

Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали.это Штатив для спутниковой антенны отлично работает там, где не требуется сверление и постоянный монтаж разрешен. Этот штатив также отлично сочетается с вашим система спутникового телевидения для кемперов или прицепов. Идеально подходит для владельцев домов на колесах. Я поддержка сверхмощной башни Tri-Pod из оцинкованной стали толщиной 1-1 / 4 дюйма трубки. Держатель мачты паука прикреплен к стойкам трипода твердым Болты 1/4 «и специальные контргайки.

210EZRV Данные Лист

Король полюс — Крепление для штатива

Описание: Штатив сателлитная стойка оснащена полностью независимым поворотным механизмом для поворота любой переносной спутниковой тарелки диаметром до 90 см при сохранении выравнивания по высоте.Поставляется в комплекте с заземленные колышки для дополнительной устойчивости. Легкая конструкция легко складывается, чтобы уменьшить пространство для хранения.

KP3MINI Данные Лист

Карниз Крепление расширяется до 36 дюймов

Описание: Для использования в спутниковых установках.Расширяется до 36 дюймов от стены. Настенная опорная плита 5 «x7». Вставная пластина 5 «x7». Монтажная вставка простирается от 24 до 36 дюймов. Монтажное оборудование входит в комплект. Вставку можно обрезать для укорочения крепления. Порошковое покрытие. Переходная пластина для DTV или Dish Транспортные размеры сети 26 дюймов x 9 дюймов x 6 дюймов * J-образная труба в комплект не входит

EAVEMOUNT36 Данные Лист


Basic 18 дюймов DBS системное крепление

Мачта Slimline 2 дюйма

.

Детали спутниковой антенны — большая антенна

Большая тарелка — 3,0 метр (10 футов), 3,1 метра, 3,4 метра, 3,7 метра, 3,8 метра (12 футов) фут), 4,5 метра (14,5 футов), 4,8 метра (16 футов), 6,3 метра, 7,2 метра, 7,3 метра, 8,1 метра, 9,0 метра, 9,3 метра, 11,1 метра, 13,1 метра, 16,4 метра, 18,3 метра, 21 метр — Нажмите здесь

Все наши большие параболическая антенна совместима с двумя степенями свободы.Большой 12, 13,5, 16 и 20 соответствуют 1,5 градусам. Импульсные продукты — Военная спутниковая связь — Кольцевая петля — Блок Преобразователи с повышением частоты — Индуктивные выходные лампы (IOT) — ЛБВ с кольцевым контуром — Мультиимпульсные продукты — Minis — Генераторы непрерывного действия — Импульсные Осцилляторы — Сопряженный резонатор — ВЧ-деки — Силовые ответвители — Индуктивные выходные трубки (IOT) — Клистроды — Трансляция — Научные — не вещательные приложения. K2D110w — K27 — миллиметровые волны — ответвители мощности — генератор мощности-усилитель системы — резервные или комбинированные системы.- когерентные радиолокационные цепи — катод или электрод — многоступенчатый пониженный коллектор — Миллиметровые волны — Гиротроны — Осцилляторы — Клистроны — Сопряженный резонатор — Полностью соответствует требованиям стандарта MIL-E-5400 — Муфты — S-Band — Диапазон C — Диапазон X — Диапазон Ku — Диапазон Ka — Диапазон W — Диапазон Q — Диапазон V — DBS-Band — Трехдиапазонный — S-Band — UHF-Band — L-Band — Multi-Band — Деревянная тара на экспорт Доступен штампованный пиломатериал ISPM 15.

General Dynamics — Википедия

General Dynamics SATCOM Technologies, ведущий поставщик спутниковой и беспроводной связи. коммуникационные продукты и услуги для видео, голоса и данных Мировой.SATCOM Technologies предлагает захватывающий ассортимент новых коммуникационные продукты и решения, поддерживаемые столь же высокими качество и опыт, на которые вы можете положиться.

Проделин

3,0 Метр (10 футов) Антенная система с креплением AZ / EL

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны.Polar Mount ant sys. Деталь # 1305-990 10 футов 3,0 метра AZ / EL ant sys. Деталь № 1304-990 Широчайший ассортимент продукции включая антенные системы только приема, Rx / Tx и сельской телефонии. Все системы Rx / Tx поставляются в комплекте с опорными рычагами подачи и креплением. Это все только AZ / EL без KingPost. 1 Поддон 51 x 86 x 35 дюймов при 475 фунтов. Устанавливается на опору с внешним диаметром 6,5 дюйма.

Серии 1304 Данные Лист Руководство Данные Лист

3.0 Метр (10 футов) полярная антенная система

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны. Polar Mount ant sys. Деталь # 1305-990 10 футов 3,0 метра AZ / EL ant sys. Деталь № 1304-990 Широчайший ассортимент продукции включая антенные системы только приема, Rx / Tx и сельской телефонии. Все системы Rx / Tx поставляются в комплекте с опорными рычагами подачи и креплением.Это все только AZ / EL без KingPost. 1 Поддон 51 x 86 x 35 дюймов при 475 фунтов. Устанавливается на опору с внешним диаметром 6,5 дюйма.

Серии 1305 Данные Лист Руководство Данные Лист

3.4 Измеритель (12 футов) Антенная система с креплением AZ / EL

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны. У нас самый широкий ассортимент продукции в отрасли включая антенные системы только приема, Rx / Tx и сельской телефонии. Устанавливается на 6,5 «OD столб.

серии 1344 Данные Лист Руководство Данные Лист

3.7 Метр (12 футов) полярная антенная система

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны. 12 ‘AZ / EL ant sys. Деталь # 1374-990 12 ‘Полярный муравей sys. Деталь № 1375-

.

Детали спутниковой антенны — самый большой выбор

Мобильный, Портативный и переносной спутник

Есть в основном 3 различных типа портативные спутниковые системы.

# 1 Manual Point — рук на стационарных установках (Определите местонахождение сигнала вручную).
Припарковано / Остановлено / Пристыковано — блоки TV & DATA.

# 2 Автоматическая точка — Самовыравнивающаяся стационарные устройства (автоматически определять местонахождение сигнала).
Припарковано / Остановлено / Пристыковано — блоки TV & DATA.

# 3 Автомат В движении — Полностью Автоматический (Работает на ходу. На ходу, в движении).
Земля, воздух и море полностью автоматическое автоматическое отслеживание движущихся телепередач и блоков данных.

Добро пожаловать в мобильный и портативный спутник.Мобильный, портативный движущийся прицеп на ходу, переносной, штатив-спутник, складывающиеся блоки, автоматический, автоматическое отслеживание, складной, подставка, крепление, морской, лодка, подводная лодка, самолет, вертолет, поезд, грузовик, внедорожник, автофургон — Кемпер — Автобус — Грузовик — Фургон — Прочная конструкция — Терминалы — Складные складные спутниковые антенны. На автомобиле, на земле или на корпусе. Терминалы быстрого развертывания. Вещательные терминалы восходящей связи СНГ. Сложите вниз Самонаводящаяся система автоматической настройки спутниковой антенны.Спутниковые грузовики и прицепы — Википедия СНГ и ENG- Wikipedia Автоматическое выравнивание, самонаведение Блюдо- Википедия
# 1 Ручная точка

№1 — Телевизионные блоки (Ручная точка) DBS- Википедия ТВРО- Википедия

Сборка Портативный набор посуды

Выберите блюдо введите и / или желаемые параметры, затем нажмите «Добавить» для цена комплекта со скидкой.Все спутниковые тарелки идут в комплекте LNB и оборудование.

Описание: Со скидкой KIT — это все, что вам действительно нужно. Это быстро, дешево и приходит полный. Выберите тип блюда вместе с другими вариантами и получите скидку. Стандартный комплект идет в комплекте блюдо LNB, штатив, измеритель сигнала и 50 футов кабеля. Отлично сочетается с вашим кемпером или прицепом система спутникового телевидения.Идеально подходит для владельцев домов на колесах. Самонесущий сверхмощный Штатив.

АПКИТ-1 Данные Лист

EZRV 2-футовая тарелка Штатив

EZRV 3-футовая тарелка Штатив

Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали. отлично подходит там, где не допускается сверление и постоянный монтаж.Этот штатив также отлично сочетается с вашим кемпером или прицепом. система спутникового телевидения. Идеально подходит для владельцев домов на колесах. Самостоятельная тяжелая мачта Tri-Pod из оцинкованной трубы диаметром 1-1 / 4 дюйма. держатель мачты, прикрепленный к стойкам тройника с помощью твердых болтов 1/4 дюйма & специальные контргайки.

EZRV Данные Лист

См .: Крепления и оборудование См .: Крепление на крышу без прохода

EZRV 5-футовая тарелка Штатив

Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали.Этот штатив для спутниковой антенны работает отлично подходит там, где не допускается сверление и постоянный монтаж. Этот штатив также отлично сочетается с вашим кемпером или прицепом. система спутникового телевидения. Идеально подходит для владельцев домов на колесах. Самостоятельная тяжелая мачта Tri-Pod из оцинкованной трубы диаметром 1-1 / 4 дюйма. держатель мачты, прикрепленный к стойкам тройника с помощью твердых болтов 1/4 дюйма и специальные контргайки

EZRV5 Данные Лист

EZRV 10-футовая тарелка Штатив

Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали.Этот штатив для спутниковой антенны работает отлично подходит там, где не допускается сверление и постоянный монтаж. Этот штатив также отлично сочетается с вашим кемпером или прицепом. система спутникового телевидения. Идеально подходит для владельцев домов на колесах. Самостоятельная тяжелая мачта Tri-Pod из оцинкованной трубы диаметром 1-1 / 4 дюйма. держатель мачты, прикрепленный к стойкам тройника с помощью твердых болтов 1/4 дюйма и специальные контргайки

EZRV10 Данные Лист

.

SatelliteDish.com — Средняя спутниковая антенна

Средний Блюдо — 39 » дюйм (1 метр), 1,1 метра, 1,2 метра (4 фута), 1,5 метра, 1,8 метр (6 футов), 2,4 метра (8 футов), Разное. блюдо — Нажмите здесь

Все наши антенны соответствуют требованиям по 2 градусам.Большой 12, 13,5, 16 и 20 плюс соответствуют 1,5 градусам. и доступен в S-диапазоне, C-диапазон, X-Band, Ku-Band, Ка-Band, W-диапазон, Q-Band, V-Band, DBS-Band, Трехдиапазонный, S-Band, UHF-диапазон, L-диапазон и многодиапазонный. Класс I: вмещает 2,0 кг / 4,5 фунта для BUC и LNB или 2,2 кг / 4,8 фунта для Трансивер — Класс II: вмещает 3 человека.6 кг / 8 фунтов для BUC и LNB — Класс III: Вмещает 11 кг / 25 фунтов для BUC и LNB — Мы также предлагаем: Импульсные устройства — Военная спутниковая связь — Кольцевая петля — Блок Преобразователи с повышением частоты — Индуктивные выходные лампы (IOT) — ЛБВ с кольцевым контуром — Мультиимпульсные продукты — Minis — Генераторы непрерывного действия — Импульсные Осцилляторы — Сопряженный резонатор — ВЧ-деки — Силовые ответвители — Индуктивные выходные трубки (IOT) — Клистроды — Трансляция — Научные — не вещательные приложения.K2D110w — K27 — миллиметровые волны — ответвители мощности — генератор мощности-усилитель системы — резервные или комбинированные системы. — когерентные радиолокационные цепи — катод или электрод — многоступенчатый пониженный коллектор — Миллиметровые волны — Гиротроны — Осцилляторы Клистроны — Сопряженная полость — Полная квалификация в соответствии с MIL-E-5400 Окружающая среда. Деревянная тара на экспорт ISPM 15 штампованный пиломатериал.

General Dynamics — Википедия

General Dynamics SATCOM Technologies, ведущий поставщик спутниковой и беспроводной связи. коммуникационные продукты и услуги для видео, голоса и данных Мировой.SATCOM Technologies предлагает захватывающий ассортимент новых коммуникационные продукты и решения, поддерживаемые столь же высокими качество и опыт, на которые вы можете положиться.

Проделин

Антенна 92 см

Описание: Prodelin Corporation является крупнейший в мире производитель Rx / Tx антенн VSAT.У нас есть самая широкая линейка продуктов в отрасли, включая только прием, прием / передача и антенные системы сельской телефонии.

92 см R / O Ku-диапазон Смещение
GD1921 Данные Лист

95 см. Блюдо антенна

Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны.У нас самый широкий ассортимент продукции в отрасли включая антенные системы только приема, Rx / Tx и сельской телефонии.

95 см Rx / Tx Горизонтальный эллипс Серия 1952 Данные Лист

GD1950 Данные Лист

.96 Измеритель быстрого развертывания, моторизованная антенна с автоматическим захватом, модель 0.96M

Описание: сверхлегкий General Dynamics SATCOM Technologies 0,96 метра Антенна быстрого развертывания с моторизованным автоматическим захватом (QDMA) разработана для всемирной передачи и приема в Ku, Ka и X-диапазонах. Эта портативная антенна состоит из сегментированного композитного отражателя. и моторизованное крепление позиционера.Эта конфигурация приводит к чрезвычайно легкий и компактный антенный продукт с превосходными жесткость и высокие характеристики в условиях ветровой нагрузки.

96MQD Данные Лист

.98 Измерительная антенна быстрого развертывания, модель 1989 QD

Описание: Легкий 0,98-метровый Quick General Dynamics SATCOM Technologies Антенны Deploy предназначены для передачи и приема по всему миру. работа в диапазонах C, X, Ku и Ka. Эти портативные антенны состоят из прецизионных отражателей, изготовленных методом компрессионного формования, и компактного алюминиевого пьедестал.В результате получается прочная антенна с превосходным жесткость и высокие характеристики в условиях ветровой нагрузки.

1989QD Данные Лист

.

Кронштейн для спутниковой антенны 32см Г-образный (0, 55м-0, 6м) Rexant

Array
(
    [id] => 1132
    [id_1c] =>
    [name] => Мини УЗК бухта
    [summary] => Устройство для протяжки кабеля без корпуса - мини УЗК.  Длины: 3, 5, 10, 15, 30м
    [meta_title] =>
    [meta_keywords] => протяжка, УЗК, Мини УЗК, устройство для протяжки кабеля
    [meta_description] => протяжка, УЗК, Мини УЗК, устройство для протяжки кабеля
    [description] =>
Устройство для протяжки кабеля - мини УЗК 3м
Назначение
Устройство применяется строителями и монтажниками для протяжки витой пары и других видов кабеля через трубы, металлорукава, короба и каналы при прокладке линий компьютерной и телефонной связи, электропроводки, при установке домофонов, видео и аудиосистем, линий охранной сигнализации в офисных и жилых зданиях.
Конструкция
Устройство состоит из стекловолоконного прутка с защитной оболочкой из полиэтилена. Диаметр прутка с оболочкой 3,5 мм.
На один конец прутка наклеивается латунный наконечник, на который навинчивается насадка с отверстием или с пружинкой в зависимости от условий протяжки. На второй конец наклеивается наконечник-заглушка.
Пруток в бухте стягивается пластмассовыми хомутами
В свободном положении пруток приобретает прямолинейное положение за счет упругих сил и сравнительно легко протягивается вручную по трубам, металлорукавам, коробам и др.
Минимальный радиус изгиба прутка Ø 3,5 мм = 25-30 мм.
Все модели мини УЗК применяют для заготовки и прохода канала с насадками I и II. Насадки типа II чаще используют в заполненных и изогнутых каналах. Протяжка кабеля осуществляется насадкой тип I в которой предусмотрено отверстие для крепления.
[contact_id] => 1 [create_datetime] => 2010-03-17 17:39:08 [edit_datetime] => 2021-11-03 12:20:18 [status] => 1 [type_id] => 37 [image_id] => 13426 [image_filename] => [video_url] => [sku_id] => 2472 [ext] => jpg [url] => mini-uzk-3m-buhta [rating] => 0 [price] => 360 [compare_price] => 0 [currency] => RUB [min_price] => 360 [max_price] => 1200 [tax_id] => 0 [count] => [cross_selling] => [upselling] => [rating_count] => 0 [total_sales] => 2565770 [category_id] => 588 [badge] => [sku_type] => 0 [base_price_selectable] => 0 [sku_count] => 5 [compare_price_selectable] => 0.0000 [purchase_price_selectable] => 0.0000 [orders_count] => 20 [unconverted_currency] => RUB [unconverted_price] => 360.0000 [frontend_price] => 360.0000 [unconverted_min_price] => 360.0000 [frontend_min_price] => 360.0000 [unconverted_max_price] => 1200.0000 [frontend_max_price] => 1200.0000 [unconverted_compare_price] => 0.0000 [frontend_compare_price] => 0.0000 [total_sales_html] => 2 565 770 Р [rating_html] => [skus] => Array ( [2472] => Array ( [id] => 2472 [product_id] => 1132 [id_1c] => [sku] => 0000605 [sort] => 1 [name] => 3м [image_id] => [price] => 360.0000 [primary_price] => 360.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 360.0000 [unconverted_price] => 360.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 360 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 360 ) [3892] => Array ( [id] => 3892 [product_id] => 1132 [id_1c] => [sku] => 0000606 [sort] => 2 [name] => 5м [image_id] => [price] => 400.0000 [primary_price] => 400.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 400.0000 [unconverted_price] => 400.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 400 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 400 ) [3893] => Array ( [id] => 3893 [product_id] => 1132 [id_1c] => [sku] => 0000597 [sort] => 3 [name] => 10м [image_id] => [price] => 490.0000 [primary_price] => 490.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 490.0000 [unconverted_price] => 490.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 490 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 490 ) [3894] => Array ( [id] => 3894 [product_id] => 1132 [id_1c] => [sku] => 0000599 [sort] => 4 [name] => 15м [image_id] => [price] => 780.0000 [primary_price] => 780.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 780.0000 [unconverted_price] => 780.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 780 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 780 ) [3895] => Array ( [id] => 3895 [product_id] => 1132 [id_1c] => [sku] => 0000602 [sort] => 5 [name] => 30м [image_id] => [price] => 1200.0000 [primary_price] => 1200.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 1200.0000 [unconverted_price] => 1200.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 1200 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 1200 ) ) [frontend_url] => /mini-uzk-3m-buhta/ [original_price] => 360 [original_compare_price] => 0 [skus_list] => Array ( [id] => 2472 [product_id] => 1132 [id_1c] => [sku] => 0000605 [sort] => 1 [name] => 3м [image_id] => [price] => 360.0000 [primary_price] => 360.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 360.0000 [unconverted_price] => 360.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 ) ) 1

360 Р … 1 200 Р

Крепление спутниковой антенны.

class=»eliadunit»>

Установка опоры спутниковой антенны

(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны, зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить установку спутниковой антенны. В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны, не превышает 0.5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка, или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны.
Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая опора спутниковой антенны выбрана, следует особенно задуматься о том, каким способом она будет закреплена…

Крепление спутниковой опоры

При установке спутниковой антенны, очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся конструкция спутниковой антенны, будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся  отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью анкерных саморасклинивающихся болтов (не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты

Анкерный болт для плотного бетона и кирпича. Диаметр засверливаемого отверстия должен соответствовать диаметру анкерного болта. Универсальный анкер. Применяется для мягких пенистых бетонов без засверливания отверстия. специальный анкер для пенобетона

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) Анкер в собранном и разобранном виде (тип 1). (Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера. Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Здесь показан анкерный болт, изображенный выше на Фото 1.



Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем. Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта. И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

Здесь показан анкерный болт, изображенный выше на Фото 2.

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5…10 мм больше длинны всего анкерного болта. Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия, и потом сверлить, старайтесь эти работы проводить довольно точно, так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия, взяв кусочек виниловой или резиновой трубки (40…50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие, ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны.







Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом.

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.







Демонтированный Г-образный кронштейн
с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке. То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).



Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны, вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

class=»eliadunit»>

монтаж, обзор современных видов, поворотные модели (80 фото). Монтаж анкерных болтов

Интернет в России развивается быстро. Но только в городах. В большинстве сельских поселений на 2016 год доступны только интернет-тарифы, которые предлагают сотовые операторы. Честного безлимитного соединения в таких компаниях нет и не предвидится. Поэтому сельским жителям практически не доступно ни ip-tv, ни видео с You Tube, файлы больших размеров «съедают» весь лимитированный трафик. Кабельные сети в деревню приходить не собираются, это финансово невыгодно.

Но всё-таки прогресс не стоит на месте. В сельской местности проживает огромное количество людей, на которых можно заработать. Поэтому стали появляться фирмы, работающие с кабельными сетями, предоставляющие безлимитный интернет посредством передачи данных через антенну. На ближайшей вышке размещается передающее устройство, на которое направляется антенна, установленная на здания, и в частном доме появляется безлимитный интернет.

Единственное условие — передатчик должен находиться в прямой видимости антенны. Высокие здания и деревья значительно снижают скорость передачи данных, поэтому чем выше установить антенну, тем лучше будет качество сигнала.

В каждом конкретном случае свои способы установки, например, в нашем примере пришлось делать кронштейн и мачту для антенны своими руками, так как в магазинах ничего подобного не продаётся.

Материалы для работы мы взяли самые доступные, которые валяются по углам почти в каждом дворе. Мачту для антенны сварили при помощи электросварки из двух кусков старых водопроводных труб полдюйма. Главное, два куска трубы нужно ровно совместить между собой, чтобы мачта была как можно ровнее. Её длина получилась 4 метра, в нашем случае вполне достаточно. Место сварки зачистили наждачным кругом и отложили в сторону.

КРОНШТЕЙН ДЛЯ АНТЕННЫ СВОИМИ РУКАМИ

Теперь надо изготовить кронштейн, который будет держать мачту для антенны. Для этих целей возьмём уголок 5 на 5 см и квадратную трубу размером 2 на 2 см. Разрежем их болгаркой на части, чтобы получилось по 2 отрезка примерно по 50 см. Длину уголков взяли произвольную, а длина труб равняется расстоянию, на которое обрешетка крыши нависает над стеной . У нас это расстояние равно как раз 50 см. Используя электросварку, приварим квадратные отрезки перпендикулярно уголкам.

Теперь нужно подобрать ещё одну , в которую будет вставляться мачта для антенны. Мы нашли подходящий отрезок диаметром дюйм с четвертью, длиной около 1 м. В нижней его части приварим два гвоздя крест-накрест, чтобы мачта не проваливалась. В трубе два отверстия диаметром 9 мм.

Вставим в неё мачту и в этих же местах просверлим насквозь 9-ти миллиметровым сверлом. Проверим соосность отверстий, вставив в них болты на 8 мм.

Следующим делом приварим трубу к квадратам, отступив от её краёв по 10 см. Сначала приварим одну часть, установив детали перпендикулярно между собой.

Потом так же сделаем и со второй частью. Наш кронштейн почти готов.

Для усиления конструкции приварим по диагонали 2 прута арматуры. Таким образом кронштейн получил необходимую прочность.

В каждом уголке просверлим по 4 отверстия диаметром 11 мм.

Мачта для антенны и кронштейн готовы. Можно отправлять их на покраску.

Пока детали сохнут, проведём подготовительные работы для кронштейна. Мы будем крепить его к дома. Так как расстояние от земли до места установки составляет 5 м, для удобной работы построим небольшие леса. Их мы изготовим из брёвен и досок. Конструкция должна быть сделана с избыточной прочностью, обеспечивающей безопасность высотных работ. Сверху установим настил из тёса.

На леса поставим лестницу, с которой будем проводить установку. Сначала поднимем кронштейн, прислоним его к фронтону и карандашом отметим места для крепления. Шуруповёртом просверлим 8 отверстий. Доски фронтона, толщиной 25 мм, недостаточно надёжны для удержания кронштейна с мачтой и антенной. Поэтому с обратной стороны, на чердаке, в местах, где просверлены отверстия, мы установим ещё две доски толщиной 5 см, расположив их перпендикулярно тёсу фронтона. Их мы прочно закрепим на стропилах.

Ещё раз, уже удлинённым сверлом на 11, просверлим . Установим кронштейн, вставим в отверстия болты диаметром 10 мм.

С обратной стороны мы закрепим их гайками, подложив под них увеличенные шайбы и затянем ключом.

Наш кронштейн крепко закреплён на фронтоне дома.

Дальше займёмся установкой антенны. Прикрепим её на край мачты, расположив в нужном направлении, поднимемся на крышу и сверху вставим в трубу кронштейна. В отверстия, просверленные в стенках, вставим болты на 8 и затянем гайками.

Так как мы выдержали расстояние кронштейна от стены на 50 см, мачта антенны проходит рядом с обрешёткой. Возьмём алюминиевый подвес, обожмём им мачту и саморезами прикрутим к доскам.

Такая самодельная конструкция надёжна и прочна, стоимость материалов и срок изготовления минимальны. В случае, если мачта имеет ещё большую длину, желательно закрепить её растяжками из стальной проволоки. Теперь осталось настроить антенну и пользоваться безлимитным интернетом. Если статья понравилась, поделитесь ей в соцсетях.

Одним из вариантов размещения плоских телевизоров является их крепление на стену. Такое решение позволяет сэкономить место, при этом все выглядит стильно, современно. Но кронштейны фабричного производства, несмотря на большую функциональность, имеют один недостаток – завышенную стоимость. Поскольку схема кронштейна несложная, то его можно изготовить самостоятельно из любых имеющихся в наличии материалов. Рассмотрим подробнее, как это сделать.

Основные требования, предъявляемые к креплению телевизора

В большинстве выпускаемых телевизоров используется крепление по системе VESA. На основании типовых расстояний между отверстиями (в миллиметрах) предлагаются различные установочные модули. Обычно это четыре монтажных точки, которые располагаются на задней панели. «Четверная» схема VESA выполняется в виде квадрата или немного вытянутого прямоугольника. В точках крепления уже могут быть установлены штатные крепежные болты. Если их там нет, то они находятся в отдельном пакете или с другими комплектующими.

Крепить телевизор, что особенно актуально для дорогих фирменных моделей, на нештатный крепеж нельзя. Поэтому головки болтов нередко имеют исполнение под специнструмент, а отверстия залиты мягким пластиком. В таких случаях установку изделия на кронштейн заводского изготовления должен сделать сертифицированный мастер. Без его отметки в гарантийном талоне о проделанных работах все гарантийные обязательства аннулируются!

При установке на капитальные стены стандартных кронштейнов дюбели рекомендуется выбирать стальные, минимум пропиленовые. Для стен из пеноблока, шлакоблока – только пропиленовые. Саморезы диаметром от 4 мм или таким, как первая цифра размера диагонали экрана (в дюймах). Заглубление самореза в несущую стену без толщины отделки должно составлять:

  • для бетонных стен – 10 мм плюс размер диагонали в сантиметрах;
  • для кирпичных стен – 30 мм плюс размер диагонали;
  • для стен из пеноблока – 50 мм плюс размер диагонали.

Перечисленные выше требования не относятся к стенам из ГКЛ, поскольку они не обладают хорошей несущей способностью. Если листы прилегают плотно к капитальной стене, то монтаж осуществляют непосредственно на стену. Тогда под диаметр головки дюбеля в листе рассверливают отверстия соответствующего диаметра. И наставив на дюбели проставку из стального прута, 6-гранный торцевой ключ, простукивая молотком, осаживают их до посадки на место.

Если гипсокартонные листы закреплены на каркасе и толщина обшивки менее 12 мм, то придется поискать другое место или установить телевизор на тумбу. Единственный возможный вариант – если известно расположение каркаса, который можно использовать для крепления кронштейна.

Неподвижные конструкции настенных кронштейнов

Одной из самых распространенных конструкций является неподвижный кронштейн. Крепежная система очень простая, но ее нельзя наклонить, повернуть экран. Неподвижный кронштейн для телевизора на стену крепится просто и может изготавливаться из любых комплектующих, доступных по цене или которые легко найти.

Рассмотрим вариант изготовления крепления из дерева. Основные материалы:

  • две деревянные планки;
  • саморезы с кольцом;
  • крюки и пластмассовые дюбели.

Берем две планки из древесины твердых пород, у них лучшее качество. Длина планок должна превышать длину задней стенки корпуса плоскоэкранного ТВ на 10–15 сантиметров. Чтобы обеспечить наклон экрана под небольшим углом, верхнюю планку берем несколько толще нижней. По два самореза с кольцом прикручиваем к верхней грани каждой из планок.

С помощью болтов, которые закручиваем в специальные отверстия, планки закрепляем на задней стенке телевизора. Одну планку сверху и одну снизу. Между кольцами замеряем расстояния по горизонтали и вертикали, и переносим их на стену. Получаем точки крепления. Просверливаем в них отверстия, устанавливаем дюбели с крюками и навешиваем на них изделие.

Данное настенное крепление – простое в изготовлении и очень надежное. Подходит для моделей, диагонали экрана которых превышают 26 дюймов.

Рассмотрим еще один простой вариант изготовления фиксированного настенного кронштейна. Монтаж небольшого по диагонали изделия будем осуществлять на алюминиевые уголки и велосипедную спицу. Уголки можно взять и стальные, но поскольку нагрузки на крепление незначительные, а сталь тяжело поддается обработке, то алюминий предпочтительнее.

Основные материалы:

  • четыре алюминиевых уголка;
  • одна велосипедная спица толщиной 2 мм;
  • болты, шурупы, пластмассовые дюбели.

Место установки плоского телевизора, размер дюбелей и отверстий подбираем индивидуально с учетом его размеров. Два уголка с просверленными на каждом двумя отверстиями крепим к задней крышке болтами. Два других – на стену шурупами. Для этого прикладываем их к стене и отмечаем на стене карандашом отверстия под дюбели. Крепеж лучше осуществлять на пластмассовые дюбели. Для соединения уголков между собой в верхней боковой части каждого из них просверливаем по одному отверстию.

Желательно, чтобы одна пара заходила внутрь другой, поэтому расстояние между закрепленными на стене уголками делаем меньше на пару миллиметров, чем расстояние между уголками на телевизоре. Прикрепив их по месту, телевизор прикладываем к стене. Выставляем в одну линию отверстия, просверленные в верхней боковой плоскости каждого уголка, и продеваем сквозь них велосипедную спицу.

Спица удерживает изделие в вертикальной плоскости, а вставленные друг в друга уголки предотвращают его непроизвольное смещение в горизонтальной плоскости. Если телевизор необходимо снять со стены, то вынимаем спицу и соединение расцепляется.

Несмотря на небольшой диаметр, прошедшая термообработку велосипедная спица легко выдерживает вес небольших моделей. Но для более тяжелых – необходимы шпильки большего диаметра!

Поворотные конструкции – большая свобода действий

Поворотные конструкции предоставляют большую свободу действий: поворот экрана в нужную сторону, его приближение. Некоторые типы конструкций регулируют вертикальный угол наклона экрана, что бывает необходимо, когда изделие подвешено высоко. Поэтому поворотный кронштейн для телевизора на стену обеспечивает удобный просмотр из любого места комнаты.

Основные материалы:

  • две металлические пластины;
  • отрезок трубы, квадратного профиля;
  • соединительные болты, шурупы, дюбели.

Для изготовления наклонного кронштейна берем две металлические пластины. Чем больше размер диагонали телевизора, и больше его вес, тем большего размера пластины нужно взять. Для небольших моделей берем две пластины 20×20 см, толщиной в несколько миллиметров. Одну будем крепить к стене, а другую на задней панели. На каждую пластину устанавливаем по два металлических уголка.

Чтобы крепление обладало достаточной свободой движения в любую сторону, между уголками устанавливаем кусок трубы. Но лучше использовать профиль квадратной формы 2×2 см, поскольку его удобнее будет закрепить, выставить в плоскости.

Отрезок трубы помещаем между двумя уголками и соединяем между собой длинным болтом. После чего прикручиваем к пластине. Труба (профиль) должна свободно вращаться и не задевать торцом пластину.

К устанавливаемой на стену пластине уголки закрепляем параллельно полу. Это позволит изменять угол поворота телевизора вправо или влево. А уголки на пластине, устанавливаемой на задней панели, выставляем перпендикулярно полу. Это позволит регулировать угол наклона.

Чтобы повысить подвижность системы вместо одного отрезка трубы лучше использовать два, соединенных между собой длинным болтом. Это позволит приближать или удалять экран, регулировать расстояние от стены.

Таким образом, мы можем сделать кронштейн любого типа своими руками. При этом не требуется специальных знаний, а материальные затраты минимальны. Проявив фантазию можно усовершенствовать конструкцию и сделать ее более интересной, индивидуальной. Покрасить в цвет, хорошо сочетающийся с интерьером комнаты. По окончании работы можно просматривать любимые передачи и сериалы с большим комфортом!

Телевизор нынче не роскошь, а необходимый и обыденный предмет. И потребность крепления наружной антенны для телевизора, наверное, будет актуально еще очень длительное время. Сам столкнулся с необходимостью вынести антенну на улицу, т.к. на комнатную антенну телевизор принимает сигнал неважно. Лет пять тому назад приобрел антенну, установил на трубе дымохода . Старым телевизионным кабелем (75 ом/метр, еще времен СССР) подсоединил к телевизору. Пару лет все было отлично, потом прием стал существенно ослабевать, да и количество каналов добавилось. Замена платы в антенне (усилителя) ощутимый результат не принесла. Видимо, длинный (25 метров) старый кабель гасит сигнал. В общем, необходимо укоротить кабель, и перенести антенну ближе к телевизору. Для этого был приобретен новый кабель (9 метров), и новый усилитель в антенну.
Пробное подключение показало отличный результат – см. фото справа. Оставалось надежно прикрепить антенну на это место. Но не гвоздями же ее прибивать … .

Для крепления антенны, сперва, была подсмотрена конструкция кронштейна (на ближайших домах, где установлена спутниковая антенна). В перспективе «тарелка» планируется. Потому решено изготовить достаточно крепкий кронштейн, на который в дальнейшем эта самая «тарелка» и закрепится.
Не ради жадности, а исключительно из экономии, изготовил эту хитрую конструкцию из остатков водопроводных труб, оставшихся после ремонта. Кронштейн планируется в виде цельносварной рамы: отрезок вертикально расположенной железной трубы (назовем ее несущей трубой), удерживаемый тремя опорами на необходимом расстоянии от стены, и кромки крыши. В вертикальную трубу вставится труба более тонкого диаметра, на которую собственно и будет закреплена антенна. Замеры показали, что длина козырька крыши от стены 49 см. Значит, расстояние 55 см от стены будет в самый раз, чтобы вода с крыши не попадала на стойку антенны (а в дальнейшем на спутниковую «тарелку»). Спутниковая тарелка будет крепиться так же, как и простая антенна сейчас: на отрезок более тонкой трубы, вставляемый в несущую трубу, см. выше.

Не утруждая себя математическими расчетами, (в принципе не сложными), отмериваю на полу 55 см. Кладу верхнюю опору между метками. Далее две нижние опоры, таким образом, как показано на фото. Расстояние между ногами нижних опор на стене предполагается таким, чтобы при монтаже отверстия в стене пришлись на целый кирпич, а не на шов между кирпичами. Получился аналог треугольника, с медианой, в виде верхней опоры. Далее, длину нижних опор следует увеличить примерно на 9-10 см от полученного размера. И вот зачем. Верхняя опора будет перпендикулярна несущей вертикальной трубе. Если нижние опоры также будут строго перпендикулярны – возможно «проседание» этой конструкции, вследствие изгиба опор. Тогда, придется дополнительно укреплять конструкцию растяжкой, проходящей от нижней части несущей трубы до того места, где верхняя опора крепится к стене. А если угол между несущей трубой и нижними опорами увеличить немножко – тогда растяжка не понадобится. Для этого достаточно опустить чуть ниже точку крепления нижних опор к стене, что и было сделано.

Итак, переходим к делу.

Первый шаг:
Чтобы много не возиться с круглым стыком труб в месте соединения несущей трубы и опор, я расплющиваю молотком концы опорных труб, придавая им плоскую форму (видно в видеоролике). И только после этой операции точно отмериваю и нарезаю по длине заготовки.
Второй шаг.
Варю к несущей трубе верхнюю опору, как наиболее простой элемент.

Третий шаг.
Прислоняю к стене концы нижних опор. Поскольку стена кирпичная, легко выдержать нужное расстояние между ногами опор. Рукой в перчатке удерживаю стык нижних опор, который слегка привариваю, чтобы зафиксировать. После фиксации привариваю маленький отрезок стального прутка недалеко от стыка опор. Получается подобие треугольника — усиливающий элемент конструкции.

Четвертый шаг.
Акробатом я не был никогда, а тут нужно одновременно прислонив к стене конструкции, полученные на втором и третьем шагах, зафиксировать вместе их соединения. Это мне удается только со второй попытки. Ставлю полученного «паука» на землю, и теперь уже завариваю стык несущей трубы и нижних опор.

Пятый шаг.
От железной полосы отрезаю три участка длиной около 15 сантиметров, сверлю отверстия и привариваю к тем местам всех трех опор, которые будут крепиться к стене.


При этом, первой пластину привариваю к верхней опоре, прислонив ее к стене. Далее – к двум нижним опорам, снова проявляя чудеса акробатики. Навык дает о себе знать – правильно прижать удается с первой попытки. Для надежного крепления нижних опор к пластине, привариваю усиливающие элементы – отрезки прутка диаметром 15 мм (1). Отрезок прутка привариваю и к уголку в месте стыка несущей трубы и верхней опоры (2) – больше для самоуспокоения, т. к. соединение там и так достаточно надежное. Дополнительное усиление делаю и в месте стыка нижних опор и несущей трубы (3).


Шестой шаг.
Специальным молотком обстукиваю все сварные соединения, чтобы удалить шлак. Далее щеткой на болгарке зачищаю места сварки (см. видео ролик).

Седьмой шаг.
Окрашивание. Может и не нужно, но все же приятнее видеть аккуратный элемент, чем ржавую уродину.

Восьмой шаг.
Крепить раму к стене буду с помощью специальных дюбелей.

В стене сверлится отверстие (в моем случае 5 мм), вставляется дюбель, и подвижной элемент дюбеля вгоняется молотком. Получается не разборное соединение, достаточно надежное по своим качествам. Процесс сверления достаточно пыльный. Не желая тащить пылесос для , одеваю респиратор и сверлю отверстие. Сперва креплю на один дюбель верхнюю опору, потом на один нижнюю. Дальше, уже держась рукой за саму конструкцию, быстро просверливаю остальные отверстия и вгоняю дюбеля.

На этом изготовление и крепление кронштейна для антенны закончено. Саму антенну креплю скобами к алюминиевой трубе, завалявшейся в хозяйстве. Перед установкой антенны на место, корпус усилителя герметизирую пластилином, и надеваю отрезок пластиковой бутылки. Это хорошо зарекомендовавший себя способ защиты от атмосферных осадков как электронной части антенны, так и простых навесных замков.

Установка антенны не представляет никакого затруднения: алюминиевая труба просто вставляется в несущую трубу выше описанного кронштейна. И под своей тяжестью надежно в нем держится, поворачиваясь вокруг своей оси для настройки наилучшего приема сигнала.

В эпоху расцвета спутникового и кабельного телевидения, особенно для горожан, проживающих в многоквартирных домах, вопрос установки телевизионной антенны на крыше уже практически не возникает. Эта проблема по-прежнему актуальна для обустройства телевещания на даче или в частном доме за городом. Спутниковое ТВ – вещь дорогостоящая, не каждый человек позволит себе потратить солидные деньги на покупку спутникового телевизионного приемника в качестве дачного варианта, поэтому рациональным выходом из положения будет приобрести аналоговый приемник и закрепить его своими руками. В этой статье мы расскажем читателям как установить антенну на крыше частного дома.

Варианты монтажа антенны

После того, как антенна приобретена, перед установкой необходимо убедиться в наличии комплектующего крепежа и произвести предварительную обработку его резьбовой части литолом или машинным маслом, в крайнем случае, силиконовой смазкой или WD-40. Если вы решили установить активную антенну, для предотвращения окисления точек контакта, рекомендуется после завершения подключения кабеля к электронной плате произвести ее герметизацию водостойким силиконом.

В зависимости от мощности и направления телевизионного сигнала принимается решение о месте и высоте установки антенны. На практике наиболее популярны два варианта: на фасаде дома и на крыше. Рассмотрим обе технологии монтажа.

На фасаде дома

Самый простой и менее трудоемкий вариант. Установить телевизионную антенну на фасаде можно самому без чьей либо помощи, но данный способ имеет существенный недостаток. Для обеспечения уверенного приема, сигнал ближайшего ретранслятора должен быть такой мощности, при котором приемное устройство не надо поднимать высоко. Выбор этого варианта установки ограничивает материал и отделка стен дома. Нельзя производить монтаж на сайдинг и весьма проблематично на газобетонную кладку. Идеальным вариантом установки антенны на стене фасада будет тот случай, когда она выполнена из кирпича или древесины. При выполнении монтажа следует выдерживать расстояние между крепежом на расстоянии не более 1,5 метра. В качестве крепежного материала рекомендуется использовать анкерные болты или саморезы.

  1. Приемное антенное устройство.
  2. Металлическая труба или деревянный брус.
  3. Кронштейн.
  4. Анкерный болт (саморез).

Фото примеры установки приемника сигнала на фасаде:

На видео ниже наглядно демонстрируется, как установить приемное антенное устройство на фасаде дома:

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Но для этого придётся учесть несколько несложных нюансов :


Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

  1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

  1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

  1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

Тонкости изготовления телевизионных антенн

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Для изготовления антенны и её кабельного подключения желательно использовать:


Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

  • антенный кабель;
  • несколько жестяных банок;
  • саморезы;
  • штекер;
  • изолента;
  • отвёртка;
  • деревянная рейка;
  • медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Изготовление логопериодической телеантенны

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

  • штанга;
  • полотно проволочное;
  • металлические пластины для крепления полотна;
  • поперечные рейки;
  • диэлектрические пластины и прокладки;
  • крепёжная плата;
  • фидерная линия;
  • пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

Почему не стоит устанавливать стателлитовую тарелку на крыше

Вы видите их повсюду. Спутниковые антенны закреплены на длинных металлических кронштейнах на крышах ваших соседей, на высоких столбах в чьем-то дворе или на карнизах дома. Все эти варианты должны быть хорошими, если ваши соседи все делают правильно? Неправильный. Большинство кровельных компаний рекомендуют устанавливать спутниковую антенну не на крыше, и многие компании кабельного телевидения склонны соглашаться с ними.

Конечно, тарелки нужно размещать достаточно высоко, чтобы их сигнал не преграждал деревьям или другим зданиям, и не каждый домовладелец имеет возможность установить тарелку где-нибудь, кроме крыши.

5 основных причин, по которым не следует устанавливать спутниковую антенну на крыше

1. Каждый раз, когда вы устанавливаете что-либо на крышу, это означает, что в нем необходимо просверлить отверстия. Спутниковую антенну нельзя крепить к черепице. Это не будет стабильно. Это означает, что придется использовать металлические кронштейны, и эти кронштейны необходимо будет закрепить через черепицу, подкладку и в деревянный настил вашей крыши, создав путь для воды, которая попадет в ваш дом.

2.На юго-западе Флориды с ее тропическими штормами и ураганами дыры в крыше облегчают проникновение влаги на чердак и в конечном итоге вызывают повреждение потолков. Негерметичность крыши происходит, когда отверстия для крепления тарелки плохо загерметизированы. И, давайте посмотрим правде в глаза, установщики спутниковых антенн — не профессионалы кровли. Им нужно установить вашу тарелку как можно скорее, чтобы они могли перейти к следующей работе, а это означает, что они не слишком беспокоятся о том, что случится с вашей крышей, если они не выполнили хорошую работу по герметизации отверстий после установки вашей блюдо.

3. Спутниковая антенна, установленная на крыше, является приемником всех погодных явлений, которые Мать-Природа устраивает в вашем доме, включая ураганные ветры и проливной дождь на юго-западе Флориды. Поскольку тарелка оказывается самой высокой вещью на вашей крыше, она ловит ветер и непогоду, что в конечном итоге ослабит кронштейны, что приведет к серьезным повреждениям крыши.

4. Установка спутниковой антенны на крышу путем просверливания отверстий во всех слоях может привести к аннулированию гарантии на вашу крышу, если проблемы возникнут в будущем.Большинство гарантий распространяется только на установку кровли кровельной компанией. Если повреждение возникло в результате установки спутниковой антенны на вашей крыше сторонним поставщиком, ремонт не будет покрываться гарантией и может стоить вам сотни, если не тысячи долларов, на ремонт.

5. Большинство компаний спутникового телевидения не придут и не снимут антенну с вашей крыши, если вы откажетесь от их обслуживания. Почему? Потому что они не хотят нести ответственность за повреждение вашей крыши. После того, как тарелка будет снята с вашей крыши, вам нужно будет нанять квалифицированных кровельщиков, чтобы либо залатать дыры в вашей крыше, либо установить новую крышу.

Так где же установить спутниковую антенну?

Большинство компаний соглашаются с тем, что вам следует установить антенну на опоре рядом с вашим домом или, если вы должны установить антенну у себя дома, установить ее сбоку от дома, предпочтительно со стороны гаража, чтобы вы минимизируйте попадание непогоды в ваш дом, если есть проблема с герметиком вокруг кронштейнов для установки тарелки. Многие прикрепляют блюдо к фасции. Преимущество этого в том, что ветер и вода не будут иметь такого большого влияния на стену вашего дома, как на крышу.

Что делать, если вы установили тарелку на крышу и теперь сожалеете?

Epic Roofing & Exteriors — это местная компания, которая обслуживает юго-запад Флориды в течение 30 лет. Наши специалисты по кровле могут приехать и незамедлительно оценить повреждение вашей крыши и помочь предотвратить дальнейшее повреждение от ветра и воды. Мы можем заменить поврежденную кровлю или порекомендовать вам полную замену крыши. Мы работаем со всеми видами кровли, в том числе металлической, плоской, черепичной и черепичной, как для жилых, так и для коммерческих зданий.

Epic Roofing также предлагает планы обслуживания крыш жилых домов. Мы составим график технического обслуживания вашего дома с учетом возраста вашей крыши, используемого кровельного материала, климата и местоположения вашего дома. Наши бригады периодически выезжают для ремонта и очистки ваших желобов, удаления мусора, который может повредить вашу крышу, ремонта или замены гидроизоляции или черепицы, поиска утечек, замены герметика и чистки и обслуживания ваших дымоходов. Мы рекомендуем обслуживать вашу крышу не реже двух раз в год.Профилактические меры могут со временем сэкономить вам сотни долларов.

Системы крепления тарелок | Биг Рок снабжение


Продукты 1-5 из 5

Показать 48 на страницу 96 на страницу 144 на страницу 192 на страницу 240 на страницу

Система крепления спутниковой антенны CommDeck RSTC 0173 Серый

Система крепления тарелки

Цена: 55 долларов.95

Наличие: Есть в наличии

Commdeck Номер товара: RSTC-0173 —

Независимо от того, планируете ли вы в будущем или повторно устанавливаете существующую тарелку или антенну, Commdeck — это ответ на вопрос о безаварийной установке.Применение: Предварительное подключение проводов к вашему новому дому для будущего использования тарелки / антенны. Переустановка тарелки, чтобы скрыть существующие повреждения болтов крепления. Установка антенн без использования штатива. Солнечные панели, прикрепление монтажных кронштейнов для навесов, установка оборудования для измерения погодных условий. ”С исключительной прочностью и гибкостью Простота установки, снятия и модернизации спутника …

Система крепления спутниковой антенны CommDeck RSTC 0170 Черный

Кабель для дома — используется для предварительной проводки новых домов и перемонтирования антенн в существующих домах

Цена: 55 долларов.95

Наличие: Есть в наличии

Commdeck Номер позиции: RSTC-0170 —

Независимо от того, планируете ли вы в будущем или повторно устанавливаете существующую тарелку или антенну, Commdeck — это ответ на вопрос о безаварийной установке.Использование: Предварительно подключите ваш новый дом для будущего использования тарелки / антенны. Переустановите тарелку, чтобы скрыть существующее повреждение болтов. ”- 36”, обеспечивающие исключительную прочность и регулируемость Простота установки, снятия и модернизации …

Система крепления спутниковой антенны CommDeck RSTC 0171…

Кабель для дома — используется для предварительной проводки новых домов и перемонтирования антенн в существующих домах

Всего: $ 55.95

Наличие: Есть в наличии

Commdeck Номер товара: RSTC-0171 —

Независимо от того, планируете ли вы в будущем или повторно устанавливаете существующую тарелку или антенну, Commdeck — это ответ на вопрос о безаварийной установке.Использование: Предварительно подключите ваш новый дом для будущего использования тарелки / антенны. Переустановите тарелку, чтобы скрыть существующее повреждение болтов. ”- 36”, обеспечивающие исключительную прочность и регулируемость Простота установки, снятия и модернизации …

Система крепления спутниковой антенны CommDeck RSTC 0172 Коричневый

Кабель для дома — используется для предварительной проводки новых домов и перемонтирования антенн в существующих домах

Цена: 55 долларов.95

Наличие: Есть в наличии

Commdeck Номер позиции: RSTC-0172 —

Независимо от того, планируете ли вы в будущем или повторно устанавливаете существующую тарелку или антенну, Commdeck — это ответ на вопрос о безаварийной установке.Использование: Предварительно подключите ваш новый дом для будущего использования тарелки / антенны. Переустановите тарелку, чтобы скрыть существующее повреждение болтов. ”- 36”, обеспечивающие исключительную прочность и регулируемость Простота установки, снятия и модернизации …

Система крепления спутниковой антенны CommTile (серый праймер)…

Сделано специально для плитки. Включает оборудование и прошивку

Всего: $ 123.95

Наличие: Есть в наличии

Commdeck Номер позиции: RSTC-0670 —

Имеет 6-дюймовую манжету, чтобы учесть высоту черепицы, и алюминиевый оклад размером 30 x 30 дюймов, который подходит для любого типа черепицы. Позволяет обновлять различные системы тарелок / предотвращает повреждение кровли и обшивки. Поддерживает тарелки 18-36 дюймов Универсальный расположение отверстий позволяет использовать стандартные антенны Dish Network, DirecTV, Wild Blue и High-Def. Устраняет необходимость в открытой проводке или кабелях.

Система крепления спутниковой антенны CommDeck RSTC 0170 Черный

Кабель для дома — используется для предварительной проводки новых домов и перемонтирования антенн в существующих домах

Цена: 55 долларов.95

Независимо от того, планируете ли вы в будущем или повторно устанавливаете существующую тарелку или антенну, Commdeck — это ответ на вопрос о безаварийной установке.Использование: Предварительно подключите ваш новый дом для будущего использования тарелки / антенны. Переустановите тарелку, чтобы скрыть существующее повреждение болтов. ”- 36”, обеспечивающие исключительную прочность и регулируемость Простота установки, снятия и модернизации …

Система крепления спутниковой антенны CommDeck RSTC 0172 Коричневый

Кабель для дома — используется для предварительной проводки новых домов и перемонтирования антенн в существующих домах

Цена: 55 долларов.95

Независимо от того, планируете ли вы в будущем или повторно устанавливаете существующую тарелку или антенну, Commdeck — это ответ на вопрос о безаварийной установке.Использование: Предварительно подключите ваш новый дом для будущего использования тарелки / антенны. Переустановите тарелку, чтобы скрыть существующее повреждение болтов. ”- 36”, обеспечивающие исключительную прочность и регулируемость Простота установки, снятия и модернизации …

Система крепления спутниковой антенны CommDeck RSTC 0171…

Кабель для дома — используется для предварительной проводки новых домов и перемонтирования антенн в существующих домах

Цена: $ 55.95

Независимо от того, планируете ли вы в будущем или повторно устанавливаете существующую тарелку или антенну, Commdeck — это ответ на вопрос о безаварийной установке.Использование: Предварительно подключите ваш новый дом для будущего использования тарелки / антенны. Переустановите тарелку, чтобы скрыть существующее повреждение болтов. ”- 36”, обеспечивающие исключительную прочность и регулируемость Простота установки, снятия и модернизации …

Система крепления спутниковой антенны CommDeck RSTC 0173 Серый

Система крепления тарелки

Цена: 55 долларов.95

Независимо от того, планируете ли вы в будущем или повторно устанавливаете существующую тарелку или антенну, Commdeck — это ответ на вопрос о безаварийной установке.Применение: Предварительное подключение проводов к вашему новому дому для будущего использования тарелки / антенны. Переустановка тарелки, чтобы скрыть существующие повреждения болтов крепления. Установка антенн без использования штатива. Солнечные панели, прикрепление монтажных кронштейнов для навесов, установка оборудования для измерения погодных условий. ”С исключительной прочностью и гибкостью Простота установки, снятия и модернизации спутника …

Комплект для быстросъемного крепления на крыше для спутниковой антенны KING

С новым комплектом для быстрого крепления на крыше KING вы можете за считанные секунды превратить установленную на крыше спутниковую антенну KING в портативную антенну.Вы получите преимущества постоянного крепления, а также портативность — все в одном.

Это революционное, первое в своем роде приспособление для монтажа позволяет превратить антенну KING в систему, устанавливаемую на крыше, а затем в портативную антенну за считанные секунды! Деревья блокируют ваш сигнал? Без проблем! Просто снимите антенну KING с быстросъемного крепления (которое постоянно установлено на крыше вашего дома на колесах), переставьте спутниковую антенну KING в любом месте, чтобы лучше видеть южное небо, и вы будете смотреть свою любимую телепрограмму за считанные минуты. .Хотите поехать на выходных? Как насчет рыбалки или охоты? Без проблем! Просто отсоедините антенну KING от этого крепления на крыше и возьмите портативную антенну KING на прогулку, на охоту, рыбалку или куда угодно, куда бы вас ни завела напряженная жизнь. Вы никогда не пропустите ни одной большой игры.

Разработанный для жилых автофургонов и туристических прицепов, быстросъемное крепление на крышу обеспечивает постоянное и надежное основание для установки спутниковой антенны KING, но также предлагает гибкость снятия антенны для хранения или обеспечения прямой видимости спутника без необходимости переставить автомобиль.Смотреть любимые шоу еще никогда не было так просто.

Изготовленный из прочного, устойчивого к ржавчине, устойчивого к ультрафиолету автомобильного пластика, быстросъемное крепление на крышу отличается прочностью и долговечностью и представляет собой идеальное решение для длительного использования на открытом воздухе.

Как это работает

Комплект KING Quick Release Roof Mount Kit дает вам возможность преобразовать вашу спутниковую антенну, установленную на крыше, в портативную антенну. Быстроразъемный механизм позволяет быстро и легко установить и снять антенну.Его легко установить, используя прилагаемую функцию самовыравнивания для правильного позиционирования кронштейна. После того, как быстроразъемное крепление будет окончательно установлено с помощью фиксаторов по вашему выбору, ваша спутниковая антенна KING защелкнется на месте одной рукой и зафиксируется с помощью простой в использовании подпружиненной защелки. Функции безопасности, такие как подгонка с ключом и избыточная фиксация, помогают обеспечить надежное крепление антенны спутникового телевидения KING к крыше дома на колесах. Защелка также позволяет заблокировать антенну (замок не входит в комплект) для предотвращения кражи.Когда вы будете готовы к использованию в качестве портативной антенны для активного образа жизни, откройте быстросъемное крепление и снимите антенну спутникового телевидения KING с крыши вашего дома на колесах или туристического трейлера.

Комплект для быстрого крепления на крышу от KING

Если вы ищете лучшие впечатления от спутникового телевидения, не выходя из своего автофургона или туристического трейлера, не ищите ничего, кроме KING. На протяжении двух десятилетий KING является лидером, новатором и пионером в разработке и производстве спутниковых и эфирных антенных систем и аксессуаров.Комплект для крепления на крышу KING Quick Release — еще один способ предложить вам развлечения премиум-класса, куда бы вы ни отправились.

Технические характеристики
  • Совместимые модели антенн:
  • Материал: ASA — автомобильный, устойчивый к ультрафиолетовому излучению пластик
  • Размеры:
    • Только крепление: 11 дюймов x 24 дюйма x 2,85 дюйма
    • Крепление с антенной: 17 дюймов Ш x 24 дюйма x 14,25 дюйма В
  • Вес: 1.5 фунтов.
  • Включено в покупку:
    • Крепление KING Quick Release
    • Устройство защиты от кражи
    • Замок продается отдельно
  • Гарантия: Запчасти на 1 год

Видео

Оборудование для монтажа спутниковой антенны

, варианты установки

Skycasters предлагает три варианта крепежа спутниковой антенны: непроникающее крепление на крышу, крепление на опоре и универсальное крепление, крепление для проникающей спутниковой антенны, которое может быть установлено на крыше или сбоку. на стене или дымоходе.

Крепление для тарелки непроникающего типа

Это самый распространенный держатель спутниковой антенны для плоских крыш и коммерческих зданий. Он не требует постоянного монтажа и может быть перемещен, если заказчик переезжает. Крепление спутниковой антенны без прохода через крышу входит в стандартную комплектацию при покупке 1,2-метровой антенны. Металлический каркас собирается, а затем добавляются бетонные блоки, чтобы утяжелить тарелку. Это придает креплению спутниковой антенны устойчивость, необходимую для противостояния сильному ветру.

Универсальное крепление

Крепление спутниковой антенны для прохода через крышу будет установлено в ферму крыши. Его можно монтировать на кровлю из асфальтовой черепицы, композитную черепицу и т. Д. Обратите внимание, что мы не устанавливаем на черепичные крыши, кедровые крыши или любые хрупкие кровельные материалы.

Универсальное крепление можно поочередно прикрепить к любой прочной / устойчивой кирпичной, деревянной или бетонной стене при условии, что спутник будет беспрепятственно виден с места. Крепеж спутниковой антенны входит в стандартную комплектацию при покупке 1.Блюдо 0 метров или меньше.

Крепление на столб

Это нестандартная фурнитура для крепления спутниковой антенны. Для остроконечной крыши крепление для тарелки без прохода не подходит. Поэтому может потребоваться установка на столб. Это особенно верно для более крупных тарелок размером 1,2 или 1,8 метра, где вес и крутящий момент этих тарелок не позволяют использовать универсальное или проникающее крепление.

Для антенны длиной 1,2 метра вам понадобится 10-футовая гальванизированная стальная опора сортамента 40 с внешним диаметром 2 7/8 ″.Столб должен быть установлен как минимум на 3 фута в земле и на 7 футов выше в не менее 350 фунтов бетона. Конец, который вставлен в бетон, должен быть разрезан под углом 45 градусов и иметь болт, проходящий через столб, чтобы предотвратить вращение. Важно, чтобы мачта была абсолютно отвесной.

Кабель и разъемы

Все стандартные установки включают сто футов кабеля с твердым медным сердечником и разъемы, необходимые для подключения наружной антенны к внутреннему оборудованию. Дополнительные длины кабеля могут быть заказаны за дополнительную плату, до нескольких сотен футов в зависимости от типа кабеля.

Установка спутниковых антенн запланирована Skycasters с привлечением только опытных специалистов по установке.

Проникающее крепление на крышу 2 дюйма от Satpro для тарелки Slimline DIRECTV


Номер позиции: NPRMAT8

Производитель: Perfect Vision

Номер по каталогу производителя: NPRMAT8

Описание


Это коврик на крышу для крепления 37 NPR8 и NPR6B.25×37.25, Защитите крышу с помощью накладки

  • Накладка на крышу придает вашей работе профессиональный вид

  • Текстурированная поверхность с мелкой галькой, а не только кусок использованной конвейерной ленты

  • Жесткая подушка помогает избежать порезов или отпечатков на поверхности крыши

  • Толщина колодки ~ 0,130 дюйма

  • Снижение сопротивления владельцев зданий

Эти подкладки предназначены для использования под непробиваемыми креплениями на крыше (NPR), такими как наш

.

NPR6B и NPR8.Для таких креплений не требуется сверлить отверстия в поверхности крыши, но следует использовать подкладку под рамой, чтобы обеспечить небольшой буфер между металлическим уголком и покрытием крыши.

Использование прокладки может избежать нежелания владельцев зданий и снизить вероятность протечек на крыше.

Конечно, эта и ВСЕ антенны NPR с плоской крышей должны быть привязаны к зданию гибким стальным тросом для максимальной безопасности. Мы настоятельно рекомендуем вам установить наш комплект троса PVTK1 для максимального удержания антенны и крепления в условиях сильного ветра.

Будьте осторожны и проявите внимательность, гораздо профессиональнее использовать и накидку на крышу, и комплект страховочного ремня!

Satellite Superstore UK. Настенные крепления, наземные стойки, сверхмощные настенные крепления для спутниковых антенн.Высокое качество низкие цены

Настенное крепление, выходящее на юг. J Тип локтя.
Крепление на опору 41 мм, горячеоцинкованное.

Опора 370 мм. Вес — 2,8 кг (толстый материал).
Это крепление оцинковано погружением и предназначено для работы в зонах с высоким содержанием соли. Он использует толстостенную сталь и гальванизирован, что является лучшим методом для толстого покрытия
. Идеально подходит для посуды до 80 см. Также подходит для посуды диаметром 85 см, если стена на
ориентирована преимущественно на юг. С зазором всего 370 мм он не идеален для тарелок 90 см или больше на юго-восточных или южных
западных стенах, поскольку у тарелки не будет зазора, чтобы указывать вверх или вниз по улице.Его можно было бы использовать с тарелкой
90 см, если бы стена была обращена на юг. Подходит для Primesat Easy Fit. 60см а также 85см тарелки, Примесат прозрачная 85см
блюдо и Triax 60см и 70см сверхпрочная посуда. Это крепление тяжелее большинства креплений этого типа из-за более тяжелой стали калибра
, используемой в его конструкции. Для мест с сильным ветром и высокой соленостью Triax 60см а также 70см сверхпрочная посуда
идеально подходит для использования с этим креплением. 6 тренерских болтов и дюбелей для крепления к стене можно приобрести в магазине. предметы для установки страница.

Варианты доставки. Доставка со скидкой на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
UK — (или полная система) доставка на материк в Великобританию включена в цену,
, поэтому выберите « Материковая доставка в Великобританию включена » — доставка по Великобритании вариант №1 (или приоритетные варианты 4-7).
Для нескольких позиций «прибрежные острова Великобритании, включая Северную Ирландию» — выберите 15 — вариант для Великобритании № 2.
Международный — Ирландия — выберите фиксированную цену 15 дюймов несколько товаров в Ирландию, вариант доставки
Международный — в пределах ЕС — выберите от 38 дюймов до 5 кг курьером в ЕС страны »вариант доставки
Международная доставка — за пределы ЕС — выберите« Расчет стоимости международной доставки от электронная почта »вариант доставки.
Пожалуйста, обратите внимание, хотя это и не гарантируется, многие стандартные 1-3-дневные поставки в Великобритании фактически прибывают на следующий день, если заказ
получен до нашего крайнего времени, но есть также вариант приоритетной доставки на следующий день всего за 6.50, если требуется

Стойка 41 мм, J-образная опора 370 мм, горячеоцинкованная.
Код заказа W340DGA
Только 29.95


«Примесат Вижн» сверхмощная линейка.
наземных стоек и настенных креплений. Чем отличается линейка наших креплений Primesat Vision?

Если вы увидите, что кто-то предлагает «бесплатное» настенное крепление с моторизованной системой, будьте осторожны! Они не собираются отдавать
ничего приличного, и вся установка может облететься ветром.Посуда в более открытых местах
требует прочного крепления! Наши настенные крепления обычно имеют 450 мм (18 дюймов) стойки для южных стен, обращенных к
стенам (для тарелок 80 — 1,1 м) или 550 мм противостояние за 1,25 м или 1,3 м тарелки. Это также 300 мм, (12 дюймов)
450 мм а также 550 мм стойки для столбов над желобом (стены, обращенные на восток, запад или север). Для стен, обращенных к востоку или западу, по шкале
необходимо очистить желоб, чтобы антенна могла поворачиваться, не ударяясь о стену.Наш » Primesat Vision «Настенные и наземные стойки
изготавливаются в наших собственных мастерских из толстой стали. Оцинкованные мачты
изготовлены из стали 3,2 мм (или толще). В комплект входят оцинкованные зажимы. Самый наземные стенды и настенные крепления
черные. Они грунтованы травлением и покрыты порошковой краской в ​​печи.
Наши настенные крепления не подвергаются компромиссу, поскольку спроектированы в виде плоских пакетов (хотя доступны версии с болтами
вместе, при выборе болтов это то же самое крепление, а жесткость конструкции
из-за соединения болтов НЕ нарушается).Полносварные изделия
доступны в некоторых исполнениях. Стенды основания также полностью сварные. Более 1,0 м в высоту (например, 1,25 м) стойки
скрепляются болтами из-за размера стоек. Стойки 1,0 м могут быть скреплены болтами и поставляются с регулируемыми ножками
так что столб можно сделать отвесным. Верхнюю и нижнюю гайки на шпильках отрегулируйте по отвесу с помощью гаечного ключа
. Это упрощает настройку. Мы разработали наши настенные крепления и наземные стойки, когда мы начали производство
в 1991 году, и с тех пор они были «доработаны» и улучшены.С самого начала они были
, предназначенные для спутниковых антенн и построенные в соответствии с высокими стандартами эксплуатации. Мы считаем, что «дом
упадет до того, как выйдет из строя наше настенное крепление», при условии, что они правильно установлены и используются на тарелке правильного размера.
южная сторона крепления крепятся на 10 болтов, 4 слева, 4 справа и 2 снизу.
«над креплениями желоба» 20 болтов крепления. (По сути, это 2 южных крепления с длинным шестом).
Эти крепления очень прочные и предназначены для спутниковых антенн.Многие коммерчески производимые крепления
предназначены для антенн, и многие дилеры спутниковой связи используют их для антенн, поскольку у них нет ресурсов
для самостоятельного изготовления достойных креплений для тяжелых условий эксплуатации. Типичные воздушные крепления называются креплениями «T&K». Мы бы
не рекомендовали этот тип крепления для спутниковых антенн. Некоторые средства передвижения не так хороши, как T&K!
Ветер может толкнуть корабль по всему миру, так зачем рисковать? Наши крепления и стойки могут стоить немного дороже на
, но, по крайней мере, они снимают беспокойство во время ураганного ветра.Наш «выше сточной канавы» Для крепления
обычно используется двухметровая опора. В Диаметр 76 мм над креплениями желоба есть вариант с опорой на 3 метра. У нас также
продаются «крепления без опор», это может удешевить международную доставку. Продаем столбы (мачты)
отдельно и производим полюсные адаптеры. Адаптеры полюса полезны для преобразования существующей наземной стойки
на опору правильного диаметра для другой антенны или двигателя.
Примечание. Мы оставляем за собой право изменять эти характеристики.
Посмотрите все наши настенные крепления, наземные стойки, мачты и адаптеры для столбов на меню настенного крепления стр. .

А диапазон бюджета Количество настенных креплений ниже на странице
ниже наших собственных креплений для тяжелых условий эксплуатации. Они идеально подходят для фиксированной посуды
или моторизованной посуды при ограниченном бюджете, а размер посуды
не слишком велик или место достаточно защищено.

Primesat настенное крепление на южную сторону.
Оцинкованный столб 50 мм.

Стойка 450 мм.Сверхмощный диапазон.
Мачта диаметром 50 мм (2 дюйма) при длине 500 мм. Высота стойки 450 мм. Подходит для тарелок длиной до 1,1 м. Крепление 10 болтами, четыре слева,
четыре справа и два снизу. Подходит для Primesat Easy Fit 60 см а также 85см посуда, Примесат прозрачный 85см,
Triax 90см и Примесат 1,0 м, 1,1 м, 1,25 м а также 1,3 м фиксированная посуда и моторизованный Primesat- 85см,
и прозрачный 85см, Triax 90см и Примесат 1,0 м и 1,1 м тарелки.(Лучше всего использовать опорное крепление 550 мм ниже
для тарелок 1,1 м, 1,25 м и 1,3 м, если стена не обращена на юг и тарелка должна быть направлена ​​вверх или вниз по улице.)
Черное крепление с оцинкованной опорой и В комплекте 4 оцинкованных зажима. Крепление грунтовано травлением, а затем покрыто порошковой краской.
Пожалуйста, обратите внимание, что все наши крепления теперь скреплены болтами «. Такие же прочные, но более простые и менее дорогостоящие для доставки по почте.
На нижних рисунках выше показаны 76-миллиметровые опоры для опоры, соединенные болтами, но 50-миллиметровые опоры, указанные выше, теперь являются также «скрепить болтами».
Изготовлено Satellite Superstore. Эксклюзивный продукт высокого качества. Более Информация.
Болты и дюбели для крепления к стене доступны в установочных элементах. страница. (Требуется 10).

Варианты доставки. Доставка со скидкой на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
UK — (или полная система) доставка на материк в Великобританию включена в цену,
, поэтому выберите « Материковая доставка в Великобританию включена » — доставка по Великобритании вариант №1 (или приоритетные варианты 4-7).
Для нескольких позиций «прибрежные острова Великобритании, включая Северную Ирландию» — выберите 15 — вариант для Великобритании № 2.
Международный — Ирландия — выберите фиксированную цену 15 дюймов несколько товаров в Ирландию, вариант доставки
Международный — в пределах ЕС — выберите от 38 дюймов до 5 кг курьером в ЕС страны »вариант доставки
Международная доставка — за пределы ЕС — выберите« Расчет стоимости международной доставки от электронная почта ».
Обратите внимание, хотя это и не гарантируется, многие стандартные 1-3-дневные поставки в Великобритании фактически прибывают на следующий день, если заказ
получен до нашего крайнего срока, но есть также вариант приоритетной доставки на следующий день. всего в 6.50 при необходимости

Настенное крепление на южную сторону с отступом 450 мм. Оцинкованный столб 50 мм и оцинкованные зажимы.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа W45102G
119.95

Primesat настенное крепление на южную сторону.
Оцинкованный столб 50 мм.

Опора 550 мм. Сверхмощный диапазон.
Мачта диаметром 50 мм (2 дюйма) при длине 500 мм. Расстояние до 550 мм. Подходит для тарелок до 1.1м. 10 болтов крепления, четыре слева,
четыре справа и два снизу. Подходит для Primesat Easy Fit 60 см а также 85см посуда, Примесат прозрачный 85см,
Triax 90см и Примесат 1,0 м, 1,1 м, 1,25 м а также 1,3 м фиксированная посуда и моторизованный Primesat- 85см,
и прозрачный 85см, Triax 90см и Примесат 1,0 м и 1,1 м тарелки.
Черное крепление с оцинкованной опорой и 4 оцинкованными зажимами в комплекте. Крепление грунтовано травлением, а затем покрыто порошковой краской.
Пожалуйста, обратите внимание, что все наши крепления теперь скреплены болтами «. Такие же прочные, но более простые и менее дорогостоящие для доставки по почте.
На нижних рисунках выше показаны 76-миллиметровые опоры для опоры, соединенные болтами, но 50-миллиметровые опоры, указанные выше, теперь являются также «скрепите вместе».
Производство Satellite Superstore. Эксклюзивный продукт высокого качества. Подробнее Информация.
Болты и дюбели для крепления к стене доступны в установочных элементах. страница. (Требуется 10).

Варианты доставки.Доставка со скидкой на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
UK — (или полная система) доставка на материк в Великобританию включена в цену,
, поэтому выберите « Материковая доставка в Великобританию включена » — доставка по Великобритании вариант №1 (или приоритетные варианты 4-7).
Для нескольких позиций «прибрежные острова Великобритании, включая Северную Ирландию» — выберите 15 — вариант для Великобритании № 2.
Международный — Ирландия — выберите фиксированную цену 15 дюймов несколько товаров в Ирландию, вариант доставки
Международный — в пределах ЕС — выберите от 38 дюймов до 5 кг курьером в ЕС страны »вариант доставки
Международная доставка — за пределы ЕС — выберите« Расчет стоимости международной доставки от электронная почта »вариант доставки.
Пожалуйста, обратите внимание, хотя это и не гарантируется, многие стандартные 1-3-дневные поставки в Великобритании фактически прибывают на следующий день, если заказ
получен до нашего крайнего времени, но есть также вариант приоритетной доставки на следующий день всего за 6.50, если требуется

Primesat настенное крепление, ориентированное на юг, со стойкой 550 мм, оцинкованной опорой 50 мм и оцинкованными зажимами
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа BT55050
124.95

Primesat настенное крепление, обращенное на юг.
Оцинкованная опора диаметром 76 мм для тяжелых условий эксплуатации.

Опора 450 мм. Сверхмощный диапазон.
Мачта диаметром 76 мм (3 «). Опора 450 мм. Подходит для тяжелых блюд длиной до 1,4 м. Крепление 10 болтами, 4 слева, 4 слева,
справа и 2 снизу. Болты и заглушки для крепления на стене доступны из страницу с элементами установки. (Требуется 10).
Идеально подходит для посуды длиной до 1,0 м, для которой требуется столб диаметром 3 дюйма. Черное крепление с оцинкованной опорой и 3 оцинкованными зажимами в комплекте.
Крепление грунтовано травлением и затем покрыто порошковой краской. Может использоваться с Ворон 1,2 м а также Фиксированные тарелки Primesat 1,4 м
и Ворон 1,2 м а также Примесат 1.4м моторизованные тарелки, если стена обращена на юг. Для стены, обращенной на восток или запад,
используйте опорную стойку 550 мм ниже. Также идеально подходит для моторизованного использования с мотором Primesat PR3600B. Больше информации.
Обратите внимание, что крепления теперь «скреплены вместе». Такие же прочные, но более простые и менее дорогостоящие для доставки по почте.
Эти двигатели подходят для опоры 76 мм. При использовании с мотором Primesat тарелка может быть одной из наших моторизованных тарелок
85см, прозрачный 85см, 90см 1,0 м и 1.1м. Изготовлено в спутниковом супермаркете. Эксклюзивный продукт высокого качества.
(Примечание 1. Мачта — 500 мм) (Примечание 2. Блюдо Raven 1,2 м было официально известно как «Andrews, а до этого« Channel Master »).

Варианты доставки. Доставка со скидкой на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
UK — (или полная система) доставка на материковую часть Великобритании включена в цену,
, поэтому выберите « Материковая часть Великобритании с доставкой » — доставка по Великобритании вариант №1 (или приоритетные варианты 4-7).
Для нескольких позиций «прибрежные острова Великобритании, включая Северную Ирландию» — выберите 15 — вариант для Великобритании № 2.
Международный — Ирландия — выберите фиксированную цену 15 дюймов несколько товаров в Ирландию, вариант доставки
Международный — в пределах ЕС — выберите от 38 дюймов до 5 кг курьером в ЕС страны »вариант доставки
Международная доставка — за пределы ЕС — выберите« Расчет стоимости международной доставки от электронная почта »вариант доставки.
Пожалуйста, обратите внимание, хотя это и не гарантируется, многие стандартные 1-3-дневные поставки в Великобритании фактически прибывают на следующий день, если заказ
получен до нашего крайнего времени, но есть также вариант приоритетной доставки на следующий день всего за 6.50, если требуется

Настенное крепление, обращенное на юг, с отступом 450 мм. Оцинкованный столб 76 мм и оцинкованные зажимы.
Наша собственная линейка тяжелых грузов «Primesat Vision». Выпускается с 1991 года.
Код заказа W45103G
134.95


Primesat настенное крепление, обращенное на юг.
Оцинкованная опора диаметром 76 мм для тяжелых условий эксплуатации.

Опора 550 мм. Сверхмощный диапазон.
Версия 550 мм похожа на версию 450 мм (см. Выше), но имеет дополнительную стойку на 100 мм, которая требуется для больших тарелок.
Мачта диаметром 76 мм (3 дюйма). Опора 550 мм. Подходит для тяжелой посуды длиной до 1,4 м. Крепление 10 болтами, 4 слева, 4 слева,
справа и 2 снизу. Болты и заглушки для крепления на стене доступны из страницу с элементами установки. (Требуется 10).
Идеально подходит для посуды размером до 1,0 м, для которой требуется столб диаметром 3 дюйма. Черное крепление с оцинкованной опорой и 3 оцинкованными зажимами в комплекте.
Крепление грунтовано травлением и затем покрыто порошковой краской. Может использоваться с Ворон 1,2 м а также Примесат 1.4м фиксированные блюда
и Ворон 1,2 м а также Примесат 1.4м моторизованная посуда Также идеально подходит для моторизованного использования с мотором Primesat PR3600B. Больше информации.
Обратите внимание, что крепления теперь «скреплены вместе». Такие же прочные, но более простые и менее дорогостоящие для доставки по почте.
Эти двигатели подходят для опоры 76 мм. При использовании с двигателем Primesat большая стойка
может быть идеальной для использования с тарелкой Primesat 1,1 м. Изготовлено в спутниковом супермаркете. Эксклюзивный продукт высокого качества.
(Примечание 1. Мачта — 500 мм) (Примечание 2. Блюдо Raven 1,2 м было официально известно как «Andrews, а до этого« Channel Master »).

Варианты доставки. Доставка со скидкой на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
UK — (или полная система) доставка на материк в Великобританию включена в цену,
, поэтому выберите « Материковая доставка в Великобританию включена » — доставка по Великобритании вариант №1 (или приоритетные варианты 4-7).
Для нескольких позиций «прибрежные острова Великобритании, включая Северную Ирландию» — выберите 15 — вариант для Великобритании № 2.
Международный — Ирландия — выберите фиксированную цену 15 дюймов несколько товаров в Ирландию, вариант доставки
Международный — в пределах ЕС — выберите от 38 дюймов до 5 кг курьером в ЕС страны »вариант доставки
Международная доставка — за пределы ЕС — выберите« Расчет стоимости международной доставки от электронная почта ».
Обратите внимание, хотя это и не гарантируется, многие стандартные 1-3-дневные поставки в Великобритании фактически прибывают на следующий день, если заказ
получен до нашего крайнего срока, но есть также вариант приоритетной доставки на следующий день. всего в 6.50 при необходимости

Настенное крепление на южную сторону с отступом 550 мм. Оцинкованный столб 76 мм и оцинкованные зажимы.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года. Дополнительная информация .
Код заказа W55123G
139.95

Настенное крепление для установки посуды над желобом.

Они могут быть для стен, выходящих на север, восток или запад, где необходимо очистить желоб, чтобы антенна могла повернуться достаточно, не поворачиваясь
в стену.(См. Ниже.) Все крепления теперь имеют полностью оцинкованные опоры. (Изображение выше является старым.)
Информация о доставке — обратите внимание, что любой продукт, который включает в себя 2-метровую опору (или 3-метровую опору), доставляется в течение 48 часов
из-за его негабаритности. Существует вариант доставки на следующий день, но учтите, что утренняя доставка
или субботняя доставка не могут быть выбраны онлайн для негабаритных товаров. Если товар является негабаритным и срочным, доставка
утром или в субботу по-прежнему возможна по предложению, но только если вы позвоните нам или напишите нам по электронной почте.(Телефон быстрее.)

Primesat двойное крепление «над желобом»
для посуды до 1,3м. Полюс 50 мм.

Стойка 100 мм. Сверхмощный диапазон.
На рисунке вверху справа показано крепление с 300-миллиметровой стойкой, а на этом — 100-миллиметровая стойка
, как показано на среднем и левом изображениях. При необходимости в комплект входит столб длиной 2 м. В комплект входят зажимы 4 x 50 мм.
Обычно для стен, выходящих на север, восток или запад, в местах, где есть желоб и требуется разумное расстояние от них.
Мачта диаметром 50 мм (2 дюйма) и длиной 2,0 м. Высота стойки 300 мм. Подходит для тарелок длиной до 1,3 м. Крепление 10 болтами, восемь слева,
восемь справа и два снизу каждого крепления. для Primesat Easy Fit 60см а также Посуда 85 см,
Primesat прозрачный 85см, Triax 90см и Примесат 1,0 м, 1,1 м, 1,25 м а также 1,3 м фиксированные тарелки и моторизованный
Primesat — 85см, и прозрачный 85см, Triax 90см и Примесат 1,0 м 1,1 м и 1,3 м тарелки.
Черная опора и оцинкованная опора. 4 оцинкованных зажима. Крепление грунтовано травлением, а затем покрыто порошковой краской.
Изготовлено в спутниковом супермаркете. Эксклюзивный продукт высокого качества. Более Информация.
20 болтов крепления. Болты и дюбели для крепления к стене доступны на странице элементов установки. (Требуется 20)
Информация о доставке — Материковая часть Великобритании — Мы можем отправить опоры длиной 2 и 3 метра. Британские оффшорные острова — Мы можем отправить на британские оффшорные острова
островов при обычном варианте доставки 15, но это не относится к 2-метровым опорам.Максимальная длина, которую мы можем отправить, составляет 1,75 м
без дополнительной оплаты (по предложению). Если 1,75 м в норме, мы можем обрезать столб длиной 2 м до этой длины, и тогда подойдет плата за доставку
в размере 15,00. Вам нужно будет сообщить нам, приемлемо ли это. Тел. 01207 544664, если вы хотите, чтобы длина опоры была 1,75 м.

Варианты доставки. Скидка на доставку на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
Великобритания — доставка на материк включена в цену, поэтому выберите « Материковая доставка в Великобританию включена» Вариант доставки в Великобритании Нет 1.
Если вы выбираете настенное крепление без 2-метровой опоры.
Острова в Великобритании и Южная Ирландия — выберите от 15 до «Морские острова Великобритании и Ирландия курьером» — вариант доставки № 2. Или
International — в пределах ЕС — выберите 38 дюймов до 5 кг курьером в ЕС страны »вариант доставки
Международная — за пределами ЕС — выберите« Расчет стоимости международной доставки по электронной почте » вариант доставки.
Если вы выбираете настенное крепление с 2-метровой опорой.
Британские оффшорные острова и Южная Ирландия — в зависимости от размера — стоимость доставки по электронной почте или телефону (около 40 на оффшорные острова).
International — в пределах ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.
International — за пределами ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.

Стойка двойная 100 мм с ножками «над желобом». Включая двухметровую опору. 50 мм
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WM10112
199.95

Стойка двойная 100 мм с ножками «над желобом».Без опоры
Этот вариант включает крепления и зажимы, но не столб. Это хороший вариант для международной доставки
или на оффшорные острова Великобритании, поскольку без шеста он не является негабаритным («Большой»). Если вы не на материковой части Великобритании,
с этой опцией вы можете поставить столб на месте и сэкономить на доставке. Зажимы включены.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WW10112
169.95

Primesat двойное крепление «над желобом»
для посуды до 1,3м. Полюс 50 мм.

Стойка 300 мм. Сверхмощный диапазон.
Обычно для стен, выходящих на север, восток или запад, в местах, где есть желоб и требуется разумное расстояние от них.
Мачта диаметром 50 мм (2 дюйма) и длиной 2,0 м. Высота стойки 300 мм. Подходит для тарелок длиной до 1,3 м. Крепление 10 болтами, восемь слева,
восемь справа и два снизу каждого крепления.Подходит для Primesat Easy Fit 60см а также Посуда 85 см,
Primesat прозрачный 85см, Triax 90см и Примесат 1,0 м, 1,1 м, 1,25 м а также 1,3 м фиксированные тарелки и моторизованный
Primesat — 85см, и прозрачный 85см, Triax 90см и Примесат 1,0 м 1,1 м и 1,3 м тарелки.
Черная опора и оцинкованная опора. 4 оцинкованных зажима. Крепление грунтовано травлением, а затем покрыто порошковой краской.
Изготовлено в спутниковом супермаркете. Эксклюзивный продукт высокого качества.Более Информация.
20 болтов крепления. Болты и дюбели для крепления к стене доступны на странице элементов установки. (Требуется 20)
Информация о доставке — обратите внимание, что любой продукт, который включает в себя 2-метровую опору (или 3-метровую опору), подлежит доставке
в течение 48 часов из-за его негабаритности. Мы можем отправить на британские оффшорные острова обычным вариантом доставки 15, но этот
не распространяется на 2-метровые опоры. Максимальная длина, которую мы можем отправить, составляет 1,75 м без наценки (по предложению).Если 1,75 м
в порядке, мы можем обрезать столб длиной 2 м до этой длины, и тогда стоимость доставки 15,00 в порядке. Вы должны сообщить нам
, если это приемлемо. Тел. 01207 544664, если вы хотите, чтобы длина опоры была 1,75 м.

Варианты доставки. Скидка на доставку на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
Великобритания — доставка на материк включена в цену, поэтому выберите « Материковая доставка в Великобританию включена» Вариант доставки в Великобритании Нет 1.
Если вы выбираете настенное крепление без 2-метровой опоры.
Британские оффшорные острова и Южная Ирландия — выберите от 15 до «Британские оффшорные острова и Ирландия курьером» — вариант доставки № 2.Или
International — в пределах ЕС — выберите 38 дюймов до 5 кг курьером в ЕС. страны »вариант доставки
Международная — за пределами ЕС — выберите« Расчет стоимости международной доставки по электронной почте » вариант доставки.
Если вы выбираете настенное крепление с 2-метровой опорой.
Британские оффшорные острова и Южная Ирландия — в зависимости от размера — стоимость доставки по электронной почте или телефону (около 40 на оффшорные острова).
International — в пределах ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.
International — за пределами ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.

Двойная стойка 300 мм с ножками «над желобом». Включая двухметровую опору. 50 мм
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WM30112
214.95

Двойная стойка 300 мм с ножками «над желобом». Без опоры
Этот вариант включает крепления и зажимы, но не столб.Это хороший вариант для международной доставки
или на оффшорные острова Великобритании, поскольку без шеста он не является негабаритным («Большой»). Если вы не на материковой части Великобритании,
с этой опцией вы можете поставить столб на месте и сэкономить на доставке. Зажимы включены.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WW30112
179.95

Primesat двойное крепление «над желобом»
для посуды до 1.3м. Полюс 50 мм.

Опора 450 мм. Сверхмощный диапазон.
Обычно для стен, выходящих на север, восток или запад, в местах, где есть желоб и требуется большее расстояние до них.
Мачта диаметром 50 мм (2 дюйма) при длине 2,0 м. Высота стойки 450 мм. Подходит для тарелок длиной до 1,3 м. Крепление 10 болтами, восемь слева,
восемь справа и два снизу каждого крепления. для Primesat Easy Fit 60см а также Посуда 85 см,
Primesat прозрачный 85см, Triax 90см и Примесат 1.0м, 1,1 м, 1,25 м а также 1,3 м фиксированные тарелки и моторизованный
Primesat — 85см, и прозрачный 85см, Triax 90см и Примесат 1,0 м 1,1 м и 1,3 м тарелки.
Черная опора и оцинкованная опора. 4 оцинкованных зажима. Крепление грунтовано травлением, а затем покрыто порошковой краской.
Изготовлено в спутниковом супермаркете. Эксклюзивный продукт высокого качества. Более Информация.
20 болтов крепления. Болты и дюбели для крепления к стене доступны на странице элементов установки.(Требуется 20)
Теперь все крепления скреплены болтами. Пример другого крепления находится в центре, но он иллюстрирует элементы
, соединенные болтом. Такой же прочный, но его легче отправить по почте.
Информация о доставке — обратите внимание, что любой продукт, который включает в себя 2-метровую опору (или 3-метровую опору), подлежит доставке
в течение 48 часов из-за его негабаритности. Мы можем отправить на британские оффшорные острова обычным вариантом доставки 15, но этот
не распространяется на 2-метровые опоры. Максимальная длина, которую мы можем отправить, составляет 1.75м без наценок (по запросу). Если 1,75 м
в порядке, мы можем обрезать столб длиной 2 м до этой длины, и тогда стоимость доставки 15,00 в порядке. Вы должны сообщить нам
, если это приемлемо. Тел. 01207 544664, если вы хотите, чтобы длина опоры была 1,75 м.

Варианты доставки. Скидка на доставку на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
Великобритания — доставка на материк включена в цену, поэтому выберите « Материковая доставка в Великобританию включена» Вариант доставки в Великобритании Нет 1.
Если вы выбираете настенное крепление без 2-метровой опоры.
Острова в Великобритании и Южная Ирландия — выберите от 15 до «Морские острова Великобритании и Ирландия курьером» — вариант доставки № 2. Или
International — в пределах ЕС — выберите 38 дюймов до 5 кг курьером в ЕС страны »вариант доставки
Международная — за пределами ЕС — выберите« Расчет стоимости международной доставки по электронной почте » вариант доставки.
Если вы выбираете настенное крепление с 2-метровой опорой.
Британские оффшорные острова и Южная Ирландия — в зависимости от размера — стоимость доставки по электронной почте или телефону (около 40 на оффшорные острова).
International — в пределах ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.
International — за пределами ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.

Двойная опора 450 мм с ножками «над желобом». Включая двухметровую опору. 50 мм
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WM45112
249.95

Двойное опорное крепление 450 мм с ножками «над желобом».Без опоры
Этот вариант включает крепления и зажимы, но не столб. Это хороший вариант для международной доставки
или на оффшорные острова Великобритании, поскольку без шеста он не является негабаритным («Большой»). Если вы не на материковой части Великобритании,
с этой опцией вы можете поставить столб на месте и сэкономить на доставке. Зажимы включены.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WW45112
214.95

Primesat двойное крепление «над желобом»
для посуды до 1,3м. Полюс 50 мм.

Опора 550 мм. Сверхмощный диапазон.
Обычно для стен, выходящих на север, восток или запад, в местах, где есть желоб и требуется большое расстояние до них.
Мачта диаметром 50 мм (2 дюйма) и длиной 2,0 м. Высота стойки 550 мм. Подходит для тарелок длиной до 1,3 м. Крепление 10 болтами, восемь слева,
восемь справа и два снизу каждого крепления.Подходит для Primesat Easy Fit 60см а также Посуда 85 см,
Primesat прозрачный 85см, Triax 90см и Примесат 1,0 м, 1,1 м, 1,25 м а также 1,3 м фиксированные тарелки и моторизованный
Primesat — 85см, и прозрачный 85см, Triax 90см и Примесат 1,0 м 1,1 м и 1,3 м тарелки.
Черная опора и оцинкованная опора. Хомуты оцинкованные. Крепление покрыто травлением и окончательным покрытием, запеченным в печи.
Изготовлено в спутниковом супермаркете. Эксклюзивный продукт высокого качества.Более Информация.
20 болтов крепления. Болты и дюбели для крепления к стене доступны на странице элементов установки. (Требуется 20)
Теперь все крепления скреплены болтами. Пример другого крепления находится в центре, но он иллюстрирует элементы
, соединенные болтом. Такой же прочный, но его легче отправить по почте.
Информация о доставке — обратите внимание, что любой продукт, который включает в себя 2-метровую опору (или 3-метровую опору), подлежит доставке
в течение 48 часов из-за его негабаритности.Мы можем отправить на британские оффшорные острова обычным вариантом доставки 15, но этот
не распространяется на 2-метровые опоры. Максимальная длина, которую мы можем отправить, составляет 1,75 м без наценки (по предложению). Если 1,75 м
в порядке, мы можем обрезать столб длиной 2 м до этой длины, и тогда стоимость доставки 15,00 в порядке. Вы должны сообщить нам
, если это приемлемо. Тел. 01207 544664, если вы хотите, чтобы длина опоры была 1,75 м.

Варианты доставки. Скидка на доставку на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
Великобритания — доставка на материк включена в цену, поэтому выберите « Материковая доставка в Великобританию включена» Вариант доставки в Великобританию Нет 1.
Если вы выбираете настенное крепление без 2-метровой опоры.
Британские оффшорные острова и Южная Ирландия — выберите от 15 до «Британские оффшорные острова и Ирландия курьером» — вариант доставки № 2. Или
International — в пределах ЕС — выберите 38 дюймов до 5 кг курьером в ЕС. страны »вариант доставки
Международная — за пределами ЕС — выберите« Расчет стоимости международной доставки по электронной почте » вариант доставки.
Если вы выбираете настенное крепление с 2-метровой опорой.
Британские оффшорные острова и Южная Ирландия — в зависимости от размера — стоимость доставки по электронной почте или телефону (около 40 на оффшорные острова).
International — в пределах ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.
International — за пределами ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.

Двойное опорное крепление 550 мм с ножками «над желобом». Включая двухметровую опору.50 мм
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WM552LS
259.95

Двойное опорное крепление 550 мм с ножками «над желобом». Без опоры
Этот вариант включает крепления и зажимы, но не столб. Это хороший вариант для международной доставки
или на оффшорные острова Великобритании, поскольку без шеста он не является негабаритным («Большой»). Если вы не на материковой части Великобритании,
с этой опцией вы можете поставить столб на месте и сэкономить на доставке.Зажимы включены.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WW552LS
219.95

Примесат двойное крепление «над водостоком».
Диаметр 76 мм, опора 2 или 3 м.

Опора 300 мм. Сверхмощный диапазон.
Обычно для стен, выходящих на север, восток или запад, в местах, где есть желоб и требуется разумное расстояние от них.
Мачта диаметром 50 мм (2 «) на 2.0м в длину. Стойка 300 мм. 2-метровая опора с опциями 3-метровой опоры.
блюд до 1,3м. Крепление на 10 болтов, восемь слева, восемь справа и два снизу каждого крепления. Подходит для модели
Primesat Easy Fit 60см а также Посуда 85см, Примесат прозрачный 85см, Triax 90см и Примесат 1,0 м, 1,1 м, 1,25 м
и 1,3 м фиксированные блюда и Примесат моторизованный — 85см, и прозрачный 85см, Triax 90см и Примесат 1,0 м 1,1 м и 1,3 м тарелки.
блюд.Черное крепление и оцинкованный столб. 4 оцинкованных зажима с опорой 2 м, 6 с опорой 3 м. Крепление грунтовано травлением
, затем покрыто порошковой краской. Изготовлено в спутниковом супермаркете. Эксклюзивный продукт высокого качества. Более Информация.
Также идеально подходит для Ворон 1,2 м а также Примесат 1.4м фиксированные блюда и Ворон 1,2 м а также Примесат 1.4м моторизованная посуда.
20 болтов крепления. Болты и дюбели для крепления к стене доступны на странице элементов установки. (Требуется 20)
Теперь все крепления скреплены болтами.Пример другого крепления находится в центре, но он иллюстрирует особенности соединения болтов.
Такой же прочный, но его легче отправить по почте. На одной из картинок выше изображен черный столб, но теперь все столбы оцинкованы.
Информация о доставке — обратите внимание, что любой продукт, который включает в себя 2-метровую опору (или 3-метровую опору), подлежит доставке
в течение 48 часов из-за его негабаритности. Мы можем отправить на британские оффшорные острова обычным вариантом доставки 15, но этот
не распространяется на 2-метровые опоры.Максимальная длина, которую мы можем отправить, составляет 1,75 м без наценки (по предложению). Если 1,75 м
в порядке, мы можем обрезать столб длиной 2 м до этой длины, и тогда стоимость доставки 15,00 в порядке. Вы должны сообщить нам
, если это приемлемо. Тел. 01207 544664, если вы хотите, чтобы длина опоры была 1,75 м.

Варианты доставки. Скидка на доставку на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
Великобритания — доставка на материк включена в цену, поэтому выберите « Материковая доставка в Великобританию включена» Вариант доставки в Великобритании Нет 1.
Если вы выбираете настенное крепление без 2-метровой опоры.
Острова в Великобритании и Южная Ирландия — выберите от 15 до «Морские острова Великобритании и Ирландия курьером» — вариант доставки № 2. Или
International — в пределах ЕС — выберите 38 дюймов до 5 кг курьером в ЕС страны »вариант доставки
Международная — за пределами ЕС — выберите« Расчет стоимости международной доставки по электронной почте » вариант доставки.
Если вы выбираете настенное крепление с 2-метровой опорой.
Британские оффшорные острова и Южная Ирландия — в зависимости от размера — стоимость доставки по электронной почте или телефону (около 40 на оффшорные острова).
International — в пределах ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.
International — за пределами ЕС — выберите «Расценки на международную доставку по электронной почте» вариант доставки.

Двойная стойка 300 мм с ножками «над желобом». Включая двухметровую опору. 76 мм
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа W30123N
259.95

Двойная стойка 300 мм с ножками «над желобом».Включая 3-метровую опору. 76 мм
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа W30123N3
289.95

Стойка 300 мм. Двойное крепление 76 мм с ножками «над желобом». Без шеста.
Этот вариант включает крепления и зажимы, но не столб. Это хороший вариант для международной доставки
или на оффшорные острова Великобритании, поскольку без шеста он не является негабаритным («Большой»). Если вы не на материковой части Великобритании,
с этой опцией вы можете поставить столб на месте и сэкономить на доставке.Зажимы включены.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WW0123N
179.95

Двойное опорное крепление 450 мм с креплением на ножках «над желобом».
Включая штангу 2 м, диаметр 76 мм.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа W45123N
289.95

Двойное опорное крепление 450 мм с опорой «над желобом».
Включая опору 3 м, диаметр 76 мм.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа W45123N3
319.95

Стойка 450 мм. Двойное крепление 76 мм с ножками «над желобом». Без шеста.
Этот вариант включает крепления и зажимы, но не столб. Это хороший вариант для международной доставки
или на оффшорные острова Великобритании, поскольку без шеста он не является негабаритным («Большой»). Если вы не на материковой части Великобритании,
с этой опцией вы можете поставить столб на месте и сэкономить на доставке.Зажимы включены.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа WW5123N
219.95

Двойное опорное крепление 550 мм с креплением на ножках «над желобом».
Включая штангу 2 м, диаметр 76 мм.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа W55123N
299.95

Двойное опорное крепление 550 мм с креплением на ножках «над желобом».
Включая опору 3 м, диаметр 76 мм.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа W55123N3
329.95

Двойное опорное крепление 550 мм с ножками «над желобом». Без шеста.
Этот вариант включает крепления и зажимы, но не столб. Это хороший вариант для международной доставки
или на оффшорные острова Великобритании, поскольку без шеста он не является негабаритным («Большой»). Если вы не на материковой части Великобритании,
с этой опцией вы можете поставить столб на месте и сэкономить на доставке.Зажимы включены.
Наша собственная линейка тяжелых грузовиков « Primesat Vision «. Выпускается с 1991 года.
Код заказа W5W123N
224.95

Primesat недорогая опора диаметром 50 мм, высокая наземная стойка 90 см.
Код заказа LOWCOGS
Только 39.95


Primesat недорогая опора диаметром 76 мм для заземления высотой 1,2 м.
Код заказа LOWCOGSL
Только 69.95


Оцинкованная, диаметр 42 мм, высота 785 мм.
, непроникающая наземная стойка.
Крепление для патио. Специальное предложение.

Стойка грунтовая непроникающая. Primesat GS750NP (крепление для патио)
Материал — сталь (оцинкованная окунанием). Высота — 785 мм. Диаметр опоры — 42мм. База — 560мм Х 560мм. Оцинкованный окунанием
— самый долговечный из всех процессов гальваники. Это крепление для патио может быть утяжелено брусчаткой,
блоками, мешками с песком и т. Д.или заполнить квадратные углубления бетоном. Идеально подходит для плоской крыши, где крепления
невозможны. Эта стойка диаметром 42 мм подходит для большинства блюд. Подходит для Primesat Легкая посадка 60 см а также 85см посуда, Примесат
прозрачный 85см, Triax 90см и Примесат 1,0 м и 1,1 м, фиксированные блюда и моторизованный Primesat
— 85см, и прозрачный 85см, Triax 90см и Примесат 1,0 м и 1,1 м тарелки.

Варианты доставки. Доставка со скидкой на все заказы через Интернет. (Информация о НДС.) (Уровни запасов.)
UK — (или полная система) доставка на материк в Великобританию включена в цену,
, поэтому выберите « Материковая доставка в Великобританию включена » — доставка по Великобритании вариант №1 (или приоритетные варианты 4-7).
Для нескольких позиций «прибрежные острова Великобритании, включая Северную Ирландию» — выберите 15 — вариант для Великобритании № 2.
Международный — Ирландия — выберите фиксированную цену 15 дюймов несколько товаров в Ирландию, вариант доставки
Международный — в пределах ЕС — выберите от 38 дюймов до 5 кг курьером в ЕС страны »вариант доставки
Международная доставка — за пределы ЕС — выберите« Расчет стоимости международной доставки от электронная почта »вариант доставки.
Пожалуйста, обратите внимание, хотя это и не гарантируется, многие стандартные поставки 1-3 дня в Великобритании фактически прибывают на следующий день, если заказ
получен до нашего крайнего времени, но также есть вариант приоритетной доставки на следующий день всего за 6.50, если требуется

Специальное предложение — Гальванизированная стойка для грунта диаметром 42 мм высотой 750 мм.
Специальное предложение. (Стандартная цена 120)
Код заказа NPGSGAL
В наличии
Только 84,95

Primesat диаметр 76 мм для тяжелых условий эксплуатации 1.0м высотой непроникающие грунтовые насаждения.
Включая 4 болта на боковых опорных стойках.
Код заказа 10NONPEN
Только 529,95

Primesat диаметром 76 мм для тяжелых условий эксплуатации, высотой 1,25 м, не проникает в грунт.
Включая 4 болта на боковых опорных стойках.
Код заказа 125NON3
Только 549,95

Primesat диаметром 76 мм для тяжелых условий эксплуатации, высотой 1,5 м, не проникает в грунт.
Включая 4 болта на боковых опорных стойках.
Дополнительные балластные поддоны доступны ниже.
Код заказа 15NONPEN
569.95

Primesat диаметром 76 мм для тяжелых условий эксплуатации, высотой 2,0 м, не проникает в грунт.
Дополнительные балластные поддоны доступны ниже
Включая 4 болта на боковых опорных стойках.
Код заказа 20NONPEN
589,95

Primesat 115 мм, диаметр 4,5 дюйма для тяжелых условий эксплуатации 1,25 м
Высокие непробивные наземные стойки.
Включая 4 болта на боковых опорных стойках.
Это крепление показано на заднем плане нижнего изображения выше. Дополнительные балластные поддоны доступны ниже.
Код заказа 125NONPE
579,95

Primesat 165 мм, диаметр 6,5 дюйма для тяжелых условий эксплуатации 1,6 м
Высокие непроникающие стойки для грунта.
Включая 4 болта на боковых опорных стойках.
Это крепление показано на переднем плане нижнего изображения. Дополнительные балластные поддоны доступны ниже
Код заказа 65NONPE
629.95

Балластные поддоны для непроникающих грунтовых стоек
Обычно для каждой непроникающей опоры требуется 4 балластных поддона.
Код заказа БАЛЛАСТ
109.95

4 противовесных поддона для непроникающих грунтовых опор
Обычно для каждой непроникающей опоры требуется 4 противовесных поддона.
Код заказа 4BALLAS
399.95

Primesat диаметром 60 мм для тяжелых условий эксплуатации, высотой 1,25 м, устойчивые к грунтовым стойкам.
Включая 4 болта на боковых опорных стойках. Это крепление показано вверху справа.
Код заказа 125NONP
Только 569,95

Использование J-Mount спутниковой антенны с J-Pole антенной

Вы ищете недорогой способ крепления антенны J-Pole или другой легкой любительской радиоантенны? Крепления для тарелки спутниковой антенны цифрового вещания (DBS) — отличный способ установить антенну на дом, мачту или башню.И самое приятное, если немного поспрашивать, вы даже можете получить крепления и кронштейны бесплатно.

J-Mount — это нижняя половина антенной системы DBS. Кронштейн часто привинчивается к стене или крыше конструкции, а тарелка DSB прикрепляется к верхней половине. Поскольку эти спутниковые антенны необходимо согласовать со спутниками, припаркованными на геостационарной орбите, крепления и кронштейны обеспечивают хорошую маневренность и гибкость при их установке. Несмотря на то, что они изготовлены из тонкостенных трубчатых сталей, они достаточно прочны, чтобы удерживать одно- или двухдиапазонную всенаправленную антенну или небольшой яги.

Вы можете прикрутить крепление к стене дома или к деревянному столбу и прикрепить антенну сверху. Или с помощью пары U-образных болтов крепление можно прикрепить к боковой стороне башни или мачты. Они дают достаточно места для использования 2-метровой антенны J-Pole или 2-метровой антенны Slim Jim вдоль боковой стороны башни.

Если у вас дома есть телевизионная служба DBS, вы можете использовать существующее крепление, установив J-Pole над тарелкой. Поскольку частотный диапазон отличается, а сигналы выходят за пределы сфокусированной апертуры самой антенны, сигналы VHF / UHF, передаваемые с антенны, не будут мешать работе вашей спутниковой службы.

Этот дуплекс имеет три крепления, установленных сбоку от дома. Два из них не используются, а один (возможно) все еще находится в эксплуатации.

Лучшая часть использования J-Mounts для спутниковой антенны — это то, что если немного спросить, вы можете получить их почти бесплатно. Ищите арендуемые дуплексы или жилые комплексы с неиспользованной посудой. Когда догадывается, они берут спутниковый ресивер, а тарелку оставляют. Управляющие недвижимостью и домовладельцы часто считают, что эти блюда доставляют неудобства, и при правильном подходе будут приветствовать вас, чтобы вы их убрали.Поиск владельца / менеджера может потребовать небольшой работы, но это может быть так же просто, как позвонить по номеру, указанному на вывеске «Сдается» в окне, или найти адрес в налоговой документации вашего округа в Интернете.

За исключением этого, вы часто можете забить маунтов, бывших в употреблении или неиспользованных, на хамфестах всего за пару долларов. Я даже видел посуду и крепления вдоль обочины в день мусора и / или весеннюю уборку крупных предметов, и, если смогу, возьму это крепление.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2025 © Все права защищены.
