Крепление пвх труб к стене: чем крепить к стене, хомут, фиксатор, крепеж, варианты монтажа

Содержание

достоинства, крепежные материалы, инструкция по монтажу, советы

От того, какие трубы используются для монтажа водопровода, во многом зависит срок его службы и качество воды. Крепление полипропиленовых труб к стене – совсем несложный процесс (при соблюдении технологии). Полипропиленовые трубы более всего подходят для устройства водопровода, благодаря своим несомненным достоинствам:

  • во-первых, используемый для производства труб полипропилен отличается стойкостью к химическим веществам;
  • во-вторых, полипропилен абсолютно равнодушен к коррозии;
  • в-третьих, легкое монтирование. Кроме того, трубы из полипропилена можно безбоязненно прятать в стенку;
  • в-четвертых, полипропиленовые трубки могут прослужить очень долго (в системе холодного водоснабжения до 50 лет, а горячего – до 25 лет).

При устройстве канализации наиболее часто используют пластиковые стояки диаметром 50 мм и 110 мм. Монтаж производится достаточно легко, благодаря конструктивным особенностям трубки и их небольшому весу. Так как внутренняя поверхность гладкая, значительно снижается вероятность возникновения засоров.

Чем крепят трубы?

Для того, чтобы прикрепить трубопровод к перегородке, применяют различные крепежные материалы. Если поперечник водовода невелик, то для крепления к стенке применяют пластмассовые клипсы. Один из основных критериев при выборе зажима – это ее поперечник. Он должен быть равным наружному поперечнику. При установке одной трубки используют одинарные клипсы, а когда монтируется двухтрубная система, то двойные.

Хомуты для крепления труб

Помимо зажимов, для крепления полипропиленовых трубок к стене применяются хомуты. Как правило, с помощью хомутов монтируют достаточно тяжелые водоводы, имеющие, к тому же, большой поперечник. Сам хомут – это конструкция, состоящая из двух частей, соединенных при помощи винтов. Для уменьшения возникающей в трубках вибрации внутренняя часть хомута снабжена резиновой прокладкой. Бывают хомуты металлические и пластиковые. При монтаже стояков лучше использовать хомуты, сделанные из того же материала, что и водоводы.

Варианты использования крепежных материалов

Применение в монтажных работах клипс или хомутов зависит от того, какой именно элемент необходимо закрепить. Крепление хомутами целесообразно использовать при монтировании тяжелых стояков или имеющих большой поперечник – как, например, канализационные стояки. Хомутами можно жестко закрепить трубку, да и всю систему тоже. Это исключит вероятность смещения коммуникаций. Крепление может быть и плавающим. В этом случае между хомутом и водоводом оставляют зазор. Подобным образом крепят водоводы отопления и горячего водоснабжения, чтобы компенсировать температурные перепады.

При помощи зажимов можно смонтировать пластмассовые водопроводные системы небольшого диаметра. Очень важный момент – соблюдение расчетного расстояния между клипсами. Это необходимо для того, чтобы не допустить прогиба стояка. Расстояние определяют с учетом таких параметров, как поперечник монтируемой трубки и температура воды. Чем выше температура воды, тем меньше расстояние между зажимами. В качестве примера можно рассмотреть, как меняется расстояние между клипсами при монтаже водопроводной трубки поперечником 20 мм, в зависимости от температуры воды.

Клипсы для монтажа водопроводных трубок

При температуре:

  • +20 градусов расстояние составит 80 см.,
  • +30 градусов – 75 см.,
  • +40 градусов – 70 см.,
  • +50 градусов – 70 см.,
  • +60 градусов – 65 см.,
  • +70 градусов – 60 см.

Особенности прокладки водопроводной трубы в стене

Порой возникают ситуации, когда водопроводные стояки необходимо заделать в перегородку. Например, для того, чтобы максимально использовать полезную площадь небольшой ванной комнаты или из эстетических соображений. Пластиковые изжелия вполне пригодны для этих целей, благодаря повышенной стойкости к коррозии и химическим веществам. Их укладывают в штробу. Вообще, прокладка трубы в штробе имеет свои особенности:

  • во-первых, уложенная в штробу полипропиленовая трубка должна иметь как можно меньше соединений, чтобы свести к минимуму возможность порывов;
  • во-вторых, между водоводом и штробой необходимо оставлять зазор. Это особенно важно при монтировании горячего водоснабжения, так как нужно учитывать температурное расширение;
  • в-третьих, зазор можно использовать для устройства теплоизоляции. Теплоизоляция делается в основном из минваты или стекловаты. Применение теплоизоляционных материалов поможет избежать запотевания трубки.

Соответствующие рекомендации по прокладке пластикового водопровода в стенке можно отыскать в интернете, специальной литературе.

Как спрятать трубу в стену

Методика работы по укладке в стенку водопровода из полипропиленовых стояков не отличается повышенной сложностью. Однако и здесь имеются моменты, на которые следует обратить внимание:

  • во-первых – качество конструкции, которую необходимо заделать в перегородку. От того, насколько качественно спаяны соединения, зависит долговечность системы. Если имеются отклонения от нормы, то велика вероятность порыва трубки при первом же испытании;
  • во-вторых, необходимы навыки работы с электроинструментом, так как для работ по монтажу водопровода в стенке нужно будет использовать и перфоратор, и «болгарку», и специальный паяльник;
  • в-третьих, технические характеристики используемых материалов должны полностью соответствовать предъявляемым к ним требованиям. То есть, если она предназначена для холодной воды, то она не должна использоваться для устройства горячего водопровода.

Материалы и инструменты, которые понадобятся для укладки стояка в штробу:

  1. пластиковая водопроводная труба определенного диаметра;
  2. пластиковые фитинги, в том числе и с переходниками с пластика на сталь;
  3. специальный паяльник для сварки полипропилена с комплектом насадок;

    Перфоратор для работы со стеной

  4. перфоратор;
  5. «болгарка»;
  6. измерительный инструмент;
  7. шпатель, штукатурный раствор.

Перед тем, как приступить к штробированию перегородки, необходимо определить размеры конструкции, поперечник используемых в ней трубок, количество стыков и, естественно, изготовить систему.

Если диаметр труб меньше 40 мм, то соединить их между собой можно при помощи специального паяльника. Для соединения используются пластиковые тройники, уголки, муфты. Когда возникает необходимость присоединить к полипропиленовой трубе сантехническое оборудование, используются пластиковые фитинги со вставками из латуни с резьбой. Они также применяются и при соединении пластмассовой трубы с металлической.

Когда система будет изготовлена, можно приступать к устройству штробы. Для этого на предварительно очищенной поверхности наносится разметка. Простым карандашом или маркером прорисовывается направление будущей штробы и ее размеры. После этого болгаркой или перфоратором в стенке по нанесенной разметке делают углубления. Если для работы используется болгарка, то будет намного удобнее сделать углубления, используя алмазный диск. Затем сделанные углубления соединяют, убрав при помощи перфоратора материал. В получившуюся штробу вставляют изготовленную ранее конструкцию, соединяют с другими участками водопровода и оштукатуривают. По истечении времени, необходимого для того, чтобы раствор застыл, заполняют водовод и проверяют, нет ли протечек и порывов.

Прокладка труб за каркасом стены

По поводу величины давления при проверке работоспособности системы и времени для проверки разработаны достаточно четкие инструкции. Согласно СНиП, нормативное давление в системе водопровода должно составлять 6 атмосфер, если установлены чугунные радиаторы отопления. Опрессовка сетей, то есть проверка смонтированного водопровода на наличие протечек, производится в течение часа при давлении, равном 12 атмосфер.

Как крепить водопроводную трубу к стене

Работы по устройству полипропиленового водопровода вполне возможно выполнить своими руками, без привлечения специалистов. Необходимы только знание и точное соблюдение технологии установки, умение обращаться с инструментами и качественный материал.

Установка водопровода начинается с определения размеров поперечника, требуемого количества фитингов и крепежных материалов. Кроме того, понадобятся инструменты:

  1. измерительные инструменты, карандаш или маркер;
  2. строительный уровень;
  3. перфоратор, шуруповерт;
  4. ножницы, чтобы обрезать трубы – специальный инструмент;
  5. специальный паяльник с комплектом насадок, для сварки пластмассовой трубы.

После того, как нужный материал и инструменты подобраны, необходимо изготовить конструкцию для монтирования. Для этого используют ножницы и специальный паяльник. Система должна иметь как можно меньше углов и изгибов. Если имеются труднодоступные для сварки места, то конструкцию лучше соединить с трубопроводом еще до ее крепления к стенке.

Затем на участок перегородки, где будет закреплена система, наносится разметка. Это делается при помощи рулетки, карандаша и строительного уровня. Применение уровня необходимо для того, чтобы создать небольшой уклон водопровода. Уклон делается в направлении движения воды, и предназначен для того, чтобы исключить возможность размораживания.

Крепление полипропиленовых труб к стене осуществляется при помощи зажимов. В зависимости от того, на какую стенку будет крепиться – кирпичную, бетонную или деревянную, подбирается и способ крепления зажимов. Для установки клипсы на бетонную перегородку понадобятся саморез и дюбель. Естественно, в этом случае не обойтись без перфоратора. При установке зажима на деревянную поверхность применяется шуруповерт. Нельзя забывать о расстоянии между зажимами. Оно должно быть заранее рассчитано, чтобы не допустить провиса трубки. Затем изготовленная заготовка вставляется в зажимы. Конечный этап – это проверка смонтированного трубопровода на наличие протечек.

Крепление полипропиленовых труб: 3 популярных способа

SlavagodM

9696 0 0

Металлические хомуты разного диаметра

Сразу хочу сделать оговорку, что расстояние между креплениями полипропиленовых труб не имеет принципиального технологического значения. Здесь важны другие нюансы, например, сохранение ДУ при сварке, маркировка PPR для тех или иных целей или, к примеру, то же качество крепления. Я расскажу вам из личного опыта, как всё это связано с кронштейнами, а ещё предлагаю дополнительно посмотреть видео в этой статье.

Фиксация ППР — что с этим связано

Сразу хочу немного приподнять завесу о взаимосвязи фиксации с другими факторами. Например, вы не сможете надеть кронштейн на фитинг, а если, к примеру, для отопления используете PPR PN-20, то кронштейны нужно ставить чаще, нежели на PPR PN-25 и так далее.

Способы крепления

Пластмассовые кронштейны для PPR

Давайте рассмотрим три наиболее распространённых способа фиксации ППР труб в частном и производственном секторе:

  1. Самый распространённая консоль для фиксации ППР, это пластиковый кронштейн, поэтому расстояние крепления полипропиленовых труб к стене, потолку или полу здесь определяется толщиной хомута этого самого кронштейна. Дело в том, что они сцепляются между собой и трубы получаются, чуть ли не вплотную друг к другу. Такой метод очень удобен, как для водопровода, так и для отопления.
  2. Но в некоторых случаях удобнее будет использовать металлический кронштейн с хомутом, например, при диагональном подключении радиаторов или разводке водопровода в ванной комнате, когда на трубу надевают утеплитель. Преимущество такой фиксации состоит в том, что трубу невозможно простым усилием освободить от фиксатора — нужно только раскрутить хомут. Как правило, такие кронштейны используются для труб большого диаметра, но и цена у них, конечно, выше пластика.

Крепление в штробе подвесами: серым цветом обозначена штроба, красным — трубы, белым — подвесы, крестиками — дюбели с шурупами

  1. Но есть ещё один способ, который используют в тех случаях, когда трубу ППР нужно спрятать в штробу, например, в стене ванной, где очень важна экономия полезной площади помещения. После прокладки PPR штукатурят, но для этого их нужно чем-то зафиксировать, так как придерживать трубы руками крайне неудобно, а порой, даже невозможно.
    В таких случаях их удобнее всего прижать ленточными перфорированными подвесами, как это показано на схеме вверху.

Какими бывают полипропиленовые трубы и как это связано с креплением

Разные PPR

PN-10 представляет собой наиболее дешёвую и тонкостенную трубы, с самой тонкой стенкой, например, в 20-й ППР толщина стенки составляет всего 1,9 мм. Эксплуатация такой продукции допустима при рабочей температуре не выше 20 ⁰C, с кратковременным увеличением до 45 ⁰C, следовательно, здесь возможно только внутриквартирное использование.

В некоторых случаях домашние умельцы делают из них своими руками поливочные системы на грядках, где они просто укладываются на грунт без всякого крепления.

Стена у такого PPR рассчитана на давление 1 МПа или 10,197кгс/см2, что, по сути, слишком мало, следовательно, третий, скрытый под штукатуркой или даже под каркасной облицовкой способ фиксации здесь неуместен. Дело в том, что давление может повыситься и тогда вам придётся либо отключать водопровод, либо демонтировать стену.

Но и одно, и другое, вряд ли кого-то устроит.

PN-16 уже более серьёзный материал — здесь рабочая температура составляет 60 ⁰C, а рабочее давление 1,6 МПа или 16,315 кгс/см2. В таком материале нет армирования, и такую ППР обычно используют для холодного водопровода, где подходит любой способ крепления.

Но в отдельных случаях, при условии, что она будет закреплена металлическими подвесами под штукатуркой, её можно использовать для ГВС в домашних условиях. Дело в том, что от бойлера вода выше 90 ⁰C не нагревается, а это просто вызывает деформацию, чего не произойдёт в стене. Это подтверждено моим личным опытом — такая разводка у меня действует уже 10 лет, хотя бойлер работает почти всё время в среднем режиме и лишь изредка — в максимальном.

PPR с армированием алюминиевой фольгой

PN-20 воспринимается сантехниками как универсальная труба, так как подходит и для холодного, и для горячего водопровода, а в большинстве случаев — и для отопления. Рабочее или номинальное давление для PN-20 составляет 2 МПа или 20,394 кгс/см2, а постоянная температура жидкости 95 ⁰C. Как вы понимаете, в домашних условиях при автономном отоплении до такой температуры котёл никто не разогревает, следовательно, вопросов о целесообразности монтажа здесь не возникает никаких.

Несколько по-иному стоит вопрос при централизованном отоплении, где возможны непредсказуемые повороты, особенно в небольших районах, когда котельная отапливает всего несколько домов. В случае превышения температуры на 10-15 минут труба может просто деформироваться, то есть, провиснуть между кронштейнами. Поэтому, если вы всё-таки решили использовать для разводки PN-20, то поставьте консоли через 50 см — она не прогнётся.

На фото: зачистка PPR PN-25 шайвером

PN-25 считается самой надёжной полипропиленовой трубой — её номинальное давление составляет 2,5МПа или 25,492кгс/см2, а рабочая температура 95 ⁰C с возможным повышением до 110 ⁰C

. Именно её инструкция рекомендует применять для систем отопления, но здесь имеются некоторые особенности.

Например, для такой трубы нужен только металлический кронштейн с хомутом, так как её диаметр несколько больше, а для пайки нужно использовать шайвер для зачистки армирующего слоя, так как он находится близко к поверхности.

В домашних условиях труба PN-25 используется редко.

Заключение

Выбирать крепление для полипропиленовых труб нужно в зависимости от обстоятельств, и нередко основным фактором в таком выборе становится дизайн помещения. Если вы хотите предложить какой-то свой интересный способ или у вас возникли сомнения — напишите об этом в комментариях.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 29 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Расстояние между креплениями труб: полипропиленовые, канализационные, стальные

Трубопровод фиксируют к различным поверхностям (пол, стена, потолок) посредством специальных креплений. Они представляют собой хомуты, которые обхватывает трубу по диаметру. Отличительной чертой этого приспособления считается его надежное прикрепление к стене. В дополнение к нему необходимы болты с гайками.

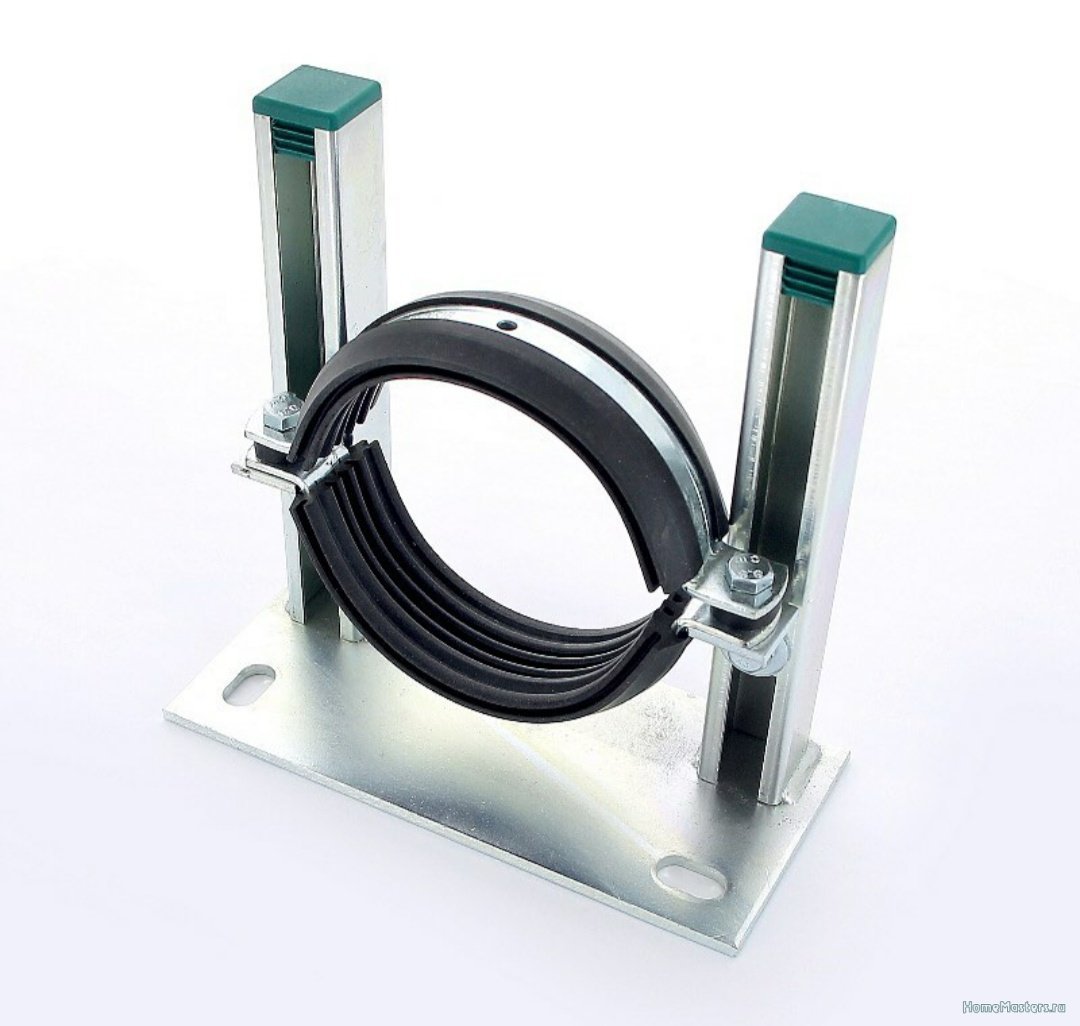

Хомуты для крепления труб

Виды креплений

Крепления имеют несколько разновидностей:

  • обжимные;
  • предохранительные;
  • направляющие;
  • опорные.

Они нужны для полного присоединения крепления к трубопроводу в разных местах.

Хомут изготавливается из стали или пластика.

Существуют крепления, имеющие резиновый уплотнитель. Приспособление может подвергаться демонтажу, если это предусматривается его конструкцией. Такой хомут называют разъемным.

Важные моменты

Есть несколько важных рекомендаций, следование которым позволит избежать ошибок:

  1. Отклонение труб, находящиеся в вертикальном положении, не должно превышать 2 мм (на 1 м длины).
  2. Хомут нельзя размещать на участке, где трубопроводы присоединяются друг к другу.
  3. При заделке креплений категорически запрещается использовать пробки из дерева и сварку.
  4. Трубы стояки в производственных зданиях крепятся через каждые 3 м (по СНиПу). СНиП – это совокупность нормативных актов, посвященных строительству.
  5. Трубы стояки в жилых строениях фиксируют если высота одного этажа свыше 3 м. Это касается трубопроводов из стали.
  6. Канализационные трубы из пластика следует укреплять, не забывая при этом про уклон.

Перед тем, как окончательно устанавливать хомуты, необходимо провести расчет соединений с патрубками, исключением являются мягкие виды фиксации. Для соединений раструбного характера применяют резиновые кольца. Патрубки компенсационного вида используют лишь один раз.

Таблица установленных параметров

Крепление труб из полипропилена

Промежуток между креплениями полипропиленовых труб рассчитывается во время проектирования. Данный шаг вкупе с жесткой фиксацией обеспечивает более длительную эксплуатацию. В этой ситуации как нельзя кстати будут крепления, в конструкции которых имеется резиновая прокладка.

Крепление труб из полипропилена

Расстояние между креплениями полипропиленовых труб по СНИП напрямую зависит от:

  • температурного режима перегоняемой субстанции;
  • содержания в стенке трубы алюминия или стекловолокна;
  • коэффициента линейного расширения в полипропиленовом трубопроводе;
  • толщины, диаметра и материала изготовления трубы;
  • дополнительных нагрузок.

Игнорирование этих факторов отрицательно повлияет на срок эксплуатации и пропускную способность трубопровода. При слишком большом расстоянии между креплениями возникнет защемление опор и прогибание полипропиленовых труб, что приведет к разрушению всей системы.

Самостоятельно подсчитать расстояние между хомутами для труб из ПВХ довольно сложно. Для облегчения этой задачи производители стройматериалов прикладывают к своей продукции (полипропиленовым трубам) инструкцию по использованию, которая содержит пояснительную таблицу (расчет в зависимости от диаметра трубы и температурного режима прогоняемой жидкости). Пример на фото.

Если фирма надежная, то технический каталог присутствует в публичном доступе. При отсутствии сведений о расстоянии между креплениями профессионалы советуют делать между хомутами небольшие промежутки.

Данный способ имеет два недостатка:

  1. Монтаж полипропиленовых труб займет больше времени, чем предусматривалось ранее.
  2. Придется приобрести некоторое количество дополнительных хомутов.

Крепление канализационных труб

Проектирование трубопровода для канализации проводиться с учетом соответствующих нормативных документов (СНиП). Будут необходимы крепления, без них канализационная система не станет нормально функционировать, так как пропадет ее соосность. В данном случае используется не только хомут, но и пластиковая клипса.

В первом случае материал, из которого изготовлена труба не имеет значения (железо или ПВХ). Во втором кроме самой клипсы понадобится дюбель. Если канализационный трубопровод имеет в составе ПВХ, то его диаметр не будет большим. Причина этого в том, что пластик не предназначен для слишком большой нагрузки. Размер клипсы варьируется в промежутке 16-50 мм. Она не применяется для крепления трубы на пол.

Крепление канализационных труб



Стальные или железные канализационные трубы не меняются под воздействием высокой температуры, чего не скажешь о тех, что изготовлены из ПВХ. Подобный процесс компенсируют хомутом. При этом используют как жесткий, так и плавающий способ.

Расстояние между креплениями канализационных труб ПВХ определяется планом системы канализации. Крепеж проводят, применяя минимальный промежуток. Частота составляет 40 см при диаметре, равном 50 мм. Дальнейшие показатели увеличиваются пропорционально, например, если диаметр 100 мм, то расстояние от одного крепления до другого 80 см.

Отметка труб

Точно также осуществляется монтаж трубопровода на потолок, обычно его проводят в подвале. Крепления в виде хомутов использовать на изгибах запрещено, должно быть расстояние в 1,5 дм. Фиксировать стыковку фитинга и трубы обязательно.

Крепление трубопровода из стали

Расстояние между креплениями стальных труб по СНиП зависят от диаметра. Если условный проход достигает не более 20 мм, то промежуток между хомутами не должен превышать 2,5 м. При диаметре до 32мм – 3м.

Для отверстия, радиус которого 40мм, понадобиться расстояние, равное 4 м. При открытом прокладывании стального трубопровода мастеру пригодятся хомуты и скобки. Использование сварки (газовой или электрической) категорически запрещено. Не считаются эксплуатационными стальные трубопроводы, проложенные бестраншейным способом.

На качество выполненных работ влияют выбранные материалы и точное следование разработанному плану трубопровода. При необходимости можно посоветоваться с профессионалами. Их рекомендации помогут подобрать крепления, подходящие трубам, и произвести их грамотную установку. Не следует пренебрегать опытом специалистов.

Клипса для крепления полипропиленовых труб к стене

Описание

Любой трубопровод должен быть закреплен. При монтаже полипропиленовых труб в качестве крепежного элемента могут выступать скользящие опоры фабричного изготовления. Настенные клипсы просты в использовании и имеют доступную цену.

Внешний вид настенной клипсы


Скользящая опора для крепления трубопроводов из полипропилена имеет два выступающих держателя и расположенное между ними отверстие под дюбель-гвоздь, через которое элемент закрепляется на стене. По бокам клипсы предусмотрены соединения типа «паз-шип». Они предназначены для объединения нескольких фитингов в единую систему. Такие совмещенные линии могут устанавливаться в местах одновременного распределения нескольких труб, например, в тепловом узле от которого трубопроводы расходятся десятками.

Потребительские характеристики настенной скользящей опоры


Фитинг может применяться как для полипропиленовых трубопроводов отопления, так и для водоснабжения. Он имеет достаточную температурную и механическую устойчивость.
Технические характеристики полипропиленового отвода:

  1. Крепление к стене – в одной точке;
  2. Крепление к потолку – допускается;
  3. Крепление с идентичными элементами – предусмотрено;
  4. Применение – системы трубопроводов отопления и водоснабжения;
  5. Производитель – Украина, ООО «Розма»;

Монтаж скользящих опор для полипропиленовых труб


Монтаж крепежных элементов и полипропиленовых трубопроводов несложен, однако рекомендуется соблюдать определенную последовательность.

Этапы монтажа скользящих опор:

  1. Разметка стен.
  2. Высверливание отверстий.
  3. Забивание дюбелей.
  4. Установка клипс.
  5. Закручивание дюбель-гвоздя.
  6. Защелкивание полипропиленовой трубы в клипсу.

Важно верно выбрать расстояния между скользящими опорами. Если промежутки будут чрезмерно велики, то линии начнут прогибаться, а в районе клипс на них появится большое напряжение, негативно сказывающееся на материале. При подборе расстояний следует учитывать температурное удлинение (не устанавливать опоры в районе тройников и углов поворота), вес труб и рабочей жидкости. Для разных систем промежутки между крепежными элементами будут разными – чем выше температура и диаметр, тем меньше будет расстояние.

Как крепить канализационные трубы к стене, виды фиксации, особенности монтажа

Фиксация канализационных труб пвх к стене необходима при монтаже в доме с несколькими этажами. Крепление коллектора к вертикальной поверхности осуществляется и в одноэтажном здании, при наличии трасс в подвальном помещении. Кроме этого, один элемент выводится на крышу для вентиляции и снижения эффекта обратного гидроудара.

Виды крепления

Одна из основ надёжной работы сточной системы – это грамотный ответ на вопрос: как крепить канализационные трубы к стене. Потребность в фиксации коллекторов вызвана рядом технических причин:

  • Современные канализационные трубы, применяемые в домах, изготавливают из полимерных материалов, в частности, из поливилхлорида (ПВХ). В отличие от чугунных конструкций, изделия из этого вещества обладают меньшим весом, жёсткостью и прочностью.
  • При залповом сбросе большого количества стоков, внутри канализационных труб могут наблюдаться:
    • ударные воздействия на отдельные элементы сточной системы и конструкции в целом;
    • возникают вибрационно-резонансные явления, вызывающие расшатывание коллектора.
  • При значительных плетях, более 2 метров длиной, на трубу влияет вес самой конструкции, к которой добавляется масса сбрасываемой жидкости. Эти факторы могут привести к частичной деформации коллектора, нарушению его герметичности. В случае пиковых нагрузок – это вероятность разрушения участка канализации.
  • Элементы сточной системы подвергаются температурным нагрузкам при наполнении коллектора горячей водой. Вследствие нагрева, происходит тепловая деформация.

Эти явления и ряд других вызвали необходимость выбора способа фиксации перед тем, как крепить канализационные трубы к стене:

  • посредством фитингов;
  • жёсткая фиксация;
  • плавающий способ.

Применение фитингов

Для упрощения монтажа и увеличения скорости работ, часть фитингов выпускается с встроенными элементами крепежа. При наличии таких конструкций, достаточно правильно провести разметку будущих мест прохождения коллектора. Сам процесс будет напоминать сборку конструктора.

Жёсткая фиксация

При этом методе все элементы крепятся таким образом, чтобы исключить смещение отдельных элементов относительно стены. Фиксация осуществляется специальными хомутами.

Плавающий способ

Допускает частичный люфт элементов конструкции относительно друга друга, в том числе, относительно опорной части здания. Это позволяет частям сточной системы иметь несколько степеней свободы. Например, при температурных деформациях.

Крепёж

Канализационные трубы крепятся посредством специальных приспособлений – хомутов. Принцип действия заключается в полном круговом охвате трубы и фиксации относительно опоры.

Устройство выполняются для жёсткого крепления или плавающей фиксации. Неподвижность обеспечивает конструкция, имеющая резьбовые элементы затягивания. Свободу перемещения обеспечивают детали, не имеющие частей стягивания и фиксирующие изделие посредством защёлок.

Для компенсации вибраций, снижения жёсткой механической связи с трубой, внутренняя поверхность хомутов покрыта мягким полимерным наполнителем.

Крепёж изготавливается из металла или прочной пластмассы. Независимо от материала изготовления, устройства обладают достаточно длительным сроком эксплуатации, износостойкостью и прочностью.

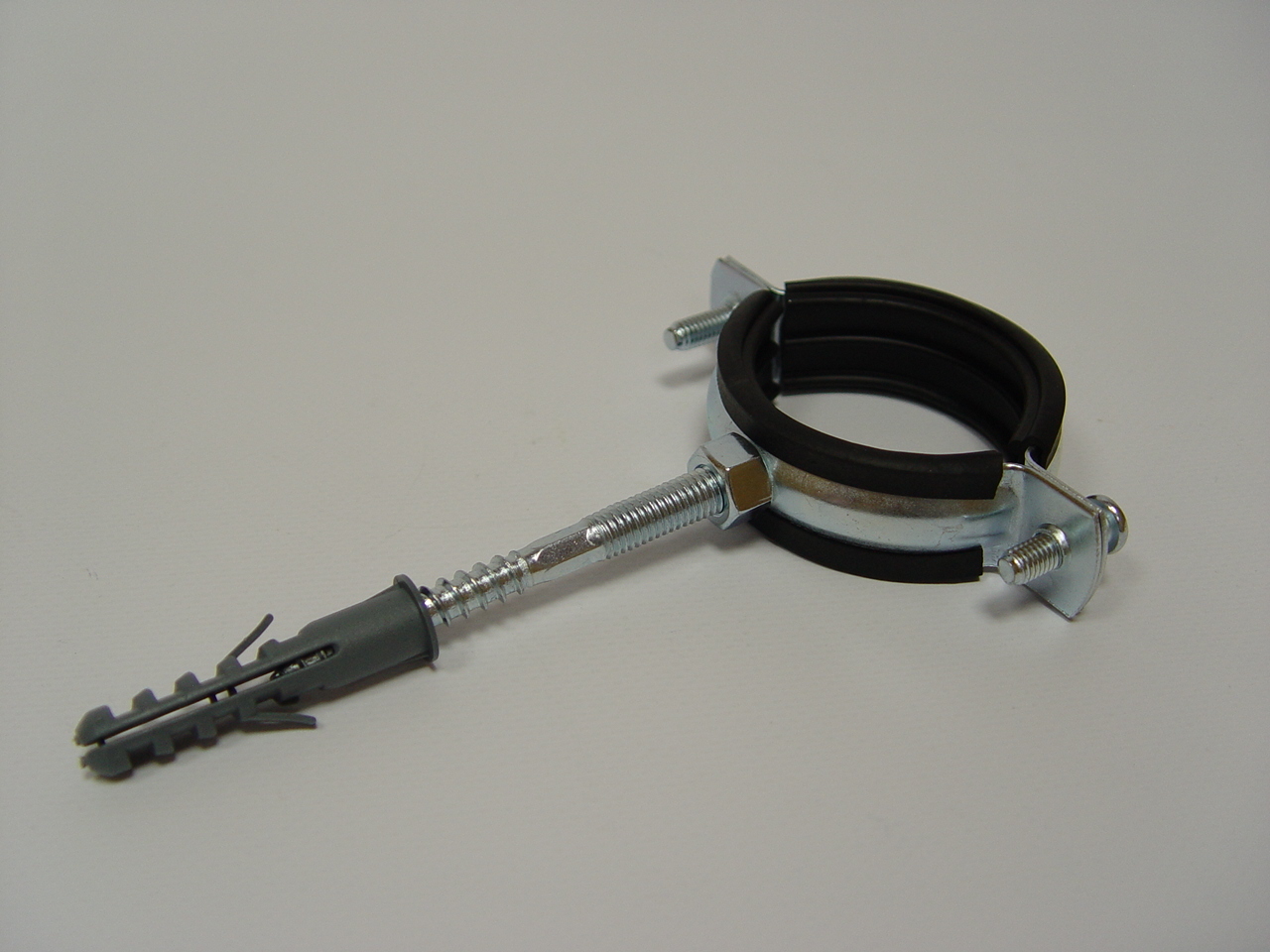

Связь хомута со стеной осуществляется при помощи дюбель-пробки и резьбового фиксирующего элемента (самореза, шурупа). Пластиковые конструкции лучше подходят для открытого крепежа, в связи с большим эстетическим видом. Металлические целесообразно применять в подвальных и вспомогательных помещениях.

Правила монтажа

Так как основное назначение хомута – это фиксация трубной конструкции, при монтаже важно учитывать расстояние между креплениями. Точки опоры должны присутствовать в местах изгибов, разветвлений, соединений. Обязательно закрепляется арматура, например, обратный клапан.

В горизонтальной плоскости изделие прокладывается с определённым углом наклона. Поэтому хомуты устанавливаются с учётом этих требований. Рекомендуется применять комбинированные виды креплений – жёсткое и плавающее. Первое обязательно применяется в основании коллектора, в точках сопряжения с другими частями сточной системы. Второе – в местах больших перегонов, где наблюдается смещение отдельных элементов относительно друг друга. Можно применять один вид хомутов. Чтобы обеспечить гибкую связь, достаточно не затягивать резьбовое соединение до конца, оставляя небольшой люфт.

Для пластиковых деталей усреднённое расстояние между креплениями равно 2 метрам. Тяжёлые металлические конструкции фиксируются чаще, на расстоянии 1–1,5 метра.

Наша продукция

Крепеж-клипса для труб ПВХ EKF PROxima d 16 мм, цена

Крепеж-клипса для труб ПВХ EKF PROxima d 16 мм   Крепеж-клипса для труб ПВХ EKF PROxima позволяет быстро и удобно присоединить трубу соответствующего диаметра к поверхности стены, потолка или пола. Элемент быстро и легко монтируется, повышает качество монтажа и увеличивает его скорость. Система стыковки клипс одного или разного диаметра позволяет прокладывать параллельные трубопроводы максимально аккуратно. Данный крепеж увеличивает возможности при прокладке кабельных магистралей, помога…

Читать далее
Вид монтажа
Скрытый, Открытый
Диаметр ?

Диаметр — фактический диаметр изделия с учетом толщины стенки.

16 мм
Температура эксплуатации ?

Температуры эксплуатации — диапазон температур, в котором материал сохраняет требуемые рабочие характеристики.

от -25 до +60 C
Тип применения
Для внутреннего применения

Варианты крепления канализационных труб

Канализационные трубы, как и любые другие коммуникации, должны иметь не только прочные, герметичные стыки, но и надежное крепление к твердой основе. Без эффективного крепежа не будет точной фиксации труб и фасонных деталей между собой, а в таких условиях повышается риск разгерметизации канализационного трубопровода по стыкам. Это может привести к течи и даже к серьезной аварии — прорыву канализации.

В соответствии со схемой монтажа, канализационные трубы крепятся горизонтально или вертикально, возможен промежуточный вариант — под углом. В зависимости от материала труб значительно меняется их вес, что напрямую влияет на выбор типа крепежа и количества крепежных элементов в расчете на протяженность закрепляемого участка. Материал стены, в которой фиксируется крепеж, также необходимо учитывать при выборе способа крепления. Существует два основных способа фиксации канализационных труб — с помощью хомутов и прокладка трубы непосредственно в стене.

крепление труб с помощью хомутов

Многое из рассказанного в статье подходит не только для труб внутренней разводки канализации, но и для трубопроводов других систем обеспечения комфорта. Например, в ванной комнате трубы водоснабжения и канализации из технологических соображений размещаются очень близко. Соответственно, методы крепления трубопроводов также могут быть одинаковы, особенно, если обе системы используют легкие пластиковые трубы.

Скрытое крепление труб в стенах

Прокладка канализационной трубы внутри стены или пола требует гораздо больших затрат, так как объем работ и их сложность возрастает. Для закрытой укладки труб создается канал, для чего производится штробление стены. Не все стеновые материалы позволяют штробить каналы. Метод подходит в основном для кирпичных и бетонных строений. Уложенная в канал труба по всей длине опирается на твердую опору, что является надежной фиксацией. В результате труба будет не только надежно зафиксирована по всей длине, но и спрятана, что поможет сохранить интерьер и полезный объем помещения. Скрытое размещение канализационных труб уменьшает шум, возникающий при движении стоков.

скрытое крепление труб в стене

Не стоит полностью замуровывать в стеновом канале трубу по всей длине, залив и замазав пустоты и щели бетонным раствором — используйте мягкую штукатурка или подобные материалы. Необходимо предусмотреть возможность быстрого доступа к канализационному трубопроводу для технического осмотра и ремонта.

Укладка трубы в стене не должна применяться в домах, конструкция которых допускает усадку, перекосы и т.д. В основном речь идет о деревянных зданиях, в которых крепление труб должно производиться с помощью хомутов.

Как происходит скрытое крепление труб

1. Сначала на бетонной или кирпичной стене или полу делается разметка — прочерчивается линия в соответствии с утвержденным планом внутренней разводки трубопровода. Размещение линии разметки должно совпадать с проекцией продольной оси трубы на плоскость. Если канализация самотечная, не забудьте при разметке сделать уклон для всех труб, иначе отвод стоков не будет работать. Уклон канализационной трубы — 2 см на 1 погонный метр.

2. Проводятся работы по штроблению. Специальным инструментом по намеченным линиям прокладываются каналы — штробы. Каналы должны быть сделаны так, чтобы уложенные в них трубы не испытывали напряжений из-за перегибов, мест точечных давлений и т.д. Если не ликвидировать источник давления, кручения или перегиба, то рано или поздно материал трубы может не выдержать и в этом месте возникнет сквозное разрушение стенки, либо стык двух труб потеряет герметичность.

труба в теплоизоляции в штробе

3. Перед укладкой трубы в канал, ее можно обернуть мягким материалом — например, слоем теплоизоляции. Это снизит жесткость контакта стенок трубы с поверхностью штроба и уменьшит шум, возникающий при работе системы отвода сточных вод.

4. После укладки всех труб в каналы, производится оштукатуривание и заключительная декоративная отделка.

Открытое крепление труб с помощью хомутов

Крепление труб с помощью хомутов гораздо проще, чем их укладка в каналы, пробитые или просверленные в стенах.Нужно немного времени, чтобы просверлить в стене небольшое отверстие, в котором хомут будет закреплен. Хомуты делают трубу устойчивой к возможным подвижкам конструкции здания. Поддерживая соосность всех фрагментов трубопровода, хомуты позволяют трубам скользить внутри резиновых или пластиковых вкладышей. Возможность небольших перемещений длинного участка трубопровода снижает нагрузку на герметичные стыки между трубами, что продлевает срок службы системы канализации.

Виды хомутов для крепления труб

Металлические хомуты — применяются на наиболее ответственных участках, при большом весе трубы. Позволяют сделать жесткое крепление трубопровода к стене. Жесткое крепление трубы надежно только в постоянных температурных условиях, когда не происходит линейных расширений элементов системы канализации.

Пластиковые хомуты — способ крепления может быть жестким или подвижным. Часто используются для легких пластиковых труб, благодаря чему снижаются затраты на материалы и монтажные работы.

Вариантов конструкций хомутов очень много. Внутренняя поверхность хомута, непосредственно касающаяся трубы, делается из резины. Размеры резиновых вкладышей соответствуют диаметру трубы. В зависимости от условий монтажа или модели в хомуте вместо резины может использоваться другой материал — например, специальный пластик с повышенным коэффициентом скольжения.

металлический хомут с резиновыми вкладышами

Некоторые хомуты сконструированы так, что допускают линейные расширения и сжатия труб из-за изменения окружающей температуры или температуры стоков. В некоторых ситуациях большие перепады температур явление нередкое. В таких условиях без держателей с «изменяемой геометрией» труба может лопнуть при очередном расширении в тисках прочного металлического хомута. В свою очередь легкий пластиковый хомут в данной ситуации будет поврежден.

С учетом теплового расширения жесткие типы крепления для канализационных труб используются в основном внутри отапливаемых помещений, где изменение размеров элементов системы вследствие нагрева или охлаждения не происходит.

Есть модели хомутов «безразмерные», то есть рассчитанные на фиксацию трубопровода переменного сечения. Это очень удобно при монтаже разветвленной сети, когда на различных участках системы используются трубы разных диаметров, либо при одновременном монтаже двух разных по назначению систем.

пластиковые хомуты

Хомуты с шумопоглощающими или антивибрационными вкладышами помогут снизить звуковой фон от труб при прохождении сточной воды. Особенно это важно в напорных системах с быстрым перемещением больших масс стоков.

Как происходит открытое крепление труб

1. Линией на стене отмечаем трассу, где пройдет труба. Отмечаются точки монтажа крепежных элементов. Наиболее ответственно отнеситесь к разметке точек крепежа на участках трубы с отводами, разветвлениями и тройниками. Количество хомутов на одну трубу зависит от нескольких параметров — длина, вес и диаметр трубы, прочность материала стен помещения, стабильность конструкции здания и др. Полипропиленовые трубы крепят хомутами с шагом 2 м, тяжелые металлические — чаще. В среднем для надежной фиксации считается, что расстояние между двумя хомутами должно быть около 10 диаметров трубы.

2. Старайтесь устанавливать хомут с минимальным расстоянием от стены. Такое решение экономит полезный объем помещения, трубопровод становится более защищенным от случайных внешних повреждений. В стене сверлится отверстие, хомут крепится саморезами. Если Вы хотите сделать скользящее крепление трубы, то на внутренней стороне хомута размещаются специальные вкладыши с низким уровнем трения. Если таких вкладышей нет, то острые края хомута стачиваются и закругляются соответствующим инструментом.

3. После разметки и крепления хомутов к стене процесс монтажа трубопровода не вызовет трудностей. Труба вставляется в хомут и фиксируется в нем в зависимости от конструкции последнего — с помощью защелки, шпильки, или винта с гайкой.

Крепление канализационных труб должно быть надежным, по возможности малозаметным вместе с трубой. Но в то же время аварийный доступ к канализационной системе в любой точке дома должен быть оперативным. Это позволит вовремя заметить начинающуюся течь и починить трубопровод, не доведя ситуацию до более серьезной аварии.

Популярные модели

АСТРА 3
  • Проживание: 3 чел.
  • Производительность: 0,6 м 3
  • Вес: 120 кг
77000 р. 65450 р.
АСТРА 5
  • Проживание: 5 чел.
  • Производительность: 1,0 м 3
  • Вес: 250 кг
94000 р. 79900 р.
АСТРА 5 миди
  • Проживание: 5 чел.
  • Производительность: 1,0 м 3
  • Вес: 225 кг
96300 р. 81855 р.
АСТРА 5 лонг
  • Проживание: 5 чел.
  • Производительность: 1,0 м 3
  • Вес: 285 кг
120000 р. 102000 р.

Соединение трубы ПВХ без клея: возможно ли?

Эта запись была размещена в октябре 23, 2017 автором Admin.

Если вы когда-либо работали с цементом и грунтовкой для ПВХ-труб, вы поймете, насколько грязной может быть работа с ними. Они липкие и мокрые, и их трудно очистить. Однако они также чрезвычайно полезны при соединении труб из ПВХ, поскольку образуют герметичное соединение. Здесь, на сайте PVC Fittings Online, клиенты часто спрашивают нас, возможно ли соединение труб из ПВХ без клея.Наш ответ зависит от того, для чего будет использоваться это соединение из ПВХ.

Какой это будет тип подключения?

ПВХ-цемент (или клей) не похож на обычный клей, который захватывает вещества и сам действует как связующее. Цемент ПВХ и ХПВХ фактически разрушает внешние слои трубы, позволяя материалам буквально смешиваться. Это навсегда склеивает трубы и фитинги из ПВХ. Если вы пытаетесь использовать трубы из ПВХ для транспортировки жидкости или газа, необходимо использовать цемент из ПВХ или специальные вставные фитинги, чтобы гарантировать отсутствие утечек.

Однако не во всех случаях требуется такое прочное уплотнение. Если вы собираете конструкцию из ПВХ, у вас, скорее всего, будет большое количество стыков и соединений. Нанесение цемента на все эти ПВХ-стыки может занять много времени и быть беспорядочным. Это также сделало бы невозможным разборку конструкции позже, поэтому это может быть не самый практичный вариант. Давайте рассмотрим несколько вариантов непостоянных соединений труб из ПВХ.

Альтернативные варианты соединения труб из ПВХ

Если вы захотите в какой-то момент разъединить стык труб, лучше не использовать ПВХ-цемент.Однако соединение ПВХ без цемента обычно делает эти соединения неспособными переносить газы или даже жидкости. Какой недостаток прочности в несцементированных соединениях они компенсируют удобством! Существует несколько способов соединения труб из ПВХ без клея, поэтому мы рассмотрим их здесь.

Первый и наиболее очевидный способ соединения трубы и фитингов из ПВХ без использования клея — это просто сдвинуть детали вместе. Совместимые детали плотно прилегают друг к другу и не разойдутся без какого-либо внешнего давления.Это не самый безопасный метод, но он весьма эффективен, если суставы не будут подвергаться большой нагрузке.

Более изобретательный метод состоит в том, чтобы сдвинуть трубу и фитинг вместе, просверлить отверстие с обеих сторон и вставить штифт в отверстие. Всякий раз, когда вы хотите разделить трубу и фитинг, вы можете удалить штифт и раздвинуть их. Этот метод сохраняет детали в основном неподвижными и отлично подходит для суставов, требующих частой разборки.

Тип используемого фитинга также может повлиять на необходимость использования ПВХ-цемента.Мы продаем недорогие штуцеры ПВХ с резиновыми кольцами круглого сечения. Они обеспечивают постоянное соединение, достаточно прочное для транспортировки воды или других веществ, в отличие от двух предыдущих методов без цемента.


Как видите, существуют альтернативные способы соединения труб и фитингов из ПВХ. Практически все, что не дает им развалиться, будет работать, если вы не используете их для транспортировки веществ. Варианты получения водонепроницаемого уплотнения немного более ограничены, но цемент ПВХ не обязательно единственный путь вперед! Помните обо всех возможных вариантах при покупке изделий из ПВХ и получайте лучшие цены на фитингах из ПВХ в Интернете.

Как клеить трубу из ПВХ

Все стыки в трубопроводах из ПВХ, независимо от того, используются ли они для дренажа и вентиляции в водопроводе или как часть центральной вакуумной системы, буквально свариваются вместе с помощью химического растворителя.

Клей на основе растворителя, нанесенный на обе соединяемые детали, временно расплавляет тонкий слой ПВХ, который снова затвердевает через несколько секунд после соединения деталей и образует бесшовное, водонепроницаемое, воздухонепроницаемое уплотнение.

Процесс прост, но не допускает ошибок: как только сварной шов затвердеет, единственный способ изменить его — это отрезать.Вот как свести ошибки к минимуму.

Измерь и отрежь

Иллюстрация Гарри Бейтса

Чтобы гарантировать, что труба будет полностью вставлена ​​в фитинги, измерьте расстояние между плечами фитингов на каждом конце трубы.

Перенесите этот размер на трубу и сделайте прямой пропил ножовкой. Очистите внутреннюю часть разреза универсальным ножом.

Сухая посадка

Иллюстрация Гарри Бейтса

Соберите все, чтобы убедиться, что труба правильной длины. На фитингах, таких как колена, положение имеет решающее значение, поэтому сделайте контрольную метку с трубы на фитинг.

Prime

Иллюстрация Гарри Бейтса

Нанесите цементную грунтовку на внешнюю сторону трубы и внутреннюю часть фитинга, где они будут перекрывать друг друга.Праймер смягчает и очищает пластик.

Клей

Иллюстрация Гарри Бейтса

Нанесите цемент на загрунтованные участки на внутренней стороне фитинга и на внешней стороне трубы.

Нажать и повернуть

Иллюстрация Гарри Бейтса

Вставьте трубу в фитинг до упора в заплечик фитинга, затем поверните на ¼ дюйма, чтобы распределить клей и ускорить его отверждение.

Если вы прикрепляете фитинг, протолкните его, чтобы метки были слегка не совмещены, и поверните фитинг, чтобы совместить метки. Подержите 30 секунд, затем вытрите излишки цемента сухой тряпкой.

Как подсоединить или закрепить трубы из ПВХ — плюс 3 полезных совета

Когда дело доходит до трубопроводов, ПВХ является бесспорным MVP. Это незаменимый продукт для сантехников и лучший друг домовладельцев. Его также можно использовать для создания всего, что может придумать домашний мастер (от винных стеллажей до качелей, ознакомьтесь с некоторыми из наиболее креативных и инновационных применений труб из ПВХ в Интернете. ).

Что делает ПВХ — или поливинилхлорид, если вам интересно, — таким особенным? Он легкий, устойчивый к раздавливанию, доступный по цене и доступный в различной длине. Он прочен под давлением и устойчив к ржавчине. Кроме того, в отличие от медных труб, ПВХ устойчив к коррозии и очень долговечен, а замена требует всего лишь разреза и небольшого количества клея.

Но прежде чем приступить к следующему проекту с использованием труб из ПВХ, следует запомнить пять вещей и несколько важных советов.

1.Сделайте чистый срез

При резке трубы из ПВХ вам нужно использовать пилу с мелкими зубьями и лезвием длиной 3–4 дюйма (более длинное, и оно может деформироваться). Хотя новички могут достать ножовку, ее тонкое лезвие легко блуждает, делая неудобные разрезы, которые могут не так плотно входить в фитинг.

Pro Совет: Если вы планируете в будущем много работать с трубами из ПВХ, приобретите ручной угловой короб и пилу . Он дешевле, чем торцовочная пила, и обеспечивает большую точность; коробка удерживает трубу на месте при резке под прямым углом или под углом, а пильное полотно короткое, с мелкими зубьями и дополнительной опорой для предотвращения коробления.

2. Очистить трубу от заусенцев

Когда вы закончите разрезать трубопровод из ПВХ, вы, вероятно, увидите, что на нем остались приподнятые края или чешуйки пластика (также известные как заусенцы). Они должны уйти; оставленные внутри трубы, они могут собирать мусор и замедлять течение воды; оставленные вне трубы, они могут помешать вам создать плотное соединение. Обычно их можно легко удалить вручную, вырезать канцелярским ножом или отшлифовать наждачной бумагой.

3.Нанесите Primer

.

Шаг, который некоторые домашние мастера пропускают, чтобы сэкономить время, нанесение цементной грунтовки на внутреннюю и внешнюю поверхность трубы и фитинга имеет важное значение. Во-первых, он размягчает верхний слой пластика, что способствует «процессу плавления», описанному в шаге шесть. Во-вторых, он очищает концы, чтобы обеспечить прочное сцепление с растворителем и отсутствие мусора.

4. Сделайте свою отметку

Цемент ПВХ

сохнет очень быстро, поэтому у вас не будет времени на регулировку после того, как вы намазываете его и соединяете трубы.Для фитингов, требующих точной ориентации, соедините трубы вместе, пока они еще сухие, и сделайте отметки для совмещения, чтобы вы могли легко определить точку соединения, когда вы наносите растворитель и соединяете два конца.

Pro Совет: При установке трубопровода убедитесь, что надпись на трубе обращена наружу, чтобы легко определить тип и размер трубы в будущем. Это также упростит будущий осмотр дома, если и когда вы пойдете его продавать.

5.Клей Два

Чтобы создать воздухо- и водонепроницаемое уплотнение, ПВХ-цемент работает, в основном, путем плавления верхнего пластикового слоя на трубах и фитингах, так что они сливаются в одно целое. Как уже упоминалось, после того, как вы нанесли цемент, вам нужно работать быстро. Вставьте трубу в фитинг до упора в нижнюю часть ступицы фитинга. Поверните взад и вперед, чтобы равномерно распределить растворитель, и, если вы оставили отметки, обязательно выровняйте их. Затем удерживайте кусочки вместе в течение 30-60 секунд, чтобы обеспечить прочное соединение. Удалите излишки цемента влажной тряпкой.

Pro Tip: Пары грунтовок и растворителей могут иметь быстродействующие эффекты, такие как головокружение и раздражение горла, или могут повредить глаза. Чтобы избежать каких-либо негативных последствий, убедитесь, что у вас есть надлежащая вентиляция или наденьте респираторную маску с клапанами .

Вызов профи из ПВХ

Помните, все делают ошибки … но это то, что так здорово в трубах из ПВХ! Если вы обнаружите, что измерили неправильно или сделали неправильное соединение, просто отпилите тупик и снова соберите с помощью двусторонней розетки из ПВХ или переходной муфты.Однако, если вы думаете, что лучше, чтобы за вас работал специалист (или с пружиной за углом, и вы рассматриваете возможность замены облицовки существующих труб из ПВХ), вы всегда можете воспользоваться собственными канализационными стоками Sacramento Express Sewer and Drain.

Склеивание ПВХ на ХПВХ: возможно ли вообще?

Эта запись была опубликована 17 октября 2017 г. Марком Лигоном.

Sch. 80 ХПВХ

PVC и CPVC имеют разные применения, поэтому они обычно не используются в одних и тех же типах приложений.ХПВХ проходит дополнительный процесс хлорирования, что позволяет ему выдерживать высокие температуры намного эффективнее, чем обычный ПВХ. В то время как ПВХ начинает портиться при 140 ° F, ХПВХ остается прочным до 200 ° F, что делает его идеальным для линий водоснабжения. С другой стороны, ПВХ чаще всего встречается в сливных трубах, поскольку он дешев и не ржавеет. Но если бы это было необходимо, можно ли было бы приклеить ПВХ к ХПВХ ?

Совместимы ли размеры ХПВХ и ПВХ?

Первое, что нужно учитывать, — это размер.Совместимы ли системы калибровки? Все трубы из ПВХ основных марок изготавливаются в соответствии со стандартами NPS (номинальный размер трубы) или «графиками». Таблицы 40 и 80 являются наиболее распространенными графиками NPS. График определяет, какой толщины будет стенка трубы. Название размера (в дюймах) — это просто номинальный размер, поэтому размеры не будут точно такими же. Например, труба сортамента 40 диаметром 1 дюйм будет иметь внутренний диаметр 1,029 дюйма (внутренний диаметр) и внешний диаметр 1,315 дюйма (внешний диаметр). Sch. 80 ПВХ и сорт. 80 CPVC подходят друг к другу, потому что у них одинаковые ID и OD.То же самое можно сказать и о ПВХ по схеме 40 и ХПВХ, но этот тип ХПВХ используется редко.

Одно из основных различий между этими двумя типами трубопроводов, когда речь идет о калибровке, заключается в том, что ХПВХ производится в двух разных системах калибровки: NPS и CTS . Размер CTS (размер медной трубки), как следует из названия, соответствует размеру медных труб. Это источник путаницы, поскольку CTS CPVC и медь обычно используются для одних и тех же работ. Трубы CTS и трубы NPS несовместимы с .Обычно CTS CPVC имеет желтоватый цвет, в то время как NPS CPVC серый (сорт 80) или не совсем белый (сорт 40). Они также имеют маркировку снаружи, поэтому отличить разные типы трубопроводов не составит труда.

Существует ли клей между ХПВХ и ПВХ? Синяя грунтовка для ПВХ

Просто потому, что ХПВХ и ПВХ могут подходить друг к другу, это не обязательно означает, что они действительно могут быть внедрены в рабочую систему. Цемент (или клей) ПВХ не работает как обычный клей. Он разрушает поверхность трубы, на которую наносится, и химически связывает трубы и фитинги.По этой причине вы не можете использовать какой-либо ПВХ-цемент для соединения этих двух материалов вместе. ХПВХ, как мы объясняли ранее, представляет собой более прочную версию трубы из ПВХ с более высокой температурой плавления и более жесткой химической структурой. Это означает, что старый ПВХ-цемент не будет полностью эффективен для обработки ХПВХ.

Специального «клея из ХПВХ и ПВХ» не существует, поэтому для химического соединения ХПВХ и ПВХ требуется цемент на основе растворителя и грунтовка, которые обладают достаточной прочностью, чтобы полностью связать трубы из ХПВХ. Чтобы подключить ПВХ к фитингу из ХПВХ (или наоборот), выполните следующие действия:

  1. Нанесите кистью грунтовку из ХПВХ на внешнюю часть трубы и внутреннюю часть фитинга на глубину примерно 2 дюйма.
  2. Немедленно нанесите тонкий слой цемента из ХПВХ на загрунтованную область снаружи трубы и внутри фитинга.
  3. Сдвиньте и скрутите детали вместе, затем крепко удерживайте их вместе в течение 30 секунд.

Следует ли склеивать ПВХ и ХПВХ? Sch. 80 ПВХ

Несмотря на то, что эти два материала можно или нельзя склеить и связать друг с другом, наиболее важным вопросом является: « Зачем вам? ”Как мы указывали в начале этого поста, ПВХ и ХПВХ, несмотря на то, что они имеют три общих буквы, имеют неодинаковые химические структуры, что делает их полезными для различных применений.ПВХ с максимальной температурой 140F обычно используется только для дренажа. ХПВХ, выдерживающий температуру 200 ° F, может использоваться для линий горячего водоснабжения в качестве недорогой альтернативы меди.

Суть в том, что если у вас есть система, которая содержит детали как из ПВХ, так и из ХПВХ, вы должны убедиться, что ее требования не превышают наименьший общий знаменатель этих компонентов. На английском языке: Система с ПВХ и ХПВХ должна оставаться ниже 140F . Это приводит к недоиспользованию ХПВХ.ХПВХ дороже, чем ПВХ, поэтому для их соединения редко есть веская причина. Это можно сделать при необходимости , но это по сути бессмысленно. Изготовление системы исключительно из ПВХ послужит той же цели и сэкономит деньги!

Дополнительная информация о клеях для ПВХ труб.

О ПВХ (поливинилхлорид) | PPFA

О ПВХ

Трубопроводы из поливинилхлорида (ПВХ) являются наиболее широко используемым материалом для пластиковых трубопроводов.Системы трубопроводов ПВХ:

  • Экологичность
  • Обеспечивают длительный срок службы
  • Простота установки и использования
  • Коррозионностойкий
  • Рентабельность
  • Широко принятые коды

Трубы из ПВХ изготавливаются методом экструзии различных размеров и размеров и обычно продаются длиной 10 и 20 футов. Трубы из ПВХ доступны как в конструкции со сплошными стенками, так и с ячеистой конструкцией.Построение сотового ядра предполагает одновременное выдавливание по меньшей мере трех слоев материала в стенку трубы: твердый внешний слой, промежуточный слой ячеистой сердцевины и твердый внутренний слой. Труба из ПВХ изготавливается в соответствии с различными стандартами ASTM как для давления, так и без него. Приложения.

Использование и приложения

Трубопровод из ПВХ используется для:

  • Дренажно-сливной клапан (DWV)
  • Канализация
  • Водопровод
  • Водопроводные сети
  • Орошение
  • Трубопровод
  • Различное промышленное оборудование

Может использоваться под землей или над землей в зданиях.Его также можно использовать на открытом воздухе, если труба содержит стабилизаторы и УФ-ингибиторы для защиты от ультрафиолетового излучения и окрашена латексной краской на водной основе.

Материалы

ПВХ устойчивы ко многим обычным химическим веществам, таким как кислоты, щелочи, соли и окислители.

Поскольку компоненты системы трубопроводов из ПВХ могут быть изготовлены в различных цветах, определение области применения не составляет труда. Распространенная цветовая схема (хотя и не универсальная):

  • Белый для DWV и некоторых приложений низкого давления
  • Белый, синий и темно-серый для трубопроводов холодной воды
  • Зеленый для канализации
  • Темно-серый для промышленного применения под давлением

Исключение из этой цветовой схемы состоит в том, что большая часть труб из белого ПВХ имеет двойную номинальную нагрузку на DWV и давление.

Системы трубопроводов из ПВХ

не должны использоваться для хранения и / или транспортировки сжатого воздуха или других газов. Системы трубопроводов из ПВХ также не следует испытывать сжатым воздухом или другими газами.

Код Статус

Трубопроводы из ПВХ признаны приемлемыми материалами для водопроводных сетей, канализации, систем водоснабжения и водоснабжения во всех моделях водопроводных сетей. Эти коды обычно идентифицируют приемлемые продукты для конкретного использования на основе обозначения стандарта ASTM.

Наличие

ПВХ

можно приобрести в магазинах сантехники, хозяйственных магазинах и домашних центрах по всей Северной Америке. См. Ссылки на нашем членском сайте.

Артикул

Поскольку печать на трубах из ПВХ выполняется просто, маркировку всегда легко идентифицировать. Стандарты ASTM требуют, чтобы трубы ПВХ маркировались следующим образом:

  1. Название или торговая марка производителя
  2. Стандарт, которому он соответствует
  3. Размер трубы
  4. Обозначение материала (e.г., ПВХ 12454, из ПВХ 1120, или ПВХ тип 1, сорт 1)
  5. DWV, если для дренажа
  6. Номинальное давление для давления
  7. Номер SDR или номер приложения
  8. Если труба предназначена для питьевой воды, лабораторная печать или отметка, подтверждающая пригодность для питьевой воды

Установить системы трубопроводов из ПВХ очень просто. Подрядчикам нравится этот легкий материал для труб. Просто выполните несколько простых, разумных шагов:

  • Соблюдайте местные нормативные требования.
  • Соблюдайте рекомендованные методы безопасной работы.
  • Соблюдайте надлежащие процедуры обращения.
  • Прочтите инструкции производителя по установке.
  • Храните трубы и фитинги в оригинальной упаковке до тех пор, пока они не понадобятся.
  • При хранении на открытом воздухе накройте трубы и фитинги непрозрачным брезентом.
  • Перед использованием проверьте трубу на наличие повреждений.
  • Используйте инструменты, специально предназначенные для пластиковых труб.
  • Используйте ветошь для защиты отделки в рабочей зоне.

При соединении труб и фитингов из ПВХ с помощью клея на основе растворителя:

  • Обрежьте концы трубы под прямым углом.
  • Снимите фаску и снимите заусенцы с концов трубы с помощью инструмента для снятия фаски.
  • Используйте подходящую грунтовку и цементный раствор и следуйте инструкциям производителя по нанесению.
  • Используйте аппликатор подходящего размера для соединяемой трубы.
  • Поверните трубу на 1/4 оборота при опускании трубы в муфту фитинга.
  • Избегайте образования луж грунтовки или цемента на фитингах и трубах.

Для резьбовых соединений всегда:

  • Используйте ленту Teflon® или одобренный пастообразный герметик для резьбы.
  • Тщательно соберите резьбовые соединения (максимум два оборота после затяжки вручную).

Для правильной опоры трубопроводных систем из ПВХ:

  • Допускается движение из-за расширения и сжатия.
  • Используйте крючки, предназначенные для использования с пластиком.
  • Соблюдайте соответствующие требования к расстоянию между опорами подвески.
  • Защищать от гвоздей, шурупов и абразивных поверхностей.

При испытании установленной системы трубопроводов из ПВХ:

  • Перед испытанием под давлением соблюдайте рекомендованное производителем время отверждения.
  • Испытание в соответствии с местными нормативами.
  • Для защиты от замерзания используйте только глицерин и водные растворы, когда это применимо.

История ПВХ

Поливинилхлорид был открыт в конце девятнадцатого века. Ученые, наблюдающие за недавно созданным химическим газом, винилхлоридом, также обнаружили, что когда газ подвергался воздействию солнечного света, он подвергался химической реакции (теперь это признано как полимеризация), в результате чего получается твердый материал грязно-белого цвета. Но с твердым материалом было так сложно работать, что его отбросили в пользу других материалов. Спустя годы, в 1920-х годах, BFGoodrich наняла ученого по каучуку Уолдо Семона для разработки синтетического каучука, который заменит все более дорогой натуральный каучук.В результате его экспериментов был получен поливинилхлорид. Хотя разработчики продукта начали использовать ПВХ по-разному — в каблуках для обуви, мячах для гольфа и плащах, и это лишь некоторые из них — его применение значительно расширилось во время Второй мировой войны. ПВХ оказался отличной заменой для резиновой изоляции в проводке и широко использовался на военных кораблях США. После 1945 года его использование в мирное время резко возросло.

В США материалами ПВХ являются природный газ и каменная соль.

  • Природный газ нагревается под давлением с образованием этилена. Это называется «растрескивание».
  • Каменная соль обыкновенная (хлорид натрия) расщепляется электролизом на хлор и щелочь (гидроксид натрия).
  • Хлор и этилен объединяются с образованием мономера винилхлорида (VCM).
  • Затем молекулы
  • VCM соединяются встык (полимеризуются) с образованием длинных цепей поливинилхлоридного полимера (пластика).
  • Порошок термопластичного ПВХ компаундируется, плавится и экструдируется в трубы.

Примеры из практики

Компания Environmental Dynamics, Inc. (EDI), расположенная в Колумбии, штат Миссури, обладает двадцатисемилетним опытом производства инновационных систем очистки сточных вод. системы. Компания является интегрированным производителем систем диффузной аэрации, включая диффузорную технологию, исследования и разработки, системную инженерию и производство продукции.Основа их систем — трубы ПВХ. Системы использовать аэрацию для очистки сточных вод; Аэрация основана на естественном удалении вредных веществ с помощью микроорганизмов, требующих аэрации.

«Если у вас когда-либо был аквариум, вы знакомы с использованием« барботера »для аэрации воды», — говорит исполнительный вице-президент EDI Рэнди Ченн. «Принцип тот же. Системы EDI используют кислород из атмосферы, продуваемый через носитель. труба — ПВХ — для очистки сточных вод.«

Использование диффузора — механического устройства, которое подает кислород в воду — является распространенным подходом к очистке воды. В системах EDI используются механические аэраторы, оснащенные специальной гибкой мембраной, обеспечивающей диффузионную аэрацию с мелкими порами. Более тонкий пузыри, создаваемые системой, тем выше эффективность системы. Коллекторы и коллекторы из ПВХ обеспечивают структурную решетку для крепления диффузоров и мембран EDI. Сами диффузоры по сути представляют собой мини-системы из ПВХ со специфическими отверстия для подачи гибкой мембраны.

В результате получилась замечательная конструкция из ПВХ. Крупнейшие предприятия очищают более 100 миллионов галлонов сточных вод в день. На каждом из этих заводов количество труб из ПВХ, используемых в системе распределения воздуха и компонентах диффузора, превышает 60000 ноги. Кроме того, на каждом заводе используются многочисленные фитинги, тройники, угольники, заглушки, фланцы и т. Д. На крупных работах это составляет от 2000 до 3000 различных фитингов.

Системы ПВХ DWV после 20 с лишним лет эксплуатации

Фон ПВХ

Самый ранний найденный автором отчет об установке водопровода из ПВХ датируется 1934 годом в Германии.В 1950 году в США была основана ассоциация по торговле пластиковыми трубами, а в 1951 году в Мичиганском университете началась программа оценки пластмасс. Школа общественного здравоохранения. Эта четырехлетняя программа включала исследования кормления животных и беспристрастное исследование пластиковых труб с точки зрения общественного здравоохранения.

В 1957 году Министерство торговли США опубликовало коммерческий стандарт (CS207-57) для труб из ПВХ. В 1960 году последовал стандарт ASTM (D1785 — 60). Затем последовали другие стандарты для напорных труб из ПВХ (CS256 — 63 в 1963 году и ASTM D2241 — 64 в 1964 году). с ПВХ — DWV стандартами на трубы и фитинги (CS272 — 65 и D2665 — 68) в 1965 и 1968 годах соответственно.Трубопроводы из ПВХ, установленные во время и после этих дат, могут быть помечены этими стандартными номерами.

Введение

Системы ПВХ

DWV устанавливаются в многоэтажных домах более двадцати лет. Когда эти ранние сооружения были сделаны в конце 1960-х и 1970-х годах, список был составлен из 51 здания в 31 городе. Эта статья сообщает о результатах с 1998 года инспекции шести из этих ранних установок, а также подтверждения того, что системы продолжают работать в настоящее время.

Здание национальной штаб-квартиры AIA в Вашингтоне, округ Колумбия

Это семиэтажное здание было построено в 1973 году. Во время инспекции 1998 года устанавливались новые чиллеры и пересматривалась система кондиционирования воздуха. DWV и водосточные системы изготовлены из ПВХ и работают без проблем. Очень мало этого трубопровода виден за исключением механического помещения седьмого этажа, где наблюдались дренажные и вентиляционные трубы. Некоторые из них имели компенсаторы.Открытые трубопроводы градирни на крыше поблекли до почти белого цвета. Г-н Пьер Рахель была менеджером по строительству в течение последних двух лет, а г-н Сид Кокс был инженером-строителем в течение последних семи лет. Они сообщают, что их трубопроводные системы из ПВХ продолжают работать удовлетворительно.

Ellicott House в Вашингтоне, округ Колумбия

Этот девятиэтажный многоквартирный дом был построен в 1973 году. Система DWV и ливневая канализация — ПВХ.Роберт Дакет проработал инспектором по техническому обслуживанию около пятнадцати лет. Его сотрудники используют обычные процедуры профилактического обслуживания и с трубопроводами из ПВХ проблем не было.

Cairo Condominium в Вашингтоне, округ Колумбия

Stevens Company, сантехника и отопление выполнила все работы по обслуживанию трубопроводных систем и имеет записи всего технического обслуживания, которое требовалось для этого кондоминиума. В Tee / Wyes появились трещины, но в компании отметили, что это происходило, когда ответвление не поддерживалось должным образом.На фланцах тоже появились трещины, но в остальном системы работают нормально.

Компания Stevens использует много пластиковых труб при ремонте и новых работах и ​​сообщила, что по своему опыту:

  • Заборы в чугунных трубах примерно такие же, как и в системах пластиковых трубопроводов.
  • Трубы, проложенные к гипсокартону, создают проблемы со звуком.
  • Винты и гвозди могут проникать в трубы. (Это происходило в основном в ванных комнатах.)

Tower Villas Condo в Арлингтоне, VA

Во время инспекции 1998 г. в металлических трубопроводах горячей воды и в системе водяного отопления были обнаружены точечные утечки (обычное явление в этих металлических системах). Роберто Суарес, пять лет проработавший инспектором по эксплуатации здания. предоставили информацию о других сантехнических системах. Он сообщил, что техническое обслуживание системы было нормальным, за исключением одного инцидента, когда сильный ливень привел к полному разделению стыка трубы / раструба в 6-дюймовой направляющей водосточной трубы.Это затопило вестибюль. Никакой другой информации о причине этой неисправности в трубе самотечного потока, эксплуатируемой в течение многих лет без признаков утечки, не было. С 1998 года руководство внесло некоторые улучшения в систему отопления, но по-прежнему есть утечки в водяных трубопроводах. Системы ПВХ продолжали эксплуатироваться без проблем.

(Примечание автора. Не видя разделившегося 6-дюймового стыка, но исходя из некоторого прошлого опыта, этот стык можно было загрунтовать и собрать во время процесса «подгонки», но затем не зацементировать растворителем.Этот тип совместного разделения сообщалось другими и даже произошло с напорной трубой. Если у кого-нибудь из читателей есть информация из первых рук, пожалуйста, позвоните Роберту К. Уилджингу по телефону (440) 933-4394).

Holiday Inn в городе Маклин (Тайсон Корнерс), VA

В этом девятиэтажном здании есть чугунные трубы и ответвления из ПВХ. Проблем с трубопроводами из ПВХ не возникло, и техническое обслуживание системы было нормальным. Некоторое количество ПВХ было использовано при реконструкции и в новом здании.Главный инженер Барри Сингх сообщил, что около четырех лет назад система пожаротушения из ХПВХ была установлена ​​без каких-либо проблем и работает при давлении 150 фунтов на квадратный дюйм.

По состоянию на декабрь 2000 года все системы продолжают работать. Однако одна линия под плиту не удалась, потому что заливка консолидировалась и вызвала разрыв линии.

Park Layne в Дейтоне, Огайо

Этот одиннадцатиэтажный жилой дом был построен в 1969 году и упоминается в октябрьском выпуске журнала Building Systems Design за 1970 год.В статье говорится о «браке» ПВХ DWV и чугуна в системах водоотведения.

Ссылка «брак» применима к установке Park Layne, в которой трубы из ПВХ диаметром 3 дюйма и меньше использовались для всех сливов на кухне, в туалетах и ​​ваннах, а также для некоторых сливов для душа. На шести нижних этажах использовались вентиляционные трубы из чугуна. и ПВХ использовался для остальной части вентиляционного трубопровода. Трубы из ПВХ заделываются в чугунные ступицы фитингов дубовой и свинцовой ватой.Эти соединения были выполнены без переходников из ПВХ и прошли без проблем.

В то же время на некоторых чугунных трубах и фитингах возникла коррозионная утечка. Хотя эпоксидные пластыри могут временно устранить небольшие утечки, замена протекающих труб и фитингов на ПВХ является постоянным решением. Душ Утечки дренажа были устранены путем взлома бетонного основания, снятия чугунного дренажного трубопровода и установки нового дренажного трубопровода из ПВХ и поддона для душа.Трубу из ПВХ легко разрезать, подогнать и соединить. Основано на опыте работы с трубопроводами из ПВХ Эти желоба для душа из ПВХ, находящиеся в эксплуатации уже 30 лет, решают проблему коррозии.

Park Layne со 128 квартирами и двумя дополнительными зданиями, The Riverstone и The Rockwood, принадлежит и управляется Towne Asset Management Co. Ларри Рейнуотер занимается обслуживанием квартир в течение 25 лет и несет ответственность. на все три корпуса на три года.Основываясь на своем опыте работы со всеми тремя зданиями, Рейнуотер считает, что его работа по техническому обслуживанию трубопроводов была бы проще, если бы трубопроводы ПВХ DWV были проложены повсюду. Он также поддерживает плавание бассейнов и обнаружил, что трубы из ПВХ, используемые там, служат хорошо.

Примечание: механическая очистка

Во время инспекции 1998 года Ларри Рейнуотер заметил, что иногда он проходит через отрезок трубы из ПВХ с оборудованием для механической очистки, чтобы добраться до отрезка чугунной трубы.(Примечание автора: краткий отчет об испытаниях, проведенных много лет назад с использованием Оборудование RotoRooter показало, что инструменты для чистки проходят через изгибы ПВХ, не повреждая пластиковый фитинг. Рейнуотер направила этого инспектора Алану Пирсу-старшему, который уже 40 лет управляет франшизой RotoRooter. На основе его опыта, Пирс дал следующие комментарии по уходу за ПВХ с помощью оборудования для механической очистки:

  • Кислотные и щелочные очистители дренажа при постоянном использовании повреждают и разрушают металлические трубы, поскольку после очистки металла коррозия продолжается.
  • Тонкостенная канализационная труба из ПВХ может треснуть от ударов канализационной змеи.
  • Schedule 40 Трубы PVC DWV и канализационные трубы PVC не подвергаются механической очистке.
  • Газы внутри DWV и канализационных труб создают коррозионные условия, которые со временем разрушают металлы.
  • После кратковременного воздействия серной кислоты канализационные змеи сломали чугун с хрупкими трещинами, хотя они находились в эксплуатации лишь короткое время.
  • Правильная установка канализационных труб является важным фактором в продлении срока службы независимо от того, какой материал канализационных труб используется.

Заключение:

Хотя эти проверки не дали какой-либо важной новой информации, они подтвердили, что коррозионная стойкость ПВХ является основным фактором его способности обеспечивать долгие годы безотказной работы как в DWV, так и в канализационных системах.

Если у кого-то из читателей есть информация, которая будет способствовать этим усилиям, ваш ответ редактору будет признателен.

Труба из ПВХ и экологичное строительство

Решение проблем зеленого строительства
ПВХ

отвечает требованиям сегодняшних требований к экологичному строительству. Зеленое строительство относится к растущей важности соблюдения требований экологичности в строительных материалах и методах строительства, в то же время ограничивая воздействие на природные ресурсы. ресурсы как при строительстве, так и при долгосрочном обслуживании и жизненном цикле коммерческого или жилого здания.

Трубы и фитинги из ПВХ обладают рядом преимуществ для экологичного строительства.

  • Правильно установленные трубы и фитинги из ПВХ обеспечивают особенно долгий срок службы. Многие системы, установленные тридцать или более лет назад, продолжают обеспечивать надежное обслуживание, не требующее обслуживания. Спустя долгое время после того, как медные и стальные трубы пострадали непоправимо Повреждения из-за агрессивной воды и других жидкостей, проходящих через них, или из-за агрессивных почвенных условий, в которых они были установлены, системы ПВХ продолжают функционировать без обслуживания.
  • ПВХ защищает питьевую воду и не позволяет посторонним загрязнениям попадать в трубы. Поскольку ПВХ — инертное вещество, он не реагировать с химическими веществами вокруг него. Фактически, это часто выбираемый материал для химической обработки. Поскольку ПВХ настолько надежен, он защищает окружающую среду — почву, песок и т. Д. — от сточных вод и других нежелательных материалов.
  • Цементы на основе растворителей и их использование были тщательно изучены.В результате руководство по их использованию задокументировано в ASTM D 2564 и ASTM F 656. Проблемы, связанные с использованием цемента на основе растворителя, легко решаются с помощью соответствующей вентиляции. и защита от контакта с кожей.
  • Длительный жизненный цикл ПВХ
  • означает, что большая часть установленного ПВХ остается в эксплуатации, обеспечивая доставку воды и удаление отходов, поэтому проблема обращения с количество выброшенных ПВХ материалов несколько сведено к минимуму. Однако даже выброшенный ПВХ перерабатывается.По данным Института винила, винил может быть автоматически отсортирован от других вторсырья. А спрос на переработанный винил превышает предложение.
  • Без отходов в производственном процессе. Остатки материалов просто перетираются для получения большего количества продукта.

Труба из ПВХ успешно прошла испытания на соответствие стандарту ANSI / NSF 61 и другим стандартам воздействия на здоровье в течение более 35 лет. Несмотря на то, что требования безопасности его металлических аналогов постоянно подвергались сомнению, ПВХ продолжал для подачи воды в конце трубы такой же чистой, как и при ее поступлении в систему.ПВХ — это термопластический материал, изготовленный из смесей, которые обычно соответствуют классу 12434 по ASTM D1784 или классу 11432 по ASTM D4396 (для труб с ячеистой сердцевиной).

Элементы ПВХ

Как установить или снять фитинги из ПВХ

29.09.20 — Zoro Staff

Трубы из ПВХ (сокращенно от поливинилхлорида), обычно встречающиеся внутри и снаружи домов и предприятий, используются для различных целей, в первую очередь для сточных вод для кухонь и ванных комнат, а также для наружных сточных труб.

Легкие, прочные и достаточно универсальные, чтобы справляться как с горячей, так и с холодной водой, трубы из ПВХ заменили чугун, который необходимо паять горячим способом, что является предпочтительным трубопроводом для многих новых строительных проектов. Другие преимущества ПВХ включают тот факт, что он устойчив к большинству токсичных веществ, огнестойкий, имеет низкие потери на трение и теплопроводность и практически не требует обслуживания.

Но, пожалуй, самым большим преимуществом является то, что трубы из ПВХ намного проще в установке по сравнению с прочными чугунными трубами старой школы.

Выберите свою фурнитуру

Существует два типа фитингов для труб из ПВХ: Schedule 40 в основном используется в жилых помещениях, а Schedule 80 предназначен для промышленных проектов. Первый обычно белый, второй — серый, но может быть и других цветов.

Основное различие между двумя типами труб из ПВХ заключается в их внутренней толщине. Хотя обе трубы выглядят одинаково снаружи, труба Schedule 80 имеет меньшую площадь внутри по сравнению с трубой Schedule 40.Эта более толстая внутренняя стенка делает Schedule 80 лучшим выбором для приложений с более высоким давлением. Но за это приходится платить, так как он также тяжелее, чем Schedule 40, что означает, что его дороже перевозить, а также может быть сложно маневрировать во время установки.

Одна вещь, которую следует запомнить: приступая к проекту трубопровода, имейте в виду, что все фитинги, такие как тройники, колена и муфты, доступны в размерах Schedule 40 и Schedule 80. Купите фитинги, соответствующие размеру трубы, иначе вам придется дополнительно сходить в строительный магазин.

Перед установкой

Сначала определите место, где вы устанавливаете или снимаете трубу, и соберите следующие инструменты и материалы:

  • Осевой отрезной станок — это может быть трещоточный нож, сабельная пила, механическая отрезная пила или труборез на колесах, изготовленный специально для пластика
  • Напильник или другой инструмент для удаления заусенцев
  • наждачная бумага зернистостью 80
  • Какой-то аппликатор — щеточка или тампон.Убедитесь, что он составляет примерно половину диаметра трубы
  • .
  • Сухая ткань на основе цемента на основе растворителя
  • Грунтовка
  • Труба ПВХ от ½ «до 4» и соответствующие фитинги

Установка трубы из ПВХ

Шаг 1. Резка

Если вы в затруднительном положении, ножовка с мелкими зубьями и лезвием шириной от 3 до 4 дюймов относительно легко прорежет трубу из ПВХ. Однако использование какого-либо станка для резки осей обеспечит прямую кромку. Достаточно одного изогнутого края, чтобы испортить линию трубы.

Шаг 2. Фитинг

После того, как вы разрежете трубу, используйте напильник или наждачную бумагу с зернистостью 80, чтобы очистить всю пластиковую стружку (или заусенцы) и разгладить внутренние края трубы. (Иногда это называют «снятием заусенцев».) Любая рыхлая грязь или песок могут отрицательно повлиять на связь между пластиком и цементом. Это также может замедлить поток воды внутри трубы.

Затем положите трубу на землю с установленными фитингами, чтобы еще раз проверить длину. Если все верно, переходите к следующему шагу.

Шаг 3. Добавление цемента

Перед нанесением цемента очистите трубу грунтовкой. Используйте ткань и протрите края и внутреннюю часть фитинга. Делайте это в помещении с хорошей вентиляцией, чтобы избежать головокружения от паров грунтовки ПВХ. Затем обильно нанесите цемент внутрь стыка и вставьте трубу. Сделайте полный оборот вправо, а затем снова поверните влево, чтобы полный слой цемента покрыл окружность стыка.

Цемент ПВХ

схватывается быстро — часто в течение нескольких секунд — поэтому убедитесь, что труба сидит прямо в стыке, и при необходимости немедленно подкорректируйте ее. Держите его в течение 15-20 секунд, чтобы убедиться, что цемент приклеился.

Если вы оказались в ситуации, когда вам нужно соединить трубу из ПВХ со старой чугунной или стальной трубой, вам понадобится переходная муфта. У них есть резиновая гильза, заключенная в металлическую гильзу. Обычно они маркируются, чтобы показать точные типы труб, которые он может соединять.

Шаг 4. Исправление ошибок

Одно из преимуществ работы с ПВХ — это то, что он недорогой и щадящий. Например, «усадка» является распространенной проблемой при соединении труб вместе — при нанесении цемента на трубы и фитинги вы теряете небольшую часть длины на каждой секции.

Если вы обнаружите, что обрезали трубу слишком коротко, измерьте, сколько вам нужно удалить, и выпилите ее. Затем просто соедините его снова с новой муфтой.Совет от профессионала: держите под рукой дополнительные приспособления на всякий случай.

Шаг 5. Подвески для труб

После того, как труба нужной длины установлена ​​на место, через каждые 4 фута установите несколько трубных подвесов для обеспечения опоры. Использование подвесов и их разведение по длине линии помогает снизить давление на стыки труб, а также снижает напряжение расширения и сжатия при изменении температуры с высокой на холодную и обратно.

При расчетном сроке службы 100 лет труба из ПВХ долговечна, но при этом проста в использовании.В отличие от чугунных труб, эти пластиковые версии делают проекты сантехники, которые когда-то были прерогативой профессионалов, намного более доступными для способных мастеров.

DIY Органайзер для труб из ПВХ Roundup

DIY Органайзер для труб из ПВХ Roundup

У вас в гараже или мастерской остались остатки ПВХ-трубы? Эти быстрые и простые DIY-органайзеры помогут организовать вашу мастерскую из этой трубы из ПВХ. С тремя простыми идеями организации ваше пространство изменится в кратчайшие сроки!

PVC Wall Catch All

Этот вариант идеально подходит для всех незакрепленных предметов, занимающих место на рабочем столе.Благодаря этому захвату из ПВХ вы сможете держать свой рабочий стол в чистоте, но все, что вам нужно, будет под рукой, когда оно вам понадобится.

Начните с измерения длины ПВХ, который вы хотите использовать.

Начните с измерения вашего ПВХ и определения длины органайзеров.

Разрежьте трубу из ПВХ под углом 45 градусов с одного конца. Другой конец должен иметь прямой разрез.

Затем разрежьте один конец трубы ПВХ под углом 45 градусов, чтобы он плотно прилегал к доске. Другой конец трубы следует отрезать прямо.

При необходимости нарежьте доску до нужного размера.

Если вам нужно обрезать доску нужного размера, сделайте это сейчас.

Предварительно просверлите отверстие в трубе из ПВХ, чтобы отметить место, где она будет крепиться к доске.

Когда труба ПВХ будет разрезана, разложите их вдоль доски и отметьте, где каждая часть будет сидеть на доске. Мы оставили 2-3 дюйма пространства между каждой трубой. Пока труба сидит на доске, просверлите в трубе отверстие, куда она будет крепиться. Затем снимите трубу и предварительно просверлите в доске отверстие, куда будет крепиться труба.

Вы можете покрасить ПВХ трубу как хотите.

Сейчас прекрасное время для покраски доски и труб из ПВХ. Вам, конечно, не нужно красить их, но мы хотели добавить цвета нашему рабочему пространству, покрасив ПВХ в черный цвет, а доску — в красный. Вы можете еще больше персонализировать этот проект, нарисовав узор на доске или трубах.

Присоединение трубы ПВХ к доске начните сверху вниз.

Когда краска высохнет, начинайте закреплять трубы ПВХ вдоль доски. Если вы кладете их на доску вертикально, работайте сверху вниз.

Когда труба ПВХ закреплена, прикрепите органайзер к стене.

Когда трубы закреплены, прикрепите доску к стене. Пора убрать этот верстак и собраться!

Органайзер из ПВХ

Простой органайзер для перфорированной доски, в который поместятся все ваши незакрепленные принадлежности для верстака.

Если у вас остались остатки труб из ПВХ, то это идеальное применение! С парой крючков для перфорированной доски у вас будет бонусный органайзер, который удерживает ваши вещи на месте.Этот вариант удобен для отслеживания незакрепленных предметов, таких как стяжки, небольшие инструменты без дома, карандаши или маркеры. Этот органайзер, легко настраиваемый по индивидуальному заказу, можно использовать в качестве перфорированной доски у вас дома или в мастерской.

Начните с измерения длины крючка для перфорированной доски на ПВХ трубе.

Начните с измерения крючков для перфорированной доски и разметки трубы из ПВХ той длины, которая вам нужна для ваших органайзеров. Мы сделали нашу трубу из ПВХ немного короче крючка, чтобы организаторы оставались на месте.

Разрежьте ПВХ-трубу по ранее сделанной отметке.

После того, как вы отметите размеры на ПВХ, обрежьте их по размеру. Вы также можете отшлифовать любые неровные края трубы из ПВХ.

Наденьте трубку из ПВХ на крючки для перфорированной доски и разложите их по мере необходимости.

Теперь наденьте крючки на перфорированную доску и наденьте трубу из ПВХ!

Настенное хранение из ПВХ

Храните инструменты с длинной ручкой в ​​этом удобном органайзере.

Инструменты с длинной ручкой бывает сложно держать в порядке. С этим настенным хранилищем вы сможете хранить свои вещи на месте и готовыми к использованию.

Прикрепите задние доски к стене, оставив между ними пару футов.

Сначала прикрепите доски к стене. Вы должны оставить между ними расстояние на фут или два, чтобы ваши инструменты надежно удерживались. Без промежутка между досками вы столкнетесь с ручками, которые не остаются на месте.

Обрежьте ПВХ-трубу под углом 45 градусов с обоих концов.

Затем отмерьте и отрежьте секции ПВХ. Их нужно будет разрезать под углом 45 градусов с обеих сторон, чтобы вы могли прикрепить их к доске позже.

Предварительно просверлите отверстия в трубе из ПВХ, где она будет крепиться к доске.

Поскольку наши трубы были немного длиннее доски, мы просверлили два отверстия в верхней половине трубы, чтобы вдвойне прикрепить ее к доске.

Прикрепите трубу ПВХ к доске, оставив между ними место для широких инструментов.

Прикрепите трубу из ПВХ к доске так, чтобы между ними оставалось ровное пространство.

Добавить комментарий

Ваш адрес email не будет опубликован.
