Крепление шпильки к стене – Резьбовая шпилька – крепеж, способный решить многие проблемы! Крепление шпильки к стене

Содержание

Шпилька резьбовая – решаем проблемы крепежа в рыхлых материалах + видео

Необходимость в различных крепежных элементах возникает практически на всех этапах ремонтно-строительных работ. Сегодня мы хотим рассказать об одном из видов крепежа, название которого – шпилька резьбовая.

Происхождение шпильки с резьбой и область ее применения

Изначально данный крепеж был задуман для применения в машиностроении, основная задача такого крепежного элемента – это соединение деталей, которые имеют ровную и гладкую поверхность. Данный крепеж представляет собой стержень, у которого на концах имеется резьба, сегодня наряду со стандартным строением крепежа можно увидеть шпильки с резьбой по всей длине детали.

Конечно, такой универсальный крепежный элемент не мог быть не замечен строительной индустрией, и в скором времени из машиностроительной сферы он плавно перешел на вооружение в различные строительные технологии, где оказался как раз кстати. Задачи, с которыми помогает справиться шпилька, довольно разнообразны, и вот некоторые из них.

Фото резьбовых шпилек, emirstroy.ru

Фото резьбовых шпилек, emirstroy.ru

К примеру, одно из главных назначений такого крепежа – это соединение между собой различных модификаций фланцев. Конечно, наш крепеж так и выполняет свою соединительную функцию, но обратите внимание на водостоки труб, спускающихся с крыш, все трубы крепятся к стене, с помощью хомутов они установлены на шпильке.

Как вы думаете, как проводится установка больших рекламных щитов, билбордов? Все правильно, именно такой принцип крепления позволяет большим конструкциям прочно стоять на земле. В тот момент, когда заливают бетонное основание для рекламного щита, проводят установку резьбовых элементов, их так и называют – шпильки крепежные. После этого главная конструкция щита одевается на них и зажимается гайками.

На фото - резьбовые шпильки, gradient-metiz.ruНа фото - резьбовые шпильки, gradient-metiz.ru

Строительные шпильки и их разновидности

Такие крепежные элементы выпускаются в различных модификациях, предназначенных специально для применения в быту и для проведения ремонтных работ. В первую очередь нужно отметить длину выпускаемой детали, она может начинаться от 100 миллиметров и заканчиваться длиной в 2 метра. Также особую роль играет резьбовое соединение, рассмотрим, что оно включает в себя!

  • Метрическая резьба с двух концов. Шаг резьбы зависит от диаметра каждого изделия индивидуально.
  • Строительные шпильки могут состоять из резьбы метрической, на одном конце, и резьбы по дереву на другом. Это сделано для того, чтобы деталь можно было вкручивать в деревянную поверхность или пластмассовую пробку для анкерных болтов.
  • Шпильки со шляпкой, такая модификация позволяет уменьшить количество использованных деталей в процессе крепления. В частности, заменяет шайбу и болт.

Фото шпилек строительных, mir-krepega.ruФото шпилек строительных, mir-krepega.ru

Такие модификации и разновидности исполнения крепежной детали помогают подобрать удобный вариант крепежа практически для всех видов работ. К примеру, при установке системы водоотвода с крыши деревянного дома шпилька с резьбой по дереву на конце поможет вам избежать лишних отверстий в деревянных стенах дома. Резьба по дереву отлично справится с опорной функцией, и трубы для отвода воды будут прочно стоять на своих местах.

Информация! При выборе шпильки не беспокойтесь, что вы взяли крепеж большей длины, плох вариант, когда он окажется короче, чем вам нужно. Также во время монтажа крепеж имеет свойство вытягиваться, за счет стягивания элементов, которые он крепит. Лишнюю длину всегда можно обрезать болгаркой или ножовкой по металлу.

На фото - шпильки стяжные для монтажа опалубки, стройка-кмв.рфНа фото - шпильки стяжные для монтажа опалубки, стройка-кмв.рф

Что входит в крепеж шпильки?

Как мы уже говорили, сама по себе шпилька – это просто стержень с резьбой, и для того, чтобы он выполнял свои функции, нужны еще некоторые дополнительные элементы крепежа. Давайте по порядку разберемся, какие крепежные составляющие обеспечивают правильную работу шпильке.

Фото вариантов монтажа строительных шпилек, крепковъ.рфФото вариантов монтажа строительных шпилек, крепковъ.рф

  1. Гайка – непосредственно позволяет зажимать и держать установленную деталь в нужном нам месте.
  2. Шайба – создает сопротивление для гайки и не позволяет ей прокручиваться дальше обозначенного места.
  3. Подкладки из металла с отверстиями – применяются для увеличения плоскости шляпы крепежа.
  4. Различные муфты – позволяют делать отступы нужной величины для крепления различных изделий и механизмов.

На фото - анкер-шпилька распорный, p-tools.ruНа фото - анкер-шпилька распорный, p-tools.ru

Технически весь крепеж шпильки – это набор различных составляющих, рассчитываемых при конкретно поставленной задаче. Обычно мастер перед началом работ собирает из дополнительных деталей крепеж, который в дальнейшем используется по назначению.

Резьбовая оцинкованная шпилька и ее практическое применение

Как показывает практика, шпилька служит очень хорошим помощником при креплении тяжелых агрегатов в рыхлых строительных материалах. К таким материалам можно отнести различные виды газобетона, пустотелые блоки, камень «ракушечник». Обычный анкерный болт в них не держится, а просто вываливается. Давайте на примере посмотрим, как в этом случае оцинкованная шпилька поможет нам обеспечить максимально прочный крепеж.

Конечно, стоит сказать несколько слов о том, почему именно оцинкованный крепеж мы будем использовать. Все дело в том, что напыление защищает металл от преждевременной коррозии, в нашем случае крепеж будет проводиться сквозь стену, где не исключены скопления влаги, которые отрицательно воздействуют на металл. В качестве примера мы установим водонагревательный бойлер, у которого в заполненном состоянии вполне приличный вес.

Фото оцинкованной резьбовой шпильки, ava-t.ruФото оцинкованной резьбовой шпильки, ava-t.ru

[manual_editor_7604]

На фото - монтаж резьбовой оцинкованной шпильки для крепежа, krepezh-shop.ruНа фото - монтаж резьбовой оцинкованной шпильки для крепежа, krepezh-shop.ru

шпильки к армопоясу, способы, расстояния между анкерами

Содержание:

Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.

шпильки для мауэрлата

Подготовка к установке мауэрлата

Перед монтажом данного элемента потребуется выполнить комплекс подготовительных мероприятий. Для изготовления мауэрлата используют деревянный брус или две доски подходящих размеров. Соединяют эти доски гвоздями. Древесный материал для мауэрлата должен выбираться с особенной тщательностью. Подходящий вариант для этого – сосна: желательно, чтобы ее влажность не превышала 22%. Для крепления мауэрлата к стене могут использоваться несколько вариантов.

При выборе наиболее оптимального способа крепления мауэрлата, в учет берется тип материала, из которого были изготовлены стены, площадь дома и особенности его конструкции. Главная задача – чтобы мауэрлат был состыкован со стеной максимально надежно. Для его установки необходимо обеспечить очень ровное посадочное место, строго выверенное по горизонтали. Во время подготовки нижнего торца стены потребуется постоянное использование строительного уровня. Категорически исключается вероятность ослабления крепления под сторонними воздействиями: поэтому опорные прорези выполняются только со стороны стропильных ног.

способы крепления мауэрлата

Для большей устойчивости системы внутренняя часть стены оснащается выступом еще на этапе ее сооружения. При укладке мауэрлата этот выступ выступает в роли предохранителя от случайного обрушения бруса под воздействием возросшего давления или порывов ветра.

Что понадобится

Необходимые материалы и инструменты:

  1. Брус сечением 150х150 мм.
  2. Гидроизоляция. В основном для этих целей используется рубероид.
  3. Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.
  4. Дрель.
  5. Разводной ключ.
  6. Молоток, болты, гвозди.

Этот перечень может претерпевать некоторые изменения, в зависимости от применяемого способа крепления. Так, если обвязка мауэрлата осуществляется проволокой, для этих целей понадобиться стальная проволока-катанка. Оптимальный диаметр этого крепежа – 5 мм.

расстояние между шпильками мауэрлата

Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

  1. Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.
  2. Стальные скобы. Речь идет об изделиях длиной 250 мм.

Соединения строительными шпильками предполагает наличие:

  • Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.
  • Металлических шайб.
  • Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.
  • Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

крепление мауэрлата к армопоясу анкерами

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

крепление мауэрлата к армопоясу анкерами

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами. В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах.  При этом шаг прутков и стропилин не должны совпадать.

Установка мауэрлата на шпильки к армопоясу или бетону

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Выполняя армопояс под мауэрлат, перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.

крепление мауэрлата к бетону

Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия. Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены. При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

крепление мауэрлата к стене

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

Стандартную фиксацию на проволоку осуществляют таким образом:

  1. На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
  2. Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
  3. Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

крепление мауэрлата к стене

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.



Крепление мауэрлата к кирпичной стене: 2 лучших способа

Крыша – одна из наиболее важных архитектурных конструкций любого здания, от ее надежности зависит длительность эксплуатации и комфортность проживания. Проектированием и сборкой стропильной системы должны заниматься только опытные строители, любая ошибка может иметь очень печальные последствия.

Крепление мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене

Содержание статьи

Что такое мауэрлат

Принять правильное решение об оптимальных способах крепления мауэрлата намного проще, имея информацию о роли элемента в стропильной системе. Мауэрлат – это нижний обвязочный пояс стропильной системы, присутствует только на наклонных кровлях.

Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил

Изготавливается из бруса сечением примерно 200×200 мм, в стропильной системе элемент выполняет важные задачи.

  1. Служит площадкой для фиксации стропильных ног или ферм. Во время расчета стропильной системы определяются нагрузки на стропильные ноги, конкретные значения изменяются с учетом максимальных динамических и статических нагрузок, конструктивных особенностей крыши и физических параметров кровельных материалов. Ноги упираются о мауэрлат и передают ему вертикальные и горизонтальные усилия. Он должен их выдерживать и не допускать колебаний кровли. С учетом этих нагрузок подбирается сечение бруса. Назначение мауэрлата – распределение сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

    Мауэрлат необходим для распределения сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены

  2. Придает устойчивость стропильной системе. Нижние точки упора стропильных ферм должны жестко соединяться с мауэрлатом и не допускать их смещения во время эксплуатации. Исключение – стропильная система брусчатого дома. Она дает усадку, в связи с этим соединение стропилин, с мауэрлатом плавающее, позволяющее компенсировать изменения высоты сруба во время его высыхания. Мауэрлат придает устойчивость стропильной системе

    Мауэрлат придает устойчивость стропильной системе

  3. Равномерно распределяет нагрузки по всему периметру фасадных стен. Чем больше площадь упора мауэрлата, тем меньше точечные нагрузки на стены, тем безопаснее конструкция сооружения. Мауэрлат необходим для равномерного распределения нагрузки на стены дома

    Мауэрлат необходим для равномерного распределения нагрузки на стены дома

Цены на различные виды бруса

Брус

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

  1. Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины. Рекомендуемые параметры для мауэрлата

    Рекомендуемые параметры для мауэрлата

  2. Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня. Антисептирование древесины

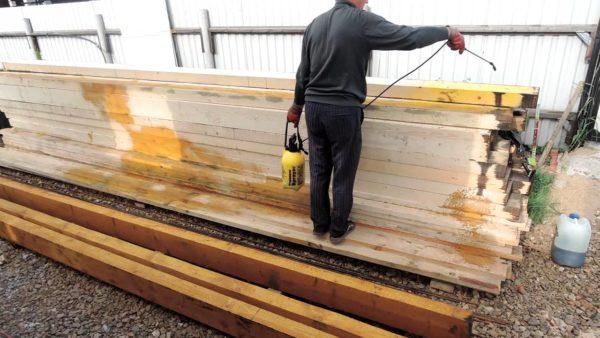

    Антисептирование древесины

    Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

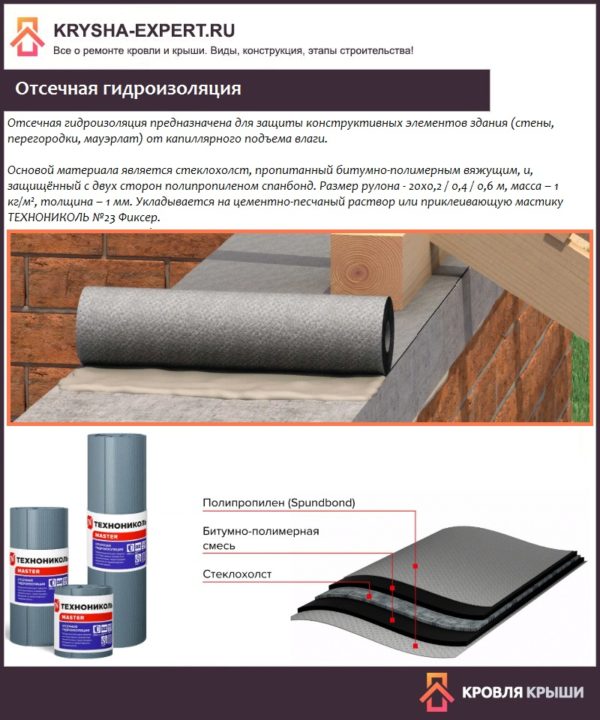

    Отсечная гидроизоляция

    Отсечная гидроизоляция

  3. Выбор оптимального метода фиксации к фасадным стенам. Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания. Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

    Часто, но далеко не всегда, мауэрлат крепят посредством шпилек

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Способы крепления мауэрлата

В таблице будет приведен максимально широкий перечень возможных вариантов, некоторые из них в настоящее время применяются редко. Новые стройматериалы и технологии позволяют крепить мауэрлат легче, быстрее и надежнее.

Способ крепленияКраткое описание, достоинства и недостатки
Проволокой

Проволокой

Самый старый метод, сегодня применяется крайне редко. Фиксация делается катанкой Ø 5–6 мм. Проволока вмуровывается в фасадные стены, укладывать ее нужно минимум за три ряда до окончания кладки. Длина проволоки выбирается такой, чтобы ее свободные концы могли закручиваться вокруг мауэрлата. После крепления лишние концы можно отрезать. Метод имеет много недостатков: невозможно точно отрегулировать усилие стягивания, проволока повреждает балку, надежность крепления со временем уменьшается из-за постепенного растягивания металла. Для надежности проволоку вмуровывали около каждой стропильной ноги, а это оказывало негативное влияние на внешний вид фасада. Даже если дома в дальнейшем оштукатуривались, ржавчина от проволоки могла выступать на внешней поверхности стен.
С помощью вмурованных деревянных пробок

С помощью вмурованных деревянных пробок

И этот метод сегодня считается устаревшим, применяется очень редко. Мауэрлат крепился кованными металлическими скобами к деревянным вставкам, которые вмуровывались в стену дома. Бруски пропитывались отработкой машинного масла для предупреждения гниения, размеры пробок соответствовали размерам кирпичей. Этот метод имеет два больших недостатка. Первый – дерево со временем может намокать или усыхать, эти процессы изменяют линейные размеры. Как следствие, пробки начинают шататься, их колебания неизбежно передаются мауэрлату. Второй недостаток – способ довольно трудоемкий, требует повышенной внимательности каменщика.
На шпильки

На шпильки

Фиксация шпильками намного надежнее, чем вышеописанными способами. Шпильки вмуровываются в стены, количество рядов кладки кирпича сверху не менее трех. Размеры резьбы подбираются с учетом параметров мауэрлата. Такой метод обеспечивает самую надежную фиксацию элемента, применятся на очень сложных и нагруженных кровлях. Недостаток – трудоемкость, вертикальные металлические шпильки усложняют технологию кладки кирпича.
На анкеры

На анкеры

По всем характеристикам удовлетворяет большинство строений и типов крыш. Промышленность выпускает специальные длинные анкеры большого диаметра с усиленными металлическими элементами фиксации в стене. После установки мауэрлата на место в нем и стене высверливаются углубления под анкеры. Элементы вбиваются в отверстия и гайками притягивают мауэрлат к стене. Единственный недостаток – такой метод можно применять только на полнотелом кирпиче. Пустотелый не подходит из-за низких показателей прочности фиксации анкера – пустоты не позволяют набирать необходимую устойчивость. В этих случаях нужно применять специальные химические анкера, о них мы расскажем немного ниже.

Для примера мы возьмем вариант крепления мауэрлата на шпильки.

Пошаговая инструкция крепления на шпильки

Перед закладкой следует подготовить шпильки. Для повышения надежности крепления в нижней части шпильки рекомендуется приварить основание из металлической пластины. Его можно сделать квадратным, длина стороны примерно 6–8 см. Если нет возможности приварить, то допускается конец просто согнуть под прямым углом. Длина шпильки должна учитывать высоту кладки пояса из кирпичей, толщину мауэрлата и размеры гайки. В нашем случае армопояс будет состоять из четырех рядов кирпича. Диаметр шпильки 10 мм.

На фото показано, как должна выглядеть шпилька

На фото показано, как должна выглядеть шпилька

Шаг 1. Сделайте разметку мест расположения шпилек. Необходимо выполнять общие рекомендации: расстояние шпильки от угла дома в пределах 35–40 см, шаг шпилек ≈ 1,5 м.

Выполнение разметки

Выполнение разметки

Важно. Внимательно отнеситесь к разметке, шпильки не должны располагаться под стропильными ногами. Если получится такая ситуация, то придется или отрезать выступающие концы шпильки для подготовки площадки упора стропильной ноги, или изменять шаг стропил. Оба варианта оказывают негативное влияние на характеристики надежности стропильной системы.

Шаг 2. Положите на стену металлическую сетку для армирования кирпичного пояса. Размеры ячеек примерно 2–3 см, диаметр проволоки ≈ 2–3 мм. Проденьте шпильки в ячейки и выставьте их по меткам.

Сетка кладочная продается в рулонах и картах

Сетка кладочная продается в рулонах и картах

Выше уже упоминалось, что при этом нужно обязательно узнать расположение стропильных ног, при необходимости одну или несколько шпилек следует сместить. Расстояние между ними нет надобности выдерживать с высокой точностью, это никакого влияния на прочность фиксации мауэрлата не оказывает.

Практический совет. Для того чтобы было проще принимать решение об установке шпилек под мауэрлат, следует узнать, для чего они нужны. Шпильки удерживают конструкцию от горизонтального смещения. Но такие нагрузки относительно небольшие. Дело в том, что конструкция стропильных ферм имеет специальные элементы (ригели, угловые упоры, прогоны), которые воспринимают горизонтальные усилия и не позволяют им расползаться. Незначительные усилия в горизонтальном направлении возникают из-за парусности скатов, именно для минимизации негативных последствий от ветра устанавливаются шпильки для крепления мауэрлата.

Шаг 3. Начинайте закладку двух крайних шпилек. Делать это надо очень внимательно, в дальнейшем по ним будут выставляться все остальные элементы. Закладка шпильки выполняется в такой очередности.

  1. Подготовьте цементно-песчаный раствор. Специального рецепта придумывать не надо, подойдет обыкновенный кладочный состав. Кладочная смесь для кирпича своими руками

    Кладочная смесь для кирпича своими руками

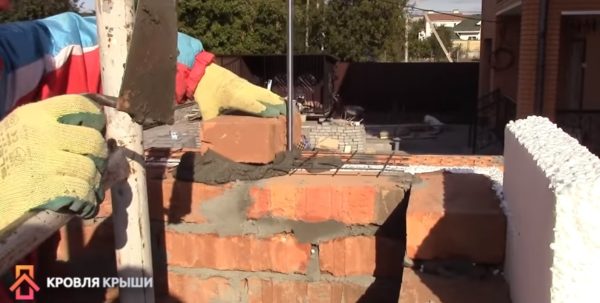

  2. Набросайте его на основание шпильки и поставьте первый кирпич с одной стороны, второй кирпич следует устанавливать с противоположной стороны. Соблюдайте смену очередности положения кирпичей в стене, все ряды должны между собой перевязываться. Установка кирпича с одной стороны от шпильки

    Установка кирпича с одной стороны от шпильки

    И с другой стороны от шпильки

    И с другой стороны от шпильки

  3. По уровню выставьте положение шпильки, оно должно быть строго вертикальным. Для правильного выравнивания нужно проверять положение шпильки в двух перпендикулярных плоскостях. Очень внимательно выполняйте все рекомендации. Проверяйте положение шпильки уровнем

    Проверяйте положение шпильки уровнем

По такому же алгоритму заложите шпильку на противоположном конце стены.

Шаг 4. Натяните между ними тонкую леску или нить.

Между крайними шпильками нужно натянуть нить-ориентир

Между крайними шпильками нужно натянуть нить-ориентир

При возможности желательно дать несколько часов для схватывания, если нужно спешить, то рекомендуется посыпать кладочный раствор сухим цементом. Он быстро впитает излишнюю влагу, что ускорит затвердевание.

Веревки нужно натягивать как по нижней, так и по верхней части шпильки.

На фото показано, как правильно натянуть нить

На фото показано, как правильно натянуть нить

Шаг 5. Выставьте все оставшиеся шпильки по двум веревкам. Начинайте их закладывать, при этом постоянно проверяйте положение по веревкам.

Закладка шпилек

Закладка шпилек

Практический совет. Если металлическая площадка приварена к шпильке неровно, то перед выставлением на кирпич рекомендуется положить немного раствора и с его помощью выравнивать элементы.

Шаг 6. Аккуратно продолжайте кладку стены, шпильки закладывайте кирпичами.

Установлены промежуточные шпильки

Установлены промежуточные шпильки

Во время производства работ возникают незначительные трудности – расстояние между шпильками некратное длине кирпичей, их приходится разламывать в местах соприкосновения со шпильками. Делается это при помощи специального молотка каменщика, если кирпич качественный, а мастер имеет практический опыт кладки, то необходимый размер достигается двумя ударами инструмента.

Крепление мауэрлата на шпильки

Крепление мауэрлата на шпильки

Цены на популярные модели перфораторов

Перфораторы

Видео — Диаметр шпилек для крепление мауэрлата

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Важно. Очень внимательно сверлите отверстия в деревянном брусе, не затупите сверла об кирпич. Дерево высверливается обыкновенными сверлами, они не могут работать с кирпичом, для него требуются инструменты с победитовыми напайками.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Надо знать, что полимерный клей – дорогостоящий материал. В целях экономии финансовых средств рекомендуется заранее определить необходимое количество клея. Делается это по формуле .

Примерный расход клеевого состава можно определить заранее

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Видео – Химические анкеры

Примерный расход клеевого состава можно определить заранееПосле монтажа мауэрлата строительство не заканчивается. Наоборот, впереди самый сложный и ответственный этап работ — расчет стропильной системы крыши и установка стропил. Рекомендуем прочитать статью на нашем сайте о том, как самостоятельно производить расчеты стропильной системы двускатной крыши.

Анкерное крепление к стене: принцип работы, монтаж

Часто, при различных типах ремонтных и монтажных работ появляется необходимость зафиксировать в стене различные конструкции. Сделать это на практике намного сложнее, чем может показаться с первого взгляда. Стандартные методы работают не очень хорошо, особенно когда конструкция имеет приличный вес и создает на точку крепления не малое давление либо же стена имеет не такие прочные свойства, как бетон. В таких случаях гораздо практичнее использовать, так называемое, анкерное крепление к стене.

идея использования анкерного крепления в ремонте квартирыАнкерное крепление, лучший вариант для крепежа предметов на стене

Принцип работы анкеров – как они справляются с нагрузками?

Принцип работы заключается в их технологии и особой сборной конструкции, благодаря которой нагрузка имеет абсолютно иной характер. Дело в том, что анкерный болт при установке уже в стене распирается, его невозможно обратно вытянуть при любых усилиях, как гвоздь, дюбель или шуруп.

способ применения анкерного крепления в отделке домаВытащить анкерный болт со стены невозможно

При этом нагрузка рассредоточивается по небольшой площади поверхности, в которую был установлен болт, а не в одной точке, как при стандартных фиксациях. Чтобы усилить его способность, вместе с ним дополнительно монтируется металлический лист, который забирает на себя большую часть нагрузки и распространяет ее по всей плоскости листа, и чем больше площадь листа, тем больше нагрузки может выдержать болт.

вариант использования анкерного крепления в ремонте стеныПри анкерном креплении нагрузка распространяется по небольшому участку

Анкеры: их эффективность и разновидности

Эффективность анкерных болтов говорит сама за себя, это новейшее современное приспособление, которое быстро набирает популярность благодаря своей простоте в использовании и практичности. На данный момент для них не существует аналогов, которые могли бы сравниться по экономии и физическим характеристикам. Взяв за основу физические законы рассредоточения нагрузки по плоскости, специалисты пришли к очень эффективному решению и создали данное приспособление.

способ применения анкерного крепления в отделке квартирыАнкерные болты делятся на несколько видов

Анкера бывают различных типов, имеют примерно одинаковые свойства и функции, каждый имеет принципиальное отличие. Они разделяются на следующие виды и подвиды:

  1. Механические:
    – закладной;
    – распорный;
    – забивной;
    – клиновой;
    – болт с кольцом или крючком;
    – рамный;
    – шпилька;
    – фасадный;
    – потолочный;
    – пружинка.
  2. Химические:
    – крепеж-монолит;
    – для наружных и внутренних работ;
    – для крепежа в рыхлых и тонкостенных основах;
    – стойкие к вибрациям;
    – долго служащее;
  3. Пластиковые.
  4. Грунтовые.
  5. Для устройства фундамента.
  6. Регулировочные по высоте.
идея использования анкерного крепления в отделке домаПодобрать подходящий вид не составит труда

Как крепить анкерный болт: надежный якорь для любых применений

Несмотря на свою выносливость к нагрузкам, устанавливается очень просто, в три этапа:

– просверлить в стене отверстие дрелью или перфоратором;
– установить в отверстие болт;
– распереть якорное основание.

Такой монтаж гарантирует надежность использования для любых целей и нагрузок. Якорное основание отлично справится с любыми типами применения.

вариант применения анкерного крепления в ремонте стеныТакие болты очень просты в применении

Монтаж в фундамент

Таким же образом устанавливаются анкерные болты и в фундамент. Например, для установки стальных колонн к фундаменту. Это первые анкерные болты, которые используются при строительстве дома, они выдерживают огромные нагрузки, поскольку являются частью несущей основы строения.

вариант использования анкерного крепления в ремонте домаАнкерные болты для фундамента выдерживают очень большие нагрузки

Анкера с шестигранной головкой отличаются от остальных своей прочностью. На стену или пол накладывается шестигранный металлический лист, а по углам его граней в просверленные отверстия вкручиваются или забиваются якорные болты. Такая конструкция считается очень надежной и способна выдержать любые применения, даже подъем автомобилей, если установка была произведена на пол. Сама по себе шестигранная структура имеет уникальные особенности выдерживать большие давления и не деформироваться при этом из-за своих ребер жесткости. Шестигранные детали часто используют в различных технических направлениях благодаря их особенностям.

идея применения анкерного крепления в отделке квартирыАнкера с шестигранной головкой более прочные

Клиновой анкер имеет очень хорошую несущую способность благодаря силам трения, его якорь распирается внутри материала, как бы цепляясь за стену, он не позволяет давлению себя вырвать. Клиновые анкера также подразделяются на различные типы, стоит помнить, что чем сильнее сцепление за счет сил трения, тем лучше его несущая способность, но при этом и материал основания должен быть крепче, иначе фиксация ее просто разрушит. Этот вид не рекомендуется использовать для стен с низкой прочностью, например, из газоблока.

способ применения анкерного крепления в ремонте стеныТакие анкера лучше использовать для прочных стен

Болтовой тип также имеет болт и гайку, которая регулирует якорь, для контроля фиксации. Но в отличие от клинового типа, болтовые имеют якорь почти по всей длине болта, что рассеивает давление по всей длине углубления. Таким образом, разрушение стены минимальное и данный вид можно использовать не только в бетоне и стенах высокой прочности, но и в более хрупких материалах, что делает его довольно популярным. Но они имеют и свои слабые стороны. Например, если сравнивать с клиновыми, то при одинаковых давлениях, для болтовых нужно использовать больший диаметр оси, что приведет к новым проблемам. Нужно использовать бур с большим диаметром, а соответственно, и делать в стене большее отверстие, что повлечет за собой большие расходы, а также может ослабить прочность материала стены, если он недостаточно прочный. Подобные анкера бывают, как однораспорными, так и двухраспорными, что позволяет им прочнее удерживаться в основании и рассредоточивать внутреннее напряжение. Такое свойство повышает несущие способности при меньшем разрушении стены.

идея использования анкерного крепления в отделке стеныС помощью болта и гайки можно регулировать якорь

Ударный анкер с резьбой используется строго для прочных материалов, импульсные вибрации разрушат хрупкую стену еще до окончания установки. Он имеет резьбу, а внутри конус, который распирается изнутри. Он прост в монтаже, нужно лишь просверлить отверстие, забить и расклинить. К нему легко подобрать болт любой длины, он устанавливается в уровень стенки и не требует последующей обрезки, что ускоряет процесс монтажа, а также удобен в эксплуатации. Обычно он используется для установки труб на потолках, коробов и воздуховодов.

способ использования анкерного крепления в ремонте домаТакие анкера используют только для прочных поверхностей

Инструменты для монтажа самые обычные и найдутся в гараже у каждого, ведь для установки анкерных болтов не требуются какие-либо специальные инструменты. Достаточно обычной дрели либо перфоратора (в зависимости от материала стенки на которую производится монтаж), молотка. Если используются ударные типы креплений — гаечного ключа, для фиксации крепления якорного основания. Используя эти простые инструменты возможен любой тип установки абсолютно любых анкерных крепежей. Сам же монтаж осуществляется в зависимости от типа крепления и, конечно же, опыта мастера, ведь неправильный монтаж может повлечь за собой различные побочные разрушительные эффекты, например, разрушение основания поверхности. Также следует правильно подбирать соответствие между типом крепления и материалом поверхности, ведь далеко не каждая поверхность способна выдержать сильное точечное давление и не каждый крепеж предназначен для сверхнагрузок, об этом говорилось выше. Прежде, чем решаться на покупку, обязательно нужно посоветоваться с опытным строителем или монтажником, а также можно проконсультироваться у продавцов строительных фирм и магазинов, такая консультация не будет лишней при принятии решения.

вариант применения анкерного крепления в отделке квартирыДля монтажа анкера нужна только дрель

Правильное и надежное крепление – это одно из главных условий при строительстве, для создания долговечного дома. Анкера занимают первое место среди других аналогичных приспособлений для установки тяжелых конструкций на поверхности различного типа. Благодаря своей уникальной структуре и механике распределения внутренних нагрузок, они способны выдерживать очень тяжелые конструкции, насколько это позволяет прочность материала. И даже для хрупких поверхностей, благодаря дополнительным накладным металлическим листам и сквозной установке они могут выдерживать невероятную силу нагрузки, что позволит установить, даже в домашних условиях, тяжелое оборудование или специализированную установку, не говоря уже о возведении самого строения с помощью надежности и многообразию применения современных анкерных креплений.

вариант использования анкерного крепления в отделке стеныКрепление является обязательной процедурой при ремонте и строительстве

Таким образом, если подойти к данному вопросу ответственно, ознакомившись с видами фиксаторов, их физическими свойствами, они никогда, даже по истечению многих лет, не вырвутся. Даже при необходимости демонтажа извлечь их со стены не получится без разрушения, а если стена имеет высокую прочность, то это будет сделать нелегко, анкера устанавливаются едино разово, без возможности переустановки, но тут уж каждый выбирает что важнее, долговечность и надежность или возможность дислокации анкерных болтов.

Видео: Установка анкерных болтов


Видео: Анкеры. Принцип работы анкерного болта

Шпильки резьбовые оцинкованные для деревянного домостроения

Одна из проблем деревянных домов — правильная усадка деревянных стен срубов их оцилиндрованного бревна и профилированного бруса.

Некоторые строительные фирмы для решения этой проблемы применяют при сборе стен бревенчатых домов шпильки резьбовые оцинкованные. Шпильки пропускают насквозь всей высоты стен и по мере усадки стен дополнительно стягиваются с помощью шпилек. Такие меры позволяют при легких нагрузках от крыши более качественнее принудительно стянуть бревенчатые стены дома, тем самым уменьшив стыковочные швы деревянных строений- домов и бань.

Применение металлических резьбовых шпилек при сборке срубов. Мнение эксперта

Применение металлических резьбовых шпилек

Качественно осуществляться сборка сруба без использования крепежных элементов не может. Они обеспечивают стены деревянных зданий устойчивостью и надежностью. Без их наличия бревна или же брусья может повести, между ними и в угловых соединениях могут образоваться большие зазоры, а на самом материале трещины и т.д. Из большего ассортимента существующих крепежных элементов наиболее востребованными являются металлические резьбовые шпильки.

Металлические резьбовые шпильки

Металлические резьбовые шпильки

Этот крепежный элемент представляет собой металлическую шпильку длинной от 1 и до 2 метров (большего и меньшего размера не найти). Также ее комплектацию пополняют гайка, шайба, подкладка из металла с отверстиями, муфта. В зависимости от вида резьбовой шпильки по всей ее длине или же только на краях имеется резьба. Диаметр же может быть различный от 2 мм и до 56 мм, наиболее используемый диаметр является 12, 14 мм. Приобрести металлические шпильки можно в любом магазине строительных товаров. Реализуются они пачками.

Используется резьбовая шпилька во многих сферах, в основном ее применяют для:

  1.             Осуществления сборки срубов.
  2.             Работы с рекламными щитами.
  3.             Произведения ремонтно-отделочных работ.
  4.             Монтажа систем вентиляции и кондиционирования.

Шпильки резьбовые

Шпильки резьбовые оцинкованные применяются для соединения деталей конструкций, в тех случаях, когда необходимо использовать удлиненные резьбовые соединения. При строительстве деревянных домов многие строительные компании применяют шпильки резьбовые оцинкованные для стяжки по вертикали деревянных стен домов из бруса и оцилиндрованного бревна. Как правило диаметр шпильки резьбовой зависит от диаметра бревен и толщины и массивности бруса. Самый ходовой диаметр резьбовой шпильки 12 и 14 мм.

Шпилька резьбовая DIN 975 — также предназначена для подвески воздуховодов, систем вентиляции на потолочных перекрытиях. Изготавливается длинами 1, 2 и 3 метра. Для удлинения конструкций на основе резьбовой шпильки используют соединительные гайки. Также штанга применяется для соединения подвесных приспособлений, установки рекламных щитов…

Технология применения резьбовой шпильки

Технология применения резьбовой шпильки

В брусьях или бревнах для применения шпильки должны быть изготовлены отверстия с имеющимися специальными пазами на нижних и верхних венцах треугольной формы. Пропускается данный крепежный элемент вертикально по всей стене сруба. Резьба на шпильке должна строго соответствовать резьбе в отверстие.

Резьбовая шпилька

Перед установкой шпильки нужно смазать резьбу. Завинчивание данного крепежного элемента может производиться газовым ключом, контргайки и т.д. Шпилька должна ввинчиваться в деревянный материал строго перпендикулярно (проверить это можно простым угольником). Не должны быть перекосы шпильки или ее изгибание, иначе дальнейшая сборка деревянной конструкции будет невозможна. На концах ввинченной резьбовой шпильки устанавливается гайка с шайбой, которые плотно закручиваются и тем самым стягивают деревянный материал, образуя плотное соединение венцов сруба.

Преимущества применения резьбовой шпильки

Резьбовая шпилька

Резьбовая шпилька является долговечным, надежным и качественным крепежным элементом. Она всей конструкции сруба не один десяток лет способна обеспечивать надежную устойчивость. Металлическая шпилька, находясь внутри деревянных материалов, не ржавеет, т.к. обрабатывается качественным антикоррозийным составом. Практически всегда резьбовая шпилька оцинковывается, тем самым приобретая защиту от различных внешних неблагоприятных факторов.

Заключение эксперта

Применение резьбовой шпильки

У построенного сруба с использованием металлических резьбовых шпилек деформация деревянных материалов будет минимальной, зазоры между венцами при усадке здания будут незначительными, а сами стены устойчивыми и ровными. Ведь бревна либо брусья насаживаются на шпильку полностью и тщательно стягиваются. Но сама технология сборки не проста. Совершенные ошибки, такие как перекос резьбовой шпильки относительно венцам, неплотное расположение крепежного элемента в резьбовом отверстие и т.д., приведут к тому, что стены здания «поедут». Использовать непрофессионалам металлическую шпильку желательно для сборки сруба из сухих деревянных материалов, усадка зданий которых будет минимальной. Можно ввинчивать данный резьбовой крепежный элемент и во влажную древесину, но тогда нужно следить за усадкой сруба, если недосмотреть, то его крыша «пойдет» волнами.

Тематическое Видео:

Отзывы застройщиков

В сфере деревянного домостроения работаю давно. Раньше для крепления венцов сруба между собой и обеспечения устойчивости и надежности стенам мы использовали скобы. Работать с ними было легко, но в тоже время обеспечить нормальное крепление не всегда удавалось, особенно в углах здания.

Сейчас появилось большое количество современных крепежных элементов. Мы своим клиентам предлагаем использовать металлические шпильки. Они долговечные, прочные. Способны не просто скрепить венцы между собой, но и обеспечить их нагрузкой, которая защитит материал от деформации и предотвратит появление зазоров в межвенцовых стыках.

Отзывы застройщиков

Работать с металлическими резьбовыми шпильками неопытным строителям будет непросто. Для создания качественного крепления все же нужно обладать профессионализмом и опытом работы с ней.

Николай Краснов, 38 лет (г. Нефтеюганск).

Основная функция металлической резьбовой шпильки в деревянном домостроении заключается в стягивании венцов сруба и, при необходимости, увеличивая расстояния между ними. Шпильки позволяют качественно стянуть бревна, обеспечить им дополнительную нагрузку, которой чаще всего не достаточно из-за легкого веса крыши.

Где в Москве купить данные крепежи?

Купить резьбовые шпильки

Группа «Зимний Дом» — производство и продажа оцилиндрованного бревна, защита древесины, утепление деревянных домов и поставка практически полного перечня комплектующих строительных материалов для сборки домов из бруса и оцилиндрованного бревна.

Крепление мауэрлата к кирпичной стене проволокой, шпильками и анкерами

Крыша часто подвергается большим нагрузкам под воздействием внешней среды. Крепление мауэрлата к кирпичной стене способствует увеличению прочности конструкции. В результате все нагрузки на несущие элементы сооружения распределяются одинаково. Мауэрлатный пояс выполняет функцию кровельного основания. После его установки начинают крепление стропил.

Предназначение

Мауэрлат — замкнутый деревянный прямоугольный элемент кровельной системы. Устанавливается на кирпичной кладке наружных несущих стен по периметру дома. Для кровельного пояса подходит брус из твердой крепкой древесины с низким уровнем влажности. Дерево можно заменить железными швеллерами. Важно правильно подобрать ширину опорного пояса, чтобы не было большой нагрузки на несущие элементы. Функции основания:

  • увеличение уровня прочности крыши;
  • обеспечение устойчивости конструкции к переменным нагрузкам;
  • фиксация кровельных опорных элементов;
  • увеличение уровня жесткости конструкции;
  • предотвращение деформации кладки.

Устройство мауэрлата необязательно, если под наклонной балкой будет установлена опорная подушка, что значительно увеличит затраты труда.

Вернуться к оглавлению

Предварительные работы

Для проведения работ понадобятся брусья.

Кирпич и дерево имеют разные физико-технические характеристики. Важно установить между кладкой и предполагаемым опорным поясом гидроизоляцию из пропитанных битумом материалов. Чтобы прикрепить мауэрлат к стене из кирпича, следует подготовить инструменты и материалы, такие как:

  • брусья из древесины;
  • фиксаторы;
  • бетонная смесь;
  • молоток и гвозди;
  • гидроуровень;
  • дрель;
  • болты и гайки.

Чтобы правильно закрепить деревянное основание, нужно соблюдать такие требования:

  • Ширина бруса должна составлять третью часть толщины стены.
  • Если вдоль стены необходимо соединять несколько брусьев, они обязательно должны иметь одинаковую длину.
  • Установка мауэрлата происходит на ровной горизонтальной поверхности.
  • Брусья предварительно обрабатывают защитным веществом.
  • Мауэрлат на кирпичной стене должен быть целостным без сквозных прорезей.
Вернуться к оглавлению

Как прикрепить основание?

Для монтажа стропильной системы могут потребоваться ригеля.

По окончании подготовительных работ следует выбрать метод фиксации мауэрлата. Есть разные способы установки основания кровли. Выбор зависит от физико-технических параметров используемых материалов и особенностей конструкции. Важно учесть метод фиксации стропильных ног на древесный брус. При скользящей установке монтируют дополнительные ригеля. Такой способ предусматривает создание малой доли свободы кровельной системы. Ригеля монтируют для поддержания уровня прочности. Для упорной фиксации к стропилам крепят бруски или делают в них зубья.

Вернуться к оглавлению

Фиксация проволокой

Устройство мауэрлата с помощью такой технологии займет немного времени. Простой способ, который подходит для небольших площадей. Этапы проведения работ:

  1. Подготовить отрезки проволоки необходимой длины.
  2. Положить проволоку перед устройством последних рядов кладки.
  3. Сделать отверстия в деревянном основании.
  4. Протянуть проволоку после высыхания цемента.
  5. Закрутить и зафиксировать.
Вернуться к оглавлению

Крепление шпильками

В роли крепежа для бруса могут быть шпильки.

Способ фиксации подойдет для кровли с большими нагрузками. Шпилька крепится непосредственно в кладку. Можно установить фиксатор в железобетонный пояс, что увеличит затраты труда и времени. Чтобы правильно установить материал в кладку, необходимо провести такие работы:

  1. Заложить шпильки в стену на глубину до 0,5 м.
  2. Залить бетонным раствором, не загрязнив резьбу фиксаторов.
  3. Надеть на шпильки гидроизоляционный материал.
  4. Сделать отверстия в деревянном основании, соблюдая шаг закладки шпилек.
  5. Установить мауэрлат.
  6. Зафиксировать брусья гайками на концах шпилек.
Вернуться к оглавлению

Деревянные пробки

Укладка с помощью таких фиксаторов отличается низкой себестоимостью. Можно заложить пробки перед последним рядом кладки или под деревянным основанием. Чаще всего их устанавливают за мауэрлатом около наружной части стены. Последовательность работ:

  1. Подготовить деревянные бруски, размер которых соответствует параметрам использованных для кладки кирпичей.
  2. Уложить заготовки в кладку на гидроизоляционное покрытие.
  3. Соединить пробки и мауэрлатом, используя металлические скобы.
Вернуться к оглавлению

Крепление анкерами

Анкера нужно монтировать на некотором расстоянии от стропил.

Способ подходит для установки мауэрлатного пояса на большой площади. Основание крепят анкерами на бетонную подушку. Метод фиксации сравнительно дорогой. Нельзя в одном месте крепить стропила и устанавливать анкера. Если болты крепят по пустотелому кирпичу, для верхнего ряда кладки используют специальный заполнитель для пустот или жидкие гвозди. Этапы проведения работ:

  1. Установить опалубку.
  2. Заложить арматурный каркас.
  3. Установить болты.
  4. Залить опалубку с анкерами бетоном.
  5. Снять опалубку после высыхания бетона.
  6. Провести монтаж гидроизоляции.
  7. Сделать отверстия в деревянных блоках, соблюдая шаг анкерных болтов.
  8. Прикрепить мауэрлат на анкер, прижав гайками.
Вернуться к оглавлению

Монтаж армопояса

Способ крепления выполняется по периметру здания непрерывно. Такой вид крепления предназначен для распределения высоких нагрузок по большой площади конструкции. Без армопояса не возводят кровлю высотных домов. Рекомендуется устанавливать такое крепление в домах из газобетона для повышения уровня жесткости. Арматурный пояс предотвращает деформацию стен при проседании почвы. Процесс установки состоит из следующих этапов:

Чтобы равномерно распределить нагрузку на всю площадь конструкции, необходимо сделать армопояс.
  1. Соорудить опалубку.
  2. Поместить крепко обвязанную арматурную конструкцию из продольных и поперечных прутьев.
  3. Укрепить опалубку упорными брусками или диагональными креплениями для предотвращения деформации во время работы с бетонной смесью.
  4. Прикрепить шпильки к арматурной конструкции вертикально. Можно использовать сварку или вязальную проволоку.
  5. Залить бетоном.
  6. Установить мауэрлат после застывания бетонного слоя.
Вернуться к оглавлению

Сращивание мауэрлата

Важно правильно соединять брусья между собой. Это необходимо, если стены длиннее деревянных отрезков. Производят брусья преимущественно длиной 6 м. Два элемента соединяют между собой внахлест, подпилив по высоте. Обязательно фиксируют гайками или скобами. Менее надежный способ — соединение торцевыми сторонами на металлическом основании. Брусья должны иметь одинаковую длину.

Вернуться к оглавлению

Краткий вывод

Установка кровли — завершающий этап возведения здания. Этот процесс требует строгого соблюдения правил и норм. Надежность крыши зависит от физико-технических характеристик мауэрлата. Правильно сконструированные прогоны основания повышают прочность конструкции. Пояс служит связующим элементом между крышей и самим сооружением. Важно правильно выбрать способ монтажа и не навредить чрезмерной нагрузкой или слишком быстрым методом установки.

Крепление мауэрлата шпильками, анкерами, проволокой к стене: способы укладки

Крыша для любого дома считается важной частью. Ведь именно этот конструктивный элемент выполняет как защитные функции, так и декоративные. То есть кровля необходима для предотвращения свободного проникновения в жилое пространство дождевых или снеговых осадков, а также ветра, пыли, падающей листвы и так далее, но также именно крыша придает всему строению завершенный целостный вид, делая его эстетически прекрасным. Однако, чтобы правильно и надежно закрепить кровельную систему, необходимо иметь детальную информацию о ее составных частях, а также о том, как производится их монтаж. Наиболее важный элемент крыши – это мауэрлат, то есть брус, который выполняет функцию основания для стропильной системы. При этом крепление мауэрлата должно производится согласно правилам и требованиям действующих стандартов. Разберем подробно, какие задачи помогает решить мауэрлат и как выбрать конкретный вариант монтажа.крепление мауэрлата к стене

Функции мауэрлата

Основная задача мауэрлата – принимать точечную нагрузку от стропильных ног и равномерно распределять ее на несущие элементы строения. То есть мауэрлатная балка необходима для компенсации распирающего усилия от стропил. Сама кровля имеет довольно большой вес, а если прибавить к этому значению массу снежного покрова, скапливающегося в зимний период, то становится ясно, какое колоссальное давление испытывает стропильная система. При этом за счет того, что скаты расположены под наклоном, сила действует не вертикально, а расходится в боковом направлении, оказывает распирающее усилие. Такое давление вполне может разрушить кладку из газоблоков или кирпича. Именно поэтому следует прочно закрепить мауэрлат на стене и только на него устанавливать стропила.

Также именно мауэрлатная балка позволяет связать в единую систему несущие стены и крышу здания. Особенно важна данная функция в регионах с большим количеством снежных осадков и с господствующими штормовыми ветрами. Ведь если парусность кровли повышена, то при сильном порыве ветра крыша может слететь со своего места, что приведет не только к большим расходам на ремонт, но, зачастую, и к более плачевным последствиям. Для надежной фиксации мауэрлат должен быть не просто уложен на стены, но и закреплен по особой технологии. Планируя строительство дома собственными силами, стоит иметь в виду, что методы фиксации основания кровли к стенам могут быть различными. Конкретный вариант будет зависеть в основном от материла выполнения стен. То есть способы крепления мауэрлата к стене из кирпича будут отличаться от вариантов монтажа балки в деревянном строении. Однако, есть общие требования, относящиеся к монтажу мауэрлатной балки.прикрепленный мауэрлат к разным типам стен

Требования к мауэрлату

Выполнять мауэрлат следует из такого же материала, как и всю стропильную систему. Это значит, что в случае стропил из дерева и основание для них должно быть деревянным, а если кровля монтируется из металла, то лучшим вариантном для мауэрлата будет двутавр либо швеллер. Стоит сказать, что довольно часто в каркасном строительстве не используется отдельная балка для крепления стропил, в этом случае функции мауэрлата принимает на себе верхний венец стены, который обвязывается с 2-4 нижерасположенными бревнами. Так как кровля сама по себе имеет большой вес, то мауэрлатная балка не должна быть слишком большой, но со своими задачами она должна справляться в течении долгих лет. Опытным путем установлено, что оптимальным решением будет использование бруса с квадратным сечением со значением 10 или 15 см, а также с прямоугольным —  10х15 см или, 15х8 см, читайте подробнее про размеры мауэрлата. Круглые бревна использовать не целесообразно, так как они не дадут максимально прочного сцепления и придется приложить много усилий для выравнивания нижней части. Если все-таки принято решение монтировать мауэрлат из бревна, то стоит выбирать изделие с диаметром в 18 см.квадратное и круглое сечение мауэрлата

Как правило, укладка мауэрлата производится сплошным рядом вдоль стен. Однако, в том случае, если стропила устанавливаются с шагом в 150 см, допускается монтаж основания сегментами, то есть под каждую из ног. Кроме того, важно брать во внимание способ установки стропильной системы, полезно знать: способы крепления стропил к мауэрлату. Принято различать два варианта:

  • скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает;
  • монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик.способы крепления стропильной ноги с мауэрлатом

Не стоит забывать об обработке деревянных поверхностей защитными средствами от огня, влаги и жучков. Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки. В деревянной постройке верхний венец будет выполнять функцию мауэрлата, конечно, важно его укрепить и тогда стены отлично справятся с оказываемым на них давлением. Для щитовых построек также не требуется мауэрлатная балка, так как не предполагается устройство тяжелой кровли. Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата.

Крепление мауэрлата к кирпичной стене

Стены из кирпича имеют довольно высокую вертикальную прочность, но, что касается боковых нагрузок, то данный показатель отличается низким значением. Стропильная же система как раз оказывает огромное распирающее усилие, что в итоге может привести к разрушению части стены. Перераспределить нагрузку помогают правильно смонтированные мауэрлатные балки. При этом крепление мауэрлата производится ближе к внутренней части стены, разгружая внешний декоративный край. Создать жесткую связь со стенами можно при помощи 4 основных методов.схема места укладки мауэрлата на кирпичной стене

1. Армопояс. Такая конструкция представляет собой железобетонный слой по периметру каждой стены. Армированный пояс считается идеальным для построек более двух этажей, где нагрузка на стены максимально велика. Чтобы выполнить заливку армопояса, необходимо установить опалубку, внутри которой монтируется конструкция из арматуры либо прочной проволоки, а также привариваются к арматуре специальные анкерные болты. Далее производится заливка качественного раствора бетона. Именно на анкера будет фиксироваться брус, после застывания бетонного слоя. Армопояс считается самым надежным методом монтажа мауэрлата, однако, это и один из наиболее трудоемких процессов.армированный пояс на стене из кирпичной кладки

Видео по теме:

2. Проволока. Этот вариант считается классическим и успешно применяется уже многие десятилетия. Суть метода в том, что на 4-6 ряду от верхнего ряда на одинаковом расстоянии, примерно каждые 50-70 см, укладывается проволока, концы которой оставляют свободно свисать по бокам кладки. Для этих целей лучше всего подходит стальное изделие, диаметр которого 5-6 мм, причем оптимально использовать скрученные между собой несколько отрезков проволоки для максимальной надежности. Далее продолжается укладка рядов из кирпичей, а когда стена завершена, производится крепление мауэрлата проволокой, то есть брус прочно обвязывается оставленными концами.крепление мауэрлатного бруса к кирпичной стене проволокой

3. Шпильки. Фиксация в этом случае производится на металлические болты, имеющие г-образную форму. Один конец изделий следует качественно вмуровать в стену, как минимум на 3 ряда кладки, то есть примерно 45 см, а на второй произвести крепление мауэрлатной балки. При этом шпилька должна иметь общую высоту на 3 см больше мауэрлатной обвязки. Чтобы закрепить мауэрлат необходимо просверлить отверстия, диаметр которых будет соответствовать сечению шпилек. То есть брус нанизывается на шпильке, после чего закручивается гайка и прижимает бурс к стене. Шпильки под мауэрлат берут с таким расчетом, чтобы их количество совпадало с количеством стропильных ног.крепление мауэрлатного бруса к кирпичной стене шпильками

Видео по теме:

4. Скобы. Этот вариант предполагает, что во 2-3 ряду от конца кладки будет располагаться вместо кирпичей бруски равные им по размеру. В дальнейшем к деревянным элементам будет крепится мауэрлат при помощи прочных металлических скоб.крепление мауэрлатного бруса к кирпичной стене скобами

Это основные варианты крепления мауэрлата к стене. Вне зависимости от того, какой способ будет выбран, важно выполнить фиксацию максимально качественно. Ведь от этого зависит как долговечность постройки, так и ее безопасность.

Посмотрите еще статьи:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
