Правильная стропильная система для односкатной крыши
Односкатный тип кровли нечасто встретишь в частном домостроении. Хотя, по мнению некоторых, это зря, ведь монтаж односкатной кровли делается куда проще, чем монтаж двускатной. С другой стороны, подобная конструкция кровли не сможет так хорошо сохранить тепло в помещении. Вот почему односкатная кровля чаще всего используется для возведения гаража, дачного дома или сарая.

Правда, если правильно выполнить работы по термоизоляции, то конструкция вполне может быть теплой. В таком случае под односкатной кровлей делается жилая комната. Давайте рассмотрим, в чем преимущества односкатной кровли, какие виды стропильной системы существуют, как выполняется расчет конструкции. К тому же мы рассмотрим, как выполнить монтаж данного типа кровли.
Плюсы и минусы односкатной крыши для дома
Новички в строительном деле обрадуются тому, что подобная односкатная конструкция довольно проста и ее можно сделать своими руками. Правда, назвать работу самой простой нельзя, но с подробной инструкцией односкатная крыша будет создана. Но прежде чем рассматривать конструктивные особенности кровли, нужно выяснить ее особенности и преимущества. Именно они характеризуют данный тип крыши.

Плюсы односкатной кровли:
- Экономичность. Для устройства крыши не нужно много стройматериалов, на которые тратится основная часть средств.
- Простота стропильной системы и односкатной конструкции в целом. Самое то для новичков. Выполнить монтаж будет проще, чем с двускатной крышей.
- Постройка будет иметь небольшой вес. А значит, на стены и фундамент оказываться меньшая нагрузка.
- Благодаря подобной форме, односкатная кровля отлично сопротивляется ветровой нагрузке, а также весу снега, который скапливается на поверхности.
- Угол наклона бывает самым разным, в зависимости от потребностей. Он варьируется от 5° до 45°.
- Если сделать угол односкатной кровли небольшим, то ее можно использовать для различных целей. Например, если это сарай, то установить бачок для нагревания жидкости. Если это жилое помещение, то на односкатной крыше можно обустроить прекрасное место для отдыха. Как вариант, установка солнечных батарей в качестве альтернативного источника питания.
- Универсальность односкатной постройки. Она покрывается практически любым материалом, доступным в продаже. Все зависит от эксплуатационных условий и выбранного угла наклона.

Несмотря на все свои преимущества, односкатная кровля обладает и минусами. Это неудивительно, так как ничто не идеально, но о минусах лучше знать и выгодно использовать.
Минусы односкатной крыши:
- первый касается утепления. Под конструкцией отсутствует больше пространство с воздушной прослойкой, поэтому к вопросу утепления следует подойти серьезней. Если не сделать термоизоляцию конструкции, то летом чердак будет чересчур нагреваться, а зимой, наоборот, переохлаждаться. В любом случае температура (высокая или низкая) будет передаваться в дом. Устранить это поможет правильные расчеты и качественное утепление;
- при создании перекрытия сразу под кровлей, сделанной под небольшим углом, дом не будет иметь верхнюю воздушную прослойку и чердачное помещение. Да и жилое пространство в таком случае не организовать;
- из-за небольшого уклона, который достигает от 5 до 10°, на односкатной поверхности будет накапливаться снег и влага.

Несмотря на все явные минусы, односкатная крыша является идеальным вариантом для создания гаража и других построек на участке.
Расчет конструкции кровли односкатного типа
Это является первым этапом перед устройством стропильной системы. Рекомендуется составить подробный план или чертеж, на который будут ориентироваться при работе. Чтобы создать эту схему, нужно выделить такие данные:
- общую ширину постройки крыши, а также длину пролетов которая образуется между несущими стенами;
- угол ската, желаемый или получившийся;
- длину крыши односкатного типа;
- выбранный кровельный материал;
- какую высоту и ширину имеют несущие стены.
Обратите внимание! Когда односкатная крыша создается для сарая, гаража или дачного домика, можно просто поднять переднюю стену конструкции выше задней.
В итоге, от высоты поднятия будет зависеть угол ската. Второй вариант предусматривает создание подпорок, на которые и будет укладываться прогон. Второй способ позволяет сэкономить строительные материалы.
Для чертежей нужно знать следующие нюансы:
- Расстояние между стенами внутри указывает на количество балок и качество укрепления стропил.
- Прежде чем рисовать чертеж, определитесь, будете ли вы делать чердачное помещение. Оно сильно влияет на угол наклона и высоту одного фронтона.
- Если помещение предполагает веранду или террасу, то при устройстве важно просчитать все так, чтобы она накрывала эти элементы.
- Перечисленные факторы указывают на необходимую длину стропил, а длина помещения сказывается на их количестве.
- Стропильные ноги нужно укладывать поперек постройки. При этом шаг монтажа составляет от 500 до 750 мм. Если постройка широкая, то потребуются длинные стропила длиннее и массивнее. Минимальное сечение составляет 80х150 мм. К примеру, если фиксация стропил выполняется над пролетом в 6–8 м, то оптимальное сечение составляет 110х200 мм и больше.
- В качестве стропил служат качественные, просушенные пиломатериалы без дефектов, трещин и сучков. Они делаются из бруса или досок.
- Если длина бруса недостаточная, так как помещение широкое, элементы стыкуются. Место соединения двух брусьев нужно расположить на опорной балке. При использовании досок, стыкование делается с нахлестом не меньше 500 мм.
- Чтобы конструкция была надежной и со временем стропильные ноги не провисали, они подпираются и фиксируются посредством элементов кровли. Речь идет о подкосах, ригелях и стойках. Они нужны в случае, когда ширина пролета для односкатной крыши составляет 4,5 м и больше. Стропильная система для односкатной крыши:
- Как видно на фото, если длина пролета равна12 м, посередине монтируется стойка, поддерживающая стропильную ногу.
- При длине пролета между стенами 12 м и больше, вдобавок к стойке монтируется подстропильные ноги. Тогда настил будет жестче.
- При длине пролета между стенами в 15 м и больше, нужны две стойки. Их следует установить ближе к центру пролета. Расстояние от одной стоки у другой по центру составляет треть ширины постройки. В этом месте стойки скрепляются бруском, называемым схваткой.
- В независимости от угла кровли, стропильные ноги нужно укладывать на мауэрлат. Это опорная балка, которая устанавливается на стене и фронтоне помещения.
Чертеж будущей односкатной кровли должен иметь всю нужную информацию об элементах. Указываются размеры, расстояния между ними, особенности крепления и т. д. Ниже показан пример подобного чертежа односкатной кровли.
Выбираем угол односкатной кровли
Угол ската выбирается с учетом того, что получившаяся крыша образует треугольник, один угол которого всегда будет прямым. Катетами являются балки перекрытия и фронтонная часть постройки, а гипотенузой служат стропила. Это четко прослеживается на данной схеме.
Обозначения следующие:
- Lс – длина используемого стропила;
- Lbс – наш катет, указывающий на высоту фронтона от балки перекрытия к плоскости кровли;
- Lсд – ширина постройки;
- А – выбранный или искомый угол односкатной кровли.
Учитывая базовые величины, можно рассчитать все параметры односкатной конструкции. Для этого есть формула. Первая используется в том случае, когда за основу взята ширина постройки и планируемая высота фронтона. В таком случае формула следующая:
TgA=Lbc÷Lcд
Когда вы определились с углом односкатной кровли, тогда нужно вычислить будущую высоту фронтона. Для этого формула следующая:
Lbc= TgA×Lcд
В таком случае длина стропильных ног кровли рассчитывается так:
Lc=Lcд÷СоsA
Обратите внимание! Эта длина стропил не учитывает козырька с тыла или фасада помещения.
На выбор угла ската влияет много критериев. Основной из них – выбор кровельного материала. Каждый из них рекомендуется покупать для того или иного угла наклона. Вот рекомендации для популярных кровельных материалов:
- Для устройства профнастила уклон должен составлять не меньше 8°.
- При использовании металлочерепицы потребуется сделать крышу с углом наклона в 30°.
- Для устройства шифера нужны показатели от 20° до 30°.
- Что касается рулонных кровельных материалов (рубероид, битумная черепица и мягкая кровля), то угол наклона должен быть 5–7°, не меньше.
Совет! Крыша без системы подогрева в территории, где зимой выпадает много снега, идеальным решением будет кровля односкатного типа с углом наклона в 40°, несмотря на кровельный материал. Так с нее будут быстро сходить все осадки.
Разновидности стропильной системы односкатной кровли
Существует три варианта создания стропильной системы. Выбор конструкции зависит от размеров помещения и его типа.
- Висячая стропильная система. Ее делают редко, в случае, когда между основными стенами отсутствует капитальная перегородка. Во время работ для комфорта делается черновой настил из досок. Они укладываются на балки перекрытия кровли. Здесь и нужно собрать ферму стропильной системы. Для надежности висячей системы, стены, находящиеся параллельно, делаются одной высоты. Именно на них устанавливают балки перекрытия.
- Наслонная стропильная система односкатной кровли подходит для конструкций, которые имеют перегородки внутри. Они играют роль дополнительных опор, на которые устанавливаются балки. В этом случае стропильные ноги жестко фиксируются на фронтонную стену с уложенным на ней мауэрлатом. Что касается нижнего края, то он может фиксироваться жестко или на скользящих креплениях. Чаще всего метод используется для строений из кирпича и камня. Жесткость конструкции придают дополнительные элементы.
- Скользящая стропильная система применяется для бревенчатого сруба. Благодаря ей можно нивелировать и свести к минимуму деформацию кровли, когда постройка даст усадку. Для реализации данного типа кровли нужно жестко зафиксировать стропила на фронтоне стены, на мауэрлате. А вот нижняя часть крепится к мауэрлату скользящими фиксаторами. Их особенность в том, что при колебании стен стропила принимают оптимальное положение, двигаясь.
Теперь, когда мы разобрались с конструкцией стропильной системы и узнали ее виды, можно рассмотреть сам процесс создания односкатной крыши.
Монтажные работы по созданию односкатной кровли
Имея на руках чертежи и выбранный вид системы, можно приступать к работе. Еще потребуются соответствующие инструменты и пиломатериалы. Установка стропильной системы выполняется так:
- Для безопасности постройку следует перекрыть балками. Они укладываются на стену. Чтобы продлить их эксплуатационный срок, на стену наклеивают рубероид. Он защитит балки от влаги и гниения. Расположить палки перекрытия нужно так, как и стропила. Шаг крепления –500–800 мм.
- Сверху на балки укладывается мауэрлат. Это массивный брус, который послужит опорой. Он укладывается на заднюю нижнюю стенку постройки.
- Чтобы безопасно передвигаться по крыше, на балки перекрытия укладывается настил из деревянных досок. Он временный.
- Теперь нужно возвести фронтонную стену. Она делается из такого же материала, что само здание. Можно использовать материал полегче. К примеру, если стены кирпичные, то фронтон поднимается посредством брусков или досок.
- Балки перекрытия нужно закрыть гидроизоляцией и вмуровать в стену. Фронтон поднимается на выбранную высоту, согласно чертежам.
- На готовом фронтоне можно фиксировать мауэрлат. Получается, что два мауэрлата находятся параллельно друг к другу.
- На нижнюю стену наносится разметка под крепление стропильных ног. Фиксируются сами элементы крепления.
- Чтобы прочно зафиксировать стропило, исходя из чертежей, на нем вырезаются пазы. Это хороший вариант крепления. Пазы находятся в двух местах, вверху и внизу, чтобы войти в мауэрлат. Есть и другие методы фиксации стропильной ноги, как показано на этом фото.
- После чего ноги фиксируются специальными уголками и креплениями. Сверху у фронтона ноги прикручиваются жестко. А вот нижняя часть делается в зависимости от выбранной стропильной системы односкатной кровли. Его можно жестко фиксировать или сделать скользящим.
- Есть некая последовательность врезки стропильных ног. Сперва монтируют крайние элементы стропильной системы. Между ними натягивается шнур, служащий ориентиром и уровнем для последующих стропил. Не забываем, что шаг стропил соответствует шагу балок перекрытия.
- Стропила, которые уже установлены, соединяются с балками перекрытия посредством стоек, подкосов и других элементов, чтобы придать им устойчивость. О них мы говорили выше. Фиксация выполняется уголками и скобами из металла.
Совет! Если требуется удлинить стропила и вывести за стену, то к брусьям крепятся «кобылки». Так можно защитить прилегающую часть конструкции от осадков.
- Когда конструкция односкатной кровли готова, можно приступать к утеплению и созданию кровельного пирога.
На фото видно, из каких слоев должна состоять правильная утепленная односкатная кровля.
Между стропилами укладывается утеплительный материал. Он должен жестко держаться там. После чего сверху делается контробрешетка для вентиляции. На контробрешетку укладывается гидроизоляционная пленка. Она защищает утеплитель от влаги, которая может испортить его.
Что касается обрешетки для укладки кровельного материала, то она выбирается в зависимости от того, какой именно это будет кровельный материал. Например, сплошная обрешетка из досок или фанеры нужна при устройстве мягкой черепицы и других рулонных материалов. Если используется металлочерепица, профнастил, шифер, ондулин и другие виды жесткой кровли, то обрешетка делается вразбежку. Шаг зависит от кровельного материала.

А чтобы защитить утеплитель изнутри односкатной кровли, нужно обшить его пароизоляционной пленкой. Теперь можно сказать, что односкатная кровля полностью готова.
Обратите внимание! Если односкатная кровля делается для сарая или другой нежилой конструкции, то утеплять ее не нужно. Лучше потратить их для другой цели.
Заключение
Создание кровли, будь то двускатной или односкатной, процесс опасный, трудоемкий и ответственный. Вот почему требуется осторожность и четкое следование инструкции по созданию конструкции. Только тогда можно добиться наилучшего результата.
Отправить комментарий
Проект стропильной системы двухскатной крыши
План и чертеж двухскатной кровли
План и чертежи двускатной кровли
Сложно представить постройку без надежной крыши над ней. Любая кровля является основой, главным гарантом неприкосновенности вещей в доме, сохранности имущества. Она является главным защитником от дождя и снега, ветра. После ее возведения можно переходить на следующий этап, подразумевающий внутренние работы. Сделав эту часть ненадежной, не приходится говорить о полноценном жилище. Двухскатная крыша, возведенная своими руками, является вариантом, наиболее простым и функциональным среди других видов кровли. Части крыши
Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:
» alt=»»>

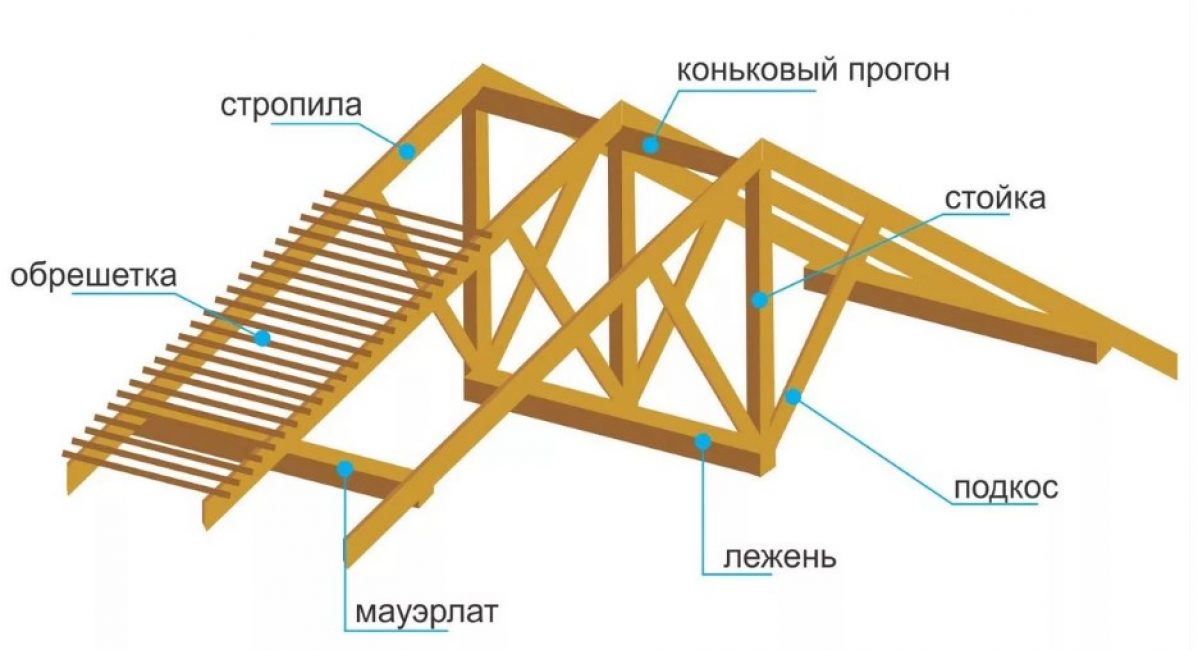

Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.
Вид кровли изнутри
Начало конька
Начало конька
Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.
» alt=»»>
Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.
Простая двускатная кровля
Кобылки в схематическом виде

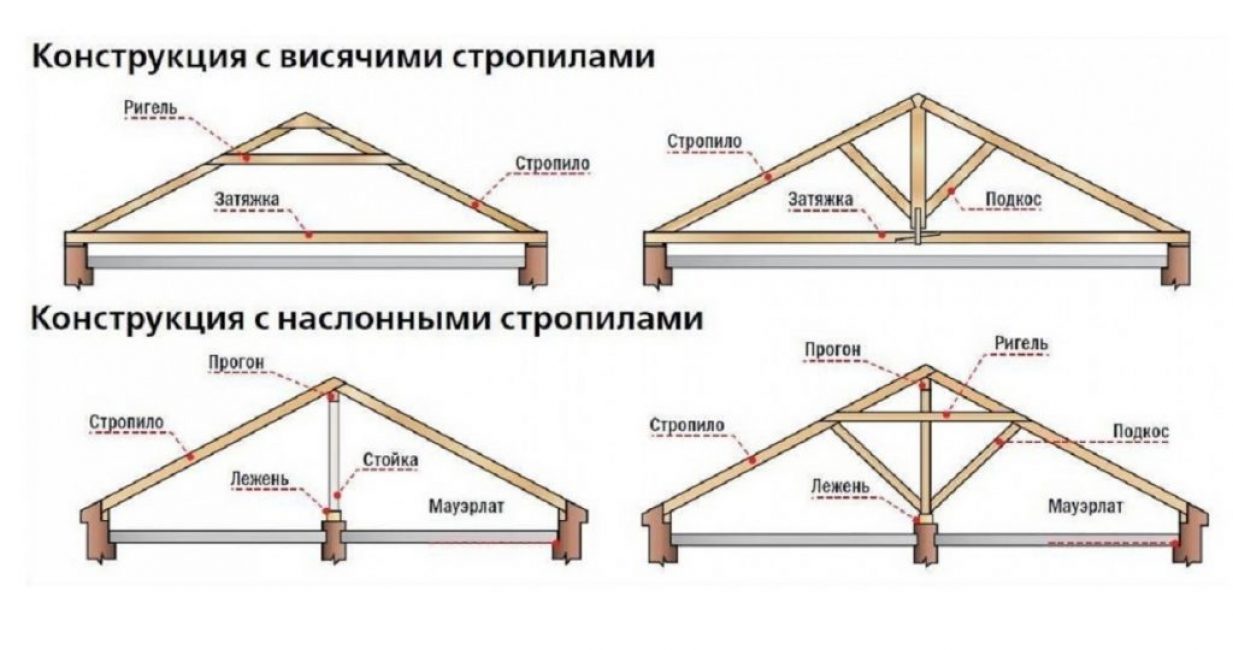

Различие между стропилами
План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:
- Наслонные. Здесь необходима установка дополнительных опорных балок, располагаемых посередине несущих стен. Стропила часть нагрузки будут отдавать внутренним устройствам, чтобы облегчить вес. Используется тип стропил, если крыша, возведенная своими руками, тяжелая, при больших площадях жилища, существенных расстояниях до стен (более 10 метров).
Виды стропильных систем
Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:
- При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
- При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.
Строительство кровли
После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.
Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:
- Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.
Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации. Сплошная обрешетка
Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы.
Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.
Устройство стропильной системы двухскатной крыши – краткое руководство
Необходимые инструменты и материалы
Виды кровли бывают разные, они отличаются по форме и состоят из различных материалов, однако общее для всех — наличие основы. Рассмотрим устройство стропильной системы для двухскатной крыши.
Конструкция стропильной системы крыши
Итак, каждое строение имеет кровлю, которая на чем-то держится. Именно эта опора, без которой монтаж крыши просто-напросто не был бы возможен, и называется стропильной системой. Состоит она из множества конструктивных элементов, к ним относятся раскосы, стойки, коньковый прогон, обрешётки с контробрешеткой и др. По сути, ее значимость сопоставима со скелетом в теле человека.
В качестве же строительного материала в основном выступает дерево. Однако не стоит думать, что подойдет абсолютно любая древесина, абы были выдержаны размеры. Для этой цели берут только качественные материалы, желательно хвойных пород. Кроме того, они должны быть хорошо просушены в естественных условиях. Также перед применением все элементы необходимо обработать специальным антисептиком, предотвращающим появление грибка, плесени, гниения и повреждение термитами. Побеспокойтесь еще и о пожарной безопасности, для этого также продаются различные виды специальных растворов.
Особенностью всех новых построек непременно будет усадка, поэтому многие строители советуют устанавливать плавающие стропила. Их схема приниципиально не отличается от выбранной вами, доработка проводится только для крепления ноги и конькового бруса. Производят установку без жесткой фиксации, и в процессе усадки стропила могут немного изменить расположение своих элементов, при этом не видоизменяясь и не теряя в прочности. В противном случае части конструкции могут прогнуться или даже сломаться.
Двухскатная крыша и виды стропильной системы для нее
Как понятно из названия, устройство двухскатной конструкции предполагает два крыла, т. е. наклонные плоскости, соединяющиеся между собой в самой верхней части. Что же насчет низа, так он упирается в стены постройки. Передний и задний фронтоны могут быть кирпичными, выложенными из шлакоблока или иного строительного материала. Кроме того, их нередко декорируют, тем более что на сегодняшний день существует масса способов придать этому элементу неповторимый вид.
Данная конструкция стропильной системы крыши имеет множество плюсов, например, возможность обустроить чердачное помещение, конечно, для проживания оно не годится, но хранить там вещи вполне реально. Также появившееся пространство часто используют как мансарду. Кроме того, это достаточно экономный вариант, а вероятность протекания минимальна.
Балки висячей системы работают одновременно и на сжатие, и на изгиб, что же наcчет наслонных, так в этом случае упор идет только на изгиб.
Оптимальный вариант — комбинированное устройство двухскатной крыши (чередование наслонных и висячих стропильных элементов). Используя такой способ можно не только сэкономить строительный материал, но и сделать конструкцию несколько прочнее, а это нелишнее. Ведь на эту часть дома приходятся большие нагрузки, например, иногда человек вынужден забраться на нее, чтобы отреставрировать, кроме того, не стоит недооценивать силу ветров, снега, ливня и т. д. Так что независимо от вида выбранной стропильной системы двухскатной крыши конструкция обязательно должна быть достаточно надежной и крепкой.
Устройство стропильной системы для двухскатной крыши своими руками
Итак, разобравшись с основными понятиями, нужно уделить внимание и непосредственно практической части.
Как сделать стропильную систему двухскатной крыши своими руками — пошаговя схема
Шаг 1: Устройство основания под стропила
Непосредственно к монтажу стропильной системы крыши можно приступать только после того, как будут установлены фронтон, конек, мауэрлат, а также балки перекрытия (для мансарды берутся брусья большего сечения). Кроме того, следует застелить на перекрытие доски, которые будут служить полом мансарды либо чердака, в зависимости от назначения помещения.
Шаг 2: Подготовка материала
Конечно же, подготовить рабочее место нужно в первую очередь, однако то, насколько прочной будет конструкция стропильной системы вашей двухскатной крыши во многом зависит от качества материала. Так что покупаем только высококачественный лес — наиболее подходящие для данной цели балки с размером сечения от 50х100 мм. Меньший размер не всегда способен служить долгое время, а во время сильных ветров или схода снега вы будете слышать жалостливый скрип дерева. Не забудьте обработать их всеми необходимыми средствами, о них уже говорилось несколько выше. Далее осуществляем раскрой элементов для стропильной системы. Намного удобнее делать это на земле, а потом поднимать готовые детали. На коньке следует сделать пропилы, в которых он будет стыковаться с ногами стропил.
Шаг 3: Монтаж
Установив конек, следует отметить и места крепления балок к мауэрлату и сделать там пазы. В первую очередь устанавливаются крайние балки. Затем между ними натягивается прочная нить (подойдет леска), чтобы легче было выставлять промежуточные ноги. Крепятся же балки к коньку длинными гвоздями, а вот чтобы осуществить их фиксацию к мауэрлату, понадобятся анкерные болты. Чтобы увеличить надежность двухскатной конструкции следует установить дополнительные распорки, они также прибиваются гвоздями.
Дом с двускатной крышой: проект +Фото — стропила до расчета цены
Часто при возведении крыши людям приходится делать довольно сложный выбор – какой вариант предпочесть.
Дело в том, что современные технологии предоставляют возможность такого выбора, позволяя в достаточно короткие сроки монтировать кровлю любого вида. В России более популярными всегда были двускатные стропильные крыши.
Раздумывая над тем, какая конструкция больше подходит, домовладелец отталкивается от многих факторов: ее функциональности, надежности и долговечности, способности предотвращать попадание осадков внутрь здания.
Возможно, этому поспособствовали особенности климатических условий нашего отечества.
Зимой на таких кровлях собирается гораздо меньше снега, ведь он скатывается с поверхности, уменьшая нагрузки на конструкцию.
Число скатов никоим образом не влияет на параметры дома, поэтому конкретный выбор зависит от предпочтений владельцев.
Двускатная крыша стропильной системы достаточно легко монтируется, она прочна и надежна в эксплуатации. Ее строение позволяет использовать множество самых разных материалов в качестве кровельных: от привычного, всем известного шифера, до модной металлочерепицы.
Дом с двускатной крышей: преимущества
Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.
Среди преимуществ можно отметить:
- достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
- легкую и простую конструкцию;
- хорошо вентилируемыйчердак;
- уклон скатов, мешающий скоплению осадков.
Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.
Выбор подходящего типа кровельного покрытия зависит также и от ее уклона.
Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.
Стропила двускатной крыши: схема устройства
Из чего состоит любая стропильная система? Это сами стропила, мауэрлат для крыши, подкосы и обрешетка. Стропильные ноги своими верхними концами должны соединяться внахлест посредством специальных накладок. Нижние концы присоединяются к опорным брусьям, выполненным из бревен, а также к мауэрлату.
По проекту двускатная крыша может быть выполнена двумя способами: с висячими стропилами, или с наклонными. Тот или иной метод выбирается исходя из размеров самого сооружения каркасного дома или беседки.
Чрезвычайно важно, чтобы расчет двускатной крыши (устройства стропильной системы) был произведен правильно. Лучше всего с этим справиться профессиональный работник, которого стоит нанять.
Крепление опорного бруса (он же мауэрлат)
Его можно провести различными методами:
- Самый надежный из них (он же самый распространенный) заключается в следующем. Когда монтируются стены, на которые потом планируется крепить опорный брус, по периметру строения создается бетонный пояс (непрерывный). Его можно заменить бетонной балкой.
В этот армопояс вделываются толстые, не менее 12 мм в диаметре, шпильки. Шпильки должны пронизывать ось мауэрлата при его креплении. От его края до края армопояса необходимо оставить примерно пять сантиметров. Расстояние между шпильками должно составлять от полутора до двух метров, таким образом, чтобы каждая часть опорного бруса была надежно закреплена по краю.
Не следует забывать хотя бы о минимальном требуемом уклоне кровли. В противном случае можно столкнуться с ее протеканием, или повреждением сильным ветром.
- Во время кладки, шпильки вмуровываются непосредственно в стену. Замуровывать их придется намного глубже, поэтому сами шпильки должны быть гораздо длиннее. Не такой надежный способ крепления, как предыдущий, но для двускатной крыши площадью менее 250 квадратов (с мансардой и без) он вполне подойдет.
- Самый доступный способ. В кладку заранее закладывается мягкая, но толстая проволока, с помощью которой потом закрепляется мауэрлат. Как это делается? Незадолго до окончания кладки, когда останется несколько рядов, между рядами помещается середина проволоки таким образом, чтобы ее концы равномерно выступали по обеим сторонам.
Схемы крепления мауэрлата
Длина их должна быть достаточной для крепления опорного мауэрлата. Чтобы проволока не была слишком заметной, ее наружный конец пропускают сквозь растворный шов между кирпичами. Данный метод довольно распространен и весьма надежен, особенно если речь идет о строении скромных размеров (например 10 на 10)
Если стены и балки обладают несомненной прочностью, то стропила допустимо крепить непосредственно к балкам, не применяя опорный мауэрлат. План стропил крыши двускатной может предусматривать использование верхнего венца дома (рубленого) вместо мауэрлата. В отдельных случаях обязательно требуется отдельный опорный брус для кровли.
Между прогонами и стойками, для усиления устойчивости стропил, делаются подкосы. Необходимые параметры для подкосов и стропильных ног вычисляются по расчету кровли. Привычная ширина простых стропильных досок примерно пять сантиметров, высота же их до 20.
Для образования свеса, который станет надежной защитой внешней стены от осадков, затяжки или стропила выводят минимум на полметра за плоскость этой самой стены. Под мауэрлат требуется уложить хороший слой гидроизоляции, иначе срок службы сооружения будет сильно сокращен. Можно использовать старый добрый рубероид или другой похожий материал.
Между стропилами укладывают несколько слоев утеплителя, обязательно со смещением швов. В качестве утеплителя используют материалы с низкой теплопроводностью, например, обычную минеральную вату. Кроме теплоизоляции, необходимо обустроить и пароизоляцию. Для этого с внутренней стороны утеплителя фиксируется хорошо натянутая полиэтиленовая пленка.
Используется специальная паронепроницаемая гидроизоляционная пленка. Это такая диффузная мембрана, имеющая особую перфорированную структуру. Она способна выпускать наружу попадающий из внутреннего помещения в утеплитель пар, но препятствует попаданию в него влаги снаружи.
Обрешетка: порядок сборки
После этого можно начинать непосредственный монтаж двускатной крыши по чертежу. Заключительным (перед кровельными работами) этапом завершения конструкции двускатной крыши будет сборка обрешетки. На ее изготовление идет обычно деревянный брус 6*6, 5*5 или 4*4 см. Устанавливают ее перпендикулярно к стропилам, как предусмотрено конструкцией. Обрешетка служит для передачи и перераспределения веса кровли на стропила, которые, в свою очередь, направляют ее к несущим стенам строения. Величина шага обрешетки может быть разной, и зависит она от типа выбранного кровельного материла.
Некоторым из них вообще требуется обустройство сплошного покрытия-настила. Такими являются, например, плоский шифер или мягкая кровля. А под мягкую черепицу из битума требуется еще дополнительный подкладочный ковер, монтируемый поверх настила. Он не только выравнивает его поверхность, но и защищает от ненужной влаги при укладке материалов кровли.
Для этого можно использовать специально обработанный стеклохолст, имеющий битумную пропитку.
Двускатная крыша своими руками – замечательный выбор для ответственных домовладельцев, не боящихся запачкать руки и готовых к работе. Простую конструкцию, представляющую равнобедренный треугольник в разрезе, совсем не сложно возвести самостоятельно. Высоту спуска и угол наклона крыши можно варьировать, но непременно в границах правильно сделанных расчетов.
Устройство стропильной системы двухскатной крыши: сборка и установка
Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.
Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат , и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.
Конструкция системы стропил ↑
Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие .
Висячая ↑
Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.
Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.
Наслонная ↑
Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.
Наслонная конструкция легче, чем система висячая или комбинированная.
Схема также может содержать элементы будущей мансарды . Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте : Монтаж стропильной системы двухскатной крыши .
Установка стропильной системы ↑
Способы монтажа мауэрлата ↑
В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.
Мауэрлат фиксируют к стене:
- посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.
Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.
Коньковый прогон ↑
Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.
- При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.
Дополнительные элементы ↑
- Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.
Порядок монтажа ↑
Стропила можно устанавливать двумя способами:
- собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.
Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.
Сделать подобный шаблон совсем нетрудно.
- Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.
Технология крепежа к мауэрлату ↑
Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.
Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.
Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

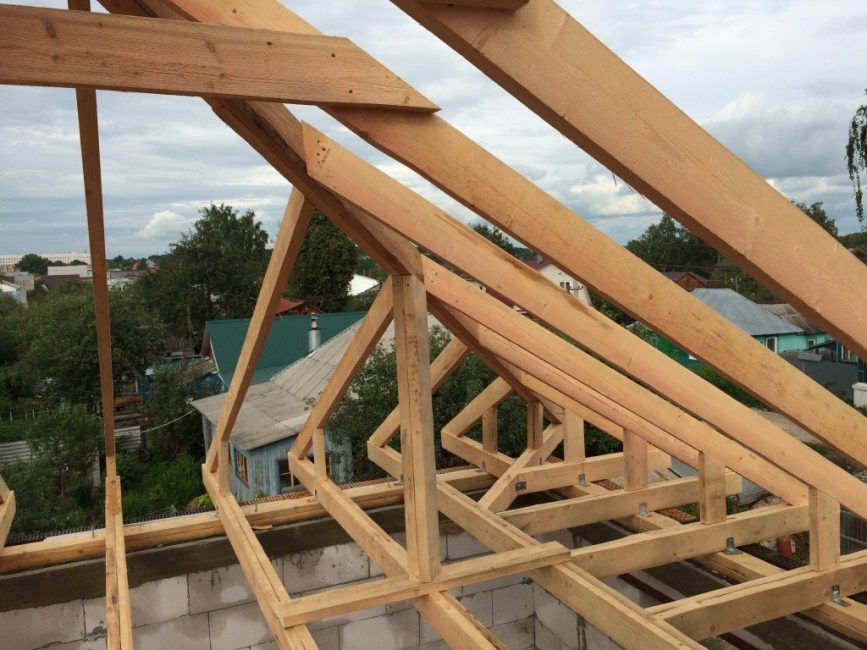

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.
В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».
устройство и пошаговый монтаж своими руками, с видео и фото
KakPostroit.by 21.02.2017
Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.
Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.
Мой мир
Вконтакте
Одноклассники
Google+
Требования к строительным материалам
Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.
Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.
Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.
Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.
Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.
Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.
КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.
Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.
Инструменты для возведения стропильной системы
Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:
- рулетки, разной длины 5, 10, 20 метров;
- маркеры, карандаши;
- шнур, для натяжки;
- молотки, разных назначений, гвоздодер;
- ножницы, для раскроя;
- кровельный нож;
- шпатель;
- скотч;
- ножовки, электропила, электродрель с различными сверлами и насадками;
- шуруповёрт с насадками;
- разметки, уровни горизонтальный и вертикальный;
- рейки, линейки;
- пена монтажная;
- страховочный ремень и веревка — для безопасной работы.
Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.
Виды стропильных систем для двухскатной крыши
Насланные стропила
Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.
Схема наслонных стропил двускатной крыши
Висячие стропила
Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.
Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.
Схема висячих стропил двускатной крыши
Расчет стропильной системы
Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.
Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.
Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.
А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.
Размеры бруса для стропила
На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:
- для черепичных кровель, шифера 22 гр.;
- для металлочерепицы — 14 гр.;
- ондулин — 6 гр.;
- профнастил — 12 гр.
Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.
Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.
Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.
Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.
Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.
Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.
Длина стропил, мм | Расстояние между стропилами, мм | Размер сечения бруса стропил, мм |
до 3000 | 1200 | 80 × 100 |
до 3000 | 1800 | 90 × 100 |
до 4000 | 1000 | 80 × 160 |
до 4000 | 1400 | 80 × 180 |
до 4000 | 1800 | 90 × 180 |
до 6000 | 1000 | 80 × 200 |
до 6000 | 1400 | 100 × 200 |
Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.
Пошаговый монтаж конструкции стропильной системы двухскатной крыши
Стропильная система двухскатной крыши состоит из следующих элементов:
- Мауэрлат.
- Лежни.
- Стойки.
- Стропила.
- Подкосы.
- Затяжки.
- Обрешетка.
Монтаж мауэрлата
Крепеж мауэрлата к монолитному железобетонному поясу
Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:
- крепиться к стене через армированный железобетонный пояс со шпильками;
- шпильки вставляются в кладку;
- простой и распространенный способ для простых кровель, крепление катанкой.
Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.
В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

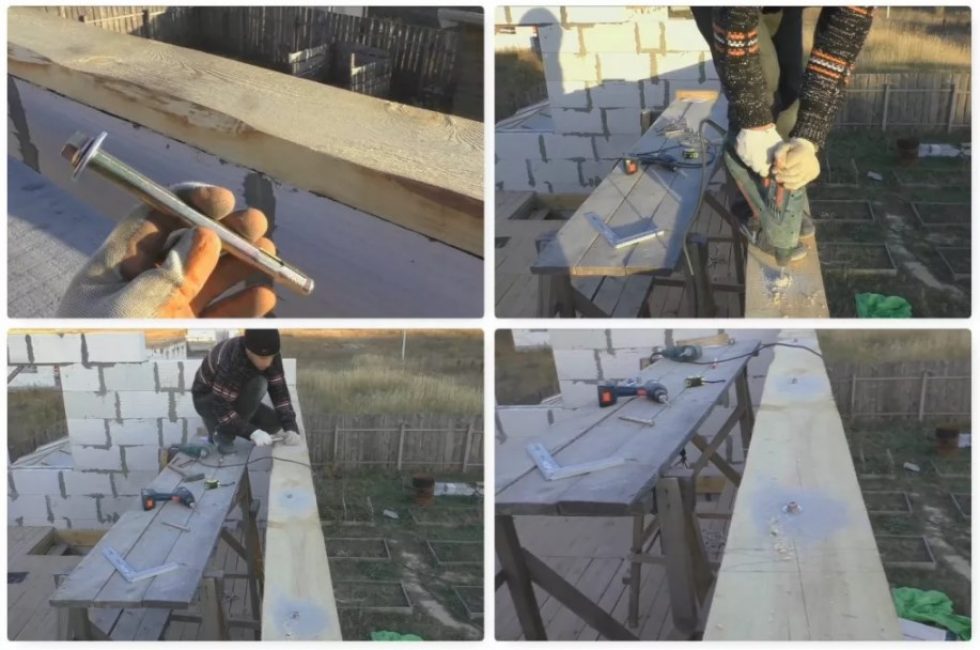

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.
Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек
Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:
- Произвести монтаж лежня, при насланных стропилах.
- Разметить шаг установки стропильных ног.
- Заготовить по размеру стойки.
- Установить их, если есть необходимость раскрепить распорками.
- Уложить прогон. Проверить геометрию. Установить крепеж.
- Примерить первую стропильную ногу, разметить места подрезки.
- Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
- Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
- Прикрутить проволокой к мауэрлату каждую вторую ногу.
Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.
Способы крепления стропил к мауэрлату
Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.
Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:
- Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
- Устанавливают накладки, деревянные или металлические.
- При помощи врубок в прогон, закрепляют гвоздями или болтами.
Способы соединения стропил на коньке
Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.
С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила
Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:
- Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
- Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
- Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.
Устройство обрешетки
По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.
Конструкция обрешетки зависит от принятого кровельного материала:
- под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
- под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
- обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.
Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.
Сплошную обрешетку устраивать по скату кровли.
Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.
Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.
Карнизные свесы
Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.
Схема устройства карнизного свеса двухскатной крыши
Фронтон
Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.
В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.
Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.
Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.
Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:
Мой мир
Вконтакте
Одноклассники
Google+
Также рекомендуем по теме:
Стропильная система односкатной крыши: устройство, схема, инструкции
Односкатную крышу вполне обоснованно относят к разряду наиболее простых и экономных конструкций. Привлекает она минимальным расходом материала и несложным процессом строительства. Возведение именно односкатного варианта может стать первым уверенным шагом на пути самостоятельного кровельщика.
Однако без соблюдения технологических предписаний положительного итога не будет даже в элементарном деле. Чтобы результат радовал надежностью, нужно знать, что представляет собой стропильная система односкатной крыши и какие требования необходимо учитывать при ее сооружении.
Односкатные крыши – верный спутник бытовых сооружений, террас, гаражей, пристроенных и отдельно стоящих веранд. Над жилыми домами на просторах отечества возводят их пока крайне редко, хотя численность приверженцев стилей модерн и хай-тек умиляет тенденцией к росту.
Несмотря на принадлежность к скатной категории, односкатные крыши все же нельзя безоговорочно назвать чердачным: слишком невелико пространство под кровлей для организации помещения. А раз использовать чердак не имеет смысла, то и отделять его перекрытием от постройки не всегда целесообразно. Потому на практике строители односкатных крыш вместо перекрытия нередко устанавливают распорки и подстропильные ноги.


Упрощенно стропильный каркас односкатной крыши можно назвать уложенным под углом перекрытием или половиной наслонной системы, что значительно ближе к конструктивной сути. Сооружают его исключительно из наслонных стропильных ног, т.е. из стропилин, имеющих надежные опоры для верхних и нижних пяток.
В числе вариантов опирания стропильных ног односкатных крыш значатся:
- Две несущие кирпичные, бетонные, деревянные стены разной высоты. В этом случае стропилины односкатной крыши опираются на стены через мауэрлат, уложенный двумя несвязанными между собой полосами. Опирание может производиться через бетонный армированный пояс, заранее спроектированный и устроенный в период возведения стен, а также через верхние ряды брусовых или бревенчатых коробок.
- Одна несущая стена из бетона, древесины, кирпича и расположенные напротив опоры. Понятно, что таким способом сооружают пристройки и навесы. Верхние края стропилин в таких случаях опираются на стальные кронштейны, прикрученные к несущей стене или на выбранные в ней же гнезда. Нижние пятки опираются на обвязку, соединяющую опорные столбы.
- Два ряда бетонных, кирпичных, деревянных опор. Обе пятки стропилин опираются на обвязку. Причем опоры могут одновременно служить элементами для крепления обшивки и формирования каркасных стенок.
В частном строительстве односкатные конструкции чаще всего используются, если перекрываемый ими пролет не превышает 4,5м. Перекрытие более серьезного пролета вполне реально: для его осуществления нужно будет просто усилить систему прогонами, опорами, подкосами.
Однако среди частников немного любителей настолько масштабных односкатных крыш, потому рассматривать мы будем простейших представителей и принципы их сооружения. Разобравшись с их конструкцией, можно будет создать собственный проект путем модернизации и внесения дополнений.


Грамотно разработанный проект учитывает необходимость располагать одинокий скат с наветренной стороны, чтобы крышу не сорвал и не унес порывистый ветер.


Среднестатистические размеры составляющих
Для изготовления наслонных стропилин используют лес и пиломатериал 2-го сорта. Подойдут ошкуренные бревна, пластины – те же бревна, но отесанные с двух сторон. Используется брус и попарно сшитые доски.
Сечение стропильных ног для возведения односкатных крыш над постройками необходимо рассчитывать с учетом веса кровли, снеговой и ветровой нагрузки. Перечисленные значения в среде народных мастеров попросту складываются и вводятся в одну из многочисленных расчетных программ, коих в интернете чуть меньше, чем легион. Для того чтобы не маяться с вычислениями, мы приведем среднестатистические сечения стропильных ног и сопутствующих элементов, употребляемые для строительства односкатных крыш в средней полосе, это:
- Бревна и вытесанные из них пластины Ø 180-200мм, брус 100×150мм (150×150мм) применяются для сооружения стропильного каркаса, перекрывающего пролет 4,5м и более.
- Бревна и пластины Ø 120-180мм, брус 100×100мм используются, если перекрыть необходимо пролет до 4,5м.
Брус в обоих случаях допустимо заменять попарно сшитой доской, размеры которых в итоге позволят получить балку требующегося сечения.


Следует помнить, что бревно Ø меньше 120мм, пластины толщиной меньше 70мм и доски сечением менене 40×150мм в сооружении стропильных конструкций не используется. Даже для малоответственных навесов, устраиваемых на площадках в средней полосе, указанные размеры – минимум.
Мауэрлат в средней полосе рекомендовано устраивать из бруса со стороной 180-200мм. подкосы большепролетных крыш следует делать из бруска 80×80мм, бревна Ø 100мм, из сшитых досок 25×150мм.
Если схема стропильной системы односкатной крыши предопределяет устройство прогона, его устанавливают параллельно скатам. Нужен он для повышения жесткости конструкции в качестве дополнительной опорной системы. Для фиксации прогона монтируют опоры и лежень точно так же, как диктует технология сооружения двухскатных крыш. Только цель заключается не в формировании конькового перелома, а в поддержании плоскости крупного ската. Прогоны большепролетных конструкций делают из бруса 180×180мм или из бревна Ø 200-260мм. Для изготовления стоек под прогоны берут брус со стороной 120мм или бревно 130-200мм в диаметре.


Шаг односкатной стропильной системы
Шаг установки стропильных ног определяется в соответствии с геометрическими данными обустраиваемой коробки. Скаты, на которые предстоит опереть стропилины, делят на равные участки, чтобы расстояние между стропилами было одинаковым. Разбивку скатов под их монтаж выполняют, учитывая размеры и тип применяемых материалов:
- Для стропильных ног, изготовленных из бруса, бревна пластин, шаг установки от 1,5м до 2м.
- Если стропила изготовлены из спаренной доски, шаг установки от 1м до 1,75м.
- Для стропилин из одинарной доски шаг установки от 0,6м до 1,2м.
На выбор шага установки стропильных ног утепленной кровельной конструкции оказывает влияние размер утеплителя. Очень удобно, если плиты теплоизоляции устанавливаются между стропилами жестко, с легким сдавливанием. Это весьма экономное решение, потому что в два слоя их укладывать не нужно, и теплопотери исключены, благодаря исключению причин образования мостиков холода.


Не забывайте, что при увеличении рекомендованного расстояния между стропилинами, придется сокращать шаг установки обрешетки или вообще делать ее сплошной. Подобный выбор не всегда целесообразен с точки зрения и затрат труда, и строительных расходов. Лучше придерживаться технологических рекомендаций и заранее просчитать, что выгоднее: установить на одну-две стропилины меньше или усиливать обшивку скатов.
Как принято в сооружении скатных крыш, стропилины крепятся к вбитым в деревянную стену костылям или заложенным в кирпичную кладку пробкам с анкерами. Фиксация производится через одну стропильную ногу скрутками из отожженной проволоки. Точки крепления стропильных ног к стенам располагают ниже мауэрлата на 20-30см. Проволочные скрутки можно закладывать во время кладки кирпича. К стенам из бруса или бревна допускается крепить скобами.


Чтобы информация лучше усваивалась, разберем несколько распространенных примеров устройства стропильных систем для односкатных крыш. Рассмотрим простые объекты строительства, с сооружением которых сможет справиться мастеровитый хозяин.
Конструкция #1 – односкатный стропильный каркас гаража
Разберем устройство стропильного каркаса односкатной крыши над гаражом, стены которого сложены из пенобетонных блоков. Рекомендуемый нормативами армированный пояс залит не был, из-за чего предстоит процедура укладки мауэрлата. В односкатных кровельных конструкциях он сооружается в виде двух уложенных на разновысотных стенах брусьев.


Процесс сооружения стропильной системы поэтапно:
- Заподлицо с внутренними плоскостями высокой и низкой стены укладываем брус 100×150мм. Это мауэрлат односкатной крыши. Т.к. брусу предстоит контактировать с пенобетоном, укладывается он на рубероидную или аналогичную гидроизоляционную прокладку. Крепим брус примерно через 80см кровельными уголками 90×90, усиленными литой перемычкой. Привинчиваем уголки дюбелями Ø 14мм.
- Из доски сечением 50×200мм сделаем шаблон стропила. Установим ее на мауэрлат так, чтобы с обеих сторон был запас около 55-60см. Запас должен быть несколько больше, чем запланированная ширина карнизных свесов. Обычно она равна 40-50см. Излишки после монтажа всех стропилин обрежем.
- Отмечаем на установленной заготовке точки будущих запилов, не забывая, что глубина врубки должна быть не более 1/3 ширины доски.
- Проводим разметку стен так, чтобы крайние стропила с обеих сторон не касались бетонной стены. Желательно, чтобы между древесиной и бетоном было расстояние в 4-5см.
- По шаблону изготавливаем стропильные ноги, устанавливаем их и крепим к мауэрлату скобами либо уголками.
- Из обрезка доски делаем шаблон кобылок с учетом ширины свеса. По шаблону изготавливаем все карнизные элементы. Затем монтируем, не забывая о гидроизоляционных прокладках между деревянными деталями и бетонной стеной.
- Спиливаем излишки стропилин и прибиваем по периметру ветровую доску сечением 25×100мм.
Элементарная стропильная конструкция для гаража готова. Осталось по установленным стропилам набить обрешетку под покрытие односкатной крыши. Она может быть сплошной или разреженной. Шаг установки разреженных решетин зависит от типа кровельного материала.


Карнизные свесы в первом примере мы формировали путем монтажа кобылок. Есть несколько иной способ, согласно которому балки мауэрлата устанавливаются с выносом за периметр коробки. Вынос равен ширине карнизного свеса. Стропила располагают так, чтобы крайние элементы были как раз над краями мауэрлата. В пространство между крайней и соседней стропилиной монтируют короткие выноса. Далее все по стандартному плану.


Конструкция #2 – односкатная крыша над пристройкой
Не менее часто, чем предыдущий пример, возникает задача сооружения пристройки к существующему зданию. По вполне объяснимым причинам крыша будет односкатной. Она отлично впишется в любые архитектурные и ландшафтные условия, к тому же не будет создавать угрозы скапливания осадков.
Сооружается стропильная система под углом 20º, т.к. поверх нее будет произведен монтаж металлочерепицы. Опираться стропила будут на капитальную и расположенную напротив кирпичную стену пристройки. В предложенном нами примере односкатной конструкции надлежит перекрыть пролет 4,75м, это более 3,5м. Значит, для обеспечения жесткости потребуется установка подкосов. Проектирование и монтаж подкосов производятся с условием, что углу их наклона не желательно превышать 45º.
Сечение доски для изготовления стропильных ног 50×200мм. Установлены они будут через 70см. Подкосы сделаем из доски 50×150мм, а для сооружения обрешетки запасемся доской 25×100мм.


Алгоритм сооружения односкатного стропильного каркаса:
- Устанавливаем брус 100×150мм заподлицо с внутренней плоскостью стены пристройки, не забывая предварительно постелить гидроизоляцию. Фиксируем брус болтами через 80-100мм.
- В капитальной стене на запланированной высоте выдалбливаем пазы под установку верхних пяток стропилин. Глубина пазов 12см, ширина слегка больше толщины доски, шаг 70см. Вместо выдолбленных пазов можно использовать металлические кронштейны, которые просто прикручиваются к стене. По форме они напоминают перевернутую литеру «П», в которой располагают верхний край стропилины.
- Сделаем шаблон стропильных ног. Приставляем доску 50×200мм к предназначенному ей месту и отмечаем запилы с обоих краев. Глубина верхнего запила, необходимого для установки стропилины в паз, 10см. Глубже делать не нужно, иначе стропилина упрется в стену, а это нежелательно. Размеры верхнего запила переносим на низ. Заодно отмечаем вертикальную линию спила по ширине карниза.
- Пользуясь шаблоном, изготавливаем все стропильные ноги и устанавливаем на положенные места. Для крепления вверху применяем металлические уголки, одна сторона которых прикручивается к стенке, вторая к стропилине. Внизу фиксируем уголками или скобами.
- Примеряем обрезок доски к капитальной стене и одной из стропильных ног для определения точки вырубки паза под подкос. Не забываем, что угол между стенкой и подкосом не должен превышать 45º, а нижняя пятка подкоса должна упереться в стену на 20-30см ниже противоположной стены.
- Отступив от воображаемой вертикали, проведенной через верхний паз, на 5-6см в любую сторону, долбим нижний ряд пазов. Располагаем их через каждые 70см.
- Спиливаем с заготовки подкоса нижний угол так, чтобы линия спила составила 10см.
- Примеряем заготовку, установив край с запилом в нижний паз. По линии пересечения стропильной ноги и заготовки отчерчиваем верхний запил.
- Согласно выверенной схеме делаем и устанавливаем все подкосы. Крепим их к стропилинам металлическими зубчатыми пластинами.
- Формируем карнизы посредством установки кобылок на наклонные стенки пристройки. Не забываем про обязательную гидроизоляцию между кирпичной или бетонной стеной и выполненными из древесины элементами крыши.
- Обшиваем периметр ветровой доской и монтируем обрешетку.
Приведенная в пример технология действительна не только для устройства односкатных крыш над капитальными пристройками. Подобным образом обустраивают крытые веранды с террасами, хозяйственные блоки.


Гораздо веселей продвигается работа, если стены основного здания сложены брусом, бревном или выполнены по канадской каркасной методе. Под верхние пятки стропилин банально устанавливают кронштейны: мороки меньше и процесс продвигается существенно быстрее.


Конструкция #3 – односкатная конструкция для сарая
Односкатная крыша – превосходный вариант для обустройства хозяйственных построек, времянок, летних кухонь. В фундаментальности подобных сооружений нуждаются редкие единицы. Активней востребованы простейшие варианты, с возведением которых запросто справится владелец загородного участка.
Рассмотрим устройство односкатной крыши над небольшим сараем для хранения дачного инвентаря. Стены его построены по каркасно-тепличному принципу путем установки вертикальных стоек, соединенных внизу по периметру обвязкой. Передняя и задняя стенки сарая различаются по высоте, поэтому соединяются не единой обвязкой, а отдельными поперечными планками.
Поперечина высокой стенки укладывается под углом, что позволяет не делать врубки для опирания верхних пяток стропилин. Чтобы сформировался угол, стойки высокой стенки запиливаются сверху под запроектированным углом.


Алгоритм устройства стропильной системы типичен. Сначала отрезок доски прикладывают к торцу постройки и очерчивают линии запилов. Потом по шаблону запиливается необходимое количество стропильных ног. Устанавливаются они традиционным способом согласно заранее выполненной на стенках разметке. Для крепления элементов стропильной системы над легкими бытовыми постройками достаточно гвоздей или саморезов. Завинчивают или забивают метизные изделия под углом, стараясь, чтобы не было зазоров между соединяемыми деталями.
Крепление ветровой доски выполняется по периметру после монтажа обшивки стенок. У приведенного в пример сарая нет карнизных свесов. Однако при желании можно их сделать, установив стропилины длиной, учитывающей формирование свесов. Запланирована укладка мягкой кровли, под которую устраивают сплошную обрешетку. Размеры обрешетки из фанеры, ГВЛВ, доски или ОСП-3 определяет внешняя плоскость ветровой доски.


Угол наклона невелик, поэтому применение гидроизоляции крайне желательно даже в случае, если намокание хранящихся в сарае предметов не слишком беспокоит. Гидроизоляция защитит деревянные детали постройки от гниения и последующего неизбежного выхода из строя.
Наглядно с процессом строительства стропильной системы для односкатной крыши познакомит видео:
Мы рассмотрели наиболее характерные примеры, актуальные и доступные для собственноручного исполнения. Подробно описали технологические нюансы типичных ситуаций. Это базовые варианты, которые вполне смогут стать основой для собственных разработок. Меняются размеры в связи с индивидуальными потребностями, но принципы сооружения стропильных каркасов для односкатных крыш стабильны. Знать их полезно и самостоятельным мастерам, и хозяевам, желающим грамотно проконтролировать работу строителей.
Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео
Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.
О двускатной крыше в двух словах
Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.
Конструктивные элементы двухскатных крыш
В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.
Мауэрлат
Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.
Стропильная нога
Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.
Лежень
Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.
Затяжка
Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.
Стойки
Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.
Подкосы
Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.
Обрешетка
Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.
Конек крыши
Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.
Свес крыши
Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.
Кобылки
И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.
Виды стропильных систем двухскатных крыш
Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.
Стропильная система висячего типа
Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.
Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.
#1. Простая треугольная трехшарнирная арка.
Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.
При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.
#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.
Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.
#3. Треугольная трехшарнирная арка с приподнятой затяжкой.
Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.
Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.
#4. Трехшарнирная треугольная арка с ригелем.
Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.
#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.
По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.
Стропильная система наслонного типа
У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.
#1. Безраспорные наслонные стропила.
В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.
В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.
Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).
Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.
#2. Распорные наслонные стропила.
В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.
Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.
#3. Стропила, имеющие подкосы.
Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.
Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.
#4. Стропила на подстропильных балках.
Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.
Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.
Пример монтажа стропильной системы двускатной крыши
Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Почему Стропильные Системы Двухскатной Крыши так Популярны?


Формирование кровли – это важный и ответственный этап строительства домов. От него зависит, как потом будет себя «чувствовать» постройка в целом. Комфорт и, что не менее важно, долговечность – напрямую зависят от качества выполненных работ.
Существует достаточное количество конструктивных решений, но стропильная система двухскатной крыши, в силу своей популярности у домовладельцев, заслуживает отдельного и более пристального внимания. «Чем проще – тем лучше» – это именно про неё.
Однако, несмотря на элементарность конструкции, существуют моменты, которые могут значительно уменьшить срок её службы. Чтобы избежать негативных последствий, нужно найти эти «подводные камни», а для этого придётся немного окунуться в теорию, познакомиться с немногочисленными терминами и рассмотреть некоторые практические рекомендации.
Содержание:
Конструкция двухскатной кровли


Двускатная крыша
Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.
Эти плоскости сходятся сверху в одной горизонтальной линии, называемой «коньком». При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.
back to menu ↑Виды двухскатов


Отличия крепления стропил
1Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.
В своём строительстве простой «двухскат» может формироваться двумя способами:
- наслонная
- висячая
Более подробно эти системы будут рассматриваться ниже.


Крыша каркасного дома
Преимуществ такой вариации налицо:
- Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
- Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
- Простота монтажа. Ничего «хитрого» здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
- Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли
Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем «скелете» всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов


Асимметрия – это красиво
3Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.
Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.
Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.
back to menu ↑Терминология и элементы


Варианты исполнения
Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.
back to menu ↑Основные элементы стропильных систем
- Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
- Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал
Много вопросов возникает по поводу соединительных узлов — хороший видеоматериал можно найти по следующей ссылке:
back to menu ↑ВИДЕО: Узлы стропильной системы
- Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
- Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
- Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
- Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
- Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться
Типы двухскатных классических крыш


Типы двухскатов
Если с принципиальным устройством всё понятно, то по конкретным решениям нужно ещё разбираться. Здания бывают разнообразные, и для каждого требуются конкретные решения. Различных схем существует очень много, но все их можно разделить на два типа по одному критерию: крепление конька. Рассмотрим их более подробно.
back to menu ↑Система наслонных стропил


Наслонная система
Следует сразу отметить, что эта конструкция любима кровельщиками за её надёжность и простой монтаж.
Основа для крепления стропильных пар в этой системе являются маурлаты и коньковый прогон, который устанавливается на вертикальные балки, которые в свою очередь крепятся на лежень.
Таким образом, получается следующая картина — каждая пара стропил крыши жёстко крепится в трёх местах: два узла на маурлатах и одно на коньковом прогоне. Получается очень крепкая конструкция, с отличным запасом прочности.
В зависимости от длины стропил и угла наклона скатов конструктив может дополняться усиливающими элементами: затяжками, ригелями, подкосами, подстропилами и т.д. Также при отсутствии в здании капитальной внутренней перегородки в качестве лежня допустимо использование потолочной балки.
back to menu ↑Висячая стропильная система


Наслонная система
Принципиальное отличие от наслонной системы является то, что в качестве опоры для стропил только маурлаты, т.е. деревянные брусья, жёстко зафиксированные на торцах внешних стен дома. Вверху, на коньке у стропил опоры нет, они лишь сколачиваются между собой, и как бы «висят» в пространстве, — это и является определяющих критерием данной технологии.
Эта система используется при возведении небольших по ширине зданий, как правило, это не более 7-8 метров. При увеличении этих значений при этой технологии потребуется устанавливать дополнительные элементы – ригели и затяжки, которые в некоторой степени будут преобразовывать силы давления на внешние стены и более равномерно распределяют нагрузку.
Чем больше ширина здания, тем большим количеством усиливающих элементов будет оснащена кровля. На схеме выше наглядно показано отношение ширины укрываемого пролёта к количеству дополнительных деталей.
back to menu ↑Проектирование и монтаж симметричной двухскатной кровли
Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.


Снег не удержится под таким углом
Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:
back to menu ↑Порядок монтажа «классического» навесного варианта


Анкера справятся
Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.
1Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.
В качестве крепежа могут выступать:
- болтовые шпильки, заранее зафиксированные в стену
- анкерные болты, закрепляемые непосредственно по месту
- металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой


Монтаж стропильной системы
После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, — всё равно ошибёшься, и плоскость получится волнообразная, – то формируют временный прогон из 50й доски.
2С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.


Сначала прогон, а потом остальное
3Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник «Свенсона».
4Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.


Разметка доски
5После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.
Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.
6Шаг между осями стропильных ног составляет 60 см.
7Дальнейшие действия по формированию кровельного «скелета» аналогичны».
Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:
back to menu ↑ВИДЕО: Строительство каркасного дома. Стропильная система. Строй и Живи
back to menu ↑Заключение


Проверено временем
Сколько существуют дома, столько же существуют двухскатные конструкции. Они проверены временем, они просты в изготовлении, экономны и достаточно симпатичны. Если нужна недорогая, но надёжная крыша, которая долго будет сохранять уют в доме, то двухскаты это то, что нужно.
9 Total Score
Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.
Доступность применения
8.5
Актуальность информации
9
Раскрытие темы
9.5
Добавить свой отзывСтропильная система односкатной крыши: расчет, монтаж
- В чем преимущество односкатных типов крыш
- Проектирование односкатных крыш. Что учесть
- Сборка различных вариантов стропильных систем односкатной крыши
- Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет снеговых нагрузок, с тщательным подбором сечения пиломатериалов.
- Более высокие требования к гидроизоляции.
- Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.
- При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
- Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.
- При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
- Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.
- Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
- Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
- По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.
- Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
- По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
- Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.
Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.
Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?
В чем преимущество односкатных типов крыш ↑
Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.
1Значительно меньший расход материалов:
2Простота монтажа. Всю работу можно выполнить одному человеку, ведь не нужно собирать стропильные пары, а тем более осуществлять подъем тяжелых деталей на место сборки стропильного каркаса. 3Меньшая масса конструкции. За счет использования небольшого количества материалов, снижается вес, что позволяет закладывать более легкий фундамент под все строение. 4Снижение ветровой нагрузки. За счет более низкого силуэта, односкатная крыша не так подвержена парусности, а это не создает сопротивление ветру. 5Допускается оборудование жилого чердака (мансарды). При соответствующем проектировании строения вполне возможно создание мансарды под односкатной крышей. 6Возможность создания эксплуатируемой кровли.Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:
Совет
Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.
Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.
Проектирование односкатных крыш. Что учесть ↑
Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.
Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.
Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:
Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.
Выбор угла наклона ската ↑
От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.
Важно
Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.
Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.
Тип кровельного материала | Рекомендуемый угол наклона в градусах |
Металлочерепица | 30 |
Рулонные настилы (рубероид) | Не более 5 |
Профнастил | 8 и более |
Шиферный лист | 20-30 |
Совет
Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.
Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.
Сборка различных вариантов стропильных систем односкатной крыши ↑
Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?
Односкатная крыша гаража ↑
Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:
- Мауэрлат выноситься на требуемую длину за стены строения.
- К крайним стропилам крепят дополнительные элементы – кобылки.
На заметку
Соответственно потом уже изготавливается обрешетка под кровельный настил!
Формирование стропильной системы пристройки ↑
Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.
- На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
- В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).
- Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
- Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
- Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.
В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.
После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.
Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.
Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.
© 2020 stylekrov.ru
