Крыши 2 х скатные: как сделать своими руками, разновидности домов с «двухскаткой», расчет кровли и оптимальный угол наклона

Содержание

Какая крыша лучше — двухскатная или четырехскатная? Сравнительный обзор

Если вы только-только приступаете к проекту своего дома, о котором давно мечтали, первый же вопрос, который возникнет, будет звучать так: какая крыша лучше – двухскатная или четырехскатная по таким параметрам, как надежность, экономичность, практичность? Дело ведь не только в эстетике, хотя и она важна! Столько веков на Руси строили щипцовые крыши – не спроста ведь?

Хотя и в холодной Европе бывает немало снега, а вальмовые крыши там такие же популярные, как и двускатные. В чем их главное отличие и какие преимущества окажутся более весомыми? Давайте разберемся подробнее!

Четырехскатная крыша отличается большей прочностью конструкции и высоким сопротивлением экстремальным нагрузкам. Для российских широт, особенно северной – это идеальный вариант. С другой стороны, четырехскатная крыша имеет большую теплоотдачу, а поэтому для снежных регионов ей необходима дополнительная термоизоляция.

Вот почему опытные проектировщики и архитекторы знают, что руководствоваться лишь одно выбором одной формы крыши из-за бюджета недостаточно.

Все должно быть завязано в один прочный логический узел: внешний вид крыши, планировка, возможность использовать подкровельного пространства как жилого, предпочитаемый кровельный материал, конструктив, сложность устройства и даже цвет.

Вот интересное видео на эту тему, которые мы советуем посмотреть:

А теперь рассмотрим обе крыши с эстетической стороны. Двускатную крышу многие века на Руси украшали мансардными окнами, наличниками и флюгерами, да еще и люкарнами, особенно в последнее время. А вот четырехскатная крыша предполагает более минималистический дизайн, и избыток кровельных элементов на ней смотрится нелепо.

Другими словами, двухскатная крыша – это архитектурная классика для частных домов. Кроме того, для глаза русского человека такая крыша более привычна, ведь именно такую здесь строили многие века. Поэтому даже сегодня большинство проектов загородных домов и коттеджей изготавливается с двускатной крышей.

Торец таких крыш обычно заканчивается вертикальной кирпичной стенкой, с треугольной очертанием и карнизом. Т.е. такой фронтон лишь отдаленно напоминает торцы двускатных крыш прошлых веков, но вот форма остается по-домашнему привычной для многих.

А вот за рубежом популярным вариантом считают четырехскатную крышу, которая отличается от двускатной тем, что образует два трапециевидных ската и два треугольных на торцах. Но если вы решитесь именно на четырехскатную крышу, русский стиль украшения дома и этно-экстерьер уже не получится применить. Все, что остается – довольствоваться европейской лаконичностью и простотой форм, которая все еще для подавляющего большинства выглядит необычной и непривычной.

Хотя, согласно неофициальной статистике, дом с четырехскатной крышей сегодня легче и проще продать, чем двускатной, ведь четырехскатная крыша выглядит более солидной, качественной и основательной, тогда как обычная двускатная сегодня все больше напоминает дачный домик. Но достойную конкуренцию четырехскатной крыше могут составить многоскатные щипцовые.

Присмотритесь сами:

Вам будет интересно узнать, что в строительном мире четырехскатная крыша – это четкий индикатор сбалансированности проекта. Если контур такой крыши получается замкнутым прямоугольником, а края скатов сходятся в одной точке – это верное доказательство того, что дом был построен идеально правильной формы. Тогда как двускатная крыша ничего из этого не сможет показать, и достаточно много недостатков не будут видны неопытному глазу. Заказываете дом под ключ? Тогда есть смысл остановиться именно на вальмовой или шатровой крыше.

Еще один интересный момент: вода с двускатной крыши отводится только в двух направлениях – от скатов, тогда когда у четырехскатной крыши она стекает сразу в четыре стороны. Этот момент имеет решающее значение для планировки придомовой территории. Если вы хотите сделать большую проходную зону прямо возле дома, с садовыми фонарями, беседками и ландшафтными элементами, тогда, конечно, более рационально поставить двухскатную крышу, ведь в российской местности при большом количестве снегов и осадков водостоки не смогут полноценно защитить пространство под крышей возле дома.

Если вы проживаете ближе к северу России, то ни кабельный обогрев, ни снегозадержатели не смогут 100% гарантировать, что однажды большой кусок льда не свалится на вас или на дорогой придорожный светильник. А поэтому придомовая территория домов с этой формой крыш устраивается обычно по таким принципам:

В строительном плане четырехскатная крыша ощутимо уменьшает объем кирпичной кладки чердака, но при этом конструкция ее стропил более сложна. Ведь здесь уже появляются диагональные стропильные ноги. И довольно часто по замыслу проектировщиков торцевой скат еще и срезает вальма, причем только его нижнюю или верхнюю часть, образуя таким образом полувальмовую крышу.

Так вот, нередко можно встретить мнение среди народа, что у двускатная крыша лучше, так как более бюджетна, проста и без архитектурных излишеств. Но, в то же время, опытные строители утверждают что полувальмовая и вальмовая крыша по использованным материалам в смете недалеко от обычной двухскатной.

Дело в том, что многие забывают что, вместо торцевых вальм в двускатной крыше вам придется строить фронтоны – из кирпича или другого материала, и это тоже расходы. Если же не брать во внимание фронтоны, тогда четырехскатная крыша получается на 30% дороже, если их учитывать – разница едва ощутима.

Также отметим, что строительство четырехскатной крыши требует определенных инженерных расчетов. Ведь у такой крыши площадь скатов больше, а потому сама конструкция обладает большим весом и оказывает уже более ощутимое давление на стены и фундамент дома, хотя при этом этот сам вес распределяется куда более равномерно, чем в двухскатной. А поэтому, если у вас недостаточно опыта в таком строительстве, возможно придется оплачивать дополнительно услуги профессионального проектировщика.

И, наконец, в работе с вальмовой крышей всегда есть отходы кровельного материала, в отличие от двухскатной:

Также отметим тот момент, что укладывать кровельное покрытие на двускатную крышу намного проще, ведь скаты имеют форму двух идеальных прямоугольников, тогда когда вальмовые скаты – это треугольники и трапеции, а потому вам не избежать подрезки кровельных элементов.

Как мы уже говорили, конструкция четырехскатной крыши более сложна. Вам придется в процессе строительства продумывать больше опор и учитывать не только конструктивные требования к крыше, но и удобство планировки внутреннего подкровельного помещения.

Двухскатная крыша: классическая симметрия и модная асимметрия

Стандартная двускатная крыша состоит из двух прямоугольных скатов одинаковых параметров, которые одной стороной соединяются в коньке, а другой лежат на несущих стенах дома. Такие скаты могут быть как одинаковыми и симметричными, так и располагаться на разной высоте и быть разных параметров.

Двускатные крыши достаточно практичны и привлекательные, но любители асимметрии – современные архитекторы – сегодня все больше отдают предпочтение разноскатным крышам, когда один из скатов выше второго или короче. Здесь кроется основной недостаток такой конструкции: если ей пытаются придать такого рода оригинальность, тогда придется усиливать стропила и более точно рассчитывать нагрузку крыши на стены и фундамент дома. И по экономической составляющей такая крыша не будет выгоднее вальмовой.

Кроме того, нередко по стенам таких домов даже со временем идут трещины из-за неправильно распределенной нагрузки. Одним словом, если вы хотите построить что-то однозначно проще вальмовой крыши, тогда придется остановиться только на классической двускатной безо всяких архитектурных излишеств.

Четырехскатная крыша: прочность, надежность и объем

Четырехскатная крыша не только более привлекательна: ей легче придать оригинальный вид при помощи современных кровельных материалов. Сама же стропильная конструкция более прочная и надежная, чем двускатная, и обладает высокой сопротивляемости внешним нагрузкам. Но у такой крыши, куда больше, чем у двухскатной, ребер и внутренних углов.

Главное отличие четырехскатной крыши от двускатной в том, что в ней отсутствует щипцовая и фронтонные стены. Кроме того, в местах пересечения скатов необходимо располагать диагональные и накостные стропильные ноги, в которые ко всему врубают укороченные стропильные – нарожники.

При этом такие диагональные стропильные ноги обладают большей длиной и несут большую нагрузку, из-за чего в пролете им необходима промежуточная опора, которая называется шпренгельной конструкцией. Скажем, повозиться с такой стропильной системой придется точно.

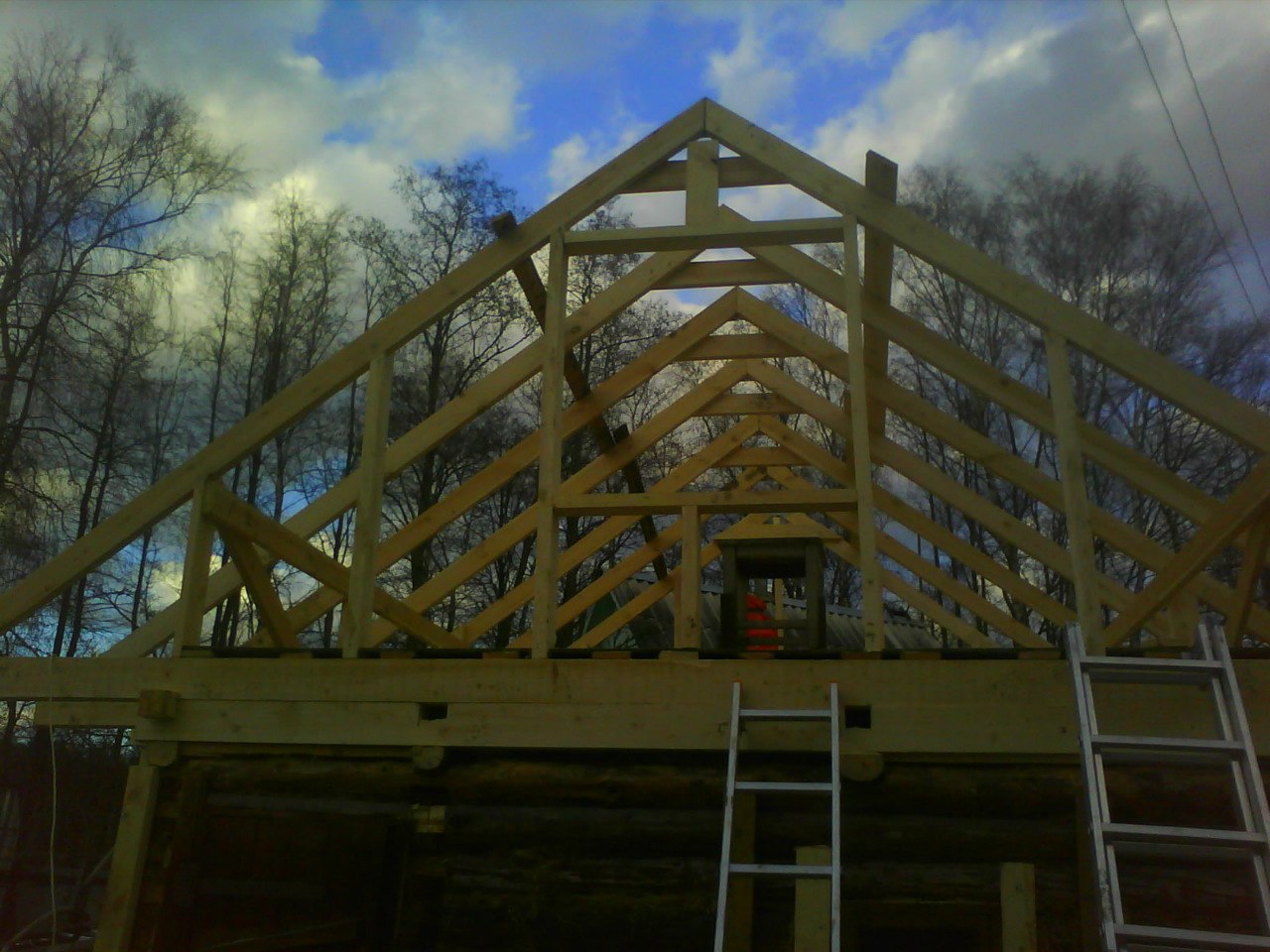

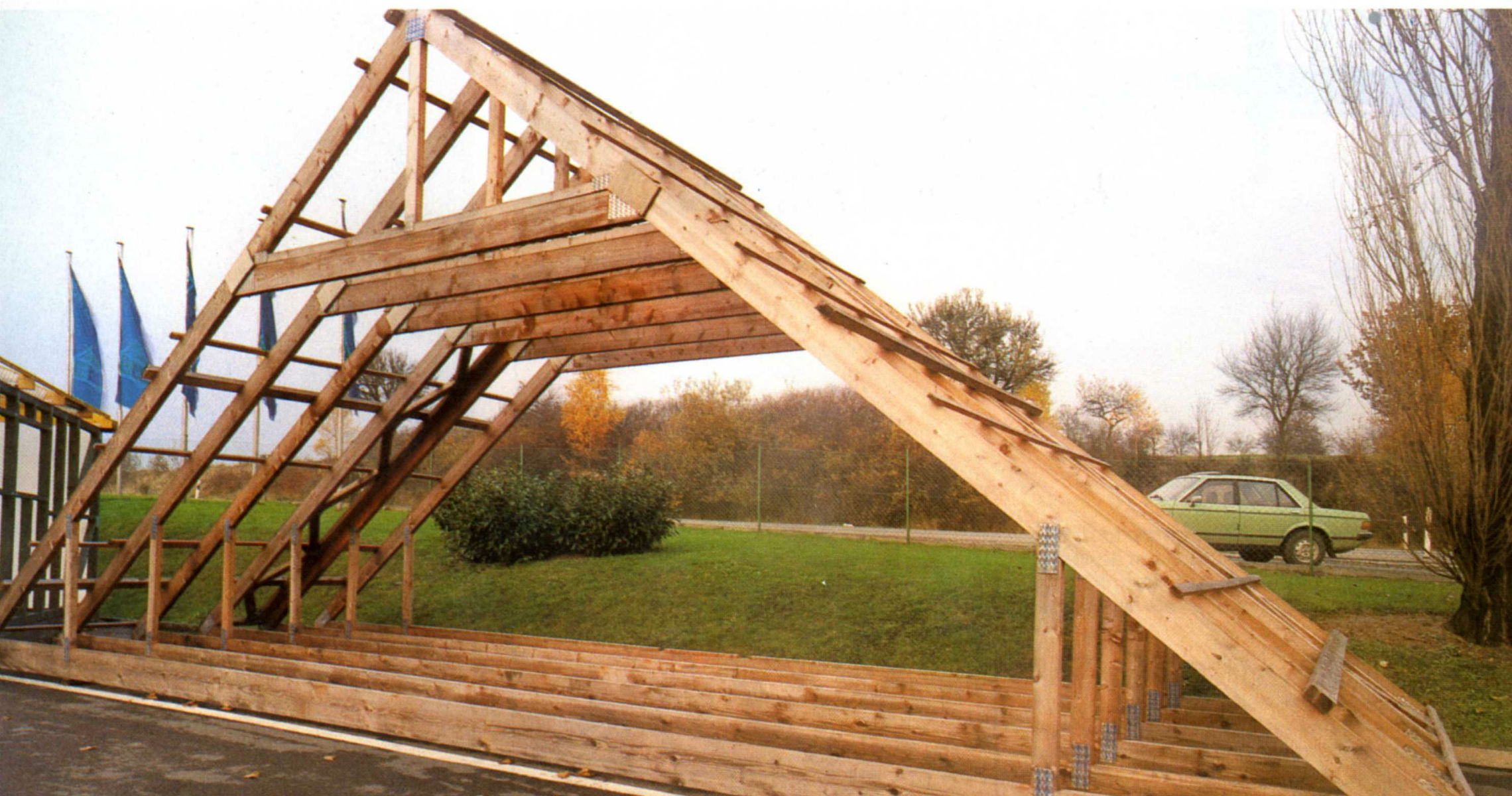

Вот как выглядят стандартные стропильные системы обоих крыш:

Что же касается надежности, при технически правильном выполнении обоих видов крыш вероятность протечек остается одинаковой. Обе крыши замечательно справляются со своим предназначением в мягких и суровых российских широтах, хорошо отводят снег и воду с плоскостей.

Но все же есть один момент: четырехскатная крыша призвана одинаково ровно противостоять сильным ветрам и атмосферным нагрузкам местности, а потому совершенно не важно, в отличие от двускатных конструкций, какой стороной к северу или югу вы строите дом. А потому весь ландшафтный дизайн своего участка Вы запланируете так, как того душа пожелает!

С точки зрения опытных строителей, двускатная крыша – это самая простая форма, особенно, если вы строите ее со стандартной стропильной или стропильно-ригельной системой. Ее легко просчитать, легко скрыть недостатки и ошибки во время строительства стен, а достаточная высота фронтона позволяет установить большие мансардные окна и даже двери с выходом на балкон.

Если же еще двухскатная крыша опирается при этом еще и на аттиковые стены, тогда подкровельное пространство получается просторным и уютным:

А вот под четырехскатной крышей полезная площадь мансарды при те же параметрах дома уже будет меньшей, в ней станет больше заломов, из-за чего свободную планировку мансарды вам делать будет сложнее. И если у такой мансарды нет аттиковой стены, тогда дело совсем плохо. Ведь, чтобы обустроить уютную и функциональную мансарду под крышей, аттиковая стена должна быть высотой от 115 сантиметров:

Двускатная крыша в этом плане хороша тем, что у нее минимум две прямые стены. Но если вальмовая крыша накрывает достаточно большую площадь дома и под ней обустроено сразу четыре мансарды с промежуточными стенами, тогда они тоже получаются уютными и с двумя прямыми стенами.

А вот четырехскатная крыша в этом плане проигрывает двускатной. При обустройстве внутренней мансардой под ней вам придется ставить больше дополнительных вертикальных стен, а окна придется располагать в виде наклонных, что поведет за собой растраты на усиленную их гидроизоляцию. А вот среди преимуществ четырехскатной крыши также выделим такие: чем меньше нижний размер вальмы, тем чердачное помещение получается функциональнее.

Да, есть доля истины и в том, что вальмовая и полувальмовая крыша не позволяют построить настолько обширную мансарду по площади, как классическая двускатная. Но вот опытные кровельщики знают, что при грамотном подходе и правильной организации вентиляции подкровельного пространства для обустройства мансарды все-таки лучше четырехскатная вальмовая кровля.

Кроме того, чердачное пространство или жилая мансарда у четырехскатной крыши прогревается равномерно со всех сторон, а потому температурные режимы в ней наиболее комфортные. Поверьте, это крайне важный момент!

Да, мансарда под четырехскатной крышей имеет больше скатов, и дизайн внутреннего помещения – та еще задача. С другой стороны, дом с четырехскатной крышей имеет замкнутый объем, упорядоченный и спокойный образ. А это уже вопрос восприятия.

Одни и те же кровельные материалы совершенно по-разному смотрятся на двускатной крыше и на четырехскатной. Все дело в визуальном образе, ведь вальмовая и шатровая крыша придает ощущение объема и завершенности, и при этом ее кровельное покрытие хорошо видно с любой точки обзора, тогда когда двускатная крыша выглядит более двумерной и совершенно по-разному с разных углов. Поэтому сегодня достаточно модно покрывать четырехскатную крышу черепицей, тогда когда двускатная обычно редко ассоциируется с таким материалом.

Например, на четырехскатной крыше, которая имеет треугольную или трапециевидную форму, легко укладывать только натуральную черепицу и ее битумный аналог, а все остальные придется отрезать, что приведет к большому количеству отходов. В экономическом плане это не очень выгодно, хотя поштучное кровельное покрытие особо не пострадает.

Поверьте, обе крыши при грамотном подходе будут служить верой и правдой одинаково долго!

Архитектурные и конструктивные особенности многоскатных крыш

Вместо классической двускатной крыши в строительстве сегодня нередко применяется крыша 4-х скатная, отличающаяся от первой тем, что фронтоны в ней отсутствуют и заменены треугольными скатами, срезающими крайние участки конька крыши (Рис. 1). Четырехскатная крыша характеризуется тем, что карнизы имеются не только по двум продольным фасадам здания, как при двускатной, а по всему его периметру.

Если очертание здания в плане представляет собой не элементарный прямоугольник, а более сложные (показанные на Рис.1) фигуры — прямоугольники с выступами, то число скатов получится больше четырех, и в этом случае приходится характеризовать отдельно вид крыши над отдельными частями здания.


Рис.1. Схемы 3-х и 4-х скатных крыш

Так, например, основной прямоугольник может быть покрыт на четыре ската, а выступ на два ската с фронтоном на торцевом фасаде (так, как показано на Рис. 1). Или же крыша выступа может быть 4-х скатной (вернее 3-х скатной). Выбор того или иного решения производится по архитектурно-планировочным или экономическим соображениям.

Рис.2 (а, б). Площадь скатов 4-х скатной и 2-х скатной крыши

Если сравнить поверхность кровли при 2-х скатном и 4-х скатном решении, то можно заметить, что в обоих случаях поверхности кровли окажутся одинаковыми. Попробую пояснить на примере.

Пусть угол наклона кровли к горизонту равен “α”, высота подъема крыши “h” (см. Рис.2). Далее, пусть длина торцевого фасада равна “a”. Тогда площадь скошенной треугольной части ската 4-х скатной крыши будет равна:

Площадь одного из отрезанных от основного ската треугольников 2-х скатной крыши составит:
Тогда площадь 2-х таких треугольников будет равна:

Таким образом, можно сделать вывод, что 4-х скатная крыша выгоднее 2-х скатной, т.к. при одинаковой площади кровли в первом случае отпадает необходимость устройства фронтонов и, несмотря на то, что увеличивается протяженность свесов или карнизов, а также число водосточных труб и протяженность желобов, четырехскатная крыша остается все же более экономичной. Однако, при 4-х скатной крыше усложняется конструкция стропильной системы вследствие увеличения числа скатов и образования пересечений их между собой.

Пересечения скатов, образующие выступающий угол, т.е. пересечения от которых стекает вода по скатам, называются ребрами крыши (конек представляет собой горизонтальное ребро, тогда как собственно ребра представляют собой линии, наклоненные к горизонту). Пересечения с входящим углом, т.е. наклонные пересечения, к которым стекают по скатам вода, называются ендовами или разжелобками. Если все скаты крыши имеют одинаковый угол, то в горизонтальной проекции (на плане крыши) пересечения будут проектироваться линиями, разделяющими угол между основанием скатов пополам, т.е. при прямоугольной форме отдельных частей плана крыши ребра будут изображаться в плане линиями, проведенными под углом 45° к периметру стен.

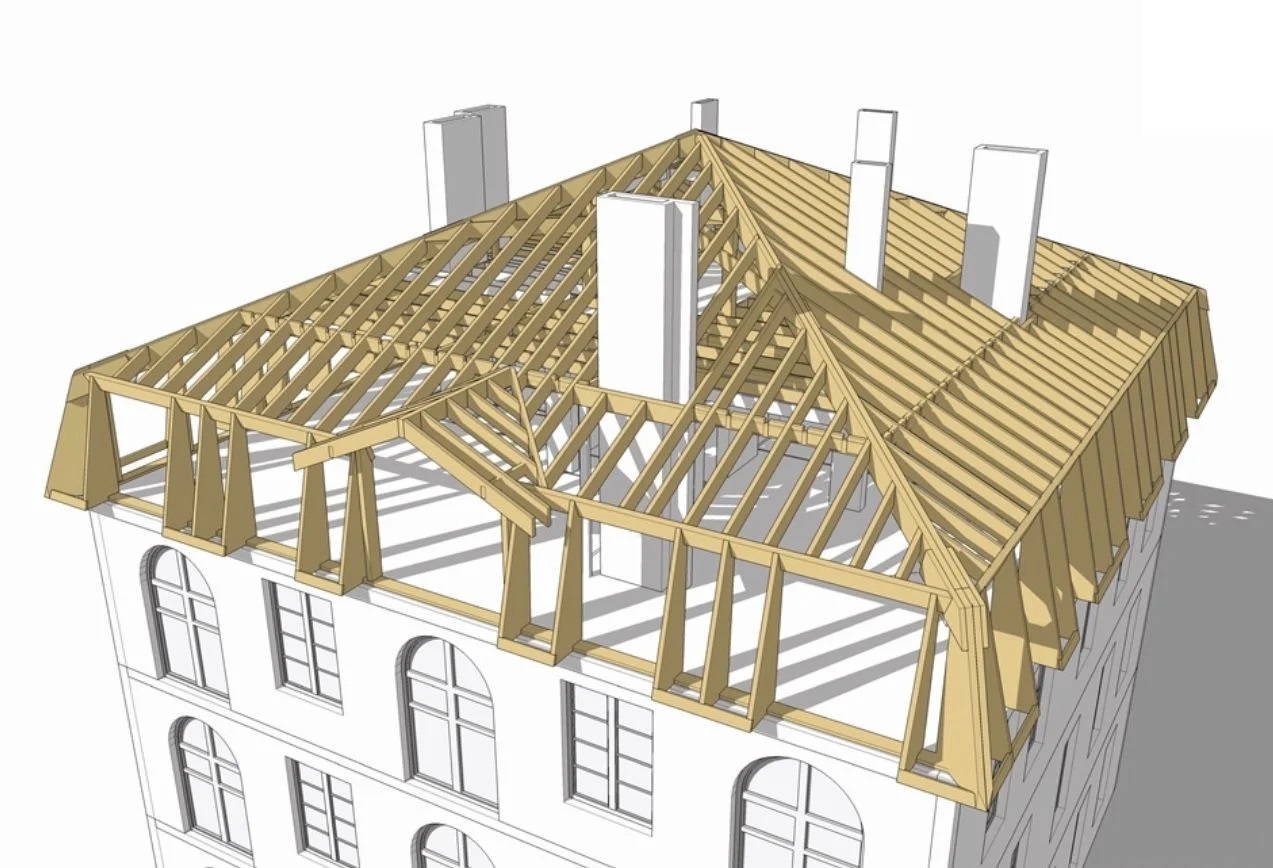

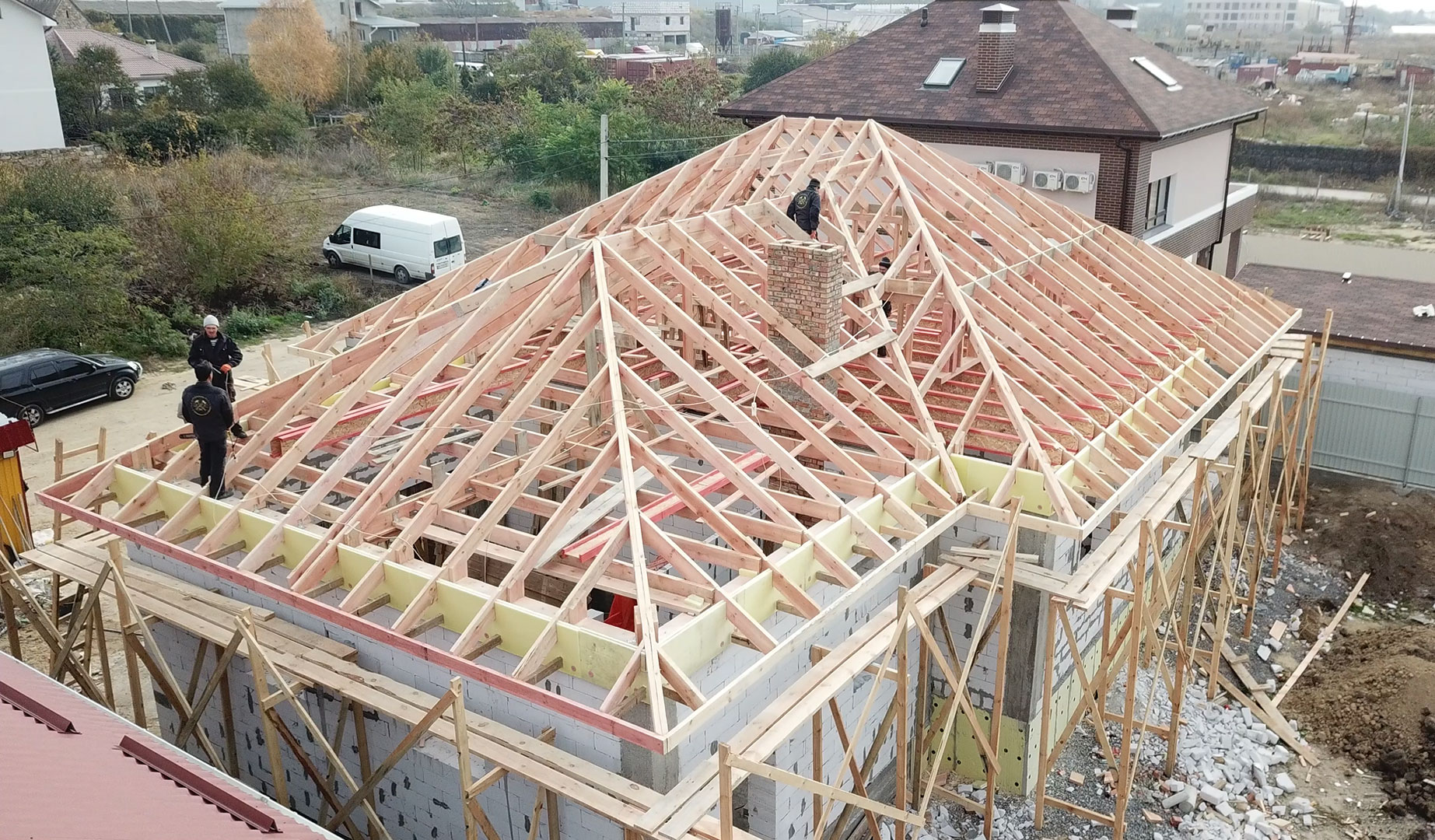

Стропильная система четырехскатных (вальмовых) крыш

При 4-х скатных крышах прогоны образуют замкнутый в плане контур (см. Рис.3), подобный контуру горизонтальной проекции плана здания. По линиям пересечения скатов (по ребрам и ендовам) располагаются так называемые диагональные или вальмовые стропила, имеющие более значительную длину, чем нормальные стропильные ноги, идущие вдоль скатов.

В промежутках между верхними точками пересечения вальмовых стропильных ног укладываются нормальные стропильные ноги, как в двухскатных крышах. В промежутках же между точками пересечения и нижними концами вальмовых ног размещаются более короткие стропила, называемые нарожниками. Таким образом, при 4-х скатной крыше число разнообразных элементов стропильных конструкций значительно больше, чем в двухскатной. Это обстоятельство без сомнения удорожает конструкцию стропильной системы 4-х скатной крыши по сравнению с 2-х скатной.

Рис.3. Стропильная система четырех скатной крыши (план + разрезы)

Скатные крыши – виды формы и конструкции | Своими руками

Скатная крыша считается наиболее подходящей для нашего климата. Снег и дождевая вода с наклонных плоскостей сходят сами, а внутреннее пространство можно использовать как чердак или жилую мансарду.

Крышам со скатной конструкцией свойственно многообразие форм. Они могут быть одно- и двухскатными, шатровыми, вальмовыми (полувальмовыми), мансардными (ломаными), многощипцовыми.

При желании можно сделать крышу с криволинейными (кружальными) скатами. Но чем причудливее форма крыши, тем сложнее ее монтаж. Работа потребует от плотников и кровельщиков высокого профессионального мастерства, которое оплачивается недешево. Словом, хотите немного сэкономить – заказывайте проект дома с простой двухскатной крышей.

Виды скатных крыш

1 – Односкатная
2 – Двухскатная (щипцовая)
3 – Четырехскатная (вальмовая)
4 – Полувальмовая двухскатная
5 – Мансардная
6 — Полувальмовая четырехскатная
7 – Многощипцовая

Деревянная классика

Чаще всего несущая конструкция крыши выполняется из древесины: досок и брусьев. Достоинства такой стропильной системы очевидны – это доступность материала, простота монтажа и подгонки, легкий вес. Дешевле всего обходится простой обрезной пиломатериал. Обструганная древесина камерной сушки стоит дороже, зато она менее подвержена деформации и воздействию вредителей. Клееная древесина — отличный, но дорогостоящий материал, поэтому из нее обычно делают наиболее ответственные фрагменты стропильных систем. Деревянные двутавровые балки можно использовать для изготовления стропил или прогонов. Лежни, мауэрлаты, стойки, ригели и другие элементы следует выполнять из пиломатериалов.


Ссылка по теме: Вальмовая крыша своими руками – расчеты


Крыша счет любит

Сечение стропил зависит от расчетной величины нагрузок, – иными словами, от индивидуальных особенностей конструкции каждой крыши Оптимальным для стропил любой конструкции считается сечение 50 х 150 мм или 50 х 200 мм.

Среднее расстояние между стропильными ногами составляет 0,5-0,9 м. На крышах с уклоном более 45° это расстояние может увеличиваться до 1,2 м, а на крышах с высокой нагрузкой, напротив, уменьшается до 0,6 м. Более точно шаг установки стропильных ног можно определить, исходя из расстояния между опорами несущей конструкции и типа кровельного материала. Длина стропильной ноги варьирует от 3 до 6 м.

Распорные стропильные системы

Самая простая и недорогая стропильная система состоит из пары стропильных ног, соединенных между собой горизонтальной затяжкой, которая может располагаться как внизу, у основания (в этом случае она служит балкой перекрытия), так и вверху (в этом случае ее называют ригелем). Затяжка служит опорой стропилам и не дает им разъехаться в стороны. Подобные конструкции обычно устраивают в зданиях с легкими стенами, а также в домах без внутренних несущих стен и с пролетом крыши 7-12 м. При больших пролетах конструкция может быть сложной и включать в себя дополнительные элементы, например стойки («бабки») с подкосами.

Чертеж 2. Стропила с балками-затяжками

1 – стропильная нога
2 – мауэрлат
3 – ригель Щ (затяжка)
4 – противоветровая доска

Готовые стропильные системы

Конструктивные возможности традиционных стропильных система ограничены геометрическими параметрами пиломатериала, используемого для их изготовления. Для перекрытия значительных проемов часто используют деревянные фермы-полуфабрикаты — готовые стропильные конструкции с наклонными подкосами и вертикальными стойками, соединенными между собой зубчатыми пластинками. Стандартные фермы используются для сооружения бесчердачных одно- или двухскатных крыш с небольшим уклоном ската.
1 – стропильная нога
2 – стойка (бабка)
3 – ригель (затяжка
4 – прогон
5 – мауэрлат
6 – лежень
Макс, расстояние между крайними опорами -16 м


Ссылка по теме: Стропильная система крыши


Жесткое решение

Конструкции крыши необходимо придать жесткость. Сначала это делают в процессе возведения стропильной системы – для того, чтобы ее элементы не разъезжались. Стропильные ноги после установки соединяют друг с другом противоветровыми досками, прибитыми под углом. Доски крепят со стороны чердака для того, чтобы они не мешали при монтаже покрытия. Противоветровые доски могут служить постоянными ребрами жесткости в том случае, если крыша имеет крутые скаты, а на чердаке нет жилых помещений. Дополнительную жесткость крыше придает обрешетка. Если устраивается жесткий настил, противоветровые доски удаляют после его монтажа.

Чертеж 4. соединение стропильных ног с ригелем
1 — соединение в полупотай («ласточкин полухвост» 2 — безврубочное соединение с накладками.


Виды крыш – плюсы и минусы

Красивая крыша — предмет законной гордости хозяев. Однако, выбирая форму «шляпки» для дома, следует обращать внимание не только на модный дизайн, но и на практичность конструкции. Какие же крыши наиболее удобны и экономичны в строительстве и эксплуатации?

ОДНОСКАТНАЯ КРЫША

  1. Самой простой в изготовлении считается односкатная крыша.

Ее стропила наклонены в одну сторону и опираются прямо на стены, имеющие разную высоту, а такие элементы конструкции, как конек, стойки и подкосы, отсутствуют. Уклон односкатной крыши обычно небольшой, поэтому она не подходит для регионов с большим количеством осадков. Во влажном климате данную конструкцию обычно применяют при возведении небольших построек хозяйственного назначения. А вот в жарких сухих регионах односкатные крыши весьма распространены. Ими покрывают здания с пролетом не более 6-8 м. В больших домах односкатные крыши нередко «разбивают» на несколько небольших односкатных плоскостей, направленных в разные стороны. Помните: тяжелый кровельный материал следует планировать заранее!

ДВУХСКАТНАЯ КРЫША

  1. Наиболее распространена в частном домостроении двухскатная крыша Ее конструкция как нельзя лучше подходит для простых прямоугольных зданий. Две наклонные плоскости крыши располагаются вдоль длинных сторон дома, соединяясь в коньке, а с торцевых сторон ограничены треугольными стенами — фронтонами или щипцами (благодаря чему подобные конструкции еще называют щипцовыми). Коньковый брус опирается на вершину фронтонов. Стропильная система не очень сложна в исполнении и в разрезе напоминает букву А. Наличие щипцовых стен очень удобно для организации освещения – в вертикальные плоскости легко вставляются стандартные окна. На ровные прямые скаты удобно укладывать любой кровельный материал, причем количество отходов будет минимальным.

ЛОМАНАЯ КРЫША

  1. Крыша, нижняя часть которой имеет больший уклон, чем верхняя, является вариантом двухскатной системы. Однако в отличие от простой двухскатной крыши конструкция ломаной позволяет более рационально использовать подкровельное пространство. Обычно там размещают жилую мансарду, благодаря чему конструкцию часто называют «мансардной». В нижней части ломаной крыши уклон составляет 65-80°, а в верхней – 25-30°. Стропильная система ломаной крыши несколько сложнее в исполнении, чем у двухскатной, зато позволяет «совместить крышу со стеной» и таким образом немного сэкономить на стенах.

ВАЛЬМОВАЯ КРЫША

  1. Четырехскатная вальмовая крыша характеризуется наличием скатов (вальм), наклоненных со всех сторон дома, и отсутствием фронтонов на фасадах дома. Такая крыша придает постройке солидность, поэтому обычно ею покрывают большие здания. Маленькую постройку вальмовая крыша может зрительно «придавить». Конструкция стропильной системы сложнее двухскатной (обычно используются наслонные стропила с затяжками и стойками в крайних точках конька). Усложняются и вопросы освещения: в вальмовую крышу вставляют специальные мансардные окна (устанавливаются в скаты под наклоном) либо встраивают в стропильную систему небольшие «домики» – слуховые окна.

ШАТРОВАЯ КРЫША

  1. Разновидность вальмовой, шатровая крыша состоит из четырех одинаковых скатов, которые сходятся в одной точке. Такая крыша вовсе не имеет конька и подходит исключительно для квадратных в плане построек небольшого размера. В больших домах «шатром» обычно покрывают лишь башенки. Наиболее часто на дачных участках такая крыша украшает собой садовые беседки.

СЛОЖНЫЕ ТИПЫ КРЫШ

  1. При комбинации простых типов крыш возникают сложные конструкции. Если дом имеет выступы, перепады уровней и углубления, необходимость крыши сложной формы возникает сама собой. Водрузить сложную крышу на простой в плане дом можно, но не очень целесообразно. Строительство крыши затейливой конфигурации обойдется дороже, чем обычной двухскатной конструкции. А кроме того, форма с большим количеством ребер и изломов будет иметь слишком много стыков, которые со временем могут дать протечки.


Что нужно учесть при строительстве скатной крыши своими руками

Чтобы впоследствии не столкнуться с неожиданными техническими проблемами и слишком высокой ценой крыши, кроме формы нужно учитывать и другие критерии:

Расстояние между несущими стенами.

При больших пролетах и отсутствии промежуточных опор обычная стропильная система может оказаться слишком сложной для выполнения. Тогда лучше выбрать готовые стропильные фермы заводского изготовления.

Способ обустройства чердака.

Для разных функций нужна разная полезная высота и разный объем незастроенного пространства. Для жилой мансарды потребуется более мощная стропильная система, способная выдерживать вес не только покрытия, но также теплоизоляции и отделочных материалов.

Угол наклона скатов.

Должен быть рассчитан с учетом климатических особенностей местности (ветровая, снеговая нагрузки, количество осадков и т. п.) и предполагаемого кровельного покрытия. А Вес кровельного покрытия. От него зависит сечение элементов стропильной системы. Для легких покрытий сечение может быть меньше, что означает меньший расход пиломатериалов.

Задать форму крыши

Пространственная структура скатных крыш задается наклонными балками-стропилами, которые одним концом опираются на наружные стены, а другим – на коньковый прогон. Для равномерного распределения нагрузки на наружные стены используют опорный брус – мауэрлат. В бревенчатых домах его роль выполняет верхний венец сруба, в каркасных – верхняя обвязка. В домах из кирпича или бетонных блоков мауэрлат укладывают на анкеры, выступающие из аттиковой стенки или перекрытия, и прижимают, закручивая болты. Под мауэрлатом должна быть уложена гидроизоляция.


Ссылка по теме: Устройство мансардной крыши своими руками – важные вопросы и аспекты


Безраспорные системы

Безраспорные прогонно-ригельные системы используются в домах, имеющих большую ширину. Такие стропила состоят из пары стропильных ног, нижние концы которых опираются на стены. Верхние, соединенные друг с другом концы опираются на прогон, поддерживаемый стойками, или на опорные рамы, состоящие из нижних прогонов, стоек и подкосов. Усиление конструкции дополнительными опорами позволяет перекрыть расстояние до 16 м.

СОВЕТ

Для мансарды толщина стропил должна быть более 250 мм. При этом лучше использовать качественный клееный брус.

Крепление стропил

Способ крепления стропильных конструкций зависит от размеров крыши. Традиционные плотницкие соединения достаточно сложны в исполнении и отнимают у мастеров много времени. Сегодня крепление стропил между собой, к мауэрлату, подкосам, стойкам все чаще выполняют с помощью специальных металлических крепежных элементов для деревянных конструкций: пластин, уголков, кронштейнов, болтов и шпилек. Для небольших крыш простой конфигурации можно использовать гвозди и саморезы с обязательным применением накладок из фанеры. Места соединения резьбовых элементов укрепляют шайбами или полосами, предотвращающими врезание болтов в древесину.

Строительство скатной крыши – ошибки

Нет стыковки

1. Можно подумать, что доски, из которых были заготовлены эти стропила, были распилены тупой пилой. Но главное, не обеспечена четкая стыковка несущих элементов стропильной конструкции, от которых напрямую зависит благополучие скатной крыши. Стропила соединены тяп-ляп, что может спровоцировать возникновение неучтенных проектом внутренних напряжений. Последствия подобных упущений непредсказуемы. Трещины в основных несущих элементах – стропилах, прогонах, ветровых связях – еще один тревожный симптом.

Неточная врубка

2.Здесь строители промахнулись с врубкой. В результате стропильная нога не закрепилась на прогоне. Чтобы обеспечить устойчивость элемента, под опорную часть врубки подложили щепочку. Через некоторое время стропило лишилось спасительной подложки (щепа попросту выпала), и теперь находится в неустойчивом положении. Того и гляди соскользнет с прогона. Причем ладно бы строители ошиблись в одном месте, так нет. Они умудрились испортить все стропила. Налицо аварийная ситуация.

Букет ошибок

3.Жуки-древоточцы скажут спасибо строителям, которые возводили эту крышу. Ведь доска с обзолом (т. е. с остатками коры на торцах) -любимое лакомство короедов. К тому же под корой они разводят потомство. Как говорится, и стол, и дом. Стропильная конструкция также вызывает бурю возмущения. Стропила не состыкованы и не объединены в коньковом узле накладками. Стойки установлены вкривь и вкось. Устойчивость крыши вызывает большие сомнения. Ну а геометрические погрешности видны невооруженным глазом.

Опасное сочетание

4.Дерево и металл плохо уживаются друг с другом. Дело в том, что у этих материалов диаметрально противоположные коэффициенты теплопроводности. Холодная сталь при резком перепаде температуры покрывается «испариной», т. е. обильным конденсатом,
а теплое дерево таким недугом не страдает. Но при прямом контакте с металлическими элементами древесина отсыревает. Это приводит к появлению плесени, грибка и гнили. Именно такое развитие событий ожидает деревянные балки этой мансардной крыши. Ведь их торцы не изолированы.

Неправильная установка фронтонного окна

5.Пример неправильной установки окна во фронтон мансардной крыши. Монтажники переборщили с пеной. Согласно действующим нормативам монтажный шов (примыкание оконной коробки к стенкам проема) должен выполняться в три слоя. Теплоизоляцией служит монтажная пена. Ее следует наносить постепенно, тщательно заполняя зазор. От дождя и снега пену защищает паропроницаемая саморасширяющаяся лента (ПСУЛ), которая крепится снаружи. Чтобы в монтажную пену не проникали пары, изнутри шов надо закрывать паро-изоляционной лентой.


Ссылка по теме: Конструкции виды и устройство кровли


Некачественная укладка кровли

6.Строителей не смутили щели между листами металлочерепицы, которые образовались при укладке кровли. Какой толк от такого покрытия, если оно изобилует протечками? Перед монтажом металлочерепицы нужно было убедиться в геометрии скатов. На неровное основание этот материал укладывать нельзя. Ведь металлочерепичные листы стыкуются между собой так, что образуют единое водонепроницаемое полотно.

Отделка свесов скатной крыши

Свес кровли — важный архитектурный элемент. Он защищает фундамент и стены дома от осадков, придает силуэту здания красивый законченный вид. В принципе, свес крыши зашивать снизу не обязательно, поскольку через него поступает воздух, необходимый для эффективного функционирования кровли. Но если стропила не слишком красивые либо виден низ кровельного покрытия, пространство между стеной дома и свесом лучше закрыть софитом. Это, помимо прочего, обеспечит защиту подкровельного пространства от появления птичьих, пчелиных и осиных гнезд.

Чем подшить?

Для подшивки свесов используют деревянную и пластиковую вагонку, сайдинг из ПВХ, обрезную доску, панели из древесно-полимерного композита, профнастил с полимерным покрытием.

Панели из ПВХ — самый популярный сегодня материал для отделки софитов. Панели недороги, устойчивы к погодным факторам, легко монтируются и не нуждаются в дополнительной обработке. Уход за этим материалом несложен: раз в несколько лет софиты моют водой с добавлением антистатика. Панели имеют разную ширину, богатую цветовую гамму, гладкую или перфорированную поверхность с уже готовыми вентиляционными отверстиями.

Деревянная доска — традиционный, проверенный веками материал для защиты карнизного свеса. Главным недостатком такого решения является необходимость периодической обработки древесины защитными средствами.

Способы крепления подшивки к крыше

Существуют два способа подшивки свесов кровли. По стропилам. Элементы софита можно закрепить непосредственно к стропилам, повторяя угол их наклона. В этом случае вагонку или обрезную доску прибивают прямо на стропила. Неровные поверхности можно выровнять с помощью подкладных дощечек. Горизонтально. В этом случае от края стропил по направлению к стене дома устанавливают горизонтальную направляющую. Один ее край крепят к концу стропил, а другой – к доске, примыкающей к стене и закрепленной верхним краем к стропилам. В результате образуется жесткий каркас треугольного сечения. Сайдинг и профнастил крепят с помощью специального J-образного или F-образного направляющего профиля.

Материал подшивки можно уложить вдоль стены дома, но более эффектно смотрится укладка досок перпендикулярно. Сложнее всего оформить внешние углы. Если в углу дома сходятся свесы разной ширины, элементы подшивки все равно режутся под углом 45°, и линия их соединения проходит от угла крыши к стене дома. Софиты из ПВХ комплектуются различными угловыми профилями, предназначенными для соединения элементов под разными углами. Для стыковки панелей в одной плоскости имеются двойные профили или планки Н-образного сечения. Эти планки обеспечивают ювелирную точность соединения деталей софита.


Читайте также: Крыша: устройство конструкции и материалы в вопросах и ответах


Софитом называют обращенную книзу поверхность карнизного свеса крыши. Ширина стандартного софита — 50-60 см. Если он шире 80 см, его нужно закрепить дополнительно. Общая площадь вентиляционных отверстий на 1 м длины свеса должна составлять 200 кв. см. То есть в софите должно быть пробито около 200 отверстий 1×1 см.

Софит должен быть выполнен так, чтобы он обеспечивал поступление воздуха. Вентиляционные отверстия должны занимать примерно 1 /40 площади софита. Для этого можно использовать панели с перфорацией (или вырезать перфорацию самостоятельно — это не так уж сложно), круглые решетки или вентиляционные планки.

Между досками оставляют вентиляционные зазоры 5-8 мм, а в вагонку через каждые два метра врезают вентиляционные решетки. Все зазоры, в которые не вставлены решетки или планки, закрывают сеткой для защиты от грызунов или насекомых.

Подшитые свесы придают крыше аккуратный завершенный вид

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

варианты и кровельные материалы для 2-скатной крыши

Двускатная крыша, преимущества конструкции и особенности возведения, лучшие материалы для покрытия и требования к качеству работ.

Двухскатная крыша: в каких случаях это лучший выбор

Двускатные крыши — самый популярный вариант кровельной конструкции для частных домов и хозпостроек. Они просты и удобны, легко проектируются и возводятся, подходят для климата большинства регионов. И в то же время, возведение двускатной кровли требует определенных знаний.

Особенности, преимущества и недостатки двухскатной крыши

Двухскатная крыша сохраняет популярность по причине своей практичности, относительной простоты конструкции, удобства и приспособленности к определенным климатическим условиям. Ее плюсы и минусы легко выявить, сравнив с другими типами конструкций. Так, среди преимуществ выделяются:

  • относительная простота проектирования и возведения;
  • легкость ухода;
  • быстрота устранения последствий осадков;
  • быстрота покрытия кровли;
  • малое число стыков, соединений и ребер;
  • равномерное распределение нагрузки на несущие элементы строения.

Двускатная кровля проще в проектировании и возведении особенно в сравнении с многоскатными вариантами. Хотя, в сравнении с ними у нее есть и недостатки: чердачные и мансардные помещения под четырехскатными и вальмовыми крышами выходят более просторными. Высота потолка под скатами у двускатного варианта ниже.

Основная особенность кровли по такому проекту состоит в правильном расчете нагрузки на обе стены, служащие опорами для нее. В случае ошибок можно столкнуться, например, с перекосом конструкции.

Какой угол выбрать у крыши

Грамотный расчет угла наклона двухскатной конструкции крыши — важнейший залог ее устойчивости. Учитывают как особенности используемых кровельных материалов, так и воздействие климатически-погодных факторов.

Хорошим примером важности учета материала служит шифер. Если угол наклона кровли, покрытой им, будет слишком маленьким, то это приводит к усилению ветровой нагрузки на конструкцию и проникновению влаги под покрытие, что приводит к отсыреванию крыши и ее последующему разрушению. Влага из-под данного материала испаряется с большим трудом.

На сегодня рекомендуются такие минимальные углы для кровель с теми или иными покрытиями:

  • шиферным или черепичным — 22 градуса;
  • металлочерепичным — 14 градусов;
  • профлистовым — 12 градусов;
  • рулонным — от 5 до 15 градусов;
  • ондулиновым — 6 градусов.

Как можно заметить из перечня, наиболее надежным считается ондулин, который лучше всего подходит крышам с малым уклоном. Что касается рулонов, то тут минимальный градус зависит от количества слоев: если их больше трех, то градус может быть меньше, а если меньше — то минимум 10 градусов.

Погодные и климатические условия, в которых возводят строение, играют не менее важную роль в определение достаточного угла наклона. Чем меньше выпадает осадков, тем меньше может быть и угол. Во влажных местностях, где выпадает много дождя или снега, угол делают равным 45-60 градусам, благодаря чему на кровле не скапливается влага в любом агрегатном состоянии.

Сила ветра и повторяемость бурь — не менее важный фактор. Тут, наоборот, предпочтительнее возведение крыши с небольшим углом уклона, что позволяет сократить нагрузку на нее.

Подготовительный этап

На подготовительном этапе делают расчет правильного устройства двускатной кровли и ее проектирование. Также, выбирают утеплители.

Проектируем площадь крыши

Проектирование площади крыши — первый этап создания конструкции. Первым делом определяют нужный угол, после чего считают площадь каждого из скатов и умножают её на два. Если скат имеет не вполне правильную форму, то его делят на фигуры попроще, находя площадь каждой.

Простая формула выглядит так: S=(Ld+2*Lfr)*(Lstr+Lk)

  • Ld — здесь обозначает длину дома,
  • Lfr — длину фронтонного свеса,
  • Lstr — длину стропильной ноги,
  • Lk — длину карнизного свеса.

Выбираем точки опоры

Выбирая точки опоры для двухскатной кровельной конструкции, необходимо учитывать расположение несущих конструкций самого здания.

Решаем, какой утеплитель использовать

Можно выбрать как новый, так и классический утеплитель. Из последних распространены стекловата, минеральная вата и шпатели.

Стекловата — самая дешевая, но склонна к деформации и впитыванию влаги, чего нет у последних двух вариантов.

Из современных материалов популярен УРСА — обработанное спецсоставом шпательное волокно, но оно дороже предыдущих.

Укладываем мауэрлат

Установка мауэрлата — начальный этап монтажа крыши. Типы вязки зависят от материала стен:

  • в доме из бревна или бруса — верхний брус выступает в роли мауэрлата;
  • в доме из кирпича мауэрлат крепят на металлические стержни, замурованные в стену через каждый метр;
  • пеноблочные стены требуют обвязки армированного бетона поверху.

Сам мауэрлат укладывают на подготовленную поверхность верхнего обреза стены, предварительно уложив гидроизоляцию.

Установка стропил

Установку начинают с подъема предварительно подготовленных крайних фронтальных ферм и крепления к мауэрлату. Между их вершинами натягивают веревку, которая будет использоваться как ориентир во время крепления стропильных ног и указывать на положение конька.

Далее, ставят остальные фермы, расстояние между которыми должно быть не меньше 60 см. При необходимости откосы укрепляют ригелями, подпорами и подкосами.

На предпоследнем этапе устанавливают на опоры коньковый прогон и укрывают конструкцию мембранным материалом для гидроизоляции. В конце крепят к нему саморезами на металлических пластинах промежуточные стропила обрешетки.

Утепление двухскатной крыши

Двускатная крыша, особенно, если предполагается использовать чердак в качестве жилой мансарды, должна быть утеплена. Выбранный утеплитель всегда укладывают после слоя гидроизоляции. Используют один из способов укладки:

  • между стропилами;
  • поверх них;
  • под стропилами.

Первый — самый распространенный. При нем, сначала измеряют расстояние между ногами стропильной конструкции, после чего отмеряют материал нужной длины с небольшим запасом.

Укладку производят внахлест, без щелей, двигаясь снизу вверх. Между утеплителем и гидроизоляцией соблюдают просвет в 2 см. Поверх укладывают пароизоляцию, которую укрепляют контробрешеткой.

Выбор кровельного материала

Рынок предлагает разные типы кровельных материалов со своими особенностями у каждого.

Обзор современных кровельных материалов для скатных крыш на Российском рынке

Гарантийный срок

Устойчивость к окружающей среде

Шумо-
поглощение

Вес материала

Варианты форм и
расцветок

Сложность монтажа

Ценовой сегмент

Металлочерепица, Профнастил С Полимерным покрытием Эконом сегмента: Полиэстер, Матовый Полиэстер

Металлочерепица, Профнастил С Полимерным покрытием Премиум сегмента: Pural, Prisma, Purex, Granit и т.д.

Фальцевая кровля Оцинкованная или с Полимерным покрытием

Гибкая битумная черепица Сбс-модификатор и окисленный битум

Композитная черепица Алюминиевые листы с каменной крошкой

Натуральная, Керамическая и Цементно-Песчаная черепица

Эконом Бюджетный вариант, такой материал подойдет для не очень требовательных покупателей или для временных построек. Если выбрать надежного поставщика, то материал сможет прослужить долго и без особых хлопот. Цена варьируется от характеристик и производителя.

Эконом

250-350 ₽/кв.м

Стандарт Более качественное покрытие и толщина металла, продлевают срок службы и внешний вид материала. Разумное вложение денег. Цена варьируется от характеристик и производителя.

Стандарт

400-720 ₽/кв.м

Один из самых надежных вариантов кровли, за счет отсутствия сквозных дырок. Прослужит долго и без лишних посторонних вмешательств. Цена варьируется от характеристик и производителя.

Стандарт

250-720 ₽/кв.м

Огромное разнообразие форм и цветов, для любого кошелька. Удорожает материал за счет необходимости настила из фанеры ОСП. Практически не имеет отходов (обрезков), идеально подходит для крыш со сложными формами.

Стандарт

200-1600 ₽/кв.м

Премиум Практически не имеющая минусов кровля, возможность индивидуального подбора цвета позволяет воплотить самые смелые фантазии.

Премиум

800-1900 ₽/кв.м

Один из старейших видов кровли, подчеркивает вкус и статус хозяина. Мимо такого дома невозможно пройти, не обратив на него внимание. Огромное разнообразие цветов и форм.

Премиум

330-4500 ₽/кв.м

VIP Кровля на века. Архитекторы предпочитают использовать именно этот материал. Он прекрасно подходит для проектов изысканных заказчиков. Дорого. Солидно. Долговечно.

VIP

2700-4900 ₽/кв.м

Металлочерепица

Благодаря цене и схожести с керамической черепицей — одно из самых популярных покрытий. Делают из стального листа холодной прокатки с цинковым покрытием и защитным лаком. К достоинствам относят:

  • быстроту монтажа;
  • широкий спектр применения;
  • прочность;
  • легкость.

А к недостаткам:

  • шумность;
  • большое количество отходов обрезки.

Благодаря широкому спектру применения, подходит и для дома, и для хозпостроек.

Мягкая кровля

К мягкому кровельному покрытию относят гибкую черепицу (гонт) или рулонные материалы. Первую делают из пропитанного битумом стекловолокна, покрытого минеральной крошкой, а вторые — из сочетания стекловолокна и полиэстера. Достоинства:

  • внешний вид;
  • прочность;
  • гибкость;
  • простота в уходе;
  • безопасность и бесшумность.

Недостатки:

  • горючесть;
  • возможна хрупкость на сильном морозе.

Хорошо подходит для домов с мансардами.

Композитная черепица

Это материал, сочетающий в себе достоинства металлочерепицы и классического кровельного покрытия. В основе лежит стальной лист, который покрывает сплавом из алюминия и цинка. С внешней стороны добавляется слой из гранул натурального камня. Плюсы:

  • прочность;
  • экологичность;
  • внешний вид;
  • долговечность;
  • легкий монтаж.

Главный минус — цена.

Профнастил

Кровельный материал делают из стального листа с трапециевидным профилем., получаемым с помощью холодной прокатки. Для защиты его покрывают полимерным слоем. К достоинствам профнастила относятся:

  • прочность;
  • простота монтажа;
  • пожарная безопасность.

Главные недостатки:

  • отсутствие гибкости;
  • высокая теплопроводность;
  • сложность в порезке.

Его предпочитают для крыши хозяйственных построек.

Ондулин

Внешне напоминает шифер, благодаря волнистой форме, но делается из спрессованных при высокой температуре волокон целлюлозы, которые окрашивают и пропитывают битумно-полимерной смесью.

Из достоинств стоит отметить:

  • гибкость, подходящую для труднодоступных участков;
  • легко режется;
  • экологичность
  • вес квадратного метра на уровне 3 кг;
  • стоимость.

Из недостатков:

  • хрупкость;
  • требования к частоте обрешетки;
  • долговечность на уровне 10-15 лет.

Ондулин подходит тем, кому важна легкая крыша и гибкость покрытия.

Фальцевая кровля

Фальцевой называют ту кровлю, которая покрыта по основному покрытию еще и медью или алюминием. У такого решения выделяют такие преимущества:

  • защита от коррозии;
  • всегда нарядный вид;
  • редкий уход;
  • безопасность;
  • экологичность.

Но есть и недостатки. Точнее, один — высокая стоимость.

На какие сооружения рекомендуется двухскатная крыша

Двускатная крыша хорошо подходит для небольших домов, в частности одноэтажных или для сезонного проживания. Такую кровлю также будет правильно поставить на автомобильный гараж или сарай.

Как лучше сделать мансардный этаж под двухскатную крышу

Если планируется двухскатная крыша для дома с мансардой, то необходимо предусмотреть достаточное утепление, гидро- и пароизоляцию. Кроме того, выбирая кровельный материал обращают не только на прочность и цену, но и на производимый им шум.

Отличие двухскатной крыши от ломаной: особенности конструкций

Важный этап проектировки деревянного дома – выбор типа крыши и возможности использования подкровельного пространства. Правильно просчитанная конструкция позволяет создать в доме дополнительную площадь для оборудования жилых комнат, мест для хранения вещей или занятий хобби. Наиболее популярными вариантами крыш стали скатная и ломаная, у каждого из них есть свои преимущества.

Двухскатная крыша – это простой и наиболее распространенный тип. Она удобна для монтажа, с нее естественным образом скатывается снег зимой, для отделки используются любые материалы – шифер, ондулин, профлист, металлочерепица. Однако у нее есть минус – небольшое пространство чердака, его сложно использовать из-за крутых скатов крыши. В результате чердак обычно используют только для складирования ненужных вещей. Если в нем не оборудуется жилая комната, можно сэкономить на утеплении.

Ломаная кровля – это двухскатная крыша с боковыми изломами, позволяющими расширить величину подкровельного пространства и оборудовать просторную мансарду для любых занятий. Это вариант распространен в дачном и загородном строительстве, так как он увеличивает полезную площадь дома даже при отсутствии полноценного второго этажа.

Конструкции скатной и ломаной кровли: особенности и отличия

Простая двухскатная крыша образует треугольное помещение чердака, пространство имеет ограниченные размеры и сложную для использования форму из-за поднимающихся под углом скатов кровли. Для такой кровли используют обычные прямые стропила, соединенные в коньке крыши.

Ломаная конструкция имеет многоугольную форму: ее можно зрительно разделить на два прямоугольных треугольника по бокам и верхний треугольник – для них используется разное расположение стропил. Ломаная форма позволяет создать под кровлей полноценную комнату с ровными стенами.

Конструкция ломаной кровли имеет следующие отличия и важные особенности:

  • Чтобы выделить помещение мансарды, используются одновременно два типа стропил – наслонные и висячие. Первый тип используется в нижней части – от перекрытия этажа до перелома крыши. Висячие стропила устанавливаются в верхней части: они располагаются от конька до перегиба и опираются на деревянные стойки. Между собой стропила соединяются с помощью специальных креплений.
  • Мансардное помещение обязательно снабжается окнами. Специальные мансардные окна устанавливаются непосредственно в конструкцию крыши, их размещают под наклоном между стропилами. Их установка требует большого опыта и отработанных навыков.
  • Излом на скате должен быть правильно отделан, чтобы предотвратить попадание под кровельный материал влаги осенью и задувание снега зимой. Кровля в любом случае должна быть полностью утеплена, так как именно чрез крышу здания теряют наибольшее количество тепла. Чтобы предотвратить проникновение влаги, используется влаго-ветрозащитная пленка.

Ломаные крыши требуют полноценного многослойного утепления, если под ними предполагается оборудовать мансарду. Утеплитель, а также ветрозащитные и пароизоляционные мембраны создают дополнительную нагрузку на систему стропил, ее нужно учитывать при расчете их прочности. Для укладки кровельного покрытия можно использовать металлочерепицу, профлист и другие распространенные материалы, принцип укладки зависит от выбранной отделки.

Дома из бруса Каркасные дома Коттеджи премиум-класса Дома в чашу Садовые домики

Ознакомьтесь с проектами домов из бруса из нашего каталога, лидерами продаж. Срок строительства — от 10 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога, лидерами продаж. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Записей не найдено.

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами домов в чашу из нашего каталога. Срок строительства — от 28 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 5 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Устройство 2 х скатной крыши


Как правильно сделать двухскатную крышу своими руками – пошаговая инструкция по конструкции и строительству двухскатных крыш

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

  • Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
  • Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
  • Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
  • Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
  • Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
  • Лежень — дополнительный элемент, на который опирается стойка;
  • Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

  • нагрузка от ветра и дождя;
  • давление выпавшего снега;
  • вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

  • Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
  • Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
  • Металлочерепица: придерживаться следует уклона от 14°;
  • Профнастил: его листы должны размещаться под углом от 12°;
  • Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

  • симметричная двухскатная крыша;
  • ассиметричная двухскатная крыша;
  • двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

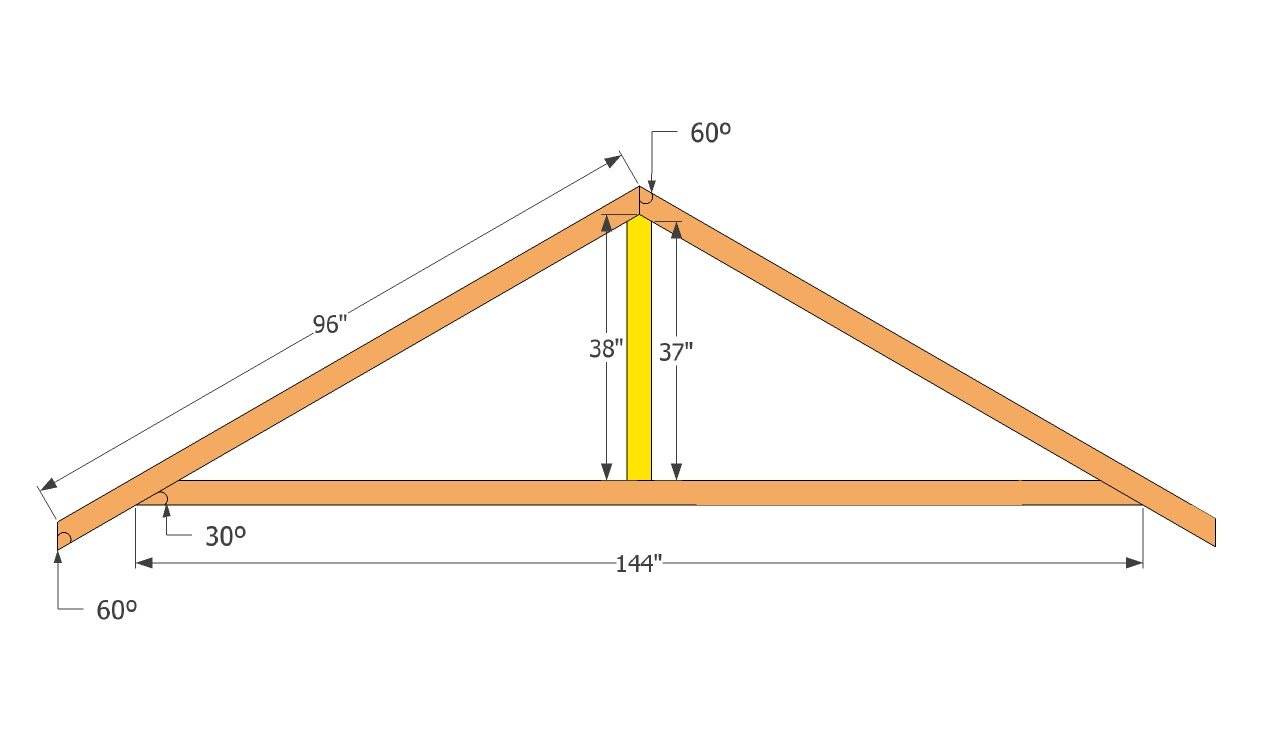

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

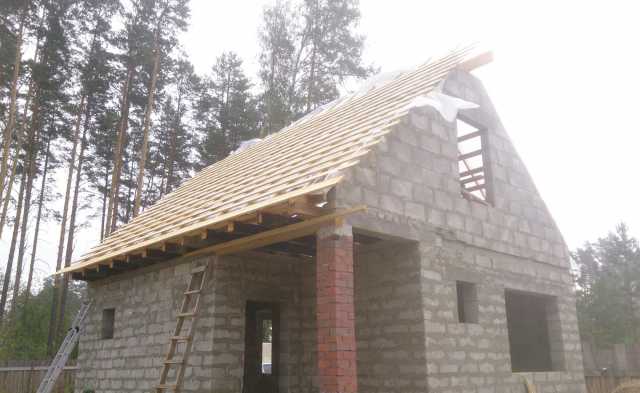

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Помогла статья? Оцените ее



Стропильная система двухскатной крыши своими руками: устройство, конструкция, монтаж

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

Стропильные конструкции для двухскатных крыш

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

  • Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
  • Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Видео-рекомендации желающим своими руками устроить мауэрлат:

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для монтажа металлочерепицы и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двухскатной крыши, который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

  • Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
  • Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
  • Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

  • Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
  • Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
  • Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
  • По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
  • Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
  • Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
  • Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
  • Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
  • Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
  • Размечаем точки установки стропильных ног.
  • Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
  • Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
  • Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
  • Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
  • Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
  • По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

  • Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
  • Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
  • Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

  • В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
  • В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Крыша двухскатная своими руками — секреты монтажа!

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Крыша двухскатная своими руками

Составные части крыши

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Отличия наслонной и висячей системы стропил

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

Отличия наслонной и висячей системы стропил

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Монтаж двускатной крыши

Монтаж двускатной крыши

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

  • брус 100х10 мм и 150х150 мм;
  • доски 50х150 мм;
  • доски толщиной 30 мм для обрешетки;
  • рубероид;
  • металлические шпильки;
  • электролобзик и ножовка;
  • молоток;
  • гвозди и саморезы;
  • угольник и строительный уровень.
Крепление мауэрлата

Правильное и неправильное крепление мауэрлата на стенах

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

Крепление мауэрлата

Устройство висячих стропил

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Устройство висячих стропил

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Устройство висячих стропил

Верхние концы стропил можно скрепить несколькими способами: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Устройство висячих стропил

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Ключевые элементы висячих стропил

Варианты крепления висячих стропил к мауэрлату

Варианты крепления висячих стропил к мауэрлату

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Крепление стропильной системы

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Узел опирания стропил на мауэрлат

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Антипирен

Монтаж обрешетки

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционный материал, чтобы защитить стропильную систему от намокания. Гидроизоляционную пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Монтаж обрешетки

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Монтаж обрешетки

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

Обрешетка для ондулина

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

Установка стропил двухскатной крыши своими руками — расчеты и подробная иллюстрированная инструкция

Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым внешним воздействиям, напрямую зависит долговечность самого здания и уровень комфорта проживания в нем.

Установка стропил двухскатной крыши своими руками

Изо всего разнообразия конструкций крыш, двускатную можно отнести к числу наиболее популярных, просто в силу относительной простоты ее возведения. Однако, и за этой «простотой» кроется масса различных нюансов, необходимость проведения определенных расчетов и следования технологическим правилам. Тем не менее, настоящая публикация имеет главную задачу: показать, что установка стропил двухскатной крыши своими руками – задача вполне выполнимая, даже для начинающего строителя.

Давайте вместе пройдем все этапы процесса установки стропил для такой крыши, от основ предварительного проектирования до примера практического воплощения.

Общее устройство двускатной крыши

Основные понятия

Принцип устройства двускатной крыши понятен уже из названия. Ее характеризует наличие двух скатов кровли, в подавляющем числе случаев являющихся симметричными относительно линии конька. С обеих торцевых сторон расположены треугольные фронтоны.

Две симметричных стороны с равной крутизной уклона кровли – это «классическая» компоновка двускатной крыши

Именно эта схема отличается относительной простотой расчета и монтажа. Она чрезвычайно надежна (при правильном строительстве), обеспечивает равномерное распределение нагрузок на стены здания, обладая при этом отменным эксплуатационным запасом прочности. Вместе с тем, смотрится такая крыша, даже безо всяких изысков, очень симпатично, подходит для практически всех типов кровельного покрытия, а ее скатам могут придаваться любые углы крутизны (естественно, в разумных пределах).

Видимым недостатком такой крыши является наличие «глухих» зон в чердачном помещении, в нижней части скатов.

Иногда архитекторы стараются внести некоторое разнообразие в конструкцию двускатных крыш. Так, например, одним из приемов является создание подчеркнутой асимметрии скатов, причём, как по их крутизне, так и по длине от конька до карнизного свеса.

Оригинальное решение – скаты крыши различаются и по углу наклона к горизонту, и по длине

Подобный подход открывает дополнительные возможности полезного использования чердачного помещения. Правда, самостоятельно правильно спроектировать и смонтировать такую двускатную крышу для неподготовленного человека – задача из разряда практически невыполнимых, поэтому в нашей статье такая конструкция рассматриваться далее не будет.

С определённой долей условности к двускатным относят крыши с ломаными плоскостями скатов.

Ломаная форма скатов крыши обычно делается в угоду полезному использованию чердачного пространства

Впрочем, и такие конструкции имеют особенности в проектировании и проведении монтажа. Стропильные системы подобного типа заслуживают отдельного подробного рассмотрения.

Мансардная ломаная крыша – отличное решение для жилого чердака

Чтобы соорудить надежную стропильную систему такого типа, необходимо будет провести ряд расчетов, тщательно изучить последовательность проведения работ, используемые технологические приемы. Обо всем этом подробно – в специальной публикации нашего портала «Мансардная крыша своими руками».

Элементы конструкции стропильной системы двускатной крыши

Чтобы дальше можно было, как говорится, «общаться на одном языке», необходимо рассмотреть, из каких же основных деталей и узлов складывается общая конструкция двускатной крыши. Внимание на схему:

Схема строения несложной по конструкции двускатной стропильной системы

Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций стропильных систем, но основные детали и узлы на ней показаны достаточно понятно.

1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.

Для формирования карнизного свеса стропила нарощены «кобылками»

3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы.  Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.

На иллюстрации хорошо показаны дополнительные прогоны, связывающие стропильные ноги по всей длине крыши.

8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

Некоторые различия висячей и наслонной системы двускатной крыши

Двускатные крыши можно разделить на два типа конструкций – с наслонными и висячими стропилами. Кроме того, широко применяются комбинированные системы, в которых объединены оба принципа построения. В чем же принципиальная разница?

Наслонная система стропил

Эта конструкция стропильной системы характеризуется наличием опоры на внутреннюю капитальную перегородку в здании. По верхнему торцу этой перегородки монтируется лежень, на которые опираются стоки, поддерживающие коньковый прогон. Таким образом, стропильные ноги «наслонены» на вертикальную опору, что делает всю систему максимально прочной.

Конструкция крыши с наслонными стропилами

Подобная схема является наиболее популярной из-за своей надежности и относительной простоты в исполнении. Если имеется возможность создать дополнительную точку опоры по центру, то почему бы и не воспользоваться этим? Правда, если на чердаке планируется размещение жилого помещения, то вертикальные стойки иногда могут стать помехой. Впрочем, их наличие тоже иногда «обыгрывают», используя, например, для монтажа внутренней легкой перегородки.

В зависимости от количества и размещения внутренних перегородок, конструкция наслонной стропильной системы может варьироваться. Некоторые примеры показаны на иллюстрации ниже:

Различные варианты конструкции системы с наслонными стропилами

На фрагменте «а» показан самый простой вариант, который, кстати, на небольших длинах стропил (до 5 метров) может даже не иметь показанных подкосов – достаточно ряда центральных стоек под коньковым прогоном

С увеличением ширины здания система, естественно, усложняется, и появляются дополнительные упрочняющие элементы – затяжки и подкосы (фрагмент «б»).

Фрагмент «в» наглядно демонстрирует, что внутренняя капитальная стена не обязательно должна располагаться ровно по центру, под коньком. Вполне возможен и такой вариант, как показан на иллюстрации, но с условием, что смещение лежня относительно конька не превысит одного метра.

Наконец, фрагмент «г» показывает, как может опираться система стропил в здании большого размера, но имеющим две капитальные перегородки внутри. Расстояние между такими параллельными лежнями может доходить до трети ширины здания.

Система с висячими стропилами

Графически эту схему крыши можно изобразить примерно так:

Конструкция крыши с висячими стропилами

Сразу бросается в глаза, что стропила опираются только на мауэрлат в нижней части, а затем соединяются между собой на коньке. Дополнительная опора по центру отсутствует, то есть стропильные ноги как бы «висят», что предопределяет и название такой системы. Эта особенность накладывает определенные ограничения на применение висячих стропил – обычно такая схема практикуется при расстоянии между несущими стенами, на которые закреплен мауэрлат, не более 7 метров. Устанавливаемые затяжки лишь частично снимают нагрузку с внешних стен.

На иллюстрации ниже показано несколько вариантов висячей системы. Впрочем, некоторые из них уже, скорее, могут быть отнесены к комбинированным.

Варианты системы крыши с висячими стропилами

Фрагмент «д» — висячие стропила связаны между собой стяжкой на уровне мауэрлата либо закреплены на мощной балке перекрытия, образуя с ней треугольник. Других усиливающих деталей нет. Подобная схема допустима при расстоянии между стенами до 6 метров.

Вариант «ж» — для такого же по размерам дома (до 6 метров). Затяжка (ригель) в этом случае смещена вверх, и нередко используется для подшивки потолка чердачного помещения.

Варианты «е» и «з» рассчитаны на пролёт между стенами до 9 метров. Могут применяться несколько затяжек (или верхняя затяжка в сочетании с нижней балкой перекрытия). Другой подход – установка стоек под коньковым прогоном, по аналогии с наслонной системой. Только в качестве нижней точки опоры используется не лежень на капитальной перегородке, а стойки опираются на затяжку или балку перекрытия. Назвать такой вариант чисто «висячим» — уже сложно, так как здесь – явно комбинация деталей из обеих конструкций.

В еще большей степени такое комбинирование двух схем выражено в варианте «и», который рассчитан на большие пролёты, от 9 до 14 метров. Здесь, помимо стойки-бабки, задействованы еще и диагональные подкосы. Нередко такие фермы вообще собираются на земле, а только потом поднимаются и устанавливаются на место, связываются между собой, формируя тем самым весь каркас крыши.

Итак, при подготовке к строительству двускатной крыши необходимо изучить принципы устройства той или иной системы, оценить их преимущества и недостатки, выбрать оптимальную для своих условий и составить графическую рабочую схему. Она понадобится и при приобретении необходимого материала, и для производства самих монтажных работ. Однако, составление чертежа все же должно предваряться некоторыми расчетами.

Расчет базовых параметров стропильной системы двускатной крыши

Давайте еще раз взглянем на принципиальную схему устройства двускатной крыши, чтобы выделить те параметры, которые необходимо будет рассчитать.

Схема для наглядного отображения рассчитываемых параметров двускатной крыши

Итак, в процессе расчета нам потребуется определиться со следующими величинами.

Исходные данные – это длина стороны дома по фронтонной части (выделено голубым – F), и длина дома по коньку (фиолетовый цвет – D). Предполагается, что хозяева уже заранее определились с типом кровельного покрытия – так как здесь будут определенные ограничения по крутизне скатов кровли. (угол а).

Предстоит рассчитать:

  • Высоту конька над плоскостью мауэрлата (Н – зеленый цвет), или, наоборот, определиться с углом ската, отталкиваясь от запланированной высоты конька.
  • Длину стропильной ноги (синий цвет – L), а при необходимости – и удлинение стропила для формирования карнизного свеса необходимой ширины (l).
  • Рассчитать суммарные нагрузки, выпадающие на стропильную систему, чтобы определить оптимальное сечение пиломатериала для изготовления стропил, шаг их установки (красный цвет – S) и допустимую длину пролетов между точками опоры. Все эти параметры – тесно взаимосвязаны между собой.
  • Когда на руках будут эти рассчитанные значения, уже несложно составить графическую схему, определить необходимость и оптимальное расположение элементов усиления, просчитать количество материала для их изготовления.
Рассчитываем крутизну ската и высоту конька

Угол крутизны скатов может определяться хозяевами по различным критериям оценки:

  • Из чисто эстетических соображений – когда «во главу угла» становится внешний вид строения. Многим нравятся крыши с высоким коньком, но при этом нельзя забывать, что на такую кровлю резко возрастает ветровая нагрузка. Да и материалов для изготовления высокой крыши пойдет неизмеримо больше. Вместе с тем, на крутых скатах почти до нуля снижается снеговая нагрузка – не исключено, что для «снежных» регионов этот параметр оценки может стать определяющим.
  • Из соображений полезного использования чердачного помещения. При двускатной схеме крыши, чтобы добиться максимальной площади мансарды, приходится возводить скаты с очень большой крутизной, то есть с теми же последствиями, о которых сказано выше.

Наглядная демонстрация зависимости простора «жизненного пространства» в чердачном помещении от угла уклона двускатной крыши

  • Наконец, может быть и совершенно противоположный подход – из соображений экономии сделать конструкцию крыши с минимальной высотой в коньке. Но в этом случае придется ориентироваться на минимально допустимые углы уклона для конкретного типа кровельного покрытия. Уменьшать крутизну ниже рекомендованным производителем показателей – это «закладывать бомбу» в свою крышу, причем и из соображений ее прочности и долговечности, и с позиций гидроизоляционных качеств покрытия.

Рассчитать высоту конька над плоскостью перекрытия (мауэрлата) – несложно. В основе подавляющего большинства узлов любой кровельной системы лежит треугольник, который, в свою очередь, подчиняется строгим геометрическим (точнее – тригонометрическим) законам.

Итак, в нашем случае известна ширина крыши по фронтонной линии. Если крыша симметрична, то конек разместится ровно посередине, и для расчетов можно просто ширину F разделить на два (основание треугольника f = F/2). При несимметричных скатах придется спроецировать вершину конька на линию F, и промерить расстояния f1 и f2 от нее до края треугольника (до мауэрлата) с каждой из сторон. Естественно, что в таком случае и уклон скатов будет различным.

Далее –  просто пользуемся формулой:

Н = f × tg a

Чтобы не заставлять читателя искать значения тангенсов и проводить расчеты вручную, ниже размещен калькулятор, в котором уже внесены необходимые табличные величины.

Калькулятор зависимости высоты конька крыши от крутизны ската

Перейти к расчётам

Кстати, калькулятор позволит решить и прямую, и обратную задачи. Например, если необходимо отталкиваться от планируемой высоты кровли в коньке, можно, введя один раз для начала длину основания треугольника f, затем изменять угол наклона ската кровли (градация изменения в калькуляторе – в 1 градус), чтобы быстро прийти к нужному значению. Это займет буквально несколько секунд.

Рассчитываем длину стропильной ноги

Чтобы рассчитать длину стропильной ноги, которая в данном случае является гипотенузой прямоугольного треугольника (с катетами f и H), проще всего применить всем известную теорему Пифагора.

L = √ (f ²+ Н²)

Калькулятор расчета рабочей длины стропильной ноги двускатной крыши

Данный результат дал нам «рабочую» длину стропильной ноги. Если планируется еще за счет стропила сразу сформировать карнизный свес, то необходимо сделать прибавку к длине – l. По законам тригонометрии такой «довесок» будет равен:

l = K / cos a

К – панируемая ширина карнизного свеса, от стены дома до края (по горизонтали).

а – угол крутизна ската кровли.

Если даже карнизный свес будет формироваться за счет «кобылок», то расчет поможет определиться с необходимой рабочей длиной этих деталей конструкции. Расчет проще провести с помощью нашего калькулятора:

Калькулятор расчета удлинения стропильной ноги для формирования карнизного свеса.

На небольших углах уклона кровли такое удлинение будет весьма незначительно отличаться от планируемой ширины карнизного свеса. Однако, по мере роста крутизны, удлинение стропила начинает быстро увеличиваться, так что игнорировать эту величину – нельзя.

Останется только просуммировать полученные значения и получить общую длину заготовки для изготовления стропила. Безусловно, она берется с небольшим запасом, примерно 200÷250 мм – на точную подрезку уже после установки и закрепления стропильной ноги на место.

Можно сразу же оценить – имеются ли в продаже заготовки (пиломатериал) необходимой длины. На крышах большого размера иногда приходится прибегать к сращиванию стропил по длине.

Расчет нагрузок на стропильную систему, определение сечения стропил и шага их установки

Переходим к самому сложному этапу расчетов. Необходимо оценить, какие суммарные нагрузки будут выпадать на конструкцию крыши, как их оптимально распределить по длине несущих элементов, варьируя шаг установки стропильных ног. Исходя из этого, можно будет подобрать необходимый материал, который обеспечит стабильность конструкции, без переломов или деформаций, определиться с деталями усиления, то есть расставить на схеме дополнительные точки опоры, уменьшающие свободный пролет стропильной ноги.

На стропильную систему в целом будут прилагаться следующие основные типы нагрузок:

  • Вес самой стропильной системы и кровельного покрытия, а если предусматривается термоизоляция – то еще и «утеплительного пирога».
  • Нагрузки, вызываемые снежными наносами на поверхность кровли.
  • Ветровые нагрузки.

Существуют, безусловно, и иные типы нагрузок, причем, многие из которых заранее сложно предугадать – техногенные или стихийные катаклизмы, сейсмические толчки и другое. Но чтобы снизить вероятность разрушения конструкции от подобных явлений «непреодолимой силы», в нее заранее закладывается определенный эксплуатационный запас прочности.

Теперь – рассмотрим нагрузки по порядку.

  • Любое кровельное покрытие обладает собственной удельной массой, требует той или иной обрешетки или определенных особенностей конструкции крыши. В калькулятор расчёта, который будет предложен читателям ниже, уже занесены средние значения удельной весовой нагрузки от наиболее часто применяемых типов кровельных покрытий. На всякий случай, в этот показатель включено и утепление скатов кровли.
  • Снеговая нагрузка зависит от двух величин. Во-первых, это рассчитанная по итогам многолетних наблюдений удельная масса снежного покрова, характерная для конкретной местности. По этому параметру всю территорию России можно условно разделить на несколько зон, которые обозначены на расположенной ниже карте-схеме:

Разделение территории РФ на зоны по уровню снеговой нагрузки

Второй параметр, оказывающий влияние на снеговую нагрузку – это крутизна ската кровли. Чем больше угол, тем меньшее давление будут оказывать снежные массы, а на скатах круче 60 градусов – снег и вовсе не станет задерживаться.

  • Ветровая нагрузка. С ней несколько сложнее, так как приходится принимать в расчет больше исходных параметров. Для упрощённого алгоритма вычислений, реализованном в калькуляторе, необходимо знать:

— Угол уклона скатов кровли (чем он больше, тем выше «парусность» крыши).

— Среднюю величину ветрового давления, аналогично определенную по результатам многолетних метеорологических наблюдений для данного региона. Определить свою зону по этому параметру можно также по соответствующей карте-схеме.

Зонирование территории России по уровню ветрового давления

— Имеет важное значение высота строящегося здания, от поверхности земли до уровня конька.

— Оценивается наличие и удаленность естественных и искусственных преград для ветра. Критерии такой оценки хорошо показаны и описаны в соответствующем поле калькулятора.

Правда, здесь важно учесть еще одно правило: преграды могут приниматься в расчет, если их удаление от рассчитываемого здания не превышает величины 30×Н, где Н в данном случае – это высота дома от земли до конька. Например, для здания высотой в 8 метров принимаемые в расчет преграды должны находиться в пределах круга радиусом 240 метров. Если они расположены дальше, то это уже будет считаться «голой» местностью.

Принимаются в расчет только те препятствия для ветра, которые расположены от дома в пределах определенного радиуса

Программа калькулятора учтет все указанные пользователем данные, внесет соответствующие поправки, просчитает нагрузки и заложит необходимый эксплуатационный запас прочности.

Но если просто просуммировать нагрузки, то эта величина не слишком удобна для дальнейших действий, поэтому лучше оперировать показателем распределённой нагрузки. Она рассчитывается на погонный метр стропильной ноги, и напрямую зависит уже от шага установки стропил.

Таким образом, варьируя значение шага установки стропильных ног, можно пронаблюдать, как меняется распределённая нагрузка, и остановиться на оптимальном значении. А уже эта величина позволит войти в таблицу, чтобы определиться с сечением доски, бруса или кругляка, и с допустимой величиной свободного пролета между точками опоры.

Калькулятор расчета распределённой нагрузки на стропильные ноги

Перейти к расчётам

С полученным значением входим в таблицу и определяем сечение доски для изготовления стропила.

Расчетная величина распределенной нагрузки (килограмм на погонный метр стропильной ноги)Сечение пиломатериала для изготовления стропильных ног
75100125150175доска или брускругляк
толщина доски (бруса), ммдиаметр, мм
40506080100
Планируемый пролет стропила между точками опоры, мвысота доски (бруса), мм
43.532.52160150140130120
4.543.532.5180170160140120120
54.543.53200190180160140140
5.554.543.5210200180160160
65.554.54220200180180
6.565.554.5220200200
6.565.55240220220

Например, выданное калькулятором значение равно 92 килограмм на погонный метр. Ближайшее в большую сторону значение в таблице – 100 кг, значит, работаем с этим столбиком.

Планируется устанавливать стропила так, что их пролет между точками опоры будет доходить до 4,5 метров. Находим в выбранном столбце пересечение с этим значением.

А теперь можно выписывать из правой части таблицы все размеры допустимого пиломатериала, который гарантировано выдержит такую нагрузку. В данном примере это доска 40×200; 50×190; 60×180; 80×160; 100×140, а также бревно диаметром 120 мм.

Можно в режиме планирования попробовать изменять величину свободного пролета, пока еще виртуально устанавливая дополнительные точки опоры (подкосы или бабки), чтобы посмотреть, какой материал будет более выгодным.

На этом раздел статьи, посвящённый проведению самостоятельных расчетов, будем заканчивать – пора переходить к рассмотрению практического примера создания стропильной системы двускатной крыши. Но все же — несколько слов напоследок.

Алгоритмы расчета и проектирования стропильной системы, безусловно, упрощены, и их допустимо применять при не слишком масштабном строительстве. Если же возводится полноценный жилой особняк, то никак не обойтись без профессионального архитектурного проектирования как самого здания, так и конструкции его крыши в частности.

Узнайте, как провести расчеты параметров стропильной системы односкатной крыши, в специальной статье нашего портала.

Пример установки стропил двускатной крыши — пошагово

Работа над конструкцией крыши всегда – достаточно трудоемкая и сложная, так как большинство операций приходится проводить в весьма неудобных условиях на высоте. Как правило, она требует привлечения помощников. Но тем и интересен рассматриваемый ниже пример, что мастер, используя определенные технологические приемы, всю работу проводит полностью самостоятельно.

Для начала – проект будущей стропильной системы, составленный после проведения необходимых расчетов. Он выполнен с использованием доступного приложения «SketchUp», найти которое и освоить несложно даже начинающему.

Будет монтироваться такая стропильная система – наслонного типа

Дом с полумансардой, то есть второй этаж более чем наполовину выведен из стеновых газосиликатных блоков, и лишь верхнюю треть боковых  стен и потолок будет замещать конструкция крыши. Фронтоны – полностью выкладываются из газосиликатных блоков. По центру помещения второго мансардного этажа расположена капитальная перегородка, делящая его надвое, причем эта перегородка на три ряда блочной кладки выше боковых стен. Такое решение позволяет получить вместительную мансарду даже при относительно небольшой крутизне скатов кровли.

А наличие центральной капитальной перегородки дает возможность применить более простую в монтаже схему наслоннных стропил.

Таблица — иллюстрированная инструкция по монтажу стропил двускатной крыши

Все картинки в таблице-инструкции – кликабельные, то есть увеличиваются при клике мышкой.

ИллюстрацияКраткое описание выполняемой операции
Завезены и разгружены необходимые для работы пиломатериалы. Первым делом следует заняться именно ими – сложить в аккуратные штабеля, чтобы не допустить деформации древесины, провести необходимую обработку.
Обработка будет заключаться в нанесении специальной пропитки, которая обладает антисептическими свойствами – придает древесине устойчивость с биологическому поражению разложению и поражению грибком, плесенью или насекомыми. Кроме того, многие из подобных составов повышают устойчивость древесины к возгоранию.
Антисептическая грунтовка может быть готовой к применению или в виде концентрата. В рассматриваемом примере она потребовала разведения водой в соответствии с прилагаемой инструкцией.
Чтобы повысить качество обработки, поверхности досок и бруса рекомендуется перед нанесением состава тщательно обмести – удалить пыль и мелкие опилки.
Антисептическая пропитка обильно наносится с помощью валика, со всех сторон доски, для чего ее по ходу обработки последовательно переворачивают. Для узких торцевых сторон удобнее использовать кисть.
После обработки доски оставляются в штабеле до полного впитывания и просыхания грунтовки. В это время можно заняться подготовкой основания для укладки мауэрлата.
Верхний торец боковой газосиликатной стены, на которую будет укладываться и крепиться мауэрлат – доска 50×200 мм. Чтобы доска прилегала к стене всей своей плоскостью, поверхность основания в данном случае необходимо несколько подровнять.
Для этого мастер развёл строительный клей, который использовался для кладки газосиликатных блоков. Затем с помощью широкого шпателя был нанесен тонкий выравнивающий слой.
Аналогичная операция была произведена и на противоположной стене…
…а затем – и на центральной стене-перегородке, на которую будет укладываться лежень.
Доски после обработки полностью просохли, выравнивающий слой на торце стены застыл – можно приходить к дальнейшим действиям. Прежде всего, по торцу стены укладывается слой гидроизоляции.

В рассматриваемом случае для этого используется нарезанный лентой полимер-битумный рулонный рубероид. Укладку можно осуществить «на сухую», как на иллюстрации, или с применением соответствующей мастики – качество гидроизоляции от этого только выиграет.

После этого на слой гидроизоляции укладывается обрезанная по необходимой длине доска мауэрлата. Ее ширина в настоящем случае точно соответствует ширине стены – 200 мм.
Доска мауэрлата тщательно выравнивается по линии стены.
Для крепления доски мауэрлата к стене будут применяться вот такие анкерные болты, длиной 150 и диаметром 12 мм. Для большей надежности крепления на анкеры установлены еще и толстые шайбы диаметром 25 мм.
Чтобы точки установки анкеров не попадали на места будущего монтажа стропильных ног, имеет смысл сразу провести соответствующую разметку.
Шаг установки стропил просчитан заранее, толщина доски также известна (50 мм). На доске мауэрлата намечаются точные места расположения стропильных ног – они выделены двумя границами с перекрещенной областью между ними.

А крепежные элементы мауэрлата можно расположить между стропилами. Рекомендуемый шаг между анкерами – от 600 до 800 мм.

Начинается процесс крепления мауэрлата. Для начала в намеченных точках просверливают в доске сквозные отверстия сверлом-пером 12 мм. Опилки сразу сметают, чтобы они не попадали в просверленные каналы.
Затем с помощью перфоратора с буром на 12 мм прямо через отверстия пробуриваются в стене каналы для установки анкеров.  Эти каналы максимально очищаются от образовавшейся в результате сверления пыли.
Устанавливаются анкеры. Каждый анкер сначала аккуратно забивается в канал молотком дол упора шайбы в дерево…
…а затем заворачивается торцевым ключом, до полной фиксации.
Установка мауэрлата на одной стене закончена. Аналогичная череда операций проводится на противоположной стене.
Далее, необходимо установить лежень на центральной стене-перегородке. Вначале, так же, как и ранее, укладывается слой гидроизоляционного материала.
Затем укладываются доски – такие же, 50×200 мм. Правда, для лежня длины стандартной доски оказалось недостаточно, и его приходится выкладывать из двух.

Кроме того, учитывая то, что в такой конструкции кровельной системы именно по центру на лежень выпадают наиболее высокие нагрузки, его решено сделать усиленным, в два слоя досок, то есть с общей толщиной в 100 мм.

Но для начала стелется и крепится на анкерные крепления первый слой досок – все точно так же, как и при установке мауэрлата на боковых стенках здания.
Нижняя доска лежня закреплена, но выступающие части анкерных деталей будут мешать укладке верхнего слоя. Значит, в верхней доске необходимо вырезать «гнезда», в которые спрячутся верхушки анкеров.
Чтобы провести точную разметку под эти «гнезда» верхнюю доску укладывают на место, где она должна лежать, и тщательно выравнивают. Затем в местах расположения анкеров сверху по доске пристукивают молотком.
Выступающая часть анкера оставит на верхней доске хорошо заметную отметину, по которой и будет проводиться сверление.
Для высверливания гнезд применяется перьевое сверло диаметром 25 ÷ 27 мм, так, чтобы в отверстие могла поместиться шайба анкерного крепления.
Сквозного отверстия не понадобится – достаточно глубины этого «гнезда» в 25÷30 мм.
Укладывается верхний ряд досок, на заранее примеренные места. Если всё было сделано точно и аккуратно, верхняя доска отлично приляжет к нижней и сразу получит определенную фиксацию за счет выступающих частей анкеров – случайного смещения можно уже не опасаться.
Соединение двух ярусов досок между собой производится с помощью универсальных оцинкованных саморезов 6×90 мм. Их вкручивают в шахматном порядке с шагом в 250 ÷ 300 мм.
Всё, лежень полностью готов к дальнейшим монтажным работам.
Следующим шагом мастер предпочел выложить блочные стенки фронтонов, посчитав, что именно на этом этапе ему это будет сделать удобнее всего. Кладка фронтонов не входит в план рассмотрения нашей публикации, и этот шаг мы пропустим – сразу покажем то, что получилось в итоге.

Впоследствии выступающие края фронтона будут срезаны по уровню крыши, неровности – сглажены.

Что же касается именно стропильной системы, то следующим этапом станет монтаж стоек по лежню и установка конькового прогона. Первыми будут устанавливаться крайние стойки.

Для изготовления стоек пойдут те же доски, что и для мауэрлата с лежнем – 200×50 мм. Они сразу нарезаются в нужном количестве точно в размер.

Количество стоек и их расположение в точности совпадает с количеством и размещением стропильных пар. На лежне производится точная разметка – по аналогии с разметкой мауэрлата.
Устанавливается первая стойка. На ней уже заранее с обеих концов жёлтыми оцинкованными саморезами 6×40 прикручены стальные перфорированные уголки (50×50×2 мм).
Установленная стойка сразу наживляется через уголок саморезом к лежню.
Очень важно добиться вертикальности этих стартовых стоек, пока они еще окончательно не зафиксированы. Причем, эта проверка должна быть произведена в двух плоскостях. Вначале проверяется вертикальность в поперечной (относительно оси лежня) плоскости – по строительному ровню выставляется идеально по вертикали.
В рассматриваемом примере для обеспечения такого положения пришлось прибегнуть к использованию небольшого деревянного клина.
Теперь необходимо добиться вертикальности в перпендикулярной плоскости. Чтобы зафиксировать нужное положение лучше всего использовать временный подкос из обрезка доски (рейки). Один конец такой подпорки крепится черным саморезом к боковой грани лежня.
Затем по строительному уровню стойка точно выставляется по вертикали…
…и фиксируется в этом положении временным подкосом с помощью второго самореза. Теперь стойка уже никуда не сместится.
Точно такая же операция проделывается со стойкой и на противоположном конце лежня. Крайние стойки с временными подпорками и станут основанием для укладки доски конькового прогона.
Как уже отмечалось, для укладки и крепления прогона на крайних стойках уже заранее были прикручены монтажные стальные уголки.
Доска конькового прогона поднимается наверх, укладывается на выставленные крайние стойки, тщательно выравнивается. Доска применяется всё та же — 200×50 мм.
Затем с помощью шуруповерта коньковый прогон фиксируется к уголкам стоек. Пока окончательно затягивать несколькими саморезами не стоит – возможно, придется вносить небольшие коррективы. Достаточно по одному саморезу с каждой стороны (6×40 мм).
Всё, доска конькового прогона заняла своё место. Можно переходить к установке промежуточных стоек.
На нарезанные точно по размерам стойки прикручиваются стальные уголки, с одной…
…а затем и с другой стороны.
Стойка выставляется точно по разметке, и ее края выравниваются с лежнем и коньковым прогоном. Нижний уголок крепится к лежню пока что одним саморезом.
Затем с помощью строительного уровня выверяется вертикальное положение стойки…
… и она крепится через уголок к коньковому прогону, также пока одним саморезом.
Пока так и оставляется – по одному саморезу. Окончательная фиксация будет производиться после установки стропильных ног, так как бывает, что необходимо вносить небольшие коррективы.
С обратной стороны стойки уголка тоже пока нет – он будет ставиться обязательно, но позднее.
Все стойки установлены. Если всё сделано правильно, а стойки имеют равную высоту, то коньковый прогон занимает горизонтальное положение.
Следующий этап – это установка самих стропил. Но прежде чем переходить к нему, необходимо проверить и сравнить длину получающихся скатов. По идее, она должна быть равной, но дерево остается деревом, и иногда набегают небольшие ошибки. Проверить несложно — с помощью рулетки замеряются расстояния от угла конькового прогона до угла мауэрлата.

То же самое делается и на противоположной от прогона стороне.

Если набегает небольшая ошибка, в пределах 25-30 мм, то можно в нужном месте выкрутить те самые одиночные саморезы, внести необходимые коррективы, и закрутить их вновь. А для того чтобы это положение при установке стропил оставалось неизменным, между мауэрлатом и коньковым прогоном устанавливают временные подкосы из тонкой прочной доски.
Крепление этих вспомогательных временных элементов осуществляют с помощью обычных черных саморезов.
Естественно, расположение временных подпорок выбирают таким, чтобы оно не мешало установке стропильных ног. Аналогичную пару подкосов устанавливают и на противоположном конце конькового пролета.
Вот теперь можно переходить к установке стропильных ног. Рекомендуется при монтаже каждой очередной пары устанавливать вот такой временный опорный брусок, точно по линии разметки. Он не даст стропильной ноге сдвигаться при установке, а кроме того, к нему можно временно крепить тяжелую доску струбциной или теми же саморезами, чтобы она до окончательной фиксации не скатывалась вниз.

Брус крепится парой черных саморезов, и его несложно демонтировать по минованию надобности, переставляя на очередной узел крепления.

Доска для стропильной ноги поднимается наверх и устанавливается на место, по линиям нанесенной ранее разметки. Ее длина обычно делается на 50÷80 мм больше в каждую из сторон – для последующей точной прирезки.
Пока что доска опирается на углы конькового прогона и мауэрлата. Ее временно можно закрепить от соскальзывания струбциной к вспомогательному брусу.
Теперь необходимо выполнить разметку для врезки стропильной ноги в коньковый прогон и мауэрлат. Удобнее всего будет поступить так. По плоскости прогона к стропильной ноге прикладывается хорошо обработанный брусок 50×50 мм (как показано на иллюстрации)…
…и по его верхнему краю карандашом прочерчивается горизонтальная линия.
Затем к торцу прогона прикладывается угольник, и прочерчивается вертикальная линия, до пересечения с горизонтальной.
В результате очертился треугольник, который необходимо будет вырезать.
Точно такая же разметка проведена и в месте пересечения стропильной ноги с мауэрлатом.
Далее, убирается струбцина, доска снимается, и на ней ручной ножовкой или электрическим лобзиком делаются прорези по выполненной разметке – удаляются два треугольных фрагмента.
Стропильная нога вновь устанавливается на место, и при этом она должна «как влитая» соединиться и с коньковым прогоном…
…и с мауэрлатом.
Далее, таким же образом подгоняется и вторая, парная стропильная нога. Пришло время подогнать их друг к другу. Поначалу мастер использовал метод одновременной прирезки двух стропильных ног. Одна доска установлена точно по разметке, вторая – внахлест на нее, и между собой они стянуты струбциной.

Точно по центру конькового прогона прочерчена линия…

…а затем она же с помощью строительного уровня вертикально переносится на стропильные доски. Эта линия станет направлением резки одновременно обеих стропильных ног с помощью ручной ножовки.
Рез произведен, но оказалось, что такой подход не слишком удобен. Использовать для подобной прирезки электрический инструмент – не получается, а вручную, тем более в неудобных условиях на высоте, ровно пропилить сразу две 50-миллиметровых доски – задача не из легких.
Кроме того, взаимное наложение досок при резке неизбежно дает небольшую, но все же погрешность. Со следующей стропильной пары будет применяться иной подход.
Но пока что необходимо окончательно зафиксировать стропильные ноги на месте, связать их с коньковым прогоном, мауэрлатом и между собой. Для этого будут использоваться металлические соединительные детали: перфорированные уголки 50×50×2 для прогона, 80×60×2 – для мауэрлата, и пластины 60×200×2 – для взаимного скрепления.
С помощью уголков и оцинкованных саморезов 6×40 мм стропильная нога крепится к мауэрлату…
…затем к коньковом прогону.
После того как обе стропильные ноги установлены, они скрепляются между собой с помощью перфорированной пластины и саморезов.
После установки первой пары стропильных ног, монтируют следующую – на противоположном конце крыши. Затем между крайними стропилами по каждому скату протягиваются шнуры – поверху, понизу и примерно посередине.

Эти шнуры помогут ориентироваться при установке остальных, промежуточных стропильных пар.

Кстати, как уже говорилось, к прирезке последующих стропильных пар был применен другой подход. Угол размечается так же, как и ранее, а потом наносится вертикальная линия…
… которая проецируется от центра конькового прогона с помощью строительного уровня. После этого доска снимается, а резка и уголков, и верха стропильной ноги по линии проводится в удобном для такой операции положении, причем для этого уже вполне можно использовать электрическую ручную циркулярку.
Такая же операция проводится и со второй стропильной ногой, а результат – показан на иллюстрации: все совпало идеально точно.
В таком же порядке работа продолжается и далее, пока не будет выставлена и закреплена вся «анфилада» стропильных пар.
Вот теперь необходимо вооружиться шуруповертом, хорошим запасом саморезов, перфорированных уголков и пластин, и провести окончательное закрепление стоек и стропил к мауэрлату, лежню и коньковому прогону. Уголки и пластины теперь устанавливаются уже с обеих сторон каждой закрепляемой детали, и фиксируются необходимым количеством саморезов: для уголка 50×50 – минимум по три на каждую сторону, для уголка 80÷60 – по четыре,
…а для пластины – по пять-шесть на каждую половину. После этого можно убрать все ранее установленные временные подкосы – они свою роль уже сыграли и больше не нужны.
Следующий этап – установка нижнего ряда затяжек. Эти затяжки буду служить еще и основой для подшивки потолка мансардного помещения, то есть они должны быть установлены на определенной высоте – в данном случае это 2500 мм от уровня пола второго этажа. Чтобы облегчить себе задачу, можно подготовить из доски шаблон – центр затяжки сразу по нему примет необходимое положение по высоте.

Шаблон можно временно крепить к стойке с помощью одного самореза, и переставлять по мере установки очередных затяжек.

Доска для затяжки (применяется 150×50 мм) установлена на подставку-шаблон и наживлена одним саморезом по центру. Как видно, до горизонтальности ей еще далеко – требуется выравнивание. Для этого сначала демонтируется подставка-шаблон.
Затем, слегка проворачивая доску относительно оси-самореза, добиваются ее точной горизонтальности…
…и фиксируют это положение одним саморезом на любой из стропильных ног.
Стягиваться затяжки со стропильными ногами будут не только саморезами, но и болтами М12×120.
Для сверления отверстие под болт используется перьевое сверло на 12.
На участке пересечения доски затяжки со стропильной ногой, примерно по центру, сверлится сквозное отверстие. В него устанавливается болт с широкой шайбой, такая же шайба нанизывается с другой стороны, затем наживляется и окончательно закручивается с помощью ключа гайка.

В итоге узел соединения нижней затяжки со стропилом выглядит так – болт и три самореза 6×90 мм.

В узле пересечения затяжки и центральной стойки достаточно будет пяти саморезов.
Затем прочерчиваются линии – по внешнему краю стропильных ног…
…и с помощью ручной циркулярки затяжка с обеих сторон обрезается вровень с плоскостью, задаваемой стропилами.
Так устанавливается весь ряд нижних затяжек.
Для максимальной прочности создаваемой системы, и для окончательного «защемления» конькового прогона, снизу него устанавливаются верхние затяжки. С ними – все просто. Особого выравнивания по строительному здесь не требуется – отрезок доски (50×100) плотно прижимается снизу к коньковому прогону и закрепляется саморезами к стойке и обеим стропильным ногам, как показано на иллюстрации. Затем точно так же, как и с нижними затяжками, размечаются и подрезаются выступающие наружу края доски, вровень с плоскостью стропил.

Такая затяжка ставится на каждой стойке и стропильной паре с одной из сторон – этого достаточно.

Конструкция получилась прочной, но чтобы исключить даже малейший ее люфт вдоль оси крыши, есть смысл добавить пару диагональных подкосов между первой и второй стойками  (стропильными парами). Здесь можно применить доску 50×100 мм, заранее измерив и вырезав заготовки необходимой длины.

Для крепления таких подкосов достаточно саморезов. Аналогичная пара устанавливается и на другой стороне крыши, между последней и предпоследней стойками.

На этом монтаж стропил можно считать почти законченным.
Правда, внешние края стропил, выходящие за периметр дома и необходимые для формирования аккуратного карнизного свеса, еще не подрезаны – как мы помним, они были оставлены с небольшим запасом.
Для работы в данном случае потребовалось сооружение лесов. Чтобы наметить вертикальную линию подрезки, можно изготовить брусок-шаблон, задающий ширину карнизного свеса от уровня стены.

Затем по намеченной риске с помощью уровня прочерчивается вертикальная линия.

Для подшивки стропильных ног с торца будет использоваться лобовая доска шириной 100 мм. Значит, сверху по рулетке на намеченной линии откладывается это расстояние.
Затем через эту точку проводится с помощью уровня горизонтальная линия. Край стропила намечен.
Теперь необходимо на каждом стропиле вырезать паз, в который будет укладываться обвязочная доска, становящаяся основанием для дальнейшей установки профиля-капельника. Это доска должна встать вровень с поверхностью стропильных ног. Так как будет использоваться доска 100×20 мм, то и паз должен быть таким же (считая от намеченного края стопила).
После нанесения разметки на все стропильные ноги, с помощью ручной электрической циркулярки производят обрезку.
В итоге выступающий наружу край каждого стропила приобретает вот такую форму.
Завершить работу со стропилами можно установкой и закреплением обвязочной и лобовой досок.
Вот теперь можно переходить к этапам настила гидроизоляционной мембраны, создания кровельного утеплительного «пирога», к монтажу контробрешетки и обрешетки под выбранное кровельное покрытие и к другим работам, завершающим создание надежной двускатной крыши для дома. Все эти вопросы – подробно освещены по отдельности на страницах нашего портала.

Надеемся, что после изучения этой подробной пошаговой инструкции у читателей сложились ответы на многие стоящие перед неопытным строителем вопросы. Безусловно, такой способ установки стропил – всего лишь один из множества, но он выглядит достаточно простым для самостоятельного исполнения. Ну а для расширения объема полученной информации, предлагаем просмотреть еще несколько видео сюжетов на эту тему.

Видео: Монтаж стропильной двухскатной системы под металлочерепичную кровлю

 Видео: Несколько полезных технологических рекомендация по точной установке стропильных ног

Какая крыша дешевле: двухскатная или четырехскатная

При возведении частного дома нередко встает вопрос не только о выборе его планировки, но и относительно подбора оптимальной крышной конструкции. Чаще всего владельцы новой постройки выбирают двухскатную крышу, поскольку она проста в монтаже и не требует сложных расчетов. Но нередко можно встретить дома с четырехскатной системой, которая тоже имеет немало преимуществ. Именно поэтому возникает вопрос, крыша двухскатная или четырехскатная лучше? Ответ на него мы попытаемся дать в нашей статье.

Двухскатные конструкции

Особенностями такой крыши является то, что она состоит из двух скатов, опирающихся на несущие стены постройки и соединяющихся друг с другом в коньке. Еще их называют щипцовыми. Треугольная часть стен дома, которая находится под двумя скатами и образуется за их счет, называется фронтоном.

Такая конструкция хороша тем, что во фронтоне можно обустроить полноценное окно для освещения чердачного или мансардного помещения, которое удачно располагается под такой крышной конструкцией.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Традиционное мнение, что двухскатные крыши не обладают архитектурной привлекательностью и разнообразием, ошибочно, ведь существует множество разновидностей таких систем и приемов, позволяющих добиться оригинальности и красоты строения. Вот некоторые из них:

  • В двухскатных системах не обязательно делать скаты равной длины и устанавливать их под одинаковым углом. Значительно разнообразить сооружение можно выполнив асимметричную двускатную конструкцию. При этом скаты могут быть под разным углом наклона и разной длины. Дополнительное преимущество такого варианта – плюсы в плане планировки дома и повышение его энергоэффективности.
  • Скаты могут быть выполнены с изломом в центральной части, что позволит получить не только преимущества при планировании мансарды, но и добиться оригинальности образа постройки.
  • Установив мансардные и слуховые окна и выполнив скаты в разных уровнях, можно существенно повысить эстетические качества строения.

Плюсы и минусы

Рекомендуем к прочтению:

Решая, какая крыша лучше, двухскатная или четырехскатная, необходимо рассмотреть преимущества и недостатки каждой из них. Так, к положительным качествам двухскатных крышных систем можно отнести следующее:

  1. Практичность за счет свободного пространства под крышей, где можно обустроить мансарду или большой чердак для установки технологического оборудования. Дополнительный плюс в этом плане имеют ломаные двускатные крыши, которые позволяют существенно расширить полезную площадь мансарды.
  2. Кровля 2-х скатных систем довольно долговечная и надежная за счет эффективного отведения дождевой и талой воды с ее поверхности.
  3. Монтаж такой крыши можно выполнить самостоятельно, поскольку никаких сложных технологических решений не требуется использовать.
  4. Можно сказать, что это самое дешевое крышное сооружение. Дешевле может быть только односкатная система, но она чаще применяется для хозяйственных и временных построек.
  5. Данная крышная конструкция считается простой в эксплуатации и ремонтопригодной.

Среди недостатков стоит назвать следующее:

  1. Угол скатов и высота всей конструкции напрямую связаны с габаритами дома. Чем они больше, тем существенней расход материалов на обустройство крыши.
  2. Стоимость строительства может повышаться при необходимости оборудования в подкрышном пространстве мансарды. В этом случае нужно тщательно утеплять и изолировать конструкции, усиливать несущие элементы и добиваться оптимальных габаритов подкрышного помещения. Все это влечет за собой дополнительные расходы.
  3. Протяженные мансарды не получится осветить за счет оконных проемов во фронтонах, поэтому придется устанавливать мансардные окна. Это повышает сложность конструкции и требует дополнительных средств.

Четырехскатная система

Решая, какую крышу выбрать, необходимо подробно рассмотреть четырехскатную конструкцию. Так, четырехскатная крыша состоит из двух скатов трапециевидной формы и двух треугольных скатов, называемых вальмами. В таких системах нет необходимости возводить фронтоны, если речь идет о вальмовой, а не полувальмовой конструкции, которая так же, как и шатровые крыши, относится к 4-х скатной разновидности.

Полувальмовая крыша имеет два трапециевидных ската, соединяющихся в коньке, и два укороченных треугольных ската. Они обычно в 2 или 3 раза короче своих трапециевидных собратьев. В этом случае под укороченными скатами необходимо делать фронтон в форме трапеции. В нем можно сделать полноценные окна для освещения подкрышного пространства.

Шатровая разновидность четырехскатной системы – это крыша с четырьмя треугольными скатами, сходящимися в одной точке. Этот вариант чаще используют в регионах с теплым и мягким климатом. Они более сложные в проектировании и монтаже, поэтому не так сильно распространены.

Рекомендуем к прочтению:

Преимущества и недостатки

К плюсам 4-х скатных крышных конструкций стоит отнести следующее:

  1. Полувальмовая или вальмовая крыша позволяет обустроить более функциональное, просторное и лучше освещенное мансардное помещение.
  2. Такие постройки более привлекательные и оригинальные. Подобрав подходяще кровельное покрытие и приукрасив крышу за счет слуховых и мансардных окон, можно получить достаточно красивое и неповторимое сооружение.
  3. Конструкции крыш с четырьмя скатами самые надежные и прочные.
  4. Вальмовая крыша намного лучше противостоит ветровым нагрузкам и давлению снега, чем все другие крышные конструкции.
  5. На чердаке или в мансарде можно поддерживать комфортную температуру за счет равномерного подогрева со всех четырех сторон. Также там будет хорошо удерживаться тепло.

Среди минусов можно назвать такое:

  1. Для возведения такой крыши нужны сложные расчеты и некоторые навыки, поэтому вам придется обращаться к квалифицированным специалистам.
  2. За счет большой площади скатов вес всей конструкции повышается, а это требует обустройства прочных несущих стен и надежного фундамента.
  3. Если такую кровлю сооружать в регионах с холодным климатом, то она нуждается в основательном утеплении, что существенно повышает итоговую стоимость.
  4. Мансарда под четырехскатной крышей обойдется дороже из-за необходимости возводить стенки по периметру подкрышного пространства, основательно утеплять конструкцию, а также устанавливать много мансардных окон, ведь фронтонных проемов не будет.

Сравнение

Теперь подведем итоги и сравним две эти крышные системы по базовым показателям:

  1. Устойчивость к атмосферным воздействиям. Лучшей в плане стойкости к ветровым и снеговым нагрузкам считается 4-х скатная крыша. Она более прочная и с легкостью выдерживает экстремальные нагрузки. Но ее большая теплоотдача не позволяет применять эти системы в северных широтах без дополнительного утепления.
  2. Дизайн. Двускатные конструкции чаше украшают мансардными и слуховыми окнами, флюгерами и наличниками, балконами и окнами во фронтоне. Можно сказать, это классика архитектуры частных домов. А вот 4-х скатные системы делают более лаконичными, поскольку обилие деталей и элементов на них смотрится нелепо. Четырехскатные конструкции – эталон европейской лаконичности. Такой дом смотрится более солидно и респектабельно, его проще продать. Однако многоскатные щипцовые крыши могут составить ему неплохую конкуренцию.
  3. Нюансы проектирования. Если вы решили заказать дом под ключ, то стоит остановиться на шатровой или вальмовой крыше, поскольку именно они являются индикатором сбалансированности проекта и требуют разумно организованной придомовой территории. Двускатные крыши больше подходят для регионов с обилием осадков, поскольку только они обеспечивают защиту пространства перед домом от снега и воды.
  4. Финансы. Расходы на кладку стен в домах с четырехскатной крышей будут меньше, но затраты на крышные конструкции увеличиваются. Именно поэтому утверждение, что 2-х скатная система обойдется дешевле, ошибочно, если учитывать общую сметную стоимость жилого дома.

Важно: разница в цене крыш составляет 30 %. То есть почти на треть двухскатные системы дешевле. Но если взять во внимание расходы на возведение и обустройство фронтонов, то разница практически не ощутима.

Также стоит помнить, что вес от крыши в четырехскатной системе распределяется более равномерно, но при строительстве и проектировании потребуется нанимать профессиональных мастеров. У двускатных крыш расход кровельного материала меньше из-за небольшого количества отходов, чего нельзя сказать о четырехскатной разновидности.

Измерение уклона и уклона крыши

Ник Громицко, CMI® и Бенджамин Громицко

И наклон, и наклон указывают на наклон крыши, выраженный как пропорция вертикали к горизонтали. В этой статье описывается как наклон крыши, так и уклон крыши, а также различия между ними, поскольку они не совпадают. Поскольку уклон влияет на то, как устанавливаются кровельные системы, в том числе определяет, какой тип кровельного материала может быть применен, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.

На рисунке выше показана простая двускатная крыша и общая взаимосвязь между подъемом, пролетом и пролетом. Каркас крыши — это практическое применение геометрии, а уклон крыши во многом основан на свойствах прямоугольного треугольника.

В конструкции крыши основание прямоугольного треугольника называется пролетом. Маршрут — это расстояние от внешней стороны верхней плиты стены до точки непосредственно под центром конька. Вертикальная сторона треугольника называется подъемом, т.е. расстоянием, на которое стропильная доска крыши выступает вверх над верхней пластиной стены.

Уклон

Уклон — это уклон крыши, выраженный как отношение вертикального подъема к горизонтальному пролету, где пролет представляет собой некоторую часть пролета. Это соотношение всегда выражается в дюймах на фут.

Коэффициент уклона

Говорят, что крыша, которая поднимается на 4 дюйма на каждые 1 фут или 12 дюймов пробега, имеет уклон «4 на 12». Если подъем составляет 6 дюймов на каждые 12 дюймов пробега, то уклон крыши составляет «6 к 12».

Наклон можно численно выразить как отношение.Коэффициент уклона представляет собой определенное количество вертикального подъема на каждые 12 дюймов горизонтального пробега. Например, наклон «4 из 12» можно выразить как соотношение 4:12. Наклон «6 из 12» выражается как 6:12.

Треугольный символ над линией крыши на этом архитектурном фасаде предоставляет информацию о , ro или уклоне .

  • в виде отношения; и
  • дюймов на фут.


Шаг

Шаг — это наклон крыши, выраженный в виде дроби, полученной путем деления подъема на пролет, где пролет крыши — это расстояние между внешней стороной верхней плиты одной стены и другой.

Pitch Fraction

Исторически слово «шаг» означало отношение высоты конька к полному пролету / ширине здания или отношение длины стропил к ширине здания. А тогда гребень обычно находился в середине пролета.В современной строительной практике этого уже нет. Гребень может быть размещен в любом месте пролета, от середины до любой конечной точки пролета.

Говорят, что крыша, которая поднимается на 8 футов на 24-футовый пролет, имеет уклон «от 1 до 3». Если подъем составляет 4 фута на 24-футовом пролете, то уклон крыши считается «от 1 до 6».

Шаг можно численно выразить дробью. Доля тангажа представляет собой определенную величину вертикального подъема по всему пролету. Например, для крыши с подъемом 4 фута и пролетом в 24 фута шаг составляет от 1 до 6, что может быть выражено как часть 1/6.Шаг «от 12 до 24» выражается как 1/2.

Термины «шаг» и «наклон» часто используются как синонимы, что неверно. Они не означают одно и то же. Наклон дает более ценную информацию, чем шаг, как определено в этой статье.

Используя иллюстрацию выше и информацию, которую мы только что узнали о наклоне и шаге, мы можем видеть, что уклон 2:12 можно выразить как 1/12 шага, предполагая, что пролет в два раза превышает длину пробега. Если уклон 4:12, шаг для 24-футового пролета будет 1/6.Если шаг 1/3, наклон 8:12. Помните, что наклон выражается в дюймах на фут. А шаг — это дробная часть, полученная путем деления подъема на весь диапазон.

Минимальные уклоны для различных кровельных покрытий

Международный жилищный кодекс (IRC) определяет минимальные требования к кровельным покрытиям и требует использования инструкций производителя кровельного покрытия по установке.

  • Битумная черепица должна быть установлена ​​на скатах крыши 2:12 или больше (2015 IRC R905.2.2).
  • Глиняную и бетонную черепицу следует укладывать на скаты крыши 2,5: 12 или больше (2015 IRC R905.3.2).
  • Металлическая черепица должна устанавливаться на кровлях с уклоном 3:12 или больше (2015 IRC R905.4.2).
  • Рулонная кровля с минеральным покрытием должна быть установлена ​​на скатах кровли 1:12 или больше (2015 IRC R905.4.2).
  • Сланцевую черепицу следует укладывать на крышах с уклоном 4:12 или больше (2015 IRC R905.6.2).
  • Деревянная черепица должна быть установлена ​​на кровлях с уклоном 3:12 или больше (2015 IRC R905.7.2).
  • Деревянные вибраторы следует устанавливать на крышах с уклоном 3:12 или выше (2015 IRC R905.8.2).
  • Сборные крыши должны устанавливаться на уклонах кровли 0,25: 12 или более (2015 IRC R905.9.1), за исключением кровель из каменноугольной смолы, у которых минимальный уклон кровли составляет одну восьмую вертикали при 12 единицах горизонтали. (Уклон 1%).
  • Металлические кровельные панели должны устанавливаться на скатах крыши в соответствии с определенными швами (2015 IRC R905.10.2):
    • минимальный уклон крыши 3:12 для металлических крыш внахлест, непаянных швов без нанесенного герметика
    • Минимальная крыша
    • наклон 0.5:12 для металлических кровель внахлест, непаянных фальцев с нанесенным герметиком
    • минимальный уклон кровли 0,25: 12 для фальцевых кровельных систем
  • Модифицированная битумная кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.11.1).
  • Термореактивная однослойная кровля должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.12.1).
  • Однозонная кровля из термопласта должна устанавливаться на скатах кровли 0,25: 12 или больше (2015 IRC R905.13.1).
  • Кровельное покрытие из напыляемой пенополиуретана должно быть установлено на скатах крыши 0,25: 12 или больше (2015 IRC R905.14.1).
  • Жидкая кровля должна быть установлена ​​на скатах кровли 0,25: 12 или больше (2015 IRC R905.15.1).
  • Фотовольтаическая черепица должна устанавливаться на кровлях с уклоном 2:12 или больше (2015 IRC R905.16.2).

Битумная черепица

Уклон крыши влияет на поверхностный отвод воды и может определять тип кровельных материалов, которые должны быть установлены.Асфальтовую черепицу следует использовать только на кровлях с уклоном 2:12 и более. Крыши из битумной черепицы предназначены для отвода воды, а не для использования в качестве водонепроницаемого барьера. Наклон крыши влияет на ее способность отводить воду и определяет пределы использования битумной черепицы.

Большинство битумной черепицы можно использовать на скатах крыш с 4:12 до 21:12, используя стандартные методы нанесения. Асфальтовую черепицу можно использовать на склонах с 2:12 до 3,9: 12, если соблюдаются специальные процедуры укладки на пологих склонах.Инспектор обычно находит рулонные кровельные материалы, установленные на уклонах менее 4:12.

Измерение уклона

Вам понадобится плотницкий уровень, рулетка и карандаш.

Отмерьте 12 дюймов от одного конца уровня и сделайте отметку.

Измерения можно проводить в недостроенном чердаке под крышей, на граблях или поверх кровельных материалов. Измерение уклона от поверхности крыши может не дать наиболее точных результатов из-за изначально неровной поверхности кровельного покрытия.

Заползти в недостроенный чердак. Найдите легкодоступную кровельную доску. Приложите конец уровня к нижнему краю стропила крыши и удерживайте его ровно. Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до нижнего края стропила. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Найдите легкодоступную доску для граблей. Держите плотника ровно ровно, прижимая конец к нижнему краю грабельной доски.Измерьте расстояние от 12-дюймовой отметки на уровне по вертикали до того места, где рулетка касается нижнего края грабельной доски. Это количество дюймов, на которое крыша поднимается на 12 дюймов.

Измерение уклона крыши от поверхности крыши будет неточным без использования чего-либо, чтобы сделать плоскую поверхность для измерения уклона. Использование 48-дюймового плотницкого уровня или прямой доски 2х4 может оказаться полезным для создания гладкой поверхности, отражающей наклон крыши.

Инспектор может счесть полезным использование мобильных технологий. Существуют приложения для мобильных устройств, которые точно измеряют уклон крыши, в том числе возможность делать цифровые снимки уклона с земли.


Резюме

Шаг и наклон не означают одно и то же. Уклон — это отношение, измеряемое в дюймах на фут. Поскольку уклон влияет на отвод воды с поверхности крыши и определяет пределы использования битумной черепицы, понимание того, как измерить уклон крыши, может быть полезным для домашнего инспектора.


Соединение крыш с неравномерным скатом | JLC Онлайн

После борьбы с бедрами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж и сложно — для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

Затем происходит: та заявка, которую вы подали на работу с примыкающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамления.

Один из подходов — заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока не получите нужный результат. Другой — купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал сложную конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания, и я считаю, что его метод является наиболее простым для понимания и использования в полевых условиях.

Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей основных углов и разрезов с последующим переносом измерений с эскиза на пиломатериал.Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина. В рамках этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

Щелкните здесь, чтобы увеличить изображение

Любой сложный проект крыши автор начинает с построения масштабного плана каркаса крыши (слева). Это полезно при отборе материалов и в качестве справочника на стройплощадке.На перспективном эскизе (справа) показано расположение неравного вальмового стропила.

Перед тем, как начать, вы получите максимум пользы от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, так что вы сможете выполнить некоторые расчеты макета.

Ориентация

Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе.Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне. Выступ составляет 16 дюймов (по горизонтали), а фасадная панель проходит на постоянной высоте по всему дому.

Соединение этих двух крыш создает две основные проблемы: первая — это соединение двух плоскостей с разным уклоном у бедренного (или долинного) стропила.Другой — выровнять фасции.

Установить участки . Сначала мы должны установить уклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной кровли?

В этой статье, когда я использую слово «шаг», я имею в виду коэффициент подъема в дюймах на 12 дюймов хода. Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши — 6 футов.Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

12 дюймов ÷ общий пробег x общий подъем = дюймы подъема (единичный подъем)

или

12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

Таким образом, 9 5/8/12 — это дополнительный уклон крыши.

Выравнивание фасции

Посмотрите на рис. 2А, на котором показаны два общих стропила с разным уклоном. Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами.Но на самом деле это не так уж и сложно.

В местах стыковки крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда планировка крыши начинается с внешнего края внешних стен. На чертеже Б показано, как автор решает эту проблему, начав раскладку кровли с концов стропил и подняв стеновые плиты под кровлю с более крутым скатом.

Соединение фасций. Чтобы сохранить такой же свес и выровнять облицовку, вы должны начинать компоновку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши. В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, пластина должна быть построена 1.6 дюймов на каждый горизонтальный фут свеса.

Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

Вместо того, чтобы наращивать пластину ровно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропила на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

Щелкните здесь, чтобы увеличить изображение

Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол пересечения неоднородных крыш с последующим переносом измерений с чертежа на пиломатериал.На листе фанеры он сначала определяет угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он рассчитывает единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж со стенами и потолками, чтобы установить критические размеры для разрезания бедра (C).

В поисках высоты бедра

После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры.Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид сверху угла крыши. На этом чертеже я могу получить точные размеры для моих разрезов под углом.

Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3A. Проведите диагональную линию между 9 футами (прогон основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на лопасти. Это дает угол наклона стропила бедра.

Единичный бег бедра. В вальмовой крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, так как вальмовый стропил не лежит под углом 45 градусов к общему месту.

Уклон неравномерного вальмового стропила можно выразить по отношению как к основной, так и к вспомогательной крыше. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

Найдите бег бедра, как показано на Рисунке 3B. Положите квадрат в углу рисунка из фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, сдвиньте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром. Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка — это бег бедра. Он должен иметь размер 15 5/8 дюйма.

Единичный ход бедра = 15 5/8 дюйма

Между прочим, пробег агрегата для крыши с малым уклоном всегда будет меньше 17 дюймов, в то время как пробег агрегата для более крутого уклона всегда будет больше 17 дюймов.

Итак, теперь мы знаем шаг стропил вальмы по отношению к основной крыше:

Шаг вальмы = 8/15 5/8

Разметка бедра

Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на Рисунке 3C.Найдите центральную линию бедренного стропила не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной пластины и за ее пределы. Вы заметите, что стропила не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным уклоном вальм всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. После завершения чертежа в натуральную величину пора начинать наносить отметки на кусок пиломатериала.

Чтобы наметить разрезы под углом в хвостовой части бедренного стропила, возьмите расстояния «A» и «B» из полномасштабного чертежа компоновки на Рисунке 3.

Хвост бедра. Сначала разложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный пролет и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа — расстояния «A» и «B» на рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

Чтобы найти разрез «Птичья пасть», сначала измерьте горизонтальное расстояние от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Линия отвеса представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить отвес, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Так как бедренная балка не пересекает угол стены (C), вертикальный разрез «Птичья пасть» делается под углом (D).

Птичий рот . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы использовали любое стропило.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

Порезы в области пятки и сиденья. Затем разложите отвес и выровняйте прорези для птичьего рта. Здесь мы снова просто украдем измерения с нашего полномасштабного чертежа.

Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рис. 2B) по средней линии птичьего рта и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3C) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего рта», как показано на рис. 5B. Опять же, измеряйте перпендикулярно отметке средней линии рта птицы, а не по длине стропила.

Для изображения щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит размеры.

Раскрой по длине. После того, как «птичий пасть» выложен, сделайте полномасштабный чертеж соединения бедра с гребнем, как показано на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и протяните ее полностью вокруг стропила.

Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C», перпендикулярное этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем добавить и вычесть букву «А» перпендикулярно к отвесу истинной длины.

«Задняя часть», или скос, стропила обеспечивает плотное прилегание кровельного покрытия к бедру.Используйте квадрат обрамления и шаг стропила бедра, чтобы определить линию поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

Поддержка бедра

Как и в случае любого тазобедренного стропила, у неравного тазобедренного стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на стороне вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

Повторите ту же процедуру на стороне бедра, обращенной к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами по отдельности, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

Для разметки домкратов автор делает натурный рисунок первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

Одно важное замечание: дождитесь, пока вся ваша разметка будет завершена и вы не проведете тестовую установку стропила для бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важную опорную кромку.

Установка домкратов

Перед тем, как прибить вальмовое стропило, обязательно разметьте положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рисунке 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемного домкрата, используя наклон основного вальма крыши, 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

Долины

Стропило ендовы с неравным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины сидят на внутренних углах, а вальмовые стропила — на внешних углах.

Каждая крыша будет немного отличаться. Иногда вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это по-прежнему дает большую поддержку обшивке. Кроме того, я часто удваиваю бедра для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но, как бы ни были детали могут отличаться, метод Zepp предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

Сдано крыши

Любой плотник знает, что в основе конструкции крыши лежит математика. Невозможно обрамить крышу, не зная математики, особенно тригонометрии. Это нужен, например, для рассчитать крутизну крыши — крыша подача.

В северном климате скатная крыша предпочтительнее, чтобы дождевая вода не скапливалась на крыша, что могло бы произойти в случае заблокирован сток воды с плоская крыша.Одна из основных причин засорения дренажей — холодная погода. что вызывает засоры, когда вода превращается в лед; Другие Причины включают листья, мусор и т. д.

По этой причине во все времена предпочтение отдавалось скатным крышам. в странах Северной Европы.

На рисунке ниже показан пример плоской крыши и скатной крыши:

Как мы видим, самая простая и наиболее распространенная скатная крыша имеет форму единого треугольника . Ситуация становится более сложный, когда две или более скатные крыши соединены вместе .Это создает различных наклонов в одном месте, которые необходимо настроить вместе (сконструировать).

1. Ридж

2. Бедра

3. Гейбл

4. Карниз

5. Лезвие грабли

6. Карниз

Источник: O Plekk Катусемейстер

Здесь мы видим разные углы и формы, которые могут быть на крыша.

Скатные крыши могут быть самых разных форм, наиболее распространенными являются двускатные и шатровые крыши. Есть и крыши не такой простой формы. Ниже представлены несколько скатных крыш разной формы:

Источник: Shelton Roofing Santa Cruz

Источник: Инснериграафика. Ольга Овтаренко (электронная почта)

Участки

Плотники не относятся к углу крыша как 30, но предпочитаю использовать скат крыши.Скат крыши — это ее вертикальный подъем, деленный на его горизонтальный пролет (или «пробег»), называемый уклоном в геометрии или касательную функцию в тригонометрии.

На рисунке ниже показаны различные допустимые уклоны для разных крыш. изображены материалы. Например, в случае кровли из рулонного металла это может быть минимум 5 (как показано на график). Это означает, что мы не можем использовать металлопрокат для плоских крыш, потому что он не быть водонепроницаемой конструкцией.

1: планка и черепица

2: керамическая черепица

3: окно в крыше

4: битумный рулон с треугольной рейкой

5: битумная черепица

6: цементная черепица

7: битумная волновая плита и жестяные кровельные листы

8: фиброцементная плита

9.металлочерепица

На приведенном выше графике мы также можно увидеть различные значения, указанные в виде отношения — для наклона 5 соотношение составляет 1:12 . Мы знаем, что на дорожных знаках уклон дороги также дано, но показано в процентах.

Давайте посмотрим, как эти разные значения связаны друг с другом:

Как мы все знаем, полный круг равен 360 градусам . На графике ниже мы видим, что в случае уклон крыши, если смотреть тригонометрически, одна сторона крыши находится в I квартале , а противоположная сторона — в II квартале .

Разделение на кварталы можно увидеть на изображении ниже:

Если мы говорим о выражении шага в виде отношения, это будет отношение длины сегменты друг к другу.

Например: если отношение уклона крыши составляет 1: 1, мы говорим о равнобедренном треугольнике , а уклон крыши можно задать как 45. Для расчета угла наклона мы используем функцию тангенса , то есть 1: 1 = 1, где загар 45 = 1

Для выражения уклона крыши в виде отношения, высоты или около того. называется рост будет дан как значение из 1.Расстояние от подъема крыши до края обозначено цифрой x (также называется пролетом ). Значение x показывает, сколько высот до края крыши.

Для Пример: если x = 2, то 1: 2 = 0,5. В итоге tan 0,5 = 26,57≈ 27

Если угол наклона крыши больше 45 или другими словами соотношение больше чем tan> 1, прогон будет постоянным со значением , равным 1 .

Для Пример: дан шаг 1,5: 1.Это означает x = 1,5 и показывает, сколько прогонов укладывается в подъем.

Разное ходов до рассчитать шаг крыши

Задача: Дана крыша высотой 4 м и пробегом 12 м. Рассчитайте уклон крыши и задайте его в соотношении!

Вот 2 способа решения проблемы:

Метод 1: Если шаг задан как отношение 1: x, мы можем сделать следующее, чтобы найти x:

Уклон крыши 1: 3

Метод 2: Мы также можем использовать следующее решение

Высота 4 метра равна 12 м горизонтали. длина.Зная это, мы можем сделать следующие расчеты для подъема на 1 м:

Уклон крыши 1: 3

Шаг

также может отображаться как процентов и промилле . Проценты в основном используются для дорог и холмов, на фрезы используются для укладки откосов полов и прокладки водопроводных и канализационных труб, где поля намного меньше.

Шаг в процентах равен 1/100

1 м = 100 см

, следовательно, 1% составляет 1 см на метр

1 м = 1000 мм


для этого 1 составляет 1 мм на метр

Учитывая значения для бега и подъема, мы можем вычислить в процентах или на мельницы пека следующим образом:

Если нам нужно вычислить одно из этих значений, мы можем преобразовать формулу.

Например: чтобы найти рост, мы можем преобразовать формулу следующим образом:


Если длина нашего забега 1 м (100 см), то при шаге 1% подъем будет 1 см. У бега длиной 2 м будет подъем на 2 см при том же шаге.

Когда при расчете на мельницы, пробег 1 м с шагом 1 будет имеют подъем 1 мм. Маршрут длиной 2 м будет иметь подъем на 2 мм с учетом такая же подача.

Чтобы найти значения для прогона, мы должны снова преобразовать формулу:

Иногда нам может понадобиться построить крышу с таким же шагом , но другим измерениями

В этом случае мы используем принцип для подобных треугольников для выполнения вычислений.

Расчет можно произвести с помощью перекрестного умножения :

Когда мы сравним с шагами , они будут тем же , даже с другим подъемом крыши.

На самом деле это будет выглядеть как на картинке ниже:

Приведем еще несколько примеров того, как бывают питчи. связаны друг с другом. Например, если мы знаем% питча, но хотим выразить его как угол через касательную, мы можем сделать это следующим образом:

Как показано на графике, учитывая рост и пробег, мы будем знать процентное значение шага (до 45) и может вычислить тангенс, используя такое же соотношение — это даст нам угол.

Отсюда мы можем получить угол α = 16,66924423 ≈ 16 42

Далее поясняется, чтобы Чтобы получить это решение, мы приравняем пробег к 100 и выберем подъем, который при деление на 100 даст нам процентное значение. Поскольку процент — это в основном соотношение между бегом и подъемом, процентное значение в то же время тангенс угла.

На рисунке выше показаны различные пропорции. шаг может быть таким же.Если, однако, мы Возьмем пробег как 1 , мы можем показать поле следующее:

Мы уже знаем, что загар 16 42 ≈ 0,3

Лестницы и канализация

Другая часть конструкции, использующая Расчет шага (или уклона) лестниц и канализации (особенно самотечного трубы, не столько напорные трубы).

Лестницы должны иметь определенные размеры, чтобы что люди могут с комфортом ими пользоваться. Для расчета высоты лестницы a используется простая формула.Кто хочет стать строителем, должен обязательно запомните эту формулу:

2h + b = 630 мм

Эта формула помогает найти оптимальное соотношение между подъемом и проступью ступеньки.

h = подъем ступени

b = ступенька


Сумма двойного подъема и протектор дает постоянный. Отсюда можно определить высоту тона — обычно От 1: 1,5 до 1: 2.

Для ширины шагов рекомендуется формула h + b = 450 мм.

Дополнительно к шаг, лестница будет иметь общий подъем и общий пролет, что также важно измерения.

Изображение: Википедия

Когда строить многооборотные лестницы необходимо также убедитесь, что на нем неравномерное количество ступенек, иначе придется менять ноги при подъеме по лестнице. Все ступеньки тоже должны иметь одинаковый подъем — человеческий. мозг приспосабливается к определенному ритму ходьбы, поэтому, если одна ступенька имеет другую высоту, это может привести к тому, что вы споткнетесь о шаги.

Таблица выше показывает, что при соотношении 1: 1 треугольник будет иметь точное форма как на фото рядом — равнобедренная треугольник с углом 45, равным 100%, и касательной 1.

Дано соотношение 1: 100, уклон будет таким, как на картинке сбоку, с углом 1% и касательная 0,01. С 1: 1000 действует та же логика.

Например

Если мы знаем значение тангенса, тогда мы можем записать шаг в виде отношения в следующим образом:

Дано загар 0,5 = 26 33 54,18

Марка шаг как отношение 1: x, где x равно 0,5 (также тангенс)

Следовательно шаг можно задать как 1: 2

значение x в соотношении показывает, как много частей целого, которое он составляет, поскольку 1 представляет собой целое (l = 1 на график), поэтому 1: 0,5 = 2.Вы также можете покажите высоту звука как единицу измерения.

Как уже упоминалось, если подъем (h) больше, чем разбег (tan> 1), тогда значение x выше значения шага детали обозначается: x: 1

Для Например, если значение тангенса равно 2, значение наклона равно 2: 1

В Для канализационных труб мы также используем смолы, но там они указаны в промилле.

На фото ниже — поперечное сечение канализации, которая применяется для трубных марок в строительных чертежах.Как видите расстояние между двумя колодцами (от центра) составляет 34500 мм, а разница высот колодцы 300 мм.

Давайте посмотрите на другой пример. Как рассчитать шаг трубы в соотношении и в проценты. Чтобы вычислить шаг, мы должны нарисовать треугольник, где h отмечает разницу в высоте и l расстояние между двумя лунками.

Дано h = 300 мм и I = 34500. Используя перекрестное умножение, мы можем сначала вычислить шаг как отношение.

Подстановка x со значением получаем шаг 1: 115

ср также можно использовать перекрестное умножение, когда мы знаем высоту тона (1: 115) и хотим вычислить разница высот h.


то же самое касается l.

шаг в процентах: 1: 115 x 100 ≈ 0,87%

Вкл. с другой стороны, если мы знаем процент, мы можем рассчитать соотношение как следует:

это можно представить как соотношение 1: 115

В чтобы вычислить шаг в процентах, мы должны использовать тангенс

вариант 1: загар = ч / л

вариант 2: соотношение 1: x

загар = 300: 34500 ≈ 0,0087 или в основном то же соотношение 1: 115 ≈ 0,0087

загар 0,0087 = 0,41011655 или 02436,42

В рисунок под канализационной линией изображен в земле до того, как он был засыпанный землей.

Расчет площади

Большая часть строительства — это подсчет объемов. Это необходимо для планирование и заказ материалов, а также расчет цен.

Например, иногда только шаг и высота от земли. показано на чертеже проекта. Чтобы рассчитать площадь крыши, мы должны знать длину и ширину крыши (на картинке выше: 12 000 мм и 6034 мм). мм) Но если мы знаем только шаг, мы должны взять рисунок и на основе ширину здания рассчитываем по размерам крыши.

Эти измерения нужны не только для расчета количества необходимых материалов но и для устройства крыши, например, на длину стропила.

Например

Дано ширина половины дома 4860мм, затем шаг 35 по высоте кровли составит:

загар 35 x 4860 мм = 3403 мм

Знание по высоте мы можем рассчитать длину стропила.

В Чтобы рассчитать угол между стропилами, мы можем использовать простую математику. Все мы нужно знать, какие ангелы появляются, когда мы пересекаем две параллельные линии третьей линия.

Когда имея дело со сложными поверхностями, мы должны разделить область на части.

Как мы можем видеть на графике выше, что есть разные способы сделать область измерения проще. Один из способов — разделить область на множество меньших участков и вычислить их площади отдельно, а затем либо суммировать, либо вычесть отдельные участки.

Но как действовать, если у крыши более одного угла, как показано ниже:

Это двухмерный чертеж крыши, представленный на чертеже проекта, далее к нему обычно также дается трехмерный рисунок.

Шаги на чертеже даны под углом 45 °. Бедра на концах также находятся на уровне 45. Если мы проведем условную вертикальную линию от H, I до K, их шаг будет 45. Если мы знаем угол и длину крыши, мы можем рассчитать высоту крыши, которую мы понадобится позже для того, чтобы рассчитать площадь кровли.

Поскольку угол равен 45, мы знаем, что имеем дело с равнобедренным треугольник с двумя сторонами равной длины. Это делает наши расчеты Полегче.

Например, высота крыши составляет половину ширины крыши, или 4000 мм. Это можно увидеть на рисунке ниже, где показан вид крыши сбоку. Для расчета длины бедра нам понадобится калькулятор.

Мы можем использовать теорему Пифагора, поскольку длина бедра равна гипотенуза A, B и H.

Длина A, B и H равна

Это высота бедра, которая с точки зрения бедра выглядела бы нравится:

BH — гипотенуза и представляет высоту крыши. Решение было полученный по теореме Пифагора. Длина гипотенузы:

С это не равнобедренный треугольник, мы можем сделать выводы, что хотя все скаты крыши под углом 45 градусов, это не относится к углам его вальмы.

Если мы знаем эти измерения, мы можем начать вычислять площадь Крыша. Мы видим, что элементы крыши состоят из разные геометрические формы. Напоминаем, что давайте посмотрим, какие формулы мы будем нужно.


ср можно рассчитать площадь следующим образом:

Вальмовые концы крыши образуют равные треугольники ABH и DEI. Поэтому достаточно вычислить площадь одного треугольника и умножьте его на 2.

2 х 22,63м2 = 45,26м2

В форме параллелограмма части крыши (BCHJ и AGHJ) также равны, поэтому нам нужно только рассчитать площадь единицы и умножьте ее на 2.

Кому Для расчета площади необходимо также знать значение HJ. Это равно основанию и делает быстрое Расчет мы знаем, что он должен быть равен 6,0 м. Поскольку у него такая же подача и высота как бедра, мы знаем, что высота параллелограмма составляет 5,66 м


Таким образом, площадь равна:

А 2 x 33,96м2 = 67,92м2

DEIJ также параллелограмм высотой 5,66 м и основанием 4,0.Его площадь равно:


ср также можно увидеть треугольник (KLG), его сторона GK имеет длину 5,66 м. Другой сторона 4м. На основании этих измерений мы можем рассчитать площадь. Его гипотенуза — боковая GJ длиной 6,93 м.

Для этого мы можем вычислить площадь треугольника:


От трапеции остается только одна деталь (EIKF). Мы знаем, что EF составляет 12,0 м, а IK 8,0. м длиной. Мы уже подсчитали 5,66 м — высота.

снова Можем посчитать площадь:

Сейчас мы можем сложить все области вместе, чтобы получить общую площадь :

45,26 + 67,92 + 44,64 + 11,32 + 56,60 = 225,74 м2


Перекрытие поверхности

Это не редкость, что размеры детали отличаются от того, что должно быть при построении всех деталей вместе. Например половицы.

В на картинке ниже Вы можете увидеть паркетную доску с выступающей частью и что делает его шире, чем если бы вся площадь была покрыта половицей.При измерении мы знаем, что одинарная половая доска имеет ширину 111 мм, но когда если соединить его с другой доской, ширина будет всего 100 мм.

Следовательно в большинстве случаев продавцы древесины отмечают общую площадь покрытия половиц на посылка.

Пример

Дано пол размером 6,27 м х 4,37 м. Сколько напольного материала нужно купить для покрытия всего пола с учетом половиц с нахлестом 100 мм и длина 4 м.

ср начнем с расчета площади поверхности пола:

6,27 м x 4,37 м = 27,40 м2

Далее мы рассчитываем площадь, которую может покрыть одна паркетная доска:

4,00 м x 0,1 м = 0,40 м2

Наконец посчитаем, сколько половиц нужно купить, чтобы покрыть весь пол:

27,40 м2: 0,40 м2 = 68,5 ≈ 69 штук паркетной доски

Другой важной частью деревянных полов является плинтус. Для данного размера пола выше, чтобы найти необходимое количество плинтусов. Вы должны рассчитать периметр комнаты.Плинтус предназначен для прикрытия шляпок гвоздей и часто невозможно установить последнюю половицу достаточно близко к полу и оставляется зазор 1-2 см. Плинтус используется для закрытия щели, как показано на рисунок ниже.



Пример

Это Лучше всего рассчитывать необходимое количество плинтусов на погонный метр, потому что их устанавливают на стене, образуя периметр по периметру комнаты. Давайте рассчитать необходимое количество плинтусов, если длина плинтуса 2,5м.

Первая рассчитаем периметр комнаты:

(6,27 м + 4,37 м) x 2 = 21,28 пог.м

пог.м — погонные метры, часто применяемые в строительстве. Равно 1 м в единицах СИ

Сейчас можем рассчитать необходимое количество плинтусов:

21,28 пог.м: 2,5 пог.м = 8,51 ≈ 9 штук плинтуса

Геодезия и геодезические измерения

Геодезия наука об измерении размера и формы Земли и местонахождения указывает на его поверхность.Включает в себя земельные и строительные работы.

простейшая или так называемая геодезия низшего класса используется для общего построения (из-за небольших расстояний). При топографической съемке и землеустройстве точность должна быть быть выше, а используемое оборудование намного сложнее, потому что с более длинными расстояния погрешность также увеличивается (см. пример ниже). Там мы должны установить дополнительные высоты (временные геодезические рейки) для измерения различных сечения и перенести их высоту и углы.

В В этом параграфе мы подробно рассмотрим строительную съемку, которая проста и требует только базовой математики.

Как мы знаем, что вода может всегда оставаться горизонтальной или строительной рабочие говорят, что он выровнен по горизонтали. В старину шланги для воды со стеклом На обоих концах использовались пробирки, по которым можно было видеть уровень воды.

Даже в настоящее время этот метод иногда используется (см. рисунок ниже), но гораздо больше были разработаны инструменты, позволяющие более точно определять уровень или отвес.

А Spirit — это инструмент, предназначенный для определения того, является ли поверхность горизонтальной (уровень) или вертикальный (отвес).

В изображение ниже — еще один пример спирта, но вместо воды используются другие жидкости (обычно спирт, такой как этанол)

пузырек внутри спиртовой трубки показывает, ровная поверхность или нет. Если это Расположенный по центру между линиями на трубке, ваш объект находится на одном уровне. Если пузырь справа от линий ваш объект наклоняется вниз справа налево.Если пузырь находится слева от линий, ваш объект наклоняется вниз слева направо.

Сейчас, если нам нужно выровнять большие расстояния, инструмент, называемый dumpy level (также строительный уровень авто) б / у. Это оптический инструмент, используемый для установления или проверки точек в той же горизонтальной плоскости. Прибор уровня устанавливается на штатив и установить в выровненное состояние с помощью ножных винтов. Оператор просматривает окуляр телескопа, а помощник держит нивелирную штангу вертикально на точка измерения.

А Лучшим инструментом, который вы можете использовать, является лазерный уровень, которым может управлять только один человек. Он состоит из проектора лазерного луча, который можно закрепить на штативе, который выравнивается в соответствии с точностью устройства и проецирует фиксированный красный или зеленый луч по горизонтальной и / или вертикальной оси.

нивелирная рейка, также называемая нивелирной рейкой, используется с нивелирным инструментом для определить разницу в высоте между точками.Метрическая штанга имеет основные пронумерованные деления в метрах и десятых долях метра. При просмотре через телескоп инструмента, наблюдатель может легко визуально интерполировать 1 см отметьте до четверти его высоты, давая показание с точностью до 2,5 мм.

Средний уровень моря

В При обычном использовании, возвышения часто называют высотой над уровнем моря.

MSL это тип вертикальной базы стандартизированной геодезической опорной точки, которая используется как датум карты в картографии.Страны склонны выбирать средний уровень моря в одной конкретной точке в качестве используется в качестве стандартного уровня моря для всех картографических и геодезических работ в этой стране. Однако нулевая отметка, определенная одной страной, не то же самое, что ноль. высота определяется другим. В Эстонии и в регионе Балтийского моря MSL Кронштадта. Это было обозначено Михаилом фон Рейнеке в 1840 году после обширные измерения в Балтийском море. На фото ниже обозначение MSL на мост через Обводный канал в Кронштадте.


Allikas: http: // stengazeta.net / wp-content / uploads / 10005290-siniy-most_.JPG


Эстония также планирует перейти на Amsterdam Ordnance Datum, который имеет точность 0,2 мм на километр.

В поле строительства уровень используется для измерения высот, но при составлении карты на больших площадях используется тахометр или точный GPS, поскольку это позволяет вам измерьте не только высоту, но и угол.

Ниже простой пример использования уровня.

Пример

В В этом примере геодезист ранее измерил фундамент существующее здание должно иметь высоту 0.819 м над уровнем моря. Он будет использован когда начинаем размечать планируемый фундамент дома с высоты приведено в проекте архитектором.

Нулевая точка самой конструкции — это верхняя поверхность первого этажа. Все высоты над ним будут отмечены знаком (+), а те, что ниже (например, как подвал) обозначается знаком (-).


На рисунке видно, что здание спроектировано с высотой 1.06 м над уровнем моря (0 высота соответствует поверхности первого этажа). По углам здания отмечается высота земли. Верхний 0,56 м говорит нам, на какой высоте должна оставаться земля вокруг здания, число ниже указывает текущую высоту земли в природе.

Давайте сделаем небольшой расчет:

1,06 0,56 = 0,50 м

Это говорит нам о том, что земля должна быть на 50 см ниже поверхности первого пол.

Теперь посмотрим, что должен показать уровень, если мы начнем отмечать фундамент здания.Все еще глядя на рисунок выше, мы видим, что горизонтальная балка уровня должна иметь высоту 551 мм, то есть от на уровне моря горизонтальная балка должна иметь высоту:

819+ 551 = 1370 мм

Но если мы изменим расположение уровня, результат тоже изменится.

Следующий вопрос, который возникает, — сколько должна начальная точка уровня? быть ниже горизонтального луча, чтобы он соответствовал высоте 1.06 мес. над уровнем моря.

Мы знаем, что горизонтальный луч в настоящее время находится на высоте 1370 мм над уровнем моря, и мы можно сделать следующий расчет:

1370 1060 = 310 мм


С уровня мы должен иметь возможность считывать 0310, как показано на рисунке выше. Несмотря на то существуют неплохие лазерные инструменты, часто строители по-прежнему предпочитают используйте оптические измерительные приборы для больших расстояний, так как это более точно поскольку лазерный луч начинает исчезать на больших расстояниях.

Математически мы можно рассматривать эту ошибку как возникающий угол, поскольку луч, идущий из устройство прямое.

Расчет ошибки:

Например, если мы знаем угол ошибки, мы можем использовать тангенс для сравнения значений x1 и x2

Пример
Если мы хотим показать частоту ошибок в мм, мы должны сначала преобразовать длину, чтобы получить 40 000 мм.Если принять погрешность всего 0,1, то

х1 = загар 0,1 x 40 000 = 69,8 мм — это уже очень большая разница,

х2 = загар 0,1 x 100 000 = 174,5 мм, что вдвое больше

с на расстоянии 1 м и таком же угле коэффициент ошибки будет только 1,7 мм

Для этого геодезисты должны постоянно корректировать измерения в случае длительного расстояния, поэтому ситуация, изображенная на рисунке ниже, не возникнет.



Источник: неизвестен



Справочник по кровельным откосам и кровельным материалам

При выборе кровельных материалов может показаться, что у вас есть бесконечный выбор любого материала, представленного на рынке: асфальт, композит, металл, древесное волокно, резина, рулонная кровля MSR.Легко представить, что выбор будет чисто эстетическим или экономическим: вы выбираете кровельный материал в соответствии с тем, что вам нравится или что вы можете себе позволить.

Это правда лишь отчасти. Другие факторы определяют, какие кровельные материалы вы можете использовать. Одним из важных факторов является наклон крыши, также известный как уклон крыши. Скат крыши может мгновенно изменить разговор. Возможно, вам понравится классическая композитная черепица на крыше. Но если уклон крыши ниже определенного соотношения, вам может потребоваться установить другой тип кровли — возможно, рулонную кровлю или металлическую кровлю со стоячим фальцем.

Что такое скат крыши

Шаг описывает угол, наклон или наклон вашей крыши.

Обозначения уклона крыши состоят из двух цифр, обозначающих соотношение. Отношение может быть показано разделительной косой чертой, разделяющей числа, например 2/12 или 7/12. Или двоеточие может заменить косую черту, как в 2:12 или 7:12. В любом случае, обозначение обозначает соотношение между двумя размерами крыши — числителем и знаменателем.

  • Числитель: Числитель, или первое число, относится к вертикальному измерению (высоте) крыши.
  • Знаменатель: Знаменатель или второе число обозначает горизонтальный размер (длину) крыши. Чтобы упростить задачу, для кровельных целей знаменатель всегда равен 12. Хотя базовая математика говорит нам, что 12/12 можно уменьшить до 1/1, это не делается с уклоном крыши. Знаменатель остается 12.

Пример

Крыша с вертикальным размером в любом месте по уклону 2 фута и горизонтальным размером 4 фута имеет уклон 2: 4.Чтобы приспособиться к кровельным целям, вы должны умножить второе число на три. Первое число тоже нужно умножить на три. Угол наклона крыши составляет 6:12.

Как рассчитать шаг крыши по коэффициенту

Наклон крыши — это не что иное, как коэффициент, показывающий, насколько велика высота крыши на 12-кратном горизонтальном расстоянии.

Пример: соотношение 5:12 или 5/12

Когда вы видите соотношение 5:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 5 футов по вертикали.

Пример: соотношение 8:12 или 8/12

Когда вы видите соотношение 8:12, это означает, что на каждые 12 футов по горизонтали высота крыши меняется на 8 футов по вертикали.

Для большинства домашних стилей уклон крыши находится в диапазоне от 4/12 (умеренный) до 8/12 (довольно крутой). Примеры экстремальных уклонов варьируются от 1/4 / 12 (почти пологий) до 12/12 (спуск под идеальным углом 45 градусов).

Скаты кровли и кровельные материалы

Очень низкие скаты крыши:.С 25 декабря по 12 марта

Скаты кровли с меньшими углами, например от 1/12 до 3/12, встречаются в более городских домах в современном стиле, а также в промышленных зданиях и лачугах. Для домов в современном стиле, построенных в 1960-х годах, было модно иметь небольшой уклон, лишь незначительный уклон для отвода воды. Визуально эта крыша кажется плоской. Этот шаг может быть всего 1/12. К материалам плоской кровли, наиболее подходящим для этих пологих крыш, относятся:

  • Застроенная кровля: Современная форма этого типа кровли, которую иногда называют гудронно-гравийной или BUR, состоит из чередующихся слоев битума и армирующей ткани.
  • Кровля Torch-Down: Это однослойный кровельный материал в виде мембраны, который активируется под действием тепла горелкой во время укладки.
  • Резиновая мембрана: EPDM (сокращение от этилен-пропилендиенового мономера) — это настоящая резина, которую можно прикрепить к крыше с помощью клея или механических анкеров.
  • Металл со стоячим швом: Эти крыши сделаны из алюминиевых или стальных панелей, соединенных вместе в приподнятые швы. Их можно использовать на крышах с уклоном до.25/12. Они также используются на более крутых крышах.

Низкие уклоны крыши: 2,5 / 12 — 19/12

Глиняная или цементная черепица может использоваться на крышах с широким диапазоном скатов. Для скатов от 2,5 / 12 до 4/12 требуется двойная стяжка. Уклоны выше 19/12 не рекомендуются, так как черепица на очень крутых крышах может дребезжать.

Нормальный или средний шаг кровли: 4/12 — 20/12

В эту категорию попадает очень много крыш для жилых домов. Кровельные материалы, наиболее часто используемые для этих скатов, включают асфальтовую (композитную) черепицу: традиционная черепица с тремя выступами, сделанная из асфальтобетонного композита, является наиболее популярным типом черепицы и наиболее гибкой с точки зрения адаптации ко многим скатам крыши.Эта черепица подходит для шага от 4/12 до 12/12. Думайте о них как о средней дороге с точки зрения уклона крыши — не слишком плоской и не слишком крутой.

Склоны с высокими крышами: с 5/12 по 12/12

Деревянная и шиферная черепица используются во многих из тех же типов крыш, что и битумная композитная черепица, но могут не подходить для крыш около нижнего конца, поскольку они более подвержены протечкам. Деревянная и сланцевая черепица не соединяются так плотно, как другие виды черепицы.

Очень высокие скаты крыши: 18/12

Крыши домов викторианской эпохи часто были под острым углом с крутым уклоном. Подумайте о старом доме с его высокими пиками, и вы получите картину с высокой крышей. Это один из редких участков, где числитель больше знаменателя, а наклон достигает 18/12.

Обзор кровельных материалов

Большинство кровельных материалов имеют рекомендуемый диапазон уклона, для которого они наиболее подходят.Иногда правила могут быть нарушены, но, как правило, вы не должны выходить за нижний предел рекомендации.

Например, деревянная и шиферная черепица могут подойти для крыш, более крутых, чем верхняя рекомендация 12/12, но вам не следует устанавливать их ниже нижнего диапазона 4/12.

  • Встроенный (BUR): от 0,25 / 12 до 3/12
  • Кровля Torch-down: от 0,25 / 12 до 3/12
  • Резиновая мембрана: от 0,25 / 12 до 3/12
  • Металл со стоячим швом: от 1/12 до 19/12
  • Глиняная или цементная плитка: 2.С 5 декабря по 19 декабря
  • Битумная (композитная) черепица: от 4/12 до 20/12
  • Деревянная и шиферная черепица: 5/12 — 12/12
Калькулятор уклона кровли

— Получите точную оценку уклона кровли

Калькулятор шага крыши мгновенно оценит уклон вашей крыши со всех возможных углов.

Вы можете рассчитать уклон, площадь, длину стропил и другие размеры.

Вы также можете преобразовать наклон крыши в градусы (внизу).

1) Расчет уклона крыши на основе длины стропил

Какой тип крыши лучше всего подходит для вашей крыши?

Если у вас уклон крыши 3/13 или ниже, настоятельно рекомендуется использовать / устанавливать кровельный материал, который лучше всего подходит для плоских или пологих кровель (например, резина EPDM, ПВХ или TPO мембрана или модифицированная битум).

Если уклон вашей крыши больше 3/12 (так называемый крутой уклон), вы можете установить либо асфальтовую черепицу, либо металлическую крышу, либо один из экзотических типов крыши: шифер, черепица, дерево и т. Д. Металлические крыши будут иметь с самым высоким сопротивлением ветру и лучше всего подходят для предотвращения образования ледяных дамб, особенно если уклон вашей крыши ниже 6/12!

В то время как битумная черепица будет наименее дорогим кровельным материалом для наклонной крыши, более экономично приобрести металлическую крышу, если вы планируете оставаться в своем доме более 5 лет.

Как использовать калькулятор шага

Для оценки площади крыши введите ширину и длину (как показано на измерительной диаграмме ниже), и либо Подъем, либо Шаг — второе значение будет вычислено автоматически. Нажмите рассчитать. Результаты появятся под кнопкой расчета и будут включать в себя: длину стропил, общий размер / площадь и шаг.

Используя приведенную ниже схему, измерьте крышу над землей и введите размеры здания в калькулятор №2 выше. Введите пролет (также известный как ширина фронтона) и высоту над базовой линией.

Чтобы рассчитать шаг и размер, измерьте крышу и сделайте замеры в соответствии со схемой ниже. Введите ЛИБО подъем крыши или уклон крыши.

2) Калькулятор шага до угла (в градусах)

Введите шаг в первое поле — расчет выполняется автоматически.


Как измерить подъем крыши

Roof Pitch Finder — Если вам нужен инструмент для определения уклона крыши, этот Johnson Level & Tool 750 Pitch and Slope Locator стоит всего 7,77 долларов США с бесплатной доставкой от Amazon и имеет лучшие оценки пользователей.Проверить это.

Если вы не знаете высоту подъема, у вас нет лестницы или нет доступа к крыше, чтобы его измерить, вы можете точно оценить подъем, измерив 3 пролета сайдинга.

Типичный виниловый сайдинг имеет выступ 4 дюйма, поэтому 3 пролета будут равны 12 дюймам или 1 футу. Рассчитайте количество пролетов от базовой линии до пика. Так как у большинства домов есть древесина граблей, которая обычно имеет ширину 6-8 дюймов, вы можете добавить эту ширину к подъему.

Пример: Если у вас есть 19 пролетов сайдинга с шириной выступа 4 дюйма каждого пролета и доска с граблями 6 дюймов, то подъем будет:

[6 ″ + (19 * 4 ″)] / 3 = 6 ′ 10 ″ подъем крыши.



Преобразование уклона (американский / канадский метод измерения уклона) в градусы (европейский метод измерения уклона) может быть полезно при определении геометрии крыши или для европейских подрядчиков, которые не привыкли к системе eUS. См. Таблицу ниже:

Дополнительные ресурсы

Дополнительную информацию о важности уклона крыши и различных методах его расчета см. В нашем подробном Руководстве по уклону кровли.

Чтобы узнать длину стропил и точную стоимость замены, воспользуйтесь нашим Калькулятором стропил.

Если вам нужно быстро оценить, сколько стоит новая кровля, воспользуйтесь нашим калькулятором монтажа кровли

Чтобы оценить цены на черепицу из 3-х плит и архитектурную черепицу, воспользуйтесь нашим калькулятором асфальтовой черепицы

Опубликован:

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопросы или проблемы по кровле? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному каталогу Местных кровельщиков , чтобы привлечь больше клиентов!


Минимальный уклон кровли из битумной черепицы

Короткий и простой ответ: 2:12 традиционно считается абсолютно минимально допустимым уклоном крыши, подходящим для битумной черепицы.

Битумная черепица продолжает оставаться наиболее широко устанавливаемым вариантом кровельного покрытия в Северной Америке. Они обеспечивают отличную атмосферостойкость, отличную стоимость и, теперь, более чем когда-либо, предлагают огромный выбор красивых дизайнов и цветовых сочетаний.

И, конечно же, их простота установки и приспособляемость практически к любой форме крыши — еще одна причина их успеха. В последние десятилетия в дизайне домов преобладают более крутые крыши, но во многих случаях дом может иметь более низкий уклон крыши или часть крыши с более низким уклоном.

С каким минимальным уклоном можно укладывать черепицу?

Чтобы лучше понять проблему, давайте посмотрим, как измеряется уклон крыши, и другие соображения.

Скаты крыши
Уклон = подъем / спуск (в дюймах)

Условный уклон
4 дюйма 12 и выше

Низкий уклон
2 дюйма от 12 до 4 дюймов 12

Плоский
от 0 дюймов 12 до 2 дюймов 12

Что такое «скат крыши»?

Уклоны кровли чаще всего определяются отношением подъема-пробега.Если скат крыши «поднимается», скажем, на 4 дюйма при измерении на 12 дюймов по дну горизонтальной стропильной фермы, считается, что уклон крыши составляет 4:12; то есть 4 дюйма подъема на 12 дюймов (один фут) пробега. (Обратите внимание, что «уклон» крыши иногда используется параллельно скату крыши; однако уклон крыши технически измеряется и определяется по-другому и здесь не обсуждается). Вы можете измерить уклон крыши на нижней стороне настила крыши в легкодоступной точке, такой как грабли, с помощью рулетки и простой геометрии.В качестве альтернативы есть приложения для смартфонов, которые могут помочь, но производители черепицы распространяют удобные карты оценки шага, которые обеспечивают быстрый способ приблизительной оценки уклона.

Удобный измеритель уклона крыши может помочь вам определить, является ли уклон вашей крыши слишком низким для черепицы.

Большинство крыш жилых домов в Северной Америке исторически строились с уклоном от 4:12 до 9:12. По крышам нижнего предела диапазона (от 4:12 до 6:12) относительно легко ходить и работать.(Как всегда, при работе на любой крыше необходимо соблюдать соответствующие меры безопасности и меры предосторожности). Более крутые крыши лучше «видят» черепицу и поэтому лучше подходят для дизайнерских стилей премиум-класса. Битумная черепица на более крутой крыше также склонна к более медленной погоде из-за того, что она находится под благоприятным углом к ​​солнечным лучам.

Почему 2:12 — это минимум?

Проблема с очень низкими наклонными крышами проста — сила тяжести. При очень низком уклоне любая вода на крыше, будь то дождевая вода или тающий снег, стекает очень медленно, и существует риск бокового движения воды вокруг и через перекрытия черепицы.Важно всегда подтверждать конкретные требования к уклону в инструкциях по установке изделия от производителя черепицы и в соответствии с требованиями местных строительных норм и правил, поскольку для некоторых видов черепицы рекомендуется минимальный уклон более 2:12. Кроме того, уклон 4:12 обычно считается самым низким уклоном для «стандартной укладки черепицы». Большинство производителей и отраслевых рекомендаций требуют или, по крайней мере, рекомендуют особую подкладку или другие соображения на крышах между 2:12 и 4:12.(Примечание: в некоторых характеристиках крыши наклон может выражаться в типичных геометрических градусах. Для справки, 2:12 соответствует примерно 9,5 °, а 4:12 — примерно 18,5 °). На уклонах ниже 2:12 может быть установлена ​​асфальтовая мембрана с гранулированным покрытием, и многие из них доступны в цветах, дополняющих цвета черепицы.

Если на вашей существующей крыше есть черепица и настало время ее заменить, вы, скорее всего, можете снова использовать черепицу, но на сомнительных более низких уклонах лучше убедиться, что уклон выше минимума 2:12, чтобы быть уверенным.

Примеры различных уклонов крыш

Понимание терминологии, связанной с уклоном крыши — совпадает с уклоном?

Отличия

Ниже приводится сравнение технических различий между шагом и наклоном.

Участок

Наклон

Разделить подъем на пролет Разделить подъем на пробег
Представлено в виде дроби Отображается в виде отношения
Более распространенное измерение кровли Менее распространенное измерение кровли

Переменное использование наклона и шага

Поскольку жилищное строительство стало более сложным, ремонт в целом тоже стал невозможным! И подрядчики были вынуждены адаптироваться.При этом большинство (если не все) подрядчики теперь используют уклон и уклон как взаимозаменяемые, особенно при составлении сметы кровли.

Когда вы читаете о шаге и наклоне, наиболее распространенное объяснение, которое вы найдете, на самом деле является их гибридом. Вы увидите измерение, называемое шагом (и выраженное в виде дроби), но реальное измерение — это наклон (подъем за пробегом). Исторически этому есть несколько причин …

Гибридное определение?

Во-первых, шаг — это просто более общепринятая терминология.

Во-вторых, уклон легче рассчитать для двускатных крыш.

Результат?

Гибридная комбинация наклонно-спускового механизма; измерение, которое технически имеет наклон, но отображается как шаг и называется шагом.

Еще не запутались?

Не нужно! У вас есть наше разрешение (и разрешение автора реконструкции Рассела Берджесса) рассматривать наклон и наклон как одно и то же!

Хотя это упрощение может заставить архитекторов вырваться из головы, уклон и уклон широко используются как синонимы как производителями кровли, так и подрядчиками кровли.И если при заказе кровельных материалов различия не имеют значения, то нет смысла тратить время на то, чтобы быть максимально конкретным.

Теперь, когда мы разобрались с этим, мы можем перейти к самому важному. Углы крыши! В любом случае нужно определить, какой уклон и наклон крыши нужно определить, не так ли?

Таблица углов крыши

Независимо от того, называете ли вы наклон или наклон, расчет крутизны вашей крыши сводится к выяснению ее угла.

Когда вы определите свой уклон, вы можете использовать приведенную ниже таблицу, чтобы лучше визуализировать наклон вашей крыши:

Шаг Уголок
0/12 0 *
1/12 4.76 *
2/12 9,46 *
3/12 14,04 *

4/12

18,43 *
5/12 22,62 *
6/12 26,57 *
7/12 30,26 *
8/12 33,69 *
9/12 36,37 *
10/12 39.81 *
11/12 42,51 *
12/12 45,00 *

Общие примеры

Плоская крыша: 0/12

Плоские крыши не имеют уклона, поэтому, если вам нужно выразить наклон плоской крыши, вы можете просто использовать 0 или 0/12. В качестве альтернативы вы можете использовать 0 * или «ноль градусов».

Низкий наклон: 1/12 и 2/12

Крыши с низким уклоном часто путают с плоскими крышами, но это не так.Наклон у них есть, просто он не очень выражен. А поскольку уклон такой пологий, вам понадобятся специальные кровельные материалы с низким уклоном. 1 из 12 — самый низкий из низких склонов.

Вы часто встретите уклон 1/12 на задних верандах внутреннего дворика или наверху более старой кровельной крыши. Шаг 2 на 12 немного круче, чем шаг 1 на 12, но ненамного. В градусах низкие уклоны составляют от 4,76 до 9,46 градусов.

Стандартные шаги: от 3/12 до 9/12

Стандартные скатные крыши — это обычные кровельные скаты, которые можно встретить в основных жилых помещениях жилых домов.В отличие от крыш с низким уклоном, для участков со стандартным уклоном можно без проблем использовать обычную кровельную черепицу. Поскольку здесь достаточно уклона, вам не нужно беспокоиться о сливе воды так сильно, как если бы вы использовали что-то вроде крыши с низким уклоном 2 на 12.

В градусах стандартный уклон крыши составляет от 14,04 градуса до 36,37 градуса.

Минимальный шаг для черепицы

3 на 12 — это минимальный уклон, необходимый для кровли для черепицы.

Некоторые кровельщики по-прежнему выбирают материалы с низким уклоном с шагом 3 на 12, но это не совсем необходимо и просто увеличивает стоимость вашего проекта.

Самый крутой стандартный шаг

Угол наклона крыши 9/12 (36,37 градуса). самый крутой стандартный спуск.

Все, что выше 9 на 12, считается крутым подъемом.

Крутой склон: 10/12 и выше

Любой уклон не менее 10/12 (39,81 градуса) считается крутым. Это включает 10 на 12, 11 на 12, 12 на 12 и высоту, где подъем больше, чем разбег.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
