Виды и типы светодиодных ламп самые распространенные

Дополню ряд статей общей информации на светодиодную тематику опусом по видам светодиодных ламп. В отличии от просто светодиодов, виды ламп имеют четкую классификацию и объединить их в группы и подгруппы не составит большого труда. Что меня очень радует))) Так как я не очень люблю писать про очевидные вещи. В таких случаях мне всегда кажется, что вещи, которые мне понятны, должны быть понятны и другим без всяких оговорок. Но это далеко не так. Поэтому кратенько ( если получится ) остановлюсь на видах.

Виды LED ламп в зависимости от применения

---

Тут все достаточно просто. В зависимости от того, для каких нужд применяются светодиодные лампы, их подразделяют на виды:

1Светодиодные лампы для дома и офиса. Основное предназначение – замена ранее установленных ламп накаливания, люминесцентных на более энергоэффективные диодные.

2Уличные. Основное предназначение – подсветка зданий, сооружений, парков. Улиц, автодорог и т.п. Главная особенность таких источников – высокая степень защиты IP. IP – степень защиты прибора от пыли и влаги.

3Прожектора. Ранее такого класса не существовало, т.к. производить прожекторы было нецелесообразно, ввиду дорогих комплектующих. Со временем светодиоды стали более мощными, увеличился световой поток и светодиодные прожектора выделили в отдельный вид.

4Автомобильные лампы – отдельный класс. Данный вид стоит обособленно, т.к. в него включены лампы для освещения салона, стопов, поворотников, фар и т.п.

5Светодиодные лампы для растений. Основа таких ламп – ультрафиолетовые светодиоды.

6Промышленные светильники. Главное предназначение – освещение промышленных зданий и сооружений. Также как и уличные имеют высокую степень защиты.

Виды светодиодных ламп по световому потоку и конструкции

---

Все светодиодные источники света не имеют строгой конструкции по сравнению с лампами накаливания. Всего насчитывается три вида:

1Светодиодные лампы общего назначения – имеют качественный рассеянный свет и предназначены для освещения жилых комнат и офисов. По форме и размерам часто напоминают лампы накаливания, свечи и так называемые «кукурузы».

Вид светодиодных ламп — кукуруза

2Светодиоды направленного света – для акцентированной подсветки различных площадей, витрин и т.п. По конструкционному исполнению типа «спот» и т.п.

Светодиодные лампы — споты

3Линейные светодиодные лампы – распространенный и востребованный вид ламп. Производят в виде трубки и имеют полную схожесть с люминесцентными. Основное место применения – офисы и торговые залы.

Виды светодиодных ламп — тубы

 Виды ламп по используемым светодиодам

---

Тут все понятно. В зависимости от того, какие диоды установлены в лампе, подразделяют на следующие виды:

1На основе индикаторных светодиодов. К таким можно отнести лампы первого поколения на 3 мм диодах и диодах Пиранья. Их уже осталось мало, но найти можно. По моему мнению – рудимент, от которого необходимо избавиться как можно быстрее, дабы не навредить себе. Качество и безопасность такого света оставляет желать лучшего.

Типы светодиодных ламп на индикаторных светодиодах

2Лампы на основе SMD диодов. Одни из самых распространенных. За счет малого размера и не большого нагрева возможности применения безграничны.

Светодиодные лампы на smd диодах

3Лампы на мощных 1, 3 и 5 Вт диодах. Имеют место быть, но нагрев у них большой. И добиться хорошего теплоотвода в маленьком корпусе лампы проблематично.

Лампы на мощных диода

4Лампы на COB диодах. Одна из новых технологий производства чипов. Бурно развивается. И имеет ряд преимуществ перед другими. А именно: за счет того, что диоды монтируются напрямую на плату повышается надежность всего устройства, улучшается теплоотвод. Общая оптическая система позволяет увеличить равномерность светового потока. Диоды могут быть разнообразных форм. От прямоугольных до круглых.

Виды ламп на COB lbjlf[5Ну и последний отдельный вид, появивишийся в 2013-2014годах – лампы на основе филаментных светодиодов. Технология только развивается, но уже стремительно завоевывает рынок. Один филамент позволяет получить до 1,3 Вт. Равномерное освещение на 360 градусов, хороший теплоотвод и небольшая цена – основные характеристики этого вида светодиодных ламп.

Вид лампы на филаментах

Виды ламп на светодиодах по цоколям

---

Раньше, когда я пользовался только лампами накаливания, даже и не представлял о том, что есть не только цоколь под Е27. По мере моего становления на путь просвещения и «освещения» я, к своему большому удивлению узнал о наличии и других, не менее распространенных цоколях.

Классификация по типу цоколей ламп достаточно удобна и практикуется многими.

Разновидности цоколей на LEDs лампах

Наиболее популярными были, есть и будут еще долгое время – цоколя «Эдисона». Данный цоколь имеет резьбовое соединение различного диаметра и обозначается литерой «Е» и цифрой после нее. Цифра обозначает диаметр цоколя. Е27 – 27 мм, Е14 – 14 мм, Е40 – 40 мм.

Другой, наиболее распространенный вид цоколя – G. Это штыревое соединение с патроном. На расстояние между выводами указывает цифра после литеры. Строчные буквы в маркировке свидетельствуют о количестве штырьков: 1 контакт — s, 2 контакта — d, 3 контакта  — t, 4 контакта – q и 5 контактов — p. Такие виды ламп нельзя напрямую подключать к сети 220 В. Для этого необходимо обязательно использовать блок питания.

Еще одним популярным видом цоколя отмечу – Т цоколь. Виды светодиодных ламп с таким цоколем очень популярны в России. Чтобы вы лучше понимали – это лампы на замену люминесцентных. Существует несколько типоразмеров: : 5/8 дюйма/15,9 мм – лампы T5, 8/8 дюйма/25,4 мм – лампы T8, 10/8 дюйма/31,7 мм — T10 и 12/8 дюйма/38,0 мм – лампы T12.

Другие цоколя не хочу рассматривать, т.к. в России они не распространены.

Видео на тему по видам и типам LEDs lamp

---

На канале есть один из интересных роликов, который дополнит мой сегодняшний рассказ по теме видов ламп. Ролик не много устаревший, но для некоторых видео файлы воспринимаются на много лучше, чем большое количество буковок…

Вместо заключения сделаю некоторые предостережения:

1Не бегите в интернет-магазины сломя голову заказывать по картинкам LED лампы аналоги лампам накаливания. Не смотря на то, что они по виду абсолютно аналогичны лампам накаливания, у них есть одна особенность – большой размер. Есть лампы на 20 Вт просто ГИГАНТСКИЕ!!! Я встречал такие, которые даже в плафон люстры не влазил. Есть по меньше, но они уродливо торчат из люстры))) Поэтому сначала смотрите на размеры колбы, а уж потом покупайте. Но это так… Лирическое отступление.

2Если Вы собираетесь заменить галогенные лампы, то также поставьте на заметку – блоки питания от них не подойдут на светодиодные!

3Диммеры от галогенок и ламп накаливания не поддерживаются любыми видами светодиодных ламп. Есть лампы, которые предрасположены к регулировке по яркости, но и диммер должен быть определенный.

Ну вот теперь вроде все. Если есть пожелания, если я что-то упустил, то милости прошу в комментарии. Принимаю только конструктивную критику).

Как выбрать LED-освещение | Светодиодные лампы | Блог

О достоинствах светодиодного освещения чуть ли не слагают легенды. Такое ли оно крутое на самом деле (спойлер: да), как о нем говорят? В этом материале мы не будем напрягать вас теорией о световом потоке, терминологией, сложными расчетами, а расскажем просто и на пальцах, почему светодиодное освещение так популярно и как его правильно выбрать.

Почему Led-освещение — это круто?

Почему стоило придумать что-то лучше, чем «лампочки Ильича» — понятно. Они и тусклые, и греются, и бьются, и встряхиваются. А почему светодиодные лампы лучше люминесцентных «энергосберегающих» ламп? Светодиодные зачастую дороже, а экономичные вроде и те, и другие…

Нет, еще более экономичные. Яркость и мощность светового потока, эквивалентные мощности потребления, у светодиодных ламп бьет рекорды. Если сравнивать с лампой накаливания — в среднем светодиодные в 10 раз экономичнее. Это значит, что 100-ваттная лампа накаливания потребляет 100 Вт, светит эквивалентно 100 Вт и греется как маленькая печка. Светодиодная лампа, которая будет светить примерно на 100 Вт, потреблять будет всего 10 и практически не нагреется.

Если сравнивать с люминесцентными лампами, то разница примерно в 5 раз в сторону выгоды светодиодных ламп. То есть, энергосберегайка, которая будет выдавать света, эквивалентно 100 Вт, потреблять будет 20 Вт. А светодиодная — по-прежнему 10. В этом материале мы подробно рассчитывали экономичность светодиодных ламп и сравнивали затраты на LED и КЛЛ соответственно.

У светодиодных ламп не всегда фактическая светосила равна заявленной. Одни 10-ваттные лампы по мощности светового потока будут ниже, чем другие. Если вам важна точность, тестируйте лампы сами или изучайте уже существующие тесты и расчеты.

Маленькая мощность светодиодных ламп имеет помимо материальной выгоды еще и бытовое преимущество. Далеко не каждый светильник или люстра способны выдержать высокую мощность ламп — у люстр, бра, настольных ламп в среднем ограничение 40–60 Вт на один плафон в зависимости от цоколя. Но светодиодная лампа, потребляющая 40 Вт, светить будет, как 400-ваттная лампа накаливания. Поэтому тут вы не ограничены в выборе: если вам темно, вы смело можете вкрутить лампу мощнее, не опасаясь, что ваша люстра или лампа перегорят. С лампами накаливания так не получится: темно — терпите.

Долговечность — еще один жирный плюс в сторону светодиодных ламп. В то время, как вы смените десяток ламп накаливания и несколько люминесцентных, вам по-прежнему будет верно служить одна и та же светодиодная лампа. В среднем, срок их службы от 5 до 10 лет. К тому же, многие производители и специализированные магазины дают гарантию на любую светодиодную продукцию от года до трех, так что ваши лампы в итоге могут стать вообще вечными. Экономичность вкупе с долговечностью очень быстро окупают высокую стоимость светодиодного освещения.

Если вы испытываете непримиримую ностальгию по лампам накаливания, среди LED-ламп есть филаментные — с прозрачными колбами и светодиодными стержнями, которые напоминают нити накаливания.

Надежность и простота использования. Только филаментные светодиодные лампы нельзя встряхивать. В остальном от неловких падений, трясок, вибрации, повышения и понижения окружающей температуры (в допустимых производителем пределах) LED-лампам обычно ничего не сделается.

Сюда же можно добавить и про экологичность. Например, в люминесцентных спиральных лампах используется ртуть. Разбивать их опасно, а после выхода из строя утилизировать нужно в специальных пунктах приема. Если вы нечаянно разбили светодиодную лампу — из опасного будут только осколки колбы. Во время работы она не взорвется, как это случается иногда с лампами накаливания. Галогенные лампы для точечных светильников нельзя трогать голыми руками — они от этого очень быстро перегорают. Светодиодным, как вы уже поняли, без разницы.

Есть ли минусы? Светодиодные лампы не очень любят наличие диммера и светового индикатора в выключателях. Для диммера (регулятора яркости) нужно приобретать специальные диммируемые лампы. С индикаторами дело обстоит проще — современные выключатели как правило уже не конфликтуют со светодиодными лампами. У старых же моделей можно запросто отсоединить индикатор. В противном случае лампы начнут мерцать, даже будучи выключенными, мигать и быстро выйдут из строя.

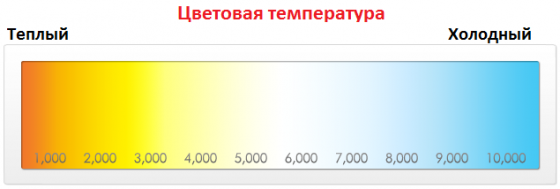

Цветовая температура

Любые светодиоды бывают трех базовых цветовых температур с кучей полутонов: теплый, нейтральный белый и холодный белый свет. В описании всегда указывается маркировкой в градусах Кельвина.

Теплый свет. Отличное решение для ретроманов, которые уверены, что нет ничего лучше уютного света лампы накаливания. Свет ощутимо желтит. В каких-то случаях он действительно добавляет приятного уюта и ощущения теплоты, в иных ситуациях может искажать оттенки в интерьере.

Подходит: для интерьеров в теплых тонах: зеленый, персиковый, древесный, бежевый и т. д. Для спален, кабинетов, зон отдыха.

Не подходит: для интерьеров в холодных тонах — синий, голубой, серый, белый, черный, лиловый, холодный розовый, красный, фиолетовый и т. д. Не стоит использовать его в помещениях, где важна нейтральность освещения: гардеробные, ванные комнаты, рабочие зоны.

Нейтральный белый. Чистое освещение практически без искажений, которое идеально подходит вообще везде. Нейтральный белый никак не влияет на интерьер и ничего не добавляет кроме света. В большинстве случаев, если вы не уверены, подойдет вам теплая или холодная лампы — берите нейтральный белый и не прогадаете. Особенно это отличное решение для всех помещений, где важна точная «цветопередача» пространства — там, где вы чаще всего смотритесь в зеркало, работаете, примеряете одежду и т. д.

У разных производителей «чистота» и оттенки цветовой температуры могут отличаться. Лампы теплого света на 2700 К от одного и другого бренда могут желтить совершенно по-разному. Поэтому в одну люстру или одно помещение лучше подбирать лампы единого бренда.

Холодный белый. Его еще называют «свет операционной» из-за характерного голубоватого свечения. Холодный белый визуально кажется ярче, но это только оптический эффект. Может делать помещение менее уютным. Обычно не рекомендуется ставить холодные лампы в жилые помещения, оставив их для ванных комнат, прихожих, кладовок. Но и в ванной используйте осторожно — и без того не слишком уютное помещение может стать совсем не приветливым.

Подходит: для интерьера в холодных тонах — все оттенки синего, серого, черный, фиолетовый, лиловый, холодный розовый. Нежилые помещения.

Не подходит: для спален, детских, интерьеров в теплых тонах. С осторожностью в ванных комнатах и гостиных.

Сколько лампочек брать?

Самая простая формула расчета освещенности, с которой у вас точно не будет проблем: 20–30 Вт удельной мощности на 1 квадратный метр помещения. То есть, для комнаты 15 м² нужно суммарно 450 Вт света. Что это значит? Если вы берете, например, люстру на пять плафонов, каждый из них должен выдавать примерно по 90 Вт. То есть нам нужно пять 9-ваттных светодиодных ламп и будет светло и хорошо. Существует и более сложная схема расчета, основанная на нормативах освещенности, мощности светового потока, погрешности на типы осветительных приборов, высоту потолка, назначение помещения и т. д.

Разумеется, любая из формул имеет погрешности. В первую очередь, индивидуальные предпочтения. Кто-то любит, чтобы комната была залита очень ярким светом, кому-то по душе ламповая приглушенность.

Имеет значение и специфика помещения. Например, в спальнях вполне уместной будет некоторая недостаточность света, ведь это комната для отдыха. В кухне света должно быть не просто по норме, но лучше еще с зонированным распределением. А вот в ванной можно брать даже сверх нормы, так как тут много «слепых зон», поглощающих свет, а при недостатке освещенности ванная выглядит крайне неуютно.

Даже если вы любите приглушенное освещение — лучше выбирайте количество и мощность светильников по нормативам, но добавьте вспомогательное освещение и сделайте раздельное управление. Тогда у вас будет выбор: убавить свет или сделать поярче.

И, наконец, самое главное — это логика пространства. Вы должны понимать, что никакая люстра в количестве одной штуки не способна качественно осветить комнату в 25–30 квадратов и больше или длинный коридор. Световые лучи ламп попросту не дотянутся во все стороны. И даже если вы вкрутите самые мощные лампы, какие найдете — у вас получится скорее пыточная, чем светлая и уютная комната, потому что свет этой люстры будет нещадно бить в глаза. Что делать в таком случае? К счастью, не одними люстрами едины. Посмотрите, например, как на фото ниже распределено зональное освещение просторной комнаты.

Дополнительное освещение

Дополнительные осветительные приборы помогают подсветить все зоны помещения равномерно и распределить свет в зависимости от назначения. Некоторые виды — например, панели или точечные светильники — могут выступать и основным светом в определенных случаях.

Led-панели

Бывают самых разных форм, мощности и цветовой температуры: круглые, квадратные, вытянутые «трубки», с матовым рассеивателем и без, встраиваемые и накладные.  Степень рассеивания зависит от корпуса: прозрачные стекла рассеивают плохо, бьют точечно, матовые рассеивают получше. Но в любом случае световая панель — это концентрированный пучок света с малым рассеиванием.

В жилой комнате под такими панелями может быть не очень-то удобно — вам постоянно в глаза будет бить резкий, жесткий свет скорее всего достаточно внушительной мощности. Led-панели и накладные светильники хороши для технических помещений: ванная, прихожая, кладовая, гардеробная, офисы и общественные места и т. д. Отлично подходят для дополнительной подсветки рабочих зон.

В кухне из-за большого количества мебели практически всегда мало одной люстры. К тому же когда вы стоите лицом к кухонному гарнитуру, вы заслоняете себе свет спиной. Точки над гарнитуром, светодиодные накладные светильники на фартуке под шкафами — можно еще бра в обеденном уголке для вечерних интимных чаепитий, мало не будет!

Минус любых готовых панелей и светильников в том, что, когда они перегорят — придется либо перепаивать выгоревшие диоды собственными силами, либо покупать полностью новый светильник. Если модель накладная — нет проблем, а вот со встраиваемыми придется подбирать по формату прорезанного гнезда.

Точечные светильники

Эти малютки хороши как поддержка основному освещению в жилых комнатах. Например, если у вас большая гостиная и одной люстры не хватает – поставьте по периметру точки и будет светло и ярко. А с раздельным управлением еще и удобно регулировать количество света по настроению. Точки частенько выступают основным светом в небольших помещениях — ванных комнатах, прихожих.

Целиком подсветить большую комнату точками сложно, потому они рассчитываются в среднем один светильник на один квадратный метр. Со светодиодными лампами они могут светить достаточно ярко, эквивалентно 90 Вт накаливания, лучи по потолку будут четкими и искристыми в отличие от галогенных ламп, которые дают размытое и тусклое свечение.

Не стоит ставить точечное освещение в зонах, где вы чаще всего находитесь и отдыхаете: над кроватями, диванами. Либо же продумать возможность выключать их отдельно. Свет от точечных светильников достаточно направленный и может давить на глаза, если вы решили расслабиться.



Светодиодная лента

Эта штучка может много и еще больше. От подсветки ступенек на лестнице до исполнения роли гирлянды на елке. Контурная подсветка пола, потолка, арок, дополнительное выделение витринных и выставочных зон, рабочих мест: полок, стендов, кухонных гарнитуров и т. д. Светодиодная лента различается по мощности, температуре цвета и своим возможностям. Цветные RGB-ленты на пульте управления вообще играют несколькими цветами, могут переливаться, мигать — красота, да и только. Есть более бюджетные ленты с открытыми диодами, а есть ленты в силиконе — он и диоды защищает от повреждений, и смягчает свечение, добавляя легкое рассеивание. Есть ленты с защитой от влажности, открытых брызг, пыли.

Прожекторы

Прожекторы бывают уличными и для внутренних помещений. С уличными все понятно — мощный дальнобойный «фонарь», который поможет не потонуть во тьме ночи вашей придомовой территории или производству. С внутренними интереснее. Обычно они используются либо в магазинах в качестве верхней подсветки витрин и стендов, либо в помещениях с высоченными потолками, где не хватит дальности обычных ламп. Чаще всего прожекторы поворотные и монтируются до нескольких штук на рейлинг — можно менять их место расположения.

С огромной осторожностью используйте прожекторы в жилых помещениях с низкими потолками или небольшой квадратуры. Эти малыши буду давать такой концентрированный и направленный свет, что вам вряд ли будет под ним уютно.

Виды светодиодных ламп для дома

Классификация

Существует целый ряд разнообразных классификаторов светодиодных ламп по разным признакам, но основным является их деление в зависимости от области применения или назначения:

1. Выполнение функций основных источников света в жилых квартирах или комнатах.
2. Выполнения функций основных источников света на улице и в различных общественных местах, например, на автомобильных стоянках или железнодорожных станциях.
3. Локальные подсветки отдельных областей помещения, являющиеся частью дизайнерского решения.
4. Ландшафтный дизайн и уличная подсветка зданий или различных архитектурных объектов.
5. Специальные разновидности, предназначенные для функционирования в экстремальных условиях и взрывоопасной среде.
6. Функционирование в специальных прожекторах, использование которых происходит на промышленных объектах или территориях.

По разновидностям цоколя

Цоколи Е27 и Е14

E27

Имеющие классическое соединение с резьбой, делают их схожими со стандартными лампами накаливания. Другое известное название – миньон. На сегодняшний день, это наиболее универсальная и распространенная разновидность, цоколи могут различаться габаритами, цифра в названии обозначает диаметр в миллиметрах.

Цоколь GU10

Имеет в своей конструкции специфический разъем с 2 штырями, которые обладают заметными расширениями ближе к концам, расстояние между ними равно 10мм. Подобные лампы обычно рассчитаны на рабочее напряжение 220В, а наличие такого цоколя делает их самой безопасной разновидностью.

Цоколь GU5.3

Является более современной модификацией штырьковой модели GU10. В основном, использовался для галогенных отражательных ламп, но сейчас подходит и для светодиодных видов. Подобные цоколи удобны для монтажа в поверхности из гипсокартона, технология отличается своей простотой и безопасностью. Расстояния между штырями равно 5,3мм.

Цоколь G13

Чаще всего используется для линейных источников света трубочной формы. В конструкцию включено 2 штыря, расстояние между которыми составляет 13мм. В большинстве случаев используются в габаритных светильниках, которые необходимы в общественных местах или на промышленных предприятиях, чтобы обеспечивать освещение значительной площади.

Разновидность используемых для освещения светодиодов

Светодиоды SMD

В отличие от большинства аналогов они имеют возможность установки непосредственно на поверхности используемой платы. На сегодняшний день, имеется широкий ассортимент моделей, которые отличаются техническими характеристиками, а также габаритами, указанными в названии.

Обладают значительным эксплуатационным сроком, поскольку нюансы конструкции позволяют осуществлять качественный отвод тепла и не дают данным элементам перегреваться даже при долгом нахождении во включенном состоянии.

Светодиоды 5630 и 5730

светодиод 5630

Представляющие собой мощные и сверхмощные разновидности, используются при наличии электрического тока с показателем не более 350мА. Имеются модификации, спрятанные в защитный корпус, потребляющие электрический ток до 1А при показателе мощности 1-3Вт. Встречаются отдельные современные модели, мощность которых может достигать 10Вт, но они требуют наличия отдельной системы для охлаждения.

Светодиоды COB

Подразумевающие установку чипа-излучателя непосредственно в плату. Такая конструкционная особенность увеличивает степень надежности системы в целом, а также положительно сказывается на процессе отвода тепла. Наличие общей оптической системы позволяет достичь максимальной степени равномерности потока света.

По световому потоку

Является особым параметром, который определяет яркость свечения лампы, зависит от ее мощности и является еще одним классификатором:

1. Мощность 25Вт соответствует световому потоку 220Лм.
2. Мощность 40Вт соответствует световому потоку 415Лм.
3. Мощность 60Вт соответствует световому потоку 710Лм.
4. Мощность 75Вт соответствует световому потоку 935Лм.
5. Мощность 100Вт соответствует световому потоку 1340Лм.
6. Мощность 150Вт соответствует световому потоку 2160Лм.
7. Мощность 200Вт соответствует световому потоку 3040Лм.

По различиям в конструкции корпуса

А55

Это источники света классической формы, такой же, как и у стандартных ламп накаливания.

С35

Лампы в виде свечки, обладающие вытянутой формой.

G45

Круглые лампы, исполненные в форме шара.

R39, R50 и R63

R39

Обозначают зеркальные разновидности светодиодных ламп.

Помимо указанных различий у всех подобных разновидностей может быть матовая, либо глянцевая колба, обычно подобная особенность источника света указывается на его упаковке. Светодиодные лампы также разделяют по цветовой температуре, которая может быть весьма разнообразной.

Критерии выбора

В связи с большим количеством различий между разными видами светодиодных ламп, имеется и внушительное количество критериев, оказывающих влияние на выбор перед совершением покупкой.

Для того чтобы в последующем не пожалеть о приобретении необходимо учесть следующие важные факторы:

1. Конструкция цоколя, поскольку не все разновидности подходят к определенным светильникам. Наиболее распространены винтовые лампы, но если к светильнику подходят источники света штырькового типа, то наиболее оптимальным вариантом будет взять с собой образец, чтобы не ошибиться при выборе.
2. Форма самой лампочки также является важным фактором, поскольку от этого может зависеть количество излучаемого света и дальность его распространения. Шарообразные модели больше всего рассеивают свет, поэтому лучше подходят для ванных комнат и туалетов, в жилых помещениях распространены вытянутые лампы или обладающие декоративной формой.
3. Яркость у светодиодных источников света определяется не по количеству Ватт, как у ламп накаливания, а по степени светоотдачи. Для наглядности можно провести следующее сравнение: светодиодная разновидность с параметром 250Лм на 4Вт соответствует лампочке накаливания 25Вт, а 1600Лм на 20Вт лампочке накаливания 100Вт.
4. Цветовая температура является важной визуальной характеристикой, на сегодняшний день имеется широкий ассортимент фактически всех цветов и оттенков белого, поэтому каждый человек сможет подобрать идеальный вариант с учетом индивидуальных требований и предпочтений. Обычно, теплая цветовая температура имеет желтые оттенки.
5. Эксплуатационный срок. Различные производители дают разные гарантии по сроку службы лампы, он может составлять 6, 10, 20 лет. Поскольку светодиодные лампы присутствуют на рынке гораздо более короткий период времени, еще пока не удалось оценить, насколько эти цифры соответствуют реальности.

Статья была полезна?

0,00 (оценок: 0)

Характеристики светодиодных ламп и их виды

К выбору светодиодных ламп для дома надо подходить серьезно. Этот источник света только по внешнему виду может быть похожим на традиционную лампу накаливания. Все остальные характеристики сильно отличаются. Главную ошибку, которую допускают люди при покупке ламп – это выбор изделия по мощности. Существуют другие, не мене важные показатели, требующие обращения внимания. Чтобы разобраться в этом вопросе, давайте рассмотрим основные характеристики светодиодных ламп и узнаем, как они влияют на уровень освещения.

Основные характеристики led ламп

Светодиодные лампы отличаются от традиционных моделей сложностью устройства. Если лампа накаливания состоит только из вольфрамовой нити, подсоединенной проводниками к цоколю, то led аналог имеет набор светодиодов. Чтобы они работали, внутри корпуса лампочки вмонтирована электронная плата. Она содержит стабилизатор с диодами и конденсатором, называющийся драйвером. Некоторые модели комплектуют датчиками для управления. В общем, светодиодная лампа является электронным источником света, поддающимся ремонту, что выделяет ее достоинства.

Мощность – одна из важных характеристик изделия

Для led источника света мощность не является основным показателем яркости свечения, но все же – это одна из важных характеристик. Мощность по определению является показателем преобразования или скорости потребления энергии. То есть, этот показатель нужен только для учета расхода электроэнергии.

Рассматривая технические характеристики светодиодных ламп, надо обращать внимание на их достоинства. Основное из них – экономичность. Светодиодные изделия потребляют по сравнению с традиционными лампами накаливания мизерный ток. На упаковке и корпусе каждого led изделия есть маркировка мощности, и она колеблется от 3 до 25 Вт. Обычно этот показатель указывается буквами «W» или «P».

Все, кто привык к обычным лампочкам, не понимают, как можно в люстре вместо 100 Вт вкрутить 10 Вт, чтобы осветить всю комнату. Дело в том, что при меньшем потреблении напряжения светодиоды излучают большую яркость. Например, светодиодная лампа мощностью 10 Вт по яркости соответствует классическому источнику света мощностью 75 Вт. Для сравнения мощности разных ламп существуют специальные таблицы, позволяющие выбрать подходящее изделие.

Однако надо помнить, что китайские светодиодные лампы на самом деле имеют меньшую мощность, чем та, что указана на упаковке. Существенную разницу можно заметить при разбеге 5 Вт. Такие недостатки надо сразу выявлять и подобное изделие лучше не приобретать.

Температура света

Светодиоды имеют разный цвет свечения. Выделяют три основных вида:

• дневной белый свет, соответствующий естественному освещению;
• теплый свет, аналогичный лампе накаливания;
• холодный свет характеризуется белым цветом, но в нем присутствует голубой оттенок.

Измеряется температура цвета градусами Кельвина. Этот параметр на изделии маркируется буквой «К». По стоящим напротив нее цифрам можно определить цвет излучаемого светодиодами света. Существует специальная шкала, помогающая определить оттенок света.

Чем холоднее оттенок, тем выше температура свечения. Например, светодиоды с температурой света 4000 К излучают аналог дневного света. Солнечные лучи он не заменит, но в темноте яркость такой лампы будет сильная. Для спальни нужна спокойная атмосфера, которую может обеспечить теплый свет с показателем 2700 К. Очень удобны в применении дома светодиодные приборы освещения с возможностью регулировки температуры света. Они позволяют изменять цвет свечения по своему желанию.

На какое напряжение рассчитаны светодиодные лампы?

Работа светодиодов возможна только от постоянного тока напряжением 12 вольт. Чтобы светодиодная лампочка работала от сети переменного тока напряжением 220 вольт, в ее корпусе устанавливают драйвер. Это своего рода преобразователь напряжения, который пропуская через себя 220 В, на выходе дает пониженное напряжение.

Однако существуют лампочки, рассчитанные на работу в сети под напряжением 12 или 24 вольта. Чаще всего их применяют в автомобилях. При покупке изделия на вольтаж надо обращать внимание, иначе неправильно подобранная лампочка может перегореть.

Показатель светового потока

При покупке лампочки человека, прежде всего, интересует ее яркость. Существует такое понятие, как световой поток. Он напрямую зависит от мощности изделия и измеряется Люменами. Свет получается из преобразования напряжения. При этом уходит энергия на тепло. Если взять вольфрамовую нить, то на свечение идет только 70%, а остальная энергия уходит с теплом, что показывает большие недостатки устаревших источников света. Светодиоды тепла не излучают и все 100% энергии идут на яркость света.

Современные светодиодные лампы могут излучать с 1 Вт до 80 Lm. Существуют разработки светодиодов с большим показателем, но они очень дорогие и в быту не используются. Для сравнения светового потока разных ламп существуют специальные таблицы.

Качественные светодиоды очень дорогие, что подталкивает многих производителей ставить дешевые аналоги. Естественно, заявленного светового потока 80 Lm с 1 Вт получить от такого изделия невозможно. Вдобавок надо обращать внимание на цвет колбы. Если она матовая, то потеря силы светового потока составит от 15 до 30%.

Во многих домах сейчас принято ставить диммеры для регулировки яркости света. Надо знать, что для светодиодных ламп существуют специальные диммеры, изменяющие импульс, а не напряжение. Если светодиодную лампу подключить через обычный диммер, при уменьшении напряжения световой поток будет не только уменьшаться, но и искажаться. Кроме того, что изменится оттенок света, еще снизится эффективность самих светодиодов.

Возможность диммирования ламп

Раз уж заговорили о диммерах, сразу надо сказать, что не все светодиодные лампочки можно подключать к диммеру. Это зависит от драйвера изделия, который способен или неспособен реагировать на диммер. Обычно на упаковке светодиодного изделия производитель указывает этот параметр. Если маркировка не содержит данных о диммировании, от такого изделия лучше отказаться.

Цветопередача

На этот показатель редко кто обращает внимание. Индекс цветопередачи позволяет воспринимать цвет освещенного предмета близкий к реальности. Например, значение 70 на маркировке упаковки говорит о том, что цвет освещенного светодиодами предмета будет на 70% соответствовать реальному. То есть белый предмет останется белоснежным, зеленая поверхность приобретет цвет луговой травы и т. д. Индекс цветопередачи определяют для каждой лампы в лаборатории.

Разновидности цоколей

Кроме основных показателей, светодиодную лампу при покупке надо правильно подобрать по цоколю, иначе вкрутить ее в осветительный прибор просто не получится. Самыми распространенными являются резьбовые цоколи Е14 и Е27. Они используются во многих домашних люстрах. Хотя существуют разновидности рожковых цоколей, установленных в разных моделях светильников, например – точечных. Описание всех видов цоколей светодиодных ламп можно найти в таблице.

Лампы с цоколями, имеющие в обозначении букву «G», обычно рассчитаны на напряжение 12 В. Внешне их штырьки похожи, но все же они различаются по толщине и расстоянию между собой. Изделия с цоколями Е27 и Е14 используются в сети с напряжением 220 В, причем лампочки с цоколем Е14 имеют максимальную мощность 6 Вт.

Температура рабочей среды

Производитель указывает оптимальную рабочую температуру для светодиодных ламп в пределах от -40 до +40^оС. Хотя в реальности изделия неплохо работают в северных регионах при -55^оС. При покупке ламп для дома эту характеристику можно пропустить.

Классификация по степени защиты

От классификации степени защиты зависит, в каких условиях может работать лампочка. Если традиционная лампочка может перенести попадание дождя, то для светодиодного аналога влага может быть губительна, если она попадет на электронную схему. Степень защиты на упаковке указана буквами «IP». Рядом стоят цифры, и чем они больше, тем изделие лучше защищено от проникновения внутрь влаги, грязи и от механического воздействия на корпус.

Мерцание

Светодиоды имеют свойство создавать пульсирующий свет. Обычным взглядом увидеть его не получится, но при большом мерцании это быстро скажется на усталости глаз. Мерцание очень вредно для зрения. Для медицинских и детских учреждений этот показатель по нормам не должен превышать 20%. В дешевых китайских лампочках показатель пульсации может составить до 60%.

Определить самостоятельно силу мерцания можно простым карандашом. Им надо резко провести напротив светящейся лампочки и посмотреть на оставшийся след. Гладкие сплошные полосы говорят о норме. Если после взмаха карандашом остался прерывистый след, от такой лампы надо отказаться. Ее уровень пульсации очень высок.

Угол рассеивания света

Лампа накаливания излучает свет во все стороны прозрачной колбы. Иногда это и хорошо, но для целенаправленного освещения такое излучение характеризуется большими потерями. Светодиоды излучают свет пучком. То есть, потерь нет никаких, весь свет целенаправленно идет для освещения определенного объекта. Чтобы лампочка смогла освещать большую территорию, светодиоды под колбой располагают под разными углами.

Для ночника или точечной подсветки подойдут лампочки с небольшим углом рассеивания. В доме идеальным выбором будут изделия с углом рассеивания 180^о. Если требуется выполнить общее освещение большой площади, здесь надо обратить внимание на лампочки с углом рассеивания 360^о.

Размер колбы

К характеристикам размер изделия не очень относится, но все же это требует должного внимания. Многие люстры и другие подобные приборы освещения имеют плафоны ограниченного размера. Это надо учесть при выборе лампочки, так как она может некрасиво торчать из плафона или утонуть глубоко внутри, что заберет некоторую часть света. Хуже, если лампочка вообще в плафон не войдет.

По габаритам можно сказать, что, чем больше мощность, тем, естественно, больше размер корпуса изделия. Форма колбы тоже может быть разной, в виде свечи, груши и т. д. Недавно на рынке появились модели мощностью 15 Вт с маленьким корпусом, аналогичным для менее мощных ламп от 7 до 8 Вт. Однако они не перегреваются из-за применяемых специальных материалов.

Срок эксплуатации

Производители гарантируют работоспособность светодиодных изделий до 30 тыс. часов. Если пересчитать это в дни, при условии постоянного свечения, то получится более трех лет. Однако дома свет ни у кого сутками не горит. В сутки лампочка светит не более 8 часов. При таком использовании светодиоды будут работать до 10 лет.

Домашние лампочки с цоколем Е27

Для домашнего использования идеально подходит светодиодный источник света с резьбовым цоколем Е27. Это обусловлено взаимозаменяемостью с традиционными лампами накаливания. Достаточно вывернуть с патрона одну лампу и заменить ее другой. Если говорить о технических характеристиках лампы светодиодной E27, то все параметры идентичны тем, что были рассмотрены выше.

Какие бы ни были виды светодиодных ламп, все они имеют рассмотренные характеристики. Это надо учитывать при выборе изделия, чтобы подобрать подходящий источник света.

Типы светодиодных светильников | Intera Lighting

Содержание:

На основе светодиодов производятся эффективно работающие светильники любых типов — в области как бытового, так и технического освещения. Однако, LED светотехника имеет принципиальные отличия от аналогов, рассчитанных на применение ламп накаливания и газоразрядных ИС. Обзор посвящен типологии светодиодных светильников с акцентом на этих отличиях.

Элементная база

Светодиоды и аппаратная часть бытовых LED лампочек, трековых софитов и промышленных прожекторов значительно отличаются друг от друга. Поэтому перед изучением типов светильников важно разобраться с их элементной базой. Без этого сложно оценивать плюсы и минусы разных коммерческих предложений.

В схеме светотехнических устройств на основе LED выделяются следующие структурные уровни:

1. Собственно светодиод (СД) — бескорпусный, систем RGB, SMD, PCB Star, COB, Filament.
2. ИС на основе светодиода(ов) — лампа, LED лента, либо сам светодиод без дополнительных элементов.
3. Светильник — состоит из ИС, драйвера, радиатора охлаждения, объединяющего корпуса, линз, рассеивателя, рефлектора (отражателя).

Каждый светодиод состоит из подложки, чипа (излучающего кристаллического диода) и оптической линзы или слоя люминофора. Белый свет в диапазоне цветовых температур от 2200 К (теплый) до 6500 К (холодный) генерируется при прохождении излучения от синего или фиолетового светодиода сквозь слой цветного люминофора (обычно желтого или оранжевого цвета). На этом принципе построены все СД кроме RGB.

RGB

Объединяет в одном корпусе красный, синий и зеленый диоды под общей линзой. Такие устройства используются в лампах с переключением или регулировкой цвета излучения. С их помощью получают и белый свет, но его спектр далек от приемлемого для длительного восприятия. Поэтому область применения ИС на основе RGB светодиодов — декоративное освещение.

Рис. 1. Лампа с регулировкой цвета излучения

SMD и PCB Star

Устройства, состоящие из одного или нескольких кристаллов в корпусе под линзой или люминофором. Потребляемая мощность SMD (от 1 до 9 чипов) не превышает 1 Вт, а вот PCB Star, хоть и содержат в схеме только 1 кристалл — гораздо более мощные СД (до 10 Вт). Оба этих вида СД отличаются узконаправленным потоком, самой высокой светоотдачей Лм/Вт и рекордным сроком службы.

Рис. 2. СД SMD

COB

Матрицы из множества (кол-во может быть более 100) чипов на общей пластине, залитой люминофором. Диапазон мощностей СД COB составляет 3,0 — 150 Вт (!) У этих светодиодов чуть меньше светоотдача и срок службы, чем у SMD, зато самая лучшая цветопередача (CRI = 80 – 96 %). Еще одно их принципиальное отличие от SMD — более широкий угол рассеивания света. Матрицы COB могут быть гибкими и иметь любую форму — прямоугольную, круглую, линейную и т.д.

Рис. 3. СД COB

Filament

СД, внешний вид которых имитирует нити накала в традиционной лампочке Эдисона. На узкой стеклянной полоске зафиксировано несколько крохотных чипов, и вся полоска покрыта люминофором. Этот вид светодиодов обеспечивает самое равномерное рассеивание света. Недостаток — сравнительно небольшой срок службы.

Рис. 4. СД Filament

Бескорпусные СД

Чипы малого размера и мощности под люминофором, но без корпуса или металлической пластины. Множество таких чипов, смонтированных на пластине (или объемном элементе), находящейся внутри светорассеивающей колбы — самая типичная начинка LED лампочки.

Лампы, ленты и мощные светодиоды как самостоятельные ИС

LED лампы производятся с патронами и штырьевым контактами всех видов. Это позволяет использовать их в светильниках, рассчитанных на ИС других типов. Лампы с негерметичными полимерными колбами делают на базе бескорпусных СД и очень редко — на базе SMD. В лампах LED filament со светодиодными «нитями» используют герметичные стеклянные колбы, наполненные гелием для улучшения теплоотвода.

SMD находят применение в производстве светодиодных лент. СД этого типа используются также в точечных и линейных светильниках.

Рис. 5. СД SMD и светодиодные ленты на их основе

Мощные COB служат главными элементами светодиодных ламп без колб, а в прожекторах и других технических светильниках их монтируют непосредственно на радиаторы охлаждения.

Аппаратная и конструкционная начинка LED светильников

Светодиоды нагреваются меньше, чем лампы накаливания. Почему же тогда радиатор теплоотвода является обязательным элементом конструкции светодиодного светильника? Дело в том, что эффективность (светоотдача) и срок службы светодиода заметно падают, если превышается температурный порог 60 – 70 °C. Радиатор может входить в конструкцию лампы, помещаться в корпус светильника, либо заменять собой этот корпус.

СД работают от постоянного тока низкого напряжения. Поэтому в лампочку или светильник устанавливают драйвер — устройство, выполняющее функции выпрямителя и трансформатора. Драйвер также называют блоком питания.

В схему управления ламп с регулировкой цвета (цветовой температуры) входит контроллер, обеспечивающий избирательное включение отдельных чипов.

Рис. 6. Главные конструктивные элементы LED светильника

В конструкцию некоторых светодиодные ИС включен диммер для изменения яркости свечения. Следует различать светильники с внутренним диммером и диммируемые светодиоды/лампы. Яркость вторых можно изменять внешними диммерами, например, встроенными в выключатели.

Диммеры в LED лампах иногда встраивают не для функционального затемнения, а с целью продления срока их службы. Термореле при повышении температуры выше установленного предела снижает напряжение, подаваемое на светодиоды. Можно рассматривать такой механизм как сомнительную альтернативу эффективным радиаторам охлаждения.

Важную роль в распределении светового потока от СД играют рефлекторы, линзы и рассеиватели. Наряду с аппаратной частью эти элементы определяют эффективность и внешний вид LED светильников.

Функциональные типы LED светильников

Рассмотрим основные группы LED светотехники, уделяя внимание конструкции, элементной базе, функциональным возможностям и сфере применения.

Точечные и узконаправленные софиты

3 основных приема для получения поток света с минимальным углом рассеивания — это применение:

• ИС на базе SMD.
• Узкоугольных рефлекторов.
• Фокусирующих линз.

Такие светильники позволяют подсвечивать с необходимой яркостью отдельные зоны и объекты. Находят применение в декоративной и рекламной подсветке, освещении рабочих мест в помещениях с высокими потолками, а также в музеях, галереях и на выставочных экспозициях.

Рис. 7. Софит с рефлектором, обеспечивающим малый угол рассеивания

В экспозиционных софитах системы линз необходимы, так как расстановка экспонатов, их размер и расположение периодически меняются.

Софиты с переменным углом светового потока

Альтернативой дорогим системам оптической фокусировки с помощью линз выступают LED светильники с наборами сменных рефлекторов. Они обычно конструируются по схеме, включающей:

• Один мощный СД типа COB круглой формы, закрепленный на радиатор.
• Набор рефлекторов, фиксирующихся на радиатор или корпус.
• Внешний драйвер.

Схема успешно работает в трековых и карданных светильниках. Область применения — коммерческие зоны, офисы, жилой интерьер.

Рис. 8. Софиты типа «комбо» на базе СД COB с набором рефлекторов 15°; 25°; 38°; 60°

Прожекторы и мощные светильники заливающего света

Формально прожектор — это уже рассмотренный узконаправленный софит. Разница заключается в масштабах явления. Прожекторы нужны для освещения зон и объектов большой площади, зачастую — расположенных на значительном удалении. Светильник заливающего света отличается от прожектора более широким углом светового потока. Но внешне устройства этих двух видов могут выглядеть почти одинаково.

Одним светодиодом SMD в мощном прожекторе уже не обойдешься. Востребованы конструкции, основанные на:

1. Матрице из нескольких SMD с общим рефлектором.
2. Матрице из нескольких SMD с индивидуальными линзами
3. Одном мощном СOB с рефлектором.
4. Матрице из нескольких COB с общим рефлектором.

Рис. 9. Типы прожекторов

Типичный пример светильника заливающего света — плоская панель с радиатором и матрицей с SMD или COB без рефлектора.

Прожекторы нужны для освещения территорий, зданий, площадок хранения техники и других м/c. Востребованы они и в системах внутреннего света — в гаражных боксах, театрах, спортивных и актовых залах.

Светильники верхнего заливающего света часто применяют в офисах, торговых и промышленных зонах с высокими потолками, а также в теплицах и оранжереях большой площади.

Светильники Omni и широкоугольного рассеивания

Термином «Omni» в световом проектировании называют условно-точечные ИС, распространяющие поток света равномерно во всех направления, т.е., сферически. Пример светодиодного источника света, близкого к omni — лампа LED filament с колбой грушевидной формы или типа «свеча» без внутреннего рефлектора. Похожее распределение света дает светодиодная лампа с распределением чипов типа «кукуруза» и матированной колбой.

В жилом, общественном и офисном интерьере источники omni применяются в светильниках традиционного дизайна. Примеры: рожковые люстры классического типа, люстры, бра и торшеры с абажурами, а также светильники с рассеивающими плафонами.

Достаточно поместить ИС omni под конический, полусферический или параболический рефлектор — и мы получим самый распространенный тип технического светильника с широкоугольным световым потоком. Но наибольший экономический эффект дает схема с мощными COB сборками под такими рефлекторами. Широкоугольными LED светильниками на подвесах часто оборудуют склады, промышленные цеха, общественные пространства большой площади. Кроме открытых СД COB в них применяют и LED лампы с люминофором, нанесенным на колбу.

Рис. 10. Широкоугольные параболические подвесные светильники для складских, коммерческих и промышленных помещений

Линейные

Светодиодные светильники данного типа — одно из самых эффективных средств устройства эргономичного и энергосберегающего освещения. Сложно представить что-то более универсальное по своим функциональным возможностям. С помощью линейных LED светильников можно:

• Обеспечивать как общее, так и местное освещение.
• Оборудовать помещения с любой высотой потолков (регулировка за счет длины подвесов).
• Освещать рабочие места в офисах и на производстве.
• Равномерно освещать большие площади в коммерческих и общественных пространствах.
• Использовать в жилых интерьерах в стилистиках хай-тек и минимализм.

Эффективный линейный трековый светильник имеет корпус с охлаждающим оребрением, смонтированную на нем прямоугольную или линейную плату со светодиодами и линейный рассеиватель в виде трубки с овальным или прямоугольным сечением.

Следует отличать современные линейные LED светильники от трубчатых светодиодных ламп, предназначенных для замены люминесцентных трубок в линейных светильниках старого типа. Первые на 20 % — 30 % эффективнее по светоотдаче и эксплуатируются в 3 – 5 раз дольше из-за лучших условий охлаждения.

Рис. 11. Линейные светодиодные светильники. Сверху — на базе SMD, снизу — на базе линейного COB

Линейные промышленные LED светильники отличаются от офисных и коммерческих более сложной конструкцией корпуса, удовлетворяющей специальным условиям эксплуатации.

Встраиваемые панели

Плоские светодиодные потолочные панели обеспечивают равномерный заливающий свет. В них могут использоваться как SMD, так и COB матрицы. Определяющую роль играет качество светорассеивающего экрана. Светильники этого типа создаются для монтажа на подвесных потолках, так как отдача тепла от радиаторов охлаждения возможна только в подпотолочное пространство.

Большинство серийных моделей LED панелей для подвесных потолков типа «Армстронг» рассчитана на крепление в секциях 600 х 600 мм.

Рис. 12. Типы рассеивания света поликарбонатными экранами встраиваемых LED панелей

Требования к условиям эксплуатации

В плане соответствия условиям эксплуатации LED светильники независимо от своего функционального типа нормируются так же, как и любая другая светотехника. То есть, всем изделиям присваивается определенная категория по:

• Типу монтажа — потолочный, подвесной, консольный, напольный и т.д.
• Классу энергопотребления — существует 7 классов от А до G, но светодиодная техника соответствует двум верхним классам (А и B).
• Классу электробезопасности — от 0 до 3.
• Степени пылезащищенности (от 2 до 6) и влагозащищенности (от 0 до 8) — маркируется двузначным индексом IP, например, IP20 (достаточно для чистых, сухих помещений) или IP67 (для уличного размещения и промышленных помещений с тяжелыми условиями эксплуатации).
