Маркировка профнастила — марки профлиста для крыши

В последнее время все большей популярности в качестве кровельного материала среди потребители набирает металлический профильный лист. А соотношение цена качества этому только способствуют. Этот материал может применяться при строительстве объектов различного назначения, заборов, ограждений и других сооружений. Все зависит от маркировки.

Содержание:

1. Что такое профнастил?

2. Маркировка профнастила

3. Самые распространенные марки профнастила

4. Видео

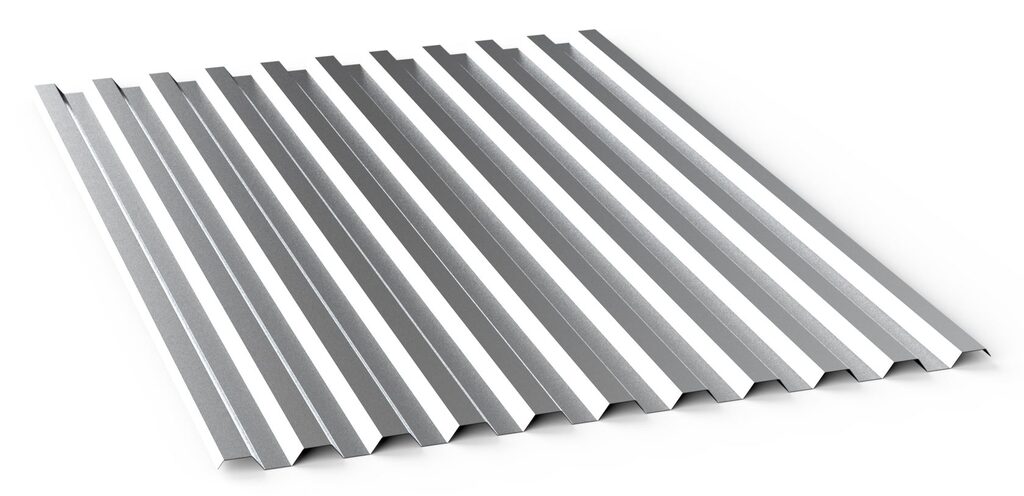

Что такое профнастил?

Профнастил представляет собой гофрированные листы стали покрытые слоем полимера. Процесс изготовления профнастила заключается в прокате тонколистовой стали на листогибочном оборудовании, в результате чего получается гофра различного размера и величины. Полимер позволяет сделать материал более долговечным. Невысокая стоимость, а также легкость монтажа позволяют использовать профлист не только профессионалами, но и начинающим строителям. Разнообразие марок и цветового решения позволяют находить все новые места использования профнастила. Как правильно расшифровать маркировку и выбрать именно тот профнастил, который вам необходим, вы сможете, прочитав данную статью.

Маркировка профнастила

Маркировка позволяет узнать потребителю назначение данного материала, а также его основные характеристики — высоту и форму гофры, длину и ширину листа. Это сочетание букв и цифр, которые содержат всю необходимую информацию о применении профнастила, его размерах, а также количестве листов в упаковке, дату производства, каким производителем изготовлен данный материал.

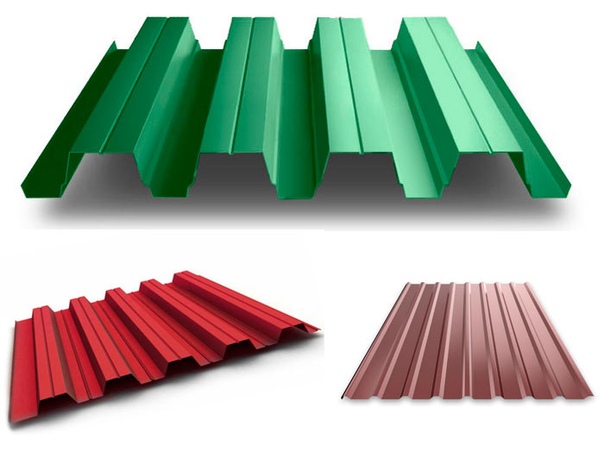

Существует три типа профнастила:

• кровельный (несущий) имеет дополнительные ребра жесткости- Н

• стеновой, имеет трапициевидную гофру — С

• универсальный — НС

Далее рядом с буквой располагают значение высоты профиля, после чего следует цифра обозначающая толщину металла из которого изготовлен профнастил. Все показатели даются в миллиметрах. Третья цифра в маркировке обозначает ширину профильного листа, после которой указывается длина профлиста.

Таким образом, если вы видите маркировку С21-0,55-750-2000, то вы будете понимать что этот профнастил предназначен для стен и ограждений, имеет высоту гофры 21 мм. При производстве данного профнастила использовалась сталь толщиной 0,55 мм. Данный лист имеет размеры 0,75-2 м.

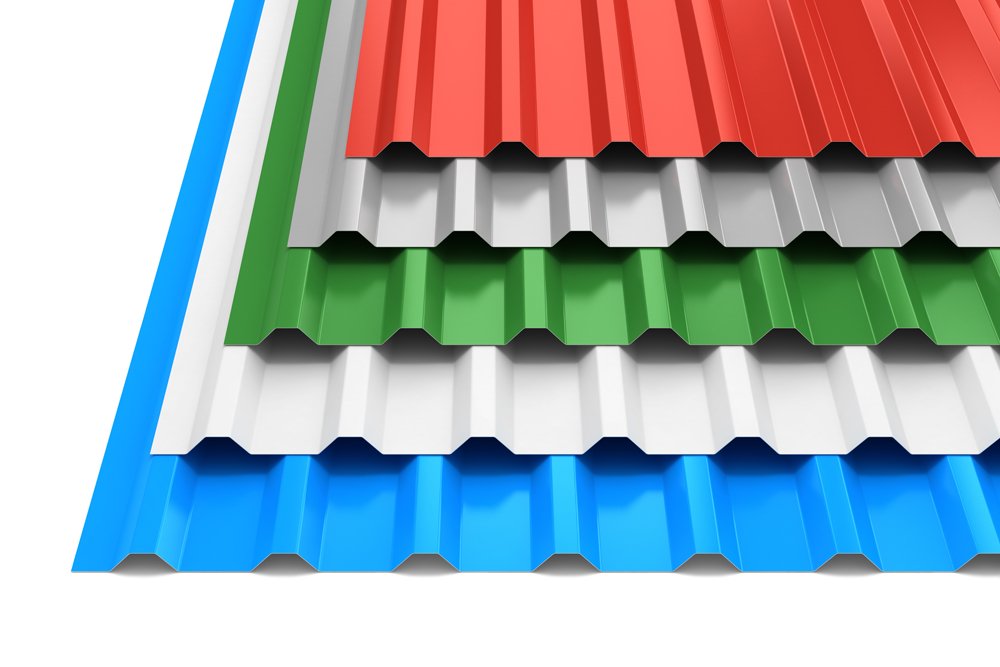

В конце марки профнастила буквенным обозначением указывается тип полимерного покрытия:

— АЦ — алюмоцинковое защитное покрытие, характеризуется высокой стойкостью к атмосферным воздействиям;

— ЭОЦП — электролитическое цинковое покрытие, характеризуется большей надежностью и устойчивостью;

— АК — акриловое покрытие;

— РЕ — полиэфирное покрытие;

— PVC — поливинилхлорид — пластизолевое покрытие;

— PVDF — поливинилиденфторидное покрытие;

— PUR — полиуритановое покрытие.

Также выпускают оцинкованные листы профнастила, которые имеют серый цвет. Кроме того, декоративное покрытие может быть нанесено с одной или двух сторон профильного листа, в маркировке это соответственно обозначается:

— А — покрытие наносят только с внешней стороны листа;

— В — полимерный слой наносят с внутренней стороны;

— R — такое обозначение кровельного металлопрофиля, который имеет специальный замок для соединения листов внахлест.

Марки металлопрофиля содержат в себе всю информацию, которая вам может понадобиться для правильного выбора и проведения строительных работ.

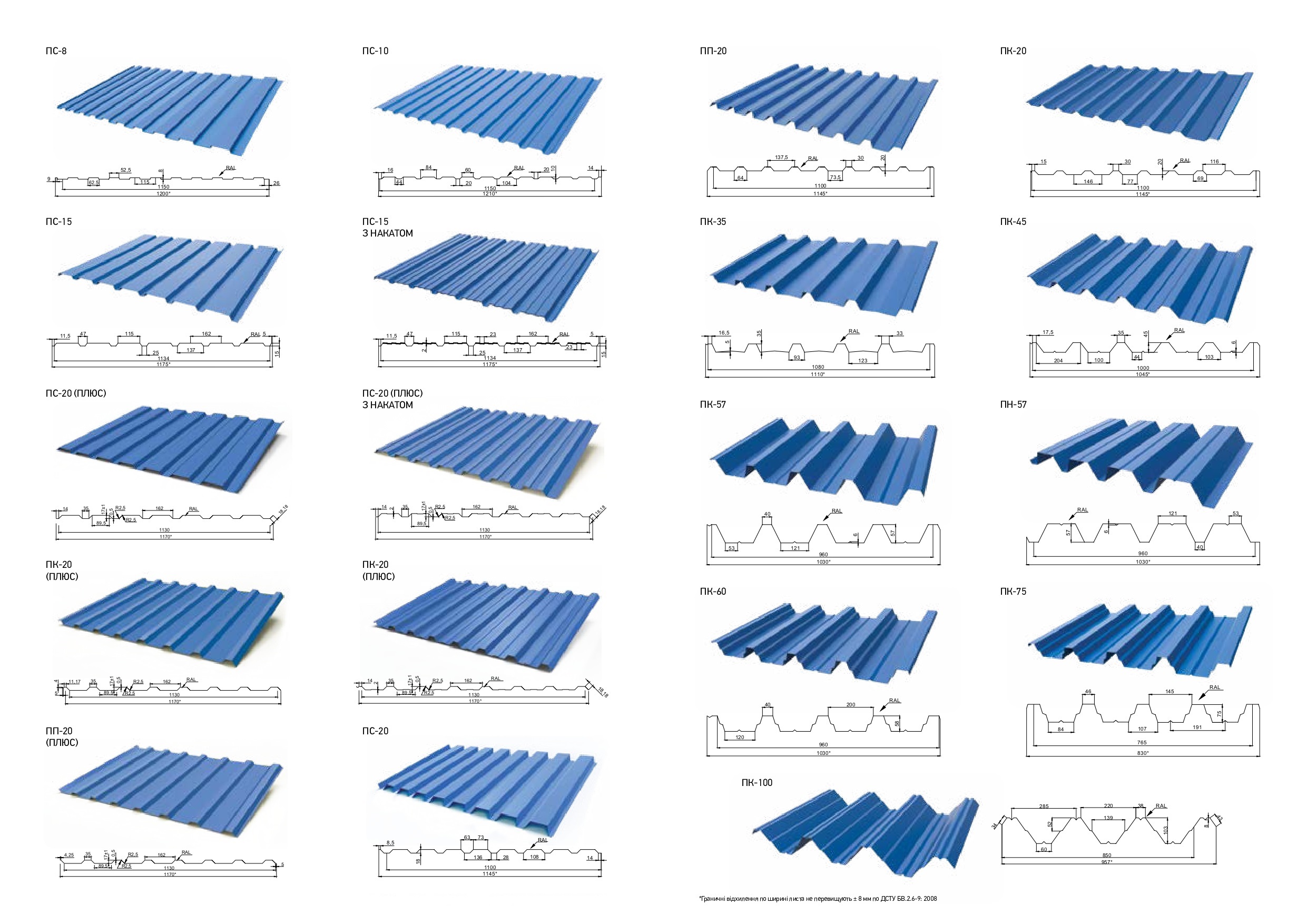

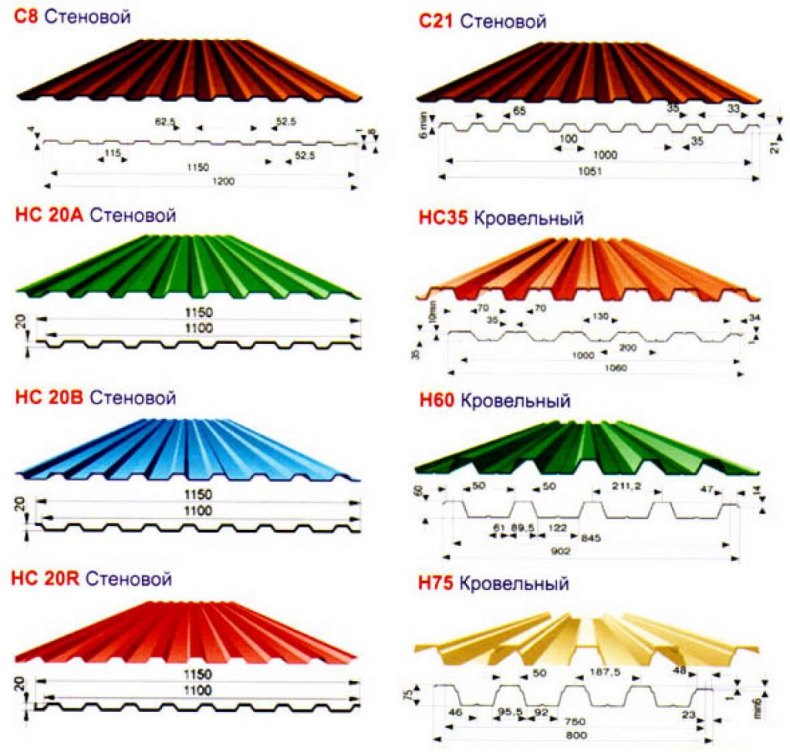

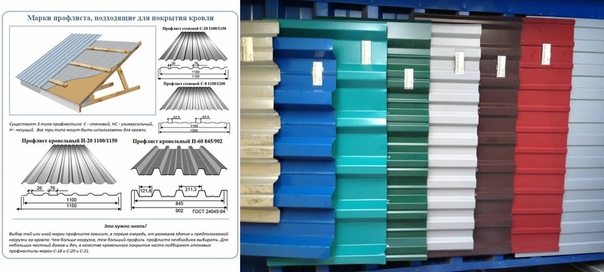

Самые распространенные марки профнастила.

В зависимости от назначения и области применения профнастил выпускают различной высоты и видом гофры.

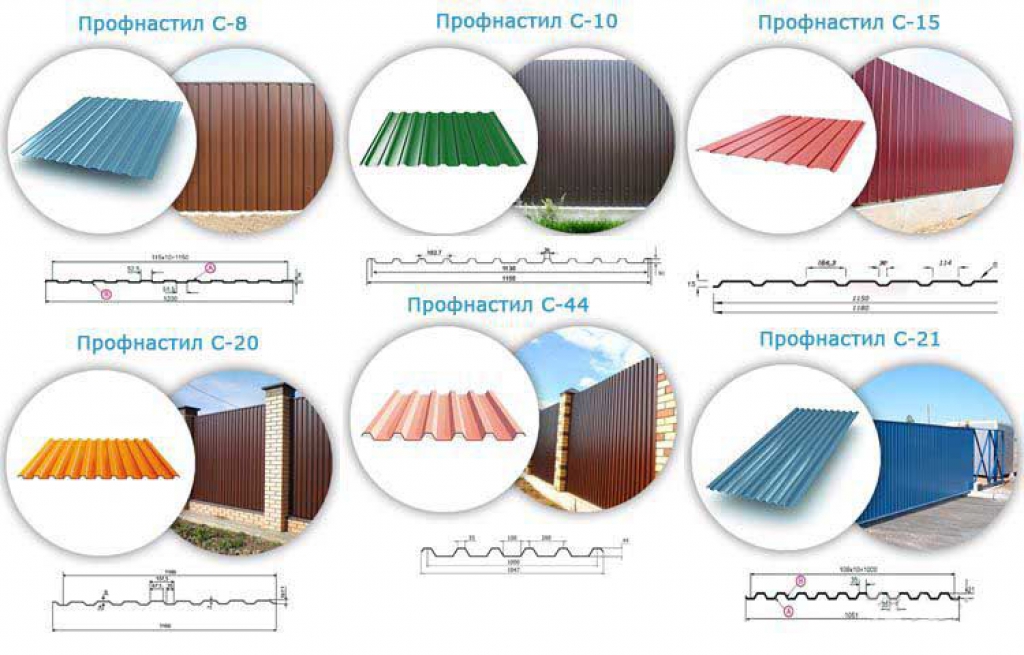

Профильный лист марки «С» используют при проведении фасадных работ, облицовки зданий, различных перегородок и ограждений. Может также использоваться как кровельный материал на крышах небольших хозяйственных построек — беседки, навесы, гараж. Обустройство кровли из такого профнастила требует соблюдение ряда условий, среди которых — это сплошная обрешетка, угол наклона ската крыши должен быть не менее 20 градусов, чтобы осадки не задерживались и не было дополнительной нагрузки на стропильную систему и стены здания.

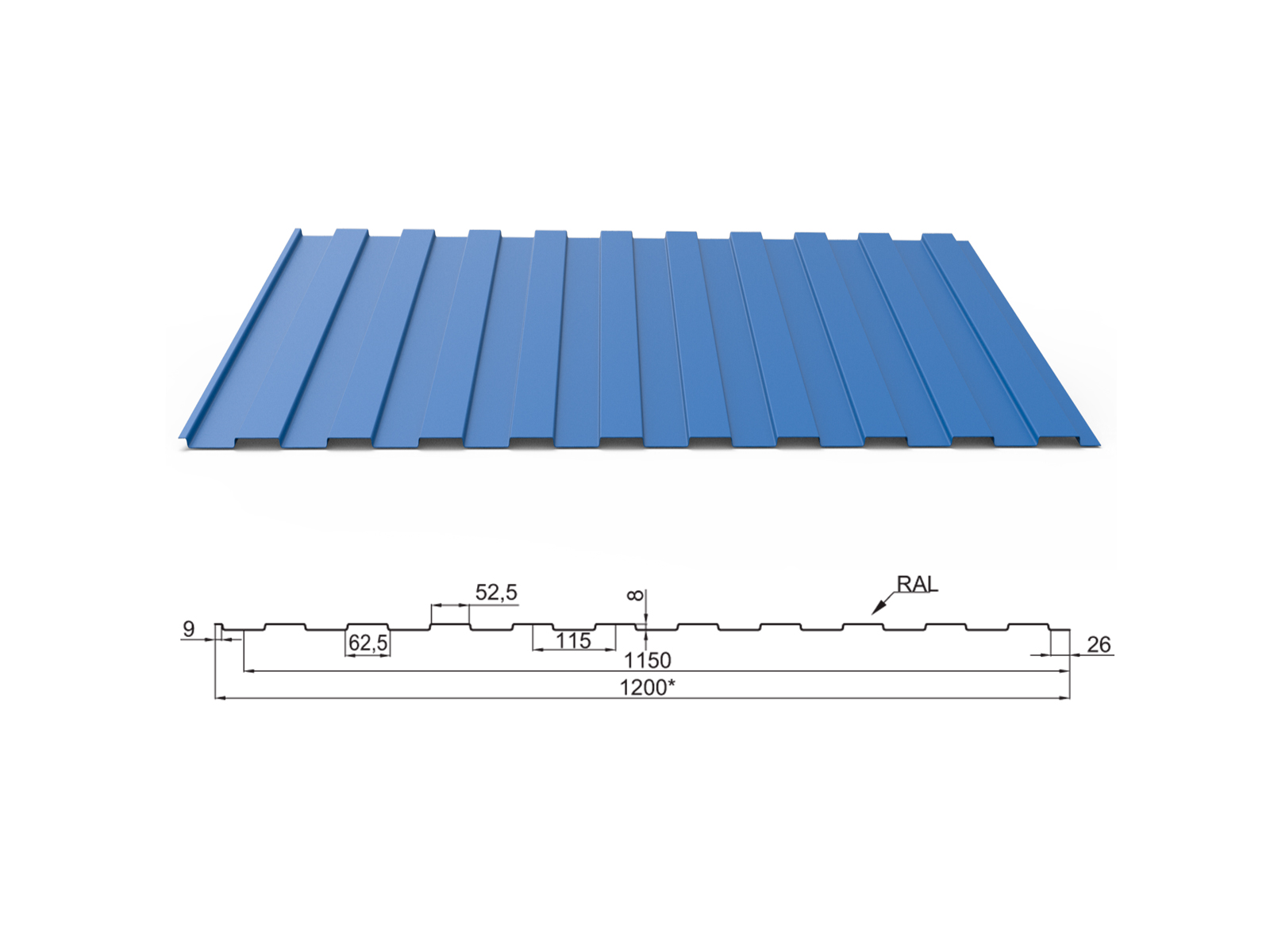

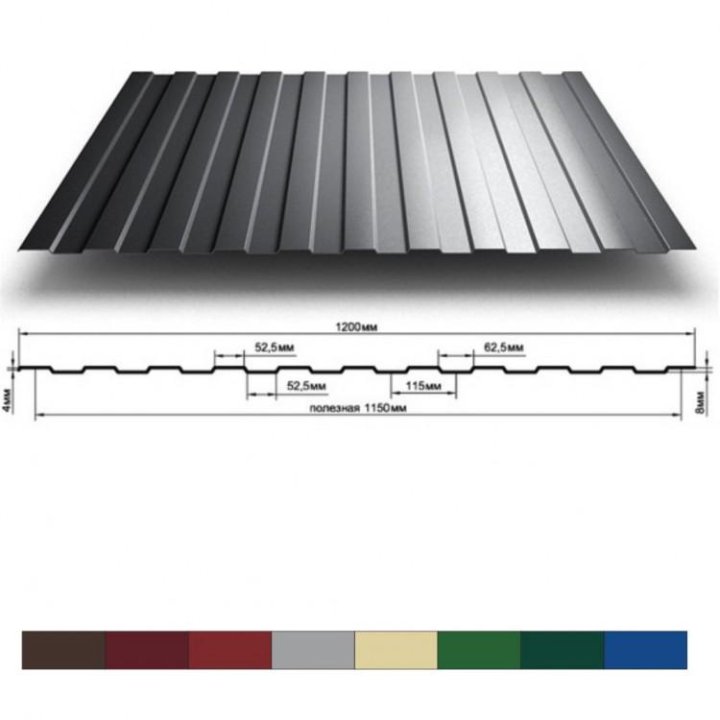

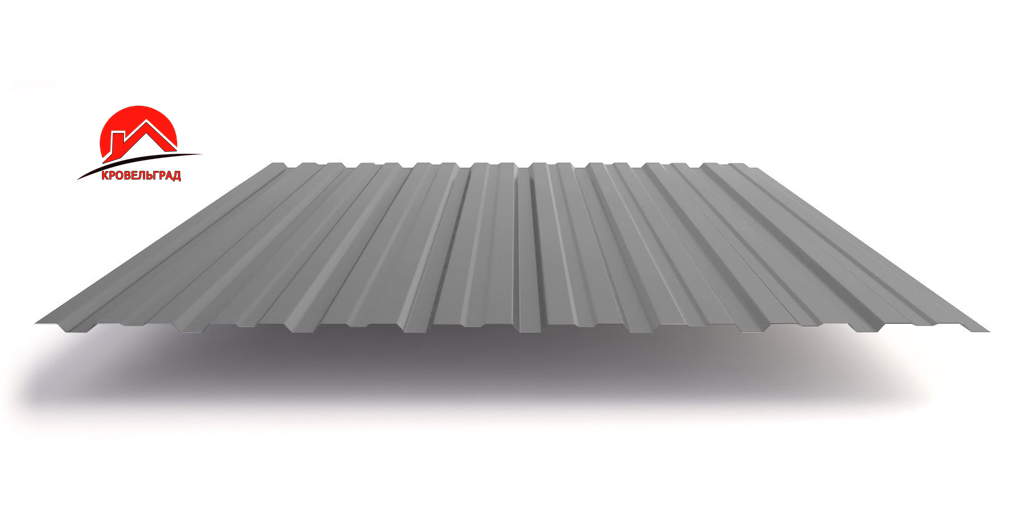

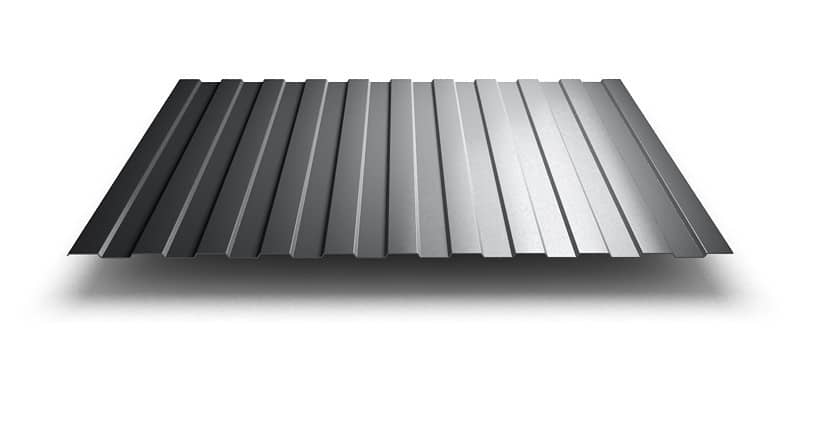

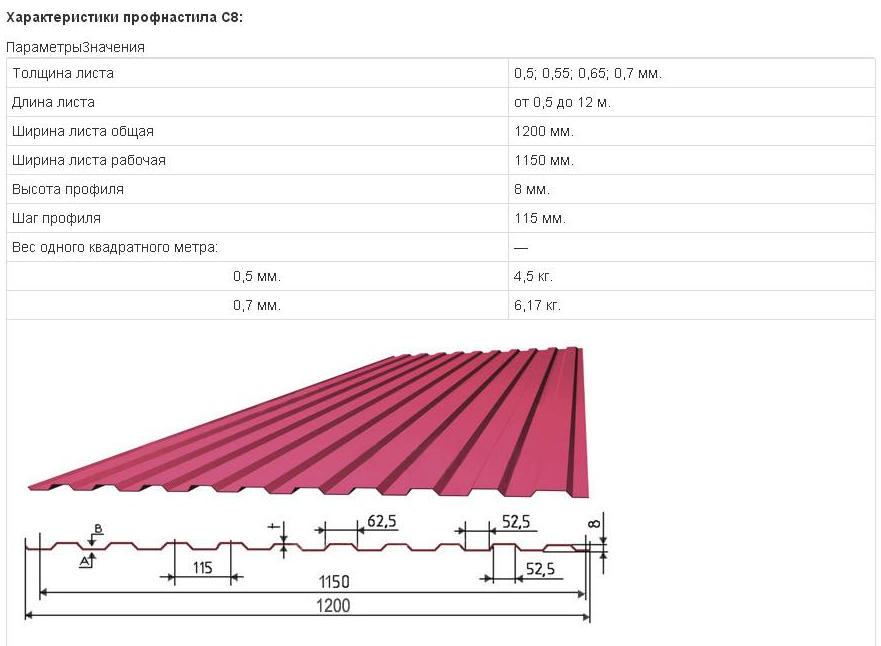

Профнастил С8

Данный вид профильного листа относится к стеновым покрытиям. Высота его гофры составляет 8 мм. Гофра трапециевидной формы, ширина полос при этом составляет 50 мм. Что позволяет создать декоративную поверхность. Такой материал окрашивают в разные однотонные цвета, а также под древесину, кирпичную кладку и другие натуральные материалы. В производстве такого профильного листа используется рулонная тонколистовая сталь с толщиной 0,5-0,7 мм. Рабочая ширина данного вида материала составляет 1150 мм. Чаще всего данный вид используют при обустройстве потолков, стен, заборов, перегородок.

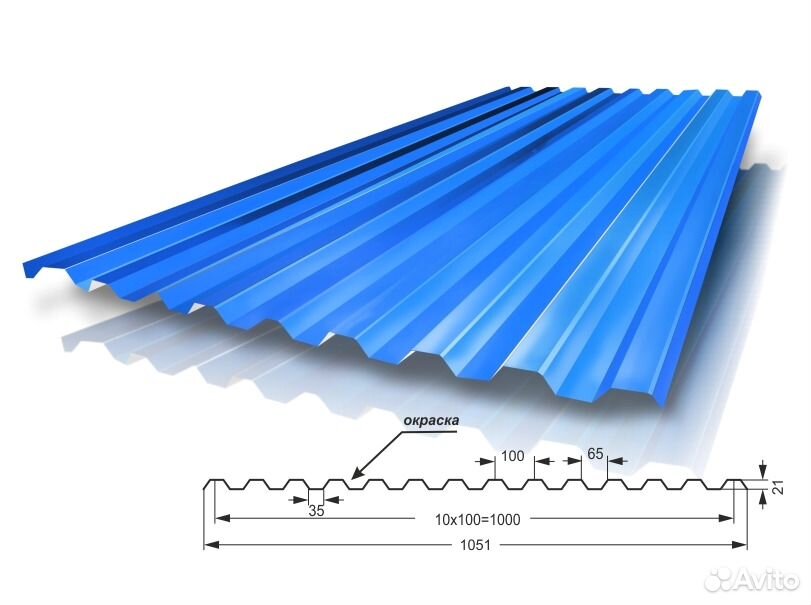

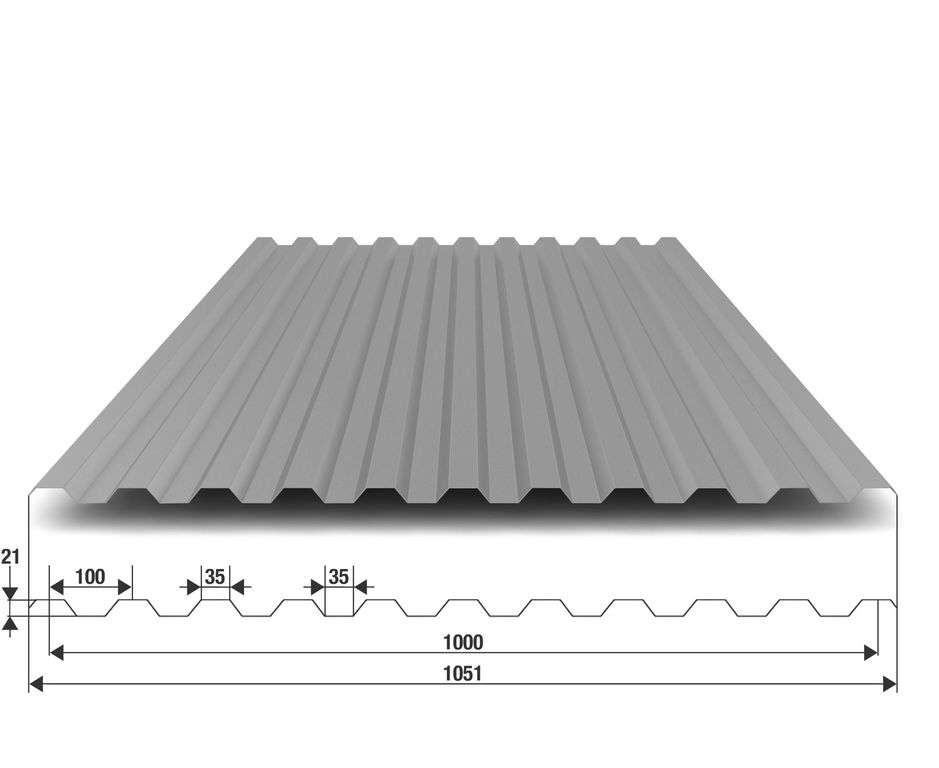

Профнастил С21

Этот стеновой профильный лист все чаще применяется как бюджетный материал для крыши. Симметричность гофры и достаточная частота их расположения позволяет равномерно распределить нагрузки, а также добавляет жесткости материалу. Равнобедренная форма гофры позволяет сделать стыки внахлест. Также его можно использовать для обустройства быстро возводимых зданий, ограждений.

Все профильные листы, которые маркируются буквой «Н«, характеризуются в первую очередь как профнастил для крыши. Данный материал может использоваться для обустройства межэтажных перекрытий, которые должны выдерживать большую нагрузку. Высокая высота волны и сложный рисунок делают такой материал более прочным и стойким к различного рода деформациям и нагрузкам.

Важно: металлопрофиль монтируется на крыши угол наклона которых должен быть не менее 12 градусов, иначе возможно срывание листов порывами ветра либо деформация листа под тяжестью снега.

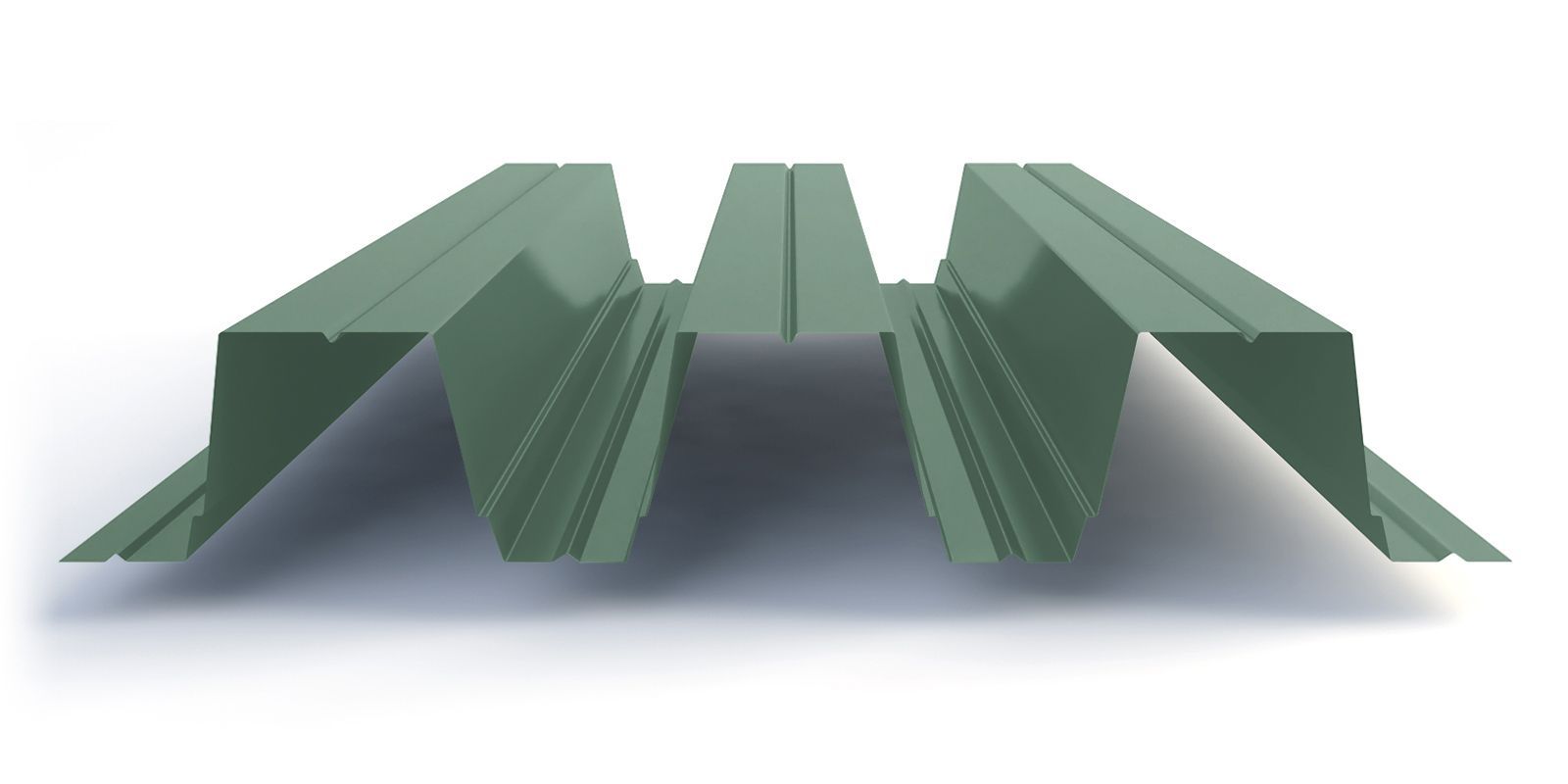

Профнастил Н60

Его используют как профильный настил для крыши либо как основу под мягкие кровельные материалы. Основными преимуществами данного профнастила считается его доступность, невысокая стоимость, высокая прочность, универсальность применения. Изготавливают такой материал на листогибочном оборудование из рулонной стали шириной 1250 мм.

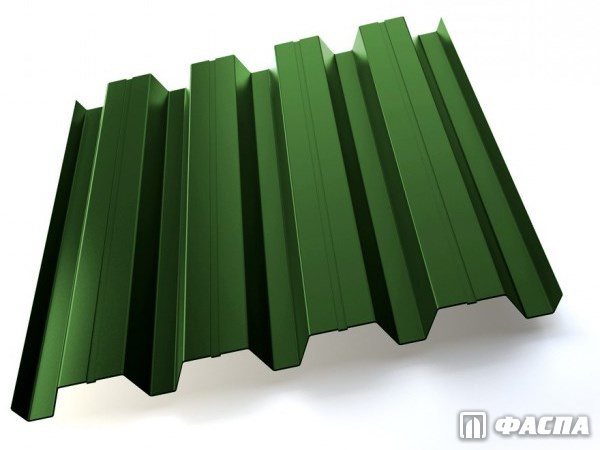

Профнастил Н75

Данный материал применяется на кровлях любой конфигурации. Так как сложный рисунок гофры и дополнительные ребра жесткости могут выдержать большой вес снежного покрова. При его производстве используется сталь толщиной от 0,5 до 1 мм. Рабочая ширина такого листа 750 мм. Длина листа может варьироваться в пределах 12 метров.

Универсальный материал маркируют обозначением «НС», который применяют при проведении различных видов строительных работ, среди которых обустройство крыши, фасада, опалубка для железобетонных перекрытий между этажами, внутренние перегородки и многое другое. Его также можно использовать как профнастил для плоской крыши.

Профнастил НС35

Универсальный материал, оснащен дополнительно ребрами жесткости, которые позволяет увеличить прочность профлиста к деформации. Обрешетку стропильной системы под данный вид кровельного покрытия можно сделать с шагом 1,2 — 1,5 м. Такие материалы более выгодно закупать большими партиями и выполнять из них крышу и забор дома.

Многие обозначения профнастила часто позволяют взаимозаменять металлопрофиль между собой, главное учитывать при этом назначение и область применения. Процесс установки гофролиста не потребует от вас владение особыми навыками и умениями. Все работы можно выполнить в короткие сроки.

Важно: чем больше толщина листа и выше высота гофры, тем большей жесткостью обладает материал, тем самым увеличивается его несущая способность.

Видео

Добавить комментарий

Профнастил кровельный, стеновой, несущий, марки профнастила, характеристики, применение профнастила разных марок и типов

Главная  »   Профнастил  »   Марки профнастила

Прайс-лист профнастил 15. 03.2011

С8-1150     С10-1100     С20-1100     С21-1000     НС35-1000     НС44-1000     Н57-750     Н60-845     Н75-750     h214-600

Профнастил любой длины ( по Вашим размерам ) от 0,5 м до 12 м

Вверх

Как разобраться в марках профнастила и что означает его наименование

Подбирая профнастил, чтобы перекрыть дом на даче или поставить забор, вы обязательно увидите длинные артикулы из букв, цифр и каких-то аббревиатур. Нужно ли вам в них разбираться? Если вы намерены самостоятельно выбрать и купить материал – очень нужно. От этого зависит долговечность и надёжность будущей постройки.

Некоторые виды профнастила предназначены только для фасадов или ограждений – уложив их на кровлю, вы рискуете получить помятые скаты и протечки уже в первый год. Другие модели профлиста напротив – обладают хорошей несущей способностью, но используя их для обшивки стен, вы просто переплатите за ненужные вам качества. Поэтому читайте нашу статью и учитесь разбираться в профлисте.

Какие марки профнастила бывают

Итак, вы видите перед собой название стройматериала. Выглядит оно примерно так:

Название профиля

Начнём с первой части – С-8. Это собственно название профлиста. Оно включает в себя группу (С, Н или НС) и высоту волны – 8 мм. Обозначения «Н», «С» или «НС» указывают на сферу применения материала:

• Н – несущий: отличается хорошей несущей способностью, большой высотой и дополнительными рёбрами жёсткости, выдерживает значительные нагрузки.
  Его используют в качестве несъёмной опалубки, для обустройства межэтажных перекрытий или плоских крыш гражданских и промышленных зданий, а также при возведении зданий каркасного типа.
• С – стеновой: в основном выполняет декоративную функцию, не подходит для кровли или других несущих конструкций. Оптимальный вариант для фасадов или забора.
• НС – универсальный: одновременно обладает и достаточной жёсткостью (для кровли, например), и не столь «промышленным» внешним видом, как несущий. Подойдёт для кровли, фасада и ограждений.

Также вы можете встретить маркировку профнастила МП. Это также универсальный профиль.

Таким образом, профнастил С-8, что значит стеновой, можно смело брать для забора или обшивки фасада, но для крыши он не годится.

Рабочая ширина

Далее в нашей маркировке видим цифру 1150. Это указание полезной ширины листа в мм.

Разные виды профнастила получают из стандартной заготовки шириной 1250 мм. Поскольку высота волны у всех профилей разная, то и ширина будет отличаться. И чем больше гофра – тем более узким становится лист. А при монтаже в замок уходит еще некоторое количество материала. То, что остаётся – и есть рабочая (или полезная) ширина профлиста. Именно её нужно учитывать при расчёте длины забора, например.

Буквы A, B, R, S в маркировке профнастила

Особенностью маркировки профнастила в компании «Металл Профиль» является указание лицевой стороны. Это буквы A, B, S или R в артикуле.

При покупке профилированного листа, вы можете выбрать, какая из его сторон будет с цветным покрытием – А или В. Или даже обе сразу – двустороннее нанесение покрытия, как правило, актуально для забора. Разница заключается в позиции широких и узких волн (расположены внизу или вверху), а также бокового замка. Для материала, используемого на кровле, крайне важно, чтобы боковые соединения были максимально защищены от влаги. Поэтому для крыши выбирайте ту сторону, где узкие гофры смотрят вверх, а края листа загнуты вниз. Для всего остального лицевая сторона практически не имеет значения – выбирайте, что вам нравится.

Для профнастила МП-20 есть кровельный вариант R – со специальной капиллярной канавкой для эффективного отвода воды.

А для профнастила С-10 есть вариант лицевой стороны S — у него слегка сдвинут боковой замок.

Тип покрытия

Ещё один параметр в маркировке профнастила – это тип полимерного покрытия. В нашем примере «Профилированный лист С-8×1150-A (ECOSTEEL_T-01-Сосна-0,5)» указано покрытие ECOSTEEL, а буква Т говорит о том, что оно текстурированное. Литера Д будет означать двустороннее покрытие.

Также вы можете увидеть в артикуле сокращённое название покрытия. Например, маркировка профнастила ПЭ обозначает полиэстер. А буквы ПЭП – полиэстер в защитной плёнке.

Но всё это относится только к маркировке профнастила с полимерным покрытием. Оно гарантирует защиту от коррозии, механических повреждений, а также отвечает за цвет профлиста. Если же в наименовании вы видите буквы ОЦ – значит, материал просто оцинкован, без дополнительного окрашивания.

Код поставщика стали

Следующая цифра в артикуле – это цифровой код, обозначающий группу предприятий – поставщиков металла. Впрочем, рядовому покупателю эта информация никакой пользы не несёт, на неё можно не обращать внимание.

Цвет

Условное обозначение цвета в маркировке профлиста выглядит как номер оттенка по каталогу RAL, RR или собственной палитре.

Если вам нужна обычная оцинковка без покрытия – выбирайте товар с буквами БЦ, то есть бесцветный.

Толщина металла

Последним пунктом в технических показателях профлиста идёт толщина стали. Как правило, она колеблется от 0,4 до 1 мм. Увеличение этого параметра даёт более высокую прочность, но прибавляет вес и стоимость материала.

Итог

Мы рассказали, как выбрать профнастил для разных задач и что означает его маркировка. Благодаря условным обозначениям в артикуле товара можно узнать технические характеристики, цвет и назначение изделия. Буквы и цифры в маркировке профнастила сообщают нам:

• название профиля;
• рабочую ширину листа;
• лицевую сторону;
• тип полимерного покрытия;
• код завода-изготовителя;
• цвет;
• толщину стали.

Надеемся, теперь вам будет проще ориентироваться в многообразии представленных на рынке материалов. Но всё же надёжнее доверять известному и проверенному производителю, который гарантирует качество продукции.

В статье упоминаются категории:

В статье упоминаются товары:

виды, размеры, параметры + советы по выбору

Кровельный профнастил уже много лет занимает лидирующие позиции на рынке стройматериалов. Уникальные свойства и практичность позволяют его использовать в самых разных условиях, а цена радует своейк  доступностью.

Вот только как подобрать подходящий профлист для кровли с определенным углом наклона и эксплуатационными особенностями? Какой должна быть высота гофры, нужны ли специальные канавки и какому покрытию отдать предпочтение? Вот на эти вопросы мы сейчас вам и ответим.

Сначала ответим на вопрос, почему профнастил так популярен среди других кровельных материалов. Все из-за таких ценных качеств:

• Долговечность.
• Цена.
• Небольшой вес.
• Универсальность применения – и как кровельного покрытия, и как основы под утепление плоской кровли.
• Легкий монтаж.
• Жесткий и фиксированный стык с кровельной обрешеткой.
• Стойкость к атмосферному и механическому воздействиям.
• Богатая цветовая гамма.

Современным профлистом покрывают как промышленные и производственные здания огромной площади, так и жилые дома с самым разным типом крыши – плоской, полукруглой, ступенчатой и сложной формы.

Изготавливается профлист из стали, с покрытием и без него. Для дополнительной прочности профлисты подвергают холодной гибке с формированием определенного профиля. И в зависимости от того, как были выполнены ребра, какой они высоты, частоты и формы, зависит — подходит ли вам тот или иной вид профнастила.

Так какой же профлист подходит для кровли? В этом вопросе мы предлагаем вам разобраться подробнее, т.к. опытные строители, к примеру, уверены что и самый обычный профлист при правильном монтаже будет служить верой и правдой достаточно долго. Но ведь вам нужна долговечность и простота обслуживания, не так ли?

Высота волны и протечки

Известный факт – чем выше волна, тем лист прочнее, и тем меньше вероятность перелива воды через волну. Что это дает? Дело в том, что высокие волны значительно усиливают водяное давление на отверстия от саморезов. Естественно, что риск протечек в этом случае куда больше.

Жесткость ребер и нагрузки

Меньше всего подходят для кровли листы с небольшой высотой профиля как недостаточно жесткие. Чтобы выдержать нагрузку снега зимой и тяжесть человека в процессе ремонта, профлист для кровли должен иметь ребро, не ниже 20 мм. Конечно, если вы строите дом в южной стране, где снега почти нет, вам подходит почти любой вид профнастила. Поэтому не доверяйте эффектным фотографиям домов с почти плоским профнастилом – в таких краях снега не бывает, иначе бы он прогнул крышу в первый же снегопад.

Итак, чем выше ребра профлиста и чем больше их количество на каждый метр, тем жестче профиль, и тем больше он может взять на себя дополнительную нагрузку. Наиболее надежными в этом плане можно назвать профнастил марки Н-60, Н-75, Н-114 и европрофили Н-153, Н-158.

Виды профиля для крыши

Давайте разберемся в первую очередь с маркировкой современных профлистов:

• Н – несущий профлист, который используется по своему прямому назначению для обустройства плоских кровель и перекрытий.
• С – стеновой. Это – самый низкопрофильный лист, которым можно отделывать только стены, заборы.
• НС – универсальный профиль, которым можно крыть как скатную, так и пологую крышу.
• МП – универсальный профиль, разработанный компанией «Металл Профиль».

Итак, какие виды профнастила подходят для крыши? Давайте все их перечислим:

• С20К с толщиной 0,4-0,7 мм.
• НС35 с толщиной 0,55-0,8 мм.
• НС44 с толщиной 0,6-0,9 мм.
• Н57 с толщиной 0,6-0,9 мм.
• Н60 с толщиной 0,6-0,9 мм.
• Н75 с толщиной 0,6-0,9 мм.
• Н114 с толщиной 0,7-0,9 мм.
• Любой профлист с маркировкой МП.

А теперь о каждом – поподробнее.

Профиль С-20: бюджетное решение

У профлиста С20 по всей длине идут трапециевидные гофры-выемки, которые придают дополнительную жесткость и прочность. Такое кровельное покрытие не требует особой чистки или ухода – любые загрязнения легко смываются обычным дождем. А продается профлист С20 практически с любым покрытием – от пурала до гранита, и практически любого модного оттенка.

Легко режется, легко монтируется на кровлю и может быть даже использован повторно. Минимальный шаг обрешетки на крыше под такое покрытие – 0,4 м.

Благодаря большому запасу прочности, такое кровельное покрытие способно выдержать достаточно сильное деформирующее воздействие. Этот профлист настолько прочный, что его в некоторых условиях даже используют как несущий.

Главное преимущество – это, конечно же, цена.

Отличная разновидность – профлист МП-20R, у которого есть дополнительная капиллярная канавка для отвода воды.

Профлист С21: хозпостройки и гараж

Профлист С21 – еще более прочный материал, чем предыдущий аналог. Этот тип профнастила считается универсальным: подходит и для кровли, и для стен, и для забора.

Профлист С35: для центральных регионов

Этот профлист относят к разряду именно кровельных. Все из-за его особой прочности, которая имеет высокий уровень благодаря ребрам трапециевидной формы высотой 35 мм. А о том, что лист еще и несущий, указывает буква Н в маркировке. Полимерная покрытие также может быть любым.

Производится профлист НС 35 методом холодного профилирования. Уникальность этого вида профнастила в экономичности, которая сочетается с отличными эксплуатационными качествами. Отличная устойчивость против атмосферных явлений, механическая прочность и при этом всем еще и относительно небольшой вес. А что самое ценное, такой профлист лучше всего подходит для регионов, где снега немного, зато ветра бывают сильные. Благодаря малому удельному весу сорвать такую кровлю уже не просто – не та парусность.

Так же легко режется и прост в монтажу, а прочность позволяет его использовать на достаточно пологих крышах в малоснежных регионах. В нормальных (не экстремальных) условиях не деформируется и не провисает. Основная сфера применения: скатные, плоские и полукруглые крыши.

Ищете что-то прочное, но в то же время поддатливое для нарезки и монтажа? Тогда это самый подходящий профлист.

Профлист НС 44: защита от града

Эта марка профнастила по всем своим параметрам схожа с НС35, только прочнее. Замечательная защита от града, мороза и сильного зноя. Как и НС 35, может использоваться там, где сильные ветра, но не много снега.

Погода в вашей местности непредсказуема? Тогда вам подходит именно эта марка.

Профлист НС 57: для снежных местностей

Это профлист повышенной прочности, рассчитанный на значительные нагрузки. Шаг стропил можно делать достаточно широкий и ни о чем не переживать.

На сегодняшний день марка НС57 больше востребована для кровли ангаров и складов, а также крыш в достаточно снежных регионах. Особая прочность такого профнастила позволяет ему выдерживать серьезные ветровые нагрузки. Кроме того, этот профлист применяется для кровель с пролетами до 3 метров!

До Сибири рукой подать? Тогда кройте крышу эти профлистом, и будете спокойны.

Профиль Н-60: высокое качество

Профиль Н-60 активно применяется для скатной кровли. Толщина листа – от 0,5 до 0,9 мм, а масса – в пределах 5-12 кг на один квадратный метр.

Профлист Н60 производится из стали достаточно высокого качества, и покрыт защитным слоем от погодных условий. Прочен настолько, что способен прослужить в качестве кровельного покрытия все 50 лет. И его можно применять в регионах с сильной ветровой нагрузкой. Также в нем сделана специальная канавка для усиления прочности и отвода воды.

Профиль Н-75: для плоских кровель с нагрузкой

Профиль Н-75 предназначен для обустройства несущих конструкций, перекрытий, скатных и плоских кровель. У него уже больше толщина – 0,7-1,0 мм, а масса колеблется от 9,25 до 12,9 кг на 1 м².

Благодаря особо изогнутым ребрам, профлист Н75 способен выдерживать огромные нагрузки, а потому наиболее востребован в строительстве промышленных объектов. Это чисто несущий профнастил, который активно используется и для перекрытий.

Профиль Н-107: максимальная прочность для скатной крыши

Профиль Н-107 – самый прочный среди традиционных несущих профнастилов и на все 100% подходит для обустройства простой скатной кровли. Профиль у этой марки высокий и трапециевидный. Толщина листа колеблется от 0,7 до 1,0 мм, что уже немало, а масса – от 10,2 до 14,5 кг на 1м².

Собираетесь построить дом на века, чтобы и внукам достался? Тогда кройте крышу этим профилем – ему ничего не страшно!

Профиль Н-135: для инверсионных кровель

Профиль Н-135 обладает большой жесткостью и используется для обустройства плоских инверсионных кровель – таких, на каких строят летнее кафе и даже парковку. Т.е., речь идет о серьезных нагрузках!

Вы собираетесь на плоской крыши дома или бани сделать спортплощадку? Открытую беседку с барбекю? Тогда вам необходим этот профиль – он рассчитан именно на такие нагрузки.

Профиль Н-158: для экстремальных условий

Самый прочный профнастил – марки Н-158. У него наиболее высокая гофра, и покрывать им крышу даже с шагом опор в 9 метров! Обычно такую кровлю делают, если необходима максимально несущая способность, но вес всей конструкции не должен быть большим.

Такой профиль, это, конечно, апогей прочности и выносливости. Почему бы не взять сразу такой, пусть даже у вас самая простая скатная крыша? Но цена! Это просто неоправданные вложения. И, вместо того, чтобы переплачивать за избыток прочности и долговечности, вложите лучше эти средства в покупку более подходящего профиля, но с хорошим, качественным покрытием, которое защитит его от любого града.

Современный профнастил для кровли изготавливается из оцинкованного листа, что более бюджетно, или из металла с полимерным покрытием, что уже дороже, но долговечнее и надежнее.

Имеет огромное значение и покрытие профлиста, особенно, если речь идет о кровле. Ведь кроме цинкового слоя, для кровельного профлиста желательна обработка дополнительной окраской, которая тоже напрямую влияет на отдельные качества покрытия. Вот какая существует классификация:

• Матовым и глянцевым полиэстером, который придает покрытию еще большую прочность и надежность, устойчивость к выгорания и растрескиванию. Это глянцевая полиэфирная краска, с богатым выбором цвета и относительной дешевизной.
• Полиуретан, который защитит металлическое покрытие от морозов.
• Поливинилденфторид.
• Пластизол – поливинилхлорид с пластификаторами, которые устойчивы почти к любому механическому, температурному и химическому воздействию, а еще отлично имитируют текстуру кожи.
• Цинк – дешево и сердито, правда, совсем не долговечно.
• Алюцинк – покрытие, в которое входит кремний на 1,6% и алюминий на 55%. Результат – отличная защита от царапин и потемнения краски со временем.
• Матовый полиэфир – сочетание полиэстера с тефлоном, что создает более износостойкий способ покрытия.
• Пурал – полиуретаново-полиамидная краска с приятной матово-шелковистой текстурой, которая дает срок жизни профнастилу до 50 лет без выцветания и потери других качеств.
• ПВДФ – полвинилдифторидно-акриловая краска, которая замечательно защищает от химического и ультрафиолетового воздействия, что важно для регионов с серьезным загрязнением окружающей среды.

Понять, чем именно покрыт лист, поможет специальная маркировка. Например:

• Профлист с маркировкой «А» покрыт алюминием.
• Стальные листы с маркировкой «АК» покрыты алюмокремниевым покрытием.
• Листы с маркировкой «АЦ» имеют менее прочное алюмоцинковое покрытие, в котором всего 4% алюминия.
• Маркировка «ЭОЦП» означает, что лист был покрыт горячим способом с обеих сторон.

Если для обычного профнастила нет существенной разницы, чем он покрыт, то для кровельного – это ключевой показатель, ведь такой профнастил постоянно находится под воздействием внешней среды. А потому выбирайте кровельное покрытие и исходя из того, какой защитный слой был использован.

А теперь о том, как не приобрести профиль толщиной в 0,5 мм, а получить 0,35 мм, которые пойдут коррозией уже в первый год. В чем проблема? В подделках.

Выбирая качественный профиль, обратите внимание на такие моменты:

1. Толщина листа. Самые тонкие изделия однозначно сомнительного происхождения. Отметим, что визуально определить кустарное производство сложно, и даже микрометром получится измерить толщину листа уже вместе с покрытием. Так, для кровли желательно, чтобы толщина был 0,5 мм, цинка должно быть от 140 грамм на квадратный метр. Что делать? Обращаться только к проверенным дилерам или напрямую к производителю.
2. Качество используемого сырья. Так, например, российский производитель «Металл Профиль» выпускает профиль из металла разного происхождения. У всего исходного сырья разная степень цинкования, но в пределах ГОСТа. И можно потребовать сертификат качества. А из чего производят безымянный профиль, которым завален рынок – сложный вопрос.
3. Внутренняя сторона листа. На ней не должно быть никаких разводов – только однородный чистый цвет по всей массе листа. Покрытие очень важно! Вы ведь не хотите, чтобы первый же град полностью испортил внешний вид кровли?
4. Упаковка. Если листы просто сложены на обычный брусок и замотаны вручную пленкой — это не качество. Когда вы привезете (или вам привезут) такой стройматериал, то обнаружите нехилые царапины из-за неправильной защиты, и из каждой упаковки забракуете в итоге минимум по листу.
5. Соответствие необходимым критериям. Мы уже рассказали вам, как подобрать конкретный профиль под ваши нужды – этим и руководствуйтесь. И ни в коем случае не верьте недобросовестным продавцам, которые попытаются убедить вас взять профиль похуже (ведь ваши соседи якобы такой же покупали, и ничего). Неправильный выбор – это тоже плохой профиль!

Успехов в покупке и удачного монтажа!

Какой профнастил выбрать для крыши: марки и виды

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Большинство современных общественных и жилых зданий покрывают металлическими кровельными материалами. К ним можно отнести металлочерепицу и профнастил. Изготавливают их по схожей технологии, поэтому отличие заключается только в форме рисунка. Если у первого он выполнен в форме черепицы, то у второго имеет вид продольных гребней, имитирующих шифер. Чтобы лучше разобраться в том, какой профнастил выбрать для крыши, необходимо изучить его разновидности и понять смысл маркировки.

Профнастил — популярный материал для обустройства кровли

Классификация профилированного кровельного листа

Профилированный кровельный лист производится методом холодного проката металлического листа. Изделие имеет гребенчатую поверхность. Это придает жесткость и позволяет воде стекать по образованным гребнями желобам. Гребни могут иметь в сечении различную геометрическую форму, начиная от треугольника и заканчивая трапецией. На механические свойства это никак не влияет, зато создает многообразие при выборе материала. Поэтому, неважно какой профнастил выбрать для крыши: с треугольными или прямоугольными гребнями. Это просто дело вкуса потребителя.

Крыша из профнастила

Виды защитных покрытий

Профилированный лист после прокатного стана попадает в цех, где производится его защитная обработка гальваническим способом. Защита бывает двух видов:

• цинковое покрытие предполагает использование в качестве рабочего вещества солей цинка. В результате электролиза металлический цинк оседает на лист, покрывая его сплошным слоем. Этот металл плохо взаимодействует с кислородом, что гарантирует прекрасную защиту стали от коррозии. Чем больше цинка было потрачено, тем сильнее защита;
• алюминиево-цинковое покрытие производится по такой же технологии, только к солям цинка добавляются соли алюминия. Они дешевле, поэтому такое покрытие более бюджетное. При этом степень защиты снижается, что вызывает необходимость делать еще одно декоративное покрытие из полимерных материалов и красителей.

Состав профнастила

Верхнее цветное покрытие несет скорее декоративную функцию, так как не очень прочное. Однако оно способно несколько усиливать основную защиту.

Полезный совет! Нужно быть осторожным при монтаже кровли из профнастила, так как это покрытие можно поцарапать. Царапины будут хорошо видны на поверхности, что снизит презентабельность объекта.

Схема укладки листов профнастила

Виды декоративных покрытий

Декоративное покрытие тоже бывает нескольких видов:

• глянцевый полиэстер – самый простой и дешевый вариант покрытия. В процессе монтажа и эксплуатации быстро теряет вид из-за царапин и сколов;
• матовый полиэстер имеет большую надежность и устойчивость к механическим воздействиям. Его структура подобно бархату, а толщина больше, что позволяет дольше сохранять цвет и не давать бликов;
• пурал является полиуретановым, с добавлением полиамида, покрытием, имеющим толщину 50 мкм. Имеет высокую надежность, невосприимчивость к низким температурам воздуха и ультрафиолетовым лучам. Лучше всего пурал подходит для нанесения на кровельные листы;
• пластизол – самое надежное из всех типов покрытий. Толщина поливинилхлоридного слоя – 200 мкм. Такое покрытие из полимеров имеет рельефное теснение и штриховую насечку. Оно предназначается для эксплуатации в суровых климатических зонах, имеет устойчивость к механическим воздействиям, очень долговечно.

Листы профнастила выпускаются в различных цветовых вариантах

Все эти покрытия наносятся на слой краски, которая может быть различных расцветок. Название цвета может быть разным у различных производителей, но самыми распространенными являются оттенки красного, коричневого, синего и зеленого цветов. Можно встретить яркие оранжевые, желтые и пурпурные варианты профнастила. Какой профнастил выбрать для крыши своего дома, каждый хозяин решает согласно своим цветовым предпочтениям.

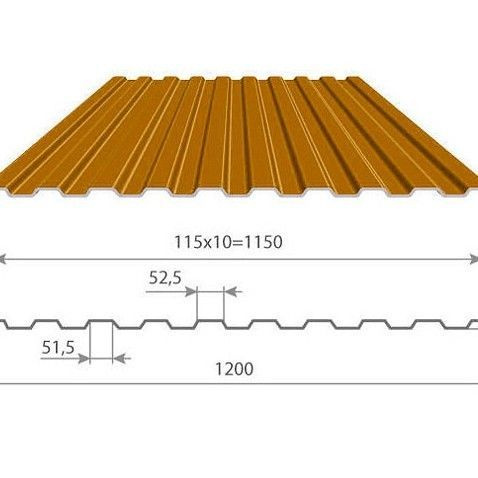

Размеры листа профнастила кровельного ПК-20

Виды профнастила по назначению

Исходя из области применения материала, можно выделить следующие виды профилированного листа:

1. Кровельный (ПК) применяют только для устройства крыш. Он имеет высоту профиля более 20 мм, а высоту волны выше 44 мм.
2. Несущий (Н) применяют при строительстве каркасов различных ларьков и торговых павильонов, сэндвич-панелей и потолков. Он имеет высоту волны от 35 мм.
3. Стеновой и несущий (НС) имеет универсальное назначение. Из него делают несущие конструкции, облицовывают стены. Волна имеет еще большую высоту (35−44 мм.).
4. Стеновой (С) применяют только в качестве облицовочного материала для стен. Его профиль от 6 до 35 мм, в высоту.

Крыша дома укрыта листами профнастила

Все виды профнастила нарезаются на стандартные листы длиной от 1,5 до 12 м. При этом по желанию заказчика производители могут нарезать листы любой необходимой длины.

Полезный совет! Чтобы не ошибиться в количестве материала, необходимого для закрытия сложной крыши, нужно покупать на 10-15% больше. Если листы стандартной длины, излишки всегда можно вернуть в магазин.

Монтаж металлической крыши

Как прочитать маркировку профнастила

В качестве примера можно взять маркировку: НС35-0,5-750-12000. Расшифровать ее просто: НС35- означает, что это стеновой несущий лист толщиной 35 мм. Второе число является толщиной листа – 0,5 мм, третье – ширина 750 мм, и четвертое – длина 12000 мм. От этих характеристик зависят допустимые нагрузки на профилированный лист. Существует специальная таблица нагрузок для различных видов профнастила. Допустимая нагрузка зависит от толщины листа, расстояния между гребнями, их высотой и варьируется от 50 до 960 кг/м².

Принимая во внимание, что для сооружения кровли применяют листы с маркировкой ПК, необходимо определиться, какой профнастил для крыши выбрать.

Листами профнастила можно укрыть и более сложные формы крыш

Какой профнастил выбрать для крыши

Перед тем, как приступить к выбору кровельного материала, необходимо усвоить следующие важные вещи, на которые стоит обратить внимание при покупке:

• изделие с маркировкой – «Государственный стандарт» (ГОСТ) покупать предпочтительнее, чем – «Технические условия» (ТУ), так как государственные требования всегда выше, чем стандарты самого производителя;
• при подсчете площади кровли нужно учесть 200-миллиметровые допуски;
• нельзя покупать слишком дешевые не оцинкованные листы, которые быстро заржавеют и разрушаться под действием неблагоприятных условий среды.

Профнастил на крыше

Полезный совет! Для кровли сгодится только кровельный лист с высотой волны не ниже 20 мм, при этом, чем больше осадков выпадает в конкретной местности зимой, тем выше должен быть гребень.

Так какой профнастил для крыши выбрать из перечисленных вариантов? Специалисты советуют делать выбор с учетом региона проживания, так как климатические условия имеют решающее значение в выборе.

Статья по теме:

Кровельные материалы для крыши: виды и цены современных покрытий. Разновидности покрытий. Сравнительная характеристика, недостатки и преимущества. Классификация материалов для строительства крыш.

Среди основных вариантов профнастила, которым можно покрыть крышу, выделяют:

1. ПК20 – используется в кровельных работах в зоне умеренных осадков. Необходимо устройство обрешетки с шагом не более 80 см. Лист обладает рабочей шириной 110 см.
2. С21 – это хотя и стеновой профиль, но его можно использовать для кровельных работ в умеренной зоне. Шаг обрешетки тоже не более 80 см.
3. НС-35, 44 используют в более суровых климатических условиях, так как они обладают большей допустимой несущей нагрузкой.

Для обустройства крыши дома использован кровельный профнастил

Кроме того в кровельных работах применяются Н-57, 750 (900), Н-60, 75 в зависимости от необходимой несущей нагрузки.

При возникновении вопроса, какой профнастил для крыши выбрать, не стоит снимать со счетов и такой параметр, как расцветка и декоративные свойства. Ведь кровля, гармонирующая по цвету и фактуре с другими строениями на участке, выглядит гораздо привлекательней и создает впечатление целостности всей архитектурной среды.

Плоская крыша из профнастила — вид изнутри

Особенности монтажа профнастила на разные типы крыш

Общие правила монтажа профнастила на крышу следующие:

• обрешетка делается сплошной или с шагом, но не более, чем предписывается для конкретной марки листа;
• на обрешетку укладывается пленочная или рулонная пароизоляция;
• листы крепятся специальными кровельными саморезами с резиновыми прокладками по волнам.

В кровле из профнастила легко оборудовать мансардные окна

Для различных типов крыш правила несколько отличаются. Так, плоские крыши начинают закрывать с правого края. Монтаж крыш шатрового типа производят одновременно с двух сторон, а начинают с самого высокого места ската.

Полезный совет! Закрывать сложные крыши лучше профнастилом, чем металлочерепицей. Он не требует совмещения по длине, что сильно экономит материал.

Если правильно решить, какой профнастил для крыши выбрать и уложить его в соответствии с требованиями, то получится красивая и надежная кровля.

Как накрыть крышу профнастилом своими руками (видео)

СМОТРИТЕ ТАКЖЕ

Профнастил — разновидности, преимущества, особенности

Профнастил — один из самых практичных материалов для возведения забора. Этот
материал прочный и надежный, относительно недорогой, простой в установке, имеет множество вариантов рельефа и цветового оформления. Забор из профлиста легко установить, а в случае поломки секцию довольно просто заменить на новую. Профлист покрыт специальным слоем, который защищает металл от коррозии и сохраняет эстетичный внешний вид ограждения на срок от 30 лет.

Виды профилированного листа

Для обозначения марки профнастила используют буквенные обозначения для определения жесткости листа.

• С – профильные листы для постройки заборов.
• Н – вид профнастила для кровельных работ. Его изготавливают более жестким и с ребрами большей высоты, так как учитывают нагрузку, которую будет нести крыша. Обычно толщина профнастила – от 0,7 мм.
• НС – также используют при кровле зданий и при создании ограждений. Он имеет более красивую форму и
  небольшую рабочую площадь. С учетом всего этого, толщина такого профильного листа – от 0,45 мм.

Защитное покрытие профлиста может быть двух видов:

• полимерное — обычные металлические листы, которые обработаны веществами из органических полимеров, с нанесенной на них краской (полиэстер). Покрытие может быть односторонним и двухсторонним.
• оцинкованное — точно такой же профильный лист, только защищен антикоррозионным покрытием с высоким содержанием цинка, из-за чего профлист окрашен в серебристый цвет. Оцинкованный лист не отличается от полимерного покрытия ни стоимостью, ни защитными характеристиками.

Особенности установки забора из профнастила

По углам будущего забора на участке устанавливаем по колышку. Между колышками протягиваем веревку, на которой размечаем расположение опорных столбов. Расстояние между столбами не должно превышать 2,5 метров.

Вариантов фундамента для столбов бывает несколько: свайно-винтовой, «сухое бетонирование» (бутование), ленточный или бетонный. Мы применяем либо свайно-винтовой, либо бутование.

Наша компания изготавливает винтовые столбы, специально для установки заборов. Сваи вкручиваются до плотных слоев грунта, а нагрузка от ворот переносится на лопасти свай. Можно установить либо полностью круглые сваи, либо комбинированные с квадратной надземной частью.

Установка свайно-винтовых столбов происходит следующим образом:

• Делаем приямок глубиной 80-100 см
• Вкручиваем столб вручную. В процессе вкручивания участвую не менее 3 человек. Двое вкручивают, а один контролирует вертикальный уровень с помощью строительного уровня.
• Выравниваем столб по горизонтали
• Сверху привариваем оголовок, чтобы защитить полость от проникновения влаги
• Участок земля-воздух засыпаем щебнем и трамбуем. Это дополнительно защитит столбы от раскачивания

Установка методом бутования

• Делаем приямок глубиной 80-100 см
• Забиваем столб на глубину не менее 120 см (в зависимости от планируемой высоты забора). Чтобы не повредить столб, во время забивания верхнюю часть можно защитить деревянным бруском.
• Засыпаем в приямок щебнем фракцией 20-40 примерно на 20 см, тщательно трамбуем. Так, поэтапно, засыпаем полностью весь приямок.

Иногда при необходимости (например, на участке слабый грунт или сильные ветровые нагрузки) заборные столбы дополнительно укрепляют укосинами

• Делаем небольшой приямок глубиной около 25 см
• Заколачиваем два металлических уголка 32х32 мм под углом 45° перпендикулярно направлению забора. В местах контакта со столбом привариваем уголки.
• Закапываем уголки выработкой.

Что нужно помнить при установке забора из профнастила

Мы не рекомендуем устанавливать забор из профнастила на небольших дачных участках. Такой забор полностью закрывает солнце, что негативно повлияет на растительность на вашем участке. Кроме этого, такой забор создает чувство дискомфорта из-за ограниченного пространства.

Основной недостаток забора из профнастила — это высокая парусность. При сильных ветровых нагрузках забор может со временем деформироваться. А если монтаж произведен некачественно, то под давлением ветра может обрушиться весь забор. Чтобы забор не прогибался и не разрушился, необходимо тщательно провести расчетные работы и учесть множество факторов. Поэтому рекомендуем обратиться к профессионалам, чтобы построить качественный и долговечный забор из профнастила на вашем участке.

5 / 5 ( 345 голосов )

Как выбрать профнастил для забора — Реальное время

На что обратить внимание и почему высота волны имеет значение

Заборы из профнастила выглядят, прямо скажем, не самым уютным и эстетичным образом. Зато они практичны и надежно закрывают частную домовую территорию от посторонних взглядов. Некоторые огораживают профнастилом только строительную площадку на этапе возведения дома, а некоторые оставляют этот вариант и на дальнейшую эксплуатацию. Ведь такой забор честно выполняет свою главную функцию: защиту приватности на вверенной ему территории. Как выбрать профлист для обустройства забора — разбираемся сегодня в рубрике «Дом в фокусе».

Забор из профнастила — это сплошное ограждение из металлического листа. Усиливается он продольными профилями. Главная особенность такой конструкции — высокая парусность, поэтому как ее обустраивать и из чего строить, зависит от того, как ветрено в том месте, где вы ставите дом. Например, если речь идет о территориях, со всех сторон окруженных застройкой — фактор парусности будет снижаться, а если место открыто всем ветрам — нужно будет принимать его во внимание особенно серьезно.

А вот дождевая и снеговая нагрузка влиять на забор практически не будет, ведь лист стоит вертикально. По этому параметру выбирать профнастил для забора проще, чем, например, для крыши, где он принимает всю тяжесть снега в зимний период.

Профнастил состоит из нескольких слоев. Это не просто лист окрашенной стали. Вот список ингредиентов, из которых состоит «бутерброд» из профнастила:

• низколегированная сталь;
• слой цинка;
• антикоррозионная защита;
• грунтовка;
• цветное полимерное покрытие.

На устойчивость забора к коррозии будет серьезно влиять толщина цинкового покрытия. От этого зависит долговечность, а вот вес меняется не сильно: на один «квадрат» листа приходится 100—300 граммов оцинковки. Чем больше цинка, тем долговечнее будет лист. Выбирая профнастил для забора, нужно отталкиваться от минимального значения в 150 г/кв. м (это должно быть прописано в сопроводительных документах). Дешевый профлист, приехавший к нам с далекого Востока, как правило, страдает по этому показателю: наши трудолюбивые соседи экономят на оцинковке, и как дешево бы ни стоило их изделие — если цинка в нем меньше, чем 150 г/кв. м., покупать его не стоит. Потом придется заплатить больше.

Важна и толщина стального листа: от нее, собственно, зависит прочность всей конструкции. Если толщина меньше 0,45 мм — лист будет гнуться под ветром, а серьезная нагрузка может прорвать отверстия под саморезы. Мы говорим именно о толщине самого листа, не считая полимерного покрытия.

Итак, если вам пытаются продать для забора профнастил толщиной до 0,45 мм — вы рискуете остаться без забора при первом же шквалистом ветре. Правда, проверить толщину с высокой точностью самостоятельно у вас не получится (как и выяснить количество цинка на стальном листе). Поэтому нужно будет полагаться только на добросовестность производителей и продавца. Покупка продукции заводов известных брендов может стать некоторой страховкой от «лис Алис и котов Базилио» строительного рынка. Весь материал должен комплектоваться сопроводительными документами, в которых все необходимые параметры указываются. Если нет ни их, ни сертификатов качества — лучше поискать другой металл для забора.

Чаще всего для монтажа заборов используют стеновой профнастил, который маркируется буквой «С». От кровельного (несущего) профлиста он отличается высотой волны, которая служит ребрами жесткости. В маркировке профнастила есть не только буква, но и цифра — именно она обозначает высоту волны. Чем больше это значение, тем выше жесткость профлиста, а значит тем сильнее может быть ветер, который он сможет выдержать.

Профнастил марки С8 разрабатывался для обшивки стен. Его волна симметрична, высота ее 8 мм. Расстояние между волнами 52,5 мм, ширина волны — такая же. Это одна из самых бюджетных марок профлиста. У него низкий удельный вес, но и низкая прочность. Если забор высокий и если длина пролетов между вертикальными опорами будет высокая, ветер может его деформировать. Так что экономия на профлисте здесь обернется увеличенными расходами на обустройство опорных столбов.

Марка С10 — тут волна уже высотой в 10 мм. Ширина волны и расстояние между отдельными волнами — тоже по 10 мм. Такой профлист прочнее предыдущего, он подороже, чем предыдущий. И он все еще сохраняет легкость, при этом обеспечивая сносные защитные свойства такого забора. Так что для постоянного забора он подойдет лучше, чем С8. Оба вышеописанных типа профнастила годятся только для невысоких заборов и в защищенной от ветра местности.

Профлист марки С14 — следующий по прочности. Высота волны 14 мм, ширина — 65 мм, расстояние между волнами — 24 мм. Такой профнастил для забора выбирают, если забор призван защитить от серьезного ветра или механических нагрузок. Трапециевидный профиль эффектно выглядит. С14 часто выбирают, чтобы обшить им ворота.

Марка С15 — скорее, кровельный или фасадный. Его используют в комбинированных заборах — например, в качестве «перегонов» между кирпичными столбами. У профлиста этой марки характерное широкое ребро (100 мм с расстоянием между ребрами 24,5 мм). А вот сплошные заборы из него, как правило, не делают — дорого, да и не очень функционально, тем более что с высокой ветровой нагрузкой хорошо справляется С14.

С18, С20 и С21 — это самые прочные марки профнастила. Их смело кладут на крышу, они выдерживают и снеговую нагрузку, и ветровую. В условиях Татарстана ограждение с использованием таких марок оправдано, если только ваш участок находится в зоне высокой турбулентности атмосферных потоков или в открытой степной зоне без защиты в виде соседних застроек. То есть это профнастил для самых жестких условий эксплуатации. Другой вариант, когда выбираются эти марки — если ограду вы хотите сделать особенно высокую (выше 2,5 метра), но мешает парусность. И разумеется, такая ограда определенно влетит вам в копеечку.

Чисто технически, лист металла для профнастила почти всегда одной и той же ширины — 1,25 метра. Но потом его прокатывают на станке, чтобы создать волну. И, соответственно, чем выше волна, тем уже получится лист. Это всегда надо учитывать: листы с самым невысоким профилем будут самыми широкими, и наоборот. Это кажется неважным, но поверьте, на заборе, который будет обходить весь ваш участок по периметру, вы серьезно прочувствуете разницу в ширине. Материала с высокой волной потребуется больше, чем с низкой, а поскольку он еще и сам по себе дороже, то разница в цене окажется ощутимой.

Немаловажно рассчитать еще и ширину пролетов: нахлест листов профнастила друг на друга должен быть минимальным, в идеале — в одну волну. А вот встык такие заборы не делают: будет много щелей и возникнет угроза целостности всей конструкции.

Выбирая материал профлиста, важно учитывать фактор покрытия.

Стальное основание может быть покрыто слоем цинка — это так называемая оцинкованная сталь. Такой профлист — это обычный серый профнастил, который мы так часто видим при ограждении промышленных зон, стройплощадок и других локаций, не претендующих на высокую художественную ценность экстерьера. Плюс такого профнастила — прочность, долговечность и бюджетность. Минус — видок, конечно, унылый. Многие хозяева изворачиваются следующим образом: для фасадной части усадьбы используют более дорогой и красивый профнастил, а по бокам и сзади ставят оцинкованный профнастил.

Профнастил, покрытый алюцинком, — еще один вариант «металлической наружности, большой окружности». Алюцинк — химическое покрытие из 45% алюминия и 55% цинка. Теоретически, его можно даже покрасить алкидной или, например, акриловой краской, но получится дорого и бессмысленно: проще уж тогда сразу купить профлист с полимерным цветным покрытием.

Полиэстеровое покрытие профлиста — самый популярный вариант среди владельцев частных домов. Такой профнастил прилично выглядит, покрытие это долговечное: полиэстеру не страшны дождь и снег, он химически инертен, на него можно смело брызгать и проливать растворитель, а еще у него отличные грязеотталкивающие свойства. Брызги и пятна с него смываются дождем, а если невтерпеж ждать — можно взять обычный садовый шланг и сполоснуть пятно. Конечно, профнастил с полиэстеровым покрытием дороже, чем просто из оцинкованной стали. Это среднеценовая категория.

Профлист с пураловым или пластизоловым покрытием — своеобразный премиум-класс среди своих собратьев. Он самый дорогой. В защиту его можно сказать, что у него самая высокая устойчивость ко всевозможным внешним воздействиям и красивый внешний вид с приятной текстурой. Срок эксплуатации подобного забора будет исчисляться десятками лет без потери декоративных свойств (если выражение «декоративные свойства» в принципе можно применить к профнастиловым ограждениям).

Людмила Губаева

Марки гофрокартона | Saxon Packaging

Гофрированный картон доступен в различных сортах материала с различной плотностью бумаги и отделкой. Все наши упаковочные материалы Saxon поставляются мировыми лидерами в области производства бумажной упаковки, что гарантирует экономичность и высочайшее качество наших материалов. Стандартные варианты отделки включают KRAFT (коричневый) белый и крапчатый / устричный, LT (переработанная бумага) […]

Гофрированный картон доступен во многих различных сортах материала с различной плотностью бумаги и отделкой.Все наши упаковочные материалы Saxon поставляются мировыми лидерами в области производства бумажной упаковки, что гарантирует экономичность и высочайшее качество наших материалов.

Стандартные варианты отделки включают KRAFT (коричневый) белый и пестрый / устричный, LT (переработанная бумага) и TEST (переработанный внутренний вкладыш). На белую бумагу может быть нанесено покрытие, обеспечивающее превосходную основу для лучшего качества печати.

Стандартная толщина бумаги начинается с 125 г / м2 (грамм на квадратный метр) и увеличивается до 150, 200 и 300 г / м2.Также доступны канавки разного веса, которые зависят от прочности материала.

Стандартные профили канавок, с которыми мы работаем: Micro, E, S, B, C, BC и EB. Каждый из этих материалов более подробно описан ниже:

‘Micro’ Flute

750-900 микрон (0,75-0,9 мм) толщиной и используется для высококачественных печатных картонных коробок, может быть непосредственно подвергнут литографической печати и обычно используется для высококачественной готовой упаковки, отличная поверхность для печати.

«E» Флейта

Толщина 1100–1200 микрон (1,1–1,2 мм) обеспечивает превосходное сопротивление раздавливанию и прочность на сжатие. Он обеспечивает высококачественную поверхность для печати и чаще всего используется для изготовления картонных коробок меньшего размера и для высечки.

S-образная канавка

Толщина 2300 микрон (2,3 мм) S-образная канавка идеально сбалансирована как для розничной, так и для транзитной упаковки. Он расположен между канавками E и B, чтобы обеспечить рабочие характеристики канавок B, в то же время обеспечивая выдающуюся пригодность для печати и высокую устойчивость к раздавливанию, как канавки E.

‘B’ Флейта

2700–2900 микрон (2,7–2,9 мм) толщиной и, вероятно, наиболее распространенный тип канавки. Применяется во всех типах применений, включая высечки и обычные гильзы, и обеспечивает хорошие универсальные характеристики.

C-образная канавка

Толщина 3500–3700 микрон (3,5–3,7 мм) обеспечивает большую прочность на сжатие, чем канавка «B», что дает немного лучшую прочность при штабелировании более легких продуктов. При неправильном применении он может вызвать большее раздавливание.

Флейта «EB»

3800–4100 микрон (3,8–4,1 мм) толщиной это материал с двойными стенками, сочетающий тонкую канавку «E» и обычно используемую канавку «B». В результате достигается превосходный уровень качества печати и защиты от ударов.

‘BC’ Флейта

6200 — 6600 микрон (6,2 мм — 6,6 мм) толщиной это еще один материал с двойными стенками, который объединяет два профиля канавок вместе — ‘B’ и ‘C’, оба дают отличное качество круглые характеристики этот материал чаще всего встречается в транспортировочных ящиках, где требуется высокий уровень защиты.

Подробнее…

Watermans Web World — Добро пожаловать в гофроупаковку

состоит из различных футеровок и гофрированных материалов:

Сорта бумаги для лайнера — наружная и внутренняя

(K) KRAFT — Крафт-бумага Virgin

(T2) ИСПЫТАНИЕ 2 — Подложка из частично переработанной бумаги

(T) ИСПЫТАНИЕ 3 — Полностью переработанный лайнер

(C) ЧИП — футеровка на основе отходов

(BW) FULLY BLEACHED WHITE — Полностью отбеленная крафт-лайнер

(WT) WHITE TOP — Лайнер из переработанного белого покрытия

(MK MOTTLED KRAFT — Крафт-белый меланжевый

(OY) OYSTER — Пятнистый тестовый лайнер

GSM = граммов на кв. м

115/125 GSM

140/150 GSM

185/200 GSM

300 GSM

Флютинг обычно производится с использованием флютинговой среды на основе отходов (WBF) , полухимическая гофрированная среда (SC) используется для улучшения свойств.

Флейта среднего веса

90 GSM WBF

105 GSM WBF — наиболее распространенный стандарт флейты

112 SC и WBF

150 SC и WBF

175 SC и F

Клей, устойчивый к мокрому покрытию, может использоваться для определенных областей применения.

A ФЛЕЙТА — 5 мм — A — Хорошая укладка и защита

B ФЛЕЙТА — 3 мм — B — Хорошая стойкость к проколам + Самый распространенный сорт

C ФЛЕЙТА — 4 мм — C — Хорошая укладка и защита + Очень обычный сорт

E ФЛЕЙТА — 1. 5 мм — E — Тонкая тонкая канавка легкая

F FLUTE — 1,2 мм — F — Очень тонкая

BC FLUTE — Флейта с двойными стенками 6 мм — BC — Комбинация канавок B + C

Для производства доски A как одностенной или двустенной доски могут быть выбраны различные футеровки и гофрированная среда.

Одностенная плита — 2 вкладыша и одна канавка

Двустенная плита — 3 вкладыша и двойные канавки

Трехслойная плита — 4 вкладыша и три канавки

При выборе марки доски это может быть ориентиром для общих марок

Комбинация бумаги:
125K / 125T — Флейта B — Легкий стандартный сорт

150K / 150T — Флейта B — Обычная / средняя / почтовая марка

200K / 200T — канавка B — Тяжелая / прочная доска

300K / 300T — канавка B — Очень тяжелая / прочная доска

Чтобы увеличить амортизацию или прочность при штабелировании коробки, замените канавку «B» на «C-образную канавку». Например 125K / 125T — C Flute.

Если вы действительно хотите улучшить характеристики упаковки, замените одинарную канавку на «B» или «C» на более прочную двухстенную (двойную рифленую) доску.

Пример:
Флейта 200K / 200T / B = равна 125K / 125T с двойной стенкой

Полиэтилен

Антистатический

Проводящий

Цветная стирка

Водонепроницаемость

Огнестойкий

Антиабразивный

Без кислоты

Глина с покрытием

Мягкая ткань

Post Consumer / Recycled

Открытая флейта

Предварительная печать

Кунжутная лента

Лента Rippa

Футеровка из пеноматериала

Что такое гофрированный картон | В штучной упаковке

Что такое гофрированный картон

Гофрокартон выпускается с 18, ^-го, века. Гофрокартон создается с использованием ряда видов бумаги; прочность доски очень сильно зависит от используемых материалов. Гофрированный картон легкий, жесткий и может обеспечить подходящую защиту за счет амортизации и температурной защиты, поэтому люди стремятся использовать гофрированный картон в своих упаковочных материалах.

Стандартный лист гофрированного картона состоит из двух основных компонентов: подкладочного картона и гофрированной рифленой бумаги. Лист рифленой бумаги зажат между внешней и внутренней подкладками, которые затем приклеиваются к плоской подкладочной бумаге с помощью крахмала.

Описание гофрированного картона

При поиске гофрированного ящика вы обычно увидите описание картона как B125KT, что является сокращенным описанием сорта картона, плотности бумаги и размера гофрировки.

B = размер флютинга

125 = Плотность бумаги

KT = крафт-бумага / тестовая бумага (внешний / внутренний вкладыш)

Чтобы понять это дальше, мы разберемся, что это означает.

Типы бумаги

Основным материалом для производства гофрокартона является бумага. Доступно множество типов бумаги, подходящей для создания гофрированного картона. Важно понимать, что свойства бумаги могут значительно различаться и напрямую влиять на характер и цвет гофрированного картона.

Основные типы картона, которые используются для изготовления ящиков из гофрированного картона, подробно описаны ниже;

Крафт-бумага: Изготовлена ​​из первичного волокна с использованием мягких пород древесины устойчивых лесов, приготовленных в сульфатном процессе.Это наиболее распространенный картон, используемый в качестве наружной облицовки, так как этот картон имеет более высокий уровень разрыва, подходящий для гофрированных ящиков.

Контрольная бумага: Выпускается 3-х классов; Сорт 1 обычно содержит более высокую долю первичных волокон на внешней поверхности с вторичным волокном, Сорта 2 и 3 обычно создаются исключительно из вторичного волокна. Из-за эффекта пятнистости переработанной бумаги эту бумагу чаще всего используют в качестве внутренней подложки.

Полухимический: Гофрированный полухимический картон содержит высокий процент первичного волокна из твердых пород древесины, полученного с использованием нейтрального сульфитного полухимического процесса.Прочность полухимического картона обеспечивается волокнами, которые более устойчивы к влажным условиям.

Из отходов: Этот картон полностью изготовлен из переработанного волокна с добавлением химикатов в процессе изготовления бумаги, которые придают готовому картону прочностные характеристики.

Размеры канавки

Гофрированный картон имеет пять стандартных размеров гофрировки: A, B, C, E и F. Буквенное обозначение относится к порядку их изобретения, а не к их относительному размеру.

A = 5 мм канавка. Высокая степень сжатия сверху вниз, хорошая прочность на раскатывание. Толщина обеспечивает превосходную амортизационную защиту.

B = гофра 3 мм. Это очень прочная флейта, компактность которой позволяет минимизировать место для хранения. Обеспечивает хорошую поверхность для печати.

C = канавка 4 мм. Это канавка большего размера, чем канавка B, обеспечивает большую прочность на сжатие, однако прочность на раздавливание не такая сильная, как канавка меньшего размера.

E = 2 мм канавка. Это прекрасная канавка для гофрокартона.Это дает отличное сопротивление раздавливанию и прочность на сжатие. Это также обеспечивает высокое качество печати.

F = 1 мм канавка

* Картонные коробки с двойными стенками могут использовать комбинацию размеров канавок *

% PDF-1.3 % 521 0 объект > эндобдж xref 521 124 0000000016 00000 н. 0000005362 00000 п. 0000005445 00000 н. 0000005574 00000 н. 0000006761 00000 н. 0000006807 00000 н. 0000006854 00000 н. 0000006901 00000 н. 0000007015 00000 н. 0000007052 00000 н. 0000007089 00000 н. 0000007136 00000 н. 0000007182 00000 н. 0000007229 00000 н. 0000007275 00000 н. 0000007321 00000 н. 0000007367 00000 н. 0000007413 00000 н. 0000007527 00000 н. 0000007573 00000 н. 0000007619 00000 н. 0000007666 00000 н. 0000007712 00000 н. 0000007758 00000 н. 0000007805 00000 н. 0000007852 00000 п. 0000007899 00000 н. 0000007946 00000 п. 0000007993 00000 н. 0000009626 00000 н. 0000011310 00000 п. 0000012606 00000 п. 0000014073 00000 п. 0000015426 00000 п. 0000016737 00000 п. 0000017138 00000 п. 0000017551 00000 п. 0000017841 00000 п. 0000017973 00000 п. 0000018221 00000 п. 0000018469 00000 п. 0000018496 00000 п. 0000018983 00000 п. 0000019229 00000 п. 0000020638 00000 п. 0000023626 00000 п. 0000023887 00000 п. 0000024145 00000 п. 0000024420 00000 п. 0000032151 00000 п. 0000032420 00000 п. 0000032650 00000 п. 0000032923 00000 п. 0000033181 00000 п. 0000033438 00000 п. 0000033704 00000 п. 0000033978 00000 п. 0000043306 00000 п. 0000043578 00000 п. 0000044263 00000 п. 0000044949 00000 п. 0000054083 00000 п. 0000062465 00000 п. 0000071898 00000 п. 0000080818 00000 п. 0000088486 00000 н. 0000088720 00000 п. 0000093212 00000 п. 0000102943 00000 н. 0000111968 00000 н. 0000120260 00000 н. 0000129596 00000 н. 0000138455 00000 н. 0000146157 00000 н. 0000155734 00000 н. 0000164801 00000 н. 0000173142 00000 н. 0000182530 00000 н. 0000192884 00000 н. 0000201578 00000 н. 0000211924 00000 н. 0000217908 00000 н. 0000227194 00000 н. 0000236961 00000 н. 0000246729 00000 н. 0000248369 00000 н. 0000251019 00000 н. 0000640854 00000 п. 0000640924 00000 н. 0000641011 00000 н. 0000657522 00000 н. 0000657795 00000 н. 0000658104 00000 н. 0000658207 00000 н. 0000658286 00000 н. 0000658377 00000 н. 0000658468 00000 н. 0000658575 00000 н. 0000658674 00000 н. 0000658777 00000 н. 0000658868 00000 н. 0000658971 00000 н. 0000668662 00000 н. 0000669195 00000 н. 0000669243 00000 н. 0000669354 00000 н. 0000669882 00000 н. 0000669989 00000 н. 0000670076 00000 н. 0000670163 00000 п. 0000670250 00000 н. 0000670317 00000 п. 0000670424 00000 н. 0000670967 00000 н. 0000671015 00000 н. 0000671122 00000 н. 0000671229 00000 н. 0000680998 00000 н. 0000681046 00000 н. 00006

00000 п. 00006

00000 п. 00006 00000 н. 0000002776 00000 н. трейлер ] / Назад 4096963 >> startxref 0 %% EOF 644 0 объект > поток hWyTSge & lB @

Boxes — Performance — Mullen Test и ECT

Маллен
Прочность бокса измеряется двумя разными способами.Тест Mullen измеряет сопротивление разрыву в фунтах на квадратный дюйм (psi). Подкладка составляет основную часть прочности гофрированного листа на разрыв. Плотность бумаги, измеряемая в фунтах / 1000 кв. Футов, напрямую влияет на прочность бумаги. Некоторые из стандартных базовых весов для сортов муллена включают:

Когда производство гофроящиков только зарождалось, большинство поставок осуществлялось по железной дороге.Классификационные комитеты контролировали все условия, связанные с транспортировкой, включая упаковку. Правила, касающиеся упаковки из гофрированного картона, были включены в Правило 41 Единой классификации грузов. Когда развивались автомобильные перевозчики, аналогичные правила были установлены в пункте 222 национальной классификации автомобильных грузовых перевозок по образцу классификации железнодорожных перевозок. Правило 41 и пункт 222 устанавливают минимальные требования Mullen для упаковок в зависимости от их размера и веса. Несмотря на то, что в Классификациях есть другие правила, относящиеся к гофроящикам, большинство перевозок осуществляется в гофрокоробах с одинарными стенками, и в приведенной ниже таблице показаны минимальные требования для одностенных.

Что касается правил классификации, правило 41 / пункт 222 довольно легко понять и легко применять.Однако считается, что тест Маллена плохо коррелирует с другой важной характеристикой коробки, прочностью при штабелировании. В 1990 году торговые ассоциации производителей гофрированного картона выступили с предложениями по пересмотру правила 41 / пункта 222, тем самым проложив путь к альтернативному правилу измерения прочности коробки, ECT .

ECT
Тест Edge Crush Test (ECT) измеряет способность комбинированной доски выдерживать нагрузку сверху вниз. Прочность напрямую связана с прочностью на сжатие как гильзы, так и среды.Есть два мера силы. Прочность на сжатие коробки (BCT) — это максимальная нагрузка, которую данный короб может выдержать в определенный момент. Прочность при штабелировании — это максимальная нагрузка, которую ящик может выдержать в течение всего цикла распределения. Это означает, что нижний ящик должен выдерживать верхнюю нагрузку в течение периода времени, в течение которого он может подвергаться колебаниям температуры и влажности, а также другим факторам, влияющим на производительность, таким как погрузочно-разгрузочные работы, расположение поддонов, расстояние между досками настила поддонов и свес. .Все эти факторы ослабляют прочность коробки при штабелировании. Поэтому прочность коробки при штабелировании почти всегда намного ниже ее прочности на сжатие. Наиболее часто используемый стиль коробки — это контейнер со стандартными прорезями (RSC) . Формула McKee — это формула, позволяющая оценить прочность на сжатие данного ящика. Это полезная информация при разработке пакета. Зная прочность на сжатие и внимательно изучив все потенциальные препятствия, встречающиеся на протяжении всего цикла распределения, проектировщик может лучше определить тест ECT, необходимый для достижения желаемой прочности при штабелировании.В таблице ниже приведены минимальные требования к несущему для одностенных классов ECT.

Важно понимать, что какое бы измерение вы не использовали для измерения прочности коробки, базовый вес и толщину канавки являются двумя наиболее важными показателями качества сырья.Ниже представлена ​​таблица целевых значений веса п / мсф и штангенциркуля для различных марок одностенных и двустенных марок перед операциями преобразования.

Для среднего существует коэффициент заполнения. Для канавки C натяжение составляет 1,44, а для канавки B — 1,35. Wt / msf содержит 2,5 фунта / msf крахмального клея для одинарных стен и 5 фунтов / msf для двойных стенок.

В процессе преобразования наблюдается определенная деградация толщины. Это влияет на значения ECT, прочность на сжатие коробки и прочность при штабелировании. Лучшие конвертеры, использующие лучшее сырье, имеют наименьшее количество деградации.Допуск на раздавливание колеблется от 0,001 до 0,006 для одностенных канавок. Более тяжелые сорта более устойчивы к раздавливанию. Новое оборудование также помогает защитить от раздавливания.

В приведенной выше таблице показаны базовые веса и измерители для комбинаций, в которых используется 26 # medium. Тем не менее, дни, когда среда 26 # быстро исчезает, и большинство гофроагрегатов перешли на среду 23 #. Это влияет на базовый вес примерно на 4 фунта / квадратный метр для одинарной стены и на 8 фунтов / квадратный метр для двойной стены.

При разработке упаковочного решения лучшие дизайнеры начинают имея в виду цель.Каждый упакованный продукт имеет свой уникальный набор задач, которые нужно решить. К ним относятся физические характеристики товара, режим, в котором будет отправлена ​​посылка или сохранены, и функции, которые будет предложено выполнить пакету. Прочность на разрыв более актуальна, когда продукт удерживается или протыкается. сопротивление — главная проблема. ECT более актуален при штабелировании сила — главная забота.

Руководство по гофрированному материалу и стилям

Классы

В гофрированной промышленности существуют два разных стандарта для измерения материала, из которого изготовлены картонные коробки; Тест Маллена и тест на раздавливание кромки.

Тест Маллена был разработан для проверки прочности гофрокороба на разрыв или того, сколько фунтов давления потребуется для разрыва материала. Коробки, изготовленные из материала, соответствующего стандартам теста Маллена, будут иметь маркировку 200 #, 275 #, 350 # и т. Д.Чем выше число, тем прочнее будет коробка. 200 # означает, что коробка может выдержать давление до 200 фунтов на квадратный дюйм перед разрывом.

Другой стандарт называется Edge Crush Test. Этот тест был разработан в 1990-х годах и приобрел большую популярность благодаря своей экономической эффективности. Тест Edge Crush Test в основном измеряет прочность коробки при штабелировании до того, как она раздавится по краям. Коробки из этого материала будут иметь маркировку 32 ECT, 44 ECT, 48 ECT и т. Д.Как и в случае с тестом Маллена, чем выше число, тем выше срок службы картонной коробки.

Так в чем разница?

Для обычного потребителя 200 # и 32 ECT практически взаимозаменяемы. Однако 200 # немного тяжелее, поэтому дороже. Если ваша картонная коробка будет подвергаться длительной транспортировке или серьезному повреждению, вы можете рассмотреть возможность оплаты дополнительных расходов на 200 # C. Однако для повседневного использования 32 ECT-C долговечен и экономичен.

Стили плат

SINGLEFACE : Один носитель приклеивается к одному плоскому листу лайнер-картона. Этот стиль используется только для внутренней упаковки и может быть отличным инструментом для набивки предметов при транспортировке.

ОДНОСТЕННЫЙ : Один материал приклеивается между двумя листами подкладочного картона. Это наиболее распространенный тип досок, доступный в различных вариантах силы.

DOUBLEWALL : два гофрированных материала между тремя кусками подкладки.Этот стиль разработан для удержания / складывания более тяжелых предметов и предметов, которые могут быть сильно повреждены. (Состоит из канавок B и C, см. Ниже)

TRIPLEWALL : три средних между четырьмя листами лайнер-картона. Упаковка с тройными стенками чаще всего используется для тяжелых ящиков в промышленных условиях. Это самый сильный стиль для картонных коробок. (Состоит из двух слоев флейты C и одного слоя флейты B, см. Ниже)

Флейты

B: B Гофрированный картон FLUTE имеет толщину 1/8 дюйма и обычно используется для небольших картонных коробок.Это хорошая поверхность для удержания печати, и ее легко складывать в сложные формы.

C: C FLUTE на сегодняшний день является наиболее распространенной формой гофрированного картона. Он подходит для хранения отпечатков и достаточно прочен для нормальной транспортировки и повседневного использования. Он немного толще, чем канавка B, на 3/16 дюйма.

E: E FLUTE намного тоньше, чем B или C, и имеет толщину 3/32 дюйма. Эта доска обычно используется только для небольших картонных коробок. Благодаря плотному рифлению, это отличный картон для печати.Коробки для пиццы обычно изготавливают из такого картона.

* По поводу других специальных типов картона обращайтесь к торговому представителю в вашем регионе.

Общие стили коробки

Перечисленные выше стили являются основными стилями гофрированного картона. Чтобы узнать о других стилях и вариантах (включая варианты печати и высечки), обратитесь в службу поддержки клиентов и начните работу над дизайном уже сегодня!

Saxon Packaging: гофрированный картон и материалы марок

Что такое профнастил?

Гофрированный картон — это материал, состоящий из рифленого гофрированного листа и до двух плоских облицовочных листов.Затем рифленый лист и облицовочный картон склеивают, образуя гофрированный картон. Это делается с использованием специальных машин, называемых гофроагрегатами, и играет важную роль в процессе изготовления картонных коробок. Гофрированный картон иногда называют гофрированным фибровым картоном, гофрированным картоном и картоном.

Первоначально разработанный как упаковочное решение в 1871 году, гофрокартон и упаковочная промышленность в целом за последнее столетие претерпели постепенные инновации, что позволило гофрированному картону иметь множество применений и функций в настоящее время.

Узнайте больше о история гофрирования .

Какие виды гофрокартона доступны?

Гофрированный картон доступен во многих различных сортах материала с различной плотностью бумаги и отделкой. Все наши материалы в Saxon Packaging поставляются внутри Smurfit Kappa Group, чтобы обеспечить рентабельность и высочайшее качество наших материалов.

Стандартные варианты отделки включают KRAFT (коричневый), белый и пестрый / устричный, LT (переработанная бумага) и TEST (переработанный внутренний вкладыш).На белую бумагу может быть нанесено покрытие, обеспечивающее превосходную основу для лучшего качества печати.

Стандартная номинальная толщина бумаги начинается с 85 г / м2 (граммов на квадратный метр) и увеличивается до 275 г / м2. Также доступны канавки разного веса, который зависит от прочности материала.

Forest Stewardship Council (FSC) — Что такое сертификация цепочки поставок?

Весь наш гофрированный картон, который мы используем, сертифицирован по системе FSC.

FSC — это международная неправительственная организация, деятельность которой направлена ​​на содействие ответственному управлению мировыми лесами.

Они разработали систему лесной сертификации и маркировки продукции, которая позволяет людям идентифицировать древесину, бумагу и другие лесные товары из ответственных источников.

Сертификация цепочки поставок (COC) — это международно признанная система, обеспечивающая получение продукта лесного происхождения из законного и ответственного источника.Он обеспечивает прослеживаемость от первоначального этапа регистрации, перехода по всей цепочке поставок и конечной доставки продавцам / производителям.

Профили с канавками из гофрированного картона

Стандартные профили канавок, с которыми мы работаем в Saxon Packaging, — это E, S, B, C, BC и EB. Более подробно каждый из этих материалов упомянут ниже:

Флейта ‘E’

Толщина 1300 — 1600 микрон (1,3 мм — 1,6 мм) обеспечивает отличное сопротивление раздавливанию.Он обеспечивает высококачественную поверхность для печати и чаще всего используется для изготовления картонных коробок меньшего размера и для высечки.

S-образная канавка

S-образная канавка толщиной 1900–2200 микрон (1,9–2,2 мм) идеально сбалансирована как для розничной, так и для транзитной упаковки. Он расположен между канавками E и B, чтобы обеспечить рабочие характеристики канавки B, в то же время обеспечивая выдающуюся пригодность для печати и хорошие характеристики устойчивости к раздавливанию.

Флейта ‘B’

2600 — 3000 мкм (2.6 мм — 3,0 мм) и, вероятно, самый распространенный вид канавок. Применяется во всех типах применений, включая высечки и обычные гильзы, и обеспечивает хорошие универсальные характеристики.

‘C’ Флейта

Толщина 3600–4200 микрон (3,6–4,2 мм) он обеспечивает большую прочность на сжатие коробки, чем канавка «B», что дает немного лучшую прочность при штабелировании более легких продуктов.
