Размер и вес дюбелей

Для изготовления дюбелей используют совершенно разный материал. Встречаются как металлические крепления («крокодил» для газобетона, пружинный или монтажный дюбель-гвоздь), так из полипропилена (универсальный или «морковка», распорные, OLA), нейлона (DRIVA).

Маркировка дюбелей

Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.

Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.

Диаметр изделия подбирается под диаметр отверстия, в которое крепится.

Дюбель четырёхраспорный

Применение распорного дюбеля: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель тип Т / дюбель тип К / дюбель Т / дюбель распорный тип 3 / дюбель тип 3 / дюбель трехлепестковый / дюбель K / дюбель четырехраспорный / дюбель с шипами / дюбель Tchappai / дюбель тип N / 4-распорный / 4 распорный / Чапай / Чаппай

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10×100 5.04 199 5.04
10×50 2.09 479 2.09
10×60 3.44 291 3.44
12×120 9.09 111 9.09
12×60 5.1 197 5.10
12×70 4.01 250 4.01
14×70 5.32 188 5.32
16×80 7.4 136 7.40
20×100 10.35 97 10.35
5×25 0.63 1588 0.63
5×30 0.42 2381 0.42
5×40 0.55 1819 0.55
6×25 0.53 1887 0.53
6×30 0.6 1667 0.60
6×35 0.7 1429 0.70
6×40 0.72 1389 0.72
6×50 0.91 1099 0.91
6×60
0.91
1099 0.91
8×30 1.15 870 1.15
8×40 1.23 814 1.23
8×50 1.35 741 1.35
8×60 1.68 596 1.68
8×80 2.56 391 2.56
Дюбель универсальный полипропилен

Применение дюбеля универсального: полнотелый/пустотелый керамический и силиконовый кирпич, пено(газо)бетон, гипсовая плита, бетон, гипсокартон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель U / дюбель многофункциональный / дюбель с бортиком потай / морковка

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10×61 3 334 3
12×71 4.8 209 4.80
5×32 2.8 358 2.80
6×37 1 1000 1
6×42 0.46 2174 0.46
6×52 0.81 1235 0.81
8×52 1.27 788 1.27
8×72 1.8 556 1.8
Дюбель-гвоздь полипропилен

Применение дюбель-гвоздь: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Маркировка/Обозначение крепежа: дюбель гвоздь

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10×100 26.8 38 26.80
10×120 30.7 33 30.70
10×140 35.5 29 35.50
10×160 39.8 26 39.80
5×30 0.93 1076 0.93
5×50 0.93 1076 0.93
6×35 0.93 1076 0.93
6×40 4.08 246 4.08
6×60 6.74 149 6.74
6×80 7 143 7
8×100 12.36 81 12.36
8×120 14.5 69 14.50
8×140 17.1 59 17.10
8×160 22.04 46 22.04
8×60 9.15 110 9.15
8×80 11.7 86
11.7
Дюбель для крепления теплоизоляции

Применение:

  • дюбель с пластиковым гвоздём — для легких теплоизоляционных материалов до 150 мм
  • дюбель с металлическим гвоздём — для всех типов теплоизоляционных материалов толщиной до 240 мм
  • дюбель с металл.гвоздём и термоголовкой — исключает коррозию соединения и образования мостиков холода
  • держатель РОНДОЛЬ — для крепления изоляции из минеральной ваты и пенопласта к основанию из дерева и к бетону

Маркировка/Обозначение крепежа: зонтик / тарельчатый / гриб

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10×100 27.07 37 27.07
10×110 27.1 37 27.10
10×120 30.4 33 30.40
10×140 32.3 31 32.30
10×160 37.79 27 37.79
10×180 48 21 48
10×200 50 20 50
10×220 60 17 60
10×260 26.5 38 26.5
10×300 63.61 16 63.61
10×80 10.29 98 10.29
10×90 23.24 44 23.24
D60 1 1000 1
Дюбель фасадный для пустотелых материалов

Применение: сквозной монтаж в твердые (бетон, кирпич) и мягкие (газобетон, керамзитобетон, пустотелый кирпич) строительные материалы

Маркировка/Обозначение крепежа: дюбель фасадный

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10×100 30.15 34 30.15
10×115 33.76 30 33.76
10×135 51 20 51
10×160 47 22 47
10×200 37.4 27 37.40
10×80 25.3 40 25.30
8×100 50 20 50
Дюбель-гвоздь металлический

Применение: для быстрого сквозного несъемного крепления профилей и тонколистовых материалов к бетону, камню, кирпичу, металлическому профилю соответствующей толщины

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
6×30 8.72 115 8.72
6×40 12 84 12
6×50 13 77 13
6×65 14.1 71 14.1
Дюбель для газобетона металлический

Применение: дюбель предназначен для работ в газо-, пенобетоне

Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10×60 11.83 85 11.83
5×30 1.6 625 1.60
6×32 2.79 359 2.79
8×38 5.38 186 5.38
8×60 8.33 121 8.33
Дюбель винтовой для газобетона нейлон

Применение: дюбель предназначен для крепления в газо-, пенобетоне, гипсовых плитах

Маркировка/Обозначение крепежа: дюбель для газобетона / MUD / крокодил

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10×60 11.83 85 11.83
14×80 15 67 15
8×55 8 125 8
Монтажный дюбель-гвоздь для пистолета

Применение: монтаж конструкций из металла к кирпичному, бетонному, каменному, стальному основанию путем пристреливая

Маркировка/Обозначение крепежа: гвоздь для пистолета / металлический дюбель-гвоздь / ДГМ

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
4,5×30 1000 1 1000
4,5×40 1000 1 1000
4,5×50 1000 1 1000
4,5×60 1000 1 1000
Складной пружинный дюбель потолочный

Применение: для крепления в пустотелые материалы с размером полости достаточной для раскрытия дюбеля при монтаже (min глубина полости 35 мм), к гипсокартону (ГСК), ДСП.

Маркировка/Обозначение крепежа: анкер потолочный / потолочный дюбель

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
M3 11.5 87 11.50
M4 14 72 14
M5 22.3 45 22.30
M6 37.5 27 37.50
M8 62.2 17 62.20
Полиэтиленовый дюбель с крюком

Полиэтиленовый распорный дюбель со стальным оцинкованным крюком для плотных материалов.

Применение дюбелей с прямым крюком и полукольцом: полнотелый силикатный и керамический кирпич, гипсовая плита, бетон, натуральный и искусственный камень

Размер крепежа, мм Вес 1000 шт/кг Кол-во шт в 1 кг. Вес 1 шт., гр.
10×50 26.02 39 26.02
12×60 41.1 25 41.1
6×35 7.41 135 7.41
8×40 7.73 130 7.73

Производство дюбелей не регламентируется стандартами ГОСТ или DIN. Однако существуют требования к применению типов дюбелей из-за ожидаемых нагрузок (несущая способность), температурных режимов, условий влажности.

Дюбель из полипропилена применяется в температурном диапазоне от -50С до +300С, из нейлона — от -500С до +500С

Особенности применения тех или иных изделий можно найти на сайте в разделе «Строительный крепеж / Дюбели».

Дюбель для бетона и для кирпичной стены: размеры и монтаж

Материалы, отличающиеся плотной структурой и высокой твердостью, к числу которых относятся бетон, кирпич, природный и искусственный камень, активно используются не только в сфере строительства, но и при выполнении ремонтных работ. Именно поэтому вопрос о том, какие выбрать дюбеля для бетона и других твердых материалов, чтобы надежно закрепить на строительных конструкциях различные предметы, является очень актуальным.

Анкеровка в пустотелых керамических блоках требует использования крепежных изделий увеличенной длины

Крепежный элемент, который в процессе эксплуатации будет постоянно находиться под нагрузкой, должен быть правильно подобран не только по своим размерам, но и по другим параметрам. Только в таком случае он будет способен обеспечить высокую надежность и долговечность формируемого соединения.

Что собой представляет классический дюбель

Классическому дюбелю для бетона и других полнотелых материалов специалисты в сфере строительства и ремонта отдают предпочтение уже на протяжении длительного времени. Потребители часто называют его «дюбель-гвоздь». Крепежный элемент для бетона может быть изготовлен из металла, нейлона и различных видов пластика. Естественно, что изделия из разных материалов различаются по своим характеристикам и, соответственно, по области применения.

Полипропиленовый дюбель-гвоздь с потайным бортиком

Несущие способности дюбеля по бетону определяются его конструктивными особенностями. В классическом исполнении дюбель-гвоздь представляет собой втулку, по всей наружной поверхности которой выполнены специальные насечки, препятствующие проворачиванию такого элемента в отверстии в стене или в любой другой строительной конструкции. Препятствовать вырыву крепежного элемента из стены помогают специальные усы, которые за счет своей упругости постоянно находятся в разжатом состоянии. При вкручивании шурупа крепежный элемент разжимается за счет продольных прорезей на своей поверхности, что и обеспечивает высокую надежность его фиксации.

Параметры дюбель-гвоздей с грибовидным бортиком, используемых для сквозного монтажа (нажмите для увеличения)

Кроме дюбельного крепежа, работающего по механическому принципу, на современном рынке представлены дюбели для пористого бетона и других подобных материалов, фиксируемые в отверстиях за счет использования специального клеевого состава. Заполняя внутренние полости пористого материала, клеевой состав надежно фиксирует такой анкерный элемент в предварительно подготовленном отверстии.

Классический дюбель-гвоздь, предназначенный для бетона, является настолько универсальным крепежным изделием, что перечислить все сферы его применения достаточно сложно. С его помощью выполняют монтаж каркасов различного назначения, крепят к поверхности стен предметы мебели и интерьера, фиксируют на требуемом месте установки бытовую технику, а также решают целый перечень других ответственных задач.

Металлические забиваемые дюбель-гвозди могут изготавливаться из стали или из алюминиевых сплавов

Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

Некоторые разновидности универсальных дюбелей (нажмите для увеличения). Показать весь многочисленный ассортимент просто невозможно

Дюбель, предназначенный для бетона, работает совершенно по другому принципу и может быть использован только для монтажа в твердых полнотелых материалах. Такой дюбель с натягом забивается (поэтому его часто и называют гвоздем) в предварительно подготовленное отверстие. Если же крепеж для бетона попытаться зафиксировать в кирпичной стене, во внутренней структуре которой имеется множество воздушных полостей, то можно просто разрушить посадочное отверстие. Даже если такой дюбель металлический и имеет значительную длину, вы все равно не добьетесь его надежной фиксации в кирпиче или в любом другом пористом, пустотелом и не слишком прочном материале.

Учитывая все вышесказанное, следует очень ответственно подходить к выбору крепежных элементов для конструкций, изготовленных из различных материалов, отличающихся как своей твердостью, так и особенностями внутренней структуры. Разобраться в том, для чего предназначен тот или иной крепеж, помогает маркировка, наносимая производителями на упаковку подобных изделий.

Правила монтажа дюбеля для кирпичной кладки

Учитывая тот факт, что установить дюбельный крепеж, предназначенный для кирпича, несколько сложнее, чем зафиксировать в стене дюбель, используемый для работ по бетону, следует разобраться в такой процедуре более подробно. В данной ситуации очень полезно воспользоваться опытом специалистов, часто сталкивающихся с необходимостью надежно зафиксировать на строительных конструкциях из кирпича предметы, обладающие даже очень значительным весом.

При монтаже следует соблюдать расстояния от кромок и между дюбелями, зависящие от размера дюбелей и глубины анкеровки

Если для того чтобы зафиксировать в строительной конструкции дюбель для работ по бетону, который забивается как простой гвоздь, достаточно воспользоваться минимальным набором инструментов, то для аккуратной и надежной фиксации крепежа в кирпичной стене вам потребуются:

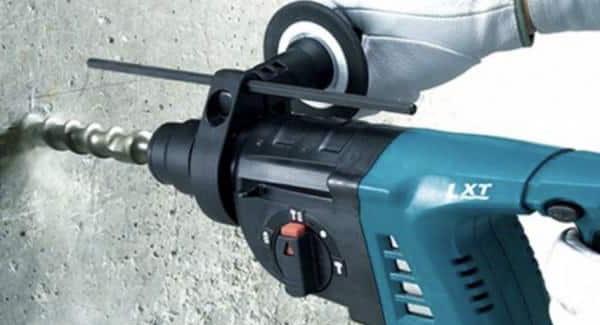

  • перфоратор или дрель, необходимые для того, чтобы высверлить посадочное отверстие;
  • сверло соответствующего диаметра;
  • клей, предназначенный для укладки керамической плитки;
  • набор резиновых шпателей разного размера.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

  1. Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
  2. После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
  3. Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
  4. После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

В заключение предлагаем вам посмотреть пару видео, освещающие некоторые нюансы монтажа дюбелей в основания из различных материалов.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Дюбель гвоздь размеры таблица — Морской флот

Дюбель гвоздь размеры таблица

Видов крепежа существует великое множество. По сути, для материала с той или иной степенью пористости и пустотелости необходимо применять свой вид крепежа. Дюбель-гвоздь – крепеж, рассчитанный на фиксацию в достаточно плотных полнотелых материалах.

О том, какие бывают дюбель-гвозди, каких размеров, какова их цена за штуку — все это вы узнаете из данной статьи.

Что такое дюбель-гвоздь

Это крепежное изделие состоит из двух частей: собственно гвоздя – с резьбой или без резьбы, и корпуса, как правило, пластмассового. Для дюбеля в материале высверливают отверстие, в котором распорное тело удерживается за счет направленных назад усиков. При забивании гвоздя распорное тело расширяется и прочно фиксируется крупными зубьями.

  • Гвоздь может выглядеть как самый обычный: имеет цилиндрическую форму, острый на конце, со шляпкой и нарезке по длине тела.
  • Может наличествовать и дополнительная деталь – ограничительная манжетка. Шайба размещается на конце гвозде и при монтаже перемещается к шляпке. Манжетка не позволяет гвоздю проваливаться в отверстие. Этот вариант используется для крепления к камню, бетону и кирпичу. Соответственно, распорное тело в этом случае отсутствует, а жесткость крепления обеспечивает перемещение манжетки.

Материалом для гвоздей выступает высокопрочный сорт стали – В, ВК, КК 70 марки. Зачастую дюбели имеют антикоррозийное цинковое покрытие. Корпус изготавливают из полипропилена, полиэтилена и полиамида. Встречаются и металлические.

Обычный дюбель-гвоздь не используется для фиксации в пустотелом кирпиче, ячеистом бетоне и других аналогичных материалах, поскольку распорное тело его недостаточно развито и в таком материале не закрепляется. Однако специальные его модификации способны закрепляться даже на обшивке гипсокартонным листом.

Дюбель-гвоздь с потайным бортиком (фото)

Дюбель гвоздь размеры таблица

Классификации изделий

При выборе крепления учитывается 5 основных факторов:

  • величина нагрузки – на дюбель, на поверхность, на конструкцию;
  • характер нагрузки – стационарный, динамический;
  • вид фиксации;
  • характер материала – камень, бетон, кирпич, гипсокартон;
  • конструкция поверхности – стена, потолок.

Собственно, крепеж выпускается нескольких видов для различных способов и материалов.

В видео ниже рассказано о правилах выбора дюбелей:

По виду монтажа

Дюбель, а вернее говоря, гвоздь может иметь несколько разное строение, благодаря чему работать с ним нужно разными инструментами.

  • Ручной монтаж – то есть, с использованием механических инструментов. Гвозди для такой работы делятся на 2 вида:
  • без резьбы – гвоздь забивается молотком, выкрутить его возможности нет;
  • гвоздь с резьбой – вбивается или вкручивается. Главное его преимущество – возможность демонтажа.
  • Монтаж с помощью строительно-монтажного пистолета – гвоздь имеет ограничительную манжетку, но обходится без распорного тела. Такой вариант обеспечивает куда более быстрый монтаж и к тому же рассчитан на более высокую нагрузку.
  • По материалу поверхности

    Более интересная с точки зрения пользователя, так как позволяет установить, какой крепеж подходит для какой стены или потолка.

    • Самыми распространенными являются нейлоновые дюбели с резьбой или без с диаметром от 2 до 16 мм. Они используются для крепления в стандартный строительный камень – кирпич, бетон, и выдерживают от 200 до 450 кг стационарной нагрузки.
    • Дюбель для газобетона– материал считается относительно низкопористым, так что такое крепление вполне допустимо. Удерживается дюбель за счет спиралевидных ребер и расклинивания при забивании гвоздя.
    • Рамные – имеют большую длину, от 60 до 360 мм. Выпускаются они 2 видов: для твердого сплошного материала и для пустотелого щелевого. Распорная часть дюбеля удлинена и рассчитана на то, что при прохождении щелевой основы дюбель зацепит несколько перемычек, что обеспечит крепеж.
    • Дистанционные дюбели позволяют крепить элементы – обрешетку, например, на некотором расстоянии от стены. Дистанция может варьироваться от 1 до 30 мм. Дистанционный дюбель разделяется на 2 части – одна для рейки, вторая для материала, и соединяются шурупом специальной конструкции. Таким образом можно компенсировать многочисленные неровности стены и получить идеально ровную поверхность.
    • Универсальный – способен «самостоятельно» определить наличие или отсутствие пустот. При фиксации в сплошной материал распорное тело разжимается и плотно фиксируется, а при попадании в пустоты выпучивается и прилегает к опоре.
    • Таким же образом ведут себя металлические дюбели, то есть, с металлическим корпусом. Разработаны они для крепления к тонкостенным поверхностям, но при этом удерживают достаточную нагрузку. При вкручивании шурупа металлический дюбель выпучивается и прижимается к тонкой опоре.
    • Гвоздевой дюбель обеспечивает быстрый монтаж обрешетки, плинтуса, реек и прочего, когда необходимо укрепить большое количество элементов. Гвоздь здесь имеет накатку в виде обратных конусов. Вставляется вместе с дюбелем в высверленное отверстие через рейку и вбивается молотком. Демонтажу не подлежит.

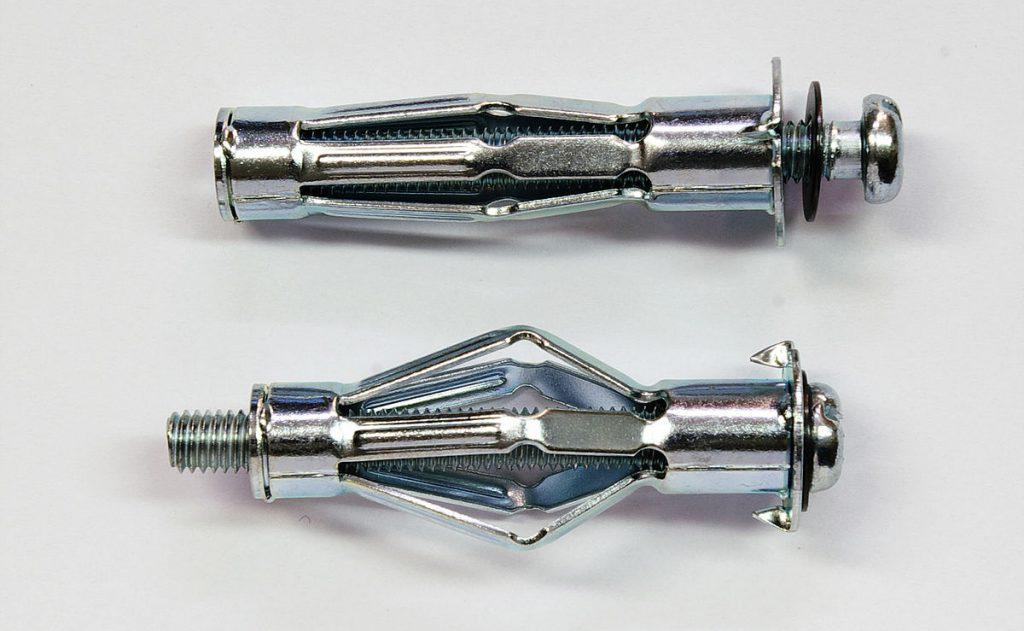

    • Изделия с подпружиненными откидными планками – дюбель-бабочка, используются для фиксации предметов к пустотелой поверхности – к подшивным потолкам, например, при монтаже люстры. Пройдя твердый слой, дюбель под действием пружины раскрывается, упирается в обшивку с внутренней стороны. Как правило, модель продается с крючками или резьбовыми шпильками.
    • Для крепления в бетон и полнотелый кирпич конструкций, имеющих большой вес – гаражные ворота, солнцезащитная маркиза и так далее, используются металлические дюбели с резьбовыми шпильками или болтами. Рассчитан крепеж на очень большую нагрузку – до нескольких тонн.
    • Дюбели для гипсокартона и пористого бетона – как металлические, так и пластиковые, имеют острие в виде перистого сверла и крупную резьбу на распорном теле. Для таких дюбелей отверстие не высверливают, а вкручивают всю конструкцию обычной отверткой.
    • Утеплителедержатель – специальный дюбель для фиксации теплоизолятора или твердопенного материала. Отверстия для него в кирпиче и бетоне высверливают, но сам дюбель забивают без гвоздя.

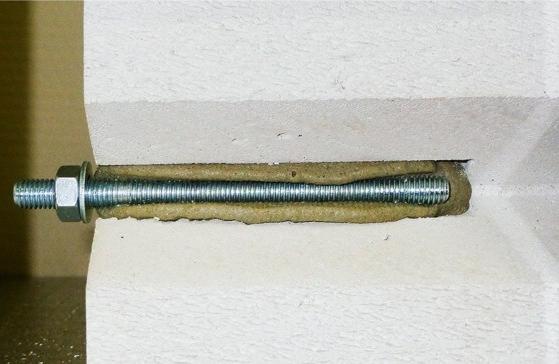

    • Весьма специфический вид – инъекционный дюбель. В отверстие под крепеж вставляют сеточный анкер, затем вбивают дюбель и через защитную втулку вводят шприцом быстротвердеющий состав. Под его давлением анкерная сетка внутри материала расправляется, образуя анкер в виде шара. При фиксации в щелевой кирпич допускается применять дюбель без сетки.

    Длина, толщина, вес дюбель-гвоздей рассмотрены ниже.

    Вес и размеры

    Дюбель гвоздь размеры таблицаВыпускаются изделия очень разных размеров, учитывая насколько разным может быть назначение. Маркируются параметры 2 цифрами: первая обозначает диаметр, вторая – длину в мм.

    • Варьируются параметры от 5*23 до 10*160. Нагрузка, которую, может выдержать изделие, обязательно указывается.
    • Вес изделия при разных размерах и материале, конечно, разный, но поскольку сам крепеж все же невелик, то масса указывается не 1, а 1000 гвоздей.

    В качестве образца в таблице приведены данные по размерам для дюбель-гвоздя с полипропиленовым распорным телом.

    ОбозначениеДиаметр отверстия, ммДиаметр гвоздя, ммДлина дюбеля, ммДлина гвоздя, ммМин. глубина при сквозном монтажеМакс. толщина прикрепляемого материалаВес 1000 ши, кг
    6*406.004044250103,3
    6*606.006046270304,89
    6*8068048290507,28
    8*6086056270208,5
    8*80880582904011,02
    8*100810051021106013,78
    8*120812051221308016,53
    8*1408140514211510019,3
    10*1001010071021505015,32

    Размеры и вес изделия для строительно-монтажного пистолета варьируются в меньших пределах.

    ОбозначениеВес 1000 шт, кг
    4,5*305,1
    4,5*406,45
    4,5*507,7
    4,5*608,84

    Далее будут рассмотрены технические характеристики дюбель-гвоздей.

    Технические характеристики

    ГОСТ 28457-90 регламентирует технические показатели дюбеля-шпильки распорной. На основе этого документа разрабатываются разнообразные ТУ. При этом если наличествует технологическое обоснование, изменяются длина, диаметр гвоздя и его строение.

    Однако основные требования ГОСТ в отношении дюбель-гвоздей должны выполняться.

    • Дюбели производят из катанки класса ВК или КК марки 70.Изделия должны проходить термическую обработку. Твердость гвоздя должна быть в пределах 53–56 HRC. Обыкновенный дюбель может иметь меньшую твердость – 51,5 HRC.
    • Искривление стержня допускается в пределах:
    • 0,1 мм при длине менее 50 мм;
    • 0,15 мм при длине выше 50 мм.
  • Острие гвоздя должно плавно переходить в корпус, на его поверхности не должно быть закатов или трещин. Притупленность выше 0,8 мм не допускается.
  • На теле гвоздя допускаются следы зажимных плашек, возможно многогранность острия.
  • Для дюбеля с рифлением ширина между ребрами составляет не более 0,8 мм, а глубина рифления – до 0,15 мм.
  • Шайба насаживается с натягом. Усилие сдвига шайбы составляет 0,3 кН.
  • Несоосность головки гвоздя и наружного диаметра шайбы может составлять не более 0,4 мм. Для обыкновенных дюбелей допускается несоосность до 0,6 мм.
  • Изделия выпускаются с защитным слоем цинка толщиной не менее 6 мкм. Наносится слой методом катодного восстановления с пассивированием.
  • Остальные характеристики определяются составленным на основе документа ТУ. Настало время погорить о монтаже дюбель-гвоздей.

    Особенности монтажа

    Крепление разными дюбелями и на разный материал несколько отличается. Важны здесь не столько нюансы самой процедуры фиксации, сколько правильный выбор крепежа.

    О быстром монтаже гвоздей-дюбелей расскажет данный видеоматериал:

    Кирпичи

    Работа с полнотелым кирпичом проста и осуществляется чаще всего:

    • в нужном месте – если это кирпич, то обычно его центр, высверливают отверстие. В начале бурения лучше снизить скорость, поскольку велика вероятность образования трещин. При глубине отверстия в 10 мм, можно скорость увеличить;
    • из отверстия выдувают крошки и пыль. Можно использовать пылесос;
    • забивают дюбель с помощью обычного молотка.

    Бетон

    Дюбель гвоздь размеры таблицаФиксация на бетон потребует другого инструмента:

    • сначала отверстие намечают кернером, а затем пробивают перфоратором до нужной глубины;
    • диаметр бура должен совпадать с диаметром дюбеля. Длина отверстия должна превышать длину крепежа на 5–6 мм;
    • из отверстия удаляют пыль, молотком вбивают дюбель;
    • забивают молотком или вкручивают гвоздь.

    Гипсокартон

    При креплении в гипсокартон понадобится большая осторожность:

    • в материале делают отверстие нужного размера;
    • вводят дюбель до упора, аккуратно постукивая молотком;
    • вкручивают гвоздь отверткой или шуруповертом.

    Керамическая плитка

    При работе с керамической плиткой учитывается хрупкость материала:

    • на плитке отмечают место крепления и при помощи самореза по металлу делают отверстие глубиной в 0,5 мм – по сути, только прорезают эмаль;
    • затем просверливают плитку и материал за ней с помощью дрели ударного действия;
    • вставляют до упора дюбель и вкручивают гвоздь.

    Про цены на дюбели для крепления теплоизоляции с пластиковым или металлическим гвоздем, а также иные модели расскажем ниже.

    Стоимость материалов

    Стоимость крепежа более чем доступна, даже если речь идет об очень специальных изделиях.

    • Цена обыкновенного колеблется от 8 до 35 р. за шт. в зависимости от размера и предполагаемой нагрузки. Универсальная модель стоит от 31 до 38 р, фасадный дюбель – 35–39 р. за шт.
    • Дюбель-гвозди для изоляции – зонтики, стоят еще дешевле – от 5,30 до 8 р. за шт. Изделие с металлическим корпусом оценивается в 31–35 р, но бывает и меньше.

    Дюбель-гвоздь – весьма распространенный вид крепежа, ценимый и за разнообразие моделей, и за легкость крепления. Крепеж рассчитан на повсеместное использование при строительных и ремонтных работах.

    Еще больше полезной информации о монтаже дюбель-гвоздей содержится в данном видеоролике:

    Для изготовления дюбелей используют совершенно разный материал. Встречаются как металлические крепления («крокодил» для газобетона, пружинный или монтажный дюбель-гвоздь), так из полипропилена (универсальный или «морковка», распорные, OLA), нейлона (DRIVA).

    Маркировка дюбелей

    Маркировка дюбелей состоит из двух величин: диаметра изделия (или ширины) и его длины.

    Распорные и универсальные дюбели представлены широкой линейкой размеров: на один размер диаметра приходится по три и более длины. Ходовыми считаются 6х30, 10х50 и 6х37 соответственно.

    Дюбель гвоздь размеры таблица

    В одной из своих статей я уже писал про вес гвоздей, сегодня же речь пойдет про дюбель-гвоздь. Дюбель-гвоздь предназначен для быстрого монтажа в бетонных стенах, кирпичах и т.д. Изготавливается из высокопрочных сортов стали Ст. 50, 60, 70. Поверхность дюбеля покрывается антикоррозийным материалом – желтым цинком.

    Достоинство такого монтажа является его быстрая установка, для этого нужно просверлить отверстие, вставить дюбель и забить его молотком.

    Дюбель-гвоздь виды

    Классификация по виду монтажа дюбель-гвоздей:

    Дюбель гвоздь размеры таблица.

    — Рис 1. Дюбель-гвоздь с ручным монтажом.

    — дюбель-гвоздь с ручным монтажом. В свою очередь он делится на гвозди с резьбой и без резьбы. Одним из главных достоинств дюбель-гвоздя с резьбой – это возможность демонтажа его из бетона или кирпича с помощью отвертки и пазов в головке гвоздя.

    Дюбель гвоздь размеры таблица.

    — Рис. 2. Дюбель-гвоздь для строительно-монтажного пистолета.

    — дюбель-гвоздь для строительно-монтажного пистолета. Работает совместно со строительно-монтажным пистолетом, который пристреливает необходимую деталь к основанию конструкции. Такой вид монтажа выдерживает большие нагрузки, чем ручной монтаж.

    Материал, из которых изготавливают дюбеля, является пластмасс (полипропилен, полиэтилен, нейлон). Эти дюбеля могут выдерживать крепеж от 200 до 450 кг в бетоне и от 150 до 400 кг в кирпичной кладке. Также дюбеля изготавливают из стали и как гвозди имеют цинковое покрытие. Они применяются в тяжеловесных крепежах весом до 5 тонн.

    Дюбель гвоздь размеры таблица

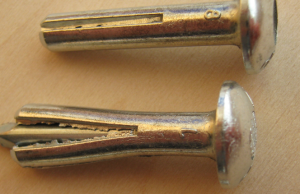

    Рис. 3. Дюбель-гвоздь с металлическим дюбелем.

    Классификация по области применения дюбель-гвоздей:

    — Пластиковые – одни из самых часто встречаемых креплений в хозяйственной деятельности.

    — Металлические – такие дюбеля предназначены для крепления различных деталей к цементу, гипсокартону.

    — Распорные – такие дюбеля имеют значительную зону распора. Проворачивание их в материале не возможно, из-за специальной конструкции в виде блокировочных усиков.

    — Фасадные – применение таких дюбелей сводится к креплению термоизоляционных материалов к бетону, кирпичу и т.д. Они имеют в основании дюбеля зубчатые пластины.

    Дюбель-гвоздь технические характеристики.

    Дюбель гвоздь размеры таблица

    Рис.4. Размеры дюбель-гвоздя.

    Размеры и вес дюбель-гвоздя.

    Таблица 1

    Размеры и вес дюбель-гвоздей полипропиленовых с потайным бортиком.

    Обозначение, мм6х406х606х808х608х808х1008х1208х14010х100
    Do, диаметр отверстия под дюбель, мм6,006,006,006,008,008,008,008,0010,00
    L, длина дюбеля, мм40,0060,0080,0060,0080,00100,00120,00140,00100,00
    Ds, диаметр гвоздя, мм4,004,004,005,005,005,005,005,007,00
    Ls, длина гвоздя, мм4262826282102122142102
    T, мин. глубина при сквозном монтаже, мм5070907090110130115150
    H, мин. глубина анкеровки, мм30,0030,0030,0040,0040,0040,0040,0040,0050,00
    Da, макс. толщина прикрепляемого материала, мм10,0030,0050,0020,0040,0060,0080,00100,0050,00
    Мин. вырывающая сила, кН (бетон В25)1,601,601,602,402,402,402,403,402,40
    Мин. срезающая сила, кН (бетон В25)1,801,801,802,902,902,902,902,904,10
    Номинальный вес 1000 шт., кг3,304,897,288,5011,0213,7816,5319,3015,32

    Таблица 2

    Размеры и вес дюбель-гвоздей полипропиленовых с полуцилиндрическим бортиком.

    ОбозначениеТ мин. глубина при сквозном монтаже, ммН мин. глубина анкеровки, ммDа макс. толщинаприкрепляемогоматериала, ммМин. вырыв. сила, кН бетон В 25Мин. срезающ. сила, кН бетон В 25Вес 1000 штук, кг
    5х3545,0030,005,000,901,303,30
    5х4555,0030,0015,000,901,303,80
    6х4050,0030,0010,001,601,804,20
    6х6070,0030,0030,001,601,8011,10
    6х8090,0030,0050,001,601,8014,30
    8х6070,0040,0020,002,402,909,50
    8х8090,0040,0040,002,402,9014,30
    8х100110,0040,0060,002,402,9014,80
    8х120130,0040,0070,002,402,9017,30
    8х140150,0040,0080,002,402,90
    8х160170,0040,0090,002,402,90
    10х100115,0050,0050,003,404,10
    10х120150,0050,0085,003,404,10
    10х140175,0050,00110,003,404,10

    Таблица 3

    Размеры и вес дюбель-гвоздей для строительно-монтажного пистолета.

    Виды дюбелей

    Что из себя представляет и как выглядит дюбель?

    Дюбели, дюбели распорные, дюбели полипропиленовые, дюбели ней1лоновы

       Дюбель представляет из себя цилиндрический стержень с выступающими зубцами и имеет две части, одну нераспорную и вторую распорную. Он может быть с одной стороны с фланцем — манжетой (манжета дюбеля не дает ему полностью утонуть в отверстии) или потайной, для максимального соприкосновения прикрепляемой конструкции или детали.
       Крепление дюбелей целессообразно в не сквозных отверстиях, где нет плотного контакта между крепежным элементом и материалом, к которому необходимо крепление.
       Процесс монтажа очень прост, в заранее приготовленное отверстие вбивается крепежный элемент и вворачивается шуруп или вбивается гвоздь, при этом стенки расширяются и благодаря зубцам распорной части надежно фиксируется в отверстии.
       Изготавливают дюбеля из полипропилена, нейлона, металлические (дюбель молли) или полиэтиленовые. Металлические и нейлоновые дюбели не зависят от перепадов температур, поэтому их установка возможна не только в закрытых помещениях, но и на открытом воздухе.
       У нас Вы сможете купить дюбель за минимально короткое время, Вам нужно только оставить заявку и наш менеджер с Вами свяжется.. На наш дюбель цена практически не меняется, тогда как продажи растут благодаря нашей положительной репутации на рынке крепежа. В нашем каталоге дюбелей Вы сможете сделать подбор дюбеля под любой
    материал:

    — Дюбель под гипсокартон
    — Дюбель под бетон
    — Дюбель под пенобетон
    — Дюбель под газобетон и др.

       В нашем интернет-магазине «Крепежный двор» очень широко представлен пластиковый крепеж, в частности дюбели. Дюбель — это крепеж для полок, крепеж для картин, крепеж к потолку люстр и осветительных приборов, крепеж для проводов, крепеж для труб к стене, крепеж зеркал. Данный элемент крепежа можно назвать, как универсальный крепеж, так как используется практически при любых видах строительно — монтажных работ. Ввиду крайне широкого применения, дюбели очень разнообразны по своей конструкции, цвету, материалам из которых они изготовлены и применению. Наша компания предлагает только качественные хорошие дюбеля, соответствующие всем стандартам и нормативам, необходимым для успешного выполнения работ. На нашем сайте представлен каталог дюбелей и крепежных элементов, которые вместе создадут прочное и неразрывное соединение.

    Многие задаются вопросом какие бывают дюбеля?


    дюбель чапай дюбель универсальный U дюбель универсальный U потай дюбель распорный T дюбель распорный K

     дюбель рамный фасадный  дюбель гвоздь дюбель бабочка1

    дюбель бабочка дюбель driva


       Наша компания предлагает Вам на выбор более 15 видов данной крепежной продукции и более 300 типоразмеров:
    1. Дюбель распорный с шипами (дюбель распорный S, дюбель чапай)
    Дюбель полипропиленовый, двухраспорный, на распорной части выступающие зубцы и два выступающих шипа. При вкручивании шурупа выступающие распорная часть с зубцами расширяется в диаметре и фиксируется в отверстии, а два шипа плотно упираются в стенки предотвращая прокручивание. Применяется в полнотелых материалах — бетон, кирпич, камень.

    2. Дюбель распорный K (дюбель ежик, дюбель усиленный)
    Это распорный усиленный дюбель, применяется при технических условиях с повышенными нагрузками. Используют этот крепежный элемент в полнотелых материалах, такие как кирпич, камень, бетон. При вкручивании в него крепежа, расширение его диаметра происходит по всей длине, при этом шипы в начале изделия прочно удерживают его в отверстии, не давая провернуться.

    3. Дюбель распорный N (дюбель нейлон, дюбель из полиамида, четырехраспорный)
    Надежное и качественное крепежное изделие, четырехраспорный. Применение его возможно в пустотелых материалах и в полнотелых. Ихготовлен из нейлона, поэтому прекрасно зарекомендовал себя при минусовых температурах на открытом воздухе. Четыре распорных элемента равномерно выравнивают внутреннее давление, за счет чего крепеж жестко устанавливается в отверстии.

    4. Дюбель распорный Т (дюбель трехраспорный или трехлепестковый)
    Трехлепестковый дюбель, применяемый для крепления конструкций или деталей в любых материалах, отлично удерживает шкафы, кабель каналы, полки. Три лепестка прочно анкеруют, равномерно фиксируясь в отверстиях. Выполнен из полипропилена.

    5. Дюбель распорный U (дюбель универсальный, четырехраспорный, с повышенной эластичностью) с фланцем и потай. Два вида — дюбель с бортиком и дюбель потай.
    Дюбель универсалыный с повышенной эластичностью изготовлен из полипропилена. Повышенная эластичность эффективно сказывается на крепежном соединении, позитивно влияя на расширении его в материале. Этот полипропиленовый дюбель отлично работает в пустотелых и полнотелых материалах. Конструкционно он может быть с бортиком, для предотвращения от утопления в отверстии или потайной, для максимального прилегания детали.

    6. Дюбель потолочный. Два вида — дюбель с бортиком и дюбель потай.
    Дюбель красный. Применяют для закрепления к потолкам различных конструкций или изделий, прекрасно справляется с усиленными нагрузками. Выполнен из полипропилена. Может быть дюбель потайной или дюбель с бортиком.

    7. Дюбель гвоздь (дюбель под гвоздь)
    Дюбель гвоздь представляет собой крепежный набор, состоящий из самого дюбеля и специального гвоздя. У такого гвоздя вершина резьбы направлена к головке. Данное крепежное изделие используют в полнотелом материале — бетон, кирпич, камень, ГВЛ или ГКЛ. Изготовлен из полипропилена. Выдерживает высокие нагрузки, при этом длина самого гвоздя должна быть на 5 мм больше, чем длина отверстия.

    8. Дюбель рамный с шурупом. Два вида рамный дюбель потай и дюбель с бортиком и прессшайбой.
    Для крепления оконных рам, дверных косяков, прочих интерьерных фасадных элементов используют данный крепеж. Вполнен он из полиамида, который прекрасно выдерживает температурные перепады. Плотные и пустотелые материалы надежно фиксируют, благодаря его конструкции. Представлен в двух вариантах — это дюбель с манжетой и дюбель потай, с прессшайбой.

    9, Дюбель рамный без шурупа. Два вида рамный дюбель потай и дюбель с бортиком (нейлоновый и полипропиленовый).
    Отличным выбором для наружных и внутренних работ по креплению рамных и фасадных конструкций будет — дюбель рамный без шурупа. Изготавливается из стойкого к морозам полипропилена и нейлона. Эти материалы великолепно переносят низкие температуры, что увеличивает срок службы крепежного узла. Конструктивно они могут тоже разделяться на дюбель рамный с манжетой и дюбель рамный потайной.

    10. Дюбель кровельный (для гидро и теплоизоляции)
    Представляет собой цилиндрический стержень с большой манжетой с одного конца, для максимально плотного прижатия тепло- и гидроизоляции к кровли. Дюбель оранжевый.
    Для работы с ним необходимы остроконечный или сверлоконечный саморез. Дюбели с такой конструкцией еще называют тарельчатые дюбели.

    11. Дюбель фасадный (тарельчатый дюбель, дюбель зонтик). Два вида с нейлоновым гвоздем и металлическим гвоздем.
    При крепеже на фасадные конструкции, для их теплоизоляции или гидроизоляции применяют дюбели фасадные или дюбель зонтик. Они представлены у нас с двумя видами гвоздей — металлическим и нейлоновым. Такие дюбели можно монтировать как в твердые — плотные материалы, так и пустотелые. Полистирол, пенопласт и др. надежно крепятся этими крепежными элементами.

    12. Дюбель кровельный винтовой
    Полиамидный дюбель, используемый при укладке гидро- и теплоизоляции при любых погодных и температурных условиях. Прекрасно и надежно фиксирует изоляционные материалы.

    13. Дюбель для пенобетона (дюбель нейлоновый)
    Нейлоновый дюбель, представлен у нас двумя цветами — дюбель черный и дюбель белый для работы с пористым бетоном. Черный представляет собой две профилированные резцами части, соединенные с одной стороны распорным замком и белый — цилиндрический стержень с винтовыми ребрами, для более плотной фиксации.

    14. Дюбель Driva (дюбель для гипсокартона)
    При выполнении работ внутри помещения с гипсокартонной обшивкой, применяют именно дюбеля driva. Ими быстро и надежно монтируются источники света, кабельканалы, плинтусы. У нас представлены как дюбель driva со сверлом, так и без сверла.

    15. Дюбель Бабочка (дюбель для гипсокартона и ГВЛ)
    Отличный выбор для крепления конструкций с усиленной нагрузкой. Выдерживает до 16 кг. Перед монтажом, данный крепежный элемент сжать и вставить в подготовленное отверстие, после вворачивания шурупа будет создано высокопрочное и надежное крепление. Изготовлен из морозойкого полипропилена.
    Цвет дюбелей тоже довольно широк:

    — Дюбель белый
    — Дюбель черный
    — Дюбель синий
    — Дюбель красный
    — Дюбель оранжевый

    Дюбеля для бетона: выбор и монтаж

    Дюбеля для бетона – оптимальный вариант крепления разнообразных конструкций к основанию, характеризующийся прочностью, надежностью, способностью выдерживать значительные нагрузки. Чтобы такой крепеж обеспечил качественное и долговечное крепление, дюбель нужно правильно выбрать среди большого разнообразия конструкций, а также верно смонтировать.

    Классический дюбель-гвоздь для бетона представляет собой пластмассовую втулку в виде цилиндра с расположенными по всему корпусу насечками и выступами (они предотвращают выпадение и расшатывание, проворачивание крепежа), в которую вставляется гвоздь или саморез из металла.

    Но сегодня на рынке можно найти очень много разновидностей данного типа крепежа, выполненных из тех или иных материалов, предназначенных для определенных поверхностей, нагрузок.

    выбор типа крепежа

    Дюбель по бетону может быть выполнен с манжетой из металла и его сплавов, разных видов пластмассы (нейлон самый прочный, также используются полиэтилен, полиамид), с защитными покрытиями. Пластмассовые крепежи не боятся коррозии, выступают в роли диэлектриков, но обеспечивают менее надежное и прочное крепление, чем металлические аналоги.

    Крепежи для бетонной стены

    Определяя, какой дюбель лучше для бетона, необходимо рассматривать крепежи только для этого материала, так как они отличаются определенными особенностями. Так, дюбель для кирпича не подойдет для крепления в бетонный монолит и наоборот. Также значение имеет структура поверхности – обязательно учитывают пористость монолита, наличие в нем полостей.

    установка анкера

    Дюбель-гвоздь по бетону и кирпичу отличается втулкой – в бетон классический гладкий крепеж можно просто вогнать (забить) в монолит, качественно и быстро, без применения особых методик и затрат времени, сил, финансов. В кирпиче или газобетоне, к примеру, втулка без распорных элементов попросту разрушит посадочное отверстие из-за наличия полостей, рыхлости материала.

    Маркировка дюбеля всегда включает описание типа материала, для которого подходит крепеж: для бетона нужно выбирать соответствующие элементы и никак иначе.

    Материал для изготовления крепежа

    Дюбель для бетона может быть сделан из металла, пластмассы. Металл гарантирует прочность и жесткость, отличается большей несущей способностью. Пластмассовые крепежи не подвержены коррозии, обладают большей эластичностью и вязкостью, поэтому легко деформируются и даже при таких воздействиях крепеж не разрушается.

    Все пластмассовые нагели горят даже после того, как источник пламени удален. Поэтому на пожароопасных объектах данный тип крепежа не используется.

    дюбель гвоздь по бетону

    Пластмассовые дюбели для бетона:

    • Полиэтиленовые – стойкие к кислотам, легкие, обеспечивают прекрасную вязкость, не боятся деформации, выступают диэлектриком. Со временем материал может стареть, растрескиваться. Холодостойкий – крепежи можно использовать при морозе до -40 С.
    • Полипропиленовые – к холоду менее стойкие, но дают большую износоустойчивость и твердость. Материал стойкий к нагреву – деформируется лишь при температуре от +140 С. Тоже может растрескиваться.
    • Полиамидовые (нейлоновые) дюбеля по бетону – прочные, жесткие, вязкие, стойкие к вибрациям, не боятся механических повреждений, обладают хорошей износостойкостью. Такие дюбеля считаются наиболее надежными и прочными, но обладают одним недостатком – гигроскопичностью, поэтому исключают возможность монтажа в мороз и при высокой влажности.

    Дюбеля металлические для бетона по строению и форме мало чем отличаются от крепежей из пластика, но представлены в меньшем ассортименте. Металл отличается жесткостью и прочностью, но вязкость и упругость у него меньше, поэтому при деформациях теряет свойства.

    Металлические дюбель-гвозди по бетону:

    • Оцинкованная и нержавеющая сталь– не боятся коррозии, обеспечивают надежное жесткое соединение.
    • Специальные сплавы с хромом, титаном, бронзой, латунью – долговечны, отличаются особой стойкостью к коррозии, стоят дорого, поэтому актуальны лишь для отдельных случаев, особо важных крепежей.

    Особенности монтажа

    Чтобы вбить дюбель в бетонную стену, не обязательно приглашать мастеров. Все можно сделать самостоятельно. Понадобятся такие инструменты и материалы: сам дюбель определенной конструкции, острый гвоздь, электрическая дрель и победитовое сверло (возможно использование перфоратора), изолента, небольшой молоток.

    Основные этапы выполнения крепления:

    • Место установки намечается после тщательного проектирования.
    • Ножовкой, гвоздем или чем-либо еще выполняется небольшое углубление на отмеченном месте.
    • Выбирается сверло для электрической дрели соответствующего диаметра – оно должно точно подходить размеру шурупа и требуемого отверстия под него. В отверстие дюбели должны вводиться с усилием, чтобы закрепиться внутри надежно. На сверле желательно сделать отметку куском изоленты по глубине отверстия с небольшим запасом, чтобы ограничить сверление. Дрель должна находиться строго перпендикулярно поверхности. Выполняется отверстие.
    • Из дырки нужно удалить пыль, мусор, крошку – лучше это делать пылесосом, но можно использовать все, что угодно.
    • Далее в отверстие аккуратно монтируется пластмассовый или металлический дюбель для бетона, сильными точными движениями забивается молотком до максимального упора, в него ввинчивается шуруп (если шурупы предполагаются в комплекте конструкции).

    дюбель по бетону

    Выбор дюбеля

    При выборе дюбелей для бетона учитывают условия эксплуатации, предполагаемые нагрузки, тип материала, другие особенности крепежа.

    Как выбрать дюбеля по бетону:

    • Для конструкций с большим весом выбирают дюбеля с глубиной крепления минимум 85 миллиметров.
    • Горизонтальная фиксация требует глубины крепления минимум в 30 миллиметров, диаметра дюбеля снаружи от 7 до 11 миллиметров.
    • При обустройстве подвесных потолков, осветительных приборов, где основная нагрузка идет снизу, крепежи должны быть выполнены с поперечными насечками и разной длины распорными усиками.
    • При выборе дюбеля в готовое отверстие нужно следить за тем, чтобы диаметр (мм) крепежа и отверстия был одинаков. Если диаметр отверстия больше и дюбель войдет без усилия, крепеж может расшататься.
    • В слабых стенах дюбели выступают в качестве смягчающей прокладки. Крепление должно плотно прилегать к крепежу, чтобы нагрузка равномерно распространялась по изделию.
    • В зависимости от нагрузки выбирают размеры дюбель-гвоздей для бетона – чем больше диаметр и длина, тем надежнее крепление. Точные параметры можно просмотреть в специальных таблицах или в маркировке изделия.
    • Для старого бетона лучше применять универсальное крепление, так как в монолите могут быть пустоты.

    дюбеля для бетона и кирпича

    Виды дюбелей

    Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

    Классические

    Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

    дюбель

    Саморез в бетон без дюбеля

    Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

    саморезы

    Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

    Распорный

    Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

    анкера для бетона

    Бабочка

    Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

    болт молли

    Универсальный

    Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

    универсальный дюбель

    Гвоздь

    Обычный крепеж, просто забивается в стену молотком либо специальным пистолетом.

    гвоздь по бетону

    Фасадный

    Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

    фасадный

    Химический

    Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

    химический анкер

    Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

    КВТ

    Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

    GB

    Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

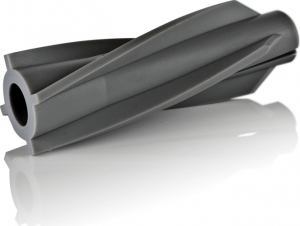

    GB дюбель по бетону

    Особенности демонтажа

    Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.

    Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).

    химический анкер

    Как демонтировать дюбель:

    • Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
    • Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
    • Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
    • Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
    • Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
    • Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.

    перфоратор и бетон

    Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.

    Дюбеля для бетона и для кирпича – характерные конструкции + видео

    Полнотелые материалы, а к ним относится бетон, цельный кирпич, дикий камень обладают хорошими удерживающими характеристиками. Но вот какие дюбеля для бетона использовать в качестве надежного крепления? Сегодня мы расскажем вам об этом.

    Классические дюбеля для бетона и область их применения

    Крепление различных бытовых приборов и мебельных принадлежностей, прежде всего, требует применения качественного крепежа. Если рассматривать твердые строительные материалы, то, конечно, самыми оптимальными крепежными элементами можно смело считать дюбеля для бетона. Хотя по своим технологическим свойствам они рассчитаны на применение и в других полнотелых материалах. Крепления данной категории сегодня выпускают в основном из металла, нейлона и пластмассы, каждый такой крепеж обладает определенными свойствами и рассчитан для использования в определенной среде.

    Фото дюбелей для бетона, 88585.ua.all.bizФото дюбелей для бетона, 88585.ua.all.biz

    Также такие крепежи принято делить по способу монтажа, первым методом считается химический способ крепления, вторым – механический. Оба эти варианта абсолютно разные и имеют различные удерживающие характеристики. Что касается строения такого крепежного изделия, классический вариант – это обычно пластмассовая втулка с насечками по всей длине, для того чтобы избежать проворачивания крепления в отверстии, на ней имеются «усы», работают которые по принципу зажима.

    На втулке в обязательном порядке по всей длине имеются прорези, которые позволяют креплению использовать в работе технологию «распора». Основным элементом является сам гвоздь, точнее стержень с резьбовыми насечками, при его монтаже втулка расширяется в монтажном отверстии, и крепеж прочно держится в стене. В случае если возникает необходимость демонтировать такое крепление, за счет насечек на стержне его можно просто выкрутить отвёрткой и после установить, обратно закрутив его на старое место.

    На фото - дюбель для бетона и полнотелого кирпича, ankerfix.ruНа фото - дюбель для бетона и полнотелого кирпича, ankerfix.ru

    Область применения такого крепежа до такой степени обширна, что легче найти сферу, где использование крепления будет нецелесообразным, нежели наоборот. При монтаже различных каркасов из профиля крепеж является незаменимой деталью всех конструкций. Установка кухонной мебели, подвесные шкафы, вытяжки: все эти бытовые приборы прочно держатся за счет применения в монтаже такого крепежного элемента.

    Отличительные особенности – дюбель для кирпича и для бетона

    Четкое определение для креплений – это основополагающий принцип того, что вы правильно выберете крепежный элемент и, соответственно, получите ожидаемый результат после его монтажа. На практике же дюбеля для твердых материалов не слишком целесообразно использовать на кирпичной кладке. Тем более, если такая стена состоит из кирпича с пустотами внутри. Крепление для бетонных оснований совсем не то, что вам нужно в данной ситуации.

    Фото дюбелей для пустотелого кирпича, cki-com.ruФото дюбелей для пустотелого кирпича, cki-com.ru

    Для такого основания существует специальный дюбель для кирпича с пустотами внутри, у него специальное строение и соответственно специфика монтажа. Прежде всего, это удлинённая пластмассовая или металлическая втулка, строение которой имеет механизм системы двойного распора. Такая конструкция гарантирует надежность крепления только по той причине, что один из распоров в любом случае попадает на твердое основание, где и фиксируется.

    В качестве стержня, который и играет роль распорного элемента, может использоваться резьбовая шпилька соответствующего диаметра, саморез и другие элементы анкерного крепления. Все зависит от того, что именно вам нужно закрепить на стене, и какое усилие будет оказывать конкретный прибор на крепление. Естественно, важным моментом перед монтажом является выбор длины крепежного элемента. Но не стоит выбирать слишком длинный крепеж, в дальнейшем могут возникнуть трудности при монтаже устройства крепления.

    На фото - резьбовая шпилька, fkbud.com.uaНа фото - резьбовая шпилька, fkbud.com.ua

    Но вот дюбель-гвоздь для бетона технологически призван работать совсем по другому принципу. К примеру, в пустотелом материале он никогда не создаст прочного крепежного соединения, какой бы длины мы его не использовали. Процесс самого монтажа такого крепежа подразумевает под собой забивание его в отверстие, что значительно ускоряет монтажные работы. В рыхлых материалах, используя такую технологию, мы попросту разрушим посадочное отверстие и не добьемся качественного крепления.

    Информация! При выборе таких крепежных элементов обязательно делайте акцент на категорию, к которой принадлежит тот или иной крепеж. Маркировка дюбелей всегда указывает на то, для какого материала предназначено крепление, для мягкого основания или твердого.

    Крепление дюбеля для кирпичной стены – практический рецепт

    Какой бы ни был универсальный крепеж, на практике домашний мастер, столкнувшись впервые с таким устройством, нередко делает ошибки, и крепление попросту получается непрочным. Мы же, в свою очередь, хотим раскрыть вам один очень эффективный метод монтажа дюбеля для кирпичной стены, основанный на практическом применении. Таким способом пользуются монтажники тяжеловесных конструкций, поэтому он более чем эффективен.

    Фото крепления дюбеля в кирпич, kd-mayak.infoФото крепления дюбеля в кирпич, kd-mayak.info

    Перед началом работ приготовьте весь инструмент и материал, который нам понадобится в работе, а это: перфоратор, сверло для перфоратора нужного диаметра, плиточный клей в виде сухой смеси, сам дюбель. Также вам пригодится набор резиновых шпателей, и не исключено, что электрическая дрель, для того чтобы высверлить аккуратное посадочное отверстие и не разбить его при этом.

    На фото - перфоратор и дюбели для кирпича, sovetremont.comНа фото - перфоратор и дюбели для кирпича, sovetremont.com

    Крепление дюбеля для кирпичной стены — пошаговая схема

    Шаг 1: Подготовка посадочного отверстия

    В первую очередь, конечно, нужно просверлить отверстие, но и его нужно сделать правильно. Если вы решили воспользоваться перфоратором, то изначально обязательно отключите режим удара, или воспользуйтесь электрической дрелью. Главная ваша задача – не разбить будущее отверстие. Для сверления используйте сверло соответствующего диаметра дюбеля, если крепеж диаметром 8 миллиметров, то и сверло должно быть 8 миллиметров.

    Шаг 2: Обязательная очистка отверстия от мусора

    После того, как отверстие готово, хорошенько очистите его от пыли и крошки после сверления, отнеситесь к этому этапу ответственно, иначе крошка просто не даст дюбелю встать на место, как положено. Несколько раз вставьте и вытащите дюбель на место посадки, убедившись, что он входит без значительных помех.

    Шаг 3: Установка дюбеля на плиточный клей

    Сейчас самое время развести сухой плиточный клей и продолжить монтаж, после того, как смесь готова, возьмите резиновый шпатель и заполните им отверстие, в которое мы монтируем дюбель. Для того чтобы протолкнуть клей как можно глубже, можно использовать наш дюбель-гвоздь для кирпича или воспользоваться обычным карандашом. После того, как в отверстии будет достаточное количество клея, вставьте в еще свежий раствор дюбель. Теперь в таком положении нужно оставить крепление и дать клею схватиться, суток для этого обычно хватает.

    Шаг 4: Закручиваем саморез, получаем прочное крепление

    После того, как клеевой раствор полностью высох, можно провести монтаж самореза или шпильки непосредственно в сам дюбель. При монтаже вы почувствуете, что крепеж плотно стоит в посадочном отверстии, и монтажный болт закручивается с определенным усилием. Мы гарантируем, что такое соединение намного прочнее обычного и выдержит допустимую нагрузку без проблем. Кстати, такой метод установки крепежа можно с успехом применять при монтаже крепежных конструкций в более мягком материале. К примеру, металлический дюбель для газобетона отлично будет держаться в рыхлой основе, если его изначально «приклеить».


    разновидности, основные характеристики, существующие размеры и способы установки

    Какие виды дюбелей существуют

    Какие виды дюбелей существуютДюбель-гвоздь представляет собой крепежный элемент, применяемый при различных монтажных работах. Конструкция изделия включает в себя полый цилиндр со шлевками для расширения и вставляемый в него гвоздь. Существуют виды изделий, предназначенные для работы с твердыми — кирпич, бетон, камень и мягкими материалами (ДСП, гипсокартон).

    Дюбель-гвозди различаются по материалу, из которого изготавливается дюбель, и делятся на две группы:

    • пластмассовые;
    • металлические.

    Также дюбели подразделяются на два вида по способу установки:

    • забиваемые молотком;
    • устанавливаемые с применением строительного пистолета.

    Особенности пластмассовых дюбель-гвоздей

    В чем особенность гвоздя дюбель

    В чем особенность гвоздя дюбельДюбель состоит из полого цилиндрического стержня, который расширяется при забивании в него гвоздя, обеспечивая тем самым прочное крепление. Верхний край изделия также снабжен манжетой, предотвращающей западание крепежа в просверленное отверстие.

    Манжета может быть потайной или цилиндрической формы. Некоторые изделия также имеют распорки «усы» для дополнительной фиксации в материале.

    Дюбель-гвоздь может иметь резьбу на поверхности и шлиц на шляпке. Такой крепеж благодаря сглаженной резьбе легко устанавливать при помощи отвертки. Наиболее часто материалом для изготовления таких изделий служит полипропилен, полиамид или полиэтилен. Сам гвоздь изготавливается из оцинкованных стальных сплавов.

    Виды дюбелей для бетона различаются в зависимости от твердости материала. Бетон может иметь пористую или плотную (тяжелую) структуру. Пластмассовые крепежи подходят для монтажа небольших предметов, для более тяжелых конструкций используются их металлические аналоги.

    Особенности металлического дюбель-гвоздя

    Дюбель по бетону

    Дюбель по бетонуВ отличие от обычного варианта, данный вид дюбеля имеет металлический стержень с гладкой поверхностью без резьбы. Сам крепеж также выполнен из металла и расширяется в отверстии стены при забивании гвоздя.

    Стоит помнить, что крепления с использованием металлического дюбель-гвоздя достаточно сложно демонтировать, поэтому они предполагают длительный срок использования. Область применения таких крепежей схожа с аналогичными изделиями из пластмассы. Они применяются при установке подвесных потолков и всевозможных металлических каркасов. Максимальная прочность крепления достигается при работе с полнотелыми и твердыми материалами.

    Существует несколько разновидностей металлических крепежей, которые имеют свои особенности.

    Металлический дюбель анкерного типа

    Данная разновидность креплений включает в себя изделия различной конструкции и сфер применения. Они используются для монтажа при помощи пневматического строительного пистолета. Для установки изделия необходимо расположить пистолет на месте предполагаемого крепежа и нажать на курок. Отсутствие необходимости сверления отверстий позволяет значительно сократить время монтажа и исключает появление пыли и мусора, которые неизбежны при работе с перфоратором.

    Основой дюбеля является заостренный на конце толстый стержень, к которому крепится стопорная шайба. Гвоздь имеет массивную шляпку, которая препятствует западанию изделия в материал. Такой крепеж не предназначен для повторного монтажа и применяется при необходимости создания конструкций повышенной прочности.

    Схожесть технического назначения позволяет отнести к данной группе также и латунный дюбель. Его крепление осуществляется путем вкручивания винта с метрической резьбой в заранее просверленное отверстие. Широкая сфера применения изделия обуславливается его антикоррозийными свойствами.

    Забиваемый металлический дюбель

    Функционал таких изделий определяется в зависимости от их размера, который может варьироваться от 25 до 75 мм. Многообразие размеров позволяет такому изделию оставаться универсальным крепежом как для рыхлых, так и для более твердых материалов. Меньшая прочность в рыхлых материалах компенсируется более частым расположением крепежей. Для твердых поверхностей из бетона или кирпича оптимальным считается металлический крепеж с размером 6х40. Данный вид по показателям прочности значительно опережает аналогичные изделия из пластика.

    Разновидности размеров дюбель-гвоздей

    Виды гвоздей дюбелей

    Виды гвоздей дюбелейДля различных конструкций необходимо подбирать дюбель-гвозди подходящего размера. В условном обозначении размера дюбелей указываются две цифры (например, 6х35). Первая цифра обозначает показатель диаметра крепления, а вторая – определяет длину в миллиметрах. В настоящее время выпускаются следующие размеры дюбелей: 5х25, 5х30, 5х40, 6х35, 6х40, 6х50, 6х60, 6х70, 6х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140, 10х80, 10х100, 10х120, 10х140, 10х160.

    Каждый вид крепежа имеет ограничение по максимальной нагрузке. Выбор длины изделия напрямую зависит от толщины закрепляемого материала.

    Крепеж размера 6х40 идеально подойдет для монтажа профиля. Для домов КПД, где потолки и стены не имеют полостей, рекомендуется применять дюбель-гвозди размеров 6х60 и 6х80. Для ручного монтажа следует учитывать минимальную и максимальную глубину сверления, требуемую для данного типа изделия.

    Особенности монтажа дюбель-гвоздей

    При монтаже крепежа в кирпичную поверхность необходимо сделать следующее:

    • Металлический дюбельМеталлический дюбельПодобрать оптимальное место для крепления, как правило, таковым является центр кирпича.
    • Используя ударную дрель, начать аккуратно просверливать материал на небольшой скорости, чтобы не допустить его раскол. Когда глубина отверстия достигнет 10 мм, можно увеличить интенсивность сверления.
    • При помощи пылесоса отверстие очищается от крошек и пыли, затем крепеж забивается до упора молотком.

    При работе с бетоном монтаж проводится следующим образом:

    • Отмечается отверстие при помощи молотка или кернера.
    • Дрелью просверливается отверстие необходимой глубины. При этом маркировка сверла должна совпадать с маркировкой сечения гвоздя. Между концом дюбеля и дном отверстия должен остаться зазор в 5-6 мм.
    • Пылесосом убирается появившийся мусор и пыль. Крепеж забивается в отверстие молотком.
    • В крепеж монтируется гвоздь с зазором у шляпки в 2-3 мм для подвеса.

    Установка дюбель-гвоздя с использованием строительного пистолета

    Для монтажа при помощи пневматического пистолета используются специальные крепежи, которые по своему строению напоминают гвоздь-клин. Такие крепежи снабжены специальной шайбой, которая гарантирует прочный монтаж изделия в твердую поверхность. При пристреле шайба перемещается от конца гвоздя к его головке и обеспечивает надежную фиксацию.

    Такой тип креплений применим для монтажа металлических конструкций к поверхностям из камня, кирпича и плотного бетона. Монтаж с использованием пистолета часто используется при установке балконных козырьков. Гвозди для строительного пистолета изготавливаются из оцинкованной стали и имеют длину в 30-80 мм при сечении в 3,7-4,5 мм.

    Дюбель-гвозди для бетона используются для монтажа различных объектов сантехники, электрооборудования и трубопроводов. Они обеспечивают надежное крепление с длительным сроком службы и благодаря простоте монтажа и обширности сферы применения пользуются большой популярностью у мастеров.

    Дюбель гвозди для бетона

    Оцените статью: Поделитесь с друзьями!

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
