Металлический профиль согнуть – Как согнуть профильную трубу: изделия из гнутой, станок для загиба, своими руками, гибка квадратной, в домашних условиях

Содержание

особенности изгиба, принцип работы и советы

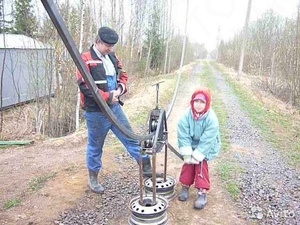

Как согнуть профильную трубуМногие владельцы огородов и дач часто замышляются о постройке теплицы. Так как деревянные оранжереи давно стали не актуальны, в наше время используют профильную трубу. Такой материал более крепкий и пропускает гораздо больше света. С первого взгляда кажется, что загнуть профильную трубу очень тяжело и без специального оборудования не обойтись. Однако если разобраться, как согнуть профильную трубу без трубогиба, это с легкостью можно сделать и в домашних условиях.

Сложности процесса

Весь металлический материал может быть частично или целиком изогнут. Процесс изворота проводят двумя способами:

  • механическое воздействие;
  • нагревание металла.

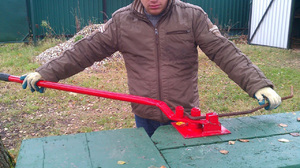

Как согнуть трубу в домашних условиях

В первом случае гнуть металл приходится без нагревания. Такой способ лучше тем, что металл не теряет свои свойства. Однако без нагревания материала изогнуть металл будет очень сложно. При нагревании изготовить изгиб гораздо проще, но металл может потерять свои свойства и стать менее прочным.

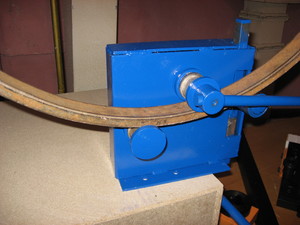

Согнуть трубу без трубогибаКруглое изделие из металла имеет ориентировочно ровные показатели. Однако профильная труба имеет угол под 90°. Такой угол трубы мешает спокойному изгибу, в результате появляются различные складки, которые впоследствии могут лопнуть или сломаться.

Для того чтобы не портить металл, нужно четко знать, как согнуть профильную трубу в домашних условиях. Многие дачники, не зная чуткостей изгиба, тратят немало материала, который вследствие выбрасывается.

Если осмотреть профессиональное оборудование, то можно заметить, что внутри прокатного валика есть специальный паз, который продавливает середину стенки профильной трубы. Это помогает тем, что внутренняя кромка сдавливается и складок становится меньше.

Секторная сварка

Гнутая профильная труба Часто люди не знают, как согнуть трубу из нержавейки, так как нержавеющий материал имеет более прочный сплав, чем обычная сталь. Конечно, благодаря профессиональному оборудованию это сделать просто. Но как быть, если под рукой нет ничего, что может обеспечить достаточное механическое давление? Именно для этой цели выдумали секторную сварку.

Принцип ее в том, что профильное изделие надпиливается с одной стороны на равных расстояниях, после чего материал загибается в необходимом направлении и прорези завариваются сваркой. В таком случае важно знать, что профтруба чаще всего тонкостенная и когда прорези находятся рядом, ее очень легко прожечь.

Изделия из гнутой профильной трубыЛюди, имеющие малый опыт работы с инструментом, часто промахиваются в надпилах, делая их то чрезмерно частыми, то редкими. Чтобы удостовериться в правильности разметки, можно взять другой эластичный квадратный материал и использовать его как шаблон.

Если иметь под рукой газовую горелку, то профильный материал можно изогнуть с помощью нагрева. Как только металл становится горячим, он легче подвергается искажению, что помогает избежать складки с внутренней стороны стенки. Если радиус изгиба небольшой, то можно обойтись обычным зажимом. Но если требуется более точный изгиб, потребуется направляющая стенка.

С помощью песка

Чтобы сделать изделие из гнутой профильной трубы, можно использовать песок. Конец материала плотно закрывается особой пластмассовой или медной втулкой. После этого в трубу засыпается мелкий песок. Важно, чтобы изделие было полностью забито песком. Поскольку пустое пространство внутри трубы теперь плотно забито, материал будет гораздо проще подвергаться механическому изгибу. Главное, изначально создать стандарт, по которому можно выгнуть и направлять изделие.

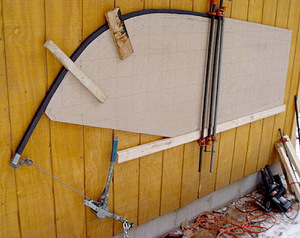

Изгиб на дереве

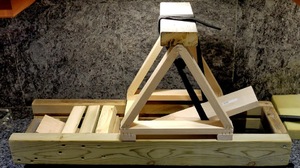

Согнуть профильную трубуТакой метод сравнительно часто используют, если диаметр трубы не превышает 15 мм. Чтобы сгибание прошло успешно, конец материала необходимо плотно закрепить. Но что делать, если руками материал не удержать, а других мест крепления попросту нигде нет? И на это мастера на все руки придумали метод крепления. Наверняка на всех дачных участках могут быть деревья. Именно дерево и может послужить не только прочным креплением, но и диаметром для изгиба профильной трубы.

Приспособления для работы

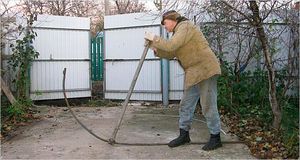

Как гнуть профильную трубу в домашних условиях Из текста выше стало понятно, как согнуть трубу в домашних условиях. Но все эти методы подходят для разового использования. Если требуется постоянно изгибать материал, то лучше обзавестись специальным станком. Но так как он стоит дорого, можно приготовить кондуктор из металла.

Как правило, часто требуются разные диаметры для изделий из согнутой трубы. Поэтому одним кондуктором попросту не обойтись.

Чтобы постоянно не искать гибкий металл для кондуктора, можно использовать трубу различных диаметров. Достаточно обрезать от круглых труб полосы по 5 см и можно считать, что кондуктор будет многофункциональным.

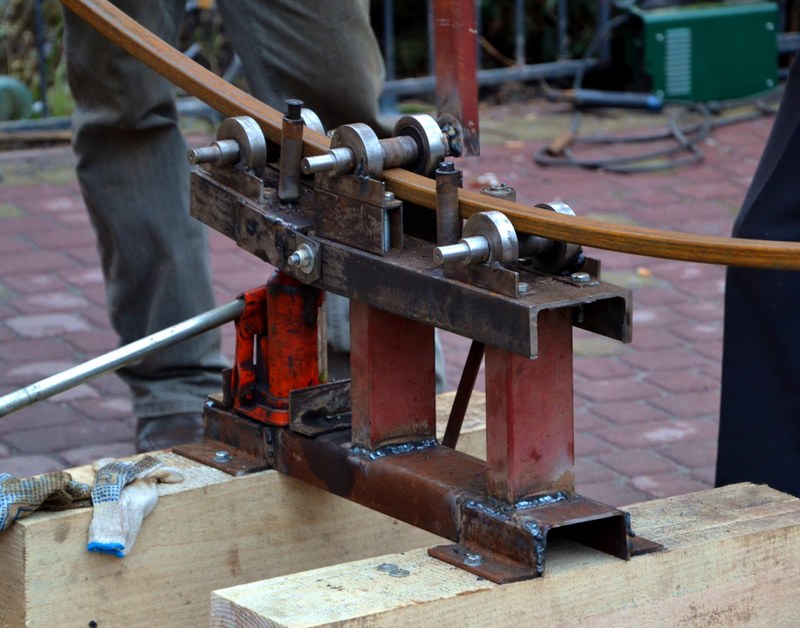

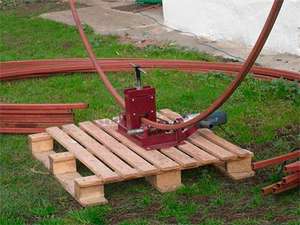

Трубогиб своими руками

Чтобы механизировать изгиб материала и не тратить финансы, можно изготовить домашний трубогиб. Но и для такого приспособления нужно будет небольшое вложение. Для такого оборудования потребуются:

  • 2 валика диаметром около 10 см;
  • 1 валик с зажимом;
  • металлическая стойка.

Как согнуть трубу

Как согнуть профильную трубу без трубогиба

Два валика устанавливаются и свариваются параллельно друг другу. Третий валик с зажимом устанавливается чуть выше нижних. Таким способом можно положить материал и прижать его верхним валиком. После того как материал установлен, достаточно прокатать его в одну и другу сторону. Если угол нужен больше, можно еще зажать верхний валик и повторить действие.

Минус такого аппарата в том, что на нем не получится изготавливать изгибы с маленьким радиусом. Попросту не хватит силы давления на зажиме. Материал, который будет получаться после домашнего станка, идеально подойдет для теплиц, навесов и других изделий, где не требуется острый угол.

Как согнуть профиль для гипсокартона не теряя свойств

Гипсокартон уже стал неотъемлемой частью современного ремонта. Из этого отделочного материала можно создавать различные сложнейшие фигурные элементы для стен и потолков, а также собирать красивые перегородки. И везде вам нужно будет гнуть профили, которые являются неотъемлемой частью каркаса, необходимого для установки гипсокартонных листов.

Поэтому весьма актуальным остается вопрос «как согнуть профиль?». Если все сделать правильно, то в итоге можно получить именно то, что хотелось.

Дизайнерские изыски

Конструкции, которые сегодня делают из гипсокартона, зачастую содержат разнообразные криволинейные и фигурные элементы. Особенно часто они используются при монтаже подвесных потолочных перекрытий. Здесь можно встретить следующие варианты:

  • круги и овалы;
  • квадраты и прямоугольники;
  • различные геометрические фигуры;
  • волны, ступени, цветы, солнце и многое другое.

Сложные фигурные потолкиСложный потолок

Помимо этого гнуть металлический профиль понадобится и в других ситуациях:

  • монтаж арки. Здесь профиль следует выгнуть в дугу;
  • создание единой композиции стен и потолка когда фигурные элементы потолка перетекают на стену;
  • монтаж ниш с изогнутыми элементами;
  • создание фигурной перегородки. Она может быть декоративной, содержать сложные изгибы и завитки или быть прямолинейной.

Арочные конструкцииАрка из гипсокартона

В любой из вышеперечисленных ситуаций, чтобы установка гипсокартона прошла по заданной схеме, необходимо согнуть профиль.

Если сделать весь процесс правильно, тогда последующий монтаж гипсокартонных листов пройдет быстро и легко, а конечный результат будет радовать глаз долгие годы.
Как видим, практически в любом ремонте с использованием гипсокартона сгибание профилей под различным углом — несущая необходимость.
Сгибание металлических элементов каркаса под гипсокартонные листы ведется по схеме. Поэтому, чтобы правильно провести сгиб профиля, нужно ознакомиться с соответствующей инструкцией. Ее мы приведем несколько ниже.

Что же потребуется для сгиба?

Работа с металлическими профилями для гипсокартона требует наличия определенного набора инструментов. Для того чтобы согнуть металлические элементы и сделать на них надрезы, а также провести дальнейший их монтаж, вам понадобятся следующие инструменты:

  • шуруповерт;
  • отвертка;
  • карандаш, рулетка и строительный уровень;
  • ножницы для работы с металлом.

В перечень необходимых материалов в данной ситуации войдут:

  • металлические профиля;
  • крепежные элементы. Здесь вам понадобятся саморезы.

Не стоит забывать и о защите себя при проведении работ. Так, вам понадобятся защитные перчатки, которые предотвратят нанесение ран и царапин на руки. Кроме этого вам могут пригодиться защитные очки.
Имея под рукой такой набор материалов и инструментов, а также предприняв все меры предосторожности, процедура по приданию профилям необходимой формы займет у вас от силы 20 минут.

Приступаем к работе

На данный момент существует два основных вида профилей: направляющие и стоечные.

Обратите внимание! Можно изгибать только направляющие профиля, так как стоечные используются для того, чтобы поддерживать основной вес гипсокартонной конструкции.

Надрезанные профиляНадрезанный профиль



Кроме того, при создании арочного проема можно использовать специальный арочный профиль.
Вне зависимости от того, какой каркасный элемент будет использоваться, способы изгиба могут применяться к ним всем. Изгибать профили необходимо до момента их установки.

Изгиб элементу придается благодаря надрезам под прямым углом. Угол здесь должен быть в 90 градусов, т.е. прямым.
Существует два варианта исполнения надрезов, которые зависят от того, какой частью будет осуществляться дальнейший монтаж каркасного элемента:

Надрезанный профильНадрез боковых частей

  • надрез под прямым углом в 90 градусов делается на обеих боковых частях профиля. Основание элемента при этом остается целым, что позволяет сохранить ребра жесткости в целостности. Такой способ отлично подходит для изготовления арок, полукруглых элементов или круга;

Обратите внимание! При использовании данного способа нужно помнить, что чем меньше нужен радиус изгиба, тем чаще нужно делать надрезы под углом в 90 градусов.

  • надрез делается на основании каркасного элемента. Также необходимо надрезать одну из боковых частей профиля. Данный способ используется для изготовления овалов или волнообразных элементов.

Зачастую фигурные элементы делают на потолке. Поэтому приступать к их формированию необходимо только после того, как каркас первого уровня был собран и обшит гипсокартонными листами.
Процедура формирования изгиба происходит следующим образом:

Надрезанный профильНадрез на боковой части и основании

  • наносим разметку по первому уровню каркаса или стеновой поверхности (при изготовлении декоративных полок). Этот этап обязательный, так как без разметки невозможно сделать сложные фигурные элементы;
  • берем направляющий профиль и укорачиваем его на нужную нам длину;
  • для укорочения элемента нужно использовать ножницы по металлу;
  • далее, в зависимости от способа реза, делаем надрез под прямым углом в 90 градусов. Надрезы должны идти строго параллельно друг другу, иначе согнуть элемент не получится. Шаг для надрезов может варьироваться, в зависимости от потребностей. Но зачастую он составляет 5-8 см;
  • надрезы делаем там, где нужно сделать завиток или по всей длине профиля;
  • прикладываем надрезанный профиль к линии разметки;
  • после этого крепим готовый элемент, изгибая его по ходу действия. Крепить нужно на саморезы. Здесь следует быть предельно внимательным, чтобы не порезаться об острые края металлического изделия;
  • закреплять элемент нужно последовательно, аккуратно придавая ему нужную форму.

Крепим профильКрепление изогнутого элемента

Обратите внимание! Саморезы устанавливаются всякий раз, когда нужно сделать изгиб. Это придаст конечной конструкции большей плавности.

Во время крепления каркаса с криволинейными элементами обязательно проверяйте каждый профиль строительным уровнем. Необходимо чтобы все каркасные элементы находились в одной плоскости. Только таким образом вам удастся сделать ровную поверхность потолка или стен.
Для придания большей жесткости и прочности фигурному элементу внутрь его монтируем стоечные профиля.
После этого можно осуществлять монтаж гипсокартона. Здесь главное, чтобы кусочки из цельного листа были вырезаны точно необходимого размера. Если они слегка не подходят, их можно обрезать на нужную длину ножом для гипсокартона.
Придерживаясь этой инструкции можно правильно согнуть любой металлический профиль и придать ему абсолютно любую форму.

О чем стоит помнить

Чтобы процедура по приданию элементам металлического каркаса требуемой формы прошла правильно, необходимо придерживаться некоторых правил и рекомендаций, ведь только в такой ситуации вы останетесь довольны конечным результатом:

Крепление изогнутого листаКрепление листов

  • существует несколько типов профилей, которые различаются по назначению, а также размерам. Выбирать каркасный элемент нужно исходя из того, какую конструкцию вы планируете сконструировать;
  • четко следуйте этапам, приведенным в инструкции;
  • для создания фигурных элементов можно использовать два типа направляющих — «UW» и «UD». Эти элементы не имеют профилированных бортиков. Поэтому сделать на их бортах пару надрезов можно будет без проблем;
  • в редких случаях допускается применение профилей «CD». Но только в тогда, если они не несут нагрузку и являются частью небольшого по размерам фигурного элемента. Надрезка их бортов под прямым углом будет немного сложнее;
  • криволинейная каркасная конструкция должна соответствовать параметрам элемента, которые были нанесены на чертеж;
  • монтаж гипсокартона на изогнутый профиль должен осуществляться с помощью саморезов;
  • чем больший изгиб будет у профиля, тем меньше шаг нужно будет делать при монтаже гипсокартона. Так вы добьетесь максимального прикрепления листов к каркасу, без образования щелей;
  • используйте правильные инструменты, особенно для формирования надрезов на профилях. Так вы избежите повреждений рук и быстро справитесь со всем объемом работ.

Придерживаясь эти правил, вы с легкостью сможете создавать у себя дома уникальные фигурные элементы из гипсокартона, придавая своему жилищу новый, оригинальный вид.
Как видим, в изгибе металлических элементов каркаса нет ничего сложного. Процесс придания нужной формы гипсокартонным листам гораздо сложнее, чем для профилей. Просто нужно точно следовать всем пунктам приведенной выше инструкции и результат будет отличным!

Как согнуть профиль для гипсокартона на 90 градусов

Как гнуть гипсокартон: использование разных способов

В свое время ГКЛ произвел переворот во внутренней отделке помещений, значительно упростив работу и облегчив ее. Некоторые, когда видят замысловатые фигуры на потолке или в перегородках задаются вопросом: “А есть ли станок для гибки профиля для гипсокартона?”.

Такого устройства не существует в природе, но, тем не менее, и листы и направляющие с успехом гнутся и из них получаются самые затейливые элементы.

Как согнуть профиль для гипсокартона под прямым углом

Так можно гнуть гипсокартон для арок

Фигуры из гипсокартона

Как согнуть металлический профиль

Как согнуть профиль для гипсокартона под прямым углом

Профиль UD имеет ровные бортики

  • Если вы хотите понять, как загнуть гипсокартон своими руками, то в первую очередь вам нужно научиться гнуть металлические профили, на которые будут монтироваться круги и волны из ГКЛ.
    Прежде всего, следует обратить внимание, что для фигур в каркасах используются в основном два вида направляющих, это UD и UW, где бортики не профилированы, и их достаточно легко разрезать.
    Но это вовсе не означает, что для этой цели нельзя применить тип CD или CW – практически это вполне возможно, просто сложнее технически.

Как согнуть профиль для гипсокартона под прямым углом

Принцип изгиба металлического профиля

  • Итак, как же согнуть металлическую Л-образную несущую, чтобы сделать из нее круг или волнистую линию? Да очень просто и по этому поводу даже существует неписаная инструкция – нужно подрезать полки с двух сторон до самого основания.
    Сами надрезы обязательно должны быть на одинаковом расстоянии, чтобы изгиб получался плавным, без резких перепадов.

Как согнуть профиль для гипсокартона под прямым углом

Как сделать угол из гипсокартона

Все для монтажа стен из гипсокартона и углов в Петровиче — https://goo.gl/v22oWt Темы о гипсокартоне не хотят иссякать…

Монтаж арки, шириной 90 см

  • Допустим, вам нужно выгнуть круг диаметром не более одного метра или неширокую арку с крутым изгибом (см. также как сделать арку из гипсокартона), значит, надрезы будут более частыми и в данной ситуации вполне приемлемо 5 см.
    Прорези обязательно нужно делать строго друг напротив друга и следить за равномерностью шага. Дополнительную информацию по этому вопросу вы сможете получить при просмотре видео ролика на этой странице.

Как согнуть профиль для гипсокартона под прямым углом

Профиль загнули набок, подрезав полку и подошву

Совет. Профиль не всегда гнется подошвой внутрь, иногда нужно, чтобы она оказалась снаружи, тогда каждый лепесток срежьте на конус, чтобы они не нагромождались друг на друга.
А если нужен изгиб набок, то режется бортик с выпуклой стороны и подошва, как на фотографии вверху.

Как согнуть гипсокартон мокрым способом

Как согнуть профиль для гипсокартона под прямым углом

Перед замачиванием гипсокартон обрабатывают шипованым валиком

  • Давайте рассмотрим, как выгнуть гипсокартон мокрым способом, то есть путем замачивания его тряпками, смоченными в воде.
    Для этого нужно отрезать панель необходимого размера и с предполагаемой выпуклой стороны обработать шипованым валиком.
  • Проколотый шипами ГКЛ с двух сторон обкладывают мокрыми тряпками и оставляют на ночь. После этого материалом можно огибать фигуры на металлическом каркасе для гипсокартона.
    Но такой способ занимает много времени и от этого, безусловно, возрастает цена вопроса, потому что мастер тратит на процесс вместо нескольких часов целые сутки.

Как согнуть гипсокартон сухим способом

Как согнуть профиль для гипсокартона под прямым углом

Фигурные потолки из гипсокартона

  • Обратите внимание на фото вверху, а именно, на нижние ярусы потолка – вертикальные полосы при установке не были ни замочены, ни надрезаны, так как сгибать гипсокартон такой ширины и на такой большой круг, можно без всяких приготовлений.
    Специальной обработки требуют более крутые изгибы, когда при натяжении бумага на материале будет лопаться с выпуклой стороны.

Как согнуть профиль для гипсокартона под прямым углом

Классический пример изгиба гипсокартонного листа

  • Любой ГКЛ (стеновой, влагостойкий, потолочный, огнестойкий) можно формировать так, как гнуть профиль для гипсокартона, то есть, делая надрезы в зоне наибольшего сопротивления.
    Для этого вырезается нужный кусок и со стороны предполагаемой выпуклости делаются равномерные надрезы и чем круче изгиб, тем мельче будет шаг резаных полос.
  • Расстояние для надрезов на бумаге нужно определять по аналогии с профилем, на который будет монтироваться фигура.
    Если полки UW или UD получились лепестками по 7 см, то таким же шагом должен быть подрезан и гипсокартон. Но это вовсе не означает, что целые и ломаные части двух материалов должны совпадать друг с другом, особенно это касается частой нарезки.

Совет. Если вам нужно согнуть гипсокартонную полосу, чтобы зашить нижнюю горизонтальную часть арки, то не следует монтировать ее целиком. Очень удобно монтировать в таких случаях ГКЛ кусками по 30-40 см.

Как согнуть гипсокартон сухим способом без швов

Как согнуть профиль для гипсокартона под прямым углом

Гипсокартон можно загнуть надрезами внутрь

  • А как загибать гипсокартон, чтобы надрезы оказались внутри, и выпуклая сторона оказалась гладкой? Если вам понадобится фигура, сделанная именно таким способом, то вы на это потратите немного больше времени, чем на обычную подрезку, но всего лишь чуть-чуть.
  • Разметка происходит точно так же, как и при обычном сечении, но шлам, то есть, тело листа (наполнитель между бумагой) не даст согнуть полосу в желаемом направлении, а только в противоположном. Поэтому нам нужно использовать тот же метод конуса, что и при загибе внутрь металлического профиля.
  • Каждый разрез нужно расширить, сделав там канавки, и чем шире будет выборка, тем круче можно позволить изгиб. Такие борозды очень удобно делать болгаркой, но позволить себе подобное можно разве что на улице, а в квартире придется обходиться ножом.

Заключение

Вы ознакомились со всеми известными методами и теперь знаете, как правильно гнуть гипсокартон — теперь сможете выбрать один из трех (см. также как гнуть гипсокартон в домашних условиях). Мастера обычно пользуются вторым из вышеприведенных способов, как самым быстрым, легким и чистым в производстве.

4 способа согнуть гипсокартон своими руками

4 способа согнуть гипсокартон своими руками

Как согнуть профиль для гипсокартона под прямым углом

Конечно же, при помощи гипсокартона можно и выровнять поверхность потолков, и создавать всевозможные фигуры и орнаменты.

Настоящие произведения из гипсокартона на потолке могут украсить любую квартиру или комнату. Лишь бы работала Ваша фантазия.

Тема нашего материала — как правильно согнуть гипсокартон и смонтировать фигурные потолки из гипсокартона. Изучим способы выполнения некоторых фигурных элементов и конструкций своими собственными руками.

Как согнуть гипсокартон?

Возможность изготовления различных форм и фигур с помощью гипсокартона, конечно, имеется. Гипсокартон — это плотный материал, который хорошо держит форму, но и может сломаться. Тогда как быть? Успокойтесь, Ваши опасения преждевременны.

Применяя специальные методы, элементам из гипсокартона несложно придать любую нужную форму. Конечно же, потребуется применение знаний, которые мы и собираемся Вам дать. Если вы никогда не монтировали навесные потолки, то можем рекомендовать так же почитать статью на нашем сайте. Но не будем размазывать и перейдем непосредственно к описанию процесса:

  • В первую очередь, конечно – чертеж

Как согнуть профиль для гипсокартона под прямым углом

Фигурный потолок из гипсокартона начинается с чертежа. Чертеж может сделать для Вас дизайнер или архитектор. Перед тем, как согнуть гипсокартон для арки или другой киволинейной конструкции, Вы должны понимать где и как это будет происходить. Затем следует монтаж металлического профиля, на который и крепятся сами листы картона.

Каркас из профиля – основной элемент — скелет всей будущей конструкции. Металл каркаса оцинкован и не поддается коррозии. Но ведь он такой тонкий. “Выдержит? — резонно спросите Вы.

Да. Металл обладает ребрами жесткости, которые формируются при изготовлении и делают его и прочным, и легким.

  • Во-вторых — согнем профиль

Ясно, что кроме изгиба гипсокартона, необходимо обязательно согнуть и профиль.

Вы начертили нужные вам фигуры (как разметить, например, овальный потолок можно узнать в статье ), и необходимо перенести разметку на потолок строго по рисунку.

Если потолок полностью размечен, можно свободно приступать к монтажу основной несущей конструкции из металлопрофиля.

Прежде, чем рассказать, как согнуть профиль для гипсокартона, не забудьте, что в процессе монтажа, каркас из профиля должен строго проходить по всем линиям разметки.

В зависимости от формы элемента, профиль следует изгибать во внутреннюю или же внешнюю сторону.

Когда требуется изгиб во внешнюю сторону, нужно сделать необходимое Вам количество надрезов, как показано на схеме.

Профиль несложно надрезать обычными ножницами по металлу.

Как согнуть профиль для гипсокартона под прямым углом

При требовании сгибать профиль вовнутрь, надрезы могут быть сделаны под углом.

Жесткость каркаса из профиля очень важна.

Конечно, на профиле не получиться плавных изгибов, но гипсокартон полностью скроет этот недостаток.

И все же, самым лучшим вариантом будет, когда прямой контакт гипсокартона с профилем будет очень тесным.
Когда работа выполнена грамотно и аккуратно, то конструкция каркаса получится легкой и жесткой.

Некачественно собранный каркас повлечет последующее растрескивание швов гипсокартона и возможное полное обрушение всей конструкции.

  • Ну и наконец, третья сложная задача — монтажа самого листа (или элемента).

Рассмотрим несколько вариантов решения того, как согнуть гипсокартона своими руками правильно:

Способы согнуть гипсокартон своими руками

1 СПОСОБ

Как согнуть профиль для гипсокартона под прямым углом

Гипсокартон на первый взгляд — жесткий материал, но его можно согнуть элементарным притягиванием саморезами к каркасу из профиля.

Дуга не получится слишком крутой, но и фигуры на потолке из гипсокартона могут быть плавными и округлыми, относительно плавные изгибы — не редкость. Тогда для работы лучше брать тонкие листы.

Притягивать саморезами лист гипсокартона к каркасу надо аккуратно и очень равномерно.

Представим некоторые характеристики, касаемые радиуса изгиба, а также толщины листа гипсокартона.

Толщина листа в мм12,596
Радиус изгиба в мм200,0130.0-200.0до130

Когда вы используете тонкий лист гипсокартона, делайте два слоя. Но первый слой должен перекрываться вторым.

Это — довольно простой способ. Обязательные условия его выполнения — аккуратность и внимательность.

Если лист картона треснул — не расстраивайтесь. Закрепив его полностью, с помощью ножа расшейте трещину. Потом (при отделке) можно будет заполнить ее шпаклевкой и шва совсем не будет видно.

2 СПОСОБ

Рассмотрим второй способ изгиба гипсокартона полукругом для того, чтобы сделать фигуры своими собственными руками.
Чтобы выполнить крутой изгиб из листа картона, поступайте по следующей инструкции.
Нужны будут вода, шило обыкновенное.

Как согнуть профиль для гипсокартона под прямым углом

  • Вырежьте монтируемый элемент из гипсокартона.
  • Намочите его.
  • Но вначале необходимо шилом сделать некоторое количество наколов на листе в месте изгиба.
  • Наколы выполняются поперек листа.
  • Однако, шило должно проникать лишь до половины всей толщины листа.

Как согнуть профиль для гипсокартона под прямым углом

  • Отверстия от шила не могут быть сквозными. Они должны быть выполнены в несколько столбцов. Это зависит от формы требуемого элемента.

Можно установить на шило ограничитель, такой же, как на сверло для дрели.

  • После осуществления проколов, лист надо намочить.
  • Проколы осуществляются только с внутренней стороны листа картона.
  • Мочить можно места проколов от шила.
  • Вода обязательно должна хорошо смочить лист.
  • Однако, выступить на обратной стороне она не должна.

Можно осуществить процедуру намачивания пробно на ненужном листе картона.

  • Увлажненный таким образом гипсокартонный лист можно устанавливать и крепить.
  • Высохнув зафиксированным, он примет необходимую форму.

Конфигурация элементов потолков из гипсокартона иногда бывает очень сложной, но этот способ поможет вам обязательно.
Главная сложность — определение времени начала сгиба листа. Используйте совет на пробном куске картона.

3 СПОСОБ

Еще вариант того, как согнуть гипсокартон полукругом это — поэлементный способ.

Суть — в следующем.

  • Нарезаются небольшие или узкие элементы из гипсокартона.
  • Потом они крепятся к каркасу один за одним.
  • Затем, все швы необходимо конечно же тщательно зашпаклевать.

Однако, такой способ, занимает достаточно много времени и расходует лишний материал. (шпатлевка — уж точно!)

4 СПОСОБ

Наконец, существует еще один вариант согнуть лист картона.

  • Выполняются (с одной стороны) перпендикулярные пропилы листа.
  • Пропилы не будут сквозные, а выполнены лишь на 70 % толщины всего листа.

Выполнить пропилы только ручной ножовкой невозможно. Циркулярная пила с регулированием по глубине ножа может подсобить. Но тогда — вероятность поломки листа велика в местах пропила.

Когда швы оказываются все же снаружи, тогда в дальнейшем их шпаклюют так же, как и другие элементы гипсокартона.

Мы постарались полностью осветить тему создания фигурных элементов на потолке собственными руками. Если же у Вас есть дополнения к нашему материалу, просим обязательно поделиться ими с нашими читателями. Ведь прогресс и способы монтажа гипсокартона, в том числе, не стоят на месте. Надеемся, что теперь Вы и сами сможете осуществить монтаж самых сложных фигур и задумок.

Конструкции, которые сегодня делают из гипсокартона, зачастую содержат разнообразные криволинейные и фигурные элементы. Особенно часто они используются при монтаже подвесных потолочных перекрытий. Здесь можно встретить следующие варианты: Не стоит забывать и о защите себя при проведении работ.

Так, вам понадобятся защитные перчатки, которые предотвратят нанесение ран и царапин на руки. Кроме этого вам могут пригодиться защитные очки.
Имея под рукой такой набор материалов и инструментов, а также предприняв все меры предосторожности, процедура по приданию профилям необходимой формы займет у вас от силы 20 минут. Очень часто гипсокартонные конструкции имеют криволинейные элементы. Для их построения нужно подготовить стандартные детали для каркаса и в этой статье мы расскажем, что нужно сделать. Если вам нужно прикрепить профиль к отдельному потолку или к стене, предварительно вам необходимо сделать пару пробных отверстий дрелью. В любой из вышеперечисленных ситуаций, чтобы установка гипсокартона прошла по заданной схеме, необходимо согнуть профиль.

Если сделать весь процесс правильно, тогда последующий монтаж гипсокартонных листов пройдет быстро и легко, а конечный результат будет радовать глаз долгие годы. Как видим, практически в любом ремонте с использованием гипсокартона сгибание профилей под различным углом — несущая необходимость. Чем меньше радиус предстоящего изгиба, тем чаще нужно выполнять надрезы. Зачастую фигурами оформляется потолок, иногда стена также может быть оформлена различными фигурами.

В таком случае изгиб нужно делать по окончании формирования каркаса первого уровня. Схема изгибания профиля такова:

Как согнуть профиль для гипсокартона не теряя свойств

В любой из вышеперечисленных ситуаций, чтобы установка гипсокартона прошла по заданной схеме, необходимо согнуть профиль. Если сделать весь процесс правильно, тогда последующий монтаж гипсокартонных листов пройдет быстро и легко, а конечный результат будет радовать глаз долгие годы.Вне зависимости от того, какой каркасный элемент будет использоваться, способы изгиба могут применяться к ним всем. Изгибать профили необходимо до момента их установки.

Существует два варианта исполнения надрезов, которые зависят от того, какой частью будет осуществляться дальнейший монтаж каркасного элемента: Имея под рукой такой набор материалов и инструментов, а также предприняв все меры предосторожности, процедура по приданию профилям необходимой формы займет у вас от силы 20 минут. круги и овалы; квадраты и прямоугольники; различные геометрические фигуры; волны, ступени, цветы, солнце и многое другое. Сложный потолок

Обучение гипсокартонным работам

Изгиб гиспсокартонных полос без разрезания заготовки и использования металлического профиля для их соединения, часто используют при монтаже гипсокартонных полок, а также потолочных и пристенных коробов.Для прочности и надежности дополнительно армируем бумажной лентой, для этого наносим небольшой слой шпаклевки в угол и прикладываем согнутую ленту.Такой способ позволяет согнуть гипсокартон под прямым углом в Г-образной и П-образной форме, без применения металлических профилей или деревянного бруса.

Для получения ровной и гладкой плоскости нужно воспользоваться рашпильным рубанком, специально предназначенным для шлифовки торцов гипсокартона. При помощи ножа и линейной планки (спиртовой уровень, профиль, правило и т. п.) производим надрезы, середину прорезаем несколько раз, а боковые линии только картонную бумагу.

Как согнуть гипсокартон и профиль для гипсокартона

Профессионалы рекомендуют использовать для возведения полукруглых конструкций гипсокартон специальной марки, который разработан для этих целей – ГКЛА, то есть гипсокартонный лист арочный. Этот вид строительного материала имеет меньшую толщину и повышенную эластичность. Благодаря этому он очень хорошо гнется и принимает желаемую форму.

Надрезы делаются через 1 — 5 см. Причем, чем больше кривизна, тем чаще нужно делать прорези. Надрезы делаются, оставляя лишь 1-3 мм до противоположной части гипсокартона. Для того чтобы зафиксировать гипсокартонный лист с прорезями, используют шпаклевку, которая подходит для этого материала. Благодаря шпаклевке вся конструкция более прочная.

Продумывая интерьер квартиры нам часто требуется сгладить углы или в пролетах сделать закругленные арки – это смотрится современно и стильно. Однако, многие начиная ремонт, не знают, как согнуть гипсокартон и профиль для него, чтобы сделать изогнутые конструкции на потолке или стенах. Не забудьте сделать радиус шаблона меньше на толщину листа радиуса конечного изгиба.

После того как шаблон готов переходим к гипсокартону. Итак, вогнутую сторону гипсокартона необходимо слегка намочить водой. Нужно, чтобы вода проникла внутрь материала и размочила его гипсовую часть. Для этого обработайте всю поверхность листа игольчатым валиком – это позволит сделать небольшие проколы и даст возможность воде проникнуть вовнутрь. Его применяют если необходимо сделать сильно закругленный декоративный элемент.

Это способ называется “способ с надрезами”. Для этого с одной стороны на листе делаются прорези. Их можно делать с помощью фрезы или острого строительного ножа.

Как согнуть гипсокартон и металлический профиль для него

Прежде всего, необходимо отрезать кусок гипсокартона нужного вам размера. Операция эта достаточно простая: поместите угольник вдоль кромки листа гипсокартона и с помощью ножа сделайте глубокий прорез. Затем согните лист вдоль линии разреза, чтобы надломить слой гипса.

И последнее, что вы должны сделать – разрезать бумажный слой с противоположной стороны. Не забудьте убедиться, что вырезанный фрагмент подходит вам по размерам.Если вы хотите прикрепить металлический профиль к конкретному потолку / стене, вы должны предварительно сделать несколько пробных отверстий в несущей поверхности дрелью.Опираясь на собственный опыт, мы рекомендуем вам, прежде чем начинать работать с большим листом гипсокартона, попрактиковаться на отходах.

Проделав это несколько раз, вы поймете, как просто согнуть гипсокартон в домашних условиях – вам такая работа вполне по силам. Для начала выберите несущий и направляющие металлические профили подходящего для ваших целей размера. Используя острые ножницы по металлу, отрежьте профиль необходимой длины.

Прикреплять профиль для гипсокартона к потолку, следует саморезами через каждые 25 см. Используйте уровень, чтобы убедиться, что вы устанавливаете профиль правильно.

Правильный способ изогнуть профиль для изделия из гипсокартона

Поэтому весьма актуальным остается вопрос “как согнуть профиль?”. Если все сделать правильно, то в итоге можно получить именно то, что хотелось.Чтобы процедура по приданию элементам металлического каркаса требуемой формы прошла правильно, необходимо придерживаться некоторых правил и рекомендаций, ведь только в такой ситуации вы останетесь довольны конечным результатом:Гипсокартон уже стал неотъемлемой частью современного ремонта. Из этого отделочного материала можно создавать различные сложнейшие фигурные элементы для стен и потолков, а также собирать красивые перегородки.

И везде вам нужно будет гнуть профили, которые являются неотъемлемой частью каркаса, необходимого для установки гипсокартонных листов.

  • надрез под прямым углом в 90 градусов делается на обеих боковых частях профиля. Основание элемента при этом остается целым, что позволяет сохранить ребра жесткости в целостности. Такой способ отлично подходит для изготовления арок, полукруглых элементов или круга;

Обратите внимание! Саморезы устанавливаются всякий раз, когда нужно сделать изгиб. Это придаст конечной конструкции большей плавности.

Как гнуть профиль для гипсокартона

Работа с прочными листами предполагает наличие необходимого набора принадлежностей. Чтобы правильно сгибать металлические детали, сделать на одном из них нужный надрез, а также произвести их качественную установку, используем следующие принадлежности:Как правильно согнуть профиль для гипсокартона? Согнуть можно направляющий профиль, поскольку стоечные предназначены для поддержки основного веса будущей конструкции. Когда создается проем для арки, нужно применять специальный арочный профиль.Любой из перечисленных случаев предполагает, что необходимо гнуть гипсокартонный профиль, чтобы конструкция была установлена на основе заданной схемы.

Если выполнить все действия правильно, то профиль будет легко установить. Гипсокартон (ГКЛ) применяют для создания различных фигурных элементов. Современный монтаж подвесных перекрытий не обходится без применения этого материала. При создании потолочного дизайна используются следующие элементы:

  • Если формируется высокая арка, профиль можно согнуть в дугу
  • Когда потолок формируется в виде единой композиции с переходом отдельных фигурных компонентов на стены
  • При установке ниши, имеющей изогнутый элемент
  • При создании арочной перегородки, имеющей сложный изгиб

Как согнуть гипсокартон для арки своими руками в домашних условиях

  • монтирование металлического каркаса для арки, колонны или другого дизайнерского элемента;
  • для этого надрезаем ножницами по металлу бортик профиля и придаем ему необходимую форму;
  • профили крепим саморезами;
  • далее ГКЛ прикладываем к готовому каркасу с одной стороны и фиксируем саморезами;
  • начинаем медленно гнуть лист вдоль конструкции;
  • фиксируем изогнутый лист саморезами;

Гипсокартонные системы активно используются современными строителями. Благодаря своим качествам этот материал стал лучшим из самых популярных и используемых для проведения отделочных работ внутри помещения.А как загибать гипсокартон, чтобы надрезы оказались внутри, и выпуклая сторона оказалась гладкой? Если вам понадобится фигура, сделанная именно таким способом, то вы на это потратите немного больше времени, чем на обычную подрезку, но всего лишь чуть-чуть. Прорези обязательно нужно делать строго друг напротив друга и следить за равномерностью шага.

Дополнительную информацию по этому вопросу вы сможете получить при просмотре видео ролика на этой странице. Но такой способ занимает много времени и от этого, безусловно, возрастает цена вопроса, потому что мастер тратит на процесс вместо нескольких часов целые сутки.


Дополнительная информация по теме:

Как согнуть гипсокартон и профиль для его крепления

Гипсокартон, как правило, применяется для создания идеально ровных поверхностей. Однако все большую популярность среди дизайнеров и домовладельцев приобретают криволинейные объекты интерьера из гипсокартона – арки дверных проемов, рельефные многоуровневые потолки, ниши с изогнутыми линиями. Создавать подобные шедевры вы можете и сами. Все, что вам для этого понадобится – материалы, инструменты и наши подробные инструкции. Наши советы будут полезны не только отделочникам, которые в силу своих профессиональных обязанностей почти каждый день имеют дело с гипсокартоном, но и обычным владельцам квартир и домов.

Если вы решили разнообразить интерьер своего жилища одним из подобных уникальных объектов, вам, прежде всего, необходимо узнать, как согнуть гипсокартон и как сделать криволинейный каркас для его крепления. И наша статья поможет вам в этом.

Как согнуть гипсокартон и придать ему любую форму

Как согнуть гипсокартон

Для того чтобы придать листу гипсокартона изогнутую форму, вам понадобится следующее:

Материалы:

  • лист гипсокартона;
  • саморезы для гипсокартона.

Инструменты:

  • рейсшина или угольник, рулетка, карандаш, нож со сменными лезвиями;
  • валик, садовый опрыскиватель или губка.

Прежде всего, необходимо отрезать кусок гипсокартона нужного вам размера. Операция эта достаточно простая: поместите угольник вдоль кромки листа гипсокартона и с помощью ножа сделайте глубокий прорез. Затем согните лист вдоль линии разреза, чтобы надломить слой гипса. И последнее, что вы должны сделать – разрезать бумажный слой с противоположной стороны. Не забудьте убедиться, что вырезанный фрагмент подходит вам по размерам.

Отрезаем необходимый размер листа
Резка гипсокартона.

Существует два способа придания листу гипсокартона изогнутой формы – увлажнение его поверхности и нанесение параллельных надрезов. Первый способ применяется в том случае, когда необходимо лишь немного изогнуть гипсокартонный лист. Второй способ будет полезен, когда листу необходимо придать большую кривизну. В последнем случае существует и альтернативный вариант: вы можете использовать два слоя гипсокартона толщиной 6.5 мм (так называемый арочный гипсокартон), поскольку он легче гнется, либо слой 6.5 мм фанеры плюс слой 6.5 мм гипсокартона.

Опираясь на собственный опыт, мы рекомендуем вам, прежде чем начинать работать с большим листом гипсокартона, попрактиковаться на отходах. Проделав это несколько раз, вы поймете, как просто согнуть гипсокартон в домашних условиях – вам такая работа вполне по силам.

Метод первый: надрезы с одной стороны листа

Этот метод используется в основном при создании дверных арок, где требуется согнуть гипсокартон на большой радиус. В этом случае, чтобы согнуть лист гипсокартона, вы должны сделать на нем насечки через каждые 3-5 см. Положите лист на пол или прислоните его к стене и, используя линейку (в нашем случае – строительный уровень), сделайте достаточно много параллельных надрезов. Надрезание бумажного слоя с одной стороны гипсокартонного листа позволит легко согнуть его, в то время как оставшийся неповрежденным слой бумаги на другой стороне будет удерживать лист от разрушения.

Совет: Помните, что следует делать насечки на внешней поверхность будущей кривой, в противном случае вы не сможете согнуть гипсокартон правильно.

Наносим надрезы на гипсокартонный лист
Нанесение насечек с помощью ножа.

Далее вы должны надломить гипс в местах разрезов, чтобы сделать лист очень гибким. Если вы все сделали правильно, гипсокартон будет гнуться очень легко, и вы без труда придадите ему нужную форму.

Изгибаем гипсокартон в виде арки
Сгибание гипсокартона по дуге.

Теперь осталось выровнять фрагмент будущей арки с плоскостью стены и закрепить его саморезами. Выполняйте все операции с большой тщательностью, чтобы результат работы оправдал ваши ожидания.

Мы рекомендуем вам закреплять изогнутый фрагмент гипсокартона через каждые 3-5 см. Используйте шуруповерт с регулировкой крутящего момента, это позволит вам закручивать саморезы быстро и правильно. Кроме того, обязательно убедитесь в прочности металлического каркаса, к которому вы крепите гипсокартон, в противном случае арка будет недостаточно жесткой.

Закрепление согнутого гипсокартонного листа
Закрепление изогнутого листа гипсокартона.

Вам может показаться, что созданная вами арка выглядит недостаточно привлекательно. Поспешим вас заверить, что вы не заметите никаких изъянов, после того как обклеите края армировочной сеткой и нанесете несколько слоев шпатлевки.

Метод второй: смачивание водой

Придать гипсокартону изогнутую форму можно и путем увлажнения задней поверхности листа. Если согнуть лист нужно достаточно сильно, следует намочить не только заднюю, но и переднюю его сторону. Листы гипсокартона необходимо уложить на ровный бетонный пол и увлажнять их с помощью валика или садового опрыскивателя. Если гипсокартон нужно смочить достаточно сильно, можете воспользоваться для этих целей губкой. Помните, что избыток воды может легко повредить материал, поэтому увлажнять гипсокартон следует постепенно.

Увлажнение гипсокартонного листа
Фото 5. Увлажнение листа гипсокартона.

Прежде чем вы приступите непосредственно к изгибанию, вода должна впитываться в гипсокартон около часа. Работайте с большой осторожностью, так как влажную панель очень легко повредить. После того как вы придадите листу гипсокартона нужную форму, вы должны проветрить помещение, чтобы избавиться от избытков влаги.

Совет: Не смачивайте лист слишком сильно, иначе бумага будет легко рваться.

Зафиксировав один из краев листа, постепенно сгибайте его, ввинчивая каждый последующий саморез. Действуйте с большой осторожностью и терпением, чтобы получить гладкую кривую. Саморезы должны располагаться на расстоянии не больше 10-15 см друг от друга, в противном случае ваша кривая получится волнистой.

Крепление и изгибание листа
Крепление изогнутого гипсокартона с помощью саморезов.

Вкручивайте саморезы аккуратно, чтобы не повредить гипсокартон, иначе вам придется потратить больше усилий на финишное выравнивание поверхности с помощью шпатлевки.

Закрепленная криволинейная конструкция
Криволинейная гипсокартонная конструкция.

Как вы можете видеть, придать гипсокартону изогнутую форму не так сложно, как может показаться на первый взгляд. Вы просто должны использовать правильные инструменты и методы, чтобы осуществить работу на высоком профессиональном уровне.

Совет: Для формирования изгибов с маленьким радиусом кривизны вы должны сделать надрезы на задней поверхности гипсокартонного листа через каждые 3-5 см. Если же вам необходимо согнуть лист лишь чуть-чуть, следует смочить его с помощью валика или губки. Мы рекомендуем в самом начале работы продумать последовательность ваших действий, это поможет вам избежать возможных ошибок.

Каркас из металлопрофиля, на который вы будете крепить изогнутый гипсокартон, тоже, разумеется, должен иметь криволинейную форму. Согнуть профили несложно, если вы используете правильные инструменты и методы. Научившись сгибать стальные профили, вы сможете создавать дверные арки и другие криволинейные объекты интерьера, поэтому мы рекомендуем вам обратить внимание на наши советы.

Существует два основных вида металлического профиля для гипсокартона: несущий и направляющий профили. Кроме этого существует специальный арочный профиль. Выбор размера металлического профиля зависит от конкретной задачи.

Несущий профиль для гипсокартона
Металлический профиль.

В большинстве случаев направляющие профили устанавливаются в нижней и верхней частях каркаса, а несущие профили размещаются вертикально и закрепляются внутри каналов направляющих. Стоечные профили должны оставаться совершенно прямыми, поскольку они несут вес гипсокартонных плит. Вы должны помнить, что сгибанию подлежат направляющие профили, а не стоечные. Если вы хотите создать арку или любую другую изогнутую поверхность из гипсокартона, вы должны согнуть направляющие профили, а после их закрепления разместить в их каналах стоечные профили. Для скрепления металлических профилей между собой используйте 1/2″ № 8 саморезы с плоской головкой.

Если вы собираетесь согнуть металлический профиль, вам понадобится следующее:

Материалы:

  • металлические профили;
  • 1/2″ саморезы No.8 с плоской головкой.

Инструменты:

  • ножницы по металлу;
  • отвертка или шуруповерт;
  • защитные перчатки.

Время:

  • 10-20 минут на каждый стальной профиль.

Как согнуть металлический профиль

Для начала выберите несущий и направляющие металлические профили подходящего для ваших целей размера. Используя острые ножницы по металлу, отрежьте профиль необходимой длины.

Совет: Надевайте защитные перчатки, чтобы избежать порезов об острые металлические края.

Лучший способ согнуть металлический профиль – это сделать надрезы на его боковых сторонах через каждые 5-8 см. Для этих целей вам понадобятся ножницы по металлу для прямого реза. Помните, что прорезы должны быть параллельны друг другу, в противном случае вы не сможете согнуть профиль правильно.

Делаем надрезы профиля
Чтобы согнуть металлический профиль, сделайте надрезы на его боковых сторонах.

После того как вы сделали надрезы, вы должны согнуть профиль, чтобы придать ему нужную форму. Убедитесь, что ваши руки защищены перчатками, иначе вы можете легко порезаться об острые металлические края.

Если вы делаете дверную арку, прикрепите изогнутый направляющий профиль к уже размещенной на своем месте гипсокартоновой стенке. Используйте для этого саморезы для гипсокартона (для гипсокартона толщиной 12.5 мм лучшим выбором будут саморезы 3.5х41, а для гипсокартона толщиной 9.5 мм вполне подойдут крепеж поменьше).

Использование профиля для создания арки
Использование изогнутого металлического профиля для создания дверной арки.

Если вам необходимо прикрепить металлический профиль к потолку или стене, то вам придется с помощью тонких ножниц вырезать небольшие отверстия в стенках металлического профиля для удобства последующего крепления. Не торопитесь, иначе вы можете повредить профиль. После этого закрепите его на потолке / стене с помощью саморезов. На представленных фотографиях вы можете видеть эту процедуру с разных углов обзора.

Крепление профиля
Крепление изогнутого металлического профиля.

Крепление изогнутого профиля
Крепление изогнутого металлического профиля к потолку.

Если вы хотите прикрепить металлический профиль к конкретному потолку / стене, вы должны предварительно сделать несколько пробных отверстий в несущей поверхности дрелью.

Прикреплять профиль для гипсокартона к потолку, следует саморезами через каждые 25 см. Используйте уровень, чтобы убедиться, что вы устанавливаете профиль правильно.

После закрепления изогнутого профиля, вам остается собрать всю металлопрофильную конструкцию.

Каркас металлического профиля
Каркас из металлического профиля с криволинейным элементом.

Теперь, наверняка, вы поняли, как правильно согнуть гипсокартон и металлический профиль для него. С такой работой вы вполне можете справиться самостоятельно, без привлечения профессионалов. Достаточно иметь под рукой все необходимые материалы и инструменты и точно следовать нашим инструкциям.

Источник перевода: www.howtospecialist.com

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Описание способов сгибания профильной трубы в домашних условиях

Как согнуть профильную трубуОчень многим домашним мастерам хотелось бы знать, каким образом можно согнуть профильную трубу без трубогиба, не используя при этом другое специальное оборудование. Такими вопросами задаются люди, которые собираются возвести на своём участке, к примеру, теплицу, но слабо представляют, как согнуть профильную трубу в домашних условиях.

Такие сооружения изготавливаются как раз из согнутых труб, поскольку они пропускают много света и отличаются высокой устойчивостью и долговечностью, если сравнивать их с другими приспособлениями. Может показаться, что согнуть металл очень сложно, но если разобраться в этом вопросе, то вполне возможно эффективно выполнить эту процедуру самостоятельно и без применения специальных инструментов.

Сложность сгибания профильного проката

Сущность процесса сгибания металлического проката состоит в том, чтобы профилю придать частичный или полный изгиб. Такую операцию обычно выполняют двумя способами: при помощи воздействия давления на трубу или с помощью нагревания определённого участка в той области, где нужно совершить изгиб.

По мере изгибания металлической трубы на поверхность металла действуют две силы:

  1. Сила сжатия, что приходится на внутреннюю часть изгиба.
  2. Сила растяжения, которой подвергается внешняя часть.

Как раз воздействие таких разнонаправленных сил и вызывает различные сложности, которые характерны при процессе сгибания любой металлической трубы.

Распространённые проблемы

Как гнуть профильные трубыПри сгибании материал может утратить свою соосность, а это приведёт к тому, что некоторые участки будут располагаться в разных плоскостях.

Стенка, что располагается с внешней стороны изгиба, будет подвергаться сильному растяжению, а потому может не выдержать каких-то нагрузок и просто лопнуть.

Внутренняя стенка также подвергается сжатию, поэтому покрывается складками, которые напоминают по форме гофру.

Многие люди, что впервые стараются согнуть трубу своими силами, вместо того, чтобы придать необходимую форму, просто сминают изделие и портят его.

Чтобы таких проблем не возникло, необходимо учитывать не только характеристики материала, но и геометрические параметры, такие как:

  • толщина стенок;
  • размеры сечения;
  • радиус, на который необходимо произвести изгиб.

Если обладать информацией обо всём вышеуказанном, то можно выбрать подходящую технологию сгиба трубы. В результате материал не сомнётся и не получит гофрированную поверхность.

Учёт профиля

К профильным трубам относятся такие изделия, что имеют разную форму поперечного сечения:

  • квадратную;
  • круглую;
  • плоскоовальную;
  • овальную.

Как сгибать профильные трубыДаже несмотря на такое разнообразие, чтобы возвести теплицу или навес, обычно используют прямоугольную или квадратную трубу. Это объясняется тем, что на плоских стенках гораздо проще смонтировать внешнее покрытие.

В магазинах продаётся большое количество профилей. Имеются разные геометрические параметры, основными из которых считаются площадь поперечного сечения и толщина стенки. А также стоит смотреть на пластические возможности материала. Этот показатель покажет минимально допустимый радиус закругления и поможет определить тот радиус, на который можно согнуть трубу, чтобы она не испортилась.

Для определения параметра минимального радиуса сгибания необходимо знать высоту профиля. Если собираетесь сгибать профильную трубу, что имеет поперечное сечение прямоугольного вида или квадрата, то следует соблюдать некоторые рекомендации.

Если имеется профиль не больше 20 мм, тогда её необходимо выгнуть на тех участках, длина которых превышает величину, что равна 2,5 xh (h является высотой профиля).

Если профиль изделия превышает 20 мм, тогда можно сгибать на участках, длина которых равняется 3,5 xh и больше.

Эти рекомендации пригодятся тем людям, кто своими руками собирается гнуть металлический профиль, чтобы изготовить стеллаж, навес или другие подобные конструкции. Но следует иметь в виду, что для качественного сгибания необходимо учитывать ещё и толщину стенки. Изделие, толщина которого меньше 2 мм, совершенно не подходит для сгибания, а потому необходимо выбрать более толстую конструкцию. Если толщина стенки меньше 2 мм, то лучше не гнуть трубу, а использовать сварку для соединения деталей.

Если на домашнем участке необходимо согнуть трубу, которая изготовлена из углеродистой или низколегированной стали, надо учитывать ряд нюансов. Подобные металлы после сгибания могут отпружинить и возвратиться в исходное положение, а потому такие конструкции необходимо повторно проверять по шаблону.

Величина отпружинивания характеризуется таким параметром, как момент сопротивления — Wp. Этот параметр указывается в строительной документации. И чем он будет ниже, тем меньше будет вероятность того, что профиль в процессе сгибания вернётся в своё первоначальное положение.

Самые популярные методы

Как гнуть профильную трубуВ домашних условиях можно гнуть металл с помощью нагрева, а также в холодном состоянии. Нагрев обычно производят при помощи газовой горелки, тогда значительно повысится пластичность металла, а потому для изгиба необходимо будет прилагать гораздо меньше усилий.

Греть перед сгибанием надо исключительно трубы с диаметром сечения больше 10 см. Если гнуть нужно квадратные или прямоугольные конструкции, тогда ориентироваться стоит только на свой опыт и советы мастеров, которые уже занимались такой операцией. Если высота профиля не больше 10 мм, тогда необязательно гнуть при помощи нагрева. В случае, если профиль больше 40 мм, то нагрев обязателен.

Если труба имеет небольшой размер, то её можно согнуть в холодном состоянии при помощи ручных приспособлений. Чтобы получить заготовку с небольшим радиусом изгиба, можно использовать неподвижную плиту с упорами или тиски, а также роликовое устройство. Если требуется большой радиус кривизны, тогда нужно использовать неподвижные оправки или плоскопараллельные пластины, на которых можно закрепить деталь.

В горячем состоянии металл необходимо гнуть, только если высота профиля превышает 40 мм. Нагрев производится при помощи паяльной лампы или пламени газовой горелки. Труба должна обрести вишнёво-красный оттенок. Длина красного участка должна составлять примерно 6 диаметров трубы.

Разумеется, самым простым способом сгибания является применение трубогиба, при помощи него очень легко можно справиться с поставленной задачей. Если такого приспособления нет, то необходимо провести предварительные испытания на ненужном отрезке металла. Тогда можно будет определиться с тем, следует ли нагревать трубу или в этом нет никакой необходимости. Один конец трубы необходимо зажать в тисках, на второй нацепить трубку, имеющую большой размер внутреннего сечения. Если с таким рычагом получится согнуть металл, то процесс можно производить и без подогрева.

Предварительный нагрев

Для того чтобы самостоятельно согнуть трубу при помощи горячего метода, необходимо сначала заполнить её песком. Таким образом изгиб будет равномерным и качественным. Металл будет очень горячим, а потому всю работу нужно проводить в специальных перчатках.

Сгибание осуществляется в такой последовательности:

  1. Методы сгиба трубЗаглушками затыкаются оба края трубы. Длина заглушек должна быть в 10 раз больше ширины их основания.
  2. После того как подгонка заглушек прошла успешно, на одной из них необходимо сделать 4 продольных паза, через которые будут выходить пары газа, что скапливаются внутри при нагревании.
  3. Тот участок, который будет нагреваться, предварительно нужно отжечь.
  4. Внутрь следует засыпать песок средней зернистости. Если нет хорошего очищенного песка, то можно взять любой в детской площадке, но сначала его необходимо просеять через хорошее сито, чтобы удалить все мелкие камушки.
  5. Подготовительный песок сначала нужно прокалить при температуре 150 градусов по Цельсию.
  6. Перед тем как набивать песок, один конец трубы необходимо заглушить, а заглушку во второй конец вставлять только тогда, когда весь песок полностью будет находиться внутри. Чтобы труба полностью им заполнилась, необходимо постукивать по стенкам изделия. Для этого лучше взять деревянную или резиновую киянку.
  7. Теперь можно закрывать вторую заглушку.
  8. Тот участок, что будет подвергаться нагреву, необходимо отметить мелом.
  9. Труба крепится в тисках с шаблоном или в специальном зажиме. Нельзя зажимать сварной шов, если такой имеется, поскольку он может лопнуть.
  10. Тот участок, что был отмечен мелом, нагревают докрасна при помощи горелки. Затем трубу аккуратно начинают сгибать в один приём, прикладывая достаточно усилий.
  11. Когда металл остывает, изделие необходимо сравнить с шаблоном. Если всё нормально, то из трубы можно удалять затычки и песок.

Такой метод можно с лёгкостью применить в домашних условиях, а использовать его нужно в том случае, если есть необходимость сформировать единый угловой изгиб. Лучше избегать многократного нагрева материала, поскольку потеряется прочность, а это будет губительно для арочной конструкции.

Сгибание без нагрева

Как сгибать трубыСгибать трубу без нагрева можно с наполнителем или без него. Не следует заполнять песком трубу, которая имеет высоту профиля не больше 10 мм.

Если труба небольшого размера, то вместо песка можно наполнить её стальной пружиной, которая будет обеспечивать равномерную деформацию. Нужно подобрать такую пружину, чтобы она свободно вошла внутрь, но достаточно плотно там засела. Чтобы не возникло проблем с удалением пружины после проведения операции, необходимо к крайнему звену прикрепить проволоку.

Изгиб получается с применением простых приспособлений, таких, как тиски, гибочная плита или оправка.

Гораздо проще использовать ручной трубогиб, который имеет круглый профиль. К этому приспособлению приделываются рабочие ролики, форма выемки в которых соответствует профилю трубы.

Очень эффективен в сгибании профилегибочный станок, который можно приобрести или сделать самостоятельно.

Приспособления для сгибания

Холодное сгибание можно выполнить при помощи следующих устройств:

  1. Самодельное приспособление для сгиба трубыЕсли труба мягкая и стальная с высотой профиля не больше 10 мм, то потребуется ровная плита с отверстиями, куда будут вставляться упоры. С помощью этих штырей будет производиться сгибание по требуемым параметрам. У такого метода есть недостатки: сгибание недостаточно точное, а также при применении нужно приложить большое количество физических сил.
  2. Если профиль высотой в 25 мм и больше, тогда надо использовать роликовые приспособления. Трубу нужно хорошо зафиксировать в тисках, а усилие прикладывать с помощью специального валика. Такое приспособление позволит получить более качественный изгиб, но тут тоже потребуется приложить немало усилий.

Гибочная плита

Как сделать гибочный станокЧтобы эффективно согнуть стальную и алюминиевую трубу дома, можно изготовить специальную гибочную плиту, воспользовавшись некоторыми рекомендациями.

Роль плиты играет панель, которую можно вырезать из металла большой толщины. Такая панель приваривается к стойке, что устанавливается на специальном пьедестале. В панели сверлят 2 отверстия, необходимых для установки болтов, которые будут служить опорами. На один болт крепится насадка, при помощи которой будет регулироваться радиус изгиба. Чтобы была соосность, надо заготовить металлическую пластину и зафиксировать ее болтами.

Сгибание профильной трубы дома — дело, конечно, непростое, но вполне осуществимое. Необходимо просто обладать некоторыми слесарными навыками и инструментом.

Как согнуть профильную трубу — радиусная гибка профиля

Профильные трубы – металлоизделия, используемые для сооружения теплиц, парников, беседок, навесов. Часто для достижения желаемого результата квадратный или прямоугольный трубный прокат необходимо изогнуть по определенному радиусу. Трубу изгибают с приложением силы давления: либо при комнатной температуре, либо при повышенной. Технологию гибки профиля по радиусу подбирают с учетом размеров сечения, толщины стенки, материала, из которого он изготовлен. В домашних мастерских обычно гнут профильную продукцию из стали (при малом сечении) и более мягких цветных металлов и их сплавов.

Какие дефекты могут возникнуть при неправильном выборе или нарушении технологии?

Процесс сопровождается растягивающими усилиями, которые действуют на наружную часть изгиба, и сжимающими – на внутреннюю часть. Изготовить качественное изделие можно только, зная технологические правила процесса, иначе вероятны:

  • нарушение соосности участков;
  • появление трещин на стенке, расположенной на внешней стороне изгиба;
  • образование на внутренней стороне изгиба неравномерных складок;
  • расхождение шва сварного профиля.

Совет! Во избежание брака рекомендуется гнуть трубы с высотой профиля (h) до 20 мм на отрезке, длина которого равна или превышает величину 2,5*h. Если высота профиля более 20 мм, то минимальный отрезок равен 3,5*h. Тонкостенную продукцию большого сечения (толщина стенки менее 2 мм) согнуть с получением качественной детали не получится.

Для пластичных малоуглеродистых нелегированных и низколегированных марок стали характерна некоторая «пружинистость». Это означает, что после гибки труба стремится восстановить прежнее положение. Поэтому для таких изделий часто необходима подгонка по шаблону.

Как правильно согнуть профильную трубу с нагревом и при комнатной температуре?

Однозначно рекомендовать, в каких случаях необходимо повышать пластичность металла нагревом, не всегда возможно. Однако практический опыт подсказывает, что:

  • Прокат с высотой профиля до 10 мм гнут без прогрева.
  • Изделия с высотой в диапазоне 10-40 мм при наличии гибочного устройства изгибают обычно без нагрева. Если специализированного оборудования нет, то решение принимают, в зависимости от высоты профиля, толщины стенки, пластичности металла.
  • Трубный профильный прокат с высотой профиля свыше 40 мм обычно обрабатывают при повышенных температурах.

Гибка с нагревом

При горячей радиусной гибке применяют наполнитель, функции которого обычно выполняет песок средней фракции – до 2,5 мм. Пылеватые частицы (менее 0,7 мм) отсеивают, поскольку они могут спечься при высоких температурах. Задача наполнителя – не допустить появления трещин на наружной стороне изгибаемой трубы и мелких складок – на внутренней. Песок перед использованием нагревают до температуры +150°C.

Заглушки для трубы изготавливают из глины или дерева в форме усеченной пирамиды. Длина пирамиды должна быть больше в 10 раз ширины основания. А площадь основания – в 2 раза больше площади сечения заглушаемой трубы. На одной заглушивающей детали изготавливают продольные пазы, которые при нагреве металла будут служить каналами для отведения газов.

Основные этапы процесса горячей гибки:

В один конец трубы вставляют заглушку, а во второй засыпают прокаленный песок. Для уплотнения наполнителя стенки трубы простукивают киянкой. Требуемый участок нагревают паяльной лампой или газовой горелкой до приобретения металлом бордово-красного оттенка. При обработке труб, сваренных по длине из отдельных отрезков, необходимо проконтролировать, чтобы в зоне нагрева отсутствовал сварной шов. При работе со сварными трубами продольный шов располагают на наружной части изгиба. Перед тем как загнуть трубу, ее фиксируют в тисках или специальных зажимах. Отрезок сгибают одним плавным движением. После гибки изделия удаляют заглушки и высыпают сыпучий наполнитель.

Многократно нагревать трубу не рекомендуется, поскольку она потеряет прочность.

Способ холодной гибки

Изделия с высотой профиля до 10 мм обрабатывают без наполнителя. В тонкостенных трубах малого сечения используют пружины плотной навивки для обеспечения равномерного деформирования стенок трубы. Подбирают пружину такого диаметра, чтобы она могла входить в трубу плотно, но без нажима. Для простого удаления пружины к ее крайним виткам привязывают кусок проволоки. В прокате большого сечения в качестве наполнителя применяется прокаленный песок.

Приспособления для гибки профильной трубы

В ряду оборудования, предназначенного для изгибания профильной трубы, присутствуют устройства, разной степени конструктивной сложности, производительности, точности результата.

Горизонтальная гибочная плита с отверстиями

Это несложное приспособление применяется для гибки профильной трубы небольшого сечения, позволяет согнуть ее без трубогиба. Представляет собой горизонтально расположенный стальной лист значительной толщины, в отверстия которого жестко устанавливаются металлические штыри-упоры. При изгибании изделие помещают между упорами, которые располагают в соответствии с требуемым радиусом гибки. На одном из штырей-упоров располагают насадку, обеспечивающую возможность регулирования радиуса изгиба. Процесс начинают с центра заготовки. Такой способ требует приложения значительной физической силы. Точность формы получаемой детали невысокая.

Гибка по оправке

Для работы с профилем с высотой стенки до 25 мм изготавливают оправку. В качестве базы устройства используют верстак с большой горизонтальной поверхностью. Шаблон изготавливают из фанерного листа или МДФ. Шаблон и профиль крепят к верстаку струбцинами. Трубу изгибают плавно. При необходимости гибки деталей по разным радиусам изготавливают несколько шаблонов.

Семейство ручных профилегибов ПГ

Профилегибы ПГ-1 и ПГ-3 – популярные устройства прокатного типа, приводимые в действие вручную. Применяются в индивидуальных хозяйствах и небольших ремонтно-производственных мастерских. Станок в стандартной комплектации предназначен для работы с трубным прокатом прямоугольного и квадратного сечения, швеллером, полосой из стали, а также алюминия, меди и их сплавов. Для обработки круглых труб требуется приобретение дополнительного комплекта роликов. Ролики устанавливаются между двумя опорными стенками корпуса. В профилегибе ПГ-2 ролики расположены снаружи корпуса.

Станок ПГ-6 – самый мощный и производительный в этом семействе. Эффективен для серийной гибки однотипных изделий. Причем одновременно можно гнуть 3 профиля, высота которых не превышает 40 мм. Максимальный размер поперечного сечения, с которым может работать ПГ-6, – 80 мм, толщина стенки – 3 мм.

Как согнуть профильную трубу своими руками

Самостоятельное сгибание профильной трубыПри конструировании различных металлических конструкций иногда возникает потребность в правильной деформации металлопрофиля. Например, теплицы или навесы из нержавеющей, медной стали и другие изделия из гнутой профильной трубы придают более эстетичный вид по сравнению с прямоугольными формами. В некоторых случаях применение гнутых элементов в общей конструкции скорее экономит материал, чем удешевляет стоимость всего изделия.

Что такое профильная труба и ее применение

Профтруба — это изделие из металла, которое имеет прямоугольное сечение, и внутри которого пустота. Говоря простыми словами, это обыкновенная труба, только не круглого, а квадратного сечения. Толщина стенок профильной трубы может быть разной, от двух до пяти миллиметров. Толщина стенки выбирается исходя из сферы применения. Этот вид металлопроката пользуется большой популярностью и применяется в самых различных сферах деятельности человека, таких как:

  • Строительство.
  • Машиностроение.
  • Изготовление металлоконструкций.

Способы изгибания профильной трубы в заводских условиях

Сгибание трубы на заводеПрофильную трубу в заводских условиях могут выгнуть и изогнуть с помощью специальных станков трубогибов. Применение таких машин позволяет добиться качественного результата. Но стоит отметить тот факт, что такое производство настроено исключительно на сгибание больших объёмов работ, поэтому крайне редко можно заказать изогнутый профиль определенного размера в количестве пары штук. При заводском выгибании профиля производится его предварительный нагрев, что позволяет металлу быстро принимать нужную форму.

Способы изгибания трубы в домашних условиях

Многих мастеров интересует вопрос: как согнуть профильную трубу в домашних условиях правильно? Такую операцию можно сделать самостоятельно с помощью некоторых приспособлений или без них. Выгибание профиля можно сделать несколькими способами:

  • С помощью песка.
  • С помощью надрезов профиля.
  • С помощью ручного трубогиба со специальными роликами под профильную трубу.

Первый метод заключается в следующем. Один конец трубы плотно закрывается (можно заварить сваркой) и затем вовнутрь трубы засыпать чистый просеянный песок. И также закрывается второй край. Далее труба надежно фиксируется в тисках и нагревается с помощью газовой горелки. Затем с помощью рычага загибается нужный угол или полукруг. Песок в профиле не дает тонкостенному металлу вминаться вовнутрь, тем самым ровно выгибаться.

Этот способ больше подходит для единичного изгибания профиля маленьких сечений. К тому же этот метод имеет ряд недостатков, таких как большие затраты времени на одно изделие. Невозможность выполнения больших полукругов. В большинстве случаев некачественное выгибание. Таким методом невозможно сделать два идеально одинаковых изгиба. Этот метод можно назвать кустарным, но в некоторых случаях без него обойтись невозможно.

Как согнуть профильную трубу без трубогиба с помощью надрезов профиля. Прежде всего, сразу необходимо отметить трудоёмкость этого метода изгибания, но по сравнению с первым методом, выгибание с помощью надрезов позволяет получить более качественное изделие в конечном результате.

Сгибание трубы с помощью надрезовИтак, для того чтобы получить профиль, согнутый дугой, необходимо прежде всего изготовить лекало, по которому будет проходить изгибание. Его можно выполнить из листа фанеры и металлических уголков. На фанере необходимо нарисовать дугу реального размера и по всей линии прикрутить металлические уголки. Затем на металлопрофиле требуется произвести разметку. Разметка заключается в следующем.

На профиле необходимо начертить линии, по которым с помощью болгарки требуется сделать разрезы. Количество этих надрезов зависит от радиуса выгибания изделия. Чем меньше диаметр изгиба, тем больше необходимо сделать разрезов. Разрезы требуется делать на равном расстоянии друг от друга, это обеспечит равномерное изгибание. Также следует учитывать, что чем толще толщина разрезов, тем качественней будет окончательный результат.

Как согнуть нержавеющую трубуПосле разрезов металлопрофиль прикладывается на середину лекала, надежно фиксируется. Выгибание происходит методом поэтапного прижима профиля к уголкам. После выгибания прорезы завариваются сваркой, чтобы обеспечить прочность.

Такой способ изгибания профиля обеспечивает высокую точность дуги, и если требуется выполнить несколько одинаковых гнутых элементов, этим методом можно вполне воспользоваться. Но как отмечалось выше, такой способ требует много времени, а также дополнительные затраты.

Как согнуть трубу в домашних условиях с помощью трубогиба, наверное, знает каждый мастер, который работает с металлом.

Трубогиб — это устройство, с помощью которого можно прокатать профиль под давлением, благодаря чему одна стенка растягивается, а вторая сжимается.

Это приспособление представляет из себя три ролика, два из которых расположены в ряд и третий вверху над ними. Третий валик с помощью рычагов придавливает профиль на нижние. Таким образом происходит прокатывание всего профиля.

Такой способ наиболее эффективен, так как затрачивается мало времени и в результате выдается максимальное качество. Трубогибы могут быть разных конструкций, также стоит отметить то, что это устройство можно вполне собрать самостоятельно, не прибегая к дополнительным затратам на его покупку.

Использование трубогиба для сгибания трубЕсли сравнивать все три метода, то максимально эффективным будет трубогиб. Но если потребуется выполнить выгибание профиля в единичном случае, то будет проще воспользоваться одним из ручных способов, так как мастерить трубогиб для того, чтобы изготовить один гнутый элемент, нецелесообразно. Конечно же, в таком случае можно обратиться в мастерскую, и за небольшую плату специалисты качественно выполнят эту работу.

У некоторых домашних мастеров возникает вопрос, как согнуть трубу из нержавейки, так как этот сплав ведет себя очень критично при изгибании. Нержавейку загнуть можно только на трубогибах с небольшим подогревом. Это позволяет избежать трещин. Метод надреза в этом случае малоэффективен и ведет к дополнительным затратам. Кроме того, если конструкции будут потом полироваться, сварка будет выглядеть неэстетично.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
