Метизы для деревянных конструкций: цены, фото, характеристики подбор.Купить крепеж в Москве и по РФ – интернет-магазин ВсеИнструменты.ру

Содержание

Перфорированный крепеж для деревянных конструкций

Перфорированный крепёж для деревянных конструкций – надёжное крепление элементов, доступное каждому, умеющему держать в руках отвёртку.

При работе с деревом создание соединений шип-паз, ласточкин хвост и т.п. требует постоянной практики, незаурядных навыков владения столярным и плотницким инструментом. Точная обработка сопрягаемых поверхностей с соблюдением размеров и допусков – сложные и трудоёмкие технологические операции.

Применение крепёжных изделий для деревянных конструкций не требует такого мастерства. Для работы с ними хватает начального квалификационного уровня.

Где используют металлический крепеж для дерева?

Для деревянных деталей разработано несколько видов соединений. Все они связаны с предварительной точной обработкой со снятием и уходом в стружку части материала. Крепеж для деревянных конструкций позволяет избежать сложной обработки. В большинстве случаев достаточно отрезать элемент в месте стыка под прямым или острым углом. Подготовленные детали соединяются металлическим крепежом для деревянных конструкций с помощью шурупов или саморезов. При аккуратной сборке готовый узел по прочности и долговечности не уступит сделанному традиционным сложным способом.

При сборке кровли, занимаясь монтажом различных стропильных систем, других несущих конструкций, нужного выдерживать требуемый проектом уровень жесткости за счет перфорированного крепежа, чтобы конструкции были долговечны, безопасны. Приходится устанавливать и скользящие соединения (крепежный уголок), работая в нижней части стропил с мауэрлатом.

Заказывая перфорированный крепеж для деревянных конструкций, цена на который представлена обновляемым прайс-листом, уточните требуемое количество на складе поставщика. Выгоднее заказывать товар оптом, изучив конструкционные особенности узких усиленных и плоских креплений, а также с Т-образным и Z-образным сечением.

Пластины, монтажные ленты, углы с элементами перфорации, как и основательный крепеж для балок, консолей – все это представлено в ассортименте. Обновляемый выбор позволяет подобрать специальные детали из категории WBZ (для внутреннего монтажа), чтобы реализовать сложные инженерные решения.

Разнообразие перфорированного крепежа для дерева в Русконнект

В нашем каталоге представлен крепёж для наиболее часто встречающихся вариантов фиксации деревянных конструкций. Накладные планки – линейные и прямоугольные, уголки для крепления бруса, обоймы для разных размеров сечения доски. Найдётся всё – от мелких деталей до крепежа для деревянного дома.

В некоторых случаях применение дополнительных элементов только усложняет процесс. У нас есть крепёжные элементы для деревянных конструкций, позволяющие производить соединение без применения гвоздей и винтов – гвоздевые пластины и шипованные диски. Их заменяют специальные шипы на их поверхности. Деталь накладывается на место стыка и забивается молотком.

Для чего нужен перфорированный крепёж для дерева

При соединении деревянных деталей важно выдерживать определённое расстояние между соседними гвоздями или шурупами. При несоблюдении этого правила появляется опасность появления трещин или расслоений. Соседние отверстия в предлагаемых метизах сделаны с учётом требований к конструкциям деревянных узлов. При использовании перфорированного крепежа для дерева позиционные ошибки исключены. Гвозди или шурупы расположатся в заранее просчитанных местах.

Преимущества Rusconnect

Кроме гарантированного качества продукции (поставки от проверенных производителей, наличие протоколов испытаний) и выгодных цен компания предоставляет сервисный комплект:

  • Выбор нужного ассортимента;
  • Комплектация и оплата на странице сайта;
  • Заказ доставки в любой город России.

В случае затруднений к услугам клиентов страница с полезной информацией и консультация специалистов по телефону.

Rusconnect — крепежные изделия для деревянных конструкций на все случаи жизни и строительства.

Крепеж для деревянных конструкций. Виды и применение

Большинство дошедших до наших дней памятников деревянного зодчества возведено при помощи только топора, без единого гвоздя и данный факт вызывает искреннее восхищение наших современников. Но в течение прошедших столетий сформировался новый подход к процессу изготовления из металла крепежных деталей. Поэтому повторять сегодня, образно говоря, «подвиги» предшествующих поколений смысла нет. И профессиональные строители усвоили эту истину уже давно. Более того, они демонстрируют свое понимание ситуации на деле. Ведь сроить стали они не только надежно, но к тому же просто и с заданием справляются в кратчайшие сроки. Немалую роль в этом играет выпускаемый металлургической промышленностью широкий ассортимент крепежа для работы с деревянными элементами возводимых конструкций. Об их разновидностях и поговорим.

Саморезы

Крепление саморезами считается надежным и, одновременно, простым способом скрепления объектов, изготовленных из древесины. К его плюсам можно отнести также следующие факторы:

  • возможность регулировки за счет глубины ввинчивания;

  • многократность использования;

  • высокий уровень жесткости соединения;

  • простота монтажа. Для этого можно использовать отвертку с плоским либо крестообразным жалом. Поэтому электрический шуруповерт в данном случае не потребуется.

Современная металлургия выпускает саморезы, различающиеся по форме. Рассмотрим наиболее востребованные виды данного крепежа.

Саморезы с прессшайбой

Шляпка такого самореза по исполнению схожа с небольшой шайбой. Подобная конструкция обеспечивает при вкручивании большую силу прижима. Саморезы, оснащенные прессшайбой, применяются, преимущественно, для крепления листового материала из древесины, например, фанеры. Шляпка не углубляется в тело подлежащего монтажу объекта и не портит, таким образом, его поверхность.


Саморезы-глухари

Отличительной особенностью данной крепежной детали является наличие головки с шестью гранями. Глухарь применяется, в основном, там, где требуется прикрепить:

  • надежные массивные деревянные конструкции, подвергающиеся воздействию повышенных нагрузок, к установочной базе из бетона;

  • деревянные лаги к стенам, выполненным из бетона, а также из кирпича.

При работе с плотной древесиной перед ввинчиванием нужно высверлить отверстие с меньшим диаметром, чем у используемого самореза-глухаря.

Саморезы по дереву для ГКЛ

Особенностью крепежных деталей данного типа является резьба с более крупным шагом, чем у саморезов по металлу (см. рис.). При выборе метиза для крепления ГКЛ к деревянному каркасу критичным параметром является длина стержня. Она должна обеспечивать вхождение самореза в брус на глубину, превышающую 20 мм.


Шурупы

На первый взгляд может показаться, что нет никакой разницы между саморезом и шурупом. Однако это не так. Основное отличие кроется в длине резьбовой части:

Основные виды крепежных деталей данного типа представлены на рисунке.

Шурупы с головкой под потай с плоским и крестообразным шлицем

Внешний вид таких крепежных элементов представлен на рис. 1 и рис.2. Преимущество конструкции заключается в форме шляпки: ее можно полностью скрыть в теле прикрепляемого объекта. Но даже этого плюса недостаточно, когда посредством шурупов с потайной шляпкой собирается деревянная мебель. Ведь из-за наличия на ее поверхности пусть даже небольшого участка иной расцветки, уровень эстетического восприятия предметов гарнитура снижается. Выход видится в использовании заглушек.

На прилавках магазинов стройматериалов присутствует такая продукция в широком ассортименте. Поэтому подобрать подходящую по цвету заглушку будет несложно. А установить и подавно. В нижней части этих деталей, выпускаемых современной промышленностью, имеется крестообразный либо шестигранный выступ, который входит в шлиц головки.

Шурупы с полупотайной шляпкой

Головка этих метизов (см. рис.3) состоит из двух частей:

  • та, что переходит в гладкий отрезок стержня, выполнена в виде усеченного конуса;

  • примыкающий к большему основанию фрагмент – это полусфера со шлицем.

Используются шурупы данного типа для закрепления фурнитуры с отверстиями соответствующей конфигурации, то есть верхняя часть которых имеет сечение в виде равносторонней трапеции.

Шурупы с полусферической головкой

Преимущество крепежных деталей данного вида (см. рис.4) кроется не только в безупречном выполнении своих функциональных обязанностей. Кроме того, они являются своеобразными элементами декора деревянных поверхностей, поскольку остаются видимыми.

Шурупы зеркальные

Конструктивное исполнение таких шурупов (см. рис.5) включает 2 составные части:

  • собственно, сама крепежная деталь с головкой под потай;

  • декоративный компонент круглой формы.

Сфера применения – крепление плоских элементов интерьера помещений, в том числе зеркал. На шляпку вкрученного шурупа надевается полусферический либо плоский колпачок.


Шурупы оконные

Кратко укажем перечень свойств, совокупность которых позволяет отнести шурупы к категории крепежа для оконных стеклопакетов:

  • наличие крестообразных шлицев. Так обеспечивается надежный контакт наконечника инструмента с элементом передачи на стержень момента вращающей силы, проще говоря – со шляпкой;

  • особая конфигурация головки. Когда шуруп полностью ввинчен, шляпка не выступает над установочным основанием, обеспечивая, таким образом, аккуратный эстетически привлекательный внешний вид всей конструкции;

  • наличие насечек в месте перехода головки в резьбовой стержень.

Наибольшее распространение получили шурупы оконные фурнитурные.

Мебельный крепеж – болты и гайки

Крепление типа болт-гайка считается наиболее прочным. Но здесь есть один момент. Несмотря на привлекательность головок болтов, по мнению эстетов эти элементы далеки от совершенства с точки зрения высокого дизайна. Ввиду этого прочность мебели нередко ухудшается по причине замены крепежа данного типа на иной, видимый исключительно изнутри.

Комплектоваться болт мебельный может не только гайкой шестигранной конфигурации, но также гайкой, получившей название «бочонок». Отличается она исполнением в виде цилиндра и наличием резьбового отверстия, располагающегося не по продольной оси этого геометрического тела, а на его боковой поверхности.

Соединение листовых элементов деревянной конструкции под углом 90 градусов формируется так:

  1. Под «бочонок» в древесной плите высверливается глухое гнездо.

  2. Гайка вставляется в это отверстие.

  3. В резьбовое отверстие «бочонка» вкручивается болт.

Крепеж для кровельных материалов

Выбор крепежных деталей определяет вид кровельного материала. Например, закрепить посредством самореза шифер не удастся. Нет, теоретически выполнить эту процедуру, конечно же, возможно, но покрытие получится некачественным и прослужит поэтому совсем недолго.

Существуют также ограничения, основой которых выступают физико-химические свойства подлежащих скреплению материалов. В частности, медные кляймеры нельзя устанавливать на конструкции, покрытые слоем цинка. При контакте между этими металлами протекает процесс ускоренной коррозии. Приведенные примеры показывают явную необходимость корректного выбора деталей в зависимости от материала крыши.

Крепеж профнастила

Для крепления профилированных листов используются специальные саморезы.

Сверлить под них отверстия не нужно. Также нет необходимости подкрашивать кровельные саморезы – этой процедуре они подверглись в заводских условиях. Поэтому при их подборе необходимо принимать во внимание цвет крыши. Повреждению поверхности профнастила препятствует оснащение саморезов специальными резиновыми шайбами. Такое технологическое решение:

Толевые гвозди

Уже из самого названия этих крепежных деталей можно понять, что их сфера использования – это крепление таких мягких кровельных материалов, как толь (картон, пропитавшийся дегтевым раствором) и рубероид (тоже картон, только в качестве пропитки используется водянистый битум). Толевые гвозди отличаются от других разновидностей аналогичных по функционалу соединительных элементов наличием плоской круглой шляпки с увеличенным диаметром. Такая конструкция предоставляет возможность сформировать крепкую и надежную кровлю, не повреждая тонкие материалы.

Выпускаются толевые гвозди с цинковым покрытием либо без него. Детали, на которых отсутствует защитный слой, ускоренно подвергаются воздействию процессов коррозии, поэтому их срок службы составляет порядка 10 лет. Оцинкованные толевые гвозди способны полноценно выполнять свои функции до 50 лет.

Финишные гвозди

Предназначены гвозди данного типа для проведения отделочных работ – обшивка тонкой доской с профилем «шип-паз» (вагонкой), монтаж деревянных оконных рам либо наличников. В ходе их выполнения домашние мастера сталкиваются с проблемой снижения декоративного эффекта созданной конструкции по причине заметности шляпок крепежных деталей, внедренных в материал рабочей основы.


Финишные гвозди схожи с обычными. Цилиндрическая ножка/стержень тоже заканчивается с одной стороны заострением. Отличие заключается в конфигурации и размерах находящейся на противоположном конце головки:

  • ее высота совпадает с диаметром стержня;

  • диаметр самой шляпки хоть и превышает значение данного показателя стержня, но совсем незначительно.

Гвозди финишные выпускаются длиной до 10 см, чего вполне достаточно для стандартных отделочных материалов. При монтаже головка данной крепежной детали внедряется в деревянную установочную базу, не вызывая ее растрескивания. Чтобы полностью утопить шляпку гвоздя в материал основы нужно использовать (очень аккуратно!) добойник.

Усовершенствованный крепеж для дерева

Фиксация обычного строительного гвоздя в деревянном монтажном основании осуществляется силой трения. Она возникает за счет плотного облегания волокнами древесины гладкого стержня данной крепежной детали. Но при воздействии на сформированное таким образом соединение вибрационной нагрузки, его прочность заметно ухудшается. На этом фоне выгодно отличается усовершенствованный крепеж, выпускаемой металлургическими предприятиями.

Винтовые гвозди

Отличаются данные крепежные детали от гвоздей круглых строительных наличием на стержне витков резьбы. Но его наконечник тоже заостренный. Принцип работы этих метизов прост. В ходе вбивания в деревянную установочную базу они вращаются вокруг своей продольной оси. Такая особенность минимизирует степень повреждения древесных волокон и обусловливает хорошее сцепление с поверхностью винтовых гвоздей. Их основными преимуществами являются:

  • продолжительный срок использования;

  • устойчивость к воздействию повышенных нагрузок;

  • сформированное соединение характеризуется высокой прочностью.

Чтобы древесина не дала трещину, гвоздь винтовой следует вбивать от края подлежащего креплению элемента конструкции на расстоянии (обозначим литерой L), определяемом по формуле

                                               L ≥ 4×d, где

d – диаметр стержня используемого метиза.

Для удобства точку забивания можно предварительно углубить посредством, например, шила.

Ершеные гвозди

Основной конструктивной особенностью гвоздевого крепежа данного вида является наличие на стержне поперечной насечки. Берет она начало от острия и может быть сформирована на части стержня либо по всей его длине.


Вхождение насечки в древесину сопровождается деформированием волокон этого материала. Обладая естественной упругостью, они стремятся вернуть свою первоначальную конфигурацию. Каждая имеющаяся на стержне насечка образует своего рода упор, который приводит к возрастанию прочности скрепления примерно в 5 раз. Попытки извлечь ершеный гвоздь могут закончиться тем, что его головка сломается, либо повредится скрепляемый объект.

Применяется крепеж данного вида там, где предъявляются повышенные требования к прочности соединения и устойчивости к воздействию динамических нагрузок. Речь идет, прежде всего, о деревянной таре. Также актуальны ершеные гвозди для скрепления с деревянным основанием металлических перфорированных пластин.

Заключение

Без крепежа для дерева не обойтись при проведении строительно-ремонтных работ, производства мебели и т.д. Широкое разнообразие номенклатурных позиций позволяет подобрать оптимальный вариант для решения любой задачи. Но здесь есть еще один немаловажный момент. Не допустить возникновение внутри древесины разрушительных деформаций и обеспечить равномерное распределение нагрузок способен только корректно выбранный крепеж. Например, когда предполагается, что на создаваемую конструкцию будет воздействовать вибрация, для скрепления ее элементов лучше применять не обычные строительные гвозди, а соединительные детали, на стержне которых имеется резьба либо насечка.


Товары каталога:



Please enable JavaScript to view the comments powered by Disqus. comments powered by

перфорированные пластины, монтажные уголки, потайные элементы

Древесина является одним из самых востребованных строительных материалов. Ее легко обрабатывать, у нее красивая фактура, единственный существенный минус – небольшая прочность, особенно в местах стыков.

Чтобы избавиться от этого недостатка, точки сочленения заготовок усиливают, используя крепеж для деревянных конструкций. Правильно выбранные элементы крепежа обеспечат должную надежность стыка и долговечность изделия в целом.

Не забудь поделиться с друзьями!

Содержание статьи

Назначение деталей крепежа

К крепежам относятся изделия разной конфигурации, предназначенные для придания большей жесткости деревянным деталям. Для изготовления подобных элементов используют прочные и долговечные материалы, к примеру, сталь оцинкованную (ГОСТ 14918-80) или современные композитные сплавы. Различают детали, предназначенные для усиления стыков деревянных заготовок и для создания соединений дерева с рядом других материалов (кирпич, камень, бетон, металлические балки).

Крепежные элементы обеспечивают:

  • простоту работы;
  • быстрое и надежное соединение нескольких заготовок разной геометрии;
  • равномерное распределение нагрузки, как следствие, долговечность каркаса;
  • снижение цены готового изделия, поскольку работа выполняется простым инструментом;
  • обилие вариантов для сопряжения под разными углами;
  • значительную экономию времени.

Крепежные детали отличаются, они подбираются в зависимости от проекта. Можно выделить три основные разновидности металлического крепежа:

  • перфорированные элементы;
  • детали для скрытой фиксации;
  • декоративные накладки.

Выбор напрямую зависит от конкретной задачи. Если для изготовления каркасного сарая можно ограничиться перфорированной лентой и уголками, то для декорирования интерьера предпочтительнее скрытый крепеж или декоративные детали.

Перфорированные элементы

Основа перфорированного крепежа для дерева – листовая оцинкованная сталь толщиной не менее 1 мм. В зависимости от типа и предназначения детали она целиком или частично перфорирована. Чтобы надежно закрепить соединяемые заготовки, достаточно установить накладную деталь на стыке и зафиксировать саморезами или шурупами.

Использование крепежа с перфорацией делает сборку простой, а изделие надежным и долговечным. Все подобные элементы универсальные, благодаря большому количеству отверстий несложно регулировать углы сочленения, количество метизов, обеспечив долговечность и надежность крепления.

Важно! Перфорированный крепеж можно использовать только с резьбовыми метизами (болтами, шурупами или саморезами). Применение гладких гвоздей крайне нежелательно, под воздействием естественного дыхания древесины скоро появится люфт.

Уголок

Задача перфорированного уголка – обеспечить надежность стыков под фиксированным углом. Это одна из наиболее распространенных разновидностей перфорированного крепежа.

Различают уголок:

  • симметричный и с разной геометрией сторон;
  • с регулируемым и постоянным углом;
  • раскрытый и гнутый;
  • универсальный и специальный.

По степени нагрузки можно выделить стандартные и усиленные элементы. Вторая модификация имеет одно или несколько ребер жесткости, что увеличивает надежность, но не позволяет изгибать деталь, они имеют фиксированный угол.

Подобные элементы широко применяют на всех производствах, где необходимо скрепить заготовки из дерева. В мебельной промышленности используют конструкционные детали небольшого размера из металла или пластика, на стройке не обойтись без стропильных уголков разной конфигурации.

Лента

Металлическая лента с перфорацией предназначена для усиления угловых сочленений деревянных заготовок и фиксации «наращенной» доски. Удобство использования данного типа крепежа вызвано универсальностью, ленту несложно изогнуть под нужным углом, используя метизы, надежно зафиксировать соединение.

С помощью ленты несложно скрепить несколько заготовок, которые сходятся в одной точке, ею можно усилить (стянуть) элементы конструкции объемного изделия. В продажу поступает материал разной ширины с разным диаметром и шагом отверстий. Можно купить отрезки стандартной длины или нерезаный рулон.

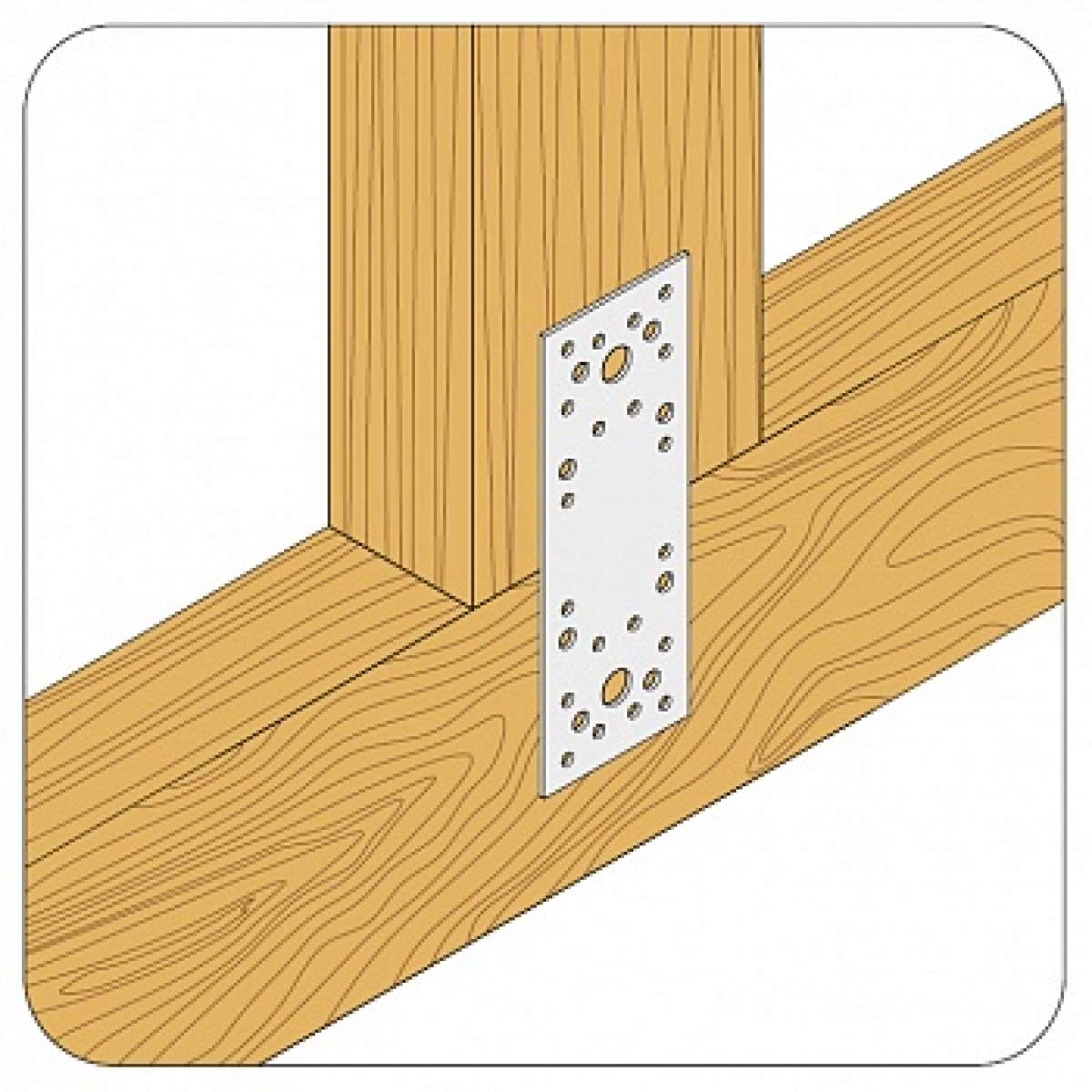

Пластины

Крепежные пластины для дерева предназначены в первую очередь для усиления Т-образных соединений, глухих стыков под разными углами или соединений крест-накрест.

В отличие от ленты пластина имеет большую толщину, часто она не допускает изгиба. Пластины перфорируют по-разному, в продажу поступают детали со сплошной перфорацией или с выделенными крепежными площадками.

Кронштейны

Усиленной разновидностью перфорированного уголка являются кронштейны. Основное их предназначение – фиксация деревянной заготовки на стене из различного материала, чаще всего это кирпич или бетон. Яркий пример кронштейнов – держатели балок и опоры для бруса.

Среди прочего подобные элементы используются:

  • для надежного крепления балок любой несущей конструкции;
  • в ходе монтажа полов, создания межэтажных перекрытий;
  • для сборки объемных конструкций, в которых необходима повышенная надежность соединения.

Изделия изготавливают из стали толщиной от 2 мм, в продажу поступают детали разных размеров и формы. Одним из самых распространенных кронштейнов является опора для бруса. Это перевернутая П-образная деталь, в которой перемычка служит для фиксации балки, а на боковых сторонах имеются монтажные «уши» для крепления на стену. «Уши» могут быть обращены в разные стороны (открытый) и внутрь (закрытый крепеж).

Совет! Использование кронштейнов закрытого типа позволяет создать деревянное перекрытие со свободными балками. Особенности крепления обеспечат достаточную надежность, а сам крепеж будет практически незаметным.

Скрытый крепеж

У перфорированных крепежных элементов есть один существенный недостаток – созданное с их помощью соединение не отличается эстетикой. Если для изготовления каркаса бытового помещения или создания стропильной системы это некритично, то для перекрытия или деревянной лестницы в доме это имеет решающее значение.

Чтобы обеспечить должную прочность соединения и не испортить привлекательность всей конструкции, используется скрытый крепеж. Его особенность понятна из названия – крепежные детали не видны. Существует множество изделий, предназначенных для скрытого крепежа, они отличаются по ряду характеристик:

Фиксация шип-паз

Принцип действия аналогичен популярному столярному соединению, но его элементы изготовлены из металла. На одну из сопрягаемых деталей с помощью саморезов крепится металлический паз, на другую шип. Благодаря прочности материала и точности изготовления соединение получается прочным, надежным и полностью скрытым.

Соединение «еж»

Его основа – шайба с отверстиями под саморезы, просверленными под разными углами. Завинченные в них шурупы расходятся в разных направлениях, что обеспечивает должную прочность. Шайба прячется за другими деревянными деталями.

Пазовый держатель

Помогает создать ровную деревянную поверхность с отличными потребительскими характеристиками. Это металлические пластины разной конфигурации, которые крепятся к лагам и входят в пазы досок.

Замковый потайной держатель

Крепеж также применяют для создания поверхностей, пример: терраса, выстеленная деревом. Держатель устанавливается на торцах досок, его составные части маскируются под стыками.

Каждый из описанных методов имеет большое количество вариаций, что позволяет выбрать подходящий вариант для любого проекта.

Декоративные крепежные элементы

Еще одним отличным способом надежно скрепить деревянные детали без ущерба для эстетики является использование декоративных элементов. Основное отличие очевидно: вместо того чтобы прятать крепеж, его «выставляют напоказ», делая органичной деталью всей конструкции.

Разнообразие декоративного крепежа поражает. Это и монтажные уголки для деревянных конструкций самых замысловатых конфигураций и дизайнерских решений, и накладки из надежных и красивых материалов. Можно купить декоративную ленту, стильный дизайнерский подвес и многое другое. Все подобные детали комплектуются метизами, выполненными в одном стиле.

Декоративный крепеж изготавливают из металла или пластика. Безусловно, металл предпочтительнее, но современная пластмасса часто не уступает ему ни в качестве, ни в долговечности.

Крепежные элементы для деревянных конструкций – незаменимая вещь в ходе строительства, ремонта, изготовления мебели или поделок из дерева. Обилие вариантов позволяет выбрать оптимальное решение для каждого конкретного случая. Правильно подобранный крепеж обеспечит должную прочность соединения, не требуя от мастера чрезмерных усилий.

Металлический крепеж для деревянных конструкций

Рубрика: Советы Опубликовано 06.01.2014   ·   Комментарии: 1   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 8 766

Здравствуйте, мастера-любители! Именно вам в первую очередь будут полезны рекомендации по использованию металлического крепежа для деревянных конструкций.



Популярными постройками для мастеров-любителей являются разного рода навесы, сараи, беседки. Но, как использовать крепеж для дерева в их сооружении, знают далеко не все. В этой статье будут перечислены наиболее распространённые приемы использования крепежа для деревянных конструкций.



В ходе строительства деревянных сооружений нередко можно увидеть, как плотники, используя плотницкие и столярные инструменты, выполняют сборку деревянных стропильных конструкций, связывают различные балки. Использование столярных и плотницких соединений в строительстве требует немалого опыта и сноровки. Поэтому у мастера-любителя такие соединения получаются чаще всего неаккуратными. Решение этой проблемы видится в использовании металлического крепежа для деревянных конструкций.



Использование крепежных изделий позволяет значительно облегчить выполнение монтажных работ и сэкономить время. При этом монтаж может выполнить человек, не имеющий специальной подготовки и достаточных навыков в строительстве.



При изготовлении металлического крепежа для деревянных конструкций используют листовую сталь толщиной до 2 мм с предварительно просверленными для монтажа отверстиями под гвозди и болты. Из-за наличия таких отверстий металлический крепеж называют еще перфорированным. Для защиты от коррозии все изделия подвергаются оцинковке.



По своему назначению весь крепеж разделен на четыре группы: крепежные пластины, крепежные уголки, крепеж для соединения под прямым углом, крепеж для соединения под углом, отличным от прямого угла. Такое деление перфорированного крепежа по его назначению наиболее удобно для новичка, т.к. отражает его применение в монтажных работах.



Крепежные пластины



1. Крепежная пластина толщиной от 2,5 до 3 мм, длиной от 96 до 180 мм. Имеет отверстия для гвоздей и под болты.

2. Т- крепежные пластины с отверстиями для гвоздей и для шестигранных болтов. Имеют размеры 80×86х2 мм и 160×98х2,5 мм.

3.  Удлиненные крепежные пластины длиной до 400 мм и перфорированные пластины длиной до 1250 мм.

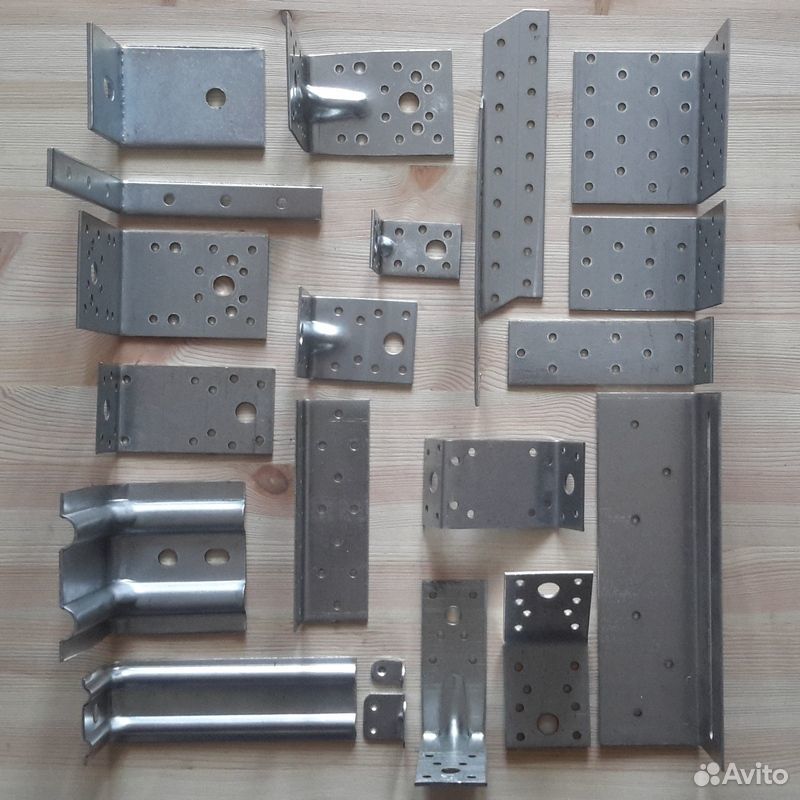

Крепежные уголки



4. Используются для легких соединений. Производятся из стали толщиной 2 мм и имеют размер от 40×40х20 мм.

5 и 6. Используются для углового соединения тяжелых балок в вертикальных или горизонтальных плоскостях. Имеют размеры от 40×40х60 мм до 100×100х100 мм.

 7. Перфорированный крепежный уголок имеет дополнительные отверстия под шестигранный болт.

 8. Усиленный крепежный уголок.

 9. Перфорированный металлический уголок с отверстиями под шестигранный болт с контргайкой.



Крепежи для соединения под прямым углом



10. Прекрасно подходят для соединения перекрещивающихся балок. Толщина металлического крепления  2 мм, ширина составляет 33 мм, длина варьирует от 170 мм до 330 мм.

11. Усиленный уголок для жесткого соединения не только Г-образных конструкций, но и крестообразных соединений. Имеются отверстия под шестигранные болты.

12. Используется для жесткого соединения массивных балок с наружным расположением отверстий. Имеются отверстия под шестигранные болты. Ширина от 40 до 160 мм.

13.  Крепление рассчитано под массивный брус с внутренним расположением крепежных отверстий.

14. Двухсекционный крепеж. Идеально подходит для работы с брусом нестандартного сечения.

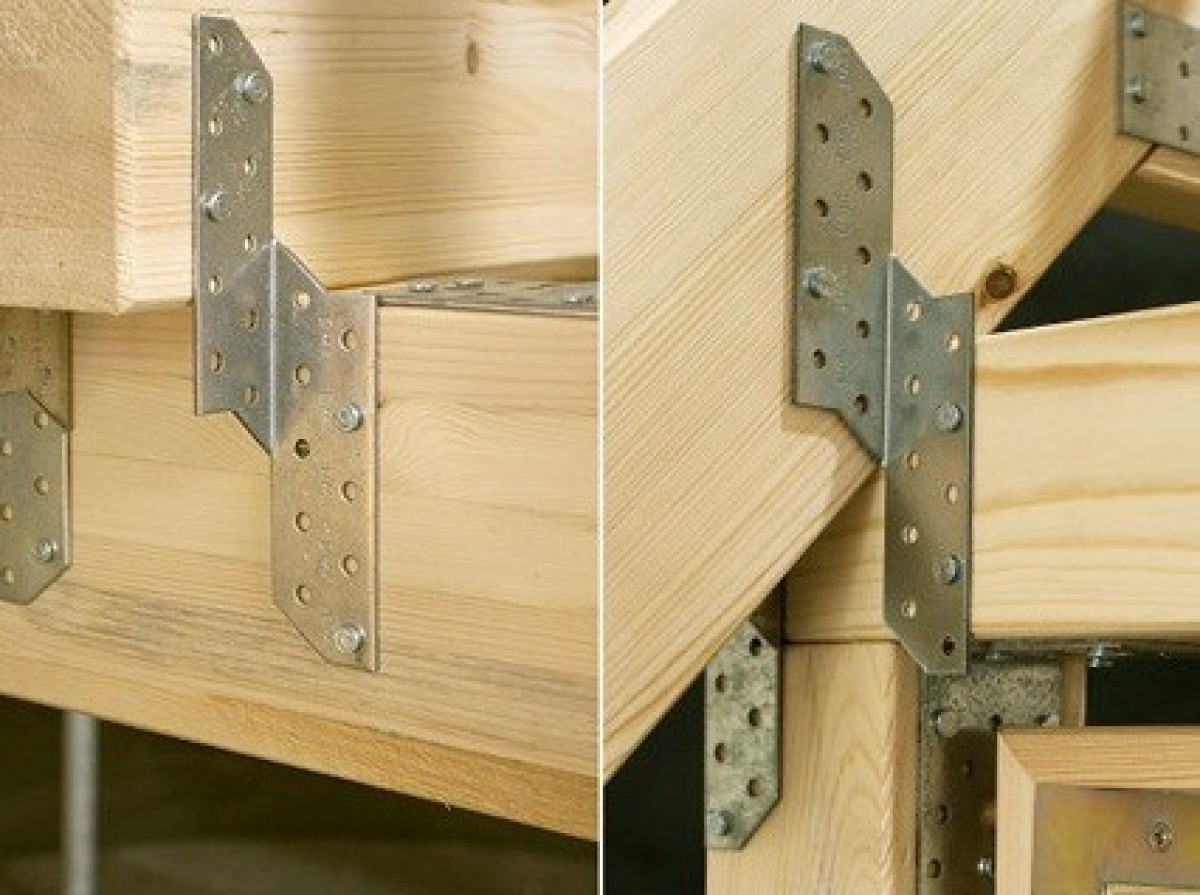

Крепеж для соединения под углом, отличным от прямого



15. Крепежные уголки для соединения деталей под углом 135 градусов. Используются при монтаже стропильных конструкций, крыш беседок, пергол. Могут сгибаться под любой угол. Имеют размеры от 50×50х40 мм до 90×90х65 мм .

16. Крепеж универсальный. Благодаря своей конструкции используется в соединениях балок под разными углами. Имеет длину короткой части 40 мм, а общая длина 120 мм.

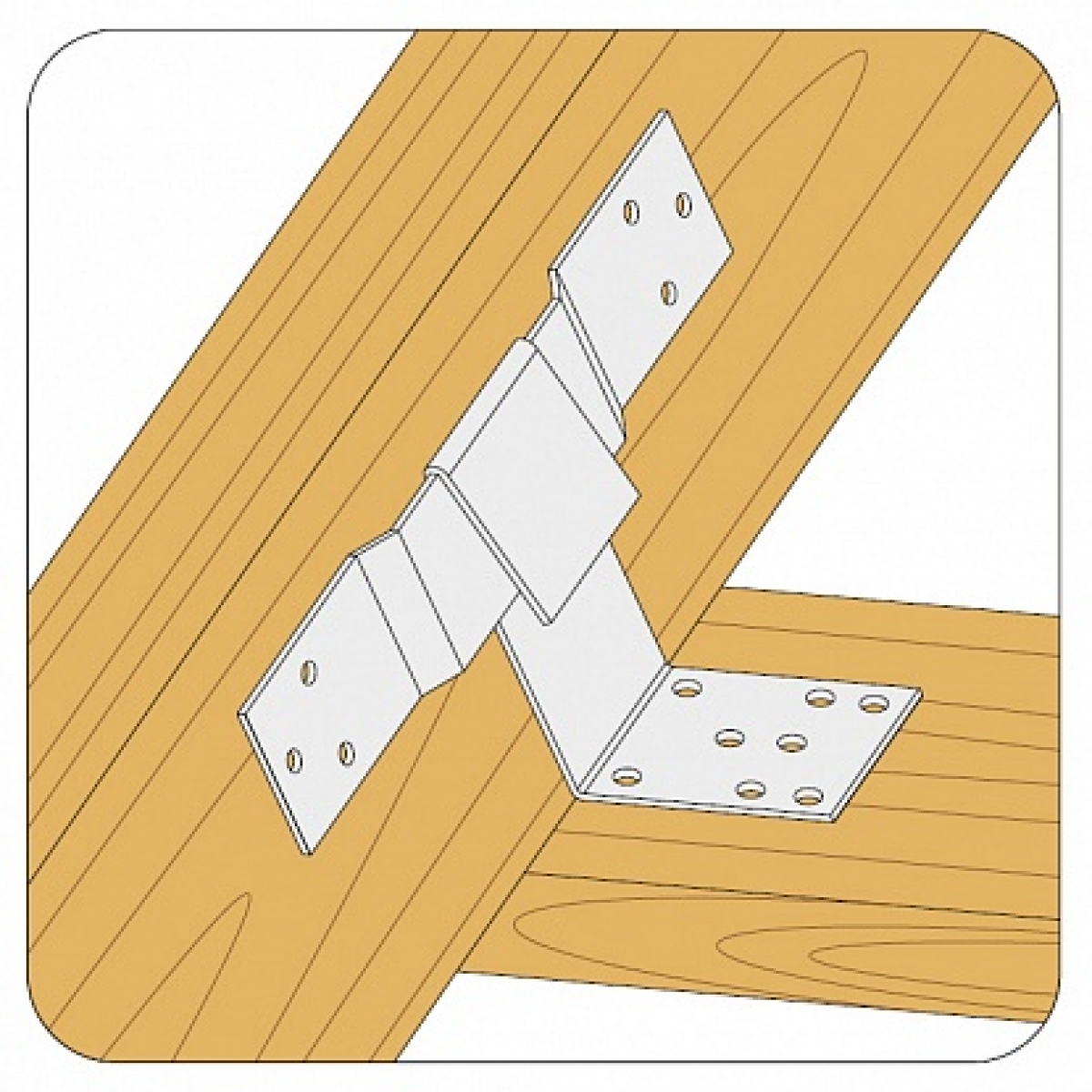

17. Используется при сборке стропильной конструкции, крепления обрешетки к стропилам и стропил к опорному брусу.

18. Крепежный уголок. Используется для крепления обрешетки и стропил.



Источник: Selber machen 4.2008


Post Views:
8 766

основные разновидности. Ленты и опоры. Зубчатые пластины и шайбы


Крепежи для деревянных конструкций: какие они бывают?

  • Магазин
  • Специалисты
  • Журнал
  • Форум
  • Все разделы

    Перепланировки
    • Каталог домов
    С чего начать ремонт

    Дизайн и декор
    • Квартира
    • Спальня
    • Кухня
    • Столовая
    • Гостиная
    • Ванная комната, санузел
    • Прихожая
    • Детская
    • Мансарда
    • Маленькие комнаты
    • Рабочее место
    • Гардеробная
    • Библиотека
    • Декорирование
    • Мебель
    • Аксессуары
    • Загородный дом
    • Ландшафт
    • Системы хранения
    • Коридор
    • Уборка

    Строительство и ремонт
    • Фундамент
    • Кровля
    • Стены

www. ivd.ru

виды. Металлический крепеж для деревянных конструкций

При строительстве зданий деревянные элементы конструкции часто соединяют при помощи гвоздей. Однако эта процедура требует много сил, а также наличия определенных навыков. Чтобы работы выполнялись намного проще и быстрее, следует воспользоваться более современным методом, в котором при соединении применяется специальный крепеж для деревянных конструкций, произведенный из металла. С помощью этих деталей даже человек, не имеющий особого опыта в строительстве, сможет возвести здание без помощи профессионалов.

Что это такое

Крепеж для деревянных конструкций — это элемент с определенным назначением, имеющий различную конфигурацию, размеры. Эти детали выполнены из листа высококачественной оцинкованной стали, имеющей отверстия под болты или гвозди. При производстве крепежей используется именно этот материал, поскольку он обладает высокой прочностью, устойчивостью к воздействию влаги. Изготовленные из него изделия не подвергаются коррозии, имеют достаточно длительный срок эксплуатации.

Металлические элементы, которыми крепятся деревянные конструкции, должны быть изготовлены в заводских условиях. Только они смогут обеспечить качество и прочность соединений. Сегодня производителями представлен широкий выбор различных крепежных деталей. Главное, правильно подобрать их тип под конкретный вид работ.

Виды крепежей и их применение

Существует две разновидности деталей: пластинчатые и фасонные. Крепеж для деревянных конструкций каждого вида изготавливается в разных размерах. Это позволяет его использовать в строениях с различными параметрами.

Перфорированный крепеж для деревянных конструкций содержит отверстия, предназначенные под болты или гвозди. Он способен выполнить надежное и прочное соединение нескольких элементов, находящихся под необходимым углом в одной плоскости. Монтажные пластины крепятся к узлу с двух сторон. Применяются в косметическом и капитальном ремонте, креплении элементов фасада, сооружении кровли здания.

Зубчатые металлические пластины изготавливаются способом просечки оцинкованных листов из стали. Применяются они там же, где и перфорированные приспособления, но их монтаж проводится в основном в промышленных условиях. Крепление с помощью таких пластин проводится методом вдавливания. Эта технология позволяет создавать абсолютно идентичные конструкции любой сложности. Чтобы обеспечить надежное и прочное соединение, гвоздевой крепеж забивать запрещается. Поэтому этот вид использовать непосредственно на строительном участке неэффективно.

Стропильно-балочные крепления предназначены для перпендикулярных элементов кровли, которые опираются друг на друга. Также они применяются в монтаже поперечных деталей.

Опоры балок используются в креплении горизонтальных несущих элементов гвоздями или болтами к разным частям конструкции под прямым углом. Производят их различных размеров.

Скользящее соединение стропил предназначено для возведения домов из бревна или бруса при устройстве наклонных деталей.

Металлический крепеж для деревянных конструкций очень выгоден и эффективен в использовании, поскольку имеет массу преимуществ. Основное – это то, что он способствует сокращению столярных работ, а также ускорению всего строительного процесса.

Необходимые условия соединений

Крепеж для деревянных конструкций в виде фасонных или плоских элементов при монтаже в узловых соединениях требует выполнения некоторых условий:

  • все детали, произведенные из древесины, должны иметь толщину не менее 5 см;
  • монтируя, следует применять только ершенные или винтовые гвозди;
  • используйте саморезы с диаметром не менее 4 мм, длиной 40 мм;
  • не оставляйте между смонтированными деталями зазоров, они должны плотно прилегать.

Балочные элементы

Вам требуется балочный крепеж для деревянных конструкций? Каталог этих изделий в строительных магазинах обычно состоит из таких моделей:

  • Кронштейн WB — выполнен из оцинкованной стали. Этим изделием монтируют консоли несущих балок при возведении дома с деревянным перекрытием. Фиксируется саморезами или анкерными болтами.
  • Раздельное крепление WBD обеспечивает монтаж консоли несущих элементов, имеющих нестандартные параметры.

Крепления стропил

На строительном рынке пользуются спросом виды крепежей для стропил с такой маркировкой:

  • LK — используется при возведении кровли и перекрытий в стропильной системе дома, крепится саморезами или специальными гвоздями.
  • Усиленный уголок KP — применяется при монтаже несущих деталей в деревянных домах, фиксируется ершенными гвоздями.

Соединения с усиленными свойствами

Некоторые части построек, на которые при эксплуатации выпадает наибольшая нагрузка, требуют монтажа с помощью усиленных элементов. Например:

  • перфорированная лента TM применяется в соединениях узла и вспомогательных деталей, при этом фиксируется саморезами;
  • уголки моделей КР5, КР6, KP11, KP21 предназначены для монтажа деревянных частей с большой нагрузкой, имеют овальные отверстия, которые обеспечивают прочную и надежную анкеровку.

Стоимость соединений

Если вам необходимо приобрести крепеж для деревянных конструкций, цена его будет зависеть от типа изделия, размеров, формы и особенностей. Чтобы вы примерно могли себе представить, во сколько обойдется комплект деталей, приведем ориентировочную стоимость их наиболее часто используемых видов:

  • гвоздевая пластина – 60 р.;
  • широкий уголок KS – 6 р.;
  • крепежный 135KLD – 46 р.;
  • перфорированный KL – 14р.;
  • узкий KW – 2 р.;
  • усиленный KPW – 3 р.;
  • балочный KB – 22 р.;
  • крепление балок WB – 100 р.;
  • плоское крепление – 6 р.;
  • симметричный угольник KP – 5 р.;
  • для стропил LK – 26 р.

Использование специально изготовленных в заводских условиях крепежных элементов при возведении деревянных частей здания позволяет снизить расходы на приобретение сырья, а также значительно упростить и ускорить процесс монтажа. Взвесив все за и против, можно сделать вывод, что применение металлических креплений при строительстве достаточно рентабельно, финансовые затраты на них вполне себя оправдывают.

fb.ru

перфорированный, скрытый, металлический, оцинкованный, видео-инструкция по монтажу своими руками, виды крепежных элементов, пластины, фото и цена

Все фото из статьи

Возможно, крепежные элементы для деревянных конструкций для кого-то считаются ненужным нововведением, мол, избу следует рубить без единого гвоздя, и такое мнение, конечно, заслуживает уважения.

Тем не менее, различные уголки, скобы, кронштейны, пластины, скользящие крепления и тому подобная фурнитура на много облегчает монтаж бруса и брёвен и от этого остаются в выигрыше, как заказчик, так и подрядчик, ведь сэкономленное время в большинстве случаев экономит деньги.

Мы сейчас расскажем вам, какой бывает металлическая фурнитура для крепежа пиломатериалов, и приведём некоторые примеры её использования, а также продемонстрируем видео в этой статье.

Крепёжные элементы для дерева

Крепёжная фурнитура

Разнообразие металлического крепежа в строительстве деревянных сооружений и производстве мебели достаточно велико. Но такая фурнитура не является прерогативой каких-то частных или государственных организаций – её всегда можно приобрести в мебельных и хозяйственных магазинах нашей страны.

Резьбовая фурнитура
  • Самые распространённые виды крепежа для деревянных конструкций, это кольцевые анкерные гвозди, клиновые анкеры, шурупы универсальные и с шестигранной головкой, саморезы, резьбовые шпильки, шестигранные гайки и металлические шайбы. Такая фурнитура зачастую является вспомогательной не только для стыковки бруса, а для другого накладного крепежа, о котором речь пойдёт ниже.
  • Зачастую инструкция от производителя гласит о том, что вся фурнитура такого типа должна быть из закалённой стали, а для наружных работ непременно нужно оцинкованное покрытие. Чёрные фосфатированные саморезы рекомендуются к использованию исключительно для внутренних работ, да и то, при условии, что в помещении не будет повышенной влажности.
  • Для монтажа деталей с перфорированным крепежом рекомендуется использовать низкоуглеродистые гальванически оцинкованные шурупы с конусной головкой, которая хорошо утапливается в перфорированную поверхность лент, уголков и тому подобных элементов.
  • Для крупных деталей (участки с повышенной нагрузкой) рекомендуется использование низкоуглеродистых оцинкованных шурупов с шестигранной головкой (учитывается норма использования DIN571). Конечно, цена оцинкованной электролитической стали несколько выше обычной, зато такой крепёж позволяет не беспокоиться о надёжности фиксации деталей.

Примечание. В настоящее время профессиональные строители зачастую используют рифлёные (кольцевые) и стропильные гвозди. У них, в отличие от шурупов по дереву, каждый виток замкнут, что обеспечивает большую прочность на разрыв – вытянуть их после монтажа практически невозможно.

Уголки крепёжные

Крепежные изделия для деревянных конструкций — уголки разного типа

Всем нам известный перфорированный металлический уголок можно универсальным приспособлением, которое используется, как при строительстве деревянных сооружений и сборке мебели, так и при обустройстве вентилируемых фасадов. Они могут быть разных размеров, но это зависит от их назначения, то есть, учитывается сила нагрузки на данный узел и его конфигурация.

Обратите внимание! Самые маленькие перфорированные уголки нужны для сборки мебели, устройстве перегородок, оконных и дверных проёмов, обрешёток (каркасов) для утеплителя и облицовки, а более крупные нужны для деревянных балок.

В любом случае такая фурнитура должна быть уже тех деталей, которые стыкуются при её содействии, как минимум, на 2-3 мм с каждой стороны. В тех случаях, когда брус крепят к бетонной плите или блоку, то на детали должны быть отверстия под анкерные болты.

Усиленные уголки с ребром жёсткости

При сборке узлов, где в дальнейшем предусматриваются большие нагрузки на сгибание, используется перфорированный оцинкованный уголок с одним или двумя рёбрами жёсткости, где толщина металла должна быть не менее 2,5-3 мм.

Перфорация, расположенная на концах элемента, может быть 5, 7, 11, и 14 мм в диаметре – такое разнообразие позволяет осуществлять крепёж при помощи саморезов, винтов и анкерных болтов разного сечения.

Стропильные уголки

Фиксирующие элементы такого типа, как на верхнем фото, используются при монтаже стропильных систем для крепления стропильных ног к мауэрлату и для обустройства мансардных окон на покатой крыше. Настоящий уголок освобождает от необходимости выпиливать (вырубать) пазы на балках, так как сам элемент состоит из двух частей, которые пересекаются под косым углом и их можно смещать относительно друг друга.

Ленты и пластины

Перфорированная лента

Перфорированная лента используется для усиления различных узлов, которые соединены под углом, например, это может быть соединение стропильных ног, где закреплённая сверху лента не позволит стыку разойтись. Толщина ленты варьируется от 0,8 мм до 1,5 мм, и её применение зависит от мощности нагрузок, которые будут оказываться на формируемый узел.

Пластины с перфорацией

Очень похожи на ленту пластины с перфорацией, но их толщина значительно больше и достигает 2-2,5 мм, а используют их практически для любых соединений в одной плоскости вне зависимости от назначения (это может быть, как скрытый, так и открытый крепёж).

Такие детали можно применять на открытом воздухе в условиях повышенной влажности, так как сталь здесь оцинкована. Элементы являются накладными и не требуют врезки, фиксируются при помощи гвоздей или шурупов.

Опоры

Опоры

Есть такой тип крепежа для деревянных балок, как опоры, которые могут прикручиваться к основанию или же бетонироваться, к тому же, у них может быть база для колонны, которая будет регулироваться домкратом, то есть, балку можно регулировать по высоте.

Регулируемая опора

Регулируемая опора позволяет защитить комель деревянной балки от сырости, а также это является компенсатором при просадке здания в первый год-полтора после строительства. Впрочем, основная сфера применения такого конструкционного элемента и есть деревянные дома, рассчитанные на усушку и усадку.

Зубчатые пластины и шайбы

Зубчатая пластина (слева) и шайба (справа)

Зубчатые пластины крепежные для деревянных конструкций используются для стягивания элементов и предотвращения скольжения вместо различных винтов или в совокупности с ними, в странах Евросоюза маркируется, как BULLDOG. При стыковке зубцы вдавливаются в поверхность древесины, обеспечивая дополнительную прочность соединению.

Заключение

При строительстве и ремонте своего дома вы всегда можете облегчить себе работу, если будете использовать металлическую крепёжную фурнитуру. Кроме того, монтаж такого крепежа своими руками повышает прочность узлов и их эксплуатационный ресурс.

rubankom.com

Крепежи для деревянных конструкций: перфорированный металлический и скрытый

Крепёжные компоненты различных модификаций позволяют без особых усилий сооружать различные конструкции из дерева. С такими элементами значительно быстрей проходит процесс постройки и при этом снижается сумма строительной сметы на материалы, так как снижается процент обрезков. На сегодняшний день для возведения сооружения из дерева предусмотрено большое количество соединительных компонентов любой модификации.

Что собой представляет крепёж для деревянных конструкций

Соединители для сооружений из дерева являются металлическим изделием, которое может быть разных форм и моделей. Данный компонент используется как для соединения деревянных изделий между собой, так и для крепления к другим составными частями.

Как правило, соединительные элементы для дерева используются для соединения и крепления следующих изделий.

  • Стропильных и подстропильных систем.
  • Фундаментных систем.
  • Фасадов.

Крепёж для деревянных изделий может монтироваться как саморезами, так и гвоздями и болтами в зависимости от сложности и тяжести сооружения.

Виды

На сегодняшний день на рынке стройматериалов представлено множество фирм-производителей соединительных деталей, которые выпускают следующие виды крепежей.

  • Опорные. Активно используется при строительстве зданий из бруса. Применяется для фиксации бруса перекрытия кровли. Относится такой крепёж к перфорированным видам соединения.
  • Муфты. Так как бурсы даже небольшого сечения даю усадку на 3%, компенсировать этот процесс позволяет, такие крепёжные компоненты, как муфта. Как правило, устанавливают их по углам бруса.
  • Нагеля. Палкообразный элемент, который используется для скрепления деревянных брусов любого сечения. Является одним из основных элементов при строительстве домов из сруба.

Также эти изделия делятся на следующие классы.

  • Стальные. К таким соединениям относятся саморезы, гвозди, дюбеля, анкера и болты. Такие элементы используются для соединения и крепления деревянных конструкций. Изготавливаются такие элементы из сплава стали различной длины и модификации.
  • Металлические. Изготавливаются в виде металлических пластин и различных геометрических фигур, таких как уголок, квадрат и т. д. Также такие крепежи содержат множество отверстий для удобной фиксации. Такими изделиями можно фиксировать и соединять между собой сооружения из дерева.

Все выше перечисленные крепёжные элементы, как правило, используются при сооружении стропильной конструкции кровли любой сложности.

Следует знать, что держатели для деревянных элементов имеют следующие требования и ограничения при использовании.

  • Толщина бруса при использовании металлических держателей, должна быть не менее 5 сантиметров. Обусловлено это длиной саморезов и гвоздей требуемые для использования этого соединения.
  • В случаи использования для скрепления гвозди необходимо использовать ершённые вместо обычных. Необходимо это для того чтоб предотвратить ослабление крепежа в процессе высыхания бруса.
  • В большинстве случаев при использовании большинства соединительных элементов рекомендовано устанавливать парно параллельно друг от друга.

Также следует знать, что деревянный брусья при монтаже должны соединятся стык в стык и зазоры в несколько миллиметров недопустимы.

Перфорированный держатель

Этот держатель имеет весьма широкое применение не только в строительстве, но и в мебелестроении и в быту.

Получил высокую популярность перфорированный крепёж в строительной индустрии и не только за счёт своих неоспоримых преимуществ таких как.

  • Простота монтажа.
  • Длительный срок службы. Так как крепежи изготавливаются из оцинкованной стали, они не подвергаются коррозийному и химическому воздействию.
  • Использование данных элементов позволяет значительно сэкономить строительный материал. Высокая прочность и гибкость материала позволяет сшивать между собой брусья стропильной системы кровли, что даёт возможность избежать обрезков.
  • Не требуется специального инструмента, что значительно ускоряет процесс монтажа.

Следовательно, использование перфорированных соединений позволяет значительно сэкономить временные и финансовые затраты при строительстве сооружений из дерева.

Перфорированный крепёж производится в виде широких и узких уголков, пластин и других геометрических фигур. Помимо, стропильной системы такой вид соединения может использоваться для строительства следующих сооружений.

  • Деревянных домов.
  • Беседок.
  • Отделки фасадов деревом.

Благодаря широкому выбору форм этого соединения можно без особых затруднений возводить различные сооружения из дерева любой сложности.

Скрытый крепёж

Такой тип соединения, как правило, используется для крепления досок на фасаде и террасе. Преимущество такого крепежа в том, что он позволяет скрыть компоненты, которыми крепятся доски, что придаёт конструкции элегантности. Скрытый крепёж бывает следующих видов.

  • Замковый держатель. Принцип работы заключается в том, что одна доска замыкается при установке в другую, тем самым скрывая крепёжные элементы.
  • Держатель змейка. Позволяет устанавливать доски как с зазором, так и без него.
  • Шиповый держатель. Крепится к лаге и к укладываемой доске, последующая доска насаживается на шип держателя.
  • Пазовый держатель. Данный элемент крепится к лаге, а полки соединения входят в пазы доски. Из особенностей можно отметить, что такой вид крепежа является самым быстрым.

Каждый из вышеописанных держателей имеет свою модификацию, которую выбирают из расчёта сложности и тяжести конструкции.

Декоративный крепёж

Такой вид соединения предпочтительно используется при внутренней отделке помещения деревом для придания ему эстетичного вида. Декоративный держатель изготавливается как из пластика, так и из метала внешне он напоминает заглушку, которая надевается на соединительный элемент любого типа.

Декоративный соединитель может изготавливаться в виде полноценного метиза или как заглушка определённой формы и различными узорами. Как уже говорилось выше, такой крепёж используется при внутренней отделке, но может и при наружной, когда необходимо скрыть соединительный элемент и нет возможности использовать скрытые.

Стоимость

Что касается вопроса целесообразности использования крепёжных компонентов для древесины с финансовой стороны, то здесь есть очевидные преимущества. Так как использование такого крепления при строительстве кровли может сэкономить на 20-30 процентов материала от стандартно принятой нормы. Следовательно, при закупке материала можно приобрести на 1-2 куба древесины меньше, тем самым окупить потраченную сумму на крепления.

Также следует учесть, что стоимость робот опытного плотника значительно выше чем менее профессионального которого можно нанять при использовании соединительных элементов. Для более глубокой экономии можно самостоятельно проводить сооружение кровли так, как при использовании крепёжных элементов не возникает особых трудностей при монтаже крыши. Следовательно, подсчитав все выгоды можно подытожить, что использование металлических крепежей экономически целесообразно.

Соединение деревянных элементов может производиться различными способами, следовательно, и тип соединения, каждый может выбрать самостоятельно исходя и финансовых возможностей и предпочтений.

homehill.ru

Крепёжные изделия для деревянных конструкций

Металлические элементы крепежа

17 марта | 4126 просмотров

В настоящее время для монтажа деревянных конструкций, помимо простых гвоздевых соединений, активно используются металлические крепежные элементы. Их применение позволяет сократить количество сложных столярных работ, что ускоряет процесс строительства. При использовании металлического крепежа не происходит ослабления поперечных сечений, как в случае устройства врубок.

Производители предлагают широкий ассортимент крепежных элементов для дерева. Каждый конкретный вид крепежа изготавливается в различных размерах, позволяя подобрать его под параметры конструкции. Перфорированный крепеж изготавливается из листовой стали толщиной 1,5 — 2мм. Для защиты от коррозии металл оцинковывают.

Перфорированные монтажные пластины содержат множество отверстий под гвозди/саморезы или болты, позволяют осуществлять надежное гвоздевое соединение двух и более элементов в одной плоскости под любым углом. Накладываются на узел с двух сторон. Активно используются для соединения элементов в стропильных фермах. Позволяют вести монтаж прямо на стройплощадке. При необходимости пластины могут подрезаться по форме узла.

Гвоздевые пластины (металлические зубчатые пластины МЗП) изготавливаются методом просечки стального листа, в результате чего получают несколько рядов зубьев-гвоздей имеющих общее основание. Имеют то же предназначение, что и перфорированные пластины, однако в отличие от них требуют монтажа в промышленных условиях.

Крепление гвоздевыми пластинами осуществляется при помощи пресса методом вдавливания. Забивание гвоздевых пластин недопустимо, так как не обеспечивает надежного соединения. По этим причинам использование гвоздевых пластин целесообразно именно в условиях производства, поскольку обеспечивает высокую скорость сборки конструкций, и неэффективно на стройплощадке.

Стропильно-балочное крепление служит для соединения перпендикулярных конструктивных элементов опирающихся друг на друга — балок и стропил. Так же может использоваться для подшивки поперечных элементов с нижней стороны балок. Для более эффективного крепежа, пару креплений лучше устанавливать не строго симметрично, а перевернуть одно из них полкой в другую сторону.

Скользящее крепление стропил используется при строительстве домов из бревна или бруса естественной влажности, если требуется устройство наслонных стропил. В этом случае, в результате усадки сруба, расстояние от конькового прогона до мауэрлата может изменяться. Поэтому жесткое крепление стропил к мауэрлату недопустимо. Скользящий крепеж позволяет нижнему краю стропил свободно смещаться относительно стены, на которую они опираются.

Опоры балок позволяют крепить под прямым углом горизонтальные несущие элементы — (балки, прогоны) к различным частям конструкции. Крепление к основной опоре может осуществляться как на гвозди или саморезы, так и на болты. Опоры балок выпускаются в широкой номенклатуре размеров, рассчитанных на различную ширину и высоту балок.

В некоторых случаях, если конструкции являются частью интерьера, к ним предъявляются повышенные эстетические требования. В данной ситуации крепеж либо стараются смонтировать незаметно, либо использовать технологию врубки элементов. Некоторые крепежные элементы специально предназначены для скрытого монтажа.

К таким элементам относится скрытый кронштейн балки. В отличии от обычных балочных опор, после установки он оказывается полностью скрыт в теле балки. Для использования кронштейна с торца балки делается вертикальный пропил, и сверлятся отверстия под металлические штифты. Кронштейн крепится к несущей части конструкции, в которой предварительно, выбирается площадка под кронштейн, на толщину его металла. после чего на него одевается балка и вставляются штифты.

Методы крепления деревянных конструкций.

Методы крепления деревянных конструкций. Оставим прочь сомненья!

Как бы там ни было, но сомнения по поводу того, какой метод крепления деревянных конструкций является наиболее надежным, возникают у многих. В этой статье мы рассмотрим методы крепления деревянных конструкций, и постараемся разобраться, какой из них при минимальных применяемых усилиях и инструмента при сборке, дает максимальную гарантию качества?

Рассмотрим наиболее популярные методы крепления деревянных конструкций. Их выделяют три:
  1. Традиционный метод крепления (в паз, шип и т.п.)
  2. Применение МЗП (или зубчатых пластин)
  3. Крепление с помощью перфорированного крепежа.

Традиционный метод крепления деревянных конструкций подразумевает собой установку элементов в паз с применением молотка, топора, гвоздей или скоб. При этом очевидно, что вырубка пазов значительно уменьшает несущую способность деревянных узлов. Зачастую такие узлы становятся ахиллесовой пятой деревянной конструкции. Оценить усилия, прикладываемые на вырыв или срез гвоздей/скоб, которыми скреплена такая конструкция, тяжело, поскольку они никогда не рассчитывались. Помимо того, что при таком подходе возможен риск неравномерного распределения нагрузок во всей конструкции. При оценке результата можно забыть подсчитать время, потраченное на то, сколько раз её пришлось подремонтировать .

МЗП (металлические зубчатые пластины). Крепление деревянных конструкций с помощью МЗП обычно возможно только при условии наличия специального гидро-пресса для скрепления узлов конструкций. Балки конструкции помещают под нужным углом между зубчатыми пластинами и затем спрессовывают. Минусом является то, что вначале собирать элементы конструкции при таком креплении приходится на земле, а потом так же на земле устанавливать дополнительные опоры для соблюдения уровня и конфигурации. (На этих опорах будут скрепляться узловые части конструкции). Что требует наличие большого пространства возле объекта, что не только неудобно, но и не всегда возможно. После того, как элементы деревянной конструкции собраны, придется по частям собирать весь каркас, а для этого Вам необходимо будет применить спецтехнику, особенно во время установки крыши. Крепление с помощью перфорированного крепежа .

Перфорированный крепеж позволяет значительно ускорить процесс монтажа деревянных конструкций. Перфорированный крепеж представляет собой уголки, пластины и кронштейны различной толщины и конфигурации, произведенные из оцинкованной стали. Производятся элементы перфорированного крепежа в соответствии со стандартными размерами деревянного бруса.

Для крепления деревянных конструкций при помощи перфорированного крепежа потребуются: шуруповёрт или молоток, и, соответственно, оцинкованные шурупы или кольцевые (зубчатые) гвозди. Приятным моментом является то, что сборку конструкции возможна как частями, так и последовательно — шаг за шагом. При таком методе крепления не требуется предварительная врезка либо вырубка пазов, или еще какие-либо предварительные действия для установки соединителей на элементы деревянной конструкции.

Соединения в несущих элементах деревянной конструкции дают возможность делать зазоры между элементами конструкции (балками) до 4мм, не теряя при этом прочность конструкции. А в перегородках деревянной конструкции, где не предполагается особых нагрузок — зазоры возможны вплоть до 10мм.

Соединительные перфорированные пластины просты в использовании, что способствует росту их популярности на строительном рынке Украины. Разница в цене незначительна, но скорость и простота монтажа играют ключевую роль при выборе именно этого способа крепежа деревянных конструкций. К тому же, ассортимент перфорированного крепежа усиленный уголок. балочный уголок ,пластина соединительная. пластина узкая усиленная и многое другое — дает возможность реализовать самые смелые творческие идеи.

Металлические крепежи для деревянных конструкций

В настоящее время в процессе строительства, а также реконструкции домов, которые построены их дерева, точнее для соединения деталей, из которых такие сооружения производятся применяются специальные крепежи. Обычно их соединение осуществляется под углом друг к другу, и для этой цели применяются специальные металлические детали, выполненные в массе своей из стали оцинкованной.

За счет применения данных деталей процесс строительства становится значительно проще. Особенно это касается всего, что связано с работой по установке таких основных элементов, как каркас крыши или самого здания. При использовании специально для этой цели предназначенных крепежей, полностью исключаются такие детали, как скобы, шипы и гвозди, и потому срок строительства сильно снижается.

Подобные крепежи подразделяются между собой на два основных вида: разной формы стальные детали и металлические пластины. На тех и на других имеются специальные выштампованные отверстия, как раз под саморезы.

Кроме значительной экономии можно также отметить такие качественные показатели, как снижение стоимости всей конструкции в целом, увеличение показателей производительности труда, зато при этом совершенно не снижается качество производимой продукции.

Суть процесса, связанного с созданием конструкции при помощи подобных зубчатых пластин достаточно прост. При помощи самой обыкновенной циркулярной дисковой трубы всем используемым доскам придается необходимая форма. Затем их укладывают на специальные столы, в той форме, которую будут иметь будущие фермы или балки. В местах, где будет осуществляться крепление, запрессовывается описываемый крепеж. При этом важно знать, что пластина устанавливается по обе стороны от элементов, которые соединяются.

Вообще все расчеты, которые связаны с возводимой конструкцией, и которая в процессе работы будет соединяться специальными металлическими пластинами, рекомендуется производить на персональном компьютере, причем по специально для этой цели разработанной программе. Полученные расчеты в виде распечатки передаются в специальный цех, в котором осуществляется процесс изготовления фермы полностью или же только ее линейные фрагменты.

Описываемый метод строительства имеет преимущества в том, что можно создавать любой сложности конструкции, нет никаких трудоемких операций, все работы можно произвести в помещении. Данный метод широко распространен как в промышленном, так и жилом строительстве.

Информационная поддержка сайт KrepMetiz.ru крепежные металлические изделия.

Источники: http://ru-dom. ukrbio.com/ru/articles/1962, http://ugolki.com.ua/metody-kreplenija.html, http://siteculinary.ru/publ/27-1-0-192

www.sferatd.ru

Металлический крепеж для деревянных конструкций — Идеи домашнего мастера

Рубрика: Советы Опубликовано 06.01.2014   ·   Комментарии: 1   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 582

Здравствуйте, мастера-любители! Именно вам в первую очередь будут полезны рекомендации по использованию металлического крепежа для деревянных конструкций.



Популярными постройками для мастеров-любителей являются разного рода навесы, сараи, беседки. Но, как использовать крепеж для дерева в их сооружении, знают далеко не все. В этой статье будут перечислены наиболее распространённые приемы использования крепежа для деревянных конструкций.



В ходе строительства деревянных сооружений нередко можно увидеть, как плотники, используя плотницкие и столярные инструменты, выполняют сборку деревянных стропильных конструкций, связывают различные балки. Использование столярных и плотницких соединений в строительстве требует немалого опыта и сноровки. Поэтому у мастера-любителя такие соединения получаются чаще всего неаккуратными. Решение этой проблемы видится в использовании металлического крепежа для деревянных конструкций.



Использование крепежных изделий позволяет значительно облегчить выполнение монтажных работ и сэкономить время. При этом монтаж может выполнить человек, не имеющий специальной подготовки и достаточных навыков в строительстве.



При изготовлении металлического крепежа для деревянных конструкций используют листовую сталь толщиной до 2 мм с предварительно просверленными для монтажа отверстиями под гвозди и болты. Из-за наличия таких отверстий металлический крепеж называют еще перфорированным. Для защиты от коррозии все изделия подвергаются оцинковке.



По своему назначению весь крепеж разделен на четыре группы: крепежные пластины, крепежные уголки, крепеж для соединения под прямым углом, крепеж для соединения под углом, отличным от прямого угла. Такое деление перфорированного крепежа по его назначению наиболее удобно для новичка, т.к. отражает его применение в монтажных работах.



Крепежные пластины



1. Крепежная пластина толщиной от 2,5 до 3 мм, длиной от 96 до 180 мм. Имеет отверстия для гвоздей и под болты.

2. Т- крепежные пластины с отверстиями для гвоздей и для шестигранных болтов. Имеют размеры 80×86х2 мм и 160×98х2,5 мм.

3.  Удлиненные крепежные пластины длиной до 400 мм и перфорированные пластины длиной до 1250 мм.



Крепежные уголки



4. Используются для легких соединений. Производятся из стали толщиной 2 мм и имеют размер от 40×40х20 мм.

5 и 6. Используются для углового соединения тяжелых балок в вертикальных или горизонтальных плоскостях. Имеют размеры от 40×40х60 мм до 100×100х100 мм.

 7. Перфорированный крепежный уголок имеет дополнительные отверстия под шестигранный болт.

 8. Усиленный крепежный уголок.

 9. Перфорированный металлический уголок с отверстиями под шестигранный болт с контргайкой.



Крепежи для соединения под прямым углом



10. Прекрасно подходят для соединения перекрещивающихся балок. Толщина металлического крепления  2 мм, ширина составляет 33 мм, длина варьирует от 170 мм до 330 мм.

11. Усиленный уголок для жесткого соединения не только Г-образных конструкций, но и крестообразных соединений. Имеются отверстия под шестигранные болты.

12. Используется для жесткого соединения массивных балок с наружным расположением отверстий. Имеются отверстия под шестигранные болты. Ширина от 40 до 160 мм.

13.  Крепление рассчитано под массивный брус с внутренним расположением крепежных отверстий.

14. Двухсекционный крепеж. Идеально подходит для работы с брусом нестандартного сечения.



Крепеж для соединения под углом, отличным от прямого



15. Крепежные уголки для соединения деталей под углом 135 градусов. Используются при монтаже стропильных конструкций, крыш беседок, пергол. Могут сгибаться под любой угол. Имеют размеры от 50×50х40 мм до 90×90х65 мм .

16. Крепеж универсальный. Благодаря своей конструкции используется в соединениях балок под разными углами. Имеет длину короткой части 40 мм, а общая длина 120 мм.

17. Используется при сборке стропильной конструкции, крепления обрешетки к стропилам и стропил к опорному брусу.

18. Крепежный уголок. Используется для крепления обрешетки и стропил.



Источник: Selber machen 4.2008

Post Views: 582

iddeas.ru

ГОСТ Р 56711-2015 Соединения нагельного типа для деревянных конструкций. Технические условия, ГОСТ Р от 13 ноября 2015 года №56711-2015

ГОСТ Р 56711-2015

ОКС 91.080.20ОКПО 53 6660

Дата введения 2016-05-01

1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А.Кучеренко (ЦНИИСК им.В.А.Кучеренко), отделением ОАО «НИЦ «Строительство»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1795-ст

4 ВВЕДЕН ВПЕРВЫЕПравила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www. gost.ru)

1 Область применения

1.1 Настоящий стандарт устанавливает технические требования к соединениям нагельного типа (далее — соединения), используемым для крепления элементов деревянных конструкций, а также устанавливает правила по методам испытаний, приемки готовых соединений и дает рекомендации по их применению.

1.2 Стандарт распространяется на соединения с использованием цилиндрических нагелей из металла, дерева и пластмасс (болты, шпильки, нагели, гвозди, шурупы, глухари, винты и т.п.), работающих преимущественно на сдвиг.

1.3 В настоящем стандарте установлены критерии по оценке соответствия нагельных соединений действующим требованиям, а также оценке их несущей способности и деформативности при действии эксплуатационных нагрузок.

1.4 Данный стандарт не распространяется на соединения, в которых в качестве механических связей используют шпонки, шайбы шпоночного типа, металлические зубчатые пластины (МЗП) и др.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условияГОСТ 427-75 Линейки металлические измерительные. Технические условияГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измеренияГОСТ Р ИСО 3951-1-2007 Статистические методы. Процедуры выборочного контроля по количественному признаку. Часть 1. Требования к одноступенчатым планам на основе предела приемлемового качества для контроля последовательных партий по единственной характеристике и единственному AQLГОСТ 4028-63 Гвозди строительные. Конструкция и размерыГОСТ 6449.4-82 Изделия из древесины и древесных материалов. Допуски расположения осей отверстий для крепежных деталейГОСТ 16588-91 (ИСО 4470-80) Пилопродукция и деревянные детали. Методы определения влажностиГОСТ 24454-80 Пиломатериалы хвойных пород. РазмерыГОСТ 33080-2014 Конструкции деревянные. Классы прочности конструкционных пиломатериалов и методы их определенияГОСТ 33081-2014 Конструкции деревянные клееные несущие. Классы прочности элементов конструкций и методы их определенияГОСТ 33082-2014 Конструкции деревянные. Методы определения несущей способности узловых соединенийСП 64.13330.2011 СНиП II-25-80 Деревянные конструкцииПримечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 нагельное соединение: Соединение элементов конструкций, выполненное с использованием цилиндрических или пластинчатых нагелей из различных материалов, плотно установленных в предварительно подготовленные отверстия или прорези и работающих на сдвиг, сопровождающийся изгибом нагеля и смятием древесины.

3.2 несущая способность соединения: Предельные величины усилия (нагрузки) и деформаций, при которых не происходят разрушение или недопустимые деформации соединения.

3.3 деформативность соединения: Зависимость взаимного смещения соединяемых элементов соединения от величины нагрузки.

3.4 нагель: Механическая связь цилиндрической или пластинчатой формы для восприятия сдвигающих усилий.

3.5 цилиндрический нагель: Нагель цилиндрической формы, изготовленный из металла, пластмасс или древесины, — нагель, болт, шпилька, винт, гвоздь.

3.6 пластинчатый нагель: Нагель в виде пластинки, изготовленный из металла, пластмасс или древесины.

3.7 винт: Крепежная деталь, представляющая собой стержень с головкой и спиральной нарезкой, служащий для соединения деталей путем ввинчивания.

3.8 шуруп: Винт со стержнем конической формы и прорезью в головке для завинчивания его в деревянные элементы.

3.9 глухарь: Шуруп большого диаметра с квадратной или шестигранной головкой.

3.10 саморез: Винт, ввинчиваемый непосредственно в деревянный элемент без предварительного сверления.

3.11 гвоздь: Крепежная деталь, представляющая собой стержень, заостренный на одном конце, устанавливаемый в соединяемые элементы путем забивания.

3.12 болт: Крепежная деталь, представляющая собой стержень, имеющий на одном конце головку, а на другом конце — резьбу, на которую навинчивается гайка.

3.13 шпилька: Крепежная деталь, представляющая собой стержень, имеющий на обоих концах резьбу, на которую навинчиваются гайки.

4 Сокращения

В настоящем стандарте приняты сокращения, приведенные в таблице 1.Таблица 1 — Сокращения

Обозначение по настоящему стандарту

Определение

S

шаг расстановки нагелей вдоль волокон древесины

S

шаг расстановки рядов нагелей поперек волокон древесины

S

расстояние оси нагеля от кромки соединяемого элемента

d

диаметр нагеля

с

толщина среднего соединяемого элемента

а

толщина крайнего соединяемого элемента

L

свободная длина образца

Р

нагрузка при испытании соединения

5 Общие положения

5. 1 Нагельные соединения являются наиболее распространенным видом соединений элементов деревянных конструкций и относятся к соединениям на механических связях.Они предусматривают использование нагелей в качестве связей сдвига при их работе преимущественно на изгиб, а сами соединения являются безраспорными.

5.2 Для работы нагельных соединений характерна их вязкая податливость, связанная с работой древесины на смятие, что за счет выравнивания напряжений (усилий) в элементах соединений исключает преждевременное их хрупкое разрушение от разрыва или скалывания древесины.

5.3 Основными условиями надежности используемых соединений должны быть контроль качества нагелей и соединяемых элементов, а также применяемые методы их расчета и методы испытаний соединений, подтверждающие результаты расчетов.

5.4 Основными конструктивными размерами соединений, которые должны учитываться при их изготовлении и расчете, являются расчетные размеры нагелей, размеры посадочных отверстий, а также регламентированные схемы их расстановки.

5.5 На практике использования нагельных соединений применяют следующий диапазон размеров нагелей:- диаметр гладких цилиндрических нагелей и болтов: от 8 до 24 мм;- диаметр гвоздей: от 2 до 6 мм;- диаметр винтов, шурупов или саморезов: от 6 до 16 мм;- диаметр глухарей: от 12 до 20 мм;- толщина и высота пластинчатых нагелей: соответственно, 12 и 50 мм.

5.6 Посадочные отверстия для гвоздей, а также винтов, шурупов или саморезов диаметром до 6 мм, как правило, не устраивают.Для гладких цилиндрических нагелей и болтов сверлят отверстия такого же диаметра, как у нагелей, а в отдельных случаях, для увеличения плотности их посадки, диаметр отверстия выбирают на 0,2-0,5 мм меньше диаметра нагеля.

5.7 Основные размеры расстановки нагелей: шаг, расстояние между рядами и минимальное расстояние оси нагеля до края соединяемого элемента, как правило, обосновываются экспериментально-теоретическими методами и регламентируются нормами с целью предотвращения преждевременного разрушения соединений при их работе от скалывания или разрыва древесины.

5.8 Конструктивные требования к расстановке нагелей изложены в СП 64.13330.2011 (раздел 7).

5.9 Качество соединений должно быть обеспечено современным уровнем технологии их изготовления и системой приемочного контроля в процессе их производства.

6 Виды нагельных соединений

6.1 В качестве основного вида нагелей в соединениях используют цилиндрические нагели*.________________* В нагельных соединениях также могут быть использованы пластинчатые нагели. Однако, ввиду их не технологичности и редкого использования в современных условиях, в настоящем стандарте они не рассматриваются.

6.2 Наиболее распространенными соединениями с применением цилиндрических нагелей являются соединения на:- гладких цилиндрических нагелях — стержнях, болтах, шпильках;- гвоздях;- винтах;- шурупах, саморезах, глухарях.

6.3 Нагели применяют преимущественно для устройства различных видов узловых соединений элементов из цельной древесины хвойных пород, клееной древесины, LVL или перекрестно клееной древесины типа CLT и др. для сплачивания в поперечном направлении элементов конструкций, сращивания элементов в продольном направлении, а также для крепления к таким элементам деталей из металла, фанеры, пластика и других материалов.

6.4 По характеру действующих усилий и количеству швов сдвига (срезов) между сопрягаемыми элементами различают следующие схемы работы соединений (рисунок 1):- симметричные — двухсрезные и многосрезные;- несимметричные — односрезные, двухсрезные и многосрезные.

6.5 Для крепления накладок из различных материалов используют болты, шпильки, винты различных типов и гвозди (рисунок 2), для крепления прокладок — нагели, болты и шпильки (рисунок 3).

Рисунок 1 — Виды соединений по конструктивному сочетанию нагелей и соединяемых деревянных элементов

а) симметричные; б) несимметричные

Рисунок 1 — Виды соединений по конструктивному сочетанию нагелей и соединяемых деревянных элементов

Рисунок 2 — Нагельные соединения с накладками

а — на болтах и шпильках; б — на глухих цилиндрических нагелях; в — на глухих цилиндрических нагелях, установленных в торец клееного элемента

Рисунок 2 — Нагельные соединения с накладками

Рисунок 3 — Нагельные соединения с прокладками

а — на нагелях; б — на нагелях и шпильках

Рисунок 3 — Нагельные соединения с прокладками

7 Технические требования к соединениям

7.1 Требования к нагелям и соединяемым элементам

7.1.1 В качестве цилиндрических нагелей используют гладкие стержни из стали, стеклопластика, алюминия, твердых пород древесины и др., а также готовые изделия (болты, гвозди, винты, шурупы, шпильки и др.).Прочностные показатели, размеры и качество стержней и готовых изделий должны соответствовать требованиям действующих стандартов.

7.1.2 Гвозди изготавливают из холоднотянутой проволоки в соответствии с ГОСТ 4028. Также могут быть использованы гвозди с кольцевой и винтовой накаткой.

7.1.3 Винты подразделяются на шурупы, самонарезающие винты (саморезы) и винты, завинчиваемые в предварительно просверленные отверстия. Винты со стержнем конической формы называются шурупами, а шурупы большого диаметра с квадратной или шестигранной головкой — глухарями.

7.1.4 Для изготовления соединений в качестве деревянных элементов следует использовать цельную и многослойную клееную древесину, а также другие массивные изделия (LVL, CLT) и древесные плитные материалы (фанера, ДСП, ДВП, OSB, ЦСП), выпускаемые в соответствии с действующими стандартами.

7.1.5 Качество цельной и многослойной клееной древесины должно соответствовать требованиям ГОСТ 33080 и ГОСТ 33081.

7.2 Требования к несущей способности и деформациям соединений

7.2.1 Для обеспечения несущей способности соединений исходной является расчетная несущая способность нагеля на один шов сплачивания (условного среза), подтвержденная результатами испытаний соединений в соответствии с требованиями настоящего стандарта, регламентированные величины которой установлены действующими нормами проектирования деревянных конструкций.

7.2.2 Несущая способность соединения должна быть определена с учетом напряженного состояния его конструкционных частей (нагелей и соединяемых элементов) при восприятии расчетных нагрузок: изгиба нагеля и смятия элементов, а также физико-механических свойств этих частей: расчетных сопротивлений и предельных деформаций, в зависимости от их вида и материала.

7.2.3 Величина деформаций нагельных соединений при полном использовании их несущей способности не должна превышать 2 мм, а при неполном — пропорциональна действующему на соединение усилию.

7.2.4 При установлении несущей способности и деформативности соединений с использованием методов испытаний по настоящему стандарту должен учитываться фактор длительности действия расчетных нагрузок согласно требованиям ГОСТ 33082.

7.3 Требования к изготовлению соединений

7.3.1 Соединения должны быть изготовлены при строгом соблюдении требований рабочих чертежей.

7.3.2 Основные требования по изготовлению соединений должны обеспечить точность расстановки и плотность посадки нагелей, для чего большинство соединений необходимо изготавливать с применением шаблонов и стяжных болтов.

7.3.3 Влажность древесины соединяемых элементов и используемых деревянных нагелей и пластинок должна соответствовать ожидаемой эксплуатационной равновесной влажности с целью исключения высыхания древесины и ослабления соединений.

8 Методы испытаний соединений

8.1 Испытания проводят в целях:- определения или уточнения расчетной несущей способности соединения при использовании новых типов нагелей;- определения или уточнения расчетной несущей способности соединения при использовании новых видов соединяемых элементов;- проведения контрольных испытаний соединений.

8.2 Испытания соединений также следует проводить при освоении производства, изготовлении соединений новых конструктивных решений, проведении сертификационных испытаний или при периодическом независимом экспертном контроле.

8.3 Испытания соединений должны быть проведены на растяжение, сжатие вдоль и под углом к волокнам древесины по схемам и с соблюдением требований ГОСТ 33082.

8.4 Виды и размеры образцов для испытаний приведены на рисунках 4-6. Размеры S, S, S по расстановке нагелей должны соответствовать требованиям СП 64.13330.2011 (раздел 7).Испытания образцов позволяют определить расчетную несущую способность соединений по предельным значениям смятия в крайних и центральном соединяемых элементах или изгибе нагеля для симметричных соединений при одно- или двухсрезной работе нагеля.

8.5 Подготовка образцов, режимы их нагружения и обработка результатов испытаний должны соответствовать требованиям ГОСТ 33082.

Рисунок 4 — Образец для испытания соединений при сжатии (растяжении) вдоль волокон древесины

а — односрезных нагелей; б — двухсрезных нагелей

1 — направление волокон древесины; 2 — базовые точки для определения сдвига; 3 — нагели

Рисунок 4 — Образец для испытания соединений при сжатии (растяжении) вдоль волокон древесины

Рисунок 5 — Образец для испытания односрезных соединений при смятии поперек волокон древесины

а — крайних элементов; б — среднего элемента

1 — направление волокон древесины; 2 — базовые точки для определения сдвига; 3 — нагели

Рисунок 5 — Образец для испытания односрезных соединений при смятии поперек волокон древесины

Рисунок 6 — Образец для испытания двухсрезных соединений при смятии поперек волокон древесины

а — крайних элементов; б — среднего элемента

1 — направление волокон древесины; 2 — базовые точки для определения сдвига; 3 — нагели

Рисунок 6 — Образец для испытания двухсрезных соединений при смятии поперек волокон древесины

9 Методы контроля

9.1 Предприятие-изготовитель обеспечивает и подтверждает качество соединений:- входным контролем используемых элементов соединений;- пооперационным контролем параметров элементов на основных технологических операциях;- приемочным контролем изготовленных соединений.

9.2 Порядок и планы входного контроля элементов и приемочного контроля изготовленных соединений устанавливают в технической документации, а пооперационного контроля — в технологической документации предприятия-изготовителя, утвержденных в установленном порядке.

9.3 Размеры элементов измеряют металлическими линейками по ГОСТ 427, штангенциркулями по ГОСТ 166 с учетом требуемой точности измерений.

9.4 Геометрические размеры деревянных элементов соединений определяют по ГОСТ 24454, влажность — по ГОСТ 16588, пороки древесины — по ГОСТ 2140.

9.5 Точность расстановки нагелей контролируют согласно ГОСТ 6449.4.

9.6 Результаты измерений, оценок, испытаний должны быть оформлены соответствующими документами (протоколами, актами).

10 Правила приемки

10.1 Изготовленные соединения должны быть приняты службой технического контроля предприятия партиями. Партией считается любое количество соединений, оформленное одним документом о качестве.

10.2 Приемку используемых для изготовления соединений деревянных элементов, а также нагелей осуществляют при входном контроле по показателям согласно требованиям стандартов, по которым они изготовлены.

10.3 Приемку соединений осуществляют:- на соответствие требованиям рабочих чертежей;- по результатам текущих контрольных испытаний до разрушения выборочного числа образцов соединений, предусмотренных инструкцией системы заводского контроля качества.Выборочные контрольные испытания соединений следует осуществлять согласно требованиям ГОСТ Р ИСО 3951-1.

11 Указания по применению

11.1 Болтовые соединения применяют со стяжными, растянутыми или изгибаемыми болтами.Соединения со стяжными болтами служат для плотного соединения отдельных элементов в основном при их поперечном сплачивании. При этом возникают незначительные усилия, расчет болтов не требуется, а их размеры назначаются конструктивно, но диаметром не менее 1/20 общей толщины соединяемых элементов.Соединения с растянутыми болтами применяют при анкерном креплении конструкций к опорам, при подвеске к конструкциям перекрытий и оборудования в узловых соединениях. При этом болт рассчитывается на растяжение от действующего усилия.Соединения с изгибаемыми болтами широко применяют в стыках и узлах конструкций для сопротивления взаимным сдвигам соединяемых элементов.

11.2 Гвоздевые соединения являются простыми и доступными и наиболее широко применяются в построечных условиях изготовления деревянных конструкций.Применяют соединения с так называемыми конструктивными гвоздями для крепления дощатых обшивок и настилов, где действуют минимальные усилия и расчет гвоздей не требуется, а также соединения с выдергиваемыми и изгибаемыми гвоздями с особенностями работы, аналогичными болтовым соединениям.

11.3 Соединения на винтах и шурупах применяют в основном для крепления стальных накладок, обшивок и деталей из различных материалов к основным деревянным элементам. Работать в соединении винты и шурупы могут аналогично рассмотренным выше болтам или гвоздям.

12 Гарантии изготовителя

12.1 Предприятие-изготовитель должно гарантировать соответствие соединений требованиям настоящего стандарта и условиям договора на их поставку.

12.2 Гарантийный срок службы соединений устанавливают в проектной документации на конструкции.

12.3 Условия гарантии качества соединений и гарантийный срок их службы следует вносить в паспорт на конструкции.

УДК 624.011.1:006.354

ОКС 91.080.20

ОКПО 53 6660

Ключевые слова: нагельные соединения, механические связи, изгиб нагеля, смятие нагельного гнезда, несущая способность нагельного соединения, схема расстановки нагелей

Электронный текст документаподготовлен АО «Кодекс» и сверен по:официальное изданиеМ.: Стандартинформ, 2016

docs.cntd.ru

видео-инструкция по монтажу своими руками, особенности уголков, метизов, пластин, металлических элементов, цена, фото

Все фото из статьи

В зависимости от ситуации и поставленной перед нами задачи крепление деревянных конструкций между собой может осуществляться с использованием самых разных технологий. В нашей статье мы расскажем о том, какими способами можно соединить деревянные детали, а также уделим внимание особенностям реализации этих способов.

Для стыковки элементов применяются не только разные методы, но и разные дополнительные приспособления

Классификации соединений

Узлы крепления деревянных конструкций – это места, где стыкуются две или более деталей. Именно прочность узла зачастую определяет прочность самой конструкции, потому при обустройстве соединения его качеству и надежности уделяют самое пристальное внимание.

Крепить детали можно разными способами

На сегодняшний день в строительстве и столярном деле используются самые разные методы, позволяющие закрепить детали из дерева друг на друге. В зависимости от того, какой фактор положен в основу классификации, все эти методы можно разделить на несколько групп.

Так, по способу передачи усилия соединения деталей из дерева и аналогичных материалов делят та такие типы:

  • На механических связующих элементах (гвоздях, шурупах, саморезах, заклепках и т.д.).

Обратите внимание!
Сюда же обычно относят узлы, при оформлении которых применяются специальные пластины для крепления деревянных конструкций, кронштейны, накладки и т.д.

Разные виды крепёжных пластин

  • На упоре элементов деревянных конструкций (врубки, шипы, нагели и т.д.)
  • На клеевом соединении.

Эта классификация является одной из наиболее простых, однако она дает представление обо всем разнообразии технологий, применяемых при работе с деревом.

Кроме того, иногда специалисты выделяют и другие группы узлов, а именно:

  • Сращивание по ширине.
  • Сращивание по длине.
  • Вертикальное соединение.

Как правило, при реализации этих схем инструкция допускает как использование металлического крепежа, так и применения клея. В то же время в ряде ситуаций стыковка осуществляется за счет формирования специальных выступов и впадин, которые играют роль своеобразных замков.

Механические соединения

Начинающие мастера, выполняя работы своими руками, чаще всего используют механический крепеж. При этом для фиксации частей конструкции используются специальные элементы – гвозди, шурупы (в т.ч. самонарезающие), шпильки, заклепки, болты и т.д.

Метизы для крепления деревянных конструкций отличаются разнообразием форм и размеров

Этот способ крепления не отличается сложностью, однако при его реализации стоит придерживаться таких рекомендаций:

  • Когда мы используем гвозди, нагрузки равномерно распределяются между двумя деталями и компенсируются силой трения о древесные волокна. Соответственно, для надёжного соединения необходим контакт между древесиной и гвоздем по всей его длине.

Важно!
Крепеж, расположенный вдоль волокон, фиксирует куда хуже, чем забитый поперек.

  • С другой стороны, при забивании гвоздя сама деталь испытывает достаточно серьёзную нагрузку, так что если диаметр крепежа будет избыточным, то тонкая деревянная пластина может расколоться. Чтобы избежать этого, опытные мастера советуют откусывать клещами острие гвоздя – тогда полученная плоская часть будет раздвигать и сминать волокна, а не рвать их.

Простой гвоздь обеспечивает надежную фиксацию

  • При использовании шурупов и саморезов надёжность крепления повышается, так как за счет спиральной поверхности элемента возрастает площадь соприкосновения с древесиной. Если же шуруп забивать, а не завинчивать, то прочность соединения снижается на 40-50%.
  • Во избежание раскалывания древесины, а также для облегчения работы для фиксации с использованием крепежа диметром более 6 мм выполнять предварительное сверление. При этом оптимальный диаметр отверстия должен составлять около 0,6 – 0,8 диаметра шурупа.

Самонарезающие шурупы по металлу и дереву

  • Болтовые соединения осуществляются только по предварительному сверлению. При этом болт должен проходить внутри отверстий с некоторым усилием – тогда место контакта долгое время не будет расшатываться.
  • Для повышения надёжности и под шляпку болта, и под гайку укладываются плоские шайбы, которые более равномерно распределяют нагрузку и предотвращают сминание древесных волокон.

Различные метизы – гвозди, саморезы и т.д. – необходимы и тогда, когда используется уголок для крепления деревянных конструкций. В этом случае крепежный элемент объединяет древесную основу с металлической деталью, которая отвечает за перераспределение нагрузки между деревянными элементами конструкции.

Фиксация деталей на кронштейны

Соединения с клеем и без него

По ширине

Стыковка деталей без применения крепежа также возможна. Иногда монтаж осуществляют исключительно за счет упругости древесины, но обычно для повышения надёжности контактирующие поверхности смазывают различными клеевыми составами. Высыхая, они формируют практически монолитную линию контакта, за счет чего соединение становится неразъемным. Цена конструкции при этом возрастает ненамного, а вот запас прочности увеличивается.

В зависимости от расположения соединяемых элементов выделяют соединения по ширине, по длине и по высоте.

Соединение по ширине: а) плоская фуга, б) четверть, в) рейка, г) и д) гребень, е) ласточкин хвост.

Когда нам нужно состыковать несколько досок или брусьев по ширине, то применятся одна из методик, описанных в таблице ниже:

Способ Особенности обустройства
На гладкую фугу
  • При выполнении работ боковые поверхности сращиваемых досок тщательно выравниваются таким образом, чтобы при их стыковке не было даже минимального зазора.
  • Для крепления используется либо клей, либо накладные деревянные рейки, которые фиксируют конструкцию сверху и снизу.
На рейку
  • В боковых поверхностях деталей выбираются пазы шириной не более 1/3 от толщины самой детали.
  • В пазы вклеивается рейка соответствующих габаритов, после чего элементы соединяются между собой.
В четверть
  • При соединении по продольной стороне каждого элемента выбирается уступ, размеры которого составляет примерно 1/2 толщины доски или бруса.
  • Для крепления симметричные части соседних досок стыкуются и фиксируются либо с помощью клея, либо с применением механического крепежа.
В гребень
  • На продольной стороне одной доски формируется выступ в форме шипа или угла, на второй доске – впадина соответствующей конфигурации.
  • При монтаже выступ загоняется во впадину и фиксируется клеем.
  • В ряде случаев клей не используется, что позволяет сделать соединение быстроразъемным.
В ласточкин хвост
  • По способу монтажа эта методика практически аналогична предыдущей, но выступ и впадина имеют трапециевидную форму.
  • При этом сама стыковка осуществляется задвиганием шипа в паз с одного из торцов.
  • Клей для этого способа применяется сравнительно нечасто.

Соединение на гребень

По длине

Соединение дерева по длине применяют в том случае, если нам необходимо нарастить размер деревянной доски, балки или бруса. Здесь используются сходные методики, однако длинные детали испытывают повышенные нагрузки на изгиб, потому и крепление необходимо осуществлять с хорошим запасом прочности.

Наиболее распространенными способами сращивания деревянных конструкций по длине являются:

  • На ус. Участки соединяемых деталей обрезаются под углом таким образом, чтобы площадь контакта была максимальной. При этом чем более острым будет угол среза, тем надежнее будет фиксация с помощью клея или крепежа.

Схема склейки на ус

Обратите внимание!
Креплением «на ус» можно сращивать даже достаточно толстые фанерные листы, и если все сделать правильно, прочность материала в месте стыка снизится незначительно.

  • На зуб. На торце одной детали формируются зубья, на другой – соответствующие впадины. Элементы вклеиваются друг в друга, при этом за счет большой площади контакта прочность фиксации возрастает в разы.

    Фото зубчатой склейки

  • В четверть. Выполняется так же, как и при монтаже по ширине, но выборка делается не на боковых, а на торцевых плоскостях.
  • В замок. На краях соединяемых брусьев делают вырубки, позволяющие скрепить их, зацепив друг за друга. Как правило, если для крепления используются только механические элементы (гвозди или нагели), то плоскости замка делают ровными, а если добавляется клей – то косыми.

Прямой и косой накладные замки

Важно!
Иногда внутрь замка вставляют дополнительный усиливающий элемент – рейку.
В этом случае под нее делают специальную выборку соответствующего размера.

Нужно отметить, что некоторые методики продольного сращивания применяются и при оформлении углов. Так, наиболее популярными являются угловые узлы, вырубленные «в четверть», «в полдерева» и «в замок», хотя в строительстве активно используют и другие схемы.

Варианты угловых соединений

По высоте

При возведении опор, столбов, мачт и других вертикальных элементов иногда возникает необходимость увеличить высоту конструкции.

При этом используются такие способы фиксации деталей:

  • Крепление впритык с потайным шипом или сквозным гребнем. На нижней опоре формируется шип или гребень, на верхней – соответствующее углубление. Конструкции стыкуются, после чего место контакта усиливается дополнительным крепежом.

Схемы вертикального наращивания: а)-б) впритык, в)-д) вполдерева, е) косым прирубом, ж) накладкой

  • Крепление вполдерева. На опорах делаются симметричные вырубки на 1/2 толщины, а затем детали соединяются. Зажим осуществляется либо с помощью стальных сквозных болтов, либо с использованием накладных хомутов/полосовой стали.
  • Косым прирубом. Принцип выполнения узла тот же, что и в предыдущем случае, но закрепление осуществляется только с использованием хомутов.
  • Наконец, можно просто установить одну опору поверх другой, а для предотвращения бокового смещения использовать более тонкие брусья либо металлические крепления для деревянных конструкций.

Нужно отметить, что все вышеописанные способы хорошо работают только для компенсации вертикальных нагрузок. Напряжение на изгиб в месте крепления способно очень быстро разрушить узел, потому вертикальное сращивание применяют только в тех случаях, когда по-другому просто не получается.

Заключение

Конструируя и монтируя элементы крепления деревянных конструкций, стоит использовать как можно более надежные методики фиксации – тогда общая прочность сооружения в месте контакта деталей будет снижена ненамного. Для более подробного изучения упомянутых выше технологий стоит внимательно изучить видео в этой статье.

Перфорированный крепеж

Oпора стояка для бетона

Применяется для крепления деревянных столбов к бетонному основанию при устройстве навесов, гаражей, беседок и других конструкций, где несущая нагрузка от кровли приходится на деревянные столбы. Диаметр анкерующегося прута составляет 20мм. Специалисты рекомендуют, перед бетонированием основания, крепить данные консоли проволокой к армирующей сетке, дабы избежать смещения при заливке бетоном.

Опора стояка для грунта

Опоры металлические оцинкованные забивные применяются для монтажа ограждений различной высоты. Монтаж ограждения с применением опор не требует бетонных и земляных работ, чем значительно сокращает время монтажа.

Опора стояка плоская.

Используется при крепление деревянных столбов к бетонному основанию. Толщина стальной пластины составляет 5 мм.

Опора бруса закрытого типа

Опора бруса закрытого типа применяют для сооружения деревянных перекрытий и служит связующим элементом при соединении несущих балок. Производится опора путем холодной штамповки из оцинкованной стали толщиной 2 мм. Монтаж закрытой опоры производится по направлению к линии изгиба опоры. При монтаже стропил к бетонному основанию ее фланцы крепятся к бетону болтами или анкерами, а корпус гвоздями или шурупами.

Опора бруса открытого типа

Опора бруса открытого типа применяют для сооружения деревянных перекрытий и служит связующим элементом при соединении несущих балок. Производится опора путем холодной штамповки из оцинкованной стали толщиной 2 мм. Она не требует врезки в дерево и легко крепится саморезами, гвоздями или анкерными болтами, что значительно снижает затраты и время увеличивая тем самым удобство эксплуатации при монтаже.

Опора для бруса двойная (открытая)

Чаше всего применяют для крепления бруса к несущему основанию и в отличии от цельных опор дает возможность регулировать ширину крепления. Что, в свою очередь, позволяет применять различные размеры бруса и делает ее универсальной.

Держатель балки

Держатель балок является надежным креплением для стропил и балок. В системах стропильного и подстропильного типа его используют для установки перекрытий и кровли из дерева, при проведении строительных работ в деревянных домах. К преимуществам деревянных балок следует отнести отсутствие необходимости врезать либо зарезать их, что в свою очередь повышает несущую способность узлов и всей конструкции в целом. Держатель балки не требует применения специальных инструментов или оборудования. Он легко монтируется при помощи шурупов либо гвоздей.

Кронштейн тип Т

Т-образный кронштейн – многофункциональный подвесной и крепежный элемент предназначенный для крепления воздуховодов, систем отопления и кондиционеров. Монтаж при помощи Т-образных кронштейнов обеспечивает легкий и надежный. Для удобства монтажа крепежные отверстия размещены под углом 90°.

Кронштейн для полок

Применяется для крепления полок. Не пригоден для больших нагрузок.

Лента монтажная прямая

Лента монтажная прямая предназначенная для монтажа различного оборудования и конструкций таких как воздуховодов, климатического, сантехнического и прочего оборудования. Монтажная лента оцинкована, что обеспечивает ей антикоррозийную устойчивость. Также она используется для уменьшения нагрузок на основные монтажные крепления. Поставляется в рулонах по 25 метров.

Лента монтажная утолщенная

Лента монтажная утолщенная предназначена для усиления несущей способности узла. Также она необходима для крепления и фиксации вспомогательных элементов. Монтажная лента не требует врезки или зарезки, тем самым не происходит ослабление несущей способности узла и конструкции в целом. При ее монтаже нет необходимости применять специальное оборудование или инструмент. Крепление осуществляется гвоздями или шурупами.

Лента монтажная волнистая

Лента монтажная волнистая используется в виде хомута для крепления различных элементов, таких как: вентиляционные конструкции, воздуховоды, трубопроводы и т.п. Также лента вентиляционная перфорированная может применяться для увеличения несущей способности и жесткости самых разнообразных конструктивных элементов. Для изготовления ленты используется оцинкованная сталь высокого качества, толщиной стального от 0,55 до 1,5 миллиметра. Универсальность применения монтажной ленты обеспечивают отверстия различной конфигурации и различного диаметра от 3 до 8 мм. Лента вентиляционная перфорированная обеспечивает простое, с точки зрения исполнения, и надежное крепление, которое может выполняться при помощи обычных крепежных элементов – гвоздей, шурупов и т.д. Отсутствие необходимости выполнения дополнительной врезки обуславливает сохранение исходной жесткости и механической устойчивости конструкции. Благодаря использованию оцинкованной стали, лента вентиляционная устойчива к коррозии, а так же к воздействию агрессивных сред. Допустимый предел прочности на растяжение не менее 100 МПА. Минимальное усилия смятие перфорированных отверстий — 1 кН.

Соединительный уголок

Соединительный уголок предназначен для крепления вспомогательных и несущих элементов расположенных под углом 135°, в стропильно-подстропильной системе при строительстве деревянных домов. Он не требует врезки и зарезки, следовательно не происходит ослабления несущей способности узлов и конструкции в целом. Крепление осуществляется ершеными гвоздями или шурупами. Уголок оцинкован, что придает ему отличные антикоррозийные свойства. Его толщина составляет 2,5 мм.

Пластина перфорированная тип L

Пластина тип L является одним из видов перфорированного оцинкованного строительного крепежа. Пластина тип L используется для надежного крепления несущих и вспомогательных элементов деревянных конструкций, скрепления балки между собой в перегородках и стропильной части при строительстве деревянных домов.

Пластина перфорированная тип Т

Пластина перфорированная тип Т предназначена для надежного соединения вспомогательных и ненагруженных деревянных конструкций в стропильно-подстропильной системе. Не требует врезки и зарезки, тем самым не происходит ослабление несущей способности узла и конструкции в целом. Не требует применения специального оборудования, инструмента или принадлежностей.

Пластина монтажная

Применяют для соединений частей конструкции стропильной системы без применения инструмента, может регулироваться под углом.

Пластина монтажная перфорированная

Монтажная перфорированная пластина применяется для более усиленного соединения двух или более элементов в стропильной системе при сооружении конструкций кровли различной сложности.

Пластина перфорированная утолщенная

Монтажная перфорированная пластина применяется для более усиленного соединения двух или более частей в стропильной системе при сооружении конструкций кровли различной сложности при строительстве.

Уголок для балок

Уголок для балок предназначен для крепления несущих и вспомогательных элементов при строительстве сборных, каркасных и каркасно-щитовых домов, а также домов из бруса и бревна. Он используется в ответственных узлах. Его преимущество в том, что он не требует врезки или зарезки бруса, следовательно не происходит ослабление несущей способности узла и конструкции в целом. Крепление осуществляется гвоздями или шурупами. Имеет желтую пасивировку либо окрашен в черный цвет. Обладает способностью выдерживать большие нагрузки.

Уголок монтажный

Уголки монтажные из оцинкованной стали применяют для соединения деревянных конструкций и стропил. Служат для соединения и фиксации прямого угла с плоскостью.

Уголок широкий перфорированный

Уголок широкий перфорированный предназначен для крепления вспомогательных балок в стропильно-подстропильной системе при строительстве деревянных домов.

Уголок регулируемый

Уголок регулируемый предназначен для крепления несущих элементов стропильно-подстропильной системы к стене из кирпича либо блоков при строительстве. Благодаря уникальным отверстиям пригоден для соединения смещаемых узлов. Он не требует врезки или зарезки бруса, следовательно не происходит ослабление несущей способности узла и конструкции в целом. Крепление осуществляется гвоздями или шурупами.

Уголок узкий

Узкий уголок предназначен для крепления ненагруженных, вспомогательных или декоративных элементов при строительстве деревянных домов. Не требует применения специального оборудования, инструмента или принадлежностей. Крепление осуществляется гвоздями или шурупами. Могут применяться в мебельном производстве

Уголок усиленный

Усиленный уголок чаще всего используется при строительстве деревянных домов для крепления элементов перпендикулярно друг другу. Усиленный уголок имеет очень высокую несущую способность. Он предназначен для соединения основных несущих деревянных конструкций при строительстве деревянных домов в их стропильной системе. Крепление его осуществляется при помощи ершовых гвоздей и шурупов, что также увеличивает несущую способность всей конструкции. К тому же боковые части уголка достаточно тонкие, поэтому они не требуют врезки, что очень сильно упрощает работу и не ослабляет несущей способности узла.

Уголок анкерный

Для крепления уголка рифлеными гвоздями или шурупами по дереву с полусферической головкой имеются отверстия диаметром 5 мм. При монтаже угловых соединителей короткий фланец крепится по горизонтали, а длинный по вертикали. Для крепления вертикального фланца рекомендуется использовать 6-8 гвоздей или шурупов, для горизонтального — 7 гвоздей или шурупов. На один монтажный узел используйте два крепежных элемента.

Разъемы

— Grove Hardware

Connectors — Grove Hardware

Architectural Products Group

HLPC / HLGPC

Большие углы с дополнительными косынками

Универсальные угловые косынки и большие углы способствуют стандартизации и экономии строительства и совместимы с конструкциями Simpson Strong-Tie®. аппаратное обеспечение.

CBPC

Основание колонны

Основание колонны CBPC помогает предотвратить вращение стержней. Нижняя часть опорной плиты должна быть заподлицо с бетоном.CBPC имеет черную краску с порошковым покрытием для более законченного вида.

CCPC

Заглушка колонны

Заглушка колонны обеспечивает соединение с высокой пропускной способностью для комбинации колонна-балка. CCPC имеет черную краску с порошковым покрытием для более законченного вида.

LEGPC / MEGPC

Подвески для балок

Подвесы для балок LEGPC и MEGPC предназначены для поддержки больших элементов, которые обычно используются в конструкции из клееных балок. Оба имеют черную краску с порошковым покрытием для более законченного вида.

HLPC / HTPC

Связи балки с колонной

HLPC / HTPC — это беззубчатые связи балки с колонной, используемые в декоративных целях. Оба имеют черную краску с порошковым покрытием для более законченного вида.

HSTPC / PSPC

Хомуты

Хомуты HSTPC / PSPC без надреза передают растягивающие нагрузки в декоративных целях. Каждый из них окрашен в черный цвет порошковой краской для более законченного вида.

OCC / OECC

Колпачки для декоративных колонн

Колпачки для декоративных колонн OCC обеспечивают высокопроизводительное соединение колонн и балок.OECC подходит для конечных условий. Оба имеют черную краску с порошковым покрытием для придания более гладкого вида.

OT / OL

Связи балки с колонной

OT / OL представляют собой зубчатые связи балки с колонной, используемые в декоративных целях. Оба имеют черную краску с порошковым покрытием для более законченного вида.

OCB

Основание декоративной колонны

Основание декоративной колонны OCB прикрепляет колонну таким образом, чтобы нижняя часть опорной плиты была заподлицо с бетоном. OCB окрашен в черный цвет порошковой краской для придания более законченного вида.

OHA

Орнаментальный тяжелый уголок

Орнаментальный тяжелый уголок OHA — это универсальный крупногабаритный соединитель, который соединяет два элемента под углом 90 °. OHA имеет черную краску с порошковым покрытием для более законченного вида.

OS / OHS

Ремешки для декоративных стяжек

Ремешки OS / OHS с выемками передают растягивающие нагрузки в декоративных целях. OS / OHS покрыта черной краской с порошковым покрытием для более законченного вида.

OU

Подвеска для декоративных балок

OU представляет собой подвес с лицевым креплением калибра 7, соединяющий балку с коллектором для декоративного применения.OU окрашен в черный цвет порошковой краской для придания более законченного вида.

BPPC

Пластина подшипника

Пластина подшипника обеспечивает большую опорную поверхность, чем стандартные отрезные шайбы, и помогает распределять нагрузку на эти важные соединения.

CJT

Стяжка со скрытой балкой

Скрытое от глаз соединение, испытанное под нагрузкой. Идеально подходит для случаев, когда дизайн требует чистого внешнего вида без разъемов.

CPTZ

Стяжка для скрытых стоек

Уникальный дизайн обеспечивает чистое, скрытое соединение для превосходного внешнего вида.Также обеспечивает требуемый код зазор 1 ″ над бетоном, чтобы предотвратить гниение на конце стойки.

ETB

Соединитель для скрытой древесины

Скрытый соединитель ETB обеспечивает соединение балки с испытанием под нагрузкой без каких-либо видимых крепежных элементов. Блокирующие пластины крепятся к каждому элементу и фиксируются вместе для надежного структурного соединения.

CPS / PBV

Опорные стойки

Композитная пластиковая опора CPS предназначена для увеличения площади бетонной поверхности. Основание скрытой стойки PBV имеет два разных размера для различных форм столбов.

OHU

Подвес для декоративных балок

Сверхпрочные подвесы для балок с номинальной нагрузкой, которые созданы для придания красоты и прочности. Установка проста с помощью наших винтов Strong-Drive® SDS для тяжелых условий эксплуатации (входят в комплект).

Детали для специального заказа

Simpson может изготавливать различные плоские и гнутые стальные профили, включая косынки для тяжелых деревянных ферм, нестандартные декоративные формы и удерживающие пластины.

Колпачки и основания

CPTZ

Стяжка для скрытых стоек

Уникальный дизайн обеспечивает чистое, скрытое соединение для превосходного внешнего вида.Также обеспечивает требуемый код зазор 1 ″ над бетоном, чтобы предотвратить гниение на конце стойки.

EPS

Основание стойки

EPS4Z представляет собой легкий соединитель для крепления столбов к бетону.

EPB

Приподнятое основание стойки

Эти монтируемые на месте основания стойки обеспечивают надежное соединение с бетоном и требуемый в коде 1 ″ зазор для предотвращения гниения на конце стойки.

ABA / ABU / ABW

Регулируемые опоры и опорные стойки

Опоры опор, которые устанавливаются на затвердевший бетон и обеспечивают зазор в 1 дюйм в нижней части стойки, чтобы предотвратить гниение из-за влаги.Прорезь для регулировки вокруг анкерного болта для оптимального размещения стойки.

PB / PBS

Стандартные и опорные стойки для стоек

Монтируемые на месте основания для стоек, обеспечивающие испытанное под нагрузкой соединение, которое можно установить с помощью гвоздей или болтов. В версиях с стойкой предусмотрена необходимая в коде стойка 1 дюйм, чтобы предотвратить гниение на конце стойки.

UB / WUB

Кронштейны для стоек

Седельные кронштейны для соединения стоек с бетоном.

PB

Опора стойки

Стойка

PB обеспечивает соединение между стойкой (или колонной) для настилов, навесов для террас и других поддерживаемых сверху конструкций.

PBS

Опора стойки

Опора стойки PBS обеспечивает соединение между стойкой (или колонной) для настилов, покрытий террасы и других поддерживаемых сверху конструкций. Он имеет зазор размером 1 дюйм для уменьшения потенциального разрушения концов стойки и колонки.

PPBZ

Основание столбов крыльца

Основание столбов крыльца PPBZ устраняет необходимость во временной поддержке конструкции крыши крыльца, одновременно поддерживая постоянный каркас крыльца на всех этапах строительства.

RPBZ

Модернизированная база для постов

Новая модернизированная база для постов RPBZ предназначена для усиления существующих столбов и колонн.Одинарная универсальная модель подойдет для стойки любого размера, состоящей из двойной 2 × 4 или больше.

RCPS

Седло для навеса с арматурой

Простая, без излишеств, монтируемая на месте опора стойки.

CBQGT

Основание колонны

Для надежного и простого в установке соединения между колонной и бетоном. Установка с помощью наших винтов Strong-Drive® SDS Heavy-Duty Connector ускоряет установку и приводит к увеличению емкости.

CBS / CBSQ

Основания колонн

Основание колонны CBS устанавливается с помощью крепежных болтов, а в CBSQ используются винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty Connector, обеспечивающие быструю установку, уменьшенную фугу и большую грузоподъемность .

LCB / CB

Основания колонн

Основания колонн LCB / CB помогают соединять стойки с бетоном для широкого диапазона стержней. Нижняя часть опорной плиты должна быть заподлицо с бетоном.

LCB

Основание колонны

Эти основания колонн устанавливаются с помощью винтов, что сокращает время установки и уменьшает откос, обеспечивая при этом соединение с высокой пропускной способностью.

AC / ACE / LPCZ / LCE / RTC

Заглушки для столбов

Эти заглушки для столбов используются попарно и могут устанавливаться, когда деревянные элементы находятся на месте.Симметричный дизайн избавляет от необходимости использовать правую и левую сторону.

BC / BCS

Заглушки для столбов

Идеально подходят для крепления балки к стойке или крепления нижней части стойки к дереву.

PCZ / EPCZ

Заглушки для столбов

Заглушки для столбов следующего поколения PCZ / EPCZ спроектированы так, что их фланцы для стоек и балок расположены на одной линии, так что в одной модели PCZ / EPCZ можно разместить стойки нескольких размеров

LCE

Заглушки для столбов

Универсальный дизайн LCE4 обеспечивает высокую пропускную способность, устраняя необходимость в правых и левых позициях.Для использования с каркасными элементами от 3 1/2 до 6 дюймов.

CC / ECC / ECCU

Заглушки колонн

Высокопроизводительное соединение балки с колонной, устанавливаемое с помощью стяжных болтов. Доступен в различных конфигурациях и вариантах отделки.

CCQ / ECCQ

Заглушки колонны

Соединение балки с колонной с высокой пропускной способностью, устанавливаемое с помощью винтов Strong-Drive® SDS Heavy-Duty Connector для ускорения установки и увеличения полезной площади поперечного сечения колонны по сравнению с болтами

ECCL / CCC / CCT

Заглушки колонн

Конструктивные решения для соединений колонны с балкой, когда несколько балок соединяются поверх колонны.Можно изготовить множество комбинаций размеров балок и стоек, подходящих практически для любого применения.

ECCLQ / CCCQ / CCTQ

Заглушки для колонн

Соединения с высокой пропускной способностью используются там, где несколько балок соединяются наверху колонны. В этой конструкции используются винты Strong-Drive® SDS Heavy-Duty Connector для более быстрой установки и более низкого профиля.

LCC / CCOS

Колпаки колонн Lally / Steel

Колпачки колонн Lally и стальные колпаки колонн обеспечивают адекватную длину опоры для больших реакций балки.

CBTZ

Скрытая балочная стяжка

Новая скрытая балочная стяжка CBTZ сочетает в себе структурную прочность с невидимостью для применений, которые требуют скрытых столярных изделий, а не стандартных соединений балок со стойками.

Бетонные соединители и анкеры

FWA

Угол фундаментной стены

Фундаментные анкеры FWA соединяют фундамент или стены подвала с системой пола, чтобы противостоять силам, возникающим вне плоскости, создаваемым давлением грунта, с использованием нашего собственного Titen HD® для тяжелых условий эксплуатации винтовой анкер.

FAP / FJA / FSA

Анкеры для фундамента

Прикрепите дом к фундаменту, чтобы лучше противостоять сейсмическим силам в домах с фальш-фундаментом. Закрепите грязевик с помощью FAP и прикрепите балки с помощью FJA и шпильки с помощью FSA.

UFP

Универсальная фундаментная плита

UFP обеспечивает метод модернизации для закрепления бурового раствора на стороне фундамента в приложениях, где существует минимальный вертикальный зазор.

LMAZ / MA / MAB / MASB

Анкеры для грязевых порогов

Анкеры для грязевых порогов, являющиеся альтернативой анкерным болтам, крепятся к опалубке и облегчают отделку.Уникальный дизайн обеспечивает гибкость установки, устраняя проблемы с неправильно установленными анкерными болтами.

MASA / MASAP

Анкеры для грязевых поросят

Анкеры для грязевых поросят — экономящая время альтернатива анкерным болтам, которые помогают обеспечить правильную установку, даже если шпилька мешает. Нагрузки выше, чем у анкерных болтов 5⁄8 ″ и 1⁄2 ″.

ABS

Стабилизатор анкерного болта

Быстро прикрепляется к форме и стабилизирует анкерный болт для обеспечения правильного размещения и предотвращения его смещения во время заливки бетона.

AnchorMate®

Держатель анкерного болта

Эти многоразовые держатели анкерных болтов легко устанавливаются на формы, обеспечивая точное размещение. Захватная секция фиксирует болт на месте без гайки для более быстрой установки и снятия.

BP / LBP

Опорные пластины

Эти пластины обеспечивают большую площадь опоры для лучшего распределения нагрузок на грязевой порос, чем стандартные шайбы. Доступны без покрытия и горячеоцинкованные.

CNW / HSCNW

Гайки для муфты

Испытанный и рассчитанный на нагрузку метод соединения резьбовой шпильки и анкерных болтов.Отверстия-свидетели в гайке, а также функция принудительного упора помогают обеспечить равномерную резьбу на каждом конце гайки.

PAB

Предварительно собранный анкерный болт

PAB идеально подходит для работы с высокими нагрузками на растяжение. Пластинчатая шайба на заделанном конце находится между двумя фиксированными шестигранными гайками и штампом на головке для облегчения идентификации после заливки.

StrapMate®

Держатель ремня

StrapMate предназначен для удержания ремней STHD и LSTHD в вертикальном положении во время заливки бетона, чтобы минимизировать возможность отслаивания.Фрикционная посадка обеспечивает быструю и простую установку.

SB

Анкерный болт

SB — это последняя разработка в области анкеров большой прочности. Плавный угол перехода позволяет расположить головку анкера в оптимальном месте в бетонной стене ствола, чтобы максимизировать производительность.

SSTB®

Анкерные болты

Разработаны, чтобы выдерживать нагрузки высокого напряжения, подобные тем, которые необходимы для наших прижимов и поперечных стенок Strong-Wall®. Внесен в список ICC-ES для соответствия критериям приемлемости AC 399 в соответствии с IBC® и IRC® 2009 и 2012 годов.

RFB

Болт для модернизации

RFB — это чистый, не содержащий масла, предварительно нарезанный резьбовой стержень, снабженный гайкой и шайбой, которые обеспечивают полную инженерную систему крепления при использовании с клеем Simpson Strong-Tie®.

ABL

Локатор анкерных болтов

Обеспечивает точное и безопасное размещение анкерных болтов на бетонных опалубках перед укладкой бетона. Прибейте локатор к форме и вверните болт — никаких других деталей не требуется.

GH

Подвес для балок

GH обеспечивает соединение балки с фундаментной стеной, которое можно перекосить в зависимости от области применения.

GLB / HGLB / GLBT

Седла для балок

Монтируемое соединение между балкой и бетоном или пилястрами CMU.

L-образный болт

L-образный болт

L-образный болт используется для прикрепления пластинчатого элемента к бетонному или каменному фундаменту, обеспечивает анкерное крепление для легких оснований столбов и для общего крепления к бетону.

Палубы и заборы

DBT

Соединитель Deck-Tie®

Крепление для настилов DBT обеспечивает систему крепления поверхностей без гвоздей для настилов.Оставляет неповрежденную поверхность настила, которую легко отшлифовать и отполировать, когда придет время для обслуживания.

DJT

Стяжка балок палубы

DJT14Z прикрепляет 2 балки и балки настила сбоку от четырех или более опорных стоек.

DPTZ

Галстук для стойки палубы

Простое в установке решение для крепления стоек 2 × 4 или 4 × 4 сбоку от косоуров лестницы и балок обода.

DTT

Соединитель для стойки настила

Безопасные и экономичные соединители, разработанные для соответствия или превышения требований норм для конструкции палубы.Также рассчитана на нагрузку в качестве удержания для легких секционных стен и стеновых панелей с подпорками.

FC

Зажим для обрамления

Зажимы для обрамления обеспечивают быстрое и точное обрамление, которое идеально подходит для строительства ограждений. Их трехмерный рисунок гвоздей обеспечивает высокую прочность соединения.

LSC

Регулируемый соединитель для стрингера

Регулируемый соединитель для стрингера LSC обеспечивает универсальное скрытое соединение между стрингером и несущей перемычкой или балкой обода при замене дорогостоящего каркаса.

ML

Уголки

Уголки ML сочетают в себе прочность и универсальность. Расположенные в шахматном порядке отверстия для крепежа минимизируют раскалывание древесины, а расположенные напротив друг друга отверстия помогают упростить установку друг за другом.

TA

Угол лестницы

Помимо обеспечения структурно прочного каркаса лестницы, TA устраняет необходимость в дорогостоящих традиционных выемках.

E-Z Base ™ / E-Z Mender ™ / E-Z Spike ™

Продукты для столбов E-Z для забора позволяют легко и экономично установить или укрепить столбы для забора 4 × 4.Установить новые столбы без заливки бетона и отремонтировать сгнившие столбы забора на месте.

FB / FBR

Сделайте соединение между перилами ограждения и столбами простым и прочным. Избавьтесь от забивания пальцев ног или завинчивания, обеспечивая дополнительную поддержку.

PGT®

Хомуты для труб

Хомуты для труб прикрепляют деревянные перила ограждения к металлическим столбам ограждения, устраняя сгнившие и вышедшие из строя деревянные столбы. PGT подходит для стандартных применений, а также для углов и стыков.

KBS

Стабилизатор коленного бандажа

Стабилизатор коленного бандажа KBS1Z обеспечивает структурное соединение между коленным бандажом и колоннами или балками, помогая стабилизировать свободно стоящие конструкции.

Соединители для деревянных балок

U / HU / HUC / HUCQ

Подвесы с двутавровой балкой

Эта группа подвесов с двутавровой балкой обеспечивает гибкость конструкции и проверенные нагрузки для применения с двутавровой балкой и SCL. Доступны стандартные модели и модели со скрытым фланцем, а также индивидуальные опции.

W / WP / WPU / WM / WMU / HW / HWU

Подвесы для двутавровых балок и конструкционных композитных пиломатериалов

Сварные подвесы с верхним фланцем, обеспечивающие дополнительную прочность и жесткость при средних и высоких нагрузках.Наши самые настраиваемые вешалки, их можно наклонять и наклонять в зависимости от области применения.

HUC

Подвес

Этот сверхпрочный соединитель со скрытым фланцем разработан для школ и других структур, требующих дополнительных факторов прочности, долговечности и безопасности.

HUCQ

Сверхпрочная балочная подвеска

Сверхпрочная балочная подвеска HUCQ устанавливается с помощью наших шурупов Strong-Drive®. Устанавливаемые на конце балки или на столб, они обеспечивают надежное соединение с меньшим количеством винтов, чем вешалки с гвоздями.

LBV / BA / B / HB

Подвесы для двутавровых балок и конструкционных композитных пиломатериалов

Подвес BA — это экономичный выбор для двутавровых балок большой грузоподъемности и обычных конструкций SCL. Подвесы LBV, B и HB обеспечивают универсальность для двутавровых балок и конструкционных композитных пиломатериалов.

EGQ

Подвеска большой емкости

Этот высокопроизводительный соединитель с верхним фланцем предназначен для использования с балками из композитных деревянных конструкций и устанавливается с помощью винтов Strong-Drive® SDS Heavy-Duty Connector для большей грузоподъемности и упрощения установки.

CBS / CBSQ

Основания колонны

Основание колонны CBS устанавливается с помощью крепежных болтов, а в CBSQ используются винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty Connector, обеспечивающие быструю установку, уменьшенную фугу и большую грузоподъемность .

CC / ECC / ECCU

Заглушки колонн

Высокопроизводительное соединение балки с колонной, устанавливаемое с помощью стяжных болтов. Доступен в различных конфигурациях и вариантах отделки.

CCQ / ECCQ

Заглушки колонны

Соединение балки с колонной с высокой пропускной способностью, устанавливаемое с помощью винтов Strong-Drive® SDS Heavy-Duty Connector для ускорения установки и увеличения полезной площади поперечного сечения колонны по сравнению с болтами

GLTV / HGLTV

Кронштейны для тяжелых условий эксплуатации

Предназначены для работы с коллектором из конструкционных и композитных пиломатериалов, требующих высоких нагрузок.Гвозди верхнего фланца имеют такой размер и расположены так, чтобы предотвратить разрушение коллектора из-за раскола пластин.

HUS / HHUS / HGUS

Вешалки с двойным срезом

Эти подвески, предназначенные для применений, где требуются высокие нагрузки, имеют гвозди с двойным срезом. Эта запатентованная инновация распределяет нагрузку по двум точкам на каждом гвозде балки для большей прочности.

LCB / CB

Основания колонн

Основания колонн LCB / CB помогают соединять стойки с бетоном для широкого диапазона стержней.Нижняя часть опорной плиты должна быть заподлицо с бетоном.

LGU / MGU / HGU / HHGU

Балочные подвесы большой грузоподъемности для деревянных конструкций и композитных пиломатериалов

Балочные подвесы большой грузоподъемности разработаны для ситуаций, когда коллектор и балка находятся на одном уровне с верхней частью. Винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty Connector облегчают установку.

LCB

Основание колонны

Эти основания колонн устанавливаются с помощью винтов, что сокращает время установки и уменьшает откос, обеспечивая при этом соединение с высокой пропускной способностью.

MSC

Многопозиционный соединитель

MSC поддерживает конек и две впадины для конструкции крыши. Идеально подходит для слуховых крыш.

SCL

Подвеска с верхним фланцем большой грузоподъемности

Подвески с верхним фланцем серии SCL представляют собой соединители с высокой нагрузочной способностью для использования с конструкционными композитными пиломатериалами, которые распределяют нагрузку на несущий элемент и крепежные детали.

DU / DHU / DHUTF

Вешалки для гипсокартона

Вешалки для торцевого монтажа DU / DHU и верхнего монтажа DHUTF переносят нагрузки от балочного перекрытия на стену с деревянными балками через два слоя гипсокартона толщиной ⅝ дюйма.Эти вешалки устанавливают после того, как гипсокартон будет на месте.

ITS / MIT / HIT

Подвески для деревянных изделий

Эти подвесы с двутавровыми балками с верхним фланцем обеспечивают превосходные характеристики и более быструю установку. Сиденье Strong-Grip ™ позволяет устанавливать балку без гвоздей, что снижает стоимость установки.

IUS / MIU

Подвески с двутавровой балкой

Гибридный подвес, сочетающий в себе преимущества подвесок с лицевым и верхним креплением. Установка выполняется быстро благодаря сиденью Strong-Grip ™ без гвоздей, легкодоступным лицевым гвоздям и самозажимным язычкам локатора.

LSU / LSSU / LSSUI

Легкие наклонные / наклонные U-образные кронштейны для двутавровых балок и SCL

Эта серия крепит деревянные балки или стропила к коллекторам с наклоном вверх или вниз и с наклоном влево или вправо до 45 ° .

PAI / MPAI

Анкеры для прогонов

Монтируемые на месте решения для крепления прогонов из инженерной древесины к бетону и бетонным стенам, которые имеют код ICC-ES, указанный для применения в бетоне с трещинами и без трещин.

SUR / SUL / HSUR / HSUL

Подвесы с перекосом 45 ° для двутавровой балки и SCL

Эти подвесы с наклоном 45 ° упрощают установку одинарных и двойных двутавровых балок, поскольку они закрывают верхний фланец двутавровой балки , устраняя необходимость в ребрах жесткости стенки.

LF

Подвес с двутавровой балкой

Идеально подходит для применений, не требующих ребер жесткости. Экономичная серия LF имеет высоту, рассчитанную на поддержку верхнего пояса двутавровой балки, что позволяет сократить время установки и затраты на материалы.

LT

Подвес

Специальная серия подвесов для двутавровых балок с верхним фланцем, отвечающих уникальным потребностям двутавровых балок, обеспечивая при этом превосходные характеристики и простоту установки.

RC

Зажим рыхлителя

RBC соединяет 2 разорванный каркас с верхней частью другой деревянной балки.

THAI

Вешалка

Модель THAI, предназначенная для двутавровых балок, имеет удлиненные ремни и может формироваться в полевых условиях, чтобы обеспечить возможность регулировки по высоте и удобство крепления на верхнем фланце.

VPA

Соединитель с переменным шагом

Наклонный VPA предлагает универсальное решение для крепления стропил к верхней плите. Он будет адаптироваться к уклонам между 3:12 и 12:12, что делает его дополнением к универсальному LSSU.

HCP

Угловая пластина для бедра

HCP соединяет стропило или балку с двойными верхними пластинами под углом 45 °.

HRC

Соединитель конька бедра

Соединители серии HRC представляют собой соединители с возможностью уклона в полевых условиях, которые прикрепляют бедра к элементам конька или фермам. HRC можно наклонять до 45 ° без снижения нагрузки.

CSC / FSS

Зажим для крепления потолка / стабилизирующий ремень для обшивки

Эти спиральные ремни обеспечивают разделение на 1 дюйм между каналом обрешетки и балкой, что позволяет использовать изоляцию Thermafiber® и прикрепить канал обрешетки ко всем балкам.

Соединители для балок из клееного бруса

HU / HUC / HUCQ / HGUS

Подвесы для балок из клееного бруса и балок с двойным сдвигом

Подвески для тяжелых условий эксплуатации со стандартными и скрытыми фланцами для различных применений с высокими нагрузками.HU и HUC оснащены гвоздями Min / Max для адаптации нагрузки, а HGUS оснащен гвоздями с двойным срезом

LGU / MGU / HGU / HHGU

Балочные подвесы большой грузоподъемности для клееного бруса

Балочные подвесы большой грузоподъемности разработаны для ситуаций, когда коллектор и балка находятся заподлицо вверху. Винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty Connector облегчают установку.

HUC

Подвес

Этот сверхпрочный соединитель со скрытым фланцем разработан для школ и других структур, требующих дополнительных факторов прочности, долговечности и безопасности.

HUCQ

Сверхпрочная балочная подвеска

Сверхпрочная балочная подвеска HUCQ устанавливается с помощью наших шурупов Strong-Drive®. Устанавливаемые на конце балки или на столб, они обеспечивают надежное соединение с меньшим количеством винтов, чем вешалки с гвоздями.

GLS / HGLS / GLT / HGLT

Седельные вешалки для балок и клееного бруса

GLT и HGLT соответствуют типичным требованиям к конструкции для деревянных и клееных балок. Фланцы воронки® позволяют легко устанавливать балки. GLS и HGLS — тяжелые седельные вешалки из клееного бруса.

HHB / GB / HGB

Подвесы для балок и прогонов

Эта серия подвесов для балок и прогонов может использоваться для обработки древесины по дереву или дерева по стали. Прецизионное формование обеспечивает точность размеров и помогает обеспечить надлежащую площадь подшипника и соединение.

WM / WMU / WP / WPU / HW / HWU

Подвесы для прогонов с верхним фланцем серий WPU, HWU и HW обеспечивают максимальную гибкость конструкции.

Вешалки EG

Вешалки для балок и клееной древесины

Эти соединители предназначены для поддержки больших элементов, обычно используемых в конструкции балок из клееного бруса.Доступны модели с верхними фланцами или без них.

HCA

Шарнирные соединители

Шарнирные соединители HCA помогают передавать нагрузки между двумя балками, выровненными встык, с помощью комбинации опорных пластин, боковых пластин и болтов. HCA выдерживают как вертикальные, так и горизонтальные нагрузки.

GLB / HGLB / GLBT

Седла для балок

Монтируемое соединение между балкой и бетоном или пилястрами CMU.

Прижимы и натяжные стяжки

HDB / HD

Прижимы

Прижимы на болтах обеспечивают низкое прогибание при различных нагрузках.Протестировано в соответствии с критериями приемлемости ICC-ES AC 155 для использования в вертикальных и горизонтальных приложениях.

HDU / DTT

Прижимы

Предварительно отклоненные прижимы почти исключают прогиб под нагрузкой из-за растяжения материала. Винты Strong-Drive® SDS Heavy-Duty Connector сокращают время установки и помогают устранить проблемы с установкой.

DTT

Соединитель для стойки настила

Безопасные и экономичные соединители, разработанные для соответствия или превышения требований норм для конструкции палубы.Также рассчитана на нагрузку в качестве удержания для легких секционных стен и стеновых панелей с подпорками.

HDC

Concentric Holdown

Крепления HDC устраняют эксцентриситет за счет установки с помощью наших винтов Strong-Drive® SDS Heavy-Duty Connector (входят в комплект) для уменьшения скольжения и обеспечения большей площади поперечного сечения стойки по сравнению с болтами.

HDQ / HHDQ

Прижимы

Прижимы HHDQ сочетают в себе низкий прогиб и высокие нагрузки с простотой установки. Его уникальная конструкция сиденья значительно снижает прогиб под нагрузкой.

RP6

Ретро пластина

Модернизированная пластина RP6 подходит для наружной части каменных зданий и помогает привязать стены к конструкции крыши или пола с помощью стержня диаметром 3/4 дюйма.

LTT / HTT

Натяжные стяжки

Натяжные стяжки — это экономящее время решение для сопротивления растягивающим нагрузкам в вертикальных и горизонтальных приложениях. Крепятся гвоздями, их проще и быстрее установить, чем традиционные прижимы.

LSTHD / STHD

Крепления для стяжных лент

Встроенные держатели для стяжек, обеспечивающих высокую нагрузочную способность, и крепятся на бетонные опалубки для облегчения установки.Разработан для минимизации растрескивания бетона.

PA / HPA

Анкеры для прогонов

Монтируемые на месте решения для крепления деревянных прогонов к бетонным и бетонным стенам, которые имеют код ICC-ES, указанный для применения в бетоне с трещинами и без трещин.

Соединители для каменной кладки

META / HETA / HHETA / HETAL / DETAL / TSS

Анкеры для встроенных ферм и защелки для сиденья фермы

Разработанный метод крепления кровельных ферм к бетонным и каменным стенам для противодействия подъемным и поперечным нагрузкам.Ступенчатый рисунок ногтей обеспечивает большее сопротивление поднятию.

LTA

Боковой анкер фермы

Анкер для закладной фермы LTA2, рассчитанный на минимальные пояса фермы 2 × 4, для залитых цементным раствором и бетонных стен, был разработан для обеспечения высоких нагрузок при неглубокой заделке.

HU / HUC / HSUR / L

Вешалки для каменной кладки с торцевым креплением

Прочные подвесы с торцевым креплением для балок доступны со стандартными и скрытыми фланцами, а также со скосом 45 °.

LGUM / HGUM

Подвесы для балок / балок большой грузоподъемности для бетонной кладки

Подвески для балок / балок большой грузоподъемности для бетонных или кирпичных стен.Установка упрощается с помощью винтов Strong-Drive® SDS Heavy-Duty Connector и анкеров Titen HD® (оба входят в комплект).

WM / WMI / WMU

Подвески для кирпичной кладки и бетона

Эти подвесы с верхним фланцем идеально подходят для соединения деревянных балок, прогонов и балок со стенами из кирпичных блоков. WM разработан для использования на стандартной 8-дюймовой залитой цементным раствором стеновой конструкции из кирпичных блоков.

HUC

Подвес

Этот сверхпрочный соединитель со скрытым фланцем разработан для школ и других структур, требующих дополнительных факторов прочности, долговечности и безопасности.

MBHU

Подвес для балок

Подвес для балок MBHU с торцевым креплением соединяет балки с кирпичной кладкой или бетонными стенами. Несварной неразъемный соединитель MBHU подходит для массивных пиленых и деревянных балок, а также ферм.

MBHA

Подвеска для каменной кладки

MBHA — это цельный несварной соединитель, доступный для массивных пиломатериалов, ферм и деревянных изделий.

FGTR / LGT / VGT

Крепежные балки для модернизации

Крепления балок средней и высокой грузоподъемности для новых или модернизируемых применений.Простой монтаж как внутри, так и снаружи стены.

H / LTA2

Анкер для сейсмических и ураганов / Боковой анкер для фермы для кладки

Большой выбор конструкций для усиления соединения между стенами и крышей с целью противодействия ветру и сейсмическим силам. Предназначен для ферм и стропил.

MSTAM / MSTCM

Хомуты

Предназначены для противодействия растягивающим нагрузкам при подъёме между деревом и кладкой. Устанавливайте с помощью гвоздей и наших шурупов для бетона и кирпичной кладки Titen®.

MTSM / HTSM

Хомуты

Предназначены для высоких нагрузок между фермами и кладкой.

MGT / HGT

Связи балок

Связи балок соединяют балки крыши с деревянными стенами для работы с умеренными и высокими нагрузками.

H

Ураганные и сейсмические стяжки

В серию ураганных стяжек входят различные конфигурации ветровых и сейсмических стяжек для ферм и стропил. Его упрощенная конструкция встроенной части позволяет легче размещать ее рядом с арматурным стержнем.

CCQM / CCTQM / ECCLQM / CCCQM / ECCLQMD

Заглушки для колонн для CMU и бетонных опор

Предназначены для использования в фундаментах с фальш-опорами и в местах, где тяжелые деревянные балки опираются на бетонные или бетонные колонны. Протестировано на устойчивость к высоким нагрузкам, необходимым для защиты от сильного ветра.

Соединители фермы с покрытием

Пластины соединителя фермы

Simpson Strong-Tie уже несколько десятилетий участвует в производстве компонентов. Наше производственное предприятие постоянно производит высококачественные листы с одними из самых высоких нагрузок в отрасли.

META / HETA / HHETA / HETAL / DETAL / TSS

Анкеры для встроенных ферм и защелки на сиденье фермы

Разработанный метод крепления стропильных ферм к бетонным и каменным стенам для противодействия подъемным и поперечным нагрузкам. Ступенчатый рисунок ногтей обеспечивает большее сопротивление поднятию.

CHC

Подъемный зажим для компонентов

Проверенное решение с расчетной нагрузкой для безопасного подъема и размещения собранных деревянных компонентов. Устанавливается с помощью наших винтов Strong-Drive® SDS для тяжелых условий эксплуатации.

HTC

Зажимы для крыши

Зажимы для тяжелых ферм

обеспечивают контроль выравнивания между стропильной фермой и ненесущими стенами. Их паз размером 2½ дюйма позволяет вертикальному перемещению пояса фермы при приложении нагрузок.

TBE

Усилитель подшипников фермы

TBE передает нагрузку от фермы или балки на плиты в условиях ограниченного количества опор и обеспечивает исключительную подъемную способность.

TC

Соединитель фермы

Соединитель фермы TC идеален для ножничных ферм и может допускать горизонтальное перемещение до 1 1⁄4 ″.TC также прикрепляет плакированные фермы к верхним плитам или порогам, чтобы противостоять подъемным силам.

STC / STCT / DTC

Зажимы для стропильных ферм

Для контроля соосности между стропильной фермой и ненесущими стенами; прорезь 1 1⁄2 ″ позволяет вертикальному перемещению пояса фермы при приложении нагрузки.

VTCR

Зажим односторонней фермы долины

Односторонний зажим фермы долины VTCR обеспечивает надежное соединение между фермой долины и опорным каркасом ниже.

AHEP

Регулируемая обрешетка на набедренном конце

Структурная обрешетка, которая также служит в качестве бокового ограничителя при установке и прокладки во время процесса возведения фермы. Устраняет необходимость в поясах с откидным верхом, 2x пиломатериалах или заполнителях торцов фронтона.

GBC

Соединитель для фронтальной распорки

GBC обеспечивает проверенное, испытанное соединение для повышения устойчивости здания за счет крепления к верхней части фронтальной торцевой стены.

TBD

Диагональная распорка

Диагональная распорка фермы TBD22 предлагает экономящую время замену диагональной распорке 2 × 4.Он обеспечивает жесткость и предотвращает провисание между фермами при установке.

TSBR

Распорка-ограничитель для фермы

TSBR — это экономящий время боковой ограничитель для деревянных и CFS-каркасов, который улучшает качество и безопасность, помогая соответствовать предписывающим рекомендациям WTCA / TPI.

TSF

Распорка фермы

Распорка фермы TSF устраняет разметку расположения верхних плит и может быть оставлена ​​на месте под обшивкой. Повышена точность, минимизированы ошибки интервала, и он прост в использовании.

FGTR / LGT / VGT

Крепежные балки для модернизации

Крепления балок средней и высокой грузоподъемности для новых или модернизируемых применений. Простой монтаж как внутри, так и снаружи стены.

H / TSP

Стяжки для защиты от сейсмических воздействий и ураганов

Широкий выбор конструкций для усиления соединения между стенами и крышей с целью противодействия ветру и сейсмическим воздействиям. Предназначен для ферм и стропил.

MSTAM / MSTCM

Хомуты

Предназначены для противодействия растягивающим нагрузкам при подъёме между деревом и кладкой.Устанавливайте с помощью гвоздей и наших шурупов для бетона и кирпичной кладки Titen®.

MTSM / HTSM

Хомуты

Предназначены для высоких нагрузок между фермами и кладкой.

MGT / HGT

Связи балок

Связи балок соединяют балки крыши с деревянными стенами для работы с умеренными и высокими нагрузками.

H

Ураганные и сейсмические стяжки

В серию ураганных стяжек входят различные конфигурации ветровых и сейсмических стяжек для ферм и стропил.Его упрощенная конструкция встроенной части позволяет легче размещать ее рядом с арматурным стержнем.

CP

Разжимная плита

Передает нагрузку от фермы или балки на плиты в условиях ограничения подшипников. Заменяет струпья от гвоздей или, в некоторых случаях, дополнительный слой, когда это необходимо для опоры.

DSC

Соединитель поперечной стойки

DSC передает поперечные силы диафрагмы от фермы или балки к поперечным стенкам. Новый DSC5 превосходит предыдущие модели даже с меньшим количеством застежек.

LTA

Боковой анкер фермы

Анкер для закладной фермы LTA2, рассчитанный на минимальные пояса фермы 2 × 4, для залитых цементным раствором и бетонных стен, был разработан для обеспечения высоких нагрузок при неглубокой заделке.

DU / DHU / DHUTF

Вешалки для гипсокартона

Вешалки для торцевого монтажа DU / DHU и верхнего монтажа DHUTF переносят нагрузки от балочного перекрытия на стену с деревянными балками через два слоя гипсокартона толщиной ⅝ дюйма. Эти вешалки устанавливают после того, как гипсокартон будет на месте.

LGUM / HGUM

Подвесы для балок / балок большой грузоподъемности для бетонной кладки

Подвески для балок / балок большой грузоподъемности для бетонных или кирпичных стен.Установка упрощается с помощью винтов Strong-Drive® SDS Heavy-Duty Connector и анкеров Titen HD® (оба входят в комплект).

LUS / MUS / HUS / HHUS / HGUS / HUSC

Подвески для балок с двойным срезом

Прибивание гвоздей с двойным срезом более эффективно распределяет нагрузку для большей прочности при меньшем количестве гвоздей. Это экономит время и позволяет использовать общие гвозди как для крепления балки, так и для крепления перемычки.

THA / THAC

Регулируемые подвесы для фермы

Уникальная конструкция этих подвесок позволяет сгибать ремни в полевых условиях до нужной высоты для установки на торце или на верхнем фланце.Также доступна версия со скрытым фланцем.

THGQ / THGQH / HTHGQ

Подвесы для балок SCL

Эти многослойные подвесы для балки и фермы, более простая в установке альтернатива болтовым подвескам, устанавливаются с помощью крепежных винтов Strong-Drive® SDS для тяжелых условий эксплуатации. чтобы обеспечить высокую грузоподъемность.

THGBV / THGBHV / THGWV

Подвесы SCL к ферме

Эти подвесы большой грузоподъемности прикрепляют двух-, трех- или четырехслойные пиломатериалы из конструкционного композитного материала (SCL) к балочной ферме.Варианты установки включают наши винты или болты для разъемов Strong-Drive® SDS для тяжелых условий эксплуатации.

THGB / THGBH / THGW

Подвески для ферм

Сварные подвесы большой грузоподъемности для многослойных ферм. THGB может быть дополнительно установлен с помощью винтов Strong-Drive® SDS Heavy-Duty Connector. Подвесы THGBH и THGW с болтовым креплением обеспечивают более высокие нагрузки.

W / WP / WM

Подвесы для верхних фланцев с металлическими фермами

Подвесы W и WP обеспечивают гибкость конструкции для ферм, поддерживаемых деревянными или стальными коллекторами.Подвески WM предназначены для использования на стандартных 8-дюймовых стеновых конструкциях из кирпичных блоков, залитых раствором.

CGH

Подвес для угловых балок

CGH — это универсальный соединитель, используемый для соединения вальмовых и домкратных ферм с нижними поясами ферм под углом 45 °.

HGUQ

Подвеска для многослойных балок

Подвески HGUQ обладают такой же грузоподъемностью, что и подвесы с двойным срезом HGUS, но вместо гвоздей используются соединительные винты Simpson Strong-Tie® Strong-Drive® SDS Heavy-Duty для более быстрой и простой установки.

HHSUQ

Подвеска для тяжелых перекосов

HHSUQ — это крепление для торцевых опор для высоких нагрузок, предназначенное для компенсации сильных перекосов (45 ° -84 °) вальмовых ферм, что обеспечивает больший диапазон установочных приложений.

HTHMQ

Подвеска для тяжелых ферм

Подвески для ферм HTHMQ обеспечивают универсальность и высокую грузоподъемность для различных типов пиломатериалов и многослойных ферм. Они подходят для правого или левого бедра (наклон от 30 ° до 60 °).

HTU

Подвеска для торцевых анкеров

Подвески для торцевых анкеров HTU имеют рисунки гвоздей, разработанные специально для малой высоты каблука, так что полные допустимые нагрузки (с минимальным количеством гвоздей) применяются к высоте пятки от 3 7⁄8 ″ .

LJS

Подвеска для балок с двойным сдвигом

Подвеска для фермы LJS26DS включает запатентованные компанией Simpson гвозди с двойным срезом. Это нововведение также позволяет использовать меньше гвоздей, быстрее устанавливать и использовать общие гвозди для всех соединений.

LTHMA

Подвес для нескольких ферм

Подвес для легкой конструкции, предназначенный для переноски двух или трех ферм в концевом тазобедренном положении.

LTHJA26

Подвес для бедер / домкратов с фермой

LTHJA26 — это облегченная версия THJA26, предлагающая недорогую альтернативу для легких нагрузок на бедра / домкраты.

MSCPT

Подвес для нескольких ферм

MSCPT большой грузоподъемности, приварные к верхнему фланцу подвесы соединяют 2 или 3 фермы в оконечной установке бедра. Верхний фланец с центральным вырезом вмещает вертикальные и диагональные элементы стенки фермы.

MTHM

Подвес для нескольких ферм

Подвески для средней и высокой грузоподъемности, рассчитанные на 2 или 3 фермы. Подходит для правого или левого бедра (под углом 45 °) и может использоваться для оконечных бедер с центральным общим разъемом или без него.

THAR / THAL

Подвесы для скошенной фермы

Разработанный для ферм перекрытия 4 × 2 и балок 4x, THAR / L422 имеет стандартный наклон 45 °. Для установки верхнего фланца ремни должны быть изогнуты. Закрепление PAN гвоздями помогает избежать расщепления нижних поясов фермы 4 × 2.

THASR / THASL

Регулируемые / наклонные подвесы для фермы

Подвесы THASR / L сочетают в себе регулируемость по высоте подвесов THA с перекосом поля, обеспечивая максимальную гибкость для установщика и устраняя необходимость в специальных заказах.

THJU

Подвес для бедер / домкратов с фермой

Подвесы для бедер / домкратов THJU обеспечивают максимальную гибкость и простоту установки, а также удобство работы для правого и левого бедра. Может быть заказан, чтобы соответствовать разным перекосам бедра, слоям и комбинациям бедра / джека.

THJA26

Подвеска для бедер / домкратов с фермой

Универсальная подвеска THJA26 может вмещать правые или левые бедра (под углом 45 °) и может быть установлена ​​до или после бедра и домкрата. Также может использоваться для двойных (конечных) бедер.

Соединители для массивных пиломатериалов

DU / DHU / DHUTF

Подвески для гипсокартона

Подвесы DU / DHU с торцевым креплением и верхние подвесы DHUTF переносят нагрузки от балочного перекрытия на стену с деревянными балками через два слоя гипсокартона толщиной ⅝ дюйма (гипсокартон). Эти вешалки устанавливают после того, как гипсокартон будет на месте.

HUTF / HUSTF

Сверхпрочные балочные подвесы с двойным сдвигом

HUTF и HUSTF — это сверхпрочные балочные подвесы с верхним фланцем. HUSTF обеспечивает преимущество в забивании гвоздей с двойным сдвигом, распределяя нагрузку на балку по двум точкам на каждом гвозде для большей прочности.

JB / JBA / LB / LBAZ / BA / B / HHB

Подвесы для балок, балок и прогонов

Эти подвесы с верхним фланцем идеально подходят для легких и средних нагрузок. BA предлагает лучшую производительность по цене, а B можно модифицировать для соответствия практически любому применению.

THA / THAC / THAR / L

Регулируемые подвесы для фермы

Уникальная конструкция этих подвесов позволяет сгибать ремни в полевых условиях до нужной высоты для установки на торце или на верхнем фланце. Доступны версии со скрытым фланцем и со скосом 45 °.

W / WPU / WNP / WM / WMU / HW /
HWU / GLT / HGLT

Подвесы для прогонов с верхним фланцем серий W, WPU, HWU и HW обеспечивают максимальную гибкость конструкции и универсальность. WMs предназначены для использования на стандартных 8-дюймовых стеновых конструкциях из кирпичных блоков, залитых цементным раствором.

THAR / THAL

Подвесы для скошенной фермы

Разработанный для ферм перекрытия 4 × 2 и балок 4x, THAR / L422 имеет стандартный наклон 45 °. Для установки верхнего фланца ремни должны быть изогнуты. Закрепление PAN гвоздями помогает избежать расщепления нижних поясов фермы 4 × 2.

LSU / LSSU

Регулируемые легкие наклонные / наклонные U-образные подвесы

Эти подвесы можно наклонять и наклонять в поле, предлагая универсальное решение для крепления балок и стропил. Они могут иметь наклон вверх или вниз и наклон влево или вправо до 45 °.

LUS / HUS / HHUS / HGUS

Подвески для балок с двойным срезом

Эти подвесы имеют двойное срезание гвоздей, которое более эффективно распределяет нагрузку для большей прочности с меньшим количеством гвоздей, экономя время и позволяя использовать обычные гвозди для балок и крепление жатки.

LUC / LU / U / HU / HUC

Стандартные подвесы для балок

Эта группа подвесов для балок обеспечивает гибкость конструкции и испытанные нагрузки. Доступны стандартные модели и модели со скрытым фланцем, а также индивидуальные опции.

SUR / SUL / HSUR / HSUL

Подвесы с наклоном 45 ° для массивных пиломатериалов

Эти подвесы с наклоном под углом 45 ° имеют угловые прорези для гвоздей, которые облегчают забивание гвоздей балки во время установки.

LRUZ

Подвес

LRUZ предлагает экономичную альтернативу для применений, требующих наклонной подвески для соединения стропил с коньком.Его уникальный дизайн позволяет производить установку до или после стропил.

HUC

Подвес

Этот сверхпрочный соединитель со скрытым фланцем разработан для школ и других структур, требующих дополнительных факторов прочности, долговечности и безопасности.

HUCQ

Сверхпрочная балочная подвеска

Сверхпрочная балочная подвеска HUCQ устанавливается с помощью наших шурупов Strong-Drive®. Устанавливаемые на конце балки или на столб, они обеспечивают надежное соединение с меньшим количеством винтов, чем вешалки с гвоздями.

HFN / F

Подвесы для панельной конструкции

Предназначены для панелей или компонентов с использованием зажимных приспособлений или аналогичных устройств для прецизионного изготовления. Канавка для захвата обеспечивает надежную фиксацию в 2- или 3-кратном элементе без использования гвоздей.

RUZ

Подвес

Подвес RUZ разработан специально для установки вокруг существующих панельных кровельных вешалок Simpson Strong-Tie®, таких как серии F или HFN.

NRUZ

Подвес

Модернизированные подвесы NRUZ разработаны специально для использования на гвоздезабивателях на стальных фермах и специально подходят для существующих панельных кровельных подвесов Simpson, таких как серии F или HFN.

PF / PFB / PFDB

Вешалки для стоек

Вешалки PF были переработаны для размещения гвоздей в сборе (0,148 × 1½), а также общего гвоздя 10d (0,148 × 3). Новое сложенное сиденье поднимает балку в 2 раза выше радиуса сиденья, чтобы обеспечить более плотную посадку.

HRC / HHRC

Коньковые соединители

Наклонные полевые соединители, которые прикрепляют балки вальмовой крыши к концу коньковой балки. HRC может быть наклонен вниз максимум на 45 °.

HCP

Угловая пластина для бедра

HCP соединяет стропило или балку с двойными верхними пластинами под углом 45 °.

HRC

Соединитель конька бедра

Соединители серии HRC представляют собой соединители с возможностью уклона в полевых условиях, которые прикрепляют бедра к элементам конька или фермам. HRC можно наклонять до 45 ° без снижения нагрузки.

VPA

Соединитель с переменным шагом

Полевой наклонный VPA предлагает универсальное решение для крепления стропил к верхней плите. Он будет адаптироваться к уклонам между 3:12 и 12:12, что делает его дополнением к универсальному LSSU.

Хомуты и стяжки

HRS / ST / PS / HST / HTP / LSTA / LSTI /
MST / MSTA / MSTC / MSTI

Хомуты

Предназначены для передачи растягивающих нагрузок в широком спектре применений, доступны ремни в широком диапазоне размеров и значений нагрузки.

CS / CMST

Витые ремни

Непрерывные универсальные ремни, которые можно отрезать до нужной длины на стройплощадке. Упаковано в портативные картонные коробки.

FTA / LFTA

Анкеры для стяжек пола

Предназначены для использования в качестве соединения между этажами.

LTS / MTS / HTS

Скрученные ремни

Скрученные ремни обеспечивают натяжное соединение между двумя элементами каркаса, пересекающимися под углом 90 °. Участок изгиба 3 дюйма устраняет помехи в точках перехода между элементами.

T и L

Хомуты

Универсальные универсальные ремни, доступные в различных размерах для различных Т- и L-образных соединений.

CS

Спиральный хомут

Спиральный хомут — идеальное решение для фиксации стеновых стоек с помощью фланцев с помощью хомута. Эти продукты упакованы в легкие картонные коробки и могут быть отрезаны по длине на стройплощадке.

FSC

Соединитель для перекрытия пола

В качестве альтернативы ремню для змеевика соединитель для перекрытия FSC соединяет верхние и нижние этажи изнутри стены.Продолговатые отверстия упрощают установку в узких полостях стены.

HCSTR

Ремень соединителя петли

Предназначенный для модернизации, ремни соединителя петли скрепляют горизонтальные деревянные элементы вместе, когда соединитель петли мешает.

HTSQ

Twist Strap

Twist Strap HTSQ обеспечивает натяжное соединение между двумя деревянными элементами, разработано, чтобы противостоять поднятию настилов, тротуаров и балок, и выступать в качестве экономичной альтернативы по сравнению с болтовыми ремнями.

MSTCB

Предварительно изогнутый ремень

MSTC48B3 и MSTC66B3 — это предварительно изогнутые ремни, предназначенные для передачи растягивающей нагрузки от поперечной стенки верхнего этажа на балку на этаже ниже.

MSTD

Брачный ремень

Брачный ремень MSTD соединяет натяжные стяжки HTT и спиральные ремни CMSTC16 для панельных крыш, где элемент крыши, прилегающий к стене, слишком короткий для создания необходимых нагрузок на диафрагму крыши.

PCT

Поперечная стяжка прогонов

Эта уникальная поперечная стяжка проходит через балку и соединяет обе прогоны друг с другом, позволяя им противостоять силам растяжения и сжатия.

SA

Хомут

Сейсмический хомут SA обеспечивает горизонтальное соединение стяжек между промежуточными элементами.

TS

Twist Strap

Twist Strap обеспечивает натяжение между двумя деревянными элементами. В каждой коробке поставляется одинаковое количество правых и левых блоков.

H / TSP

Стяжки для защиты от сейсмических воздействий и ураганов

Широкий выбор конструкций для усиления соединения между стенами и крышей с целью противодействия ветру и сейсмическим воздействиям.Предназначен для ферм и стропил.

H

Ураганные и сейсмические стяжки

В серию ураганных стяжек входят различные конфигурации ветровых и сейсмических стяжек для ферм и стропил. Его упрощенная конструкция встроенной части позволяет легче размещать ее рядом с арматурным стержнем.

HPT

Hurricane Tie

HPT Hurricane Tie специально разработаны для модернизации стропильных ног на Гавайях и протестированы для одностенных домов на предмет соответствия требованиям штата по устойчивости к возвышениям.

VB

Коленный бандаж

VB обеспечивает силу бокового сопротивления внизу балок при установке примерно под 45 ° или более к вертикальной плоскости.

FGTR / LGT / VGT

Крепежные балки для модернизации

Крепления балок средней и высокой грузоподъемности для новых или модернизируемых применений. Простой монтаж как внутри, так и снаружи стены.

LGT / MGT / VGT / HGT

Крепления балок

Крепления балок соединяют балки крыши с деревянными стенами для работы с умеренными и высокими нагрузками.

DSP / SSP / SP / SPH / RSP4 / TSP

Хомуты для пластин

Эти спиральные ремни обеспечивают разделение на 1 дюйм между каналом обрешетки и балкой, что позволяет использовать изоляцию Thermafiber® и прикрепить канал обрешетки ко всем балки.

SP

Стяжка шпильки с пластиной

Стяжка с пластиной шпильки SP представляет собой соединение между пластиной и шпилькой, обеспечивающее сопротивление поднятию.

HL / HLG

Универсальные угловые косынки и большие углы способствуют стандартизации и экономии строительства и совместимы с конструкционным оборудованием Simpson Strong-Tie®.

L / LS / GA

Усиливающие и наклонные уголки

Универсальные углы для различных применений, где требуется испытанный под нагрузкой угол 90 ° или угол наклона на рабочем месте. Неровный рисунок ногтей снижает вероятность расщепления.

LTP4 / LTP5 / A34 / A35

Уголки и пластины для обрамления

Уголки для обрамления и боковые стяжные пластины — это испытанные универсальные решения для широкого спектра применений. Ножки на A35 изгибаются, чтобы соответствовать соединению, в то время как LTP передает боковые нагрузки.

A

Угол

Широкий диапазон углов для соединения под углом 90 ° для различных требований нагрузки.

RBC

Зажим границы крыши

Зажимы RBC передают поперечные нагрузки между диафрагмой крыши и стеной. RBC можно использовать на деревянных или каменных стенах и выдерживать уклон крыши от 0/12 до 12/12.

HH

Подвес для жатки

Для быстрой и точной установки дверных и оконных перемычек и других поперечин. Подвески жатки HH могут ускорить работу, укрепить раму и избавить от необходимости использовать триммеры.

Grove Construction Hardware

948 East Belmont St.

Ontario, CA,
  • 909-544-4331

    Расчет конструктивного соединения для Home Inspector


    Расчетная прочность гвоздей выше, когда гвоздь забивается сбоку а не конечное зерно члена. Информация об удалении доступна для гвоздей, вбитых в боковые волокна; однако способность гвоздя, забитого в торцевую поверхность, принимать нулевую силу из-за его ненадежности.Кроме того, NDS не предоставляет метод определения значений отрыва для гвоздей с деформированным стержнем. Эти гвозди значительно увеличивают отдачу и часто используются для крепления кровельной обшивки в районах с сильным ветром. Они также используются для крепления обшивки пола и некоторых сайдинговых материалов, чтобы предотвратить откатывание гвоздей. Использование гвоздей с деформированными стержнями обычно основано на опыте или предпочтениях.

    Расчетное значение сдвига Z для гвоздя обычно определяется с помощью следующих таблиц из NDS • 12:

    • Таблицы 12.3A и B. Соединения древесины с деревом, одинарные (двухэлементные) с помощью гвоздей, с использованием деревянных или обычных гвоздей, соответственно.
    • Таблицы 12.3E и F. Соединения металлических пластин с деревянными гвоздями с использованием коробчатых или обычных гвоздей соответственно.

    Уравнения текучести в NDS • 12.3 могут использоваться для условий, не представленных в таблицах проектных значений для Z . Независимо от метода, используемого для определения значения Z для одиночного гвоздя, это значение необходимо отрегулировать, как описано в разделе 7.3.2. Как отмечено в NDS, стоимость одного гвоздя используется для определения расчетной стоимости.

    Также стоит упомянуть, что NDS предоставляет уравнение для определения допустимого расчетного значения сдвига, когда соединение с гвоздями нагружается при комбинированном извлечении и сдвиге. Уравнение, по-видимому, наиболее применимо к соединению ферм фронтона с кровельной обшивкой в ​​условиях подъема кровельной обшивки и боковой нагрузки на стену из-за ветра. Проектировщик может подумать о других приложениях, но должен позаботиться о том, чтобы рассмотреть комбинацию нагрузок, которая была бы необходима для создания одновременного подъема и сдвига, достойного специального расчета.

    Болтовые соединения

    Болты могут быть спроектированы в соответствии с NDS • 8, чтобы выдерживать сдвиговые нагрузки в соединениях дерево-дерево, дерево-металл и дерево-бетон. Как уже упоминалось, многие специальные болтовые крепления могут использоваться для соединения дерева с другими материалами, особенно с бетоном и кладкой. Один из распространенных примеров — анкер с эпоксидной смолой. При проектировании соединений, в которых используются запатентованные системы крепления, следует обращаться к данным производителя.

    Расчетное значение сдвига Z для болтового соединения обычно определяется с помощью следующих таблиц из NDS • 8:

    • Таблица 8.2А. Болтовое соединение древесины с деревом, однослойное (двухсекционное) соединение с использованием той же породы пиломатериалов.
    • Таблица 8.2B. Болтовое соединение металлической пластины с деревом, односрезное (двухчленное); металлическая пластина толщиной минимум 1/4 дюйма.
    • Таблица 8.2D. Болтовые соединения дерева и бетона с одинарным сдвигом; основано на минимальном заделывании 6-дюймового болта в бетон fc = 2000 фунтов на квадратный дюйм.

    Следует отметить, что NDS не предоставляет значений Вт для болтов. Величина натяжения болтового соединения в деревянном каркасе обычно ограничивается несущей способностью дерева, которая определяется площадью поверхности шайбы, используемой под головкой болта или гайкой.Следует учитывать способность шайбы к изгибу. Например, широкая, но тонкая шайба не будет равномерно распределять опорную силу на окружающую древесину.

    Расположение болтов и сверление отверстий чрезвычайно важны для качества болтового соединения. Проектировщик должен тщательно соблюдать минимальные требования к краям, концам и интервалам NDS • 8.5.

    Любая возможная скручивающая нагрузка на болтовое соединение (или любое другое соединение, если на то пошло) также должна учитываться в соответствии с NDS.В таких условиях рисунок крепежных элементов в соединении может стать критическим для производительности при сопротивлении как прямой поперечной нагрузке, так и нагрузкам, создаваемым крутящим моментом в соединении. К счастью, это условие нечасто применимо к типовой легкокаркасной конструкции. Однако консольные элементы, которые опираются на соединения для крепления консольного элемента к другим элементам, испытают этот эффект, а крепежные детали, расположенные ближе всего к консольному пролету, будут испытывать большую сдвигающую нагрузку.Один из примеров этого состояния иногда возникает при строительстве балконов в жилых домах; игнорирование описанного выше эффекта было связано с некоторыми заметными обрушениями балконов.

    Для деревянных элементов, прикрепленных болтами к бетону, расчетные поперечные значения приведены в NDS • Таблица 8.2 E. Уравнения текучести (или общие уравнения дюбелей) также могут использоваться для консервативного определения прочности соединения.

    Стяжные винты

    Стягивающие винты (или стягивающие болты) могут быть разработаны для противодействия сдвиговым нагрузкам и усилиям отрыва в соединениях дерево-дерево и металл-дерево в соответствии с NDS • 9.Как уже упоминалось, многие специальные винтовые крепления могут быть установлены в древесину. Некоторые нарезают собственные отверстия и не требуют предварительного сверления. При проектировании соединений, в которых используются запатентованные системы крепления, следует обращаться к данным производителя.

    Сила вытягивания шурупа (вставленного в боковую структуру пиломатериала) определяется в соответствии с приведенным ниже эмпирическим расчетным уравнением или NDS • Таблица 9.2A. Следует отметить, что приведенное ниже уравнение основано на испытаниях винтовых соединений с одинарным запаздыванием и связано с коэффициентом уменьшения, равным 0.2 применяется к средней предельной мощности извлечения с учетом продолжительности нагрузки и безопасности. Кроме того, длина проникновения стягивающего винта Lp в основной элемент не включает сужающуюся часть в точке.

    Допустимая расчетная прочность на извлечение стягивающего винта больше, когда винт установлен сбоку, а не торцевой стороне элемента. Однако, в отличие от обработки гвоздей, усилие на извлечение шурупов, установленных в торцевом волокне, можно рассчитать с использованием поправочного коэффициента Ceg с приведенным выше уравнением.

    Расчетное значение сдвига Z для стягивающего винта обычно определяется с помощью следующих таблиц из NDS • 9:

    • Таблица 9.3A. Стяжной винт, одинарные (двухсекционные) соединения с одинаковыми породами пиломатериалов для обоих стержней.
    • Таблица 9.3B. Шурупы и соединения металлической пластины с деревом.

    Уравнения текучести в NDS • 9.3 могут использоваться для условий, не представленных в таблицах проектных значений для Z . Независимо от метода, используемого для определения значения Z для одного винта с запаздыванием, это значение необходимо отрегулировать.

    Рекомендации по проектированию системы
    Как и в случае с любыми строительными нормами и техническими условиями, положения NDS могут учитывать или не учитывать различные условия, встречающиеся в полевых условиях. Могут быть альтернативные или улучшенные подходы к проектированию. Точно так же здесь уместно рассмотреть некоторые соображения относительно конструкции деревянных соединений.

    Во-первых, следует избегать переполненных соединений в соответствии с общими соображениями при проектировании. Если используется слишком много креплений (особенно гвоздей), они могут вызвать раскалывание во время установки.Когда соединения становятся переполненными, следует рассмотреть альтернативный крепеж или деталь соединения. По сути, детали подключения должны быть практичными и эффективными.

    Во-вторых, в то время как NDS учитывает системные эффекты в пределах конкретного соединения (т. Е. Элемента), в котором используются несколько болтов или шурупов (т. Е. Фактор группового действия Cg ), он не включает положения, касающиеся системных эффектов нескольких соединений в сборка или система компонентов. Поэтому ниже приводится некоторое рассмотрение системных эффектов на основе нескольких соответствующих исследований, связанных с ключевыми соединениями в доме, которые позволяют жилью эффективно функционировать как структурная единица.

    Соединения для снятия обшивки
    Несколько прошлых исследований были сосредоточены на прикреплении обшивки крыши и снятии гвоздей, в первую очередь в результате урагана Эндрю (HUD, 1999a; McClain, 1997; Cunningham, 1993; Mizzell and Schiff, 1994; и Murphy, Пай и Росовски, 1995). Исследования выявляют проблемы, связанные с прогнозированием отрывной способности оболочки на основе значений извлечения одного гвоздя и определения сопутствующей нагрузки отрыва (т. Е. Давления всасывания ветра) на конкретную застежку оболочки.Однако одно очевидное открытие состоит в том, что гвозди на внутренней стороне панелей обшивки крыши являются критическими крепежными элементами (то есть инициируют разрушение панели) из-за, как правило, большей площади притока, обслуживаемой этими крепежными элементами. Исследования также выявили преимущества использования шурупов и гвоздей с деформированными стержнями. Однако использование стандартной геометрической площади крепления крепежа оболочки и ветровых нагрузок, наряду со значениями выноса NDS, обычно приводит к разумной конструкции с использованием гвоздей.Коэффициент продолжительности ветровой нагрузки также следует применять для корректировки значений отвода, поскольку соразмерное снижение подразумевается в расчетных значениях отвода по сравнению с краткосрочными, испытанными и конечными возможностями отвода.

    Интересно, однако, отметить, что одно исследование показало, что нижняя граница (т. Е. 5-й процентиль) сопротивления отрыву оболочки была значительно выше, чем это было предсказано с использованием значений теста с одним гвоздем (Мерфи, Пай и Rosowsky, 1995). Разница была в 1 раз.39 больше, чем значения для одного гвоздя. Хотя это предполагает коэффициент системы вывода не менее 1,3 для гвоздей в ножны, следует учитывать дополнительные соображения. Например, гвозди для обшивки вкладываются людьми, использующими инструменты в несколько неблагоприятных условиях (например, на крыше), а не в лаборатории. Следовательно, этот системный эффект можно лучше всего рассматривать как разумный допуск конструкции на фактическую вариацию расстояния между гвоздями по сравнению с предполагаемой конструкцией. Таким образом, расстояние между гвоздями от 8 до 9 дюймов на гвоздях для обшивки крыши в области панели может быть допустимым, если 6-дюймовый интервал задан конструкцией.

    Соединения кровли со стеной
    В нескольких исследованиях изучалась способность соединений крыша к стене (т. Е. Наклонная стропильная плита) с использованием обычных гвоздей и других усовершенствований (т. Е. Обвязки, кронштейны, склейка и т. д.). Опять же, основная проблема связана с условиями сильного ветра, например, во время урагана Эндрю и других экстремальных ветровых явлений.

    Во-первых, в порядке пояснения, коэффициент уменьшения ногтей на ногах Ctn не применяется к наклонным гвоздям, таким как те, которые используются для соединений стропила и стены в обычном жилом строительстве.Забивание гвоздями происходит, когда гвоздь забивают под углом в направлении, параллельном волокну на конце элемента (то есть, соединение гвоздя на стене с верхней или нижней пластиной, которое может использоваться вместо концевого гвоздя). Наклонное забивание гвоздей происходит, когда гвоздь забивается под углом, но в направлении, перпендикулярном волокну, через сторону элемента и в лицевую структуру другого элемента (т. Е. От стропила крыши или балки перекрытия до верхней плиты стены. ). Хотя это обычно надежное соединение в большинстве домов и аналогичных сооружений, построенных в Соединенных Штатах, даже хорошо спроектированное соединение с косым гвоздем, используемое для прикрепления крыш к стенам, непрактично в регионах, подверженных ураганам, или подобных районах с сильным ветром.В этих условиях предпочтительнее металлический ремешок или кронштейн.

    Основываясь на исследованиях соединений крыши и стены, пять основных выводов резюмируются следующим образом (Reed et al., 1996; Conner et al., 1987):

    1. В целом было обнаружено, что косые гвозди (не путать с ногтями на ногах) в сочетании с металлическими ремешками или скобами не обеспечивают прямого дополнительного сопротивления поднятию.
    2. Основная металлическая перекрученная лента, размещенная на внутренней стороне стен (т.е. стороне гипсокартона), привела к отрыву верхней пластины и преждевременному выходу из строя.Однако планка, размещенная на внешней стороне стены (то есть со стороны структурной обшивки), смогла развить свою полную нагрузку без дополнительного улучшения обычного соединения стойки с верхней пластиной (см. Таблицу 1).
    3. Пропускная способность одиночных соединений с наклонными гвоздями была обоснованно спрогнозирована NDS с коэффициентом безопасности от 2 до 3,5. Тем не менее, при одновременном испытании нескольких соединений системный коэффициент на выводную способность более 1,3 был обнаружен для соединения стропильных ног с наклонными гвоздями со стеной.Подобный системный эффект не был обнаружен на соединениях ремня, хотя его пропускная способность была значительно выше. Предел прочности простого соединения планкой (с использованием пяти гвоздей 8d с каждой стороны планки — пять в еловых стропилах и пять в верхней плите из желтой сосны южной), как было установлено, составляет около 1900 фунтов на соединение. Было установлено, что вместимость трех общих наклонных гвоздей 8d, используемых в одной и той же конфигурации соединения, в среднем составляет 420 фунтов с большим разбросом. Когда три соединения 8d с общими ногтями были испытаны в сборке из восьми таких суставов, средняя предельная выносливость на соединение составила 670 фунтов с несколько меньшим разбросом.Подобных системных приростов для крепления планки не обнаружено. Пропускная способность 670 фунтов была аналогична той, которая была реализована для соединения стропила со стеной с использованием трех коробчатых гвоздей 16d в обрамлении из ели Дугласа.
    4. Было обнаружено, что заявленная производителем стоимость ремня имеет чрезмерный запас прочности более 5 по отношению к средней предельной прочности. Настроенный на соответствующий коэффициент безопасности в диапазоне от 2 до 3 (рассчитанный путем применения уравнений сдвига гвоздей NDS с использованием металлической боковой пластины), ремешок (простой скрученный ремешок весом 18 г) может покрыть множество условий сильного ветра с простая, экономичная деталь подключения.
    5. Было обнаружено, что использование гвоздей с деформированным стержнем (т. Е. Кольцевых гвоздей) резко увеличивает подъемную способность соединений кровля-стена с использованием метода гвоздей с наклоном.

    Пяточный шарнир в соединениях стропил с потолочными балками
    Пяточный шарнир на пересечении стропил и потолочных балок долгое время считался одним из самых слабых соединений в традиционном деревянном каркасе крыши. Фактически, это сильно нагруженное соединение представляет собой одну из важных причин использования деревянной фермы, а не обычного стропильного каркаса (особенно в условиях сильного ветра или снеговой нагрузки).Тем не менее, конструктор должен понимать характеристики обычных соединений пяточной балки стропильного потолка, поскольку они часто встречаются в жилищном строительстве.

    Во-первых, обычные стропильные и потолочные балки (шпалы) — это просто ферма, построенная на месте. Таким образом, совместные нагрузки могут быть проанализированы с помощью методов, применимых к фермам (например, анализ шарнирного соединения). Однако следует учитывать производительность системы. Как упоминалось ранее для кровельных ферм, системный коэффициент равен 1.1 применимо к элементам растяжения и соединениям. Следовательно, расчетная прочность гвоздей на срез пяточного шва (и стыков балок потолка) может быть умножена на системный коэффициент 1,1, который считается консервативным. Во-вторых, необходимо помнить, что значения сдвига гвоздя основаны на пределе деформации и обычно имеют консервативный коэффициент безопасности от 3 до 5 относительно предельной прочности. Наконец, значения гвоздей должны быть скорректированы в зависимости от продолжительности нагрузки (то есть, коэффициент длительности снеговой нагрузки равен 1.15 до 1,25). С учетом этих соображений и использования опорных распорок для стропил в середине или около середины пролета (что является обычным явлением), разумные конструкции пяточных соединений должны быть возможны для наиболее типичных проектных условий в жилищном строительстве.

    Соединения между стеной и полом
    При соединении деревянных подошвенных пластин с деревянными полами часто используется много гвоздей, особенно по всей длине подошвенной пластины или настенной нижней пластины. При соединении с бетонной плитой или фундаментной стеной обычно имеется несколько болтов по длине нижней плиты.Это указывает на вопрос о возможных системных эффектах при оценке сдвиговой способности (и подъемной способности) этих соединений для целей проектирования.

    В недавних испытаниях стенок на сдвиг было обнаружено, что стены, соединенные пневматическими гвоздями (диаметром 0,131 дюйма и длиной 3 дюйма), расположенными попарно по центру 16 дюймов вдоль нижней пластины, выдерживают более 600 фунтов сдвига на гвоздь. Нижняя плита была из бруса ель-сосна-пихта, а базовая балка — из южной желтой сосны. Это значение около 4.В 5 раз больше скорректированной допустимой расчетной прочности на сдвиг, прогнозируемой с помощью уравнений NDS. Аналогичным образом, соединения с использованием анкерных болтов диаметром 5/8 дюйма на расстоянии 6 футов от центра (при прочих равных условиях) были испытаны в сборках стенок с полным сдвигом; предельное сопротивление сдвигу на болт оказалось равным 4 400 фунтам. Согласно уравнениям NDS, это значение примерно в 3,5 раза больше скорректированной допустимой расчетной прочности на сдвиг. Эти запасы безопасности кажутся чрезмерными и должны учитываться проектировщиком при оценке подобных соединений с практической точки зрения системы.

    Проектирование соединений бетона и каменной кладки
    Общие положения
    В типичном жилом строительстве соединение бетонных и каменных элементов или систем обычно связано с фундаментом и обычно осуществляется в соответствии со стандартной или принятой практикой. Болтовые соединения деревянных элементов с бетоном подходят для болтовых соединений дерева с правильно залитой каменной кладкой. Кроме того, для крепления древесных материалов к кирпичной кладке или бетону можно использовать многочисленные специальные крепежные детали или соединители (включая механические и монолитные).Проектировщик должен проконсультироваться с литературой производителя, чтобы узнать о доступных соединителях, крепежах и расчетных значениях.


    Бетонная или каменная фундаментная стена от фундамента
    Фундаментные соединения, если таковые имеются, предназначены для передачи поперечных нагрузок от стены на нижний фундамент. Сдвиговые нагрузки обычно создаются боковым давлением грунта, действующим на фундамент.

    15 Металлическая арматура для соединения клееных деревянных конструкций

    15 Металлическая арматура для соединения клееных деревянных конструкций

    Cortesía de Arauco Поделиться Поделиться
    • Facebook

    • Twitter

    • 4 9158
    • Почта

    Или

    https: // www.archdaily.com/804991/15-metal-fittings-for-connecting-laminated-wasted-structures

    При проектировании деревянных конструкций очень важно учитывать стыки и арматуру, которые позволят им оставаться вместе и стоять в вертикальном положении. Эти соединители не только позволяют прикреплять древесину к дереву, но также позволяют прикреплять деревянные элементы к кирпичным и бетонным стенам.

    При таком разнообразии элементов, которые необходимо соединить вместе (балка-балка / балка-столб / балка-распорка / балка-стена / опорные рамы), работа с оборудованием требует консультации инженера-расчетчика или опытного специалиста. и опыт.Чтобы помочь вам в этом процессе, мы выбрали 15 металлических фитингов, специально разработанных Arauco для соединения деревянных деталей.

    + 16

    Анкеровка опор к полу

    Для опор, которым необходимо воспринимать поперечные силы

    M90 для опор диаметром 90 мм

    Диагональное соединение балок

    Простая опорная плита

    Диагональное соединение балки

    Соединение балки с кирпичной стеной

    Анкеровка балки

    Металлическая опора прямая секционная

    Металлическая опора прямая секционная

    Металлическая опора прямая секционная

    Встроенная опора

    Поворотный шарнир

    58 Встроенная опора

    Опорные соединения

    Скрытая опора

    Пластина с углублением

    Соединение стойки стойки

    Пластина с углублением

    Фланцы с углублением

    Стойка балки V-образное соединение

    Стеновая распорка балки 914 914 Анкерная стойка 9159 к стыку стены

    Ферма крыши к стене Joi nt

    От балки к откосу

    От балки к откосу

    От балки к откосу

    h225-185

    От балки к стыку балки

    От балки к стыку

    Т-образной пластины000

    Соединение с пластиной 4 Соединение с пластиной

    Соединение углового типа

    Соединение стойки фермы крыши

    Соединение углового типа

    Опорная плита

    Соединение балки и Н-распорки

    Опорная плита

    Двойной анкер

    Соединение балки

    Якорь

    Более подробная информация и сопутствующие материалы по следующей ссылке.

    ** Руководство Разработано ArchDaily Guide и Arauco.

    продуктов — MiTek Residential Construction Industry

    продуктов — MiTek Residential Construction Industry

    Благодаря постоянным инвестициям в практические инновации и новые продукты, MiTek® предлагает инженерные решения, которые помогут вам
    меньше тратить время и материалы, снизить проектные и трудовые затраты, а также ускорить строительные циклы.

    Стандарт Mitek

    Значок воспроизведения
    ИНЖЕНЕРНЫЕ ИЗДЕЛИЯ

    ИННОВАЦИОННЫЕ СТРОИТЕЛЬНЫЕ РЕШЕНИЯ

    С 1955 года продукция MiTek основана на инновациях и традициях обеспечения качества во всем, что мы делаем.

    Боковые системы

    Линия боковых систем MiTek® — это единственный полный набор изделий, устойчивых к поперечной силе, которые отвечают всем потребностям отрасли легкого каркасного деревянного строительства:

    • Системы стенок со сдвигом
    • Рамы из холоднокатаной стали
    • Рамы из стали
    • Системы крепления

    Конструкционные соединители

    От фундамента до гребня наши структурные соединители обеспечат оптимальную безопасность, соответствие и эффективность вашей конструкции.

    • Крепежные детали
    • Решения для анкеровки
    • Крепежные детали
    • Коррозионная стойкость с золотым покрытием

    Аппаратное обеспечение Offsite Solutions

    MiTek® — ведущий мировой поставщик и новатор в области внешних компонентных разъемов и оборудования:

    • Соединительные пластины компонентов
    • Стойка стабилизатора
    • Позиционная распорка
    • Соединение компонентов с конструкцией

    Водонепроницаемые решения

    Простой и легкий в установке водонепроницаемый барьер для ванных комнат и душевых, облицованных плиткой:

    • Полная водонепроницаемая система
    • Инновационная опорная плита

    Рекомендуемые товары

    Сделайте вашу следующую работу проще с этими продуктами MiTek

    Рамы CFS Moment

    Первые и единственные в отрасли предварительно изготовленные холодногнутые стальные моментные рамы, разработанные для узких стенок с высокой грузоподъемностью при значительной экономии затрат по сравнению с моментными рамами из конструкционной стали.

    Узнать больше

    Узнать больше о рамах CFS Moment

    Стойка Posi-Strut

    Повышение производительности за счет гибкости четких пролетов, свободы проектирования зданий и легкого доступа к водопроводным и электрическим установкам.

    Узнать больше

    Узнать больше о Posi-Strut

    Система Hardy Shear Wall

    Оригинальная сборная система перегородок, остающаяся на переднем крае отраслевых технологий.

    Узнать больше

    Узнать больше о системе Hardy Shear Wall System

    Водонепроницаемая система Triton

    Простая и удобная в установке система гидроизоляции для облицованных плиткой ванных комнат и душевых.

    Узнать больше

    Узнать больше о водонепроницаемой системе Triton
    Благодаря тому, что мы экономим на конструкции крыши, мы можем сократить общее время сборки конструкции на 50%.”

    Открывается в новом окне Открывает внешний сайт Открывает внешний сайт в новом окне

    Конструкционные деревянные компоненты |

    Structural Wood Components — ведущий поставщик тяжелых деревянных ферм ручной работы и сопутствующих компонентов. Более 20 лет мы предоставляем превосходные продукты и услуги для церквей, ресторанов, банков, загородных клубов, школ, библиотек, центров природы, парков, зоопарков, тематических парков, павильонов, сараев, центров бытовых услуг, застроек, индивидуальных домов, резиденций и многих других другие средства.

    Расположенный в Уоллере, штат Техас, на северо-западе от метрополитена Хьюстона, у нас есть впечатляющее, сертифицированное городом Хьюстоном производственное предприятие, которое включает в себя нашу собственную лесопилку и оборудование для повторной распиловки; цех стальных заводов с полным спектром услуг, где мы производим все наши анкерные плиты и соединительную арматуру на собственном предприятии; полностью оборудованный цех по производству деревянных изделий и наши участки сборки ферм. Размер нашего завода позволяет одновременно изготавливать несколько проектов ферм. Мы отправили фермы на заказ в более чем 36 штатов, Пуэрто-Рико и США.Южные Виргинские острова.

    Structural Wood Components регулярно сотрудничает с известными архитекторами, строительными фирмами и строителями домов для проектирования, производства и поставки качественных деревянных изделий для коммерческих, институциональных и жилых зданий. С индивидуальным вниманием и вниманием к деталям наша опытная команда проведет вас на каждом этапе процесса закупок, от начального этапа проектирования до проектирования, изготовления и окончательной доставки на строительную площадку.

    Наши красивые тяжелые деревянные фермы, деревянные акценты и свободные пиломатериалы созданы для удовлетворения как ваших визуальных, так и структурных требований.Наше хорошо оборудованное предприятие и эффективные технологии производства позволяют нам доставлять нашу высококачественную продукцию своевременно и с минимальными затратами. Квалифицированные мастера используются для производства высококачественной продукции, основанной на многолетнем опыте. Мы стремимся предоставлять индивидуальный дизайн и качество продукции, которые отражают нашу репутацию ведущего поставщика архитектурных компонентов для зданий.

    Structural Wood Components стремится обеспечить удовлетворенность клиентов. От нашего веб-сайта мирового класса с обширной информацией в нашей базе знаний до своевременного общения и профессиональной помощи в дизайне, на всех этапах производства, доставки и установки — мы готовы обеспечить 100% удовлетворение наших клиентов.Мы надеемся стать вашим предпочтительным ресурсом для всех ваших потребностей в тяжелых деревянных фермах и изделиях из дерева.

    Полное руководство по покупке пиломатериалов

    Как я уже упоминал в предыдущих постах за эти годы, хотя я не самый умелый или хитрый парень, я все же стараюсь расширять свои навыки DIY, когда это возможно. Одна вещь, которая часто заставляет меня ломать голову, — это покупать пиломатериалы всякий раз, когда я берусь за проект, который требует этого.

    Можно подумать, пиломатериалы — это просто; он просто идет и покупает кусок дерева, верно? Но это на удивление сложно.Есть так много вариантов, что, даже имея в руках список материалов, я часто брожу по секции пиломатериалов в магазине товаров для дома в течение 20 минут, пытаясь выяснить, какие куски дерева мне следует купить. Общая доска? Структурный? Фанера класса C или D? Лечится давлением?

    Всякий раз, когда я проводил исследование пиломатериалов, я мог найти часть необходимой мне информации в одном месте, а часть — в другом. Но я никогда не мог найти ни одного исчерпывающего ресурса, который предлагал бы все мелочи в одном месте.Итак, чтобы объединить все для своих целей и для наших читателей, я решил написать эту статью. Я понимаю, что большинство из вас не будут читать это для удовольствия; я надеюсь, что вы сможете сохранить его в архиве и обращаться к нему всякий раз, когда у вас возникнут какие-либо вопросы, связанные с лесоматериалами.

    Пристегните пояс с инструментами, и давайте сделаем это.

    Типы пиломатериалов: хвойная и лиственная древесина

    Есть два типа пиломатериалов: хвойная и лиственная. Пиломатериалы хвойных пород получают из хвойных пород, таких как сосна, пихта, ель и кедр.Эти леса получили свою классификацию неспроста; их можно легко помять ногтем. Пиломатериалы хвойных пород также намного легче впитывают и теряют влагу, чем лиственные, поэтому необходимо проявлять особую осторожность, чтобы сохранить стабильность древесины на протяжении всего срока службы. Обработка древесины хвойных пород под давлением — один из способов сохранить ее прочность при воздействии элементов. Подробнее об этом позже.

    Пиломатериалы хвойных пород

    Пиломатериалы хвойных пород дешевле, потому что хвойные деревья растут быстрее, чем лиственные. Следовательно, пиломатериалы хвойных пород в основном используются в строительстве, например, при строительстве дома или при строительстве террасы.Если вы собираетесь сделать дом своими руками, вы, скорее всего, будете использовать пиломатериалы хвойных пород. Вы можете найти его в большом количестве в местном магазине товаров для дома с большими коробками.

    Пиломатериалы твердых пород

    Пиломатериалы твердых пород получают из лиственных деревьев, у которых широкие листья опадают в холодные месяцы. Чаще всего встречаются пиломатериалы лиственных пород: дуб, клен, орех, гикори и красное дерево. Как можно понять из названия, большинство твердых пород дерева тверже, чем мягкие (за исключением бальзового дерева), и на них не так легко вмятины.

    Деревьям твердых пород требуется гораздо больше времени, чтобы вырасти до зрелости, поэтому пиломатериалы, в которые они превратились, намного дороже, чем сорт хвойных пород. Следовательно, пиломатериалы из твердой древесины обычно используются в деревообработке, производстве мебели, краснодеревщиках и напольных покрытиях. Если вы хотите заняться деревообработкой, вы в первую очередь будете использовать древесину лиственных пород. В хозяйственных магазинах больших коробок его не так много, поэтому вам часто придется посещать специализированный магазин по деревообработке или лесной склад, чтобы купить его.

    Сняв с пути основное различие между пиломатериалами хвойных и твердых пород, давайте рассмотрим мельчайшие детали каждого типа.

    Пиломатериалы хвойных пород

    Классификация и сорта пиломатериалов хвойных пород

    Поскольку каждое дерево индивидуально, отдельные куски пиломатериалов будут иметь широкий диапазон качества по прочности. Чтобы гарантировать, что правильный вид пиломатериалов используется для правильной работы, Министерство торговли США установило Американский стандарт на пиломатериалы хвойных пород.

    Существует три широких класса пиломатериалов хвойных пород: дворовые, конструкционные и цеховые и фабричные. Давайте подробно рассмотрим каждый из них.

    Пиломатериалы для склада

    Пиломатериалы, предназначенные для обычных строительных и строительных целей. Пиломатериалы на дворе обычно классифицируются визуально, то есть инспектор смотрит на внешний вид пиломатериалов, чтобы дать ему оценку. Пиломатериалы дворового двора делятся на две категории: обычные и избранные.

    Пиломатериалы со склада . Обычные пиломатериалы подходят для строительных и хозяйственных целей и классифицируются по номеру:

    • No.1 Обычный. Пиломатериалы высочайшего качества. № 1 Обычная древесина будет иметь несколько маленьких плотных сучков.
    • № 2 Общий. Имеет более крупные сучки, чем у обыкновенного № 1. № 2 часто используется для обшивки панелей и стеллажей и подходит для общих работ по деревообработке.
    • № 3 Общий. Имеет больше и более крупных сучков, чем № 2. Древесина обычно повреждена и покрыта пятнами. Хорошо подходит для заборов, ящиков и ящиков.

    Выберите пиломатериалы двора. Отборные пиломатериалы для дворовых участков выглядят намного лучше, чем обычные пиломатериалы, потому что у них нет или очень мало сучков. Из-за прекрасного внешнего вида отборных садовых пиломатериалов он предназначен для натуральной и окрашенной отделки.

    Пиломатериалы выборочного склада классифицируются по буквенной классификации:

    • C Выбрать . Практически полностью лишен каких-либо дефектов и широко применяется в отделке салона и шкафов.
    • D Выберите . Имеет красивый внешний вид, но содержит несколько узелков размером с десять центов.

    Визуал различных классов. Обратите внимание, как они становятся все уродливее и уродливее. № 3 по-прежнему может быть хорошим деревом, но он не так красив, как № 1.

    Строительная древесина

    Если вы когда-либо покупали 2 × 4 или 4 × 4, вы ‘ я купил пиломатериалы. Структурные пиломатериалы соответствуют стандартным размерам по толщине и ширине. В Америке наиболее распространенными размерами строительных пиломатериалов являются «два-бай» (2х4, 2х6, 2х8, 2х10) и 4х4 (хотя чуть позже мы увидим, что толщина 2х4 на самом деле не 2 дюйма). и шириной 4 дюйма).Хотя толщина и ширина стандартные, длина — нет. У вас может быть 2 × 4 шести, восьми или даже десяти футов в длину. Это все еще 2 × 4. Стандартные предварительно обрезанные размеры позволяют плотникам и строителям домов покупать пиломатериалы без необходимости делать такую ​​резку, когда они доставляют его на строительную площадку.

    Поскольку конструкционные пиломатериалы широко используются в строительстве, они часто подвергаются механической градации напряжений, чтобы строители знали напряжение изгиба плиты. Его тоже можно оценить визуально.

    Конструкционные пиломатериалы подразделяются на семь категорий:

    1. Световой каркас . Пиломатериалы толщиной от 2 до 4 дюймов и шириной 4 дюйма. Классифицируются как строительные, стандартные или коммунальные. Вот что означают эти обозначения:

    • Строительство. Маленькие, тугие сучки и сучки разрешены при соблюдении следующих правил:
    Номинальная ширина В любом месте на широкой поверхности Сучки и отверстия без звука
    2 ″ 3/1931 51932 / 8 «
    3″ 1-1 / 4 « 3/4″
    4 « 1-1 / 2″ 1 «
    • Стандарт. Расколы на краю доски разрешены, если они не превышают ширину доски. Плотные узлы и сучки разрешены при соблюдении следующих правил:
    3/4 дюйма
    Номинальная ширина В любом месте на широкой поверхности Неполадки или неплотные сучки и отверстия
    2 дюйма 1 дюйм
    3 « 1-1 / 2″ 1 «
    4″ 2 « 1-1 / 4″
    • Утилита. Допускаются разрезы, равные 1/6 ширины куска. Сучки не ограничены по качеству и допускаются в следующих размерах:
    Номинальная ширина В любом месте на широкой поверхности Узел и дырочки без звука
    2 дюйма 1-1 / 4 ” 1”
    3 ” 2” 1-1 / 4 ”
    4” 2-1 / 2 ” 1-1 / 2”

    2.Конструкционный световой каркас . Пиломатериалы толщиной от 2 до 4 дюймов и шириной от 2 до 4 дюймов. Отмечено как «Выбрать несущие конструкции», 1, 2 или 3. Вот что означают эти обозначения:

    • Выберите «Несущие конструкции». Практически без узлов. Узлы, которые действительно существуют, маленькие и тугие. Самый сильный из четырех классов.
    • № 1. Допускаются небольшие плотные сучки до 1-1 / 2 дюйма. Свободные узлы могут быть шириной не более 1 дюйма и появляться только один раз на каждые 3 фута.
    • № 2. Хорошо расставленные сучки любого качества шириной до 2 дюймов. Могут иметься сучки шириной 1-1 / 4 дюйма через каждые 2 фута.
    • № 3. Сучки любого качества могут иметь ширину до 2-1 / 2 дюйма. Узлы разрешены через каждые 1-3 / 4 дюйма фута.

    3. Шпильки . Пиломатериалы толщиной от 2 до 4 дюймов и шириной от 2 до 4 дюймов. Отнесено к категории Stud.

    4. Конструкционные балки и доски . Пиломатериалы толщиной от 2 до 4 дюймов, 6 дюймов и шире. Отмечено как «Выбрать несущие конструкции», «1», «2» или «3».

    5. Балки и стрингеры . Пиломатериалы толщиной 5 дюймов и более, ширина которых более чем на 2 дюйма превышает толщину. Отмечено как «Выбрать несущие конструкции», 1 или 2, причем «Выбрать несущие конструкции» является самым сильным.

    6. Столбы и бревна . Пиломатериалы размером 5 на 5 дюймов. Отмечено как «Выбор конструкции», 1 или 2.

    7. Каркас внешнего вида . Широкая категория строительных пиломатериалов толщиной не менее 1 дюйма и шириной 2 дюйма.Эстетика определяет классификацию внешнего вида. Самые высокие сорта чистые или почти чистые от каких-либо узлов или пятен. Пиломатериалы для создания внешнего вида используются для изготовления панелей и сайдинга. Существуют две основные категории внешнего вида: отделка и выбор. Качество отделки выше, чем у Select.

    Финишная сортировка доступна только для пиломатериалов от Douglass Firs и Hem-Firs. Имеются оценки «Высший», «Выбор» и «Качество».

    Выборочная градация применяется ко всем западным породам хвойных пород. Оценки: A, B, C и D:

    • A Select. Без узлов, трещин или других видимых дефектов. Используется для изысканной мебели, столярных изделий, отделки и напольных покрытий.
    • B Выберите. Несколько мелких дефектов, но почти идеальный. Используется для внешней отделки, отделки и напольных покрытий.
    • C Выбрать. Маленькие тугие узелки. Можно использовать для стеллажей, а также для отделки полов и полов.
    • D Выберите. Многочисленные узелки и другие мелкие дефекты.

    Пиломатериалы для цехов и фабрик

    Это пиломатериалы, выбранные для «восстановительных целей» и предназначенные для неструктурных применений.«Двери, лестницы, карандаши, плинтусы и коробки обычно изготавливаются из заводских и заводских пиломатериалов. Оценка будет варьироваться в зависимости от того, как она будет использоваться. Таким образом, торговая древесина, используемая для изготовления дверей, будет иметь другую систему классификации, чем торговая древесина, используемая для изготовления карандашей. Хотя каждое использование имеет свою номенклатуру классификации, сортировка обычно основана на том, сколько высококачественной древесины вы можете получить из этого куска пиломатериала для предполагаемого использования.

    Содержание влаги во время производства

    В дополнение к оценке качества пиломатериалов ассоциации по классификации пиломатериалов также сообщают о содержании влаги в то время, когда древесина была превращена в пиломатериалы («с покрытием»).Это важно знать, потому что по мере высыхания пиломатериал хвойных пород дает усадку. Это может изменить планы относительно того, как он используется на стройплощадке.

    • S-GRN . Поверхность в зеленом состоянии.
    • S-Dry . На поверхности сухой. После изготовления влажность составляла менее 19%.
    • MC15 / KD15 . Во время изготовления влажность составляла 15% или менее.
    • KDHT . Сушеные в печи и термически обработанные. Сушат до содержания влаги <19%, сердцевину нагревают до 56 ° C в течение 30 минут.Термообработка древесины убивает споры насекомых и грибков, которые могут вызвать гниение. Пиломатериалы, которые поставляются по всему миру, должны подвергаться термообработке.

    Собираем все вместе: штамп для пиломатериалов

    В следующий раз, когда вы будете в строительном магазине за деревом для своего проекта, найдите штамп на пиломатериале, который выглядит следующим образом:

    STAND & BTR означает это классическое легкое обрамление «Standard and Better». Таким образом, как минимум, этот кусок пиломатериала является стандартным, но он также может быть строительного класса.

    S-DRY означает, что пиломатериал был высушен на поверхности.

    Треугольник с D-FIR позволяет нам узнать, что этот кусок пиломатериала произошел из пихты Дугласа.

    Эта маленькая марка содержит всю информацию, о которой мы только что говорили выше. Таким образом, с первого взгляда вы можете узнать сорт дерева, из которого была получена древесина, его классификация, сорт и содержание влаги. Довольно круто, да?

    Работа с обработанной под давлением пиломатериалом хвойных пород

    Так как древесина хвойных пород подвержена гниению от воды и грибка, пиломатериалы хвойных пород, которые будут подвергаться воздействию погодных условий, часто подвергаются обработке давлением химическими веществами, которые консервируют древесину.Такие вещи, как палубы, световые столбы, качели, столбы для почтовых ящиков, столы для пикника и т. Д., Часто изготавливаются из пиломатериалов, подвергнутых обработке давлением.

    Процесс обработки давлением довольно прост. Обрабатываемая древесина складывается в герметичный резервуар. Весь воздух откачивается, в результате чего поры дерева открываются. Химический консервант закачивается в резервуар, и прикладывается давление, чтобы заставить его проникнуть глубоко в клетки древесины. После обработки древесину вынимают и оставляют сохнуть. Когда вы находитесь в строительном магазине, вы можете сказать, что пиломатериал подвергался обработке под давлением, по его зеленому оттенку и легкой сырости.

    Многие химические вещества, используемые при обработке пиломатериалов под давлением, классифицируются Агентством по охране окружающей среды как пестициды, поэтому при обращении с ними следует соблюдать осторожность. Никогда не сжигайте обработанные под давлением дрова в камине или костре и не используйте их для мульчи или компоста. И вам следует подумать о мытье рук после работы с ним, чтобы избавиться от любых ксеноэстрогенов, снижающих уровень тестостерона, которые могут остаться на вашей коже.

    Пиломатериалы твердых пород

    Размеры древесины твердых пород

    Для пиломатериалов лиственных пород нет стандартной ширины, как у конструкционных пиломатериалов хвойных пород, но есть стандартные толщины.Твердая древесина разрезается на четверть дюйма. Ниже представлена ​​диаграмма стандартной толщины пиломатериалов лиственных пород:

    5 9 1931 2 13/16 ″
    Грубый размер Номинальный размер / название Фактический размер (дюймы)
    (дюймы) (доли дюйма)
    («четверть» )
    S1S 1) S2S 2)
    1/2 ″ 3/8 ″ 5/16 ″
    1/2 ″ 7/16
    3/4 ″ 5/8 ″ 9/16 ″
    1 ″ 4/4 7/8 ″ 13/16 ″
    1 1/4 ″ 5/4 1 1/8 ″ 1 1/16 ″
    1 1/2 ″ 6/4 1 3/8 ″ 1 5/16 ″
    2 ″ 8/4 1 13/16 ″ 1 3/4 ″
    3 ″ 12/4 2 3/4 ″
    4 ″ 16/4 3 13/16 ″ 3 3/4 ″

    Классификация и сортировка пиломатериалов лиственных пород

    Классификация и сортировка пиломатериалов лиственных пород намного проще, чем пиломатериалов хвойных пород.Для лиственных пород внешний вид является основным фактором при сортировке. Национальная ассоциация пиломатериалов лиственных пород регулирует стандартную систему классификации пиломатериалов лиственных пород в Соединенных Штатах.

    Существует четыре возможных сорта пиломатериалов лиственных пород. Сорт определяется величиной чистой поверхности конкретной доски на самой плохой стороне (с древесиной твердых пород одна сторона будет выглядеть лучше, чем другая). Доска более высокого класса длинная и широкая, и большая часть ее площади не имеет дефектов. Чистый пиломатериал можно снять с доски, сделав несколько больших надрезов.

    Пример куска пиломатериала твердых пород по FAS

    • FAS (Первый и Второй). Это сорт высшего качества. Доска FAS должна быть не менее 6 дюймов в ширину, от 8 до 16 футов в длину и на 83,3% прозрачна с самой плохой стороны.
    • Выбор — № 1 Общий. Доска шириной не менее 3 дюймов, длиной 4 фута и не имеет дефектов на 66,6%.
    • Select — No. 2 Common. Доска шириной не менее 3 дюймов, длиной 4 фута и на 50% без изъянов.
    • Выбор — № 3 Общий. Доска шириной не менее 3 дюймов, длиной 4 фута и без изъянов на 33,3%.

    Различные лиственные породы имеют разные критерии, на которые вы обращаете внимание при присвоении вышеуказанных оценок. Более подробную информацию вы можете найти на веб-сайте Национальной ассоциации производителей древесины лиственных пород.

    Распространенные дефекты пиломатериалов

    Пиломатериалы хвойных и лиственных пород будут иметь дефекты из-за того, как дерево выросло или как оно было обработано в процессе фрезерования.В то время как дефекты пиломатериалов могут быть устранены и включены в проекты высококачественной обработки древесины, дефекты конструкционных пиломатериалов должны быть сведены к минимуму. Обратите внимание на следующие распространенные дефекты:

    Лук . Деформация на лицевой стороне доски от конца до конца.

    Чашка. Полость на лицевой стороне доски.

    Крук. Деформация по краю, также известная как корона. Это наиболее часто встречается при пилении пиломатериалов из центра дерева.

    Сплит. Трещина на всем дереве, обычно на концах.

    Твист. Деформация пиломатериалов, концы которой скручены в противоположных направлениях.

    Чек. Трещина вдоль годовых колец роста древесины, не проходящая через всю толщину древесины.

    Встряхнуть. Разделение волокон между годичными кольцами, часто продолжающееся вдоль лицевой стороны доски, а иногда и ниже ее поверхности.

    Уменьшение. Отсутствует древесина или необрезанная кора вдоль края или угла детали.

    Сучки и сучки. Затянутые узлы обычно не проблема. Они останутся там. Ослабленные сучки могут выпасть и нарушить целостность древесины.

    2 × 4 — это не совсем 2 × 4: определение размеров пиломатериалов

    Наиболее распространенные куски пиломатериалов, которые вы будете использовать для проектов вокруг дома, — это «двухэтажные» и 4×4. Опять же, эти числа относятся к толщине и ширине доски. Итак, 2 × 4 — это кусок пиломатериала толщиной 2 дюйма и шириной 4 дюйма.

    Кроме, не совсем.

    2 × 4 (и другие двухкратные) используют так называемое «номинальное» измерение. Мельницы обычно рубят дерево в пиломатериалы вскоре после того, как дерево было спилено, поэтому в этом дереве много влаги. Когда фреза разрезает кусок пиломатериала на 2 × 4, он фактически имеет толщину 2 дюйма и ширину 4 дюйма. Но по мере того, как пиломатериал высыхает во время транспортировки на лесной склад, он дает усадку. К тому времени, когда вы купите этот 2 × 4, он будет примерно 1-1 / 2 дюйма x 3-1 / 2 дюйма, плюс-минус.

    Так что примите это во внимание в следующий раз, когда будете строить проект и покупать пиломатериалы.

    Фанера и панели

    Статья о пиломатериалах была бы неполной без обсуждения фанеры. Фанера широко используется в строительных работах, таких как полы, кровля и сайдинг. Если вы когда-нибудь решите сделать свой собственный плиометрический бокс для гаража (скоро на AoM!), Вы собираетесь использовать фанеру.

    Фанера является популярным материалом потому, что она прочная, легкая и жесткая. Благодаря своей конструкции, одна фанерная панель может преодолевать большие расстояния без изгиба.Даже если он треснет, он не сломается полностью.

    Фанера изготавливается путем наслоения тонких листов шпона, называемых «слоями». Каждый слой чередуется под углом 90 градусов от нижележащего слоя, а затем склеивается. Эта многослойная конструкция и придает прочности фанере.

    Поскольку при установке видна только одна сторона фанеры, только одна сторона выглядит красиво и гладко. Эта сторона называется «лицом». Шершавая сторона называется «спиной».

    Фанера может быть изготовлена ​​из древесины хвойных и твердых пород, а также из их комбинации.Большая часть фанеры, которую вы покупаете в строительном магазине для строительства дома, производится из хвойных пород древесины.

    Сорта фанеры

    Существует несколько систем классификации фанеры, но большинство из них следуют классификации A-D, где A является лучшей. Фанера также классифицируется как Наружная, Экспозиция 1, Экспозиция 2 и Внутренняя. Тип фанеры, которую вы выберете, будет зависеть от экономических показателей, степени воздействия на элементы древесины и важности внешнего вида для вас.

    • Внешний вид. Полностью водонепроницаемое соединение (клей) между слоями и предназначено для применений, подверженных постоянному воздействию погодных условий и влаги.
    • Воздействие 1. Полностью водонепроницаемое соединение, но не для постоянного воздействия погодных условий или влаги.
    • Экспозиция 2. Внутренний тип с промежуточной связкой. Предназначен для применения в защищенных конструкциях, где можно ожидать незначительного воздействия влаги.
    • Интерьер. Только для внутренних работ.

    Если у вас мало денег и вас не волнует, гладкая ли поверхность у вашей фанеры, выберите более низкий сорт. Он такой же прочный, как и более красивые сорта.

    • A. Гладкая поверхность под покраску. Ремонт шпона, например замена узлов на заплатки, возможен, но не более 18. Используется для таких проектов, как шкафы.
    • Б. Твердая поверхность. Допускается незначительное расщепление.
    • C. Узкие узлы и сучки допускаются.На поверхности также могут быть обесцвечивание и дефекты шлифования, если это не снижает прочности.
    • D. Более крупные сучки и сучки разрешены.

    Часто можно встретить фанеру двух сортов, как в «A – C». Это означает, что лицевая сторона — оценка A, а обратная сторона — оценка C.

    В дополнение к двум вышеупомянутым классификациям фанера также классифицируется как обшивка, шпилька I-этажа и сайдинг. Это просто указывает, для чего был разработан кусок фанеры.Большая часть фанеры, которую вы покупаете в строительном магазине для домашних работ, таких как верстак, будет классифицироваться как обшивка.

    Как и в случае с пиломатериалами хвойных пород, на фанере будет нанесена печать со всей этой информацией где-нибудь на доске. Выглядит это так:

    Ну вот. Практически все, что вам нужно знать о пиломатериалах. Добавьте его в закладки, чтобы вы могли вернуться к нему в следующий раз, когда вам нужно будет пойти на лесной склад, чтобы купить дрова. Надеюсь, вы нашли это полезным!

    Удачи!

    ______________

    Источники

    Pocket Ref, 4-е издание

    University of Missouri

    Western Wood Products Association

    Дерево как строительный материал; Его преимущества и недостатки

    Деревянные дома Анатолии

    Дерево как строительный материал; Его преимущества и недостатки

    ВВЕДЕНИЕ

    Для долговечности исторических деревянных зданий, строителей и Пользователи, которые занимаются этой темой, должны точно знать свойства древесины.

    Древесина — это органический, гигроскопичный и анизотропный материал. Его тепловая, акустические, электрические, механические, эстетические, рабочие и др. свойства очень пригоден для использования, построить комфортный дом можно только из деревянных продукты. С другими материалами это практически невозможно. Но у дерева есть минусы тоже. Ниже приводится очень краткая информация по этому вопросу.

    ПРЕИМУЩЕСТВА ДЕРЕВА

    Термические свойства:

    Как мы знаем, многие материалы меняют размер и объем в зависимости от температуры. изменения.Они расширяются при повышении температуры. Это означает линейный и объемное расширение. Расширение. Расширение вызывает уменьшение сопротивление материалов. Сталь неорганическая, негорючая и поэтому имеет преимущество против огня, но при использовании в зданиях расширяется и разрушается в результате увеличения тепла.

    Древесина практически не расширяется при нагревании. Напротив, по эффекту от тепла он высыхает и набирает силу. Единственный раз, когда древесина немного расширяется, это когда уровень влажности ниже 0%, и это только с научной точки зрения существенный.На практике уровень влажности древесины не опускается ниже 5% даже в самом засушливом климате.

    Коэффициент теплопроводности древесины очень низкий. Алюминий передает тепло 7000 раз, ворует 1650 раз, мрамор 90 раз и стекло 23 раза быстрее дерева. По этой причине из дерева делают спички, ручки фурнитура, потолки и настенные покрытия.

    Удельная теплоемкость древесины высокая. Это означает, что для повышать и понижать температуру килограмма древесины.Дерево требует почти вдвое больше тепловой энергии, чем камни и бетон; аналогично, три раз требуется энергия для нагрева или охлаждения стали.

    Акустические свойства:

    Звукоизоляция зависит от массы поверхности. Дерево, как свет материал, не очень идеальный для звукоизоляции; Но он идеален для звука абсорбция. Дерево предотвращает эхо и шум, поглощая звук. По этой причине широко используется в концертных залах.

    Скорость звука в лесу выше, чем в газах и жидкостях, и близка к что металлов.Потери звуковой энергии в результате трения также значительно увеличиваются. низкое содержание древесины благодаря легкости и структуре. Благодаря таким свойствам, древесина широко используется в музыкальных инструментах.

    Электрические свойства:

    Сопротивление электрическому току полностью сухой древесины равно сопротивлению электрического тока. фенолформальдегид. Высушенная в духовке древесина — очень хороший электроизолятор. К в некоторой степени высушенное на воздухе дерево такое же. К сожалению, электрическое сопротивление древесина понижается за счет увеличения влажности.Устойчивость дерева насыщен водой. Статическое электричество, опасное для здоровья человека, — это не наблюдается в дереве в отличие от металла, пластика и других материалов. По этой причине древесина предпочтительнее как здоровый материал.

    Механические свойства:

    Хотя дерево — легкий материал, его прочность довольно высока. Например, а прочность древесины на разрыв при удельном весе 0,6 / см3 составляет 100 Н / мм2, прочность на разрыв стали с удельным весом 7,89 / см3 составляет 500 Н / мм2.Разделение прочности на разрыв на удельный вес дает разрывную длину и качество материала. Эта цифра означает разрывную длину материала, когда висел под собственным весом. При этом используется разрывная длина стали на строительство 5,4 км, хромированная подвижная сталь 6,8 км, закаленная носовая сталь 17,5 км, разрывная длина ели 19,8 км, клееной древесины бук 28,3 км. Для таких свойств используется древесина и клееная древесина. в широкозонных сооружениях, таких как оздоровительные центры и спортивные залы.

    Эстетические свойства:

    Дерево является декоративным материалом, если рассматривать его как эстетический материал. Каждый дерево имеет свой цвет, дизайн и запах, дизайн дерева действительно меняется по способу нарезки. Можно найти разные деревянные материалы в соответствии с предпочтениями цвета и дизайна. Может быть окрашен в более темный цвет Цвета лакированные, могут иметь яркие или матовые штрихи.

    Свойства окисления:

    Хотя древесина в некотором роде обладает характеристиками окисления, это не так окисления, наблюдаемого в металлах.Металлы ржавеют, дерево — нет. Для таких характеристики, предпочтительно использовать дерево, чтобы избежать ржавчины, когда это необходимо.

    Рабочие свойства:

    Дерево легко ремонтировать и обслуживать. В то время как старые леса могут быть обновлены Особые штрихи из других материалов очень сложны и дороги в обслуживании и отремонтировать. Поэтому их обычно утилизируют.

    Вариант:

    В мире насчитывается более 5000 пород древесины. Их удельный вес, макроскопические и микроскопические структуры различны.Соответственно, их физические, термические, акустические, электрические и механические свойства также другой. Благодаря этому разнообразию можно найти древесину, подходящую для потребности. Например, для теплоизоляции и звукопоглощения древесины в легкие. Точно так же тяжелые используются в строительных целях.

    НЕДОСТАТКИ ДРЕВЕСИНЫ И СПОСОБЫ ИХ ИСКЛЮЧЕНИЯ

    Древесина имеет некоторые недостатки, но их легко игнорировать, и устраняйте, пока известна причина.

    Усадка и набухание древесины:

    Древесина — гигроскопичный материал. Это означает, что он будет адсорбировать окружающие конденсирующиеся пары и теряют влагу с воздухом ниже точки насыщения волокна.

    Разрушение древесины:

    Агенты, вызывающие порчу и разрушение древесины, распадаются на две части. категории: биотические (биологические) и абиотические (небиологические).

    Биотические агенты включают гниющие и плесневые грибы, бактерии и насекомые.

    К абиотическим агентам относятся солнце, ветер, вода, некоторые химические вещества и огонь.

    Биотическая деградация древесины:

    Древесина является экологически чистым товаром. Как и любой другой органический товар, древесина является питательным продуктом. для некоторых растений и животных. Люди не могут переваривать целлюлозу и другие волокна. ингредиенты древесины, но некоторые грибы и насекомые могут переваривать ее и использовать в качестве пищевой продукт. Насекомые просверливают в дереве отверстия и водят канаты. Даже больше Опасно, что грибки вызывают частичное или даже полное разложение древесины.

    Биологическая порча древесины из-за поражения гниющими грибами, растачивание древесины насекомых и морских бурильщиков при переработке и эксплуатации имеет технические и экономическое значение.

    Грибы:

    Необходимо дать краткую информацию о возбудителях грибков, которые необходимо принимать меры против порчи древесины.

    Физиологические требования к дереворазрушающим и населяющим дерево грибам:

    Благоприятная температура.

    Температура должна быть 25-30 ° C для оптимального роста большинства гниющих деревьев. грибы.Но некоторые из них могут выдерживать температуру от 0 до 45 ° C.

    Достаточное количество кислорода

    Кислород необходим для роста грибов. В отсутствие кислорода нет грибки будут расти. Как известно, хранение древесины под водой защитит их против поражения грибами.

    Влага

    Как правило, древесина не подвергается воздействию обычных грибов при содержании влаги. ниже точки насыщения волокна. Точка насыщения волокна (FSP) для разных древесина составляет от 20 до 35%, но обычно допускается 30%.

    Рекомендуется, чтобы используемая древесина имела влажность не менее На 3% меньше, чем FSP, чтобы обеспечить желаемую безопасность против грибков.

    Питательные вещества

    Древесина является органическим соединением и на 50% состоит из углерода. Это означает, что дерево является очень подходящим питательным веществом для грибов, потому что грибы получают свою энергию от окисление органических соединений. Гниющие грибы, гнильщики древесины, могут использовать полисахариды в то время как грибы для окрашивания, очевидно, требуют простых форм, таких как растворимые углеводы, белки и другие вещества, присутствующие в паренхиме клетки заболони.Кроме того, наличие азота в древесине необходимо для роста растений. грибы в древесине.

    Насекомые:

    Насекомые занимают второе место после разлагающих грибов по экономическим потерям, которые они причиняют. пиломатериалы и древесина в эксплуатации. Насекомых можно разделить на четыре категории: Термиты, пороховые жуки, муравьи-плотники и морские бурильные молотки.

    Термиты

    Есть два типа термитов: Подземные термиты повреждают древесину, т. Е. необработанный, влажный, в прямом контакте со стоячей водой, почвой, другими источниками влага.

    Сухие древесные термиты нападают и населяют древесину, высушенную до влаги. содержание от 5 до 10%. Урон сухими древесными термитами менее подземные термиты.

    Жуки-пороха

    Жуки-пороха поражают твердую и мягкую древесину. В группе риска хорошо выдержанный древесина, а также свежесрубленная и невысушенная древесина.

    Муравьи-плотники

    Муравьи-плотники не питаются древесиной. Они туннелируют сквозь дерево и создают приют.Чаще всего они атакуют древесину при контакте с землей или древесину, периодически смачивается.

    Пчелы-плотники

    Они наносят ущерб, прежде всего, неокрашенному дереву, создавая большой туннель в чтобы отложить яйца.

    Морские бурильщики

    Они атакуют и могут быстро разрушить древесину в соленой и солоноватой воде.

    Сведение к минимуму проблем древесины:

    Большинство обычно используемых стратегий защиты древесины включают сушку, покрытие и / или пропитка.

    Тщательный отбор древесины

    Ядро некоторых пород имеет естественную стойкость к гниению. К таким видам относятся сладкий каштан (Castanea sative Mill.), дуб (Quercus spp.), можжевельник (Juniperus виды). Заболонь никогда не бывает естественно прочной породой, почти не гниет или не гниет. сопротивление и требует обработки, если требуется долговечность.

    Покрытие

    Покрытие обеспечивает защиту древесины, используемой как внутри, так и снаружи. Покрытие предотвращает быстрое поглощение и потерю влаги, уменьшает усадку и набухание это может привести к растрескиванию поверхности и другим проблемам.Но покрытие не полностью предотвратить изменения влажности. Покрытие замедляется, но не останавливается уровень влажности. Покрытие однотонными или пигментными пятнами защищает древесину от ультрафиолетовых лучей.

    Добавление фунгицидов в покрытие обеспечивает некоторую защиту от развитие гниющих и плесневых грибов.

    Износ пленки краски фактически увеличивает опасность разложения. Потрескавшаяся краска позволяет влаге вступать в контакт с деревянной поверхностью и создает барьер для быстрое и полное пересыхание.

    Сушка

    Как правило, древесина не поражается обычными грибами при содержании влаги. ниже точки насыщения волокна (FSP). FSP для разной древесины лежат между 20-35%, но обычно принято 30%: грибы не могут поражать древесину, используемую в помещении и в отапливаемых помещениях, так как равновесная влажность (ЭМС) намного ниже чем FSP. например 6%

    Если древесина замачивается в воде, древесина впитывает воду и пропитывается ею. Наконец, в древесине больше не будет кислорода.В этой ситуации грибки не могут растут в них. Это основная причина, по которой лес какое-то время находится в воде. Кроме подводных построек, нельзя использовать полностью влажную древесину; поэтому, когда они используются без воды, они должны быть полностью высушены до ЭМС. чтобы защитить их от поражения грибком. В отапливаемых помещениях, где ЭМС лежат между 5-10%, грибки на них не выживают.

    Одним из наиболее эффективных способов предотвращения разложения древесины является тщательно высушите и держите в сухом состоянии.Последний случай очень важен, поскольку даже древесина, высушенная в печи, быстро восстановит влагу, если поместить ее во влажную среда.

    Древесину можно сушить на воздухе или в какой-либо сушильной печи. Сама по себе сушка воздухом не является достаточно для деревянных изделий, которые используются в отапливаемых помещениях. Поэтому сушка в печи это необходимо. Сушка в печи имеет много преимуществ: одно из них — уничтожение окрашивание или уничтожение древесины грибами или насекомыми, которые могут атаковать древесину и понизить его оценку.

    Древесина, которая будет использоваться в помещении, должна быть высушена только на длительный срок. защита от гниения.

    Обработка древесины консервантами

    Мы можем предотвратить гниение древесины, обработав ее консервантами. Но некоторые консерванты для древесины могут нанести вред людям и другим существам. Для этого причина, если древесина используется на открытом воздухе в ситуациях, когда она часто мокрая или в тесном вблизи жидкой воды, тогда дерево необходимо обработать консервантом. химикаты для достижения длительного срока службы.

    Консерванты для древесины делятся на две группы: на водной основе и на масляной основе. химикаты.

    Около 75% древесины, обрабатываемой сегодня в промышленных масштабах, обрабатывается водные соли, а CCA — соединение, используемое для лечения самых больших объем древесины.

    Только креозот и пентахлорфенол эффективно защищают древесину при прямом воздействии на нее. контакт с землей. Это также единственные два маслосодержащих консерванта, которые обеспечивают общая защита от грибка, вызывающего гниение, термитов, морских мотыльков и др. насекомые.

    Консерванты на масляной основе или на масляной основе обычно используются для обработки древесины. используется на открытом воздухе в промышленных целях; такие как связи, сваи и столбы.

    В серьезной ситуации древесина обрабатывается консервантами на водной основе для пример хромированного арсената меди и после тщательной выдержки повторно обрабатывают с креозотом.

    Лечебная обработка

    Древесину в рабочем состоянии необходимо периодически восстанавливать щеткой или различными способами. другие методы.

    Повторная обработка деревянных оконных рам, дверных коробок и деревянных деревянных балок и балок. иногда выполняется путем сверления отверстий в местах, где начался гниение и заполнение этих отверстий подходящим обрабатывающим составом.Обрабатывающий состав в форма твердых стержней является наиболее предпочтительной, поскольку она обеспечивает медленное высвобождение активные ингредиенты.

    Повторная обработка древесины, контактирующей с землей, должна осуществляться путем применения пасты и обертывания консервантными пропитанными повязками.

    Абиотическое разрушение древесины:

    Пожар:

    Еще один недостаток древесины заключается в том, что она легко воспламеняется. Древесина состоит из органические соединения, состоящие в основном из углерода и водорода.Они могут сочетаются с кислородом и ожогами. Благодаря этим свойствам древесина классифицируется как горючий материал.

    Если температура горючего газа составляет 225-260 ° C, он горит прикосновение пламени. После ухода пламени он перестанет гореть. Если температура повышается до 250-270 ° C, горит при прикосновении пламени и горит гореть без пламени. Если температура повышается до 330 ° -520 ° C, начинается дерево. гореть самопроизвольно. Химические материалы, особенно экстракты древесины структура вызывает изменение точки горения.Например, смолистый кусок сосна может загореться при более низких температурах. В дополнение к этому, специфические сила тяжести и масса поверхности (м2 / кг) влияют на продолжительность пламени. Древесина горит сильнее когда удельный вес, поверхностная масса и влажность увеличиваются, и наоборот.

    Использование толстой древесины в качестве элемента конструкции — еще один способ расширения точка горения. Наружная поверхность горит и превращается в древесный уголь. Древесный уголь, который образуется на поверхности древесины при горении, является очень эффективным теплоизолятором.Поэтому большие бревна горят очень медленно. К тому же древесина очень хороша. теплоизолятор тоже. Наружная поверхность древесины имеет температуру 1000 ° C, а внутренняя часть все еще 40 ° C, когда горит кусок толстой древесины. По этой причине, здания с толстыми элементами конструкции, такими как балки и колонны, не легко рухнуть в огне. С другой стороны, в стальных конструкциях, поскольку тепло возрастает, сталь сталкивается с деформацией, а их сопротивление снижается и рушится, где используется древесина, необходимо принять профилактические меры в целях безопасности против огня.В этом случае древесина не опасный материал.

    Антипирены:

    Невозможно сделать древесину негорючей, как неорганические материалы. В Чтобы предотвратить потенциальные опасности, древесину можно обработать огнем замедлители.

    Огнезащитные составы можно разделить на две категории: покрытия и химические вещества — водорастворимые соли — проникают в структуру древесины.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
