Механизм раздвижные межкомнатные двери – Межкомнатные раздвижные двери-купе – устройство, виды, фото, цены в Екатеринбурге

Содержание

Механизмы для раздвижных дверей – выбираем конструкцию и собираем + видео

Чтобы межкомнатная створка была не распашной, а отъезжала в сторону, используются различные механизмы с направляющими для раздвижных дверей. Давайте разберемся, как эти системы действуют.

Какими бывают раздвижные межкомнатные двери

Прежде чем планировать, какой именно механизм вы будете использовать при установке раздвижных створок, нужно определиться с типом самой конструкции межкомнатных дверей. Они могут быть с одной отъезжающей в сторону створкой или с несколькими. Они могут быть движущимися в общем направлении, или как минимум одна створка будет перемещаться в противоположную сторону. Особенно интересны конструкции из 4 и более частей, причем раздвигаться они могут не только вдоль своей плоскости, но и складываясь гармошкой, что создает совершенно новые идеи использования пространства.

Итак, самый простой тип – это именно то, что было описано в первом примере, то есть одно-, двух-, трех- или даже четырехстворчатые двери. Первый вариант, открываясь, свободно сдвигается по направляющим, как правило, вправо, а вот 2 створки расходятся в стороны, как в лифте или в вагоне метро. Если дверь имеет 3 части, 2 крайние из них находятся на одном уровне и разъезжаются в противоположные стороны, а 3-я перекрывает одну из створок, сдвигаясь в общем с ней направлении. И, наконец, 4 части делятся на 2 пары, каждая из которых движется противоположно другой, причем одна панель при открывании перекрывается второй. Еще один тип – те же двух-, трех и четырехстворчатые двери, но уже каскадного типа. Главное отличие их в том, что все створки у них сдвигаются только в одну сторону.

Одно- и двухстворчатые двери могут раздвигаться как вдоль стены, закрывая часть ее в открытом положении, так и утопать в ней, уходя в специальные пазы.

Какими бывают раздвижные межкомнатные двериКакими бывают раздвижные межкомнатные двери

Раздвижные межкомнатные двери

Следующий вариант – двери купе, когда 2 створки, сходясь при закрывании проема, не смыкаются, а, двигаясь по двум параллельным направляющим, слегка нахлестываются кромками. В этом случае при достаточной ширине проема 1 часть может быть неподвижной, а вторая свободно перемещаться по направляющим. В сущности, рассмотренный ранее трехстворчатый вариант может быть выполнен по типу купе, если средняя, третья часть, закрывая проем, слегка перекроет кромку движущейся навстречу по параллельным полозьям панели.

Далее следует радиусная раздвижная дверь. Чтобы сделать такую конструкцию, нужно иметь закругление стены вместо одного из углов и проем на этом участке. В остальном, кроме изгиба по определенному радиусу, створки мало чем отличаются от обычных разъезжающихся. В открытом положении они будут перекрывать небольшие участки стены по бокам проема, а в закрытом – смыкаться, как в лифте. Соответственно, одностворчатый вариант просто сдвигается в сторону по направляющим. В отдельных случаях радиусные двери могут утопать в специальных пазах, если стена достаточно толстая, или сделана ниша из гипсокартона.

И, наконец, последний тип – двери, раздвигающиеся гармошкой. Створки такого типа снабжены скользящими вдоль верхней кромки роликами на специальных поворотных площадках. Сами же панели соединены между собой обычными или рояльными петлями, по несколько штук, в зависимости от того, сделаны такие конструкции в виде одного или двух «занавесов». Примечательно, что ширина створок может быть различной, например: по краям более узкие, а ближе к середине проема – широкие. Количество панелей в каждой группе практически ничем не ограничено, кроме расстояния между боковыми торцами межкомнатного проема.

Типы механизмов для раздвижных панелей

Выбрав понравившийся вам вид раздвижной двери с отъезжающими в стороны створками, нужно внимательно рассмотреть все доступные сегодня механизмы, которые входят в комплекты раздвижных систем (КРС).

Их сравнительно немного, и самый простой тип – подвесной. По сути, это только одна направляющая, по которой движутся ролики, но зато очень мощная, способная выдержать большую нагрузку. Внизу в дверном полотне делается паз, в который входит уложенный на пороге гребневый упор, чтобы створку не раскачивало при движении. Однако, если из стороны в сторону смещаться ей не дает паз, то слегка перекашиваться в своей плоскости она может вполне, из-за относительно свободного положения роликов внутри направляющей.

Типы механизмов для раздвижных панелейТипы механизмов для раздвижных панелей

Подвесной вид раздвижной дверной конструкции

В отличие от не слишком надежных (пусть и недорогих) подвесных систем, которые при активной эксплуатации быстро приходят в негодность, гораздо долговечнее КРС с двумя направляющими. Данный вариант предусматривает для каждой створки конструкции нижний желоб, в котором движется дополнительный ролик, служащий одновременно и упором. Как правило, такие механизмы устанавливаются на дверях купе и гармошках.

При этом следует учитывать, что наличие подшипников в роликах увеличивает их срок службы и повышает плавность движения панели. Также имеет немалое значение количество колес, для панелей с большим весом необходимо по 4 ролика в каждой каретке.

Зависимость выбора механизма от материала двери и типа системы

Итак, мы рассмотрели все возможные варианты, которые можно установить в доме своими руками. Однако теперь нужно правильно сочетать раздвижные системы для межкомнатных дверей и тип предпочитаемой конструкции.

Как уже было сказано, створки купе и гармошки требуют наличия нижних направляющих. При этом первый вариант нуждается в отдельном желобе для каждой панели и в отдельной подвесной системе соответственно, в то время как у гармошки механизм движется исключительно в одной плоскости. По тому же принципу работают и обычные раздвижные двери, причем можно сделать их подвесными для экономии и простоты сборки своими руками.

Зависимость выбора механизма от материала двери и типа системыЗависимость выбора механизма от материала двери и типа системы

Нижние направляющие гармошки

Гораздо интереснее устроены радиусные раздвижные конструкции. Конечно, ничем особым механизм у них не отличается, но все каретки развернуты по отношению друг к другу в дугообразной направляющей. У такой конструкции обязательно должен быть опорный ролик и, желательно, не один, чтобы при резком движении створку не заклинило.

Стеклянные двери также имеют некоторые особенности, если у них не предусмотрено деревянной, металлической или пластиковой рамы. При монтаже роликов непосредственно к тонкому стеклу используются специальные накладные рейки с роликами в верхней части, они прикручиваются по всей длине сквозь маленькие отверстия. В нижней части вместо ролика или упора иногда ставится узкий направляющий желоб.

Как правильно установить раздвижную систему своими руками

Как установить раздвижную систему дверей своими руками — пошаговая схема

Шаг 1: Разметка

Прежде всего, нужно учитывать, что даже для простейшего подвесного механизма прежняя дверная коробка не подходит, и потому косяки нужно будет в обязательном порядке демонтировать. Только когда у вас останется пустой проем, можно делать разметку под новую конструкцию. На будущее запаситесь декоративными панелями для маскировки верхней направляющей и наличниками для отделки торцов проема.

Теперь измеряем высоту створки и прибавляем к полученному результату 15 миллиметров на нижний зазор. Нужное расстояние отмеряем по стене от пола и делаем отметки, по которым проводим линию, после чего ставим рядом дверь, подбив снизу клиньями, и проверяем правильность расчета.

Шаг 2: Установка направляющей

Измеряем ширину уже собранного механизма (нужно проверить его в действии, чтобы убедиться, что нет брака). Затем добавляем ширину направляющих и отмечаем места расположения крепежей, ориентируясь по линии прохождения верхней кромки дверной панели. Разбираем механизм для дальнейшей сборки уже на створке. Если верхняя направляющая только одна, ее можно зафиксировать своими руками на заранее прикрепленном к стене деревянном брусе. Если же навесных профилей под ролики должно быть от 2 и более, то устанавливаются специальные кронштейны, прикручивающиеся к стене несколькими длинными шурупами.

Шаг 3: Установка кареток

Далее нужно своими руками собрать каретки с роликами и поместить их внутрь направляющих, попутно слегка смазав последние солидолом, если это необходимо (если колесики из пластика и без подшипников). В идеале, если нет деформации алюминиевых профилей, каретки будут двигаться совершенно бесшумно. В конце каждой направляющей, с той стороны, куда дверь закрывается, ставится фиксатор в виде двух пластиковых флажков, которые должны поймать и обхватить один из роликов. С противоположной стороны устанавливаем резиновый ограничитель хода, амортизирующий движение створки при ее быстром открывании. Теперь на верхнюю кромку дверного полотна крепим скобы: имеющиеся в них пазы должны быть обращены к стене.

Шаг 4: Навешивание двери

И, наконец, самый ответственный момент – в нижней части двери нужно либо сделать паз своими руками, если там будет проходить нож упора (гребень) или поводок, либо закрепить пластину с нижним роликом. Последний нуждается в специальном желобе, который монтируется на линии движения двери и выполняет функции порожка, для установки его воспользуйтесь отвесом или лазерным уровнем, чтобы не получилось перекосов створки. Теперь остается только навесить дверь на механизм, закрепив установленные ранее петли при помощи специального регулировочного винта, позволяющего точнее выставить высоту расположения створки относительно пола.

Особое внимание при сборке такой системы своими руками нужно уделить в самом начале выставлению по уровню направляющей, чтобы не было наклона в сторону открывания створки. Иначе с уверенностью можно прогнозировать, что дверь будет открываться сама, а фиксатор от нагрузки быстро выйдет из строя. В крайнем случае, можно сделать незначительный наклон в сторону закрывания, тогда створка всегда будет стремиться закрыться, но малый угол наклона (не более 2 градусов) не позволит ей это сделать быстро. Если вы своими руками делаете синхронно раздвигающиеся двери, не забудьте настроить тросик до окончательной сборки системы.

Межкомнатные раздвижные двери – конструкции и механизмы

Межкомнатные раздвижные двери в интерьере

Межкомнатные раздвижные двери – очень удобное устройство как в функциональном, так и в дизайнерском плане. Сама идея подобной конструкции была позаимствована у японцев, а дверные усовершенствованные механизмы, огромный выбор отделочных материалов и дизайнерская фантазия способствовали появлению множества различных моделей, актуальных для современных тенденций интерьера.

Содержание статьи

В чем удобство раздвижных дверей

Преимущества межкомнатных раздвижных дверей

Чтобы утверждения об удобстве раздвижных конструкций не были голословными, давайте рассмотрим их достоинства и недостатки.

Вот перечень ключевых преимуществ, которыми они обладают:

  • Сдвижные двери, в отличие от распашных моделей, в процессе открывания и закрывания не задействуют полезное пространство жилой площади.
  • Функциональное удобство выражается в возможности контролировать ширину проема в результате полного или частичного закрывания дверей.
  • У раздвижных конструкций огромные дизайнерские возможности в интерьере. Они могут состоять из различного количества створок, выступать в качестве двери или зональной перегородки.

Конечно же, подобные конструкции имеют и недостатки:

  • Чтобы открыть раздвижную створку, требуется пространство по бокам проема. Если помещение узкое, установить такую конструкцию не удастся.
  • Любые виды дверей купе, «книжек» и «гармошек» открываются со звуком, который издает раздвижной механизм. По этой причине дверь купе в спальню или детскую может доставлять небольшой дискомфорт и мешать отдыху.
  • Стоимость – еще один негативный фактор. Затраты на конструкцию с качественным раздвижным механизмом будут больше, чем на изделие обычной распашной конструкции.

Варианты конструкций раздвижных дверей

По принципу открывания сдвижные двери подразделяются на два вида:

Конструкция межкомнатной раздвижной двери
Параллельно-сдвижная
Конструкция межкомнатной раздвижной двери
Складная раздвижная

  • Параллельно-сдвижная конструкция состоит из одного, двух или нескольких отдельных полотен, которые сдвигаются вдоль стены в одну или две стороны. Эти виды раздвижных дверей характеризуются неплохими звукоизоляционными свойствами и долговечностью.
  • Складная раздвижная система представляет собой несколько соединенных между собой полотен, которые сдвигаются в одну или две стороны, складываясь по принципу гармошки или книжки. Недостаток подобных конструкций – слабая герметичность, вследствие чего створка плохо сдерживает звуки и запахи. Сдвижные двери складной конструкции чаще выполняют декоративную роль и используются для зонирования помещения.

Откатные двери могут отличаться геометрической формой. Вот какие бывают варианты:

Конструкция межкомнатной раздвижной двери
Стандартная

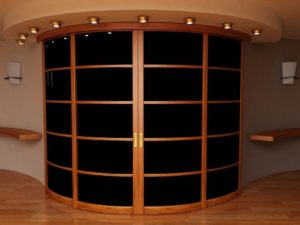

Радиусная раздвижная межкомнатная дверь
Радиусная

  • Стандартная конструкция состоит из одной, двух или нескольких створок, которые прямолинейно передвигаются вдоль стены.
  • Бывают раздвижные радиусные двери. Они имеют округлую форму. Открывающиеся створки передвигаются по направляющим, которые повторяют изгиб конструкции.

Виды параллельно-сдвижных дверей

Классификация параллельно-сдвижных моделей производится в зависимости от способа открывания, и количества створок.

Межкомнатная дверь купе
«Купе»
Межкомнатная дверь купе
Кассетная

Межкомнатная дверь купе
Каскадная
Межкомнатная дверь купе
Внутрипроемная

  • Межкомнатные двери купе могут иметь одну или две створки. Движение полотна производится по направляющим. В зависимости от количества полотен, такая дверь сдвигается или в одну сторону или в две.
  • Кассетные откатные двери имеют конструкцию, аналогичную «купе». Разница заключается в том, что открытые створки скрываются в нише, расположенной внутри стены. Кассетные системы имеют одну или две створки.
  • Каскадные конструкции состоят из нескольких полотен, каждое из которых движется по обособленной направляющей. Как правило, одно полотно стационарно закреплено, а остальные сдвигаются в его сторону.
  • Внутрипроемные откатные двери устанавливают в широких проемах. Конструкция состоит из двух створок, которые выполняют движение в сторону друг друга. При раздвинутых створках проход остается открытым только на половину дверного проема.

Виды складных раздвижных дверей

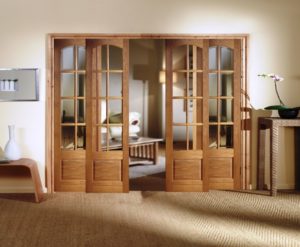

Межкомнатная раздвижная дверь "книжка"
«Книжка»
Межкомнатная раздвижная дверь "книжка"
«Гармошка»

Чтобы откатная дверь могла нормально функционировать, ей требуется свободный участок стены, куда будет открываться створка. Складные двери межкомнатные более компактны: они складываются внутри дверного проема. При этом они уменьшают ширину прохода, но незначительно.

  • «Книжка» относится к категории складных вариантов. Одна створка такой конструкции состоит из двух элементов, соединенных между собой петлями. Чтобы открыть дверь, полотно складывается к одной части проема наподобие книжной обложки.
  • «Гармошка» состоит из нескольких узких полотен, скрепленных петлями, которые сдвигаются к краю проема и одновременно складываются. Количество полотен в такой конструкции может быть любым, это зависит лишь от ширины проема.

Механизмы для раздвижных дверей

Механизмы межкомнатных раздвижных дверей

Конструкция межкомнатных раздвижных дверей существенно отличается от простых распашных моделей, поэтому для монтажа требуется специальная фурнитура. Механизмы открывания раздвижных створок обеспечивают прочность и долговечность конструкции, удобство ее использования. Механизм для раздвижных дверей состоит из одного или двух направляющих рельса и роликов. Существует два вида крепления:

  • Подвесной вариант с одной направляющей состоит из рельса, расположенного в верхней части, стопорных заглушек по его краям и роликовых механизмов, которые будут осуществлять передвижение створки. Монтаж такой конструкции довольно прост, но использовать только верхний направляющий рельс целесообразно только в том случае, если он будет крепиться на прочную стену. Необходимо выбирать прочную направляющую, поскольку она должна выдерживать вес створок. Количество роликов тоже зависит от массы двери.
  • Система с двумя направляющими обеспечит более надежную фиксацию полотна, и заодно уменьшит звукопроницаемость двери. В этом случае рельсы, по которым на роликах передвигаются створки, устанавливаются и в верхней, и в нижней части проема. Единственная проблема, которая возникает в процессе эксплуатации этой системы – необходимость регулярно очищать нижний желоб, чтобы он не засорялся.
  • Механизм для дверей «книжка» и «гармошка» состоит из направляющего рельса и кареток с роликами. На вертикальный край проема монтируется профиль, к которому крепится фиксированный край полотна.

Эксплуатационные свойства раздвижных конструкций зависят от качества монтажной фурнитуры, поэтому при покупке механизма экономить не стоит. В комплектацию бюджетного варианта входят пластиковые колесики, которые не имеют подшипников, быстро стираются и выходят из строя. Надежные ролики имеют резиновые шины или подшипники.

Выбор направляющих и роликовых механизмов зависит от вида и веса изделия. Для установки каскадной двери потребуется направляющий рельс с двумя желобами, при этом на каждое полотно монтируется по два ролика. Устройство стеклянных раздвижных дверей должно состоять из двух направляющих рельс – верхней и нижней, только так можно обеспечить безопасность и долговечность створок. Если полотно имеет солидный вес, на него придется поставить дополнительный комплект роликовых механизмов.

Материал для раздвижных дверей

Для двери раздвижной конструкции не существует абсолютно никаких ограничений в выборе материала.

  • Натуральное дерево – традиционный материал, который станет достойным дополнением интерьера в классическом стиле, кантри, арт деко, шебби и других. Где-то будет уместна строгая классическая форма без излишеств, а где-то можно оживить дизайн инкрустацией, изящными коваными элементами, комбинацией из разных сортов и оттенков древесины, декоративными вставками из стекла, ткани, рисовой бумаги.
  • Панели МДФ, ДВП являются бюджетной альтернативой дорогой древесине, при этом смотрятся очень достойно.
  • Стекло – превосходный материал для раздвижных дверей с огромными декоративными возможностями. Стеклянные створки, даже матированные, создают ощущение открытости, легкости, света, свободного пространства. Степень прозрачности всегда можно выбрать по душе. Стоит обратить внимание на стекло с современной декоративной обработкой. Это и изящные узоры в технике пескоструйной обработки, и яркая цветовая гамма сорта «лакобель», зеркальное и витражное оформление.
  • Комбинация материалов – излюбленный прием дизайнеров. Зачем ограничиваться чем-то одним, если можно взять лучшее и использовать в одной конструкции. Для каркаса можно использовать любой прочный материала, соответствующий стилю интерьера: древесину, алюминий, сталь, МДФ. А в качестве декоративного оформления подойдет стекло, зеркало, пластик, панели из ротанга или экзотических сортов древесины и т. д.

Монтаж раздвижного механизма

Установка межкомнатных раздвижных дверей

Для установки раздвижных дверей нам потребуются следующие материалы и инструменты:

  • створки для двери или полотно «гармошку»;
  • алюминиевый профиль длиной 200 см;
  • ровный деревянный брусок;
  • ограничительные скобы;
  • направляющие рельсы, укомплектованные крепежными элементами;
  • роликовые механизмы;
  • крепежные детали;
  • рулетка, карандаш.

Если установка раздвижной конструкции производится в проем, где до этого находилась распашная дверь, сначала придется выполнить демонтажные работы. Снимаем полотно, удаляем наличники и короб – они нам не понадобятся. После необходимо привести в порядок поверхность проема. Выравниваем ее цементным раствором и создаем идеально ровную плоскость. Если имеется кривизна пола, тоже устраняем погрешности.

Когда дверной проем готов к проведению монтажных работ, приступаем к разметке линий установки профиля. Сначала измеряем высоту створки. К полученному результату нужно прибавить 15 мм на зазор в нижней части конструкции. Теперь от пола отмеряем нужную высоту, отмечаем линию. Чтобы проверить правильность наших замеров, приставляем к стене дверь, снизу подбиваем клиньями и сверяем с разметкой.

Механизм двери нужно собрать, чтобы произвести его точные замеры и убедиться в работоспособности. Замеряем ширину направляющих и отмечаем места, где будут находиться крепежные элементы. Затем разбираем механизм. Если в конструкции предусмотрена лишь верхняя направляющая, тогда прикрепляем к стене деревянный брус, на который будем производить монтаж направляющей. Для установки двух и более профилей, используем кронштейны, которые фиксируем к стене длинными шурупами.

Когда направляющие установлены на место, собираем каретки с роликами и заводим их внутрь направляющих. Если колесики выполнены из пластика и не имеют подшипников, их предварительно смазывают солидолом. С того края, в который будет закрываться дверь, устанавливаем фиксатор. С противоположной стороны – ограничитель хода. Затем выполняем монтаж скоб на верхней кромке полотна. Они должны располагаться таким образом, чтобы пазы были развернуты в сторону стены.

Если раздвижная конструкция имеет нижнюю направляющую, тогда в нижнем торце полотна закрепляется пластина с роликом. При монтаже только на верхнюю направляющую в нижнем торце нужно вырезать паз, где будет находиться гребень или поводок, необходимый для устранения люфта при открывании двери. Если это будет поводок, тогда придется подготовить желоб по всей протяженности линии движения створки. Затем навешиваем дверь на механизм.

Особое внимание при монтаже раздвижной конструкции следует уделить точной разметке линии для установки направляющей. Ее отмечают по уровню, чтобы не допустить перекос в сторону открывания, иначе створка будет самопроизвольно сдвигаться, тем самым изнашивая фиксатор. Допускается незначительный угол уклона в сторону закрывающего края.









Механизм для раздвижных дверей своими руками

Сдвижной дверью сегодня никого не удивишь. Раздвижные конструкции лугко повстречать повсюду. Они применяются для любого типа дверей, включая стеклянные и металлические, но чаще используются в качестве межкомнатных и створок шкафов-купе.

В большинстве случаев раздвижные системы для межкомнатных дверей и шкафов собирают и устанавливают своими руками. Схема сборки и установки не отличаются большой сложностью. Важно выбрать качественный раздвижной механизм и четко следовать выбранной схеме.

Раздвижная дверь одностворчатая

Преимущества и недостатки сдвижных конструкций

Основными плюсами использования сдвижной конструкции являются следующие:

  • Экономия пространства.
  • Простота монтажа, что позволяет устанавливать их своими руками.
  • Отсутствие необходимости в монтаже коробки.
  • Бесшумность, надежность и долговечность работы.
  • Снижение риска травматизма.
  • Возможность установки плотна любого размера и системы автоматического управления.

К минусам относятся низкая герметичность и необходимость монтажа пенала (в некоторых случаях).

Разновидности откатной двери

Откатные двери отличаются от сдвижных механизмами. Последние могут быть складными, в которых створки складываются в «гармошку» или «книжку».

Откатные конструкции различаются способами открывания и количеством створок.

  • Двери-купе. Одна или две створки двигаются по параллельным стене направляющим в одном или противоположных направлениях. Используются также в купе системах «Версаль».
  • Кассетные. Отличие от первых заключается в том, что створки при открывании прячутся в пенал. Он изготавливается своими руками из гипсокартона, других материалов или приобретается в комплекте со сдвижной конструкцией.
  • Радиусные. Отличаются оригинальной формой, определяемой кривизной направляющих.

Радиусная сдвижная конструкция

  • Каскадные. Каждая створка имеет собственные направляющие. Бывают с одним стационарным и несколькими подвижными полотнами.
  • Внутрипроемные. Устройство предполагает вариант, когда в момент открывания две створки сдвигаются по направлению друг к дургу, а для прохода остается только часть проема

Конструкция откатной системы

В зависимости от веса полотна сдвижной механизм может иметь разную конструкцию. В упрощенном виде механизм раздвижных дверей состоит следующих конструктивных элементов:

  • Направляющая с роликовыми каретками. Число данных элементов может быть различным для разных типов дверей. Изготавливаемые чаще из толстостенно алюминиевого профиля, используются для крепления в них створок полотна. Внутри рельсы устанавливаются полимерные ролики на подшипниках, которые предоставляют необходимую плавность открывания. Крепятся к стене, полу или потолку.
  • Ограничители или стопорные механизмы. Используются для удержания створки в направляющей.

Типы сдвижных систем

В зависимости от реализации конструктивной идеи, откатные системы могут несколько направляющих. Чаще одну или две. Расположение опорных роликов тоже может быть различным:

  • Вверху. Это система подвесного типа. Подвес полотна осуществляется только к верхней направляющей. Нагрузка распределяется только на верхние ролики, а открывание двери осуществляется без касания пола.
  • Внизу. Это опорная система. Вся нагрузка приходится на нижнюю направляющую. Верхний подвес не используется.

Сами механизмы по исполнению и предназначению делятся на следующие:

  • Стандартный. Это самый простой и распространенный вариант, который не вызывает сложностей при монтаже своими руками. Как правило, безпороговый.

Рассчитан на максимальную нагрузку от 40 до 120 кг, в конструкции имеет подшипники.

 Конструкция сдвижной двери

  • Открытого типа. Называется так, потому что видимы все элементы конструкции. Подвес рассчитан на дверь с полотном массой до 100 кг. Допустим монтаж пенала своими руками.
  • Скрытого типа. Элементы конструкции спрятаны за полотном створки. Нижняя направляющая не используется. Не рекомендуется для стеклянных дверей. Ввиду простоты допускается установка своими руками.
  • С доводчиком. Специальное устройство обеспечивает плавность движения створок. Доводчик устанавливается на любой тип двери и может работать в обоих направлениях движения створок.
  • Синхронный. Механизм обеспечивает синхронное открывание створок в разные стороны. Рассчитан на двери массой не более 80 кг. Дополнительно в комплект входят натяжные ролики, трос, крепления и зацепы. Своими руками устанавливать не рекомендуется ввиду сложности работы.
  • Телескопический. Механизм обеспечивает открывание створок в одну сторону. Имеется две параллельные рельсы, на которые подвешиваются двери, соединенные устройством синхронного открывания. Допускается подвес до трех створок.
  • Роторный. Это новый тип механизма для межкомнатных конструкций. Обладает преимуществами, характерными для сдвижных, маятниковых и распашных дверей.

Что нужно для монтажа

Своими руками откатные механизмы устанавливаются на двери с применением следующих инструментов и комплектующих:

  • Дрель, шуруповерт, отвертки.
  • Крепежи – саморезы, дюбели и шурупы.
  • Рулетка.
  • Карандаш.
  • Алюминиевый профиль. Для стандартной конструкции «Версаль» достаточно приобрести двухметровую планку. Подбор длины под индивидуальные размеры проемов выполняется с помощью расчетов, которые можно найти в сети.

Профиль «Версаль»

  • Деревянный брус. Один или два по числу верхних направляющих. Толщина побирается под толщину полотна с учетом размеров механизма. Обычно – 4-5 см.
  • Ограничители. Число ограничительных скоб должно соответствовать количеству рельс, умноженному на два.
  • Направляющие. Рейки должны быть ровными, а материал долговечным и легким.
  • Ролики с каретками. Откатной блок – самая важная часть системы. От его надежности и качества зависит срок службы и функциональность всей системы. Это должно обязательно учитываться при выборе.
  • Декоративные заглушки.

После подготовки всего этого, приступают к установке на створки. Монтаж может выполняться как своими силами, так и с привлечением специалистов.

Монтаж

Схема и порядок установки выглядят следующим образом:

  • Первым делом выполняется разметка положения направляющих. Рельсы устанавливаются выше двери на 15-20 см с учетом высоты роликового механизма. Высота замеряется от пола. На стене проводятся горизонтальные линии, которые проверяются уровнем.

Неровности могут привести к самопроизвольному откату створок, особенно при монтаже системы купе «Версаль».

  • Затем крепится брус под направляющие рельсы. Его монтируют над проведенными линиями разметки. Используются дюбели.
  • К брусу крепятся направляющие. Иногда их ставят сразу на стену. Обязательно делается небольшой зазор между стеной/брусом, чтобы створка ее не задевала. Длина рельсы должна превышать ширину проема вдове.

Монтаж роликового механизма

  • В рельсы вставляется блок роликовых кареток с крепежными соединениями.
  • Устанавливаются скобы, предназначенные для стопорения роликовых механизмов. Их размещают в 5 мм от обреза полотна.

На видео можно ознакомиться с установкой механизма своими руками:

  • Далее полотно прикручивается к скобам винтами. При монтаже системы купе «Версаль» особое внимание уделяется отсутствию зазоров. В системе «Версаль» они часто и без того появляются по причине синхронного перемещения роликов.
  • На рельсы с концов надеваются заглушки, а сдвижной блок закрывается наличниками или декоративными планками.

Монтаж сдвижной конструкции и системы автоматического управления не так уж и сложен. Если имеются навыки, соблюдается схема, то сдвижной блок сможет поставить любой малосведущий своими руками.

Важное значение имеет качество комплектующих. Роль играет каждый элемент – раздвижной блок, направляющая, подвес, стопор и даже винтовые соединения. Очень популярны итальянские изделия, отличающиеся высоким качеством. Они обеспечивают исключительно легкое перемещения полотна и плотное смыкание створок.

инструкция по изготовлению и монтажу

Каждому, кто задается целью собрать раздвижные двери своими руками, потребуется изучить технологию их изготовления. Такая конструкция позволит сделать интерьер разнообразнее и продумать варианты экономного использования пространства.

Плюсы и минусы раздвижных систем

Эргономично обустроить интерьер помещения с помощью раздвижных дверей не так сложно, как может показаться. В процессе выполнения работ нужны соответствующие знания об особенностях этой конструкции. Она должна не только делить пространство, но и визуально сохранять целостность помещения.

Перед монтажом конструкции необходимо определиться с его сильными и слабыми сторонами. Это поможет сделать окончательно выбор, делать установку или нет. Если обратить внимание на преимущества двери, то она должна выполнять следующие функции:

  • экономить пространство комнаты;
  • открываться при сквозняках, что отличает ее от изделий на петлях;
  • сохранять простоту и легкость открывания створок;
  • обеспечивать чистоту роликового профиля;
  • давать возможность автоматизировать действие створок;
  • вместо порогов использовать нижние направляющие, встроенные в пол.

Среди минусов раздвижной конструкции можно выделить:

  • низкий уровень звуко- и теплоизоляции;
  • высокая цена дверной фурнитуры;
  • отсутствие возможности установить рядом с изделием крупную мебель либо предметы бытовой техники.

К торцу полотна приклеиваются уплотнители. Установку раздвижной стеклянной конструкции можно осуществлять на лоджии, балконе, в загородном доме, стены которого имеют достаточную длину. Приняв решение об установке, не следует забывать о некоторых ограничениях по бюджету.

Разновидности раздвижных устройств

В целом система включает следующие элементы:

  • роликовый механизм;
  • верхние и нижние направляющие;
  • полотно створок.

После крепления механизма к полотну следует проверить, чтобы ролики могли продвигаться по направляющим. Механизм приводится в движение с помощью декоративных панелей, фурнитуры. В набор включаются наличники с доборами.

Выпускаются изделия следующих видов:

  • «гармошка»;
  • двери-купе;
  • каскадные двери;
  • радиусные изделия.

Раздвижные системы требуют применения специальной фурнитуры. Перед тем как сделать раздвижную дверь своими руками, потребуется приобрести подходящие замки и ручки. Они должны отличаться от стандартных элементов, монтируемых на распашные створки.

Если ручки конструкции утоплены в полотне, это позволяет беспрепятственно сдвигать отъезжающее в сторону полотно. Затем оно должно возвращаться в отведенную для него нишу. Замки конструкции тоже отличаются от запоров обычных полотен, поскольку действие механизма основано на вертикальном защелкивании.

Приобретая изделие с роликовым механизмом, следует проверить наличие фурнитуры в комплекте к полотну. При необходимости установки ручки с замком своими руками, следует подбирать их очень внимательно. Возможно, потребуется проконсультироваться со специалистом, а также выполнить поиск нужных элементов по каталогу.

Роликовый механизм системы

Название «раздвижные двери» определяется способом их открывания, обеспечиваемого движением роликов по направляющим. Подбирать эти элементы следует, ориентируясь на следующие параметры:

  • вид раздвижного изделия;
  • количество створок;
  • тип материала полотна.

Поскольку вес разных систем отличается, то это создает определенную степень нагрузки. Поэтому выбор роликовой системы для одностворчатого типа раздвижных дверей должен ограничиваться легким механизмом.

Устанавливая нужный вид двери раздвижного типа (каскадные, гармошка, купе) важно учесть то, в каком количестве используется роликовый механизм. При монтаже изделия каскадного типа требуется установить по 2 роликовых механизма на каждое отдельное полотно. При этом осуществляется установка направляющих, имеющих 2 желоба. Важно учесть, что создание дверей-купе, включая каскадные, требует наличия 1 желоба в направляющих для всех полотен в отдельности.

Прочность створок определяет роликовый механизм для раздвижных дверей и направляющей. Если речь идет о стеклянной конструкции, то может потребоваться осуществить установку 2 направляющих на проем: вверху и внизу. Только это обеспечит надежность и устойчивость двери, имеющей большую массу полотна.

Способы установки раздвижных систем

Раздвижные системы подходят как для небольших комнат, так и для помещений с большой площадью. Они позволяют зонировать пространство, сохраняя его целостность. При закрытых створках оно превращается в 2 комнаты, а при открытых — остается целостным.

Другой способ использования систем — это устройство раздвижных дверей между лоджией и жилой комнатой, террасой и балконом коттеджа или загородного дома. При этом можно воспользоваться раздвижными дверями из стекла, пропускающими много света.

Наиболее дорогими являются сложные конструкции радиусных дверей. Зачастую они устанавливаются в душевые кабинки либо помещения, имеющие закругленные формы. Эти конструкции на криволинейных направляющих имеют оригинальный вид.

Разные виды раздвижных дверей немного отличаются между собой, но правила их монтажа остаются общими. До установки потребуется учесть следующие нюансы:

  1. Ровность дверного проема, чтобы не пришлось брать полотно с запасом.
  2. Высокая несущая способность сторон проема и стены над ним.

Перед установкой необходимо полностью подготовить проем: окрасить, оклеить обоями или оформить декоративными панелями. Поскольку раздвижная система имеет свои недостатки, то навесные двери лучше не монтировать между ванной, туалетом, кухней или гостиной. Развитие технологий связано с появлением новых возможностей, поэтому горизонты использования в будущем должны расширяться.

Комплект фурнитуры

Поскольку раздвижные системы обладают уникальным строением, то и фурнитура к ним должна быть соответствующей. Замки для раздвижных дверей напоминают ригель, сделанный в виде крючка. При повороте ключа в замке ригель должен выдвигаться. В комплект входят ручки, изготовленные в виде «раковин». Они должны оформлять углубление в дверном полотне.

Основное отличие ручек заключается в том, что они скрыты в полотне. Это предусматривается для того, чтобы двери отъезжали в сторону без проблем. Если сравнивать замки раздвижных конструкций со стандартными элементами, то их основное отличие состоит в вертикальном защелкивании.

Выбирать специальную фурнитуру приходится в тех случаях, когда она не входит в единый комплект. Выбор должен быть тщательным, поскольку фурнитура для дверей является уникальной для каждого типа конструкции. Для качественного монтажа замков и ручек лучше всего обратиться к специалисту.

Если обратить внимание на дополнительную фурнитуру, то сюда можно включить крепления разного типа, укомплектованные с дверным полотном. Сделать установку всех элементов поможет пошаговая инструкция по монтажу дверей. Наличие щеточного уплотнителя в комплекте позволяет обеспечить защиту и экранирование.

Стеклянные раздвижные двери

Выбрав вид раздвижного механизма, можно приобретать комплект, а затем начинать монтаж системы. Чтобы установить дверь на роликах своими руками, сначала можно ознакомиться с особенностями устройства наиболее распространенной раздвижной одностворчатой системы. Описание техники выполнения работ должно включать и другие основные моменты, характерные для остальных типов таких конструкций.

Монтаж стеклянной раздвижной системы представляет собой оригинальное решение для обустройства интерьера или его зонирования. В качестве окантовки применяется алюминий. Стекла могут быть матовыми, прозрачными, цветными. Этот вариант является достаточно дорогим, но потраченные средства того стоят.

Приобретать дорогостоящие конструкции не следует, если квартира небольших размеров. Установка массивной стеклянной двери для такого помещения не будет правильным решением. При покупке важно учитывать качество конструкции, его комплектующих элементов в наборе, включая механизмы и фурнитуру.

Перед тем как самому сделать раздвижные двери из стекла, потребуется учесть отличия в способе фиксации этой конструкции. Набор крепежа состоит из 2 металлических лап, необходимых для зажима стекла. В результате оно оказывается стянуто лапами с помощью винтов. Поскольку дверные стекла имеют большую массу, то их лучше всего устанавливать при наличии 2 направляющих:

  1. В полу.
  2. Над дверным проемом.

После монтажа роликов полотно можно ставить на место. Для выполнения этого этапа работы лучше пригласить напарника. Он поможет удерживать изделие во время закручивания болтов. Роликовый механизм должен быть спрятан за декоративной планкой, укрепленной сверху. В процессе выполнения работ важно следить за тем, чтобы полотно располагалось строго по горизонтали.

Более трудоемкой задачей является установка раздвижных дверей со стеклянными полотнами. При этом необходимо изготовить перегородку из ГКЛ, куда должна заезжать дверь. Если производить установку полотен с направляющей в полу, можно выдолбить специальную канавку перфоратором.

Фурнитура для стеклянных раздвижных дверей

Монтаж раздвижных дверей завершается установкой дверной фурнитуры. Существует 2 способа ее укрепления:

  1. Направляющие фиксируются снизу — на полу, а также сверху — на потолке или каркасе из дерева.
  2. Дверное стеклянное полотно подвешивается сверху на направляющие.

Последний способ недорогой, но он является менее надежным. Наличие верхних роликов на дверной фурнитуре снижает качество всей конструкции. Если приобретать фурнитуру особого качества, то она обходится дороже, чем обычная.

Стекло конструкции бывает не только прозрачным, но и разноцветным. Прозрачные стекла, пропускающие лучи, представляют собой дополнительный световой источник. Толщина стекла может составлять 8 мм и более. Это увеличивает прочность и надежность.

Поскольку стекло не является хлипким, то разбить его нельзя. Это свидетельствует о безопасности изделия, о него нельзя пораниться. Стекла-створки при открывании должны разъезжаться в стороны по каждой из направляющих, а не поворачиваться, как распашные двери.

Оформление интерьера стеклянными дверями может быть выполнено в разных стилях. Элегантная конструкция является оригинальной дизайнерской идеей и подходит для квартир свободной планировки.

Стеклянные конструкции позволяют эффективно разделять помещение на отдельные зоны. При этом вся жилая площадь сохраняется, что и отличает такие изделия от распашных дверей. Стеклянные полотна являются идеальными для ванной комнаты или кухни, так как они позволяют герметично закрывать их. Это достигается в том случае, если фурнитура для раздвижных дверей имеет высокое качество.

Раздвижные межкомнатные двери: устройство, конструкция

Разделы статьи:

Раздвижные межкомнатные двери создаются по современным технологиям. Это устройство носит статус новинки, но если заглянуть в историю, то можно узнать, что такая конструкция появилась давно, просто ее модернизировали и популяризовали в последнее время. Впервые такой вид дверных полотен стали применять японцы. Конструкторы создали движущиеся элементы на рельсах, которые можно открывать и закрывать. Сейчас такой вид дверей используется не только в качестве межкомнатных, но применяется и для мебели.

Элементы раздвижной двери

Принцип работы

В раздвижных дверях сочетается не только эстетика, но и практический аспект. Такие двери идеальны, если комната не очень большая. Она позволяет не сокращать и так маленькое пространство дверным полотном, которое открывается на себя или вовнутрь. Подобная конструкция имеет массу особенностей. Основные вариации дверей:

  • Раздвижная-складная;
  • Параллельно-сдвижная.

Раздвижная система, которая может складываться, изготавливается из тонкого материала. Он имеет способность складываться в «гармошку». Способ перемещения вертикальный. Движение происходит с помощью рельс. Когда механизм начинает движение, конструкция отходит в сторону, а при закрытии возвращается в исходное положение. По технологии одна дверь образует сразу несколько секций. Они фиксируются между собой специальными шарнирными крепежами.

Дверь-гармошка

Мастерами отмечаются некоторые недоработки складного полотна. Оно не способно защищать помещение от посторонних запахов, холодного воздуха и не имеет звукоизоляционных свойств.

Такая дверь выполняет декоративную функцию. С ее помощью люди могут уединиться или просто разделить одно большое пространство на два. Также срок службы любой вариации складной двери не превышает несколько лет. Большинство производителей изготавливают изделия из недостаточного прочного материала.

Параллельно-сдвижная дверь – более сложная конструкция. Она оснащена несколькими створками и рельсами либо вверху, либо сверху и внизу. Материал изготовления применяется более плотный, что обеспечивает хорошую звукоизоляцию, не пропускает запахи и способно уберечь жителей от холодного воздуха. Такие полотна отличаются долговечностью и являются отличной альтернативой стандартным межкомнатным дверям. Цена на ниже значительно выше, чем на складной вариант.

Конструкция раздвижной двери

Двери-купе

Самая популярная раздвижная система – это купе. Принцип работы такого изделия – двигаться по вертикали. Они открываются легким движением руки, без усилий. Створка здесь одна. Она отходит от замыкающего механизма в другую сторону, в то время как двустворчатые полотна расходятся в разные стороны. Основные достоинства таких моделей в том, что они значительно экономят пространство и выглядят весьма необычно. Идеальный вариант для кухонной комнаты или детской спальни.

Дверь-купе

Кассетные конструкции

Конструкции раздвижных дверей по принципу работы «кассеты». Такая дверь не складывается как книжка, а имеет специальную нишу, которая встроена в стене, куда убирается во время открытия полотна. Такое изделие отличается сложным механизмом и проблематичной установкой, которую лучше доверить специалистам. «Пенал», в который скрывается дверь, чаще всего изготавливается из гипсокартона или дерева.

Дверь-пенал

Радиусный вариант

Двери с радиусным модулем создаются по современным технологиям, пользуются большой популярностью. Такое интересное решение не экономит пространство, но создает презентабельный внешний вид помещению. Подобная дверь подходит для больших помещений. Может быть декорирована или остеклена. Двери, работающие по радиусному принципу, можно увидеть в торговых центрах и офисах. Для домашнего использования производители продают их с авторским дизайном.

Радиусная раздвижная дверь

Такие полотна не оснащены фурнитурой в виде ручек. Существуют полукруглые системы, что относится к эксклюзиву.

Каскадные и внутрипроемные полотна

Эта разновидность традиционного варианта раздвижных дверей. Отличия в том, что каждое полотно движется по отдельному рельсу. Каскадные конструкции могут быть переносными. Они легко устанавливаются и демонтируются. Внутрипроемный вариант подразумевает, что вся система находится внутри. Она не заезжает в стену и не складывается гармошкой. Элементы перемещаются навстречу друг другу, оставляя при этом для прохода всего половину проема.

Каскадная дверь

Особенности раздвижных конструкций

Раздвижные системы сами по себе особенные, а за счет современных технологий производители постоянно модернизируют подобные изделия. Они отличаются высокой функциональностью и не забирают лишнее пространство. Для их изготовления не применяется тяжелые материалы, поэтому полотна кажутся невесомыми. Устройство может быть скрытым внутри стены. Неудобство таких дверей заключается в том, что их проблематично вмонтировать после того, как дом или квартира обустроены. Планировать монтаж такого изделия нужно еще на этапе возведения стен.

Раздвижная дверь-пенал

Двери, скрывающиеся в пенале, подходят для небольших помещений. Исключается неудобство открывания и закрывания двери, когда полотно съедает пространство в распахнутом состоянии. Существует также открытая и внешняя система. Такой вариант легко монтировать в любой проем. Присутствует рельсовое перемещение полотен, а сами створки собираются по методу книжки. Они перемещаются по рельсам вдоль вертикальной поверхности. Открытый механизм — самый оптимальный вариант для тех, кто решил провести замену двери уже в жилом помещении.

Особенности конструкции различают раздвижные варианты дверей, которые имеют одну или две направляющие. Первая вариация позволяет перемещать створки с помощью колесиков, которые вмонтированы в пол, во втором случае второй желоб расположен еще и наверху.

Заключение

Конструкции раздвижных дверей с двумя направляющими наиболее надежны. Их монтаж несложен, а срок эксплуатации высок. Если есть желание поставить себе раздвижное устройство, то важно учесть, что оно должно крепиться только к крепким стенам. При выборе стоит обращать внимание на материал, из которого изготовлен профиль и наличие монтажного набора для установки.

Синхронный механизм для раздвижных дверей



Синхронный механизм для раздвижных дверей — представляет собой набор фурнитуры для установки на две раздвижных двери, открывающиеся в разные стороны, синхронно, т.е. если Вы будете открывать одну из дверей — то вторая также будет открываться. Тоже самое и при закрытии. Комплект фурнитуры синхронного механизма состоит из: натяжных роликов, троса, креплений и зацепов (комплект синхронизатора) и раздвижной системы (ролики и направляющие). Механизм для синхронных раздвижных дверей можно установить на любой из представленных механизмов для дверей (кроме открытого механизма и дизайнерских раздвижных систем). Синхронный механизм подойдет для установки синхронных раздвижных дверей или раздвижных перегородок весом не более 80 кг. Будет удобен для установки синхронных конструкций, сделанных из дерева, алюминия. Также Вы можете скачать файл с комплектацией и ценой на механизм.

К механизму прилагается инструкция по установке.

Розничная цена механизма с рельсой 3 метра/4 метра   —   4200 р/4600 р

ХАРАКТЕРИСТИКИ РАЗДВИЖНОГО СИНХРОННОГО МЕХАНИЗМА:

  • Нагрузка: до 80 кг на полотно
  • Установка: только на две двери
  • На дверь шириной: от 400 до 900 мм
  • На дверь толщиной: от 16 мм
  • Ролики: подшипниковые
  • Верхняя направляющая: алюминий
  • Нижняя напольная направляющая: отсутствует



Принцип работы синхронного механизма:

тянешь за одну дверь, вторая двигается в такт



Основные варианты открывания раздвижных дверей:







СИНХРОННЫЙ МЕХАНИЗМ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ  СОСТОИТ ИЗ:

Синхронизатор

артикул SYN-1

Верхняя направляющая 1N или 3N

артикул 1N или 3N


  • В комплекте: 2 натяжных ролика, 2 зацепа, тросс
  • Используется: 1 комплект
  • Вес: 415г.

Подробнее

Цена за комплект 1500 р (БЕЗ механизма 3000 р)

  • Длина: до 6 метров
  • Используется: 3 или 4 метра
  • Материал: алюминий
  • Покрытие: без анодировки

Подробнее

Цена за метр 600 р





Комплект роликов

артикул R-115 с нарузкой 80 кг или любые иные

Нижняя направляющая

п-образная


  • В комплекте: 2 ролика с монтажной пластиной, 2 стопора, 1 нижний ролик
  • Используется: 2 комплекта
  • Подшипник: в каждом колесе
  • Материал каретки:  цинково-алюминиевый сплав

Подробнее

Цена за комплект 800 р


  • Длина: до 3-х метров
  • Материал: алюминий
  • Покрытие: без анодировки

Подробнее

Цена за метр 100 р









ЦЕНА СИНХРОННОГО МЕХАНИЗМА:

Синхронный механизм для раздвижных дверей

с верхней направляющей 3 метра

Розничная цена 4200 р

Синхронный механизм для раздвижных дверей

с верхней направляющей 4 метра

Розничная цена 4600 р

СКАЧАТЬ ФАЙЛ КОМПЛЕКТАЦИИ И ЦЕНЫ МЕХАНИЗМА



СПОСОБ УСТАНОВКИ СИНХРОННОГО МЕХАНИЗМА ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ:

СКАЧАТЬ ИНФОРМАЦИЮ ПО УСТАНОВКЕ



ДОПОЛНИТЕЛЬНО ДЛЯ РАЗДИЖНЫХ МЕХАНИЗМОВ:


Телескопический механизм для раздвижных дверей

Нагрузка 80 кг

Раздвижной механизм телескопический — это механизм для организации работы телескопических раздвижных дверей. Телескопические двери — это двери, отъезжающие в одну сторону. Принцип работы механизма заключается в следующем: двери подвешиваются на двух (трех, четырех) параллельно закрепленных верхних направляющих и соединяются либо системой зацепов, либо синхронизаторов. Т.е. когда вы хотите закрыть двери (перекрыть проем) вы тяните за одну дверь и она в свою очередь вытаскивает за собой вторую дверь. Механизм для раздвижных дверей телескопический можно установить на две или три раздвижных двери, также в последнее время популяерн механизм и для четырех дверей.

К механизму прилагается инструкция по установке.

Розничная цена механизма без синхронизатора/с синхронизатором    5100 р/6600 р



ХАРАКТЕРИСТИКИ РАЗДВИЖНОГО ТЕЛЕСКОПИЧЕСКОГО МЕХАНИЗМА:

  • Нагрузка: до 80 кг на полотно
  • Установка: только на две или три двери
  • На дверь шириной: от 600 до 1000 мм
  • На дверь толщиной: от 20 мм
  • Ролики: подшипниковые
  • Верхняя направляющая: алюминий
  • Нижняя напольная направляющая: отсутствует



ВАРИАНТЫ УСТАНОВКИ ДВЕРЕЙ НА МЕХАНИЗМАХ:







ТЕЛЕСКОПИЧЕСКИЙ МЕХАНИЗМ ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ СОСТОИТ ИЗ:

Система зацепа дверей с нижним роликом или под паз

артикул

Верхняя направляющая 1N или 3N

артикул 1N или 3N


  • В коплекте: 4 зацепа, 1 нижний проводник
  • Используется: 1 комплект
  • Вес: 280г

Подробнее

Цена за комплект 1500 р (БЕЗ механизма 3000р)

  • Длина: до 6 метров
  • Используется: 2 или 3 шт
  • Материал: алюминий
  • Покрытие: без анодировки

Подробнее

Цена за метр 300 р





Комплект роликов

артикул R-115 или любой другой стандартного типа

Нижняя направляющая

п-образная


  • В комплекте: 2 ролика с монтажной пластиной, 2 стопора, 1 нижний ролик
  • Используется: 2 или 3 комплекта
  • Подшипник: в каждом колесе
  • Материал картеки:  цинково-алюминиевый сплав

Подробнее

Цена за комплект 800 р


  • Длина: до 3-х метров
  • Материал: алюминий
  • Покрытие: без анодировки

Подробнее

Цена за метр 100 р







Также механизм можно докомплектовать синхронизатором, чтобы двери двигались синхронно-равномерно:

  • В комплекте: 2 ролика, 2 зацепа, 1 нижний ролик
  • Используется: 1 или 2 комплекта

подробнее

Цена за комплект 3000 р

(БЕЗ механизма 5000р)



ВИДЕО О РАБОТЕ ТЕЛЕСКОПИЧЕСКОГО МЕХАНИЗМА:





ЦЕНА МЕХАНИЗМА ДЛЯ ТЕЛЕСКОПИЧЕСКИХ РАЗДВИЖНЫХ ДВЕРЕЙ:



Механизм для двух телескопических раздвижных дверей

без синхронизатора

 Розничная цена 5100 р

Механизм для двух телескопических раздвижных дверей

с синхронизатором

Розничная цена 6600 р


Механизм для трех телескопических раздвижных дверей

без синхронизатора

 Розничная цена 9 500 р

Механизм для трех телескопических раздвижных дверей

с  синхронизатором

Розничная цена 11 500 р

СКАЧАТЬ ФАЙЛ КОМПЛЕКТАЦИИ И ЦЕНА МЕХАНИЗМА



УСТАНОВКА ТЕЛЕСКОПИЧЕСКОГО МЕХАНИЗМА ДЛЯ РАЗДВИЖНЫХ ДВЕРЕЙ:

Принцип Фронтальный вид

 СКАЧАТЬ ИНСТРУКЦИЮ ПО УСТАНОВКЕ МЕХАНИЗМА





ДОПОЛНИТЕЛЬНО ДЛЯ РАЗДИЖНЫХ МЕХАНИЗМОВ:


Отправить ответ

avatar
  Подписаться
Уведомление о
