Минимальный скат крыши: расчёт и таблица соотношений проценты-градусы. – Оптимальный угол наклона крыши

Содержание

кровельные панели для плоской крыши, СНИП, угол наклона крыши

Содержание:

Популярность кровельных сэндвич-панелей объясняется простотой их укладки. Чтобы полученная конструкция прослужила долго и надежно, необходимо тщательное выполнение рекомендаций по перевозке и укладке материала.

Определение минимального угла уклона кровли

Существуют следующие рекомендации СНиП: уклон кровли из сэндвич панелей не должен быть меньше, чем 5 градусов. При этом для укладки должны использовать только сплошные панели: такая поверхность не содержит стыки, окна и другие нарушающие ее монолитность элементы. Все остальные ситуации предусматривает для минимального уклона кровли из сэндвич панелей показатель 7 градусов.


При подборе оптимальной кровельной конструкции и степени ее наклона, во внимание берется климат в данном регионе. В местностях с частыми и обильными осадками для крыши из сэндвич-панелей рекомендуется наклон односкатной крыши не менее 40 градусов. Это позволит дождевой воде беспрепятственно сходить вниз, без застаивания на стыках. Если в регионе царит сухой и жаркий климат, минимальный уклон для сэндвич панелей разрешается уменьшить до 7-25 градусов. При этом нужно помнить, что сооружение более крутых крыш потребует большего расхода строительного материала.

Плоская кровля из сэндвич панелей будет провоцировать застой влаги. При этом не избежать негативных последствий для герметичности стыковых участков. Когда оттепель сменяется заморозками, это приводит к замерзанию скопившейся воды. Подобные процессы повреждают наружный защитный слой панели, а впоследствии – разрушают металлическую оболочку. Если в качестве основания под кровлю выступает несущая металлическая, железобетонная или деревянная конструкция, при обустройстве небольшого уклона кровли из сэндвич-панелей дополнительные крепежи не понадобятся.  В случае превышения минимальным уклоном кровельных сэндвич панелей отметки в 7 градусов применяют дополнительные соединительные крепления.

Необходимое оснащение для установки

По ходу сооружения кровли из сэндвич-панелей постоянно возникает нужда в подрезании материала по размеру. Также его потребуется крепить и заниматься гидроизоляцией швов. Чтобы порезать панели, можно использовать электроножницы, мелкозубчатую пилу или стационарный станок с дисковой пилой. Болгарку или приспособления для горячей резки лучше не применять, так как из-за нагревания линии разреза панели начинают выгибаться. Это приводит к нарушению защитного покрытия, из-за чего начинает появляться коррозия.

При переноске сэндвич-панелей обычно используют механические или вакуумные захваты, что позволяет избегать повреждения поверхности. На тех участках, где захваты устанавливаются на панели, заранее проклеивают специальную пленку. В качестве крепежного материала для установки кровельных сэндвич-панелей используются длинные нержавеющие саморезы. Также обязательно наличие шайб и специальных уплотняющих прокладок. При выборе оптимальной длины саморезов ориентируются на толщину панели и каркаса, на который ее фиксируют. Закручивать шурупы удобнее при помощи шуруповерта.

минимальный уклон для сэндвич панелей

При расчете необходимого количества крепежного материала в учет берутся следующие факторы:

  • Ветровая нагрузка на здание. На это влияет его высота, месторасположение и угол наклона крыши из сэндвич панелей.
  • Особенности постройки (открытая или закрытая).
  • В каком месте кровельной конструкции находится закрепляемый элемент. На крайние панели оказывается наибольшая ветровая нагрузка.
  • Несущие способности каждого крепежа.

уклон кровли из сэндвич панелей снип

Точные расчеты должен выполнить квалифицированный специалист, с учетом СНиП минимального уклона кровли из сэндвич панелей. Особого внимания требуют стыки между панелями: между ними не должно быть зазоров. На крышах с любым углом кровли из сэндвич панелей для уплотнения применяют специальную ленту типа Абрис Лб 10×2. Также можно использовать силиконовый герметик. Таким же образом оснащаются все вертикальные примыкания.

Характеристики сэндвич-панелей

В продаже представлены несколько разновидностей материала с разными размерами, наполнителем и показателем прочности. В зависимости от их характеристик определяется назначение каждого вида. Внутренняя утепляющая прослойка обычно состоит из пенополистирола, пенополиуретана, полиизоцианурата или минеральной ваты.

Весят сэндвич-панели достаточно мало, и могут сочетать в себе финишное покрытие и утеплитель. Самыми теплыми считаются изделия с базальтовой ватой. Корпус из тонкого листового металла покрывается декоративной защитой из полимера — благодаря этому плитам сообщается необходимое цветовое оформление и защита от коррозии.

минимальный уклон кровельных сэндвич панелей

Чтобы не нанести повреждений защитному слою во время укладки материала, необходимо выполнять следующие рекомендации:

  1. Полностью исключается использование горячей и абразивной резки.
  2. Защитная пленка на нижней части панели должно оставаться вплоть до ее укладки. Верхняя пленка снимается уже по окончанию работы.
  3. Если при разрезании материала возникает металлическая стружка, ее необходимо сразу же смахивать, иначе впоследствии она может поцарапать полимерный слой.
  4. Проводя монтажные работы, разрешается использовать обувь только с мягкой подошвой.
  5. Если сэндвич-панели по ходу строительных работ складируются под открытым небом, необходимо продумать для них надежную защиту от климатических воздействий. Для укладки материала рекомендуется использовать ровную сухую площадку.

Особенности проведения монтажа

СНИП кровли из сэндвич панелей предполагает соблюдение следующих условий:

  • Желательно выбрать для монтажа безветренный день, так как площадь панелей большая, а вес маленький. Допускается наличие слабых порывов ветра до 9м/сек.
  • Запрещается работать в дождливую, снежную или туманную погоду.
  • При плохом освещении процесс монтажа следует прекратить.
  • Чтобы качественно провести продольное уплотнение, температура воздуха должна быть не ниже +4 градусов.

минимальный уклон кровли из сэндвич панелей снип

Приступая к укладке кровельного материала, необходимо сделать следующее:

  • Внимательно осмотреть кровельную конструкцию на предмет соответствия ее проектной документации. При обнаружении недочетов и дефектов монтажа их необходимо устранить.
  • Проверить, чтобы все прогоны, ригели и прочие конструктивные элементы соответствовали проекту. Для этого обязательно нужно использовать строительный уровень.
  • Подготовить все приспособления и инструменты.

Порядок укладки

Монтаж сэндвич-панелей осуществляется в поперечном направлении к прогонам, которые располагаются параллельно к карнизу. Для увеличения несущей способности кровли шаг установки прогонов можно уменьшить. Такой прием обычно применяется на кровлях с малым наклоном в местностях с обильными снегопадами. При любых раскладах этот параметр не должен быть больше, чем 200 см.

Вначале укладывают плиты длиной до 10 м, так как их намного легче поднять на крышу. Кроме того, в таком случае на порядок снижается риск деформаций из-за температурных колебаний по ходу эксплуатации покрытия. Перед монтажом сэндвич-панелей проводится укладка утеплителя (минеральная вата) и гидроизоляции. Также следует проверить горизонтальность прогонов и состояние деревянных, металлических и железобетонных опор. Всю обнаруженную ржавчину, плесень и прочие наслоения необходимо удалить.

снип кровля из сэндвич панелей

Если в деревянных элементах имеются трещины, их нужно заделать. То же самое касается каверн в бетонном растворе. Проводится герметизация всех стыков каркасных элементов. Для обработки деревянных поверхностей используется огнебиозащита, для металлических – антикоррозийные средства. Очень важно, чтобы шаг несущих элементов соответствовал размерам плит. При выборе ширины пролетов стараются добиться того, чтобы материал крепился на расстоянии 50 мм от края. Стыкующие панели также должны иметь хорошую опору.

Если в качестве теплоизоляции внутри сэндвич-панелей используются минеральная вата, необходимо защитить дыхание респиратором. Поднимая панели на крышу, запрещается ставить их на замок во избежание его искривлений. Начинать укладку сэндвич-панелей на кровлю лучше всего от любого из нижних углов, придерживаясь строгой вертикальности монтажа.



Минимальный угол наклона односкатной крыши из профнастила

Какой должен быть уклон крыши из профнастила – параметры для расчета угла наклона кровли

Профнастил – это довольно практичный материал, подходящий для использования в качестве кровельного материала применительно к любым постройкам. Профилированные листы отличаются надежностью, стойкостью к коррозии и длительным сроком службы, который при нормальных условиях эксплуатации может превышать 25 лет.

Одним из важнейших факторов, влияющих на долговечность конструкции, является угол наклона кровли из профнастила. Расположив скаты кровли под правильным углом, можно обеспечить самостоятельный отвод воды и снега с их поверхности. В данной статье речь пойдет именно об уклоне крыши из профнастила.

Общие характеристики профнастила

Профнастил создается из холоднокатаной рулонной стали, которая впоследствии обрабатывается цинковым сплавом и наружным покрытием. Для покрытия металлических листов могут использоваться полимерные составы или различные лакокрасочные изделия. Последним этапом создания профнастила является профилирование – процесс придания металлу определенной формы профиля, которая обеспечивает прочность и несущую способность готовых изделий.

Все профильные листы делятся на три основных категории:

  1. Стеновые. Изделия этой группы имеют минимальную прочность, которая обуславливается небольшой толщиной металла и низким профилем. Стоимость стеновых листов невелика, но и использовать их можно только для создания вертикальных поверхностей или небольших навесов.
  2. Несущие. Такие листы имеют усиленные ребра жесткости, за счет которых обеспечивается высокая прочность и несущая способность. Высота профиля несущих листов может доходить до 114 мм, что позволяет использовать данный вид изделий при монтаже кровельных конструкций с большой площадью и длинными пролетами.
  3. Универсальные
    . Как следует из названия, универсальные профильные листы подходят для решения широкого круга задач. Характеристики таких листов варьируются в довольно широких пределах, и при желании всегда можно подобрать оптимальный вариант. Стоит знать, что минимальный угол наклона крыши из профнастила указывается не просто так, нужно придерживаться рекомендаций.

Независимо от вида, профильные листы можно использовать в кровельных конструкциях, если высота профиля превышает 20 мм, а минимальный уклон для профнастила составляет 8 градусов.

Выбор угла наклона ската кровли

Чтобы подобрать оптимальный угол ската крыши из профнастила, представления об архитектурных изысках и простого желания недостаточно. На подбор влияет две группы параметров – технически и климатические. Подробно рассматривать первую группу не нужно – к этим параметрам относятся характеристики кровельного материала и рекомендации по его укладке.

Климатические параметры выражены следующими пунктами:

  1. Снеговая нагрузка. Этот параметр необходимо учитывать в первую очередь. В регионах с большим количеством снежных осадков минимальный уклон односкатной крыши из профнастила не может составлять менее 20-25 градусов, иначе крыша будет испытывать чрезмерные нагрузки.
  2. Дождевая нагрузка. Конечно, дожди не настолько опасны для кровли, как снег, но их тоже необходимо отводить с ее поверхности. Если в регионе, где происходит строительство, выпадают обильные осадки, угол наклона односкатной крыши из профнастила нужно увеличивать.
  3. Ветровая нагрузка. Данный показатель влияет на уклон крыши из профнастила противоположным образом – повышение наклона скатов делает кровлю более подверженной воздействию сильных ветров. Чтобы компенсировать этот фактор, крышу нужно пологой – это позволит снизить ее парусность.

Когда все факторы учтены, необходимо создать проект будущей крыши, в котором будут отображаться все ее компоненты с указанием размеров и расположения.

Минимальный уклон односкатной крыши

В строительных нормах есть пункт касательно минимального уклона крыши из профнастила, который должен составлять не менее 8 градусов. Впрочем, при большой необходимости минимальный наклон крыши из профнастила можно уменьшить – для этого понадобится увеличить нахлест листов и обработать стыки герметиком.

Классификация крыш из профлиста в зависимости от уклона выглядит так:

  1. Малоуклонные. Уклон такой крыши составляет менее 14 градусов. Чтобы крыша могла эффективно выполнять свои функции, листы профнастила необходимо укладывать с нахлестом около 20 см. Для такой конструкции лучше всего подходит сплошная обрешетка, к которой крепятся гидроизоляционные мембраны.
  2. Среднеуклонные. В данном случае уклон крыши из профнастила варьируется в пределах от 15 до 30 градусов. Для таких конструкций будет вполне достаточно нахлеста листов около 15-20 см без дополнительной герметизации стыков.
  3. Крутоуклонные. Если скаты кровли расположены под углом более 30 градусов, то нахлест листов профнастила должен составлять около 10-15 см. Для таких конструкций допустимо использование решетчатой обрешетки с шагом не более 25 см.

Из этой классификации можно сделать следующий вывод: уменьшение уклона крыши нужно обязательно компенсировать увеличением нахлеста листов, что позволит предотвратить протекания кровли и срывы профнастила при порывистом ветре. Читайте также: «Какой минимальный уклон кровли из профлиста – рассчитываем угол наклона крыши правильно».

Зависимость обрешетки от уклона

Несмотря на разнообразие конструкций крыш, обрешетка для каждого вида рассчитывается по схожим принципам. Чтобы крыша была достаточно надежной, необходимо заранее подобрать оптимальную конструкцию обрешетки, которая сможет выдержать предполагаемые нагрузки.

Уклон односкатной крыши из профнастила влияет на конструкцию обрешетки следующим образом:

  • При высоте профиля не более 20 мм и уклоне скатов менее 15 градусов требуется сплошная обрешетка из обрезных досок толщиной 2-3 см;
  • При высоте профиля более 35 мм и 15-градусном уклоне можно установить решетчатое основание с шагом не более 30 см;
  • Если высота профиля превышает 44 мм, а скаты планируется устанавливать под углом свыше 15 градусов, то понадобится решетчатая обрешетка, элементы которой находятся друг от друга на расстоянии 35-50 см.

В конце остается добавить, что каждая крыша, независимо от уклона скатов, должна оборудоваться системой водоотведения, которая позволит разгрузить конструкцию от статичных нагрузок.

Заключение

Уклон крыши из профнастила – это один из параметров, непосредственно влияющий на ее эффективность и долговечность. Правильно определив этот параметр на этапе проектирования кровельной конструкции, можно свести к минимуму приходящиеся на нее нагрузки и равномерно распределить их между несущими опорами крыши.

Как правильно рассчитать угол наклона односкатной крыши и чем опасен неверный расчет

Односкатная крыша становится все более популярной кровлей в последнее время.

Причин этому несколько, но самыми главными являются выгода в плане небольших финансовых затрат, а также относительной легкостью монтажа.

Важно понимать, что если в доме будет присутствовать односкатная крыша, то одна стена будет значительно выше другой.

Это ведет к увеличению расхода строительных материалов.

Но при этом стропильная система получается очень простой структуры, что особенно заметно при небольших постройках.

Такой тип кровли позволяет защитить постройку от различных негативных проявлений в виде дождя и сильного ветра.

Многие специалисты отмечают, что простота устройства такой кровли позволяет возводить ее даже тем людям, которые не имеют должного опыта в подобного рода работах.

Все, что им нужно — это четкое следование нормам безопасности, а также теоретические знания, касающиеся специфике выполнения работ.

На сегодняшний день, различают два вида односкатных кровельных покрытий:

  1. Вентилируемые. Такой тип кровли используется в том случае, если объект будет закрытого типа. При этом, значение наклона кровли будет находиться в диапазоне от 5 до 20%. При возведении такого кровельного покрытия оставляется специальный зазор между слоями теплоизоляции и гидроизоляции.
  2. Не вентилируемые. Данный тип кровли используется для зданий открытого типа, а значение наклона будет составлять от 3 до 6%.

Существуют и комбинированные типы односкатных крыш, когда используются оба варианта, что говорит о широких возможностях при строительстве разного рода объектов. Какие бывают дома с односкатной крышей вы можете увидеть здесь.

Какие силы воздействуют на стропилы и кровельное покрытие?

Перед тем, как приступать к расчету наклона кровли, необходимо понять степень воздействия на кровельное покрытие. Нагрузки бывают двух видов — динамичные и постоянные.

К постоянным нагрузкам относятся те, которые будут воздействовать на кровельное покрытие всегда, вне зависимости от времени года. Сюда относится дымоход, антенна, сам вес кровли и т.д.

Что касается динамичных нагрузок, то это непостоянные величины, т.е. вес, который воздействует на кровлю время от времени. Такое воздействие может оказывать вес человека, который периодически посещает кровлю для проведения каких-либо работ, вес снежных масс и града, воздействие ветра и т.д.

Нагрузка от снежной массы

Если наклон крыши будет составлять 30 0 , то сила воздействия снега будет составлять 50 килограмм на каждый квадратный метр. Если увеличить угол односкатной крыши до 45 0 , то вероятнее всего снег не будет задерживаться на кровле.

Именно поэтому, данное значение следует выбирать, исходя из региона проживания, т.е. ориентируясь на количество выпадаемых осадков.

При этом, если вы хотите, чтобы снег сходил с кровельного покрытия самостоятельно (хотя бы какая-то его часть), то минимальное значение наклона должен составлять 10 0 . Максимальное значение — это 60 0 .

Как бы то ни было, владельцы домов с односкатными крышами каждый год осуществляют самостоятельную уборку кровли от снега, чтобы снизить нагрузку на крышу.

Нагрузка от снега

Нагрузки от ветра

Конструкция односкатной крыши такова, что делают ее всегда низкой частью к подветренной стороне, чтобы снизить нагрузку от ветра.

Нагрузка от ветра

Нагрузки комбинированного типа

Многие люди игнорируют данное обстоятельство, что нередко приводит к неприятным ситуациям. Такой тип нагрузки представляет собой максимальное воздействие, которое оказывается на кровельное покрытие в какой-либо момент.

Представим себе ситуацию, когда на улице снежная буря, т.е. на крышу воздействует одновременно и сильный ветер, и снежная масса. К тому же, человек вынужден лезть на крышу, чтобы поправить антенну или он должен забрать ящик с инструментами, не важно.

Получается, что в дополнение к снегу и ветру прибавляется и вес человеческого тела. Если не учесть данный факт, то кровля может не выдержать.

Зависимость наклона от выбора кровельного материала

Помимо различных атмосферных явлений, на наклон будет влиять то кровельное покрытие, которое использует человек в данном конкретном случае.

Вот минимальные значения для различных материалов:

  • Шифер, черепица или любой другой штучный материал может использоваться на крыше, минимальное значение наклона которой составляет 22 0 .
  • Если вы применяете рулонные материалы, то тут имеет значение количество слоев. Двухслойное покрытие потребует не менее 15 0 , а если материал будет стелиться в три слоя, то хватит от 2 до 5 0 .
  • Если используется профнастил, то минимальный угол наклона должен составлять 12 0 . Если данное значение будет меньшим, то потребуется дополнительная работа в виде проклейки стыков для лучшей герметизации.
  • Угол при металлочерепице составляет 14 0 .
  • Угол при ондулине ровняется 6 0 .
  • Мягкая черепица потребует не менее 11 0 наклона.

Имеется в виду, что если уклон вашей крыши будет меньше минимального параметра, характерного для конкретного материала, то от его использования следует отказаться.

Специалисты рекомендует придерживаться этих параметров, чтобы ни в коем случае не пришлось проводить работы по смене кровельного материала.

Угол наклона в зависимости от кровельного покрытия

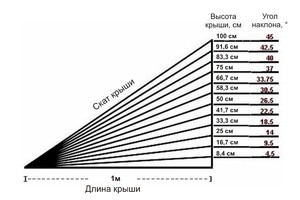

Как измерить угол наклона односкатной крыши

Мы уже говорили о том, что при односкатных крышах высота стен будет различная. Именно поэтому, уклон односкатной крыши будет формироваться в момент возведения самих стен, на которые в дальнейшем будет установлена крыша.

Если в вашем регионе наблюдается большое количество снега, то значения должны составлять 45-60 0 . Если вы находитесь в умеренной зоне, то параметры будут следующими — 5-60 0 . Конечно, нужно учитывать также минимальный угол наклона, в зависимости от используемого материала.

Как рассчитать угол наклона односкатной крыши? Строителями в расчетах используется следующая формула:

Lстены = Lдлина * tgQ,

где Lстены — это высота фронтона;

Lдлина — это длина стены;

Q — это угол наклона.

Также необходимо учитывать длины стропил. Рассчитывается она по следующей формуле:

Lстропил = Lстены / sinQ.

Значения синуса и котангенса следует брать из этой таблицы:

Вот примерный расчет. Допустим, мы применяем обычную черепицу, поэтому минимальный угол наклона составляет 22 0 . Берем для расчета 25 0 — значение Q.

Длина стены составляет 7 метров, т.е. Lдлина = 7м.

Lстены = 7 метров * tg25 = 7 * 0,47 = 3,29 метра.

Lстропил = 3,29 / sin25 = 3,29 / 0,42 = 7,83 метра.

Минимальный угол наклона односкатной крыши

На расчет минимального наклона односкатной крыши напрямую влияет уровень осадков, который может быть различным для каждого региона.

Если вы живете в «снежной» местности, то односкатная крыша должна быть достаточно крутой, т.е. в пределах 45 0 .

В таком случае, снег не будет задерживаться на крыше, что значительно снизить нагрузку на кровлю.

Если в вашем регионе снег падает не слишком обильно, то достаточно и 25 0 .

Противоположная ситуация в тех регионах, где наблюдаются сильные ветра. Здесь нужно строить крыши с маленьким наклоном, чтобы нагрузка от ветра была минимальная.

Также большую роль при выборе минимального угла наклона играет тип кровельного материала, о которых мы говорили чуть ранее. Подробнее о минимальном угле и его расчете вы можете прочитать здесь.

Оптимальный угол наклона односкатной крыши из профнастила

Мы уже выяснили, что размер уклона односкатной крыши зависит от количества осадков, выпадаемых в том или ином регионе, а также в типе используемого кровельного материала.

Профнастил является достаточно «вредным» материалом, ведь он обладает множеством слоев с различным размером волн, а также толщиной самого материала.

Согласно СНиП, минимальный уклон для жилых помещений, кровля которых покрыта профнастилом, составляет 12 градусов. Согласно этим же правилам, оптимальный параметр этого наклона должен составлять 20 градусов.

Долгое время односкатные крыши считались уделом гаражей или различных нежилых помещений, но в последнее время ситуация меняется. Многие отмечают тот факт, что при выборе такого типа кровли, внутренний дизайн помещения становится более оригинальным, хоть и более хлопотным по части отделки.

Но это не останавливает тех, кто ценит в своем доме не только надежность, но еще и привлекательный внешний вид.

Минимальный угол наклона крыши из профнастила

Важную роль в строительстве надежного и долговечного здания является этап проектирования. Если говорить о кровле, важно правильно выбрать уклон крыши из профнастила. Это не только вопрос личных предпочтений и эстетики. От угла кровли зависят размеры чердака или мансарды, наличие или отсутствие проблем со скоплением снега и стойкость к ветровым нагрузкам. Для того чтобы определиться с наклоном кровли важно учесть много факторов.

Факторы, влияющие на выбор уклона

Некоторые считают, что угол наклона связан лишь с желанием заказчика и архитектурной задумкой. На самом деле, существуют две группы факторов, от которых зависит минимальный уклон:

  • Климатические условия.
  • Особенности кровельного материала.

Климатический фактор

Есть несколько особенностей климата, которые могут существенно повлиять на угол наклона:

  • Снеговая нагрузка. В отличии от дождя, снег очень часто задерживается на поверхности крыши. Если в местности может выпасть метр и более снега, то сложно представить, какой должна быть мощной кровля, чтобы выдерживать такую массу, если она не будет скатываться вниз. Чем больше угол наклона, тем вероятнее, что под своим весом снеговая масса сползет вниз. Вряд ли кому-то захочется зимой чистить не только двор, но и крышу от снега. Поэтому в таких регионах могут быть конструкции с уклоном кровли и 40° и выше.
  • Дождевые осадки. Чем больше нагрузка от дождей в территории, тем более крутой создают угол наклона крыши. Чем дольше вода остается на кровле, тем больше вероятность того, что со временем она крыша начнет протекать. Если делать уклон кровли меньше 12°, нужно все стыки кровельного материала тщательно герметизировать, а нахлест листов делать больше.
  • Ветровая нагрузка. Если предыдущие факторы говорили в пользу крутых крыш, то в территориях с сильными и порывистыми ветрами наоборот советуется делать уклон кровли небольшим. Это позволит уменьшить парусность конструкции. Если регион подвергается сильным ветрам, крышу лучше создать под углом 15-25°, не более. В случаях же вероятности ураганных ветров, угол наклона может и вовсе составлять 8° и меньше. Однако, это не значит, что можно вообще делать конструкцию плоской, так как она тоже не устоит перед сильным ураганом.

Зависимость угла наклона от кровельного материала

Очевидно, что для территорий с сильными дождевыми и снеговыми осадками, нужно делать крышу под большим углом, а в местностях с сильными ветрами — с минимальным углом.

На выбор минимального уклона также влияют особенности кровельного материала. Каждый из создает свою нижнюю планку для угла крыши. Климатические факторы могут увеличить это значение, однако делать кровлю более пологой чем предполагает материал не стоит.

  • Ондулин. Минимальный уклон ската составляет 6°.
  • Мягкая черепица. Минимум 11° наклона.
  • Профнастил. Не меньше 12°, в противном случае нужно будет заняться проклейкой стыков профлиста.
  • Металлочерепица. Минимальное значение ската — 14°.
  • Рулонные материалы в два слоя — 15°. Если используется трехслойное покрытие — можно и вовсе крышу делать пологой (2-5°).

Требования СНиП

Шифер, черепица и другие штучные материалы. Минимальное значение уклона — 22°.

Согласно требованиям СНиП, для крыши из профнастила минимально допустимый порог — 8°, однако он допустим лишь для хозяйственных построек и промышленных сооружений. Угол кровли из профнастила для жилых домов составляет минимум 10°. Однако строительные фирмы дают гарантию только на конструкции с уклоном в 12° и выше. Максимальный угол наклона может составлять даже 70° и больше.

Однако стоит помнить, что чем меньше высота кровли и соответственно угол ската, тем меньшее расстояние нужно делать между досками обрешетки. Как видно из представленной ниже таблицы, крыша с небольшим уклоном требует сплошной обрешетки.

Преимущества и недостатки минимального угла наклона

Почему вообще стоит вопрос о минимально допустимой норме для двускатной и односкатной крыши? В чем преимущества низких конструкций? Далее перечисляются некоторые их плюсы:

  • Уменьшение расхода кровельного материала. Если крыша высокая, ей необходима более массивная стропильная система. Уменьшая же угол ската, можно снизить стоимость всей конструкции. Однако стоит учесть, что и нахлест листов будет больше у низких кровель.
  • Безопасность при выполнении кровельных работ.
  • Односкатные крыши лишены конька, а значит и всего объема работ с ним.

Помимо преимуществ, низкая кровля имеет и ряд недостатков:

  • Медленный сток воды, а значит высокая вероятность протеканий и порчи кровельного пирога. Для этого листы в местах нахлеста необходимо герметизировать.
  • Высокая снеговая нагрузка на крышу. В некоторых случаях при обильных снегопадах нужно будет самостоятельно чистить крышу из профлиста от снега.
  • Невозможность оборудовать жилую мансарду.

Расчет угла наклона

Приняв во внимание все вышеперечисленные факторы, следует определиться с тем, какой угол наклона будет оптимальным для конкретной ситуации. В первую очередь, собираясь построить дом нужно посмотреть, какой угол наклона крыши у соседей, ведь климатические особенности на одной территории одинаковые.

Также важно определить, как будет использоваться чердачное помещение. Если нужно создать еще одну или несколько жилых комнат, тогда высота крыши будет большей, чем минимально допустимая.

Существует несколько видов крыш из профлиста:

  • Малоуклонные (14° и меньше). Вертикальный нахлест материала составляет 20 см, а стык выполняется в три волны.
  • Среднеуклонные (15-30°). Нахлест по вертикали делается в 15-20 см и перекрытие в 1 или 2 волны.
  • Крутоуклонные (30° и выше). Минимальный нахлест — 10-15 см, а перекрытие — в одну волну.

Как видно, уклон крыши влияет также и на расход кровельного материала. Если учесть все строительные нормы и правила, а также правильно определить снеговые и ветровые нагрузки, можно создать оптимальный угол наклона кровли для строящегося здания.

Минимальный уклон кровли из профлиста — нормы и рекомендации

Профнастил – практичный, недорогой и долговечны материал, с помощью которого перекрывают крыши малоэтажных частных домов, садовых или хозяйственных построек, производственных сооружений. Крыши из этого материала славятся надежностью и устойчивостью к коррозии. При условии правильного расчета и монтажа, такая конструкция может прослужить до 20-25 лет. Залогом длительного срока эксплуатации профнастила считается правильно выбранный угол наклона крыши, от которого зависит эффективность отвода воды и схода снега с поверхности ската. В этой статье мы расскажем про рекомендуемый и минимальный уклон кровли из профлиста, который обеспечивает уверенную гидроизоляцию сооружения.

Характеристика материала

Чтобы правильно выбрать угол наклона крыши из профнастила, необходимо знать технические и эксплуатационные свойства этого материала. Он изготавливается из прокатной рулонной стали толщиной 0,5-0,7 мм, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием. С помощью мощного роликов на поверхности стального листа выдавливается трапециевидный или прямоугольный профиль. Процесс профилирования увеличивает прочность и несущую способность этого кровельного материала. Различают 3 категории профлиста:

  1. Стеновой. Эта категория профнастила изготавливается из наиболее тонкой стали и имеет небольшую высоту профиля. Стоит стеновой профилированный лист дешевле, а используется для обшивки стен, изготовления заборов и оград, сооружения крыш с небольшой площадью.
  2. Несущий. Несущий профилированный лист снабжается дополнительными ребрами жесткости, которые увеличивают несущую способность материала. Он изготавливается из более толстой стальной заготовки, имеет высоту профиля до 114 мм. Он применяется для строительства гаражей, ангаров, устройства перекрытий и создания крыш с большой площадью и расстоянием между стропилами.
  3. Универсальный. Универсальный профилированный лист обладает средними характеристиками, позволяющими использовать этот материал для выполнения большинства строительных задач. Этот вид покрытия маркируется буквами «НС»

Обратите внимание! Согласно строительным нормам для обустройства перекрытий в качестве кровельного материала допускается использование профлиста стенового, несущего и универсального типа, если высота профиля материала превышает 20 мм, а угол наклона крыши составляет не менее 8 градусов.

Факторы выбора уклона

Непрофессиональным строителям, незнакомым со строительным нормами, часто кажется, что уклон кровли из профлиста выбирается только в соответствии с архитектурным стилем сооружения и вкусом заказчика. Однако, такой подход является грубой ошибкой, потому что на выбор этого важного показателя оказывают влияние факторы, которые можно условно разделить на 2 группы: технические и механические. К техническим факторам, которые учитывают, определяя угол наклона крыши из профнастила, являются свойства самого материала. К климатическим факторам относятся:

  • Определяя угол наклона крыши из профлиста, в первую очередь учитывают снеговую нагрузку. В регионах, где выпадает большое количество снега, делают конструкции с уклоном от 20-25 градусов, чтобы предотвратить образование снежной шапки на поверхности скатов.
  • Важным фактором, который учитывается в процессе проектирования кровельной конструкции, является количество выпадающих дождей. Чем больше в регионе строительства выпадает осадков, тем круче делают угол наклона крыши.
  • Также на уклон скатов из профлиста оказывает влияние ветровая нагрузка. Если в регионе строительства дуют сильные, порывистые ветра, то кровлю делают боле пологой, чтобы снизить парусность конструкции.

Важно! При определении уклона кровли важнейшими факторами являются рекомендации производителя кровельного материала и климатические условия в зоне строительства. После этого создается проект конструкции, отражающий состав, сечение и взаимное расположение элементов стропильной системы.

Минимальный уклон

Согласно строительным нормам минимально разрешенный уклон крыши из профлиста составляет 8 градусов при условии монтажа сплошной или частой обрешетки. Однако, опытные кровельные мастера утверждают, что, соблюдая некоторые специальные условия, этот материал можно укладывать и на более пологие скаты. Если угол наклона крыши меньше рекомендованного нахлест между листами увеличивается, а горизонтальные и вертикальные стыки обрабатываются силиконовым герметиком. Различают 3 вида крыш из профлиста:

  • Малоуклонные. Если угол наклона крыши из профилированного листа меньше 14 градусов для повышения гидроизоляционных свойств покрытия горизонтальный и вертикальный нахлест увеличивают до 20 см, делают частую или сплошную обрешетку, используют мембранный материал для защиты стропил от влаги. Каждый лист материала перекрывает предыдущий на 3 волны, что уменьшает полезную площадь материала, увеличивая расход.
  • Среднеуклонные. Если уклон кровли составляет 15-30 градусов, то нахлест между листами профнастила делается 15-20 см, что соответствует 1-2 волнам. Такой наклон скатов позволяет экономить средства на выполнение кровельных работ за счет увеличения полезной площади листа.
  • Крутоуклонные. Если уклон кровли превышает 30 градусов, при монтаже профнастила допускается минимальный нахлест 10-15 см, соответствующий 1 волне материала. При этом для настила можно использовать решетчатую обрешетку с шагом до 25 см.

Учтите, что при настиле профилированного листа прослеживается четкая закономерность: чем меньше угол наклона скатов конструкции, тем больше необходим нахлест между листами, чтобы защитить крышу от протечек в стыках и срывания материала порывами ветра.

Зависимость вида обрешетки от уклона

Производственные постройки чаще всего перекрываются крышей плоского типа, хозяйственные – односкатного типа, а жилые – двухскатными, вальмовыми и четырёхскатными. В независимости от вида кровельной конструкции покрытие должно настилаться на надежное основание, которое выдерживает интенсивные нагрузки, равномерно распределяет вес профнастила. Уклон кровли из профнастила оказывает влияние на выбор типа обрешетки:

  1. Если высота профиля материала не превышает 20 мм, а уклон крыши меньше 15 градусов, то для обеспечения надежной опоры монтируется сплошное основание и обрезной доски толщиной 2-3 см.
  2. Если высота профиля больше 35 мм, а уклон кровли также меньше 15 градусов, допускается монтаж решетчатого основания, шаг между досками в котором составляет 30 см.
  3. Если высота профиля 44 мм или больше, а уклон кровли превышает 15 градусов, для монтажа обрешетки используется обрезная доска толщиной 2-3 см, приколачиваемая с шагом 35-50 см.

Учтите, что любая кровля из профнастила, каким бы крутым не был угол наклона скатов, требует устройства водосточной системы, состоящей из водосточных желобов, воронок, труб, которая отвечает за сбор и перенос дождевой или талой воды в ливневую канализацию.

Видео-инструкция

Угол наклона крыши из профнастила

Наклон крыши с профнастилом

По минимальному уклону мнения специалистов расходятся. Производители профилированного листа не рекомендуют делать угол наклона крыши профнастила меньше 12 градусов. Разработчики СНиПа допускают минимальный угол 8 градусов, а в исключительных случаях – 6 градусов. Меньше делать нельзя. Но такая кровля требуется только в тех случаях, когда крышу из профнастила нужно завести под другую кровлю.

Например, к дому с шиферной крышей была сделана щитовая пристройка с рубероидной кровлей. Со временем она пришла в негодность, и хозяева решили ее разобрать и построить новую, из газосиликатных блоков, с кровлей из профлиста. Вот ее-то и надо заводить под шиферную крышу дома, чтобы вода последовательно стекала с дома на пристройку, а оттуда – по водостокам. И тут возникает дилемма: сделаешь хороший, крутой скат кровли – будешь головой задевать потолок, поднимешь потолок на достаточную высоту – скат получается слишком пологим. Приходится искать компромиссный вариант, хотя возможности для маневра здесь сильно ограничены.

Во всех остальных случаях минимальный угол интересует застройщиков чисто теоретически. На практике больше нужен оптимальный угол кровли, состоящий из нескольких составляющих. Большое значение имеет регион проживания, так как кровля, помимо собственного веса, подвержена еще двум значительным нагрузкам: снеговой и ветровой. Если толщина снежного покрова в вашей местности внушительная, угол ската крыши нужно делать больше, чтобы снег скатывался. Сразу оговоримся: на таких кровлях нужно обязательно ставить защиту от коварного снега: во время оттепели сугробы с крыш из профнастила съезжают, как с горки, и могут причинить травму.

Если в регионе часто дуют сильные или порывистые ветра, а осадков выпадает немного, скат кровли наоборот – нужно делать меньше, уменьшая парусность и ветровую нагрузку.

Как рассчитать угол наклона кровли из профнастила

Если крыша двухскатная, для расчета нам понадобится высота конька и половина ширины постройки. К примеру, наш дом шириной 6 метров, высота от верха стены до коньковой доски 1,8 м. Теперь придется вспомнить общий курс геометрии и формулу тангенса угла: tgA=a:b. Считаем: tgA=3:1,8=1,67 В таблице Брадиса находим примерное значение угла наклона: 58-59 градусов. Можно округлить до 60.

Кстати, угол наклона кровли – тот редкий случай, когда «правило золотой середины» не работает. Профессиональные строители никогда не делают его 35-45º. Такая крыша и снег надолго задерживает, и ветровые нагрузки плохо переносит.

Угол наклона односкатной крыши из профнастила

Несмотря на то, что под такой кровлей, как правило, не планируют чердачных помещений, угол наклона необходимо все-таки выбрать больше 12 градусов. В противном случае, когда минимальный угол наклона односкатной крыши из профнастила составляет от 6 до 12 градусов, придется проводить дополнительные мероприятия.

Во-первых – делать сплошную обрешетку, с расстоянием между досками в 1 см, на случай их разбухания. Ведь с такой кровли снег не будет скатываться. Это потребует периодической его уборки с кровли, значит, она должна выдерживать еще и ваш вес.

Во вторых, придется делать больше нахлест на продольных стыках. Вдобавок все стыки: и продольные, и поперечные нужно промазать герметиком, лучше силиконовым. Иначе ветер будет загонять дождь под профлисты, да и снег при весеннем таянии или во время оттепели будет задерживать воду, и она также будет затекать через стыки.

Зато такая кровля хорошо защищена от механических воздействий, благодаря своей жесткости. Системе водоотведения тоже необходимо уделить должное внимание. После дождя на ней не должно быть остатков влаги, и тем более, грязи, а она обязательно будет копиться, следовательно, кровлю нужно периодически мыть, чтобы покрытие служило, как можно дольше.

Теперь вы знаете, как правильно рассчитать угол наклона крыши профнастила, и как грамотно определить оптимальный уклон ската, который зависит еще и от предназначения чердачного пространства. Если там задумывается мансарда, хочется, чтобы объем помещения был побольше. В этом случае разумно скат сделать ломаным, из двух частей. От конька – пологим, а вторую часть – к карнизу – более крутым. Такие кровли хорошо себя зарекомендовали, благодаря рациональному подходу к этому вопросу: и места много, и кровля функциональная.

как рассчитать по формуле, СНИП

  • Основные требования, определяющие уклон плоской кровли: СНИП
  • Как рассчитать уклон кровли: какой способ лучше
  • Выбирать уклон кровли только исходя из своих эстетических предпочтений было бы несколько опрометчиво. Поскольку надежность и прочность  будущей конструкции во многом зависят от правильно рассчитанной величины угла наклона, учитывающей климатические особенности местности. То есть, уклон крыши должен быть оптимальным как с практической, так и с эстетической точки зрения.

    То что идеально «плоских» крыш просто не может быть не подлежит сомнению. Ведь должна же дождевая вода каким-то образом отводиться с нее. Поэтому на них делают разуклонку, чтобы получить хотя бы минимальный уклон плоской кровли.

    Она обеспечивает возможно эффективный сбор дождевой воды с поверхности кровельного покрытия  и направляет ее либо к парапету, либо к внутренним воронкам.

    Вид кровельного покрытияВес 1 м.кв,кгБезразмерный уклон крышиПроцентная мера уклонаВеличина уклона в градусах
    Шифер (среднего профиля/усиленного профиля)11/131:10 / 1:510%  /  20%6°  /  11,5°
    Целлюлозно-битумные листы61:1010%
    Профнастил (однофальцевый)3-6,51:425%14°
    Мягкая рулонная кровля9-151:1010%
    Профнастил (двухфальцевый)3-6,51:520%11,5°
    Металлочерепица51:520%11,5°
    Керамическая черепица50-601:520%11,5°
    Цементная черепица45-701:520%11,5°

    минимальный угол наклона крыши

    Минимальный уклон кровли зависит от многих параметров, включая материал гидроизоляционного покрытия, типа самой крыши (стандартная или инверсионная), количества гидроизоляционных слоев и другого.

    Основные требования, определяющие уклон плоской кровли: СНИП ↑

    Каким будет минимальный уклон кровли, в зависимости различных факторов диктуют специальные строительные правила и нормы.

    Зависимость угла наклона крыши от гидроизоляции регулирует п. 4.3 СП 17.13330 за 2011 год, согласно которому уклон плоской кровли изменяется в интервале 1,5–10%. Большие углы (до 24%) выполняют крайне редко, поскольку выбор материала для гидроизоляции, который не сползал бы к основанию покатой кровли при повышении температуры, очень затруднителен.

    На заметку

    Наименьший уклон для плоской кровли равен 1.5% или 1°.

    Как правило, кровля с малым уклоном имеет довольно большую площадь поверхности и добиться его идеального значения весьма проблематично. Наверняка останутся участки, где будет застаиваться вода, что может стать причиной износа кровельного материала или протечек. Относительно точно можно выполнить геометрию уклона при помощи стяжки. Возможно также использовать  заливку из полистиролбетона или пенобетона. Для повышения прочности  поверх уложенного слоя делают  уже тонкий слой прочной бетонной стяжки.

    В свою очередь, существует конкретная связь между крутизной кровельной конструкции  и количеством слоев гидроизоляции. Чем больше она будет, тем вода, естественно, уходит быстрее, а значит, гидроизоляционных слоев потребуется меньше (п. 5.5).

    разуклонка плоской крыши

    Разуклонку можно легко проверить при помощи ведра с водой. Воду выливают на выбранный участок, если вода практически без остатка отойдет к воронке, значить уклон у плоской крыши достаточный. Аналогичную проверку можно провести на всей поверхности крыши.

    На стадии проектирования расчетным путем определяется сколько для данной крыши требуется водоприемных воронок, а уже во время строительства при помощи разуклонок необходимо обеспечить для воды беспрепятственный отток в воронку из любой точки крыши.

    Как рассчитать уклон кровли: какой способ лучше ↑

    Как известно, помимо плоских (пологих) конструкций  существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската  и видом крыши.

    Уклон крыши определяют следующие параметры:

    • тип и количество материала, предназначенного для покрытия крыши;
    • необходимая защита от ветра и влаги;
    • высота конька для случая ремонта уже существующей кровли.

    ↑Как вычислить угол наклона в градусах и процентах

    Рассчитать искомый  угол крутизны  кровли можно различными способами.

    Калькулятор для расчета уклона кровли

    калькулятор расчета угла наклона крыши

    Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

    • H – высота конька, то есть катет прямоугольного треугольника;
    • W – второй катет, равный половине ширины основания;
    • L – длина стропил, она же – гипотенуза.

    Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

    Использование угломера

    уклономер

    Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый  угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

    Формула расчета уклона кровли

    расчет угла наклона крыши

    И, наконец, требуемую  крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

    • вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза;
    • заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

    Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

    Математически расчет величины крутизны крыши в процентах проводят следующим образом.

    i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

    После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

    соотношение угол наклона-процени

    Рассмотрим, как вычислить угол наклона в градусах  на конкретном примере.

    Пример расчета

    Допустим, длина заложения при высоте крыши в 2,5 м оказалась равной 4,5 м.

    Получается, что уклон i = 2.5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

    Теперь можно по таблице перевести полученное значение в градусы, получаем – 29°.

    Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

    схема расчета угла наклона по кровельному материалу

    Допустим, речь идет о листовой стали.

    • Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10.
    • Точка пересечения наклонной и вертикальной оси  дает ответ на поставленный вопрос  – самое меньшее 28%.

    Пример расчета

    Проведем расчеты для конкретного дома.

    Если  H составляет 3 м, а L – 12 м, тогда i = 50%.

    Таким образом, в случае приведенных  конструктивных размеров необходима крутизна ската  в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

    © 2020 stylekrov.ru

    определение угла наклона с различными материалами

    Как рассчитать угол уклона крышиНесмотря на то что возведение крыши является последним этапом строительства любого сооружения, проектирование и расчёт параметров кровли входит в ряд основных конструктивных требований, которые рассчитываются на стартовом этапе. Чаще всего угол крыши выбирается не только исходя из эстетических соображений, но и строго учитывая практические и функциональные возможности строения, ведь кровля защищает любое жильё от непогоды.

    Виды крыш

    Прежде чем разбираться с вопросом устройства и задания необходимого угла наклона кровли, нужно точно определиться с формой крыши. В зависимости от обустройства кровли можно выделить несколько основных видов конструкций:

    1. Односкатная крыша характеризуется наличием наклонной плоскости, которая расположена на стенах разной высоты. Устройство такого профиля, возможно, при использовании любого кровельного материала.
    2. Двускатная крыша считается самой надёжной и простой по монтажу. Такая конструкция имеет две наклонные плоскости. Диапазон материала, применяемого при изготовлении — довольно разнообразен.
    3. Шатровая форма крыши обусловлена наличием нескольких равнобедренных треугольников, вершины которых замыкаются в одной точке. Недостатком такой формы, можно назвать, необходимость создания сложной стропильной системы, что компенсируется небольшим количеством расходного материала.
    4. Перекрытие сводчатой формы изготавливается из камня или кирпича. В индивидуальном строительстве используется редко, так как является очень тяжёлым.
    5. Вальмовая крыша представляет очень сложную конструкцию, которая имеет четыре ската (два трапециевидной и два треугольной формы), со срезанными вершинами.

    Скатной крыша считается, если минимальный уклон кровли составляет десять градусов.

    Выделяют два основных вида кровли:

    1. Эксплуатируемая кровля применяется, когда возникает необходимость создания дополнительных помещений в пространстве между потолком и самой кровлей.
    2. Неэксплуатируемая кровля — это вариант отсутствия пространства между верхним перекрытием и крышей либо использование этой площади в технических целях. Плоские крыши относятся к такому виду поверхностей. Они имеют уклон кровли 2—7 градусов, при этом расстояние между перекрытием и крышей не более полутора метров.

    Минимальный уклон кровлиСтроительство таких крыш выгодно, так как требует минимальных затрат на работу и материалы. Высокая надёжность обуславливает частое применение плоской кровли.

    Скатные крыши дают возможность использовать свободное пространство под нужды хозяйственного назначения (чердак, мансарда). При хорошем утеплении можно устраивать жилые помещения.

    Факторы, влияющие на уклон крыши

    При строительстве крыши необходимо учитывать некоторые факторы, которые могут оказывать существенное влияние на дальнейшую безопасную её эксплуатацию. К таким факторам относятся:

    1. Природные факторы являются основополагающими параметрами для расчёта угла ската крыши, так как они учитывают климат местности, где будет расположено здание. Ветровая обстановка оказывает существенное влияние как на стропильную систему, так и на всю конструкцию в целом.
    2. Технические факторы учитывают эксплуатационные характеристики кровельного материала, применяемого при сооружении защитной поверхности.

    Ветровая нагрузка

    Подробная инструкция, как рассчитать снеговую и ветровую нагрузку на крышу дома, не прибегая к помощи специалистовИз-за высокой парусности кровельного покрытия, особое внимание стоит уделить созданию оптимального уклона крыши. Кровля с большим углом наклона сильнее подвержена разрушающему воздействию ветра. Поэтому учитывая ветровую обстановку в определённой местности, можно посчитать необходимый уклон поверхности покрытия.

    Лучше делать более пологую крышу, а стропильную систему усиленного типа. Пусть такой вариант постройки обойдётся дороже, зато ваш дом будет надёжно защищён от ветра. Однако нужно учитывать не только силу ветра, но и его направление. Металл черепице лучше, чтобы ветер был направлен в плоскость листов, так как при направлении в торец листа велика вероятность его отрыва. Поэтому необходимо уделить особое внимание расположению всей постройки, чтобы избежать аэродинамической подъёмной силы, которая стремится оторвать кровельное покрытие от стены здания.

    Значение ветровой и снеговой нагрузки можно узнать из карты составленной по многолетним наблюдениям, для всей территории Российской Федерации. Именно в соответствии с такими картами и определяется местоположение всех построек.

    Снеговая нагрузка

    Как убрать снег на крыше, очисткаПонятно, что на огромной территории России существует множество различных зон, где влияние выпадающего снега ощутимо сказывается на всей поверхности крыши здания. Поэтому основной задачей правильного расчёта снеговой нагрузки считается определение оптимального угла уклона крыши. Чем круче будет скат, тем меньше снега сможет задержаться на его поверхности, что упрощает стропильную конструкцию.

    Расчёт угла наклона необходимо производить с учётом поправочных коэффициентов:

    • углу наклона менее 25 градусов соответствует коэффициент единица;
    • при угле от 25 до 60 градусов — коэффициент 0,7;
    • на кровлях с уклоном более 60 градусов снеговые нагрузки не учитываются.

    Легко заметить, что значение изменяется только при уклоне 25—60 градусов. Итак, чтобы определить действительную снеговую нагрузку на поверхность нужно значение, определённое по карте, умножить на коэффициент. Но это только часть расчёта.

    Влияние материала кровли на наклон

    При устройстве крыши применяются различные покрытия. Конечно, пока ещё не придумали идеальный материал, который бы соответствовал всем регионам.

    Существуют основные покрытия, которые чаще всего применяются в строительстве:

    1. Шифер. Этот материал считается самым простым в монтаже, надёжным в эксплуатации и дешёвым в приобретении. Имеет прекрасные показатели влаг устойчивости и морозостойкости, а также высокие характеристики пожаробезопасности. Современные производители смогли усовершенствовать и внешний вид продукции (цвет, форма). На скатных конструкциях минимальный уклон шесть градусов, при этом следует учитывать, что тяжесть материала предполагает устройство усиленной стропильной системы.
    2. Черепица. В последнее время применение этого материала обрело особую популярность. Существует огромное количество разновидностей черепицы. Основной положительной чертой считается долговечность покрытия и лёгкость проведения ремонтных работ. Минимальный угол наклона 10 градусов.
    3. Металл профиль. Лёгкий и прочный материал, который производится из листов оцинкованной стали. Является экологически чистым покрытием, неподдающимся ржавчине. В настоящее время производители предлагают широкий выбор материала по цветовой гамме, размеру и направлению волн. Гарантия на это покрытие до 75 лет. При малых углах уклона требуется перекрытие листов в две волны. Шаг обрешётки необходимо увеличивать с возрастанием уклона. У плоских крыш нужно делать сплошную обрешётку, так как при нагрузке снегом может произойти прогиб листа.
    4. Кровельные панели. Изготовление панелей производится прямо на предприятии, и представляют почти уже готовую крышу. Они содержат несколько слоёв, теплоизоляцию, паровую изоляцию и саму плиту. Монтаж ведётся очень просто. Крепление производится специальной лентой. Материал хороший, удобный, но имеет довольно высокую стоимость.
    5. Материалы на битумной основе (рубероид). Используется такое покрытие чаше всего при строительстве плоских конструкций. Для хорошей защиты от влаги требуется увеличение количества слоёв.

    Минимальный угол кровли из профнастила

    При применении на плоских крышах металл черепицы или металл профиля рекомендуется стыки обрабатывать морозоустойчивым и влагостойким герметикам. Размер нахлестов таких материалов зависит от угла наклона кровли. Это касается и шиферных поверхностей.

    Таким образом, угол наклона крыши является очень важным показателем, от которого полностью зависит время её безаварийной эксплуатации. Главное, правильно выбрать нужную конструкцию и правильно рассчитать величину уклона кровли. И конечно же, особое внимание необходимо уделить выбору кровельного материала.

    Минимальный уклон кровли из профлиста — как высчитать угол наклона (видео, фото)

    Профнастил – практичный, недорогой и долговечны материал, с помощью которого перекрывают крыши малоэтажных частных домов, садовых или хозяйственных построек, производственных сооружений. Крыши из этого материала славятся надежностью и устойчивостью к коррозии. При условии правильного расчета и монтажа, такая конструкция может прослужить до 20-25 лет. Залогом длительного срока эксплуатации профнастила считается правильно выбранный угол наклона крыши, от которого зависит эффективность отвода воды и схода снега с поверхности ската. В этой статье мы расскажем про рекомендуемый и минимальный уклон кровли из профлиста, который обеспечивает уверенную гидроизоляцию сооружения.

    Содержание статьи

    Характеристика материала

    Чтобы правильно выбрать угол наклона крыши из профнастила, необходимо знать технические и эксплуатационные свойства этого материала. Он изготавливается из прокатной рулонной стали толщиной 0,5-0,7 мм, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием. С помощью мощного роликов на поверхности стального листа выдавливается трапециевидный или прямоугольный профиль. Процесс профилирования увеличивает прочность и несущую способность этого кровельного материала. Различают 3 категории профлиста:

    1. Стеновой. Эта категория профнастила изготавливается из наиболее тонкой стали и имеет небольшую высоту профиля. Стоит стеновой профилированный лист дешевле, а используется для обшивки стен, изготовления заборов и оград, сооружения крыш с небольшой площадью.
    2. Несущий. Несущий профилированный лист снабжается дополнительными ребрами жесткости, которые увеличивают несущую способность материала. Он изготавливается из более толстой стальной заготовки, имеет высоту профиля до 114 мм. Он применяется для строительства гаражей, ангаров, устройства перекрытий и создания крыш с большой площадью и расстоянием между стропилами.
    3. Универсальный. Универсальный профилированный лист обладает средними характеристиками, позволяющими использовать этот материал для выполнения большинства строительных задач. Этот вид покрытия маркируется буквами «НС»
    Строение стального профилированного листа

    Строение стального профилированного листа

    Виды профилированного стального листа

    Виды профилированного стального листа

    Обратите внимание! Согласно строительным нормам для обустройства перекрытий в качестве кровельного материала допускается использование профлиста стенового, несущего и универсального типа, если высота профиля материала превышает 20 мм, а угол наклона крыши составляет не менее 8 градусов.

    Факторы выбора уклона

    Непрофессиональным строителям, незнакомым со строительным нормами, часто кажется, что уклон кровли из профлиста выбирается только в соответствии с архитектурным стилем сооружения и вкусом заказчика. Однако, такой подход является грубой ошибкой, потому что на выбор этого важного показателя оказывают влияние факторы, которые можно условно разделить на 2 группы: технические и механические. К техническим факторам, которые учитывают, определяя угол наклона крыши из профнастила, являются свойства самого материала. К климатическим факторам относятся:

    • Определяя угол наклона крыши из профлиста, в первую очередь учитывают снеговую нагрузку. В регионах, где выпадает большое количество снега, делают конструкции с уклоном от 20-25 градусов, чтобы предотвратить образование снежной шапки на поверхности скатов.
    • Важным фактором, который учитывается в процессе проектирования кровельной конструкции, является количество выпадающих дождей. Чем больше в регионе строительства выпадает осадков, тем круче делают угол наклона крыши.
    • Также на уклон скатов из профлиста оказывает влияние ветровая нагрузка. Если в регионе строительства дуют сильные, порывистые ветра, то кровлю делают боле пологой, чтобы снизить парусность конструкции.
    Минимальный уклон крыш из профнастила

    Минимальный уклон крыш из профнастила

    Рекомендованные уклоны для разных кровельных материалов

    Рекомендованные уклоны для разных кровельных материалов

    Важно! При определении уклона кровли важнейшими факторами являются рекомендации производителя кровельного материала и климатические условия в зоне строительства. После этого создается проект конструкции, отражающий состав, сечение и взаимное расположение элементов стропильной системы.

    Минимальный уклон

    Согласно строительным нормам минимально разрешенный уклон крыши из профлиста составляет 8 градусов при условии монтажа сплошной или частой обрешетки. Однако, опытные кровельные мастера утверждают, что, соблюдая некоторые специальные условия, этот материал можно укладывать и на более пологие скаты. Если угол наклона крыши меньше рекомендованного нахлест между листами увеличивается, а горизонтальные и вертикальные стыки обрабатываются силиконовым герметиком. Различают 3 вида крыш из профлиста:

    • Малоуклонные. Если угол наклона крыши из профилированного листа меньше 14 градусов для повышения гидроизоляционных свойств покрытия горизонтальный и вертикальный нахлест увеличивают до 20 см, делают частую или сплошную обрешетку, используют мембранный материал для защиты стропил от влаги. Каждый лист материала перекрывает предыдущий на 3 волны, что уменьшает полезную площадь материала, увеличивая расход.
    • Среднеуклонные. Если уклон кровли составляет 15-30 градусов, то нахлест между листами профнастила делается 15-20 см, что соответствует 1-2 волнам. Такой наклон скатов позволяет экономить средства на выполнение кровельных работ за счет увеличения полезной площади листа.
    • Крутоуклонные. Если уклон кровли превышает 30 градусов, при монтаже профнастила допускается минимальный нахлест 10-15 см, соответствующий 1 волне материала. При этом для настила можно использовать решетчатую обрешетку с шагом до 25 см.
    Определение угла наклона

    Определение угла наклона

    Варианты использования профнастила

    Варианты использования профнастила

    Учтите, что при настиле профилированного листа прослеживается четкая закономерность: чем меньше угол наклона скатов конструкции, тем больше необходим нахлест между листами, чтобы защитить крышу от протечек в стыках и срывания материала порывами ветра.

    Зависимость вида обрешетки от уклона

    Производственные постройки чаще всего перекрываются крышей плоского типа, хозяйственные – односкатного типа, а жилые – двухскатными, вальмовыми и четырёхскатными.  В независимости от вида кровельной конструкции покрытие должно настилаться на надежное основание, которое выдерживает интенсивные нагрузки, равномерно распределяет вес профнастила. Уклон кровли из профнастила оказывает влияние на выбор типа обрешетки:

    1. Если высота профиля материала не превышает 20 мм, а уклон крыши меньше 15 градусов, то для обеспечения надежной опоры монтируется сплошное основание и обрезной доски толщиной 2-3 см.
    2. Если высота профиля больше 35 мм, а уклон кровли также меньше 15 градусов, допускается монтаж решетчатого основания, шаг между досками в котором составляет 30 см.
    3. Если высота профиля 44 мм или больше, а уклон кровли превышает 15 градусов, для монтажа обрешетки используется обрезная доска толщиной 2-3 см, приколачиваемая с шагом 35-50 см.

    Учтите, что любая кровля из профнастила, каким бы крутым не был угол наклона скатов, требует устройства водосточной системы, состоящей из водосточных желобов, воронок, труб, которая отвечает за сбор и перенос дождевой или талой воды в ливневую канализацию.

    Размеры обрешетки

    Размеры обрешетки

    Требования у обрешетке в зависимости от уклона

    Требования у обрешетке в зависимости от уклона

    Видео-инструкция

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
