Минимальный угол ската крыши – минимальный и оптимальный уклон плоской и скатной кровли в процентах и градусах СНиП, расчет с помощью онлайн калькулятора

Содержание

строим крышу с минимальным углом

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

А ведь такое не редкость! Разберемся? Итак, какой же он – минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном – все плюсы, минусы, рекомендации и тонкости строительства здесь!

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и саморезы. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° – это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. А если кровля будет укладываться в двое и больше слоев, тогда минимальный порог будет еще выше. Вот почему современные строительные фирмы дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном, не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°, и даже больше.

Поэтому для профилированного стального листа как кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет!

Уклон крыши 8°, что соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции.  Только почему кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах? Все это – одно и тоже, разница есть только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

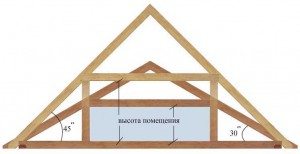

Угол крыши из профлиста в градусах и процентахУгол крыши из профлиста в градусах и процентах

Теперь давайте разберемся в строительных терминах. Итак:

  • Плоскими называют такие крыши, угол наклона которых не превышает 5°.
  • Скатными те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
  • Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
  • Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
  • Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
  • А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист уже должен быть внизу кровельного пирога – как перекрытие. Просто меняется принцип конструкции.

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

  1. Меньший расход материала.
  2. Более легкие и безопасные кровельные работы.
  3. Отсутствие конька и проблем, связанных с его герметизацией.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – весомое давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

И вот мы перешли к досадным минусам. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Так, для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот на кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Второй момент: расход материала тоже увеличится, т.к. нахлест листов друг на друга уже придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Почему и оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица этих данных:

Минимальный угол наклона крыши из профнастилаМинимальный угол наклона крыши из профнастила

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы немало сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

А теперь мы вас немного огорчим: даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет даже небезопасно! Почему? Читайте далее!

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее разузнайте, какая обычно здесь высота снежного покрова в самые зимние дни, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Крыша из профнастила и ветровая нагрузкаКрыша из профнастила и ветровая нагрузка

Ведь уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а как раз исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветровыми нагрузками. В этих местностях опасна так называемая «парусность кровли». Вы слышали или видели, как иногда по полям «гуляют» сорванные ветром мощные поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. И теперь представьте себе возможные последствия, если у вас уже в буквальном значении сорвет часть крыши. Помните, какой самый главный недостаток профнастила? «Парусность»!

Вот какие требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол ската нужно делать 35-45°, а при сильном ветре – 15-25°. Там же, где сильные ветра – норма, угол наклона крыши из профлиста делайте близким к минимальному, чтобы максимально снизить сопротивление ветра. Но почти плоские кровли из этого материала рискуют быть легко сорванными, а потому полное отсутствие крутизны в этом случае тоже не лучше. Вот довольно впечатляющая запись с видеорегистратора, где ветром срывает пологую крышу как раз из профнастила:

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, среднее такое значение – 23 кг/м, где снеговая около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как всем известно, зимой бывает и по горло. А ведь такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну ни чем не примечательную зиму на плоской крыше может собраться столько снега, как если бы на ней вплотную стояла бы целая рота. Никакие стропилы такое не выдержат, а потому в районах с значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда и в усилении стропил необходимости нет – осадки на таком основании уже вообще не будут задерживаться. Ведь легко сползает снег только с крутых крыш.

Вот карта, по которой вы сможете найти параметры для своей местности:

Снеговая нагрузка для крыши из профнастилаСнеговая нагрузка для крыши из профнастила

Напугаем: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. А это уже полтонны! Вот почему крыши домов в этом регионе всегда такие высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы даже можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а ведь в некоторых регионах России его высота на кровлях иногда превышает больше метра. И хуже всего в этом плане приходится как раз минимальному уклону.

Поэтому принимать решение по поводу того, делать ли угол крыши из профнастила настолько малым, нужно взвешенно.

Первым делом обратите внимание, какие крыши у ваших соседей. Мы имеем ввиду то место, где вы собираетесь строиться. Обычно они имеют почти одинаковый уклон, значение которого выстрадано столетиями и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Угол крыши из профлистаУгол крыши из профлиста

Или еще проще. Как вы наверняка помните из школьного курса геометрии, первым делом нужно узнать длину гипотенузы и катета. Гипотенуза – это прямая ската крыши, а расстояние от конька до перекрытия – противолежащий катет. Расстояние от середины перекрытия до карнизного ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Как вычислить угол наклона крышиКак вычислить угол наклона крыши

Второй не менее распространенный и такой верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину значения ширины здания, и умножаем на 100. Просто!

Вот и решайте, каким будет уклон вашей крыши, исходя из четырех основных факторов:

  1. Запланированного бюджета.
  2. Предполагаемых снеговых нагрузок.
  3. Среднего значения ветра.
  4. Необходимости в полезном подкровельном пространстве.

И, если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве, и что нужно будет делать.

Обычно минимальные уклоны крыши с усиленными стропилами делают в крышах тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>стропилы=>утеплитель=>гидроизоляция=>обшивка.

Есть еще такой момент. Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько минимальным не был бы уклон крыши, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. Но нахлест, от 10 см до 20 см, защемите уже стальными заклепками. Рекомендуем сделать перекрытие на две волны.

Есть такая зависимость: чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше уже эффективная площадь материала:

  • В пределах 15-30° наклона нахлест делайте 15-20 см.
  • А вот при строительстве более крутой кровли, с углом 30°, нахлест должен быть от 10 до 15 см.
  • Если же угол наклона крыши уже меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
  • При минимальном угле 8° наклона металлопрофильной крыши стыки между листами нужно делать двойными, тщательно заделывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Более конкретно: чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Как построить крышу с минимальным углом наклонаКак построить крышу с минимальным углом наклона

Соблюдайте технологию, следуйте нашим советам – и все получится!

Минимальный угол наклона крыши из мягкой кровли —

Какой минимальный уклон мягкой кровли – примеры расчетов

Мягкие кровельные материалы, в частности, битумная черепица, в настоящее время пользуются повышенным спросом, поскольку они совмещают эстетическую красоту, удобство укладки и прочность. Тем не менее, укладка данного материала будет целесообразной и позволит обеспечить надежную гидрозащиту, только в том случае, если будет соблюден, по крайней мере, минимальный уклон кровли из мягкой черепицы. О том, какой должна быть величина уклона, чтобы крыша прослужила максимально долго, и пойдет речь в статье далее.

Параметры мягкой черепицы

Под мягкой кровлей подразумевается штучный материал, который активно применяется для перекрытия крыш в коммерческих и жилых постройках. Отдельные элементы, которые называются гонтами, монтируются на сплошную обрешетку с небольшим нахлестом, формируя единый гидробарьер. Настил такого покрытия выполняется очень быстро и просто. Обратите внимание, что минимальный уклон для мягкой черепицы должен составлять не менее 11º.

Элементы гибкой черепицы:

  • Основание. В качестве основы применяется стеклоткань, которая характеризуется прочностью, надежностью, устойчивостью к перепадам температур.
  • Вещество для пропитки. Обычно для этого используется модифицированный битум, обеспечивающий материалу гидроизоляционные свойства.
  • Внешнее покрытие. Оно представляет собой прочный слой из минеральной или каменной крошки, либо базальтового гранулята, который позволяет защитить материал от УФ-излучения, придает ему однородный устойчивый цвет и характерную шероховатость покрытию.
  • Внутренняя поверхность. Изнутри гибкую черепицу присыпают кремниевым песком, который предотвращает склеивание отдельных плиток при хранении и перевозке.

Стоит отметить, что рекомендуемый производителями угол наклона крыши для мягкой кровли оставляет от 11 до 45 градусов. К примеру, мягкая кровля Катепал укладывается на кровлю с уклоном от 15 градусов. Доступная в продаже гибкая черепица бывает классической и с самоклеящимся слоем. Последняя дополнительно оснащена слоем резинобитума, поверх которого нанесена защитная пленка.

Подбираем уклон ската кровли

Некоторые хозяева ошибочно считают, что уклон кровли для гибкой черепицы может быть абсолютно любым, а решение нужно принимать только с учетом собственных желаний. Однако в строительстве установлены жесткие рамки, определяющие минимальный уклон для гибкой черепицы, как, впрочем, и для всех других кровельных материалов.

Определяясь с конфигурацией крыши, стоит учитывать следующие условия:

  1. Количество выпадающего зимой снега. Большое скопление снежных осадков на крыше с небольшим уклоном приводит к повышенной нагрузке на стропильные конструкции. Кровля должна быть тем круче, чем больше ожидаемое количество снега.
  2. Направление и сила ветра. Увеличение крутизны скатов крыши приводит к усилению ее парусности. В местности, где часто наблюдаются шквальные ветры, такой эффект может привести к деформации кровли. В связи с этим, в таких регионах делают наименьший возможный уклон крыши.
  3. Характеристики кровельного материала. Для каждого покрытия производители предусматривают рекомендованный угол наклона. В частности, предусмотренный уклон мягкой кровли начинается 11º.

Обратите внимание, что надежная защита кровельных конструкций от перегрузки, деформаций и протечек, возможна только при условии правильного выбора уклона кровли из мягкой черепицы.

Минимальные значения угла наклона крыши

Согласно рекомендациям производителей кровельных материалов, минимальный угол для мягкой кровли начинается от 11 градусов. Тем не менее, чаще всего на территории РФ крыши делают с наклоном в 20-40 градусов. При такой величине наклона крыши для мягкой кровли можно не только минимизировать ветровую нагрузку, но и обеспечить беспрепятственное схождение дождя и талого снега со скатов. Читайте также: «Какой минимальный уклон мягкой кровли можно делать – особенности кровельного покрытия».

Существует несколько правил организации малоуклонных крыш:

  • Укладка качественного гидроизоляционного слоя. Из-за шероховатости гибкой черепицы, на кровле с низким уклоном скапливается жидкость. Избежать возможных протечек можно, если уложить по всей поверхности крыши подкладочный ковер.
  • Усиленная обрешетка. Сама по себе мягкая черепица не способна держать форму. Поэтому ее укладку выполняют на сплошную основу из стружечных плит или фанеры, которые могут выдержать обильные дожди и снегопады.
  • Периодическое обслуживание. На низкоуклонных крышах зимой может скапливаться много снега, поскольку он цепляется за шершавую поверхность и не может соскользнуть вниз. Поэтому важно вовремя очищать крышу, чтобы избежать поломок.

Стоит отметить, что профессиональные строители, как правило, предпочитают не ставить снегозадерживающие приспособления поверх мягкой кровли, поскольку шершавая поверхность материала и так справляется с данной задачей.

Какой минимальный угол наклона крыши из мягкой кровли?

Сегодня все чаще в строительстве применяют мягкую кровлю, которая сочетает в себе все необходимые характеристики кровельной конструкции: простота укладки, надежность, привлекательный внешний вид, продолжительный срок эксплуатации. Но, в каждом конкретном случае может отличаться минимальный угол наклона для крыш, выполненных из мягкой кровли.

Характеристики покрытия

Это покрытие современного типа широко используется для перекрытия крыш жилых домов, коммерческих зданий. Покрытие представляет собой гонты – отдельные плитки, монтируемые на обрешетку внахлест, в итоге получается сплошное покрытие, устойчивое к влаге.

Главное достоинство материала – легкость выполнения работ.

Структура покрытия

  • Основой для производства данного служит прочная, устойчивая к износу стеклоткань. Она отличается достаточно продолжительным сроком эксплуатации, при значительных температурных перепадах не трескается, не деформируется.
  • Стеклоткань пропитывается дополнительно модифицированным битумом. Он обеспечивает хорошую влагостойкость покрытия.
  • Внешняя поверхность покрывается каменной, минеральной крошкой. Это придает поверхности шероховатость, обеспечивает устойчивый цвет благодаря защите от ультрафиолетовых излечений.
  • Нижняя поверхность материала обрабатывается кремниевым песком, который не дает плитке склеиваться между собой в период хранения, перевозки.

Мягкая черепица выпускается стандартная, самоклеящаяся (нижний слой из резинобитума).

Требования СНиП

Наклон кровельных конструкций регламентируется строительными нормами.

Основные требования к плоским мягким крышам:

  • уклон зависимо от применяемого гидроизоляционного материала может составлять 1,5º -10º;
  • большие уклоны используются редко из-за трудности выбора материала, который бы не «съезжал» при повышенной температуре к основанию;
  • наклон плоской конструкции должен быть минимум 1º–1,5º.

Важный момент! Численность гидроизоляционных слоев зависит от наклона ската. Чем больше уклон, тем быстрее с крыши будут удаляться атмосферные осадки, соответственно можно меньше использовать слоев гидроизоляции.

Оптимальный уклон

Минимальный угол наклона для крыш из мягкой кровли подбирается зависимо от климатических условий местности, в которой расположена постройка:

  • Рекомендуется делать крышу под большим градусом, если для региона характерно большое количество осадков. При таком исполнении с крыши самостоятельно будет сходить не только дождевая вода, но и снег в зимнее время. Крыша будет защищена от скопления воды, статических нагрузок. В регионах, для которых характерны небольшие ветровые нагрузки, но выпадает большое количество атмосферных осадков, рекомендуется минимальный уклон от 35º до 40º.
  • Для регионов, в которых преобладает сильные и частые ветра не рекомендуется проектировать и слишком крутые, и вовсе плоские конструкции. С идеально плоской крыши ветер может сорвать покрытие, а кровли с большим уклоном плохо устойчивы к ветрам. Поэтому оптимальный вариант уклона кровли для таких регионов составляет от 15º до 25º.

Как отражается угол наклона на крыше?

Мягкий кровельный материал делится на следующие категории:

  • Рулонный
  • Мембранный
  • Битумная черепица

Рулонная кровля

При использовании рулонного покрытия допускается наклон приблизительно 14º.

Зависимость количества слоев покрытия от наклона ската

  • Если уклон составляет менее 3º – это плоская крыша, тогда кровельный материал укладывается тремя слоями.
  • В случае уклона в пределах 3º-9º кровля исполняется в три слоя.
  • Покрытие выполняется в два слоя, если угол наклона составляет 9º.

Зависимость направления монтируемого покрытия от наклона ската

  • При уклоне ската до 9º укладка материала производится снизу перпендикулярно водостоку длинной стороной.
  • При уклоне от 9º монтаж материала производится сверху вниз параллельно водостоку длинной стороной.

Мембранные кровли

Крыша данного типа можно выполнять с любым уклоном мягкой кровли, единственное отличие – это технология их укладки.

  • Для плоских конструкций предусматривается балластный метод монтажа, когда материал крепится по периметру, затем засыпается балластом, например гравием.
  • Для крыш с большим наклоном применяется механический способ монтажа: крепление покрытия выполняется специальными крепежными элементами, а листы герметично соединяются специальным инструментом.
  • Для сложных геометрических конструкций с разными углами наклона отдельных участков, крепление осуществляется клеевым методом.

Битумная черепица

Данный материал используется только в случае уклона крыши более 11,3º.

  • Наклон кровли из мягкой черепицы составляет 11,3º-18º, тогда подкладочный слой обустраивается по всей площади кровли.
  • При наклоне более 18º подкладка обустраивается лишь по периметру крыши – участки монтажа карниза, ендовы, конька, торцы скатов.
  • Уклон от 45º, тогда гонт дополнительно укрепляется гвоздями.

При обустройстве кровли также необходимо помнить, что от наклона ската будет зависеть расход кровельного материала. Чем он больше, тем больше уйдет материала на перекрытие крыши.

Минимальный угол наклона крыши из мягкой кровли

В последнее время в строительстве все чаще используется мягкая кровля, сочетающая в себе красоту и надежность классической черепицы с практичностью и простотой монтажа рубероида. Однако, чтобы битумная черепица стала надежным гидробарьером, необходимо строго соблюдать технологию укладки этого материала. Важнее всего правильно выбрать с при сборке стропильного каркаса соблюсти минимальный угол наклона скатов крыши. В этой статье мы расскажем, как этот показатель влияет уклон влияет на срок службы и эксплуатацию всей конструкции.

Характеристика материала

Мягкая кровля – современный материал, используемый для устройства крыши жилых и коммерческих зданий. Она представляет собой отдельные плитки, называемые гонтами, которые укладываются внахлест на сплошную обрешетку, образую сплошное влагостойкое покрытие. Главное достоинства гибкой черепицы – простота монтажа материала, который можно использовать, если минимальный угол наклона крыши не менее 11 градусов. Мягкая кровля состоит из следующих компонентов:

  • Основа. Основой гибкой черепицы является прочная, долговечная и износостойкая стеклоткань, которая не деформируется при перепадах температуры, не трескается.
  • Пропитка. Стеклоткань, служащую основой для изготовления битумной черепицы, пропитывают модифицированным битумом, который придает материалу высокие влагозащитные свойства.
  • Наружный слой. Сверху мягкую кровлю покрывают бронирующей посыпкой – минеральной или каменной крошкой, базальтовым гранулятом. Посыпка придает материалу характерную шероховатую поверхность, защищает от ультрафиолета, обеспечивает стойкий цвет гибкой черепицы.
  • Внутренний слой. Внутреннюю поверхность материала посыпают кремниевым песком, чтобы плитки не склеивались в процессе транспортировки и хранения.

Обратите внимание! Производители рекомендуют использование битумной черепицы для крыши, если ее угол наклона находится в пределах 11-45 градусов. Мягкая кровля может быть самоклеящейся и классической. Отличие самоклеящейся черепицы в том, что она снабжается клейким слоем из резинобитума, защищенного пленкой от случайного слипания.

Критерии выбора уклона

Люди, впервые столкнувшиеся со строительством крыши, часто считают, что выбрать угол наклона скатов можно, основываясь лишь на вкусовых, эстетических предпочтениях. На самом деле существуют четко сформулированные критерии, который помогают правильно выбрать минимальный уклон крыши для конкретного кровельного материала. При проектировании крыши обязательно учитывают следующие факторы:

  1. Объем осадков в зимний период. На пологих скатах снежные массы, скапливающиеся на крыше во время снегопадов, не соскальзывают вниз, из-за чего нагрузка на каркас крыши значительно увеличивается. Чем большее количество осадков выпадает в регионе строительства, тем больше должен быть угол наклона скатов.
  2. Ветровая нагрузка. Если регион строительства характеризуется сильными, порывистыми ветрами, то строить там кровлю с крутыми скатами нельзя, так как она может деформироваться из-за интенсивной ветровой нагрузки. Поэтому в такой местности крыше придают минимальный угол наклона.
  3. Свойства материала. Каждый кровельный материал эффективен лишь в том диапазоне уклонов, рекомендованных производителем. Мягкая кровля может монтироваться на крыши, если угол наклона скатов превышает 11 градусов.

Важно! Правильно выбранный уклон скатов крыши из битумной черепица защищает от протечек, поломок и деформаций стропильного каркаса под воздействием интенсивных нагрузок, что благотворно сказывается на сроке службы кровельного материала.

Минимальный уклон

По заверениям производителей минимально допустимый угол наклона крыши для монтажа мягкой кровли составляет 11 градусов. Однако, оптимальный для центральной части России считается уклон составляет 20-40 градусов. Именно этот показатель обеспечивает эффективный отвод дождевой и талой воды, самостоятельный сход снега и низкую ветровую нагрузку на скаты. При возведении низкоуклонной крыши с использованием битумной черепицы, нужно соблюдать следующие правила:

  • Дополнительная гидроизоляция. На крышах с маленьким уклоном может скапливаться вода, так как поверхность мягкой кровли шероховатая. Чтобы предотвратить возникновение протечек, необходимо предусмотреть дополнительную гидроизоляцию и использовать подкладочный ковер на всей поверхности крыши.
  • Усиление обрешетки. Мягкую кровлю настилают на сплошное основание, так как она не держит форму. Для конструкций с малым уклоном, необходимо использовать более толстые плиты ОСП, чтобы они выдерживали интенсивные нагрузки во время снегопадов и ливней.
  • Своевременная очистка. На скатах из гибкой черепицы с маленьким уклоном скапливает большое количество снега. Шероховатая поверхность покрытия не позволяет пластам соскальзывать самостоятельно, поэтому необходимо своевременно выполнять очистку кровли, чтобы не допустить деформации стропильного каркаса.

Опытные мастера отмечают, что на малоуклонные крыши с покрытием из мягкой черепицы можно не устанавливать снегозадержательные устройства, потому что шероховатая поверхность плиток сама предотвращает стихийный сход снега.

Видео-инструкция

Как правильно рассчитать минимальный угол наклона крыши из мягкой кровли

Мягкая черепица для наклонных кровель – это материал, имитирующий внешний вид классический черепицы (например Шинглас), но отличающийся от нее в лучшую сторону по ряду параметров.

Данный материал позволяет реализовывать множество конструктивных решений, но для правильной и надежной укладки мягкой черепицы нужно соблюдать все необходимые числовые соотношения и параметры.

В том числе и оптимальный угол наклона крыши.

Достоинства и недостатки

Мягкая черепица, как современный и практичный материал, обладает множеством достоинств:

  • Возможность обустройства кровель сложных форм, это достигается за счет хорошей эластичности материала.
  • Устойчивость к температурным воздействиям, битумное покрытие мягкой черепицы расширяется от тепла в меньшей степени, чем металл.
  • Легкость материала, упрощающая его транспортировку и монтаж (другие тех. характеристики тут).
  • Влагостойкость. Мягкая черепица хорошо защищает кровельный пирог от проникновения жидкости, что делает установку отдельной гидроизоляции обязательной только в самых уязвимых участках.
  • Хорошая звукоизоляция – мягкая черепица не «гремит» во время дождя и при ветре.
  • Разнообразие оттенков и узоров.

Есть у мягкой черепицы и ряд недостатков, усложняющих ее монтаж и эксплуатацию:

  • Материал укладывается только на подготовленное основание (из фанеры или ОСБ), в отличие от металлочерепицы, которую можно монтировать непосредственно на обрешетку.
  • Мягкую кровлю нельзя устанавливать при угле ската меньше 12 градусов.
  • Цена материала относительно высока.

Кровельный пирог

Внутреннее обустройство кровли зависит от того, предполагается ли ее утепление. Для утепления крыши необходима установка двух дополнительных слоев: теплоизоляционного слоя и пароизоляции, защищающей кровельный пирог от внутреннего конденсата здания. Структура пирога утепленной крыши выглядит так:

Обустройство пирога начинается с установки стропильной системы. Затем к нему прикрепляется гидроизоляция, а поверх нее устанавливается обрешетка. На обрешетку монтируется подкладочное покрытие, и к нему приклеивается черепица. Теплоизоляция устанавливается в ячейки, образуемые пересечениями стропильных балок.

Минимальный угол наклона крыши из мягкой кровли

Минимальный угол для мягкой кровли выбирается не только из эстетических предпочтений и практических нужд, но и с учетом объективных факторов, соблюдение которых позволит увеличить эксплуатационный потенциал конструкции. К таким факторам относятся:

  • Количество осадков в зимнее время. Снежные массы должны скапливаться в как можно меньшем количестве, иначе нагрузка на конструкцию будет излишней, что приблизит время ее прихода в негодность. Важно обеспечить возможность легкого схода снега и льда с поверхности кровли, для этого увеличивается угол наклона скатов крыши.
  • Ветровая нагрузка. Большой уклон мягкой кровли увеличивает площадь вертикальной поверхности крыши и тем самым повышает ее парусность, то есть подверженность воздействию ветра.
  • Количество солнечного тепла. В регионах с жарким летом лучше минимизировать угол ската, так это уменьшит площадь контакта поверхности крыши с солнечными лучами и снизит перегрев здания. Этот фактор не так важен, как предыдущие, но на него стоит обратить внимание.

Также минимальный уклон кровли из мягкой черепицы зависит от предназначения чердачного помещения. Если планируется его обустройство в мансарду, то потребность во внутреннем свободном пространстве повышается, повышается и необходимый угол наклона крыши.

Минимальный угол наклона кровли для кровельных материалов

Минимальный уклон мягкой кровли с внутренним водостоком составляет 11 градусов. Но российским климатическим условиям такой угол не соответствует. Оптимальный уклон для средней полосы России равен 20-40 градусам: он обеспечивает как достойную ветрозащиту, так и своевременный сход снежных масс.

Карта снеговой нагрузки

Формулы расчета

Простые тригонометрические формулы позволяют найти угол ската кровли, соответствующий установленной высоте конька.

Двухскатная крыша образует конструкцию в форме равнобедренного треугольника.

Если провести перпендикуляр из конька к пролету дома (основание конструкции), то он разделится на два прямоугольных треугольника, к которым можно применять формулы тригонометрии.

Катетами таких треугольников будут половина длины пролета и высота конька, гипотенузой – длина ската.

Угол наклона – это угол между скатом и пролетом, для его определения нужно найти частное длин конька и пролета (у пролета берется ½ длины), то есть частное противолежащего и прилежащего катетов.

Полученный результат будет тангенсом угла. Чтобы найти сам угол по его тангенсу, нужно воспользоваться таблицей Брадиса.

Механизм расчета угла наклона четырехскатной крыши аналогичен: высота конька делится на половину длины пролета, полученное число сверяется по таблице Брадиса.

Пример расчета:

  • Высота конька = 3 метра, длина пролета = 10 метров.
  • Находим половину длины пролета, 10/2 = 5 метров.
  • Находим тангенс угла ската, 3/5 = 0,6.
  • По таблице Брадиса этому тангенсу соответствует угол в 31 градус.

После нахождения данного параметра нужно узнать о предполагаемых снеговых и ветровых нагрузках. Для этого с помощью специальных таблиц узнается средняя нагрузка для конкретного региона и умножается на коэффициент, определяемый углом ската.

Как перевести угол наклона в градусы?

Нагрузки измеряются в килограммах на квадратный метр, если суммарный показатель этих параметров (плюс вес кровли) превосходит 300 кг/м 2 , то следует облегчить кровельный пирог или уменьшить угол наклона.

Заключение

Хоть выбор оптимального угла ската и осложняется суровыми климатическими условиями России, строгий математический подход к этому процессу позволит сделать расчеты, которые обеспечат обустройство надежной и долговечной кровли.

Какой минимальный угол наклона крыши из мягкой кровли?

Сегодня все чаще в строительстве применяют мягкую кровлю, которая сочетает в себе все необходимые характеристики кровельной конструкции: простота укладки, надежность, привлекательный внешний вид, продолжительный срок эксплуатации. Но, в каждом конкретном случае может отличаться минимальный угол наклона для крыш, выполненных из мягкой кровли.

Характеристики покрытия

Это покрытие современного типа широко используется для перекрытия крыш жилых домов, коммерческих зданий. Покрытие представляет собой гонты – отдельные плитки, монтируемые на обрешетку внахлест, в итоге получается сплошное покрытие, устойчивое к влаге.

Главное достоинство материала – легкость выполнения работ.

Структура покрытия

  • Основой для производства данного служит прочная, устойчивая к износу стеклоткань. Она отличается достаточно продолжительным сроком эксплуатации, при значительных температурных перепадах не трескается, не деформируется.
  • Стеклоткань пропитывается дополнительно модифицированным битумом. Он обеспечивает хорошую влагостойкость покрытия.
  • Внешняя поверхность покрывается каменной, минеральной крошкой. Это придает поверхности шероховатость, обеспечивает устойчивый цвет благодаря защите от ультрафиолетовых излечений.
  • Нижняя поверхность материала обрабатывается кремниевым песком, который не дает плитке склеиваться между собой в период хранения, перевозки.

Мягкая черепица выпускается стандартная, самоклеящаяся (нижний слой из резинобитума).

Требования СНиП

Наклон кровельных конструкций регламентируется строительными нормами.

Основные требования к плоским мягким крышам:

  • уклон зависимо от применяемого гидроизоляционного материала может составлять 1,5º -10º;
  • большие уклоны используются редко из-за трудности выбора материала, который бы не «съезжал» при повышенной температуре к основанию;
  • наклон плоской конструкции должен быть минимум 1º–1,5º.

Важный момент! Численность гидроизоляционных слоев зависит от наклона ската. Чем больше уклон, тем быстрее с крыши будут удаляться атмосферные осадки, соответственно можно меньше использовать слоев гидроизоляции.

Оптимальный уклон

Минимальный угол наклона для крыш из мягкой кровли подбирается зависимо от климатических условий местности, в которой расположена постройка:

  • Рекомендуется делать крышу под большим градусом, если для региона характерно большое количество осадков. При таком исполнении с крыши самостоятельно будет сходить не только дождевая вода, но и снег в зимнее время. Крыша будет защищена от скопления воды, статических нагрузок. В регионах, для которых характерны небольшие ветровые нагрузки, но выпадает большое количество атмосферных осадков, рекомендуется минимальный уклон от 35º до 40º.
  • Для регионов, в которых преобладает сильные и частые ветра не рекомендуется проектировать и слишком крутые, и вовсе плоские конструкции. С идеально плоской крыши ветер может сорвать покрытие, а кровли с большим уклоном плохо устойчивы к ветрам. Поэтому оптимальный вариант уклона кровли для таких регионов составляет от 15º до 25º.

Как отражается угол наклона на крыше?

Мягкий кровельный материал делится на следующие категории:

  • Рулонный
  • Мембранный
  • Битумная черепица

Рулонная кровля

При использовании рулонного покрытия допускается наклон приблизительно 14º.

Зависимость количества слоев покрытия от наклона ската

  • Если уклон составляет менее 3º – это плоская крыша, тогда кровельный материал укладывается тремя слоями.
  • В случае уклона в пределах 3º-9º кровля исполняется в три слоя.
  • Покрытие выполняется в два слоя, если угол наклона составляет 9º.

Зависимость направления монтируемого покрытия от наклона ската

  • При уклоне ската до 9º укладка материала производится снизу перпендикулярно водостоку длинной стороной.
  • При уклоне от 9º монтаж материала производится сверху вниз параллельно водостоку длинной стороной.

Мембранные кровли

Крыша данного типа можно выполнять с любым уклоном мягкой кровли, единственное отличие – это технология их укладки.

  • Для плоских конструкций предусматривается балластный метод монтажа, когда материал крепится по периметру, затем засыпается балластом, например гравием.
  • Для крыш с большим наклоном применяется механический способ монтажа: крепление покрытия выполняется специальными крепежными элементами, а листы герметично соединяются специальным инструментом.
  • Для сложных геометрических конструкций с разными углами наклона отдельных участков, крепление осуществляется клеевым методом.

Битумная черепица

Данный материал используется только в случае уклона крыши более 11,3º.

  • Наклон кровли из мягкой черепицы составляет 11,3º-18º, тогда подкладочный слой обустраивается по всей площади кровли.
  • При наклоне более 18º подкладка обустраивается лишь по периметру крыши – участки монтажа карниза, ендовы, конька, торцы скатов.
  • Уклон от 45º, тогда гонт дополнительно укрепляется гвоздями.

При обустройстве кровли также необходимо помнить, что от наклона ската будет зависеть расход кровельного материала. Чем он больше, тем больше уйдет материала на перекрытие крыши.

Минимальный угол наклона крыши из мягкой кровли (фото и видео)

В последнее время в строительстве все чаще используется мягкая кровля, сочетающая в себе красоту и надежность классической черепицы с практичностью и простотой монтажа рубероида. Однако, чтобы битумная черепица стала надежным гидробарьером, необходимо строго соблюдать технологию укладки этого материала. Важнее всего правильно выбрать с при сборке стропильного каркаса соблюсти минимальный угол наклона скатов крыши. В этой статье мы расскажем, как этот показатель влияет уклон влияет на срок службы и эксплуатацию всей конструкции.

Содержание статьи

Характеристика материала

Мягкая кровля – современный материал, используемый для устройства крыши жилых и коммерческих зданий. Она представляет собой отдельные плитки, называемые гонтами, которые укладываются внахлест на сплошную обрешетку, образую сплошное влагостойкое покрытие. Главное достоинства гибкой черепицы – простота монтажа материала, который можно использовать, если минимальный угол наклона крыши не менее 11 градусов. Мягкая кровля состоит из следующих компонентов:

  • Основа. Основой гибкой черепицы является прочная, долговечная и износостойкая стеклоткань, которая не деформируется при перепадах температуры, не трескается.
  • Пропитка. Стеклоткань, служащую основой для изготовления битумной черепицы, пропитывают модифицированным битумом, который придает материалу высокие влагозащитные свойства.
  • Наружный слой. Сверху мягкую кровлю покрывают бронирующей посыпкой – минеральной или каменной крошкой, базальтовым гранулятом. Посыпка придает материалу характерную шероховатую поверхность, защищает от ультрафиолета, обеспечивает стойкий цвет гибкой черепицы.
  • Внутренний слой. Внутреннюю поверхность материала посыпают кремниевым песком, чтобы плитки не склеивались в процессе транспортировки и хранения.

Обратите внимание! Производители рекомендуют использование битумной черепицы для крыши, если ее угол наклона находится в пределах 11-45 градусов. Мягкая кровля может быть самоклеящейся и классической. Отличие самоклеящейся черепицы в том, что она снабжается клейким слоем из резинобитума, защищенного пленкой от случайного слипания.

Состав битумной черепицы

Состав битумной черепицы

Кровельный пирог для мягкой кровли

Кровельный пирог для мягкой кровли

Критерии выбора уклона

Люди, впервые столкнувшиеся со строительством крыши, часто считают, что выбрать угол наклона скатов можно, основываясь лишь на вкусовых, эстетических предпочтениях. На самом деле существуют четко сформулированные критерии, который помогают правильно выбрать минимальный уклон крыши для конкретного кровельного материала. При проектировании крыши обязательно учитывают следующие факторы:

  1. Объем осадков в зимний период. На пологих скатах снежные массы, скапливающиеся на крыше во время снегопадов, не соскальзывают вниз, из-за чего нагрузка на каркас крыши значительно увеличивается. Чем большее количество осадков выпадает в регионе строительства, тем больше должен быть угол наклона скатов.
  2. Ветровая нагрузка. Если регион строительства характеризуется сильными, порывистыми ветрами, то строить там кровлю с крутыми скатами нельзя, так как она может деформироваться из-за интенсивной ветровой нагрузки. Поэтому в такой местности крыше придают минимальный угол наклона.
  3. Свойства материала. Каждый кровельный материал эффективен лишь в том диапазоне уклонов, рекомендованных производителем. Мягкая кровля может монтироваться на крыши, если угол наклона скатов превышает 11 градусов.
Нагрузка на крышу в зависимости от уклона ската

Нагрузка на крышу в зависимости от уклона ската

Важно! Правильно выбранный уклон скатов крыши из битумной черепица защищает от протечек, поломок и деформаций стропильного каркаса под воздействием интенсивных нагрузок, что благотворно сказывается на сроке службы кровельного материала.

Минимальный уклон

По заверениям производителей минимально допустимый угол наклона крыши для монтажа мягкой кровли составляет 11 градусов. Однако, оптимальный для центральной части России считается уклон составляет 20-40 градусов. Именно этот показатель обеспечивает эффективный отвод дождевой и талой воды, самостоятельный сход снега и низкую ветровую нагрузку на скаты. При возведении низкоуклонной крыши с использованием битумной черепицы, нужно соблюдать следующие правила:

  • Дополнительная гидроизоляция. На крышах с маленьким уклоном может скапливаться вода, так как поверхность мягкой кровли шероховатая. Чтобы предотвратить возникновение протечек, необходимо предусмотреть дополнительную гидроизоляцию и использовать подкладочный ковер на всей поверхности крыши.
  • Усиление обрешетки. Мягкую кровлю настилают на сплошное основание, так как она не держит форму. Для конструкций с малым уклоном, необходимо использовать более толстые плиты ОСП, чтобы они выдерживали интенсивные нагрузки во время снегопадов и ливней.
  • Своевременная очистка. На скатах из гибкой черепицы с маленьким уклоном скапливает большое количество снега. Шероховатая поверхность покрытия не позволяет пластам соскальзывать самостоятельно, поэтому необходимо своевременно выполнять очистку кровли, чтобы не допустить деформации стропильного каркаса.

Опытные мастера отмечают, что на малоуклонные крыши с покрытием из мягкой черепицы можно не устанавливать снегозадержательные устройства, потому что шероховатая поверхность плиток сама предотвращает стихийный сход снега.

Оптимальный уклон крыши для монтажа гибкой черепицы

Оптимальный уклон крыши для монтажа гибкой черепицы

Обрешетка под мягкую кровлю

Обрешетка под мягкую кровлю

Видео-инструкция

минимальный уклон, какой должен быть, как рассчитать скат

Содержание:

На нашей планете можно насчитать тысячи разновидностей крыш, продиктованных различными архитектурными традициями. В настоящее же время архитекторами было полностью изменено представление о загородном строительстве. Теперь односкатные крыши стали идеалом для сочетания множества их исполнений с дизайном ландшафтов. В этой статье мы расскажем о том, каким должен быть угол наклона односкатной крыши, чтобы ее функциональность соответствовала требованиям самых снежных регионов России.

уклон односкатной крыши

Расчет постоянных и динамических нагрузок

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.

минимальный уклон односкатной крыши

К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

угол односкатной крыши

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.

какой уклон должен быть у односкатной крыши

А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

Определяемся с минимальным уклоном односкатной крыши

Определяясь с тем, какой уклон должен быть у односкатной крыши, стоит отметить, что здесь присутствуют довольно широкие границы: от 6 до 60 градусов. Все определяется регионом, в котором планируется сооружать дом. Если вы не желаете из года в год страдать от тонн снега, обрушивающихся на вашу крышу, тогда сооружайте кровлю со скатом покруче. А если вы планируете защититься от ветра, то стройте крышу с более пологим уклоном. Многое, конечно же, будет зависеть и от эстетических предпочтений хозяина.

Односкатные крыши с большим уклоном

Чем выше угол такой крыши, тем меньше нужно времени для отвода воды в желоба. На ней не будут скапливаться ни листья, ни различный мусор, а значит, кровельный материал сможет прослужить намного дольше. К тому же, такая крыша внешне будет выглядеть намного эстетичнее, что для многих хозяев будет значить очень много.

какой угол должен быть у односкатной крыши

Крыши односкатного типа с небольшим уклоном

Естественно, что с крыш с небольшим уклоном дождевая и талая вода уходит медленнее, в итоге она может начинать застаиваться, лед станет застревать в стоках, а также будет скапливаться грязь. Такие крыши быстро покрываются мхом, на них налипает листва. Хуже всего, если кровельный материал имеет шероховатое покрытие.

Определяясь с тем, какой угол должен быть у односкатной крыши, нужно предусмотреть такую конструкцию, чтобы осадки и талая вода на ней не задерживались, а с легкостью скатывались. При низком уклоне вода станет собираться во всех изъянах кровли. И с течением времени она сможет проникать внутрь кровли, порождая немало проблем, таких как сырость, порча утеплителя, а также ржавление металлических узлов каркаса крыши.

как рассчитать уклон односкатной крыши

Но в данном случае присутствует и положительная сторона: при меньшем уклоне геометрия внутренних комнат становится все ближе к «привычному» кубу. Для многих она легче воспринимается, при этом ее можно использовать с большей отдачей. Это значит, что с меньшим углом наклона крыше потребуется больше гидроизоляции, предотвращающей попадание воды в систему стропил. Здесь нужно будет приобретать защитные покрытия, такие как мембраны, изоляция в рулонах или листах.

При минимальном угле крыши с одним скатом

Довольно часто односкатные крыши с уклоном всего в 3-5 % сооружают инверсионными. Это значит, что такая крыша сможет выдерживать дополнительные усиленные нагрузки: по ней безопасно ходить, на ней можно выращивать сад, или даже применять в виде открытой террасы. Стоит отметить, что есть определенный угол, при котором односкатная крыша может перенаправлять поток воздуха, отводя скопившиеся осадки в нужном направлении.

Какой угол наклона должен быть в том или ином случае

По своей функциональности односкатные крыши разделяют на три главных разновидности: вентилируемые, невентилируемые и смешанные. Каждый из них стоит рассмотреть более подробно.

Конструкция вентилируемого типа

Такими крышами обустраивают закрытые сооружения. В роли вентиляции выступают продухи и специально отведенные просветы между слоями изоляции, через которые воздух уносит капельки влаги за пределы утеплителя.

уклон односкатной кровли

Без такого вентилирования влага начнет накапливаться внутри утеплительного материала, от чего он начнет отсыревать и разрушаться. Спустя некоторое время придет в негодность весь кровельный пирог. У односкатной крыши вентилируемого типа есть ряд ограничений. Угол наклона такой кровли может находиться лишь в диапазоне от 5 до 20 %, в противном случае, воздушные потоки не смогут достаточно хорошо циркулировать сквозь продухи.

Невентилируемая конструкция

Чтобы понять, какой скат должен быть у односкатной крыши, нужно рассмотреть крышу без вентиляции. Как правило, такие постройки возводят на трассах и хозяйственных сооружениях. Зачастую у таких крыш угол находится в пределах от 3 до 6%, однако, каких-либо жестких ограничений по уклону нет.

Таким крышам вентиляция по большому счету не нужна, так как воздушные массы в помещениях, в которых нет стен или в них широко раскрыты двери, и так довольно хорошо циркулируют, выводя на улицу любые водяные испарения. Хотя, в таких постройках, влага и так сама по себе практически не собирается.

какой скат должен быть у односкатной крыши

Конструкция смешанного типа

Такие крыши комбинируют характеристики двух предыдущих типов конструкции. В данном случае уклон кровли придается теплоизоляцией. Выходит довольно экономично, но в зимний период потребуется довольно часто чистить кровлю от снега.

Конструкция у такой односкатной крыши несколько иная: кроме профнастила, дополнительно укладывают утеплитель в два слоя и делают качественную гидроизоляцию.

Кроме того, угол определяется типом соединения стропил с мауэрлатом или стенами.

Высчитываем точный уклон ската

Уклон односкатной крыши представляет собой угол наклона стропила и ската крыши по отношению к горизонтали потолка – исчисляется градусами или процентами.

Определяемся с кровельным покрытием

Перед тем как рассчитать угол односкатной крыши, стоит иметь в виду, что современные кровельные покрытия также предъявляют свои требования к допустимым границам уклона односкатной крыши.

У разных кровельных материалов свои допустимые границы:

  • профнастил – 8º-20º;
  • фальцевое покрытие — 18º-30º;
  • шифер — 20º-50º;
  • мягкий тип кровельного покрытия — 5º-20º;
  • металлочерепица — 30º-35º.

как рассчитать угол односкатной крыши

Для меньших уклонов вам потребуются бюджетные материалы: рубероид, профнастил и схожие с ними.

Удивительно, но даже для крыш с малым уклоном на сегодняшний день производят все те же кровельные материалы, что и для кровель с уклоном в 30 градусов.

Какую систему стропил выбрать

Тип закрепления стропил на стенах определяется величиной уклона крыши, а также нагрузками, которые будут на нее приходиться.

На сегодняшний день существуют такие виды стропил:

  • Висячие. Самый лучший вариант, если требуется получить максимально жесткое соединение, но отсутствует возможность установить дополнительный упор под боковыми опорами.

Говоря иными словами, присутствуют лишь наружные несущие стены, а перегородки отсутствуют. Можно сказать, что такая система стропил получается весьма сложной, поэтому ее изготовление должно осуществляться с достаточной ответственностью. Нюансы возникают из-за длинных пролетов и распирающего усилия, которое давит на стены.

  • Наслонные. В данном случае вся кровля осуществляет давление, как минимум, на три опоры: две наружные стены и одну, расположенную внутри. Стропила при этом должны быть, как можно плотнее, сечением, как минимум, 5×5 см – для брусков, и 5×15 см – для стропильных ног.
  • Скользящие. Такая конструкция предполагает, что одной из опор под стропила будет служить коньковая балка. А для состыковки ее со стропилами применяются специальные металлические крепежи – «скользячки». Они дают возможность стропильной системе в случае усадки стен перемещаться вперед на очень небольшое расстояние, во избежание появления трещин. Это помогает крыше с легкостью выдерживать даже значительную усадку сруба, без появления повреждений.

Высчитываем высоту крыши с одним скатом

Для определения высоты возводимой крыши можно воспользоваться одним из трех известных способов:

  • геометрическим;
  • тригонометрическим;
  • онлайн-калькулятором.

Самым простым способом, как рассчитать уклон односкатной крыши, считаются онлайн-калькуляторы. Как правило, они настроены на соответствие СНиПам – «Нагрузка и воздействие» ТКП 45-5.05. Однако стоит учесть, что такой способ лучше использовать лишь в качестве вспомогательного.

Вот мы и разобрались с тем, как определиться с минимальным уклоном односкатной крыши. Надеемся, что вы сделаете правильные подсчеты, и ваша кровля прослужит больше запланированного срока!



Угол ската крыши минимальный

угол ската крышиКак ни крути, но практически все частные дома имеют скатную крышу, что не удивительно, так как они просты в обслуживании, хоть их устройство и сложнее, чем у плоских крыш.Для того чтобы сделать кровлю правильно, нужно рассчитать минимальный угол ската крыши, а для того чтобы произвести расчет, нужно знать от чего он зависит.

Впрочем, именно углом ската кровли и отличаются скатные кровли от плоских. Если угол превышает 10 градусов, то крыша считается скатной.

В том случае, если угол не достигает двух с половиной градусов, крышу относят к плоским. Существуют крыши, уклон которых более 80-ти градусов, но делаются они очень редко.

Угол крыши зависит от многих факторов, не только природных, но и от свойств используемого кровельного материала.

  • Ветер. Чем больше будет уклон крыши, тем большей будет ветровая нагрузка. При увеличении угла с 10-ти до 45-ти градусов, произойдет увеличение нагрузки в 5 раз. Правда, если сделать небольшой угол, то ветер может сорвать листы покрытия, попадая под стыки.
  • Снег и дождь. С увеличением уклона ската кровли с нее лучше сходит снег и стекает вода. В то же время, уже давно известно, что максимальная снеговая нагрузка наблюдается на скатах в 30 градусов. При устройстве 45-ти градусного ската достигается полное схождение снега, с меньших же углов снег просто сдувается ветром.

Вашему вниманию!Если уклон будет маленьким, то ветер будет стараться загнать воду под стыки, что и определяет минимальный скат крыши. Например, для черепицы минимальный угол равен 22 градусам, для шифера – 30-ти, для рулонных материалов – 5-ти.

В итоге получается, что при большом количестве осадков лучше сделать скат, по крайней мере, в 45 градусов, если же осадков выпадает немного, то достаточно будет 30 градусов.

Что же касается ветра, то с нормальными ветровыми показателями в районе справится кровля, имеющая 35-40 градусов, в то время как в районах с сильными ветрами – 15-20 градусов.

А вот с устройством флигеля на крыше тут не все так просто. скорее всего. придется обращаться к специалистам.

Как рассчитать угол уклона кровли

минимальный угол ската крышиСкатная кровля — это крыша с углом наклона ската кровли более 12

Изначально нужно правильно рассчитать уклон кровли.

Как уже отмечалось ранее, уклон зависит не только от конструкции крыши, но и от используемого материала:

  1. Рассчитывая угол наклона нужно учитывать климатические особенности региона, в котором ведется строительство. Чем суше и теплее на улице, тем более пологую крышу можно строить. При увеличении угла наклона, произойдет уменьшение скопления снега на крыше, а значит, и снеговая нагрузка сведется к минимуму. Кроме этого, увеличение угла наклона приведет к усилению ветряного давления, поэтому крутая крыша не подойдет для районов, в которых преобладают сильные ветра. Обычно уклон ската колеблется от 10-ти до 60-ти градусов.
  2. Кроме этого, нужно помнить о том, что увеличивая угол наклона крыши, вы увеличиваете стоимость кровли в целом. Например, устраивая крышу с наклоном 60 градусов, вы увеличиваете материальные затраты вдвое по сравнению с плоской кровлей, а крыша в 45 градусов, превышает стоимость плоской в полтора раза.
  3. Рассчитывать уклон кровли нужно как отношение между половиной заложения и высотой конька, тогда и уборка самого снега с крыш не доставит труда.
  4. Главное помнить, что в ендове уклон должен быть не менее одного процента. В том случае, если уклон кровли будет меньше 10-ти градусов, а крыша сделана из битумных или рулонных битумно-полимерных материалов, то обязательно нужно сделать слой из гравия или каменной крошки, чтобы защитить верхний слой. При этом слой гравия должен иметь толщину 1-1,5 см, каменной же крошки потребуется 3-5 мм. В том случае если кровля делается из металлочерепицы или волнистых асбестовых листов, то в обязательном порядке нужно сделать герметизацию стыков между настилами.
  5. Рассчитывая скат крыши, нужно помнить о том, что от той величины, которую вы получите, будет зависеть и способ, которым будут отводиться талые и дождевые воды. Водоотведение, в свою очередь, может быть как наружным или неорганизованным, так и организованным или внутренним и наружным.

Совет!Стоит отметить, что не существует такого устройства кровли, которое бы удовлетворяло всем климатическим требованиям одновременно. Поэтому очень важно найти золотую середину. Здесь нужно не забыть о том, что расход кровельных материалов возрастает прямо пропорционально площади крыши, что влияет на ее стоимость.

угол крышиСкат — наклонные плоскости крыши различной формы

После того как рассчитана величина уклона, подбирается необходимый для кровли материал. Здесь нужно отметить то, что штучные материалы, такие как шифер и черепица, используются на скатах, уклон которых превышает 20 градусов.

В том случае, если уклон будет меньше, то в стыки будет попадать вода, что за короткое время может привести к тому, что крыша придет в негодность.

Битумные рулонные материалы пригодны для плоских крыш, или для крыш, скаты которых не превышают 30-ти градусов. Это обусловлено тем, что при большом уклоне и при воздействии высоких температур может произойти сползание кровли .

Применять такие материалы можно абсолютно на всех типах крыш. Для металлочерепицы и стальных листов требуется угол наклона крыши не меньше, чем 10 градусов.

Крыша считается плоской, если наклон перекрытия не более 3-х градусов. Для устройства такой конструкции не требуется большое количество материалов, правда, строить их следует только в том случае, если выпадает небольшое количество осадков.

Кроме этого у устройства кровли и уклона есть некоторые разновидности:

  1. Односкатная крыша. Такая крыша представлена наклонной плоскостью, которая закреплена на стенах, имеющих разную высоту. У односкатной крыши простая типовая конфигурация и сделать ее можно из любого материала.
  2. Двускатная крыша. Данная крыша имеет простое устройство кровли и надежность. Покрыть ее можно всем, что будет угодно душе. Состоит такая крыша из двух пологих скатов, которые смыкаются на вершине, а также двух скатов, которые служат их продолжением. С такой крышей можно использовать чердачное пространство, но сделать ее очень сложно. Также минусом такой крыши является то, что над мансардой образуется непроходной чердак.
  3. Шатровое перекрытие. Такая крыша получается тогда, когда несколько треугольников вершинами сходятся в определенной точке. У такой системы замысловатая стропильная конструкция и небольшое количество используемых материалов.
  4. Вальмовая крыша. Образуется благодаря двум треугольным и двум трапецевидным скатам. Полувальмовые крыши имеют срезанные вершины, расположенные над торцевыми стенами. Такие крыши трудны в исполнении, но экономичны в плане расходуемого материала.
  5. Сводчатое перекрытие. Делается такое перекрытие по дуге из кирпича или камня и в настоящее время практически не используется, так как имеет большой вес.
  6. Многощипцовые крыши. Делаются в домах, имеющих сложную конфигурацию и большое количество примыканий и ребер. Достоинствами такой кровли является то, что они имеют красивый вид и позволяют покрыть одной кровлей несколько помещений, правда, выполнять такие кровли очень трудно.
скаты крыш12º — таков минимальный уклон скатов крыши

Как уже отмечалось ранее: все скаты крыш имеют подходящий для них материал. Давайте рассмотрим самые распространенные типы кровельных материалов:

  1. Черепица. Этот материал является идеальным. Кровля из такого материала имеет большое количество преимуществ перед остальными материалами. Не будем перечислять их все, скажем только, что глиняная черепица прошла проверку временем и популярна до сих пор. Существует большое количество видов этого материала.
  2. Кровельные панели заводского изготовления. Комплектуются они на заводе и содержат все то, что нужно для современной крыши. Состоят они из слоя пароизоляции, утеплителя, несущей плиты и основания. Монтировать их можно в любое время года без особых усилий, так как склеиваются они друг с другом при помощи самоклеящейся ленты. Недостатком этого материала является высокая стоимость, поэтому этот материал уступает многим другим.
  3. Металлические листы. Изготавливается этот материал из оцинкованной стали. Он экологичен и устойчив к коррозии. Прослужить они могут порядка 75-ти лет, правда, имеют несовременный внешний вид.
  4. Штучные материалы из древесины, такие как дрань, стружка и гонт. В наши дни эти материалы практически не используются, так как кровля из них подвержена гниению, поражению паразитами и легко воспламеняется.
  5. Шифер. Этот материал прочный, долговечный, огне и морозостойкий и не пропускает воду. В настоящее время может быть любого цвета, а не стандартного серого, как было раньше.


Все виды кровельного покрытия укладываются на скат крыши – минимальный угол которого соответствует используемому материалу и опирается на конструкцию, которая передает вес крыши на здание. Несущая конструкция включает в себя стропильные фермы и обрешетку.

каким должен быть минимальный угол ската крыши и как правильно выбрать его значение

От качества строительства крыши зависит надежность здания и комфортность проживания в нем. Конструкция ее выбирается оптимальной для местных условий эксплуатации. Особое значение имеет такой параметр, как уклон кровли, о чем и пойдет далее речь.

Угол ската крыши зависит не только от ее дизайна и особенностей фасада дома, от выбранного кровельного материала, но и от других факторов. Необходимо, прежде всего, учитывать климатические условия местности, где возводится здание. Там, где количество выпадающих в зимнее время осадков велико, предпочтительнее большой угол наклона крыши (в пределах 45-60 градусов): это способствует лучшему сходу снега, а значит снижению нагрузки на кровлю. Также становится менее вероятным оледенение поверхности перекрытия из-за уплотнения снежных покровов.

Если здание возводится там, где преобладает погода с сильными ветрами, желательно выбирать минимальный угол ската крыши для снижения парусности конструкции. В противном случае конструкции грозит быстрое разрушение. Чаще всего диапазон наклона в данном случае – 9-20 градусов.

Чем больше угол уклона ската кровли – тем легче с нее сходит снежный покров

Но в основном оптимальный угол ската крыши выбирается в средних значениях, то есть от 20 до 45 градусов. Он является подходящим практически для любого вида кровельного материала, к примеру, для очень популярных сегодня профнастила или металлочерепицы.

В местности с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, более приемлемыми будут плоские крыши: их площадь меньше, чем у конструкций других видов, а значит нагревание от солнечных лучей будет происходить в меньшей степени. Но и такая конструкция не должна быть абсолютно горизонтальной: уклон плоской кровли должен быть, как минимум, в пределах 3-5 градусов. Минимальный уклон плоской кровли обеспечит нормальный сход дождевой и талой влаги.

Хозяйственные и подсобные сооружения часто возводятся с односкатной крышей: она просто монтируется и не требует больших затрат. По сути, такая постройка имеет разной высоты стены с уложенным на них перекрытием. Наклон перекрытия выбирается в пределах 9-25 градусов, что хорошо подходит для профнастила и металлочерепицы. Такая конструкция требует устройства вентиляции подкровельного пространства.

Но наиболее популярной является двускатная: две плоскости, расположенные под наклоном, соединяются по линии конька. Другие (торцевые) плоскости являются вертикальными и называются фронтонами. В них могут быть двери для выхода на балкон или наружную лестницу.

Существует множество вариантов конструкций кровельного перекрытия

Вальмовые перекрытия, наиболее популярными представителями которых являются четырехскатные, эстетически очень привлекательны. В таких случаях, особенно у более сложных конструкций, наклоны могут быть любыми: это зависит от выбранного дизайна и личных предпочтений застройщиков. Достоинство вальмовых крыш – в отсутствии ограничений на использование кровельного материала.

Вариант вальмовой конструкции – мансардная: чердачное помещение используется как жилое, поэтому требования к утеплению очень высоки. Свободное пространство под перекрытием образуется за счет высокого угла наклона всех скатов, в которых следует предусмотреть наличие мансардных окон.

Прежде чем выбрать кровельный материал, следует изучить его технические характеристики: это поможет оптимально подойти к решению вопроса и подобрать наиболее надежный. Кроме того, существует правило, определяющее зависимость угла наклона скатов от применяемого кровельного материала.

Перечислим основные из них:

  1. Для шиферного покрытия или черепицы минимальный уклон кровли должен составлять 22 градуса во избежание образования скоплений влаги в местах стыковки элементов перекрытия и просачивания ее.
  2. Для рубероида, еврорубероида и прочих кровельных материалов этот параметр зависит от количества настеленных слоев: для трех слоев достаточно 5 градусов, а для двух потребуется все 15 градусов.
  3. Минимальный уклон кровли из профлиста должен равняться 12 градусам: так советуют производители данного материала. Кроме того, при минимально допустимых углах необходимо дополнительно проклеивать стыки с помощью герметиков.

    Уменьшение угла уклона позволяет снизить площадь ската, количество материалов, необходимых для перекрытия крыши, а, следовательно, и стоимость крыши в целом

  4. Минимальный уклон кровли из металлочерепицы должен быть не меньше, чем 14 градусов. Угол наклона крыши из металлочерепицы диктует некоторые правила устройства перекрытия. В частности, если он превышает 45 градусов – меняется место установки подконьковой доски, а также метод крепления конька. При малых значениях этого параметра между планкой конька и черепицей крепят аэроролик: это предотвращает задувание снега.
  5. Для крыши, покрытой ондулином, необходимо 6 градусов.
  6. Мягкая черепица может монтироваться на поверхность с уклоном от 11 градусов и больше. Обрешетка вне зависимости от угла наклона должна быть выполнена сплошной.
  7. Кровельные покрытия мембранного типа наиболее универсальные: они подходят для практически любой конфигурации, минимальный уклон при этом должен быть в пределах 3-5 градусов.

При выборе значения наклона следует учитывать прочностные характеристики кровельной конструкции: запаса прочности должно хватать не только на то, чтобы выдерживать собственный вес и массу кровельного материала, но также и на внешние нагрузки (порывы ветра, снег). Также от наклона ската зависит и тип обрешетки для укладки большинства материалов: при малых значениях этого параметра монтируют либо сплошную обрешетку, либо с небольшим шагом (350-450 мм). При возведении любой крыши, а тем более плоской, необходимо устройство системы уклонов и водоотведения. Если площадь особенно велика – потребуется дополнительный слив.

Конструкция должна отвечать таким требованиям: быть достаточно прочной, обеспечивать надежную защиту от атмосферных осадков, обладать хорошей термо- и звукоизоляцией. Важно также, чтобы был доступ для ремонта и эксплуатационного обслуживания. Как рассчитать угол наклона крыши, чтобы выполнялись все эти условия? Специалисты рекомендуют применять простые варианты ее устройства, к которым относятся односкатные, двускатные, вальмовые (и полувальмовые), мансардные.

Кровли могут иметь конструкцию любой сложности, с различными углами уклона

Односкатные наиболее удобны для веранд, пристроек и хозяйственных строений. Принцип создания односкатной – такой же, что и других видов: выполняется монтаж стропил, обрешетки, после чего – укладка кровельного материала. Последнее играет решающую роль: для профнастила требуется угол от 8-11 градусов (лучше делать 20), для металлочерепицы – минимум 25, для шифера и фальцевой кровли – 35 градусов.

Если климатические условия позволяют, лучше делать кровлю с уклоном в 45 градусов: это позволит пренебречь расчетами, связанными с массой снега. Это практически идеальная односкатная крыша: угол наклона не затруднит ее монтаж и облегчит обслуживание (снег не будет накапливаться на ее поверхности). Но в данном случае придется усилить стропила и обрешетку, так как давление ветра на конструкцию увеличивается в 5 раз. Следует также учитывать, что это потребует больших расходов на материалы – примерно в 1,5 раза.

Кровельный материал необходимо выбирать в зависимости от уклона крыши

Как видно из графика, каждому наклону соответствует определенная группа кровельных гидроизоляционных материалов. Всего их – 11, при этом наклонные линии соответствуют углу наклона ската. Жирной линией обозначается, как относится высота конька к ½ ее заложения. Видно, что отрезок h равен половине горизонтального отрезка, обозначенного дробью ½. Цифры в вершинах полукруглых шкал соответствуют углу наклона (в градусах), вертикальная шкала тоже обозначает в процентах. Выбирая какую-либо конфигурацию крыши, следует придерживаться данных рекомендаций и приобретать подходящие для облюбованного варианта кровельные материалы.

Для того чтобы было ясно, как производится расчет угла наклона крыши, приведем пример вычисления наименьшего угла уклона перекрытия с гидроизоляцией из черепицы. На графике находим полукруглую кривую, соответствующую данному покрытию: это будет кривая, обозначенная цифрой 2. Отслеживая ее до места пересечения с вертикальной шкалой, обнаруживаем, что минимальный уклон такой кровли равен 50%.

Учитывая тот факт, что уклон ската – это отношение высоты конька к ½ его заложения, вычисляем уклон. То есть, при высоте конька h = 4 м и заложении, равном L = 15 м, уклон будет определяться, как h:(L/2) = 4:(15/2) = 0,53. Для отображения в процентах умножаем полученный результат на 100 и получаем 53%. Такое значение этого параметра гарантирует хорошее отведение дождевой воды. Минимальный уклон в ендове – 1%.

Двускатная кровля является наиболее удачной и распространенной конструкцией. Причин тому несколько: высокая надежность, относительная простота, дешевизна конструкции. При сооружении кровли далеко не все правильно выбирают оптимальный угол наклона двухскатной крыши.

В районах сильных ветров, надо производить расчет двухскатной крыши так, чтобы ее наклон не стал причиной слишком сильных ветровых нагрузок. Чем больше угол наклона конструкции, тем выше ее парусность.

Нельзя уменьшать его до значений, меньших 25 градусов: осадки будут хуже удаляться с крыши, и в подкровельном пространстве может появиться сырость. Делать его большим 60 градусов также не рекомендуется: сильный порыв вера может разрушить кровлю. Крыша не обязательно должна иметь симметричные скаты: если ориентировать строение более пологим скатом в южную сторону – крыша будет лучше сохнуть после дождя.

  1. При уклоне перекрытия менее 10%, верхний гидроизоляционный слой которого выполнен из рулонных материалов на основе битума и полимеров, а также с применением различных мастик, верхний слой должен быть защищен гравийной крошкой или крупнозернистой посыпкой. Марка защитного материала (например, каменной крошки) по морозостойкости должна быть не ниже 100. Толщина гравийного слоя должна быть в пределах 10-15 мм, толщина защитной крупнозернистой посыпки, которая наносится при сооружении, должна быть около 3-5 мм. Если уклон превышает 10%, то верхний слой гидроизоляционного материала должен иметь крупнозернистую посыпку.
  2. При уклоне до 2,5% для кровли из пленочного эластомерного рулонного материала предусматривается пригрузочный слой из гравия: количество материала должно быть равно 50 кг/м². При уклоне от 2,5% и больше для данных материалов и превышающем 10% для мастичных материалов необходим окрасочный защитный слой.
  3. При использовании волнистого асбестоцементного шифера, металлочерепицы или профнастила необходимо дополнительно герметизировать стыки между настилами, если уклон кровли меньше, чем 20%.

    Правильный монтаж фальцевой кровли

  4. При уклоне меньшем 60% (для кровли из листовой меди и стали) лежачие фальцы должны выполняться двойными и герметичными.
  5. Кровля из мелкоштучного материала (керамическая, цементно-песчаная или композитная черепица) не должна отклоняться от заданного значения наклона более, чем на 5%.

Полезная площадь мансардного помещения зависит от конструкции кровли: чем больше угол уклона, тем больше будет площадь и наоборот (на рисунке 2 это наглядно показано). Сооружая мансарду, приходится искать компромисс между площадью, которую можно будет легко использовать, расходами на строительство крыши и прочностью конструкции.

Способ отвода атмосферных осадков также может быть различным. Различают наружный или внутренний организованный и неорганизованный – только наружный. Последний предполагает установку водосточных труб и желобов, при этом настенные и подвесные системы монтируют на кровлях с уклоном, большим, чем 15%. Желоба крепятся с минимальным уклоном в 3 градуса, их борта изготавливают высотой около 120 мм.

От угла наклона кровли зависит полезная площадь мансарды

Между трубами должно быть расстояние не больше 23 м. Сечение трубы должно обеспечивать нормальное отведение воды и выбирается в зависимости от площади ската. Наружные водостоки организованного типа более пригодны для местности с теплым климатом. Внутренние водостоки применяются для холодных климатических условий. Состоят такие системы из воронки для приема воды, стояка, выпуска и отводной трубы. Главное условие – отвод воды должен обеспечиваться при любой температуре воздуха.

Устройство кровли – очень ответственное дело, требующее участия работников высокой квалификации. Ошибки монтажа могут дорого стоить хозяевам дома. Чтобы избежать неприятностей, работы по сооружению кровли следует поручить специалистам, обладающим достаточным опытом: это будет гарантией надежности здания и уюта в нем.

Уклон кровли — от чего зависит и как рассчитать

Крыша дома может иметь разную форму, а также различный уклон кровли. Причем угол уклона кровли чаще всего обусловлен не эстетическими соображениями, а практической стороной и определенными требованиями. Ведь от того, насколько острой или плоской является крыша, зависит ее прочность и правильное функционирование. Поэтому уклон рассчитывают, учитывая все необходимые параметры.

Минимальный угол наклона кровли для различных материалов

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 0 до 45 0. При строительстве надо просчитать, каким должен быть этот угол. А для этого необходимо обратить внимание на следующие вещи.

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Ветровые нагрузки

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Важно: несмотря на то, что плоскую крышу называют именно плоской, уклон ей все же необходим. Минимальный уклон для плоской кровли составляет 1 градус или 1,7 %.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Выбор конструкции в зависимости от уклона кровли

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом.

Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

Как произвести расчет уклона кровли: несколько рекомендаций

Теперь рассмотрим как посчитать угол наклона кровли. Начнем с того, что уклон, как уже отмечалось выше, может измеряться в градусах и процентах. Иногда неопытные застройщики их путают, что приводит к ошибкам в расчетах. А ведь эти значения отнюдь не являются равными. Впрочем, будучи внимательным и пользуясь специальными таблицами, можно произвести быстрый перевод величин.

Соотношение градусов и процентов в уклоне крыши

Градусы, 0Проценты, %Градусы, 0Проценты, %Градусы, 0Проценты, %
1 1,7 16 28,7 31 60,0
2 3,5 17 30,5 32 62,4
3 5,2 18 32,5 33 64,9
4 7,0 19 34,4 34 67,4
5 8,7 20 36,4 35 70,0
6 10,5 21 38,4 36 72,6
7 12,3 22 40,4 37 75,4
8 14,1 23 42,4 38 78,9
9 15,8 24 44,5 39 80,9
10 17,6 25 46,6 40 83,9
11 19,3 26 48,7 41 86,0
12 21,1 27 50,9 42 90,0
13 23,0 28 53,1 43 93,0
14 24,9 29 55,4 44 96,5
15 26,8 30 57,7 45 100

#1. Уклон, измеряемый в градусах, есть реальный угол между перекрытием и стропилом. Его можно подсчитать, разделив высоту конька (над плоскостью перекрытия) на половину ширины крыши. Если крыша имеет ломаную форму, то берется часть ширины дома, находящаяся под данным участком крыши. К примеру, дом имеет простую крышу шириной 10 метров. Конек имеет высоту 2 метра. Делаем расчеты. Делим 2 на 5, получив 0,4. В проценты перевести просто: умножим число на 100. Выйдет 40 процентов.

#2. Можно пойти еще более простым путем. Зайдя в интернет, найти онлайн сервис с калькулятором для расчета кровельного уклона (их в Сети предостаточно). Вводим необходимые значения. Это ширина здания и высота конька. Параллельно вам и длину стропил мгновенно подсчитают. Принцип работы подобных калькуляторов основан на том, что, по сути, все крыши состоят из двухскатных, которые рассчитываются как обычный треугольник.

#3. И еще один способ – он годится для тех, кто больше верит своим рукам и глазам, чем расчетам. Надо просто взять и измерить уклон, используя для этого нехитрый прибор – уклономер (иначе, угломер). Сегодня существует множество вариантов исполнения данного прибора, как аналоговых так и цифровых.

Угломер
Электронный угломер, которым можно измерить угол наклона ската крыши.

#4. Так как ширину дома изменить никак нельзя, то варьировать наклон плоскости крыши можно изменением высоты конька. Естественно, лишь тогда, когда и стены дома, и его фундамент надежны, а их прочность имеет запас. После выбора оптимального для себя уклона застройщик может определить, какой высоты ему нужен конек. В помощь ему имеются специальные таблицы с коэффициентами, на которые следует умножить одну вторую от ширины перекрытия (уклон задан).

#5. На практике высоту конька можно определить достаточно просто. Берем и размечаем две внешние стены дома (вдоль них будет расположен наш скат). Шнур натираем мелом и туго натягиваем между этими метками. Отмеряем у шнура центр, и в этой точке ставим планку. Она должна стоять строго перпендикулярно плоскости перекрытия (для точности проверим это с помощью угольника).

Меняя положение бечевки относительно планки (двигая ее вверх), стараемся достичь нужного нам уклона. Для этого периодически проверяем величину угла от стены. Как только необходимый результат достигнут, ставим отметку на планке. Отпилив этот кусок, делаем шаблон для опор конька. Если же опоры не нужны, то на каждом из торцов крыши определяем высоту стыковки двух стропил, закрепив рейки с натянутым шнуром.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
