Минусы винтовых свай: Минусы винтового фундамента. Минусы свайного фундамента

Содержание

Минусы винтового фундамента. Минусы свайного фундамента

1. Возможно несоответствие срока службы конструкции требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».

Подобное неизбежно случится, если при разработке проекта не будут учтены степень коррозионной агрессивности грунтов на участке строительства (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»), а также наличие блуждающих токов.

Только подобрав толщину стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), марку стали (подробнее «На что влияет марка стали?») в соответствии с указанными данными, определив порядок действий для снижения коррозии (водоотведение, использование цинковых анодов – подробнее «Коррозия: причины, способы защиты») можно обеспечить нормативный срок службы фундаментный конструкции и всего сооружения.

2. Возможен «уход в срыв» однолопастных дезаксиальных винтовых свай при передаче проектных нагрузок нормируемых осадках, если диаметр их ствола менее 159 мм.

При расчете свайно-винтовых фундаментов используются формулы, заложенные в СП 24.13330.2011 «Свайные фундаменты». Эти формулы разработаны еще в 60-х годах 20 века и базируются на упрощенных моделях взаимодействия (например, модель Мариупольского для анкеров), а потому не учитывают многие особенности совместной работы свай и грунтов.

Поэтому при расчете несущей способности винтового основания необходимо учитывать результаты полевых испытаний грунтов, выполненных в соответствии с ГОСТ 5686-2012.

3. Может потребоваться бетонирование основания колонны или проведение работ по созданию жесткого сопряжения для однолопастных свай малых диаметров (57-76 мм).

Из-за недостаточности диаметра ствола эти разновидности не обеспечивают должное сопротивление горизонтальным нагрузкам без проведения дополнительных мероприятий.

Чтобы отказаться от бетонирования основания колонны или создания жесткого сопряжения, достаточно использовать элемент сопротивления боковым нагрузкам (ЭСБН).

4. Возможно нарушение структуры грунта при погружении винтовых свай и последующее снижение его несущей способности.

Такие ситуации возникают, когда в расчетах учитывается только диаметр лопасти, но не ее конфигурация.

Конфигурация лопасти винтовой сваи, подобранная под конкретные грунтовые условия, позволяет свести к минимуму нарушения структуры грунта при погружении, что обеспечивает надлежащее восприятие проектных нагрузок (подробнее «Принципы подбора параметров лопастей»).

5. Сваи с двумя и более лопастями могут уступать в восприятии, к примеру, горизонтальных нагрузок даже однолопастным дезаксиальным конструкциям.

Причина подобного явления – в неправильном (часто просто бездумном) расположении второй и последующих лопастей на стволе.

Чтобы многолопастные сваи надлежащим образом воспринимали проектные нагрузки, расстояние между лопастями, шаг, угол наклона должны быть рассчитаны с учетом данных о грунтовых условиях площадки строительства и данных о нагрузках от строения (подробнее «Особенности расчета многолопастных винтовых свай»).

6. Неравномерное распределение запаса прочности по фундаментам объектов ИЖС, из-за которого снижается уровень их надежности и сокращается срок службы.

Причина – неучет различных величин нагрузок, воздействующих на фундаменты даже простых сооружений (под ответственными несущими узлами и конструкциями сооружения, под несущими и самонесущими стенами, под ненесущими перегородками и лагами пола).

Чтобы этого избежать, под каждый тип нагрузки нужно использовать определенную модификацию свай (подробнее «Расчет свайного фундамента»).

Таким образом, все минусы свайно-винтового фундамента по большому счету связаны с игнорированием его особенностей и сильных сторон.

Преимущества и недостатки винтовых свай

Несмотря на совершенность современных строительных технологий, все они имеют как свои достоинства, так и недостатки. Исключением не являются и винтовые сваи, плюсы и минусы которых раскрыты в этом материале. Винтовые сваи широко применяются в современном строительстве для организации фундаментов различных типов зданий и конструкций.



Технология монтажа винтовых свай

Винтовая свая представляет собой трубу из толстостенного металла, на конце которой находится одна или несколько лопастей. Лопасти выполняют одновременно несколько функций. Они позволяют монтировать сваю в грунт методом вкручивания. Также лопасть является опорой, на которую передается вес здания. Дополнительно лопасть выступает в роли ограничителя, который не дает вытолкнуть сваю из грунта в результате пучения почвы в холодное время года. Винтовые сваи предназначены для усиления и укрепления фундамента частного дома.


По способу монтажа винтовых свай разделяют ручное вкручивание и механизированное. Выбор технологии монтажа зависит от типа используемых свай. Выбор же самих свай зависит от типа здания, для которого они будут служить опорой. Также на выбор свай влияет тип грунтов, в которые они будут устанавливаться.
Ручной монтаж осуществляется при помощи специального приспособления, которое способно передавать и усиливать крутящий момент на сваю. Ручной способ монтажа позволяет установить сваи длиной до 4 метров в обычные грунты, применяя для этого мускульную силу четырех человек. Контроль вертикальности погружения сваи осуществляется при помощи специального уровня.
Для монтажа свай механизированным способом используется специальное оборудование, которое приводится в действие гидравликой. Контроль за процессом монтажа осуществляет человек, однако аппаратура позволяет снизить отклонения от заданных параметров до минимума.
В целом технология монтажа винтовых свай сводится к следующим этапам вне зависимости от способа:

  • Пробное бурение с целью определения состава и характеристик грунта
  • Разметка территории в соответствии с произведенными расчетами
  • Поочередная установка свай
  • Обрезка свай по уровню основания здания

Дополнительно может применяться стяжка свай между собой при помощи швеллеров. Также в некоторых случаях применяется бетонирование свай для укрепления общей конструкции.

Минусы винтовых свай

Как уже упоминалось выше, любой строительный материал имеет свои недостатки. Вот основные недостатки винтовых свай:

  • При плохом качестве свай может иметь место их ускоренная коррозия;
  • При монтаже свай в каменистые грунты может понадобиться дорогостоящая техника;
  • При монтаже возможно повреждение сваи на сварных швах, или частичный обрыв лопасти, который невозможно определить. Такие повреждения намного ухудшают несущую способность и долговечность сваи;
  • При ручном монтаже велика вероятность отклонения сваи от вертикали, которое может быть вызвано препятствиями в виде камней или корней деревьев.

Есть и другие недостатки винтовых свай, однако, их можно исключить при использовании качественного и сертифицированного материала.

Плюсы винтовых свай

К достоинствам винтовых свай можно отнести следующее:

  • Скорость организации фундамента, которая позволяет сдавать объекты раньше срока на 30%;
  • Сравнительная дешевизна свайного фундамента, которая возможна благодаря серийному производству свай;
  • Возможность строительства на водянистых грунтах. Сюда также можно отнести строительство на слабых песчаных и ледяных грунтах;
  • Большой срок службы свайно-винтового фундамента.

Из всего этого можно сказать, что как и любой другой строительный материал, винтовые сваи плюсы и минусы имеют почти в равных количествах. Однако, в большинстве случаев их применяют только там, где значение имеют именно плюсы. В некоторых случаях свайно-винтовой фундамент является единственной возможностью организовать постройку здания.

Видео о плюсах и минусах винтовых свай

Фундаменты на винтовых сваях: плюсы и минусы

Дома без фундамента не бывает — это знает каждый. А вот какой фундамент предпочесть при строительстве — это может стать непростым вопросом для начинающего строителя. В этой статье внимание будет уделено достоинствам и недостаткам фундамента на винтовых сваях — одного из наиболее популярных в частном домостроении последних лет.

Что такое винтовая свая?

Прежде всего надо разобраться в том, что из себя представляют фундаменты на винтовых сваях. Они формируются ввинченными на нужную глубину в грунт металлическими сваями. Как правило, последние располагаются по периметру постройки и на пересечениях продольных и поперечных линий, соединяющих каждую внешнюю сваю. Большинство достоинств, о которых дальше пойдет речь, напрямую связаны с особенностью конструкции винтовой сваи. Название «винтовая свая» обусловлено тем, что её наконечник представляет собой винт, который способен легко заглубиться в грунт и закрепиться в нем. Сама свая изготавливается из металлической трубы с толстыми стенками различного диаметра и длины. Их классификация — тема для отдельного разговора. А пока, сосредоточимся на обещанных плюсах и минусах этой конструкции.

Плюсы использования винтовых свай

  • Такой фундамент не подвержен смещению или усадке.
  • Его долговечность может достигать 100 лет.
  • Быстрота  и легкость монтажных работ.
  • Один из самых экономичных по затратам.
  • Он подходит для любого рельефа, что особенно удобно при наличии на участке больших перепадов высот.
  • Отлично себя зарекомендовал на слабых грунтах, особенно болотистых почвах или с большим количеством водоносных прослоек.
  • Высокая несущая способность.
  • Работы по монтажу винтовых свай могут вестись в любой сезон.
  • Позволяет возводить пристройки рядом с уже имеющимися постройками и проложенными инженерными коммуникациями.

Минусы использования винтовых свай

  • Они изготавливаются из металла, который может подвергаться коррозии, если была нарушена технология нанесения антикоррозийного покрытия.
  • Отсутствие подвала, который очень важен для многих собственников частных домов.
  • Не подходит для скальных грунтов или при наличии в грунте большого числа камней или твердого известняка.
Последние два недостатка можно назвать относительными, так как при использовании специальной техники сваи можно вмонтировать в любой грунт, а подвал можно вырыть отдельно. Но затраты на все это сведут на нет низкую стоимость применения винтовых свай. Первый же недостаток устраняется ответственным подходом к выбору производителя, соблюдающего тонкости технологического процесса!

Винтовые сваи плюсы и минусы в строительстве дома

Объективный анализ потребительских качеств свайно-винтового фундамента, самих винтовых свай позволяет отметить не только значимые преимущества, но и определенные недостатки подобных сооружений. По этой причине до начала строительства целесообразно изучить, что такое свайный фундамент, минусы и плюсы опорной конструкции, область ее применения, технические возможности и иные особенности. Всесторонний подход позволит избежать ошибок, на стадии расчетов, приобретения опор, их монтажа и эксплуатации. Но самое главное, владеть информацией о возможных проблемах, связанных с устройством свайно-винтового фундамента.

Кратко о главном

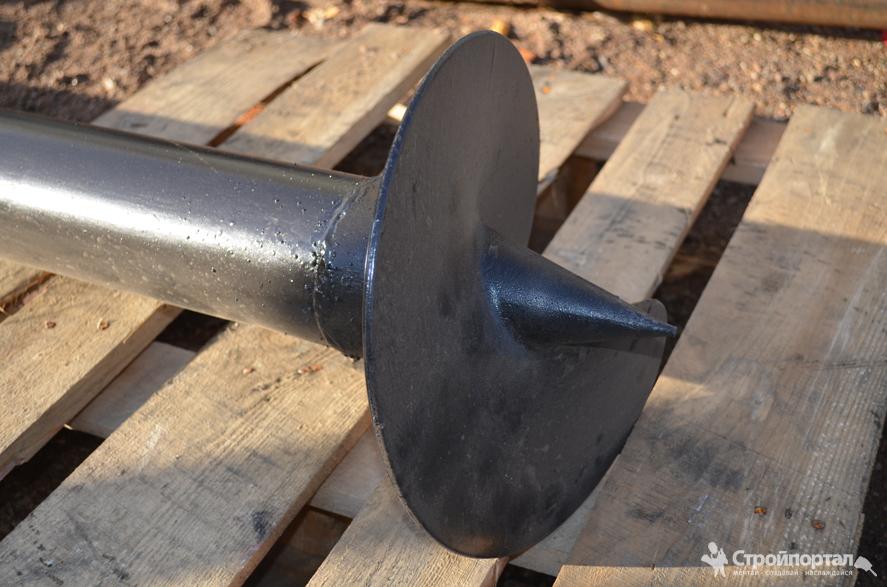

Винтовая свая представляет собой стальную трубу, на конце которой находится лопасть в виде винта. Конструкция может отличаться геометрией, способом изготовления, несущей способностью, областью применения. Опоры имеют относительно небольшую площадь боковой поверхности и работают главным образом за счет лопастей шнека, в меньшей степени – за счет силы бокового трения. В зависимости от технологии изготовления сваи бывают:

  • сварными,
  • литыми;
  • комбинированными.

Первый тип предполагает наличие конусообразного сварного окончания и приваренных к нему лопастей. Литые опоры представляют собой цельную конструкцию и отличаются повышенным сроком службы. Третий, комбинированный вариант включает конус, изготовленный методом литья, и лопасти, закрепленные к нему сваркой. В зависимости от типа грунта изменяют ширину винта, угол его наклона, количество витков вокруг наконечника. Но какими бы ни были винтовые сваи, плюсы и минусы присутствуют в каждой конструкции.

Несущая способность опоры напрямую зависит от ее диаметра. Например, для столбов ограждения достаточно трубы с диаметром 7,5см и менее. В то же время для полноценного дома необходимы более прочные конструкции, поэтому аналогичная величина свай будет составлять уже 10-14см, а их шаг соответствовать расчетным данным. В целом надежность свайно-винтового фундамента, равно как и любой другой конструкции, зависит от совокупности факторов: качества изделия, безупречности антикоррозионного покрытия, правильности расчета и монтажа. Грамотный подход на каждом этапе строительства обеспечит незыблемость всей постройки, ее безопасную и долговечную эксплуатацию.

Основные минусы винтовых свай

Прежде чем окончательно определиться с типом опорной конструкции и выбрать свайный фундамент или ленточный, следует учесть ряд недостатков винтовых свай. Помимо человеческого фактора, когда уже на стадии изготовления производитель экономит и берет в работу некачественный материал, существуют и другие, независящие от человека минусы. Конечно, негативных моментов не так уж много, но они есть и будущий владелец дома должен владеть соответствующей информацией. Так, основными недостатками свайно-винтового фундамента являются:

  • материал опор; это металлическая основа, которая не обладает достаточной стойкостью к агрессивному воздействию внешних факторов и со временем подвержена проявлению коррозии; поэтому самое главное при изготовлении сваи — обеспечивать не только применение качественного металла, но и защищать всю поверхность изделия надежным антикоррозионным покрытием; обязательное условие — отсутствие повреждений и пропусков защитного слоя, в противном случае коррозирование металла, а, значит, и потеря несущей способности опорной конструкции, неизбежны;
  • невозможность устройства свайно-винтового фундамента в каменистых и скальных грунтах; несмотря на то, что винтовые сваи незаменимы в самых неблагоприятных грунтовых условиях, именно в этих двух случаях они не способны работать должным образом; кроме того в процессе монтажа высока вероятность деформирования самого ствола и лопастей, нарушения целостности антикоррозионного покрытия, даже самого абразивно устойчивого, нанесенного методом цинкования; помимо этого наличие камней зачастую препятствует обеспечению проектного положения опоры, сохранению вертикальности ее положения, а это огромная до 80% потеря несущей способности сваи и неверное распределение действующей нагрузки; совокупность обозначенных рисков не допускает применения свайно-винтового фундамента в указанных выше типах грунтов;
  • невозможность осуществления контроля качества поверхности уже закрученной сваи, то есть полученные при завинчивании повреждения уже не могут быть устранены;
  • отсутствие возможности обустройства подвального помещения, что помимо эксплуатационного неудобства приносит некоторое чувство дискомфорта от ощущения холодного пола; не допускается пренебрегать указанным требованием, поскольку присутствие подвала станет причиной нарушения взаимодействия между винтовыми сваями и грунтом, а это чревато более плачевными последствиями, вплоть до деформации всей постройки;
  • невысокое сопротивление действующим изгибающим нагрузкам по сравнению со сваями из бетона;
  • несмотря на множество конструктивных исполнений опор и многочисленные плюсы свайного фундамента в области малоэтажного строительства, его конструкция не обладает достаточной несущей способностью и не пригодна для возведения многоэтажных капитальных зданий или даже кирпичной постройки высотой в три этажа; такие методы усиления как увеличенный диаметр ствола, размеры лопасти, заполнение бетоном полости трубы и устройство бетонного ростверка не приводят к достаточному увеличению технических возможностей винтовых свай;
  • невысокий срок службы в химически агрессивных грунтах, что составляет около 50-60лет; в качестве сравнения бетонные сваи в аналогичных условиях способны служить в три раза дольше;
  • неудобство производства работ и необходимость в применении специальных приспособлений при устройстве свай в непосредственной близости от существующей постройки; в большинстве случаев монтаж производят с отступом на 0,3-0,5м от объекта.

Это основные недостатки, которыми обладают сами винтовые сваи. Минусы иного характера, которые зависят от человеческого фактора, также немаловажны. Причиной основных недочетов, и как следствие, уменьшения надежности и прочности свай, служит отсутствие профессионализма у проектировщиков, монтажников, исполнителей, отвечающих за качество изготовления опоры. В результате этого, сварные швы могут выполняться с пропусками, диаметр свай не соответствовать действующим по факту нагрузкам, лопасти оторваться при вкручивании трубы. Чтобы максимально уменьшить вероятность негативных последствий при покупке свай следует обратить внимание на следующее:

  • состояние основания сваи, труба должна быть только новой и цельной;
  • форма лопасти должна иметь правильные очертания винта;
  • сварной шов должен быть сплошным и тщательно обработанным антикоррозионным составом идентично всей поверхности сваи;
  • защитный слой не должен иметь никаких пропусков и повреждений;
  • ствол сваи должен отвечать правильной геометрии, не иметь деформаций, обладать соразмерной величиной диаметра и толщины стенки; например, диаметр трубы 108мм предполагает, как минимум, 4-х миллиметровую толщину стенки сваи и 5-ми миллиметровую — самой лопасти.

Несмотря на перечень рассмотренных недостатков, преимуществ применения свайно-винтовых фундаментов на порядок больше. Это, прежде всего, технологичность конструкций, быстрота их устройства, легкость монтажа, долгий срок службы, экономность, экологичность строительного производства и многое другое.

Недостатки винтовых свай

Металлическая основа — главная проблема винтовых свай. Этот материал подвержен коррозии. Здесь следует обратить пристальное внимание на качество продукции, хотя проверить будет не просто:

  • Труба должна быть сделана из новой стали.
  • Ствол цельный, без сварки.
  • Толщина стенки сваи диаметром 10,8 см — от 4 мм.
  • Для той же сваи толщина стенки лопасти — от 5 мм, диаметр лопасти — от 30 см.
  • Лопасть правильной формы должна быть надежно приварена к стволу и наконечнику.
  • Качественное антикоррозионное покрытие и пескоструйная обработка поверхности сваи от ржавчины.

Дефекты также могут возникнуть при монтаже из-за ошибок и просчетов специалистов. Наиболее распространены случаи, когда рабочие устанавливают сваи не строго вертикально. Но даже правильно установленные сваи забывают залить бетонным раствором, поставить оголовки, зачистить и обработать сварные швы. Не всегда предусматривают горизонтальные связи и не приваривают основу для первого обвязочного венца, получается что конструкция распадается на составляющие.

Для продления срока службы винтовых свай используется специальное защитное покрытие из неокисляющихся материалов. Оно достаточно дорогое, поэтому нередки случаи, когда в ход идут более дешевые материалы. С ними коррозия начинает разъедать сваи уже через 5 лет.

На грунтах с твердыми прослойками известняка, большими камнями или просто в скалистых местностях поставить фундамент на винтовых сваях можно только с помощью спецтехники.

Дом на сваях получается без цоколя и подвала, что не всегда устраивает хозяев. Конечно, можно устроить подобие подпола, обнеся периметр дома кирпичной кладкой, только теплым такое помещение вряд ли будет и потребует основы для кирпича – фундамента. Без цоколя потребуются затраты по дополнительному утеплению пола первого этажа, а также утеплению труб инженерных сетей входящих в дом и выходящих, например водопровода и канализации.

Важный момент вывод из пятна застройки грунтовых и поверхностных вод. Если цоколь закрывают щитовой конструкцией, к примеру асбесто-цементными листами, то надо готовиться к весенне-осенним поднятиям грунта и деформациям конструкции, а также непонятно к чему крепить отмостку вокруг дома.

Получается что основные плюсы винтового фундамента (быстрота возведения, простота конструкции, первичная дешевизна по сравнению с бетонной лентой) нивелируются сложностью проверки качества металла, конструкции труб, квалификации строителей, проблемами с цоколем и утеплением.

При выборе фирмы-застройщика мы бы советовали обратить внимание на договор по строительству винтового фундамента, если там фигурирует не фирма-застройщик, а другая, то скорее всего при возникших проблемах сложно будет ее найти и заставить выполнить гарантийные обязательства. И обратите внимание на срок гарантии прописанный в договоре на строительства – у фирм строящих на винтовых фундаментах часто он не превышает одного года!

Если делать винтовой фундамент правильно и по технологии, то стоимость его не может быть намного меньше свайно-набивного с ростверком. Tак зачем платить свои деньги за будущие проблемы!

Плюсы и минусы фундамента на сваях

Фундамент – основание любого здания, и от его надежности зависит и надежность дома. Поэтому так важно правильно выбрать тип фундамента в зависимости от особенностей грунта и будущей постройки. Сегодня используется три основных типа фундамента: ленточный, столбчатый и свайно-винтовой.

Особенности свайного фундамента

Данный тип фундамента подходит для промерзающего грунта, для участков с неровной поверхностью почвы. Сваи ввинчиваются в землю по тому же принципу, что и столбы при обустройстве столбчатого фундамента, но они не нуждаются в одинаковой глубине. Поэтому такая технология особенно востребована в загородном строительстве. Компания «Русская Свая» проектирует фундамент под каждый конкретный проект и изготавливает сваи необходимого размера. Обустройство свайно-винтового фундамента позволяет возводить различные строительные конструкции на участках со сложным грунтом в короткие сроки.

Диаметр сваи Длина сваи, мм Кол-во Стоимость, руб*
108 2 000 4 17 960
108 2 000 6 21 940
108 2 000 9 31 320
108 2 000 12 41 760
108 2 000 16 55 680
108 2 000 20 69 600
108 2 000 25 87 000

Фундамент на винтовых сваях – современная технология, которая позволяет реализовывать различные архитектурные решения.

Изначально свайный тип фундамента применялся преимущественно для возведения различных объектов государственного значения: маяков, вышек сотовой связи и т. д. Позднее он стал широко использоваться и в гражданском строительстве за счет своих многочисленных преимуществ.

*смета на каждый фундамент рассчитывается отдельно проектным отделом , подробности узнавайте у менеджеров

Преимущества фундамента на винтовых сваях

  • Доступная стоимость. Компания «Русская Свая» предлагает выгодные цены на винтовые сваи для фундамента. В среднем, заказ свайного фундамента у нас обходится приблизительно на 10-20% дешевле столбчатого или ленточного.
  • Сжатые сроки выполнения работ. На укладку фундамента на сваях требуется не более трех дней.
  • Сокращение трудоемкости процесса. Свайный фундамент не требует большого количества специалистов и спецтехники.
  • Возможность использования на всех типах грунтов, в частности, на участках с торфяным грунтом, с неровной поверхностью почвы, с промерзающим или затапливаемым грунтом.
  • Возможность повторного использования свай. Качественные сваи, изготовленные с соблюдением всех нормативов, способны прослужить около ста лет. При необходимости их можно использовать повторно для другого строительства.
  • Высокая надежность и способность выдерживать вес строения любой площади за счет равномерного распределения нагрузки.

Недостатки свайно-винтового фундамента

  • Сложность расчетов, которые требуют особого внимания при реализации нестандартных проектов, подразумевающих увеличение массы строения. Опытные специалисты нашей компании всегда готовы выполнить расчеты как для типовых, так и для индивидуальных проектов.
  • Увеличение усадки, которое необходимо учитывать при расчетах, в противном случае усадка может негативно отразиться на состоянии здания.

Фундамент на винтовых сваях – быстро, выгодно, надежно

Очевидно, что свайно-винтовой фундамент обладает неоспоримыми преимуществами перед другими типами, а незначительные недостатки легко устраняются за счет профессионализма проектировщиков. Для строительства загородного дома, коттеджа, дачи или бани лучше всего подойдет именно фундамент на сваях.

Цены на винтовые сваи достаточно умеренны. Свайный фундамент возводится быстро, не требует дополнительных затрат на содержание рабочих и доставку спецтехники. При этом его надежность не вызывает сомнений. Что же касается участков со сложным грунтом, для них свайно-винтовой фундамент – это единственный возможный вариант.

Cвайно винтовой фундамент: плюсы и минусы

Чтобы решить, свайно-винтовой, ленточный или какой еще фундамент лучше выбрать под строящийся дом, важно понять, какие винтовой фундамент имеет плюсы и минусы.

Преимущества конструкции на сваях

  1. Большое преимущество свайно-винтового фундамента  — цена. Точная сумма экономии в каждом конкретном случае различна, но в среднем это до 40-50% дешевле, чем плитный или ленточный, а выгода относительно столбчатого 30%.
  2. Для возведения такого фундамента потребуется несколько дней (точный срок зависит только от числа свай и количества работников). При этом продолжать строительство и нагружать конструкцию возможно сразу. Времени на усадку или твердение ей не требуется.
  3. Свайно-винтовой фундамент лучше применять при болотистых и пучинистых грунтах, частых половодьях, в условиях мерзлоты и так далее. Иными словами, там, где ленточный и другие типы для строительства не подходят.
  4. При этом работы производятся при любой погоде, температуре и климатических условиях – это явные плюсы конструкции. Тот же бетон, как пример, в жару требуется поливать, в холод обогревать или добавлять антифризы, при дожде защищать от него. Металлические сваи же боятся только механических повреждений.
  5. При изменениях в проекте дома в конструкцию такого фундамента легко внести изменения на этапе сооружения (ленточный таким похвастаться не может), сделать пристройки к дому и так далее.
  6. В случае, когда дом разрушен или разобран, хорошо сохранившиеся сваи допускается применить повторно, но лучше подновить их антикоррозийное покрытие.
  7. Участок строительства практически не загрязняется, ведь нет необходимости в вывозе грунта, проведении земляных работ, заливке бетона.
  8. При сооружении такого фундамента воздействие на ландшафт и близлежащие постройки минимально, отрыва котлованов не требуется. Эти преимущества позволяют применять его рядом со старыми и ветхими домами, памятниками, уже проложенными сетями водоснабжения, канализации или электричества, в общем там, где вибраций грунта лучше избежать, так как они потенциально приведут к разрушениям.

Недостатки конструкции

Минусы свайно-винтового фундамента существенны и делают его хорошим решением только для ограниченного круга построек и в условиях, когда другие типы фундаментов неприменимы.

Коррозионная нестойкость

Главный минус –материал свай подвержен коррозии. Использование цветных металлов обойдется дорого, а железо и его сплавы к воздействию агрессивных сред нестойки. Безусловно, антикоррозийные покрытия и даже окрашивание свай способны отсрочить ее появление, но не навсегда. А при вкручивании свай в грунт, она испытывает достаточно сильное трение, поэтому любые покрытия могут быть повреждены уже на этапе монтажа. Грунтовые воды и различные агрессивные химические соединения даже при малом содержании в почве окажут свое губительное воздействие на металл. Ускоряет коррозию и электричество – блуждающие токи в почве и неисправности системы электроснабжения в доме, в результате которых одна или несколько свай начинают выполнять роль заземлителей.

Что важно знать перед тем, как выбирать и покупать винтовые сваи для фундамента:  сварка сильно уменьшает коррозионную стойкость металла. Поэтому ее применение на стволе сваи, напрямую соприкасающемся с грунтом, крайне нежелательно. Сваркой только прикрепляют оголовок сверху сваи.

Главный минус фундамента на винтовых сваях — коррозия металла

Одним из способов если не убрать, то уменьшить у фундаментов на винтовых сваях недостатки, связанные с коррозией, и продлить срок службы является утолщение стенок используемых свай. Так, даже частично поврежденные ржавчиной, они все еще будут обеспечивать необходимую несущую способность.  Но утолщать сваи до бесконечности невозможно и экономически невыгодно.

Ограничения по конструкции дома

Следующий недостаток – это применимость свайно-винтового фундамента исключительно для легких построек, обычно деревянных – каркасных и щитовых домов. Попытки возвести на такой конструкции здание из каменных материалов – дело рискованное. В процессе эксплуатации усадка свай может быть неравномерной, что приведет к растрескиванию, а то и к разрушению дома. Для массивных сооружений следует использовать ленточный, набивной свайный или плитный тип конструкции.

Кроме того, конструкция фундамента дома на винтовых сваях не предусматривает создание подвального помещения или цокольного этажа. Не для всех, но для многих хозяев это можно записать в недостатки. Хотя некоторые строители и решают это отрывом котлована на необходимую глубину, но такое решение снижает устойчивость свайного фундамента и потому нежелательно. Если геологические условия участка и прочие факторы позволяют, то при острой необходимости в подвале лучше выбрать ленточный фундамент, боковая поверхность которого послужит стенами подземному помещению.

Установка такого фундамента не подразумевается в условиях скалистых грунтов или обильно содержащих каменистые включения.

Финансовый вопрос

Еще один минус фундамента на винтовых сваях — затраты на покупку качественных свай часто оказываются сравнимы со стоимостью железобетонных буронабивных свай, т.е никакого экономического преимущества от свайно-винтового фундамента может и не быть. Поэтому его лучше возводить только если необходимо быстрое строительство жилья либо при сложных условиях на участке (крутом рельефе, близости грунтовых вод, болотистой местности, пучинистых грунтах), когда ленточный или плитный фундамент не подходят.

Подводим итоги

Сказать, что винтовой фундамент лучше, чем ленточный (как пример), нельзя. Каждая из конструкций имеет свои преимущества, но рассчитана на разные условия использования. Однако плюсы и минусы фундамента на винтовых сваях делают его сооружением достаточно ограниченного применения. Его возведение оправдано когда:

  • Недостатки фундамента несущественны (к примеру, невысокая несущая способность винтовой конструкции в сравнении с плитной/ленточной — это минус, но при возведении легкого каркасного дома он роли не играет) или могут быть минимизированы (как пример, использование толстостенных свай и их обработка для противодействия коррозии).
  • Такой фундамент оптимален для данного рельефа и типа грунтов на участке.

Фундамент на винтовых сваях за и против. Винтовые сваи

Чтобы любое здание, независимо от его назначения, было надежным и долговечным, его возводят на прочном фундаменте. Сегодня в строительстве широко используются самые разные типы фундаментов, и один из них — свайно-винтовой. Именно такой вариант возведения фундамента под строительство вызывает наибольшее количество вопросов. Поэтому данную публикацию мы посвятим вопросу: фундамент на винтовых сваях, минусы и плюсы, общий обзор его конструкции, возможности и целесообразность строительства.Подобные аспекты интересуют многих землевладельцев, занятых первыми «прикидками» будущего строительства своего дома.

Прежде чем сформулировать все достоинства и недостатки такой конструкции, вероятно, стоит учесть некоторые нюансы, напрямую влияющие на прочность и долговечность свайного фундамента.

Дом на сваях — фантастика или реальность?

Можно ли на свайном фундаменте построить жилой дом? Надо сказать, что есть строители, которые категорически не советуют этого делать, отдавая предпочтение ленточному, столбчатому или плиточному основанию для дома.Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких загородных домов.

Однако следует напомнить, что есть целые города, дома которых устанавливают исключительно на сваях, и стоят они не одно десятилетие. Практика использования таких фундаментов доказала, что они вполне могут служить надежным фундаментом даже для массивных домов.

Кстати, с помощью винтовых свай можно сделать не только фундамент или подъем / перенос дома, но и его полную или частичную реконструкцию!

Конечно, в условиях нашего климата было бы вряд ли разумно сваливать двухэтажный каменный особняк на свайный фундамент, хотя это, наверное, не совсем невозможно. И все же в частном строительстве его обычно выбирают деревянным или покрытым легким рубероидом.


В некоторых случаях свайный фундамент — это вообще единственный способ построить дом на участке, например, если строительство планируется на участке, который сильно пересечен или постоянно затоплен весенними паводками.

В пользу использования такой конструкции также говорят, что такие варианты фундаментов использовались в строительстве с древних времен, только раньше в качестве свай использовали специально подготовленные для этого бревна.Сначала сваи просто забивались в землю, и только в начале 19 века был изобретен метод винтовой установки.

Сначала винтовые опоры использовались для оборудования причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи легли в основу при строительстве маяка, который был возведен в Великобритании на неустойчивом грунте Темзы.


С начала ХХ века строительство на свайных фундаментах приобрело «второе дыхание». Этому способствовало появление новой техники точной и глубокой забивки свай, которая значительно ускорила работы по возведению фундаментов для дальнейшего строительства зданий. В 50-е годы началось активное использование механического оборудования для завинчивания свай, что дало новый импульс такому направлению строительства, как промышленного, так и индивидуального.

Этот способ устройства фундаментов получил очень широкое распространение в военном строительстве, поскольку в результате комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для использования на вечномерзлых, пучинистых и обводненных грунтах — одним словом, ограничений практически нет. по их использованию.

Первая отечественная научная разработка, официально принятая за стандарт строительных работ, была подготовлена ​​в 1955 году на основе многолетних экспериментов — ТУВС-55 («Технические инструкции по проектированию и устройству фундаментов, опор мостов на винтовых сваях. «). Многие из его положений вошли в современные строительные нормы и правила.

Преимущества и недостатки свайных конструкций

Технология строительства домов на винтовых сваях сейчас применяется во всем мире и имеет большое количество положительных сторон.


К явным достоинствам свайных винтовых фундаментов относятся следующие пункты:

  • Конструкция может быть возведена практически на любом типе грунта в различных климатических регионах, включая болотистые местности и районы с вечной мерзлотой.
  • Расположение данного типа не оказывает существенного влияния на уровень расположения грунтовых вод.
  • Винтовой фундамент отлично подходит для строительства дома в местах с труднопроходимой местностью.
  • Винтовые сваи можно устанавливать в любое время года, так как погодные условия не повлияют на качество и прочность создаваемой конструкции — на глубине погружения наконечников саморезов температура грунта всегда стабильна.

  • Свайно-винтовые фундаменты не подвержены морозному пучению при промерзании грунта.
  • Монтажные работы выполняются в кратчайшие сроки. Например, при удачном сочетании всех обстоятельств — хорошей водопроницаемости почвы, слаженной команды мастеров и т. Д. Свайное поле для дома средних размеров можно подготовить буквально за день, особенно если использовать специальную технику. При этом винтовые сваи можно использовать для их обвязки и возведения стен сразу после установки, то есть они не требуют времени на схватывание, созревание, прирост прочности, как любые железобетонные конструкции.Ни один из других типов фундамента даже близко не приближается к таким показателям скорости возведения.

  • Вкручивать сваи можно как на участке, отведенном под строительство дома, так и самостоятельно, с привлечением нескольких помощников, то есть без применения специальной техники. Этот фактор особенно важен, если нет возможности заказать такие услуги на строительной площадке, или же владелец будущего дома просто ограничен в средствах.

  • Для обустройства свайно-винтового фундамента необязательно рыть котлован и обустраивать опалубку, а значит на участке не будет засоров выбранного грунта, который также придется утилизировать вынос за пределы участка, что также требует дополнительных материальных затрат.К тому же на этом фундаменте не придется проводить работы по выравниванию строительной площадки.
  • Свайно-винтовая основа не вытягивает влагу из почвы по капиллярам, ​​поэтому стены и пол дома будут сухими.
  • Есть полная возможность спроектировать и установить различные инженерные сети одновременно с устройством элементов фундамента или после его строительства.
  • При правильном выборе качественных свай и их надежной установке обеспечивается долговечность фундамента, исчисляемая многими десятилетиями.

  • Хорошо утеплив фундамент по всему периметру, можно получить тепло под землей, а значит, и пол в доме будет теплым, так как от земли не будет остывать. Кроме того, в некоторых случаях можно оборудовать под домом своеобразный «подсобный пол» без проведения масштабных земляных работ.
  • Строительство фундамента из винтовых свай обойдется на 30 ÷ 40% дешевле бетонного фундамента. Учитывая тот факт, что возведение фундамента всегда относится к разряду самых дорогих этапов строительства дома, экономия средств может быть очень впечатляющей.

Винтовые сваи цены

винтовые сваи

Все вышеперечисленные преимущества фундамента на винтовых сваях имеют только те конструкции, которые построены с соблюдением всех разработанных норм, из качественных материалов и с обязательным учетом всех особенностей местности.

Но в случаях отклонения от технологии, при использовании кустарных свай, при других нарушениях процесса строительства, недостатки, присущие свайно-винтовой основе, могут проявиться и усугубиться.

Итак, к « минусов » В свайно-винтовой фундамент входят следующие моменты, которые необходимо учитывать при составлении проекта и при проведении строительных работ:

  • Недостатком такого фундамента, не зависящего от расчетов и монтажных работ, можно назвать повышенную сложность или даже невозможность его возведения на очень каменистых и каменистых грунтах.

  • Чрезмерная нагрузка на винтовые сваи может привести к ослаблению несущей способности всего фундамента и как следствие — к деформации стяжного пояса и разрушению стен.
  • Необходимо оборудовать системы эффективного водоотвода из установленных свай, что приводит к дополнительным затратам. Однако ливневые и дренажные системы рекомендуется устанавливать вокруг любого типа фундамента.
  • Нельзя полностью исключить влияние коррозии на материал сваи. Качественная продукция, конечно же, получает необходимую защиту в процессе производства — покрытие слоем цинка и полимерных материалов. Тем не менее, иногда повышенная химическая агрессивность почв делает свое грязное дело.Не рекомендуется создавать свайно-винтовые фундаменты в непосредственной близости от электрифицированных железных дорог, вышек сотовой связи, разрабатываемых шахт и карьеров, крупных подстанций или высоковольтных линий электропередачи. На таких участках высока вероятность появления подземных блуждающих токов, резко активирующих процессы коррозии металла. А использование фундаментных свай для создания контура заземления дома следует полностью исключить.

  • Несущие возможности предлагаемых к продаже винтовых свай не безграничны.Однако это имеет очень косвенное отношение к малоэтажному частному строительству — больших нагрузок, превышающих характеристики правильно подобранных свай, не ожидается.
  • Как ни старайся, получить полноценный подвал или цоколь на свайном фундаменте в частном строительстве не получится.
  • При возведении пристроек к дому возможны определенные сложности с вкручиванием свай в точках, расположенных близко к стенам старого дома.Однако обычно это решается с помощью специальной техники.
  • Не в минус, а скорее своего рода стоимость, можно отнести к тому, что возведение свайно-винтового фундамента потребует от собственника-заказчика постоянного контроля за работой приглашенного коллектива. К сожалению, приходится констатировать, что в этой сфере работает очень много «потенциальных специалистов», а то и откровенных «лыжников», которые так или иначе пытаются нажиться на нарушении технологии установки свай. Итак, для обеспечения качественной защиты от коррозии полость сваи по технологии нужно залить бетоном доверху. Приглашенные рабочие нередко игнорируют этот этап и приваривают головки сразу после ввинчивания.

Известны примеры, когда бригады «шабашников», работая без надзора со стороны заказчика, не вкручивали сваи на полную проектную глубину — а проверить это после резки труб, приварных головок и т. Д. Практически невозможно. обвязка.И такое нарушение неизбежно повлечет за собой быструю деформацию созданного основания со всеми вытекающими отсюда последствиями.

И, безусловно, необходимо выгнать рабочих со стройплощадки, если замечено, что, регулируя сваи по высоте, они вращают их в направлении, противоположном завинчиванию. Такую опору можно сразу считать забракованной, так как она уже не сможет обладать расчетной несущей способностью.

Вывод — приглашать команду только из организации, имеющей безупречную репутацию по качеству выполняемых работ, или не пропускать ни одного этапа строительства из поля зрения, контролировать каждое действие, требуемое технологией. Что ж, при наличии желания и уверенности в себе можно установить сваи самостоятельно.

Как видите, минусы тоже довольно серьезные. А чтобы их избежать или свести к минимуму, необходимо правильно выбрать сваи, а на основании сделанных расчетов провести строительство фундамента, включая оценку будущих нагрузок и определение несущей способности. опор.

Типы винтовых свай

Винтовые сваи делятся на несколько типов, которые имеют свои особенности, состоящие из набора конструктивных и технологических характеристик.Каждый вид продукта предназначен для использования в разных условиях, которые зависят от характеристик почвы и ожидаемой нагрузки на субстрат. Причем необходимо учитывать тот фактор, что иногда даже при строительстве одного объекта используются разные типы свай, так как в разных зонах конструкция может давать неравномерную нагрузку на фундамент. Использование разных типов свай обеспечит запас прочности фундамента и увеличит срок службы постройки.

Винтовые сваи подразделяются по следующим параметрам: по основному назначению, по диаметру трубы, размеру лопастей и их количеству, по типу наконечников, по воспринимаемым нагрузкам (несущей способности), по марке. и толщину стали, а также по типу антикоррозионного покрытия.

Эти параметры необходимо рассмотреть более подробно, чтобы знать, какие из товаров подходят для строительства дома на участке с определенными типами грунта.

Разновидности свай по площади применения

На рисунке ниже показаны четыре основных типа, которые сильно различаются даже визуально.


и — широколопастные сваи с одной лопастью, расположенной на конце в нижней части трубы. Самый распространенный вид в частном строительстве, позволяющий возводить фундаменты на большинстве типов грунтов. Обычно его применяют для легких хозяйственных построек и одноэтажных домов из дерева или каркасных панелей.Однако при правильном выборе диаметра лопастей и количества свай на таких фундаментах дома возводят и из газосиликатных блоков.

b — сваи с повышенной несущей способностью, сопротивлением усадке и вырыванию. Характерным отличием является наличие двух лопастей, разнесенных по высоте сваи. Подходит для фундаментов двухэтажных домов. В самостоятельном частном строительстве они используются редко, так как вкрутить такую ​​сваю в грунт вручную, без применения специальной техники, практически невозможно.

в — сваи узколопастные с ярко выраженным коническим «винтом» — используются для устройства фундаментов на каменистых грунтах.

r — специальные сваи, предназначенные для создания фундаментов в условиях вечной мерзлоты. Они требуют применения специальной технологии ввинчивания, поэтому в практике самостоятельного строительства не используются.

Из всех перечисленных типов, как видите, первый чаще всего используется для самостоятельного строительства, поэтому в ходе дальнейшего изложения ему будет уделено больше внимания.

Цены на цемент

Размеры винтовых свай под фундамент

В зависимости от состава грунта и нагрузок на конструкцию необходимо правильно выбрать диаметр ствола сваи, который может варьироваться от 57 до 133 мм. Вместе с диаметром трубы изменяется и диаметр лопастей, и чем он выше, тем больше несущая способность опоры.

В таблице ниже приведены основные типоразмеры широколопастных свай со приварным наконечником (обычно они фигурируют под названием СВС — сваи винтовые сварные)

Иллюстрация основные характеристики и объем свай Ориентировочная цена на изделие длиной 2500 мм + доплата за каждые дополнительные 500 мм.Цена стандартной головы сваи
СВС-57. Диаметр трубы — 57 мм, лезвия — 150 мм.
Такие изделия не обладают выдающейся несущей способностью — допустимая опорная нагрузка составляет всего до 800 кг.
Этим и определяется довольно узкая область использования — легкие ограждения, не становящиеся препятствием для ветра, то есть из сетки рабицы или редко расположенного штакетника.
Обычно для таких целей закупаются сваи по 4 метра, исходя из двухметрового погружения в землю и двух метров на высоте забора.
1300 руб. + 100 руб.
Головка ОВС-57/200/200 — 260 руб.
СВС-76. Диаметр трубы — 76 мм, лезвия — 200 мм.
Несущая способность сваи до 3000 кг.
Типичное применение — строительство ветрозащитных заборов, то есть с ветрозащитой (например, из часто встречающегося деревянного или металлического штакетника, плоского шифера, металлического профнастила, поликарбоната и других подобных материалов).
Чаще всего используется длина 4000 мм по той же причине, что указана выше.
1450 руб. + 100 руб.
Головка ОВС-76/200 / 200-300 руб. / Шт.
СВС-89. Диаметр трубы — 89 мм, лезвия — 250 мм.
Несущая способность, в зависимости от грунта, может составлять до 4 ÷ 5 тонн.
Специфика применения — устройство фундаментов подсобных хозяйственных построек, легких каркасных гаражей, садовых беседок и других аналогичных по типу и назначению сооружений.
Часто применяется при пристройке веранды к жилому дому.
Их также можно использовать для создания дополнительных опор, необходимых, например, при установке тяжелого котельного оборудования или при кладке печи или камина в доме.
1500 руб. + 150 руб.
Головка ОВС-89/200 / 200-300 руб. / Шт.
СВС-108. Диаметр трубы — 108 мм, лезвия — 300 мм.
Несущая способность оценивается в 5 — 9 тонн.
Широко применяются при строительстве жилых загородных домов нетяжелой конструкции — каркасной или из бруса, для срубов.
Доказали свою эффективность также на сложных почвах — болотистых или торфяных.
1700 руб. + 250 руб.
Головка ОВС-108/200 / 200-300 руб. / Шт.
СВС-133. Диаметр трубы — 133 мм, лезвия — 350 мм.
Самые прочные опоры, применяемые в индивидуальном строительстве. Потенциальная несущая способность до 14 тонн.
Такие опоры используются для создания свайных полей при строительстве домов из достаточно тяжелых стеновых материалов — газосиликатных блоков или даже кирпичной кладки.
При соответствующей несущей способности грунта часто применяется для подвязки свай к монолитному железобетонному ростверку, а также для заливки бетонных перекрытий первого этажа.
2250 руб. + 350 руб.
Головка ОВС-133/300/300 — 350 руб. / Шт.

Количество лопастей

Винтовые сваи могут иметь одну лопасть, как показано в таблице выше, или несколько. Соответственно их называют одно- и многолопастными.


Однолопастные сваи используются для устройства фундаментов на местности с грунтами с высокой несущей способностью.Однако при использовании этого вида изделий, особенно с приварными торцами, нужно быть готовым к тому, что они могут «выйти из строя», достигнув критической нагрузки. В этом случае опоры теряют несущую способность, что негативно скажется на целостности обвязки фундамента.

Многолопастные изделия используются для устройства фундаментов на самых разных почвах, в том числе на слабых. Они обладают высокой несущей способностью и устойчивы к большим нагрузкам различного типа — сдавливанию, горизонтальному или выдергиванию.


Большее количество лопастей на стволе сваи позволяет использовать изделие с меньшим диаметром трубы с достаточной толщиной стенки. Высокая эффективность таких свай достигается за счет оптимального расположения лопастей на валу. Расстояние между лопастями, шаг и угол их наклона рассчитываются индивидуально с учетом расположения слоев грунта и его состава на конкретной строительной площадке. Работа с такими опорами, безусловно, требует квалифицированного подхода.

Типы наконечников

Концы винтовых свай делятся на сварные и литые.

Изделия с литыми наконечниками безусловно более надежны, так как они практически не подвержены деформации при проезде по земле, в отличие от сварного типа. Сваи с литыми наконечниками могут использоваться для установки в вечной мерзлоте, особенно плотных грунтах, а также с техногенными или твердыми природными включениями. Этот тип наконечника не деформируется, даже натыкаясь на препятствие, и способен его разрушить.


Сварные наконечники используются в более слабых грунтах, однако их прочность напрямую зависит от марки и толщины стали, а также от качества изготовления. Единственное их преимущество перед литыми — гораздо более доступная стоимость.

Толщина и марка металла

Винтовые сваи могут быть изготовлены из труб с разной толщиной стенки. Они делятся на:

— тонкостенные, из труб с толщиной стенки до 3,5 мм;

— средней толщины — от 3.От 5 до 6 мм;

— сваи толстостенные — 6 мм и более.

Выбор свай по этому критерию будет напрямую зависеть от состава грунта в месте их установки, а также от предполагаемой нагрузки. Этот параметр свай определяется при подготовке проекта, а выбор производится в соответствии с данными, полученными при исследовании коррозионной активности слоев грунта.

По этим же данным подбирается и толщина металла для лопастей свай, но нужно помнить, что если лопасти из стали толщиной до 5 мм, то они подходят только для легких построек. Если возводится большое массивное здание, то толщина лопастей не должна быть меньше 6 мм.

На основании проведенных исследований грунтов также выбрана марка стали продукции:

— при слабой химической агрессивности почвы можно использовать сталь Ст3;

— средней агрессивности предполагает использование изделий из стали Ст20;

— при сильной агрессивности почвы подходят сваи из стали 09Г2С и 30ХМА.

Антикоррозийное покрытие типа

В связи с тем, что сваи будут находиться во влажной почвенной среде, агрессивной для металла, рекомендуется приобретать изделия с нанесенным на них защитным покрытием на заводе.Кроме того, при вкручивании свай очень важно сохранить покрытие в целости и сохранности, так как оно защищает не только саму трубу, которая находится в земле, но и ее верх, а также участок, расположенный на границе подполья. и надземные части сваи.


Сегодня производители наносят на винтовые сваи различные защитные составы — это может быть холодное или горячее цинкование, полиуретановое, эпоксидное или полимерное покрытие — каждый из них имеет свои особенности. По результатам испытаний различных покрытий сделан вывод, что наиболее эффективными в защите металла являются методы холодного цинкования, полиуретановые и эпоксидные покрытия, а также нанесенные на ржавчину эмали и грунтовки без предварительной подготовки поверхности, в то время как горячее цинкование. цинкование и обычное полимерное покрытие не обладают высокой прочностью.

Если сваи приобретаются без защитного покрытия, то его необходимо наносить самостоятельно, а для подземной и надземной части можно использовать разные материалы. Но не забывайте, что все серьезные производители обязательно предусматривают антикоррозионную защиту своей продукции. Поэтому, если сваи «голые металлические», то с очень большой долей вероятности можно утверждать, что они кустарные. Если да, то кто может гарантировать соблюдение остальных характеристик?

Кстати, это очень серьезная проблема: очень много мелких кустарных производств винтовых свай, и чаще всего можно говорить не только о несоблюдении норм, но даже об отсутствии внятных технических условий. .Вряд ли разумно приобретать продукцию у совершенно непонятного производителя, тем самым «закладывая бомбу замедленного действия» под свой фундамент, даже по сверхпривлекательной цене.

Принципы расчета и устройства свайно-винтового фундамента

Если пользователь читает эту статью, то есть хочет узнать о преимуществах и недостатках свайно-винтового фундамента, то, скорее всего, он «прикидывает» его для своего будущего здания. А это значит, что ему будет интересно хотя бы в общих чертах узнать, как производится расчет такого фундамента, а потом уже отсюда на то, на что ему придется ориентироваться при дальнейшем планировании строительства.Дадим ему такую ​​возможность.

Чтобы при эксплуатации свайно-винтового фундамента не было характерных недостатков, его необходимо правильно рассчитать и спланировать с учетом всех вышеперечисленных нюансов. Любой дизайн — задача квалифицированных профессионалов. Но предварительную «смету» на строительство дома можно сделать самостоятельно. Кроме того, предложенный алгоритм вполне подходит для строительства подсобных хозяйственных построек или других легких построек.

Оценка несущей способности сваи

Прежде всего, необходимо оценить несущую способность винтовой сваи на конкретном участке строительства.Как видно из таблицы выше, разброс значений даже для однотипного изделия довольно большой (например, для СВС-108 — от 5 до 9 тонн). Это, конечно, не подход к делу — нужно оперировать более точными значениями. Более того, в ряде случаев, в зависимости от специфики грунтов, показатели допустимой нагрузки могут даже выходить за указанный диапазон в ту или иную сторону.

Любой тип грунта характеризуется показателем сопротивления нагрузке, то есть, собственно, несущей способностью.Именно от этого они и дальше «пляшут» при расчете допустимой нагрузки на опору винта.

Ниже представлен калькулятор, который поможет рассчитать несущую способность свай наиболее распространенного модельного ряда СВС, о котором шла речь выше. В программу расчета уже включены необходимые данные по сопротивлению грунта на средней глубине винтовой части сваи (около 2,5 м) и по «геометрии» различных моделей свай.

И самое сложное в этом деле, пожалуй, правильно «диагностировать» грунт на стройплощадке.Кстати, от этого будет зависеть и поправочный коэффициент, задающий запас прочности опоры.

  • Наиболее точным способом является проведение геологоразведочных работ: бурение специалистами скважины и точная оценка всех слоев почвы. Метод без недостатков, дает очень точную картинку, поэтому коэффициент коррекции минимальный, всего 1,2. Однако недостаток все же есть, и он заключается в чрезмерно высокой стоимости таких услуг, что в принципе предопределяет не слишком большую популярность такого подхода.

  • Второй вариант, который также требует привлечения специалистов, но уже не связан со слишком высокими финансовыми затратами, — это ввинчивание опытной (эталонной) сваи. Он заключается в том, что на строительной площадке свая вкручивается в грунт, и в процессе ее прохождения по пластам контролируется приложенный к ней крутящий момент. Это дает достаточно объективную картину несущей способности грунтов. Правда, поправочный коэффициент уже выше — 1.25.
  • Наконец, если вы уверены в своих знаниях и навыках, вы можете просто выкопать глубокую яму или пробурить скважину на глубину предполагаемого расположения лопастей винтовых свай. Что ж, тогда — с этой глубины возьмите образец грунта, классифицируйте его по характерным особенностям и по таблицам, которых много в Интернете, узнайте расчетное значение его несущей способности. Ты справишься с этим? При этом, конечно, уже не идет речи о высокой точности оценки, что сказывается на резком увеличении поправочного коэффициента — до 1.6 ÷ 1,7.

В процессе пробного бурения необходимо сразу определить необходимую длину сваи. Неправильно подобранная длина трубы может привести к просадке фундамента и разрушению стен дома. Поэтому при расчете длины опираются на два параметра:

— глубина плотных несущих слоев грунта в районе планируемого строительства;

— рельеф участка, то есть перепады высот: в результате необходимо выходить на общую горизонтальную плоскость во всех точках фундамента.

Строю дома из арболита.

Вот еще про винтовые сваи, так как не дают возможности ответить в профиле

Последний раз редактировал модератор: 21.11.17

ежик кошачий

Регистрация: 29.11.08 Сообщений: 13.032 Благодарностей: 35.017

ежик кошачий

Регистрация: 29.11.08 Сообщений: 13.032 Благодарности: 35.017 Адрес: Санкт-Петербург

  • По всем остальным вопросам обращайтесь сюда.

    И простите, если я обидел вас, но если вы слишком ленивы или не желаете все читать, это не повод начинать все сначала, чтобы все пережевывали вас лично.

    Удачи!

  • Мне вообще не понятен вопрос с канализацией. Боишься ли ты, фараон, замерзнуть? Почему? Дикобраз уже сказал вам, что канализационная труба пуста.Замораживать там нечего. Кроме того, раз уж речь идет о доме для постоянного проживания, нужно понимать, что в этом случае люди, живущие в доме, склонны мыть, мыть посуду и т. Д. В этом случае наливается огромное количество горячей воды. канализация. Мы, например, наливаем воду с температурой 50 градусов минимум 400 литров в день на двоих. В свете этого считаю, что почва вокруг канализации вообще не промерзает. Плюс из септика поднимается горячий воздух, нагревая трубопровод.А зимой септик открывали? Оттуда вливается пар.
  • Регистрация: 30.09.09 Сообщений: 1.803 Благодарностей: 1.285

    Строю дома из арболита.

    Регистрация: 30.09.09 Сообщений: 1.803 Благодарностей: 1.285 Адрес: Мытищи

    При -30 для крещения из лунки пар тоже льет на столбик, да и в туалете Дикобраза тоже нет воды, и там рукой дотянуться до дна.И эффекта обледенения на 10-метровой трассе не избежать, видели, например, водонапорную башню зимой? Это полно и переполнено. А еще лучше вспомните туалет в советском поезде, там все становится ясно, с газетой сидеть нельзя! Я вижу единственный выход, так сказать БИО.
  • Регистрация: 15. 05.09 Сообщений: 2.993 Благодарностей: 2.482

  • Технология свайно-винтовых фундаментов появилась в конце 30-х годов ХХ века для быстрого и недорогого возведения надежного фундамента.Изначально этот тип фундамента использовался в военных целях. Позже сваи стали использовать для гражданского строительства различных опор: линий электропередач, мостов, маяков и т. Д., А в последние годы эта технология стала активно применяться для дачного домостроения.

    В России винтовые сваи начали эксплуатировать около 30 лет назад, поэтому мы можем считать этот тип фундамента относительно новым и попытаться выделить плюсы и минусы и понять обоснование использования таких конструкций в первую очередь для строительства деревянных домов.

    В целом винтовая свая — это не что иное, как металлическая труба со стенкой 4,0-4,5 мм. (разные производители используют разную толщину стенки), к которой приваривается полотно. Чаще всего используются сваи диаметром 89 мм, 108 мм, 118 мм, 133 мм.

    Также свая имеет пластину, которая прикрепляется к верхней части трубы и называется головкой. На голову монтируется обвязочное кольцо — первый венец домика.

    Сваю изготавливают из металла, обычно недорогих марок (сталь 9 дает один из производителей) и окрашивают антикоррозийным покрытием.

    Исходя из конструкции дома, материала стен, типа грунта строительной площадки и разницы высот проектировщик рассчитывает шаг установки, длину и толщину свай. В некоторых случаях требуется связать сваи металлическим уголком или швеллером.

    Как устанавливаются сваи?

    Сваи прикатываются в землю ниже точки замерзания. Обычно установка осуществляется с помощью ямобура на базе малолитражки, однако при невозможности подъезда к месту установки можно использовать ручной ямобур.После скручивания сваи бетонируются изнутри, замеряются по уровню, срезаются и приваривается голова. Возведение такого фундамента занимает 1 день и не требует тяжелой техники, земляных работ, сложной опалубки и т. д., то есть участок остается абсолютно чистым, ландшафтный дизайн не нарушается.

    Насколько надежны винтовые сваи?

    Сваи имеют несущую способность 4-6 тонн, при расчете фундамента и выборе диаметров труб коэффициент запаса прочности 3-3.5 установлено. Средний дом из бруса площадью около 150 м2 весит около 25-30 тонн, а это значит, что сваи будут рассчитаны на нагрузку в 70-80 тонн. При установке свай с шагом 2-2,5 метра конструкция не вызывает вопросов по надежности для деревянных домов. Срок службы винтовых свай составляет от 50 лет, по оценкам разных экспертов и производителей, кстати, как уже было сказано ранее, технология для России относительно новая, поэтому этот факт еще предстоит проверить.

    Преимущества винтового фундамента

    К несомненным достоинствам таких конструкций можно отнести:

    • Стоимость примерно на 50% дешевле монолитного.
    • Установлено 365 дней в году
    • Установка занимает 1 день
    • Хорошая несущая способность (от 4 до 6 тонн)

    Недостатки винтовых свай

    • Технология новая, срок службы свай уточняется

    Если подойти к вопросу с прагматической точки зрения, то для деревянного дома свайно-винтовой фундамент — практичный и достаточный вариант, а у каждого материала и технологии есть свои плюсы и минусы.

    Возведение любой постройки — постройки бани своими руками, коттеджа или частного дома следует начинать с выбора типа фундамента. Что это будет, сколько ждать, пока оно будет готово. Все эти вопросы нужно решать изначально. Большинство людей под фундаментом понимают только конкретный вариант и совершенно не знают, что есть альтернативные предложения. И если они случайно узнают о других видах, то перед ними встанет непростой выбор. Мы постараемся рассказать вам о фундаменте на винтовых сваях.Каковы его плюсы и минусы.

    Сваи, используемые при строительстве загородных домов

    При строительстве частных домов используются сваи в зависимости от типа грунта:

    1. Есть камни или много камней.
    2. Вечный мороз.
    3. Слабая земля или в доме сильный ветер
    4. Грунт обыкновенный.
    5. В зависимости от сезона почва промерзает.

    Во всех этих случаях лучшим решением будет установка дома на свайном фундаменте.

    Использование свай на частной стройке

    Перечислить все варианты, когда можно использовать свайно-винтовые фундаменты, сложно, иногда их применяют даже при строительстве бани своими руками. Эта технология стала большим плюсом в военном деле. Поскольку сваи могут быть установлены без использования техники, это облегчает задачу создания участков вдали от цивилизации.

    При строительстве частных домов этот тип свай изначально использовался только тогда, когда строительная площадка была неудобной.Склоны холмов, прибрежные районы или если почва плохого качества. В процессе эксплуатации выяснилось, что по прочности сравнимо с бетоном, такой фундамент экономичнее.

    Сегодня винтовые сваи используются во всех постройках, от каменных особняков до постройки бани своими руками. Сваи достаточно надежны. В зависимости от диаметра они могут нести от пяти до двадцати тонн веса. И это всего лишь одна куча.

    Например, давайте немного посчитаем. При строительстве дома размером десять на десять метров со стенами толщиной в два кирпича получается около двадцати пяти тысяч штук кирпичей.Как известно, кирпич весит 3,45 килограмма. В результате дом будет весить восемьдесят шесть тонн. А если учесть все остальные нюансы, то она увеличивается до ста семидесяти. Если использовать тончайшие сваи, вмещающие пять тонн, то понадобится всего 34 штуки.

    Естественно, расчет довольно приблизительный. Необходимо учитывать еще много дополнительных параметров, но это уже доказывает, что винтовые сваи можно использовать для создания фундамента под строительство любого частного дома, независимо от используемых материалов.

    Отличительные особенности фундамента на сваях.

    Любой человек на подсознательном уровне боится всего нового и неизведанного. Фундамент на сваях — не исключение. Даже с учетом того, что эта технология существует очень давно, при строительстве частных домов ее мало используют, предпочитая ставить дома на ленточный фундамент, который больше подходит для постройки бани своими руками. Ведь о возможности использования этих свай в частном строительстве стало известно не так давно.Однако, несмотря на все это, свайные фундаменты становятся все более известными и набирают популярность.

    Фундамент свайный неподвижный

    В Интернете часто можно увидеть ролики, на которых люди, построив дом на сваях, прыгают в него. При этом пол очень рыхлый. При этом авторы роликов громко заявляют, что эта технология ненадежна. Однако вся проблема вовсе не в свайном фундаменте, а в том, на каком расстоянии установлены сваи друг от друга.Скорее всего, технология была нарушена авторами. И просчитали количество стопок, а может, вообще не посчитали.

    Необходимо помнить, что у любого материала есть своя степень сжатия и растяжения. Возьмем бетонную плиту. Если его установить на опоры, которые находятся на расстоянии шести метров друг от друга, то плита не будет гнуться, а дерево -. Однако если поставить опоры ближе, примерно через полметра, то дощатый пол будет вести себя как бетон.

    Не забывайте об этом, если ведете строительство бани своими руками или контролируете строительство собственного коттеджа.

    Свайный фундамент можно ставить и на неровной поверхности.

    Важным преимуществом свайного фундамента является возможность крепления на неровной местности. В таких ситуациях использование бетонного фундамента невозможно или очень дорого. Используя сваи, при строительстве частного дома можно создать неповторимый дизайн для своего домашнего проекта.

    Монтаж осуществляется быстро и вне зависимости от сезона.

    Строительство дома осуществляется по следующей технологии. Летом заливают фундамент, предварительно собрав опалубку. Выждав месяц, они продолжают работать, а по гарантии лучше выдержать двенадцать месяцев. Если речь идет просто о строительстве бани своими руками, то цена ошибки невелика, но если строится двухэтажный дом, то стоит подождать еще немного.

    С сваями все намного проще и быстрее. Нужен проект, где будут размечены места для установки свай, нужны данные геологической разведки, чтобы знать глубину погружения.

    Снизить стоимость работ можно, скрутив сваи самостоятельно. Это продлит время установки на несколько единиц, но существенно сэкономит бюджет.

    Установка не зависит от сезона. Свая прикручивается до уровня грунта, который никогда не промерзает.

    Как видите, преимущества винтовых свай достаточно серьезные, поэтому перед тем, как приступить к строительству дома, стоит их внимательно изучить.

    Какие проблемы со спиральными опорами? 3 вопроса для рассмотрения.

    Если вы читаете эту статью, мы кое-что знаем о вас. Во-первых, вы либо являетесь владельцем дома, либо заинтересованы в его покупке. Во-вторых, в рассматриваемом доме есть проблемы с фундаментом. И в-третьих, вы знаете, что подрядчики используют опоры для ремонта фундаментов отстойников.

    Acculevel ремонтирует фундаменты с 1996 года, и опыт показал нам, что лучший метод для ремонта отстойного фундамента — это использование спиральных опор , . Мы даем гарантию на наши установки для пирсов на весь срок службы вашего дома, чтобы гарантировать, что они останутся на месте в том виде, в котором они были установлены.

    Однако у использования винтовых опор есть некоторые недостатки. За прошедшие годы мы столкнулись с тремя конкретными проблемами. В этой статье мы исследуем эти проблемы и подробно расскажем.Мы хотим, чтобы все домовладельцы были хорошо информированы, прежде чем принимать решения, которые повлияют на их дом, и верим, что честность и прямое общение в интересах каждого.

    В этом видео подробно рассматривается процесс установки.

    Дополнительная глубина может быть неожиданной стоимостью

    Эта проблема затрагивает только около 5% наших клиентов. Но если вы находитесь в этом небольшом проценте, , это будет иметь значение для вас, потому что это будет стоить вам дополнительных денег .

    Стандартная длина пирса составляет 21 фут, и этого достаточно для большинства домов в пределах нашей зоны обслуживания. Но этого может быть недостаточно, чтобы добраться до устойчивой и нетронутой почвы, которую опоры должны «зафиксировать» на месте.

    Если вы живете в районе с высоким уровнем грунтовых вод или в почвенном составе присутствует значительное количество органических веществ, может потребоваться расширение опор на меньшую глубину. Это дополнительная плата в размере 20 долларов за фут, умноженная на количество необходимых опор.

    Хуже всего в этой неожиданной цене то, что мы не всегда можем знать заранее.В определенных местах — например, возле водоемов — мы знаем, что это возможно. Но единственный способ узнать наверняка — это установить пирс и прочитать манометр.

    В случае, если стандартная длина пирса не подходит, команда или руководитель проекта должны предупредить вас. Это дает вам возможность обсудить проблемы и дополнительные расходы, необходимые для завершения ремонта.

    Обратите внимание: если опоры не будут установлены на полном расстоянии от несущего грунта, они не принесут пользы дому. Вы имеете право не копать дополнительную глубину. Но если вы сделаете такой выбор, ваш подрядчик должен отказаться от работы. Подрядчик, придерживающийся этических норм, не будет выполнять или взимать плату за установку, не отвечающую требованиям кодекса.

    Внешний ландшафтный дизайн может означать дополнительные расходы

    Опоры необходимо вырыть близко к фундаменту; они расположены под нижним колонтитулом вашего дома. Нижний колонтитул расположен у основания вашего фундамента. В зависимости от того, где ваш фундамент нуждается в стабилизации, опоры, возможно, придется установить в неудобном месте.Обычно это места, где вы построили террасу, установили патио или устроили клумбу.

    Самый дешевый способ установки опор — это машинное копание. Их можно выкопать вручную, чтобы минимизировать ущерб внешнему ландшафту, но ручной труд увеличивает стоимость и продолжительность работы. Важно отметить, что копания вручную может быть недостаточно для сохранения всего окружающего пространства. Возможно, вам придется переместить растения, удалить настил или заменить бетонные дорожки или секции патио.

    В отличие от дополнительных глубинных бомб, об этих расходах вы будете знать заранее. Менеджер проекта, который оценивает ваш фундамент, должен определить лучшие места для опор во время оценки. Эти места должны быть четко указаны вам , прежде чем вы подпишете договор или примете решение . Это даст вам время, чтобы составить план или подготовиться к дополнительной работе. Эти меры могут быть неизбежными, но они увеличивают время и деньги, которые вы потратите на ремонт.

    Стойка вбивается в землю за пределами фундамента до достижения необходимого крутящего момента.
    Затем опору крепят к фундаменту с помощью кронштейна под фундамент.

    Этот снимок был сделан членом экипажа Acculevel во время установки.

    Нарушение распорядка дня

    Очевидно, что установка опор нарушит ваш распорядок дня. Вокруг фундамента вашего дома будут проведены рытье и бурение.От машин будет слышен шум, достаточно громкий, чтобы вызывать раздражение, но недостаточный, чтобы угрожать вашему благополучию. Если опоры необходимо установить внутри вашего гаража или подвала, вы также заметите немного пыли от работы.

    В Acculevel мы звоним по номеру 811 и запрашиваем у любой утилиты местонахождение, которое необходимо выполнить перед установкой. Это может быть верно не для всех подрядчиков, поэтому мы рекомендуем вам подтвердить, какая сторона несет за это ответственность. Очень важно, чтобы у коммунальных предприятий были отмечены линии захоронения до начала каких-либо земляных работ в вашем доме.

    Несмотря на все усилия, иногда эти запросы на определение местоположения выполняются не полностью или в них отсутствует услуга. Когда начинаются раскопки, подрядчики и члены бригады делают все возможное, чтобы избежать пропущенных или немаркированных инженерных коммуникаций. Но несчастные случаи случаются, и иногда вы можете временно потерять услугу (чаще всего кабельную или интернет). В лучшем случае это неудобство, но если вы работаете из дома, в результате вы можете потерять продуктивность.

    Винтовые опоры по-прежнему являются лучшим вариантом

    В этой статье мы задокументировали недостатки и неудобства, связанные с установкой опор.Но мы хотим напомнить вам, что после более чем двух десятилетий работы в этом бизнесе мы утверждаем, что винтовые опоры являются наиболее эффективным, экономичным и постоянным решением для устройства фундаментов.

    Если вам нужна дополнительная информация о винтовых опорах, у нас есть статья, в которой подробно рассказывается, как они работают и сколько они стоят. Если вам интересен альтернативный вариант толкающих опор, мы сравним эти два метода в другом посте.

    Нужен ли вам ремонт опор или другого фундамента?

    Если вы не уверены, нужен ли ремонт винтовых опор или фундамента, но знаете, что что-то не так, мы создали для вас средство проверки симптомов.Это отличный инструмент, если вы знаете симптомы в своем доме, такие как потрескавшиеся стены фундамента или провисающие полы, и вам нужно знать варианты ремонта. У нас также есть подробное руководство по ремонту фундамента, в котором рассматривается все, от оценки трещин до установки опоры.

    Если вы считаете, что могут потребоваться винтовые опоры, выполните следующие действия. Найдите опытную местную благотворительную компанию и назначьте встречу. Перед тем, как подписать контракт на любую услугу, вы должны всегда подтверждать, что компания имеет хорошую репутацию, застрахована и аккредитована Better Business Bureau.

    Если вы живете в Индиане или близлежащих штатах, Acculevel специализируется на установке винтовых пирсов. Если вы заметили в своем доме какие-либо предупреждающие знаки, мы всегда будем рады запросить бесплатную оценку стоимости. Наши опытные менеджеры проектов оценят состояние вашего фундамента и порекомендуют лучший способ действий, чтобы ваш дом оставался крепким и здоровым на долгие годы.

    Осадный фундамент снизит стоимость вашего дома и затруднит его страхование или продажу. Если не отремонтировать фундамент, структурные повреждения распространятся по всему дому — эффект пульсации, который приведет к поломке труб, дверям и окнам, которые не открываются / не закрываются, а также к наклонным полам. Если вы думаете, что ваш фонд успокаивается, примите меры сегодня, прежде чем это приведет к другим проблемам.

    Заменяют ли винтовые стальные винтовые сваи бетон

    Это не те винтовые сваи, которые вы использовали для строительства новой палубы, они могут достигать высоты 65 футов, выдерживать 45 000 фунтов

    Винтовые сваи из оцинкованной стали заменяют обычные бетонные сваи в некоторых фермерских хозяйствах, включая анкеры с направляющими проволоками для опорных элеваторов, зерносушилок и фундаментов для тяжелых конструкций.

    Винтовые винтовые сваи появились в Манитобе 12 лет назад, когда Эмиль Дерошер начал привозить металлические земляные сваи Techno Metal Post. Он говорит, что столбы на самом деле представляют собой гигантские металлические винты, которые закручиваются глубоко в почву с помощью специальных бурильных машин.

    С инженерной точки зрения важным фактором является то, что датчики на буровом станке обеспечивают точное измерение крутящего момента, которое проверяется и подтверждается на месте. Это гарантирует, что фундамент соответствует точной несущей способности, указанной инженерами для каждого случая применения.

    «Показание крутящего момента на нашей машине автоматически преобразуется в фунты на квадратный дюйм. Оттуда мы переходим к инженерной таблице, которая показывает нам несущую способность данной конкретной сваи. Мы можем установить винтовые винтовые сваи с грузоподъемностью до 45 000 фунтов », — сказал Дерошер в телефонном интервью.

    «Инженеры определяют, какую мощность нам необходимо обеспечить. Но сама структура почвы определяет глубину и нагрузку, которые нам необходимы, чтобы соответствовать этим требованиям. Для небольших работ иногда достаточно 10-футовой сваи, если это плотный грунт, например, гранулированный или песчаный.

    «В Виннипеге мы возводим дома с помощью спиральных свай. Спускаемся к ледниковой косе, до 65 футов с винтом. Мы делаем это и для сельскохозяйственных построек ».

    Наблюдатель не может не задаться вопросом, почему крутящий момент, создаваемый при проворачивании сваи через такое большое количество грунта, не ломает вал. Дерочерс говорит, что за 20-летний опыт работы с системой ему еще предстоит щелкнуть вал. Существует множество различных размеров, диаметров и стальных сплавов, каждый из которых предназначен для конкретной задачи. Самая большая спираль — два фута в диаметре.Винт, который используется для закрепления зерносушилки, не похож на винт, который используется для подъема дома в Виннипеге.

    «У компании есть штатные инженеры, которые справятся с каждой ситуацией. А чертежи и геотехнический отчет о грунтах мы всегда получаем перед выездом на объект. Обладая этой информацией, инженеры дают свои рекомендации по размеру свай, глубине погружения, а также поперечной пропускной способности. Показания крутящего момента на машине говорят нам, когда мы достигаем нашей цели ».

    Он объясняет, что для 65-футовой сваи они не используют одну 65-футовую шахту.Валы бывают длиной семь футов и 10,5 футов, и они свариваются вместе на стройплощадке. Например, четырехдюймовая труба будет иметь наверху 4,5-дюймовую муфту. Следующая четырехдюймовая труба вставляется в муфту, две части свариваются, и труба ввинчивается дальше в почву.

    Этот процесс повторяется до тех пор, пока датчик на машине не покажет, что они достигли цели для этой сваи. Если они достигли ожидаемой глубины, а датчик не показывает ожидаемого сопротивления почвы, это означает, что они попали в ил.Им нужно идти глубже. Может быть, намного глубже. Они не могут покинуть стройплощадку до тех пор, пока манометр не покажет им требуемое значение сопротивления крутящему моменту.

    «Если глубже по какой-то причине нельзя, то мы спускаемся по двойной или даже тройной спирали. В одном магазине мы использовали два 24-дюймовых спиральных диска для получения нужного фунта на квадратный дюйм.

    «Винт на самом деле не сжимает почву. Он просто вращается в почве. У звена есть либо трехдюймовый, либо 5.5-дюймовый рот. Он просто прорезает почву.По мере того, как вкручивать становится труднее, вы попадаете в более плотную почву ».

    Гигантские спиральные оцинкованные сваи, такие как эти винты диаметром два фута, могут проникать в почву на глубину до 65 футов с грузоподъемностью 45 000 фунтов. | Фото Techno Metal Post

    В крупном проекте зерносушилки анкера с направляющей проволокой входят под углом 45 градусов, а сваи, поддерживающие фундамент с двумя параллельными стальными балками, уходят прямо в землю. Балки устанавливают поверх обнаженных свай.

    Одно из преимуществ стальных винтовых свай над бетонными на самом деле недолговечно.Здесь нет ни бурения, ни раскопок, ни грязи, ни беспорядка, но любая строительная площадка в любом случае очищается за короткое время.

    Desrochers говорит, что после того, как его команда установила 40 свай, они уходят. Единственное, что указывает на то, что они когда-либо были на этом месте, — это 40 вершин стратегически размещенных стальных свай, торчащих из земли. Никакой грязи и надоедливых хвостохранилищ от автобетоносмесителей.

    Коррозия всегда вызывает беспокойство при забивании стали в почву. Большинство свай оцинкованы, но цинк в местах стыков необходимо сошлифовать, чтобы сварной шов прошел.Эта точка остается уязвимой для коррозии. Ожидается, что без дополнительной защиты стальные сваи прослужат около 50 лет. С дополнительной защитой срок службы может увеличиться вдвое.

    «Мы применяем жертвенный анод, похожий на водонагреватель или подвесной мотор. У нас трубка для сауны диаметром восемь дюймов и высотой 30 дюймов, наполненная магнием. Соединяем это с сваями. Магний — менее благородный металл, поэтому он портится еще до того, как сталь начнет корродировать.”

    Жертвенные аноды — это высокоактивные металлы, используемые для предотвращения коррозии менее активной поверхности материала. Жертвенные аноды создаются за счет более отрицательного электрохимического потенциала, чем металл премиум-класса, который они используют для защиты. Эта катодная защита может распространяться на стальные сваи широкого профиля.

    Desrochers говорит, что более активная система защиты свай использует что-то вроде обычного зарядного устройства для аккумуляторных батарей, подключенных к розетке. Он заряжает стальные сваи, чтобы обеспечить им дополнительную защиту от коррозии на полвека.В нем используется выпрямитель, прикрепленный к дополнительным спиральным винтам, установленным в почву. Все винтовые сваи соединены арматурой, поэтому весь проект защищен токенами. Этот небольшой ток предотвращает процесс коррозии.

    Эмиль Дерошер говорит, что фермеры и подрядчики ценят то, что винтовые сваи закручиваются прямо в землю без выемки грунта или нарушения поверхности. Он говорит, что, когда команда покидает площадку, из земли торчат стальные опоры, но никаких других признаков того, что они там были.| Фото Techno Metal Post

    Он добавляет, что у Techno Metal также есть еще одна важная возможность. Плотно прилегающие полиэтиленовые рукава на валах защищают эти семифутовые или 10,5-футовые секции от коррозии. Однако их основное предназначение — предотвращение морозного пучения за счет сопротивления движению земли.

    Зеленые рукава уменьшают сцепление с грунтом. Размер гильзы адаптирован к размеру сваи и устанавливается вокруг вала, когда он ввинчивается в почву. Рукав скользит вверх и вниз с естественными движениями грунта, позволяя свае оставаться устойчивой во время замерзания, оттаивания или засухи.

    «Нет необходимости мобилизовать специальное оборудование, такое как кран с сваебойным молотком, большую буровую установку или бетононасос. У нас быстрая мобилизация. Обычно требуется только оператор и один рабочий.

    «Стоимость — непростая задача. Все зависит от отчета о почве и применения. Иногда мы дешевле бетона. Иногда денег больше, чем бетона. В Манитобе, может быть, полдюжины компаний, которые этим занимаются, но многие из них просто делают палубы и гаражи. Некоторые фермеры знают об этой технологии, но не все.”

    Можно ли построить гараж на столбах (винтовых сваях)?

    Ecohome 11 декабря 2017 г. 14:23

    Пристройки и небольшие постройки часто строятся на винтовых сваях, так что вы можете это сделать. Но у него есть несколько преимуществ и недостатков, поэтому следующее может помочь вам принять решение —

    Преимущества строительства винтовых свай:

    Использование винтовых свай для замены фундамента, вероятно, сэкономит вам много денег за счет избежания (или, по крайней мере, значительного снижения) затрат на земляные работы.Это также может дать вам преимущество в районах, подверженных наводнениям, поскольку вы находитесь оторванным от земли. Они также могут позволить строительство на почвах, которые не имеют несущей способности, необходимой для фундамента и перекрытия (плита-плот также является вариантом для более мягких почв).

    Недостатки винтовой сваи:

    Пол, поднятый на винтовых сваях, оставляет дополнительную поверхность здания, подверженную воздействию ледяного зимнего воздуха, в отличие от плиты, которая находится в прямом контакте с почвой и, следовательно, в некоторой степени защищена от зимних температур относительно умеренной температурой земли зимой.Таким образом, потребуется более высокий уровень изоляции в полу, чтобы соответствовать тем же стандартам эффективности и комфорта, что и плиточный пол. Кроме того, он будет более подвержен утечке воздуха, поэтому не забудьте включить в конструкцию эффективный воздушный барьер.

    Учитывая, что это пол и его необходимо будет утеплить перед добавлением чернового пола, может пройти некоторое время, прежде чем здание будет закрыто и защищено от атмосферных осадков, поэтому вы должны быть очень осторожны с дизайном и выбором материала. и порядок установки.Избегайте какой-либо чувствительной к влаге изоляции (например, целлюлозы или стекловолокна), лучше подумайте о жестких плитах или минеральной вате. Для этого подождите, пока не наступит череда солнечных дней, и убедитесь, что он хорошо защищен от проникновения воды на время, необходимое для установки крыши.

    Дом, немного приподнятый над землей, также может быть привлекательным и хорошо защищенным местом для диких животных, чтобы создать дом. Обязательно примите меры, чтобы животные не попадали туда.

    Если вы планируете перепродажу в будущем, помните, что строительство на винтовых сваях обычно не считается таким прочным, как строительство на бетонном фундаменте, поэтому следует учитывать и долгосрочную ценность.

    Какой бы тип здания вы ни выбрали, убедитесь, что его спроектировал инженер.

    Что такое винтовая свая для фундамента?

    Винтовые сваи — это одна из форм фундамента, широко используемая в строительной отрасли Юго-Западной Флориды. Они обладают значительными преимуществами с точки зрения скорости и простоты установки. Выгоды заключаются, но не ограничиваются ими, в сокращении выноса обрезанных бетонных свай, бурового грунта и практически полном отсутствии вибраций.

    Винтовая свая — это форма сваи фундамента или анкеров для дамбы / подпорной стены, которые использовались с начала восемнадцатого века.Они изготавливаются из полых стальных труб с закругленными углами или из твердых квадратных сегментов вала, обычно с несколькими спиралями, приваренными к трубе / квадратному валу, что обеспечивает процесс самонарезания во время установки. Винтовые сваи вкручиваются в землю, как винт, вкручивающийся в дерево.

    Фундамент нового строительства не должен быть пыткой. Наша система винтовых свайных фундаментов обеспечивает характеристики бетона без недостатков и недостатков, присущих сваям с приводом от дизельного двигателя или буронабивным шнековым сваям.Каждая винтовая свая состоит из свинцовой винтовой секции с приваренными винтообразными опорными пластинами. Имея аутентичную спиральную форму, спирали не врезаются в землю, а ввинчиваются в нее с незначительным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо как отдельные компоненты подшипника; следовательно, спираль над или под ним не влияет на пропускную способность конкретной спирали винтового якоря / сваи.

    Горячеоцинкованные удлинители, квадратные или круглые, добавляются стандартной длины в три, пять и семь футов до тех пор, пока ведущая секция не войдет в несущий слой.В среднем квадратные удлинители вала могут использоваться как при сжатии, так и при растяжении. Валы круглого сечения чаще используются для сжатия и имеют превосходный модуль упругости сечения, что позволяет избежать изгиба в более слабых грунтах.

    Диаметр спиральной сваи колеблется от 2 7/8 дюйма до 4 ½ дюйма, а диаметр спирали колеблется от 6 до 16 дюймов в зависимости от требований к вместимости. Винтовые сваи с квадратным валом простираются от 1 ”x 1” квадрата до 2 ¼ ’x 2 ¼” с винтами того же номинального диаметра.Сваи труб и ведущие секции квадратного сечения изготовлены из горячеоцинкованной стали и устанавливаются короткими секциями, индивидуально длиной от 5 до 7 футов. Последующие секции прямого вала (удлинители) прикреплены болтами к ведущей секции с помощью ¾ ”H.D.G. структурные болты, когда он закручивается в землю.

    КАК ОНИ СВЯЗАНЫ?

    Наиболее распространенный метод крепления винтовой сваи к фундаменту сооружения — это врезание головки концевой заделки винтовой сваи в бетонный фундамент сооружения.Дополнительная, всеобъемлющая прочность может быть достигнута за счет стальных арматурных стержней, которые залиты в ядро ​​свай и выступают в основание здания.

    ОБЪЕМ ПРИМЕНЕНИЯ ФУНДАМЕНТА

    Винтовые сваи — альтернатива, когда земля, прилегающая к поверхности, не подходит для поддержки конструкции. Винтовые сваи также могут быть полезны там, где профиль, размер и положение конструкции не могут быть поддержаны альтернативными методами фундамента.

    НОВЫЕ ФУНДАМЕНТЫ

    Поддержка новых и существующих структур, в том числе:

    • Жилые, коммерческие и производственные здания
    • Переборки, дамбы и причалы
    • Башни электропередачи и солнечные фермы
    • Переносные здания
    • Мосты, пешеходные дорожки и доки
    • Перестройка и укрепление существующего фундамента
    • Постоянная или временная опора для повторного выравнивания существующих сооружений, которые осели
    • Повышение пропускной способности и обезвреживание ураганов
    • Реагирование на повреждение зданий в результате таких опасностей, как ураганы, тропические депрессии и силы, генерируемые волнами
    ВИНТОВЫЕ СВАИ ДЛЯ МОРСКИХ ПРИМЕНЕНИЙ
    • Анкеры с подвязкой для новых дамб / переборок
    • Мосты, пешеходные дорожки и доки
    • Подводная опора инженерных коммуникаций
    • Стабилизация откосов и опалубка
    • Постоянная опора для существующих или новых конструкций подпорных стен
      • (особенно, если это требуется в короткие сроки)

    Временная постановка оборудования или судов на якорь, особенно против ветрового подъема.Сваи можно снимать и использовать повторно.

    КАК УСТАНАВЛИВАЮТСЯ ВИНТОВЫЕ СВАИ

    Винтовые сваи вкручиваются в землю, как шуруп для дерева. Спирали продвигаются в почву с постоянным шагом, а не прорываются сквозь нее. Спиральные кулисы и валы имеют особую форму и спроектированы с учетом существующих грунтовых условий.

    Наши сваи устанавливаются с широким спектром оборудования в зависимости от доступности и вместимости винтовой сваи. Оборудование может варьироваться от небольшого ручного гидравлического привода, небольшого экскаватора до установки экскаватором весом 50 000 фунтов.Гидравлические силовые головки используются для приложения большого крутящего момента, необходимого для ввинчивания винтовой сваи в землю.

    Требуемая комбинация гидравлической приводной головки и погрузочно-разгрузочной машины определяется по:

    • Требования к крутящему моменту для инженерной установки
    • Крутильная способность вала
    • Ограничения доступа на площадку (высота / ширина / расстояние до препятствий)
    • Профиль почвы и состояние грунта

    Coastal Foundation Solutions обладают современными мощными цифровыми индикаторами крутящего момента для измерения крутящего момента в фут-фунтах во время установки.Эти устройства калибруются ежегодно, чтобы обеспечить доступность точных подробных показаний для монитора свай.

    Специалисты по спиральным сваям из Флориды, компания Coastal Foundation Solutions, предоставят вам специально разработанные, установленные и сертифицированные услуги по спиральным сваям для всех ваших жилых, промышленных, коммерческих и морских требований.

    Винтовые сваи — зеленая альтернатива бетонным фундаментам

    Если чему-то нас научило последнее десятилетие, так это тому, что многое из того, что делали наши предшественники, было намного лучше для окружающей среды и нас в целом, чем современные методы.

    Кажется, что это верно даже в случае инженерно-геологических изысканий и строительства фундаментов.

    Винтовые сваи или свайный фундамент впервые получили широкое распространение в конце -х годов века и стали одной из самых известных форм фундаментов, используемых во всем мире. Это было просто, быстро, эффективно и не требовало альтернативных требований, таких как бетон.

    Если вы не знакомы с винтовой сваей, это довольно простой, но очень эффективный механизм.По сути, это винт, который вкручивается в землю с помощью землеройного оборудования с гидравлическим навесным оборудованием. На одном конце сваи находится винт или спираль, а другим крепится к зданию. Эта форма наземной анкерной системы работает с различными грунтовыми условиями и зданиями всех форм и размеров.

    Однако одна из главных достопримечательностей заключается в том, что свайная система или винтовая свая являются гораздо более зеленой альтернативой обычному фундаменту, для которого обычно требуется бетон.

    Реальность бетонных оснований

    Производство, транспортировка и использование бетона оказывает сильное воздействие на окружающую среду. Цементная промышленность является одним из крупнейших источников выбросов парниковых газов на планете, кроме того, производство и использование бетона вызывает ряд других проблем, включая эрозию почвы, загрязнение воды и наводнения.

    Производство бетона также требует использования различных неприятных ингредиентов, в то время как транспортировка бетона также создает проблемы для окружающей среды.

    В качестве альтернативы система спиральных свай представляет собой гораздо более экологичную альтернативу, поскольку она требует лишь небольшой части производства, доли транспортных расходов и не создает проблем с эрозией почвы, как это создает альтернатива.

    Установка фундамента

    Установка бетонного фундамента — сложная задача, требующая большого количества очень тяжелой техники.

    В то время как традиционные фундаменты требуют значительного смещения грунта и удаления излишков грунта с участка, сваи этого не делают.Это значительно экономит транспортные расходы и снижает.

    Дополнительно необходимо внести материалы для заполнения фундамента. Это означает, что грузовики снова используются для перевозки сотен или тысяч тонн товарной бетонной смеси на объект. Кроме того, используется больше машин для заливки и выравнивания пространства, чтобы бетон мог правильно схватываться — это довольно интенсивные усилия с огромным углеродным следом.

    Свайные фундаменты — гораздо более экологичная альтернатива и не требует использования большей части тяжелой техники, как бетонный фундамент.

    Кроме того, если необходимо удалить фундамент дальше по линии, винтовые сваи можно легко удалить из земли.

    Проект

    Винтовые сваи также требуют гораздо меньше времени для установки, что сокращает время проекта. В свою очередь, для их установки требуется гораздо меньше людей, чем для установки традиционного фундамента. Меньше людей означает меньше энергии и меньший углеродный след. О том, как устанавливаются винтовые сваи, вы можете узнать из видео.

    Этот процесс также безопаснее, чем при установке бетонного фундамента, что означает меньший риск для рабочей силы. Конечно, следует упомянуть и о снижении стоимости всего вышеупомянутого.

    Бетонные фундаменты действительно имеют свое место, однако винтовые сваи могут использоваться для большинства фундаментных работ в современном строительстве. Они предлагают гораздо более экологичную альтернативу традиционным методам, а также дешевле и, таким образом, становятся все более популярными в последнее десятилетие или около того.

    Как и многое другое, кажется, что некоторые из старых методов, которые мы использовали, являются самыми экологичными и зачастую намного менее трудоемкими.

    Фундамент с использованием винтовых свай — достоинства и недостатки

    Для любого здания или сооружения, возводимого на любой поверхности, например, на земле или в воде, требуется прочный фундамент, чтобы гарантировать, что конструкция будет продолжать стоять даже в самых неблагоприятных климатических условиях, обеспечивая безопасность людей. С развитием технологий в строительной отрасли были внедрены различные типы фундаментов, и одним из таких фундаментов является фундамент на винтовых сваях.Вся конструкция и устойчивость здания наиболее эффективно выполняются при наличии фундамента на винтовых сваях.

    Итак, начнем с достоинств или преимуществ фундаментов на винтовых сваях
    • Конструкция может быть установлена ​​практически на всех типах почв в различных климатических регионах, включая болотистые местности и районы вечной мерзлоты.
    • Такое расположение фундамента на винтовых сваях не оказывает существенного влияния на расположение грунтовых вод.
    • Фундамент на винтовых сваях отлично подходит для строительства дома в труднопроходимой местности.
    • Одним из главных преимуществ фундамента на винтовых сваях является то, что винтовые сваи можно устанавливать в любое время года в зависимости от погодных условий. это не умаляет превосходства и сильной стороны конструкции — температура почвы всегда неизменна на глубине пропитки ее кончиков.
    • Монтажные работы производить в кратчайшие сроки. Например, для дома среднего размера с помощью специального оборудования можно подготовить буквально за день.
    • Винтовые сваи можно сразу использовать для обвязки стен после установки, потому что, как и бетонные конструкции, они не требуют времени для схватывания, созревания и набора прочности. Следовательно, ни один другой тип фундамента не может быть ближе к фундаменту с винтовых свай.
    • Винтовые сваи не забирают влагу из земли, поэтому стены и пол дома всегда остаются сухими.
    • Вы можете спроектировать и установить несколько инструментов одновременно с или после установки основных компонентов фундамента.
    • При правильном выборе и надежной установке высококачественных стеков прочность фундамента оценивается на многие десятилетия вперед.
    • Строительство винтовой сваи стоит примерно 30? На 40% меньше бетонного основания. Экономия затрат может быть очень впечатляющей, учитывая, что возведение фундамента всегда является одним из самых дорогих этапов строительства дома.

    Что нужно учитывать при строительстве винтовых свай?

    Процесс установки и обслуживания обычно затруднен на каменистых почвах, на неровных дорогах, а также при большом количестве песка и ила, на которых должны проводиться какие-либо строительные работы.Кроме того, при перегрузке они становятся слабыми, в результате чего стены здания трескаются или разрушаются. В зависимости от региона производства иногда стоимость может быть очень высокой.

    Использование винтовых свай не может быть выполнено на участках вокруг железнодорожных путей, горных выработок и карьеров, высоковольтных линий, потому что они, как утверждается, создают вибрации в почве, которые могут запустить процесс коррозии металла фундаментов винтовых свай

    Если на участке, где будет проводиться пристройка дома, используется фундамент на винтовых сваях, то установить фундамент становится немного сложно, но это можно решить с помощью специального оборудования.Кроме того, может возникнуть дополнительная проблема, с которой сталкивается коррозия из-за окружающей среды.

    Заключение

    Есть еще много плюсов и минусов винтовых свай, которые можно рассмотреть, если вы хотите использовать фундамент для винтовых свай для своего строительного проекта. Вы можете поговорить с опытным инженером или подрядчиком, который поможет вам ответить на ваши вопросы и развеет ваши сомнения.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
