Модуль подмеса теплого пола

как работает, схемы, монтаж и настройка

На чтение 11 мин. Обновлено 20 августа, 2020

Тёплые водяные полы сегодня набирают популярность, они являются признаком комфорта. Но, чтобы такое отопление эффективно функционировало, требуется насосно-смесительный узел. Он позволяет добиться оптимального температурного уровня теплоносителя, а также отрегулировать его поступление в петли.

Поэтому, мы решили рассказать о существующих моделях насосно-смесительных узлов, и об их комплектации. Вы узнаете, как собрать узел подмеса для тёплых полов своими руками, а также как произвести монтаж и настройку.

Функции

Использование термосмесительного узла при обустройстве тёплого пола, позволяет соорудить независимую водяную систему отопления с возможностью регулировки температуры теплоносителя.

Гидрополовое отопление является низкотемпературным оборудованием.

Именно в этом узле происходит подмешивание охлаждённого теплоносителя из обратки к горячей воде, поступающей от источника нагрева, до необходимого показателя.

Данное водосмесительное устройство также контролирует объём теплоносителя, идущего в каждую петлю.

Принцип работы

Суть функционирования любой модели насосно-смесительного устройства одинакова. Поток нагретого теплоносителя, перемещаясь от источника, проходит через термостат, где фиксируется его температура. Затем вода поступает в предохранитель, там производится регулирование её температурного уровня, путём открытия и закрытия головки.

Если степень нагрева теплоносителя превышает заданный показатель, то предохранитель открывает заслонку и осуществляется подмес охлаждённой воды из обратки. При достижении нужного градуса, происходит перекрывание подачи.

За циркуляцию жидкости в гидроузле отвечает насос, именно от его работы зависит равномерность прогрева поверхности пола.

Области применения

Потребность в насосно-смесительном узле возникает, если теплоносителем выступает вода. Узнаем в каких случаях это происходит.

1. Если водяной тёплый пол подключается от центрального отопления — так как нагрев воды в централизованной системе превышает требуемый уровень для напольного обогрева.
2. При подключении от котла, который не работает с обраткой +55 и ниже — это все твёрдотопливные котлы и функционирующие на газе.
3. Если магистраль — два и больше контуров с различной температурой (тёплые полы с радиаторами).

Виды

Все насосно-смесительные узлы делятся по типу рабочего органа:

• С трёхходовым клапаном — устанавливаются в помещениях имеющих большую площадь, так как устройство способно пропускать большой объём воды. Подключается такой тройник для смешивания чаще к внешнему термодатчику, что даёт возможность производить установку уровня нагрева отталкиваясь от уличной температуры. Регулировочный процесс производится при помощи заслонки, которая расположена в месте стыка подающей и обратной трубы. В основном используется схема проектирования — последовательная.

• С двухходовым — рекомендован для помещений до 200 м2, подключается как по параллельной, так и по последовательной схеме смешения. Вентиль имеет термоголовку с датчиком, им контролируется температурный уровень, при превышении показателя перекрывается подача горячей воды. Объём жидкости, которую способна пропускать данная конструкция, небольшой, поэтому процесс регулировки плавный.

• Комбинированные — объединяют в себе клапан и балансировочный узел. Но этот вариант редко используется с нагревательными полами.

Схемы насосно-смесительных узлов

Насосно-смесительные узлы собираются несколькими способами, отличие кроется в подсоединение насоса и в виде клапана.

С последовательным подключением насоса

При включённом насосе по последовательной схеме осуществляется лишь подготовка теплоносителя и обеспечение его перемещения по петлям. Несмотря на потребность в двух отдельных аппаратах для перекачки жидкости по первичному и вторичному контурам, данная схема более совершенна технологически.

Она имеет повышенную производительность, чем при параллельном подключении. Поэтому, профессионалы чаще используют именно этот вариант при установке тёплых полов.

Однако, для эффективности работы пола при такой сборке, важную роль играет правильность расчёта и настройки, а также точность составленного чертежа.

С параллельным

Плюс параллельной схемы — требуется всего один аппарат для перекачки воды по обоим контурам. Это значительно упрощает сборочный процесс, но необходим более мощный агрегат.

Если смешивающее устройство планируется для небольшой отопительной системы, то рекомендуется параллельная компоновка. Так как при сборке такой конструкции собственноручно, происходит меньше проблем, тем самым проще избежать возникновения серьёзных ошибок. Но для больших площадей тёплого пола данная схема не подходит — низкая производительность и эффективность.

Какой лучше выбрать смеситель

Подбирать термосмеситель необходимо с учётом характеристик отопительного устройства. При выборе распределительного оборудования нужно учитывать способ подмеса — центральный или боковой.

Если площадь большая, с несколькими отдельными контурами, то обязательно обустройство смесительного узла с трёхходовым клапаном. Этот агрегат прекрасно справится с большим объёмом жидкости. При одноконтурном полу подойдёт коллектор с двухходовым смесителем.

Насосно-смесительный узел для тёплых полов можно сделать своими руками, но если приобретать готовый, то советуем эти модели:

1. VT.COMBI и VT.COMBI.S — для приготовления низкотемпературного теплоносителя, используется двухходовой клапан, он управляется термоголовкой или сервоприводом. Термодатчик не входит в комплектацию — покупается отдельно.
2. VT.COMBI — узел оснащён балансировочным вентилем, с помощью которого производится регулировка давления в системе.
3. VT.COMBI.S — у этой модели НСУ коллектор можно подключать как на входе, так и на выходе. Поэтому, он используется при двух видах отопления (радиаторном и ТП).
4. VT.DUAL — в механизм входит два модуля (насосный и термостатический), между ними размещается коллекторная группа. Смешивание производится трёхходовым клапаном с термоголовкой.

Это проверенные модели, и лучше покупать их.

Комплектация

Смесительный узел — сложный механизм, отвечает за поддержание стабильной температуры воды, и за её беспрерывную циркуляцию. Он входит в коллекторный блок, и состоит из ряда механизмов.

 Насос

Основная функция насоса — создавать постоянное перемещение воды по трубопроводу. Он осуществляет подачу и возврат её через коллектор и ветки пола. Главные его показатели — давление и производительность.

При правильном их расчёте, насос обеспечит преодоление гидравлического сопротивления в магистрали пола. Рекомендовано применять приспособление с автоматическим переключателем рабочих режимов.

Регулятор расхода

Расходомеры бывают:

1. Балансировочный кран первичного контура (поплавковый)— он отвечает за количество теплоносителя, который поступает в магистраль из первичного высокотемпературного источника. Поток регулируется за счёт его пропускной возможности. Настройка производится вентилем с головкой, он вращается ключом. Регулировка также проводится клапаном термостата, за управление которым отвечает выносной датчик.
2. Балансирный вентиль вторичного контура — он настраивается в зависимости от размера обогреваемой площади. Путём открывания и закрывания регулирующего крана меняются пропорции нагретого и охлаждённого потока. Закрытие балансировочного вентиля обратки вторичного контура приводит к увеличению подачи горячего теплоносителя от котла, а это — к увеличению теплопроводности.

Степень открытия регулируется с помощью шкалы, она нанесена на колбе. По ней определяется пропускная способность прибора в м3 за час.

Байпасный клапан

Байпас вмести с перепускным клапаном, способствует обеспечению бесперебойного функционирования насосного оборудования, при действии режима подпора — при полном или частичном прекращении циркуляции жидкости по трубопроводу пола. Это может произойти, если закрыты вентиля петель на гребёнке в ручную, или при помощи кранов.

В итоге, повышается сопротивление течению воды, а также нагрузка на механизм. Уровень давления в системе увеличивается, происходит открывание перепускного клапана.

Через байпасные патрубки и насос осуществляется перетекание теплоносителя, тем самым замыкается малый циркуляционный цикл. Это приводит к исключению аварийных ситуаций.

Вспомогательные элементы

За функции контроля и поддержания эффективной работы насосно-смесительной конструкции отвечают также элементы вспомогательного типа. Это:

• термометр — контролирует температуру теплоносителя;
• воздухоотводчик — через него удаляется воздух из системы;

• дренажные краны, их предназначение — спуск воды;
• обратный шаровой вентиль — предотвращает движение теплоносителя в обратную сторону.

Коллекторный блок

Коллекторная группа — к ней подключаются контуры тёплого пола, рассчитывается на определённое число ветвей. В неё входит подающая и обратная гребёнки.

Делаем смесительный узел своими руками

При сооружении тёплых водяных полов можно подобрать готовую модель насосно-смесительного узла. Но если вы хотите сделать бюджетный узел своими руками, то мы расскажем подробно пошаговый процесс.

Прежде чем начать работу, необходимо запастись: сетчатым фильтром, трёхходовым термостатическим и обратным клапаном, двумя термометрами, циркуляционным насосом, воздухоотводчиком, двумя тройниками, двумя дренажными и шаровыми кранами. А также, коллекторами — для подающего трубопровода с шаровыми кранами и для обратки с регуляторами.

Помимо этого, количество петель тёплого водяного пола должно равняться выходам на коллекторе.

Пошаговая инструкция сборки:

• К шаровому подающему крану монтируем сетчатый фильтр, после которого устанавливаем уголок.

• К уголку прикручиваем трёхходовой смесительный термостатический клапан.

• К смесителю, к стороне где будет подсоединяться обратка, прикручиваем обратный клапан — без него узел будет работать не корректно.

• К обратке, и к среднему выходу смесительного узла, монтируем термометры.

• К термометру, идущему от подающей трубы, присоединяем циркуляционный насос. Необходимо, чтобы прямой отрезок расстояния от термометра до насоса, и от насоса до коллектора были равны, и составляли 10 диаметров подводящей трубы.

• Далее монтируем коллекторы, которые зафиксированы на специальном кронштейне. К насосу подсоединяем подающую гребёнку с шаровыми кранами, коллектор обратки будет с регулирующими вентилями.

• К торцевому выходу подающего и обратного коллектора прикручиваем тройники, к которым крепится воздухоотводчик.

• Устанавливаем воздухоотводчик.

• На боковые выходы обоих тройников устанавливаем по дренажному шаровому крану. Они необходимы для заполнения или слива системы.

• К обратному коллектору подсоединяем отрезок трубу из полипропилена или металлопластика. Его размер должен равняться расстоянию от подающего коллектора до термометра.

• Между этим отрезком трубы и термометром обратки размещаем второй сетчатый фильтр.

• К обратному клапану прикручиваем шаровой кран.

Получилась простая, дешёвая модель самодельного насосно-смесительного узла для тёплого пола.

Установка смесительного узла

Перед монтажом распределительного узла, надо определить место его размещения. Можно установить в комнате, где будет монтироваться пол, или в котельной частного дома.

 Возможно, узел крепить прямо на стенку или в металлический шкаф, который вмонтирован в проделанное в стене углубление. Он оснащён регулирующими направляющими и дверками. Коллектор, размещённый в таком шкафу, смотрится эстетично, но стоит он не дешево. Важно, чтобы все электроприборы были заземлены. А также доступ к устройству был свободный.

Крепить смеситель следует в верхней точки системы, это упростит выход воздуха из неё.

Насосно-смесительный узел монтируется в следующей последовательности:

• Подготавливается ниша, в которой размещается коллекторный шкаф.

• Устанавливается смесительно-распределительный узел в шкафу.

• К шаровым кранам коллектора подсоединяются соответствующие трубы от котла.

• К  выходам гребёнки прикручиваются трубопроводы контуров пола.

Конструкция тёплого гидравлического пола смонтирована, можно проверять её качество на наличие течи. Только после этого, заливается стяжка и стелется отделочный материал.

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Регулировка насосно-смесительного устройства:

• Снимаем терморегулятор, он может повлиять на регулировочный процесс.
• Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.

• Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

T1 — 95 — 35 = 60

T2 — 45 — 35 = 10

K — ((60 : 10) — 1) x 0,9 = 4

Этот показатель выставляется на балансировочном клапане.

• Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
• Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.

Если тёплый пол имеет несколько контуров,  необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

Коврик для пола с подогревом | Электрический коврик для подогрева пола

Система матов идеальна для установки в помещениях правильной формы, где маты шириной 20 дюймов или 3 дюйма можно быстро развернуть по полу параллельными пролетами.

Если вы намереваетесь использовать винил, ковер, древесину, плитку или любую другую отделку пола, совместимую с подогревом пола, система может (и должна, в некоторых случаях, например, для ковров) быть встроена в самовыравнивающийся состав, чтобы обеспечить ровную поверхность. поверхность пола для укладки.

В качестве альтернативы, система фольгированного нагревателя может использоваться под ламинатом, паркетом или ковром и предлагает полностью сухую конструкцию, не требующую выравнивающего состава. Или, если область имеет неправильную форму (не квадратную или прямоугольную) или в ней есть несколько постоянных приспособлений (например, ванная комната, например, с туалетами, ваннами, раковинами и т. Д.), Кабель Warmup DCM-PRO с крепежными планками это более подходящее решение.

Систему Mat можно использовать со всеми типами полов, совместимыми с полом с подогревом, независимо от того, выбираете ли вы ламинат, винил, ковер, плитку или другое.Совместимость со всеми напольными покрытиями и тот факт, что мат не заметно увеличивает высоту вашего пола, делает его идеальной системой для проектов ремонта — просто не забудьте дважды проверить у вашего поставщика напольных покрытий, совместим ли тип пола, который вы хотите выбрать, с ковриком. Система.

новых продуктов в системе «теплый пол» водосмесительный центр

Количество:

0 штук выбрано, всего $ США

Посмотреть детали

Стоимость доставки:

Зависит от количества заказа.

Время выполнения:

30 дней после получения оплаты

Настройка:

Индивидуальный логотип (Мин. Заказ: 1000 Лотов)

Индивидуальная упаковка (Мин. Заказ: 1000 шт.)

Образцы

Под полом Простая установка Пластиковый излучающий гидравлический модуль Ly10

Под полом Простая установка Гидравлический модуль с пластиковым излучением

Описание продукта

Гидравлические системы, названные в соответствии с материалами для обогрева, также называются «отопление на природном газе» . Благодаря циркуляции горячей воды (не более 60 градусов Цельсия) в трубах отопления, установленных под полом, пол нагревается за счет излучения и конвекции.Этот тип перехода тепла равномерно передает тепловую энергию снизу вверх, что соответствует правилам эргономики. Таким образом, его преимущество заключается в том, что он обеспечивает эффективную подачу тепла и , не вызывая сухости

Hea Параметр продукта модуля ting

Номер модели продукта: WT4501

Размеры продукта: 450 * 450 * 25 мм

Вес продукта: 2,5 кг / квадратный метр

Производственные материалы: полипропилен

Разделение моталки: 15 см

Количество продуктов в ящике: 25 Диаметр трубы: 16 см

Основное назначение: Используется для установки системы отопления

(оба влажные -типа и сухого типа)

Модуль резервуара для воды: 400 * 400 * 25 мм

Производительность: 200 квадратных метров в день

Гидравлическое отопление VS Электрическое отопление

Hydronic Отопление		Электрическое He ating
Преимущества Может подавать горячую воду, которую можно использовать циклически. Также сломанные компоненты можно заменить отдельно. Например, если есть проблемы с утечкой, люди могут проводить техническое обслуживание самостоятельно без необходимости в профессиональных услугах. Следовательно, это удобно и экономично. Кроме того, водяное отопление не вызывает сухости, что делает его безопасным для пожилых, молодых и беременных женщин.	Недостатки В течение многих лет эксплуатации в трубах может образовываться корка из-за различного качества воды из разных областей и регионов.А инкрустацию нужно смыть.	не подает горячую воду. Кроме того, повреждение, вызванное нагревательным кабелем, можно устранить, только сняв весь слой пола, вместо того, чтобы фиксировать сломанный компонент отдельно.Плата за обслуживание относительно высока, поскольку перегретый кабель нельзя отремонтировать, его можно только заменить новым. Кроме того, такой ущерб требует профессиональных услуг.

На самом деле, ничего из вышеперечисленных утверждений не имеет значения, важно только то, что водяной нагрев не вызовет никаких повреждений, которые могут привести к летальному исходу. Однако перегретый кабель в системе электрического обогрева может быть довольно опасным, поскольку может вызвать утечку электричества. В результате, водяное отопление намного безопаснее электрического.

Основные характеристики напольной нагревательной панели из полипропилена Black Safety China

Высокая степень сжатия, экологичность, огнестойкость, устойчивость к коррозии

Продукт изготовлен из экологически чистых материалов, которые не выделяют токсичных газов как оксиметилен, когда температура превышает 100 градусов по Цельсию.

1. Простой процесс рассрочки. Для крепления труб предусмотрены защелкивающиеся соединения.
2. Лучшая цена и надежное качество
3. Тепло длится дольше и распределяется равномерно
4. Экологичность, высокая степень сжатия и устойчивость к коррозии, срок службы обычно превышает 50 лет

Установка

Установка высококачественного черного водяного излучателя теплый пол зимой

Прост в установке и подходит для всех типов полов
«Умный» теплый пол можно установить под любым полом. Он не занимает места в жилой зоне, что дает возможность свободно расставлять мебель. Дома или в офисе, в ванной или в жилой зоне интеллектуальные системы подогрева пола Raychem обеспечивают теплый пол и приятную температуру в помещении. Наши различные системы могут быть установлены под любые напольные покрытия, такие как плитка, мрамор, дерево, ламинат или ковролин.

1. Очистите комнату

2. Выложите светоотражающую пленку EPE или другую изоляционную плиту

3.Прокладывать панели водяного отопления на световозвращающей пленке EPE

4. Змеевик водопровода с панелями водяного отопления.

5. Засыпка бетона или другая отделка пола в панелях водяного отопления.

….

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45^оС, по нормам не выше 55 ^оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31^оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10^оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

• Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80^оС и контур теплого пола с температурой 40^оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3.

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв. м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80^оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке.

Подведем итог и сведем в таблицу:

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
2. Уложите гидроизоляцию, если того требуют местные нормативы
3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
6. Раскладывайте трубу теплого пола согласно утвержденной схеме
7. Опрессуйте систему
8. Заливайте стяжку

Смесительный узел тёплого водяного пола: всё о смесительных узлах

Теперь рассмотрим такое устройство, как смесительный узел для тёплого пола или, по-просту, смеситель для тёплого пола (он ещё называется модуль подмеса).

Назначение смесительного узла

Для чего нужен смесительный узел, задаёте вы вопрос?

Отвечу вопросом же: что делать, если температура теплоносителя, выходящего из котла, 90 градусов, а в тёплом полу нужно не больше 55 градусов?

Вот для решения этой проблемы и служит смесительный узел для тёплого пола.

Смеситель применяется для подключения системы напольного отопления как к новой, так и к уже имеющейся системе отопления (радиаторной).

Основная функция смесителей – понизить температуру теплоносителя, подмешивая воду из обратки в подающую трубу.

Как устроен смесительный узел для тёплого пола?

Смесительный узел для тёплого пола состоит из насоса (1) и трехходового клапана (2):

Но в магазине смесительный узел можно встретить в одной сборке вместе с коллектором и даже с расширительным баком:

Циркуляционный насос и расширительный бак могут быть встроены уже в самом газовом котле. Однако насоса на котле не достаточно, чтобы отрегулировать комбинированную систему отопления. Этот насос будет отлично работать на радиаторы. Но для тёплого пола нужно поставить отдельный насос на смесительном узле (что мы и видим на фото) и здесь же трехходовой клапан – т. к. нужно регулировать температуру, понижая её с 70…90 градусов, идущих в радиаторы, до 35…55 градусов.

Кроме того, на всех моделях смесителей установлен предохранительный термостат, отключающий насос, если в подающей линии температура выше заранее установленной.

Как работает смесительный узел для тёплого пола?

Рассмотрим на схеме принцип действия смесительного узла.

В подающей трубе температура воды 85 градусов. Первым на подаче стоит трёхходовой клапан (1). После насоса (2) установлен датчик температуры (3). Далее труба идёт к коллектору тёплого пола.

Обратка идёт от собирающего коллектора тёплого пола; температура воды в обратке 40 градусов. На обратке установлен обратный клапан (4) для того, чтобы предотвратить противопоток теплоносителя.

Итак, если температурный датчик (3) определяет температуру выше заданной, трёхходовой клапан (1) открывается, и из обратки подмешивается более холодная вода. Как только температура достигла нужного значения, этот клапан перекрывается.

Чем хороша такая система?

Она позволяет подключать тёплый пол к однотрубной системе отопления в квартирах, не боясь оставить соседей с холодной водой.

Важно! Относительно клапана насос должен располагаться так, чтобы он тянул теплоноситель через клапан, но не нагнетал в сторону клапана. То есть: клапан – насос – коллектор (см. схему выше). В противном случае клапан регулировать ничего не будет.

На смесительном узле может быть байпас (обводной участок; на схеме ниже показан зелёной линией):

Байпас нужен для случая, если на обратном коллекторе все петли закроются; тогда насос будет гонять теплоноситель через байпас.

Собственно, ничего хитрого в устройстве смесительного узла нет, поэтому можно сэкономить, если купить не готовый да в сборе с другим оборудованием, а насос и клапан по отдельности и самостоятельно собрать.

Виды установки и подключения смесительных узлов

Смесительный узел можно устанавливать двумя способами:

1) крепить непосредственно к коллектору. Не важно, с какой стороны;

2) смесительный узел ставить в котельной, а коллектор где-то в другом месте, может быть даже в жилом помещении. При втором способе в жилом помещении не будет звуков от работающего насоса (впрочем, я жил в комнате, где был установлен на трубе циркуляционный насос, и звуков его работы тоже не слышал).

Вам нужно просто определиться с предпочтительным вариантом, а принцип работы их один.

Теперь пара способов подключения смесительного узла к радиаторной системе, что зависит от типа самой системы.

Подключение смесительного узла к радиаторной однотрубной системе отопления:

Подключение смесительного узла к двухтрубной системе:

Различия: в однотрубной системе байпас открыт, чтобы часть горячей воды всегда шла в радиаторы; в двухтрубной – закрыт.

Примеры смесительных узлов

Рассмотрим на фото, какие смесительные узлы есть в продаже.

На фото выше смеситель сделан из медной труб, что можно определить даже по цвету. Часто такой смесительный узел применяют для воздушных систем отопления: тепловых завес, тепловентиляторов и т. п.

Следующий рассматривался в начале:

— это смесительный узел, в состав которого входит коллектор со своей запорной арматурой, циркуляционный насос и пластинчатый теплообменник (прямоугольная такая штуковина с ребристой передней стенкой). Здесь же видим расширительный бак и приборы контроля (термометры, манометр). Смесительный узел с теплообменником применяется для монтажа водяного тёплого пола в квартирах многоэтажных домов.

Ещё пример:

Это смесительный узел, схема которого рассматривалась выше.

Смеситель для тёплого пола Maibes (Германия):

Ну и ещё примеры смесительных узлов:

Итак, смесительных узлом много с разной комплектацией, а также они могут отличаться способом монтажа, но это не главное, а главное то, что не каждый «потянет» большие площади тёплого пола, так что при покупке это надо уточнять.

Можно ли сделать тёплый пол без смесительного узла?

Можно. Это самый простой и бюджетный способ — использовать всего-навсего одно термореле. Мы не ставим трехходовой клапан, а напрямую от котла подводим теплоноситель к коллектору.

Пояснение. Современные трубы (металлопластиковые) держат температуру 90 градусов, поэтому, если мы закачаем в тёплый пол не рекомендуемые 30-40, а все 80 градусов, то трубы выдержат.

На обратный коллектор тёплого пола монтируем термореле ТР:

Н — циркуляционный насос; Т — комнатный термостат; ТР — термореле; ТП — тёплый пол; К — котёл; 220 В — провод питания насоса

На термореле подаётся питание 220 В (фазный провод, который на термореле разрывается и его продолжение идёт на насос Н). Итак, в подающий коллектор от котла идёт теплоноситель с температурой 80 градусов. И в контуры тёплого пола ТП он и поступает таким и тепло отдаётся стяжке и далее помещению…

Теплоноситель возвращается из петель тёплого пола в обратный коллектор. А на обратном коллекторе, как мы помним, стоит термореле (именно на обратном!). А вот термореле нами запрограммировано на рекомендуемые 35…45 градусов. И как только на обратку пришла такая температура, термореле отключает насос, и теплоноситель не идёт в тёплый пол, система остановилась. Но при этом она заполнена теплоносителем с температурой 80 градусов. Как только температура упала ниже положенного, термореле запускает насос и горячий теплоноситель вновь гонится насосом в петли пола.

Можно перестраховаться, установив на подающий коллектор ещё одно реле, которое вообще вырубит систему, если теплоноситель нагреется выше 80 градусов.

В общем, я привёл эту схему, однако прежде чем ею пользоваться, подумайте хорошенько. Хотя бы о покрытии пола: например, паркет такой температуры не терпит!..

Ну и смесительный узел однозначно не применяется при нагреве теплоносителя от теплового насоса, который даёт температуру, подходящую для тёплого пола.

Как собрать смесительный узел для тёплого пола, будет рассматриваться в отдельной статье, когда очередь дойдёт до собственно монтажа. А впереди ещё нужно ознакомиться с дополнительными устройствами, которые могут входить в состав смесительных узлов и коллекторов.

смесительный узел для тёплого пола, смеситель для тёплого пола

Применение насосно смесительныого узла для теплого пола

Смесительный узел для теплого пола устанавливается из того, что такая система отопления относится к низкотемпературным. Соответственно, получая от котла или центрального отопления или даже ГВС теплоноситель, нагретый до 70-95 °C и более, его нужно охладить до 45-50 °C и тогда температура пола будет находиться в пределах 27-29 °C, или в исключительных случаях – до 31 °C. В иных случаях о комфорте можно будет только мечтать.

В каких случаях нужен смесительный узел для теплого пола

Устанавливать насосно-смесительный узел для теплого пола нужно во всех следующих случаях, если генератором для теплоносителя выступает котельное оборудование, используемое для отопления дома, центральные сети и вода из централизованной или автономной системы ГВС.

В том случае, если для теплых полов применяется отдельное оборудование для подогрева теплоносителя, то в установке смесительного узла или узла подмеса, как по-другому называют этот элемент управления работой теплых полов, нет необходимости, так как вода, поступающая в систему, легко регулируется настройками теплогенератора.

Конструкция и особенности смесительного узла

Сначала следует разобраться в том, что собой представляет смесительный узел для теплого пола купить который можно как в сборе, так и собрать самостоятельно из следующих элементов:

• циркулярного насоса, роль которого сводится к обеспечению движения теплоносителя и поддержания заданных параметров давления в системе. Так же он отвечает за сам процесс подмешивания горячей и холодной жидкости в коллекторе;
• блока коллекторов, количество которых определяется площадью теплых полов и числом контуров;
• термостата с 2-х или 3-х ходовым клапаном;
• балансировочного клапана, его назначение – сброс излишков теплоносителя с целью нормализации и стабилизации давления в системе;
• регулирующего вентиля, а также: запорной арматуры, фильтров, шаровых кранов. В более сложных конструкциях могут использоваться предохранительные, спускные и отсекающие клапаны, воздухоотводчики и некоторые другие элементы.

При этом, смесительный узел (гидрострелка) представляет собой довольно компактную конструкцию, устанавливаемую, как правило, в специальный шкаф, расположенный в месте выхода петель отопительного контура. Важно учитывать, что подключение производится на обе трубы: на подающую и обратную. В этом случае, создаются условия, при которых сильно нагретая жидкость может смешиваться с холодной.

Трехходовые устройства используются в частных домах, где теплые полы представлены разветвленной сетью контуров, а площадь обогрева превышает 200 м2. Смешивание теплоносителя с холодной водой происходит непосредственно в корпусе устройства, а уже после этого – подается в контур. Среди преимуществ этого вида регулировки температуры теплоносителя следует назвать возможность работы с термодатчиками, в том числе и погодозависимыми, но они уязвимы перед резкими температурными скачками. Кроме того, бо́льшая пропускная способность неблагоприятно может сказываться на температурных колебаниях пола, в отличие от малой пропускной способности у двухходовых устройств, что позволяет легче поддерживать нагрев на постоянном уровне.

Оборудование для теплых полов от компании ALFATEP

Несмотря на то что водяной теплый пол является достаточно понятной и не сложной конструкцией, эффективность ее работы, а также надежность и срок эксплуатации зависят от качества используемых для ее устройства материалов. Поэтому чтобы не возникало проблем следует, например, установить смесительный узел для теплого пола Valtec, купить который можно в интернет-магазине компании «Alfatep». Он отлично справляется с задачей по поддержанию заданной температуры в контуре теплого пола за счет постоянного подмеса из обратки. Позволяет интегрировать в единую систему и традиционное радиаторное отопление, отличающееся высокой температурой циркулирующего в нем теплоносителя и низкотемпературный теплый пол. Важным преимуществом является и полная комплектация узла, включающая все необходимые элементы: сливной и предохранительный клапаны, воздухоотводчики, термодатчики и другие. Используется для подключения теплых полов, суммарная тепловая мощность контуров у которых достигает 20 кВт. Диапазон изменения температуры теплоносителя находится в пределах 20-60 °C, а для удобства регулировки и управления имеются ручные клапаны.

В нашем интернет-магазине можно приобрести и коллекторные шкафы для смесительных узлов пристенного типа, отличающиеся красивым дизайном, что позволяет производить установку в любом месте дома, не нарушая общее интерьерное пространство. Компания «Alfatep» предлагает услуги по проектированию, комплектации и монтажу систем теплых полов для частных домов и квартир. Кроме того, все наши клиенты могут воспользоваться услугами транспортной службы и заказать доставку оборудования на указанный объект, а в том случае, если возникнут вопросы по устройству и эксплуатации водяных теплых полов – всегда можно получить квалифицированную консультацию специалистов. Для этого можно позвонить в любой филиал компании или воспользоваться сервисом обратной связи на сайте интернет-магазина.

Теплый водяной пол своими руками

                Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах —  т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие. трещин на поверхности бетонного или плиточного пола.

                    Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту  Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.

Вариант 3 готовый узел:

          Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Вариант 4 комплект клапан+ термоголовка:

На схеме 2 показан теплый пол состоящий из одного, но большого контура. Циркуляцию теплоносителя в контуре обеспечивает насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015  или 1779123 .

Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Calis отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771111  могут управлять комнатный термостат 1779015  или программируемый контроллер 1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Что еще может понадобится? — Возьмите готовый комплект из оборудования

Термостат для теплого пола водяного. Виды терморегуляторов

Термостат для теплого пола водяного. Виды терморегуляторов

Механический термостат – это самый дешевый и простой в использовании датчик. Регулирование температуры отопления осуществляется путем вращения поворотного колесика.

Главный недостаток: нет возможности запрограммировать регулирование отопления наперед. Каждая механическая модель имеет градуировку – приспособление, которое позволяет легко контролировать обогрев вашего дома.

Схема подключения механического термостата для водяного теплого пола

Некоторые модели имеют рычаги включения/выключения, устройство которых помогает моментально деактивировать теплый пол. Средняя стоимость: 15 долларов за 1 штуку.

Электронный регулятор имеет встроенный цифровой дисплей и кнопки управления. Считается более дорогим и совершенным устройством, чем механическая модель. Программируемый блок позволяет задавать температурный режим на несколько часов или дней вперед. Более дорогие электронные термодатчики поддерживают дистанционное управление.

Модель электронного регулятора теплого пола

Электрический термостат оснащен дополнительными датчиками контроля температуры воздуха и пола. Практика показала, что грамотная оптимизация режимов отопления позволяет значительно снизить расходы топлива для обогрева теплоносителя. Средняя стоимость: 20 долларов за 1 штуку.

Схема электрического термостата для теплого пола

Программируемые терморегуляторы специализируются не только на поддержании определенного уровня температуры, но и на автоматическом ее изменении, в зависимости от заданных параметров или временного отрезка. «Умные» регуляторы умеют даже переводить теплый пол на пониженное энергопотребление ночью. Эта функция позволяет экономить до 30% энергии, затрачиваемой на обогрев.

Схема подключения термостата MILUX программируемого

Кроме этого, регулятор можно запрограммировать на включение обогрева за полчаса до прихода жильцов дома или на выключение после того, как все члены семьи покинули отапливаемое помещение. Продвинутые термодатчики поддерживают даже синхронизацию с планшетами и компьютерами. Для более точного анализа температуры в доме дорогие модели имеют встроенные датчики контроля атмосферы в доме.

Схема регулирования температуры водяного теплого пола

Программируемые регуляторы легко отличить по большому количеству кнопок на панели, сенсорному дисплею и высокой цене. Минимальная стоимость программируемой модели составляет 40 долларов. Цена самых продвинутых, с технологической точки зрения, может превышать 1 тыс. долларов за штуку.

К отдельной касте относится сенсорный термостат. Модель практически ничем не отличается от электронного терморегулятора по набору функций и возможностей. Различить их можно по внешним признакам – сенсорная модель полностью лишена кнопок управления.

Терморегулятор для теплого пола

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Регулировка температуры водяного теплого пола. 4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.

Термоклапан для водяного теплого пола. Как выбрать термостатический клапан для тёплого пола?

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

• Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
• Для смешивания жидкости различной температуры предусмотрена смесительная камера.
• На корпусе располагается термостат, с регулятором температуры.
• Термодатчик расположен на термостате.
• Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
• Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
• Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

Термоголовка для теплого пола. Управление режимом обогрева пола

Термоголовки являются недорогим и эффективным решением для контроля над температурой теплоносителя в контуре пола. Из котла выходит теплоноситель с постоянной температурой 70-90 градусов. Получить комфортную температуру пола при помощи термостатических головок можно такими способами:

• Осуществлять периодическую кратковременную подачу горячего теплоносителя в контур пола. Теплоноситель заполняет контур, и подача прекращается до тех пор, пока он не остынет до установленного предела.
• Смонтировать систему, в которой подача теплоносителя будет постоянной, но с подмешиванием к подаче остывшей воды из обратки.

Система с кратковременной подачей монтируется в помещениях с небольшой площадью. Обычно это ванные или участки пола, покрытие керамикой. В систему на подаче подключается двухходовой клапан, оборудованный термоголовкой и выносным датчиком пола. После заполнения контура пол прогревается, датчик срабатывает, и клапан запирает поток теплоносителя. После остывания стяжки происходит очередное открывание клапана и заполнение системы горячей водой. Такая схема является экономичной альтернативой смесительному блоку при монтаже коротких систем подогрева. Таким способом лучше всего подключаться к обратке радиаторного отопления, так как поступление в контур пола практически кипятка не приветствуется из-за риска порчи всей конструкции.

У специалистов есть недоверие к способу порционной подпитки контура горячей водой. Логика работы схемы простая, но на практике не все так гладко. Главный аргумент – неравномерный прогрев трубы. На входе температура будет 800, а на выходе, где сработал датчик, – 300. Понятно, что такой пол не будет равномерно прогреваться. Поэтому тут необходима специальная система укладки труб, чтобы участки, находящиеся ближе к входу, укладывались рядом с трубами со стороны подачи. Это еще одно подтверждение, что такая схема не годится для больших помещений.

Клапаны с термоголовкой серии RTL, не имеющие выносного датчика, специально разработаны для тёплого пола. Они устанавливаются на обратную трубу и поддерживают постоянную температуру теплоносителя, независимо от температуры пола. В них есть возможность регулировать верхний порог температуры (обычно не выше 400). При установке таких моделей необходимо придерживаться общих правил монтажа. Головку РТЛ желательно устанавливать в горизонтальное положение. При этом нельзя устанавливать верхний порог температуры ниже, чем температура окружающего воздуха в помещении. Эта система выполняет точечные «впрыскивания», за счет чего сохраняется определенное постоянство движения теплоносителя, и нет перегрева контура.

Схема подключение с трехходовым клапаном

При втором способе необходимо установить в систему на подаче трехходовой клапан с термоголовкой и датчиком пола. От обратной трубы через тройник делается подводка к третьему выходу клапана.

Важно! При этом необходимо правильно подключить клапан, чтобы выход на подачу всегда оставался открытым.

Термоголовка устанавливается на клапан через специальную запирающую буксу. При нагревании датчика шток клапана смещается, при этом внутри корпуса открывается просвет для подмешивания остывшей воды из обратки и сужается просвет подачи. Так в систему будет постоянно поступать теплоноситель установленной температуры. За счет того, что поток воды будет непрерывным, поверхность пола будет прогреваться до комфортных 28 градусов. При этом можно не опасаться, что от слишком высокой температуры теплоносителя могут испортиться трубы или растрескаться стяжка. Без такой схемы не обойтись, если теплый пол подключен к одному смесителю с контуром радиаторов, питающимся от котла.

Кроме того, схема с подмешиванием холодной воды подходит для обогрева больших помещений и будет поддерживать постоянную температуру.

Термоголовки позволяют смонтировать недорогие и небольшие системы теплых полов, при этом можно обойтись без дорогой коллекторной группы.

Видео регулировка теплого пола используем терморегулятор для водяного теплого пола

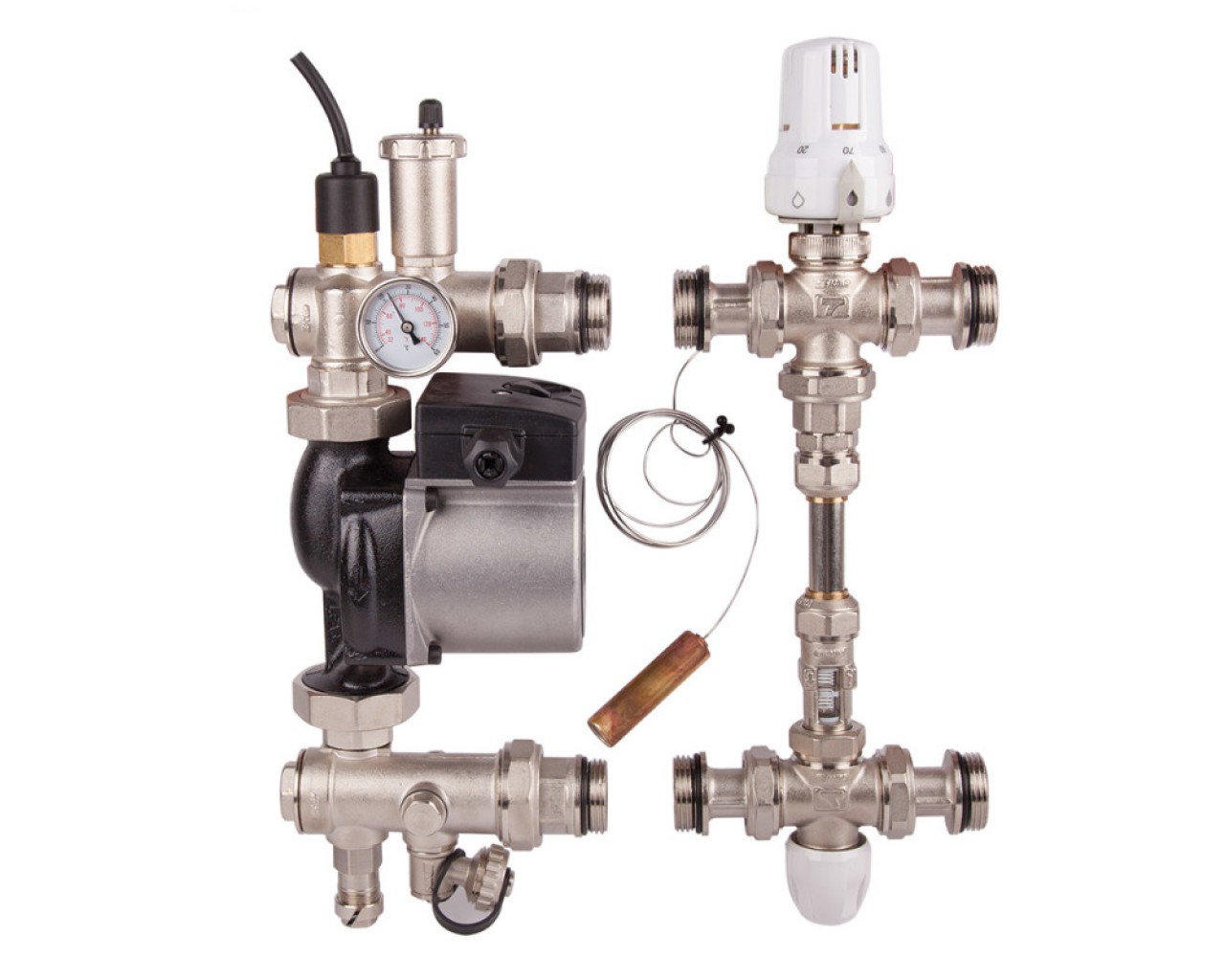

Смесительный узел теплого пола TIM с термоголовкой (для насоса 130,180 мм)

Описание

Насосно-смесительная группа TIM предназначена для создания низкотемпературных систем отопления( типа “теплый пол”).

Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.

Комплектация:

нижний гидравлический блок, включающий смесительный клапан с байпасным и обратным клапаном;
верхний гидравлический блок, включающий автоматический клапан для удаления воздуха 1/2″ и контрольный термометр от 0 до 80°С;
термостатическая головка с погружным температурным датчиком;
Для создания системы автономной циркуляции теплого водяного пола применяются модули, состоящие из насосно-смесительных узлов и коллекторных групп. Насосно-смесительный узел TIM Jh2036 представляет собой готовый комплект арматуры в сборе, предназначенный для принудительной циркуляции, регулировки и поддержания заданной температуры теплоносителя в водяных теплых полах.
Эффективность системы отопления, построенной на базе коллекторной группы с насосно-смесительным узлом, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратной линии.
Смесительный узел необходим только для системы теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75°С – 95°С) гораздо больше максимально допустимой температуры труб теплого водяного пола (35°С – 55°С). Котел нагревает теплоноситель до той температуры, которая требуется для высокотемпературных радиаторов, а для понижения температуры теплоносителя на входе в контур теплого пола используется насосно-смесительный узел.

Насосно-смесительный узел является узлом последовательного типа смешивания.

Плюсом такого типа смешивания является то, что весь расход тепло- носителя, проходящего

через насос, идет потребителю. Циркуляционный насос прогоняет теплоноситель через петли

теплого пола, забирая его из обратного коллектора и направляя в подающий. Из подающего

коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор.

Этот цикл (вторичный контур) повторяется до тех пор, пока вода не остынет. Погружной датчик

(3) постоянно контролирует температуру теплоносителя, поступающего в подающий коллектор.

При остывании теплоносителя ниже температуры установленной на термо- статической головке,

термостатический смесительный клапан открывается и происходит подмес горячего теплоносителя,

поступающего из котла. В этот же момент избыточный объем теплоносителя сбрасывается из

обратного коллектора в котел (первичный контур). Таким образом, теплоноситель из обратки

коллектора подается постоянно, а горячий теплоноситель подается только, когда это необходимо,

его подача регулируется термостатическим клапаном. Это позволяет избежать перегрева теплого

пола и продлить срок его эксплуатации. Обратный клапан предотвращает попадание горячего

теплоносителя, поступающего из котла в обратный коллектор.
Блок термостатического смесительного клапана имеет также клапан регулировки потока (байпас),
который позволяет теплоносителю из обратного коллектора поступать прямо в смешанный
теплоноситель перед входом в насос. Это понижает температуру смешанного теплоносителя,
регулируемую погружным датчиком и открывает смесительный термостатический клапан, пропуская
больше горячего теплоносителя из первичного контура в зону смешивания и повышает температуру
теплоносителя во вторичном контуре и тепловую мощность системы.

WITA® — Pumpentechnik. Umwälzpumpen für Heizungs-, Trinkwasser- und Solaranlagen.
