Модуль подмеса теплого пола – схема термосмесительного узла подмеса, как работает, самодельная смесительная группа, насосный узел смешивания

Содержание

схема подмеса своими руками, монтаж группы подмеса, регулировка. подключение

Содержание:

В последние годы обустройство пола с обогревом успешно сочетается с отопительной системой с привычными для многих радиаторами. Совместное функционирование двух таких похожих и одновременно принципиально разных конструкций невозможно без смесительного узла для теплого пола.

Поскольку обогрев пола относится к низкотемпературным системам, а отопительные радиаторы к высокотемпературным, непременным условием их совместной эксплуатации является наличие узла подмеса. Его основное функциональное назначение, как понятно из названия – смешивать.

узел подмеса для теплого пола своими руками

Назначение смесительных узлов

Прежде всего, надо отметить, что применяют смесительный узел для водяного
теплого пола, поскольку и в системе нагрева пола, и в радиаторах течет одинаковый теплоноситель.

Система теплоснабжения обычно состоит из:

  • нагревательного котла, в котором греется вода;
  • одного контура с высокотемпературными батареями;
  • нескольких контуров, входящих в конструкцию теплого пола.

Котел, входящий в систему, нагревает теплоноситель до температуры, необходимой для функционирования радиаторов, обычно это 95 °С, но в некоторых случаях 85 и даже 75°С. В соответствии с санитарными нормами, температура на напольной поверхности не может быть больше 31°С. Ограничение связано со многими причинами, в том числе с комфортным передвижением по дому.

теплый пол без смесительного узла

С учетом высоты стяжки, в которую вмуровывают трубопроводы системы обогрева, а также типа и параметров материала пола температура рабочей среды в трубах составлять должна не больше 55 градусов. Отсюда ясно, что не следует направлять в отопительный контур горячую воду прямо из котла, поскольку она имеет чересчур высокую температуру.

Поэтому с целью понижения степени нагрева рабочей среды на входе в контур производят монтаж смесительного узла теплого пола. В нем происходит смешивание потоков теплоносителя с разными температурами. В результате его температура понижается, и вода подает в отопительный контур.

Нередко владельцев недвижимости интересует, всегда ли для теплого пола нужен смесительный узел, и когда его можно не устанавливать. Специалисты утверждают, что такое вполне возможно. Если обустройство теплоснабжения в доме предусматривает использование низкотемпературных контуров, а агрегат нагревает воду только до нужной температуры для отопительной системы, тогда можно не монтировать узлы подмеса.

Примером является применение воздушного теплонасоса. Если нагревательный котел подает воду не только в конструкцию пола с обогревом, но и для принятия душа с температурой 65 – 75°С, тогда теплый пол без смесительного узла эксплуатировать нельзя.

Особенности работы узлов подмеса

Функционирование узла происходит так:

  1. Горячий теплоноситель достигает коллектора обогрева пола и доходит до предохранительного клапана с термостатом.
  2. Когда нагрев рабочей среды превышает требуемый уровень, срабатывает клапан и начинается подача холодной воды из обратки, в результате чего она перемешивается с горячим теплоносителем.
  3. После того, как температура имеет нужное значение, клапан опять срабатывает и поступление горячей воды прекращается.

Коллекторный узел отвечает за регулировку степени нагрева теплоносителя и за его циркуляцию в контуре, и состоит из двух главных элементов:

  1. Предохранительного клапана, подпитывающего отопительный контур горячей водой настолько, насколько это требуется, осуществляя контроль на входе.
  2. Циркуляционного насоса, обеспечивающего перемещение теплоносителя по контуру с определенной скоростью, в результате чего напольное покрытие будет равномерно прогреваться по всей площади.

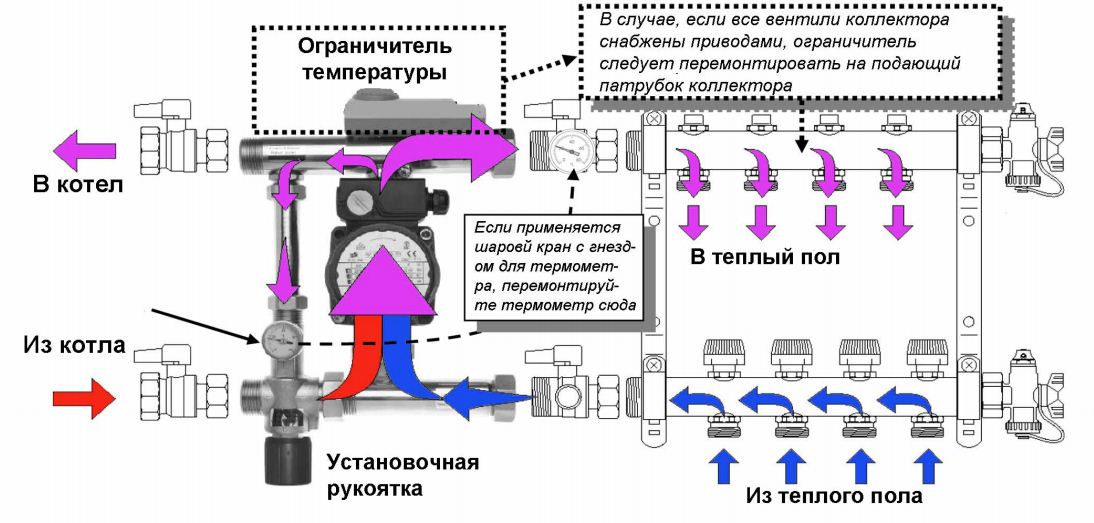

схема подмеса для теплого пола

Кроме них в смесительный узел для теплого пола и радиаторов могут входить:

  • байбас, препятствующий перегрузке системы;
  • воздухоотводчики;
  • клапаны отсекающего и дренажного типа.

В зависимости от решаемых задач смесительный узел коллектора можно обустраивать разными способами. Его всегда монтируют до контура отопительной конструкции, но само место монтажа точно не указывается. Например, узел можно сделать в комнате, где находится теплый пол, либо в котельном помещении.

Когда в постройке несколько комнат с теплыми полами, тогда смесительные узлы размещают в каждой из них отдельно или в близко расположенном коллекторном шкафу. В работе этих узлов имеется главное отличие, связанное с использованием разных предохранительных клапанов. Эти устройства бывают 2-х и 3-х ходовыми.

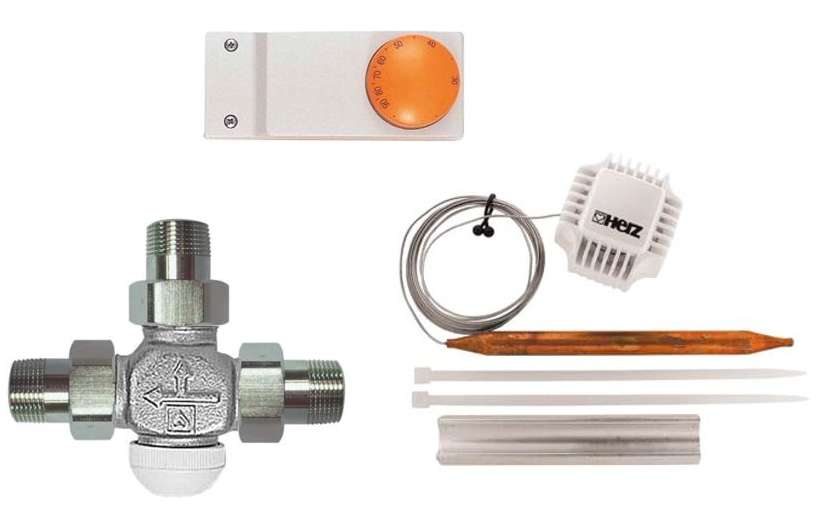

Узел подмеса с двухходовым клапаном для теплого пола

2-х ходовой тип устройства также называют питающим. На нем имеется термостатическая головка, укомплектованная жидкостным датчиком, в постоянном режиме контролирующим степень нагрева рабочей среды, которая подается в контур пола. Головка служит для открытия/закрытия клапана, в результате чего поступление горячей воды от нагревательного котла добавляется или отсекается.

Подмес потоков осуществляется так: вода из обратки поступает постоянно, а нагретый теплоноситель подается в случае необходимости, благодаря тому, что клапан регулирует этот процесс. В результате система обогрева пола не перегревается никогда и тем самым срок ее эксплуатации увеличивается.

У двухходового устройства малая пропускная способность, поэтому регулировка температуры рабочей среды осуществляется плавно. Специалисты при подключении смесительного узла для теплого пола отдают предпочтение использованию данного типа клапана. Правда, существует ограничение на его применение – обогреваемая площадь не должна превышать 200 «квадратов».

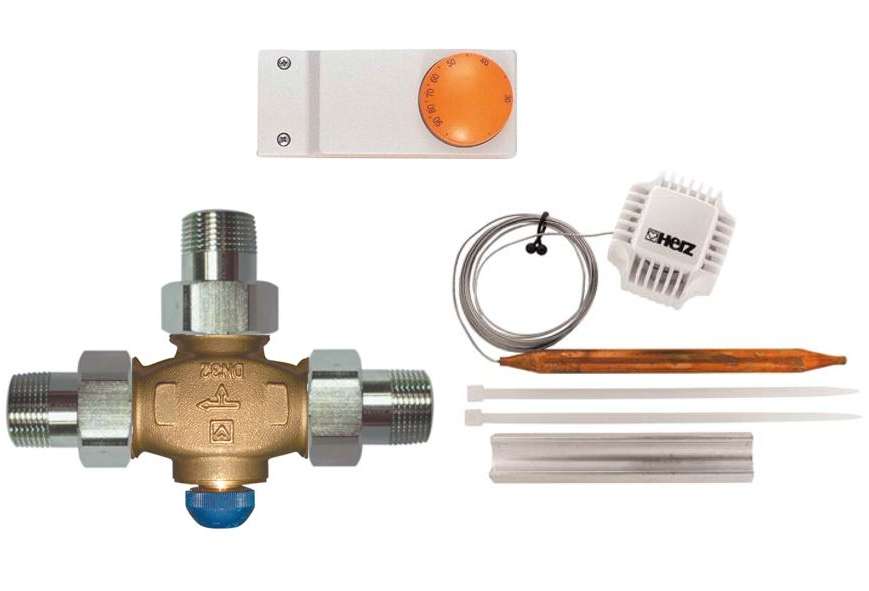

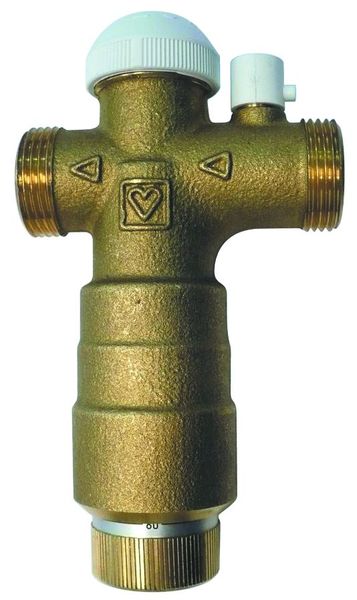

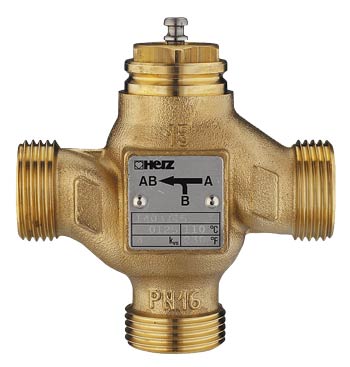

Узел подмеса с трехходовым клапаном

Трехходовой вариант совмещает в себе две функции: байпасного балансировочного крана и перепускного питающего клапана. Внутри него перемешиваются потоки холодной обратки и горячего теплоносителя.

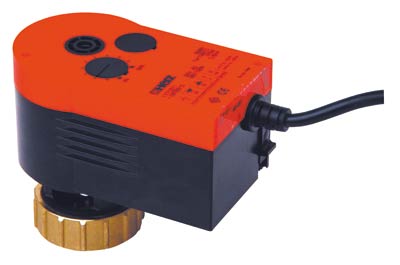

Трехходовые устройства нередко оснащают сервоприводами, предназначенными для управления термостатическими приборами и контролерами погоды. В этом случае внутри клапана имеется заслонка, находящаяся в зоне 90 ° между обратным трубопроводом и трубой подачи нагретого теплоносителя от агрегата. Ее можно устанавливать в любом расположении – с уклоном в одну из сторон или посередине в зависимости от требуемого соотношения между горячей водой и обраткой.

группа подмеса для теплого пола


Принято считать, что данный вид клапанов незаменим для отопительных систем с большим числом контуров.

Из недостатков этих элементов следует отметить:

  1. Не исключены случаи, когда в результате сигнала от термостата клапан открывается и впускает теплоноситель, имеющий температуру 95 °С, в контур пола. Такие резкие температурные скачки при эксплуатации системы недопустимы, поскольку от избыточного давления трубопровод может лопнуть.
  2. Трехходовые клапаны, имеющие значительную пропускную способность, даже в случае минимального сбоя в регулировке устройства могут сильно изменить температуру в контуре.

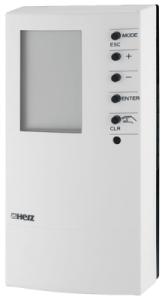

Чтобы поменять мощность системы нагрева пола в зависимости от погоды используют специальную арматуру – погодозависимый контролер. Например, в случае резкого похолодания, помещение в доме начинает остывать быстрее и нагревательная конструкция не может справляться со своим назначением. Для повышения ее эффективности следует увеличить нагрев теплоносителя и его расход.

Можно задействовать клапаны, управляемые вручную и при изменении погоды каждый раз крутить вентиль. Но недостаток такого метода очевиден: оптимальный режим выставить сложно. Поэтому многие домовладельцы отдают предпочтение клапанам с автоматическим управлением. Контролер вычисляет требуемую температуру и плавно управляет устройством.

Вся зона в 90 градусов разбита на 20 секторов, в каждом из которых 4,5 градуса. Контролер проверяет температурный режим раз в 20 секунд. Когда фактическая величина температуры воды, поступающей в систему, не отвечает расчетной, тогда клапан разворачивается в одну из сторон на 4,5 градуса.

Кроме этого, контролер позволяет сэкономить энергоносители. При отсутствии жильцов он понижает температуру в комнатах до минимально возможной отметки.

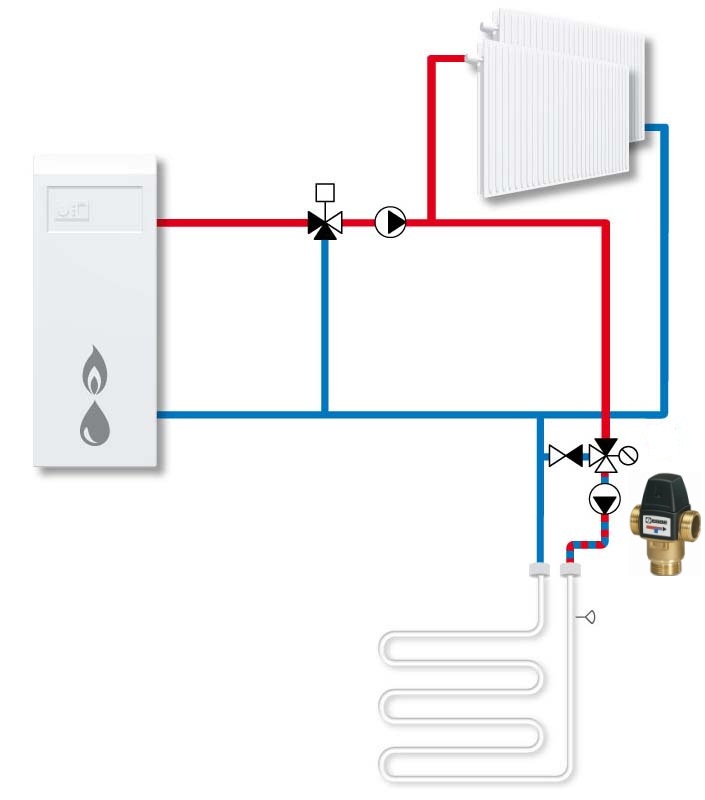

Схемы смесительного узла для пола

Схем подмеса для теплого пола существует множество. Можно обустраивать смешение теплоносителя, как до коллектора, так и на всех отводах от него.

Каждую ветку нужно оборудовать такими приборами как термостаты, расходомеры, клапаны:

  1. Устройство балансировочное вторичного контура. Благодаря этому клапану осуществляется регулировка смесительного узла теплого пола — корректируется соотношение между объемами горячего и холодного теплоносителя из обратки. Чтобы повернуть клапан, используется шестигранный ключ, а чтобы не произошло смещение, его фиксируют зажимным винтом. Кроме этого, на устройстве имеется шкала расхода, отражающая его пропускную способность, равную от 0 до 5 кубометров в час.
  2. Клапан балансировочно-запорный для радиаторного контура. Данное устройство предназначается для соединения группы подмеса для теплого пола с иными элементами отопительной системы. Для его поворота используют шестигранный ключ.
  3. Клапан перепускной. Это предохранительное устройство. Он защищает насосное оборудование при работе того в режиме, когда через него не подается вода. Устройство срабатывает, если давление в системе понижается до определенного значения, выставляемого ручкой.

монтаж смесительного узла теплого пола

Схемы смесительного узла для радиаторов отличаются, что зависит от того, обустраивается одно- или двухтрубная теплоснабжающая система. Например, байпас при монтаже однотрубной конструкции всегда находится в открытом положении, чтобы горячий носитель тепла частично мог всегда двигаться в сторону батарей. В двухтрубной системе байпас закрывают, поскольку в нем отсутствует необходимость.

Не всегда коллекторная группа монтируется до радиаторного контура. Когда строение имеет небольшую площадь, и падение температуры рабочей среды незначительно, тогда коллектор с узлом подмеса располагают на обратке радиаторного контура. В этом случае коллектор теплого пола со смесительным узлом работает наиболее эффективно.

Порядок настройки смесительного узла

Когда выполнена работа в соответствии со схемой подключения смесительного узла для теплого пола, его функционирование требует регулировки. Процесс установки узлов несложен, потребуется только состыковать трубы.

Что касается настройки, то эта работа выполняется в определенной последовательности.

Этап 1. Сервопривод (термоголовку) снимают, чтобы он не оказывал влияние на узел при настройке.

Этап 2. Пропускной клапан выставляют на максимум, равный 0,6 бар. Если при выполнении настройки случайно сработает устройство, результат не получится корректным. По этой причине его следует поставить в положение, при котором это не может произойти.

Этап 3. Далее определяютcя с установкой балансировочного клапана. Под цифрой 1 обозначен радиаторный контур, 2 – контур системы пола с обогревом.

Для этого пользуются формулой:

Kvб = ((t1-t2обр/t2подачи-t2обр) -1)*Kvт

При этом:

t1 – температура рабочей среды в подающем трубопроводе высокотемпературного контура;

t2 подачи – температура носителя тепла в трубе подачи напольного контура;

t2обр – температура воды в обратке контура пола с обогревом.

т – коэффициент, равный 0,9.

Если, например, t1 = 95 °, t2 подачи = 45 ° и t2обр = 35 ° подставить в формулу, тогда Kυб получится равным 4,05.

Это значение нужно выставить на устройстве балансировки.

смесительный узел для теплый пол водяной

Этап 4. Далее настраивают насосное оборудование. Для этого потребуется узнать расход воды в системе нагрева пола вместе с коллектором и величину потери давления в контуре за узлом подмеса.

Расход носителя тепла в напольном контуре узнают, воспользовавшись несложной формулой:

G2=3600*Q/c*(t2подачи-t2обр)

Где:

G2 – расход теплоносителя во вторичном контуре обогрева пола;

Q – сумма тепловой мощности устройств, которые подключены после узла подмеса;

c – теплоемкость теплоносителя, в случае с водой c = 4,2 кДж.

Если подставить цифровые значения в формулу, тогда G2 = 857 кг/час или 0,86 м³/час.

Чтобы узнать потери давления в контуре пола с обогревом, делают гидравлический расчет. Скорость насоса определяют по специальным графикам. Прежде отмечают точку, соответствующую расходу и напору насоса. Находящаяся выше полученной точки кривая отражает скорость насосного оборудования.

Так полученная величина расхода 0,86 м³/час, а напор насоса -4,05 мв.ст. Потерю давления в контурах после узла вычисляют с запасом 1 мв.ст., итого ΔPн = ΔPс + 1 = 4,05 +1 мв.ст.

Когда при настройке смесителя для теплых полов своими руками не получилось рассчитать насос, данный этап пропускают. В этом случае насосное оборудование выставляют на минимум. Если потом в процессе балансировки отопительной системы станет ясно, что скорости не хватает, то насос выставляют на больший параметр.

Этап 5. Начинают балансировку линий теплоснабжения пола. Прежде всего, закрывают на радиаторном контуре кран балансировочно-запорного типа. Далее откидывают с клапана крышку и поворачивают его, двигаясь по часовой стрелке до упора, задействуя шестигранный ключ.

Ответвления контура регулируют, используя балансировочные клапаны. Когда после узла подмеса имеется только одна линия, то этот процесс не требуется.

Балансировку выполняют следующим образом:

  1. Открывают регуляторы на максимум.
  2. На ответвлении, где отклонение расхода самое большое (отличие фактического показателя от проектного), клапан закрывают до нужной величины.
  3. Аналогично регулируют и остальные ветки системы.
  4. Если расход после балансировки ответвлений собьется, его еще необходимо откорректировать.
  5. В случае, когда даже при открытых клапанах выставить расход не получилось, насосное оборудование следует переключить на большую скорость.

регулировка смесительного узла теплого пола

Этап 6. Увязывают узел подмеса для пола с остальными отопительными приборами. С этой целью на радиаторном контуре открывают клапан балансировочно-запорного типа, который ранее был закрыт, до положения, способного обеспечить необходимый расход теплоносителя.

Когда настраивается узел подмеса для теплого пола своими руками, этот показатель можно контролировать при помощи расходомеров или в обратном трубопроводе.

Расход теплоносителя в радиаторном контуре вычисляют по формуле:

G1=3600*Q/c*(t1-t2обр)

Все цифровые значения известны, если их подставить в формулу, тогда G1 = 142 кг/час или 0, 14 м³/час.

Этап 7. Приступают к настройке перепускного клапана. Выставляют на нем величину давления, которая должна быть на 5 – 10% меньше максимального давления насосного оборудования при заданной скорости. Это значение узнают из инструкции к насосу. Перепускной клапан насосного оборудования открывают только тогда, когда оно работает на нагнетание давления притом, что расход воды отсутствует. На этом устройстве устанавливают давление 0,54 – 5% = 0,51 бар.

Этап 8. Проверяют правильность функционирования смесительного узла. Подтверждением равномерности прогрева ответвлений теплого пола и правильности соотношения температурного режима в контурах является выполнение нижеприведенного равенства:

t1p— t2обрp/t2подачиp— t2обрp= t1ф — t2обрф/t2подачиф — t2обрф

при этом индексом «р» обозначены расчетные величины, а индексом «ф» — фактические.

В том случае, когда равенство не выполнено, тогда на ¼ оборота закрывают балансировочно-запорный клапан, находящийся на радиаторном контуре, после чего повторно снимают показания и выполняют расчеты.

Если равенство соблюдается, считается, что смесительный узел эксплуатируется корректно. После этого возвращают на место сервопривод, на все элементы, где нужно, помещают защитные колпачки и затягивают винт на балансировочном устройстве.

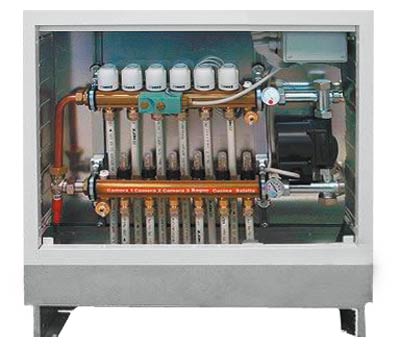

Отопительный узел подмеса помещают в коллекторный шкаф, который обычно находится в помещении, где обустроен пол с обогревом. Также его можно расположить рядом с нагревательным котлом, если позволяет расстояние. Элементы смесительного узла можно смонтировать своими руками.

Нужно знать, что огромным минусом обустройства конструкции теплого пола без узла подмеса и коллектора заключается в том, что тогда нужно минимизировать теплопотери воды при передвижении ее от нагревателя к контуру, для чего потребуется выполнить ряд мероприятий по утеплению здания и его элементов.


Водяные теплые полы Watts — это очень просто

Автор статьи Усталов Д.С.
Главный специалист сервиса Спроектируй.рф

Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель — сделать из вас грамотного потребителя — человека «в теме», точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для «теплых полов». А если вы обладаете пытливым умом, и умелыми руками — приведенных сведений будет достаточно для самостоятельного изготовления системы «теплый пол» в вашем доме.

Чем хорош «теплый пол водяной и электрический»

Ключевое слово — комфорт. Это главное достоинство «теплого пола». Помещение с такой системой отопления прогревается равномерно, в нем нет «холодных» и «горячих» зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С «теплым полом» такой необходимости у нее бы не возникло.

Вторым большим плюсом является «невидимость» системы отопления «теплым полом». Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении «теплым полом» такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох «теплый пол водяной»?

Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. «Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.

Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.

В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».

Мифы о «теплых полах»

Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.

Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы

Лучшее решение для водяных теплых полов — полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать «сшитый» полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.

Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам — можно подобрать оптимальную по гидравлике трубу.

WATTS PE-RT DD (EVOH)

WATTS INTERSOL PE-X B

Если вы делаете «теплый пол» своими руками, без расчетов — выбирайте между 16 и 20 трубой. «Шестнадцатой» трубой вы можете «замотать» площадь до 20 м2, «двадцатой» — до 40 м2. Если ваш пол площадью более 40 м2 — необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает — снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й — 250 мм.

Наматывать трубу надо «двойной спиралью». Можно намотать и «змейкой», но нагрев пола будет менее равномерным, и нога это почувствует — никакого резона в такой намотке мы не видим.

Еще важный момент — есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы — вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов — используйте трубу без защиты.

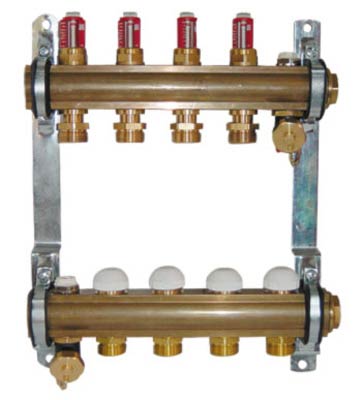

Коллектор для водяного теплого пола

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.

Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю «теплого пола»), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю «теплого пола», в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли «теплого пола»). В наших коллекторах все это есть. На «подаче» установлены запорные вентили (управляемые вручную), на обратке — запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).

Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство — это дополнительные деньги. Все наши коллекторы имеют различное количество «выходов» — от двух до двенадцати. Вот и все, выбор за вами.

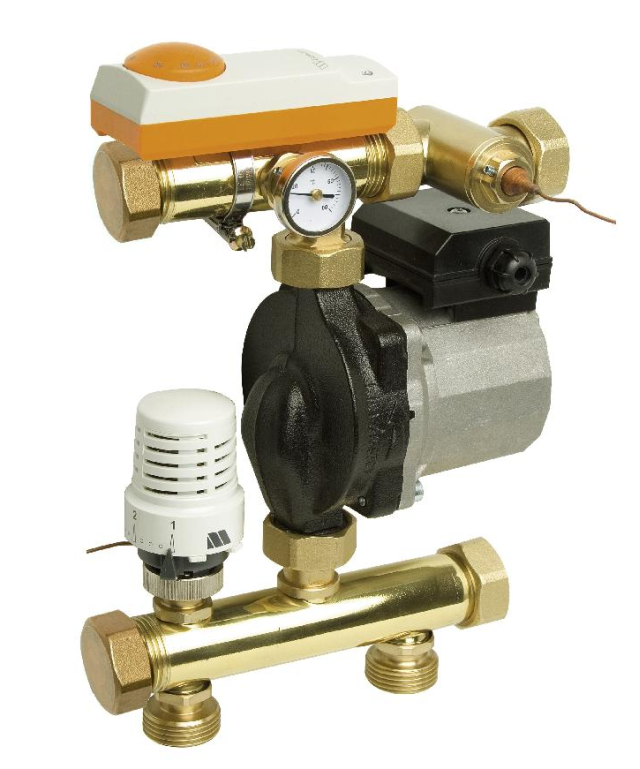

Насосно — смесительные модули. Смесительный узел для теплого пола.

Температура теплоносителя, который вы подаете в «теплый пол», не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).

Чаще всего «теплый пол» работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только «теплыми полами», и у вас установлен конденсационный котел — смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля — понизить температуру, поступающую от источника тепла, за счет подмеса «обратки», поступающей от «теплых полов». И обеспечить циркуляцию теплоносителя через петли «теплых полов».

Есть у модуля и защитная функция — если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель — циркуляционный насос остановится и вашим полам ничего не угрожает.

Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.

Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше — используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.

Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они «смотрят» вертикально вниз, во втором — горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или «погодозависимое» регулирование — для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.

А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост — используйте несколько модулей.

Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы

Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых «исполнительными». С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и «исполнительные».

Работает сервопривод как выключатель — полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю «теплого пола» полностью прекращается. Нагрелось помещение — «теплый пол» полностью выключился и медленно остывает. Остыло помещение на полградуса — «теплый пол» включился «на полную» и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов — реальная температура будет «плавать» в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.

Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.

Если привод нормально открытый — в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды — «теплый пол» будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится.

Рачительные европейцы предпочитают не переплачивать, и их выбор — нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто «не заморачиваются» и берут те, что есть в наличии.


Автоматика и принципы регулирования. Термостат комнатный для управления температурой.

Вот мы и добрались до «мозга» системы отопления «теплыми полами» — до автоматики. Сначала немного поговорим о принципах регулирования.
В первую очередь нам важна температура воздуха — именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола — ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.

Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют «теплым полом» по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.

Более сложный случай — в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления — будет бардак. Предположим, у вас на радиаторах установлены «термоголовки», а «теплый пол» управляется по температуре воздуха. В этом случае большую часть отопительного периода «теплый пол» будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?

Можно сделать регулирование пола по температуре поверхности. При низких температурах «за бортом» все будет правильно — радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле — в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно — температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.

Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты

Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты

Самый доступный вариант — проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).


Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель «теплого пола» — вам все равно нужен только один термостат.

Коммутационный модуль WFHC на 6 термостатов

Во всех термостатах есть индикация текущего состояния («нагрев» или «не нагрев»). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).

WFHT-BASIC — самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата



WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.
WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования:
  • по воздуху;
  • по поверхности;
  • о воздуху с ограничением температуры поверхности.



WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур — «самое то» для любопытных.

Это все были электронные термостаты с питанием от сети. Есть еще термостаты «на батарейках», серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют — требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек «хватает» на два года. Благодаря тому, что к термостату не подводится высокое напряжение — их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).

Термостат BT-A близок модели WFHT-DUAL, но способен работать только «по воздуху» либо «по поверхности». И поддерживает только один температурный режим.



Более «продвинутая версия — термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную — кнопками управления. Также есть режим таймера — «Поддерживать заданную температуру столько то часов или дней».
Самый «навороченный» термостат — BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида «Утро, вечер и выходные». Выглядит он так же, как BTD.


Беспроводные термостаты (радиотермостаты)

Этим термостатам не нужны провода — связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.

Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают «на батарейках». А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.

Сервопривод самостоятельно принять радиосигнал не может — поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.

Для одиночного термостата — однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.

Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.


В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.

Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.

WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.

WFHT-LCD-RF — полный аналог WFHT-LCD. Больше и добавить нечего.


Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м.

На фото радиотермостат BTA-RF.

Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.


Еще раз про совместную работу с радиаторами

Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно — радиаторы должны быть отключены. А, как только стало недостаточно — тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).

Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты — одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: «WFHT-BASIC +» и «WFHT-DUAL». Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

  • отключит И пол, И радиаторы, если температура воздуха в норме;
  • включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
  • включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.

Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами «только пол» и «пол + радиаторы». Схема эта достаточно проста. Если вы с электрикой не на «короткой ноге» — обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.

Смотреть релейную схему «WFHT-BASIC+WFHT-DUAL».
Смотреть релейную схему с примерением реле времени.

Выводы

В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?


При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

Теплый водяной пол своими руками, теплый пол схема

Теплый водяной пол своими руками

                Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах —  т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

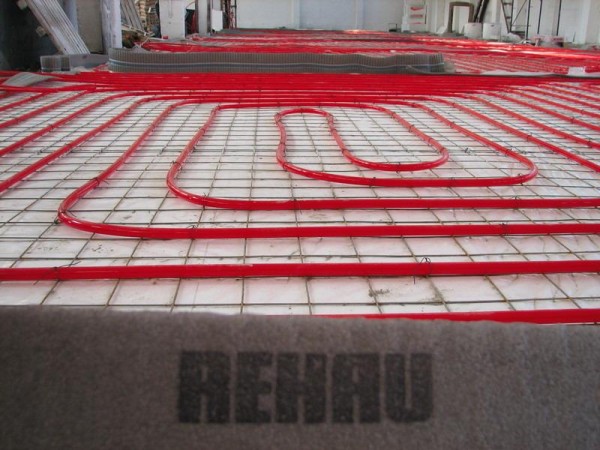

Принцип водяного теплого пола прост: на черновой пол укладывают утеплитель, к утеплителю крепят трубу. Труба может быть из металлопластика, сшитого полиэтилена или меди. Мы рекомендуем однослойную трубу PEX или PERT. На стыках будущей стяжки и стен укладывают демпферную ленту  Поверх трубы заливают стяжку из бетона с добавлением пластификатора. На стяжку укладывают плитку. Можно и ламинат — но это покрытие будет менее эффективно отдавать тепло.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие. трещин на поверхности бетонного или плиточного пола.

      Какое же инженерное оборудование используется для устройства теплого пола? Рассмотрим несколько вариантов.

Вариант 1:
 — помещение имеет небольшую площадь, это ванная комната, туалет или прихожая. Если помещение с теплым полом одно — то устанавливать узел подмеса достаточно дорого. Как выход — можно использовать комплект для напольного отопления Herz Floor Fix.



  Внешний вид комплекта для теплого пола Herz Floor Fix

Комплект для напольного отопления Herz Floor Fix

Схема 1. Теплый пол в маленьком помещении

Вид клапана для теплого пола

Клапан для теплого пола Herz Floor Fix



                    Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту  Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.
В нижней части клапана есть маховичок, управляющий термостатом. С его помощью задается максимально температура воды в контуре теплого пола. Если в контур попадет более горячая вода — термостат перекроет клапан. В верхней части клапана находится термостатическая букса. На нее одевается дистанционная термостатическая головка, например 1933005. Термостатическая головка следит за температурой в помещении: если в помещении жарко — головка закроет клапан и циркуляции в контуре не будет.

            Если отапливать теплыми полами планируется целый этаж, или даже целый коттедж, для этого случая придется либо использовать готовый узел смешения, либо соорудить его из спец комплектов, чтобы отделить высокотемпературный контур радиаторов (от 70 до 90°С), от низкотемпературного контура теплых полов (40-50°С).

Вариант 2а готовый узел:

          Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Регулирующий модуль для теплых полов малой мощности до 5 кВт

Регулирующий модуль для теплых полов малой мощности до 5 кВт



Схема. Теплый пол схема с готовым модулем

Схема теплого пола с коллекторной разводкой контуров

Группа автономной циркуляции для теплого пола до 15 кВт

Группа автономной циркуляции для теплого пола до 15 кВт

Вариант 2б комплект клапан+ термоголовка:

        Соорудить дешевый вариант узла подмеса поможет схема на трехходовых клапанах Herz Calis TS. Можно подобрать готовый комплект для известной площади теплых полов: до 50 м2 , до 200 м2 или до 300 м2.

Комплект подмеса для теплого пола до 50м2

Комплект для теплого пола до 50м2

Схема 2. Теплый пол небольшой площади

Комплект подмеса для теплого пола до 150м2

Комплект теплого пола 200м2



Схема 3. Теплый пол на несколько помещений

Коллектор для теплого пола

Коллектор Herz для теплого пола с расходомерами



На схеме 2 показан теплый пол состоящий из одного, но большого контура. Воду в контуре гоняет насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015  или 1779123 .
Принцип работы теплого пола описанный этой схемой: трехходовой клапан Calis стоит на пересечении обратной линии и байпаса. Термоголовка 1742006, установленная на клапане выносным датчиком измеряет температуру подачи, если подача горячее заданного значения термоголовки (например 45°С) то клапан перекрывает обратку, и циркуляция идет по малому кругу — по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер 1779123 управляющий  термостатическим клапаном TS-E 772303  через привод следит за температурой в помещении, и если жарко — перекрывает подачу в контур теплого пола или выключает циркуляционный насос малого круга.
Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Herz Calis TS отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771000  могут управлять контроллеры  1779015  или  1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Вариант 2в трехходовой смесительный термостатический клапан:

3-х ходовой смесительный клапан ESBE VTA 572

Трехходовой смесительный термостатический клапан ESBE VTA 572



Схема. Теплый пол с трехходовым смесительным клапаном на подаче

Схема узла подмеса теплого пола с термосмесительным трехходовых клапаном ESBE VTA 572


Вариант 3:
— если речь идет о многоквартирном жилом доме со своей котельной и большим количеством помещений с теплым полом, то можно разбить дом на зоны, и в каждой зоне использовать предыдущие схемы, а можно организовать достаточно крупный узел смешения для  всех контуров теплого пола. Тут следует вспомнить о трехходовых клапанах Herz 4037 .

Клапан трехходовой Herz 4037

Клапан трехходовой Herz 4037

Схема 4. Узел смешения для многоквартирного дома

Привод для трехходового клапана Herz 4037

Привод для трехходового клапана Herz 4037

Контроллер отопления Herz

Контроллер отопления Herz

Схема 5. Узел смешения в коттедже

                    На схемах 4 и 5 показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан  Herz 4037 + привод 771250 — контроллер 779323 позволяет ограничить температуру теплоносителя попадающего в теплый пол, например до 50°С. Далее теплая вода поступает либо в общий коллектор теплого пола (схема 4) либо на конечного потребителя (схема 5) — на поквартирный или поэтажный распределитель. Управление температурой в отдельных помещениях возможно как контроллерами: простым  1779015  либо  программируемым 1779123 через термоприводы  771000, так и термоголовками с удаленным управлением 1933005 и т.д.
Вариант 4:
Этот вариант является компактным видом варианта 2: вместо обычных коллекторов и узла смешения, использована станция управления теплым полом Herz Compact Floor.

Станция управления теплым полом Herz Compact Floor

Контроллер отопления Herz
Схема 6. Станция управления теплым полом Herz Compact Floor
          В станции управления теплым полом  Herz Compact Floor уже встроен узел смешения — достаточно подключить ко входам станции (DN25) подачу и обратку от высокотемпературного источника тепла и указать желаемую температуру в контуре теплого пола от 20 до 50°С на термоголовке с удаленным датчиком. Входящий в комплект станции насос будет прокачивать по контурам теплого пола теплоноситель желаемой температуры.                 В комплекте станции имеется перепускной клапан для сброса давления из подачи в обратку, если все контуры теплого пола вдруг окажутся закрыты. Также имеется возможность отдельной промывки системы через четырехходовые шаровые краны. Для управления температурой в помещениях с теплым полом требуется подключить к станции контроллеры отопления  1779015 , 779501 или 1779123, их число равно числу помещений.



Что еще может понадобится? — Возьмите готовый комплект из оборудования




Возврат к списку

виды термоклапанов, схемы подключения к системе теплого пола своими руками

Системы теплого пола уже давно никого не удивляют. Люди, покупающие или возводящие загородное жилье, по умолчанию заказывают монтаж такого отопления. Причем все чаще устанавливается водяной обогрев. Объясняется это довольно легко. Несмотря на довольно сложный монтаж насосно-смесительного узла для теплого пола, такая отопительная система считается довольно экономичной, эффективной и комфортной в эксплуатации.

теплый полТеплый пол создает комфортные условия проживания

Основные задачи

Обычные системы отопления считаются высокотемпературными. Большинство водонагревательных котлов рассчитаны на радиаторы и конвекторы, способные выдерживать нагрев до 90°С. При этом средние температурные показатели в системе обычно поддерживаются на уровне 75°С.

сантехникаЧтобы поддерживать комфортную температуру теплого пола, устанавливают насосные узлы

Это слишком много для водяного обогрева напольного покрытия по следующим причинами.

  1. Такая температура будет некомфортной. По полу банально будет неприятно ходить. Его нагрев не должен превышать 30°С.
  2. Ни одно напольное покрытие не сможет долгое время выдерживать высокую температуру. Со временем оно вспучится, начнет растрескиваться и утратит свой первоначальный вид.
  3. Излишний нагрев негативно сказывается на бетонной стяжке, в которую укладываются трубы. Она разрушается.
  4. Для создания оптимального микроклимата в доме водяному обогреву напольного покрытия не нужны повышенные температурные показатели.

Современные отопительные котлы способны поддерживать нагрев теплоносителя в определенном диапазоне. Ставить отдельный бойлер экономически невыгодно. Обычно систему теплого пола подключают к общему с радиаторами трубопроводу.

Как сделать коллектор для теплого пола своими руками:

В этом случае единственным разумным решением будет установка насосного узла для теплого пола. Он позволит смешивать горячую воду с теплоносителем, который уже отдал большую часть тепловой энергии. Тем самым можно регулировать необходимую температуру напольного покрытия.

Люди делают то же самое вручную в ванной комнате и на кухне, когда открывают горячий и холодный кран, чтобы получить воду необходимой температуры. Естественно, узел подмеса для отопления имеет более сложное устройство, чем смеситель на кухне. Его главная задача — обеспечение сбалансированной циркуляции воды в контурах системы. Также он должен точно отбирать необходимое количество теплоносителя из труб и при необходимости замыкать поток в кольцо. Хороший узел должен самостоятельно корректировать свою работу, чтобы человеку не приходилось регулировать уровень нагрева вручную.

Прибор, удовлетворяющий таким требованиям, должен быть сложным, поэтому большинство людей покупает в магазинах готовые решения. Выглядят такие узлы превосходно и функционируют не хуже, но цены на них слишком высоки. Из-за этого все же находятся люди, которые после изучения всей имеющейся информации собирают узел подмеса для теплого пола своими руками. Оказывается, это не такая уж сложная задача.

Смесительный узел для теплого пола:

Принцип работы

Все смесительные узлы работают по одному принципу. Поток нагретой воды проходит по контуру и останавливается предохранительным клапаном, расположенным в распределительном коллекторе. Клапан подключен к термостату или датчику, снимающему температурные показатели.

монтаж теплого полаБлагодаря насосно-смесительным узлам, система теплого пола работает равномерно

Если температура теплоносителя слишком высока, то клапан открывает заслонку для доступа в систему холодной жидкости. Она подмешивается к горячей воде. При низких температурах происходит обратный процесс. При достижении заданной температуры клапан перекрывается и поступление разогретого теплоносителя прекращается.

Узел подмеса не только контролирует температуру жидкости, но и регулирует ее циркуляцию в системе. Выполнение этих двух функций обеспечивается 2 основными элементами: предохранительным клапаном и насосом циркуляции. Последний является ключевым элементом системы. Именно благодаря ему пол прогревается равномерно.

Подробнее о насосно-смесительном узле для теплого пола:

К второстепенным элементам относятся:

  • байпас;
  • воздухоотводчики;
  • перекрывающие и дренажные клапаны.

Наличие того или иного элемента определяется задачами и целями системы. Узел всегда устанавливается до входа в общий контур. При этом точное его местоположение не регламентируется.

Отличия различных систем

Разные смесительные узлы имеют похожую конструкцию. Принципиальные различия заключаются в использовании разных предохранительных клапанов. Самыми распространенными считаются двух- и трехходовые клапаны.

Первый тип питающего устройства оснащается термостатической головкой. В нее встроен температурный датчик жидкостного типа. Информация, идущая с него, позволяет регулировать интенсивность потока разогретого теплоносителя.

Двухходовый клапан применяется в таких системах, где в обратку постоянно добавляется горячая жидкость от котла. Такой подход исключает перегрев теплого пола и продлевает срок его безаварийной работы.

насосные узлыСуществуют двухходовые и трехходовые насосные узлы

Такой клапан не отличается высокой пропускной способностью. Значит, регулировка температуры происходит плавно. Его рекомендуется использовать в помещениях с небольшой площадью пола.

Второй тип питающего устройства представляет собой комбинированный вариант. В нем сочетаются функции клапана и балансировочного крана. Работает он иначе, чем двухходовое устройство. Благодаря ему, в горячий теплоноситель поступает охлажденная вода из обратки.

Трехходовый клапан часто подключается к внешним термостатам. Последние позволяют устанавливать нагрев жидкости с учетом уровня уличной температуры воздуха. Подача воды в нем регулируется заслонкой, расположенной на стыке труб, идущих от котла и обратки.

Трехходовые устройства считаются более современными и производительными. Поэтому их по умолчанию устанавливают в системах, имеющих несколько нагревательных контуров, обогревающих помещения большой площади.

У таких клапанов есть несколько недостатков:

  1. Существует риск резкого повышения температуры теплоносителя в системе, если из котла будет поступать больше жидкости, чем из обратки.
  2. Из-за большой пропускной способности трехходового устройства даже при небольшом изменении положения заслонки температура значительно повышается. Нет возможности тонко регулировать нагрев пола.
  3. В крупных помещениях требуется обязательная установка внешних датчиков, отслеживающих температуру на улице. В противном случае обеспечить комфортные условия внутри здания невозможно.

Впрочем, необходимость установки термостатов можно рассматривать и как положительный момент, ведь они обеспечивают лучшую регулировку температуры. Кроме того, с их помощью можно понижать нагрев в помещениях, где людей нет. Это может значительно снизить расходы на отопление.

Варианты схем

Существует несколько вариантов присоединения смесительного узла к котлу. Они отличаются типом используемого клапана и видом подключения циркуляционного насоса. Последний может присоединяться к системе последовательно или параллельно.

схемаСхема смесительного узла для теплого пола

Двухходовый термоклапан и последовательное соединение

Эта схема самая простая и потому популярная. Чтобы собрать такой насосно-смесительный узел своими руками, понадобятся следующие элементы:

  1. Запорные шаровые краны. Они нужны для полного отключения теплого пола от общей системы. Это необходимо при проведении профилактики или ремонта.
  2. Фильтр грубой очистки. Некоторые мастера отказываются от него, но специалисты рекомендуют все же устанавливать, так как он повышает сроки службы оборудования.
  3. Термометры. Они позволят визуально контролировать и при необходимости осуществлять отладку узла.
  4. Двухходовый клапан. Он ничем не отличается от приборов, устанавливаемых на радиаторах отопления. Его задача — регулировка потока горячей воды, поступающей в систему.
  5. Термоголовка. По сути, это насадка с датчиком температуры. Она надевается на питающее устройство и управляет его работой.
  6. Сантехнические тройники. Их используют для создания байпаса, в котором будет осуществляться отбор холодной или горячей воды.
  7. Балансировочный кран. У него одна-единственная задача — точная настройка теплого пола.
  8. Циркуляционный насос. Этот самый важный элемент. Он должен иметь несколько режимов работы, чтобы точно регулировать обогрев.
  9. Обратный клапан, предотвращающий появление обратного потока теплоносителя.

Многие люди считают, что клапан не нужен. Но лучше подстраховаться. Этот элемент спасет систему от поломки, если циркуляционный насос вдруг начнет подсасывать воду из обратки при закрытом термоклапане.

В схеме с двухходовым питающим устройством и параллельным соединением циркуляционного насоса обратка и подача от котла меняются местами. Сам насос размещается на байпасе. К такому решению прибегают, когда требуется разместить узел подмеса компактно. Но за меньшие габариты приходится платить сниженной производительностью.

Трехходовый клапан и параллельное подключение

Если сравнивать эту схему с аналогичной, но на двухходовом клапане, то изменения будут незначительными. Вместо тройника и упрощенного питающего устройства устанавливается трехходовый смеситель. Причем устанавливается он в верхней точке над насосом.

клапанТрехходовой клапан более незначителен в размерах

Управление системой осуществляется с помощью той же термоголовки, имеющей выносной температурный датчик. Потоки теплоносителя смешиваются внутри смесителя. Его заслонка устроена таким образом, что приоткрытие одного канала приводит к соразмерному закрытию другого.

При последовательном расположении циркуляционного насоса с трехходовым термоклапаном происходит смешение приходящих по одной трубе потоков, дальнейшее перенаправление теплоносителя нужной температуры через центральный патрубок.

Преимущество такой схемы заключается в более компактных размерах. В остальном она ничем не отличается от параллельного подключения.

Стоит отметить, что существуют более сложные схемы подключения, но реализуются они только в смесительных узлах заводского производства. Собирать их своими руками слишком сложно. В подавляющем большинстве случаев для обогрева полов в доме хватает упрощенных схем.

Что касается подробной инструкции по сборке узла, то ее нет и не может быть. Человек, решивший установить его в своем доме, должен владеть навыками сантехнического монтажа и понимать, как работает система.

Если у него есть необходимые знания, то подобрать необходимые комплектующие и собрать их в единое устройство не составит труда. Когда таких знаний и навыков нет, то даже не стоит пытаться собрать узел подмеса самостоятельно, никакая инструкция не поможет.

Схема смесительного узла тёплого пола

Функция температурного смесительного узла для теплого пола состоит в обеспечении необходимой температуры в системе методом смешивания теплоносителя, который идет от котла и из трубы. Его можно смастерить своими руками, но при условии соблюдения конкретных требований.

Схема смесительного узла теплого пола

Читайте в статье:

Зачем необходим смеситель и как он функционирует?

Прежде всего, вам нужно понять метод функционирования смесительного узла теплого пола. Областью его применения считается только система водного напольного обогрева. Схема смесительного узла теплого пола состоит из котла, нагревательной жидкости, отопительных контуров и радиаторов.

Устройство обычно прогревает теплоноситель до 96 градусов. При этом идеальной температура является не выше 30 градусов, так как для комфортного перемещения по поверхности пола она не должна быть горячей или холодной.

Также нужно делать акцент на:

  • вид и толщину пола;
  • высоту стяжки, в которой заложены трубы.

С учетом этого становится ясно, что для нагревательных элементов больше всего подходит температура рабочего пространства в промежутке от 35 до 55 градусов. Но вода в котле очень горячая. Поэтому для снижения уровня обогрева применяется узел подмеса, в котором выполняется смешивание жидкости, обладающей низкой и высокой температурой. Уже в прохладном состоянии теплоноситель идет в трубопровод пола.

Схема смесительного узла теплого полаСхема коллектора теплого пола

Теплообеспечивающая система, благодаря присутствию смесителя, работает правильно и без проблем. Кстати, есть такие полы с подогревом, которые функционируют и без этого устройства.

Но их обеспечивают смесительным узлом для котла, и тогда рабочее пространство прогревается до заданного температурного значения.

Схема подключения термосмесительного узла

Чтобы конструкцию полового покрытия с отоплением подключить к котлу, мероприятия выполняют в соответствии со схемой смесительного узла теплого пола, которая зависит от системы отопления, которая может быть однотрубной и двухтрубной.

Для первого типа нужно постоянно держать резервный путь открытым, а для второго – нет. Проект может быть как простым, так и включать в себя перечень вспомогательных устройств.

В любой ситуации для коллекторной группы необходимо монтировать термостаты, вентили и устройства, которые контролируют затраты среды. Смешивание теплоносителя можно выполнять или на всех водах от водопровода, или перед ними.

Сборка узла самостоятельно

Так как это устройство стоит дорого, то многие собирают смесительный узел для теплого пола своими руками. Кроме этого, иногда не представляет возможным найти регулятор, который имеет нужное количество входов. В этом случае необходимо купить гребенки и монтировать их самостоятельно.

Схема смесительного узла теплого полаСмесительный узел Овентроп

Чтобы собрать узел, нужно подготовить:

  • вентиль двух-или трехходовой;
  • механический воздухоотводчик;
  • гайки;
  • зажимы;
  • вентиль трубы;
  • шаровой кран;
  • фитинги;
  • циркуляционное насосное устройство;
  • аппараты для измерения температуры.

Выполняется работа пошагово:

  1. Создание коллектора. Собирать его можно методом спайки фитингов из полипропилена или сворачиванием фитингов, при этом их диаметр должен равнять три четверти дюйма. При использовании метода спайки цена коллектора будет выше, так как на все ответвления гребенки нужно устанавливать МРН, а это очень дорого. Идеальным выбором является применение фитингов – их необходимо грамотно выбрать. Для гребенки прекрасно подойдут элементы с одним внутренним наконечником и несколькими наружными. Их скручивают между собой паклей.
  2. Изготовление гидрострелки. Ее можно создать и без трехходового крана. Для этого нужно использовать регулировочный кран, используемый для отопительных радиаторов. Также нужно взять 2 фитинга, 2 соединительных зажима, которые имеют внешнюю и внутреннюю резьбу. Сборка осуществляется на волокне: с обеих сторон крана вставляют зажимы, потом к ним подключают по одному фитингу.
  3. Установка насоса. Самостоятельно изготовить насосный узел для теплого пола нельзя – его можно только купить. Насос устанавливают внизу гидрострелки методом применения разъемных соединений, входящих в комплект. Его также можно использовать вместо гидрострелки.
  4. Подключение к гребенкам гидрострелки. Лучше использовать разъемные соединения. Если насос считается отдельным узлом, тогда необходим патрубок. Его длина должна быть подобна этому же показателю у насоса. Патрубок располагают на подаче, а к нему подключают коллектор – именно ввиду этого применять насосную установку вместо гидрострелки выгоднее. Затем гребенки оборудуют кранами, настраиваемыми клапанами и автоматической системой для сброса воздуха.
  5. Потом самодельный смесительный узел для теплого пола погружают в специальный шкаф и подсоединяют к системе отопления. Подключают его с помощью отсекающих кранов. Точно также выполняется скрепление узла и напольной системы. Чтобы ничего не перепутать, необходимо соблюдать раскладку – подачу и оградку каждой детали нужно подсоединять пошагово. Также необходимо подключить к насосу электрообеспечение.

Схема смесительного узла теплого пола

Настройка узла подмеси

Когда окончена установка смесителя, можно начинать проверять его работу. Обычно это занимает больше времени, чем сам монтаж.

Поэтапность действий следующая:

  1. Сначала ремонтируется сервопривод. Это нужно делать для того, чтобы в момент настройки исключить его воздействие на узел смешивания для теплого пола. Монтируют перепускной вентиль на последнее деление, чтобы он внезапно не среагировал при настройке и был в полном бездействии.
  2. Потом начинать балансировать контуры. Сначала закрывают радиаторный контур. С клапана устраняют крышку и закручивают его шестигранником по часовой стрелке. При настройке смесительного узла контуры теплого пола уравновешивают с применением особых вентилей. При наличии одной линии балансировку делать не нужно. В момент настройки регуляторы открывают максимально. Вентиль закрывают в контуре до лучшего размера, стараясь получить наибольшее уклонение от расхода.
  3. С учетом этой схемы выполняется регулировка линий нагрева в общем. Когда расходные показатели при уравнивании путаются, их снова настраивают. Если при открытых клапанах не получается настроить расход, тогда нужно поднять рабочую скорость насоса.
  4. Затем нужно соединить насосно-смесительную группу для водного теплого пола с иными деталями системы. Для этого нужно чуть приоткрыть радиаторный запорный вентиль, который был закрыт до начала регулировки. Его раскрывают на значение, соответствующее подходящему расходу теплоносителя. Для контроля за ним применяются расходомеры. Более того, настройка осуществляется методом возвратного хода в системе. Затем на перепускном вентиле монтируют клапанное давление. Оно должно быть не больше 10% от высокого давления в насосе. Вентиль активизируется, когда устройство начинает поглощать давление при минимальном расходе жидкости.

Особенности обустройства смесительной группы

Обычный смесительный узел в базовой комплектации состоит из следующих деталей:

  • вентилей – температурных и регулировочных;
  • температурной головки;
  • устройства контроля за температурой;
  • насоса.

Схема смесительного узла теплого пола

Оба типа смесителей с двух-и трехгодовыми вентилями перемешивают холодный и горячий теплоноситель, создавая постоянный круговорот. Двухходовой вентиль оснащают термической головкой, которая имеет датчик, который в настоящем времени проверяет температуру и при необходимости останавливает подачу жидкости от котла.

Нагретая вода начинает идти, если остужается при комбинировании с потоком трубы.

Этот тип вентиля используют в помещениях площадью не больше 200 кв.м. Трехходовой вентиль отличается высокой пропускной способностью. Его применяют для больших и просторных комнат, где система отопления имеет немало контуров, а также используют контроллеры внешнего пространства.

Внешние датчики температуры теплого пола

Такие устройства применяют для систем отопления для получения автоматической регулировки уровня обогрева теплоносителя, все зависит от погоды. К примеру, когда на улице становится холодно, то поступает уведомление о повышении температуры обогрева жидкости.

Если на улице тепло, то датчик уведомляет о потеплении и о том, что нужно снизить температурные показатели. Конструкционное решение предусматривает возможность поворота на 90 градусов. Контроллер имеет 20 зон и сканирует погоду на улице.

Если температура воды не соответствует ей, то клапан разворачивается на необходимое количество делений. Это можно соорудить своими руками, но с метеодатчиком следить за уличной температурой удобнее.

Достоинства нагрева пола с подмесом

При наличии узла подмеса для теплого пола система обогрева имеет множество преимуществ:

  1. Комфортное проживание.
  2. Денежная выгода.
  3. Безопасное использование.
  4. Гигиеничность.
  5. Комфорт.

Схема смесительного узла теплого пола

Узел подмеса нужно выбирать в персональном порядке так, чтобы максимально получить комфорт использования конструкции обогрева пола. Можно выбрать схему подключения своими руками или купить готовую конструкцию.

Смесительный узел для теплого пола: принцип действия и описание

Организация теплых водяных полов в доме с применением высокотемпературного отопительного оборудования (котел, радиаторы) невозможна без использования специального смесителя. Официальное название устройства — смесительный узел, обеспечивающий соблюдения СНиП и строительных норм по эксплуатации систем нагрева воздушных масс снизу помещений. Насосно-смесительный узелЕго необходимо устанавливать и в том случае, когда обогрев объекта выполняется с помощью высоко- и низкотемпературных систем, и в том случае, когда низкотемпературная система играет роль основной и функционирует за счет автономного котла отопления. Выясним, можно ли установить смесительный узел для теплого пола своими руками, как он работает, и зачем используется.

Зачем устанавливать смесительный узел?

При организации системы водяного нагрева пола ее подключают к отопительному оборудованию — котлу. Он подает нагретый до 70-950С теплоноситель (воду) в радиаторы и автоматически в трубы водяного пола. В результате поверхность напольного покрытия раскаляется до 65-850С. Но нормам СНиП такой температурный режим недопустим. Правила четко оговаривают допустимый диапазон — 27-330С — нагрева напольной поверхности. Получить требуемую настроечную температуру позволяет установка смесителя в систему теплого пола — оборудование для принудительного распределения водных потоков.Схема работы Благодаря ему горячий теплоноситель, поступающий из котла, автоматически смешивается с остывшей водой, поступающей из обратки. В подающую трубу попадает среда оптимальная по температурным данным для нагрева поверхности пола — 35-550С.Виды смесительных узлов

Установкой насосно-смесительного узла для теплого пола решают и ряд других проблем:

  • Обеспечение максимально комфортных условий проживания в доме. Оптимальный температурный режим достигается посредством регулировки t0 носителя тепла;
  • Узел смешения позволяет создать безопасные условия для перемещения по полу босиком. Ходить по поверхности, t0 которой достигает даже 400С крайне некомфортно;
  • Гарантия безопасной эксплуатации стяжки;
  • Защита напольного покрытия. Особенно если в качестве отделки выбран ламинат или линолеум, паркетная доска или другой настил;
  • Гарантии безопасной эксплуатации системы нагрева воздушных масс снизу помещений. Грамотно установленный смеситель для теплого пола позволяет обеспечить защиту труб системы от термического расширения.

Как работает и из чего состоит смесительный узел для теплого пола?

Узлы продаются в различных вариантах сборки. Классический смесительный узел состоит из трехходового (предохранительного) клапана и циркуляционного насоса. В магазинах можно встретить и модели с расширительным баком, коллектором. При этом нужно учитывать, что даже в том случае, если котел отопления уже снабжен насосом, его будет недостаточно для нормальной работы системы обогрева. Он будет работать на снабжение горячей средой радиаторов, поэтому узел подмеса для теплого пола обязательно должен иметь автономным насос — нужен для обеспечения регулировки t0 среды в системе нагрева воздушных масс снизу.Смесительный узел расположение в системе

Помимо этого смесительный узел для теплого пола оснащается термостатом, который отключает подачу жидкой среды, если в подающей трубе t0 теплоносителя превышает заданную пользователем. То есть предохраняющий датчик соединен непосредственно с насосом системы водяного нагрева пола. Описать принцип работы смесительного узла теплого пола достаточно просто:

  • нагретый до заданной температуры теплоноситель подается насосом к коллектору вспомогательной системы нагрева;
  • у трехходового клапана, работающего совместно с предохранительным датчиком t0, регистрируется его градус;
  • клапан срабатывает, если t0 выше заданных градусов в параметрах;
  • начинается подача остывшей среды из обратки;
  • узел для теплого пола выполняет подмес холодной среды к горячей субстанции;
  • регистрация t0 среды после смешивания;
  • если температура достигла установленной нормы, клапан срабатывает;
  • подача горячей субстанции закрывается;
  • подача в трубы теплоносителя корректной температуры.

Классический смесительный узел выполняет не только функцию подмеса остывшей среды в горячую жидкость, но и обеспечивает его движение по петлям. Именно эту функцию берет на себя циркуляционный насос. Современный термостатический смеситель для теплого пола может оснащаться и отводчиком воздуха, и байпасом (предупреждает перегрузки), и отсекающими/дренажными клапанами. Набор входящего в состав оборудования напрямую зависит от тех задач, которые поставлены перед системой нагрева. Поэтому если перед вами стоит проблема, как собрать смесительный узел для теплого пола своими руками, то первоначально рекомендуют определиться с функциональностью отопительного оборудования, а затем только закупать составляющие.

Устанавливается смесительный узел строго до контура системы. Место размещения не играет существенной роли — в комнате, где оборудован теплый пол, котельной и т.д. Хотя многие эксперты рекомендуют при обогреве свыше 2 комнат монтировать узлы подмеса локально — в обогреваемом помещении. Грамотно продумав устройство смесительного узла для теплого пола, можно организовывать водяные системы в квартирах многоквартирных домов. То есть проводить подключение вспомогательного нагрева к однотрубной системе. Также при сборке узла подмеса можно использовать двухходовые клапаны. Выяснив, из каких составляющих собирается смесительный узел для теплого пола и, разобрав принцип работы оборудования, рассмотрим схемы подключения.

Разновидности узлов смешения для теплого пола и схемы подключения

Недостаточно разобраться с тем, как самому собрать смесительный узел для теплого пола, нужно определиться с типом оборудования. На рынке можно найти:

  • Узел распределительный последовательного вида смешивания.

Этот класс подмеса сред называют наиболее энергоэффективным. Это связано с тем, что среда обратки имеет низкую t0. А это значит, что теплоотдача максимальна. Но при этом узел последовательного смешения для теплого пола еще и наиболее производителен. Доказано, что расход циркуляционного насоса поступает непосредственно в петлю, для которой осуществлялась сверка t0 среды. Благодаря этим особенностям смесительный узел этого класса подмеса является идеальным оборудованием для низкотемпературных систем.

  • Смесительный узел параллельного класса смешивания.

Применяется в системах водяных полов довольно редко, поскольку считается наименее производительным. Полный расход циркуляционного насоса поступает не в петлю водяной системы, а по разные стороны насосного узла для теплого пола, что создает существенные потери. При этом производители предлагают модели оборудования, в которых имеется и внутренние потери. Невысока и его энергоэффективность. Дело в том, что t0 среды идущей от оборудования приблизительно равна t0 настроечной среды. Поэтому эксперты не рекомендуют использовать смесительный узел для теплого пола, а устанавливать на высокотемпературные обогревательные системы.Параллельное и последовательное смешивание

Выбирая распределительное устройство, обращают внимание, что есть приборы последовательного подмеса с центральным и боковым смешиванием. Тип оборудования подбирается индивидуально по характеристикам системы. Устанавливая смесительный узел для теплого пола своими руками, нужно строго следовать рекомендациям производителя.

Двух- и трехходовой смесительный узел для теплого пола и схемы подключения

При организации вспомогательного нагрева воздушных масс снизу помещения можно установить своими руками смесительный узел для теплого пола с трехходовым краном или двухходовым. Схема и принцип функционирования систем будут разными. Применение двухходовых клапанов обеспечивает создание простейшей конструкции. ТрехходовойИх также можно найти в магазин под названием питающие краны. Двухходовый узел теплого пола снабжается термоголовкой и датчиком среды жидкостного класса. Благодаря дополнительным устройствам происходит контроль t0 среды.Двухходовой Принцип функционирования системы будет следующим:

  • постоянно циркулирующей средой системы является обратка — охлажденная субстанция;
  • к ней при значительном остывании подается горячая жидкость от котла;
  • после подачи среды от нагревательного котла установленный своими руками узел подмеса для теплого пола выполняет смешивание субстанции.

Главное преимущество двухходовых устройств — плавность нагрева среды. Они гарантируют отсутствие перегрузок системы, поскольку обладают низкой пропускающей способностью. За счет этого применять питающий смеситель для теплого водяного пола наиболее рационально в небольших помещениях — ванная или детская комната, спальня, кухня. Для обогрева площадей свыше 60 м2 его использование неразумно.

Трехходовой насосно нагревательный узел для теплого пола выполняет две функции — балансировочного и питающего крана. Его принцип работы заключается в смешивании горячей среды с охлажденной обраткой (детально описан выше). Преимущество термосмесительного узла в возможности оборудовать систему дополнительными устройствами, позволяющими расширить ее возможности и упростить регулировку. Его считают универсальным оборудованием. Рекомендуют использовать:

  • при обустройстве водяных систем на больших площадях;
  • при снабжении отопительного оборудования погодными контролерами;
  • в системах с количеством петель от 4 и более.

Имеет трехходовой смеситель теплого пола и недостатки. Главный из них — высокая пропускающая способность. Она при малейших отклонениях в работе заслонки устройства неизбежно приведет к существенному повышению t0 среды. Неизбежны перегревы. Второй недостаток — насосный узел может приводить к скачкам температуры. Если объем среды, идущей от котла, больше объема обратки, нестабильной работы не избежать. Именно поэтому в схемах смесительного узла с трехходовым клапаном всегда присутствует дополнительное контрольное оборудование — сервопривод, датчики, контролеры и пр.Положения заслонки трехходового клапана

Монтаж обоих видов устройств проводится строго по схеме. А как правильно установить трехходовой клапан на теплый пол, подскажут рекомендации производителя устройства.

Как отрегулировать теплые полы водяные на узле смешивания?

После подключения трехходового клапана к теплому полу, нужно проверить его корректность установки и отрегулировать работу. Для новичка эта процедура может показаться длительной и трудоемкой, но если следовать инструкции, представленной ниже в тексте, можно избежать ошибок. На первом этапе потребуется снять сервопривод. Затем действовать так:

  • Выставить клапан в позицию 0.6 бар. Это предельное значение.
  • Выставить балансировочный клапан петли.

Рассчитываем положение по формуле .

Кv6=〈〈t1 – t2обр/〈t2подачи – t2обр〉-1〉 * Кvt

Цифрой 1 обозначаются контур радиаторов, а двойкой — водяной системы. Чтобы определить, какая должна быть пропускающая способность клапана для выбранной схемы теплого пола с трехходовым клапаном, нужно подставить все известные в формулу. Учитывают, что коэффициент К=0.9.

Кv6=〈〈t1 – t2обр〉/〈t2подачи – t2обр1〉 * Кvt=((95-35)/(45-35)-1)*0,9=4,05

  • Отрегулировать в соответствии с полученными данными расход и потери насоса. Провести отладку его работы непросто. Поэтому эксперты рекомендуют выставить оборудование на минимум. В ходе эксплуатации водяной системы с распределительным узлом для теплого пола станет понятно, что мощности агрегата недостаточно. Значит, добавляется скорость ровно на 1 положении. Снова тестируется система. Если опять не хватает мощности, добавляют еще на 1 положение. Так до тех пор, пока желаемая скорость среды в системе не будет выставлена корректно.
  • Настройка работы петель. Если в схеме коллектора теплого водяного пола с 3 х ходовым клапаном предусмотрен только 1 контур, этот этап можно смело пропустить. Балансировка петель выполняется только при наличии 2 и более контуров.
  • Связывание термосмесительного узла для теплого пола с другими устройствами отопления. Чтобы выполнить эту процедуру необходимо все радиаторные клапаны поставить в положение открыто.
  • Регулировка перепускного крана. Здесь выставляется значение давления на 10% больше максимального параметра насоса. Его можно посмотреть в технической документации к оборудованию.
  • Проверка функциональности насосного смесительного узла в системе. Процедура выполняется для каждой петли по отдельности. На этом этапе также рекомендуется оценить физическую работу системы нагрева воздушных масс — равномерность, прогрев холодных зон и т.д.

На этом регулировка теплых полов в смесительном узле завершена. При выявлении на каком-либо этапе отклонений проводят сброс настроек и повторную регулировку. Процедура непростая, особенно если используется самодельный смесительный узел для теплого пола, поскольку есть немалый шанс некорректного подбора оборудования и сборки конструкции. Поэтому монтаж и регулировку водяной системы (самой сложной в подключении и настройке) разумнее доверить специалисту.Схемы разные виды

Здесь приведено несколько схем подключения трехходового смесительного клапана теплого пола, а также варианты систем с двух- и 4-ходовыми элементами. Их выбор зависит от индивидуальных особенностей системы и целесообразности. Купить насосно смесительный узел теплого пола можно в специализированных магазинах. Лучшими считаются узлы смешивания для теплого пола производства торговой марки VALTEC, Uni Fitt Solomix, Oventrop, Watts и других. При выборе обращают внимание на комплектацию оборудования — с насосом и клапаном, без насоса и т.д.

Как работает смесительный узел для теплого пола?

Чаще всего, при выборе системы теплого пола используется водяная система отопления, одним из основных элементов которой считается смесительный узел для теплого пола. С его помощью обеспечивается нормальное функционирование системы, работающей в низкотемпературном режиме. Достигается это благодаря смешению горячего теплового носителя с обраткой.

Устройство и принцип работы

Если представить себе схему смесительного узла теплого пола, то состоит он из клапана и насоса. Зачастую встречаются более расширенные варианты комплектаций.

Насос может быть вмонтирован на самом отопительном агрегате, но мощности его будет мало. Для системы обогрева пола придется устанавливать отдельную насосную установку на узел. С его помощью температура воды будет легко регулироваться и с 90 градусов снижаться до 35 – 50.

Кроме этого, смеситель обязательно снабжается предохранителем, отключающим насос, когда температура подающейся воды превысит установленную норму.

Труба для обратного хода воды, температура которой составляет 40 градусов, проходит от коллектора. На обратке встроен обратный клапан, предотвращающий движение воды в обратном направлении.

Смесительный узел для теплого полаКак выглядит смесительный узел для теплого пола

А как работает узел подмеса теплового пола? После того, как терморегулятор сработает, автоматически откроется заслонка, чтобы подмешать более холодный носитель, находящийся в обратке. Нормализовав температурный режим, заслонка закроется.

Разновидности

Основной элемент насосно-смесительного узла для теплого пола – двухходовой или трехходовой клапан.

Двухходовой тип

Этот вариант имеет датчик жидкости, вмонтированный в головку термостата. Его основным предназначением является контроль температурного режима воды. Клапан перекрывается с помощью головки, перекрывающей поступление воды из кола в случаях, когда в контуре создается высокая температура.

Из обратки тепловой носитель в систему поступает постоянно. Клапан позволяет поступать горячей воде только в том случае, когда температура не достигает требуемого уровня. Регулировка происходит плавно, температурные скачки исключены, так как клапан не обладает большой пропускной возможностью. Узел подмеса для теплого пола помогает не только поддерживать комфортный микроклимат, но обеспечивает всей отопительной системе продолжительный эксплуатационный период.

Клапан двухходового типа прекрасно справляется с функцией контроля требуемого температурного режима. Но использовать его в системе, обогревающей помещения, площадь которых превышает 200 кв. м., не следует.

Трехходовой тип

Такой клапан выполняет сразу две функции – регулирует подачу горячего теплового носителя и выступает в роли балансировочного байпаса. Смешивание горячей и охлажденной воды происходи непосредственно в клапане.

Устройство довольно часто оснащено термостатическим элементом, контролером погодозависимого типа, сервоприводом. С помощью регулировки заслонки появляется возможность создавать в системе нужную температуру носителя.

Смесительный узел для теплого полаКомплект на 3 контура до 40 м2 водяного теплого пола с трехходовым клапаном и трубой

Трехходовой тип клапана для смесителя системы отопления пола рекомендуется устанавливать в домах, имеющих несколько контуров обогрева, или в помещениях, отличающихся большой площадью.

Преимущества и недостатки

Насосно-смесительный узел для теплого пола дает много преимуществ, из-за которых отопительная система и стала популярной. Наиболее главными из них считаются:

  • безопасность эксплуатации – зачастую пользователи забывают, что приборы отопления имею высокую температуру, и получаю сильные ожоги. Применение данной системы полностью исключает неприятности такого рода;
  • гигиеничность – организация ухода за системой теплого пола не вызывает сложностей. За счет постоянного обогрева поверхность полов высыхает достаточно быстро, что полностью исключает образование плесени и грибков;
  • экономическая выгода – использование системы теплого пола позволяет экономить энергию на 30 – 50 процентов;
  • продолжительный эксплуатационный период – трубы, наиболее подверженные износу, способны эксплуатироваться не менее пятидесяти лет;
  • возможность управления по наружному температурному режиму – двухходовой клапан имеет электрический привод, соединенный с терморегулирующим устройством. Корректирование степени нагрева выполняется с учетом температуры наружного воздуха;
  • режим ручного управления – блок в этом случае может использоваться без клапана. Степень смешивания в такой ситуации устанавливается вручную. Данный вариант не следует использовать вместе с высокотемпературными тепловыми источниками;
  • режим температурных ограничений – он возможен за счет установленной на клапане головки термостата, имеющей выносной датчик. Температура прогрева пола в этом случае ограничивается по отметке, установленной на головке.

Недостатки в принципе работы узла подмеса пользователями не отмечаются.

Значение основных параметров смесительного узла

Если вы решили монтировать смесительный узел для теплого пола своими руками, при выборе нужных комплектующих рекомендуется отслеживать их параметры, которые должны соответствовать показателям системы. Здесь имеются в виду не диаметры и монтажные размеры комплектующих, а показатели производительности основных элементов. Выполнить необходимые расчеты способен специалист, но и вы сможете справиться с этой задачей самостоятельно.

Производительность

Данный параметр одинаково важен и для насосной установки, и для клапана термостата. Считается, что насос выполняет функции активного элемента, обеспечивающего перекачивание необходимых объемов, а клапан должен обладать достаточной пропускной способностью.

Чтобы определить производительность системы, потребуются следующие данные:

  • теплоноситель не зря имеет такое название – чем больше его перекачивается в единицу времени, тем больше тепла подается от котла к контурам. Получается, что одним из исходников для определения необходимого минимума производительности будет площадь обогреваемого помещения. Здесь допускаются различия по количеству тепловой энергии, ведь система теплого пола может использоваться в качестве основного или второстепенного теплового источника;
  • теплоемкость теплового носителя и температурный перепад в подаче и обратке. Как правило, он не более десяти градусов, при этом для полного комфорта уровень нагрева может быть не выше тридцати градусов;
  • некоторые в качестве теплового носителя использую не воду, а специальную незамерзающую жидкость. Для более точных расчетов необходимо уточнить ее плотность и тепловую емкость.
Смесительный узел для теплого полаМонтировать смесительный узел для теплого пола своими руками достаточно трудно

Напор циркуляционного насоса

Кроме узла подмеса, для системы теплого пола предусматривается монтаж насосной установки, отвечающей за оптимальный напор горячей и холодной воды в контуре, которая после смешивания перемещается по трубам, установленным под напольным покрытием. Именно на него возлагаются основные надежды по созданию требуемого напора, потому что циркуляционный насосный агрегат, имеющийся в общей отопительной сети, полностью перекрывает свой клапан.

Итак, как определить напор для насосной установки, своими руками установленной в систему теплого пола, имеющую смесительный узел?

К узлу смешения подсоединяется коллектор, от которого отводятся контуры системы. Как следует из законов гидравлики, создаваемое насосом давление на коллекторе окажется одинаковым для каждого подключенного контура, и чтобы выполнить более точную настройку, для каждого монтируют устройство для балансировки. Но такие клапаны помогают немного понизить избыток давления в контурах, не отличающихся большой протяженностью, а расчеты ведутся именно по максимальной длине труб, потому что именно здесь создается максимальная гидравлическая сопротивляемость.

Гидравлическое сопротивление будет зависеть от диаметра труб, так что этот параметр тоже придется уточнить. Кроме труб, сопротивление может создаваться фитингами и клапанами.

Приобретая насос, рекомендуется изучить его техпаспорт. Как правило, производитель указывает в нем оптимальные соотношения производительности и образующегося напора на различных рабочих режимах.

Основные схемы

Есть несколько вариантов схем подключения смесительных узлов теплового пола. Чаще всего пользуются стандартной, имеющей трехклапанный или двухклапанный узел. Разберемся, как подсоединить узел подмеса для теплого пола своими руками.

  1. Используем двухходовой клапан. Для сборки потребуются:
  • шаровые запорные краны для перекрывания воды;
  • фильтр косого типа – элемент необязательный, но помогает продлить срок эксплуатации системы, защищая трубы о попадания в них твердых частиц;
  • термометр – отслеживает работу узла, требуется для балансировки смесительного узла;
  • однотрубный клапан двухходовой;
  • термоголовка, вмонтированная в клапан;
  • балансировочный клапан или сантехнический вентиль – для очной настройки системы;
  • насосная установка, перемещающая тепловой носитель.

Система работает просто – вода перемещается через фильтр и термометр, достигает клапана. Здесь сила пока уменьшается, термоголовка срабатывает на температурный режим, подавая сигналы для открытия или закрытия. Насос во время работы создает разреженную зону, в которую подается поток холодной воды. После смешивания тепловой носитель получает необходимый температурный режим.

  1. Вариант с трехходовым клапаном. От первой схемы узла подмеса теплого пола  его принцип работы почти не отличается, но особенности имеет. Во время работы в открытом состоянии находятся два клапана, что придает процессу стабильность. Необходимо устанавливать клапан, в который потоки подаются перпендикулярно. Если в работе насоса происходит сбой, задействуется обратный клапан, выполняющий роль стабилизатора любых нарушений в системе. Правда, монтируют его редко.
  2. Схема с термостатическим клапаном. В этом случае оба потока воды смешиваются по одной оси. Клапан отличается особой формой и определенной схемой направления водных потоков. Компактный вариант, в котором роль байпаса выполняет клапан.
  3. Схема параллельного подключения. Отличается некоторыми достоинствами, довольно компактна, применяется на объектах с небольшой площадью прогрева. Правда, производительность оставляет желать лучшего, балансировка схемы выполняется сложно.
  4. С трехходовым клапаном. Отличается от предыдущей наличием трехходового термоклапана, установленного над насосом.

При обустройстве теплого пола можно использовать любой вариант. Здесь все зависит от ваших возможностей и наличия необходимых элементов.

Самостоятельная сборка смесительного узла

Стоимость смесительного устройства существенная, по этой причине многие потребители предпочитают собрать нужный узел самостоятельно.

Необходимые инструменты

Для сборки следует приготовить:

  • клапан двух- или трехходового типа;
  • гайки специальные;
  • ручной отводчик воздуха;
  • клапан на обраку;
  • зажимы;
  • шаровый кран;
  • насосную установку;
  • тройники;
  • устройство, определяющее температурный режим;
  • набор ключей, пакля.
Смесительный узел для теплого полаДля монтажа смесительного узла понадобится набор ключей

Схема подключения

Разберем вариант подключения узла Vaitec. Сначала собирается коллектор, тройники которого могу спаиваться или скручиваться. Первый вариант обходится дороже, потому что каждое отверстие оснащается дорогостоящим МРН.

Изготавливается гидрострелка. Для этого можно использовать простой регулировочный кран, устанавливаемый на радиаторах. Потребуются также пара ройников и столько же ниппелей, имеющих резьбы внутреннего и наружного типа.

Собирается насос. Естественно, что его придется приобрести в магазине. Монтируют его ниже гидрострелки на разъемные соединения, имеющиеся в комплекте поставки. Возможна его установка вместо упомянутой стрелки – насос отлично справится с ее функциями.

Гидрострелку соединяют с гребенкой. Для насоса понадобится купить отдельный парубок соответствующей длины.

Теперь можно устанавливать краны, клапаны, устройство для сброса воздуха.

Тонкости монтажа

Потребуется установка отсекающих кранов. Их монтируют на узел и обогревательные конуры. Чтобы не запутаться в действиях, рекомендуется следовать несложному алгоритму – подключать подачу и обратку очередного сегмента последовательно.

Следует учесть вероятность образования конденсата и предусмотреть защиту электрических узлов от попадания на них влаги.

Нужен ли узел подмеса для теплого пола, каждый решает сам. Но выбирать его необходимо индивидуально, чтобы система обеспечивала требуемый для комфортной жизни микроклимат.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
