Короб из гипсокартона своими руками: пошаговая инструкция

Привет всем читателям нашего суперсайта о суперотделке. На этот раз мы решили выкатить для вас небольшой обучающий материал на тему короба из гипсокартона своими руками – это будет пошаговая инструкция с фото. Короб – это одна из самых распространенных конструкций из этого материала. Чаще всего короба используются, чтобы закрыть стояки ХВС/ГВС, отопления, канализации, а также вентиляцию. Как раз вентиляционные каналы на кухне мы и будем прятать в нашем примере.

На технологию сборки никак не влияет то, что именно мы прячем.

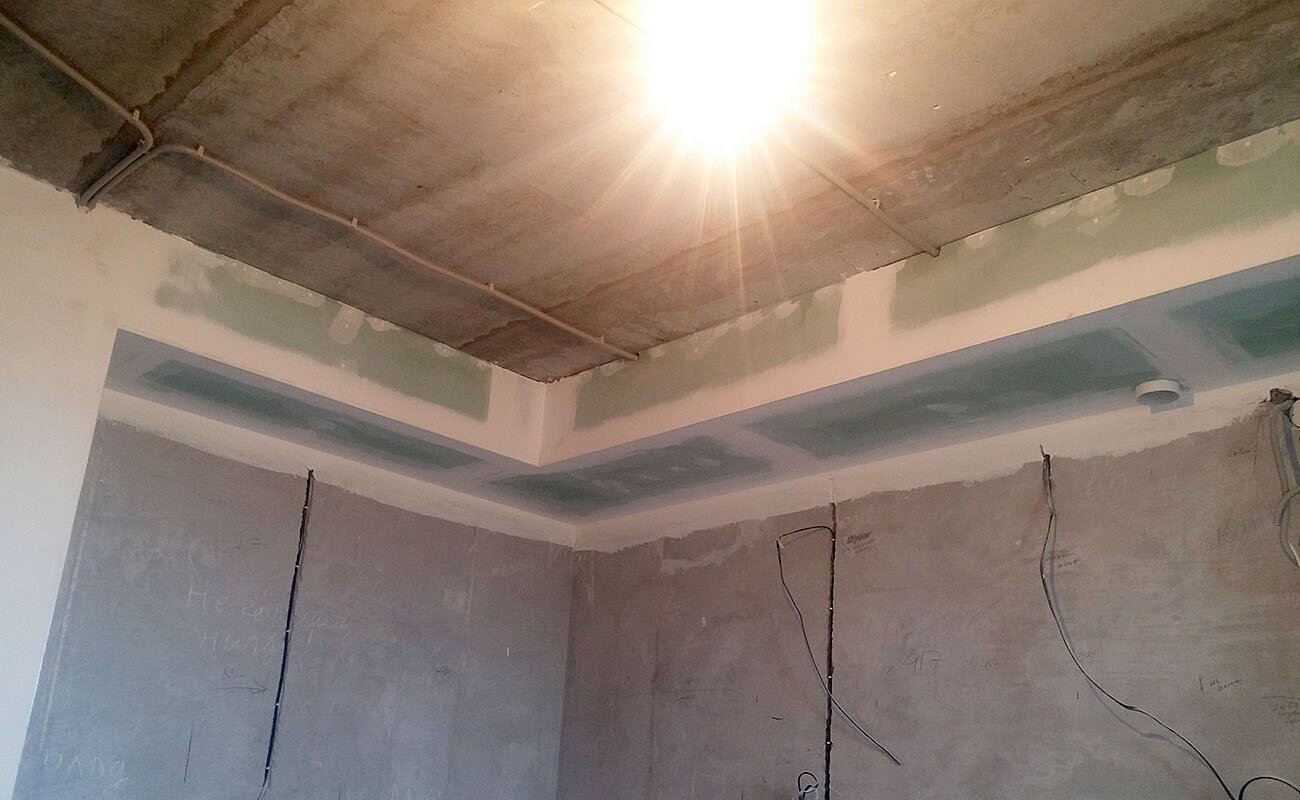

Типичный короб на потолке

Материалы и инструменты для сборки короба.

1. Профили направляющие KNAUF (или Gyproc) ПН 28×27 мм
2. Профили потолочные KNAUF (или Gyproc) ПП 60×27 мм
3. Лента уплотнительная Дихтунгсбанд
4. Разделительная лента
5. «Дюбель-гвозди» (другое название «Быстрый монтаж») 6×40 мм (обычные дюбеля и саморезы не подойдут, так как отверстия в профилях больше шляпок саморезов – 8 мм)
6. Шнуроотбойное устройство
7. Лазерный уровень, или пузырьковый, или, на худой конец, гидроуровень
8. Листы гипсокартона Gyproc 2500x1200x12,5
9. Шпаклевка для швов (мы работаем с Danogips Superfinish)
10. Армирующая лента для швов KNAUF Kurt
11. Рулетка
12. Молоток
13. Нож канцелярский (или спец. нож для резки ГК)
14. Перфоратор + бур
15. Шуруповерт
16. Саморезы по металлу 3,5×25-35 мм (черные, частый шаг)
17. Грунтовка глубокого проникновения (Knauf Tiefengrund, Feidal Tiefgrund LF)
18. Ножницы по металлу или болгарка
19. Узкий и широкий шпатели

Монтаж короба: пошаговая инструкция.

Шаг 1. Разметка

Естественно, первым нашим шагом будет разметка направляющих профилей на стенах и потолке. Предположим, если вы планируете сделать короб шириной 450 мм, то профиль на потолке у вас должен располагаться на расстоянии 437,5 мм, очень часто об этом забывают. То же самое и с высотой. Хотите опустить конструкцию на 200 мм от потолка, значит каркас пойдет на удалении 187,5 мм. Для разметки используем уровень и шнуроотбойное устройство, либо лазер. Вот такая вакханалия у нас получается:

Линии разметки короба

Шаг 2. Крепление ПН

По этим линиям мы будем крепить направляющие профили, те, которые 27×28 мм. Это традиционно делается при помощи дюбель-гвоздей 6×40 мм. Часто бывает, что в пустотелом кирпиче и прочем говне такой крепеж держится плохо. В таких случаев рекомендуем использовать обычные нейлоновые дюбели и толстые саморезы с прессшайбой (толщина 4,2-4,8 мм). На этом этапе каркас будет выглядеть так:

Закрепленные ПН

Каркас потолочного короба

Шаг 3. Монтаж боковых граней и перемычек

Самый удобный вариант монтажа коробов – нашивка на потолочные направляющие готовых боковых деталей. Под готовыми деталями мы подразумеваем отрезанные в размер полосы ГКЛ с уже нашитыми на них ПН. То есть мы заранее на полу отрезаем полосу ГКЛ, допустим, шириной 185 см. На нее сразу там же нашиваем направляющий профиль, чтобы он чуть выступал за гипсокартон «снизу». Затем при его монтаже на потолочные направляющие мы по лазеру или шнуру сразу можем контролировать его высоту. Когда нужно, приподнять или опустить. Но запомните одно – лист не должен упираться в потолок, всегда должен быть зазор хотя бы в 2 мм.

Крепление боковых листов

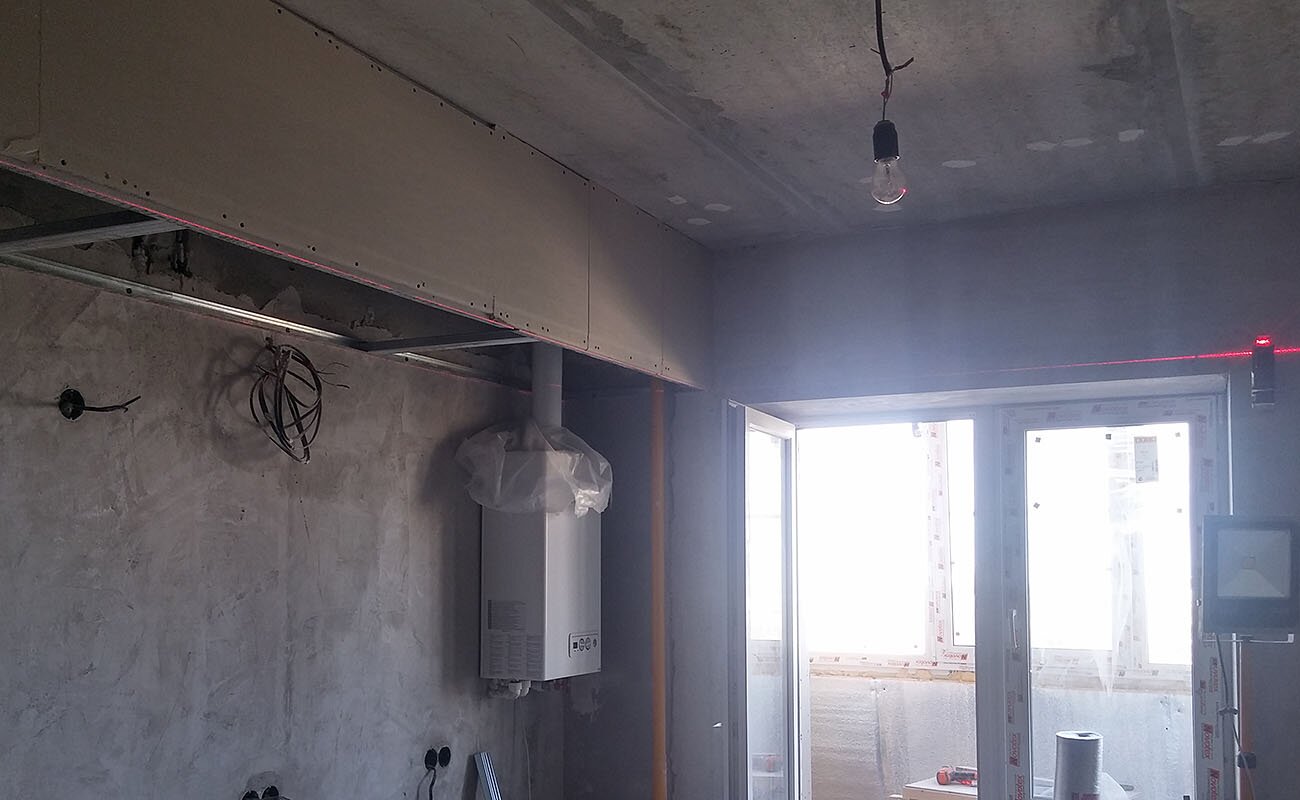

В реальности монтаж боковин выглядит примерно так

Можно сделать немного иначе. Сначала нашить гипсокартон, а потом уже к нему на весу прикрепить по уровню профиль. Но это объективно более сложно. Когда все боковины прикручены, можно нарезать и вставлять в направляющие отрезки потолочных профилей. Обычно мы делаем шаг 60 см, это и не много, и не мало. Эти отрезки должны быть немного короче (на 10-15 мм), чем расстояние между ПН, враспор ничего стоять не должно. Кроме того, потолочные профили мы никогда не крепим к направляющим, просто вставляем их друг в друга.

Перемычки из ПП 60×27

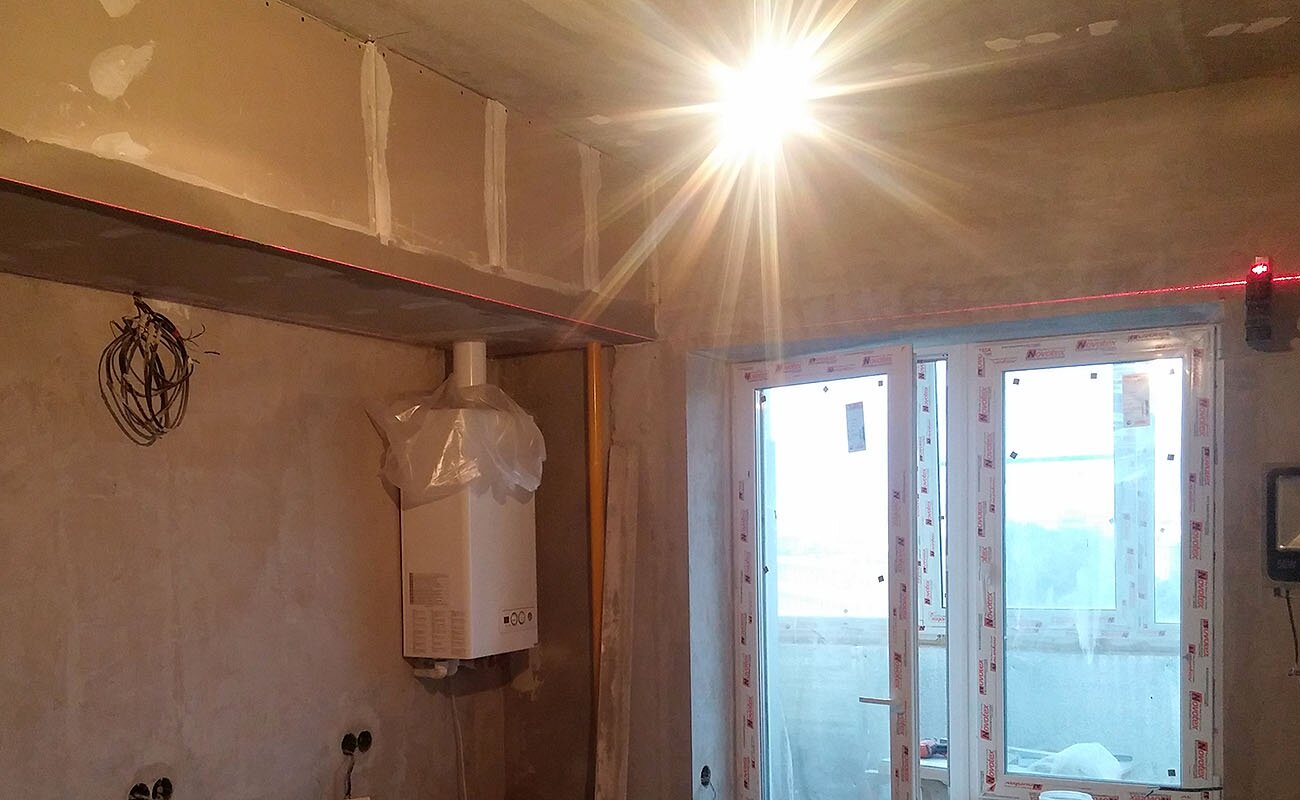

Реальный короб из ГК

Шаг 4. Крепление нижних граней

Теперь очередь низа. В общем-то тут все просто, просто отрезаются листы нужной ширины и крепятся к готовому каркасу саморезами. Но здесь важно не упустить одну немаловажную деталь – боковые грани должны быть строго вертикальны, а этого мы будем вынуждены добиваться вручную как раз на этапе монтажа нижних листов. Смысл в том, что мы должны прикрепить лист шурупами к стеновому направляющему и перемычкам, но временно не закреплять его к боковому направляющему. После этого контролируем вертикальность боковин коротким пузырьковым уровнем. Где-то чуть поджимаем в сторону стен, где-то – оттягиваем. Затем, убедившись в результате, докручиваем лист саморезами к боковине.

В случае, когда оттянуть боковую грань не представляется возможным, помогает следующий лайфхак. Вкручиваем длинный шуруп в направляющий профиль боковины прямо сквозь гипсокартон и оттягиваем его на себя при помощи пассатижей. Готово, получаем вот такой промежуточный результат:

Процесс монтажа нижних граней

Шаг 5. Заделка стыков и монтаж уголка

Стыки полос гипсокартона на коробе заделываются точно так же, как и в других случаях с ГК. Познать суть и тонкости технологии мы можете ЗДЕСЬ. Что касается формирования внешнего угла, тут есть три способа. Первый – металлический перфорированный уголок. Он довольно просто в монтаже, но достаточно сильно портит геометрию короба. Частично выйти из положения можно, если смонтировать гипсокартон на углу заводской стороной, тогда уголок туда углубится.

Установка уголка KNAUF

Второй способ – металлизированная угловая бумажная лента, это более современный вариант. Лента надежнее защищает угол, делает его четче, значительно меньше искажает геометрию конструкции, но ее куда сложнее найти в строительных магазинах. Она клеится на полимерную финишку типа Rotband Pasta, как раз как в нашем примере.

Металлизированная угловая лента Sheetrock в деле

Общий вид нашего короба

Третий способ – фрезеровка ГКЛ, но это уж точно не для домашних мастеров. Суть в том, что при помощи фрезера и специальной фрезы в теле гипсокартона делается продольный паз, по нему делается сгиб точно на 90 градусов, и мы можем получить и боковину, и низ в одной детали, как на фото:

Фрезерованный короб

После заделки стыков и установки уголка наш короб шлифуется и после грунтовки готов к шпаклеванию под окраску:

Полностью готовый короб из гипсокартона

Все готово. Красота, не правда ли?)) Если вам понравился наш урок, не стесняйтесь, подписывайтесь на обновления. Будем рубить правду и срывать покровы. До новых встреч!

Вконтакте

Facebook

Twitter

Google+

Одноклассники

особенности устройства, как сделать своими руками для труб, пошаговая инструкция и правила монтажа ГКЛ на кухне

Практически в каждом капитальном ремонте, а иногда даже и в косметическом, возникает ситуация, при которой необходимо скрыть какие-то коммуникации или иные приспособления «в стену». Зачастую это касается санузлов, кухонь и коридоров.

Речь в основном идет о трубах, но иногда приходится прятать и конструкционные особенности здания, например, балки или колонны. Чаще всего эта проблема возникает на рынке вторичного жилья в типовых домах, которые строились без оглядки на эстетическую красоту или особые удобства.

Назначение и размещение

Для того чтобы облагородить помещение и избежать визуальных или иных неудобств, существует весьма простой способ решения проблемы: зашить в корпус из гипсокартона. Но необязательно останавливаться на гипсокартоне: для решения таких ситуаций есть и пластиковые панели, и ДСП, и прочие материалы, но особенность таких материалов в том, что они хорошо подходят для чего-то более определенного. А вот гипсокартон является универсальным средством по решению такого рода проблем.

Из его плюсов можно подчеркнуть то, что он лучше подходит для обработки и выполнения нестандартных задач, возникающих при ремонте.

При выборе дальнейших отделочных материалов гипсокартон более универсален, ведь он позволяет применять практически все виды отделки.

В гипсокартонный короб можно поместить:

• люк;
• шкафа-купе;
• телевизор;
• раковину;
• шторы под карниз вверху;
• батареи отопления;
• подсветку со светодиодной лентой;
• инсталляции и так далее.

Сделать такую конструкцию можно и в спальне, и в гостиной, и в любой другой комнате дома.

Формы

Треугольные формы почти не используются, но реализовать их вполне возможно – всё зависит от мастерства и фантазии. Еще сегодня популярны угловой и косой короб.

Виды

• UD 27/28, CD 60/27 – профили обычные для всех типов помещений, но не для натяжных потолков. Применяются в помещениях, длина которых не превышает 5 метров.

• UD 50/40 и CD 50/50 – профили для коробов напольных и для настенных конструкций, которые допускают механическую и физическую нагрузку. А также применяются на многоуровневых потолках, в помещениях с длинной более 5 метров. Иногда применяют для декоративных коробов.
• UD 50/40 и CD 75/50 – примерно то же, что и предыдущий типоразмер, но допускает монтаж натяжных потолков (в помещениях с длинной не более 5 метров), однако не рекомендуется для напольных коробов.
• UD 75/40 и CD 75/50, UD 100/40 и CD 100/50 – все выше причисленное, но с длиной комнат более 8 метров, подходит для веранд, террас.

Что нужно для изготовления?

Для установки короба из гипсокартона потребуется определенный набор инструментов, без которого качественный ремонт не получится:

• рулетка;
• уровень – минимум 1 метр, желательно с горизонтальным и вертикальным уровнем, при наличии еще и диагонального можно упростить некоторые задачи;
• перфоратор со сверлом по бетону;
• шуруповерт с саморезами;
• отвертка крестовая;
• малярный нож;
• молоток;
• карандаш.

Лист гипсокартона также необходим, ведь он является ключевым звеном в формировании короба. В зависимости от назначения стоит брать и листы гипсокартона: влагостойкий для сантехнических помещений, огнестойкий, если зашивается специальное оборудование, которое является легковоспламеняющимся.

Помимо него, необходимы еще профили: направляющий и основной. На них будет крепиться сам короб, выступают они в роли каркаса. Иногда используют в качестве профиля деревянные бруски, но эти профили не проходят ни одну критику: древесина при большой влажности начинает расшатываться, и могут появиться дефекты в коробе, а про то, что древесина горит, можно не упоминать.

Даже если потратить дополнительные средства на пропитку дерева противопожарными химикатами и влагостойкими химикатами, получится, что цена такого каркаса превысит цену металлического, причем на порядок. Относительно экологичности: пропитанная химикатами доска в несколько раз менее экологична, чем металлический аналог.

Как сделать своими руками?

Начинать монтаж необходимо с подготовки прилегающих поверхностей. Стену, потолок и пол (в зависимости от места примыкания) необходимо расчистить до основания, иначе выправлять плоскость придется очень долго и дорого. Начинают монтаж с замеров и нанесения на поверхности необходимых размеров.

Важно помнить, что расстояние между трубой и ближайшей границей профиля должно составлять 3 – 5 см со всех сторон. Если короб делается под плитку, то лучше замерить ширину плитки и делать короб, равный этому размеру, чтобы избежать подрезки.

После этого на необходимые участки примеряется и вырезается профиль направляющий. Когда профиль готов, его прикручивают к поверхностям на дюбели.

Если длина короба составляет более 1,5 метра, то необходимо делать перемычки из направляющего профиля для упрочнения конструкции. После этого вырезается основной профиль. В зависимости от длины и ширины конструкции он может идти как вдоль, так и поперек конструкции, но шаг должен быть не менее полуметра. Крепится всё это на саморезы по металлу.

Следующим этапом идет монтаж непосредственно самих листов гипсокартона. Для этого делаются точные замеры необходимой поверхности, и листы вырезаются малярным ножом. Делается надрез по уровню или по отмеченной линии (зависит от крепости рук и глазомера) примерно в половину листа, после чего с обратной стороны аккуратно выбивается лист, то есть ломается по надрезу. Важно помнить, что листы должны не выступать за края каркаса, имеются в виду боковые. Но фасадный лицевой лист вырезается последним до краёв уже смонтированного короба.

Крепятся листы с шагом в 25 – 30 см к основному направляющему профилю. Лучше также смотреть, насколько прижат лист к профилю, чтобы не было провисаний и прочего. После монтажа боковых листов необходимо монтировать фасадный лист по такому же принципу, но только желательно посматривать на уже смонтированные, чтобы саморезы не задевали друг друга.

После завершения монтажа листов их можно при необходимости подточить наждачкой, стирая неровности. После приведения углов в нормальный вид, нужно приклеить на гипсоклей (в крайнем случае на стартовую шпаклёвку) перфоуголки, пользуясь уровнем, после чего оставить их сохнуть на сутки. Но также можно промазать и головки саморезов для удобства нанесения следующего слоя. В случаях, если кладется плитка, а не шпаклюется стена, уголки не нужны, плитка укладывается по обычному сценарию. После завершения подготовительных работ короб готов к отделочным работам.

Но есть несколько моментов, которые необходимо учитывать при возведении короба, по техническим соображениям.

Нельзя зашивать трубу стояка или канализационного слива, не оставляя разъема под окно для ревизии. И также нельзя закрывать без специального окна счётчики воды и газа, а вытяжку прятать стоит, только если вся поверхность будет иметь специальную съемную дверь, а сам лист иметь степень огнеупорности не ниже требуемого.

Если вы решили собрать устройство из ГКЛ самостоятельно, тогда вам понадобится пошаговая инструкция. Коробка может быть с диодной подсветкой, установить которую несложно. Должна также присутствовать вентиляция и гидроизоляция.

Особенности коробов

Короб фактически простая конструкция, состоящая из профилей и листов гипсокартона. Но необходимо помнить о тех коммуникациях, которые эта конструкция закрывает, потому при монтаже нужно помнить как и об эстетической красоте конструкции, так и о практическом применении конструкции.

Монтаж короба канализационного стояка

На всех канализационных стояках есть специальное отверстие – ревизия. Это отверстие служит для прочистки и проверки заторов в стояке. Это место нельзя зашивать полностью, необходимо оставить отверстие под слуховое окно. Размер этого окна должен превышать диаметр ревизии в полтора-два раза и иметь специальную дверку.

Такие размеры обусловлены неудобством при выполнении сантехнических работ и есть вероятность того, что при экстренном ремонте сантехник случайно сломает короб. Специальные же дверки продаются практически в любом магазине и разных размеров.

Перед проделыванием специального отверстия в коробе нужно уже иметь готовые варианты (или знать наизусть размеры), чтобы не сделать слишком большое отверстие. А также при монтаже короба на канализационный стояк стоит посмотреть и иные отверстия, которые могут понадобиться в ремонте непосредственно самого стояка и снабдить их соответствующими окошками.

Стоит помнить, что ревизия должна располагаться всегда на лицевой стороне с видом на вход (выход). Это является обязательным требованием, и без него вам легко могут снести часть короба, чтобы получить доступ к ревизии.

Водопроводные магистрали

Принцип монтажа короба тот же. Необходимы также отверстия под окошки, но уже на местах крепления счётчиков учета воды, на всех клапанах (обычно они располагаются в одном или двух местах), на редукторы и обратные клапаны. Желательно подписать изнутри назначение того или иного клапана или редуктора, чтобы при критической или аварийной ситуации вам не снесли часть короба, пытаясь понять, к чему идут те или иные трубы.

При большой развилке магистралей лучше всего будет снабдить каждое окно с дверцей планом-схемой труб, проходящим через неё.

Может быть, это действие покажется вам странным, но при ремонте сантехнический работник скажет вам огромное спасибо и гораздо быстрее выполнит свою работу. Главное, оперативность в доступе к необходимым клапанам и магистральным каналам, расположение не так важно, даже если дверца с клапаном смотрит в противоположный от входа угол.

При выводе труб за пределы короба делаются отверстия, диаметр которых больше диаметра самой трубы. Пустое пространство в гипсокартоне, как правило, заполняется пеной или обыкновенной малярной лентой. Связанно это с тем, что бывает разное состояние погоды или техническое состояние труб: металлу и любым другим используемым материалам свойственно играть на температуре – увеличиваются и уменьшаются.

Конечно, это в меньшей степени относится к пластиковым трубам или трубам из металлопластика, но есть механическое воздействие или человеческий фактор. Например, кто-то случайно ударил по трубе и она при помощи колебаний разрушила часть или весь короб из гипсокартона. Потому во избежание и таких ситуаций делают отверстия, большие в диаметре, чем сама труба. Но также, если вы не хотите отдельно покупать дверцы к окнам, то можно сделать окно и из гипсокартона, но тогда понадобится ручка и дверные петли (маленькие).

Отделка и декор

В качестве отделочных материалов может применяться практически весь спектр возможностей современной внутренней отделки, но зачастую самым популярным способом отделки короба из гипсокартона в ванной и туалете является укладка плитки, за исключением потолка.

Поскольку короб ровный и держит плоскость, то укладка плитки будет являться быстрым способом отремонтировать помещение. И также подойдет укладка мозаичной плитки, плитки с резкой под 45 градусов (производит эффект монолитной стены).

В случаях, когда короб предназначен для шпаклевки, то тут клеится уголок и по нему выводится уровень вместе с плоскостью. Обычно шпаклюется все в 2 слоя – стартовый и финишный. Особо ровнять короб не нужно – листы гипсокартона по определению являются ровными. Но перфоуголок на пару мм приподнимает уровень, давая для отделки дополнительное пространство.

После шпаклевки короба необходимо обработать его дополнительными отделочными материалами, такими как краска или обои. Под покраску шпаклёвка шкурится и выравнивается, как говорится, идеально. После чего в несколько слоёв наносится краска.

Перед покраской, вне зависимости от того, была ли нанесена шпаклевка или нет, короб из гипсокартона должен быть прогрунтован во избежание излишнего и преждевременного износа отделочных материалов.

Касательно выбора краски для короба: зависит от помещения размещения короба. Для ванных комнат подойдет влагостойкая краска, в самом дешевом виде – это старая добрая масляная краска, есть чуть дороже – нитрокраска (быстро сохнет), но в этих случаях ровнять не стоит до предела – эта краска прощает ошибки маляра, потому ей можно и с первого раза закрыть необходимый объем.

Что касается водоэмульсионной краски – она не влагостойкая и может смыться, а гипс боится воды, потому эту краску применяют вне помещений с влажностью.

Есть еще акриловые краски, которые являются самыми дорогими, но при этом влагостойкие, есть нестандартные и приятные цвета, что может разнообразить ваше помещение. Не забывайте и о том, что красится от края до края. Нельзя закрасить половину необходимого, а через день продолжить – появятся неприятные нахлесты, которые будут весьма проблематично исправить. А также валик не меняется во время покраски, пока не докрашено необходимое пространство, описанное чуть ранее.

У каждого валика разная структура, а это также может негативно сказаться на структуре и качестве покраски. Красят обычно в три слоя: горизонтально (от окна), вертикально, горизонтально (к окну). Таким образом, слои получаются однородными, однотонными и без лишних наплывов..

В случае с обоями плоскость шкурится, выравнивается, чтобы сделать поверхность без ям и выемок, как и без бугров, после чего клеятся обои. После выполнения тех или иных действий монтируется плинтус

В этом ролике речь пойдет о том, как сделать короб из гипсокартона для труб в туалете.

Короб из гипсокартона для труб

Завершение любых ремонтных работ в квартире или частном доме состоит из производства отделочных работ. Наиболее тщательно они выполняются в ванных, санузлах или на кухнях, где специфика пользования требует идеальной чистоты и влагостойкости материалов. Водопроводные и канализационные трубы, расположенные в этих помещениях, существенно ухудшают внешний вид и требуют декоративного оформления или маскировки.

Распространенным вариантом реализации этих действий служит создание короба, скрывающего коммуникации и улучшающего внешний вид помещения. Для выполнения этой работы не требуется обладать серьезной профессиональной подготовкой, но некоторые навыки и познания будут нужны. Рассмотрим вопрос подробнее.

Интерьер ванной комнаты с замаскированными трубами

Содержание статьи

Что такое гипсокартон

Гипсокартон (ГКЛ) — это строительный материал в форме плоских гипсовых листов, покрытых с обеих сторон слоями картона. Он появился давно, но раньше назывался сухой штукатуркой. На время о нем забыли, но, с появлением моды на евроремонт и художественное оформление помещений, материал вновь появился в продаже уже под новым названием.

Гипсокартон используется для различных целей:

• Выравнивание поверхностей, образование плоскостей.
• Изготовление объемных конструкций декоративного или эксплуатационного назначения.
• Создание перегородок, разделяющих помещение на части или отделяющих определенные участки.

Размеры листов ГКЛ:

• Длина — 2,5-4,8 м.
• Ширина — 0,6-1,3 м.
• Толщина — 6,5-24 мм.

Тонкие листы используются для изготовления искривленных поверхностей. Для обшивки стен или создания объемных конструкций используются листы толщиной от 12,5 мм.

Листы гипсокартона

Свойства гипсокартона оптимальны для применения в жилых помещениях. Он относится к паропроницаемым материалам, поверхности из ГКЛ способны отдавать лишнюю влагу и не накапливать ее внутри массива. Экологическая чистота подтверждается множеством сертификатов и свидетельств. Кислотность ГКЛ имеет значение, аналогичное состоянию человеческой кожи. Благодаря этому микроклимат помещений с гипсокартонными конструкциями становится более комфортным и здоровым. Кроме того, ГКЛ обладает тепло- и звукоизолирующими способностями, что часто используется при изготовлении перегородок и легких стен.

Работа с ГКЛ проста и не требует специальной подготовки. Достаточно базовых навыков владения некоторыми инструментами и общих познаний в ремонтных работах. Материал легко режется и обрабатывается, обладает идеально ровной плоской поверхностью, что позволяет получить конструкции с заданными размерами и минимальной погрешностью. В продаже есть необходимые комплектующие для монтажа, сборки каркасов, отделки и обработки гипсокартона, что позволяет быстро и качественно решать задачи ремонта или отделки.

Виды гипсокартона

Существует несколько разновидностей ГКЛ, предназначенных для использования в различных условиях:

Таблица 1. Виды гипсокартона.

Образцы разных видов гипсокартона

Как правило, для внутренних работ применяют самый дешевый вид материала — ГКЛ, хотя окончательный выбор — прерогатива владельца помещения. Подбор оптимального типа обусловлен анализом условий эксплуатации, характером предполагаемых нагрузок и воздействий. Обычно руководствуются соображениями прочности, эффективности и надежности. Для потолочных конструкций важно выбирать более легкие и тонкие виды материала, напольные короба могут быть более тяжелыми и прочными.

Внимание! Санузлы и ванные комнаты принято относить к влажным помещениям, поэтому короба для труб рекомендуется делать из влагоустойчивых видов материала.

Цены на гипсокартон и листовые материалы

Гипсокартон и листовые материалы

Достоинства и недостатки защитного короба

Наличие короба, закрывающего трубопроводы, имеет свои плюсы и минусы. К достоинствам следует отнести:

• Возможность скрыть непривлекательные трубопроводы из вида.
• Отделка помещения выполняется в едином стиле, никаких лишних элементов на виду нет.
• Коммуникации защищены от случайного повреждения, механического воздействия и прочих нежелательных контактов.
• Герметичность короба позволяет защитить помещение от попадания канализационных газов.
• Поверхность стен и короба легко и качественно очищается от загрязнений, обрабатывается моющими и дезинфицирующими средствами.

К недостаткам следует отнести:

• Доступ к трубопроводам затрудняется.
• Ремонтные работы становятся невозможными без демонтажа короба.
• Возникновение протечек, трещин, иных недостатков водопровода или канализации становятся видны только на поздней стадии, когда помещению или соседям снизу нанесен немалый ущерб.

Обратите внимание! Для снижения отрицательных последствий рекомендуется создавать разборные конструкции, которые можно снять без вреда для облицовочных материалов. Как вариант, рекомендуется устанавливать ревизионные люки, позволяющие получить доступ к трубопроводам для выполнения необходимых действий.

Ревизионный люк в коробе

Комплектующие для гипсокартона

Гипсокартон не обладает высокой несущей способностью, являясь, по сути, облицовкой. Для него необходима опорная конструкция (для объемных фигур) или обрешетка (для плоскостей). Встречаются бескаркасные конструкции из ГКЛ, но они имеют только декоративное назначение и устанавливаются, как правило, в верхних ярусах помещений.

Каркас для гипсокартонного короба можно изготовить из деревянных брусков, или использовать штатные металлические направляющие. Существует три основных вида:

• Потолочный направляющий (основной) профиль (ПН, UD). Из него образуют основание или раму для стоек каркаса.
• Потолочный поперечный (ПП, CD). Служит для изготовления поперечин.
• Несущий профиль (ПН, UW). Другое его наименование — стоечный профиль. Служит основным опорным элементом каркаса, к которому крепятся панели из ГКЛ.
• Перегородочный стоечный (ПС, CW). Также используется для создания вертикальных опорных конструкций.
• Арочный профиль. Используется для создания криволинейных фигур. Имеет множественные надрезы, облегчающие изгиб в нужном направлении.

Виды и размеры профиля

Цены на профиль потолочный

Профиль потолочный

Названия металлических планок не говорят о том, что они могут быть использованы только по назначению. Все эти элементы являются своеобразным конструктором, позволяющим собирать каркасы так, как того требует ситуация.

Кроме этого, в продаже есть различные виды соединительных и крепежных элементов:

• Одноуровневые соединители типа «краб», обеспечивающие крестообразное соединение направляющих.
• Т-образные соединители для примыканий под прямым углом.
• Удлинители с вставным фиксирующим элементом.
• Двухуровневые соединители, обеспечивающие соединение крест-накрест одного направляющего профиля над другим.
• Прямые подвесы для крепления на потолке.
• Скользящие подвесы, способные перемещаться внутри направляющего профиля.

Подвесы и соединительные элементы

Для работы с металлическими направляющими необходимо иметь соответствующий инструмент:

• Ножницы по металлу.
• Ножовку по металлу.
• Электродрель или шуруповерт.
• Саморезы с наконечником под сверло.

Инструменты для монтажа гипсокартона

Цены на популярные модели перфораторов

Перфораторы

Если пользоваться этими инструментами сложно или их нет в наличии, каркас можно собрать из деревянных брусков, которые есть в продаже. Работа с деревом легче, но свойства древесины несколько хуже, чем у металлических деталей. Дерево гниет, коробится, способно впитывать влагу и менять линейные размеры. Короб, собранный на таком каркасе, способен разойтись по швам, финишная отделка может отслоиться или отскочить. Эти недостатки надо учитывать при выборе материала для каркаса короба.

В чем преимущества гипсокартонных конструкций?

Технология сборки конструкций из ГКЛ — пошаговая инструкция

Общая технология сборки каркасов состоит из трех основных этапов работ:

• Создание каркаса.
• Обшивка каркаса снаружи гипсокартоном.
• Финишная отделка поверхности короба.

Видео — Как сделать короб для труб в туалете

Рассмотрим эти этапы подробнее.

Изготовление каркаса

Короб для труб представляет собой две взаимно перпендикулярные плоскости, прикрепленные к стене и к полу (для горизонтальной разводки) или к двум смежным стенам (для вертикального стояка). Поэтому каркас также делается из двух перпендикулярных друг другу решеток, закрепленных на соответствующих поверхностях стен или пола. Порядок сборки каркаса обусловлен конфигурацией помещения и особенностями расположения трубопроводов.

Сначала необходимо прикрепить к несущим поверхностям стен или пола основные направляющие, к которым будут присоединены стоечные элементы, соединенные ребром из еще одного основного профиля. Они соединяются с помощью специальных саморезов, в участках стыка боковые полочки подрезаются ножницами по металлу и отгибаются для более плотного соединения элементов. Если используются деревянные бруски, сначала собирают две решетки, которые затем одной стороной крепятся к стене, а другой — к полу (или смежной стене, если требуется закрыть стояк).

Деревянный каркас для короба

Пошаговый порядок действий:

Шаг 1. Поверхности освобождаются от посторонних предметов (крючки, вешалки, зеркала и т.п.).

Шаг 2. Производится тщательная разметка каркаса. Положение всех линий контролируется строительным уровнем или отвесом. Расстояние до края каркаса определяется по участку, где трубы дальше выпирают из стен, плюс 5 см на ширину направляющих или деревянных брусков.

Производим разметку

Шаг 3. При помощи электродрели или перфоратора подготавливают гнезда для установки дюбелей. Шаг установки крепежных элементов определяется размерами и расположением короба, но не реже, чем 0,7 м.

Делаем отверстия под дюбеля

Шаг 4. На боковых стенках металлических основных направляющих делают надрезы в местах присоединения поперечин.

Шаг 5. Основные направляющие устанавливают на стены и фиксируют саморезами.

Фиксируем направляющие

Шаг 6. Устанавливают заранее нарезанные поперечины.

Шаг 7. Обе стороны решетки соединяют внешним ребром из основного профиля, в котором заранее сделаны надрезы для крепления поперечин.

Металлический каркас для вертикальных труб

Монтаж необходимо произвести максимально прочно и аккуратно. Необходимо учитывать, что любая ошибка, допущенная при сборке каркаса, впоследствии отразится на внешнем виде короба. Перекосы станут заметны при укладке кафеля или стеновых панелей, имеющих четкие геометрические формы.

Важно! Для соединения металлических элементов понадобится шуруповерт и бита, соответствующая размеру шлица шурупов. Завинтить саморез с заходом под сверло в оцинкованный металлический профиль вручную практически невозможно. Как вариант, можно использовать электродрель. На каждом соединении устанавливают по два крепежных элемента.

Саморезы по металлу с наконечником под сверло

Установка гипсокартона

После завершения сборки каркаса приступают к обшивке его гипсокартоном. Прежде всего, надо нарезать куски материала, соответствующие сторонам короба. Следует учесть, что первый будет в точности повторять форму каркаса, а ширина другого увеличится на толщину листа. Правильнее всего отрезать и сразу прикрепить один из кусков (либо горизонтальный, либо тот, на котором нет ревизионных люков), чтобы размер второго куска измерить без ошибок.

Внимание! Гипсокартон — хрупкий материал, от неаккуратного обращения он способен треснуть или переломиться пополам. Перед началом работ следует подготовить рабочее место, где листы будут надежно защищены от механических воздействий. Резать ГКЛ следует на ровной плоской опоре, чтобы он не провисал.

Для резки гипсокартона используют ручную ножовку с мелкими зубьями и небольшим разводом, электролобзик, иногда — обычный канцелярский нож. Им надрезают лист по линейке, надламывают по ровной кромке стола и окончательно отрезают по линии разлома.

Резка гипсокартона канцелярским ножом

Полученная кромка редко бывает идеально ровной, поэтому ее дополнительно обрабатывают рубанком или специальной теркой. Во время резки и обработки поднимается большое количество гипсовой пыли, поэтому работать следует в защитных очках и респираторе. Кроме того, нельзя работать в помещениях, где установлены компьютеры — мелкая гипсовая пыль фатальным образом действует на вентиляторы, полностью лишая их работоспособности, заклинивая подшипники.

Крепление материала к каркасу производится на фосфатированные саморезы по гипсокартону. Они черные с мелким шагом резьбы. Воспользоваться обычными шурупами по дереву также можно, но надо быть внимательнее на завершающей стадии — шаг резьбы у них больше, поэтому шляпка может слишком глубоко зайти в поверхность ГКЛ. Расстояние между соседними крепежными элементами рекомендуется делать в диапазоне 10-15 см.

Саморезы по гипсокартону

Гнездо для установки ревизионного люка или окошка для снятия показаний счетчиков прорезают по месту. Сначала размечают поверхность и сверлят отверстия по углам. Затем из них по разметке выпиливают отверстие, размеры которого соответствуют величине рамки люка.

Отделка поверхности короба

Отделка короба обычно производится тем же способом, что и все остальное помещение. Наиболее распространенный вариант — укладка кафельной плитки. Иногда используют пластиковые стеновые панели, что несколько хуже, но дешевле, проще и намного быстрее. Оба варианта не требуют подготовки поверхности короба — шпаклевки шляпок саморезов, шлифовки угловой линии соединения плоскостей. Учитывая специфику и назначение короба, эти два варианта можно считать наиболее удачными.

Короб с ревизионными люками, отделанный в тон к стенам помещения

Иногда короб строят в уже отделанном помещении. Тогда приходится подыскивать материал, такой же или максимально соответствующий использованному ранее. Рекомендуется выбирать влагостойкие и долговечные виды — кафельную плитку или мозаику, пластиковые панели. Красить короб не рекомендуется, так как придется предварительно шпаклевать шляпки болтов, шлифовать ребро или устанавливать на него перфорированный уголок с последующей шпатлевкой.

Все эти процедуры требуют использования гипсовой или акриловой шпаклевки, которая будет понемногу впитывать водяной пар и разбухать. От этого окрашенная поверхность станет неровной и потеряет первоначальный вид. Кроме того, произвести качественную окраску в домашних условиях затруднительно.

Также, обратите внимание на такой вариант как — Отделка туалета панелями ПВХ, где мы подробно разобрали на примерах, дополнительный вариант декора туалета и ванной комнаты.

Самостоятельная сборка короба не составляет сложности, но требует аккуратности и тщательности. Необходимо использовать индивидуальные средства защиты органов зрения и дыхания, подготовить рабочее место для исключения порчи материала. Перед началом работ следует обзавестись инструментами, приобрести комплектующие и крепеж, закупить нужное количество гипсокартона. Полезно сделать схему предстоящих работ, которая поможет определить очередность действий и составить спецификацию на материалы. Тщательная подготовка обеспечит максимальный успех всего мероприятия.

Цены на популярные модели шуруповертов

Шуруповерты

Видео — Как сделать короб из гипсокартона для труб

Как сделать короб из гипсокартона: правила и монтаж

Большая часть жилья, доступного основной массе населения, было построено еще во времена СССР. К сожалению, чаще всего качество самой постройки оставляет желать лучшего. Немудрено, что, когда гнали план, особой точностью и ровностью поверхностей не озадачивались. Но сегодня, делая ремонт в своей квартире, собственники сталкиваются с такой проблемой, как выравнивание стен, потолка, и главное, проблемой, как скрыть инженерные коммуникации. Разного рода стояки, трубы отопления и обогреватели можно спрятать в коробе, изготовленном из гипсокартона на каркасе. Сама технология монтажа проста и позволяет сделать все этапы работ своими руками. Но как сделать короб из гипсокартона и какие существуют нюансы такого процесса?

Что понадобится для монтажа

Собрать короб из ГКЛ не слишком затратный процесс, все материалы доступны, а некоторые инструменты есть дома.

• Гипсокартон. Сегодня существует несколько видов этого материала: стеновой, влагостойкий, огнестойкий. Листы продаются разной толщины и размера. Какой выбрать для монтажа короба, будет зависеть от условий, где будет находиться конструкция. Для кухни или санузла лучше всего приобрести влагостойкий гипсокартон, в жилых помещениях можно использовать обычный стеновой, а огнестойкий используется при сборке элементов стен возле каминов и печей.
• Металлический профиль. Это вторая по значимости деталь при сборке. Из профиля собирают весь каркас, на котором будут закреплять листы стенового материала. Вариантов очень много, но для монтажа короба из гипсокартона понадобится CD- и UD-профили.

CD-профиль выполняет функцию каркаса для крепления листов гипсокартона, имеет загнутые края и ребра жесткости. Из него создаются прочные конструкции подвесных потолков и разного рода коробов.

UD-профиль используется как направляющая рейка для стоек каркаса. Крепится по периметру помещения. Для прочности монтируется к поверхности пола или стены.

При выборе металлокаркаса обращайте внимание на качество металла

При выборе профилей обязательно нужно обратить внимание на качество металла и его оцинкованного покрытия.

• Подвесы. Это металлические полосы с перфорацией для крепления длинных направляющих каркаса. Их можно изготовить и самостоятельно, но приобретенные в магазине стоят недорого и более удобны в использовании. Применяются, если нужно вынести направляющие на расстояние от поверхности.
• Крепеж. Это дюбель-гвозди для крепления UD-профиля и подвесов к поверхности стен и потолка. Выглядят как шуруп, но с острым носком без нарезов. Также нужны так называемые «блошки», это маленькие саморезы, которые служат для соединения металлических деталей каркаса между собой. И конечно, стоит приобрести крепеж для листов гипсокартона. Продаются в виде черных саморезов с нарезом буравчика, длиной от 25 миллиметров.
• Инструменты: перфоратор (ударная дрель), шуруповерт, строительный уровень, ножницы по металлу, канцелярский нож с запасом лезвий (для резки гипсокартона), шнур, рулетка.
• Для окончательной отделки понадобятся шпаклевка, лента-серпянка и шпатели.

Это основной перечень, в работе некоторые инструменты можно заменить подручными. Например, шуруповерт заменит дрель на низких оборотах (хоть и не так удобна), или ножницы по металлу заменит пила. Но наличие именно специально предназначенных инструментов значительно ускоряет изготовление короба из гипсокартона.

Как собрать короб из гипсокартона: разметка, установка направляющих, крепление листов

Разметка

Монтаж короба из гипсокартона начинается с отметки его размеров. Вся разметка будущего короба зависит от габаритов того, что в нем будет спрятано. Например, размер короба из гипсокартона на кухне планируется исходя из параметров кухонной вытяжки.

Вертикальную разбивку делают с применением шнура, длинной рейки и уровня. Находим самую отдаленную точку от стены, в этом месте устанавливаем рейку, к которой прикладываем уровень. По положению пузырька выравниваем ее. В точках касания рейки к потолку и полу крепим гвозди или шурупы и натягиваем шнур. Для удобства лучше использовать шнуры яркой окраски.

После отбивки вертикальной разметки делаем разметку горизонтальную на полу и потолке для крепления направляющих.

Если предстоит собрать потолочный гипсокартонный короб, шнуры натягивают параллельно полу и потолку с учетом уровня.

Как делать короб из гипсокартона. Пошаговый алгоритм

Установка направляющих

Короб из профиля для гипсокартона собирается после отбивки линий шнурами или разметки, по ним крепятся направляющие из UD-профиля, подрезанного по размеру. Крепление делают с помощью дюбель-гвоздей или дюбелей с саморезом. Шаг должен составлять не более 300 миллиметров. При этом важно обеспечить прочное закрепление. Если стены из мягкого материала, такого как газобетон, то стандартные пластиковые дюбеля не подойдут. Нужно использовать специальные металлические дюбеля («крокодилы»).

Если у вас под рукой нет необходимых инструментов, некоторые из них можно заменить. Например ножницы по металлу — пилой, а шуруповерт — дрелью на низких оборотах

Также нужно собрать так называемую полку – одну или несколько. Это конструкция из направляющих, которая обеспечит крепление CD-профиля на ребрах схождения граней короба.

Для этого на одну боковую сторону UD-профиля крепят другой такой же. Крепление обеспечивают за счет саморезов (пресс-шайб). Для ровного соединения граней полки сначала крепят друг к другу концы, а потом середину.

После сборки полученную конструкцию закрепляют в направляющих, прикрепленных к поверхностям стен, потолка или пола. При этом, если полка очень длинная, сразу же вставляют перемычку из CD-профиля.

Монтаж перемычек

Перемычки изготавливают по размеру из CD-профиля. Они вставляются в направляющие с частотой около 400 миллиметров. Если это потолочный короб, то сразу нужно отметить их нахождение для того, чтобы не возникло проблем с вырезанием проемов для системы освещения или вентиляции.

Перемычки закрепляются к направляющим с помощью «блошек» и шуруповерта.

После сборки всего каркаса нужно проверить его геометрическую точность, чтобы короб не испортил неровными ребрами смонтированный на него гипсокартон. Для этого к направляющим прикладывается уровень, если есть неровности, то стойка оттягивается и крепится саморезом к поверхности.

Жесткость и прочность всей конструкции будет зависеть от количества точек крепления, но не нужно излишне усердствовать, шага в 300 – 400 миллиметров будет вполне достаточно.

Крепеж листов гипсокартона

Лист гипсокартона подрезается под нужный размер с помощью канцелярского ножа по разметке с обеих сторон. Важное правило – до пола и потолка делаются зазоры в 10 мм и 5 мм соответственно. Также на ребра короба лучше вывести заводские края листов, тогда они получатся ровнее, и в будущей отделке будет проще закрепить штукатурный уголок.

Листы крепятся к перемычкам и направляющим саморезами, шляпки которых слегка утапливаются в поверхность гипсокартона. В случае сборки потолочного короба шаг между крепежом должен быть меньшим – около 150 миллиметров. Для вертикальной конструкции частота крепления – 250 – 300 миллиметров.

Также не стоит крепить гипсокартон в местах стыков направляющих и перемычек, лучше немного отступить, чтобы саморез не пробивал двойной слой металла.

В случае, если в будущем вам понадобится доступ внутрь короба — сделайте заранее смотровые окна

Если будет нужен доступ внутрь короба, то стоит озаботиться смотровыми окнами.

Конструкция готова, и нужно переходить к следующему этапу – отделке.

Сам процесс сборки не требует никаких специальных навыков и инструментов. Монтировка короба из гипсокартона своими руками несложна и при знании технологических нюансов процесса не займет много времени. Если нет желания делать это самостоятельно, то лучше пригласить квалифицированного специалиста.

Как сделать каркас из профилей для короба из гипсокартона на потолке: видео

Короб — это универсальное сооружение, которое можно использовать для скрытия инженерных линий, бытовых счётчиков, шкафов, второго яруса гипсокартона на потолке и прочих элементов интерьера. Такую конструкцию легко замаскировать окружающей отделкой, сделав практически невидимой.
Оформление и дизайн короба из гипсокартона для коммуникаций

Полное содержание материала

Как выбрать профили для каркаса

Изначально стоит уяснить, что сборку каркаса под различные короба, в особенности скрывающие линии коммуникаций, лучше всего делать с использованием предназначенного для этого металлического профиля.
Конструкция каркаса гипсокартонного короба


Древесина довольно капризный материал и требует особого подхода к выбору, подготовки и сборки в единую конструкцию. Стоит знать, что металлические каркасы легче деревянных, но в то же время долговечнее и тем более прочнее. Сталь с антикоррозионным покрытием не рассохнется, вследствие чего не возникают деформации, способные «порвать» гипсокартонную обшивку. Ну, и, конечно, рейки из профиля не нуждаются в дополнительной обработке от гниения, они уже покрыты цинковым напылением, способным противостоять окислению.
Готовый обшитый короб на кухне



Материал для сборки оснований требуется двух типов:

• направляющие профили. Имеют маркировку UD (отечественная ПН – профиль направляющий). Используются как основа для создания любых каркасов под гипсокартонные конструкции. Ширина 28 мм, высота боковых полок 27 мм, длинна 3000-4 тыс. мм;
• стоечные профили. Маркируются буквами CD (отечественная ПП и ПС – потолочный и стоечные профили соответственно). Применяется в качестве стоек каркаса и боковых перемычек, а главное, это основная «рабочая» поверхность, на которую монтируются гипсокартонные листы. Ширина рейки – 60 мм, высота полок 27 мм (имеют загибы), для жёсткости присутствуют продольные ребра.Сборка короба из стоечных профилей

Толщина качественного профиля 0,5-0,6 мм, материал сталь.
Главное, при выборе материала — обратить внимание на толщину стенок, а также на качество цинкового покрытия. Если при осмотре обнаружены малейшие следы ржавчины, от такого товара лучше сразу отказаться.
Лучше всего приобретать профили под будущий каркас для короба из гипсокартона от известных производителей (лидеры Knauf, Giproc и прочие). Вторым по значимости материалом для сборки оснований под ГКЛ является крепёж.
Схема внутреннего устройства короба для труб

Саморезы для каркаса короба из ГКЛ

Короб с обшивкой из гипсокартонных листов конструкция специфическая, ведь минимум две грани и один угол не имеют несущей основы. Прочность и жёсткость такого элемента достигается за счёт наличия поперечных перемычек и многочисленных точек крепления. А полностью собранная постройка фиксируется к стенам или потолку. Все это требует наличия качественного крепежа, который после завершения монтажа не допустит наличия люфтов отдельных частей.
Пример обшивка короба листами гкл с помощью саморезов



При сборке каркасов стеновых и потолочных коробов используются следующие типы метизов.

1. Дюбели — гвозди. Это саморезы, имеющие на острие не бур, а заточенное острие, позволяющее вбивать крепёж в стандартный пластиковый дюбель. С помощью такого материала к несущим стенам и перекрытиям фиксируются направляющие (UD) профили.
2. Саморезы по металлу. Соединения металлических деталей в каркасе под гипсокартонные конструкции осуществляется за счёт мелких саморезов по металлу. Они имеют следующие параметры, толщина – 3,5 мм, длина от 9,5 до 11 мм. Чаще всего их называют «клопы», «блошки», «семечки» и прочие. На конце бур, для ввинчивания в металл. Обязательно имеют цинковое покрытие для защиты от коррозии. Несмотря на мелкий размер 2-3 клопа обеспечивают очень прочное соединение двух профилей между собой.

При подсчёте необходимого количества крепежей стоит отталкиваться от таких данных. Дюбели — гвозди вбиваются в направляющие профили с шагом 350-400 мм, то есть на одну несущую рейку длиной 3-4 метра их необходимо от 8 до 12 штук. Расход клопов на одно соединение 2-3 штуки.
Чертеж с размерами клопов для профиля

Сборка каркаса под короб из гипсокартона

Вся работа по конструированию каркаса для коробов проводится в три этапа:

1. Разметка.
2. Монтаж направляющих.
3. Сборка.

Смотрите в видео процесс сборки каркаса короба под гипсокартон.

Разметка участка под монтаж каркаса

Параметры будущего короба для гипсокартона зависят от габаритов предмета (для труб меньше, приборов больше). Причём разметку и сборку каркаса лучше всего осуществлять после установки/прокладки линий коммуникаций или бытовых приборов.

1. В первую очередь отбиваются длинные линии, соединения будущего короба с несущими стенами или потолком. Для удобства в работе лучше использовать шнур, который натягивают на вбитых гвоздях. Такой способ довольно простой и в случае ошибок можно легко переместить отметки.

2. Делая разметку линии, сверяются со строительным уровнем во избежание перекосов.
3. Под направляющие граней также делается отбивка, для чего лучше использовать столярный уголок.

Шнуры для разметки используются цветные, например, красные или синие!

Монтаж направляющих

По всем отметкам теперь нужно закрепить направляющие UD профили, нарезанные по размерам. Резку реек лучше делать с использованием ножниц по металлу.

Применять болгарку не рекомендуется, так как отрезной круг на высоких оборотах сжигает цинковое защитное покрытие на срезе.

1. Подогнанный по размеру профиль UD прикладывается к линии и непосредственно сквозь него сверлятся отверстия под дюбели — гвозди. Шаг между точками крепления 350-400 мм, не более.
2. В полученные проёмы вставляют дюбели и забивают монтажные шурупы.
3. На углах направляющие подрезают со скосом, для формирования стыков реек.

Процесс сборки каркаса короба под ГКЛ


Для создания внешнего угла короба нужно изготовить конструкцию с двух UD профилей, соединённых между собой. Делается это путём крепления к уложенной набок рейке такого же элемента, установленного в виде перевёрнутой буквы «П». Фиксацию можно выполнить клопами или пресс шайбами с шагом 200 мм.

Сборка каркаса для короба

Окончательное устройство каркасов короба из гипсокартона включает в себя два этапа: установку внешнего угла и монтаж перемычек.

После завершения монтажа, каркас нужно предварительно проверить на наличие перекосов (возможны в процессе сборки) и подправив конструкцию, можно переходить к её обшивке гипсокартоном.
Примеры конструкции и оформления коробов из гипсокартона

подробное описание как правильно сделать монтаж и сборку короба

Чтобы изменить плоскость помещения, достаточно дополнить ее выступающим наружу уровнем, который может завершать или подчеркивать общий фон.

Сегодня в Интернете есть много видео, как сделать короб, но не каждый ролик посвящен универсальности тематического приема в ремонте.

Обычно контент о монтаже короба рассказывает о какой-то отдельной проблеме, что ограничивает целевую аудиторию в ответах на многие тематические вопросы.

Содержимое обзора:
