Пошаговая инструкция из пластика и бетонных колец +Фото и Видео
Приобретая земельный участок, для постройки дома, в первую очередь стоит позаботиться о фундаменте строения. Грунтовые воды могут нанести непоправимый урон основанию здания.
Чтобы защитить фундамент, и минимизировать влажность почвы производится установка дренажного колодца.
Содержание статьи:
Дренажные колодцы разделяются на несколько видов
Поворотный колодец
Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.
Рекомендация. Дренажные колодцы следует устанавливать на каждом втором повороте магистрали, если монтаж делается для сохранения фундамента, то по углам здания.
Ревизионные колодцы (смотровые)
Устанавливаются для проведения регулярных инспекций канализационной магистрали.
Поглотительный колодец
Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.
Для монтажа поглотительного колодца потребуется:
- Вырыть котлован глубиной 2 м
- Дно застелить щебнем
- На щебень установить перфорированную трубу диаметром 1,5 м
- В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
- После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.
Накопительный колодец
В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.
Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.
Габариты данного колодца выбирается в соответствии с целями применения и учетом установки насосного оборудования, для перекачки жидкости.
Стандартный дренажный колодец состоит из:
- Канализационного смотрового люка.
- Горловина.
- Шахта
- Дно (в поглотительных колодцах монтаж днища не требуется)
Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.
Дренажный колодец из бетонных колец
Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.

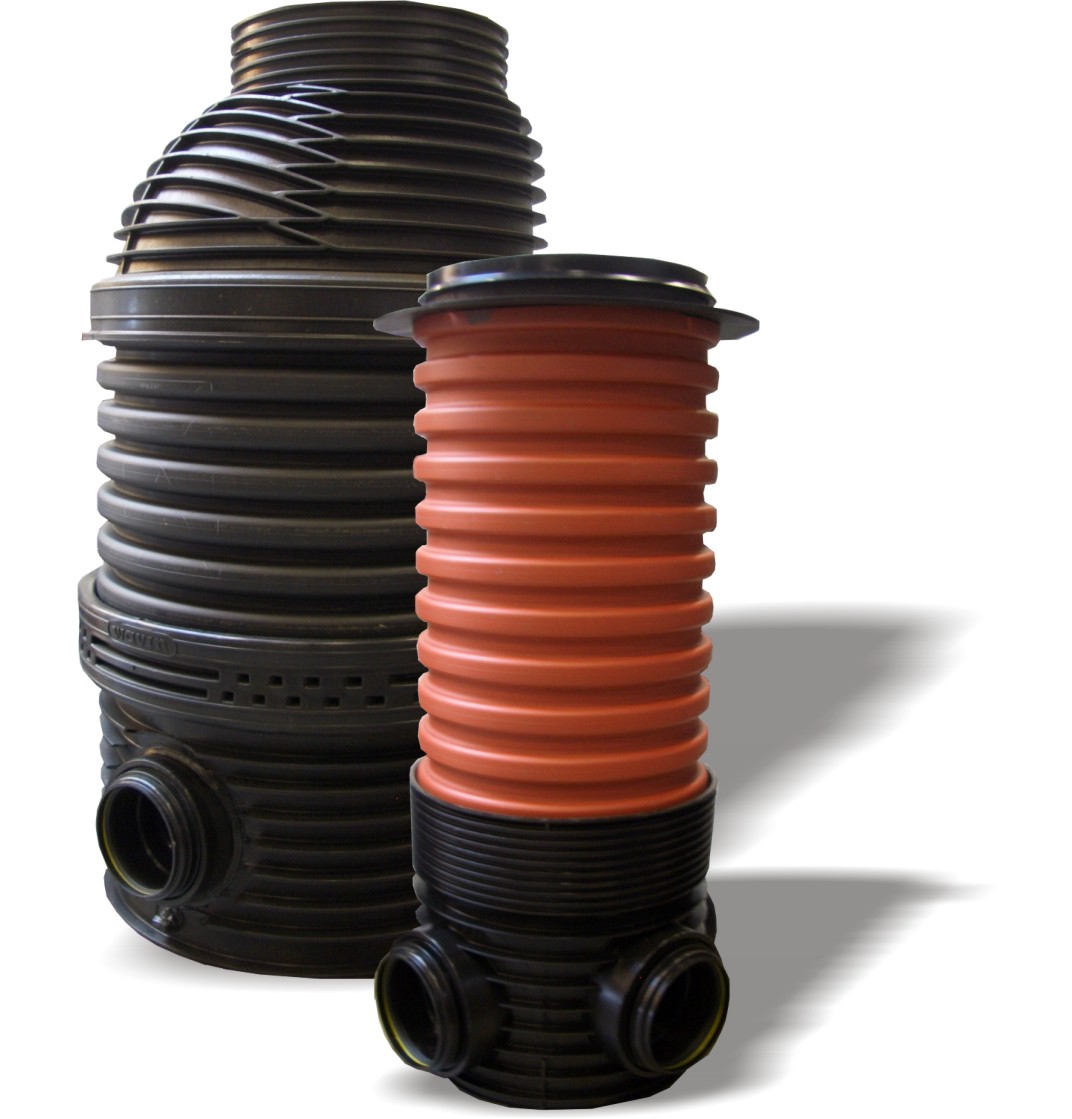

Дренажные колодцы из пластика
Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.
- Отливаются с ребрами жесткости, что увеличивает их прочность
- Оснащены отводами для труб
- Обладают не большим весом
- Срок службы до 50 лет
- Не требуется герметизация
- Не подвержены гниению и коррозии
- Простой монтаж
На рынке представлен широкий выбор готовых изделий, которые можно купить или обустроить колодец самостоятельно, что значительно сэкономит бюджет.
Установка дренажного колодца своими руками
Пластиковый колодец
Первое, что понадобится сделать, купить гофрированную пластиковую трубу требуемого размера.
Для монтажа поворотного или ревизионного колодца подойдут трубы диаметром до 0,5 м. этого достаточно, чтобы провести проверку системы и прочистить трубы.
Фильтрующий или накопительный колодец потребует для обустройства гофтрубу от 0,7 до 0.
9 м диаметром.
Колодцы с предусмотренным спуском организуются из изделий диаметром более метра.
Также необходимо приобрести:
- Уплотнители из резины, для стыковки с трубами.
- Дно
- Люк.

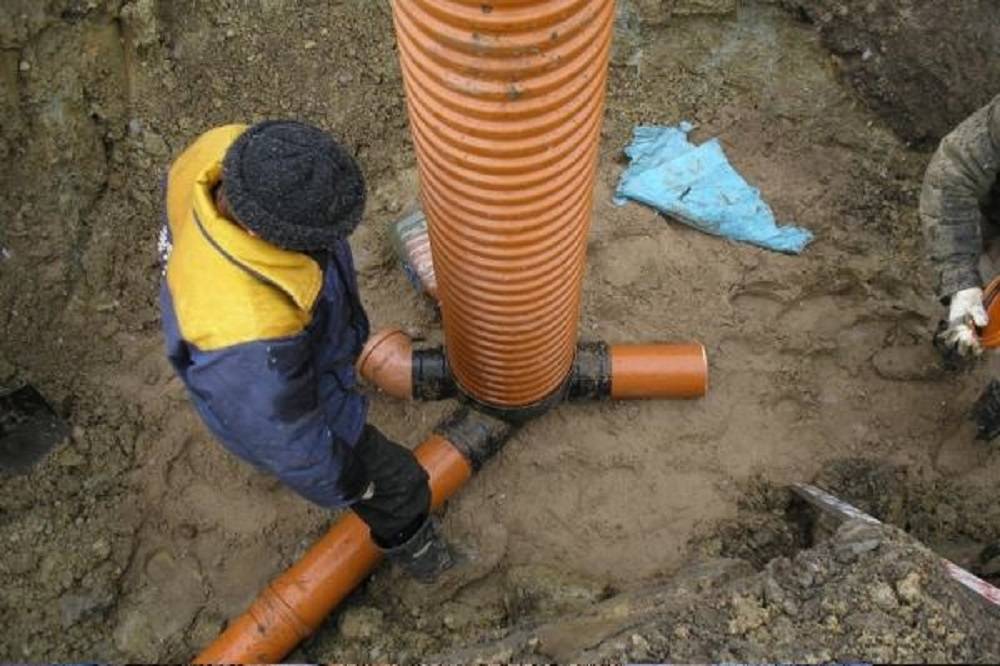

Когда все детали для колодца приобретены, можно начать установку.
На трубе, отступив от основания 0.5 м, делаются отверстия для подвода труб, в них вставляются уплотнители. Затем прикрепляется дно колодца. Все швы обрабатываются водостойким герметиком.
Выкапывается котлован нужной глубины и диаметра. Дно заливается цементом или создается песчаная подушка.
Когда раствор застынет, емкость опускается в шахту, делается соединение с дренажными трубами. Свободное место вокруг готового колодца заполняется смесью из песка и щебня, после чего конструкция закрывается люком.
Из бетонных колец
Для монтажа дренажного колодца из бетонных колец лучше использовать железобетонные изделия.
Благодаря арматуре, они обладают достойной прочностью и долгим сроком службы.
Монтаж выполняется с использованием специального оборудования.
- Выкапывается котлован требуемых габаритов.
- Дно засыпается слоем природного фильтра, высота слоя из гравия и песка должна быть как минимум 50 см.
- Затем все кольца одно за другим опускаются друг на друга. Швы и стыки должны быть герметичными, для достижения этой цели применяется мастика, бетонный раствор или герметик.
- В первом кольце делаются отверстия для дренов. Подсоединяются трубы, швы герметизируют.
- Сверху конструкция закрывается крышкой.
- Оставшееся свободное место между стенками колодца и грунтом заполняется смесью из песка и гравия.
Особенности монтажа поглотительного колодца
В отличие от всех остальных типов у этого колодца отсутствует герметичное дно, его заменяет природный фильтр.
Чтобы фильтрационный колодец функционировал в соответствии с требованиями, осуществлять монтаж следует строго по схеме.
Внимание. У накопительных, ревизионных и поворотных колодцев подводка к дренам производится у дна колодца. Поглотительный резервуар имеет верхнюю подводку для сброса воды.
Установка дренажного колодца Качественный монтаж дренажных колодцев
Благоустраивая приусадебную территорию вновь построенного загородного дома либо при его реконструкции, домовладельцы задумываются об устройстве дренажа и колодцев. Многие хотели бы соорудить колодец собственноручно, не прибегая к помощи сторонних специалистов. Перед тем как заниматься монтажом колодцев дренажа, необходимо разобраться, какие есть виды этих сооружений.
Виды колодцев для дренажной системы
Колодцы поворотной конструкции
Колодцы данного типа служат для периодической очистки труб от загрязнений, которые накапливаются в отверстиях дрен, и контроля состояния дренажной системы. Независимо от конструкции дренажа наличие колодца поворотного типа необходимо.
Его устанавливают на поворотах трубы дренажной системы, начиная со второго. Кроме того, он должен монтироваться в местах, где будут сходиться несколько дренов. По размеру колодец может быть небольшим или иметь диаметр около 1 метра, если в него во время ремонта будет спускаться человек. Такой колодец уже можно отнести к смотровым колодцам.
Колодец смотрового типа
При устройстве любого дренажа должны монтироваться смотровые колодцы. Они необходимы для обслуживания и контроля состояния системы. Размеры колодца должны позволять спуститься в него человеку. Колодец смотрового типа можно отнести к категории поворотных, если к нему сходится несколько дренажных труб, либо он находится на повороте трубопровода.
Колодец поглотительного типа
Часто колодцы этого типа по-другому называют фильтрующими. Их отличительной особенностью является место, где они расположены на участке. Фильтрующий колодец относится к точечным сооружениям. Их располагают в местах, где необходимо осушить территорию. Поглотительный колодец должен иметь глубину не менее двух метров.
Колодец коллекторного типа Эти колодцы называют водоприемными. Они является конечной точкой дренажа закрытого типа, куда сбрасываются все воды с участка. Их функцией является собирать и накаливать воду. Периодически по мере наполнения вода перекачивается в место, где сбрасывается вода: естественный водоем, овраг, канаву или специальный бассейн, вода которого берется для полива.
Материал изготовления колодцев
Дренажные колодцы и дрены могут быть изготовлены из следующих материалов:
• Бетона.
Колодцы сооружаются из бетонных колец определенного диаметра и высоты. Предварительно роется котлован, в который устанавливаются кольца с помощью крана. Они имеют высокую прочность и долгий срок службы. Недостатком является сложный монтаж с привлечением спецтехники.
• Пластик. Пластиковые материалы пользуются большой популярностью при устройстве дренажа. Специальные дрены и колодцы продаются в готовом заводском исполнении. Они имеют следующие достоинства: небольшой вес; все нужные отводы; высокую скорость и простоту монтажа; устойчивость к гниению и коррозии; эксплуатационный срок не меньше 50 лет.
Дренажные колодцы из пластика с трубами соединяются с помощью манжетных уплотнителей из резины. Это дает возможность сохранять герметичность системы несколько десятков лет. При монтаже колодца из пластика используются гофрированные трубы, которые в почве удерживаются с помощью ребер жесткости.
Последовательность шагов при монтаже колодца
Монтаж колодцев любых типов осуществляется по одному и тому же алгоритму:
• Сначала следует подготовить гофрированную трубу требуемого размера.
Затем нужно сделать в ней отверстия, к которым будут с помощью манжетных уплотнителей присоединяться дрены.
• Роется котлован и на его дне устраивается подушка из песка и щебня.
• Следующий шаг – заливка котлована цементным раствором. Поверх раствора стелется геотекстиль.
• Далее на подготовленное место нужно установить днище и соединить его с гофротрубой. При этом место, где днище соединяется с гофрой, нужно герметизировать с помощью битумной мастики.
• Затем нужно подвести компоненты дренажной системы, герметизируя все стыки и соединения с помощью мастики.
• Далее следует установить насос, который будет откачивать скопившуюся воду (если монтируется колодец-коллектор).
• Пустоты, которые остались вокруг колодца, необходимо засыпать мелким щебнем.
• Затем нужно установить крышку.
• На последнем этапе поверхность вокруг дренажного колодца следует утрамбовать и сделать рамку из цемента. В эту рамку нужно установить крышку люка.
Во избегания засоров в дренаже и выполнения трудоемкого ремонта необходимо регулярно чистить колодцы дренажной системы от загрязнений.
Другого ухода для этих дренажных сооружений не требуется, если, конечно, при их монтаже соблюдалась технология.
Таким образом, устройство дренажа не представляет сложности, хотя в статье рассматривается лишь один из этапов его создания. Теперь вы знаете, как смонтировать колодец для дренажной системы своими руками или заказать установку дренажного колодца у нас.
схема установки, как сделать расчет, установку и монтаж колодца
Содержание:1. Виды и функции дренажных колодцев
2. Поворотные
3. Ревизионные
4. Колодцы поглотительного типа
5. Накопительные
6. Колодец в подвале или на цокольном этаже
7. Септические колодцы
8. Монтаж ревизионного или поворотного колодца
9. Установка фильтрующего колодца
10. Фильтрующие колодцы из кирпича своими руками
11.
Как сделать бетонные колодцы
12. Пластиковые колодцы
13. Накопительные колодцы — монтаж
14. Дренажный колодец в подвале
Даже прочный фундамент с хорошей гидроизоляцией может со временем разрушиться под воздействием грунтовых и талых вод. Чтобы этого не произошло, вокруг дома создают дренажную систему для защиты здания от влаги. Важным элементом такой системы является дренажный колодец. Можно купить как готовый колодец, так и сделать его самостоятельно. Устанавливают данный элемент либо в подвале дома, либо в наиболее низкой точке участка. Прежде чем перейти к тому, как сделать дренажный колодец, нужно изучить существующие виды данных изделий и их назначение.
Виды и функции дренажных колодцев
Все такие колодцы, независимо от вида и предназначения, представляют собой своеобразный стакан без дна, к стенам которого подведены дренажные или канализационные трубы. При открытии такого изделия можно прочистить трубы, убрать собравшийся мусор или проконтролировать течение воды.
Поворотные
Монтаж дренажных колодцев подобного типа осуществляется на поворотах трубопроводов и по углам дома (в случае пристенной системы). Главной их функцией является упрощение доступа к засорившимся перфорированным трубам.Ревизионные
Такие устройства имеют большой объем, внутри них может поместиться человек. Сквозь ревизионный колодец легко провести чистку и проконтролировать работоспособность трубопровода (прочитайте также: «Устройство дренажных колодцев на участке»). Обустраивают колодцы данного типа на прямых длинных участках дренажных труб с промежутком до 20 метров и в местах их соединения. Иногда ревизионным колодцем можно заменить поворотный.
Колодцы поглотительного типа
Такие колодцы, как правило, имеют глубину от 3 метров. В них собирается жидкость, поступающая по дренажным трубам в резервуар. Дно выстилается толстым слоем щебня, сквозь который в грунт просачивается влага. Установка дренажного колодца поглотительного типа является целесообразной в том случае, если воду невозможно отводить в магистральную канализацию или удалять другим образом.
Поверх дна устройств выкладывают слой грунта или геотекстиль. Производить монтаж такого колодца можно на песчаном грунте с неплохой фильтрующей способностью.
Накопительные
В таких устройствах также собирается жидкость, поступающая по трубам, но в них предусматривается герметичное дно. Собравшаяся влага не проникает в грунт, а служит для орошения растений. Также после откачки воды ее можно просто сбросить в водоем. Накопительные колодцы обычно ставят на почвах с плохой фильтрацией – глинистой, суглинистой.Колодец в подвале или на цокольном этаже
В том случае, если в подвал часто попадает вода, рекомендуется устанавливать дренажный колодец глубиной немного больше 50 сантиметров, в котором располагают насос. Скопившаяся жидкость откачивается аппаратом и удаляется посредством специального оборудованного канала.Септические колодцы
Такие устройства используются для удаления или доочистки жидкости, очищенной в септике. Емкости бывают накопительного или поглотительного типа, выбор зависит от качества очистки в септике воды, и намерения владельца использовать ее в дальнейшем для утилизации в грунт или для хозяйственных нужд.
Монтаж ревизионного или поворотного колодца
При желании можно сделать дренажные колодцы своими руками. Их устанавливают на поворотах дренажных труб или через каждые 20 метров на прямом трубопроводе. Изделия могут быть выполнены из бетона или пластика. Диаметр колодца должен быть 34-46 сантиметров, но если необходим доступ в шахту, то его нужно увеличить до 1 метра и больше.Порядок действий:
- выкопать котлован и подвести к нему траншеи для прокладки труб;
- на стенках ревизионного колодца сделать отметки в местах будущего трубопровода;
- на стенках по отметкам высверлить отверстия согласно диаметру труб;
- опустить колодец с дном в котлован на бетонную или песчаную подушку;
- соединить трубы и оборудовать стыки резиновыми уплотнителями, а также промазать их силиконом или битумной мастикой;
- оборудовать верх смотрового колодца люком;
- засыпать стенки колодца и трубы смесью щебня и песка.
Установка фильтрующего колодца
Фильтрующие колодцы (в том числе и для септиков) делают из бетона, кирпича, пластика и некоторых подручных материалов. Вода в данные колодцы попадает из дренажных труб или септика, и затем просачивается через щебень и впитывается в грунт. При большом объеме сточных вод рекомендуется делать больше одного колодца. Такие строения нельзя создавать на глинистой почве и при высоком уровне грунтовых вод.Обязательно проводится расчет дренажного колодца, его следует устанавливать ниже уровня промерзания почвы, но выше уровня грунтовых вод. Рекомендуемая глубина – 2,5 — 3 метра.
Для дренажа используют щебень, гравий, колотый кирпич с размерами частиц не более 3 сантиметров. Самые крупные частицы укладывают в центре шахты, а мелкие – около стенок. Форма колодца может быть квадратной или круглой.
Фильтрующие колодцы из кирпича своими руками
Лучше делать такой колодец большим, но на это требуется немало денег и времени.
Сначала выкапывают котлован, потом сооружают внутри опалубку. Стенки возводятся по принципу «полкирпича» (между соседними кирпичами остаются небольшие промежутки). На дно укладывают щебенку, а пространство между стенками колодца и котлована засыпают щебнем, но после подводки трубопроводов. Сверху его закрывают деревянной или пластиковой крышкой.Как сделать бетонные колодцы
В работе, как сделать дренажный колодец своими руками, нет ничего сложного, но создание бетонного устройства не только не выгодно с финансовой точки зрения, но и занимает много времени. При строительстве используют монолитные или перфорированные железобетонные кольца. Также создать конструкцию можно путем заливки цементного раствора в подготовленную опалубку. Места соединения труб с колодцем обрабатывают битумом, а дно выстилают фильтрующим слоем.Пластиковые колодцы
Такие устройства обходятся дешевле, чем бетонные и кирпичные. Для этого используют трубы с перфорацией или готовые конусообразные колодцы, не имеющие дна, к которым подключают дренажный или канализационный трубопровод.
На дно укладывают фильтрационный слой, а сверху колодец засыпают пескоцементной смесью или песком.Накопительные колодцы — монтаж
Схема дренажного колодца весьма похожа на накопительное строение. Основное отличие заключается в том, что у последнего имеется дно. Его устанавливают на бетонную или песчаную подушку в котлован, подключают трубы, герметизируют стыки и стенки, а сверху засыпают смесь песка с цементом или просто песок. В колодец опускают насос, а горловину закрывают крышкой. Читайте также: «Как сделать дренажный колодец своими руками – варианты конструкции, правила монтажа».Дренажный колодец в подвале
Обычно дренажной системы вокруг дома вполне хватает, но если подвал дома постоянно затапливается, имеет смысл сделать дренажный колодец в самом доме. В цементной стяжке пола подвала делают канавы для труб, а также выкапывают котлован глубиной 60 — 200 сантиметров, в котором устанавливают накопительную емкость (к примеру, из металла или пластика) с дренажным насосом.
Трубы с перфорацией помещают на подушку из щебня или на слой геотекстиля в траншее, делая уклон в сторону колодца (на метр трубы – 2 сантиметра уклона). Сверху их засыпают щебнем. Стены и пол герметизируют и заливают бетонную стяжку. Такой колодец спасет подвал от подтоплений, но заберет у помещения около 30 сантиметров высоты.
Дренажный колодец, устройство и монтаж дренажного колодца своими руками
Дренажный колодец – это заглубленный резервуар для сбора воды, поступающей по дренажным трубам. Количество дренажных колодцев в дренажной системе определяется в зависимости от размеров и гидрогеологических условий участка, а конструкция дренажного колодца выбирается в зависимости от его предназначения.
Типы дренажных колодцев
Рассмотрим какие бывают дренажные колодцы, их назначение и отличия.
Поворотный дренажный колодец
Поворотные дренажные колодцы предназначены для периодической очистки полостей труб от скопившегося ила и песка.
Поворотные колодцы ставятся на поворотах трубопроводов дренажной системы – каждом втором, а также в местах соединения двух и более труб (дренов).
Поворотный колодец может быть предназначен для выполнения разных задач, и его глубина и диаметр зависят от этих задач. В тех случаях, если требуется осматривать производить профилактику, что предполагает работу человека внутри колодца, требуется устанавливать колодец диаметром более 100 см. Такие колодцы называют инспекционными. Если же задача состоит в периодической чистке подводящих и отводящих труб промывкой из шланга под напором, то достаточно будет установить колодец диаметром до 100 см.
Смотровой дренажный колодец
Смотровые дренажные колодцы необходимы для осмотров, плановых проверок, для возможности устранять последствия аварий в системе дренажа или сильных ливней.
Такой колодец должен иметь размер, достаточный для того, чтобы человек смог осуществлять обслуживание системы, находясь внутри колодца. Кроме организации надзора за работой системы и доступа для очистки трубопроводов, смотровой колодец оборудован устройством для сбора взвеси ила, который попадает в подземную систему дренажа из почв. Дно колодца расположено ниже мест входа подводящих и отводящих труб и поэтому работает как пескоуловитель. Ловушка представляет собой сетку, которая и задерживает весь мусор.
Смотровые колодцы ставят в местах соединения двух и более дренажных труб, на поворотах трубопровода и не реже, чем через 45-50 метров, если участок трубопровода идет по прямой.
Поглотительный дренажный колодец
В случаях, когда в районе расположения участка нет естественного водоема, оврага или разрешенного водосброса в систему канализации, устраивают поглотительный, или фильтрующий, колодец. Такая установка возможна, если грунты участка состоят в основном из песков и супесей, а количество воды, которую необходимо отводить, составляет не более одного кубометра за сутки.
По форме поглотительный колодец может быть круглым, диаметром до 1,5 м, или прямоугольным, размером не более 2*3 метра. Глубиной поглотительный колодец устраивается более 2 метров.
В поглотительном колодце должны быть:
- резервуар, обсыпанный щебнем или гравием снаружи, для фильтрации
- донный фильтр из щебня, гравия, битого кирпича или шлака высотой 30 см.
- покрытие из слоя геотекстиля с засыпкой грунтом
Накопительный дренажный колодец
В тех случаях, когда установка поглотительного колодца невозможна, и некуда сбрасывать воду, в самой низкой, тупиковой точке участка устанавливают водоприемный, или накопительный колодец. Так же его называют коллекторным. Его задача – накопление воды из системы дренажа, с возможностью последующего использования.
Водоприемный колодец состоит:
- емкость с водонепроницаемым дном и надежной крышкой
- труба с обмоткой геотекстилем и засыпкой щебнем, для защиты
- насос с шлангом и электрокабель для подключения
Материалом для дренажных колодцев служит бетон или пластик (полиэтилен обычный и высокоплотный, полипропилен или пластифицированный и непластифицированный ПВХ).
Бетонные колодцы долговечны, прочны и надежны, но имеют недостаток — трудоемкость монтажа.
Пластиковые дренажные колодцы

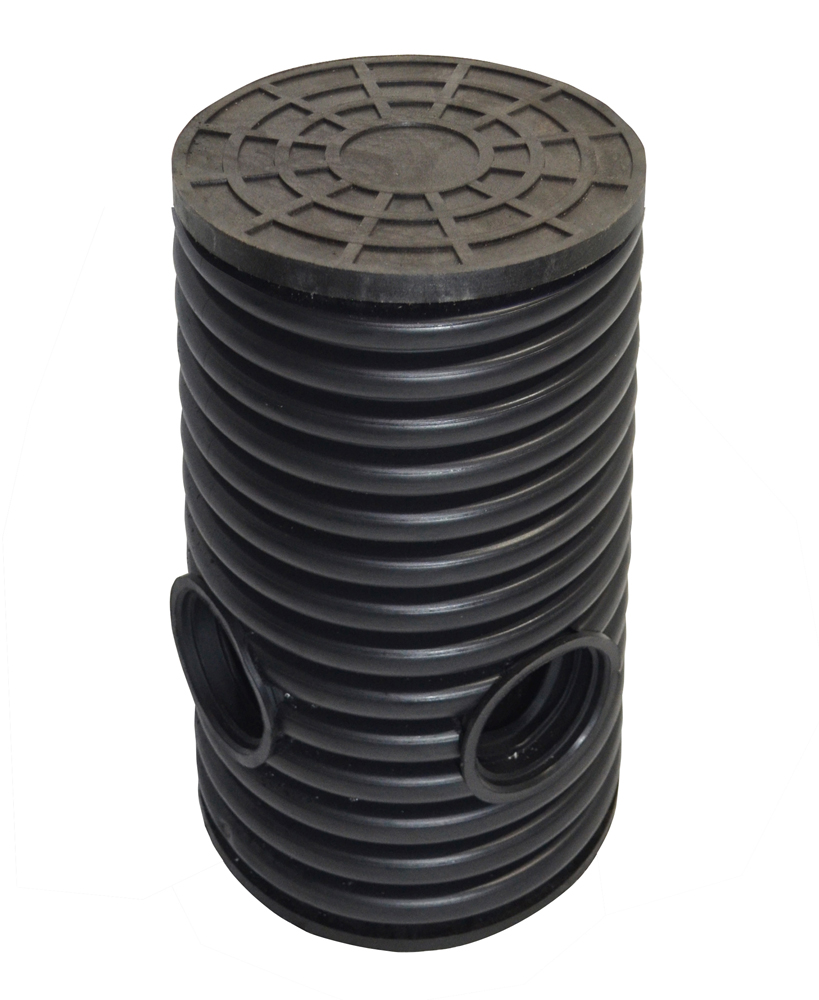

Пластиковые колодцы состоят из гофрированной трубы с ребрами жесткости, которые прочно удерживают трубу в грунте.
Преимущества пластиковых колодцев:
- простота монтажа и небольшой вес
- возможность абсолютно герметично соединять ввод и вывод труб в колодцах простым способом
- им не страшна коррозия
- служат пятьдесят лет и более
- сравнительно недороги, экологически безопасны
Монтаж дренажного колодца своими руками

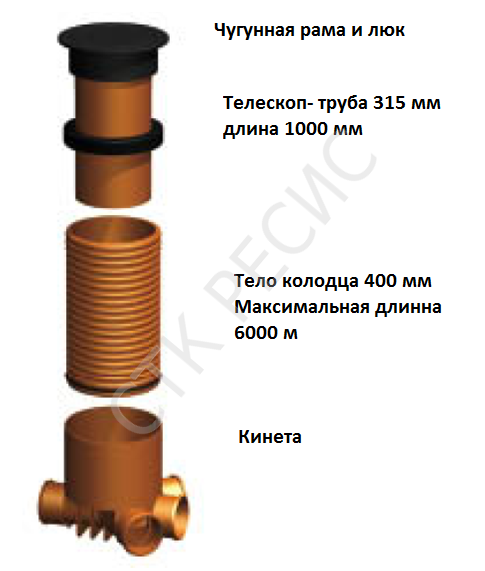

Все колодцы складываются из следующих элементов:
- камера, или рабочая часть колодца
- днище
- горловина с крышкой, или люком.
Необходимые материалы: гофротрубы диаметрами: для устройства смотровых колодцев не менее 920 мм, для поворотных – 340-460мм, для фильтрующих и накопительных – 690-700 мм.
Монтаж пластикового дренажного колодца
Последовательность сбора пластикового колодца:
- отмерить нужную длину и отрезать часть гофротрубы. Для резки можно использовать обычную ручную пилу, распил делают по выступу гофры, в центре. Затем прорезать отверстия для ввода дренажных труб примерно на 0,5 м от низа будущего колодца, для этой работы удобно подойдет торцевая фреза. Вставить в отверстия резиновые уплотняющие манжеты или специальные переходы, состоящие из пластиковых муфт и резиновых уплотнителей.
- присоединить к трубе дно, загерметизировать стыки битумной мастикой
- выкопать яму для установки колодца, устроить подушку из песка толщиной 10 см, затем подсыпать щебнем, причем уплотнение дна ямы и слоя песка делать не нужно. Затем сделать проливку из цементно- песчаного раствора и после того, как раствор схватится, положить слой геотекстиля. Для фильтрующих колодцев дно не делают.
- установить колодец и люк, присоединить трубы и насос. Засыпать колодец вокруг песком, смешанным с грунтом, мелким щебнем или гравием. Возможно использование местного грунта при условии, что он не тяжелый. Засыпка делается слоями с уплотнением каждого слоя.
Для резки можно использовать обычную ручную пилу, распил делают по выступу гофры, в центре. Затем прорезать отверстия для ввода дренажных труб примерно на 0,5 м от низа будущего колодца, для этой работы удобно подойдет торцевая фреза. Вставить в отверстия резиновые уплотняющие манжеты или специальные переходы, состоящие из пластиковых муфт и резиновых уплотнителей.
Монтаж железобетонного колодца
Бетонный колодец монтируют при помощи спецтехники, используя готовые ж/б кольца и днище.
Возможно устроить дренажный колодец из покрышек от большегрузных или легковых автомашин. Больше всего такая конструкция подойдет для фильтрующего колодца.
Монтаж дренажного колодца из покрышек
Последовательность устройства колодца из покрышек:
- выкапывают яму на глубину около двух метров и уплотняют дно, затем делают подушку из щебня или гравия на высоту 25-35 см.
- укладывают в яму покрышки и засыпают щебень, гравий, битый кирпич или шлак для устройства фильтра
- зазор между покрышками и стенками ямы засыпают щебнем или гравием
- закрывают колодец грунтом по слою геотекстиля
Монтаж пластикового колодца | Статьи компании «Лимкор»
Пластиковые колодцы— специальный тип конструкции, используемый при обустройстве дренажной, питьевой или другого типа системы.
Конструкция прочная и надежная, состоит из шахты и горловины из СВТ , выходных и входных патрубков. Такие колодцы могут устанавливаться для дачных и загородных участков, что обусловлено практичностью, простотой эксплуатации и облегченным монтажом.
Особенности и преимущества
Конструкция дренажного или питьевого пластикового колодца включает в себя следующие элементы:
· спиральновитая труба в виде основной рабочей шахты и горловины;
· крышка или люк;
· выходные и входные патрубки
Питьевой или дренажный колодец пластиковый отличается следующими преимуществами:
· небольшой вес, что облегчает монтаж и снимает часть нагрузок на основание;
· достаточно прочные стенки, выдерживающие давление грунта на конструкцию;
· широкий выбор спиральновитых труб разного диаметра, что позволяет подобрать колодцы для конкретных нужд;
· простая установка, не требующая использования дорогостоящей строительной техники;
· возможность поставки полностью готовой конструкции
· использование пластиковых труб для восстановления старых колодцев;
· доступная стоимость конструкции;
· длительные эксплуатационные свойства;
· прочность, устойчивость к механическим нагрузкам, повреждениям, коррозии и плесени;
· практичность, простое обслуживание.
Сфера применения
Пластиковые колодцы универсальные, их можно использовать в различных целях. Это дренажные, переливные, инспекционные, канализационные и другие типы конструкций. Внутренние стенки гладкие, это исключает образование осадка, скоплений грязи или ила.
Переливные типы колодцев используются для снижения, контроля интенсивности потока. Тип и особенности конструкции могут быть различными, все зависит от условий монтажа, примерных объемов рабочего потока.
Инспекционные емкости распространены для дренажных, сточных систем. Они позволяют периодически осматривать состояние труб, проводить очистку от скоплений ила, загрязнений, попавших в систему. Также конструкции этого типа применяются для контроля уровня потока.
Канализационные колодцы входят в систему общего сбора и отвода стоков. Преимуществом пластика в данном случае выступает простой уход и снижение количества осадков. На стенках не налипает грязь, стоки уходят из колодца быстро, не требуя специального ухода или дорогостоящей очистки.
Порядок монтажа
Монтаж пластиковых колодцев включает в себя следующие этапы работы:
· подготовка участка, где планируется строительство, копка котлована с требуемыми параметрами
· укладка песчаной подушки на дне, увлажнение и утрамбовка подсыпки, если на участке высокий уровень грунтовых вод, требуется устройство основания из бетона;
· колодец устанавливается в правильное положение, проводится подключение труб, засыпка котлована песком и далее выбранным ранее грунтом;
· при выполнении засыпки каждый слой тщательно трамбуется.
Рекомендуется обратиться к специалистам, которые не только поможет правильно выбрать тип конструкции, но и профессионально выполнит все монтажные работы.
Пластиковые дренажные колодцы: преимущества, виды, устройство, монтаж
Дренаж — инженерная система, которую используют для осушения, понижения уровня подземных вод, уменьшения давления на фундамент и стены сооружений.
Дренажный колодец — элемент этой системы, емкость для излишков грунтовых вод. Обычно в системе используют несколько таких конструкций: они нужны, для технического обслуживания и контроля работы подземных коммуникаций.
Содержание
Преимущества дренажных колодцев из пластика
Прочные и легкие пластиковые дренажные колодцы чаще всего производят из полимеров. Современные пластиковые колодцы превосходят устаревшие аналоги из кирпича или бетона. Достоинства конструкций:
- Простой монтаж. В корпусе предусмотрены все необходимые вводы и выводы для подключения труб, а само изделие подрезается под необходимые размеры. Кроме того, за счет уменьшенного диаметра и тонких стенок изделия снижается объем земельных работ.
- Длительный срок эксплуатации. Составляет 50–70 лет без необходимости ремонта. При этом дренажные колодцы из пластика не требуют регулярного ухода.
- Высокая коррозионная стойкость. Изделию не требуется антикоррозионная обработка.
- Химическая устойчивость. Материал устройства не вступает в реакцию с перекачиваемой средой.
- Высокая прочность. Конструкция выдерживает тонны грунта сверху и по бокам.
- Небольшой вес. Легко перевозить без использования специальной подъемной техники. Выполнять все монтажные работы реально силами нескольких человек.
Легкость пластиковых компонентов колодезного корпуса — одновременно и основной недостаток таких изделий: при пучении и паводках их может вытолкнуть из земли. Чтобы предотвратить это, изготавливают колодцы с пригрузочной камерой для бетонирования, которая выполняет роль якоря.
Виды дренажных колодцев
При производстве дренажных колодцев из пластика часто используют полиэтилен. Такие колодцы не боятся холодов. Они могут замерзнуть, но после оттаивания быстро восстановят свою форму, не утрачивая герметичности — прекрасный вариант для подвижных грунтов.
Предпочтение обычно отдают полиэтиленовому продукту марки «100», изделия из которого обладают высокой плотностью, особой прочностью и надежностью.
Материал является отличным диэлектриком, обладает стойкостью к растрескиванию и царапинам, стоек к радиационным излучениям. Он химически и биологически инертен, не пропускает жидкости и газы. Срок его службы при соблюдении стандартных условий эксплуатации составляет не менее 50 лет.
По применению
Используют пластиковые дренажные колодцы разного функционального назначения:
Коллекторные. Большие емкости, в которых происходит накопление воды для дальнейшего перемещения в места разгрузки. Это может быть ближайший водоем, ливневая канализация.
Если нужна стимуляция движения стоков, устройство комплектуют насосом. Когда планируют разгружать дренажную систему в нижележащий водоносный пласт, его обустраивают без дна по типу фильтрационных.
Фильтрационные. Позволяют отводить воду подальше от фундаментов зданий и выкачивать ее в нижележащие грунтовые слои.
Подобные приспособления можно устанавливать лишь на песчаных грунтах, галечниковых или гравийных отложениях с песчаным заполнителем — в средах, которые характеризуются хорошими фильтрационными качествами и могут впитывать воду.
Смотровые. Устанавливают для проверки системы дренажа, ее обслуживания и периодической очистки. Находятся они в точках поворотов, подсоединения к центральным магистралям или формирования узлов.
С одной стороны они позволяют отслеживать пропускную способность и состояние труб, контролировать их засорение, а с другой именно из них и осуществляется чистка трубопроводов.
Поворотную разновидность смотровых колодцев применяют, когда нужно развернуть поток воды на 90 градусов. допустимый интервал расстояния между ними составляет 40–150 метров. Расстояние установки линейной разновидности на прямых участках зависит от диаметра трубопровода, допустимый интервал между ними составляет 35–300 метров.
Перепадные. Устанавливают в местах стыковки трубопроводов, которые проложены на разной глубине. Основная функция этого вида оборудования — гашение скорости потока воды.
По внутреннему устройству перепадные колодцы делят на:
- Высокие шахты с отводной трубой снизу и с вводной сверху;
- сооружения из нескольких самостоятельных секций, которые соединены между собой переливным каналом под углом;
- камеры с одним гасителем воды внутри;
- коллекторы с системой водоотбойников.
Энергия водного потока гасится о дно, либо это происходит за счет специальных отбойников. Выбор итогового варианта зависит от рельефа участка и величины перепада между сточными трубами, а также свойств грунта на нем.
Всю систему дренажа устраивают так, чтобы крайнее в цепочке устройство размещалось в самой нижней точке осушаемой территории. Важно, чтобы движение воды происходило самотеком. Если это невозможно, коллекторный колодец дополнительно оснащают насосом.
По типу доступа к обслуживанию дренажной системы колодцы делятся на инспекционные и обслуживаемые. Первые дают прямой доступ к проходящим в колодце участкам сети для ремонта и других операций с ними. Из-за вторых обслуживание системы осуществляют с поверхности земли.
Один колодец может сочетать в себе несколько функций, но чаще каждый из них устанавливают для отдельной цели.

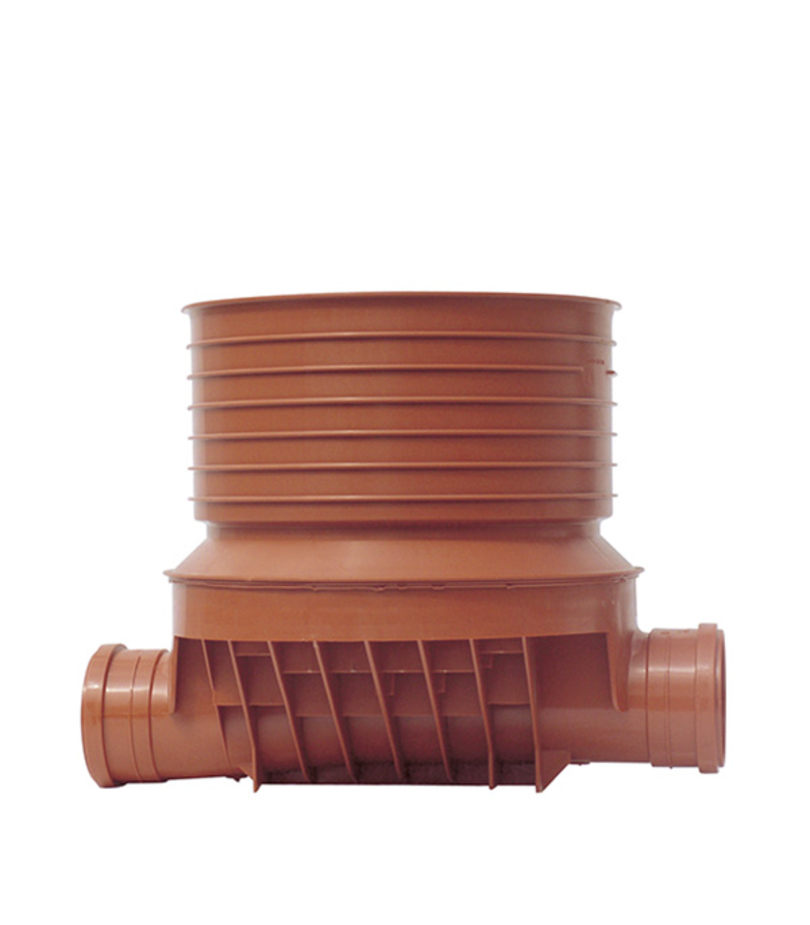

Устройство пластикового дренажного колодца
Монолитная конструкция состоит из основания, рабочей камеры, перекрытия, горловины.
В стенку рабочей камеры вваривается требуемое количество патрубков. Основание может быть перфорированным или сплошным.
При необходимости в нижней части колодца с помощью ложного дна создают пригрузочную камеру для бетонирования с заливными патрубками. Сверху изделие закрывают крышкой или люком.
Основные элементы колодезной конструкции:
- Рабочая камера — вертикально цилиндрическая из спиральновитой трубы.
- Перекрытие — плоское из листа, коническое из листа, арочное из спиральновитой трубы.
- Основание — плоское из листа, перфорированное или сплошное.
- Патрубки — из цельнотянутой полимерной трубы.
- Горловина — цилиндрическая из спиральновитой трубы.
- Пригрузочная камера — из полимерного листа.
- Ложное дно — из полимерного листа.
- Заливные патрубки — из полимерной трубы.
Внутрь колодца можно встроить навесную лестницу или оборудовать ступеньки.
Монолитные колодцы
Такие изделия обычно создают методом экструзионной сварки, что значительно увеличивает герметичность.
Она особенно важна при возможном движении грунта.
Монолитные варианты прочнее и дешевле по сравнению со сборными аналогами. Их производят в диапазоне стандартных размеров и устанавливают только на ту глубину, которая указана в инструкции.
Цельный колодец сразу готов к установке, его надо только опустить в специально подготовленную яму. Перед покупкой нужно тщательно рассчитать размеры изделия, потому что заменить его часть или нарастить рабочую камеру после монтажа невозможно.

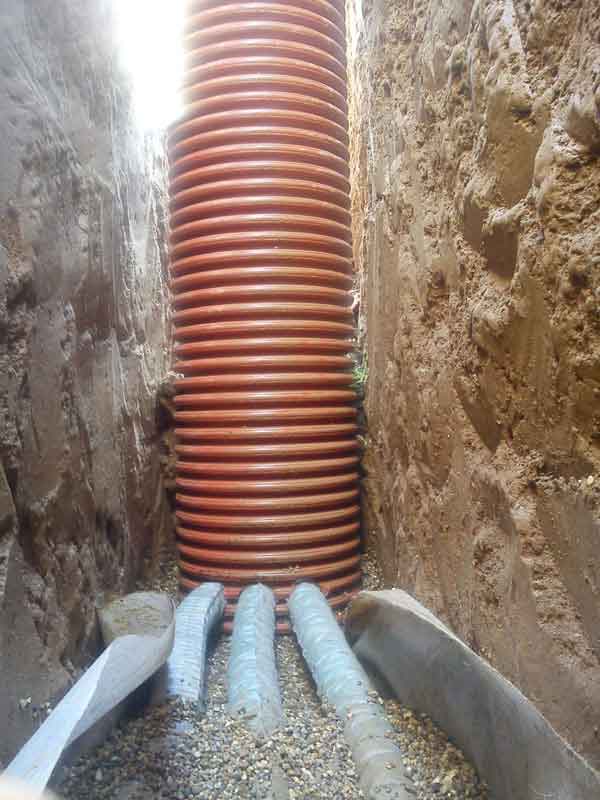

Технология монтажа
Траншею надо вырыть на такую глубину, чтобы трубы входили в колодец ниже точки замерзания грунта и выше верхнего водоносного слоя в нем. Ширина котлована должна быть на 30-40 см больше внешнего диаметра устанавливаемой емкости.
Если устанавливают сборную конструкцию, то предварительно ее собирают. Это можно сделать в котловане, но тогда необходимо выкапывать его достаточно объемным.
Стандартная последовательность установки пластиковых дренажных колодцев выглядит так:
- Подготовка к укладке. Перед монтажом колодца и подключения к нему дренажных труб дно ямы выравнивают и утрамбовывают. Под резервуар можно насыпать щебеночную подушку в 15 см и уложить бетонную плиту аналогичной толщины в качестве якоря. Слой щебня должен быть не менее 30 см, если пластиковый колодец будет применяться для отвода влаги в грунт.
- Выравнивание днища дренажного колодца. Положение днища проверяют лазерным или строительным уровнем. Выравнивают подсыпкой песка под основание изделия при необходимости.
- Подсоединение дрен к днищу колодца. К установленному в траншее днищу подключают канализационные трубы, вдавливая их в раструбы.
- Обрезка трубы до нужной высоты. Трубу обрезают до рассчитанной высоты ручной ножовкой или электропилой.
- Установка уплотнителя на шахту (рабочую камеру) колодца. Укладывают уплотнитель с внешней стороны шахты. Помещают его в углубление между нижней и следующей за ней гофрой.
- Обработка силиконом днища колодца. Перед соединением с рабочей камерой днище чистят и обрабатывают силиконовой смазкой.
- Монтирование шахты колодца на днище. Шахту с усилием защелкивают в раструбе днища так, чтобы вокруг места крепления равномерно распределить уплотнитель.
- Заполнение ямы песчано-цементной смесью или грунтом вокруг колодца. Делают это послойно с равномерной трамбовкой. Толщина засыпаемых слоев не должна превышать 30 см.
- Укладка люка или крышки на горловину. Высоту колодезной конструкции подбирают так, чтобы она находилась не более, чем на 20 см над землей. Исключение составляет водосборный вариант с решеткой сверху вместо крышки.
Перед монтажом колодца и подключения к нему дренажных труб дно ямы выравнивают и утрамбовывают. Под резервуар можно насыпать щебеночную подушку в 15 см и уложить бетонную плиту аналогичной толщины в качестве якоря. Слой щебня должен быть не менее 30 см, если пластиковый колодец будет применяться для отвода влаги в грунт.
Перед соединением с рабочей камерой днище чистят и обрабатывают силиконовой смазкой.Люки других видов колодцев должны быть на 10-20 см выше верхнего слоя почвы. Иначе во время дождя в них будут стекаться водные потоки с листвой и прочим мусором.
Если весной подземные воды часто поднимаются к поверхности, надо сделать бетонное основание под колодцем. Между собой их связывают капроновым тросом, который не сгниет в земле.
Чтобы собранная дренажной системой вода двигалась свободно, при установке дренажных колодцев из пластика нужно выдержать уклон. При таком способе вода под действием собственного веса будет течь в сторону фильтрующего колодца, коллектора или накопителя.
Очистка дренажного колодца
Ручная очистка
Сначала из рабочей камеры откачивают воду, пока ее объем не уменьшиться на 50 см. Затем нужно спуститься в колодец на подвесной системе и удалить источник засора металлической щеткой или другим инструментом, не повреждающим гидроизоляцию.
Затем нужно:
- Откачать остальную воду, потому что в нее попала грязь со стенок.
- Зачистить все другие стены.
- Проверить состояние фильтра на дне колодца и заменить его на новый по необходимости.
- Продезинфицировать стенки и фильтр 5-10% раствором хлорной извести.
- Плотно закрыть колодец на 48 часов.
- Два раза заполнить и осушить колодец, чтобы очистить стены от химического раствора.
С помощью дренажного насоса
Этот способ подразумевает создание в толще воды завихрений, которые поднимают ил с фильтра и удаляют засорения со стенок.
Для этого всасывающий патрубок дренажного насоса опускают на уровень 100–150 см от дна. Положение выходного патрубка должно обеспечивать постоянные завихрения. Это происходит, если после очистки жидкость поступает обратно в воду. В процессе фильтр насоса очищают от ила и другого мусора по мере надобности.
После одной полной чистки системы дренажа профилактические действия с применением насоса следует выполнять с частотой примерно один раз в год. Периодичность стоит увеличить при обслуживании обширной территории и большом объеме загрязнений.
Очистка с использованием вакуумной установки
Для этого варианта нанимают специализированные компании с профессиональной техникой.
Следует тщательно отслеживать состояние дренажных колодцев после периода паводка, сильных ливней и затяжных дождей.
Регулярное профилактическое обслуживание — главный залог стабильной работы системы дренажа.
Установка дренажных колодцев цена в Москве, Копаем дренажные колодцы под ключ
Дренажный колодец – это один из основных элементов системы глубинного дренажа, необходимой для нормализации уровня воды в грунте путем её отвода с участка. За счет установки таких систем можно обезопасить почву от заболачивания и переувлажнения. Количество таких колодцев определяется составом грунта, площадью участка и прочими факторами.
Цена дренажного колодца
| Кол-во колец | Глубина колодца | Цена ж/б кольца | Стоимость копки колодца |
| 1 | 0,9 | 1700 | 2.000 |
| 2 | 1,8 | 3400 | 4. 000 |
| 3 | 2,7 | 5300 | 6.000 |
| 4 | 3,6 | 6800 | 8.000 |
| 5 | 4,5 | 8500 | 10.000 |
| 6 | 5,4 | 10200 | 12.000 |
| 7 | 6,3 | 11900 | 14.000 |
| 8 | 7,2 | 13600 | 16.000 |
| 9 | 8,1 | 15300 | 18.000 |
| 10 | 9 | 17000 | 20.500 |
Виды дренажных колодцев
Такие колодцы подразделяют на следующие типы:
- смотровой;
- поглотительный;
- водоприемный.
Колодец дренажный смотровой необходим для очистки труб и не рассчитан на сбор воды. Особенно широкое распространение получили смотровые колодцы поворотного типа, которые устанавливают либо на поворотах труб, либо в местах, где пересекаются дрены.
Установка дренажных колодцев поглотительного типа уместна в тех случаях, когда нет возможности вывести влагу, а потому такой канализационный колодец выводит воду в нижележащий грунт. Такой дренажный колодец для септика устанавливают в песчаном грунте или при недостаточном объеме сточной воды.
Водоприемный колодец необходим в тех случаях, когда нет подходящих условий для возведения фильтрующего колодца, или когда по близости отсутствует место для сброса воды. Откачка из дренажного колодца такого типа осуществляется при помощи насоса. Устройство дренажного колодца довольно простое – он представляет собой трубу с дном, накрытую крышкой и защищенную геотекстилем и обсыпкой.
Используемые материалы
Дренажные колодцы бывают бетонными или пластиковыми. Дренажные колодцы бетонные состоят из колец с разнообразными габаритами. Мы их монтируем в заранее вырытые шахты. Такой вариант долговечен и прочен.
Дренажный колодец пластиковый прост в монтаже, не подвержен коррозии, а эксплуатационный срок превышает отметку в 50 лет. Кроме того, цена дренажного колодца в Москве из пластика находится в разумных пределах. Характерной особенностью пластиковых разновидностей является гофрированная труба.
Установка сухого колодца
Проекты газонов и садов
- Уровень квалификации: Начинающий
- Расчетное время: 3 часа
Вы уверены, что хотите удалить «Сухой монтаж»? из моих проектов?
Да, удалить Завести аккаунт ЗакрыватьДля этого вам понадобится учетная запись.Не волнуйтесь, создать его быстро и легко!
Создать аккаунт Распечатать страницуВодосточные трубы и другие дренажные системы дома — частые препятствия для новых проектов патио. Проблема проста: воде нужно куда-то уходить. Иногда водосточные трубы можно расширить или переместить, чтобы очистить патио, а естественные дренажные маршруты во дворе можно изменить с помощью канавы.Но часто лучшим решением является уловить воду и отвести ее в сухой колодец во дворе.
Сухоблочная система обычно состоит из скрытой дренажной плитки, идущей от водосборного бассейна у источника воды к сборному резервуару на некотором расстоянии. Базовая система проста и недорога в установке. В показанном здесь проекте перфорированная пластиковая дренажная плитка соединяется с сухим колодцем, сделанным из пластикового мусорного бака, в котором просверлены отверстия и затем заполнены каменным щебнем. Вода может просачиваться в почву по мере продвижения по водосточной трубе, в то время как колодец служит большой площадкой для сбора, которая медленно сливает излишки воды в окружающую землю.
Как установить французский дренаж или сухой колодец
Вопрос: Кто-то сказал мне, что сухой колодец или французский водосток поможет с дренажом в нашем ландшафте. Что это такое, и можем ли мы это построить сами? Холли, Огайо
Ответ: Холли, водосточные трубы должны быть подключены к подземным дренажным системам или канализации. В противном случае установка французского водостока или водосточного колодца — поможет с проблемой водоотвода.
Французский слив — это неглубокое отверстие. Это примитивная дренажная система, но она полезна для очистки почвы от лишней воды.
Французские водостоки, проектирование, строительство и установка
Конструкция французских водостоков проста. Водостоки могут быть любого размера, в зависимости от обстоятельств. Строительство может быть грубым и дешевым. При желании несколько потруднее и дороже.
Очень простой способ установки французского водостока:
Для установки французского водостока начните с выкопания ямы глубиной от двух до четырех футов и диаметром от двух до трех футов.Бока сделайте вертикальными, а если почва очень рыхлая, выложите кирпичом. Заполните отверстие на расстоянии шести или восьми дюймов от верха крупными камнями, не завязанными плотно.
Поместите кусок металлической ткани (оцинкованная сетка толщиной в четверть дюйма) с кровельным цементом (дегтем), чтобы предотвратить его быстрое разрушение при контакте с влажной землей, и положите его на камни.
Нанесите слой гравия, песка и извести на ткань оборудования и, наконец, слой почвы. Сетка, гравий, песок и известь предназначены для предотвращения уплотнения почвы между камнями.
Перед завершением установки проверьте уровень окружающей среды. Уклон должен быть слегка наклонен к колодцу.
Где разместить водосточную трубу
Может быть удобно сделать дренаж французской скважины рядом с водосточной трубой. Однако вам может потребоваться разместить его на расстоянии нескольких футов, как в случае гидроизоляции подвала.
Если это не близко к разливу воды, сливная труба или дренажная труба должны соединять водосточную трубу с дренажными системами на несколько дюймов ниже поверхности, ведущей в колодец.
Дренажная траншея может быть:
- Из плитки
- Дренажная трубка из пластика
- Перфорированная труба
- Простая наклонная траншея, заполненная камнем
Все, во что может попасть вода из-за проливных дождей.
Сухие колодцы также полезны для сохранения влаги. Например, направление потока воды к колодцу в районе, где слишком много подземного дренажа. Удерживаемая вода со временем медленно просачивается через стены подвала или стены колодца.
Возможное решение для крутой прогулки
Дренаж может решить проблему образования лужи в конце крутой прогулки или внизу лестницы.
Обратите внимание на старые сады. Нередко можно найти в самой нижней части очень маленький колодец. Под каменной дорожкой толстые камни кладут прямо на почву, а не на слой песка или золы.
Изображение: cogdogblog
Установка сухой скважины — Massachusetts Home Inspections
Осматривая тысячи домов в Массачусетсе за последние годы, я наткнулся на бесчисленное количество домов с существующими проблемами отвода воды с крыши.Большинство водосточных желобов на краю крыши (в которых действительно установлены водосточные трубы) просто сливают воду с крыши прямо рядом с фундаментом. Этот тип установки приводит к повреждению фундамента и вызывает чрезмерную просачивание во внутренних углах подвала. Установка удлинителей на этих проблемных водосточных трубах обычно уменьшает дальнейшую просачивание воды в подвал, поскольку вода с крыши теперь отводится наружу и от области фундамента. Проблема в том, что большинству домовладельцев из Массачусетса не нравится внешний вид этих длинных уродливых водосточных труб с уклоном, установленных на внешних углах их домов.Эти пристройки портят эстетику своего красивого ландшафта и становятся очень надоедливыми, когда вам приходится обходить эти пристройки при стрижке или уходе за газоном. Также существует множество ситуаций, когда переход или подъездная дорога делают невозможным установку удлинителя водосточной трубы на вертикальную водосточную трубу. Очевидно, вы не можете установить расширения поверх этих оживленных мест. Есть решение (для домов без тесных границ собственности)… Это когда Сухой колодец вступает в игру.
Я собираюсь объяснить, как правильно спроектировать эффективный сухой колодец, который будет принимать на себя большую часть воды с вашей крыши, что может облегчить возникновение проблемных луж рядом с вашим фундаментом и чрезмерного просачивания в ваш подвал.
Первое, что вам нужно сделать, это подготовиться к установке. Инструменты, необходимые для установки в сухом колодце, будут включать следующие…
Трубопровод из ПВХ 4 ”(сплошной)
Трубопровод из ПВХ 4 ”(перфорированный)
Переходник водосточной трубы из ПВХ, колена и любые другие фитинги, оборудование и клей, необходимые для соединения существующей водосточной трубы с водосточными трубами из ПВХ.
Ножовка по металлу или ножовка по металлу
Ткань ландшафтная (количество может меняться)
Лопата с длинной ручкой
Партия мытого камня от ½ до ¾ дюйма
Сухая скважина с отверстиями
По сути, вы будете строить свой сухой колодец, выкопав траншеи в земле (вдали от дома) и засыпая их мытым камнем и трубами из ПВХ, которые обеспечат удобное соединение водосточных труб вашего дома с подземными трубопроводами, которые будут нести крышу. воду в сухой колодец.Это позволит отводить воду с крыши от фундамента и накапливать ее в пустотах в земле, не нарушая внешний вид вашего ландшафта и не блокируя загруженные участки.
Первый шаг, который вы должны сделать при установке сухого колодца, — это убедиться, что бесшовные алюминиевые (или медные) желоба и водосточные трубы установлены на всех наклонных краях крыши вашего дома. Я рекомендую , а не , устанавливать эти дешевые виниловые водостоки и водосточные трубы, поскольку они легко сгибаются и трескаются в нашу экстремальную зимнюю погоду.Они просто вызывают больше проблем, чем их ценность. Пожалуйста, держитесь подальше от дешевых виниловых водостоков.
Хорошо, приступим. Сначала определите подходящее место для сухого колодца. Он должен располагаться подальше от фундамента вашего дома и всегда должен располагаться под холмом от дома (минимум на расстоянии десяти футов). В дождливый день возьмите зонтик и осмотрите периметр своей собственности, чтобы определить, в каком направлении течет дождевая вода. Отличным местом для вашего сухого колодца будет любое место в районе, где вода течет с холма.Отметьте эти места ставками. Если где-либо на участке имеется высокий уровень грунтовых вод (или лужа), то местоположение не может использоваться в качестве сухого колодца.
После того, как вы разметили места, возьмите сверхмощную рулетку и измерьте расстояние от фундамента до того места, где вы хотели бы разместить корпус / приямок сухого колодца. Это измерение определит, сколько труб из ПВХ потребуется для вашей установки. Дренажные трубы из ПВХ имеют длину 10 футов и доступны в вашем местном магазине строительных материалов.Лучше всего использовать трубу диаметром 4 дюйма. Вам понадобятся три типа труб: сплошная водосточная труба из ПВХ (без отверстий) и перфорированная водосточная труба из ПВХ (с отверстиями) и колено из ПВХ для каждого места. Колена и сплошные трубы из ПВХ будут установлены в местах окончания водосточной трубы и будут передавать воду с крыши в перфорированную водосточную трубу из ПВХ, которая начинает рассеивать воду под землей еще до того, как она попадет в сухой колодец. Если труба будет проходить под проезжей частью, проконсультируйтесь с местными правилами относительно типа используемой трубы.Она должна быть прочнее стандартной трубы ПВХ.
Важно: Прежде чем начать копать где-нибудь на своей территории, пожалуйста, свяжитесь с Massachusetts Dig Safe по телефону 1-888-DIGSAFE (344-7233), чтобы определить точное местоположение любых инженерных коммуникаций на вашей территории. Другой вариант — позвонить по номеру 811 или перейти на сайт www.call811.com. Вы бы не хотели случайно прорезать линию электропередачи, канализацию или газовую трубу, не так ли?
Теперь положите мешковину рядом с местом, где будет траншея.Он служит вашим приблизительным ориентиром при рытье прямой траншеи и обеспечивает удобное место, чтобы сгребать грязь, что значительно упрощает очистку и повторное заполнение траншеи.
После того, как вы связались с Dig Safe и проверили их расположение, используйте лопату с длинной ручкой, чтобы начать рыть траншею на глубину около 12 дюймов. Во время работы насыпьте грязь поверх мешковины. Если вы копаете хорошо выглядящий ухоженный газон, вы можете сначала аккуратно обработать края траншеи с обеих сторон, используя лопату, резак для травы или лопату с квадратным лезвием.Если вы будете работать очень осторожно, вы сможете удалить участки лужайки, а затем заменить их участками выемки, когда траншея будет засыпана. Альтернативой может быть повторное засеивание всей нарушенной области.
Установите переходник водосточной трубы, колена и любые другие фитинги, необходимые для подключения существующей водосточной трубы к водосточной трубе из ПВХ. Если для этого вам необходимо отрезать небольшие отрезки трубы, воспользуйтесь ножовкой, предназначенной для резки труб из ПВХ, или ножовкой. В зависимости от обстоятельств вам может потребоваться прикрутить или склеить вышеперечисленные стыки, чтобы предотвратить их разъединение.Стыки ниже уровня земли крепить не нужно.
Теперь начните укладывать в траншею твердые отрезки ПВХ-трубы. Поместите уровень поверх трубы в нескольких местах и убедитесь, что он наклонен в сторону от дома. Труба должна иметь уклон не менее 1/4 дюйма на фут (один конец 10-футовой трубы должен быть на 2 1/2 дюйма ниже противоположного конца). При необходимости установите оставшиеся отрезки ПВХ-трубы, затем покройте трубу грязью из области мешковины и хорошо утрамбуйте.
Продолжить рытье траншеи для перфорированных участков трубы. Эта часть траншеи должна быть на несколько дюймов глубже, чтобы можно было разместить двухдюймовую каменную подушку. Перед установкой любой перфорированной трубы выстелите траншею ландшафтной тканью (убедитесь, что вы перекрываете все края), затем насыпьте два дюйма промытого камня в основание траншеи.
Уложите перфорированные трубы в траншею (поверх вымытого камня с отверстиями, всегда обращенными вниз), соблюдая уклон 1/4 дюйма на фут.Теперь оберните ландшафтную ткань поверх трубы и дайте ей задрапироваться по бокам так, чтобы все края ткани перекрывали друг друга. Ткань для ландшафтного дизайна предотвратит попадание грязи и засорение отверстий в нижней части перфорированной трубы. Теперь насыпьте дополнительный камень по бокам перфорированной трубы, убедившись, что ткань плотно прилегает к трубе. Теперь вы можете покрыть этот участок трубопровода грязью и утрамбовать его. Важно: оставьте последнее соединение перфорированной трубы отключенным, чтобы вы могли подсоединить его к кожуху сухого колодца после его установки в приямок.
Теперь выкопайте хорошую глубокую яму для сухого колодца в установленном вами месте. Вы никогда не хотите, чтобы дно вашего сухого колодца было менее чем на два фута выше пикового уровня грунтовых вод, который обычно бывает самым высоким весной. В противном случае сухой колодец окажется бесполезным и просто станет хранилищем грунтовых вод. Так что, если вы копаете и в яме начинает накапливаться уровень грунтовых вод, то место для сухого колодца вам не подходит.
В Массачусетсе верхняя часть вашего сухого колодца должна быть хорошо утоплена на 36-42 дюйма ниже уровня земли (максимальная глубина 10 футов), чтобы сливаемая вода не замерзла и не поднималась по дренажным трубам и не попадала обратно в область фундамента. .Это разрушит цель вашего сухого колодца. Ширина ямы должна составлять от 4 до 5 квадратных футов. Если поблизости есть подземные коммуникации, верхняя часть сухого колодца должна быть ниже этого уровня (обычно, по крайней мере, на три-четыре фута ниже уровня земли).
Как только вы выкопали яму нужного размера, разгладьте ее и удалите всю рыхлую грязь. Затем аккуратно выстелите все отверстие ландшафтной тканью. Драпируйте ткань к верху отверстия, чтобы она лучше удерживалась на месте. Вы также будете использовать эту драпированную область в последнюю очередь, чтобы покрыть камень.(Опять же, не забудьте наложить ткань внахлест со всех сторон). Затем насыпьте слой промытого камня глубиной от 4 до 6 дюймов и разгладьте его.
Установите кожух сухого колодца на место и подсоедините последнюю секцию дренажной трубы из ПВХ (перфорированной). Конец трубы должен входить в кожух примерно на 6 дюймов. Затем установите перепускной клапан в соответствии с инструкциями производителя. Перфорированная смотровая труба может быть вставлена вертикально в сухой колодец для обеспечения будущего осмотра и технического обслуживания.Теперь прикрепите к скорлупе крышку сухого ящика.
Засыпьте всю оболочку сухого колодца дополнительным мытым камнем. В зависимости от типа сухого колодца и размера дренажного гравия, который вы используете, вам, возможно, придется обернуть оболочку ландшафтной тканью перед засыпкой гравием. (Обязательно следуйте рекомендациям производителя). Теперь возьмите драпированную ткань в верхней части отверстия и оберните ее поверх промытого гравия, затем снова заполните область сухого колодца как минимум 1-футовым почвенным покровом сверху, а затем завершите заполнение оставшейся части трубы. грязью и утрамбовать все это.
Удалите излишки грязи для повторного использования в другом месте. Засейте и полейте голые участки по мере необходимости или, если вы сохранили участки травы, теперь вы готовы заменить эту траву.
Теперь вы можете расслабиться во время сильного дождя.
НА ГЛАВНУЮ СТРАНИЦУ
Вот что мои клиенты говорят о моих услугах по осмотру дома:
Нажмите F5 (на клавиатуре) для получения дополнительных отзывов
Привет, Дэйв,
Я просто хотел быстро написать вам спасибо за вашу работу по вчерашней инспекции Бартоломью-стрит, 43 1/2 в Пибоди.Как покупателю, пытающемуся приобрести свой первый дом, было трудно понять, кому доверять. Честно говоря, я не могу поверить в некоторые вещи, с которыми я столкнулся, поэтому мне пришлось написать и сообщить вам, что я нашел вас профессиональным, компетентным и во всех отношениях выше номинала. Из всех людей, с которыми мне приходилось иметь дело до этого момента, вы были одним из немногих, кто действительно нашел время, чтобы объяснить вещи так, чтобы неопытный покупатель жилья впервые понял. Я ни разу не почувствовал, что меня торопят или с кем разговаривают.
На основании вашего осмотра я решил не покупать дом на улице Варфоломея, 43 1/2. Однако я продолжу поиски и, надеюсь, найду дом, более соответствующий моим потребностям в ближайшем будущем. Когда это произойдет, я еще раз воспользуюсь вашим опытом. А пока я обязательно порекомендую вас любому из моих родственников и друзей, которым может потребоваться домашний осмотр.
Еще раз спасибо,
Лиза Г.
Последнее обновление 24 фев 2020 г.
Проектирование и установка сухого колодца и отстойника— Основы
В недавнем сообщении в блоге «Что такое дождевой сад?» мы спросили читателей, знают ли они, куда идет вода, когда идет дождь.Легко предположить, что ливневые стоки улавливаются, обрабатываются и возвращаются в водные пути, но обычно это не так. Если ливневые стоки не будут устранены, они могут вызвать проблемы с фундаментом здания, повреждение личного имущества, эрозию почвы и наводнения.
Чтобы избежать этих проблем, владельцам недвижимости важно рассмотреть возможность инвестирования в профессиональные решения по дренажу. В этом сообщении блога мы рассмотрим основы обычного дренажного раствора, сухого колодца (также известного как отстойник).Мы обсудим, что они из себя представляют, каково их назначение, и посмотрим, как эти системы спроектированы и установлены.
Что такое сухой колодец?Сухой колодец (который также можно назвать отстойником) — это подземное хранилище, в котором временно хранятся ливневые стоки. Направляющие на крышу (трубы, установленные для отвода воды из водосточных желобов) могут напрямую подключаться к сухому колодцу, который может быть заполненным гравием котлованом (наиболее рентабельным), сборной складской камерой из пластика или бетона или отрезком трубы.Сток стекает в сухой колодец, а затем медленно стекает (или просачивается) в окружающую почву. В случае сильного шторма или последовательных штормов, когда скважина может быть затоплена, используется переливная труба, чтобы обеспечить безопасное направление любого дополнительного стока вниз по течению.
Для чего нужен сухой колодец?
Назначение Dry Well — уменьшить объем ливневого стока, вызванного непроницаемыми поверхностями, чаще всего крышами. Крыши обычно не являются основным источником загрязнения сточными водами, но они способствуют увеличению объемов стока. Помимо уменьшения объема ливневых вод, сухие колодцы также могут использоваться для улучшения качества воды и удовлетворения местных или государственных требований по пополнению подземных вод.
Проектирование сухой скважины
Хороший способ визуализировать конструкцию сухого колодца — это представить себе яму, вырытую в земле и заполненную камнем, или одну из структур, упомянутых выше, с трубами, входящими в верхнюю часть, позволяющими собирать ливневая вода и труба наверху, ведущая к переливу.Обычно есть один фут земли и травы или камня (представьте себе речную скалу) в качестве крышки конструкции, которая помогает скрыть сухой колодец и иногда позволяет ему принимать воду, текущую прямо в него с поверхности. Ливневые стоки направляются от водосточных желобов к опорам кровли, а затем отводятся в сухой колодец по подземным трубопроводам. Вода временно задерживается в сухом колодце, а затем проходит через стенки и дно сухого колодца в окружающую почву. Некоторые из них также имеют водосборный бассейн или отстойник перед тем, как вода попадет в сухой колодец для удаления отложений, что позволяет фильтровать воду до того, как она попадет в сухой колодец.
Установка сухого колодца
В то время как проекты, сделанные своими руками, сегодня обычны и отлично подходят для многих различных нужд, сухие скважины являются более сложными системами. Таким образом, важно провести профессиональное обследование вашей собственности и посоветовать лучший способ ее расположения и установки. Стоимость варьируется, но может составлять от нескольких сотен до нескольких тысяч долларов, поэтому установка — это непростой проект. Даже мелкие детали, такие как несовершенный уклон, уплотненное основание или неправильная установка, могут сделать новый сухой бокс неэффективным.
Изображение: Департамент водных ресурсов Филадельфии
Расположение сухого колодца на уровне грунтовых вод — еще одно важное соображение, так как это может повлиять на его работу и привести к его переполнению. Система также должна иметь соответствующий размер, чтобы справляться с объемом воды, который профессионал может эффективно измерить, но обычный человек может быть не в состоянии.
Поскольку местные муниципалитеты уделяют все больше внимания законодательству о чистой воде, надлежащая установка сухих колодцев может даже стать делом закона. Перед установкой сухого колодца проконсультируйтесь с местным муниципалитетом о любых необходимых зазорах, компонентах или спецификациях, которые могут им потребоваться. Также могут потребоваться обязательные проверки, поэтому разумно внимательно рассмотреть, кто устанавливает ваш сухой колодец, и оценить их полномочия. Если вода выходит из сухого колодца в неправильном районе в соответствии с местным законодательством, могут быть применены штрафные санкции, поскольку неправильный маршрут может негативно повлиять на другие водоемы или соседние объекты.
Работайте с профессионалами, когда будете готовы
Когда дело доходит до установки сухого колодца на вашем участке, стоит обсудить проект с местным муниципалитетом и профессиональной инженерной фирмой, специализирующейся на управлении ливневыми водами.Это гарантирует, что вы не столкнетесь с какими-либо штрафами или штрафами и добьетесь наилучшего результата для своей собственности.
Если вы хотите обсудить варианты для вашей собственности, не стесняйтесь обращаться к команде Carroll Engineering. Мы будем рады сотрудничать с вами, чтобы найти решение для ливневых стоков, отвечающее вашим потребностям. Чтобы узнать больше о наших инженерных услугах, посетите нашу страницу услуг по планированию и проектированию на нашем веб-сайте.
Готовы приступить к следующему проекту? Есть вопросы? Свяжитесь с Джоном Кутсуросом, П.E., менеджер нашего отдела планирования и проектирования объектов по адресу [email protected] или (215) -343-5700 доб. 355.
Изображение: Gardner / Fox Associates Inc.
NDS FWAS24 50 галлонов. Комплект для сухой скважины Flo Stormwater с 3 боковыми панелями и 1 крышкой, черный
Довольно крепкая штука. Я немного треснул, когда пытался пробить отверстия молотком. Для удаления больших дыр требуется более творческое решение. Бока хорошо соединяются и легко разбираются.Это может затруднить установку или может дать вам гибкость при установке в более плотное отверстие. Верх очень прочный.Теперь нужно иметь в виду одну вещь: если ваша почва очень глинистая и совсем не дренирует, возможно, резервуар — не лучшая идея. Все, что он будет делать, это заполнить, а затем перелить через приличный ливень. Отверстие, достаточно большое, чтобы вместить резервуар, вмещает достаточно воды, чтобы уменьшить затопление в случае дождя толщиной 3 или 4 дюйма. Но если у вас будет несколько дождей подряд, не будет достаточно быстрого поглощения, и эта чертова штука просто переполнится.Лучше полностью переоборудовать двор и иметь план перелива для самого резервуара, иначе вода будет просто поддерживать входную трубу и в любом случае затопить исходную проблемную зону.
Конечно, если вы столкнетесь со всеми этими проблемами, вы можете полностью отказаться от резервуара и просто использовать раствор для перелива, чтобы вода полностью стекала с лужайки. Нет смысла хранить воду, если почва мало впитывает. То же самое и с французскими стоками. Не беспокойтесь, если ваш газон не впитывает воду.Французский слив в этой ситуации действует как сливная трубка, установка которой значительно дешевле.
Я говорю по опыту, пройдя через метод проб и ошибок с моим газоном и увидев, что имело, а что нет. Что имело наибольшее значение, так это наличие плана переполнения. То есть, как только у меня появилось место, где вода могла бы выходить ВНЕ моей лужайки, это сделало французский водосток и этот резервуар совершенно спорными.
Кроме того, если вы находитесь в районе, где идет сильный дождь, возможно, в течение нескольких дней подряд, вам могут понадобиться ДВА из этих резервуаров, если вы не можете полностью отвести воду от своей собственности.Один бак наполняется довольно быстро из небольшого водосточного желоба на крыше (у меня есть городской дом). Два МОГУТ справиться с 5-дюймовым дождем, но в конечном итоге будут резервными или потребуют откачки. Вы можете подключить несколько резервуаров. Но это, конечно же, означает выкопать огромную яму у себя во дворе.
Они рекомендуют отверстие куба 4 фута для резервуара. Резервуар должен быть окружен дренажной скалой с возможно более крупной скальной породой под ним (если вы устанавливаете резервуар без дна). Вся яма должна быть покрыта какой-то сверхпрочной газонной тканью перед установкой резервуара и заливкой гравия вокруг него.Даже с обернутым баком (не беспокойтесь об их фирменной обертке — это просто ткань для газона), вы не хотите, чтобы ваш гравий пропитался почвой. В итоге должно получиться так:
Выкопайте яму.
Отверстие для стрижки газонной тканью.
Насыпьте речной камень, средний заполнитель или дренажный гравий в яму для основания.
Вставьте резервуар (обернутый газонной тканью), проделав в нем несколько отверстий и проложив в нем 4-дюймовый слив.
Насыпьте дренажный гравий вокруг бака.
Закройте бак крышкой.Для достижения наилучших результатов используйте впускной патрубок и крышку.
Насыпьте гравий в резервуар.
Добавьте немного верхнего слоя почвы над резервуаром, пока дренажный патрубок не окажется на уровне.
Теперь, если ваш танк часто наполняется, вам может понадобиться траншея, ведущая от зоны танка к новой зоне за пределами вашей собственности. Или вы можете добавить второй резервуар.
Итак, самое важное — сначала оценить вашу почву. Посмотрите, быстро ли он впитывает воду. То есть выкопайте яму хорошего размера и дайте воде скапливаться в ней. Если он стечет через день или два, ваша почва подходит для этого резервуара.Если уровень воды практически не меняется, вы можете пропустить бак и сливы и найти полное решение для регенерации, которое полностью отводит воду от вашей собственности, потому что бак будет просто наполняться и оставаться полным бесконечно.
Я живу во Фредериксбурге, штат Вирджиния, где есть около 8 дюймов приличной почвы, а под ней всего лишь глиняная почва, по крайней мере, на 4 фута. Мы получаем достаточно дождя, чтобы яма никогда не оставалась пустой и просто размножались комары. Для меня было бы гораздо разумнее НЕ делать эту штуку с резервуаром и просто обновлять раствор, который выбрасывает воду из моей собственности.
Установка и ремонт сухих скважин в Форт-Ли и Лонг-Бич, штат Нью-Джерси,
Ideal Basement Waterproofing предлагает услуги по установке и ремонту сухих колодцев в Морристауне, Мэдисоне, Монтвилле, Чатеме, Линкрофте, Ред-Банке и Крэнфорде, штат Нью-Джерси. Поскольку погодные условия в Нью-Джерси часто включают проливные дожди, особенно весной, ваша собственность может пострадать от стока воды. Позвольте нашим опытным профессиональным сотрудникам установить сухой колодец, чтобы ограничить сток воды и минимизировать ущерб вашему имуществу.
Что такое сухой колодец?
Сухие колодцы — это тип системы водосбора подземных вод, используемый для сбора дождевой воды после шторма. Сухой колодец может представлять собой заглубленную бетонную конструкцию или яму в земле, засыпанную гравием или галькой. Поверх сухого колодца кладут ворота, чтобы к нему можно было получить доступ для ремонта. Сухой колодец стратегически размещен во дворе, чтобы гравитация могла перемещать в него сток воды. Сухие колодцы устанавливают под землей, но над уровнем грунтовых вод.
Хотя сухие колодцы обычно используются для сбора сточных вод, их также можно использовать для сбора относительно чистой воды, которая попадает в раковины, ванны, стиральные и посудомоечные машины. Вода поступает в сухой колодец по ряду подземных труб. Сток воды от штормов будет перемещаться по поверхности почвы естественным образом. Вода собирается в сухом колодце и просачивается через гравий в землю.
Кому нужен сухой колодец?
Некоторые из причин, по которым вам может понадобиться сухой колодец, включают следующее:
- У вас во дворе стоячая вода после шторма
- У вас во дворе слишком много комаров
- У вас во дворе бетонные или металлические поверхности
- Ваш двор наклонный
- Ваша трава остается влажной
Если вы живете в районе, подверженном проливным дождям и наводнениям, то вы видели, как вода текла по вашему двору, создавая канавы и, возможно, повредив двор вашего соседа.Вода также может течь по мощеным поверхностям, таким как подъездные пути и патио, повреждая землю по краям этих поверхностей.
Установка сухого колодца
В компании «Идеальная гидроизоляция подвала» наши профессиональные сотрудники могут определить лучшее место во дворе для размещения сухого колодца. Мы проведем испытание почвы, известное как испытание на просачивание (или перколяцию), чтобы определить уровень водопоглощения. Сухой колодец работает, позволяя воде снова впитываться в землю.Наши сотрудники установят необходимое количество сухих колодцев для вашего двора, обычно по одному на водосточную трубу. Мы также ремонтируем сухие колодцы, в том числе проблемы, возникающие из-за засоров в трубах или обрушения стенок самого сухого колодца.
Позвольте нашему опытному персоналу помочь вам ограничить сток воды в вашем дворе и минимизировать ущерб. Наша профессиональная команда также может помочь с ремонтом структурных повреждений, вызванных избытком воды или влаги. Свяжитесь с нами сегодня по всем вопросам, связанным с установкой и ремонтом непогруженного колодца.
Услуги по установке и ремонту сухих скважин
|
