Стоимость монтажа квадратного метра потолка Армстронг

Потолки Армстронг снискали популярность благодаря своей конструкции. Она позволяет легко справляться с обслуживанием коммуникаций, кроме того данный вид потолков имеет высокую ремонтопригодность. Разнообразие панелей дает возможность заказчику выбрать именно то, что ему нужно.

Монтаж потолка Армстронг представляет собой установку каркаса и укладку панелей в ячейки. Такие виды работ довольно кропотливы и требуют точности, поэтому лучше доверить их профессионалам. Расчет стоимости монтажа производится за м² и зависит от общей площади потолка и некоторых других параметров, при этом учитываются конструктивные особенности и пожелания заказчика. Если вы решили установить потолок Армстронг, то цена за м² монтажа будет складываться из нескольких условий, а расценки могут заметно различаться.

От чего зависит цена монтажа

• От общей площади потолка,
• От высоты помещения,
• От уровня сложности необходимых монтажных работ,
• От расположения объекта.

Расценки на монтаж м² потолка Армстронг будут минимальны при достаточно большой площади помещения, которое имеет стандартную четырехугольную форму и при этом не требуется установка осветительных приборов, не нужно обходить препятствия. Почему расценки зависят от площади? Дело в том, что для монтажа подвесных конструкций требуются оборудование, специальный инструмент и определенные навыки. Чем меньше площадь монтируемого потолка, тем выше себестоимость работ.

Почему цена за м² монтажа потолка Армстронг зависит от высоты помещения? Стандартная цена распространяется на помещения, где монтажные работы выполняются на высоте до 3 метров. При большей высоте сложность увеличивается, так как требуется специальное оборудование, соответственно увеличиваются и расценки на монтаж м².

Что имеется в виду под уровнем сложности монтажных работ? Во-первых, это геометрия помещения. Во-вторых, количество уровней монтируемого потолка. В-третьих, необходимость установки элементов инфраструктуры.

Стандартное помещение представляет собой прямоугольник. Стоимость работ будет выше при наличии дополнительных углов, а также при необходимости обходить препятствия, например, колонны. Такая работа требует более высокой квалификации монтажников, на нее нужно больше временных затрат.

Одним из дизайнерских решений при монтаже Армстронга может быть способ укладки плит: прямолинейный или диагональный. Расценки во втором случае будут выше.

Подвесной потолок типа Армстронг может быть двухуровневым. В этом случае работы по монтажу усложняются, так как требуют более тщательной подготовки и установки, более сложной системы несущих конструкций. Это неизбежно сказывается на стоимости монтажных работ.

Элементы инфраструктуры – это осветительные приборы, а также электропроводка, вентиляционные каналы, сетевые кабели. При монтаже потолка Армстронг, как правило, требуется установка светильников. На стоимость м² монтажа влияет количество осветительных приборов, необходимость выреза отверстий для их установки, а также необходимость их подключения к электрическим сетям. Возможен монтаж подвесного потолка с комплексом работ по прокладке всех необходимых коммуникаций.

На расценки за м² монтажа потолка Армстронг может оказать влияние расположение помещения, так как для выполнения работ на удаленных объектах требуется дополнительное время на доставку рабочих и оборудования.

Таким образом, при формировании цены монтажа подвесных потолков учитываются различные факторы, которые могут как повысить цену, так и позволить сэкономить.

Полезная статья: Потолки Armstrong эконом класса: особенности, плюсы и минусы

Сколько стоит квадратный метр потолка Армстронг?

Расчет стоимости  подвесного потолка за 1 м2

Требуется Узнать цену за 1 квадратный метр потолка?

Калькулятор расчета стоимости потолка находится на каждой странице выбранного товара. В каталоге потолочных плит подберите необходимую и выполните расчет. В результате вы получите список всех комплектующих потолка с выбранной плитой и полную стоимость потолка.

Как работает калькулятор подвесного потолка.

Выполним расчет на примере подвесного потолка Армстронг с потолочной плитой Дюна Сюприм и воспользуемся калькулятором в карточке товара.

Для начала теория. Подвесной потолок — это подвесная система (каркас) + потолочные плиты.

Чтобы узнать стоимость одного метра потолка в полной комплектации, необходимо общую стоимость подвесного потолка разделить на площадь вашего помещения.

Калькулятор потолка встроен в сайт, поэтому нет необходимости заполнять лишние поля и делать расчеты. Для того, чтобы узнать количество потолочных плит и комплектующих каркаса нужно знать площадь помещения и определиться с маркой подвесной системы.

Теперь выполним ряд простых действий.

Если необходимо узнать количество и стоимость потолочных панелей без каркаса, поступаем следующим образом.

Выбираем нужную потолочную панель в каталоге плит, в нашем случае это Dune Supreme Board.

На странице карточки товара, которая откроется при переходе из каталога введите значение площади, для которой необходимо узнать количество потолочных плит. В белое поле, указанное стрелочкой введите значение площади и цифра автоматически изменится на количество, кратное упаковкам.

Считаем стоимость потолочных плит без подвесной системы, а потому нажимаем «добавить в смету» и выбираем «оформить заказ».

В смете отображается полная стоимость плит, количество и объм упаковок.

Осталось нажать «оформить заказ» и заполнить форму с контактами.

Данный калькулятор расчета комплектующих подвесного потолка и его стоимости разработан нами специально для удобства клиентов и партнеров. Пользуясь калькулятором потолка необходимо определиться с производителем каркаса и маркой подвесной системы.

Вводим значение площади помещения, где будет установлен подвесной потолок в окошке, рядом с выбранной потолочной плитой.

Учитывайте то, что расчет ведется для помещений прямоугольной и квадратной формы. Для остальных, необходимо прибавить 7-10% к значению размера площади.

Система самостоятельно предложит подходящего производителя подвесных систем и варианты каркасов для плит. Подбор подвесной системы происходит в зависимости от кромки потолочной плиты. Какие кромки бывают читайте в статье «Виды кромок потолочных плит производства Armstrong»

Основное правило выбора каркаса для потолка: Лучший вариант – подвесная система и потолочные плиты одного производителя.

Количество комплектующих потолка будет расчитано в зависимости от площади помещения.

Нажимаем на «Купить потолок вместе с каркасом» и заказ отправляется в смету.

Полезно: Калькулятор потолка Армстронг при внесении значения площади помещения, посчитает стоимость каркаса для потолка за 1 квадратный метр

Осталось распечатать смету комплектующих потолка для утверждения бюджета на потолок Арсмстронг. Выглядит она так

Важные составляющие расчета учтены, можно заполнять форму заказа потолка Армстронг прямо в открывшемся окошке, если нажать на «оформить» в конце сметы.

Ну что ж, Вы потратили достаточно времени на нашем сайте, чтобы выполнить поставленную задачу — расчитать потолок Армстронг!

Полезно! Звоните 8(800) 333-02-53 и добавьте в заказ светильники для потолка и монтаж Армстронга.

Монтаж потолка Грильято цена за м2 , расценки в Москве

Все чаще и чаще можно слышать о том, что во время проведения ремонтных работ для новой отделки был выбран потолок Грильято.  Эта разновидность потолочной отделки особенно популярна в таких помещениях, как залы развлекательных или торговых центров, аэропорты, автосалоны, а также прочие общественные места. Монтаж потолка Грильято достаточно прост, но имеет свои нюансы и особенности. Поэтому прежде чем приступать к работе, стоит познакомиться с конструктивными особенностями такого варианта отделки.

Подвесной потолок Грильято: инструкция по установке

Первый вопрос, который волнует заказчиков — стоимость монтажа потолка Грильято. От чего она зависит? Как формируется? В каждом отдельном случае она просчитывается индивидуально, в зависимости от размеров и формы потолка в помещении, а также ряда иных факторов. Существуют даже на подвесной потолок Грильято цена за м

Однако важно понимать, что наряду с ценой, важен и другой параметр – качество выполненных работ по сборке и монтажу потолка Грильято.  А оно зависит от соблюдения поочередности этапов проводимых работ.

Первый шаг, который нужно сделать еще до момента сборки потолка – это определить расположение несущих планок.

Шаг второй – отметить на основном потолке в комнате (базе) точки, куда в дальнейшем необходимо будет прикрепить подвесы для фиксации направляющих профилей.

Далее проводится монтаж подвесов, несущих планок и осветительных приборов в потолок.  И только после этого проводится сборка самих решеток Грильято и выравнивание готовой конструкции с применением уровня!

Как видим, стоимость монтажа потолка Грильято зависит от площади потолка, количества несущих планок и частоты их установки, количества осветительных приборов на потолке и т.п.

Сколько стоит монтаж потолка «Армстронг»

Собрать современный подвесной потолок «Армстронг» может практически каждый человек, который обладает определенными знаниями. Но тех, у кого нет ни времени, ни желания заниматься этим процессом, интересует вопрос: «Сколько стоит монтаж потолка Армстронг?». Ниже мы приведем средние цены по рынку, а также рассмотрим самую технологию его монтажа, которая пригодится как домашнему мастеру, так и высококвалифицированному специалисту.

Сам по себе потолок «Армстронг» представляет плиточно-ячеистую конструкцию, которая встречается достаточно часто. По сравнению с другими аналогами, такая потолочная конструкция обойдется гораздо дешевле.

Преимущества и недостатки потолка «Армстронг»

Такой потолок не только отличается простотой в монтаже и невысокой ценой, но и обладает хорошими теплоизоляционными и звукоизоляционными свойствами. Он позволяет сделать межпотолочное пространство намного шире. Это в свою очередь позволяет успешно разместить там светильники и любые коммуникации. При необходимости ремонта или замены светильников доступ к поломке будет легким.

Нельзя не отметить и то, что потолок «Армстронг» почти не защищен от воздействия влаги. Поэтому существует вероятность, что волокнистые плиты испортятся от высокого уровня влажности. Потолок заберет не меньше 250 мм высоты помещения, поэтому он не подходит для городской квартиры. Но в тоже время его часто используют в офисах или супермаркетах, ресторанах и развлекательных центрах.

Сколько стоит монтаж потолка «Армостронг»: средние цены на рынке

Как проходит монтаж потолка «Армостронг»: правильная технология

Потолочные плиты могут иметь такие параметры: 1200х600 мм или 600х600 мм. Но первый размер плит практически не используется, так как готовый потолок из них нельзя назвать надежным. Плиты могут быть минеральными и органическими, жесткими и мягкими, металлическими и стеклянными, зеркальными и с рисунком. Плиты, имеющие высокий коэффициент жесткости, отличаются высоким весом, поэтому нуждаются в обустройстве усиленных подвесов и профилей. В минеральных плитах содержится вредная вата, поэтому их выбирать крайне не рекомендуется.

Производство органических плит подразумевает применение бумажных отходов, которые считаются экологически чистыми. Для разрезания плит понадобится простой монтажный ножик, а для обработки стеклянных плит требуется специальный инструмент, к примеру, алмазный.

Профили потолка представляют собой окрашенный металлопластик или металл, у которого имеются отверстия для подвески. В состав подвеса входят 2 металлических прута размером в 6 мм. Их соединяет специальная листовая изогнутая пружина. Крепежный узел представлен дюбелем под саморез или металлической цангой. Потолок «Армстронг» удобно монтировать и демонтировать при необходимости.

Устанавливается потолок, начиная с периметра. С целью отбивки высоты применяйте лазерный или пузырьковый уровень. Затем необходимо обрезать стеновой профиль и закрепить его к кирпичным и бетонным стенам. Важно ответственно подойти к монтажу подвесов.

Советуем использовать металлические цанги или пропиленовые дюбеля. Разметив отверстия на потолке, необходимо обрезать несущие профили. Затем их нужно скомбинировать друг с другом, сделать планки и только потом уложить в периметр. Дальше нужно установить подвесы, выравнивания планки по туго натянутому шнуру. Следующий этап заключается в монтаже продольных и поперечных связей.

Сборка потолка «Армстронг»

Как правильно собрать потолок такого типа? Ответ на такой вопрос является предельно простым. Содержимое ячеек необходимо осторожно поднять, наклонить, после вывести в межпотолочное пространство, аккуратно укладывая в ячейку. Если вдруг детали встали наискось, не стоит нажимать на них сверху. Советуем аккуратно подтолкнуть снизу в углах.

Для начала нужно уложить сосредоточенные грузы, подводя коммуникации. Затем устанавливаются плиты со встроенными точечными светильниками, к которым необходимо подключить провода. На завершающем этапе происходит укладка глухих плит. Плиту нужно уложить таким образом, чтобы она лежала на разведенных ладонях обеих рук своей нижней частью.

Возможно Вам будет также интерестно:

«Армстронг», цена установки подвесного потолка в Москве Строительство домов под ключ по низким ценам, производство окон ПВХ в Минске

Актуальные цены на наши услуги уточняйте: Велком (вайбер) 375442159613 Мтс 375294984047

Оставить заявку:

Монтаж подвесных потолков «Армстронг»

Работа:

• до 100 м2 — 4 уе;
• от 100 до 500 м2  — 3. 5 уе;
• от 500 до 1000  м2  — 3 уе;
• от 1000 и больше м2  — договорная.

Материал под ключ начинается от 3 уе за м2.

Наименование отделочных работ

Единица измерения

Стоимость, уе

шт

шт

Несмотря на то, что подвесные потолки «Армстронг» являются достаточно популярными и распространенными, и их монтаж не подразумевает больших сложностей, человек, который не имеет необходимых знаний для этого, не сможет справиться. Подвесные потолки «Армстронг» максимально доступны и имеют достаточно высокие эксплуатационные свойства. При каких-либо повреждениях, панель можно без проблем заменить на новую. Благодаря этому потолку можно скрыть возможные изъяны и недостатки в поверхности. Именно из-за этого он настолько популярен и актуален.

Поскольку потолки «Армстронг» являются очень интересными и красивыми, а при этом сложными и специфическими в устройстве, то и сама работа по их установке обладает определенными трудностями. Именно поэтому для получения красивых и надежных потолков, которые будут выглядеть изысканно и непревзойденно, следует обращаться к специалистам.

Потолки имеют как плюсы, так и некоторые минусы.

К плюсам можно отнести:

• повышение звукоизоляционных и теплоизоляционных характеристик совершенно любого потолка; • создание удивительной и поразительной конструкции, которая будет неповторимо украшать комнаты; • возможность спрятать под потолком различные провода или другие элементы коммуникаций; • создание уникальной и необычной подсветки за счет возможности углубить осветительные приборы любого размеры и формы непосредственно вглубь конструкции на потолке; • потолок является очень надежным и прочным, поэтому даже воздействие на него сверху большого количества воды не приведет к его разрушению или другим отрицательным факторам.

К минусам относится то, что подвесные потолки создаются таким образом, что уменьшается высота в помещении, поэтому установить их в комнатах с низкими потолками будет нерациональным решением. Дополнительно такие конструкции имеют достаточно высокую стоимость, причем как самих элементов, так и услуг по их установке.

Этот процесс начинается с правильного расчета всех элементов, которые необходимо приобрести для выполнения задачи. После этого можно приступать к установке каркаса для потолочной конструкции. Для этого используются надежные металлические профили, которые обрезаются до нужного размера. Их установка должна выполняться только с применением уровня, чтобы они располагались в нужных участках потолка. Далее монтируются подвесы, которые должны быть надежно закреплены. После этого начинается установка связей, которые являются как продольными, так и поперечными. Только далее начинается сборка каркаса, для чего планки потолка поднимаются до конструкции, наклоняются в нужном направлении и вводятся в отведенное для них пространство. Они осторожно и хорошо закрепляются, а таким же образом выполняется сборка по всему периметру помещения.

Таким образом, выполнять работы по монтажу потолка «Армстронг» нужно только при наличии определенных специфических знаний и умений. А этот процесс лучше всего доверить специалистам.

Армстронг потолок подвесной установка, монтаж, в офисе, устройство цена м2, заказать стоимость 600х600, в Москве.

Цены на демонтаж подвесных потолков

Место проведения демонтажа мы освобождаем, а пол – застилаем. В первую очередь снимаем потолочный плинтус. Не всегда удается его сохранить. Все зависит от его конструкции и крепления. Если это механический крепеж – мы аккуратно демонтируем декоративный багет без повреждений.

Если плинтус намертво приклеен, то его придется повредить при демонтаже. Чем использовать повторно такой элемент, проще купить новый. Благо полиуретановый плинтус стоит недорого. После демонтажа плинтусов необходимо отключить электричество, снять светильники и заизолировать концы их проводов.

Если подвесной потолок типа «Армстронг» – демонтаж проще простого. Но нюансы есть. Нужно аккуратно вынимать плиты. Работать нужно с соблюдением техники безопасности и использовать средства спецзащиты. Такие работы часто нужны в современных офисах. После снятия декоративных плит мы разбираем металлический каркас. В результате такого демонтажа мастера аккуратно складывают полный комплект подвесного потолка, который можно заново установить в другом помещении.

Если подвесной потолок обшит гипсокартоном – мы отдельно демонтируем каждый лист. Для этого очищаем его от краски, удаляем серпянку со стыков, вывинчиваем крепежи. Работы проводит бригада мастеров, поскольку в одиночку, без использования приспособлений, невозможно аккуратно снять листы гипсокартона с потолка.

После снятия ГКЛ, если это нужно – разбираем каркас. Если сверху на нем уложены плиты звукоизоляции – аккуратно выниманием. При необходимости этот материал можно использовать повторно. Все металлические элементы аккуратно складываем в полной комплектности. При необходимости выполняем не полный демонтаж подвесного потолка, а частичный.

Еще один вариант – демонтаж подвесного реечного потолка. Это работа, требующая большего профессионализма и аккуратности, если сравнивать с разборкой потолка «Армстронг». Более подробно об этой работе читайте в отдельной публикации.

Совет! Наши специалисты выполняют в СПб все виды работ по строительному демонтажу. Мы оперативно удалим и вывезем на утилизацию остатки стен, стяжки, кровли.

1. Гарантия на все виды работ по демонтажу подвесных конструкций. Никаких повреждений панелей или каркаса.
2. Используем профессиональный инструмент для разборки потолков любой конструкции и сложности.
3. Доступные цены на демонтаж подвесного потолка с сохранением. Мы не выламываем панели, а аккуратно снимаем и складываем.
4. Проводим демонтаж всех видов потолков, не только подвесных. Мы выполняем снятие натяжных потолков, а также быстро разбираем подшивные конструкции.
5. Оперативность работ в точно указанные сроки. Мы понимаем, что от времени демонтажа потолка зависит начало установки новой конструкции.
6. Заключая с нами договор на демонтаж любого потолка или другой конструкции, вы избавляете себя от тяжелого труда. Вы перекладываете всю юридическую ответственность за последствия на наши плечи. Всё по договору!

В видео показаны некоторые примеры демонтажа подвесных потолков.

Наша компания предоставляет профессиональные услуги по демонтажу любых подвесных потолков в СПб. Гарантируем сохранность. Наши мастера правильно демонтируют подвесной потолок самой сложной конструкции, не оставляя повреждений. Звоните нам, уточняйте удобное время и заказывайте выполнение услуг!

Установка потолочного светильника накладного типа Армстронг шт. Установка светильников в подвесные потолки. Почему Армстронг

В позволяют существенно сэкономить время и упростить сам процесс монтажа электропроводки на объекте. К тому же они гибкие и эстетичные с точки зрения дизайна. В настоящее время в офисах особенно популярны подвесные потолки Армстронг.

Гладкие плиты из пористого гипсокартона являются визитной карточкой практически любого офисного помещения… Обеспечивают свободный доступ к монтажным коробкам и встроенным в них светильникам, возможность добавления устройств, а также прокладку коммуникаций, таких как телефон, Интернет, видеонаблюдение. А ниже вы узнаете, сколько стоит установка лампы Армстронг и как проходит сам процесс. Проанализировав прайс-листы многих компаний, мы привели средние цены на рынке.

Монтажная техника

При установке каркаса под Армстронг необходимо обеспечить минимальное расстояние 20 см между потолком и планками каркаса.В противном случае установку светильника придется производить одновременно с комплектом каркаса, а такой способ не обеспечивает легкого обслуживания и легкого доступа, а потому в принципе неприемлем.

Светильник Armstrong легко узнаваем, так как его конструкция имеет квадратную форму для четырех ламп (излучателей), покрытых отражающей решеткой или рассеивающей пленкой.

Обычно установка светильников Армстронг не вызывает никаких проблем, так как габариты устройства и размер окна ячейки полностью совпадают.Осматривая конструкции подвесного потолка, нужно визуально ознакомиться с элементами подвески и их расположением, так как бывают случаи экономии средств подрядчиками по монтажу.

Например, когда есть только одно потолочное крепление для двух ячеек, их будет как минимум четыре на квадрат из четырех ячеек. В противном случае при установке придется дополнительно закрепить светильник к потолку, тем самым минимизировав вес на подвесной конструкции.

Перед установкой светильника Армстронг необходимо снять рассеиватель со светильника, оставив корпус от пускового оборудования.Это упрощает манипулирование во время установки. Лампа вставляется в выбранную ячейку по диагонали под углом. Как только он полностью окажется за потолком, его нужно повернуть по горизонтали, а затем выровнять по ячейке.

Внимание! Помимо растровых, используются также точечные или встраиваемые источники света, для которых нужно вырезать отверстия в декоративных пластинах. Такое решение идеально подходит для небольших помещений и с низким потолком или мест, требующих дополнительного освещения.

Для установки светильника Armstrong под натяжной потолок необходимо предварительно установить арматуру для крепления светильников.Поскольку после установки натяжного потолка исправить что-либо будет практически невозможно, как в случае с модульными потолками Армстронг, где различается размещение и количество элементов.

Как идет сетевое подключение?

Электропроводку под потолком нужно провести гофром, а затем закрепить на потолочной плите, исключив провисание. Неправильно выполнять гирляндное соединение, если провод входит в корпус и выходит к следующему устройству, используя клеммную коробку в качестве распределительной коробки.Распределительную коробку правильнее разместить рядом с лампами и подвести от нее отдельный провод питания к каждому устройству.

Для подключения светильников «Армстронг» U в большинстве случаев используются провода ШВВП или ПВА, что связано с упрощением монтажа и их универсальностью. Также можно использовать многожильный провод ПВЗ с разноцветной изоляцией. Зачищенный сердечник залуживают или гофрируют гильзой. В результате такое соединение обеспечивает более качественный контакт.

На фото контактная клемма с обозначениями N — ноль, L — фаза, PE — земля.

В нашем видео рассказывается, как подключить провода к зажимам:

Потолок Армстронг относится к подвесным потолкам.Пластинчато-сеточная конструкция обеспечивает простой монтаж и легкую замену элементов, позволяет скрыть коммуникации и проводку, а также придает помещению строгий и сдержанный вид.

Плюсы и минусы потолков Армстронг

Armstrong достаточно широка: ее используют для украшения потолков в общественных местах и ​​офисах, спортивных и культурных центрах, кафе и магазинах. Также они хорошо вписываются в дизайн квартир.

Преимущества потолков Армстронг:

• низкая цена;
• хорошая звуко- и теплоизоляция;
• большой выбор плитных материалов позволяет создать любой дизайн;
• потолок не требуется предварительной подготовки;
• простой монтаж, не требующий привлечения специалистов;
• возможность скрыть системы коммуникаций и вентиляции, обеспечить удобный доступ для осмотра и ремонта;
• легкий монтаж встроенных светильников;
• можно демонтировать и использовать повторно (потолочная система полностью разборная).

Потолок Армстронг с плитами из натурального дерева

Недостатки данной конструкции в том, что она:

• снижает высоту потолка минимум на 20 см, поэтому не всегда подходит для отделки квартир;
• не подходит для нестандартных номеров;
• не защищает от протечек;
• боится влаги, органические плиты намокают и деформируются.

Благодаря огромному списку преимуществ популярность потолков Армстронг не уменьшается, несмотря на новые технологии для подвесных и.Потолок Армстронг достаточно легко установить своими руками в квартире или офисе.

Дизайн потолка Армстронг

Потолки Армстронг представляют собой каркас из металлических полос в виде ячеек 60х60 см, на которые укладываются твердые или мягкие плиты соответствующего размера.

Жесткие плиты могут быть изготовлены из следующих материалов:

Мягкие плиты производятся из минеральных или органических природных материалов … В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использоваться — они содержат минеральную вату, мелкие частицы, что плохо дыхательная система.

Органические мягкие потолочные плитки Armstrong используются довольно часто, состоят из переработанного целлюлозного сырья, абсолютно безопасны, имеют малый вес и легко режутся при укладке.

Конструкция потолка, а также используемые для него элементы каркаса показаны на рисунке.

1. Плита потолочная 60х60 см.
2. Профиль поперечный Т-образный, длина — 0,6 м.
3. Несущий профиль Т-образный, длина — 3.7 мес. Их ставят параллельно невысокой стене комнаты, при необходимости наращивают с помощью стандартного крепежа или отпиливают лишнее.
4. Профиль Т-образный продольный, длина — 1,2 м. Крепится к несущей с шагом 0,6 м.
5. Подвес потолочный с крюком (5a) и перекладиной (5b). Подвесная штанга крепится к потолку с помощью дюбелей или анкеров, крюк крепится к несущему профилю. За счет зажима (5) регулируется высота подвеса, обеспечивая горизонтальный уровень рамы.
6. Настенный Г-образный профиль, длина — 3 м. Его фиксируют по периметру комнаты с помощью уровня.
7. Анкер или дюбель для крепления подвеса к черновому потолку.
8. Отрезная плита перекрытия под размер помещения.

Профиль для каркаса может быть металлическим, с порошковым покрытием или металлопластиком. Стандартная ширина полок — 15 или 24 мм, первая используется для легких конструкций из органических плит, вторая — для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов.Для особо тяжелых конструкций также используются усиленные подвески. Каркас монтируется с помощью стандартных креплений. Он требует минимальной регулировки и собирается как конструктор, легко и быстро.

Примечание! Потолочную плитку Армстронг можно изготовить самостоятельно из деревянных панелей или МДФ. Такой дизайн плит добавит оригинальности помещению.

Расчет материалов

Для расчета материалов необходимо знать габариты комнаты — длину и ширину.Рассчитывают необходимое количество плитки и профилей. Расчет включает несколько этапов.

1. Определите необходимое количество плиток. Для этого рассчитайте площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делится на площадь одной плитки, для стандартного размера 60х60 см это Sп = 0,36 м. Результат округляется до целого числа.

Пример : для помещения 3,5х5 м площадь помещения Sk = 3.5х5 = 17,5 м. Количество плиток Np = 17,5 / 0,36 = 48,6. Округление составляет 49 шт.

1. Рассчитайте количество стеновых профилей. Для этого определите периметр комнаты, сложив длины всех ее стен, и разделите на стандартную длину углового профиля 3,0 м.

Пример : периметр комнаты Pk = 3,5 + 5 + 3,5 + 5 = 17 м. Количество стеновых профилей Нсп = 17/3 = 5,66 шт. После округления получается 6 штук.

1. Найдите количество опорных профилей. Их обычно размещают вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Количество профилей в ряду находится следующим образом: ширину комнаты разделите на стандартную длину профиля, равную 3,7 метра, и результат округлите до большего целого числа. Количество рядов определяется делением длины помещения на шаг установки опорных профилей 1,2 метра, округленных в большее целое. Количество профилей в ряду умножается на количество рядов.

Пример : для примерного помещения в ряду будет один профиль, так как ширина помещения меньше стандартной длины профиля. Количество рядов 5 / 1,2 = 4,16 рядов, после округления — 5. Всего — 5 несущих профилей.

1. Количество продольных профилей определяется следующим образом: длина помещения делится на длину профиля 1,2 м и округляется в большую сторону; ширина комнаты делится на шаг установки 0.6 м с округлением в меньшую сторону. Результаты умножаются.

Пример : количество рядов продольных профилей 5 / 1,2 = 4,16, после округления получается 5. Количество профилей в ряду 3,5 / 0,6 = 5,8, после округления в меньшую сторону — 5. Итого 5х5 = 25 штук.

1. Количество поперечных профилей определяется следующим образом: длина помещения делится на шаг укладки 1,2 м с округлением в меньшую сторону; ширина комнаты делится на длину профиля 0.6 м и округлено в большую сторону.

Пример : количество рядов профиля 5 / 1,2 = 4,16, после округления — 4; количество профилей в ряду 3,5 / 0,6 = 5,8, после закругления — 6. Всего 4х6 = 24 шт. поперечного профиля.

1. Количество подвесов рассчитывается следующим образом: длина и ширина помещения делятся на шаг установки 1,2 м, оба результата округляются в большую сторону, а результаты умножаются.

Пример : 5/1.2 = 4,16, после округления — 5; 3,5 / 1,2 = 2,9, после округления — 3; 5×3 = 15.

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней комнату подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Размеры помещения, м	Количество тарелок, шт.	Стеновой профиль, шт.	Несущий профиль, шт.	Продольный профиль, шт.	Поперечный профиль, шт.	Подвесы, шт.
3×3	25	4	2	12	10	9
3×4	34	5	3	16	15	12
3×5	42	6	4	20	20	15
4×4	45	6	6	24	18	16
4×5	56	6	8	30	24	20
4×6	67	7	10	30	30	20
5×5	70	7	8	40	36	25
5×6	84	8	10	40	45	25
5×7	98	8	12	48	63	30

После предварительных расчетов рекомендуется нарисовать эскиз потолка в масштабе с указанием размещения профилей, подвесов и встроенных элементов, как показано на рисунке. При установке тяжелых светильников или элементов систем вентиляции рекомендуется установка дополнительных подвесов.

Примечание! Все элементы лучше заказывать с небольшим запасом на случай подгонки или повреждения при установке.

Подготовка потолка

Как и другие типы подвесных потолков, Армстронг полностью скрывает недостатки чернового пола, поэтому подготовка поверхности заключается в удалении старого отслаивающегося покрытия. Если побелка или краска плотно прилегает к потолку, удалять ее не нужно.В случае отслоения отдельных участков или разрушения штукатурки отвалившиеся куски старой отделки могут повредить плиты, поэтому их лучше удалить, а трещины и трещины заделать цементной или алебастровой шпатлевкой.

Потолки Армстронг с мягкими плитами боятся воды, при намокании падают на пол и разбиваются. Поэтому в помещениях, где возможны протечки воды, делать это нужно обязательно.

Между чистым потолком и перекрытием остается расстояние 20-25 см, на котором можно разместить звуко- и теплоизоляционные материалы. .. В этом случае сначала монтируют каркас из деревянного бруса для волокнистых теплоизоляционных плит, располагая его со смещением относительно каркаса подвесного потолка. Утеплитель укладывается и покрывается паропроницаемой влагонепроницаемой пленкой. При использовании пенополистирола его крепят непосредственно к черновому потолку с помощью клея и дюбелей, грибков.

Примечание! При установке теплоизоляции не забудьте снять проводку для светильников и вентканалов.

Монтаж потолка Армстронг

Монтаж потолка включает несколько этапов, описанных в таблице 2.

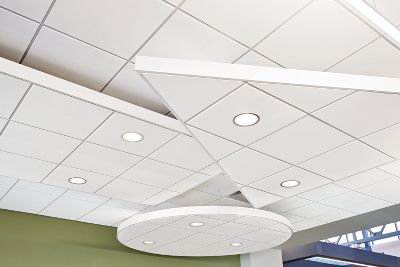

Потолок Armstrong Axiom KE Canopy — инструкция по установке. Файл для скачивания.

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
	Дальнейшая установка во многом зависит от разметки уровня, поэтому не рекомендуется пренебрегать этим шагом. Разметка проводится с помощью лазерного уровня с самого нижнего угла потолка. В углу отложите от основного потолка подвес средней длины таким образом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. С этого момента с помощью уровня наложите линии на обеих стенах, отметьте примыкающие к ним углы и продолжите линии на остальных стенах. Они должны сойтись в последнем углу.
	Пристенные Г-образные профили крепятся дюбелями и саморезами или анкерными болтами с шагом 0.5 м с полкой вниз. Выровняйте полку по заранее намеченной линии. По углам профиль загибают, предварительно разрезав полку.
	С помощью потолочных подвесов крепятся несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение планок. Их закрепляют с шагом 1,2 метра параллельно короткой стене помещения; для удобства можно нарисовать или пометить мелом шнур на потолке линии.По эскизу размечают точки крепления подвесов. Общее правило следующее: подвесы должны располагаться на расстоянии не более 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвески используются анкерные болты или дюбеля. По разметке просверливаются отверстия необходимого диаметра и глубины и подвес крепится к проушине стержня.
	Места установки тяжелых светильников и блоков сплит-систем укрепляют дополнительными подвесами, размещая их с некоторым смещением относительно основных.Учтите, что крючок для подвешивания может мешать установке элементов, поэтому подвесы лучше размещать со смещением 5-10 см.
	Несущие профили устанавливаются по нанесенной ранее разметке, фиксируются с помощью подвесных крюков за специальные отверстия в профиле. Концы опорных планок должны опираться на фланец L-образного профиля. Если длины профилей недостаточно, их наращивают с помощью штатного фиксатора на одном из концов рейки.При необходимости их также можно обрезать.
	Горизонтальное выравнивание несущих профилей выравнивается регулировкой длины подвесов. Для этого сожмите зажим-бабочку, переместите крючок и штангу в нужном направлении, затем отпустите зажим, и длина подвески зафиксируется. Для контроля плоскости потолка используются тугие шнуры и уровень.
	Профили продольные, 1.Длиной 2 м, фиксируются с интервалом 0,6 м между несущими рельсами с помощью стандартных креплений к профилям. Расстояние от стен регулируется таким образом, чтобы избежать ненужной обрезки крайних плит. Лучше всего делать отступы симметричными. Расстояние между продольными планками заполняется поперечными длиной 0,6 м, которые также крепятся стандартными креплениями.
	После полной сборки каркаса потолка начинают заполнять ячейки встроенными элементами и плитами.Для начала нужно подготовить к подключению коммуникации, проходящие за чистым потолком: электропроводку, вентиляционные каналы. Их привозят к местам установки элементов и блоков. Для потолков Армстронг используются растровые, светодиодные или люминесцентные лампы стандартных размеров 590х590 мм. Их установка довольно проста: светильник включается под небольшим углом к ​​плоскости потолка, поворачивая его по диагонали кюветы. Поверните его и совместите с ячейкой, после чего он упирается в направляющие профили.Через соседние пустые ячейки светильник подключается к кабелю питания.
	Точечные светильники также можно установить в потолки Армстронг. Для их установки в плитах вырезаются отверстия по размеру светильников, и они фиксируются. Укладываем плитку на место и подключаем светильник. Таким же образом прорезаются воздухозаборники систем вентиляции.
	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
	Глухие плиты устанавливаются в последнюю очередь. Их вводят внутрь ячейки по диагонали, кладут на направляющие и, поднимаясь и поворачиваясь снизу, вносят в ячейку. Давить на них сверху не следует — при правильной сборке каркас плиты должен без усилия ложиться.

Видео — Установка потолка Армстронг, инструкция

Как установить потолок Армстронг в типовой квартире

Основная проблема при установке потолка Армстронг в квартире — снижение уровня минимум на 15-20 см.На меньшей высоте будет сложно не только смонтировать каркас, но и сохранить его горизонтальное положение. Еще одна сложность — укладка плитки. Чтобы занести плиту в ячейку, ее (плиту) нужно наклонить под углом не менее 30 градусов, и если пространство между каркасом и базовым потолком слишком мало, плитка не поместится.

Основная сложность при установке потолка Армстронг в квартире состоит в том, что плиты в процессе наклоняются на угол 30 градусов, а это, в свою очередь, невозможно, если над рамой не хватает места

Если потолки в квартире выше 275 см, Армстронг устанавливается по обычной технологии. В этом случае итоговая высота помещения будет не менее 250 см, что допускается СНиП. При меньшей высоте потолка потолки Армстронг рекомендуется устанавливать только в помещениях с эпизодическим присутствием людей, например, в коридоре.

Видео — Установка зеркального потолка Армстронг

Потолок Армстронг отличается невысокой ценой, не выделяет вредных веществ и не ухудшает микроклимат. Он прост в установке и обслуживании, обеспечивает удобный доступ к коммуникациям и подходит практически для любых помещений, главное — правильно выбрать материал плиты и дизайн.

Для удобства работы в помещении необходимо качественное и надежное освещение. Особенно это актуально для общественных зданий, таких как школы, больницы, детские сады, различные офисы. Одним из самых распространенных осветительных приборов сегодня являются потолочные светильники Армстронг. Их отличает простота монтажа и удобство обслуживания. Именно поэтому их часто можно увидеть в различных общественных местах.

Установка светильника в натяжной потолок: характеристики устройства

Если говорить о конструкции устройства, то светильник Armstrong представляет собой довольную простую конструкцию из профилей размером 59.5 х 59,5 см. Внутри такой лампы находятся радиаторы охлаждения и светодиоды (обычно SMD LED — SMD ICE), которые по определенной схеме крепятся к каркасу.

Мощность таких лампочек довольно высока, но зависит от количества имеющихся диодов, их характеристик и ряда других показателей.

Разновидности потолочных светильников Армстронг, различающиеся типом осветительных ламп:

Многие предпочитают устанавливать именно второй тип устройств из-за их меньшей стоимости, но если присмотреться, гораздо выгоднее покупать светодиодные лампы.Например, лампы Армстронг 4х18 с люминесцентными лампами работают около 10 тысяч часов, а светодиодные устройства — 50 тысяч часов. Разница очевидна.

требуют меньше электроэнергии, чем люминесцентные. И светят они ярче, потому что световой поток четко направлен на освещенную территорию, а не рассеивается.

Светодиодные лампы

не содержат ртути и не излучают УФ-лучи, поэтому они безопаснее люминесцентных.

Таким образом, приобретая лампы Армстронг для внутреннего использования, лучше ориентироваться на светодиодные устройства.

Простая установка светильников в подвесной потолок: преимущества

Armstrong, как и все другие устройства, имеют свои достоинства и недостатки.

К преимуществам можно отнести:

• Простой, неприхотливый монтаж в любом месте потолка;
• Возможность замены поврежденных предметов без лишних хлопот;
• Высокий уровень освещения;
• Равномерное распределение света;
• Возможность добавления или уменьшения количества устройств при необходимости;
• Места, где раньше были лампочки, можно легко закрыть потолочным блоком;
• Свободный доступ к проводке и креплениям;
• Имеется дополнительная защита от механических повреждений;
• Срок службы при непрерывной эксплуатации не менее 3 лет.

Конечно, несмотря на неоспоримые достоинства, у этих осветительных приборов есть и недостатки.

Минусы аппаратов Армстронг:

• Стандартный «офисный» внешний вид;
• Длительное использование может снизить яркость света и вызвать раздражение глаз;
• Довольно высокая стоимость.

Однако первые два недостатка легко устранимы. Для добавления привлекательности прибор можно дополнительно оснастить опаловыми диффузорами, которые вполне способны освежить комнату.А если теряется яркость освещения, нужно менять лампочки.

Как подключить светильники на подвесной потолок: схема работы

Обычно установка светильников Армстронг не вызывает особых трудностей, так как размер ячейки и габариты самого прибора полностью совпадают.

Для подключения необходимо использовать следующие инструменты:

• стремянка;
• Набор отверток;
• Плоскогубцы.

Установить светильники в натяжной потолок своими руками сможет человек, даже не очень знакомый с миром электрики, так как ничего сверхсложного здесь нет.

Инструкция по установке ламп Армстронг довольно проста:

• Перед началом работы нужно снять с прибора растры (как правило, это защитный пластик или стекло), оставив только корпус;
• Далее нужно вставить саму лампу в выделенную ячейку по диагонали под углом;
• Когда прибор полностью «войдет» в потолок, его нужно повернуть горизонтально и окончательно выровнять с ячейкой.

Считается допустимым одно крепление на две ячейки, а на четыре — минимум четыре. В противном случае при эксплуатации придется дополнительно крепить светильник к потолку, чтобы снизить нагрузку и снять риск обрушения конструкции.

При работе с электриком не следует забывать о мерах безопасности и обязательно отключать напряжение! Только после этого можно начинать установку.

Типовая схема светильника Армстронг 4х18: правила работы

После установки светильника в натяжной потолок его необходимо подключить к сети. У этой работы есть свои особенности.

Подключить осветительный прибор к сети можно, руководствуясь следующими рекомендациями:

• Электропроводку под потолком лучше всего делать гофром и крепить к потолочной плите, во избежание провисания;
• Распределительная коробка должна располагаться возле светильников и уже от нее подводить силовой кабель к каждому устройству;
• Лучше зажигать лампочки сразу, а не тогда, когда прибор уже установлен в потолке;
• Нулевой кабель (обычно синий) подключается через клеммную колодку к разъему N;
• Фазовый провод (белый или красный) — к клемме L;
• Заземляющий провод обычно желто-зеленого цвета.

Если подключено сразу несколько ламп, нужно зачистить все кабели, скрутить их попарно по цветам и только потом подключать к клеммам.

Схема подключения таких устройств довольно проста. Главное знать маркировку проводов клеммной колодки и правильно подключить все контакты.

Самостоятельная сборка Армстронга: видео работы

Современные потолки Армстронг давно завоевали популярность и заняли свою нишу на рынке.

К преимуществам такого потолка можно отнести:

• Простая установка;
• Быстрый ремонт;
• Свободный доступ к связи;
• Экономичный материал.

Для создания такой потолочной конструкции, как правило, используется металлический профиль … В процессе работы с него начинают монтировать обрешетку. Размер самих ячеек 60 × 60 см. Затем в них будут вставлены специальные потолочные плитки. Сами лампы обычно имеют металлический корпус, в который затем вставляются лампочки.

Монтаж потолка Армстронг (видео)

При установке потолков и светильников Армстронг не беспокойтесь о том, что эта работа требует некоторых глубоких знаний в области электротехники. Подключить такой прибор даже несколько проще, чем массивную многоярусную люстру. Такие осветительные приборы продаются в довольно большом ассортименте, поэтому можно найти вариант, который впишется в любой интерьер. Благодаря простоте установки и использования устройства Armstrong часто используются в общественных и офисных помещениях.

Пример светильника в потолок

1. Введение
2. Преимущества светодиодного светильника
3. Схема подключения линейки и блока питания
4. Краткий алгоритм сборки светильника
5. Перечень комплектующих для изготовления светильника
6. Другие заменители Ханья

7. Результаты обмера готового светильника

1. Введение

В данной статье приведен пример изготовления светодиодного светильника типа Армстронг из комплекта для производства светильников MELT ECO 25.В комплект входит:

1. Светодиодные линейки MT-L456A16N-80M40-24301-11 — 3 шт.
2. источник тока МТ-ИЭС4-0720032-1К — 1 шт.
3. пластиковые подставки для крепления линейки — 15 шт.

В статье представлены фотографии установки комплекта в новый корпус TechnoLux TLC 418 CL (корпус TechnoLux TLC 418 CL продается отдельно). Также возможно преобразование существующих светильников с люминесцентными лампами в энергосберегающие. Светодиодные фонари … Для этого необходимо демонтировать все старые комплектующие, установленные в таком светильнике.

Для питания линий в светильнике используется источник тока МТ-ИЕС4-0720032-1К, который гальванически не изолирован от сети питания 220 вольт, поэтому электробезопасность светильника должна быть обеспечена конструкцией. светильника. Для крепления светодиодных лент к корпусу светильника используются пластиковые стойки с монтажной высотой 10 мм. В монтажный комплект входит 15 стоек (по 5 на линию). Пластиковые стойки используются для обеспечения электробезопасности светильника и удобства монтажа.Столбы крепятся к корпусу светильника с помощью защелок, что упрощает их установку в корпус. Светодиодные линейки также удерживаются на стойках с помощью защелок, что позволяет легко демонтировать линейки в случае необходимости.

Внимание! Из-за требований электробезопасности использование металлических стоек для крепления линейки к металлическому корпусу светильника запрещено.

Блок питания крепится к корпусу светильника двусторонним скотчем 3 M VHB 5952, что обеспечивает простоту монтажа и надежное крепление на протяжении всего срока службы светильника.

Для электрического соединения линий между собой и блоком питания применяется одножильный медный провод в изоляции сечением 0,2-0,75 мм.

2. Преимущества светодиодного светильника

Основные отличия данной лампы от обычных люминесцентных ламп:

• Большой срок службы (более 50 000 часов или 20-30 лет при работе 5-7 часов в день), нет необходимости заменять светодиоды и обслуживать лампу
• Экологическая безопасность, травматическая безопасность, отсутствие особых условий утилизации
• Высокая вибростойкость (без нити накала)
• Высокий индекс цветопередачи (индекс цветопередачи — CRI)
• Мгновенное зажигание
• Срок службы не зависит от количества переключений
• Энергосбережение, высокий КПД, экономия на сечении провода (за счет меньшего потребления тока), отсутствие перегрузок в сети при включении
• Малый вес
• Устойчивость к колебаниям сетевого напряжения

3. Схема подключения линейки и источника тока

Рисунок 1.

4. Краткий алгоритм сборки светильника

Если в корпусе светильника уже есть необходимые отверстия для установки стоек, то сборку начинаем с пункта 4.

5. Перечень комплектующих для изготовления светильника

• Комплект для сборки светильника «MELT Eco 25» (источник тока МТ-ИЕС4-0720032-1К, светодиодные ленты МТ-L456A16N-80M40-24301-11, пластиковые подставки для крепления линейок)
• Корпус светильника TechnoLux TLC 418 CL (в обвес входит стекло рассеивателя в рамке)
• Провод для соединения линейок между собой и источника питания — одножильный изолированный провод сечением 0.2-0,75 мм 2
• Скотч двусторонний 3 М VHB 5952 для крепления источника питания

6. Прочие примечания

Для подключения провода к разъему WAGO, провод необходимо очистить от изоляции на 6-7 мм и просто вставить в отверстие разъема.

Чтобы отсоединить провода от разъемов WAGO, нужно нажать на кнопку в верхней части разъема тонким инструментом и отсоединить провод.

7. Результаты обмера готового светильника

После изготовления светильников сняли мерки:

Измерения показывают, что светильник с 3 светодиодными лентами потребляет в 3 раза меньше энергии по сравнению с люминесцентным светильником, при этом обеспечивая такое же освещение.

Помимо экономии энергии, светильник экономит деньги на обслуживании:

• Нет необходимости периодически покупать новые лампы
• Нет необходимости подниматься по лестнице для замены ламп, нет необходимости останавливать производство при замене ламп (если лампы установлены в производственных помещениях).
• нет необходимости утилизировать старые лампы

Ознакомиться с ассортиментом светодиодных лент и светодиодных матриц, в который входят ленты разной мощности, цветовой температуры и других параметров, вы можете в разделе линейки светодиодных матриц:
.

Последнее обновление (19: 09: 2014)

Перед вами краткое описание процесса, как правильно установить потолок Армстронг.

Рисунок 1 — Схема крепления Армстронг к потолку

Пошаговый монтаж потолка Армстронг: инструкция по монтажу

Краткая схема монтажа минерального подвесного потолка Armstrong состоит из семи этапов.

Установка настенного уголка

Настенный угловой или, как его еще называют, угловой профиль Потолочная система должна устанавливаться на стены по всему периметру помещения в горизонтальной плоскости.

Горизонтальную линию разметки обычно устанавливают с помощью водного или лазерного строительного уровня.

Крепление элемента к стенам осуществляется дюбелями, анкерами или саморезами с шагом не более 0,5 м.

Фото 1 — Порядок установки подвесного потолка

Установка опорных реек длиной 3,7 м

Несущие направляющие длиной 3,7 м необходимо устанавливать с шагом 1,2 м. Монтаж ведется параллельно одной из стен.Под углом к ​​стенам рейки ставят только в случае диагональной установки потолка.

ВАЖНО! Если длина опорных направляющих недостаточна, каждую направляющую можно легко соединить с другой с помощью специальных замков.

Установка пружинных подвесок

Наряду с установкой несущих реек необходимо также установить пружинные подвески.

Крепление осуществляется следующим образом: штанга подвески с проушиной крепится к плите перекрытия дюбелями, анкерами или саморезами, штанга подвески с крюком крепится через специальное отверстие в материале к опоре. перила конструкции.

Благодаря пружинному зажиму подвеса можно регулировать расстояние от потолочной плиты до подвесной системы. Этот зажим надежно фиксирует оба стержня друг к другу.

Монтаж пружинных подвесов производить на расстоянии до 1,2 м друг от друга, при этом максимальное расстояние от стены составляет 0,6 м.

Рисунок 2 — Выбор и установка крепежа

Монтаж рельсов длиной 1,2 м

Рейки длиной 1.2 м следует устанавливать перпендикулярно опорным рельсам конструкции длиной 3,6 м. Шаг крепления элементов каркаса подвесного потолка составляет 0,6 м от одной из стен, а также 0,6 м между собой.

Монтаж рельсов длиной 0,6 м

Обрешетка 0,6 м должна быть установлена ​​перпендикулярно обрешетке 1,2 м. Таким образом, обрешетка 0,6 м будет установлена ​​параллельно опорным обрешеткам рамы 3,6 м. Расстояние между элементами крепления составляет 1,2 м…

Рисунок 3 — Крюки и подвески для крепления к подвесному потолку

Установка растровых светильников

Встраиваемый светильник — дополнительная часть подвесного потолка. Потолочные светильники Armstrong — это встраиваемые люминесцентные светильники, обеспечивающие мягкий свет, близкий к естественному дневному. Светильники для офисных потолков Armstrong могут быть укомплектованы ЭПРА и источниками аварийного питания.

Если проектом установки и дизайном потолка предусмотрено размещение растровых светильников размером 600х600 мм каждый, то монтаж осветительных панелей необходимо начинать после установки 0.Рейки длиной 6 м — сразу после завершения монтажа обрешетки минерального подвесного потолка.

Монтаж потолочной плитки

В последнюю очередь укладывается потолочная плитка. Стандартные размеры плит — 600х600 мм каждая.

Если вам непонятна технология монтажа потолка или построить каркас для натяжного потолка своими руками вряд ли получится, лучше обратиться за помощью к профессионалам.

Ниже мы рассмотрим, сколько стоит установка потолка Армстронг, какова цена установки светильников и, на всякий случай, сколько сейчас стоит демонтаж такой потолочной системы.

Рисунок 4 — Установка светильников Impala TBS160 в потолки разных типов: А — в системе с открытым Т-образным профилем; Б, В — потолок из гипсокартона; C, D — в потолке системы Clip-In

$ Потолок Армстронг: цена работы мастеров

В среднем стоимость установки подвесного потолка составляет около 9,3 долларов США (цена за м²), демонтаж потолка стоит около 4,7 долларов США за квадратный метр.

Стоимость установки светильников в потолок Армстронг около 10 долларов.9 штук за штуку, разборка ламп стоит около 3,5 долларов за штуку.

Если посмотреть цены на расходные материалы для потолочного монтажа, то при установке подвесной системы с плитами толщиной до 8 мм вы заплатите около $ 12,5 / м². При установке плит толщиной до 12 мм стоимость вырастет примерно до 13,7 $ / м² (без учета установки встроенных светильников).

Светильник для потолка Армстронг, цены:

стоят около 81 $ / шт. (Размером 600х600 мм).

Зеркальный растровый светильник стоит в четыре раза дешевле — 21,7 $ / шт.

Цена на встраиваемые потолочные светильники Armstrong LVO-OPL / R 418 HF 4×18 W G13 с ЭПРА с опаловым диффузором около 157 $ / шт.

Итак, сколько стоит пакет «Потолок и освещение + установка потолка и освещения»?

Если учесть, что цена за работу с лампами составляет 10,9 доллара, а средняя стоимость светильника — 81 доллар, то за 12 квадратных метров потолка Армстронг с четырьмя лампами придется заплатить около 280 долларов.

Купить потолок Армстронг можно на любом крупном строительном рынке страны или в официальных торговых представительствах.

Монтаж потолка Армстронг, цена:

• в Москве — от 230 до 350 руб / м²;
• в Киеве — от 50 до 80 грн / м².

[PDF] Металл — Армстронг — Скачать бесплатно PDF

Скачать Metal — Armstrong …

02

СИСТЕМА Q-CLIP

09

СИСТЕМА R-CLIP

16

СИСТЕМА S-CLIP F

23

T-CLIP F 30 SYSTEM

МЕТАЛЛ ПРЕМИУМ B15

41

Металлический продукт

СИСТЕМА ДОСТУПА F-CLIP Коридорные потолки

:::: 4

СИСТЕМА ДОСТУПА F-CLIP КОРИДОРНЫЕ ПОТОЛКИ

СПЕЦИФИКАЦИЯ Система потолка F-CLIP

Система зажимов

Система потолков F-CLIP

, Решение Clip-In со скрытой решеткой, высота подвеса мин. 90 мм Теневой зазор между стеной и панелью до 90 мм

Материал панели

Лист из оцинкованной стали ширина панели до 400 мм 0,6 мм Ширина панели от 401 мм 0,7 мм (алюминий или другие материалы по запросу)

Покрытие

RAL 9010 белая поверхность с порошковым покрытием, окрашенная порошковой краской, другие цвета RAL или NCS по запросу

Зазор 0 мм на длинной стороне, без прокладки

Акустическая вставка

Черный нетканый акустический флис в стандартной комплектации.Другие варианты доступны по запросу.

Конфигурируемые размеры

Длина панели (A) 600-2500 мм Ширина панели (B) 275-600 мм

Решетчатая система

Полуприжимная рейка DP12, прикрепленная настенным кронштейном к стене

Сервисная интеграция

стандартная круглая или прямоугольные вырезы плюс индивидуальные опции по запросу

* Для получения дополнительной информации о выполнении кромок металлических плиток см. техническое описание Metal Edge Detail Execution

СТАНДАРТНЫЕ МОДЕЛИ ПЕРФОРАЦИИ

ПРЕИМУЩЕСТВА n Решение со свободным пролетом n Адаптированная прямоугольная панель до ширины коридора или проходной зоны n Различные решения по отделке по периметру для чистой эстетической отделки n Отвечает визуальным и индивидуальным требованиям проекта

n Легкий и быстрый доступ к потолочному пространству за счет откидной функции доступа n Снятие вниз с помощью вытяжки инструмент для доступа к потолку void

ОБЛАСТЬ ПРИМЕНЕНИЯ n Коридоры, где панели просто перекрывают стены.

Экстра микроперфорация Rg 0701 Диаметр отверстия: 0,7 мм Открытое пространство: 1,5%

Микроперфорация Rd 1522 Диаметр отверстия: 1,5 мм Открытое пространство: 22%

ПРОЕКТ: Laboratorios EPAL (SP) :::::::: АРХИТЕКТОР: Гонсало Бирн, Arquitectos Lda

Другие варианты перфорации доступны по запросу.

Стандартная перфорация Rg 2516 Диаметр отверстия: 2,5 мм Открытое пространство: 16%

5 ::::

:::: 6

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЦВЕТ

Металлические потолочные системы были протестированы на их акустические характеристики в условия звукопоглощения, звукопоглощения и шумоподавления.Эти значения производительности будут зависеть от перфорации и акустического заполнения. Пожалуйста, свяжитесь с нами для получения дополнительной информации о доступных заводских акустических опциях.

Стандартные цвета

СЕЧЕНИЕ

RAL 9010 Global White RAL 9006 RAL 9007

20% глянец 12% глянец 30% глянец 30% глянец

Установки

ТЕПЛОПРОВОДНОСТЬ

Настенный кронштейн

() / mK 50.0: Сталь 0,04: Акустический флис

RAL 9010

Global White

RAL 9006

Подвеска для зажимной рейки DP 12

RAL 9007

Специальные цвета Другие цвета RAL и NCS доступны по запросу Вариант отделки по периметру для покрытия gap *

ВЛАЖНОСТЬ До 95% относительной влажности (для кратковременного воздействия).

Armstrong является производителем, сертифицированным по стандарту EN ISO 9001: 2008. Все потолочные и подвесные системы Armstrong производятся с соблюдением соответствующих допусков и стандартов качества, соответствующих материалу. Если существуют различия между этим и любыми явными или подразумеваемыми архитектурными особенностями или требованиями, то производственные стандарты Armstrong имеют преимущественную силу, если не указано иное.

Металлические панели могут поставляться с заводскими вырезами и отверстиями для интеграции оборудования для обслуживания зданий.ЧИСТКА Пыль с окрашенной поверхности следует удалить, протерев ее чистой мягкой тканью. Более стойкие следы следует удалить с помощью мягкого бытового моющего средства в теплой воде. Следует избегать чрезмерного использования воды. Не рекомендуется использование абразивных очистителей окрашенной поверхности.

Sustainability

* Настенный кронштейн может быть перемещен и установлен без периметральной отделки с зазором 1-90 мм

до 30

Светоотражение (%)

80

Наши металлические панели имеют в среднем до до 30% содержания вторичной переработки.Наши европейские производственные предприятия сертифицированы по: ISO 14001: 2004 + Cor. 1: 2009 Армстронг является членом TAIM (Техническая ассоциация промышленных металлических потолков).

Акустика

w

до

0,55 (L)

Класс звукопоглощения

D

NRC до

0,65

Dncw / Dnfw (дБ) до

21

дБ ) до

10

Реакция на огонь

A2-s2, d0

Сопротивление влажности (%) до

Очищаемость

Арт.протираемая влажная тряпка (3)

✔ ✔

до 30

65

0,70

C

0,70

16

6

A2-s2, d0

95

Стандартное отверстие 2)

до 30

70

0,75 (л)

C

0,80

18

8

A2-s2, d0

95

протираемая влажная ткань (3) Premium93

до 30

85 в зависимости от перфорации

0.10 (L) 1,00

Не классифицируется A

0,10 0,90

44 31

19 15

A1 A2-s2, d0

Устойчивость к царапинам

95

95 95

✔0003

✔0003

протираемая влажная ткань

(1) цвет RAL 9010, без акустической вставки. (2) Цвет RAL 9010, с наклеенной на заднюю часть черным акустическим флисом. (3) Протираемая влажная ткань для плиток с флисом. Подходит для чистки простой плитки или перфорированной плитки без флиса.

✔

✔ ✔

Откидной кронштейн доступа для половины DP 12

Опция планки по периметру для закрытия зазора

F-Clip Access прямоугольная панель

Опция окраски Bioguard

потолочная пустота

Полуприжимная планка DP 12 Настенный кронштейн

Safe & Healthy

Микроперфорация Rd 1522 (2)

до 30

Инструмент для извлечения

ЭКОЛОГИЧЕСКИЙ

протираемая влажная ткань (3)

Обычная / неперфорированная (1)

полузажимная рейка

ПРОДОЛЬНОЕ СЕЧЕНИЕ

%

Вторичное содержание (%)

видимая сторона

СТАНДАРТ КАЧЕСТВА

ИНТЕГРАЦИЯ УСЛУГ

Дополнительная микроперфорация Rg 0701 (2) Шестигранная гайка с резьбой M

Шестигранная гайка

Шестигранный зажим прямоугольный панельный потолок пусто

Обозначение

BPM 311007

черный настенный кронштейн

BPM 300209

подвес для зажимной рейки DP 12

BPM 311149

половинной зажимной рейки DP 12

BPM 300138

соединительный штифт для зажимной рейки DP 12

BPM 311303

болт с шестигранной головкой M6 x 16 мм

BPM гайка 311102

BPM 311305

шайба M6 18 x 1.6 мм

BPM300189

откидной кронштейн для доступа к полу DP 12

BPM 300106

предохранительный зажим

BPM 311028

инструмент для извлечения

видимая сторона

подвеска для зажимной планки DP 12

:

Деталь A F-Clip Access прямоугольная панель

Деталь B решетчатая система

Fall 6 Fall A Настенный кронштейн

Fall A Fall 6

Болт с шестигранной головкой M6 Шестигранная гайка M6 Шайба M6 Соединительный штифт для полузажимной рейки DP 12

Полузажимная рейка DP 12

Подвеска для половинной зажимной рейки DP 12

Деталь C предохранительный зажим

предохранительный зажим половинной зажимной рейки DP 12 F-Clip Access прямоугольная панель

Функция поворота вниз Access

Для получения дополнительной информации о Обработка кромок металлочерепицы, см. техническое описание Metal Edge Detail Execution

ПРОЕКТ: Laboratorios EPAL (SP) :::::::: АРХИТЕКТОР: Gonçalo Byrne, Ar veryctos Lda

Металлический продукт

Q-CLIP SYSTEM Квадратная плитка

:::: 11

Q-CLIP SYSTEM SQUARE TILES

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Система

Потолочная система Armstrong Q-Clip, решение Clip-In со скрытой решеткой, с опциональной функцией опускания «окна», высота подвеса мин.100 мм

Плитка

оцинкованный стальной лист 0,5 мм (алюминий или другие материалы по запросу)

Покрытие

RAL 9010 Чистая белая поверхность, окрашенная порошковой краской, другие цвета RAL или NCS по запросу

Исполнение *

Q-Clip: квадратная плитка с квадратной кромкой Q-Clip F: квадратная плитка со скосом 3 мм

Раствор для зазора

Зазор 0 мм, без прокладки

Акустическая вставка

Черный нетканый акустический флис в стандартной комплектации.Другие варианты доступны по запросу.

Стандартные модули

Q-Clip: 600 x 600 мм 625 x 625 мм Q-Clip F: 500 x 500 мм 600 x 600 мм 600 x 300 мм (без функции «Окно») 625 x 625 мм 625 x 312,5 мм (без функции «Окно»)

Решетчатая система

GemaGrid © ® Система в сочетании с зажимной планкой DP 12, возможна установка предохранительного зажима, другие способы подвешивания по запросу

Решение по периметру

Ряд стандартных планок из стали и алюминия плюс доступны нестандартные переборки.

Сервисная интеграция

Стандартные круглые или прямоугольные вырезы плюс индивидуальные опции по запросу.

Специальные возможности

— решение для защищенного внешнего потолка — решение для сейсмического потолка — решение для потолка для чистых помещений — можно комбинировать с другими продуктами Armstrong

* Для получения дополнительной информации о выполнении кромок металлической черепицы см. «Выполнение металлических кромок» техническое описание

СТАНДАРТНЫЕ МОДЕЛИ ПЕРФОРАЦИИ

ПРЕИМУЩЕСТВА n Скрытая решетчатая система для монолитной поверхности потолка n Снятие вниз с помощью приспособления для извлечения для доступа к пустоте потолка.

n Экономичное n Решение с опциональной функцией откидного «окна»

ОБЛАСТЬ ПРИМЕНЕНИЯ n Используется в различных областях потолка: от небольших служебных помещений до больших коммерческих офисных зданий и крупных транспортных терминалов.

ПРОЕКТ: GGZ Oost Brabant (Нидерланды) :::::::: АРХИТЕКТОР: MAS Architectuur

Ультра микроперфорация Rg 0501 Диаметр отверстия: 0,5 мм Открытое пространство: 0,64%

Экстра микроперфорация Rg 0701 Диаметр отверстия: 0,7 мм Открытый площадь: 1,5%

Другие варианты перфорации доступны по запросу.

Микроперфорация Rd 1522 Диаметр отверстия: 1,5 мм Открытое пространство: 22%

Стандартная перфорация Rg 2516 Диаметр отверстия: 2,5 мм Открытое пространство: 16%

12 ::::

:::: 13

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

COLOR

Металлические потолочные системы прошли испытания на их акустические характеристики звукопоглощения. Все перфорированные изделия могут поставляться с различными вариантами акустического заполнения, установленными на заводе. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

Стандартные цвета RAL 9010 Global White RAL 9006 RAL 9007

ПОПЕРЕЧНЫЙ Q-CLIP

20% глянец 12% глянец 30% глянец 30% расширительный болт M6

ТЕПЛОПРОВОДНОСТЬ

потолочное пространство

стержень с резьбой M6

(λ) Вт / мК 50.0: Сталь 0,04: Акустический флис

Вставной зажим

Подвес для зажимной рейки DP 12

Настенный анкер RAL 9010

Global White

RAL 9006

U-образный профиль

Зажимной кронштейн

RAL 9007

ВЛАЖНОСТЬ До 95% относительной влажности (для кратковременного воздействия).

зажимная рейка DP 12

СТАНДАРТ КАЧЕСТВА

ИНТЕГРАЦИЯ УСЛУГ Металлические панели могут поставляться с заводскими вырезами и отверстиями для интеграции оборудования для обслуживания зданий.ЧИСТКА Пыль с окрашенной поверхности следует удалить, протерев ее чистой мягкой тканью. Более стойкие следы следует удалить с помощью мягкого бытового моющего средства в теплой воде. Следует избегать чрезмерного использования воды. Не рекомендуется использование абразивных очистителей окрашенной поверхности.

отделка по периметру

Armstrong является сертифицированным производителем по стандарту EN ISO 9001: 2008. Все потолочные и подвесные системы Armstrong производятся с соблюдением соответствующих допусков и стандартов качества, соответствующих материалу.Если существуют различия между этим и любыми явными или подразумеваемыми архитектурными особенностями или требованиями, то производственные стандарты Armstrong имеют преимущественную силу, если не указано иное.

квадратная система плитки Q-Clip

видимая сторона

Инструмент для извлечения M / 2

Q-CLIP ПРОДОЛЬНЫЙ СЕЧЕНИЕ ОКРУЖАЮЩАЯ СРЕДА Наши металлические панели в среднем содержат до 30% вторичной переработки. Наши европейские производственные предприятия сертифицированы по: ISO 14001: 2004 + Cor. 1: 2009 Армстронг является членом TAIM (Техническая ассоциация промышленных металлических потолков).

распорный болт M6 резьбовой стержень M6 зажим для пустот потолка

зажимная рейка DP 12

Sustainability

Acoustics

U-образный профиль

Safe & Healthy

% ISO 14021

переработанный материал

на

% Светоотражение (%)

Вт

до

Класс звукопоглощения

NRC до

Dncw / Dnfw (дБ) до

Rw (дБ) до

Реакция на огонь

Сопротивление влажности (%) ) до

Возможность очистки

Опция окраски Bioguard

Система квадратных плиток Q-Clip

видимая сторона

M / 2

Устойчивость к царапинам

M = размер модуля / A = длина плитки / B = ширина плитки Ultra Microperforation Rg 0501 (1)

до 30

83

0.45 (L)

D

0,55

18

8

A1

95

очищаемая

✔

✔

Дополнительная микроперфорация Rg 0701 (2)

0,55 (L)

D

0,65

21

10

A2-s2, d0

95

влажная салфетка (3)

✔

✔

95

Rd с микроперфорацией 1522 (2)

Стандартная перфорация Rg 2516 (2)

Обычная / без перфорации (1)

до 30

до 30

до 30

65

70

0.70

0,75 (л)

0,10 (л)

C

C

Не классифицируется

0,70

0,80

0,10

16

18

44

000 6

000

A2-s2, d0

A2-s2, d0

A1

95

протираемая влажная ткань (3)

95

очистка водой под высоким давлением (4)

✔

✔

✔

✔ ✔

(1) цвет RAL 9010, без акустической вставки.(2) Цвет RAL 9010, с наклеенной на заднюю часть черным акустическим флисом. (3) Протираемая влажная ткань для плиток с флисом. Подходит для чистки простой плитки или перфорированной плитки без флиса. (4) Только для простых систем Clip-In с силиконовыми герметичными соединениями (пониженное до минимума давление воды).

✔

Арт. №

Обозначение

Арт. №

Обозначение

BPM 300100

U-образный профиль

BPM 300105

Подвеска для соединителя зажимной рейки DP 12

BPM

BPM 300119

профиль

BPM 311303

Болт с шестигранной головкой M6 x 16 мм

BPM 300120

Вставной зажим

BPM 311103

Шестигранная гайка M6

BPM 300140

0003

стеновой анкер

BPM 300121

зажимной кронштейн

BPM 300106

предохранительный зажим

BPM 311111

расширительный болт M6 x 30 мм

BPM 311028

инструмент для извлечения

BPM 1

BPM 3110299 3110299 000 мм

BPM 311027

откидной кронштейн для оконной функции

BPM 311022

зажимная рейка DP 12

BPM 300157

предохранительный зажим для оконной функции

BPM 300138

соединительный штифт DP 12 для зажимной рейки

14 ::::

:::: 15

Деталь A Квадратная плитка Q-Clip

Поперечное сечение Q-CLIP F

Деталь C решетка с решеткой

Болт с шестигранной головкой M6 Шестигранная гайка M6 шайба M6

расширение болт M6 резьбовой стержень M6 зажимной кронштейн вставной зажим

распорный болт M6 потолочное пространство

резьбовой стержень вставной зажим M6

деталь B Q-Clip F квадратная плитка

стеновой анкер

U-образный профиль

настенный анкер для U-образного профиля

зажимная рейка DP 12

вставной зажим

периметр U-профиля

соединительный штифт для зажима планка DP 12

зажимная скоба

система квадратной плитки Q-Clip F

видимая сторона

зажимная планка DP 12

подвеска для зажимной шины DP 12

деталь D предохранительный зажим предохранительный зажим

инструмент для извлечения M / 2

зажимная рейка DP 12

квадратная система плитки Q-Clip

продольный разрез Q-CLIP F

распорный болт M6 резьбовая шпилька M6 зажимная скоба для потолочных пустот

зажимная рейка DP 12

откидной кронштейн и предохранительный зажим для Функция «Окно»

U-образный профиль

Деталь E Методы подвеса Обшивка по периметру

Система квадратной плитки Q-Clip F

видимая сторона

M / 2 M = размер модуля / A = длина плитки / B = ширина плитки

откидная «оконная» функция

зажимной кронштейн с резьбовым стержнем

U-образный подвес с резьбовым стержнем

комбинированный подвес Nonius с нониусом к детали

combi Подвеска Nonius с проволочной проушиной

Для получения дополнительной информации о выполнении кромок металлических плиток, пожалуйста, см. Техническое описание Metal Edge Detail Execution

Металлический продукт

СИСТЕМА R-CLIP Прямоугольные панели / доски

:::: 18

СИСТЕМА R-CLIP

ПРЯМОУГОЛЬНЫЕ ПАНЕЛИ / ДОСКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Система

Потолочная система Armstrong R-Clip, решение Clip-In со скрытой решеткой, с дополнительной функцией откидного «окна», высота подвеса мин.100 мм

Материал панели

оцинкованный стальной лист R-Clip: ширина панели до 400 мм 0,6 мм ширина панели от 401 мм 0,7 мм R-Clip F: длина панели 1200 мм 0,5 мм длина панели 1800 мм 0,6 мм (алюминий или другие материалы по запросу)

Покрытие

Исполнение *

RAL 9010 чистый белый цвет, окрашенная порошковой краской, видимая поверхность, другие цвета RAL или NCS по запросу. Прямоугольная панель R-Clip с прямоугольной кромкой, длинные стороны CA / DA (40 мм), короткие стороны E6 / F6 (38 мм) R-Clip F, прямоугольная панель, обрезная кромка, длина сторон 3 мм, CC / DC (35 мм), короткие стороны E6 / F6 ( 38 мм)

Раствор для зазоров

Зазор 0 мм, без прокладки

Акустическая вставка

Черный нетканый акустический флис в стандартной комплектации.Другие варианты доступны по запросу.

Стандартные модули

R-Clip 1500 x 312,5 мм 1500 x 400 мм 2000 x 312,5 мм 2000 x 400 мм 2500 x 312,5 мм 2500 x 312,5 мм R-Clip F: 1200 x 300 мм 1200 x 600 мм 1800 x 400 мм

Конфигурируемые размеры

R-Clip: длина панели (A) 600 — 2500 мм ширина панели (B) 275 — 600 мм

Решетчатая система

Система GemaGrid © ® в сочетании с зажимной планкой DP 12, возможна установка предохранительного зажима , другие способы приостановки по запросу.

Решение по периметру

Доступен ряд стандартных планок из стали и алюминия, а также индивидуальные перегородки.

Сервисная интеграция

стандартные круглые или прямоугольные вырезы плюс индивидуальные опции по запросу.

Специальные возможности

— решение для защищенного внешнего потолка — можно комбинировать с другими продуктами Armstrong — потолочное решение для чистых помещений (R-Clip F)

* Для получения дополнительной информации о выполнении кромок металлической плитки см. Metal Edge Подробное описание исполнения

СТАНДАРТНЫЕ МОДЕЛИ ПЕРФОРАЦИИ

ПРЕИМУЩЕСТВА n Универсальная система и простой дизайн n Скрытая сетка для создания монолитного эффекта n Отличные акустические характеристики n Простота установки (выравнивание) и возможность полного демонтажа

n Легкий доступ к потолку, отсутствие необходимости n Простота обслуживания система n Демонтируется вниз с помощью приспособления для извлечения для доступа к потолку void

ОБЛАСТЬ ПРИМЕНЕНИЯ n Подходит для больших открытых пространств / помещений.Экстра микроперфорация Rg 0701 Диаметр отверстия: 0,7 мм Открытое пространство: 1,5%

Микроперфорация Rd 1522 Диаметр отверстия: 1,5 мм Открытое пространство: 22%

ПРОЕКТ: Компания Strabag (PL) :::::::: АРХИТЕКТОР: Strabag sp .z oo

Другие варианты перфорации доступны по запросу.

Стандартная перфорация Rg 2516 Диаметр отверстия: 2,5 мм Открытое пространство: 16%

19 ::::

:::: 20

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЦВЕТ

Металлические потолочные системы были протестированы на их акустические характеристики в условия звукопоглощения, звукопоглощения и шумоподавления.Эти значения производительности будут зависеть от перфорации и акустического заполнения. Пожалуйста, свяжитесь с нами для получения дополнительной информации о доступных заводских акустических опциях.

Стандартные цвета RAL 9010 Global White RAL 9006 RAL 9007

ПОПЕРЕЧНЫЙ R-CLIP

20% глянец 12% глянец 30% блеск 30% расширительный болт M6

потолок пустота

стержень с резьбой M6

ТЕПЛОПРОВОДНОСТЬ

вставной зажим

подвес для зажимной рейки DP 12

анкер

(λ) Вт / мK 50.0: Сталь 0,04: Акустический флис

RAL 9010

Global White

RAL 9006

U-образный профиль

зажимной кронштейн

RAL 9007

Специальные цвета Другие цвета RAL и NCS доступны по запросу

зажимная рейка DP 12

ВЛАЖНОСТЬ До 95% относительной влажности (для кратковременного воздействия).

СТАНДАРТ КАЧЕСТВА Armstrong является сертифицированным производителем по стандарту EN ISO 9001: 2008. Все потолочные и подвесные системы Armstrong производятся с соблюдением соответствующих допусков и стандартов качества, соответствующих материалу.Если существуют различия между этим и любыми явными или подразумеваемыми архитектурными спецификациями требований, то производственные стандарты Armstrong имеют преимущественную силу, если не указано иное.

ИНТЕГРАЦИЯ УСЛУГ Металлические панели могут поставляться с заводскими вырезами и отверстиями для интеграции оборудования для обслуживания зданий.

планка по периметру

система прямоугольных панелей R-Clip

видимая сторона

макс. Инструмент для извлечения M / 2

R-CLIP ПРОДОЛЬНЫЙ РАЗРЕЗ

ЧИСТКА Пыль с окрашенной поверхности следует удалять чистой мягкой тканью.Более стойкие следы следует удалить с помощью мягкого бытового моющего средства в теплой воде. Следует избегать чрезмерного использования воды. Не рекомендуется использование абразивных очистителей окрашенной поверхности.

ОКРУЖАЮЩАЯ СРЕДА Наши металлические панели в среднем содержат до 30% вторичной переработки. Наши европейские производственные предприятия сертифицированы по: ISO 14001: 2004 + Cor. 1: 2009 Армстронг является членом TAIM (Техническая ассоциация промышленных металлических потолков).

распорный болт M6 резьбовой стержень M6 зажимной кронштейн для пустот потолка

зажимная рейка DP 12

Sustainability

Acoustics

U-образный профиль

Safe & Healthy

% ISO 14021

периметральная отделка

Светоотражение (%)

w

до

Класс звукопоглощения

NRC до

Dncw / Dnfw (дБ) до

Rw (дБ) до

Extra Microperforation Rg 0701 (2 )

до 30

80

0.55 (L)

D

0,65

21

10

A2-s2, d0

95

протираемая влажная ткань (3)

Микроперфорация Rd 1522 (2)

до 30 650003

0,70

C

0,70

16

6

A2-s2, d0

95

протираемая влажная ткань (3)

Реакция на огонь Влажность Возможность очистки Bioguard Качество воздуха Устойчивость к царапинам (%) Опция краски до

система прямоугольных панелей R-Clip

видимая сторона

макс.M / 2 M = размер модуля / A = длина панели / B = ширина панели

Стандартная перфорация Rg 2516 (2)

Обычная / неперфорированная (1)

Premium B15 (5)

Premium OP19 (5)

до 30

до 30

до 30

до 30

70

85 зависит от перфорации зависит от перфорации

0,75 (L)

0,10 (L)

0,65

1,00

1,00

A

0.80

0,10

0,60

0,90

18

44

41

31

8

19

20

15

A2-s2

, d0 9000 A1

d0

A2-s2, d0

95

протираемая влажная ткань (3)

95

скребок, очистка водой под высоким давлением (4)

95

95

✔

✔

✔

✔

ISO 5 (5)

протираемая влажная ткань протираемая влажная ткань

(1) цвет RAL 9010, без акустической вставки.(2) Цвет RAL 9010, с наклеенной на заднюю часть черным акустическим флисом. (3) Протираемая влажная ткань для плиток с флисом. Подходит для чистки простой плитки или перфорированной плитки без флиса. (4) Только для простых систем Clip-In с силиконовыми герметичными соединениями (пониженное до минимума давление воды). (5) Доступно только для R-Clip F.

✔

✔

✔

Номер позиции

Обозначение

Номер позиции

Обозначение

BPM 300100

U-образный профиль

BPM 300105

подвеска для зажимной рейки DP 12

BPM 300119

соединитель для U-профиля

BPM 311303

болт с шестигранной головкой M6 x 16 мм

BPM 300120

вставной зажим

BPM гайка 311103

BPM 300140

стеновой анкер

BPM 311305

шайба M6 18 x 1.6 мм

BPM 300121

зажимной кронштейн

BPM 300106

предохранительный зажим

BPM 311111

расширительный болт M6 x 30 мм

BPM 311028

инструмент для извлечения

BPM 1

BPM 3110299 3110299 000 мм

BPM 311027

откидной кронштейн для оконной функции

BPM 311022

зажимная рейка DP 12

BPM 300157

предохранительный зажим для оконной функции

BPM 300138

соединительный штифт DP 12 для зажимной рейки

21 ::::

:::: 22

Деталь A Панель с зажимом R

R-CLIP в поперечном сечении F

Деталь C решетчатой ​​системы

Болт с шестигранной головкой M6 Шестигранная гайка M6 шайба M6

Осень 6 Fall A распорный болт M6 резьбовой стержень M6 зажимной кронштейн Fall A распорный болт M6

вставной зажим

Fall 6 потолочный пустот

резьбовой стержень M6

стеновой анкер вставной зажим

подвес для зажимной рейки DP 12

анкер стены

U-профиль

соединитель для U-профиля

деталь B R-Clip F панель

зажимная скоба

соединитель для зажимной планки DP 12

осень 6

Fall C

вставной зажим

зажимная рейка DP 12

Fall C

U-профиль

периметр Fall 6

система прямоугольных панелей R-Clip F

подвеска для зажимной рейки DP 12

зажимная рейка DP 12

видимая сторона

макс.M / 2

Деталь D предохранительный зажим

Для получения дополнительной информации о выполнении кромок металлических плиток, пожалуйста, см. Техническое описание Metal Edge Detail Execution

предохранительный зажим

инструмент для извлечения

зажимная планка DP 12

система прямоугольных панелей R-Clip

ПРОДОЛЬНЫЙ РАЗРЕЗ R-CLIP F

Откидной кронштейн и предохранительный зажим для функции «Окно»

Дюбель M6 Резьбовая шпилька M6 зажимная скоба потолочного пространства

Зажимная рейка DP 12

U-образный профиль

Деталь E Методы подвеса Отделка по периметру

Система прямоугольных панелей R-Clip F

видимая сторона

макс.M / 2 M = размер модуля / A = длина панели / B = ширина панели

откидная «оконная» функция

зажимной кронштейн с резьбовым стержнем

U-образный подвес с резьбовым стержнем

комбинированный подвес Nonius с Nonius to часть

combi Подвеска Nonius с проволочной проушиной

Металлический продукт

СИСТЕМА S-CLIP F Квадратная и прямоугольная плитка

:::: 25

СИСТЕМА S-CLIP F

КВАДРАТНАЯ И ПРЯМОУГОЛЬНАЯ ПЛИТКА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Система Потолочная система Armstrong S-Clip F, решение Clip-In со скрытой решеткой, с включенной функцией поворота вниз, высота подвеса мин.95 мм

Плитка

оцинкованный стальной лист 0,5 мм (алюминий или другие материалы по запросу)

Покрытие

RAL 9010 Чистая белая поверхность, окрашенная порошковой краской, другие цвета RAL или NCS по запросу

Исполнение *

Квадратная плитка со скосом 3 мм со стандартной насечкой

Раствор для зазоров

Зазор 0 мм, без прокладки

Акустическая вставка

Черный нетканый акустический флис в стандартной комплектации. Другие варианты доступны по запросу.

Стандартные модули

600 x 600 мм 625 x 625 мм 625 x 312,5 мм 300 x 900 мм 300 x 1200 мм 300 x 1500 мм

Решетчатая система

Система GemaGrid © ® в сочетании с зажимной рейкой DP 12, дополнительная подвеска методы по запросу

Решение по периметру

Доступен ряд стандартных планок из стали и алюминия, а также индивидуальные переборки.

Сервисная интеграция

Стандартные круглые или прямоугольные вырезы плюс индивидуальные опции по запросу.

* Для получения дополнительной информации о выполнении кромок металлической черепицы см. Техническое описание Metal Edge Detail Execution

СТАНДАРТНЫЕ МОДЕЛИ ПЕРФОРАЦИИ

ПРЕИМУЩЕСТВА n Скрытая решетчатая система для монолитной поверхности потолка n Снятие вниз с помощью инструмента для извлечения для доступа к потолку пустота.

n Экономичность n Отличные акустические характеристики n Со встроенной функцией поворота вниз

ОБЛАСТЬ ПРИМЕНЕНИЯ n Используется в различных областях потолка: от небольших служебных помещений до больших коммерческих офисных зданий и крупных транспортных терминалов.

ПРОЕКТ: 10 Вудкок-стрит, Совет округа Бирмингем (Великобритания) :::::::: АРХИТЕКТОР: Associated Architects

Ультрамикроперфорация Rg 0501 * Диаметр отверстия: 0,5 мм Открытая площадь: 0,64%

Дополнительная микроперфорация Rg 0701 Отверстие диаметр: 0,7 мм Открытое пространство: 1,5%

* Доступно только для квадратной плитки. Другие варианты перфорации доступны по запросу.

Микроперфорация Rd 1522 Диаметр отверстия: 1,5 мм Открытое пространство: 22%

Стандартная перфорация Rg 2516 Диаметр отверстия: 2.5 мм Открытое пространство: 16%

26 ::::

:::: 27

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЦВЕТ

Металлические потолочные системы были протестированы на их акустические характеристики с точки зрения звукопоглощения, затухания звука и звука снижение. Эти значения производительности будут зависеть от перфорации и акустического заполнения. Пожалуйста, свяжитесь с нами для получения дополнительной информации о доступных заводских акустических опциях.

Стандартные цвета RAL 9010 Global White RAL 9006 RAL 9007

ПОПЕРЕЧНЫЙ S-CLIP F

20% глянец 12% глянец 30% глянец 30% глянец Расширительный болт M6

Потолок

Резьбовой стержень M6 Зажимная рейка DP 12

ТЕПЛОПРОВОДНОСТЬ

Вставной зажим Настенный анкер

(λ) Вт / мК 50.0: Сталь 0,04: Акустический флис

RAL 9010

Global White

RAL 9006

Зажимной U-образный профиль

RAL 9007

Специальные цвета Другие цвета RAL и NCS доступны по запросу

Подвеска для зажимной шины DP 12

Зажимная планка DP 12

ВЛАЖНОСТЬ ДО 95% ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ (для кратковременного воздействия).

СТАНДАРТ КАЧЕСТВА Armstrong является сертифицированным производителем по стандарту EN ISO 9001: 2008. Все потолочные и подвесные системы Armstrong производятся с соблюдением соответствующих допусков и стандартов качества, соответствующих материалу.Если существуют различия между этим и любыми явными или подразумеваемыми архитектурными спецификациями требований, то производственные стандарты Armstrong имеют преимущественную силу, если не указано иное.

ИНТЕГРАЦИЯ УСЛУГ Металлические панели могут поставляться с заводскими вырезами и отверстиями для интеграции оборудования для обслуживания зданий. ОЧИСТКА

Резаная плитка Отделка по периметру

S-Clip F квадратная / прямоугольная плитка

Видимая сторона

Инструмент для извлечения

S-CLIP F

ПРОДОЛЬНОГО СЕЧЕНИЯ

Удалить пыль с окрашенной поверхности чистой мягкой тканью. ткань.Более стойкие следы следует удалить с помощью мягкого бытового моющего средства в теплой воде. Следует избегать чрезмерного использования воды. Не рекомендуется использование абразивных очистителей окрашенной поверхности.

ОКРУЖАЮЩАЯ СРЕДА Наши металлические панели в среднем содержат до 30% вторичной переработки. Наши европейские производственные предприятия сертифицированы по: ISO 14001: 2004 + Cor. 1: 2009 Армстронг является членом TAIM (Техническая ассоциация промышленных металлических потолков).

Расширительный болт M6

Пустота в потолке

Стержень с резьбой M6

Зажимной кронштейн

Sustainability

Acoustics

Зажимная рейка DP 12

Safe & Healthy

12

U-образный профиль

Светоотражение (%)

Ультра микроперфорация Rg 0501 (1)

до 30

Экстра микроперфорация Rg 0701 (2)

w

до

Класс звукопоглощения

83 0

до 30

80

Микроперфорация Rd 1522 (2)

до 30

Стандартная перфорация Rg 2516 (2) Обычная / неперфорированная (1) Premium B15 Premium OP19

NRC до

Dncw / Dnfw (дБ) до

Rw (дБ) до

D

0,55

18

8

A1

95

очищаемый

✔

✔

✔

D

0,65

21

10

A2-s2, d0

95

протираемая влажная ткань (3)

✔

✔

65

0.70

C

0,70

16

6

A2-s2, d0

95

протираемая влажная ткань (3)

✔

до 30

70

0,75 C

0,80

18

8

A2-s2, d0

95

протираемая влажная ткань (3)

✔

до 30

85

0,10 (L) Не классифицировано

0,10

44

19

A1

95

очищаемый

до 30 до 30

зависит от перфорации зависит от перфорации

0.65 1,00

CA

0,60 0,90

41 31

20 15

Влажность Сопротивление реакции на огонь (%) до

A2-s1, d0 A2-s2, d0

95 95

Опция окраски Bioguard Cleanability

Устойчивость к царапинам

✔

протираемая влажная ткань протираемая влажная ткань

(1) цвет RAL 9010, без акустической вставки. (2) Цвет RAL 9010, с наклеенной на заднюю часть черным акустическим флисом. (3) Протираемая влажная ткань для плиток с флисом.Подходит для чистки простой плитки или перфорированной плитки без флиса.

✔ ✔ ✔

Обрезка плитки Обрезка по периметру

S-Clip F квадратная / прямоугольная плитка

Видимая сторона

M = размер модуля / A = длина плитки / B = ширина плитки

Номер позиции

Обозначение

Арт. №

Обозначение

BPM 300100

U-профиль

BPM 311022

Зажимная рейка DP 12

BPM 300119

Соединитель для U-профиля

BPM 300138 DP

BPM 300120

Вставной зажим

BPM 300105

Подвеска для зажимной планки DP 12

BPM 300140

Настенный анкер

BPM 311303

300002 Болт с шестигранной головкой M6 9000 9000 BPM

BPM 311103

Шестигранная гайка M6

BPM 311111

Дюбель M6 x 30 мм

BPM 311305

Шайба M6 18 x 1.6 мм

BPM 311099

Резьбовой стержень M6 x 1000 мм

BPM 311046

Инструмент для извлечения

28 ::::

:::: 29

Деталь D Способы подвешивания U-профиля Деталь A S-образный зажим F квадратная плитка

Деталь B S-образный зажим F вариант прямоугольной плитки

Болт с шестигранной головкой M6 Шестигранная гайка M6 Шайба M6

Деталь C решётка

Зажимная скоба

Расширительный болт M6 Резьбовой стержень M6 Зажимная скоба

Вставной зажим

Настенный анкер Соединитель для U-образного профиля Соединительный штифт для зажимной рейки DP 12

Вставной зажим

П-образный профиль

Подвеска для зажимной рейки DP 12

Зажимная рейка DP 12

1.поворот вниз 2. сдвиньте плитку (макс. 3 плитки можно сдвинуть вместе для большего доступа к потолочному пространству)

Подвеска для U-профиля

Подвеска Combi Nonius с верхней частью Nonius

Подвеска Combi Nonius с проушиной проволока

Металлический продукт

СИСТЕМА T-CLIP F Квадратная и прямоугольная плитка

:::: 32

СИСТЕМА T-CLIP F

КВАДРАТНАЯ И ПРЯМОУГОЛЬНАЯ ПЛИТКА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Система

Система потолков Armstrong T-Clip F, Решение Clip-In со скрытой решеткой, высота подвеса мин.90 мм

Плитка

Оцинкованный стальной лист 0,5 — 0,6 мм

Покрытие

RAL 9010 Чистый белый цвет видимая поверхность, окрашенная порошковой краской, другие цвета RAL или NCS по запросу

Исполнение *

Т-образный зажим F квадрат или прямоугольная плитка со скосом 5 мм, опция T-Clip прямоугольная плитка с квадратной кромкой

Раствор для зазоров

Зазор 0 мм, без прокладки

Акустическая вставка

Черный нетканый акустический флис в стандартной комплектации.Другие опции доступны по запросу

Стандартные модули

T-Clip F: 500 x 500 мм 600 x 600 мм 675 x 675 мм 750 x 750 мм Доступны дополнительные прямоугольные модули 600 x 1200 мм 300 x 1200 мм 600 x 1200 мм 300 x 1500 мм

Конфигурируемые размеры

Длина панели (A) 600 — 2500 мм Ширина панели (B) 300/400/500/600 мм

Решетчатая система

C-образный канал с Т-образной пружиной, U-образный профиль с пружиной- T опционально

Решение по периметру

Доступны стандартные планки из стали и алюминия, а также индивидуальные перегородки

Интеграция услуг

Стандартные круглые или прямоугольные вырезы плюс индивидуальные опции по запросу

* Для получения дополнительной информации о выполнении деталей кромки металлочерепицы, см. техническое описание Metal Edge Detail Execution.

СТАНДАРТНЫЕ МОДЕЛИ ПЕРФОРАЦИИ

ПРЕИМУЩЕСТВА n Скрытая решетчатая система для монолитной поверхности потолка n Снятие вниз с помощью приспособления для извлечения для доступа к пустоте потолка.

n Рентабельность n Отличные акустические характеристики

ОБЛАСТЬ ПРИМЕНЕНИЯ n Используется в различных областях потолка: от небольших служебных помещений до больших коммерческих офисных зданий и крупных транспортных терминалов. Экстра микроперфорация Rg 0701 Диаметр отверстия: 0,7 мм Открытое пространство: 1.5%

Microperforation Rd 1522 Диаметр отверстия: 1,5 мм Открытое пространство: 22%

ПРОЕКТ: Learning Commons Building — Манчестерский университет (Великобритания) :::::::: АРХИТЕКТОР: Шеппард Робсон

Другие образцы перфорации доступны по запросу .

Стандартная перфорация Rg 2516 Диаметр отверстия: 2,5 мм Открытое пространство: 16%

33 ::::

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЦВЕТ

Металлические потолочные системы были протестированы на их акустические характеристики с точки зрения звукопоглощения и затухания звука и шумоподавление.Эти значения производительности будут зависеть от перфорации и акустического заполнения. Пожалуйста, свяжитесь с нами для получения дополнительной информации о доступных заводских акустических опциях.

Стандартные цвета RAL 9010 Global White RAL 9006 RAL 9007

20% блеск 12% блеск 30% блеск 30% блеск

ТЕПЛОПРОВОДНОСТЬ (λ) Вт / мK 50,0: Сталь 0,04: акустический флис

RAL 9010

Global Белый

RAL 9006

RAL 9007

Специальные цвета Другие цвета RAL и NCS доступны по запросу

ВЛАЖНОСТЬ До 95% относительной влажности (для кратковременного воздействия).

СТАНДАРТ КАЧЕСТВА Armstrong является сертифицированным производителем по стандарту EN ISO 9001: 2008. Все потолочные и подвесные системы Armstrong производятся с соблюдением соответствующих допусков и стандартов качества, соответствующих материалу. Если существуют различия между этим и любыми явными или подразумеваемыми архитектурными спецификациями или требованиями, то производственные стандарты Armstrong имеют преимущественную силу, если не указано иное.

ИНТЕГРАЦИЯ УСЛУГ Металлические панели могут поставляться с заводскими вырезами и отверстиями для интеграции оборудования для обслуживания зданий.ЧИСТКА Пыль с окрашенной поверхности следует удалить, протерев ее чистой мягкой тканью. Более стойкие следы следует удалить с помощью мягкого бытового моющего средства в теплой воде. Следует избегать чрезмерного использования воды. Не рекомендуется использование абразивных очистителей окрашенной поверхности.

Экологичность

ОКРУЖАЮЩАЯ СРЕДА В наших металлических панелях содержится до 30% вторичной переработки. Наши европейские производственные предприятия сертифицированы по: ISO 14001: 2004 + Cor. 1: 2009. Армстронг является членом TAIM (Техническая ассоциация промышленных металлических потолков).

Acoustics

Safe & Healthy

% ISO 14021

Переработанное содержание (%)

Светоотражение (%)

до

w

Класс звукопоглощения

NRC до

fw дБ) до

Rw (дБ) до

Дополнительная микроперфорация Rg 0701 (2)

до 30

80

0,55 (L)

D

0,65

21

Rd 1522 микроперфорация 2)

до 30

65

0.70

C

0,70

Стандартная перфорация Rg 2516 (2)

до 30

70

0,75 (L)

C

Обычная / неперфорированная (1)

0002 до 30

0,10 (л)

Premium B15

до 30

в зависимости от перфорации

Premium OP19

до 30

в зависимости от перфорации

Влажность Стойкость к огню (%) до

Опция для очистки Bioguard

10

A2-s2, d0

95

протираемая влажная ткань (3)

16

6

A2-s2, d0

95

протираемая влажная ткань (3)

✔ 0.80

18

8

A2-s2, d0

95

протираемая влажная ткань (3)

✔

Не классифицируется

0,10

44

19

A1

A1

0,65

C

0,60

41

20

A2-s1, d0

95

протираемая влажная ткань

✔

1.00

000

000

000 A2-s2, d0

95

протираемая влажная ткань

✔

Устойчивость к царапинам

✔

✔

(1) цвет RAL 9010, без акустической вставки.(2) Цвет RAL 9010, с наклеенной на заднюю часть черным акустическим флисом. (3) Протираемая влажная ткань для плиток с флисом. Подходит для чистки простой плитки или перфорированной плитки без флиса.

✔

✔

ПРОЕКТ: Теологический факультет Силезского университета :::::::: АРХИТЕКТОР: STABIL SP. Z O.O.

:::: 36

6 ::::

Деталь A Т-образная клипса F квадратная

Т-образная клипса F с поперечным сечением F с каналом C

Угол подвеса

Деталь B Т-образная клипса прямоугольная вариант плитки

Потолочное пространство

Деталь C Подвеска для пружины T

Плитка для резки

C-образный канал

Инструмент для извлечения

T-Clip F квадратная / прямоугольная плитка

Spring-T

Видимая сторона

Периметр планка

Деталь D Опция предохранительного зажима

Деталь C Вариант с квадратной кромкой Т-образный зажим

Предохранительный зажим

ПРОДОЛЬНЫЙ Т-образный зажим F с каналом C

Угол подвеса Потолочное пространство C-образный канал Подвеска для пружины-T

Деталь E Решение с С-образным каналом Spring-T

Угол подвески Подвеска для пружинной T-образной плитки

T-образный зажим F квадратная / прямоугольная плитка

Видимая сторона

Накладка по периметру

M = размер модуля / A = ti длина le / B = ширина плитки

Соединитель для пружины-T Соединитель для C-канала

Арт.BPC 3000G BPC 7140

Обозначение Разъем для C-образного канала

BPA 952G

Угол подвеса

BPM300380

Подвеска для пружины T

BPC 1801G

Spring-T

000 BPM

Защитный зажим

BPC 1775 311046

C-образный канал

C-образный канал

Инструмент для извлечения

Spring-T

37 ::::

:::: 38

Деталь F Методы подвешивания C-образного канала

ПОПЕРЕЧНОЕ СЕЧЕНИЕ T- CLIP F с U-образной системой

Дюбель M6

Потолочное пространство

Резьбовой стержень M6

Деталь C Зажимной кронштейн

Подвеска для пружины T

Вставной зажим U-образный

Стеновой анкер

Cut плитка

Spring-T

Инструмент для извлечения

T-Clip F квадратная / прямоугольная плитка

Видимая сторона

Периметр

Угол подвеса

Зажим для C-образного канала

ПРОДОЛЬНЫЙ Т-образный зажим F с U-образной системой

Дюбель M6 Резьбовой стержень M6

Потолочное пространство

Зажимной кронштейн Подвеска для пружины T

Резаная плитка

U-образный профиль

Пружина

Пружина

Видимая сторона

T-Clip F квадратная / прямоугольная плитка

Периметр

M = размер модуля / A = длина плитки / B = ширина плитки

Арт.

Обозначение

Арт. №

Обозначение

BPM 300100

U-образный профиль

BPM 311099

BPM 300119

Соединитель для U-профиля

BPM300380

Вставной зажим

BPC 1801G

Spring-T

BPM 300140

Настенный анкер

BPC 1775A

Предохранительный зажим

BPM 300121

Зажимной кронштейн

x3

BPM 311046

Резьбовой стержень M6 x 1000 мм

Инструмент для извлечения

39 ::::

:::: 40

Деталь A T-образный зажим F квадратная плитка

Деталь B T-образный зажим вариант прямоугольной плитки

Деталь C Вариант с квадратной кромкой Т-образный зажим

Деталь F Способы подвешивания U-образного профиля

Деталь D Вариант предохранительного зажима

Защитный зажим

Зажимной кронштейн

Деталь E Система решетки Болт с шестигранной головкой M6 Гайка с шестигранной головкой M6 Шайба M6 Расширительный болт M6 Резьбовой стержень M6 Зажимной кронштейн Вставной зажим Настенный анкер

Соединитель для U-профиля Соединитель для пружины-T

U-профиль Вставной зажим Вешалка для пружины-T

Spring-T

Подвеска для U-профиля

Подвеска Combi Nonius с верхней частью Nonius

Подвеска Combi Nonius с петлей

METAL PREMIUM B15 n

n

Premium B15 — акустический раствор для заполнения стандартной металлической потолочной плитки Armstrong.Специально разработанные филенки Premium B15 толщиной 15 мм оптимизируют звукопоглощение и обеспечивают высокое шумопоглощение.

n

n

Минеральные наполнители Premium B15 приклеиваются к металлочерепице на заводе и поставляются в виде законченного акустического блока. Склеенная конструкция металлической потолочной плитки с заполнением Premium B15 снижает «пятно рисунка», связанное с неправильно установленными акустическими подушками из минеральной ваты.

METAL PREMIUM B15 ≤ 30% EN ISO 14021

RH 95%

Протираемая влажная ткань

Изделия с наполнителем Premium B15

Вторичное содержимое

Конфиденциальность

STANDARD PERFORATED

STANDARD PERFORATED

Rd 1522

Rg 0701

2.Диаметр 5 мм. отверстия — 16% Открытое пространство

диам. 1,5 мм. отверстия — 22% Открытое пространство

Ø 0,7 мм. отверстия — 1,5% Открытое пространство

S-образный зажим F

600 x 600 мм 900 x 300 мм 1200 x 300 мм 1500 x 300 мм

2092 MP 3709 MP 3710 MP 3711 MP

2093 MP 3712 MP 3713 MP 3714 MP

2770 MP 3715 MP 3716 MP 3717 MP

T-Clip F

600 x 600 мм 1200 x 300 мм 1200 x 600 мм 1500 x 300 мм

9308 MP 9312 MP 4315 MP 9313 MP

9337 MP 9430 MP 4316 MP 9431 MP

2744 MP 2748 MP 2750 MP 2749 MP

Плата

600 x 600 мм

9335 MP

9427 MP

2771 MP

Axal Vector

600 x 600 мм

9420 MP

2118 MP

MicroLook 8

600 x 600 мм 1200 x 300 мм 1200 x 600 мм

9339 MP 3720 MP 3721 MP

9324 MP 3722 MP 3723 MP

2184 MP 3724 MP 3725 MP

MicroLook 16

600 x 600 мм

4701 MP

4702 MP

2787 MP 9 0003

Tegular 2

600 x 600 мм

9443 MP

9444 MP

2786 MP

Tegular 8

600 x 600 мм 1200 x 300 мм 1200 x 600 мм

9684 MP 3728 MP 37292 MP

2783 MP 3732 MP 3733 MP

Tegular 16

600 x 600 мм

9681 MP

9682 MP 2779 MP По вопросам других размеров / позиций обращайтесь в службу технической поддержки Armstrong.

Звукопоглощение

Перфорация Rg 0701 Rd 1522 Rg 2516

w

Cert # 2334 2337 2340

0,65 0,60 (В) 0,60 (В)

Шумоподавление Rw

Rw

Перфорация 162

Rg22 070 Cert # 7027 5941a 7028

Rw 20 18 18

Шумоподавление Dncw

Перфорация Rg 0701 Rd 1522 Rg 2516

Cert # 2427 2443 2443 *

Dncw 40 41 41

Class NRC

125 0,40 0,40 0,40

250 0,45 0,40 0,45

500 0,55 0,50 0,50

1000 0,70 0,65 0,65

2000 0,80 0,75 0,75

4000 0,70 0,90 0,90

Гц

p

p в сертификате испытаний Rd 1522.

EEA Euroclass A2-s1, d0 EN 13501-1

Rg 0701: 80% Rg 2516: 70% Rd 1522: 65%

15 ГОД

7-8 кг / м2

Бельгия и Люксембург Строительные изделия Армстронг Б.V. Bureaux Commerciaux Belgique Postbus 3803 4800 DV Breda Nederland Тел .: (+32) 02 223 00 72 Факс: (+31) 076 521 04 07 электронная почта: [электронная почта защищена] www.armstrong-plafonds.be Германия и Швейцария Armstrong Building Products Kundenservice Офисное здание Quadrium Claudius Prinsenlaan 126 4818 CP Breda Niederlande Тел .: (+49) 0251 7603 210 Факс: (+49) 0251 7603 593 электронная почта: [электронная почта защищена] www.armstrong-decken.de www. armstrong-decken.at www.armstrong.ch Armstrong Metalldecken AG Breitfeldstrasse 8 9015 St.Галлен, Швейцария Тел .: +41 (0) 71 313 63 63 Факс: +41 (0) 71 313 64 00 Zentralschweiz Armstrong Metalldecken AG Büro / Lager Zentralschweiz Grossweid 9 CH-6026 Rain Тел .: +41 (0) 41 921 63 63 Факс: +41 (0) 41 921 63 80 Suisse Romande Armstrong Plafonds Métalliques SA Bureau Suisse Romande 3, rue Gustave-Monynier CH-1202 Genève Тел .: +41 (0) 22 731 60 70 Факс: +41 (0) 22 731 60 74 Австрия Armstrong Metalldecken GmbH Bundesstrasse 70 A-6830 Rankweil Тел .: +43 (0) 55 22 34 44-0 Факс: +43 (0) 55 22 34 44-8 Armstrong Metalldecken GmbH Messendorferstrasse 6 A-8041 Graz Тел.: +43 (0) 31 64 71 584 Факс: +43 (0) 31 64 71 584-10 Испания и Португалия Armstrong Building Products Oficina de ventas España C / Caléndula, 95 — Miniparc II Edificio «M» — Planta 1ª Urb. Эль-Сото-де-ла-Моралеха 28109 — Алькобендас Мадрид Тел .: (+34) 91 642 04 99 электронная почта: [адрес электронной почты защищен] www.armstrong.es/techos

Франция и франкоговорящая Африка Армстронг Building Products SAS Bureaux Commerciaux France Immeuble Paryseine 3 Allée de la Seine 94854 Ivry-sur-Seine Тел .: 0800 41 36 43 Факс: (+33) 1 45 21 04 11 электронная почта: [электронная почта защищена] www.armstrong.fr/plafonds Siège social Armstrong Building Products SAS 67 rue de Salins — CS 20089 25302 Pontarlier Cedex Франция Италия и Греция Armstrong Building Products Ufficio Commerciale Italia Immeuble Paryseine 3 Allée de la Seine 94854 Ivry-sur-Seine Francia Тел .: (+ 39) 02 66 22 76 50 Факс: (+39) 02 66 20 14 27 электронная почта: [электронная почта защищена] www.armstrong-soffitti.it www.armstrong.eu Нидерланды Armstrong Building Products BV Verkoopkantoor Nederland Postbus 3803 4800 DV Breda Nederland Тел .: (+31) 076 52 30 200 Факс: (+31) 076 521 04 07 электронная почта: [электронная почта защищена] www.armstrong.nl/plafonds Соединенное Королевство Armstrong World Industries Ltd Подразделение строительных материалов Armstrong House 38 Market Square Uxbridge UB8 1NG Тел .: 0800 371849 Факс: (+44) 1895 274287 электронная почта: [адрес электронной почты защищен] www.armstrong-ceilings.co .uk Республика Ирландия Armstrong World Industries Ltd. 108 Greenlea Road Terenure Co Dublin 6W Ireland Тел .: 1800 409002 Тел .: (+353) 1 499 1701 Факс: (+353) 1 490 7061 электронная почта: [электронная почта защищена] www .armstrong-ceilings.ie

ЦЕНТРАЛЬНАЯ ЕВРОПА СЕВЕР (DK / EE / FIN / IS / LT / LV / N / PL / S) Armstrong Building Products BV Sp.z o.o. Oddział w Polsce ul. Domaniewska 37 02-672 Warszawa Poland Тел .: (+48) 22 337 86 10/86 11 Факс: (+48) 22 337 86 12 электронная почта: [адрес электронной почты защищен] Латвия: www.armstrong.lv Литва: www. armstrong.lt Норвегия: www.armstrong.no Польша: www.armstrong.pl Швеция: www.armstrong.se

ЦЕНТРАЛЬНАЯ ЕВРОПА ЮГ (AL / BA / BG / CZ / HR / HU / KO / MD / ME / MK / RO / RS / SK / SI) Armstrong Building Products Здание маяка, Jankovcova 1569 / 2c, 170 00 Praha 7, Czech Republic Тел. : +420 234 700 543 электронная почта: [защищенный адрес электронной почты] Чешская Республика: www.armstrong.cz Венгрия: www.armstrong.co.hu Румыния: www.armstrong.ro Сербия: www.armstrong.rs Словакия: www.armstrong.sk Словения: www.armstrong.si

ВОСТОЧНАЯ ЕВРОПА СНГ Armstrong Moscow GmbH Park Place , офис E502 # 113/1, Ленинский проспект Москва 117198 Россия Тел .: (+7) 495 956 5100 Факс: (+7) 495 956 5101 электронная почта: [адрес электронной почты защищен] Российская Федерация: www.armstrong.ru

БЛИЖНИЙ ВОСТОК / АФРИКА / ТУРЦИЯ Armstrong World Industries Ltd Африка Ближний Восток Турция Подразделение Armstrong House 38 Market Square Uxbridge UB8 1NG Тел.: (+44) 01895 202097 Факс: (+44) 01895 272928 электронная почта: [адрес электронной почты защищен] www.armstrong.eu Израиль: www.armstrong.co.il Южная Африка: www.armstrong-ceilings.co.za Дубай | Объединенные Арабские Эмираты Armstrong World Industries JLT Office No. 2003, 20-й этаж Gold Crest Executive Tower Jumeirah Lakes Towers P.O. Box 73831 Дубай, ОАЭ [адрес электронной почты защищен] www.armstrong.ae Турция Armstrong Europa GmbH Mimar Sinan Mah. Mimar Sinan 35/2 Cekmekoy Istanbul Türkiye Gsm: +90 542 772 49 22 Gsm: +90 544 293 5931 www.armstrong.com.tr [адрес электронной почты защищен]

01/2015 — PAS1205 — Armstrong Building Products — RCS Besançon B 784 131 575 Отпечатано на бумаге, свободной от хлора.

ЗАПАДНАЯ ЕВРОПА

(PDF) Анализ энергопотребления зданий и выбор модернизации для многосемейного жилья в России

5% от производственных затрат на эти услуги, остальные предполагают, что примерно 3000 зданий будут модернизированы

в шести города-участники: Новочеркасск, субсидируется из государственных источников.Однако федеральное правительство

(со своими финансовыми проблемами) покончило с Оренбургом, Петрозаводском, Рязанью, Владимиром и Волховом.

субсидирование коммунальных услуг, а теперь энергия и вода

тарифы стремительно растут. Уровень тарифов в настоящее время учитывает эти города с различным климатом, строительным фондом и стоимостью

около 40% общих производственных затрат (включая производственный капитал для энергетики и водоснабжения. С момента реализации проекта

), и ожидается, что полная себестоимость производства в значительной степени Финансируется из ссуды Всемирного банка, которая должна составить

в течение двух лет.Тем не менее, немногие жители имеют возможность погасить деньги со стороны российского правительства (и, в конечном итоге, с помощью

или желания платить эти повышающиеся тарифы, и, следовательно, расходы городов), существуют финансовые ограничения на модернизацию. В заказе

возвращается к владельцу здания. Это создает даже возможность обеспечить денежный поток для погашения ссуды, сбережения, которые

являются большим стимулом для предприятий отказаться от жилья, полученного от общего пакета модернизации для любого одного здания

муниципалитетов.Но, конечно, муниципалитеты не должны обеспечивать 5-летнюю окупаемость, измеряемую на каждые

желающих принять эти финансовые проблемы. прогнозируемые расходы города на обеспечение жильцов здания теплом, горячей и холодной водой

.

В связи с этими событиями Правительство России запросило

, чтобы Всемирный банк исследовал возможность предоставления. Поскольку данных об энергопотреблении или водопользовании на уровне зданий

нет, финансовую помощь для облегчения жилищного бремени муниципалитета можно получить в любой стране. Для этих городов модель FEDS рассчитана на

частных правительств и предназначена для помощи в разработке программы, позволяющей использовать ее для оценки текущей энергии и использования воды, а также для оценки

привлекательных для владения арендаторами.Всемирный банк согласился на сбережения, которые будут получены в результате ремонта.

оценивает осуществимость такого проекта в соответствии с моделью «Предприятие будет откалибровано с использованием подробных данных до модернизации и после

HousingDivestitureProject» [EHDP] летом 1994 года. использовано

Официальное разрешение на получение кредита Всемирного банка EHDP было предоставлено для предписания мер по модернизации всех типов зданий —

в мае 1996 года.) Направленность элементов финансовой помощи тед. Модель будет передана одному или нескольким российским

. Проект модернизации исследовательских институтов энергетики и воды на уровне зданий для дальнейшего использования в шести городах EHDP.

Системы для снижения общей стоимости владения зданием и помощи другим городам. заинтересован в воспроизведении EHDP.

и эксплуатация.

МОДЕЛЬ ФРС

Осенью 1994 года Всемирный банк провел поверхностную оценку

вероятной экономии энергии за счет энергии и Системы принятия решений в области энергоснабжения объектов [FEDS] (Currie et al.

Реконструкция зданий в России для повышения эффективности использования воды. Он запросил 1991 год; Dirks and Wrench 1993) содержит комплексную

помощь со стороны Министерства энергетики США для анализа возможностей энергетического и экономического моделирования, в которых используется сложная оценка, и для обеспечения национальной лабораторной поддержки специализированного алгоритма оптимизации для определения наиболее жизнеспособного

для ознакомительной поездки в Россию. Персонал Тихоокеанского Севера, занимающийся экономически эффективным использованием энергоресурсов / использования, сконфигурировал

западную национальную лабораторию [PNNL] проверил Всемирный банк для объектов от одного здания до большой оценки

, и один сотрудник сопровождал Мировая многоэтажная инсталляция, или город.ФРС приближает команду банка

к России. Результатом поездки стала рабочая разрешительная оценка соглашения

между PNNL и Правительством России по энергоснабжению и пиковому спросу на единое здание и установку.

поддержка EHDP.

FEDS был разработан для двух основных целей:

Проект по продаже корпоративного жилья

в качестве основной цели

предусматривает передачу корпоративного жилья муниципалитетам, ● оценку текущего потребления энергии для всего здания

и приватизацию этого жилья. .У него есть конкретные цели для энергетических систем, где нет данных измерений, и

для продажи, для создания кондоминиумов, и для создания

конкурентного обслуживания для поддержки этого жилья

. Программа финансовой помощи EHDP приведет к ● определению минимальной стоимости жизненного цикла (LCC) модернизации

для систем в пределах одного здания и во всех встроенных зданиях более 300 миллионов долларов США на модернизацию энерго- и водосбережения

в бывшем предприятии и муниципальном корпус (и особенно элементы в многоквартирном доме (с учетом всех интерактивных эффектов системы

).Это включает оценку кондоминиумов), как стимулы для продажи и приватизации. Ремонтная деятельность состоит из двух этапов. На Этапе I в зданиях

будут установлены счетчики тепла, до и после ремонта, первоначальная стоимость ремонта —

, текущие затраты на эксплуатацию и техобслуживание на модернизацию, стоимость горячей и холодной воды. измерение изменения годового энергопотребления и ежегодных требований к эксплуатации и техобслуживанию

, а также чистая приведенная стоимость сэкономленных средств, чтобы предоставить информацию для модернизации, и

создать основу для муниципалитетов, чтобы начать выставление счетов за инвестиции в жилые дома.Оптимизация LCC может быть ограничена

до определенной пользователем окупаемости и экономии для инвестиционных клиентов для фактического потребления. На Фазе II будут установлены устройства для повышения энергоэффективности и водосбережения. Исходные данные (SIR).

4.88 — Диркс, Рейли, Карри, Даховски и др.

Omega Pro — Thorn Lighting Pages 1-16 — Flip Скачать PDF

Линейка плоских панелей Omega ProEdge с подсветкой и уникальной системой контроля бликов www.thornlighting.com/OMPL | Омега Про | 01

Omega ProОфисное и образовательное освещение6×6 3 x 12 6 x 12Omega ProWBAAbOLeRAtKNte / CLrEIGHTRУменьшение бликов Повышение комфортаОбнаружение лучшего света Снижение энергопотребления02 | Омега Про | www.thornlighting.com/OMPL

Технология уменьшения бликов, идеально подходящая для рабочих мест с экранами Omega Pro — это линейка ярких плоских панелей с подсветкой без контроля бликов, предлагающая уникальное сочетание комфорта и стиля для офисного и образовательного освещения.Откройте для себя лучший баланс работы и света.

04 | Омега Про | www.thornlighting.com/OMPL

Omega Pro Откройте для себя лучший свет Omega Pro — это светильник с боковой подсветкой, предлагающий отличный визуальный комфорт в сочетании с высокой эффективностью СНИЖЕНИЕ Новая оптика Glare Pro Tech обеспечивает лучшее в своем классе УВЕЛИЧЕНИЕ Фотометрические характеристики продукта увеличивают ГЛЯРНЫЙ баланс между контролем бликов и эффективностью . КОМФОРТ Единообразие, комфорт и эффективность в офисной среде Светильник соответствует UGR 19 и менее 3000 кд / м2 при 65 ° C, что соответствует требованиям соответствующих разделов стандарта EN12464. Omega Pro обеспечивает 4100 лм с мощностью 41 Вт, и с этим DISCOVER оптика перенаправляет свет при больших углах уменьшение превосходит флуоресцентные эквиваленты, обеспечивая ЛУЧШЕЕ отражение света на экранах компьютеров, повышая эффективность работы светильников при световом балансе> 100 лм / Вт.СОКРАЩЕНИЕ Это позволяет не только снизить энергопотребление на точку, но и снизить затраты на техническое обслуживание и эксплуатационные расходы в течение всего срока службы. Можно создать очень экономичное решение. Www.thornlighting.com/OMPL | Омега Про | 05

Призматические светодиоды Бесшовные углы Отсутствие утечки света Используемая здесь призматическая панель Светодиоды от Tridonic создают чистый отсеченный и световой эффект с высокой точностью. Оптимизирован ли светодиод рядом со световодом для увеличения светоотдачи.высочайший уровень однородности по лицевой стороне панели06 | Омега Про | www.thornlighting.com/OMPL

Omega Pro Представляем оптику Glare Pro Tech Использование нашей уникальной технологии Glare Pro Techoptic Thorn обеспечивает соответствие соответствующим разделам стандарта EN 12464 Что вам необходимо для соответствия EN12464: 65 Освещение рабочих мест в помещении В офисном пространстве важно: обеспечивают оптимальную производительность в сочетании с комфортом, включая контроль бликов.EN12464 рекомендует, чтобы в офисе, в зависимости от задачи, заказчик обеспечивал 300-500 люкс с UGR <19, однородностью 0,6 и цветопередачей Ra> 80. Кроме того, светильники должны иметь максимальную яркость менее 3000 кд / м2 при 65 ° C. Для хорошей связи требуются цилиндрическая освещенность 150 люкс на высоте головы и индекс моделирования 0,3-0,6. Ваше решение: Omega Pro Glare Pro Tech Широкое распределение и отсечка позволяют добиться лучшего дизайна освещения по сравнению с флуоресцентными эквивалентами. Средняя освещенность <3000 кд / м2 Ιпик при 65˚ Контроль бликов Установленная энергия Связь Omega Pro на практике В большом офисе (17x30x2.8) Используя 55 светильников, вы можете обеспечить хорошо сбалансированный дизайн освещения и освещенную среду. Большой офис Omega Pro Omega T5 Omega T8 (16,3 x 31,2) 4100 4x14 Вт DSB 4x18 Вт DSB Выходной световой поток 4100 3658 3143 Коэффициент обслуживания 0,7 0,8 0,8 Среднее целевое значение освещенности (300 люкс ) 311 328 275 Задача Равномерность 0,95 0,91 0,92 Срок службы 50ХРС 25ХРС 15ХРС Энергия использованная 50% 77% 100% www.thornlighting.com/OMPL | Омега Про | 07

Omega Pro Энергетическая эффективность Omega Pro обеспечивает идеальный баланс между дизайном освещения и энергоэффективными, экономичными характеристиками. В сочетании с внешними датчиками для регулирования яркости и постоянного освещения доступны несколько способов экономии энергии. связаны с управлением дневным светом, затемняют или выключают освещение в зависимости от наличия дневного света, что позволяет экономить электроэнергию без снижения освещенности Уровни Связь с элементами управления присутствием гарантирует включение только тех источников света, которые необходимы, что позволяет экономить энергию в периоды низкой загруженности. Оптика Glare ProTech создает более широкое распределение света по сравнению с обычными люминесцентными и опаловыми лампами. Светодиодные продукты, улучшающие однородность на стенах, потолках и рабочих плоскостях С помощью светильников линейки Omega Pro можно достичь эффективности до 100 лм / Вт, что дает вам возможность иметь более высокий световой поток и больший комфорт в пространстве во время тем же время снижения расхода электроэнергии.08 | Омега Про | www.thornlighting.com/OMPL

Энергоэффективность: Комната — 16,3 x 31,2 x 2,8 м | 311 лк Новая установка Инвестиционные затраты и эксплуатационные расходы на решение (абсолютные) общие инвестиционные затраты общие эксплуатационные расходы в течение всего срока службы Omega Pro 4100 No. T5 3×14 Вт DSB 0.95 10% Omega T8 4×18 Вт DSB 55 311 0,91 41 Вт Omega T5 3×14 75% экономия 13% 55 328 0,94 62 Вт 12% 66 288 0,92 47 Вт Omega T5 4×14 55 275 74 Вт 11% Omega ProCourse общих затрат на решение в течение срока службы 17% 80% 9% экономия 5,0004,000 0.00 8,573 17,147 42% 34,295 41% экономия 25,721 42,8693,0002,0001,0000,00 0 1 2 3 4 5 6 7 8 9 10 лет Omega Pro Omega T5 4×14 Omega T8 4×18 Omega T5 3×14 www.thornlighting.com/OMPL | Омега Про | 09

Omega ProОсобенности продуктаУлучшенный баланс рабочего освещения Линия плоских панелей с боковой подсветкой и уникальным контролем бликов • Эффективное решение для боковой светодиодной подсветки с уникальной призматической оптикой Glare ProTech Материалы / покрытие для высокоэффективной оптики и контроля бликов Корпус: лист из мягкой стали, белый (RAL9016) Рассеиватель: УФ-стабилизированный, призматическая оптика Glare ProTech • Идеальное светодиодное решение для офисного освещения, соответствующее нормам офисного освещения EN 12464 ( 80 и срок службы 50 000 часов • CRI 80 @ L70 Ta 25 ° C. • 5 MacAdams в качестве Thorn Omega Pro.6×6 3 x 12 6 x 12 4100лм 3150лм 6300лм100Ллм / Вт 105Ллм / Вт 105Ллм / Вт Стандартные Размеры изделия

1247 12605630 1197 12630605597597630 1247 15622622 1197297 597 312 62210 | Омега Про | www.thornlighting.com/OMPL

Типы потолков Скрытая решетчатая система подходит для следующих типов потолков: Армстронг 1800, Армстронг 30000, Армстронг 30005, Бургесс, Бургесс, зажим, Бургесс, тип CSAS 150, SAS 120. к Т-образной планке меньше 14,5 мм, изделие не будет располагаться заподлицо с передней частью потолка. 14,5 глубина изделия. Глубина потолочной плитки должна быть больше, чем глубина изделия 34.5 минимальная глубина зажима 70,6 максимальная глубина зажима www.thornlighting.com/OMPL | Омега Про | 11

Omega Pro Как заказать Стандартный монтаж Скрытый решетчатый потолок Подвесная поверхность Коды аксессуаров с MRM в заказе 96241604 597×597: полное описание Комплект для 4-точечной подвески Закажите 96241603 с предварительно установленными кронштейнами (для 3 x 12 и 6 x 12 требуется 625 x 625: 8 провода) Заказать 96242198Финальный продукт12 | Омега Про | www.thornlighting.com/OMPL

Руководство по оформлению заказа Вес (кг) Код SAP Описание Вес (кг) Код SAP Описание 5,60 96627666 Omega Pro 3×12 5,6 96627425 5,60 96627671 5,8 96627424Omega Pro 6×6 5,80 96627668 OMEGA PRO 3150 HF 3X12 LED830 5.8 96627449 5,80 96627673 ОМЕГА PRO 3150 HF 3×12 LED840 5,8 96627448OMEGA PRO 4100 ВЧ Q597 LED840 5,60 96627677 ОМЕГА PRO 3150 КВ 3X12D LED830OMEGA PRO 4100 КВ Q597 LED830 5,60 96627678 ОМЕГА PRO 3150 ВЧ 3X12D LED840 7.4 96627429OMEGA PRO 4100 КВ Q625 LED840 6.00 96627680 7.4 96627428OMEGA PRO 4100 HF Q625 LED830 6.00 96627685 Omega Pro 3×12 EmergencyOMEGA PRO 4100 EHF Q597 LED840 6.20 96627682 5.6 96627427OMEGA PRO 4100 EHF Q597 LED830 6.20 96627687 OMEGA PRO 3150 HF E3 3X12 LED830 5.6 96627426OMEGA PRO 4100 HF 950 LED830 5,6 96627426OMEGA PRO 4100 927 PROG150 LED 96627426OMEGA 12 PRO 4100 927 PRO 50 LED750 OMEGA PRO 4100 927 PROG 5,84 ВЧ Q597 MRM LED830 6,00 96627692 5.8 96627450 OMEGA PRO 4100 HF Q625 MRM LED840 Omega Pro 3×12 с регулируемой яркостью OMEGA PRO 4100 HF Q625 MRM LED830 7.20 96627670 7,4 96627433OMEGA PRO 4100 EHF Q597 MRM LED840 7.20 96627679 OMEGA PRO 31427 MRM LED840 7.20 96627679 OMEGA PRO 31427 HFIX 7,4 96627679 OMEGA PRO 31427 HFIX LED 966 EG 966 EFIX 3150 HFIX 966 960 966 EFIX 3150 HFIX 966 960 9669 EHF 3150 HFIX 7,4 3X12 LED840 7,4 96627435 7.60 96627693 OMEGA PRO 3150 HFIX 3X12D LED830 7,4 96627434Omega Pro 6×6 Emergency OMEGA PRO 3150 HFIX 3X12D LED840 5,60 96627667 2,50 96241603OMEGA PRO 4100 HF E3 Q597 LED840 5,60 9662767 Dimmable E192 PRO2.70 96241760OMEGA PRO 4100 HF E3 Q597 MRM LED840 5,80 96627674 OMEGA PRO 3150 HFIX E3 3X12 LED830 3,00 96627529OMEGA PRO 4100 EHF E3 Q597 MRM LED840 6,00 96627681 OMEGA PRO 3150 HFIX E360,00 96627681 OMEGA PRO 3150 HFIX E360,00 966-X12 PRO 3150 HFIX E3680 924 966 XFIX 0. 96550419Omega Pro 6×6 с регулируемой яркостью 6.20 96627683 OMEGA PRO 3150 HFI-X E3TX 3X12 LED840 1.00 96550421 6.20 96627688OMEGA PRO 4100 HFIX Q597 LED840 Принадлежности Omega Pro OMEGA PRO 4100 HFIX Q597 LED830 7.20 96627676OMEGA PRO 4100 HFIX Q625 LED840 7.20 96627675 OMEGA LED SURFACE MTG KIT 597OMEGA 96627675 OMEGA LED SURFACE MTG KIT 597OMEGA Q560 HF

0 MFIX 960 MFIX 960 MF660 HF

0 MF660 HF660 9276 LED840 7.60 96627690 КОМПЛЕКТ OMEGA LED SURFACE MTG 297X1197OMEGA PRO 4100 HFIX Q597 MRM LED830 OMEGA LED SURFACE MTG KIT 309X1247OMEGA PRO 4100 HFIX Q625 MRM LED840 OMEGA LED MR SUSPENSION KITOMEGA SFMIX 8 SMO S840, HFIX SFX6 SMO6 SMO6 SMO5 625A, SFM650, SFM6, S3 Omega PRO 4100 HFIX E3 Q597 LED840 MRM Металлический потолок mou ntingOMEGA PRO 4100 HFI-X E3TX Q597 LED840 Q SquareOMEGA PRO 4100 HFIX E3 Q597 MRM LED840 HFIX DALI с регулируемой яркостью и переключателем / нажатием DIMOMEGA PRO 4100 HFI-X E3TX Q597 MRM LED840 E3 3-часовой аварийный E3TX фиксированный адрес Европейское производство) Omega Pro 6×12 поступит в продажу с осени 2015 г. www.thornlighting.com/OMPL | Омега Про | 13

Встраиваемые модульные светильникиОбзор продукцииКаждый продукт из нашей линейки встраиваемых светильников позволяет вам создать правильный баланс между производительностью, эффективностью и комфортом. Pallion Минималистичный светильник с максимальным световым воздействием www.thornlighting.com/PALL Menlo3 Яркие светодиодные светильники с выдающейся эстетикой, фотометрическими характеристиками и выше до 94 Лм / Вт эффективность www.thornlighting.com/MNLO Elevation Встраиваемый светодиодный модуль с возможностью выбора оптики для оптимального освещения офисов и торговых площадей www.thornlighting.com/ELEV14 | Омега Про | www.thornlighting.com/OMPL

Menlo3 Circular Уникальные встраиваемые светильники с совершенно альтернативной эстетикой www.thornlighting.com/MNLCwww.thornlighting.com/OMPL | Омега Про | 15

Главные офисы Thorn Lighting Африка Франция Ближний Восток — Бахрейн, Кувейт, Иордания, Сингапур Thorn Europhone S.A Thorn Europhane SA Палестина, Ливан, Иран, Йемен Thorn Lighting (Сингапур) Pte Ltd 156 Boulevard Haussmann 156 Boulevard Haussmann, Thorn Lighting Ltd.5 Kaki Bukit Crescent, 04-02 Koyotech75379 Paris Cedex 08, France 75379 Paris Cedex 08, France Al Shoala Building, Office 301, Building, 416238 Singapore Tel: (33) 1 49 53 62 62 Tel: (33) 1 49 53 6262 Block E, Airport Road, POBox 22672, тел .: (65) 6844 5800, факс: (33) 1 49 53 62 40 [электронная почта защищена] Дейра, Дубай, ОАЭ Факс: (65) 6745 [электронная почта защищена] www.thornlighting.fr Тел .: (971) 4 294 8938 [адрес электронной почты защищен] Факс: (971) 4 294 8838 Германия [адрес электронной почты защищен] Словакия Австралия ZG Licht Süd GmbH www.thornlighting.ae ZG Lighting Slovakia s.roThorn Lighting Pty Limited Solmsstraße 83 Tomášikova 6443 Newton Road, Wetherill Park, NSW 2164 60486 Франкфурт Нидерланды 831 04 Братислава Тел .: (02) 8786 6000 Тел .: (49) 69 26 48 89-0 ZG Lighting Benelux Тел .: (421) 220 300 044 Факс: (02) 9612 2700 Факс: (49) 69 26 48 89-80 Zinkstraat 24-26 [электронная почта защищена] @zumtobelgroup.com [адрес электронной почты защищен] 4823 AD Breda www.zumtobel.skwww.thornlighting.com.au www.thornlighting.de Нидерланды Тел .: (31) 76 541 76 64 Словения Австрия Гонконг, Тайвань Факс: (31) 76 541 54 98 ZG Lighting d.ooZG Lighting Austria GmbH Thorn Lighting (Гонконг) Limited [адрес электронной почты защищен] Štukljeva cesta 46, Donau-City-Strasse 1, 1220 Wien Unit 503-508, 5 / F, Building 16W, Phase 3, www.thornlighting.nl SI — 1000 Любляна, Словения Тел: (43) 1 258 26 01-0 Гонконгский научный парк, NT, Гонконг Тел: (386) 1 56 09 820 Факс: (43) 1 258 26 01-82845 Тел: (852) 2578 4303 Новая Зеландия [адрес электронной почты защищен] @zumtobel.по факсу: (852) 2887 0247 ZG Lighting (NZ) Limited www.thornlighting.siwww.thornlighting.at [адрес электронной почты защищен] 399 Rosebank Road, Avondale, www.thornlighting.hk Auckland 1026, PO Box 71134, Rosebank, South + East АфрикаБенелюкс www.thornlighting.tw Окленд 1348 Thorn Lighting LtdZG Lighting Benelux Тел .: (64) 9 828 7155 Даремгейт, Спеннимур, Рейксвег 47 A, Industriezone Puurs Nr. 442 Венгрия Факс: (64) 9 828 7591 Каунти Дарем, DL16 6HLBE- 2870 Puurs, Бельгия ZG Lighting Hungary Kft [адрес электронной почты защищен] Главный распределительный щит Тел: (32) 3 860 16 60 H-1134 Будапешт, www.thornlighting.co.nz Соединенное Королевство Факс: (32) 3 860 16 69 Váci út 49. Тел: (44) 1388 42 00 [адрес электронной почты защищен] Тел: (36) 1 450 2490 Норвегия www.thornlighting.co.ukwww.thornlighting. быть факсом: (36) 1 350 0829 Thorn Lighting AS [адрес электронной почты защищен] Strømsveien 344, 1081 Осло, Испания, Босния и Герцеговина, www.zumtobel.hu Тел .: (47) 22 82 07 00 ZG Lighting Южная Европа и Латам, S.L. ZG Lighting d.o.o. [адрес электронной почты защищен] C / Inocencio Fernández, 81Topal Osman Pase 18 India www.thornlighting.no 28035 Madrid (Испания) 71000 Сараево, Босния и Герцеговина Thorn Lighting India Pvt.Ltd. Тел: (34) 91 659 30 76 Тел: (387) 1 61 172 240 43, Chamiers Road, Оман [адрес электронной почты защищен] @ zumtobelgroup.com Первый этаж, R.A. Пурам, Thorn Lighting c / o Delta Co. Ltd. LLC. www.thornlighting.eswww.thornlighting.ba Ченнаи — 600028, Индия.Почтовый ящик: 1537; Почтовый индекс 112 RUWI Тел: (91) 44 2435 7588 Тел: (968) 2470 8483 Швеция Китай [электронная почта защищена] Факс: (968) 2470 8502 Thorn Lighting ABThorn Lighting (Guangzhou) Limited www.thornlighting.in [защита электронной почты] Industrigatan, А / я 305, СЭ-261 2312 Lianyun Road, Eastern Section, GETDO www.thornlighting.ae LandskronaGuangzhou 510530 PR China Ирландия Тел: (46) 418 520 00 Тел: (86) 20 2232 6000 Thorn Lighting (Ирландия) Limited Poland Факс: (46) 418 265 74 Факс: ( 86) 20 3228 1777 Century House, Harolds Cross Road, ZG Lighting Polska Sp.Z o.o. [адрес электронной почты защищен] @ zumtobelgroup.com Dublin 6W Ul. Wołoska 9A www.thornlighting.se Тел .: (353) 1 4922 877 02-583 Варшава, Хорватия Факс: (353) 1 4922 724 Polska SwitzerlandZG Lighting d.o.o. [адрес электронной почты защищен] Тел: (48) 22 856 74 31 Zumtobel Licht AGRadnička cesta 80 www.thornlighting.co.uk [адрес электронной почты защищен] Thurgauerstrasse 39, 8050 ZürichHR — 10000 Загреб, Хорватия www.thornlighting.pl Тел: (41) 44 305 35 35 Тел .: (385) 1 640 40 80 Италия Факс: (41) 44 305 35 36 Факс: (385) 1 640 40 90 ZG Lighting Srl social unico Qatar [адрес электронной почты защищен] @zumtobel.hr Via G Di Vittorio, 2, Cadriano di Granarolo, Thorn Lighting c / o Arabian Link Trading www.thornlighting.chwww.thornlighting.hr Болонья 40057, Италия Здание Клеопатры, офис № 8, первый этаж Тел .: (39) 051 763391 POBox 6026, Доха, Государство Катар Объединенные Арабские Эмираты — Абу-Даби Кипр, Греция, Мальта и Турция Факс: (39) 051 763088 Тел: (974) 4432 1445 Thorn Gulf LLC Zumtobel Lighting GmbH [адрес электронной почты защищен] Факс: (974) 4432 1445 Obeid Khaleefa Al Jaber Building, Schweizer Strasse 30, A-6851 Dornbirn, Австрия www.thornlighting.it [адрес электронной почты защищен] Офис № 01, этаж «0» (нулевой) Тел .: (43) 5572 3900 www.thornlighting.ae За Национальным банком Абу-Даби, факс: (43) 5572 22826 Королевство Саудовская Аравия Тел. : (971) 2 634 [адрес электронной почты защищен] Zumtobel Lighting Saudi Arabia Ltd.Румыния Факс: (971) 2 634 4116www.thornlighting.com P.O.Box 11911 Jeddah, 21463 Zumtobel Lighting Romania SRL salesthorn [адрес электронной почты защищен] Королевство Саудовская Аравия Str. Раду Гречану 2, Сектор 1 www.thornlighting.ae Чешская Республика Тел .: (966) 012 6533077 RO-012225, Бухарест, Румыния ZG Lighting Czech Republic s.ro, факс: (966) 012 6533153 Тел: (40) 31225 38 01 Объединенные Арабские Эмираты — Дубай Янковцова 2, 170 00 Прага 7 [защита электронной почты] [защита электронной почты] Thorn Gulf LLC Тел .: (420) 266 782 200 www.thornlighting. ae www.thornlighting.com Здание Аль-Шоала, офис 301, факс: (420) 266 782 201 Блок E, дорога в аэропорт, P.О. Box 22672, [адрес электронной почты защищен] Корея Россия Дейра, Дубай, ОАЭ www.thornlighting.cz 1506, Union Center BLDG, Thorn Lighting Тел .: (971) 4 294 8938 837-11, Yeoksam-dong, Kangnam-gu, Seoul Skakovaya ул., д. 17, бл. 2, офис 2110 Факс: (971) 4 294 8838 Дания Тел: (82) 2 565 8823 ~ 4 125040, Москва [электронная почта] Освещение A / S Факс: (82) 2 565 8827 Тел .: (7) 495 981 35 41 www.thornlighting.aeStamholmen 155, 5. sal, 2650 Hvidovre, [электронная почта защищена] Факс: (7) 495 981 35 42 Тел .: (45) 76 96 36 00 www.thornlighting.kr [защита электронной почты] United [защита электронной почты] www.thornlighting .ru ZG Lighting (UK) Limitedwww.thornlighting.dk Латинская Америка Durhamgate, Spennymoor, ZG Lighting Southern Europe and Latam, S.L. Сербия и Черногория, графство Дарем, DL16 6HL Calle Orinoco 90, planta 21, Of. 03 ZG Lighting d.o.o. Тел .: (44) 1388 42 00 42 Лас Кондес, Сантьяго-де-Чили (Чили) Бетон хала — Караджоржева 2-4 Факс: (44) 1388 42 01 56 Тел: (56) 22 573 77 80 11000 Белград, Сербия www.thornlighting.co.uk [защита электронной почты] Тел: (381) 69 5444802 www.thornlighting.es [защита электронной почты] www.thornlighting.com www.thornlighting.com www.thornlighting.rs 5 лет гарантии Компания Thorn Lighting постоянно совершенствует продукты.Все описания, иллюстрации, обложка и внутреннее изображение: Autamarocchi Как ведущий мировой производитель светильников, чертежи и спецификации в этой публикации представляют только общие сведения и не являются головным офисом, Триест, Италия Компания Thorn Lighting предоставляет пятилетнюю гарантию по любому контракту. Сохраняется право изменять спецификации без предварительного уведомления или публичного доступа.
