Монтаж встраиваемого распределительного щита: Сборка и монтаж электрического щита своими руками – Установка распределительного щита в квартире

Содержание

Установка распределительного щита в квартире

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам об установке двух встраиваемых распределительных щитов Mistral 41F от компании ABB. Кстати, вот подробный обзор этих щитов — знакомьтесь.

Первый щит на 48 модулей (артикул 1SLM004101A2208) предназначен для силовых электрических цепей. В дальнейшем в нем будут установлены: вводной коммутационный аппарат (скорее всего выключатель нагрузки, т.к. вводной автомат установлен в подъездном щите), счетчик электрической энергии, аппараты защиты отходящих линий (автоматы, УЗО и т.п.), реле, контакторы и прочие коммутационные аппараты и устройства.

О схеме и процессе сборки данного щита будет отдельная статья со всеми пояснениями, так что подписывайтесь на рассылку сайта, чтобы не пропустить самое интересное.

Второй щит на 12 модулей (артикул 1SLM004101A2203) предназначен для слаботочных цепей. В дальнейшем в нем будут установлены Wi-Fi роутер и выполнена вся разводка интернет и ТВ-кабелей квартиры. Об этом также будет отдельная и подробная статья.

Итак, оба щита планируется установить в прихожей около входной двери на месте существующего щита.

В старом щите был установлен однофазный счетчик «Гранит-1» и всего лишь один автомат ВА47-29 16 (А) от IEK на всю квартиру.

Ввод в квартиру выполнен уже новыми проводами ПВ-1 (3х6), т.к. этот жилой дом несколько лет назад попал под программу капитального ремонта и в нем проводился капитальный ремонт электропроводки, а именно: замена вводного распределительного устройства ВРУ-0,4 (кВ), монтаж заземляющего устройства (ЗУ), замена магистральных линий, этажных щитов и вводных кабелей в квартиры, а также замена подъездного и уличного (козырькового) освещения.

В то время я тоже занимался капитальными ремонтами жилых домов и некоторые моменты уже рассказывал в своих статьях, вот например:

Таким образом, в доме был выполнен переход со старой системы TN-C на TN-C-S, а это значит, что от ВРУ-0,4 (кВ) до этажных щитов магистральные линии электропроводки были выполнены пятипроводными (А, В, С, N и РЕ). Естественно, что и вводы в квартиры были выполнены трехжильными кабелями или проводами (L, N и РЕ), как в моем случае.

Внешний вид у щитов Mistral 41F вполне достойный и эстетичный, поэтому прятать их от глаз нет необходимости, к тому же щиты встраиваемые, а не навесные.

Напомню, что распределительные щиты АВВ серии Mistral 41F напоминают собой конструктор, состоящий из множества съемных деталей.

Так вот берем пластиковое основание, или другими словами, «корыто», первого щита на 48 модулей, прикладываем его к стене и отмечаем габаритные размеры карандашом или маркером.

Кстати, у некоторых производителей щитов имеются готовые трафареты, что очень удобно и несколько облегчает задачу разметки. У щитов Mistral 41F таких трафаретов, к сожалению, нет…

Меня часто спрашивают — а на какой высоте должен быть установлен электрический щит в квартире?! Высота установки щита регламентируется только требованиями к высоте установки счетчика электрической энергии (согласно ПУЭ, п.1.5.29, расстояние от уровня пола должно быть от 0,8 до 1,7 метра), а в большинстве случаях просто желаниями заказчика.

Правда есть небольшое исключение: если щит открытой установки расположен на лестничной клетке, то расстояние от пола до щита должно быть не менее 2,2 метра (СП 31-110-2003, п.13.6), дабы не загромождать и не уменьшать проходы, согласно норм пожарной безопасности, т.к. проходы на лестничной клетке относятся к путям эвакуации в случае пожара.

Учитывая вышесказанное, высоту установки квартирного щита я выбрал таким образом, чтобы первая DIN-рейка щита была примерно на уровне глаз для удобства снятия показаний со счетчика, т.е. до верхнего края щита расстояние от пола составило 1,95 метра. От откосов входной двери я отступил порядка 27 (см).

Затем берем второй щит на 12 модулей, отмеряем от первого щита некоторое расстояние вниз и отмечаем его размеры. Щиты будут установлены друг под другом, поэтому целесообразно было бы применить специальные вертикальные соединители, но в моем городе их пришлось бы ждать целую вечность, поэтому обойдемся без них.

Соосность проверяем с помощью моего лазерного уровня LD-SL-01.

Очень удобно то, что если даже в процессе монтажа щита уровень немного уйдет, то его можно подправить с помощью лицевой панели, у которой для этого имеются специальные компенсационные пазы. Но учтите, что это не у всех производителей имеется такая возможность!

Теперь необходимо подготовить ниши, т.е. выдолбить проемы в стене по отмеченным размерам с небольшим запасом в бОльшую сторону для штукатурки. Глубина щита составляет 8 (см), поэтому глубину ниши делаем также чуть больше глубины самого щита.

Если стена выполнена из кирпича, пено-газоблоков или шлакоблоков, то выдолбить нишу не сложно, и займет немного времени и сил. А вот если стены сделаны из прочного армированного бетона, то времени и сил будет затрачено значительно больше.

В моем случае стена кирпичная и подготовка ниш для обоих щитов составила от силы минут 30. Конечно же не обошлось без пыли и шума.

Предварительно просверлим по периметру разметки небольшие отверстия буром на 6-8 (мм), а затем аккуратненько выбьем всю внутреннюю часть с помощью перфоратора с плоской лопаткой.

Ввод кабелей в распределительный щит осуществляется сверху, поэтому от щита до потолка необходимо сделать неглубокую штробу для укладки пучка всех кабелей.

Потолок в квартире будет натяжным, поэтому весь пучок кабелей будет беспрепятственно скрыт за потолком.

Аккуратно укладываем кабели в штробе с помощью перфоленты и заводим их в пространство щита.

Здесь хотел бы отметить следующее! В дальнейшем, на кирпичную стену будет крепиться (наклеиваться) гипсокартон, поэтому сначала обе ниши будут заклеены гипсокартоном, а затем уже в гипсокартоне вырезаны ровные отверстия (по уровню) под оба щита.

Вот так это все получилось.

Обе ниши получились немного глубокими, поэтому со строителями решили уменьшить глубину путем установки закладных из того же гипсокартона.

Теперь смачиваем обе ниши грунтовкой, замешиваем гипсовый клей «Perlfix» и закидываем его в ниши, не оставляя пустых мест, а затем аккуратненько устанавливаем оба щита в соответствующие ниши, еще раз контролируя их уровень.

Для надежности, я дополнительно закрепил основания щитов с помощью саморезов к задней стенке ниши (закладной).

Вот получившийся результат.

Вводные провода завел в щит через специальное прецизионное отверстие, правда пришлось его немного расширить.

Даем время застыть гипсовому клею и можно приступать к сборке схемы силового распределительного щита и слаботочных кабелей. Но об этом я расскажу Вам в следующих своих статьях.

И уже по традиции, видео по материалам статьи:

P.S. На этом все, всем спасибо за внимание. Будут вопросы, предложения или замечания — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Монтаж распределительного щита: сборка, установка, подключение

Внутренняя сеть электроснабжения квартиры или дома — это сложная система, включающая разнообразные элементы. Она состоит не только из электрических проводов, кабелей, розеток и включателей.

Самой важной частью всего комплекса электропроводки является электрический распределительный щиток, внутри которого находятся защитные устройства, автоматические пакетные выключатели, приборы учета и другое необходимое оборудование. Именно в электрощите сосредоточены все узлы управления внутреннего электроснабжением частного дома, квартиры или дачи.

Распределительные щиты

Давно прошли те времена, когда на дом или квартиру устанавливался один счетчик учета электричества, пробки-предохранители и никакого дополнительного оборудования. В настоящее время потребление электроэнергии возросло в несколько раз, по сравнению с тем, что было лет 30 тому назад.

Насыщенность частных владений мощной электрической техникой очень высока. Одни микроволновые печи и электрические чайники имеют мощность до 2 кВт. А сколько электроэнергии потребляют современные стиральные машины, кондиционеры и компьютеры?

Распределительный щит

Вместе с многократным увеличением потребления электроэнергии полностью изменились и требования, предъявляемые к внутренней электрической проводке и оборудованию. Современные электрощиты прочно заняли свое место в частных домах и квартирах. Их корпуса могут быть изготовлены как из металла, так и из полимерных материалов, встроенного или навесного исполнения.

Самостоятельно выполнить сборку и монтаж этих главных элементов сети электроснабжения можно только в том случае, если вы обладаете элементарными знаниями в области электромонтажных работ. В противном случае следует обращаться к специалистам.

Электрощит

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

  1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих  к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.Звезда
  2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
  3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.УЗО
  4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

Выбор и монтаж корпуса распределительного щитка

Следует сразу сказать, что сборку распределительного щита можно осуществлять двумя способами: стендовым или навесным. Первый метод предполагает монтаж корпуса щитка с предварительно установленными и соединенными по схеме модульными устройствами, ну а второй наоборот.

Принципиальной разницы между этими двумя способами нет — меняется только последовательность операций сборки и установки. Мы рассмотрим второй метод, при котором сначала монтируется корпус распределительного щитка, а затем выполняется установка модульных устройств, подключение к внутренней проводке и внешнему кабелю.

Электрощит 2

По виду корпуса щитков делятся на встраиваемые и навесные. Не будем расписывать достоинства и преимущества этих двух видов, только скажем, что в каждом конкретном случае необходимо выбирать оптимальный вариант. Навесной корпус прост в монтаже, а утапливаемый компактен, но его сложнее установить. Итак, выбор за вами! Размер корпуса зависит от количества модульных устройств и другого оборудования, которые необходимо установить в него.

Вот и все! Выбор сделан, корпус распределительного щита установлен в необходимом месте, в него заведен подающий кабель и провода внутренней разводки – пора приступать к сборке!

Укладка внешних кабелей и проводов

Эта операция одна из самых важных! Повреждать изоляционный слой кабельных отводов недопустимо. Рекомендуется приобрести специальный инструмент для зачистки поясной изоляции. Высоки требования и к снятию изоляции с жил. Эта операция выполняется с использованием стриппера, по-другому шкуродера. Запрещено плавить изоляцию, снимать ее ножом или пассатижами. Все эти условия необходимо соблюдать неукоснительно, для исключения негативных последствий в виде коротких замыканий и других аварийных ситуаций.

Стриппер

Важно! Металлические жилы со снятой изоляций не должны иметь повреждений. В противном случае в процессе монтажа они просто сломаются или получат внутренние повреждения, которые приведут в дальнейшем к непредсказуемым последствиям.

Техника укладки внешнего кабеля и проводов внутренней проводки в распределительном щитке достаточно проста. Поясная изоляция удаляется почти практически полностью. Она должна присутствовать только в месте прокладки кабеля через корпус щитка, плюс еще несколько сантиметров. Жилы пропускаются под рейки для монтажа модульных устройств и подводятся к месту назначения. Ноль и защита к общим колодкам, а фаза к определенным группам модульных устройств.

УЗО 2

Внимание! Длина жил кабелей и проводов, входящих в распределительный щит, должна быть выбрана с запасом на случай перекомпоновки модульных устройств или других непредвиденных работ.

После укладки кабелей и проводов внутренней разводки можно приступать к монтажу модульных устройств и другого оборудование, если оно предусмотрено принципиальной схемой.

Установка электрооборудования в распределительный щит

Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.

Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.

Электрощит 3

Внимание! Модульные устройства и другое оборудование в электрощите можно устанавливать в любой последовательности, главное чтобы они были правильно соединены между собой. Однако намного удобнее, если расположение оборудования соответствует последовательности, обозначенной на принципиальной схеме.

DIN-рейки

Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.

Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с  автоматами позволяет отказаться от установки дифференциальных автоматов.

Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.

Узо 3

Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.

Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.

Соединение внутреннего оборудования электрощита

Техника внутри распределительного щита установлена, остается только выполнить соединение всех модулей и других приборов согласно принципиальной схеме, правильно и без создания запутанной паутины. Сразу следует сказать, что к одной клемме можно подключить одну жилу. Если необходимо объединить несколько проводников, их следует обжать в гильзовом наконечнике и закрыть концы термоусадочной насадкой. Второе правило: для всех модульных устройств, чаще всего, безразлично к каким клеммам подводится напряжение,  а с каких снимается. Это позволяет упростить коммутацию.

Провод

Если монтаж ведется в предварительно установленном на место щите, то в первую очередь подключаются отходящие линии проводов. Их необходимо пропустить под DIN-рейками и подвести к точке подключения. Излишки проводов следует прятать между задней стенкой и модульными устройствами. Жилы в обязательном порядке объединяются в шлейфы полимерными стяжками. Отдельно пакуются в пучок нулевые и заземляющие провода, так как у них разные маршруты разводки. Фазы объединяются рядами и вертикально подводятся к рейке, где распускаются по сторонам.

Модуль

Один ряд модульных устройств удобнее подключать с помощью специальной соединительной гребенки. Они существуют в двух исполнениях: однорядные и трехрядные. Если модуль необходимо подключить к другому источнику, до достаточно удалить контакт гребенки кусачками. Использование таких простых деталей позволяет упростить монтаж распределительного щита. После соединения всех элементов электрощита следует проверить правильность их подключения. Все! Все работы выполнены, можно вводить распределительный электрический щит в эксплуатацию.

Заключение

В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.

  1. Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
  2. Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
  3. Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
  4. При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.

Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.

Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!

К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.

Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!

Видео по теме

Хорошая реклама



Монтаж распределительного щита


Встраиваемый распределительный щит, модель ABB Striebel & John серия UK

Предварительно, в квартире выполнена электропроводка и все кабели, разделенные на группы, подведены к месту будущей установки. Так же к нему подведены вводные кабели, идущие от счетчика электроэнергии расположенного на лестничной клетке. В щитке предполагается установить два автомата разного номинала один на группу освещения, второй на группу питания кондиционеров, а так же три дифференциальных автомата на группы розеток соответственно ванной комнаты, жилой и кухни.

Автоматические выключатели ABB


Установка щитка в квартире состоит из трех основных этапов:



 1. Установка и крепления основания распределительного щита.
 2. Разводка и подключение устройств защиты в нем.
 3. Окончательная сборка щитка

Начинаем установку:

Так как электро щит у нас встраиваемый, необходимо подготовить нишу под него в стене. Для этого размечаем место будущей установки. Отмечу, что у выбранной нами модели, упаковка, уже содержит трафарет с необходимыми размерами, что очень удобно.

Шаблон для установки электрощита ABB}

Высота установки распределительного щита в квартире выбирается так, чтоб в дальнейшем он был удобен в эксплуатации. В данном случае на уровне плеча, а если в щитке установлен счетчик электроэнергии, лучше сделать его на уровне глаз, для удобства снятия показаний.

По трафарету отмечаем место будущей установки, предварительно выравниваем его согласно уровню. Затем с помощью перфоратора с лопаткой проделываем нишу необходимого размера в стене.

Монтаж ниши под электощит

 Когда все готово, тщательно очищаем и обезпыливаем получившуюся нишу, а затем, чтоб крепление щита было максимально надежным, грунтуем.

Подготовка к установке электрощита в стену

Проводим все необходимые провода внутрь электрического щитка и вмазываем его. Для этого проделываем в нужных местах отверстия в верхней и нижней стенках и прокладываем в них кабели. После чего наносим в нишу клеевую смесь на гипсовой основе и вставляем туда корпус щита, при этом выравнивая его как относительно плоскости стены, так и по уровню. Для надежной фиксации, можно прикрепить его к основанию ниши, в нашем случае саморезами, через специальные места в задней стенке.

Вмазываем электрощит на гипсовую смесь



Вмазываем электрозит в нишу

Даем затвердеть гипсовой смеси, оставляем щиток в покое, переходим ко второму этапу — занимаемся соединением устройств защиты. Для этого на дин-рейку одеваем в нужной последовательности устройства защиты. В нашем случае, сперва идут автоматы, первый из которых на группу освещения, а за ними устанавливаем дифференциальные автоматы.


Чтоб установить, любое модульное устройство, будь то автомат, УЗО и т.п. на дин-рейку, необходимо его сперва навешать, а затем надавить на нижнюю часть, как показано на изображениях ниже, тогда оно надежно зафиксируется.

Крепление автоматического выключателя на DIN рейку щита



Как установить автоматический выключатель на дин рейку

Делаем разводку. Схема подключения автоматических выключателей самая простая, в верхнюю клемму заводит фазу, а в нижнюю помещаем фазный провод нужной группы. В дифференциальные автоматы кроме фазы заводится и ноль, через соответствующие клеммы сверху (с маркировкой “N”), а снизу так же помещаются ноль и фаза необходимой группы. Дифференциальный автомат защищает, как и обычный от перегрузок, а так же от утечки тока. По сути это автоматический выключатель и устройство защитного отключения (УЗО) в одном корпусе.



Сперва соединяем между собой все вводы фаз у автоматов, для этого воспользуемся специальной шиной. В том месте, где установка шины не возможна, заменим ее простой перемычкой из провода большого сечения, в данном случае 6 мм.кв.

Шина для соединения автоматических выключателей



Монтаж шины на модульные автоматы электрического щитка
Так же соединяем и вводы нолей между собой у дифференциальных автоматических выключателей, если у вас нет под рукой соединительной шины, можно выполнить соединение перемычками из провода, как показано ниже.

Самодельные перемычки для соединения автоматов из провода



Соединение нулей у дифавтомата

Далее снимаем оболочку с проводов входящих в распределительный щиток.

Снимаем защитную оболочку
Берем клеммную колодку, идущую в комплекте, и устанавливаем в щитке. Колодка разделена на две части, левая часть для проводов защитного заземления (PE), а правая для нейтральных, нулевых рабочих проводов.

Клеммная колодка для одключения нулей и заземления в электрощите
Подключаем все провода, всех групп, защитного заземления (желтые с зеленой полосой) к колодке, в т.ч. вводной провод (желтый с зеленой полосой).

Одключения провода зазмления к колодке электрощита



Подключение желто зеленых проводов заземления потребителей в щитке

 Устанавливаем собранную нами ранее Din-рейку, с модульными защитными механизмами на ней, в свое посадочное место и затягиваем крепежные болты.

Монтаж дин рейки

Затем подключаем к левой части клеммной колодки провода рабочего нуля (синий) тех групп, которые подключаются без дифференциального автомата, а так же вводной ноль. А так же соединяем эту часть колодки с соответствующими клеммами дифференциальных автоматов, в которую должен входить рабочий ноль. Так, как мы заранее их соединили между собой перемычками, достаточно подключить к любой одной клемме. Таким же образом подключаем вводной фазный провод (коричневый), к соответствующей клемме автомата.

Подключение нулей в электрощите



Подключение нуля к диф
Соединяем выходы дифференциальных автоматических выключателей с проводами соответствующих розеточных групп, белый, фазный, провод в клемму с маркировкой «2/1», а синий, нейтральный, в клемму с маркировкой «N».

Подключение нулевого и фазного провода к дифу

После того, как все подключено, устанавливаем лицевую панель электро щитка и закрываем замки (отмеченные на изображении ниже) с помощью прямой отвертки.
Установка лицевой панели щита

Закрепляем рамку с дверцей, с помощью двух болтов, снизу и сверху, к основанию.

Установка дверцы электрощита

На этом установка и разводка щитка завершена, осталось произвести маркировку всех автоматов, для этого в комплекте поставки электрического щита имеется набор наклеек, на которых можно отметить какие именно группы относятся к каждому модульному устройству.

Электрощит установлен

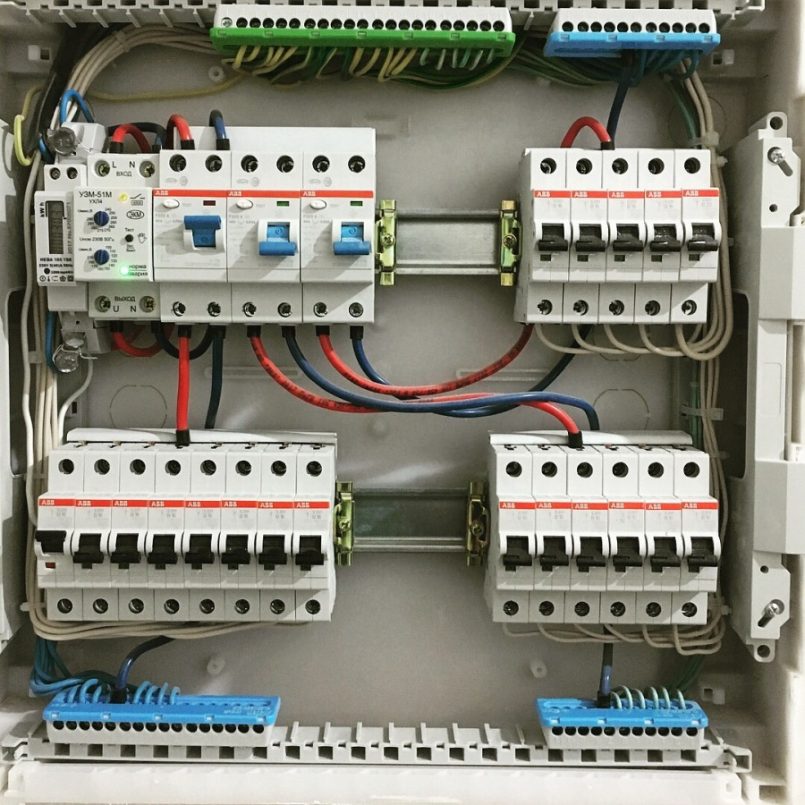

Инструкция по сборке распределительного щитка

Владельцы частных домов и квартир довольно часто сталкиваются с проблемой замены или улучшения системы электропитания в своих жилищах. Устройство распределительного щитка позволяет решить задачу, связанную с безопасностью и качеством проводки. Сегодня все объекты нового строительства оснащаются подобными конструкциями сразу – они предусматриваются ещё на стадии проектирования. Поэтому вопрос, как правильно собрать щиток, особенно актуален для хозяев старых зданий.

Краткое содержимое статьи:

Особенности электрического щита

Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:

  • основной выключатель;
  • счётчик расхода электричества.

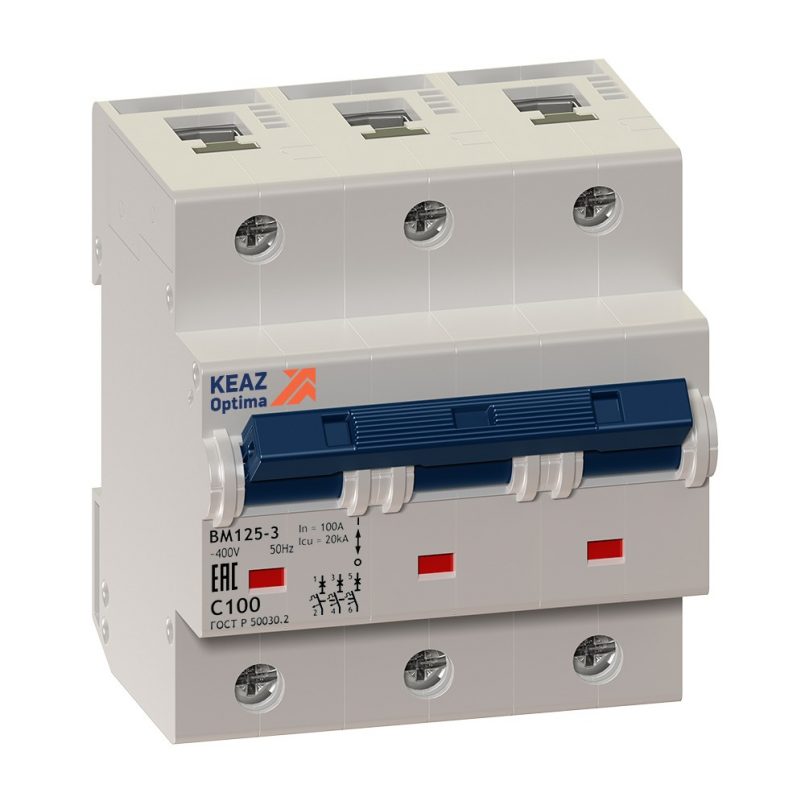

Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.

На каждую группу потребителей устанавливают один автомат, плюс оборудование высокой мощности требует монтажа отдельных дополнительных автоматов. Также в щитке располагают шины – распределительную, нулевую, заземляющую.

В зависимости от способа крепления распределительные щиты делят на:

  • Накладные. Достоинство – простота установки.
  • Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.

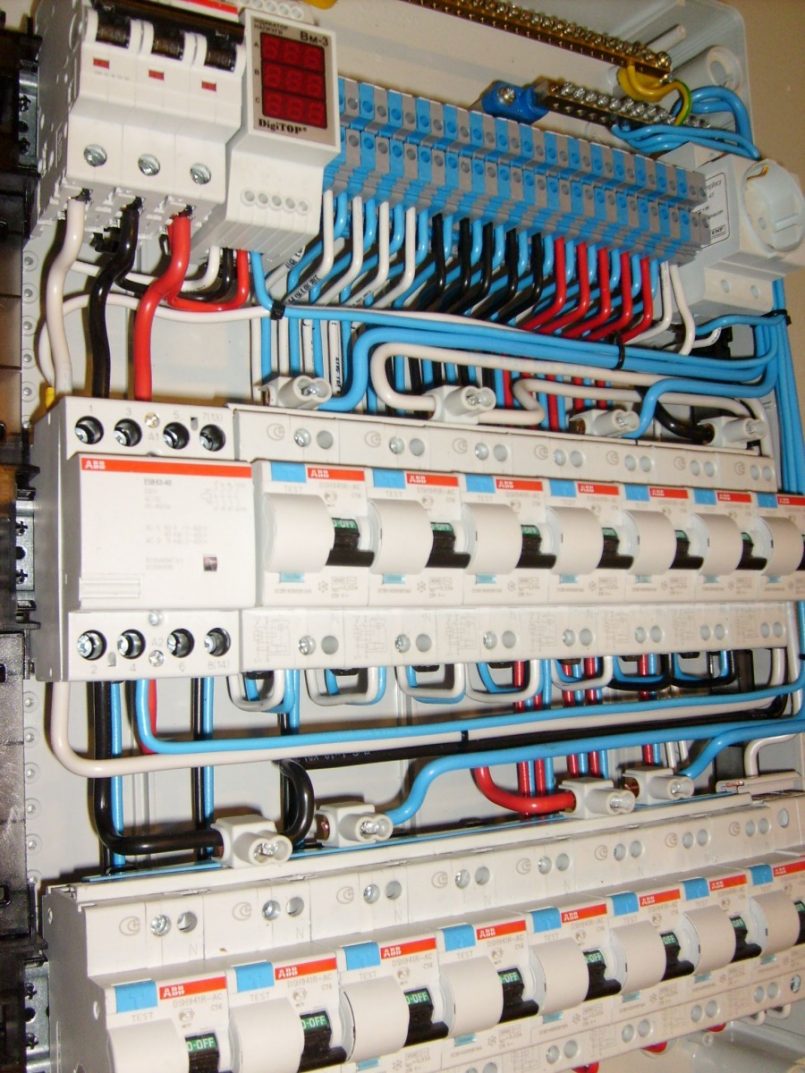

Сборка и монтаж электрического щита своими руками

Качественно собранный электрический щиток позволяет создать удобную и функциональную систему электрических коммуникаций во всем доме. Помимо этого, он призван сделать эксплуатацию электрических сетей более безопасной, но для того чтобы собрать такой щиток, нужно обладать определенными знаниями и навыками. Обычно сборку электрического щитка заказывают опытным электрикам. Но при нынешних ценах на их услуги существует соблазн выполнить работу своими руками. Тут главное внимательно изучить теорию, тщательно спланировать процесс сборки и не торопясь следовать плану. При этом ни в коем случае не следует забывать о технике безопасности. Легкомыслие и небрежность в таком деле могут дорого обойтись.

Что должно быть в щитке?

Содержание статьи

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кром

Установка щита электрического в квартире

Установка щита электрического в квартире может осуществится двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены. В этой статье я расскажу как установить щит электрический в нишу, предварительно её сделав.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Напомню вкратце полную задачу: Необходимо выполнить полную электропроводку трех комнатной квартиры с установкой встроенного электрического квартирного щита.

Электропроводку квартиры разделили на 9 электрических групп:

  • 1 группу освещения;
  • 6 розеточных групп;
  • 1 электрическую линию для стиральной машины;
  • 1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Установка щита электрического в квартире- этапы работ

  1. Выбор и приобретение квартирного щитка и автоматов защиты;
  2. Сделать нишу под электрический щит;
  3. Устройство электропитания квартиры;
  4. Установка автоматов защиты;
  5. Заделка ниши в стене.

Выбор и приобретение квартирного щитка и автоматов защиты

Для электропроводки в квартире, согласно схеме электропроводки, нужен встраиваемый в стену распределительный щит минимум на девять модулей. Модуль это место для установки одного однополюсного автомата защиты. Можно найти именно такой распределительный щит. Но лучше приобрести щит с запасом места под модули. В нашем варианте я бы посоветовал приобрести распределительный щит на 12,с запасом на 16 модулей.

Вместе с распределительным щитом следует купить всю начинку щита

Для удобства работы нарисуйте простую электрическую схему распределительного щита. Пример профессиональной схемы, правильное название-однолинейная расчетная схема) ниже. (Подробнее об электрических схемах электрощитов можно почитать ТУТ)

Согласно составленной схемы электрощита нужно приобрести:

  • Вводной автомат защиты-63 Ампера
  • Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
  • Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

Ниша в стене, для установки распределительного электрощита

Для того чтобы сделать нишу понадобиться следующий инструмент

  • Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
  • Скарпель и тяжелый молоток;
  • Рулетку измерительную, уровень строительный, маркер, карандаш;
  • Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

На каком расстоянии от пола нужно устанавливать распределительный щит?

Расстояние от пола до нижней границы распределительного щита выбираем в пределах 1,4-1,7 метра.

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Если количество линий электропроводки не очень большое(3-6 линий) то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

Как декорировать крышку распределительного щита?

Крышки электрощитков декоративные

Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

Купив необходимый материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

Устройство ниши для электрического щита

Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

  • Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
  • Рисуем на стене периметр корпуса щита.
  • Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
  • Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

Перфоратор с буром

  • Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Дальнейшая технология работ по устройству ниши такова

  • Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
  • Меняем насадку перфоратора на пику или лопатку;
  • Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
  • Периодически примеряем корпус щита электрического в нишу;
  • После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Ввод нового электропитающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Установка корпуса распределительного щита в нишу

В корпусе щита электрического есть четыре отверстия для установки

отверстия для крепления

и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу необходимо сделать отверстия, для ввода кабелей выломав пластиковые перепонки.

Перфорация для кабелей

Примеряем корпус щита в нишу. При помощи уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

Установка щита в нишу

Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

Вставив в просверленные отверстия пластиковые дюбеля, при помощи саморезов прикручиваем корпус щита электрического в нишу. Для лучшего первоначального крепления, на стенку корпуса щита наносим алебастр.

Проверяем, чтобы передняя граница корпуса электрощита совпадала с уровнем стены. Если «утопить» корпус в нише невозможно будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

На этом установка щита электрического в квартире завершена. Осталось сделать его сборку и подключение.

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта по теме

55.61953237.741349

Поделись ссылкой:

Монтаж распределительного щита | Ремонт электрики

Монтаж распределительного щита.

Монтаж распределительного щита — одна из важных работ, которая должна проводиться на основании подробной наглядной или электрической схемы после распределения потребителей на группы и выполнения необходимых расчетов. При наличии хорошей и понятной схемы эта работа превращается в чисто техническую задачу и не представляет особой сложности. При этом в первую очередь необходимо обеспечить правильность подключения отдельных групп потребителей и надежность соединений. Перед выполнением монтажных работ надо приобрести все комплектующие изделия, материалы и подготовить нужные инструменты.

Сборка щита осуществляется после монтажа проводки в помещениях в соответствии с принятой схемой. Концы проводов каждой группы маркируются, заводятся снизу в предварительно смонтированный щит и разделываются. Ввод электропитания осуществляется сверху. В щите устанавливаются DIN-рейки. Далее монтируются нулевая и заземляющая шины и распределительная коробка для фазного провода. Установка защитных устройств производится сверху вниз и слева направо с их одновременным подключением по схеме. Нулевые жилы выводятся на шину N, жилы защитного заземления — на шину РЕ.

Наиболее удобным и простым способом монтажа электротехнических изделий является установка их на DIN-рейки. DIN-рейка — это специальный металлический профиль, применяемый для крепления различных модульных защитных устройств (автоматических выключателей, УЗО и др.). В этом случае в нужном месте вначале крепится сама металлическая DIN-рейка, а затем на нее устанавливается изделие при помощи специальных фиксаторов.

Во время монтажа щита следует придерживаться соответствия цвета жилы ее функциональному назначению: белый — фаза, синий — нуль, желто-зеленый — защитное заземление. Такой порядок позволит избежать многих ошибок.

В зависимости от особенностей внутренней сети и принятой схемы в распределительном щите могут размещаться общий автомат защиты, общее УЗО, защитные автоматические выключатели и УЗО отдельных групп, нулевая шина, главная заземляющая шина, счетчик и другие приборы.

Все современные защитные устройства имеют определенную ширину, кратную одной величине — модулю (18 мм), а сами приборы называются модульными. Так, однополюсный автомат имеет ширину 18 мм, т.е. один модуль, двухполюсный 36 мм — два модуля и т. д. Однофазное УЗО имеет ширину два модуля, трехфазное — четыре. Такое исполнение позволяет подобрать металлический щит по количеству модулей и типу устанавливаемых приборов.

Стандартные щиты изготавливаются по типоразмерам на 6, 9, 12, 18, 24, 36 модулей. Кроме того, в зависимости от способа установки они могут быть навесными и встраиваемыми. Навесной щит закрепляется на стене при помощи дюбель-гвоздей на высоте 15 м в свободном для доступа месте.

Встроенные распределительные щиты устанавливаются в нише и затем заделываются цементным раствором. Глубину выборки ниши нужно определять по размерам щита с учетом толщины стены.

Заземляющие и нулевые шины представляют собой латунные пластины с отверстиями и винтами для надежного соединения проводов. Они могут быть установлены в специальный изолирующий корпус с возможностью крепления на DIN-рейку.

При установке в жилых помещениях модульные щиты позволяют сохранить эстетику интерьера. Для монтажа модульных устройств на задней стенке распределительного щита устанавливаются специальные металлические профили — DIN-рейки.

Габаритные размеры защитных устройств различных производителей могут отличаться как по ширине, так и по высоте (от плоскости DIN-рейки). Поэтому, приобретая эти приборы, следует обращать внимание не только на технические характеристики, но и на их линейные размеры. Это позволит эффективно использовать защитные панели для обеспечения эстетичного внешнего вида.

После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Не занятую приборами часть прорези закрывают пластиковыми заглушками (фалыипанелями).

При сборке распределительного щита в него сначала заводятся все провода, которые должны быть обязательно промаркированными. Это исключает большинство ошибок, допускаемых при сборке. Для маркировки, как правило, используют малярную ленту, на которую наносят соответствующие надписи (номер группы и сечение жил).

Дня устройства разветвлений фазных проводов можно использовать распределительные блоки, которые дают возможность соединять проводники различного сечения и обеспечивают защиту от прикосновения к токоведущей части благодаря съемной крышке. Корпус такого блока выполняется из негорючего материала, устойчивого к нагреву и обладающего хорошими электроизоляционными свойствами.

Блоки, рассчитанные на токи до 400 А, позволяют упорядочить систему коммутации проводов и сэкономить место в распределительном шкафу.

При использовании гибких проводов с многопроволочными жилами их необходимо оконцеватъ специальными наконечниками для обеспечения надежного контакта с винтовыми зажимами.

На этом рисунке изображен вариант установки нулевой (справа) и главной заземляющей (внизу) шины в квартирном щите с трехфазным вводом и проводником РЕ (черный). На нулевую шину N приходят все синие проводники, на заземляющую шину РЕ — все желтые проводники защитного заземления. Шина РЕ соединена с корпусом щита и проводником РЕ.

При коммутации проводов особое внимание следует обратить на правильное присоединение УЗО. Самой распространенной ошибкой является подключение УЗО к группе, в цепи шторой имеется соединение нулевого рабочего проводника (N) с открытыми токопроводящими частями электроустановки или соединение с нулевым защитным проводником (РЕ). Неправильными являются подключение нагрузок к нулевому рабочему проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО. Во всех этих случаях устройство не будет выполнять свою функцию или будут иметь место ложные срабатывания.

Монтаж распределительного щита включает в себя следующие операции:

— установка металлического ящика необходимых размеров;

— нанесение маркировки на подводящих проводах с указанием номера группы и сечения и соединение их с соответствующими устройствами;

— ввод предварительно промаркированных проводов в щит и разделка их концов;

— определение последовательности размещения защитных устройств в соответствии со схемой распределения потребителей по группам;

— закрепление DIN-реек, установка защитных устройств и поочередное подключение в соответствии со схемой;

— нанесение маркировки на каждое устройство с указанием номера группы, для которой оно предназначено во избежание возможных ошибок;

— проверка правильности всех соединений по маркировке входных проводов и устройств защиты всех групп.

После окончания монтажа одноименные пучки проводов следует стянуть специальными стяжками и уложить в свободных местах щита.

Готовность УЗО к срабатыванию может быть проверена при помощи кнопки контроля, которой оснащается любое устройство защитного отключения. При ее нажатии создается ток утечки на землю, что должно вызывать срабатывание исправного устройства. Работоспособность УЗО рекомендуется проверять после установки в сеть (не реже одного раза в полгода).

Если сработал автоматический выключатель или УЗО, не следует сразу включать его вновь. Подачу электрического питания можно возобновить лишь после устранения причины отключения.

Вам также могут быть интересны следующие ремонтные статьи:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
