Монтаж встраиваемой вытяжки в шкаф видео – Как устанавливать вытяжку на кухне правильно и можно ли своими руками

Содержание

Установка встраиваемой вытяжки на кухне: инструкция по монтажу

Вытяжка на сегодня стала незаменимым прибором на кухне, особенно в квартирах современной планировки, где нет перегородок и стен, отделяющих это помещение от жилых комнат. Она помогает улавливать частички жира, отводит пар от готовки и неприятные запахи, но это не все. Сегодня вытяжка стала еще и элементом декора – некоторые их прячут в мебель, а некоторые подчеркивают их красоту, монтируя в специальный короб, или подбирая модель под стиль помещения и оставляя полностью на виду. Сегодня мы с вами подробно поговорим об этих приборах и узнаем, как происходит установка встраиваемой вытяжки на кухне.

Установка встраиваемой вытяжки на кухнеУстановка встраиваемой вытяжки на кухне

Особенности встраиваемых моделей

Именно встраиваемые модели вытяжек получили наибольшее распространение в нашей стране, так как они больше всего подходят для компактных кухонь, не занимают много места, да и совмещать стиль прибора с остальным интерьером рискует далеко не каждый. Намного проще спрятать все это дело в шкаф, что позволит устроить дополнительные полочки под всякую мелочевку.

  1. Встраиваемые вытяжки незаметны глазу, и не выделяются на общем фоне, как это бывает с купольными или островными моделями.
  2. На рынке представлен большой выбор размеров таких приборов, что позволяет совмещать их со всевозможной мебелью. Ширина вытяжки выбирается также и по площади всасывания – желательно, чтобы она была не меньше, чем варочная поверхность, чтобы пары удалялись эффективнее. Самые распространенные размеры – 45,60 и 80 см. Есть и срединные значения, так что подбирайте вариант именно под свою кухню.
  3. Если говорить об эффективности работы встраиваемых вытяжек, то она находится на достаточно высоком уровне. Их конструкция позволяет быть оборудованными дополнительными выдвигающимися секциями, помогающим охватить большую площадь, хотя на этот параметр, безусловно, решающее влияние оказывает количество вентиляторов и их мощность.
Островная вытяжка подвешивается к потолку и может находиться даже в центре помещенияОстровная вытяжка подвешивается к потолку и может находиться даже в центре помещения

Совет! Если решили купить вытяжку, то сперва озадачьтесь приобретением мебели, чтобы вы могли точно ориентироваться в размерах. Если шкафы уже установлены, и такой же модели найти не получается, то для вытяжки можно заказать отдельный короб у производителя мебели, который оптимально будет сочетаться с остальным фасадом. Также можно поискать купольную модель.

При выборе вытяжки нужно ориентироваться на удаленность ее места установки от плиты, мощность двигателей и площадь газовой плиты. Если вытяжка должна втягивать воздух на большой площади, то лучше купить вариант на два и более вентилятора, однако учитывайте, что при их работе будет создаваться много шума – с чем-то придется мириться.

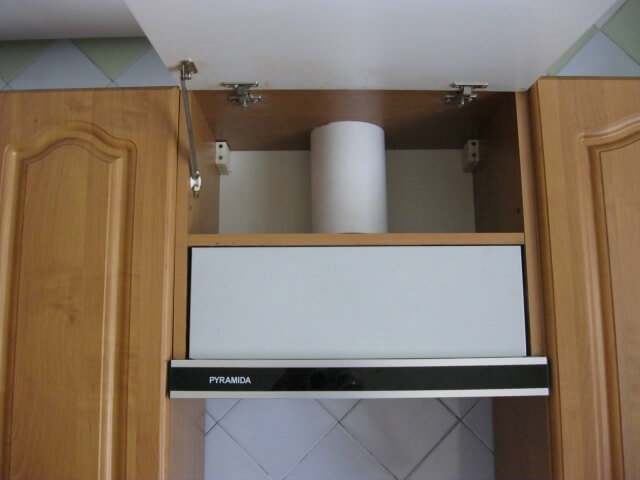

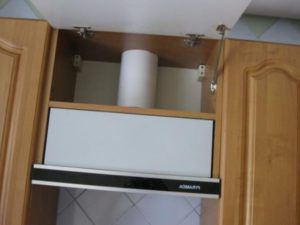

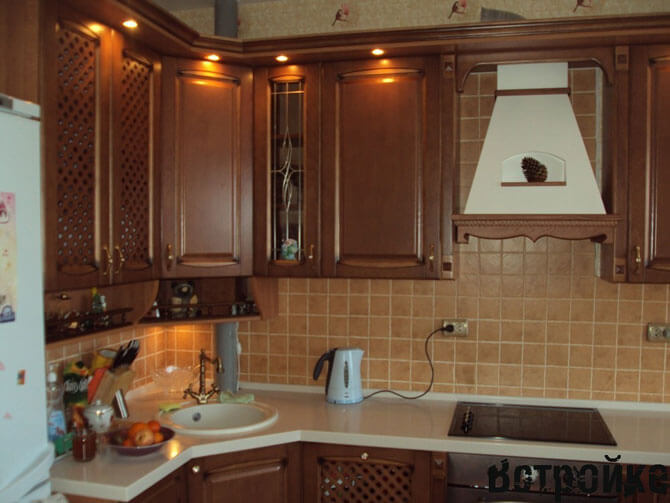

Вытяжка спрятана в шкафу
Вытяжка спрятана в шкафу

Виды встраиваемых вытяжек по способу очистки воздуха

Встраиваемые, да и остальные тоже, вытяжки могут отличаться по способу очистки воздуха от продуктов горения и пара. В частности различают два типа.

Проточная вытяжка

Проточная вытяжка – она соединяется вентиляционными трубами с дымоходом или каналом, выводящим через стены на улицу. Внутри них установлены нагнетательные вентиляторы, которые втягивают воздух, двигая его по системе принудительно. Загрязненный воздух выводится за пределы помещения по указанному пути. Он заменяется свежим, а значит в помещении, для эффективной работы прибора должна быть предусмотрена качественная система приточной вентиляции.

Канальная вытяжка
Канальная вытяжка

Перед вентиляторами на входе в прибор установлены жироулавливатели – металлические сетки, которые со временем забиваются и требуют чистки или замены на новые детали.

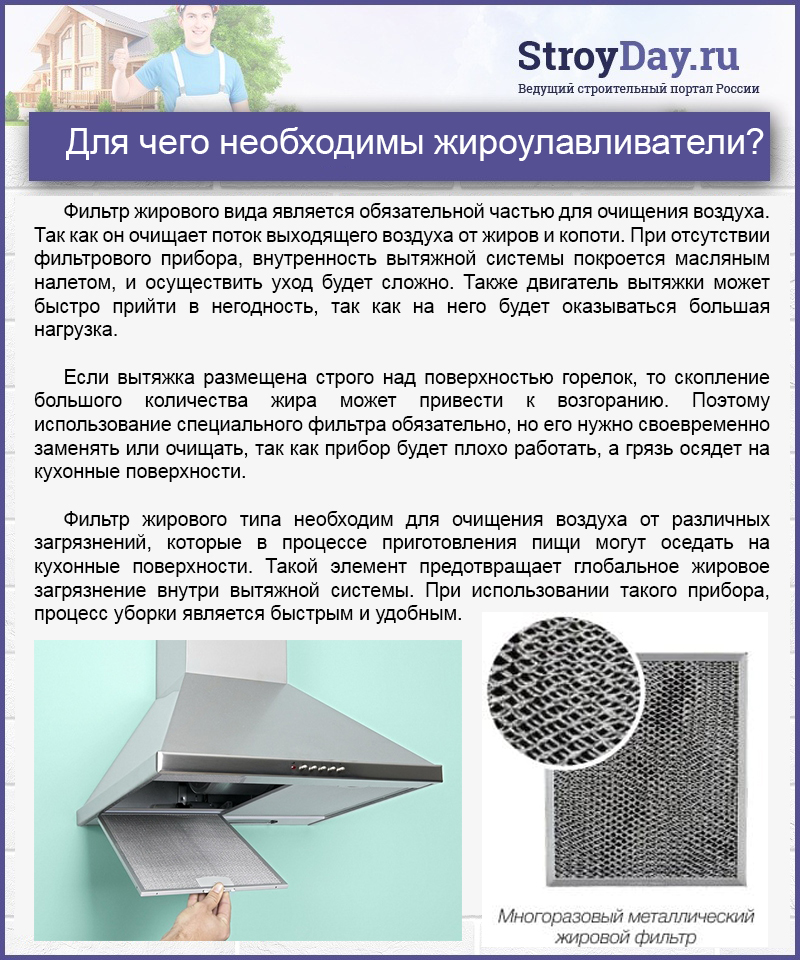

Для чего необходимы жироулавливатели?Для чего необходимы жироулавливатели?

Такие приборы очень эффективны при соблюдении всех условий монтажа. Они проветривают помещение, постоянно затягивая в него свежий воздух.

Вытяжка циркуляционного типа

Рециркуляционные вытяжки – внешне эти приборы не будут отличаться от своего проточного аналога, но работают они по другому принципу. Такие приборы не нуждаются в подключении к вентиляционной системе. Их задача – прогонять загрязненный воздух через систему фильтров, расположенных внутри их корпуса. Первым на входе устанавливается жироулавливатель. Дальше идут вентиляторы с электромоторами, а потом все остальное. Воздух возвращается в помещение, и циркулирует в нем снова. Именно поэтому этот тип получил соответствующее название.

Вытяжка циркуляционного типаВытяжка циркуляционного типа

Удобство пользования такой вытяжки одно — это ее компактность и отсутствие необходимости протягивать через всю кухню трубы. Недостатков больше. Во-первых, фильтры, наполненные абсорбирующими веществами (в основном это активированный уголь) со временем вырабатывают свой ресурс и нуждаются в замене, так что те, кто хотел приобрести такое оборудование, готовьтесь к дополнительным тратам. Во-вторых, разовый прогон через фильтры не может очистить воздух полностью. В-третьих, система не создает перепада давления, а значит, свежий воздух в помещение будет поступать хуже.

Интересно знать! Очень часто подобные вытяжки имеют именно островное исполнение. Их ставят в центре кухни, где они больше важны в эстетическом плане, нежели санитарном. Если есть возможность провести к месту установки трубы, отдайте предпочтение проточным моделям.

Островная вытяжка в дизайнерском исполненииОстровная вытяжка в дизайнерском исполнении

Виды встраиваемых вытяжек по конфигурации

По конфигурации вытяжки могут быть горизонтальными и вертикальными – имеется в виду расположение относительно варочной панели. Горизонтальные приборы самые распространенные, располагаются они прямо над плитой, что позволяет им достаточно эффективно улавливать поднимающийся пар. Пример такого классического решения показан на фото ниже.

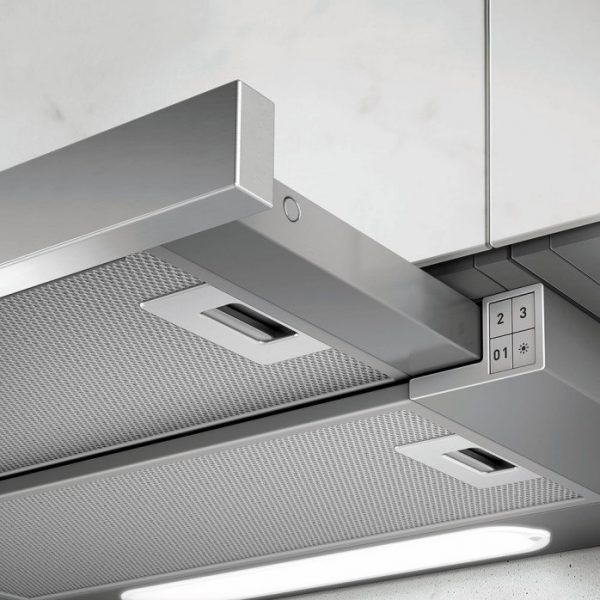

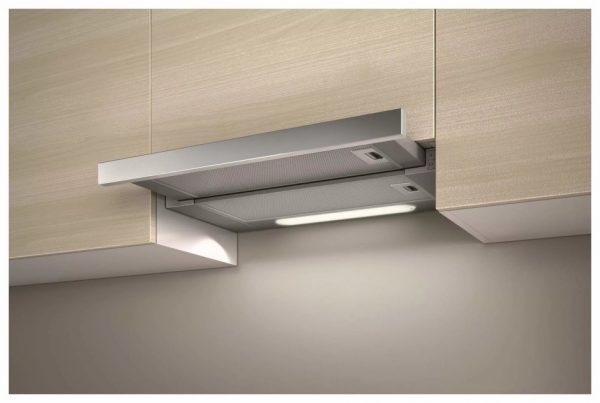

Вытяжка с выдвижной панелью и встроенным освещением
Вытяжка с выдвижной панелью и встроенным освещением

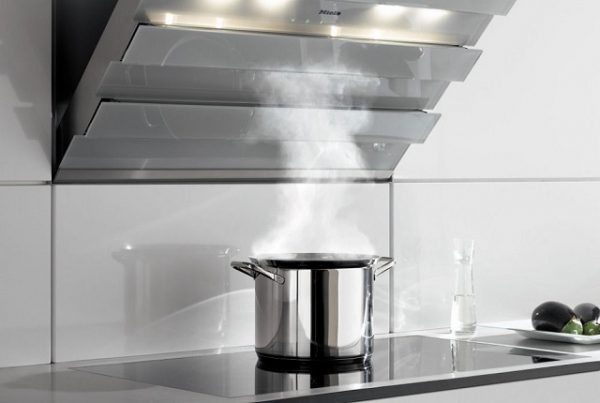

Если шкаф вам над варочной панелью не нужен, можно установить вертикальную вытяжку. Они также могут быть встраиваемыми, но не в мебель, а в стену. Вариант сложный в исполнении, поэтому их мы чаще можем наблюдать открытыми. Всасывающая панель у такой вытяжки наклонена под тупым углом по отношению к плите. Лучше втягивать пар помогает крышка, которая в открытом положении становится чем-то вроде улавливателя. Есть и модели устроенные по-другому.

Вертикальная вытяжкаВертикальная вытяжка

Такая конструкция не совсем удобна в виду того, что на внутренних поверхностях будет активно скапливаться грязь и жир, а помыть их не так то и просто.

Строение обычной горизонтальной вытяжки

С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.

Таблица 1. Строение вытяжки

Деталь, фотоОписание
Мощный электромоторМощный электромоторСердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт.

Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны.

Сенсорная панель управленияСенсорная панель управленияУправляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время.

При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления.

Осветительные приборыОсветительные приборыПокупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие.

Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется.

Передняя выдвижная панельПередняя выдвижная панельПередняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий.
ЖироулавливателиЖироулавливателиАлюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам.
Выходной патрубокВыходной патрубокВ верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему.
Угольный фильтрУгольный фильтрЦиркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним.

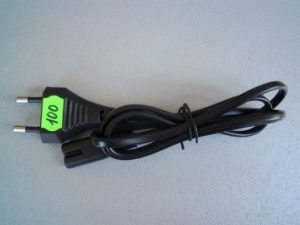

Провод питанияПровод питанияНе забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет.

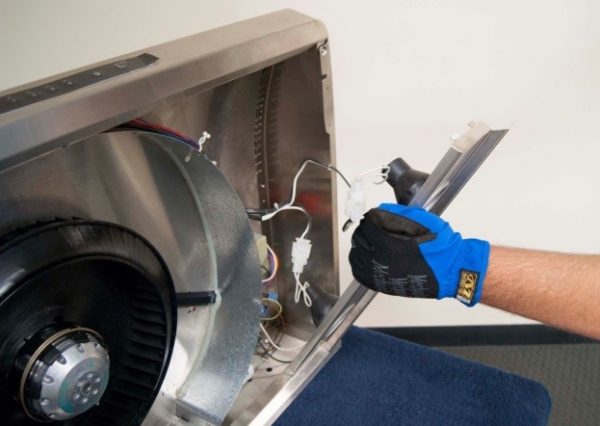

Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.

На какие показатели обращать внимание при выборе вытяжки

Мы уже написали про то, что недобросовестные производители неверно указывают характеристики своей продукции. На самом деле – это огромная проблема, которая мешает нормально ориентироваться в технике при ее выборе. Как же быть в такой ситуации? Конечно, проверить мы сами ничего не можем, но есть один простой способ – найти отзывы потребителей в интернете о понравившемся товаре. Среди них есть и мастера, которые с удовольствие разбирают все по запчастям и делятся с остальными своими открытиями. Также мы посоветуем вам остерегаться откровенно дешевых вытяжек – они точно ничего тянуть не будут, а только создадут шум в вашей кухне.

Вытяжка отлично вписалась в современный интерьерВытяжка отлично вписалась в современный интерьер

Но давайте на минуту забудем о маркетологах, и поговорим про реальные рабочие параметры такого оборудования.

  1. Начинаем с подбора мощности, которая на хорошем приборе будет составлять 200-300 Ватт. Большие значения уже характерны для дорогих и очень мощных установок, рассчитанных на большие помещения. Также обратите внимание, не учтено ли в показателе потребляемой мощности и осветительное оборудование – тоже небольшая хитрость производителей.
  2. Далее смотрим на тип нагнетательного механизма. Если хотите более мощный вариант, то смотрим в сторону турбинных моделей, а если более тихий, то вам потребуется крыльчатка большого размера. При этом обязательно посмотрите, сколько в приборе стоит электромоторов – их может быть два и более. При одинаковых показателях мощности советует выбрать модель с одним более мощным двигателем, чем с двумя слабыми. Некоторые рассуждают так, мол, сломается один мотор, вытяжка сможет работать дальше. Да, сможет, но как она будет при этом тянуть? Правильно, слабее в два раза, и от того что она до сих пор шумит никакого толку не будет.

    Разобранная вытяжка с мощной турбинойРазобранная вытяжка с мощной турбиной

  3. Еще один важный параметр – это уровень шума, который создает вытяжка. Измеряется он в децибелах. Этот показатель ни при каких раскладах не должен производить шум более 70 дБ, иначе в помещении можно будет слышать речь человека только с расстояния 1 м. Это недопустимо для бытового прибора. Учитывайте, что вытяжка может работать на нескольких скоростях. Указанный параметр соответствует максимальной мощности.
  4. Также важно знать, на какой объем воздуха рассчитана модель вытяжки. Качественное оборудование будет пропускать через себя 0,5-1,2 куба за час. Опять же, тут все зависит от размера и мощности электродвигателя. Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом.

    Кнопки управления подсветкой и режимами работыКнопки управления подсветкой и режимами работы

  5. Если с основными рабочими параметрами вы определились, то можно рассмотреть дополнительные функции. Например, автоматическая установка и переключение режимов – вытяжка самостоятельно может запускаться с заданным интервалом времени, чтобы в помещении не было застоя воздуха. Или система оповещения о проблемах с фильтрующими элементами – прибор сам понимает, что не может тянуть нужный объем воздуха. Датчик передвижения, который сам определяет, что вы подошли к плите, и включает подсветку, а может быть полностью автоматизированное устройство, самостоятельно производящее пуск и остановку двигателя на нужной скорости.
  6. Ну и конечно, не забываем про подбор габарита прибора – вы должны быть точно уверены, что он встанет в ваш шкаф, иначе возникнут проблемы с возвратом оборудования или переделкой мебели. И того и другого можно избежать.
Вытяжки будут хорошо втягивать пары и запахи только в том случае, если их монтаж произведен правильно.Вытяжки будут хорошо втягивать пары и запахи только в том случае, если их монтаж произведен правильно

Калькулятор расчета производительности кухонной вытяжки

Перейти к расчётам

Калькулятор расчета оптимальной ширины вытяжки

Перейти к расчётам

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

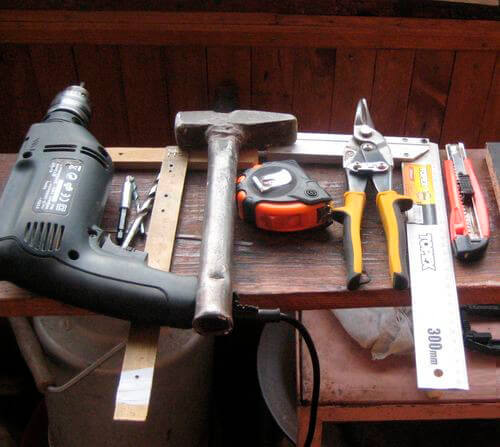

Таблица 1. Необходимый инструмент

Инструмент, фотоОписание

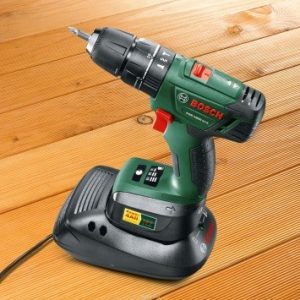

ШуруповертШуруповертЕсли завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.

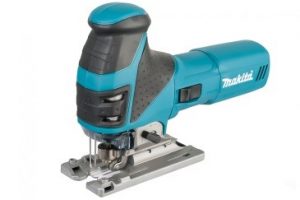

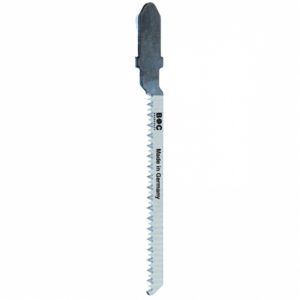

ЭлектролобзикЭлектролобзикВсю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
Инструменты для разметкиИнструменты для разметкиЧтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник.

Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фотоОписание
Шаг 1 – распаковкаШаг 1 – распаковкаДостаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.

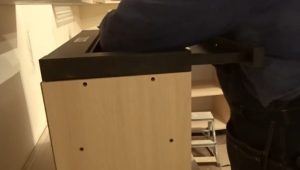

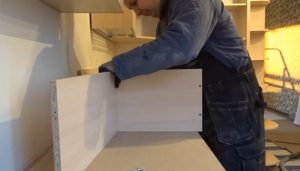

Шаг 2 – начало сборки шкафаШаг 2 – начало сборки шкафаШкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка.

Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.

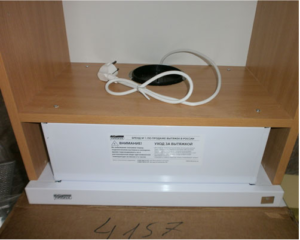

Шаг 3 - замер положения полочкиШаг 3 — замер положения полочкиУстанавливаем вытяжку, чтобы точно узнать ее границу. Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки.

Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.

Шаг 4 – подгонка переходникаШаг 4 – подгонка переходникаРедуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстияШаг 5 – разметка отверстияТеперь нужно перенести размеры патрубка на полочку. Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редукторШаг 6 – вырезание отверстия под редукторДалее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочкуШаг 7 – отверстия под полочкуПо разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабельШаг 8 – отверстие под кабельОт вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенкаШаг 9 – задняя стенкаПрибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.

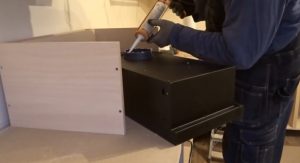

Шаг 10 – крепление вытяжкиШаг 10 – крепление вытяжкиВытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.

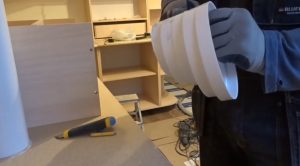

Шаг 11 – установка воздуховодаШаг 11 – установка воздуховодаВ завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

К сожалению, не всегда имеется возможность подключить вытяжное устройство к общедомовой вентиляционной системе. В этом случае существует два выхода — это вытяжка без отвода в вентиляцию, или же монтаж с отводом собранных испарений непосредственно на улицу через стену. В специальной публикации будет представлена информация о видах и конструкции вытяжек, представленных в продаже, а также о схемах их монтажа. При этом особое внимание будет уделено вариантам, которые помогут обойтись без подключения к общедомовой системе вентиляции.

Видео — Установка встраиваемой вытяжки

Видео — Все, что надо знать про кухонные вытяжки

Как установить вытяжку, встраиваемую в шкаф 60 см: видео, фото

Кухня – объект повышенного риска загрязнения атмосферы её внутреннего пространства. Приготовление пищи на плите наполняет помещение испарениями блюд. Это неблагоприятно сказывается на здоровье окружающих и чистоте поверхности стен, потолка и мебели. Установка вытяжки в шкаф – один из эффективных вариантов очистки воздуха в кухне. Расскажем о видах устройств, продающихся в магазинах, принципах работы и монтажа воздуховодов. Ответим на популярные вопросы читателей.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

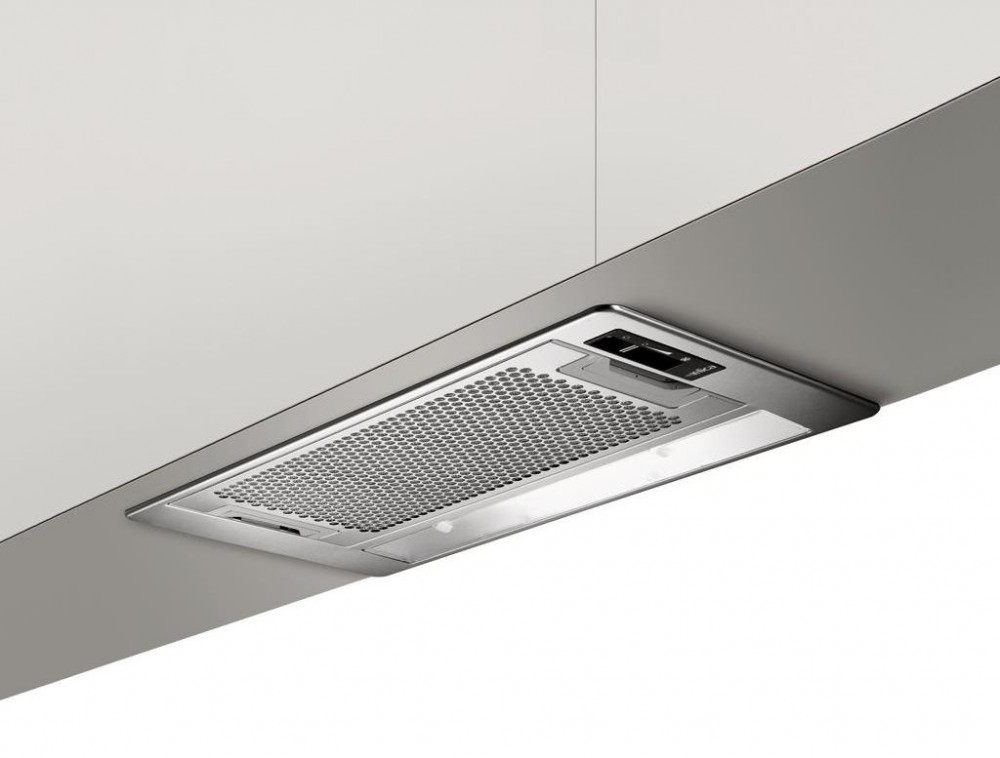

Вытяжка, встроенная в кухонный шкаф

Принцип работы

Главное и единственное назначение кухонной вытяжки – очистка атмосферы помещения от вредных испарений варочной панели. Конструкция любой модели содержит вентилятор и основана на двух принципах работы:

  1. Рециркуляционный.
  2. Проточный.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Рециркуляционный

Вытяжное оборудование предназначено для работы без установки воздуховода. Оно функционирует без соединения с вентиляционным каналом. Очистка загрязнённого воздуха происходит за счёт его прохождения через систему фильтров без отвода в вентиляцию, и он не выходит наружу, оставаясь внутри кухни.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Благодаря автономной системе очистки, установка печи и вытяжки не привязана к месту положения вентиляционной шахты. Недостатком рециркуляционного метода считается отсутствие свежести очищенного воздуха.

Проточный

Проточные воздухоочистители сбрасывают загрязнённый поток в отводную трубу, подсоединённую к вентиляционной шахте. Отток воздушных масс восполняется за счёт проветривания помещения. Перепад давления создаёт свежий приток с улицы.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Вставка в шахту может иметь, помимо монтажного отверстия под отводной патрубок, узкие пазы. Через щели происходит забор воздуха из нижних этажей. Его качество может быть не очень хорошим. В этом случае пазы лучше закупорить или поставить глухой щиток только с одним пропускным отверстием.

Фильтры

Все устройства для очищения кухонной атмосферы снабжены фильтрами. Используются одноразовые и многоразовые фильтры, которые исполняют роль барьера на пути мелких жировых и шлаковых частичек.

Одноразовые

Очистные элементы одноразового использования выглядят в виде рамок с заполнением из синтепона, флизелина или гранул активированного угля. Со временем содержимое кассет обильно заполняется отходами испарений от варочного стола. Тогда их меняют на новые элементы.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Угольные кассеты для кухни

Многоразовые

Фильтры многоразового пользования представляют собой металлические сетки. Их изготавливают из стали и алюминия. Внутри обрамления находится перфорированная фольга. Периодически их промывают тёплой водой с шампунем. Практически срок службы таких фильтрующих изделий равняется продолжительности эксплуатации самой вытяжки.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Сетка металлическая фильтрующая

Многоразовые фильтры состоят из двух или трёх рамок, скреплённых клипсами, легко снимаются и быстро моются.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Мнение эксперта

Башир Рабаданов

Технолог мебельной компании Woodband

Важно. При покупке вытяжки учитывайте тип фильтра. Многоразовые элементы не нуждаются в дополнительных расходах. Одноразовые фильтры предусматривают регулярную замену и увеличивают стоимость обслуживания.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Шведский холдинг Ikea поставляет на рынок России кухонные вытяжки от «эконом» до «преимум» класса. Купольные системы для очистки воздуха на кухнях отличаются высококлассным дизайном, простотой в управлении и обслуживании.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Купольный модуль Ikea

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

Кухонные вытяжки британской фирмы Maunfeld представляют собой высококачественные очистные устройства производительностью до 520 м3/час. Настенные устройства отличаются изысканным дизайном, выдержанным в строгих линиях и тёмной цветовой гамме.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Настенные вытяжки Maunfeld

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Островная вытяжка

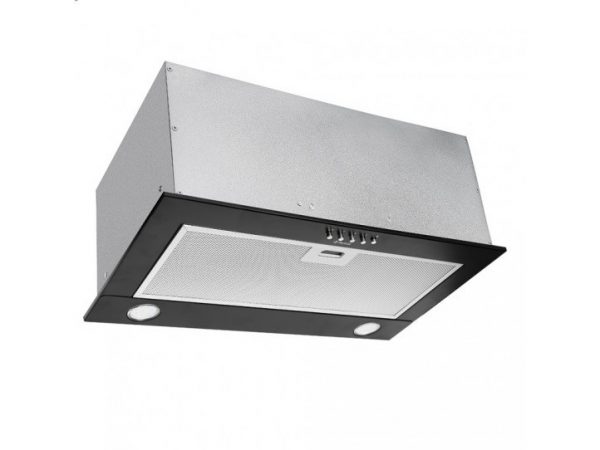

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Встраиваемая вытяжка Körting с выдвижной частью

Немецкая фирма по производству бытовой техники Körting представляет широкую линейку воздухоочистительных устройств на рынке России. Продукция имеет привлекательный дизайн. Некоторые модели могут работать, как в проточном, так и в рециркуляционном режиме.

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

  1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
  2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
  3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
  4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
  5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
  6. На стене делаем отметку нижнего края воздуховода.
  7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
  8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
  9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
  10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
  11. Все соединения обрабатываем герметиком.
  12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:
  • по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
  • во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

В обоих случаях вы нигде не увидите со стороны ни проводов, ни коробки, что способствует хорошему эстетическому восприятию смонтированного оборудования.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухнеКак правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа. Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

  1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.

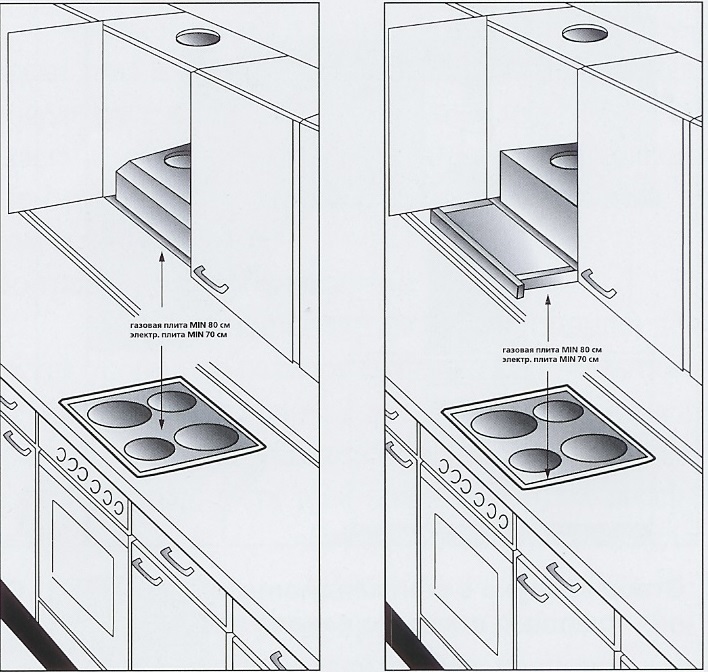

  2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
  3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
  4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
  5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
  6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
  7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
  8. Сопло обводим на полке карандашом.
  9. Вырезаем лобзиком монтажное отверстие.
  10. То же проделываем и с верхней плоскостью шкафа.
  11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
  12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
  13. Шкаф с вытяжкой возвращаем на прежнее место.
  14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
  15. Все стыки заполняем герметиком.
  16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.
Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Особенности монтажа воздуховодов

Трубы могут быть в виде гофрированного шланга, пластиковых цилиндров или металлических коробов.

Существуют конструкции, представляющие собой широкие сплюснутые полимерные камеры. Их секции удобно собирать в один трубопроводов для укладки воздуховода поверх навесных шкафов. Сегменты соединяют клеем и герметиком.

Если круглые и коробчатые трубопроводы будут иметь длинную изогнутую линию прокладки, их крепят на стенах с помощью дюбелей Г-образной формы.

Как сделать ящик под вытяжку на кухне своими руками

При отсутствии в кухонном гарнитуре навесного шкафа для вытяжного устройства, его легко изготовить дома самостоятельно.

  1. Делаем чертёж деталей шкафа и схему его сборки.
  2. Готовим исходный материал – лист ламинированного ДСП или МДФ. Для небольшого шкафа понадобится не больше 2 м2 материала.
  3. Днище можно не делать, а вместо него установите рамку из металлических уголков. В них просверливайте отверстия соответственно расположению монтажных проёмов в основании вытяжки.
  4. В полках вырезают проёмы под воздуховод (см. предыдущую главу).
  5. С помощью шуруповёрта и метизов собираем корпус ящика
  6. Устанавливаем вытяжку в готовый шкаф. Винтами крепим устройство к металлической рамке. Можно врезать устройство в днище ящика (см. предыдущую главу).
  7. Дверцу шкафчика лучше всего закрепить на газлифтах. Вертикально поднимающаяся плоскость, не будет мешать смежным навесным шкафам. Не забудьте прочитать, как делается .
  8. Мебельный бокс с вытяжным оборудованием навешиваем на стену над варочной панелью. Если стена сделана из гипсокартона, посмотрите статью .
Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Мнение эксперта

Александр Диденко

Сборщик мебели в компании Мабакс

Совет. Воспользуйтесь услугами специализированной мастерской или отдела строительного супермаркета по продаже ДСП или МДФ для изготовления шкафа. Мастера найдут для вас детали нужных размеров из складских обрезков. Там же закажите торцовку элементов корпуса ящика.

Ответы на популярные вопросы

На наш сайт приходит от читателей много вопросов, касающихся изготовления, сборки мебели и установки кухонного оборудования. На некоторые из них мы постараемся исчерпывающе ответить.

Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?

Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.

Как установить встроенную вытяжку с выдвижной частью?

Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

Как установить встраиваемую вытяжку в шкаф большого размера?

Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.

Что делать если мощности недостаточно?

Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.

Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования  с 800 – 1000 м3/ч до 1500 – 2000 м3/ч.

Как сделать, чтобы вытяжка не мешала естественной вентиляции?

Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа  в вентканал был бы врезан дополнительный патрубок с открытым отверстием.

Как правильно установить купольную и встраиваемую вытяжку в шкаф на кухне

В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.

Заключение

Мы надеемся, что в этой статье вы нашли всё, что интересовало вас по поводу установки вытяжки для своей кухни. Широкий ассортимент кухонного оборудования существенно расширяет выбор нужной вам модели вытяжки.

Как установить встраиваемую вытяжку в шкаф: видео

Как самостоятельно встроить вытяжку в шкаф?

С каждым годом увеличивается количество и разнообразность бытовой техники, а также способы их установки.  Одни предметы берут на себя большую часть работы, экономя при этом наше время, другие же, позволяют обеспечить комфортное существование, очищают или увлажняют воздух в помещении, устраняют неприятные ароматы. К вторым бытовым приборам можно отнести кухонную вытяжку.

Зачем нужна вытяжка?

Как самостоятельно встроить вытяжку в шкаф?

Вытяжка-незаменимая техника на кухне

Такое приспособление требуется тем, кому наскучило часто открывать окно, вымывать кухонный гарнитур и стенки от гари и жирных пятен, которые оседают при приготовлении еды.

Если вы относитесь к таким людям, кухонная вытяжка – ваше спасение. Существует много различных магазинов, которые предлагают широкий ассортимент бытового оборудования. Там вы сможете найти технику, которая будет отвечать всем вашим запросам, а именно, с требуемой мощностью, радиусом поглощения и ценовой политике.

Конечно, при выборе кухонной вытяжки, этих требований недостаточно, ведь важную роль играет тип и форма устройства, габариты, особенность эксплуатации, комфортность и общая стилистика. Как установить встраиваемую вытяжку на домашней кухне, вы узнаете из этой статьи.

Какие разновидности кухонных вытяжек существуют

Как самостоятельно встроить вытяжку в шкаф?

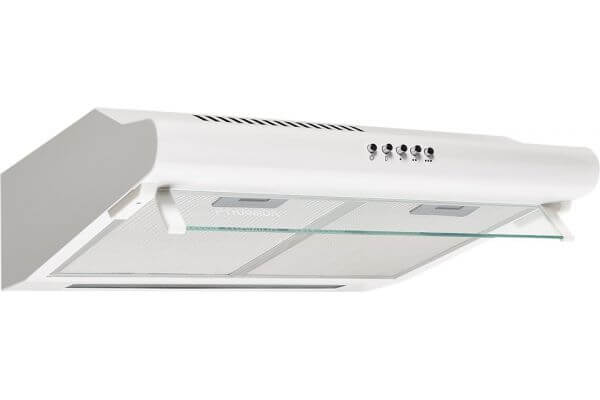

Плоская
Как самостоятельно встроить вытяжку в шкаф?
Купол
Как самостоятельно встроить вытяжку в шкаф?

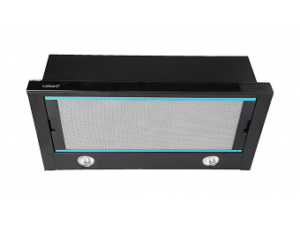

Встроенная

Прежде чем приобретать устройство, определитесь с месторасположением техники. Важно устанавливать вытяжку именно над плитой, в противном случае эффективности не будет. В зависимости от расположения, вытяжки делят на виды:

  1. Плоскость. Имеет небольшой размер, за счет чего, занимает мало места на кухне. Установка специального воздуховода не нужна. В устройстве имеются несколько встроенных фильтров, которые очищают поглощаемый воздух. Главным минусом приспособления является своевременная смена этих фильтров, а срок их эксплуатации полностью зависит от того, насколько активно вы пользуетесь плиткой. Такой вариант обладает низкой ценой.
  2. Купол. Устройства из этой категории подключаются к вентиляции, чем обеспечивают высокий уровень производительности. Корпус имеет крупный размер, что позволяет устанавливать большие фильтры. Такие приспособления пользуются спросом в больших помещениях, где требуется фильтровать воздух в большом количестве. Такую вытяжку называют каминной, ее стоимость немного выше, чем у плоской. Это обусловлено повешенным уровнем аэродинамики и бесшумной работой.
  3. Встраиваемая. Самый распространенный вид. Основным преимуществом устройства считается тот факт, что она устанавливается в специальный короб, вливаясь в общую стилистику помещения. Это лучшее решение для владельцев небольших помещений. Для установки такого устройства не обязательно вызывать специалиста. Монтаж настолько простой, что сделать это можно самостоятельно.

Как правильно это сделать – смотрите видео.

Выбор вытяжки зависит от размеров вашего кухонного помещения. Для миниатюрной подойдет и плоская вытяжка. Каминную (купольную) лучше применять в кухнях, которые имеют отдельный кухонный «остров». А в стандартные «хрущевки» идеальным вариантом считается встраиваемая конструкция, которую можно поставить в шкафу.

Что касается размеров

Прежде чем переходит к выбору устройства и его монтажа, необходимо произвести замеры самой плиты и короба, где будет размещен прибор. Без учета этих деталей, есть вероятность значительной разницы между шкафчиком и габаритами вытяжки. В этой статье рассмотрим способы установки встраиваемых вытяжек в шкаф.

Если замеры не будут совпадать, придется делать много дополнительных «телодвижений», а именно – замену стенок рядом стоящих шкафов или создавать новый, под габариты приспособления. Если модель выбрана правильно, проблем с тем, как встроить вытяжку в кухонный шкафчик своими руками – не будет.

Большинство встроенных вытяжек обладает прямоугольной формой, что делает установку гораздо проще. Касательно ширины, существуют разные размеры, которые подойдут под любой кухонный шкаф.

Как самостоятельно встроить вытяжку в шкаф?

Немаловажную роль играет расстояние между плитой и вытяжкой

Стоит отметить еще один фактор, которого следует придерживаться – дистанция между плитой и вытяжкой. Важно, чтобы детали устройства располагались на безопасной дистанции друг от друга. Если вытяжка будет расположена слишком близко, детали будут портиться значительно быстрее, и существует вероятность, что пластиковые детали (копки или покрытия) расплавятся. Если размещать на большом расстоянии, производительность будет снижена, прибор не будет нормально впитывать запахи, что делает ее абсолютно бесполезной.

Каждый прибор имеет свои особенности установки, внимательно ознакомьтесь с инструкцией, прежде чем размещать на какой-либо высоте. Следует выделить средние показатели расстояния:

  1. Электроплита и вытяжка должны располагаться на расстоянии 60-70 сантиметров.
  2. Если плита газовая, держим дистанцию 75-85 сантиметров.

Габариты плиты тоже играют важную роль. Идеально, ели поверхность совпадает с вытяжкой или имеет на несколько сантиметров меньше. Таким образом установка позволяет максимально эффективно ее применять. В противном случае некая часть запахов не будет поглощаться, снижая эффективность работы устройства.

Как установить вытяжку самостоятельно?

Если вы решили не изготавливать шкаф, а реконструировать имеющийся. Прежде чем это проделать, выберите материал, который будет применяться для вентиляционного канала и подготовьте инструменты, которые понадобятся вам для работы.

Тип материала воздуховода

Как самостоятельно встроить вытяжку в шкаф?
Воздуховод из гофры
Как самостоятельно встроить вытяжку в шкаф?
Пластиковый воздуховод

  1. Пластик. Может иметь прямоугольную или круглую форму, разный размер и диаметр. Такая система имеет гладкие стенки, за счет которых увеличивается уровень отвода воздуха, и грязь меньше оседает на стенках. Одним из минусов является наличие дополнительных колен, стыковые места которых, нужно заделать герметиком.
  2. Из гофры. Может принять любой угол, не требует установки дополнительных колен. Резкий угол снизит эффективность работы, поэтому он не должен превышать 80 градусов. Загрязнения липнут на стенках в большем количестве.

Выбор того или иного материала происходит из параметра устройства, габаритов шкафа и личных предпочтений.

Как это сделать?

При установке и подключении встроенной вытяжки в шкаф можно заказать готовую конструкцию, которая не имеет дна, или же сделать шкафчик из имеющегося самостоятельно.

Рассмотрим фото вытяжек с имеющимися шкафами.

Если вы решили выбрать второй вариант, разбирать конструкцию не нужно.

  1. Удалите дно и сделайте специальные отверстия для воздуховода. Производя это действие стоит делать так, чтобы корпус плотно прилегал к передней стене.  Делайте отверстия только после того, как наметили маркером.
  2. Чтобы закрепить полку к боковине, надо использовать специальные крепежные уголки из пластика. Крепим 4 устройства к полке, отмечаем ее расположение и только поле этого закрепляем со всех сторон.
  3. Делаем небольшие отверстия для шнура.
  4. Соединяем все части между собой. Подвижная сторона должна встраиваться, непосредственно, над плитой, чтобы фильтр, который находится в этой части, работал максимально эффективно.
  5. И последним, заключительным этапом, является установка вытяжного устройства вентиляции. Она ставится в верхнюю часть, именно в то отверстие, которое мы готовили заранее. Все стыки смазываем клеем или герметиком и применяя хомуты, закрепляем наш воздуховод.

Важно! Так как вытяжка – это электрически прибор, расположите рядом розетку, которая обеспечит заземление. Если все делать постепенно, вы сможете самостоятельно правильно установить прибор, сэкономив при этом свои средства и потратив совсем немного времени.

Встроенная кухонная вытяжка: установка своими руками

Ежегодно количество кухонных электроприборов растет. Одни экономят время, беря на себя часть наших обязанностей, другие делают жизнь комфортнее – очищают воздух, удаляют пар, неприятный запах, гарь и жир. К таким приспособлениям относятся кухонные вытяжки.

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Это оборудование необходимо тем, кому надоело постоянно проветривать помещение, отмывать кухонные фасады, стены от жира, оседающего на них. Если вы из числа таких людей, то без вытяжки вам не обойтись. В помощь вам будут многочисленные магазины бытовой техники, где без проблем можно выбрать модель, подходящую по габаритам, мощности и цене.

Это далеко не все критерии, на которые нужно опираться, делая свой выбор. Важную роль играют особенности использования, типы, их форма, практичность и производительность, а также внешний дизайн.

Множество устройств имеют стильный дизайн или прячутся в подвесную мебель

Виды вытяжек и их конструктивные особенности

Разнообразие устройств для кухни, фильтрующих воздух

Перед покупкой оборудования следует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели. По типу расположения кухонной зоны, вытяжки подразделяются на несколько видов.

  1. Плоская. Обладает небольшим размером, не требует монтажа воздуховода. В нее встроены фильтры, через которые проходит загрязненный воздух. Неудобство в том, что их периодически нужно менять. Срок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

    Плоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места

  2. Купольная. Оборудование этой группы, подсоединяется к вентиляции, имеет высокую производительность. Более внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских. Поэтому их используют в просторных помещениях, где есть необходимость фильтрации большого потока воздуха из кухни. Очищают от запаха в дальних уголках помещения.

    Купольная или каминная вытяжка имеет хорошую аэродинамику, работает практически бесшумно, но стоит дороже

  3. Встроенная. Самый широко применяемый вид. Главное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера. Еще один плюс в том, что установка встраиваемой вытяжки в шкаф гарнитура, легко осуществляется самостоятельно и вызывать платного мастера нет нужды.

    Вытяжка встраиваемая является самым оптимальными решением для небольших помещений

Какой вид вытяжки применить зависит от размера вашей кухни. Если кухня маленькая, то мощности плоской вытяжки, будет вполне достаточно. Встроенные модели хороши в типовых хрущевках. Экономят пространство, так как воздуховод и сам каркас аккуратно помещается в шкаф.  На кухне, где позволяет пространство, есть отдельно стоящий остров, там идеально впишется каминная или купольная вытяжка.

Схема работы кухонных вытяжек

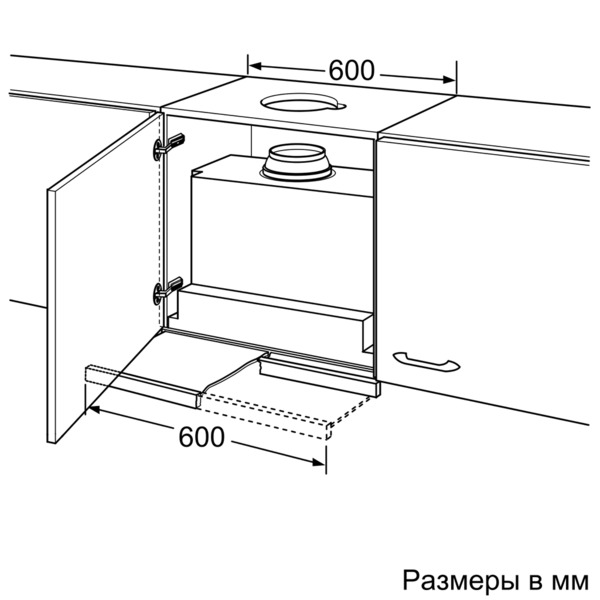

Размеры встроенной вытяжки

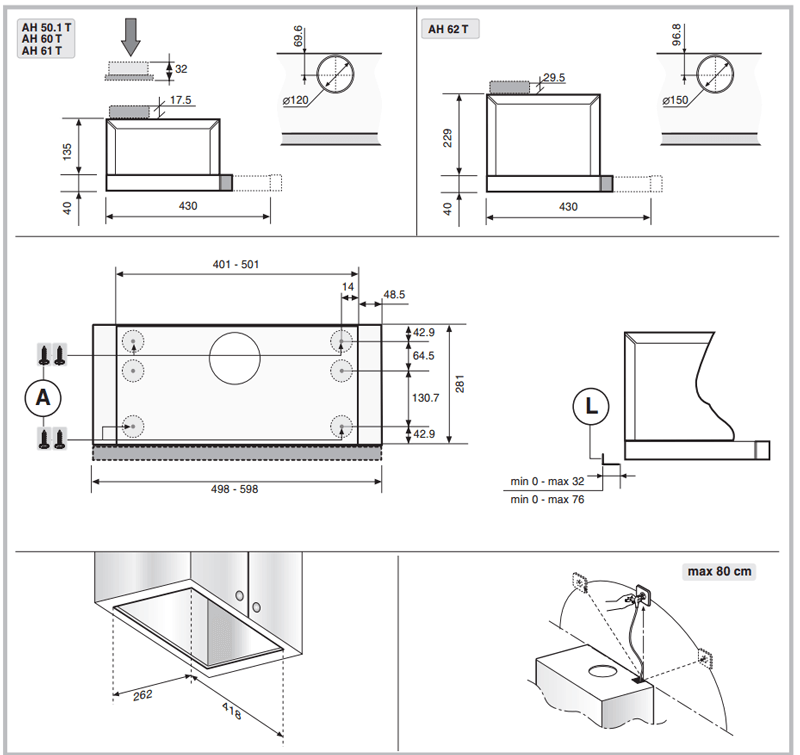

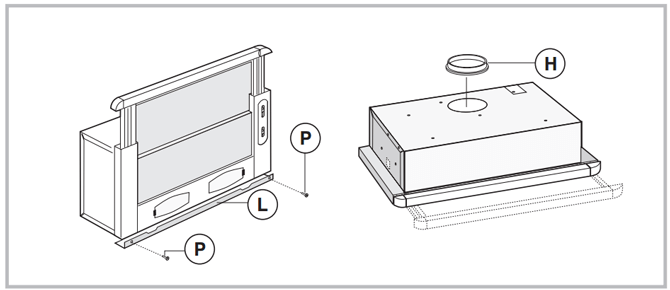

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование. Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа.

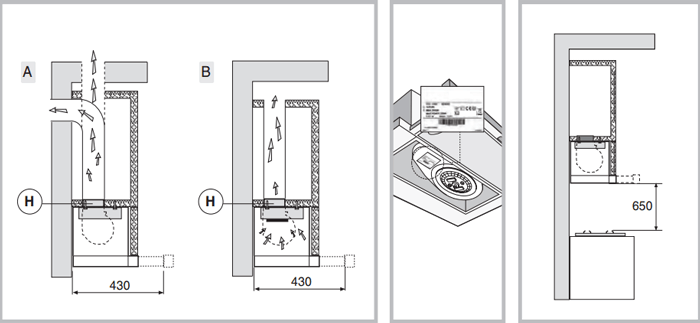

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

  • для электрической плиты – от 65 см до 70см будет оптимально;
  • для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Монтаж встроенной вытяжки. Необходимые материалы и инструменты

Правильный монтаж кухонной вытяжки

Рассмотрим вариант, когда вы решаете, что делать новый короб не нужно, остается только переоборудовать уже имеющийся навесной шкаф. Прежде чем приступить к установке, необходимо определиться с материалом, из которого будет выполнен вентиляционный канал, приготовить необходимый инструмент, чтобы все было под рукой.

Типы материалов, из которых чаще всего формируется воздуховод.

  1. Пластиковый. Прямоугольной или круглой формы, разного размера и диаметра. Прямоугольный канал занимает меньше места и это является его преимуществом. Данный вид воздуховода обладает гладкими стенками, благодаря чему, проходимость воздушного потока выше, то частицы грязи меньше оседают на гладкой поверхности. Минус в том, что для монтажа потребуются дополнительные колена. Место стыка следует замазать герметиком.

    Пластиковый воздуховод для подключения к вытяжке

  2. Гофрированный. Легко принимает нужный угол наклона. Дополнительные колена не потребуются. Чтобы избежать излишнего шума, гофру нужно хорошо растянуть. Для того, чтобы проходимость воздуха не уменьшалась, угол сгибания не должен быть более 90 градусов. Излишне сильное сгибание приводит к снижению производительности вытяжки. При необходимости, из круглой формы сделать прямоугольную, то это просто осуществить нажатием пальцев.

    Гофрированный воздуховод для вытяжки, спрятанный за панелью

Тот и другой вид имеет ряд плюсов и минусов. Что выбрать, решаете вы, исходя из параметров техники, вместимости шкафчика, своих предпочтений.

Конструкцию из плоских прямоугольных труб можно спрятать в натяжной потолок, почти не отняв высоты у помещения

Для проведения работ пригодится следующий инструмент. Для разметки и замеров нужна рулетка, угольник, карандаш. Для выпиливания отверстий – электролобзик, пилки по дереву. Еще пригодятся отвертка, болты, шурупы. Для склеивания стыков приобретите клей-герметик. Чтобы усилить герметичность используют хомуты, их нужно приготовить.

Инструменты для установки и подключения вытяжки

Работа с нижней полкой шкафа

Подготовка кухонного шкафа к монтажу встраиваемой вытяжки

При установке встроенной вытяжки в шкаф, можно пойти несколькими путями.

  • Заказать кухонный шкаф, уже без дна. Для вывода воздуховода нужно будет в средней полке и верхушке сделать соответствующие отверстия под него.
  • Сделать шкаф под вытяжку своими руками, опираясь на размеры.
  • Переделать уже имеющийся объект мебели, предварительно удалить дно или вырезать отверстие, по имеющимся размерам.

Разбирать шкаф не требуется. Нужно снять его со стены, отсоединить дверцы. Удобнее будет производить свои действия на полу. «Расшейте» заднюю стенку, открутите боковые крепления, тогда нижняя полка легко отойдет сама.

Когда вырезаете место под вытяжку, произвести это необходимо так, чтобы корпус устройства подходил плотно к передней стенке, а не наоборот. Место, где будете резать, отметьте маркером, просверлите отверстия в углах наметки, а затем прорезайте.

Трансформация средней части шкафа

В полках шкафчика придётся выпилить отверстия для пропуска воздуховода

Чаще всего вытяжка крепится к средней полке. Поэтому в ней тоже нужно сделать вырез под воздуховод. Отмечаем место распила карандашом, если оно круглое, сверлим отверстие диаметром 10 мм, для входа пилки и прорезаем по метке.

Затем необходимо наметить места крепления устройства к средней части. Полку приложить к корпусу устройства, острым предметом сделать насечку в месте будущего расположения саморезов.

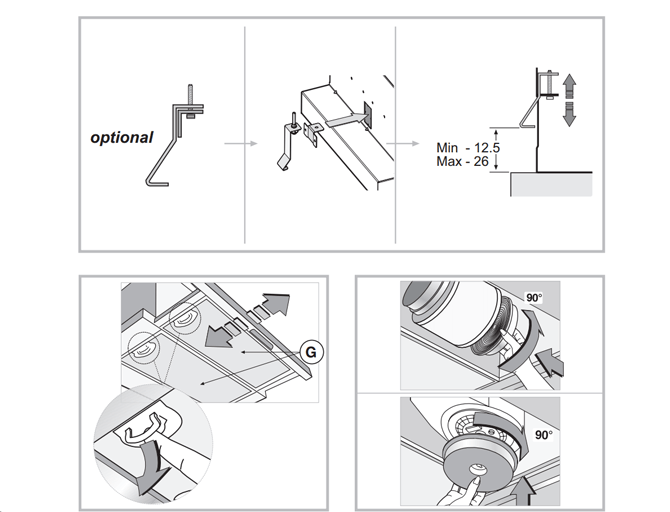

Пример крепления вытяжки к стене

Для закрепления полки к боковинам, используют пластиковые уголки. Сначала четыре уголка крепим к полке, регулируем ее положение, положив ящик на пол.

Вывод шнура питания над вытяжкой, а также организация отверстия под гофрированную трубу

Встраиваем вытяжку в шкаф и монтируем воздуховод

Потолочный вариант установки вентиляции

Предпоследним этапом работ будет соединение всех частей. Шкаф со средней частью и закрепленной на ней вытяжкой, вешается на место. Не нужно забывать, что выдвижная часть оборудования должна свободно перемещаться взад и вперед. В этой части расположен фильтр, улавливающий жир. Он начинает работать, когда подвижная часть расположена над плитой.

Установка воздуховода на верхней части шкафа

Последний этап – монтаж воздуховода. Он вводится через верх шкафа, в пропиленное заранее отверстие, соединяется с устройством. Стыки обязательно промазываются клеем, закрепляются хомутами. Еще важно сохранить возможность отсоединения частей, для чистки системы от грязи.

Затем подключается воздуховод к вентиляции. Для крепления используются специальные решетки. Вытяжка – это электроприбор, вблизи должна быть расположена розетка с заземлением.

Подсоединение воздуховода к вентиляционному каналу

Работа совсем несложная, если учесть описанные выше моменты. Встроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

Пример крепления вытяжки в шкаф над варочной поверхностью

Видео: Установка встраиваемой вытяжки

‘; blockSettingArray[9][«setting_type»] = 1; blockSettingArray[9][«element»] = «h3»; blockSettingArray[9][«elementPosition»] = 1; blockSettingArray[9][«elementPlace»] = 8; blockSettingArray[10] = []; blockSettingArray[10][«minSymbols»] = 0; blockSettingArray[10][«minHeaders»] = 0; blockSettingArray[10][«text»] = ‘

‘; blockSettingArray[10][«setting_type»] = 1; blockSettingArray[10][«element»] = «h3»; blockSettingArray[10][«elementPosition»] = 1; blockSettingArray[10][«elementPlace»] = 9; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 1; blockSettingArray[11][«element»] = «h3»; blockSettingArray[11][«elementPosition»] = 1; blockSettingArray[11][«elementPlace»] = 10; blockSettingArray[12] = []; blockSettingArray[12][«minSymbols»] = 0; blockSettingArray[12][«minHeaders»] = 0; blockSettingArray[12][«text»] = ‘

‘; blockSettingArray[12][«setting_type»] = 1; blockSettingArray[12][«element»] = «h3»; blockSettingArray[12][«elementPosition»] = 1; blockSettingArray[12][«elementPlace»] = 11; blockSettingArray[13] = []; blockSettingArray[13][«minSymbols»] = 0; blockSettingArray[13][«minHeaders»] = 0; blockSettingArray[13][«text»] = ‘

‘; blockSettingArray[13][«setting_type»] = 1; blockSettingArray[13][«element»] = «h3»; blockSettingArray[13][«elementPosition»] = 1; blockSettingArray[13][«elementPlace»] = 12; blockSettingArray[14] = []; blockSettingArray[14][«minSymbols»] = 0; blockSettingArray[14][«minHeaders»] = 0; blockSettingArray[14][«text»] = ‘

‘; blockSettingArray[14][«setting_type»] = 1; blockSettingArray[14][«element»] = «h4»; blockSettingArray[14][«elementPosition»] = 1; blockSettingArray[14][«elementPlace»] = 1; blockSettingArray[15] = []; blockSettingArray[15][«minSymbols»] = 0; blockSettingArray[15][«minHeaders»] = 0; blockSettingArray[15][«text»] = ‘

‘; blockSettingArray[15][«setting_type»] = 1; blockSettingArray[15][«element»] = «h4»; blockSettingArray[15][«elementPosition»] = 1; blockSettingArray[15][«elementPlace»] = 2; blockSettingArray[16] = []; blockSettingArray[16][«minSymbols»] = 0; blockSettingArray[16][«minHeaders»] = 0; blockSettingArray[16][«text»] = ‘

‘; blockSettingArray[16][«setting_type»] = 1; blockSettingArray[16][«element»] = «h4»; blockSettingArray[16][«elementPosition»] = 1; blockSettingArray[16][«elementPlace»] = 3; blockSettingArray[17] = []; blockSettingArray[17][«minSymbols»] = 0; blockSettingArray[17][«minHeaders»] = 0; blockSettingArray[17][«text»] = ‘

‘; blockSettingArray[17][«setting_type»] = 1; blockSettingArray[17][«element»] = «h4»; blockSettingArray[17][«elementPosition»] = 1; blockSettingArray[17][«elementPlace»] = 4; blockSettingArray[18] = []; blockSettingArray[18][«minSymbols»] = 0; blockSettingArray[18][«minHeaders»] = 0; blockSettingArray[18][«text»] = ‘

‘; blockSettingArray[18][«setting_type»] = 1; blockSettingArray[18][«element»] = «h4»; blockSettingArray[18][«elementPosition»] = 1; blockSettingArray[18][«elementPlace»] = 5; blockSettingArray[19] = []; blockSettingArray[19][«minSymbols»] = 0; blockSettingArray[19][«minHeaders»] = 0; blockSettingArray[19][«text»] = ‘

‘; blockSettingArray[19][«setting_type»] = 1; blockSettingArray[19][«element»] = «h4»; blockSettingArray[19][«elementPosition»] = 1; blockSettingArray[19][«elementPlace»] = 6; blockSettingArray[20] = []; blockSettingArray[20][«minSymbols»] = 0; blockSettingArray[20][«minHeaders»] = 0; blockSettingArray[20][«text»] = ‘

‘; blockSettingArray[20][«setting_type»] = 1; blockSettingArray[20][«element»] = «h2»; blockSettingArray[20][«elementPosition»] = 1; blockSettingArray[20][«elementPlace»] = 1; blockSettingArray[21] = []; blockSettingArray[21][«minSymbols»] = 0; blockSettingArray[21][«minHeaders»] = 0; blockSettingArray[21][«text»] = ‘

‘; blockSettingArray[21][«setting_type»] = 3; blockSettingArray[21][«element»] = «p»; blockSettingArray[21][«directElement»] = «#toc_container»; blockSettingArray[21][«elementPosition»] = 0; blockSettingArray[21][«elementPlace»] = 1; blockSettingArray[22] = []; blockSettingArray[22][«minSymbols»] = 0; blockSettingArray[22][«minHeaders»] = 0; blockSettingArray[22][«text»] = ‘

‘; blockSettingArray[22][«setting_type»] = 3; blockSettingArray[22][«element»] = «p»; blockSettingArray[22][«directElement»] = «social»; blockSettingArray[22][«elementPosition»] = 0; blockSettingArray[22][«elementPlace»] = 1; blockSettingArray[23] = []; blockSettingArray[23][«minSymbols»] = 0; blockSettingArray[23][«minHeaders»] = 0; blockSettingArray[23][«text»] = ‘

‘; blockSettingArray[23][«setting_type»] = 3; blockSettingArray[23][«element»] = «p»; blockSettingArray[23][«directElement»] = «social»; blockSettingArray[23][«elementPosition»] = 0; blockSettingArray[23][«elementPlace»] = 2; blockSettingArray[25] = []; blockSettingArray[25][«minSymbols»] = 0; blockSettingArray[25][«minHeaders»] = 0; blockSettingArray[25][«text»] = ‘

‘; blockSettingArray[25][«setting_type»] = 3; blockSettingArray[25][«element»] = «p»; blockSettingArray[25][«directElement»] = «#nav_menu-2»; blockSettingArray[25][«elementPosition»] = 1; blockSettingArray[25][«elementPlace»] = 1; blockSettingArray[26] = []; blockSettingArray[26][«minSymbols»] = 0; blockSettingArray[26][«minHeaders»] = 0; blockSettingArray[26][«text»] = ‘

‘; blockSettingArray[26][«setting_type»] = 3; blockSettingArray[26][«element»] = «p»; blockSettingArray[26][«directElement»] = «widget_construct»; blockSettingArray[26][«elementPosition»] = 1; blockSettingArray[26][«elementPlace»] = 1; blockSettingArray[27] = []; blockSettingArray[27][«minSymbols»] = 0; blockSettingArray[27][«minHeaders»] = 0; blockSettingArray[27][«text»] = ‘

‘; blockSettingArray[27][«setting_type»] = 1; blockSettingArray[27][«element»] = «h2»; blockSettingArray[27][«elementPosition»] = 1; blockSettingArray[27][«elementPlace»] = 1; var jsInputerLaunch = 15;

Монтаж встроенной вытяжки

Как установить встраиваемую вытяжку в шкаф: размеры для монтажа

Современная встраиваемая техника — идеальное решение для тех, кто хочет одновременно сохранить облик интерьера и получить дополнительный функционал и удобства. К очень популярной категории таких приборов относятся встраиваемые кухонные вытяжки, которые монтируются непосредственно в шкаф, расположенный над газовой или электрической плитой. Чтобы установить такой прибор правильно, в отдельных случаях потребуется достаточно много квалифицированной работы. В остальных случаях монтаж относительно несложен.

Размеры и связанные с ними проблемы

Вытяжка, предусматривающая крепление к средней полке

Современный рынок предлагает множество вариантов встроенной кухонной вытяжки, разной ширины и глубины (зоны, занимаемой по поверхности нижней части шкафа). В зависимости от существующей мебели, может возникнуть несколько ситуаций:

  • габариты встроенной вытяжки по ширине больше, чем размерность шкафа. В этом случае потребуется помощь квалифицированных мебельщиков, чтобы модифицировать стенки соседних шкафов, сохранить механику движения дверей;
  • размеры встроенной вытяжки меньше габаритов шкафа. В таком случае можно провести монтаж своими руками, если правильно выбрать тип электроприбора.

Еще одна тонкость выбора встраиваемой вытяжки заключается в форме ее корпуса. Все современные модели имеют прямоугольную конфигурацию, поэтому относительно легко монтируются в шкаф.

Более старые варианты могут иметь значительный выступ в зоне воздуховода или даже жесткий воздуховод, который планируется располагать вплотную стене. Однако монтаж всех моделей может быть произведен при соблюдении некоторых правил.

Какие инструменты и материалы понадобятся для установки

Рассмотрим почти идеальный вариант, когда монтаж вытяжки производится в шкаф, расстояние между стенками которого больше или равно посадочному габариту встраиваемой техники, которая предназначена для крепления к внутренней полке. В таком случае для проведения работ понадобится:

  • средство разметки — карандаш, однако практика работы с ДСП показывает, что маркер 0.5 мм — лучше;
  • рулетка и столярный уголок;
  • сверло по дереву диаметром 10 мм;
  • электролобзик и пила по дереву типа CleanWood с разверткой зубьев внутрь полотна;
  • в случае наличия круглого воздуховода не лишней будет пила для электролобзика, специально предназначенная для криволинейных резов, с прямым зубом и малой шириной полотна;
  • отвертка и работ бит для работы с конфирматами;
  • четыре пластиковых одинарных уголка;
  • шило;
  • шурупы типоразмера 3.5×16, по ДСП, белые;
  • любой водостойкий полимерный клей (дракон, примус, контактол).

Будет рассматриваться конструкция шкафа с распашными дверками.

Сразу стоит отметить, что монтаж встроенной вытяжки в шкаф с распашными дверками может потребовать переноса петель. Такую работу можно проделать и самостоятельно, однако в статье не будет даваться советов по проведению данного этапа, так как от конструкции двери может зависеть тип петли, размеры посадочных углублений, а также конкретные расстояния, на которых производится монтаж лап фурнитуры.


Пила типа CleanWood

Пила для фигурных резов

Этапы проведения работ

Чтобы провести монтаж встроенной вытяжки в шкафу, потребуется:

  • удалить всю нижнюю поверхность или вырезать в ней отверстие требуемых геометрических размеров, где будет произведена установка электроприбора;
  • демонтировать среднюю полку и просверлить отверстия для завода внутрь кабеля электроподключения;
  • прорезать необходимые отверстия в деталях из ДСП для прохода воздуховода, разметить крепление встроенной вытяжки;
  • закрепить все элементы в шкаф: встраиваемую вытяжку, полку, двери.

Будем рассматривать все операции последовательно.

Работа с нижней поверхностью шкафа

Чтобы удалить деталь, достаточно открутить боковые конфирматы. Предварительно потребуется расшить заднюю стенку, которая прикреплена к детали из ДСП. Обычно это делается с помощью скоб, однако в кустарных изделиях могут применяться гвозди или шурупы. После расшивки задней стенки удаляются боковые крепежные элементы и снимается нижняя деталь шкафа, которую ничего не сдерживает.

Если нужно прорезать отверстие нужного размера, которое занимает не всю площадь дна шкафа, стоит следовать нескольким требованиям:

  • следует вырезать отверстие так, чтобы корпус встроенной вытяжки подходил вплотную к передней стенке шкафа, а не задней. Это позволит не разбирать конструкцию;
  • габарит вырезаемой части размечается с помощью маркера и столярного уголка;
  • сверлятся отверстия диаметром 10 мм так, чтобы их центры находились четко в углах.

После этого отверстие прорезается. На практике достаточно не разбирать шкаф, просто снять его со стены, демонтировать дверки (для дальнейшего удобства работы с полкой), перевернуть и производить все работы на полу. На следующем видео наглядно показан процесс работы.

Небольшая хитрость. Электролобзик с крупнозубой пилой по дереву и ламинированная ДСП — неблагодарное сочетание. Когда используется пила с прямым направлением зуба (скос вверх, подрыв материала снизу, рез при движении пилы вверх) образуются сколы на верхней стороне плиты сбоку от линии реза. Это — отличное место для попадания влаги и разрушения ДСП. Можно поступить тремя способами. В первом случае торцевая поверхность и зоны сколов промазываются водостойким клеем. Дефекты поверхности будут скрыты, если конструкция встроенной вытяжки имеет бортик. Во втором случае можно взять пилу с обратным зубом (рез производится при движении режущего инструмента вниз). В этом варианте сколы будут внутри шкафа. Однако лучший способ — углубиться в материал по линии реза крепким ножом на глубину в 2-3 мм. После чего, аккуратно ведя пилу с прямым зубом вплотную к сформированной линии, можно избежать появления сколов. Режущий инструмент при этом должен располагаться со стороны части, которая будет удалена.

Демонтаж средней полки

В зависимости от того, как производится установка, для удаления средней полки может быть достаточно просто снять ее с опор или же — открутить боковые конфирматы. В самых запущенных случаях, когда речь идет о изделиях кустарного производства — может быть необходимо расшить заднюю стенку, которую «доморощенные» мастера «для гарантии» прибивают к средней полке скобами или гвоздями.

После демонтажа средней полки сверлятся отверстия для прохода кабеля. Для этого используется сверло по дереву диаметром 10 мм. Вариант с отверстием намного аккуратнее и привлекательнее вырубки углубления по задней части полки, поскольку позволяет лучше защитить зону прохода кабеля от влаги с помощью накладок.

Прорезка отверстий для прохода воздуховода

Частично смонтированный шкаф

Средняя полка и верхняя должны быть модифицированы, чтобы была возможна установка воздуховода. Отверстия для прохода воздуха делаются следующим методом:

  • размечается прямоугольник или круг, в зависимости от типа воздуховода;
  • если требуется проход прямоугольной формы, сверлятся отверстия в каждом из углов по правилам, описанным выше для удаления части нижней полки шкафа;
  • для круглой зоны воздуховода достаточно одного отверстия 10 мм для входа пилы.



Отверстия прорезаются электролобзиком с соблюдением одного из вариантов хитростей, описанных выше. После этого торец ДСП в месте реза тщательно промазывается полимерным клеем для защиты от проникновения влаги.

Следующий шаг — разметка крепления встраиваемой вытяжки. В простейшем случае снятая средняя полка с уже прорезанным отверстием для воздуховода прикладывается к корпусу, после чего с помощью шила делаются наколы в месте будущего расположения саморезов.

Установка всех элементов в шкаф

Шкаф в сборе с навешенной дверью

Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:

  • уголки прикручиваются сначала к полке, все четыре;
  • полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
  • с помощью шила накалывается место для саморезов на боковой стенке;
  • уголки фиксируются с нулевым смещением полки.

После этого можно монтировать вытяжку с помощью саморезов, которые ввинчиваются по заранее наколотым углублениям. На следующем видео наглядно показан процесс работы.

Завершение работы

Последний этап — финальная сборка шкафа и установка дверей. На практике чаще всего конструкция, где собраны воедино корпус шкафа, средняя полка со встроенной вытяжкой — вешается на свое штатное место. После этого монтируется воздуховод, а самым последним шагом — навешиваются двери.

Сегодня наши кухни оборудуются все новой и новой техникой. Так, относительно недавно, стали устанавливать вытяжку над кухонной плитой. И если у вас возникла идея купить это оборудование, то может появиться вопрос: как ее потом правильно установить? Ответа два. Либо пригласить специалиста, но тогда придется отдать до половины стоимости вытяжки за работу. Либо сделать все самостоятельно, на это может уйти много времени и сил. Но установка вытяжки своими руками обеспечит точное выполнение всех ваших требований, вы сами сделаете именно так, как захотите. В этой статье будет рассказано, как выполнить установку вытяжки на кухне по правилам самостоятельно.

Подбирайте вытяжку под остальной гарнитур

Виды вытяжек для кухни

Перед тем, как начать рассказывать о монтаже вытяжки, следует знать их типы.

  • Плоские вытяжки. Делают их из металла, подвешивают над варочной поверхностью. Почти все работают в рециркуляционном режиме. Использование фильтров позволяет отбирать жир, если у вас нет специального отверстия для вентиляции или отсутствует желание протягивать гофру.
  • Встраиваемые вытяжки. Этот тип используется на маленьких кухнях, где наличие свободной площади весьма ограничено. Такое оборудование прикрепляется к шкафам и способно выполнять свои функции без наличия воздуховода благодаря жироулавливающим фильтрам. Фильтры нужно менять не реже двух раз в год. Обычно встраиваемые вытяжки на кухне оборудуются выдвижной панелью, это позволяет увеличивать площадь забора паров от плиты.
  • Купольные вытяжки. Наиболее дорогостоящие, но и лучше всего подходят для стильного оформления интерьера кухни. Изготавливают купольные вытяжки обычно из металла, но возможно сделать корпус из дерева или стекла. Цена модели зависит от материала изготовления и мощности всасывания.

При выборе той или иной модели следует обратить внимание на наличие функции рециркуляции. Не все вытяжки имеют такой режим. Но если на кухне отсутствует вентиляционный канал, то наличие такой функции просто обязательно, иначе нет смысла монтировать вытяжку.

Почти все модели имеют жироулавливающие фильтры. Периодичность их смены обычно раз в полгода. Но срок службы фильтра можно немного продлить, если периодически промывать его специальным средством. После промывки фильтры должны сохнуть в течение 1-2 дней.

Необходимые инструменты для установки вытяжки

Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:

  • Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
  • Шуруповерт.
  • Строительный уровень и рулетка.
  • Молоток.
  • В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.

Установка вытяжки на кухне по правилам: поэтапная инструкция

В зависимости от модели вытяжки и обстановки на вашей кухне, вытяжку можно монтировать в нескольких вариантах. Давайте рассмотрим каждый из них по отдельности.

Установка вытяжки в кухонный шкаф

Первый из них – это установка вытяжки в шкафчик. Для такого монтажа подходят плоские и встраиваемые вытяжки.

Перед началом установки следует заказать специальный навесной шкафчик под стиль вашего кухонного гарнитура. Его отличительная черта – это отсутствие дна, вытяжка крепится к средней полке. Перед заказом шкафчика следует определиться с расстоянием от нижней кромки до средней полки, этот размер должен соответствовать размерам вытяжки. В противном случае конструкция будет выглядывать из шкафчика и портить внешний вид. Обычно это расстояние составляет не более 15 см.

Также необходимо помнить о воздухопроводе, если таковой предусмотрен конструкцией. Для него нужно проделать отверстие в средней полке и крыше шкафа. Сам диаметр такого отверстия зависит от типа вытяжки, но обычно не превышает 12 см.

После того, как шкафчик доставлен, крепим к нему нашу вытяжку. Для этих целей в верхней плоскости вытяжки имеются отверстия, либо иные крепежные приспособления. Крепление происходит с помощью саморезов или болтов. Во втором случае необходимо просверлить отверстия в средней полочке шкафа.
Затем необходимо закрепить шкафчик на стене. Если применяются нерегулируемые «уши», то размеры необходимо тщательно вымерить. Если же используются универсальные крепления, то есть навесы, закрепляющиеся за металлическую полосу на стене, то допустима небольшая погрешность (в пределах 0,5 см.)

Установка вытяжки на кухне таким способом довольно проста и эстетична. При помощи шкафчика вы скрываете всю конструкцию, в том числе и воздуховод (если такой предусмотрен конструкцией). Для достижения полной «скрытности» желательно провести розетку для питания вытяжки во внутрь шкафчика.



Монтажа вытяжки под шкаф

Для этого варианта установки подходят встраиваемые и плоские виды вытяжек с функцией рециркуляции. Они прекрасно подходят для семей, где приготовление пищи происходит довольно редко и больших вытяжных мощностей не нужно. Не стоит забывать, что высота установки вытяжки имеет важное влияние на эффективность всасывания воздуха.

В основном при таком варианте применяются модели без использования воздуховода. Но если воздухопровод монтировать необходимо, то отверстия для него следует приготовить заранее. Проделайте в днище шкафчика округлые отверстия. Их диаметр должен соответствовать указанному в документации к вытяжке.

Вытяжка pyramida wh 20-60 white

Сам шкафчик монтируется как и в первом варианте. Главное – определиться с высотой крепления. Она должна обеспечивать эффективность работы вытяжки, при этом гармонично вписываться в общее расположение основного кухонного гарнитура. Затем к нему при помощи крепления прикрепляется вытяжка. Чтобы конструкция не портила внешний вид, можно ее скрыть при помощи фальш-панели. Подбирается панель, аналогичная фасаду кухонного гарнитура и при помощи специального клея или двухстороннего скотча прикрепляется к вытяжке. Можно этого не делать, но тогда стоит подобрать модель вытяжки, подходящую к общему интерьеру кухни.

Монтаж вытяжки на стену

Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.

Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.

Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.

Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.

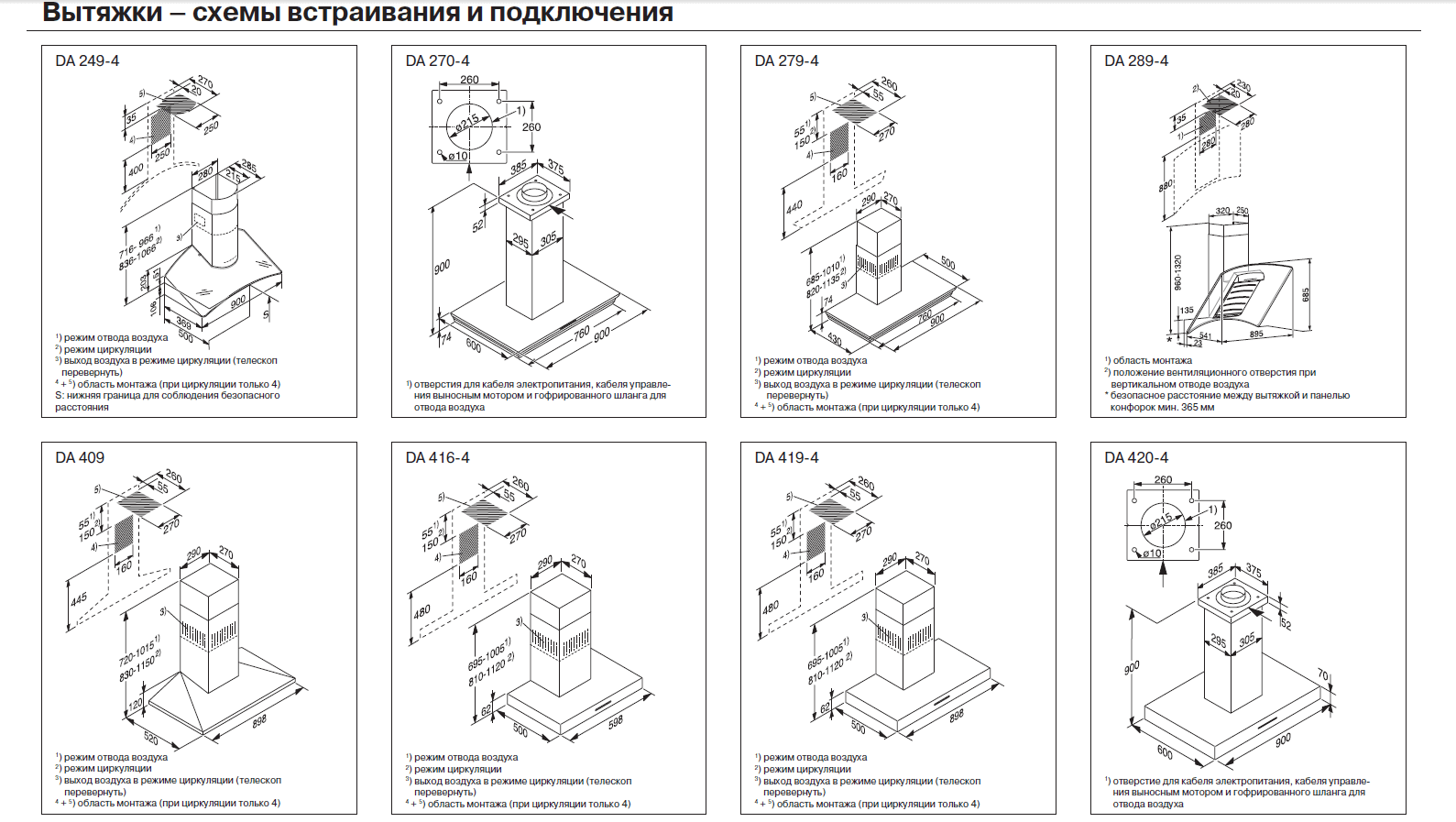

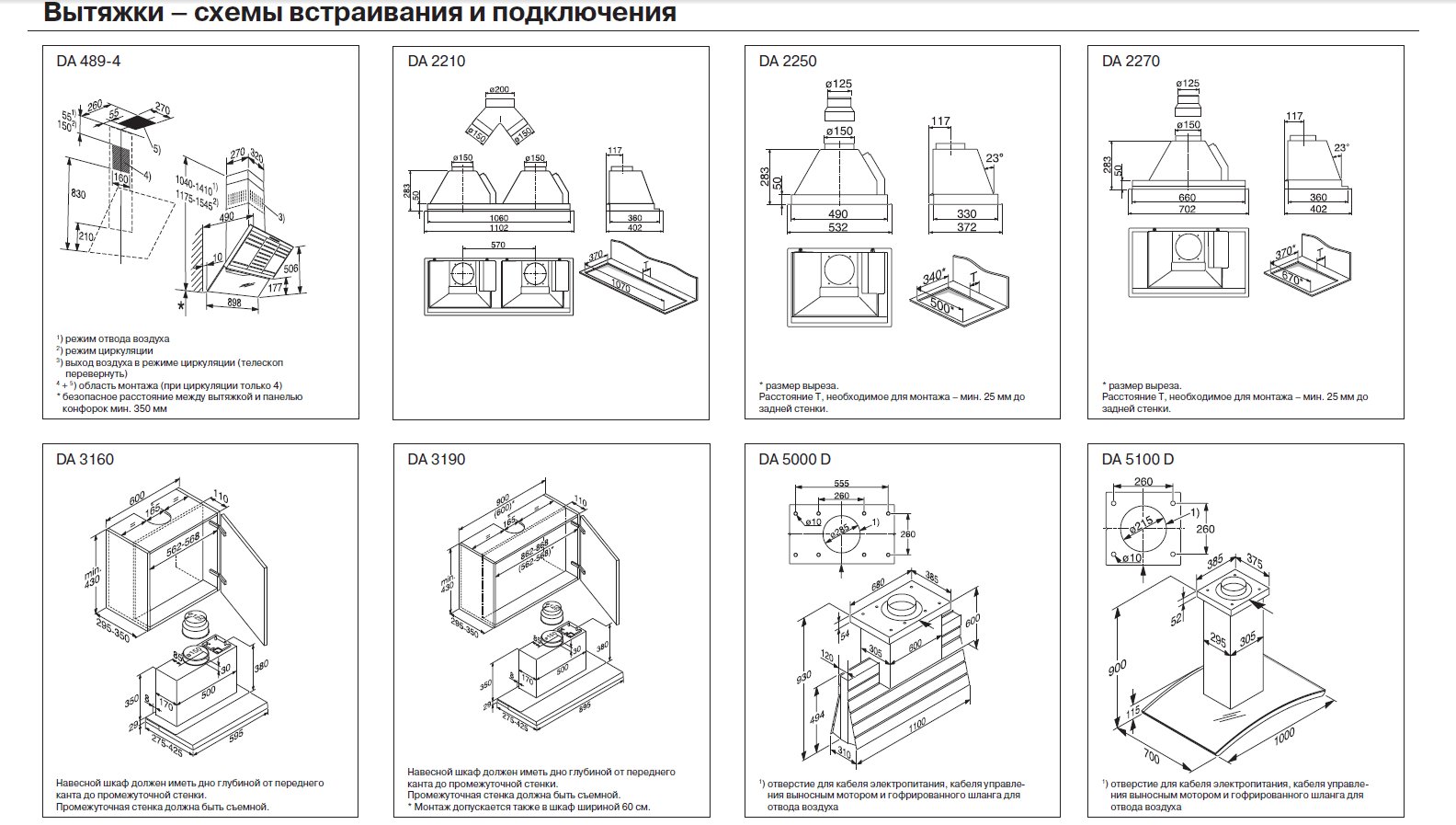

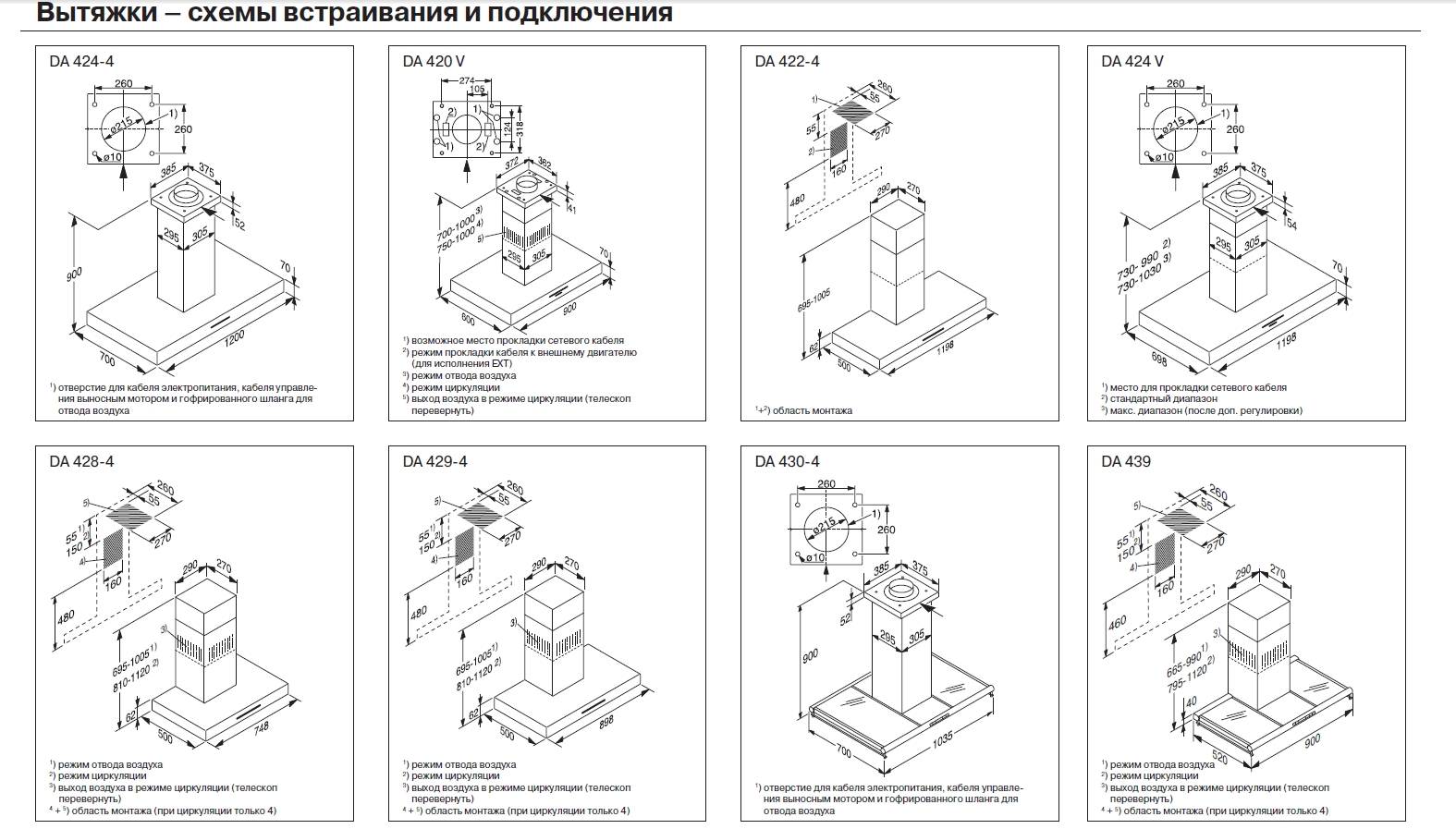

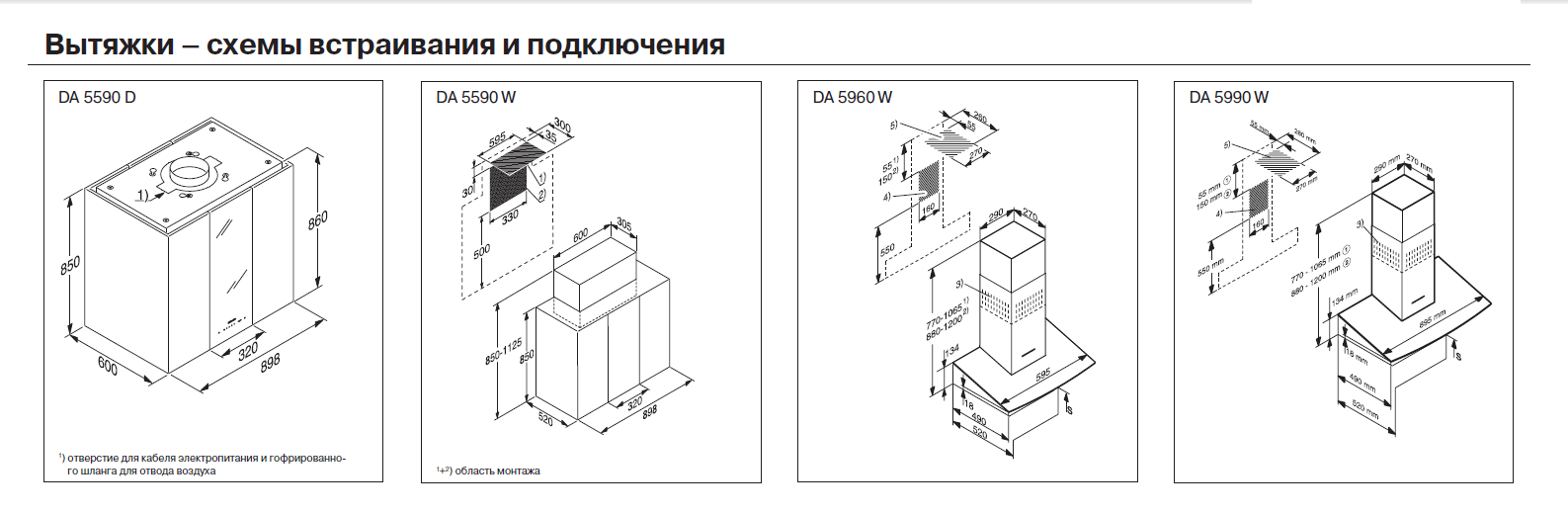

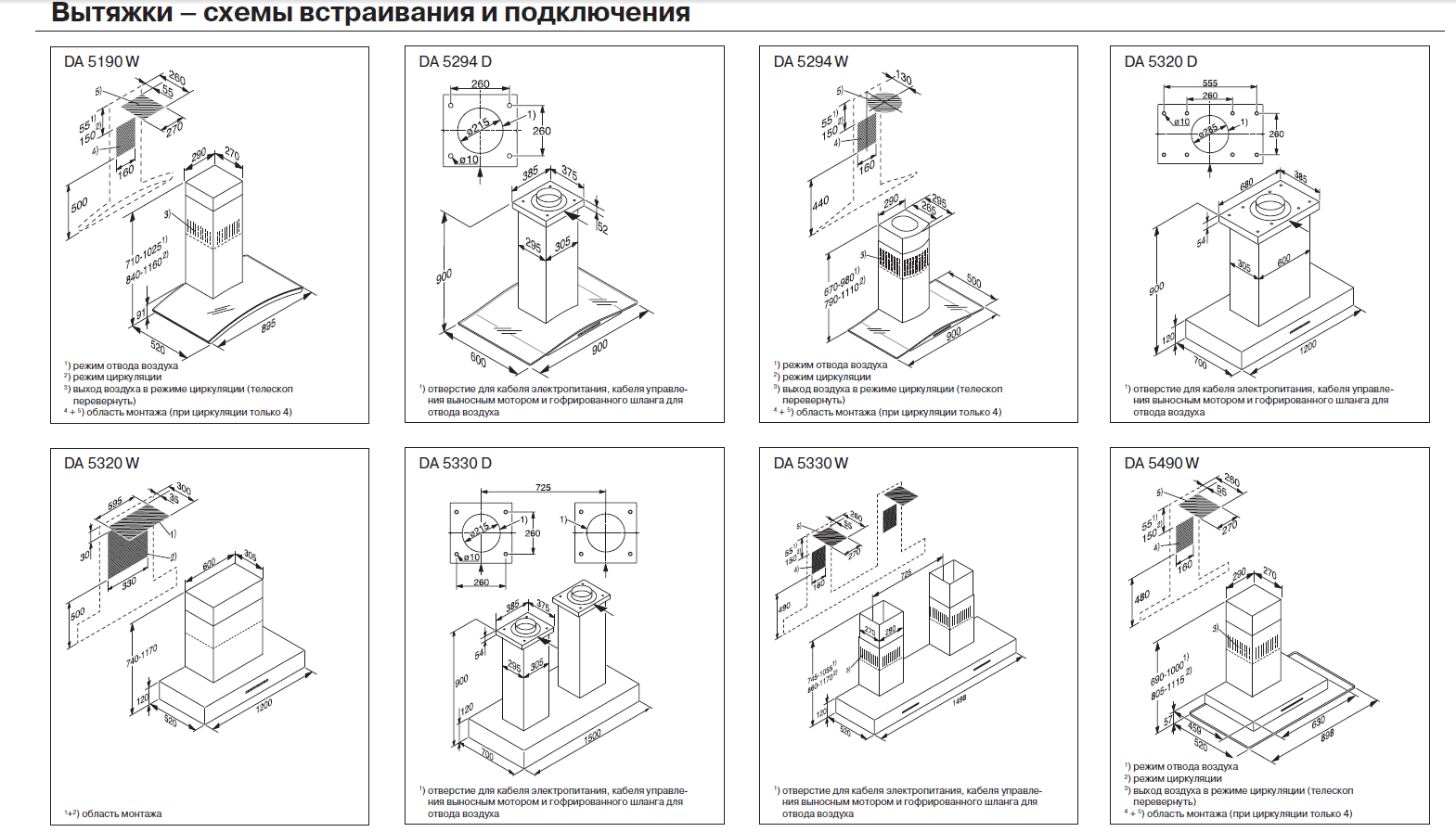

Вытяжки – схемы встраивания и подключения

Монтаж воздуховода

Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:

  • Гофрированная трубка. Ее диаметр зависит от марки вытяжки. Длина подбирается на месте, она зависит от расстояния от вытяжки до вентиляционной шахты.
  • Для плотного крепления понадобятся различные хомуты.
  • Специальный вентиляционный выход. Он подбирается в зависимости от диаметра гофрированной трубки и размеров отверстия в вентиляционной шахте.
  • Если вы решили монтировать воздуховод из пластика, то вам понадобится насадка на вытяжку. Она имеет определенный диаметр, который зависит от модели конструкции. Одна сторона такой насадки имеет прямоугольную форму.
  • Пластиковая труба прямоугольного профиля. Ее нужно подобрать по размеру насадки на вытяжку. Лучше взять с запасом, проще отрезать лишнее, чем бегать по магазинам и искать недостающий кусок.
  • Специальный г-образный переход.
  • Выход для вентиляции прямоугольной формы.
  • Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем.
    При монтаже воздухопровода следует придерживаться общих правил:

    • Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
    • Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
    • Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.

    Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.

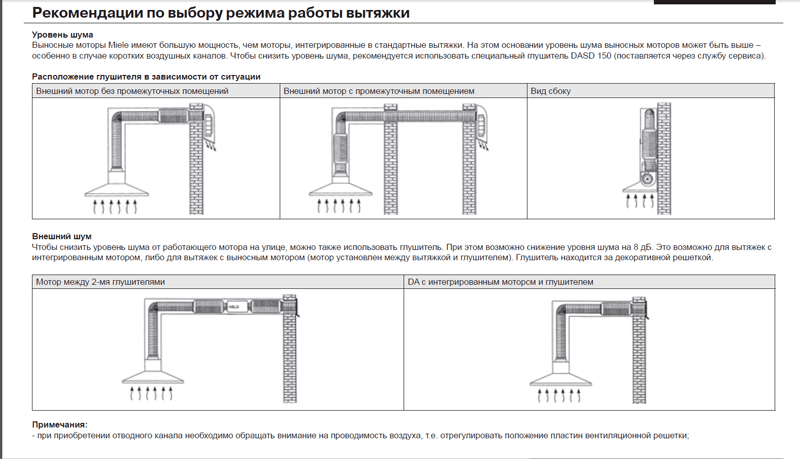

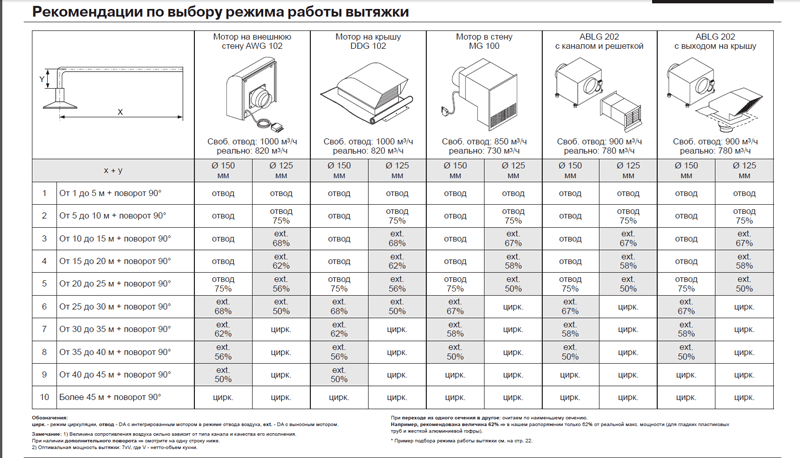

    Рекомендации по выбору режима работы вытяжки

    Несколько советов

    При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.

    • При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
    • Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
    • Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод. Его конструктивные особенности позволяют уменьшить шум.
    • При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
    • Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы. Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.

    Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые. Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.

    Рекомендуем другие статьи по теме:
    Выбор и установка встраиваемой вытяжки собственными силами

    Встраиваемая вытяжка является спасительным вариантом для тех кухонных помещений, где ощущается явный дефицит пространства. При этом техника такого рода располагается над плитой, но компактные её размеры позволяют использовать навесной шкаф в качестве многофункционального предмета интерьера. А это очень важно, если кухня являет собой помещение, размеры которого не превышают нескольких метров. Яркий тому пример так называемые квартиры-«хрущевки».

    Особенности конструкции и выбора встраиваемого вытяжного устройства

    Эффективная циркуляция во всем доме и на кухне в частности невозможна без установки специальной вытяжной техники. При этом следует учитывать размеры помещения, интерьер и определиться с приоритетами: важно ли получить производительную или малошумную технику. Встраиваемая вытяжка объединяет в себе оба требования, в этом и заключается ее основное достоинство. Однако существенным минусом является завышенная цена, которая обусловлена конструктивными особенностями. Так, вытяжное устройство данной разновидности оснащено турбиной, которая практически не производит шум, но при этом позволяет технике эффективно работать.



    Встраиваемые вытяжки для кухни могут иметь различные габаритные размеры, что дает возможность подобрать практически любую модель для варочных поверхностей шириной 45, 50, 60, 80, 90 см. Наиболее распространенный тип таких вытяжных устройств – горизонтальные модели, которые крепятся к навесному шкафу или коробу. Но существуют также и встроенные вытяжки кухонные вертикальные, которые монтируются непосредственно в стене. Однако для этого потребуется создать нишу, что являет собой трудоемкий и порой дорогостоящий процесс.

    Все модели встраиваемой вытяжной техники содержат в качестве одного из элементов жировой (или жироулавливающий) фильтр. Вытяжка встраиваемая в шкаф над плитой начинает работу в момент, когда выдвижная ее часть располагается непосредственно над плитой. Для этого конструкция оснащена подвижными элементами. Жировой фильтр встроен в выдвижную часть устройства. Существуют модели, которые функционируют в двух режимах работы: рециркуляционный и отводящий. Для первого из названных необходим фильтр на угольной основе.

    Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см, при этом следует учесть, что плита не должна иметь большие размеры, нежели ширина корпуса данной модели. Несоблюдение этого правила приведет к тому, что вентиляция будет неэффективной.

    Дополнительно ко всему не менее важной особенностью является соответствие настенного шкафчика размерам, которыми обладает встроенная вытяжка для кухни 60 см. Иначе придется мастерить специальный короб, чтобы скрыть встраиваемую технику внутри.

    Решая вопрос выбора вытяжного устройства, следует также произвести замеры между дном настенного шкафа и варочной поверхностью плиты. Допустимое расстояние для газовой плиты составляет 80 см, для электрической плитки это значение равно 70 см. Следовательно, если вытяжки для кухни 60 см встраиваемые в шкаф при установке будут располагаться несколько ниже, то это опять же приведет к неэффективному удалению продуктов горения и отработанной воздушной среды. Перечисленные правила монтажа вытяжной техники относятся к любым типам изделий, включая и такие модели, как встраиваемая вытяжка для кухни 50 см, ширина корпуса которой рассчитана на установку в совокупности с плитой, шириной до 50 см и не более.

    Как произвести монтаж своими силами

    На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».


    Менее распространенные, но все же довольно часто встречающиеся компактные вытяжные устройства не составит труда установить в любой начесной шкаф, например, если была куплена встраиваемая вытяжка 45 см. Ее преимуществом является компактность, однако производительность такой техники несколько скромнее, нежели у крупногабаритных собратьев. Итак, после того, как было определено местоположение устройства, следует приступить к подготовке отверстия в днище шкафчика с учетом размеров корпуса.

    Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

    Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

    Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

    Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом. Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений.

    Особенности выбора воздуховода

    Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

    • гофрированный воздуховод;
    • пластиковый воздуховод прямоугольного или круглого сечения.

    Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

    При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

    Установка встраиваемой вытяжки на кухне: монтаж своими руками

    Содержание статьи

    Зачем нужна кухонная вытяжка

    Процесс приготовления пищи сопровождается активным выделением запахов, водяного пара, мелких частиц жира, масел, копоти и прочих взвесей. Они наполняют атмосферу кухни и распространяются по смежным помещениям, понемногу наполняя всю квартиру. Эти частицы оказывают отрицательное воздействие:

    1. Появляется неприятный запах, плохо переносимый аллергиками.
    2. Мелкие взвешенные частицы оседают на предметы мебели, ковры, впитываются в обивку, одежду и прочие вещи.
    3. Все белые или светлые поверхности покрываются слоем жира, копоти и прочими наслоениями, которые плохо поддаются очистке.

    Для того, чтобы исключить распространение выделяемых вредных частиц по всей квартире, в кухонном помещении используется только вытяжка. Она создает некоторое разрежение воздуха, способствующее притоку из соседних помещений или с улицы через неплотности оконных блоков. Организуется поступление воздуха внутрь кухни, препятствующее проникновению нежелательных компонентов из нее в смежные или соседние комнаты. Эти функции обеспечивает вытяжной вентиляционный канал, имеющийся в типовой кухне и представляющий собой вентиляционную отдушину под потолком. Он проходит внутри стен и выводится через кровельное покрытие на улицу. Разница внешнего и внутреннего давлений создают естественную тягу, которая способствует постоянному удалению отработанного воздуха, очищающему атмосферу кухни от выделяемых вредностей.

    Вентиляционные трубы на крыше

    Вентиляционные трубы на крыше

    Однако, современные условия воздухообмена серьезно затруднены из-за повсеместного использования пластиковых окон и герметичных входных дверей. Возможность постоянного притока свежего воздуха практически исключена, только во время проветривания свежий поток поступает в квартиру. Естественная тяга, используемая в вентиляционных каналах, не способна работать без пополнения объема воздуха. Как только разрежение кухонной атмосферы доходит до критической точки, вывод воздуха останавливается, лишая кухню необходимого воздухообмена. Вредные и нежелательные компоненты начинают распространяться по квартире, портят ее микроклимат, разрушают комфорт жителей.

    Решением проблемы становится установка принудительной вытяжки. Она работает в заранее заданном режиме и не зависит от внешних условий, что позволяет организовать стабильный и управляемый воздухообмен.

    Обратите внимание! Забор воздуха производится вблизи от кухонной плиты, непосредственного источника выделения вредных и нежелательных компонентов, что увеличивает эффективность использования вытяжки и позволяет исключить распространение частиц по территории квартиры.

    Вытяжной купол для кухни

    Вытяжной купол для кухни

    Необходимость установки вытяжки продиктована еще одним обстоятельством. Изначально, в кирпичных домах старой постройки, вентиляционный канал для каждой квартиры строился отдельно. С введением панельного домостроения для упрощения производства бетонных плит стали делать один, общий вентканал, имеющий отдушины на каждом этаже. Это сделало возможной ситуацию, когда установка вытяжки на нижнем этаже создает в воздухопроводе повышенное давление, и воздух начинает идти по пути наименьшего сопротивления — поступает в квартиры верхних этажей. Усилие, которое создает естественная тяга, меньше, чем давление от вытяжки, аэродинамическое сопротивление канала выдавливает поток воздуха вместе с вредными компонентами в квартиры верхних этажей. Поэтому им тоже приходится устанавливать вытяжки, чтобы удалять из своих жилищ нежелательные продукты воздухообмена не только своего производства, но и из квартир нижних этажей.

    Необходимо учитывать, что пропускная способность вентиляционного канала ограничена и не позволяет выводить слишком большие объемы воздуха. Для увеличения производительности канала придется поднимать давление вытяжки, что для жителей других этажей станет причиной проникновения в квартиру вредных компонентов.

    Важно! Нередко выходом из положения становится полная закупорка отдушины и установка полноценной приточно-вытяжной установки, производящей забор и удаление воздушных потоков снаружи. Этот вариант вынужденный, но наиболее эффективный и безопасный. К приточно-вытяжной схеме с рекуперацией тепла сегодня прибегает все большее количество потребителей. Более подробно о данной системе воздухообмена расскажем в специальной статье.

    Приточно-вытяжные установки для кухни

    Приточно-вытяжные установки для кухни

    Цены на различные виды приточно-вытяжных вентиляций с рекуперацией

    Приточно-вытяжная вентиляция с рекуперацией

    Санитарные нормы воздухообмена

    Режим воздухообмена каждого помещения подлежит сложному расчету. Необходимо учесть следующие факторы:

    1. Количество людей.
    2. Размеры, объем, конфигурация помещения.
    3. Наличие горячих или влажных поверхностей, технологических установок.
    4. Объемы выделяющихся вредностей, подлежащих удалению.

    Сочетание этих условий определяет тип вентиляции — преимущество притока или вытяжки, объемы вывода или подачи воздушного потока. Для упрощения расчетов разработаны медицинские нормы, определяющие необходимый воздухообмен в зависимости от типа и назначения помещения. Свои правила есть как для производственных, так и для жилых помещений. Найти эти нормы можно в таблицах СНиП. Рассмотрим некоторые из них.

    Таблица 1. Требуемый режим воздухообмена

    ПомещениеВытяжка
    Жилая комната3м³/ч на каждый м² площади помещения
    Кухня с электроплитой на 2 конфорки60 м³/ч
    Кухня с электроплитой на 3 конфорки75 м³/ч
    Кухня с электроплитой на 4 конфорки или с газовыми приборами90 м³/ч
    Ванная комната25 м³/ч
    Туалет25 м³/ч
    Совмещенный санузел50 м³/ч

    Для кухонных помещений принимается разный режим воздухообмена, зависящий от количества горячих поверхностей. Примечательно, что указанные нормы несколько устарели, так как стандартные плиты уступают место новым разработкам — мультиваркам, микроволновым печам, духовым шкафам с конвекторами. Они заметно изменяют состав внутреннего воздуха кухни, что необходимо учитывать при организации вентиляционной системы.

    Духовой шкаф с конвектором

    Духовой шкаф с конвектором

    Позже был принят новый порядок учета режима воздухообмена — по кратности. Определялось, сколько раз в течение часа весь объем воздуха в помещении должен быть полностью обновлен. Этот метод упрощенный и применялся, в основном, практиками, которым было некогда и незачем выполнять сложные специализированные расчеты.

    Таблица 2. Способ учета воздухообмена по кратности

    ПомещениеКратность воздухообмена
    Жилая комната, спальня, детская1
    Кабинет, библиотека0.5
    Кухня с электроплитой60 м³/ч
    Кухня с газовой плитой1 + 100 м³/ч на плиту
    Ванная, туалет, душевая25 м³/ч
    Сауна10 м³ на каждого человека

    Внимание! Режим вентиляции в кухонных и санитарно-технических помещениях рассчитывается по объему вытяжки, а не по кратности. Это необходимо из-за малых размеров некоторых санузлов, не способных обеспечить должное количество воздуха при расчете по кратностям.

    Виды кухонных вытяжек

    Специализированной классификации кухонных вытяжек не существует, но деление по определенным признакам произвести можно. В продаже имеются следующие виды:

    1. Подвесные. Устанавливаются (подвешиваются) снизу на нижнюю плоскость кухонного гарнитура непосредственно над варочной поверхностью. Отличаются компактностью, имеют плоский корпус, оснащены сменными фильтрами для очистки воздуха от жира, влаги или иных нежелательных компонентов. Некоторые модели нуждаются в подключении к вентиляционному каналу, но большинство видов работают автономно. Подвесная вытяжка

      Подвесная вытяжка

    2. Встраиваемые. Устанавливаются внутрь кухонных гарнитуров, что делает их полностью скрытыми и не нарушающими интерьер кухни. Скрытый монтаж позволяет отказаться от декоративного корпуса и прочих внешних украшений, оставляя только функциональные элементы конструкции, что снижает стоимость и облегчает обслуживание и уход за вытяжкой. Для установки требуется выделить шкаф соответствующего размера. Встраиваемая вытяжка

      Встраиваемая вытяжка

      Цены на популярные модели встраиваемых вытяжек

      Встраиваемая вытяжка

    3. Купольные. Представляют собой мощные и эффективные образцы кухонной техники. Нуждаются в подключении к вытяжному каналу. Наличие купола позволяет исключить распространение вредных компонентов по всему объему кухни. Купольные конструкции устанавливают на больших кухнях из-за эффективности и высокой производительности. Купольная конструкция

      Купольная конструкция

    4. Угловые. Устанавливаются в углу кухонного помещения при нестандартной планировке. Могут быть одновременно купольными или встраиваемыми. Угловая вытяжка

      Угловая вытяжка

    5. Островные. Отличаются от других видов вытяжек обособленным способом установки — не контактируют со стенами, свисая с потолочной плиты. Используются в комплекте с островными плитами или иными горячими поверхностями. Островная кухонная вытяжка

      Островная кухонная вытяжка

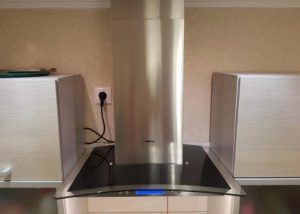

    6. Наклонные. Принимающая воздушный поток плоскость таких вытяжек ориентирована не горизонтально, а под наклоном. Это позволяет уменьшить размер устройства в плане, сохраняя при этом эффективность и производительность вытяжки. Наклонная вытяжка

      Наклонная вытяжка

    Некоторые конструкции обладают двумя или более признаками — например, они могут совмещать купольную и наклонную конструкцию и т.п.

    Особенности встраиваемых вытяжек

    Встраиваемая вытяжка устанавливается в специально отведенный для этой цели навесной шкаф. Его надо предварительно подготовить, удалив нижнюю часть для установки рабочей (приемной) панели и проделав отверстие в верхней части шкафа под воздуховод. Встраиваемые вытяжки не нуждаются в декоративной отделке корпуса, а некоторые модели и вовсе его не имеют, представляя собой агрегат из функциональных узлов, соединенных вместе.

    Преимуществом такой конструкции является скрытый монтаж, отсутствие видимых проводов, конструкционных элементов. Присутствие вытяжки выдает только панель управления и принимающая панель снизу шкафа, что позволяет сохранить цельность и гармоничность внешнего вида кухонного гарнитура. Он не разорван на две части, как это приходится делать при монтаже купольных конструкций, не выделяется вперед, что очень неудобно и создает опасность удара головой о выступающие части. Кроме того, внутренний объем шкафа с вытяжкой никогда не занимается полностью и может быть использован для хранения каких-либо принадлежностей.

    Свободное место в шкафу для встраиваемой вытяжки

    Свободное место в шкафу для встраиваемой вытяжки

    Ширина рабочей базы вытяжки должна соответствовать размеру варочной панели. В продаже имеются разные варианты:

    1. С шириной 50 см. Оптимальны для небольших кухонных помещений, но требуют наличия соответствующей варочной панели.
    2. С шириной 60 см. Наиболее распространенный вариант, соответствующие размерам большинства электрических плит.
    3. С шириной 90 см. Такая конструкция встречается реже и применяется на больших кухнях для удаления отработанного воздуха от больших варочных поверхностей.

    Выбор встроенной вытяжки обусловлен следующими критериями:

    1. Размер плиты.
    2. Технические характеристики устройства.
    3. Тип и конструкционные особенности вытяжки.

    В режиме ожидания встраиваемая вытяжка находится в собранном состоянии, передняя панель шкафа закрыта. В рабочем положении она открывается, панель выдвигается вперед, обеспечивая заданную площадь захвата воздушного потока.

    Встроенная вытяжка в рабочем положении

    Встроенная вытяжка в рабочем положении

    Есть модели, способные работать не только в режиме удаления отработанного воздуха (проточные), но и как рециркуляционные установки. Они очищают воздух, прогоняя его через фильтры, и возвращают обратно в кухню. Это позволяет улучшить общий режим воздухообмена, снижает потребность помещения в притоке свежего воздуха.

    Помимо основных функциональных возможностей, при выборе вытяжки следует обращать внимание на дополнительные особенности:

    1. Громкость работы. Это важный параметр, поскольку устройство находится внутри шкафа, который способен работать как резонатор и усиливать гул от работы вентилятора.
    2. Наличие подсветки. Удобное и полезное дополнение, позволяющее экономить на основном освещении кухни.

    Не следует забывать и о стоимости вытяжки, которая нередко становится основным фактором, определяющим выбор пользователя.

    Виды воздушных фильтров для вытяжки

    Современные конструкции кухонных вытяжек оборудуются фильтрами, выполняющими разные функции:

    1. Жироулавливающие. Представляют собой слой спутанных металлических или синтетических волокон, задерживающих частицы жира, копоть и иные взвеси.
    2. Тонкой очистки. Это емкости, заполненные активированным углем, сквозь который пропускается воздушный поток.

    Все виды фильтров обладают своими плюсам и минусами, поэтому их следует рассмотреть внимательнее.

    Металлические

    Состоят из металлической сетки или ленты со сплошной перфорацией. Их можно мыть, обеспечивая тем самым длительный срок службы. Размер и форма отверстий в ленте или сетке подбирают по условиям максимальной эффективности и отсутствию рабочего шума. Жировые наслоения лучше всего отмывать в посудомоечной машине, устанавливая фильтр вертикально. Вручную мыть фильтры нецелесообразно, поскольку это отнимает много времени и не всегда дает ожидаемый результат.

    Металлический воздушный фильтр

    Металлический воздушный фильтр

    Синтетические

    Представляют собой слой спутанных волокон (искусственный войлок). Они одноразовые и подлежать замене по мере заполнения и потере работоспособности. Синтетические фильтры эффективнее металлических, но их приходится постоянно покупать, что требует некоторых финансовых расходов. Важной особенностью синтетических фильтров является бесшумная работа.

    Синтетический фильтр

    Синтетический фильтр

    Угольный фильтр

    Угольный фильтр тонкой очистки, помимо активированного угля, способен выполнять обеззараживающие функции. Для этого в состав наполнителя вводят дополнительные компоненты:

    1. Серебро.
    2. Катиониты.
    3. Ионообменные смолы.

    Эти дополнения позволяют удалять мельчайшие примеси, устранять запахи и прочие вредности, после чего воздух получает более высокое качество, чем раньше, и не нуждается в выведении из кухонного помещения. Угольные фильтры используются только на дорогих рециркуляционных моделях, не подключаемых к вентиляционному каналу.

    Угольный фильтр

    Угольный фильтр

    Выбор воздуховодов

    Для подключения вытяжки к воздушному каналу необходимо установить соединительный воздуховод. Принято использовать два типа:

    1. Гибкий металлический гофрированный трубопровод. Прост в монтаже, не нуждается в использовании комплектующих, не нагружает опорные конструкции. Внешний вид таких трубопроводов непривлекателен, поэтому их принято скрывать в короб из гипсокартона, фанеры или иных листовых материалов с последующей отделкой. Гибкий металлический воздуховод

      Гибкий металлический воздуховод

    2. Пластиковые воздуховоды. Ровные трубопроводы круглого или прямоугольного сечения, имеют привлекательный внешний вид, не создают шума во время работы. Нуждаются в использовании дополнительных элементов — углов, поворотов, переходников, что усложняет монтаж. Пластиковые воздуховоды

      Пластиковые воздуховоды

    Внимание! Выбирая воздуховод, надо помнить о пропускной способности. Размер трубопровода не должен быть меньше, чем вентиляционная отдушина в стене.

    Пошаговая инструкция по монтажу

    Для выполнения работ потребуются:

    • электролобзик;
    • шуруповерт;
    • перфоратор;
    • линейка и карандаш;
    • лазерный уровень.

    Цены на лазерные уровни

    Лазерный уровень

    Необходимо также подготовить шкаф, в который будет установлена вытяжка.

    Монтаж вытяжки:

    1. По шаблону, который идет в комплекте поставки, отмечаются отверстия для крепежа и центр выходного отверстия под воздуховод. Подготовка отверстий

      Подготовка отверстий

    2. Дрелью со сверлом 5 мм сверлятся отверстия под саморезы и под резку отверстия лобзиком. Оно вырезается точно по линии, отмеченной циркулем из намеченного по шаблону центра. Выпиливание отверстия под воздуховод

      Выпиливание отверстия под воздуховод

    3. На вытяжку надевается переходник для последующего присоединения воздуховода.
    4. Вытяжка вставляется в шкафчик, крепится саморезами в подготовленные отверстия, а переходник вставляется в выходное отверстие. Крепление вытяжки

      Крепление вытяжки

    5. Если планируется установка полочки, ее крепят на верхнюю часть вытяжки и одновременно фиксируют на стенках шкафчика.
    6. Подключают электропитание, устанавливают фильтры.
    7. Устанавливают соединительный воздуховод. Если используется гибкий металлический трубопровод, сверлят несколько отверстий под хомуты и крепят его с их помощью к стене. Монтаж пластикового трубопровода сложнее, так как придется отрезать прямые участки точно по размеру стены, вставлять углы или изгибы и вновь отрезать прямые участки. Процесс несложный, но требующий точности и аккуратности. Установка воздухоотвода

      Установка воздухоотвода

      Цены на силиконовый герметик

      Силиконовый герметик

    8. Воздуховод присоединяют к вентиляционной отдушине с помощью специального переходника или вентиляционной решетки. Навешивание шкафчика

      Навешивание шкафчика

    Технология монтажа вытяжки зависит от ее конструкции, особенностей и прочих параметров. Возможны отклонения от описанного хода установки, возникающие из-за типа кухонного гарнитура, конфигурации помещения или иных факторов. Инструкция по монтажу прилагается к вытяжке, ее следует внимательно прочесть и усвоить особенности выполнения работ. Основным условием успеха станет аккуратность и внимательность. Если все сделано правильно, результат порадует пользователя и членов его семьи.

    Видео — Установка вытяжки своими руками

    Установка встраиваемой вытяжки в шкаф с фото и видео

    Содержание статьи:

    Современная встраиваемая техника – идеальное решение для тех, кто хочет одновременно сохранить облик интерьера и получить дополнительный функционал и удобства. К очень популярной категории таких приборов относятся встраиваемые кухонные вытяжки, которые монтируются непосредственно в шкаф, расположенный над газовой или электрической плитой. Чтобы установить такой прибор правильно, в отдельных случаях потребуется достаточно много квалифицированной работы. В остальных случаях монтаж относительно несложен.

    Размеры и связанные с ними проблемы

    Вытяжка, предусматривающая крепление к средней полке

    Вытяжка, предусматривающая крепление к средней полке

    Современный рынок предлагает множество вариантов встроенной кухонной вытяжки, разной ширины и глубины (зоны, занимаемой по поверхности нижней части шкафа). В зависимости от существующей мебели, может возникнуть несколько ситуаций:

    • габариты встроенной вытяжки по ширине больше, чем размерность шкафа. В этом случае потребуется помощь квалифицированных мебельщиков, чтобы модифицировать стенки соседних шкафов, сохранить механику движения дверей;
    • размеры встроенной вытяжки меньше габаритов шкафа. В таком случае можно провести монтаж своими руками, если правильно выбрать тип электроприбора.

    Еще одна тонкость выбора встраиваемой вытяжки заключается в форме ее корпуса. Все современные модели имеют прямоугольную конфигурацию, поэтому относительно легко монтируются в шкаф.

    Более старые варианты могут иметь значительный выступ в зоне воздуховода или даже жесткий воздуховод, который планируется располагать вплотную стене. Однако монтаж всех моделей может быть произведен при соблюдении некоторых правил.

    Какие инструменты и материалы понадобятся для установки

    Рассмотрим почти идеальный вариант, когда монтаж вытяжки производится в шкаф, расстояние между стенками которого больше или равно посадочному габариту встраиваемой техники, которая предназначена для крепления к внутренней полке. В таком случае для проведения работ понадобится:

    • средство разметки – карандаш, однако практика работы с ДСП показывает, что маркер 0.5 мм – лучше;
    • рулетка и столярный уголок;
    • сверло по дереву диаметром 10 мм;
    • электролобзик и пила по дереву типа CleanWood с разверткой зубьев внутрь полотна;
    • в случае наличия круглого воздуховода не лишней будет пила для электролобзика, специально предназначенная для криволинейных резов, с прямым зубом и малой шириной полотна;
    • отвертка и работ бит для работы с конфирматами;
    • четыре пластиковых одинарных уголка;
    • шило;
    • шурупы типоразмера 3.5×16, по ДСП, белые;
    • любой водостойкий полимерный клей (дракон, примус, контактол).

    Будет рассматриваться конструкция шкафа с распашными дверками.

    Сразу стоит отметить, что монтаж встроенной вытяжки в шкаф с распашными дверками может потребовать переноса петель. Такую работу можно проделать и самостоятельно, однако в статье не будет даваться советов по проведению данного этапа, так как от конструкции двери может зависеть тип петли, размеры посадочных углублений, а также конкретные расстояния, на которых производится монтаж лап фурнитуры.

    Пила типа CleanWood
    Пила типа CleanWood
    Пила для фигурных резов
    Пила для фигурных резов

    Этапы проведения работ

    Чтобы провести монтаж встроенной вытяжки в шкафу, потребуется:

    • удалить всю нижнюю поверхность или вырезать в ней отверстие требуемых геометрических размеров, где будет произведена установка электроприбора;
    • демонтировать среднюю полку и просверлить отверстия для завода внутрь кабеля электроподключения;
    • прорезать необходимые отверстия в деталях из ДСП для прохода воздуховода, разметить крепление встроенной вытяжки;
    • закрепить все элементы в шкаф: встраиваемую вытяжку, полку, двери.

    Будем рассматривать все операции последовательно.

    Работа с нижней поверхностью шкафа

    Чтобы удалить деталь, достаточно открутить боковые конфирматы. Предварительно потребуется расшить заднюю стенку, которая прикреплена к детали из ДСП. Обычно это делается с помощью скоб, однако в кустарных изделиях могут применяться гвозди или шурупы. После расшивки задней стенки удаляются боковые крепежные элементы и снимается нижняя деталь шкафа, которую ничего не сдерживает.

    Если нужно прорезать отверстие нужного размера, которое занимает не всю площадь дна шкафа, стоит следовать нескольким требованиям:

    • следует вырезать отверстие так, чтобы корпус встроенной вытяжки подходил вплотную к передней стенке шкафа, а не задней. Это позволит не разбирать конструкцию;
    • габарит вырезаемой части размечается с помощью маркера и столярного уголка;
    • сверлятся отверстия диаметром 10 мм так, чтобы их центры находились четко в углах.

    После этого отверстие прорезается. На практике достаточно не разбирать шкаф, просто снять его со стены, демонтировать дверки (для дальнейшего удобства работы с полкой), перевернуть и производить все работы на полу. На следующем видео наглядно показан процесс работы.

    Небольшая хитрость. Электролобзик с крупнозубой пилой по дереву и ламинированная ДСП – неблагодарное сочетание. Когда используется пила с прямым направлением зуба (скос вверх, подрыв материала снизу, рез при движении пилы вверх) образуются сколы на верхней стороне плиты сбоку от линии реза. Это – отличное место для попадания влаги и разрушения ДСП. Можно поступить тремя способами. В первом случае торцевая поверхность и зоны сколов промазываются водостойким клеем. Дефекты поверхности будут скрыты, если конструкция встроенной вытяжки имеет бортик. Во втором случае можно взять пилу с обратным зубом (рез производится при движении режущего инструмента вниз). В этом варианте сколы будут внутри шкафа. Однако лучший способ – углубиться в материал по линии реза крепким ножом на глубину в 2-3 мм. После чего, аккуратно ведя пилу с прямым зубом вплотную к сформированной линии, можно избежать появления сколов. Режущий инструмент при этом должен располагаться со стороны части, которая будет удалена.

    Демонтаж средней полки

    В зависимости от того, как производится установка, для удаления средней полки может быть достаточно просто снять ее с опор или же – открутить боковые конфирматы. В самых запущенных случаях, когда речь идет о изделиях кустарного производства – может быть необходимо расшить заднюю стенку, которую “доморощенные” мастера “для гарантии” прибивают к средней полке скобами или гвоздями.

    После демонтажа средней полки сверлятся отверстия для прохода кабеля. Для этого используется сверло по дереву диаметром 10 мм. Вариант с отверстием намного аккуратнее и привлекательнее вырубки углубления по задней части полки, поскольку позволяет лучше защитить зону прохода кабеля от влаги с помощью накладок.

    Прорезка отверстий для прохода воздуховода

    Частично смонтированный шкаф

    Частично смонтированный шкаф

    Средняя полка и верхняя должны быть модифицированы, чтобы была возможна установка воздуховода. Отверстия для прохода воздуха делаются следующим методом:

    • размечается прямоугольник или круг, в зависимости от типа воздуховода;
    • если требуется проход прямоугольной формы, сверлятся отверстия в каждом из углов по правилам, описанным выше для удаления части нижней полки шкафа;
    • для круглой зоны воздуховода достаточно одного отверстия 10 мм для входа пилы.

    Отверстия прорезаются электролобзиком с соблюдением одного из вариантов хитростей, описанных выше. После этого торец ДСП в месте реза тщательно промазывается полимерным клеем для защиты от проникновения влаги.

    Следующий шаг – разметка крепления встраиваемой вытяжки. В простейшем случае снятая средняя полка с уже прорезанным отверстием для воздуховода прикладывается к корпусу, после чего с помощью шила делаются наколы в месте будущего расположения саморезов.

    Установка всех элементов в шкаф

    Шкаф в сборе с навешенной дверью

    Шкаф в сборе с навешенной дверью

    Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:

    • уголки прикручиваются сначала к полке, все четыре;
    • полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
    • с помощью шила накалывается место для саморезов на боковой стенке;
    • уголки фиксируются с нулевым смещением полки.

    После этого можно монтировать вытяжку с помощью саморезов, которые ввинчиваются по заранее наколотым углублениям. На следующем видео наглядно показан процесс работы.

    Завершение работы

    Последний этап – финальная сборка шкафа и установка дверей. На практике чаще всего конструкция, где собраны воедино корпус шкафа, средняя полка со встроенной вытяжкой – вешается на свое штатное место. После этого монтируется воздуховод, а самым последним шагом – навешиваются двери.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
