Мощность одной секции чугунной батареи отопления: Мощность секции чугунного радиатора | Всё об отоплении – Мощность 1 секции чугунного радиатора

Содержание

Мощность секции чугунного радиатора | Всё об отоплении

Как правильно рассчитать мощность чугунных радиаторов отопления

Установка или замена радиаторов отопления — это серьезный шаг в процессе монтажа отопительной системы, от которой во многом зависят условия проживания. Это сложная и ответственная задача, поэтому к ней необходимо отнестись со всем вниманием. Сегодня производители предлагают большой ассортимент моделей, способных удовлетворить запросы самого взыскательного потребителя. И если 30–40 лет назад мы могли довольствоваться только чугунными батареями и стальными регистрами, то сегодня ассортимент вырос. Но вот что удивительно — чугунные аналоги не ушли с рынка, а до сих пор популярны и востребованы. Поэтому поговорим именно о них, а точнее, о расчете мощности чугунных радиаторов отопления .

Почему же традиционные «гармошки» не сошли со сцены? Оказалось, что они по своей надежности и долговечности превосходят все остальные, даже новейшие модели. К тому же появилась возможность приобрести не старые чугунные модели, а конструкции различных форм, некоторые из которых можно даже отнести к категории шедевров. Такие радиаторы отливаются на заказ, что сделать сегодня не проблема.

Основные расчеты мощности

Чтобы получить источник тепла, который будет снабжать помещение необходимым количеством тепловой энергии, нужно точно рассчитать число входящих в радиатор секций. А это, по сути, расчет мощности прибора.

Существует стандартный подход к расчету, в основе которого лежит соотношение — на 10 м² обогреваемой площади необходимо использовать 1 кВт тепловой энергии при высоте потолков не выше 3 м. Получается, что на 1 м² необходимо затратить 100 Вт. Подсчитав площадь помещения, можно с большой точностью сказать, какой радиатор отопления по мощности в нем нужно установить.

Правда, специалисты делают оговорки. К примеру, помещение имеет две наружные стены. А это рост теплопотерь и, соответственно, увеличение потребляемой мощности. Или в комнате не одно, а два окна. То есть, делая акцент на конструкцию, расположение помещения, наличие мест, через которые холодный воздух может проникать внутрь, следует включать поправки. Именно они помогут довести расчет до максимальной точности.

Мощность чугунного радиатора измеряется суммарной мощностью секций, из которых он состоит. Стандартный показатель — 0,15 кВт или 150 Вт. Однако многое будет зависеть от формы и качества литья. Обычно мощность секции прямо пропорциональна площади теплоотдачи. А так как современные чугунные батареи отличаются многообразием форм, то мощность одной секции может меняться в ту или другую сторону.

Теплоотдача во многом будет зависеть от качества теплоносителя и его температуры. Так вот 150 Вт — это всего лишь стандарт, учитывающий два температурных режима:

  • внутренний комнатный;
  • внутри отопительной системы, то есть это температура теплоносителя.

Радиаторы чугунные МС-140 и МС-90

Их разница и определяет величину показателя. Если эта разница равна 50°, то можно считать, что чугунная секция выделяет 150 Вт тепловой энергии. Но здесь опять есть оговорка — при температуре теплоносителя +70С.

  • Во-первых, при таком температурном режиме внутри помещений будет всегда +20С.
  • Во-вторых, температура теплоносителя редко бывает выше.
  • В-третьих, дельта не может быть, к примеру, 70° по той простой причине, что и температура горячей воды не очень высокая, и свойства чугуна не могут обеспечить теплоотдачу, необходимую для нормальной температуры.

Возвращаясь к обогреву, добавим, что в помещении площадью 15 м² устанавливается батарея с 10 секциями. Но только в том случае, если в такой комнате лишь одно окно. Прибавляется окно, значит, прибавляется 1 или 2 секции к радиатору. Отчего это зависит? В основном от конструкции окна, материала для его изготовления, количества камер стеклопакета и так далее. В случае если обогреваемая площадь больше 20 м², необходимо устанавливать несколько батарей, и лучше, чтобы они располагались отдельно. Одной батареи, если вы даже нарастите секции, будет мало.

Особенности чугунных радиаторов

Обратите внимание! Чугунные радиаторы выделяют тепло двумя способами:

  1. Конвекцией. На нее уходит до 85% тепловой энергии.
  2. Инфракрасным излучением — до 15%.

Вот почему их обычно устанавливают под оконными проемами, чтобы они создавали тепловую завесу.

Расчет для радиаторов отопления

Честно говоря, мощность радиаторов отопления — это не главный критерий при выборе такого нагревательного прибора. К примеру, алюминиевые аналоги имеют лучшую теплоотдачу, чем чугунные. Но при этом их срок эксплуатации намного ниже. Мощность биметаллического радиатора точно такая же, как у чугунного, но при этом срок эксплуатации опять-таки меньше. Может быть, именно поэтому такие батареи до сих пор популярны. Ведь еще встречаются чугунные «гармошки», установленные в середине прошлого столетия, и они до сих пор прекрасно работают.

Есть еще один момент, который часто фигурирует в споре, какой радиатор отопления лучше. Многие считают, что большое количество теплоносителя, заполняющего чугунные радиатор, является проявлением неэкономичного подхода. Ведь чем больше воды, тем больше топлива уходит на ее нагрев. Это неправильное суждение. Да, объем чугунного радиатора намного больше, чем у других аналогов. Но чем больше нагрето теплоносителя, тем интенсивнее происходит теплоотдача. Это первое. Второе — больший объем воды отдает теплоэнергию дольше. И если по каким-то причинам прекратилась подача топлива, от чугунных батарей еще долго будет исходить тепло. Причина — сам чугун и большой объем воды.

Правда, в такой системе с чугунными радиаторами есть и недостаток. Этот тип отопления отличается высокой инертностью. То есть нагревать с его помощью дом или квартиру нужно очень долго, к тому же регулировать температурный режим не получится. Сложности есть, но они решаемы. Стоит только доукомплектовать чугунный радиатор различными полезными устройствами, к примеру, термостатными кранами, и все можно расставить по местам.

Заключение по теме

Итак, подведем итог. Теплоотдача одной секции чугунной батареи — это номинальная мощность прибора, которую необходимо использовать для расчета мощности отопления в целом. Первый показатель не всегда точен, поэтому приходится учитывать некоторые поправки. Зная площадь и конфигурацию комнаты, можно с высокой долей точности провести расчет отопительной системы, в которой установлены источники тепла из чугунных приборов.

Главная » Ремонт квартир » Мощность одной секции чугунного радиатора.

Мощность одной секции чугунного радиатора.

Несмотря на широкое многообразие отопительного оборудования, присутствующего сегодня на строительном рынке, многие до сих пор отдают предпочтение изобретенным в 19 веке чугунным радиаторам. Почему?

Во-первых, при относительно низкой теплоотдаче, в сравнении с теми же биметаллическими и алюминиевыми вариантами, КПД чугунных радиаторов выше, то есть, говоря простым языком, такие батареи медленнее остывают.

Во-вторых, чугун не вступает в химические реакции ни с водой, ни с тосолом, ни с еще какими-либо жидкостями, используемыми в настоящее время в качестве теплоносителя, поэтому срок службы его очень высок (до 50 лет).

При всем при этом ассортимент таких батарей не так уж и велик, поэтому определиться с той или иной его маркой особого труда не представляет. Кстати, у каждой из марок показатель мощности одной секции чугунного радиатора свой.

Зачем вообще знать значение мощности 1 секции чугунного радиатора?

Данное значение позволяет определить мощность всего чугунного радиатора для конкретного помещения. То есть, другими совами, оно дает возможность высчитать, сколько секций должно быть всего в радиаторе, чтобы в рассматриваемом помещении в отопительный период было комфортно: не холодно и не слишком жарко.

Каковы показатели мощности одной секции у разных марок чугунных радиаторов?

Как уже отмечалось выше, чугунные радиаторы имеют достаточно ограниченный ассортимент (по маркам), поэтому мы не будем объединять их в один какой-то усредненный показатель, а рассмотрим каждый индивидуально.

  • Итак, МС 140 (с оребрением и без него) – самый распространенный вариант чугунных батарей (именно его можно было встретить ранее практически в каждой советской квартире). Свою оцифровку получил в соответствии с шириной одной своей секции (140 мм). К слову, иногда он может также именоваться МС 140-500. Приставка «500» в таком случае выступает уточнением расстояния (в мм) между подводящими трубами радиатора.

Мощность одной секции чугунного радиатора МС 140 составляет: 175 Вт (при отсутствии ребер) или 195 Вт тепловой энергии (при их наличии).

  • МС 140-300. Второй вид чугунных батарей, главной особенностью которых является компактность. Как вы, наверняка, уже догадались, размеры одной секции здесь составляют: 140 мм в ширину и 300 мм в высоту. Мощность такой секции, естественно, меньше предыдущей (120 Вт).
  • МС 90-500. Бюджетный вариант. Одна его секция имеет размер 90 мм × 500 мм и мощность 140 Вт.
  • МС 110-500. Довольно редкий экземпляр. Мощность 1 секции здесь равна 150 Вт тепловой энергии, а габариты — 110 мм × 500 мм.
  • МС 100-500. Имеет слегка измененную форму, размер 100 мм × 500 мм и мощность в 135-140 Вт.
  • Новые чугунные радиаторы. Обычно выглядят как современные алюминиевые собратья. Могут иметь разный размер и мощность: 150-200 Вт на одну секцию.

Рекомендую прочитать:

Только сегодня, задумалась менять или не менять старые батареи. И как раз ваша статья, не поленилась сходила промеряла какие у меня батареи. Выяснила что, МС 100-500, мощность у них маленькая, исходя из вашей статьи по поводу мощности одной секции алюминиевого радиатора, даже китайские по мощности больше. Смысл менять старые есть. Новые и выгладят лучше, да и эти уже свои 50 лет почти отстояли)

By Виктория Шлеюк

В прошлом году с мужем тоже думали что делать, оставлять чугунные или ставить новые. Взвесили все за и против. Чугунные на фоне новых смотрятся не так эстетично, да и грубо можно сказать. В уходе не так уж просты, пока все щели попротираешь. Но все же таки поставили стальные радиаторы. Целую зиму не можем нарадоваться. Во первых, економия денег, во вторых красиво необыкновенно, а в третьих легким движением руки убирается вся пыль

Этим летом решил заняться заменой всей системы отопления у родителей в деревне, они у меня не так молоды чтобы делать это самим, заменил все чугунные батареи на новые, которые и на вид намного красивее, и тепла больше дают, и экономия нешуточная, потребление газа с новыми батареями и котлом упало больше чем наполовину. Все вложения окупились за эту зиму.

Какая тепловая мощность чугунных радиаторов отопления

В последнее десятилетие на отечественном рынке появились новые модели отопительного оборудования, в том числе и радиаторов, но изделия из чугуна по-прежнему востребованы у потребителей. Их выпускают как российские, так и зарубежные производители. Чугунные радиаторы отопления, представленные на фото, являются одним из элементов обустройства теплоснабжения квартиры или собственного дома.

Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой теплоотдачи чугунных радиаторов отопления.

Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.д. Теплоотдача радиаторов отопления зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ.
Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Порядок расчета количества секций

Существуют разные методики выполнения технических расчетов радиаторов. Точные алгоритмы позволяют производить вычисления с учетом многих факторов, включая размеры и размещение помещения в здании. Также можно воспользоваться упрощенной формулой, которая позволит узнать искомое значение с достаточной точностью. Итак, рассчитать количество секций можно, умножив площадь помещения на 100 и полученный результат разделив на мощность секции чугунного радиатора в ватах.

При этом специалисты рекомендуют:

  • в том случае, когда итогом стало дробное число, округлять его в большую сторону. Запас по теплу лучше, чем его недостаток;
  • когда в комнате насчитывается не одно, а несколько окон, установить две батареи, разделив между ними необходимое количество секций. В результате не только увеличивается срок эксплуатации радиаторов, но и их ремонтопригодность. Батареи станут хорошей преградой для холодного воздуха, поступающего от окон;
  • при высоте потолка в комнате более 3-х метров и наличии двух внешних стен с целью компенсации потерь тепла желательно добавить пару секций и тем самым увеличить мощность чугунного радиатора отопления.

Размеры и вес чугунных радиаторов отопления

Параметры чугунных радиаторов на примере отечественного изделия МС-140 следующие:

  • высота – 59 сантиметров;
  • ширина секции – 9,3 сантиметра;
  • глубина секции – 14 сантиметров;
  • емкость секции – 1,4 литра;
  • вес – 7 килограммов;
  • мощность секции 160 ватт.

Со стороны владельцев недвижимости можно услышать нарекания, что довольно сложно переносить и устанавливать радиаторы, состоящие из 10 секций, вес которых достигает 70 килограммов, но радует, что такая работа в квартире или доме делается один раз, поэтому размеры чугунных радиаторов отопления необходимо правильно рассчитать.

Поскольку количество теплоносителя в такой батарее составляет всего 14 литров, то, когда тепловая энергия поступает из котла автономной отопительной системы, тогда придется оплачивать лишние киловатты электроэнергии или кубометры газа.

Срок службы чугунных радиаторов

По таким показателям как продолжительность срока эксплуатации и чувствительность к температуре и качеству теплоносителя чугунные радиаторы опережают другие виды батарей. Что вполне объяснимо: чугун характеризуется устойчивостью к абразивному износу и тем, что он не вступает ни в какие химические реакции с материалами, из которых изготавливают трубы и элементы нагревательных котлов.

Размеров каналов, проходящих через чугунные батареи, достаточно для того, чтобы приборы засорялись минимально. В результате им не требуются работы по очистке. По мнению специалистов, современные радиаторы из чугуна способны прослужить от 30 до 40 лет. Но нельзя не сказать о большом недостатке данной продукции – это плохая переносимость гидравлических ударов.

Рабочее и опрессовочное давление

Среди технических характеристик помимо того, что важна мощность чугунных радиаторов отопления, следует упомянуть о показателях давления. Обычно рабочее давление жидкого теплоносителя составляет 6-9 атмосфер. Любые виды батарей с таким параметром напора справляются без проблем. Штатным давлением для чугунных изделий считается именно 9 атмосфер.

Помимо рабочего используется понятие «опрессовочное» давление, отражающее максимально допустимую его величину, возникающую при первоначальном запуске отопительной системы. Для чугунной модели МС-140 оно равно 15 атмосфер.

Согласно регламенту, в процессе запуска системы отопления необходимо выполнять проверку возможности плавно запустить центробежные насосы, которые должны функционировать в автоматическом режиме, но в действительности все обстоит далеко не так, как следует.

К сожалению, в большинстве домов автоматика либо отсутствует, либо неисправна. Но инструкция проведения такого вида работ предусматривает, что первоначальный пуск следует выполнять при закрытой задвижке. Ее разрешается плавно открыть только после выравнивания давления в подающей теплоноситель магистрали.
Но работники коммунальных служб не всегда выполняют инструкции. В итоге в случае нарушения регламента возникает гидроудар. При нем значительный скачок давления приводит к превышению допустимого значения давления и одна из батарей, расположенная по пути движения теплоносителя, оказывается не способной выдержать такую нагрузку. В итоге срок службы прибора значительно сокращается.

Качество теплоносителя для чугунных радиаторов

Как ранее отмечалось, для чугунных радиаторов не имеет значения качество жидкого теплоносителя. Этим приборам не важен показатель pH и другие его характеристики. Одновременно посторонние примеси, такие как камни и другой мусор, присутствующие в коммунальных теплосетях, проходят без помех через достаточно широкие каналы батарей и транспортируются дальше. Частенько они оказываются в узких отверстиях вставок из стали в биметаллических радиаторах у соседей. Естественно, что со временем мощность секции чугунного радиатора понижается.

Если в частном доме используется автономная система теплоснабжения, не имеет значения, какой будет использован теплоноситель – вода, тосол или антифриз. Перед использованием воды в качестве носителя тепла владельцу недвижимости нужно произвести ее подготовку, в противном случае отопительный котел, гидравлическая группа или теплообменник быстро выйдут из строя (прочитайте: «Химическая очистка теплообменников котла «). Также может упасть мощность нагревательного теплоагрегата.

Корпус радиатора

Чугунные радиаторы продают неокрашенными, поэтому после покупки изделия покрывают термостойким составом. Кроме этого, их следует протянуть, поскольку отечественная сборка не отличается качеством.

Однозначно ответить, какие радиаторы лучше – алюминиевые, чугунные или биметаллические — невозможно. Все зависит от личных предпочтений.

Напоследок видео об установке чугунных радиаторов отопления:

Источники: http://gidotopleniya.ru/radiatory-otopleniya/moshhnost-chugunnyh-radiatorov-otoplenija-kak-pravilno-rasschitat-6084, http://podmasterij.ru/remont-kvartir/moshhnost-odnoj-sekcii-chugunnogo-radiatora.html, http://teplospec.com/radiatory-batarei/kakaya-teplovaya-moshchnost-chugunnykh-radiatorov-otopleniya.html

Мощность 1 секции чугунного радиатора

Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

МС 140

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.

МС 110 – 500

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт

МС 100 – 500

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.

Новые чугунные радиаторы

Не редко сейчас можно увидеть и современные чугунные радиаторы, производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.

А на этом все, думаю я вам дал раскладку привычных чугунных радиаторов. Конечно мощность может немного прыгать от производителя к производителю, но примерно мощность держится в этих пределах.

Кстати как можете почитать — как украсить чугунную батарею под «РЕТРО», получается очень красиво и недорого

Мощность одной секции чугунного радиатора — основы расчета. Жми!

chugunnij_radiator_ms_140_tehnicheskie_harakteristiki_13

chugunnij_radiator_ms_140_tehnicheskie_harakteristiki_13Несмотря на появление на рынке большого ассортимента различных отопительных приборов, чугунная их разновидность все еще в тренде, что не удивительно, поскольку они имеют много преимуществ.

Кроме того, каждый, кто родом из Союза обязательно знаком с радиаторами данного типа, поскольку про другие  в те времена просто никто не знал. Чугунные отопительные радиаторы выделяет надежность и долговечность материала, а также не прихотливость в эксплуатации.

Историческая справка

carron-princess-cast-iron-radiator-antique-vellum-jpg_1

carron-princess-cast-iron-radiator-antique-vellum-jpg_1Мало кто знает, что впервые радиатор данного типа появился более ста лет назад, а изобрел его Франц Сан-Галли в Санкт Петербурге в 1855 году.

Изобретение так пришлось по душе людям, что начало набирать популярность.  Еще в начале 20 века чугунные радиаторы по внешнему виду очень напоминали современные аналоги.

Однако, активно внедрялись новые технологии, что привело к появлению на рынке алюминиевых и биметаллических радиаторов отопления. Вместе с тем, популярность чугунных батарей все еще высока и только растет, поскольку они надежны и практичны.

Плюсы использования данного типа радиаторов:

  1. Их секции устойчивы к коррозийным процессам. Чугун относится к разновидности  материалов, практически не подверженным коррозии. Они запросто могут выдержать температуру порядка 150 градусов, что позволяет их применять в паровых системах.
  2. Невосприимчивость к некачественному теплоносителю. Это означает, что наличие в нем камешков, частиц ржавчины, или повышенный уровень рН не поцарапают чугун.
  3. Толщина стенок батарей довольно не малая, что позволяет вне зависимости от того, какой объем имеет изделие, сделать его долговечным. Данный тип радиаторов является идеальным для открытых систем отопления.

Дополнительные плюсы радиаторов из чугуна:rokoko4rokoko4

  1. Великолепная способность аккумуляции тепла. Характерно то, что по прошествии часа после отключения радиатора остаточная теплоотдача составляет 30%. А аналоги из других металлов не могут похвастать столь выдающимися показателями.
  2. За счет большого внутреннего сечения крайне редко необходимо проводить их чистку.
  3. Долгий срок службы изделия, несколько десятилетий, вне зависимости от того, какой объем воды они имеют. А если использовать очищенную воду, то такой радиатор запросто выдержит столетнюю эксплуатацию без каких-либо сложностей.

Слабые места чугунной батареи:

  1. При большом количестве положительных сторон у данных батарей самым главным недостатком является большой вес. Поэтому, если у вас в доме не работает лифт, а вы решили поменять батареи на чугунные, вам можно только посочувствовать. И это, в свою очередь ограничивает их спектр применения, поскольку при монтаже на гипсокартонную конструкцию такого радиатора следует быть крайне осторожным, чтобы избежать обрушения. Ряд производителей такой продукции комплектуют ее ножками для установки на пол, что расширяет спектр действия.
  2. Несовременный дизайн также оказывает влияние на популярность, поскольку такие радиаторы подойдут далеко не к каждому интерьеру.

Расчет

market_p5243kyhwkvbqvskec2e4w_600x600

market_p5243kyhwkvbqvskec2e4w_600x600Для того, чтобы узнать мощность, следует знать параметры радиаторов. У стандартных моделей межосевое расстояние 500 или 300 мм.

Однако, можно встретить на рынке и модели с расстоянием 800 мм, и средние — 350 мм. По ширине секции могут быть 35-60 мм, а глубине — 92, 99, 110 мм. Для просчета мощности можно воспользоваться одной простой формулой, в которой на каждые 1м2 помещения необходимо 100 Вт тепловой мощности.

К примеру, если площадь помещения составляет  25 м2, необходимо использовать радиаторы, мощность которых составляет 25*100=2500 Вт. Если, же 1 секция радиатора будет иметь среднюю мощность 180 Вт, то для отопления этой комнаты необходимо использовать 14 секций.

[advice]Примите к сведению: выполняя расчет мощности батареи, нужно учитывать площадь помещения, мощность отопительного прибора и другие параметры.[/advice]

К примеру, в угловой комнате количество секций необходимо увеличить на 25%. Если же в комнате установлены стеклопакеты, энергозатраты снижаются на 10%.

Применение чугунных батарей  для отопления современных помещений

2015-01-02_radiatory-otopleniya-dlya-maksimalnogo-komforta

2015-01-02_radiatory-otopleniya-dlya-maksimalnogo-komfortaСовременные отопительные чугунные приборы выпускают с многослойным порошковым покрытием очень высокого качества.

А если учесть высокую толщину стенки и внутренний защитный слой, то это позволяет значительно увеличить срок эксплуатации батарей.

Высокая степень инертности позволяет чугунным радиаторам оставаться горячими без циркуляции носителя. Так, существует специальная таблица,  в которой приводятся данные показатели. Радиаторы,  изготовленные с высокомарочного литейного чугуна отлично себя зарекомендовали в условиях с повышенной кислотностью и загрязненностью теплоносителя.

Рабочее давление

radiator-otopleniya-foto

radiator-otopleniya-fotoКасательно рабочего давления  чугунных батарей следует сказать, что сюда относится максимальное давление воды, которое он сможет выдержать. Как правило, показатели составляют порядка 15 Атмосфер.

А теплоотдача показывает размер мощности батарей. Поэтому, чем большее значение квт он имеет, тем большая у него теплоотдача. На сегодняшний день используются радиаторы, у которых количество теплоотдачи на одну секцию равняется 100-200 Вт.

Однако, на практике часто случается так, что производители завышают данные показатели, поэтому следует тщательно изучать предложения на рынке.

[warning]Полезно знать: при неправильно подобранной тепловой мощности, в комнате будет очень жарко, что приведет к дополнительному проветриванию и образованию сквозняков.[/warning]

Помимо этого, перегретая поверхность радиатора будет сжигать кислород, снижать влажность и раздражать слизистые покровы человека. И наконец, неправильно подобранная  мощность будет провоцировать постоянные температурные скачки.

Подводя итоги, можно сказать, что теплоотдача одной секции чугунной батареи — это номинальная мощность радиатора. Этот показатель необходимо использовать при расчете мощности отопления в целом. Если известен размер площади и конфигурация комнаты, то можно произвести довольно точный расчет отопительной системы.

Смотрите видео, в котором специалист разъясняет нюансы подсчета мощности радиаторов отопления:

Мощность секции чугунного радиатора МС 140, 110, 90, ЧМ1, ЧМ2, ЧМ3

Реальная мощностьт секции чугунного радиатора — важный фактор при выборе. Зная ее вы сможете подсчитать, сколько батарей и какой модели нужно для обогрева помещения или целого дома. Соответственно — обеспечите хороший микроклимат, тепло и уют в своем жилище.

В этой статье мы приведем номинальную и дейсттвительную мощность секций чугунных батарей МС и ЧМ. Также расскажем, как ее правильно подсчитать, а в конце публикации вы найдете сводную таблицу для всех моделей батарей.

Номинальная и реальная теплоотдача

Производители заявляют количество киловатт тепловой энергии, которые обеспечивает одна секция радиатора. При этом они проводят свои расчеты для теплоносителей с температурой порядка +90…+95 градусов.

В системах центрального отопления вода редко нагревается выше +70 °С. В частном доме с собственным источником тепла ее можно регулировать, поэтому несложно подогреть воду в системе отопления до номинальных +90 °С.

Кроме температуры теплоносителя в системе отопления, на тепловую мощность одной секции чугунной батареи. В качестве нормы мы берем среднюю температуру в квартире или доме равную +20 °С.

Пример

Указанная производителем мощность чугунного радиатора МС 140-500 составляет 175 Вт. Если подающаяся в него вода прогрета до +70 градусов, то реальная теплоотдача составит

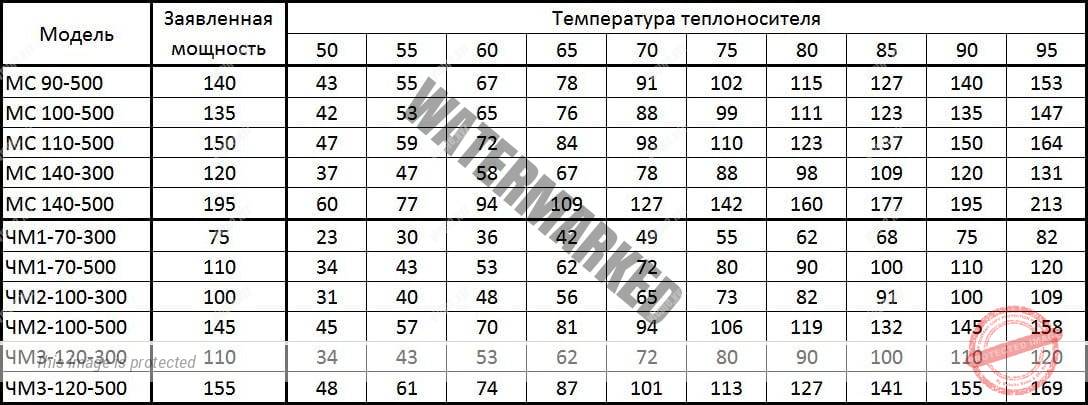

Теплоотдача чугунных радиаторов отопления таблица

Теплоотдача чугунных радиаторов отопления таблицаТаблица расчета мощности чугунных радиаторов в зависимости от модели и температуры теплоносителя.

Все значения приведены в ваттах. Для перевода их в киловатты достаточно полученный результат разделить на 1000.

Как рассчитать реальную мощность чугунного радиатора самостоятельно

В том случае, если вы решили установить нестандартную батарею, не относящуюся к распространенным сериям МС или ЧМ, придется рассчитывать его мощность самостоятельно. Для этого воспользуйтесь формулой:

Q = (T – 13 – T1) х Q1 x 0.01742

Значения:

  • Q1 – указанная производителем тепловая мощность секции;
  • T – температура теплоносителя;
  • T1 – температура в помещении;
  • Q – реальная тепловая мощность секции чугунного радиатора.

Расчет по этой формуле приблизительный, но погрешность не превышает 5%, если теплоноситель будет нагрет в пределах +45…+95 градусов.

После того как вам стала известна теплоотдача одной секции, вы можете рассчитать их необходимое количество для конкретного помещения. Сделать это можно с помощью онлайн-калькулятора.

Хочется напомнить, что эффективность обогрева зависит не только от количества батарей, но и от того, как они расположены и насколько соблюдены правила монтажа. Особенно это касается больших помещений. Подробнее об этом вы можете прочитать в статье о правильной установке радиаторов отопления.

Последние публикации:

Надеемся, что приведенная выше информация была вам полезна. Если у вас есть вопросы или вы хотите поделиться своим мнением – оставляйте их в комментариях. Не забывайте поделиться сттатьтей с друзьями :-)

Мощность 1 секции чугунного радиатора и площадь помещения

Замена отопительной системы, в частности, радиаторов, является весьма сложной и ответственной задачей. Современный рынок предлагает достаточно разнообразное количество моделей из различных материалов. Еще несколько лет назад чугунные уступали конструкциям из алюминия и стали.

Схема чугунных радиаторов отопления

Схема чугунных радиаторов отопления.

Но повсеместно устанавливая современные батареи, люди столкнулись с тем, что надежность и долговечность новых радиаторов не так хороши, как у чугунных моделей.

Поэтому в последнее время наметилась тенденции роста продаж чугунной отопительной продукции.

Основы расчета требуемой мощности

Для того чтобы правильно рассчитать требуемый размер радиатора, то есть количество его составляющих секций, необходимо знать мощность, которой достаточно для поддержания заданной температуры.

Расчет требуемой мощности чугунных радиаторов отопления

Расчет требуемой мощности чугунных радиаторов отопления.

Жилая комната, которая имеет одну дверь и одно окно, высоту потолка около 3-х метров, требует 110-120 Вт на нагрев одного 1 кв.м. Мощность, необходимая для нагрева помещения, может варьироваться в зависимости от наветренной стороны состояния оконных переплетов и плотности прилегания двери. Указанное значение мощности усредненное, в каждом помещении требуется вносить определенные поправки. В среднем комната площадью 15 м2 потребует мощности батарей, равной 1.5 кВт. Угловое помещение желательно комплектовать двумя батареями, это будет способствовать более равномерному распределению тепла. Суммарная мощность радиаторов должна превышать расчетную на 30%. То есть, если для обычного помещения площадью 20 кв.м достаточно 2.5 кВт мощности нагрева батареи, то для угловой комнаты потребуется около 3 кВт выделяемой нагревательными приборами мощности. Данный факт обусловлен тем, что угловые помещения здания часто оборудованы двумя и более оконными проемами и имеют большую площадь контакта стен с холодным воздухом.

Читайте также: Монтаж котла отопления
Подробнее о галанке
Утепление пенопластом – читайте здесь.

Вернуться к оглавлению

Мощность чугунного радиатора

Мощность радиатора любого типа принято выражать в мощности одной секции, если батарея составляется из них, либо отдельным совокупным значением в случае с пластинчатыми радиаторами. Чугунные радиаторы комплектуются из отдельных секций. Одна секция имеет мощность около 0.15 кВт (150 Вт). Это значение может незначительно варьироваться в зависимости от геометрии литья секции. Мощность отдельной секции прямо пропорциональна площади ее поверхности. Для типовых изделий из чугуна значение площади одинаково. Но в настоящее время представлено множество новых моделей чугунных радиаторов, которые имеют разную форму и, соответственно, площадь.

Схема монтажа чугунных радиаторов отопления

Схема монтажа чугунных радиаторов отопления.

Классические изделия из чугунного литья выделяют 150 Вт тепловой мощности при следующих условиях. Температура в помещении должна отличаться от температуры теплоносителя на 50 градусов Цельсия. Например, если в комнате 20 градусов, то температура теплоносителя равняется 70 градусам. При соблюдении этой разницы температур мощность секции будет равна заявленной. Иногда заявленную мощность указывают при разнице температур 70 градусов. Это не будет корректным значение, так как далеко не всегда температура теплоносителя позволяет добиться этой разницы. Батарея с одной и той же настоящей мощностью может иметь разные значения в паспорте из-за условной разницы температур. В результате можно ошибиться при расчете количества секций. Теплоотдача должна быть рассчитана в соответствии с особенностями помещения. Количество окон, количество дверей, угловое расположение оказывают прямое влияние на то, какая требуется теплоотдача.

В среднем 1 обычная комната, которая имеет площадь около 15 кв.м, потребует 10 чугунных секций для комплектации батарей. Каждое дополнительное окно потребует 1 или 2 дополнительных секции батарей. Конкретно это зависит от применяемых стеклопакетов в конструкции окна. Если площадь помещений более 20 кв.м, то лучше установить две батареи с нужной суммарной мощностью.

При расчете параметров отопления следует знать, что чугунные радиаторы выделяют около 80% тепла конвективным путем и 20% посредством инфракрасного излучения. Поэтому месторасположение батареи должно выбираться рядом с окном или под ним, в результате теплоотдача улучшится из-за повышенной циркуляции воздуха в этих местах.

Схема подключения чугунных радиаторов отопления

Схема подключения чугунных радиаторов отопления.

При выборе типа батарей часто отдают предпочтение тем или иным моделям, отталкиваясь лишь от указанной мощности секции. Это не всегда правильно. Более слабая теплоотдача, по сравнению с алюминиевыми изделиями, нивелируется длительным сроком службы и надежностью чугунных радиаторов. Теплоотдача биметаллических батарей практически такая же, но они подвержены коррозии значительно сильнее, чем чугунные.

Часто приходится слышать о том, что чугунный радиатор имеет больший внутренний объем по сравнению с другими типами и в результате приходится потреблять большее количество энергии для отопления в частных домах. Это неверно. Объем 1 радиатора из чугуна – около 4 литров. Конечно, это превышает значение объема у изделий из других материалов. Но чем больше нагрето воды, тем больше будет отдано тепла, то есть система отопления, состоящая из чугунных радиаторов, имеет большой объем и потребует больше тепловой энергии для ее нагрева, но отдавать тепло в помещение тоже будет долго. 1 нагретая батарея выделит определенное число кВт по мере остывания воды. Недостаток только в том, что такая система инертная и достаточно тяжело точно регулировать температуру в помещении, так как процесс разогрева и остывания удлиняется. В квартирах с централизованным отоплением этот недостаток отсутствует по причине изношенности котельных и теплосетей, что в результате не позволяет приготавливать теплоноситель нужной температуры. Площадь помещения можно с успехом обогревать с некоторой заданной точностью, используя термостатный кран.

Выбор чугунных радиаторов наиболее актуален при работе в старом жилищном фонде, который обслуживается морально устаревшим котельным оборудованием.

Сколько квт в 1 секции чугунного радиатора — Отопление

Зная мощность секции батареи, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты.

Размеры радиаторов отопления, предназначенных для комнат с одинаковой площадью, могут быть разными, а их теплоотдача – одинаковой. Зарубежные устройства отопления имеют меньшие размеры, чем отечественные, но создают столько тепла, сколько производят отечественные.

Чем отличаются иностранные радиаторы от отечественных

Продукция обеих групп производителей изготавливается практически из одинакового чугуна. Разница заключается в особенностях поверхности чугуна.

Зарубежные варианты имеют гладкую внутреннюю поверхность. Циркуляция теплоносителя легко скользит по ней, не «чувствуя» большого гидравлического сопротивления. Поэтому меньшие по размерам секции иностранных устройств отопления способны пропустить больше воды на единицу внутренней площади и впитать больше тепла. В итоге их мощность растет. Их нужно устанавливать в комнатах с большой площадью (30 и более кв. м.).

Мощность классических радиаторов

чугунные радиаторы МС-140Большой популярностью пользуются батареи МС-140.  Есть две модификации:


  1. МС-140-300.
  2. МС-140-500.

Секции первой модели радиатора меньше и способны выдать 0,106 кВт.

Мощность сегментов второй модели измеряется 0,160 кВт.

Они большие по размерам и тяжелые. Большая модель имеет секцию, высота и ширина которой  0,588х0,121 м. Объем внутреннего пространства одного сегмента равняется 1,5 л.

Теплоотдача современных чугунных устройств

Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы.Чешские чугунные радиаторы Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.

Подобный объем имеют секции радиаторов некоторых российских производителей. Они способны отдавать тепло в 0,102 кВт. По этому показателю они отстают от чешской продукции, но лучше МС-140.

Простейший расчет мощности батарей

Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м2, нужно:


  1. Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
  2. Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.

Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.

Указанный во втором шаге коэффициент зависит от типа дома. Этот показатель может быть таким:

  • 0,034 кВт/м – для домов, построенных из кирпича;
  • 0,02 кВт/м – для домов, строительство которых велось с соблюдением современных стандартов.

Более сложный способ

Он предусматривает использование двух показателей:

  1. Общей потребности в тепле.
  2. Теплоотдачи одного ребра радиатора (эту величину можно взять из технической документации).

При определении первого показателя необходимо учитывать:

  1. Площадь помещения.
  2. Этаж.
  3. Высоту потолка (превышает ли она 3 м. или нет).
  4. Наличие кондиционера, камина.
  5. Число и площадь окон.
  6. Наличие утепления стен, пола и потолка.


Потребность в количестве тепла определяют в такой последовательности:

  1. Вычисляют объем помещения (площадь умножают на высоту).
  2. Объем умножают на цифру 41 Вт (согласно СНИП на 1 м.куб. должно создаваться 41 Вт тепла).
  3. Корректируют полученную цифру на различные коэффициенты:
  • если потолок меньше 3 м, то высоту делят на 3 и полученный результат умножают на вычисленную потребность в тепле. Если больше, то делают то же самое;
  • если комната угловая, то полученную цифру умножают на 1,8;
  • если есть одно большое окно или несколько окон, то результат снова умножают на 1,8. В случае наличия пластиковых стеклопакетов применяют корректирующий коэффициент 0,8;
  • если выполняется нижнее подключение батареи, то берут корректирующий коэффициент 1,1;

В конце полученную цифру делят на теплоотдачу секции и определяют число ребер.

poluchi-teplo.ru

Правильный выбор

  1. Производительность отопительных приспособлений должна составлять 10% от площади комнаты, если высота ее потолка составляет менее 3 м.
  2. Если он выше, то прибавляются 30%.
  3. Для торцевого помещения надо прибавить еще 30%.

Необходимые подсчеты

После определения тепловых потерь нужно определить производительность прибора (сколько кВт в стальном радиаторе или других приборах должно быть).

  1. Например, надо отопить помещение, площадью 15 м² и высотой потолка 3 м.
  2. Находим его объем: 15∙3=45 м³.
  3. Инструкция говорит, что для обогрева 1 м³ в условиях Средней полосы России надо 41 Вт тепловой производительности.
  4. Значит, объем комнаты перемножаем на данную цифру: 45∙41=1845 Вт. Такую мощность должен иметь отопительный радиатор.

Обратите внимание!
Если жилище расположено в регионе с суровыми зимами, надо полученную цифру умножить на 1.2 (коэффициент потери тепла).
Итоговая цифра составит 2214 Ватт.


Количество ребер

Далее надо рассчитать число секций в батарее. В инструкциях к изделиям указывается параметр каждого их ребра.

Из нее вы узнаете, сколько кВт в одной секции биметаллического радиатора и алюминиевого аналога – это 150-200 Вт. Возьмем максимальный параметр и разделим на него общую требуемую мощность в нашем примере: 2214:200=11.07. Значит, для обогрева комнаты нужна батарея из 11 секций.

Тепловая мощность

В комнате отопительные приспособления ставятся у наружной стены под оконным проемом. Вследствие этого, излучаемое прибором тепло распределяется оптимально. Холодный воздух, поступающий от окон, блокируется нагретым потоком, идущим наверх от радиатора.

Батареи из чугуна

Чугунные аналоги имеют такие плюсы:

  • обладают продолжительным эксплуатационным ресурсом;
  • имеют высокий уровень прочности;
  • они устойчивы к поражению коррозией;
  • отлично подходят для применения в коммунальных системах, работающих на низкокачественном теплоносителе.
  • сейчас производители изготавливают чугунные батареи (цена их выше, чем обычных аналогов), имеющие улучшенный внешний вид, благодаря использованию новых технологий отливки их корпусов.

Недостатки изделий: большая масса и тепловая инерционность.

Нижняя таблица озвучивает, сколько кВт в чугунном радиаторе, исходя из его модели.

Модель радиатора Тепловая мощность одной секции в Ваттах
МС-140/М-2 160
МС-140/М-300 117
МС-90 130
Т-90/М 127

Обратите внимание!
Чтобы отопить комнату, площадью 15 м², мощность, то есть кВт чугунного радиатора, должно быть не менее 1.5. Иными словами, батарея должна состоять из 10-12 секций.

Радиаторы из алюминия

Изделия из алюминия имеют большую тепловую мощность, чем аналоги из чугуна. При вопросе о том, сколько кВт в одной секции алюминиевого радиатора, специалисты отвечают, что она доходит до 0.185-0.2 кВт. В итоге для нормативного уровня прогревания пятнадцатиметрового помещения будет достаточно 9-10 секций алюминиевых секций.

Преимущества таких приборов:

  • легкий вес;
  • эстетичный дизайн;
  • высокий уровень теплопередачи;
  • температурой можно управлять своими руками при помощи термостатических вентилей.

Но изделия из алюминия не имеют такой прочности, как аналоги чугунные, например масляный радиатор 2 кВт. Поэтому они чувствительны к скачкам рабочего давления в системе, гидравлическим ударам, излишне высокой температуре носителя тепла.

Обратите внимание!
Когда у воды уровень рН (кислотность) повышенный, алюминий выделяет много водорода.
Это негативно влияет на наше здоровье.
Исходя из этого, такие приборы желательно применять в обогревательной системе, теплоноситель в которой обладает нейтральной кислотностью.

Биметаллические изделия

Прежде чем выяснить, сколько кВт в 1 секции биметаллического радиатора, следует учесть, что такие батареи обладают похожими эксплуатационными параметрами с алюминиевыми аналогами. Однако у них нет минусов, им свойственных.

Это обстоятельство обусловила конструкция приборов.


  1. Они состоят из медных либо стальных труб, по которым течет теплоноситель.
  2. Трубки спрятаны в алюминиевом пластинчатом корпусе. В итоге вода, циркулирующая внутри, с алюминием корпуса не взаимодействует.
  3. Исходя из этого, кислотные и механические характеристики носителя тепла на работу и состояние прибора никоим образом не влияют.

Благодаря стали труб приспособление имеет высокую прочность. Повышенную теплоотдачу обеспечивают внешние ребра из алюминия. Пытаясь узнать, сколько кВт в стальном радиаторе, учтите, что биметалл имеет самую высокую теплоотдачу — около 0.2 кВт на одно ребро.

Вывод

Выяснив, сколько кВт в 1 секции стального радиатора либо аналога из другого металла, вы сможете рассчитать теплопередачу приобретаемой продукции. Это позволит вам обустроить эффективную отопительную систему в своем жилище.

Видео в этой статье продолжает наглядно информировать вас по теме.

gidroguru.com

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.


Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м2, в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м* 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт  = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

 Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 ми высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем.  16 м2 * 3 м = 48 м
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

  • биметаллическая секция обогреет 1,8 м2;
  • алюминиевая — 1,9-2,0 м2;
  • чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

  • биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
  • алюминиевых 16 м2 / 2 м2 = 8 шт.
  • чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C,  на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

stroychik.ru

Чугунные радиаторы до сих пор являются одним из самых распространённых средств отопления в отечественных квартирах. Их заслуженно можно назвать ветеранами отопительного фронта – ведь этот вид обогревающих устройств был изобретён ещё в 1857 году французским учёным Францем Сан-Галли. С тех пор они широко используются для обогрева помещений и до сих пор остаются актуальными.

Такая популярность чугунных батарей объясняется очень просто – они удобны, эффективны и стоимость их невысока.

Читайте также: Чугунная батарея вес одной секции?

Рассмотрим подробнее их преимущества перед другими типами обогревающих приборов:

  1. Высокая теплопередача – они очень эффективно отдают тепло, обогревая помещение;
  2. Долговечность – изделия такого типа могут служить до 100 лет;
  3. Нетребовательность к условиям эксплуатации;
  4. Нетребовательность к качеству теплоносителя;
  5. Низкое гидравлическое сопротивление – внутренняя поверхность не создаёт излишнего трения при движении жидкости. Поэтому нет необходимости в принудительной циркуляции;
  6. Стойкость к образованию коррозии.

Параметры радиатора

Однако радиаторы из чугуна имеют и ряд недостатков:

  1. Очень высокая хрупкость, что усложняет их транспортировку и монтаж. Достаточно одного удара для того, чтобы появилась трещина;
  2. Очень большая масса – чугун является очень тяжёлым материалом, что создаёт сложности при транспортировке изделий и их монтаже. Необходим расчёт прочности стены, куда монтируется прибор – если она сможет справиться с нагрузкой, нужно проектировать дополнительные напольные крепления;
  3. Неэстетичный внешний вид – как правило, отечественные изделия выглядят очень непривлекательно, рёбра имеют зернистую поверхность и их сложно органично вписать в хорошо оформленный интерьер;
  4. Неудобство ухода – сложная конфигурация становится причиной скоплений пыли в труднодоступных местах, из которых её сложно удалять.

Необходимо заметить, что чугунные радиаторы нагревают не только методом конвекции, но и лучевым методом, нагревая приборы вблизи себя – они в свою очередь нагревают пространство вокруг.

Принцип действия чугунных радиаторов

Современные чугунные батареи

Принцип действия изделий этого типа достаточно несложен. Прибор состоит из отдельных частей с внутренними каналами – они соединяются между собой с помощью ниппелей и прокладок из резины или паронита. Секции располагаются вертикально для увеличения теплоотдачи.

Радиатор подключается к системе отопления, в которой циркулирует горячий теплоноситель – чаще всего вода. Теплоноситель, циркулируя по каналам внутри радиатора, нагревает его. А радиатор в свою очередь нагревает помещение, в котором он установлен.

Такие изделия являются очень инертными – они крайне медленно нагреваются, что является существенным недостатком. Однако, вследствие той же инертности, они очень медленно остывают, что является неоспоримым достоинством. Поэтому нет никакого смысла устанавливать на них регуляторы температуры – они будут попросту бесполезны.

Как упоминалось выше, чугун очень нетребователен к качеству теплоносителя – это очень актуально в наших условиях, где жидкость в системе может в себе нести камешки, куски окалины, ржавчину и другие мелкие посторонние предметы. Всё это никак не влияет на срок службы батарей – может немного истираться внутренняя поверхность, но это совершенно несущественно.

Расчёт мощности чугунных радиаторов

Самым главным показателем эффективности работы батарей отопления считается мощность или тепловой поток – она характеризует способность прибора обогреть помещение данного объёма.

Для того, чтобы паспортная мощность изделия соответствовала реальной, необходимо разницу между температурой нагревающей жидкости в магистрали и температурой обогреваемого помещения не более 50 градусов Цельсия. Некоторые указывают мощность для разницы температур в 70 градусов Цельсия, но это не корректно, поскольку не всегда представляется возможность обеспечить такую разницу.

Мощность чугунных радиаторов измеряется в киловаттах (кВт) и она зависит от их размеров. Конструкция чугунных батарей состоит из отдельных секций, поэтому определение мощности зависит от её величины для одной секции.

В зависимости от марки батарей, размеры одной секции могут различаться, соответственно, показатель теплового потока тоже может быть разным. Нижеприведённая таблица даёт некоторое представление о характеристиках одной секции для разных марок батарей отопления из чугуна.

Сравнение характеристик одной секции у различных марок чугунных батарей отопления

В приведённой таблице мы видим, что тепловой поток секции батарей из чугуна может колебаться в пределах от 0,12 кВт до 0,16 кВт.

Характеристики секций радиатора

Читайте также: Секции чугунной батареи отопления, как уменьшить количество?

Зная эту величину, мы можем рассчитать, сколько секций понадобится для радиатора отопления, чтобы обогреть помещение заданного объёма.

  1. Для начала необходимо вычислить объём комнаты – для этого умножаем её длину на ширину и на высоту;
  2. Нужно определиться с тем, какая мощность необходима для обогрева 1 м3 нашего помещения. Существуют нормы теплового потока для зданий заданного типа:
  • Для зданий панельного типа – 0,041 кВт на м3;
  • Для домов из кирпича с теплоизоляцией стен и стеклопакетами на окнах – 0,034 кВт на м3;
  • Для зданий, возведённых с соблюдением современных требований – 0,020 034 кВт на м3.
  1. Умножаем величину теплового потока, который нужен для обогрева одного кубического метра, на объём нашего помещения. Найденная величина будет мощностью, которая требуется на обогрев всей комнаты;
  2. Определяем тип батареи отопления и, сверяясь с таблицей, узнаём величину теплового потока одной его секции;
  3. Значение мощности, необходимой на обогрев заданного помещения, делим на мощность одной секции. Полученная величина будет количеством секций чугунного радиатора, которое необходимо для обогрева комнаты заданного типа и объёма.

Заключение

Чугунные радиаторы

Устанавливая в своём доме чугунные батареи, следует с максимальной точностью рассчитать их необходимую мощность и в зависимости от этого выбирать необходимое количество секций. Если расчётами пренебречь, есть риск, что отопление жилья будет недостаточно эффективным. Это существенно понижает уровень  комфорта в доме, что, согласитесь, довольно неприятно. Лучше потратить время и силы на то, чтобы в вашем доме царили тепло и уют.

mynovostroika.ru

Основные виды

Чугунные радиаторы М-140

Радиаторы типа М-140 имеют довольно простую конструкцию и легки в обслуживании. Материал, использующийся при их изготовлении – чугун. Он имеет высокую стойкость к коррозийным процессам и может использоваться с любым теплоносителем. Невысокий уровень гидравлического давления позволяет использовать радиаторы, как для гравитационной, так и для принудительной системы циркуляции теплоносителя. Высокий порог противодействия гидравлическим ударам позволяет эксплуатировать их как в двухэтажных, так и в девятиэтажных зданиях. Плюсы М-140 – легкость в обслуживании, надежность, длительный срок службы и низкая стоимость.

Чугунные радиаторы МС-140-500

Широко используются для обогрева строений с t теплоносителя в пределах 1300С и давлением 0,9 МПа. Ёмкость одной полости – 1,45л, объём обогреваемой площади – 0,244 квадратных метра. Материал, используемый для изготовления секций – СЧ-10 (серый чугун).

Чугунные радиаторы МС-140-300

Радиаторы, используемые для прогрева помещений с низкими подоконниками и давлением 0,9 Мпа.  Ёмкость полости — 1,11л.  Вес полости с учетом комплектующих – 5700 г. Сила расчетного теплового потока – 0,120 кВт.

Чугунные радиаторы МС-140М-500-09

Радиаторы этой модели используются для разных помещений с t теплоносителя до 1300С и давлением 0,9 мПа. Масса одной полости – 7100 г. Используемый для изготовления материал – серый чугун. S нагрева одной полостью — 0,244м2.

Важно! Выбирая радиатор для жилья, обязательно обращайте внимание на его характеристику и делайте всевозможные расчеты заранее, так, как обменять приобретённый товар будет практически невозможно.

Плюсы и минусы использования чугунных радиаторов

Любая, существующая на сегодняшний день отопительная система имеет как плюсы, так и минусы, рассмотрим их.

Номинальное значение тепловой мощности каждой секции составляет 160Вт. Примерно 65 % выделяемого теплового потока обогревает воздух, скапливающийся в верхней части помещения, а оставшиеся 35% прогревают нижнюю часть комнаты.

Плюсы:

  1. Длительный период использования, находящийся в пределах 15- 50 лет.
  2. Высокий уровень противодействия коррозийным процессам.
  3. Возможность использования в отопительных системах с гравитационной циркуляцией теплоносителя.

Минусы:

  1. Низкая эффективность коррекции показателя теплоотдачи;
  2. Высокий уровень трудоемкости при монтаже;

Важно! Дабы не столкнуться с проблемой при монтаже, обязательно учитывайте указанные выше плюсы и минусы чугунных радиаторов. Их установка – не дешевая, а повторные монтажные работы потребуют множества финансовых средств.

prokommunikacii.ru

Что нужно знать про мощность радиаторов?

Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении. Чем больше эта разница, тем лучше он отдает тепловую энергию.

Производители часто заявляют завышенные технические характеристики. Они показывают мощность для разницы температур в 65-70 °С. А в реальности перепад температур составляет 35-50 градусов.

Поэтому, если вы видите в инструкции тепловую мощность секции в 200 Вт при ΔТ = 70, реально она составляет 150-160 Вт (ΔТ обозначает перепад температур).

Зная значение реальной мощности можно подсчитать необходимое количество секций в онлайн-калькуляторе.

Сколько кВт в одной секции алюминиевого радиатора

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

  • Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
  • Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
  • Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
  • Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

Сколько кВт в одной секции чугунного радиатора

Производительность тепла чугунного радиатора зависит от объема воды, толщины стенок, наличия ребер, высоты и ширины секции. Существует несколько стандартных моделей чугунных батарей, заявленная теплоотдача одной секции которых составляет:

  • МС-140 – 175 Вт;
  • МС 140-500 – 195 Вт;
  • МС 140-300 – 120 Вт;
  • МС 110-500 – 150 Вт;
  • МС 100-500 – 135 Вт;
  • МС 90-500 – 140 Вт.

В классификации первое число обозначает ширину вертикального чугунного протока, второе – ее высоту.

Современные чугунные батареи отличаются от стандартных изделий марки МС. Они могут иметь другие размеры и дизайн, есть модели с отсекателями воздуха. Производители заявляют производительность одной секции в пределах от 150 до 220 Вт.

Если показатели тепловой мощности приводятся для разницы температур ΔТ в 60-70 градусов, они отличаются от реальных.

Для батарей с температурой воды 55-60 °С реальная производительность составит 75-85%, для батарей с температурой воды 65-70 °С – порядка 85-90% от указанной в спецификации производителя.

Сколько киловатт в одной секции биметаллического радиатора

Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.

Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.

Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:

  • 200 мм – 0,5-0,6 кВт;
  • 350 мм – 0,1-0,11 кВт;
  • 500 мм – 0,14-0,155 кВт.

Сколько кВт одной секции биметаллического радиатора с отсекателями воздуха:

  • 200 мм – 0,6-0,7 кВт;
  • 350 мм – 0,115-0,125 кВт;
  • 500 мм – 0,17-0,19 кВт.

Радиатор стальной: сколько киловатт в 1 секции

Стальные радиаторы принципиально отличаются от чугунных, алюминиевых и биметаллических. Они изготавливаются не отдельными секциями, а в виде цельного нагревательного прибора.

Тепловая производительность стального радиатора зависит от его высоты, ширины, количества конвекторов. Различают три типа радиаторов:

  • Тип 11 – один конвектор;
  • Тип 22 – два конвектора;
  • Тип 33 – три конвектора.

Для удобства приводим таблицу тепловой мощности стальных радиаторов (значения приведены в Вт).

Как и в предыдущем случае, приведенные значения номинальные. Для теплоносителя температурой 55-60 °С реальная теплоотдача составит 75-85%, для 65-70 °С – 85-90%.

В статье мы приводим реальные значения, сколько киловатт тепла может давать одна секция радиатора. Они меньше чисел, указываемых производителями, но мы не обманываем наших читателей.

Не забудьте поделиться публикацией в соцсетях!

Сколько реальных кВт тепла в одной секции радиатора

Сколько кВт в 1 секции чугунного, биметаллического, алюминиевого или стального радиатора? Реальное количество киловатт, которое пишут производители, не соответствует действительности. А это очень важно! Используя завышенные данные вы не сможете рассчитать количество секций.

На рынке представлены четыре вида батарей отопления – чугунные, биметаллические, алюминиевые и стальные. Они отличаются дизайном, объемом, размерами и стоимостью. Но прежде всего вам важно знать, их теплопроизводительность – от этого зависит, насколько хорошо они будут обогревать помещение.

Что нужно знать про мощность радиаторов?

Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении. Чем больше эта разница, тем лучше он отдает тепловую энергию.

Наглядный пример:

Если в помещении 0 градусов, то батарея будет остывать быстрее, чем если бы в комнате было +24. Соответственно – он отдает больше тепла. Получается, при 0 градусов мощность отопительного прибора больше.

Производители часто заявляют завышенные технические характеристики. Они показывают мощность для разницы температур в 65-70 °С. А в реальности перепад температур составляет 35-50 градусов.

Поэтому, если вы видите в инструкции тепловую мощность секции в 200 Вт при ΔТ = 70, реально она составляет 150-160 Вт (ΔТ обозначает перепад температур).

Зная значение реальной мощности можно подсчитать необходимое количество секций в онлайн-калькуляторе.

Сколько кВт в одной секции алюминиевого радиатора

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

  • Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
  • Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
  • Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
  • Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

Алюминиевый радиатор без отсекателей воздухаАлюминиевый радиатор без отсекателей воздуха.

Сколько кВт в одной секции чугунного радиатора

Производительность тепла чугунного радиатора зависит от объема воды, толщины стенок, наличия ребер, высоты и ширины секции. Существует несколько стандартных моделей чугунных батарей, заявленная теплоотдача одной секции которых составляет:

  • МС-140 – 175 Вт;
  • МС 140-500 – 195 Вт;
  • МС 140-300 – 120 Вт;
  • МС 110-500 – 150 Вт;
  • МС 100-500 – 135 Вт;
  • МС 90-500 – 140 Вт.

В классификации первое число обозначает ширину вертикального чугунного протока, второе – ее высоту.

Последние публикации:

Чугунный радиатор МС-140-500Стандартный 6-секционный чугунный радиатор МС-140-500.

Современные чугунные батареи отличаются от стандартных изделий марки МС. Они могут иметь другие размеры и дизайн, есть модели с отсекателями воздуха. Производители заявляют производительность одной секции в пределах от 150 до 220 Вт.

Если показатели тепловой мощности приводятся для разницы температур ΔТ в 60-70 градусов, они отличаются от реальных.

Для батарей с температурой воды 55-60 °С реальная производительность составит 75-85%, для батарей с температурой воды 65-70 °С – порядка 85-90% от указанной в спецификации производителя.

Сколько киловатт в одной секции биметаллического радиатора

Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.

Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Соответственно, чтобы однозначно ответить на вопрос сколько квт в 1 секции биметаллического радиатора, нужно знать все условия. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.

Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:

  • 200 мм – 0,5-0,6 кВт;
  • 350 мм – 0,1-0,11 кВт;
  • 500 мм – 0,14-0,155 кВт.

Сколько кВт одной секции биметаллического радиатора с отсекателями воздуха:

  • 200 мм – 0,6-0,7 кВт;
  • 350 мм – 0,115-0,125 кВт;
  • 500 мм – 0,17-0,19 кВт.

Радиатор стальной: сколько киловатт в 1 секции

Стальные радиаторы принципиально отличаются от чугунных, алюминиевых и биметаллических. Они изготавливаются не отдельными секциями, а в виде цельного нагревательного прибора.

Тепловая производительность стального радиатора зависит от его высоты, ширины, количества конвекторов. Различают три типа радиаторов:

Последние публикации:

  • Тип 11 – один конвектор;
  • Тип 22 – два конвектора;
  • Тип 33 – три конвектора.

Для удобства приводим таблицу тепловой мощности стальных радиаторов (значения приведены в Вт).

Таблица теплоотдачи стального радиатораТаблица теплоотдачи стальных радиаторов.

Как и в предыдущем случае, приведенные значения номинальные. Для теплоносителя температурой 55-60 °С реальная теплоотдача составит 75-85%, для 65-70 °С – 85-90%.

В статье мы приводим реальные значения, сколько киловатт тепла может давать одна секция радиатора. Они меньше чисел, указываемых производителями, но мы не обманываем наших читателей.

Не забудьте поделиться публикацией в соцсетях!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
