Как выбрать циркуляционный насос для отопления? Монтаж.

Использование отопительных систем с естественной циркуляцией теплоносителя, кроме того, что малоэффективно, оно нуждается в выполнении обязательных требований и ограничений. Поэтому владельцам частных домов или загородных коттеджей придется узнать, как выбрать циркуляционный насос для отопления, для того чтобы обеспечить равномерную доставку теплоносителя по всем трубам и радиаторам системы.

Содержание этой статьи

В зависимости от типа самой системы: одно- или двухконтурной, могут одновременно эксплуатироваться несколько циркулярных насосов (помп), например, один для горячего водоснабжения и один или несколько для отопления, количество которых определяется, прежде всего, площадью дома, а также необходимостью автономной организации теплоснабжения отдельных помещений в доме или общественном здании.

По данной теме есть похожая статья — Как прочистить канализацию в домашних условиях?

Почему нужен насос для отопления в частном доме?

Традиционная система отопления с естественной циркуляцией теплоносителя – малоэффективна, потому как жидкости приходится постоянно преодолевать сопротивление, что замедляет ее оборачиваемость. Поэтому в котел теплоноситель возвращается уже охлажденным, что требует дополнительных затрат энергоносителей для ее подогрева до нужной температуры.

Реконструкция с использованием труб меньшего диаметра способна лишь частично решить проблему, к тому же расходы в этом случае несравнимо выше, чем стоимость циркулярного насоса, который применяется для принудительного нагнетания в трубопровод системы теплоносителя, обеспечивая ему одинаковую скорость движения на всех участках.

Автономные системы отопления частных домов, как правило, изначально проектируются с учетом эксплуатации насоса, но если модернизировать старую, то ее эффективность возрастет на 25-35%, при этом существенно сократится потребление энергоносителей.

Достигается это за счет ускоренной оборачиваемости теплоносителя в системе, который совершив полный цикл, возвращается в котел, не растратив всю свою тепловую энергию. Поэтому и усилий для его подогрева требуется меньше, а значит – происходит экономия энергоносителя.

Организация системы с принудительной циркуляцией теплоносителя обязательно предполагает, что будет установлен байпас для циркуляционного насоса, которому отводится выполнение таких функций:

•

  возможность переключения системы в режим естественной циркуляции, например, при отключении электроэнергии или необходимости проведения ремонтных работ на определенном участке;

•

  в качестве устройства для регулирования температуры в помещении.

Как правило, система с принудительным циркулированием теплоносителя предполагает в каждом помещении установку байпаса, монтаж которого производится в комплекте с фильтром и запорными клапанами, а в некоторых случаях и с автоматическим клапаном для отвода воздуха (альтернативой крана Маевского).

Так как в частных домах средней площади чаще всего устанавливаются циркулярные насосы так называемого «мокрого» типа, установка байпаса должна выполняться горизонтально, при этом его диаметр должен совпадать с размером трубы, к которой он подключается, а также и с диаметром запорного клапана.

Циркуляционные насосы для систем отопления: виды и типы

Рынок циркулярных насосов довольно обширен, но независимо от фирмы производителя, все их можно отнести к одному из следующих типов устройств с:

• сухим ротором;
• мокрым ротором.

Кроме того, отличаются они между собой и по типу питания: переменное, с напряжением 220 В, так и постоянное – 12В, которое часто обеспечивает источник бесперебойного питания для циркуляционного насоса, установленный в котельной.

Отличаются насосы также и способом удаления воздуха:

• автоматическим;
• принудительным, ручным.

Аппараты с автоматическим воздухоудалением более удобны в эксплуатации, так как не требуют вмешательства человека, точнее, поиска специалиста для выполнения этого вида работ.

Для регулирования температуры в помещении, предназначены байпасы, но в тех случаях, когда требуется уменьшить или увеличить потребление электроэнергии, то для этого предназначены:

• переключатель, расположенный на корпусе;
• автоматика для циркуляционного насоса отопления, позволяющая эксплуатацию аппарата в зависимости от температуры на улице в автономном режиме.

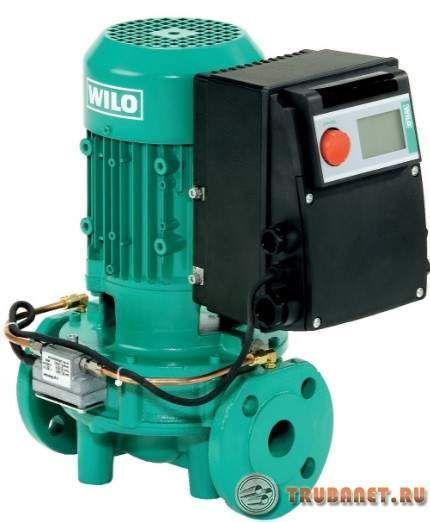

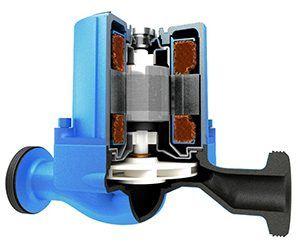

«Сухие» насосы

Такое конструктивное устройство прибора обеспечивает ему высокий КПД (более 80-85%, в зависимости от модели), но и гарантирует наличие постоянного шума. Поэтому для частных домов такой вариант малопривлекателен, за исключением очень больших объектов, на которых есть возможность расположения котла в отдельном помещении, максимально удаленном от жилых комнат.

Охлаждение в аппаратах этого типа происходит за счет отдачи тепла ребристой поверхностью корпуса в окружающую среду, а также вентилятора, расположенного в задней части прибора.

Как правило, данный тип циркулярных насосов наиболее востребован на больших объектах, прежде всего, общественного назначения.

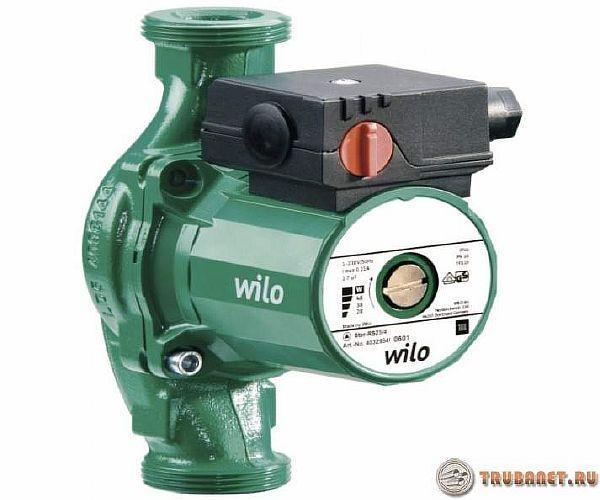

Насосы с «мокрым» ротором

Для загородных коттеджей или частных домов с автономным отоплением применяются циркулярные насосы с «мокрым» ротором, отличающиеся от первых тем, что у них в теплоноситель погруженными оказывается не только крыльчатка, но и сам двигатель. В этом случае, жидкость теплоносителя обеспечивает выполнение двух функций:

1. охлаждает двигатель;
2. играет роль своеобразной смазки.

Основным потребительским достоинством данного типа аппаратов является тихий режим работы, но при этом существенным недостатком выступает значительно более низкий КПД, редко превышающий 60%.

Когда стоит вопрос о том, какой насос выбрать для отопления частного дома, то стоит обратить внимание и на такое преимущество «мокрых» помп, как большой моторесурс, а также отсутствие необходимости в постоянном обслуживании. Поэтому для объектов с небольшим объемом теплоносителя этот тип циркулярных насосов является самым оптимальным выбором.

Несмотря на то что крыльчатка и сам ротор постоянно соприкасаются с жидкостью теплоносителя, опасности в развитии коррозии на их элементах невысокая. Происходит это потому, что производятся они из специальных материалов, не подверженных разрушению в результате действия агрессивных сред.

Конструкция циркулярного насоса и его принцип действия

Основное и единственное назначение циркулярного насоса для системы отопления – обеспечивать принудительным способом движение теплоносителя по трубам и радиаторам, в том числе и преодоление возникающего сопротивления в замкнутом контуре.

Конструктивно состоит из следующих основных элементов и узлов:

• корпуса, изготавливаемого из нержавеющих видов металла: стали, латуни, чугуна и других, а также различных сплавов;
• электродвигателя, приводящего в движение ротор;
• стального или керамического ротора;
• вала с крыльчаткой.

Независимо от марки этот прибор должен быть надежным и в этом лидером являются западноевропейские марки.

Хотя рынок наводнен и изделиями из Поднебесной, значительно уступающим первым по качеству, при этом разница в цене не является столь критичной.

Как влияет принцип работы системы отопления на выбор насоса

Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.

Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:

•

  типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт. Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;

•

  отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам. Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;

•

  ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;

•

  техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.

Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

• мощность;
• предельный температурный уровень;
• внутреннее давление, отвечающее за напор. Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;
• производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;
• объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя. На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах.

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? — здесь больше полезной информации.

Расчет необходимого напора и объемной подачи, видео:

Основные требования к монтажу циркулярного насоса

До того как установить циркуляционный насос в систему отопления, следует выполнить соблюдение нескольких правил, чтобы эффективность от использования этого аппарата была максимальной. К ним относятся:

• установка расширительного бачка с учетом того, чтобы его уровень был минимум на 1 м выше, чем самая высокая точка системы отопления;
• обязательно следует снабдить каждый радиатор системой отвода воздуха: автоматической или при помощи крана Маевского;
• в каждом помещении должен иметься в наличии байпас, позволяющий осуществлять в критических случаях обход системы, например, при отключении электричества, хотя лучше установить бесперебойник, который полностью исключит или сведет к минимуму такие нештатные ситуации.

Вас заинтересует эта статья — Печи для дома на дровах длительного горения.

Кроме того, если решено проводить работы самостоятельно, потребуется освоить минимальные навыки проведения расчетов. Для этого можно учитывать что:

• на 1 кВт мощности насос способен перекачать приблизительно 1л теплоносителя;
• в среднем на каждые 10 м контура требуется мощности напора равного 0,6 м, следовательно, если вся длина равна 100 м, то необходимо приобретать аппарат с маркировкой 60;
• также нужно знать, что средняя скорость движения жидкости составляет около 1,5-2 м/с.

Установка циркуляционного насоса, видео:

Установка насоса в систему отопления частного дома

Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.

1. Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
2. Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.
3. Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки. Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.
4. Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.
5. Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.
6. Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.
7. После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.
8. Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.

Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.

Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.

Циркуляционные насосы для отопления частных домов: рейтинг производителей

Сегодня все больше домовладельцев предпочитают загородную жизнь. Площадь некоторых загородных домов нередко составляет около 100 квадратных метров. Для того, чтобы обустроить нормальное жилище такого размера, приходится оборудовать качественную систему отопления. В таких механизмах зачастую используются циркуляционные насосы. В данной статье приводится информация о качественном насосном оборудовании, особенностях выбора подобных приспособлений.

Различают два основных вида циркуляционных насосов для систем отопления:

Устройства второго типа достаточно широко используются примерно с 50 годов 20 века. Основной отличительной особенностью таких механизмов считается полное погружения двигателя в рабочую среду в процессе эксплуатации. Подвижные компоненты агрегата в процессе работы дополнительно смазываются и охлаждаются. Насосы с «мокрыми» роторными элементами можно эксплуатировать на протяжении многих лет без дополнительного технического обслуживания.

Корпуса насосов в большинстве своем создаются из чугуна, латуни, либо бронзы. Главным преимуществом таких модификаций считается:

Устройства с «сухим» ротором получили характерное наименование, благодаря особенностям конструкции. Элементы корпуса и подвижные составляющие этих насосов полностью изолированы при помощи уплотняющих комплектующих от рабочей среды. Функционирование такого агрегата зачастую сопровождается определенными шумами, для мотора требуется существенный объем электричества.

Когда покупается циркуляционный насос для отопительной системы, нужно учитывать основные функциональные особенности подобных приспособлений, на которые следует обращать внимание в процессе поиска.

Уровень нагнетаемого напора и производительность можно отнести к главным функциональным характеристикам циркуляционных насосов для отопления. Производительность определяется объемом рабочей среды, которую может пропустить через себя насос за определенное время. Этот показатель может обуславливаться также уровнем гидравлического сопротивления такого трубопровода.

Уровень напора показывает максимальную высоту, на которую насос может подавать воду в системе. В паспорте на каждое устройство отображены эти и другие важные функциональные характеристики.

Сегодня все большее число домовладельцев отдают предпочтение циркуляционным насосам на 12 вольт, которые могут отличаться сравнительно плавным устройством пуска и высокой продолжительностью эксплуатационного периода. В качестве источника энергии для таких насосов может использоваться даже обычный машинный аккумулятор. Также следует отметить, что стоимость подобных устройств всегда остается приемлемой.

Мощность насосов считается одним из отличительных показателей. Желательно не устанавливать в системы отопления слишком мощные устройства. В максимальном режиме такие механизмы вряд-ли можно будет использовать в механизмах обогрева коттеджей или обычных загородных домов. Подобные элементы также будут стоить немалых денег, а пользы от них будет сравнительно немного. Поэтому покупать высокомощные насосные устройства не очень выгодно. Площадь отапливаемого помещения тоже имеет значение и требует внимания при выборе подходящего циркуляционного насоса.

Какую фирму выбрать

Для качественной покупки можно рассматривать множество моделей, имеющих определенные отличия по степени надежности и продолжительности срока эксплуатации. Эти насосные устройства можно отнести к самым тихим механизмам.

Перечень производителей, на изделия которых следует обратить внимание:

• Grundfos;
• Wester;
• Wito;

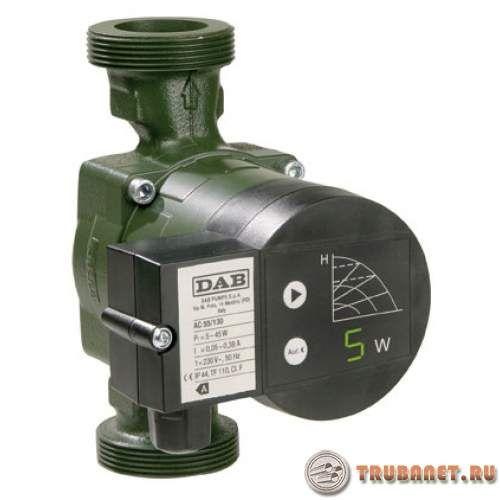

• DAB;

Изделия этих производителей постоянно пытаются замещать изделиями китайского производства, поэтому при выборе нужно проявлять максимальную внимательность. Со временем некачественно изготовленные насосы хуже функционируют или попросту выходят из строя.

Калибр НЦ-15/6 относится к бюджетным вариантам отличается высокой надежностью. Может работать в трех скоростных режимах, его корпус оборудован из высокопрочного чугуна. Такое устройство хорошо функционирует даже при высокой температуре теплоносителя до 60 градусов, чего нельзя сказать о функционально аналогичных приспособлениях.

Установка такого прибора может выполняться в любом удобном положении. Масса такого насоса достигает примерно 2,5 кг. Также следует отметить абсолютную бесшумность функционирования при мощностных характеристиках устройства в 90 Вт. Нужно помнить, что такие насосы функционируют нормально только когда через них пропускается чистая вода. Максимальная возможная температура рабочей среды, с которой может нормально взаимодействовать этот насос, составляет 110 градусов.

Скорость перекачки воды составляет примерно 2,5 кубометров воды в час. Это считается нормальным показателем для сравнительно небольшого помещения. Насосное устройство начинает шуметь через какое-то время, однако подобные неполадки не имеют особого значения по причине доступной стоимости устройства.

Достоинства:

• Доступная цена;
• Компактность;
• Чугунный прочный выносливый корпус;
• Работа при высоких температурах;
• КПД прибора выше среднего показателя.

К недостаткам можно отнести:

1. Ненадежная сборка;
2. Некоторые составляющие элементы ротора оборудованы из пластика.

Wester WCP 25-60G

Устройство функционирует по принципу циркуляции, может взаимодействовать с самыми разнообразными системами отопления. Высокая продолжительность эксплуатационного периода и надежность устройства обеспечивается, благодаря прочному чугунному корпусу. Устройство на максимальных оборотах неплохо шумит. Данная проблема может быть устранена, благодаря системе переключения скоростей. Компактное устройство можно устанавливать даже в узких тесных помещениях. Максимальная возможная мощность насоса составляет 93 Вт.

С учетом отзывов некоторых покупателей подобные модели устройств наделены такими преимуществами:

• Небольшая масса и размер приспособления;
• Повышенная энергоэффективность;
• Корпус изготовлен из чугуна;
• Монтаж можно выполнять в самых разных условиях;
• Незначительное энергопотребление.

Недостатки:

1. Функционирование на максимальных оборотах заставляет устройство сильно шуметь.
2. Элементы ротора изготовлены из пластмасса.

Беламос BRS 25/4G представляет собой качественное и доступное по цене устройство, которое может функционировать с самыми разнообразными системами отопления. В таких насосах присутствуют несколько разновидностей переключателей скоростей, корпус устройств изготовлен из хорошего чугуна. Устройство отличается достаточно высокой производительностью.

В комплекте с насосом продаются все необходимые приспособления для его установки, поэтому покупать что-то отдельно не потребуется. Это позволяет сэкономить дополнительно платежные средства, несмотря на то, что само по себе устройство стоит недорого.

Преимущества:

• Доступная цена;
• Сравнительно малые габариты и вес;
• Энергоэффективность;
• Чугун представляет собой замечательный материал для изготовления корпуса;
• Может быть установлен на любой поверхности.

К недостаткам можно отнести тот факт, что фурнитура для крепления, которая идет в комплекте с устройством, недостаточно качественная.

Unipump UPC 25-60

Устройство может работать в изменяющемся скоростном режиме. Жидкость перекачивается в системе со скоростью максимум 3,9 кубометра в час. Максимальная возможная мощность насоса составляет 100 Вт.

Загородные коттеджи и различные небольшие домики – это подходящие места для установки подобных устройств. Насосы достаточно экономичны и практически не издают шума во время работы. Для поддержки насоса в нормальном функциональном режиме не нужно обладать специальной профессиональной подготовкой или пользоваться каким-либо тематическим оборудованием.

Достоинства:

• Надежность;
• Долговечность;
• Тихая работа в сложных условиях;
• Незначительное потребление электроэнергии.

К недостаткам можно отнести плохую устойчивость к внешнему температурному воздействию.

Напор, производительность, скоростной режим

Напор зачастую измеряется в метрах и определяет высоту водного столба, создаваемого рассматриваемой моделью насосного устройства. В обычном понимании данного параметра можно рассматривать способность насоса осуществлять разброс по высоте между нижней и наивысшей точками оборудованного контура. Такой вариант считается нелогичным и полностью неправильным.

Проблема с преодолением водного столба высотой в целый дом может возникнуть только в ситуации, когда в верхней точке оборудованного контура присутствует воздушная пробка, которую нужно будет продавить насосному устройству в узкой трубе до самого низа системы отопления.

Подобная ситуация редко возникает потому, что в правильно спроектированном контуре может монтироваться воздушник или так называемый кран Маевского, вентиль, либо автоматизированный воздухоотводчик.

Гидравлическое сопротивление в водном контуре может быть преодолено при помощи напора. Ничего большего от данных устройств не потребуется. Если насос генерирует слишком большой напор, это будет вредно для всей системы.

Производительность считается одним из наиболее понятных контрольных параметров, на которые следует ориентироваться при выборе устройства. Этот параметр указывает на объем жидкости в кубических метрах, который прибор может перекачать на протяжении одного часа. От показателя производительности зависит равномерность распределения температуры теплоносителя по водному контуру.

Следует отметить, что слишком большая производительность может быть вредной так же, как может быть вреден чрезмерный напор. При этом повышается расход электричества, возникают нежелательные шумы, температура обратки существенно завышается.

Некоторые устройства могут работать вы выбранном заранее скоростном режиме. Таким образом скорость работы устройства делится на три или четыре режима.

Как подобрать циркуляционный насос для системы отопления – расчет производительности

Агрегаты в системах обогрева зданий дают дополнительные возможности регулировки режима. Несмотря на дополнительные затраты, связанные с приобретением и установкой циркулярного насоса, суммарные расходы быстро окупаются, позволяя оптимизировать режим отопления.

Перед тем как подобрать циркуляционный насос, расчет основных параметров весьма желателен по следующим соображениям:

• недостаточная мощность агрегата сделает отопительную систему малоэффективной, а проживание в доме – некомфортным;
• избыточная мощность приведет к перерасходу затрат на обогрев жилища.

Таким образом, подбор этого специализированного устройства во многом предопределяет успешность работы отопления жилого дома.

Какие бывают виды

Насос для отопления является в современных системах одним из решающих факторов, обеспечивающих равномерное перемещение теплоносителя и, следовательно, нагреваются все тепловыделяющие элементы одинаково .

Видео

Такие агрегаты наделены комплектом достоинств, определяемых как:

1. Способствуют сохранению постоянной температуры теплоносителя.
2. Невысокий уровень потребления электроэнергии.
3. Высокая надежность при работе.
4. Простота применения.

Их основной функциональной задачей – нивелирование сопротивления трубной разводки протоку греющего вещества.

Существуют два основных конструктивных исполнения циркулярных насосов:

• с сухим ротором;
• с мокрым ротором.

Рабочая камера устройства с сухим ротором отделена от электродвигателя герметичной перегородкой. Такие агрегаты обычно имеют более высокую мощность и производительность, но издают шум при работе, поэтому их применение огранивается установкой в изолированных помещениях или зданиях.

Насосы с мокрым ротором работают в среде теплоносителя, что увеличивает срок их службы. По этой же причине они являются малошумными, что позволяет их применение внутри обслуживаемых зданий.

Существенным недостатком таких агрегатов является их невысокий коэффициент полезного действия, что ограничивает их применение в больших отопительных системах, однако в небольших частных домах они применяются очень широко из-за упомянутой выше малошумности и долговечности.

Нужно отметить, что критерии выбора не ограничиваются учетом их положительных и отрицательных качеств. Выбор циркуляционного насоса для отопления обязательно включает в себя его расчет по нескольким критериям.

Расчеты насосного оборудования

Перед началом расчета уточним функциональное назначение циркулярных агрегатов, применяемых для систем отопления:

• перекачка теплоносителя по трубопроводящей сети, суммарный объем котрой зависит от размеров помещении, подлежащих обогреву;
• преодоление сопротивления протоку теплоносителя внутри системы, оказываемое трубами и элементами арматуры.

Расчет производительности

Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:

– количество тепловой энергии, потребляемой в конкретным помещении;

– величина производительности насосного устройства;

– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др.) применяются соответствующие данные;

– разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:

• 20^оС – при нормальной системе отопления жилых площадей;
• 10^оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
• 5^оС – температура теплового носителя в системе теплого пола.

Показатель производительности – паспортная характеристика, в технической документации отражается как кубометров за час. Чтобы результат расчета соответствовал привычной для нас форме, его нужно разделить на величину удельного веса воды.

Видео

Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20^оС. Используя эти числовые значения в приведенной формуле, получаем:

20000/(1,16 х 20) = 862 кг/час,

перерасчет в привычные величины дает результат

862 / 971,8 = 0,887 м³/час.

Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м³/час. Этот показатель нужно искать в паспорте.

Для расчета этой характеристики можно применить и такую формулу:

G = 3,6Q/(c x dT) кг/час, где

с – удельная теплоемкость носителя, применяемого в отоплении.

Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:

Q = N x dT, где

Q – производительность агрегата;

N – мощность котла;

dT – разность температур на выходе из котла и на обратке.

На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы. Смотрите как сделать отопление в честном доме самостоятельно.

Важно! Расположение ротора только горизонтальное! Направление потока указано стрелкой на корпусе.

Расчет рабочего давления в контуре

Видео

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

P – величина давления;

R – сопротивление потоку для прямых участков трубопровода;

L – общая  длина

Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;

р – величина плотности теплоносителя при рабочей температуре;

q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Видео

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Важно! Расчетную величину для любого показателя необходимо увеличить на 15 – 20 %, чтобы не эксплуатировать аппарат на максимальных режимах. Это защитит его от перегрузок и преждевременного выхода из строя.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Видео

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25^о до +110^оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Циркуляционный насос для отопления: как выбрать, рассчитать параметры

Эффективное отопление в нашей стране никак не роскошь, а необходимость. Все чаще стали делать системы закрытого типа с принудительной циркуляцией. Как вариант — совмещенные, которые могут работать и на естественной циркуляции. Для принудительного движения теплоносителя необходим циркуляционный насос для отопления. Как и по каким параметрам его подбирать, разберем ниже.

Что такое циркуляционный насос и для чего он нужен в отоплении

Циркуляционным называется насос, который обеспечивает принудительное движение жидкости в системе. В частных домах используется в системах отопления закрытого типа и в водопроводе.

Насос в системе отопления нужен для большей ее эффективности

В отопительных системах с естественной циркуляцией, движение теплоносителя происходит за счет создания перепада давления в высоко поднятых трубах (под потолок или хотя бы на одном уровне с верхушками радиаторов). Быстрого движения в такой системе добиться невозможно, система неуправляема так как скорость изменять нельзя. Регулировать температуру в помещениях почти невозможно. Еще один недостаток: теплоноситель движется медленно, переносит мало тепла. Чтобы в доме было тепло, используют трубы большого диаметра и большое количество радиаторов. В общем, далеко не идеальная система. Плюс ее в энергонезависимости — для работы не требуется электричество.

Установка циркуляционного насоса меняет положение в корне:

• Можно менять скорость движения теплоносителя, изменяя скорость вращения крыльчатки насоса.
• Скорость движения теплоносителя ограничивается только возникающими в трубах шумами. Максимально разогнать теплоноситель можно до 1,6 м/с. Это предел бесшумности. При более высокой скорости возникают шумы, что для систем отопления частных домов критично. Но и скорости в 1,6 м/с более чем достаточно. Это почти шесть километров в час. В разы быстрее чем при естественной циркуляции.
• Так как скорость высокая, трубы можно использовать меньшего диаметра. И располагать их можно вдоль пола, и под полом.

Пример системы с циркуляционным насосом

Недостаток у этого решения один: при отсутствии электроэнергии насос останавливается. Если нет защиты по перегреву, теплоноситель может закипеть, что приведет к разрыву труб и/или теплообменника отопительного котла. Поэтому циркуляционный насос для отопления ставят сразу с источником бесперебойного питания (ИБП). «Бесперебойники» потребляют электричества совсем немного, так что даже небольшой емкости аккумулятора достаточно для продолжительного срока автономной работы.

Виды и особенности применения

Циркуляционные насосы есть двух видов: с сухим и мокрым ротором. Модели с сухим ротором имеют высокий КПД (порядка 80-85%), но сильно шумят во время работы. По этой причине, в системах отопления частных домов используются очень редко. Если у вас котельная с хорошей звукоизоляцией, можно поставить и такой. Но циркуляционный насос для отопления с сухим ротором имеет еще ряд недостатков:

• Требует регулярного обслуживания (раз в полгода надо чистить уплотнение, которое отделяет «мокрую» и «сухую» части устройства).
• Средний срок эксплуатации — около 3-х лет.

В системах отопления частных домов используются циркуляционные насосы с мокрым ротором

Циркуляционные насосы с мокрым ротором установлены в большинстве систем. Единственный существенный минус — невысокий КПД — порядка 50-55%. Зато плюсов у них много:

• Не нуждаются в обслуживании.
• Во время работы почти не шумят.
• Эксплуатируются 8-10 лет.

Невысокий КПД — это, конечно, не слишком приятно. Но так как перекачивать требуется обычно небольшие объемы, потребление электроэнергии циркуляционным насосом особого урона вашему кошельку не нанесет. Например, Wilo Star RS 25/4-130, потребляет 60 В/ч. Даже если работать он будет в постоянном режиме, потребление в месяц — 43 кВт.

Циркуляционный насос для отопления: расчет параметров

Расчет необходимых характеристик циркуляционного насоса для отопления не слишком сложный. Потребуются базовые знания математики, несколько формул, параметры вашей системы (реальные если система существует, или расчетные, если она в стадии проектирования) и некоторое количество времени. Основные характеристики циркуляционного насоса для отопления — производительность и напор. Их и рассчитаем.

Чтобы выбрать циркуляционный насос в систему отопления, надо знать его параметры

Определяем производительность

Производительность циркуляционного насоса для отопления частного дома зависит от того количества тепла, которое должен перенести теплоноситель. А это, в свою очередь, зависит от теплопотерь здания которые необходимо компенсировать. Итак, получается, что для расчета производительности циркуляционного насоса для системы отопления необходимо знать теплопотери здания (в формуле обозначено Qn).

Если цифра есть — отлично, используете ее. Если ее нет, можно заказать расчет в специализированной организации или измерить реальный показатель при помощи тепловизора. Если эти варианты не подходят, можно примерно определить теплопотери дома ориентируясь на средние нормы. Так, для Средней Полосы России, на отопление одного квадратного метра в среднем требуется 100 Вт/ч тепла. Зная площадь дома, определите требуемое количество тепла.

Формула расчета производительности циркуляционного насоса для отопления частного дома

Есть и еще один вариант: при расчетах можно использовать мощность отопительного оборудования (котла). Это также верно, так как насос должен быть в состоянии перекачать максимальное количество тепла, которое может выдать котел. В противном случае, если его производительности будет недостаточно, во время работы в режиме максимальной теплоотдачи, теплоноситель может закипеть. Расчет будет более правильным, если мощность котла взяли с большим запасом.

В формуле также присутствует ∇t — это разница температур на входе котла между трубопроводами подачи и обратки (насколько остывает теплоноситель, пройдя по всей системе). Зависит от параметров отопления и теплового режима (обычный или низкотемпературный). Обычно находится в диапазоне 10-20 градусов. Если у вас есть эти данные (необходимы при расчете мощности котла, определении количества радиаторов). Если значения нет, берите предполагаемое (если площадь небольшая и дом хорошо утеплен, можно брать 10, если утепление «не очень» или зимы очень холодные, радиаторов много, лучше считать 20, для средних показателей берем 15).

Несколько популярных моделей насосов и их характеристики

Со значением 1,163, вроде все понятно — это удельная теплоемкость теплоносителя. В данном случае — воды. Если в систему будет заливаться антифриз, необходимо подставить значение из его характеристик.

Как видите, рассчитать производительность циркуляционного насоса для отопления несложно. Чтобы было понятнее, приведем пример. Например, подбираем «циркуляционник» для отопления в дом с теплопотерями 25 кВт/ч. Планируется средняя дельта температур — 15°C. Расчет:

• Подставляем цифры в формулу 25 / 1,163 *15
• Получаем 25/17,445 = 1,43 м³/ч.

Итак, производительность циркуляционного насоса для этой системы должна быть не ниже 1,43 куб. м /час.

Как рассчитать напор для циркуляционного насоса

Еще одна важная характеристика циркуляционного насоса — гидравлический напор. Что это за характеристика? Она отображает ту величину сопротивления, которую он может преодолеть. Сопротивление каждой системы отопления — это составная величина, которая зависит от ее протяженности и компонентов, из которых она состоит. Например, трубы большего диаметра оказывают меньшее сопротивление, чем аналогичные по материалу, но меньшего сечения.

Потери давления в некоторых типах труб

С другой стороны, трубы того же диаметра но с гладкими стенками, также оказывают меньшее сопротивления. К этому надо добавить все заужения, ответвления, терморегуляторы и другие компоненты системы и их влияние на скорость движения теплоносителя. В общем, подробный расчет — дело длительное и кропотливое. Но можно примерно определиться, приняв во внимание следующие величины:

• Длину трубопровода в метрах (подающего и обратного).
• Потери на трение в трубах. Эта цифра есть в характеристиках труб, так что можно найти конкретное значение. Вообще, может быть от 50 Па/м (при большом диаметре и гладких стенках) до 150 Па/м (при небольшом диаметре и/или шершавых стенках).
• Коэффициенты сопротивления фитингов и запорной арматуры. Если есть/предусматриваются термостаты на радиаторы, коэффициент -2,2-2,5; если будут только запорные краны на радиаторах, без регулирующих вентилей, значение можно принимать 1,5-2,0 (чем меньше ответвлений и разных фитингов, тем ниже коэффициент).

Сопротивление фитингов и арматуры

Все эти значения перемножаем, получаем общее сопротивление системы (приблизительное значение). Пример расчета напора для циркуляционного насоса:

• Исходные данные примем такие:
  • общая длина трубопровода отопления — 80 м,
  • потери в трубах будут порядка 120 Па/м,
  • на каждом радиаторе будет установлен термостат, так что коэффициент 2,5.
• Перемножаем все значения, получаем: 80* 120* 2,5 = 24000.
• Применяем коэффициент пересчета — делим на 10000, получаем 2,4 м. Это минимальный напор циркуляционного насоса для системы с указанными выше параметрами.

При выборе конкретной модели, желательно напор брать не меньше указанной цифры. Иначе может оказаться, что выбранный циркуляционный насос «не продавливает» систему, то есть, циркуляции практически нет.

Метод подбора по средним значениям

Системы отопления частных домов не так уж отличаются друг от друга. Поэтому можно не считать по формулам параметры циркуляционного насоса, а определить их по средним значениям.

• Производительность циркуляционного насоса принимается равной тепловой мощности котла. Если котел нужен на 25 кВт, насос берут с производительностью 25 литров/мин. Это с запасом, так что работать на пределе мощности он не будет. Но стоит также учесть, что более производительные модели стоят больше.

  С совсем дешевыми лучше не связываться

• Чтобы определить напор циркуляционного насоса, надо будет знать только длину трубопровода. В среднем, на один метр требуется 0,6 м напора. Если длина трубопровода 40 м, напор должен быть 40 * 0,6 = 2,4 м.

Этот способ далеко не идеален. Значения рассчитаны для «средних» систем отопления. Если ваша система более сложная, лучше потратить время и посчитать более точно. А по этой методике прикинуть предварительные параметры.

Дополнительные характеристики и возможности

Чтобы выбрать подходящий циркуляционный насос для отопления, надо еще продумать некоторые детали. Стоит обратить внимание на такие характеристики:

• Корпус. Может быть из чугуна, пластика. Чугунные модели более тяжелые и дорогие. Пластиковые имеют более низкую цену. Срок эксплуатации почти не отличается.
• Рабочее давление в системе. Для частных домов этот параметр не так критичен, так как рабочее давление редко бывает выше 4 Атм, а вот для многоэтажек надо смотреть обязательно.
• Температура перекачиваемой жидкости. Если котел стоит твердотопливный, желательно чтобы этот параметр был не менее +110°C. Для других котлов отопления с электронным управлением может быть и ниже, так как там режим работы задаете вы сами.
• Требовательность к качеству теплоносителя. Например, те же циркуляционные насосы Грюндфос долго и без проблем работают с чистым теплоносителем, и быстро ломаются при наличии абразивных частиц и других загрязнений. Так что ставить их в систему централизованного отопления не стоит.
• Наличие нескольких скоростей вращения крыльчатки. Полезная функция для разных режимов работы. Переключается скорость вручную, расположенным на корпусе переключателем. У лидеров — Grundfos и Willo — есть модели с электронным управлением скоростью. Они позволяют плавно изменять скорость, подстраивая работу под систему и погодные условия.

В системах отопления, которые должны работать и на естественной и на принудительной циркуляции, для установки циркуляционного насоса ставят байпас

• Диаметр присоединения. Он должен совпадать с сечением трубы в месте установки. Есть, конечно, переходники, но ставит дополнительные элементы без крайней необходимости не следует.
• Уровень шумов. Хотя практически все циркуляционные насосы особо не  шумят, чем меньше уровень шумов, тем лучше. Особенно если ставить его планируете в жилых помещениях.
• Длина электрического кабеля для подключения к сети. Совсем неочевидный параметр, но слишком короткий шнур может стать проблемой.
• Способ установки. Может быть вертикальный, может — горизонтальный, может — универсальный.

Вот, пожалуй, и все параметры, которые приходится учитывать. Но вечная проблема выбора производителя — вот с чем придется столкнуться.

Где поставить и правила монтажа

Место установки циркуляционного насоса — любое в системе, где его можно установить согласно правилам монтажа. Ранее, при установке пластиковых моделей, рекомендовалось ставить их в обратном трубопроводе — перед котлом. Но, в настоящее время, используется термостойкая пластмасса, которая и на подающем трубопроводе эксплуатируется годами. И с точки зрения движения жидкости, логичнее ставить насос так, чтобы он гнал теплоноситель в систему, а не «давил» в теплообменник котла.

При выборе места в системе отопления для установки циркуляционного насоса, необходимо учитывать правила его монтажа:

• Насос надо располагать так, чтобы ось вращения была параллельно горизонту. Расположение под углом (даже очень небольшим) приводит к преждевременному выходу подшипников из строя.

  Ось вращения должна быть строго параллельна горизонту

• При монтаже желательно разворачивать клеммной колодкой вверх. Это делается для того, чтобы конденсат не оказался в электрической части насоса.
• При монтаже системы, перед циркуляционным насосом желательна установка грязевых фильтров. После того как попавший в систему при монтаже мусор будет удален, их лучше убрать. Они создают дополнительное сопротивление, что ведет к повышенным энергозатратам.

Правила монтажа несложные, но очень важно установить циркуляционный насос так, чтобы ось его вращения была строго горизонтальна. При отклонениях создается неравномерная нагрузка на вал, что приводит к быстрому выходу из строя.

Производители

Выбрать производителя, пожалуй, самая сложная задача. Очень хорошие отзывы имеют циркуляционные насосы Грундфос (Grundfos), но цена на них высока. Есть линейки подешевле — в среднем ценовом диапазоне, но они и качеством похуже. Если уже решаете взять относительно дорогую модель, так лучше уже брать из новых разработок (Alpha2, Alpha2L Alpha2 new). Они, по крайней мере, имеют очень низкое энергопотребление. И, переплатив несколько тысяч при покупке, вы будете экономить на счетах за электричество весь период эксплуатации. Разница серьезная — среднее энергопотребление порядка 50-70 Вт, у этих моделей не более 10 Вт.

Правила установки надо соблюдать обязательно

Если же бюджет не позволяет, можно найти более дешевые циркуляционные насосы, но приемлемого качества. Чуть дешевле будут Willo (Вилло). Они по качеству и надежности не хуже Grundfos, но цены пониже, хоть и не намного. У них также есть энергосберегающие линейки. Еще более бюджетные можно выбирать у следующих производителей:

• Vortex (Вортекс). Насосы немецкого производства. Не разрекламированные, но надежные.
• Циркуль (Россия). Под этой маркой выпускает их корпорация Джилекс.
• UNIPUMP. Это китайские из разряда опробованных. Нормальная серия UPS, а вот линейка VIP ненадежная.
• Calpeda, DAB и другие итальянские марки. Они традиционно занимаются водной «тематикой» и выпускают неплохие модели.
• Тайфун (Россия). Бюджетная марка отечественного производства.

Но все выше перечисленные производители выпускают трехскоростные циркуляционные насосы. Если вам нужен с плавной регулировкой скорости, выбор совсем невелик: только Grundfos и Willo. Возможно, со временем, подтянутся и другие, но пока так. Один важный момент. Продукцию и Грюнфос и Вилло очень часто подделывают — чтобы не купить подделку вместо оригинала, ищите авторизованные точки продаж. Их список можно найти на официальных сайтах производителей.

Выбор модели

Перед выбором конкретной модели, надо определиться с производителем, а затем уже подбирать модель. Вам нужно учитывать напор и производительность. Берете каталог с характеристиками насосов. В них обязательно есть диаграммы напорных характеристик, которые характеризуют работу конкретной модели.

Найденные параметры должны находиться в средней части графиков

На этих диаграммах находите рассчитанные параметры — производительность и напор, от найденных точек проводите прямые до пересечения с линией, характеризующей выбранную модель. Эта модель вам подойдет, если точки пересечения будут находится в средней части графика. Если выбранный циркуляционный насос имеет несколько скоростей работы, подбор ведем по среднему режиму (средний график).

Популярные циркуляционные насосы для систем отопления частного дома

В случае если каталога нет, диаграммы можно найти в паспорте к насосу. Это не так удобно, так как для подбора придется просматривать несколько книжечек, но другого способа нет.
