размеры и виды, направляющий, стеновой, потолочный, стоечный, металлический, фото и видео

Профиль для гипсокартона служит направляющей планкой, а также элементом его каркаса. Существует несколько видов этих изделий, отличающихся предназначением, материалом изготовления, габаритами и формой. Перед выбором частей обрешетки следует выяснить, какие есть размеры профилей для гипсокартона.

Виды планок

Производство профилей для ГКЛ

Гипсокартонные планки делают из металлического листового проката, собранного в рулоны:

1. Наиболее распространен стальной материал. Производится в двух вариантах. Листы из черного металла дешевы, профили из них пригодны для установки в сухих помещениях. Во втором случае сталь принято оцинковывать – наносить антикоррозийное покрытие. Это оптимальный вариант для монтажа во влажных помещениях: в туалете, санузле, крытом бассейне, ванной, на кухне, неотапливаемом гараже и пр.
2. Листы из алюминия имеют улучшенные характеристики по сравнению со стальными аналогами. Они легче, не подвержены коррозии. Прочность их не намного меньше стальных аналогов. Единственный недостаток металлопрофиля для гипсокартона из алюминия – дороговизна. Зато такие алюминиевые планки универсальны, их можно ставить как в сухих, так и во влажных помещениях.

Соединитель двухуровневый

Металлический профиль для гипсокартона проходит два основных этапа производства:

1. Рулоны заправляются в режущий станок. Гильотина делит лист на полосы – заготовки для планок. Они собираются оператором в пачки и отвозятся на склад.
2. Полосы заправляются в прокатный профилегибный станок. В то время пока валики перемещают заготовки по стану, гильотина режет их поперек. Затем гибочный узел машины придает металлу заданную форму.

Профиль для гипсокартона: размеры и виды

Существующие типы металлопрофиля:

• исходя из местоположения использования гипсокартона, он может быть потолочным, стеновым, перегородочным, арочным;
• по назначению делится на несущий и направляющий;
• по конфигурации сечения профили бывают угловыми, П- и С-образными, плоскими.

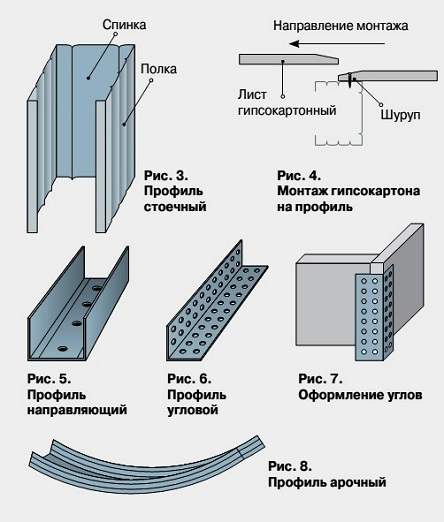

Виды профилей и их размеры

У всех этих типов свои габариты.

Для создания каркасов

Профиль под гипсокартон делится на такие основные виды:

1. Стоечный. Используется как вертикальный опорный элемент обрешетки под гипсокартон. Применяется этот вид профиля при облицовке несущих стен ГКЛ, сооружении внутренних простенков и перегородок. У него сечение в форме литеры «С». Вкладывается в периметр каркаса, сделанный из направляющих, для этого его боковины (полки) чуть отогнуты внутрь.
2. Направляющий. Такой вид профиля является основой, сооружаемой по периметру каркаса. В него вставляются стойки для гипсокартона. Используется при обустройстве перегородок из ГКЛ, отделке гипсокартоном уже существующих стен. У направляющих П-образное сечение и ровные полки. Ширина профиля бывает различной. Она выбирается исходя из толщины будущих гипсокартонных стен.
3. Потолочный. Применяется при монтаже одно- и многоярусных подвесных конструкций из гипсокартона. Крепится к перекрытию при помощи подвесов. Возможно применение для отделки несущих стен и межкомнатных перегородок из газоблока, бетона, дерева, кирпича гипсокартоном.
4. Потолочный направляющий. Используется для установки подвесной обрешетки под гипсокартон. Его нужно крепить по периметру верха стен, потом вставлять в него ПП-планки.

Способы соединения профиля

Размеры и вес изделий для гипсокартона приведены в таблице ниже.

Название профиля	Российская маркировка	Международная маркировка	Габариты: высота и ширина, см	Длина, см	Масса одного погонного метра, г
Стоечный	ПС	CW	10х5 7,5х5 6,5х5 5х5	275, 300, 400, 450	970 850 810 730
Направляющий	ПН	UW	10х4 7,5х4 6,5х4 5х4	275, 300, 400, 450	850 730 680 600
Потолочный	ПП	CD	6х2,7	275, 300, 400, 450	600
Потолочный направляющий	ППН	UD	2,8х2,7	275, 300, 400, 450	400

Отдельно некоторые производители выпускают такие изделия:

1. ППЭ. Потолочный профиль эконом. Габариты: 47/17/3000 мм.
2. ППНЭ. Профиль потолочный направляющий эконом. Габариты: 20/17/3000 мм.

Виды изделий

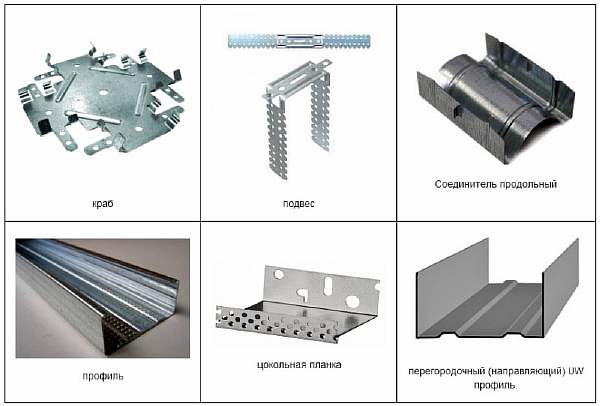

Дополнительные профили и аксессуары

Есть несколько разновидностей дополнительных профилей:

1. Арочный (ПА). Габариты: 6х2,7 см. Распространенная длина: 260, 300 и 400 см. Применяется при монтаже подвесных потолков криволинейной формы, а также обустройстве арочных проемов из гипсокартона в перегородках. Элемент вставляется в направляющую планку.
2. Усиленный (UA). Делается из стали толщиной 2 мм. Размеры профиля: 10х4, 7,5х4, 5х4 см. Длина: 300, 400, на заказ – до 600 см. Служит для усиления каркаса на дверном проеме. Также хорошо упрочняет обрешетку гипсокартонной перегородки, если на нее планируется вешать бытовую технику, оборудование, мебель.
3. Угловой (ПУ). Размеры профиля: высота и ширина – 3,1х3,1 см, длина от 2400 до 3500 мм и более. Весит стандартный материал 200 г/м. Его сечение имеет вид угла 90° с чуть выдвинутой серединой. Применяется для защиты и декорирования угловых стыков гипсокартонных сооружений.

Эскиз с обозначениями

Есть такие подвиды уголка:

1. Планка, на обеих сторонах которой сделаны крупные просечки. Ее наклеивание осуществляется на свежую шпаклевку. Высохнув, та удерживает профиль на месте.
2. Перфорированный угол, к кромкам которого приклеена сетчатая полоска. Она усиливает сцепку изделия со штукатуркой.
3. Окантовочный металлический профиль из двух полос, наклеенных на крафт-бумагу. Такое изделие может гнуться под любым углом. С его помощью декорируются и защищаются внешние и внутренние угловые стыки конструкций из ГКЛ. А также кромки откосов, проемов дверей и окон, ниш, встроенных шкафов, стеллажей, полок, коробов водосточной системы и пр. Как клей для планки используется монтажная пена, ПВА, строительный «Момент».
4. Угловой профиль ПВХ. Бывает сплошным и перфорированным, с приклеенной сеткой. Применяется пластик для оформления наружных стыков гипсовых конструкций. Может применяться при их облицовке плиткой.

Монтаж своими руками

При монтаже каркаса из металлического профиля используются такие аксессуары:

1. Перфорированный подвес. Представляет собой крепление в форме полосы длиной 12.5 и шириной 6 см. Состоит из трех участков. Центральный сплошной применяется для крепления подвеса дюбелем к потолочному перекрытию. Боковые стороны перфорированы и гнутся под прямым углом. Они предназначены для фиксации профиля саморезами при помощи соответствующего инструмента – шуруповерта.
2. Анкерный подвес. Применяется при сооружении подвесных конструкций для ПП-профилей. Высоту такого крепления с прессшайбой можно менять. Это нужно, когда выставляется плоскость каркаса.
3. Краб. Одно- или двухъярусный соединитель для ПП-планок. Представляет собой крестообразную пластинку с фиксаторами для соединения пересекающихся профилей. Применяется при монтаже обрешетки для подвесных конструкций.
4. Удлиняющая скобка. Ее размеры 11х5,8 см. Используется для соединения двух кусков профиля одинакового вида и габаритов.

На фото ниже представлена раскладка каркаса.

Схема с раскладкой стоек и направляющих

Длина профилей

По ГОСТу стандартная длина профиля может составлять от 240 до 450 см. По ТУ и предварительному заказу производители изготавливают планки размерами до 6 м.

При этом по умолчанию подбирать максимально длинные швеллеры для гипсокартона бессмысленно. Они лишь чуть-чуть убыстрят монтаж обрешетки.

Слишком короткие стойки и направляющие каркаса надежно соединяются своими руками при помощи доборных элементов. Жесткость и прочность обрешетки для гипсокартона при этом не уменьшаются.

На фото ниже изображена конструкция потолка.

Крепление потолочного профиля

Стыки на соседних опорах следует размещать на разных уровнях. Оптимальный вариант: сделать соединения через одно сверху и снизу. Тогда нагрузка на них будет распределена равномерно.

Как выбрать профиль для ГКЛ

Перед выбором планок нужно принять во внимание следующее:

1. Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
2. Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
3. Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
4. Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
5. Правильно и надежно: приобрести профили, упакованные в фирменную тару.
6. Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.

Последовательность установки

Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:

• Knauf;
• Kraf-Synergy;
• Металлист;
• Proff-Сталь;
• Анкар-Профиль;
• Gyproc (Гипрок).

Покупать изделия и гипсокартон лучше всего в фирменном магазине. Например, строительного торгового дома «Петрович». Есть возможность сделать это не выходя из дома – по каталогу интернет-магазина.

Толщина металла

Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.

Виды и размеры профиля

Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.

Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.

Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.

Компания «Кнауф» производит планки одинаковой толщины. Она составляет 0,6 мм.

Внутренние перегородки и подвесные потолки – главные объекты использования металлопрофиля.

Варианты

При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.

Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.

Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.

Ширина профиля

Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка. Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас.

Названия изделий

Тут задействованы такие моменты:

1. Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
2. Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
3. Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.

Рассчитываем количество профилей для гипсокартона

Перед покупкой планок нужно подсчитать, сколько их понадобится. Для этого можно зайти на тематический форум, посмотреть фото, видео в конце статьи, для того чтобы узнать, как составляется чертеж каркаса.

Виды изделий

На нем обязательно указываются все используемые планки для гипсокартона, их габариты и вид.

Расчет количества направляющих для одной стены

Этапы вычислений для перегородки:

1. В первую очередь считается направляющий профиль для гипсокартона. Он устанавливается по периметру перегородки. Поэтому тут применяется формула: П = (Д + В) * 2, где Д является протяженностью конструкции, В – высотой. Например, размеры стены равны 5х3 м. Тогда метраж ПН составляет: (5 + 3) * 2 = 16 м.
2. Иногда в стене, перегородке из гипсокартона есть ниша, окно либо дверной проем. В этом случае производятся вычисления их периметра по приведенной формуле, и все результаты суммируются.
3. Далее находится количество стоек под гипсокартон. Обычно они выставляются через каждые 60 см стены. Ее протяженность разделяется на эту цифру. Для приведенного примера это: 500 : 60 = 8,33 ≈ 9 стоек. После этого определяется метраж материала. Число планок перемножается с высотой помещения: 9 * 3 = 27 м профиля.
4. Затем вычисляется количество горизонтальных распорок. Они устанавливаются через каждые 0,6 м. Поэтому высота перегородки в сантиметрах разделяется на величину шага: 300 : 60 = 5 штук ПС. Метраж перемычек находится при перемножении этой цифры с длиной стены: 5 * 5 = 25 м.

Монтаж конструкции каркаса

Итог: для монтажа перегородки размерами 5х3 м необходимо 16 м ПН-профиля и (27 + 25) = 52 ПС.

Подобные вычисления используются для всех проемов, в которых будут установлены перегородки. Либо для стен, которые по проекту облицовываются гипсокартоном. Результаты суммируются, так находится общий метраж направляющих и стоечных элементов, нужных для квартиры или дома.

Подсчет потолочного профиля для подвесного потолка – ПП и ППН

Стадии подсчета потолочных планок:

1. Метраж ППН равняется периметру перекрытия. Например, подвесной потолок монтируется в помещении размерами 4х3 м. В этом случае будет необходимо: (4 + 3) * 2 = 14 м планок.
2. ПП устанавливаются вдоль потолка, через каждые 0,6 м. Для определения их числа протяженность короткой стены разделяется на данную цифру. Для приведенного примера это: 3 : 0,6 = 5 ПП. Для определения метража это число перемножается с протяженностью длинной стенки: 5 * 4 = 20 м.
3. На заключительной стадии вычисляется метраж перемычек из ПП. Этот нижний профиль для гипсокартона монтируется поперек продольных планок: 4 : 0,6 = 6,6 ≈ 7 штук. Их метраж: 3 * 7 = 21 м.

Чертеж для монтажа

Итог: для монтажа потолка из ГКЛ на перекрытии размерами 4х3 м нужно (20 + 21) = 41 м ПП-профиля и 14 м ППН-планок.

Направляющие для гипсокартона, их размеры и виды

Используя гипсокартон в ремонтных работах, неизменно придется иметь дело с созданием каркаса. Зачастую используют направляющие, стоечные и потолочные профили, но порой можно обойтись только одним видом. Профили различаются по своей конфигурации, размерам и сечению. Мы же рассмотрим направляющие для гипсокартона, ведь они используются чаще всего.

Зачастую, создавая простые конструкции из гипсокартона, можно обойтись одними лишь направляющими для создания каркаса. Понятно дело, что если делать межкомнатные перегородки и прочие массивные конструкции, то потребуется использовать дополнительные разновидности профиля.

Вкратце о профилях

Чтобы создаваемая конструкция и новые поверхности были ровными и такими, как хочется, используют каркас, который обшивают гипсокартоном. Оцинкованные профили можно подрезать и выгибать по своему желанию, создавая любые элементы. После обшивки гипсокартонными листами можно получить красивые полочки, тумбы, подставки под телевизор, арки, стеллажи и т.д.

Каркас для многоуровневого потолка из металлических профилей

Обычно используются следующие профили:

• направляющие стеновые. Такие направляющие для гипсокартона обозначают символами ПН или UW. Их принято использовать для создания стенового каркаса;
• направляющие потолочные. Обозначаются символами ПН или UD. Их принято использовать для создания каркаса на потолке;
• стоечный профиль обозначается CW или ПС. Используется в качестве стоек для каркаса, усиливая всю конструкцию;
• арочный профиль (ПА) имеет специальную форму и применяется только при создании арок.

Раньше для подобных целей использовали деревянную обрешетку. Но применение брусков и реек отходит в прошлое. Профили завоевали рынок за счет следующих преимуществ:

• их можно купить где угодно;
• с ними легко работать даже новичку;
• при повторном ремонте направляющие для ГКЛ могут быть демонтированы и пущены в ход по второму кругу;
• существует масса разновидностей профилей, что созданы для выполнения любой задачи;
• профили обладают повышенной стойкостью к воздействию внешней среды. Они состоят из оцинкованной стали, а значит прослужат долго.

Основные характеристики направляющих

Размеры профиля влияют на весь рабочий процесс, ведь нужно заранее знать, какие материалы доступны. Направляющий профиль для гипсокартона имеет следующие размеры.

1. Длина профиля стенового и потолочного обычно составляет 3 или 4 метра. Это самый востребованный товар, ведь такие направляющие удобно крепить на стене от пола до потолка одним куском. Однако в продаже можно найти и нестандартные варианты длиной 2,75 метра. Существуют экземпляры с длиной вплоть до 6 метров, но они не удобны в ремонте. Затащить их в квартиру, не поломав, — еще та проблема. Поэтому направляющие длиннее 4 метров встречаются крайне редко.
2. Потолочный профиль с размерами 27х28 мм является классикой жанра. Его очень часто используют в паре со стоечным профилем 27х60 мм, ведь они имеют хорошие размеры для работы в паре. Стеновой выпускают в размерах 50х40 мм, 65х40 мм, 75х40 мм и 100х40 мм.
3. Толщина обычно составляет 0,4-0,5 мм.

Разные производители могут отходить от стандартных размеров и выпускать продукцию с немного иными габаритами. Порой даже вес одного и того же профиля (одинаковые размеры) у различных производителей будет отличаться.

Металлические направляющие для гкл – возможные размеры

Советы по выбору продукции

Выбирая в строительном магазине направляющие, нужно обратить внимание на их толщину. Если они слишком тонкие, то лучше выбрать другую продукцию, пусть и более дорогую. Если при изготовлении применялась тонкая сталь, то саморез в процессе работы может прокручиваться на одном месте.

Пытаясь сэкономить на ремонте, многие хотят взять материалы на рынке. В поисках, где подешевле, можно наткнуться на некачественный товар. Наличие следов коррозии должно мигом отбивать желание покупать направляющие. Продавцы порой специально смазывают бракованную партию, чтобы скрыть дефекты. Если профили блестят, то дело не чисто.

Качественный металлический профиль — залог надежности каркаса

Чтобы монтаж направляющих для гипсокартона прошел качественно, необходимо использовать продукцию с правильной прокаткой. Подобные дефекты хорошо видны, ведь профиль будет не ровным, а немного скрученным. Перекос детали в любую сторону создаст массу проблем во время ремонта. Поэтому выбираем только идеально ровную продукцию.

Мало кому хочется ошибиться с выбором количества и потом бегать снова в магазин или думать, куда пристроить остатки. Необходимо провести расчет направляющих для гипсокартона, чтобы купить именно столько, сколько нужно.

Для самостоятельного расчета нужно просто нарисовать эскиз будущей конструкции. Останется лишь посчитать их суммарную длину и купить нужное количество материала. При этом стоит учитывать возможный брак, а также рабочие отходы. Например, 3-метровая направляющая устанавливается на стену высотой 2,7 метра. В итоге отрезанных 30 сантиметров можно будет выкинуть.

Для самых любопытных предлагается видео о том, как создаются направляющие.

Создание каркаса – основные моменты

Рассмотрим, как правильно осуществляется установка направляющих под гипсокартон. Для начала нужно приобрести сам профиль. Много было написано о его разновидностях и правилах выбора, но так и непонятно, какому размеру отдать предпочтение. Здесь все индивидуально и зависит от конкретных потребностей.

Для маленьких конструкций выбирается профиль небольшого сечения. Если же создаются громоздкие конструкции, на которые осуществляется высокая несущая нагрузка, то нужно брать направляющие покрупнее. Главное, брать профиль одного и того же размера, если только он и будет в ходу. Обычно используют UW 50 (50х40 мм).

Размер профилей для ГКЛ подбирается в зависимости от предполагаемой нагрузки

Создаваемая конструкция всегда будет крепиться к стене, а порой и к стенам. Также может потребоваться крепление к полу и потолку. Все эти моменты продумываются заранее, и может понадобиться создание специального эскиза. С макетом на бумаге проще собирать каркас. Крепление направляющих для гипсокартона к стенам должно осуществляться после проведения разметки.

Предварительная разметка нужна для обозначения основных мест крепления направляющих. Для её проведения потребуются:

• рулетка для осуществления всех замеров;
• водный уровень для правильности проведения разметки. Лазерный уровень ускорит всю работу в несколько раз. Также пригодится отвес;
• линейка с карандашом или отбивочный шнур потребуются для нанесения разметки.

Размеченные линии должны обозначать край крепления профиля. Необходимо прикладывать направляющую так, чтобы была видна линия, тогда всё будет ровно.

Создание каркаса – сам процесс

После проведения разметки самое время разобраться с тем, как крепить направляющие для гипсокартона к стене. Поскольку не будут использоваться стоечные профили, то и надобность в прямых подвесах для их фиксации отпадает.

Направляющий профиль всегда используется в качестве основы для каркаса. Его необходимо крепить к стене при помощи дюбелей. В некоторых направляющих уже есть отверстия для крепления, что упростит работу новичкам. Если же отверстий нет, то их придется проделать. Также сверлится поверхность, к которой должен крепиться профиль. Шага в 40 см будет достаточно.

К отверстию в стене по размеченным линиям прикладывается направляющая с готовыми отверстиями. Через неё в стену засовывается дюбель и забивается (вкручивается) саморез. Забивать саморезы нужно до самого конца, чтобы они не торчали. Аналогично устанавливаются все профили, создающие внешнюю часть каркаса.

Профили одинакового размера плотно соединяются друг с другом

Для усиления конструкции направляющие устанавливаются в середине каркаса. Расстояние между направляющими для гипсокартона должно составлять 40 см. Если делать больший шаг, то конструкция может выйти ненадежной.

Профили одинакового размера плотно вставляются друг в друга. Направляющие, идущие по периметру, устанавливаются спиной к стене (или полу, или потолку), а наружу выступают одним из ребер. К этому ребру и будет крепиться гипсокартон. В эти профили новые направляющие устанавливают так, чтобы также смотреть одним ребром наружу, а спиной в бок. В итоге гипсокартон будет крепиться к ребрам профилей, а не к их спинам, как если бы устанавливался стоечный профиль.

При таком методе монтажа не должно возникать вопросов касательно того, как выставить направляющие под гипсокартон по уровню. Здесь не используются подвесы, а направляющие по периметру конструкции были выставлены с помощью уровня.

Крепить профили между собой саморезами не рекомендуется из-за шляпок, что будут выступать и не дадут ровно посадить гипсокартон на конструкцию.

Чтобы соединить направляющие для гипсокартона между собой необходимо использовать специальный инструмент просекатель. С его помощи крепятся все металлические части каркаса, что соприкасаются друг с другом. В итоге получится крепкий каркас, который будет держаться, в том числе благодаря гипсократону, который к нему прикрепится во всех местах.

Стоечный профиль (ПС) для гипсокартона

Предназначение металлического стоечного профиля

Главной задачей, которая решается путем применения профиля стоечного для гипсокартона – создание жесткого каркаса для последующего крепления гипсокартонных листов. Его успешно используют в строительстве разных зданий, как жилого, так и производственного назначения.

Например, профиль с маркировкой ПС–6 (размер 100х50 мм) выбирают преимущественно для возведения конструкций с повышенной требовательностью к жесткости. Производители предлагают широкий выбор различных сечений для каждого отдельного случая применения.

Если планируемое построение характеризуется большой несущей нагрузкой, специалисты рекомендуют отдавать предпочтение профилю с маркировкой ПС–150. В любом случае, когда у вас возникают сомнения относительно последующих условий эксплуатации строения лучше остановиться на вариантах с большей жесткостью.

Для выравнивания стен или обустройства небольших перегородок хорошо зарекомендовал себя стоечный профиль ПС–2.

1 — профиль ПС-6; 2 — профиль ПС-150; 3 — профиль ПС-2

Благодаря удобному формированию каркасного основания, все рассматриваемые типы получили широкое распространение не только в среде профессионалов, а и в кругу новичков строительства. Возвести качественную перегородку из стоечного профиля (ПС) и произвести последующую обшивку гипсокартонным листом совсем несложно. Главное, знать особенности его применения в каждом отдельно взятом случае.

К содержанию↑

Характеристики и размеры

Стоечный профиль изготавливается путем прокатывания стальных лент через профилегибочный станок. Готовый продукт имеет стандартные показатели длины – 300, 350 и 400 см. Но предусмотрена возможность индивидуальной порезки под заказ. Ограничение максимального метража в таком случае – 6 м.
Часто встречающиеся метки «CW» и «CD» свидетельствуют о принадлежности профиля к семейству несущих, а маркирование «UD» и «UW» – направляющих. Буквы «C» и «U» обозначают соответствующую форму.

На конечное изделие изготовитель наносит цинковое покрытие. Делается это с целью защиты поверхности от коррозии. Особенность технологии в том, что окислившись единоразово при первом контакте с воздухом, изделие обволакивается углекислой цинковой пленкой. В дальнейшем это предотвращает развитие любых коррозионных процессов. Такая новосформированная оболочка очень надежна, произвести ее разрушение способно только воздействие сильно концентрированной кислоты.

Стоит заметить, что места разрезов не требуют никакого дополнительного антикоррозийного обрабатывания.

Продукт производится с различными размерами высоты стенок. Но его спинка в большинстве случаев имеет одинаковое значение ширины. Это необходимо для совместного крепления стоечного профиля (ПС) и направляющего (ПН), путем вставки первого в последний.

Чтобы облегчить выбор подходящего решения под конкретные работы, ниже будут приведены характеристики наиболее распространенных из них.

К содержанию↑

Как правильно применять стоечный профиль (ПС) размером 50х50, 100х50 или 75х50 мм?

Профиль 100х50 мм (ПС)

Главной особенностью, выделяющей его среди остальных, является размер стенок, позволяющий разместить внутри утеплитель. В случае если будет использована стекловата, создание такого каркаса позволит избежать общей избыточной напряженности, предохранив гипсокартон от деформации. Средняя дозволенная высота конструкции – 470 см.

Профиль 75х50 мм (ПС)

Применяется в случае монтирования прочных декоративных перегородок или облицовки стен. Если необходимости утепления нет, но требуется повышенная жесткость конструкции – такой выбор станет оптимальным решением. Максимальная высота построения – 350 см.

Профиль 50х50 мм (ПС)

Благодаря небольшому размеру стенки, позволяет максимально сохранить свободное пространство небольших помещений. Расстояния в 50 мм вполне достаточно для скрытия проводов и других коммуникационных элементов. Рекомендуется к использованию также и в качестве вспомогательного элемента для обрамления декоративных ниш и т. п.

К содержанию↑

Монтаж каркаса под гипсокартонную конструкцию

Для изготовления и монтирования напольного каркаса удобнее всего пользоваться шуруповертом. Отверстия делаются непосредственно саморезами по металлу размером в 9 мм, или с помощью просекателя. Этот специальный инструмент позволяет легко и быстро производить прорез для последующего качественного скрепления.

Важно помнить, каждый просекатель применим к конкретному профилю, поэтому использовать, например, вариант для ПС 50х50 с другими типами попросту не получится. Исключение составляют универсальные экземпляры. Но их цена, соответственно, выше.

Если предусмотрено соприкосновение стоечного профиля для гипсокартона со стенами или другими поверхностями, необходим дополнительный уплотнитель – лента Дихтунгсбанд. Ее назначением является улучшение изоляционных свойств гипсокартонного перекрытия в месте примыкания к несущей поверхности, а также дополнительная звукоизоляция конструкции.

Рассмотрим пример построения перегородки. Весь процесс заключается в произведении работ по изготовлению каркаса из направляющих, в который устанавливается профиль стоечный для гипсокартона. Работы производят согласно предварительному чертежу.

Процесс начинается с порезки кусков необходимого размера и продолжается монтажом конструкции из направляющего профиля. Места соприкосновения с полом и другими поверхностями обязательно изолируют лентой Дихтунгсбанд.

Регламент установки стоек для крепления гипсокартонных листов – с шагом в 60 см.

Поперечную перемычку для перегородок с одного края предварительно выравнивают с помощью пассатижей и вставляют в стойку. Вторая сторона немного надрезается вдоль стенок, а получившаяся спинка загибается внутрь. В дальнейшем именно она будет прикручиваться к стойке.

Процесс монтажа каркаса несложен, но крайне важна общая жесткость сцепления. Болтание элементов недопустимо!

Когда постройка основания завершена, можно начинать размечать и крепить листы гипсокартона.

Только что мы рассмотрели создание перегородки. Но приходилось ли вам когда-либо крепить подвесной потолок на профиль (ПС) 60х27? Оставьте комментарий с интересующим вас вопросом, и мы обязательно дадим на него ответ!

Автор статьи

37 лет

мастер отделочных работ. Опыт работы 10 лет

Поделись статьей с друзьями:

Как сделать гипсокартон потолка

Гипсокартон на потолке — это приятное, но немного неловкое занятие DIY, которое поможет вам сэкономить на затратах на оплату труда. Узнайте, как измерить, с чего начать и какие инструменты и материалы необходимы, с нашим простым пошаговым руководством по гипсокартону потолка.

Как сделать гипсокартон на существующем потолке

Можно закрепить гипсокартон на существующем потолке, но вам нужно будет определить, где сначала находятся балки. Для комнат наверху это можно сделать, измерив расстояние между балками на чердаке.

Внизу вам придется подталкивать потолок шиллом или поднимать половицы в комнате наверху. Пометьте проемы балки на стене мелом, и вы готовы к работе. Другим вариантом является удаление существующего потолка для выявления балок — это должно быть предпочтительным вариантом, поскольку это также приводит к меньшему наращиванию.

Использование эстакады и вспомогательной руки для поддержки облегчает процесс (Изображение предоставлено неизвестно)

Как сделать гипсокартон для нового потолка

Гипсокартон для нового потолка намного проще с двумя людьми, один для поддержки гипсокартона и один, чтобы ввернуть на место, но это может сделать один человек с помощью нескольких отрезков дерева.

• 50 мм x 50 мм пиломатериалы для подпорок
• Длина дерева для поддержки гипсокартона
• 12,5 мм гипсокартон (конический край)
• 38 мм шурупы для гипсокартона
• Перфорированная гипсокартонная лента
• Шпатлевка
• Шкурка (класс 120)
•


• Рулетка
• Аппликатор наполнителя с резиновым покрытием или штукатурный шпатель
• Эстакады и планки или алюминиевая платформа для установки на
• Пылезащитная маска
• Защитные очки
• Нож (предпочтительно Stanley)
• Электрическая отвертка
• Уровень духа
• Карандаш
• Пила по дереву

Как сделать гипсокартон потолка: пошаговое руководство

Для не наклонных потолков вы можете получить довольно точное измерение площади потолка путем измерения пола.Умножьте ширину комнаты на ее длину (в метрах), и это даст вам квадратный метр. Гипсокартон обычно доступен в размерах 2,4 х 1,2 м (2,8 м²), 1,8 х 1,2 м (2,1 м²) и 1,2 х 0,9 м (1,08 м²) в большинстве торговых предприятий и магазинах DIY.

Измерьте пол для расчета площади наклонного потолка (Getty Images) (Фото: Getty Images)

Чтобы разрезать доски, тщательно измерьте и отметьте доску. Положите спиртовой уровень вдоль линии и используйте острый нож типа Стэнли, чтобы разрезать бумагу.Согните доску в направлении, противоположном разрезу, а затем прорежьте бумагу на другой стороне доски. Теперь у вас должна быть очень аккуратная обрезная доска.

Будьте осторожны, чтобы не оставить неровный или зазубренный край после обрезки доски. (Изображение предоставлено: неизвестно).

Начиная с угла комнаты, расположите первую доску. Конец гипсокартона находится на полпути через балку, чтобы позволить следующей доске встать на него.

Гипсокартон должен быть хорошо закреплен, но если между балками, где они встречаются со стеной, нет дерева, прибейте гвоздь к некоторым подпоркам из дерева 50 мм х 50 мм.Вы должны также прибить гвоздями между балками, где длинные края гипсокартона упадут.

(Изображение предоставлено: Неизвестно)

Используйте 38-миллиметровые винты для гипсокартона, чтобы прикрепить плату к балкам и кронштейнам. Винты — лучший выбор, чем гвозди для проектов реконструкции, где удар может потенциально повредить или повредить балки. Исправления должны быть сделаны каждые 150 мм. Держите крепления на расстоянии не менее 13 мм от обрезанных краев доски; 10 мм от заводских границ.

Будьте осторожны, чтобы не завинтить винты слишком глубоко, иначе вы повредите плату.Как только головка винта опустится чуть ниже поверхности доски, прекратите затягивать.

Шатание досок делает потолок более прочным и предотвращает образование трещин, которые могут образоваться в наполнителе, по всей ширине или длине помещения. Оставьте зазор 3 мм между досками: это поможет наполнителю получить хорошее сцепление.

Старайтесь не завинчивать винты слишком далеко (Getty Images) (Изображение предоставлено: Getty images)

После того, как все доски на месте, приклейте их перфорированной гипсокартонной лентой.

Смешайте шовный наполнитель, чтобы получилась гладкая, но довольно жесткая паста. Этот наполнитель смешивают, выливая отмеренное количество воды в ведро и затем добавляя наполнитель в виде порошка. Следуйте инструкциям, иначе у вас будет больше наполнителя, чем вы когда-либо использовали.

Используйте аппликатор с резиновым лезвием или традиционный металлический шпатель для заливки между соединениями и провалами головок винтов. Этот аппликатор с широким лезвием помогает вытягивать наполнитель, так что при высыхании остается лишь небольшой выступ, который нужно тереть.

Если все сделано правильно, наполнитель должен оставить гладкую, ровную поверхность после шлифовки (Getty Images) (Фото: Gerry Images)

После того, как вы закончили заполнение, оставьте потолок на 24 часа до высыхания. слегка шлифовать наждачной бумагой. Наполнитель создает очень мелкую пыль, которую особенно неприятно осыпать, поэтому перед началом этой работы откройте все окна и наденьте защитные очки, перчатки и хорошую маску от пыли.

См. Дополнительные советы и пошаговые руководства для самостоятельной работы

,
