15, 20, 30, 40 метров

Содержание статьи:

Большинство домовладельцев на приусадебном участке сооружают автономную сеть водоснабжения, которая обеспечивает бесперебойные поставки воды, пригодной к употреблению. Основная деталь водопроводных сетей – оборудование, которое транспортирует колодезную жидкость из точки водозабора в дом. Существует большое количество разновидностей и модификаций насосного оборудования, поэтому перед покупкой рекомендуется их тщательно изучить.

Назначение и принцип работы

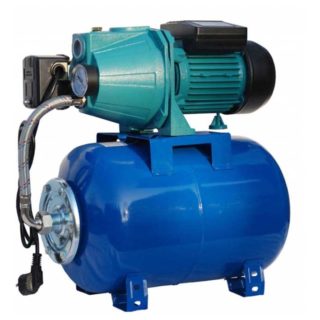

Внешний вид насосной станции

Насосные станции – это специальные установки, которые состоят из двух частей – гидроаккумулятора и поверхностного насоса. Благодаря этому обеспечивается рабочее давление в трубопроводе, а это позволяет бесперебойно использовать стиральную машину или посудомоечную.

Поверхностный насос включается автоматически, как только уровень воды в гидроаккумуляторе (резервуаре) падает, а не каждый раз, когда открывают водопроводный кран. Такие конструктивные особенности ограждают домовладельцев от проблем нехватки воды. Еще одно преимущество гидробака – в случае аварийных или нештатных ситуаций всегда есть запас чистой жидкости из источника.

Приобретение насосной станции выгодно тем, что она предусматривает наличие сразу всех необходимых сегментов. Как показывает практика, готовая сеть стоит дешевле, чем по отдельности приобретенный гидробак и насос.

Принцип работы водонасосных агрегатов:

• Включается насос, который транспортирует воду в гидроаккумулятор. В течение этого времени в трубопроводе существенно возрастает рабочее давление.
• Как только домочадцы открывают любой кран, давление в системе падает до 2,2 бар, срабатывает реле давления и повторно запускает водяной насос для восполнения потраченных ресурсов в резервуаре.
• Как только все потери были компенсированы, давление в трубопроводе возрастает до 3 бар, снова срабатывает реле, которое отключает насос.

Принцип работы устройства цикличен. Для производительной работы всей системы требуется необходимый объем жидкости в водозаборе и наличие электричества.

Виды станций на скважину для частного дома

Внешний эжектор для насосной станции обеспечивает дополнительные метры подъема воды

Существует несколько видов насосного оборудования, каждое из которых обладает своими техническими особенностями, а также преимуществами и недостатками. Чтобы выбрать подходящую систему в конкретном случае, нужно более детально изучить данный вопрос.

В зависимости от конструктивных особенностей оборудование классифицируется следующим образом:

• Система с выносным эжектором или погружной насос, особенность работы которого заключается в полном погружении в колодец. Высота водяного столба не имеет значения, поскольку агрегат установлен непосредственно у зеркала воды. Всасывание колодезной воды осуществляется за счет эффекта Бернулли непрямым способом. Стоимость такого оборудования значительно выше аналогов, обусловлено это высокой производительностью и мощностью. Устанавливают такие насосные станции для скважин 40 метров и более.
•

  Насосная станция со встроенным эжектором

  Система со встроенным эжектором. Осуществляется непрямое всасывание колодезной жидкости. Принцип работы устройства следующий: насос обеспечивает в трубопроводе высокое давление, благодаря чему создается струя, которая проходя через сопло эжектора в камере всасывания создает пониженное давление. Основное достоинство этого оборудования – исключена вероятность работы вхолостую, поскольку он качает воду в контуре рециркуляции непрерывно.

• Система с прямым всасыванием. В водозаборной трубе водяной агрегат создает разрежение, в результате атмосферное давление выталкивает воду в трубу. Трудность в работе возникает в силу ограниченного давления воздуха. Такие насосные станции подходят для скважины 15 метров и не более.

Также существуют системы, которые оснащены не гидроаккумуляторами, а специальными накопительными баками, в котором цикличность работы водяного насоса зависит от поплавкового механизма. Такие устройства устаревают, поэтому встретить их можно все реже.

Какую станцию выбрать

Принцип работы и варианты размещения насосной станции

Каждый колодец и скважина имеют свои технические особенности, на основании которых должен проводиться выбор оборудования для поставки воды в дом на даче или в загородном доме. Нужно обязательно обращать внимание на такие факторы:

• максимально допустимая рабочая мощность;
• производительность или дебет водозаборной точки;
• конструктивные особенности;
• величины оптимальной высоты перепада воды;
• оснащение очистительными фильтрами;
• показатели статического и динамического уровня воды в колодце;
• показатели давления;
• максимальная глубина, на которой сможет работать оборудование.

Специалисты рекомендуют воздержаться от приобретения насосной станции, если еще не был оформлен и получен технический паспорт на скважину. Обусловлено это тем, что производительная бесперебойная работа автономной системы водоснабжения зависит от технических характеристик источника.

Особенности установки

Схема подключения насосной станции к скважине

Чтобы система не вышла из строя, нужно соблюсти следующие рекомендации по ее монтажу:

• Интервал между источником колодезной воды и рабочим агрегатом должен соответствовать нормам, которые указаны в техническом паспорте к оборудованию.
• Поверхностный насос должен стоять в отапливаемом помещении с приходом холодов, в противном случае система промерзнет и потребуется дорогостоящий ремонт.
• Комната должна быть оснащена хорошей вентиляционной системой. Если пренебречь этим условием, разность температур окружающей среды станет причиной образования в баке корпуса конденсата.
• Для проведения трубопровода рекомендуется отдавать предпочтение полипропиленовым трубам, которые устойчивы к коррозии и не боятся высокого давления.
• Оборудование лучше монтировать в отдаленном помещении, поскольку при включении двигатель издает много шума.
• Стоит воздержаться от использования системы для полива огорода на даче. Частое включение и отключение оборудования отрицательно сказывается на работоспособности и сокращает срок эксплуатации.
• Для снижения вибрации насос советуют устанавливать на толстом резиновом коврике или амортизационных подушках. Делается это с целью снижения вибрации.
• Во время монтажа важно позаботиться о заземлении.

Как правило, при установке оборудования не возникает трудностей. Качественные модели имеют продолжительный эксплуатационный срок, редко ломаются и практически не нуждаются в обслуживании. Чтобы оборудование не забивалось, его рекомендуется оснастить фильтрами грубой очистки.

Цена насосных станций для скважины (20, 30 и более метров) колеблется в очень большом диапазоне. Купить их можно в любом специализированном магазине или приобрести через интернет-магазин у официальных представителей.

Насос для скважины 20, 30, 40, 50, 80, 100 метров: какой выбрать, установка

От того, насколько правильно выбран насос для скважины 30 метров или для подземных источников большей глубины, зависит эффективность функционирования всей системы автономного водоснабжения, которую обслуживает такое устройство. Современные производители выпускают множество разнообразных моделей скважинных насосов, которые отличаются друг от друга как по конструктивному исполнению, так и по принципу действия. Чтобы корректно подобрать насосное оборудование для решения определенной задачи, следует разобраться как в его конструкции, так и в типах.

Скважинный насос в комплекте с необходимым оборудованием

Виды насосного оборудования для оснащения скважин

Электронасосы, используемые для обслуживания подземных скважин, в зависимости от расположения относительно перекачиваемой жидкой среды делятся на две категории:

1. оборудование поверхностного типа, которое устанавливается на поверхности земли, в непосредственной близости от подземного источника;
2. погружное или глубинное оборудование, помещаемое в толщу перекачиваемой им жидкой среды.

По конструктивному исполнению и принципу действия насосы для скважин делятся на устройства нескольких категорий:

• устройства центробежного типа;
• вибрационные насосы для скважин;
• винтовое насосное оборудование;
• скважинные насосы вихревого типа.

Наземные насосы для скважин удобно использовать в том числе из-за того, что такие устройства благодаря их расположению на поверхности земли легко обслуживать. Между тем применять гидромашины данного типа можно только для откачивания жидкой среды из скважин глубиной не более 10 метров. Если же вы раздумываете над тем, какой насос выбрать для скважины 20 метров, 50 метров и даже 100 метров, то рассмотреть надо устройства погружного типа.

Важным преимуществом использования погружных насосов для оснащения скважин является еще и то, что такие устройства, постоянно находясь в толще перекачиваемой ими жидкой среды в процессе эксплуатации, не нуждаются в дополнительном охлаждении.

Схема круглогодичного водоснабжения загородного дома, основанная на погружном скважинном насосе

По тому, как реализован принцип управления скважинным насосом, такое устройство может относиться к ручному или автоматическому типу. Ручная гидромашина, в отличие от автоматической, для работы которой требуется электричество, является энергонезависимой.

По какому принципу работают скважинные насосы различных типов

Выбирая насос для скважины 15 метров, 30 метров или для оснащения подземного источника большей глубины, как уже говорилось выше, необходимо знать принцип действия насосного оборудования различных типов.

Поверхностные

Задаваясь вопросом о том, какой насос выбрать для скважины 30 или 40 метров, следует иметь в виду, что устройства поверхностного типа для этого не подойдут. Использовать их можно лишь в тех случаях, если глубина источника, из которого предстоит откачивать воду, не превышает 10 метров. Насосы данного типа устанавливаются на поверхности земли или на специально оборудованной плавающей платформе, а жидкая среда подается из подземного источника по шлангу или трубе. При использовании поверхностных помп необходимо следить за тем, чтобы перекачиваемая жидкость не попадала на корпус устройства.

Центробежные

Глубинные насосы центробежного типа являются наиболее распространенным оборудованием, используемым для откачивания жидких сред из скважин значительной глубины. Основу конструкции таких гидромашин, при помощи которых может успешно обслуживаться даже очень глубокий колодец, составляет рабочее колесо. На внешней поверхности рабочего колеса зафиксированы лопатки, перемещающие перекачиваемую жидкую среду по внутренней камере.

Устройство скважинного насоса центробежного типа

При вращении рабочего колеса, которым оснащен центробежный глубинный насос для скважины, на перекачиваемую жидкую среду воздействует центробежная сила, способствующая выталкиванию жидкости через напорный патрубок. При отбрасывании жидкости к стенкам рабочей камеры в центральной части камеры создается разрежение воздуха, которое обеспечивает всасывание очередной порции жидкой среды через впускной патрубок.

Насосное оборудование центробежного типа отличается высокой производительностью. Кроме того, такие устройства способны создавать поток жидкой среды, характеризующийся значительным напором, благодаря чему можно использовать данный насос для скважины 40 метров, для скважины 50 метров и даже для оснащения подземного источника, глубина которого составляет 100 метров.

Конфигурации центробежных насосов могут сильно различаться в зависимости от предназначения оборудования

На современном рынке есть множество разнообразных моделей глубинных центробежных насосов, поэтому потребителю есть из чего выбирать. При использовании центробежного погружного насоса для скважины 20 метров, 30, 40, 50 или даже 100 метров глубиной, надо иметь в виду, что он критично относится к содержанию твердых примесей в перекачиваемой жидкой среде, поэтому необходимо позаботиться о его оснащении фильтрационным элементом.

Вихревые

Вихревые глубинные насосы, которые по своему конструктивному исполнению являются модификацией устройств центробежного типа, используются для скважин глубиной 30 метров и более. Наряду с рабочим колесом в конструкции насосов данного типа имеются канавки, выполненные на стенках внутренней рабочей камеры. Перемещаясь по этим канавкам, поток перекачиваемой жидкой среды приобретает дополнительное ускорение. Благодаря такой конструктивной особенности данные насосы можно устанавливать на скважины глубиной 40 и более метров, даже характеризующиеся небольшим дебетом, поскольку эти гидромашины способны формировать поток, отличающийся стабильным давлением.

Вихревые глубинные насосы могут использоваться самостоятельно или в автоматических насосных станций

Глубинные насосы вихревого типа не рассчитаны на работу с жидкой средой, которая содержит в своем составе твердые включения количеством более 40 г/л. Кроме того, следует учитывать, что такое оборудование, если сравнивать его с центробежным, обладает меньшей производительностью.

Винтовые

Винтовые скважинные насосы, применяемые для откачивания жидкой среды из скважин, глубина которых не превышает 15 метров, отличаются самой невысокой стоимостью среди всего представленного на современном рынке насосного оборудования. Основу конструкции таких насосов составляет винт (или шнек), который, вращаясь, перемещает по внутренней камере устройства жидкую среду и выталкивает ее в напорный патрубок.

Конструктивные особенности глубинных насосов винтового типа позволяют использовать их для перекачивания достаточно загрязненных жидких сред

Вибрационные

Насосное оборудование вибрационного типа, не отличающееся высокой производительностью, используют для откачивания воды из неглубоких резервуаров, стенки которых надежно защищены от разрушения. Такие насосы в процессе работы создают вибрационные волны в окружающей их жидкой среде, что способствует разрушению незащищенных стенок скважин и колодцев. При использовании насосного оборудования вибрационного типа также следует иметь в виду, что оно достаточно критично относится к жидкой среде, в составе которой содержатся нерастворимые твердые включения.

Устройство скважинного насоса вибрационного типа

Ручные

Ручные скважинные насосы, которые характеризуются невысокой производительностью и приводятся в действие при помощи специального рычага, целесообразно использовать лишь в случаях с перебоями в электросети. Как правило, насосы данного типа применяют, когда требуется откачать небольшое количество жидкой среды из подземного источника.

Ручной насос для неглубокой скважины

Помпы для скважин глубиной не больше 20 метров

Для скважин глубиной 10 или 15 метров может быть использовано поверхностное насосное оборудование инжекторного типа, которое значительно удобнее обслуживать, чем погружные устройства. Между тем следует иметь в виду, что такое оборудование характеризуется невысоким КПД. Из-за этого для откачивания жидкой среды из скважин такой глубины чаще всего приобретают оборудование погружного типа.

Для того чтобы подобрать для скважины, глубина которой не превышает 20 метров, насосное оборудование с соответствующими характеристиками, необходимо выполнить следующие действия:

1. Значение глубины скважины (ее можно измерить простой веревкой с грузом на конце) необходимо сложить с расстоянием, на которое жидкая среда должна транспортироваться по горизонтальному участку трубопровода.
2. От полученного значения следует отнять расстояние, на которое погружной насос будет удален от дна подземного источника.
3. По рассчитанному расстоянию можно подобрать насосное оборудование с требуемыми характеристиками. При этом следует учитывать, что для транспортировки жидкости на расстояние 10 метров требуется давление, равное 1 атмосфере.
4. Мощность выбираемого оборудования, чтобы учесть гидравлические потери, возникающие в трубопроводе, необходимо увеличить на 10 %.

Для примера подберем насос для скважины глубиной 20 метров, который должен создавать в трубопроводе длиной 40 метров давление, равное 2 атмосферам (20 метров). При расстоянии, на котором насос располагается от дна скважины, равном 4 метра, напор, который должно создавать выбираемое оборудование, можно рассчитать следующим образом:

20+20–4+(40х0,1) = 40 м

По полученному значению можно подобрать недорогие модели насосов китайского или российского производства либо более дорогостоящее оборудование от европейских производителей.

Насосы для оснащения скважин от 20 до 30 метров

Если бурение скважины, которую необходимо оснастить глубинным насосом, выполнено на глубину, превышающую 20 метров, то выбор оборудования для нее также выполняется по вышеописанному принципу. Так, если насос необходим для обслуживания скважины глубиной 25 метров и транспортировки жидкой среды по трубопроводу длиной 40 метров под давлением 3 атмосфер (30 метров), то напор, создаваемый оборудованием, подходящим для решения такой задачи, рассчитывается следующим образом:

25+30–5+(40х0,1) = 54 м

Исходя из полученного значения и поперечного сечения обсадной трубы, которая установлена в скважине, подбирается насосное оборудование с соответствующими характеристиками. Для оснащения скважин такой глубины, как правило, выбираются глубинные насосы центробежного типа.

Популярные модели насосов для скважин

Устройства для скважин глубиной до 40, 50, 80 и 100 метров

Значение напора, который должен создавать насос для оснащения скважин значительной глубины, также рассчитывается по вышеописанной схеме. Учитывая тот факт, что из скважин такой глубины поднимать насосное оборудование достаточно сложно, выбирать для их обслуживания лучше качественные и более надежные модели. С этой целью, как правило, используются либо мощные погружные насосы, либо поверхностные насосные станции, оснащенные, кроме самого насоса, гидроаккумулятором.

Рекомендации по установке скважинных насосов

Чтобы обеспечить эффективную и бесперебойную работу насосного оборудования, используемого для обслуживания скважины, необходимо правильно выполнить его монтаж, для чего можно воспользоваться следующими рекомендациями.

1. В том случае, если для обслуживания скважины устанавливается не поверхностный, а погружной насос, его располагают в подземном источнике выше дна не менее чем на 1 метр. Насосы погружного типа опускаются в скважину или колодец при помощи специального троса, при этом к ним предварительно подсоединяют трубу или шланг для подъема откачиваемой жидкой среды, а также кабель электропитания.
2. Насосное оборудование поверхностного типа устанавливается либо в специально подготовленном помещении, либо в кессоне скважины. В саму скважину для откачивания жидкой среды опускается шланг, подсоединяемый к всасывающему патрубку гидромашины. В том случае, если в комплекте с поверхностным насосом используется эжектор, то в скважину вместе с всасывающим опускается и напорный шланг.
3. При использовании для обслуживания скважины как поверхностного, так и погружного насоса рекомендуется приобрести обратный клапан и фильтр грубой очистки, которые обеспечат защиту оборудования от работы на холостом ходу и попадания в его внутреннюю часть твердых включений, содержащихся в перекачиваемой жидкой среде.
4. Перед монтажом насосного оборудования шахту скважины рекомендуется тщательно прочистить.

Параметры выбора

Выбирая насос, при помощи которого будет обслуживаться скважина или колодец, следует ориентироваться на следующие параметры оборудования и подземного источника:

• напор создаваемого насосом потока жидкой среды, измеряемый в метрах водяного столба;
• производительность устройства;
• дебет подземного источника;
• внутренний диаметр обсадной колонны;
• качество жидкой среды, которую предстоит перекачивать, процентное содержание в ней твердых включений и размеры их частиц;
• оснащенность насоса дополнительными устройствами;
• функциональные возможности оборудования.

Оценка статьи:

Поделиться с друзьями:

Глубинный насос для скважины 40 метров и какой нужен

Каждый артезианский источник имеет свою глубину в зависимости от расположения водозаборного пласта. И для подъема воды из таких глубинных шахт необходимо подбирать соответствующее насосное оборудование, которое качественно справится с поставленной задачей. О том, какой именно нужен насос для скважины глубиной 40 метров и какая модель будет лучше, разбираемся в этом материале.

Как выбирать насос для источника глубиной 40 метров

Важными параметрами выбора насосного оборудования для скважины средней глубины являются мощность (производительность) агрегата и его напор во время перекачивания жидкости. Таким образом, удастся выбрать лучшую модель оборудования, подходящего именно вашим условиям эксплуатации источника.

Ниже рассмотрим популярные модели помп и попытаемся понять, какой насос будет лучше проявлять свои технические характеристики во время эксплуатации.

Самым простым и недорогим является агрегат отечественного российского производителя Джилекс под названием «Водомёт» (он же «Водолей»). Такая помпа считается одной из лучших для использования в средней полосе Росси при различных температурных диапазонах. Рабочие показатели напора у такого устройства равны 92 метра, а его производительность при максимальной мощности достигает 3,6м3/час. При этом насос хоть и имеет скромные габариты, мощность его равна 1,1 кВт.

Насос «Водомёт» идеально подходит для скважины глубиной 40 метров, так как справляется с работой благодаря конструкции агрегата, и материалам, которые используются для его производства. Так, рабочие колеса механизма изготовлены из прочного полимера, а подшипниковые опоры произведены из смеси керамики и графита, что делает их изностойкими и прочными.

Насос «Водомёт» способен перекачивать воду с включениями мелких частиц песка, ила или глины в объеме до 300 гр/м3.

Важно: охлаждение двигателя происходит в такой модели за счёт его верхнего расположения и обтекания холодной водой. При этом стоит следить, чтобы количество циклов включения/выключения на 1 час не превышало 20 раз. Лучше установить гидробак, который послужит надёжной защитой насосу от переработки.

Цена глубинного агрегата на российском рынке составляет в среднем 170$.

Рекомендуем к прочтению:

Насос BELAMOS TF-100

Еще одно устройство бюджетного класса от производителя из Белоруссии. Цена помпы хоть и является средней (170$ за штуку), это никак не умаляет технических характеристик и способностей насоса. Производительная мощность такого оборудования составляет 5 м3/час, что может стать идеальным решением для небольшого дачного участка с небольшим периметром земли под высадку огородных культур.

Максимальный напор агрегата BELAMOS TF-100 составляет 100 метров, что позволяет ему перекачивать воду с глубины 40 метров и по трубопроводу общей протяженностью 20-30 метров.

Важно: каждые 10 метров водопровода отнимают у производительности насоса 1 метр подъема.

Все рабочие узлы устройства BELAMOS TF-100 произведены из качественной нержавеющей стали с включением полимеров. Это позволяет обеспечить надёжность и долговечность агрегата. Охлаждение двигателя помпы происходит за счёт масляной камеры. Выбор такого оборудования обеспечит вас надёжной водоподачей.

Насос Grundfos SQ 1-80

Этот вариант погружного глубинного оборудования произведен в Германии и имеет уже большую цену. Его стоимость в отличие от насосов отечественного производства стартует от 510$.

Устройство имеет мощный и в то же время экономичный двигатель, рабочие показатели которого равны 750 Ваттам. При этом производительность насоса достигает 1,5 м3/час, а его максимальный напор составляет до 96 метров. Таким образом, получается, что глубинный насос Grundfos SQ 1-80 идеально подходит для работы в скважине 40 метров при протяженном водопроводе.

Самым важным плюсом насоса Grundfos SQ 1-80 является его размер. Диаметр оборудования равен всего 74 мм, что позволяет использовать его в обсадной колонне самого малого диаметра.

Если ваш выбор падёт на эту модель, то вам стоит знать, что насос имеет ряд функций, которые направлены на повышение эффективности его работы, а именно:

Рекомендуем к прочтению:

• Защиту от холостого хода и перегрева;
• Защиту от чрезмерных перегрузок;
• Функцию защиты от смещения по оси;
• Защиту от перепадов напряжения в сети;

А также имеется автоматика, которая значительно облегчает повторное включение насоса.

Насос Pedrollo 4BLOCK 2/13

Помпа от производителя из Италии побила все рекорды по покупаемости в России. Актуальность такого оборудования обусловлена его повышенной функциональностью. Так, помимо оборудования индивидуальной системы водоснабжения агрегат можно применять в таких случаях:

• Поддержание оптимального давления в системе отопления;
• Создание индивидуальной системы полива и орошения сельскохозяйственных угодий большой площадью.

Максимальная производительная мощность агрегата равна 9м3/час, а уровень напора при подъеме воды составляет аж 135 метров. При этом все рабочие узлы устройства изготовлены из надежной нержавеющей стали и полимеров, что повышает и улучшает эксплуатационные характеристики изделия. Цена устройства равна приблизительно 340$.  Отличный выбор для дачного участка.

Насос WiloTWU 3-0130

Можно сделать выбор и в сторону еще одной модели агрегата из Германии. Насос WiloTWU 3-0130 может работать на глубине до 150 метров и при этом перекачивать воду различного температурного режима в диапазоне от +3 до +40 градусов по Цельсию.

Насос выдерживает до 30 циклов включения/выключения в час, что существенно повышает его работоспособность и выносливость. А для удобства пользователей и с целью расширения сфер применения насосы марки WiloTWU 3-0130 оснащаются однофазными и трехфазными двигателями.

Важно: единственным ограничением для эффективной работы насоса являются включения частиц песка в воде. Какой должна быть их общая масса, указано в паспорте изделия. А именно – не должна превышать 40 гр./м3 воды иначе насос может выйти из строя.

Таким образом, при покупке насоса для скважины глубиной до 40 метров важным параметром являются его напор и производительность из расчёта количества литров воды на количество человек в семье.

6 лучших насосных станций для частного дома

Обновлено: 03 января 2020

7606

При выборе насосной станции важно учитывать высоту подъема, глубину всасывания и ее производительность. Но немаловажно подобрать и проверенное оборудование, способное прослужить много лет и выдерживать перепады температуры и различное качество воды, в чем поможет наш рейтинг лучших насосных станций для частного дома, собранный на основании ключевых характеристик и отзывов пользователей.

Лучшие насосные станции с глубиной всасывания 8 метров

Так как насосные станции устанавливаются на поверхности, то в первую очередь необходимо обращать внимание на такой показатель как глубина всасывания. Поэтому перед выбором станции нужно точно знать сколько метров от поверхности скважины или колодца до зеркала воды. Если этот показатель меньше 8 метров, то можно использовать данные насосные станции.

Несмотря на скромные показатели такие насосные станции способны перекачивать до 50 литров в минуту, что покрывает потребности дома с двумя раковинами, унитазом и ванной. Вот лучшие модели из этой категории.

	Grundfos Hydrojet JPB 5/24	Grundfos MQ 3-35	GARDENA 3000/4 Classic (1770)	Marina CAM 80/22
Максимальный напор, м	40	33,8	40	32
Пропускная способность, м3/ч	3	3,9	2,8	3,6
Потребляемая мощность, Вт	775	850	650	800
Вес, кг	17,1	13	12,5	12
Защита от сухого хода и перегрева

Grundfos Hydrojet JPB 5/24

Качественная насосная станция мощностью 775 Вт с резервуаром для хранения воды под давлением на 24 литра. Крыльчатка насоса расположена в корпусе из нержавеющей стали и защищена от коррозии.

+ Плюсы Grundfos Hydrojet JPB 5/24

1. Надежная модель, работающая каждый день у большинства пользователей по 8-10 лет.
2. Насосная станция способна выдержать беспрерывную работу в течение 72 часов.
3. Полностью автоматическая работа.
4. Легкое подключение к последующим коммуникациям благодаря резьбе 1 дюйм.
5. Компактные размеры 28х66х50 см легко разместить в небольшом колодце или утепленном ящике.
6. Внутри встроена защита от работы в «сухую» — аппарат не включится, если будет отсутствовать жидкость в системе.
7. При перегреве насосная станция отключится, чтобы защитить двигатель от сгорания.

— Минусы Grundfos Hydrojet JPB 5/24

1. Отличается громкой работой, поэтому не стоит монтировать рядом с жилыми комнатами или под ними.
2. У некоторых пользователей отказывало тепловое реле.
3. При малейшей разгерметизации (плохо затянутый патрубок, трещинка в шланге, подсос воздуха в кране) уровень воды уходит и последующий пуск осложнен.

Вывод. Надежная насосная станция, отлично подойдет для организации водоснабжения в частном доме используемом для постоянного проживания. Благодаря компактным размерам её легко установить вне дома, в приямке или в отдельном сооружении.

Grundfos MQ 3-35

Насосная станция без гидроаккумулятора. Выполняется в стальном корпусе из нержавейки. Блок с электроникой встроен вверху под резиновой крышкой. Потребляет 850 Вт в час.

+ Плюсы Grundfos MQ 3-35

1. За час работы перекачивает почти четыре куба воды.
2. Подает напором воду на 33 метра, поэтому подойдет для двухэтажного дома с несколькими точками отбора.
3. Качественное порошковое покрытие корпуса лучше защищает его от коррозии, особенно при установке в подвале.
4. Хотя аппарат рассчитан на чистую воду, но при попадании ржавой не выходит из строя.
5. Есть автоматическая защита от перегрева или сухого пуска.
6. Способен держать постоянное давление независимо от интенсивности расхода.
7. Полностью электронное управление с четким срабатыванием.

— Минусы Grundfos MQ 3-35

1. Бедная комплектация — нет ничего (фильтров, болтов для крепления к основанию).
2. Учитывая отсутствие гидроаккумулятора станция включается гораздо чаще, что повышает расход электроэнергии.
3. Высокий уровень шума — монтировать только подальше от спальни.
4. Внутри стоит фильтрующий элемент грубой очистки закрытый полиэтиленом — об этом нигде не написано, и многие забывают его снять при монтаже, что содействует более длительному первому пуску.
5. Внутри мотора собирается конденсат, из-за чего подшипники окисляются и изнашиваются быстрее.

Вывод. Насосная станция хорошо подойдет для организации водоснабжения в одноэтажном или двухэтажном загородном доме используемом для постоянного проживания. Размеры позволяют разместить оборудование в погребе или нише под полом. Агрегат справится с одновременным обслуживанием 3-х точек водозабора.

GARDENA 3000/4 Classic (1770)

Насосная станция в цельном корпусе и с пластиковой корпусом насоса. Двигатель снабжен продуманной перфорацией для лучшего воздушного охлаждения. Мощность мотора составляет 650 Вт.

+ Плюсы GARDENA 3000/4 Classic (1770)

1. Способна поднимать воду до 40 м к одной точке отбора — для двух раковин и душевой на первом этаже этого хватает с головой.
2. Качает по 2.8 м³ в час.
3. Небольшой вес 12.5 кг вместе с баком.
4. Очень качественная сборка и компактная конструкция.
5. Между насосом и расширителем встроен фильтр тонкой очистки.
6. Хотя в инструкции написано, что она подойдет только для чистой воды, но некоторые раскачивали им даже скважины (качали пока чистая не пойдет).
7. Хорошо функционирует с теплой водой до температуры +35 градусов.
8. Автоматика контролирует уровень воды в баке.

— Минусы GARDENA 3000/4 Classic (1770)

1. На входе и выходе пластмассовые патрубки с нежной резьбой, которую легко скрутить, приложив чуть больше усилий.
2. Если на зиму планируется снятие насосной станции, необходимо иметь ввиду, что полностью слить воду со всех уголков сложно — из-за этого её нельзя оставлять в месте где может быть мороз.
3. Чтобы почистить внутренний фильтр нужно много разобрать деталей.
4. Осложненный первый пуск ввиду слабого засасывания жидкости.
5. Если сгорит двигатель, а аппарат будет уже не на гарантии, то придется искать мастера самому, потому что в сервисном центре двигатели не ремонтируют, а меняют в сборе со станцией.
6. Короткий сетевой шнур 1.5 м.

Вывод. Отличная насосная станция для дачи сезонного пребывания. Благодаря большому количеству пластиковых элементов на корпусе лучше поглощает вибрацию и меньше шумит, поэтому разрешается монтаж под жилыми комнатами или рядом с ними. Плавный пуск двигателя тоже содействует более мягкому началу работы без скачков напряжения.

Marina CAM 80/22

Насосная станция от итальянского производителя. Мощность двигателя 800 Вт, а производительность составляет 3.6 м³ в час. Все наружные детали, включая перепускной шланг, металлические.

+ Плюсы Marina CAM 80/22

1. Долгий срок службы — по 10-13 лет, при должном уходе.
2. Создает отличное давление, которого хватает для 3-4 точек отбора на уровне первого этажа.
3. Удобно крепить к полу-основанию — выносные подставки длинные и удобно подлазить отверткой для закручивания саморезов.
4. Предусмотрена защита от сухого хода — станция просто не включится.
5. Компактные размеры 28х50х50 см легко поместить на ограниченном пространстве.

— Минусы Marina CAM 80/22

1. Со временем каналы реле давления забиваются грязью и хуже работают — требуется чистка.
2. Очень чувствительна к напряжению и нуждается в подсоединении в сеть через стабилизатор, иначе можно подолгу сидеть без воды в частном доме.
3. Слабая резиновая камера в гидроаккумуляторе — периодически нуждается в замене.
4. В черной коробке сверху на корпусе иногда вздуваются конденсаторы, которые выпаивают и меняются на новые — стоят они дешево.

Вывод. Насосная станция справится с подачей воды в баню или в качестве насоса для водопровода на приусадебном участке. Корпус обработан порошковой краской, хорошо защищающей сталь от коррозии.

Лучшие насосные станции с глубиной всасывания 25-30 метров

Особенность данных насосных станций заключается в том, что они имеют погружной эжектор, который опускается в ствол скважины или колодца и позволяет поднимать воду с большой глубины. Необходимо обращать внимание на диаметр эжектора, так как он не подходит для скважин небольшого диаметра. Если зеркало воды находится ниже уровня 8 метров, то вам необходимо использовать насосные станции такого типа или смотреть в сторону погружных насосов.

	Marina-Speroni APM 100/25	QUATTRO ELEMENTI Automatico 800 Ci Deep 645-280
Высота подъема, м	32	40
Глубина всасывания, м	25	30
Пропускная способность, м3/ч	2,4	2,5
Потребляемая мощность, Вт	1100	800
Вес, кг	27	20,2
Защита от сухого хода

Marina-Speroni APM 100/25

Главным отличием данной насосной станции является чугунный корпус, более устойчивый к отрицательным температурам и лучше гасящий вибрации.

+ Плюсы Marina-Speroni APM 100/25

1. Нагнетает давление от 1.6 до 3.2 атм.
2. Хорошо переносит замерзание — после оттаивания работает без проблем.
3. Срок службы у некоторых пользователей достигает 10 лет.
4. Благодаря чугуну гул мощного мотора немного тише.
5. На практике смело тянет воду с глубины 20 метров и от себя толкает ее еще на 30 м.

— Минусы Marina-Speroni APM 100/25

1. Отсутствует защита от работы без жидкости.
2. Когда забиваются каналы реле от жесткой воды, то перестает отключаться и требуется разборка и чистка.
3. Малоинформативная инструкция — в ней даже не описано, что в скважину требуется заводить два шланга (1.0 дюйма и 1.5 дюйма).

Вывод. Хорошая насосная станция для частного дома. Мощный двигатель на 1100 Вт легко справляется со своей задачей — аппарат качает до 40 литров за одну минуту.

QUATTRO ELEMENTI Automatico 800 Ci Deep 645-280

Итальянский бренд со сборкой в Китае, поэтому имеет доступную стоимость. Отличается двигателем 800 Вт, способным перекачивать 41 литр в минуту, а резервуар для поддержания давления вмещает 20 л.

+ Плюсы QUATTRO ELEMENTI Automatico 800 Ci Deep 645-280

1. Легко качает воду с температурой +5 градусов.
2. Нагнетает давление 1.5-3 атм.
3. Сравнительно немного весит — 20 кг, что облегчает спуск и установку внутри колодца.
4. Чугунный корпус лучше гасит вибрации и переносит низкие температуры.
5. Отличается долгим сроком службы.
6. При отсутствии воды и неустановленной защиты от сухого пуска может проработать больше суток, нагреться, но не сломается.
7. Производительности хватает на 6 точек забора.

— Минусы QUATTRO ELEMENTI Automatico 800 Ci Deep 645-280

1. Отсутствует защита от сухого хода, но возможно самостоятельно подключить дополнительное реле.
2. В эжекторе нет фильтра, поэтому придется купить его отдельно.
3. Короткий сетевой шнур.
4. Мембрана гидроаккумулятора сильно воняет резиной, некоторые пользователи решили ее заменить
5. Фланец из тонкого металла и сильно ржавеет в течение пары лет.
6. К эжектору невозможно присоединить обычный фитинг или ПНД трубки — приходится греть их строительным феном и натягивать.

Вывод. Данная насосная станция способна подтянуть воду даже с глубины 30 метров и толкнуть ее на 40 метров. При этом мощность 800 Вт будет умеренно расходовать электроэнергию.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как выбрать насосную станция для скважины разной глубины 15, 20, 40 метров

В большинстве случаев на дачах и в частных домах отсутствует центральное водоснабжение. Данная проблема решается путем обустройства колодца или скважины на такую глубину, которая зависит от места залегания грунтовых вод. Следующим этапом является создание в водопроводной сети давления, достаточного для эксплуатации оборудования. Насосная станция для скважины способна обеспечить подъем воды с большой глубины и равномерно распределять под нужным напором ко всем точкам водопотребления.

Оглавление:

1. Помощь в выборе
2. Обзор цен и моделей

Классификация

По типу всасывающего трубопровода насосные станции делят на однотрубные и двухтрубные. Первые характеризуются достаточно простой конструкцией водозабора, поэтому вода поступает в корпус по одной линии. Также к преимуществам однотрубных приборов можно отнести простоту монтажа. В двухтрубных станциях дополнительно встроен чугунный эжектор литого типа, который полностью погружается в воду. Принцип работы заключается в подъеме жидкости за счет создаваемого рабочим колесом разрежения и ее инерции при циркулировании.

По виду основного насоса:

1. Станции со встроенным эжектором. Они предназначены для перекачивания воды с глубины до 45 м. Они характеризуются высокой производительностью, надежностью. А среди основных недостатков можно назвать повышенный шум во время работы. В связи с этим, их рекомендуется монтировать вне дома в отдельном помещении, либо в кессоне.
2. С выносным эжектором отличаются бесшумностью в работе, поэтому их можно монтировать в жилом доме. Также они характеризуются низким потреблением энергии и способностью передавать воду по горизонтали на расстояние порядка 30 – 40 м. Однако при этом КПД их относительно невысок. Еще одним минус — повышенная чувствительность к наличию пузырьков воздуха в воде и механической взвеси.
3. Без эжектора. В принцип работы оборудования положено многоступенчатое всасывание воды. Оно практически бесшумно, отличается экономностью и высокой производительностью. Хотя глубина всасывания воды не превышает 9 м.

Критерии выбора станции

Многие дачники, которые впервые сталкиваются с проблемой выбора оборудования для организации водоснабжения, не представляют особых различий между понятиями насос и насосная станция. Основное их отличие состоит в том, что в последних присутствует ряд вспомогательных приборов — гидроаккумулятор, датчики давления, расширительный бак и иные. Весь этот комплекс предназначен для длительной работы в автономном режиме.

При организации водоснабжения на дачном участке также возникает вопрос, что лучше насосная станция или погружной насос для скважины. Сами названия говорят о принципе действия систем. То есть погружные насосы опускаются на глубину, а насосная станция производит откачку воды, находясь при этом на поверхности. Выбор типа оборудования полностью зависит от индивидуальных особенностей системы водоснабжения. Проведя анализ технических характеристик, вопрос становится бессмысленным. Единственный нюанс состоит в том, если заранее определена модель погружного насоса. Тогда бурение скважины будет производиться на определенный диаметр обсадной трубы.

При выборе станции рекомендуется обратить внимание на глубину скважины:

• До 10 м. Для подъема воды с такой глубины не требуется больших и мощных приборов, используют однотрубное оборудование, которое отличается легкостью монтажа.
• 10 – 20 м. Мощность и конструкция устройства должна обеспечивать подъем и передачу воды к потребителю. Поэтому тут подойдет только оборудование эжекторного типа с двухтрубными насосами.
• Более 20 м. На такой глубине монтаж малогабаритных насосных станций является нерентабельным и неэффективным. Специалисты рекомендуют использовать глубинные насосы уже в 15 м скважинах.

Определившись с типом насосной станции необходимо выбрать конкретную модель. Разница в представленных на рынке устройствах заключается в четырех основных параметрах – производительность, объем гидроаккумулятора, напор, фирма-изготовитель. Также немаловажным критерием служит максимальная глубина, на которую оборудование способно поднять воду. Все эти показатели влияют на цену изделия.

Производительность станции зависит от ее конструкции. Так, самые низкие показатели у оборудования с погружным эжектором, которые составляют не более 1,5 м³/ч. Именно по этой причине, они редко используются для водоснабжения частных домов. Встроенный эжектор позволяет добиться 2 – 5 м³/ч.

В среднем напор, создаваемый насосными станциями, варьируется от 30 м до 60. Например, двухэтажный дом с несколькими санузлами требует, чтобы столб воды составлял порядка 40 – 45 м. Однако рекомендуется сделать некоторый запас. При использовании водонапорного бака, когда вода подается путем самотека, количество конечных потребителей практически неважно.

Насосные станции выпускаются с достаточно широким диапазоном объема гидроаккумулятора. Обычно этот показатель составляет порядка 20 – 100 л. Рассматриваемый элемент предназначен для предохранения от частого включения насоса. Из-за этого многие предпочитают не переплачивать за большой объем.

В технических характеристиках насосной станции указываются максимальные показатели глубины и длины всасывающей магистрали. Например, итальянская Aquario ADP — 355 имеет 25 м и 38 м соответственно. Однако указанные параметры являются предельными значениями. То есть если эжектор установить на указанных расстояниях, то воды не будет. Рекомендуется установить на глубине 20 м и удалении 25 м.

Стоимость и производители

Выбор производителя напрямую зависит от предпочтений дачника. Кто-то останавливает свой выбор на более качественных, но дорогих насосных станциях европейских фирм Grundfos (Дания), Pedrollo (Италия), Wilo (Германия), Unipump (Польша). Другой же предпочитает установить дешевое китайское оборудование.

В таблице ниже приведены наиболее популярные модели и их характеристики.

как установить насосную станцию на скважину, установка в скважину на воду станции подачи воды, забор воды из скважины

Содержание:

Наличие источника воды на загородном участке делает проживание здесь более комфортным, а полная автоматизация процесса подачи воды в дом из этого источника позволяет получить возможность заниматься другими хозяйственными делами или дополнительное свободное время. Для забора воды из скважины на участке используются насосные станции, которые перекачивают воду из источника к точкам потребления. Чтобы насосная станция для скважины работала бесперебойно, необходимо изучить особенности монтажного процесса этого устройства и тонкости его подключения.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

При заборе воды из скважины насосной станцией с мембранным гидроаккумулятором или резервным накопительным баком в обязательном порядке устанавливают фильтрующий элемент и монтируют страховочный патрубок для отвода лишней воды. Шланг от патрубка следует вывести в дренаж или емкость, из которой поливают насаждения на участке.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Как выбрать насосную станцию для скважины

Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:

• Удаленность источника воды от основного строения.
• Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
• Номинальный напор насоса. Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
• Производительность агрегата. Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения (прочитайте: «Как выбрать насосную станцию для частного дома – правила выбора водонасосной станции»).
• Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
• Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 КВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
• Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.

Приобретать насосную станцию необходимо после консультации со специалистом, который знает все тонкости и технические характеристики насосного оборудования (прочитайте также: «Какой насос выбрать для скважины – виды, преимущества и недостатки, важные особенности выбора»).

Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.

Расположение насосной станции

Выбирая место установки насосной станции в скважину, необходимо выполнение следующих условий:

• Станция должна располагаться на минимальном расстоянии от источника воды.
• Требуется поддержание определенного температурного режима.
• Принятие мер по снижению уровня шума от работы насосной станции.
• Создание условий для беспрепятственного технического обслуживания и выполнения ремонтных работ.

Учитывая перечисленные условия, можно сказать, что оптимальным вариантом установки станции будет подвальное помещение, чердак или кессон. При этом следует понимать, что каждый объект имеет свои преимущества и недостатки.

Кессон

Под этим понятием скрывается сооружение, располагающееся в земле непосредственно над выходом скважины. Для его обустройства роют котлован, глубина которого превышает уровень промерзания грунта. Расположение кессона на недостаточной глубине не позволит использовать насосную станцию для скважины на воду в течение всего года, при низкой температуре насос выйдет из строя.

Обустраивая кессон своими руками, необходимо предусмотреть дополнительную гидроизоляцию стенок и утепления верхней части. Объем помещения должен позволять беспрепятственно выполнять ремонтные и обслуживающие мероприятия. Установка насосной станции подобным образом позволяет расположить конструкцию на определенном расстоянии от жилого помещения, поэтому шум работающего агрегата не нарушит комфортное пребывание людей в доме.

Подвал

Расположение насосной станции в подвальном помещении также является неплохим вариантом решения вопроса, как установить станцию в скважину. Недостаток в этом случае заключается в значительном расстоянии агрегата от скважины. Однако в подвале проще выполнить монтажные работы. В процессе установки следует учесть, что подвальное помещение является местом с высоким риском затопления. По этой причине насосную станцию устанавливают на прочном и надежном возвышении.

Если в подвале обустроены дополнительные подсобные помещения, например, прачечная, кладовка или погреб для хранения консервов, то система отопления здесь продумывается еще на этапе строительства. В противном случае необходимо позаботиться о теплоизоляции подвала для нормальной работы насосного оборудования или выполнить монтаж дополнительных радиаторов.

Подсобные помещения

Работа насосной станции сопровождается высоким уровнем шума, что делает практически невозможным монтаж оборудования в непосредственной близости с жилыми комнатами. Если этот вариант является неизбежным, и установка насосного оборудования предполагается в кладовке или в коридоре, то нужно позаботиться о максимальной звукоизоляции помещения.

Если качать воду из скважины насосной станцией для дачи планируется использовать только в летний период, то рекомендуется воспользоваться переносным компактным агрегатом. Его можно установить во временном сооружении, которое будет защищать от осадков. Самый простой вариант – деревянная конструкция в виде ящика. На зиму оборудование и временный водопровод разбирают и убирают на хранение в теплое помещение.

Установка насосной станции своими руками

Одним из популярных вариантов установки погружной насосной станции для скважины можно назвать расположение в подвале агрегата, всасывающая магистраль которого имеет эжектор и погружена в скважину. Следовательно, нужно более подробно изучить именно этот вариант. Читайте также: «Схема подключения насосной станции к скважине своими руками – инструкция, советы».

Наружные мероприятия

Работы снаружи помещения при решении вопроса, как поставить станцию на скважину, предполагают установку всасывающего устройства, прокладку трубопровода от скважины до строения и подготовку основания для насосной станции (если используется вариант установки агрегата в подвальном помещении). Следует понимать, что минимальное расстояние от скважины до основного строения обеспечивает более сильный напор и минимизирует проблемы с укладкой водопроводной магистрали. Читайте также: «Как провести воду в дом из скважины – важные нюансы».

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.

Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

• Сборка и установка эжектора.
• Герметичное закрепление оголовка.
• Подготовка площадки для гидроаккумулятора или накопительного резервуара.

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

Прежде чем опустить эжектор в скважину, его нанизывают на трубы и герметизируют соединение. Соединение отдельных элементов и их герметизацию нужно проводить на прочном и твердом основании, работа на весу повышает риск затопления эжектора в скважине. В этом случае не избежать приобретения новой насосной станции, так как отдельно эжектор в продажу не поступает.

При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

Погружение эжектора рекомендуется выполнять после полной установки станции на основании, которое должно характеризоваться прочностью и устойчивостью. Основание должно возвышаться над уровнем основного пола примерно на 50 см, площадку можно залить бетонным раствором, соорудить из деревянных брусков или выложить из кирпичей. Главное условие – безопасность и стабильность основания.

Внутренние работы

Приступать к внутренним работам по обустройству домашней разводки следует после того, как эжектор будет присоединен к всасывающей магистрали и погружен в воду. Непосредственно магистраль нужно прикрепить к насосной водяной станции для скважины.

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при  необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда  или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: «Сгон американка – правила использования фитинга для соединений»).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

В процессе сборки водопровода необходимо проверять герметичность соединений, чтобы вода под напором не вывела из строя всю систему водоснабжения.

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.

Подготовка оборудования выполняется в следующем порядке:

• Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
• Крышку горловины плотно закрывают.
• Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
• Открывают запорную арматуру на подающих трубах и пускают воду в систему.
• Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

Преимущества ПНД труб перед стальными аналогами

Трубы, которые соединяют погружное оборудование с поверхностным центробежным насосом, заслуживают особого внимания.

Выбирая материал для этого участка, нужно учитывать следующее:

• Трубы должны быть удобными для перевозки.
• Их монтаж не должен представлять особой сложности.
• Нужно выбирать материал прочный и устойчивый к истиранию.
• Изделия должны быть эластичными и не терять функциональные характеристики при деформации.
• Отсутствие в составе материала токсичных веществ и безопасность при транспортировке чистой воды – главное условие.

Все перечисленные критерии можно обнаружить при изучении характеристик труб из полиэтилена низкого давления. Кроме того они не подвержены коррозии, как стальные водопроводные трубы. В среднем эксплуатационный период ПНД труб составляет около полувека.

Решив приобрести для подачи воды из скважины трубы из полиэтилена низкого давления, следует отдавать предпочтение качественным изделиям с соответствующей маркировкой. На трубах должно быть обозначение сорта изделия, внешнего диаметра, толщины стенки, номинального и максимального давления.

Трубы, которые планируется использовать для прокладки водопровода от источника воды, должны иметь надпись «питьевая». Для использования на дачном участке подойдут трубы диаметром 32 мм и толщиной стенок 2,4 мм. Трубы для перекачки воды имеют синюю полосу (в качестве информации можно сказать, что трубы для транспортировки газа имеют желтую полосу).

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.

Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения. Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе.
