Как выбрать насосную станция для скважины разной глубины 15, 20, 40 метров

В большинстве случаев на дачах и в частных домах отсутствует центральное водоснабжение. Данная проблема решается путем обустройства колодца или скважины на такую глубину, которая зависит от места залегания грунтовых вод. Следующим этапом является создание в водопроводной сети давления, достаточного для эксплуатации оборудования. Насосная станция для скважины способна обеспечить подъем воды с большой глубины и равномерно распределять под нужным напором ко всем точкам водопотребления.

Оглавление:

1. Помощь в выборе
2. Обзор цен и моделей

Классификация

По типу всасывающего трубопровода насосные станции делят на однотрубные и двухтрубные. Первые характеризуются достаточно простой конструкцией водозабора, поэтому вода поступает в корпус по одной линии. Также к преимуществам однотрубных приборов можно отнести простоту монтажа. В двухтрубных станциях дополнительно встроен чугунный эжектор литого типа, который полностью погружается в воду. Принцип работы заключается в подъеме жидкости за счет создаваемого рабочим колесом разрежения и ее инерции при циркулировании.

По виду основного насоса:

1. Станции со встроенным эжектором. Они предназначены для перекачивания воды с глубины до 45 м. Они характеризуются высокой производительностью, надежностью. А среди основных недостатков можно назвать повышенный шум во время работы. В связи с этим, их рекомендуется монтировать вне дома в отдельном помещении, либо в кессоне.
2. С выносным эжектором отличаются бесшумностью в работе, поэтому их можно монтировать в жилом доме. Также они характеризуются низким потреблением энергии и способностью передавать воду по горизонтали на расстояние порядка 30 – 40 м. Однако при этом КПД их относительно невысок. Еще одним минус — повышенная чувствительность к наличию пузырьков воздуха в воде и механической взвеси.
3. Без эжектора. В принцип работы оборудования положено многоступенчатое всасывание воды. Оно практически бесшумно, отличается экономностью и высокой производительностью. Хотя глубина всасывания воды не превышает 9 м.

Критерии выбора станции

Многие дачники, которые впервые сталкиваются с проблемой выбора оборудования для организации водоснабжения, не представляют особых различий между понятиями насос и насосная станция. Основное их отличие состоит в том, что в последних присутствует ряд вспомогательных приборов — гидроаккумулятор, датчики давления, расширительный бак и иные. Весь этот комплекс предназначен для длительной работы в автономном режиме.

При организации водоснабжения на дачном участке также возникает вопрос, что лучше насосная станция или погружной насос для скважины. Сами названия говорят о принципе действия систем. То есть погружные насосы опускаются на глубину, а насосная станция производит откачку воды, находясь при этом на поверхности. Выбор типа оборудования полностью зависит от индивидуальных особенностей системы водоснабжения. Проведя анализ технических характеристик, вопрос становится бессмысленным. Единственный нюанс состоит в том, если заранее определена модель погружного насоса. Тогда бурение скважины будет производиться на определенный диаметр обсадной трубы.

При выборе станции рекомендуется обратить внимание на глубину скважины:

• До 10 м. Для подъема воды с такой глубины не требуется больших и мощных приборов, используют однотрубное оборудование, которое отличается легкостью монтажа.
• 10 – 20 м. Мощность и конструкция устройства должна обеспечивать подъем и передачу воды к потребителю. Поэтому тут подойдет только оборудование эжекторного типа с двухтрубными насосами.
• Более 20 м. На такой глубине монтаж малогабаритных насосных станций является нерентабельным и неэффективным. Специалисты рекомендуют использовать глубинные насосы уже в 15 м скважинах.

Определившись с типом насосной станции необходимо выбрать конкретную модель. Разница в представленных на рынке устройствах заключается в четырех основных параметрах – производительность, объем гидроаккумулятора, напор, фирма-изготовитель. Также немаловажным критерием служит максимальная глубина, на которую оборудование способно поднять воду. Все эти показатели влияют на цену изделия.

Производительность станции зависит от ее конструкции. Так, самые низкие показатели у оборудования с погружным эжектором, которые составляют не более 1,5 м³/ч. Именно по этой причине, они редко используются для водоснабжения частных домов. Встроенный эжектор позволяет добиться 2 – 5 м³/ч.

В среднем напор, создаваемый насосными станциями, варьируется от 30 м до 60. Например, двухэтажный дом с несколькими санузлами требует, чтобы столб воды составлял порядка 40 – 45 м. Однако рекомендуется сделать некоторый запас. При использовании водонапорного бака, когда вода подается путем самотека, количество конечных потребителей практически неважно.

Насосные станции выпускаются с достаточно широким диапазоном объема гидроаккумулятора. Обычно этот показатель составляет порядка 20 – 100 л. Рассматриваемый элемент предназначен для предохранения от частого включения насоса. Из-за этого многие предпочитают не переплачивать за большой объем.

В технических характеристиках насосной станции указываются максимальные показатели глубины и длины всасывающей магистрали. Например, итальянская Aquario ADP — 355 имеет 25 м и 38 м соответственно. Однако указанные параметры являются предельными значениями. То есть если эжектор установить на указанных расстояниях, то воды не будет. Рекомендуется установить на глубине 20 м и удалении 25 м.

Стоимость и производители

Выбор производителя напрямую зависит от предпочтений дачника. Кто-то останавливает свой выбор на более качественных, но дорогих насосных станциях европейских фирм Grundfos (Дания), Pedrollo (Италия), Wilo (Германия), Unipump (Польша). Другой же предпочитает установить дешевое китайское оборудование.

В таблице ниже приведены наиболее популярные модели и их характеристики.

Фирма	Наименование модели	Максимальный напор, м	Производительность, м3/ч	Мощность, Вт	Стоимость, рубли
Grundfos	MQ 3-35	35	3	800	13 500
	MQ 3-45	45	3	1000	14 000
	Hydrojet J5 24 л	43	3,4	750	13 800
	Hydrojet J6 24 л	53	4,5	1400	16 800

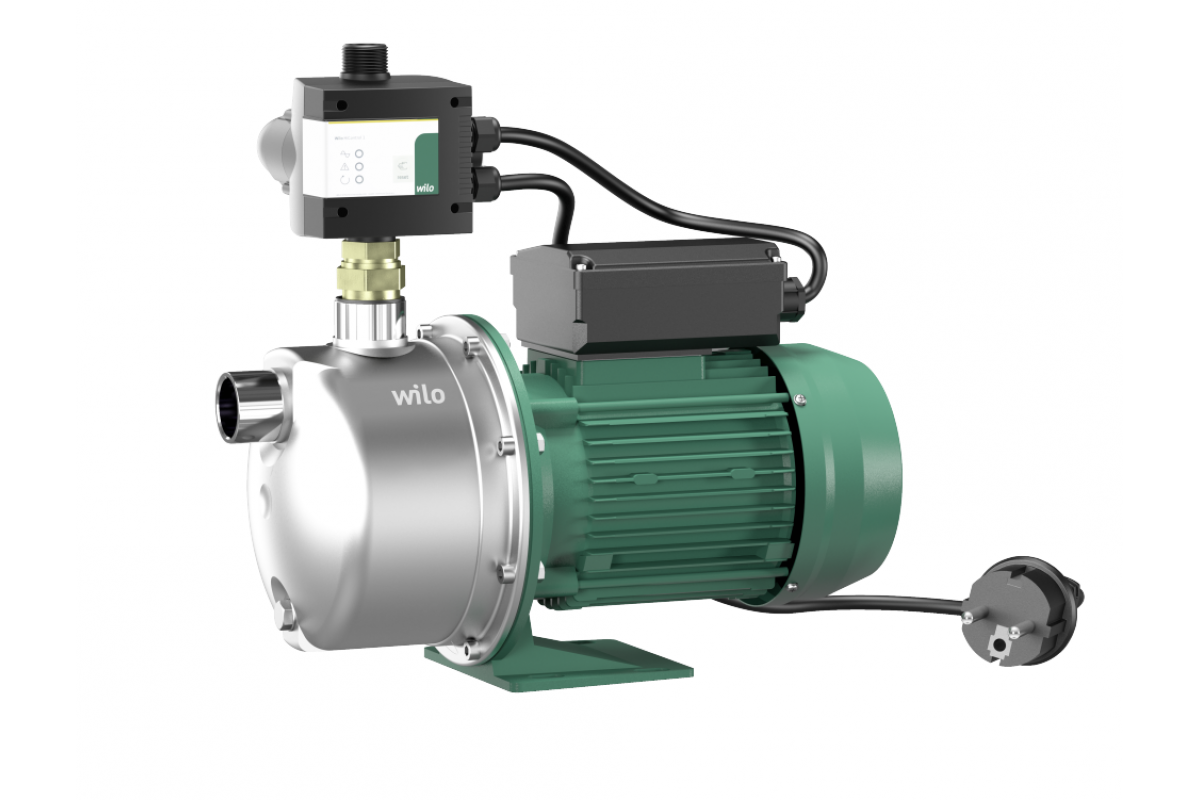

Wilo	HWJ 202 20 л	37	4,5	650	9 800
	HWJ 203 20 л	42	5	750	11 000
	PW-175EA	35	2. 1	125	4 700
Unipump	Auto JET 80L	38	3	600	5 600
	Auto JET 100L	43	3.6	750	5 800
Seroni	CAM 40/22 HL	38	3	800	5 400
	APM 100/25	29	1.2	1 100	10 500

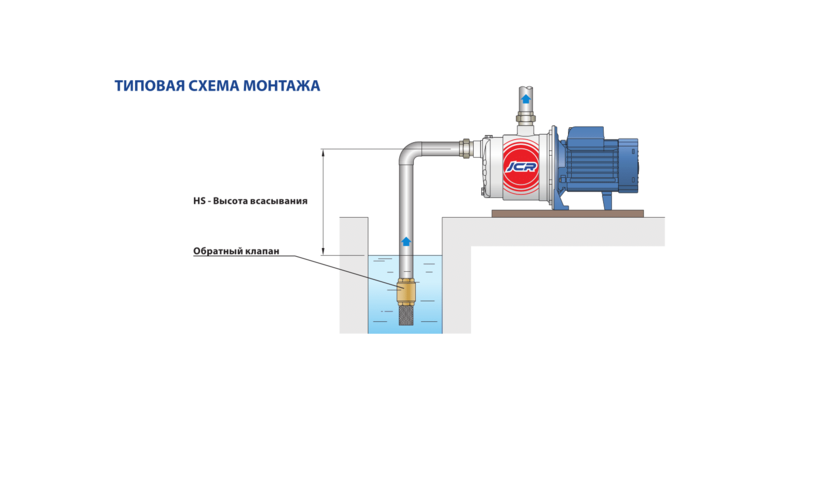

С какой глубины поверхностный насос может поднять воду

Поверхностный насос предназначен для обеспечения здания водой. Также его применяют для полива участка. Устройство устанавливается в скважине, колодце, водоеме и т.д. Оно способно поднимать воду с различной глубины. Этот показатель зависит от модели, разновидности оборудования, а также использования дополнительных приспособлений.

Итак, с какой глубины поверхностный насос может поднять воду?

Параметры подъема воды

Так, чаще всего оборудование способно поднимать воду с такой глубины:

• 7.5 метров. С такой глубины воду поднимают самые простые самовсасывающие устройства. Такие модели имеют наиболее доступную стоимость. Они отличаются небольшим потреблением электроэнергии и при этом хорошей производительностью.
• 9 метров. Большинство моделей способны поднять воду из скважины или колодца с данной глубины. Это простейшее устройство, при использовании которого не применяется никаких дополнительных приспособлений.
• До 40 метров. В данном случае используется поверхностный насос с эжектором. Это специальное приспособление, которое крепится к концу шланга. При этом стоит учитывать, что чем больше глубина, тем меньше производительность оборудования. Одновременно с этим растет потребляемая мощность и, как следствие, энергозатраты.

При глубине колодца или скважины более 25 метров специалистами рекомендуется приобретать скважные насосы, так как в данном случае стоимость оборудования фактически уравнивается. На глубине более 30 метров выгоднее приобретать скважные устройства, так как они потребляют гораздо меньше электроэнергии, нежели поверхностные с эжектором.

При этом важно учитывать расстояние от дома до колодца или скважины. Каждые 1000 см соответствуют 100 см глубины колодца. При большом расстоянии от строения до водоема от покупки традиционного поверхностного насоса лучше отказаться, так как его использование будет нецелесообразным. В данном случае применяется оборудование с эжектором. Такие устройства способны работать на большой глубине.

Максимальная глубина подъема воды ограничена законами физики. В большинстве случаев модели рассчитаны на транспортировку жидкости с глубины 7-8 метров. Стоит заметить, что большинство производителей перестраховываются и занижают максимальную глубину всасывания. Это связано с неправильной эксплуатацией устройства.

Большинство поверхностных насосов имеют производительность 3-5 м3/час. Они создают напор 45-60 метров водного столба, то есть фактически 4,5-6 Бар. В данном случае следует учитывать высоту строения. Для высоких коттеджей следует приобретать модели с максимальным напором воды.

Также при выборе следует обращать внимание на технические характеристики устройств. Важно, чтобы производительность устройства была чуть ниже производительности самой скважины. Это уберегает оборудование от преждевременного выхода из строя. Стоит учитывать, что производительность скважины в песчаной породе ниже, производительности артезианской скважины.

установка кесона, насос с эжектором, погружной насос

Водоснабжение дома решается за счет устройства скважины или колодца. Для подъема воды из скважины применяются насосные станции. Они обеспечивают добычу воды и доставку ее всем потребителям. Однако насосная станция может поднимать воду с глубины не более 6 — 8 метров. Решить данную проблему можно различными способами. О том, как добыть воду из глубокой скважины будет рассказано в этой статье.

Любой поверхностный насос в том числе и насосная станция не могут поднять воду с глубины более 8 метров. При этом производительность и напор насоса начинает падать уже с глубины 6 метров. Это происходит благодаря атмосферному давлению. Не вдаваясь в физику процесса можно сказать, что ключевым фактором является перепад высот между насосом и точкой забора воды.

Существует несколько способов решения этой проблемы.

• Установка насосной станции как можно ближе к точке водозабора.
• Применение насосной станции с эжектором, либо дополнительный монтаж труб для эжектора.
• Использование погружного или скважинного насоса с последующем подключением к насосной станции, для создания требуемого давления в системе водопровода.

Как установить насос ближе к воде?

Часто водоносный слой располагается на отметке 6 – 10 м. В этом случае для сокращения расстояния между насосом и точкой водозабора целесообразно установить насосную станцию ниже уровня земли. Реализовать это можно двумя способами: установить насосную станцию в подвале дома или непосредственно над скважиной смонтировать кессон.

Установка насосной станции в подвале достаточно удачное решение проблемы. В сухом подвале рядом с насосом можно смонтировать систему очистки воды и пр. устройства для водоподготовки.

Важно принять во внимание, что насосная станция сильно шумит это будет вызывать дискомфорт. Поэтому в этом случае целесообразно применять насосные станции премиум класса с низкими характеристиками уровня шума, например, Gardena 5000/5 Premium Eco или AL-KO HW 5000 FMS Premium.

Второй способ решения проблемы — это установка кессона непосредственно над скважиной, в этом случае насос монтируется в кессоне и шум роли не играет. Кессон можно изготовить самостоятельно, либо приобрести готовый. У готового кессона есть важное преимущество — это гидроизоляция, что важно при высоком уровне грунтовых вод. Хорошим примером современного кессона является металлический кессон ГАРАНТ 1.

Внешний эжектор и способы его установки

Для подъема воды с глубины до 20 метров с помощью поверхностного насоса (насосной станции) с успехом применяется эжектор. Эжектор — это механическое устройство, которое за счет форсунки впрыскивает воду в основную трубу создавая дополнительное недостающее давление.

Установка эжектора проста. Эжектор устанавливается в точке всасывания, после обратного клапана. Для установки эжектора необходимо две трубы одна основная, вторая вспомогательная. Основная труба от эжектора идет на вход насоса. Вспомогательная труба идет от выхода насоса к эжектору, отбирая часть давления воды.

Особенностью насосной станции с внешним эжектором заключена в том, что недостающее давление берется от этого же насоса. В связи с чем применяемый насос должен быть большей мощности и производительности.

Организовать установку эжектора можно на любом поверхностном насосе, однако удобно, когда насос позволяет установку эжектора без дополнительных отводов, например, насос с внешним эжектором UNIPUMP DP 750.

Важной особенностью применения насосных станций для подъема воды является обратный клапан и отвод для заполнения основной магистрали.

Когда насос только установлен в подающей трубе нет воды. При включении насоса он будет работать всухую, что недопустимо. Поэтому важно предусмотреть отвод от основной трубы, через который можно наполнить магистраль воду перед первым пуском насоса. При этом обратный клапан, установленный в точке всасывания, не позволит воде из магистрали свободно вытекать, как при первом пуске, так и при последующей работе насоса, обратно в скважину.

Тандем из насосов

В том случае, когда скважина настолько глубока, что невозможно применять описанные выше способы можно сделать установку, состоящую из насосной станции и скважинного (погружного) насоса. Погружной насос устанавливается непосредственно в скважину. Таким образом он подает воду на поверхность. Насосная станция устанавливается около скважины, и создает достаточное давление для питания дома.

При таком подходе насосная станция устанавливается традиционным образом. На вход насосной станции подается вода с скважинного насоса. Синхронность включения насосов обеспечивается за счет подключения питания погружного насоса к реле давления насосной станции.

Несмотря на простоту описанных способов добычи воды с большой глубины, реализация этих вариантов может потребовать усилий не только материальных, но и физических. Поэтому если вы сомневаетесь в том, что сможете реализовать один из вариантов самостоятельно, целесообразно нанять специалистов по обустройству скважин, либо обратиться в специализированные организации для подбора необходимого оборудования.

Мы рассмотрели три основных способа как поднять воду с глубокой скважины. Выбор в пользу того или иного варианта можно сделать исходя из конкретной ситуации. Так если глубина скважины равна 8 м, то следует выбрать первый способ. Если глубина скважины до 30 м, то наиболее выгодный вариант второй. При глубине скважины более 30 м поднять воду и организовать водоснабжение дома можно только последним способом.

Насосная станция для частного дома: советы по выбору и рейтинг лучших

Выкачка воды из скважины или колодца с помощью насосной станции — это наиболее популярный способ получения воды для частных домов и коттеджей. Существуют насосы для чистой воды поверхностного и глубинного типа, с эжектором и без него, с большими и маленькими гидроаккумуляторами. Какую насосную станцию купить для дома или дачи? CHIP расскажет, на какие критерии обратить внимание, и приведет рейтинг лучших насосных станций 2019 года.

Критерии выбора насосных станций

Выбирая насосную станцию для дома, обратите внимание на следующие параметры:

• Тип насоса. Бывают погружные и поверхностные насосы. Поверхностные самовсасывающие насосы просты в обслуживании и в установке. Они способны поднимать воду с глубины до 8 м (с эжектором значительно глубже). Погружные бытовые насосы предназначены для поднятия воды свыше 50 м. Они менее шумные, чем поверхностные. Они подойдут тем, у кого дом на возвышенности и приходится бить глубокую скважину.
• Эжектор. Эжектор — это прибор, увеличивающий глубину поднятия воды для поверхностного насоса. Бывают встроенные и внешние эжекторы. Модели со встроенными эжекторами способны поднимать чистую воду с глубины до 15 м, однако они довольно шумные, поэтому для них потребуется отдельное помещение (или шумоизоляционный короб). Внешние эжекторы могут погружаться в воду, что позволяет достать воду с глубины до 40 м. Однако они снижают КПД устройства, что приводит к увеличенному потреблению электроэнергии.
• Объем гидроаккумулятора. Гидроаккумулятор представляет собой накопительный бачок, куда закачивается вода из скважины. При его заполнении, насос отключается. Подача воды в дом осуществляется именно из бака. Когда давление в нем падает, запускается насос, и процесс закачки воды в бак повторяется. В среднем для семьи от 1 до 3 человек вполне хватит насосной станции с гидроаккумулятором на 24 л. Семье от 4 — 5 человек желательно приобрести устройство на 50 л, а для больших семей от 6 и выше человек стоит присмотреться к устройствам от 60 до 100 л.

• Производительность. Данный параметр определяет, какое количество воды способна перекачать станция за час. Зная, расход воды по каждому потребителю в доме (кухня, ванная, стиральная машина, кран для полива огорода и т.д) можно выбрать подходящую по производительности станцию. Ниже приведена таблица примерного расхода потребителей воды в доме:

• Напор. Чем больше напор у устройства, тем на большую высоту оно способно поднять воду и соответственно создать нормальный напор в системе водоснабжения. Тут стоит учитывать диаметр трубы, высоту нахождения точки водоразбора (по отношению к насосной станции), а также тип самого потребителя. Так для обычного смесителя потребуется меньший напор, чем, например, для душевой кабинки.

На основании этих критериев мы выбрали лучшие насосные станции для дома поверхностного типа для небольших, средних и больших семей. Учитываем регулярное использование всех потребителей воды в доме, а также полив небольшого огорода. Итак, какую насосную станцию купить?

Насосные станции для небольшой семьи

DENZEL PS800X

Небольшая насосная станция предназначена для подачи чистой воды. Она имеет небольшой накопительный бачок на 24 л, чего вполне хватит для регулярного пользования семьей из 3 человек. В данной модели нет эжектора, поэтому максимальная глубина забора воды из скважины составляет 8 м. За час она способна перекачивать 3200 л — это одновременная работа стиральной машины, туалета, душевой кабинки и пары умывальников (естественно всё сразу использоваться будет редко).

Диаметр входного и выходного патрубков составляет 1 дюйм. Агрегат выдает напор до 38 м — для одноэтажного дома вполне достаточно. Корпус насоса наполовину выполнен из нержавеющей стали, а вот шнек здесь пластиковый. Гидроаккумулятор стальной, и по отзывам покупателей, долговечный. Также отметим относительно невысокую стоимость устройства.

GARDENA 3000/4 eco Classic

Насосная станция немецкого производства оснащена гидроаккумулятором емкостью 24 л. Как и в предыдущей модели, здесь нет эжектора, поэтому глубина забора воды из колодца должна быть не больше 8 м. При этом устройство способно поднять жидкость на 40 м, чего вполне достаточно для нормального напора в водопроводе даже для двух этажей (учитывается перепад между станцией и точкой водоразбора).

Мощность устройства всего 650 Вт — даже при регулярном использовании потребление электроэнергии будет небольшим. «Немец» может перекачивать жидкости температурой до 60 градусов, хотя конечно в домашних условиях такая необходимость вряд ли возникнет. Пользователи отмечают хорошее качество сборки, и за долгие годы использования нареканий не было. Если вам нужна хорошая насосная станция для дома и небольшой семьи, то GARDENA 3000/4 eco Classic ваш вариант.

Насосные станции для «средних» семей

ВИХРЬ АСВ-1200/50

Насосная станция отечественного производства оснащена гидробаком на 50 л — этого за глаза хватит семье из 4 — 5 человек, при этом двигатель не часто будет включаться. Насос может поднимать воду с глубины 9 м. Система оснащена тепловой защитой: при длительной максимальной нагрузке насос нагревается и автоматически отключается во избежание выхода из строя.

ВИХРЬ АСВ-1200/50 — это самая мощная и производительная модель данного бренда. В час она способна перекачивать до 4200 л воды, чего хватает на два санузла, мойку на кухне, стиральную машину и гидромассаж. Приятным моментом является наличие металлической, а не пластиковой резьбы на патрубках входа и выхода воды. В отличие от немецких собратьев для данной модели несложно найти запасные комплектующие.

ДЖИЛЕКС Джамбо 70/50 Н-50

Устройство полностью выполнено из качественной нержавеющей стали, дающую гарантию долговечности даже при интенсивной эксплуатации. Она оснащена встроенным эжектором, который поднимает воду с глубины в 9 м и накопительным баком на 50 л. При этом выдает напор порядка 50 м, что дает возможность использования насосной станции в низине от дома или для обеспечения нормального напора воды на нескольких этажах.

Модель оснащена функцией защиты от сухого хода: при отсутствии воды в колодце, реле отключит агрегат, чтобы избежать поломки. То же самое произойдет, если устройство будет работать на максимальной мощности продолжительное время — автоматика выключит станцию, защищая ее от перегрева. Собран агрегат хорошо, нигде ничего не скрипит и не люфтит. Правда он несколько шумноват (как и большинство моделей со встроенным эжектором), но это проблема решается установкой шумоизоляционного короба.

Насосные станции для больших семей

Marina CAM 100/60

Насосная станция оснащена гидроаккумулятором на 60 л, что подходит для семьи из 6 — 7 человек. Также благодаря таким размерам сам насос реже включается/отключается, что снижает энергозатраты, да и меньше шумит. Корпус и шнек выполнены из чугуна, а гидробачок из стали. Устройство оборудовано автоматикой для контроля уровня воды: при падении уровня воды в колодце ниже нормы (указывается в технической документации модели) станция автоматически отключается. В большинстве своем такой автоматикой оснащаются устройства, у которых нет функции защиты от сухого хода. Однако данная модель включает в себе и слежение за уровнем воды и защиту от сухого хода.

Насос выдает максимальный напор 50 м для двухэтажных построек и полива огорода то, что нужно. Однако глубина погружения насоса здесь 8 м, поэтому для глубоких скважин не подойдет.

Metabo HWW 9000/100 G

Metabo HWW 9000/100 G — это лучшая насосная станция для дома, в котором проживает 7 — 10 человек. За час она перекачивает 9000 л, что обеспечивает одновременную работу нескольких раковин, туалета, посудомоечной и стиральной машины, биде, а также водоразборного крана диаметром ½ дюйма для полива огорода. Вся семья может свободно пользоваться водой без постоянных включений насоса благодаря гидробаку на 100 л. Обратите внимание, что в отличие от большинства моделей здесь входной патрубок имеет отверстие на 1¼ дюйма, что собственно и позволяет выдавать такую производительность.

Отметим качественное исполнение шнека насоса из нержавеющей стали, что значительно увеличивает его срок эксплуатации. Конечно, цена у агрегата немаленькая, но за хорошее немецкое качество нужно платить.

А какой насосной станцией пользуетесь вы? Поделитесь своим опытом в комментариях!

Читайте также:

Глубинный насос для скважины 40 метров и какой нужен

Каждый артезианский источник имеет свою глубину в зависимости от расположения водозаборного пласта. И для подъема воды из таких глубинных шахт необходимо подбирать соответствующее насосное оборудование, которое качественно справится с поставленной задачей. О том, какой именно нужен насос для скважины глубиной 40 метров и какая модель будет лучше, разбираемся в этом материале.

Как выбирать насос для источника глубиной 40 метров

Важными параметрами выбора насосного оборудования для скважины средней глубины являются мощность (производительность) агрегата и его напор во время перекачивания жидкости. Таким образом, удастся выбрать лучшую модель оборудования, подходящего именно вашим условиям эксплуатации источника.

Ниже рассмотрим популярные модели помп и попытаемся понять, какой насос будет лучше проявлять свои технические характеристики во время эксплуатации.

Самым простым и недорогим является агрегат отечественного российского производителя Джилекс под названием «Водомёт» (он же «Водолей»). Такая помпа считается одной из лучших для использования в средней полосе Росси при различных температурных диапазонах. Рабочие показатели напора у такого устройства равны 92 метра, а его производительность при максимальной мощности достигает 3,6м3/час. При этом насос хоть и имеет скромные габариты, мощность его равна 1,1 кВт.

Насос «Водомёт» идеально подходит для скважины глубиной 40 метров, так как справляется с работой благодаря конструкции агрегата, и материалам, которые используются для его производства. Так, рабочие колеса механизма изготовлены из прочного полимера, а подшипниковые опоры произведены из смеси керамики и графита, что делает их изностойкими и прочными.

Насос «Водомёт» способен перекачивать воду с включениями мелких частиц песка, ила или глины в объеме до 300 гр/м3.

Важно: охлаждение двигателя происходит в такой модели за счёт его верхнего расположения и обтекания холодной водой. При этом стоит следить, чтобы количество циклов включения/выключения на 1 час не превышало 20 раз. Лучше установить гидробак, который послужит надёжной защитой насосу от переработки.

Цена глубинного агрегата на российском рынке составляет в среднем 170$.

Рекомендуем к прочтению:

Насос BELAMOS TF-100

Еще одно устройство бюджетного класса от производителя из Белоруссии. Цена помпы хоть и является средней (170$ за штуку), это никак не умаляет технических характеристик и способностей насоса. Производительная мощность такого оборудования составляет 5 м3/час, что может стать идеальным решением для небольшого дачного участка с небольшим периметром земли под высадку огородных культур.

Максимальный напор агрегата BELAMOS TF-100 составляет 100 метров, что позволяет ему перекачивать воду с глубины 40 метров и по трубопроводу общей протяженностью 20-30 метров.

Важно: каждые 10 метров водопровода отнимают у производительности насоса 1 метр подъема.

Все рабочие узлы устройства BELAMOS TF-100 произведены из качественной нержавеющей стали с включением полимеров. Это позволяет обеспечить надёжность и долговечность агрегата. Охлаждение двигателя помпы происходит за счёт масляной камеры. Выбор такого оборудования обеспечит вас надёжной водоподачей.

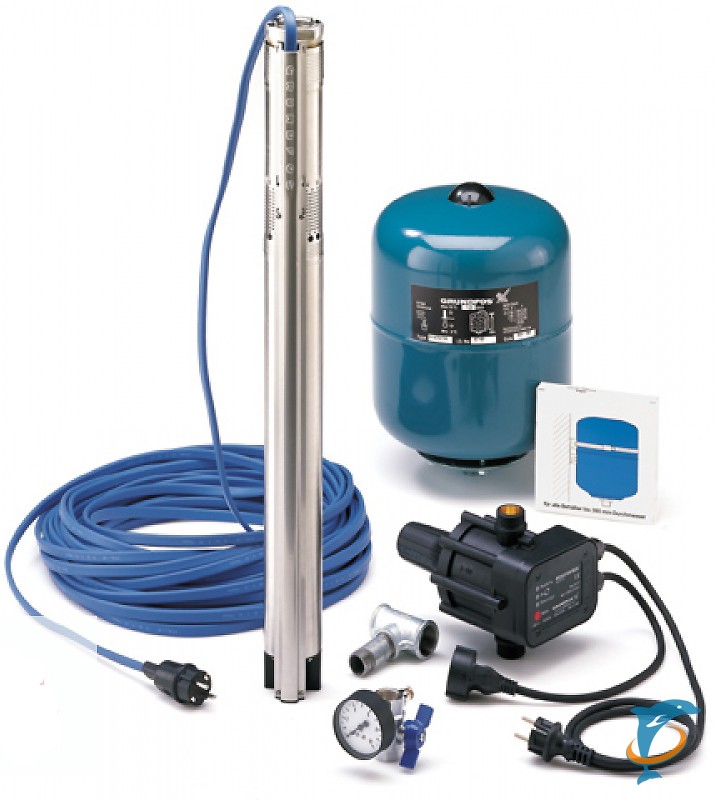

Насос Grundfos SQ 1-80

Этот вариант погружного глубинного оборудования произведен в Германии и имеет уже большую цену. Его стоимость в отличие от насосов отечественного производства стартует от 510$.

Устройство имеет мощный и в то же время экономичный двигатель, рабочие показатели которого равны 750 Ваттам. При этом производительность насоса достигает 1,5 м3/час, а его максимальный напор составляет до 96 метров. Таким образом, получается, что глубинный насос Grundfos SQ 1-80 идеально подходит для работы в скважине 40 метров при протяженном водопроводе.

Самым важным плюсом насоса Grundfos SQ 1-80 является его размер. Диаметр оборудования равен всего 74 мм, что позволяет использовать его в обсадной колонне самого малого диаметра.

Если ваш выбор падёт на эту модель, то вам стоит знать, что насос имеет ряд функций, которые направлены на повышение эффективности его работы, а именно:

Рекомендуем к прочтению:

• Защиту от холостого хода и перегрева;
• Защиту от чрезмерных перегрузок;
• Функцию защиты от смещения по оси;
• Защиту от перепадов напряжения в сети;

А также имеется автоматика, которая значительно облегчает повторное включение насоса.

Насос Pedrollo 4BLOCK 2/13

Помпа от производителя из Италии побила все рекорды по покупаемости в России. Актуальность такого оборудования обусловлена его повышенной функциональностью. Так, помимо оборудования индивидуальной системы водоснабжения агрегат можно применять в таких случаях:

• Поддержание оптимального давления в системе отопления;
• Создание индивидуальной системы полива и орошения сельскохозяйственных угодий большой площадью.

Максимальная производительная мощность агрегата равна 9м3/час, а уровень напора при подъеме воды составляет аж 135 метров. При этом все рабочие узлы устройства изготовлены из надежной нержавеющей стали и полимеров, что повышает и улучшает эксплуатационные характеристики изделия. Цена устройства равна приблизительно 340$.  Отличный выбор для дачного участка.

Насос WiloTWU 3-0130

Можно сделать выбор и в сторону еще одной модели агрегата из Германии. Насос WiloTWU 3-0130 может работать на глубине до 150 метров и при этом перекачивать воду различного температурного режима в диапазоне от +3 до +40 градусов по Цельсию.

Насос выдерживает до 30 циклов включения/выключения в час, что существенно повышает его работоспособность и выносливость. А для удобства пользователей и с целью расширения сфер применения насосы марки WiloTWU 3-0130 оснащаются однофазными и трехфазными двигателями.

Важно: единственным ограничением для эффективной работы насоса являются включения частиц песка в воде. Какой должна быть их общая масса, указано в паспорте изделия. А именно – не должна превышать 40 гр./м3 воды иначе насос может выйти из строя.

Таким образом, при покупке насоса для скважины глубиной до 40 метров важным параметром являются его напор и производительность из расчёта количества литров воды на количество человек в семье.
