Насосные станции водоснабжения бытовые виды: Типы насосных станций

Содержание

Насосные станции для дома и дачи

Полезная информация

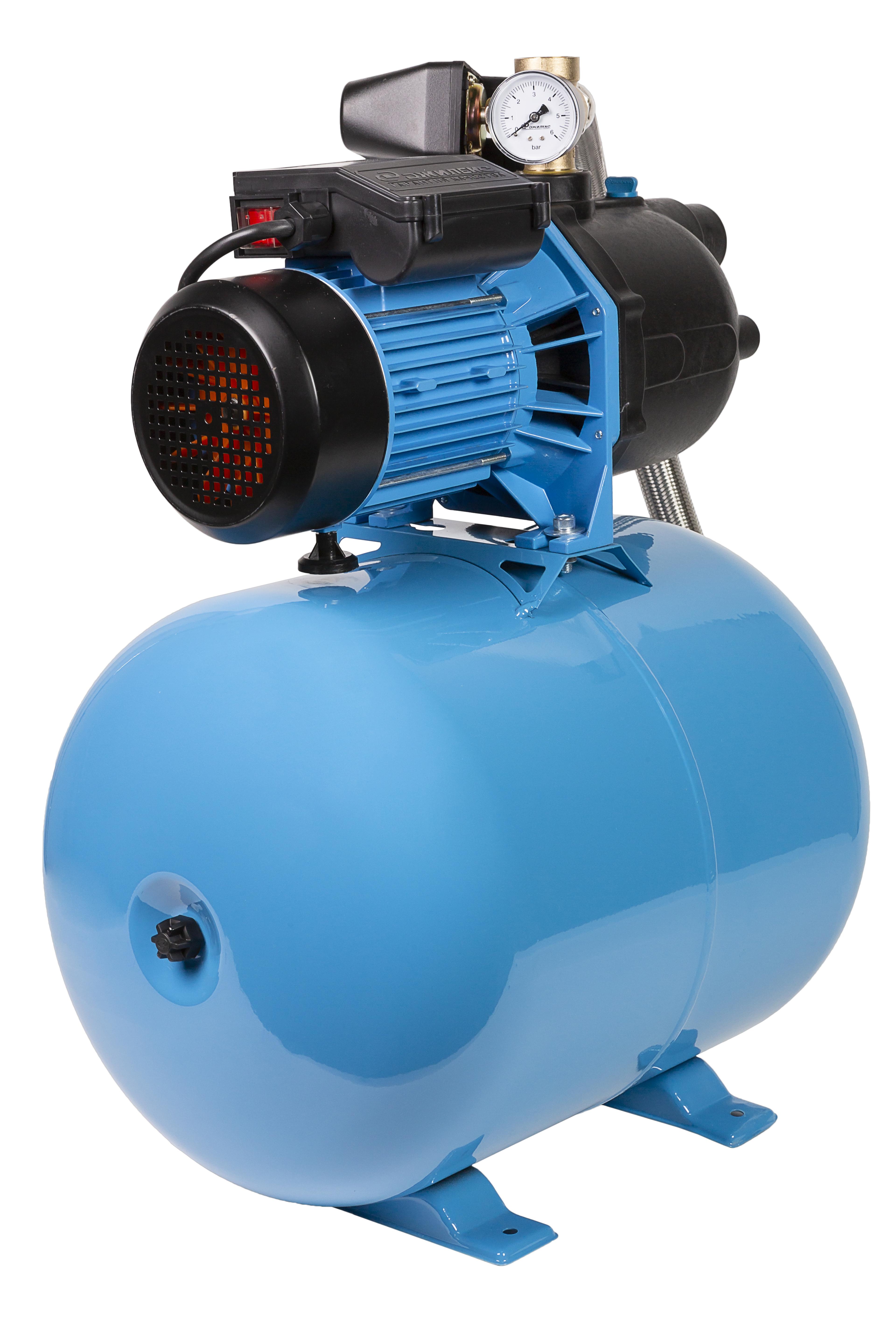

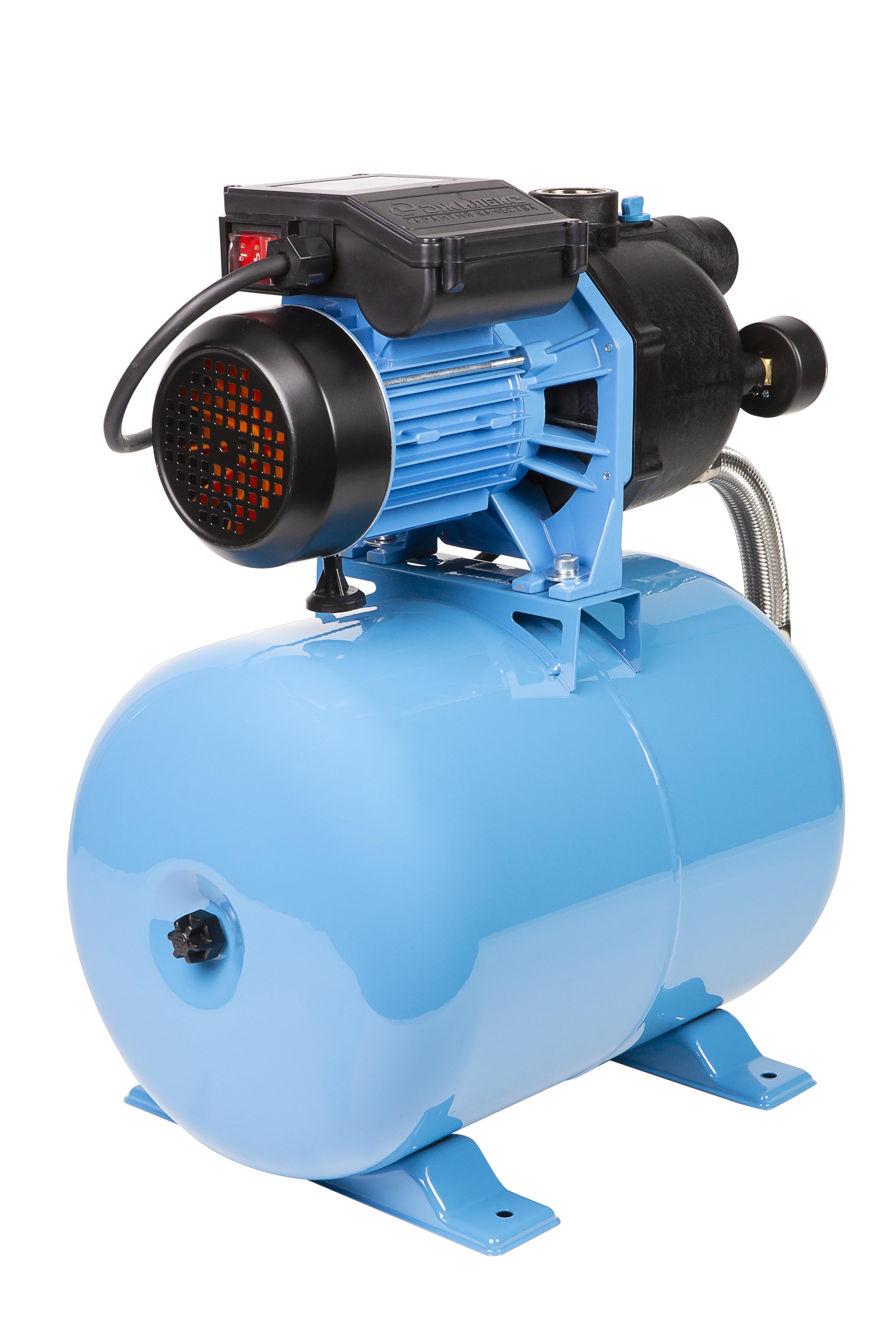

Насосная станция – это агрегат, состоящий из реле давления и мембранного бака.

Устройство

Мембранный бак – это своеобразный сосуд, делимый мембраной на две равные части. Одна из них наполнена воздухом и находится под большим давлением, а во вторую часть заливается вода. Реле отвечает за сжатие воздуха в мембранном баке. Как только нужное количество воды будет набрано, насос автоматически отключается. После его отключения можно брать воду из мембранного бака.

Существуют также агрегаты, рассчитанные на достаточно маленький расход воды. Насос в таком случае будет работать постоянно.

Преимущества

Насосные станции при использовании как для частного дома, так и для дачи дают целый ряд преимуществ. Во-первых, такой агрегат является одним из самых долговечных среди себе подобных. Во-вторых, с помощью мембранного бака Вы не будете испытывать потребность в воде даже при отключении электроэнергии.

И, конечно же, одним из положительных моментов является то, что насосы для водоснабжения отличаются мобильностью и компактностью. Вы также можете использовать его для повышения давления воды в доме, об этом вы можете прочитать здесь.

Средняя масса насосных станций составляет около 30 килограмм, то есть при желании с транспортировкой устройства может справиться один человек, что облегчает его использование обладателям частного дома.

Совет

При покупке насосной станции для частного дома Вам следует полагаться на параметры номинальной подачи, максимальным пределом которой является 3-8м3/ч. Насосные станции водоснабжения можно установить практически везде. Всё зависит только от Вашего желания. К примеру, если Вы собираетесь эксплуатировать насос только в летнее время, то можно расположить станцию на улице. Помните, что, работая с таким аппаратом, Вам необходимо предусмотреть проблему «сухого хода». Было бы лучше, если бы вода в колодце просто не заканчивалась.

Скачать прайс-лист

Статьи по теме

Каталог статей

Выбираем насосные станции для водоснабжения частного дома


Отсутствие нормального водоснабжения, судя по отзывам — это одна из проблем, которая возникает у владельцев частного загородного дома, дачи или коттеджа. Особенно это касается людей, постоянно проживающих за городом.

Автоматическая водяная насосная станция водоснабжения для частного дома или дачи является на сегодняшний день наиболее удобным вариантом бесперебойной подачи воды в дом для хозяйственных нужд. Насос-автомат позволит пользоваться водой из колодца, реки или неглубокой скважины, прямо не выходя из дома и летом, и зимой.

Давайте подробно разберем устройство, виды, принцип работы насосных станций водоснабжения, а также их применение в быту, основные технические характеристики и сделаем выводы об их преимуществах и недостатках.

Устройство водяной насосной станции водоснабжения для колодца

Водяная повысительная насосная станция состоит из нескольких обязательных элементов:

— насос;

— гидроаккумулятор или бак-расширитель с мембраной;

— реле давления воды для насоса;

— шланг, соединяющий бак с насосом;

— манометр;

— присоединительный пяти-выводной штуцер.

Устройство насосной станции водоснабжения


Каждый элемент выполняет свою функцию, рассмотрим их отдельно.

1. Насос-автомат

На станциях устанавливается водяной поверхностный насос со встроенным эжектором, состоящий из электродвигателя, крыльчатки, электрической части и корпуса. Насосы могут различаться мощностью, производительностью и материалом изготовления корпуса:

— пластик;

— чугун;

— нержавейка.

Самый бесшумный насос имеет корпус из пластика (полипропилена), но этот материал хрупкий и недолговечный. Станция из чугуна наиболее шумная при работе, но она прослужит дольше.

Поверхностный электронасос способен поднимать воду с глубины 8-9 метров, благодаря встроенному эжектору с системой труб Вентури. Это выполняется при условии, если станция для подачи воды находится в непосредственной близости от колодца.

Каждые четыре метра по горизонтали «отнимают» один метр глубины. Например, если ваша насосная станция установлена на расстоянии 8 метров от источника воды (колодца, водоёма, реки), то максимальная глубина всасывания будет уже не 9, а только 7 метров и т.

д.

Бытовой электронасос-автомат может подавать воду на горизонтальном участке на расстояние до 50 метров. Максимальная производительность 70 л/мин. Эти параметры, как правило, уже указаны либо в самой маркировке насоса, либо в инструкции по эксплуатации.

Возьмем, для примера, насосную станцию марки Джилекс «Джамбо-60/35». В данном случае, цифра 60 — это максимальный расход воды (л/мин), а 35 — максимальный напор по горизонтальной линии (м).

На корпусе расположены монтажные отверстия для подключения трубопровода: вход и выход. Их диаметр, как правило, составляет 25 мм или 1 дюйм. Также имеется заливное отверстие с пробкой для заполнения насоса водой перед запуском.

На нижней части расположены два крепления на расширительный бак. Электрическая часть спрятана в специальной коробочке на насосе. К ней подключается питание 220 В через кабель и автоматика.

Производительность и напор насосных станций


2. Гидроаккумулятор

Гидроаккумулятор — это бак, внутри которого находится мембрана. Внутри бак закачан воздухом под давлением 1,5 атмосферы. Гидроаккумулятор постоянно подкачивает воду во встроенную мембрану. Вода в гидробаке находится постоянно. Это помогает снизить нагрузку на насос.

Когда вы открываете кран, то сначала подается вода именно из бака без включения насоса. Затем, по мере расходования, насос заполняет гидроаккумулятор необходимым количеством воды. Бак может быть разного объема: 8 литров, 24 литра, 50 литров, 100 литров.

Мембрана для гидроаккумулятора имеет соответствующий объем, это важно учесть, если потребуется ее замена. В принципе, к насосу можно поставить бак любого объема, и чем больше объем, тем лучше. Но, на практике, 24-50 литров хватает для семьи из 2-4 человек.

Материал исполнения корпуса бака тоже может быть разным. Чаще, это сталь с эмалированным покрытием различного цвета или же нержавейка.

Автоматическая насосная станция водоснабжения для частного дома со стальным баком для воды стоит дешевле, чем из нержавейки, но и срок службы её будет меньше. Также следует заметить, что монтажный фланец (диск) для крепления шланга для воды к баку тоже может быть выполнен либо из пластика, либо из нержавеющей стали.

3. Реле давления воды для насоса

Это специальное устройство, предназначенное для автоматического включения и отключения насоса. Когда вы открываете кран, происходит понижение давления и включается насос. Если кран закрываете — давление возрастает до установленного предела и насос выключается.

Реле сухого хода для насоса


Реле давления подключается к насосу либо напрямую, либо через специальный 5-ти выводной резьбовой штуцер. На конце имеет или гайку («мама»), или штуцер («папа») диаметром 3/8 дюйма. Также на корпусе реле давления расположены две клеммы для подсоединения питания.

Иногда вместо реле давления устанавливают датчик (реле) «сухого» хода. Он автоматически отключает насос при отсутствии воды в системе водоснабжения. Внешне эти устройства очень похожи, но датчик-реле «сухого» хода имеет сбоку специальную кнопочку для включения и отключения.

Можно также подключить к насосу блок автоматики, в котором уже есть, и реле давления, и датчик «сухого» хода. Но цена на него отличается на порядок.

Принцип работы насосной станции водоснабжения

1. Открываем кран: понижается давление в системе, автоматически начинает подаваться вода из гидроаккумулятора на точку водоразбора. Если станция без бака, то включается насос и от него подается вода.

2. Закрываем кран: повышается давление, реле передает сигнал на насос, который автоматически выключается и перестает подавать воду. Если станция с баком, то при закрытии крана насос начинает подкачивать воду в мембрану гидроаккумулятора до полного ее заполнения.

Запуск и подключение водяной насосной станции

После того, как вы выбрали по техническим параметрам повысительную насосную станцию водоснабжения для своего частного дома или дачи, необходимо ее правильно установить. Для этого рекомендую воспользоваться некоторыми полезными советами.

Насосные станции водоснабжения частного дома


1. Определитесь с тем, трубами из какого материала вы будете подводить воду до дома. Рекомендуются трубы либо из полипропилена, либо трубы из ПНД. Можно, конечно, сделать систему из металлопластика, но это недолговечно и со временем на стыках возможна протечка воды, падение давления.

2. Нельзя сужать диаметр трубы на входе в насосную станцию. Необходимо, чтобы труба для забора воды была диаметром не менее 25 мм. На выходе из насоса можно установить трубу меньшего диаметра, например, 20 мм или 15 мм.

3. На конце заборной трубы обязательно установите обратный клапан, желательно с сеткой, выполняющей роль фильтра-грязевика. Обратный клапан будет пропускать поток воды только в одном, нужном нам направлении.

4. Установите в верхней точке системы автоматических воздушный клапан, он не позволит образоваться воздушным пробкам, являющимися частой причиной не корректной работы бытовой насосной станции.

5. Перед запуском необходимо заполнить систему водой через специальное заливное отверстие в насосе.

Преимущества насосных станций для колодца:

— автоматическая подача воды;

— возможность установки своими руками на поверхности земли или дома;

— широкий ассортимент моделей;

— невысокая цена.

Недостатки насосных станций водоснабжения:

— максимальная глубина всасывания без использования выносного эжектора всего 8-9 метров;

— неудобство использования в зимний период.

Водяная насосная станция водоснабжения для частного дома — это простой, удобный и недорогой способ автоматического обеспечения водой ваших хозяйственных нужд. Самое главное, правильно ее подобрать, учитывая особенности глубины источника воды, расстояние, на которое она будет подаваться, место ее установки. Смотрим видео.

Очень важно правильно установить, чтобы избежать проблем с ее работой в будущем. Надеюсь, что информация представленная выше, поможет вам сделать правильный выбор и оградить от возможных ошибок при монтаже, ведь автоматическая насосная станция — это так удобно!

nomortogelku.xyz

Читайте также:

Насосные станции

Насосные станции широко используются в системах водоснабжения, водооотведения, теплоснабжения и других промышленных технологических системах, на объектах инфраструктуры, энергетики, коммунального хозяйства, промышленности.

Насосная станция — это комплексная система предназначенная для перекачивания жидкостей и представляющее из себя совокупность отдельного помещения и размещенного в нем оборудования. В состав насосной станции входят непосредственно насосные агрегаты (насосы с приводами, электрическими, дизельными или другими видами приводов), трубопроводы, запорная и регулирующая тубопроводная арматура,системы контроля и управления, отдельными агрегатами и насосной станцией в комплексе, и другое вспомогательное оборудование и устройства. Насосные станции используются для нужд забора воды, мелиорации, орошения,осушения и аварийного отведения воды, канализации стоков, шлюзования , и добыче и транспортировки  нефти и т. д.

Канализационные насосные станции применяются тогда, когда требуется осуществлять принудительное отведение хозяйственно-бытовых и ливневых стоков, а также промышленных сточных вод на очистные сооружения или в места сброса. Канализационная насосная станция обычно состоит из приемного резервуара и машинного отделения с установленными в нем насосами и дополнительным оборудованием. В основном канализационные насосные станции строятся шахтного типа, подземная часть которых обычно выполняется из железобетона. В настоящее время широкое распространение получили комплектные КНС собранные в металлических и стеклопластиковых корпусах.

Водозаборные насосные станции (ВНС)

Насосные станции 1-го подъема осуществляют водозабор из различных открытых и закрытых источников, из скважин, водоемов, рек, озер, морей и т. п.

Повысительные насосные станции (ПНС)

Насосные станции забора воды и повышения давления в сетях водоснабжения  населённых пунктов, промышленных предприятий, и других объектов коммунального хозяйства. Насосные станции  2-го, 3-го, и 4-го подъема являются повысительными насосными станциями в системах водоснабжения и осуществляют транспортировку воды до потребителей. Повысительные насосные станции используются для нужд хозяйственного питьевого водоснабжения и пожаротушения.

Блочно-модульные насосные станции являются изделиями полной заводской готовности. Все оборудование внутри утепленного блок-бокса или контейнера смонтировано в заводских условиях. Корпуса БМНС собираются из стальных профилей и обшиваются сэндвич-панелями. Блок-модули полностью оснащены необходимыми инженерными системами — вентиляция, отопление, освещение, охранная и пожарная сигнализация.


АО «СИНТО» разрабатывает наиболее оптимальное решение для создания или реконструкции насосных станций водоснабжения. Использование компанией современного эффективного оборудования и передовых технологий, обеспечивают минимальный объем инвестиций для строительства или модернизации водозаборов и ПНС, при достижении высокой эффективности и надежности работы, и максимальном ресурсосбережении в их последующей эксплуатации.

В рамках модернизации или реконструкции водозаборных и повысительных насосных станций действующих в составе водопроводно-канализационных хозяйств предприятий промышленности или коммунального комплекса, компания СИНТО предлагает следующие решения:

  • замена старых насосов на современную высокоэффективную насосную технику;
  • применение систем частотного регулирования или плавного пуска насосных агрегатов;
  • замена старых задвижек и клапанов на современную высоконадежную и эффективную трубопроводную арматуру;
  • оборудование водозаборных и повысительных насосных станций и сетей водоснабжения современным потокопроводящим оборудованием для предотвращения гидравлических ударов и сокращения утечек;
  • автоматизация отдельного оборудования и систем водоснабжения в целом, диспетчеризация объектов.



Для обеспечения оптимального уровня расхода энергоэффективности насосных агрегатов  АО «СИНТО» рекомендует использование гидравлических муфт.

С целью выработки оптимального решения по реконструкции действующих повысительных и водозаборных насосных станций, специалистами АО «СИНТО» проводится предварительный аудит их работы с применением мобильного измерительного комплекса (МИК) и осуществляется всесторонний анализ существующих условий и новых потребностей в работе систем водоснабжения.

Для строительства систем водоснабжения АО «СИНТО» предлагает готовое комплексное решение — автоматизированные  насоcные установки (АНУ) и комплектные повысительные насосные станции ГидроСи. Обеспечивается полный комплекс услуг от проектирования, производства, монтажа и наладки АНУ и ПНС, до последующего сервисного обслуживания.



Насосные станции Grundfos — каталог бытовых и промышленных установок для водоснабжения

Насосная станция Grundfos — это целый комплекс оборудования, необходимый для перекачивания различных жидкостей. Варианты комплектации данного вида станций зависят от области применения. Может использоваться как в промышленных целях, при больших объёмах работы, так и в бытовых — на даче или в загородном доме.

Насосные станции для дачи (временное проживание)

Насосные станции для дома (постоянное проживание)




Подключение насосных станций Grundfos

  1. Насосная станция водоснабжения
  2. Автоматический выключатель (~200V) + защита
  3. Сетчатый фильтр
  4. Обратный клапан
  5. Фитинг
  6. Угловой фитинг
  7. Труба
  8. Водонагреватель
  9. Крыша
  10. Кран полива
  11. Труба
  12. Фильтр тонкой очистки
  13. Фильтр грубой очистки
  14. Бак

Принцип работы системы

Из резервуара вода через насос, подключенный к системе автоматизации попадает в гидроаккумулятор, в нем и хранится. Как только в аккумуляторе падает давление, система включается для автоматической подкачки. Если в резервуаре полностью заканчивается вода, то система с обратным клапаном препятствует поломке.

Правила установки:

  • Ближе к источнику
    Желательно монтировать в непосредственной близости от источника.
  • Утеплить и изолировать
    Система не должна подвергаться воздействию минусовых температур. Для этого необходимо изолировать от окружающей среды и утеплить помещение. Бытовые погружные насосные станции водоснабжения и пожаротушения используются при уровне залегания воды выше 8 метров.
  • Резиновая подкладка
    Саму конструкцию желательно расположить на резиновой подкладке, чтобы меньше резонировала.
  • Стабилизатор напряжения
    Желательно обеспечить стабилизацию напряжения. Т.к. в сети энергоснабжения не исключены перебои напряжения.

Выбор насосной станции для дачи: правильный расчет

Автоматические насосные станции грундфос можно расположить в доме или за его пределами.
До покупки системы и комплектующих должен быть сформирован план водоснабжения. От этого зависит выбор оборудования.

    Для расчета насосной станции для дачного участка с колодцем необходимо произвести следующие замеры:
  • расстояние по горизонтали от колодца до насосной станции(L)
  • высоту до верхней кромки воды в колодце (h)

Максимальная глубина всасывания
(глубина, с которой насос, насосная станция сможет поднять воду):

H=L/8+h

Стоит учесть, что h может меняться в зависимости от высоты воды в колодце. Основываясь на этих характеристиках, Вы выбираете оборудование.

Использование бытовой насосной техники для воды

    Автоматическая насосная станция Grundfos — это система из:
  • мембранный бак
  • помпа
  • реле давления
  • теплообменник
    Преимущества гидравлической насосной станции водоснабжения:
  • компактность
  • небольшой вес (около 30 кг)
  • бесшумность
  • длительный срок эксплуатации

Популярные товары



МЫ предлагает выбрать и купить автоматическую насосную станцию grundfos по
доступной цене. В нашем каталоге представлены автоматические насосные станции с доставкой
по Москве — гидравлические, пожаротушения и водоснабжения.

Заказать доставку в течение одного дня

7 (499) 653-58-28

Автоматические насосные станции у официального дилера DAB

Насосная станция DAB — прогрессивная система, используемая для организации автоматического водоснабжения в частных домах и коммерческих объектах. Например, когда необходимо периодически перекачивать воду из накопительного резервуара или колодца, а также повышать давление в системе водоснабжения. Станция сама включает насос при подаче воды и отключает при ее остановке.

Базовая комплектация состоит из самовсасывающего насоса JET-типа, напорного бака, реле давления, манометра и муфты из латуни. Изготавливается на оригинальном заводе DAB® в Италии. Стоит отметить, что компания более 50 лет производит промышленное оборудование и ни разу не разочаровала качеством своих пользователей.

Категории насосов

Серия AQUAJET и AQUAJET INOX. Небольшие удобные станции, отлично подходят для домашнего хозяйства — забора воды из прудов, колодцев и резервуаров, а также повышения давления в гидросистемах. Допускается вода с малыми включениями песка или воздуха (насыщенная пузырьками).

Серия ACTIVE. Насосная станция Даб оснащена одноименным автоматическим модулем ACTIVE, который отслеживает работу насоса, предотвращает «сухой ход», когда заканчивается вода в резервуаре, защищает двигатель от гидравлического удара.

Серия BOOSTER SILENT. Абсолютно тихая станция, без вентилятора, с охлаждением за счет перекачиваемой жидкости. Такая конструкция позволила свести шум от работы насоса к нулю и использовать его в домашних условиях.

Серия E Sybox и младший аналог E Sybox MINI — новая усовершенствованная насосная станция (собравшая более 14 патентов), идеально подходящая для бытовых задач с запасом на будущее. Продвинутая электронная система с ЖК-интерфейсом и удаленным управлением делает станции данной серии уникальными на рынке.

Цена итальянской станции DAB начинается от 16015 р. для начальной серии и до 106657 р. за топовую модель.

Почему стоит выбрать E Sybox DAB

  • оптимальный выбор для жилых домов, гостиниц и бизнес-центров;
  • меньше затрат на электроэнергию — встроенный эффективный двигатель E Sybox на 40 % экономнее относительно стандартных моделей;
  • быстрое подключение и настройка за 5 минут;
  • понятное управление, мониторинг показателей через ЖК-дисплей, который легко поворачивается и полностью переведен на русский язык;
  • малые габариты дают возможность проводить монтаж в ограниченных пространствах;
  • универсальная установка в трех плоскостях;
  • малый уровень шума и вибрации, достигается благодаря водяному охлаждению (по типу серии BOOSTER SILENT) и специальному звукопоглощающему корпусу;
  • регулировка скорости с помощью инвертора;
  • удаленное отслеживание с помощью смартфона или ПК по технологии D. Connect;
  • защита от скачков напряжения, возникновения «сухого хода», утечек,  переохлаждения или высоких температур.

Обратите внимание! Устройство предназначено для подкачки только чистой нейтральной жидкости без примеси абразивных частиц или волокон. Приемлемый диапазон температур от 0 до 35° С.

В нашем фирменном магазине DAB представлены насосные станции по цене производителя, в наличии и под заказ.

  • Бесплатная доставка в день заказа по Москве.
  • Самовывоз – г. Москва, метро Тульская, ул. Павловская 27/29.
  • Отправка транспортной компанией в любой регион РФ.

Чтобы купить насосную станцию производства Даб, оформляйте заказ на сайте или звоните +7 495 215-06-55 или 8 800 333-12-09, если хотите задать вопрос специалисту. Мы расскажем о технических нюансах и подберем правильное оборудование под ваш проект.

Насосные станции водоснабжения для частного дома как выбрать

Проблемы, связанные с доступом к воде в частном или загородном доме, является всегда актуальной. Современное решение существующей проблемы – это установка насосной станции, которое станет разумной экономией времени и усилий в домашних делах.

Составляющая основа водопроводной системы – насос. На выбор в настоящее время представлены множество установок, а выбор конкретной модели будет зависеть от имеющегося источника воды. В одном случае потребуется установка погружного насоса, в другом – довольно будет поверхностного варианта. Как выбрать насосную станцию для частного дома, чтобы она подходила по всем параметрам для бытовых потребностей.

По принципу устройства, характеристикам мощности насосные установки могут быть различного типа. Однако в комплексе все они сочетают в себе общие особенности:

  • Насосная установка подключается к любому источнику: природный резервуар, колодец либо центральная система водообеспечения;
  • Механизм рассчитан на регулировку силы давления воды в поливочном шланге либо кране;
  • Один источник способен обеспечить поток воды по разным направлениям, при этом не потеряв давления в системе: в ванную комнату, в систему полива огорода, на кухню;
  • Система конструкции продумана настолько детально, следовательно, когда выйдет из строя определенная деталь, то замена, ремонт выполняется с легкостью;
  • При возникновении потребности быстрая разборка и сборка элементов системы;
  • Оборудование для работы требует определенных затрат электроэнергии, поэтому потребует для обслуживания финансовых затрат;
  • В процессе эксплуатации станция шумная.

Принцип действия и составные элементы устройства

Насосные станции современного образца презентованы в довольно большом ассортименте. Конструкция установки относительно проста, стандартная комплектация включает в себя:

  • электрический двигатель;
  • накопительный бак;
  • самовсасывающий насос;
  • реле давления.

При выборе насосной станции следует обращать на основные параметры: мощность оборудования, производительность установки, размер гидроаккумулятора (накопительной ёмкости), защита от сухого хода и перегревания, метод управления устройства.

Мощность

Один из главных критериев в процессе выбора станции – это мощность насосного оборудования. Недостаточный показатель будет влиять на слабую работу системы, а слишком высокие характеристики мощности скажутся не только на стоимости, но и истощат скважину с накапливанием бесполезного ила. Для частного или загородного дома вполне достаточно устройства с мощностью в пределах от 0,6 до 1,5 кВт. Точная цифра будет зависеть от площади участка, который будет снабжаться водой, глубины подъема воды.

Производительность насосной станции

Показатель производительности насосной установки напрямую зависит от ее мощности. Прежде чем остановится на определенном показателе производительности агрегата, следует учесть объём источника (дебит). Указанная в техническом паспорте производительность агрегата должна быть чуть меньше производительности скважины. Рекомендации специалистов к станции тоже следует принять во внимание. Для бесперебойного обеспечения водоснабжения идеально подходят аппараты, имеющие показатели производительности от 3000 до 6000 литров в час.

Гидроаккумулятор – объем накопительного резервуара

Выбор объёма накопительного резервуара зависит от того, какое количество воды необходимо для водообеспечения дома в случае обесточивания либо возникновения проблем, связанных с забором воды из источника. Материал, из которого произведён гидроаккумулятор, также имеет значение. От этого показателя будет зависеть цена самого агрегата.

Чугунные гидроаккумуляторы – самые дорогие, пластиковый вариант – наиболее дешевые с небольшим эксплуатационным сроком. Оптимально подходящий вариант по параметрам «цена-качество» являются гидроаккумуляторы, выполненные из стали.

Защита от сухого хода и перегрева

Существенным фактором, который способствует бесперебойной и безаварийной работе установки, является защита от сухого хода и перегрева. В случае отсутствия воды в источнике срабатывает защита от сухого хода – насос отключается, чтобы предотвратить повреждения. Защита от перегрева предусматривает остановку насоса в процессе работы на чрезмерно повышенных оборотах. Вышеуказанные показатели способны существенно продлить срок службы агрегата.

Способы управления

Существует два метода управления насосными станциями: автоматическое и ручное управление. Насосное оборудование с управлением автоматического типа способно включать установку в случае отсутствии воды в накопительном баке, отключать ее при его наполнении. В случае необходимости оснащения дачного участка насосной станцией, можно отдать предпочтение станции с ручным управлением.

Популярные производители и модели насосных станций

Огромным спросом пользуются насосные агрегаты отечественных брендов. Агрегаты достаточно приспособлены к перебоям электросети, к присутствию в воде всяких примесей.

Стоить отметить агрегаты немецких производителей Gardena и Wilo SE. Установки данных производителей можно отнести у категории средней цены. Это уже абсолютно другой уровень безопасности, бесшумности, надежности и энергоэффективности. Показатель мощности у них невысокий, однако является достаточным для обеспечения среднестатистического дома с нормальным напором воды.

Лучшими насосными оборудованиями в премиум категории считается продукция итальянского бренда Marina, датского Grundfos. При выборе агрегата того или иного производителя, как правило, следует учитывать индивидуальные особенности дома или коттеджа, где будет монтироваться станция.

Автономное водоснабжение загородного дома или частного коттеджа при правильно проведенной установке, регулярном обслуживании оборудования почти не будет иметь недостатков. Если расчет схемы водоснабжения частного дома выполнен верно в соответствии со всеми стандартами, можно спокойно рассчитывать на безаварийное функционирование системы. Идеальное решение – поручить расчет схемы водоснабжения специалисту, который способен взять на себя комплекс работ под ключ.

насосных станций | Официальный сайт города Фрамингем, Массачусетс,

Осмотр и ремонт

В городе Фрамингем работает 48 насосных станций для сточных вод. Насосные станции ежедневно проверяются техническими специалистами отдела водоснабжения и канализации.

Техники проверяют и ремонтируют насосы и связанное с ними оборудование, чтобы поддерживать потоки из многих жилых кварталов. Насосные станции сточных вод используются для перекачивания сточных вод, когда сточные воды не могут течь под действием силы тяжести. Сточные воды собираются на насосных станциях по всему городу от жилых и коммерческих пользователей и перекачиваются туда, где они могут течь самотеком.

Управление водных ресурсов штата Массачусетс

Фрамингем является частью системы сточных вод Управления водных ресурсов штата Массачусетс (MWRA). Наши сточные воды сбрасываются в канализационные коллекторы MWRA, которые поступают на очистные сооружения острова Дир.

Мониторинг системы

Насосные станции контролируются и контролируются центральной компьютерной системой, которая обменивается данными на радиочастоте УВЧ.Система круглосуточно контролирует насосные станции на предмет:

  • Правильного расхода
  • Работающих насосов
  • Безопасность

Во время события технический специалист автоматически получает вызов для ответа на конкретную проблему станции.

Ежедневное управление

Программа насосных станций сточных вод направлена ​​на поддержание и улучшение активов системы, включая систематическое обновление электронных средств управления и компонентов насосов на многих насосных станциях сточных вод. Чтобы смягчить воздействие образования сульфидов и связанной с ними коррозии, на насосной станции Worcester Road была спроектирована и построена система подачи химикатов.

Проблемы

Персонал насосной станции при выполнении своих проверок и работ по техническому обслуживанию сталкивается с конкретными проблемами, такими как:

  • Потребность в резервном питании
  • Замкнутые пространства
  • Возраст и разнообразие оборудования
  • Накопление смазки
  • Сульфидная коррозия
Персонал программы

выполняет постоянный ремонт и техническое обслуживание устаревших компонентов станции.

пунктов водоснабжения | FKAA, FL

Водоносный горизонт Бискейна

Пресноводный водоносный горизонт Бискейна является основным источником подземных вод для Управления акведука Флорида-Кис. Наш колодец расположен в охраняемом окружающей среде сосновом каменистом лесу к западу от Флорида-Сити на материке. Расположение колодца рядом с национальным парком Эверглейдс, наряду с ограничениями, налагаемыми государственными и местными регулирующими органами, способствует необычайно высокому качеству сырой воды.

Колодезное поле FKAA содержит одни из самых качественных грунтовых вод в стране, которые соответствуют всем нормативным стандартам питьевой воды до очистки и превосходят их. Строгие законы и нормативные акты защищают наши скважины от потенциального загрязнения земель. Станция очистки воды Дж. Роберта Дина укомплектована персоналом, имеющим лицензию штата, и на ней расположена одна из двух наших национальных лабораторий по испытанию воды.

Умягчение извести

Вода, забираемая из земли на нашем колодце, классифицируется как очень жесткая из-за относительно высокой концентрации кальция в воде.Мы используем процесс, называемый умягчением извести, чтобы снизить кальциевую жесткость. Смягчение извести достигается добавлением излишка кальция.

Это позволяет воде стать перенасыщенной кальцием, в результате чего кальций опускается на дно очистной установки, оставляя умягченную воду для использования нашими клиентами. Умягченная вода не оставляет так много кальция на бытовой сантехнике и кухонной утвари и позволяет шампуню, стиральному порошку и другому мылу лучше вспениваться.

Умягченная вода затем подается по трубопроводу к «двойным фильтрам»: слоям антрацита и мелкого песка, копии процесса, который Мать-природа использует для фильтрации воды. Затем мы добавляем дезинфицирующее средство, чтобы предотвратить рост бактерий, которые вода может накапливать по пути из Флорида-Сити в Ки-Уэст. Хлор и аммиак смешиваются в воде с образованием хлораминов, дезинфицирующего средства длительного действия без неприятного вкуса и запаха обычного хлора. Затем мы добавляем фтор, который Американской стоматологической ассоциацией рекомендован для питья воды для предотвращения кариеса и укрепления костей.

Насос

Наша вода перекачивается к Ключам через магистраль длиной 130 миль при максимальном давлении 250 фунтов на квадратный дюйм. Наша труба начинается с диаметра 36 дюймов, сужается до 24 дюймов и заканчивается диаметром 18 дюймов. Мы используем электродвигатели мощностью 800 лошадиных сил на водопроводной станции, чтобы перекачивать воду на юг.

На случай аварии или отключения электроэнергии у нас есть два дизельных насоса мощностью 1000 лошадиных сил и 45 тысяч галлонов топлива на складе. Например, после урагана «Эндрю» дизельные насосы работали непрерывно в течение 28 дней.Для перемещения воды на большие расстояния требуется высокое давление. Модель FKAA оснащена дожимными насосными станциями в Ки-Ларго, Лонг-Ки, Марафоне, Рэмрод-Ки и Сток-Айленде для поддержания необходимого давления в водопроводе.

1 Введение | Системы распределения питьевой воды: оценка и снижение рисков

EPA. 2002c. Анализ пробелов в инфраструктуре чистой воды и питьевой воды. Вашингтон, округ Колумбия: EPA.

EPA. 2005a. Обследование потребностей инфраструктуры питьевого водоснабжения.EPA 816-R-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

EPA. 2005b. Фактоиды: статистика питьевой воды и грунтовых вод за 2003 год. EPA 816-K-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

Фудзивара М., Дж. М. Манваринг и Р. М. Кларк. 1995. Питьевая вода в Японии и США: цели конференции. В: Управление качеством питьевой воды. Р. М. Кларк и Д. А. Кларк (ред.). Ланкастер, Пенсильвания: Technomic Publishing Company Inc.

Григг, Н.С. 2005а. Письмо в редакцию: проектирование систем водораспределения будущего. J. Amer. Водопроводные работы доц. 97 (6): 99–101.

Григг, Н. С. 2005b. Оценка и обновление систем распределения воды. J. Amer. Водопроводные работы доц. 97 (2): 58–68.

Гриндлер, Б. Дж. 1967. Вода и права на воду: трактат о законах воды и смежных проблемах: восточный, западный, федеральный. Том 3. Индианаполис, Индиана: Компания Аллана Смита.

Ханке, С. Х. 1972. Ценообразование на городскую воду.Стр. 283–306 In : Государственные цены на общественные товары. С. Мушкин (ред.). Вашингтон, округ Колумбия: Городской институт.

Офис страховых услуг. 1980 г. График пожарной безопасности. Нью-Йорк: Управление страховых услуг.

Якобсен, Л. 2005. Водный район долины Лас-Вегаса. 18 апреля 2005 г. Представлено в комитет СРН по системам распределения коммунального водоснабжения. Вашингтон.

Jacobsen, L., and S. Kamojjala. 2005. Полные системные модели и интеграция с ГИС. In: Proceedings of the AWWA Annual Conference and Exposition, Сан-Франциско, Калифорния.

Jacobsen, L., S. Kamojjala, and M. Fang. 2005. Интеграция гидравлических моделей и моделей качества воды с другими коммунальными системами: тематическое исследование. In: Proceedings of the AWWA Information Management and Technology Conference, Denver, CO.

.

Йоханнесен, Дж., К. Киннер и М. Велардес. 2005. Двойные системы распределения: опыт водного района на ранчо Ирвин. 13 января 2005 г.Представлено Комитету NRC по системам распределения коммунального водоснабжения. Ирвин, Калифорния.

Кирмейер, Г., У. Ричардс и К. Д. Смит. 1994. Оценка систем распределения воды и связанных с этим исследовательских потребностей. Денвер, Колорадо: AwwaRF.

ЛеШевалье, М. , Р. Гуллик и М. Карим. 2002. Потенциал риска для здоровья от проникновения загрязняющих веществ в систему распределения из-за скачков давления. Черновик белой книги о системе распространения. Вашингтон, округ Колумбия: EPA.

Ли, С.Х., Д. А. Леви, Г. Ф. Краун, М. Дж. Бич и Р. Л. Кальдерон. 2002 г. Эпиднадзор за вспышками болезней, передающихся через воду, в США, 1999–2000 гг. MMWR 51 (№ SS-8): 149.

Леви Ю., С. Пернетт, О. Вейбл и Л. Киен. 1997 г. Демонстрационная установка спутниковой обработки в системе распределения с использованием ультрафильтрации и нанофильтрации. Стр. 581–595 В : Материалы конференции AWWA по конференции мембранных технологий. Новый Орлеан, Луизиана.

Майер П., У. Б. ДеОрео, Э.М. Опиц, Дж. К. Кифер, В. Ю. Дэвис, Б. Дзигелевски и Дж. О. Нельсон. 1999. Конечное использование воды в жилых домах. Денвер, Колорадо: AwwaRF.

Мале, Дж. У. и Т. М. Вальски. 1991. Системы распределения воды: Руководство по поиску и устранению неисправностей. Челси, Мичиган: Lewis Publishers, Inc.

Мур, Б. К., Ф. С. Кэннон, Д. Х. Мец и Дж. Де Марко. 2003. Структура пор GAC в Цинциннати во время полномасштабной обработки / реактивации. J. Amer. Водопроводные работы доц. 95 (2): 103–118.

Pumping Station House — Роли, Северная Каролина

В каждом районе есть дом, в котором, кажется, никто не живет.Об этом ходят рассказы, объяснения становятся все более и более необузданными. В районе, в 15 минутах от центра города Роли, объяснение этому дому довольно простое: на самом деле это насосная станция для городских коммунальных служб водоснабжения.

В конце 1970-х годов городские власти решили, что это место является идеальным местом для насосной станции, функция которой будет заключаться в поддержании движения воды вверх и вниз, чтобы душевые и раковины в этом районе работали. Однако возникла проблема: отель располагался в жилом районе, недалеко от церкви.

Насосные станции в их естественном виде, как правило, громкие и уродливые. Это было проблемой для потенциальных соседей, поэтому после встречи с прихожанами церкви город решил построить там, но чтобы вокзал выглядел как просто еще один дом по соседству, с колоннами по бокам входной двери и ставнями на окна и используйте шлакоблоки, чтобы придать стенам достаточную толщину, чтобы они значительно гасили шум насосов внутри.

Это сработало как шарм, и даже больше.Большинство людей, проходящих мимо дома, не замечают, сколько в нем плохих вещей. Ночью на крыльце горит свет, но никогда не светится из окон, которые загорожены изнутри. Нет ни почтового ящика, ни подъездной дорожки, ни дорожки к выходу, только деревья и трава. У входной двери есть замочная скважина, но ни один ключ не может проникнуть очень глубоко в отверстие, и если кому-то каким-то образом удастся пройти через входную дверь, его встретит кирпичная стена.

Эта маскировка под жилой дом также защищает насосную станцию ​​от вандализма, который поражает более удаленные насосные станции, которые явно не являются чьим-либо домом. Он не защищает станцию ​​от воздействия сильных штормов, поэтому после того, как в 1996 году во время урагана в 1996 году было отключено электричество, за домом были установлены большой трансформатор и генератор, чтобы он работал на случай, если начнется еще один шторм и выйдет из строя. сила.

Что касается самой станции, то внутри дома она состоит из трех больших насосов цвета морской пены зеленого цвета, которые по очереди перекачивают 45 миллионов галлонов воды в день. Также, как можно догадаться, много трубок. Вентиляционные отверстия HVAC скрыты сбоку и спереди дома.Вокруг Роли много насосных станций, но это единственная, которая похожа на дом.

9VAC25-790-380. Перекачка сточных вод.

Артикул 2
Канализационные насосные станции

A. Особенности. Канализационные насосные станции должны располагаться как можно дальше от существующих или предполагаемых застроенных жилых районов, и должна быть обеспечена всепогодная дорога. Станции должны иметь соответствующую зону контролируемого или ограниченного использования вокруг них. В таких зонах следует предотвращать использование в жилых помещениях или деятельность человека с высокой плотностью населения или деятельность, связанную с приготовлением пищи.Условия для контроля шума и контроля запаха, а также архитектурный проект станции должны соответствовать требованиям площадки. Площадки для станций должны быть достаточного размера для будущего расширения или добавления, если применимо. Все механическое и электрическое оборудование, которое может быть повреждено или выведено из строя в результате контакта с водой или погружения в воду (двигатели, оборудование управления, воздуходувки, переключатели, подшипники и т. Д.), Должно быть физически расположено выше 100-летнего воздействия наводнения / волнения или защищено иным образом. от 100-летнего ущерба от наводнений / волн.Все станции должны быть спроектированы таким образом, чтобы они оставались полностью работоспособными во время 25-летнего паводка / воздействия волн.

1. Там, где может возникнуть необходимость перекачивать неочищенные (неочищенные) или осевшие сточные воды перед удалением песка, особое внимание следует уделить конструкции мокрого колодца. Нагнетательный трубопровод должен быть спроектирован таким образом, чтобы предотвратить оседание песка в нагнетательных линиях, когда насосы не работают.

2. Должно быть предусмотрено не менее двух насосных агрегатов. Если предусмотрены два агрегата, каждый должен быть способен обрабатывать потоки, превышающие ожидаемый максимальный поток или как минимум в 2-1 / 2 раза превышающий средний расчетный поток, в зависимости от того, что больше.Если предусмотрено три или более агрегата, они должны быть спроектированы с учетом фактических условий потока и должны иметь такую ​​производительность, чтобы при выходе любого одного агрегата из строя остальные агрегаты были способны обрабатывать максимальный поток сточных вод или минимум 2. -1/2 среднего расчетного расхода, в зависимости от того, что больше. Если ожидается, что станция будет работать с расходом менее чем в два раза превышающим средний расчетный расход в течение длительного периода времени, в проекте должны быть учтены меры, принимаемые для предотвращения заражения из-за длительного времени выдержки неочищенных сточных вод в мокром колодце.

3. Насосные станции очистных сооружений должны быть спроектированы таким образом, чтобы сточные воды поступали на очистные сооружения примерно с той же скоростью, что и на насосной станции. Должно быть предусмотрено не менее двух насосных агрегатов. Насосные станции очистных сооружений — это станции, которые сбрасываются в очистные сооружения без рассеивания потока через систему самотечного сбора. Если используются только два насосных агрегата, они должны иметь регулируемую скорость и размер, чтобы насосы обеспечивали от 1/2 до 2–1 / 2-кратного среднего расчетного расхода или максимального расхода, в зависимости от того, что больше, за исключением случаев выравнивания расхода. используется в соответствии с данной главой.Если насосы постоянной скорости должны использоваться без выравнивания, либо (i) не менее трех насосов, каждый из которых имеет производительность примерно в 1-1 / 4 раза больше среднего расчетного расхода, либо (ii) два насоса, каждый из которых имеет производительность примерно При необходимости для передачи максимального потока должен быть предусмотрен 1-1 / 4-кратный средний расчетный расход, при этом производительность третьего насоса в 2-1 / 2 раза превышает средний расчетный расход. Для конкретных применений можно использовать многоскоростные насосы вместо насосов с регулируемой скоростью.Эти критерии для притока не будут применяться к таким очистным сооружениям, где предусмотрена возможность удержания на несколько дней, например, в стабилизационных прудах или в аэрируемых лагунах.

4. Насосам, перекачивающим неочищенные сточные воды, должны предшествовать легкодоступные штанговые стойки с чистыми отверстиями, не превышающими 2-1 / 2 дюйма, если не используются пневматические эжекторы или не установлены специальные устройства для защиты насосов от засорения или повреждения. Если размер установки оправдывает себя, рекомендуется использовать механически очищаемую решетку с измельчителем или устройством для измельчения.Если экраны расположены под землей, должны быть предусмотрены удобные условия для работы с экранами. Для более крупных или более глубоких станций предпочтительны дублирующие блоки защиты надлежащей мощности. Перед насосами, перекачивающими неочищенные сточные воды, могут потребоваться перехватчики или разделительные бассейны.

5. Насосы, в которых твердые частицы проходят через рабочее колесо (и), должны пропускать сферы диаметром не менее трех дюймов. Насосное оборудование, имеющее встроенные экраны для предотвращения прохождения твердых частиц через рабочее колесо, должно пропускать сферы диаметром не менее двух дюймов.Насосное оборудование, которому предшествует измельчающее оборудование, должно пропускать твердые частицы, выходящие из измельчающего механизма.

6. Насосы должны быть размещены таким образом, чтобы при нормальных условиях запуска они запускались с положительным напором на всасывании, за исключением случаев, предусмотренных для всасывающих насосов. Каждый насос должен иметь индивидуальную всасывающую и всасывающую линии. Конструкция мокрого колодца должна быть такой, чтобы не было турбулентности вблизи водозабора. Диаметр всасывающего и нагнетательного трубопроводов насоса должен быть не менее четырех дюймов, за исключением случаев, когда это позволяет конструкция специального оборудования. Расчетная скорость в трубопроводе насоса не должна превышать (i) шесть футов в секунду во всасывающем трубопроводе и (ii) в нагнетательном трубопроводе — восемь футов в секунду. Все насосы должны иметь линию сброса воздуха на напорном трубопроводе насоса.

7. Клетки управляющих поплавков должны быть расположены так, чтобы на них не влияли потоки, поступающие в мокрый колодец, или всасывание насосов. Поплавковые трубки не допускаются ни во влажный, ни в сухой колодец. Пневматическое управление с пневматическим приводом является предпочтительным для всех насосных станций для сточных вод.Должны быть предусмотрены условия для автоматического переключения используемых насосов (что называется опережающим режимом), если не будет обеспечена надлежащая эксплуатация и техническое обслуживание для защиты от отказа насоса.

8. С целью определения уровней жидкости для требований сигнализации, высокий уровень жидкости в мокром колодце определяется как уровень сточных вод в мокром колодце выше нормальных рабочих уровней, такой что либо: (i) резерв сточных вод во входящем может произойти канализация, или (ii) может произойти переполнение, или (iii) может потребоваться активация резервного насоса (ов). В случае дуплексной насосной станции с ограниченным объемом мокрого колодца схема аварийной сигнализации должна включать активацию во время одновременной работы обоих насосов, инициируемую при запуске второго чередующегося насоса (называемого запаздывающим насосом).

9. Соответствующие запорные клапаны должны быть размещены на каждой всасывающей и нагнетательной линиях каждого насоса для нормальной изоляции насоса. На каждой напорной линии между запорным клапаном и насосом должен быть установлен обратный клапан. На всасывающей стороне всасывающих или погружных насосов нет необходимости размещать запорный клапан.Периодические проверки клапанов должны быть предусмотрены в программах текущего обслуживания.

10. Системные насосные станции должны иметь возможность установки расходомеров при необходимости. Следует рассмотреть возможность установки таких устройств на насосных станциях системы, расход которых может повлиять на правильную работу очистных сооружений.

11. Надлежащее освещение для всей насосной станции должно быть обеспечено в соответствии с VOSH и другими применимыми нормами и стандартами.

12. Насосные станции должны быть спроектированы в соответствии со строительными нормами штата и с тем, чтобы свести к минимуму неблагоприятные последствия вандализма. Насосные станции должны быть оборудованы надежным внешним выключателем, расположенным над уровнем земли, где это возможно.

B. Вентиляция должна быть обеспечена в соответствии с требованиями VOSH и должна соответствовать данной главе для закрытых помещений внутри насосных станций в течение всех периодов, когда станция обслуживается людьми. Если насос постоянно установлен под землей, требуется механическая вентиляция, которая должна быть устроена таким образом, чтобы независимо вентилировать сухой колодец.

1. Как минимум, вентиляция мокрого колодца должна осуществляться с помощью вентиляции с надлежащей сеткой, конец которой должен быть повернут вниз или снабжен «грибовидной» крышкой. Вентиляционное отверстие должно быть не менее четырех дюймов в диаметре. Если экраны или механическое оборудование, которое может потребовать периодического обслуживания и осмотра, находятся во влажном колодце, то оно должно механически вентилироваться во время доступа обслуживающего персонала.

2. Не должно быть взаимосвязи между вытяжным потоком влажного колодца и системами вентиляции сухого колодца.В ямах глубиной более 15 футов желательно несколько входов и выходов. Заслонки не должны использоваться на вытяжных или свежих воздуховодах, и необходимо избегать мелких сеток или других препятствий в воздуховодах, чтобы предотвратить засорение. В климате, где чрезмерная влажность или низкая температура являются проблемами, следует рассмотреть возможность установки автоматического оборудования для обогрева и осушения.

3. Выключатели для работы вентиляционного оборудования должны иметь маркировку и удобно располагаться над уровнем земли и возле входа в насосную станцию.Следует также уделить внимание автоматическому контролю, в котором используется прерывистый режим работы. Привод вентилятора должен быть изготовлен из неискрящего материала в соответствии с применимыми нормами и стандартами.

4. Там, где может возникнуть проблема тепловыделения от двигателей насосов, следует рассмотреть возможность автоматического охлаждения и вентиляции для отвода тепла от двигателя.

5. Вентиляция мокрых колодцев в соответствии с требованиями ВОШ может быть непрерывной или прерывистой. Вентиляция, если она непрерывная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час.Такая вентиляция должна осуществляться механическими средствами.

С. Водоснабжение. Между любым источником питьевой воды и насосной станцией для сточных вод не должно быть перекрестных соединений, которые при любых условиях могут вызвать загрязнение источника питьевой воды. Любая подача питьевой воды на станцию ​​должна соответствовать условиям, установленным в Правилах водоснабжения штата Вирджиния (12VAC5-590). Если условия не требуют установки одобренного устройства предотвращения обратного потока в зоне пониженного давления на линии подачи воды к насосным станциям, в каждом конкретном случае могут рассматриваться другие одобренные устройства.

Д. Сервис. Должны быть приняты меры для облегчения демонтажа насосов, двигателей и другого оборудования без прерывания работы системы при обеспечении всех необходимых средств безопасности рабочих.

1. В соответствии с требованиями VOSH, должны быть обеспечены подходящие и безопасные средства доступа к сухим колодцам и влажным колодцам, содержащим оборудование, требующее осмотра или обслуживания. Рекомендуется соблюдение всех применимых требований VOSH и Единых государственных строительных норм и правил. Все лестницы должны иметь нескользящие ступеньки.

2. Если пол сухого или влажного колодца находится более чем на 10 футов ниже входа, особое внимание должно быть уделено таким средствам безопасности, как подъемники с привязью, лестничные клетки, винтовые лестницы или промежуточные площадки. Промежуточные приземления не должны превышать 10 футов вертикальных интервалов.

E. Колодцы мокрые. Правильное проектирование мокрых колодцев имеет важное значение для эффективной работы насосной станции.

1. Мокрые колодцы на основных насосных станциях и в колодцах, расположенных в критических зонах, должны быть разделены на две секции, должным образом соединенные между собой, чтобы облегчить ремонт и очистку.

2. Размер мокрого колодца и настройки управления должны быть спроектированы и эксплуатироваться таким образом, чтобы избежать накопления тепла в двигателе насоса из-за частого запуска и избежать септических условий из-за чрезмерного времени выдержки.

3. Должны быть приняты меры для предотвращения осаждения твердых частиц. При использовании филе влажного колодца должно иметь минимальный наклон один к одному к дну бункера. Горизонтальная площадь дна бункера не должна быть больше, чем необходимо для правильной установки и функционирования входного отверстия.

Бывший 12VAC5-581-440, полученный из тома 18 реестра Вирджинии, выпуск 10, эфф. 27 февраля 2002 г .; изменен и принят как 9VAC25-790-380, Virginia Register Volume 20, Issue 9, eff. 12 февраля 2004 г.

Вода и канализация | lexingtonma

О подразделении водоснабжения и канализации

Город Лексингтон принадлежит Управлению водных ресурсов штата Массачусетс (MWRA) и ежегодно закупает около 2 миллиардов галлонов воды. Город платит MWRA за очистку городских сточных вод и их удаление.Законодательное собрание штата снова оказало помощь в снижении расхода канализации, включив в свой бюджет 49 миллионов долларов для сообществ MWRA, что означало сокращение на 833 076 долларов в оценке MWRA Лексингтона. С момента реализации этой программы Лексингтон получил от штата 4 646 319 долларов. Средний счет за воду / канализацию в жилых домах можно оценить, умножив 15 единиц (1 единица = 100 кубических футов) на количество людей, проживающих в доме в течение расчетного периода.

Программа установки счетчиков полива

Компания Lexington внедрила политику, разрешающую установку второго счетчика для полива на открытом воздухе.За воду, потребленную через этот счетчик, взимается только плата за воду. На сегодняшний день установлено около 3898 оросительных счетчиков.

Система водоснабжения / канализации

Инфраструктура состоит из водопровода протяженностью 158 миль, 2 водонапорных башен на 3 миллиона галлонов, 1500 пожарных кранов, 3400 регулирующих клапанов для улиц и гидрантов и около 10 000 регулирующих клапанов для жилых помещений, расположенных на границах собственности. Лексингтон обслуживают четыре основные водопроводные линии: 16-дюймовая магистраль на улице Саммер-Стрит., 16-дюймовая магистраль на Mass. Ave. в Ист-Лексингтоне, 12-дюймовая магистраль на Уотертаун-стрит и 24-дюймовая магистраль на Конкорд-авеню. Канализационная система насчитывает 137 миль уличных коллекторов, 34 мили магистральных коллекторов и 10 канализационных насосных станций. , включая главную насосную станцию ​​на Маршруте 128 и Бедфорд-стрит, и 4924 колодца.

Насосные станции
  • Главная насосная станция
  • Уортен-роуд насосная станция
  • Бригам-роуд насосная станция
  • Насосная станция Норт-стрит
  • Насосная станция Маршалл-Роуд
  • Насосная станция Поттер-Понд
  • Насосная станция Конкорд-Авеню
  • Насосная станция Хайден-Авеню
  • Насосная станция Боуман-Стрит
  • Дорожная насосная станция Конституции
Структура подразделения водоснабжения и канализации
  • Вода Распределение
  • Обслуживание канализации
  • Строительство

Сотрудники проходят перекрестное обучение выполнять все функции подразделения и участвовать в уборке снега.В распределительном отделении работают шесть сотрудников, которые отвечают на обращения в службу поддержки от жителей, ремонтируют бордюры и блоки контроля воды, считывают и устанавливают счетчики воды, а также обслуживают и обновляют расположение клапанов регулирования воды. Они наблюдают за программой контроля перекрестных соединений и расследуют все жалобы на счета за воду. Они также выделяют услуги для подрядчиков, коммунальных предприятий и помогают инженерному отделу.

Постоянно стремясь обеспечить жителей качественной питьевой водой, персонал проводит ежегодную общесистемную программу промывки воды в сентябре и октябре.Вода проверяется на наличие бактерий и колиформ еженедельно в девяти различных точках отбора проб. Доступны все результаты испытаний. Секция обслуживания канализации состоит из трех сотрудников, которые обслуживают канализационную систему длиной 170,7 миль труб и 10 канализационных насосных станций, реализуют программу основной промывки канализации и управляют программой технического обслуживания насосной станции.

Эти две программы гарантируют жителям безопасный и надлежащий сброс сточных вод. Этот персонал обладает техническими знаниями для выявления любых электрических проблем с реле или реле давления.

Строительный отдел подразделения состоит из трех сотрудников, которые отвечают за программу замены основных систем водоснабжения, установку новых регулирующих клапанов там, где это необходимо, и замену неисправных регулирующих клапанов. Персонал наблюдает за заменой гидрантов, канализационных сетей и канализационных служб. Сотрудники посещают обучающие семинары по входу в замкнутые пространства, контролю перекрестных соединений, процедурам MWRA для отбора проб питьевой воды, обслуживанию гидрантов и курсам, связанным с государственными сертификационными экзаменами.

Шесть сотрудников имеют сертификаты государственных операторов питьевого водоснабжения. Один из них — четвертый, три — третий, а третий — 1. Три сотрудника — сертифицированные государством тестеры обратного потока и инспекторы перекрестных соединений. Персонал круглосуточно занимается аварийным ремонтом водоснабжения и канализации. Перерывы в обслуживании сведены к минимуму, но перерывы часто бывают временами и в местах, неудобных для клиентов и автомобилистов.

1.6: Системы водоснабжения и операции

Питьевая вода поступает из различных источников.По мере того, как вода проходит через гидрологический цикл, она возвращается на сушу в виде осадков (дождь, мокрый снег, снег и т. Д.). Некоторые из них улавливаются в озерах и реках, а некоторые просачиваются на поверхность земли и становятся грунтовыми водами. Подземные воды можно перекачивать через скважины с грунтовыми водами, а поверхностные воды можно обрабатывать и доставлять клиентам. Чтобы вода продолжала вытекать из крана, когда он включается клиентами, требуется сеть труб, насосов, хранилища и других компонентов, составляющих систему распределения.В этой главе основное внимание уделяется системе распределения воды. Мы определим, как вода входит, проходит и покидает систему распределения. Некоторые из основных тем для обсуждения — это хранилище, трубы, насосы и различные принадлежности. Техническое обслуживание — это общий термин, используемый для описания таких вещей, как клапаны, пожарные гидранты, счетчики, среди прочего. Существуют различные названия, относящиеся к компании, раздающей воду потребителям. Некоторые примеры включают розничного продавца воды, коммунальное предприятие водоснабжения, районное водоснабжение, агентство водоснабжения, водопроводчик и поставщик воды. Эти термины могут использоваться по всему тексту при том понимании, что все они фактически означают одно и то же.

Источники поставки

Вода 032 Водоснабжение — это семестровый курс, посвященный деталям источников водоснабжения. В этом курсе мы коснемся некоторых общих аспектов водоснабжения. Как упоминалось во введении к этой главе, большинство источников воды поступает либо из поверхностных, либо из подземных источников. Вся поверхностная вода должна пройти очистку, прежде чем ее можно будет использовать в бытовых целях.Поставщик воды, эксплуатирующий распределительную систему, должен либо эксплуатировать свою собственную установку для очистки питьевой воды, либо закупать воду на установке для очистки питьевой воды, если он намеревается использовать поверхностные воды в качестве источника водоснабжения. Давайте посмотрим на несколько местных примеров из Южной Калифорнии. Департамент водоснабжения и энергетики Лос-Анджелеса (LADWP) — один из крупнейших поставщиков воды в стране. Они являются примером коммунального предприятия, которое владеет и управляет установкой для очистки питьевой воды, а также распределяет воду среди своих клиентов.Напротив, муниципальный район водоснабжения Лас-Вирхенес закупает всю воду у оптовиков. Этим оптовым продавцом является Metropolitan Water District (MWD) Южной Калифорнии. MWD владеет и управляет установками для очистки питьевой воды, но считается оптовым продавцом, потому что не обслуживает напрямую местных потребителей. Они продают воду поставщикам воды, которые затем продают ее напрямую конечному потребителю. Поверхностные воды транспортируются по трубопроводам, акведукам и каналам на очистные сооружения для обработки перед доставкой потребителям.

Другой основной источник питьевого водоснабжения — подземные водоносные горизонты. Водоносный горизонт — это подземный слой водоносной проницаемой породы или рыхлых материалов, из которого могут быть извлечены грунтовые воды. Подземные воды добываются из скважин. Колодцы также могут принадлежать и эксплуатироваться поставщику воды, или они могут принадлежать и эксплуатироваться оптовиком, который продает воду поставщику.

Распределительные системы

Как только источник подает воду поставщику воды, он должен пройти через сеть труб, сооружений и различных приспособлений, чтобы вода могла попасть к потребителю.Ниже приводится разбивка основных компонентов каждого из них.

Трубопроводы

  1. Transmission Mains (Сеть трансмиссии)
  2. Распределительная сеть
  3. Сервисные боковые стороны

Сооружения

  1. Складские конструкции
  2. Насосные станции
  3. Станции понижения давления

Принадлежности

  1. Клапаны
  2. Угловые соединения
  3. Пожарные гидранты
  4. Метров

Этот список ни в коем случае не является исчерпывающим, но он дает общий обзор системы распределения.

Трубопроводы

Трубопроводы — это артерии и вены водопроводной сети. Они бывают разной длины и размера и доставляют воду в самые разные области. Их обычно называют магистралями / трубами передачи, распределения и обслуживания.

Сеть передачи

По мере того, как вода доставляется с водоочистной станции к водопроводу или когда вода перекачивается с земли, она должна быть подключена к трубопроводу, чтобы начать процесс распределения.Часто станции по очистке поверхностных вод, а иногда и колодцы с питьевой водой располагаются за пределами зоны обслуживания клиентов. Если это так, то магистральная сеть играет важную роль в подаче воды в распределительную систему. Магистральные магистрали представляют собой трубы большого диаметра, которые проходят на большие расстояния и переносят большие объемы воды. Некоторые линии передачи могут иметь диаметр более 10 футов (120 дюймов). Не все поставщики воды имеют магистрали такого размера, а некоторые не могут перемещаться на большие расстояния.Меньшие поставщики воды могут иметь магистрали передачи диаметром около 24 дюймов и проехать всего милю или меньше. Обычно нет никаких сервисных подключений к потребителям за пределами сети передачи, если они не меньше по размеру и не расположены в распределительной системе.

Магистрали передачи — это обычно сварные трубы из стали и чугуна с шаровидным графитом.

Рисунок \ (\ PageIndex {1} \): — Четыре 36-дюймовые чугунные трубы.
Распределительная сеть

По мере того, как вода попадает в распределительную систему, размеры труб становятся меньше.Распределительные сети обычно имеют размер от 6 до 24 дюймов в диаметре. Это не означает, что никогда не бывает распределительных магистралей диаметром более 24 дюймов, это просто общее описание. В отличие от магистральных сетей, к распределительным магистралям подключены сервисные службы. Распределительные магистрали могут быть разделены на три основные сетевые структуры: артериальную, сеточную и древовидную. «Древовидная» сеть обычно наименее желательна, поскольку приводит к множеству тупиков.Тупик — это трубопровод, который заканчивается без каких-либо соединений на конце. Например, большинство тупиков — это тупики. Сетевая сеть обычно является наиболее желательной, потому что все трубопроводы в сети связаны между собой. Распределительные магистрали чаще всего представляют собой трубы из чугуна с шаровидным графитом. Однако также широко используется поливинилхлорид (ПВХ). Асбестоцементные трубы часто встречаются в старых системах водоснабжения и, как правило, больше не устанавливаются. Эти схемы сети и трубопроводы в целом будут обсуждаться более подробно в Water 040 и 041.

Сервисные боковые части

Для того, чтобы вода поступала к каждому потребителю индивидуально, трубы необходимо подключить к распределительной магистрали и подвести к участку потребителя. Эти трубы представляют собой служебные отводы. Обычно они изготавливаются из меди или пластика и подключаются к распределительной магистрали и проходят к участку клиента, подключаясь к счетчику воды. На рисунке ниже «распределительная магистраль» обозначена как водопровод, а «обслуживающий отвод» — как подача.

Рисунок \ (\ PageIndex {2} \): — Отводы обслуживания.

Также важно отметить, что на этой конкретной фотографии нет счетчика воды или клапанов, соединяющих трубы. Тем не менее, это хороший справочник для иллюстративных целей.

Объекты

Поставщик воды имеет множество устройств для хранения и подачи воды по распределительной системе. Приведенная ниже информация не является полным списком объектов, но представляет собой общий обзор общих объектов в распределительной системе. Конструкции для хранения, насосы и клапаны регулирования давления распространены среди большинства систем распределения воды.

Складские сооружения

Хранение — важное требование для систем распределения. Хранение обеспечивает давление и потребность в воде для повседневных операций, максимальную дневную потребность и достаточный поток для тушения пожаров. Для того, чтобы вода текла по трубам, необходимо давление. Если насосы не работают, значит, давление должно обеспечивать что-то еще. Здесь в игру вступают структуры хранения. В следующий раз, когда вы будете объезжать долины Санта-Кларита или Сан-Фернандо, посмотрите на окружающие холмы и увидите разбросанные вокруг танки.Эти резервуары цилиндрической формы находятся над резервуарами для хранения грунтовых вод. Наземные резервуары для хранения — не единственный тип распределительного хранилища, но они наиболее распространены в Калифорнии. В зависимости от топографии местности резервуары могут быть размещены на разной высоте по всей системе. Некоторые могут быть на более низкой высоте, а другие — на более высокой. Эти переменные перепады высот называются «зонами давления».

Насосные станции

Насосная станция используется для перекачки воды с более низких высот на более высокие.Чтобы вода попала в эти хранилища, необходимы насосы для подъема. Если бы община была абсолютно плоской, в насосных станциях не было бы необходимости. Скважины с грунтовыми водами могли бы обеспечить давление, достаточное для подъема воды в приподнятые резервуары для хранения. В областях, где есть различные перепады высот, необходимы насосы для подъема воды в зоны с различным давлением. Это не означает, что насосы подают воду только в резервуары для хранения. Однако уровень воды в резервуаре обычно используется для определения того, когда нужно включать и выключать насос.Посмотрите на пример ниже. Представьте себе дома, разбросанные по линии между насосом и резервуаром. Когда уровень в резервуаре для хранения становится низким, необходимо включить насос, чтобы наполнить резервуар. Пока резервуар наполняется, клиенты могут быть подключены к трубе, ведущей к резервуару, и использовать часть воды, пока она поступает в резервуар. Как только резервуар будет заполнен, насос будет выключен.

Рисунок \ (\ PageIndex {3} \): — Насосная станция.
Редукционные станции

Иногда расстояние между резервуаром для хранения и покупателем может быть настолько большим, что давление, которое получает покупатель, оказывается слишком высоким для обычных водопроводных систем. В этом случае может быть установлена ​​станция понижения давления для снижения давления до приемлемого уровня. Приемлемые значения давления варьируются от поставщика воды к поставщику воды, но общий диапазон от 40 фунтов на квадратный дюйм (psi) до 140 psi является очень распространенным. Эти станции понижения давления очень похожи на «регулятор давления», который может быть у вас дома. Вообще говоря, максимально допустимое давление внутри дома составляет около 80 фунтов на квадратный дюйм. Таким образом, поскольку у поставщиков воды может быть давление до 140 фунтов на квадратный дюйм или более, клиенты обычно также имеют устройства регулирования давления.Станции понижения давления поставщика воды также могут быть спроектированы так, чтобы вода могла течь из областей с более высоким давлением в области с более низким давлением, если давление в области с более низким давлением падает ниже ранее определенной уставки.

Принадлежности

Принадлежность — это общий термин, который обычно используется для обозначения различных компонентов в системе распределения. Они представляют собой «стыки» и части, используемые для удержания вместе распределительной системы, контроля потоков, обеспечения их протекания и предотвращения протекания воды.В этом разделе мы кратко обсудим клапаны, угловые соединения, пожарные гидранты и счетчики.

Клапаны

Основное назначение клапана — остановить поток воды. Они устанавливаются во всех системах водоснабжения, чтобы остановить поток воды, особенно при разрыве трубы. Как и трубопроводы, клапаны бывают разных размеров. Например, если диаметр водопровода составляет 12 дюймов, то диаметр клапана обычно составляет 12 дюймов. Есть клапаны на магистрали передачи, распределительной сети и отводах обслуживания.Также к большинству счетчиков потребителей подключены запорные клапаны. Когда необходимо произвести ремонт или внести некоторые изменения в существующую систему, поток воды необходимо остановить. Следовательно, клапаны являются критически важным компонентом системы распределения воды. Клапаны, соединяющие распределительную магистраль с обслуживающим трубопроводом, обычно называются корпоративными остановками (corp stop). Клапаны, расположенные на соединениях счетчика, обычно называются угловыми, ограничительными и ограничителями счетчика. Ниже приведены несколько примеров клапанов.

Клапаны

Рисунок 6.4

Рисунок 6.5

Рисунок 6.6

Угловые соединения

Угловой сустав очень похож на сустав в вашем теле. Его использование — позволить трубе менять направление. Если труба установлена ​​на улице и улица поворачивает направо, труба тоже должна повернуть направо. Если поворот представляет собой поворот на 90 градусов, то угловое соединение будет называться коленом на 90 °. Существует множество различных угловых соединений. Наиболее распространенные из них находятся под следующими углами: 90 °, 45 ° и 22 ½ °.Если необходимо соединить трубы, идущие с разных сторон, следует использовать «тройник» или «крест». См. Примеры ниже.

Рисунок \ (\ PageIndex {7} \): — Угловой шарнир.
Пожарные гидранты

Пожарные гидранты — важнейшие приспособления в распределительной сети для тушения пожаров и снижения затрат на страхование. Пожарные гидранты позволяют воде течь в больших объемах, чтобы помочь тушить пожары. Пожарные гидранты также используются для подачи воды для очистки канализации, подачи воды в грузовики для борьбы с пылью и в качестве средства «промывки» распределительной системы для обеспечения качества воды.Вода, находящаяся в трубопроводах длительное время без использования, может застаиваться и обесцвечиваться. Поэтому время от времени для «промывки» системы можно использовать пожарные гидранты. Если пожарный гидрант сломан или по какой-либо другой причине «не работает», важно, чтобы он был идентифицирован как неработающий. Поэтому, если пожарным нужно потушить пожар, они не тратят время на подключение к неработающему гидранту.

Пожарные гидранты

Рисунок 6.9 — Пожарный гидрант.

Рисунок 6.10 — Промывка пожарного крана.

Метры

Последнее, что мы обсудим в этом тексте, — это счетчик воды. Счетчики очень важны для отслеживания количества воды, поступающей внутрь, наружу или через систему распределения. Счетчики обычно устанавливаются на насосных станциях и колодцах для отслеживания воды, перекачиваемой в распределительную систему. Или, если насосная станция нагнетает воду в другую зону, важно отслеживать количество воды, поступающей в определенную зону. Чаще всего счетчики воды устанавливаются на месте подключения службы поддержки клиентов. Особенно в районах с дефицитом воды чрезвычайно важно иметь возможность отслеживать количество воды, которое использует клиент, чтобы точно взимать с них плату за воду. Счетчики также бывают разных размеров и типов в зависимости от количества потока, необходимого для соответствующего подключения к услуге.

Счетчики воды

Рисунок 6.11 — Счетчик.

Рисунок 6.12 — Счетчик.

Информация, представленная в этой главе (как и во всех главах в этом тексте), представляет собой моментальный снимок систем распространения. В разделах «Вода» 040 и 041 программы «Технологии водных систем» вы более подробно ознакомитесь с этой и другой информацией о распределении воды.

Карьера в сфере распределения питьевой воды

Существует множество возможностей карьерного роста у поставщика водоснабжения, и в зависимости от размера организации может быть несколько уровней каждой должности с несколькими отделами. В такой крупной организации, как Департамент водоснабжения и энергетики Лос-Анджелеса (LADWP), работает более 4000 сотрудников.У них есть несколько отделов с очень конкретными задачами и обязанностями. Например, у них может быть бригада, считывающая только счетчики. Принимая во внимание, что в небольшом водоканале, считыватель счетчика может также отвечать за проверку утечек в службе счетчика, вешать уведомления об отключении для неплательщиков и другие функции. В даже небольших агентствах сотрудник может сегодня снять показания счетчиков, на следующий день устранить утечку, а на следующий день провести техническое обслуживание скважин и насосов. Ниже приведен список наиболее распространенных вакансий и краткое описание некоторых обязанностей.

Считыватель счетчиков

Отвечает за снятие показаний счетчиков воды для лиц, выставляющих счета. Обычно требуется ходить от обслуживания к обслуживанию, наклоняться, чтобы поднять крышку счетчика, и записывать показания счетчика.

Представитель службы поддержки клиентов

Отвечает за помощь в отправке счетов за воду, ответ на звонки клиентов, обработку платежей клиентов и создание заказов на работу на основе жалоб клиентов.

Техник по качеству воды

Отвечает за сбор образцов качества воды, чтение и интерпретацию результатов качества воды, написание отчетов и обеспечение того, чтобы вода, подаваемая клиентам, соответствовала правилам качества питьевой воды.

Техническое обслуживание скважин и насосов

Ежедневно посещает скважины и насосные площадки для обеспечения надлежащей работы. Собирает показания счетчиков, меняет масло, контролирует и обслуживает системы дезинфекции, поддерживает чистоту объектов и выполняет различные другие обязанности по техническому обслуживанию.

Менеджеры и руководители

Существуют различные руководители отделов и супервайзеры как для полевого, так и для офисного персонала. Их обязанности варьируются от организации и распределения рабочих задач, создания и мониторинга бюджетов, написания отчетов и других конкретных задач, связанных с их отделом.

Это лишь небольшой снимок возможных возможностей в рамках водораспределительной компании. Есть еще много областей, требующих особого внимания, таких как инженерия, человеческие ресурсы, администрирование, бухгалтерский учет и строительство, и это лишь некоторые из них. Тем не менее, это хороший список, чтобы дать человеку некоторое представление о работе системы распределения.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
