Дифференциальный автомат защиты, описание и установка

Дифференциальный автомат защиты — назначение

Дифференциальный автомат защиты или автоматический выключатель дифференциального тока это комплексное устройство обеспечивающее следующие функции:

• Дифавтомат защищает проводку от перегрузок;
• Защищает электро цепь от коротких замыканий;
• Обеспечивает пожарную безопасность;
• Также дифференциальный автомат защищает от поражений электротоком, следя за появлением в цепи дифференциального тока (разницы тока в проводах цепи).

По сути, дифавтомат заменяет УЗО (устройство защитного отключения) и автомат защиты (АВ). Обозначается дифавтомат, как  УЗО-Д. Например, дифавтоматы «Энергокомплекс» обозначается, как УЗО-ВАД, УЗО-ВД. Импортные дифавтоматы обозначаются по стандарту CEI EN 61009 и маркируются, как DSH, SH.

Важно! Нужно понимать, что дифавтомат не устранит ощущение удара электротоком. Он отключит аварийную цепь за время, которое электроток не успеет нанести урон здоровью человека.

Для владельцев земельных участков, садоводов и огородников будет полезно знать, что лучшие форсунки для опрыскивателей можно выбрать на сайте https://hydromech.in.ua/ru/forsunki/. В каталоге сайте более сотни вариантов форсунок: маятниковые, вращающиеся, на трубу, на шланг, с одной или тремя головками.

Установка дифавтомата защиты

При установке устройства соблюдайте требования электробезопасности.

Установка дифавтомата защиты производится в электрических щитках. Рекомендуется, устанавливать вводной дифавтомат на этаже в этажном щите, а дифавтоматы на отдельные группы розеток  квартиры устанавливать в квартирном электрощите.

Устанавливается дифавтомат на дин-рейку. Подвод электропитания осуществляться сверху, вывод осуществляется с нижних клемм.

Заземление электро цепи

Корректная защита от косвенного прикосновения возможна только при организации заземления, например, системы заземления TN-S.

В зоне действия УЗО-Д нулевой рабочий проводник (N) не должен соединяться с заземленными корпусами электроприборов и нулевым защитным проводником (PE).

Типы и номиналы дифавтоматов защиты

В жилых помещениях с компьютерами, телевизором, приборами с электронным управлением и другими приборами, создающими пульсирующие составляющие тока, ставятся дифавтоматы типа «А». В других сетях достаточно дифавтоматов типа «АС».

В групповых цепях квартиры, питающих штепсельные розетки, ставятся УЗО номиналом не более 30mA. Для группы электропроводки ванной желательно поставить дифавтомат с током отсечки 10 mA. На группы освещения дифавтоматы не ставятся.

Согласно ПУЭ, ток утечки диффавтомата для электроприбора выбирается из расчета  0,4mA на 1 Ампер тока нагрузки. Ток утечки диффавтомата сети, выбирается из расчета 0,01 mA на 1 метр фазного провода.

Для повышения пожарной безопасности дома, квартиры нужно на ввод электропитания установить УЗО-Д с током отсечки 100mA или 300mA. Обычно в квартирах, такие «дифы» не ставятся.

Проверка работоспособности дифавтомата

Дифференциальный автомат защиты: Схема подключения

Приведу две схемы подключения дифавтомата защиты.

Схема №1

Схема установки одного дифавтомата на всю электросеть

Схема№2

Желательно, для каждого прибора нуждающегося в защите, ставить отдельный дифавтомат защиты.

Нормативные ссылки дифференциальный автомат защиты

ПУЭ изд. 7, п. 7.1.67-7.1.86.

©ehto.ru

Еще статьи

Поделиться ссылкой:

Дифференциальный автомат или дифавтомат. Его назначение и применение.

Нам часто задают вопрос при монтаже электропроводки или ее ремонте – стоит ли устанавливать дифавтомат, полезен ли он и для защиты чего его лучше применять? Это тема серьезная, т.к. связана с защитой жизни человека от поражения электрическим током, поэтому про дифавтомат рассказать надо. Давайте посмотрим, что это за новинка такая.

Вообще-то понять, что такое дифференциальный автомат просто, если вы знакомы с обычным модульным автоматом, защищающим цепь и нагрузку от сверхтоков КЗ (короткого замыкания) или токовой перегрузки и УЗО (устройством защитного отключения), защищающего человека и цепь от тока утечки. Два этих устройства соединили в одно и получили дифавтомат – автоматический выключатель с дифференциальной защитой. Посмотрим, как он устроен внутри и как работает – немножко технической информации.

Начинка.

Внутри корпуса дифавтомата (из негорючего пластика) есть электродинамический расцепитель, тепловой расцепитель, трансформатор тока с тороидальным сердечником, электромеханическое реле, исполнительный механизм, воздействующий на расцепитель при срабатывании реле, а так же система рычагов и пружин, удерживающих автомат во включенном положении и отключающих его, рычаг ручного управления автоматом.

Электродинамический расцепитель — это катушка с подвижным сердечником, включенная последовательно с главными контактами автомата. Электродинамический расцепитель называют независимым, так как время его срабатывания не зависит от величины тока.
Тепловой расцепитель называется зависимым, так как момент его срабатывания зависит от величины протекающего тока, а значит и от скорости нагрева. Тепловой расцепитель сделан из биметаллических пластин, которые в свою очередь выполнены из сплава двух металлов с разным коэффициентом температурного расширения. Ток, протекая по пластинам, нагревает их, пластины выгибаются. Если ток вырастает до предельного значения пластины, выгибаясь, выбивают защелку, удерживающую автомат во включенном положении.

В принципе, эта информация для специалистов и профессионалов (для нас), но некоторые любят расширить свой кругозор, заваливая зачем-то нас расспросами об этом. Вот и пишем.

Как же работает дифавтомат?

Дифавтомат в случае защиты от тока утечки сравнивает ток, направленный к нагрузке и ток от нагрузки, проходящие через его замкнутый сердечник трансформатора тока. В норме они должны быть равны. Если где-то в проводах или приборах нарушается изоляция и возникает утечка тока «на сторону», то нарушается равенство магнитных потоков в замкнутом сердечнике. На выводах вторичной обмотки трансформатора тока появляется дифференциация потенциалов, прямо зависящая от дисбаланса токов в проводах. Когда ток утечки доходит до порогового значения, разность потенциалов на выходе трансформатора тока становится достаточной для срабатывания электромеханического реле, выключающего защелку, удерживающую автомат во включенном положении. Дифавтомат выключен.

В случае защиты от перегрузки в цепи или от короткого замыкания дифавтомат срабатывает так же, как и обычный, хорошо знакомый нам, автоматический выключатель.

Для чего лучше применить дифавтомат.

Понятно, что такие автоматы применяются для защиты достаточно сложных и мощных электроприборов, для лампочки в люстре он необязателен. Образно говоря, то, что можно достать рукой и что ценное и мощное нужно защитить дифом. Дифавтомат не ставится на всю квартиру, он устанавливается для конкретного электроприбора, потенциально опасного, например, для стиральной машины, или посудомоечной машины, или для электроплиты, или компьютера и т.д. Ведь нужно защитить не только, например, стиралку от электроперегрузки, но и себя от стиралки, чтобы от нее, если что, не ударило током. Для чего конкретно нужен дифавтомат теперь понятно.

В каком месте его ставить и на что обратить внимание при его выборе.

Естественно, что устанавливается дифавтомат в электрощите, после счетчика и вводного автомата, и ноль берется с общей нулевой шины щита. Конечно же, делать это должен грамотный электрик, чтобы все работало корректно. Когда нас спрашивают, почему оно не работает, вроде ведь прикручено правильно, мы говорим, что здесь есть нюансы. Исправляем, и все работает.

При выборе и покупке дифавтомата обратите внимание на буквенное обозначение характеристики и цифровой номинал.

• Есть шесть типов характеристик выключателей, пишутся они на автомате латинскими буквами: A, B, C, D, K, Z. Для бытовых нужд применяется, в основном, «С».

• Далее обратите внимание на надпись 30 мА, для защиты от поражения током это оптимально.

• И определиться с номиналом защиты от перегрузок (с номинальным током теплового расцепителя) нужно, посчитав мощность и силу тока электропотребителя (…10А, 16А,25А …). Для стиральной или посудомоечной машины можно взять 16А.

Самим устанавливать дифавтомат нельзя, во избежание грубых ошибок в подключении. Вызывайте электрика, и хорошего. Мы вам с этим поможем. Спокойного вам использования электроприборов.

Скалин Евгений.

Дифференциальный автоматический выключатель

Автор Alexey На чтение 7 мин. Просмотров 802 Опубликовано 27.12.2015 Обновлено 13.11.2016

Прогресс электротехнических устройств позволил создать дифференциальный автоматический выключатель (в быту дифавтомат), совмещающий в одном корпусе: автомат выключения при коротком замыкании Iкз и превышенной нагрузке Iн плюс устройство защитного отключения (УЗО), работающее по принципу выявления дифференциального тока утечки IΔn.

В идеальной электрической цепи токи фазы и нейтрального провода должны быть равными, сколько через фазу входит, столько через ноль выходит, нигде ничего не должно потеряться в электрической сети. Если где-то плохая изоляция или ток проходит через тело человека в землю, причиняя поражающее действие, значит, есть потери, они и являют собой IΔn, измеряемый миллиамперами (мА). Это утверждение справедливо и для трёх фаз: сколько входит через одну — столько же выходит через две остальные и нулевой провод.

Дифференциальный датчик

УЗО имеет  дифференциальный датчик (от англ. different — различный) выявляющий разницу токов в фазном и нулевом проводе, и если она существенна и превышает номинальный IΔn, то происходит выключение. Существует два вида таких устройств — электрические и электромеханические.

Общим для них является наличие дифференциального тороидального трансформатора, в котором первичные обмотки включены последовательно в цепи линий электропитания разнонаправлено, то есть при одинаковых значениях тока IL (фазы) и IN (нейтрали), создаваемый ими индукционный магнитный поток в сердечнике будет взаимно скомпенсированным, соответственно в вторичной обмотке ЭДС наводиться не будет, IΔn=0 .

При условии IL > IN часть пришедшего от фазы тока находит путь в землю через пробой изоляции или сквозь человеческое тело. В этом случае баланс магнитного потока нарушается, во вторичной обмотке появляется ток IΔn>0, который приводит в действие высокочувствительное электромагнитное реле, отключающее коммутирующий механизм. В случае с электронными устройствами, IΔn усиливается специальным встроенным усилителем.

Практическая защита зависит от наличия заземления бытовых электроприборов. Если они заземлены отдельно или с использованием трёх контактных розеток с заземляющим PE проводником, то в случае повреждения изоляции внутри устройства и пробоя на металлический корпус, диффавтомат отключит питание немедленно, опасность поражения будет ликвидирована.

При отсутствии заземления, на поверхности неисправного изделия будет напряжение. При прикосновении человека сквозь него пойдёт IΔn ток, который заставит сработать защиту. Поскольку для бытовых нужд IΔn выбирается намного меньшим поражающего значения, человек отделается лёгким испугом или получит сильный эмоциональный шок, в зависимости от индивидуальной восприимчивости. Чтобы таких неприятностей не случалось, осуществляя подключение диффавтомата, стоит также позаботиться о сети, имеющей надёжное заземление PE провода.

В старых домах линии бывают в изношенном, неудовлетворительном состоянии, изоляция может быть настолько плохой, что будет случаться электрический пробой на стену, особенно при повышенной влажности, что будет заставлять срабатывать исправное устройство защиты. Исходя из вышесказанного, замена проводки совместно с установкой дифавтомата будет весьма актуальной.

Защита от токов КЗ

Защита от КЗ и сверхтоков реализована двумя механизмами, срабатывающими при разных воздействиях. Электродинамический выключатель представляет собой электромагнитное реле, в котором при прохождении Iкз (короткое замыкание) возникает магнитный импульс втягивающий защёлку включающего механизма в очень короткий момент.

https://youtu.be/KCgapp3Vxxc

Время срабатывания такого реле называют быстродействием, измеряют в миллисекундах (мс).

Замечательным свойством данных материалов является то, что при охлаждении они принимают первоначальную форму. При срабатывании автомата от перегрузки надо дать ему некоторое время на остывание, иначе он может не включиться. Принудительное включение не остывшего устройства негативно скажется на его долговечности и надёжности.

Внешний вид

Внешне УЗО и дифавтомат очень похожи – одинаковые размеры, похожее конструктивное исполнение, в обеих устройствах присутствует ручной выключатель и кнопка «Тест», предназначенная для проверки срабатывания защиты путём искусственно созданного тока утечки путём включения данной клавиши. Очень важно не перепутать эти устройства – так как УЗО не предназначено для отключения при перегрузке, оно даже при коротком замыкании не выключится и выйдет из строя.

Такие приборы ставят только в совокупности с защитным автоматом. Различают их по маркировке на корпусе. Если русскоязычная маркировка, то будет соответственно УЗО и АВДТ – выключатель дифференциального тока автоматический. В международной классификации для обозначения дифавтомата принято перед номинальным током ставить букву характеристики данного устройства. Распознать дифавтомат можно, выявив на схеме наличие таких обозначений: I> , t°. Они указывают, что устройство срабатывает при КЗ, а также при тепловом нагревании биметаллической пластины перегрузочными токами.

Поскольку дифференциальный автомат является одновременно устройством защиты от перегрузок и утечек, то никаких дополнительных защищающих его аппаратов устанавливать не требуется. Данный прибор должен соответствовать требованиям по нагрузке и предназначения защиты.

Как правило, в общий электрощит большого объекта устанавливают дифавтомат предназначенный для противопожарного срабатывания при утечках 100< IΔn <500 мА, сила тока в этом интервале может быть смертельной для человека, поэтому для защиты от поражения отдельных групп потребителей используют IΔn < 30 мА. В домашней сети может присутствовать несколько дифавтоматов – противопожарный, после него с меньшим IΔn, для защиты от поражения(могут быть установлены как в щитовой, так и непосредственно перед включением электроприбора).

Монтаж диффавтомата

Монтируется дифавтомат на дин рейку. В однофазной сети вход фазы подключается на клемму №1, выход клемма №2. Ноль подключается в зажим имеющий обозначение N, вверху вход, снизу выход. Нельзя менять этот порядок ни в коем случае. Выходы подключаются к домашней сети напрямую, или через дополнительные автоматы защиты.

Нулевые проводники от них нужно подключить на отдельную нулевую шину, обязательно изолированную. Абсолютно недопустимо чтобы ноль, выходящий из дифавтомата, где-нибудь имел контакт с корпусом электрощита, входящим сетевым нулевым проводом или РЕ проводником.

Заземление диффавтоматов

Заземление нулевого провода должно осуществляться обязательно перед дифавтоматом. Если оно будет подключено после, или где-то в сети нулевой провод будет иметь контакт с землёй, устройство защиты будет срабатывать при включении любого электроприбора.

При подключении параллельно нескольких дифавтоматов, нельзя соединять их выходные ноли, или менять их местами. В случае разветвления линий после дифференциальных выключателей, каждый должен иметь свою нулевую шину.

Нулевой провод от данных устройств должен подключаться в паре с его фазным проводником, и ни в коем случае не использоваться в качестве ноля для других розеток, имеющий иной источник фазы.

Все соединения, перемычки должны выполняться проводом ВВГ соответствующего нагрузкам сечения. Используя маркировку проводников можно избавиться от путаницы с нолями.

Дифференциальный автомат, при отключении, как правило показывает, утечка это или перегрузка, нужно изучать паспорт конкретного изделия. Если без видимых причин происходят частые срабатывания, то экспериментальным путём выявить электроприбор, вызывающий сбой.

Проверить монтаж розеток – возможно, не прибор виноват, а неправильное подключение PE и N. Некоторые импульсные блоки питания в момент включения могут вызывать срабатывание защиты. Если все приборы отключены, то возможен пробой изоляции в проводке или неисправность самого устройства, срабатывающего от вибраций, или попадания влаги.

Электронные дифавтоматы

Электронные дифавтоматы (на их схеме есть усилитель в виде треугольника)при обрыве нулевого провода не сработают, они запитаны от сети и уязвимы к импульсным помехам и скачкам напряжения, что негативно влияет на их надёжность.

Таким же образом, соблюдая схему на устройстве, подключается четырёхполюсный трёхфазный дифавтомат. В случае использования оборудования, имеющего конструктивное заземление нулевого провода, работа устройства невозможна.

УЗО и дифавтомат в чем разница

Использование электроэнергии всегда сопряжено с риском поражения электрическим током или в аварийных ситуациях электричество может оказаться причиной возникновения пожара. Не случайно вопрос электробезопасности при создании или реорганизации электрических сетей всегда стоит на первом месте.

Нам наверняка встречались такие термины, как автоматический выключатель (АВ), устройство защитного отключения (УЗО) и дифавтомат, устройство и назначение которых знакомо каждому электрику. Для обывателя эти приборы оказываются загадкой, в лучшем случае он может догадываться, что речь идет о безопасности, но так ли безопасен дилетантизм в вопросах электробезопасности.

Автоматическому выключателю доверена защита от перегрузок электропроводки и коротких замыканий, но он не защищает человека от поражений электрическим током при случайном прикосновении токоведущих проводников. УЗО срабатывает под воздействием дифференциальных токов (несовпадения величин тока фазных и нулевых проводов) в случаях, когда изоляция проводки имеет утечки, таким образом, оно защищает человека от электротравм и электрическую проводку от возможных возгораний при токах утечки, но абсолютно не реагирует на токи перегрузок и коротких замыканий.

Полагая, что полностью защищен, человек, установивший УЗО или АВ, подвергает себя и близких серьезной опасности – эти приборы используются только в паре, при последовательном включении, такой тандем обладает защитным отключением во всех вышеупомянутых ситуациях, причем устанавливать автоматический выключатель следует на входе, а УЗО следом, ближе к нагрузке.

Альтернативным решением проблемы защиты считается применение дифференциальных автоматов, приборов объединяющих в себе функции автоматических выключателей и устройств защитного отключения. Так же как и УЗО диф. автоматы реагируют на утечку токов, в случае превышения номинальных токов сработает тепловой расцепитель, а при замыкании фазы на ноль электромагнитный расцепитель практически мгновенно отключит нагрузку.

В чем отличия применения приборов

В принципе мы определились с главным отличием:

• УЗО срабатывает по току утечки который не должен превышать 30 мА для защиты человека и 0.5 А для противопожарной защиты;
• дифавтомат защищает не только в случаях утечек, он обеспечивает надежную защиту также при перегрузках и коротких замыканиях в сети.

Невольно напрашивается вывод, что подключения дифавтоматов выгоднее, чем использовать связку УЗО + АВ, но так ли это на самом деле, попробуем разобраться. Сначала о сходствах. Оба прибора устанавливаются в электрическом щитке на DIN рейку и внешне очень похожи друг на друга, поэтому отличить УЗО или как его еще называют выключатель дифференциальный (ВД) от автоматического выключателя дифференциального тока (АВДТ) – второе название дифавтомата, проще по внешним признакам на лицевой панели:

• маркировке, надписям, аббревиатуре;
• функциональной схеме дифавтомата.

Однако почему, невзирая на универсальность АВДТ им продолжают противопоставлять последовательные схемы подключения ВД и АВ?

1. Прежде всего, вопрос стоимости – дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже.
2. Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.
3. С точки зрения компактности АВДТ в более выгодном положении, поскольку занимает в полтора раза меньше места, нежели УЗО с автоматом, для маленьких щитков это актуально.
4. Подключением дифавтомат тоже в выгодном положении, отпадает необходимость выбора, какой из двух приборов включать первым.

Как видим, оба варианта защиты имеют право на существование, какой из них выбирать, каждый определяет для себя самостоятельно.

Разница в маркировке

Если необходимо быстро определить, дифавтомат или УЗО перед вами, то необходимо обратить внимание на маркировку, на диф. автомате рядом с номинальным током стоит какая например буква С или В, что указывает на категорию расцепителя, если же стоит маркировка с указанием ампер (буква А), то это однозначно УЗО. Ниже на фото видно, в верхнем ряду установлены именно диф. автоматы, а в нижнем ряду УЗО.

Смотрите также другие статьи :

Кабельные линии – требования к маркировке

В отличие от заводской маркировки кабельных изделий, которая наносится на внешнюю оболочку и несет информацию об особенностях продукции, маркировку электромонтажных кабелей наносят с целью разъяснения назначения кабеля. Она должна соответствовать информации, отраженной в кабельном журнале, составляемом при прокладке электрических кабелей.

Сфера применения бронированных кабелей

Для защиты силовых кабелей от неблагоприятных внешних воздействий, используется броня из стальной ленты, покрытая антикоррозийным составом. Такой способ защиты был изобретен в конце позапрошлого столетия и, хотя в процессе эволюции он претерпел массу изменений, принцип устройства бронированного кабеля сохранился до наших дней.

Дифференциальный автомат АД-12, АД-14 (диф автомат)

Конструкция дифференциального автомата представляет собой соединение двух функциональных узлов:электронный модуль дифференциальной защиты и автоматический выключатель.

Электронный модуль состоит из дифференциального трансформатора тока, электронного усилителя с пороговым устройством, исполнительного электромагнита сброса и источника питания.

Монтаж дифавтомата производят на 35 мм монтажную DIN-рейку.

 Принцип действия дифференциального автомата АД:

При установке рукоятки управления автоматического выключателя в положение «ВКЛ» на электронный модуль поступает напряжение питания.

В нормальном режиме работы, при отсутствии дифференциального тока (тока утечки), в силовой цепи по проводникам, проходящим сквозь окно магнитопровода трансформатора тока и являющимися его первичной обмоткой, протекает рабочий ток нагрузки.

Равные токи во встречно включенных обмотках наводят в магнитном сердечнике трансформатора тока равные, но векторно противоположно направленные магнитные потоки.

Результирующий магнитный поток равен нулю и ток во вторичной обмотке дифференциального трансформатора так же равен нулю.

При прикосновении человека к открытым токопроводящим частям или к корпусу электроприемника, на который произошел пробой изоляции, по фазному проводнику кроме тока нагрузки протекает дополнительный ток –ток утечки, являю щийся для трансформатора тока дифференциальным (разностным).

Если этот ток превышает значение уставки порогового устройства, последнее подает ток от источника питания на катушку электромагнита сброса, который сдергивает защелку механизма независимого расцепления выключателя и электрическая цепь размыкается.

При этом кнопка «Возврат» выступает из лицевой панели.

Для повторного включения дифавтомата необходимо нажать эту кнопку до фиксации и взвести рукоятку автоматического выключателя.

Для осуществления периодического контроля исправности дифавтомата в электронный модуль встроена цепь тестирования.

При нажатии кнопки «Тест» искусственно создается отключающий дифференциальный ток.

Немедленное срабатывание дифавтомата означает исправность всех его элементов.

При установке рукоятки управления автоматического выключателя в положение «ВКЛ» на электронный модуль поступает напряжение питания.

В нормальном режиме работы, при отсутствии дифференциального тока (тока утечки), в силовой цепи по проводникам, проходящим сквозь окно магнитопровода трансформатора тока и являющимися его первичной обмоткой, протекает рабочий ток нагрузки.

Равные токи во встречно включенных обмотках наводят в магнитном сердечнике трансформатора тока равные, но векторно противоположно направленные магнитные потоки.

Результирующий магнитный поток равен нулю и ток во вторичной обмотке дифференциального трансформатора так же равен нулю.

При прикосновении человека к открытым токопроводящим частям или к корпусу электроприемника, на который произошел пробой изоляции, по фазному проводнику кроме тока нагрузки протекает дополнительный ток –ток утечки, являю щийся для трансформатора тока дифференциальным (разностным).

Если этот ток превышает значение уставки порогового устройства, последнее подает ток от источника питания на катушку электромагнита сброса, который сдергивает защелку механизма независимого расцепления выключателя и электрическая цепь размыкается.

При этом кнопка «Возврат» выступает из лицевой панели.

Для повторного включения дифавтомата необходимо нажать эту кнопку до фиксации и взвести рукоятку автоматического выключателя.

Для осуществления периодического контроля исправности дифавтомата в электронный модуль встроена цепь тестирования.

При нажатии кнопки «Тест» искусственно создается отключающий дифференциальный ток.

Немедленное срабатывание дифавтомата означает исправность всех его элементов.

1. Корпус из термостойкой ABS-пластмассы
2. Электронный усилитель
3. Дифференциальный трансформатор
4. Кнопка “Возврат”
5. Катушка электромагнита сброса
6. Кнопка “Тест”
7. Присоединительные зажимы с насечкой для фиксации внешних проводников

Вы можете заказать и приобрести в нашей компании весь спектр электротехнической продукции.
Звоните!!! (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17

Если Вы не нашли интересующую Вас продукцию —
звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 или отправьте заявку по электронной почте: [email protected]

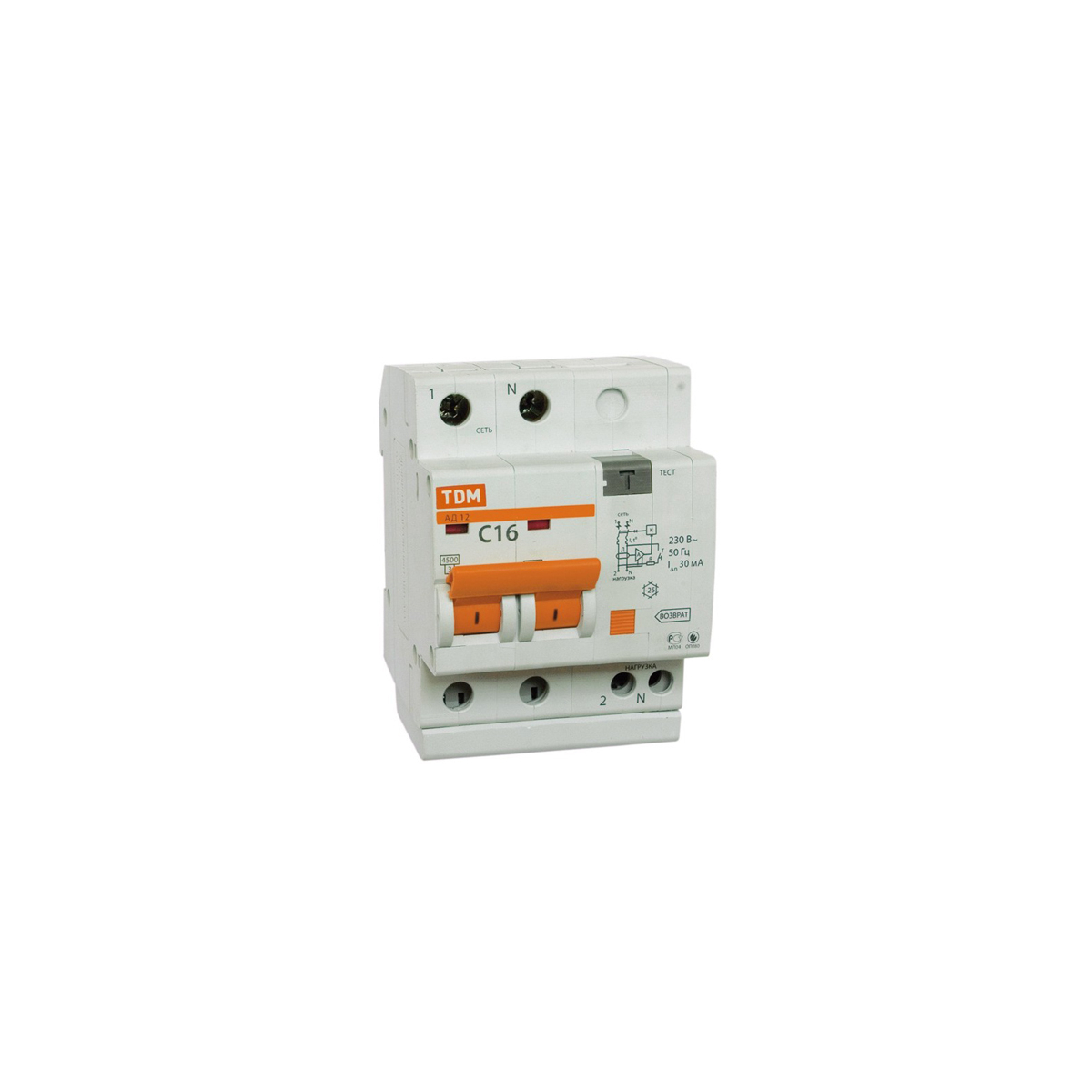

Диф.автомат АД-2 2Р 25А 30мА TDM — bp-electro

TDM ELECTRIC — Дифференциальные автоматы АД-2 и АД-4

Артикул: SQ0221-0002

Диф.автомат АД-2 2Р 25А 30мА TDM SQ0221-0002

Товар есть в наличии!

Назначение

— Защита сетей от перегрузок и короткого замыкания.

— Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

— Защита оборудования и электропроводки от перегрева при нарушении изоляции.

Применение

1. Строительные объекты.

2. Бытовое применение.

3. Жилищно-коммунальное хозяйство и офисы.

4. Промышленные здания.

5. Электрифицированные рекламные конструкции.

Материалы

— Корпус и детали выполнены из пластика, не поддерживающего горение.

— Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция

— Дифференциальный автомат (АД) представляет собой устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

— В блоке дифференциальной защиты предусмотрена кнопка возврат, которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус.

— Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

— На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено).

Преимущества

1. Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя, за счёт совмещения функций в одном изделии.

2. Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.

3. Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

4. Аппараты АД2 и АД4 сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.

5. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат начинающему монтажнику.

6. Экономичный вариант для бытового применения.

Дифференциальный автомат — ДИФ

В предыдущих статьях мы рассматривали с вами назначение УЗО.

Для того, что бы защитить человека и животных от ударов электрическим током существует несколько способов. Среди модульного оборудования такими приборами являются дифференциальные автоматы и устройства защитного отключения. Про УЗО (устройство защитного отключения) мы с вами говорили в предыдущей статье, а в этой статье разберемся чем отличаются между собой эти устройства и для чего они предназначены.

Как же устроен дифференциальный автомат

Дифференциальный автомат точно так же как узо (устройство защитного отключения), предназначен для того, что бы защитить людей и животных от поражения электричеством в тот момент, когда человек или животное соприкоснутся с частями приборов, находящихся под напряжением. Это может произойти в тех случаях, когда оголенный фазный кабель попадает на корпус прибора, находящегося под напряжением. Другими словами, если в следствии неграмотного монтажа или устаревшей электропроводки жилы в кабеле оголятся и могут попасть на корпус прибора. Человек же может ничего не подозревая взяться руками за этот прибор. В этом случае он будет поражен электрическим током. А если группа, от которой питался этот прибор, была защищена дифференциальным автоматом — напряжение отключится.

Есть и еще одна функция, которую осуществляет дифференциальный автоматический выключатель — это защита нашей электрической сети от перегрузок, а так же от высоких токов, возникающих при коротком замыкании. Он выполняет функции автоматического выключателя и так же как он, при коротком замыкании или при перегрузках, возникших в сети, отключит нагрузку. Эти функции он выполняет точно так же, как и автомат.

Устройство дифференциального автомата

Дифференциальный автомат совмещает в себе два устройства и соответственно его внутренняя начинка представляет из себя два механизма. Первый из них отвечает за отключение электрического тока в том случае, когда на линии появляется либо короткое замыкание, либо появляются повышенные токи, которые превышают номинально допустимые значения. Второй механизм улавливает утечки электрического тока и точно так же как УЗО отключает нагрузку при их появлении.

Первая часть включает в себя два расцепителя

• Первый расцепитель является электромагнитным. Он отключает питание, когда перегрузки начинают превышать номинальное значение, а так же в момент короткого замыкания. За это отвечает соленоид, как только появляются высокие токи при перегрузке, он мгновенно втягивает в себя сердечник, который и отключает нагрузку.
• тепловой расцепитель отключает нагрузку в том случае, если через него протекает ток, превышающий номинальное значение. Пластина в нем постепенно нагревается и точно так же отключает нагрузку при превышении допустимых значений.

второй модуль дифференциального автомата

• этот модуль представляет из себя точно такое же устройство, как и устройство защитного отключения. Никаких отличий между ними нет. До тех пор, пока нет никаких неисправностей на линии, все происходит в штатном режиме. Как только появляется ток утечки, этот модуль отключает нагрузку. Ток утечки возникает только при неисправностях в самой линии или в том случае, если в это линию включили неисправный прибор. Причем сам прибор при всем этом будет работать и вы можете даже не заподозрить того, что есть серьезная неполадка. Повреждение изоляции кабеля в линии или внутри самого прибора рано или поздно может привести к аварии или пожару и соответственно к поражению человека электрическим током. Так пока все в порядке и изоляция не оголена, а человек не прикасается к фазному проводнику, токи в двух катушках уравниваются между собой и не возникает тока во вторичной обмотке. Но стоит человеку прикоснутся к фазному проводнику, или появиться оголенному проводу, как появится ток утечки и соответственно ток на вторичной обмотке. Она приведет в действие магнитоэлектрическую защелку и произойдет отключение нагрузки.
• так же на корпусе дифференциального автомата присутствует кнопка, нажатием которой можно имитировать ток утечки и тем самым проверять работоспособность дифференциального автомата.

Оба модуля внутри корпуса дифференциального автомата соединены между собой последовательно. Благодаря этому осуществляется питание модулей защиты.

Применение дифференциальных автоматов

Применяются дифференциальные автоматы в тех же случаях что и УЗО, разница лишь в том, что дифференциальным автоматом лучше всего защищать конкретную группу. Применять его следует в местах, где чаще всего возникает опасность поражения человека электрическим током

• Влажные помещения, такие как ванная комната, сан узел, сауна и так далее. В таких помещениях можно устанавливать дифференциальные автоматы с током сработки при утечке в 10 мА и током перегрузки в зависимости от потребителя.
• В детские комнаты так же стоит установить дифференциальные автоматы с сработкой при токах утечки в 10 мА. Таким образом мы можем максимально защитить наших детей от поражения электрическим током.
• Во всех остальных помещениях имеет смысл установить дифференциальные автоматы с порогом срабатывания при токах утечки в 30 мА. Так как мы помним, что опасный для человека ток начинается с 50 мА.
• Для защиты от пожара следует устанавливать дифференциальные автоматы с током утечки от 300 мА, но не следует забывать, что они не защитят человека от поражения электрическим током и устанавливать их мы можем только как вводные, непосредственно после счетчика.

Конструкция дифференциального автомата

По конструкции дифференциальные автоматы бывают двух видов. Для однофазной цепи применяются дифференциальные автоматы в двухполюсном исполнении, а для трехфазной цепи можно применять дифференциальные автоматы в четырех полюсном исполнении

На этом мы заканчиваем статью о дифференциальных автоматах, в следующих статьях вы обязательно прочитаете о способах подключения и применения. Так же увидите схемы подключения дифференциальных автоматов.

CS208E Кто ты? / Difference and Analytical Engines

Это задание должно быть выполнено 1 октября 2021 года в полночь . Мы опубликуем инструкции о том, как отправить задание в ближайшее время. А пока вы можете отвечать на вопросы в любой цифровой форме: текстовый файл, PDF, документ Word и т. Д.

Кто ты?

Мы хотим знать, кто изучает этот курс! Пожалуйста, ответьте на следующие вопросы:

1. Какое имя вы предпочитаете (например,г., люблю, когда меня называют «Крис»)
2. Какие местоимения вы предпочитаете? (например, он / он, они / они и т. д.)
3. Какой год вы в Стэнфорде (например, второкурсник, магистр, доктор философии и т. Д.)
4. Ваша специальность / область обучения (например, CS, EE, History, Symsys и т. Д.)
5. Почему решили брать CS208e?
6. Вы хотите нам еще что-нибудь сказать?

Аналитическая машина

Запишите ответы на каждую из этих задач, и все они исходят от читателя.Ты можешь написать их на бумаге, но я рекомендую вам протестировать свои решения, используя веб-ссылки на веб-сайт курса.

Задача 1 — Программирование разностного двигателя

• Для каждого из первых двух упражнений в блоке головоломки на странице 57 (мы выполняли последовательность кубов в классе), напишите программу Механизма различий, которая генерирует желаемую серию.

• Сферические объекты, такие как пушечные ядра, можно складывать в пирамиду.Например, Пирамида пушечного ядра с тремя слоями имеет одно пушечное ядро ​​наверху, которое находится на вершине квадрат, состоящий из четырех ядер, который, в свою очередь, находится на вершине квадрата, состоящего из девять ядер. Общее количество ядер зависит от количества слоев. Количество ядер в пустой пирамиде равно 0, количество ядер в пирамиде с одним. слой равен 1, число в пирамиде с двумя слоями равно 5 (1 + 4), число в пирамиде из трех слоев — 14 (1 + 4 + 9) и так далее. Запрограммируйте механизм различий для создания таблицы показывает количество ядер по мере увеличения высоты.

Задача 2 — Программирование аналитической машины

Решите три упражнения из коробки с головоломкой на странице 70.

Задача 3 — Машина Бэббиджа и архитектура фон Неймана

В классе Крис упомянул, что сегодняшние машины очень похожи на по концепции на аналитическую машину Бэббиджа. Если вы взяли CS107 или CS107E, вы можете быть поражены тем, насколько они похожи. Взгляните на статью в Википедии об архитектуре фон Неймана и сравните компоненты аналитической машины Бэббиджа с компонентами, упомянутыми в маркированном списке в начале статьи.

Неделя 1

19 января: Введение: Почему «История информации»?

Слайды Джеффа
Слайды Пола

21 января: Обсуждение информации
Paul’s Slides

Неделя 2

26 января: Технологический детерминизм
Слайды Пола

Обязательное чтение:

• Хьюз, Томас П. 1993. «Война и приобретенные характеристики». pp 285-323 в Networks of Power: Electrification in Western Society, 1880-1930 . Балтимор и Лондон: Издательство Университета Джона Хопкинса.
• Хайльбронер, Роберт Л. 1994. «Машины делают историю?», Технология и культура 8 (3): 335-345.

Дополнительный материал:

28 января: Первые информационные технологии: системы письма

Слайды Джеффа

Обязательное чтение:

• Маршак Александр. 1999. «Искусство и символы человека ледникового периода», Дэвид Кроули, изд.Коммуникация в истории: технологии, культура, общество. Аллин и Бэкон. Стр. 5-14
• Робинсон, Эндрю. 1999. «Истоки письма». В Дэвиде Кроули, изд. Коммуникация в истории: технологии, культура, общество. Аллин и Бэкон. пп 36-42

Неделя 3
2 февраля: Культурные эффекты письма

Слайды Джеффа

Обязательное чтение:

Дополнительный материал:

4 февраля: Рукописная культура
Слайды Павла

Обязательное чтение:

• Платон. 1973/360 г. до н. Э. Федр и седьмая и восьмая буквы. W. Hamilton, пер. Хармондсворт: Пингвин.
  Прочтите:
  «Прелюдия», стр. 21–26, , а затем
  «Несоответствие написанного устному слову» и «Краткое изложение и заключение», стр. 95-103.
• Тритемий, Иоганнес. 1974/1492. Хвала книжникам. Р. Берендт, изд. Лоуренс, КА: Coronado Press.
  Читать:
  Главы I-III, V-VII, XIV.

4 неделя
9 февраля: культура печати
Paul’s Slides

Обязательное чтение:

• Эйзенштейн, Элизабет.1983. «Некоторые особенности печатной культуры», стр. 42-91 в Элизабет Эйзенштейн, Печатная революция в Европе раннего Нового времени, . Кембридж, Великобритания: Издательство Кембриджского университета.

Дополнительное чтение:

• Маклюэн, Маршалл. 1962. «Реконфигурация галактики или бедственное положение массового человека в индивидуалистическом обществе», стр. 265–279 в «Галактика Гутенберга: создание типографского человека». Торонто, Канада: Издательство Торонтского университета.

Дополнительный материал:

• Наручные часы: Фрай, Стивен.Стивен Фрай и Gutenberg Press из серии «Средневековье: совершите путешествие в средневековый разум» на BBC4. (Всего 6 частей, просмотр которых займет около 60 минут.)

11 февраля: Появление публичной сферы
Слайды Джеффа

Обязательное чтение:

Неделя 5

16 февраля: научная информация
Paul’s Slides

Обязательное чтение:

• Килька, Томас.1667. pp 60-79 in История Лондонского королевского общества по улучшению естественных знаний Лондон. Читать по: со стр. 60 «А теперь я перехожу ко второму периоду моего повествования…» на стр. 79, « Королевское Общество станет Бессмертным ».

Примечание: Королевское общество было основано в Англии в 1660 году. Оно существует до сих пор — в этом году исполняется 350 лет — и претендует на звание старейшего научного общества в мире. Томас Спрат (1635-1713), автор произведения, которое вы должны прочитать, был учеником одного из основателей.Он вступил в Общество в 1663 году, и его попросили написать историю Общества. Таким образом, в этой книге у нас есть современный, инсайдерский отчет об основании очень влиятельного общества, которое, как утверждают люди, было в центре «научной революции». Однако, поскольку он был написан в семнадцатом веке, этот текст представляет собой проблему. Но это выполнимо и даже стоит терпения. Не торопитесь — раздел, который вы должны прочитать, страницы 60-79, не очень длинный. Если вы продолжите, то то, что сначала сбивает с толку, может стать ясным (или неуместным).Отметьте отрывки, которые не имеют смысла (а также те, которые вас интересуют) для обсуждения в классе, но продолжайте читать. Читая, спрашивайте себя, насколько это похоже или не похоже на то, что мы думаем о современной науке.

Если вы щелкнете по ссылкам в тексте, вы сможете увидеть каждую страницу в том виде, в котором она представлена ​​в исходной книге. (А если вам нужен простой текст раздела, который вы должны прочитать, не отвлекаясь, вы можете скачать его здесь.)

Дополнительные материалы:

18 фев: Справочники и организация знаний

Слайды Джеффа

Обязательное чтение:

• МакАртур, Том.1986. Ch 12-15, стр. 91-133 в Worlds of Reference . Кембридж: Издательство Кембриджского университета.

6 неделя

23 февраля: Информация и разведка (Алехандра Дубковски, приглашенный лектор)
Слайды Пола
Слайды Алехандры

Обязательное чтение:

Дополнительный материал:

25 февраля: Почтовая система (Дэвид Хенкин, приглашенный лектор)

Обязательное чтение:

• Хенкин, Давид. 2007. Becoming Postal, стр. 15-41 в журнале . Век почты: появление современных коммуникаций в Америке девятнадцатого века, . Чикаго: Издательство Чикагского университета.

7 неделя

2 марта: Narrowcast: телеграф и телефон

Paul’s Slides

Обязательное чтение:

• «Электромагнитные телеграфы», H. Rpt 753 (в дополнение к законопроекту H.R.713) 25-й Конгресс, 2-я сессия, 6 апреля 1838 г.
• Александр Грэм Белл, «Капиталистам телефонной компании Bell», Кенсингтон (Великобритания), 25 марта 1978 г.
• Сэмюэл Кольт и Уильям Робинсон, «Для публики», Нью-Йорк, 20 мая 1846 г.

Примечание: Эти три документа доступны в ресурсах bspace.Две копии сделаны с оригиналов 19 века и, следовательно, не полностью читаемы. Сделайте все возможное, чтобы прочитать их — и узнать, что значит быть историком.

Дополнительный материал:

• Фридлендер, Эми. 1995. «Телеграфия: предшественник телефонии, 1837–1873», стр. 10–21 в Эми Фридлендер, Естественная монополия и универсальное обслуживание: телефоны и телеграфы в инфраструктуре связи США, 1837–1940 . Вашингтон, округ Колумбия CNRI.
• Фишер, Клод С.1992. Глава 2 «Телефон в Америке». Социальная история телефона до 1940 года. Калифорнийский университет Press. Беркли. стр. 33-59

4 марта: Грамотность и общественная сфера XIX века

Слайды Джеффа

Обязательное чтение:

• Шадсон, Майкл. 2003. «Откуда пришли новости: история журналистики», гл. 4 в Социологии новостей, Нортон. Стр. 64-89.

Дополнительный материал:

• Миндич, Дэвид.1998. «Беспартийность», стр. 40-63 в журнале Только факты: как «объективность» стала определять американскую журналистику . Нью-Йорк: NYU Press.
• Стоун, Лоуренс. 1969. «Грамотность и образование в Англии 1640-1900». P ast и Present 42: 69-139 (необходимо читать только на стр. 102).

Неделя 8

9 мар: Фотография: технологии изображения

Слайды Джеффа

Обязательное чтение:

• Ньюхолл, Бомонт.1964. «Отпечатки с бумаги», «Портреты для миллиона» и «Верный свидетель», стр. 31-58, 67-82 в журнале «История фотографии с 1839 года до наших дней». Нью-Йорк: Музей современного искусства.

11 марта: реклама
Paul’s Slides

Обязательное чтение:

• МакКендрик, Нил. 1982. «Джозайя Веджвуд и коммерциализация гончарных изделий», стр. 100–145 в McKendrick et al. Рождение потребительского общества . Блумингтон, Индиана: Издательство Индианского университета.
• Кляйн, Наоми. 2000. часть 1 из Без логотипа

Неделя 9

16 марта: Информация как объект недвижимости
Paul’s Slides

Обязательное чтение:

• «Закон о поощрении обучения путем передачи экземпляров печатных книг авторам или покупателям таких копий в течение упомянутого в нем Times». Доступно здесь
• Конституция США, статья 1. Раздел 8, пункт 8.

Дополнительный материал:

18 марта: MIDTERM

10 неделя — без класса

11 неделя

30 марта: Политика и пропаганда

Слайды Джеффа

Обязательное чтение:

• Марлин, Рэндалл, 2002.«История пропаганды», стр. 62–94 в журнале «Пропаганда и этика убеждения», , Торонто: Broadview Press.
• Посмотрите первый 10-минутный отрывок из фильма «Разделяй и властвуй», одного из фильмов «Почему мы сражаемся», который Фрэнк Капра снял для Управления военной информации во время Второй мировой войны. (Если хотите большего, на этой странице есть и другие сегменты.) Посмотрите это короткое видео на фоне этих фильмов.
• Посмотрите первые 7–10 минут «Триумфа воли» Лени Рифеншталь и просмотрите остальные, чтобы прочувствовать дух митингов — они довольно однообразные.

1 апр: трансляция

Слайды Джеффа

Обязательное чтение:

• Цитром, Дэниел Дж. 1982. «Эфирный очаг: американское радио от беспроводной связи через радиовещание, 1892-1940». в СМИ и американском сознании. Пресса Университета Северной Каролины. Стр. 60-88.

Дополнительный материал:

• Гитлин, Тодд. 2001. «Перенасыщение, или поток средств массовой информации и одноразовые чувства», гл. 1 из Media Unlimited, Metropolitan Books.Стр. 12-70.

Неделя 12

6 апреля: появление компьютера
Paul’s Slides

Обязательное чтение:

• Кэмпбелл-Келли, Мартин и Уильям Аспрей. 1996. «Мечта Бэббиджа сбывается» (стр. 53-104) в Мартине Кэмпбелл-Келли и Уильяме Аспрея, Компьютер: История информационной машины . Нью-Йорк: Основные книги.
• Menabrea, L.F. 1842. Набросок аналитической машины, изобретенной Чарльзом Бэббиджем, trans. Ада Августа, графиня Лавлейс.
  [ читать последний абзац перед «Записками переводчика. Он начинается «Вот, признаю, что такой двигатель…» и заканчивается «… такое начинание».]

Дополнительный материал:

8 апреля: Информация и катастрофы (Меган Финн, гостевая лекция)

Обязательное чтение:

• Фрадкин, Филип Л. 2005. «Культура бедствий», стр. 263-288 в Великом землетрясении и огненных бурях 1906. Калифорнийский университет Press: Беркли.

Дополнительный материал:

• Клиненберг, Эрик. 1997. Введение и Глава 1. С. 1-36 в Fighting for Air.Metropolitan Books: New York.

Неделя 13

13 апреля: появление Интернета
Paul’s Slides

Обязательное чтение:

• Бернерс-Ли, Тим. 2000. Главы 1-3, стр. 1-34 в Weaving the Web . Нью-Йорк: HarperCollins.

15 апр: Хранение и поиск
Paul’s Slides

Обязательное чтение:

• Баттель, Джон. 2005. Эпилог, стр. 281-4 в John Battelle, Search: Как Google и его конкуренты переписали правила ведения бизнеса и изменили нашу культуру. Нью-Йорк: Портфолио / Пингвин.
• Буш, Ванневар. 1945. Как мы можем думать, Atlantic Monthly ; 176 (1): 101-108

Дополнительный материал:

Неделя 14

20 апреля: Книги, газеты и будущее публикаций

Слайды Джеффа

22 апреля: Социальные последствия Интернета I
Слайды Пола

Обязательное чтение:

Дополнительный материал:

15 неделя

27 апреля: Социальные последствия Интернета II

Слайды Джеффа

Обязательное чтение:

Дополнительный материал:

29 апреля: прощание

Слайды Джеффа

ЗАКЛЮЧИТЕЛЬНЫЙ ЭКЗАМЕН: среда, 12 мая 2010 г., 11: 30–2: 30

В чем разница между искусственным интеллектом и машинным обучением?

Искусственный интеллект (AI) и машинное обучение (ML) — два очень популярных модных слова прямо сейчас, и часто кажется, что они используются как взаимозаменяемые.

Это не совсем одно и то же, но восприятие того, что они есть, иногда может привести к некоторой путанице. Поэтому я подумал, что стоит написать статью, чтобы объяснить разницу.

Оба термина возникают очень часто, когда речь идет о больших данных, аналитике и более широких волнах технологических изменений, которые охватывают наш мир.

Короче говоря, лучший ответ:

Искусственный интеллект — это более широкое понятие машин, способных выполнять задачи способом, который мы считаем «умным».

А,

Машинное обучение — это текущее приложение ИИ, основанное на идее о том, что мы действительно должны просто предоставить машинам доступ к данным и позволить им учиться самостоятельно.

Ранние дни

Искусственный интеллект существует уже давно — греческие мифы содержат истории о механических людях, созданных для имитации нашего собственного поведения. Очень ранние европейские компьютеры задумывались как «логические машины», и, воспроизводя такие возможности, как базовая арифметика и память, инженеры видели свою работу, в основном, в попытке создать механический мозг.

По мере развития технологий и, что немаловажно, нашего понимания того, как работает наш разум, наши представления о том, что представляет собой ИИ, изменились. Работа в области ИИ была сосредоточена не на усложнении вычислений, а на имитации процессов принятия решений людьми и выполнении задач более человечными способами.

Искусственный интеллект — устройства, разработанные для разумного действия — часто подразделяются на одну из двух основных групп — прикладную или общую. Прикладной ИИ гораздо более распространен — ​​в эту категорию попадают системы, разработанные для интеллектуальной торговли акциями и акциями или для маневрирования автономным транспортным средством.

Нейронные сети — искусственный интеллект и машинное обучение (Источник: Shutterstock)

Обобщенные ИИ — системы или устройства, которые теоретически могут справиться с любой задачей — встречаются реже, но именно здесь сегодня происходят некоторые из самых захватывающих достижений. Это также область, которая привела к развитию машинного обучения. Его часто называют подмножеством искусственного интеллекта, поэтому правильнее рассматривать его как современное состояние дел.

Рост машинного обучения

Два важных прорыва привели к появлению машинного обучения как средства, которое продвигает развитие ИИ с нынешней скоростью.

Одним из них было осознание — приписываемое Артуру Сэмюэлю в 1959 году — что вместо того, чтобы обучать компьютеры всему, что им нужно знать о мире и о том, как выполнять задачи, можно было бы научить их учиться самостоятельно.

Вторым, совсем недавно, было появление Интернета и огромное увеличение объема цифровой информации, которая генерируется, хранится и становится доступной для анализа.

Как только эти инновации были внедрены, инженеры поняли, что вместо того, чтобы обучать компьютеры и машины тому, как делать все, было бы гораздо эффективнее закодировать их, чтобы они думали как люди, а затем подключили их к Интернету, чтобы дать им доступ ко всем информации в мире.

Нейронные сети

Развитие нейронных сетей сыграло ключевую роль в обучении компьютеров мыслить и понимать мир так, как мы, при сохранении присущих им преимуществ перед нами, таких как скорость, точность и отсутствие предвзятости.

Нейронная сеть — это компьютерная система, предназначенная для работы путем классификации информации так же, как это делает человеческий мозг. Его можно научить распознавать, например, изображения и классифицировать их по элементам, которые они содержат.

По сути, он работает по системе вероятностей — на основе вводимых в него данных он может делать утверждения, решения или прогнозы с определенной степенью уверенности. Добавление петли обратной связи позволяет «учиться» — чувствуя или узнавая, верны ли его решения или нет, он изменяет подход, который он будет использовать в будущем.

могут читать текст и определять, жалуется ли человек, написавший его, или поздравляет.Они также могут послушать музыкальное произведение, решить, будет ли оно кого-то счастливым или грустным, и найти другие музыкальные произведения, соответствующие настроению. В некоторых случаях они могут даже сочинять свою собственную музыку, выражающую те же темы или которую, как они знают, скорее всего оценят поклонники оригинального произведения.

Это все возможности, предлагаемые системами, основанными на машинном обучении и нейронных сетях. В немалой степени благодаря научной фантастике возникла идея о том, что мы должны иметь возможность общаться и взаимодействовать с электронными устройствами и цифровой информацией так же естественно, как с другим человеком.С этой целью другая область искусственного интеллекта — обработка естественного языка (NLP) — стала в последние годы источником чрезвычайно интересных инноваций, которые в значительной степени зависят от машинного обучения.

NLP пытаются понять естественное человеческое общение, письменное или устное, и, в свою очередь, общаться с нами, используя аналогичный естественный язык. ML используется здесь, чтобы помочь машинам понять обширные нюансы человеческого языка и научиться реагировать так, как это может понять конкретная аудитория.

Случай брендинга?

Искусственный интеллект — и, в частности, сегодня ML, безусловно, может многое предложить. Обещая автоматизировать рутинные задачи, а также предлагая творческий подход, отрасли в каждом секторе, от банковского дела до здравоохранения и производства, пожинают плоды. Итак, важно помнить, что AI и ML — это что-то еще … это продукты, которые продаются последовательно и прибыльно.

как возможность.После того, как искусственный интеллект существует так долго, вполне возможно, что его начали рассматривать как что-то в некотором роде «старой шляпе» еще до того, как его потенциал был действительно реализован. На пути к «революции искусственного интеллекта» было несколько фальстартов, и термин «машинное обучение» определенно дает маркетологам что-то новое, яркое и, что немаловажно, твердо основанное на «здесь и сейчас».

Тот факт, что мы в конечном итоге разработаем человеческий ИИ, часто рассматривался технологами как нечто неизбежное.Безусловно, сегодня мы ближе, чем когда-либо, и все быстрее движемся к этой цели. Большая часть впечатляющего прогресса, который мы наблюдаем в последние годы, произошла благодаря фундаментальным изменениям в нашем представлении о работе ИИ, которые были внесены с помощью машинного обучения. Я надеюсь, что эта статья помогла некоторым людям понять разницу между AI и ML. В другой статье на эту тему я углублюсь — буквально, — объясняя теории, лежащие в основе еще одного популярного модного слова — Deep Learning.

Перейдите по этим ссылкам, чтобы получить дополнительную информацию об искусственном интеллекте и множество практических примеров использования ИИ.

Двигатели | Двигатель Бэббиджа

Двигатели

Чарльз Бэббидж (1791–1871), пионер компьютеров, разработал два класса двигателей: разностные двигатели и аналитические двигатели. Разностные машины называются так из-за математического принципа, на котором они основаны, а именно метода конечных разностей.Прелесть метода в том, что он использует только арифметическое сложение и устраняет необходимость умножения и деления, которые сложнее реализовать механически.

Разностные двигатели — это строго калькуляторы. Они вычисляют числа единственным способом — путем многократного сложения по методу конечных разностей. Их нельзя использовать для общих арифметических расчетов. Аналитическая машина — это гораздо больше, чем просто калькулятор, и она отмечает прогресс от механизированной арифметики вычислений к полноценным вычислениям общего назначения. На разных этапах развития его идей было как минимум три дизайна. Так что говорить об Аналитических машинах во множественном числе строго правильно.

Двоичное, десятичное и обнаружение ошибок

Бэббиджа — десятичные цифровые машины. Они являются десятичными в том смысле, что используют знакомые десять чисел от «0» до «9», и являются цифровыми в том смысле, что только целые числа распознаются как действительные. Числовые значения представлены шестеренками, и каждая цифра числа имеет свое собственное колесо.Если колесо останавливается в положении, промежуточном между целочисленными значениями, значение считается неопределенным, и двигатель рассчитан на заклинивание, чтобы указать, что целостность расчета была нарушена. Замедление — это форма обнаружения ошибок.

Бэббидж рассматривал возможность использования других систем счисления, кроме десятичной, включая двоичную, а также систему счисления с основанием 3, 4, 5, 12, 16 и 100. Он остановился на десятичной системе из соображений технической эффективности — чтобы уменьшить количество движущихся частей — а также для их повседневное знакомство.

Разница № двигателя 1

Бэббидж начал в 1821 году с разностной машины № 1, предназначенной для вычисления и табулирования полиномиальных функций. Конструкция описывает машину, которая автоматически вычисляет ряд значений и выводит результаты в таблицу. Неотъемлемой частью концепции дизайна является печатающее устройство, механически связанное с вычислительной секцией и являющееся неотъемлемой частью ее. Разностная машина № 1 — это первая законченная разработка для автоматической вычислительной машины.

Время от времени Бэббидж менял мощность двигателя.На схеме 1830 года изображена машина, рассчитывающая с шестнадцатью цифрами и шестью порядками разницы. Для Engine потребовалось около 25 000 деталей, поровну разделенных между вычислительной секцией и принтером. Если бы он был построен, он весил бы около четырех тонн и был около восьми футов в высоту. Строительство двигателя было остановлено в 1832 году из-за спора с инженером Джозефом Клементом. Государственное финансирование было окончательно прекращено в 1842 году.

Аналитическая машина

Когда строительный проект застопорился и освободился от гаек и болтов детальной конструкции, Бэббидж в 1834 году задумал более амбициозную машину, позже названную Analytical Engine, универсальную программируемую вычислительную машину.

Аналитическая машина обладает многими важными функциями, присущими современным цифровым компьютерам. Его можно было программировать с помощью перфокарт, идея заимствована из жаккардового ткацкого станка, который использовался для ткачества сложных узоров на тканях. Механизм имел «Хранилище», где можно было хранить числа и промежуточные результаты, и отдельную «Мельницу», где выполнялась арифметическая обработка. Он имел внутренний репертуар из четырех арифметических функций и мог выполнять прямое умножение и деление. Он также был способен выполнять функции, для которых у нас есть современные названия: условное ветвление, цикл (итерация), микропрограммирование, параллельная обработка, итерация, фиксация, опрос и формирование импульсов, среди прочего, хотя Бэббидж нигде не использовал эти термины. Он имел множество выходных документов, включая распечатку на бумаге, перфокарты, построение графиков и автоматическое создание стереотипов — лотки из мягкого материала, в которые впечатывались результаты, которые можно было использовать в качестве форм для изготовления печатных форм.

Логическая структура аналитической машины была по существу такой же, как и та, которая доминировала в компьютерном дизайне в электронную эпоху — отделение памяти («Магазин») от центрального процессора («Мельница»), последовательная работа с использованием «цикл выборки-выполнения», а также средства для ввода и вывода данных и инструкций.Назвать Бэббиджа «первым компьютерным пионером» — не просто дань уважения.

Новый двигатель различия

Когда новаторская работа над аналитической машиной была в основном завершена к 1840 году, Бэббидж начал рассматривать новую разностную машину. Между 1847 и 1849 годами он завершил разработку разностной машины № 2, улучшенной версии оригинала. Этот механизм вычисляет числа длиной тридцать одну цифру и может табулировать любой многочлен до седьмого порядка. Конструкция была элегантно простой и требовала всего лишь около трети деталей, требуемых в разностном двигателе No.1, обеспечивая при этом аналогичную вычислительную мощность.

Difference Engine № 2 и аналитическая машина имеют одинаковую конструкцию для принтера — устройства вывода с замечательными характеристиками. Он не только производит печатную копию чернильной распечатки на бумаге в качестве контрольной копии, но также автоматически стереотипирует результаты, то есть впечатляет результаты на мягком материале, например, на гипсе, который можно использовать в качестве формы, из которой может быть изготовлена ​​печатная форма. сделал. Аппарат автоматически набирает результаты и допускает программируемое форматирование i.е. позволяет оператору предварительно задать расположение результатов на странице. Изменяемые пользователем функции включают переменную высоту строки, переменное количество столбцов, переменные поля столбцов, автоматический перенос строк или перенос столбцов и оставление пустых строк через каждые несколько строк для удобства чтения.

Физическое наследие

За исключением нескольких частично завершенных механических сборок и тестовых моделей небольших рабочих секций, ни один из проектов Бэббиджа не был полностью реализован физически при его жизни.Основная сборка, которую он завершил, была одна седьмая разностного двигателя № 1, демонстрационного образца, состоящего из примерно 2000 деталей, собранных в 1832 году. Он работает безупречно по сей день и является первым успешным автоматическим вычислительным устройством, воплощающим математические правила в механизме. Небольшая экспериментальная часть аналитической машины строилась во время смерти Бэббиджа в 1871 году. Многие из небольших экспериментальных сборок уцелели, как и исчерпывающий архив его чертежей и записных книжек.

Проекты огромных механических вычислительных машин Бэббиджа считаются одним из поразительных интеллектуальных достижений 19 ^-го века. Лишь в последние десятилетия его работа была подробно изучена, и масштабы того, чего он достиг, становится все более очевидным.

изображений машин | Документация по Compute Engine | Google Cloud

На этой странице описывается, что такое образ машины, когда его использовать и как он сравнивается. на другие ресурсы, хранящие данные, такие как снимки или пользовательские изображения.Для получения информации о создании образа машины см. Создание образов машин.

Образ машины — это ресурс Compute Engine, в котором хранятся все требуется конфигурация, метаданные, разрешения и данные с одного или нескольких дисков для создания экземпляра виртуальной машины (ВМ). Вы можете использовать образ машины во многих сценариях обслуживания системы, таких как создание экземпляров, резервное копирование и восстановление, а также клонирование экземпляров.

Бета

Этот продукт или функция покрываются Условия предложений до GA в Google Cloud Условия использования. Поддержка продуктов и функций Pre-GA может быть ограничена, и изменения в Продукты и функции до GA могут быть несовместимы с другими версиями до GA. Для получения дополнительной информации см. описания этапов запуска.

Когда использовать машинный образ

В следующей таблице сравнивается использование образов машин, постоянный диск снимки, шаблоны экземпляров и пользовательские изображения.

Из предыдущей таблицы видно, что образы машин больше всего идеальные ресурсы для следующих случаев использования:

Резервная копия диска

Образы машин поддерживают резервное копирование как нескольких, так и одного диска. Резервное копирование дисков как дифференциальные снимки.

Когда образ машины используется для копирования дисков, Compute Engine гарантирует, что данные на дисках записываются без сбоев в определенный момент. Compute Engine использует глобально согласованные временные метки для Обеспечьте эту гарантию. Эта согласованность имеет решающее значение, если ваш экземпляр виртуальной машины работает, и вы хотите, чтобы точка резервного копирования на дисках сохранялась. Когда точка резервного копирования на дисках сохраняется, вы можете вернуться к тому же самому момент времени между дисками при восстановлении образа машины.

Многодисковое резервное копирование

Образы машин подходят для создания резервных копий всех подключенных дисков. к экземпляру виртуальной машины. Образ машины можно использовать для резервного копирования нескольких дисков одновременно, чтобы гарантировать, что данные, записанные в образе машины, одинаковы для всех дисков.А постоянный моментальный снимок диска может создавать резервные копии только одного диска за раз.

Резервное копирование дифференциального диска

Машинные образы хранят дифференциальные снимки ваших образов. Когда вы создаете образ машины из экземпляра виртуальной машины, первый образ машины содержит полную копию всех данных на диске. Последующие изображения сохраняются как дифференциальные или инкрементные копии для повышения производительности и экономии места. Этот механизм похож на тот, который используется постоянные снимки диска.

Клонирование и репликация экземпляра

Образы компьютеров могут использоваться для создания экземпляров.Вы можете использовать образ машины для делать копии экземпляра, который содержит большинство конфигураций ВМ исходного экземпляра. Эти копии затем можно использовать для устранения неполадок, масштабирование экземпляров ВМ, отладка или обслуживание системы.

Информация, хранящаяся в образе машины

Образ машины собирает следующую информацию из исходного экземпляра:

• Конфигурация экземпляра ВМ. Каждая конфигурация ВМ включает в себя следующее недвижимость:

• Отображение тома, используемое для создания постоянные диски и локальные SSD для исходный экземпляр.

• Данные, хранящиеся на постоянных дисках в согласованные моменты времени на разных дисках.

Следующая информация из исходного экземпляра не собирается машиной изображение:

• Данные в памяти.
• Данные на локальном SSD. Однако образ машины фиксирует отображение устройства локальные SSD.
• Атрибуты, относящиеся к исходному экземпляру, такие как имя или Айпи адрес.

Место хранения машинного образа

Для соответствия требованиям может потребоваться указать, где данные хранятся. Вы можете контролировать, где хранится изображение вашей машины географически, указав хранилище Местоположение во время создания вашего образ машины. Образы машин могут храниться в Мультирегиональное облачное хранилище местоположение, например asia или Региональное расположение Cloud Storage, например, asia-south2 .

По умолчанию при создании образа машины из экземпляра образ машины хранится в мультирегиональном сегменте Cloud Storage, который содержит исходный экземпляр или ближайший к региону мультирегиональное облачное хранилище. ведро в исходный экземпляр.

Например, если ваш исходный экземпляр хранится в us-central1 , ваш компьютер По умолчанию изображение сохраняется в мультирегионе us . Однако местоположение по умолчанию например, australia-southeast1 находится за пределами мультирегиона. Ближайший мультирегион — азия .

Независимо от того, где хранится образ машины, вы все равно можете получить доступ к машине изображение глобально, установив соответствующие разрешения.

Стоимость

Для получения информации о стоимости хранения образа машины см. Цены на изображения машин.

Что дальше

В чем разница между параметром и гиперпараметром?

Последнее обновление 17.06.2019

Это может сбить с толку, когда вы только начинаете заниматься прикладным машинным обучением.

Существует так много терминов, которые можно использовать, и многие из них могут использоваться непоследовательно. Это особенно верно, если вы пришли из другой области исследования, в которой могут использоваться некоторые из тех же терминов, что и машинное обучение, но они используются по-другому.

Например: термины «параметр модели » и «гиперпараметр модели . ”

Отсутствие четкого определения этих терминов — обычная борьба новичков, особенно тех, кто пришел из области статистики или экономики.

В этом посте мы подробнее рассмотрим эти термины.

В чем разница между параметром и гиперпараметром?
Фото Ирола Трасмонте, некоторые права защищены.

Что такое параметр модели?

Параметр модели — это внутренняя по отношению к модели переменная конфигурации, значение которой можно оценить по данным.

• Они требуются модели при прогнозировании.
• Эти значения определяют умение модели решать вашу проблему.
• Они оценены или извлечены из данных.
• Часто практикующие не устанавливают их вручную.
• Они часто сохраняются как часть изученной модели.

Параметры являются ключевыми для алгоритмов машинного обучения. Они являются частью модели, которая извлекается из исторических данных обучения.

В классической литературе по машинному обучению мы можем рассматривать модель как гипотезу, а параметры — как адаптацию гипотезы к определенному набору данных.

Часто параметры модели оцениваются с помощью алгоритма оптимизации, который представляет собой тип эффективного поиска по возможным значениям параметров.

• Статистика : В статистике вы можете принять распределение для переменной, например, распределение Гаусса. Двумя параметрами гауссова распределения являются среднее значение ( mu ) и стандартное отклонение ( sigma ). Это справедливо в машинном обучении, где эти параметры могут быть оценены на основе данных и использованы как часть прогнозной модели.
• Программирование : При программировании вы можете передать параметр функции. В этом случае параметр — это аргумент функции, который может иметь одно из диапазона значений. В машинном обучении конкретная модель, которую вы используете, является функцией и требует параметров для прогнозирования новых данных.

Имеет ли модель фиксированное или переменное количество параметров, определяет, может ли она называться « параметрический » или « непараметрический ».

Некоторые примеры параметров модели включают:

• Веса в искусственной нейронной сети.
• Опорные векторы в машине опорных векторов.
• Коэффициенты линейной регрессии или логистической регрессии.

Что такое гиперпараметр модели?

Гиперпараметр модели — это конфигурация, которая является внешней по отношению к модели и значение которой невозможно оценить по данным.

• Они часто используются в процессах, чтобы помочь оценить параметры модели.
• Они часто уточняются практикующим специалистом.
• Часто их можно установить с помощью эвристики.
• Они часто настраиваются для конкретной задачи прогнозного моделирования.

Мы не можем знать наилучшее значение гиперпараметра модели для данной задачи. Мы можем использовать практические правила, копировать значения, используемые для решения других задач, или искать наилучшее значение методом проб и ошибок.

Когда алгоритм машинного обучения настроен для конкретной задачи, например, когда вы используете поиск по сетке или случайный поиск, вы настраиваете гиперпараметры модели или порядок, чтобы обнаружить параметры модели, которые приводят к наибольшему количеству умелые прогнозы.

Многие модели имеют важные параметры, которые невозможно оценить напрямую по данным. Например, в модели классификации K-ближайшего соседа… Этот тип параметра модели называется параметром настройки, потому что не существует аналитической формулы для вычисления подходящего значения.

— стр. 64-65, Прикладное прогнозное моделирование, 2013 г.

Гиперпараметры модели часто называют параметрами модели, которые могут сбивать с толку.Хорошее практическое правило, позволяющее преодолеть эту путаницу, заключается в следующем:

Если вам нужно указать параметр модели вручную, то
, вероятно, является гиперпараметром модели.

Некоторые примеры гиперпараметров модели включают:

• Скорость обучения для обучения нейронной сети.
• Гиперпараметры C и сигма для опорных векторных машин.
• k в k-ближайших соседях.

Дополнительная литература

Сводка

В этом посте вы обнаружили четкие определения и разницу между параметрами модели и гиперпараметрами модели.

Таким образом, параметры модели оцениваются на основе данных автоматически, а гиперпараметры модели устанавливаются вручную и используются в процессах для помощи в оценке параметров модели.

часто называют параметрами, потому что они являются частями машинного обучения, которые необходимо настраивать и настраивать вручную.

Этот пост помог вам прояснить путаницу?
Дайте мне знать в комментариях ниже.

Есть ли параметры модели или гиперпараметры, в которых вы все еще не уверены?
Опубликуйте их в комментариях, и я постараюсь помочь прояснить ситуацию.

О Джейсоне Браунли

Решение 2 — Решение второго задания CIS 1. Объясните разницу между репликацией данных в

Комментарии

• Пожалуйста, войдите или зарегистрируйтесь, чтобы оставлять комментарии.

Предварительный текст
