Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

• АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

• ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

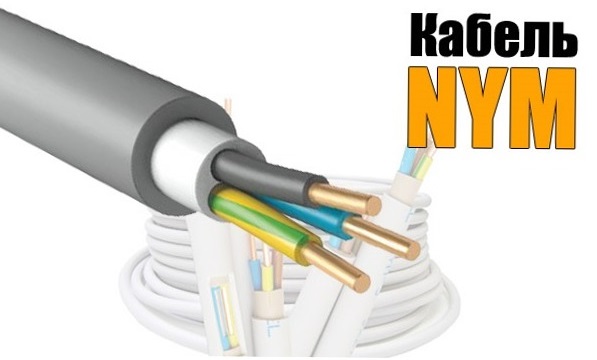

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Source: secretdachi.ru

Читайте также

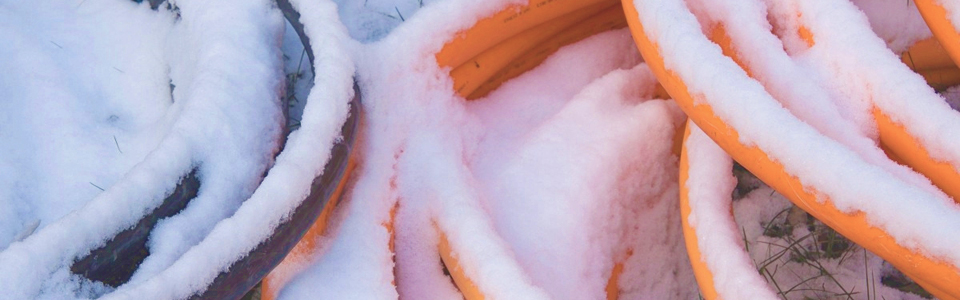

Морозостойкий кабель — обзор марок и рекомендации по выбору

Отрицательные температуры сказываются на кабельной продукции, делая изоляционную материалы хрупкими. Благодаря добавлению специальных пластификаторов в материалы кабельные заводы выпускают морозостойкие кабели, которые способны сохранять своих изначальные характеристики при экстремально низких температурах до -60⁰ С.

Маркировка морозостойкого кабеля

В маркировке морозостойких кабелей обязательно есть буквы ХЛ. Согласно ГОСТ 15150-69 любой кабель имеет свое климатическое исполнение. Именно «ХЛ» в маркировке и обозначает тип климатического исполнения кабеля, что означает, что кабель может эксплуатироваться в районах с холодным климатом, где средняя отрицательная температура ниже – 45 С. Как правило, информацию о климатическом исполнении и категорию размещения (рис.1,2) кабеля можно уточнить у производителя или поставщика кабеля.

Рис. 1.

Рис. 2.

Морозостойкие кабели — обзор силовых, гибких, контрольных, бронированных, коаксиальных марок кабеля

Силовой – ВВГнг-ХЛ

Гибкий морозостойкий уличный кабель применяется при температуре до -60⁰С для монтажа на открытом воздухе. Используют его в стационарных установках для распределения энергии на переменное или постоянное напряжение.

Гибкий – КГ-ХЛ

Его производят в трех вариантах:

• обычный кабель КГ – от -40С до +50С;

• тропический КГ-Т– от -10С до +55С;

• холодостойкий КГ-ХЛ– от -60С до +40С

Допустимо укладывать на улице без предварительного прогрева, если температура составляет не ниже -40⁰С. Кабель гибкий и морозостойкий, не боится перепадов температур.

Контрольный – КВВГ-ХЛ

Предназначается для присоединения к неподвижным приборам. Может применяться при температуре от -60С до +40С.

Бронированный – ВББШнг-ХЛ

Подходит для прокладки на открытом воздухе, в земле, для использования на реках и озерах. Высота над уровнем моря не должна превышать 4000м, а температурный диапазон от -60⁰С до +40⁰С. Укладка без прогрева допустима при -15⁰С.

Коаксиальный — РК 50-7-35

Кабель коаксиальный морозостойкий предназначается для систем спутниковой и радиосвязи, кабельного телевидения, систем видеонаблюдения. Рабочая температура составляет от – 60⁰С до +85°С.

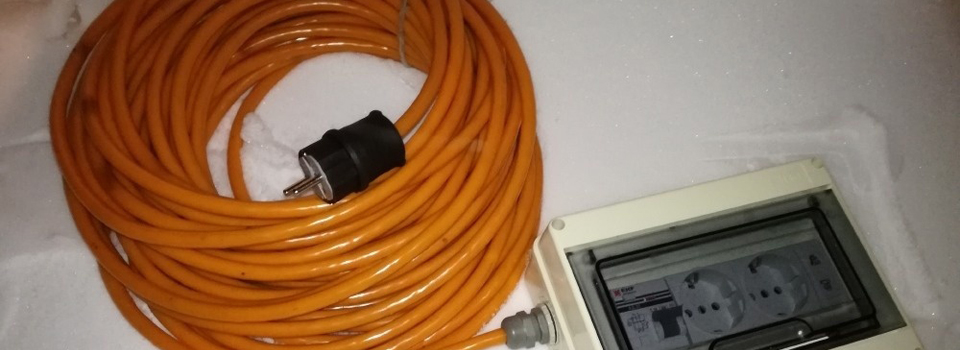

Морозостойкий кабель для удлинителя

Очень часто для проведения различных работ на улице в холодное время года требуется использование удлинителя. Обычно для них используют кабельную продукцию с маркировкой КГ-ХЛ или КГтп-ХЛ. Они имеют 5-ый класс гибкости и предназначены для работы в сложных эксплуатационных условиях. Температурный режим составляет от -60℃ до +50℃.

Кабель для удлинителя должен быть не только максимально гибким, но и морозоустойчивым

В районах с умеренным климатом в качестве кабелей для переноски с успехом используются марки ПРС при температуре от – 40⁰С до +40⁰С и КГ с температурным режимом от -40⁰С до +50⁰С

У всех марок резиновая изоляция и оболочка. ПВХ же для такого типа кабелей не допускается, так как не имеет необходимой гибкости и может быстро выйти из строя. На морозе уже при -15⁰С – 20⁰ изоляционные ПВХ материалы затвердевают и легко ломаются, приводя провод в негодность.

Морозостойкий кабель для освещения

Для монтажа уличного освещения применяют два способа: подключение по воздуху и по земле. Если монтаж подземный, то используются кабели с присутствием в конструкции брони из специальной проволоки или оцинкованной стальной ленты, которая предотвращает повреждение. Например, бронированная марка ВББШнг рассчитана на нижний температурный предел до – 50С, морозостойкий кабель ВББШнг-ХЛ до – 60С В.

Кабели для уличного освещения должны быть устойчивы к морозам, снегопадам, наледи

Для воздушного подключения освещения чаще всего используются марки кабеля такие как АВТ, СИП-2, СИП-4.

Морозостойкий кабель для электроинструмента

Морозостойкий кабель для подключения инструментов в холодное время года, например, той же болгарки, должен соответствовать определенным условиям. К ним относится высокая гибкость, способность выдерживать низкую температуру. Для этих целей лучше всего подойдут кабели КГ-ХЛ, КГН-ХЛ и прочие марки в резиновой изоляции. Они позволяют использовать электроинструмент на улице не боясь того, что изоляция провода задубеет и полопается.

Для любого электроинструмента при работе на улице должны быть предусмотрены морозостойкие провода

Выбирая недубеющий, морозостойкий кабель отнеситесь к покупке со всей серьезностью. Выход из строя провода из-за низкой температур ведет за собой не только прекращение подачи электроэнергии, но создание пожароопасной ситуации.

Кабель с какой изоляцией использовать на морозе?

Существуют модели, чья оболочка приспособлена к применению в условиях отрицательных температур – такие изделия специально разработаны для монтажа на улице, по износоустойчивости они заметно превосходят аналоги. Речь идет об СИП и КГ, модификациях с оболочками, обеспечивающими наилучшую защиту токоведущих жил.

Проблема использования проводки на морозе

Часто забывают, что кабель и провод, предназначенные для использования внутри зданий, не приспособлены для эксплуатации в условиях открытого пространства. Из-за этого многие допускают такую ошибку, как вывод внутренней проводки на улицу, если ее нужно протянуть от одной постройки к другой.

В условиях перепада температур оболочка кабелей быстро изнашивается. Сильнее всего подвержены этому провода ВВГ и ШВПП: уже на морозе 15 градусов виниловое изоляционное покрытие этих моделей приходит в негодность. Винил затвердевает настолько, что любая попытка согнуть или выпрямить изделие может обернуться его разрушением.

Немного лучшими качествами обладает модель ВГГ. Хотя изначально он разрабатывался для внутреннего монтажа, его применение на улице разрешено в регионах с мягкой зимой, где температура воздуха не опускается ниже 25 градусов. В центральной России и на севере он уже не годен: его оболочка изготовлена из ПВХ и дубеет при сильных холодах. Это не удивительно, ведь ВГГ изначально разрабатывался для эксплуатации в условиях закрытых помещений.

Лучшие решения для обустройства уличной проводки

Для использования на открытом воздухе разработаны специальные модели кабелей – это КГ и СИП. Первая модификация представляет собой мягкий резиновый провод, частично сохраняющий гибкость при температурах до 40 градусов мороза. Изделие разработано для обустройства промышленных установок, но его можно применять и в быту. Наибольшими показателями пластичности обладает модификация КН с маркировкой ХЛ. Эта модель используется в наиболее жестких условиях.

СИП имеет наилучшие показатели механической прочности. Его изоляция сделана из сшитого полиэтилена и обеспечивает максимальную защиту токоведущих жил. Правда, СИП подходит исключительно для подключения к ЛЭП ответвлений и индивидуальных вводов. Этот провод – достойная альтернатива неизолированным алюминиевым кабелям, которые с этой целью применялись ранее.

В маркировке СИП имеются цифры, обозначающие количество жил. У кабеля КГ тоже может быть несколько жил – от 1 до 5. Если сравнивать обе разновидности проводов, то КГ для обустройства уличной проводки подходит лучше – СИП строго специализирован, его монтаж производится с помощью спецарматуры, анкеров и зажимов.

Какой кабель использовать для освещения?

Правила устройства электроустановок

Прежде чем перейти к рассмотрению вопроса о том, какой кабель использовать для проводки освещения в квартире или частном доме, необходимо ознакомится с правилами эксплуатации электроустановок (ПЭУ-7). Пунктом 7.1.34. документа рекомендовано использование в жилых зданиях провода и кабеля с медными жилами.

Четкого запрета на применение алюминиевой продукции нет, но существуют объективные причины, по которым стоит отказаться от использования данного материала:

• у алюминия, по сравнению с медью приблизительно в 1,64 раза ниже электрическая проводимость, а значит, при остальных равных условиях необходима прокладка кабеля для освещения с большим диаметром сечения;
• при взаимодействии с кислородом на поверхности оголенного алюминиевого провода образуется оксидная пленка, которая увеличивает электрическое сопротивление и приводит к перегреву в точках соединения;
• кабельная продукция с алюминиевыми жилами очень чувствительна к перегибам и механическим воздействиям в силу хрупкости материала.

Как выбрать кабель?

Выбирая кабель, нужно учитывать количество жил. При этом определяющим фактором является наличие заземления в здании.

Если здание оборудовано заземлением, то вопрос решается однозначно в пользу трехжильного кабеля. Несмотря на большую стоимость по сравнению с двужильным вариантом, лучше не пренебрегать дополнительной возможностью усиления безопасности эксплуатации электроприборов.

Двухжильный кабель есть смысл прокладывать в случаях замены старой проводки. Отсутствие в старых электрических линиях заземляющего провода делает бессмысленным использование дорогостоящего трехжильного кабеля.

Еще один момент, на который необходимо обратить внимание при выборе кабелей для освещения – это конструктивные характеристики самой токопроводящей жилы. Она может быть цельной или состоять из нескольких тонких проволочек. В последнем случае сечение определяется суммой площадей каждой проволоки.

Кабельная продукция с многопроволочными жилами обладает большей гибкостью, что облегчает ее прокладку в труднодоступных местах жилого помещения, в частности в конструкциях подвесных потолков и при монтаже скрытой проводке в толще бетонных перекрытий. В технических характеристиках продукции это отражено в показателе кратности радиуса внутренней кривой изгиба жилы по отношению к диаметру.

Основные марки кабелей

Для бытового использования и подключения осветительных устройств наибольшее распространение получили кабели следующих марок:

ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.

NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ).

Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости. Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.

Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света. Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше. Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.

Принятые маркировки жил внутри кабеля для освещения

Традиционно изоляция жил кабеля имеет разный цвет. Это облегчает проведение электромонтажных работ по освещению домов и квартир. Так оболочка красного, коричневого или белого цвета присутствует у проводов под напряжением (на схемах обозначается буквой «L»). Синий провод означает «ноль» (на схеме литера «N»), а зеленый или желто-зеленый цвета используются для провода заземления (буква «РЕ»).

Важно: при проведении электромонтажных работ в зданиях со старой проводкой, необходимо убедиться в соответствии цвета изоляции назначению провода. Для этого используется индикатор или другие специальные приборы.

Для двухжильного кабеля имеем только фазу и ноль.

Подведём итог

В заключении можно подвести итог: лучшим вариантом для организации освещения квартиры или дома будет кабельная продукция с негорючей оболочкой и наличием трех медных жил общей площадью сечения 1,5 кв. мм.

Кабель для уличного освещения. Виды и способы монтажа | Полезные статьи

Рисунок 1. Система уличного освещения Монтаж системы внешнего (уличного) освещения принципиально отличается от прокладки внутри помещений. Основное отличие заключается в применяемых материалах и осветительных приборах. Вне помещений кабели и оборудование подвергаются температурному воздействию, а также осадкам, ветру и солнечному излучению, поэтому к ним предъявляются совершенно иные требования. Поэтому для выполнения такой задачи необходимо применять кабель для уличного освещения, который обеспечит безопасную и долговечную работу всей системы.

Рисунок 2. Подземная прокладка кабеля для уличного освещения Уличная прокладка кабеля может производиться двумя способами: подземным и воздушным.

Подземная прокладка предполагает применение кабеля, в конструкции которого имеется броня из оцинкованных лент или проволок (например, ВББШв). Такой кабель может прокладываться в земле без дополнительных защитных приспособлений (труб, лотков и пр.). Если же применять другой вид кабеля (например, ВВГ), то его нужно прокладывать в защитном коробе или двухстенной гофротрубе. Также необходимо знать, что траншея перед монтажом кабеля должна быть не менее 40 сантиметров глубины (в случае использования защитного короба) и минимум 80 сантиметров при укладке без него.

Для воздушной прокладки необходимо применять кабель для уличного освещения, имеющий в конструкции несущий элемент или обычный силовой кабель и стальной оцинкованный трос, на который будет в дальнейшем смонтирован кабель.

Монтаж кабеля происходит следующим образом: трос или прочная веревка протягивается от конструкции к конструкции и к нему цепляется при помощи хомутов кабель. При использовании кабелей или проводов с несущими элементами процесс монтажа упрощается в 2 раза.

Рисунок 3. Кабель марки АВТ Для воздушной прокладки чаще всего используется кабели и провода марок: ВВГ-ХЛ (монтаж на трос), СИП-2, СИП-4, а также АВТ. Кроме того, нужно запомнить : использовать кабель для уличного освещения необходимо вместе с тросом, иначе он будет растягиваться, что приведет к обрыву.

Провода для уличной проводки | Полезные статьи

Для проведения проводки вне помещений, при соединении воздушных линий электропередач и частных домов пользуются провода СИП или АВК.

Подсоединение домашней электросети возможно к рабочему напряжению 380 или 220 Вольт. Наиболее оптимальным способом подключения с воздушной линией электропередач считается провод СИП-4. Это марка изолированного самонесущего провода, используемого исключительно для соединения линий электропередач воздушным путем.

Для подключения электросети подземным способом пользуются маркой бронированного кабеля АВБШв (с алюминиевыми жилами) или ВБШв (с медными жилами). Эти кабели используются для монтажа в траншеях, так как им не страшны грунтовые воды, они обладают защитой от повреждений. Выбор медных или алюминиевых жил остается за пользователем.

Провод для уличной проводки сегодня чаще всего выбирают с алюминиевыми жилами, например, при монтаже проводки между столбом и щитком. Это даст существенную экономию средств. При прокладке кабеля по наружной стене или крыше в основном пользуются кабелем ВВГ (медным), АВВГ (алюминиевым). Эти кабели обладают прочной изоляцией, устойчивостью к воздействию ультрафиолета, а также к пониженным температурам.

Провод для уличного освещения подбирают гибкого типа, к примеру. КГ, или провода с однопроволочной токопроводящей жилой. Вопрос электрификации приусадебной территории очень важен. Освещение двора должно быть круглосуточным. К тому же, необходимо установить несколько розеток, для подключения приборов электропитания, переносного приемника, насоса или косилки.

При выполнении монтажа уличной проводки необходимо знать о двух основных правилах. Всю уличную электрическую сеть необходимо защитить от воздействия влаги, а также весь комплекс ее элементов нужно надежно защитить от повреждений.

Провод для уличной проводки со всеми аксессуарами должен быть двух– или трехжильным, защищенным двойной изоляцией, да еще и проведенным в защитном гофрированном рукаве. Это важно и для защиты, и для вероятной замены.

При монтаже провода СИП-4 используется тот же принцип, что и при монтаже проводки внутри дома. Единственным отличием будет установка распределительных коробок, для которых лучше всего воспользоваться техническим помещением (гаражом, сараем). Кроме того, следует учитывать, что по наружным проводам вода может попасть в электрические приборы, поэтому подведение проводки должно быть снизу.

Провод для уличного освещения необходимо подсоединять к влагозащищенным электроприборам, светильникам, розеткам, выключателям. Место соединения проводов и приборов должно быть снабжено резиновым уплотнителем. Кронштейн для крепления проводки и приборов используется в виде круглой чаши, чтобы вода стекала и отводилась от оборудования и приборов, а розетки должны быть снабжены крышками, закрывающими отверстие для вилки.

Кабель КГ: расшифровка маркировки, технические характеристики

Кабель категории КГ и КГ-ХЛ — это гибкий электропроводный кабель, предназначенный для прокладки с целью соединения как неподвижного стационарного и внутрицехового оборудования, так и мобильных устройств (сварочных аппаратов, силовых агрегатов) с распределительными сетями.

Такое широкое применение обусловлено тем, что кабель этой марки состоит из большого количества медных проводков малого диаметра, заключённых в единый кожух, что и наделяет его такой гибкостью и удобством в использовании.

Аббревиатура КГ обозначает «кабель силовой гибкий», ХЛ — «исполнен в холодостойкой вариации».

Буква «Т», добавляемая через тире в названии модели, обозначает вариации для использования в тропических и субтропических условиях климата (например, КГ-Т).

Все вышеперечисленные типы кабеля применяются в условиях со средним переменным напряжением 0.66 киловольт и с частотой 0.4 кГц, или же напряжением 1 киловольт постоянного тока. Допустимый радиус перегиба более восьми диаметров кабеля, наибольший нагрев токопроводных жил +75ºС. Силовой кабель КГ устойчив к многократным растяжениям и заломам.

Конструкция кабелей

Основными составными частями являются:

1. Токоведущая жила — это пучок множества мелких медных проволочек округлой формы. Стандартом при изготовлении токопроводящей жилы является ГОСТ-22483. Жилы типа «Т» (предназначенные для использования в тропическом и субтропическом климате) состоят из сплава меди с оловом или имеют свинцово-оловянное покрытие, олова в котором содержится 40% или более.
2. Первый разделительный слой представляет собой плёнку из синтетического материала.
3. Изоляционный слой состоит из специального изоляционного каучука. Жилы с изоляцией окрашены в идентифицирующие цвета (обычно — голубой у нулевой жилы), либо на них нанесена продольная полоса. Если нулевой жилы нет, то голубой/синий цвет может быть нанесён на любую кроме заземлительной жилы, которую в свою очередь, как правило, выполняют в жёлто-зелёной расцветке (или ставят пометку «0»). Для кабелей с 1–2 жилами нет определённой окраски, но такие цвета, как белый/серый, красный, зелёный и жёлтый (выступая по отдельности не в сочетании) для пометки жил в многожильных кабелях не применяются. Фазные элементы обычно коричневого или чёрного цвета.
4. Скрутка. Интервал скрутки в жилах с изоляцией составляет приблизительно 16 диаметров по скрутке.
5. Второй разделительный слой — синтетическая плёнка из аналогичного материала, нанесённая на поверхность скрученных жил (микротальк и тому подобное). Если жилы с изоляцией отделены от оболочки, то в таком случае возможно изготовление без разделительной прослойки.
6. Внешняя оболочка изготовляется на основе бутадиенового каучука. В кабелях, состоящих из одной жилы, отдельные изоляция и оболочка могут быть заменены объединённой защитно-изоляционной оболочкой. Толщина защитно-изоляционной оболочки равна двум толщинам изоляции либо суммированным толщинам изоляции и оболочки.

Технические характеристики кабелей типа КГ и КГ-ХЛ

• Конфигурации в соответствии с погодно-климатическими условиями — У (для умеренной зоны), ХЛ (холодостойкая) и Т (для тропических и субтропических регионов). Стандарт — ГОСТ 15150–69.
• Каждый тип кабеля необходимо использовать исключительно исходя из указанных температурных границ:
  • Простой кабель — от –40ºС до +50ºС;
  • Холодостойкий — от –60ºС до +50ºС;
  • Тропический — от –10ºС до +55ºС.
• Прокладка не осуществляется при температуре ниже –40ºС без заблаговременного прогрева.
• Длина кабелей:
  • При 35-миллиметровой толщине в сечении базовых жил — 150 метров;
  • При сечении в 50–120 мм² — 125 метров или более;
  • При сечении ~150 мм² — не более 100 метров.
• Срок службы кабеля — 4 года с момента выпуска.
• Несмотря на необходимость в прогреве, КГ-кабели наименее восприимчивы к прямым солнечным лучам и повышенной влажности и являются наилучшей маркой для проведения вне крытых помещений.
• Сопротивление составляет 5·10⁷ Ом·км.

Способы прокладки

Способы прокладки электрооборудования в условиях агрессивной среды:

1. Внутри труб. Метод необходим для предотвращения внешних физических воздействий на открытых участках монтажа. Для этого подходят трубы керамические, ПВХ и прочие. Процесс прокладки должен соответствовать правилам устройства электроустановок, поэтому на местах стыка отдельных частей труба должна быть герметично соединена без каких-либо зазоров с целью предотвращения попадания элементов внешней среды внутрь трубы. Для этого на изгибы надеваются специальные муфты, а на входе и выходе кабеля из трубы применяются различные термоустойчивые материалы (смоляная лента). Диаметр трубы должен превышать диаметр прокладываемого кабеля в 2–2.5 раза.
2. В желобах. Наиболее популярный способ. Этот способ нужен для прокладывания в условиях химической среды, например, в цехах и прочих производственных помещениях. Для этого используются кабели с площадью поперечного разреза менее 16 мм², так как они укладываются в желоб в один слой с некоторыми промежутками. Соответственно, ширина желоба исходит из количества прокладываемых кабелей.
3. Натяжение в воздухе. При данном способе стоит учитывать факторы воздействия окружающей среды, так как на несущие конструкции, такие как эстакады и тросы оказывается дополнительная нагрузка. В особо тяжелых случаях механическое и температурное воздействие может вызвать обрыв соединения или его задержку.
4. Открытый способ. Он не предполагает использование дополнительных материалов и сооружений и осуществляется при отсутствии потенциальных угроз в месте прокладки кабеля. Поэтому прибегать к этому способу стоит в местах малого скопления людей и с достаточной высотой подвеса/крепления кабеля над проходами и согласно всем ПУЭ. Такой способ экономичен, так как не требует сложной техники для прокладывания кабеля, но достаточно опасен в монтаже, поэтому относиться к данному вопросу стоит более чем ответственно.

Проводить КГ-кабель в земле практически невозможно и крайне нежелательно, поскольку собственной внешней защиты ему не хватает для безопасного стабильного функционирования. Высока вероятность повреждения строительными отходами и плотным грунтом. Все работы выполняются квалифицированными работниками с соблюдением всех правил и норм.

Помимо всего прочего, КГ-ХЛ активно используется на судах морского флота.

Наиболее распространёнными аналогами зарубежного производства являются H07RN-F и KRANFLEX NSHTOU (Германия, Китай). Компании, реализующие продукцию данных типов, уже проявили себя только с хорошей стороны в многолетнем опыте эксплуатации и являются наиболее используемыми в сфере прокладки электрооборудования. Несмотря на большую стоимость продукции, использовать товары данной компании является выгодным решением в вопросе надёжности.

К характерным чертам конструкции относится то, что разновидности кабеля по толщине варьируются от 1 до 240 кв. мм. Резина РШТ-2 является основным материалом, используемым для создания внешней оболочки кабеля (а также РШТМ-2). В случаях с проводниками из одной жилы применяется РТИШ-резина.

Маркировка жил производится в точности согласно мировым стандартам.

Видео по теме

Хорошая реклама
