Что такое нивелир и для чего он нужен?

Одно из важнейших условий, которое должно соблюдаться во время строительства самым тщательным образом – безукоризненная горизонтальность и вертикальность соответствующих плоскостей.


Без этого возведённая конструкция получится непрочной и не слишком надёжной даже внешне. Вертикальность возводимых стен легко проверить, используя отвес – обычную верёвку с привязанным грузом. Для проверки горизонтальных плоскостей сегодня используется особый прибор, называемый нивелиром.

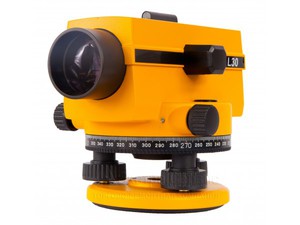

Что такое нивелир?

Приборы с таким названием широко используются в строительстве и в геодезии. С их помощью определяется величина отклонения точек от условно заданной плоскости, в качестве которой, как правило, выступает либо строго горизонтальная, либо вертикальная поверхность.

Сегодня существует несколько типов нивелиров, функционирование которых базируется на разных принципах, однако все они обладают двумя основными элементами – ригельной трубой при уровне и компенсационным механизмом наклона. Чтобы корректировать положение трубы в горизонтальной плоскости, используется специальный винт, называемый элевационным.

Классы точности нивелиров

Важным параметром нивелира является точность его измерений. Все приборы по этому признаку подразделяются на три класса:

— технические, допускающие квадратичную ошибку в пределах от 2 мм до 10 мм на каждый километр двойного хода;

— точные, допускающие квадратичную ошибку в пределах от 0,5 мм до 2 мм на каждый километр двойного хода;

— высокоточные, допускающие квадратичную ошибку в пределах от 0,2 мм до 0,5 мм на каждый километр двойного хода.

Как правило, технические нивелиры используются для предварительной геодезической съёмки, привязки плана строительства к местности и начальной разметки стройплощадки. В дальнейшем, особенно при возведении масштабных и ответственных объектов, используются только точные и высокоточные приборы.

Виды нивелиров по принципу работы

В зависимости от конструкции, различают следующие виды нивелиров:

— геометрические, испускающие визирующий луч, которому сообщается горизонтальная ориентация, а отметка точек на местности производится при помощи специальных реек;

— тригонометрические, или теодолиты, использующие наклонный луч к контрольной точке, причем после снятия замеров необходимо выполнить сложные вычисления;

— гидростатические, наиболее простые по конструкции, которые используют свойство жидкости устанавливать один и тот же уровень в сообщающихся сосудах;

— оптикомеханические, в которых применяется световой луч и рейки с нанесёнными делениями, а также оптическая труба для снятия замеров;

— лазерные, использующие для отметки точек лазерный луч, чем достигается простота и наглядность снятия замеров, а также появляется возможность работы с плоскостями, а не только с точками;

— цифровые, построенные на оптическом либо лазерном принципе, в которых расчётная часть выполняется микроэлектронным процессором на основе полученных результатов замеров.

В отдельных случаях для нивелирования могут использоваться барометры, радиолокаторы, эхолоты и другие специфические приборы.

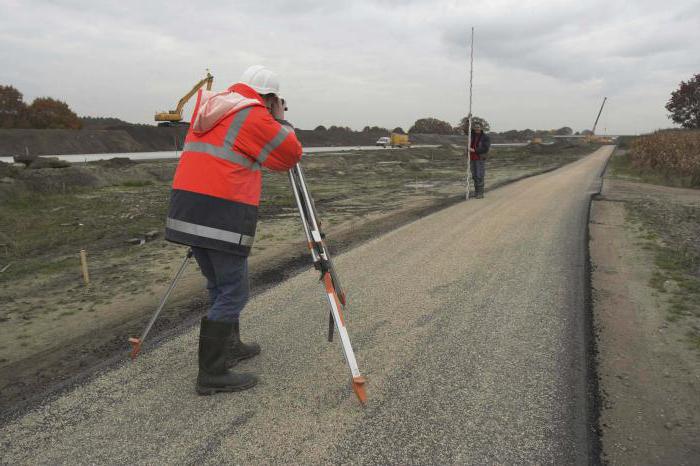

Для чего нужен нивелир?

Нивелиры разных типов повсеместно используются в строительстве и в геодезических работах. Современные лазерные и цифровые модели не требуют сложных вычислений, а работа с ними не представляет сложности даже для непрофессионала. При помощи нивелира на открытой местности:

— размечают строительную площадку под фундамент будущего здания;

— выполняют разбивку сада или парка, проводя ровные параллельные линии для высадки кустарников и деревьев, монтажа ограды, строительства беседки либо парника;

— осуществляют распланировку садовых дорожек, тротуаров, площадок;

— выполняют землеустроительные работы и пр.

Во время строительства либо ремонта дома с нивелиром:

— размечают линии прокладки коммуникаций;

— контролируют горизонтальность пола, вертикальное положение стен и перегородок;

— проверяют правильность монтажа плинтусов, подвесных и натяжных потолков;

— устанавливают оконные и дверные блоки;

— монтируют встроенную мебель и т.д.

Использование нивелира, особенно современных лазерных и цифровых моделей, существенно облегчает выполнение многих строительных и отделочных работ.

Зачем нужен лазерный нивелир, настройка, инструкция

Очень часто во время ремонта и строительства возникает необходимость отметить ровную вертикальную либо горизонтальную линию. Это может пригодиться во время закладки фундамента, возведения стен или оклейки обоев. В таких случаях нельзя полагаться только на свой глаз, нужно использовать специальные приборы и инструменты. Если раньше люди применяли различные натянутые веревки либо чаши с водой, то в последнее время большинство мастеров перешло на обыкновенные уровни. Они достаточно удобны, и их можно использовать без предварительной подготовки. Но для того чтобы охватить большую площадь, вам может понадобиться лазерный уровень. Он будет намного удобнее для такой цели, если уметь им правильно пользоваться. А для этого нужно внимательно читать руководство по эксплуатации.

Техника безопасности

Установка лазерного уровня

И последний способ: лазер можно прикрепить к стене с помощью различных присосок и магнитов. Стоит обратить внимание, что крепления для уровня выбираются в зависимости от предпочтений мастера, денежных возможностей и целей, которые должны быть выполнены при работе с этим приспособлением.

Настройка положения лазерного уровня

Что касается навороченных дорогостоящих моделей, то они обладают системой автоматической настройки, которая используется в качестве страховки, поскольку настраивать лазер все равно придется вручную. Только после этого можно включать автоматику для корректировки уровня. Такая настройка требует немного времени. Не забывайте перенастраивать уровень заново после каждого, даже самого незначительного, его перемещения.

Использование лазерного нивелира

Нанесение горизонтальной линии – наиболее частая задача для любого уровня. Чтобы спроектировать эту линию, необходимо установить лазер на требуемой высоте и включить его. Лучше всего, если лазер для большего удобства имеет функцию кругового нанесения линии. Процесс проекции горизонтальной линии ничем не отличается от вышеописанной процедуры.

Если выбрать режим пересечения проекций под углом 90°, укладка плитки не потребует особых усилий для выравнивания каждой из них отдельно. В случае необходимости нанесения проекции на потолок, для начала нужно создать ее на полу, а затем просто перенести на необходимую поверхность. Такой вариант подходит даже для самых сложных фигур.

Хоть лазерный уровень и создан для нанесения ровных линий, иногда возникают случаи, когда нужно нанести наклонную разметку. Для этого нужно отключить функции авто регулировки и вручную настроить необходимый для вас угол линий.

Нивелировка поверхности с помощью лазерного уровня

Это была лишь малая часть возможностей лазерного уровня. Покупая его, помните, что цена напрямую зависит от качества, поэтому лишняя экономия в этом случае ни к чему.

что это такое и каким бывает такое устройство, классификация и принцип работы

Геодезисты и другие специалисты строительного дела часто для работы используют нивелиры. Что это такое и как работает? Так называется специальный прибор, который используется при проведении крупных масштабных измерений на открытой местности, при выполнении ремонтных работ или возведении сложных объектов.

Определение и классификация

Нивелир — это измерительный прибор, с помощью которого вычисляется разница в уровнях расположения точек в пространстве по отношению к условно заданной поверхности. Их часто применяют топографы или геодезисты при исследовании рельефа, а также строители, когда нужно при возведении или ремонте объектов строго соблюдать определенные параметры.

Данные приборы нужны везде, где нужно идеально выровнять поверхность по вертикали или горизонтали или же придать определенному предмету или строению тот или иной уровень уклона.

Они классифицируются по двум признакам: принципам своей работы и точности измерения.

По точности снятия параметров существует три группы приборов:

• высокоточные — допускается квадратичная ошибка при измерениях на квадратный метр двойного хода в размере 0,2−0,5 мм;
• точные — допустимая квадратичная ошибка составляет 0,5−1 мм на квадратный метр двойного хода соответственно;
• технические — показатель ошибки составляет 2−10 мм соответственно.

Чтобы выполнить элементарную разметку местности и определить перепады рельефа, а также его привязку к нужным точкам, можно использовать простые приборы технического типа. А вот более точные устройства потребуются для определения параметров на всех этапах строительных работ.

Что касается классификации нивелиров по принципу работы, то они бывают такими:

• Геометрические. Такие устройства излучают визирующий луч и приводят его в горизонтальное положение. С их помощью устанавливается разница в положении точек на той или иной местности. Данные точки нужно отмечать с помощью специальных реек. Геометрическое нивелирование бывает простым или сложным. В первом случае оно проводится из одной точки, во втором — из нескольких, которые поступательно меняются;
• Тригонометрические. По-другому их еще называют теодолитами, и используются они для установления между отметками превышений посредством наклонного луча. Между прибором и контрольной точкой измеряют угол наклона и расстояние, а потом, согласно формуле, определяется нужная величина. Это достаточно сложно, на больших расстояниях или пересеченных поверхностях результат может быть неточным;
• Гидростатические. Данные устройства состоят из двух сосудов с жидкостью, соединенных друг с другом. По уровню жидкости и определяется разница высот в различных точках. Полные сосуды соединяются друг с другом посредством рукава и шланга и ставятся в контрольных точках. Величина превышения одной точки над другой определяется по разнице между высотой столба жидкости в каждом из сосудов. Такой способ хоть и высокоточный, но ограничивается расстоянием длины шланга или рукава;
• Оптико-механические. С помощью таких устройств параметры точек определяются посредством светового луча и реек, размеченных специальным способом. Приборы имеют оптическую трубу для наблюдений, а также приспособление для выравнивания строго горизонтально. Но чтобы проводить с их помощью измерения, нужно обладать рядом специализированных навыков и знаний;
• Лазерные. Это высокоточные приборы, в которых посредством лазера на поверхность проецируется узконаправленный луч. Они очень просты в применении, с их помощью можно работать не только с точками, но еще и с плоскостями;
• Цифровые. Нивелиры оптического или лазерного типа, отображающие информацию в цифровом виде, способны ее запоминать, а в некоторых случаях даже частично анализировать. Эти устройства точные, ими можно управлять одному человеку, но они отличаются высокой стоимостью и чувствительностью к повреждениям механического типа.

Существуют и особые способы нивелирования, они проводятся с помощью таких приборов, как:

• радиолокаторы;
• барометры;
• эхолокаторы;
• стереоскопы и т. д.

Подробные характеристики

Среди новичков и профессионалов больше всего популярны нивелиры оптического, лазерного или цифрового типа. Ниже они будут рассмотрены более подробно.

Описание оптико-механических устройств

До недавнего времени такие приборы считались наиболее используемыми во всех сферах, где они были нужны. Они отличаются доступной ценой, с их помощью измерения производятся с максимальной точностью, также они надежно показывают себя в применении независимо от условий.

Ключевой элемент подобного прибора — это зрительная труба с увеличением в 20−34 раза. Она стоит на трегере, высоту можно регулировать. Также на устройстве имеется цилиндрический уровень, предназначенный для горизонтального выравнивания, а еще элевационный винт — чтобы было легче ориентироваться в пространстве.

Перед началом работ нивелир нужно поставить на штатив, а затем строго выровнять горизонтально с помощью подъемных винтов. Определить данное положение можно посредством встроенного пузырькового уровня. Затем с помощью визира труба наводится на поставленную рейку, а потом вращением окулярного кольца настраивается на резкость.

Точная фиксация на рейку выполняется за счет наводящего и фокусировочного винтов, все показания будут сняты и записаны, после чего можно приступать ко второй точке.

Лазерные приборы, их применение и виды

Лазерные нивелиры в последнее время стали пользоваться большой популярностью и уверенно отодвигают старые оптические приборы на второй план. По сравнению с ними они обладают такими преимуществами, как:

• удобство и простота применения;
• компактный размер;
• универсальность.

Работать с такими приборами очень легко и просто. Лазер ставят на ровную поверхность или же штатив и выравнивают. С помощью направленного луча на поверхности отмечается точка или линия, которая нужна для работы. При геодезической работе на открытых участках лучи направляют на рейки, а данные фиксируются в журнале. Лазерные приборы больше предназначены

В числе других недостатков лазерных приборов — высокая стоимость, а также зависимость от электропитания, без которого они долго не смогут проработать.

Лазерные нивелиры подразделяются на проекционные и ротационные.

Проекционные приборы

Такие устройства способны строить плоскость посредством призмы. Сектор построения составляет от 120 и в некоторых случаях до 180 градусов. Лазерный луч попадает на призму и рассеивается. Без специального детектора дальность построения равна 10−50 метрам, а точность — около 0,3 мм/м. Каждый метр дистанции от устройства до стены может создавать ошибку линии вверх-вниз на указанную величину.

Проекционные нивелиры, в свою очередь, бывают точечными, линейными или комбинированными. Точечные строят от 3 до 5 разнонаправленных точек, линейные способны проецировать линии как по вертикали, так и по горизонтали, а комбинированные могут рисовать как точки, так и линии.

Нивелиры ротационного типа

В этом случае плоскость строится за счет вращения лазерного луча. Вращение происходит с регулируемой частотой до 600 оборов в минуту, в итоге вокруг устройства появляется замкнутая линия. Для получения вертикальной плоскости его нужно повернуть на 90 градусов.

Данные нивелиры подходят для работы на больших расстояниях. И если проекционные устройства при наличии приемника излучения имеют дальность до 100 метров, то у ротационных данный показатель будет выше. С их помощью можно работать в больших помещениях или на улице, но и стоимость их, по сравнению с проекционными, выше.

А еще они работают не только в ротационном режиме. Отдельные модели могут в ограниченном секторе строить линии или проецировать точки. Работа облегчается благодаря наличию дистанционного направления, если вы находитесь на расстоянии от прибора.

Цифровые нивелиры

Под цифровыми нивелирами понимают устройства оптического или лазерного типа, дополнительно оснащенные высокотехнологической электроникой. При получении сигнала они автоматически отражают требуемые показатели.

Сначала нивелир устанавливают в нужном месте и в правильном положении, затем он наводится на установленную штрих-кодовую рейку. Далее, снимается отчет путем нажатия кнопки. Все полученные сведения тут же отобразятся на мониторе, а некоторые модели позволяют на месте произвести требуемые для работы расчеты. Вся информация может сохраняться в памяти прибора и переноситься на другой носитель.

Такой вариант для работы идеален, но его стоимость слишком высока. Такие нивелиры применяются преимущественно на крупных и сложных объектах, в частности, при возведении дамб, мостов, тоннелей и т. д.

Выше вы узнали, что представляют собой нивелиры, и какими они бывают. Но прежде чем приступить к работе с данными устройствами, нужно тщательно ознакомиться с их инструкциями и строго соблюдать все приведенные там рекомендации. Помните, что точные данные можно получить лишь при правильном применении данного прибора.

Что такое нивелир и как его применять?

Среди базовых критериев оценки качества строительной работы можно отметить корректность в расположении плоскостей и наклонов. Даже качество материалов и способы крепления не всегда гарантируют достаточный запас надежности и прочности объекта, если изначально было неправильно рассчитано положение элемента или конструкции. Чтобы исключить подобные огрехи, специалисты используют нивелиры. С помощью этого инструмента строитель может определить расстояние, выполнить корректную разметку, вычислить правильный угол наклона и т. д. Для понимания, что такое нивелир и как им пользоваться, следует ознакомиться с его устройством, принципом работы и разновидностями. Сегодня этот прибор является обязательным в арсенале не только профессиональных инженеров и монтажников, но зачастую и в хозяйстве рядовых граждан, которые самостоятельно выполняют ремонтные операции или работы на земле.

Что представляет собой нивелир?

Если строго подходить к позиционированию данного инструмента, то он, скорее, будет принадлежать к сфере геодезии. Но, поскольку сегодня измерительные задачи востребованы в огромном спектре разных областей, целесообразно рассматривать в более широком ключе понятие того, что такое нивелир. Определение может быть следующим – это прибор, предназначенный для определения разностей в высотах между несколькими крупными и мелкими клетками на поверхности по отношению к условному уровню. С конструкционной точки зрения большинство устройств этого типа предполагают наличие двух основных элементов – ригельной трубы при уровне и компенсатора наклона. Для корректировки трубы в конструкции предусмотрен и элевационный винт. С его помощью специалист выравнивает положение обзора по горизонтали. Простейшие цилиндрические модели обычно имеют компактные размеры, что делает их удобным средством проведения измерений.

Назначение нивелира

Хотя первостепенную роль нивелир играет в работе геодезистов, спектр вариантов его использования выходит далеко за рамки не только проектирования, но и строительства в целом. Впрочем, для начала стоит определиться с тем, что такое нивелир в строительстве? Его начинают использовать с начального этапа исследования площади под сооружение объекта. Далее проводится разметка для фундамента, несущих стен, прокладки коммуникационных систем и т. д.

В руках обычных пользователей нивелир поможет и в процессе выполнения отделочных работ, где точность важна уже с эстетической точки зрения. Если же говорить о том, что такое нивелир в других областях, то на первый план выйдет мебельное производство и другие виды промышленности, где важен точный расчет сборки деталей и конструкций.

Отличие от уровня

Уровень и нивелир в понимании большинства обывателей являются идентичным инструментом. Более того, даже строители подчас называют этими терминами один и тот же прибор. Грубой ошибки в этом нет, так как, действительно, эти инструменты работают по схожим принципам и решают примерно одинаковые задачи. И все же для более ясного представления об этих приспособлениях следует определиться, чем отличается уровень?

Нивелир, к примеру, это прибор, который способен работать с одной точкой опоры, вращаясь по всей остальной окружности. В свою очередь, действие уровня распространяется лишь на две точки, между которыми и прокладывается нужная горизонталь. Опять же, строгого разграничения в этих устройствах проводить не стоит, поскольку они оба могут быть задействованы при решении аналогичных задач, но при работе на разных по масштабу и сложности объектах.

Оптические нивелиры

Такие модели нивелиров снабжаются объективами, в которых линзы имеют большой потенциал увеличения, а также шкалой с делениями по градусам. Их часто применяют в замерах высотных перепадов и наклонов на открытой площади. На вопрос о том, что такое оптический нивелир по своему устройству, однозначный ответ дать сложно, так как существует несколько конструкций данного типа. Как правило, разделяют две категории – точные и высокоточные. В первую входит нивелир технический, который имеет трубу с прямым изображением. И наоборот, высокоточные устройства отличаются возможностью обеспечения и обратной «картинки», что и позволяет им выдавать лучшие результаты измерений. Независимо от внутреннего устройства оптические модели имеют металлический корпус, надежную защиту от механических повреждений, а также изоляцию от частиц пыли, воды и других инородных тел.

Лазерные нивелиры

Работа таких приборов основана на возможности проецирования луча. Исходя из положения последнего, строители быстро и точно определяют высоту и составляют разметку. Для более полного представления о том, что такое лазерный нивелир, следует отметить его отличия от оптических аналогов. Главная разница заключается в отсутствии зрительной трубы, благодаря чему упрощается настройка прибора. Собственно, легкость в работе с такими моделями и сделала их самым популярным видом нивелиров среди неспециалистов. Разметка без труда наносится на потолки и стены, причем с одинаковой точностью как в помещениях, так и снаружи. Именно такие устройства показывают наибольшую эффективность при работе с отделкой – например, в оклейке обоев, укладке плитки и в других операциях. Обычно лазерные приборы имеют два лучевых направления: по вертикали и горизонтали. Также встречаются устройства, которые проецируют отвесную и наклонную линии.

Ручные и автоматические модели

Данная классификация базируется на типе выравнивания устройств – он может быть автоматическим или ручным. Итак, для начала следует разобраться с вопросом: автоматический нивелир – что это такое? Фото ниже демонстрирует пример такой модели. Этот вариант еще называется самовыравнивающимся, так как он определяет оптимальное положение штатива независимо от характеристик поверхности, на которой установлен прибор.

Ручные модели в этом смысле менее удобны, так как их должен корректировать сам пользователь. Для упрощения задачи специалисты рекомендуют приобретать электронные модификации с наличием компенсаторов. Но важно учитывать, что и стоимость таких версий выше, чем обычных нивелиров. Для работы в помещении их технические достоинства могут быть излишними, однако на открытом грунте все же рекомендуются именно такие уровни.

Правила эксплуатации

Наибольшие затруднения вызывают оптические устройства, а с лазерными аналогами может справиться даже новичок в строительстве. Начинается работа с настройки прибора. Он должен четко показывать изображение, на котором можно различить мельчайшие детали. Для понимания тонкостей при выполнении настройки необходимо вспомнить, что такое нивелир и как он устроен. В оснащении он имеет оптическую трубу, окуляр и элементы регулировки – ими и следует направлять прибор на рабочую зону. Главное, чтобы шкала, которую можно видеть в трубе, была четко различима. Когда нивелир будет правильно установлен и четко настроен, необходимо навести его на шкалу рабочей рейки. Отметку, где пересекаются линии в окуляре и на рейке, в данном случае следует фиксировать на глаз и заносить в журнал. На основе этих сведений можно принять решение о том, требуется ли выравнивание почвы на данном участке.

Как проверить инструмент на точность?

Любое измерительное оборудование периодически нуждается в проверке на погрешности. К нивелирам это особенно относится, так как условия их эксплуатации нередко связаны с различными воздействиями механического характера. Для поддержания достоверности показаний прибора необходимо иметь представление о том, что такое поверка нивелира на точность? Это процедуру следует проводить на участке земли с твердым основанием, который огорожен стенами на противоположных сторонах. Сначала штатив устанавливается возле одной из этих стен. Отсюда устанавливается первая точка на заданной оси. Далее прибор разворачивается на вторую стену и задается вторая точка с поворотом на 180 градусов. Затем нивелир переставляется ко второй стене и выполняются аналогичные измерения – прибор нацеливается лучом на вторую отмеченную точку. В итоге разница в измерениях между первой и третьей точками и будет погрешностью. К слову, допустимый параметр отклонения находится в пределах 3 мм.

Заключение

Нивелир, как средство измерений в проектировании и строительстве, появился довольно давно и за все время существования пережил немало конструкционных модернизаций. Более того, именно в последние годы изготавливают больше всего версий этого прибора, среди которых и цифровые модели, предназначенные для профессиональных нужд. Кстати, по мере усложнения своей конструкции строительный нивелир становится доступнее для обычных пользователей. Это подтверждает своим примером лазерный прибор, с которым может справиться один неспециалист без сторонней помощи. Впрочем, усложнение технической части и повышение функциональности обуславливают и широкое разнообразие моделей. Так или иначе, отталкиваться в выборе нивелира следует из стоящих перед ним задач. Например, для работы в помещении при отделке целесообразно использовать обычный уровень, но если нужно задействовать прибор на неровном участке большой площади, то желательно остановить выбор на одной из современных лазерных версий.

что это такое, как правильно пользоваться, для чего нужен?

Нивелир – это главный измерительный инструмент любого геодезиста. Он предназначен для измерения перепадов высоты между двумя точками, расположенными на местности. Функции нивелира очень похожи на функции строительного уровня, однако, в отличие от последних, нивелиры призваны решать более ответственные и важные задачи. Прибор будет полезен в самых разных сферах деятельности: топография, геологоразведка, картография, геодезия, в дорожных и строительных работах.

1

Достоинства современных нивелиров

Еще во времена Древнего Египта человечеству был известен принцип работы нивелира, который с тех пор практически не претерпел никаких изменений. На сегодняшний день эти измерительные приборы отличаются высочайшей точностью и огромной функциональностью, поскольку постоянно совершенствуются технологии их производства.

Можно выделить ключевые требования, которые предъявляются к современным аппаратам:

• Высокая устойчивость к воздействию внешних факторов;
• Высокая точность измерения;
• Возможность сохранения информации на разных носителях;
• Легкость и удобство в эксплуатации;
• Удобная конструкция и малый вес;
• Выгодная цена.

2

Оптические нивелиры – в чем их преимущество?

Оптические или призменные нивелиры являются одними из наиболее популярных. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). При выполнении замеров все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. Установив и настроив аппарат, можно приступать непосредственно к замеру. Пользоваться оптическим нивелиром очень просто. Для этого потребуется как минимум два человека, поскольку первый фиксирует специальную рейку с нанесенной на нее шкалой деления ценой 10 мм, тогда как его партнер производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.

Оптический нивелир

Оптические нивелиры, в свою очередь, подразделяются на несколько категорий, в соответствии с Государственной нивелирной сетью Российской Федерации:

1. 1. I класс – в него входят высокоточные приборы с минимальным уровнем погрешности, предназначенные для выполнения геодезических работ. Добиться малых погрешностей удалось благодаря эффекту прямого и обратного изображения, а также встроенной зрительной трубе. Аппаратами первого класса в основном пользуются исследователи и геодезисты, которым требуется максимальная точность в показаниях.
2. 2. II класс – к данной категории относятся устройства, в которых имеется компенсатор и зрительная труба только прямого изображения. Погрешность находится на вполне приемлемом уровне, а производство ведется в соответствии со всеми нормами и стандартами ГОСТа, что подтверждается постоянными сертификациями на предмет качества. Нивелиры второго класса отлично справляются с замерами на близком расстоянии. Это может быть очень полезно в тех случаях, когда у геодезистов нет возможности пододвинуть аппаратуру.
3. 3. III класс – так называемые технические нивелиры, у которых имеется либо уровень, либо компенсатор, либо оба устройства одновременно. Стоимость подобных агрегатов на порядок меньше. Они превосходно подойдут для использования в быту, где не требуются сверхточные результаты. Тем не менее, погрешность здесь не очень большая, поэтому некоторые профессиональные строители прибегают к их помощи в условиях ограниченных финансовых возможностей.

Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор непривередлив к погодным условиям, может работать без электричества и батареек. Все, что необходимо для проведения замеров, – это освещение, а также аккуратное обращение с самим нивелиром. Сильные удары и механические повреждения могут стать причиной разбалансировки системы и, как следствие, получения некорректных сведений.

3

Лазерные нивелиры – следующая ступень развития техники

Лазерные нивелиры представляют собой новую ступень в измерительной технике. Они отличаются от прочих приборов наличием лазерного излучателя, функция которого заключается в проецировании лучей на поверхность. Если научиться правильно пользоваться нивелиром этого типа, то выполнение всех работ займет значительно меньше времени, чем при пользовании оптическими приборами. Помимо большой скорости проведения замеров можно отметить высокую точность, которая соответствует 99 процентам. Это позволяет строить долговечные и надежные здания, в которых не будет перекосов.

Работа с лазерным нивелиром

Как и в случае с оптическими приборами, лазерные нивелиры также подразделяются на несколько категорий в зависимости от типа выполняемых работ:

• Ротационный нивелир. Этот аппарат оборудован вращающейся на скорости 600 оборотов в минуту головкой с двумя лазерами. За счет этого появляется возможность проецировать лучи на 360 градусов. При необходимости скорость можно изменить, чтобы добиться большей четкости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
• Точечный нивелир. Его особенность заключается в том, что на поверхность проецируются только точки. Лазер двигается в вертикальной и горизонтальной плоскости, благодаря чему можно замерять и ровнять поверхность на потолке и даже стенах.
• Линейный нивелир. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой можно быстро и легко делать отметки. В дальнейшем в указанных отметках можно сверлить отверстия с целью монтажа, к примеру, металлических конструкций.
• Комбинированный нивелир. Среди ключевых особенностей данного класса аппаратуры можно выделить проецирование до шести ортогональных линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно. Совмещение функций нескольких приборов сказалось и на цене нивелира, который стоит несколько дороже прочих аналогов.
• Построители плоскостей. Еще один вид довольно дорогих приборов, которыми пользуются обычно профессиональные геодезисты. С их помощью можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

Нивелиры, оборудованные лазерным излучателем, нашли применение в построении перпендикулярных линий. Польза этого устройства будет видна в случае укладки ламината или паркета на пол, оклейки стен обоями, а также во время выкладки перегородок или стен в квартире.

4

На что обращать внимание при покупке нивелира?

Зная, как работать с нивелиром, можно выполнить все необходимые замеры. Но следует учитывать характеристики каждого отдельного прибора, чтобы в полном объеме выполнить поставленную задачу. В первую очередь нужно определиться со сферой применения: при проектировании крупных объектов, на строительной площадке или же дома.

Компактный лазерный нивелир

Исходя из целей использования можно задуматься о его технических характеристиках. Для бытового нивелира дальность может составлять от 10 до 40 метров. Этого более чем достаточно, чтобы выполнять работы внутри помещений, а также определять горизонтали фундамента. Дальность же профессиональных аппаратов значительно больше, она достигает 100 метров и больше. В некоторых моделях предусмотрена возможность установки дополнительных приемников, изменяющих диапазон расстояний до 600 метров.

Большое значение также имеет длина волны и количество лучей. В зависимости от вида техники число проекций достигает пяти. От этого параметра зависит спектр возможностей при монтаже и проектировке конструкций. Как правило, используются лучи с длиной волны 635 нанометров. Человеческий глаз вполне способен увидеть данный луч и идентифицировать его как красный. Однако некоторые приборы работают с другими частотами, видимый свет при которых приобретает более удобный для зрения зеленый оттенок. Но стоимость таких устройств несколько выше.

Помните, что стоимость нивелира увеличивается пропорционально его точности и дальности

Следующей характеристикой, на которой следует заострить внимание, является погрешность. Наиболее точные устройства могут похвастаться погрешностью, не превышающей 0,3 мм. В некоторых моделях имеются встроенные датчики самовыравнивания или компенсаторы. В домашних условиях указанные функции могут и не потребоваться, поэтому стоит дважды подумать, есть ли резон существенно переплачивать за функции, которые, скорее всего, и не пригодятся при выполнении строительных работ.

Следует знать, что некоторые аппараты для замеров расстояний подвержены влиянию погоды. Этот фактор имеет значение в том случае, если измерения будут проводиться зимой в минусовую температуру. В таких случаях необходимо отдавать предпочтение электронной технике, исправно работающей при температурах от -20 до +40 градусов по шкале Цельсия.

Для получения максимально точных расчетов надо знать, как пользоваться нивелиром. Кроме этого, нельзя забывать о правильной установке и настройке прибора. Так, покупать нужно именно ту модель, с которой проще и удобнее делать замеры. Некоторые бытовые нивелиры весят порядка 250 грамм, они отличаются компактными размерами. А устройства, которыми пользуются геодезисты, могут весить до двух килограмм. Штатив также важен, при его покупке нужно брать в расчет жесткость и вес. Вес не должен быть меньше половины веса нивелира, а жесткость должна быть максимальной, чтобы исключить случайные движения прибора.

На протяжении очень долгого времени именно нивелир выступает в качестве основного прибора для проведения замеров расстояний между объектами. Область использования постепенно расширяется, а благодаря постоянному техническому прогрессу можно ожидать появления усовершенствованных аппаратов с новыми функциями и возможностями.

Что такое нивелир — виды нивелиров, устройство и принцип работы

Что такое нивелир — виды нивелиров

Содержание статьи

В геодезии нивелир используется для измерения неровностей, углублений и наклонов ландшафта. Состоит он из зрительной трубы вращающейся вокруг оси в горизонтальной плоскости, опоры и компенсатора, который устраняет отклонение визира от оси горизонта.

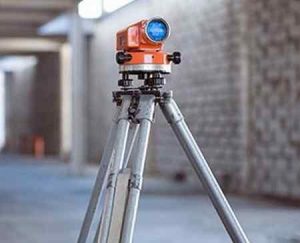

Что такое нивелир

Нивелир стал просто незаменимым измерительным инструментом на сегодняшнее время, и к тому же, универсальным в своём роде. Создавался он изначально для геодезистов, но в итоге получил широчайшее применение в строительстве и даже в военных целях.

С помощью нивелира, можно легко определить величину отклонения точки от условной плоскости. А поскольку на сегодняшнее время существуют различные виды нивелиров, то и функциональные возможности каждого из них существенно отличаются. Неизменными остаются лишь основные части нивелира — это ригельная труба и компенсатор наклона.

Виды нивелиров

На сегодняшнее время в продаже можно найти такие виды нивелиров:

Тригонометрические нивелиры — данный вид нивелиров имеет ещё одно название — теодолит. О том, что такое теодолит уже рассказывалось ранее в строительном журнале samastroyka.ru. Это геодезический прибор, использующий в своей работе наклонный луч относительно контрольной точки.

Геометрические нивелиры — работа которых основывается на излучении визирующего луча и измерении разницы положения двух точек.

Оптико-механические нивелиры — при работе с ними используются оптические трубы и градуированные рейки.

Гидростатические нивелиры — работающие по принципу уровня воды в сообщающихся сосудах.

Лазерные и цифровые нивелиры — при работе этих измерительных инструментов используется лазерный луч.

Как видно, бывают различные виды нивелиров, простые и сложные в работе, отличающиеся друг от друга своей функциональностью и возможностями. Поэтому, перед тем как пользоваться нивелиром следует досконально изучить информацию, касающуюся этого вопроса.

Для чего нужен нивелир

Как было сказано выше, различные виды нивелиров получили широчайшее применение, как при выполнении геодезических работ, так и в строительстве. Работа с лазерными и цифровыми нивелирами проста, поэтому даже неподготовленный человек, без труда справится с ней.

Так для чего нужен нивелир? С помощью нивелира, чаще всего:

1. Выполняют разметку стройплощадки под основание будущего строения;
2. Размечают тротуары, площадки и садовые дорожки;
3. Делают разбивку парка, сада, ограждений и т. д.;
4. Осуществляют землеустроительные работы.

При отделке и выполнении ремонта, нивелир применяется, чтобы:

1. Разметить места прокладки всевозможных коммуникаций;
2. Ровно установить двери и окна;
3. Выполнить разметку потолков и плинтусов;
4. Произвести контроль за ровностью монтажа полов, установки внутренних перегородок и многого другого.

Это далеко не полный перечень тех работ, где используется оптический нивелир. Без сомнения, данный измерительный инструмент очень удобен в работе, он имеет огромную важность при выполнении практически любой строительной работы.

Нивелир лазерный, оптический: устройство, поверка

Нивелир применяется при работе каждого геодезиста. Устройство позволяет измерить перепад высоты, расположенных на местности точек. По функциональности инструмент напоминает строительный уровень, однако имеет ряд преимуществ, используется для более точных расчетов. Нивелир применяется различными сферами деятельности, геодезической разведкой, на открытой площади, при строительстве сложных помещений.

Нивелир для геодезических работ

Нивелир в строительстве

Что такое нивелир?

Применяется нивелир при измерении горизонтальной или вертикальной поверхности. Геологической разведкой измеряется условно заданная плоскость, на которой происходит определение условно заданных точек.

Перед использованием, важно знать, что такое нивелир, определить предназначение можно по следующим параметрам:

• Трубная конструкция ригельного типа используется в строительстве, небольших объектах измерения.
• Установки с компенсационным механизмом уровня наклона.

В строительстве все более набирает популярность лазерный нивелир. Применяется во всех направлениях, от заливки бетона до необходимости ровного вывешивания полок.

Составляющие конструкции лазерный излучатель, с помощью него луч находит центр, позиционируется на плоскости.

Для чего нужен нивелир

Спектр действий, проводимых нивелиром, очень высок. Устройство различается по конструкции и параметрам, для геодезических работ применяются оптические модификации приборов. В строительстве, при монтажных работах широкое распространение получили лазерные модификации измерительных приборов. Функционал не требует последующих расчетов и разметки территории, конструкцией может пользоваться даже непрофессионал.

Основное назначение нивелира:

• Разметка строительной площадки для возведения фундамента проектируемого объекта.
• Любые измерения на территориях, где планируется высадка деревьев или цветов, а также монтаж заборов, пристроек и теплиц.
• Площадки и тротуары могут быть расчерчены на территории нескольких десятков метров вперед, что позволяет подсчитать расходы материала.
• Производятся землеустроительные мероприятия.

Процесс разметки пола в строительстве

Модификация строительного нивелира применяется при крупном ремонте или возведении здания. Для чего нужен нивелир – сокращение времени на разметку, а также поиск неровностей. Строительные разновидности применяются:

• когда прокладываются магистрали коммуникаций, это могут быть трубы, канализация, электропроводка и прочее;
• горизонтальный пол, ровные стены, перегородки необходимы при любом качественном ремонте, нивелир помогает вычислить параметры;
• производится монтаж плинтусов, натяжных, подвесных конструкций на полотке здания;
• монтаж мебели встроенного типа, установка рам, дверей в помещениях.

Процесс измерения высоты холма

Время на отделочные, монтажные работы значительно сокращается с использованием цифрового устройства.

Существуют модификации, которые могут сохранять информацию на различных носителях, они легки в эксплуатации и установке, устойчивы к внешним факторам.

Виды нивелиров

Основные различия механизмов классом точности, принципом работы. Существую различные виды нивелиров, которые служат для разметки местности, монтажных, а также при строительных работах.

Разновидности нивелиров

1. Геометрические приборы построены процессом излучения визирующего луча, произведенного в горизонтальном положении, что дает возможность измерить разницу между точками на местности. Разметка, местоположение точек указывается специализированными рейками, геометрическое нивелирование может быть использовано простым и сложным способами. Сложные работы подразумевают последовательно заменяемые точки при использовании прибора.
2. Оптико – механические геодезические нивелиры определяют параметры точек с помощью света, совокупностью с заранее расставленными контрольными приборами. Оснащен прибор оптической трубой, расчет параметров производится визуально, что требует определённой подготовки.
3. Теодолитные или тригонометрические механизмы работают за счёт наклонного луча, позволяют вычислить превышения между метками плоскости. Расчет параметров производится по специальной формуле, данные метод считается не точным при пересеченных местностях, на большом расстоянии.
4. Гидростатические приборы работают за счёт нескольких сосудов с жидкостью, соединённых парой. Процесс измерения происходит наполненными трубками с жидкостью, соединенными между собой шлангом или трубой. При отклонении по высоте количество вещества в сосуде одной из емкостей будет больше. Метод определения высотных разниц достаточно точный, но ограничен длинной шланга или трубы.
5. Цифровые приборы модификация лазерного типа, которая имеет повышенный функционал. Основываясь на данных излучателя, процессор обрабатывает информацию, выводит в цифровом виде. Показания возможно сохранить, скинуть на внешний носитель.
6. Лазерные приборы считаются высокоточными, способны проецировать луч к различным поверхностям. Различные модификации позволяют работать с плоскостями при тяжелых условиях.

Некоторые виды измерений проводятся с помощью эхолотов, барометров, стереоскопов. Данные приборы требуют особых навыков при эксплуатации, точных расчетов. Строительный нивелир получил широкое распространение в виде цифрового устройства, цена высока, но предоставляется возможность производить измерение самостоятельно.

Классы точности нивелиров

Классификация по точности подразумевает использование на определенных местах работы. Существует три основные категории:

• Технические устройства, допустимая квадратичная ошибка которых варьируется от 2 до 10 мм на 1 км двойного хода луча. Данные приборы используются для определения высотных параметров рельефа, привязки к определенным точностям.
• Высокоточные, квадратичная ошибка на 1 км хода допустима в пределах от 0,2 до 0,5 мм. Применяются в строительных работах, небольших помещениях. Результат наиболее точен по сравнению с техническими конструкциями.

Нивелиры применяются во всех отраслях, где важно идеальная поверхность по каждой из плоскостей. Оборудование позволяет установить необходимый уровень наклона к сооружению или предмету.

Достоинства современных нивелиров

Человечество освоило измерительный инструмент во времена Древнего Египта, принцип действия с тех пор практически не изменился. Современные приборы отличаются повышенной точностью, различными характеристиками, что позволяет использовать их при строительстве различных объектов. Различная функциональность позволяет подобрать аппарат по параметрам, необходимым к использованию. Основные требования при подборе инструмента:

• устойчивость к воздействию внешних факторов;
• сохранение информации внешними носителями позволит проводить действия без задержек при перемещении компонентов;
• эргономичная конструкция, малый вес;
• наименьшая цена по отношению к требуемым показателям, простые эксплуатационные качества.

Правильно подобранный инструмент позволит грамотно разметить площадь для возведения и монтажа требуемых конструкций.

Оптические нивелиры в чем их преимущество

Призменные или оптические модификации применяются к разметке территории, считаются наиболее популярными устройствами. Конструкция состоит из основания оптического устройства и подставки.

Замеры производятся ручным способом, существует возможность регулировать параметры:

• фокус окуляра;
• регулировка положения зрительной трубы;
• фиксирование положения;
• выравнивание положения по отношению к плоскости.

Использование оптического прибора не представляет труда, однако замеры производятся подготовленным оператором. Действия производится несколькими операторами, один из которых производит фиксирование рейки с делениями каждые 1 см, второй производит непосредственные замеры, заносит сведения в журнал.

Измерение оптическим нивелиром

Оптические конструкции разделены несколькими классами, которые определены нивелирной сетью РФ:

1. К первой категории относятся приборы с наименьшей погрешностью. Эффект реализован результатом прямого и обратного отображения к встроенной зрительной трубе. Использование происходит при геодезических работах, где необходимы точные замеры, расчет показателей.
2. Погрешность устройств категории второго класса находится на необходимом уроне, по стандартам ГОСТ. Конструкция включает встроенный компенсатор и прямое отображение. Нивелиры с такими характеристиками не используются замерами на дальние расстояния.
3. Технические подходят к третьему классу, имеют один из измерительных приборов. Инструмент используется вдали от электросети, не повредив к окружающим условиям.

Лазерные нивелиры следующая ступень развития техники

Нивелирные механизмы получили широкое распространение при строительных работах, благодаря лазерному устройству. Проецирование производится излучателем, который является составляющей частью конструкции. Полностью освоенная функциональность прибора позволит в кротчайшие сроки выполнять поставленные задачи.

Использование портативного лазерного нивелира

Лазерные приборы подразделяются несколькими категориями, в зависимости от типа действий:

1. Ротационный аппарат, оборудованный вращающейся головкой. Верхняя часть крутится со скоростью 600 об/мин, два лазера позволяют спроецировать луч на 360 градусов по всей оси. Скорость меняется для достижения лучшего отображения на поверхности. Данное устройство распространено в использовании при монтаже окон, дверей и отделки помещений.
2. Точечные конструкции применяются при отделке потолка или стен. Проецирование во всех точках плоскости позволяет работать во всех категориях помещений.
3. Линейные модификации работают путем построения линии, в дальнейшем по которой производится разметка и монтаж предметов.
4. Комбинированные типы позволяют производить несколько вариаций линий. Цена установлена выше конкурентов, однако возможно проецировать наклонную, отвесную и линии в различные стороны. Работа лазера может быть выбрана в зависимости от необходимого режима, точечно или линейно.
5. Профессиональные геодезисты используют построители плоскостей. Дорогое устройство применяется для проектирования точек зенита, надира поверхности, определения разницы в высоте предметов.

Строительные нивелиры используются при отображении перпендикулярных линий, применяются с укладкой паркета, поклейкой обоев и т.д.

На что обращать внимание при покупке нивелира

Технические характеристики будущего устройства для измерения подбираются в соответствие с показателями дальности и точности, необходимыми при работах. Бытовые устройства, применяемые при ремонте помещений могут иметь дальность до 40 метров, чего достаточно для построения точных линий по периметру. Лазерные конструкции могут быть также использоваться перед заливкой фундамента, использование некоторых аксессуаров дает возможно увеличивать дальность до 600 метров.

Необходимо обратить внимание на длину волны и качество луча. Погрешность является важнейшей характеристикой, при действии устройства она не должна превышать более 1 мм. В домашних условиях параметр важен, т.к. при любых работах комплект используется на небольшие расстояния. Важно помнить, что цена напрямую зависит от показателей дальности и точности продукта.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
