Ножницы рычажные по металлу: разновидности, технические характеристики

Надежным и популярным инструментом для разрезания являются рычажные ножницы по металлу. С их помощью перекусывают проволоку, разделяют жестяные изделия, арматуру малого диаметра, профиля. Механизмы приводятся в действие усилием со стороны человека или с помощью электроники.

Предназначение

Используются рычажные ножницы для резки металла на производстве, в частных мастерских. Они подходят для разрезания листов по прямой линии без отклонений по сторонам.

Ручные модели не подходят для разрезания листов, деталей разной формы большой толщины. Для этого необходимо купить электрические ножницы.

Устройство и принцип работы

Принцип работы рычажного агрегата простой, однако, новичкам будет интересно узнать из каких элементов состоит этот инструмент:

1. Литая станина, которая обеспечивает устойчивость ножниц при работе с заготовками.
2. Прижимные механизмы, которые позволяют закреплять конструкцию на любой поверхности, переносить их с места на место. Это делает процесс резки простым.
3. Опорная рама. Изготавливается из швеллеров, уголков.
4. Поворотный рычаг с рукоятью.
5. Оси, на которых закрепляются подшипники скольжения.

Отдельного рассмотрения заслуживает рабочая часть инструмента. Она состоит из двух лезвий – подвижного и неподвижного. Они должны изготавливаться из высокопрочного металла, чтобы была возможность разрезать разные материалы.

Технические характеристики

Как у ручных, так и автоматизированных ножниц есть ряд технических характеристик, которые обуславливают их эффективность, точность, производительность. К основным параметрам относятся:

1. Длина режущих частей.
2. Наличие креплений для заготовок, дополнительных рабочих столов.
3. Материал лезвий.
4. Мощность оборудования (если речь идет про электрические модели).
5. Масса, габариты инструмента.
6. Допустимая толщина разрезаемых деталей.

Если говорить про электроинструмент, нужно отдельно обратить внимание на систему управления.

Разновидности

Рычажные ножницы по металлу разделяются по разным факторам. Если говорить о типе привода, можно выделить несколько групп:

1. Гидравлические – приводятся в движение с помощью привода на гидравлике. Это мощные модели, которые предназначены для разрубания металлических прутьев, арматуры большого диаметра.
2. Механические рычажные ножницы по металлу. Ручные устройства, которые приводятся в движение по принципу рычага.
3. Электрические модели. Особенности инструментов — высокая скорость проведения работ, производительность. Рабочему не нужно прилагать усилий для раскроя металла.

По габаритам можно выделить две группы оборудования:

1. Настольные модели. Инструменты небольшого размера, которые закрепляются на любом рабочем столе с помощью специальных зажимов.
2. Полноценные станки, с литой станиной. Они используются на крупных предприятиях, оборудуются гидравлическим, электрическим приводами. Позволяют заниматься серийным производством.

Разновидности механических моделей:

1. Прямые – классические ножницы для выполнения ровных резов.
2. Резаки искривленные – бывают разной формы, зависимо от того, какой рез нужно сделать.
3. Стуловые – используются для разрезания металлических листов большой толщины.
4. Пальцевые – на них закрепляются маленькие резцы, с помощью которых происходит разрезание заготовок.

Отдельная классификация относится к длине лезвий. Они могут быть длинными или короткими.

Принципы выбора

При выборе рабочего инструмента необходимо обращать внимание на ряд факторов, от которых будут зависеть его возможности:

1. Мощность привода.
2. Размер рычага у ручных ножниц.
3. Материал лезвия.
4. Размеры режущих частей.
5. Допустимая толщина обрабатываемых металлических листов.
6. Габариты оборудования, его масса.
7. Тип управления.

При выборе нужно проверять целостность отдельных элементов оборудования, наличие крепежных элементов, устойчивость инструмента.

Преимущества и недостатки

У любого инструмента, как ручного, так и электрического, есть ряд сильных, слабых сторон. Преимущества:

1. Высокая точность резов.
2. Небольшие затраты энергии при работе на электроножницах.
3. Можно разрезать заготовки разной толщины.
4. Компактные размеры мощного оборудования.

Недостатки:

1. Невозможность изготовления криволинейных резов.
2. Листы большой толщины деформируются возле места реза.

Чтобы обрабатывать заготовки разной толщины, нужно приобретать электрические или гидравлические модели.

Производители и стоимость

Цена оборудования зависит от разных критериев:

1. Максимальная толщина разрезаемого металла.
2. Знаменитость бренда.
3. Размеры лезвий, материал из которого они изготавливаются.
4. Габариты станка.

Из отечественных производителей выделяются:

1. JET.
2. Blacksmith.
3. Proma.

Изготовление своими руками

Если есть желание разместить в своей мастерской подобный инструмент, можно сэкономить, изготовить его самостоятельно. Для этого изначально необходимо найти чертеж в интернете. Далее нужно подготовить инструменты, расходные материалы для проведения работ:

1. Сварочный аппарат.
2. Электродрель с набором сверл по металлу.
3. Болгарку с дисками.
4. Металлические швеллера, уголки, пластину (около 4 мм), лезвия.
5. Подшипники, трубу для изготовления рычага, вал.
6. Болты, гайки.

Сборка самодельного станка:

1. Изготовить станину из металлических уголков.
2. Закрепить на металлической пластине неподвижный нож с помощью болтов. Усилить его сварочным швом.
3. В одной из краев нижнего ножа, где нет заточки, сделать отверстие, закрепить в нем вал с подшипниками.
4. На валу закрепить подвижный нож.
5. Наварить рычаг для управления инструментом. Чем больше его длина, тем меньше усилий потребуется для разделения деталей.
6. Дополнительно можно установить тиски, с помощью которых появится возможность удерживать детали при разрезании.

Проверить как передвигается нож. Если возникают затруднения, конструкцию, нужно пересмотреть, перебрать.

Эксплуатация

Для безопасного использования, нужно выучить правила работы с оборудованием:

1. Работать используя защитные перчатки, очки.
2. Закреплять заготовку с помощью дополнительных тисков, чтобы она не передвигалась при проведении работ.
3. Смазывать подвижные механизмы моторным маслом по 1-2 раза за месяц.
4. Если на электроножницах произошло зажевывание металла, нужно отключить их от сети, попытаться вытащить материал самостоятельно, не включая электродвигатель.
5. Опускать рычаг плавно, замедлять движения к концу резов.
6. Удерживать руку не ближе чем на 10 см от острой кромки.
7. Проверять насколько надежно удерживаются разделяемые детали.
8. Электрические модели запускать с помощью дополнительной педали, руки держать дальше от лезвия.

Правила эксплуатации относятся как к покупным, так и самодельным станкам.

Рычажные ножницы используются для разделения разных металлических деталей. Зависимо от того, какой толщины заготовки нужно разделять, требуется выбирать привод инструмента. При желании можно собрать их самостоятельно, использовать для помощи во время строительства, благоустройства дома, участка.

Статья — Ножницы по металлу

Ножницы по металлу – это инструмент, который применяется для резки листового металла или толстой проволоки.

Ножницы по металлу разделяются на несколько видов. Чаще всего ножницы для металла делят по принципу резки: ножевые и высечные, и по принципу работы – ручные и электрические.

Ножевые ножницы – это более «классические» ножницы. Они режут двумя однолезвийными ножами. Ножевыми ножницами невозможно резать металл с середины, резку можно осуществлять только от края листа.

Ручные ножницы, соответственно, предназначены для работы руками, электрические работают от сети или от аккумулятора. Нужно учитывать, что высечных ручных ножниц не бывает.

Виды ножевых ножниц.

Конструкция ножевых ножниц по металлу устроена по следующему принципу. Практически у всех ножевых ножниц имеются два ножа, закрепленные под определенным углом от 7 до 12 градусов. Форма ножей и угол, под которым они расположены, различаются и зависят от типа и назначения тех или иных ножниц по металлу.

Ножевые ножницы по металлу позволяют резать листовой металл на элементы разных форм и размеров, позволяют вырезать фигурные элементы. В зависимости от конструкции и назначения ножевые ножницы по металлу разделяются на несколько типов.

Во-первых, ножевые ножницы по металлу разделяют на ножницы с правым и левым резом. Ножницы с правым резом имеют линию разметки справа от режущей кромки, ножницы с левым резом, наоборот, имеют линию разметки слева от режущей кромки.

Обычно металл режут по заранее нанесенной разметке и ножницы для резки металла всегда располагают таким образом, когда верхнее лезвие находится над линией разметки.

Во-вторых, ножевые ножницы по металлу подразделяются на типы в зависимости от назначения. Одни виды ножниц по металлу подходят для того, чтобы резать металл на ровные куски по прямой линии, другие типы ножниц используются для вырезания фигурных фрагментов или для проделывания в листе отверстий.

Ножницы прямого реза или «проходные» ножницы режут металл по прямой.

Ножницы криволинейного реза (фигурные) позволяют вырезать фигуры разных форм и размеров. Маленькая режущая головка обеспечивает фигурным ножницам большую маневренность. Именно это позволяет вырезать ими разные фигуры.

К ножницам криволинейного реза относятся и радиусные ножницы по металлу. Лезвия радиусных ножниц искривлены, что позволяет вырезать этими ножницами фигуры с ровным, округлым краем и отверстия небольшого диаметра. Кроме того, радиусными ножницами можно пробивать отверстия в листе металла.

Универсальные или комбинированные ножницы по металлу. Такие ножницы потому и называются универсальными, что могут применяться как для кривой, так и для прямой резки. Именно поэтому они пользуются большой популярностью.

Кровельные, они же стуловые ножницы позволяют резать более толстый металл (2-3 миллиметра). Для облегчения работы кровельные ножницы можно крепить к верстаку, что дает возможность воздействовать на металл, затрачивая меньше физических усилий.

Рычажные ножницы по металлу также применяются для резки металла большой толщины или для жесткого металла, так как рычажный механизм, встроенный в этот инструмент значительно уменьшает усилия, которые надо прилагать при резке металла. Особенностью рычажных ножниц является то, что их можно использовать только прикрепив к верстаку.

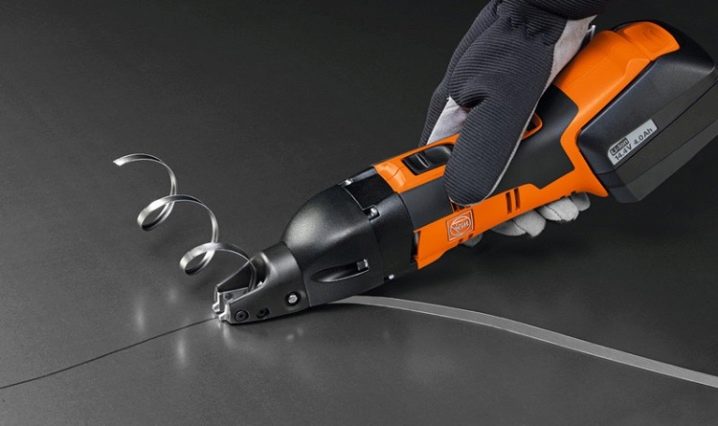

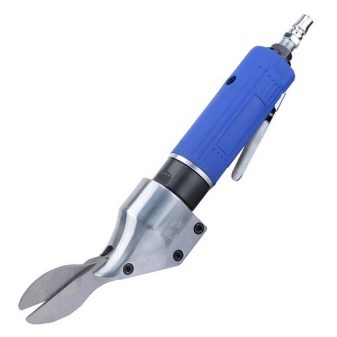

Виды электрических ножниц.

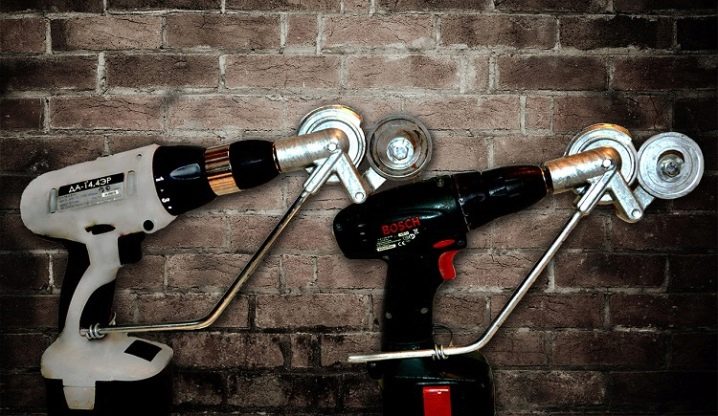

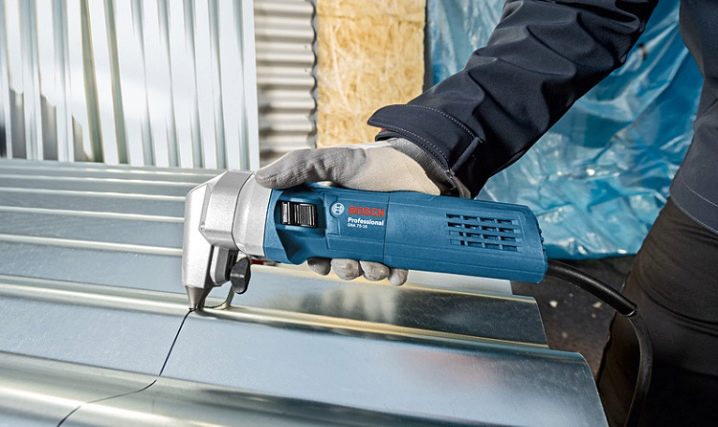

Электрические ножницы применяются для прямой и фигурной резки более толстого металла, который трудно резать руками. Кроме того, электрические ножницы применяются тогда, когда необходима высокая точность разреза и в тех случаях, когда нужно разрезать металл в месте, к которому трудно подобраться.

Электрические ножницы довольно надежны и могут работать достаточно долго.

Электрические ножницы разделяются на типы в зависимости от источника питания и принципа работы.

По источнику питания электрические ножницы делятся на сетевые и аккумуляторные. Аккумуляторные чаще используют в местах, где нет электросети. Однако, если предполагается работа там, где электросеть есть, лучше взять сетевые, так как аккумуляторные весят больше за счет наличия аккумулятора.

Кроме того, электрические ножницы разделяются на ножевые и вырубные.

Ножевые электрические ножницы похожи на ручные. Они состоят из пары однолезвийных лезвий, одного подвижного, одного неподвижного. Подвижное лезвие приводится в движение с помощью электродвигателя. Между двумя лезвиями закладывается лист металла и осуществляется резка. В электрических ножевых ножницах чаще всего встраивают механизм, который позволяет регулировать расстояние между ножами.

Ножевыми электрическими ножницами можно резать только начиная от края листа. С середины листа начинать резать невозможно в силу их конструкции. Кроме того, фигурную резку осуществлять ножевыми электрическими ножницами сложно.

Высечные электрические ножницы представляют собой конструкцию диаметром 57 миллиметров и двигатель, который приводит ножницы в работу. Головка вырубных ножниц напоминает зубило, а принцип работы – выбивание этой головкой металла, находящегося между подвижной и неподвижной частью ножниц. Большинство видов электрических вырубных ножниц оснащены механизмом, сбрасывающим металл вниз. Это обеспечивает обзор при работе, что, в свою очередь, повышает ее качество.

Вырубными электрическими ножницами можно начинать работу с середины листа, однако для этого сперва приходится проделывать на листе металла отверстие с помощью дрели.

Вырубные электрические ножницы разделяются на несколько видов.

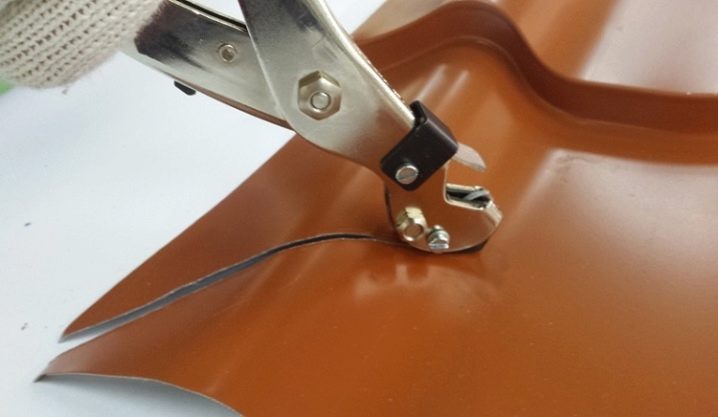

Одним из самых популярных и любимых мастерами видов ножниц являются шлицевые ножницы. Их любят за их универсальность. Шлицевыми ножницами можно резать листовой материал, вырезать отверстия в листах и трубах, делать криволинейные разрезы.

Шлицевые ножницы имеют открытую режущую головку, благодаря чему можно следить за тем, как вы режете. Это упрощает работу и делает разрез более точным.

Шлицевые ножницы применяются при металлообработке, изготовлении вентиляционных систем, для резки листового металла, в слесарных и жестяных работах.

Ножницы. Виды и типы. Работа и применение. Особенности

Ножницы являются незаменимым резным ручным инструментом для выполнения широкого спектра задач. Они представляют собой два лезвия, плотно сходящиеся в близко расположенной параллельной плоскости. Существует множество их конструкций, каждая из которых предназначена для отдельно вида работ. Вне зависимости от предназначения инструмент изготавливается из качественной углеродистой стали высокой твердости с закалкой режущей кромки, позволяющей сохранять заточку максимально продолжительный период. Самый древний инструмент, найденный археологами, предназначался для стрижки овец и больше напоминал пинцет, чем привычную сейчас конструкцию.

Какие бывают ножницы

В зависимости от предназначения отличают следующие их виды:

• Парикмахерские.
• Маникюрные.
• Кухонные.
• Канцелярские.
• Садовые.
• По металлу.
• Портновские.

Каждая разновидность предназначена для выполнения отдельно поставленных задач. Конструкция, сталь, тип заточки и другие параметры ножниц, специально подобранные под узкую специализацию, что позволяет облегчить работу и сделать все возможное для получения качественного результата резки.

Парикмахерские

Парикмахерский набор включает несколько разновидностей ножниц, которые в зависимости от конструкции режущей кромки разделяют на следующие виды:

• Прямые.
• Филировочные.
• Флажковые.

Прямые имеют стандартную заточку под углом 45-50 градусов. Они используются для ровного подстригания волос, бороды и усов. Также существуют и другие типы заточек – под 38 градусов, для точного реза, и более острые углы у профессионального инструмента японского производства. Прямые ножницы могут иметь различную форму рабочей поверхности лезвий, которая вытягивается в линию или изгибается.

Филировочные предназначены для тушевки и филировки волос. Они имеют зазубренную режущую кромку, которая наносится как на одной, так и на обеих сторонах лезвий. При щелчке инструмента срезают в 2 раза меньше волос, чем у прямого типа, поэтому ими работать гораздо легче, когда нужно сделать аккуратную современную стрижку. Филировочные зубцы тоже могут иметь различный угол заточки, который подбирается в зависимости от характеристик стали, используемой для изготовления.

Флажковые является универсальной парикмахерской конструкцией, которая предназначена для одновременной стрижки и филировки. Особенность их полотен заключается в фигурной форме, поэтому рез получается волнистым. Благодаря этому кончики срезаемых локонов получают различную длину, что дает привлекательный визуальный эффект.

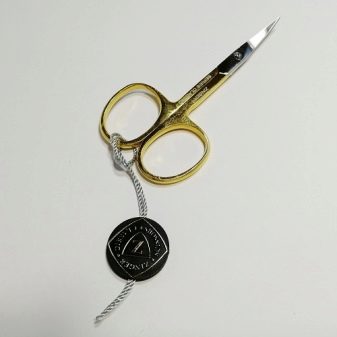

Маникюрные

Маникюрные ножницы предназначены для подготовки маникюра. Они отличаются компактным размером и специальной формой, позволяющей работать максимально удобно. Их выдает узкое режущее полотно, которое сужается к концу. Маникюрные инструменты бывают четырех видов:

• Для ногтей.
• Для кутикулы.
• Универсальные.
• Безопасные.

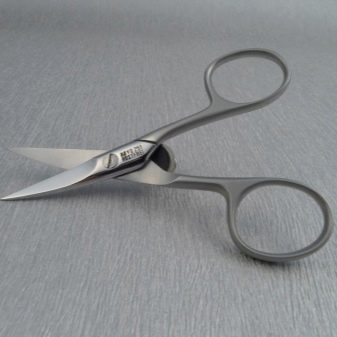

Инструменты для ногтей имеют среднюю ширину режущих полотен. Они могут быть ровными или иметь боковой изгиб, что позволяет делать идеальный фигурный срез по линии роста ногтей. Использование таких ножниц является узкоспециализированным. Их не рекомендовано применять для выполнения других задач, таких как резка ниток, бумаги и прочих материалов. Это может привести к ускоренной порче режущей кромки.

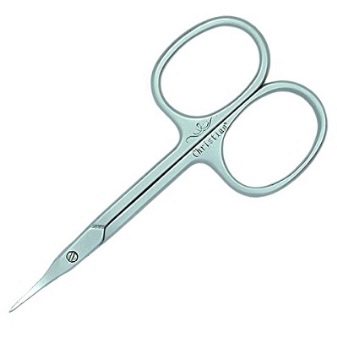

Для кутикул используется более изящная конструкция, с утонченным профилем. Для таких ножниц характерен боковой изгиб и особая заточка, позволяющая прикладывать инструмент вплотную к нежной коже, для обрезания выступающих кутикул, с минимальным повреждением. Их не рекомендовано использовать для ногтей, поскольку специфическая заточка быстро изнашивается, кроме этого утонченная конструкция может изогнуться при контакте с твердыми материалами.

Универсальные могут использоваться для выполнения обрезки ногтей и кутикул. Они имеют средний угол заточки, поэтому вполне справляются с обеими задачами. Качество их работы уступает более специализированным конструкциям, но является вполне удовлетворительным.

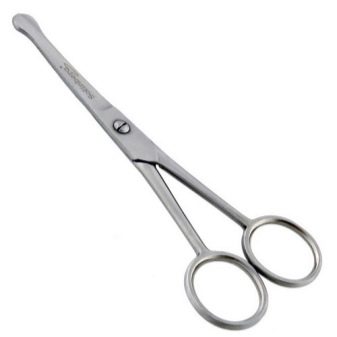

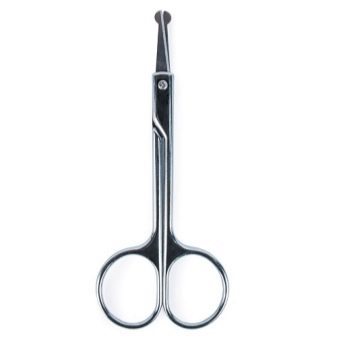

Безопасные имеют не характерную для маникюрных ножниц форму. Их концы скругленные, что минимизирует вероятность укола. Такая разновидность используется для подстригания ногтей у детей. Работать с ними не столь удобно, как с классическими острыми разновидностями, но вполне возможно.

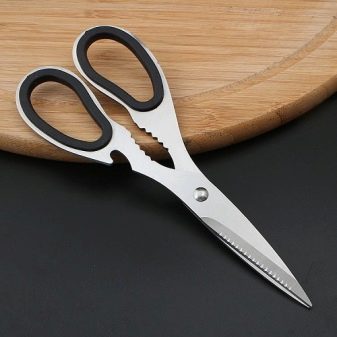

Кухонные

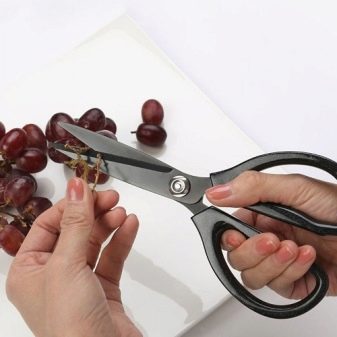

Кухонные ножницы используются для разрезания различных продуктов. В зависимости от предназначения они разделяются для разделки мяса или птицы, а также нарезки зелени. Первые значительно ускоряют работу при разделке тушек птицы и кролика. Работать с ними гораздо удобнее и безопаснее, чем при использовании обычного ножа. Их конструкция минимизируют вероятность травмирования. При этом обеспечивается аккуратная разделка, благодаря чему тушка сохраняет привлекательный внешний вид.

Для нарезания зелени используется специфическая конструкция ножниц, имеющая несколько режущих полотен, расстояние между которыми составляет 2-3 мм. Всего за один щелчок инструмента возможно обеспечить аккуратное разрезание нежных листочков укропа, петрушки или репчатого лука на множество кусочков. Их использование позволяет получить аккуратные отрезки зелени одинаковой длины, которые можно использовать для украшения блюд или добавления в нежные соусы.

Канцелярские

Канцелярские или офисные используются для нарезания бумаги или картона. Они отличаются между собой по длине рабочей поверхности и удобстве ушек. Длинные ножницы лучше всего подходят для продольного и поперечного нарезания ровных бумажных полосок. Благодаря этому обеспечивается минимальное количество зазубрин на срезаемой поверхности. Более короткий и узкий инструмент используется для фигурной резки. Его преимущественно применяют в рукоделие и для создания аппликаций. Укороченная узкая конструкция будет идеальным решением для детей, поскольку она лучше всего подходит для выкройки сложных фигур по контуру. Концы таких ножниц скругленные, что минимизирует травмоопасность.

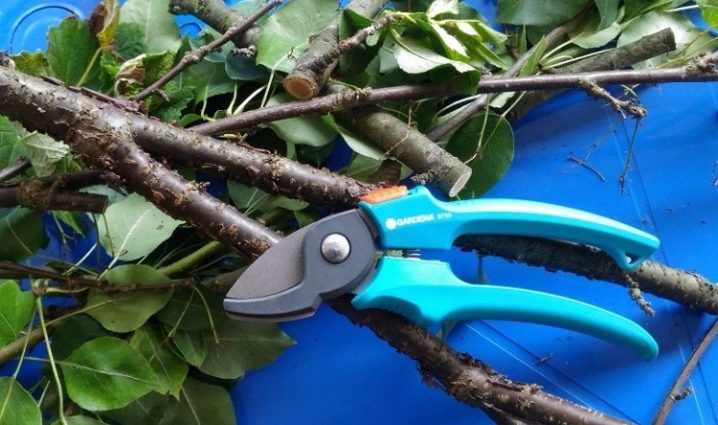

Садовые

Садовый тип используются для выполнения широкого спектра задач. Существует несколько разновидностей, которые применяются для стрижки кустов и травы, а также обрезки веток. Последние называются секаторами. Они имеют мощную конструкцию режущих полотен, позволяющую разделаться с ветками сечением до 30-40 мм. Для секатора характерно отличие формы рабочих полотен. Режущая кромка верхнего имеет выгнутость, а нижнего – вогнутость. Это позволяет обеспечить более комфортный и легкий срез жестких веток.

Для подстригания кустов используется весьма большой инструмент, режущая поверхность которого нередко составляет более 30 см. С его помощью можно подрезать кусты и придавать им требуемую форму. Именно благодаря их применению существуют живые садовые фигуры, получаемые в результате стрижки кустистых растений.

Также существует садовый инструмент, предназначенный для подстригания травы. Конечно, он существенно уступает профессиональным газонокосилкам, но имеет и свои преимущества. Его применяют для подрезания травы в труднодоступных местах, где стандартное садовое оборудование просто не помещается. Это могут быть участки вокруг камней или статуй, а также места вблизи от бордюра.

По металлу

Ножницы по металлу бывают монолитными и составными. Они предназначены для разрезания листового металла. С их помощью можно раскроить кровельные материалы, такие как сайдинг, профнастил, металлочерепица и прочие. Они с легкостью справляются с жестью и оцинковкой. Также их применяют для работы с мягким пластиком. Для монолитных ножниц характерна цельнолитая конструкция. Они являются более дорогостоящими и надежными, поскольку непосредственная режущая кромка и ручки сделаны из высококачественной стали, стойкой к серьезным нагрузкам.

Составная конструкция является более сложной в производстве, но сравнительно дешевой. Непосредственная режущая кромка делается из твердой инструментальной стали, а прикрученные к ней с помощью болтовых соединений рукояти – из обычного черного металла.

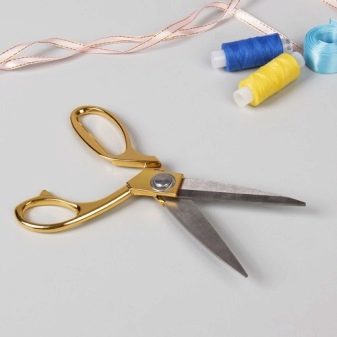

Портновские

Портновские или закройные ножницы предназначены для разрезания тканей. Они используются швеями при раскройке. В зависимости от материала, с которым требуется работа, инструмент выпускается как легким, так и усиленным, когда нужна резка выделанной кожи. Отличительной характеристикой портного инструмента является то, что одно кольцо заметно больше второго. Благодаря этому в него можно вставлять три или четыре пальца, что значительно облегчает работу, когда требуется раскройка твердых материалов.

Кроме классической конструкции существуют и более специфический закройный инструмент. Для таких ножниц характерен изгиб под прямым углом между рабочей частью и рукоятью, благодаря чему возможно раскройка материала, не отрывая его от поверхности стола. Профессиональные швеи применяют именно такой тип.

Похожие темы:

Разновидности ножниц по металлу

Ножницы по металлу – этот замечательный и востребованный инструмент прекрасно знаком любому профессиональному слесарю, жестянщику, кровельщику и тем, кто работает с листовым железом. Но как разобраться человеку, не искушенному в металлообработке и слесарном деле, что это за инструмент, какие его особенности и принцип работы ножниц по металлу?

Принцип работы ножниц по металлу

Ножницы для резки металла работают без стружки, то есть методом пластической деформации. При смыкании пары ножей давление, проходящее по линии резания, разделяет металл, и получается ровный разрез. Для хорошей чистоты и правильности реза между верхним и нижним ножом должен быть обеспечен зазор определенной величины. При слишком малом зазоре будет получаться «рваный» срез, а при слишком большом получаются заусенцы. Зазор между ножами выбирается зависимости от толщины металла. Например, у ручных ножниц он находится в пределах 0,1-0,8 мм. Угол заточки режущей доли ножниц составляет 70°, такой угол делается с целью предотвращения выкрашивания лезвия во время усиленной эксплуатации. А задний же угол лезвий затачивается под углом 1-2º,  это служит для уменьшения трения при процессе резания.

Ножницы по металлу можно разделить на две основные категории:

• ручные ножницы;
• механизированные (машинные) ножницы

В свою очередь каждая категория имеет свои подвиды инструмента.

Ручные ножницы

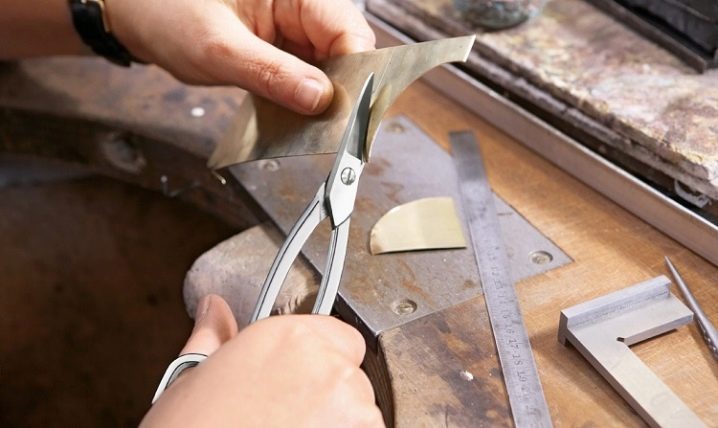

Ручные ножницы по металлу предназначены для резания листового металла: сталь диаметром 0,5-0,7мм, кровельное железо, металлочерепицу, а также цветные металлы диаметром примерно до 1,5 мм. Ручные ножницы состоят из 2 коротких ножей и 2 длинных рукоятей, соединенных между собой осью, винтом или заклепкой. При смыкании рукоятей происходит и смыкание ножей, что и является рабочим режущим движением этого инструмента. Длина таких ножниц обычно составляет от 200 до 400 мм.

Ручные ножницы делятся на правые и левые.

Правые ножницы предназначены для того, чтобы резать металл преимущественно по часовой стрелке, а левые, соответственно, наоборот. Во время резки ножницы держат в правой руке, большой палец лежит на верхней рукоятке, три пальца обхватывают нижнюю часть, указательный палец или мизинец располагается между рукояткам и служит для их раздвигания.

По способу изготовления ножницы делятся на кованые, литые и составные-рычажные.

Кованые ножницы – высококачественный инструмент и зачастую довольно дорогой, отличается повышенной прочностью и износостойкостью режущей кромки.

Литые ножницы имеют менее прочный материал по сравнению с коваными и изнашиваются гораздо быстрее.

Составные рычажные ножницы создают большее усилие на режущей кромке за счет рычажного механизма, для разведения рычагов-рукояток механизм снабжен возвратной пружиной, что делает их удобней простых ножниц по металлу. Ножи изготавливаются из легированной литой или кованой стали, а рычаги рукояти – из более мягкой и дешевой.

Прочтите также статью Металлический гараж своими руками

Рычажные ножницы

Предназначены для разрезания листового металла до 4 мм, круглых прутьев и угольников. Простые рычажные ножницы состоят из 2 плоских ножей, соединенных между собой осью или винтом. Нижнее лезвие крепится неподвижно к верстаку или рабочему месту, а к верхнему подвижному прикрепляется рукоятка для удобства работы с ножницами. В лезвиях зачастую имеются круглые и профильные отверстия разных размеров, они служат для фиксации отрезаемого материала, как сказано выше, прутков, уголков, проволоки.

что это такое и кто их изобрел? Какими бывают современные ножницы? Виды инструмента для левшей и комбинированные, электрические вырубные и листовые

Ножницы – это предмет, который есть в каждом доме и каждом офисе, и зачастую не в единственном экземпляре. Они являются настолько естественной частью нашего повседневного быта, что мы даже не задумываемся о том, кто же придумал этот элементарный, но гениальный в своей простоте инструмент, который сейчас активно используется в разных сферах жизни: парикмахерском искусстве, садоводстве, промышленном производстве, кулинарии и прочих областях. О том, как и когда появились ножницы, и какими они бывают, расскажем в данной статье.

Что это такое?

Классические ножницы – это инструмент, который состоит из двух лезвий, соединенных по центру винтом, его основное назначение – резать. Что именно резать? Да практически все что угодно: бумагу, ткань, продукты, металл, в зависимости от сферы применения.

История происхождения

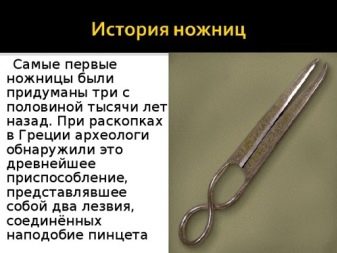

История ножниц началась более четырех тысячелетий назад: они появились в II-I веке до н. э. «Облик» самых первых ножниц, найденных на территории Древнего Рима, был еще очень далек от современного, поскольку по форме они напоминали пинцет. Предмет представлял собой 2 лезвия, соединять которые приходилось силовым нажатием на них. Предназначался он для стрижки овец.

Такая конструкция просуществовала около двух тысячелетий, пока Архимедом не был изобретен рычаг. Это стало отправной точкой для значительной модификации ножниц. Ее приписывают Леонардо да Винчи, который придал режущему инструменту форму, привычную нам, соединив лезвия гвоздиком, и для удобства сделав ручки в виде двух колец. Хотя некоторые ученые называют автором современных ножниц неизвестного ремесленника с Ближнего Востока, записывая на его счет эти преобразования.

До сих пор идут споры о родине ножниц. Не все согласны с их античным происхождением. Некоторые исследователи считают, что они появились в Китае. Другие называют страной первых ножниц Египет – там был обнаружен предмет, напоминающий кусачки, сделан был из сплошного куска металла.

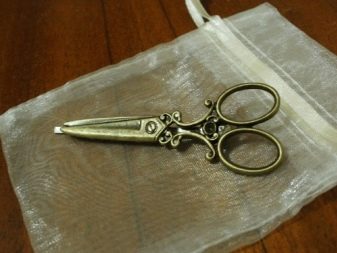

В Средние века ножницы приобрели не только практическую, но и эстетическую ценность. Мастера соревновались в том, кто создаст более красивый и оригинальный экземпляр. Ножницы делались из железа, а их ручки украшались элементами из стали, серебра и позолоты, покрывались гравировкой и различными орнаментами. Их причудливые формы поражали воображение: рукоятки изготавливались в форме растений, диковинных животных и птиц. В то время ножницы были поистине произведениями искусства, хотя иногда и в ущерб практической функции. С XIV века ножницы превращаются в женский аксессуар – их часто дарил мужчина своей даме сердца, вложив в красивый кожаный футляр.

В России самые древние ножницы были найдены во время раскопок Гнездовских курганов (Гнездово – это деревня под Смоленском). Их возраст датируется X веком. Примерно тогда же они появились и в Европе, причем интересно то, что каждая страна является «производителем» собственного вида инструмента. Так, маникюрные кусачки были придуманы на Ближнем Востоке, их изготовил ремесленник для жены очень богатого шейха. Изобретение садовых ножниц принадлежит Англии, для кулинарных целей их впервые стали использовать французы, а немцы создали ножницы для резки металла, которые изначально применялись для демонтажа деталей машины в случае аварии.

Устройство и характеристики

Рассмотрим подробнее то, как именно функционируют ножницы в наше время.

Материал

Материал, из которого делают костяк современных ножниц, – сталь. Она обладает всеми необходимыми характеристиками для предмета, предназначение которого – резать: стальные изделия прочные, твердые и износоустойчивые, способные выдерживать большие тепловые и механические нагрузки. Для производства ножниц используют высокоуглеродистые, хромоникелевые, хромованадиевые соединения. С чем более плотной субстанцией предстоит работать ножницам, тем прочнее материал их изготовления. Покрытия ручек делают из пластмассы, силикона и резины.

Форма

Форма ножниц также определяется конкретной задачей, которую они будут выполнять. Лезвия могут быть прямыми или изогнутыми, с острыми или закругленными концами, короткими или длинными, с ровной или зубчатой режущей поверхностью, также они могут быть оснащены дополнительными вырезами и выемками для различных целей. Что касается формы рукоятки, то она чаще всего представляет собой либо 2 кольца, либо простые прямые ручки. Особую конструкцию, отличную от других видов, имеют электроинструменты. О них поговорим ниже.

Размеры

Ножницы бывают разной величины. Наверное, самыми миниатюрными представителями рода являются маникюрные изделия, их длина совсем небольшая – около 10 см. Это объясняется тем, что задача таких ножниц – аккуратно подстричь ногти, размер которых также мал. К категории ножниц среднего размера (примерно 50 см) можно отнести кухонные, канцелярские и портновские. И, наконец, самые большие габариты имеют садовые ножницы и инструменты, которые предназначены для резки металла (их длина около 1 метра, весят они существенно больше остальных).

Какие бывают виды?

В зависимости от сферы применения и назначения, современные ножницы бывают следующих видов.

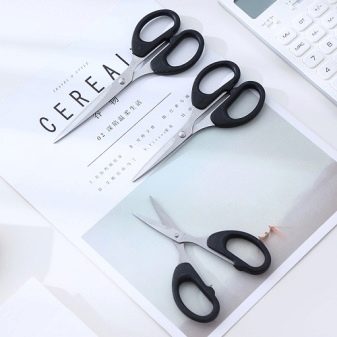

Бытовые (или хозяйственные)

Это классические ножницы с прямыми гладкими лезвиями. Их еще называют универсальными, поскольку ножницы такой конструкции применяются для большинства домашних нужд: резки бумаги, ниток, ткани, продуктов. Пожалуй, только для обрезки ногтей они не подойдут, хотя находятся такие люди, которые используют их и в качестве маникюрных.

Лучше брать хозяйственные ножницы из нержавеющей стали – срок службы у них значительно выше, износоустойчивость – тоже.

В продаже есть варианты не только для правшей, но и для левшей.

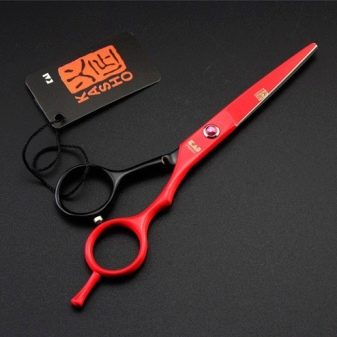

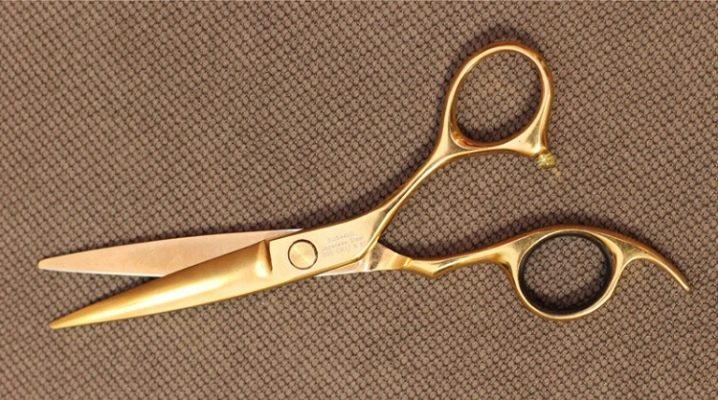

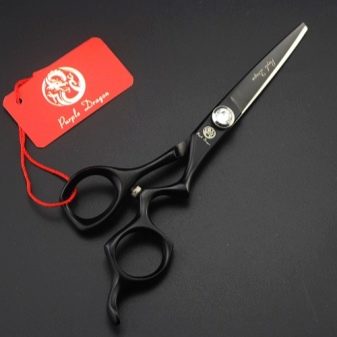

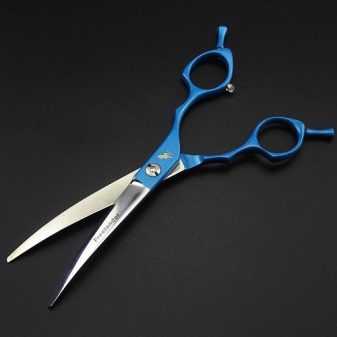

Парикмахерские

Эти ножницы используются для подстригания волос и растительности на лице у мужчин. Выделяют четыре их подвида.

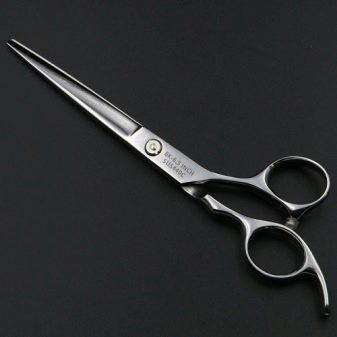

• Прямые ножницы. Они похожи на бытовые, имеют гладкие лезвия с острыми концами. Угол заточки у них стандартный – 50 градусов, длина режущих поверхностей разная: бывают длинные, средние и короткие разновидности.

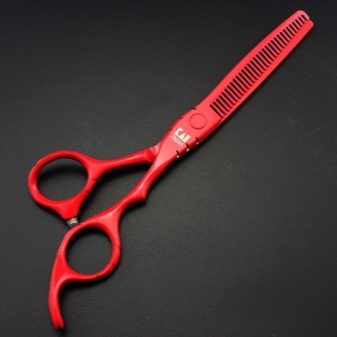

• Филировочные ножницы. Отличаются от прямых тем, что внутренняя кромка лезвий у них не ровная, а зубчатая. Зазубрины могут присутствовать как на одной режущей поверхности, так и на обеих сразу. Благодаря этой особенности, филировочные ножницы способны придавать волосам форму и объем – их используют для коротких стрижек и подстригания челки.

• Флажковые совмещают в себе сразу две функции: стрижку и филировку. Одно лезвие у них гладкое, а на второе надевается насадка с редкими зубьями различной формы.

Состриженные такими ножницами концы волос получаются разной длины, за счет чего смотрятся более густыми и объемными.

• Горячие ножницы внешне выглядят как прямые. Однако они электрические, и способны нагреваться до нужной температуры.

Срезая волос горячими ножницами, мы закупориваем кончики, предупреждая их сечение и сухость.

Кухонные

Их предназначение – нарезка продуктов. В свою очередь, кухонные ножницы подразделяются на универсальные, многофункциональные и специализированные. Рассмотримкаждый вид отдельно.

• Универсальные – это обыкновенные бытовые ножницы, которые хозяйки сами приспособили для кулинарных целей.

Однако для других задач их использовать уже нельзя.

• Многофункциональные ножницы оснащены широкой рукояткой и дополнительными деталями, позволяющими, например, раскалывать орехи или открывать бутылки.

• Специализированные предназначены для одной конкретной цели. Среди них выделяют ножницы для разделывания мяса и рыбы, сделанные из прочной стали. Они имеют слегка изогнутые лезвия и ручки с большим углом разведения и объемными кольцами, часто оснащенными пружиной. Конструкция таких ножниц позволяет резать мясо вместе с косточками. Существуют также ножницы для резки зелени. Они состоят из нескольких лезвий, которые дают возможность за одно нажатие на рукоятку получить много одинаковых кусочков петрушки, лука, салата или сельдерея.

Маникюрные

Такие ножницы обладают небольшим размером и тонкими, заостренными на концах, лезвиями. Они делятся на 4 подвида.

• Для подрезания ногтей. Бывают варианты прямые и с изгибом. Первый лучше использовать тем, у кого плотные ногти, а второй больше подойдет для придания формы тонким и ломким пластинам.

• Для обрезки кутикулы (прозрачной кожицы в нижней части ногтевой пластины). У них более острые и специально заточенные лезвия для деликатного удаления кожи.

• Универсальные. Способны подрезать как ногти, так и кутикулу.

• Безопасные. Отличаются от своих «собратьев» затупленными концами, которые, с одной стороны, делают их более пригодными для состригания детских ногтей, а с другой, – менее эффективными и удобными в работе.

Портновские и закройные

Такие ножницы применяются для кройки и шитья, и обладают рядом определенных особенностей.

• Одно из колец на рукоятке почти в 2 раза больше второго. Сделано это для того, чтобы можно было в большое кольцо просунуть 3 или даже 4 пальца, что необходимо, например, для работы с кожей и другими плотными материалами, когда требуется приложить дополнительные усилия.
• Они выполнены из более прочной стали, чем бытовые или канцелярские.
• Угол между лезвиями и рукояткой у некоторых моделей составляет 90 градусов.

Благодаря этому, ткань во время разрезания будет находиться не на весу, а лежать на столе.

В арсенале профессиональной портнихи всегда имеются разные виды ножниц.

• Для разрезания выкроек используются такие же ножницы, как и для резки бумаги, их длина – 25 см.
• Для обрезки ниток (кусачки для ниток). Их заостренные на концах лезвия находятся в разомкнутом состоянии, по форме инструмент похож на щипчики. Им очень удобно распарывать швы. Стандартная длина кусачек составляет 10 см.
• Для вышивки используются ножницы, которые называются «цапельки». Из-за необычного изгиба рукоятки они действительно напоминают цаплю. С их помощью делают аппликации на ткани и различные вышивки.
• Зигзаг (имеют зубчатые края). Такие ножницы используются для подрезания кромки ткани, которую нельзя подшивать.
• Для шелка и шифона применяют специальные ножницы с микрозаточкой, которая препятствует сползанию материи во время процесса резки.
• Ножницами с закругленными концами удобно вырезать сложные выкройки с большим количеством дугообразных линий, а также работать с многослойными тканями.
• Складные ножницы – это незаменимый «дорожный попутчик» для портнихи.

Канцелярские (или офисные)

Разрезание бумаги, в том числе картонной, – основная задача канцелярских ножниц. Они должны быть сделаны из нержавейки (такие экземпляры самые долговечные и прочные), однако, в офисах предпочитают использовать инструмент с пластиковыми или силиконовыми ручками разных цветов и форм. Причина кроется в большей эстетичности и комфорте подобных моделей.

Канцелярские ножницы обязательно должны быть с закругленными концами – это снижает риск получить травму, порезаться ими. По размеру они могут быть разные, оптимальная длина – 150-220 мм. Учтите, что более длинные ножницы лучше применять для нарезания прямых полосок, а короткими удобнее делать разные фигуры.

Поэтому часто именно такие покупают детям для создания аппликаций в школе или детском саду.

Садовые

Такие ножницы используются на садовом или придомовом участке для разного вида работ.

• Ножницы для обрезки побегов называются секаторы. Они способны хорошо справляться с ветками диаметром до 40 мм. Форма режущих полотен у них своеобразная: изогнутые мощные лезвия в раскрытом виде напоминают клюв птицы, причем верхнее больше нижнего.

Такой «дизайн» острых плоскостей позволяет легко и быстро срезать даже самые плотные ветки.

• Для обрезки листвы и кустов используют ножницы с длинными прямыми рукоятками и лезвиями 35 см длиной. Именно этот прибор применяют для придания кустам нужной формы и создания всевозможных интересных зеленых фигур.

• Для подстригания травы, особенно на большой площади, чаще всего пользуются газонокосилками. Однако для подрезания растительности на труднодоступных участках применяют специальные садовые ножницы. Они похожи по внешнему виду на предыдущий тип, но угол между рукоятками и рабочей поверхностью у «ручной газонокосилки» составляет около 120 градусов. Это позволяет лезвию во время работы находиться в горизонтальном положении и плавно скользить по траве.

Для резки по металлу

Этот вид ножниц создан для разрезания металлических листьев разной толщины и плотности. Они делятся на 2 больших группы, внутри которых существуют многочисленные подвиды.

Ручные

Ручные бывают монолитными, то есть представляют собой цельную конструкцию, и составными, детали которых соединены между собой болтами. Вот несколько разновидностей таких ножниц.

• Обычные. Режут металлические и стальные листы до 1,5 мм.

• Рычажные. Разрезают металл до 2,5 мм.

• Кровельные. Предназначены для резки профнастила.

• Гидравлические. Бывают ручными и механическими. Первые используются для резки кабелей и металлических прутов до 25 мм толщиной, а с помощью вторых производят демонтаж больших металлоконструкций, например, автомобилей или самолетов.

• Диэлектрические. Применяются для разрезания электрических проводов, находящихся под напряжением до 1000 В. Обладают высокими электроизоляционными свойствами.

• Роликовые или дисковые. Распил металла происходит путем вращения дисковых ножей.

• Пневматические. Используют энергию сжатого воздуха, отлично справляются с фигурной резкой металлических листов, не деформируя их, а также хорошо режут кровельные материалы, резиновые и пластмассовые изделия.

• Самоходные. Это изобретение тульских мастеров. Они являются не самодостаточными инструментами, а дополнительной съемной деталью для шуруповерта или дрели. Работают с листом до 1 мм толщиной.

Электрические

Электрические (электроножницы) выполняют гораздо больший объем работы, чем ручные, что очень сильно экономит время мастера и повышает производительность его труда. Такие ножницы могут подзаряжаться от сети или иметь аккумуляторную батарею. Они делятся на следующие основные типы.

• Листовые. Способны разрезать металлические листы до 5 мм толщиной, но начинать работу можно только с кромки листа.

• Шлицевые. Хотя максимальная толщина листа, с которым они справляются, всего 2 мм, преимущество этих ножниц в том, что они имеют несколько ножей, ими можно начинать раскрой с любой точки и работать даже на самых труднодоступных участках.

• Вырубные (или высечные) модели. Состоят из двух базовых деталей: матрицы и пуансона, принцип работы которого напоминает дырокол. Благодаря такой конструкции ими можно делать срезы любой формы и на любой поверхности – как гладкой, так и волнообразной.

Пресс-ножницы (комбинированные)

Используются на производственных предприятиях разного масштаба – от малых до крупных, например, машиностроительных. Они эффективно и за короткое время обрабатывают большие объемы металлической продукции. Принцип работы похож на гильотину, этим объясняется еще одно их название – гильотинные. Таким инструментам подвластны листы толщиной до 35 мм. Пресс-ножницы подразделяются на дисковые, гидравлические и контейнерные.

Интересной разновидностью пресс-ножниц являются кривошипные (с наклонным ножом). Их конструкция дает возможность производить как продольные, так и поперечные разрезы металлического листа до 8 мм толщиной, меняя угол движения ножа. Ножницы аллигаторные – еще один «тяжеловес». Свое название они получили за внешнее сходство с крокодилом: их рабочие поверхности напоминают открытую пасть аллигатора.

Предназначен такой инструмент преимущественно для разрезания металлолома.

Медицинские

Их используют хирурги во время операций, когда надо рассечь мягкие ткани, хрящи или кости. Медицинские ножницы делятся на 3 вида:

• шарнирные – ими разрезают мягкие ткани человеческого организма;
• гильотинные – используются для работы с хрящами и костями;
• микрохирургические – предназначены для выполнения более «ювелирных» разрезов.

Каждый вид подразделяется еще на много подвидов.

Тонкости выбора

Конечно, для каждого типа ножниц существуют свои персональные критерии выбора. Однако есть перечень универсальных правил, которые подходят практически для всех видов, перечисленных в статье. На какие же параметры нужно обратить внимание при покупке ножниц?

• В первую очередь смотрят на материал, из которого они сделаны. Это должна быть нержавеющая сталь хорошего качества. Особенно важен этот показатель для профессиональных инструментов, например, портновских ножниц. Лучше отдавать предпочтение японским моделям: они изготавливаются из высококачественной стали, производство которой имеет многовековые традиции. Внимательно осмотрите инструмент, который хотите купить. На нем не должно быть никаких порезов и повреждений, особенно на рабочей поверхности.
• Заточка и острота лезвий – второй по значимости критерий. Если ножницы без труда разрезают полиэтиленовый пакет, значит, они достаточно острые. Однако этот параметр всегда можно скорректировать у профессионала. Только имейте в виду, что чем больше в составе ножниц содержится углерода, тем лучше они поддаются заточке.
• Плавный ход ножниц также имеет большое значение. Открываться и закрываться режущие плоскости должны не слишком медленно, но и не слишком быстро – в среднем темпе. Движение лезвий равномерное, без резких толчков, рывков и остановок. Между лезвиями в закрытом состоянии должен оставаться небольшой зазор – плотно прилегают друг к другу только кончики.
• Когда вы закрываете ножницы, то одно режущее полотно должно точно заходить на другое, края двух лезвий в идеале должны совпадать, допустимо только незначительное отступление от нормы.

Правила использования

При всей простоте конструкции ножницы – инструмент травмоопасный, и если неаккуратно с ним обращаться, можно либо пораниться самому, либо нанести травму человеку, который находится рядом. Поэтому пользоваться этим инструментом нужно предельно осторожно! Нельзя брать ножницы за одно лезвие – можно порезаться о его острый край. Передавать другому человеку инструмент можно только ручками вперед, держась за сомкнутые рабочие поверхности.

Отдельно стоит сказать о правилах обращения с ножницами по металлу, особенно электрических. При работе с ними нужно быть предельно сконцентрированным на процессе, не отвлекаясь на посторонние вещи. Одежда не должна болтаться, и на ней не должно быть деталей, за которые можно зацепиться. Также необходимо надевать специальный головной убор и защитные очки. После завершения работы с электрическими ножницами не забудьте выключить прибор. Для того чтобы инструмент имел долгий срок действия, используйте его только по назначению.

То есть, маникюрными ножничками не стоит резать бумагу, а кухонными – ткань.

Уход и хранение

Рассмотрим несколько правил того, как правильно хранить и ухаживать за ножницами.

• Периодически ножницы нужно чистить. Особенно это касается профессиональных инструментов, например, маникюрных или парикмахерских – на них остаются частички ногтей и волос. Можно протереть их мокрой тряпочкой или помыть горячей водой, после чего обязательно высушить, используя фен. Если этого не сделать, то со временем на инструменте образуется ржавчина.
• Один раз в месяц серединную зону, где расположен винт, и в которой соединяются лезвия, нужно смазывать специальным маслом. Делать это надо, разведя лезвия и кольца в стороны. Для парикмахерских ножниц эта процедура обязательна.
• Когда винт разбалтывается, и соединение лезвий ослабляется, необходимо его подкручивать отверткой.
• Хранить ножницы нужно в сомкнутом состоянии с соединенными лезвиями, желательно положить их в чехол.
• Не допускайте, чтобы ножницы затупились. Для предотвращения этого или если лезвия уже стали плохо резать, необходимо их заточить. Старайтесь проводить эту процедуру регулярно, делайте ее самостоятельно дома или в мастерской.

Прошло много столетий с момента появления первых ножниц. За это время мир изменился кардинально – сегодня мы живем в эпоху высоких информационных технологий. Но и в XXI веке ножницы не утратили своей актуальности и, проделав большой путь развития, продолжают совершенствоваться и проникать в новые сферы человеческого бытия.

О том, как правильно точить ножницы, вы можете узнать, посмотрев видео ниже.

Ножницы по металлу роликовые: характеристики, разновидности

Точный раскрой листового металла позволяет использовать детали без затрат на обработку и доводку торцов. Тонкий прокат удобно резать роликовыми ножницами по металлу. Они быстро скользят по разметке, отделяя полосы и фигурные заготовки. Края получаются ровные, аккуратные. Модели разных конструкций дают возможность выбрать ножницы под конкретную работу. Простой механизм можно собрать самостоятельно, используя ненужные детали и выработавшие свой срок подшипники.

Предназначение

В домашней мастерской используют ручные роликовые ножницы для разрезания стального листа малой толщины, оцинковки, профлиста. В зависимости от конструкции, приспособление позволяет делать быструю нарезку полос с ровными краями и выкраивать фигурные детали с плавными линиями контура.

На производстве роликовые ножницы используют для дополнительной обработки обрезных деталей, раскроя профнастила при кровельных работах, резки других видов материалов. Компактное устройство не требует специального места для работы. Металлический кровельный материал режется по разметке в любом положении.

Устройство и принцип работы

Инструмент состоит из основания и рычага. Детали соединены осью, вокруг которой вращается верхняя часть механизма. Простая модель ножниц имеет один режущий ролик сверху и опорную площадку для листа снизу. Простой механизм справляется с листами толщиной до 0,5 мм и режет только по прямой линии.

Основные виды роликовых ножниц оснащены двумя дисками. Нижний закреплен в корпусе на неподвижной оси. Верхний нож перемещается перпендикулярно направлению реза для регулировки зазора между режущими кромками. Ролики имеют перпендикулярные стороны относительно режущей кромки в ножницах для резки небольших партий заготовок из тонкого листа по прямой. Сточенные под углом торец и обод увеличивают производительность и технические возможности инструмента.

Лист продвигается в зону реза и постепенно, по радиусу дисков, сдавливается режущими кромками. Происходит разрушение связей на кристаллическом уровне. Торец разрезанных деталей имеет ровный край с немного загнутой верхней кромкой. На нем хорошо видно зерно металла.

Инструмент перемещается вдоль шаблона или по разметке. Форма детали повторяется многократно с одной установки инструмента и приспособлений. Тонкие единичные заготовки с большой площадью удобнее резать при фиксированном положении ножниц. Рабочий вручную перемещает лист в соответствии с разметкой.

От правильно выставленного зазора между ножами зависит усилие работы устройства, вид торца, срок эксплуатации ножей. Металл разрушается не перпендикулярно плоскости. Линия разлома проходит под небольшим углом. Расстояние между ножами составляет 0,1 толщины листа. Для тонких деталей до 1 мм ножи выставляется практически без зазора. Они при смыкании должны заходить друг за друга, не касаясь режущих кромок. Оптимальный режим резания обеспечивает стачивание торцевых поверхностей роликовых ножей на угол 3–5 градусов. По ободу скос примерно 12–15 градусов. При правильном зазоре усилие реза почти в 2 раза меньше деформации, производимой ровными кромками. Срок службы самих роликов между заточками увеличивается в несколько раз.

Технические характеристики

Технические показатели:

• максимальная толщина разрезаемого листа;
• диаметр дисков;
• обрабатываемые марки металлов и сталей;
• фигурная или плоская резка;
• тип, подвижность ножей;
• тип привода;
• правые, левые.

В паспорте толщина разрезаемого листа указывается по углеродистым сталям. Алюминиевый, медный лист мягче. Их допустимая толщина превышает сплавы на основе железа на 30–50%.

Возможность фигурной резки, минимальный радиус линии о указываются в паспорте.

По взаимному расположению ножей относительно линии разметки выпускают в основном правые ножи. Левые востребованы мало, отличаются только зеркальным расположением всех деталей.

Для механизмов с электрическим приводом указывается производительность или скорость реза.

Разновидности

Инструмент для резки бывает ручным, с электроприводом. Первыми инструментами для резки пользуются в домашних мастерских, бригадами кровельщиков, автослесарями. Электрические модели устанавливают на производстве.

По расположению режущих роликов и их подвижности, различают ножницы:

• с неподвижными роликами;
• с одним подвижным роликом;
• с двумя вращающимися ножами.

Модели с неподвижными роликами используются для резки полос по ровной линии. Устройство движется вдоль линейки, или закрепляется неподвижно и через него протягивается лист. Раскрой ограничен толщиной листа до 0,7 мм.

Пользуясь инструментами для резки листа с верхним вращающимся роликом, рабочий затрачивает сил на 20–30% меньше. Металл скользит по нижней опоре под вращающийся круглый нож. Кроме ровных полос, ножницы могут резать лист по дуге радиусом более 1 м.

Два вращающихся ножа со скосами по плоскостям, образующим режущую кромку, способны вырезать сложные фигурные детали, резать профилированный лист. Минимальный радиус поворота моделей от 50 мм. Ножницы с подвижными роликами легко скользят по металлу, разрезая его. Проводя роликами по разметке, получают сложные по форме заготовки. Для изготовления больших партий используют шаблон.

Принцип выбора

Ножницы выбираются в соответствии с работой, которую они должны выполнять. Для быстрого раскроя листа до 1 мм толщиной по ровной линии достаточно инструмента с одним подвижным роликом.

Чтобы вырезать плавные линии, работать с прокатом до 1,6 мм, производить раскрой без специальной плиты со струбцинами, подойдут модели с 2 вращающимися дисками.

Ролик со скошенными поверхностями и режущей кромкой с углом 82–75⁰ подойдет для обрезки краев штампованных листовых деталей, прямой и фигурной резки листов до 2 мм. Заточенные под углом на обеих поверхностях ножи снижают усилие, прикладываемое к устройству для работы. Они позволяют обрезать излишки металла на деталях, расположенных в разных плоскостях.

При покупке инструмента нужно обратить внимание на следующие факторы:

• материал основания и корпуса;
• наличие ручки и ее удобства;
• способа регулировки зазора между дисками;
• возможностью демонтажа роликов для переточки и замены.

Прочный металлический каркас конструкции гарантирует ее долговечность. С удобной ручкой можно работать долго, с большими нагрузками. В процессе работы диски можно несколько раз перетачивать.

Преимущества и недостатки

Преимущества:

• безопасная работа;
• малый размер, вес;
• высокая производительность;
• простое устройство;
• ровная обрезанная кромка;
• простота настройки;
• возможность разрезать листы из цветного, черного металла.

При резке металла ножницы перемещаются с помощью ручки или электродвигателя вдоль линии шаблона или разметки. Непрерывность реза увеличивает производительность работы, уменьшает нагрузку на руки. Компактное устройство режет рельефные листы в любом направлении.

По своей конструкции устройство простое. Его легко можно сделать самостоятельно. Настройки изменяются поворотом всего одного винта. В результате режутся все материалы, включая вязкую медь и хрупкий алюминий.

Недостатки:

• толщина разрезаемого листа ограничена;
• с неподвижным роликом режут только по прямой линии;
• модели с 2 вращающимися ножами не могут резать по малым радиусам;
• при вырезании отверстий им требуется точка вреза — малое отверстие, с которого можно начинать работать.

Инструмент используют на крупном производстве. Их устанавливают на автоматы и станки с ЧПУ.

Производители и стоимость

Самым известным изготовителем роликовых ножниц является компания Makita. Она предоставляет большой выбор моделей от облегченных с одним нерегулируемым роликом для листов менее 0,5 мм, до сложных многофункциональных механизмов, способных обрезать кромки и делать раскрой заготовок толщиной до 4 мм.

Изделия с маркировкой SMR выпускает российская компания СтанкоПоставка. Она производит промышленные и ручные модели ножниц для фигурной резки.

Фирма Van Mark (США) выпускает прочные, удобные дисковые ножи. Они имеют металлическое основание, пластиковый кронштейн для крепления и управления.

Изготовление своими руками

Самая простая конструкция роликовых ножниц для резки листового металла, сделанная своими руками, имеет основание из уголка 100–120 мм. Чертеж для простой модели нужен только для расчета расстояний между осями, размером косынок. Ролики делаются их подшипников. Изготовление:

1. Подготовить подшипники.
2. Шлифовать обод по торцу пока не удалится фаска, и угол станет острым.
3. Обрезать уголок длиной 200 мм. Обработать торцы, удалить заусенцы, острые кромки.
4. Разметить место под ось нижнего ролика. Он должен находиться на уровне со второй плоскостью уголка.
5. Приварить валик диаметром равным отверстию подшипника. Он должен располагаться параллельно второй полке.
6. Закрепить нижний подшипник, уже заточенный.
7. К верхней полке угольника приварить косынки. В них сделать отверстие, установить ось для верхнего ролика.
8. Закрепить подшипник на оси. Установить пружину, винт для регулировки зазора.
9. Сделать сверху ручку.

Самодельные ножницы по металлу в качестве направляющей опоры для правильной конфигурации реза, используют металлический прямоугольный профиль, деревянный брус.

Эксплуатация

При изготовлении большой партии деталей лист крепится на верстаке. На него устанавливаются направляющие для ножниц или выставляется шаблон. Процесс резания начинается от края листа. В цельном металле делается отверстие, куда заводится нижний диск. Прижимая ножницы вниз и к шаблону, устройство за ручку продвигается вперед.

Перед началом работы проверяется целостность режущей кромки, выставляется зазор, в зависимости от толщины обрабатываемого материала.

Резать листовой металл обычными ножницами утомительно. Использовать болгарку для раскроя тонкого листа нерационально. Для этого следует применять дисковые ножи по металлу.

Особенности выбора гильотинных ножниц по металлу: устройство, принцип работы, виды

При изготовлении различных металлических конструкций и изделий часто приходится выполнять такую операцию, как раскрой металла. Причём для получения заготовок, соответствующих заранее рассчитанным параметрам, необходимо использовать специализированный инструмент, в качестве которого выступают гильотинные ножницы. С его помощью можно довольно точно и качественно разрезать заготовки из различных материалов — цветных металлов и их сплавов, а также стали.

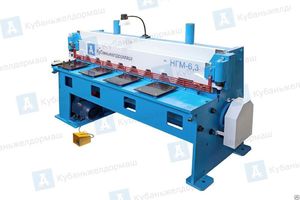

Назначение и конструкция

Гильотинные ножницы представляют собой разновидность промышленного оборудования, которое используется для нарезки металла. Этот инструмент позволяет производить раскрой металлических листов толщиной до 35 мм. Однако для каждого станка этот показатель будет отличаться и зависеть от типа и назначения оборудования для нарезания металлопроката. Эти станки позволяют выполнять раскрой металла в различных направлениях — по прямой, поперёк и продольно.

Гильотинные ножницы могут справиться с любыми материалами — не только листовыми, но и имеющими различные сечения — прямоугольное, угловое и круглое. Это оборудование превосходит все прочие аналогичные устройства способностью обеспечить более высокую точность реза, отсутствием дефектов в местах среза, целостностью защитного полимерного слоя или окрасочного покрытия.

В конструкции этого инструмента можно выделить следующие основные элементы:

• Станина, которая может быть монолитной или изготовленной из сваренных листов.
• Два ножа.

Конструкция станины представлена двумя стойками, скрепленными между собой при помощи балки и траверс. На ней располагается жёстко зафиксированный рабочий стол, обеспечивающий условия для удобной подачи разрезаемого материала. Нижний нож располагается неподвижно, а верхний зафиксирован на подвижной балке. Стол в своем оснащении имеет удлинители и угольник для раскроя длинных листов, а также прижимной механизм. Среди других элементов у него присутствует градуированный упор, позволяющий выполнять серийную резку, а также устройство для ограничения глубины подачи изделий.

У мощных ножниц обязательно имеется предохранительный механизм. В случае повышенных нагрузок срезается специальная шпилька, после чего процесс раскроя прекращается. Есть специальные виды ножниц, у которых имеется возвратный поддон для сбора отходов после разрезания металла. Для инструмента с электроприводом на стойки устанавливают балку, чтобы можно было разместить двигатель-редуктор, соединенный с валом. Последний служит местом для тормозного барабана и двух кривошипов, соединенных при помощи шатуна и кронштейнов с траверсой, на которой находятся ножи.

Принцип действия

С гильотиной человек познакомился много веков назад. Однако в те далекие времена она использовалась не в качестве устройства для раскроя металла, а для казни преступников. В современных разновидностях ножниц используется тот же принцип работы, что и в самом первом устройстве, у которого присутствовал один верхний нож. Для раскроя металла задействуется лезвие, которое вначале поднимают на определенную высоту, а затем резко опускают.

В механических ножницах, оснащенных электрическим приводом, используется несколько иной алгоритм. В их конструкции предусмотрено подающее устройство, через которое из разматывателя на стол поступает металлический лист. Далее заготовку выравнивают, ориентируясь на ограничитель для выбора глубины подачи и боковой упор. После этого ее жестко закрепляют с помощью прижимного механизма, выполненного в форме балки. Благодаря такой подготовке создаются условия для обеспечения достаточно высокой точности разрезания.

При запуске устройства двигатель редуктора передает крутящий момент на вал, который свою энергию направляет на шатуны и кривошипы, заставляя траверсу двигаться возвратно-поступательно. В результате движения траверсы верхний нож опускается и делает рез. Образующиеся после раскроя обрезки материала поступают в лоток, в сторону оператора, вперёд или назад — все зависит от варианта исполнения ножниц. Обработанные заготовки направляются в приёмник. После этого траверса поднимается и принимает изначальное верхнее положение. Сразу же на это реагирует датчик, по сигналу которого происходит отключение мотора-редуктора.

Функция контроля верхнего и нижнего расположения траверсы ножниц возложена на конечные выключатели. В верхней части она закреплена при помощи тормозного барабана, расположенного на валу. Резка металлического листа может осуществляться продольно или поперечно. Всё зависит от типа и расположения ножей. При поперечном раскрое нож делает только один рез за рабочий цикл, а при продольном таких резов совершается несколько, причём они всегда сопровождаются поступательным перемещением металлической заготовки по столу. Второй режим предназначен для раскроя рулонных материалов на полосы. Также его используют для получения заготовок из листов металла длиной более 2 м.

Совершать остро заточенный нож гильотинных ножниц движение вниз из верхней точки заставляет сила тяжести. При этом его перемещение происходит со значительным ускорением, поскольку он обладает достаточно большим весом, но в то же время его оказывается мало для сквозного прорезания прочного металла.

Нарушить целостность металлической заготовки только за счёт своего веса рубящему устройству не удается из-за того, что нож располагается на высоте с меньшей протяженностью разбега, чем в аналогичных первых устройствах прошлого тысячелетия. Чтобы режущее устройство могло перемещаться с необходимой скоростью, для него изготавливают специальную конструкцию, в которую устанавливают нож весом в несколько десятков килограмм.

Эти же причины объясняют, почему в гильотинных ножницах используется нижний неподвижный нож. Таким образом, современные гильотинные станки работают одновременно по принципу и обычных ножниц, и гильотины. Перед раскроем подготовленный материал укладывают на рабочем столе между нижним и верхним режущими лезвиями. Но из-за этого станок приобретает более сложную конструкцию, что сказывается на его себестоимости. Однако благодаря такому решению удается обеспечить более высокое качество и точность раскроя металлических листов.

Виды ножниц

Неслучайно сегодня производители предлагают для выполнения раскроя металлических заготовок два вида гильотинных ножниц:

• ручные;
• устройства с гидравлическим или электромеханическим приводом.

Ведь бывают ситуации, когда приходится иметь дело с материалом разной толщины, размеров и свойств. Поэтому, чтобы можно было разрезать металлическую заготовку максимально быстро и качественно, на рынке предлагается множество разных моделей станков, обладающих различными эксплуатационными возможностями.

Ножницы с электрическим приводом обладают максимальной мощностью и предназначены для серийного производства. В них в качестве элемента управления используется система ЧПУ или контроллер. Причём каждый из них в состоянии обеспечить высокое качество резки, однако более предпочтительными являются станки с ЧПУ, при использовании которых можно полностью автоматизировать рабочий процесс, и которые обладают более широким функционалом. Дополнительно станки по металлу отличаются между собой по стоимости, которая может изменяться в очень широких пределах. Если исходить из принципа работы рассматриваемых станков, то можно выделить 5 основных типов подобных устройств:

Ручные ножницы

Самый примитивный вариант оборудования для раскроя металлических заготовок. Этот тип устройств получил наибольшее распространение в промышленном производстве. С их помощью можно производить раскрой различных материалов — тонких металлических листов, оргстекла, пластмассы, плотного картона и резины.

Этот тип оборудования может работать без доступа к электропитанию, что избавляет от необходимости подведения дополнительных коммуникаций. За счёт этого ручными ножницами можно пользоваться в любом помещении. Это дополнительно сказывается и на стоимости производственных процессов, удешевляя их на порядок, чего невозможно добиться при использовании других видов гильотинных станков. Действия по раскрою металла в гильотинных ножницах по металлу ручных совершает механизм рычажно-пружинного действия.

Гидравлические ножницы

Наиболее широко представлены на средних и крупных предприятиях. Обеспечивают высокую точность разреза, с их помощью можно производить раскрой металлических заготовок любой толщины. Действия ножом совершаются за счёт усилия, оказываемого гидравлическим приводом. Перед разрезанием лист фиксируется по всей длине при помощи прижимных гидравлических цилиндров, при этом зазор между верхним и нижним режущими лезвиями устанавливается механическим путем. Для обеспечения высокой точности реза используется высокоточная линейка, а также собственный вес конструкции станка.

Пневматические

Устройства этого типа работают по тому же принципу, что и гидравлические ножницы. Однако вместо рабочей жидкости здесь применяется сжатый воздух. Высокая точность резки достигается за счет использования задней встроенной линейки. С помощью этих устройств, в которых раскрой металла осуществляется за счет использования давления сжатого воздуха, можно нарезать заготовки большой толщины.

Механические станки

Отличаются высокой надежностью и качеством исполнения, с легкостью справляются с любыми поставленными перед ними задачами. Серьезным достоинством является низкий уровень электропотребления. Действия ножом по созданию реза в металле осуществляются при непосредственном участии карданного вала, на который передается крутящий момент от электромотора при помощи промежуточной муфты.

Электромеханическая гильотина

Среди существующих версий ножниц являются самыми продуктивными. Основанием для подобного утверждения является высокий уровень КПД и большая точность разрезания, расчёт которой выполняет встроенный компьютер.

Помимо этого, производители выпускают и комбинированные модели ножниц. Самая известная среди них, которая пользуется наибольшим спросом у потребителей — пневматические ножницы НА3214 с наклонным ножом. Их главными достоинствами является высокая надежность, простота в эксплуатации и ремонте. Позволяют производить высокоточный раскрой листовых материалов со следующими характеристиками:

• толщина до 2,5 мм;
• ширина до 1,6 м;
• прочность до 50 кгс/мм2 (500 МПа).

Основным рабочим элементом, который заставляет двигаться лезвия, является кривошипный механизм. Для закрепления листа к поверхности рабочего стола используются пневматические цилиндры. Задний упор функционирует за счёт ручного механизма. Выбор зазора между верхним и нижним лезвиями осуществляется вручную. Этот тип станков можно использовать при низких температурах, при этом из-за отсутствия подтеков масла на рабочем месте всегда поддерживается идеальная чистота.

Заключение

В условиях промышленного производства приходится выполнять множество разнообразных операций, обусловленных технологией изготовления металлоконструкций. Одной из распространенных является раскрой металла, для выполнения которого чаще всего используют гильотинные ножницы. Этот инструмент обладает высокой эффективностью и точностью, хотя это можно сказать только про отдельные версии этого оборудования. Ведь каждый случай обработки металлических заготовок требует использования правильно подобранного гильотинного станка.

Именно поэтому производители выпускают различные виды оборудования, чтобы из этого разнообразия можно было выбрать наиболее подходящий вариант с учетом особенностей и характеристик металлической заготовки, которую необходимо разрезать. И именно на эти параметры следует обращать внимание, выбирая самый высокопроизводительный и точный станок для раскроя металла.
