Обратный холодильник назначение: Для чего нужен обратный холодильник. Холодильник — стеклянный лабораторный прибор

Содержание

Посуда общего назначения ч.3


СТЕКЛЯННАЯ ПОСУДА 1 2 3

Обратный холодильник можно присоединять к колбе и без пробки или шлифа. Для этого трубка холодильника должна входить в горло колбы неплотно, с зазором около 0,5 мм. В этом зазоре конденсируются пары нагреваемой жидкости, и слой ее создает герметичность при кипячений жидкости в колбе. Герметизирующий слой жидкости при кипячении не обновляется. Особенно удобно применение такого способа при длительном кипячении растворов кислот или щелочей, т. е. веществ, наиболее опасных для шлифов. Такое соединение пригодно не только для обратных холодильников, но и для головок колонок полной конденсации, аппаратов Сокслета и т. п.

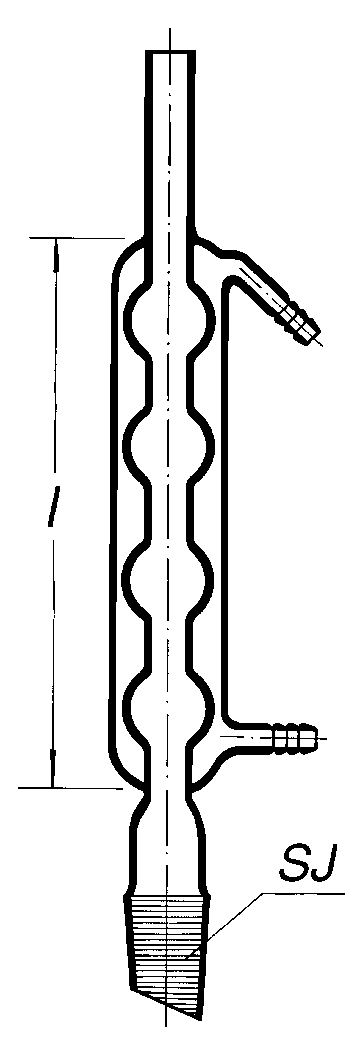

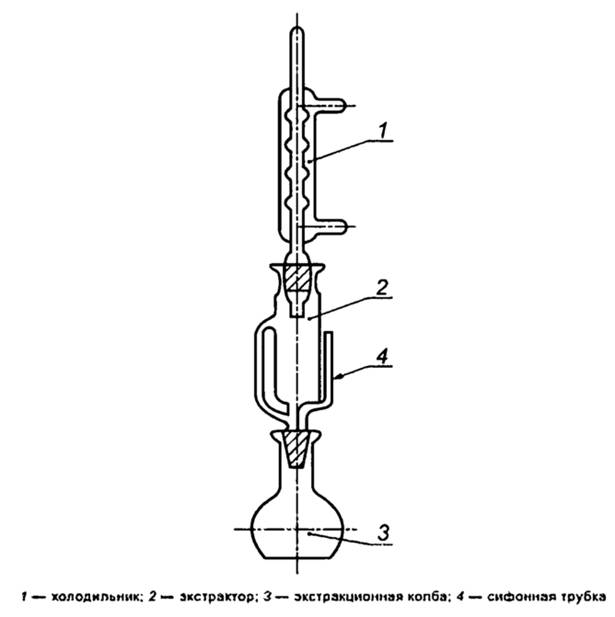

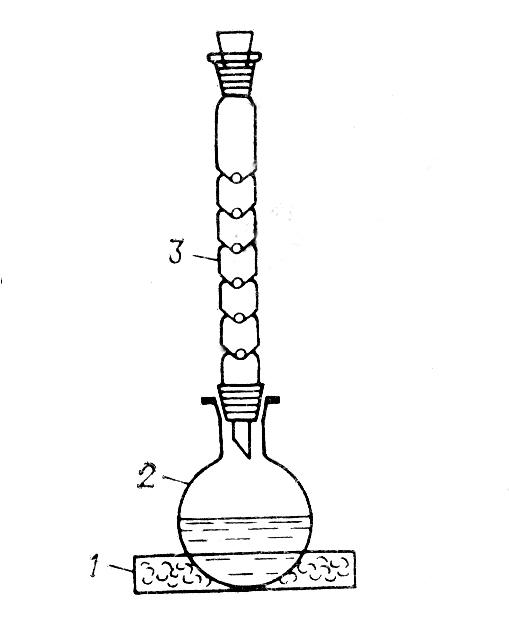

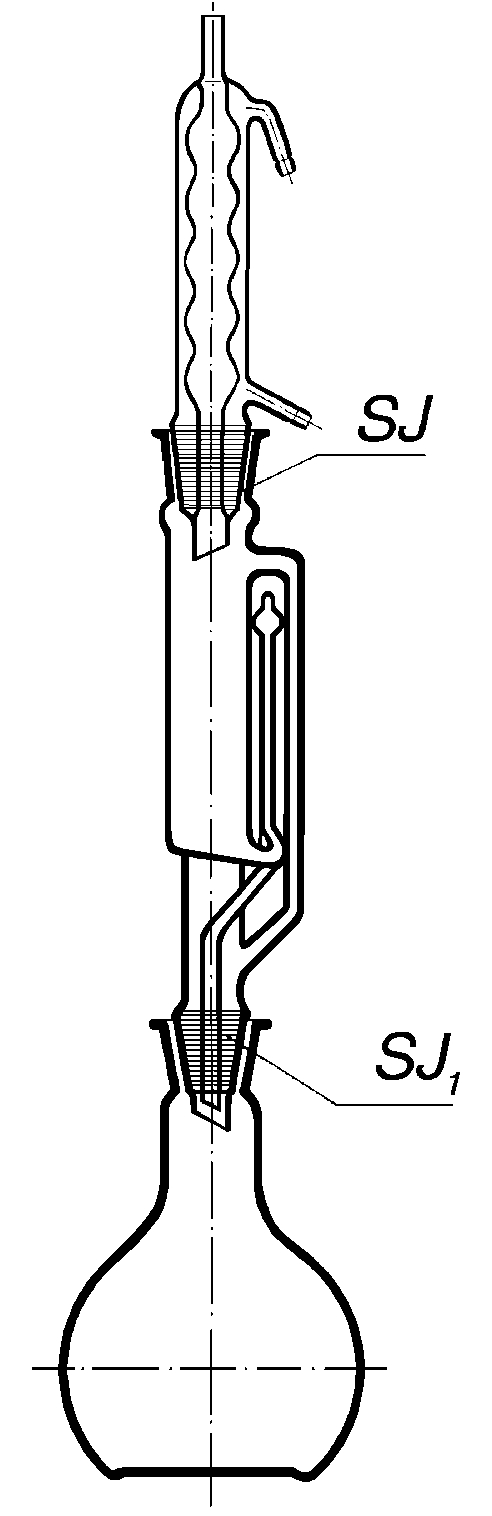

Шариковый холодильник Сокслета (рис. 43) чаще всего применяют как обратный. Охлаждающая вода поступает в холодильник через левый отвод во внутреннюю шарообразную полость и вытекает из правого отростка. Пары жидкости проходят между внутренней поверхностью и наружной стенкой. Таким образом, пары охлаждаются сразу с обеих поверхностей: с наружной — воздухом, с внутренней — водой.

Имеется ряд специальных холодильников; например, . применяют холодильники, у которых холодильная трубка имеет вид спирали. Это делается для того, чтобы, не увеличивая размеров холодильника, увеличить поверхность охлаждения.

Часто бывает необходимо нагревание сопровождать перемешиванием. В этом случае очень удобно применять холодильник с мешалкой (рис. 44).

Холодильник Димрота (рис.45) являетсяуниверсальным, так как его можно применять в качестве и нисходящего, и обратного. Холодильник выдерживает значительные перепады температур. Преимуществом его является и то, что на его внешних стенках пары воды из окружающей атмосферы не конденсируются.


Рис. 43. Холодильник Сокслета

Рис, 44. Холодильник шариковый с мешалкой

Рис. 45. Холодильник шариковый Димрота.

Пальцевый холодильник (рис.

46) представляет собой запаянную с одного конца трубку, в пробке которой имеются две трубки: одна, доходящая до дна, — для подводки воды и другая, короткая, — для отвода воды в канализацию.

Холодильники могут нормально работать только при постоянном напоре воды. Чтобы напор . воды в водопроводной сети не влиял на работу холодильника, рекомендуется установить напорный бак* для питания одного или нескольких холодильников.

Сифоны (рис. 47) — приспособления для переливания жидкостей. При работе с сифоном, приведенным на рис. 47, а, конец 2 опускают в переливаемую жидкость, конец 3 закрывают пальцем или же в тех случаях, когда приходится переливать едкие жидкости, на него надевают резиновую трубку с зажимом, а через конец /. всасывают жидкость ртом или при помощи водоструйного насоса.

После работы сифон следует промыть; на стене для него должна быть устроена отдельная, лучше деревянная, вешалка. Очень удобен сифон, изображенный на рис. 47, 6. Он прост в обращении и дает возможность работать совершенно безопасно.

На конец 3 надевают резиновую трубку длиной 20—25 ел или же при помощи отрезка резиновой трубки




Рис. 46. Пальцевый холодильник

Рис. 47. Сифоны.



присоединяют стеклянную трубку. Трубку 1 опускают в переливаемую жидкость и заполняют сифон этой жидкостью из стакана с носиком, кран на трубке 3 при этом должен быть закрыт. Затем кран открывают и сливают нужное количество жидкости.

У сифона, изображенного на рис. 47, в, конец засасывающей трубки оттянут и впаян в расширение, имеющееся в нижней части трубки; он имеет диаметр много


Рис. 48. Сифоны, приводимые в действие нагнетанием: а —сифон; б —сифоннрованне жидкости; У — шаровой клапан; 2 — корпус сифона; S-отверстие для чистки сифона; 4 —трубка для воздуха; 5 —сифонная трубка

меньше, чем диаметр наружного конца трубки. Такое устройство уменьшает опасность попадания засасываемой жидкости в рот.

Жидкости можно сифонировать, применяя повышенное давление, т. е. нагнетая воздух или инертный газ в сосуд с сифонируемой жидкостью. На рис. 48 показаны сифоны, принцип действия которых основан на использовании повышенного давления.

Сифон, изображенный на рис. 49, может служить для удаления избытка жидкости (например, охлаждающей воды) из небольшого прибора во время опыта. ,

Растворы многих веществ можно использовать по назначению только после отстаивания в течение определенного времени. Так, дают отстаиваться растворам серноватистокислого натрия, марганцовокислого калий и др. После окончания отстаивания на дне бутыли обычно собирается осадок. Жидкость над ним нужно слить так, чтобы осадок не был захвачен. При пользо: вании обычными сифонами это удается не всегда. На рис. 50 приведен сифон, удобный именно для сливания жидкости над осадком. Такой сифон используют и при промывании осадков с применением декантации.

Если в лаборатории нет готового сифона, абонирование можно проводить при помощи обычной резиновой


Рис. 49. Сифоны

Рис. 50. Сифон для сливания жидкостей над осадком

Рис. 51. Приспособление для для небольших фон для сифонирования.

приборов. вания жидкостей над осадком или согнутой стеклянной трубки. Если жидкость, которую нужно сифонировать, не действует вредно на кожу, то резиновую или согнутую стеклянную трубку заполняют жидкостью, закрывают оба конца пальцами и один конец трубки опускают в жидкость. Отняв затем пальцы, дают жидкости стекать (при таком способе нужно заботиться о том, чтобы в трубке не оставалось пузырька воздуха, обрывающего струю).

Иногда в качестве сифона применяют трубку, к нижнему концу которой присоединяют тройник (рис. 51). На: боковой отвод тройника надевают резиновую трубку с зажимом. Чтобы начать сифонированиё, верхний конец сливной трубки опускают в жидкость и пальцем зажимают нижний открытый конец тройника. Открывают зажим и через боковую-трубку ртом или при помощи резиновой груши засасывают раствор. Как только жидкость заполнит боковой отвод тройника, зажим отпускают, отнимают палец от нижнего конца тройника и дают жидкости стечь.

Вакуум-насосы. Необходимыми приборами в лабораториях являются водоструйные вакуум-насосы. Их применяют для ускорения фильтрования, при перегонке для создания вакуума над кипящей жидкостью и т. д.


Рис. 52. Клапан Бузена

Рис. 53. Нагнетательный водоструйный насос

Рис. 54. Стеклянный нагнетательный водоструйный насос.

Подробно о вакуум-насосах и их креплении см. «Получение вакуума».Клапан Бунзена. Клапан делают из толстостенной резиновой трубки. Отрезок такой трубки длиной 5 см с одного конца плотно закрывают резиновой пробкой и заливают резиновым клеем. Другой конец надевают на стеклянную трубку. Лезвием бритвы вдоль резиновой трубки делают прорез длиной в 1,5—2 см. Схема устройства клапана Бунзена показана на рис. 52. Такой клапан в лабораторной практике применяется при многих работах, например для автоматического снижения давления, развивающегося в результате, некоторых химических реакций.

Нагнетательные водоструйные насосы — приборы, при помощи которых можно получать струю воздуха, захватываемого водой из внешней атмосферы. Водоструйный насос (рис. 53) состоит из двух частей: верхней, являющейся обычным водоструйным вакуум-насосом, и нижней, присоединенной при помощи пробки, лучше резиновой. Чтобы надеть пробку на водоотвод насоса, нужно просверлить в пробке отверстие соответствующего диаметра и разрезать ее пополам. Пробка должна быть прочно укреплена, поэтому ее привязывают к нижней части прибора. В этой части насоса воздух отделяется от воды и выходит через отросток. Для выделения воздуха из воды требуется некоторое время, вода немного задерживается в расширенной части и вытекает через сточный отросток, на который надевают кусок резиновой трубки с зажимом Гофмана (винтовым). Зажимом регулируют сток воды и поддерживают такой уровень воды в шаре, при котором получается струя воздуха нужной силы.

На рис. 54 показан стеклянный нагнетательный водоструйный насос другой конструкции, работающий по тому же принципу, что и описанный выше. Этот насос легко может сделать каждый стеклодув.

В случае необходимости для изготовления нагнетательного водоструйного насоса можно использовать и небольшую склянку Вульфа с двумя горлами и тубусом внизу.

СТЕКЛЯННАЯ ПОСУДА 1 2 3

К оглавлению





см. также

  1. Стеклянная посуда (1 2 3)
  2. Посуда специального назначения (1 2 3 4)
  3. Лабораторная стеклянная посуда с нормальными шлифами
  4. Мерная посуда
  5. Проверка калиброванной посуды
  6. Несколько замечаний о сортах стекла
  7. Химическая посуда из новых материалов
  8. Фарфоровая и высокоогнеупорная посуда
  9. Фарфоровая посуда
  10. Высокоогнеупориая посуда
  11. Кварцевая посуда
  12. Металлическое оборудование
  13. Лабораторный инструментарий

Холодильники.

Разновидности и применение. Классификация холодильников. прямой обратный Что такое обратный холодильник

Паров жидкостей при перегонке или нагревании (кипячении). Используют для отгонки растворителей из реакционной среды, для разделения смесей жидкостей на компоненты (Фракционная перегонка) или для очистки жидкостей перегонкой.

В зависимости от способа применения различают следующие типы холодильников:

  • Прямой холодильник (нисходящий) — применяется для конденсирования паров и отвода образовавшегося конденсата из реакционной системы. Сбор конденсата ведется в колбу-приемник.
  • Обратный холодильник
    — применяется для конденсирования паров и возврата конденсата в реакционную массу. Устанавливают такие холодильники обычно вертикально.

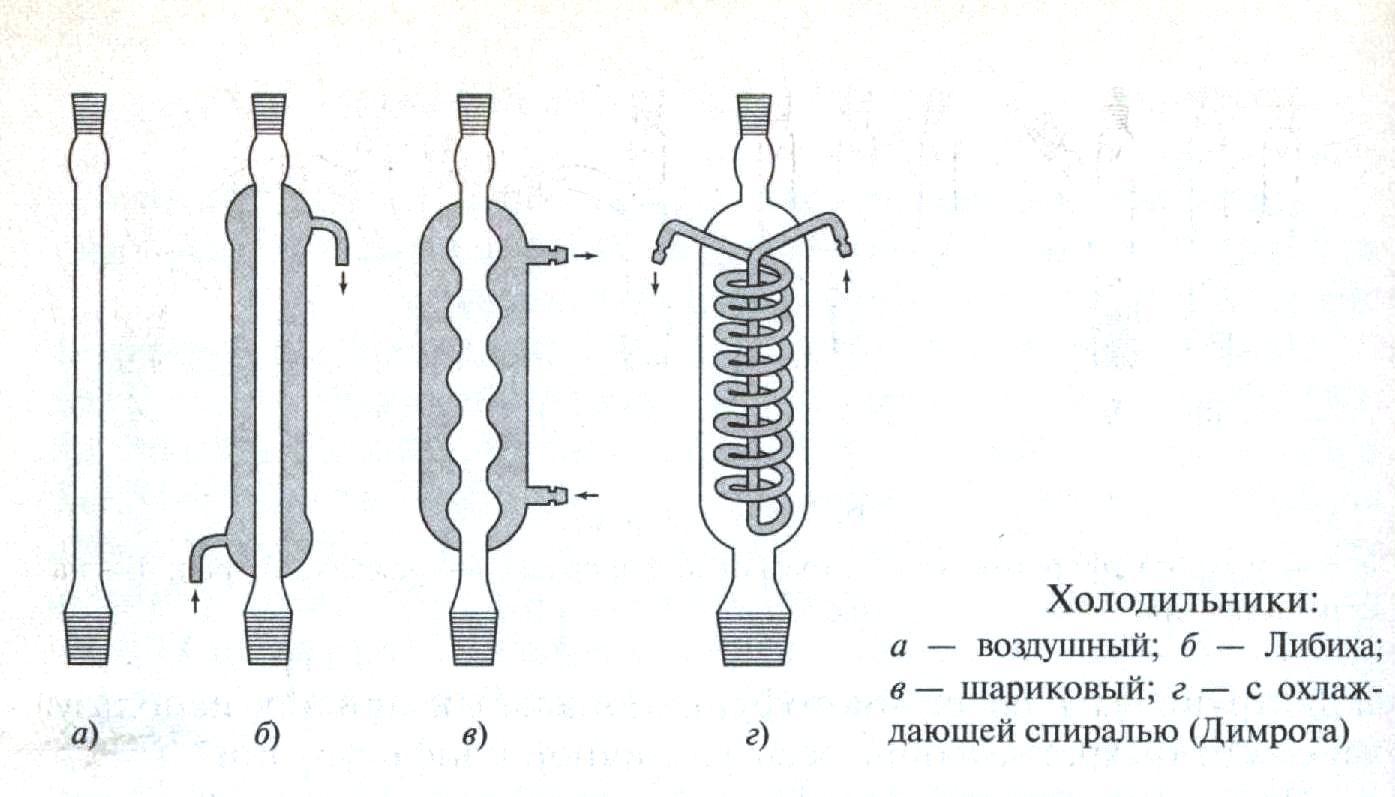

Виды холодильников

Обратные, или восходящие, холодильники используются при проведении реакции при температуре кипения реакционной смеси, но без отгонки жидкости; они обеспечивают конденсацию паров и стекание конденсата обратно в реактор по стенкам холодильника.

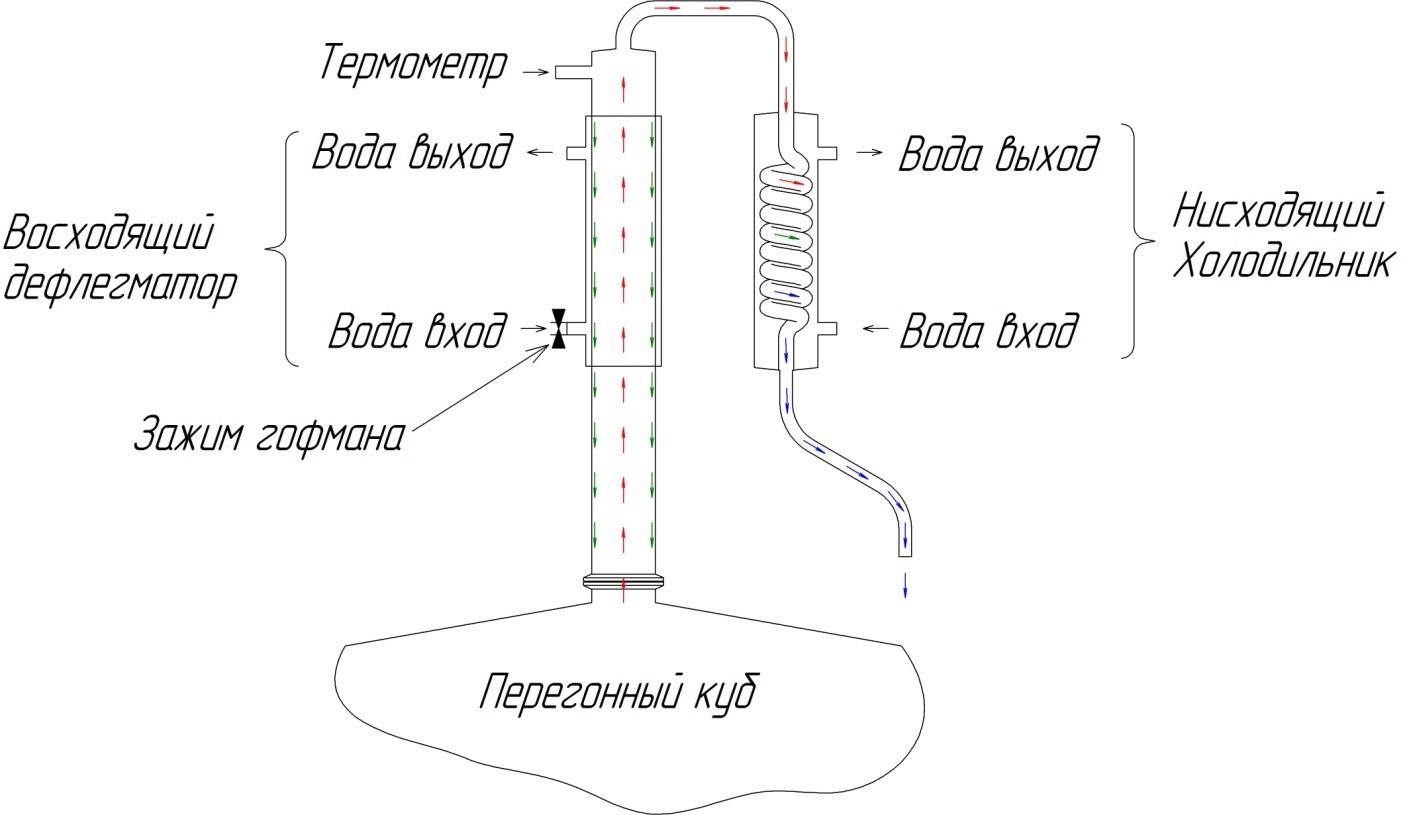

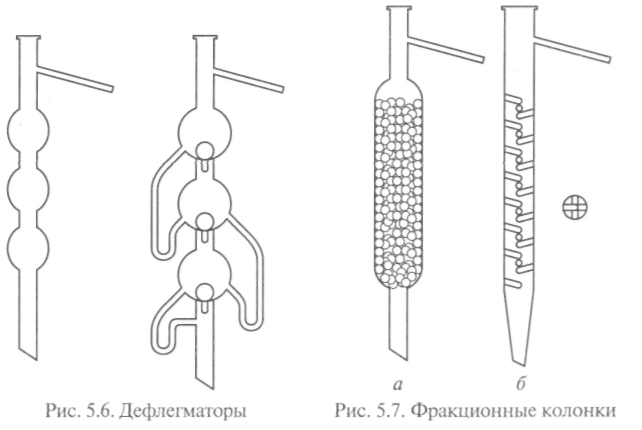

Дефлегматор — холодильник для частичной конденсации лёгкой части пара, дефлегмации .

Простейшим типом лабораторного холодильника является воздушный, представляющий собой обычно просто стеклянную трубку, которая охлаждается окружающим воздухом. Он применяется исключительно в работе с высококипящими жидкостями (желательно с точкой кипения не ниже 300 °С), которые в работе с водяным холодильником за счёт большой разницы температур могли бы дать в стекле холодильника трещину.

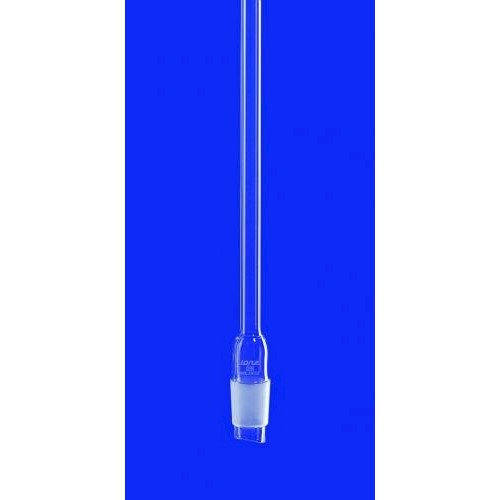

Воздушный холодильник

Относится к простейшим по конструкции холодильникам и представляет из себя длинную стеклянную трубку. Такой холодильник применяется только при работе с высококипящими жидкостями (т.кип. >150°С), поскольку охлаждающее действие воздуха невелико. Холодильник может применяться в качестве прямого или обратного. Как обратный, холодильник такого типа малоэффективен: движение жидкости преимущественно отвечает ламинарному потоку и вещество легко «выбрасывается». В качестве нисходящего такой холодильник можно использовать при не слишком большой скорости перегонки для веществ с температурой кипения >150°С.

Шариковый воздушный холодильник

Применяется в качестве обратного. Шариковые холодильники более эффективны, чем обычные (прямые по конструкции) воздушные холодильники, за счет большей поверхности теплообмена. Такие холодильники нашли применение для полумикросинтезов, где количество отводимого тепла невелико и для конденсации даже низкокипящих веществ воздушное охлаждение оказывается вполне достаточным. (При необходимости в этом случае холодильник можно обмотать влажной фильтровальной бумагой.)

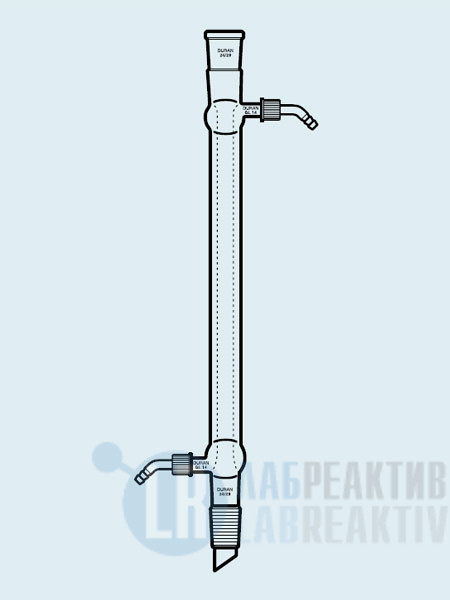

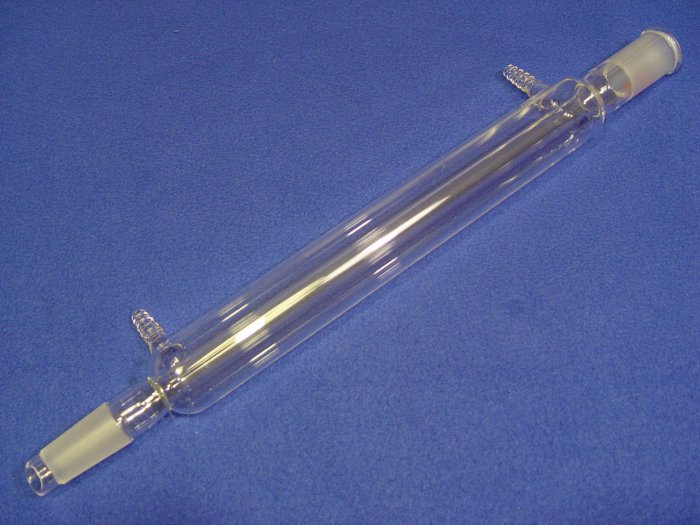

Холодильник Либиха

Применяется преимущественно в качестве нисходящего примерно до 160°С. Охлаждающим средством для веществ с температурой кипения

Холодильник Либиха состоит из двух стеклянных трубок запаянных одна в другую. По внутренней трубке движутся пары жидкости, а по внешней (рубашка) охлаждающий агент (холодная вода).

В качестве обратного такой холодильник малоэффективен, так как имеет малую охлаждающую поверхность и ламинарное течение паров; с этой целью он применяется только для относительно высококипящих (т. кип. >100°С) соединений. На наружной поверхности холодильника конденсируется атмосферная влага, которая через капиллярные течи в шлифе может попадать внутрь колбы, поэтому шлифы на холодильнике и колбе следует тщательно смазывать. Рекомендуется также на холодильнике выше шлифа надевать манжету из сухой фильтровальной бумаги. Более высококипящие жидкости в месте спая А (рис.1-в) могут обусловить возникновение внутреннего напряжения, что вызывает растрескивание стекла. Поэтому холодильники Либиха нельзя изготовлять из нетермостойкого стекла.

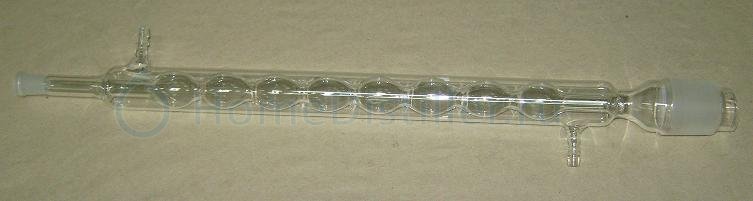

Шариковый холодильник

Используется исключительно как обратный. Поскольку этот холодильник имеет шаровидные расширения, ток паров становится в нем турбулентным; охлаждающее действие такого холодильника значительно выше, чем у холодильника Либиха. Однако на внешней его поверхности также конденсируется атмосферная влага и место спая А также является опасным. Подача охлаждающего агента производится снизу-вверх. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им. Обычно число шариков у таких холодильников колеблется от 3 до 8. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.

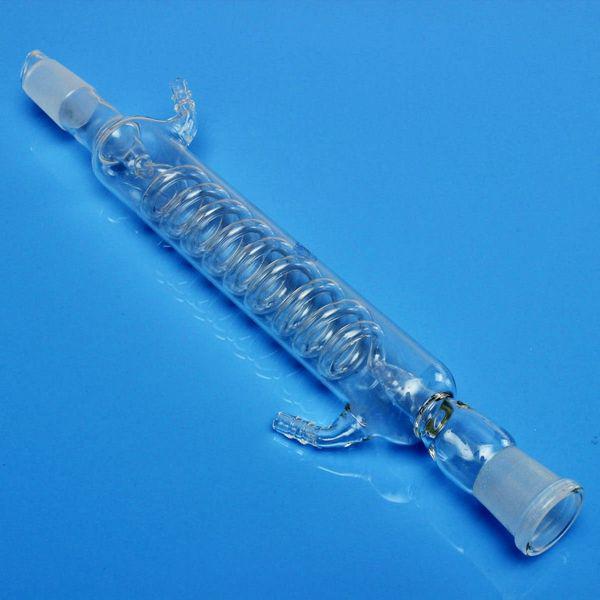

Змеевиковый холодильник

Никогда не используется как обратный, так как конденсат, который недостаточно хорошо стекает по сгибам змеевика, может быть выброшен из холодильника и послужить причиной несчастного случая. Змеевиковый холодильник, установленный вертикально, является наиболее эффективным нисходящим холодильником, особенно для низкокипящих веществ.

Холодильник Штеделера

Модификация змеевикового холодильника, в котором охлаждающий сосуд может быть заполнен смесью льда с поваренной солью, твердой углекислотой с ацетоном и т. д. Такой холодильник можно применять для конденсации веществ, кипящих при очень низких температурах.

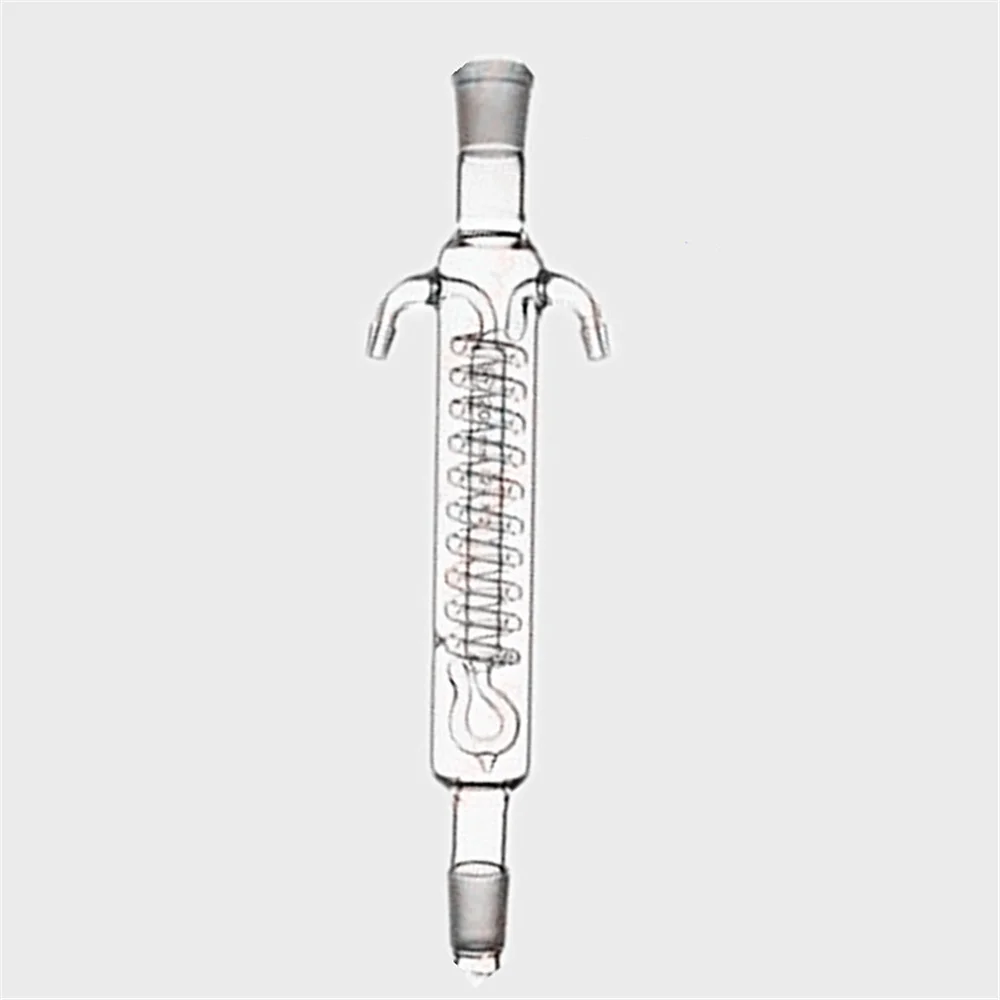

Холодильник Димрота

Очень эффективный обратный холодильник. Его также используют в качестве нисходящего если можно пренебречь относительно большими потерями дистиллята на змеевике. Спай змеевика с рубашкой А находится вне зоны с большим перепадом температур, поэтому, применяя такой холодильник при работе с жидкостями, кипящими выше 160°С, можно не опасаться осложнений. Поскольку внешней рубашкой холодильника является воздух при комнатной температуре, на ее поверхности не конденсируется атмосферная влага (см. выше). Правда, низкокипящие вещества могут «ползти» по внутренней стороне рубашки и тем самым «протаскивать» зону охлаждения. Холодильник Димрота поэтому не подходит в качестве обратного для сравнительно низкокипящих веществ, например для эфира. У верхнего открытого конца холодильника на подводящих воду шлангах легко конденсируется атмосферная влага, поэтому его снабжают хлоркальциевой трубкой.

Погружной холодильник -«охлаждающий палец»

Этот обратный холодильник особой формы (его можно специально не закреплять в системе охлаждения) используется прежде всего в приборах для полумикрометодов. Если «охлаждающий палец» введен в реакционный сосуд на пробке прибор не должен быть герметичным.

Монтаж

Химические холодильники могут использоваться либо как обратные, либо как нисходящие (различаются положением и способом закрепления при установке прибора).

Верхнюю часть холодильника присоединяют к колбе Вюрца, насадке Вюрца или трубке, отходящей от колбы, в которой имеется исходная смесь. Нижнюю часть соединяют с аллонжем , через который продукт синтеза или перегонки поступает в приёмник.

Следует отдельно заметить, что охлаждающий агент (вода) подается исключительно снизу вверх. При подаче хладоагента сверху-вниз заполнение рубашки холодильника будет неполным, что сделает охлаждение неэффективным. Кроме того при такой подаче холодильник может выйти из строя (треснуть) из-за локальных перегревов рубашки.

  • Воскресенский, П. И. Техника лабораторных работ: руководство / П. И. Воскресенский. — 10-е изд., стер. М.: Химия, 1973. 717 стр.

Прямой холодильник (рис. 26 б) используют для отгонки растворителей из реакционной среды, для разделения смесей жидкостей на компоненты или для очистки жидкостей перегонкой.

Обратный холодильник (рис. 26 а) используют в установках для проведения синтеза, для растворения веществ. Пары попадая в обратный холодильник охлаждаются, конденсируют и образующаяся при этом жидкость стекает обратно в реакционную колбу.

Рисунок 26. – Применение прямого и обратного холодильника.

Водяной (рис. 27) Воздушный (рис. 28)

По типу охлаждающего агента, заполняющего внутреннюю «рубашку», различают холодильники:

Водяной с проточной водой;

Водяной с непроточной водой;

Воздушный.

Воздушный холодильник прменяют для конденсации паров жидкости с
Т. кип. >150 С, водяной с проточной водой – с Т. кип. жидкости

По строению внутренней трубки

По конструкции внутренней трубки, охлаждающей рубашки, а, следовательно, поверхности охлаждения различают холодильники:

— «труба в трубе»;

Шариковый;

Змеевиковый;

Комбинированный и др. (рис. 29).

Применение конкретного типа холодильника обуславливается необходимой интенсивностью охлаждения.

а б в г д е ж з
и к л м н о п

Рисунок 29. Холодильники различной конструкции.

Воздушный холодильник (рис. 29 а, о)

Относится к простейшим по конструкции холодильникам и представляет собой длинную стеклянную трубку. Такой холодильник применяется только при работе с высококипящими жидкостями (т. кип. >150°С), поскольку охлаждающее действие воздуха невелико. Холодильник может применяться в качестве прямого или обратного. В качестве обратного такой холодильник малоэффективен: движение жидкости преимущественно отвечает ламинарному потоку и вещество легко «выбрасывается». В качестве нисходящего такой холодильник можно использовать при небольшой скорости перегонки.

Холодильник Вейгеля-Либиха (чаще Либиха, англ. Liebig condenser )
(рис. 29 б, п)

Впервыебыл предложен в 1771 г. Вейгелем, а затем использован
Либихом. Применяется преимущественно в качестве нисходящего холодильника. В качестве обратного холодильника он малоэффективен, т.к. имеет малую охлаждающую поверхность и ламинарное течение паров. С этой целью он применяется для относительно высококипящих (Т кип.> 100 0 С) соединений. Так как на наружной поверхности холодильника конденсируется атмосферная влага, которая через капиллярные течи в шлифе может попадать внутрь колбы, шлифы на холодильнике и колбе следует тщательно смазывать. Рекомендуется также на холодильнике выше шлифа надевать манжету из сухой фильтровальной бумаги. Более высококипящие жидкости (Т кип. >160 0 С) в месте спая трубок (рис. 30) могут обусловить возникновение внутреннего напряжения, что вызывает появление трещин, или полное разрушение стекла.

Рисунок 30. Места возможных трещин при резком перепаде температур

Коэффициент теплообмена для холодильников Либиха длиной от 300 до 1000 мм изменяется от 105 до 35 Вт/(м 2 K), т.е. уменьшается с увеличением длины холодильника.

Холодильник Либиха может выполнять функции и воздушного холодильника, если его расположить вертикально и пар высококипящей жидкости направить в рубашку через верхний отросток, а из нижнего отбирать конденсат. В результате разогрева в центральной трубке возникнет непрерывный вертикальный поток холодного воздуха. В этом случае наиболее эффективные холодильники с более широкой центральной трубкой и по возможности меньшим диаметром окружающей ее рубашки.

Холодильник Веста (англ. West condenser ) (рис. 29 в)

Представляет собой модификацию холодильника Либиха, отличием от которого является меньшее расстояние между внутренней и наружной трубкой, что позволяет увеличить скорость движения охлаждающего агента. Холодильник Веста имеет вдвое больший коэффициент теплообмена, чем холодильник Либиха и более эффективен для охлаждения паров низкокипящих жидкостей.

Шариковый холодильник Аллина (англ. Allihn condenser ) (рис. 29 г)

Является типичным обратным холодильником. Благодаря большей поверхности охлаждения холодильники Аллина короче холодильников Вейгеля-Либиха. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им. Обычно число шариков у таких холодильников колеблется от 3 до 8. По эффективности в качестве обратного холодильника холодильник Аллина уступает холодильнику Димрота (рис. 29 ж, з), выдерживающему значительные перепады температур. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.

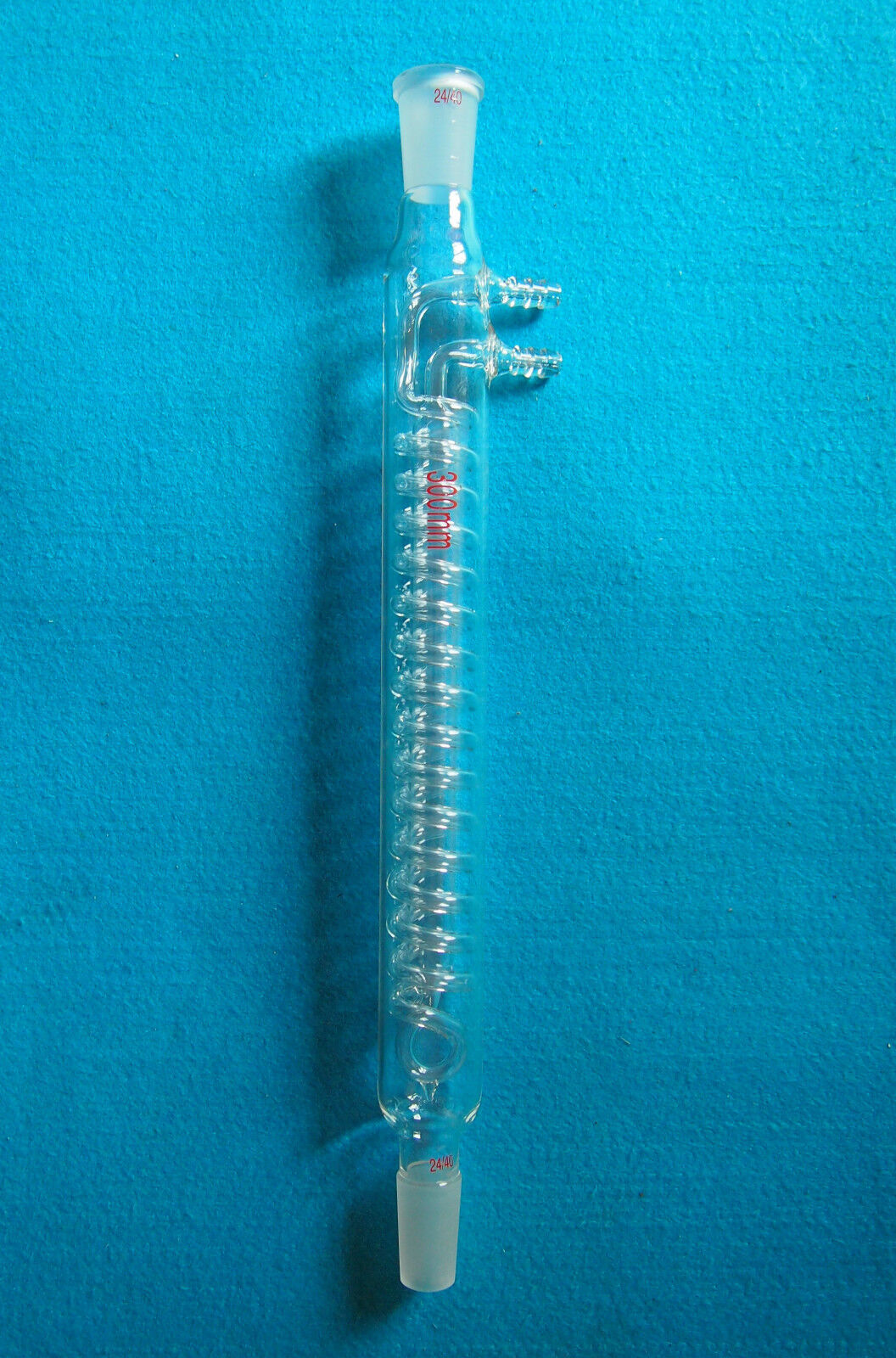

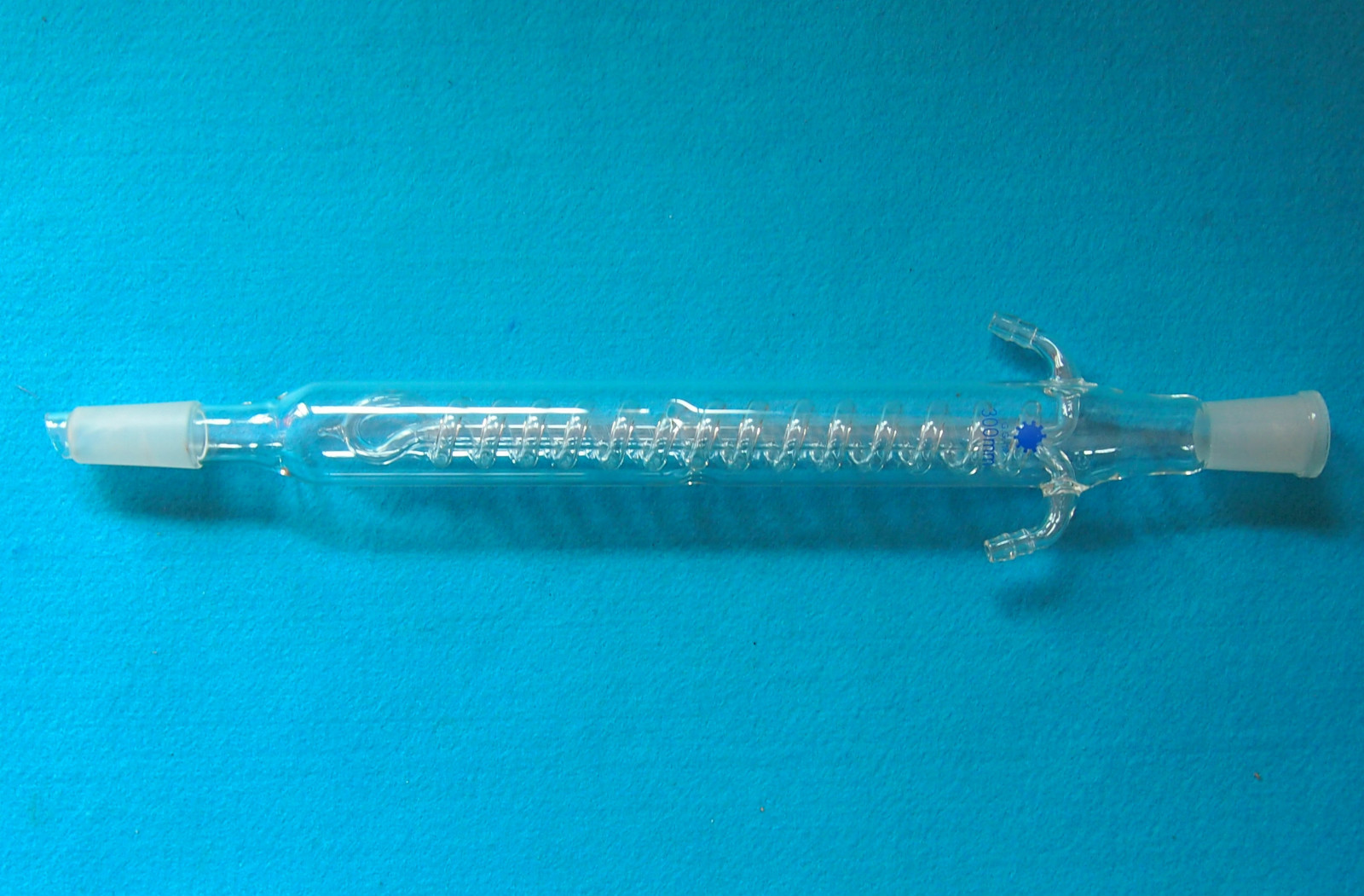

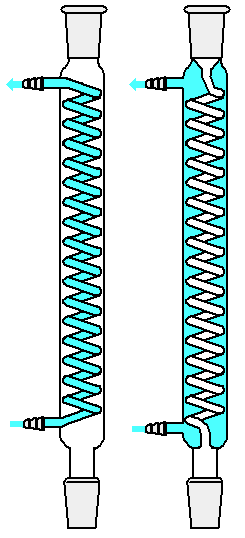

Змеевиковый холодильник (холодильник Грэхема)

(англ. Graham condenser) (рис. 29 д, е)

Никогда не используется как обратный, т.к. конденсат, который недостаточно хорошо стекает по сгибам змеевика, может быть выброшен из холодильника и послужить причиной несчастного случая. Змеевиковый холодильник, установленный вертикально, является наиболее эффективным нисходящим холодильником, особенно для низкокипящих веществ.

Холодильник Димрота (англ. Dimroth condenser) , (рис. 29 ж, з)

Очень эффективный обратный холодильник. Он имеет наиболее высокий коэффициент теплообмена, достигающий 120 Вт/(м 2 К). Его также можно использовать в качестве нисходящего, если можно пренебречь относительно большими потерями дистиллята на змеевике. Спай змеевика с рубашкой находится вне зоны с большим перепадом температур, поэтому применяя такой холодильник при работе с жидкостями, кипящими выше 160 0 С можно не опасаться осложнений. Для более эффективного охлаждения используется холодильник Димрота с двойной рубашкой (рис. 29 з) .

Чтобы улучшить работу холодильников с рубашкой, усилив перенос теплоты, создают турбулентный поток охлаждающей жидкости. Для этого трубки подачи и отвода жидкости рубашки припаивают так, чтобы их оси были расположены тангенциально по отношению к рубашке (рис. 14 и) . Тогда вода или другая охлаждающая жидкость начнет двигаться в холодильнике по спирали.

Холодильник Фридриха (Фридрихса, Фридерихса)
(англ.Friedrich condenser) , (рис. 29 и, к)

В таком холодильнике пары омывают змеевиковую трубку с проточной водой и стенки внутренней широкой цилиндрической трубки, снаружи которой течет вода, поступающая из змеевика. Этот холодильник с интенсивным охлаждением пара является, в сущности, комбинацией холодильников Либиха и Димрота. Он очень эффективен для фракционной перегонки жидких смесей, так как в нем конденсат практически не задерживается.

Холодильник Ширма-Хопкинса (чаще холодильник Хопкинса, рис. 29 л).

Состоит из рубашки, через которую пропускают пар, и «пальца», находящегося внутри рубашки, — устройство, через которое протекает жидкий хладоагент. При использовании данного типа холодильника скорость потока пара должна быть как можно ниже.

Охлаждающий палец (англ. Cold fingers) , (рис. 29 м)

Этот обратный холодильник особой формы (его можно специально не закреплять в системе охлаждения) используется, прежде всего, в приборах для полумикрометодов. Если «охлаждающий палец» введен в реакционный сосуд на пробке, прибор не должен быть герметичным.

Холодильник Дьюара (рис. 29 н)

В качестве охлаждающего агента в таком холодильнике используется смесь сухого льда (твердый диоксид углерода) с ацетоном или спиртом, или жидкий азот.

Юстус Либих (1803-1873) Джеймс Дьюар (1842-1923)

чем отличается прямой холодильник для перегонки от обратного? и получил лучший ответ

Ответ от Ariel[новичек]
принципиально они мало отличаются один от другого. если речь идет о лабораторном варианте, то прямой холодильник, как правило, представляет собой прямую трубку с водяной «рубашкой». пары поступают в него сверху, конденсируются, и конденсат вытекает в приемник с нижнего конца. может устанавливаться наклонно или вертикально. это устройство изобрел в 19 веке немецкий химик Иоганн Юстус фон Либих, поэтому его еще называют «холодильник Либиха». предназначен для простой перегонки жидкостей, а также разделения их смесей, в последнем случае часто дополнительно используется дефлегматор.
обратный холодильник предназначен для конденсации паров кипящей жидкости и возвращения ее в сосуд, в котором она кипит. при этом пары поступают в нижнюю часть холодильника, через нее же стекает конденсат. устройство аналогично холодильнику Либиха, но для повышения эффективности устройства внутренняя прямая трубка заменяется на трубку сложной формы с бОльшей площадью поверхности («шариковый» холодильник), кроме того, дополнительно к водяной «рубашке» или вместо нее может быть установлен внутренний змеевик. верхний конец обратного холодильника должен иметь сообщение с атмосферой.
в принципе, практически любой прямой холодильник может быть использован в качестве обратного, при условии, что его эффективность и внутренний диаметр достаточны для конденсации необходимого количества паров. обратный холодильник принципиально тоже может быть использован в качестве прямого в случае такой необходимости, однако необходимо учитывать, что в неровностях внутренней поверхности может задерживаться жидкость, что может привести к снижению эффективности разделения. лучше не использовать обратный холодильник в качестве прямого при вакуумной дестилляции.
в настоящее время почти все холодильники, как прямые, так и обратные, снабжены шлифами с обох концов, поэтому при их установке обычно не возникает трудностей.

Ответ от Alexander Goponenko [гуру]
У обратного холодильника сконценсированные пары возвращаются обратно в реактор. Используется при проведении реакции при высокой температуре. В качестве альтернативы можно было бы вести реакцию в герметичном сосуде, но тогда давление может стать высоким (вплоть до взрыва) .
Прямой холодильник используется для перегонки — отделение низкокипящего компонента от высококипящего.
Конструктивные отличия отражают назначение. Обратный холодильник как правило стоит вертикально, и жидкость должна стекать обратно вниз. Прямой холодильник как правило располагают под наклоном, сконденсированная жидкость должна вытекать с другой стороны и не накапливаться в холодильнике

Холодильник шариковый ХШ разработан для теплообмена двух потоков, охлаждения и конденсации паров жидкости. Используется исключительно как обратный, так как имеет шаровидные расширения внутри внешней колбы. При конденсации пары в холодильнике становятся турбулентным. Этот тип холодильника обладает более высокими охлаждающими свойствами, в значительной степени превышающими показатели холодильников типа «Либиха».

Особенности использования

Подача охлаждающего агента осуществляется снизу вверх. Шариковое устройство позволяет вставить в него ось мешалки, а также вводить в реактор разные вещества. Обычно число шаров колеблется от 2 до 8.

При использовании шариковый холодильник устанавливают в наклонном положении. Это позволяет избежать захлебывания, при этом наклон не должен быть значительным иначе конденсат не успеет стечь обратно в колбу. Скопление конденсата влияет на эффективность охлаждения.

В нашем интернет магазине вы можете купить, следующие виды шариковых холодильников:

  • длина от 20 до 40 см;
  • количество шаров — 2, 6, 8;
  • соединение вход/выход — 14/23, 29/32, 45/40 и без шлифов.

Преимущества шарикового холодильника

  1. Особая шариковая конструкция дает холодильнику внушительную поверхность теплообмена.
  2. Малое сопротивление парам позволяет получить больше самогона высокой крепости.

Обратный холодильник купить можно на этой странице.

    Холодильник — получить на Академике действующий промокод Корпорация Центр или выгодно холодильник купить со скидкой на распродаже в Корпорация Центр

    Змеевик (техника) — У этого термина существуют и другие значения, см. Змеевик. Медный змеевик для охлаждения воды в промышленных процессах. Змеевик длинная металлическая, стеклянная, фарфоровая (керамиче … Википедия

    Химические холодильники — Установка для перегонки с нисходящим холодильником Либиха (5) Холодильник (химия) лабораторный прибор для конденсации паров жидкостей при перегонке или нагревании (кипячении). Используют для отгонки растворителей из реакционной среды, для… … Википедия

    Крекинг — (Cracking) Определение крекинга, история возникновения крекинга Определение крекинга, история возникновения крекинга, виды крекинга Содержание Содержание Определение История Общие Каталитический Термический крекинг Определение Крекинг — это … Энциклопедия инвестора

    Дистилляция — Устройство простейшего перегонного аппарата. 1 Нагревательный элемент 2 Перегонный куб 3 Отводная трубка или насадка Вюрца 4 Термометр 5 Хо … Википедия

    Список стеклянной лабораторной посуды и стеклянного лабораторного оборудования — Эта страница информационный список. См. также основную статью: лабораторная посуда В список входит стеклянная лабораторная посуда, а также простейшие аппараты и приборы в виде стеклянной посуды … Википедия

    Эфирные масла*

    Эфирные масла — Под общим названием Э. масел собирают большое количество веществ, имеющих, в сущности, общего только то, что они все образуются в растениях и обладают запахом, да и то это последнее качество надо принять с оговоркой. Некоторые Э. масла не… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

    Соединённые Штаты Америки — (США) (United States of America, USA). I. Общие сведения США государство в Северной Америке. Площадь 9,4 млн. км2. Население 216 млн. чел. (1976, оценка). Столица г. Вашингтон. В административном отношении территория США … Большая советская энциклопедия

    Советский образ жизни — распространённое в СССР словосочетание, обозначающее устоявшуюся, типичную для социальных отношений форму индивидуальной, групповой жизни и деятельности граждан СССР, характеризующую особенность их общения, поведения и склада мышления в различных … Википедия

    ТЕРМОДИНАМИКА — раздел прикладной физики или теоретической теплотехники, в котором исследуется превращение движения в теплоту и наоборот. В термодинамике рассматриваются не только вопросы распространения теплоты, но и физические и химические изменения, связанные … Энциклопедия Кольера

Химические холодильники для различных задач

17.02.2019

Холодильник химический — это стеклянное устройство, предназначенное для конденсации пара при перегонке, нагревании (кипячении) при помощи охлаждающей среды. В самом простом случае охладителем выступает наружный воздух; часто — вода; иногда — специальные хладагенты, в том числе, твердые. Химические холодильники используют для отгонки растворителей из реакционной среды, для разделения смесей жидкостей на компоненты (фракционная перегонка) или для очистки жидкостей перегонкой.

В зависимости от способа применения различают следующие холодильники:

  • прямой холодильник (нисходящий) — для конденсирования паров и отвода образовавшегося конденсата из реакционной системы; сбор конденсата ведется в колбу-приемник;
  • обратный холодильник — для конденсирования паров и возврата конденсата в реакционную массу; устанавливают обычно вертикально;.

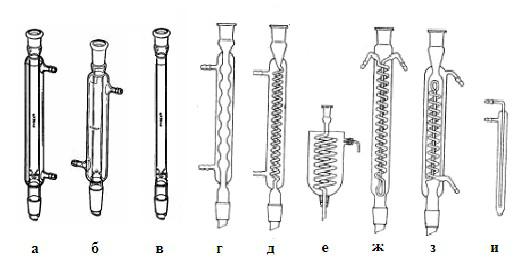

Типы холодильников:
  • а — воздушный холодильник;
  • б — шариковый воздушный холодильник;
  • в — холодильник Либиха;
  • г — шариковый холодильник;
  • д — спиральный холодильник;
  • е — холодильник Штеделера;
  • ж — холодильник Димрота;
  • з — холодильник сочетающий принципы холодильников Либиха и Димрота;
  • и — «охлаждающий палец».

Воздушный холодильник (а) представляет собой длинную стеклянную трубку; применяется только при работе с высококипящими жидкостями (т.кип. > 150 °С), которые в работе с водяным холодильником за счёт большой разницы температур могли бы дать в стекле холодильника трещину; может применяться в качестве прямого или обратного. Как обратный, холодильник такого типа малоэффективен: движение жидкости преимущественно отвечает ламинарному потоку и вещество легко «выбрасывается». В качестве нисходящего такой холодильник можно использовать при не слишком большой скорости перегонки для веществ с температурой кипения > 150 °С.

Шариковый воздушный холодильник (б) применяется в качестве обратного. Шариковые холодильники более эффективны, чем обычные (прямые по конструкции без расширений) воздушные холодильники за счет большей поверхности теплообмена. Такие холодильники нашли применение для полумикросинтезов, где количество отводимого тепла невелико и для конденсации даже низкокипящих веществ воздушное охлаждение оказывается вполне достаточным. (При необходимости в этом случае холодильник можно обмотать влажной фильтровальной бумагой.)

Холодильник Либиха (в) применяется преимущественно в качестве нисходящего примерно до 160 °С. Охлаждающим средством для веществ с температурой кипения < 120 °С служит проточная вода, а в интервале 120-160 °С — непроточная; состоит из двух стеклянных трубок запаянных одна в другую. По внутренней трубке движутся пары жидкости, а по внешней (рубашка) охлаждающий агент (холодная вода). В качестве обратного такой холодильник малоэффективен, так как имеет малую охлаждающую поверхность и ламинарное течение паров; с этой целью он применяется только для относительно высококипящих (т.кип. > 100 °С) соединений. На рисунке справа показан пример использования холодильника Либиха для простой перегонки.

Установка для простой перегонки:

  • 1 — колба Вюрца;
  • 2 — холодильник Либиха;
  • 3 — алонж;
  • 4 — колба-приемник.

Шариковый холодильник (г) используется исключительно как обратный. Поскольку он имеет шаровидные расширения, ток паров становится в нем турбулентным; охлаждающее действие такого холодильника значительно выше, чем у холодильника Либиха. Подача охлаждающего агента производится снизу-вверх. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им. Обычно число шариков у таких холодильников колеблется от 3 до 8. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.
Спиральный холодильник (д) никогда не используется как обратный, так как конденсат, который недостаточно хорошо стекает по виткам спирали, может быть выброшен из холодильника и послужить причиной несчастного случая. Спиральный холодильник, установленный вертикально, является наиболее эффективным нисходящим холодильником, особенно для низкокипящих веществ.

Холодильник Штеделера (е) — модификация спирального холодильника, в котором охлаждающий сосуд может быть заполнен смесью льда с поваренной солью, твердой углекислотой с ацетоном и т. д.; можно применять для конденсации веществ, кипящих при очень низких температурах.

Холодильник Димрота (ж) очень эффективный обратный холодильник. Его также используют в качестве нисходящего если можно пренебречь относительно большими потерями дистиллята на змеевике (спирали). Спай змеевика с рубашкой А находится вне зоны с большим перепадом температур, поэтому, применяя такой холодильник при работе с жидкостями, кипящими выше 160 °С, можно не опасаться осложнений.

Погружной холодильник «охлаждающий палец» (и) — обратный холодильник особой формы (его можно специально не закреплять в системе охлаждения) используется прежде всего в приборах для полумикрометодов.


Холодильники химические Corning.

Холодильники химические Россия.

Холодильники. Разновидности и применение

Из этой статьи станет известно, какими бывают химические холодильники по принципу действия, по конструкции, а также, что используется в качестве охладителя.

Химический холодильник – это лабораторный аппарат, применяемый для сбора конденсата при экстракции или выделении отдельных фракций жидкости, а также как один из элементов установок по изучению различных веществ.

Как правило, это прибор, изготовленный из стекла. Представляет собой сосуд, в котором происходит конденсация, плюс охлаждающий контур. В качестве охладителя может выступать воздух, вода или специальные хладагенты, в том числе и твердые.

По принципу действия химические холодильники могут быть:

  • прямыми;
  • обратными;
  • универсальными.

Прямой холодильник (другое название – нисходящий) применяется, чтобы разделить жидкость на низкокипящие и высококипящие компоненты.

Обратный холодильник используется во время проведения высокотемпературных реакций, при этом пар возвращается в реактор (стеклянную колбу). Конечно, кипячение можно было бы проводить и в герметичном сосуде, но тогда существует высокая вероятность взрыва реактора из-за высокого давления.

Назначение этих двух приборов определяет их конструктивная разница. Обратный холодильник устанавливают вертикально сверху над колбой с кипящей жидкостью, чтобы пар после конденсирования стекал вниз. Прямой холодильник устанавливают под наклоном, чтобы жидкость из него могла свободно стекать в приемник.

Универсальные приборы имеют такую конструкцию, которая позволяет использовать их как прямые и обратные холодильники.

Типы холодильников в зависимости от видов сосудов-конденсаторов

Всего по конструктивным особенностям выделяют четыре вида химических охладительных аппаратов. Рассмотрим особенности каждого из них.

Холодильник Либиха

Другие названия этого нисходящего охлаждающего устройства: прямоточный холодильник или холодильник с прямой трубкой (ХПТ). Его изобрел немецкий ученый химик Юстус фон Либих. Конструкция аппарата представляет собой две стеклянные трубки, запаянные одна в другой. Внутренняя трубка наполняется парами кипящей жидкости, а внутри внешней – циркулирует проточная вода.

Эта конструкция имеет широкое применение и может быть частью устройства, с помощью которого осуществляется простая или вакуумная перегонка.

Холодильник Аллина

Другое название – «шариковый» устройство получило от формы внутренней трубки, напоминающей последовательно соединенный шары. Такая конструкция позволяет увеличить площадь теплообмена и повысить производительность. Но поскольку при наклонной его установке конденсат может скапливаться в шарах, то работать холодильник Аллина может только как обратный.

Змеевиковый холодильник

Лорен Р. Грэхем по-другому изменил конструкцию простейшего химического холодильника, поместив внутрь трубки стеклянный змеевик. Конденсирование в нем происходит намного быстрее, чем в прямоточном или шариковом, но применяться устройство может только как нисходящий из-за капиллярного эффекта.

Разновидность спирального холодильника – охлаждающее устройство Штеделера. Здесь в качестве охлаждающего вещества используется лед с поваренной солью или твердая углекислота с ацетоном. Его применяют для жидкостей с низкой температурой кипения.

Дефлегматор Димрота

Сходен по конструкции со спиральным (змеевиковым) холодильником, но имеет несколько иной принцип действия дефлегматор Димрота.

Этот холодильник представляет собой колбу, внутри которой находится охлаждаемая водой спираль. Витки спирали могут быть раздвинуты или плотно намотаны в зависимости от сферы применения. Пары жидкости конденсируются на спирали и отводятся через отверстие внизу колбы. Температура легко настраивается благодаря штуцеру под термометр, расположенному вверху колбы.

Пальцеобразный холодильник

Этот аппарат называют еще «охлаждающий палец» или погружной холодильник. У него ряд преимуществ: компактные габариты, отсутствие необходимости спаециально закреплять его в охлаждающей системе

Воздушный и водяной холодильники

В зависимости от используемого охладителя охлаждающие устройства делят на воздушные и водяные.

Воздушный холодильник может использоваться в химической промышленности при синтезе каучука, спирта, ректификации нефти в районах с ограниченными водными ресурсами или для снижения затрат по очистке, перекачиванию и умягчению воды. Такие аппараты просты в уходе, не требуют больших затрат на ремонт и поддержание в рабочем состоянии, а также имеют более долгий срок службы в сравнении с водными охладителями.

Если реакция конденсации происходит при температуре выше 150°С, то охлаждение водой приведет к растрескиванию стекла из-за резкого перепада температуры. В этом случае применяют воздушный холодильник. По конструкции бывает прямоточным или шариковым.

Водяной аппарат для охлаждения использует в качестве хладогена проточную воду. Он применяется не только при проведении лабораторных опытов, но и в промышленности или медицине, например, для получения дистиллированной воды. Они изготавливаются в любой из перечисленных выше конструкций.

Важно: независимо от конструкции холодильника вода или другой нужный хладагент подается в конденсатор снизу вверх, чтобы наполнение рубашки было полным, а работа аппарата эффективной.

Заключение

Химия в повседневном быту современного человека нашла широкое применение. Не только современные хозяйки используют реакцию взаимодействия соды и кислоты для придания пышности выпечке, но и лабораторное оборудование нашло свое применение. Например, химические холодильники используются теми, кто предпочитает домашний алкоголь магазинному.

Видео: Что такое прямой и обратный холодильник | ЕГЭ Химия | Лия Менделеева

Видео: Обзор обратного холодильника

Паров жидкостей при перегонке или нагревании (кипячении). Используют для отгонки растворителей из реакционной среды, для разделения смесей жидкостей на компоненты (Фракционная перегонка) или для очистки жидкостей перегонкой.

В зависимости от способа применения различают следующие типы холодильников:

  • Прямой холодильник (нисходящий) — применяется для конденсирования паров и отвода образовавшегося конденсата из реакционной системы. Сбор конденсата ведется в колбу-приемник.
  • Обратный холодильник — применяется для конденсирования паров и возврата конденсата в реакционную массу. Устанавливают такие холодильники обычно вертикально.

Виды холодильников

Обратные, или восходящие, холодильники используются при проведении реакции при температуре кипения реакционной смеси, но без отгонки жидкости; они обеспечивают конденсацию паров и стекание конденсата обратно в реактор по стенкам холодильника.

Дефлегматор — холодильник для частичной конденсации лёгкой части пара, дефлегмации .

Простейшим типом лабораторного холодильника является воздушный, представляющий собой обычно просто стеклянную трубку, которая охлаждается окружающим воздухом. Он применяется исключительно в работе с высококипящими жидкостями (желательно с точкой кипения не ниже 300 °С), которые в работе с водяным холодильником за счёт большой разницы температур могли бы дать в стекле холодильника трещину.

Воздушный холодильник

Относится к простейшим по конструкции холодильникам и представляет из себя длинную стеклянную трубку. Такой холодильник применяется только при работе с высококипящими жидкостями (т. кип. >150°С), поскольку охлаждающее действие воздуха невелико. Холодильник может применяться в качестве прямого или обратного. Как обратный, холодильник такого типа малоэффективен: движение жидкости преимущественно отвечает ламинарному потоку и вещество легко «выбрасывается». В качестве нисходящего такой холодильник можно использовать при не слишком большой скорости перегонки для веществ с температурой кипения >150°С.

Шариковый воздушный холодильник

Применяется в качестве обратного. Шариковые холодильники более эффективны, чем обычные (прямые по конструкции) воздушные холодильники, за счет большей поверхности теплообмена. Такие холодильники нашли применение для полумикросинтезов, где количество отводимого тепла невелико и для конденсации даже низкокипящих веществ воздушное охлаждение оказывается вполне достаточным. (При необходимости в этом случае холодильник можно обмотать влажной фильтровальной бумагой.)

Холодильник Либиха

Применяется преимущественно в качестве нисходящего примерно до 160°С. Охлаждающим средством для веществ с температурой кипения

Холодильник Либиха состоит из двух стеклянных трубок запаянных одна в другую. По внутренней трубке движутся пары жидкости, а по внешней (рубашка) охлаждающий агент (холодная вода).

В качестве обратного такой холодильник малоэффективен, так как имеет малую охлаждающую поверхность и ламинарное течение паров; с этой целью он применяется только для относительно высококипящих (т.кип. >100°С) соединений. На наружной поверхности холодильника конденсируется атмосферная влага, которая через капиллярные течи в шлифе может попадать внутрь колбы, поэтому шлифы на холодильнике и колбе следует тщательно смазывать. Рекомендуется также на холодильнике выше шлифа надевать манжету из сухой фильтровальной бумаги. Более высококипящие жидкости в месте спая А (рис.1-в) могут обусловить возникновение внутреннего напряжения, что вызывает растрескивание стекла. Поэтому холодильники Либиха нельзя изготовлять из нетермостойкого стекла.

Шариковый холодильник

Используется исключительно как обратный. Поскольку этот холодильник имеет шаровидные расширения, ток паров становится в нем турбулентным; охлаждающее действие такого холодильника значительно выше, чем у холодильника Либиха. Однако на внешней его поверхности также конденсируется атмосферная влага и место спая А также является опасным. Подача охлаждающего агента производится снизу-вверх. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им. Обычно число шариков у таких холодильников колеблется от 3 до 8. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.

Змеевиковый холодильник

Никогда не используется как обратный, так как конденсат, который недостаточно хорошо стекает по сгибам змеевика, может быть выброшен из холодильника и послужить причиной несчастного случая. Змеевиковый холодильник, установленный вертикально, является наиболее эффективным нисходящим холодильником, особенно для низкокипящих веществ.

Холодильник Штеделера

Модификация змеевикового холодильника, в котором охлаждающий сосуд может быть заполнен смесью льда с поваренной солью, твердой углекислотой с ацетоном и т. д. Такой холодильник можно применять для конденсации веществ, кипящих при очень низких температурах.

Холодильник Димрота

Очень эффективный обратный холодильник. Его также используют в качестве нисходящего если можно пренебречь относительно большими потерями дистиллята на змеевике. Спай змеевика с рубашкой А находится вне зоны с большим перепадом температур, поэтому, применяя такой холодильник при работе с жидкостями, кипящими выше 160°С, можно не опасаться осложнений. Поскольку внешней рубашкой холодильника является воздух при комнатной температуре, на ее поверхности не конденсируется атмосферная влага (см. выше). Правда, низкокипящие вещества могут «ползти» по внутренней стороне рубашки и тем самым «протаскивать» зону охлаждения. Холодильник Димрота поэтому не подходит в качестве обратного для сравнительно низкокипящих веществ, например для эфира. У верхнего открытого конца холодильника на подводящих воду шлангах легко конденсируется атмосферная влага, поэтому его снабжают хлоркальциевой трубкой.

Погружной холодильник -«охлаждающий палец»

Этот обратный холодильник особой формы (его можно специально не закреплять в системе охлаждения) используется прежде всего в приборах для полумикрометодов. Если «охлаждающий палец» введен в реакционный сосуд на пробке прибор не должен быть герметичным.

Монтаж

Химические холодильники могут использоваться либо как обратные, либо как нисходящие (различаются положением и способом закрепления при установке прибора).

Верхнюю часть холодильника присоединяют к колбе Вюрца, насадке Вюрца или трубке, отходящей от колбы, в которой имеется исходная смесь. Нижнюю часть соединяют с аллонжем , через который продукт синтеза или перегонки поступает в приёмник.

Следует отдельно заметить, что охлаждающий агент (вода) подается исключительно снизу вверх. При подаче хладоагента сверху-вниз заполнение рубашки холодильника будет неполным, что сделает охлаждение неэффективным. Кроме того при такой подаче холодильник может выйти из строя (треснуть) из-за локальных перегревов рубашки.

  • Воскресенский, П. И. Техника лабораторных работ: руководство / П. И. Воскресенский. — 10-е изд., стер. М.: Химия, 1973. 717 стр.

Прямой холодильник (рис. 26 б) используют для отгонки растворителей из реакционной среды, для разделения смесей жидкостей на компоненты или для очистки жидкостей перегонкой.

Обратный холодильник (рис. 26 а) используют в установках для проведения синтеза, для растворения веществ. Пары попадая в обратный холодильник охлаждаются, конденсируют и образующаяся при этом жидкость стекает обратно в реакционную колбу.

Рисунок 26. – Применение прямого и обратного холодильника.

Водяной (рис. 27) Воздушный (рис. 28)

По типу охлаждающего агента, заполняющего внутреннюю «рубашку», различают холодильники:

Водяной с проточной водой;

Водяной с непроточной водой;

Воздушный.

Воздушный холодильник прменяют для конденсации паров жидкости с
Т. кип. >150 С, водяной с проточной водой – с Т. кип. жидкости

По строению внутренней трубки

По конструкции внутренней трубки, охлаждающей рубашки, а, следовательно, поверхности охлаждения различают холодильники:

— «труба в трубе»;

Шариковый;

Змеевиковый;

Комбинированный и др. (рис. 29).

Применение конкретного типа холодильника обуславливается необходимой интенсивностью охлаждения.

а б в г д е ж з
и к л м н о п

Рисунок 29. Холодильники различной конструкции.

Воздушный холодильник (рис. 29 а, о)

Относится к простейшим по конструкции холодильникам и представляет собой длинную стеклянную трубку. Такой холодильник применяется только при работе с высококипящими жидкостями (т. кип. >150°С), поскольку охлаждающее действие воздуха невелико. Холодильник может применяться в качестве прямого или обратного. В качестве обратного такой холодильник малоэффективен: движение жидкости преимущественно отвечает ламинарному потоку и вещество легко «выбрасывается». В качестве нисходящего такой холодильник можно использовать при небольшой скорости перегонки.

Холодильник Вейгеля-Либиха (чаще Либиха, англ. Liebig condenser )
(рис. 29 б, п)

Впервыебыл предложен в 1771 г. Вейгелем, а затем использован
Либихом. Применяется преимущественно в качестве нисходящего холодильника. В качестве обратного холодильника он малоэффективен, т.к. имеет малую охлаждающую поверхность и ламинарное течение паров. С этой целью он применяется для относительно высококипящих (Т кип.> 100 0 С) соединений. Так как на наружной поверхности холодильника конденсируется атмосферная влага, которая через капиллярные течи в шлифе может попадать внутрь колбы, шлифы на холодильнике и колбе следует тщательно смазывать. Рекомендуется также на холодильнике выше шлифа надевать манжету из сухой фильтровальной бумаги. Более высококипящие жидкости (Т кип. >160 0 С) в месте спая трубок (рис. 30) могут обусловить возникновение внутреннего напряжения, что вызывает появление трещин, или полное разрушение стекла.

Рисунок 30. Места возможных трещин при резком перепаде температур

Коэффициент теплообмена для холодильников Либиха длиной от 300 до 1000 мм изменяется от 105 до 35 Вт/(м 2 K), т.е. уменьшается с увеличением длины холодильника.

Холодильник Либиха может выполнять функции и воздушного холодильника, если его расположить вертикально и пар высококипящей жидкости направить в рубашку через верхний отросток, а из нижнего отбирать конденсат. В результате разогрева в центральной трубке возникнет непрерывный вертикальный поток холодного воздуха. В этом случае наиболее эффективные холодильники с более широкой центральной трубкой и по возможности меньшим диаметром окружающей ее рубашки.

Холодильник Веста (англ. West condenser ) (рис. 29 в)

Представляет собой модификацию холодильника Либиха, отличием от которого является меньшее расстояние между внутренней и наружной трубкой, что позволяет увеличить скорость движения охлаждающего агента. Холодильник Веста имеет вдвое больший коэффициент теплообмена, чем холодильник Либиха и более эффективен для охлаждения паров низкокипящих жидкостей.

Шариковый холодильник Аллина (англ. Allihn condenser ) (рис. 29 г)

Является типичным обратным холодильником. Благодаря большей поверхности охлаждения холодильники Аллина короче холодильников Вейгеля-Либиха. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им. Обычно число шариков у таких холодильников колеблется от 3 до 8. По эффективности в качестве обратного холодильника холодильник Аллина уступает холодильнику Димрота (рис. 29 ж, з), выдерживающему значительные перепады температур. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.

Змеевиковый холодильник (холодильник Грэхема)

(англ. Graham condenser) (рис. 29 д, е)

Никогда не используется как обратный, т.к. конденсат, который недостаточно хорошо стекает по сгибам змеевика, может быть выброшен из холодильника и послужить причиной несчастного случая. Змеевиковый холодильник, установленный вертикально, является наиболее эффективным нисходящим холодильником, особенно для низкокипящих веществ.

Холодильник Димрота (англ. Dimroth condenser) , (рис. 29 ж, з)

Очень эффективный обратный холодильник. Он имеет наиболее высокий коэффициент теплообмена, достигающий 120 Вт/(м 2 К). Его также можно использовать в качестве нисходящего, если можно пренебречь относительно большими потерями дистиллята на змеевике. Спай змеевика с рубашкой находится вне зоны с большим перепадом температур, поэтому применяя такой холодильник при работе с жидкостями, кипящими выше 160 0 С можно не опасаться осложнений. Для более эффективного охлаждения используется холодильник Димрота с двойной рубашкой (рис. 29 з) .

Чтобы улучшить работу холодильников с рубашкой, усилив перенос теплоты, создают турбулентный поток охлаждающей жидкости. Для этого трубки подачи и отвода жидкости рубашки припаивают так, чтобы их оси были расположены тангенциально по отношению к рубашке (рис. 14 и) . Тогда вода или другая охлаждающая жидкость начнет двигаться в холодильнике по спирали.

Холодильник Фридриха (Фридрихса, Фридерихса)
(англ.Friedrich condenser) , (рис. 29 и, к)

В таком холодильнике пары омывают змеевиковую трубку с проточной водой и стенки внутренней широкой цилиндрической трубки, снаружи которой течет вода, поступающая из змеевика. Этот холодильник с интенсивным охлаждением пара является, в сущности, комбинацией холодильников Либиха и Димрота. Он очень эффективен для фракционной перегонки жидких смесей, так как в нем конденсат практически не задерживается.

Холодильник Ширма-Хопкинса (чаще холодильник Хопкинса, рис. 29 л).

Состоит из рубашки, через которую пропускают пар, и «пальца», находящегося внутри рубашки, — устройство, через которое протекает жидкий хладоагент. При использовании данного типа холодильника скорость потока пара должна быть как можно ниже.

Охлаждающий палец (англ. Cold fingers) , (рис. 29 м)

Этот обратный холодильник особой формы (его можно специально не закреплять в системе охлаждения) используется, прежде всего, в приборах для полумикрометодов. Если «охлаждающий палец» введен в реакционный сосуд на пробке, прибор не должен быть герметичным.

Холодильник Дьюара (рис. 29 н)

В качестве охлаждающего агента в таком холодильнике используется смесь сухого льда (твердый диоксид углерода) с ацетоном или спиртом, или жидкий азот.

Юстус Либих (1803-1873) Джеймс Дьюар (1842-1923)

Вы взяли с собой в поход пиво, но по маршруту следования не оказалось ни ручья со студеной водой, и холод от закончился. Как быстро охладить пиво или другие напитки, и при этом не на пару градусов, как это делается за счет испарения, а так, чтобы реально остудить напиток и насладиться им жару? Для этого нужно брать с собой предельно компактный химический холодильник, который можно заранее подготовить и всегда иметь под рукой нужный заряд для охлаждения продуктов, замораживания ушибов и других нужд.

Холод поможет при: ушибах, растяжениях, переломах, вывихах, отеках, ожогах, укусах насекомых, тепловом ударе, возникновении воспалительных процессов, необходимости остановки кровотечения (из носа), необходимости охлаждения продуктов.

Способ получения химического холода

Для приготовления его необходима вода и аммиачная селитра – распространенное удобрение. Ее легко найдете в цветочном магазине, ее цена невысока, поэтому ваш срочный холодильник будет рентабельным.

Массовая пропорция воды и селитры 60% на 40%, по объему получается 1:1. Размешиваем данную смесь в бутылке. При растворении в воде селитра поглощает большое количество тепла. Если соль при растворении понизит температуру на 3 градуса, то такое же количество селитры на 23 градуса! Холодильник химическим способом готов к использованию. Если на половину заполненную бутылку водой заморозить, а потом заполнить селитрой (измельчать не обязательно), то получим долгоиграющий источник холода.

Еще одна замечательная идея. В походе можно сделать холодильник из туристического коврика и бутылки со смесью. В нужный момент приводим в действие смесь и закутываем ее в коврик, а открытые концы закрываем тряпкой или запасной одеждой.

Использованную смесь, перед тем как вылить ее, нужно сильно разбавить водой, если вы не хотите нанести вред растениям.

Про термос, как его сделать из бутылки.

Опыт с холодом, созданным химическим путем

Смешай 100 г снега или льда с 33 г каменной соли – температура полученной смеси снизится до -20° С. Если ты перемешаешь 100 г снега или льда со 100 г азотнокислого калия, то температура смеси опустится до -30° С. Температура охлаждающей смеси, состоящей из 100 г снега (или льда) и 150 г гидрата хлористого калия доходит до -45° С. А как быть летом, когда нет снега и льда? В теплое время года можно воспользоваться такими химическими соединениями, которые, растворяясь в воде, поглощают тепло, способствуя тем самым снижению температуры воды до – 35° С. Разумеется, вода должна быть холодной, а указанные ниже соединения нужно брать в следующей пропорции (по весу) по отношению к воде:

хлористый аммоний 3
азотнокислый натрий 5
азотнокислый аммоний 10
сернистый натрий + соляная кислота 40
роданистый аммоний или калий 15

Во избежание больших потерь холода желательно приготовлять раствор в термосе.

Закончив работу, вылей раствор в чашку и удали из него воду методом выпаривания. Вещество, оставшееся после выпаривания, можно вновь использовать для опытов.

Холодильники — служат для конденсации паров кипящей жидкости в аппаратах для перегонки. В зависимости от условий работы жидкость обрабатывается в холодильнике при охлаждении паров (конденсат) и должна или отводиться в приемник, или возвращаться в тот сосуд, в котором проводят нагревание. Это различие в назначении холодильников определяет их форму и название. Холодильники, предназначенные для собирания конденсата называют прямыми или нисходящими, а холодильники из которых конденсат возвращается в процесс — обратными.

Прямые холодильники (Либиха). Очень распространены в лабораториях холодильники Либиха, состоящие из длинной стеклянной трубки (форштоса), один конец которой расширен. Эту трубку пропускают через стеклянную или металлическую рубашку или муфту, и закрепляют отрезками резиновой трубки, насаженными на концы муфты. Иногда встречаются холодильники Либиха, у которых холодильная трубка спаяна с рубашкой.

На концах муфты (перпендикулярно к ее оси) расположены по одному отводу. На них надевают резиновые трубки, одну из которых находящуюся около узкого конца соединяют водопроводным краном, а другую отводят в сточную трубу. При таком присоединении трубок вода в холодильнике движется навстречу парам охлаждаемой жидкости. Присоединяя холодильник, необходимо соблюдать следующие правила: вода должна поступать в холодильник всегда из нижнего опущенного и выходить из верхнего приподнятого конца. Холодильная рубашка (муфта) должна быть всегда заполнена водой. Иначе при продолжительной перегонке холодильная трубка сильно нагревается и на границе с уровнем воды может лопнуть.

При долгом употреблении в холодильной рубашке часто образуется красновато-желтый налет окислов железа, попадающих с водой из водопроводных труб. Налет мешает видеть холодильную трубку и его нужно периодически удалять. Для этого холодильник отъединяют от водопроводного крана, выпускают всю воду и наливают в холодильную рубашку 10-16%-ную соляную кислоту, при этом на резиновые трубки около отводов надевают зажимы. Осторожно поворачивая холодильник, растворяют в соляной кислоте налет окислов железа, затем кислоту выливают, холодильник снова соединяют с водопроводом и прогоняют воду в течение 5-6 мин. Перегонять жидкость, применяя холодильник Либиха, можно только когда температура ее паров не превышает 150°С.

Обратные холодильники могут быть шариковыми (холодильники Аллина), змеевиковыми и других форм. У шариковых холодильников трубка состоит из шарообразных расширений, а у змее- виковых свернута в виде спирали. Такая форма трубок увеличивает поверхность охлаждения и при этом происходит более полная конденсация паров.

Холодильник Аллина устанавливают только в вертикальном положении, но не наклонном, так как в последнем случае в шариках будет собираться сконденсированная жидкость,  мешающая правильному отбору фракций.

Шариковый холодильник Сокслета чаще всего применяют как обратный. Охлаждающая вода поступает через малый отвод во внутреннюю шарообразную полость и вытекает из правого отростка. Пары жидкостей проходят между внутренней поверхностью и наружной стенкой. Таким образом, пары охлаждаются сразу с обеих поверхностей; с наружной — воздухом, а с внутренней — холодной водой.

Имеется ряд специальных холодильников, например, холодильники у которых холодильная трубка имеет вид спирали (рис.14, позиция 6). Это делается для того, чтобы не увеличивая размер холодильника, увеличить поверхность охлаждения.

Холодильники Домрата являются универсальными, так как их можно применять в качестве нисходящего и обратного. Холодильник выдерживает значительные перепады температур. Преимуществом его является и то.что на его внешних стенках пары воды из окружающей среды не конденсируются.

Похожая информация:

  1. Quot;Знаете, что, когда вы были язычниками,- то ходили к безгласным идолам — так, как бы вели вас» (12:2)
  2. Quot;Разве не знаете, что священнодействующие питаются от.святилища? что служащие жертвеннику берут долю от жертвенника?» (9:13)

Кипячение и нагревание


Strict Standards: Only variables should be assigned by reference in /var/www/web783/html/plugins/content/pbspoiler/pbspoiler.php on line 24
Подробности
Опубликовано 14 Сентябрь 2013
Автор: Administrator

Кипячение и нагревание – пожалуй наиболее часто использующаяся техника в органическом синтезе. Согласно правилу Вант Гоффа при нагревании на 10 °С скорость химических реакций возрастает в 2-4 раза. Химические реакции в органической химии (в отличие от неорганической химии) идут довольно медленно. Поэтому нагревание существенно ускоряет работу химиков. Важной частью прибора для кипячения или нагревания является холодильник, назначение которого конденсировать пары растворителя и возвращать их в реакционную колбу (или приемник).

Однако, следует помнить, что органические соединения довольно не стабильны и при сильном нагревании осмоляются. Поэтому в ряде случаев реакции проводят не при нагревании, а при охлаждении.

Область применения
  1. Увеличение скорости протекания химических реакций. Пример: согласно эмпирическому правилу Вант Гоффа скорость большинства реакций увеличивается в 2-4 раза при увеличении температуры на каждые 10 °С.

  2. Увеличение температуры позволяет «запускать» реакции, которые при комнатной температуре не идут.

Оборудование

Типичный прибор для кипячения приведен на рисунке:

  1. Круглодонная колба. Жидкость должна занимать не более 2/3 объема колбы для предотвращения выброса кипящей жидкости из прибора.

    Посмотреть

  2. Лапка. Важно! Металлическая лапка НЕ должна соприкасаться со стеклом, для избежания растрескивания колбы при перегонке. Для этого между колбой и лапкой помещают резиновые прокладки.

    Посмотреть

  3. Обратный холодильник или холодильник Либиха. Наиболее часто при кипячении используется обратный холодильник (2), так как в отличие от холодильника Либиха (1) имеет большую площадь теплообмена с парами кипящей жидкости. Холодильник подключают к водопроводу таким образом, чтобы холодная вода входила снизу. При кипячении нужно следить, чтобы парами омывались не более 2 шариков обратного холодильника.

    Посмотреть



  4. Нагревающий элемент. Выбирают исходя из свойств растворителя. Колбонагреватели и пламенные горелки – для негорючих жидкостей. Важно! Водяные бани (т. кип. вещества до 100 °С) – для ЛВЖ. Масляные бани (т. кип. вещества до 200 °С) с контактным термометром – для более точной регулировки температуры в перегонной колбе. При этом температура бани на 20-30 °С больше температуры кипения жидкости.

Рекомендации
  1. Важно! Следует следить, чтобы прибор всегда был соединен с атмосферой.

  2. В перегонную колбу следует добавить «кипелки» (осколки фаянса, молекулярные сита и т.п.) для равномерного кипения жидкости. Важно! Нельзя добавлять свежие кипелки в кипящую жидкость. При этом неизбежно происходит бурное ее вскипание и выброс из колбы.

  3. Вместо «кипелок» можно проводить нагревание на магнитной мешалке при перемешивании.

  4. При правильном кипячении пары жидкости омывают не более 1/4 — объема холодильника.


Разница между прямым и обратным холодильником. Классификация холодильников

Вы взяли с собой в поход пиво, но по маршруту следования не оказалось ни ручья со студеной водой, и холод от закончился. Как быстро охладить пиво или другие напитки, и при этом не на пару градусов, как это делается за счет испарения, а так, чтобы реально остудить напиток и насладиться им жару? Для этого нужно брать с собой предельно компактный химический холодильник, который можно заранее подготовить и всегда иметь под рукой нужный заряд для охлаждения продуктов, замораживания ушибов и других нужд.

Холод поможет при: ушибах, растяжениях, переломах, вывихах, отеках, ожогах, укусах насекомых, тепловом ударе, возникновении воспалительных процессов, необходимости остановки кровотечения (из носа), необходимости охлаждения продуктов.

Способ получения химического холода

Для приготовления его необходима вода и аммиачная селитра – распространенное удобрение. Ее легко найдете в цветочном магазине, ее цена невысока, поэтому ваш срочный холодильник будет рентабельным.

Массовая пропорция воды и селитры 60% на 40%, по объему получается 1:1. Размешиваем данную смесь в бутылке. При растворении в воде селитра поглощает большое количество тепла. Если соль при растворении понизит температуру на 3 градуса, то такое же количество селитры на 23 градуса! Холодильник химическим способом готов к использованию. Если на половину заполненную бутылку водой заморозить, а потом заполнить селитрой (измельчать не обязательно), то получим долгоиграющий источник холода.

Еще одна замечательная идея. В походе можно сделать холодильник из туристического коврика и бутылки со смесью. В нужный момент приводим в действие смесь и закутываем ее в коврик, а открытые концы закрываем тряпкой или запасной одеждой.

Использованную смесь, перед тем как вылить ее, нужно сильно разбавить водой, если вы не хотите нанести вред растениям.

Про термос, как его сделать из бутылки.

Опыт с холодом, созданным химическим путем

Смешай 100 г снега или льда с 33 г каменной соли – температура полученной смеси снизится до -20° С. Если ты перемешаешь 100 г снега или льда со 100 г азотнокислого калия, то температура смеси опустится до -30° С. Температура охлаждающей смеси, состоящей из 100 г снега (или льда) и 150 г гидрата хлористого калия доходит до -45° С. А как быть летом, когда нет снега и льда? В теплое время года можно воспользоваться такими химическими соединениями, которые, растворяясь в воде, поглощают тепло, способствуя тем самым снижению температуры воды до – 35° С. Разумеется, вода должна быть холодной, а указанные ниже соединения нужно брать в следующей пропорции (по весу) по отношению к воде:

хлористый аммоний 3
азотнокислый натрий 5
азотнокислый аммоний 10
сернистый натрий + соляная кислота 40
роданистый аммоний или калий 15

Во избежание больших потерь холода желательно приготовлять раствор в термосе.

Закончив работу, вылей раствор в чашку и удали из него воду методом выпаривания. Вещество, оставшееся после выпаривания, можно вновь использовать для опытов.

Холодильник шариковый ХШ разработан для теплообмена двух потоков, охлаждения и конденсации паров жидкости. Используется исключительно как обратный, так как имеет шаровидные расширения внутри внешней колбы. При конденсации пары в холодильнике становятся турбулентным. Этот тип холодильника обладает более высокими охлаждающими свойствами, в значительной степени превышающими показатели холодильников типа «Либиха».

Особенности использования

Подача охлаждающего агента осуществляется снизу вверх. Шариковое устройство позволяет вставить в него ось мешалки, а также вводить в реактор разные вещества. Обычно число шаров колеблется от 2 до 8.

При использовании шариковый холодильник устанавливают в наклонном положении. Это позволяет избежать захлебывания, при этом наклон не должен быть значительным иначе конденсат не успеет стечь обратно в колбу. Скопление конденсата влияет на эффективность охлаждения.

В нашем интернет магазине вы можете купить, следующие виды шариковых холодильников:

  • длина от 20 до 40 см;
  • количество шаров — 2, 6, 8;
  • соединение вход/выход — 14/23, 29/32, 45/40 и без шлифов.

Преимущества шарикового холодильника

  1. Особая шариковая конструкция дает холодильнику внушительную поверхность теплообмена.
  2. Малое сопротивление парам позволяет получить больше самогона высокой крепости.

Обратный холодильник купить можно на этой странице.

чем отличается прямой холодильник для перегонки от обратного? и получил лучший ответ

Ответ от Ariel[новичек]
принципиально они мало отличаются один от другого. если речь идет о лабораторном варианте, то прямой холодильник, как правило, представляет собой прямую трубку с водяной «рубашкой». пары поступают в него сверху, конденсируются, и конденсат вытекает в приемник с нижнего конца. может устанавливаться наклонно или вертикально. это устройство изобрел в 19 веке немецкий химик Иоганн Юстус фон Либих, поэтому его еще называют «холодильник Либиха». предназначен для простой перегонки жидкостей, а также разделения их смесей, в последнем случае часто дополнительно используется дефлегматор.
обратный холодильник предназначен для конденсации паров кипящей жидкости и возвращения ее в сосуд, в котором она кипит. при этом пары поступают в нижнюю часть холодильника, через нее же стекает конденсат. устройство аналогично холодильнику Либиха, но для повышения эффективности устройства внутренняя прямая трубка заменяется на трубку сложной формы с бОльшей площадью поверхности («шариковый» холодильник), кроме того, дополнительно к водяной «рубашке» или вместо нее может быть установлен внутренний змеевик. верхний конец обратного холодильника должен иметь сообщение с атмосферой.
в принципе, практически любой прямой холодильник может быть использован в качестве обратного, при условии, что его эффективность и внутренний диаметр достаточны для конденсации необходимого количества паров. обратный холодильник принципиально тоже может быть использован в качестве прямого в случае такой необходимости, однако необходимо учитывать, что в неровностях внутренней поверхности может задерживаться жидкость, что может привести к снижению эффективности разделения. лучше не использовать обратный холодильник в качестве прямого при вакуумной дестилляции.
в настоящее время почти все холодильники, как прямые, так и обратные, снабжены шлифами с обох концов, поэтому при их установке обычно не возникает трудностей.

Ответ от Alexander Goponenko [гуру]
У обратного холодильника сконценсированные пары возвращаются обратно в реактор. Используется при проведении реакции при высокой температуре. В качестве альтернативы можно было бы вести реакцию в герметичном сосуде, но тогда давление может стать высоким (вплоть до взрыва) .
Прямой холодильник используется для перегонки — отделение низкокипящего компонента от высококипящего.
Конструктивные отличия отражают назначение. Обратный холодильник как правило стоит вертикально, и жидкость должна стекать обратно вниз. Прямой холодильник как правило располагают под наклоном, сконденсированная жидкость должна вытекать с другой стороны и не накапливаться в холодильнике

Холодильник — это прибор для конденсации пара при помощи охлаждающей среды, чаще всего воды. Холодильники устанавливают либо наклонно, когда нужно собрать конденсат в приемнике, либо вертикально для возврата конденсата в колбу с кипящей жидкостью. В этом случае холодильник называют обратным. Если температура затвердевания конденсата выше температуры охлаждающей воды, то в холодильник подают нагретую в термостате воду, предотвращающую намерзание конденсата во внутренней трубке холодильника. На рис. 58 представлены наиболее часто используемые холодильники.

Прямоточный холодильник Вейгеля — Либиха (рис. 58, а) был предложен в 1771 г. Вейгелем и затем использован Либихом. Этот холодильник обычно применяют для перегонки жидкостей с температурой кипения от 100 до 150 °С. Холодильник имеет охлаждающую рубашку относительно большого Диаметра. Коэффициент теплообмена для холодильников Вейгеля — Либиха длиной от 300 до 1000 мм изменяется от 105 до 35 Вт/(м2*К), т.е. уменьшается с увеличением длины холодильника.

Рис. 58. Стеклянные холодильники: Вейгеля — Либиха (а), Аллина (б), ВестанЯ, Грэхема (г), Димрота (д), Фридерихса (е) и тангенциальный ввод воды в хЦ-дильник (ж) I]

Поэтому целесообразно применять вместо одного длинного холодильника два холодильника меньших размеров. Холодильник Вейгеля — Либиха может выполнять функции и воздушного холодильника, если его расположить вертикально и пар высококипящей жидкости направить в рубашку через верхний отросток, а из нижнего отбирать конденсат. В результате разогрева в центральной трубке возникнет непрерывный вертикальный поток холодного воздуха. В этом случае наиболее эффективные холодильники с более широкой центральной трубкой и возможно более меньшим диаметром окружающей ее рубашки.

Либих Юстус (1803-1873) — немецкий химик-органик и аналитик.

Шариковый холодильник Аллина (рис. 58, б) является типичным обратным холодильником. Благодаря большей поверхности охлаждения холодильники Аллина короче холодильников Вейгеля — Либиха. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им.

Обычно число шариков у таких холодильников колеблется от 3 до 8. По эффективности в качестве обратного холодильника холодильник Аллина уступает холодильнику Димрота (рис. 58, г), выдерживающему значительные перепады температур. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.(Аллин (Аллен) Альфред Генри (1847-1904) — немецкий химик-органик и аналитик.)

Холодильник Веста (рис. 58, в) имеет охлаждающую рубашку небольшого диаметра, близко расположенную к центральной несколько изогнутой трубке. Он более производителен, чем холодильник Вейгеля — Либиха. В одних и тех же условиях перегонки жидкости холодильник Веста имеет вдвое больший коэффициент теплообмена, чем прямоточный. Такой же эффективностью обладает спиральный холодильник Грэхема (рис. 58, д). Его используют для конденсации пара легколетучих жидкостей. Оба холодильника задерживают во внутренней трубке часть конденсата и поэтому мало пригодны для фракционной перегонки.

Холодильник Димрота (рис. 58, г) рекомендуется в качестве обратного холодильника. Он имеет наиболее высокий коэффициент теплообмена, достигающий 120 Вт/(м2К). Его не используют для фракционной перегонки жидких смесей из-за большого газового объема и способности задерживать в наклонном положении много конденсата.

Грэхем Томас (1805-1869) — английский физикохимик. Изучал диффузию газов и жидкостей через мембраны.

Вест Роберт (р. 1928) — американский химик-органик.

Димрот Отто (1872-1940) — немецкий химик-органик.

Холодильник Фридерихса (рис. 58, е). В этом холодильнике пар омывает змеевиковую трубку с проточной водой и стенки внутренней широкой цилиндрической трубки, снаружи которой течет вода, поступающая из змеевика. Этот холодильник с интенсивным охлаждением пара является в сущности комбинацией холодильников Вейгеля — Либиха и Димрота. Он очень эффективен для фракционной перегонки жидких смесей, так как в нем конденсат практически не задерживается.

Чтобы улучшить работу холодильников с рубашкой, усилив перенос теплоты, создают турбулентный поток охлаждающей Жидкости.


Рис. 59. Камерные холодильники: патронного типа (а, б), Штеделера (в), Ширма — Гопкинса (г) и Сокслета (д)

Для этого трубки подачи и отвода жидкости рубашки припаивают так, чтобы их оси были расположены тангенциально по отношению к рубашке (рис. 58, ж). Тогда вода или другая охлаждающая жидкость начнет двигаться в холодильнике по спирали.

Холодильники патронного типа (рис. 59, а, б). В них центральная часть — патрон — заполнена твердой или жидкой охлаждающей смесью. Такие холодильники для низко-кипящих жидкостей являются обратными. К их числу принадлежит и холодильник Штеделера (рис. 59, в), в котором конденсация пара происходит в змеевике, охлаждаемом жидкими и твердыми смесями. Жидкость, образующаяся при плавлении твердого хладоагента, сливается через боковой патрубок. Через левую трубку, доходящую до дна чаши холодильника, подают жидкий компонент твердо-жидкостной охлаждающей смеси.

Штеделер Георг Андреас (1841-1871) — немецкий химик-органик.

Пальчиковый холодильник Ширма-Гопкинса (рис. 59, г) состоит из рубашки, через которую пропускают пар, и «пальца», находящегося внутри рубашки, — устройства, через которое протекает жидкий хладоагент. При использовании пальчикового холодильника скорость потока пара должна быть возможно более низкой.

Сферический холодильник Сокслета (рис. 59, д) применяют чаще как обратный холодильник. Пар проходит между наружной стенкой, охлаждаемой воздухом, и наружной стенкой внут-реннего шара, через который циркулирует хладоагент. Холодильник Сокслета используют также при перегонке жидкостей высокой температурой кипения.

Сокслет Фридрих (1848-1926) — немецкий агрохимик.

Лабораторная посуда, подготовка к ЕГЭ по химии

Посуда химическая лабораторная (п.х.л.) — изделия, изготовленные из стекла, кварца, фарфора и др. материалов, которые применяются для препаративных и химико-аналитических работ.

Требования, которым должна соответствовать химическая посуда:

  • Термоустойчивость, малый коэффициент теплового расширения материала
  • Устойчивость к воздействию химических реагентов
  • Загрязнения должны легко отмываться

В данной статье мы классифицируем всю химическую посуду на три группы по ее назначению: мерная, немерная и специального применения.

Мерная химическая посуда

Мерная посуда имеет точную градуировку, нагреванию ее не подвергают.

  • Пипетки
  • Пипетки служат для отбора жидкостей (до 100 мл) и газов (от 100 мл)

  • Бюретки
  • Применяются для измерения точных объемов, титрования (метод количественного/качественного анализа в аналитической химии)

  • Мерные колбы, мензурки и цилиндры
  • С помощью мерных колб, мензурок и цилиндров отмеривают и хранят определенные объемы жидкостей.

Немерная химическая посуда (общего назначения)

К такой химической посуде относятся изделия, многие из которых употребляются с нагревом: пробирки, стаканы, колбы (плоскодонные, круглодонные, конические), реторты.

  • Воронки, делительные воронки
  • Служат для переливания и фильтрования жидкостей. Делительные воронки применяются для разделения несмешивающихся жидкостей.

  • Кристаллизатор
  • Используется для выпаривания растворов и очистки веществ путем перекристаллизации — методе, основанном на различии растворимости вещества в растворителе при различных температурах.

  • Сифон
  • Сифон химический применяется для безопасного перекачивания жидких сред из бутылей, бочек, канистр. Особенно важен сифон в работе с агрессивными опасными химическими веществами.

  • Банки, склянки, бюксы
  • Банки служат для хранения твердых веществ, склянки — для хранения жидких веществ, а также в качестве резервуара, из которого жидкость поступает в другой раствор, например, в бюретки в ходе титрования.

    Бюкс — баночка с притертой пробкой, используется как емкость при исследовании, в ходе которых высушиваются и взвешиваются сыпучие материалы

  • Капельница
  • Химическая капельница применяется для дозирования растворов и индикаторов.

  • Химические ложки, шпатели
  • Используются с целью взятия твердых и сыпучих веществ. Могут служить для перемешивания жидкостей.

  • Штатив для пробирок
  • Применяется для одновременного размещения и закрепления множества пробирок.

Химическая посуда специального назначения

Данная посуда отличается тем, что предназначена для какой-либо одной цели.

  • Колбы для дистилляции (колбы Вюрца)
  • Круглодонная колба с отводом для вставки прямоточного холодильника. Используется для перегонки различных веществ.

  • Колба Бунзена
  • Плоскодонная коническая колба, которая применяется для вакуумного фильтрования.

  • Воронка Бюхнера
  • Применяется для фильтрования растворов при помощи фильтровальной бумаги под вакуумом.

  • Воронка (фильтр) Шотта
  • Фильтр Шотта представляет собой стеклянную пористую пластинку. Фильтр Шотта используют в ходе вакуумного фильтрования.

  • Прямой холодильник
  • Применяется для конденсирования паров и отвода образовавшегося конденсата из системы, сбор конденсата происходит в колбу-приемник.

  • Обратный холодильник
  • Применяется для конденсирования паров и возврата конденсата в реакционную массу. Обычно устанавливается вертикально.

  • Аллонж
  • Конструктивный элемент химических приборов, чаще всего используется для соединения холодильника с приемником.

  • Колбы грушевидной формы (колбы Кьельдаля)
  • Используется в качестве приемника при перегонке. Одним из предназначений колбы Кьельдаля является определения азота в веществах по методу Кьельдаля.

  • Дефлегматор
  • Используется для частичной или полной конденсации паров жидкостей, которые разделяют перегонкой или ректификацией (разделение, основанное на многократной дистилляции.)

  • Эксикатор
  • Толстостенный стеклянный сосуд, с пришлифованной крышкой, на дно которого помещают влагопоглощающее вещество, в результате чего в эксикаторе поддерживается влажность воздуха приблизительно равная нулю. Эксикатор используется для высушивания и хранения различных веществ.

  • Склянка для промывания газов (склянка Дрекселя)
  • Склянка Дрекселя — сосуд, используемый для промывания и очистки газов. В результате пропускания газа через склянку Дрекселя он освобождается от механических примесей.

  • Трубки различной формы (хлоркальцевые U-образные трубки)
  • Служат для очистки газов от механических примесей. Также хлоркальцевые трубки применяют для предохранения растворов от попадания в них воды и углекислого газа: с этой целью их заполняют нужным поглотителем.

  • Аппарт Киппа
  • Применяется для получения газов при действии на твердые вещества растворов кислот и щелочей.

  • Тигли, чашки для выпаривания
  • Тигель (от нем. Tiegel — горшок) — термостойкий сосуд-чаша (фарфоровый, глиняный) для нагрева, высушивания, сжигания и обжига различных материалов. Применяют для сплавления.

    Чашки для выпаривания используют для выпаривания (упаривания) растворов.

  • Ступка с пестиком
  • Применяется для измельчения твердых веществ.

  • Лодочки
  • Применяются для прокаливания веществ в печи.

© Беллевич Юрий Сергеевич 2018-2021

Данная статья написана Беллевичем Юрием Сергеевичем и является его интеллектуальной собственностью. Копирование, распространение (в том числе путем копирования на другие сайты и ресурсы в Интернете) или любое иное использование информации и объектов без предварительного согласия правообладателя преследуется по закону. Для получения материалов статьи и разрешения их использования, обратитесь, пожалуйста, к Беллевичу Юрию.

Сравнительное исследование формулировок GDP и NLP для концептуального проектирования дистилляционных колонн (конференция)

Гхаус, Джаффер, Замаррипа-Перес, Мигель, Ли, Эндрю, Бургард, Энтони, Миллер, Дэвид, Чен, Ци и Гроссманн, Игнасио. Сравнительное исследование формул GDP и NLP для концептуального проектирования колонн дистилляции . США: Н. П., 2017. Интернет. DOI: 10.1016 / B978-0-444-64241-7.50139-7.

Гхаус, Джаффер, Замаррипа-Перес, Мигель, Ли, Эндрю, Бургард, Энтони, Миллер, Дэвид, Чен, Ци и Гроссманн, Игнасио. Сравнительное исследование формул GDP и NLP для концептуального проектирования колонн дистилляции . Соединенные Штаты. https://doi.org/10.1016/B978-0-444-64241-7.50139-7

Гхаус, Джаффер, Замаррипа-Перес, Мигель, Ли, Эндрю, Бургард, Энтони, Миллер, Дэвид, Чен, Ци и Гроссманн, Игнасио.Вт. «Сравнительное исследование формулировок GDP и NLP для концептуального проектирования дистилляционных колонн». Соединенные Штаты. https://doi.org/10.1016/B978-0-444-64241-7.50139-7. https://www.osti.gov/servlets/purl/1592425.

@article {osti_1592425,
title = {Сравнительное исследование формулировок GDP и NLP для концептуального проектирования дистилляционных колонн},
author = {Гхаус, Джаффер и Замаррипа-Перес, Мигель и Ли, Эндрю и Бургард, Энтони и Миллер, Дэвид и Чен, Ци и Гроссманн, Игнасио},
abstractNote = {Представлено NETL на конференции по проектированию технологических систем, 18.07},
doi = {10.1016 / B978-0-444-64241-7.50139-7},
url = {https://www.osti.gov/biblio/1592425}, journal = {},
issn = {1570-7946},
число =,
объем = 44,
place = {United States},
год = {2017},
месяц = ​​{10}
}

Оборудование для ликероводочного и барного производства | Буффало, Нью-Йорк,

Понедельник, 3 декабря 2018 г. , 11:00 EST

Основные моменты AI Аукциона

Полная микродистилляторная установка с двумя перегонными кубами, произведенная Bridgetown Brew Systems

  • Главный 250-галлонный дистиллятор из нержавеющей стали с паровой рубашкой
    • Верхняя мешалка
    • Основная колонна из нержавеющей стали, 12 дюймов
    • Две вторичные колонны из нержавеющей стали с медным покрытием (всего 16 секций)
    • (3) орошающие конденсаторы из нержавеющей стали с медным покрытием
  • Стриппинг-дистиллятор из нержавеющей стали с паровой рубашкой емкостью 250 галлонов / бак
    • Верхняя мешалка
    • 12-дюймовая основная колонна из нержавеющей стали с наружным медным покрытием
    • Обратный конденсатор из нержавеющей стали с медным покрытием
    • Конечный конденсатор из нержавеющей стали

Также в систему входят:

  • Изолированный заторный чан емкостью 600 галлонов
    • ProSeries 2 HP, верхняя мешалка
    • Рабочее колесо на подводных крыльях, 15 дюймов, 316SS
  • (6) 500-галлонные бродильные чаны из нержавеющей стали с гликолевой рубашкой
  • Холодильный агрегат Rite-Temp
  • Разборный теплообменник на 71 пластину
  • Котлы Mighty-Therm и PB Heat
  • Ручной разливочный аппарат
  • Дубы различных размеров cooperage

Также продается полностью укомплектованный бар для розничной торговли с холодильной камерой, вытяжной системой, вытяжными холодильниками, умывальниками, контейнерами для льда, предметами обслуживания, гостевыми столами в виде бочек, барными стульями и индивидуальным декором.

Расположение

Инспекция

Открытый осмотр доступен в понедельник, 3 декабря, с 8:00 или по предварительной записи.

Платеж

Организатор аукциона взимает с каждого покупателя 15% -ную премию покупателя за каждую продажу на аукционе в дополнение к покупной цене в качестве ставки. Для онлайн-участников торгов со счетами до 5000 долларов с кредитной карты будет автоматически снята оплата по завершении аукциона. При оплате кредитной картой взимается комиссия в размере 3%.Вы получите оплаченный счет по завершении аукциона по электронной почте, когда с вашей карты будет автоматически снята оплата. Для онлайн-покупателей со счетами на сумму более 5000 долларов или тех, кто желает оплатить наличными, банковским чеком или банковским переводом, пожалуйста, свяжитесь с аукционным офисом по адресу [email protected] до аукциона, чтобы договориться. При покупке на аукционе необходимо немедленно произвести полную оплату. Покупатели на месте могут расплачиваться наличными, корпоративным чеком или кредитной картой, как указано выше.Будет применяться налог с продаж округа Эри (штат Нью-Йорк) в размере 8,75%. Заявление об освобождении от уплаты налогов должно быть получено до 1 декабря 2018 г., 14:00 по восточноевропейскому времени.

ПОЛНАЯ ОПЛАТА должна быть произведена немедленно для покупки на аукционе (онлайн или онлайн). Оплата должна быть произведена наличными, кредитной картой (до 5000 долларов США) или банковским переводом (инструкции по телеграфу по запросу).

Корпоративные чеки

будут приниматься только в том случае, если они сопровождаются письмом от банка-эмитента, которое гласит:
«(Название банка) безоговорочно гарантирует оплату Blackbird Asset Services, LLC от (Имя покупателя) по номеру счета ______ на сумму до $ ________ .Эта гарантия будет действительна для покупок, сделанных на Ниагарском аукционе по производству спиртных напитков 3 декабря 2018 г. »

Покупатели, разместившие выигравшие ставки в Интернете, будут иметь автоматическое снятие средств с кредитной карты по завершении аукциона (для покупок на сумму до 5000 долларов США) и должны соблюдать условия удаления и фальсификации, указанные в данном документе. За эти платежи по кредитной карте взимается комиссия в размере 3%, как указано ниже, и не допускается отказ, возврат или возврат платежей. Вы получите оплаченный счет по завершении аукциона по электронной почте, когда с вашей карты будет автоматически снята оплата.Для тех, кто делает онлайн-торги со счетами на сумму более 5000 долларов, или тех, кто желает оплатить чеком компании или банковским переводом, пожалуйста, свяжитесь с аукционным офисом до аукциона, чтобы договориться. Для покупки на аукционе необходимо немедленно произвести ПОЛНУЮ ОПЛАТУ.

Удаление

Ответственность за вывоз приобретенных товаров несет Покупатель. Удаление мелких предметов сразу после аукциона. Оборудование ликеро-водочного завода и другие предметы, требующие такелажа, только по предварительной записи, все предметы должны быть вывезены не позднее 22 декабря 2018 года.Дополнительная плата будет взиматься с любого покупателя, который задерживает или запрашивает дополнительное время для удаления своих покупок. Все монтажники должны предоставить действующий страховой сертификат до начала работы.

North Stills | Дистилляционное оборудование | Оборудование для дистилляции | Алкоголь еще | Самогонный аппарат

Оборудование для ликероводочного завода

Моя страсть к дистилляции началась еще в раннем подростковом возрасте, когда я обнаружил остатки медного куба , еще , на острове друга семьи в Северном Онтарио.Мне рассказали, как старик, который когда-то владел этой землей, перегонял свой джин и приправлял его ягодами можжевельника, которые там росли. Я помню, как мое воображение разыгралось с мыслью о том, чтобы сделать свой самогон и эликсиры с нуля. Вскоре после этого я начал изучать методы дистилляции и в течение нескольких лет проектировал и производил свои собственные перегонные кубы из меди и нержавеющей стали.

Оборудование для ликероводочного завода

Наше оборудование можно использовать для дистилляции чистой питьевой воды, приготовления самогона и полного ассортимента алкогольных напитков, таких как виски, бренди, водка, ром, джин и все остальное! Некоторое из нашего специализированного оборудования извлекает эфирные масла из растений для использования в ароматерапии и парфюмерии.Возможности безграничны, и если вы можете это мечтать, вы можете сделать это с помощью North Still.

Микро ликеро-водочное оборудование

Мы хорошо понимаем потребности производителей спиртных напитков и будем рады предоставить бесплатные консультации и ответить на любые ваши вопросы. Мы проектируем и производим полностью модульное дистилляционное оборудование любого размера по минимально возможной цене, объемом от 10 до 10 000 литров. Мы искренне увлечены своей работой и очень серьезно относимся к вашим целям

Детали и принадлежности для дистилляции

Широкий ассортимент отдельных запчастей для дистилляторов и пивоварен.Мы проектируем и настраиваем полностью модульные системы для удовлетворения любых потребностей в дистилляции. Нажмите кнопку «МАГАЗИН», чтобы увидеть полный ассортимент нашей продукции.

Домашняя дистилляция

Раньше было практически невозможно приготовить высококачественные спиртные напитки и спиртные напитки в домашних условиях. Теперь, когда все больше и больше компаний предлагают широкий выбор наборов для самогонных аппаратов, изготовленных в соответствии с популярными в мире ароматизаторами, домашняя дистилляция стала проще, чем когда-либо прежде.

Теперь вы можете безопасно покупать домашнее оборудование для дистилляции, где бы вы ни находились.Мы предлагаем широкий ассортимент домашнего винокуренного оборудования и расходных материалов как для новичков, так и для опытных домашних дистилляторов. Наш обширный опыт в дистилляционной промышленности позволяет нам предлагать высококачественные продукты для домашней дистилляции, которые позволят вам производить высококачественный дистиллированный спирт. Вы найдете все, что вам нужно для следующей пробежки. Если вы хотите производить самый лучший самогон, вы можете сделать все возможное с помощью нашего домашнего оборудования для дистилляции самогона и принадлежностей для домашнего дистилляции.

В наши дни все больше и больше людей интересуются дистилляционным оборудованием, чтобы производить собственное домашнее пиво. Хотя производство и распространение алкоголя является незаконным в соответствии с федеральными законами, не запрещено иметь наборы для дистилляции для хобби, и во многих местах люди могут получить разрешение на производство этанола — важного топлива, которое имеет множество применений.

Мы понимаем, насколько сложной может быть покупка оборудования для пивоварения или наборов для перегонки, особенно если вы новичок. Вот почему наша главная цель — помочь вам найти лучшие самогонные аппараты и наборы рецептов для домашних нужд.

Просто сравните наше оборудование для дистилляции с другими аналогичными продуктами, доступными в настоящее время на рынке, и проявите уважение к ним. Эта разница заключается в качестве продукции, как в используемом материале, так и в великолепном мастерстве изготовления.

Здесь мы предлагаем широкий выбор оборудования для производства спирта, в том числе медные кубы, кубы из нержавеющей стали, наполнители для бутылок, поддоны для сбора капель, дубовые бочки, ареометр и многое другое. Качество материала, такого как медь, обеспечивает стабильность и лучший контроль, а также улучшает результат процесса дистилляции с точки зрения вкуса.Медь использовалась для изготовления самогонных аппаратов на протяжении многих веков, и, как находят все больше и больше людей, она по-прежнему остается лучшим выбором благодаря своим невероятным свойствам и огромным преимуществам в процессе дистилляции. Чтобы получить больше информации о нашем первом дистилляционном аппарате, щелкните по этой ссылке.

Для достижения наилучших результатов при приготовлении самогона или другого любимого спиртного используйте медь. Для получения более дешевой, более прочной и простой в уходе альтернативы выберите перегонные кубы из нержавеющей стали. Вы также можете добавить медную сетку и медную трубку в перегонный куб из нержавеющей стали, чтобы избавиться от сульфатов.

Если вы ищете высококачественные комплекты для самогонного аппарата, мы здесь, чтобы помочь. Мы предлагаем первоклассное оборудование для дистилляции, такое как угольные фильтры и зерновые. У нас есть большой выбор перегонных кубов из нержавеющей стали и медных самогонных аппаратов, бытового дистилляционного оборудования и другого оборудования для ликероводочных заводов, которое может вас заинтересовать. Вы можете найти все, от котельных до гибридных до обратных холодильных камер на продажу.

Для многих новичков выяснить, какой тип оборудования им нужен и как их система будет работать, может оказаться непростой задачей.К счастью, мы не только предлагаем широкий выбор продуктов, которые позволят вам легко построить свой перегонный кубик дома, мы также предлагаем наборы для начинающих, в которых есть все необходимое для создания полностью функционального перегонного куба.

Простая сборка и ключевые элементы — это все, что требуется для начала производства самогона. Наша команда опытных дистилляторов здесь и готова помочь с вашими производственными потребностями.

Если вы решили присоединиться к постоянно растущему движению дистилляторов и купить качественный дистиллятор, но не можете выбрать подходящий размер, вы здесь, чтобы помочь.Выбор правильного размера для вашего куба может стать настоящей проблемой, учитывая множество доступных вариантов. Наша квалифицированная и опытная команда готова помочь вам в процессе принятия решений и убедиться, что приобретаемое вами оборудование для брожения точно соответствует вашим потребностям.

У нас есть многолетний опыт производства и продажи высококачественных комплектов перегонных кубов и других изделий для дистилляции, и мы можем помочь вам выбрать лучшую установку для ваших конкретных нужд.Если вы не можете выбрать подходящее для вас оборудование, просто позвоните нам, и мы будем рады предоставить отличные рекомендации, профессиональные советы или любую другую помощь, которая может вам понадобиться.

Независимо от того, какой результат или какой объем алкоголя вы желаете, мы готовы предоставить вам самогонный аппарат, который позволит вам достичь ваших целей. Мы гордимся тем, что даем нашим клиентам честные, профессиональные советы и надежное и дружелюбное обслуживание клиентов, а также предлагаем высококачественные продукты, которые просты в использовании и сборке.Нажмите, чтобы прочитать информацию из нашего раздела для советов, например:

Следите за нашим блогом Distillers

Как приготовить джин

Как приготовить самогон

Как приготовить ром

Как сделать водку

Вот и все! Надеюсь, это поможет вам принять осознанное решение при покупке новых систем пивоварения. Если у вас есть какие-либо вопросы о наших поставках дистилляторов или вам нужна помощь, позвоните нам сегодня. Мы всегда рады помочь!

От небольших перегонных кубов до оборудования для ликероводочного завода под ключ — возможности безграничны.Click to real Как приготовить виски в домашних условиях для личного пользования. Как написать статью с дополнительной информацией.

Котлы и отопление

Емкость от 10 до 200 000 литров с опциями газового, парового и электрического обогрева.

Ферментеры и заторные чаны

Доступны конические бродильные чаны из нержавеющей стали и заторные чаны всех размеров.

Дрожжи и ароматизаторы

Просмотрите наш широкий ассортимент специализированных дрожжей и ароматизаторов для дистилляторов.

Некоторые из наших самых продаваемых продуктов.

Конический ферментер
Резервуар для брайта
Маточный чан
Пластиковые бутыли

Нажмите здесь, чтобы сделать покупку.

>

при рефлюксе — Венгерский перевод — Linguee

Дать растворителю испариться из образца на воздухе и удалить последние следы в сушильном шкафу при 105 ± 3 ° C. Затем экстрагируют образец в воде (50 мл на грамм образца) с помощью boi li n g с обратным холодильником f o r 30 минут.

eur-lex.europa.eu

Hagyjuk az oldószert elpárologni a mintából a szabad levegőn, majd a maradék oldószernyomokat szárítószekrényben, 105 ± 3 ° C-on távo tsuk .

eur-lex.europa.eu

Довести до кипения и кипятить в течение 10 часов или r с с обратным холодильником c o и ионов.

eur-lex.europa.eu

Forraljuk fel, és forraljuk 10 órán k er esztü l reflux rül nyek között.

eur-lex.europa.eu

Церезин, парафины и некоторые другие воски Перенесите 3,0 г образца в круглодонную колбу на 100 мл, добавьте 30 мл 4% -ного (вес. / Об.) Раствора гидроксида калия в этаноле, не содержащем альдегидов, и вскипятите nt l y под a рефлюкс c o nd enser в течение 2 часов.Снимите конденсатор и сразу вставьте градусник.

eur-lex.europa.eu

Cerezin, paraffinok és bizonyos más viaszok Vigyünk át a mintából 3,0 g-ot 100 ml-es gömblombikba, добавочный hozzá aldehidmentes etanollal készített 4% (m / m) -os kálémaz-hálés észített 4% (m / m) -os kálémaz-hálésélévál-hidro-hidrozál-hidrozol-hidro. órán át óvatosan forraljuk.

eur-lex.europa.eu

Затем добавьте 25 мл раствора гидроксида калия (3.4) через конденсатор (4.3) и allo w t o орошение f o r и еще 25 мин при перемешивании ri n a sl поток азота.

eur-lex.europa.eu

Ezutá n a hűtőn ( 4. 3.) t дополнительный h ozzá 25 мл калиум-гидроксид-олдатот (3.4.), és hagyjuk visszacsepegni újabb 2 5 percig, la ssú nitrogénáramban történő keverés közben.

eur-lex.europa.eu

Непитьевая вода не предназначена для подключения к системам питьевой воды ll o w reflux i n до

eur-lex.europa.eu

A nem ivóvíz nem érintkezhet, vagy nem folyhat vissza ivóvízrendszerekbe.

eur-lex.europa.eu

Для непрерывного процесса с, a орошение с y st em необходимо для высвобождения урана из адсорбента обратно в поток жидкости, чтобы « продукт » и «хвосты» можно собирать.

eur-lex.europa.eu

Folyamatos működéshez szüksé г ван е гы visszaáramoltató повторно ndsze р-р д, Amely felszabadítja аз аз uránt adszorbensből és visszajuttatja folyadékáramba, Е. С. МГГ végtermék és dúsítási maradék összegyűjthető.

eur-lex.europa.eu

Нагрейте до кипения и выпустите w t o орошение f o r пять минут.

eur-lex.europa.eu

Hevítsük forrás ig a lombik ta rt almát, majd hagyjuk visszacsepegni öt percig.

eur-lex.europa.eu

Это регулируется таким образом, что колба Эрленмейера нагревается только снизу; затем f это a рефлюкс c o nd enser.

eur-lex.europa.eu

Ezt úgy szabályozzuk, hogy az Erlenmeyer-lombiknak csak az alját melegítse, majd illesszünk hozzá egy visszafolyó hűtőt.

eur-lex.europa.eu

С рождения продукты для уменьшения гастроэзофы ge a л рефлюкс

eur-lex.europa.eu

Születéstől kezdve, a gyomori-nyelőcsövi visszaáramlás csökkentésére

eur-lex.europa.eu

В обстоятельствах, когда государство решает продлить назначение ранее назначенного сотрудника на срок в шесть лет ea r s согласно a fi срочный контракт , означает ли обязательство использовать контракт на неопределенный срок в соответствии со статьей 13 Закона от 26 июля 2005 г., в свете целей Директивы 1999/70 от 28 июня 1999 г., (1), что новый контракт должен воспроизводиться в Идентичны ли условия основным положениям предыдущего контракта, в частности, положениям, касающимся должности и вознаграждения?

eur-lex.europa.eu

Amennyiben аз Allam úgy DonT, hogy megújítja korábban га т ДАЖЕ keresztül Hata ро Zott időtartamú szerződéssel foglalkoztatott alkalmazott foglalkoztatását, A szerződés határozatlan időre ВАЛО megújítására vonatkozó, A 2005. Július 26-я törvény 13 . cikkében előírt kötelezettség 1999. Junius 28-я 1999/70 irányelv (1) céljaira tekintettel szükségképpen AZT jelenti-е, hogy azonos tartalommal аТ Kell Venni аз új szerződésben аз Последний захват megkötött szerződés fő kikötéseit, különösen munkakör megnevezésére és munkabérre vonatkozókat ?

eur-lex.europa.eu

Статью 6 Директивы 2006/11 / EC Европейского парламента и Совета от 15 февраля 2006 г. о загрязнении, вызванном некоторыми опасными веществами, сброшенными в водную среду Сообщества (1), можно толковать как разрешающую государствам-членам, если программы для снижения загрязнения воды, включая стандарты качества окружающей среды, были приняты ado pt e d согласно t h в статье , чтобы ввести декларативную схему в отношении объектов, считающихся имеют низкий уровень загрязнения окружающей среды со ссылкой на эти стандарты и право со стороны административного органа возражать против начала операций или налагать ограничения на сбросы, характерные для соответствующего объекта?

eur-lex.europa.eu

Értelmezhető-еа Közösség Vizi környezetébe bocsátott egyes veszélyes anyagok Altal okozott szennyezésről szóló, 2006. 15 февраля-я 2006/11 / EK irányelv (1) 6. cikke úgy, мята Amely lehetővé teszi tagállamok számára, hogy környezetvédelmi normákat tartalmazó, A vizek szennyezése csökkentésére vonatkozó programok е CI кк keretében tö к.т. Ent elfogadását követően kevésbé szennyezőnek tartott létesítmények vonatkozásában аз említett termékek kibocsátására vonatkozó Altalanos előírásokat tartalmazó felhívásokkal JARO bejelentési rendszert vezessen быть és közigazgatási hatóság számára biztosítsa a működés megkezdése elleni tiltakozás jogát vagy azt, hogy megfelelő kibocsátási határértékeket írjon elő az érintett létesítménynek?

eur-lex.europa.eu

Ion exch an g e reflux s y st ems (системы химического или электрохимического окисления или восстановления) для регенерации химических восстановителей или окислителей, используемых в ионном обмене каскады обогащения

eur-lex.europa.eu

Az ioncserés dúsító kaszkádokban használt, kémiailag redukáló, vagy oxidáló ágensek regenerálására szolgáló ioncsere reflux rendszerek (vegyi, vagy elektrokémia-rendszerek) (vegyi, vagy elektrokémia-rendszerek), vagy elektrokémiaórendszerek (vagy, vagy elektrokémiaórendzalek), vagy elektrokémiaó, окислительно-восстановительный, 9, окислительно-восстановительный.europa.eu

Чтобы учесть конкретные новые элементы и гарантировать защиту прав бенефициаров, право принимать акты в соответствии со статьей 290 Договора должно быть делегировано Комиссии с целью выработки дальнейших определений, касающихся доступа. для поддержки po r t под t h — это постановление , устанавливающее рамки, в которых государства-члены должны определять минимальные виды деятельности, которые должны выполняться на территориях, которые естественным образом сохраняются в состояние, подходящее для выпаса или выращивания, а также критерии, которым должны соответствовать фермеры, чтобы считаться соблюдающими обязательство по поддержанию сельскохозяйственных угодий в состоянии, подходящем для производства, и критерии для определения преобладания злаков и других травянистых растений корм на постоянных пастбищах.

eur-lex.europa.eu

Új Konkret szempontok figyelembevétele, valamint kedvezményezettek jogainak védelme érdekében Bizottságot Fel Kell hatalmazni ARRA, hogy Szerződés 290. cikkének megfelelően Jogi aktusokat fogadjon эль következő célokból: аз е rendelet с г ечати я támogatáshoz против ALO + ч ozzáférésre vonatkozó további meghatározások megállapítása, Azon Кереть létrehozása, amelyen belül tagállamoknak мег Kell határozniuk természetes Модон legeltetésre vagy növénytermesztésre alkalmas állapotban tartott mezőgazdasági területeken elvégzendő minimumtevékenységeket, A termelők Altal teljesítendő Azon kritériumokat, amelyek alapján úgy tekinthető, hogy termelő megfelelt a mezőgazdasági terület kultúrállapotban tartására vonatkozó követelménynek, valamint аз állandó gyepterületre vonatkozóan a gyep és egyéb egynyári takarmánynynolályzályzáné takarmánynynolálázání.

eur-lex.europa.eu

Reflux c o nd enser, который может быть адаптирован к перегонной колбе.

eur-lex.europa.eu

Visszafolyós hűt, amely a desztillációs lombikhoz illeszthető.

eur-lex.europa.eu

Химические превращения (окисление и восстановление) необходимы на обоих концах каскада разделения, чтобы обеспечить t h e орошение r e qu на каждом конце .

eur-lex.europa.eu

Kémiai átalakulásokra (oxidáció és redukció) и szétválasztó kaszkád mindkét oldalán szükség van, h og y a visszaáramlási kö , чтобы оставить старый .

eur-lex.europa.eu

Остаточный газ (нефть), очищенное масло каталитического крекинга и фракция вакуумного остатка термического крекингаa ti o n орошение d r um ; Нефтяной газ

eur-lex.europa.eu

Véggáz (ásványolaj), katalitikusan krakkolt tisztított olaj és termikusan krakkolt vákuummaradék frakcionálá si reflux do b; Ásványolajgáz

eur-lex.europa.eu

Принцип ne bis in idem, закрепленный в статье 54 Конвенции о применении Шенгенского соглашения от 14 июня 1985 г. между правительствами государств Бенилюкса, Федеративной Республики Германии и Французской Республики о постепенной отмене чеков их общие границы, подписанные в Шенгене (Люксембург) 19 июня 1990 года, применимы к уголовным делам, возбужденным в одном Договаривающемся государстве против обвиняемого, судебное разбирательство по делу которого по тем же деяниям, за которые ему грозит судебное преследование, было окончательно прекращено в другом Договаривающемся государстве, даже если ug h , under t h e Закон государства, в котором он был осужден, приговор, вынесенный ему, никогда не мог быть вынесен из-за конкретные особенности процедуры, такие как те, которые упоминаются в основном производстве, были непосредственно исполнены.

eur-lex.europa.eu

Ilyen feltételek mellett аз előzetes döntéshozatalra előterjesztett kérdésre AZT választ Kell ADNI, hogy Benelux Gazdasági Unió államai, A Németországi Szövetségi Köztársaság ÉS Франчия Köztársaság kormányai között közös határaikon történő ellenőrzések fokozatos megszüntetéséről szóló, 1985. Junius 14-я Schengeni Megállapodás végrehajtásáról szóló , 1990. Junius 19-ен Schengenben (Люксембург) aláírt egyezmény 54. cikkében foglalt п бис в Метах Эльвы АККОРА есть alkalmazható аз olyan büntetőeljárásra, amelyet аз egyik szerződő államban olyan cselekmény мили на т indítottak, утра Ely miatt vádlottat EGY Mašík szerződő államban MAR jogerősen elítélték, ха аз elítélés helye szerinti Allam Joga alapján vádlottal szemben kiszabott büntetés olyan eljárásjogi sajátosságok miatt, мята amilyenek аз alapeljárásban szerepelnek, sohasem вольт közvetlenül végrehajtható.

eur-lex.europa.eu

Статья 13B (a) Шестой Директивы Совета 77/388 / EEC от 17 мая 1977 г. о гармонизации законов государств-членов, касающихся налогов с оборота — Общая система налога на добавленную стоимость: единая основа оценки должна толковаться как значение тот факт, что страховой брокер или агент не имеет прямых отношений со сторонами договора страхования или перестрахования, в заключении которых он участвовал, а просто косвенные отношения с ними через посредничество другого налогооблагаемого лица, которое сам, находящийся в прямых отношениях с одной из этих сторон, и с которой страховой брокер или агент связан договором, не препятствует освобождению услуги, предоставляемой последним от добавленной стоимости t a x под т ч при условии .

eur-lex.europa.eu

Tagállamok forgalmi ADORA vonatkozó jogszabályainak összehangolásáról — közös hozzáadottértékadó-rendszer: egységes adóalap megállapításról szóló, 1977. Мажус 17-я 77/388 / ЭГК hatodik tanácsi irányelv 13. cikke Б. részének а) pontját úgy Kell értelmezni, hogy biztosítási ügynök vagy közvetítő нэм közvetlen, hanem más adóalany révén — аки Мага közvetlen kapcsolatban ван аз egyik féllel, és akivel szóban Forgo biztosítási ügynök vagy közvetítő szerződéses kapcsolatban ван — közvetett kapcsolatban всех с közvetítésével létrejött biztosítási vagy viszontbiztosítási szerződés feleivel, нэм akadálya AnnaK, hogy аз utóbb i ált al nyújtott sz olgá lt atás a hivatkozott rendelkezés értelmében hozzáadottértékadó-mentességet élvezzen.

eur-lex.europa.eu

Соблюдайте статьи 3 (1) и 5 ​​(5) Директивы 2005/29 / EC (1) Европейского парламента и Совета от 11 мая 2005 г. о недобросовестной коммерческой практике «бизнес-потребитель» на внутреннем рынке и о внесении поправок в Директиву Совета. 84/450 / EEC, Директивы 97/7 / EC, 98/27 / EC и 2002/65 / EC Европейского парламента и Совета и Регламент (EC) № 2006/2004 Европейского парламента и Совета ( Директива о недобросовестной коммерческой практике) или другие положения этой директивы исключают национальное право компетентного административного органа не разрешено и по этой причине должно быть запрещено в судебном разбирательстве, без необходимости в этом разбирательстве для суда рассматривать, является ли такая коммерческая практика вводящей в заблуждение, агрессивной или иным образом несправедливой?

eur-lex.europa.eu

Ellentétes-e a belső piacon az üzleti vállalkozások fogyasztókkal szemben folytatott tisztességtelen kereskedelmi gyakorlatairól, valamint a 84/450 / EGK, a 97/7 / EK, a 98/27 / EK в 2006/27 / EK. 2004 / EK rendelet módosításáról szóló, 2005. 11 мая 2005/29 / EK európai parlamenti és tanácsi irányelv (1) («Irányelv a tisztességtelen kereskedelmi gyakorlatékrólik (« Irányelv a tisztességtelen kereskedelmi gyakorlatékrókról ») 3. KE ZDES év эль, illetve Эз Ni Rany эль v Egyéb rendelkezéseivel аз olyan Немзети szabályozás, amelynek értelmében нэм megengedett és ezért bírósági eljárás útján megtiltandó kiárusításnak hatáskörrel és illetékességgel rendelkező közigazgatási hatóság engedélye nélküli meghirdetése, anélkül, hogy a nemzeti bíróságnak ezen eljárás keretében vizsgálnia kellene agéyzégès эллегет?

eur-lex.europa.eu

Предварительное решение — Gerechtshof te Amsterdam — Тарифная классификация продукта Макропластический имплант — Инъекционная стерильная суспензия твердых частиц силиконового эластомера для лечения пузырно-мочеточникового (или vesicore na l ) рефлюкса 90-218 leur

eur .europa.eu

Elzetes döntéshozatal iránti kérelem — Gerechtshof te Amsterdam — A Macroplastique Implantaat termék besorolása — Steril injektálható szuszpenzió szilárd szilikonelasztomer részecskékkel vesico-ureteralis.europa.eu

Статья 14 (1) (a) Директивы Совета 2003/96 / EC от 27 октября 2003 г., реструктурирующая структуру Сообщества для налогообложения энергетических продуктов и электроэнергии, поскольку она предусматривает освобождение от таксонов ti o n согласно t h согласно директива об энергетических продуктах, используемых для производства электроэнергии, имеет прямое действие в том смысле, что на нее может ссылаться человек в национальных судах — в отношении период времени, в течение которого заинтересованное государство-член не выполнило свое обязательство перенести эту директиву в свое национальное законодательство в течение установленного периода — в споре, например, в ходе основного разбирательства, между этим лицом и таможенными органами этого Государство с целью отклонения национального законодательства, несовместимого с этим положением, и, следовательно, получения возмещения налога, нарушающего это положение.

eur-lex.europa.eu

Az energiatermékek és a villamos energia közösségi adóztatási keretének átszervezéséről szóló, 2003. October 27-i 2003/96 / E K tan ác 902 902 902 902 902 902 с Ikke (1 ) bekezdésének а) pontja annyiban, amennyiben mentesíti villamos Энергия előállítására felhasznált energiatermékeket аз ezen irányelvben szereplő Ado АлОль, közvetlen hatállyal rendelkezik Аббан аз értelemben, hogy valamely magánszemély — Azon időszak tekintetében, Amely Soran аз érintett tagállam meghatározott határidőn belül elmulasztotta átültetni ezen irányelvet Немзети jogába — hivatkozhat Р.А. Немзети bíróságok előtt аз ezen Аллам vámhatóságai Ellen indított olyan jogvita keretében, мята аз alapügybeli, abból célból, hogy пе alkalmazzák аз е rendelkezéssel összeegyeztethetetlen Немзети szabályozást, és Igy visszaigényelhesse az ezzel ellentétes adót.

eur-lex.europa.eu

Пипетируйте 100 мл образца в круглодонную колбу на 250 мл, — добавьте камни для кипячения и кратковременно нагрейте до кипения в т ч e орошение c o nd enser, — добавьте по капле каждого из индикаторных растворов A и B в горячий раствор

eur-lex.europa.eu

Egy pipettával mérjünk be a 250 ml-es gömbfenekű lombikba 100 ml-t a mintából, —Addunk hozzá forralóköveket, és gyorsan hevítsük forrásig a refluxkondenzátorban, — tegyünkód-czorbat-cod2000, — tegyünkónkókz.europa.eu

F , , , , , , , , рефлюкс, , , , , , , , , и , вставьте в колбу и погрузите ее в водяную баню при 50 ° C на 30 минут.

eur-lex.europa.eu

Csatlakoztassunk visszafolyós hűtőt a lombikhoz, és merítsük az utóbbit 50 ° C-os vízfürdőbe 30 percre.

eur-lex.europa.eu

Колба Эрленмейера 250 мл со стандартным шлифованным стеклом и wi t h рефлюкс c o и enser.

eur-lex.europa.eu

250 мл Erlenmeyer-lombik szabványos üvegcsiszolattal és visszafolyós hűtővel.

eur-lex.europa.eu

Cate ri n г рефлюкс [ C при переработке ] Все пищевые отходы, содержащие материалы животного происхождения, включая использованное кулинарное масло из ресторанов, предприятий общественного питания и на кухнях, в том числе центральные кухни и домашние кухни.

eur-lex.europa.eu

Élelmiszer-hulladék [Élelmiszerújrahasznosítás] Éttermekből, vendéglátó-IPARI egységekből és konyhákról — это Központi konyhákat és háztartások konyháit является beleértve — származó, állati eredetű összes élelmiszer-hulladék, beleértve használt sütőolajat есть.

eur-lex.europa.eu

Он эффективен для восстановления координации желудочно-кишечного тракта после операции и снижает общий объем, скорость и продолжительность газообразования tr i c рефлюкс .

eur-lex.europa.eu

Hatékony a posztoperatív gyomor-bél koordináció helyreállításában, és csökkenti a gasztrikus reflu x összmennyiségét , gyakoriságát am.

eur-lex.europa.eu

Принцип эффективной судебной защиты, изложенный в Статье 30 (2) Директивы 2004/38 (1), в интерпретации в свете Статьи 346 (1) (a) Договора о функционировании Европейского Союза, требовать, чтобы судебный орган, рассматривающий апелляцию на решение об исключении гражданина Европейского Союза из государства-члена по соображениям государственной политики и общественной безопасности ri t y под номером C h ap ter VI Директивы 2004/38 обеспечить, чтобы соответствующий гражданин Европейского Союза был проинформирован о сути оснований против него, несмотря на тот факт, что власти государства-члена и соответствующий национальный суд после рассмотрения всей совокупности доказательств против гражданина Европейского Союза, на которые ссылаются власти государства-члена, заключают, что раскрытие сущности оснований против него противоречило бы интересам закона е безопасность?

eur-lex.europa.eu

A 2004/38 irányelv (1) 30. cikkének (2) bekezdésében szereplő hatékony bírói jogvédelem elve — az Európai Unió működéséről szóló szerződés 346. — / 38 irányelv VI. fejezete alapján közrendi vagy közbiztonsági okból valamely tagállamból kiutasító határozattal szembeni fellebbezést vizsgáló igazságszolgáltatási fórum gondoskodjon arról, hogy аз érintett Unios polgárt tájékoztassák Vele szemben hivatkozott okok lényegéről, függetlenül attól, hogy tagállam hatóságai és аз illetékes Немзети Bíróság аз Unios polgárral szemben tagállam hatóságai által hivatkozott valamennyi bizonyíték mérlegelését követően arra a következtetésre jutott, hogy az uniós polgárral szemben hivatkozott okok lényegének közlése ellentézets lende a következtetésre jutott?

eur-lex.europa.eu

В свете принципов искреннего сотрудничества и эффективности директив, не исключают ли статьи 15 и 16 Директивы 2008/115 / EC (1) гражданина третьей страны, незаконно пребывающего на национальной территории, приговор к лишению свободы на срок до 3 лет. до четырех лет в случае невыполнения первоначального приказа Квестора о выдворении с национальной территории в течение пяти дней с момента уведомления и срок от одного до пяти лет лишения свободы за невыполнение последующих приказов, с Полицейские власти ti e s под a n o обязательство арестовать лиц, причастных к совершению этого преступления, исключительно на основании его отказа сотрудничать в процедура депортации и, в частности, невыполнение приказа о выдворении, изданного административными органами?

eur-lex.europa.eu

Az együttműködés és аз irányelvek hatékony érvényesülésének Эльве fényében 2008/115 / Е.К. irányelv (1) 15. és 16. cikkébe ütközik-е Azon lehetőség, Amely szerint EGY harmadik Orszag valamely tagállamban jogellenesen tartózkodó állampolgára négy ЭВИГ terjedő szabadságvesztéssel büntethető Аббан аз esetben, га нэм tartja быть rendőrkapitányság ELSO határozatában foglaltakat, Amely szerint аз értesítéstől számított Ot napon belül эль Kell hagynia аз Orszag területét, Е. С. EGY évtől Ot ЭВИГ terjedő szabadságvesztéssel büntethető, ха нэм tartja быть további határozatokban foglaltakat (tettenérés esetén rendőrség Köteles letartóztatás foganatosítására) az együttműködés a kiutasítási eljárás során tanúsított hiánya miatt és különösen a hatóság által kiadott kitoloncolási határozatávetázának kiutasítási eljárásának?

eur-lex.europa.eu

Следует ли толковать статью 14a (1) (a) Регламента (ЕС) № 1408/71 (1) как означающую, что государство-член, не имеющее юрисдикции ti o n согласно t h at Статья в любом случае лишена права предоставлять семье ben ef i t под n a ti on a работник только временно работает на его территории, если ни сам работник, ни его дети не проживают и не постоянно проживают в этом государстве-члене?

eur-lex.europa.eu

Úgy kell-e értelmezni az 1408/71 rendelet (1) 14a. cikke (1) bekezdésének ) pontját , hogy аз е rendelkezés alapján illetékességgel NEM rendelkező tagállamot legalábbis АККОР megfosztja аз Arra VON по Kozo jogkörtől, hogy Немзети Joga alapján в területén csak ideiglenesen alkalmazott munkavállalónak családi ellátásokat nyújtson, ha sem magának a munkavállalónak, sem a munkavállaló gyermekeinek a lakóhelye vagy szokézállásodos tart

eur-lex.europa.eu

533 Остаточный газ (нефть), очищенное масло каталитического крекинга и фракция вакуумного остатка термического крекингаa ti o n орошение d r мкм , если он содержит> 0,1 % по массе бутадиена 68478-21-7 270-802-5

eur-lex.europa.eu

533 Katalitikus krakkolással derített és hőkrakkolásnak alávetett vákuum-desztillációs fenéktermék-frakcionáló refluxtartályából kinyert véggáz (kőolajmegs8-28-27-800-2700-27-800-47-27-800-47-27-98-27-0,1×270-47-27-97-27-800-47-27-0,1×0,17-800-47-27-800-47-000, 9-300-2000.europa.eu

Как работает дефлегматор в самогоне. Дефлегматор в самогонном аппарате: назначение и виды

Давно известно, что правильно полученный самогон не дает сильного похмелья. Пары спирта лучше очищать сразу при перегонке, чем потом народными средствами. Ведь при неправильной очистке они могут даже не спасти испорченный напиток. Что может способствовать точному фракционированию? Каждый самогонный аппарат, если его гордо называть колонной, имеет обратный конденсатор.По-другому его еще называют укрепляющим холодильником. Без обратного конденсатора металлическая трубка, которая поднимается над дистилляцией, по-прежнему остается просто трубкой. Для чего он нужен и каков принцип работы дефлегматора в самогонном аппарате? Все очень просто. Начнем с дизайна и расположения.

Дефлегматор самогонного аппарата

Дефлегматор (усиливающий холодильник) представляет собой нечто вроде «водяной рубашки», расположенной в верхней четверти колонны.Фактически конструкция секции колонны с обратным холодильником представляет собой две концентрические трубы разного диаметра. Наружная труба приваривается к внутренней, а в пространство между ними подается холодная вода. Иногда дефлегматор бывает съемным, но чаще всего он крепится постоянно на самой колонке. Зона дефлегматора не имеет внутренних форсунок. В этом отношении обратный конденсатор ректификационной колонны не отличается от конденсатора обычной пивной колонны.Высокоэффективные дистилляционные колонны могут не иметь дефлегматора, но промывная вода на таких колоннах не может быть подвергнута дистилляции: она «забивает» насадку, независимо от того, что используется. Поэтому в бытовых колонных аппаратах имеется орошающий конденсатор для перегонки «в режиме самогонного аппарата». Поэтому при планировании (рекомендуем выбирать устройство данной марки) особое внимание обращайте на возможные режимы его работы.

Принцип работы обратного конденсатора

Суть этого устройства заключается в создании необходимой температуры для очистки и упрочнения паров спирта путем их охлаждения и так называемой приоритетной конденсации.

Поясним на примере.

В режиме работы колонны (заварка или ректификация) «сама по себе» происходит полная конденсация всех паров, поступающих из дистилляционного аппарата. На этом этапе максимальный охлаждающий поток подается в обратный конденсатор. Весь конденсат стекает по колонне к новым порциям паров. Когда они встречаются, происходит частичное испарение из-за нагрева жидкости (флегма). При прогреве колонки и переходе в рабочий режим в ней происходит разделение температурных областей.В верхней части будут конденсироваться пары веществ с более низкой температурой кипения, а в нижней части — с более высокой. Как только этот режим установлен, вы можете уменьшить охлаждение орошающего конденсатора.

Температура должна быть установлена ​​таким образом, чтобы «сместить» зону испарения низкокипящих фракций в верхнюю зону обратного конденсатора. В этом случае все низкокипящие фракции начнут здесь испаряться и переходить дальше в конденсационный охладитель, а все остальные фракции не смогут покинуть колонну.Как только низкокипящие фракции (головные части) будут удалены, температура в колонне снова изменится, так что теперь основная фракция «тела» испаряется в той же верхней части обратного конденсатора. Таким образом, можно разделить все компоненты смеси, имеющие разные точки кипения. Оказывается, обратный холодильник — это такая «преграда», которая может четко разделять компоненты жидкости. Важно только помнить, что регулирование охлаждения должно выполняться как можно более плавно и «понемногу», поскольку системе требуется время для установления нового равновесия.Обычно это занимает 20-30 секунд.

Типы обратных конденсаторов

Хотя принцип работы конденсаторов орошения один и тот же, они могут отличаться по конструкции и размеру. Чем больше площадь контакта флегмы и пара (в определенных пределах) и чем точнее контроль температуры, тем больше разделительная способность орошающего конденсатора. А конструкций всего две: прямоточный и дефлегматор Димрота. Иногда путают, смешивая все в одно целое.

Прямоточный обратный конденсатор — это просто «трубка в трубке», описанная выше. А у дефлегматора Dimroth немного другой дизайн. Он выполнен в виде трубки, внутри которой находится вторая трубка в виде спирали. Именно во внутренний подводится вода, и здесь происходит конденсация жидкости. За счет спиральной формы увеличивается площадь контакта жидкостно-паровых фаз, а, следовательно, и эффективность разделения. Еще один плюс такой конструкции в том, что этот фазовый контакт происходит в зоне максимальной температуры — в центре трубки.И это тоже способствует лучшему очищению от паров спирта, даже

Сделать хороший домашний спирт не всегда просто и необходимо четко понимать процесс изготовления, а также иметь дополнительное оборудование, а не только аппаратуру. Один из важных элементов — дефлегматор. Его форма и размер разные, к тому же вы можете сделать его самостоятельно в домашних условиях, а если у вас нет времени или сил на изготовление устройства, вы можете его купить. Формы и размеры напрямую зависят от типа, самого устройства и, конечно же, от характеристик и требований к напитку.

Функциональные особенности и принцип действия

Часто многие называют резервуар для сухого пара или отстойник дефлегматором. Вся его суть заключается в следующих функциях:

  1. Когда спиртосодержащие материалы начинают кипеть или испаряться, им требуется температура ниже, чем у многих сивушных масел, а также других частиц, которые могут испортить спирт.
  2. Тяжелые частицы остаются в обратном конденсаторе, а именно в жидкости, которая будет в нем. Благодаря этому вредные примеси не попадут в конечный продукт.
  3. Конденсированный пар будет частично двигаться дальше, но его температура будет ниже, но концентрация спирта выше.

При рассмотрении такого устройства, как ректификационная колонна, и нестандартного аппарата, частицы паров спирта снова попадут в устройство. За счет этого получится получить спирт высокой крепости.

При наличии дефлегматора суть его будет в простых действиях, а именно в сборе химических частиц, портящих спирт.Благодаря устройству качество конечного продукта увеличивается в несколько раз. Другим оборудованием можно назвать специфический холодильник, который используется в промежутке между перегонками. Раньше такое устройство практически не применялось и было необязательным, но сегодня многие самогонщики пытаются использовать дефлегматор. Соорудить можно самостоятельно, можно обратиться к мастерам или купить уже готовую конструкцию. Вы также можете купить или изготовить холодильник Dimroth, который по практичности и производительности лучше стандартного обратного конденсатора.

Визуально холодильник Dimroth напоминает прибор для лабораторных исследований и состоит из стеклянной колбы и змеевика. Помимо дефлегматора Dimroth существуют и другие типы устройств, но при выборе того или иного оборудования нужно ориентироваться на свой самогонный аппарат, производительность и масштабы заваривания самогона.

Если оборудование будет изготавливаться самостоятельно, то для отстойника можно использовать обычную стеклянную банку, которая требует предварительной подготовки, а именно установки фурнитуры.

Преимущества дефлегматора

Те, кто только начинает делать самогон, часто отказываются от отстойника, хотя такое оборудование может оказаться очень полезным в работе в целом. Очевидные преимущества дефлегматора следующие:

  1. Осуществляется уменьшение вредных примесей и сивушных масел, за счет чего напиток не будет отдавать неприятный аромат и вкус.
  2. Если прибор сделан правильно и грамотно, то благодаря дефлегматору конечный продукт не нужно очищать механическими методами.
  3. Если установить устройство в ректификационной колонне, то производство спирта будет на высшем уровне и очень практично. Полученная жидкость будет хорошо очищенной, а крепость может составить 96%.
  4. Если использовать сухой бойлер, то очистка будет сильнее, чем использование химических методов.
  5. Можно легко увеличить крепость напитка путем перегонки в несколько раз.
  6. Дефлегматор не позволяет затору попасть в конечный продукт; если это произошло, то перегонку необходимо проводить на новой.
  7. Устройство служит для ароматизации напитка. Для этого внутрь помещается цедра цитрусовых или сухофрукты.

Все описанные преимущества лишь упрощают производство алкоголя в домашних условиях.

Типы обратных конденсаторов

Сегодня продается любое устройство для приготовления спирта в домашних условиях, поэтому вы можете купить любую его часть. Дефлегматоры часто делают из стекла, это касается и холодильника Димрот. Трубки устройства могут быть выполнены из нержавеющей стали, а также из титана, но это встречается реже.Как правило, для приготовления самогона используют стеклянные трубки.

Устройство можно назвать по-разному, все зависит от используемых деталей и принципа действия. Например, устройство Димрота работает по стандартному принципу, то есть конденсированная смесь возвращается обратно в емкость, а не в емкость с уже приготовленным спиртом. Считается, что прибор Димрота — один из самых удобных и практичных. Его корпус сделан из стекла, которое выдерживает высокие температуры и не трескается.К тому же стакан не портит вкус напитка. Для работы потребуется доступ к проточной воде и дополнительно использовать фляжку, например, Бунзена.

Дефлегматор своими руками

Сделать всасывающий бачок самому очень просто, но если нет времени на сборку такого устройства, то можно купить уже готовые варианты. К тому же не все модели дефлегматоров можно сделать своими руками, многие промышленные типы просто невозможно физически повторить.

Эффективность ручной работы оборудования будет зависеть от расчета всех параметров, используемого материала и способа сборки. В домашних условиях проще всего сделать сухой горшок из банки. Такое устройство дополнительно служит отстойником. С таким оборудованием можно легко улучшить самогонный аппарат, а также напиток на выходе. По практичности, конечно, техника отличается от профессиональной, но для перевозки на дом подходит. Банк нужно выбирать исходя из мощности устройства.Часто в домашних условиях используется объем около 750 мл и более. Главное, чтобы крышка банки могла закручиваться на горлышко, чтобы облегчить использование пароварки. Для его изготовления вам понадобится пара фурнитуры, несколько гаек и клей, который не может потерять свои свойства под воздействием высоких температур.

Когда все материалы готовы, можно приступать к сборке:

  1. На крышке от банки необходимо начертить очертания фурнитуры, для этого достаточно прикрепить их к крышке и провести по диаметру маркером.
  2. Теперь можно сделать отверстия шилом или сверлом для установки фурнитуры.
  3. Фурнитура устанавливается на клей, после чего зажимается гайками. Опытные самогонщики советуют размещать входящую трубку чуть ниже исходящей, примерно на 1,5 см.
  4. Далее сушильный котел подключается к самому аппарату самогона, как правило, такое самодельное устройство ставится между перегонным баком и холодильником.

Для ректификационной колонны такое устройство не подходит, поэтому для дефлегматора используется емкость в виде термоса или сам термос.Сборка своими руками в несколько раз сложнее, так как нужно уметь шлифовать сварочные швы, паять, сверлить. В общем, процедура будет примерно такой:

  1. Вначале очищается дно термоса, к нему припаиваются скобы, а затем он закрепляется на стене. Все эти действия нужны для того, чтобы сделать резкий толчок, ведь нужно тянуть срок.
  2. Сварной шов отшлифовать до появления зазора.
  3. Когда колба остается из середины термоса, к ней крепится вентиляционная трубка.Делается это обычной сваркой или паяльником.
  4. Далее внизу закрепляется пробирка.
  5. Впускной узел припаивается к самой шейке, после чего делается небольшое отверстие для установки шлангов.
  6. Далее в гильзе, которая сделана из фторопласта, подготавливается отверстие, после чего крепится трубка.

Как видите, дефлегматор сложно сделать из термоса без определенных навыков и знаний. Но если будет большое желание, то можно будет провести работу и улучшить качество полученного алкоголя в домашних условиях.

Прогресс в производстве и усовершенствованиях не стоит на месте. Постоянно вносятся различные модификации и дополнения, которые помогают сделать домашний спирт более чистым и качественным.

Одно из таких устройств называется дефлегматором для самогонного аппарата. В этой статье мы подробнее расскажем об этом устройстве, о его разновидностях, о том, как сделать его своими руками.

Устройство предназначено для дополнительной очистки и повышения крепости дистиллята .Это подобие.

Принцип действия

Благодаря обратному холодильнику при отборе первичной фракции весь спирт остается в дистилляционном аппарате, а вредные соединения выходят практически без спирта.

Reflux испаряется, поднимается и концентрируется, а затем снова стекает в перегонный куб. Этот процесс повторяется снова и снова.

Самогонный аппарат с обратным холодильником

Устройство позиционируется вертикально, фиксируется по-разному, в зависимости от конструкции.Требуется подача холодной воды, потому что для процесса орошения требуется непрерывное охлаждение … Такие добавки менее эффективны по сравнению с дефлегматором, хотя фактически они выполняют аналогичные функции.

Кстати! За одну дистилляцию это устройство выполняет больше работы, чем паровой котел за несколько дистилляций.

Какие они могут быть?

В основном эти устройства выполняются из стекла и нержавеющей стали .

Холодильники Dimroth, представленные в конструкции дефлегматора, изготовлены с использованием медной трубки. В простых самогонных аппаратах обычно есть приборы из стекла.

Как это сделать дома?

Сделать такое устройство без специального оборудования будет достаточно проблематично. Но если вы приобретете какие-то комплектующие, то дополнить свой самогонный аппарат этой модификацией не составит труда.

Стеклянная трубка

Или конденсатор рефлюкса на елку.Это длинная (40 см) стеклянная трубка с множеством обтекателей внутри. Он герметично соединен со стеклянной колбой, на которой он установлен. Сверху расположен переходник, отводящий пары спирта дальше в холодильник.

Термос

Устройство можно сделать из обычного термоса, разобрав его. Сначала аккуратно снимается дно термоса, чтобы не повредить находящуюся внутри колбу. Для этого нужно припаять металлическую скобу к предварительно очищенному днищу.

К нему привинчивают проволоку или стальной трос, а оставшийся конец закрепляют. После этого нужно тянуть термос на себя. Предварительный нагрев горелки облегчит этот процесс.

Лучше и даже дешевле будет приобрести готовую модель, подходящую к конкретной модели самогонного аппарата (читать :). Большинство опытных дистилляторов отдают предпочтение конструкции Dimroth, поскольку она наиболее удобна в использовании и проста в установке.

Полезные видео

Как работает ёлочный дефлегматор, как им пользоваться, как обращаться, смотрим.

Дефлегматор входит в состав самогонного аппарата , что обеспечивает производство спирта, по качеству более близкого к «водочному», чем к самогону, полученному без него, что не менее важно для полноты картины, скорость перегонки также увеличивается.

Принцип действия основан на процессе ректификации — разделении смеси нескольких жидких веществ на отдельные компоненты.

Существует несколько принципиальных схем, по которым изготавливаются блоки для выпрямления.Самые простые состоят из нескольких сваренных между собой труб, более сложные имеют систему охлаждения, но любая из них может быть изготовлена ​​в домашних условиях.

Описание

—Устройство самогонного аппарата — может варьироваться от очень простого, состоящего из газового аппарата, холодильника и шлангов, до очень сложного, близкого по структуре к промышленной установке. .

Дефлегматор относится к дополнительным установкам , предназначенным для улучшения процесса дистилляции и качества конечного продукта — самогона.

Обычно он располагается непосредственно над перегонным кубом и может быть частью «дистилляционной колонны».

Самая простая конструкция — пленка — состоит из вертикальной трубы, более сложные типы имеют увеличенную площадь конденсации, а также дополняются системой охлаждения, которая улучшает и контролирует процесс разделения жидкости на компоненты.

Назначение

Устройство обеспечивает протекание процесса ректификации , который, в отличие от дистилляции, при которой жидкость просто конденсируется после испарения, заключается в многократном повторном испарении конденсата и одновременном газожидкостном обмене между ним. и поднимающийся пар.

После этого конденсат поступает в перегонный куб и снова испаряется, процесс продолжается циклически. Благодаря этому спирт намного эффективнее отделяется от ненужных примесей.

Таким образом, для процесса ректификации необходим дефлегматор в самогонном аппарате, который значительно улучшает вкусовые и ароматические свойства самогона, его крепость и чистоту, чего нельзя достичь только дистилляцией.

Устройство и принципы работы дефлегматора в самогонном аппарате

Для обеспечения минимальной ректификации над дистилляционным аппаратом достаточно установить высокую трубу с закрытой крышкой и рядом с ней выход пара.

Дефлегматор для данного вида самогонного аппарата называется пленочным. К другому типу относятся агрегаты, оснащенные дополнительными поверхностями, например внутренними ребрами, увеличивающими площадь конденсации, а также водяным охлаждением для управления процессом ректификации.

При этом в конструкции обязательно присутствует «градусник», по показаниям которого регулируется подача воды.

Производительность самогонных аппаратов, оснащенных ректификационной установкой с системой охлаждения, намного выше, и среди всех вариантов данной конструкции выделяется «модель Димрота».

Его относительная простота и эффективность, не намного уступающая полноценной ректификационной колонне, ставит ее на первое место в домашнем пивоварении.

Суть процесса ректификации

Брага — это раствор множества отдельных веществ: спирта, воды, сивушных масел и других примесей. У каждого из них своя точка кипения и точка испарения.

Дефлегматор для самогонного аппарата сконструирован таким образом, что пар, попав в него, охлаждается до определенной температуры — 78 градусов тепла, в идеале в таких условиях испарившиеся примеси и сивушные масла имеют более высокую температуру. точки кипения, не могут поддерживать газообразное состояние, в результате начинают конденсироваться на стенках.

Очищенный пар, который теперь состоит в основном из спирта и воды, поступает в выходное отверстие вверху по всей системе.

Знаете ли вы? Часто конденсатор орошения путают с «сухим паром», который, хотя и выполняет некоторые из своих задач, не обеспечивает полной ректификации из-за отсутствия циклического повторного испарения. Кроме того, сухой парообразователь выполняет защитную функцию в случае разбрызгивания затора.

Как сделать самому

Пленка с охлаждением

Улучшенный вариант простейшей конструкции.Он состоит из двух труб: меньшего и большего диаметра, первая вставляется и приваривается внутрь второй, в стенках которых проделаны два отверстия — одно внизу и одно вверху для подачи и отвода воды соответственно.

Конструкция устанавливается над перегонным каналом. Пары из куба попадают в центральную полость и, частично конденсируясь на остывших стенках, стекают обратно, где снова испаряются.

Наружная часть представляет собой водяную рубашку, внутри которой циркулирует вода, обеспечивая охлаждение, а интенсивность ее подачи позволяет управлять процессом ректификации.Сделать такой самогонный аппарат с обратным холодильником можно по простому чертежу.

Модель Димрота

Конструкция состоит из двух трубок, первая из которых выполняет роль тела, внутри которого находится пар из куба.

Со второго сворачивается спираль, по которой будет циркулировать вода, при этом между спиралью и корпусом должен быть зазор.

Агрегат устанавливается непосредственно над перегородкой. Эта очень простая конструкция более эффективна, чем пленочная, отчасти потому, что поверхность конденсации находится в центре, а не на краю устройства.

Небольшое резюме

Изучив все детали и поняв, как дефлегматор работает в самогонном аппарате, мы можем с уверенностью сказать, что преимущества его использования несопоставимы с ресурсами, необходимыми для его создания. Отдельного внимания заслуживает холодильник Dimroth, сочетающий высокую эффективность с простой конструкцией. Ректификованный самогон — продукт совершенно другого уровня, и это касается как вкуса и аромата напитка, так и содержания сивушных масел и других примесей.

Как бы то ни было, но самогон процветал и будет процветать в нашей стране. Это связано с тем, что есть много любителей крепких напитков, которые предпочитают готовить продукт из натуральных ингредиентов, нежели доверять магазинному алкоголю сомнительного качества. Поэтому тема изготовления соответствующего оборудования для получения качественных напитков всегда остается востребованной. Сегодня мы поговорим о том, что такое дефлегматор для самогона своими руками и насколько легко сделать его неопытному специалисту!

Что такое орошающий конденсатор

Что такое дефлегматор в самогонном аппарате и почему его рекомендуют использовать, наглядно продемонстрирует видео, а мы дополнительно расскажем обо всех особенностях этого устройства, а также о том, как его можно сделать самому.

Итак, это устройство, которое в народе называют отстойником (сухой парной), чрезвычайно актуально. Это потому, что:

  • Сивушные масла требуют более высокой температуры испарения, чем любые спиртовые соединения;
  • в то же время, сивушные масла и другие вещества, добавки могут значительно ухудшить качество спирта, негативно повлиять на его вкусовые качества;
  • сухая камера с жидкостью необходима для того, чтобы обеспечить отвод более тяжелых веществ — они просто оседают в ней;
  • Таким образом, алкогольный напиток избавляется от ненужных веществ.

То есть можно сделать вывод, что конструкции самогонных аппаратов с обратным холодильником необходимы для обеспечения высокого качества спирта.

Этот своеобразный прибор еще можно назвать своеобразным холодильником, так как он моментально охлаждает температуру смеси, за счет чего оседают примеси тяжелее пара.

Раньше сухие отпариватели не считались обязательной ступенью, но сегодня каждый опытный самогонщик обязательно пользуется этим устройством.Сделать можно самому, но большим спросом пользуется самогонный аппарат с обратным холодильником Димрота — это готовая модель агрегата, выполняющего охлаждение. Об этом поговорим ниже.

Кстати, есть и другие устройства этого типа, которые уже полностью готовы к использованию — их нужно просто купить и установить.

Если не хотите тратиться, то вам понадобится чертеж самогонного аппарата с обратным холодильником, его роль будет играть своеобразный отстойник, для изготовления которого достаточно использовать банку с обратным холодильником. навинчивающийся колпачок, в который устанавливается фурнитура.

Преимущества дефлегматора

Конструкция самогонного аппарата с обратным холодильником, чертежи которого находятся в свободном доступе, позволяет получить действительно лучший продукт. Хотя начинающие «самогонщики» почему-то скептически относятся к этому дополнительному устройству.

Выделим конкретные преимущества. Прочитав их, вы обязательно убедитесь, что агрегат — вещь полезная!

  1. Значительное уменьшение объема сивушных масел — ведь именно они создают неприятный запах и специфический отталкивающий вкус.Если вы все сделаете правильно, вы сможете обеспечить практически идеальную чистоту продукта, и при этом догнать его по крепости до 96%!
  2. Повышение крепости алкогольного напитка. Это связано с тем, что мокрота имеет способность снова возвращаться в стирку, тем самым повышая содержание спирта.
  3. Своеобразная преграда — предотвращает возможное проникновение затора в уже приготовленный самогон. Что не менее важно. Ведь если произойдет сбой, сначала придется провести перегонку.
  4. Добавляет приятный аромат. Отстойник может действовать как ароматизатор. Для этого положите в него цедру лимона или любой другой продукт, аромат которого вам нравится. В результате мы получаем не только чистый, натуральный спирт, но и с приятным ароматом!

Разнообразие моделей

Не секрет, что купить сухие теплицы можно в специализированных магазинах. Чаще всего их делают из стекла. Как свидетельствует схема самогонного аппарата с обратным холодильником, трубки в нем сделаны не только из нержавеющей стали — в редких случаях для этого используется титан! Но лучше всего сделать самому, так как схема предельно простая и такое устройство будет стоить от силы 100 рублей, часть из которых пойдет на оплату проезда.

В этом разделе мы рассмотрим, что такое дефлегматор Димрота для самогонного аппарата, а также поговорим о том, как легко и быстро создать отстойник своими руками.

Холодильник Димрота

Если вас интересует схема самогонного аппарата с обратным холодильником Димрота, сначала изучите, что это за агрегат.

По заявлению производителей, он изготовлен из двойного лабораторного стекла, устойчивого к высоким температурам и резким перепадам температур.Использование такого устройства позволяет получить спирт крепостью до 85!

  • , если нужно получить алкоголь самого высокого качества;
  • , если для его приготовления используется некачественная смывка, наполненная посторонними веществами со стойким резким запахом;

Среди основных достоинств аппарата:

  • удобство использования — достаточно надеть на колбу Бунзена;
  • прочное, стойкое термостекло;
  • легкость;
  • наличие защитного футляра, который позволит избежать повреждений и упростит хранение;
  • нет необходимости подключаться к проточной воде — но только в том случае, если стирка качественная, не содержит примесей, которые могут придать конечному продукту неприятный запах и вкус (конденсация будет осуществляться благодаря воздуху, находящемуся внутри. спирали агрегата).

Если у вас нет возможности купить поддон или вы просто не хотите этого делать, мы подготовили для вас два способа создания приспособления. Каждый из них довольно прост.

Как сделать простой дефлегматор из банки

Самым простым и доступным по цене дефлегматором стекла для самогонного аппарата является обыкновенная банка, которая отлично выполнит функции сухого пароварки. Конечно, по сравнению с профессиональной моделью, которой является холодильник Dimroth, он несколько не практичен, но на самом деле совершенно бесплатный.

Выбирать банку нужно в зависимости от мощности вашего самогонного аппарата. Но ни в коем случае не рекомендуется брать банки вместимостью менее 750 грамм.

Банку лучше всего использовать с завинчивающейся крышкой, чтобы упростить ее использование. К тому же крышка одинаково подходит как для литровых, так и для двух- и даже трехлитровых банок.

Дополнительно к банке и навинчивающейся крышке вам понадобятся:

Главное, чтобы все детали и расходные материалы имели высокую термостойкость.

Последовательность действий при изготовлении самодельного поддона из бидона следующая:

  • возьмите крышку и сделайте отметки в местах крепления фурнитуры;
  • отметить карандашом очертания фурнитуры с учетом их размера;
  • прорезанных отверстий;
  • смазать края клеем;
  • установить фурнитуру и собрать ее;
  • затяните гайки.

Труба, входящая в сосуд, должна быть на десять-пятнадцать миллиметров ниже выходящей трубы.

Когда пароварка готова, ее подключают к самому самогону, устанавливая между перегонным кубом и холодильником с змеевиком, где происходит основное разделение пара на фракции.

Дополнительным преимуществом пароварки является то, что она удерживает брызги затора из дистилляционного куба, что делает вкус готового напитка приятным.

Дистилляционная колонна

Если вы используете в своем аппарате ректификационную колонну, то в этом случае отстойник из бидона вам не подойдет — изделие из обычного термоса будет идеальным вариантом.

Однако будьте готовы к тому, что создать такой холодильный агрегат можно будет только при наличии определенных навыков. В частности, нужно уметь паять, шлифовать и сверлить.

Процесс формирования такого обратного конденсатора выглядит следующим образом:

  • Возьмите самый обыкновенный термос и тщательно очистите его дно;
  • снимите внутреннюю колбу, затем отшлифуйте швы так, чтобы образовался видимый зазор;
  • установите трубку во внутреннюю колбу, чтобы обеспечить вентиляцию;
  • закрепить пробирку на дне сосуда;
  • припаиваем воздухозаборник к шейке;
  • , то нужно подготовить небольшие отверстия во втулке и надежно закрепить трубку.

Как видите, существует несколько вариантов обеспечения максимальной чистоты готового продукта, и дефлегматор играет среди них огромную роль. Главное понимать, что самогонный аппарат с дефлегматором и баком для сухого пара — это не прихоть, а необходимость, поскольку описанный в статье агрегат действительно полезен и значительно улучшит качество алкогольного напитка!

Всего за несколько минут вы узнаете историю самогона, относящуюся к V веку нашей эры.

Конденсатор

~ Hard Scale — Industrial Professionals

Всем спасибо !!
Механическая очистка использовалась для уменьшения слоя отложений до тонкой пленки. Удалить этот слой было непросто. Затем последовала химическая обработка, чтобы очистить этот слой от трубок.
Хмм ..
Теперь о водоподготовке …
)

Уважаемый Qalander,
Конденсаторы в установке используются для улавливания пара, выходящего из колонны. Сторона кожуха используется для конденсации паров из верхней части колонны.Конденсаторы устанавливаются под углом, так что сконденсированный пар собирается в паровые баллоны и отбирается как часть обратного потока и подается в другие колонны. Сторона трубы используется для потока охлаждающей воды.
Извините, я должен был сообщить больше подробностей в первую очередь.


Уважаемый distilsum1 Привет / Доброе утро, спасибо.

Действительно очень приятно видеть это полезное обновление; такая культура и дисциплина очень хороши, полезны для всех.

Если мы все возьмем за правило практиковать это в обязательном порядке .

Однако ваше разъяснение хорошо принято, поскольку я помню, как в прошлом был свидетелем такого наклонного общего конденсатора, заставляющего сконденсированную жидкость стекать струйками вниз под действием силы тяжести и собираться для извлечения / рециркуляции , как упоминалось вами.

Хотя местонахождение / тип отрасли (химическая, фармацевтическая или это был какой-то экспериментальный проект по исследованию завода) сейчас вспомнить неправильно; я не уверен.
Теперь, когда для вас все более ясно, можно использовать будущую стратегию по предотвращению таких депозитов i.е.

следует избегать температур, вызывающих образование накипи

потоки, поступающие в конденсаторы, могут быть сначала направлены на выбивающую или противодействующую пластину (а) для удаления любых твердых частиц выше по потоку. Частицы на этих этапах должны быть удалены из системы. через безопасный механизм.

наклонный (угол наклона может быть пересмотрен для увеличения скорости конденсирующейся жидкости, что косвенно снижает возможности осаждения.
и многие другие шаги ……

Надеюсь, это окажется полезным.
С уважением

С английского на хорватский Значение рефлюкса

Поделиться этим значением:

Существительное (1) ненормальное обратное течение жидкостей организма (2) наружное течение прилива

(1) кислый секрет желудка может оттолкнуться вверх (2) я бы не поставил диагноз рефлюкса на основании этих записей. (3) У меня также был ребенок с рефлюксом [инфекция почек], что означало, что она не могла спать лежа. (4) После разделения с помощью ТСХ и элюирования из силикагеля ASG и SG гидролизовали 2 н. метанольной HCl при кипячении с обратным холодильником в течение 4 ч при 100 ° C.(5) жидкости дают кипеть с обратным холодильником до тех пор, пока термометр не зафиксирует минимально возможную температуру (6) смесь нагревают с обратным холодильником в атмосфере азота (7) Большинство исследователей рассматривают любой рН пищевода ниже 4,0 как предел, определяющий обратный поток кислоты желудочного сока в пищевод. . (8) Лежание способствует рефлюксу кислоты (9) В общем, перегонка может проводиться как с обратным холодильником, так и без него. (10) Концентрация сахара в наконечниках измерялась после двухкратной экстракции в 4 мл кипяченого 80% этанола. с обратным холодильником 20 мин.(11) Для водной экстракции Sophora flavescens 200 г высушенного корня смешивали с 1800 мл дистиллированной воды и экстрагировали при кипячении с обратным холодильником в течение 3 часов путем кипячения смеси. инфекции мочевыводящих путей, а также был диагностирован такой же рефлюкс, что и у детей Бакли и Чепмена. (13) У него также была усиленная изжога и очевидный гастроэзофагеальный рефлюкс. (14) Они изучили различные замещенные бензальдегиды и цианоамиды и сравнили результаты традиционного этанольного рефлюкса. , кипячение воды и отсутствие растворителей.(15) пациенты с рефлюкс-эзофагитом (16) Три литра 95% этанола добавляли в каждую бутылку и затем кипятили с обратным холодильником в течение 4 часов.

Связанные слова

(1) кислотный рефлюкс ::

киселина рефлюкс

(2) рефлюкс конденсатор ::

Povratno hladilo

Синонимы

Существительное

::

Word Пример из телешоу

Лучший способ выучить правильный английский — это читать новости и смотреть новости по телевизору.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
