Обратный клапан для вентиляции марки Алтай
Системы вентиляции, с обратным клапаном марки Алтай востребованы на объектах общественного питания, промышленных объектах, пищевых блоках столовых, ресторанов, кафе, крупных пищевых и продовольственных предприятиях, где осуществляется приготовление как готовых к употреблению продуктов питания, так и полуфабрикатов.
Обратный клапан вентиляционный может быть предназначен для:
- вертикальной установки;
- горизонтальной установки.
Отличаются они друг от друга формой и внешним видом. Бывают квадратные и круглые. Кроме этого, есть внутреннего и внешнего исполнения, накладные и встраиваемые.
Главным параметром этого изделия, который необходимо учитывать при выборе является его пропускная способность. Имеется ввиду, что они могут поддерживать разную скорость проходимого через них воздушного потока.
Самыми востребованными в настоящее время являются изготовленные из пластика и имеющие пропускную способность 4-6 м\с.
Эти приспособления могут функционировать как в самостоятельном режиме, так и срабатывать от потоков воздуха, нагнетаемых в систему вытяжными вентиляторами. Управление клапаном может осуществляться ручным способом или автоматически при действии потоков. Его можно открывать и закрывать, если возникнет та или иная необходимость. Но касается это системы приточной или вытяжной вентиляции, в которой не применяются устройства для осуществления перемещения воздушных масс в принудительном порядке.
Устанавливается обратный клапан для вентиляции марки Алтай в точке выхода магистрали из помещения или в самом трубопроводе в непосредственной близости от нее. Внешние накладные имеют отверстия и зачастую крепятся при помощи специальных стыковочных узлов. Внутренние — устанавливаются или запрессовываются в трубы определенного размера. Кроме этого, могут монтироваться в стену и являются продолжением вентиляционной системы.
Принцип действия обратного клапана Алтай сводится в повороте створки затворного аппарата в результате механического воздействия потока воздуха на затворный механизм, тем самым открывая или перекрывая проход. В результате воздушные массы с улицы не зависимо от возникшей ситуации при попадании в канал вытяжной вентиляции сталкиваются с преградой и не могут проникнуть в помещение. Тоже самое, происходит и с воздухом, который стремиться под воздействиям тех или иных сил вырваться наружу, в случае противоположной установки клапана уже в приточной вентиляции.
При необходимости обеспечить проветривание помещения и его насыщение кислородом, клапан может быть открыт в принудительном режиме, до достижения необходимого эффекта.
В системе же принудительного кондиционирования он срабатывает в автоматическом режиме под воздействием напора воздуха от вентилятора он открывается, а после того как вентилятор выключается сила земного притяжения обеспечивает его закрытие.
Конструкция обратного клапана марки Алтай может быть разной в зависимости от назначения и функциональных возможностей, технологии обеспечения его срабатывания.
В классическом варианте он представляет собой цилиндр или квадрат, в котором на смещенной оси установлена заслонка с возможностью свободного движения. Она похожа на дверцу с петлями в верхней части.
Накладной же наружный представляет собой установленную в квадрат створку, которая также крепится на оси по центру корпуса детали. Закрытие такой заслонки осуществляется за счет пружинного механизма.
Преимущества использования клапана, выполненного из полипропилена:
- Простота монтажа;
- Долговечность материала, из которого они изготавливаются;
- Достаточно высокий уровень устойчивости к механическим воздействиям и силовому давлению;
- Устойчивость к воздействию погодных явлений – солнце, дождь, ветер, град;
- Они производятся из полипропилена, который служит материалом для изготовления разнообразных предметов, используемых человеком для хранения и употребления продуктов питания;
- При чрезвычайно высоких температурах не выделяет неприятных запахов и вредных веществ;
- Стоит существенно дешевле классических аналогов выполненных из нержавеющей стали.
Задать вопрос
Обратный клапан на вентиляцию: какой выбрать конструкцию
Если у вас в квартире или в доме внезапно выросла влажность, то за ней неминуемо последует грибок, что может привести к уничтожению конструктивных элементов здания или отделки. Случается это в основном по двум причинам:
- вы поменяли старые деревянные окна на металлопластиковые, устранив тем самым привычный воздухообмен в помещениях;
- система внутридомовой встроенной вентиляции перестала функционировать в расчетном режиме.
Последнее в многоквартирных домах встречается нередко, если кто-либо из ваших соседей выше, устраивая свою индивидуальную систему вентиляции, перегораживает общий вентканал. Бороться с этим столь же нецелесообразно, сколь и малоэффективно, даже если вы сможете вычислить злодея. Проще сделать собственную вентиляцию, установив для этого один или несколько вентиляторов в наружных стенах дома или в существующих вентканалах (после проверки тяги в них), или даже в окнах.
Когда вентилятор работает, то вопросов не возникает – он направляет поток воздуха в нужном вам направлении. Но когда он выключен, что мешает обратному процессу? Это делает несложное в техническом плане устройство, именуемое обратным клапаном для вентиляции.
Также обратный клапан препятствует проникновению неприятных запахов внутрь помещения.
Какие бывают вентиляционные обратные клапаны?
Они бывают нескольких вариантов исполнения:
Во-первых, разными по форме исполнения:
- круглые;
- квадратные;
- прямоугольные.
Во-вторых, они изготавливаются из различных материалов:
- металлические;
- пластиковые;
- комбинированные.
В-третьих, они могут приводиться в действие, как под воздействием естественных потоков воздуха, создаваемых вентилятором, так и иметь электрическое управление. Последнее характерно для мощных промышленных вентиляционных систем.
Бытовые вентиляционные системы чаще выполняются из стандартных наборов воздуховодов, вентиляторов к ним и стандартных, промышленно выпускаемых обратных клапанов. Чаще используются пластиковые системы круглого или прямоугольного сечения, иногда с переходниками, совмещающими оба типа. Ведь вентиляторы зачастую имеют круглые выходные патрубки.
Конструкция и принцип работы клапанов
По конструктивному решению обратные клапана на вентиляцию для таких систем бывают:
1. Однолепестковые, закрывающие одной пластиной весь вентиляционный канал:
- с односторонним креплением;
- со смещенной осью.
Установленные с креплением вверху воздуховода или поворотной осью выше его оси они под воздействием силы тяжести находятся в закрытом состоянии, а при включении вентилятора — под напором воздуха открываются.
2.Двухлепестковые, типа «бабочка».
Такие обратные клапаны ставятся, как правило, вертикально по оси, внутри воздуховодов, хотя возможны и другие варианты.
В закрытом состоянии они удерживаются либо пружинками, либо внешним грузиком.
Принцип работы обеих этих типов обратных вентиляционных клапанов наглядно показан на схеме.
3.Инерционные решетки представляют собой конструкцию, напоминающую горизонтальные жалюзи.
Закрываются они при отсутствии потока воздуха под весом самих поворотных пластин, которые часто делаются из легкого пластика, чтобы иметь возможность реагировать на малейшее давление потока воздуха. В мощных системах они наоборот тяжелые — металлические. Такие решетки могут ставиться как на стенку, так и внутри воздушного канала, в зависимости от конструктивных особенностей.
4.Пленочные обратные клапана. В них обратному потоку воздуха препятствует плотная пластиковая пленка, чаще закрепленная по центру ребристого основания. При работе вентилятора ее края загибаются, пропуская воздушные массы, а в обычном состоянии прижимаются к основанию, перекрывая воздушный поток.
Такие клапаны заводского изготовления устанавливаются в стандартные вентиляционные системы с адаптированными под них вентиляторами, в воздуховоде которых есть специальные посадочные места, смотрите видео:
Существуют также готовые решения, когда применяется
Особенно, если в помещении делаются два вида вентиляции: приточная и вытяжная, а вентиляторы устанавливаются только изнутри помещения. В этом случае обратные клапаны работают в разных направлениях. Чаще такие спарки работают исключительно на выхлоп.
А вот сам принцип работы обратного вентиляционного клапана, независимо от его конструкции, лучше всего показан в видеоролике ниже.
В нем клапан установлен в системе вытяжной вентиляции, совмещенной с вытяжкой над варочной плитой. При выключенном вентиляторе вытяжной панели происходит естественный отток воздуха из помещения в вентшахту через заборный воздухоприемник с открытым обратным клапаном, а когда вентилятор включается, срабатывает обратный клапан, закрывающий этот ход воздуха, а весь воздухозабор осуществляется через вытяжку над плитой.
Обратный клапан на вентиляцию своими руками
Все конструкции обратных вентиляционных клапанов не очень сложны в изготовлении. При прокладке самодельных вентиляционных каналов, чаще всего они изготавливаются индивидуально, особенно если предусмотрен их монтаж внутри воздуховодов. Проще всего изготавливать самостоятельно пленочные обратные клапана.
Иногда они делаются и без установки вентиляторов, а монтируются на обычные вентиляционные решетки. Чаще всего в такой доработке нуждаются решетки на вентиляционных шахтах квартир, расположенных на верхних этажах многоквартирных домов, где собираются запахи со всех нижерасположенных помещений и частично проникают именно в верхние квартиры.
Работает такой клапан, реагируя на изменения давления воздуха в вентиляционном канале и помещении, где установлена такая решетка.
А вот доработка решетки со встроенным вентилятором пленочным обратным клапаном также доступна любому домашнему мастеру.
А сам процесс его создания показан в следующем видеоролике:
Кстати, на видео такой самодельный клапан установлен на обычной решетке без вентилятора.
Простейший обратный клапан на вентиляцию можно изготовить из других подручных материалов, как это сделал один из самодельщиков.
Причем он не использовал сложных креплений, а применил обычные пластиковые затяжки. Правда такой клапан может быть установлен только на конце открытого воздуховода.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Рекомендуем другие статьи по теме
Обратный клапан на вентиляцию: как выбрать и установить устройство
Автор: Русский обозреватель в вс, 20/11/2016 — 00:45.Различные посторонние запахи, попадающие в квартиру через вентеляционные отверстия из соседних жилищ, далеко не всегда бывают приятными, и часто приносят определенный дискомфорт домочадцам. Решить эту проблему может такое устройство, как обратный клапан на вентиляцию. В статье постараемся разобраться, как он устроен, как его правильно подобрать и самостоятельно установить.
Какими бывают, и как устроен обратный клапан на вентиляцию
Схема работы вентрешетки с обратным клапаном для естественной вентиляции очень проста, если не сказать примитивна. Внутри конструкции расположены лопасти, закрепленные на одной оси. Это позволяет им пропускать воздух, но только в одном направлении, препятствуя обратному его попаданию. Более того, любые попытки проникновения воздуха с обратной стороны приводят к закрытию клапана.
Существуют несколько критериев, по которым клапаны на вентиляцию можно разделить на группы:
- материал изготовления. Безусловно, пластиковые модели встречаются значительно чаще, однако можно найти и те, которые выполнены из оцинкованной стали;
- по конструкции: решетчатые, в форме бабочки, лепестка или мембраны;
- по форме клапаны бывают как прямоугольными, так и круглыми. Какой именно клапан будет установлен, зависит от того, какого размера вентиляционное отверстие имеется изначально;
- способ управления: в зависимости от того, за счет чего работает воздушный обратный клапан для вентиляции, он может быть электрическим или ручным. В первом случае подача питания производится так же, как и для всех остальных устройств вентиляционной системы. Во втором случае, регулировка производится самостоятельно, при помощи специальной задвижки или рычага;
- еще один немаловажный показатель – объем воздуха, который обратный клапан на вентиляцию в квартире способен пропустить за определенное время. Его рассчитывают, исходя из размеров помещения, а также личных требований.
Принимая решение о том, какой обратный клапан для вентиляции лучше, руководствуйтесь в первую очередь необходимостью. Не стоит пытаться сэкономить на этом, так как существует риск, что обратный клапан для вентиляции на кухне не будет справляться со своим предназначением.
Полезный совет! Обратите внимание, что в случае неверного подбора обратного клапана для вентиляции в ванной, вы не только не избавитесь от посторонних запахов, но и нарушите воздухообмен в общем.
Как выбрать обратный клапан приточной вентиляции
Правильно подобранный обратный клапан вытяжной вентиляции или приточной – залог того, что вам больше никогда не придется столкнуться с назойливыми запахами соседской кухни. Как подобрать подходящее для себя устройство? Руководствуйтесь следующими требованиями:
- достаточно высокая чувствительность. В идеале, устройство должно срабатывать при малейшем движении воздуха и не допускать проникновения даже небольшого его количества;
- обязательно подберите тот клапан, который будет подходить по размеру и устройству. В продаже0 среди стандартных размеров вы без труда найдете обратный клапан на вентиляцию 100 мм и обратный клапан на вентиляцию 120 мм.
Полезный совет! Обязательно производите точные замеры вентиляционного отверстия, так как обратные клапаны на вентиляцию 125 и 120 мм визуально практически не отличаются, и вы рискуете приобрести неподходящий.
- особенности формы вентиляции. Если изначально воздухоотвод имеет прямоугольную форму, то нужно устанавливать для вентиляции обратный клапан прямоугольного сечения. В продаже можно найти обратные клапаны на вентиляцию 150 мм и других размеров.
Предлагает большой выбор обратных клапанов на вентиляцию Леруа Мерлен. Здесь можно найти множество разнообразных моделей и конструкций по доступным ценам.
Как установить обратный клапан на вентиляцию своими руками
Для того чтобы провести установку обратного клапана на вентиляцию, помощь специалистов практически не нужна. Вполне достаточно использовать простой алгоритм действий, который мы рассмотрим далее.
Если вы решили установить решетку с обратным клапаном для вентиляции, то используя жидкие гвозди или саморезы просто прикрепите её к стене максимально плотно. Обязательно проверьте, чтобы решетка прилегала к поверхности по всему периметру и полностью закрывала отверстие воздухоотвода.
Полезный совет! Обязательно посмотрите, как расположен обратный клапан на схеме вентиляции, чтобы иметь полное представление об устройстве системы.
Во втором случае, если установка производится внутри вентиляционной шахты, позади вентилятора, стоит придерживаться следующей последовательности:
- демонтировать вентилятор и его составляющие;
- внутрь отверстия нужно вставить клапан и сделать соответствующую разметку, чтобы в дальнейшем закрепить устройство;
- вынув из отверстия клапан, в отмеченных местах нужно просверлить отверстия соответствующего диаметра;
- в отверстия монтируются дюбеля и крепится клапан;
- вся конструкция вентилятора собирается заново.
Полезный совет! Не оставляйте щелей и зазоров между стеной и клапаном. Для заполнения можно воспользоваться простым силиконовым герметиком.
Если все этапы были работ проведены правильно, то вы практически сразу почувствуете, как работает обратный клапан вентиляции. Традиционно, для небольших помещений по типу ванной вполне достаточно обратного клапана на вентиляцию 100 мм, а вот для кухни и других помещений можно использовать варианты и побольше.
Простое ручное устройство, также как и электрический обратный клапан для вентиляции – это отличный барьер на пути попадания неприятных запахов в квартиру, которой поможет вам сохранить свежий воздух в вашем доме.
Источник: http://remoo.ru
Сохранить
Loading…
Понравилось? — Поддержите нас!
50 руб, 100 руб — любая, даже самая незначительная сумма, поможет нам продолжать работу и развивать проект. Не стесняйтесь жертвовать мало — мы будем признательны за любой трансфер))))- Яндекс Деньги: 410011479359141
- WebMoney: R212708041842, Z279486862642
- Карта Сбербанка: 4272 2200 1164 5382
Как еще можно помочь сайту
Отчеты о поступающих средствахКак установить воздушный клапан
Воздушный клапан используется для управления потоком воздуха через систему. Если у вас есть воздушный клапан, который необходимо заменить, или вы просто хотите установить его в новой системе вентиляции воздуховодов, это можно сделать за считанные минуты с помощью соответствующих специалистов. Установка вентиляционного клапана требует времени и усилий даже для тех, кто уже имел опыт работы в домашних условиях. Если вы новичок в методах обустройства дома, то у вас могут возникнуть проблемы с правильной установкой вентиляционного клапана, но, следуя нескольким простым советам, вы сможете выполнить работу быстро и легко.
Шаг 1 — Снятие вентиляционной крышки
Для установки вентиляционного клапана вам необходимо иметь возможность добраться до самого вентиляционного отверстия. Снимите крышку, отвернув отверткой гвозди или винты, которые удерживают ее на месте. После этого вы сможете извлечь крышку, если она не заделана на место. Если есть уплотнение, вы можете использовать долото или даже край отвертки, чтобы удалить достаточно герметика, чтобы вы могли снять крышку.
Шаг 2 — Удаление вентиляционного отверстияНаденьте пару защитных перчаток и удалите вентиляционное отверстие из окружающей среды. Вы должны увидеть внутри вентиляционной системы ряд труб и соединений. Используя руководство от вашего блока переменного тока, запишите, для какой трубы используется вентиляция, а затем удалите ее из вентиляционного отверстия с помощью отвертки.
Этап 3 — Установка клапана выпуска воздухаСнимите клапан выпуска воздуха с упаковки. У вас должен быть ряд инструкций по установке клапана, которые обычно относятся к установке блока HVAC.С помощью гаечного ключа открутите болт в основании трубопровода, как указано на схеме в ваших инструкциях. Поскольку работа воздуховода кондиционера различна для каждой модели, вам нужно будет проверить свой кондиционер, чтобы точно определить, куда должен идти клапан. Возьмите трубу, которая соединяется с вентиляционным отверстием, и открутите болт у основания. Подсоедините гайку клапана к этому основанию и снова затяните.
Шаг 4 — Затяжка клапанаПосле того, как клапан вставлен в трубу, прикрепите его к дымоходу кондиционера, убедившись, что болты затянуты и удерживают клапан без утечек.Болты нужно затягивать медленно и постепенно, чтобы не повредить клапан. Когда они плотно вошли, покройте концы соединений слоем герметика.
Шаг 4 — ЗавершениеПосле того, как вы завершили установку клапана, расположите трубу напротив отверстия для вентиляционного отверстия, а затем заделайте его на место. Поместите вентиляционное отверстие сверху и прикрутите его. Убедитесь, что вентиляционное отверстие плотно прилегает к трубе, а затем закройте края вентиляционного отверстия герметиком.Оставить сохнуть.
% PDF-1.4 % 778 0 объект > эндобдж xref 778 67 0000000016 00000 н. 0000002312 00000 н. 0000002471 00000 н. 0000003032 00000 н. 0000003174 00000 п. 0000003306 00000 н. 0000003443 00000 н. 0000003750 00000 н. 0000004083 00000 н. 0000004110 00000 н. 0000004751 00000 п. 0000005239 00000 п. 0000005473 00000 п. 0000005500 00000 н. 0000005612 00000 н. 0000005726 00000 н. 0000006242 00000 н. 0000006501 00000 н. 0000007083 00000 н. 0000007332 00000 н. 0000024984 00000 п. 0000025291 00000 п. 0000045037 00000 п. 0000064549 00000 п. 0000083380 00000 п. 0000102925 00000 н. 0000103232 00000 н. 0000103625 00000 н. 0000122714 00000 н. 0000122871 00000 н. 0000123058 00000 н. 0000123331 00000 н. 0000144115 00000 н. 0000163642 00000 н. 0000163712 00000 н. 0000163815 00000 н. 0000198813 00000 н. 0000199076 00000 н. 0000199584 00000 н. 0000199681 00000 н. 0000202392 00000 н. 0000202894 00000 н. 0000233260 00000 н. 0000256505 00000 н. 0000256778 00000 н. 0000273175 00000 н. 0000273575 00000 н. 0000273645 00000 н. 0000273715 00000 н. 0000273800 00000 н. 0000277191 00000 н. 0000277464 00000 н. 0000277637 00000 н. 0000277664 00000 н. 0000277965 00000 н. 0000279719 00000 н. 0000279978 00000 н. 0000280281 00000 п. 0000283252 00000 н. 0000283291 00000 н. 0000286262 00000 н. 0000286301 00000 н. 0000289272 00000 н. 0000289311 00000 п. 0000292937 00000 н. 0000002114 00000 п. 0000001668 00000 н. трейлер ] / Назад 613489 / XRefStm 2114 >> startxref 0 %% EOF 844 0 объект > поток hb«`c« $ @ (A $ GcB @ ƒv ~ Aß [: MjD, J TCAcQ [/ kzmYy [af.o $ Ķw30 * 2.axx’DaQFn \ `? 9E8c @ D
ВЕНТИЛЯЦИЯ 101 — Достоинства и недостатки клапана впуска воздуха
Фото SafeHome InspectionsВентиляция большинства дренажных систем жилых домов проходит прямо через крышу здания. Вот пример. Посмотрите на белую трубу на крыше слева. Пластиковая труба «прошивается» или герметизируется в месте проникновения в крышу, чтобы дождевая вода не просачивалась в здание.
Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой.Причиной закупорки вентиляционных отверстий могут быть листья, мертвые животные и ледяные дамбы (в очень холодном климате). Другой «не очень распространенный» способ засорения вентиляционного отверстия — это неправильный уклон горизонтальной части самой вентиляционной системы (внутри чердака). Когда это произойдет, он может заполниться дождевой водой или конденсатом. Опытные домашние инспекторы должны внимательно следить за этими условиями.

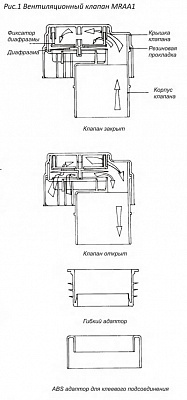

Источник изображения: CarsonDunlopКлапаны впуска воздуха (AAV)
Иногда мы не можем (или не хотим) вентилировать линию крыши.
В этих редких случаях водопроводчики используют воздуховыпускной клапан. Клапаны впуска воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используются в островной раковине или умывальнике, вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение в крышу (как показано выше) на фасаде передней линии крыши. Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?
Как это работает
Если бы у нас не было ни того, ни другого метода вентиляции, у раковины и унитаза были бы очень шумные стоки.Слив сточных вод в канализацию раковины вызывает открытие клапана на AAV. Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает водоотвод.
Профи
AAV может значительно сократить количество вентилируемых материалов, необходимых в водопроводной системе. Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехники и сокращают длительное обслуживание крыши.Если у нас нет дыры в крыше, за ней легче ухаживать. AAV эффективно используются в Европе более двух десятилетий. Однако есть несколько ограничений.
Минусы
Некоторые государственные и местные строительные департаменты запрещают AAV. Для получения дополнительной информации обратитесь в местный AHJ — уполномоченный орган.
AAV надежно сертифицированы. Однако все механическое может выйти из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).
Производители в США предлагают гарантии от 1 года до «пожизненной». Вам понадобится информация о гарантии. У большинства сантехников его нет.
Примечание: AAV нельзя подделывать или окрашивать распылением. У меня были сантехники, которые рассказывали нам, что на вышедших из строя клапанах впуска воздуха были замечены мухи и насекомые. Поэтому, если вы обнаружите запах канализации под раковиной и вокруг нее или на чердаке, AAV мог вас подвести.
Осмотр Studor AAV
- STUDOR AAV должны располагаться как минимум на четыре (4 дюйма) дюйма над горизонтальным отводом дренажа или дренажем из арматуры, из которого производится вентиляция.
- STUDOR AAV должны быть доступны в случае необходимости замены. Для установки в стену используйте комбинацию встраиваемого ящика и решетки STUDOR.
- Расположение AAV STUDOR должно обеспечивать поступление в клапан достаточного количества воздуха. При размещении в пространстве стены или чердака без вентиляционных отверстий необходимо предусмотреть проем. Допускается размещение клапана в раковине или шкафу для умывальника.
- STUDOR AAV необходимо устанавливать в вертикальном вертикальном положении. Допускается максимальное отклонение (в любом направлении) для сливы на 15 градусов.
- Вентиляционное отверстие должно подключаться к сливу вертикально для обеспечения беспрепятственного проема в трубопроводе, ведущем к STUDOR AAV.
- Минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указан, поскольку этот единственный вентиляционный канал не определяет общую площадь совокупного поперечного сечения система вентиляции. Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения дренажной системы здания.При правильной установке впускной клапан для воздуха в системе эквивалентен открытой вентиляционной трубе, имеющей такую же площадь поперечного сечения, как и любой другой выпускной клапан. Такой открытый воздухоотводчик рекомендуется, но не обязательно, располагать как можно ближе к соединению между канализацией здания и канализацией здания.
- Maxi-Vent® должен быть установлен на шесть (6 дюймов) дюймов выше кромки самого высокого уровня затопления вентилируемых приспособлений в установках для стеклопакетов.
- STUDOR AAV, устанавливаемые на чердаке, должны располагаться на высоте не менее шести (6 дюймов) дюймов над изоляцией потолка.
- Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, спроектированных профессиональным проектировщиком и одобренных местными властями.
- Максимальная высота дренажной трубы, вентилируемой с помощью MAXI-VENT, не должна превышать шести (6) интервалов ответвлений, если она не используется вместе со сливной трубой, подключенной к P.A.P.A. и AAV на ветвях.
- Когда горизонтальная ветвь соединяется со стопкой на расстоянии более четырех (4) интервалов ветвей от вершины стопки.Должен быть предусмотрен сбросной вентиль. Разгрузочное отверстие должно быть расположено между соединением ответвления с трубой и первым приспособлением, соединяющим ответвление. Вентиляционное отверстие может также служить в качестве вентиляционного отверстия для приспособления. Вытяжной вентиль должен подключаться к вентиляционной трубе, вентиляционной трубе или выходить наружу в открытый воздух, если только он не используется вместе с вентиляционной трубой, подключенной к P.A.P.A. устройство и ААВ на ответвлениях.
- На резьбу клапанов можно использовать только ленту Teflon®. Использование грунтовки, цементного раствора или смазки для труб аннулирует гарантию STUDOR.
- Redi-Vent®, Mini-Vent®, Maxi-Vent®, Tec-Vent® и Chem-Vent® должны быть установлены в конце, после грубого ввода системы и испытания под давлением.
- Клапаны впуска воздуха могут использоваться на жироуловителях, если они не находятся под избыточным давлением.
- Дополнительная информация — Studor PDF
Видео исследовательского центра NAHB, демонстрирующее основные принципы работы AAV
Почему важны обратные клапаны отстойника?
Отстойник предназначен для сбора и удаления любой воды, которая может скапливаться под цокольным этажом, прежде чем вода сможет попасть в подвал.Отстойник предназначен для защиты вашего подвала от затопления, а обратный клапан помогает отстойнику выполнять свою работу.
В этом блоге мы рассмотрим работу обратного клапана водоотливного насоса и важность его установки для устранения коротких циклов работы водоотливного насоса, что в конечном итоге приведет к увеличению счета за электроэнергию. Давайте взглянем.
Что такое обратный клапан откачивающего насоса?
Обратный клапан водоотливного насоса представляет собой односторонний клапан откидного типа, который устанавливается в напорную трубу отстойного насоса.Заслонка открывается силой воды при запуске насоса. Заслонка клапана закрывается под действием силы тяжести после отключения насоса. Некоторые клапаны с плоским седлом издают лязг, вызванный гидравлическим ударом, когда заслонка полностью закрывается. Удар клапана по седлу — это гидроудар.
Зачем устанавливать обратный клапан сливного насоса?
Эффективность откачки
Когда насос начинает работать, вода вытесняется через клапан.Когда насос отключается, сила тяжести требует, чтобы вода, находящаяся в напорном трубопроводе, падала обратно в яму. Обратный клапан предназначен для предотвращения этого. Обратный клапан предотвращает повторную откачку воды из насоса, что может привести к коротким циклам. Устранение коротких поездок на велосипеде позволит в долгосрочной перспективе сэкономить на расходах на электроэнергию.
Защита насоса
Короткие циклы заставляют двигатель насоса работать сильнее. Тепло — враг электродвигателей, поскольку оно может значительно сократить срок службы насоса.Установив обратный клапан, вы снизите риск коротких циклов, что в конечном итоге продлит срок службы отстойника.
Расположение
Наиболее подходящее место для обратного клапана водоотливного насоса — близко к уровню пола, чтобы минимизировать объем воды, которая стекает обратно в конце каждого цикла откачки, и это удобное место для легкого обслуживания или замены клапана. Обратный клапан может быть установлен внизу внутри отстойника, но установка и обслуживание не так удобны, что делает регулярные проверки чрезвычайно трудными.
Неправильная установка или не установка вообще
Отсутствие установленного обратного клапана водоотливного насоса приводит к тому, что вода из напорного трубопровода стекает обратно в резервуар водоотливного насоса. Из-за этого уровень воды в отстойнике повышается, а высокий уровень воды может заставить насос работать чаще, что увеличивает ваши затраты на электроэнергию.
Если обратный клапан установлен в неправильном месте, например, слишком высоко на выпускной трубе, насос опорожняет яму во время рабочего цикла, но когда он отключится, вода под обратным клапаном будет стекать обратно в бассейн, вызывая уровень воды поднимается очень быстро.Когда это произойдет, поплавковый выключатель запустит насос сразу же, что в конечном итоге приведет к преждевременному износу помпы.
Обратный клапан откачивающего насоса ABS
Обратный клапан водоотливного насоса этого типа имеет седло под углом 15 °, которое снижает шум от гидроудара. Он состоит из цельной заслонки, которая обеспечивает надежное уплотнение. Этот тип обратного клапана представляет собой очень универсальный обратный клапан водоотливного насоса. Его можно установить несколькими способами:
- С полиэтиленовой трубой 1-1 / 4 дюйма путем зажима трубы на конце клапана с зазубринами.
- С трубой из ПВХ 1-1 / 2 «Sch 40 путем приклеивания муфты непосредственно к клапану сразу после зазубрины обратного клапана.
- С гофрированным шлангом 1-1 / 4 дюйма путем зажима шланга над зазубренной частью обратного клапана.
- С трубой ПВХ Sch 40 диаметром 1–14 дюймов с использованием любой переходной втулки 1-1 / 2 x 1-1 / 4 дюйма и глубокой муфты 1-1 / 2 дюйма.
Отверстие для выпуска воздуха
Отверстие для выпуска воздуха также называется сливным отверстием или вентиляционным отверстием. Это отверстие обычно просверливается установщиком в напорной трубе примерно на 5 дюймов выше напорного патрубка насоса и ниже обратного клапана.Отверстие для выпуска воздуха предназначено для обеспечения прохода, позволяющего выходить воздуху, который обычно задерживается в корпусе водоотливного насоса, не позволяя насосу удалять воду из ямы.
Любые обратные клапаны с соединением MPT (наружная трубная резьба), которые предназначены для непосредственной нарезки резьбы на нагнетательный корпус водоотливного насоса, должны иметь отверстие для выпуска воздуха, просверленное в корпусе обратного клапана непосредственно над соединением MPT и под заслонкой. Наличие клапана выпуска воздуха со встроенным отверстием исключает время и расходы на сверление во время установки.
Установка обратного клапана водоотливного насоса имеет решающее значение, но также чрезвычайно важно обеспечить его правильную установку в правильном месте. Обязательно помните об эффективности насоса, защите насоса и его местонахождении, когда собираетесь устанавливать обратный клапан водоотливного насоса. Правильная установка с первого раза сэкономит вам время и деньги.
Краткое руководство по выпускным воздушным клапанам
Автоматический выпускной воздушный клапан играет важную роль в системах трубопроводов под давлением.В этом сообщении блога мы обсудим лучшие отрасли и области применения воздуховыпускных клапанов, их ключевые преимущества и даже некоторые недостатки.
ПОЧЕМУ КЛАПАНЫ ВЫПУСКА ВОЗДУХА?
Воздух, попавший в трубопровод, естественным образом поднимается и собирается в верхних точках системы. Этот захваченный воздух может вызвать отказы насоса, неправильные показания приборов, коррозию, проблемы с потоком и гидравлический удар или скачки давления. Излишний воздух в трубопроводе также усложняет работу насоса, что приводит к дополнительному потреблению энергии.
Часто воздух в трубопроводах возникает не из-за неправильной установки труб или дополнительного оборудования, а из-за недостаточной деаэрации трубопровода.
Воздух в трубопроводе поступает из 3-х первичных источников:
- Сам трубопровод — Перед пуском трубопровод технически не пустой, он заполнен воздухом. До тех пор, пока трубопровод не будет заполнен жидкостью, необходимо удалить воздух.
- Перекачиваемая жидкость — Вода содержит 2% воздуха по объему. Другие жидкости, такие как клеи или другие густые жидкости, могут задерживать воздух в карманах.Когда жидкость движется по системе, воздух отделяется от жидкости и накапливается в высоких точках системы.
- Механическое оборудование — Воздух можно втянуть в систему через такое оборудование, как насосы, сальники, клапаны и соединения труб.
Поскольку воздух скапливается в верхних точках системы, происходит ограничение линии. Это ограничение линии увеличивает потери напора и увеличивает количество циклов перекачивания, тем самым увеличивая потребление энергии.
Когда жидкость проталкивается через ограниченную трубу, ее скорость увеличивается.По мере увеличения скорости возможно, что воздушный карман полностью или частично оторвется и унесется вниз по потоку. Это вызывает скачок высокого давления или гидравлический удар.
Скачки давления и гидравлический удар могут вызвать серьезные повреждения насосов, клапанов и трубопроводов. Это самое серьезное последствие накопления воздуха в верхних точках системы.
Если воздушный карман не уносится скоростью жидкости, воздушный карман будет продолжать расти и приведет к тому, что система будет полностью связана воздухом, что приведет к остановке потока.
Клапаны выпуска воздуха предназначены для непрерывного выпуска избыточного воздуха из системы, что обеспечивает плавную и эффективную работу.
КАК ОНИ РАБОТАЮТ?
Автоматические воздуховыпускные клапаны устанавливаются в самых высоких точках трубопровода, где воздух собирается естественным образом. Пузырьки воздуха попадают в клапан и вытесняют жидкость внутри, понижая уровень жидкости. Когда уровень падает до того места, где он больше не поддерживает поплавок, он опускается. Это движение отталкивает седло от отверстия, заставляя клапан открываться и выпускать накопившийся воздух в атмосферу.
Когда воздух выпускается, жидкость снова входит в клапан, снова поднимая поплавок, поднимая его до тех пор, пока седло не прижимается к отверстию, закрывая клапан. Этот цикл автоматически повторяется столько раз, сколько необходимо для поддержания безвоздушной системы.
Правильная установка имеет решающее значение для работы клапанов выпуска воздуха. Поскольку эти клапаны предназначены для выпуска воздуха из системы трубопроводов, их следует размещать там, где воздух наиболее вероятно собирается.Устанавливайте их в верхних точках системы в вертикальном положении впускным патрубком вниз. Не забудьте добавить запорный клапан под клапаном на случай, если потребуется обслуживание.
НАИЛУЧШИЕ ПРИМЕНЕНИЯ ДЛЯ КЛАПАНОВ ВЫПУСКА ВОЗДУХА
Водопроводы и канализационные сети — популярные области для поиска клапанов для выпуска воздуха. Если они установлены правильно, вы должны увидеть их на вершинах и высотах системы. Иногда они могут быть немного ниже по потоку или в паре с комбинированным воздушным / вакуумным клапаном. Клапаны выпуска воздуха идеально подходят для любого типа труб с замкнутым контуром или под давлением, в которых может захватываться воздух.
Клапаны выпуска воздуха имеют небольшие отверстия по сравнению с другими типами воздушных клапанов. Поэтому они лучше всего подходят для применений с меньшим объемом воздуха для выпуска.
ПРЕИМУЩЕСТВА
Клапаны выпуска воздуха защищают трубопроводную систему и поддерживают ее эффективность. Эти клапаны идеально подходят для быстрого удаления большого количества воздуха во время заполнения или запуска. Они также позволяют воздуху возвращаться в трубопровод во время опорожнения. Это важно, потому что некоторые материалы труб могут разрушиться под отрицательным давлением.
После установки клапана выпуска воздуха он постоянно работает автоматически.
НЕДОСТАТКИ
Если трубопровод заполняется или опорожняется слишком быстро, выпускной воздушный клапан не всегда удовлетворяет потребности в потоке воздуха. Вы должны правильно рассчитать размер клапана для вашего применения.
ЗАКЛЮЧЕНИЕ
Когда воздух может скапливаться в насосных системах, повышается риск повреждения механического оборудования и снижается эффективность. Если в насосной системе наблюдаются скачки давления и снижается эффективность, внедрение клапанов выпуска воздуха может быть хорошим началом.
У вас есть трубопровод, для которого может потребоваться выпускной воздушный клапан? Убедитесь, что вы выбрали правильный клапан для работы, поговорив с опытным инженером.
Если вам нужна помощь в выборе подходящего насоса для вашего применения, спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям в Висконсине, Миннесоте, Айове и Верхнем Мичигане.
Обратные клапаны, сетчатые фильтры, всасывающие и выпускные клапаны
Обратный клапан и сетчатый фильтр — «Запатентовано»
Предотвращает перегорание двигателя первичного преобразователя.Все компоненты не вызывают коррозии. Петли и винты из нержавеющей стали. Мгновенный клапан — выпускные отверстия позволяют вода после использования медленно опустится до уровня озера, предотвращая замораживание. Обратный клапан увеличенного размера обеспечивает полный поток через клапан механизм. Обеспечивает соотношение более 1: 1 для прохода 6-дюймового трубка. Потеря напора <1,0 фунт / кв. Дюйм. @ 1000 галлонов в минуту. Клапан выдерживает напор 15 футов или 6,45 фунта / кв. дюйм. Внимание: показанный дизайн не может быть возвращен покраснел. Клапан снимается для очистки при необходимости.Может быть отправлен с резьбовыми соединениями для легкого снятия.
Обратный клапан и фильтр | ||
---|---|---|
Деталь # | Размер | Описание |
9197-000 | Муфта 6 «8» Сетчатый фильтр | 8-дюймовый сетчатый фильтр с обратным клапаном |
9197-100 | Муфта 8 дюймов / сетчатый фильтр 8 дюймов | 8-дюймовый сетчатый фильтр с обратным клапаном |
Используйте с адаптером воздухозаборника для более быстрого подключения.Примечание. Устройство поставляется с этикеткой для обратной промывки 9145-004.
Всасывающий воздухозаборник / клапан — (Для проверки заливки Клапанные фильтры)
Алюминиевая муфта — предназначена для соединения между большой воздухозаборник на насосе двигателя и всасывающий шланг. Вентиляционный порт используется шаровой кран размером 1 ½ ”x оборота. Кому Использование: 1 — Подсоедините к воздухозаборнику с помощью шланга, прикрепленного к сухому гидранту. 2 — Откройте выпускной клапан на ¼ оборота. 3 — Откройте бак для клапана насоса.4 — Вода потечет из бортового бака, наполняя сухую трубу по мере того, как воздух выходит через вентиляционное отверстие. Когда воздух превращается в сплошной поток воды, закройте шаровой кран на ¼ оборота. 5 — Закройте бак для клапана насоса. Насос должен запускаться без заправки. Если нет, на мгновение потяните грунтовка. Сборка обычно производится с использованием длинной ручки FNST x MNST, однако другие конфигурации доступны по запросу.
|
Женский / Женский NST, Storz или Cam Lock также доступен по запросу.
Wager Marine — Brickhouse Technologies
1500 Обратный клапан с вертикальным выпускным отверстием — одобрен АБС
Вентиляционный обратный клапанWager модель 1500 устанавливается вертикально на палубе корабля. В открытом положении клапан обеспечивает необходимую вентиляцию. Во время сильного волнения наш поплавок дискового типа поднимается до седла из буны и предотвращает попадание воды и мусора в резервуары и переборки.
Экран из нержавеющей стали размером 30 x 30 ячеек обеспечивает защиту от пожаров на палубе.Надежная крышка в верхней части вентиляционного отверстия обеспечивает легкий доступ к вентиляционной камере для обслуживания. Он доступен из оцинкованной и нержавеющей стали. Для алюминия и бронзы требуется специальный запрос.
1500-MC Вертикальный обратный клапан — одобрен АБС
Серия 1500-MC представляет собой вертикальный выпускной обратный клапан с дополнительным приводом с ручным колесом, расположенным на домкратном винте, который позволяет закрывать вручную при необходимости. 1500-MC можно закрыть вручную, повернув маховик по часовой стрелке до тех пор, пока его не станет трудно повернуть или остановить.Чтобы открыть клапан вручную, маховик следует повернуть против часовой стрелки до упора. Важно убедиться, что узел ручного закрытия полностью открыт, чтобы не мешать рабочему диапазону движения поплавкового диска. Неполное открытие клапана может помешать правильному уплотнению или вентиляции клапана. Ручные закрытия доступны для всех размеров серии 1500.
1500-90 Вертикальный обратный клапан — одобрен АБС
Модель 1500 Series-90 разработана для установок, где требуется установка под углом 90 градусов.Фланцевое выпускное отверстие устанавливается с поворотом на 90 градусов вместо стандартного вертикального крепления. Модель 1500-90 обеспечивает вентиляцию в открытом положении, а дисковый поплавок поднимается в случае сильного волнения на море и предотвращает попадание морской воды и мусора в резервуары и переборки. 1500-90 доступен во всех размерах.
1600 Клапан выпуска воздуха из баллона
Клапаны сброса воздуха из резервуаровобеспечивают свободный проход воздуха в резервуары, сухие грузовые трюмы или складские помещения. Они защищают цистерны и переборки от повышения давления во время погрузки и разгрузки жидких или сухих грузов и обеспечивают максимальную эффективность во время работы.Клапаны сброса воздуха в резервуары не имеют поплавка или автоматического закрытия, они используются в местах, недоступных для морской воды. Все стальные отливки горячеоцинкованы. Все алюминиевые отливки анодированы. Обратные клапаны с обратным выпускным отверстием серии 1700, которые оснащены поплавками.
1660 Баллонный выпускной воздушный клапан
Клапан сброса воздуха для резервуаров 1660 с крышкой обеспечивает свободный проход воздуха в резервуары, сухие грузовые трюмы или складские помещения. Они защищают цистерны и переборки от повышения давления во время погрузки и разгрузки жидких или сухих грузов и обеспечивают максимальную эффективность во время работы.Клапаны сброса воздуха в резервуары не имеют поплавка или автоматического закрытия, они используются в местах, недоступных для морской воды. Все стальные отливки горячеоцинкованы. Все алюминиевые отливки анодированы. Обратные клапаны с обратным выпускным отверстием серии 1700, которые оснащены поплавками.
1700 Обратный клапан с обратным сбросом, одобренный АБС
Обратные клапаныс обратным сбросом давления защищают резервуары и переборки от повышения давления во время погрузки и разгрузки жидких или сухих грузов и обеспечивают максимальную эффективность во время работы.Шариковый поплавок предотвращает загрязнение цистерны морской водой во время сильного волнения.
Все стальные отливки оцинкованы горячим способом. Все алюминиевые отливки анодированы.
1750 Обратный клапан с обратным сбросом, одобренный АБС
Обратные клапаныс обратным выпускным отверстием защищают резервуары и переборки от повышения давления во время погрузки и разгрузки жидких или сухих грузов и обеспечивают максимальную эффективность во время работы. Шариковый поплавок предотвращает загрязнение груза резервуара морской водой во время сильного волнения на море.Все стальные отливки горячеоцинкованы. Все алюминиевые отливки анодированы.
1700 Полукруглый поплавковый клапан, одобренный АБС
Обратные клапаныс обратным выпускным отверстием защищают резервуары и переборки от повышения давления во время погрузки и разгрузки жидких или сухих грузов и обеспечивают максимальную эффективность во время работы. Шариковый поплавок предотвращает загрязнение груза резервуара морской водой во время сильного волнения на море. Все стальные отливки горячеоцинкованы.Все алюминиевые отливки анодированы.
1750 Полукруглый поплавковый клапан, одобренный АБС
Обратные клапаныс обратным выпускным отверстием защищают резервуары и переборки от повышения давления во время погрузки и разгрузки жидких или сухих грузов и обеспечивают максимальную эффективность во время работы. Шариковый поплавок предотвращает загрязнение груза резервуара морской водой во время сильного волнения на море. Все стальные отливки горячеоцинкованы. Все алюминиевые отливки анодированы.
Системы пазов VICTAULIC
Использование трубных систем Victaulic с канавками дает множество преимуществ.От уменьшенного веса до универсальности конструкции Продукция Victaulic с канавками известна во всем мире благодаря простоте установки и преимуществам в обслуживании. По сравнению с фланцевыми системами компоненты Victaulic весят до 50% меньше. Требование снятия двух болтов и гаек для доступа к системе по сравнению с восемью болтами и гайками для фланцевых систем сокращается до 70%. Муфты Victaulic с пазами обеспечивают гибкость или жесткость в зависимости от требований вашей системы. Более того, муфты Victaulic с канавками обеспечивают визуальную проверку целостности соединения.Поскольку нет требований к крутящему моменту, все, что нужно, — это затянуть корпуса металл к металлу. Для систем, требующих меньшего веса, времени на установку и простоев, есть только один ответ — системы пазов Victaulic. Victaulic рассчитана на работу в системах с давлением до 1000 фунтов на кв. Дюйм / 6900 кПа и предлагается с различными прокладочными материалами, специально разработанными для ваших требований к обслуживанию. Конструкция с тройным уплотнением прокладок улучшает уплотнение при увеличении давления. Продукция Victaulic доступна с различными вариантами отделки для работы в самых сложных условиях.Муфты могут быть окрашены или оцинкованы в соответствии с требованиями вашей системы.
Горизонтальный обратный клапан со встроенным воздуховодом
Прямые вентиляционные обратные клапаны защищают резервуары и переборки так же, как и стандартные вентиляционные обратные клапаны, и должны использоваться во время тех операций, где для вентиляционной линии требуются встроенные клапаны, а не оконечные вентиляционные отверстия. Однако горизонтальная конструкция обеспечивает большую гибкость на этапе проектирования вашего проекта трубопровода.
1300 Прямой обратный клапан сброса
Встроенные клапаныWager защищают резервуары и переборки от повышения давления или вакуума во время загрузки или разгрузки резервуаров и используются в местах, где для работы требуется встроенный обратный клапан для выпуска воздуха, а не выпускной клапан на выходе.Шаровая задвижка предотвращает загрязнение жидкостей резервуара водой во время волнения на море. Противопожарный экран с мелкой сеткой защищает газы в резервуаре от возгорания при пожаре на палубе. Вентиляционное отверстие доступно за исключением экрана, где единственным требованием является вертикальный шаровой затвор низкого давления. Доступен из литой бронзы, алюминия или стали.
Фильтр Rosebox
Сетчатый фильтр Rosebox был разработан Keppel -Amfels и изготовлен Wager. Фильтры предназначены для пропускания потока через систему трубопроводов корабля, но для фильтрации нежелательных твердых частиц.В большинстве фильтров используется соотношение 1: 1 к размеру трубы, но фильтрующие устройства можно выбрать в зависимости от выполняемой работы.
Если проходящая жидкость сильно загрязнена или имеет вязкую природу, то можно выбрать фильтр большего размера. Сетчатый фильтр изготовлен из перфорированного листового металла, оцинкован горячим способом для дополнительной защиты и не содержит движущихся частей.
Заглушка
- Изготовлен из бронзы благодаря своим антикоррозионным свойствам
- Содержит неопреновую прокладку для положительного трубного уплотнения
- Предлагается в стандартной комплектации с прямой трубной резьбой 2 ″
(другие размеры доступны по специальному запросу)
- Включает прочную бронзовую предохранительную цепь для фиксации на месте установки.
- Используется на море для противопожарных клапанов, измерительных трубок, перекрытия существующих труб.
Антисифонический клапан
Это клапан сброса вакуума и сброса давления для морских водопроводных систем. Использование клапана устраняет необходимость в установке отдельного вентиляционного трубопровода для выхода в атмосферу через несколько ярусов. Это означает экономию места, рабочей силы и веса. Установка клапанов этого типа на борту судна в качестве вентиляционных отверстий одобрена U.С. Береговая охрана, Американское бюро судоходства и Служба общественного здравоохранения США. Клапан изготовлен из поливинилхлорида (ПВХ), который полностью устойчив к морской коррозии. Не обесцвечивается и не требует покраски. Резиновые уплотнения защищены от повреждений сеткой из перфорированной нержавеющей стали. Он сделан с резьбой 3/4 ″ IPS для простого присоединения вентиляционной линии «гусиная шея». Размер 3/4 дюйма подходит для любого стандартного туалета или туалета. Бронза по запросу.
Бронзовый антисифонический клапан
1.5-дюймовый вертикально установленный клапан сброса вакуума и сбросного клапана с уплотнением давления для морских водопроводных систем. Этот прочный клапан спроектирован так, чтобы выдерживать повышенное давление на борту судна, и позволяет производить вентиляцию, а также герметизировать трубопроводы. Клапан изготовлен из несущей бронзы, имеет резьбу и диск из поливинилхлорида (ПВХ), который полностью устойчив к морской коррозии.
Обратный воздушный клапан
Воздушный клапан Wager соответствует требованиям USN и USCG по воздухоотводчикам для паровых трубопроводов нагнетателя сажи на водотрубных котлах.Этот автоматический пружинный обратный клапан имеет длину 31/2 дюйма и диаметр 11/4 дюйма, имеет простую, но прочную конструкцию, состоящую всего из пяти частей, состоящих из корпуса и крышки из нержавеющей стали, полностью закрывающих шток клапана из нержавеющей стали и пружину из инконеля. Он может быть установлен как в вертикальном, так и в горизонтальном положении и имеет резьбу IPS 3/8 дюйма как на наружном, так и на внутреннем концах. Из-за того, что клапан не вызывает коррозии, он также может использоваться в потоках газа, воды, масла или агрессивных жидкостей, где требуется принудительная отсечка.Клапан спроектирован так, чтобы выдерживать гидростатическое давление до 2000 фунтов на квадратный дюйм.
Принадлежности для котлов
Освещение для контроля ставок и смотровое окно предназначены для использования в сочетании друг с другом, так что можно наблюдать любые утечки в топливопроводе между внутренним и внешним корпусом водотрубных котлов или можно увидеть любые утечки в пластинах отверстий на паровых коллекторах. Взрывозащищенные и пыленепроницаемые контрольные лампы Wager состоят из взрывозащищенного шара, который вставляется во внешний кожух котла.Шар крепится к внутренней стороне кожуха котла и к алюминиевой крышке, которая крепится к внешнему кожуху. Поскольку патрон лампы и проводка прикреплены к крышке, их можно проверить или заменить снаружи без вмешательства в работу горелок или котла или снижения давления воздуха в двойном кожухе.
Взрывобезопасные и пыленепроницаемые смотровые окна Wager состоят из листового стекла PYREX, закрепленного на алюминиевой раме и прикрепленного к внешнему кожуху котла.Эти смотровые окна могут использоваться отдельно или вместе с индикатором контроля котла ставок. Контрольная лампа котла и смотровое окно были одобрены для установки на судах USN и USCG для обнаружения капель масла на котлах. * PYREX ® является товарным знаком Corning Glass Works
.Монитор выбросов для проверки стека
Wager, лидер в области измерителей дымности, с гордостью представляет новый монитор выбросов Stack Check. В этом обновленном индикаторе дыма, разработанном для отслеживания показаний выхлопных газов в больших дымовых трубах, эффективно используются электроника для поверхностного монтажа и технология микропроцессора, что позволяет получать точные показания прямо в дымовой трубе! Вы можете использовать существующие проходки в дымовую трубу, а также демпферы и всасывающие фланцы.Если вы хотите сохранить внешний вид вашей старой системы, вы можете сделать это и объединить обе системы. Проверка стека доступна для использования в военных и коммерческих целях.
Монитор выбросов Stack Check также…
- Стандартное расстояние 20 футов — Большие расстояния по запросу
- Выполните самокалибровку
- Диагностировать системные ошибки и автоматически переходить в «Состояние ожидания калибровки».
- С поправкой на температуру окружающей среды и различные уровни внешнего освещения
- Позволяет использовать несколько выходов ретрансляции… используя стандарт 4-20 мА.
- Наличие аналогового выхода и переключателя сброса в стеке для диагностики и юстировки
Визуальные индикаторы дыма
Визуальные индикаторы дыма используются более 50 лет.Их конструкция проста и эффективна. Они по-прежнему являются частью нашей линейки продуктов. Визуальные индикаторы дыма позволяют визуально проверить плотность дыма в воздухозаборнике котла. Система визуальной / фотоэлектрической дымовой индикации
Визуальные / фотоэлектрические дымовые индикаторыпредназначены для работы в суровых условиях морской котельной в течение продолжительных периодов времени с минимальным объемом технического обслуживания. Система состоит из блока лампы, блока отражения и блока обзора, который позволяет оператору под палубой проверять выброс дыма из трубы.
