Как сделать обвязку фундамента арматурой

Количество и качество заложенной арматуры – фактор, напрямую определяющий эксплуатационные характеристики фундамента любого типа. Обвязка фундамента арматурой имеет не менее важное функциональное значение, так как арматурная сетка должного качества призвана сохранять пространственные характеристики фундамента в процессе его заливки и после нее.  В 99 % случаев застройщику придется столкнуться с армированием фундамента, так как отказаться от него можно только в случае идеальных условий строительства, которые в принципе не возможны, однако 1 % на них все-таки необходимо оставить. В связи с этим, независимо от габаритов строения, будь то баня компактных размеров или крупная жилая постройка, сварка арматуры для этих целей категорически запрещается, так как это может привести к «нарушению кристалла железа» и снижению прочностных характеристик каркаса. Несмотря на то, что об актуальности вязки арматуры упоминается ни в одной  статье, информацию о том, как сделать обвязку фундамента арматурой, найти достаточно трудно. Учитывая актуальность данной темы и небольшое количество материала по данной проблематике, в настоящей статье мы раскроем технологические нюансы связывания арматурных прутьев и поможем восполнить имеющийся пробел знаний строителям, не знакомым с подобными методиками.

Содержание

1. Функциональное предназначение арматурного каркаса
2. Разновидности арматурных каркасов в зависимости от типа фундамента
3. Основные правила обвязки фундамента арматурой
4. Материалы для обвязки фундамента арматурой: что предпочесть?
5. Наиболее популярные способы обвязки арматуры: пошаговое руководство
6. Сварка каркаса: нюансы, которые должен знать каждый

Функциональное предназначение арматурного каркаса

Несмотря на то, что арматурный каркас для фундамента, выполняющий опорную функцию, сравним с человеческим скелетом, его предназначение этим не ограничивается. Металлические элементы фундамента, представленные арматурными прутьями, принимают на себя деформации и растягивающие нагрузки, тогда как бетон, используемый при возведении фундамента, способен оказывать сопротивление только сжатию. Для изготовления арматурной обвязки вам понадобятся арматурные стержни различного диаметра, характеризующиеся ребристой или гладкой поверхностью. Стержни с гладкой поверхностью в большинстве случаев характеризуются диаметром 6-8 см и выполняют функцию элементов, предназначенных для формирования пространственной структуры каркаса. Они могут укладываться вертикально или поперек основным стержням. На ребристые стержни возлагается вся нагрузка, которая приходится на фундамент, и, в зависимости от качественных характеристик грунта, их диаметр может увеличиваться от 12 до 16 мм и более. Ребристая поверхность стержней, которые укладываются горизонтально, обеспечивает максимальную степень сцепления с бетоном. Их основное предназначение заключается в восприятии неравномерных деформационных изменений. С учетом того, что поверхность фундамента является  местом возникновения зон растяжения, наиболее значимые элемента каркасной конструкции располагают в непосредственной близости от нее (в 30-50 мм). Благодаря такому подходу, срабатывает эффект «двойной защиты»:  образуется защитный слой бетона, предотвращающий коррозию металлических элементов, а также наиболее оптимальные условия для монтажа арматурного каркаса.

Разновидности арматурных каркасов в зависимости от типа фундамента

Несмотря на то, что функция арматурного каркаса едина независимо от типа железобетонного основания, его конструктивные особенности вариабельны для фундаментов различных типов. Ленточный монолитный фундамент обуславливает необходимость монтажа арматурного каркаса, состоящего из двух поясов, соединенных между собой поперечной арматурой, плитный фундамент должен быть усилен арматурной сеткой, а для усиления свайного буронабивного фундамента используют вертикально установленные арматурные стержни, соединенные специальной проволокой.

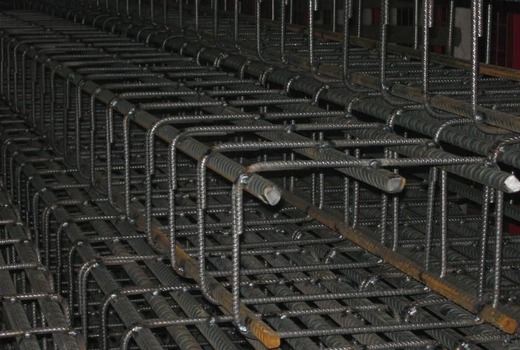

Обвязка фундамента арматурой фото

Основные правила обвязки фундамента арматурой

• Во-первых, важно обратить внимание на то, что сварка – неприемлемый метод соединения арматуры. Это обусловлено тем, что контакт металла с электродом способствует снижению прочности материала, который, становясь хрупким, не способен выдерживать минимальные нагрузки, возникающие при незначительной усадке фундамента. Это является первой причиной появления трещин на бетонном основании. Чтобы избежать этого, специалисты рекомендуют использовать именно обвязку арматуры проволокой.

Важно! Существуют специальные разновидности арматуры, для которых по ГОСТу наиболее приемлемым способом скрепления является сварка. Арматура других разновидностей после сварка потеряет расчетную жесткость.

• Во-вторых, запрещено устанавливать вертикально ориентированные арматурные прутья, функция которых заключается в поддержании основных скрепляющих нитей, напрямую в землю. По-мнению специалистов, нижний горизонтальный ряд должен устанавливаться на пластиковые подстаканники, тогда как вертикальные прутья необходимо прикручивать к верхнему ряду, который изогнут в «хомуты». Благодаря надежной защите арматурного каркаса бетоном, он не контактирует с внешней средой, сохраняя свои первоначальные эксплуатационные характеристики.
• В-третьих, важно обеспечить обвязку верхнего горизонтального ряда именно с внутренней стороны, несмотря на определенную сложность данной манипуляции. Пренебрегая фиксацией верхнего ряда, вы совершаете непоправимую ошибку. Если в случае ручной заливки данную ошибку можно считать незначительной, однако если в процессе заливки вы используете бетононасос, под действием давления арматурные прутья стремятся к раздвижению, а проволока, незакрепленная в хомуты, не в состоянии удерживать их.
• В связи с тем, что углы, независимо от конструкции и типа фундамента, в наибольшей степени подвержены механическим нагрузкам, обвязку фундамента арматурой в этих местах необходимо осуществлять с особой тщательностью, что позволит снизить их уязвимость. Некоторые мастера допускают непоправимую ошибку, оставляя брошенные под прямым углом отрезки арматуры. В идеале, все арматурные стержни должны быть согнуты, а что касается перехлеста нитей, то его рекомендуется прятать в стену. При этом нити, расположенные рядом, не должны осуществлять перехлест только в одном месте.

Важно! Если вы выполнили обвязку фундамента арматурой в соответствии со всеми правилами, результатом вашей работы должен стать жесткий пространственный каркас, который способен выдержать человеческий вес. Чтобы каркас смог реализовать все поставленные перед ним задачи, для его монтажа должны использоваться арматурные стержни, диаметр и количество которых подбирается в соответствии с предварительными расчетами, учитывающими не только вес конструкции и геологические характеристики подлежащего грунта, но и возможные нагрузки, возрастающие в связи с происходящими деформационными изменениями.

Материалы для обвязки фундамента арматурой: что предпочесть?

В процессе подготовки к обвязке фундамента зачастую возникает вопрос: «Что предпочесть? Вязальную проволоку или современные пластиковые хомуты?»

Стальная проволока: особенности материала

Для изготовления вязальной проволоки, предназначенной для обвязки фундамента арматурой, используются отожженная низкоуглеродистая сталь, характеризующаяся мягкостью на изгиб и удобством в эксплуатации. Цветовая гамма проволоки различна: от белой оцинкованной до черной, лишенной какого-либо покрытия. Важно помнить, что, по мнению многих мастеров, использование оцинкованной проволоки для обвязки фундамента будет излишним, так как в бетоне отсутствует доступ кислорода, и ни о какой коррозии не может быть речи.

Важно! Если после приобретения вязальной проволоки вы с удивлением отметили, что она плохо гнется,  не торопитесь ее возвращать обратно. Возникшее недоразумение может быть легко исправлено, если вы прогреете ее на костре в течение получаса, а затем охладите на воздухе.

Что касается наиболее подходящего диаметра проволоки, то, по мнению специалистов, он должен быть 1,2 до 1,4 мм. Использование вязальной проволоки диаметром 2 мм требует больших физических затрат, а проволока диаметром 1 мм считается крайне ненадежной.

Пластиковые хомуты: преимущества и недостатки

Обвязка точек сопряжения арматурного каркаса  также может осуществляться с помощью пластиковых хомутов, не понаслышке знакомым компьютерным мастерам и сборщикам коммуникационных сетей. Изначально они использовались для фиксации проводов внутри корпуса или коммутационного шкафа. Несмотря на то, что они постепенно входят в обиход строителя в качестве материала для обвязки фундамента арматурой, некоторые мастера по-прежнему сомневаются в их прочности и надежности. Однако, достоинства пластиковых хомутов очевидны:

• Более высокая скорость осуществления обвязки и ее простота;
• Демократичная, хотя и более высокая по сравнению с вязальной проволокой стоимость материала.

На сегодняшний день существуют пластиковые хомуты нескольких разновидностей. Наибольшей популярностью в качестве материалов, используемых для обвязки фундамента арматурой (цена их несколько выше) пользуются пластиковые хомуты, которые характеризуются наличием сердечка из стальной проволоки. Они являются более удобными в работе и могут использоваться в процессе монтажа систем периметровой охраны.

Важно! Если в процессе обвязки фундамента арматурой вы используете пластиковые хомуты, после заливки конструкции ее необходимо оставить в покое до полного затвердевания бетона.

Важно! Благодаря особенностям материала, из которого изготавливается пластиковая стяжка (хомуты), данный материал обеспечивает достаточную жесткость и фиксацию каркаса. Несмотря на то, что ее стоимость несколько выше, она не подвержена коррозии, что обуславливает ее более длительный эксплуатационный срок.

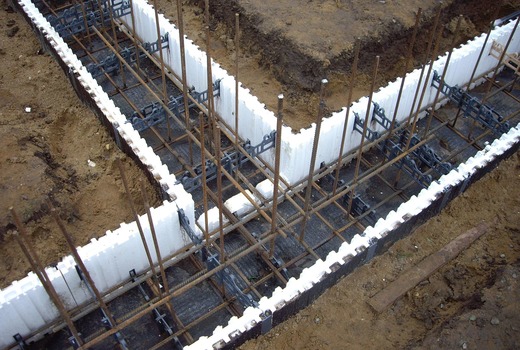

Обвязка фундамента арматурой схема

Наиболее популярные способы обвязки арматуры: пошаговое руководство

Для того, чтобы осуществить обвязку арматуры каркаса фундамента, вам понадобятся специализированные инструменты, изготовить которые можно своими руками. Чтобы смастерить элементарный крючок для вязки арматуры, вам потребуется проволока диаметром 3-4 мм. Это может быть проволока из электрода или электродуговой сварки. Несмотря на то, что используя данный крючок, вы вряд ли сможете осуществлять обвязку фундамента арматурой быстро, однако он вполне пригоден для работы. Некоторые мастера пользуются следующей хитростью:  они изготавливают насадку для шуруповерта из гвоздя, придавая ей форму крюка, напоминающего крюк на вешалке для одежды, и используют его для обвязки арматуры фундамента, чертеж для которой будет представлен ниже. Используя данное приспособление, вы сможете осуществлять работу в два раза быстрее, а руки при этом будут уставать меньше.

Чтобы быстро и качественно осуществить обвязку фундамента арматурой, достаточно разобраться в технологии обвязки, суть которой достаточно проста. В первую очередь, необходимо перпендикулярно расположить два ряда проволоки и воспользоваться самодельным станком, предназначенным для того, чтобы с помощью досок зажать арматуру. Далее осуществляют обвязку арматуры. Для этого можно использовать пистолет для вязки арматуры или проводить эти манипуляции вручную. При этом важно следить за тем, чтобы не произошло опускание стержней арматуры на дно фундамента. Чтобы предотвратить это, достаточно подложить кирпич или воткнуть сетку прямо в землю. Последующие мероприятия по обвязке фундамента арматурой предполагают различия в том, как загибать проволоку. Каждый мастер уже сам выбирает наиболее удобный для него способ. Рассмотрим кратко наиболее распространенные из них.

Вариант № 1: пошаговая инструкция

Постараемся максимально кратко ответить на вопрос: «Как вязать проволоку своими руками?»

• Возьмите проволоку в руки и сложите ее пополам;
• Далее изогните ее вокруг пальца не более чем на одну треть от петли;
• Наложите ее на арматуру и вставьте крючок в петлю;
• Далее осуществляйте повороты крючка таким образом, чтобы захватить конец проволоки. Другой конец, при этом, необходимо тянуть на себя;
• Достаньте крючок и загните концы. Если они получились длинными, их необходимо отрезать.
• Необходимо для качественной обвязки фундамента арматурой количество оборотов вы сможете определить на практике. Если их недостаточно, обвязка будет казаться слабой, а если вы переборщили с количеством оборотов, проволока может порваться. В большинстве случаев будет достаточно от трех до пяти оборотов.

Вариант № 2: пошаговая инструкция

• Первый шаг аналогичен таковому для первого способа и предполагает складывание проволоки пополам;
• Далее ее прижимают пальцами к арматурному стержню, а концы загибают на себя;
• После этого вставляют крючок, поворачивают его, после чего загибают концы проволоки и достают крючок.
• Данный способ предполагает более надежное крепление проволоки.

Важно! Наиболее распространенной ошибкой, которую совершают мастера в процессе вязки арматуры, являются чрезмерно длинные скрутки. Чтобы предотвратить это, подгибание проволоки необходимо осуществлять перед непосредственным вращением крючка. Делать это необходимо таким образом, чтобы он успел сделать не более 3-4 оборотов.

Вариант № 3: пошаговая инструкция

• Так же, как и в предыдущих двух вариантах, проволоку складывают пополам;
• Заводят ее снизу и крючком захватывают петлю;
• «Хвост», оставшийся от проволоки, перегибают через крючок;
• Петлю, которая образовалась в процессе данной манипуляции, закручивают.

Способ № 4, получивший наибольшее признание

• Крючок необходимо вставить в петлю и захватить конец, который находится у вас в руках;
• В это же время проволоку необходимо загнуть вниз, через крючок;
• Далее крючок тянут на себя и, осуществляя повороты, перекручивают проволоку.

Важно! Несомненным плюсом данного способа является то, что левая рука остается свободной, и ее можно использовать для того, чтобы придерживать арматуру.

Важно! Обвязка фундамента арматурой может осуществляться не только вручную, но и с помощью специального пистолета. Их конструкция устроена таким образом, что они способны закручивать проволоку в течение секунды и с определенной силой натяжения. Это позволяет избежать чрезмерно слабой вязки или разрыва проволоки.

Сварка каркаса: нюансы, которые должен знать каждый

Если вы осуществляете монтаж фундамента, предназначенный для обустройства тяжелой, многоэтажной постройки, специалисты рекомендуют отдать предпочтение сварке каркаса, которая осуществляется в исключительных случаях. Чтобы осуществить сборку армирующей решетки для того основания, используют достаточно крупногабаритные арматурные прутья, диаметр которых составляет 12 мм и более.

Сборка такого каркаса выглядит следующим образом:

• На дно вырытого котлована необходимо уложить арматурные прутья, соблюдая заданный шаг между ними. Поверх уложенных прутьев монтируют первый от края поперечный прут;
• Используя сварочный аппарат дуговой сварки, точечными прихватами соединяют продольно уложенные прутья и первый поперечно расположенный элемент;
• Аналогичным образом необходимо соединить и последний поперечный прут с продольными элементами нижнего каркаса;
• После того, как вы осуществили фиксацию продольных элементов, на них укладывают поперечные прутья с заданным шагом, прихватывая их точечными швами;
• После того, как осуществили монтаж нижней решетки, аналогично данному способу проведите сборку верхнего армирующего каркаса;
• После этого, используя калибрующие вставки, роль которых выполняют деревянные бруски, разделяют верхнюю и нижнюю решетки. После этого, начиная от углов, в противоположные узловые элементы необходимо вварить штыри, называемые распорками.
• После того, как вы закончили с распорками, необходимо удалить деревянные калибрующие элементы и покрыть проваренные узлы антикоррозийным составом. После того, как вы осуществили все описанные мероприятия, монтируемый каркас считается полностью готовым к использованию.
• Конечно, описанный способ вязки арматуры является наиболее трудоемким, однако использование данной методики гарантирует, что арматурный каркас, изготовленным таким образом, обеспечивает фундаменту наибольшую несущую способность.

Обвязка фундамента арматурой видео

Как выполнить обвязку фундамента арматурой?

Как сделать обвязку фундамента арматурой Количество и качество заложенной арматуры – фактор, напрямую определяющий эксплуатационные характеристики фундамента любого типа. Обвязка фундамента арматурой имеет не менее важное функциональное значение, так как арматурная сетка должного качества призвана сохранять пространственные характеристики фундамента в процессе его заливки и после нее. В 99 % случаев застройщику придется столкнуться с армированием фундамента, так как отказаться от него можно только в случае идеальных условий строительства, которые в принципе не возможны, однако 1 % на них все-таки необходимо оставить.

В связи с этим, независимо от габаритов строения, будь то баня компактных размеров или крупная жилая постройка, сварка арматуры для этих целей категорически запрещается, так как это может привести к «нарушению кристалла железа» и снижению прочностных характеристик каркаса. Несмотря на то, что об актуальности вязки арматуры упоминается ни в одной статье, информацию о том, как сделать обвязку фундамента арматурой, найти достаточно трудно. Учитывая актуальность данной темы и небольшое количество материала по данной проблематике, в настоящей статье мы раскроем технологические нюансы связывания арматурных прутьев и поможем восполнить имеющийся пробел знаний строителям, не знакомым с подобными методиками.

Функциональное предназначение арматурного каркаса Несмотря на то, что арматурный каркас для фундамента, выполняющий опорную функцию, сравним с человеческим скелетом, его предназначение этим не ограничивается. Металлические элементы фундамента, представленные арматурными прутьями, принимают на себя деформации и растягивающие нагрузки, тогда как бетон, используемый при возведении фундамента, способен оказывать сопротивление только сжатию. Для изготовления арматурной обвязки вам понадобятся арматурные стержни различного диаметра, характеризующиеся ребристой или гладкой поверхностью.

Стержни с гладкой поверхностью в большинстве случаев характеризуются диаметром 6-8 см и выполняют функцию элементов, предназначенных для формирования пространственной структуры каркаса. Они могут укладываться вертикально или поперек основным стержням. На ребристые стержни возлагается вся нагрузка, которая приходится на фундамент, и, в зависимости от качественных характеристик грунта, их диаметр может увеличиваться от 12 до 16 мм и более.

Ребристая поверхность стержней, которые укладываются горизонтально, обеспечивает максимальную степень сцепления с бетоном. Их основное предназначение заключается в восприятии неравномерных деформационных изменений. С учетом того, что поверхность фундамента является местом возникновения зон растяжения, наиболее значимые элемента каркасной конструкции располагают в непосредственной близости от нее (в 30-50 мм).

Благодаря такому подходу, срабатывает эффект «двойной защиты»: образуется защитный слой бетона, предотвращающий коррозию металлических элементов, а также наиболее оптимальные условия для монтажа арматурного каркаса. Разновидности арматурных каркасов в зависимости от типа фундамента Несмотря на то, что функция арматурного каркаса едина независимо от типа железобетонного основания, его конструктивные особенности вариабельны для фундаментов различных типов. Ленточный монолитный фундамент обуславливает необходимость монтажа арматурного каркаса, состоящего из двух поясов, соединенных между собой поперечной арматурой, плитный фундамент должен быть усилен арматурной сеткой, а для усиления свайного буронабивного фундамента используют вертикально установленные арматурные стержни, соединенные специальной проволокой.

Основные правила обвязки фундамента арматурой Во-первых, важно обратить внимание на то, что сварка – неприемлемый метод соединения арматуры. Это обусловлено тем, что контакт металла с электродом способствует снижению прочности материала, который, становясь хрупким, не способен выдерживать минимальные нагрузки, возникающие при незначительной усадке фундамента. Это является первой причиной появления трещин на бетонном основании.

Чтобы избежать этого, специалисты рекомендуют использовать именно обвязку арматуры проволокой. !!Важно! Существуют специальные разновидности арматуры, для которых по ГОСТу наиболее приемлемым способом скрепления является сварка. Арматура других разновидностей после сварка потеряет расчетную жесткость.!! Во-вторых, запрещено устанавливать вертикально ориентированные арматурные прутья, функция которых заключается в поддержании основных скрепляющих нитей, напрямую в землю.

По-мнению специалистов, нижний горизонтальный ряд должен устанавливаться на пластиковые подстаканники, тогда как вертикальные прутья необходимо прикручивать к верхнему ряду, который изогнут в «хомуты». Благодаря надежной защите арматурного каркаса бетоном, он не контактирует с внешней средой, сохраняя свои первоначальные эксплуатационные характеристики. В-третьих, важно обеспечить обвязку верхнего горизонтального ряда именно с внутренней стороны, несмотря на определенную сложность данной манипуляции.

Пренебрегая фиксацией верхнего ряда, вы совершаете непоправимую ошибку. Если в случае ручной заливки данную ошибку можно считать незначительной, однако если в процессе заливки вы используете бетононасос, под действием давления арматурные прутья стремятся к раздвижению, а проволока, незакрепленная в хомуты, не в состоянии удерживать их. В связи с тем, что углы, независимо от конструкции и типа фундамента, в наибольшей степени подвержены механическим нагрузкам, обвязку фундамента арматурой в этих местах необходимо осуществлять с особой тщательностью, что позволит снизить их уязвимость.

Некоторые мастера допускают непоправимую ошибку, оставляя брошенные под прямым углом отрезки арматуры. В идеале, все арматурные стержни должны быть согнуты, а что касается перехлеста нитей, то его рекомендуется прятать в стену. При этом нити, расположенные рядом, не должны осуществлять перехлест только в одном месте.

Материалы для обвязки фундамента арматурой: что предпочесть? В процессе подготовки к обвязке фундамента зачастую возникает вопрос: «Что предпочесть? Вязальную проволоку или современные пластиковые хомуты?» Стальная проволока: особенности материала Для изготовления вязальной проволоки, предназначенной для обвязки фундамента арматурой, используются отожженная низкоуглеродистая сталь, характеризующаяся мягкостью на изгиб и удобством в эксплуатации.

Цветовая гамма проволоки различна: от белой оцинкованной до черной, лишенной какого-либо покрытия. Важно помнить, что, по мнению многих мастеров, использование оцинкованной проволоки для обвязки фундамента будет излишним, так как в бетоне отсутствует доступ кислорода, и ни о какой коррозии не может быть речи. Что касается наиболее подходящего диаметра проволоки, то, по мнению специалистов, он должен быть 1,2 до 1,4 мм.

Использование вязальной проволоки диаметром 2 мм требует больших физических затрат, а проволока диаметром 1 мм считается крайне ненадежной. Пластиковые хомуты: преимущества и недостатки Обвязка точек сопряжения арматурного каркаса также может осуществляться с помощью пластиковых хомутов, не понаслышке знакомым компьютерным мастерам и сборщикам коммуникационных сетей. Изначально они использовались для фиксации проводов внутри корпуса или коммутационного шкафа.

Несмотря на то, что они постепенно входят в обиход строителя в качестве материала для обвязки фундамента арматурой, некоторые мастера по-прежнему сомневаются в их прочности и надежности. Однако, достоинства пластиковых хомутов очевидны: Более высокая скорость осуществления обвязки и ее простота; Демократичная, хотя и более высокая по сравнению с вязальной проволокой стоимость материала. На сегодняшний день существуют пластиковые хомуты нескольких разновидностей.

Наибольшей популярностью в качестве материалов, используемых для обвязки фундамента арматурой (цена их несколько выше) пользуются пластиковые хомуты, которые характеризуются наличием сердечка из стальной проволоки. Они являются более удобными в работе и могут использоваться в процессе монтажа систем периметровой охраны. Наиболее популярные способы обвязки арматуры: пошаговое руководство Для того, чтобы осуществить обвязку арматуры каркаса фундамента, вам понадобятся специализированные инструменты, изготовить которые можно своими руками.

Чтобы смастерить элементарный крючок для вязки арматуры, вам потребуется проволока диаметром 3-4 мм. Это может быть проволока из электрода или электродуговой сварки. Несмотря на то, что используя данный крючок, вы вряд ли сможете осуществлять обвязку фундамента арматурой быстро, однако он вполне пригоден для работы.

Некоторые мастера пользуются следующей хитростью: они изготавливают насадку для шуруповерта из гвоздя, придавая ей форму крюка, напоминающего крюк на вешалке для одежды, и используют его для обвязки арматуры фундамента, чертеж для которой будет представлен ниже. Используя данное приспособление, вы сможете осуществлять работу в два раза быстрее, а руки при этом будут уставать меньше. Чтобы быстро и качественно осуществить обвязку фундамента арматурой, достаточно разобраться в технологии обвязки, суть которой достаточно проста.

В первую очередь, необходимо перпендикулярно расположить два ряда проволоки и воспользоваться самодельным станком, предназначенным для того, чтобы с помощью досок зажать арматуру. Далее осуществляют обвязку арматуры. Для этого можно использовать пистолет для вязки арматуры или проводить эти манипуляции вручную.

При этом важно следить за тем, чтобы не произошло опускание стержней арматуры на дно фундамента. Чтобы предотвратить это, достаточно подложить кирпич или воткнуть сетку прямо в землю. Последующие мероприятия по обвязке фундамента арматурой предполагают различия в том, как загибать проволоку.

Каждый мастер уже сам выбирает наиболее удобный для него способ. Рассмотрим кратко наиболее распространенные из них. Вариант № 1: пошаговая инструкция Постараемся максимально кратко ответить на вопрос: «Как вязать проволоку своими руками?» Возьмите проволоку в руки и сложите ее пополам; Далее изогните ее вокруг пальца не более чем на одну треть от петли; Наложите ее на арматуру и вставьте крючок в петлю; Далее осуществляйте повороты крючка таким образом, чтобы захватить конец проволоки.

Другой конец, при этом, необходимо тянуть на себя; Достаньте крючок и загните концы. Если они получились длинными, их необходимо отрезать. Необходимо для качественной обвязки фундамента арматурой количество оборотов вы сможете определить на практике.

Если их недостаточно, обвязка будет казаться слабой, а если вы переборщили с количеством оборотов, проволока может порваться. В большинстве случаев будет достаточно от трех до пяти оборотов. Вариант № 2: пошаговая инструкция Первый шаг аналогичен таковому для первого способа и предполагает складывание проволоки пополам; Далее ее прижимают пальцами к арматурному стержню, а концы загибают на себя; После этого вставляют крючок, поворачивают его, после чего загибают концы проволоки и достают крючок.

Данный способ предполагает более надежное крепление проволоки. Вариант № 3: пошаговая инструкция Так же, как и в предыдущих двух вариантах, проволоку складывают пополам; Заводят ее снизу и крючком захватывают петлю; «Хвост», оставшийся от проволоки, перегибают через крючок; Петлю, которая образовалась в процессе данной манипуляции, закручивают. Способ № 4, получивший наибольшее признание Крючок необходимо вставить в петлю и захватить конец, который находится у вас в руках; В это же время проволоку необходимо загнуть вниз, через крючок; Далее крючок тянут на себя и, осуществляя повороты, перекручивают проволоку.

Количество и качество заложенной арматуры – фактор, напрямую определяющий эксплуатационные характеристики фундамента любого типа. Обвязка фундамента арматурой имеет не менее важное функциональное значение, так как арматурная сетка должного качества призвана сохранять пространственные характеристики фундамента в процессе его заливки и после нее.

В 99 % случаев застройщику придется столкнуться с армированием фундамента, так как отказаться от него можно только в случае идеальных условий строительства, которые в принципе не возможны, однако 1 % на них все-таки необходимо оставить. В связи с этим, независимо от габаритов строения, будь то баня компактных размеров или крупная жилая постройка, сварка арматуры для этих целей категорически запрещается, так как это может привести к «нарушению кристалла железа» и снижению прочностных характеристик каркаса. Несмотря на то, что об актуальности вязки арматуры упоминается ни в одной статье, информацию о том, как сделать обвязку фундамента арматурой, найти достаточно трудно. Учитывая актуальность данной темы и небольшое количество материала по данной проблематике, в настоящей статье мы раскроем технологические нюансы связывания арматурных прутьев и поможем восполнить имеющийся пробел знаний строителям, не знакомым с подобными методиками.

Функциональное предназначение арматурного каркаса

Несмотря на то, что арматурный каркас для фундамента, выполняющий опорную функцию, сравним с человеческим скелетом, его предназначение этим не ограничивается.

Металлические элементы фундамента, представленные арматурными прутьями, принимают на себя деформации и растягивающие нагрузки, тогда как бетон, используемый при возведении фундамента, способен оказывать сопротивление только сжатию. Для изготовления арматурной обвязки вам понадобятся арматурные стержни различного диаметра, характеризующиеся ребристой или гладкой поверхностью. Стержни с гладкой поверхностью в большинстве случаев характеризуются диаметром 6-8 см и выполняют функцию элементов, предназначенных для формирования пространственной структуры каркаса.

Они могут укладываться вертикально или поперек основным стержням. На ребристые стержни возлагается вся нагрузка, которая приходится на фундамент, и, в зависимости от качественных характеристик грунта, их диаметр может увеличиваться от 12 до 16 мм и более. Ребристая поверхность стержней, которые укладываются горизонтально, обеспечивает максимальную степень сцепления с бетоном.

Их основное предназначение заключается в восприятии неравномерных деформационных изменений. С учетом того, что поверхность фундамента является местом возникновения зон растяжения, наиболее значимые элемента каркасной конструкции располагают в непосредственной близости от нее (в 30-50 мм). Благодаря такому подходу, срабатывает эффект «двойной защиты»: образуется защитный слой бетона, предотвращающий коррозию металлических элементов, а также наиболее оптимальные условия для монтажа арматурного каркаса.

Разновидности арматурных каркасов в зависимости от типа фундамента

Несмотря на то, что функция арматурного каркаса едина независимо от типа железобетонного основания, его конструктивные особенности вариабельны для фундаментов различных типов. Ленточный монолитный фундамент обуславливает необходимость монтажа арматурного каркаса, состоящего из двух поясов, соединенных между собой поперечной арматурой, плитный фундамент должен быть усилен арматурной сеткой, а для усиления свайного буронабивного фундамента используют вертикально установленные арматурные стержни, соединенные специальной проволокой.

Основные правила обвязки фундамента арматурой

Во-первых, важно обратить внимание на то, что сварка – неприемлемый метод соединения арматуры.

Это обусловлено тем, что контакт металла с электродом способствует снижению прочности материала, который, становясь хрупким, не способен выдерживать минимальные нагрузки, возникающие при незначительной усадке фундамента. Это является первой причиной появления трещин на бетонном основании. Чтобы избежать этого, специалисты рекомендуют использовать именно обвязку арматуры проволокой.

!!Важно! Существуют специальные разновидности арматуры, для которых по ГОСТу наиболее приемлемым способом скрепления является сварка. Арматура других разновидностей после сварка потеряет расчетную жесткость.!!

Во-вторых, запрещено устанавливать вертикально ориентированные арматурные прутья, функция которых заключается в поддержании основных скрепляющих нитей, напрямую в землю. По-мнению специалистов, нижний горизонтальный ряд должен устанавливаться на пластиковые подстаканники, тогда как вертикальные прутья необходимо прикручивать к верхнему ряду, который изогнут в «хомуты». Благодаря надежной защите арматурного каркаса бетоном, он не контактирует с внешней средой, сохраняя свои первоначальные эксплуатационные характеристики.

В-третьих, важно обеспечить обвязку верхнего горизонтального ряда именно с внутренней стороны, несмотря на определенную сложность данной манипуляции. Пренебрегая фиксацией верхнего ряда, вы совершаете непоправимую ошибку. Если в случае ручной заливки данную ошибку можно считать незначительной, однако если в процессе заливки вы используете бетононасос, под действием давления арматурные прутья стремятся к раздвижению, а проволока, незакрепленная в хомуты, не в состоянии удерживать их.

В связи с тем, что углы, независимо от конструкции и типа фундамента, в наибольшей степени подвержены механическим нагрузкам, обвязку фундамента арматурой в этих местах необходимо осуществлять с особой тщательностью, что позволит снизить их уязвимость.

Некоторые мастера допускают непоправимую ошибку, оставляя брошенные под прямым углом отрезки арматуры. В идеале, все арматурные стержни должны быть согнуты, а что касается перехлеста нитей, то его рекомендуется прятать в стену. При этом нити, расположенные рядом, не должны осуществлять перехлест только в одном месте.

Материалы для обвязки фундамента арматурой: что предпочесть?

В процессе подготовки к обвязке фундамента зачастую возникает вопрос: «Что предпочесть? Вязальную проволоку или современные пластиковые хомуты?»

Стальная проволока: особенности материала

Для изготовления вязальной проволоки, предназначенной для обвязки фундамента арматурой, используются отожженная низкоуглеродистая сталь, характеризующаяся мягкостью на изгиб и удобством в эксплуатации. Цветовая гамма проволоки различна: от белой оцинкованной до черной, лишенной какого-либо покрытия. Важно помнить, что, по мнению многих мастеров, использование оцинкованной проволоки для обвязки фундамента будет излишним, так как в бетоне отсутствует доступ кислорода, и ни о какой коррозии не может быть речи.

Что касается наиболее подходящего диаметра проволоки, то, по мнению специалистов, он должен быть 1,2 до 1,4 мм. Использование вязальной проволоки диаметром 2 мм требует больших физических затрат, а проволока диаметром 1 мм считается крайне ненадежной.

Пластиковые хомуты: преимущества и недостатки

Обвязка точек сопряжения арматурного каркаса также может осуществляться с помощью пластиковых хомутов, не понаслышке знакомым компьютерным мастерам и сборщикам коммуникационных сетей.

Изначально они использовались для фиксации проводов внутри корпуса или коммутационного шкафа. Несмотря на то, что они постепенно входят в обиход строителя в качестве материала для обвязки фундамента арматурой, некоторые мастера по-прежнему сомневаются в их прочности и надежности. Однако, достоинства пластиковых хомутов очевидны:

Более высокая скорость осуществления обвязки и ее простота;Демократичная, хотя и более высокая по сравнению с вязальной проволокой стоимость материала.

На сегодняшний день существуют пластиковые хомуты нескольких разновидностей. Наибольшей популярностью в качестве материалов, используемых для обвязки фундамента арматурой (цена их несколько выше) пользуются пластиковые хомуты, которые характеризуются наличием сердечка из стальной проволоки. Они являются более удобными в работе и могут использоваться в процессе монтажа систем периметровой охраны.

Наиболее популярные способы обвязки арматуры: пошаговое руководство

Для того, чтобы осуществить обвязку арматуры каркаса фундамента, вам понадобятся специализированные инструменты, изготовить которые можно своими руками. Чтобы смастерить элементарный крючок для вязки арматуры, вам потребуется проволока диаметром 3-4 мм. Это может быть проволока из электрода или электродуговой сварки.

Несмотря на то, что используя данный крючок, вы вряд ли сможете осуществлять обвязку фундамента арматурой быстро, однако он вполне пригоден для работы. Некоторые мастера пользуются следующей хитростью: они изготавливают насадку для шуруповерта из гвоздя, придавая ей форму крюка, напоминающего крюк на вешалке для одежды, и используют его для обвязки арматуры фундамента, чертеж для которой будет представлен ниже. Используя данное приспособление, вы сможете осуществлять работу в два раза быстрее, а руки при этом будут уставать меньше.

Чтобы быстро и качественно осуществить обвязку фундамента арматурой, достаточно разобраться в технологии обвязки, суть которой достаточно проста. В первую очередь, необходимо перпендикулярно расположить два ряда проволоки и воспользоваться самодельным станком, предназначенным для того, чтобы с помощью досок зажать арматуру. Далее осуществляют обвязку арматуры.

Для этого можно использовать пистолет для вязки арматуры или проводить эти манипуляции вручную. При этом важно следить за тем, чтобы не произошло опускание стержней арматуры на дно фундамента. Чтобы предотвратить это, достаточно подложить кирпич или воткнуть сетку прямо в землю.

Последующие мероприятия по обвязке фундамента арматурой предполагают различия в том, как загибать проволоку. Каждый мастер уже сам выбирает наиболее удобный для него способ. Рассмотрим кратко наиболее распространенные из них.

Вариант № 1: пошаговая инструкция

Постараемся максимально кратко ответить на вопрос: «Как вязать проволоку своими руками?»

Возьмите проволоку в руки и сложите ее пополам;Далее изогните ее вокруг пальца не более чем на одну треть от петли;Наложите ее на арматуру и вставьте крючок в петлю;Далее осуществляйте повороты крючка таким образом, чтобы захватить конец проволоки. Другой конец, при этом, необходимо тянуть на себя;Достаньте крючок и загните концы. Если они получились длинными, их необходимо отрезать.

Необходимо для качественной обвязки фундамента арматурой количество оборотов вы сможете определить на практике. Если их недостаточно, обвязка будет казаться слабой, а если вы переборщили с количеством оборотов, проволока может порваться. В большинстве случаев будет достаточно от трех до пяти оборотов.

Вариант № 2: пошаговая инструкция

Первый шаг аналогичен таковому для первого способа и предполагает складывание проволоки пополам;Далее ее прижимают пальцами к арматурному стержню, а концы загибают на себя;После этого вставляют крючок, поворачивают его, после чего загибают концы проволоки и достают крючок.

Данный способ предполагает более надежное крепление проволоки.

Вариант № 3: пошаговая инструкция

Так же, как и в предыдущих двух вариантах, проволоку складывают пополам;Заводят ее снизу и крючком захватывают петлю;«Хвост», оставшийся от проволоки, перегибают через крючок;

Петлю, которая образовалась в процессе данной манипуляции, закручивают.

Способ № 4, получивший наибольшее признание

Крючок необходимо вставить в петлю и захватить конец, который находится у вас в руках;В это же время проволоку необходимо загнуть вниз, через крючок;

Далее крючок тянут на себя и, осуществляя повороты, перекручивают проволоку.

Дата: 19-07-2015Просмотров: 2064Рейтинг: 28

Для того чтобы фундамент строения получился качественным, прочным и долговечным, при его возведении необходимо обязательно использовать арматуру. Обвязка ею должна проводиться по всем правилам. Тогда удастся создать основание для строения с высокими эксплуатационными характеристиками.

Армирование ленточного фундамента.

Способы вязки арматуры

Перед тем как использовать арматуру для обвязки каркаса фундамента, потребуется ее подготовить, ведь просто класть прутья нельзя. Сделать это можно несколькими способами. Следует рассмотреть каждый из них подробно, чтобы определить, какой является наиболее оптимальным и какой следует использовать.

Вернуться к оглавлению

Итак, первый способ предусматривает использование сварки. Он является самым простым вариантом вязки арматуры. В ходе него требуется использовать:

сварочный аппарат;арматурные стержни сечением 10-16 мм.

Чтобы начать вязать арматурутаким способом, потребуется выложить ее так, чтобы образовалась сетка. Потом все соединения прутьев привариваются аппаратом.

Распространенная схема армирования фундамента.

Делать это необходимо аккуратно, чтобы не снизить прочность арматурных стержней.

На этом вязка будет завершена. Соответственно, хлопот она однозначно не доставит. При этом выполнить такую работу вы сможете достаточно быстро, так как скрепление прутьев сваркой — это оперативный процесс.

Однако следует учесть, что такой вариант вязки имеет ряд недостатков.

Из-за того, что на прутья воздействует высокая температура при электросварке, они все-таки частично теряют свои высокие эксплуатационные свойства. Кроме того, при заливке бетона или в ходе его уплотнения сварные соединения могут разрушиться. Также стоит иметь в виду, что гибкость арматурных стержней при использовании этого способа теряется.

Поэтому применять его не рекомендуется. Лучше обратить внимание на другие способы вязки. Они, по мнению специалистов в области строительства, являются более приемлемыми.

Вернуться к оглавлению

Еще один способ вязки — это ручной. Для его проведения используется следующее:

вязальная проволока;специальные крючки;арматурные стержни сечением 32 мм.

Схема армирования отмостки.

Последовательность работ по вязке арматуры здесь такая. Сначала отрезается 30-сантиметровый кусок проволоки, затем он складывается пополам и оборачивается вокруг соединения арматурных стержней по диагонали.

Далее вдевается крючок в петлю, а потом заводятся свободные концы проволоки в крюк. После этого необходимо поворачивать крючок строго по часовой стрелке до тех пор, пока не будет достигнуто надежное соединение. Но сильно здесь усердствовать не стоит, так как если перестараться с закручиванием, можно порвать проволоку.

Остановиться на таком способе вязки арматурыследует потому, что он обеспечит надежные соединения. А поскольку используется проволока, то создание каркаса из прутьев оптимальных размеров и форм станет легкой задачей.

Немаловажным является то, что фундамент с такой арматурой получится максимально прочным. Ведь он будет отличаться высокой гибкостью. А значит, соединения не разорвутся при заливке бетона и его разравнивании.

Вернуться к оглавлению

Также можно использовать данный способ вязки стальных прутьев, так как он предусматривает использование специальных скрепок (фиксаторов, коннекторов, скоб), выполненных из круглой проволоки. Здесь не требуется использовать специальный инструмент.

Применять арматуру можно различного сечения. Вязка тут тоже проводится руками. Необходимо будет фиксировать скобы в местах соединения металлических стержней.

Преимуществ у такого варианта немало. Так, скорость вязки здесь является более быстрой, чем при использовании проволоки.

Очень легко рассчитать необходимое количество скрепок. Качество вязки очень высокое. Поэтому можно смело выбирать такой вариант для создания арматурной сетки для фундамента.

Вернуться к оглавлению

Схема армирования монолитной фундаментной плиты.

Мало правильно соединить арматурные прутья, необходимо еще и грамотно осуществить их монтирование. Обвязка фундаментаобычно осуществляется следующим образом.

Созданная армирующая сетка монтируется на стенки фундамента, то есть происходит создание для него каркаса. Металлическое полотно необходимо устанавливать внахлест. Длина соединения сетки должна составлять как минимум 25 см.

Следует сказать о том, что если высота металлического каркаса превышает 3 метра, то для проведения монтажных работ понадобятся подмостки либо съемно-подъемные площадки. Тогда монтаж можно будет провести не только корректно, но и оперативно. В результате обвязка фундамента будет создана в короткий срок.

Создание каркаса в большинстве случаев предусматривается при возведении монолитного фундамента.

Если же возводится другой тип, то тогда обвязку арматурой выполняют по иной схеме. Здесь предусматривается горизонтальная кладка прутьев, скрепленных между собой. Обычно сетку монтируют после того, как дно котлована тщательно выровнено, на нем создана песчаная подушка и выложены на нее кирпичи, а также гидроизоляционный материал.

На такую поверхность выкладывают обвязку арматуры, а потом производят ее фиксацию в нескольких местах. Это необходимо для того, чтобы при бетонировании прутья не сместились. Выкладывают металлическое полотно на расстоянии 3-4 см от всех сторон опалубки.

Вернуться к оглавлению

Для того чтобы обвязка фундамента была выполнена максимально качественно, используйте следующие рекомендации в ходе строительных работ:

При горизонтальной кладке скрепленных металлических прутьев необходимо не только произвести их надежную фиксацию, но и предусмотреть возможность того, чтобы их придерживали во время заливки бетона, так как раствор подается под высоким давлением и может сместить арматуру. Поэтому обязательно проводите строительные работы в несколько рук.Для создания каркаса следует использовать стандартные прутья, тогда не потребуется производить приваривание стержней для увеличения длины. Напротив, у вас будет возможность сделать каркас необходимой высоты, отрезав лишние куски арматуры.Учтите, что величина диаметра прутьев влияет на прочность каркаса, чем она больше, тем долговечнее получится сетка.Для создания горизонтального армирования используйте стержни с рифлением или ребрами, тогда их сцепление с бетоном будет происходить намного лучше.

От применения гладкого лучше отказаться. Такие прутья обеспечивают некачественное сцепление, что негативным образом скажется на эксплуатационных характеристиках готового фундамента.При применении скоб для вязки арматуры можно дополнительно использовать специальный пистолет. Он позволит провести работы по созданию сетки намного быстрее.Перед тем как использовать металлические прутья, обязательно произведите их тщательный осмотр.

Они должны иметь идеальную форму, которую при необходимости можно подправить молотком. Кроме того, на стержнях не должна присутствовать грязь, ведь тогда обвязку для фундамента получить качественной не удастся. Поэтому ее нужно убирать металлической щеткой.

Вот таким образом можно произвести обвязку для фундаментов при помощи арматуры.

Из представленной информации ясно, что она может быть сформирована в форме каркаса либо выложена горизонтально на подготовленное основание. Такая подготовка фундаментаявляется обязательной. Ведь только так удастся сделать основание для строения с высокими эксплуатационными характеристиками.

Выполнив обвязку фундамента своими руками, вы можете быть уверены в том, что он получится надежным и будет отличаться длительным сроком службы. Поэтому не стоит пренебрегать такой работой. Успехов в строительстве!

Источники:

• ok.ru
• remont-samomy.ru
• moifundament.ru

Как правильно вязать арматуру для ленточного фундамента

Фундамент является опорой любой конструкции, но и у него есть свои элементы придающие прочность. Речь идет об арматурном каркасе, который проходит внутри любого сооружения из бетона. Построить бетонное основание своими руками довольно просто, но вот о том, как правильно вязать арматуру для ленточного фундамента, знают далеко не все.

Стоит отметить, что существует довольно много различных типов фундамента, для постройки которого используется заливка бетоном. Но если бетонный раствор примерно одинаков для всех типов, то арматурный каркас и его обвязка могут принципиально отличаться друг от друга.

Наиболее простым для изготовления является ленточный фундамент. Помимо надежной основы для дома, этот фундамент требует минимум времени, сил, а также финансовых вложений для его создания. Единственным существенным недостатком такой конструкции, считается ее проседание в процессе эксплуатации. Чтобы избежать деформации или максимально оттянуть сроки ее проявления необходим создать максимально качественный каркас из арматуры.

Особенности армирования ленточного фундамента

В отличие от любого другого типа, в ленточном фундаменте максимальные перегрузки приходятся не на бетонную основу, а на арматурный каркас. Это обусловлено тем, что деформация фундамента идет по типу продавливания. Соответственно вязка арматуры для ленточного фундамента наиболее актуально в верхнем и нижнем слое. В середине при продавливании бетон сжимается, а показатели по сжатию у бетона более чем хороши.

Немаловажную роль в этом процессе играет правильно подобранная арматура. Все типы арматуры маркируются специальным обозначением и помогают определиться с выбором, так маркировка большой буквой «К» говорит о том, что арматура покрыта специальным антикоррозийным составом. Это не особо важный аспект для арматуры, которая используется в каркасе фундамента, так как она полностью заливается бетонном. Более актуальная маркировка буквой «С», говорящая о том, что арматуру можно сваривать, а не только обвязывать проволокой.

Низкокачественная арматура не маркируется в принципе, но для фундамента на этом элементе не стоит экономить, так как именно от него зависит прочность и эластичность всей конструкции в целом, а также эксплуатационные сроки будущей постройки.

Вернуться к содержанию

Элементы необходимые для армирования фундамента

Отвечая на вопрос, как правильно вязать арматуру для ленточного фундамента, важно определиться со списком необходимых материалов и инструментов для проведения этого процесса.

1. Самое важное это арматура, обычно она продается длиной в 3 и 6 метров. Размеры сечения, впрочем, как и длина арматурного прутка определяется индивидуальными особенностями будущего фундамента. Минимальный диаметр арматуры 10-12 мм, такой материал используют для создания небольших построек типа гаражей, сараев.
2. Обвязочная проволока. Ее выбирают из металла с низким содержанием углерода, кроме того, для придания большей эластичности такая проволока прокаливается на огне. Она не должна быть слишком толстой, так как гнуть ее будет тяжело. В то же время, слишком тонкая проволока не даст достаточной прочности и ее придется складывать в несколько слоев, что существенно усложнит работу. Если проволока плохо поддается сгибанию ее можно еще раз прокалить над огнем в течение 20-30 минут.
3. Обвязочный крюк. Это нехитрое устройство можно купить практически в любом строительном магазине, кроме того его можно изготовить самостоятельно из прочной, негнущейся проволоки или из рукоятки от старого мастерка, шпателя.
4. Болгарка с набором отрезных дисков для нарезания арматуры.

Чтобы качественно подготовить каркас для заливки фундамента, сил и стараний одного человека будет недостаточно, нужен как минимум еще один помощник, который будет придерживать всю конструкцию пока обвязываются отдельные элементы. В идеале вязка арматуры под ленточный фундамент проводится силами трех людей. Третий помощник будет особенно необходим в момент переноски готовых конструкций в короба опалубки.

Вернуться к содержанию

Основные этапы, методы и правила армирования

Для того, чтобы понять как правильно вязать арматуру для фундамента, необходимо определиться с нагрузками, которые он будет испытывать. От этого напрямую зависит толщина и размеры всего фундамента.

Арматуру можно обвязывать тремя способами:

1. Сварка. При наличии сварочного аппарата и некоторого опыта процесс обвязки арматуры упрощается, но качество такого каркаса на порядок хуже, так как в местах сварки метал утончается, а значит становится более хрупким. Такое соединение не способно выдерживать длительные механические и физические нагрузки, особенно если они связаны с вибрацией.
2. Внахлест. Отдельные элементы арматуры стыкуются не поперек, а вдоль, с выпуском отдельных концов не менее чем на 10-15 см, которые впоследствии обматываются проволокой.
3. Вязка проволокой -это самый эффективный способ создания надежного каркаса. Такой метод позволяет создавать практически любые фигуры с неограниченным количеством углов. Важно соблюдать геометрию углов при стыковке всех элементов и стараться делать их максимально прямыми (под 90 градусов).

При строительстве небольших зданий вместо проволоки можно использовать пластиковые хомуты, которыми стягивают соединения арматуры. Этот вариант не хуже проволочного соединения, единственное он менее устойчив к нагрузкам и хуже переносит критические перепады температуры. От мороза пластик становится ломким, а также может лопнуть.

Вернуться к содержанию

Процесс обвязки

Чтобы собрать каркас необходимо рассчитать размеры опалубки. В идеале каркас плетется так, чтобы на 5 см сверху и снизу не доходил до края опалубки. В короб он укладывается на кирпичные обломки, а верхний край заливки отмечается на опалубке. Современные строительные магазины предлагают специальные пластмассовые компенсаторы, на которые также можно уложить готовую конструкцию.

Схема вязки арматуры, зависит от опалубки, которую необходимо заливать. В процессе соединения отдельных элементов, прутки арматуры ставятся под углом 90 градусов и связываются отрезком проволоки. На одну обвязку берут примерно 20-30 см проволоки, которая складывается, пополам образуя на конце петлю. Свободные концы пропускают через петлю и затягивают, тем самым образуя узел. Оставшуюся проволоку обматывают вокруг стыка, или хорошо зафиксировав узел, обрезают лишнее.

Вязальный крючок необходим для вытягивания проволоки из петли, без него руки быстро устают, а кроме того есть риск получить травму. Помимо крючка можно использовать более современное автоматическое оборудование, правда, пистолет для вязки стоит достаточно дорого, и покупать его на один раз не рентабельно, зато можно поискать магазины, где дают оборудование напрокат.

Прочность фундамента зависит от целостности арматуры при вязке каркаса. Поэтому важно рассчитать максимальную прямую протяженность фундамента и исходя из этого, подбирать отдельные прутья. По необходимости от основного каркаса для фундамента вертикально вверх выводят ответвления, чтобы в будущем к ним привязать стены дома.

Вертикальные ответвления вяжутся по той же технологии что и каркас для фундамента, а затем выводятся как минимум в каждом из углов будущего здания. В идеале вертикальные части конструкции выводят под оконными проемами, а также в середине глухих стен.

Вернуться к содержанию

Советы

Помимо знаний о том, как правильно вязать арматуру для ленточного фундамента, может пригодиться еще несколько секретов, о которых распространяются далеко не все профессиональные мастера. В частности это:

Укладывая каркас из арматуры ее необходимо тщательно очистить при помощи металлической щетки от загрязнений и возможного налета ржавчина. В противном случае не гарантируется сцепка металлического каркаса с бетонным раствором.

При необходимости согнуть длинный арматурный прут использовать нужно только молоток, а также прямоугольную форму по которой будет сгибаться прут.

Для создания горизонтального каркаса используют арматуру с ребристой поверхностью, а для вертикальных конструкций лучше подходят гладкие прутки, по которым заливаемый бетон без проблем стекает вниз не оставляя пустот с небольшими пузырьками воздуха.

Вернуться к содержанию

Заключение

В целом, обвязка арматуры для создания каркаса бетонного ленточного фундамента совсем несложный процесс, который сможет выполнить каждый, особенно если изготовить нужно простой, в плане геометрии каркас. Стоит отметить, что и стоимость подобных работ у профессионалов оценивается совсем в небольшие деньги. Порой, даже целесообразнее заплатить за обвязку арматуры для фундамента, чем тратить собственное время, учитывая необходимость помощи нескольких человек.

Не нашли ответов в статье? Больше информации по теме:

Арматурный каркас для фундамента: как правильно сделать

Важной конструкцией каждого объекта считается фундаментное основание, обустройству которого уделяется пристальное внимание. С соблюдением определенных правил выполнения работ гарантируется качество, продолжительный эксплуатационный период, надежность сооружения в целом. В каждом типе основания устраивается арматурный каркас для фундамента. Бетонная основа, в которой нет металлического каркаса, не отличается необходимым уровнем прочности. Бетон воспринимает лишь нагрузочные воздействия на сжатие, тогда как стальные прутья компенсируют усилия на растягивание и деформирования, тем самым обеспечивая целостность фундамента.

Технология армирования

Предварительно проводится подготовка, в процессе которой:

• рассчитывают нагрузочные воздействия объекта и фундаментной подошвы на почвенный состав;
• выбирают наиболее подходящую арматуру, учитывая данные расчетов и финансовые возможности;
• готовится площадка под строительство, устраивается фундаментная траншея с песчаной подушкой на дне.

Арматурный каркас для ленточного фундамента устраивается следующим образом.

В первую очередь выставляется опалубочная конструкция, внутренние поверхности которой укрываются рубероидным материалом или пергаментом. В почву вбиваются стальные прутья необходимой длины и сечения 1 см. Можно использовать гладкую арматуру. Шаг установки равен сорока – шестидесяти сантиметрам.

По дну траншеи устраивают подставку, на которую выкладывают горизонтально прутья несколькими рядами, соединяя их продольно перемычками и связывая проволокой.

Возводя каркасную основу, следует строго выдерживать разрешенные расстояния до фундаментных поверхностей. Следите, чтобы бетонный раствор укрывал концы арматуры с запасом, чтобы защитить ее от образования коррозии.

Схемы армирования

Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:

• если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
• в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.

Арматура, сечение которой превышает 4 см, к устройству каркаса не допускается.

Размещение продольных прутьев приведено в таблице:

В случае, когда необходимо заложить много металлических прутьев, их разрешается располагать пучками, выдерживая расстояние с учетом всего сечения.

Хомут горизонтальный поперечный

Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.

Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.

Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.

Хомут вертикальный

Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.

Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

Угловое соединение

При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.

Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.

Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.

Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.

Армирование тупого угла

Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.

Примыкание стен

Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.

Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.

При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.

Выбор арматуры

Для устройства надежного каркаса под фундамент из арматуры, необходимо правильно подобрать материал.

Если необходимо выполнить армирование основы для дома в один или в два этажа, либо возвести иную легкую постройку, подойдет металлическая арматура сечением 1.0 – 2.4 см.

Материал с более толстым сечением обойдется значительно дороже, а показатель его прочности все равно не будет задействован. А вот обвязка каркаса фундамента из менее толстой арматуры может созданную нагрузку не выдержать.

Правильное решение – применить специальные арматурные прутья с рифлением. Они обеспечивают отличное сцепление с бетоном, гарантируют высокий уровень прочности и надежности. Аналог с гладкой поверхностью обойдется вам несколько дешевле, но для применения не подходит в связи со слабой адгезией. Исключением считаются соединения поперечного типа, так как на них меньше воздействует нагрузка.

Если под фундаментным основанием находится однородный почвенный состав, разрешается армокаркас для ленточного фундамента сделать из прутьев диаметром 1.0 – 1.4 см. В случае неоднородности грунта нагрузочное усилие на фундаментную основу увеличивается, и правильней под металлический каркас для армирования ленточного фундамента приобрести пруты, диаметр которых варьируется в пределах 1.6 – 2.4 см.

Естественно, что более толстые металлические прутья стоят достаточно дорого. Но если вы делаете каркас для фундамента из арматуры своими руками, то, вероятней всего, объемы не такие уж и большие, и большой переплаты не будет. Зато готовое основание будет отличаться надежностью и прочностью.

При самостоятельных расчетах и выборе металлической арматуры существует вероятность ошибок, способных в будущем обернуться поломками. Будет лучше, если вы закажете составление проекта и всех расчетов специалистам.

Как правильно вязать каркас

Итак, как правильно сделать арматурный каркас для фундамента?

Предварительно изучаются проектные чертежи, так как именно от надежности основания зависит эксплуатационный срок сооружения.

Чтобы избежать ошибок, рекомендуется во время работы соблюдать определенные правила:

• минимальный напуск – от пяти сантиметров;
• на угловых участках прутья, располагаемые перпендикулярно, связываются друг с другом. Блоки, не имеющие между собой соединений, использовать запрещается. Отличный вариант – углы, подготовленные из согнутой арматуры. Эта схема устройства каркаса считается более качественной. Правда, потребуется определенное оснащение, чтобы сгибать прутья, сечение которых превышает четырнадцать миллиметров;
• если соединения выполняются вязальной проволокой, они должны отличаться плотностью. Пользуясь специальным крючком, проволоку следует затянуть до упора, не оставляя свободных мест между хомутами и арматурными прутьями. Обязательно проверяется хомут на подвижность. Если рукой его легко сместить, необходимо выполнить дополнительную связку;

• разбежка между арматурными прутьями должна соответствовать чертежам проектного задания;
• арматурный каркас для плитного или иного фундамента в опалубочной конструкции устанавливается ровно, со всех сторон металл должен быть окружен бетонным раствором, защищающим от коррозии;
• арматура сгибается на холодную, без предварительного нагревания, чтобы не снизить прочность металла.

Нюансы выполнения работ

Как вязать каркас из арматуры для фундамента, нам известно. Теперь изучим некоторые особенности, с которыми придется столкнуться в выполнении данного вида работ. Обладая определенными секретами, вы легко справитесь с поставленной задачей и даже минимизируете расход строительного материала.

Приведем несколько основных правил:

• армировать необходимо всю площадь фундаментной основы;
• запрещается оголять арматурные кромки, иначе металл начнет подвергаться разрушениям;
• точки, в которых соединяются металлические прутья. Соединять с помощью сварочного аппарата строго запрещается;
• арматурный каркас формируется из нескольких видов материала. Продольно расположенные элементы могут быть в диаметре двенадцать миллиметров, иметь рифленую поверхность. Для поперечных и вертикальных прутков разрешается использовать гладкую арматуру и брать меньший диаметр;

• определяясь в выборе стального материала, уточните предполагаемые нагрузочные воздействия на бетонное основание, изучите структурное строение почвы, климатические особенности региона;
• каркасное основание готовится изначально на поверхности, потом опускается в опалубочную конструкцию на подставки.

При отсутствии технических возможностей для расчета зон, наиболее вероятных для деформирования, рекомендуется по всей площади фундаментной конструкции установить три продольных ряда стальных прутьев, соединяя их вязальной проволокой.

В том случае, если вы не обладаете достаточным опытом в проведении подобных работ, не стоит пытаться их выполнять самостоятельно. Обратитесь за помощью к специалистам или подберите себе опытного помощника.

Заключение

Если вдуматься, то ничего сложного в обустройстве металлического каркаса для фундамента нет. Следует правильно определить потребность в материале, приобрести качественную арматуру, запастись необходимыми инструментами.ф

Как вяжут арматуру для фундамента? Вязка арматуры для фундамента. Обвязка арматурой фундамента

Обвязка арматуры своими руками

Для того чтобы фундамент строения получился качественным, прочным и долговечным, при его возведении необходимо обязательно использовать арматуру. Обвязка ею должна проводиться по всем правилам. Тогда удастся создать основание для строения с высокими эксплуатационными характеристиками.

Армирование ленточного фундамента.

Способы вязки арматуры

Перед тем как использовать арматуру для обвязки каркаса фундамента, потребуется ее подготовить, ведь просто класть прутья нельзя. Сделать это можно несколькими способами. Следует рассмотреть каждый из них подробно, чтобы определить, какой является наиболее оптимальным и какой следует использовать.

Вернуться к оглавлению

Вариант вязки №1

Итак, первый способ предусматривает использование сварки. Он является самым простым вариантом вязки арматуры. В ходе него требуется использовать:

• сварочный аппарат;
• арматурные стержни сечением 10-16 мм.

Чтобы начать вязать арматуру таким способом, потребуется выложить ее так, чтобы образовалась сетка. Потом все соединения прутьев привариваются аппаратом.

Распространенная схема армирования фундамента.

Делать это необходимо аккуратно, чтобы не снизить прочность арматурных стержней. На этом вязка будет завершена. Соответственно, хлопот она однозначно не доставит. При этом выполнить такую работу вы сможете достаточно быстро, так как скрепление прутьев сваркой — это оперативный процесс.

Однако следует учесть, что такой вариант вязки имеет ряд недостатков. Из-за того, что на прутья воздействует высокая температура при электросварке, они все-таки частично теряют свои высокие эксплуатационные свойства. Кроме того, при заливке бетона или в ходе его уплотнения сварные соединения могут разрушиться. Также стоит иметь в виду, что гибкость арматурных стержней при использовании этого способа теряется. Поэтому применять его не рекомендуется. Лучше обратить внимание на другие способы вязки. Они, по мнению специалистов в области строительства, являются более приемлемыми.

Вернуться к оглавлению

Вариант вязки №2

Еще один способ вязки — это ручной. Для его проведения используется следующее:

• вязальная проволока;
• специальные крючки;
• арматурные стержни сечением 32 мм.

Схема армирования отмостки.

Последовательность работ по вязке арматуры здесь такая. Сначала отрезается 30-сантиметровый кусок проволоки, затем он складывается пополам и оборачивается вокруг соединения арматурных стержней по диагонали. Далее вдевается крючок в петлю, а потом заводятся свободные концы проволоки в крюк. После этого необходимо поворачивать крючок строго по часовой стрелке до тех пор, пока не будет достигнуто надежное соединение. Но сильно здесь усердствовать не стоит, так как если перестараться с закручиванием, можно порвать проволоку.

Остановиться на таком способе вязки арматуры следует потому, что он обеспечит надежные соединения. А поскольку используется проволока, то создание каркаса из прутьев оптимальных размеров и форм станет легкой задачей. Немаловажным является то, что фундамент с такой арматурой получится максимально прочным. Ведь он будет отличаться высокой гибкостью. А значит, соединения не разорвутся при заливке бетона и его разравнивании.

Вернуться к оглавлению

Вариант вязки №3

Также можно использовать данный способ вязки стальных прутьев, так как он предусматривает использование специальных скрепок (фиксаторов, коннекторов, скоб), выполненных из круглой проволоки. Здесь не требуется использовать специальный инструмент. Применять арматуру можно различного сечения. Вязка тут тоже проводится руками. Необходимо будет фиксировать скобы в местах соединения металлических стержней.

Преимуществ у такого варианта немало. Так, скорость вязки здесь является более быстрой, чем при использовании проволоки. Очень легко рассчитать необходимое количество скрепок. Качество вязки очень высокое. Поэтому можно смело выбирать такой вариант для создания арматурной сетки для фундамента.

Вернуться к оглавлению

Обвязка фундамента своими руками

Схема армирования монолитной фундаментной плиты.

Мало правильно соединить арматурные прутья, необходимо еще и грамотно осуществить их монтирование. Обвязка фундамента обычно осуществляется следующим образом. Созданная армирующая сетка монтируется на стенки фундамента, то есть происходит создание для него каркаса. Металлическое полотно необходимо устанавливать внахлест. Длина соединения сетки должна составлять как минимум 25 см.

Следует сказать о том, что если высота металлического каркаса превышает 3 метра, то для проведения монтажных работ понадобятся подмостки либо съемно-подъемные площадки. Тогда монтаж можно будет провести не только корректно, но и оперативно. В результате обвязка фундамента будет создана в короткий срок.

Создание каркаса в большинстве случаев предусматривается при возведении монолитного фундамента. Если же возводится другой тип, то тогда обвязку арматурой выполняют по иной схеме. Здесь предусматривается горизонтальная кладка прутьев, скрепленных между собой. Обычно сетку монтируют после того, как дно котлована тщательно выровнено, на нем создана песчаная подушка и выложены на нее кирпичи, а также гидроизоляционный материал. На такую поверхность выкладывают обвязку арматуры, а потом производят ее фиксацию в нескольких местах. Это необходимо для того, чтобы при бетонировании прутья не сместились. Выкладывают металлическое полотно на расстоянии 3-4 см от всех сторон опалубки.

Вернуться к оглавлению

Полезные советы

Для того чтобы обвязка фундамента была выполнена максимально качественно, используйте следующие рекомендации в ходе строительных работ:

1. При горизонтальной кладке скрепленных металлических прутьев необходимо не только произвести их надежную фиксацию, но и предусмотреть возможность того, чтобы их придерживали во время заливки бетона, так как раствор подается под высоким давлением и может сместить арматуру. Поэтому обязательно проводите строительные работы в несколько рук.
2. Для создания каркаса следует использовать стандартные прутья, тогда не потребуется производить приваривание стержней для увеличения длины. Напротив, у вас будет

Обвязка арматуры для фундамента

Основополагающим свойством бетонного фундамента, влияющим на технические характеристики, является правильность расположения арматуры. Когда вы готовитесь приступать к заливке фундамента, не стоит забывать о необходимости обвязки в нем арматуры, ведь стальные прутки не позволяют ему изменять положение в пространстве во время заливки и застывания.

По этой же причине арматуру категорически запрещено сваривать друг с другом, дальше пойдет речь о том, как правильно связывать арматуру друг с другом и перечень всего необходимого для данного вида работ.

Содержание статьи

Назначение каркаса из арматуры

Только поддержкой и опорой для бетона функция каркаса не исчерпывается. Основное его предназначение – это предотвращать разрушительное воздействие нагрузок, вызывающих растягивание всего фундамента, при том, что бетон может сопротивляться только сдавливающему воздействию.

Что бы выполнить обвязку, необходима арматура, продающаяся в виде стержней, содержащих в поперечном диаметре 6-8 миллиметров (в зависимости от условий и качества основания диаметр может увеличиваться до 16 мм и выше), устанавливая стержни вертикально и горизонтально с размером ячеек 30-50 см, придается форма будущему фундаменту. Ребра, присутствующие на арматуре, обеспечивают хорошее «прилипание» бетона, что придает целостность всей конструкции.

Какие каркасы подходят для разных типов фундаментов?

Для ленточного фундамента в большинстве случаев применяют каркас из арматуры, состоящий из пары поясов и горизонтальных прутков для их соединения. Фундамент плитного типа укрепляется армированной сеткой. А стержни из арматуры, скрепленные проволокой, применяются для укрепления фундамента, в котором за основу взяты сваи.

Ключевые моменты выполнения обвязки

В первую очередь следует учесть, что сварное соединение для фундаментной арматуры не подходит, при сварке снижаются прочностные характеристики металла, и он становится хрупким. Вот поэтому наилучшим материалом для обвязки служит проволока.

Далее необходимо сделать для себя заметку про то, что вертикальную арматуру ни в коем случае нельзя ставить прямо на землю, чтобы после заливки бетоном металл не соприкасался с внешней средой, и не началась коррозия. По технологии горизонтальная арматура ставится на подставки, а вертикальная прикручивается к верхней, которая предварительно изгибается определенным образом.

Еще нужно помнить, что самая верхняя горизонтальная арматура должна обвязываться только с внутренней стороны, чтобы при наполнении бетоном вся конструкция не разошлась.

Какие материалы используются для обвязки?

В качестве основных материалов стоит рассматривать традиционную вязальную проволоку или, вошедшие недавно в моду, пластиковые хомуты. Низкоуглеродистая сталь, используемая в первом случае, отличается низкой стоимостью и простотой использования, благодаря своей мягкости. Второй же вариант предлагает нам простоту и скорость выполнения работ, при низкой (но все же выше), чем в первом случае стоимости.

Методы обвязки фундаментной арматуры

Для связывания стальных прутков вам понадобятся особые инструменты, некоторые из которых можно сделать самостоятельно. Самый простой крючок состоит из трехмиллиметровой стальной проволоки, вместо которой можно взять электрод или обыкновенный гвоздь, ей придается форма крючка для одежды, а для ускорения работы — это приспособление можно сделать в виде насадки под шуруповерт или дрель.

Сама обвязка делается достаточно просто: нужно разместить прутки арматуры под углом 90 градусов и зафиксировать их с помощью, предварительно изготовленного, деревянного станка, и можно приступать к фиксированию конструкции проволокой.

Способ первый: проволока складывается пополам, на треть оборачивается вокруг пальца, накладывается на арматуру и в получившуюся петлю вставляется крючок. После этого выполняется поворот крючка так, чтобы одно окончание проволоки оказалось захвачено, в то время как второй конец тянется на себя. Дальше крючок извлекается, концы проволоки загибаются и обрезаются. Количество витков для затягивания проволоки каждый определяет для себя сам.

Способ второй: аналогичен предыдущему способу, только проволока не оборачивается вокруг пальца, а накладывается на стержень арматуры и загибается на себя. Дальше точно также затягивается с помощью крючка.

Способ третий: похож на первые два, но только после того как проволоку сложили вдвое, ее заводят под арматуру, вставляют крючок в петлю и свободные концы, также оборачивают вокруг крючка.

Способ четвертый: крючок нужно продеть через петлю и взяв окончание, находившееся у вас в руках, загнуть проволоку вниз через крючок. После чего его тянут к себе, при этом поворачивая и скручивая проволоку.

КАК СДЕЛАТЬ ОБВЯЗКУ ФУНДАМЕНТА АРМАТУРОЙ Количество и

КАК СДЕЛАТЬ ОБВЯЗКУ ФУНДАМЕНТА АРМАТУРОЙ

Количество и качество заложенной арматуры – фактор, напрямую определяющий эксплуатационные характеристики фундамента любого типа. Обвязка фундамента арматурой имеет не менее важное функциональное значение, так как арматурная сетка должного качества призвана сохранять пространственные характеристики фундамента в процессе его заливки и после нее.
В 99 % случаев застройщику придется столкнуться с армированием фундамента, так как отказаться от него можно только в случае идеальных условий строительства, которые в принципе не возможны, однако 1 % на них все-таки необходимо оставить. В связи с этим, независимо от габаритов строения, будь то баня компактных размеров или крупная жилая постройка, сварка арматуры для этих целей категорически запрещается, так как это может привести к «нарушению кристалла железа» и снижению прочностных характеристик каркаса. Несмотря на то, что об актуальности вязки арматуры упоминается ни в одной статье, информацию о том, как сделать обвязку фундамента арматурой, найти достаточно трудно. Учитывая актуальность данной темы и небольшое количество материала по данной проблематике, в настоящей статье мы раскроем технологические нюансы связывания арматурных прутьев и поможем восполнить имеющийся пробел знаний строителям, не знакомым с подобными методиками.

Функциональное предназначение арматурного каркаса

Несмотря на то, что арматурный каркас для фундамента, выполняющий опорную функцию, сравним с человеческим скелетом, его предназначение этим не ограничивается. Металлические элементы фундамента, представленные арматурными прутьями, принимают на себя деформации и растягивающие нагрузки, тогда как бетон, используемый при возведении фундамента, способен оказывать сопротивление только сжатию. Для изготовления арматурной обвязки вам понадобятся арматурные стержни различного диаметра, характеризующиеся ребристой или гладкой поверхностью. Стержни с гладкой поверхностью в большинстве случаев характеризуются диаметром 6-8 см и выполняют функцию элементов, предназначенных для формирования пространственной структуры каркаса. Они могут укладываться вертикально или поперек основным стержням. На ребристые стержни возлагается вся нагрузка, которая приходится на фундамент, и, в зависимости от качественных характеристик грунта, их диаметр может увеличиваться от 12 до 16 мм и более. Ребристая поверхность стержней, которые укладываются горизонтально, обеспечивает максимальную степень сцепления с бетоном. Их основное предназначение заключается в восприятии неравномерных деформационных изменений. С учетом того, что поверхность фундамента является местом возникновения зон растяжения, наиболее значимые элемента каркасной конструкции располагают в непосредственной близости от нее (в 30-50 мм). Благодаря такому подходу, срабатывает эффект «двойной защиты»: образуется защитный слой бетона, предотвращающий коррозию металлических элементов, а также наиболее оптимальные условия для монтажа арматурного каркаса.

Разновидности арматурных каркасов в зависимости от типа фундамента

Несмотря на то, что функция арматурного каркаса едина независимо от типа железобетонного основания, его конструктивные особенности вариабельны для фундаментов различных типов. Ленточный монолитный фундамент обуславливает необходимость монтажа арматурного каркаса, состоящего из двух поясов, соединенных между собой поперечной арматурой, плитный фундамент должен быть усилен арматурной сеткой, а для усиления свайного буронабивного фундамента используют вертикально установленные арматурные стержни, соединенные специальной проволокой.

Основные правила обвязки фундамента арматурой

Во-первых, важно обратить внимание на то, что сварка – неприемлемый метод соединения арматуры. Это обусловлено тем, что контакт металла с электродом способствует снижению прочности материала, который, становясь хрупким, не способен выдерживать минимальные нагрузки, возникающие при незначительной усадке фундамента. Это является первой причиной появления трещин на бетонном основании. Чтобы избежать этого, специалисты рекомендуют использовать именно обвязку арматуры проволокой.

!!Важно! Существуют специальные разновидности арматуры, для которых по ГОСТу наиболее приемлемым способом скрепления является сварка. Арматура других разновидностей после сварка потеряет расчетную жесткость.!!

Во-вторых, запрещено устанавливать вертикально ориентированные арматурные прутья, функция которых заключается в поддержании основных скрепляющих нитей, напрямую в землю. По-мнению специалистов, нижний горизонтальный ряд должен устанавливаться на пластиковые подстаканники, тогда как вертикальные прутья необходимо прикручивать к верхнему ряду, который изогнут в «хомуты». Благодаря надежной защите арматурного каркаса бетоном, он не контактирует с внешней средой, сохраняя свои первоначальные эксплуатационные характеристики.

В-третьих, важно обеспечить обвязку верхнего горизонтального ряда именно с внутренней стороны, несмотря на определенную сложность данной манипуляции. Пренебрегая фиксацией верхнего ряда, вы совершаете непоправимую ошибку. Если в случае ручной заливки данную ошибку можно считать незначительной, однако если в процессе заливки вы используете бетононасос, под действием давления арматурные прутья стремятся к раздвижению, а проволока, незакрепленная в хомуты, не в состоянии удерживать их.

В связи с тем, что углы, независимо от конструкции и типа фундамента, в наибольшей степени подвержены механическим нагрузкам, обвязку фундамента арматурой в этих местах необходимо осуществлять с особой тщательностью, что позволит снизить их уязвимость. Некоторые мастера допускают непоправимую ошибку, оставляя брошенные под прямым углом отрезки арматуры. В идеале, все арматурные стержни должны быть согнуты, а что касается перехлеста нитей, то его рекомендуется прятать в стену. При этом нити, расположенные рядом, не должны осуществлять перехлест только в одном месте.

Материалы для обвязки фундамента арматурой: что предпочесть?

В процессе подготовки к обвязке фундамента зачастую возникает вопрос: «Что предпочесть? Вязальную проволоку или современные пластиковые хомуты?»

Стальная проволока: особенности материала

Для изготовления вязальной проволоки, предназначенной для обвязки фундамента арматурой, используются отожженная низкоуглеродистая сталь, характеризующаяся мягкостью на изгиб и удобством в эксплуатации. Цветовая гамма проволоки различна: от белой оцинкованной до черной, лишенной какого-либо покрытия. Важно помнить, что, по мнению многих мастеров, использование оцинкованной проволоки для обвязки фундамента будет излишним, так как в бетоне отсутствует доступ кислорода, и ни о какой коррозии не может быть речи.

Что касается наиболее подходящего диаметра проволоки, то, по мнению специалистов, он должен быть 1,2 до 1,4 мм. Использование вязальной проволоки диаметром 2 мм требует больших физических затрат, а проволока диаметром 1 мм считается крайне ненадежной.

Пластиковые хомуты: преимущества и недостатки

Обвязка точек сопряжения арматурного каркаса также может осуществляться с помощью пластиковых хомутов, не понаслышке знакомым компьютерным мастерам и сборщикам коммуникационных сетей. Изначально они использовались для фиксации проводов внутри корпуса или коммутационного шкафа. Несмотря на то, что они постепенно входят в обиход строителя в качестве материала для обвязки фундамента арматурой, некоторые мастера по-прежнему сомневаются в их прочности и надежности. Однако, достоинства пластиковых хомутов очевидны:

Более высокая скорость осуществления обвязки и ее простота;
Демократичная, хотя и более высокая по сравнению с вязальной проволокой стоимость материала.

На сегодняшний день существуют пластиковые хомуты нескольких разновидностей. Наибольшей популярностью в качестве материалов, используемых для обвязки фундамента арматурой (цена их несколько выше) пользуются пластиковые хомуты, которые характеризуются наличием сердечка из стальной проволоки. Они являются более удобными в работе и могут использоваться в процессе монтажа систем периметровой охраны.

Наиболее популярные способы обвязки арматуры: пошаговое руководство

Для того, чтобы осуществить обвязку арматуры каркаса фундамента, вам понадобятся специализированные инструменты, изготовить которые можно своими руками. Чтобы смастерить элементарный крючок для вязки арматуры, вам потребуется проволока диаметром 3-4 мм. Это может быть проволока из электрода или электродуговой сварки. Несмотря на то, что используя данный крючок, вы вряд ли сможете осуществлять обвязку фундамента арматурой быстро, однако он вполне пригоден для работы. Некоторые мастера пользуются следующей хитростью: они изготавливают насадку для шуруповерта из гвоздя, придавая ей форму крюка, напоминающего крюк на вешалке для одежды, и используют его для обвязки арматуры фундамента, чертеж для которой будет представлен ниже. Используя данное приспособление, вы сможете осуществлять работу в два раза быстрее, а руки при этом будут уставать меньше.

Чтобы быстро и качественно осуществить обвязку фундамента арматурой, достаточно разобраться в технологии обвязки, суть которой достаточно проста. В первую очередь, необходимо перпендикулярно расположить два ряда проволоки и воспользоваться самодельным станком, предназначенным для того, чтобы с помощью досок зажать арматуру. Далее осуществляют обвязку арматуры. Для этого можно использовать пистолет для вязки арматуры или проводить эти манипуляции вручную. При этом важно следить за тем, чтобы не произошло опускание стержней арматуры на дно фундамента. Чтобы предотвратить это, достаточно подложить кирпич или воткнуть сетку прямо в землю. Последующие мероприятия по обвязке фундамента арматурой предполагают различия в том, как загибать проволоку. Каждый мастер уже сам выбирает наиболее удобный для него способ. Рассмотрим кратко наиболее распространенные из них.

Вариант № 1: пошаговая инструкция

Постараемся максимально кратко ответить на вопрос: «Как вязать проволоку своими руками?»

Возьмите проволоку в руки и сложите ее пополам;
Далее изогните ее вокруг пальца не более чем на одну треть от петли;
Наложите ее на арматуру и вставьте крючок в петлю;
Далее осуществляйте повороты крючка таким образом, чтобы захватить конец проволоки. Другой конец, при этом, необходимо тянуть на себя;
Достаньте крючок и загните концы. Если они получились длинными, их необходимо отрезать.
Необходимо для качественной обвязки фундамента арматурой количество оборотов вы сможете определить на практике. Если их недостаточно, обвязка будет казаться слабой, а если вы переборщили с количеством оборотов, проволока может порваться. В большинстве случаев будет достаточно от трех до пяти оборотов.

Вариант № 2: пошаговая инструкция

Первый шаг аналогичен таковому для первого способа и предполагает складывание проволоки пополам;
Далее ее прижимают пальцами к арматурному стержню, а концы загибают на себя;
После этого вставляют крючок, поворачивают его, после чего загибают концы проволоки и достают крючок.
Данный способ предполагает более надежное крепление проволоки.

Вариант № 3: пошаговая инструкция

Так же, как и в предыдущих двух вариантах, проволоку складывают пополам;
Заводят ее снизу и крючком захватывают петлю;
«Хвост», оставшийся от проволоки, перегибают через крючок;
Петлю, которая образовалась в процессе данной манипуляции, закручивают.

Способ № 4, получивший наибольшее признание

Крючок необходимо вставить в петлю и захватить конец, который находится у вас в руках;
В это же время проволоку необходимо загнуть вниз, через крючок;
Далее крючок тянут на себя и, осуществляя повороты, перекручивают проволоку.

Почитать еще:

Статьи которые сейчас читают:
