Подключение трехфазной розетки — твойдомстройсервис.рф

Подключение трехфазной розетки,если вы не электрик, то вам привычно видеть простые однофазные розетки, которые используются в быту. Их вполне хватает для повседневной работы. Напряжение однофазных розеток 220В. Но, электрики и более опытные пользователи знают, что существует и трехфазная розетка, напряжение которой 380В. Чаще всего трехфазные розетки и вилки используются на производстве, где повышенные нагрузки. Хотя, в быту такие розетки тоже нашли применение.

Подключение трехфазной розетки

Все зависит от бытовых приборов, которые используются. Чаще всего они подключаются к стандартной розетке 220В. Но, иногда для плиты, для бытового станка, и подобных электрических приборов нужны трехфазные розетки с 380В напряжением.

  • В чем их особенность?
  • Какова схема подключения трехфазной розетки?
  • Как ее можно подключить?
  • Какие виды разъемов бывают?

Схема подключения

Подключение трехфазной розетки, не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

Подключение трехфазной розетки

Подключение трехфазной розетки

Сначала входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А. В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку.

Устройство трехфазной розетки

Подключение трехфазной розетки, не зависит  от формы  и дизайна. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Подключение трехфазной розетки

Подключение трехфазной розетки

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

  • Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).
    Подключение трехфазной розетки
  • Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.
    Подключение трехфазной розеткиПодключение трехфазной розетки
  • При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).
    Подключение трехфазной розеткиПодключение трехфазной розетки

Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

Подключение трехфазной розетки

Подключение трехфазной розетки

Подключение трехфазной розетки, если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм2. Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм2.

Ниже приводятся разновидности изделий по некоторым признакам:

  • Способ монтажа.
  • Устойчивость к окружающей среде.
  • Назначение.

Что касается способа установки, то можно отметить такие изделия:

  • открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;
    Подключение трехфазной розеткиПодключение трехфазной розетки
  • силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.
    Подключение трехфазной розетки
    Подключение трехфазной розетки

Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Подключение трехфазной розетки

Подключение трехфазной розетки

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.



 Подключение трехфазной розетки

Если с подключением розетки на 220В сможет справиться каждый, то вот для работы с трехфазной розеткой нужно иметь подробную инструкцию. Ведь здесь уже не можно менять местами фазу и ноль. Подключение трехфазной розетки выполняется следующим образом:

  • Для начала потребуется отключить напряжение на щитке. Затем нужно проверить, нет ли в проводах напряжения, используя индикаторную отвертку.
  • Дальше на провод надевается сама розетка и фиксируется на стене.
  • Провода оголяются, чтобы можно было выполнить соединение.
  • На контакты розетки L1, L2 и L3 нужно подключить фазы А, В и С.
    Подключение трехфазной розетки
    Подключение трехфазной розетки
  • Дальше ноль подключается к N контакту (голубой провод).
  • Заземление подключается к РЕ (зелено-желтый провод).
  • Теперь можно подавать электропитание, протестировать фазу и измерить напряжение на клеммах.

Подключение трехфазной розетки

Подключение трехфазной розетки

Что касается вилки, то она подключается так:

  • Для начала ее нужно разобрать, направить туда гибкий кабель.
  • В ней есть соответствующие штырьки, к которым и подключается фаза, ноль и защита.
  • Кабель фиксируется, вилка собирается обратно.

Подключение трехфазной розеткиПодключение трехфазной розетки

Подведем итоги

Теперь вы знаете, как именно можно подключить трехфазную розетку и использовать ее. Эту работу должен выполнять квалифицированный электрик. Лучше не рисковать, чтобы не наделать ошибок. Но, все же, если вы уверены в своих силах и готовы самостоятельно сделать все с ноля, то, придерживаясь правил безопасности, вы сможете это сделать.

Трехфазная розетка – устройство, схемы сборки, заземление

все о трехфазных розеткахВ отличие от бытовой двухфазной, трехфазная розетка подключается одним строго определенным порядком контактов. Если в некоторых случаях разрешается менять между собой расположение фазных проводов, то перепутать фазу и ноль нельзя – это гарантированное короткое замыкание проводки. Как итог – трехфазные розетки и вилки имеют конструкцию, исключающую неправильное подключение.

Разновидности трехфазных розеток

виды трехфазных розеток

В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.

Четырехконтакные розетки

четырехконтактная трехфазная розеткаЯвляются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.

Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.

Пятиконтактные розетки

пятиконтактная трехфазная розеткаИспользуются в современных электрических цепях, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего и нужен отдельный контакт на розетке.

Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные значительно больше их по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их надо хорошо закреплять на стене.

Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы. В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.

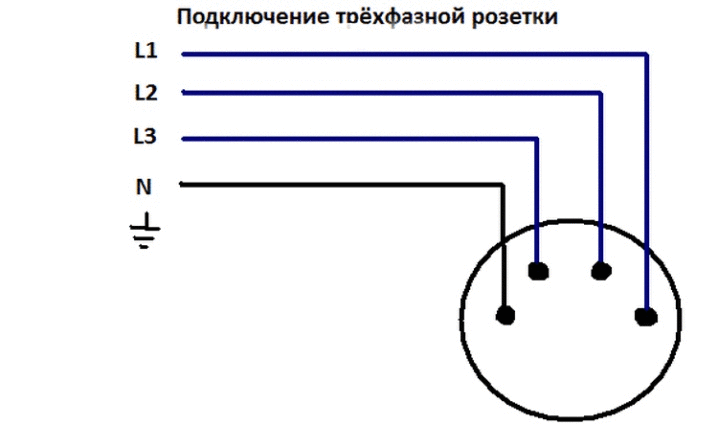

Как подключаются фазные провода

схема подключения трехфазной розетки

Если к розетке будет подключаться электронагреватель или подобное устройство, в котором нет электродвигателя, то порядок подсоединения фазных проводов не имеет значения – устройство будет работать в любом случае. Когда схема подключения предназначена для электродвигателя, то обязательно надо проверить в правильную ли сторону он крутится. Если вращение происходит в противоположном от требуемого направлении, то надо поменять местами любые два фазных провода – в самой розетке, на вилке или на клеммах двигателя.

В идеальном варианте электрики должны проверять порядок подключения фаз, чтобы везде один и тот же двигатель крутился в одну и ту же сторону. На практике же, такое устройство как электродвигатель устанавливается стационарно и гораздо проще поменять местами контакты, чем соблюдать схемы подключения. Особенно это касается предприятий, которые работают много лет, и на которых эти самые схемы уже неоднократно менялись и переподключались под разные нужды.

Трехфазные розетки и заземление

подключение к трехфазной сети по схеме "треугольник"

подключение к трехфазной сети по схеме «треугольник»

Выбор и подключение трехфазной розетки во много определяется способом соединения обмоток двигателя, нагревательных элементов бойлера или другого устройства. Если применяется подключение треугольником, то обмотки или ТЭНы просто последовательно соединяются друг с другом – конец одной к началу следующей и так по кругу. К местам скруток (всего их будет три) подключаются фазные провода и ноль здесь по сути не нужен – он используется только для управляющей цепи, которая может находиться достаточно далеко от самого двигателя.

В таком случае нулевой провод можно «посадить» на корпус устройства, если он одновременно является заземлением. Если же станина заземлена отдельно, то ноль вообще никуда не подключается, кроме тех случаев, когда требуется сделать зануление. Здесь достаточно четырехконтактной розетки.

подключение к трехфазной сети по схеме "звезда"

подключение к трехфазной сети по схеме «звезда»

Подключение звездой – один из концов каждой обмотки соединяется с нулевым проводом, а остальные – каждая на свой фазный провод. В таком случае гораздо практичнее использовать пятиконтактную розетку, по которой отдельно подводятся фазы, ноль и заземление.

Подключение звездой с дополнительной защитой – применяется если используется дополнительная защита цепи, когда подсоединение каждой фазы происходит через отдельное УЗО. В таком случае к устройству надо подводить три фазы, три ноля и заземление, для чего придется найти семиконтактную розетку и вилку.

На что обращать внимание при покупке

При необходимости выбрать трехфазную розетку, внимание надо обращать на следующие моменты:

  • Сила тока, на которую она рассчитана. Чаще всего выбирать приходится между моделями на 16, 32 или 64 ампера, в зависимости от устройства, к которому они будут подключены.
  • Уровень защиты от влаги и пыли. Для проверки надо искать в характеристиках маркировку «IP» — чем цифра больше, тем надежнее защита. На практике обращать на это внимание надо только если розетка устанавливается в месте с сильно повышенной влажностью.
  • Стационарная нужна розетка или мобильная. Если попросту – ее будут цеплять на стену или делать из нее переноску.
  • Количество контактов – выбирается в зависимости от использования конкретной схемы подключения.
  • Если приобретаются розетки с самозажимающимися безвинтовыми контактами, то надо убедиться в их исправной работе – чтобы они не были одноразовыми.

Дизайнерские ухищрения, форма и взаимное расположение контактов – все эти детали зависят от конкретного производителя и могут несущественно отличаться в разных моделях устройств. Они влияют только на удобство поиска новой розетки при необходимости ее замены.

Розетка для электроплиты — как правильно выбрать и подключить

подключение шнура электроплиты

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

Отличительные особенности

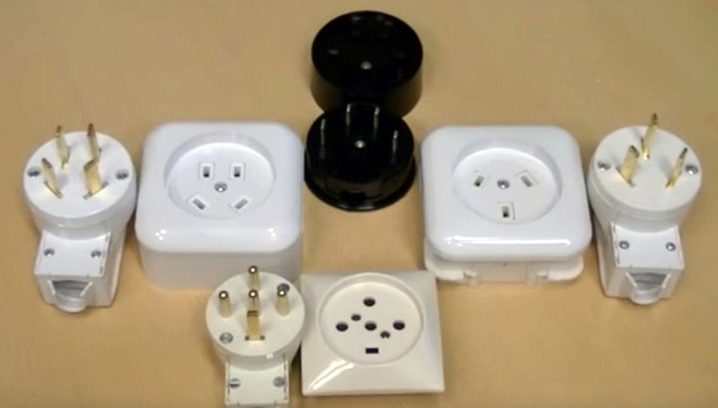

набор из розетки и вилки для электроплитыВне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

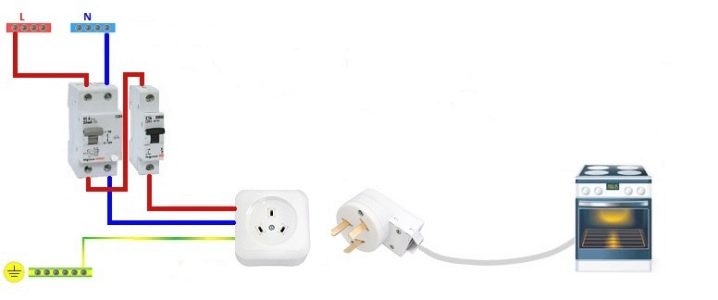

  1. отдельная линия для электроплиты (схема)Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
  2. Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:
    таблица - выбор сечения провода для открытой и закрытой проводки

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Выбор розетки по количеству фаз и заземлению

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

трехфазная розетка для электроплитыТрехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Советы по выбору конструкции

Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.

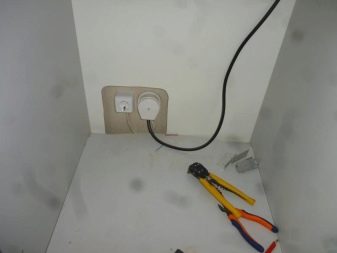

внутренняя розетка для электроплиты

внутренняя розетка для электроплиты

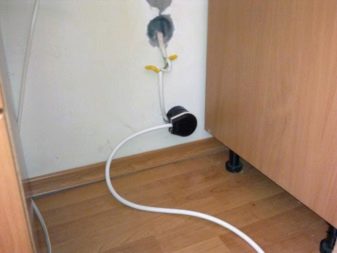

Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.

силовая розетка с защитной шторкой

силовая розетка с защитной шторкой

Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.

Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.

розетка со встроенным УЗО

розетка со встроенным УЗО

Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку.

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

Трехфазные розетки

трехфазная розетка для электроплитыУстанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

Подключение контактов к печке

контакты электроплиты

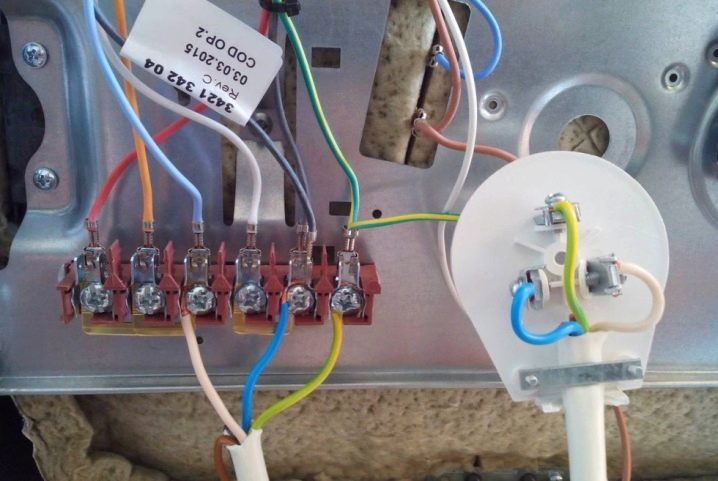

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

схема подключения электроплиты на одну фазу

схема подключения электроплиты на одну фазу

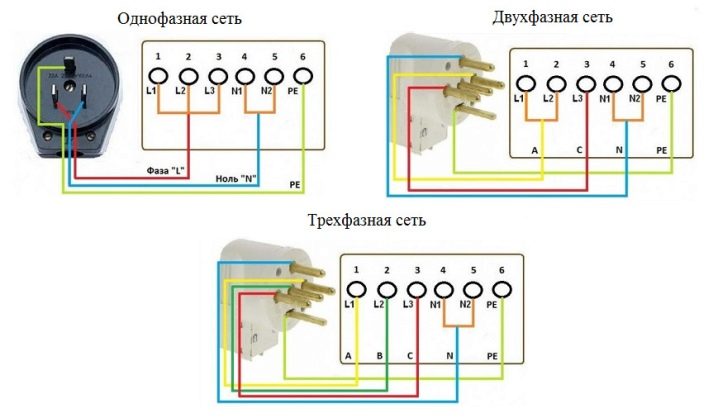

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

Несколько слов о безопасности

Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.

Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.

Розетка для электроплиты legrand: как выбрать правильно

Розетки и вилки Legrand

Розетки и вилки Legrand

Электрическая печь — это один из самых мощных потребителей электроэнергии в квартире, поэтому для электроплиты розетка несколько отличается от обычных представителей этого электрооборудования. К ним предъявляются особые требования, как по качеству контактной части, так и по способу подключения.

Компания Legrand сделала акцент на высокое качество предлагаемой продукции, розетки Legrand получили особое распространение, и именно об этих розетках мы поговорим более детально.

Виды розеток Legrand для электрических плит

На данный момент компанией выпускаются несколько видов розеток для электрических печей. Главным их различием является количество фазных проводов. Это могут быть розетки для однофазной сети и для трехфазной.

Однофазные розетки Legrand

Однофазные розетки Legrand

Однофазные розетки Legrand

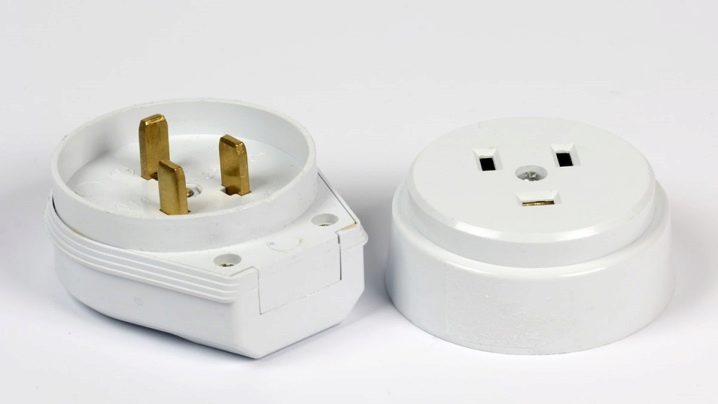

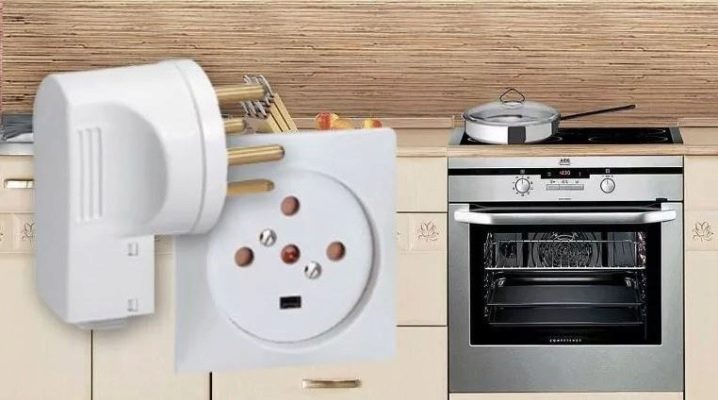

Визуально однофазная розетка legrand для электроплиты отличается от других розеток и своего трехфазного собрата конструкцией. В первую очередь, это выражено в количестве контактов, два из которых имеют привычную круглую формы, а один — прямоугольную.

Итак:

  • Главным отличием таких розеток является номинальный ток, на который они рассчитаны. На данный момент можно встретить изделия с номиналом в 20 и 32А.
  • Уровень пыле- и влагозащищенности у них обычно IP 20, но можно встретить и более защищенные модели.

Обратите внимание! Уровень пылезащищенности обозначается первой цифрой после индекса «IP». Он может колебаться от 0 до 6. Чем больше, тем лучше защита. По влагозащищенности уровень защиты может колебаться от 0 до 8 и здесь тоже, чем выше цифра, тем выше уровень защиты, но и цена более защищенных моделей возрастает.

  • Еще одним важным параметром является сечение подключаемого провода. Оно может варьировать от 6 мм2 до 10 мм2. Здесь выбор целиком зависит от используемого для подключения кабеля.

Трехфазные розетки Legrand

Трехфазная вилка и розетка Legrand

Трехфазная вилка и розетка Legrand

Трехфазная розетка legrand для плиты отличается от своих собратьев количеством силовых контактов. Их у нее аж пять, из которых четыре имеют привычную круглую форму и один контакт прямоугольной формы. Все эти контакты имеют закрывающиеся шторки, которые блокируют попадание воды и пыли при отключенной вилке.

Итак:

  • Главным отличием таких розеток так же является номинальный ток. Он может быть 20, 32 и 40А.

Обратите внимание! Хоть номинальный ток практически и идентичен номиналам однофазной розетки, благодаря более высокому напряжению пропускная способность таких розеток выше. Так к трехфазной розетке в 20А можно подключать приборы мощностью до 7,5кВт. В то же время к однофазным розеткам с таким же номинальным током можно подключить электроприборы с мощностью лишь в 4 – 4,5кВт.

  • Также трехфазные розетки отличаются по степени защиты. Как и у однофазных собратьев, она обычно варьирует в пределах IP 20 – IP 22.
  • Возможное сечение используемого провода также может варьировать в пределах       6 – 10 мм2. Что, учитывая более высокое напряжение питающей сети, вполне достаточно для подключения.

Подключение розеток Legrand

Подключается розетка Legrand для плиты, исходя из параметров питающей сети, и в зависимости от подключения вилки.

Ведь в случае подключения данного вида электроприборов крайне важно соблюсти соостность фазных и нулевых выводов на розетке и вилке. Поэтому в нашей статье мы рассмотрим не только вопросы подключения розетки, но и вилки питания электрической печи.

Подключение однофазной вилки и розетки Legrand

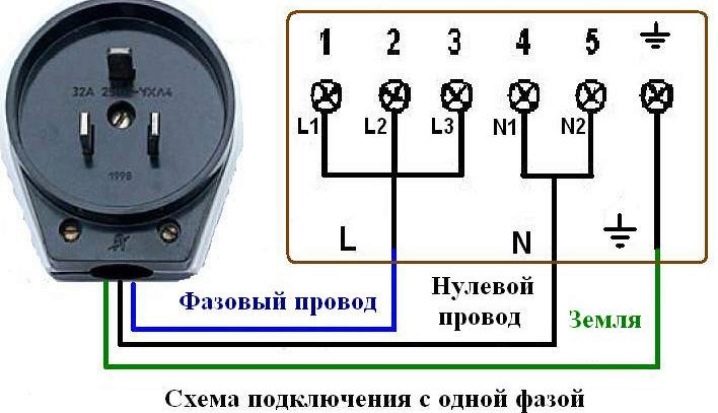

На фото представлена однофазная схема подключения электроплиты

На фото представлена однофазная схема подключения электроплиты

Питание электрической плиты целесообразно выполнять от отдельного автоматического выключателя. Согласно п. 9.6 ВСН 59 – 88, для электрических плит номинальной мощностью до 8кВт это должны быть автоматы или предохранители на 25А.

При этом, если вы выполняете монтаж своими руками, не забудьте правильно подобрать сечение провода. Этот вопрос мы рассматривали в одной из предыдущих наших статей. Итак, последовательность операций по подключению должна быть следующая.

  • Подводим к нашей розетке трехжильный провод. Один из этих проводов фазный, второй провод, который согласно п.1.1.29 ПУЭ обозначается голубым цветом, – нулевой, и третий, который обозначается желто-зеленым цветом, – защитный.
  • Если розетка электроплиты уже установлена, то подключаем к нему наш провод. При этом защитный провод должен быть подключен к выводу прямоугольного контакта розетки. Нулевой провод желательно подключить к парному левому контакту розетки, а фазный — к крайнему правому.

Обратите внимание! Хоть исполнение этих норм и не обязательно, но они значительно упрощают последующее обслуживание и ремонт. Поверьте, простое следование этим правилам сбережет массу сил и эмоций вам или электрику, который придет разбираться с поломкой.

  • Конструкция розетки и вилки Legrand такова, что она позволяет коммутировать их только в одном положении. Это сделано не спроста. Ведь расположение фазного и нулевого проводов для электрической плиты очень важно. Поэтому при подключении вилки это следует обязательно учесть.
  • Исходя из этого, подключаем наш фазный провод к крайнему правому контакту, нулевой к крайнему левому, а защитный к расположенному чуть выше прямоугольному разъёму. В итоге у нас должно получиться, что фазный контакт вилки вставляется в фазный контакт розетки. Это очень важно.
  • Теперь провод, идущий от вилки, подключаем непосредственно к электрической плите. Фазный провод следует подключить к контактам «1», «2» и «3», еще они могут быть обозначены как «L1, 2, 3» или «Ф1, 2, 3», а могут быть просто выделены визуально. Подключение осуществляем на любой из них, а между всеми тремя выводами устанавливаем перемычку.
  • Нулевой провод, идущий от вилки, подключаем к выводам «4», «5» ( N1,N2) или просто выделенным визуально. Между ними производитель обычно сам устанавливает перемычку. Если ее нет, то обязательно поставьте ее.

Обратите внимание! Если после окончания подключения вы обнаружите, что часть функций вашей электроплиты не работает, то высока вероятность того, что вы не установили или некачественно установили перемычки на фазном или нулевом проводах.

  • В последнюю очередь, как и на представленном нами видео, осуществляем подключение заземляющего провода. Делается это подключение к выводу «6» или к обозначенному соответствующим образом контакту. После этого, проверив правильность и надежность крепления всех контактов, можно проверить работоспособность нашей электрической печи.

Подключение трехфазной вилки и розетки Legrand

Трехфазная схема подключения электроплиты

Трехфазная схема подключения электроплиты

Розетка для плиты Legrand трехфазного исполнения подключается практически идентично. Отличием является только количество подключаемых проводов, которое для трехфазной сети может быть равно четырем или пяти.

Способ подключения с двумя фазными проводами используется крайне редко и должен быть как-то обоснован. Обычно его используют люди, разбирающиеся в электротехнике, и поэтому способ подключения на четыре провода мы описывать не будем.

Итак:

  • От распределительного щитка к нашей розетке должно быть подведено пять проводов. Согласно п.1.1.29 ПУЭ, это должны быть желтый, зеленый и красный фазные провода, а также голубой нулевой и желто-зеленый защитный провод.
  • Трехфазная розетка на электроплиту также имеет пять контактов. Это три расположенных горизонтально фазных вывода; расположенный ниже один нулевой вывод и расположенный выше защитный вывод, который имеет прямоугольную форму.
  • Подключаем наши фазные провода к трем соответствующим контактам. Нулевой и защитный провод — к соответствующим выводам розетки.
  • На вилке делаем то же самое. К трем расположенным рядом контактам подключаем фазные провода и соответственно нулевой и защитный провода.

Обратите внимание! Для трехфазной розетки чередование фазных проводов не имеет значения. Главное, не перепутать фазный с нулевым или защитным.

  • Теперь подключаем провод от вилки непосредственно к печи. Фазные провода садим на выводы «1», «2» и «3». Причем, если между ними есть перемычка, ее следует обязательно снять. Если вы этого не сделаете, то при подаче напряжения произойдет короткое замыкание.
  • Нулевой и защитный провода подключаем так же, как и при однофазном подключении. Если вы все сделали, как велит наша инструкция, то после проверки всех соединений можете смело подавать напряжение. Все будет работать, как часы.

Вывод

Если вы имеете возможность выбора, к какой сети подключать вашу электрическую печь, то: трехфазная сеть однозначно имеет значительно более качественные показатели по всем параметрам. И кажущаяся сложность подключения не должна вас смущать, ведь теперь вы знаете, что сделать это достаточно легко, и помощь профессионального электрика вам не нужна.

установка комбинированной розетки для электрической плиты 220 В, подключение вилки к трехфазной сети

На сегодняшний день ни одна техника не обходится без источника энергии. Как правило, им выступает электричество, которое мы черпаем из электросетей, проведенных в наших домах. Посредником между электрической сетью и устройством выступаем розетка, к которой подключается устройство при помощи штекера.

В данной статье пойдет речь о такой вещи, как розетка для электроплиты. Мы рассмотрим ее особенности и категории, как ее выбрать, планы ее подключения, нормы установки и как при необходимости перенести ее куда-либо.

Особенности

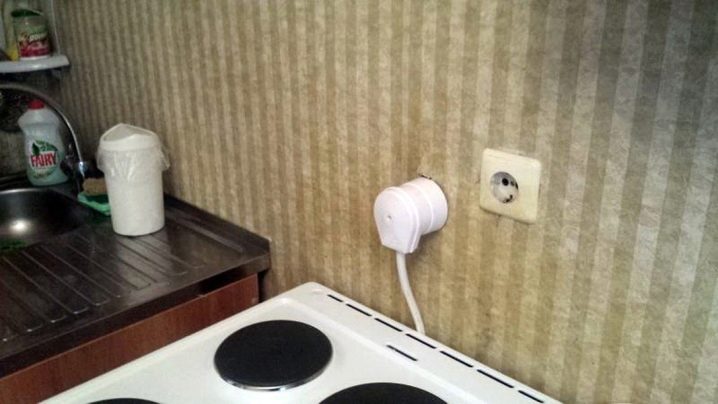

Силовой разъем, который может выдерживать серьезный нагрузки, обычно применяется для эксплуатации какой-то мощной бытовой техники, например, электроплиты. От простой розетки 220 подобное решение отличается тем, что может осуществлять пропуск существенно больших значений тока номинального типа, нежели обычные бытовые розетки.

Обычно, чтобы подключить такой элемент к однофазной сети, применяется специальный 3-жильный провод, который в себе содержит кабели нуля, заземления и фазы с соответствующим сечением. Простые розетки рассчитаны на ток в районе 10–16 ампер, а нужные в рассматриваемом варианте – на 25, 32 и 40 А. То есть такой ток даже не нагревает их контакты, что со временем не приведет к износу.

Решение, что имеет повышенную мощность, как и обычная розетка, имеет следующие составные элементы:

  • рабочая часть;
  • шурупы;
  • декоративная накладка, что выполняет эстетическую и защитную функции.

Из трех элементов от обычной розетки будет отличаться лишь внутренний механизм. При его разборке станет ясно, что внутри есть специальные клеммы входного типа, чтобы подключить кабель питания и контакты выходного типа, что позволяют осуществлять передачу электротока в вилку, что вставляется в розетку.

Виды

Следует сказать, что розетки силового типа бывают разными. Они классифицируются обычно по нескольким критериям.

Предназначение

Существует несколько виды розеток, что отличаются по предназначению.

  • Разъем, не имеющий заземления. Подобное решение будет наиболее простым в техническом плане типом силовых розеток для подсоединения электроплит. Он применяется обычно в паре с вилкой, что не имеет заземления защиты.
  • Встроенная силовая розетка, что комплектуется заземлением. Кроме отверстий для штырьков, подобное решение имеет еще и специальный штекер-штырь категории F. Есть и похожие решения, но с контактами по бокам. Данный вариант осуществляет соединение с контактами заземления еще до момента, когда вилочные штекеры соприкоснутся с контактами силового типа.
  • Разъемы, имеющие защитные шторки. В таких вариантах дырки под контакты силового типа просто перекрываются пластиковыми пластинами. Шторки могут открываться в варианте, когда вилочные штырьки прикасаются к обоим контактам сразу.
  • Розетка с выталкивателем. Она имеет в корпусе спецприспособление для выталкивания вилки, что срабатывает при нажатии на соответствующую клавишу.
  • Разъем с таймером. Тут просто можно программировать розетку на время подключения и выключения.
  • Решения с УЗО. Такие варианты будут отличным решением в местах, где есть серьезные риски, что связаны с безопасностью.

Время эксплуатации

Длительность работы и надежность контактов будет зависеть от заданного производителем значения в вопросе максимального числа включений и отключений устройства. Если розетка качественная, то она может выдержать около сотни тысяч циклов включения и выключения.

Методика монтажа

По этому критерию силовые розетки подразделяются на закрытые и открытые. Второй вариант применяется в соответствующей проводке и монтируется прямо в стене как накладка. Обычно проводку такого типа применяются в лоджиях, домах из дерева, на улице и так далее.

Если монтаж закрытого типа, силовой разъем врезается в подрозетник. Тогда проводка также будет находиться внутри стены. Именно второй способ считается наиболее распространенным и делается в большинстве категорий жилых помещений.

Устойчивость к внешнему воздействию

Обычно данный момент узнается по маркировке, которая указывается на каждом изделии. Она, как правило, состоит из специального буквенного кода, а именно букв IP, а также различных цифр. Буквы означают наличие защиты от проникновения, а цифры от 0 до 8 – степень этой защиты.

При выборе следует обращать внимание на следующие факторы:

  • наличие пружинного контактного механизма – лучше, если у устройства есть пара контактных лапок;
  • категория зажима – как правило, это можно быть либо двойная, либо быстрозажимная конструкция;
  • диаметр вилочного отверстия – по европейскому стандарту его размер должен иметь 4,8 миллиметра, в постсоветских странах такой показатель составляет 4 миллиметра.

Как выбрать?

Теперь поговорим, как выбирается такая розетка, чтобы смонтировать духовой шкаф либо подключить электроплиту. При выборе важна допустимая величина тока.

Как уже упоминалось, большинство обычных розеток, что рассчитаны на ток в 10 либо 16 ампер. Но если подключить своими руками на кухне к подобной розетке прибор высокой мощности, то произойдет слишком сильное нагревание контактов и последующие возгорание.

Лучше подбирать розетку по максимальному нагрузочному току. В случае с рассматриваемыми типами оборудования, что имеют показатель потребляемой мощности до 7 кВт, потребуется иметь под рукой стандартный комплект «вилки-розетки», рассчитанный на ток номинального значения на 32 ампера, но с допустимой нагрузкой на короткое время на 40 ампер.

Если техника на кухне потребляет более 7 кВт, то показатель для розетки возрастает до 63 ампер.

Следующий момент в плане выбора – количество фаз. Однофазный способ подключения представляет собой стандарт для бытовых приборов. Тогда применяется 2-полюсная вилка, которая или имеет заземление, или нет. Время от времени применяется 3-й контакт – зануление, что соединяет металлокорпус прибора с нулевым потенциалом относительно земли.

Схемы подключения

Обычно все электроплиты попадают в магазины с уже подключенной розеткой, но бывает так, что требуется подключить ее собственноручно. Это не будет проблемой, если обладать информацией.

Для начала следует понять, как будет осуществляться питание электроплиты, ведь однофазная и трехфазная схема подсоединения будут отличаться. Тут важно понимать, что работать электропечи могут как от розетки 220 вольт, так и от розетки 380 В.

Наиболее распространенной будет 1-фазная схема подключения, поэтому ее сначала и рассмотрим. Вилки тогда будут иметь 3 выхода, где контакт представляет собой фазный кабель, еще один – нулевой, а оставшийся – защитный.

Если уже была проведена установка розетки, то следует найти каждый из указанных кабелей, и к необходимым контактам подключить кабели, расположенные на штекере.

Если розетка еще не подключалась, то крайняя клемма слева будет фазной, крайняя справа – нулевой, а оставшийся вариант будет защитным кабелем.

Следующим шагом является подключение рассматриваемой техники. Человека, который имеет небольшой опыт, целых 6 контактов могут озадачить, но ничего сложного в этом нет. Контакты с обозначением 1–3 и L1–L3 нужны для подключения фазного провода. Если оно будет однофазным, то между указанными клеммами следует смонтировать перемычку и поставить кабель фазы. Ряд производителей поставляют устройства со смонтированной перемычкой.

Контакты с обозначениями 4–5 и N1–N2 – контакты нулевых выводов устройства. Между ними тоже должна быть перемычка и указанный тип кабеля легко поставить в любой контакт. Тот, что имеет обозначение PE, предназначен для защитного кабеля. Когда все это выполнено, то подключение собственноручно в случае однофазной сети считается завершенным.

Посмотрим, как делать трехфазное подключение правильно. Монтаж розетки для рассматриваемой цели будет несколько отличаться. На штекере и на розетке будет располагаться 5 контактов. А в данном случае 1 провод будет защитным, 1 – нулевым и 3-фазных. Тогда последние будут подключаться к контактам, расположенным друг с другом, сверху будет располагаться контакт нулевого провода, а снизу – для защитного.

Фазные кабели нужно подключить от штекера к выводам 1–3 либо L1–L3. Тут есть важный момент – если производитель смонтировал перемычки между выводами 1–3 либо L1–L3, то их следует демонтировать. Или тогда гарантированно будет короткое замыкание. А защитный и нулевой провод необходимо подключить, как и в прошлом варианте.

Правила установки

Процесс проведения электромонтажных работ с розеткой особых трудностей не предоставляет. Необходимо иметь начальные знания в электрической технике и уметь работать с инструментами.

Установка включает несколько шагов.

  • Сначала требуется прекратить подачу энергии на кухне и снизить напряжение в электросети до нуля. Для этого следует отключить квартирный либо домовой счетчик.
  • Теперь следует выбрать место для монтажа разъема. Тут следует делать так, чтобы было максимально удобно. Будет лучше, если комбинированная или вообще любая розетка будет располагаться за электрическим устройством сверху или за откидной панелью. Можно это сделать и неподалеку от плиты.
  • Прокладывание провода. Сначала следует подобрать необходимый кабель силового типа. Для этого применяется формула, по которой сумма всех мощностей конфорок и поверхностей для нагрева и духовки должна быть разделена на напряжение, что будет задействовано. Полученный нами результат в ходе таких вычислений будет являться величиной тока, что проходит по кабелю питания при полной нагрузке. Но обычно в рассматриваемых ситуациях применяется 3-жильный кабель с 4-миллиметровым сечением. Данное ограничение является следствием общей мощности потребления не более 7 кВт либо 32 ампер.
  • Установка защитного оборудования. Речь идет об автомате-выключателе силовой категории. Нам потребуется решение на 32 ампера, что будет соответствовать максимальному напряжению в сети при полной загрузке.
  • Перед непосредственным подключением плиты требуется приготовить необходимые инструменты, чтобы они были всегда под рукой – нож, отвертка, штекер, сама розетка и плоскогубцы.
  • Теперь переходим непосредственно к монтажу кухонной розетки. Сначала требуется получить доступ к соединительному узлу такой техники, что расположен на панели сзади. Откручиваем болты, чтобы осуществить ослабление контактов в проводке соединительного типа. Зачищаем провод и проводим разделку жил. Теперь провода с контактами. Следует сказать, что красный является фазой, желтый – землей, синий – нулем.
  • Расключение кабелей. Сначала вскрываем вилочный штекер, путем откручивания крепежного болта снимаем верхнюю часть корпуса. Снизу можно будет увидеть поверхности контактного типа с клеммами. Требуется подключить к клеммам 3 провода, которые отходят от электроплиты.
  • Теперь осуществляем установку розетки. Кухонная розетка монтируется так:
    • осуществляем разметку места, где будет ставить ее;
    • пробиваем в стене дырки, используя перфоратор;
    • осуществляем подключение проводов – ослабляем элементы крепежа, каждая жила присоединяется к необходимому зажиму;
    • теперь на размеченное место ставим розеточную панель и закрепляем болтами.
  • Подключение автомата защиты. Место для его монтажа следует выбирать так, чтобы была возможность быстро его отключить, если потребуется. Установка займет где-то 7–10 минут. Сначала следует установить основу, которая будет удерживать данный автомат – специальную DIN-рейку, а также подсоединить нужные проводники. Точнее, только фазную жилу. Сначала при помощи ножа зачищаем оплетку кабеля и находим провод красного цвета. Его следует рассечь и зачистить кончики. Провода к контактам подсоединяем в соответствии с планом подключения, который есть на автомате-выключателе.

Важным моментом монтажа 32-амперного автомата будет то, что зачищенные кабеля должны иметь определенную длину. Подобные жилы не должны выделяться из группы контактов. Когда автомат подключен, его следует перевести в нулевое положение, после чего включается проводник к электросчетчику, что заводится в распределительный ящик.

Как перенести ее в другое место?

Часто бывает так, что при проведении ремонтных работ либо перестановок на кухне требуется осуществить перенос розетки для электроплиты. Учитывая, что розетка обычно лишь одна, все оборудование будет привязано к месту, где она находится, и осуществить монтаж плиты и панели для варки, что работают от электричества, в другом месте мы не можем.

Существует ряд методов переноса розетки для электроплиты. Одни – крайне просты и безопасны, а некоторые – сложны и не всегда безопасны, поэтому они потребуют определенных знаний и навыков.

Попробуем рассмотреть наиболее простые решения, чтобы не слишком усложнять то, что можно сделать просто.

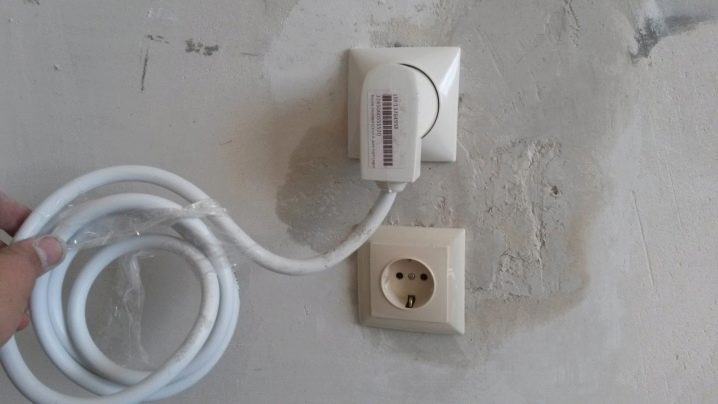

  • Наиболее простой метод переноса варочной панели либо электроплиты – применять удлинитель. Тут все будет крайне просто – вилку удлинителя подключаем в розетку, что есть, а разъем подводим к нужному нам месту, где располагается техника. Такой способ прост и доступен по цене. Но не всегда можно найти удлинитель, где применяется 3-фазное подключение. Да и такое соединение нельзя назвать очень надежным. А также повышается риск нанесения этой конструкции механических повреждений, ведь провод обычно кладется на пол или проходит в мебели. В общем, выгода в таком случае есть, но и минусов хватает.
  • Замена силового кабеля питания для электроплиты от щита. Данный способ имеет максимальную надежность, но и затраты тут будут максимальные, ведь следует покупать нужный кабель определенной длины, закладывать его снова и так далее. А часто хочется, чтобы такая проводка была скрытая и внутренняя, а значит, придется разбивать стену. Тоже есть свои преимущества и минусы.
  • Наверное, оптимальным будет простое наращивание кабеля, что есть и его прокладывание до нового места расположения техники. В целом там не будет ничего сложного, прокладывание кабеля будет повторять описанные выше действия. Такой способ сочетает в себе преимущества двух описанных выше методов и практически не имеет недостатков. Он безопасен, надежен, не слишком дорогой и обеспечит отличную работу вашей кухонной техники в новом месте на долгое время.

О том, как правильно перенести розетку для электроплиты, смотрите в следующем видео.

Схема подключения трехфазной розетки ССИ-125

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В статье про подключение современных электрических плит я говорил, что обычные бытовые розетки на 16 (А) для этого не подойдут.

Нужны силовые однофазные или трехфазные розетки, в зависимости от модели плиты и электроснабжения Вашего дома.

И сегодня я хотел бы остановиться более подробно на силовой трехфазной розетке ССИ-125 от IEK.

Вот ее внешний вид .

Для начала расшифруем аббревиатуру ССИ-125:

  • C — силовой
  • С — соединитель
  • И — ИЭКовский
  • 1 — розетка стационарная открытой установки
  • 2 — номинальный ток 32 (А)
  • 5 — количество полюсов 3P + N + PE

А вот ее остальные технические характеристики:

  • рабочее напряжение 380 (В)
  • положение заземляющего контакта (ключ) на 6 (ч)
  • степень защиты IP44
  • температура эксплуатации -25°С до +40°С

Расположение контактов.

Габаритные размеры: 153(L)x105(H)x70(D) (мм).

Установка трехфазной розетки ССИ-125 выполняется открыто с помощью 4 крепежных отверстий.

Такие же трехфазные розетки мы устанавливали в помещении шиномонтажа для подключения компрессора, итальянского шиномонтажного и балансировочного станков на 380 (В).

Только трехфазные розетки были не на 32 (А), а на 16 (А) — ССИ-115. Она тоже является 5-контактной (5-полюсной). Для этих трехфазных розеток мы использовали силовые переносные вилки ССИ-015 с номинальным током на 16 (А).

Трехфазные розетки и вилки можно использовать при подключении любой трехфазной нагрузки  — это могут быть различные станки, промышленные вентиляторы, электрические калориферы, тепловые электрические пушки, электрические печи и плиты, бетономешалки, насосы и многое другое. В нашем примере у розетки ССИ-125 ток нагрузки  ограничивается до 32 (А), а вообще в ассортименте имеются трехфазные розетки, и на 63 (А), и даже на 125 (А), например, ССИ-135 и ССИ-145, соответственно.

Несколько слов про достоинства ССИ.

Корпус розетки сделан из термостойкого и самозатухающего материала. Крышка защищает от всевозможных загрязнений, запылений и попадания влаги. Поэтому степень защиты у нее определена, как IP44.

Для ввода питающего кабеля имеется специальный пластиковый манжет, в котором необходимо вырезать или просверлить отверстие под необходимый диаметр кабеля. Манжет выполнен из пластика, а для лучшего уплотнения желательно бы использовать резиновые уплотнения.

Чтобы добраться до клеммника, нужно открутить шурупы с каждой стороны корпуса. Кстати, все крепежные шурупы и соединительные винты в данной розетке покрыты никелем для защиты от воздействия коррозии.

Вот мы добрались и до клемм. Все токоведущие части розетки выполнены из латуни.

Клеммы отделены от внешней окружающей среды резиновым (эластомерным) сальником.

На силовой вилке имеется пластиковый держатель (шип).

Когда вилка вставлена в розетку, т.е. когда разъем находится в сборе, то этот держатель фиксирует крышку, тем самым защищая разъем от случайного и несанкционированного разъединения.

Подключение вилки в розетку происходит только в одном пространственном положении, которое и определяется с помощью ключа (6ч) и положения заземляющего контакта РЕ.

Недостатки.

Недостаток, который сразу бросается в глаза — это способ соединения жил подключаемого кабеля к самой розетке. Соединение выполняется с помощью одного прижимного винта (кроме клеммы РЕ — у нее два винта).

Это соединение крайне не надежное — маленькая площадь контакта, а также при сильном затягивании винта можно сделать насечку на жиле и со временем она может обломиться.

Вот пример, правда с алюминиевыми проводами.

Я считаю, что при токе 32 (А) должно быть более надежное соединение, например, прижимная пластина, как в автоматах, а еще лучше винтовое соединение, как в однофазной розетке В32-001 на 32 (А) — оно мне больше внушает доверие, особенно если под зажим вставить не просто зачищенную жилу, а сделать окольцевание.

Если подключать многопроволочные жилы, то без изолированных НШКИ или втулочных НШВИ наконечников в данном случае не обойтись. Вот статья, где я рассказываю о том, как делать опрессовку с помощью пресс-клещей EGI-60.



Схема подключения трехфазной розетки

У розетки ССИ-125 имеется 5 клемм с обозначениями: L1, L2, L3, N и PE. Так что перепутать здесь что-либо при подключении очень затруднительно.

К клеммам L1, L2, L3 подключаются фазные проводники соответствующих фаз — А, В и С, к клемме N — рабочий нулевой проводник N, а к клемме РЕ — защитный проводник РЕ.

При подключении жил кабелей и проводов прошу Вас соблюдать цветовую маркировку проводов.

Вот, например, медный кабель ВВГ (5х2,5).

В качестве фазных проводников берем белую (L1), черную (L2) и розовую (L3) жилы, в качестве нуля — синюю (N), а в качестве РЕ — желто-зеленую (PE).

Зачистим изоляцию жил кабеля. Для этого я пользуюсь уже полюбившимися мне клещами Книпекс 12 40 200.

Подключаем жилы кабеля к соответствующим клеммам розетки. Как я говорил выше, клемма РЕ имеет два прижимных винта, в связи с этим жилу РЕ нужно зачищать чуть большей длины, чем фазные.

Вот что получилось.

Если с помощью трехфазной розетки Вам необходимо соединить электродвигатель, то фазы А, В и С нужно подключить к клеммам L1, L2, L3 соответственно, а к РЕ — защитный проводник РЕ (заземление). Клемма N в таком случае останется свободной — не подключенной.

P.S. По своему опыту скажу, что рассмотренные силовые розетки и вилки достаточно удобные в эксплуатации. Вот если бы доработать способ соединения жил, то к удобству я добавил бы еще практичность и надежность. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Розетки трехфазные силовые с заземляющим контактом

Трехфазная розетка предназначена для подключения потребителей электрической энергии к сети напряжением 380 вольт. Следует заметить, что трехфазные розетки активно используются также для подключения мощных однофазных потребителей, например, кухонных плит или варочных поверхностей. Большинство таких электроприборов способно работать от напряжения 380 или 220 вольт, при этом в обоих случаях используется трехфазный разъем. Разница заключается только в схеме подключения.

розетка трехфазнаярозетка трехфазная

Конструкция

Поскольку подключение потребителей к сети напряжением 380 вольт предусматривает использование трех фазных проводов (L1, L2, L3), а также нулевого (N) и защитного (PE) провода, то конструкция трехфазного разъема существенно отличается от двухполюсных устройств, предназначенных для подключения однофазных потребителей.

Четырехпроводная модель трехфазной розетки Четырехпроводная модель трехфазной розетки

Нужно заметить, что термины «трехфазная» и «трехполюсная» не являются синонимами. Каждый полюс устройства представляет собой независимый путь прохождения электрического тока. Поэтому обыкновенная двухполюсная розетка на 220В, оборудованная заземляющим контактом, является трехполюсной.

Основными составными частями силовой розетки, рассчитанной на напряжение 380 вольт, являются:

  1. Основание корпуса.
  2. Защитная крышка.
  3. Механизм.
  4. Уплотнительное кольцо.

В настоящее время используются электрические трехфазные разъемы с четырьмя или пятью контактами игольчатого либо ножевого типа. Выбор той или иной модели такого оборудования осуществляется, исходя из особенностей подключаемого потребителя.

Для подключения трехфазных электрических двигателей в сеть 380В, а также прочих симметричных нагрузок может быть использован трехжильный провод. Для подсоединения потребителей, создающих несимметричную нагрузку, используется розетка с пятью выводами, оборудованная нулевым и заземляющим контактом.

розетка с пятью выводамирозетка с пятью выводами

Существуют также устройства на 380 вольт, имеющие 7 разъемов (каждая фаза имеет собственный ноль, а также общий заземляющий проводник), такие устройства применяются в помещениях, где необходимо обеспечить очень высокий уровень электробезопасности.

Незначительные изменения в конструкции трехфазных розеток могут быть внесены, исходя из их мощности, назначения, а также степени защиты от пыли и влаги. Существуют розетки с защитными шторками, наклонные на 380 вольт, устройства, оборудованные заглушкой, плоские, влагозащищенные и т.д.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.

монтаж трехфазной розеткимонтаж трехфазной розетки



Порядок действий при этом может быть следующим:

  • Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
  • Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
  • Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
  • Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
  • С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
  • Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

Совет! При неправильном подключении электродвигателя в момент подачи напряжения он начнет вращаться в противоположную сторону. Чтобы устранить эту неисправность достаточно поменять местами две соседние фазы в розетке.

  • Устанавливается защитная крышка.
  • Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

Выбор трехфазной розетки

Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.

Основными параметрами устройств на 380 вольт являются:

  • Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.

Важно! При подключении трехфазных потребителей одинаковой мощности в сеть 380В по схеме «звезда» или «треугольник» токи, протекающие через них, будут разными. Это следует учитывать при выборе розетки, а также  сечения соединительных проводов.

  • Фазный ток, протекающий в электрической цепи при подключении потребителя в сеть 380В по схеме «звезда» (наиболее распространенный способ подключения), равен:

формулаформулагде cosφ – коэффициент мощности, определяемый свойствами потребителя.

  • Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
  • Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью. В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
  • Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.

кабельная трехфазная розеткакабельная трехфазная розетка

Монтаж трехфазной розетки в сеть 380В не слишком отличается от установки однофазного двухполюсного устройства и может быть выполнен даже неспециалистом. Однако для обеспечения правильной работы потребителей следует обращать повышенное внимание на схему соединения проводов в этих устройствах. Кроме того, выполнять любые работы по установке или ремонту электротехнического оборудования следует только при отключенном питании. Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии.

Отправить ответ

avatar
  Подписаться
Уведомление о
