Гибкий кабель

Гибкий кабель

Что такое гибкий кабель

Гибкий кабель (КГ) – это проводник электроэнергии, способный выдерживать многочисленные изгибы и механические нагрузки на протяжении нескольких лет. Динамический проводник способен сохранять свои характеристики в течение от одного до трёх миллионов циклов механического воздействия.

Конструкция

Основой КГ являются токопроводящие жилы из меди. Они покрыты изоляцией и заключены во внешнюю резиновую оболочку. Также в структуре провода присутствует разделительная синтетическая плёнка, которой покрывают непосредственно медные проводники.

КГ различают по форме скрутки жил:

  1. Повивная;
  2. Пучковая.

Повивная скрутка

Такое положение жил технологически обходится производителю значительно дешевле, чем пучковая свивка. Проводники в КГ скручены в отдельные группы, которые, в свою очередь, свивают в единый сердечник. Поверх него накладывают изоляцию из экструдированного полимера. Если технические условия требуют экранирования, то жилы обматывают синтетической лентой или фольгой.

В начале эксплуатации разница между внешним и внутренним радиусами изгиба практически не сказывается на сохранении целостности медной проволоки. Со временем в проводниках накапливается усталость металла, что, в конце концов, приводит к необратимым деформациям. Медные жилы перегибаются, образуя внутри своей структуры участки чрезмерного сжатия и растяжения. Через некоторое время сердечник кабеля разрушается.

Пучковая скрутка

Уникальная технология структурирования сердечника заключается в том, что вместо послойного скручивания жилы свиваются пучками вокруг упругого сердечника. Уходя от формирования многожильных слоёв, добиваются одинакового радиуса изгиба для всех проводников.

В том месте, где происходит изгиб КГ, линия действия каждой жилы моментально смещается изнутри к внешней стороне кабеля. Получается, что жилы не сжимаются и не растягиваются по отдельности во внешней и внутренней стороне изгиба.

Оболочка КГ сдерживает жилы от раскручивания. Для этого недостаточно формирования поверхностного изоляционного слоя с помощью одного прессования. Только внутреннее давление оболочки сможет сдержать сердечник от раскрутки. Резиновое внешнее покрытие изготавливается по специальной технологии.

В результате многожильный кабель в динамическом режиме ведёт себя жёстче, чем его стандартный прототип. Однако этим достигается долговечность КГ.

Важно! Для переносных электроустановок применяют только многожильный провод. Раньше такие кабели называли шнурами. Сегодня это наименование актуально.

Характеристики гибкого кабеля

Наиболее массовое применение гибкого кабеля – это использование его для подключения сварочного аппарата, держателя сварочного электрода и зажима заземления. Технические характеристики охватывают различные параметры. Они позволяют потребителю ориентироваться при выборе кабельной продукции, соответствующей определённым условиям эксплуатации КГ.

Таблица технических характеристик КГ

Наименование характеристикиВеличина параметра
Предельное усилие растяженияMax – 19,6 Па
Срок безаварийной службы
4 года
Гарантия½ года со дня реализации
Отпускная длина125-150 м
Предельный радиус изгиба8 ø КГ
Предельный нагрев+750 С
Температурный диапазон эксплуатацииОт -400 до +500 С
Лимит переменного напряжения660 в
Лимит постоянного напряжения1000 в
Частота сетевого тока400 Гц

Отличие одножильного от многожильного провода

Понять существенное отличие монопроводника от многопроволочного кабеля можно, рассмотрев поперечный их разрез. Это позволяет разобраться в том, как устроены токопроводящие длинномеры.

Одножильные провода отличаются от других проводников наличием одной медной жилы. Они непригодны к эксплуатации в условиях постоянных деформаций. Их изгибают только несколько раз на монтаже электропроводки.

Внешне многожильные провода отличаются свитыми проводами с жёлтой, зелёной и чёрной изоляцией, расположенной под общей резиновой оболочкой.

Ответить однозначно на вопрос «Какие провода лучше: многожильные или одножильные?» нельзя. Каждое проводное изделие предназначено для эксплуатации в определённых условиях.

Разновидности гибкого кабеля

На рисунке ниже видны поперечные разрезы кабелей различных классов гибкости.

Одножильный провод и классы гибкости многожильных кабелей

Одножильный провод и классы гибкости многожильных кабелей

Класс гибкости определяет, насколько сильно можно изгибать одножильный или многожильный провод, и насколько стоек кабель к этому виду деформации. ГОСТом 22483-2012 установлены 6 классов гибкости.

Все одножильные кабели относятся к первому классу гибкости. Второй класс – это кабель, состоящий из нескольких скрученных между собой проводников. Многожильный кабель с большим количеством определённого сечения проводков относят к третьему и выше классу.

Обратите внимание! Нормативной документацией (ГОСТом) строго регламентируется количество проволок в медном многожильном гибком кабеле. Например, количество проводков в кабеле 5-го класса должно быть не менее семи.

Электротехническая промышленность России выпускает несколько марок гибких шнуров:

  • КГ – сердечник многофункционального кабеля содержит от одной до пяти жил. Провод покрыт электротехнической резиной;
  • КОГ – одножильный сварочный проводник предназначен для питания электросварочного оборудования;
  • РПШ, РПШЭ – применяется для цепей управления, систем сигнализации;
  • КГНВ – универсальный проводник может содержать до 27 жил. Заключён провод в ПВХ оболочку;
  • HO7RN-F – многофункциональный 24-х жильный кабель в неопреновой оболочке.
Универсальный КГ

Универсальный КГ

Применение

Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ. Настольные лампы, наушники, многоразъёмные удлинители, телевизоры – все эти приборы подключаются к розеткам гибкими кабелями.

В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.

Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.

Кабелеукладчик

Кабелеукладчик

Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.

Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.

Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.

При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения. Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в. Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж.

Видео

реальность или миф? / Инструменты / iXBT Live

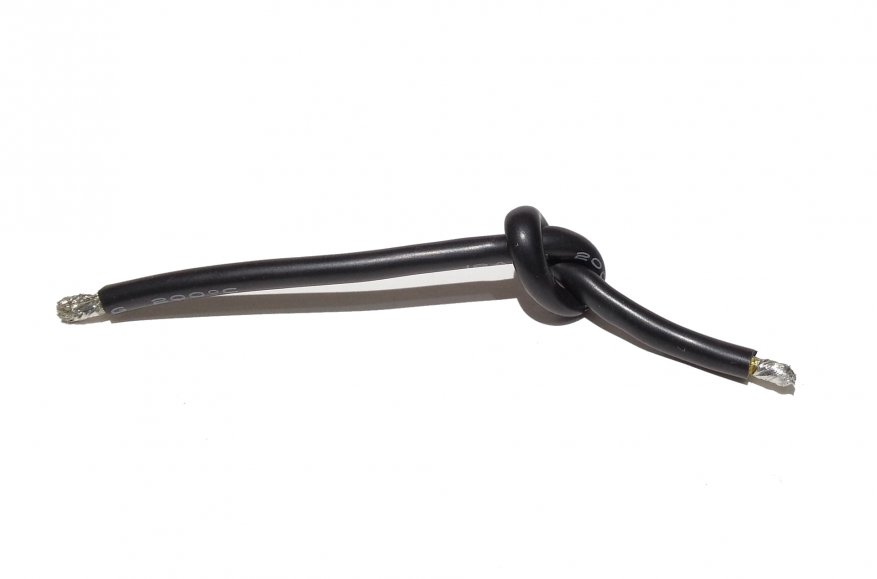

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о медных многожильных проводах в силиконовой изоляции сечением 12AWG. В обзоре будет небольшое сравнение с российскими проводами, плюсы и минусы, поэтому кому интересно, милости прошу…



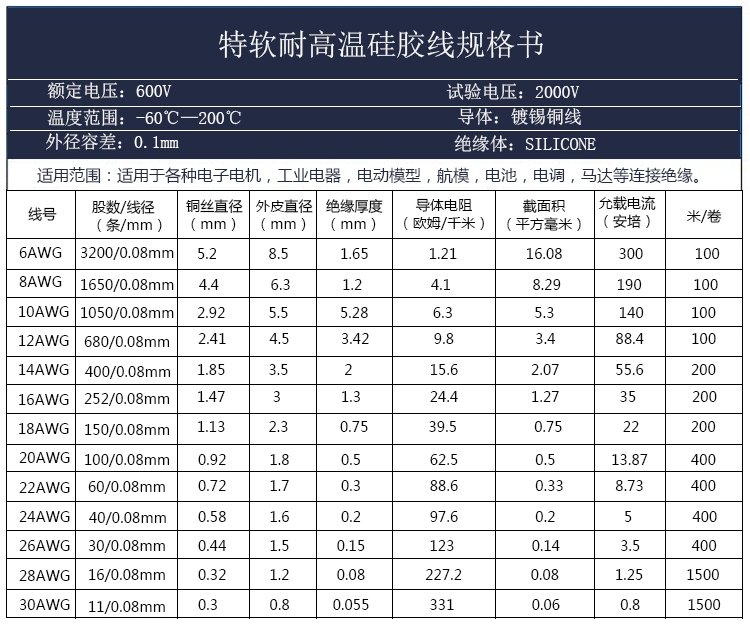

Характеристики:
  • — Тип – провод многожильный
  • — Цвет – на выбор (черный)
  • — Изоляция – холодо и термостойкий силикон
  • — Сечение – 12AWG
  • — Материал жилок – луженая медь
  • — Количество жилок и диаметр – 680 проволочек по 0,08мм
  • — Напряжение – до 600V
  • — Вес 1 метра — 48г
Назначение:



Назначение проводов самое разнообразное. Мне понадобились качественные многожильные провода для изготовления щупов, шунтирования силовых проводников в некоторых изделиях, подключения электронной нагрузки и нагрузочного стенда. В местных магазинах электротоваров ничего подобного не нашел, там присутствовали только распространенные марки проводов и кабелей для монтажа электроустановок, причем сечение гибких проводов зачастую не превышало 1,5мм2. Ехать за многожильными проводами в райцентр себе дороже, да и там сечение более 2,5мм2 найти проблематично. Можно, конечно, раздербанить силовые многопроволочные кабеля, но они дорогие, зачастую изоляция из пластика, да и проволочки в жилах толще, отчего он не такой мягкий (гибкий) и для щупов подходит не очень. Есть еще акустические провода, но нужно быть внимательным и не купить омедненный (алюминий покрытый медью) провод. В общем, кому где удобно, тот там и покупает.



Внешний вид:

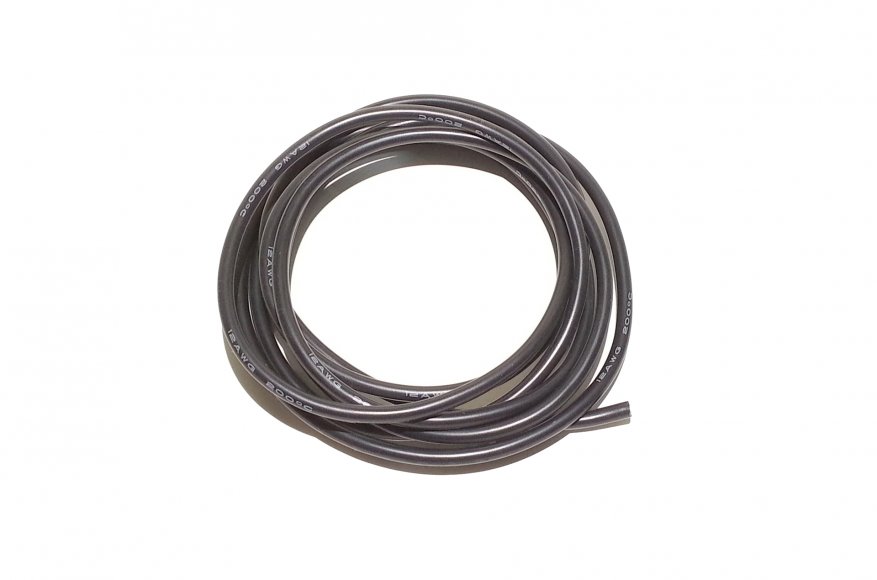

Провод приехал в обычном почтовом пакетике. Посылка была отправлена Латвийской почтой, трек-номер отслеживался полностью. Внутри небольшая бобинка провода:

Я заказывал 2м и продавец резать его не стал, а еще и дополнительно отмотал 5 сантиметров, за что ему огромное спасибо. Напомню, что лот включает 1 метр провода сечением от 12AWG до 30AWG и 5 цветов на выбор. Я выбрал два черных сечением 12AWG:

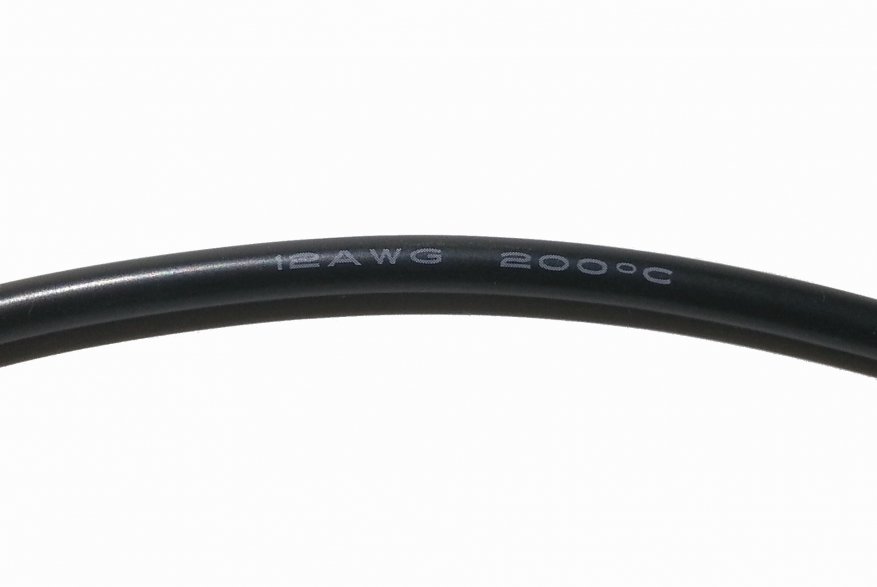

Напомню, что аббревиатура AWG расшифровывается как американский калибр проводов и чем ниже цифра, тем сечение больше и, следовательно, меньше нагрев и потери напряжения, что особенно важно при высокой нагрузке. Примерное сечение многожильного провода сечением 12AWG в переводе на наши метрические величины составляет около 3,3мм2.

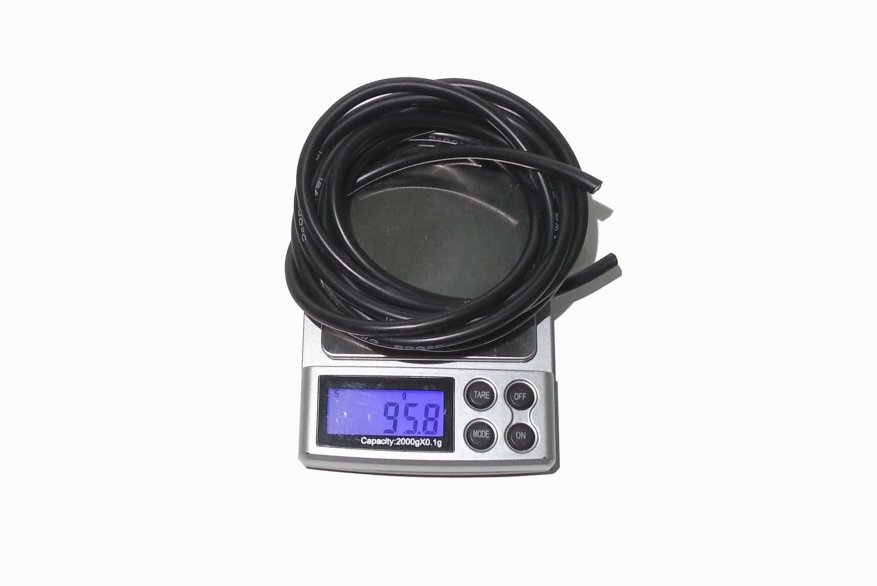

Сам провод добротный, увесистый, два метра с копейками весят почти 96г:

Есть небольшой запах, но через пару дней он улетучивается полностью. На срезе виден красноватый оттенок меди:

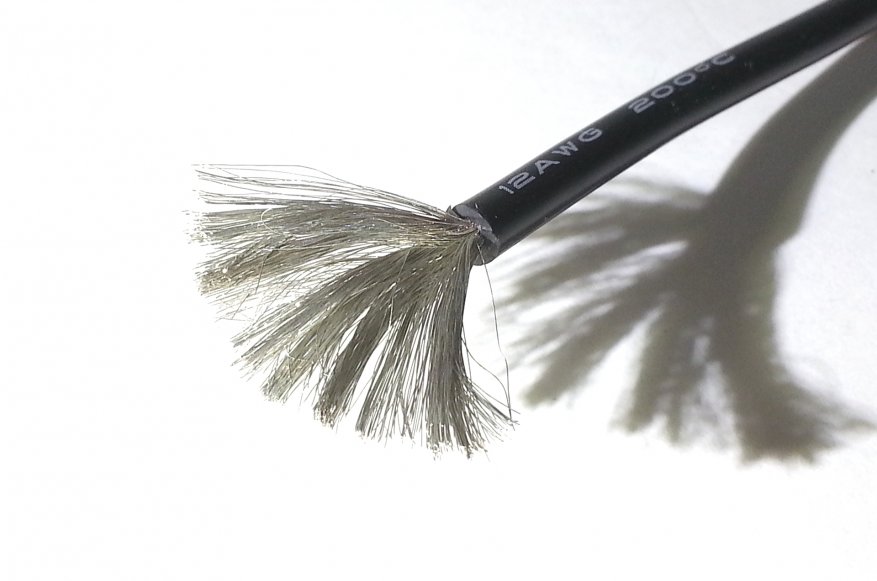

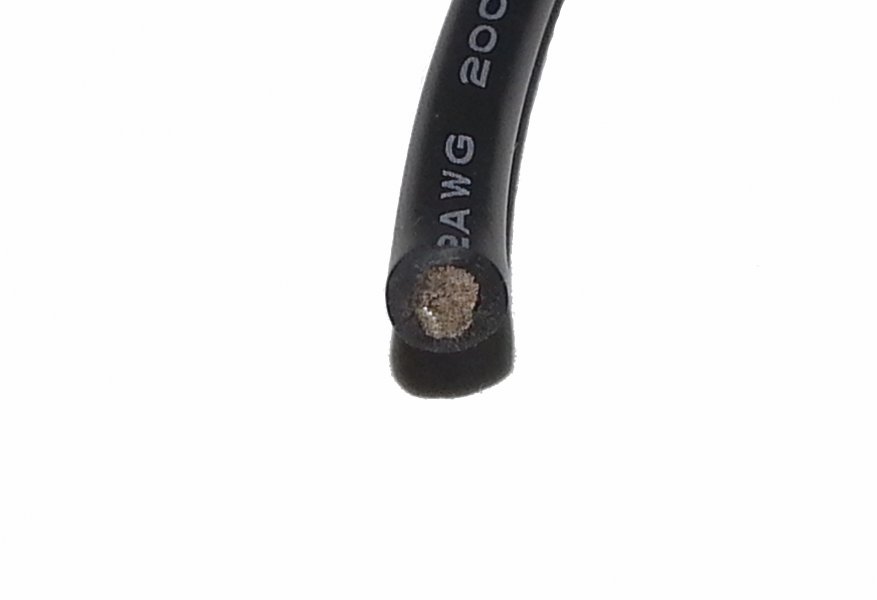

Данный провод сечением 12AWG включает в себя 680 проволочек диаметром по 0,08мм каждая:

Пересчитывать я, конечно же, не стал, но похоже, что так и есть:

Основное преимущество таких проводов заключается в наличии множества тонких медных проволочек, отчего провод получается мягким (гибким) и имеет минимальное сопротивление. Диаметр одной жилки точно 0,08мм:

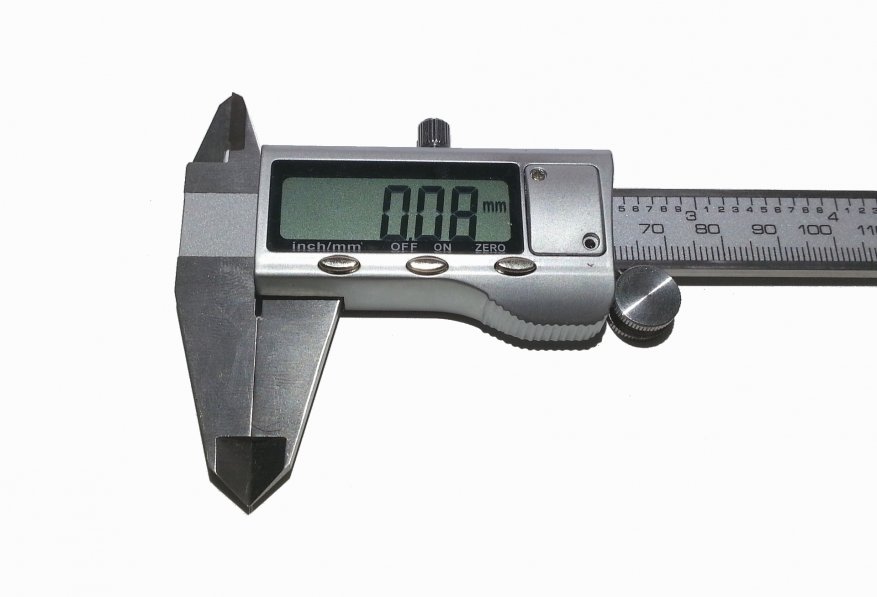

Не каждый провод так сможет:

Как известно, общее сопротивление при параллельном подключении проводников всегда меньше самого минимального из них, поэтому на практике широко распространено так называемое шунтирование. Здесь примерно та же картина. Ну и дополнительно в качестве изоляции здесь применен силикон, который не дубеет на холоде и не плавится при высоких температурах:

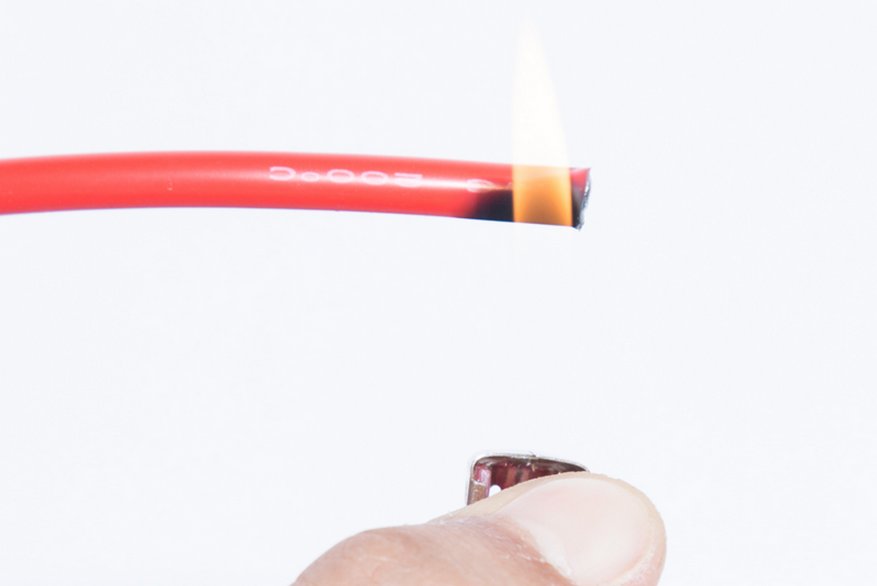

По термостойкости все отлично – когда паял, изоляция не «сползала», как это обычно бывает с ПВХ-пластикатом, ну и ближе 5-7 сантиметров держать провод неприятно, обжигает. Это еще раз доказывает, что жилки медные и хорошо передают тепло.

Недостатков я не нашел, ну разве что провод не сертифицирован американской конторой Underwriters Laboratories Inc. и не прошел некоторые тесты. За сертификацию придется платить и стоимость провода несколько увеличится. Как говорится, «вам шашечки или ехать!?».



Тестирование:



Для интереса я решил взять несколько различных проводников одинаковой длины и посмотреть просадку напряжения на них при фиксированном токе. В закромах нашлись вот эти претенденты:

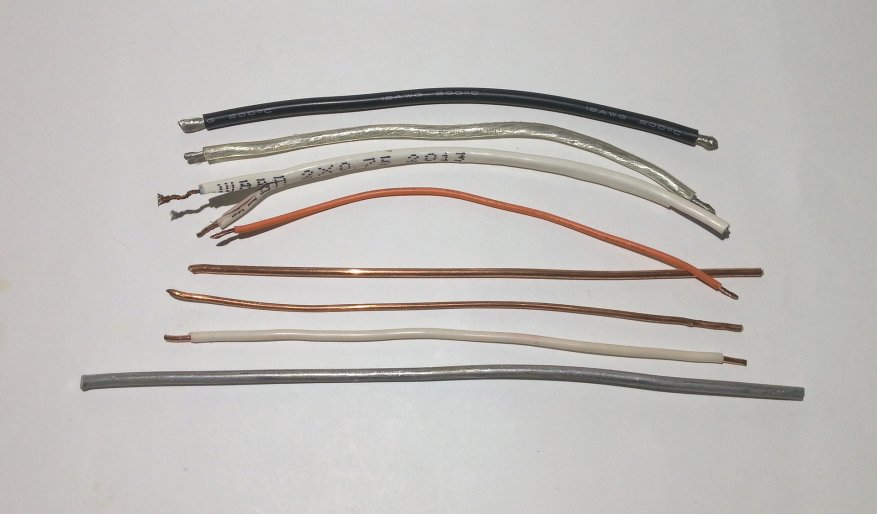

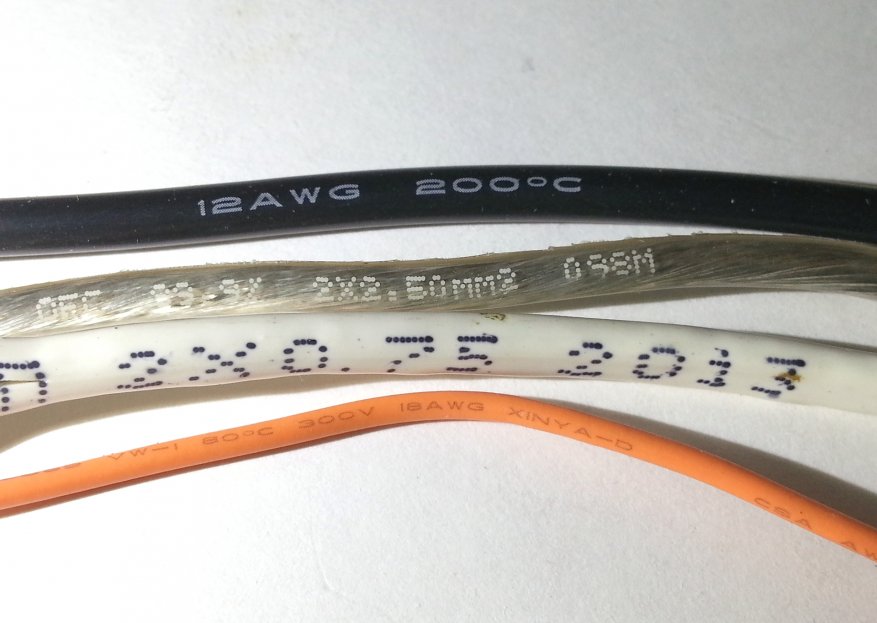

Марка проводов сверху-вниз, тесты будут в аналогичном порядке:

  • — сабж сечением 12AWG
  • — акустический провод из бескислородной меди сечением 2,5мм2
  • — провод ШВВП сечением 0,75мм2
  • — провод от компьютерного БП сечением 18AWG
  • — жила кабеля ВВГ сечением 4мм2 (ГОСТ)
  • — жила кабеля ВВГ сечением 2,5мм2 (ГОСТ)
  • — жила кабеля ВВГ сечением 2,5мм2 (ТУ), но реально там 2,1мм2
  • — жила алюминиевого кабеля сечением около 10мм2 (диаметр 3,5мм)

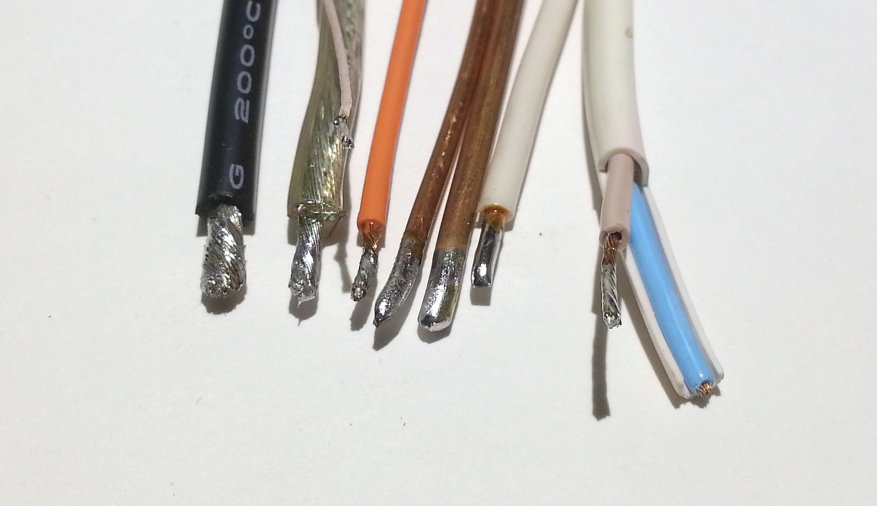

Многожильные более крупно:

В ходе экспериментов еще добавился советский проводочек МГТФ. Для создания одинаковых условий, обозреваемые проводники были приведены к одной длине, за исключением алюминия и залужены концы:

По фото выше можно заметить, как «поплыла» ПВХ-изоляция у ШВВП и ВВГ при пайке и чуть меньше у провода 18AWG. Сабж и акустик выдержали, ходя для лужения им требовалось больше времени, т.к. жилок много.

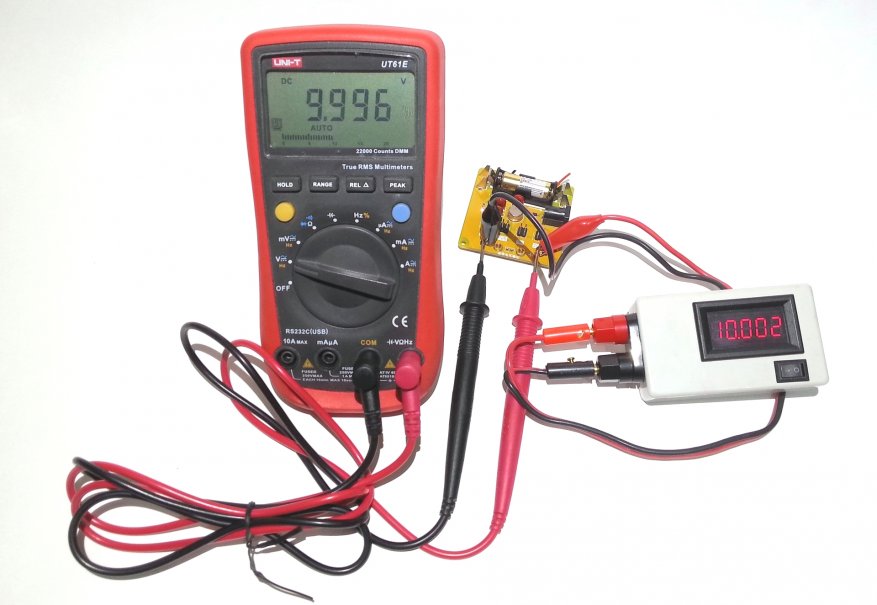

Дабы не было холиваров по точности, приведу небольшое сравнение приборов. Сравнение с источником образцового напряжения (ИОН) на базе самой точной из серии микросхемы AD584LH:

Для измерения тока будут использованы самодельный амперметр и мультиметр UNI-T UT61E. В качестве источника питания – БП Gophert CPS3010, выходное напряжение 10V.

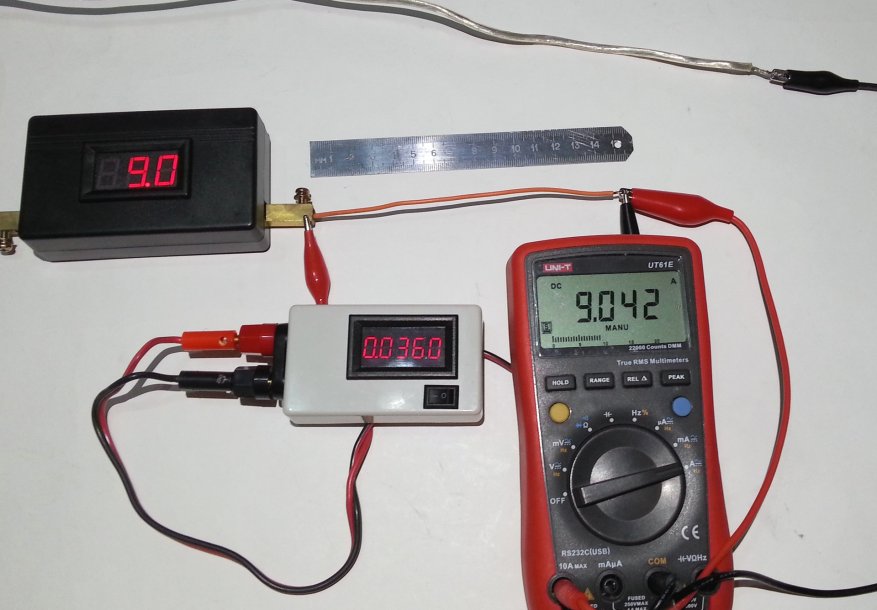

Итак, первым идет обозреваемый провод сечением 12AWG:

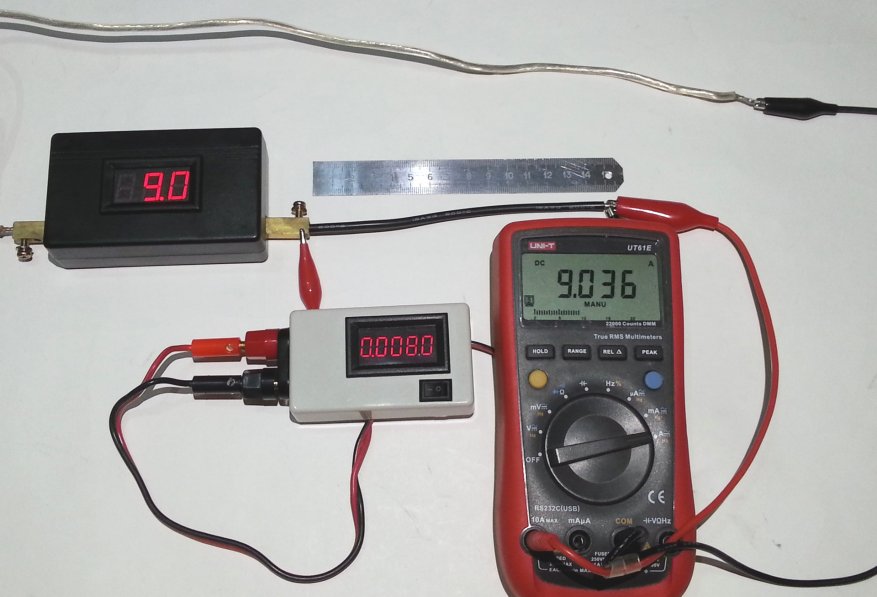

При токе 9А в проводе просело 8mV. Провод практически не греется, потери минимальные.

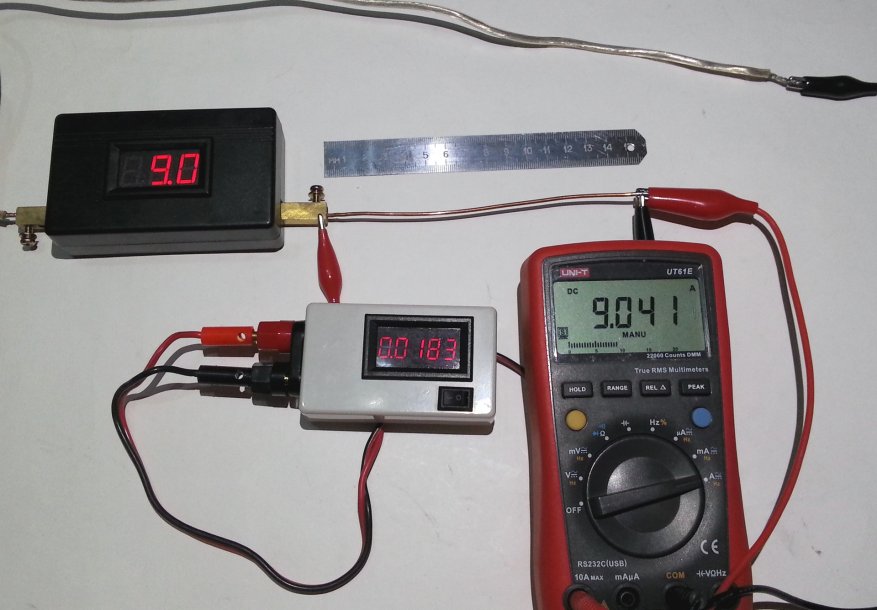

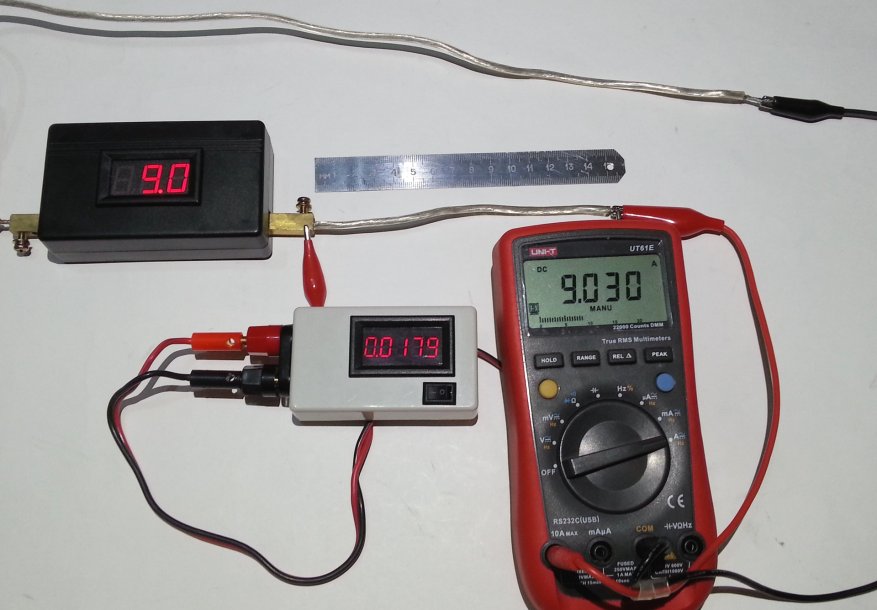

Далее идет акустический провод сечением 2,5мм2:

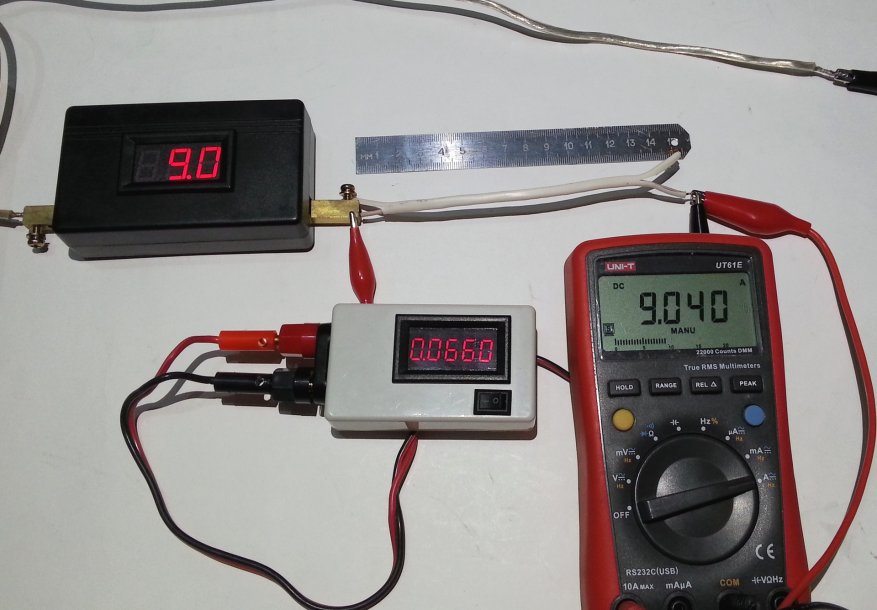

Здесь уже просадка 18mV, а ведь сечение лишь немногим меньше предыдущего, 2,5 vs 3,3.

Следом идет многожильный ШВВП 0,75мм2 с просадкой 66mV:

Далее на очереди распространенный провод от блоков питания сечением 18AWG:

При среднем сечении 0,85мм2 (18AWG) он выглядит получше предыдущего.

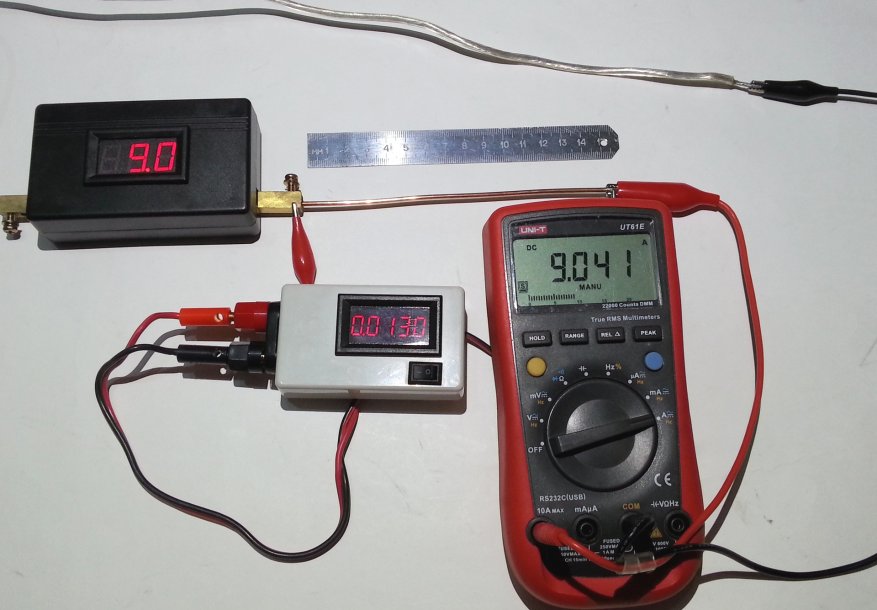

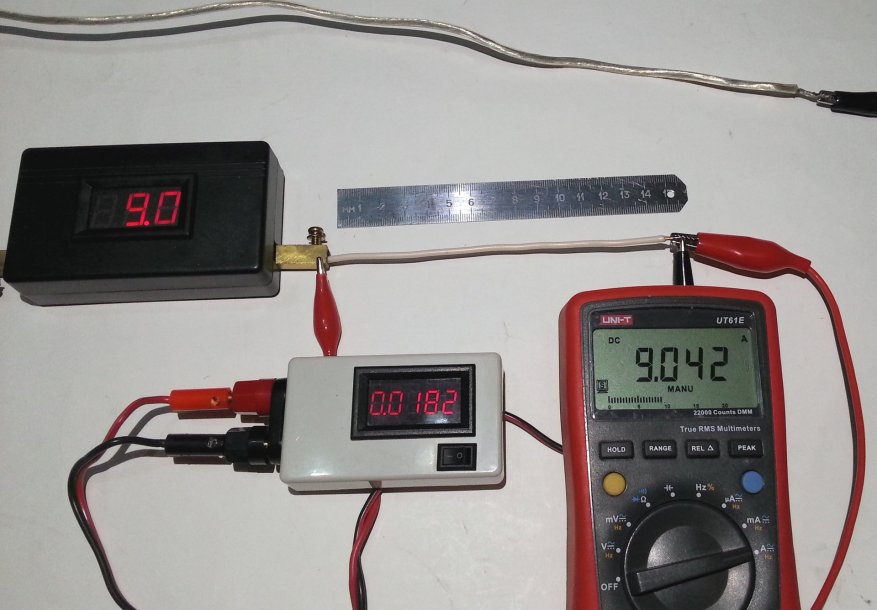

Ну и для интереса посмотрим как обстоят дела с одножильными проводниками. Для начала жила из ГОСТовского кабеля ВВГ сечением 4мм2:

При том же токе просадка всего 13mV. ГОСТ’овский ВВГ 2,5мм2 показал уже 18mV:

ТУ’шный ВВГ 2,5мм2 оказался не хуже гостовского, но все же для ответственных цепей его лучше не приобретать:

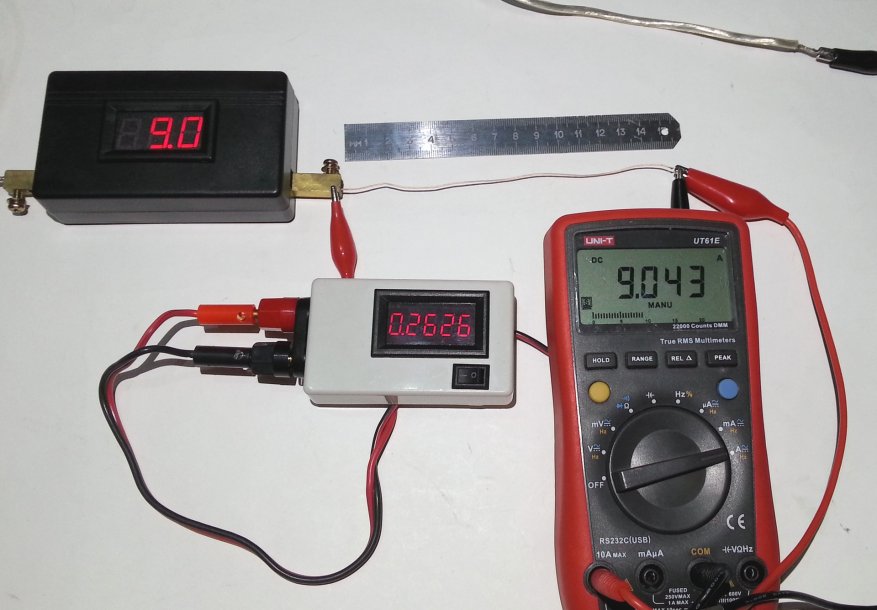

МГТФ с термостойкой изоляцией из фторопласта явно не для таких токов:

Просадка 0,26V (262mV) и сильный нагрев.

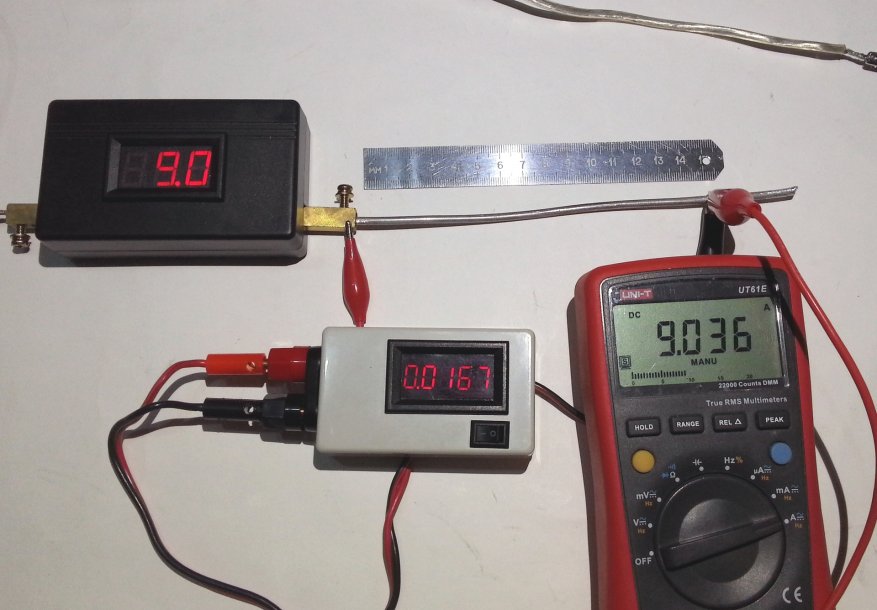

Ну и напоследок алюминиевая жилка сечением около 10мм2:

Просадка всего 18mV, практически как у медного 2,5мм2, а ведь у алюминиевого сечение около 10мм2. К тому же последний нельзя часто гнуть. Вот почему отказались от алюминия…



Выводы:



Плюсы:

  • + качественный
  • + медный
  • + термостойкая изоляция
  • + жилки луженые

Минусы:

  • — не сертифицирован

Бонусы:

  • + продавец не режет провод, если брать несколько метров
  • + продавец делает небольшой запас по длине



Итого, перед нами хороший многожильный провод в холодо/термостойкой изоляции. Он мягкий (гибкий), хорошо подойдет для изготовления щупок или шунтирования силовых линий, где штатного провода недостаточно. Могу смело рекомендовать к покупке…



Я покупал здесь

Потом нашел более выгодный лот на 3м здесь

Лот 10м с сечением от 8AWG до 24AWG здесь

За остальные не ручаюсь…



Не проходите и мимо подборок:

Приспособления для радиолюбителя ЗДЕСЬ, остальные в профиле

Распродажа на Алиэкспресс ЗДЕСЬ, остальные в профиле

Подборка автотоваров ЗДЕСЬ, остальные в профиле
