Одножильный гибкий медный кабель: Провод гибкий медный одножильный цена, купить

Содержание

одножильные и многожильные медные провода

Современный рынок предлагает большое разнообразие кабельных систем, отвечающих всем требуемым условиям эксплуатации, тем самым увеличивая и делая более эффективным производственный процесс как в различных промышленных сферах, так и в домашних. Разнообразие электрических кабелей огромно: СИП (силовой кабель для воздушных трасс), ВВГ (кабель для домашней проводки), ТПП (провода для прокладки телефонных линий), STP, FTP, UTP (сетевые и телефонные кабельные системы) и др. Но данные модели не всегда обладают нужной гибкостью и устойчивостью на перегиб. В среднем они выдерживают порядка несколько десятков или сотен перегибов. При подводке проводки к передвижным силовым промышленным аппаратам этих свойств зачастую не хватает. Именно поэтому в 80-х годах прошлого века производители учли все нюансы и разработали инновационную продукцию – гибкий кабель, у которого устойчивость к перегибам увеличилась в разы в сравнении с его предшественниками.

Гибкий кабель с сечением 1,5

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

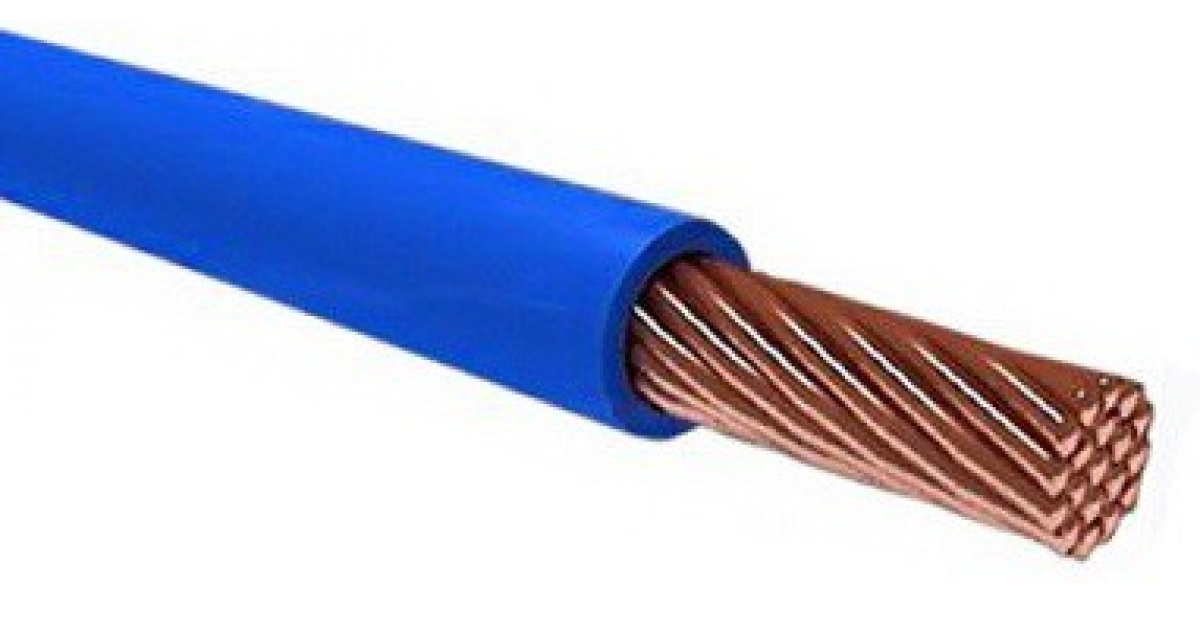

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

  • Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
  • Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
  • Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
  • Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК».  Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Отличие одножильного от многожильного провода

В процессе выполнения домашних строительных работ у неопытных мастеров часто возникает вопрос, какой электрический провод лучше: многожильный или одножильный для прокладки проводки.

Стоит подчеркнуть, что многожильные кабеля являются более гибкими и обладают лучшей эластичностью в сравнении с одножильными.

Одножильный провод состоит из одной литой токопроводящей жилы, многожильный – из большого количества мелких волосков. Однозначного ответа, какой вид кабеля лучше, нет – все зависит от индивидуальных особенностей применения, но можно выделить ряд достоинств каждого из них.

Одножильный кабель

Преимущества и недостатки одножильной системы:

  1. Стоимость одножильной проводки значительно ниже цены многожильной аналогичного сечения;
  2. В случае отсутствия возможности монтажа одножильного кабеля в гофрированную трубку или кабель-канал за счет его жесткости возможна укладка в канву без дополнительных средств защиты провода. Это идеальный вариант для подводки источника питания к осветительным приборам и розеткам в бытовых условиях;
  3. При подводке к автоматам и бытовым приборам не требуется дополнительного лужения;
  4. Применим для монтажа с ограниченным радиусом изгиба, в случае расположения проводки под углом в 90 градусов лучше отдать предпочтение многожильному кабелю.

Кабель электрический многожильный медный гибкий обладает рядом преимуществ, отсутствующих в одножильном:

  1. Подходит для прокладки проводки в канву неправильной формы с изгибами и поворотами;
  2. В процессе эксплуатации подвержен меньшему нагреванию, хорошо себя зарекомендовал при температурных скачках;
  3. Легче монтируется в гофрированную трубку и короба, соответственно, впоследствии в случае необходимости легче извлекается из них;
  4. Устойчив к растяжению и многократному изгибанию, без нарушения целостности конструкции. Более легкий изгиб в сравнении с одножильной проводкой, повышенная ударопрочность;
  5. Незаменим в удлинителях и электрических домашних и промышленных бытовых приборах.

Однозначно трудно сказать, что одножильный силовой кабель лучше многожильного или наоборот. Каждая из систем имеет свои преимущества. Зачастую для домашних работ предпочтение отдается одножильному кабелю за счет дешевизны и простоты в работе, но стоит учесть, что при многоразовом изгибе произойдет преломление токопроводящей жилы. Что касается промышленных объектов, там чаще всего применяются многожильные кабеля, так как в процессе прокладки сложных коммуникационных трасс требуется больше гибкости и эластичности от продукции. Многожильные кабеля обладают более высокой стоимостной оценкой, причем наблюдается прямая зависимость цены от класса гибкости продукции. Самыми дорогими являются провода 7-го класса, поскольку обладают максимально возможной гибкостью на сегодняшний день.

Разновидности гибкого кабеля

Гибкий многожильный кабель выпускается под различными марками, обладающими разными свойствами. Можно выделить наиболее востребованные из них:

  • КГВВ представляет собой продукцию, выдерживающую температурный режим от минус 50 до плюс 50 градусов за счет надежной изоляции, в состав которой входит ПВХ, обеспечивающая срок службы порядка 25 лет. Применяется для подвода электропитания к силовым установкам, например, экскаваторам, элеткроподъемникам и др. Рассчитан на напряжение порядка 1000-1500 Вольт;

Гибкий кабель из серии КГВВ

  • РКГМ предназначен для силовых линий электропередач и передвижного оборудования, рассчитан под температуру от минус 60 до плюс 180 градусов, устойчив к повышенной влажности за счет надежной изоляции из кремния и резины;
  • ВВГ предназначен для проведения электрической разводки в жилых и нежилых помещениях, в составе изоляции находится поливинилхлорид, что придает дополнительной прочности всей конструкции в целом;
  • КОГ предназначен для подвода электропитания к сварочным аппаратам различной мощности, возможна эксплуатация с высокой влажностью, а также как внутри помещения, так и за его пределами;
  • ВРБ предназначен для монтажа непосредственно в грунтовых траншеях, обладает хорошими изоляционными свойствами за счет брони, но в то же время его гибкость не отличается высокими показателями;

Гибкий кабель из серии ВРБ

  • SHIF имеет силиконовую изоляцию и предназначен для работы в экстремально высоких температурах до 220 градусов, устойчив к воздействию различных щелочных сред.

За счет своих разновидностей гибкий кабель предполагает различную установку: как в специализированные короба и кабель-каналы, так и в земляные траншеи. Также это может быть воздушная или даже открытая прокладка. Вид монтажа зависит от индивидуальных особенностей кабельной проводки, от температурного режима, скопления людей и условий эксплуатация. Исходя из требуемых условий применения, осуществляется подбор нужной продукции, отвечающей необходимым техническим характеристикам.

Видео

Оцените статью:

Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок

Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели… .


Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.

Кабель гибкий многожильный – изделия, где проводником тока выступают несколько жил, переплетённых между собой. (см рис.)

К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.(см.рис.)

У каждого типа проводника есть свои преимущества и недостатки:

Кабель гибкий многожильный Кабель с монолитным проводником
Преимущества Недостатки Преимущества Недостатки
Высокая эластичность Высокая стоимость Низкая стоимость Плохая работа на изгиб
Высокая гибкость Плохая работа в ВЧ сетях Работа в ВЧ сетях Наличие скин-эффекта
Малые токопотери   Простота монтажа
Качественная коммутация Простота соединения
 Надежность   Высокая жёсткость

Подберем гибкий многожильный кабель для Ваших задач!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Одножильные и многожильные кабели изготавливают с определенным классом гибкости.
Этот показатель позволяет определить минимальный радиус, на который может быть загнуто кабельное изделие в процессе эксплуатации.


Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.

Гибкие многожильные кабели – обзор марок


Многопроволочный ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.


Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях. Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, — к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.


Кабель медный многожильный в резиновой изоляции особой гибкости КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.

Нужна консультация по многожильному гибкому кабелю?
Обратитесь к специалистам компании Кабельные системы!

Получить консультацию


Бронированный силовой многожильный кабель ВРБ – оптимальный вариант для использования в земляных траншеях. Устойчивый к химическому воздействию состава почвы, он также сохранит работоспособность и при возникновении короткого замыкания в сети. Кабель ВРБ нельзя подвергать механическим растяжениям ввиду наличия брони из оцинкованных или стальных лент. Токопроводящая жила имеет второй класс гибкости. Несмотря на низкий показатель гибкости, этот бронированный силовой кабель в резиновой изоляции с многожильными проводниками облегчает стационарную прокладку с многократными поворотами.


Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).


Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный КУПЭВ используются для передачи маломощных сигналов управления. Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).


Кабель сигнальный гибкий многожильный КпсВВГ предназначен для систем пожарной сигнализации. Медные жили состоят из проволок и относятся к 4-му классу гибкости. Кабель соответствует классу пожарной безопасности О1.8.2.5.4, что допускает прокладывать эту марку в помещениях только одиночным способом. Групповой монтаж КПсВВГ разрешен только на улице или в помещениях производственного назначения. КпсВВГ производится сечением 0,12 и 0,2 мм.


Кабель монтажный гибкий многожильный МКШнг предназначен для межприборных и внутриприборных соединений. В конструкции медно-луженые многопроволочные жилы 3-4 класса гибкости.

Количество жил от 2-х до 37 сечением от 0,35 до 2,5 мм2. Допустима групповая прокладка. При воздействии на монтажный провод вибрационных нагрузок, бензина, масел, морской воды лучше использовать марку МГШВ — низковольтный многопроволочный провод для монтажа.


Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур. Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования

Гибкие монтажные провода: одножильные и многожильные



Монтажный одножильный и многожильный гибкий провод: описание и применение

Гибкие монтажные провода применяются для установки различных электроприборов, аппаратуры, оборудования. При проведении электромонтажных работ допускается изгибать кабель, укладывать его разными способами. Высокая гибкость таких проводов обусловлена тем, что их токопроводящие жилы выполнены из мягкой медной проволоки.

Гибкие монтажные провода устойчивы к ударным нагрузкам, влиянию вибрации, перепадам температур.

Основные виды гибких монтажных проводов

Гибкие монтажные провода разделяют на одножильные и многожильные. Первые применяются для монтажа различных щитов: осветительных или для управления. Из вторых изготавливают разные удлинители или переноски (часто используются в быту), также с их помощью производится подключение бытовых приборов, электрических инструментов и другой переносной аппаратуры.

К однопроволочным гибким проводам относятся следующие:

  • МШВ – изоляционный слой выполнен из поливинилхлоридного пластиката, обмотка – шелк триацетатный.
  • МШДЛ (лакированный) – обмотка нанесена в два слоя, выполнена из шелка полиамидного.

К многопроволочным гибким проводам относятся следующие:

  • МГСП – обмоточный слой выполнен из стеклянных нитей, изоляция – полиэтилен.
  • МГШДЛ (лакированный) – двойной слой обмотки выполнен из полиамидного шелка.
  • МГЦСЛЭ (лакированый, экранированный) – изоляция пленочная, оплетка – стекловолокно.

Существует и множество других марок и видов гибких монтажных проводов, приобрести которые можно в компании «СвязьЭнергоКомплект».

Продажа гибких медных монтажных проводов: выгодное предложение от компании «СвязьЭнергоКомплект»

«СвязьЭнергоКомплект» работает в сфере оптовых продаж кабельно-проводниковой продукции. Одной из позиций нашего широкого ассортимента является гибкий монтажный провод от надежных производителей. Мы предлагаем организациям и предприятиям купить данный товар по самой выгодной цене. Высокое качество провода гарантируем. При оформлении заказа предоставим всю необходимую документацию, подтверждающую соответствие реализуемых проводов всем нормативам и стандартам.

Объем оптового заказ может быть любым. На нашем складе всегда имеются в наличии все виды проводов, представленные в каталоге.

При необходимости у наших специалистов вы сможете получить подробную консультацию по поводу характеристик, применения и стоимости гибких проводов, а также других интересующих вас вопросов. Оплату товара можно производить наличным и безналичным способом, доставка заказов осуществляется по всей России в самый короткий срок.

Многожильный гибкий медный кабель: устройство и область применения

Кабель: виды и сферы применения.

Один или несколько проводников (жил), имеющих персональную изоляцию и собранных в общей герметичной оболочке, называют кабелем. Как внутренняя оболочка каждой жилы, так и общая могут быть выполнены из различных материалов: резины, ПХВ, алюминия или свинца. Если условия эксплуатации предусматривают возможность внешних воздействий, то верхняя оболочка может быть дополнительно бронирована покрытием из стали.

Кабель с одной жилой называется одножильным и имеет довольно ограниченную сферу применения. Гораздо большей популярностью пользуется многожильный (2, 3, 4 жилы) медный гибкий кабель. Каждый из них обладает своими преимуществами и недостатками, они различаются по степени гибкости, сечению, весу и цене. Сечение кабеля соответствует силе тока, который он может пропускать.

Твердый (одножильный) медный кабель (провод) применяется в ситуации, когда он после монтажа будет неподвижен. Например, в электродвигателях или внутренней электропроводке. Если нужно запитать оборудование с большим диапазоном движения (к примеру, кран козловой), если устройство проводки требует большого количества изгибов, то оптимально применить гибкий многожильный медный кабель, поскольку он более мягкий.

Нижний ценовой сегмент занимают одножильные провода без защиты. Чем больше жил в кабеле и сильнее его защита (бронирование), тем кабель дороже. От количества жил (от 1 до 37 с сечениями от 0,75 до 800 мм2) и оплетки также зависит и вес. Стоимость медных одножильных кабелей в 3-4 раза выше алюминиевых.

Различают классы гибких медных кабелей и по специфике использования. Например, силовой нашел свое применение при создании кабельных линий передачи и распределения электричества в силовых электроустановках, осветительных сетях, в качестве проводки в жилых и промышленных зданиях. Он характеризуется наличием нескольких жил одинакового сечения, за исключением заземляющей, которая может иметь сечение меньшего размера.

Медный многожильный кабель должен обладать устойчивыми механическими, электрическими и теплофизическими характеристиками, поскольку параметры работы силового кабеля должны оставаться неизменными при работе в любых условиях. Условно они делятся на кабели низкого напряжения (до 1 кВ) и высокого напряжения (до 30 кВ), имеют различный материал внешней изоляции (ПВХ, безгалогеновая, сшитый полиэтилен), различаются по наличию экрана, типу жил, характеру их скрутки.

Медные кабели бывают разных видов:

  • Контрольные гибкие кабели нашли широкое применение в электромонтажных работах, системах автоматизированной транспортировки, системах безопасности и автоматизации управления.
  • Огнестойкие и безгалогеновые кабели отвечают требованиям к повышенной огнестойкости и негорючести для сохранения работоспособности в случае возникновения пожара и для систем пожарной сигнализации.
  • Кабели управления обладают повышенной гибкостью для применения в роботах, на конвейерах и транспортерных лентах.
  • Кабели для передачи данных с защитой сигнала от внешних помех.
  • Кабели для частотных преобразователей и сервоприводов.
  • Кабели для передачи данных для оборудования офисов, звукозаписывающих студий, внешних линий связи, для медоборудования. Они имеют конструктивные особенности (попарно свитые жилы, дополнительные экраны).
  • Специальные термостойкие кабели с силиконовой оболочкой, выдерживающие температуры до 800 градусов (холодильные или нагревательные установки, сталелитейное производство, кораблестроительная и авиационная промышленность, цементные, стекольные производства, сауны и солярии).
  • Крановые кабели, которые необходимы для обеспечения работы подъемных механизмов (краны, подъемники, лифты). Они отличаются высокой устойчивостью к механическим воздействиям, выдерживают скручивающие и растягивающие усилия, имеют химически стойкую оболочку.

И еще много других – всепогодный резиновый кабель, плоский, компенсационный, коаксиальный (радиочастотный), видеокабель, инсталляционный, телефонный, BUS-кабель, кабели с разъемами, для альтернативной энергетики и медиа технологий, спиральный и судовой кабели.

Маркировка медных многожильных кабелей.

Как было сказано выше, отдать предпочтение жесткому или гибкому медному проводу в разводке дома или квартиры должен или производитель работ, или хозяин дома. Потому что розетки и осветительные приборы имеют стационарное месторасположение. Но тут придется учитывать временные затраты на проведение монтажных работ. К примеру, гибкий медный провод укладывать легче и быстрее. Это вам скажет любой электрик.

Но тут есть и одна отрицательная позиция – при соединении провода медного гибкого в распределительном щитке или в розетке, необходимо провести оконцевание его жил. Что это значит? Так как медный многожильный провод – это большое количество мелких проводков, то при соединении их к другим клеммным устройствам произойдет их распушивание.

Пайка медных проводов

Есть еще один момент, на который необходимо обратить внимание. Если розетки или светильники меняются часто, если они периодически подвергаются ремонту, то лучше использовать многожильный медный кабель в разводке дома. При проведении монтажных и ремонтных работ сам кабель подвергается изгибу, поэтому жесткий провод может многократных изгибов просто не выдержать.

Маркировка, которую имеет гибкий многожильный медный кабель, содержит буквенные и цифровые значения. Чтобы выбрать нужное изделие, необходимо ориентироваться в этих обозначениях.

Материал жил, как правило, обозначается первой буквой (обычно это буква А, которая обозначает алюминий). Медная жила не маркируется.

Второе буквенное обозначение говорит о материале оболочки кабеля. Третье означает изоляционное покрытие жил:

  • В или ВР – ПВХ-покрытие,
  • П – полиэтиленовое,
  • Р – резиновое,
  • Н – наиритовое (из негорючей резины),
  • Ф – фальцованное (металлическое),
  • К – капроновое,
  • О – оплетка из полиамидного шелка,
  • С – стекловолоконное,
  • Э – экранированное,
  • Г – с гибкой жилой.

Если резиновая изоляция защищена дополнительной оболочкой, то сокращенное название покрытия может стоять после обозначения изоляционного материала.

Четвертое буквенное обозначение описывает конструкционные особенности: Б – бронированный лентами, К – бронированный круглой проволокой, Т – для прокладки в трубе.

Цифрами в маркировке обозначают (по порядку): количество жил, площадь сечения, номинальное напряжение сети.

Для скрытой или неподвижной наружной проводки чаще всего применяют кабель медный плоский 2-х или 3-х жильный с одинарной изоляцией (ППВ) или круглый (до 5 жил) с двойной изоляцией (ПВС). Шнуры для подключения любых бытовых приборов к источнику питания обычно бывают с медными скрученными жилами в двойной изоляции (ШВВП).

Прокладывать в земле можно круглый медный четырехжильный кабель в двойной изоляции ВВГ, а в воде – ВВП. Именно марка ВВГ пользуется у строителей наибольшим спросом, поскольку он может применяться для монтажа сетей с нагрузкой от 0,6 до 6 кВ. Не меньшей популярностью пользуется типа КГ – медный гибкий кабель с резиновой изоляцией.

Причем резиновое покрытие со специальными добавками позволяет прокладывать его даже в вечной мерзлоте. Для трасс, которые протягиваются в грунте, тоннелях или открытым способом самым востребованным остается бронированный кабель ВБбШв, имеющий двойную ПВХ-изоляцию и защитное покрытие из металлической ленты в два слоя.

Электрические кабели жилых помещений

ВВГ – силовой медный электрический кабель, достаточно гибкий для скрытой или открытой электропроводки квартир и частных домов.

НЮМ (NYM) – силовой медный кабель не с двойной, а тройной изоляцией. Надежный, но очень жесткий.

СИП — самонесущий изолированный провод предназначенный для воздушной подводки электропитания частному дому по воздушным линиям электропередачи ВЛИ.

ВБбШв — кабель бронированный с аналогами, для траншейной подводки электропитания к частному дому.

ПУНП – электрический кабель для сетей управления и контроля (сигнализации), реже для электропроводки.

ТПП, ШТЛП — телефонные электрические кабели для прокладки телефонных линий связи (слаботочная электропроводка).

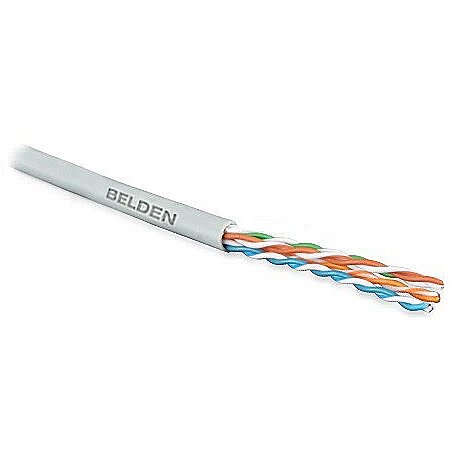

STP, UTP, FTP и аналоги – витая пара, кабели слаботочной электропроводки компьютерных сетей, видео наблюдения, а также телефонии и датчиков сигнализаций.

/p{amp}gt;

Не упомянул о специальном кабеле, который часто используется в жилых помещениях, но редко упоминается в обзорах бытовых кабелей. Это тепловой электрический кабель (резистивный или саморегулирующий), используемый в системах электрический теплый пол.

Все перечисленные кабели хорошо известны, они активно применяются и практически не имеют альтернативны. Однако электропроводка, особенно частного дома, настолько разнообразна, что приходится иметь дело и со специальными электрическими кабелями.

Параметры выбора силового кабеля КГ.

Универсальное решение для устройства системы электроснабжения – применение силового кабеля КГ, назначение которого – передача и распределение постоянного (до 1000 В) или переменного (до 660В/400Гц) напряжения. Незаменимым, в отличие от большинства марок силовых кабелей, он оказывается для подключения потребителей на открытых площадках, в условиях повышенной влажности, воде.

Поэтому при выборе кабеля КГ, изучая маркировку, кроме сечения токопроводящих жил, необходимо учитывать параметры гибкости и дополнительные характеристики для конкретных условий эксплуатации. А вот показатели гибкости такого кабеля можно узнать из его сертификата, например, кабель с сечением жил до 4 мм2 способен выдержать 30000 циклов изгиба без потери рабочих параметров.

Для эксплуатации кабеля в условиях тропической жары следует выбирать изделия с оболочкой, способной противостоять действию грибков и плесени (дополнительная буква Т в маркировке – тропическое исполнение). Для прокладки в условиях низких температур должна быть маркировка ХЛ; при повышенных требованиях к химической устойчивости, невосприимчивости к маслам и растворителям, при пожаробезопасности нужно применять кабель КГ-Н.

Приобретая такой кабель, следует еще учитывать внешние нагрузки, Так, растягивающие усилия могут иметь наибольшее допустимое значение 2 кг/ мм2 общего сечения кабеля, т. е. 3-х жильный кабель с сечением жилы 4 мм2 может выдержать предельную нагрузку на растяжение не более 24 кгс.

Гибкие резиновые кабели КГ

У всех перечисленных выше электрических кабелей, за исключением провода СИП, очень маленькое сопротивлении на растяжение. Говоря другими словами, они не переносят, когда их растягивают, и как следствие их нельзя использовать для подключения переносных электрических устройств и аппаратов.

Для этих целей служат специальные электрические кабели серии КГ.

  • Кабель электрический серии КГ это гибкий электрический кабель с медными, скрученными многожильными жилами в двух резиновых оболочках, резиновой изоляции жил из РТИ резины и общей оболочки из резины для шлангов РШТ.

Благодаря такой конструкции электрические кабели КГ очень гибкие, не боятся небольших растяжений, переносят легкие удары.

Медные провода в домашней разводке

К выбору сечения энергоснабжающего кабеля для внутренней проводки нужно подходить достаточно серьезно. Прежде чем купить кабель, следует определить общую нагрузку на него и сечение жил, способное транспортировать такое количество тока. От этого зависит безопасность, поскольку неправильный выбор может привести в лучшем случае к перегреву, а в худшем – к нарушению изоляции, короткому замыканию или даже пожару. Это может случиться, если для устройства проводки будет выбран кабель меньшего сечения, чем необходимо.

Основным показателем для расчета служит общая токовая нагрузка или, проще говоря, величина тока, которая может быть беспрепятственно пропущена кабелем при длительной работе всех точек потребления.

Количество электроприборов, которые мы эксплуатируем ежедневно, у всех разное. Но каждый из них потребляет определенное количество тока, которые можно узнать из их паспортов. Сложив все показатели, получим общую потребляемую мощность в кВт. Определить необходимую силу тока можно либо воспользовавшись таблицами, либо по формуле (школьный курс физики).

Например, с утра были включены одновременно электрочайник, микроволновка, тостер и кофеварка. Суммарное потребление тока составит около 22 А. С учетом того, что работают и другие постоянные потребители: телевизор или компьютер, холодильник и освещение, потребление может возрасти до 25 А.

Правила устройства электроустановок официально регламентируют параметры стандартной квартирной электропроводки, которая рассчитывается на максимальную потребляемую величину тока 25 А (на эти величины рассчитаны автоматические пробки на щитке ввода). Проводку рекомендуется выполнять медным кабелем с сечением 5 мм2 (соответствует диаметру кабеля 2,5 мм).

При этом сечение жилы не должно быть меньшим 2,5 мм2 (диаметр проводника – 1,8 мм). Для розеток оптимально применять медный кабель с сечением жил 2,5 мм2, для выключателей – 1,5 мм2. При наличии дополнительных энергопотребляющих приборов (электроплита или электродуховка) к ним подводят кабель сечением не менее 4-6 мм2.

Такой выбор сечения медного многожильного кабеля является очень популярным и распространенным среди электриков, поскольку известно, что медный кабель сечением 1,5 мм2 способен «выдержать» нагрузку более 4 кВт (19 А), 2,5 мм2 – 5,9 кВт (27 А), 4 и 6 мм2 – свыше 8 и 10 кВт. Этого вполне достаточно для включения необходимых электроприборов, а в некоторых случаях даже создает определенный резерв.

Электротехническая продукция в Уфе

ФОТО-КАТАЛОГ
  • Лампы, световые устройства, комплектующие светильников
    • Лампы накаливания (ЛН)
    • Лампы накаливания галогенные (ГЛ)
    • Лампы люминесцентные (линейные (ЛЛ), компактные (КЛЛ))
      • Линейные люминесцентные лампы
      • Компактные лампы Osram (цоколь 2G7, 2G11, G23, G24, GX24, E14, E27 и др. )
      • Компактные лампы Philips (цоколь GX24, E14, E27 и др.)
      • Компактные лампы Selecta (цоколь G23, G24, GX53, GX70, E14, E27 и др.)
      • Компактные лампы Ecola (цоколь GU5.3, GU10, GX24, GX40, GX53, GX70, R7s, E14. E27 и др.)
      • Компактные лампы Maysun (цоколь Е14, Е27 и др.)
      • Компактные лампы Uniel (цоколь R7s, Е14, Е27 и др.)
      • Компактные лампы Compak (цоколь 2G7, 2G11, Gx10q и др.)
      • Распродажа компактных ламп различных брендов
      • КЛЛ TDM с колбой типа свеча, шар и пр.
      • КЛЛ TDM с трубкой дугообразной (3U, 4U)
      • КЛЛ TDM с трубкой спиралевидной полной (FS)
      • КЛЛ TDM с трубкой малого диаметра (FST2)
      • КЛЛ TDM неинтегрированные (без ПРА)
      • КЛЛ TDM промышленные (мощные)
    • Лампы газоразрядные
    • Светодиодные (LED) лампы и модули
    • Лампы бактерицидные, облучатели
    • Фитолампы и световые устройства для растений
    • Декоративная иллюминация
    • Светодиодные (LED) ленты, контроллеры и аксессуары
    • Пускорегулирующая и светотехническая арматура
  • Светильники наружного освещения и универсального применения
    • Прожекторы (опции — переносной, с датчиком движения, RGB) IP44, 54, 65
      • Прожекторы светодиодные брендовые (ASD, JazzWay, GeniLED, General и др. )
      • Прожекторы светодиодные Народные СДО
      • Прожекторы светодиодные Народные СДО-04
      • Прожекторы светодиодные Народные СДО-3 Компакт
      • Прожекторы цокольные R7s под галогенные лампы брендовые (+ опции)
      • Прожекторы цокольные R7s под галогенные лампы TDM (+ опции)
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНаТ, ДРЛ и пр.) брендовые
      • Прожекторы цокольные Е27, Е40 и пр. под различные лампы (ЛН, КЛЛ, LED, ДНат, ДРЛ и пр.) TDM
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы брендовые
      • Прожекторы цокольные Rx7s, Е40 под металлогалогенные лампы TDM
      • Прожекторы на штативе, штативы
    • Светильники садово-парковые комбинированные брендовые
    • Светильники консольные на трубу (+ опции) брендовые
    • Светильники настенно-потолочные (накладные, подвесные и пр.)
      • Светильники под цокольные лампы Е27, Е40
      • Светильники под цокольные лампы G5.3, GU5.3, GU10, GX53, GX70
      • Накладные люминесцентные светильники типа ЛСП под цокольные лампы G13
      • Накладные светильники типа НПП, НПБ, НБП, НББ под цокольные лампы Е27, Е40
      • Светильники подвесные (на трос, профиль, трубу) светодиодные и цокольные Е27, Е40
      • Светильники вертикально-подвесные типа НСП под цокольные лампы Е27, Е40
    • Фонари, светильники переносные/с аккумулятором и аксессуары
    • Светильники садово-парковые (с/п) TDM и комплектующие к ним
    • Светильники взрывозащищенные
  • Светильники внутреннего освещения
    • Встраиваемые светильники общего и дополнительного освещения
    • Светильники накладные люминесцентные (под лампы с цоколем G5, G13, G23, GR10q и пр. ) IP20, 23, 40
    • Светильники настенно-потолочные цокольные Е14, Е27, G10 и пр. под лампы ЛН, КЛЛ, LED
    • Светильники светодиодные настенно-потолочные
    • Светильники подвесные (на шнур, трос, трубу и пр.)
      • Светильники подвесные светодиодные
      • Светильники подвесные типа НСО, НСБ цокольные Е27, G9 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники подвесные (люстры) CITILUX цокольные Е14, Е27 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 и пр. (под лампы ЛН, КЛЛ, LED)
      • Светильники производственные цокольные Е27, Е40 (под лампы ДРЛ, ДНаТ, ДРИ (МГЛ))
    • Светильники накладные специальные — с датчиками (фото-, шума, движения и пр.), антивандальные
    • Светильники аварийные/с аккумулятором и световые указатели
    • Светильники точечные (опции — поворотные, с рефлектором, с декоративным элементом)
      • Встраиваемые светодиодные светильники
      • Встраиваемые светильники с цоколем E14, E27
      • Встраиваемые светильники с цоколем G4, GU4, G9, GU9, GU10
      • Встраиваемые светильники с цоколем G5. 3, GU5.3
      • Встраиваемые светильники с цоколем GX40, GX53, GX70
      • Встраиваемые декоративные потолочные светильники E14, G4, G9, G5.3, GU5.3, GU10
      • Накладные светильники с цоколем GX53
    • Светильники локального и акцентного освещения
  • Электроустановочные изделия (ЭУИ)
  • Кабельные разъемы, удлинители, фильтры сети
    • Бытовые электрические вилки, розетки
    • Колодки (посты) розеточные, разветвители
      • Колодки бытовые белые (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые черные (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО сосна (IP20, 2P б/заземления, 2P+E)
      • Колодки бытовые ЭКО бук (IP20, 2P б/заземления, 2P+E)
      • Розеточные посты каучуковые IP44, 55
      • Разветвители (двойники, тройники и пр.)
      • Разветвители с гнездами под плоскую вилку
    • Удлинители офисно-бытовые IP20
    • Удлинители производственные IP20, 44
    • Удлинители-переноски под лампу
    • Разъемы, переходники, шнуры соединительные для сетевого оборудования
    • Силовые вилки, розетки (разъемы)
  • Автоматические выключатели и устройства защиты
    • Автоматические выключатели силовые
    • Автоматические выключатели модульные
    • Дифференциальные автоматические выключатели
    • Устройства защиты от перенапряжений
    • Предохранители (типа ПАР, плавкие вставки, держатели и пр. )
      • Предохранители ПАР (автоматические резьбовые)
      • Плавкие вставки ВПБ, Н520Б (быстрого действия), ВПТ, Н520Т (замедленного действия), держатели ДПВ 5х20
      • Плавкие вставки цилиндрические ПВЦ, держатели ДПВ 10х38, 14х51, 22х58
      • Предохранители плавкие серии ППНН, держатели, аксессуары
      • Предохранители плавкие вставки ПН-2, контакты-основания и пр.
      • Патроны ПТ высоковольтных предохранителей ПКТ
    • Устройства защитного отключения
    • Реле (блоки) контроля и защиты
    • Устройства заземления (комплекты и пр.)
  • Электрокоммутационная аппаратура
    • Устройства модульные
    • Устройства в оболочке, с функцией доп/оболочки и без нее
      • Выключатели кнопочные IP40
      • Выключатели путевые, концевые IP54, 55, 67
      • Рубильники кулачковые IP40, 44
      • Посты кнопочные IP40, 54, оболочки для кнопок
      • Посты кнопочные тельферные IP30, 54
      • Переключатели кулачковые IP20, 40, 54
      • Пакетные выключатели/переключатели IP00, 30, 56
      • Контакторы в оболочке IP54
    • Арматура ручного управления
    • Выключатели-разъединители
    • Устройства электромагнитные для частых коммутаций
    • Контакторы малогабаритные КМН, катушки и пр.
    • Контакторы промышленные КТН, катушки и пр.
    • Контакторы электромагнитные КТ серии 6600
    • Пускатели ПМ12 Вольтмик, реле и аксессуары
    • Пускатели ПМ-12 TDM electric, реле и аксессуары
    • Пускатели ПМЛ
  • Корпуса и устройства для сборки щитов, электрощиты в сборе
    • Щиты распределительные встраиваемые (типа ЩРВ) пластиковые, металлические IP31, 40, 41
    • Щиты распределительные навесные (типа ЩРН) пластиковые, металлические IP20, 30, 31, 40, 41
      • Щиты (боксы) навесные пластиковые ABB, Schneider Electric IP40
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 белый
      • Щиты (боксы) навесные пластиковые TDM IP20, 41, 42 ЭКО сосна, бук
      • Щиты (боксы) навесные пластиковые Tekfor IP41
      • Щиты (боксы) навесные пластиковые Vi-ko, U-plast, Legrand Nedbox IP30, 40
      • Щиты (боксы) навесные пластиковые ТУСО IP40
      • Щиты (боксы) навесные пластиковые IEK, СЩит IP30,31
      • Щиты (боксы) навесные металлические Узола IP31
      • Щиты (боксы) навесные металлические TDM IP31
      • Щиты (боксы) навесные металлические СЩит, ЭРА, RUCELF IP31
    • Щиты учетные и учетно-распределительные IP30, 31
      • Щиты учета и распределения встраиваемые (ЩУРВ, ЩРУВ, ЩРУ-В и др. ) IP31
      • Щиты учета и распределения навесные (ЩУН, ЩУРН, ЩРУН, ЩРУ и др.) IP31
      • Щиты квартирные (ЩК, ЩКВ, ЩКН, оболочки, корпуса, панели и др.) IP30, 31
    • Щиты с монтажной панелью IP31, 54, 55, 66
      • Щиты ЩМП, ЩРН-М металлические IP31 TDM
      • Щиты ЩМП, ЩРН-М металлические IP31 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические IP66 TDM
      • Щиты ЩМП, ЩРН-М металлические IP54, 55, 65 Узола, RUCELF, СЩит
      • Щиты ЩМП, ЩРН-М металлические напольные IP31, 66 TDM и аксессуары
      • Щиты антивандальные ЩПМП пластиковые
      • Щиты ЩМП пластиковые IP65 TDM
    • Щиты учета и распределения герметичные IP54, 55, 66
    • Каркасы и аксессуары (панели, рамы и пр.) для сборки щитов
      • Каркасы TDM серии ВРУ-1 (цельносварные, сборно-разборные) IP31
      • Каркасы TDM серии ВРУ-2, ВРУ-3 (цельносварные, сборно-разборные) IP31
      • Панели, рамы и аксессуары для каркасов ВРУ TDM (-1,-2,-3)
      • Каркасы TDM серии ВРУ-1 IP54
      • Корпуса TDM ШРС, ВРУ-моноблочный IP31, 54
      • Корпуса TDM для сборки НКУ (ШРС, ВРУ, ГРЩ, ЩО-70, Щиты автоматики и пр. ) серия КСРМ сборно-разборные IP31
      • Корпуса TDM щитов этажных ЩЭ IP30
    • Средства обеспечения микроклимата
    • Электрические счетчики, приборы измерительные
    • Электрощитовые сборки
  • Аксессуары для щитов и шкафов
  • Устройства трансформации, питания и стабилизации
    • Трансформаторы и комплектные устройства
    • Авто- и мотосвязанные устройства
    • Аккумуляторы, батарейки и источники (системы) бесперебойного питания
      • Аккумуляторные батарейки AAA (R03 10,5мм), AA (R06 D14,5мм), C (R14 D26,2мм), D (R20 D34,2мм) и др., зарядные устройства
      • Батарейки цилиндрические 1,5В (AAA, AA, C, D), дисковые 1,5; 3,0В) и др.
      • ИБП (плюс реле напряжения, стабилизатор, аккумулятор)
    • Устройства питания пониженным напряжением
    • Стабилизаторы напряжения для однофазной сети
    • Стабилизаторы напряжения для трехфазной сети
  • Аксессуары управления электрической нагрузкой
  • Кабель, провод
    • Силовой для стационарной прокладки
    • Силовой для подвижных соединений
    • Установочные (монтажные) и соединительные провода
      • Провод ПуВ, ПВ-1
      • Провод ПуВ, ПВ-1 бухтами (TDM)
      • Провод ПуГВ, ПВ-3
      • Провод ПуГВ, ПВ-3 бухтами (TDM)
      • Провод АПВ
      • Провод ПВС, кабель гибкий КГ-ВВ
      • Провод ПВС бухтами (TDM)
      • Провод плоский гибкий ШВВП, ШВП-2, ПУБГ-П, ПГВВ-П
      • Провод монтажный НВ, МПО, МГШВ, БПВЛ
    • Для вторичных сетей контроля, управления, связи, сигнализации и блокировки
    • Кабель информационный и речевой
    • Ретро-провод витой
    • Специальный провод (водопогружной, термо- и жаростойкий и пр. )
    • Греющий кабель (саморегулирующийся и резистивный)
  • Кабеленесущие изделия и системы
  • Изделия монтажные соединением с кабельной жилой
  • Изделия для изоляции и защиты соединений
  • Изделия крепежные и смежные
  • Электрический инструмент для работы и измерений, расходники
    • Электроинструмент для электромонтажных и общестроительных работ
    • Расходные материалы для электроинструмента
    • Расходные материалы для электроинструмента (продолжение)
      • Круги отрезные по металлу и др.
      • Круги отрезные по бетону, кирпичу и пр.
      • Круги зачистные, обдирочные, заточные
      • Штроберы, зубила плоские, пики для перфораторов
      • Паяльные материалы (припои, канифоль и пр.), клеевые стержни
      • Щетки-крацовки
      • Шкурка шлифовальная, лента абразивная, паста полировальная, насадки
      • Метчики, плашки, клуппы, фрезы, резцы машинные и машинно-ручные, держатели (воротки)
    • Сварочные аппараты и аксессуары
    • Средства обеспечения электромонтажных и общестроительных работ
  • Ручной инструмент, расходники
    • Ручной электромонтажный инструмент и приспособления
    • Ручной общестроительный инструмент и аксессуары
      • Бокорезы, пассатижи, длинногубцы слесарные
      • Ключи разводные, раздвижные (трубные), клещи переставные
      • Отвертки слесарные и аксессуары (биты, переходники и пр. ), наборы
      • Ключи слесарные (рожковые, накидные, комбинированные, имбусовые и пр.), наборы
      • Ключи головочного типа (торцевые), головки и державки (трещетки, воротки), наборы
      • Ножовки по дереву, гипсокартону и пр., стусла
      • Ножи, ножницы, болто- и тросорезы, лезвия и пр.
    • Ручной общестроительный инструмент (продолжение), приспособления и аксессуары
      • Кисти для покраски
      • Ролики и аксессуары для покраски
      • Шпатели, мастерки, кельмы, правило, миксеры и др.
      • Напильники, надфили, рашпили, щетки (обдирочные, зачистные)
      • Ударный инструмент (молотки, кувалды, топоры, киянки, аксессуары)
      • Мерительный инструмент (рулетки, угольники и пр.)
      • Уровни (пузырьковые, лазерные), нивелиры, отвесы и др.
      • Специнструмент (стамески, стекло- и плиткорезы и др.)
    • Расходные материалы и ручной инструмент (приспособления) их использования
      • Полотна ножовочные по металлу, державки полотен
      • Баллоны цанговые заполненные для газовых горелок, горелки, лампы паяльные
      • Тубовая пена монтажная и очистители, распределители (пистолеты)
      • Герметики в тубах и тюбиках, распределители (пистолеты)
      • Заклепки, заклепочники
      • Скобы, степлеры
      • Бруски, шкурка (сетка) абразивные (шлифовальные), оправки (державки)
      • Захваты колец, подшипников (съемники), крюки монтажные и пр.
    • Приспособления и легкая техника для производства работ
  • Электрические водо- и воздухонагреватели (прямые и косвенные)
  • Электронасосные агрегаты
  • Электродвигатели, частотные преобразователи
  • Электротовары для хозяйства, аналоги и хозинвентарь
  • Инженерная сантехника для дома
    • Вентили, краны, смесители
    • Резьбовые фитинги, коллекторы/разделители, радиаторы
    • Арматура и устройства безопасности, управления и учета
    • Трубы, фитинги, аксессуары для монтажа систем водоснабжения, отопления и канализации
    • Сантехнические монтажные аксессуары и запчасти
      • Хомуты трубные, червячные, ремонтные и пр.
      • Лента-фум, лен, паста, нить для герметизации резьбы
      • Арматура запорная (картриджи, кран-буксы, клапаны и пр.)
      • Теплоизоляция (трубки, рулоны и аксессуары)
      • Трос сантехнический
      • Теплоносители (антифриз)
      • Аэраторы, лейки и пр.
      • Прокладки, манжеты, кольца и пр.
      • Запчасти (мембраны, фланцы) к гидроаккумуляторам (бакам), крепления
      • Дюбеля для крепления сантехники
    • Гибкая подводка, труба/фитинги из нержавеющей стали и пр.
    • Элементы магистральной очистки воды


Торговая сеть ATOM electric работает на рынке электротехнической продукции с 2003 года и предлагает своим клиентам товары оптимального соотношения цена-качество.


Лампы, световые устройства, комплектующие светильников

Светильники наружного освещения

Светильники внутреннего освещения

Электроустановочные изделия

Кабельные разъемы, удлинители, фильтры сети

Автоматические выключатели и устройства защиты

Электрокоммутационная аппаратура

Корпуса и комплектующие для сборки щитов, электрощиты в сборе

Аксессуары для щитов и шкафов

Устройства трансформации, питания и стабилизации

Аксессуары управления электрической нагрузкой

Кабель, провод

Кабеленесущие системы

Изделия монтажные соединением с кабельной жилой

Изделия для изоляции и защиты соединений

Изделия крепежные и смежные

Электрический инструмент для работы и измерений, расходники

Ручной инструмент для электромонтажных и общестроительных работ, расходники

Электрические водо- и воздухонагреватели (прямые и косвенные)

Электронасосные агрегаты

Электродвигатели, частотные преобразователи

Электротовары для хозяйства и хозинвентарь

Инженерная сантехника







Провод медный в наличии на складе в Екатеринбурге по низким ценам, звоните 8 (343) 200-55-88

ГОСТ 7262-78, для обмоток, с лаковой изоляцией
4×1 ГОСТ 839-80, для воздушных линий электропередач, неизолированный
ГОСТ 6285-74, для промышленных взрывных работ, с полиэтиленовой изоляцией
0.025×1 ГОСТ 7262-78, для обмоток, с лаковой изоляцией
ГОСТ 7262-78, для обмоток, с лаковой изоляцией
0.032×1 ГОСТ 7262-78, для обмоток, с лаковой изоляцией
ГОСТ 7262-78, для обмоток, с лаковой изоляцией
0.045×1 ГОСТ 7262-78, для обмоток, с лаковой изоляцией
ГОСТ 7262-78, для обмоток, с лаковой изоляцией
0.06×1 ГОСТ 7262-78, для обмоток, с лаковой изоляцией
ГОСТ 7262-78, для обмоток, с лаковой изоляцией
0.071×1 ГОСТ 7262-78, для обмоток, с лаковой изоляцией
ГОСТ 7262-78, для обмоток, с лаковой изоляцией
0.09×1 ГОСТ 7262-78, для обмоток, с лаковой изоляцией
ГОСТ 7262-78, для обмоток, с лаковой изоляцией
0.112×1 ГОСТ 7262-78, для обмоток, с лаковой изоляцией
ГОСТ 7262-78, для обмоток, с лаковой изоляцией
0.125×1 ГОСТ 7262-78, для обмоток, с лаковой изоляцией
ГОСТ 7262-78, для обмоток, с лаковой изоляцией
0.14×1 102 Р ГОСТ 7262-78, для обмоток, с лаковой изоляцией 102 Р

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2.

Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для медибуква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм2, потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм2Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.

ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.
  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

  • автоматы защиты и УЗО;
  • монтажные коробки и подрозетники;
  • розетки и выключатели;
  • гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
  • изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Одноядерные гибкие кабели, Многоядерные гибкие кабели, Таблица размеров гибких кабелей — Kei Ind

Введение

Одно- и многожильные гибкие медные кабели KEI используются в сигналах низкого напряжения, электродвигателях, электроприборах, панелях управления, силовых трансформаторах постоянного тока, электрических щитах, кабелях аккумуляторных батарей и т. Д.

Эти кабели имеют очень гибкую конструкцию и обладают высокой диэлектрической прочностью.

Одно- и многожильные гибкие медные кабели

KEI обладают высокой термостойкостью, кислородным и температурным индексом.Эти кабели замедляют его распространение в маловероятном случае пожара, способствующего спасательной операции.

Приложения

Эти провода / кабели используются для проводки в панелях управления, машинах и различных электрических установках в сухих и влажных помещениях, особенно в типичных промышленных условиях окружающей среды.

Характеристики

Эти провода изготовлены из отожженных неизолированных медных проводников с чистотой 99,97% и, следовательно, обладают низким сопротивлением проводника. Оболочка снабжена специально разработанным составом ПВХ, который не только облегчает снятие изоляции, но и выдерживает все виды механического истирания во время использования.Соединения ПВХ, используемые для изоляции и обшивки, имеют высокий кислородный и температурный индекс, и эти свойства помогают ограничить распространение огня.

Кабельная конструкция

Одноядерные гибкие модули

FR FRLS ZHFR
Тип изоляции 70 ° C / 105 ° C Термостойкий ПВХ Огнестойкий малодымный (FRLS) Без галогенов (HFFR) от 1.От 0 до 4,0 кв. Мм.
Типичные области применения Электромонтаж панелей для использования при высоких температурах окружающей среды Электромонтаж в критических установках с высокой плотностью размещения в общественных и пожароопасных зонах Электромонтаж в критических установках с высокой плотностью размещения в общественных местах и ​​вблизи электронных систем
Применимые стандарты IS-694, BS 6004, IEC 60227, DIN VDE-0281-3 IEC 60332-1, BS 4066-1, EIC-60754-1, ASTMD-2843, ASTMD-2863 IEC 60332-1 и 3, BS 4066-1 и 3, IEC 60754-1 и 2, ASTMD-2863, BS 7211, DIN VDE-0282-9

Многожильные гибкие модули

Тип изоляции Тип обшивки Применимые стандарты Типичные области применения
Стандартный ПВХ Стандартный ПВХ, HRPVC IS 694, BS 6500, IEC 60227, DIN VDE-0281 Шнуры питания для приборов, временные источники питания, трехжильные плоские кабели подходят для использования с погружными насосами.
ПВХ термостойкий до 105 ° C Стандартный ПВХ, HRPVC IS 694, BS 6500, IEC 60227, DIN VDE-0281 Высокомощная техника, духовки, временное электроснабжение в зонах с повышенными температурами.
Стандартный ПВХ FRLS FRLS (огнестойкий малодымный) IS 694, BS 6500, IEC 60227, DIN VDE-0281, IEC 60754-1, IEC 60332-1, BS-4066-1, ASTMD 2843, ASTMD-2863 Шнуры питания для применения в зонах, подверженных возгоранию, огнестойком оборудовании, станках, используемых в критических местах и ​​зонах нагрева.

Почему KEI одножильный и многожильный гибкий кабель

  • Изготовлен из специального ПВХ-компаунда для работы в сложных рабочих условиях и атмосфере.
  • Высокая стойкость к истиранию (механическому).
  • Отличные огнестойкие и жаропрочные характеристики.
  • Повышенная надежность, энергоэффективность и высочайший уровень безопасности с высоким кислородным индексом.
  • Высокая гибкость по своей природе, простота обращения на стройплощадке

Почему мы

  • Присутствие в основных секторах, брендах и странах

  • Прозрачность во всех отношениях

  • Производственные мощности мирового класса

  • Надежные возможности НИОКР

  • Поставщик комплексных решений

  • Дальновидные промоутеры и менеджеры

Купить одножильный многожильный гибкий медный кабель и расходные материалы по доступным ценам

Alibaba.com предлагает широкий выбор качественных материалов. одножильный многожильный гибкий медный кабель от проверенных поставщиков. Проверенные поставщики и производители упорно трудились, чтобы предложить покупателям нужные им материалы. Эти проверенные компании и производители находятся по всему миру и отправляют товары по всему миру, чтобы вы могли достичь своих целей и жить эффективно.

одножильный многожильный гибкий медный кабель продукты, такие как кабели для зарядки мобильных телефонов для iOS и Android, изолированные силовые кабели, кабели для насосов и медные жилы.Есть также электрическая проводка, нейлоновые, алюминиевые кабели, кабели и проводка для солнечной и ветровой энергии, бронированные кабели и все необходимое для подключения и питания ваших продуктов. Предлагаемые изделия имеют низкое и высокое напряжение, энергоэффективны и безопасны для всех ваших потребностей, будь то производство, повседневная жизнь или потребности любителей.

Все. одножильный многожильный гибкий медный кабель тщательно и точно сплетен, сплетен, сконструирован и изготовлен. Используемые материалы прочные, гибкие, проводящие и, прежде всего, надежные.Во всех продуктах используются безопасные и эффективные материалы, которые вы можете изучить с подробным обзором продуктов и профилями компаний. Поставщики проверены, сертифицированы, профессиональны и нацелены на то, чтобы предоставить вам лучшее качество по лучшим ценам. Надежные службы, такие как Trade Assurance для защиты ваших заказов и грузовые перевозки, чтобы гарантировать безопасную доставку ваших продуктов к месту назначения.

Делайте покупки прямо сейчас в вашем главном пункте назначения и надежном партнере для строительства, производства и повседневных нужд.. одножильный многожильный гибкий медный кабель может выполнять поиск по использованию, материалу, применению, сертификации и проводнику. Если вы ищете что-то конкретное, вы также можете выполнить поиск по типу USB. Alibaba.com удобен для клиентов и производителей и является ключевым компонентом вашей механической жизни.

Одноядерный гибкий кабель, Производитель гибких медных кабелей в Ахмедабаде, Индия

Эти одножильные гибкие кабели используются для проводки в панелях управления, машинах и различных электрических установках в малых, средних и крупных отраслях промышленности.

Эти кабели, изготовленные из чистых отожженных медных проводов с чистотой 99,97%, имеют низкое сопротивление проводников. Эти провода изолированы с помощью специального ПВХ-компаунда, разработанного и изготовленного на собственном производстве, который непроницаем для воды, масла, жира и т. Д. кислоты и др.и их сложно защитить от любых механических повреждений.


FR / HR / FRLS / ZHFR

Изолированный одножильный медный отожженный провод

Площадь в кв. мм. Размер в мм. Приблизительный диаметр
мм.
Макс. Сопротивление постоянному току при 20 ° C ° C ° C Номинальный ток в усилителях
0.50 16 / 0,20 2,40 39,00 4
0,75 24/0. 20 2,60 26,00 7
1,00 32 / 0,20 2.80 19,50 11
1,50 48 / 0,20 / 30 / 0,25 3,35 13. 30 14
2,50 80 / 0,20 / 50 / 0,25 3,80 7,98 19
4.00 56 / 0,30 4,60 4,95 26
6,00 84/0. 30 5,40 3,30 35
10,00 140 / 0,30 / 80 / 0,40 7.50 1,91 45
16,00 226 / 0,30 / 126 / 0,40 9,00 1. 21 60
25,00 354 / 0,30 / 196 / 0,40 9,50 0,780 80
35.00 276 / 0,40 11,30 0,554 102
50,00 396/0. 40 13,80 0,386 138
70,00 354 / 0,50 15.20 0,275 214
95,00 484 / 0,50 18,00 0. 206 254
120,00 608 / 0,50 19,50 0,161 300
150.00 750 / 0,50 21,80 0,129 340
185,00 925/0. 50 24,00 0,106 390
240,00 1210 / 0,50 0.801 460

* Обратите внимание на толщину изоляции, толщину оболочки и габаритные размеры, указанные в этой таблице, как номинальные значения. Диаметр пряди номинальный. Однако конструкция проводника разработана с учетом требований к сопротивлению проводника согласно IS 8130: 1984.

7 Особенности одножильного или многожильного кабеля

Электрические кабели могут быть двух типов: одножильные и многожильные.Поскольку кабели являются наиболее популярным (и, в большинстве случаев, единственным) методом электрификации объекта, они распространены повсеместно. Вы можете найти их в домах, на фабриках, общественных зданиях, дорогах и торговых центрах.

Кабели также используются во множестве уникальных приложений. Одножильный подземный кабель может быть не виден, потому что он зарыт в траншею, в то время как многожильный кабель может быть виден всем, проходя над головой по стене или потолку. Возникает вопрос: что такое одножильный или многожильный кабель? И почему вы решили использовать многожильный кабель вместо одножильного?

В следующем посте мы обсудим эти вопросы и дадим вам на них ответы. После того, как вы прочитаете предоставленную информацию, вы сможете поговорить с официальными лицами, с поставщиками одно- или многожильных кабелей, при обсуждении покупки кабеля для вашего следующего проекта кабельной разводки.

1. Что такое одножильный кабель?

Ответ на этот вопрос заключается в самом вопросе. Термин «одножильный» используется для описания кабелей с одним проводником. Они отличаются от других типов кабелей, которые имеют многожильный тип. Жилы одножильного кабеля могут быть изготовлены с медной или алюминиевой изоляцией.

Вопреки мнению некоторых, одножильный кабель не обязательно более или менее гибкий, толще или тоньше многожильный. Эти характеристики (толщина, тонкость, гибкость или жесткость) обычно зависят от размера одножильного кабеля, используемого для конкретного применения. Калибр и толщина зависят от калибра кабеля. Кабели большого диаметра менее гибкие, чем кабели меньшего диаметра.

2. Для чего используется одножильный кабель?

Одножильный кабель, вероятно, является одним из наиболее широко используемых проводов в наших домах, магазинах, на предприятиях и в коммерческих учреждениях. Чаще всего одножильный многожильный кабель используется для передачи электроэнергии из одного места в другое. Однако, в зависимости от требуемого размера одножильного кабеля, его применение может также распространяться на другие области, например, для проводки в электрических приборах и оборудовании.

Вы также можете увидеть одножильный кабель без оболочки, используемый для электрических приложений, включая компьютеры, панели управления питанием и для питания электрических устройств.

Для приложений, где существует риск электромагнитных помех (EMI), вы также можете приобрести одножильный провод со специально изготовленным экраном, который встроен в кабель.Экранирование аналогичной конфигурации может быть также доступно для гибкого многожильного кабеля. Этот тип экранированного кабеля также известен как кабель с оплеткой.

Экранированные или плетеные кабели чрезвычайно эффективны в предотвращении внешних сил, таких как сигналы от оборудования связи или электромагнитные импульсы от мощных электрических или электронных устройств, от нарушения их функциональности.

Например, электрики могут использовать одножильный плетеный кабель для защиты кабеля, если он проходит рядом с микроволновой печью или бытовой кухонной техникой.Точно так же, если кабельная система проходит рядом с электрическим генератором, всегда существует риск того, что электромагнитные помехи от генератора могут повлиять на целостность кабеля. В таких случаях можно использовать многожильный или одножильный кабель с оплеткой.

Существует также другое применение плетения или экранирования. Иногда инженеры могут использовать одножильный одножильный кабель с оплеткой или экранированием в приложениях, где необходимо использовать более прочные кабели. Сплетенная металлическая оплетка служит двойному назначению.Во-первых, это помогает избежать электромагнитных помех, которые потенциально могут поставить под угрозу кабельную систему. Однако использование одножильного кабеля в оплетке по сравнению с неэкранированным кабелем в целом делает кабель более прочным. Он защищает кабель от механических воздействий и продлевает срок его службы.

Наконец, одножильный провод с оплеткой также используется в приложениях, где инженерам требуется кабель для дополнительной гибкости. Поскольку оплетка изготавливается в виде переплетенных решетчатых трубок, одножильного плетеного кабеля или аналогичного многожильного кабеля, она усиливает расположенные ниже изолированные проводники и добавляет гибкости и универсальности всему кабелю.Этот подход используется для кабельных систем, где, например, одножильный кабель может натягиваться и скручиваться во время установки. Та же концепция работает, когда необходимо использовать гибкий многожильный кабель.

3. Преимущества и недостатки одножильного кабеля?

Как правило, тип и тип приложения определяют выбор типа кабельной разводки. Например, в зависимости от целей вашего проекта вы можете решить, следует ли использовать одножильный кабель диаметром 6 мм; но для другого приложения это может быть не самый подходящий кабель.

У каждого типа кабеля есть свои сильные стороны, которые заставляют инженеров и электриков выбирать именно этот кабель для своего проекта. Если одножильный кабель 0,75 мм является хорошим выбором для внутреннего применения, он может быть не лучшим выбором для наружного применения. Однако у использования одного типа кабеля над другим есть свои плюсы и минусы.

Преимущества одножильного кабеля:

  • Простота установки между фазами
  • Меньшая вероятность короткого замыкания между несколькими фазами
  • Легкость транспортировки на большие расстояния.Например, катушка 10-миллиметрового одножильного кабеля намного проще (и меньше по размеру занимаемой площади), чем эквивалентные типы многожильных кабелей
  • Простота прокладки и установки
  • Можно использовать более длинные кабели с эквивалентной пропускной способностью поперечного сечения, как по сравнению с многожильными кабелями

Недостатки одножильных кабелей:

  • Эти кабели не могут быть защищены броней, поэтому не подходят для применений, где существует риск механического напряжения
  • Из-за отсутствия брони одножильный кабель больше подвержены повреждениям от внешних сил
  • Для приложений, требующих прокладки кабелей в суровых условиях, предпочтительны бронированные кабели. Например, поскольку одножильный кабель диаметром 2,5 мм не может быть армирован стальной магнитной лентой или полосами, его установка в жестких, подверженных нагрузкам условиях более сложна, чем многожильный кабель эквивалентного размера.
  • Одножильные кабели защищены только одним внешняя оболочка, что делает их более уязвимыми к повреждениям. Небольшое повреждение внешней крышки может вызвать короткое замыкание.
  • В часто используемых приложениях, где требуется заземлить одножильный кабель в нескольких точках, это может вызвать риск циркуляции.В результате увеличивается вероятность того, что кабель перегреется и окончательно сгорит.

4. Что такое заземление брони одножильного кабеля?

Армированный кабель — это, как правило, кабель, армированный немагнитной стальной лентой. Большинство специалистов отрасли могут называть его армированным немагнитной стальной лентой кабелем. Как правило, одножильный подземный кабель часто бронируется из-за чрезмерных нагрузок и давления окружающей среды, с которыми он должен справляться. Часто при использовании кабелей, таких как одножильный кабель на 11 кВ, на открытом воздухе, электрики предпочитают использовать одножильное кабельное заземление.

Броня в кабелях не только действует как проводники заземления (ECC), но также защищает одножильный или одножильный кабель от внешних сил природы или механических нагрузок от других процессов установки — например, тяжелого оборудования, установленного над прокладка кабеля. Поскольку это более прочный и надежный кабель, вы обычно будете видеть кабели с немагнитной стальной ленточной армировкой, такие как одножильный кабель на 11 кВ или кабель на 33 кВ, используемые вне помещений.

Немагнитный армированный стальной лентой кабель чрезвычайно тяжел при транспортировке, обращении и установке, особенно если они очень длинные.Вот почему в приложениях, требующих одножильных подземных кабелей, обычно используются бронированные кабели, проложенные в подземных каналах и канавах. Грузовики с бронированным одножильным кабелем 11 кВ разворачивают их на стройплощадке, а бригады закапывают в специально вырытую траншею.

5. Для чего используется многожильный кабель?

Некоторые проекты специально разработаны для применения в многожильных кабелях. Например, из-за более высоких требований к мощности, большего напряжения при установке и эксплуатации, а также более тяжелых условий работы в проектах промышленного сектора часто используются различные типы многожильных кабелей.

Кроме того, хотя использование одножильного автомобильного кабеля является популярным выбором, для различных внутренних электрических компонентов производители автозапчастей часто используют тонкостенный многожильный кабель.

У размеров многожильных кабелей есть один уникальный аспект, который часто сбивает с толку даже профессионалов, имеющих опыт работы с электрическими кабелями. Верно, что поставщики многожильных кабелей производят эти кабели с многожильными оболочками, заключенными в оболочку. Однако не каждый кабель с несколькими сердечниками внутри оболочки является многожильным кабелем.Вот тут все и запутывается!

Кабель может иметь несколько жил, но это не обязательно означает, что термин «многожильный» подходит для его описания. Это зависит от ожидаемого «типичного» применения многожильного кабеля. Например, если поставщики многожильных кабелей обычно предлагают четырехжильные кабели, они не будут называться «многожильные». Однако размеры многожильных кабелей, которые «обычно» состоят из 2-жильных, также доступны в 4-жильных вариантах, тогда этот кабель справедливо называется многожильным кабелем.

Две очень распространенные причины, по которым инженеры и электрики предпочитают многожильный кабель одножильному, — это функциональность и пространство. Во-первых, поскольку многожильные кабели могут выполнять несколько функций, таких как заземление / заземление, нейтраль, под напряжением, инженеры и электрики могут установить только один многожильный кабель и завершить проект. С другой стороны, если для этого приложения требуется, например, использование одножильного кабеля на 11 кВ, установка потребует использования отдельного одножильного кабеля для каждой из этих функций.

Второй вариант использования, когда многожильный кабель лучше одножильного, — это когда пространство является ограничивающим фактором для приложения. Если бы вам пришлось установить одножильный кабель диаметром 1 мм для каждой функции — заземления, нейтрали, под напряжением — вам потребовалось бы 3 отдельных кабеля. В жестко стесненной среде, например на чердаке или за труднодоступным местом для лазания, это было бы чрезвычайно сложно.

Этот вариант использования идеально подходит для применения с многожильным кабелем. Более практичным решением может быть использование одного кабеля диаметром 1 мм с несколькими жилами, чтобы оптимизировать использование ограниченного пространства.Один процесс установки будет проще и займет меньше места, чем установка нескольких одножильных кабелей.

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота. И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате.

Существуют также различия в использовании при выборе одножильных или многожильных многожильных кабелей.Поскольку многожильный кабель по своей конструкции обеспечивает большую гибкость по сравнению с его аналогом со сплошным сердечником аналогичного калибра, он лучше работает в многожильном кабеле, требующем частых перемещений — например, для подачи питания на движущуюся стрелу крана или подвесную систему шкивов. С другой стороны, большинство других приложений, где частое движение не является приоритетом, например, питание материнской платы, на печатной плате или внутри статического оборудования, такого как стиральные машины или микроволновые печи, с использованием многожильных кабелей любого номинала могут быть излишество.

6. Одноядерный и многожильный кабель

Разница между одножильным и многожильным кабелем заключается в количестве жил, используемых производителями кабеля. Одножильный кабель изготавливается с одним электрическим проводником. Этот проводник обычно бывает одножильным или многожильным. Наиболее распространенной разновидностью одножильных кабелей является многожильный.

Причина, по которой большинство крупных проектов с одножильным сердечником тяготеет к многожильному проводу, заключается в том, что более длинный одножильный кабель трудно использовать в полевых условиях.Например, сплошной одножильный кабель длиной 1,5 мм длиной 10 000 метров будет очень сложно свернуть в барабан и транспортировать на стройплощадку. Однако из-за встроенной гибкости одножильный многожильный кабель аналогичной длины будет намного проще упаковать и транспортировать.

Еще одно существенное различие между одножильным и многожильным кабелями состоит в том, что в многожильных типах кабелей в один кабель встроено несколько жил электрических проводников; с изоляцией каждой жилы друг от друга.Как и их одноядерные аналоги, отдельные жилы могут быть многожильными или сплошными.

Опять же, чтобы по-настоящему понять разницу между одножильным и многожильным кабелями, нужно также посмотреть на некоторые сходства между этими двумя продуктами. Например, при использовании 4-миллиметрового одинарного кабеля в среде с высокими нагрузками инженеры внимательно следят за тем, как продукт может работать, особенно если он сплошного типа, а его установка и использование требует тяги, скручивания и изгиба.В этой ситуации, по сравнению с одножильным кабелем, гибкий многожильный кабель обеспечивает повышенную способность противостоять вибрации во время эксплуатации и имеет лучшую способность выдерживать нагрузку из-за изгиба во время установки.

7.Где купить качественный одножильный кабель?

Теперь, когда вы знакомы с разницей между одножильным и многожильным кабелями и знаете преимущества и недостатки выбора одного кабеля перед другим, вы можете лучше принять обоснованное решение о закупке кабелей.И последнее, однако, напоследок: не стоит просто смотреть прайс-лист на одножильный кабель и принимать решение о размещении заказа. Узнайте подробнее, кто является производителем.

Компания ZW Cable предлагает широкий выбор одножильных кабелей для любого применения. Мы также являемся ведущими производителями и поставщиками многожильных кабелей. Наша продукция проходит тщательный контроль качества и проверяется на соответствие высочайшим международным стандартам.

ПОСТАВКА ОДНОЖИЛЬНОГО ГИБКОГО МЕДНОГО КАБЕЛЯ С ПВХ-ИЗОЛЯЦИЕЙ РАЗМЕР-2.5 кв.м.

NIT NO.

NIT_53479

НАИМЕНОВАНИЕ УСТРОЙСТВА

BHEL, Рудрапур

АДРЕС

BHARAT HEAVY ELECTRICALS LTD.
КИЧХА ПРОХОДНОЙ ДОРОГ
РЯДОМ FCI GODOWN
РУДРАПУР-263153
DISTT-U.S.NAGAR
УТТАРАХАНД

ЭЛЕКТРОННАЯ ПОЧТА
НОМЕР ТЕЛЕФОНА

05944-257222

НОМЕР ФАКСА.
УТВЕРЖДЕНО

С.С. Будиял старший, англ.

КОНТАКТНОЕ ЛИЦО Манодж Джоши
№ УВЕДОМЛЕНИЯ

202001171

ДАТА ОПУБЛИКИ 22-06-2020
НАИМЕНОВАНИЕ ТЕНДЕРА ПОСТАВКА ОДНОЖИЛЬНОГО ГИБКОГО МЕДНОГО КАБЕЛЯ С ПВХ ИЗОЛЯЦИЕЙ, ТИП-2.5 кв.м.
ТЕНДЕРНЫЙ ТИП

Купить

ОПИСАНИЕ ТЕНДЕРА ПОСТАВКА ОДНОЖИЛЬНОГО ГИБКОГО МЕДНОГО КАБЕЛЯ С ИЗОЛИРОВАННОЙ ПВХ, РАЗМЕР 2,5 КВ.ММ
Предложения приглашаются через систему электронных закупок. Посетите наш веб-сайт bhel.abcprocure.com для участия в тендерном запросе 202001171. Тендерные предложения могут подаваться с использованием DSC (сертификата электронной подписи).

Для внесения поправок и исправлений постоянно посещайте www.bhel.abcprocure.com

ТЕНДЕРНАЯ СТОИМОСТЬ

ЗНАЧЕНИЕ EMD

ноль

ЗНАЧЕНИЕ ДОКУМЕНТА

ноль

ДАТА УВЕДОМЛЕНИЯ 22-06-2020 16:00:00
ДАТА ЗАВЕРШЕНИЯ ПРОДАЖИ С 30-06-2020 12:00:00
ДАТА ЗАВЕРШЕНИЯ ПРЕДСТАВЛЕНИЯ ФОРМЫ 30-06-2020 14:00:00
ДАТА ОТКРЫТИЯ ТЕНДЕРА 30-06-2020 14:30:00
Скачать тендер полностью

Одноядерный гибкий медный сварочный кабель с резиновой изоляцией

Стандарт
IEC 60245-6: Кабели с резиновой изоляцией — Номинальное напряжение до 450/750 В включительно — Часть 6: Кабели электродов для дуговой сварки

Приложение
Этот гибкий медный сварочный кабель в резиновой оболочке используется для подключения электрода к сварочному аппарату.Его также можно использовать в приложениях, где требуется высокая гибкость.

Подробная информация о продукте
1) Проводник: многожильный медный кабель класса 6
2) Площадь сечения: 10 ~ 185 мм2
3) Связующее: ПП лента
4) Изоляция: Резина
5) Количество жил: 1
6) Макс. рабочая температура: 90 ºC
7) Размер кабеля

Площадь сечения
(мм2)
Толстая изоляция.
(мм)
Общий диаметр.
(мм)
Прибл. Масса
(кг / км)
Макс.Сопротивление постоянному току.
при 20ºC
(Ом / км)
10 1,8 9,0 170 1,91
16 2,0 10,2 235 1,21
25 2,0 11,8 330 0,780
35 2,2 13,2 440 0,554
50 2.4 15,3 610 0,386
70 2,6 18,0 840 0,272
95 2,8 20,2 1130 0,206
120 3,0 22,6 1380 0,161
150 3,2 25,0 1695 0,129
185 3.5 26,8 2000 0,106

Детали упаковки

Упаковка из полиэтиленовой пленки
1) Обычно используется для кабелей с общим диаметром 10 мм и менее
2) 100 метров в рулоне или в соответствии с требованиями заказчика
3) Размеры упаковки: 50 см * 50 см * 20 см или менее
4) Вес : 30 кг / рулон или менее
Барабанная упаковка из стали и дерева
1) Используется для кабелей с общим диаметром 10 мм и более
2) Размер барабана: 180 см * 180 см * 110 см (доступны разные размеры в зависимости от длины упаковки)
3) Стандартная длина: по желанию заказчика требования.

Служба поддержки клиентов
1) Выберите правильный кабель в соответствии с требованиями заказчика
2) Разработайте подходящую упаковку, чтобы гарантировать безопасную и наиболее экономичную доставку
3) Обеспечьте руководство по установке и использованию
4) Гарантия качества продукции при нормальном использовании

Очень гибкий экранированный одножильный кабель | ÖLFLEX FD 90 CY 1X150

Очень гибкий экранированный одножильный кабель с изоляцией из ПВХ и оболочкой из ПВХ — сертифицирован для Северной Америки

ÖLFLEX® FD 90 CY — Экранированный одножильный силовой кабель для универсального использования в силовых цепях с сертификатом UL / CSA AWM

  • Основные характеристики линии — от средней до увеличенной длины хода или ускорения
  • Сертификат AWM для США и Канады
  • Медный экран, соответствующий требованиям ЭМС
Льготы
  • Мультистандартная сертификация сокращает количество деталей и снижает затраты
  • Для различных приложений
  • Также подходит для стационарной установки в ограниченном пространстве
  • Медный экран соответствует требованиям ЭМС и защищает от электромагнитных помех
  • Сертифицирован в США и Канаде для экспортно-ориентированных производителей машин, бытовой техники и оборудования
Диапазон применения
  • В силовых цепях или движущихся частях машин
  • Для внутренней разводки электрического и электронного оборудования в распределительных шкафах
  • Специально разработан для силовых цепей серводвигателей с преобразователем частоты
  • Этот кабель может заменить экранированные многожильные кабели двигателя, где проблемы с пространством или минимальным радиусом изгиба вызывают проблемы
  • Испытательные системы в автомобильной промышленности, транспортных средствах и стационарных системах топливных элементов
Особенности продукта
  • Огнестойкость в соответствии с IEC 60332-1-2 и CSA FT1
  • Высокая маслостойкость
  • Низкоклеящаяся поверхность
  • EMC-совместимый
Ссылки на нормы / Сертификаты
  • На основании VDE 0250/0285
  • UL-AWM-Style 10107, cRU AWM II A / B FT1 ≥150 мм²
  • CSA AWM IA / B IIA / B FT 1 ≤ 120 мм²
  • UL файл No.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
