Что лучше: сварочный полуавтомат или инвертор

Многие начинающие сварщики задаются вопросом о том, чем отличается полуавтомат от сварочного инвертора, и что лучше. В отличие от сварочного инвертора, где сварка осуществляется штучным электродом с покрытием, для сварки полуавтоматом используется специальная проволока и газ.

Но это так, поверхностное рассмотрение различий полуавтомата и инвертора. Конечно же, и тот и другой вид сварочного оборудования, предназначен для выполнения совершенно разных работ и задач. Именно об этом и будет рассказано ниже, на сайте mmasvarka.ru.

Чем отличается сварочный инвертор от полуавтомата

Сварочный инвертор — это переносной аппарат для сварки постоянным током и электродом с покрытием. Инверторы широко используются для ручной дуговой сварки, как профессиональными мастерами, так и новичками-электросварщиками.

Особенностью сварочных инверторов, является несколько режимов сварки, с прямой и обратной полярностью, когда можно искусственным путём, завышать или занижать температуру горения дуги. Также инверторы снабжены всевозможными функциями, такими как: антизалипание электрода, форсирование дуги, горячий старт, и многими другими.

Кроме того, большинство моделей сварочных инверторов, могут работать даже при сильном падении напряжения. Они абсолютно не боятся скачков и перепадов в электросети. Сварочный инвертор предназначен в основном для работы со сталью, однако его можно использовать и для сварки чугуна, а также различных сплавов.

Что такое сварочный полуавтомат и как он работает

Для сварки полуавтоматом, как было сказано выше, используется тонкая проволока в катушках, которая подаётся из горелки полуавтомата вместе с защитным газом. В качестве такого газа служит аргон, углекислый газ или гелий, здесь все во многом зависит от того, какой металл сварочным полуавтоматом придётся варить.

В отличие от ручной дуговой сварки инвертором, которая имеет обозначение «ММА», сварка в среде защитного газа полуавтоматом обозначается, как «MIG/MAG». Основное применение сварочного полуавтомата, это сварка тонких и цветных металлов, там, где нужна ювелирная точность, и, красивый, ровный сварочный шов, имеющий повышенную стойкость к коррозии.

Сварочные полуавтоматы снабжены баллонами с газом и катушками с проволокой. Как и все трансформаторные аппараты для сварки, они надёжны в работе и долговечны, относятся к разряду специализированного сварочного оборудования. Сварочные инверторы, напротив, получили наибольшее применение в быту, там, где нужна простая, но качественная и эффективная, ручная дуговая сварка чёрных металлов.

Что лучше: сварочный полуавтомат или инвертор

Отвечать на этот вопрос, нет смысла, поскольку сварочный инвертор и полуавтомат, имеют существенные отличия и предназначены для выполнения разных задач. Нет, конечно же, сварочным полуавтоматом, как и инвертором, можно заварить лопату или два куска листовой стали, дело совсем не в этом.

Сварочные полуавтоматы, чаще всего применяются для выполнения специфических задач, для ремонта автомобильных кузовов, например. Инверторы для сварки, оказываются более производительными в том случае, если нужно сварить небольшую теплицу или навес на даче, в общем, они более эффективны, именно для домашнего пользования.

Вот только несколько основных отличий сварочного инвертора от полуавтомата:

• Вес инвертора для сварки, как и его габариты, в несколько раз меньше, чем у полуавтомата. Плюс ко всему, полуавтомат и инвертор, имеют совершенно разную конструкцию и принцип работы;
• Инверторы для сварки способны выдавать намного большее напряжение и частоту тока;
• В отличие от полуавтомата, при равных условиях, сварочный инвертор, более производительный аппарат для сварки;
• Инвертор способен преобразовывать переменный ток в постоянный, а затем наоборот, ток переменного значения высокой частоты. Принцип работы сварочных полуавтоматов и трансформаторов, совсем иной, и основан на диодном выпрямлении напряжения.

Что выбрать — сварочный инвертор или полуавтомат, зависит, в первую очередь, от задач сварки. Поэтому говорить о том, что лучше, это не совсем правильно, поскольку каждое сварочное оборудование, предназначено для выполнения какой-то конкретной работы.

Выбираем сварочный полуавтомат, трансформатор или инвертор?

Бытует мнение, что инвертор не только превосходит трансформатор по техническим характеристикам, но даже по надежности и может конкурировать с ним по цене. Так это или нет, давайте разберемся и решим, что стоит выбрать для работы в гараже.

Общий тренд снижения цен на инверторные сварочники вывел из на одну ступень с трансформаторными. Глаза разбегаются от ассортимента, но выбрать нужно один, причем как всегда на тот, который хочется денег немного не хватает.

Продавцы сварочных аппаратов настаивают на плюсах инверторов и это понятно – они заработать хотят, в то время как автомастера, работающие на трансах, категорически с ними не согласны и менять свои трансформаторные полуавтоматы на инверторы явно не торопятся.
Почему? Причина, в общем-то понятна, форумы по сварке пестрят сообщениями о том, что инверторы «дохнут» чуть ли не в первые дни работы. Но если внимательно почитать такие темы, то, как правило, речь идет о «плохом Китае» или псевдоевропейцах (американцах), это когда бренд зарегистрирован, например, в Европе, а сборку на коленке опять же делают в «плохом Китае».

Одним из достоинств инверторной схемы продавцами предъявляется возможность нормальной работы при скачках напряжения, что является, несомненно, плюсом особенно при нестабильном напряжении в гаражах. С другой стороны это легко лечится включением в цепь стабилизатора напряжения – но, опять дополнительные расходы.

Если ваш выбор лежит в сторону инверторного блока, следует учесть, что некоторые производители для защиты от влаги и пыли заливают плату с электронными элементами лаком или компаундом, что называется по самые уши.

Вот ниже составил список из достоинств и недостатков каждой модели питания, если есть что добавить – пишите в комментариях к статье.

Инверторный блок питания

Достоинства:

• Может работать при пониженном напряжении.
• Более легкий.
• Электронное управление значительно облегчает работу сварщика.
• Идеальный вариант для начинающих.
• Высокая ПВ (продолжительность непрерывного включения 60%)

Недостатки:

• Высокая стоимость.
• Не высокая надежность.
• Не любит пыль и влагу.
• Иногда весьма дорогой ремонт.

Трансформаторный блок питания

Достоинства:

• Надежный, практически нечему ломаться.
• Даже если что-то сломается легко починить.

Недостатки:

• Большой вес, громоздкий.
• Проводка должна держать ток от 16 до 25 Ампер.
• Низкая ПВ (продолжительность непрерывного включения)
• Высокий ток ХХ
• Низкий КПД

Перелопатив кучу сайтов, форумов, отзывов и другой полезной информации по выбору того или иного полуавтомата и в итоге получается такая картина:

• Если выбирать инвертор, то только известных производителей с широкой сетью сервисных центров в вашем регионе. Если таковых нет, то выбор в пользу трансформатора очевиден.
• Если в вашем гараже нет проблем с напряжением, хорошая электропроводка и есть место, куда поставить большой трансформатор, то выбор за ним.
• Если вы только начинаете свой путь в сварке, то начать, конечно, проще с инвертора, но учтите, что потом работать на трансформаторном полуавтомате вам и не захочется и вряд ли хорошо получится.
• Выбирая конкретную модель аппарата, «покурите» специализированные форумы (на один такой ссылка внизу статьи), там часто «тусят» спецы, зарабатывающие на ремонте сварочников. У них можно получить консультацию по конкретной модели или прочитать уже написанную.

И несколько простых советов по уходу за инвертором, если вы выбрали его:

• Известно, что пыль, особенно токопроводящая является злейшим врагом инвертора, поэтому регулярно, сняв крышку, продувайте его от пыли. Если аппарат отдыхает, пока вы работаете, например, со шпатлевкой, то накрывайте его пластиковым ящиком или хотя бы укрывайте его пленкой, например пакетом для хранения колес.
• Как и вся электроника, инверторные блоки питания боятся влаги. Поэтому, придя в гараж зимой и включив быстрое отопление, дайте время и аппарату нагреться, не включайте его сразу в работу, внутри него может сконденсироваться влага и вызвать замыкание.

Более подробно про устройство, выбор, работу и обслуживание сварочного инвертора читайте здесь.

Несомненно, прогресс идет вперед, в итоге трансформаторные блоки питания в сварочных аппаратах уйдут в прошлое. Инверторы станут дешевле, надежнее и работа выполняемая таким сварочным аппаратом будет превосходить все ожидания.

Уже не редкость когда у продвинутого сварщика в гараже можно найти последний писк разработчиков сварочного оборудования – не дешёвый инверторный универсал, который может выполнять сразу три вида работ, ему по зубам сварка электродами MMA, аргоновая TIG и на закуску MIG/MAG.

Про выбор трансформаторного полуавтомата писал здесь.

И наконец, парочка видео для завершения статьи.

Сравнение инверторного полуавтомата с трансформаторным от продавцов AURORA

Сравнительный тест бюджетных полуавтоматов Ergus, Eland, Ресанта, AURORA

В итоге, выбирать все равно вам.
За получением дополнительной информации (как, у кого и какой сварочник выбрать, проблемы, поломки и ремонт, а также многое другое) заходите на форум мастеровых вот в эту ветку по сварке: www. mastercity.ru

Инверторный сварочный полуавтомат: отличия от трансформатора

Инверторный сварочный полуавтомат: отличия от трансформатора

Обычному обывателю не всегда понятны отличия подобных сварочных аппаратов, однако они работают используя совершенно разные технологии. Вся соль в преобразовании тока

В аппаратах трансформаторного типа преобразование идет по принципу электромагнитной индукции: ток поступает сперва на первичный, а потом на вторичный трансформатор и, за счет разного количества витков на катушках, это позволяет усилить ток. Здесь работает принцип электромагнитной индукции и усиление тока происходит под влиянием разного количества витков на первичной и вторичной обмотках. Существенный недостаток получаемого тока в том, что он является переменным.

Инверторный сварочный полуавтомат работает иначе. Ток поступает в аппарат.  Сперва он преобразуется с помощью транзисторов в выпрямленный постоянный так и далее в переменный, но с нужной частотой и мощностью.  Аппараты инверторного типа имеют очень компактные размеры и их вес может быть всего 25 кг. Сварочный ток, который выдает инверторный сварочный полуавтомат дает намного лучшее качество сварки. Поэтому начинающим сварщикам проще начинать с работы именно на инверторе. Помимо всего вышеперечисленного сварочные полуавтоматы-инверторы потребляют намного меньше энергии.

Несмотря на множественные преимущества инверторной технологии, для некоторых категорий клиентов лучшим выбором будут трансформаторы. Трансформаторы менее подвержены влиянию температуры и могут работать в мороз. Инверторы традиционно могут работать максимум при -25-30С (для сварочного оборудования LORCH) . И то это касается не всех моделей. Если говорить о непрофессиональных моделях сварочного оборудования, то для них пределом будет -15С. Полуавтоматы трансформаторного типа могут работать при более низких температурах.

Кроме того, трансформаторы очень просты в своей конструкции и при необходимости обслуживания их проще отремонтировать. Инверторные сварочные полуавтоматы более требовательны к запчастям. Поэтому, если вы работаете в отдаленных районах, где существуют проблемы с покупкой любых расходных компонентов, а возможно вы работаете на Севере. В таком случае вам больше подойдет трансформаторный сварочный полуавтомат.

MMA, MIG-MAG, TIG – разбираем основные виды сварки без воды

Ручная электродуговая сварка (MMA) – легкий старт для новичка

Первое, что отличает данный способ – доступность и простота. Именно он является базой для многих сварщиков-новичков. Для проведения ручной дуговой сварки необходим сам аппарат, горелка и штучные электроды. Под действием теплоты электрической дуги электрод плавится, оставляя на месте соприкосновения с деталью неразъемное соединение – скрепляющий шов.

Плюсы:

• Сварочные аппараты (инверторы) доступны по цене

• Легкая и компактная конструкция оборудования

• Возможность сварки в любых положениях

• Дополнительные функции для облегчения процесса сварки

• Дешевые расходные материалы

Минусы:

• Ограничение по виду и толщине свариваемых металлов

• Низкая производительность относительно других видов сварки (MIG-MAG, TIG)

• Дополнительные усилия и временные траты на удаление шлака и окалины

Когда пригодится сварочный аппарат для электродуговой сварки? Если оборудование необходимо периодически и производительность не играет особой роли, то инвертор прекрасно подойдет для решения ремонтных и строительных задач. Такой агрегат часто используется в быту и занимает почетное место среди инструментария у многих домашних мастеров.

Полуавтоматическая сварка в среде защитных газов (MIG-MAG) – производительность и перспектива

Аппараты MIG-MAG – шаг в сторону профессиональных сварочных агрегатов. Конечно же, полуавтоматы можно встретить и в быту, но чаще ими пользуются в промышленных предприятиях для производства и мастерских по ремонту автомобилей или слесарным работам.

Основные особенности вида сварки: использование тонкой проволоки вместо электрода и защитного газа для изоляции от окружающей среды. Во время варочного процесса проволока подается автоматически, а сам механизм работы позволяет добиться качественного и эстетичного сварного шва.

В зависимости от газа полуавтоматическая сварка может быть:

• MIG (Metal Inert Gas) – с использованием инертного газа. MIG аппараты отлично подойдут для сварки алюминия, меди, титановых изделий, никеля и различных сплавов.

• MAG (Metal Active Gas) — с использованием азота, углекислого газа и других газов, связывающих кислород. Вид сварки используют для заготовок из низколегированных, нелегированных и коррозионно-устойчивых сталей.

В ряде случаев можно не использовать газ вовсе. Для этого понадобится флюсовая проволока, которая изначально имеет достаточную защитную оболочку.

Плюсы:

• Экономия времени на замене электрода

• Расширенный диапазон рабочих таков

• Отсутствие необходимости в постобработке шва

• Качественный и прочный шов

• Удобство эксплуатации за счет широкого набора функций

Минусы:

• Низкая мобильность

• Возможны затруднения в сварке в труднодоступных местах

• Дорогостоящий стартовый комплект (помимо аппарата необходимы: горелка, катушка с проволокой, газовые баллоны, редукторы и шланги)

Резюмируя скажем: данный вид сварки предполагает частое использование и уже является настоящим вложением, которое требует отдачи. Хотя для бытового использования в линейках производителей есть доступные аппараты. Например, в серии полуавтоматов FUBAG к таким относится IRMIG 160 и его старшие аналоги.

Аргонодуговая сварка (TIG) – исключительное качество сварного шва

Данный вид сварки не принесет результата, если у сварщика нет должного опыта и подготовки. Начинать с него не стоит, все же инвертор или полуавтомат станут более взвешенным решением.

В отличие от предыдущих способов, здесь вместо проволоки или расходного электрода, используется тугоплавкий электрод из вольфрама с высокой температурой плавления. Процесс проходит в среде защитного газа – аргона. Сам по себе электрод для аргонодуговой сварки не поддается плавлению. Поэтому для шва может использоваться присадочный материал из того, же металла, что и заготовка. В некоторых случаях шов формируется в результате расплавления кромок.

Плюсы:

• Возможность работать с любыми металлами малых толщин

• Высокое качество сварного шва

• Широкий диапазон сварочного тока

• Тонкая настройка параметров аппаратов

• Дополнительные функции для облегчения процесса

Минусы:

• Малая скорость сварочного процесса (относительно других видов сварки)

• Ручная подача сварочного прутка

• Тщательная подготовка заготовки

• Дорогостоящий комплект оборудования

• Необходимость использования аппарата в закрытом помещении

Тем не менее, данный способ сварки не имеет конкурентов в работе с тонкостенным материалом. Поэтому он всегда остается востребованным для специфических задач.

Что нужно знать о TIG аппаратах? В зависимости от конструкции устройства могут варить на постоянном и (или) переменном токе. Выбирать сварочник на постоянном токе стоит для стали, нержавейки, титана и меди. Агрегаты на переменном токе подойдут для работы с алюминием и его сплавами.

Некоторые сварочные аппараты обладают функцией импульсной сварки. Она важна при работе с алюминием и материалами, содержащими данный вид металла. При помощи функции можно контролировать тепловложение.

Какие из основных видов сварки предпочтительнее?

Итак, обобщим все вышесказанное. Воспользуйтесь таблицей ниже, чтобы подобрать идеальный вариант сварочного аппарата под ваши запросы.

Вы можете закрепить материал и узнать больше из нашего видео, в котором приведена классификация видов сварки:

Получите 10 самых читаемых статей + подарок!

*

Подписаться

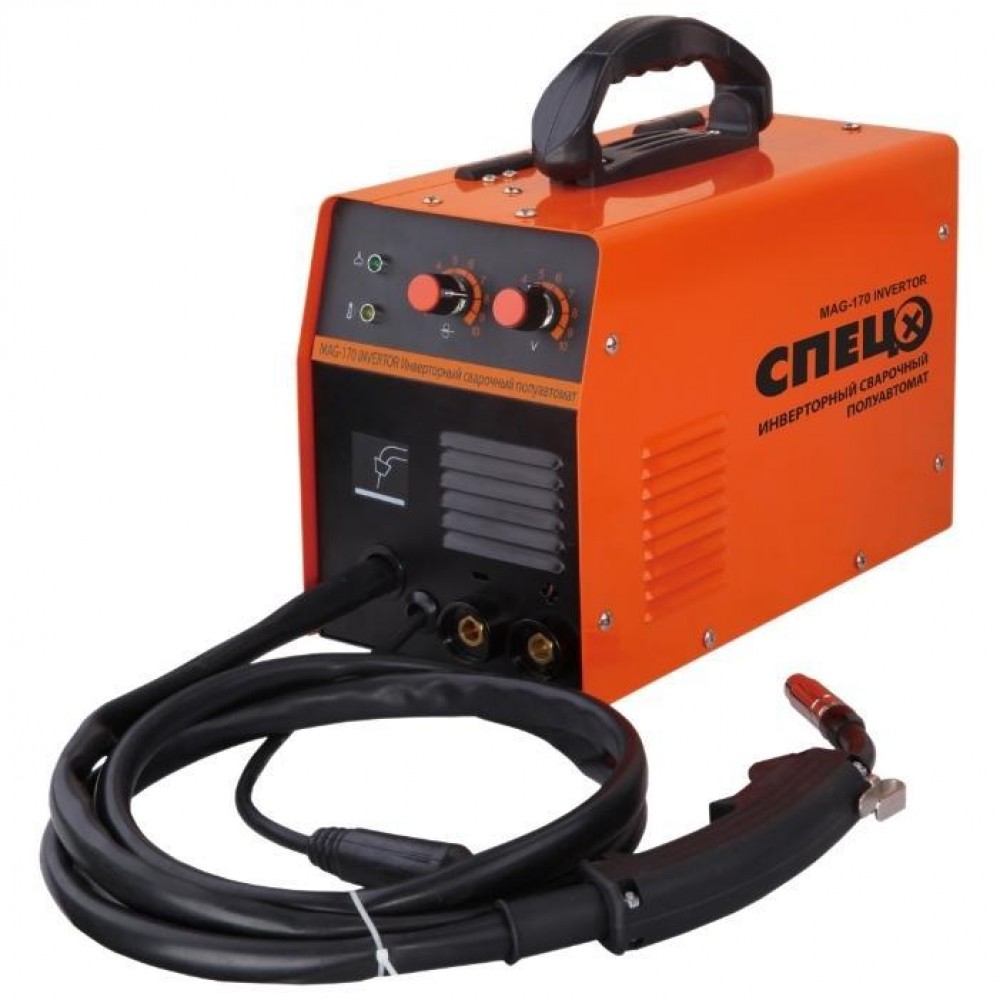

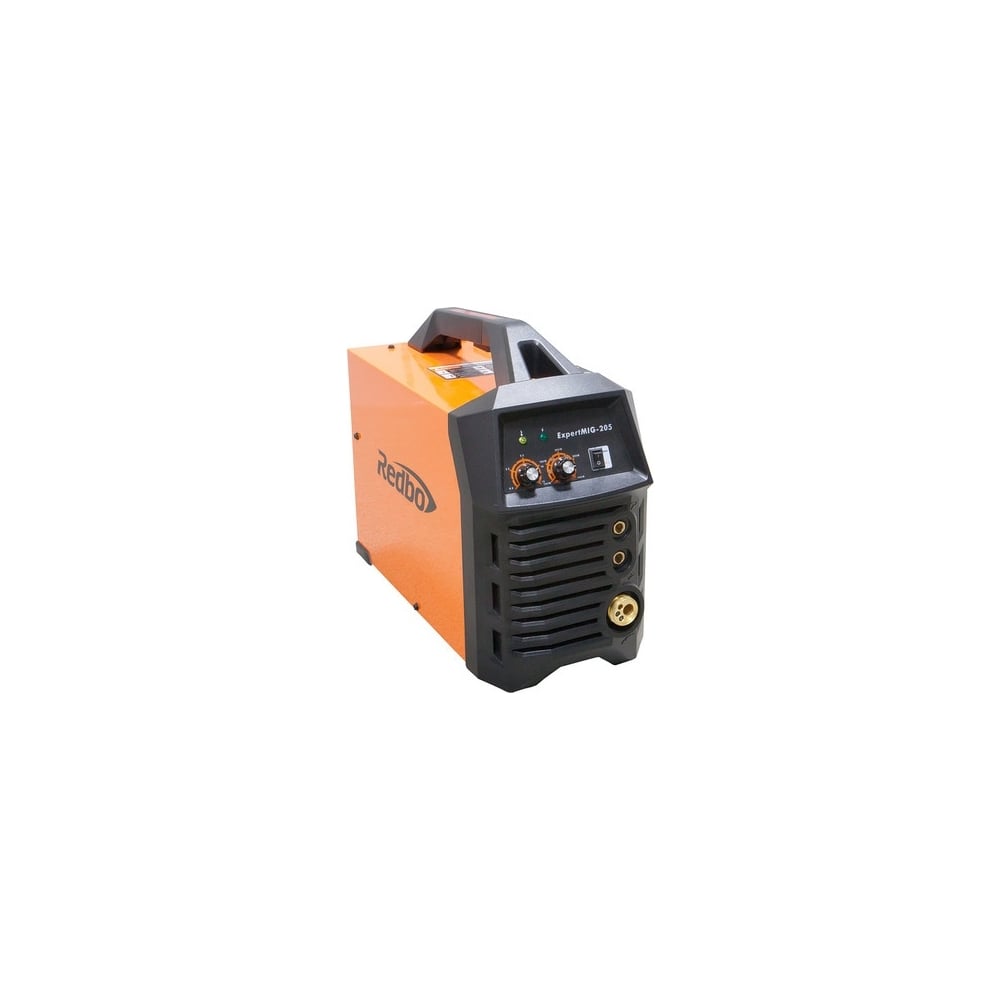

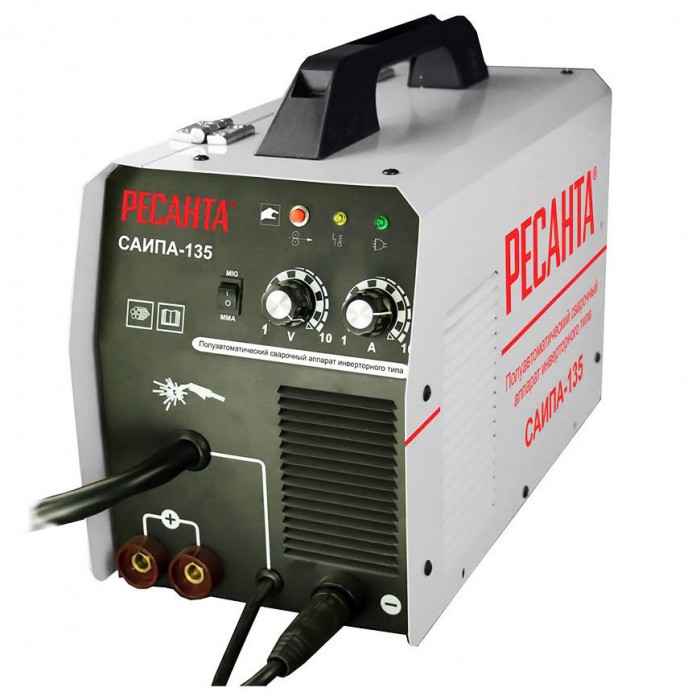

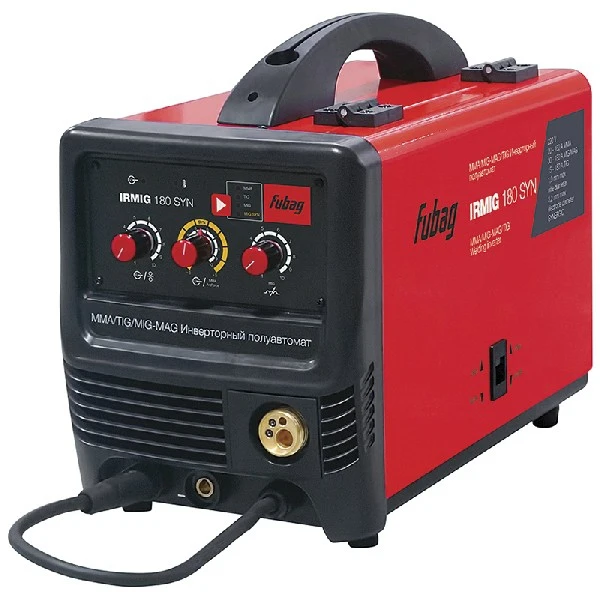

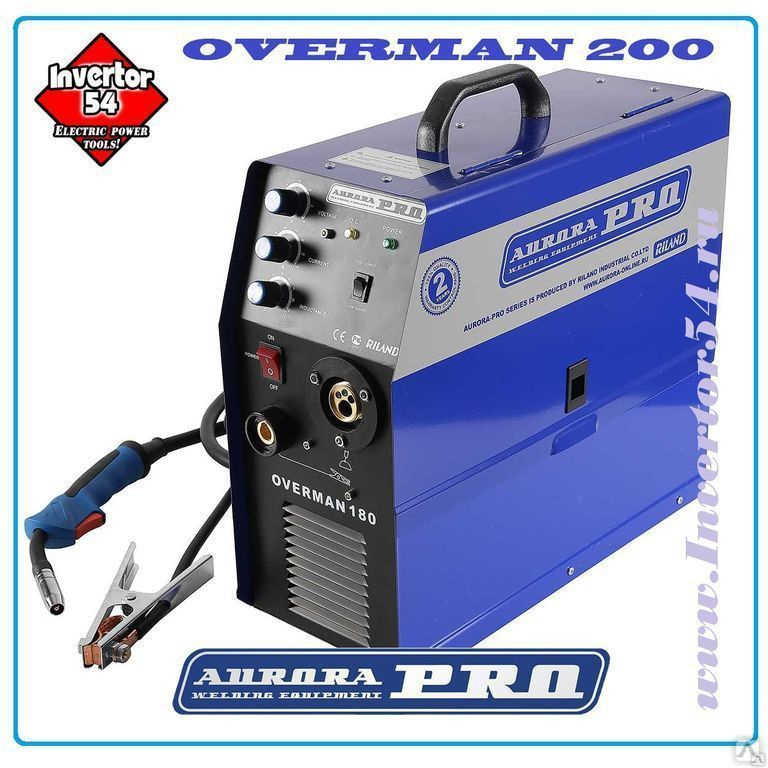

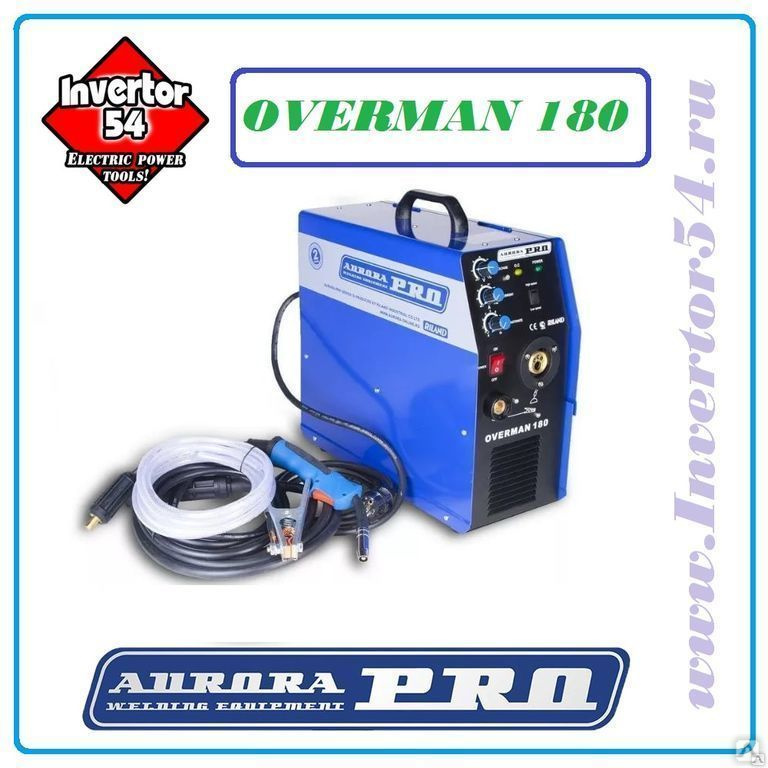

Инверторные полуавтоматы (MIG-MAG) — широкий ассортимент, доступные цены, подробные описания.

Инверторные сварочные полуавтоматы подходят как новичкам в области сварки, так и настоящим профессионалам – они малогабаритны и имеют небольшой вес, но в тоже время они достаточно мощны и многофункциональны, а все настройки у них автоматизированы.

Типы инверторных полуавтоматов

Классификация оборудования происходит в зависимости от типа сварки. Наиболее распространенные на данный момент – это сварочные процессы, где источником является электрическая дуга.

• MMA (Manual Metal Arc или РДС) – ручная дуговая сварка штучными (покрытыми) электродами.
• MIG-MAG (Metal Inert Gas – Metal Active Gas) – сварка плавящимся электродом. Сварная ванна защищена от воздуха инертным или активным газом.
• TIG-DC LIFT (Tungsten-Inert-Gas) – сварка в среде защитного газа с использованием неплавящегося электрода.

Инверторные аппараты позволяют делать тонкую работу, аккуратный шов. Они устойчивы к перепадам напряжения и в то же время имеют КПД ≈ 90%. Дают возможность работы любыми электродами.

Сфера применения

Востребованность инверторных полуавтоматических аппаратов крайне велика — начиная от автосервисов, небольших частных работ и заканчивая сваркой узлов летательных аппаратов, атомных установок и прочего. Они применяются для работ как с цветными металлами, так и с черными любой толщины.

Неоспоримым преимуществом сварочных полуавтоматов инверторного типа, в сравнении с трансформаторами, является малый вес, что позволяет легко транспортировать оборудование и не затрудняет процесс сварки. Условия зажигания дуги просты, а сама дуга имеет высокую стабильность во время горения и защищена от перепадов напряжения. Это позволяет быстро начать процесс даже неопытному сварщику. Также все полуавтоматы оснащены возможностью выбора различных программ сварки. Они основаны на электронном управлении током самой дуги непосредственно во время рабочего процесса. И последнее, но не по значению, достоинство инверторов – сварка постоянным током в отличие от переменного у трансформаторов, что обеспечивает высокое качество результата работы.

Чем отличается инверторный сварочный аппарат от обычного трансформаторного: что лучше

При электросварке нагрев и плавление металла происходит за счёт образования электрической дуги между торцевой частью электрода и свариваемой поверхностью. Источники образования и поддержания дуги делятся на несколько типов:

1. Трансформаторные.
2. Инверторные.
3. Выпрямители.
4. Сварочные агрегаты на основе двигателя внутреннего сгорания.

Рассмотрим два типа, нашедших наиболее широкое применение: сварочный аппарат на основе трансформатора и инверторный источник электрической дуги.

Принцип работы трансформаторного сварочного аппарата

Современные трансформаторные сварочные аппараты отличаются надежностью и неприхотливостью. Работают они на частоте 50 Гц. Электрический ток преобразовывается с помощью трансформатора. Происходит это следующим образом. Сначала ток напряжением 220В подается на первичную обмотку трансформатора. Он намагничивает составной сердечник, который создает переменное магнитное поле. В результате возникает переменный ток во вторичной обмотке, но его параметры уже другие: напряжение – 50-90В, сила тока – 100-200А. Последняя величина напрямую зависит от количества витков во вторичной обмотке трансформатора. Регулируется она механическим путем. Пример такого устройства – WESTER ARC 130.

Так выглядят сварочные трансформаторы

Впервые электросварку на практике использовал русский изобретатель Н.Н. Бенардос в 1881 году.

Другие типы сварочного оборудования

Выпрямитель от трансформаторного аппарата отличается наличием полупроводников, выпрямляющих электроток, расширяются возможности сварки. При смене полюсов можно сместить область максимального разогрева:

• при прямой полярности сильнее греется электрод;
• при обратной – свариваемые заготовки в зоне сварки.

Отличие полуавтоматов в применении сварочной проволоки, подающейся в зону нагрева автоматически. Полуавтоматические аппараты создают на трансформаторной и инверторной базе. Трансформаторный полуавтомат с газовым оборудованием применяется в автомастерских, на производстве, нет особых требований к условиям хранения и транспортировки. Инверторный более капризный, необходим для работы с тонким металлом, нержавеющими сплавами, алюминием.

Отдельно выделяют генераторы, преобразующие в электроток механическую энергию двигателя. Такие аппараты выдают постоянный и переменный ток, работают от сети и на жидком топливе.

Сварщики для большого объема работ предпочитают трансформаторные устройства. Новичкам желательно приобретать небольшие инверторные модели. В автомастерских обычно нужно различное оборудование.

Принцип работы сварочного инвертора

Серийное изготовление сварочных инверторов было налажено около 30 лет назад. Более точное их название – выпрямители с транзисторным инвертором. Главное отличие сварочных аппаратов этого типа – в последовательности преобразований электрического тока. В этих приборах ему приходится менять свои характеристики несколько раз. Сначала ток выпрямляется и становится постоянным, проходя через полупроводник. На следующем этапе его пропускают через фильтр для дополнительного сглаживания. Затем ток поступает в инвертор и преобразуется в переменный частотой порядка 100 кГц. После этого он попадает в трансформатор, в котором напряжение понижается, а сила тока увеличивается. Далее он поступает в высокочастотный фильтр и затем в выпрямитель. На выходе получается постоянный ток требуемых параметров.

За счет таких сложных преобразований удалось уменьшить габариты сварочного аппарата. Пример такого устройства – ELITECH АИС 200 ПНС.

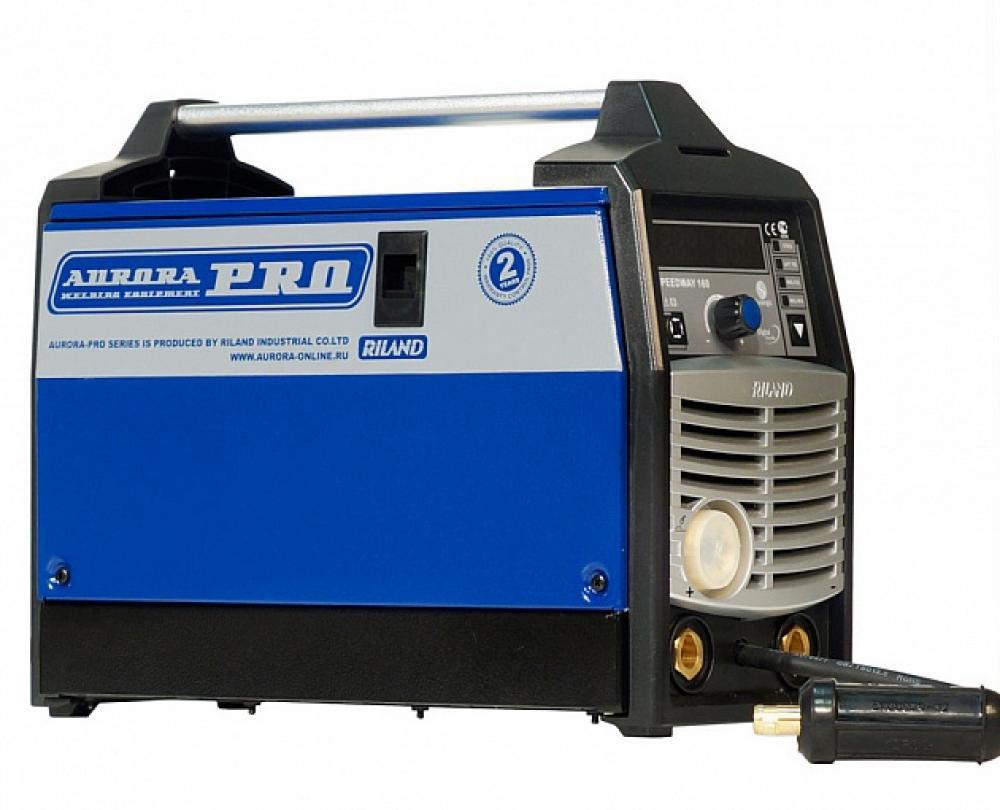

Так выглядит сварочный инвертор

Конструкция

Несмотря на то, что внешне все оборудование очень похоже, так как состоит из корпуса, на котором есть датчики и ручки настроек, а также подключенные провода и держатели, внутренне сварочные трансформаторы значительно отличаются от инверторов. Трансформаторы появились раньше, поэтому, они более простые. В них входят преимущественно катушки, расстояние между которыми регулируется, изменяя величину тока. Его конструкция более простая и надежная в эксплуатации. За счет меньшего количества деталей здесь поломки случаются значительно реже. Также тут есть зависимость от скачков напряжения в сети.

Сварочный трансформатор

В инверторе имеется множество электроники, которая управляет сварочным процессом. Она может быстрее перегреваться, так что нужно следить за температурой аппарата, а также чувствительна к встряскам, ударам и прочим повреждениям. Они менее надежны в плане работы, но обеспечивают более широкий диапазон параметров. Здесь часто присутствуют дополнительные функции, обусловленные особенностями конструкции модели.

Сварочный инвертор

Преимущества инверторного аппарата

• КПД устройств достигает 95 %. Потери энергии минимальны.
• Аппараты отличаются повышенной электробезопасностью.
• Их можно без последствий подключать к обычной бытовой сети.
• Устройства имеют очень широкий диапазон регулирования силы тока. Благодаря этому возможно использовать разные типы электродов и подбирать требуемый режим сварки для металлов.
• Вся работа приборов регулируется управляющими схемами и микропроцессорами. Это обеспечивает легкий поджиг и стабильное удержание дуги.
• Напряжение и сила тока в инверторных аппаратах регулируются плавно.
• Аппараты комплектуются защитой от перепадов сетевого напряжения.
• Сварку можно вести в любых пространственных положениях.

Общая информация

Все они так или иначе направлены на решение одной задачи – для неразъемного слития металлических частей.

Но все же правильным будет предварительно разобраться в функциональных особенностях каждого аппарата, а уж потом оценивать финансовую сторону и размеры.

В данном материале будут освещаться именно отличительные стороны сварочного инвертора и сварочного трансформатора.

Будем надеяться, что предоставленная нами информация поможет в сложном выборе для новичков, любителей, а также окажется полезной для профессионалов.

Недостатки инверторного аппарата

• Их стоимость значительно превышает аналогичный показатель сварочных трансформаторов.
• Устройства чувствительны к пыли. Она может быть причиной выхода из строя.
• Инверторные сварочные аппараты плохо переносят повышенную влажность и низкие температуры. Хранить их нужно только при положительной температуре.
• При нарушении правил эксплуатации выходит из строя блок с силовыми транзисторами. Его замена может обойтись в половину стоимости аппарата. Ремонт устройства – очень дорогая процедура.

В итоге отличие инвертора от сварочного аппарата трансформаторного типа с точки зрения пользователя заключается в следующем: он мобильный, обеспечивает отличное качество швов, с ним удобно работать. Эти функциональные преимущества обеспечиваются электроникой и автоматизацией процессов. По этой же причине такие устройства дороже стоят. Сварочные трансформаторы – это своеобразные «рабочие лошадки». Их следует использовать тогда, когда не предполагается перемещение устройства и не требуется высокое качество сварки.

Таблица

Как сделать выбор

При выборе между сварочным трансформатором или сварочным инвертором, стоит обратить внимание на позитивные и негативные моменты этих видов. Они не всегда очевидны на первый взгляд, особенно для непрофессионалов.

Что эти аппараты из себя представляют в общих чертах, мы уже выяснили. Но какой их них лучше выбрать? Какой будет более подходящим? Однозначного ответа для всех дать нельзя. Есть много аспектов, о которых мы вам и расскажем.

Заметим, что оба они абсолютно разные. Это различие и по внутренней «начинке», и по механизму работы, и по функциональным регулировкам. Разные они также по своему размеру и тяжести.

Новичкам чаще более удобным кажется инвертор, потому что он оснащен дополнительным функциями, помогающим в работе. Но их мощность и надежность иногда уступают по свои показателям.

Трансформатор более сложный в использовании для новичков, но по мощности выше и возможности его шире. Но здесь все будет зависеть от опыта и, выработанных на практике, правильных настроек аппарата.

Поэтому можно советовать покупку трансформатора всем, кто планирует серьезно и регулярно заниматься сваркой без существенных трат на инверторный аппарат с необходимой мощностью.

Если у вас ограничены финансовые ресурсы, но при этом хочется иметь надежный сварочный аппарат, выбирайте трансформатор.

MMA сварка — простой и надежный вариант

Тип сварки MMA (Manual Metal Arc) наиболее популярен среди обывателей. Создание дуги осуществляется стальным электродом с внешней обмазкой, которая при разжигании сгорает, вытесняя с места горения кислород, а образующиеся газы ограничивают температуру накала. Такую сварку применяют преимущественно для соединения стальных деталей. Используя специальные электроды, можно варить большинство распространенных цветных металлов и сплавов или нержавеющей стали. Многие используют этот тип сварки для соединения жил медных кабелей.

Выпрямитель — отдельная история

Знающие свое дело, сварщики могут обвинить нас в том, что мы совершенно опускаем из вида еще один вид сварочного оборудования – выпрямитель. Далеко не все знают об этих аппаратах. Но не стоит их недооценивать, особенно сварщикам-новичкам.

Выпрямитель немного похож на своим характеристикам на трансформатор, особенно в части габаритов. Его мощность также не уступает. Но он отличается тем, что использует постоянный ток, как и инвертор.

И поэтому, работая с ним, не сталкиваются с проблемами горения дуги и аккуратности сварочного шва. А для новичков такой показатель очень удобен, и практическое освоение аппарата не вызывает лишних вопросом.

Большая часть выпрямителей приспособлены для ручной дуговой сварки, поэтому тоже могут применяться в этих целях. Из-за того, что они не оснащены множеством электроники, их надежность не вызывает сомнений.

Даже не стоит сравнивать выпрямитель или трансформатор с любым простым инверторным аппаратом.

Поэтому выпрямитель будет удачным вариантом и для начинающего сварщика и для его опытного коллеги. Особенно, если трудно понять среди характеристик трансформаторов и инверторов.

Особенности аппаратов типа TIG

Сварка TIG (Tungsten Inert Gas) имеет очень много схожего с технологией MIG-MAG, однако вместо проволоки в горелке установлен неплавящийся вольфрамовый электрод. Такой тип электросварки — практически полный технический аналог ацетиленовой, но гораздо более экономичный. Аппараты имеют электронное управление и способны гибко подстраивать температуру электрода.

Сварочная ванна по умолчанию также защищается инертным или активным газом, тем не менее, есть возможность сваривать углеродистую и нержавеющую сталь без защиты газом, если к соединению не предъявляются высокие требования. Брызги и окалина при таком виде сварки полностью отсутствуют, в большинстве случаев шов получается абсолютно гладким и не требует обработки.

Сварку стали выполняют постоянным током, а цветные металлы сваривают при переменном. Аппарат поддерживает работу с синергетическими программами, на сегодняшний день TIG сварка самый совершенный и удобный метод для повсеместного использования.

Советы по выбору

При рассмотрении того, как выбрать сварочный аппарат для дома, следует уделить внимание нижеприведенным моментам:

1. Продолжительности рабочего цикла.
2. Спектру нагрузочных характеристик.
3. Наличию дополнительных функций.
4. Диапазону напряжений, при котором устройство может подключаться к сети.

Лучше купить инвертор у производителя, который обеспечивает сервисное обслуживание. Кроме этого, многие проводят сравнение сварочных инверторов для определения того, какой именно вариант исполнения в большей степени подойдет для применения в конкретном случае.

В заключение отметим, что сварочный инверторный аппарат для гаража (какой выбрать инвертор или трансформатор можно понять только после составления списка критериев) должен подбираться в соответствии с условиями сварки. Некоторые модели не могут использоваться под открытым небом во время выпадения осадков или повышенной влажности, другие производятся при применении качественных материалов, которые могут обеспечить защиту от воздействия окружающей среды. Сравнить основные параметры можно по спецификации, входящей в комплект поставки. Стоит учитывать, что не всегда заявленные технические характеристики соответствуют реальным. Подобная ситуация часто встречается в случае приобретения продукции малоизвестного производителя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Руководство пользователя

Не стоит забывать, что инверторный аппарат относится к электрической технике, поэтому должен правильно эксплуатироваться, обслуживаться и храниться.

Ниже приведены основные постулаты, которых нужно придерживаться. Тогда ваш инвертор прослужит длительное время.

Для начала проверьте в инструкции степень защиты от влажности и грязи. Недорогие модели, как правило, устойчивы лишь к брызгам воды, что влечет некоторые особенности в содержании (далее в статье мы их изложим).

Если же защита от пыли и воды будет высокая, то вы сможете применять его даже в поле.

Корпусы, всех без исключения, аппаратов оснащены сигнализирующими лампочками — световыми индикаторами. Следите за ними во время сварочных работ.

Если лампа загорается, то нужно прекратить работу до полного остывания сварочного устройства. Эта система предохраняет ваш сварочный аппарат от перегревания.

Перед началом наложения шва, металлические детали осмотрите на присутствие ржавчины, окалины, загрязненности, остатков лакокрасочных веществ. Обязательно зачистите металлические поверхности и обезжирьте их.

Зачистить металл можно при помощи наждачки или болгарки. Для удаления жировых отложений воспользуйтесь Уайт спиритом. Эти нехитрые манипуляции позволят выполнить качественный шов.

По завершении сварки (даже если вы прерываетесь минут на десять) отсоединяйте прибор от сети питания. Правилами безопасности запрещено проводить сварочные работы в присутствии людей или домашних животных.

Потребляемая мощность

В зависимости от того, для каких работ используется инвертор и к какому типу относится, рассчитывается потребляемая мощность агрегата.

Бытовой сварочный, масса которого не превышает 5 кг, работает от однофазной сети переменного тока в 220 вольт. Аппарат рассчитан на время работы до 20 минут на предельной мощности.

Полуавтоматические и автоматические сварочные инверторы имеют в конструкции усиленный трансформатор, микроблок регулировки, дополнительные радиаторы, конденсаторы. Время непрерывной работы 6–8 часов от сети 220–380 Вольт, как от однофазной, так и от трехфазной.

Все характеристики аппарата — потребляемая мощность, ток на выходе, тип сети — указаны на маркировочной пластине аппарата. Для инвертора, который работает от бытовой сети 220 вольт, ток максимальной нагрузки не должен превышать 160 А.

Если подключить профессиональный инвертор с высокими характеристиками потребляемой мощности в бытовую сеть, произойдет либо автоматическое аварийное отключение агрегата, либо короткое замыкание и выгорание контактов розетки.

Во время эксплуатации необходимо отслеживать показатели индикатора защиты от перегрева, индикатор сети, настраивая аппарат через шкалу регулировки сварочного тока. Кнопка реле устанавливается на корпусе инвертора.

Какие типы сварки находят применение в быту

Электрическая сварка, ввиду своей универсальности, может применяться для обработки как черных, так и цветных металлов. Развитие полупроводниковых приборов позволило сделать аппараты компактными и легкими, а характеристики выходного тока стабильными. В быту популярно применение дуговой сварки штучными электродами, проволокой и неплавящимся электродом.

Для соединения свариваемых деталей во всех типах сварки используется электрическая дуга, которая расплавляет края металла. Расплавы двух элементов смешиваются между собой и застывают, превращаясь в монолитный массив. Однако существует ряд особенностей, без соблюдения которых шов не получит должной прочности. Из места действия дуги необходимо вытеснить кислород, чтобы расплавленное железо не сгорало и не испарялось, а только было текучим. Температура дуги должна быть стабильной и строго нормированной, иначе возможна ранняя деградация сварного шва. Эти и другие требования в различных аппаратах реализованы разным способом.

Полезное видео

Посмотрите ролик, там собраны все плюсы и минусы и того и другого:

И еще мнение:

Вывод

Мы дали вам достаточно информации для выбора. Решайте и выбирайте сами. Можете даже попробовать сделать трансформаторный сварочник своими руками. Но не забывайте хорошую пословицу: скупой платит дважды.

Желаем успехов!

Разделы: Сварочное оборудование

Метки: Инверторные сварочные аппараты, трансформаторы

Предыдущая статья: Ремонт сварочного трансформатора Следующая статья: Сварочный трансформатор: устройство и принцип действия

Прямая и обратная полярность при сварке

В литературе по методам сварки и инструкциях к сварочным аппаратам нередко встречаются выражения «прямая и обратная полярность». От выбора полярности зависит процесс сварки, качество шва, расход электрода, глубина проплавления. Начинающим сварщикам важно знать, что означает прямая и обратная полярность, чтобы правильно подбирать режимы сварки в конкретных ситуациях.

В этой статье:

Дуговая сварка — режимы полярности

Для горения электрической дуги, которой осуществляется сварка, требуется источник тока и замыкание полюсов с небольшим воздушным зазором 3-5 мм. Источником тока может быть сварочный инвертор, преобразователь, выпрямитель, генератор. Понятие полярности возможно только у источников постоянного тока, поскольку у трансформаторов, вырабатывающих переменный ток, направление движения электронов меняется до 100 раз в секунду.

Соответственно, заряд тоже меняется с положительного на отрицательный многократно за секунды. При такой «скачке» с хаотичным движением, постоянной полярности быть не может. На постоянном токе отрицательно заряженные электроны движутся от минуса к плюсу. Их направление постоянное, что дает определенные свойства:

У сварочного аппарата постоянного тока есть два гнезда для подключения кабелей держателя и массы. В держатель вставляется электрод и сварщик манипулирует им, ведя шов. Кабель массы через зажим «крокодил» крепится к изделию.

Если держатель установить в разъем «-«, а кабель массы подключить к «+», получится прямая полярность. При подключении наоборот (держатель к «+», а массу к «-«) полярность будет обратная.

Отличия режимов сварки

Рассмотрим, чем отличается прямая и обратная полярность при сварке. По законам физики постоянный ток течет в одном направлении от минуса к плюсу (движение электронов с отрицательным зарядом). При этом тепло всегда концентрируется на плюсе. Соответственно, где «+», там температура будет выше.

При сварке на прямой полярности «+» на изделии. Это обеспечивает больший нагрев поверхности и, в то же время, не перегревает электрод. На его кончике пятно тепла будет анодным. Работа дугой с обратной полярностью означает «плюс» на кончике электрода и образование катодного теплового пятна. За счет этого расходник нагревается больше, а изделие меньше. Разница в температуре составляет около 1000º С.

Влияние полярности на сварку

Теперь обсудим, как полярность, а именно локализация нагрева, сказываются на процессе сварки.

Достоинства и недостатки прямой полярности

Концентрация теплового пучка на изделии дает следующие результаты:

Сварка TIG цветных металлов, например меди, ведется на прямой полярности. Лучше всего применять такой режим при работах с металлами сечением от 4 мм и выше. Но тонкие листовые заготовки на прямой полярности будут прожигаться. Еще стороны может сильно «повести» при сварке и потребуется рихтовка деталей. Не получится использовать электроды для переменного тока при сварке постоянным с «плюсом» на держателе. Разбрызгивание металла при таком режиме тоже повышается.

Достоинства и недостатки обратной полярности

Использование обратной полярности дает следующие особенности при сварке:

Обратную полярность лучше использовать при сварке тонких металлов, чтобы электрод не прилипал, но при этом не было прожогов. В случае ведения прерывистой дугой коротких швов тепловложение уменьшается еще больше.

Соединение толстых заготовок 6-10 мм происходит гораздо хуже, поскольку нет нужной глубины проплавления. При «минусе» на держателе легче добиться качественного шва на нержавейке, алюминии, высокоуглеродистой стали или чугуне. Если требуется наплавить присадочный металл под последующую проточку, то на обратной полярности отделение капли происходит гораздо быстрее.

Источник видео: Территория сварки R

Но кончик электрода от повышенного нагрева укорачивается тоже быстро, поэтому будет перерасход по материалам. Если обмазка электрода чувствительна к перегреву, то от удержания длительной непрерывной дуги покрытие может осыпаться, и голый стержень станет не пригодным для сварки. При снижении силы тока до минимального, дуга начинает «скакать» и управлять сварочной ванной становится сложнее, поэтому при сварке тонколистовой стали пригодятся дополнительные функции в инверторе, о которых упомянем ниже.

Сварка полуавтоматом

При сварке полуавтоматом тоже меняют полярность в зависимости от толщины металла и видах свариваемых материалов. Чаще всего изначально установлено прямое подключение с «минусом» на горелке. Это необходимо для сварки омедненной или нержавеющей проволокой. Поскольку ее сечение маленькое (0.6-1.2 мм), тепло требуется концентрировать на изделии, иначе расходник будет быстро гореть, разбрызгивая металл во все стороны.

Если предстоит варить самозащитной порошковой проволокой без газа, то потребуется обратная полярность. В отличие от инвертора, у которого достаточно поменять местами разъемы кабеля держателя и массы, у полуавтомата горелка крепится к рукаву. В нем проложен канал для проволоки, силовой провод, шланг подачи защитного газа и провода управления. Просто в разъем с массой горелку не вставить — не подойдет по форме.

Для смены полярности полуавтомата есть несколько способов, в зависимости от конфигурации оборудования. У одних моделей нужно поменять местами разъемы в нижней части (силовой кабель горелки имеет отдельный выход с гнездом, как у массы). У других — открыть боковую крышку и переподключить кабеля к клеммам (обычно они разных цветов). Потребуется рожковый ключ.

Сварка инвертором

Сварка инвертором ММА проводится на прямой полярности «классическим» способом, поскольку режим применяется для соединения толстостенных заготовок 4 мм и выше:

Сварка ведется неотрывной дугой с зазором 3-5 мм. Чем быстрее проводить электрод над одним местом стыка, тем меньше глубина проплавления. При замедлении глубина провара увеличивается. Если предстоит подряд сваривать стыки с разной толщиной сторон, можно выставить силу тока на аппарате для самого большого сечения в конструкции, а глубину провара регулировать скоростью ведения электрода. Только дугу при этом всегда держат на более толстом металле, кратковременно перенося на тонкий, чтобы избежать прожогов.

Сварка на обратной полярности чаще всего применяется для соединения тонких листовых материалов сечением 1-3 мм. Но даже концентрирование теплового пучка на кончике электрода не всегда спасает от прожогов. Чтобы предупредить дефекты шва, используют прерывистую дугу. Ее поджигают касанием об изделие и накладывают короткие швы без отступов. Отрыв кончика электрода от изделия на высоту 2 см приводит к затуханию дуги. Затем кончик снова подносят и он загорается без постукивания. Такие паузы дают дополнительное время для остывания шва и исключают прожоги.

Электрододержатель

При работе инвертором с прямым подключением на высоких токах 200-300 А держатель может сильно перегреваться. Такое происходит и при силе тока 140 А, если установлена обратная полярность. Ведь на электроде возрастает нагрев до 1000 градусов. Чтобы не испытывать дискомфорт в руке, важно выбирать держак инвертора с хорошей изоляцией рукоятки. Тогда получится дольше варить без вынужденных перерывов на остывание.

Сварочные электроды

Если Вы новичок и не знаете, на какой полярности будете варить (а может предстоит работать с тонкими и толстыми металлами сразу), выбирайте универсальные электроды. Они рассчитаны на переменный и постоянный ток любой полярности. Среди проверенных универсальных электродов — Lincoln Electric Omnia 46, СпецЭлектрод АНО-21, ESAB ОЗС-12. Для работы с обратной полярностью есть узкоспециализированные электроды ESAB ОК 46.00.

Выбор инвертора и его эксплуатация

Чтобы быстро переключать полярность при работе с тонкими и толстыми металлами, у инвертора должны быть надежные разъемы силовых кабелей. Хлипкие тонкие штырьки в разъеме и невысокий бортик для фиксации быстро износятся от частых перестановок. Тогда возникнет люфт, в гнездах кабеля будут болтаться, образуется повышенное сопротивление и перегрев. Сила сварочного тока будет падать, а между разъемом и гнездом даже возможно образование электрической дуги.

Подбирайте надежные инверторы ММА с прочными гнездами, чтобы при смене полярности ничего не изнашивалось и не болталось. Если у Вас уже есть инвертор и его разъемы изношены, их можно заменить на более крепкие, выбрав из каталога соединительных кабельных разъемов.

Сварка тонкого металла 1.0-1.5 мм покрытым электродом — это сложная задача для новичка. Справиться с ней без прожогов помогут инверторы РДС с функцией «Антиприлипание». Когда кончик электрода погружается в сварочную ванну, аппарат «чувствует» это и выключает сварочный ток. В результате нет удерживающей силы, Вам не требуется наклонять держатель влево-вправо, чтобы оторвать электрод от поверхности. Обмазка расходника не осыпается при этом.

Функция «Форсаж дуги» тоже помогает при сварке тонкого металла на обратной полярности. Когда электрод вот-вот прилипнет, инвертор автоматически повышает силу тока на 10 А, сохраняя электрическую дугу. Как только Вы восстановили воздушный зазор, аппарат сам понижает силу тока до прежнего значения, исключая прожоги.

При обратной. Тепло на кончике электрода выше, быстрее отделение капли, шов получается более чешуйчатым и без наплывов. Такой режим применим для лицевых сторон изделия, если толщину металла можно проплавить на обратной полярности.

На обратной полярности брызг меньше. Если сварка ведется на лицевой стороне изделия и потом предстоит зачистка всех прилипших капель, лучше переключите полуавтомат на обратную полярность.

Чтобы шов был более узким при режиме обратной полярности, требуется быстрее вести электрод.

Скорее всего, у Вас подключена обратная полярность. Поменяйте силовые кабеля в гнездах местами. Работа при прямом подключении («+» на изделии), экономит расход электрода на 20-40% и снижает его нагрев.

На обратной. Алюминий имеет низкую температуру плавления и при перегреве потечет. Поэтому тепловой пучек концентрируют на электроде. Но для разрушения оксидной пленки нужен полуавтомат с импульсом (Pulse), иначе глубокого провара не получится.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

В чем разница между инвертором и преобразователем

Преобразователь преобразует напряжение переменного тока в напряжение постоянного тока или 110 В в 12 В в RV. Инвертор преобразует напряжение постоянного тока в напряжение переменного тока или от 12 В до 110 В в RV. Оба преобразуют напряжение, но в противоположных направлениях.

Конвертер против инвертора: окончательная битва трансформеров

Хорошо, полное раскрытие, ни конвертер, ни инвертор не превратятся в машину, самолет или робота. Нет, мы говорим об электрических трансформаторах, а точнее о разнице между преобразователями и инверторами.Имена настолько похожи, что возникает вопрос: «Как мне их сохранить?» На протяжении многих лет у меня было много разговоров с клиентами об их инверторах, которые оказались разговорами об их преобразователе и наоборот; у них была правильная информация, но они перевернули имена. Я нашел простой способ запомнить, что находится в самом названии компонентов. Преобразователь снижает напряжение или принимает напряжение в отрицательном направлении. Когда вы думаете о плюсах и минусах проблемы, то к минусам относятся отрицательные аспекты.Это немного натянуто, но минус отрицательный, а преобразователь передает напряжение в отрицательном направлении. Меньше растяжения — это инвертор, который увеличивает напряжение.

Электрические системы RV: постоянный и переменный ток, зачем мне и то, и другое?

Простой ответ — нет. Система постоянного тока (12 В) управляет подавляющим большинством электрических компонентов вашего дома на колесах от внутреннего и внешнего освещения до водяного насоса и печатных плат на газовых приборах. Ваш жилой домик разработан и оборудован для использования без напряжения переменного тока как минимум за несколько дней до того, как вы снизите напряжение постоянного тока; который называется «бундокинг» или «сухой кемпинг».Исключение составляют кондиционер и телевизор в доме на колесах, которые работают от переменного тока. По мере того, как дома на колесах все больше и больше развиваются, они становятся вторым домом на колесах. После всего; Если я не могу приготовить буррито в микроволновке и посмотреть игру, то с таким же успехом могу устроить палатку в кемпинге. Я прав? Конечно я! Извините, я немного увлекся, но серьезно отношусь к своим удобствам.

Преобразователи, инверторы и батареи: любовный треугольник для автодомов

Независимо от того, преобразуем ли мы или инвертируем, след ведет обратно к батареям.Большая часть работы преобразователя заключается в том, чтобы принять входящее напряжение переменного тока (110 В), преобразовать его в напряжение постоянного тока (12 В), а затем использовать напряжение постоянного тока для зарядки аккумуляторов дома на колесах. Вторая часть работы преобразователя — распределять напряжение постоянного тока (12 В) по отдельным ветвям с предохранителями на необходимые компоненты. Это постоянное напряжение (12 В) поступает либо из входящего переменного напряжения (110 В), которое преобразователь преобразует в постоянное напряжение (12 В), либо из постоянного напряжения (12 В), хранящегося в домашних батареях. Третья часть работы преобразователя заключается в распределении входящего переменного напряжения (110 В) через панель выключателя на приборы переменного напряжения.

Инвертор использует существующее напряжение постоянного тока (12 В), преобразует его в напряжение переменного тока (110 В), а затем распределяет это напряжение переменного тока либо на одну выделенную розетку, либо через панель выключателя на несколько розеток, используемых устройствами на 110 В. Если ваш домик не подключен к источнику переменного тока (110 В), питание, доступное для вашего дома на колесах, составляет постоянное напряжение (12 В). Инвертор позволит вам управлять приборами с переменным напряжением, но только до тех пор, пока сохраняется постоянное напряжение. Видите, теперь мы вернулись к батареям.

Батарея глубокого разряда для жилых автофургонов / морских судов предназначена для зарядки и разрядки медленнее, чем стартовая батарея, а батарея глубокого разряда восстанавливается после полной разрядки, тогда как стартовая батарея часто этого не делает.Эта более медленная скорость зарядки и разрядки означает, что потребление постоянного напряжения также является более медленным, при этом батарея глубокого разряда на 12 В группы 24 В обычно работает от двух до трех дней. По мере того, как вы добавляете дополнительные батареи, вы добавляете доступное напряжение постоянного тока, тем самым расширяя возможности подключения к сети.

Глубокие циклы бывают разных уровней качества и для 12 вольт, и для 6 вольт. Подожди, 6вольт? Вы все время говорили о постоянном напряжении 12 вольт! Расслабьтесь, две батареи на 6 вольт, соединенные последовательно, будут производить 12 вольт, что эквивалентно по хранению в ампер-часах примерно трем 12-вольтным батареям глубокого разряда.

Вот почему многие владельцы домов на колесах предпочитают использовать 6-вольтовые батареи или батареи типа «гольф-кар», если они используют инвертор. Как и их 12-вольтовые собратья, 6-вольтовые батареи бывают как с традиционными жидкостными элементами, так и с герметичными вариантами конструкции AGM (Absorbent Glass Mat) или гелевых аккумуляторов. Аккумулятор AGM на 6 вольт — лучший компаньон для инвертора благодаря длительному сроку службы и конструкции, не требующей обслуживания.

За каждым инвертором стоит хорошая батарея

Думайте о батарее как о коробке с арахисом.Когда мы запрашиваем питание от 12-вольтовой системы, мы едим этот арахис в соответствии с нашими лучшими манерами на коктейльной вечеринке, по одному с торчащим мизинцем. Когда мы требуем 110 вольт от той же батареи или коробки арахиса, это как если бы наш сын-подросток пригласил троих своих друзей, и они едят арахис горстями. Как вы думаете, кто первым съест арахис? Проще говоря, чем больше мощности вы требуете, тем больше арахиса… э-э, мощности вам нужно обеспечить. Независимо от того, требуется ли напряжение 12 вольт или 110 вольт.110 Вольт потребляют энергию быстрее, но практическое правило заключается в том, что по мере увеличения требований к питанию возрастают и требования к батарее.

Типичный набор аккумуляторов для жилых автофургонов, оборудованных более крупными инверторами / зарядными устройствами, представляет собой четыре 6-вольтовых аккумулятора типа «гольф-кар». Если предположить, что это аккумуляторные батареи с мокрыми элементами (AGM), этот банк дает вам примерно 440 ампер-часов при напряжении 12 вольт. Как я упоминал ранее, 6-вольтный AGM не требует обслуживания, что помогает продлить срок его службы. Они также обеспечивают небольшое увеличение ампер-часов.Взяв наш пример с четырьмя батареями на 6 вольт, AGM будет обеспечивать 500 ампер-часов при напряжении 120 вольт. Эксперты говорят нам, что мы не должны разряжать батарею более чем на 50%, иначе это может сократить срок службы батареи, поэтому на самом деле батарея на 440 ампер-часов действительно годна только для 220 ампер-часов, прежде чем вам понадобится перезарядить вашу систему. Конечно, добавление дополнительных батарей в банк увеличит количество доступных ампер-часов, тем самым увеличив время работы.

Потребление — или как вы едите арахис?

Независимо от того, сколько арахиса вы начнете, если вы его не восполните, в конце концов вы съедите их все.Независимо от размера вашего аккумуляторного блока, если вы не пополните его, в конечном итоге вы разрядите аккумуляторы. Даже у самых больших жилых автофургонов есть ограничения по хранению, из-за чего количество аккумуляторов, которое вы можете нести, ограничено. Так что, пока литиевые батареи не станут доступными для широких масс, вам придется максимизировать производительность текущих предложений. Аккумуляторный блок лучше использовать для питания небольших нагрузок в течение более длительных периодов времени, чем для больших нагрузок в течение короткого периода времени. Фактически, тяжелые нагрузки, такие как водонагреватели и кондиционеры, не подключаются к инвертору, потому что они быстро разрядят ваш аккумулятор; иногда в минутах, в зависимости от нагрузки и доступных ампер-часов.

Несмотря на то, что есть способы зарядить батареи или пополнить напряжение постоянного тока, используя напряжение постоянного тока от солнечных панелей или генератора в автодоме или буксирующем автомобиле, наиболее распространенным методом подзарядки является подключение жилого автофургона к источнику переменного тока. Это может быть розетка дома, на стоянке для автофургонов, либо бортовой, либо переносной генератор. (Знаете ли вы, что большинство генераторов вырабатывают напряжение постоянного тока, а затем преобразуют его в напряжение переменного тока?)

Power To The People

сложность.На первый взгляд оба варианта кажутся довольно простыми и понятными: я включаю что-то, и оно питается от батареек. В действительности процесс преобразования и распределения мощности преобразователем или инвертором довольно сложен; но преобразователь требует меньше внимания, чем инвертор. Преобразователь получает питание от теоретически бесконечного источника питания; подключен к розетке или генератору, а инвертор имеет ограниченное питание; бортовой аккумуляторный блок, за которым необходимо относительно внимательно следить, чтобы предотвратить истощение источника.

В заключение, независимо от того, как вы сухой лагерь, всегда помните о своих плюсах и минусах. Преобразователь снижает напряжение с 110 до 12 вольт, а инвертор увеличивает напряжение с 12 до 110 вольт, но именно аккумуляторная батарея определяет, как долго продлится ваше приключение.

Статья написана Куинн Ларсон,
Guaranty RV Super Centres

Купите стиральную машину онлайн по лучшей цене в Индии

Особенности стиральной машины LG

6 Motion DD

Инверторный двигатель с прямым приводом

TurboWash4D

Автоматическая предварительная стирка

Автоматическая очистка ванны

LG ThinQ

Нагреватель

Струйный спрей

Półautomat spawalniczy inwerterowy MAGIC MIG 250A Welder Fantasy

Внутренний код товара: MAGIC 250I

Описание:

ПРОИЗВОДИТЕЛЬ: FACHOWIEC F.H.W.
ГАРАНТИЯ: FACHOWIEC F.H.W.

Welder Fantasy — это торговая марка, созданная компанией FACHOWIEC в 1991 году. Инверторные сварочные аппараты TIG / MMA, полуавтоматические сварочные аппараты MIG / MAG, плазменные резаки и другое оборудование, выпускаемое под торговой маркой Welder Fantasy, получили признание тысяч. мастерских и предприятий в Польше и за рубежом за много лет:

Торговая марка Welder Fantasy означает:
— Высококачественное оборудование,
— Гарантия надежности,
— Высокий уровень производительности,
— Лидер на польском рынке.

Благодаря современной технологии IGBT и высококачественным компонентам, сварочный аппарат MAGIC MIG 250I является идеальным решением для профессиональных промышленных сварочных работ в автомобильной промышленности, производстве стальных конструкций и других промышленность, где требуется высокая надежность и высокая мощность сварки.
Сварочные аппараты серии MAGIC MIG I отличаются высокой прочностью, простотой перемещения и возможностью выполнять широкий спектр сварочных операций — комбинация, которая удовлетворит даже самых требовательных пользователей. Отдельный механизм подачи проволоки позволяет выполнять сварку в труднодоступных местах или на безопасном расстоянии от источника питания.

Сварочный аппарат позволяет, в том числе, сваривать элементы из алюминия и его сплавов, легированной и низколегированной стали, а также выполнять пайку и пайку .

Аппарат позволяет производить сварку следующими способами:

«WELDER FANTASY» ЯВЛЯЕТСЯ ЗАЩИЩЕННОЙ И ЗАРЕГИСТРИРОВАННОЙ ТОРГОВОЙ МАРКОЙ — см. Свидетельство о регистрации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВАРОЧНОГО АППАРАТА:

* компактная конструкция,

* компактный корпус и малый вес,

* Сварочная горелка MIG / MAG + подвеска,

* высокий КПД 60% (при температуре 40 ^o C),

* IGBT транзисторов,

* удобная панель управления,

* два ЖК-дисплея для параметров сварки,

* Профессиональный, отдельный механизм подачи проволоки 4×4 4R ,

* розетка EURO,

* 36V розетка нагревателя

* возможность установки больших газовых баллонов до 20л ,

* система тепловой защиты предотвращает перегрев трансформатора,

* очень широкий выбор функций сварки:

— ИНДУКТИВНОСТЬ — правильно выбранная сварочная индуктивность снижает количество брызг.Индуктивность зависит от диаметра сварочной проволоки, используемого защитного газа, силы тока и положения сварки. Уменьшение индуктивности делает дугу более стабильной и интенсивной, а ее увеличение способствует образованию сварочной ванны и помогает уменьшить разбрызгивание. Правильно подобранная индуктивность приводит к более стабильной дуге, равномерному переносу капель жидкого металла, поддержанию постоянного размера сварочной ванны и характерному повторяющемуся звуку без брызг или взрывов.

ФУНКЦИИ ПАНЕЛИ:

* дисплей для тока и напряжения,

* Регулировка тока MIG / MAG,

* Регулировка тока MMA,

* Регулировка индуктивности при сварке MIG / MAG,

* регулировка скорости подачи проволоки во время сварки MIG / MAG,

* ТЕСТ ПРОВОДА,

В КОМПЛЕКТ ВКЛЮЧЕНО :

— Сварщик Fantasy MAGIC MIG 250I ,

— сварочный пистолет — MIG / MAG MB-25 3м,

— механизм подачи проволоки отдельный 4х4,

— кабель заземления 2м ,

— кабель с электрододержателем 2м ,

— молоток и сварочная маска,

— Руководство пользователя на польском языке плюс гарантийный талон.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Сварочный полуавтомат своими руками по инверторной схеме. Полуавтоматическая сварка своими руками: Схема

Эта статья начинается новым заголовком «Инструменты и адаптации», и статья будет несколько необычной, то есть не о том, как это сделать, а, наоборот, о том, чего не стоит делать.

Благодаря потрясающей производительности труда жителей «Innisteable» и доступной стоимости сварочные аппараты — «Инверторы» прочно обосновались в гаражах многих автовладельцев.И не случайно: небольшие размеры, малый вес, широкий и плавный диапазон регулировки потока, «мягкая» дуга, малое энергопотребление делают этот сварочный аппарат во многих случаях просто незаменимым помощником, но не всегда, автомобильная «жесть» часто для сварочного электрода оказывается слишком нежный. И тут в пытливых умах автомобилистов начинают зарождаться мысли: а что если добавить конфорку, обрыв провода и при невысоких затратах переделать «инвертор» в «полуавтомат». Сразу скажу, что такой вариант не подойдет, это будет не такая добавка и обычный сварочный аппарат на трансформаторе.Почему? Читайте дальше.

Полуавтоматическая горелка и сварочная проволока

Чтобы не быть голословным: У меня в гараже стоит сварочный аппарат постоянного тока На трансформаторе тоже несколько лет назад сделал свой полуавтомат полуавтомат (тоже трансформатор, который я успешно использую), а это год приобрел инверторный сварочный аппарат (сам трансформатор тяжеловат). Я решил проверить эту возможность «эмпирическим» путем, тем более что все необходимое есть, и никаких затрат не требуется.Трансформатор отключил в «полуавтомате», подал питание от «инвертора», попробовал … Скажу честно — пробовал в разных режимах, регулируя ток, менял скорость подачи проволоки, варил газом и без … Нормального шва не вышло, получилось мягко говоря «»

Теперь немного теории. Без этого, но я попробую просто и кратко.

ММА. ( Ручной Металл Arc ). Самый распространенный вид сварки — ручная сварка штучными электродами, покрытыми флюсом, кстати, эту технологию разработал наш соотечественник Н.Г. Славяне.

Tig ( Tungsten. Intert. GAS. ). Сварочный электрод несжимающий (вольфрамовый или графитовый) в среде защитного инертного газа (аргонодуговая сварка). Н.Н. изобрел Бенардос.

MIG ( Mechanikal. Intert. ГАЗ. ). Механизированная подача электродного материала (полуавтоматическая или автоматическая) в среде инертного газа (аргон, гелий).

Маг. ( Механика. Актив. ГАЗ. ). Механизированная подача электродного материала (полуавтоматическая или автоматическая) в среде активного (углекислый газ) газа. Что нас больше всего интересует. Кстати, легированную проволоку (мы используем баранину) тоже изобрели наши соотечественники К.В. Любавский и Н.М. Новожилов.

Для начала рассмотрим условия существования электрической дуги, применяемой при сварке. График заметен.

, что уровень дуги (WAH) будет иметь три ярко выраженных области:

• нисходящий график — что соответствует низкой плотности тока,
• горизонтальный участок — со средней плотностью тока
• ascendment — которому соответствует высокая плотность тока.

Итак, при ручной сварке MMA. Процесс горения дуги происходит на средней части вау, лучше на первой его трети, дуга при этом легкая легко, устойчивая, швы ровные и металл не разбрызгивается (колебания электрод (руки сварщика) и изменение длины дуги практически не вызывают сварочный ток. Если плотность тока увеличивается и точка горения дуги смещается в область нарастания, то дуга становится нестабильной, «жесткой» », металл напылен, швы рваные и неровные.

Со сваркой полуавтоматом Маг. точка дуги должна располагаться в начале восходящего участка Wah, с высокой плотностью тока, при этом произойдет саморегулирование сварочного процесса.

Каждый вид сварки должен соответствовать источнику питания сварочного аппарата, будь то инвертор или трансформатор. Для наглядности другой график,

, в котором изображены Внешние параметры напряжения для сварочных источников .

Кривая 1 соответствует холодному питанию блока питания, что практически идеально соответствует ручной сварке на постоянном токе MMA , Curve 2 — Выделение характеристик выборки напряжения, кривая 3 — Rigid Wah, обеспечивающий саморегуляцию при сварке тонкой проволокой Mag. .

Выход : Блок питания для ручной сварки DCO спроектирован и изготовлен с охлаждающим Wah. то совершенно не подходит для сварки проволока электродная в полуавтоматическом режиме .Что касается инверторного блока питания, то переделка и перенастройка блока управления не требуется, но если вы не очень сильны в электронике, лучше на отработанный механизм не лезть.

от инвертора может быть изготовлен без особых трудностей при наличии соответствующих технических знаний. Чтобы сделать полуавтомат своими руками, потребуется подготовить определенный перечень механизмов, приспособлений, инструментов и материалов, входящих в состав агрегата.

Полуавтомат от инвертора включает инвертор и сварочную горелку.

Подготовка к изготовлению и особенности конструкции

Самоделками разработаны различные схемы построения инвертора полуавтомата.

Наиболее распространенная схема устройства включает необходимый перечень инструментов и материалов:

сварочный инвертор
• , который имеет способность выдавать рабочий ток силой около 150 А;
• подающий механизм, обеспечивающий подачу электродной проволоки в зону сварки;
Горелка
• ;
• гибкий шланг;
• бобина рабочая с электродной проволокой, имеющей изменения в устройстве;
• блок управления устройством.

Инвертор должен иметь мощность около 150 А.

Особое внимание следует уделить механизму подачи. С помощью этого элемента конструкции электродная проволока подается на горелку гибкого шланга. Идеальная скорость подачи проволоки соответствует скорости ее плавления. Показателем скорости подачи проволоки является то, что механизм подачи оказывает существенное влияние на процесс проведения работ и качество сварного шва с использованием сварочного полуавтомата.

При строительстве полуавтомата необходимо предусмотреть возможность изменения скорости подачи электродной проволоки в зону сварки. Возможность изменять скорость подачи электродного материала позволяет работать с расходными материалами различного диаметра и из разных материалов. Чаще всего в работе сварочных полуавтоматов используется проволока размерами 0,8 мм, 1 мм, 1,2 мм и 1,6 мм. Провода наматываются на специальные катушки, установленные в сварочном аппарате.

Если подача проволоки осуществляется полностью в автоматическом режиме, это значительно сокращает время, необходимое для работ по сварке заготовок.

Полуавтоматический блок управления оборудован каналом регулирования и стабилизации. рабочая сила Текущий. Параметры рабочего тока контролируются микроконтроллером в импульсном режиме. Напряжение на конденсаторе зависит от напряжения конденсатора от широты и параметра импульса. Напряжение на последних напрямую влияет на силу рабочего сварочного тока.

Подбор трансформатора для инвертора и сборка блока

Перед самостоятельным проектированием полуавтомата необходимо определиться с типом и мощностью сварочного трансформатора, который планируется установить в полуавтомат.Следует помнить, что при использовании для сварочного процесса минимального размера 0,8 мм рабочий сварочный ток должен составлять 160 А. Мощность сварочного трансформатора для получения этого тока должна составлять 3 кВт. При выборе трансформатора следует обратить внимание на то, что трансформатор на тороидальном сердечнике имеет меньший вес по сравнению с другими типами устройств.

При изготовлении трансформатора нужно учесть несколько тонкостей. Трансформатор необходим для намотки медной ленты с размерами (40 мм — ширина и 30 мм — толщина).Перед использованием медной ленты сначала протрите термобумагу. Использовать для намотки обычный медный провод нельзя, так как он сильно нагревается.

Вторичная обмотка трансформатора изготовлена ​​из трех слоев олова. Слои олова изолированы друг от друга фторопластовой лентой. На выходе концы распроданы между собой для увеличения проводимости. В случае, когда установлен трансформатор, вентилятор устанавливается для выполнения нагнетателя, чтобы увеличить охлаждение компонентов системы во время устройства.

Регулировка тока в приборе может осуществляться двумя способами: по первичной и вторичной обмоткам. Для регулировки регулировки по первому способу необходимо использовать схему регулировки тиристора. Этот метод регулирования имеет определенные недостатки, которые устраняются включением в релейную цепь и некоторых коммутирующих элементов.

При применении токового контроля вторичной обмотки возникают сильные пульсации, для уменьшения которых используется тиристорная схема. Использование коммутирующих схем приводит к увеличению веса конструкции и стоимости установки.По этой причине использование регулировки тока на первичной обмотке считается более приемлемым.

Для сглаживания пульсаций в цепи вторичной обмотки встроены сглаживающий дроссель и конденсатор емкостью около 50000 мкФ. Такая конфигурация устройства позволяет сглаживать пульсации напряжения при выборе любой схемы управления током.

КПП от ВАЗ дворника можно использовать как редуктор для подачи провода.

Регулировка полуавтоматического инвертора

При сборке полуавтоматического инвертора требуется, чтобы силовые ключи, входные и выходные выпрямители обеспечивали хорошее охлаждение с помощью радиаторов.В корпусе также необходимо установить термодатчик. После установки силовой части устройства ее подключают к блоку управления устройством.

Готовое устройство можно включить в сеть. После того, как индикатор загорелся, осциллограф подключают к прибору и проверяют правильность работы. Биполярные импульсы должны иметь частоту 40-50 Гц, а время между ними регулируется изменением напряжения на входе. Нормальный период времени между импульсами должен быть 1.5 мкс.

Импульсы, регистрируемые осциллографом, должны иметь прямоугольный фронт длительностью не более 500 нс.

После проверки инвертор подключается к бытовой электросети. Когда устройство подключено, индикатор должен показывать 120 А. В случае, если этот показатель не достигается, требуется проверить правильность сборки устройства.

По окончании тестирования аппарата на холостом ходу прибор испытывается под нагрузкой. Для этого требуется включить нагрузку в виде 0.Розостат на 5 Ом, способный выдерживать ток более 60 А. При такой нагрузке ток контролируется с помощью вольтметра.

После сборки агрегата проверяется его работоспособность. Для этого нажмите кнопку «Пуск». Сразу после этого начинает течь углекислый газ, через несколько секунд включается ток, начинается электродная проволока. Когда устройство выключено, действие рабочего тока и электродной проволоки прекращается, и всего через несколько секунд электрический клапан перекрывается, обеспечивая углекислый газ в зоне сварки.В качестве клапана для обеспечения подачи углекислого газа можно использовать клапан подачи воды на заднее стекло автомобиля ВАЗ.

Правила использования сварочного инвертора и аппарата

После запуска инвертора с помощью контроллера устанавливается ток, необходимый для работы. При правильной настройке на выходе устройства значение электрического тока Оно составляет 120 А. С помощью блока управления при необходимости силу тока можно изменять в диапазоне от 20 до 160 А.При использовании агрегата следует контролировать температуру его нагрева. Температура нагрева не должна превышать 75ºС. Для ее контроля в приборе должен быть установлен термодатчик. При повышении температуры выше установленного максимума следует выключить прибор и дать ему время остыть. Для улучшения охлаждения в устройстве предусмотрен набор из нескольких вентиляторов.

Полуавтоматическая сварка, выполненная на базе инвертора, используется для проведения процедуры точной сварки изделий из различных типов стали.Кроме того, аппарат используется для сварки тонких металлических заготовок. Использование полуавтомата распространено при проведении кузовных ремонтных работ.

После изготовления сварочного полуавтомата от инвертора для дома, этот агрегат становится незаменимым аппаратом, применяемым в быту при выполнении большого количества различных сварочных работ.

Если вы решили собрать сварочный полуавтомат своими руками из инвертора, схема и подробная инструкция Они станут незаменимыми спутниками на пути к достижению цели.Проще всего приобрести заводской полуавтомат кедровый тип 160, Kaiser MIG 300 с нужным амперным индикатором. Но многие стремятся сделать все своими руками. Это не так просто, но при желании добиться положительного результата у вас получится.

MIG, MAG, MMA Сварка требует использования соответствующих устройств. MIG Mag — это полуавтоматическая сварка, которая выполняется в среде инертного газа аргона. Иногда для сварки МиГ-фокусник используют углекислый газ. Сваркой MMA называют ручную дуговую обработку электродами, на которые нанесено специальное покрытие.Если вы работаете с нержавеющей сталью, то сварка стержневыми электродами выполняется только при постоянном токе.

Раз уж мы говорим о том, как можно собрать своими руками полноценный полуавтоматический инвертор на базе инвертора, то вас не интересует ММА, а Mig Mag Weld.

Для того, чтобы собрать самодельный аппарат достойный аналог кедра 160, Кайзер Миг 300, своими руками понадобится схема, видео инструкция и необходимые элементы конструкции полуавтомата. К ним относятся:

• Инвертор.Определите его сварочные способности, подобрав результирующий ток. Обычно мастера собирают устройства, способные выдавать 150 ампер, 170 ампер или 190 ампер. Чем больше ампер, тем выше мощность вашего сварочного аппарата;
• Механизм подачи. Об этом мы расскажем отдельно;
• Горелка;
• Шланг подачи электродов;
• Катушка со специальной проволокой. Данная приставка легко прикрепляется к конструкции любым удобным для вас способом;
• Блок управления вашим агрегатом для сварки.

Теперь что касается механизма подачи полуавтомата и некоторых важных моментов.

1. Отвечает за подачу электродов с гибким шлангом к месту сварки.
2. Оптимальная скорость подачи электродной проволоки соответствует скорости ее плавления при сварочных работах своими руками.
3. От скорости подачи проволоки зависит качество шва, полученного своими руками.
4. Рекомендуется сделать полуавтомат с возможностью регулировки скорости.Это позволит адаптировать полуавтомат под разные типы используемых электродов.
5. Наиболее востребованные электродные проволоки имеют диаметр от 0,8 до 1,6 мм. Его нужно намотать на катушку и зарядить инвертор.
6. Если вы обеспечите полностью автоматизированную подачу, вам не придется делать это своими руками, а значит, значительно сократится время, затрачиваемое на сварочные работы.
7. Блок управления оборудован каналом регулирования, отвечающим за стабилизацию тока.
8. Поведение усилителей, то есть полуавтоматический ток, регулирует специальный микроконтроллер. Свою работу он выполняет в широтном и импульсном режимах работы. От его наполнения напрямую зависит напряжение, создаваемое в конденсаторе. Это влияет на параметры сварочного тока.

Подготовка трансформатора полуавтомата

Чтобы полуавтомат, сделанный своими руками, работал не хуже, чем сварочный аппарат типа кедр 160, Kaiser MIG 300, необходимо разбираться в особенностях подготовки трансформатора.

• Оберните медной полоской. Его ширина должна быть 4 см, а толщина — 30;
• Перед этим полоску оборачивают термобумагой. Подходящий материал, используемый в кассовых аппаратах. Купить такую ​​бумагу не составит труда;
• В данном случае схема не позволяет использовать обычную толстую проводку, иначе она начнет сильно перегреваться;
• Вторичная обмотка должна быть сделана из трех слоев олова;
• Лента из фторопласта используется для изоляции каждого слоя лужения друг от друга;
• На выходе своими руками надо будет припаять концы — контакты от вторичной обмотки.Это необходимо для того, чтобы увеличить токопроводимость;
• В корпусе инвертора обязательно предусмотреть вентилятор. Он будет служить плунжерным механизмом, уменьшающим перегрев оборудования.

Регулирующий преобразователь

Проблем с работой cedar 160, Kaiser Mig 300 не возникает. Cedar 160 и Kaiser Mig 300 — заводское оборудование с отличными характеристиками. Эта полуавтоматика отлично работает, позволяет получить необходимое количество Ампер — 160 ампер, 170, 190 ампер и т. Д.Все зависит от того, как вы настроите устройство.

Но если вы решили переделать инвертор и сделать из него полуавтоматический, то идею с покупкой кедра 160, Kaiser Mig 300 стоит отбросить.

После завершения работ с трансформатором следует переходить к инвертору. Чтобы сделать правильные настройки самого инвертора, переделка принесет желаемый результат. И потому самодельный полуавтомат будет работать не хуже, чем готовый аппарат из кедра 160, Kaiser MIG 300.

1. Обязательно порадуйтесь наличием высокоэффективных радиаторов, используемых для выпрямителей (входных и выходных) и ключей силы. Без них устройство работать не может.
2. Внутри корпуса радиатора, который нагревается больше всего, следует установить термодатчик, срабатывающий в случае перегрева.
3. Силовая часть Подключаемся к блоку управления и включаем рабочую сеть.
4. При включении индикатора осциллограф должен быть подключен к проводам.
5. Лей двухполюсные импульсы. Их частота составляет от 40 до 50 кГц.
6. Временные параметры между импульсами регулируются изменением входного напряжения. Индикатор времени должен соответствовать 1,5 мкс.
7. Убедитесь, что инвертор выдает прямоугольные импульсы на осциллографе. Фронт не должен превышать 500 нс.
8. Когда устройство проверили, подключите его к электросети.
9. Встроенный полуавтоматический индикатор должен выдавать 120 ампер.Параметры могут достигать 170, 190 ампер. Но если прибор не показывает это значение, придется отправиться на поиск причин низкого напряжения в проводах.
10. Обычно аналогичная ситуация Возникает при напряжении менее 100 В.
11. Сейчас тестируем сварочный полуавтомат, пусковое устройство с переменным током. При этом постоянно следить за напряжением на конденсаторе.
12. Полное тестирование тестовых индикаторов.
13. Проверить, как ведет себя устройство в случае нагруженного состояния.Подобные первичные испытания стоит провести с cedar 160 и kaiser MIG 300. Хотя Kedar 160 и Kaiser Mig 300 представляют собой заводские полуавтоматические отстойники от проверенных производителей, убедитесь, что их профессиональные преимущества никогда не будут лишними.
14. Для проверки самодельного инвертора или кедра 160 с помощью Kaiser Mig 300 нужно подключить к сварочной проволоке розетку нагрузки на 0,5 Ом. Убедитесь, что этот элемент выдерживает нагрузку более 60 ампер. Вольтметр контролирует текущие параметры.
15. Если полуавтоматическая проверка показала, что заданное значение тока и контролируемое значение различаются, необходимо изменить сопротивление. Делайте это до тех пор, пока не добьетесь положительного результата.

Собрать устройство, которое будет выполнять полноценный аналог для cedar 160 и Kaiser Mig 300 не так уж и просто, но возможно. Вы сами определяете, будет ли полуавтомат выдавать 120 или все 190 ампер. Сделать выбор заводской модели проще. Но цена соответствующая.Цена того же кедрового полуавтомата МиГ 160 составляет от 27 тысяч рублей. Но решение принять вы.

Сварочный полуавтомат можно купить готовым, но всегда есть люди, которые пытаются сделать его своими руками. Сделать это непросто, но тем, кто очень хочет собрать полуавтомат своими руками, придется заранее подготовить все необходимые комплектующие.

Для изготовления сварочного полуавтомата инвертора потребуется инструментов и материалов:

• , который способен давать ток около 150 а;
Питатель
• ;
Горелка
• ;
• гибкий шланг;
Катушка
• с проводом, с некоторыми изменениями конструкции;
• сварочный инвертор;
Блок управления
• .

Механизм подачи в данном случае заслуживает отдельного внимания: с его помощью электродная проволока подводит гибкий шланг к месту сварки. В идеале скорость подачи проволоки должна соответствовать скорости плавления расходных материалов. Скорость подачи электродной проволоки очень важна для процесса сварки: от этого сварного шва зависит качество. Необходимо предусмотреть возможность регулирования скоростей для возможности работы с электродной проволокой разного размера из разных материалов.Чаще всего используется проволока следующих диаметров: 0,8 мм, 1 мм, 1,2 мм, 1,6 мм. Он наматывается на катушки и заряжает сварочный инвертор. Полностью автоматическая подача проволоки к сварочной горелке значительно сокращает время, затрачиваемое на работу.

Блок управления сварочным полуавтоматом имеет регулирующий канал, стабилизирующий ток. Текущая операция управляет микроконтроллером в широтном и импульсном режимах. От заполнения импульсного режима напрямую зависит напряжение на конденсаторе.Именно это напряжение влияет на мощность сварочного тока.

Тонкости трансформатора

Есть небольшие тонкости в подготовке трансформатора. Трансформатор необходимо обернуть медной полосой (ширина — 40 мм, толщина — 30). Предварительно нужно намотать термобумагу (подходит от кассы). Намотка простой толстой проволоки в этом случае исключена, так как она будет греться.

Вторичная обмотка должна состоять из трех слоев олова.Изолировать слои друг от друга нужна фторопластовая лента. На выходе необходимо размотать контактные концы вторичной обмотки. Это сделано для того, чтобы увеличить проводимость токов. Обязательно предусмотрите вентилятор, продув корпус инвертора.

Вернуться в категорию

Как настроить инвертор?

Если принято решение сделать полуавтомат своими руками, для начала необходимо обесточить силовую часть. Кстати, для входных и входных выпрямителей, а также для силовых ключей (предварительно припаянных к медным подложкам) силовой части необходимо предусмотреть хорошие радиаторы.В корпусе самого нагретого радиатора необходимо разместить термодатчик. Теперь силовая часть подключается к блоку управления и включается в сеть. Когда загорится индикатор, необходимо включить осциллограф Out1, Out2. Теперь найдите биполярные импульсы, частота которых должна быть 40-50 кГц. Время между ними регулируется изменением напряжения на входе. Время должно составлять 1,5 мкс.

Импульсы на осциллографе должны быть прямоугольными с фронтом не более 500 нс.После проверки инвертора подключите его к сети. Индикатор сварочного полуавтомата должен показывать 120 А, если эта надпись на индикаторе не загорелась, то необходимо поискать и устранить причину низкого напряжения в сварочной проволоке. Такая ситуация бывает, если напряжение меньше 100 В. После этого требуется проверить сварочный инвертор изменением силы тока (с контролем постоянного напряжения на конденсаторе). Затем вы можете проверить температуру.

После проверки сварочного инвертора необходимо проверить, как он ведет себя в нагруженном состоянии.Для этого в состав сварочной проволоки входит загрузчик на 0,5 Ом, который должен выдерживать ток более 60 А. В этом состоянии ток контролируется с помощью вольтметра.

Если есть расхождения между заданным значением тока и его контролируемым значением, вам придется выбирать сопротивление до тех пор, пока не будет достигнуто соответствие.

Вернуться в категорию

Правила использования сварочного инвертора

По умолчанию, когда вы запускаете инвертор, контроллер отображается автоматически.Если все указанные ранее действия выполнены правильно, значение сварочного тока будет равно 120 А. если окажется так, что на индикаторе загорится восьмерка, это будет свидетельствовать о неисправности. Такие неисправности возникают в том случае, когда напряжение в сварочных проводах не повышается более чем на 100 В. Если это произойдет, придется искать и устранять неисправности.

Когда все выполнено правильно, число, обозначающее значение заданного тока, должно отображаться в секторе восьми.С помощью кнопок это значение можно изменить в зависимости от сварочного тока, необходимого в каждом конкретном случае. Интервал, в котором возможно изменение значения тока, варьируется от 20 до 160 А.

Есть возможность контролировать температуру инвертора в течение всего рабочего процесса. Для этого нажмите одновременно обе кнопки. После этого можно будет наблюдать за изменением температуры радиатора, данные о котором отобразятся на индикаторе.Обычно температура радиатора не должна превышать 75 ° C. Если температура увеличилась более чем на 75 ° C, это сразу же появится на индикаторе, и инвертор начнет издавать звуковой сигнал прерывистого типа. Если это произойдет, указанный ток автоматически снизится до 20 А. Несмотря на то, что значение тока будет резко уменьшено, инвертор продолжит работу. Этот звуковой сигнал будет издаваться до тех пор, пока не вернется индикация температуры.

Индикатор может выдавать код ошибки ERT: Это произойдет в случае поломки или замыкания термодатчика.

В этом случае указанный ток будет уменьшен до 20 А.

Большинство сварочных аппаратов, особенно самодельных, очень далеки от совершенства. Предлагаем схему наладки самодельного сварочного аппарата с «смены» на «константу» своими руками и вы можете использовать электроды любого типа ( см. Рис. Один).

Рис. 1 Схема сварочного аппарата с высокоэффективным индуктивным емкостным фильтром, сглаживающим пульсации выпрямленного напряжения.

«Прогулка» по схеме.

Дроссель л.

Ядро для него взято из штуцера Даунтаун Освещение 1Н400Н37-110. Удаляя старые обмотки, нужно сохранить картонные прокладки, обеспечивающие зазор между основной и замыкающей частями сердечника (рис. 2).

При повторной сборке они устанавливаются на место. Новая обмотка намотана только на один боковой стержень, три слоя медной шины сечением 4х6 мм, расположенные равномерно по всей длине сердечника.Начало обмотки дросселя подключено к блоку конденсаторов С1 … С6, а конец обмотки — к выводу «+» (рис. 1).

Блок выпрямителя и фильтра-конденсатора.

Диоды У01 … У04 типа Д161-320 или аналогичные, рассчитанные на средний выпрямленный ток — свыше 250 А и обратное напряжение — не менее 200 В, устанавливаемые на стандартные литые радиаторы-охладители, которые должны быть изолированы друг от друга и от Корпус сварочного аппарата с текстолитовыми пластинами.Конденсаторы 31 … 56 — электролитические, типа К50-3 или К50-7 двухсекционные 250/290 (150 + 150 мкФ). Общая емкость конденсаторного блока 1800 мкФ. Устанавливать их удобнее всего в один ряд на текстолитовой пластине толщиной 4 … 6 мм.

Регулятор сварочного тока П («балластный реостат»).

Изготовлен из одной секции ограничительного сопротивления мостового крана ДЭК-256 (рис. 3 ).

Это сопротивление представляет собой керамическую труму с фигурной спиральной канавкой на внешней поверхности, в которой покрыта покрышка из материала с высоким удельным сопротивлением, сечением около 20 мм2.

Сварка сердечником под флюсом: процесс и советы

(FCAW) используется трубчатая проволока, заполненная флюсом.

Дуга возникает между сплошным проволочным электродом и заготовкой.

Флюс, содержащийся в сердечнике трубчатого электрода, плавится во время сварки и защищает сварочную ванну от атмосферы. Постоянный ток с положительным электродом (DCEP) обычно используется, как и в процессе FCAW.

Есть два основных варианта процесса; самозащитная FCAW (без защитного газа) и газовая защита FCAW (с защитным газом).Различие между ними связано с использованием различных флюсов в расходных материалах, которые обеспечивают различные преимущества для пользователя. Обычно самозащитный FCAW используется на открытом воздухе, когда ветер уносит защитный газ.

Флюсы в самоэкранированной FCAW предназначены не только для раскисления сварочной ванны, но и для защиты сварочной ванны и капель металла от атмосферы.

Флюс в газозащитной FCAW обеспечивает раскисление сварочной ванны и в меньшей степени, чем в самозащитной FCAW, обеспечивает вторичную защиту от атмосферы.Флюс предназначен для поддержки сварочной ванны при сварных швах в неправильном положении. Этот вариант процесса используется для увеличения производительности сварных швов вне положения и для более глубокого проплавления.

Видео: основы самозащиты порошковой проволокой

Процесс сварки сердечником под флюсом

Сварка сердечником под флюсом или сварка трубчатым электродом произошла от процесса сварки MIG для улучшения действия дуги, переноса металла, свойств металла сварного шва и внешнего вида сварного шва.Это процесс дуговой сварки, в котором тепло для сварки обеспечивается дугой между непрерывно подаваемой трубчатой ​​электродной проволокой и заготовкой.

Экранирование достигается за счет флюса, содержащегося внутри трубчатой ​​электродной проволоки, или за счет флюса и защитного газа, подаваемого извне. Схема процесса показана на рисунке 10-55 ниже.

Порошковая сварочная проволока или электрод представляет собой полую трубку, заполненную смесью раскислителей, флюсов, металлических порошков и ферросплавов.Закрывающий шов в виде тонкой линии — единственное видимое различие между порошковой проволокой и сплошной холоднотянутой проволокой.

можно выполнять двумя способами:

1. Углекислый газ может использоваться с флюсом для обеспечения дополнительной защиты.
2. Только флюсовый сердечник может обеспечить весь защитный газ и шлаковые материалы.

Экран из углекислого газа создает глубоко проникающую дугу и обычно обеспечивает лучшую сварку, чем это возможно без внешней газовой защиты.Хотя дуговая сварка порошковой проволокой может применяться полуавтоматически, машинно или автоматически, этот процесс обычно выполняется полуавтоматически.

При полуавтоматической сварке механизм подачи проволоки подает электродную проволоку, а источник питания поддерживает длину дуги. Сварщик манипулирует сварочным пистолетом и регулирует параметры сварки.

Дуговая сварка порошковой проволокой также используется в машинной сварке, где, помимо подачи проволоки и поддержания длины дуги, оборудование также обеспечивает перемещение соединения.

Сварщик постоянно контролирует сварку и корректирует параметры сварки. Автоматическая сварка используется в высокопроизводительных приложениях.

Сварочные насадки

• Не используйте гладкие приводные ролики для проволоки, используйте приводные ролики с накаткой
• Измените полярность на отрицательный электрод (уточните у производителя, MIG обычно электрод положительный)
• Используйте соответствующую вентиляцию
• Выход проволоки от 1/2 ″ до 3/4 ″
• Перетаскивание пистолета (сварка с обратной стороны)
• Для плоского шва, приваривайте под углом 90 градусов и назад на 10 градусов.Тройник под углом 45 градусов. Соединение внахлест под углом от 60 до 70 градусов одним прямым сварным швом.
• Для горизонтального угла наклона пистолета вверх примерно на 10 градусов уменьшите параметры сварки на аппарате примерно на 10–15%.
• Для вертикального шва (можно использовать верхний или нижний шов, вертикальный нижний лучше подходит для более тонких металлов, используется вертикальный верх на 1/4 дюйма и выше, также уменьшите параметры на аппарате на 10-15%.
• Для потолочных работ, старайтесь поддерживать высокую скорость перемещения, а также уменьшите параметры сварки на 10–15% (по сравнению с плоским или горизонтальным швом).
• Приваривайте из стороны в сторону, чтобы избежать подрезов
• Тщательно счищайте шлак после каждого прохода

FCAW в сравнении с GMAW и SMAW

Процесс сердечника флюса FCAW сочетает в себе лучшие характеристики SMAW и GMAW.

В нем используется флюс для защиты сварочной ванны, хотя можно использовать дополнительный защитный газ. Сплошной проволочный электрод обеспечивает высокую производительность наплавки.

FCAW против GMAW

Дуговая сварка порошковой проволокой во многом схожа с дуговой сваркой металлическим электродом в газе (GMAW или MIG).Порошковая проволока, используемая для этого процесса, придает ему различные характеристики. Дуговая сварка порошковой проволокой широко используется для сварки черных металлов и особенно хороша для применений, в которых требуются высокие скорости наплавки. При высоких сварочных токах дуга получается ровной и более управляемой по сравнению с использованием электродов для дуговой сварки металлическим газом большого диаметра с диоксидом углерода.

Сварщик хорошо видит дугу и сварочную ванну. На поверхности сварного шва остается шлаковый налет, который необходимо удалить.Поскольку присадочный металл перемещается по дуге, образуются брызги и дым.

Флюс для расходных материалов FCAW может быть спроектирован для поддержки больших сварочных ванн в нерабочем положении и обеспечения более высокого проплавления по сравнению с использованием сплошной проволоки MIG (GMAW). Сварные швы большего диаметра могут быть выполнены за один проход электродами большего диаметра, тогда как GMAW и SMAW потребуются несколько проходов для сварных швов эквивалентных размеров. Это повышает производительность и снижает деформацию сварного изделия.

FCAW против SMAW

Как и в случае SMAW, шлак необходимо удалять между проходами многопроходных сварных швов.Это может снизить производительность применения и привести к возможным нарушениям сплошности включения шлака. Для FCAW с газовой защитой пористость может возникнуть в результате недостаточного газового покрытия.

Большое количество дыма образуется в процессе FCAW из-за высоких токов, напряжений и магнитного потока, присущих процессу. Увеличение затрат может быть вызвано необходимостью в вентиляционном оборудовании для обеспечения надлежащего здоровья и безопасности.

FCAW сложнее и дороже, чем SMAW, поскольку для него требуется механизм подачи проволоки и сварочная горелка.Сложность оборудования также делает процесс менее портативным, чем SMAW.

Оборудование для порошковой сварки

Оборудование, используемое для сварки сердечником флюса: аналогично тому, который используется для газовой дуговой сварки.

В состав основного оборудования для дуговой сварки входят:

• Источник питания
• Элементы управления
• Механизм подачи проволоки
• Сварочный пистолет
• Кабели сварочные

Основное различие между электродами с газовой защитой и самозащитными электродами заключается в том, что для проводов с газовой защитой также требуется система защиты от газа.

Это также может повлиять на тип используемого сварочного пистолета. В этом процессе часто используются экстракторы дыма.

Для машин и автоматической сварки к базовому оборудованию добавлены несколько элементов, например, толкатели для швов и устройства перемещения.

Источник питания

Источник питания или сварочный аппарат подает электроэнергию соответствующего напряжения и силы тока для поддержания сварочной дуги. Большинство источников питания работают от входной мощности 230 или 460 вольт, но также доступны машины, которые работают от входной мощности 200 или 575 вольт.Источники питания могут работать как от однофазного, так и от трехфазного тока с частотой от 50 до 60 герц.

Большинство источников питания, используемых для дуговой сварки порошковой проволокой, имеют рабочий цикл 100 процентов, что означает, что они могут использоваться для непрерывной сварки. Некоторые машины, используемые для этого процесса, имеют рабочий цикл 60 процентов, что означает, что они могут использоваться для сварки 6 из каждых 10 минут.

Источники питания, обычно рекомендуемые для дуговой сварки порошковой проволокой, относятся к источникам постоянного тока с постоянным напряжением.Используются как вращающиеся (генераторные), так и статические (одно- или трехфазные трансформаторы-выпрямители). Те же источники питания, что и при дуговой сварке металлическим электродом в газе, используются при дуговой сварке порошковой проволокой.

При дуговой сварке порошковой проволокой обычно используются более высокие сварочные токи, чем при дуговой сварке металлическим газом, для которой иногда требуется более мощный источник питания. Важно использовать источник питания, способный обеспечить максимальный уровень тока, необходимый для приложения.

Процесс постоянного тока

При дуговой сварке порошковой проволокой используется постоянный ток.Постоянный ток может быть как обратной, так и прямой полярности. Порошковые электродные проволоки предназначены для работы как с DCEP, так и с DCEN. Провода, предназначенные для использования с внешней системой газовой защиты, обычно предназначены для использования с DCEP. Некоторые самозащитные порошковые стяжки используются с DCEP, а другие разработаны для использования с DCEN.

Положительный ток электрода обеспечивает лучшее проникновение в сварное соединение. Отрицательный ток электрода обеспечивает меньшее проникновение и используется для сварки более тонких металлов или металлов с плохой подгонкой.Сварной шов, созданный DCEN, шире и мельче, чем сварной шов, произведенный DCEP.

Генераторные сварочные аппараты, используемые для процесса сердечника из флюса, могут приводиться в действие электрическим ротором для использования в цехах или от двигателя внутреннего сгорания для полевых применений. Сварочные аппараты с бензиновым или дизельным двигателем имеют двигатели с жидкостным или воздушным охлаждением.

Генераторы с приводом от двигателя вырабатывают очень стабильную дугу, но они более шумные, более дорогие, потребляют больше энергии и требуют большего обслуживания, чем трансформаторно-выпрямительные машины.

Двигатель подачи проволоки

Электродвигатель механизма подачи проволоки обеспечивает питание для подачи электрода через кабель и горелку к работе. Доступно несколько различных систем подачи проволоки. Выбор системы зависит от приложения. Большинство систем подачи проволоки, используемых для дуговой сварки порошковой проволокой, являются системами с постоянной скоростью, которые используются с источниками питания постоянного напряжения. В механизме подачи проволоки с регулируемой скоростью используется цепь измерения напряжения для поддержания требуемой длины дуги путем изменения скорости подачи проволоки.

Изменения длины дуги увеличивают или уменьшают скорость подачи проволоки. Механизм подачи проволоки состоит из электрического ротора, соединенного с редуктором, содержащим приводные ролики. Коробка передач и двигатель подачи проволоки, показанные на рис. 10-57, имеют ролики подачи формы в коробке передач.

Сварочные пистолеты с воздушным и водяным охлаждением

Для дуговой сварки порошковой проволокой используются пистолеты с воздушным и водяным охлаждением. Пушки с флюсовым сердечником с воздушным охлаждением охлаждаются в основном окружающим воздухом, но при использовании защитного газа обеспечивается дополнительный охлаждающий эффект.Пистолет с водяным охлаждением имеет каналы, позволяющие воде циркулировать вокруг контактной трубки и сопла.

Пистолеты с водяным охлаждением сердечника для флюса позволяют более эффективно охлаждать пушки. Пистолеты с водяным охлаждением рекомендуются для использования при сварочных токах более 600 ампер и предпочтительны для многих приложений, использующих токи 500 ампер. Сварочные пистолеты рассчитаны на максимальный ток для непрерывной работы.

Пистолеты с воздушным охлаждением предпочтительны для большинства применений с током менее 500 ампер, хотя можно также использовать пистолеты с водяным охлаждением.Пистолеты с воздушным охлаждением легче и проще в обращении.

Защитные газы

Оборудование для подачи защитного газа, используемое для порошковой проволоки с защитным газом, состоит из шланга подачи газа, газового регулятора, регулирующих клапанов и шланга подачи к сварочному пистолету. (как указано выше, сердечник из флюса может использоваться без защитного газа в зависимости от области применения)

Защитные газы поставляются в жидкой форме, когда они находятся в резервуарах для хранения с испарителями, или в газовой форме в баллонах высокого давления.Исключением является углекислый газ. Когда его помещают в баллоны высокого давления, он существует как в жидкой, так и в газовой форме.

Основное назначение защитного газа — защита дуги и сварочной ванны от загрязняющих воздействий атмосферы. Азот и кислород атмосферы, если они вступают в контакт с расплавленным металлом сварного шва, вызывают пористость и хрупкость.

При дуговой сварке порошковой проволокой экранирование достигается за счет разложения сердечника электрода или комбинации этого и окружения дуги защитным газом, подаваемым из внешнего источника.Защитный газ вытесняет воздух в зоне дуги. Сварка производится под защитным газом. Для дуговой сварки порошковой проволокой могут использоваться как инертные, так и активные газы.

Активные газы, такие как диоксид углерода, смесь аргона с кислородом и смеси аргон с диоксидом углерода, используются почти во всех областях применения. Углекислый газ является наиболее распространенным. Выбор подходящего защитного газа для конкретного применения зависит от типа свариваемого металла, характеристик дуги и переноса металла, доступности, стоимости газа, требований к механическим свойствам, а также глубины проплавления и формы сварного шва.Ниже приводится краткое описание различных защитных газов.

Двуокись углерода

Двуокись углерода производится из топливных газов, выделяемых при сжигании природного газа, мазута или кокса. Его также получают как побочный продукт при кальцинировании в печах для обжига извести, при производстве аммиака и при ферментации спирта, который имеет почти 100-процентную чистоту.

Углекислый газ доступен пользователю в баллонах или контейнерах для массовых грузов. Цилиндр встречается чаще.В системе наливного газа углекислый газ обычно отводится в виде жидкости и нагревается до газообразного состояния перед подачей на сварочную горелку. Основная система обычно используется только при поставке большого количества сварочных станций.

В цилиндре диоксид углерода находится как в жидкой, так и в парообразной форме, при этом жидкий диоксид углерода занимает примерно две трети пространства в цилиндре. По весу это примерно 90 процентов содержимого цилиндра. Над жидкостью он существует в виде парообразного газа.Когда диоксид углерода забирается из цилиндра, он заменяется диоксидом углерода, который испаряется из жидкости в цилиндре, и поэтому общее давление будет отображаться манометром.

Когда давление в цилиндре упадет до 200 фунтов на кв. Дюйм (1379 кПа), цилиндр следует заменить новым. В цилиндре всегда должно оставаться положительное давление, чтобы предотвратить попадание влаги и других загрязнений в цилиндр. Нормальная скорость выброса баллона с CO2 составляет от 10 до 50 куб. Футов в час (4.От 7 до 24 литров в минуту). Однако максимальная скорость нагнетания 25 куб. Футов в час (рекомендуется 12 литров в минуту при сварке с использованием одного цилиндра.

Когда давление пара падает от давления в баллоне до давления нагнетания через регулятор CO2, он поглощает большое количество тепла. Если установлен слишком высокий расход, это поглощение тепла может привести к замерзанию регулятора и расходомера, что приведет к прерыванию подачи защитного газа. Когда требуется расход выше 25 куб. Футов в час (12 литров в минуту), обычной практикой является соединение двух баллонов с CO2 параллельно или установка нагревателя между баллоном и газовым регулятором, регулятором давления и расходомером.

Чрезмерный расход также может привести к откачке жидкости из цилиндра. Двуокись углерода — наиболее широко используемый защитный газ для дуговой сварки порошковой проволокой. Большинство активных газов нельзя использовать для защиты, но диоксид углерода дает несколько преимуществ при сварке стали. Это глубокое проникновение и невысокая стоимость. Углекислый газ способствует глобулярному переносу. Защитный газ двуокиси углерода распадается на такие компоненты, как окись углерода и кислород. Поскольку диоксид углерода является окисляющим газом, в сердечник электродной проволоки добавляются раскисляющие элементы для удаления кислорода.Оксиды, образованные раскисляющими элементами, всплывают на поверхность сварного шва и становятся частью шлакового покрытия. Некоторая часть углекислого газа распадается на углерод и кислород. Если содержание углерода в сварочной ванне ниже примерно 0,05 процента, защита от двуокиси углерода будет иметь тенденцию к увеличению содержания углерода в металле сварного шва. Углерод, который может снизить коррозионную стойкость некоторых нержавеющих сталей, представляет собой проблему для критических коррозионных применений. Дополнительный углерод может также снизить ударную вязкость и пластичность некоторых низколегированных сталей.Если содержание углерода в металле сварного шва превышает примерно 0,10 процента, защита от двуокиси углерода будет иметь тенденцию к снижению содержания углерода. Эта потеря углерода может быть связана с образованием монооксида углерода, который может быть захвачен сварным швом в качестве раскисляющих элементов пористости в сердечнике флюса, уменьшая эффект образования монооксида углерода. Смеси аргон-диоксид углерода.

Аргон и диоксид углерода

иногда смешивают для использования при дуговой сварке порошковой проволокой. Высокий процент газообразного аргона в смеси способствует более высокой эффективности осаждения из-за образования меньшего количества брызг.Наиболее часто используемая газовая смесь при дуговой сварке порошковой проволокой представляет собой смесь 75 процентов аргона и 25 процентов диоксида углерода. Газовая смесь производит мелкодисперсный шаровидный перенос металла, который приближается к брызгам. Он также снижает степень окисления по сравнению с чистым диоксидом углерода. Сварной шов, нанесенный в экран из аргон-углекислого газа, обычно имеет более высокий предел прочности и предел текучести. Смеси аргона и углекислого газа часто используются для сварки в нерабочем положении, что позволяет добиться лучших характеристик дуги. Эти смеси часто используются для обработки низколегированных сталей и нержавеющих сталей.Электроды, предназначенные для использования с CO2, могут вызвать чрезмерное накопление марганца, кремния и других раскисляющих элементов, если они используются со смесями защитного газа, содержащими высокий процент аргона. Это повлияет на механические свойства сварного шва.

Смеси аргоно-кислородные

Смеси аргона с кислородом, содержащие 1-2 процента кислорода, используются для некоторых применений. Смеси аргона и кислорода имеют тенденцию способствовать переносу распыления, что снижает количество образующихся брызг.Основное применение этих смесей — сварка нержавеющей стали, где диоксид углерода может вызвать проблемы с коррозией.

Электроды

Электроды, используемые для дуговой сварки порошковой проволокой, обеспечивают присадочный металл сварочной ванне и защиту дуги.

Для нормальных типов электродов требуется экранирование. Защитный газ предназначен для защиты дуги и сварочной ванны от атмосферы.

Химический состав электродной проволоки и сердечника флюса в сочетании с защитным газом будет определять состав металла сварного шва и механические свойства сварного шва.

Электроды для дуговой сварки порошковой проволокой состоят из металлического экрана, окружающего сердцевину из флюсовых и / или легирующих смесей, как показано на рисунке 10-58.

Сердечники из углеродистой стали и низколегированных электродов содержат преимущественно флюс.

Некоторые сердечники электродов из низколегированной стали содержат большое количество легирующих соединений с низким содержанием флюса.Большинство электродов из низколегированной стали требуют газовой защиты.

Оболочка составляет приблизительно от 75 до 90 процентов веса электрода. Самозащищенные электроды содержат больше флюсующих соединений, чем электроды с газовой защитой.

Составы, содержащиеся в электроде, выполняют в основном те же функции, что и покрытие покрытого электрода, используемого при дуговой сварке защищенным металлом.

Эти функции:

1. Для образования шлакового покрытия, плавающего на поверхности металла шва и защищающего его во время затвердевания.
2. Для предоставления раскислителей и поглотителей, которые помогают очищать и производить прочный металл сварного шва.
3. Для создания стабилизаторов дуги, обеспечивающих плавную сварочную дугу и сводящих к минимуму разбрызгивание.
4. Для добавления в металл сварного шва легирующих элементов, которые увеличивают прочность и улучшают другие свойства металла шва.
5. Для подачи защитного газа. Провода с защитным газом требуют внешней подачи защитного газа в дополнение к газу, производимому сердечником электрода.

Система классификации трубчатых проволочных электродов

Система классификации, используемая для трубчатых проволочных электродов, используемых при сварке сердечником из флюса, была разработана Американским сварочным обществом. Углеродистые и низколегированные стали классифицируются по следующим позициям:

1. Механические свойства наплавленного металла.
2. Сварочное положение.
3. Химический состав наплавленного металла.
4. Род сварочного тока.
5. Независимо от того, используется ли защитный газ CO2.

Примером классификации электрода из углеродистой стали является E70T-4, где:

1. Буква «E» обозначает электрод.
2. Вторая цифра или «7» указывает минимальную прочность на разрыв в единицах 10 000 фунтов на квадратный дюйм (69 МПа).
3. Третья цифра или «0» указывает положение сварки. «0» указывает на плоское и горизонтальное положение, а «1» указывает на все положения. 4 . Буква «T» обозначает классификацию трубчатой ​​или порошковой проволоки. 5 .Суффикс «4» обозначает производительность и удобство использования, как показано в таблице 10-13. При использовании классификации «G» не указываются конкретные требования к характеристикам и удобству использования. Эта классификация предназначена для электродов, не подпадающих под другую классификацию. Требования к химическому составу наплавленного металла сварного шва для электродов из углеродистой стали приведены в таблице 10-14. Одноходовые электроды не имеют требований к химическому составу, потому что проверка химического состава неразбавленного металла шва не дает истинных результатов обычного химического состава однопроходного сварного шва. .

Электроды из углеродистой флюсовой стали

Классификация электродов из низколегированной стали Используемый при сварке сердечником флюсом аналогичен классификации электродов из углеродистой стали. Примером классификации низколегированной стали является E81T1-NI2, где:

1. Буква «E» обозначает электрод.
2. Вторая цифра или «8» указывает минимальную прочность на растяжение в единицах 10 000 фунтов на квадратный дюйм (69 МПа). В данном случае это 80 000 фунтов на квадратный дюйм (552 МПа). Требования к механическим свойствам электродов из низколегированной стали приведены в таблице 10-15. Требования к ударной вязкости приведены в таблице 10-16.
3. Третья цифра или «1» указывает возможности сварочного положения электрода. «1» обозначает все положения, а «0» — только плоское и горизонтальное положение.
4. Буква «T» обозначает трубчатый электрод или электрод с флюсовой сердцевиной, используемый при дуговой сварке порошковой проволокой.
5. Пятая цифра или «1» описывает удобство использования и рабочие характеристики электрода. Эти цифры такие же, как и в классификации электродов из углеродистой стали, но только EXXT1-X, EXXT4-X, EXXT5-X и EXXT8-X используются для классификации электродов с порошковой сердцевиной из низколегированной стали.
6. 6 . Суффикс «Ni2» указывает химический состав наплавленного металла шва, как показано в таблице 10-17 ниже.

а.Единичные значения являются максимальными, если не указано иное
b. Только для самозащитных электродов
c. Чтобы соответствовать требованиям к сплавам группы G, наплавленный металл должен иметь минимум, как указано в таблице, только для одного из элементов
d. Классификация E80TI-W также содержит от 30 до 0,75 процента меди

Электроды из нержавеющей стали

Система классификации электродов из нержавеющей стали, используемых при сварке сердечником из флюса, основана на химическом составе металла шва и типе защиты, применяемой во время сварки.Примером классификации электродов из нержавеющей стали является E308T-1, где:

1. Буква «E» обозначает электрод.
2. Цифры между буквами «E» и «T» обозначают химический состав сварного шва, как показано в таблице 10-18 ниже.
3. «Т» обозначает трубчатую или порошковую электродную проволоку.
4. Суффикс «1» указывает тип используемого экранирования, как показано в таблице 10-19 ниже.

Сварочные кабели

Сварочные кабели и соединители используются для подключения источника питания к сварочному пистолету и к устройству.Эти кабели обычно изготавливаются из меди. Кабель состоит из сотен проводов, заключенных в изолированный кожух из натурального или синтетического каучука. Кабель, соединяющий источник питания со сварочной горелкой, называется выводом электрода.

При полуавтоматической сварке этот кабель часто является частью кабельной сборки, которая также включает шланг защитного газа и канал, по которому проходит электродная проволока. При машинной или автоматической сварке вывод электрода обычно отдельный.Кабель, соединяющий изделие с источником питания, называется рабочим проводом. Рабочие провода обычно подключаются к работе зажимами, зажимами или болтом.

Размер используемых сварочных кабелей зависит от выходной мощности аппарата для сварки сердечником флюса, рабочего цикла аппарата и расстояния между сварочным аппаратом и изделием. Размеры кабелей варьируются от наименьшего AWG № 8 до AWG № 4/0 с номинальной силой тока 75 ампер и выше.

В Таблице 10-20 показаны рекомендуемые сечения кабелей для использования с различными сварочными токами и длинами кабелей.Слишком маленький кабель может сильно нагреться во время сварки.

Плюсы и минусы FCAW

Преимущества: меньшая стоимость и более высокая наплавка

Резюме:

• Высокая производительность наплавки
• Более глубокое проникновение, чем SMAW
• Качественный
• Меньше предварительной очистки, чем у GMAW
• Покрытие из шлака помогает при больших сварных швах в смещенном положении Самозащищенный FCAW устойчив к сквознякам

Основными преимуществами сварки сердечником из флюса являются меньшая стоимость и более высокая производительность наплавки, чем при сварке методом SMAW или GMAW сплошной проволокой.

Стоимость порошковых электродов ниже, так как легирующие агенты находятся во флюсе, а не в стальной присадочной проволоке, как в случае твердотельных электродов.

Порошковая сварка идеальна там, где важен внешний вид валика и не требуется механическая обработка сварного шва. Сварку порошковой проволокой без защиты от углекислого газа можно использовать для большинства конструкций из низкоуглеродистой стали.

Полученные в результате сварные швы имеют более высокую прочность, но меньшую пластичность, чем те, для которых используется защита от углекислого газа.Имеется меньшая пористость и большее проплавление сварного шва с защитой от углекислого газа. Процесс порошковой наплавки имеет повышенную устойчивость к окалине и грязи.

При сварке сердечником флюсом меньше разбрызгивания, чем при сварке MIG сплошной проволокой. Он имеет высокую скорость наплавки, и часто используются более высокие скорости движения. Используя электродную проволоку небольшого диаметра, можно выполнять сварку во всех положениях. Некоторые порошковые проволоки не нуждаются во внешней подаче защитного газа, что упрощает оборудование.

Электродная проволока подается непрерывно, поэтому на замену электродов уходит очень мало времени. Наносится более высокий процент присадочного металла по сравнению с дуговой сваркой защитным металлом. Наконец, достигается лучшее проплавление, чем при дуговой сварке защищенным металлом.

Недостатки: чувствительность к условиям сварки

Сводка недостатков сварки сердечником под флюсом:

• Шлак необходимо удалить
• Дыма и дыма больше, чем у GMAW и SAW
• Брызги
Провод
• FCAW дороже
• Оборудование дороже и сложнее, чем для SMAW

Большинство низколегированных или низкоуглеродистых сталей порошковых электродов более чувствительны к изменениям условий сварки, чем электроды для сварки SMAW.

Эту чувствительность, называемую допуском по напряжению, можно уменьшить, если использовать защитный газ или увеличить шлакообразующие компоненты материала сердечника.

Для поддержания постоянного напряжения дуги необходимы источник питания с постоянным потенциалом и устройство подачи электродов с постоянной скоростью.

FCAW Устранение неисправностей

При поиске и устранении неисправностей сварных швов с флюсовой сердцевиной обязательно ознакомьтесь с инструкциями производителя (находящимися на панели оборудования) для следующего (подробно описанного ниже):

• Скорость подачи проволоки
• Скорость передвижения
• Расстояние между контактным наконечником и рабочим местом
• Полярность питателя
• Рабочий угол и угол перемещения
• Слишком низкая подача проволоки и ток (более высокие скорости = более высокий ток, более низкие скорости, более низкий ток: если скорость слишком низкая, вы не получите полного покрытия, узкий проход и много брызг.

Видео об устранении неполадок FCAW

Низкая скорость проволоки для сварки FCAW привела к тому, что шлак трудно удалить, и появилось много брызг. Если скорость проволоки слишком высока, проволока будет продолжать загибаться. Чтобы исправить это, увеличьте напряжение или уменьшите скорость провода.

Слишком низкая скорость перемещения : в результате получается выпуклый широкий сварной шов. Шлак не покрывает должным образом.

Скорость перемещения выше рекомендованной : в результате получается узкий выпуклый сварной шов.Сравните со слишком высокой скоростью движения потока вверху и со скоростью вытесняющей лужи внизу.

Расстояние между наконечником и рабочей поверхностью : Проверьте правильность расстояния для вашей проволоки. Слишком короткое расстояние приводит к недостаточному покрытию из-за неправильного предварительного нагрева флюса внутри проволоки. Шлак не покрывает весь сварной шов, из-за чего шлак выглядит темным в центре сварного шва.

Если расстояние слишком велико, сварной шов будет немного закорочен. Проволока выглядит так, как будто она охотится за сварным швом, что делает подачу непостоянной, вызывая рябь в сварном шве.

Полярность : каждый провод имеет рекомендованную полярность. Иногда используется отрицательный постоянный ток, когда необходим положительный постоянный ток. Вызывает разбрызгивание и небольшой сварной шов.

Углы электродов : Для сердечника из флюса помните, что вы перетаскиваете шлак. Убедитесь, что вы перетаскиваете электрод, чтобы шлак мог образоваться за сварным швом. Он легче расплавленной лужи и всплывет наверх. Если нажать на нее, в сварном шве могут появиться включения шлака.

Проверка рабочего угла и угла хода : При сварке на плоской поверхности угол может составлять 90 градусов.Для соединения внахлест или Т-образного соединения вы хотите, чтобы угол поворота был 45 градусов, а сопротивление — 5-10 градусов.

Энергопотребление стиральной машины

В этой статье мы увидим, как рассчитать ежемесячное энергопотребление вашей стиральной машины и итоговый счет за электроэнергию, который вы получите за ее использование. Также мы проведем сравнение между стиральной машиной с фронтальной загрузкой и стиральной машиной с верхней загрузкой.

Энергопотребление стиральной машины зависит от двух основных компонентов: один — это электродвигатель, который вращает барабан, а второй — нагревательное оборудование, которое подает горячую воду для очистки.
Из них отопительное оборудование потребляет значительную часть энергии (70%), а остальные двигатель, насос, дисплей потребляют значительно меньше энергии (30%).

Для обычной стиральной машины массой 7 кг требуется максимальная мощность 2000 Вт — 2500 Вт при использовании на полной мощности со смесью горячей воды для стирки одежды. Но если вы не нагреваете воду, основное потребление электроэнергии приходится на электродвигатель, который обычно составляет 500 Вт.

Следовательно, если вы нагреете воду в стиральной машине для стирки одежды, то потребление энергии за один час работы составит 2 кВтч или 2 единицы электроэнергии.

Но если вы не нагреваете воду, то потребление электроэнергии за один час работы составит всего 0,5 кВтч или единицу электроэнергии.

Номинальная мощность стиральной машины:

Прежде чем мы начнем с расчета энергопотребления вашей стиральной машины, сначала нам нужно узнать общую номинальную мощность всей вашей стиральной машины и электродвигателя, которые можно найти в серебре. наклейка, скорее всего, на задней стороне стиральной машины.

Если вы не можете найти его, посетите веб-сайт производителя стиральной машины, там вы найдете технические характеристики своей стиральной машины или перейдите на сайт Amazon, найдите свою стиральную машину или аналогичную вам и проверьте ее номинальную мощность в описании продукта.

Хотя, если вы в настоящее время хотите обновить свою старую машину, я думаю, что в этом списке перечислены самые энергоэффективные стиральные машины в Индии на сегодняшний день. Тем не менее, я по-прежнему призываю вас научиться рассчитывать общее количество единиц, потребляемых вашей стиральной машиной, в зависимости от ее номинальной мощности, чтобы иметь возможность рассчитать эксплуатационные расходы этого важного устройства в долгосрочной перспективе. Мой BOSCH WAK2468IN / 07 Rated Мощность 2200 Вт

Теперь, когда вы знаете номинальную мощность стиральной машины, давайте посмотрим, как рассчитать ее энергопотребление.

Энергопотребление стиральной машины определяется двумя основными устройствами: первое — это нагревательное оборудование, которое обеспечивает подачу горячей воды в машину, а второе — электродвигатель, который вращает барабан, который очищает одежду, другие вспомогательные электрические компоненты, такие как насосы, автоматические клапаны и цифровые устройства. панели управления потребляют лишь небольшую часть энергии.

В среднем стиральная машина массой 7 кг имеет номинальную мощность 2000 Вт , включая мощность для работы стиральной машины с полной нагрузкой и использования смеси горячей воды для стирки одежды. (использовать горячую воду)

Стиральная машина 7 кг при работе с холодной водой (обычная) имеет номинальную мощность 500 Вт , включая мощность для работы всего в машине, кроме нагревательного оборудования. (используйте обычную холодную воду)

Прежде чем мы начнем с расчетов, вот простое уравнение для расчета энергопотребления любого устройства.

Потребляемая мощность (кВтч) = Номинальная мощность (кВт) x Время работы (часы)

• Случай 1: Стиральная машина массой 7 кг, которая обеспечивает горячей воды для очистки , имеет номинальную мощность 2000 Вт ( 2 кВт), и если он используется в течение 1 часа, он будет потреблять 2 кВт X 1 час = 2 кВт-ч (2 единицы) электроэнергии.

• Случай 2: Стиральная машина 7 кг, используемая с обычной водой (без нагрева) , имеет номинальную мощность 500 Вт (0,5 кВт), и если она используется в течение 1 часа, она потребляет 0,5 кВт X 1 час = 0,5 кВтч (0,5 Единицы) электроэнергии.

Из приведенного выше расчета видно, что , если мы используем стиральную машину для нагрева воды перед стиркой, тогда она потребляет 2 единицы электроэнергии в час, тогда как та же стиральная машина работает только с обычной холодной водой (без нагрева). потребляет 0.5 единиц электроэнергии в час.

Если вы не понимаете, что такое ватт, киловатт, киловатт-час, прочтите эту статью.

У General Electric есть отличная статья о том, почему следует использовать холодную воду для стиральной машины. проверьте здесь

Чтобы рассчитать сумму счета за электроэнергию, которую вы получите за используя свою стиральную машину, вы можете использовать это простое уравнение:

Сумма счета за электроэнергию (Rs, $) = потребляемая мощность (KWH) (единицы) x тариф на электроэнергию (Rs, $ / единица)

Итак, если ваша стиральная машина использует 2 единицы электроэнергии в час, и ваш тариф на электроэнергию составляет 10 рупий за единицу, тогда

Сумма счета за электроэнергию (Rs) = 2 X 10 = 20 рупий.

Вы можете использовать приведенный ниже калькулятор для расчета энергопотребления вашей стиральной машины.

Влияние нагрева воды на стиральную машину Потребление электроэнергии:

Каждый производитель перечисляет энергопотребление своей стиральной машины с разной тканью, скоростью, температурой воды, нагрузкой на машину, вы можете проверить это на веб-сайте производителя. Ниже вы можете увидеть технические характеристики моей стиральной машины BOSCH. Предоставлено BOSCH: Энергопотребление моей стиральной машины BOSCH

с фронтальной загрузкой 7 кг. Из этих данных очевидно, что использование вашей стиральной машины с горячей водой значительно увеличивает ее энергопотребление.Следовательно, лучше всего избегать использования функции нагрева для максимального нагрева воды, эта стена наверняка сэкономит вам много денег.

Если вы одержимы точными цифрами и хотите точно знать, сколько энергии потребляет ваша стиральная машина, то для этого тоже есть способ, однако это будет стоить вам денег.

Kill A Watt Meter — это простое устройство, используемое для расчета энергопотребления любого устройства.

Вы можете купить его на Amazon по этой ссылке. Монитор потребления электроэнергии Kill A Watt

Для использования счетчика Kill A ватт сначала необходимо подключить вилку стиральной машины к счетчику Kill A Watt, а затем подключить счетчик Kill A ваттную розетку.

Затем начните пользоваться стиральной машиной, и вы сможете в реальном времени увидеть, сколько кВтч (единиц) электроэнергии потребляет ваша стиральная машина.

Рекомендуется снимать показания в течение 3-7 дней, чтобы получить точное значение энергопотребления.

Посмотрите этот обучающий видеоролик с сайта altE, чтобы понять, как использовать счетчик киловатт для отслеживания энергопотребления вашего устройства. Любезность — канал AltE на YouTube

Советы по снижению энергопотребления стиральной машины:

После расчета мощности стиральной машины Если вы обнаружили, что оно очень высокое, следуйте советам, чтобы снизить энергопотребление стиральной машины и сэкономить на счетах за электроэнергию.

1. Стирайте одежду в прохладной воде как можно чаще .
2. Пятна для предварительного замачивания.
3. Дождитесь полной загрузки (стирка три раза в неделю).
4. Запустите машину по кратчайшему циклу (экономичный или быстрый режим) .
5. Отключите питание на стене (без режима ожидания).

Вы можете ознакомиться с этой статьей, чтобы узнать больше — Советы по снижению энергопотребления стиральной машины.

Стиральная машина с верхней загрузкой и стиральной машиной с фронтальной загрузкой:

При покупке стиральной машины каждый из нас сталкивается с дилеммой: покупать ли стиральную машину с верхней или фронтальной загрузкой. Что касается энергопотребления, то стиральная машина с фронтальной загрузкой потребляет намного меньше электроэнергии и воды для стирки того же количества одежды, чем стиральная машина с верхней загрузкой, но первоначальная стоимость машины с фронтальной загрузкой довольно высока по сравнению с верхней загрузкой.

Вот небольшое сравнение между стиральной машиной с верхней и фронтальной загрузкой

Характеристики стиральной машины с верхней загрузкой:

• дешевле
• меньше функций
• более высокое обслуживание
• более жесткая одежда

Передняя загрузка особенности стиральной машины:

• дороже
• больше роскошных функций
• больше энергии и воды
• бережнее для одежды
• лучше очищает
• меньше вибраций и шума.

Прочтите эту статью, чтобы узнать больше о различиях между стиральной машиной с верхней и фронтальной загрузкой и о том, когда использовать какую.

Заключение по потребляемой мощности стиральной машины:

В стиральной машине основное потребление электроэнергии происходит от нагревательного устройства, которое нагревает воду (70%), а остальное — от электродвигателя, насосов, регулирующих клапанов, цифрового дисплея (30%). .

Чтобы рассчитать энергопотребление стиральной машины, сначала необходимо узнать номинальную мощность всей стиральной машины и электродвигателя.

Потребляемая мощность стиральной машины = номинальная мощность всей стиральной машины x часы работы.

Использование горячей воды в стиральной машине увеличивает потребление энергии почти в 3 раза, поэтому всегда рекомендуется использовать обычный слив и по возможности избегать нагрева воды.

Если вам понравилась эта статья, поделитесь ею в Facebook, WhatsApp, Pinterest, Reddit.

Свои предложения или вопросы пишите в разделе комментариев.

Спасибо 🙂

Артикулы:

Вам нужен ИБП или инвертор?

Инверторы и блоки источников бесперебойного питания (ИБП) могут вырабатывать переменный ток из источников постоянного тока, и по этой причине их часто путают. Однако ИБП — более сложное устройство с большим количеством функций, и на самом деле он использует инвертор в качестве одного из своих внутренних компонентов.

Проще говоря, инвертор получает электроэнергию от источников постоянного тока (DC), таких как батареи или солнечные панели, и обеспечивает переменный ток (AC), используемый большинством приборов.ИБП также имеет эту функцию, но у него есть дополнительные функции, такие как мгновенный отклик и накопление энергии.

Убедитесь, что ваши устройства имеют надежную систему резервного питания.

ИБП и инверторы можно сравнить с кондиционерами и компрессорами. Подобно тому, как компрессор не может обеспечить охлаждение помещения сам по себе, автономный инвертор не может выполнять все функции ИБП.

Как работает инвертор?

Основная функция инвертора — преобразование электроэнергии из постоянного тока в переменный, как описано выше.Обратите внимание, что инверторы только преобразуют электроэнергию и не могут генерировать или накапливать электроэнергию сами по себе. Если вы отключите инвертор от источника постоянного тока, подача переменного напряжения прервется.

• Как и любое электрическое оборудование, инверторы имеют номинальную мощность. Например, в большинстве жилых солнечных энергетических систем используются инверторы мощностью менее 10 кВт, в то время как в коммерческих установках среднего размера, вероятно, будет более 100 кВт.
• Помимо номинальной мощности, инверторы предназначены для работы в определенном диапазоне напряжений по току как на стороне постоянного, так и переменного тока.

Преобразователи частоты (VFD) часто называют «инверторами», потому что многие модели вырабатывают трехфазное питание переменного тока от входа постоянного тока. Однако такая практика именования вызывает путаницу, поскольку целью частотно-регулируемого привода является управление скоростью двигателя путем регулировки напряжения и частоты. Как и ИБП, частотно-регулируемый привод использует инвертор в качестве одного из внутренних компонентов, но имеет дополнительные функции.

Как работает ИБП?

Источник бесперебойного питания или ИБП имеет понятное название — он обеспечивает бесперебойную подачу электроэнергии, особенно во время отключений электроэнергии и сбоев в электросети.Однако бесперебойное питание возможно только при соблюдении двух условий:

• Накопитель энергии, который используется ИБП при отключении электроэнергии. Функция накопления энергии обычно обеспечивается батареями и контроллером заряда.

• Мгновенный отклик, чтобы все оборудование, подключенное к ИБП, могло продолжать работать при отключении электроэнергии. Например, блоки ИБП используются в центрах обработки данных для защиты информации и оборудования при возникновении проблем с электросетью.

Обратите внимание, что инверторы также могут использоваться в качестве резервных источников питания в сочетании с системами хранения энергии. Однако обычный инвертор не может обеспечить плавный переход, предлагаемый ИБП. Инверторы могут реагировать менее чем за одну секунду, но они недостаточно быстрые, чтобы предотвратить потерю данных в ИТ-приложениях. С другой стороны, ИБП работают намного быстрее, реагируя за считанные миллисекунды.

Инвертор и ИБП: основные отличия

При той же номинальной мощности ИБП обычно дороже инвертора с учетом его дополнительных компонентов и функций. Блоки ИБП необходимы в приложениях, требующих непрерывного питания во время отключения электроэнергии, но инверторы с внешними батареями экономически эффективны, когда эта функция не требуется. Например, вы не хотите оставлять центр обработки данных без питания (ИБП), но можно допустить кратковременное отключение вашей системы освещения (инвертор + накопитель энергии).

Когда вы заряжаете аккумуляторы с помощью основной электросети, происходит два преобразования энергии. Источник переменного тока сначала преобразуется в постоянный ток для зарядки батареи, а выходная мощность батареи преобразуется обратно в переменный ток. Для зарядки аккумулятора требуется питание постоянного тока, а при использовании входа переменного тока вам понадобится выпрямитель. Блоки ИБП включают этот компонент, но требуется внешний контроллер заряда, если у вас есть батареи, подключенные к инвертору.

Объединение ИБП и инверторов

Поскольку ИБП более дорогие, не имеет смысла рассчитывать их на часы работы без источника питания.Более разумный подход состоит в том, чтобы иметь кратковременную мощность ИБП, дающую время более крупной системе инвертор + аккумулятор, чтобы взять на себя нагрузку.

• Инвертор с накопителем энергии может использоваться в качестве прямого источника питания для менее критических нагрузок, таких как освещение и вентиляция.
Нагрузки ИБП
• могут оставаться подключенными во время длительного отключения электроэнергии, и вы можете просто зарядить батареи ИБП с помощью выхода инвертора.

Обратите внимание, что меры по повышению энергоэффективности позволяют дольше работать с резервным питанием.Например, если вы замените люминесцентные лампы эквивалентными светодиодными продуктами, которые потребляют на 50% меньше энергии, они могут прослужить вдвое дольше с резервным питанием.

Наилучшая конфигурация меняется в зависимости от нагрузок, имеющихся в вашем здании. Например, в офисе с большим количеством компьютеров и коммуникационного оборудования обычно требуется большой ИБП. С другой стороны, в складских помещениях, где используются только вентиляция и освещение, можно без проблем использовать обычный инвертор.
