Чем отличается бита PZ от PH – отвертка электрика

Самым распространённым способом крепления является использование винтов и шурупов с крестообразным шлицем. Для закручивания этих крепежей необходимы соответствующая отвёртка или биты для шуруповёрта. Эти биты есть двух видов — PZ (позидрив) и PH (филлипс). На первый взгляд они ничем не отличаются друг от друга и в этом вопросе не всегда разбираются даже продавцы в специализированных магазинах.

Использование инструмента, не соответствующего типу прорези в головке шурупа приводит к износу инструмента. Есть так же опасность «сорвать» болт. Чтобы избежать этих проблем, необходимо знать, чем отличается бита PZ от PH.

Чем отличаются отвертки с битой PH и PZ

Большинство мастеров знают, что шурупы отличаются по величине головки и для каждого размера необходима отдельная отвёртка, но не все понимают отличие биты PH от PZ и поэтому не могут выбрать необходимый инструмент.

Есть два типа профиля наконечников крестовых отвёрток и бит для шуруповёрта. Самое главное, чем отличается бита PZ от PH — это профилем граней наконечника отвёртки:

• Phillips (сокращенно PH). Это первый вид такого инструмента. В головке винта имеются два паза, перпендикулярных друг другу. Из-за особенностей конструкции площадь контакта отвёртки и шурупа небольшая, что повышает опасность повреждения прорези и инструмента.
• Pozidriv (сокращенно PZ). Бита «позидрив» имеет дополнительные насечки на гранях и изменённый угол заточки жала. Профиль «Pozidriv» является усовершенствованным профилем «Philips» и требует меньших усилий для удержания отвёртки в головке самореза.

В какой-то степени эти инструменты являются взаимозаменяемыми и битой PZ можно открутить шуруп PH и наоборот, но у такого подхода к выбору отвёртки есть один недостаток. Бита несоответствующего типа входит в шлиц болта неплотно, что повышает опасность повреждения крепежей и инструмента. Уменьшаются так же производительность труда и усилие закручивания.

Поэтому важно, чтобы профиль наконечника отвёртки соответствовал профилю шлица шурупа. Отличить их можно по внешнему виду:

1. PH — на головке винта есть только две прорези, расположенные перпендикулярно. На битах имеются буквы РН.
2. PZ — кроме основных шлицев на головке шурупа имеются дополнительные насечки. На бите имеются буквы PZ, дополнительные насечки и другой угол заточки наконечника.

Маркировка на отвёртках наносится на стержне и (или) рукоятке. Например, надпись PZ1x80mm указывает на следующие параметры:

• PZ — профиль наконечника «позидрив»;
• 1 — размер наконечника первый;
• 80 mm — длина стержня 80мм.

Для использования в домашних условиях обычно достаточно иметь биты PZ и PH «1» и «2» размера, всего 4 штуки. При изготовлении мебели к ним можно добавить шестигранную биту НЕХ 4мм.

Главные отличия шлица PZ

Профиль РН был единственным крестообразным профилем, пока в1966 году компания Phillips не усовершенствовала его, создав шлицы и наконечники Pz (Pozidriv).

Он имеет ряд отличий от профиля РН:

• В углах, образованных пересечением прорезей шлица, имеются ещё 4 небольших прорези, соответствующие аналогичным граням биты. Это необходимо для лучшей центровки отвёртки в головке шурупа.
• В РН отдельные грани не одинаковой толщины по длине и становятся тоньше к концу биты. Это сделано для того, что бы при слишком большом усилии затягивания наконечник «выскакивал» из шлицов и не обрывал головку самореза. В битах PZ грани параллельны по всей длине, что делает фиксацию отвёртки в шурупе более надёжной, а усилие закручивания должно ограничиваться регулятору крутящего момента патроном шуруповёрта.
• Биты РН имеют угол заточки 55°, в отличие от немного более острых PZ, заточенных под углом 50°.

Фактически, главное, чем отличается бита PZ от PH — это усилие зажима. Головка шурупа PZ имеет бОльшие размеры и позволяет затягивать соответствующей битой с бОльшим усилием, что является достоинством при изготовлении мебели. Поэтому этот профиль используется, в основном, в мебельном производстве.

При сборке металлоконструкциях чаще применяются винты РН, с меньшим размером головок и усилием затягивания. Для увеличения площади прижатия дополнительно используются шайбы, а при необходимости увеличить усилие прижатия винты и отвёртки заменяются болтами и ключами.

Отвертка со шлицом PZ/S и PZ/FL для автоматов

Практикующие электромонтёры знают, что подключение проводов к электроприборам малой и средней мощности производится при помощи винтов Pz +/- или Ph +/-. Эти элементы имеют двойной шлиц — крестовый и плоский.

В связи с появлением этих винтов производители инструмента начали выпуск отверток электрика, имеющих наконечники Pz/fl или Pz/s для автоматических выключателей и Ph/fl или Ph/s для пускателей, клеммников и другой аппаратуры.

Размер биты зависит от аппаратуры:

• подключение проводов к розеткам и выключателям производится при помощи первого номера;
• клеммы модульных автоматов и некоторых типов пускателей зажимаются вторым номером.

Винты в этих устройствах допускается зажимать не только крестовой, но и плоской отвёрткой. Это позволяет открутить крепление даже при сорванном шлице. Но максимальное усилие зажима подключаемых проводов достигается при использовании комбинированной отвертки Pz/Fl или Pz/Sl.

Такие отвёртки необходимо выбирать только известных производителей. У инструмента плохого качества может отколоться край наконечника, который входит в плоскую прорезь шлица и если плоский наконечник можно заточить заново, то крестовую отвёртку придётся выбросить.

При закручивании винтов и шурупов инструментом с неправильным профилем приводит к ускоренному износу наконечника. Причём, если использование отвёртки PH с болтами PZ является условно-допустимым, то попытки открутить винт PH битой PZ гарантированно приведёт к негативному результату.

Это связано с тем, что дополнительные грани не дадут наконечнику войти в шлиц полностью и зацепление будет происходить только концом инструмента.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

Виды отверток и их выбор

Прикрутить розетку, собрать полочку, установить кронштейн сложно, если под рукой нет отвертки. Универсальных моделей не существует, несмотря на громкие заявления производителей, поэтому выбрать подходящий инструмент нелегко.

Блок: 1/15 | Кол-во символов: 224

Разделы статьи

Описание

Компания Textron разработала шлиц такой формы в далеком 1967 году, когда появилась необходимость в производстве болтов с повышенной прочностью. Именно такая конструкция позволяет сильнее затянуть крепежный элемент.

Производители большинства техники также оценили изобретение и стали использовать шурупы с такой головкой в мобильных телефонах, бытовых приборах. Отсутствие подходящего инструмента не позволяло пользователю самостоятельно раскручивать шурупы.

Запатентованная технология была перепатентована под новым названием Torx Plus.

Блок: 2/7 | Кол-во символов: 835
Источник: https://stroy-podskazka.ru/instrumenty/otvertka/torx/

Устройство и характеристики

Конструктивно отвертка состоит из наконечника, стрежня и рукояти.

Рабочая часть инструмента – это наконечник, или как его еще называют, жало или лопатка, может иметь разную форму.

Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.

Рукоятки имеют разные модификации, т.к. некоторые виды работ затруднительно или невозможно выполнить с помощью обычной отвертки с прямой ручкой.

Помимо классической формы, существуют еще три вида рукояток:

• Т-образные – для придания большего крутящего момента;

• Г-образные или L-образные – в виде своеобразного ключа со шлицем в форме шестиконечной звезды;

• Переломные – отличаются возможностью вкручивать детали под любым углом

Стержни отверток бывают разной длины и формы.

Еще один немаловажный нюанс – сталь отвертки должна соответствовать требованиям ГОСТ 47-52 HRC.

Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием.

В основном для изготовления стрежней используют хромованадиевую сталь.

Дополнительной защитой металла от коррозии служат различные напыления.

Блок: 2/8 | Кол-во символов: 1180
Источник: https://instrumentn.ru/otvertki/vidy-otvertok-i-ih-vybor

Все мы используем саморезы при работе с деревом. И, конечно, у каждого в заветном ящичке на полке хранится не один их вид. А как же иначе, ведь в продаже их имеется великое множество. Строительные магазины предлагают широкий ассортимент шурупов-саморезов различных форм, размеров и назначений. Опытному мастеру не сложно сориентироваться даже в таком многообразии: он подбирает соответствующий диаметр и длину к весу и размерам скрепляемых деталей. Черный саморез с рожкообразной головкой покупает для работ по гипсокартону, а универсальный саморез для дюбельного крепления. Оцинкованный саморез будет использован при внутренних работах, а при наружных, к примеру, для сборки террасы – нержавеющий, который не оставит бурых следов коррозии на доске. Тут все понятно и просто. Однако есть еще один параметр: вид шлица самореза. И здесь могут возникать вопросы: почему их столько, чем отличаются и какой шлиц лучше?

Давайте разберем самые востребованные шлицы.

Шлиц – это прорезь, углубление в торцевой поверхности головки самореза, призванное передавать давление и крутящий момент с отвертки или насадки электроинструмента на тело самореза при вкручивании. Некоторые мастера привыкли использовать термин «привод».

Прямой шлиц – Slotted (сокращенно SL)

Первым, еще в средние века, появился прямой шлиц – Slotted. Он крайне неудобен и является пережитком прошлого. Судите сами: при закручивании удерживать биту или отвертку на прямом шлице соосно с телом самореза очень затруднительно. В результате инструмент теряет сцепление с метизом и соскальзывает, при этом изнашивается оснастка, нередки сколы на поверхности прикрепляемых деталей, мастер может быть травмирован. Попытка сообщить повышенный момент вращения приводит к срыву прямого шлица.

Шлиц SL

Шлиц Phillips (сокращенно PH)

Изобретение в 30-х годах прошлого века крестообразного шлица Phillips явилось настоящим прорывом. Стало возможным расположить жало инструмента строго по центру шлица, соосно телу метиза, поэтому инструмент теперь лучше держится, реже соскальзывает. Скорость вкручивания возросла, стало возможно производить монтаж-демонтаж без срыва шлица. Шлиц Филлипс предохраняет резьбу от срыва за счет строения прорезей, сужающихся к низу: при окончании вкручивания, когда достигнуто предельное значение силы закручивания, жало инструмента выталкивается из шлица. Однако именно этот эффект выталкивания сообщает дополнительную нагрузку наклонным стенкам внутри шлица, способствуя их преждевременному изнашиванию, а чтобы увеличить крутящий момент, необходимо затратить значительные силы, прижимая инструмент к саморезу.

Шлиц PH

Крестообразный шлиц – Pozidriv (сокращенно PZ)



В 60-х годах появился доработанный вариант крестообразного шлица – Pozidriv (сокращенно PZ). Он имеет 4 дополнительных лучика, расходящихся от центра. В отличие от трапециевидных прорезей на шлице Филлипс, у шлица Позидрив они прямоугольные, что снижает силу выталкивания биты и дает возможность увеличить крутящий момент. Но, опять же, скорость закручивания нужно не забыть снизить в конце монтажа, чтобы не сорвать шлиц.

Шлиц PZ

Шлиц Torx (сокращенно TX)

Эту проблему решает современныйшлиц Torx. Он имеет форму шестилучевой звезды, поэтому мастера привыкли называть его Звездочкой. В повседневной жизни можно встретить такие понятия, как ключ звездочка, отвертка звездочка (или ключ torx, отвертка torx). Это ключи и отвертки со шлицем Torx. При использовании звездочки Торкс не нужно ограничивать вращательный момент в конце вкручивания. При работе в ограниченном пространстве и труднодоступных местах, за счет использования специальной биты торкс (насадки на шуруповёрт) Torx-Ball – звездочки с шарообразным наконечником, возможен монтаж под углом к оси самореза. В отличие от крестообразных шлицов (PH и PZ), звездочка torx не забивается краской и лаком после декоративно-защитной обработки поверхности древесины. Torx позволяет при необходимости без проблем выкрутить саморез. Бита torx максимально контактирует с поверхностью головки, соскальзывание исключается. У шлица Торкс самая высокая степень передачи крутящего момента от инструмента на устанавливаемый саморез. Неудивительно, что именно шлиц Torx располагается на головках конструкционных саморезов (длиной до 600 мм), которые обеспечивают надежную фиксацию самых ответственных соединений.

Torx размер или номер торкс меняется в зависимости от диаметра саморезов и винтов.

Шлиц Torx

Блок: 3/4 | Кол-во символов: 4500
Источник: https://www.cki-com.ru/blog/torx/

Маркировка и размеры

Ключи и отвёртки имеют маркировку T или TX с номером шлица — 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Ключи и отвёртки со шлицом Torx Tamper Resistant после основной маркировки дополнительно обозначаются TR.

У ключей и отвёрток со шлицом Torx Plus сначала указывается номер шлица, а после — вместо T или TX обозначается буквами IP.

Ключи и отвёртки со шлицом Torx Plus Tamper Resistant после основной маркировки дополнительно обозначаются TS.

Размер определяется по диаметру окружности описанной по вершинам звездочки инструмента (для версии E — болта).

Приблизительные размеры и моменты затяжки

Номер	Размер	Момент затяжки	~ E Torx
дюймы	мм	Н•м
T1	0,031″	0,81	0,02 — 0,03
T2	0,036″	0,93	0,07 — 0,09
T3	0,046″	1,10	0,14 — 0,18
T4	0,050″	1,28	0,22 — 0,28
T5	0,055″	1,42	0,43 — 0,51
T5.5
T6	0,066″	1,70	0,75 — 0,90
T7	0,078″	1,99	1,4 — 1,7
T8	0,090″	2,31	2,2 — 2,6
T9	0,098″	2,50	2,8 — 3,4
T10	0,107″	2,74	3,7 — 4,5
T15	0,128″	3,27	6,4 — 7,7
T20	0,151″	3,86	10,5 — 12,7	E4
T25	0,173″	4,43	15,9 — 19	E5
T27	0,195″	4,99	22,5 — 26,9
T30	0,216″	5,52	31,1 — 37,4	E6
T35
T40	0,260″	6,65	54,1 — 65,1	E8
T45	0,306″	7,82	86 — 103,2
T47	GM-Style
T50	0,346″	8,83	132 — 158	E10
T55	0,440″	11,22	218 — 256	E12
T60	0,519″	13,25	379 — 445	E16
T70	0,610″	15,51	630 — 700	E18
T80	0,690″	17,54	943 — 1048	E20
T90	0,784″	19,92	1334 — 1483
T100	0,871″	22,13	1843 — 2048	E24

Размеры внешних шлицов Torx

Номер	Размер	Стандартный болт
дюймы	мм	SAE	метрический
E4	0,15″	3,8	#6	M3
E5	0,18″	4,7	#8	M4
E6	0,22″	5,6	#10	M5
E7	0,24″	6,1
E8	0,29″	7,4	1/4″	M6 & M7
E10	0,36″	9,3	5/16″	M8
E12	0,43″	11,1	3/8″	M10 & M11
E14	0,50″	12,8	7/16″	M12
E16	0,57″	14,7	1/2″
E18	0,65″	16,6	9/16″	M14
E20	0,72″	18,4	5/8″	M16
E24	0,87″	22,1	3/4″	M18 & M20
E28	7/8″	M22
E32	1″	M24 & M27
E36	1-1/8″	M30
E40	1-1/4″	M33
E44	1-3/8″	M36

Блок: 4/7 | Кол-во символов: 2064
Источник: https://wiki2.org/ru/Torx

Таблица соответствия размера винта/ самореза и номера Torx

Итак, мы с вами выяснили, что шлиц TORX является самым производительным и безотказным – а это как раз те качества, которые ценны для любого профессионала.

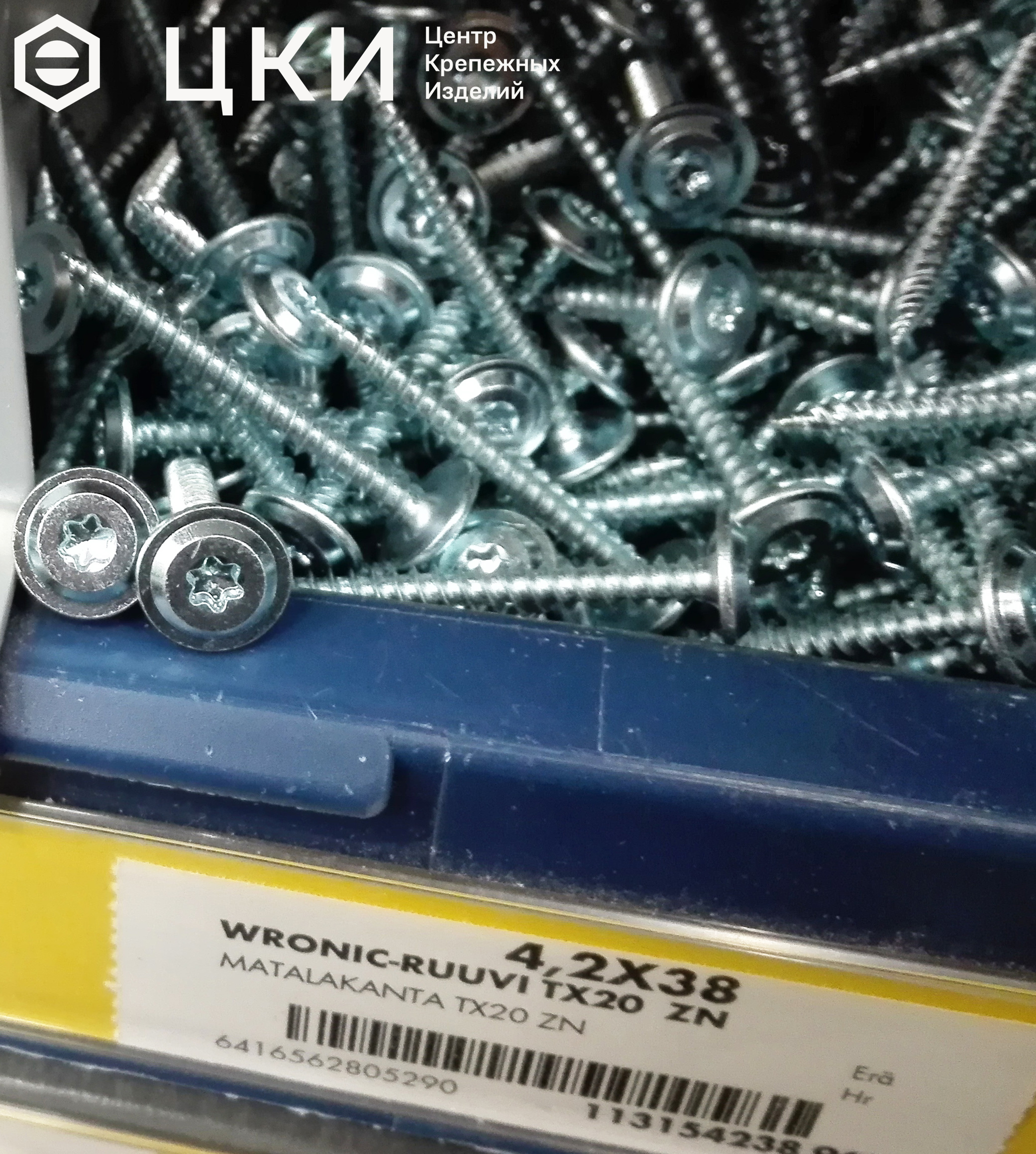

И еще один факт: на прилавках строительных гипермаркетов нашего северного соседа — Финляндии – самым популярным крепежом стали саморезы и винты TORX. Например, востребованные саморезы с фланцем для тонких металлических листов с приводом torx купить там можно уже давно. Ключи торкс, отвертка торкс, набор торксов для любых нужд – все это также есть в продаже.

Надеемся, что, рано или поздно, это веяние дойдет и до нас.

Берегите силы и время! Купить TORX– отличное решение. Выбирайте лучшее с ЦКИ.

Блок: 4/4 | Кол-во символов: 741
Источник: https://www.cki-com.ru/blog/torx/

Что нужно знать о рукоятке и стержне

Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента.

Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой.

Если в качестве материала для ручки была использована резина, то тут не должно быть лишних наплывов или микроскопических трещин.

Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.

Прочн

Крестовые отвертки JIS и Phillips, есть ли разница?

Наверное, каждый сталкивался с шурупами Phillips, или по-нашему: крестовые, крестообразные. За 80 лет своего существования они обрели абсолютно четкую техническую спецификацию и стандартизацию (международный ISO или более «локальные» версии типа DIN, ГОСТ, JIS и т.п.). Существует мнение, что японские JIS B 1012 шурупы немного отличаются от общепринятого стандарта и для нормальной с ними работы требуются родные японские отвертки. Так ли это на самом деле, давайте разберемся.

Из истории шурупа

Самой первой распространенной вариацией были шурупы с прямым шлицем. Изобрели их где-то в 15 веке, но в привычном для нас виде, они появились в конце 18 века и, к сожалению, распространены и поныне. Единственное их достоинство – простота: пропилил в заготовке = шлиц, раскаленный прут + молоток + напильник = отвертка. Но в эпоху автоматизации производства оказалось, что прямые шлицы для промышленности совсем не годятся. Из-за центробежной силы они постоянно слетают из шлица, обдирая детали или неудачно оказавшиеся рядом конечности, но при этом из-за чрезмерного крутящего момента могут сорвать резьбу.

Первые пригодные для автоматизированного производства шлицы придумал канадец Питэр Робертсон (Peter L. Robertson) в 1908 году. Шлиц так и запатентован под названием Robertson – квадратный вырез в головке со снятой фаской на краях и конусообразным углублением в центре. Какое-то время эти шурупы использовал Форд для пары авто. Но отдать права Форду Робретсон не захотел, так же как и лицензировать других производителей шурупов, поэтому популярности этот шлиц не получил. Сегодня их используют в основном только в Канаде. К слову, Robertson один из лучших шлицев, и уж намного лучше Phillips.

И тут появляется американский инженер Генри Филлипс (Henry F. Phillips) со своим крестообразным шлицем. Черновой вариант он выкупил у знакомого Джона Томпсона (John P. Thompson), который так и не смог заинтересовать производителей. После доработки он патентует шурупы Phillips в 1936 году. По началу, и ему не удавалось пристроить свое изобретение, так как производители шурупов посчитали их слишком сложными для изготовления. Но он не сдавался и уже к 1940 году его шурупы применялись во всей автоиндустрии США. В отличие от Робертсона, господин Филлипс пошел по другому пути – лицензируя всех производителей, каких только мог.

Шурупы Phillips на тот момент решали недостатки прямых шлицев. Во-первых, установленная в углублении отвертка не слетала при вращении. Во-вторых, при достижении определенного усилия отвертка выталкивалась из шурупа, благодаря скругленным внутренним углам шлица. Сейчас это кажется очень глупой идеей, но в то время инструмент был громоздкий, топорный, а про регулировку крутящего момента вообще не слышали, поэтому это был единственный способ предотвратить срыв резьбы при монтаже.

В общем, все сегодняшние потуги производителей вроде лазерных насечек, ребристой поверхности, алмазного или твердосплавного напыления и т.п. это всего лишь попытка хоть как-то компенсировать изначально заложенную технологическую особенность шлицев Phillips. Так бывает, когда недоделка слишком быстро обретает популярность и другие уже вынуждены подстраиваться.

Кроме попыток исправить улучшить Phillips за эти годы изобрели более десятка разных крестообразных шлицев. Половина из них принадлежит самой Phillips Screw Company. И почти все они сделаны так, чтобы минимизировать выталкивание и улучшить передачу крутящего момента. Есть варианты вроде LOX® (увы, это латинские буквы), позволяющие передавать колоссальный крутящий момент без выскакивания и порчи инструмента. Если интересно – есть знаменитая англоязычная статья, которая описывает каждый из этих шурупов.

Некоторые из них очень похожи на Phillips, какие-то имеют определенную обратную совместимость друг с другом. Но все же, это совершенно разные шлицы и для комфортной работы и предотвращения износа самих шурупов и инструмента нужно использовать соответствующие отвертки. К сожалению, немало людей их путает, а потом удивляются, почему у них шлиц сорвало и отвертку свернуло («наверное, отвертка некачественная»).

Шурупы JIS

На многих англоязычных сайтах (в основном среди любителей японских мотоциклов) довольно таки подробно и уже не первый год обсуждается разница между шурупами JIS и Phillips. Что интересно, в рунете подобных обсуждений я особо не встречал.

Суть истории в том, что к тому времени, когда до Японии дошли шурупы Phillips, инструмент уже оснащался регуляторами крутящего момента и японские инженеры «доработали» шурупы, создав на их базе «свой» Phillips (уменьшив закругление внутренних углов для устранения «эффекта выталкивания» отвертки из шлица). Звучит, в общем-то, правдоподобно. Рисуют эту разницу примерно так:

Все это обсуждение подкрепляется различными обзорами и даже тестами, где видно, что японские отвертки (биты) сидят в японских шурупах значительно плотнее.

Если честно, то в данном конкретном примере я не удивляюсь, что неяпонская бита (ржавое не понять что сверху) сидит в шурупе не лучшим образом. С ней явно никакой из стандартов и рядом не лежал. А вот Vessel делает биты и отвертки одни из лучших в мире.

Но давайте попробуем разобраться с этими стандартами, так уж ли они различны.

Сравнение JIS B 1012:1985 и ISO 4757:1983

Собственно, JIS (англ. Japanese Industrial Standards — японские промышленные стандарты) – это свод требований для японской промышленности (аналог нашего ГОСТ). Самой же стандартизацией занимается JISC. Кроме того JISC представляет Японию в ISO.

Японский стандарт, описывающий крестообразные шлицы имеет номер JIS B 1012:1985 (действующий). Учрежден он в 1958 году, с тех пор был три раза пересмотрен (в 1964, 1977 и 1985). Стандарт, описывающий отвертки для крестообразных шлицев номер: JIS B 4633:1998 (действующий). Учрежден он, что любопытно, даже раньше JIS B 1012 – в 1954 году и пересматривался еще больше раз.

Международный стандарт для крестообразных шлицев имеет номер ISO 4757:1983 (наш ГОСТ 10753-86). Стандарт отверток для него: ISO 8764-1:2004 (ГОСТ Р 52785-2007). К слову, на сайте Phillips Screw Company вы не найдете никакой информации об оригинальных шлицах Phillips – после окончания действия патента в 1966 они ими больше вообще не занимаются

И так, давайте сравним последние редакции JIS B 1012:1985 и ISO 4757:1983. Скажу сразу, побуквенно их сравнивать я не собираюсь, нас интересуют основные моменты и форма шлицев. Для чистоты эксперимента было бы неплохо увидеть более ранние редакции документов, но взять их негде, текущие и то найти было не так просто (все эти организации предпочитают зарабатывать на продаже спецификаций).

Вводная часть стандарта JIS B 1012:1985

Первое различие – оба стандарта определяют шлицы типа H ( PH 0, 1, 2, 3, 4) и Z ( PZ 0, 1, 2, 3, 4), но JIS B 1012 определяет еще и шлиц типа S (не путать с типом резьбы для ШСГМ).

Шлицы меньше #0 ни JIS, ни ISO не определяют и никакой другой четкой стандартизации они не имеют.

До типа S еще дойдем, а пока тип H:

Схема шлица типа H согласно стандарта JIS B 1012:1985

Схема шлица типа H согласно стандарта ISO 4757:1983

Как видно никакой разницы: та же форма, те же размеры, те же углы.

Тип Z:

Схема шлица типа Z согласно стандарта JIS B 1012:1985

Схема шлица типа Z согласно стандарта ISO 4757:1983

Снова все один в один.

В общем, согласно спецификации, стандарты JIS и ISO для крестообразных шлицев типа H и Z – полностью идентичны.

Но спецификация одно, а фактический инструмент это другое. Для сравнения возьмем Ph3 отвертки разных производителей (слева направо): две Vessel Megadora (самые знаменитые японские отвертки), немецкие Felo 400 VDE и биту BOSCH (где уж там она сделана).

А вот так выглядят их жала при сильно увеличении (картинка кликабельна, если хотите рассмотреть получше).

Не вижу никакой разницы, как будто на одном станке сделаны. Собственно, так и должно быть, когда производитель делает все согласно спецификации.

Шурупов JIS под рукой у меня, к сожалению, нет (винтажными мотоциклами не занимаюсь ). Но выглядеть они должны как на следующей картинке. Главное отличие – углубление на шляпке, все остальное в точности как у Phillips: та же форма, теже скругленные внутренние углы…

Тип S

Но, вернемся к типу S – определяет он шурупы с диаметром резьбы не более М2, или шурупы с маленькой головкой и диаметром резьбы <M3 со шлицем #0. И тип S действительно отличается от типа H. Более того, в самой Японии существуют два стандарта, определяющих шлицы типа S: известный нам JIS B 1012 и JCIS 8-70 (англ. Japan Camera Industrial Standards – промышленные стандарты для японских камер (фотоаппаратов)).

Схема отвертки для шлица типа S стандартов JIS B 1012 и JCIS 8-70

И вот тут мы уже видим тот самый крест с минимальным закруглением внутренних углов. Шлицы S обоих стандартов почти одинаковые, за исключением более узкого наконечника и более жестких допусков у JCIS. Встречаются шлицы S в камерах и аксессуарах к ним, в различной мелкой электронике, радиоуправляемых вертолетах.

Вот для сравнения фото (слева направо) японского PH0 (из моего Canon’а), простого PH0 и китайского PH0 с макро-кольца для фотоаппарата. Было довольно сложно их сфотографировать, но разницу, думаю, видно: почти прямые внутренние углы у 1 и 3, и стандартное филлипсовское закругление у 2.

А теперь давайте сравним отвертки. Сверху вниз: китайская с набора мини-бит, немецкая Wiha с набора мини-бит, японская Vessel Megadora и немецкая Felo. Но Vessel не из прецизионной серии, поэтому у нее самый толстый стержень.

Макро фото жал этих отверток.

Разница есть. Китайскую комментировать не буду. У Wiha наконечник значительно толще остальных. У Vessel наименьшее закругление в углах между гранями. Felo больше всего похож на Vessel, но имеет чуть более тонкие грани и большее закругление.

А теперь вставим их по очереди в шуруп.

У Wiha PH0 слишком толстый наконечник (PH00, кстати, подходит почти идеально). Остальные сели нормально, даже китайская. Но Vessel единственная с которой можно поднять крышку в воздух за шуруп, так плотно она сидит.

Выводы

• Шурупы типа H и Z стандарта JIS B 1012 полностью соответствуют ISO 4757, по крайней мере, в действующем стандарте с 1985 года (более ранние редакции JIS B 1012, к сожалению, недоступны).

• Мы увидели, что японская Ph3 ничем не отличается от европейской Ph3

• Стандарты JIS B 1012 и JCIS 8-70 дополнительно определяют шлиц типа S размера #0, который действительно отличатся от ISO именно так, как это изображают.

• Японские отвертки PH0 действительно отличаются от отверток ISO, так как сделаны под «родной» шлиц типа S.

• Тем, кто занимается ремонтом японской электроники и фотоаппаратов, неплохо бы обзавестись японскими отвертками (ну или, например, Wera выпускает PH биты для JCIS).
