Отзывы о фундаментах на винтовых сваях

Сергей Иванов, Вологда

В обсуждениях положительных и отрицательных характеристик фундамента на винтовых сваях отзывы звучат разные. Лично я учитываю тот факт, что свайный фундамент за столь долгое существование особых претензий у пользователей не вызывает. И в этом вопросе совершенно не идет речь о том, что лучше него ничего нет. Но бывают ситуации, где применение свай обосновано. К примеру, если здание построен вблизи водоема и к нему планируется пристраивать причал или же строительство здания происходит на косогоре.

Мое мнение – это наиболее подходящий вариант, если строение планируется возводить в усложненных условиях. Общая картина такова: про сваи винтовые, отзывы большинства все же положительны. Некоторые используют их при строительстве дачных деревянных домиков. Стоит отметить, что при возведении винтовых свай, тяжелая техника и глобальные земляные работы не требуются.

Очень важно – выбрать качественные сваи, так как прецеденты уже имели место, и некоторые потребители сталкивались с браком (при ввинчивании сваи в землю, срезалась винтовая часть, стиралась антикоррозийная обработка и т.

Евгений Васильевич, Санкт-Петербург

Много встречал противоречивых отзывов о фундаменте на винтовых сваях. Мнения по этому поводу разделились. Одни подчеркивают их достоинства, другие взвешивают недостатки винтовых свай. Я очень тщательно пытался разобраться, какие минусы стоит учитывать, а какие нет. И если честно, мне было интересно, существуют ли на самом деле недостатки или это все домыслы противников донного вида фундамента. Поэтому долго сомневался, стоит ли заказывать сваи. Но, хорошенько поразмыслив, все же, решил узнать более детально, так сказать в ходе работы.

Несмотря на все предостережения, все получилось очень хорошо. Мой новый гараж замечательно стоит на сваях. Цена за строительство винтового фундамента, вышла минимальная, если сравнивать с ленточным. Так же поразила быстрота возведения, всего каких-то 4-5 часов было достаточно для того, чтобы закончить фундамент, на который понадобилось девять свай.

Сергей, фермер, Псковская область

Очень хотелось поделиться своими впечатлениями, вот и решил написать отзыв о свайном фундаменте. В семейном кругу обсудили вопрос о строительстве на дачном участке бани. Но самой большой проблемой на пути ее строительства, стал грунт. В этой местности почва болотистая, поэтому всегда были сложности с фундаментами. Я почитал о винтовых сваях, отзывы специалистов и решил испробовать этот вариант при строительстве бани. Также меня устраивал тот факт, что не требуется много времени и людей. Стройка планировалась небольшая, бюджетная.
Установка прошла так быстро, что я просто был в недоумении, что такое вообще возможно. Отзывы о фундаменте могу дать только положительные. Для своих задач по цене/качеству, наверное, лучший вариант. Моя банька стоит уже второй год. Никаких изменений геометрии не замечено.

Аркадий Саенко, Вологда

Хочу поделиться личными выводами по поводу винтовых свай. Имел неосторожность, послушать знакомого и купил сваи для сооружения небольшого дома, при этом особо не вникал, какие существуют отзывы о фундаменте. Ясное дело, что нужно бы изначально обойти несколько знающих людей, хорошо посоветоваться.
Но, как говориться, после драки кулаками не машут. Пытаясь сэкономить на фундаменте, я использовал винтовые сваи для строительства дома из пенобетона, но как оказалось впоследствии, вес строения превышает допустимую нагрузку на сваи, в связи с чем, основание дало просадку и по дому пошли трещины. В тоже время, баня, построенная из дерева, на свайно-винтовом фундаменте стоит без проблем.

Роман, Построил 2 дома, Уфа

О винтовых сваях отзывы специалистов разнятся. Но в большинстве случаев, они имеют положительные характеристики.

Андрей Соколовский, Московская область

Я тут прочитал некоторые негативные отзывы и был немного обескуражен, люди рассказывают о том, насколько быстро разрушаются сваи от влажности и т. д. Но поразмыслив, понял, что эти основания беспочвенны. Всем известно, что многие домики на туристических базах по всему Азовскому и Черноморскому побережьях построены именно с использованием свайно-винтового фундамента, а какой климат в пределах морской зоны, думаю, не трудно догадаться. При этом, не смотря на повышенную влажность и соленую среду, а также весь набор природных воздействий, эти строения стоят уже долгие годы.

Поэтому мой вывод однозначный: для каркасного строительства, особенно если грунт где будет проходить стройка, песчаный или сыпучий, лучшего варианта, чем винтовые сваи трудно найти. О свайном фундаменте отзывы должны быть только положительные, на мой взгляд. При условии нормального расчета и правильных материалов, конечно.

Денис Горн, Московская область

Каждый думает как ему угодно, но у меня сложилось такое впечатление, что фундамент на винтовых сваях немного перехвалили. Это конечно же, мое субъективное мнение и никому его навязывать не пытаюсь, но лично я бы такой фундамент не выбрал, так как думаю что он подходит только для временных строений.

Андрей, частный застройщик, Липецк

Я выделил для себя несколько преимуществ, которые повлияли на мое решение применить винтовые сваи в создании фундамента. Первое, это доступная цена; второе – установка проводятся очень быстро и не требует глобальных земляных робот. Бытует мнение, что применять подобный фундамент для строительства капитального дома из кирпича не стоит, так как фундамент со временем даст усадку под массой строения. Хочу уверить что такой вариант будет зависеть совершенно не от того какой вы сделали фундамент, а от того насколько качественно проведены работы по его созданию.

Фундамент на винтовых сваях, отзывы получает разные, кто-то доволен им, а кто-то нет. Самое главное, это выбрать надежного производителя свай и фирму, имеющую хорошую репутацию в этой сфере. Тогда и отзывы о фундаменте у вас будут соответствующие.

Алексей Смирнов, Красндарский край

Если вы когда-то читали о винтовых сваях отрицательные отзывы, хочу вас уверить, что так пишут люди, у которых был печальный опыт сотрудничества с некомпетентными строителями. Бывает еще одна причина негатива – это плохое качество свай. Поэтому, чтобы не столкнуться с подобной проблемой, следует внимательно выбирать продукцию и подрядчика.

Сваи винтовые, отлично подойдут для возведения малоэтажных зданий. Монтаж очень прост, но требует профессионального подхода. Стоимость – значительно ниже всех прочих вариантов. Как таковая усадка не опасна, а вот неравномерная усадка, это уже проблема.

Леонид Борлаков, Московская область

На личном опыте, смог убедится в том, что применение фундамента на винтовых сваях весьма надежно для строительства. Интересный факт, что первыми использовать этот способ начали военные, а затем геологи, сооружая свои домики на фундаменте из свай. Сейчас этот вид фундамента стал очень популярным и его сооружением занимаются многие фирмы и предложение свай различных производителей велико. Стоимость на строительство такого основания меня очень порадовала, он вышел на много дешевле, чем если бы я устанавливал ленточный или монолитный. Правда есть одно «но» — читая о свайных фундаментах отзывы, я узнал, что их лучше не применять при строительстве из кирпича и различных блоков. Но меня это нисколько не расстроило, так как наш дом построен из дерева.

Николай, застройщик

Могу сказать точно, что качество фундамента, напрямую зависит от того какие материалы использовались и кто проводил работу по его созданию. Фундамент из винтовых свай не исключение. Я уже неоднократно использовал его в строительстве на дачном участке.

Первый раз я столкнулся с применением винтовых свай, когда шло строительство моего загородного дома. По рекомендации специалиста, я выбрал именно этот вариант, так как из-за особенностей грунта на земельном участке другие виды фундамента получались слишком дорогими. Перед тем как определиться и принять такое решение, я дополнительно прочитал множество отзывов о фундаменте, на различных форумах и поинтересовался мнением ведущих специалистов. Итог, вы уже знаете. Помимо дома, на винтовом фундаменте у меня построена баня и хозяйственные постройки, так что рассуждать о том хороший это фундамент или нет, у меня есть полное моральное право. Сталкивался и с негативными отзывами о фундаменте, но мне кажется, что этим людям просто не повезло с подрядчиком или же, с качеством свай. О винтовом фундаменте, отзыв могу оставить только хороший. Сам испробовал и другим рекомендую.

Леонид Борлаков, Московская область

В прошлом году строил дом на винтовых сваях. Что могу сказать… Мне все очень понравилось. Лучше фундамента для каркасного строительства не отыскать. Плюсов – море. Монтаж производится очень быстро, при этом земляных работ практически не требуется, а это значит экономия средств на спецтехнику и рабочих. Срок эксплуатации, как меня уверили строители, очень долгий, так что лет на 100 мне его хватит. О винтовых сваях из отзывов специалистов, можно узнать много интересного. Например: работы по установке можно проводить в любое время; конструкция фундамента имеет связку, за счет чего на каждую сваю можно давать нагрузку в 4-5 тонн. Учитывая все это, я думаю, что принял правильное решение. Не смотря на то, что некоторым людям он не по душе.

Дмитрий Николаевич, Москва

Я не знаю как у других, но у меня лично, как-то не сложилось такого хорошего впечатления о винтовых сваях. Мой знакомый использовал их в строительстве гаража, но спустя несколько лет, на стенах появились трещины. Как ему объяснили специалисты, это связано с тем, что при установке свай, небыли соблюдены технические нормы, а это значит, что бригада строителей выполнявших работы, просто-напросто схалтурили. Вывод напрашивается сам, прежде чем что-то делать, нужно хорошенько узнать об этом. Ну и конечно же, выбор фирмы подрядчика также немаловажен. Почитал как положительные, так и отрицательные отзывы о винтовых сваях и убедился, что большинство, все же довольны таким фундаментом. Поэтому утверждать обратное, я не собираюсь. Просто делаю выводы для себя.

Отзывы специалистов о винтовых сваях

Дмитрий, технический директор строительной компании

Мы использовали винтовые сваи уже более чем на 20 объектах. У нас нет оснований сомневаться в их надежности, долговечности и способности выдерживать расчетные нагрузки.
Основную проблему с этим типом основания я вижу лишь в том, что некоторые застройщики недостаточно серьезно отнеслись к выбору материалов и соблюдению технологии и, закономерно увидев негативные результаты, поспешили занести винтовые сваи в список ненадежных оснований. Но точно так же можно поступить с любой другой строительной технологией.
В действительности фундамент на основе винтовых свай — одно из самых эффективных решений с точки зрения соотношения материальных затрат и конечного результата. Все этого, конечно, при условии соблюдения технологии и лишь в допустимых рамках сферы использования.

Андрей Леонидович, инженер-конструктор в строительном холдинге

По долгу службы сталкиваюсь с нареканиями и не самыми позитивными отзывами о винтовых сваях. Мой опыт разбора таких случаев показывает, что причина всегда в одном или нескольких из следующих вариантов:

• геологические изыскания делали методом «на глазок»;
• расчет нагрузок на фундамент не делался от слова «совсем»;
• винтовые сваи выбирались по принципу «куплю самые дешевые».

В принципе, даже одного из этих вариантов может оказаться достаточно, чтобы на всю жизнь невзлюбить технологию винтовых свай. Нагрузка, которую несет одна свая, может отличаться в различных (причем, весьма похожих внешне) типах грунта на сотни процентов. Поэтому без нормальной инженерной геологии использование этой технологии подобно лотерее. То же самое можно говорить и относительно проектных расчетов, и о выборе поставщиков материалов.
Моя искренняя рекомендация — делайте все правильно, это же ваш дом!

Сергей, строительный инженер-технолог

Не вижу никаких объективных проблем в технологии строительства на свайном фундаменте. Очень важное значение (как, впрочем, и в других технологиях строительства) здесь приобретает качество используемых материалов. Рекомендую весьма тщательно подходит к выбору компании-производителя свай. Не поленитесь, поищите информацию о каждом потенциальном поставщике, найдите независимые отзывы, посмотрите объекты, которые он обслуживал ранее, узнайте, где находится производство. Такой сравнительный анализ покажет, что заслуживающих доверия производителей на рынке не так уж и много. Но будьте уверены, покупать сваи можно только у них!

Винтовые сваи отрицательные отзывы | Город свай

Фундамент на винтовых сваях получил большое распространение за счет своей экономичности и долговечности. При самых скрупулезных расчетах выясняется, что на 30% как минимум он обходится дешевле ленточного и практически вполовину монолитного. Вдобавок он не настолько трудоемок, как фундаменты связанные с бетонными работами и способствует более быстрому возведению дома или бани в отличие от бетонных оснований, полной готовности которых приходится ожидать не меньше месяца.

Тем не менее все равно на просторах интернет-пространства можно встретить на винтовые сваи отрицательные отзывы. Какие отзывы на недостатки винтовых сваи указывают и чем они вызваны?

Свайный фундамент отзывы

Отзывы о винтовые сваи указывают на такие преимущества свайного фундамента, как возможность установки на любом грунте: на сыпучем, глине, суглинке, обычном грунте характерном для средней полосы. Единственное исключение составляет каменистый грунт. Вкрутить сваю в каменистый грунт практически невозможно. Даже если камень попадется уже на глубине больше метра, то придется или выкручивать сваю обратно или оставлять её как есть, обрезая сверху по уровню. Поэтому проведение монтажных работ без геологических изысканий или хотя бы пробного вкручивания не рекомендуется.

Еще могут встречаться отрицательные отзывы на винтовой фундамент, если была нарушена технология вкручивания. Например, кустарными бригадами гастарбайтеров может практиковаться метод предварительного бурения грунта. Причем могут бурить грунт на глубину до одного метра, потом вкручивать сваю на 30–40 см и присыпать грунтом. При таком методе грубо нарушается вся технология по устройству свайного фундамента. Каждая винтовая свая при вкручивании уплотняет под собой грунт, создавая плотный слой, который её прочно удерживает. С предварительным бурением грунт не уплотняется и свая будет раскачиваться и не держаться в грунте. На винтовые сваи отзывы владельцев, соблюдающих технологию, только самые положительные.

Отзывы о винтовых сваях для фундамента

Некоторые отзывы на винтовые сваи содержат жалобы на то, что сами сваи после выкручивания оказались со снесенными при вкручивании наконечниками. Различают 2 основных типа свай: с литым и со сварным наконечником. Вторые представляют собой бюджетный вариант из трубы с приваренной буровой лопастью. Качество этих свай порой очень низкое, особенно если приобрести недорогие изделия, изготовленные в кустарных условиях. Практически все отрицательные отзывы о винтовых сваях оставлены из-за сварных свай плохого качества. Плохо приваренная лопасть без соблюдения точно выверянной геометрии угла при ручном завинчивании будет отклонять сваю в сторону или вообще препятствовать её завинчиванию.

Также при наличии в земле камней или при закручивании в плотный грунт часто происходит деформация сваи, отрыв слабоприваренной лопасти от её тела. В результате свая перестаёт быть опорой для дома и он может перекоситься и осесть. Отрыв лопасти можно почувствовать уже в процессе ввинчивания: свая начинает легко проворачиваться. Также очень нехороший вариант, когда через десяток лет эксплуатации дома на сваях, у опоры отходит лопасть из-за коррозии сварного шва. В этом случае возрастает нагрузка на соседние сваи, начинает деформироваться ростверк и ни к чему хорошему это не приводит. Поэтому отзывы показывают, что лучше использовать сварные винтовые сваи для бани или для других аналогичных легких построек.

Для строительства дома же лучше брать более дорогие сваи с литыми наконечниками. Литые наконечники изготавливаются на специальном производстве по технологии точного литья в вакуумной среде. Их геометрические параметры более точны, чем у сварных, а отсутствие сварного шва увеличивает их долговечность в 2 раза. Отзывы о заводе винтовых свай Город Свай показывают, что это надежный и проверенный производитель, выпускающий качественную продукцию.

Еще одна неприятность, на которую можно натолкнуться при использовании некачественных свай — экономия на антикоррозийных материалах. Чтобы не оставлять отрицательные отзывы на свайный фундамент, нельзя покупать чересчур дешевые сваи. Как правило, дешевизна получается в результате экономии производителем на антикоррозийной обработке или на толщине металла. Правильная антикоррозийная обработки винтовой сваи должна быть многослойной и включать в себя грунтование и нанесение нескольких слоев самого антикоррозийного покрытия. Недобросовестные производители могут нанести покрытие на 1 раз и оно при вкручивании сдерется о грунт.

Также уменьшает процесс коррозии металла при бетонировании уже вкрученных свай. Бетон вытесняет воздух из полости и процесс коррозии останавливается. Свая, изготовленная с соблюдением всех норм и требований и установленная по технологии и залитая бетоном простоит несколько десятилетий и станет надежным и прочным основанием дома, в котором будете жить не только вы, но и ваши внуки.

На свайный фундамент отзывы владельцев — плюсы

Однако все-таки на винтовые фундаменты отзывы самые хвалебные. Какие преимущества можно указать винтового фундамента?

1. Отсутствие предварительных земляных работ: для вкручивания свай и обустройства свайного фундаменты не нужно специально готовить площадку.
2. Сваи можно заворачивать в любой сезон: например, зимой завернуть сваи, а ранней весной сразу начать возведение дома, чтобы не терять строительный сезон.
3. Трудозатраты на устройство винтового фундамента намного меньше, чем ленточного или монолитного: фундамент для дома средних размеров можно поставить за одни выходные.
4. Большой плюс — возможность начать строительство на следующий день после установки фундамента.
5. Винтовой фундамент в сочетании с железобетонным ростверком будет держать дом даже на плывуне.
6. Сваи можно выкручивать из грунта для повторного использования.

Таким образом, отзывы на фундамент из винтовых свай свидетельствуют о том, что при условии использования качественных свай, при правильном расчете и проекте винтового фундамента, соблюдении технологии устройства свайного фундамента, дом на нем простоит долго и без неприятных сюрпризов. А если вдруг возникнет необходимость устройства пристройки к дому, то новые винтовые сваи можно ставить в любое время, не опасаясь деформации старого фундамента.

Какое отношение у застройщиков к свайно-винтовым фундаментам и почему

Вряд ли кто-нибудь станет спорить с тем, что каждый тип фундамента целесообразен для определенных объектов в конкретных условиях строительства. Не исключение и столь популярный среди бюджетных застройщиков фундамент на винтовых сваях, информация о котором встречается самая неоднозначная. В целом целесообразность строительства объекта на таком основании определяется типом грунта, рельефом стройплощадки, общей нагрузкой. Ниже мы рассмотрим все положительные и отрицательные моменты, которые замечают застройщики.

Общая информация

Винтовая свая представляет собой стальную трубу (толщина стали не менее 4 мм), на одном из концов которой приварен литой наконечник из лопастей. Именно за счет него сваю буквально вкручивают в грунт до тех пор, пока конец не доберется до нужной глубины и не упрется в надежное основание. Такой фундамент используют, когда любой другой (например, плитный) в силу определенных причин неприемлем. Обычно это обусловлено затратами на строительство объекта. Сваи вкручиваются в грунт посредством спецтехники либо за счет мускульных усилий работников.

Так с чем могут быть связаны негативные отклики? Начнем мы, пожалуй, с самого главного – с качества опор. Безусловно, от их характеристики зависит многое.

Качество материалов

Что нас волнует в первую очередь:

• марка стали;
• толщина металла;
• диаметр опоры;
• качество винтовой части сваи;
• защитное покрытие сваи.

Толщина металла является в данном случае важнейшим фактором долговечности. Поэтому обязательно проверяйте толщину всех элементов: ствола, лопасти. Некоторые производители заявляют о толщине 4 мм, но на деле применяют 3.5, а то и 3.2.

Марка стали также играет ключевую роль в обеспечении качества и надежности. К примеру, сталь 20 на 10–15 % долговечнее, чем сталь 3, а стали НКТ долговечнее в 5-6 раз!

Наверняка вы успели обратить внимание на то, что такие сваи изготавливаются различных диаметров, да и лопасти у многих из них отличаются. Чаще всего используют диаметр 108 мм – универсальный вариант для большинства построек. Самые легкие объекты, например веранду, уместно возводить на более тонких сваях: так проще вкручивать опоры и строительство обходится дешевле. Но это не самое главное, нас волнует качество лопасти-наконечника. Ряд компаний реализует опоры, у которых лопасти приварены к трубе. А это значит, что они могут запросто повредиться в процессе закручивания (сварные швы далеко не всегда выполняются с соблюдением всех технологий). Отсюда неудовлетворительное мнение о таком фундаменте – застройщики попросту выбирают некачественные сваи!

Поэтому, если вы выбираете сварной наконечник, убедитесь, что их подвергают контролю ультразвуком, а еще лучше – рентгенографическому контролю – для подтверждения смело запрашивайте у компании соответствующие отчеты. Но не стоит забывать, что так называемые литые наконечники также привариваются к трубе, и от качества сварных швов, соединяющих наконечник со сваей, зависит надежность. Поэтому УЗК-отчет должен сопровождать также сваи с литым наконечником.

Чтобы обезопасить себя от нерадивых производителей, внимательно изучайте информацию о компании. Обращайте внимание на данные ее сайта, на то, насколько достоверной  является информация в разделе «Контакты» (адреса филиалов, телефоны, данные сотрудников). На сайтах некоторых компаний указываются не городские номера, а единый федеральный номер либо сотовый, который дублируется на другие города. Иногда указываются несуществующие адреса офисов либо не указываются вообще. Очень часто встречаются не реальные офисы компании, а дилеры, которые не специализируются на данном строительстве.

Отдельного внимания заслуживает покрытие свай. Далеко не каждый производитель готов биться об заклад, что нанесенный на винтовую опору состав сохранится на ней в процессе вкручивания. Дело в том, что все тело и лопасти при установке испытывают колоссальное трение о грунт, в котором могут попадаться камни. А они великолепно снимают некачественное защитное покрытие. Как проверить качество состава? Очень просто! Можно воспользоваться услугой тестового вкручивания винтовой опоры или пойти по другому пути. С усилием проведите по свае острым углом камня. Если удалось добраться до металла – свая непригодна.

Сегодня наиболее надежным в плане устойчивости как к трению, так и к коррозии при нахождении сваи в грунте считается покрытие на основе полиуретановых смол. Это защита нового поколения (следующего после эпоксидных смол). Однако в любом случае, каким бы хорошим ни было покрытие, при вкручивании оно может быть разрушено. Поэтому ориентироваться при эксплуатации следует прежде всего на качество металла (толщину ствола, лопасти, марку стали).

Ошибочным является мнение, что при строительстве используются только стандартные (однолопастные) сваи. К примеру, при возведении объектов с перепадами высот, надводных сооружений, которые подвергаются течению воды, то есть там, где существуют сильные боковые нагрузки на фундамент, применять следует двухлопастные, которые более устойчивы к подобного рода нагрузкам.

Наблюдение за исполнителями

Русский человек уже привык к тому, что в нашей стране (странах СНГ) многие технологии строительства не соблюдаются. Строители всеми силами пытаются сделать больше, быстрее, но не всегда качественнее, поэтому их клиенты сталкиваются с ситуациями грубого нарушения предписанных условий вкручивания. В частности, некоторые компании перед установкой свай облегчают процесс сильным заглублением: выкапывают приямки или лидер-лунки, объясняют это тем, что так быстрее, а данная мера никак не сказывается на качестве постройки.

Важно! Возведение не должно упрощаться никаким выкапыванием ям – сваи вкручиваются с нуля! Только так можно обеспечить устойчивость опоры и спрогнозировать ее дальнейшее поведение. Поэтому, если вы обратились за услугами в строительную компанию, обязательно проследите за ходом работ на собственном участке, а лучше – убедитесь в том, что данный пункт (соблюдение технологии) указан в договоре. При ручном вкручивании приямок выкапывается не для облегчения процесса завинчивания, а для точной центровки сваи. Самое главное, чтобы свая была закручена в нетронутый грунт как минимум на 1 метр. При механизированном же способе выкапывать приямки не нужно.

Чтобы оградить себя от непрофессионального монтажа, проверьте наличие у компании допуска СРО, а также наличие на строительном участке ОТК (отдела технического контроля). Не стесняйтесь требовать у компании гарантийного сертификата на произведенные работы – это станет залогом качественного выполнения монтажа и соблюдения всех строительных норм и правил.

Самостоятельные работы

Если у вас есть два-три помощника, то вкрутить сваи можно практически на любом пригодном для такого типа основания участке. Если вы не хотите стать в ряды тех, кто потом недоволен фундаментом, то сваю придется вкручивать с нуля, без лидер-лунок и других подобных упрощений технологии. Свая должна устанавливаться под прямым углом на глубину ниже уровня промерзания грунта. А это значит, что один из работников должен постоянно контролировать ее положение при закручивании. Не допускается вкручивание и выкручивание опоры с последующей корректировкой ее положения. После установки сваи обрезаются по одному уровню, заливаются бетоном, на каждую опору устанавливается оголовок и осуществляется надежная обвязка свай для обеспечения равномерного распределения нагрузок на подошву фундамента.

Отзывы о фундаментах на винтовых сваях. Кто прав: сторонники или противники?

Винтовые сваи относительно недавно применяются для строительства фундаментов и до сих пор не утихают споры об уместности их применения. Чтобы сделать собственные выводы, нужно рассмотреть достоинства и недостатки свай и проанализировать отзывы пользователей об их потребительских характеристиках.

Скорость строительства

Все застройщики соглашаются, что основным достоинством винтовых свай являются высокие темпы строительства. Их установка занимает 2 — 3 дня, а возведение стен можно начинать сразу после монтажа ростверка (не дожидаясь, как в случае с бетоном, пока фундамент наберет прочность).

По поводу самостоятельного ввинчивания свай мнения расходятся. Сторонники считают, что это большой плюс и значительно снижает стоимость работ. Противники говорят, что при ввинчивании свай вручную нарушается слой антикоррозийной защиты и очень трудно соблюсти точность установки.

Подводя итоги можно сказать, что:

• Скорость строительства является несомненным преимуществом
• Степень разрушения антикоррозийного слоя не зависит от способа ввинчивания
• Применение механизированного способа ввинчивания оправдано при диаметре труб свыше 108 мм
• Механизированный способ обеспечивает лучшую точность установки, но положительных результатов можно добиться и при ввинчивании свай вручную

Стоит отметить, что винтовые сваи могут использоваться под различные дома. Например, винтовые сваи под старый дом идеально подходят для замены основания. В местах, где есть проблемы со структурой грунта можно использовать свайно-винтовой фундамент и под новые готовые дома.

Также, фундамент такого типа очень часто используется при строительстве каркасного дома. Что из себя представляет каркасный дом вы можете почитать здесь.

Надежность и срок службы

Фундамент на винтовых сваях, по отзывам производителей, может прослужить не менее 60 лет.

Мнения пользователей кардинально расходятся. Одни говорят, что фундаментом довольны, другие жалуются на появление ржавчины.

Многие считают, что выгоднее заплатить больше и построить традиционный бетонный фундамент, чем через десять — двадцать лет непонятно как осуществить реконструкцию фундамента с винтовыми сваями.

Поступают жалобы на некачественные изделия из б/у труб, у которых при установке отваливаются лопасти, а защитное покрытие оставляет желать лучшего.

Анализируя отзывы можно сделать выводы:

• Подверженность коррозии является несомненным недостатком винтовых свай
• Дольше прослужат сваи из толстостенных труб с многослойным защитным покрытием (цинк-грунтовка — полимер)
• При приобретении свай необходимо обращаться в компании с хорошей репутацией, проверять качество продукции, требовать сертификаты соответствия
• На срок службы свай влияет агрессивность грунтовых вод, поэтому перед возведением фундамента необходимо выполнять инженерно-геологические изыскания
• Для повышения стойкости к коррозии и увеличения несущей способности (до 50%) трубы нужно заполнять уплотненным бетоном

Один из пользователей считает образование ржавчины на трубах даже полезным. По его мнению при воздействии сил морозного пучения слой ржавчины выполняет роль смазки и свая остается неподвижной при подвижках грунта.

Несущая способность

Несущая способность винтовых свай довольно высока. Она зависит от характеристик грунта, диаметров трубы и лопасти.

Свая диаметром 108 мм, установленная в глинистой почве выдерживает нагрузку 6 тонн, а в песчанистой — 10 тонн.

Тем не менее многие считают ее несущую способность недостаточной. На это можно ответить следующее:

• Универсальных фундаментов не бывает
• Фундаменты на винтовых сваях предназначены не для кирпичных особняков, а для легких каркасных и бревенчатых домов
• Они отлично сопротивляются силам морозного пучения
• Винтовые сваи можно установить на любую глубину, поэтому опираются на прочный грунт
• При ввинчивании лопасти не нарушают структуру грунта и не ухудшают его несущую способность
• Из-за большой площади опоры лопастей свайный фундамент не проседает

Свайно-винтовой фундамент, по отзывам застройщиков, благодаря последнему свойству удобно использовать для пристроек. В этом случае трещины в местах сопряжения стен пристройки и здания возникают крайне редко.

Эксплуатация

Владельцы домов на свайных фундаментах отмечают, что их недостатком является холодный пол, поэтому его утеплением нужно заняться уже на этапе строительства. Для этого достаточно уложить под чистый пол два — три слоя минеральной ваты или пенопласта общей толщиной 150 — 200 мм. Плиты утеплителя укладывают с перекрытием стыков. Под утеплитель подкладывают ветрозащитную мембрану и накрывают его пароизоляционной пленкой.

Бытует мнение, что дома на сваях выглядят не эстетично. Некоторые сравнивают их с избушкой на курьих ножках. Решить эту проблему очень просто, если сделать декоративный цоколь. Самый простой способ — обшить наземную часть фундамента сайдингом под камень или кирпич, керамогранитом или другими отделочными материалами. При удачном подборе цвета и фактуры фасад будет выглядеть довольно привлекательно.

Еще один способ — построить цоколь из природного камня или кирпича на легком фундаменте. В любом случае наличие цоколя и отмостки улучшит теплоизоляцию дома, защитит трубы от осадков, поэтому его устройство будет нелишним.

Неоспоримые преимущества

У винтовых свай есть достоинства, которые никто не оспаривает. К ним относятся:

• Низкая стоимость — свайный фундамент стоит на 30% дешевле бетонного, некоторые застройщики говорят об экономии 50%
• Универсальность применения — данный фундамент можно устанавливать на всех типах грунтов за исключением скальных, на участках со сложным рельефом (даже на склоне горы или дне водоема)
• Возможность строительства при любой погоде
• Возможность строительства своими силами без привлечения техники
• Простота подвода коммуникаций
• Отсутствие земляных работ

Не стоит зацикливаться только на фундаменте из винтовых свай. Для каждого типа дома необходим свой фундамент. Фундамент под дом из бревна бывает ленточным, плитным или столбчатым. Каждый из них по-своему хорош, имеет свои особенности.

О том, какие критерии влияют на выбор фундамента для дома из пеноблоков вы можете почитать здесь.

Практически каждый тип фундаментной основы подходит для канадских домов, потому что главной особенностью подобных сооружений есть их легкий вес. О том, как определиться с типом основания для дома по канадской технологии описано тут.

Исходя из вышеизложенного можно сделать вывод, что фундаменты на винтовых сваях имеют больше преимуществ, чем недостатков, причем большинство недостатков можно устранить.

При правильном применении свайный фундамент служит достаточно долго и надежно предохраняет здания от перекосов и деформаций.

Поскольку винтовые сваи у нас применяются с 90-х годов, говорить о конкретном сроке службы еще рано, но фактов аварийного состояния зданий пока не отмечено, а самое старое в мире сооружение — американский маяк стоит уже 100 лет.

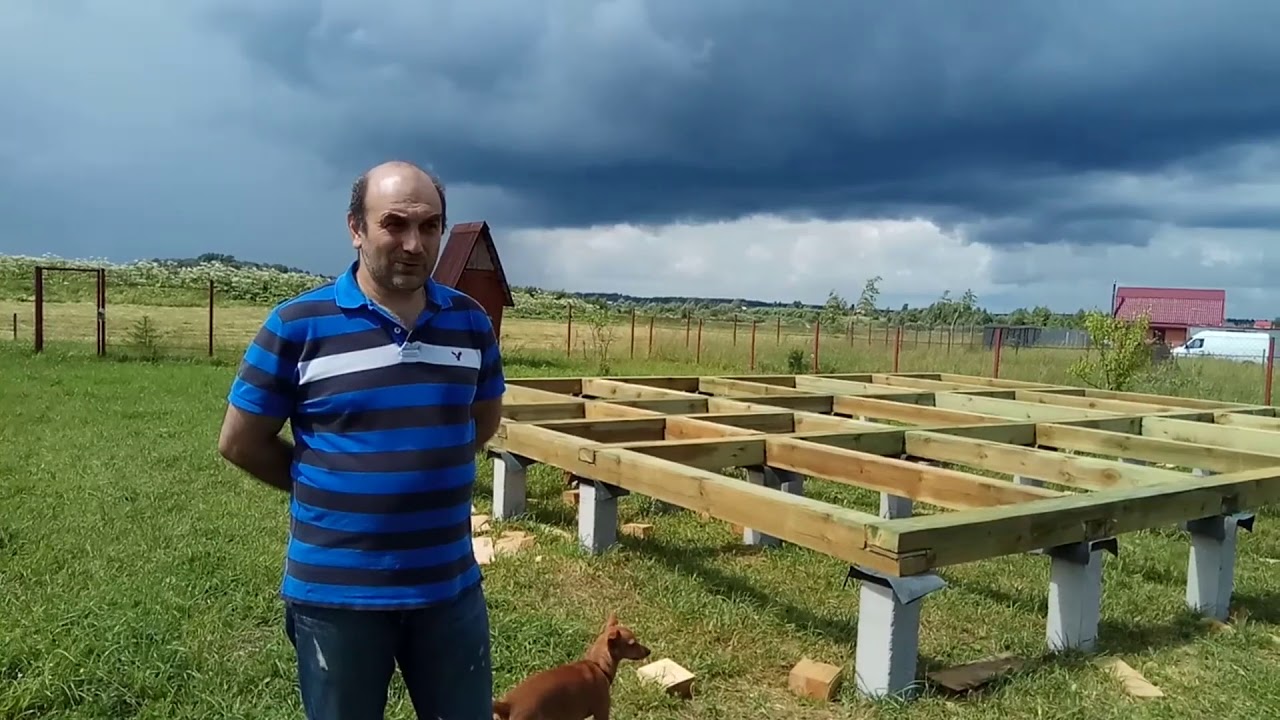

Видео о отзывах про винтовой фундамент

Отзывы владельцев о свайно винтовом фундаменте

Свайно-винтовой фундамент представляет собой вид столбчатого фундамента, используемый на сложных рельефах местности, на болотистых участках, склонах, в том числе. Винтовая свая является стальной трубой различного диаметра, подбирается в зависимости от степени тяжести строения. При этом один конец трубы – винтовая лопасть с острым наконечником. В землю ввинтить сваю могут несколько мужчин вручную, особо не требуется специальная техника, но использоваться может.

Затем свая подрезается до нужного уровня, полости заливаются цементным раствором. К каждой свае приваривают оголовок, обрабатываемый специальным составом. После этого формируется обвязка. После строительства фундамента возможно приступить к возведению дома, на усадку время не требуется. Это самый дешевый фундамент для каркасного дома.

Строительство свайно-винтового фундамента возможно даже зимой. Единственное препятствие для завинчивания свай – крупные камни. При каменистой почве могут возникать проблемы.

В каких случаях целесообразно применение свайного фундамента

Винтовой фундамент применяется в строительстве при наличии на участке нестабильного грунта, достаточно высокого уровня грунтовых вод или ложного ландшафта. Основная часть данного фундамента – винтовые сваи в виде заостренных труб с несколькими лопастями для вкручивания в грунт. Вкручивание способствует сохранению естественной структуры грунта, а это положительным образом сказывается на прочности фундамента.

свайно винтовой фундамент в разрезе

Наиболее целесообразна установка свайно-винтового фундамента:

• В местах, где имеется подвижный грунт. Сваи способны пройти участок нестабильных слоев почвы и врезаться в твердую основу. Такие металлические конструкции могут прекрасно противостоять боковым нагрузкам.

• В условиях сурового климата. В тех регионах, где грунт глубоко промерзает, и проведение земляных работ невозможно, применяется свайный винтовой фундамент. Монтирование его возможно даже при очень низких минусовых температурах. Свая способна пройти практически любой слой промерзания.

• На затопляемых либо подтопляемых участках. При желании строительства дома на берегу озера либо реки, применять следует свайно-винтовой фундамент – отзывы обладателей «озерных» домов говорят, что это вполне идеальный вариант. Во влажном климате и заболоченной местности без него тоже невозможно обойтись.

Получается, что данный вид фундамента можно монтировать везде. Только нецелесообразно это производить на скальных породах грунта, поскольку каменное основание является идеальной основой для здания.

Преимущества и недостатки свайно-винтового фундамента

Можно сделать выводы о преимуществах свайно-винтового фундамента:

• Достаточно быстрая установка;

• Высокие характеристики качества;

• Возможное применение на мягких грунтах, где иные типы фундамента не могут нести большую нагрузку;

• Для возведения данного фундамента достаточно минимальное количество рабочей силы с наименьшими затратами на технику;

• Экономичная готовая конструкция;

• После завершения возведения фундамента возможно начинать основной процесс строительства;

• Минимальная усадка 1-3 см. Но это возможно лишь при некорректном монтаже. Идеальный фундамент не способен просесть более чем на 2 мм.

• Доказано, что срок службы свайно-винтового фундамента достигает 100 лет.

• Облицовка свайно-винтового фундамента может производиться легкими каменными панелями.

Недостатков у данного типа фундамента также немного есть. К ним можно отнести моменты:

• Крупное строение с огромной массой, с использованием такого фундамента построить невозможно. Данный вид фундамента примечателен тем, что прекрасно подходит для строительства частного типа.

• Невозможный контроль завинчивания свай. В грунте могут быть твердые частицы, которые могут повредить антикоррозийное покрытие, что является гарантией сокращения срока службы свай.

• Долговечность винтового типа фундамента, сравнительно с бетонным фундаментом, меньше.

• Неравномерность осадки винтовых свай. Даже при правильно выполненном расчете фундамента на винтовых сваях в зависимости от веса строения, усадка отдельной сваи будет производиться неравномерно. В результате трещины, перекосы и подобные неприятности.

• Необходимая дополнительная защита основания дома. Утеплить пол подобного строения проблематично. С этой целью разработаны дорогостоящие мероприятия, включающие изготовление цоколя, а также утепления подполья. Помимо этого, не исключаются проблемы с водопроводом, канализацией в зимний период.

• Ну и самым значительным недостатком являются негативные отзывы. Спустя пару лет сваи могут начать жить самостоятельной жизнью, а не быть составной частью конструкции. Все просто, по прошествии времени они разбалтываются в почве (если нарушена технология завинчивания или плохо  выполнена обвязка).

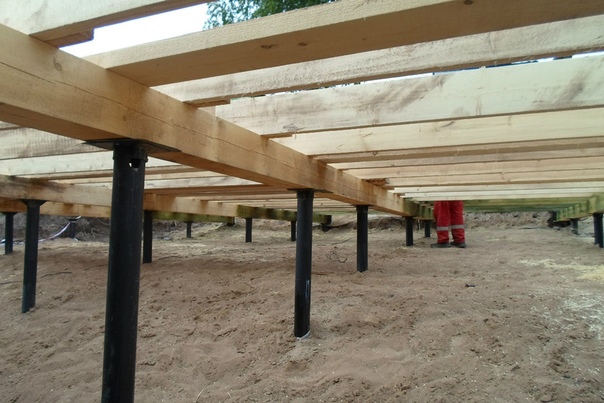

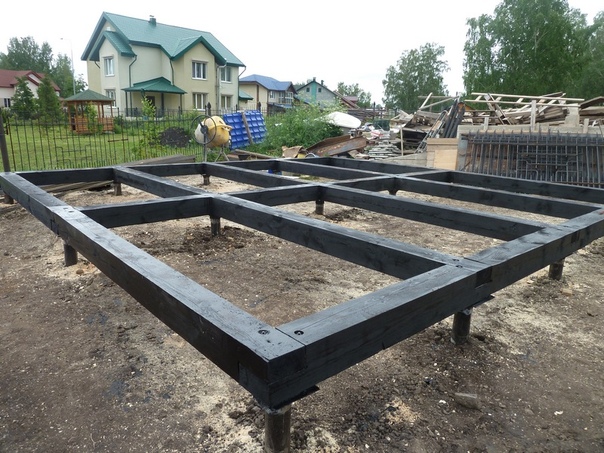

брусовая обвязка свайно винтового фундамента

Отзывы владельцев свайно-винтового фундамента

Итак, рассмотрим отзывы о свайно-винтовом фундаменте.

1. Из личного опыта хочу сказать, что свайно-винтовой фундамент является универсальным, крепким основанием под малоэтажные здания, гаражи, заборы из профлиста своими руками. Данная конструкция не потребовала предварительных земельных работ. Закрутили сваи почти вручную, лишь немного используя специальную установку.

2. Проверено, строительство допустимо на поверхности различной сложности, при различных климатических условиях. При его строительстве не наносится ущерб корням деревьев, которые находятся поблизости, и другим экосистемам.

3. Монтирование винтового фундамента своими руками при помощи ключа или штанги не составило большого труда, да и заняло 2-3 дня. Он просто демонтируется, в результате чего пригоден для строительства временных строений.

В общем, перед выбором основания для своего дома, нужно тщательным образом взвесить все плюсы и минусы, только после этого принимать окончательное решение.

Видео сюжет с отзывом о свайно винтовом фундаменте:

Винтовой фундамент — отзывы о винтовых сваях компании ЗСК

Оставить отзыв

Возведение фундаментов с помощью винтовых свай является одним и основных направлений деятельности нашей компании. Мы обладаем большим опытом в этой сфере, а также довольно широкой клиентурой, от частных лиц до гос. компаний. И это не удивительно, ведь возведенный нашими специалистами свайный фундамент — это надежное основание, благодаря которому любое здание простоит не одну сотню лет. Большинство клиентов оставляют отзывы о нашей работе и у вас есть возможность прочитать их или оставить свои. Если у вас есть вопросы касательно монтажа свайного фундамента или конкретно о наших сваях — вы также можете оставить их на этой странице. Будьте уверены, что все ваши вопросы не останутся без внимания.

В данном разделе нашего сайта Вы сможете ознакомиться с откликами наших клиентов, оценивших качество нашей работы в области монтажа оснований на винтовых сваях или просто использовавших наши сваи. Мы предоставляем качественные и доступные по цене винтовые сваи и услуги с ориентацией на требования и пожелания заказчиков. Если сотрудники нашей компании устанавливали сваи под основание для вашего дома, оставьте свои отзывы.

Если Вы уже являетесь нашим заказчиком, мы будем признательны, если Вы напишете здесь свои впечатления о нашей работе и возведенном фундаменте. Ваши отзывы, возможно, помогут нам стать еще лучше в области монтажей оснований, а людям, еще не определившимся с поставщиком сваи, сделать правильный выбор в пользу качества.

Александр 28.03.2020 23:21
Большое спасибо менеджеру Александру за помощь и подробную консультацию. Все сваи по предзаказу привезли в Егорьевск во время, но самое главное — качество свай, Я выбрал эту фирму случайно, по интернету, интуитивно они вызвали больше доверия , чем остальные. Сегодня установили все 25 свай. Результат — ни одного порыва или деформации свай. Спасибо за то, что ваши описания на сайте, соответствуют действительности. Рассчитываю на дальнейшее сотрудничество. С уважением, Александр.

Евгений 17.02.2020 14:14
16.02.2020 года делали фундамент все отлично!!! Спасибо огромное!

Алексей Алексеев 22.04.2017 14:08
19 апреля, нам под дом в Бутово на садовом участке подвели фундамент. Бригадиром был Николай. Отлично все сделали. Быстро, слажено.убрали весь строительный мусор. Спасли дом.

павел 25.10.2016 12:11
Думаю, что «завод свай» должен заниматься сваями. А завод «ворот и калиток» — воротами и калитками.
Сделали забор- все отлично. А ворота и калитка не очень.
А так, ребята нормальные, работящие. Все по честному.

Александр 28.08.2016 01:01
Очень доволен работой бригады монтажников в составе Эльмара и Алексея. Установили сваи для моего будущего хозблока быстро, качественно и как говорится «без шума и пыли». Спасибо. Рад, что выбрал ЗСК. Успехов вам.

Веремеенко Марина 01.08.2016 15:51
Компания ЗСК устанавливала нам забор на винтовых сваях. Хотим выразить благодарность менеджеру Перевозову Дмитрию и бригаде монтажников Эльмару и Алексею за их ответственное и профессиональное отношение к работе.Будем рекомендовать вашу компанию ЗСК нашим друзьям и знакомым.

Сергей Николин 22.04.2016 11:27
Собрался строить баню на даче, как раз к сезону. Находил много компаний. Друг посоветовал ЗСК, были конечно компании и подешевле, но не намного. В общем я не пожелал. Соотношение цена-качество на твердую 5ку и то, по моей ошибке. В общем советую данную компанию, делают хорошо и по цене нормально. А главное, ещё и гарантию дают на свой фундамент 10 лет!

Ярослав 27.01.2016 08:49
Рад что обратился к вам, сам много лет в строительном бизнесе, технология работы на должном уровне. Заказывал фундамент для бани 6х3, каких-то проблем при возведении фундамента у монтажников не возникло, делали все почти на автомате и быстро, видно — опыт большой. Думаю в будущем еще раз к вам обращусь.

Вадим 30.12.2015 05:21
Вчера закончили работы по фундаменту моего дома. Если не ошибаюсь, моим менеджером был Дмитрий – очень грамотный специалист. Работа была выполнена качественно и в срок, возьму компанию на заметку.

Андрей 08.12.2015 02:18
Недавно купил себе участок в московской области, искал, где по дешевле можно купить сваи. Сначала думал сделать монтаж самостоятельно, но тамошние специалисты переубедили – восток дело тонкое. После согласования, работы были завершены за день. Результатом я доволен, ребята дело свое знают.

Добавить отзыв

Плюсы и минусы свайного фундамента

Надежность и долговечность здания определяет прочность его основы. Сегодня применяется огромное количество типов фундаментов, среди которых наибольшее количество вопросов вызывает винтовой. В промышленном строительстве такой вид конструкции начал использоваться в середине 19 века вместо бетонной ленты. И только последние 15 лет фундамент из винтовых свай нашел широкое применение у индивидуальных застройщиков при возведении малоэтажных домов.   Высокую популярность такого основания определили многочисленные положительные отзывы о его надежности и многих других преимуществах.  Если грамотно подойти к выбору материала, четко соблюдать технологию строительства, знать все плюсы и минусы винтовых свай для фундамента, можно возвести надежную конструкцию для зданий различного назначения с длительным сроком эксплуатации.

Фундамент на винтовых сваях, плюсы и минусы о котором часто являются предметом споров у застройщиков, подходит для возведения капитальных сооружений. Такое основание не трудозатратно, и по финансам выходит значительно дешевле. Возведение свайного фундамента применяется в следующих случаях:

1. Слабая почва. Во время дождей такой грунт переувлажняется, что может привести к разрушению здания, если построить его на бетонной ленте. Чтобы этого не допустить, следует перенести нагрузку на более твердые нижние слои почвы.
2. Плотный грунт. Фундамент на винтовых сваях в этом случае позволит сэкономить время, потраченное на возведение дома. Вырыть котлован на твердых почвах без привлечения специальной техники невозможно. К расходам также стоит отнести покупку бетона, арматуры и материалов для опалубки.
3. Сложный рельеф. Строительство дома в местности со сложным рельефом предполагает большое количество земельных работ, предшествующих обустройству основания, чтобы очистить и выровнять участок.

При строительстве домов на винтовых сваях не проводятся объемные работы по расчистке и выравниванию площадки, удалению верхнего слоя почвы и укладке гидроизоляционного материала. Это существенно сокращает сроки возведения и снижает общую стоимость постройки. Глубина погружения свай составляет 1,5-7 м. При необходимости возможно нарастить их до 11 м. Каждая опора выдерживает нагрузки весом до 7 тонн. Этого достаточно для каркасных построек и домов, возведенных с использованием облегченного кирпича, дерева, пористого камня

Фундамент на винтовых сваях делится на четыре вида:

1. Стандартный – применяется для возведения важных элементов строения, обеспечивающих его надежность и устойчивость;

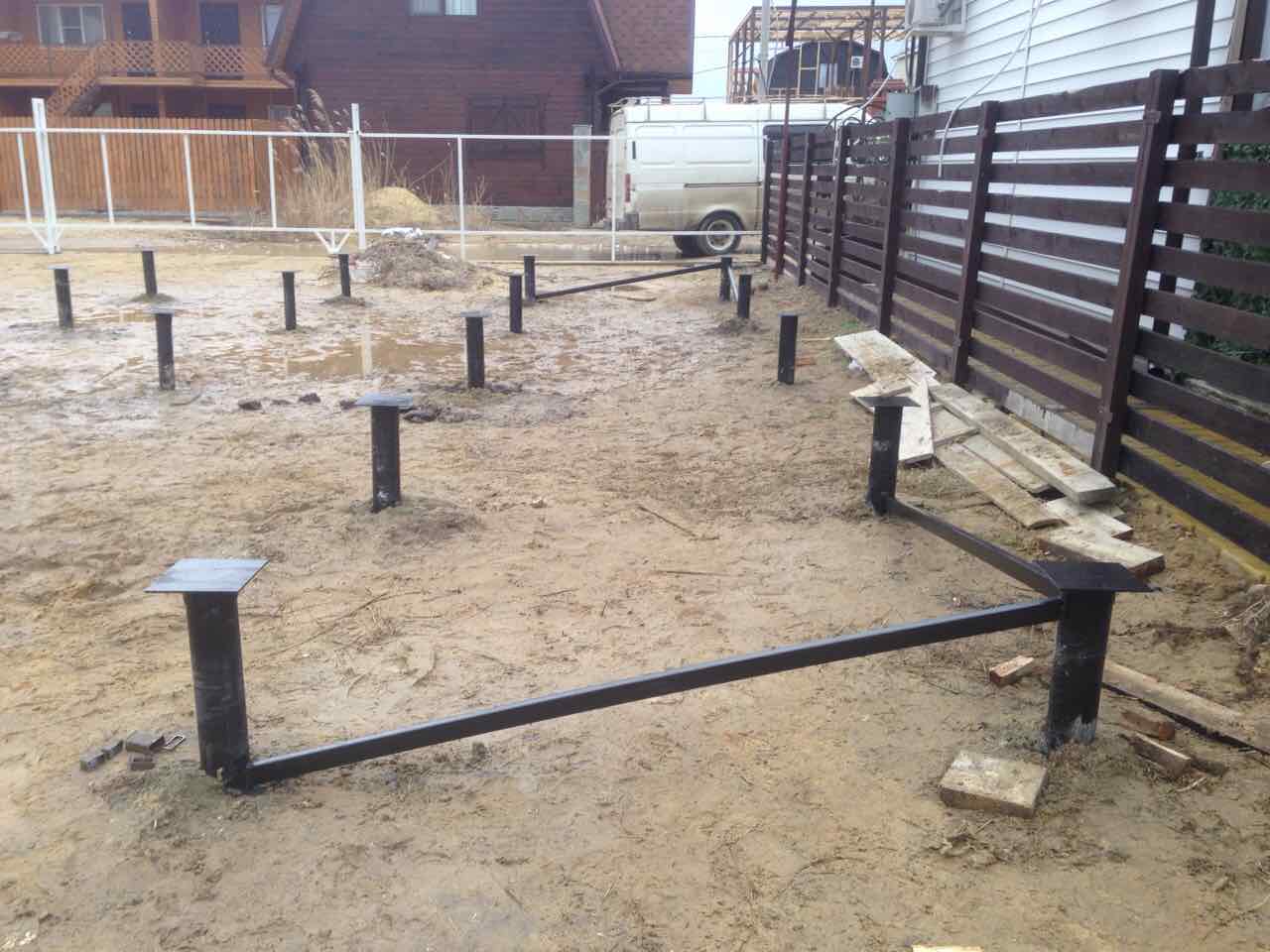

2. Одиночный  –  задача такого основания заключается в поддержке отдельных элементов, применяется оно в том случае, когда требуется пристроить что-то к уже имеющемуся дому;

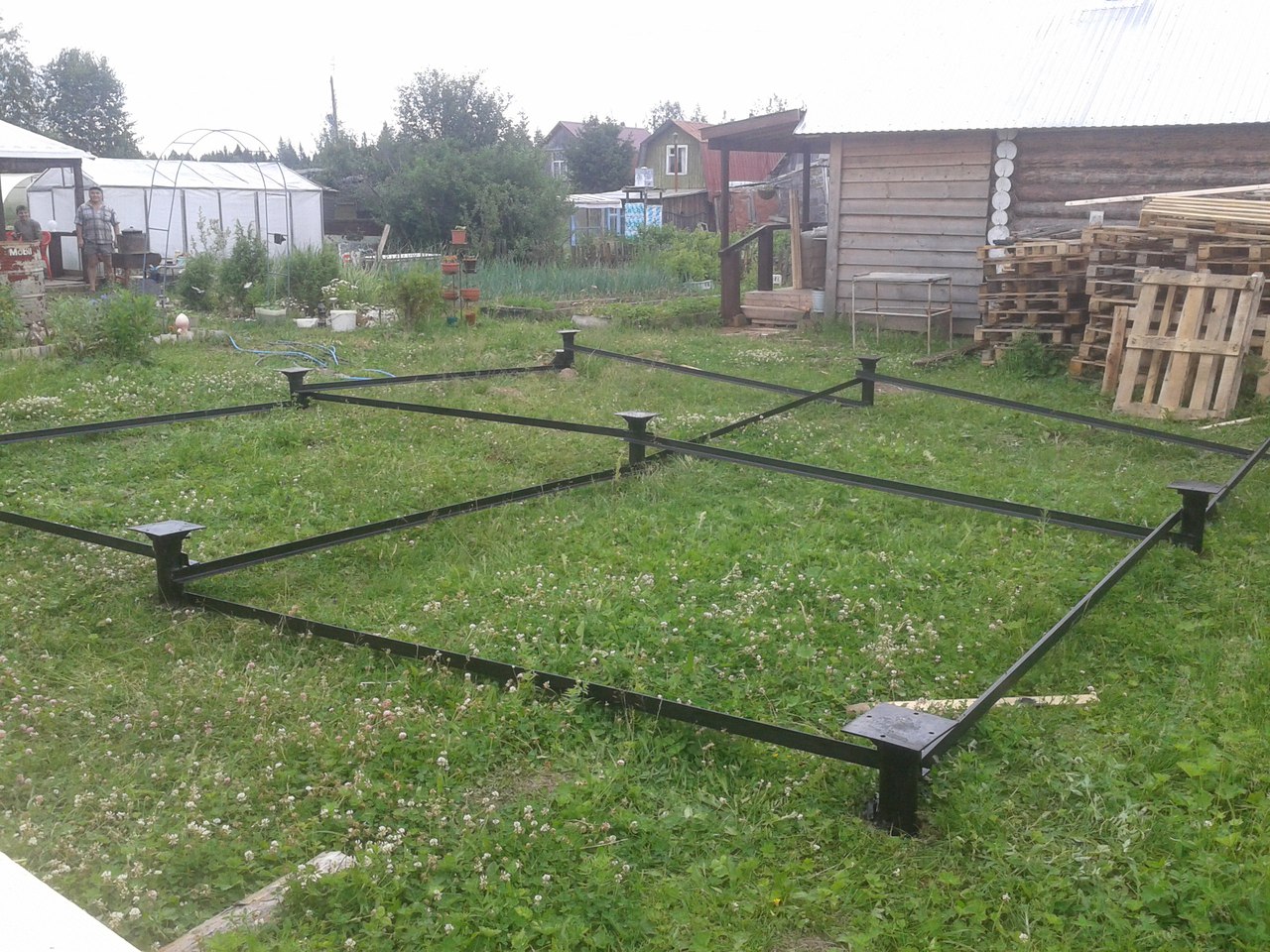

3. Ленточный  –  сваи располагают под стенами постройки, что позволяет равномерно распределить нагрузки;

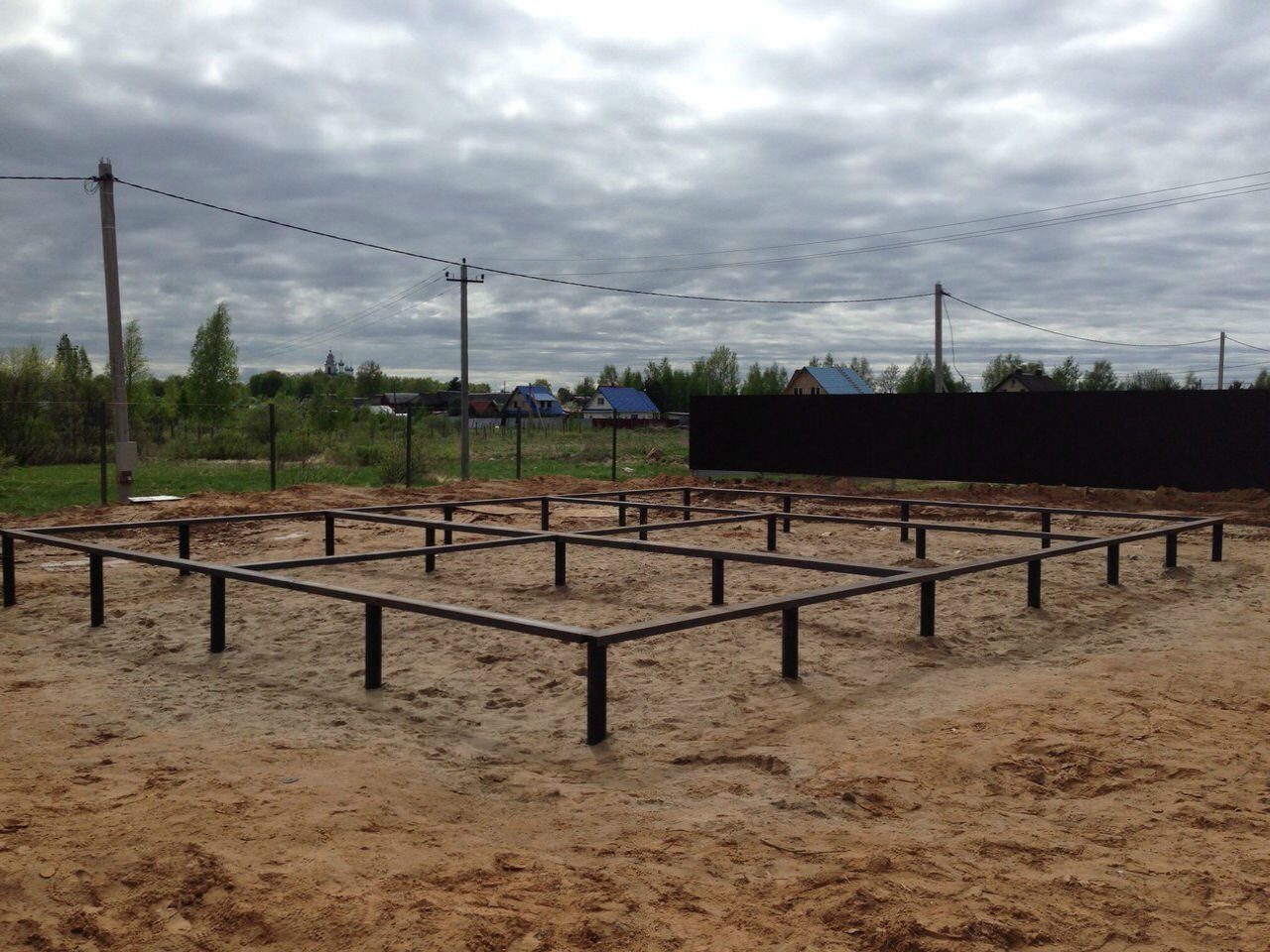

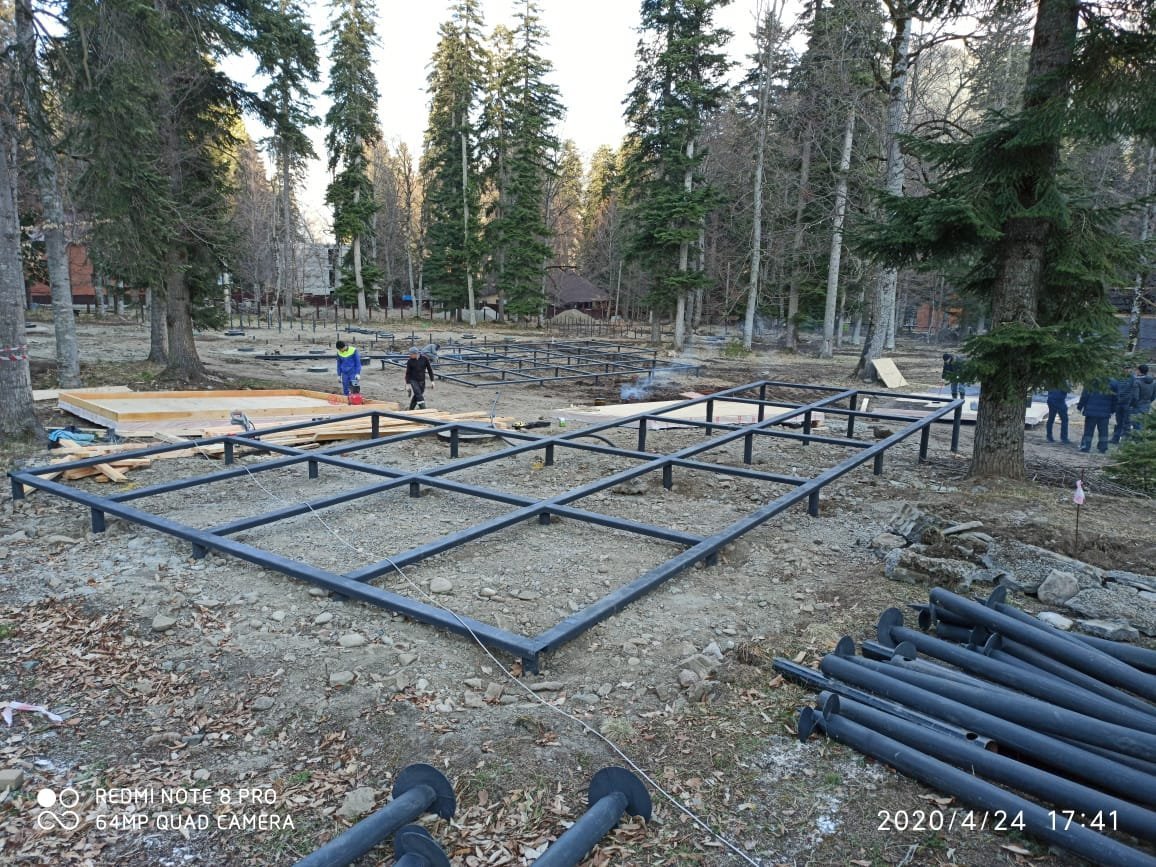

4. Свайное поле – представляет собой конструкцию, состоящую из винтовых опор, вкрученных в грунт по всей площади дома. Создается такое основание для тяжеловесных построек.

На видео плюсы и минусы винтовых свай:

Фундамент на винтовых сваях – недостатки

Чем плох свайный фундамент? Винтовая опора состоит из металлической основы, поэтому такая конструкция подвергается коррозии. Этот недостаток негативно сказывается на долговечности фундамента и здания в целом. Большинство эксплуатационных минусов проявляются при нарушении технологии строительства. На качество фундамента оказывают влияние многие факторы, определяющее значение имеют следующие:

• марка и толщина стального материала;
• способ создания сварного шва;
• качество швов лопастей свай.

Чтобы увеличить срок эксплуатации свайного фундамента, требуется дополнительная пескоструйная обработка конструкционных элементов основания, предшествующая нанесению  антикоррозийных составов. Конечно, нельзя исключать тот факт, что покрытие может пострадать при вкручивании винтовой сваи в толщу почвы.  Этого можно избежать, если выбрать более качественный металл. Идеальный вариант для изготовления ствола опоры – цельная сталь без следов сварки на поверхности.

Желая возвести капитальный дом для круглогодичного проживания, который прослужит долго, нельзя не брать во внимание и такие недостатки винтовых свай для фундамента, как:

1. Малая несущая способность. Свайно-винтовой фундамент рекомендуется использовать для построек в один-два этажа. Более высокую нагрузку такое основание не выдержит даже при условии обустройства усиленной конструкции. Также этот минус определяет ограничение строительства легкими и небольшими здания, например, из пеностеролбетона или арболита.
2. Невозможность обустройства подвала. Разрывать грунт для проведения работ по обустройству подвального помещения не рекомендуется, так как при этом можно нарушить его контакт со сваями.
3. Трудозатратная облицовка отмостки и цоколя здания. Отделочные работы необходимы для герметизации подпольного пространства, способствующей снижению риска появления коррозии на винтах.
4. Возможность деформации фундамента. Как правило, она наблюдается, если свайные опоры были вкручены или забиты в заранее сделанные отверстия. Деформироваться основание также может и при неодинаковой глубине размещения винтов.
5. Проседание грунта – этот недостаток винтовых свай возникает при плохом обследовании участка.
6. Точный расчет. Длительный срок службы основы здания зависит от точности проведенных расчетов и правильности составленного чертежа. Сделать это самостоятельно, не имея специальных навыков и знаний, невозможно, а за услуги специалистов придется заплатить.

Стоит также отметить, что свайный фундамент не подходит для проведения работ на каменистой почве, так как вкрутить винтовую опору в такой грунт невозможно.

Несмотря на вышеперечисленные минусы, заменой ленточного фундамента на винтовые сваи пользуются все больше застройщиков. Этому способствует множество  преимуществ, которым обладает такое основание.

Преимущества винтовых свай

Выгодные отличия винтовых свай особенно заметны при возведении небольших сооружений. Идеальной основой для лопастных опор принято считать суглинок и смесь песка со щебнем. В таких условиях возникающий при вкручивании конус из грунта уплотняется и получает прочностные характеристики застывшего бетона.

Говоря о преимуществах винтовых свай, стоит отметить следующие моменты:

1. Винтовой фундамент – выгодное решение для возведения капитального дома на участке со сложным рельефом.
2. Строительство дома на винтовых опорах можно начать в любое время года  – температура и влажность воздуха не влияют на качество и надежность конструкции, так как на глубине погружения свай температура грунта не меняется.
3. Достоинством винтовых свай является их стойкость к воздействиям морозного пучения, возникающего во время промерзания почвы.
4. Короткие сроки строительных работ. При хорошей проходимости грунта, слаженной работе бригады строителей свайное поле под здание средних размеров можно подготовить за один день. При этом сразу же после установки сваи можно обвязать и приступать к возведению стен. Винтовые опоры не нуждаются в усадке и наборе прочности, как монолитные конструкции, строительство которых подразумевает заливку бетонного раствора.
5. Минимальные трудозатраты. Для строительства свайно-винтового фундамента не требуется рыть котлован и выполнять монтаж опалубки. Кроме этого, площадка под такое основание не нуждается в предварительном выравнивании. Это преимущество позволяет обустраивать такое основание в непосредственной близости от ветхих построек, проложенных сетей канализации, водо- и электроснабжения. Возведение монолитных фундаментов сопровождают сильные вибрации грунта, которые могут привести к разрушению постройки. При обустройстве винтовых свай этого можно избежать.
6. Свайно-винтовая конструкция не вытягивает воду из грунта, поэтому стены в доме, построенном на таком фундаменте, всегда будут сухими.
7. При правильном выборе свай, изготовленных из качественной стали, и соблюдении технологии их вкручивания обеспечивается долгий срок службы основания, который исчисляется несколькими десятками лет.
8. Качественная теплоизоляция фундамента обеспечит сухой пол в доме.
9. Конструкция, построенная на винтовых сваях, стоит дешевле, чем ленточный фундамент. Разница составляет не менее 30-40%.  Как известно, возведение фундамента относится к самым затратным этапам строительства дома, поэтому экономия денежных средств будет ощутимой.
10. Сваи можно установить, не используя специальную технику.  Это позволит снизить траты на возведении дома в целом.
11. При устройстве фундамента на винтовых сваях проектирование и монтаж систем канализации и водоснабжения можно проводить, как во время монтажа элементов основания, так и по окончании строительства.

Все вышеперечисленные преимущества фундамента на винтовых сваях имеют место быть только тогда, когда соблюдены все технологические нормы и разработанные нормативы при его возведении. Не менее важно правильно подобрать материалы для строительства такого основания, для чего необходимо учитывать все особенности местности.

Винтовые сваи – за и против

Нельзя сказать, что свайно-винтовой фундамент лучше монолитного.  Каждая конструкция имеет свои особенности возведения, преимущества и недостатки. К тому же и рассчитаны они на разные условия эксплуатации. Однако, все за и против винтовых свай, делают сооружение такого фундамента достаточно ограниченного применения. Его возведение экономически оправдано, если:

• недостатки винтовых свай несущественны или минимизированы – к примеру, малая несущая способность конструкции – это минус, но при строительстве легкого каркасного дома он роли не играет
• такое основание является оптимальным вариантом для данной местности с учетом его рельефа и особенностей грунта.

В заключении стоит еще раз подчеркнуть, что разработку проекта, расчеты и непосредственно возведение свайного фундамента для строительства капитального дома лучше доверить проверенной организации, предоставляющей гарантии на выполненные работы.   Не стоит доверять работу мастерам с улицы, даже если они позиционируют себя настоящими профессионалами. Экономия в такой ситуации получается весьма сомнительной и не исключено, что совсем скоро придется искать специалистов, которые смогут исправить допущенные ошибки. Строительство дома на винтовых сваях, выполненное непрофессионалами, может привести не только к поломке фундамента, но и к разрушению всего здания.

Взвесив все за и против винтовых свай, можно сделать вывод, что такой фундамент является надежной, прочной и экономичной конструкцией. Главное, правильно выбрать материал для его возведения и строго соблюдать технологию строительства без допущения малейших ошибок.

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и спиральных анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера.Нет необходимости мобилизовать специальное оборудование, такое как кран с сваебойным молотком или большой буровой станок. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки.Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве почвенных условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии. Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы.Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще могут использоваться при установке винтовых свай или винтовых анкеров.Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки.Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, а это означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Мониторинг крутящего момента установки также означает, что условия грунта в каждом месте установки могут быть проверены, а подповерхностная изменчивость может быть оценена.Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и спиральные анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут изготавливаться как модульные системы, состоящие из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для опоры существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. Для проектов по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, которая делает их очень универсальными, — это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр почв и нагрузок

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать с минимальными изменениями структурной целостности или без них.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкером, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры на первые несколько дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров имеет важное значение для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

Каждый винтовой и спиральный анкер имеет конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем целостность конструкции будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Мир спиральных свай — Что не так с этим спиральным фундаментом?

Винтовые сваи и фундаменты являются отличным решением некоторых проблем проектирования, но иногда создают собственные проблемы. Эти проблемы имеют форму доступных размеров, подрядчика по установке или строительного характера.В этой статье представлены актуальные проблемы, возникающие при использовании спиральных изделий в качестве основы и закрепления в различных областях применения. Предлагаемые здесь решения использовались для предотвращения или устранения этих проблем и недостатков в Северной Америке и за рубежом.

Введение

Винтовой анкер или фундамент используются уже почти два столетия известной истории. Скорее всего, для закрепления животных и палаток использовалось какое-то грубое устройство с винтовой пластиной, поскольку кочевники блуждали по различным континентам.Хотя это и не новая технология, недавнее расширение новых применений спирального основания привнесло новые проблемы и недостатки. Недостатки и проблемы можно разделить на несколько общих проблем: во-первых, доступность устройства фундамента; во-вторых, надлежащие средства (оборудование и персонал) для установки фундамента; в-третьих, строительство или установка винтового фундамента и, наконец, неспособность фундамента выполнять свои функции.

Проблема «доступности» выходит за рамки данной статьи и часто решается наличием надежного поставщика.Остальные три недостатка или проблемы будут рассмотрены в этой презентации. Хотя эти решения основаны на опыте авторов по использованию спирального фундамента внутри страны и во всем мире, они не являются исчерпывающим перечислением их совокупного более чем 70-летнего опыта или единственно возможных решений. Мы надеемся, что этот список положит начало диалогу внутри практики, который покажет, что спиральные продукты удобны для пользователя и развенчивают или демистифицируют этот очень полезный тип фундамента для большего блага всех практиков.Обмен знаниями расширит использование спирального фундамента, и мы все выиграем.

Мы выиграли торги!

Это отличная новость, необходимые документы уже готовы, мобилизация очевидна; что теперь? Конечно, ваш оценщик продумал процесс и поставил проекту оценку, но готова ли ваша команда? Правильная подготовка — залог успешного заключения контрактов. Надлежащая оснастка, персонал, обученный безопасным методам установки и испытания винтовых фундаментов, и соответствующая подготовка — необходимые условия для того, чтобы стать прибыльным подрядчиком.В этом отношении может оказаться полезным контрольный список в приложении. Специалисты по проектированию также должны знать, что должен сделать подрядчик для подготовки, чтобы они могли лучше реагировать на полевые ситуации и проблемы.

Здесь приводится краткий обзор процесса подготовки. Хотя они и не являются обширными, это необходимые минимальные шаги, которые необходимо предпринять для подготовки к исполнению контракта. Следующие ниже офисные процедуры предполагают, что все контрактные документы, включая геотехнический отчет, прочитаны и поняты.

A. Мобильное оборудование — имеет ли носитель подходящего размера для доступа к площадке, включая физический размер, давление на грунт, высоту над головой, вылет и устойчивость на площадке? Приводная головка или редуктор с гидравлическим приводом должны иметь крутящий момент, по крайней мере, на 50% больше, чем механический предел устанавливаемого продукта, и должны иметь точный метод определения монтажного крутящего момента.

B. Персонал. Численность бригады зависит от типа работы, которую они должны выполнять.Для типичного проекта фундамента бригада из трех человек подходит для большинства проектов фундамента. Сюда входят старший мастер или бригадир, оператор и земляной. Все должны пройти инструктаж по технике безопасности и правильной установке. Кроме того, бригадир отвечает за ведение соответствующих записей по установке и должен быть в состоянии сформулировать любые возникающие на местах проблемы в штаб-квартиру для быстрого решения.

C. Знать почву — Ваш опыт работы с этим профилем почвы или региональная или местная геология.По крайней мере, просмотрите отверстия относительно того, где команда планирует начать. Часто благоразумно начинать с того, что надоедать, чтобы можно было проверить «ожидаемую производительность», чтобы удержать ее с реальной производительностью. Это позволит заблаговременно предупредить о потенциальных проблемах, таких как неправильная оценка глубины и другие проблемы с установкой. (При отсутствии бурения направьте вниз испытательный зонд с одной спиралью, зонд с большим диаметром спирали лучше подходит для определения местоположения пласта почвы, а также для регистрации глубины и крутящего момента на каждом футе проникновения ниже первых пяти футов).Это может дать некоторые рекомендации при выборе окончательной конфигурации винтового фундамента.

Процесс мобилизации завершен, и начинается производство или установка. Если соответствующая подготовка была завершена, процесс запуска должен иметь довольно короткую кривую обучения, и будет быстро установлена ​​хорошая производительность. Производство идет хорошо.

Установка винтового фундамента продвигается вдоль скважины до тех пор, пока не будет обнаружена проблема. Проблема может заключаться в продукте, установке или производительности, как указано выше во введении.Каждый из них будет рассмотрен отдельно ниже. Эти категории или функции включают продукт, установку и производительность, при этом большинство полевых проблем возникает при установке. Тем не менее, каждый аспект применения винтовых фундаментов требует рассмотрения.

1. Проблемы, связанные с продуктом. На этапе строительства винтового фундамента возникают нагрузки, которые продукт наиболее трудно выдержать. Требуемый крутящий момент при установке может приближаться к опубликованным пределам, чтобы привести пластину винтовой опоры к желаемой опорной поверхности.Правильная центровка очень важна, чтобы не допустить изгиба вала. Напряжения в комбайне, изгиб и скручивание, могут вызвать преждевременный выход вала из строя. Это также может привести к преждевременному выходу из строя муфты. Избыточное давление прижима и несоосность (приводная головка не соосна оси анкера) вызовут преждевременный выход из строя из-за более высоких комбинированных напряжений. Очевидный ответ на это — выровнять приводной двигатель коаксиально с валом и приложить давление, достаточное для того, чтобы следовать за верхним концом винтовой основы.Использование анкера с трубчатым валом также снизит вероятность поломки.

Удары по валунам и булыжникам могут привести к сгибанию передней кромки спирали, что приведет к значительному снижению скорости проникновения, установочного крутящего момента и грузоподъемности. Различные производители могут предоставить более толстые и более прочные спирали для каменистого грунта, используя более толстые и / или более прочные спирали, которые помогут предотвратить эту проблему. При необходимости переднюю кромку можно выпрямить механически или удалить загнутую вверх часть спирали с помощью абразивной пилы.Если используется горелка, держите срез на расстоянии ½ дюйма от сварного шва.

Крепеж может сломаться под нагрузкой. Производители поставляют для своей продукции болты соответствующего сорта. Если вам требуется больше болтов, потому что некоторые из них были потеряны, приобретите их у производителя или обязательно используйте сплав, требуемый в их технических характеристиках. Болт более высокого качества может быть более хрупким, чем болт OEM.

Хотя вращение вала в приводном инструменте является проблемой инструмента, будет обсуждаться ниже.Однако предварительно эта тема кратко описана здесь, поскольку инструменты являются частью приобретенных «Продуктов». Всегда используйте инструмент подходящего размера, в хорошем состоянии, и прикрепите вал анкера к приводному инструменту, чтобы он не выскользнул, что могло бы стать опасным для земледельца. Закругленные и изношенные настолько закругленные и изношенные приводные инструменты или головки, что стержень анкера свободно входит в них, представляют опасность.

Вал выходит из строя преждевременно — производители оценивают прочность вала на основе чистого кручения, применяемого в лабораторных условиях.Характеристики, вероятно, хороши для типичной установки, но если изгиб происходит из-за расположения или досягаемости устанавливаемой машины, это может привести к отказу из-за комбинированных нагрузок. Поверхность излома может быть правильно идентифицирована по спиральной форме разрыва, поскольку чистый крутильный излом пластичного материала представляет собой плавный излом, перпендикулярный оси вала.

2. Установка имеет значение — Тяга возникает за счет винтового основания, ввинчивающегося в землю.Устанавливаемое оборудование не может удерживать его, и оборудование было повреждено, если не было приложено надлежащее прижимное давление или последующее движение. С другой стороны, «прижимное давление» может быть создано установочным оборудованием путем осторожного приложения сжимающей нагрузки к верхней части надставки. Оба помогают пробить фундамент в землю. Следует также отметить, что обработка спиралей мусором или геотканями может снизить скорость проникновения и крутящий момент из-за «предсказывающего» действия ведущей секции.

Винтовой фундамент обычно устанавливается с правым поворотным движением (за исключением левого крутящего момента для подводных установок), которое обычно создается редуктором с гидравлическим приводом или «приводным двигателем», и требует постоянной крутящей силы порядка тысяч футов. фунты. Существует около дюжины производителей приводных двигателей большой мощности. Некоторые из них представляют собой гидравлические поршневые насосы с прямым приводом, но большинство — это высокопроизводительный гидравлический мотор-редуктор, приводящий в действие коробку передач для тяжелых условий эксплуатации.Не имеет большого значения, кто производит приводной двигатель, если известно максимальное гидравлическое давление, поэтому уплотнения на коробке передач не раздуваются, что обычно происходит после того, как уплотнения приводного двигателя выходят из строя из-за избыточного давления в приводе. мотор. Знайте максимальное давление, на которое рассчитан двигатель. Чрезмерное противодавление (которое на экскаваторах с обратной лопатой может быть рассчитано на 600-800 фунтов на квадратный дюйм), которое может возникать в возвратной линии и фильтре, является наиболее частой причиной взрыва уплотнений в гидравлическом двигателе. Одна из профилактических мер, которую может сделать механик, — это удалить воздух из корпуса двигателя.Сальники мотора можно отремонтировать; профилактика проще, просто выпустите воздух из корпуса. В приложении показан эскиз сливного отверстия корпуса приводного двигателя. Также рекомендуется отрегулировать предохранительный клапан на двигателе так, чтобы максимальное давление не превышало предельную мощность двигателя экскаватора или бурильной колонны.

Рисунок 1 — Выдувное уплотнение двигателя

Обратите внимание, что пластиковая заглушка, которая находится непосредственно над фланцем, является сливным отверстием корпуса.Дренаж корпуса с обратным клапаном на 10 фунтов на квадратный дюйм в линии предотвратил бы этот отказ, если бы он был установлен в этом отверстии. Работа приводного двигателя под водой также может вызвать давление в обратном направлении (то есть противодавление в обратной линии). Тем не менее, они были успешно развернуты без сбоев на глубину до 285 футов.

Проблемы с инструментами. Хотя этот вопрос был кратко обсужден выше, его следует рассмотреть еще раз. Следует использовать рекомендованный приводной инструмент, поставляемый производителем, и соблюдать его инструкции по технике безопасности, включая замену изношенного оборудования.Эти процедуры безопасности должны быть частью еженедельного совещания по безопасности. Изношенный и неподходящий инструмент может снизить производительность и, возможно, создать опасную рабочую ситуацию. Модификации инструментария производителя аннулируют гарантию и переносят всю ответственность на вашу компанию. Сценаристы осведомлены о серьезных травмах и одной смерти в результате использования неподходящего инструмента в качестве полевого средства. Все вращающееся оборудование связано с определенными опасностями и может быть очень опасным, если допустить небрежность.

Приводной двигатель или «головка экскаватора» обсуждалась выше. Индикатор крутящего момента является вспомогательным для головки экскаватора и должен находиться в колонне приводных инструментов, если он механический, или должен измерять гидравлический градиент на двигателе, если он гидравлический. Поскольку многие установщики слепо принимают взаимосвязь между крутящим моментом и мощностью, им надлежит иметь проверяемый точный индикатор крутящего момента. Гидравлические индикаторы крутящего момента обычно используют движение манометра Бурдона для индикации давления. Такие датчики могут быть перенапряжены и повреждены, что потребует их замены.Гидравлические индикаторы необходимо время от времени откалибровать, так как это возможно повредить винтовой продукт из-за ненадежного индикатора крутящего момента, используемого в качестве критерия привода.

Также индикаторы крутящего момента должны иметь возможность непрерывно контролировать крутящий момент. Отрывные механические системы или системы сброса давления не рекомендуются, если не поддерживаются постоянная скорость и давление прижима, поскольку увеличение любого из этих аспектов может вызвать преждевременный отрыв или индикацию установочного момента.

При приложении крутящего момента как средства прогнозирования грузоподъемности важно установить анкер на скорости (об / мин), рекомендованной производителем. Чрезмерная частота вращения может привести к нереально высоким крутящим моментам.

Когда индикатор крутящего момента выходит из строя или в отсутствие индикатора крутящего момента, некоторые подрядчики будут полагаться на давление в системе или скручивание стального вала для установки винтовых анкеров. (Давление в системе не является хорошим показателем момента установки и здесь не рассматривается).Скручивание вала было практикой в ​​течение многих лет, предшествующих механическому индикатору крутящего момента. Тем не менее, это может привести к избыточной прочности анкера (обычно это означает дополнительную глубину и расходы), неожиданному выходу из строя вала и ненадежной нагрузке. Если индикатор крутящего момента не используется, было бы разумно проверить достаточное количество анкеров, скажем, 20-30% от общего количества в случае анкеров растяжения, которые легко и быстро проверяются и обычно имеют более низкий коэффициент указанная безопасность; или 2-3% от общего количества в случае опор сжатия.Помните, что критерии установки крутящего момента зависят от конкретного места.

В случае натяжных анкеров может возникнуть не такая распространенная ситуация, например, анкерные крепления для морской стены и распорки для глубоких котлованов, где угол установки анкеров достаточно плоский. Это может привести к тому, что свинцовая спираль ударится о твердый подповерхностный слой, а затем продолжит движение по границе раздела слоев, никогда не увеличивая крутящий момент, как можно было бы обычно ожидать. Иногда это заметно на лицевой стороне стены, так как внешний конец анкера будет пытаться опускаться ниже по стене.Извлеките заднюю часть и увеличьте длину стингера (направляющей точки) или увеличьте угол и переустановите заднюю часть в новом месте.

Винтовой фундамент может быть установлен в неправильном месте или его необходимо переместить из-за препятствия: какие возможные перемещения можно сделать? Очевидно, это может зависеть от требований к нагрузке, но что касается винтового основания, его следует отодвинуть достаточно далеко, чтобы винтовой вывод не пытался «смещаться» в прежнее место во время переустановки.Обычно для этого требуется перемещение на 3 фута или более или изменение угла, если это допустимо, на 15 градусов или более.

Иногда винтовой фундамент перестает въезжать в почву с нормальной скоростью или полностью «раскручивается», т.е. поворачивается без продвижения. Это может быть связано с несколькими причинами; во-первых, фундаментная шахта, имеющая сплошное квадратное поперечное сечение, перестала продвигаться, потому что передний конец натолкнулся на пласт настолько сильно, что нижняя спираль не может развить достаточное усилие, чтобы протолкнуть конец в пласт.В этом случае удалите фундамент и укоротите пилотную точку и измените / заточите спирали, а затем переустановите, используя максимальное прижимное давление, которое может быть приложено к валу на глубине, на которой фундамент остановился ранее. Следует проявлять осторожность, чтобы вал не деформировался.

Если фундаментный вал имеет круглое поперечное сечение, то может быть две причины чрезмерного крутящего момента: во-первых, недостаточное усилие, как упомянуто выше, и, во-вторых, потому, что вал «использует» такой большой крутящий момент при поверхностном трении, что осевое усилие создается за счет ведущие спирали не могут преодолеть поверхностное трение.В последнем случае чрезмерное давление при установке машины может решить эту проблему. Добавление спиралей вдоль вала или уменьшение диаметра стержня шнура и некоторых удлинителей также эффективно. Для справки авторы обнаружили, что средняя максимальная длина фундамента вала диаметром 8 дюймов без промежуточных спиралей составляет порядка 40 футов в мягких и средних почвах. Это происходит из-за того, что тяга ведущей секции преодолевается трением по валу. В очень мягких почвах и торфяных залежах средняя длина может быть намного больше

Заданный момент установки не достигается при установке на заданную глубину, вызовет панику в некоторых лагерях.Если у кого-то есть веские основания полагать, что спирали находятся в предписанных слоях несущей способности, проверьте фундамент, прежде чем забивать фундамент намного глубже. Быстрый тест на натяжение даст некоторое представление о емкости, и его легко выполнить. Напомним, что крутящий момент зависит от места установки, и слепое использование значения по умолчанию обычно приводит к консервативной мощности, но, возможно, к чрезмерно консервативному значению, достижение которого требует затрат.

Гранулированный материал, где уровень грунтовых вод колеблется, например, приливные зоны, или будет подниматься в будущем в результате каких-либо естественных или антропогенных изменений участка, повлияет на предельную емкость спирального фундамента.Вместимость несущей плиты (плит) в песке напрямую зависит от эффективного давления покрывающих пород. Поднимающийся уровень грунтовых вод уменьшит грузоподъемность плиты, поскольку плавучесть воды снижает давление покрывающей породы. В этом случае первоначальные расчеты должны учитывать возможное долгосрочное влияние уровня грунтовых вод и снижение производительности.

Песок ниже уровня грунтовых вод и ниже морского дна может вызвать увеличение требуемого крутящего момента при установке.Спиральные основания могут «предвещать», то есть превращаться, не продвигаясь на нормальное расстояние, в рыхлый насыщенный песок, в некоторых случаях вызывая его уплотнение и фактическое увеличение его емкости по сравнению с тем, что указано с использованием значений отношения крутящего момента к емкости по умолчанию. Это аномалия, которую можно обнаружить при полномасштабном тестировании. Снова; отношение крутящего момента к мощности зависит от конкретной площадки.

При установке спирального фундамента в профиль грунта, имеющий от очень мягких до мягких слоев около поверхности, под нагрузкой может возникнуть коробление.Этого можно избежать, снизив осевую нагрузку до 10 тысяч фунтов или наложив на вал втулку через мягкий слой, или используя так называемую микровинку Helical Pulldown®. Это запатентованный метод, на который распространяется эксклюзивная лицензия Chance. Однако трубная муфта может быть опущена вокруг вала через мягкие слои, тем самым укрепляя тонкий вал. Другой подход — это композитная спиральная трубная свая ® (CHPP ®), которая включает трубчатые секции (обычно наружный диаметр 8,625 дюйма, но может быть и больше). Нижняя секция ТЭЦ соединяется напрямую со стандартным квадратным валом или секциями со спиральными выводами HS.Секции труб сконфигурированы таким образом, чтобы их внутренняя часть оставалась открытой для бетона и арматуры, если требуется. При необходимости к участкам трубы также можно приварить спирали. Как и в случае с Micropile Helical Pulldown®, этот метод запатентован.

Влияние размера зерна и угловатости в несвязных почвах заключается в увеличении емкости с увеличением размера зерна и угловатости. Поскольку эта информация об угловатости редко предоставляется дизайнеру, он может получить неожиданный звонок с места. Одно из возможных решений — попросить бригаду выполнить «быстрое» испытание на растяжение и действовать соответственно в соответствии с результатами испытания.Как правило, испытания на растяжение подтверждают, что более высокие крутящие моменты на самом деле обеспечивают более высокую нагрузочную способность винтовых оснований. Если спирали неглубоко внедряются в плотный слой, испытание на растяжение может вывести из строя якорь, но при сжатии он будет работать хорошо. Дело в том, что если винтовой фундамент выполнен из подходящего материала подшипника, без учета крутящего момента, его испытание на растяжение или сжатие может доказать, что фундамент является хорошим.

Установка винтовых свай сквозь лед для таких конструкций, как утилизаторы, и для фундаментов в вечной мерзлоте также представляет собой проблему.В некоторых деревнях коренных американцев на Аляске водопровод и канализация проходят внутри изолированных утилизаторов, которые возвышаются над поверхностью земли. Они часто сооружаются зимой через толстые слои мерзлого грунта и льда. Предварительное бурение скважины ледяной коронкой, имеющей диаметр больше диаметра вала, и / или вырезание пилотной точки и заточка спиралей значительно повысили скорость установки.

Вечная мерзлота не везде одинакова; По-разному ведут себя теплая мелкозернистая и холодная крупнозернистая мерзлота.Результаты испытаний в июне 1985 года показали, что установка спиральных якорей в вечной мерзлоте некоторых типов (например, в Прудо-Бей, Аляска) может быть чрезвычайно сложной, если не невозможной.

3. Проблемы с производительностью

Тонкий вал фундамента может прогибаться под нагрузкой, на что указывает резкое снижение грузоподъемности и / или постоянная скорость деформации при постоянном приложенном напряжении, что может происходить в мягких или рыхлых грунтах. Опыт авторов показывает, что это может произойти в мягких или рыхлых грунтах при использовании фундамента вала квадратного сечения в дюйм и половину от двадцати до двадцати пяти тысяч фунтов.(Хотя доступны валы меньшего размера, их не рекомендуется использовать в компрессионных приложениях). Если это произойдет, несколько решений приведены выше. Если ни одно из предложенных выше решений не доступно, рекомендуется использование фундаментов трубчатых шахт.

При проведении глубоких земляных работ рядом с существующим зданием существующий фундамент укрепляется. Фундамент должен поддерживаться; что является первым принципом поддержки, который пропагандирует Уайт [i], для предотвращения катастрофического разрушения существующей структуры.Конструкция подпорок и стены выходит за рамки данной статьи и упоминается здесь в качестве меры предосторожности. Получите опыт работы с инженером-строителем по этой специальности, чтобы спроектировать соответствующие подпорные анкеры и стену.

Коррозия — это предмет, по которому некоторые поставщики и консультанты вошли в элегантность. Опыт авторов показывает, что винтовые фундаменты, устанавливаемые в ненарушенной земле, обычно не вызывают особого беспокойства. Работа, проделанная Романовым [ii], показывает, что это так.Общая рекомендация, которая часто используется во всех структурах, кроме институциональных, — если удельное сопротивление превышает 1000 Ом-см. а pH составляет от 4,5 до 9, срок службы фундамента должен превышать 70 лет. В агрессивной среде целесообразно затереть внутреннюю поверхность трубчатых валов. Как указывалось ранее, тема коррозии консервативно рассматривается в литературе некоторых производителей.

Если винтовой фундамент не прошел испытание фундамента, установите глубже и проверьте снова.Если фундамент будет удален и заменен на более крупный, рекомендуется переместить место установки, поскольку новый фундамент может не проникнуть достаточно глубоко за исходную испытательную глубину, чтобы можно было провести законное испытание. Если решено, что будет использоваться испытанный фундамент, уменьшите номинальные характеристики основания до половины нагрузки, при которой выполнялись критерии деформации.

Показатели спиральных фундаментов при сейсмических событиях были очень хорошими, часто по сравнению с соседними традиционными фундаментами.Это сложная проблема для количественной оценки, и здесь она рассматривается как анекдотическая. Они уже более 20 лет участвуют в строительных работах в сейсмоопасных районах и с хорошими характеристиками пережили землетрясения силой R-7. Эти конструкции включают подпорные стены, коммерческие, правительственные и жилые здания. Не сообщалось о повреждениях конструкций, поддерживаемых спиральными фундаментами, из-за сейсмических событий.

Стоимость может стать непомерно высокой, если условия площадки неизвестны и требуется фундамент большой емкости.Необходимо оценить общую стоимость, включая время, материалы, нарушение работ на стройплощадке и деньги, сэкономленные за счет возможного сокращения времени строительства. Часто сообщалось, что экономия, полученная за счет сохранения продуктивного времени на объекте, на котором выполнялись работы, более чем оправдывала использование винтовых опор. Наверное, каждый подрядчик спирального фундамента может рассказать вам историю именно об этой ситуации.

Долгосрочная работа в глине — часто задаваемый вопрос. Это законное беспокойство, поскольку может произойти смягчение деформации, особенно при приложении натяжения.Размягчение при деформации может происходить, когда анкер растяжения нагружается в долгосрочной ситуации на уровне или около его предельной способности, поскольку нагрузка от растяжения вызывает отрицательное поровое давление рядом с винтовой пластиной. Это отрицательное поровое давление удовлетворяется или преодолевается за счет потока поровой воды к месту спирали. Со временем вода может вызвать размягчение прилегающего грунта, позволяя грунту обтекать спиральную пластину в режиме «глубокого местного сдвига». Деформационное размягчение, происходящее в нормально или слегка переуплотненных мелкозернистых почвах (OCR = 3–4), насколько известно авторам, не наблюдалось.Незарегистрированное тестирование [iii] A.B. Компания Chance на самом деле показала небольшой прирост долгосрочной предельной емкости по сравнению с предельной емкостью, обнаруженной методом «быстрого тестирования» на слегка переуплотненном грунте. Однако испытание, проведенное компанией Northern States Power [iv], показало снижение способности анкеров растяжения, которые длительное время подвергались нагрузке на угловую конструкцию линии электропередачи сверхвысокого напряжения, уменьшилось примерно на десять процентов.

Установка под водой может увеличить требуемый крутящий момент при установке в случае крупнозернистого, угловатого песка.Требуемый крутящий момент для установки может быть настолько высоким, что винтовой фундаментный вал может выйти за пределы его механического предела, что приведет к поломке вала. Уменьшение размера спиралей или увеличение размера вала, а следовательно, и его прочности, являются двумя приемлемыми методами. Предварительное бурение твердой почвы, как правило, не является вариантом, поскольку при слишком глубоком бурении она снижает производительность.

Заключение

Винтовой фундамент, используемый при растяжении и / или сжатии, используется уже много лет.В прошлом это было предметом любопытства и исследований, но только недавно он стал широко использоваться на строительном рынке. Авторы считают, что это связано с двумя факторами; во-первых, мир академических кругов не принял эту концепцию в той степени, в какой она признана в учебниках и охватывается на уровне бакалавриата, а во-вторых, практикующие специалисты считают ее слишком «сложной» для решения случайных полевых задач, и им приходится полагаться на подрядчик для решения любой полевой проблемы. Применений бесчисленное множество, и подходы к решению большинства трудностей на основе здравого смысла легко достигаются.Спиральное основание никуда не денется, и практикующим специалистам и строителям надлежит изучить возможность использования спиральных изделий, потому что использование спирального основания для приложений сжатия и растяжения расширяется с каждым днем.

[i] White, Lazarus-Underpinning, Columbia Press, NY, NY, 1906

[ii] Коррозия стальных свай в грунте, Монография Национального бюро стандартов № 58, 1962 г.

[iii] Случайное испытание (Bobbitt, 1974) только для внутреннего использования

[iv] Частные разговоры между Боббитом и Эрлом Вайснером, инженером по передаче NSP, 1993

, спиральный анкер-винт, NC и SC

Если вы укрепляете новый фундамент или ремонтируете существующий на юго-востоке, вам понадобятся винтовые анкеры, чтобы завершить свой проект.

Винтовые анкеры, часто называемые анкерами-винтами, обычно используются для анкеровки и защиты от оседания; однако их также можно использовать для анкеров, подъемных анкеров и новых строительных свай. Сваю сооружают путем простого ввинчивания анкера в грамотно несущий грунт.

Вместимость сваи — это функция крутящего момента при установке, достигаемого во время установки. Спиральные анкеры бывают различных размеров вала и конфигурации спирали, что позволяет использовать множество вариантов для удовлетворения требуемых спецификаций.

Позвольте нам управлять вашим проектом фонда

Записаться на прием

Шарлотта: 704-545-0206 | Эшвилл: 828-274-2101 | Южная Каролина: 803-802-2477

Преимущества спиральных анкеров

Основными преимуществами винтовых анкеров являются скорость установки и возможность сразу же нагружать сваю. Поскольку нет необходимости ждать, пока затвердеет затирка, вы можете сразу же приступить к работе.

Еще одним преимуществом является то, что винтовой анкер можно установить с помощью относительно небольшого оборудования и в местах с очень ограниченным доступом. Кроме того, от установленной сваи не остается мусора, что делает процесс установки очень чистым по сравнению с другими типами свай.

Винтовые анкеры тоже имеют свои недостатки. Во-первых, они не могут быть установлены в скале или сквозь нее. Кроме того, в определенных грунтовых условиях могут возникнуть проблемы с поперечной устойчивостью или продольным изгибом.

Типы спиральных анкеров

Существует множество типов спиральных анкеров для коммерческого и строительного применения.Правильный винтовой анкер для вашего фундамента будет зависеть от его состояния и от того, будут ли в здании добавлены какие-либо пристройки или этажи.

Винтовые анкеры

Винтовые анкеры идеально подходят для ремонта фундамента, когда прочный, несущий грунт находится глубоко под поверхностью. Эти анкеры имеют круглый или квадратный стальной вал со сварными стальными пластинами, которые вбиваются в землю на определенную глубину и прикрепляются к существующему фундаменту для обеспечения устойчивости фундамента и здания.

Анкер-шуруп

Термин анкер-шуруп используется как синоним винтового анкера, поскольку он также содержит стальной вал со стальными пластинами, приваренными к валу через различные промежутки времени. В землю вкручиваются анкерные болты, которые уменьшают количество перемещаемого грунта в процессе установки.

Винтовые опоры

Винтовые опоры можно использовать для ремонта различных фундаментов, от фундамента целого здания до фундаментов дымоходов, крыльцов и лестниц.Они используются, когда требуется устойчивость от сил сжатия и растяжения, и их можно комбинировать с кронштейнами для дополнительной устойчивости.

Винтовые сваи

Термины винтовые сваи и винтовые опоры взаимозаменяемы. Эти устройства для ремонта фундамента используются для ремонта всех типов промышленных и коммерческих фундаментов, и их можно заказать в различных стилях, включая забивные, мини-сваи и микросваи.

Винтовые сваи

Выражение «винтовые сваи» — это просто общий термин для любого типа фундаментного анкера, опоры или сваи, которые ввинчиваются в землю, а не забиваются или забиваются в почву.Винтовые сваи используются для стабилизации дымоходов, крыльцов, лестниц и фундаментов зданий любого размера.

Установка спирального анкера и установка винтовой опоры

Винтовые анкеры и винтовые опоры могут быть установлены до заливки фундамента или когда фундамент здания был поврежден из-за смещения грунта и изменения состава грунта, включая оседание и увеличение или уменьшение состава влаги.

Фундаментные анкеры, опоры и винты забиваются или ввинчиваются в грунт.В зависимости от места их можно прикрепить к существующему фундаменту с помощью кронштейнов или шурупов. После завершения фундамент становится надежным и должен противостоять дальнейшим повреждениям из-за сжатия и растяжения.

Foundation Repair Services — это основной поставщик коммерческих спиральных анкеров в Шарлотте, Северная Каролина, а также многих других предприятий. Мы обладаем обширным опытом практически по всем видам фундаментных работ. Наши навыки и ноу-хау служат строителям, а также владельцам коммерческой и жилой недвижимости.Помимо района Шарлотт, мы обслуживаем остальную часть Северной Каролины, Южной Каролины, Джорджии, Теннесси и Вирджинии.

Чтобы узнать больше об установке винтовой опоры и установке спирального анкера или запланировать смету, свяжитесь с нами сегодня.

Позвольте нам управлять вашим проектом фонда

Записаться на прием

Шарлотта: 704-545-0206 | Эшвилл: 828-274-2101 | Южная Каролина: 803-802-2477

Посмотреть фотографии

Винтовые сваи 101: Укрепление фундамента

Когда мы проезжаем мост и видим обнаженную арматуру и сколы бетона, мы предполагаем, что мост требует внимания.Мы можем даже задаться вопросом, безопасен ли мост. Но когда дело доходит до безопасности и целостности моста, здесь действует гораздо больше, чем то, что мы видим над землей. Конструкция хороша ровно настолько, насколько хорош ее фундамент. Помимо надстройки, как мы можем обеспечить прочность и устойчивость фундамента конструкции? Одно эффективное решение: винтовых свай.

Для чего используются винтовые сваи?

Винтовые сваи — это полые стальные трубы, которые используются для стабилизации конструкций путем закрепления груза на окружающем грунте, подобно забивной свае.Однако винтовые сваи вкручивают глубоко в землю, при необходимости, секцию за секцией. Их вкручивают в землю до тех пор, пока не будет доказано, что участок может правильно выдерживать необходимую несущую способность конструкции.

Винтовые сваи могут использоваться для создания новых фундаментов, для подкрепления ослабляемых фундаментов и для лучшей стабилизации существующих фундаментов при подготовке к более тяжелым нагрузкам.

• Винтовые сваи
• Винтовые опоры
• Винтовые анкеры
• Анкеры-шурупы
• Анкеры для цилиндрических винтов
• Винтовые фундаменты

Когда использовать винтовые сваи?

Винтовые сваи — идеальное решение для анкерного крепления фундамента, когда грунтовые условия не подходят для веса конструкции.Когда почва мягкая или перенасыщенная, со временем она оседает и набухает. Это может привести к смещению всей конструкции, что может быть опасно.

Например, поезда могут сходить с рельсов, если их рельсы оседают всего на несколько дюймов. Поэтому важно создать прочный фундамент, чтобы вся конструкция не двигалась. В нашей отрасли винтовые сваи особенно полезны при строительстве и ремонте фундаментов мостов, железных дорог и доков на заболоченных территориях, в гаванях и на участках с непрочным грунтом.

В чем преимущество винтовых свай по сравнению с забивными?

По данным Ассоциации винтовых свай, фундамент, созданный с использованием винтовых свай, предпочтительнее забивных свай, просверленных валов, заделанных арматурой, шнековых свай, свайных опор и других систем глубокого фундамента по ряду причин:

1. Более быстрая и чистая установка

2. Возможна немедленная загрузка

3. Устранение высокомобильных затрат, связанных с забивными сваями, буровыми валами или шнековыми сваями

4.Мгновенная обратная связь между крутящим моментом и производительностью для управления производством

5. Более простая модификация в полевых условиях

6. Повышение эффективности на участках с ограниченным доступом, высоких уровнях грунтовых вод и слабых поверхностных почвах

7. Оборудование может быть легко оснащено моментными двигателями с гидравлическим приводом с винтовой свайной установкой

Реальный пример использования винтовых свай

У одного из наших лучших железнодорожных клиентов возникли проблемы с перекосом одного из железнодорожных путей при переходе поездов с моста на сушу.Им требовалось уникальное решение, и они обратились к нашей команде, чтобы оценить ситуацию и помочь определить план действий.

После осмотра мы определили, что устой, поддерживающий один конец моста, осел, потому что нижележащий грунт не был устойчивым. Чтобы правильно решить проблему с фундаментом железной дороги, мы предложили винтовые сваи.

Для нашего клиента винтовые сваи были идеальным решением. Мы предложили создать новый, более глубокий фундамент и использовать винтовые сваи, чтобы «прикрепить» к нему опору и фундамент существующего моста.После согласования мы приступили к работе!

Шесть наших членов экипажа приступили к работе на мостике. Мы построили и укрепили новую пристройку на берегу реки от существующего устоя. Для этого мы расчистили завалы и откопали насыпь перед старым устоем. Затем мы прикрутили 10 винтовых свай длиной от 72 футов до 108 футов под углом 20 или 30 градусов, используя наш высокорельсовый экскаватор. Затем были просверлены дюбели в существующей опоре, и квадратные стальные пластины были приварены к вершинам винтовых свай.Все были связаны арматурой.

На месте был сформирован новый фундамент, и мы залили бетон гладкой линией. По завершении строительства новый фундамент добавил прочности исходной конструкции, которая опиралась на деревянные сваи.

Для этого железнодорожного проекта мы установили винтовые сваи с помощью высокорельсового экскаватора. Каждая секция была 18 футов в длину, и на бурение требовалось всего около 7 минут. Затем другая секция будет прикреплена болтами к предыдущей 18-футовой секции, и 7-минутный процесс бурения начнется снова, пока их длина не достигнет 72 футов или 108 футов.

Окончательная приемка винтовых свай

Называете ли вы их винтовыми сваями, спиральными опорами или анкерами-шурупами; Винтовые сваи — это относительно быстрое и экономичное фундаментальное решение, обеспечивающее устойчивость и прочность фундамента. Они особенно полезны при структурном повреждении фундамента или, в нашем примере выше, примыкания моста.

У нас есть положительный опыт использования систем спирального фундамента, как насчет вас?

Хотите поделиться собственным опытом? Свяжитесь с Бреннаном здесь или напишите нам по адресу news @ jfbrennan.com.

Прочтите наш самый популярный блог Cofferdams 101, чтобы узнать больше о гражданском образовании от нашей команды.

Винтовые сваи, спиральные анкеры и спиральные анкеры

Винтовые сваи и анкеры

CHANCE представляют собой проверенные решения с высокой пропускной способностью для глубоких фундаментов, таких как расширяющиеся грунты, высокие уровни грунтовых вод, участки насыпи и другие области, где нестабильные грунты требуют свай. Выбирая винтовые сваи CHANCE, вы можете быть уверены, что они опираются на большой технический опыт и крупнейшую дистрибьюторскую сеть в Северной Америке.Вы получаете качественный продукт и непревзойденную поддержку. Винтовые сваи CHANCE имеют больше сертификатов ICC-ES, чем любые другие винтовые сваи.

Спиральный анкер / свая — это расширяемая система глубокого фундамента со спиральными опорными пластинами, приваренными к центральному стальному валу. Анкеры используются при растяжении, а сваи — при сжатии. Через эти опорные пластины нагрузка передается от вала к почве. Центральные стальные валы доступны в сериях типа SS (квадратный вал) или типа RS (круглый вал).Серия Type SS доступна с квадратными размерами от 1-1 / 4 ″ до 2-1 / 4 ″. Серия Type RS доступна в диаметрах от 2-7 / 8 ″ до 4-1 / 2 ″. Комбинации типа SS-RS также доступны для компрессионных приложений в почвенных условиях, когда плотные / твердые почвы должны проникать в более мягкие / рыхлые почвы над несущими пластами. Серия Helical Pulldown® Micropile также используется в приложениях, аналогичных тем, которые требуют использования комбинаций типа SS-RS.

Сегменты или секции соединяются болтовыми соединениями.Глубина установки ограничена только плотностью грунта и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль — это один шаг винтовой резьбы. Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма. Имея истинно винтообразную форму, спирали не врезаются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо как отдельные несущие элементы; следовательно, на пропускную способность конкретной спирали винтового якоря / вала сваи не влияет спираль над или под ним.

Уже более 100 лет винтовые сваи CHANCE являются предпочтительным выбором. Мы предлагаем то, что вам нужно для успеха на рабочем месте:

Комбинация (SS-RS)

Комбинированный переходник CHANCE® (SS-RS) со спиральным литьем Переходная секция адаптирует винтовые направляющие с квадратным валом (SS) к удлинителям с круглым валом (RS). В …

Якоря оттяжек

Микросваи со спиральным опусканием и анкерные опоры Опоры с оттяжками, самонесущие башни, подстанции и коммутационные станции являются частью системы CHANCE® T / C (растяжение-сжатие)…

Система фундамента с винтовой опорой

Система фундамента со спиральной опорой CHANCE Instant Foundations Новые строительные фундаменты не должны быть головной болью. Система фундамента с винтовой опорой CHANCE® дает вам…

Микросваи со спиральным опусканием (HPM)

Микросвая со спиральным вытягиванием (HPM) используется для формирования цементного столба вокруг вала стандартного винтового анкера / сваи. В процессе установки можно использовать только раствор (см. Спираль без оболочки…

РОК-ИТ

Винтовая свинцовая секция ROCK-IT ™ проникает в почвы с большим числом ударов Свинцовая секция ROCK-IT ™ представляет собой инновационное решение для проникновения в каменистые почвы или почвы с большим числом ударов без предварительного бурения или …

Удлинители квадратного вала (SS) / круглого вала (RS)

Добавляются плоские удлинители, квадратные или круглые, стандартной длины 3, 5, 7 и 10 футов до тех пор, пока ведущая секция не войдет в несущие пласты. Обычно вал квадратный…

Квадратный вал (SS) / Круглый вал (RS) Ведущие секции

Первая секция или ведущая секция содержит винтовые пластины. Эта часть отведения может состоять из одной спирали или до четырех спиралей. При необходимости можно добавить дополнительные спирали с …

Надежная система фундамента от CHANCE

Винтовые сваи / опоры CHANCE®

CHANCE® находят все более широкое распространение, что является прямым результатом универсальности и рентабельности винтовой системы фундамента.Возможность использования винтовых свайных фундаментов как при сжатии, так и на растяжение делает производимую систему фундамента привлекательной альтернативой для строительства глубоких фундаментов. Узнайте, как добиться производительности традиционных систем глубокого фундамента без высоких затрат на мобилизацию, загрязнений и вибраций.

Винтовые сваи / опоры обладают встроенным преимуществом быстрой установки с использованием небольшого оборудования, возможностью немедленной загрузки и экономической эффективности по сравнению с традиционными методами фундамента.Винтовые сваи также имеют встроенную систему контроля качества за счет отслеживания в реальном времени отношения крутящего момента к мощности во время установки. Просмотрите брошюру о спиральных сваях CHANCE®.

Посмотрите это видео от Foundation Technologies, чтобы увидеть полную демонстрацию установки винтовой сваи. Винтовые сваи и анкеры CHANCE® спроектированы, испытаны и испытаны для применения в обширных почвах, высоких уровнях грунтовых вод, областях насыпи и областях, где нестабильные почвы требуют специальной вертикальной или горизонтальной опоры.

Спиральная свая / опора может быть сплошным квадратным стальным валом, открытой стальной трубной сваей с круглым валом или комбинацией квадратной и круглой сваи с одной или несколькими спиральными пластинами, приваренными к трубе около конца. Винтовые сваи устанавливаются путем вращения вала сваи. При вращении вала винтовая пластина продвигается в землю, «таща» за собой вал. Это действие очень похоже на шуруп по дереву. Спиральная свая обычно используется для противодействия сжатию и поперечной нагрузке.

Отрезки или секции винтовых свай / опор CHANCE соединяются болтовыми соединениями. Глубина установки ограничена только плотностью грунта и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль — это один шаг винтовой резьбы. Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма. Имея истинно винтообразную форму, спирали не врезаются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо друг от друга как отдельные несущие элементы; следовательно, на пропускную способность конкретной спирали на валу винтовой сваи не влияет спираль выше или ниже нее.

Приложения

Примеры использования

Запросить цену

Есть вопросы по любому из наших продуктов для основы? Готовы приступить к следующему проекту? Нужен совет специалиста? Запросите расценки прямо сейчас, чтобы поговорить с нашей профессиональной командой экспертов о спецификациях, ценах и любых дополнительных вопросах, которые могут у вас возникнуть. Мы свяжемся с вами в течение одного рабочего дня.

Фундаменты на винтовых сваях или по бетону?

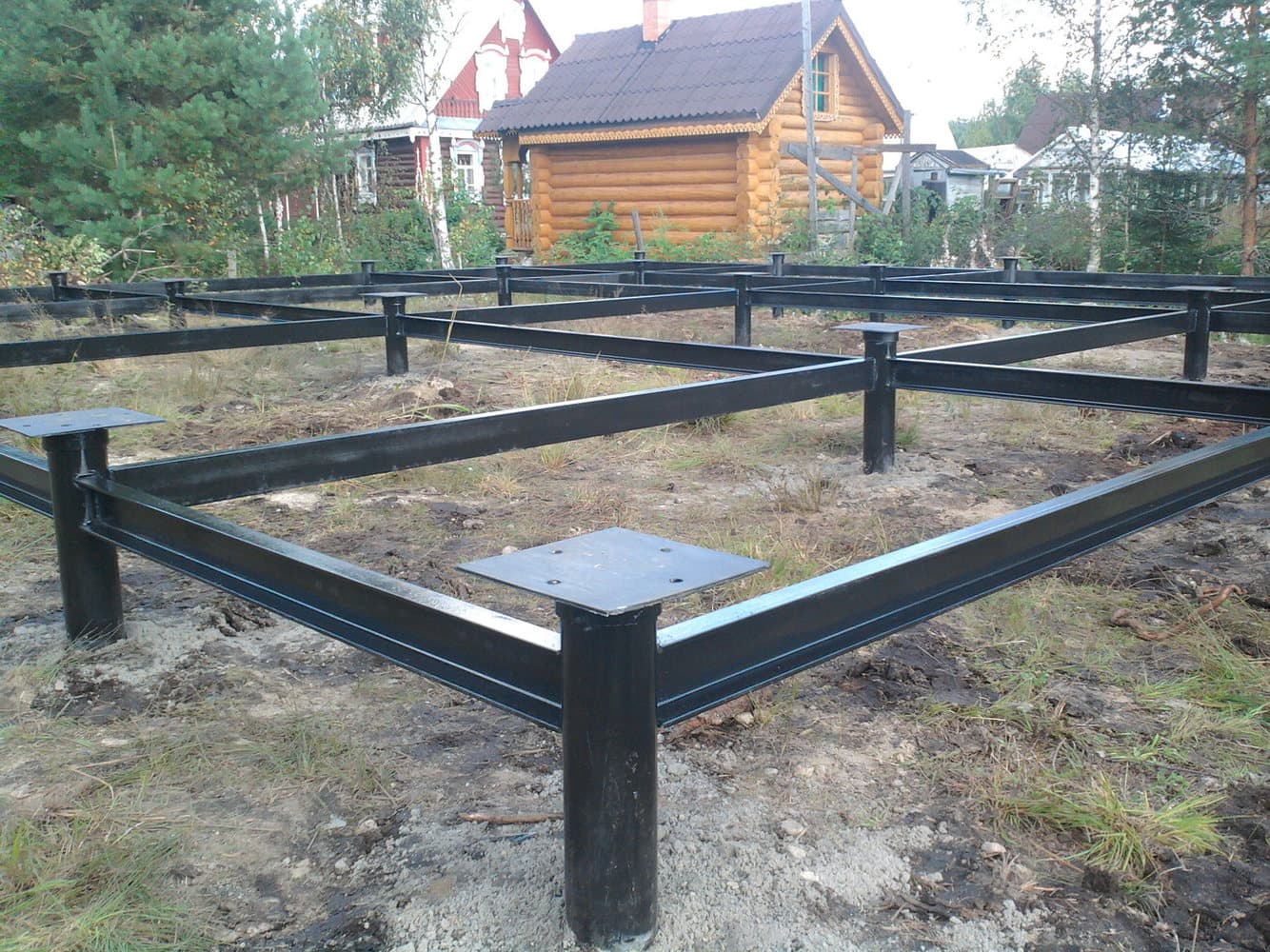

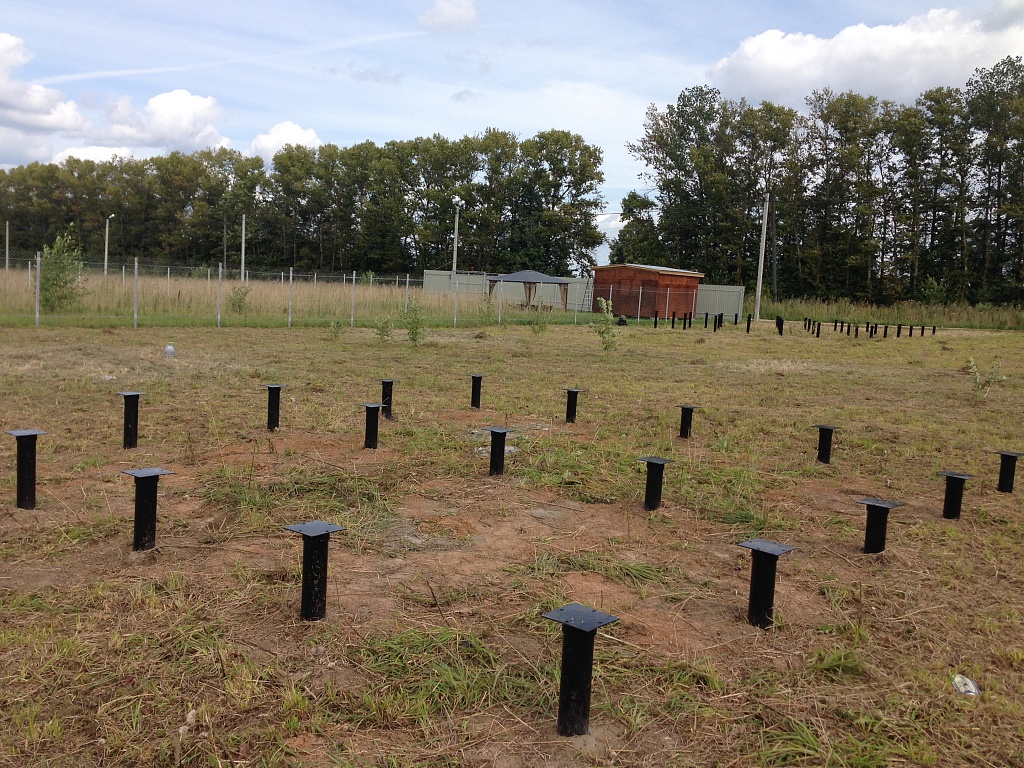

Фундаменты на винтовых сваях

Почему?

Потому что сваи могут быть разных размеров, и они привинчиваются на разную глубину в зависимости от типа грунта и размеров несущей конструкции.

Комментарий можно ли? Parce que l’ailette du bas du pieu est profondément ancrée dans le sol et vient créer l’appui, la fondation au dessous du niveau du gel. Une fois le nombre nécessaire de pieux installé, la structure des poutres y est déposée. Les pieux sont ainsi la base stable du bâtiment sur laquelle le plancher, les murs et la toiture reposent en toute quiétude, peu import le type de sol и le type de construction.Профессиональная установка для обеспечения устойчивости конструкции.

Для обеспечения качества и долговечности большинство компаний проектируют сваи, устойчивые к коррозии. Установка проста, доступна по цене и не повредит двор уже на месте.

Как оценить стоимость винтовых свай?

Когда проект и бюджет будут на ваш вкус, запросите конкретное предложение в строительном магазине по вашему выбору.Они будут рады помочь вам в этом процессе.
