Чем отличаются выключатель и переключатель или как управлять освещением с нескольких мест.

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

   Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

          1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.

   Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

      2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

   Такую схему используют например в коридоре, установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями. Важно отметить что

    3. Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

     В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

     Надеемся, что мы прояснили разницу между выключателем и переключателем. А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить

Отличие проходных от перекрестных выключателей

Часто те люди, которые хотят провести в своём жилище электрическую проводку, выбирают выключатель, руководствуясь собственным вкусом. Люди смотрят на его дизайнерское оформление, цвет, качество материала, из которого он сделан. Потом они приносят выбранный выключатель домой, и начинаются проблемы. Почему? Да потому, что оказывается, выключатели то все разные, и выбирать их надо не по их внешнему виду, а по их рабочему функционалу.

Промышленность выпускает выключатели трёх типов функционирования: проходные, обычные, перекрёстные (или иначе промежуточные). В чём же разница между ними? Ниже будут описаны все три вида этих устройств.

Обычный выключатель

Работа обычного выключателя осуществляется при регулировании из одной точки. Проще говоря, человек нажимает на выключатель, чтобы погасить свет, и электрическая цепь, о которой знают дети из уроков физики, разрывается. Когда человек включает свет, электрическая цепь, наоборот восстанавливается. Проще прибора для этой цели и придумать нельзя. Обычный выключатель можно использовать везде: и в жилом помещении и на производстве. Устанавливается такой прибор легко и быстро.

Проходной выключатель

Данный тип выключателей устроен гораздо сложнее. Правильнее назвать эту вещь не выключатель, а переключатель. Данный прибор не просто выключает электричество, а переключает его, то есть заставляет электрический ток течь в другое русло. Данный вид выключателя-переключателя регулирует поступление электрического тока уже не с одной, а с двух точек. То есть цепь не прерывается, а просто электричество перенаправляется в другое место. На примере это выглядит так: Заходит человек в длинный коридор, включает свет. Проходит в другой конец помещения, и щёлкая там уже другим выключателем, гасит электричество.

Однако, не надо думать, что данный вид выключателей удобен только для больших помещений, чтобы людям не пришлось много ходить, включая или выключая свет. Современные дизайнеры помещений советуют устанавливать их и в простых квартирах. Особенно в последнее время популярны такие приборы в спальных комнатах. К примеру, заходит человек, включает свет, готовится ко сну. Чтобы лечь в кровать, электричество надо выключить, а потом идти в темноте. Неудобно, можно наткнуться на мебель, особенно если человек приехал к кому-то в гости и в помещении впервые. А с таким выключателем можно погасить свет, уже лёжа на кровати. Очень удобно. Однако, для установки такой системы лучше нанять профессионала.

Перекрёстный (промежуточный) выключатель

Такие выключатели позволяют управлять электрическим токам с трёх и более точек. Перекрёстный выключатель показан как для больших просторных помещений, так и для обычных домов и квартир. Например, часто его монтируют в современных спальнях. Один выключатель ставится на входе в помещение, а два других, по сторонам двуспальной кровати. Включить или выключить освещение можно с каждой из этих точек. Кто-то скажет, что эта излишняя роскошь, а кто-то наоборот сочтет это очень комфортным и рациональным.

При монтаже подобной системы используются как проходные, так и перекрёстные выключатели. Причём проходные идут по бокам схемы, а перекрёстный выключатель устанавливается между ними. И если установить, к примеру, на входе в электрическую цепь, выключатель не правильного типа (вместо проходного — перекрёстный или обычный), то система работать не будет. Тут без помощи опытного специалиста не обойтись.

Если подвести итоги, то технические характеристики всех видов выключателей заставляют того, кто занимается монтажом электропроводки, принимать во внимание следующие моменты:

1. Промежуточные и проходные выключатели при установке могут выполнять функции обычного выключателя. Однако, в более сложной электрической цепи, промежуточный выключатель не сможет выполнять функции проходного выключателя.
2. Если монтируется электрическая цепь, где включение будет более чем с трёх точек, то по краям устанавливаются проходные выключатели, а переходные только между ними (за это их и именуют промежуточными).

Поэтому очень важно уточнить тип выключателя во время у продавца, чтобы избежать лишних проблем. Тип выключателя также указывают в сопроводительных документах. При сильных сомнениях можно попросить данную документацию у продавца.

И если человек не электрик по профессии, то для правильного монтажа сложной цепи с выключателями разных типов, лучше и безопаснее будет пригласить специалиста.

Выключатель или переключатель: выбираем то, что надо

Сегодня мы с вами рассмотрим интересную тему, разберёмся, какие бывают выключатели и переключатели, что это такое, и с чем это «едят». Существует масса выключателей, среди которых встречаются абсолютно невероятные виды. Тут и одноклавишные, двухклавишные и даже трехклавишные выключатели, проходные, сенсорные и вообще великое множество вариантов исполнения. Также существует масса вариантов дизайна, цвета, формы и прочих факторов, влияющих на внешний вид выключателя. Также они бывают открытой и скрытой проводки, но обо всем по порядку.

Первое, о чем мы сегодня поговорим — это разница между выключателем и переключателем. Если говорить простым языком, выключатель либо включает, либо выключает, переключатель соответственно переключает. Если чуть более научно, то в выключателе происходит коммутация фазы, проходящей через него к светильнику. А переключатель переключает две цепи между собой. Если имеет проходное исполнение, то может переключать три цепи между собой. Но это огромная редкость, так что об этом говорить не будем сегодня. То есть, нажимая на выключатель, у нас включается свет, а внутри соединяется фаза. Если нажать на него еще раз — свет погаснет, так как фаза разомкнется. Если же мы щелкаем по переключателю, то у нас загорается свет. А теперь на секундочку представим, что мы в этот момент находимся в коридоре, хотя нет, лучше в спальне. О спальне думать приятнее, да и вообще это волшебное место. Итак, у нас очень большая спальня, и на входе в нее стоит переключатель…

И у кровати тоже стоит переключатель. Зачем, спросите вы? Ответ на самом деле прост. Включив свет одним переключателем на входе, вы можете, не вставая с кровати, выключить его с кровати другим. Опять ничего не понятно? Объясняю. Переключатели соединены между собой двумя проводами, через которые можно замкнуть фазу. Соответственно, есть два пути, через которые можно соединить цепь. И есть две точки, в которых можно замкнуть или разомкнуть цепь. Как это работает? Спросите вы. На самом деле это просто, переключатель ничего не размыкает, он лишь переключает между собой те два провода, которые их соединяют. Вот и получается, что в одном положении переключатель соединяет провод, который соединен другим переключателем в цепь, и свет загорается. А лежа на кровати, вы переключаете ток на другой провод, который не соединен с другой стороны и свет гаснет. Вот такая сложная простая схема.

Ещё одним немаловажным фактом является то, что существуют переключатели, а существуют проходные выключатели. Хотите, поведаю страшную тайну? Уверены, что хотите? Это одно и то же. Да, да, вы не ослышались. Проходной выключатель и переключатель — это одно и то же, и даже имеют совершенно одинаковую схему подключения.

Давайте теперь поговорим о том, какие бывают варианты выключателей. Бывают, как мы уже с вами говорили, одноклавишные, двухклавишные и трехклавишные выключатели. И с ними как раз все предельно ясно. В зависимости от количества клавиш, к нему можно подключить несколько светильников. Или, например, можно сделать включение люстры в три этапа. Также бывают выключатели с ползунковым переключателем, помните раньше на старых светильниках такие были? Или, например, выключатели, которые нужно тянуть за веревочку помните?

Дальше особняком стоят новомодные способы включения света. Бывают выключатели, реагирующие на освещенность комнаты или на движение, также некоторые выключатели реагируют на шум. Правильно такие варианты выключателей называются датчиками. Но это скорее для подъездов, мест общего пользования, редко кто использует их в квартире. Представьте, вы смотрите телевизор в комнате, в которой установлен выключатель с датчиком, например, движения, это получается вам нужно постоянно двигаться. И поэтому такие способы управления светом не популярны в квартирах и частных домах, зато безумно популярны в ЖКХ, так как берегут энергию.

Далее к новомодным выключателям модно отнести сенсорные выключатели. Это выключатель, который замыкает или размыкает сеть при прикосновении. Конструкция на самом деле не сложная. Такой Выключатель состоит из сенсорной панели, которая при нажатии сигнализирует на специальную полупроводниковую схему о том, что нужно замкнуть цепь, и она ее замыкает. То же самое происходит и при выключении только в обратную сторону.

Еще один очень интересный выключатель, это выключатель с дистанционным управлением. Такие выключатели сейчас семимильными шагами идут к своей популярности. Для дистанционного управления таким выключателем вашему яблоку или зеленому роботу придется обзавестись специальным приложением. Заходя в это приложение с другого конца планеты, вы сможете контролировать включение света и вообще абсолютно любые процессы в доме. Такие системы называются умным домом, а это совсем другая история. Есть и более простые варианты, это выключатели с пультом управления. То есть в стену встроен выключатель, но на нем нет кнопок, как так? А вот так. Кнопки находятся на пульте, который находится у вас в руке, и с него вы управляете выключателем. Последнее время набирают популярность люстры с пультом.

Еще одним вариантом выключателя является диммер. Диммер — это устройство, которое устанавливается вместо выключателя, в такой же точно подрозетник. Но это не простое устройство, а волшебное. Шутка. На самом деле диммер регулирует мощность, подаваемую на лампу, и тем самым вы можете регулировать яркость ламп. Представляете, у вас в комнате может быть свой восход и закат? А если у вас есть дети и они любят устраивать домашние театральные представления, то вы сможете осветить эти представления почти профессионально.

Стоит внимательно отнестись к выбору диммера. Не стоит покупать дешевые диммеры, так как они либо не будут регулировать яркость, но мало того, могут еще и портить лампы. Другим немаловажным фактом является то, что не все лампы подходят к диммеру. Тут либо лампочки «Ильича», либо специальные энергосберегающие и светодиодные. Но даже специальные люминесцентные лампы не рекомендуется использовать с диммером, так как это сокращает их срок службы. Плюс такие лампы — редкость их сложно найти, и стоят они «как мост чугунный» простите за такое сравнение. Гораздо лучше покупать сразу светодиодные лампы и забыть про их замену на долгие годы. Главное при покупке обратите внимание на коробку лампы, она должна быть совместима с диммером.

И последнее, о чем мы сегодня поговорим, это дизайн выключателей. Стоит отметить, что в большинстве случаев мы покупаем выключатели именно в квартиру, а там скрытая проводка. Так, что все вышеперечисленные выключатели имеют скрытый способ монтажа. Но не отчаивайтесь, любой выключатель можно найти и для открытого монтажа, правда если кнопочные исполнения для открытой проводки есть в каждом магазине, то другие придется поискать.

Выключатель для скрытой проводки, как правило, состоит из двух частей — сам механизм и рамка. Так же некоторые выключатели имеют возможность подсветки. В какие-то выключатели она уже встроена, но иногда продается отдельно, на это стоит обратить внимание. Такие выключатели, как вы уже знаете нельзя использовать с энергосберегающими лампами.

В итоге получается великое множество вариантов выключателей. Если к этому добавить, что у большинства производителей есть и рамки, и механизмы для скрытой проводки всех цветов радуги и форм. Какие-то производители производят такое же многообразие выключателей для открытой проводки. Вот вам и омут. До новых встреч!

Чем проходной отличается выключатель от обычного

В настоящее время значительную часть электрической нагрузки составляют осветительные сети. Они являются неотъемлемой частью жилых и административных зданий, торговых комплексов, промышленных предприятий, то есть везде, где требуется постоянное освещение.

Осветительная сеть – это электрическая сеть, включающая в себя:

1. Источник электроэнергии (трансформаторная подстанция).
2. Соединительные кабели (провода).
3. Коммутационные аппараты (автоматы, предохранители, выключатели).
4. Электрическую нагрузку (энергосберегающие лампы, светодиодные лампы и др.).

Коммутационные аппараты

Коммутационным называется аппарат, совершающий операции по включению, отключению и переключению цепи. Для коммутации цепей в аварийных режимах (короткие замыкания, перегрузки) применяются автоматы и предохранители. Они выполняют защитную функцию, отключая цепь, при возникновении в ней больших токов, и таким образом предотвращая повреждение изоляции проводов и элементов нагрузки. Для коммутации цепей в нормальных режимах работы применяются выключатели (переключатели).

Выключения

Существуют разнообразные варианты исполнения выключателей. Они классифицируются по номинальному напряжению и току, климатическому исполнению и степени защищённости, конструкции, способу установки, типу управляющего органа (клавишные, тумблерные, тяговые, кнопочные, ползунковые) и другим критериям.

Самыми распространёнными являются выключатели клавишного типа. Конструктивно они состоят из следующих частей:

1. Неподвижные контакты с клемниками для подсоединения проводов.
2. Подвижные контакты, с воздействующими на них клавишами.
3. Корпусные и крепёжные элементы.

Подсоединение выключателя к электрической цепи осуществляется путём включения его в рассечку (разрыв) именно фазного провода, а не нулевого, для обеспечения требуемой безопасности.

Классический выключатель

Обычный клавишный выключатель применяется для включения и отключения цепи, питающей осветительное оборудование. В простом варианте имеет одну клавишу и управляет одним элементом (лампой). Также возможны более сложные варианты исполнения, когда выключатель имеет две, три и более клавиши, что даёт возможность управления большим количеством объектов. Подсоединение выключателя осуществляется с помощью двух клемников, расположенных, как правило, сверху и снизу и не является трудоёмкой задачей. Как правило, устанавливается рядом с дверным проёмом для удобства “управления светом”.

К достоинствам таких выключателей можно отнести простоту конструкции и подсоединения, а также небольшая стоимость.

Проходной выключатель

Проходной выключатель – это аппарат, предназначенный для включения, отключения и переключения электрических цепей. В отличии от обычного выключателя, он имеет три неподвижных контакта, что даёт возможность переключаться между двумя цепями. Такие выключатели используются “в паре”. Они включаются последовательно “в рассечку” цепи и осуществляют расщепление (разделение) фазного провода.

Схема проходного выключателя

Таким образом два выключателя оказываются соединёнными между собой двумя проводами, а не одним. Благодаря этому появляется возможность управления одним осветительным оборудованием от двух разных выключателей. Поэтому целесообразно использовать данный тип выключателя, в длинных коридорах, переходах, лестничных пролётах промышленных и торговых зданий. Удобство заключается в том, что отпадает необходимость возвращаться к выключателю, чтобы отключить свет. В связи с этим проходные выключатели часто устанавливают в спальнях жилых зданий.

Отличие проходного выключателя от обычного

Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.

Функцию переключения проходной выключатель может осуществлять только в паре с другим, что также увеличивает затраты на приобретение второго выключателя. Так как при использовании таких выключателей происходит разделение одного провода на два, то возрастает и количество соединительных проводов, что увеличивает общую стоимость осветительной сети.

Таким образом, можно сказать, что проходной выключатель обладает достаточно широкими возможностями использования, может выполнять различные функции, но при этом приходится считаться с финансовыми затратами на реализацию. Обычный выключатель напротив, обладает хорошими ценовыми показателями, но уступает проходному в функциональности.

Проходные выключатели и перекрестные. Схема расключения

Когда возникает необходимость управлять в доме освещением из разных участков, то осветительные приборы подключают сразу к нескольким включателям. В качестве таких устройств используют проходные выключатели (ПВ), а также перекрестные.

Что собой представляют проходные и перекрестные выключатели

Стандартные ПВ представляют собой устройство для включения и выключения ламп в осветительных приборах. У выключателя присутствует два контакта, при соединении и разъединении которых включается и соответственно выключается светильник.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта (1 входной, 2 выходных). Такие приборы всегда используются в паре, благодаря им, в одном месте помещения можно включить свет, а совершенно в другом – выключить.

Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели. Эти устройства отличаются от проходных, наличием 4 контактов (2 входных, 2 выходных). К тому же, их всегда подключают вместе с проходными, а именно, между ними и не иначе.

Внешне проходные и перекрёстные переключатели похожи на традиционные выключатели.

Проходные выключатели, перекрёстные: принцип работы

Принцип действия проходных и перекрёстных выключателей имеет сходство с работой стандартных выключателей света. Коммутация осветительных цепей выполняется путём размыкания и замыкания контактов, по которым движется ток нагрузки светильников.

Между двумя ПВ проходит два проводника. Когда срабатывает одно из устройств, то на нём размыкается цепь и мгновенно замыкается на другом ПВ. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Поэтому перекрёстные не редко называют «промежуточными» переключателями. С их помощью происходит замыкание одной из двух линий, а также размыкание обеих линий.

1 — Переключатель
2 — Переключатель
3 — Перекрестный переключатель
4 — Осветительный прибор

У перекрёстного устройства, находящегося в одном положении, контакты замкнуты следующим образом: первый входной с первым выходным контактом, а второй входной со вторым выходным проводом. Но при смене положения (нажатии на кнопку), контакты замыкаются иным образом: первый входной со вторым выходным, а второй входной замыкается с первым выходным контактом. Между ПВ можно устанавливать несколько перекрёстных устройств.

Специфичностью этих видов выключателей, является незафиксированное положение кнопок управления. Традиционные выключатели имеют чёткое установленное положение клавиш, которое указывает на включение или выключение света. В проходных и перекрёстных переключателей нет определённой позиции клавиш, которая указывала бы на включение или выключение прибора. Разное положение клавиш одного устройства может обозначать как «Включено» так и «Выключено», это зависит от состояния других выключателей, управляющих одним источником света.

1 — Переключатель
2 — Переключатель
3 — Осветительный прибор

К примеру, у первого ПВ в начале коридоре клавиша находиться в вверху, и чтобы включить свет, её необходимо нажать вниз. При включении света вторым ПВ в конце коридора, свет включиться, но кнопка первого ПВ не поменяет свою позицию и теперь, нажав её вниз, свет погаситься, а не включиться, так как он и так уже горит.

Разновидности проходных и перекрёстных выключателей

Классификация перекрёстных и ПВ устройств не отличается от разделения на различные виды обычных выключателей.

Устройства для управления освещением из разных мест по принципу работы делят на следующие типы:

• Клавишные.
• Поворотные.
• Сенсорные.
• Рычажные.
• С пультом ДУ.

По количеству клавиш ПВ бывают одно-, двух-, трехклавишные и такими же бывают перекрёстные выключатели.

По способу монтажа:

• Накладной. Эти модели устанавливаются поверх стены, для этого не требуется пробивать её и монтировать дополнительный блок. Главным достоинством наружных выключателей является простота монтажа, но у них высокая чувствительность к физическим воздействиям.
• Встроенный. Эти модели монтируются внутри стены, в которой ранее проделываются специальные отверстия, соответствующие коробке выключателя.

Проходные и перекрёстные выключатели, управляющие одним светильником, устанавливаются всегда одного вида и типа. Т.е. если проходные выключатели двухклавишные, то промежуточные также должны быть с двумя клавишами.

Достоинства и недостатки ПВ

Положительные моменты проходных и перекрёстных устройств:

• Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
• Высокая надёжность, благодаря отсутствию автоматики.
• Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
• Лёгкость и практичность в управлении освещением.

Недостатки выключателей этого типа:

• Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
• Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т.п.

Похожие темы:

Чем отличается выключатель от переключателя

Все переключатели и выключатели служат одному — в нужное время замыкать либо размыкать электрическую цепь (включать либо выключать освещение). Данные устройства бывают самых разных видов и различаются по исполнению. В данной статье мы разберёмся, что собой представляют переключатели и выключатели, и чем  они отличаются друг от друга.

Определение

Выключатель — это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов КЗ (короткое замыкание), если он не имеет специального оборудования дугогашения. Для бытового выключателя очень важно его исполнение — для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения.

Переключатель (он же проходной, перекидной или дублирующий выключатель) — это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше  контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).

Сравнение

В отличие от выключателя, где происходит просто прерывание электрической цепи, при нажатии на клавишу переключателя осуществляется коммутация с одного на другой контакт. И вместо прерывания электрической цепи происходит перекидывание контактов, и создание новой цепи (поэтому переключатели называют ещё перекидными выключателями). Эта особенность позволяет с помощью переключателя манипулировать одним и тем же источником света из разных точек. Систему, состоящую из нескольких переключателей (перекидных выключателей), называют проходным выключателем.

Выводы TheDifference.ru

1. Выключатель имеет два контакта и служит для разъединения и соединения электрической цепи.
2. Переключатель имеет три контакта и служит как для соединения и разъединения электрической цепи, так и для создания новой цепи.

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

• высокая стоимость;
• выключатели этих типов быстро выходят из строя;
• хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
• выключатели с датчиками движения могут реагировать на движение животных, птиц.

Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

• у обычного одноклавишного 2 контакта;
• у проходного -3;
• у перекрёстного — 4.

Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)

У одноклавишного проходного выключателя 3 контакта

У обычного одноклавишного выключателя 2 контакта

У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
3. Установить переключатели на своё постоянное место.
4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

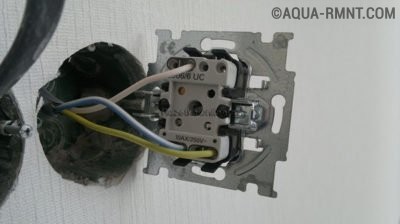

   Подключение проводов

5. Убедиться, что освещением можно независимо управлять из 2-х точек.
6. Отключить цепь от питающей сети.
7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

   Подключение в разрыв двухжильного кабеля

8. Подключить цепь к питающей сети.
9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

Видео: как подключить проходной выключатель

Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

Видео: как подключить перекрёстный выключатель

Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.
